Выпрессовщик для направляющих втулок клапанов

Направляющая втулка клапана является базой - основой ресурса работы в паре "седло - тарелка клапана".



В набор входят следующие позиции:

- оправка в сборе (оправка, гайка, упорный подшипник, гайка),

- упорные вставки диаметрами, мм: 25, 33, 35, 38, 40, 43, 45.

- шпильки с гайками для направляющих (класс прочности 12,9) диаметрами, мм: 5, 6, 7, 8, 9, 10.

- проставки наружным диаметром 27мм и длинами, мм: 15, 30, 45, 50, 60.

- втулки для запрессовки диаметрами, мм: 5, 6, 7, 8, 9, 10.



Как наиболее грамотно выполнить работу по замене направляющих втулок клапанов? Многие механики, делают это с нарушением технологии - грубым методом, используя молоток и зубило :)), и как правило, это приводит к повреждению самой головки. Мы же предлагаем Вам использовать специальный инструмент для достижения максимального положительного результата. С помощью данного набора можно плавно выпрессовать и запрессовать направляющую втулки клапана и избежать повреждений самой головки блока. Кроме того, этот набор экономит Ваше время, затрачиваемое на выполнение данной работы.



Почему необходимо заменять направляющие втулки клапанов?

Потому, что в результате износа направляющей клапана моryт возникнуть следующие повреждения клапанов и проблемы при уплотнении:

• Обгоревшие головки клапанов.
• Трещины в толкателях клапанов.
• Трещины в канавках для сухарей клапанов.
• Чрезмерный износ концов стержней клапанов.
• Изношенные с одной стороны коромысла.
• Повышенный расход масла вследствие износа уплотнений стержней клапанов.
• Изношенные или обгоревшие кольца седел клапанов.



Внимание!

В результате впрессовывания направляющие клапанов могут быть радиально слегка сжаты в области внутреннего диаметра. Объем подобной деформации зависит от соотношения диаметра отверстия корпуса и наружного диаметра направляющей. Кроме того, решающую роль может играть жесткость обеих деталей. При значительных различиях в жесткости стенки корпуса радиальная деформация может сильно отличаться по длине.

Поэтому после впрессовывания направляющих и перед монтажом клапанов необходимо проверить, имеется ли требуемый монтажный зазор. Деформации по внутреннему диаметру направляющей клапана могут отрицательно сказаться на функции направляющей. Во избежание деформаций необходимо откорректировать диаметр и форму новых направляющих с помощью развёртки.

Дополнительная информация

При монтаже и демонтаже направляющих клапанов учитывайте правильность нагрева головки блока цилиндров (данные изготовителя двигателя). Используйте данный инструмент (выпрессовщик) для этой операции. Дополнительное охлаждение направляющих клапанов облегчает монтаж.



Замена направляющих втулок клапанов и седел: как выполнить качественный ремонт

Клапаны выполняют функцию впуска воздушно-топливной смеси в двигатель и выпуска из него отработанных газов. Каждый цилиндр двигателя имеет, по крайней мере, два клапана – один впускной и один выпускной. Клапан состоит из стебля и головки. Стебель клапана, перемещаясь в направляющей втулке, производит впуск/выпуск топливной смеси/отработанных газов. Когда клапан закрывается, его головка «садится» на седло, и таким образом герметизирует камеру сгорания.

Направляющие втулки и сёдла клапанов обеспечивают качество работы самих клапанов. В процессе эксплуатации они терпят износ, из-за чего не могут обеспечить необходимых характеристик двигателя. В таком случае производят их ремонт или замену.

1. Как происходит выпрессовка старых втулок

Замена направляющих втулок клапанов – это неизбежный процесс, который необходимо периодически повторять, так как втулки во время эксплуатации изнашиваются. Перед заменой направляющих втулок необходимо извлечь клапаны и определить степень износа втулок, для чего существует два метода:

Непосредственный

Для этого используют микрометр и нутромер, которыми замеряют внутренний минимальный диаметр втулки и максимальный диаметр рабочей зоны стебля клапана. Разность этих значений составляет диаметральный зазор. Также стоит учесть конусный и бочкообразный износ стебля и изменения в диаметре втулки по высоте. Эти параметры и определяют степень износа направляющих втулок. Перед измерениями необходимо очистить все поверхности от грязи.

Косвенный

Для этого метода используют индикатор часового типа, у которого есть стойка. Если измеренный зазор будет больше, чем рекомендованный инструкцией, то все измерения необходимо повторить на новом клапане. Если при сравнении параметров с новым клапаном, зазор всё равно останется большим, то нужно проводить ремонт или замену втулок.

Многие производители автомобилей выпускают ремонтные клапаны с увеличенным диаметром, таким образом исключая необходимость замены направляющих втулок. Но, если ремонтных клапанов нет, износ направляющей втулки неравномерный или слишком большой, то придётся заменить втулки. Перед заменой на новые, старые втулки выпрессовуют.

Для выпрессовки старых втулок обычно применяют ударный метод, при чём головку цилиндра предварительно переворачивают. Понадобятся оправка и молоток (либо другой ударный инструмент).

Оправку из латуни или бронзы устанавливают со стороны седла, а потом по ней наносят удары при помощи молотка. Чтобы посадочное гнездо не повредилось, оправку выбирают ступенчатую, которая по меньшему диаметру входит во втулку на 30-40 мм с зазором, а по большему диаметру – вольно проходит через отверстие в головке цилиндров.

Когда производится выпрессовка втулок, головку цилиндра следует нагреть до +150 градусов Цельсия, чтобы натяг немного уменьшился. Нагревать лучше в электропечи, но на крайний случай, подойдёт и обычная электроплитка.

Если втулка крепко «засела» в гнезде, то её можно высверлить обычным станком для сверления. Ручную электродрель лучше не использовать, так как с большой долей вероятности посадочное гнездо повредиться или получится перекос. Втулку можно высверлить не полностью. При стенке с толщиной в 1 мм, остальную часть втулки очень просто выбить.

Поверхность гнезда после выпрессовки должна быть идеально гладкой, полностью чистой и не иметь царапин, шероховатостей и «черноты». Для этого её дополнительно обрабатывают.

2. Как измерить натяг втулки перед заменой

Новые втулки нельзя запрессовывать в головку цилиндров двигателя, если предварительно не измерить фактический натяг.

Натяг втулки – это превышение её диаметра над диаметром отверстия для запрессовки на небольшую величину. Установка втулок с натягом обеспечивает более надёжное и долговечное крепление.

Для измерения натяга втулки, нужно с высокой точностью определить диаметр гнезда для новой втулки и диаметр самой втулки. Диаметр втулки должен быть больше, чем диаметр гнезда на 0,03-0,05 мм.

Если гнездо «слабое» и натяг недостаточен, то необходимо будет использовать втулки большего диаметра. А если диаметр гнезда недостаточен, то увеличить его можно при помощи сверлильного станка. Для ремонтной втулки натяг должен быть больше, чем для новой, так как в старом гнезде поверхность уже была деформирована и понадобиться более надёжная установка.

3. Как запрессовать втулки клапанов

Перед тем, как запрессовать втулку рекомендуется обеспечить разную температуру деталей. Втулки нужно охладить до -150 градусов по Цельсию, а головку цилиндра – нагреть до температуры больше

+50 градусов по Цельсию. Разность температур нужна, чтобы посадочное место в головке цилиндра перетерпело меньше повреждений и, чтобы уменьшить усилие, необходимое для запрессовки. Во время запрессовки новых втулок не лишним будет смазывание поверхностей трения жидким машинным маслом.

Иногда втулки запрессовывают без обеспечения разности в температуре, но это делать не рекомендуется, так как сплав при большом натяге перетерпит деформации, а реальный натяг уменьшиться. Позже, когда двигатель начнёт работать, посадка ослабиться и клапан будет перегреваться, что связано с неправильным отводом тепла от стержня клапана. Очень быстро втулка начнёт колебаться в гнезде, и ремонт придётся проводить заново.

Запрессовку делают тем же ударным методом, что и выпрессовку, используя оправку и молоток. Производить запрессовку нужно быстро, 2-мя-3-мя ударами по оправке молотком. Если у втулки тонкий поясок для посадки колпачка, оправку нельзя опирать на этот поясок, так как втулка поломается.

Когда втулки остынут после запрессовки, их отверстия калибруют алмазными развёртками (стальные развёртки подвержены быстрому износу), которые дадут необходимый размер отверстий. После обработки отверстий, следует проверить зазоры клапанов втулок. Для впускных они должны быть 0,02-0,04 мм, а для выпускных клапанов – 0,03-0,04 мм. Минимальные зазоры (особенно у выпускных клапанов) не нужны, потому что это спровоцирует заклинивание в их работе.

4.

Ремонт сёдел клапанов

Совместная работа седла и клапана должна обеспечить полную герметичность двигателя на весь срок его эксплуатации. Для этого на седле делают специальную рабочую фаску, которая для нормального функционирования должна, с одной стороны, иметь минимальную ширину (чтобы обеспечить герметичность важна не площадь контактирующих поверхностей, а давление в сопряжении). Но, с другой стороны, по ней отводится большая часть теплоты от клапана, а потому она должна быть как можно шире.

Так что при ремонте сёдел стоит учитывать рекомендации производителя (руководство по эксплуатации автотранспортного средства), чтобы подобрать оптимальные параметры для сёдел. Помимо рабочей, на сёдлах также имеются вспомогательные фаски, которые нужны, чтобы обеспечить нужный диаметр и ширину рабочей фаски.

Во время эксплуатации, поверхность сёдел изнашивается и теряет нужную форму. Из-за этого во время перегрева двигателя на них появляются прогары и раковины. Так что периодически приходится производить ремонт или замену сёдел клапанов.

Главная задача, когда производится ремонт седел клапанов или замена седел – это добиться нужной соосности отверстия втулки и рабочей фаски, а также создать определённый профиль седла, который рекомендован производителем.

Перед тем как ремонтировать седло, нужно произвести восстановление направляющей втулки и ни в коем случае не наоборот. Если эту последовательность нарушить, то будет очень сложно добиться герметичности.

Для восстановления, сёдла обрабатывают при помощи разных инструментов. Обычно, для этого используют угловые ручные фрезы с креплением пожёстче на направляющем стержне. Эти фрезы могут изготавливать с твердосплавными пластинами или из инструментальной стали с углами на вершине 30, 45, 60 градусов.

Но если у инструмента изношены детали, то будут наблюдаться люфты направляющего стержня. Из-за этого будет тяжело добиться нужной соосности втулки и седла, так что перед ремонтом сёдел следует заменить детали фрезы на новые.

При обработке седла в нём формируют определённый профиль: уплотнительную фаску и ещё две, примыкающих к ней фаски. У большего количества двигателей фаска имеет угол в 45 градусов, и ширину 1,5 миллиметра. У примыкающих фасок углы достигают 60 и 30 градусов.

Обработку уплотнительной рабочей фаски нужно вести, пока не получиться полностью ровная поверхность.

5. Окончательный этап: притирка клапанов

Притирка клапанов – это последний этап обработки седла и стыка клапана.

Если поверхности седла и фаски обработаны точно, то притирка не требуется, и она даже вредна, поэтому при профессиональном ремонте притирку клапанов не делают. Но если детали были обработаны вручную и их поверхность получилась не идеальной, то притирку клапанов выполнить необходимо.

Главное, что следует приобрести перед притиркой клапанов – притирочная паста, которая исполняет функцию мелкой шкурки. Притирочная паста бывает крупнозернистой (используется для первоначальной обработки) и мелкозернистой (используется для окончательной обработки). Во время притирки её наносят на сёдла и кромки клапанов.

Притирку клапанов выполняют при помощи дрели, отвёртки или с использованием специальных инструментов для притирки. Для этого поверхности смазывают притирочной пастой, вставляют клапан в гнездо и крепят к нему выбранный инструмент, после чего начинают вращать по окружности. После окончания процесса остатки пасты и частицы металла стирают влажной салфеткой.

Для контроля качества выполненной притирки, следует обратить внимание на поверхность фасок и клапана. Если на них образовалась замкнутая блестящая дорожка шириной 2-3 миллиметра, значит процесс притирки завершён, и всё было сделано правильно.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Замена направляющих втулок клапанов на автомобилях ВАЗ 2106 и 2109

Автор Михаил Рассветный На чтение 7 мин. Просмотров 2.4k. Опубликовано

Огромным преимуществом российского автопрома является возможность не только замены, но и полноценного ремонта всех узлов и агрегатов автомобилей. Довольно часто автовладельцы проводят полный разбор двигателей ВАЗ 2106 и ВАЗ 2109 и меняют все его составляющие, в том числе и направляющие втулки клапанов.

Конструкция ГБЦ и клапанов

Функционирование клапанного механизма на машинах ВАЗ 2106 и ВАЗ 2109 зависит от работы цепного привода (современные модели авто оснащаются ремёнными приводами).

Устройство головки блока цилиндров довольно примитивное: это сёдла, пружины, направляющие втулки. Захлопывание клапанов в системе осуществляется автоматически при помощи встроенных пружин. Чтобы в камеру сгорания не просачивалось моторное масло, на втулку крепится маслосъёмный сальник.

Схема головки блока цилиндров ВАЗ 2106

Клапанный механизм работает в сложных условиях с высокими температурами и масляным голоданием. Основной его задачей является обеспечение герметичности всей системы. Проблемы в его работе могут стать причиной снижения мощности, повышения расхода топлива и быстрого износа ГРМ.

Общее устройство втулок головки блока цилиндров

На современных машинах головки клапанов выполнены из специальных сплавов.

Направляющие втулки клапанов ВАЗ 2106

На ВАЗ 2109, к примеру, направляющие изготовлены из износостойкого материала и запрессованы в головку при высокой температуре, поэтому сменить их достаточно сложно. Но проводить процедуру замены всё же нужно, поскольку втулка, несмотря на её прочность, со временем изнашивается, теряя герметичность. Проблема особенно актуальна для двигателей с большим количеством клапанов.

Назначение гильз

Основная задача клапанов — подача в камеру сгорания топливно-воздушной смеси и вывод из неё выработанных газов. У каждого из цилиндров мотора имеется два клапана — впускной и выпускной. В направляющей втулке движется шток, который и впускает/выпускает отработанные газы и топливную смесь. Герметизация камеры сгорания происходит за счёт точной «посадки» головки на седло.

Качество работы клапанов двигателя зависит от направляющих втулок и сёдел. Во время эксплуатации они изнашиваются и не могут поддерживать высокую производительность двигателя. В такой ситуации их придётся менять.

Почему гильзы могут выйти из строя

Основной причиной выхода из строя направляющих втулок является их износ. В результате увеличивается расход смазочной жидкости, так как люфт деталей приводит к быстрому выходу из строя маслосъёмного колпачка и масло просачивается в камеру сгорания. В результате наблюдается образование нагара, нарушение температурного режима работы мотора, увеличение токсичности отработанных газов и поломка катализатора (если он в машине есть).

Изношенные втулки клапанов ВАЗ 2106

Своевременная замена моторного масла и правильная эксплуатация ДВС автомобиля позволяет продлить срок службы втулок и менять их каждые 180–200 тысяч километров пробега. Однако из-за зазоров клапанов и несоответствия моторного масла рекомендуемым нормам может произойти боковой износ втулок и снижение подвижности клапанов по оси штока из-за увеличения радиальной нагрузки на него. По этой причине после смены маслосъёмных колпачков обязательно проводят корректировку зазора в направляющих втулках. При слишком большом зазоре и выявлении люфта втулки в обязательном порядке меняют.

Признаки неисправности направляющих гильз

Износ направляющих втулок клапанов легко и быстро определяется владельцем транспортного средства. Основной симптом этой неисправности — увеличение расхода моторного масла.

Первое, что стоит проверить при увеличении расхода моторного масла, это клапаны двигателя автомобиля. Ещё одним признаком неисправности может стать характерный шум мотора в области головок. Самый лёгкий способ проверить это — открыть капот автомобиля, запустить двигатель и внимательно прислушаться. Если на фоне работы мотора будет заметен странный и необычный шум, то стоит провести диагностику клапанов и направляющих втулок.

Инструменты и материалы

Замена направляющих втулок проводится с использованием следующего инструментария:

  • молоток;
  • развёртки на 8.022 и 8.028;
  • оправка для выпрессовки и запрессовки втулок.

Втулки меняют с помощью ступенчатой оправки — латунного либо бронзового инструмента. Упирается он в направляющую втулку, после чего она выбивается ударом молотка. Такой способ выпрессовки не так вредит ГБЦ, как использование обычного молотка и зубила. Специальный съёмник используется не только для снятия втулок, но и для их замены.

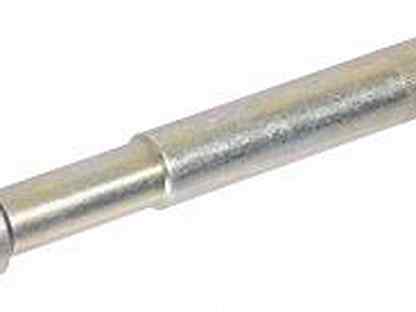

Ступенчатая оправка, используемая для выпрессовки направляющих втулок ВАЗ 2106

Лучшим инструментом для замены направляющих втулок является съёмник-выпрессовщик. Такие приспособления позволяют снимать втулки клапанов без повреждения посадочной плоскости на ГБЦ. Наличие этого инструмента позволяет избежать задиров и других дефектов ГБЦ, которые могут появиться при использовании оправки и молотка.

Съёмник-выпрессовщик для направляющих втулок ВАЗ 2106— универсальный инструмент

Как заменить клапанные втулки на ВАЗ 2106

  1. Открыть доступ к втулкам клапанов за счёт проворачивания двух крайних шпилек, которые мешают установить оправку. Отворачиваются они методом навинчивания на них четырёх гаек попарно. Можно прибегнуть к специальному шпильковёрту. Шпильки ГБЦ ВАЗ 2106 откручиваются для доступа к клапанам
  2. Направляющая втулка легко выпрессовывается ударами молотка по вставленной оправке. Прежде чем приступать к извлечению старой втулки, необходимо перевернуть ГБЦ. Выпрессовка направляющей втулки ВАЗ 2106 из гнезда с помощью специального инструмента
  3. Деталь устанавливается в седло, затем молотком и оправкой запрессовывается до упора в плоскость ГБЦ. На втулки надеваются стопорные кольца и в таком состоянии проводится их запрессовка. Втулки впускных клапанов на ВАЗ 2106 несколько короче, чем втулки выпускных клапанов. Изнутри они покрыты канавками, которые смазывают клапаны. Длина канавок различается у впускных и выпускных клапанов: в первом случае они идут только до половины седла, во втором — до его дна. Запрессовка новых направляющих втулокВАЗ 2106
  4. По окончании монтажа втулок их отверстия разворачиваются, причём их диаметр различается. Отверстия направляющих втулок ВАЗ 2106 разворачиваются после монтажа

Замена клапанных гильз на ВАЗ 2106 — видео

Установка направляющих втулок на ВАЗ 2109

  1. Смена направляющих втулок на ВАЗ 2109 начинается с фиксации на детали съёмника посредством обточенных гаек. Центральная часть инструмента придерживается верхним ключом, а при помощи нижнего выпрессовывается направляющая втулка. Её выход из гнезда сопровождается характерным щелчком, после этого деталь вынимается. Направляющие втулки клапанов ВАЗ 2106 выпрессовываются съёмником
  2. Чтобы облегчить процесс установки втулки, её обрабатывают моторным маслом. Деталь запрессовывается в седло клапана при помощи конической втулки. При этом для впускного и выпускного клапанов втулки выбираются таким образом, чтобы резьба на направляющей детали была длиннее на несколько сантиметров.
  3. Желательно, чтобы детали имели разную температуру: головка блока цилиндров должна быть нагрета до 150оС, втулка, наоборот, охлаждается. Если не создать разницу температур, то можно спровоцировать деформацию алюминиевого сплава, в результате чего в металле возникнут слишком большие внутренние напряжения. Это может привести к перегреву клапанов двигателя.
  4. На втулке располагается кольцо, по которому определяется её правильная посадка. После установки детали на ней развёртывается отверстие при помощи специального инструмента. Диаметр отверстия можно проверить нутромером — он должен соответствовать параметру, указанному в технической документации автомобиля. Если данные совпадают, то устанавливают клапан. При неплотном прилегании втулки к седлу её правят с помощью шарошки. Подводка седла клапанов ВАЗ 2109 при помощи шарошки
  5. После монтажа новых втулок в ГБЦ могут появиться зазоры из-за потери соосности. Чтобы устранить данную проблему, необходимо провести притирку клапанов. С этой целью сёдла клапанов ещё раз обрабатываются шарошкой. Процедура установки новых втулок завершается после окончательной притирки клапанов.

Итак, поменять направляющие втулки можно как самостоятельно, так и в автосервисе. Это довольно простая в исполнении процедура, которая может значительно продлить срок эксплуатации двигателя автомобиля.

Добрый день. Меня зовут Михаил. Оцените статью: Поделитесь с друзьями!

Замена направляющих втулок клапанов при ремонте ГБЦ

Очень часто ремонт ГБЦ предполагает будущую замену поврежденных направляющих втулок клапанов ГРМ. При выполнении данной задачи потребуется обязательно выпрессовывать старые втулки, а затем на их место установить новые. Главная ошибка заключается в применении самого простого, но менее практичного метода — выбивания комплектующих молотком и зубилом.

Такая замена направляющих клапанов приводит к последующему повреждению посадочного гнезда в головке блока цилиндров. В данном случае актуально применить ступенчатую оправку из латуни или бронзы, которая выступает в качестве зубила. Оправку фиксируют со стороны седла и ударяют по ней молотком. Это позволяет уменьшить риск повреждения конструкции, но не исключает его. Еще один метод – замена направляющих ГБЦ с применением специального съемника.

Выпрессовка направляющих с помощью оправки

Представленный метод считается самым распространенным и используется при самостоятельном ремонте ГБЦ (Украина). Для этого потребуется выполнить следующее:

  1. Демонтировать пружины и клапаны. ГБЦ предварительно подогревают до температуры 140–160 градусов в специальной электропечи или до 80–90 градусов с помощью горячей воды.
  2. Замеряют натяг новой втулки, для чего определяют диаметр гнезда и направляющей детали.
  3. Запрессовуя новые комплектующие, головку снова подогревают, а новые детали — охлаждают.
  4. Осуществляют замену направляющих втулок ГБЦ. Ударный способ монтажа считается завершающим этапом калибровки отверстий. Этот процесс целесообразно выполнять с применением разверток.

Рекомендуется работать с алмазными развертками, которые считаются практичным и долговечным инструментом. По завершению установки мастера производят проверку отверстий клапанов, учитывая указанные параметры. Для впускных клапанов зазоры должны быть на 0,01 мм меньше, чем в выпускных.

Выпрессовка направляющих с помощью съемника

Понять, как заменять направляющие клапаны с применением съемника-выпрессовщика, достаточно просто. Съемники относятся к универсальному типу инструментов и помогают работать с разными ГБЦ без риска деформировать посадочные плоскости.

Используя съемник, выполняем следующие действия:

  1. Под инструмент укладывают выбранную втулку определенных габаритов. Процедура выпрессовки осуществляется за счет использования нижнего ключа.
  2. Если приложить усилие к съемнику, послышится характерный щелчок. Этот звук подскажет, что деталь была сорвана с клапана и выходит наружу.
  3. Новые детали можно обработать с помощью моторного масла.
  4. Важно не повредить пояс на новой детали: для этого используется отдельная гайка, которая упирается в направляющую.
  5. Процедура запрессовки заканчивается тогда, когда прокручивать съемник будет тяжело.

Замена направляющих втулок клапанов, цена которых зависит от выбранного метода выпрессовки, подразумевает тщательное соблюдение всех рабочих процессов и этапов. Вместе с использованием качественного оборудования и инструментов удается выполнить оперативный ремонт комплектующих.

Замена направляющих втулок клапанов и седел в двигателе автомобиля

Расскажем как заменить направляющие втулок клапанов и седел в двигателе автомобиля. Исходим из того, что трещин в головке двигателя нет, а клапанные сёдла имеют износ.

Как происходит выпрессовка старых втулок

Технология выпрессовки старых втулок бывает разной, но чаще применяют ударный способ. Со стороны седла на втулку устанавливают латунную или бронзовую оправку, по которой наносят удары молотком. Чтобы не повредить посадочное гнездо в головке, оправка должна быть ступенчатой: по меньшему диаметру она с небольшим зазором входит во втулку на глубину 30—40 мм, а по большему — свободно проходит через гнездо в головке цилиндров. Втулки из бронзы не создают больших проблем при выпрессовке, обычно они устанавливаются в головку с небольшим натягом. При выпрессовке "твердых" втулок головку желательно нагреть до 150 градусов, чтобы несколько уменьшить натяг. Нагревать головку лучше в электропечи, но в условиях гаража подойдет бытовая электроплитка.

Если ни один из способов не позволяет выпрессовать втулку из-за слишком плотной посадки в гнезде, ее приходится высверливать. Обычный сверлильный станок вполне подойдет, а вот при пользовании ручной электродрели неизбежны перекосы и повреждение посадочного гнезда. Кстати, деталь лучше высверливать не полностью. При толщине стенки около 1 мм оставшуюся часть удается выбить без особого труда.

Измеряем натяг втулки перед заменой

Общее правило замены втулок на любых двигателях гласит: ни в коем случае нельзя запрессовывать новые детали без измерений фактического натяга. Поэтому надо точно измерить диаметр гнезда и новой втулки, чтобы определить натяг. Он должен быть в пределах 0,03—0,05 мм (то есть диаметр втулки больше диаметра гнезда на эту величину).

Если натяг недостаточен из-за “слабого” гнезда, придется увеличивать его диаметр, чтобы установить втулку ремонтного размера. Эту работу также следует выполнять только на станке во избежание перекоса отверстия. Натяг для ремонтной втулки желательно сделать большим, поскольку в старом гнезде материал на поверхности уже деформирован, а в новом нет, да и шероховатость поверхности здесь больше.

Как запрессовать втулки клапанов

Перед запрессовкой надо обеспечить разность температуры деталей: головку нагреть до 150 градусов, а втулки охладить. Запрессовку выполняют быстро, двумя-тремя ударами молотка по оправке. Если втулка имеет тонкий поясок для посадки маслосъемного колпачка, то оправка не должна опираться на этот поясок ни с одной стороны, иначе втулка сломается. Некоторые мотористы запрессовывают втулки “вхолодную”, без нагрева и охлаждения деталей. Это плохо. Алюминиевый сплав при большом натяге деформируется, и реальный натяг уменьшается. Когда при работе двигателя посадка естественным образом ослабляется, клапан в такой втулке начинает перегреваться. Это связано с нарушением отвода тепла от стержня клапана к головке. В дальнейшем втулка начнет “ездить” в гнезде. Иными словами — потребуется повторный ремонт, причем сложнее предыдущего.

После запрессовки втулок и остывания головки их отверстия калибруют развертками. Здесь тоже есть свои хитрости. Желательно применять специальные алмазные развертки — они дают стабильный размер отверстия при довольно долгой работе. Простые ручные развертки из инструментальной стали быстро изнашиваются, обычно их хватает на одну-две головки.

Обработав отверстия, надо обязательно проверить зазоры клапанов во втулках. Для впускных клапанов они должны быть в пределах 0,02—0,04 мм, для выпускных — 0,03—0,04 мм. Стремиться к минимальным зазорам не следует, особенно у выпускных клапанов, поскольку это чревато их заклиниванием при работе.

Ремонт седел клапанов

Основные задачи — обеспечение соосности рабочей фаски и отверстия втулки и создание определенного профиля седла, рекомендуемого заводом-изготовителем для данной модели двигателя.


Для обработки сёдел применяют различный инструмент. В гараже чаще всего используют ручные угловые фрезы с жестким креплением на направляющем стержне (пилоте). Фрезы обычно имеют углы при вершине 30, 45 и 60 град. Такие фрезы могут быть изготовлены из инструментальной стали или с твердосплавными пластинами.

Основной недостаток данного инструмента — люфт пилота в направляющей втулке, особенно когда у нее есть какой-либо износ. Из-за люфта очень трудно обеспечить соосность седла и втулки.

При обработке формируют определенный профиль седла: уплотнительную фаску и две фаски, примыкающие к ней. Здесь надо руководствоваться данными производителей автомобиля, но есть и некоторые общие рекомендации. У подавляющего большинства моторов уплотнительная фаска имеет угол 45 град. и ширину примерно 1,5 мм. Примыкающие фаски чаще сделаны под углами 30 и 60 град., хотя изредка встречаются седла с более сложным профилем.

Если для ремонта используют ручные фрезы и резцовые головки, то предварительную обработку уплотнительной фаски ведут, пока не получится ровная поверхность без дефектов.

Окончательный этап: притирка клапанов

Окончательная обработка стыка клапана и седла — притирка клапанов. При профессиональном ремонте такая операция практически не применяется. Если седло и фаска клапана обработаны точно, то притирка не нужна, но даже вредна. Другое дело при ручной обработке деталей фрезами и резцовыми головками. Поверхности после ремонта могут иметь не идеальную форму и шероховатость.

Притирка нужна не столько для обработки, сколько для контроля качества сопряжения. Если притертые поверхности вытереть насухо и несколько раз провернуть клапан в обе стороны, прижимая его к седлу, то на фасках деталей появится блестящая линия. Получится замкнутой, проходящей по всей окружности — все сделано правильно и прилегание хорошее.

Выпрессовка втулок клапанов. Оправка для запрессовки направляющих втулок клапанов

Добрый день. Начиная эту статью, я немного объясню, о чем пойдёт речь. Речь пойдёт не только о специальных инструментах, с помощью которых можно произвести ремонт головки блока цилиндров, но и о том, как правильно работать этим инструментом. Оказывается, что ни все умеют правильно пользоваться специальным инструментом и это приводит порой к не поправимым последствиям. Я постараюсь подробно описать весь процесс работ, что бы вы смогли самостоятельно проделать всю работу по ремонту ГБЦ.

И так начнём. В принципе весь процесс практически одинаков, что на классике, что на Самарах и им последующих моделях. Первое с чем нам приходится столкнуться, это снятие пружин и клапанов (разсухаривание клапана). Для этого используется специальный съёмник.

Конечно же, есть много всяких приспособлений, но это самое распространительное. Именно его мы и рассмотрим. Съёмник крепится передней частью к шпильке, а специальный захват устанавливаем на тарелку пружины.

Теперь нам понадобится специальная подложка в камеру сгорания под клапана. Зачем она нужна? При нажатии на рычаг приспособления, клапан уйдёт в низ, и он пройдёт соответствующий путь пока своей тарелкой не упрется, например, в стол на котором забираете головку. В это время пружина сожмётся и не даст вытащить сухари. Этой подложкой может послужить кусок резины нужной толщины или деревянный брусок.

Придавив на рычаг, клапан упрётся в подложку, а вы с лёгкостью можете извлечь сухари.

Все сухари аккуратно складывайте в коробочку, потому что потом искать потерявшийся сухарь очень тяжело.

Есть, конечно, и варварский способ извлечения сухарей. Прибегать к нему стоит только в особых случаях, когда нет специального съёмника. Этот процесс осуществляется с помощью молотка и отрезка металлической трубы (здесь хорошо подойдёт свечной ключ).

После нанесения удара не убирайте сразу молоток, иначе сухари разлетятся в стороны. Можно в верхнюю часть трубки запихнуть кусочек ветоши, это задержит вылетающие сухари.

Следующий инструмент, который нам понадобится – это съёмник для снятия направляющих втулок клапанов. Сам процесс замены направляющих клапана я написал в статье (Замена направляющих втулок клапанов ). Есть разные съёмники. Первый (ударный).

Почему ударный? А потому что запрессовка происходит ударом молотка по оправке. Такой метод ни всегда проходит гладко. Бывали случаи, когда оправка заходила на перекос и снимала немного металла с посадочной плоскости втулки, тем самым уменьшается плотность её посадки, что не хорошо в нашем случае.

Распространённым приспособлением стал винтовой плавной запрессовки съёмник.

Этот съёмник позволяет плавно и безопасно заменить втулку. Продаются они в авто магазинах, но можно изготовить и самому как нарисую чертёж обязательно выложу.

Так же нам понадобится инструмент для снятия и установки сальника клапана. Работу по снятию и установке сальников нужно проводить осторожно. Почему осторожно? Потому что бортик, на который устанавливается сальник очень хрупкий и его можно повредить.

Для демонтажа применяются специальные зажимы, кстати, этот зажим можно изготовить самому. Я видел, как один мастер сделал зажим из распиленной на пополам гайки, приваренной к круглогубцам.

Метод извлечения прост. Охватываете снимаемый сальник и строго вертикально прокручиваете захват по оси в одну и другую сторону, при этом делаете натяжку вверх. Строго запрещается расшатывать сальник в стороны, потому как есть опасность повредить бортик направляющей втулки и нужно будет менять направляющую.

Установка сальников (колпачков) делается в специальной оправке.

Прежде чем устанавливать сальники, проверьте их на плотность установки. Попробуйте руками его надеть на ободок втулки. Если он не находит, то это наш сальник и его можно устанавливать. Если сальник находит свободно или болтается, то он будет пропускать масло и не справится со своей задачей.

Я рекомендую пользоваться именно такими развёртками, потому что у них есть направляющая для точного захода в отверстие. Нам нужна развёртка с диаметром 8.00 мм. Развёртывание происходит следующим образом. Устанавливаете развертку в только что запрессованную направляющую втулку и лёгким нажатием прокручиваем её до тех пор, пока она не выйдет с другой стороны.

Следующим этапом будет притирка клапанов. Перед тем как притереть клапана их нужно обработать шарошками.

Использовать лучше вот такие шарошки. Нам понадобится три шарошки с разным углом обработки. Первая 45 градусов, вторая 60 и третья 30. Они обрабатывают седло клапана с лёгкостью и без особого усилия.

Пожалуй, из специального инструмента это всё, дальше всё можно сделать с помощью ключей и отвёрток.

В данный момент это всё и если появится ещё что-то, обязательно допишу.

До новых публикаций.

Зачастую ремонтом автомобилей занимаются сами владельцы, приспосабливая для этого частные гаражные помещения. Особенно это касается отечественных марок машин, конструкция которых предусматривает ремонт основных узлов и механизмов. Не являются исключением ремонтные работы ответственных узлов двигателя.

Ремонт головки блока цилиндров часто подразумевает замену направляющих втулок клапанов газораспределительного механизма, который отвечает за своевременную подачу воздуха и топливовоздушной смеси в цилиндры двигателя внутреннего сгорания.

ГБЦ – узел — крышка, функция которого — сочленение с блоком двигателя, закрытие блока от разнообразных неблагоприятных факторов. Это деталь сложной конструкции, созданная из дералюминиевого сплава или легированного чугуна. Внутренняя поверхность головки блока цилиндров имеет ровную, гладкую структуру, что показывает значимость данного узла. Нижнюю часть головки БЦ производят чуть шире для более надежного соединения с блоком цилиндров.

Признаки, указывающие на осмотр и необходимость замены направляющих втулок:

  • прослушивается посторонний стук в двигателе;
  • повышается расход масла;
  • наблюдается поперечный люфт клапана во втулке.

Часто понятия «выпрессовка » и «запрессовка » деталей ассоциируют с термином «демонтаж » и «монтаж ». Это не совсем правильно, так как демонтажные или монтажные работы больше относятся к свободно посаженным деталям, а вот выпрессовка или запрессовка — к деталям, установленным с натягом. Это более трудоемкий процесс.

Для процесса запрессовки и выпрессовки применяют разные по своей конструкции виды прессов: гидравлические, верстачные реечные, верстачные винтовые. У каждого пресса имеются свои функциональные возможности. Верстачные реечные и верстачные винтовые уместно применять для выпрессовки небольших деталей: втулок, пальцев, шпилек и т.д. Гидравлические прессы уместны при выполнении работ с большими деталями. Замена втулки клапанов. Для установления новых деталей требуется подготовить каждое гнездо — выпрессовать старые элементы.

Способы выпрессовки и запрессовки втулок клапанов ГБЦ

Способ 1 . Самый распространенный, простой и неправильный метод — выбивание втулок с помощью молотка, зубила. Извлечение подобным способом втулок приводит к порче посадочного места в ГБЦ. Такой подход к ремонту чаще наблюдается у мастеров — самоучек.

Способ 2 . Использование специализированной латунной оправки вместо зубила почти полностью исключает риск повреждений газораспределительного механизма, но не даёт полной гарантии качества. Оправка должна быть расположена со стороны седла на направляющую втулку, которую в дальнейшем выбивают молотком.

Способ 3 . Применение специального съемника — это процесс, наиболее оптимальный при изъятии втулок. Правильный демонтаж и монтаж втулок. Основной проблемой при демонтажных работах втулок является снятие слоя металлической поверхности посадочного места. Для наилучшей выпрессовки необходимо нагреть головку блока до девяноста градусов. Перед монтажными работами новых направляющих будет правильнее выдержать их в масле в течение 5-8 минут для пропитки. Головка блока нагревается, а сами втулки охлаждаются с помощью жидкого азота или низких температур морозильной камеры.

Как самому заменить направляющие втулки с помощью оправки

Шаг 1. Выпрессовка втулок клапанов

Непосредственно перед разборкой втулок производится подготовка газораспределительного узла. Оправка для процесса выпрессовки имеет форму ступеней. Ступень крайне необходима, чтобы исключить процесс повреждения посадочного гнезда в ГБЦ. За счет небольшого диаметра оправка входит во втулку на 3-3,5 см. Расширение диаметра позволяет спокойно пройти сквозь гнездо в головку блока цилиндра.


Небольшой диаметр оправки позволяет ей войти во втулку на 3-3,5 см с зазором. Наибольший размер диаметра позволяет намного легче продвинуться через гнездо в ГБЦ. Стоит напомнить, что втулки из бронзы с легкостью демонтируются из головки по причине относительно слабого натяга при установочном процессе.

Сложнее обстоит дело с выпрессовкой втулки из чугуна и металлокерамики. В этом случае нужно заранее нагреть ГБЦ в термопечи до 130-135 градусов Цельсия. Нагрев можно производить и в емкости с горячей вводов, нагретой приблизительно до 100 градусов. Это процедура позволяет ослабить натяг. В некоторых случаях запрессованную втулку высверливают, но велик риск порчи стенок посадочного гнезда.

  1. Работа производится только на стационарном сверлильном станке.
  2. Диаметр сверла должен быть меньше посадочного гнезда примерно на один миллиметр.
  3. Втулка высверливается аккуратно, не до самого конца.

Шаг 2. Замер посадочного места

Перед установкой втулки в головку блока цилиндров необходимо произвести замеры натяга. Только после этого можно производить запрессовку новой детали.

Замер натяга подразумевает:

  1. Замер диаметра самого гнезда нутрометром.
  2. Замер направляющей втулки микрометром. Допустимый показатель натяга при запрессовки — 0.032 — 0.051 мм. При ослабленном натяге из-за гнезда следует увеличить диаметр посадочного гнезда, в которое затем следует запрессовать ремонтную втулку большего размера. Данный вид работ производится только на стационарных станках: фрезерных или сверлильных. Размер натяга заменяемой втулки необходимо увеличить по причине более жесткого и шероховатого материала поверхности обработанных стенок. Для запрессовки головку блока нагревают, а саму втулку подвергают охлаждению. Без нагревания ГБЦ процесс считается неправильным. Особенно это относится к ГБЦ, изготовленной из алюминиевого сплава. Сам материал легко деформируется при сильном натяге. Результат — нет плотной посадки направляющей втулки клапана при сборке и нагревании двигателя, сам клапан начинает портиться от перегревания. Такой вид неисправности со временем прогрессирует. Может потребоваться ещё один разбор двигателя для осуществления ремонтных работ.

Шаг 3. Установка направляющих втулок клапанов

Запрессовку втулок производят с помощью оправки, описанной выше, нанесением точных ударов молотком. Необходимо помнить, что имеющийся на вновь поставленной втулке опорный поясок не должен страдать при запрессовке оправкой. В противном случае может произойти поломка или деформация втулки.

Шаг 4. Калибровка отверстий

Для финальной калибровки отверстий понадобятся развертки определенного размера. Профессионалы чаще всего применяют алмазные развертки, а не стальные. Инструмент из этого материала считается более долговечным и значительно точнее производит калибровку отверстий.

  1. Стержни впускных клапанов должны иметь размер меньше выпускных (0,022-0,055 мм).
  2. Выпускные клапана подвергаются более сильному нагреванию при работе двигателя внутреннего сгорания (0,029 – 0,062 мм). Не стоит также стремиться к минимально допустимому размеру зазоров, так как это может привести к заклиниванию клапанов.

Всем привет!

В ходе ремонта ГБЦ мне потребовалось заменить направляющие втулки клапанов. Ударные методы ремонта я не приемлю, поэтому решено было сделать винтовой выпрессовыватель "как у Травникова" , упростив конструкцию и адаптировав ее под свои задачи.

Тут есть нюанс - заводская технология замены направляек на моем моторе предусматривает извлечение и запрессовывание втулок в одну сторону, сверху вниз (в сторону камеры сгорания). Это несколько упрощает конструкцию приспособления, поскольку позволяет менять только сменные упоры, передающие усилие на втулку, а весь бутерброд в КС оставлять как есть. В то же время на самих направляющих втулках отсутствуют буртики либо стопоры, ограничивающие глубину запрессовывания, т.о. этот момент должен быть обеспечен инструментально в процессе работы.

Приняв во внимание эти особенности я изготовил такой вот нехитрый суповой набор:

Основа всего прибора - болт М14 с гайкой. Класс прочности подножный 8.8, на поверку его более чем достаточно для нормальной работы устройства. Метиз потребуется слегка доработать, выполнив в его торце глухое резьбовое отверстие М6 глубиной 10мм.

Шайба и гайка опять же подножные из ближайшего магазина крепежа, упорный подшипник с внутренним диаметром 15мм какой первый попался в Автоштампе, все остальные детали, кроме направляющей втулки из 12Х18Н10Т. Направляющая втулка с конусами нужна для центровки приспособления по седлу клапана, посему сделана из алюминия для исключения повреждения седла. Кроме того изготовление ее из мягкого металла позволяет закрыть глаза на неточность угла 45 градусов, этот момент перестает играть какую либо роль в работе устройства.

Неочевидные, но очень важные моменты: сменные ввертыши необходимы для правильного распределения усилия на втулку клапана при работе - маленькая используется при выпрессовывании, большая используется при запрессовывании и одновременно является кондуктором, обеспечивающим необходимую глубину установки втулок.

Порядок сборки устройства:

Усилия при выпрессовывании весьма небольшие, максимум усилия достигается при страгивании втулки с места, далее же все проходит без видимого напряжения. Я снял на видео работу девайса, но никак не выковырну его из старенького Айфона, так что придется подождать:) любуемся:

Ну и фотодоказательства работоспособности приспособления:

Процесс запрессовывания ничем не отличается от процесса выпрессовывания, кроме использования другого ввертыша. Запрессовывать нужно до упора торца ввертыша в посадочное место нижней тарелки пружины на ГБЦ.

Засим доклад окончен, любите свои моторы друзья!
Пока!

Поделись статьей:

Похожие статьи

Замена направляющих втулок клапанов на автомобилях ВАЗ 2106 и 2109

Казалось бы, что такая маленькая по своим размерам деталь, как направляющая втулки клапана двигателя, не играет большой роли в функциональной работе самого автомобиля. Но оказывается, что это не так. В чем заключается важность данной детали? Какие существуют причины, которые могут ее вывести из строя? Как правильно производится замена направляющих втулок клапанов ВАЗ-2109?

Для чего нужна направляющая втулка

Направляющую втулку вполне справедливо можно считать основным элементом, от которого зависит ресурс и правильная работа тандема «седло — клапанная тарелка». Материал, из которого изготовлена деталь и сама её конструкция в первую очередь нацелены на работу в условиях больших скоростях закреплённого в ней клапанного стержня, постоянных высокотемпературных нагрузок и практически полного отсутствия смазки в паре «клапан-втулка».

Причины и последствия деформации

Описанные условия приводят к тому, что в процессе работы мотора изнашиваются и направляющая втулка клапана, из-за чего со временем может нарушаться её соосность с клапанным стержнем. В дальнейшем деталь ещё больше разбивается и клапан начинает «гулять» и неплотно прилегать к своему седлу, а это, в свою очередь, приводит к разбитию фаски седла со временем. В качестве последствий можно получить прогар клапана и попасть на замену седла.

Внешний вид бронзовых направляющих втулок для моделей ВАЗ 2108–2109

Также из-за «гуляния» клапана в разбитой направляющей могут быстрее прийти в негодность маслосъёмные колпачки. Они просто не смогут удерживать масло при увеличившихся угловых смещениях клапанного стержня. Результатом будет попадание масла в двигатель, а если ещё учесть, что через разбитую втулку будет проходить масла больше обычного, то ситуация получается не из приятных. Увеличится нагар на клапанах и других деталях вокруг камеры сгорания, повысится уровень вредных выбросов выхлопных газов и можно получить преждевременно вышедший из строя каталитический нейтрализатор. И простой заменой маслосъёмных колпачков тут не обойтись, так как вскоре проблема снова вернётся.

Почему не стоит пренебрегать проверкой

В процессе ремонта двигателя его головке лучше уделить особое внимание. Нередко именно эта часть мотора виновна в том, что уровень компрессии в цилиндрах далёк от желаемого. Автомобилисты порой при ремонте ГБЦ ограничиваются только притиркой клапанов к их сёдлам, считая, что в цельнометаллических втулках особо изнашиваться особо-то нечему. В то же время проверить, насколько велик зазор между деталью и её клапаном будет совсем нелишним делом. Когда полученные цифры зазора выходят за рамки рекомендуемых автопроизводителем, то никакая притирка клапанов или замена маслосъёмных колпачков не уберегут от проблем в дальнейшем.

Материалы, используемые для изготовления втулок

Для изготовления втулок применяют материалы с хорошей износостойкостью и уровнем теплопроводности. Среди таких можно найти:

  • специальные сплавы чугуна;
  • бронзУ;
  • латунь;
  • металлокерамику.

По теплопроводности и себестоимости латунь наряду с бронзой находятся в лидерах, поэтому подавляющее большинство втулок изготовлено из сплавов этих металлов.

Нюансы, которые необходимо учитывать

Большинство втулок имеют специальный опорный буртик на наружной стороне, призванный обеспечить надлежащую фиксацию детали по вертикали в ГБЦ. Если же деталь гладкая, то установка осуществляется с использованием специальной оправки.

Для впускных клапанов направляющие втулки не должны выступать, дабы не увеличивать аэродинамическое сопротивление впускного канала. Втулки выпускных клапанов призваны по максимуму «прятать» стержень клапана для сохранности последнего от воздействия высоких температур и лучшего отвода тепла.

Внешний вид и расположение направляющей втулки клапана в ГБЦ

Точность изготовления втулок очень высока. Это необходимо для получения максимально выверенной соосности и наилучшего прилегания клапанной тарелки и седла при функционировании двигателя. Снаружи корпус детали, которую предстоит запрессовать в ГБЦ, должен быть максимально чисто обработан, на нём должны отсутствовать какие-либо царапины или риски. Этим обеспечивается оптимальный отвод тепла от этой хапчасти в головку блока.

Причины поломки деталей и их последствия

Характерная особенность направляющих элементов заключается в том, что они не выходят из строя в один момент, а изнашиваются постепенно. Срок «жизни» деталей на авто бюджетной категории составляет от 180 до 300 тыс. км, а на более дорогих иномарках может достигать 1 млн км. На процесс износа влияет несколько факторов, могущих его ускорить:

  • качество применяемого моторного масла и своевременность его замены;
  • температурный режим работы силового агрегата, чем чаще мотор перегревается, тем быстрее изнашиваются трущиеся поверхности;
  • качество топлива и горючей смеси, чьи пары проникают в любые неплотности и вносят свою лепту в процесс медленного разрушения деталей.

Нагар на штоке разрушает втулку довольно быстро

Примечание. На рабочий ресурс всех элементов газораспределительного механизма также влияет исправность системы питания и зажигания. Когда в результате неполадок возникают хлопки в топливный либо выхлопной коллектор, то смазка между парой клапан — втулка смывается несгоревшим бензином, отчего несколько секунд механизм работает «на сухую».

Изношенная деталь характеризуется «разбитым» внутренним отверстием, в результате чего шток клапана начинает в нём слишком свободно ходить, а потом появляется люфт. Стержень перекашивается в процессе работы, а тарелка плохо совмещается с седлом, герметичность сопряжения постепенно теряется. Из камеры сгорания в механизм прорываются газы, а сверху попадает масло, в результате чего образуется нагар. Он тоже способствует ускорению износа, быстро приводя деталь в полную негодность.

Инструменты и материалы

Замена направляющих втулок проводится с использованием следующего инструментария:

  • молоток;
  • развёртки на 8. 022 и 8.028;
  • оправка для выпрессовки и запрессовки втулок.

Втулки меняют с помощью ступенчатой оправки — латунного либо бронзового инструмента. Упирается он в направляющую втулку, после чего она выбивается ударом молотка. Такой способ выпрессовки не так вредит ГБЦ, как использование обычного молотка и зубила. Специальный съёмник используется не только для снятия втулок, но и для их замены.

Ступенчатая оправка, используемая для выпрессовки направляющих втулок ВАЗ 2106

Лучшим инструментом для замены направляющих втулок является съёмник-выпрессовщик. Такие приспособления позволяют снимать втулки клапанов без повреждения посадочной плоскости на ГБЦ. Наличие этого инструмента позволяет избежать задиров и других дефектов ГБЦ, которые могут появиться при использовании оправки и молотка.

Съёмник-выпрессовщик для направляющих втулок ВАЗ 2106— универсальный инструмент

Причины замены направляющих втулок клапанов ВАЗ-2109

Среди причин, которые ведут к замене направляющего элемента клапана двигателя ВАЗ-2109, специалисты называют износ данной детали. Его можно определить по следующим признакам:

  1. Попадание моторного масла непосредственно в камеру сгорания (об этом стоит судить по возросшему маслопотреблению и дыму серого цвета из выхлопной трубы).
  2. Постукивание со стороны головки блока двигателя (это стучат друг о друга втулка и клапан).
  3. Снижение мощности автомобильного двигателя.

Также неисправность направляющего элемента можно заметить визуально при замене комплекта клапанов и при проведении капитального ремонта головки блока двигателя.

Как только владелец автомобиля заметит признаки, свидетельствующие о выходе из строя направляющих элементов, не теряя времени, следует произвести их замену на новые. Это можно сделать как самостоятельно в гаражных условиях, так и с помощью квалифицированных специалистов автосервиса.

Замена направляющих втулок клапанов

Извлечение

  1. Здесь настоятельно рекомендуется перед процедурой разогреть головку блока цилиндров где-то до 100 градусов по Цельсию. Алюминий, из которого изготовлена ГБЦ, имеет больший коэффициент расширения, чем материал направляющей втулки. Вследствие нагревания натяг соединения втулка-ГБЦ существенно уменьшается и направляющие можно спокойно, без повреждения посадочного места, выпрессовать лёгкими ударами молотка или кувалды.
  2. Для извлечения применяют специальный инструмент-выколотку (оправку). Несмотря на свою узкоспециализированность и дороговизну, этот инструмент даёт возможность выпрессовки точно по оси направляющей втулки. Нередко опытные автомастера для подобных процедур обзаводятся пневмомолотками и специальными насадками-выколотками для них.

    Инструмент для выпрессовки и запрессовки направляющих втулок

  3. Бывает, что деталь не хочет выходить. В таких случаях её высверливают. И воспользоваться лучше станком для сверления. Взяв для работы обычную дрель, есть риск повредить посадочное гнездо и создать перекос. Полностью высверливать её, возможно, и не придётся. При тонких стенках её уже будет намного легче выбить.
  4. Внутренняя поверхность посадочного гнёзда после извлечения должна быть максимально гладкой и идеально чистой. Не должно быть никаких царапин, шероховатостей и прочих, даже малейших, дефектов. Для получения подобного результата его нужно дополнительно обработать после выпрессовки.

Установка новых

  1. Перед тем как ставить новые запчасти, нужно определить значение фактического натяга. Для этого измеряется диаметр посадочного гнезда в ГБЦ и диаметр втулки. Разница между первым и вторым не должна превышать 0,03–0,05 мм.
  2. В случае если гнездо заметно больше, чем выбранная для него втулка, то следует поискать деталь диаметром побольше. Если же диаметр гнезда недостаточен, то можно воспользоваться услугами сверлильного станка для его увеличения.
  3. Перед процедурой запрессовки новых втулок головку блока цилиндров также необходимо нагреть. А вот новые запчасти вообще рекомендуют охладить в жидком азоте, что сильно уменьшит их внешний диаметр и позволит легче войти в расширенные от нагрева посадочные гнёзда, также снизит риск получения повреждений при запрессовке.
  4. Но так как не у всех в гараже найдётся жидкий азот, то можно предварительно поместить новые втулки в морозилку. Опять же при наличии последней в зоне доступности. Для простоты, можно взять в качестве необходимой разницу температур между ГБЦ и направляющей втулкой равной 150 градусам Цельсия. Ещё при запрессовке втулок рекомендуют смазывать трущиеся поверхности жидким машинным маслом, особенно если детали не нагревались/охлаждались.
  5. Сам процесс запрессовки проходит по тому же сценарию, что и выпрессовки. В качестве инструмента оправка и молоток (или пневмомолоток с насадкой). Далее, чередой последовательных ударов забиваем деталь в посадочное гнездо.

Зачем нужны направляющие втулки?

В начале и середине прошлого века ГБЦ автомобилей изготавливались из чугуна, а клапаны просто вставлялись в точно просверленные отверстия. Но впоследствии производители отказались от чугунных головок из-за большого веса и недостаточного отведения излишков теплоты, а им на смену пришли лёгкие ГБЦ из алюминиевых сплавов. Эти металлы обладают прекрасной теплопроводностью, но слабо противостоят износу от трения.

Чтобы решить проблему, была придумана направляющая втулка — посредник между мягким сплавом головки цилиндров и стальным стержнем клапана, постоянно движущимся вверх-вниз в процессе работы. Изготовленная из чугуна или специальной бронзы, она надёжно запрессовывается в тело ГБЦ, а внутрь с минимальным зазором вставляется клапан.

На схеме двигателя показано расположение направляющих втулок

Сама втулка представляет собой полый цилиндр, сделанный точно по размерам под определённую модель автомобиля. Наружная поверхность отшлифована и на ощупь гладкая, а на внутренней выполнена спиралевидная канавка в виде резьбы. По ней движется моторное масло, смазывающее ось клапана и снижающее силу трения. В верхней части направляющей детали сделана неглубокая выборка, куда вставляется стопорное кольцо.

Слева втулка для выпускного клапана, справа — для впускного

Важный момент. Направляющие элементы для впускной и выпускной группы клапанов отличаются по конструкции, хотя внешне могут выглядеть одинаково (например, детали для российских автомобилей ВАЗ 2108—09). Разница такая: во втулке для выхлопного тракта масляная канавка выполнена по всей длине отверстия, а для впускного — только наполовину. А вот изделия для «классики» ВАЗ 2106 различаются и по размерам, при одинаковом диаметре выпускные элементы длиннее впускных.

Бронзовые втулки для ВАЗ 2109 с виду все одинаковые

Втулки выполняют следующие функции:

  • как явствует из названия, они направляют движение клапана, чтобы его тарелка чётко совмещалась с седлом и плотно прилегала к нему;
  • принимают на себя нагрузку от силы трения, возникающую во время поступательно-возвратного движения стержня клапана;
  • клапанная чашка сильно нагревается в камере сгорания, а втулка передаёт это тепло алюминиевому сплаву головки цилиндров;
  • благодаря специальной канавке деталь обеспечивает смазку трущихся поверхностей.

Чугунные детали ВАЗ 2106 — впускные втулки короче выхлопных

Когда элемент запрессован в отверстие ГБЦ, то его верхняя часть меньшего диаметра на несколько миллиметров выступает над поверхностью. Это необходимо, чтобы установить на неё маслосъемный колпачок (он же — сальник клапана), не позволяющий смазке из верхней части двигателя попадать в камеру сгорания через внутреннее отверстие втулки.

Так выглядит выступающая часть, куда надевается маслосъёмный колпачок

Установка направляющих втулок на ВАЗ 2109

  1. Смена направляющих втулок на ВАЗ 2109 начинается с фиксации на детали съёмника посредством обточенных гаек. Центральная часть инструмента придерживается верхним ключом, а при помощи нижнего выпрессовывается направляющая втулка. Её выход из гнезда сопровождается характерным щелчком, после этого деталь вынимается.

    Направляющие втулки клапанов ВАЗ 2106 выпрессовываются съёмником

  2. Чтобы облегчить процесс установки втулки, её обрабатывают моторным маслом. Деталь запрессовывается в седло клапана при помощи конической втулки. При этом для впускного и выпускного клапанов втулки выбираются таким образом, чтобы резьба на направляющей детали была длиннее на несколько сантиметров.
  3. Желательно, чтобы детали имели разную температуру: головка блока цилиндров должна быть нагрета до 150оС, втулка, наоборот, охлаждается. Если не создать разницу температур, то можно спровоцировать деформацию алюминиевого сплава, в результате чего в металле возникнут слишком большие внутренние напряжения. Это может привести к перегреву клапанов двигателя.
  4. На втулке располагается кольцо, по которому определяется её правильная посадка. После установки детали на ней развёртывается отверстие при помощи специального инструмента. Диаметр отверстия можно проверить нутромером — он должен соответствовать параметру, указанному в технической документации автомобиля. Если данные совпадают, то устанавливают клапан. При неплотном прилегании втулки к седлу её правят с помощью шарошки.

    Подводка седла клапанов ВАЗ 2109 при помощи шарошки

  5. После монтажа новых втулок в ГБЦ могут появиться зазоры из-за потери соосности. Чтобы устранить данную проблему, необходимо провести притирку клапанов. С этой целью сёдла клапанов ещё раз обрабатываются шарошкой. Процедура установки новых втулок завершается после окончательной притирки клапанов.
Замена направляющей клапана

| Общее руководство по обслуживанию

В первую очередь БЕЗОПАСНОСТЬ: На этом этапе рекомендуется использовать защитные перчатки и очки.

Если вам необходимо заменить направляющие клапана, мы рекомендуем отнести головку блока цилиндров в механический цех, который специализируется на ремонте головок блока цилиндров мотоциклов.

При замене направляющих вам потребуется заменить поверхность седел клапанов. Чтобы снять направляющие клапана, необходимо нагреть область вокруг направляющей клапана до 100 ° C (212 ° F) с помощью печи. Не используйте фонарик из-за возможности покоробить голову.

Осторожно выбейте направляющую клапана с помощью отвертки направляющей клапана, доступной у большинства производителей в качестве специального инструмента, предназначенного для конкретного двигателя, с которым выполняется работа. Вставьте отвертку в отверстие клапана и вытолкните направляющую по направлению к верхней части головки блока цилиндров. Будьте очень осторожны, чтобы не повредить головку блока цилиндров.

Если оправка направляющей клапана недоступна, можно использовать альтернативный метод с использованием метчика.

Вставьте кран подходящего размера в направляющую клапана сверху. Удалите металлическую стружку сжатым воздухом.

ПРИМЕЧАНИЕ: Всегда надевайте защитные очки при использовании сжатого воздуха и никогда не направляйте их прямо на себя или кого-либо еще.

Вверните болт в направляющую клапана, на которую недавно нарезана резьба.

Вставить пробойник в направляющую клапана со стороны камеры сгорания.

Выбейте направляющую клапана молотком.

Забейте новую направляющую клапана с помощью специального привода направляющей клапана. Вбейте направляющие с верхней части головки блока цилиндров и соблюдайте осторожность, чтобы не повредить головку.

При использовании заводской отвертки направляющей клапана направляющая будет на правильной высоте, когда инструмент коснется головки блока цилиндров.

После установки направляющих клапанов их необходимо развернуть, чтобы они были готовы к установке клапанов. Используйте расширитель направляющих клапана с охлаждающей жидкостью. Вставьте расширитель через отверстие клапана в камере сгорания.Поворачивайте развертку только по часовой стрелке. Также необходимо расточить направляющие клапана при установке нового клапана.

Замена направляющей клапана

- Мировой отчет журнала Cycle Source Magazine

Опубликовано в ноябрьском выпуске Cycle Source

за 2013 год

Ну, это всегда облом, но его нужно заменить! Диагностировать неисправную направляющую клапана непросто. В этом случае задний цилиндр работал так, как будто он был с низким уровнем сжатия. Он также сжигал масло из заднего цилиндра.После проверки компрессии он показал 75 фунтов на квадратный дюйм. - слишком низко. Все, что ниже 100, означает вялый двигатель; пора тянуть заднюю голову.

Итак, мы пригласили наших хороших друзей в BC Cycles в Апленде, Калифорния. чтобы помочь нам в этом. Вятт оторвал голову от нашего измельчителя «Лопата» и начал ее ломать.

Вам необходимо приобрести инструмент для сжатия пружины клапана. Тот, который мы использовали, был сделан инструментами Mac. Он используется для автомобилей, но подойдет и для мотоциклов.

Сняв пружины и вынув клапаны, мы заметили, что впускная направляющая ослабла.Эти направляющие вдавлены и вообще не должны двигаться. Это довольно техническая работа, и вам обязательно стоит обратиться к руководству магазина.

К счастью, у BC Cycles очень хороший запас запчастей, так что у них было то, что нам нужно. Мы посмотрели на руководство и заметили, что на нем написано «стандарт» (Std.). Мы также измерили диаметр, чтобы проверить еще раз.

Для этой работы вам потребуются уплотнения направляющей клапана, направляющая клапана +.001 и направляющая клапана +.002. Очень важно, чтобы у вас было два размера.Снимите все с головы. Затем заведите себе небольшой пропановый мангал, чтобы согреть голову. Не используйте тот, на котором вы готовите еду; ты поблагодаришь меня позже. Сунуть туда голову и нагреть. Голова не должна быть очень горячей, просто хорошей и теплой, почти имитирующей рабочую температуру.

Выньте голову в толстых перчатках. Здесь неплохо было бы поработать на красивой деревянной скамье. Возьмите инструмент для установки направляющей клапана, молоток и постучите по направляющей размером 0,001 до тех пор, пока выступ на направляющей полностью не сядет.Это было слишком легко? Да, это так.

Хорошо, переверните голову и выбейте направляющую. Возьмите руководство по размеру . 002 и нажмите на него. Чтобы вставить этот шаблон, потребовалось немного больше мешка, не так ли? Вот чего мы хотим.

Следующий шаг - размер направляющей. Размер руководства действительно важен. В книге указано, что внутренний диаметр должен быть на 0,001 больше внешнего диаметра штока клапана. Итак, мы использовали твердосплавный расширитель, чтобы развернуть центр направляющей.Не торопитесь и убедитесь, что клапан плавно входит и выходит из направляющей. Я не могу уделить этому вопросу достаточно внимания. Если клапан свисает или немного тянется, растяните направляющую еще немного. При этом не вынимайте слишком много материала, иначе направляющая утиль. Итак, руководство готово!

Теперь нам нужно отрезать седло клапана так, чтобы оно соответствовало углу новой направляющей. Чтобы вырезать седла клапанов, мы использовали наши твердосплавные режущие инструменты Neway. Седла лопаты и большинство клапанов Harley имеют три угла: 36, 46 и 60 градусов.Обратитесь к руководству вашего магазина.

Итак, мы хотим, чтобы клапаны имели хорошее уплотнение и стыковались с седлом без утечек. После обрезки углов в соответствии с инструкцией по эксплуатации мы готовы проверить свою работу.

Нанесите на клапан немного синего материала, чтобы можно было определить, где клапан трутся о седло. Поверните этот клапан

туда и обратно. Это узор на лицевой стороне клапана шириной 0,050 дюйма и 2/3 до края клапана? Если нет, следуйте процедуре, указанной в инструкции по эксплуатации, пока это не произойдет.

Хорошо, большая часть тяжелой работы сделана. Очень хорошо очистите клапан и седло. Вставьте клапан в направляющую и установите уплотнение. Не торопитесь с этим. Вы не хотите испортить печать. Нанесите немного масла на шток клапана и уплотнение, чтобы упростить установку.

Пора вернуть клапаны и пружины в головку. Снова используйте инструмент для сжатия пружины клапана. Когда все будет внутри, мы проверим на предмет утечек. Распылите немного очистителя карбюратора через впускной канал

.

и проверьте, нет ли утечек через клапан.Если это так, то седло необходимо обрезать немного лучше, чтобы оно соответствовало поверхности клапана. Если нет, то вы сделали это! Это большая работа для всех. Также очень важно иметь все необходимые инструменты.

Во всем, что мы делаем, очень важно уделять время правильному выполнению работы. Спасибо Вятту из BC Cycles. Без тебя мы бы не справились.

Замена направляющей втулки клапана VS ....

Замена вкладыша направляющей клапана VS ....

Я занимаюсь исследованием замены направляющей клапана, и чем больше я это изучаю, тем меньше в этом смысла.Я хочу приобрести инструменты / оборудование, чтобы я мог заменить свои собственные направляющие клапана, и изначально планировал использовать один из наборов инструментов для установки гильз из бронзового сплава. После того, как вы потратили время на изучение / сравнение нескольких комплектов, ценовых комплектов и связанных с ними инструментов, это просто не имеет смысла по сравнению с простым сверлением руководства и его заменой. Если вы собираетесь использовать гильзы из бронзового сплава, мне придется приобрести один из наборов инструментов, который включает большую часть того, что необходимо для развертывания направляющей клапана.030 и установите вкладыши (примерно 400-600 долларов за каждый размер клапана). Затем мне придется использовать инструменты, чтобы правильно подобрать размер / заточить вкладыши до надлежащего окончательного зазора. Это означает покупку качественного направляющего хона клапана (примерно 600-1300 долларов) и качественного калибра для отверстий малого диаметра (250 долларов, если я куплю подержанный манометр на ebay, но 1200 долларов, если я куплю качественный Sunnen). Мне кажется, имеет смысл пойти дальше и просто развернуть направляющую до 0,500 и установить новую направляющую, а затем просто определить ее размер. С моей точки зрения, мне в любом случае придется покупать инструменты для хонингования и калибр для малых отверстий, но это просто покупка одного инструмента, чтобы просверлить любую головку. 500 и установка направляющей является более гибкой и более рентабельной, чем покупка разных комплектов для каждого размера клапана, поэтому я могу установить эти вкладыши. Черт, даже стоимость сменных направляющих с внешним диаметром 0,5 дюйма более разумна, чем стоимость бронзовых гильз ...

Теперь все, что мне нужно сделать, это выяснить наиболее эффективный / действенный метод высверливания клапана. направляющие к стандарту .500. Кто-нибудь знает поставщика пилотируемой развертки / сверла с пилотом .341 / .375 и.Окончательный диаметр отверстия 500?

Если вам удастся найти хорошую механическую мастерскую для установки гильз направляющих клапанов 11/32 при существующем наклоне, вы будете впереди, просто сделав хорошую работу с клапанами с 2,19 и 1,75 с, впускной канал отличный, а выпуск - нет. Это не так важно, если вы дойдете до 175, он все равно снизит 600 л.с. или лучше, в зависимости от впуска и кулачка.

Если это FE, я бы в хорошей гоночной мастерской поставил несколько направляющих лайнеров, как я, я обманул их на 1,5 ° вперед и назад (11,5 ° и 1. Наклон впуска 5 ° с 2,04s и (всего 1,5 наклона на выпуске с 1,57s) и отличная работа клапана, основанная на седле под 45 °, смещенные дюбели, чтобы немного приподнять головку над отверстием. Я не знаю, насколько они изменились, но они правы в наборе слегка очищенных Edelbrocks с 2,09 и 1,65 с и очень тихими.

Я играл с этим. Я выпустил всех кошек из мешка на моем билде, если вы прочтете в течение долгого времени. Я развил 443 л.с. и 452 фунт-фут от 394 FE, 390. Детали, да, очень много.Я скучаю по игре с этим, рокеры отлично подходят с небольшим заточкой, они немного болтаются, но недостаточно, чтобы быть слишком вредным, я наложил на них положительные уплотнения, и они вылечили, смазав верхнюю часть, даже с заблокированными гидропереходами. Там много масла.

Suzuki GSX-R 1000 Service Manual: Замена направляющей клапана - Руководство по ремонту - Механическая часть двигателя

  1. Снимите головку блока цилиндров. См. Раздел «Разборка верхней части двигателя».
  2. Снимите клапаны.См. Раздел «Разборка и сборка головки блока цилиндров».
  3. С помощью съемника направляющей клапана приведите в движение направляющую клапана. в сторону впускного или выпускного распредвала.

Специальный инструмент (a): 0991643211 (направляющая клапана
установщик и съемник)

Примечание
  • утилизируйте снятые узлы направляющей клапана.
  • Доступны только направляющие клапана увеличенного размера в качестве запасных частей.(Деталь № 11115- 29G70)


  1. Отремонтируйте направляющие отверстия клапана в головке блока цилиндров. используя развертку и ручку.
Осторожно

при повторной полировке или снятии развертки из направляющего отверстия клапана, всегда поворачивайте его по часовой стрелке.

Специальный инструмент (b): 0991633320 (расширитель направляющей клапана
(9.8 Мм)) (c): 0991634542 (ручка развертки)


  1. Охладите новые направляющие клапана в морозильной камере для около часа и прогреть головку блока цилиндров до 100 150 c (212 302 f) с горячей плитой.
Осторожно

не используйте горелку для нагрева направляющей клапана отверстие для предотвращения деформации головки блока цилиндров.

  1. Нанесите моторное масло на каждую направляющую клапана и направляющую клапана. отверстие.
  2. Вставьте направляющую в направляющее отверстие с помощью клапана. руководство установщика.
Осторожно

не смазать направляющее отверстие клапана перед установка новой направляющей на место может привести к поврежденная направляющая или голова.

Специальный инструмент (a): 0991643211 (направляющая клапана
установщик и съемник) (d): 0991653380 (направляющая клапана
установщик навесное оборудование)


  1. Головка блока цилиндров
  2. 13.7 13,9 мм (0,54 0,55 дюйма) [in and ex]


  1. После установки направляющих клапанов отполируйте их направляющие. расточки с помощью развертки. Обязательно очистите и смажьте направляющие после развёртывания.
Примечание
  • обязательно охладите ГБЦ до температура окружающего воздуха.
  • Вставьте расширитель с места сгорания камеры и всегда поворачивайте развертку ручку по часовой стрелке.

Специальный инструмент (c): 0991634542 (ручка расширителя)
(e): 0991633210 (расширитель направляющей клапана
(4,5 Мм))


  1. Соберите головку блока цилиндров. См. Разборку головки блока цилиндров и сборка .
  2. Установите головку блока цилиндров. См. Узел верхней части двигателя. .
Проверка деталей головки блока цилиндров
См. Раздел «Разборка и сборка головки блока цилиндров».Деформация головки цилиндров Обезуглероживайте камеры сгорания. Проверьте поверхность прокладки головки блока цилиндров на предмет искажение. Используйте стр ...
Ремонт седла клапана
Седла клапана (1) для впуска и выпуска клапаны обрабатываются под тремя разными углами. Сидение контактная поверхность срезана под углом 45 °. Впускной клапан Выхлопной клапан ...
Другие материалы:

Осмотр кнопки стартера
Осмотрите кнопку стартера, выполнив следующие процедуры: снимите коробку воздушного фильтра.См. Снятие корпуса воздушного фильтра и установка в разделе 1г. Отсоедините соединительную муфту переключателя на правом руле (1). Осмотрите кнопку стартера на предмет обрыва цепи с тестер. Если ...

DTC c29 (p1654-h / l): вторичный дроссель Неисправность цепи датчика положения (stps)
Обнаруженное состояние и возможная причина Обнаруженное состояние Возможная причина C29 Выходное напряжение не соответствует следующим диапазон.Разница между фактическим открытием дроссельной заслонки и проем, рассчитанный по ecm, больше чем указанное значение. 0,15 В ≤ Датчик ...

Разборка и сборка топливного насоса
Разборка Снимите топливный бак. См. Снятие и установка топливного бака. Снимите узел топливного насоса (1), сняв его крепежные болты по диагонали. Пролитый бензин необходимо стереть. немедленно.Беречь от огня или искр. Работайте в хорошем ...

Как заменить уплотнения клапана, не снимая головку - Rx Mechanic

Теперь, если вам кажется, что часто требуется много усилий, чтобы снять головку блока цилиндров, чтобы заменить несколько уплотнений клапана в вашем автомобиле, что ж, мы склонны соглашаться с вами, и хорошие новости - с правильными инструментами, вам не обязательно. Мы покажем вам, как заменить уплотнения клапанов, не снимая головку цилиндра.

Время и деньги иногда являются ограничениями при техническом обслуживании автомобиля, поэтому освоение некоторых навыков самостоятельного изготовления заставит вас меньше беспокоиться об этих ограничениях.Вы должны знать, что функция уплотнения клапана очень важна. Итак, вы сразу же замечаете, что ваша печать повреждена. Его необходимо своевременно заменять, так как движение с поврежденным уплотнением клапана может в конечном итоге привести к полной поломке двигателя.

Как заменить уплотнения клапана, не снимая головку: пошаговое руководство

Таким образом, снятие уплотнений штока клапана - довольно простая процедура, но добраться до них немного сложно, поскольку уплотнения клапана сразу заправляются внутрь пружины клапана.Итак, если вы хотите проделать эту работу с головкой блока цилиндров, у вас есть две основные проблемы. Во-первых, как сжать пружину клапана, чтобы снять ее. Затем, во-вторых, после того, как вы сняли пружину клапана, как предотвратить падение клапана в цилиндр.

Чтобы узнать, неисправно или повреждено уплотнение клапана или уплотнения, основным признаком является мутный синий дым из выхлопных газов, когда вы заводите автомобиль после некоторой стоянки. Это в основном потому, что неисправные уплотнения или уплотнения со временем пропускают масло по направляющей клапана в камеру сгорания, и когда вы заводите автомобиль, оно сжигает излишки масла.Вот почему вы получаете облако голубого дыма.

Для первой проблемы вам понадобится инструмент для сжатия клапанной пружины; этот инструмент предназначен для использования с верхними кулачковыми двигателями, и для второй проблемы вам понадобится воздушный шланг с концевыми фитингами. Вы собираетесь использовать это для создания давления в цилиндре, чтобы удерживать клапаны в нужном положении.

Итак, приступим к нашему процессу:

Шаг первый:

Теперь вам нужно поднять капот вашего автомобиля, потому что именно там вы можете получить доступ к вашим уплотнениям.Затем снимите каменную крышку, чтобы открыть клапанный механизм. На крышке коромысла обычно держится десять крепежных болтов; однако иногда это бывает по-разному. Поэтому используйте гнездо подходящего размера, чтобы вывернуть болты и снять крышку. Это обычные детали двигателя, поэтому у вас не должно возникнуть проблем с их использованием. На всякий случай, если вам интересно, ваш двигатель не нужно вынимать из машины, хорошо.

Если вы посмотрите в сторону выпускных отверстий двигателя, проверьте, нет ли в них маслянистой жидкости.Если вы знаете, как проверять неисправные уплотнения штока клапана, вы можете быстро это определить

Когда вы найдете масляный порт, посмотрите на уплотнения штока клапана на выпускном клапане поврежденного порта, вы увидите, что он полностью удален с верхней части направляющей клапана и просто движется вверх и вниз по штоку клапана.

Шаг второй:

Теперь решение, которое мы нашли, - приклеить уплотнение на место. Но сначала вам нужно снять распылитель (если он есть у вашего двигателя).На этом держатся около трех болтов. Следующее важное, что вам нужно сделать, это убедиться, что затронутый цилиндр находится на такте сжатия. И самый простой способ сделать это - провернуть двигатель вручную, пока оба кулачка не будут направлены вверх.

Шаг третий:

Когда вы закончите с этим, снимите толкатель клапана, над которым вы работаете, вы должны использовать гаечный ключ, чтобы быстро удалить толкатель. Вам также придется снять фиксатор пружины. Вы должны иметь в виду, что при снятии повторителя убедитесь, что он подключен обратно так же, как компонент был изначально установлен.Обратите внимание на это.

Шаг четвертый:

Теперь вы снимаете свечу зажигания торцевым ключом, а затем закручиваете один конец воздушного шланга. Другой конец подсоедините к компрессору. Теперь вы хотите нагнетать давление в цилиндре примерно до 80 фунтов на квадратный дюйм, и вы должны продолжать доливать это давление, потому что со временем вы постепенно потеряете давление за поршневыми кольцами. Другое дело, что давление будет подталкивать поршень вниз. Вам нужно включить передачу и поставить ручной тормоз, чтобы поршень не двигался.Это так просто.

Шаг пятый:

Включите воздушный компрессор, чтобы начать подавать давление. Затем используйте качественный инструмент для сжатия пружины клапана, чтобы сжать пружину клапана, чтобы можно было удалить чекы. После этого вы легко сможете добраться до пружины и пути.

Шаг шестой:

Теперь, когда пружина клапана убрана, вы можете получить свободный доступ к уплотнениям клапана. Чтобы снять его, поднимите его до верхней части стержня клапана. Если у вас есть инструмент для снятия уплотнения штока клапана, такой как комплект клапана 8milelake , он вам очень поможет.Убрав старое уплотнение, теперь вы можете отремонтировать новые уплотнения клапана. Это обратное тому, как вы его удалили.

Шаг седьмой:

Сдвиньте новое уплотнение вниз от верхней части штока клапана к верхней части направляющей клапана. Вы можете использовать сокет, чтобы сделать это правильно.

Итак, ваше новое уплотнение клапана на месте. Соберите все заново. Просто используйте обратный процесс. Не забывайте постоянно проверять свой компрессор, чтобы убедиться, что вы не опускаетесь.

После того, как пружина клапана будет надежно закреплена, остановите поток воздуха из компрессора.Вы также можете воспользоваться этим подробным руководством при замене уплотнений штока клапана на Chevy 350, не снимая головной цилиндр или всю систему двигателя.

Конечно, если вы заменяете полный комплект, вам придется повторить этот процесс для каждого клапана в двигателе. Это довольно трудоемкий процесс, но он намного проще, чем когда вы снимаете головку блока цилиндров. Итак, вот и весь процесс. Если вы все еще не уверены в этом, вы можете попробовать посмотреть это видео, чтобы получить визуальное объяснение всего этого.

Если вы также ищете, как заменить пружины клапана, не снимая головку цилиндра, вы можете использовать этот процесс в качестве справочного руководства.

Часто задаваемые вопросы

Что произойдет, если не заменить уплотнения штока клапана?

Если уплотнения штока клапана отсутствуют, сломаны, изношены или установлены неправильно, это приведет к тому, что ваш двигатель будет израсходовать больше масла, чем обычно. Ваш двигатель все еще может сжиматься, но он потребляет много масла. Это приведет к перегрузке вашего двигателя, что приведет к повышению его средней температуры, и это может привести к его более раннему износу, чем ожидалось.

Если оставить на долгое время, поврежденное уплотнение клапана в конечном итоге приведет к множеству проблем, помимо высокого уровня расхода масла. Эффекты варьируются от синего дыма, выходящего из вашего автомобиля в течение длительного времени, когда вы управляете автомобилем, до других проблем с двигателем.

Сколько времени длится замена уплотнений клапанов?

Замена уплотнения клапана несложная, но довольно трудоемкий процесс. Если вам нужно заменить шестнадцать уплотнений клапана, процесс может занять около трех часов.Это также зависит от метода замены. Если вы знаете, как заменить уплотнения клапана, не снимая головку цилиндра, это займет меньше времени, особенно если у вас уже есть доступ к воздушному компрессору, воздушному шлангу и необходимым инструментам для работы.

Как узнать, протекают ли уплотнения клапана?

Хороший способ определить, не протекают ли уплотнения клапанов, - это провести тест холодного двигателя вашего автомобиля. Другой способ - понаблюдать за поведением вашего автомобиля на холостом ходу.Если уплотнения клапана или уплотнения протекают, вы заметите голубоватый дым из выхлопных газов вашего автомобиля из-за горения масла. Ваш двигатель начнет перерабатывать, потребляя много масла.

Проблемы с ускорением и тормозом - это другие индикаторы, указывающие на эту неисправность. Если ваши клапанные уплотнения сильно протекают, это может вызвать белый дым из двигателя.

Сколько стоит работа с уплотнением клапана?

Поскольку уплотнения штока клапана изготавливаются из резины, их можно купить по очень доступной цене.Эти уплотнения не ломаются легко, поэтому не стоит беспокоиться о их частой замене. Стоимость замены уплотнения штока клапана составляет от 35 до 140 долларов.

Печальная новость заключается в том, что замена уплотнений штока клапана занимает много времени.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
