Система интеллектуального доступа в автомобиль
Система интеллектуального доступа в автомобиль (другие названия – система доступа без ключа, умный ключ, интеллектуальный ключ) – современная электронная система комфорта, которая идентифицирует владельца автомобиля по коду ответа ключа и обеспечивает автоматическую разблокировку двери при касании ручки и запуск двигателя при нажатии специальной кнопки. При этом электронный ключ может оставаться в кармане.
Впервые система доступа без ключа была использована на автомобилях Mercedes-Benz в 1998 году. В настоящее время система интеллектуального доступа предлагается в стандартной комплектации или в качестве опции на автомобилях различных классов.
У разных производителей система имеет свое уникальное название, например:
- Advancad Key от Audi;
- Comfort Access от BMW;
- Keyless Entry (KESSY) от Volkswagen, Volvo и др;
- Advanced Keyless & Start System
- Keyless Go от Mercedes-Benz;
- FastKey от Mitsubishi;
- Intelligent Key от Nissan;
- Hands Free KeyCard от Renault;
- Smart Key System от Toyota.
Конструктивно система интеллектуального доступа включает транспондер, антенны, датчики касания, кнопку запуска двигателя и электронный блок управления.
Транспондер осуществляет непосредственную идентификацию владельца автомобиля. Он представляет собой микросхему с антенной, которые могут устанавливаться в корпусе физического ключа автомобиля (ключа с металлическим лезвием) или выполняться в виде отдельной пластиковой карты. Предпочтительным является объединение транспондера с физическим ключом.
Антенны обеспечивают радиосвязь автомобиля с электронным ключом. Для полного охвата сигнала в радиусе до 1,5 м по периметру автомобиля в ручках дверей устанавливаются 2-4 наружных антенны. Кроме этого, устанавливаются 1-2 внутренних антенны. Датчики касания устанавливаются в наружных ручках дверей. Они распознают прикасание к ручке двери за счет изменения емкости.
Кнопка запуска двигателя (кнопка «Start») устанавливается на место традиционного замка зажигания или другое место на панели приборов.
В некоторых системах вместо кнопки используется переключатель.
Электронный блок управления обеспечивает реализацию функций интеллектуального доступа в автомобиль и запуска двигателя без ключа. В работе блок взаимодействует с блоками управления центрального замка и системы управления двигателем.
Работа системы интеллектуального доступа
Работа системы интеллектуального доступа включает три этапа:
- отпирание автомобиля без ключа;
- санкционированный доступ и пуск двигателя без ключа;
- запирание автомобиля без ключа.
В некоторых системах реализован только санкционированный доступ и пуск двигателя без ключа (без отпирания и запирания).

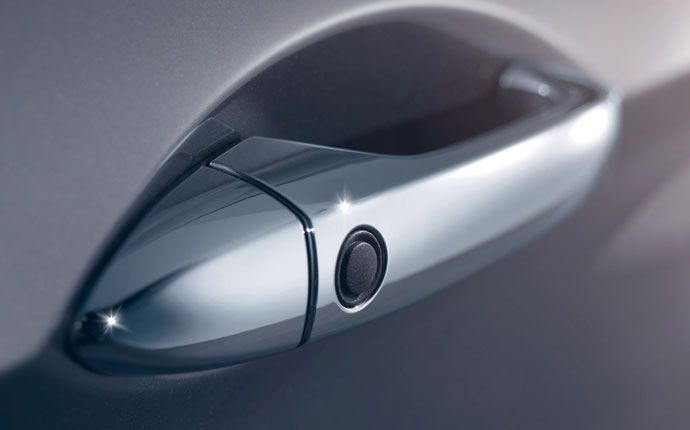

При касании водителем ручки двери, индуктивный датчик срабатывает и передает информацию в блок управления. Блок в свою очередь через наружную антенну на стороне сработавшего датчика передает сигнал на электронный ключ (транспондер), который распознает свое положение относительно автомобиля.
В данном случае ключ находится вне автомобиля. На основании данного решения передается соответствующий сигнал на приемную антенну центрального замка и противоугонной сигнализации. Сигнализация отключается, а центральный замок разблокирует нужную дверь. Водитель открывает дверь и размещается в автомобиле.
Пуск двигателя производится нажатием соответствующей кнопки. Сигнал от кнопки поступает на блок управления системы и далее через внутренние антенны на электронный ключ. Ключ распознает свое положение внутри автомобиля и передает сигнал на антенну центрального замка и противоугонной сигнализации. При этом происходит отключение противоугонных блокировок, разблокируется рулевая колонка. Далее блок управления системы производит запрос в блок управления двигателем на предмет готовности к запуску. При положительном ответе осуществляется автоматический пуск двигателя.
При покидании автомобиля водителем блокировка дверей и активизация противоугонной сигнализации может производиться разными способами в зависимости от вида системы: нажатием кнопки на дверной ручке, касанием дверной ручки или просто при уходе из автомобиля.
В некоторых продвинутых системах с помощью интеллектуального ключа производятся различные настройки систем автомобиля. При открытии автомобиля устанавливается заданное положение водительского сиденья, рулевого колеса, наружного зеркала заднего вида, температурный режим системы климат-контроля, производится настройка каналов радиоприемника.
Дальше всех в дополнительных настройках с помощью электронного ключа пошел Ford, который в системе MyKey реализовал контроль за скоростным режимом и уровнем громкости радиоприемника, что позволяет дистанционно контролировать поведение детей за рулем автомобиля.
На базе системы интеллектуального доступа в автомобиль построена другая новомодная система автоматического открывания багажника.
