Как определить емкость аккумулятора автомобиля: особенности тестирования автомобильной батареи

Автомобильные и другие АКБ характеризуются просто огромным количеством самых различных параметров, по которым проводится их выбор. Наиболее важным считается емкость — показатель, который определяет длительность работы аккумулятора под нагрузкой до полной разрядки. Определить емкость аккумуляторной батареи можно самыми различными способами, каждый из которых выбирается в зависимости от конструктивных особенностей.

Проводимые расчеты

Определить емкость аккумулятора автомобиля можно при учете информации, которая указывается производителем на этикетке, а также путем простых вычислений. Минимальный показатель напряжения на выходе при полной разрядке для автомобильного АКБ составляет 10,8 вольта. На полный цикл разрядки уходит около 10−20 часов.

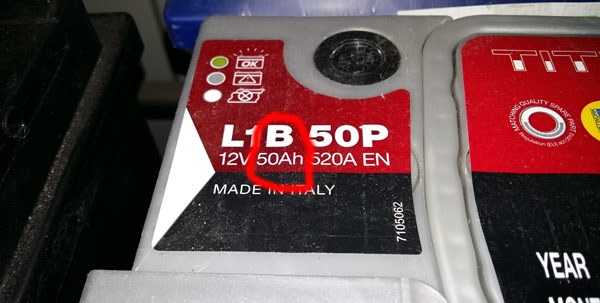

Если на автомобильном аккумуляторе указывается значение емкости 72 Ач, то он способен выдавать ток 3,6 Ампера на протяжении всего периода разрядки. После отвода нагрузки показатель напряжения на выходе должен составлять 10,8 вольта и более.

Для расчета емкости применяется специальная формула Ср= Ik * t, в которой учитывается время разрядки (t) и коэффициент Пейкерта (k) — постоянный параметр для определенного типа АКБ. Для свинцовых моделей показатель составляет от 1,15 до 1,35.

При проведении расчетов стоит учитывать деление емкости на номинальную и резервную. К особенностям этих двух показателей можно отнести следующие моменты:

  1. Номинальная емкость выявляется путем разряда маленьким током, к примеру, при длительном использовании различного электрооборудования. При пуске двигателя возникает ток, который превышает минимальный в несколько раз.
  2. Резервная емкость определяет, сколько батарея сможет функционировать без применения генератора. В этом случае ток разряда составляет 25 ампер.

Номинальный параметр автомобильной батареи определяется при учете ее технологических и конструктивных особенностей. На емкость оказывает влияние условия использования АКБ.

Зависимость емкости от различных параметров

Определить емкость батареи автомобиля или других устройств можно при применении различных методов. Перед тем как проводить расчеты, нужно учитывать, что на показатель может оказывать влияние несколько различных факторов:

  1. Состав электролита. Появление примеси может привести к существенному падению показателя емкости.
  2. Объем активной массы. Химические процессы, которые проходят внутри конструкции, приводят к испарению жидкости. В результате этого масса электролита падает, увеличивается концентрация кислоты.
  3. Уровень толщины и состояние пластины определяют длительность работы устройства и показатель емкости. Эксплуатация при малой массе электролита становится причиной повреждения пластин: они начинают осыпаться, толщина становится меньше. Кроме этого, попадающие мелкие частицы металла в состав жидкости становятся причиной возникновения мостиков между отдельными пластинами, что приводит к появлению короткого замыкания.

На скорость потери емкости оказывает влияние температура электролита и величина тока разрядки. Слишком высокая нагрузка может привести к тому, что жидкость начинает испаряться, и масса активного вещества снижается.

Применение мультиметра

Определить емкость автомобильного аккумулятора можно при применении мультиметра. Этот измерительный прибор получил широкое распространение, может применяться для снятия с батареи самых различных показателей. Существует несколько способов определения рассматриваемого показателя. К особенностям проводимой процедуры можно отнести следующие моменты:

  1. Замер емкости в большинстве случаев проводится при нагрузке, которая забирает половину тока аккумуляторной батареи.
  2. Для проведения теста нужно снять источник питания с автомобиля. Поверхность корпуса очищается от различных загрязнений. Для этого применяется ветошь, а также специальный раствор. Если снимать показатель при окисленных или загрязненных клеммах, то полученные данные могут существенно отличаться от реальных.
  3. Плотность электролита во многом определяет получаемый результат. При полной зарядке плотность жидкого химического вещества составляет 1,24 г/ см3. При разрядке аккумулятора наполовину плотность электролита снижается до 1,16 г/ см3 .
  4. Рекомендуется проводить замер в случае, когда возникают трудности при старте двигателя. Это связано с тем, что для прокрутки коленчатого вала требуется достаточно большой пусковой ток. При падении емкости напряжение падает до значения, которого недостаточно для старта мотора.
  5. Перед применением измерительного прибора нужно учесть показатель номинальной емкости, которая указывается производителем на этикетке. От него зависит то, какую нужно прикладывать нагрузку на момент проведения тестов. При показателе емкости 7 А-ч нагрузка должна составлять 3,5 В. Для этого можно использовать лампочку автомобильной фары.
  6. Проводится подключение нагрузку, после чего потребуется несколько минут. Рекомендуется использовать лампочку в качестве нагрузки по причине того, что она сразу позволяет определить состояние источника питания. Если сразу после подключения она начинает гореть тускло, то аккумуляторная батарея больше не может использоваться.
  7. При ярком свете лампы можно проводить измерение требуемого показателя. Если мультиметр показал 12,4 В, то источник энергии находится в хорошем техническом состоянии и емкость полная. В случае когда двигатель не заводится с рассматриваемым аккумулятором, проблема заключается в его техническом состоянии.
  8. Показатель напряжения менее 12,4 В говорит о том, что в скором будущем придется провести замену аккумулятора. Специалисты утверждают, что при напряжении на клеммах менее 12 В устройство полностью разряжено. Если показатель менее 11 В, то батарея не должна эксплуатироваться.

Определить емкость АКБ можно в течение всего нескольких минут. Именно поэтому для продления срока эксплуатации приобретенного аккумулятора рекомендуется проводить тесты периодически, так как глубокий разряд приводит к повреждению конструкции и ее быстрому износу.

Разновидности измерительных приборов

Перед проведением теста следует приобрести более подходящий измерительный прибор. Все мультиметры делятся на две основные группы:

  1. Аналоговые — вариант исполнения, у которого для указания показателей применяется особая шкала со стрелками. Этот тип устройств — один из самых дешевых, но они характеризуются погрешностью при снятии показателей.
  2. Цифровые — измерительные приборы, которые получили весьма широкое распространение. Информация отображается на экране, устройство характеризуется высокой точностью.

Мультиметр применяется для определения самых различных показателей. Выбор более подходящего режима зачастую проводится путем поворота круглого регулятора. Корпус обязательно имеет два гнезда для подключения щупов: один из них красный, второй — черный. Красный щуп предназначается для положительной клеммы, черный — для отрицательной.

Восстановление показателя емкости

Для того чтобы аккумулятор работал на протяжении длительного периода, рекомендуется проводить периодическое обслуживание. Количество и плотность электролита можно восстановить при необходимости. Рекомендации по проведению восстановительных работ следующие:

  1. Для восстановления величины применяется свежий электролит, показатель плотности которого составляет 1,28 кг/ см3. В применяемом растворе должна присутствовать десульфатизирующая присадка. Для того чтобы она полностью растворилась, требуется около 48 часов, в течение которых нельзя использовать аккумуляторную батарею.
  2. На момент заливки нужно измерять плотность при помощи ареометра. Этот прибор предназначен для определения рассматриваемого показателя.
  3. Следующий шаг заключается в восстановлении уровня заряда батареи. Для этого проводится выкручивание пробок, после чего подключается зарядное устройство и выбирается соответствующий режим.
  4. Для того чтобы восполненный электролит вернул свои свойства, рекомендуется проводить несколько циклов зарядки и разрядки. На ЗУ применяется минимальный ток, который должен быть не более 10% от максимального.
  5. На момент зарядки источник питания не должен нагреваться, так как это приводит к повреждению установленных пластин. При повышении значения емкости до 13,8 В проверяется плотность воды, так как слишком высокая концентрация кислоты приводит к повреждению основных элементов конструкции.
  6. Далее рекомендуется провести корректировку плотности электролита, так как во время проведения нескольких циклов зарядки он может измениться.
  7. Следующий шаг заключается в разрядке аккумулятора. Для этого применяется в виде нагрузки лампочка или резистор. Разрядка проводится до момента, пока напряжение не упадет до 10,2 В. При этом рекомендуется засечь время с момента подключения нагрузки.

После восстановления емкости аккумулятора рекомендуется добавить присадку, которая существенно повышает его эксплуатационные качества и срок службы. Нельзя применять источник питания, в случае если снимаемые показатели мультиметров далеки от рекомендуемых.

Рекомендации по эксплуатации

Соблюдение некоторых рекомендаций по эксплуатации позволяет существенно продлить срок службы батареи. Как показывает практика, именно при неправильном использовании батареи она выходит из строя в течение года.

Рекомендации по эксплуатации следующие:

  1. Нельзя допускать несколько полных разрядов. Это связано с тем, что аккумуляторы типа Са-Са при полном разряде начинают быстро разрушаться. Допустив несколько подобных случаев, придется заменить источник питания.
  2. В зимний период рекомендуется проводить периодическую зарядку даже в случае отсутствия проблем. Это связано с тем, что движение в городской черте на малой скорости при включении всех потребителей приводит к быстрой потере емкости, так как генератор не справляется с высокой нагрузкой.
  3. Нельзя допускать попадания воды и загрязняющих веществ на поверхность клемм. Это связано с тем, что снижение их проводимости приводит к росту сопротивления.
  4. Нельзя использовать аккумулятор в случае неисправности электроники автомобиля. Даже малая утечка тока при длительной эксплуатации батареи приводит к ускорению процесса потери емкости.
  5. Кроме уровня заряда, раз в год проводится проверка плотности электролита. Этот показатель также определяет срок эксплуатации батареи. Слишком высокая плотность приводит к разъеданию основных элементов, слишком низкий показатель — к снижению напряжения.
  6. Нельзя допускать нагрев батареи. Это связано с тем, что слишком высокая температура приводит к изменению основных свойств электролита.

При выборе источников питания рекомендуется отдавать предпочтение аккумуляторам известных производителей. Это связано с тем, что их продукция характеризуется более высокими эксплуатационными характеристиками.

proakkym.ru

Как проверить емкость автомобильного аккумулятора?

Аккумулятор представляет собой источник тока многоразового действия, служащий для автономного электропитания различных устройств, а в данном случае — автомобиля. Поэтому со временем использования объемы емкости могут уменьшаться, как результат – уменьшается время его работы без дополнительного заряда.

Единицы показателей аккумулятора

Номинальная емкость — эта единица чаще всего служит для определения электрического заряда источников питания. Выражается номинальная емкость автомобильного аккумулятора в Ач, то есть в ампер-часах, или Ач ( Ah – ampere — hour в английской аббревиатуре).

Электрическое напряжение измеряется в вольтах, В. Аккумуляторы, используемые на легковых автомобилях, чаще всего имеют стандартный показатель в 12 В. Это характеристика, указываемая в техническом паспорте. А величина напряжения зачастую указывается следом за маркой, например, BOSCH 63 Ач, где 63 — емкость автомобильного аккумулятора, Ач.

Проверяем тестером

Итак, для начала автолюбитель задается вопросом о том, как определить остаточную емкость автомобильного аккумулятора.

Чтобы установить, каков объем емкости и понять, насколько он еще работоспособен, используются специальные тестеры. Это незаменимые устройства для проверки любых видов аккумуляторов, их функционал огромен. Тестер совсем не сложен в эксплуатации и в большинстве случаев имеет всего одну кнопку, с помощью которой определяются показатели различных параметров, например, как объем емкости, так и сила тока. Полученные результаты не обязательно будут точно отображать состояние аккумулятора, но при желании, при помощи несложных формул, можно подвести и окончательный расчет объема емкости автомобильного аккумулятора.

Применение мультиметра

Мультиметр (или авометр, от слова ампервольтомметр) – это также комбинированный прибор, использующийся для замеров показателей электрических приборов.

В нем также несколько режимов работы, он не сложен в эксплуатации.

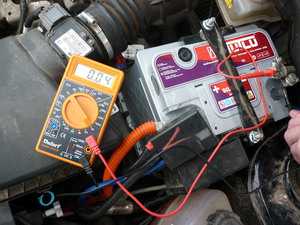

Провести замер и узнать, какая емкость автомобильного аккумулятора, можно несколькими способами.

Тестирование под нагрузкой

В качестве нагрузки будет выступать обычная лампочка. Если при замерах уровень ее яркости будет снижаться, то тестирование сразу прекращается, поскольку это скажет о некачественной работоспособности батареи – не хватает заряда или нарушена схема устройства.

Чтобы просчитать требуемую нагрузку для емкости автомобильного аккумулятора, первым делом учитывается количество ампер. Если номинал емкости составляет, например, 7 Ач (Ah), то соответствующая величина нагрузки будет равна 3,5 Вольт. Если под рукой не окажется нужной лампочки, отлично подойдет обычная автомобильная фара.

Процесс замера

Как определить емкость автомобильного аккумулятора, должен знать каждый автолюбитель!

Для определения замеров емкости батареи проводят следующие действия, в точном порядке:

  1. Сначала необходимо отключить аккумуляторную батарею от генератора.
  2. Далее подвести нагрузку в виде лампочки и дать поработать аккумулятору буквально пару минут. Затем отключить ее.
  3. Затем к батарее подводится уже мультиметр и производится замер в течение 20 секунд.

Показатели записывают.

Если напряжение составит 12,5 Вольт, то состояние аккумулятора хорошее. А вот если показатели равны 11,5 или даже ниже – то необходимо заменить батарею.

Метод контрольного разряда

Для того чтобы провести замер емкости автомобильного аккумулятора именно таким способом, надо знать силу тока разрядки конкретного источника питания. Для этого можно посмотреть техническую документацию, прилагаемую к нему. Сила тока разрядки емкости будет равна необходимому уровню нагрузки, который применится к аккумулятору.

В таком замере объема емкости мультиметр должен оставаться подключенным к аккумулятору столько времени, пока сила тока не снизится до 60, а лучше 50 %. В результате будет получено значение, которое необходимо сравнить со значением в техническом паспорте аккумулятора. Скорее всего, они не будут совпадать, поскольку каждый заряд/разряд аккумулятора постепенно снижает его рабочую емкость, однако цифры не должны сильно разнится! Если расхождение большое, вывод один – замена аккумулятора.

Замеры других показателей

Современный мультиметр – устройство с большим функционалом. Он подойдет для измерения и других параметров источника питания.

Замер напряжения

Если аккумуляторная батарея по типу относится к щелочно-кислотным или литий-ионным, то можно провести замеры напряжения аккумулятора, переведя его в режим вольтметра. В зависимости от уровня нагрузки измеряемого прибора настраивают мультиметр, установив соответствующий показатель. После этого к отрицательной клемме аккумулятора подводят черный провод, а к положительной — соответственно красный. Буквально в течение 2 следующих секунд на экране мультиметра отобразится показатель напряжения.

Если аккумулятор исправен, то величина показателя будет равна 12-12,5 Вольт. Это скажет о том, что состояние источника питания находится в норме.

Тест внутреннего сопротивления

Здесь опять же понадобится лампочка мощностью 12 В и, конечно, мультиметр.

Внутреннее сопротивление аккумулятора также является важным показателем работоспособности.

Чтобы провести замер, автолюбитель или мастер действует в следующем порядке:

  1. К аккумулятору подсоединяется лампочка. Батарея ни в коем случае не заряжается!
  2. Через пару секунд к клеммам аккумулятора подключается мультиметр и делается первый замер напряжения.
  3. Лампа отключается.
  4. И производится второй замер напряжения.

Если в полученных цифрах есть разница, но она не выше 0,05 В, то аккумулятор считается исправным. Если же разница выше, то требуется или замена, или осмотр и проведение дополнительных тестов. Внутреннее сопротивление не должно превышать норму!

Ток утечки

Если с вышеуказанными замерами не так сложно разобраться и запомнить действия, то далее надо переходить к вопросу о том, как проверить емкость автомобильного аккумулятора на утечку тока. Это показатель, от которого напрямую зависит объем самой емкости батареи, а значит, и срок ее «жизни».

Уровень саморазряда, допустимый для аккумулятора в состоянии покоя, прописан в его технической документации. Однако стоит знать, что у щелочных типов батарей этот уровень выше всего!

Любая утечка подразумевает наличие разрыва или некачественную герметизацию в цепи питания батареи. И если при замерах определился уровень утечки гораздо выше технически допустимого уровня, то аккумулятор будет разряжаться еще быстрей. Но не только разряд батареи может стать проблемой, поскольку плохая изоляция отдельных участков цепи питания может привести к короткому замыканию или возгоранию!

Для тестирования уровня утечки тока аккумулятора мультиметр переводится в соответствующий режим, а показатель напряжения устанавливается на 10 Ампер. Подключают мультиметр таким образом: красный провод подводится к плюсовой клемме, а черный же – отсоединяется вовсе.

Показатель утечки определяется так: если на мониторе прибора ничего не отображается, значит, проверка емкости автомобильного аккумулятора прошла успешно, утечки нет! Если же есть какие-то показания, то необходимо срочно проверить всю бортовую систему.

Восстановление емкости источника питания

После проведения всех необходимых замеров следующий логический шаг – научиться восстанавливать «размер» емкости батареи. Ведь в любом случае, особенно при долгой эксплуатации транспорта, аккумулятор теряет часть емкости.

Как же восстановить емкость автомобильного аккумулятора?

Подготовка к восстановлению начинается с осмотра и поверхностной чистки аккумулятора. Необходимо удалить все возможные подтеки внутреннего состава, грязь и окисление с клемм. Перед промывкой самого резервуара загрязненный электролит сливается. Обязательно проверяются свинцовые пластины на наличие целостности, поскольку в ином случае процедура восстановления просто ничего не даст.

Далее проводят контрольный цикл по полному разряду и дальнейшему заряду аккумуляторной батареи. Лучше его проводить не менее 4 раз.

Чтобы проконтролировать этот цикл, можно использовать:

  • ареометр – для определения плотности внутреннего состава батареи;
  • лампочку – для создания нужной нагрузки;
  • вольтметр или же мультиметр.

Непосредственно между циклом разряда и дальнейшего заряда емкости автомобильного аккумулятора в mAh устанавливается перерыв около 12-14 часов. Продолжительность заряда должна быть не меньше 8 часов. В технической документации указаны точные параметры необходимой силы тока, времени заряда, их нужно учитывать в каждом конкретном случае.

Период покоя между циклами нужен для того, чтобы сверху, на поверхности свинцовых пластин, устанавливался единый потенциал.

За каждый полный цикл разряда – заряда плотность электролитного состава будет увеличиваться. Если она станет очень высокой, то можно использовать дистиллированную воду для его разбавления.

После того как была слита дистиллированная вода и все емкости тщательно промыты, внутрь аккумулятора вливают раствор натрия. Его заливку также делают в несколько подходов, 2-3 раза.

Правила манипуляций

При работе с любыми электроприборами каждый должен знать, что скачки напряжения, вызываемые принудительным отсоединением от цепи питания, будут неблагоприятно отражаться на самом устройстве. Поэтому все действия должны происходить по возможности с выключенным двигателем. Если же возникла необходимость заменять аккумулятор при работающем двигателе, то для минимизации скачков напряжения надо включить в автомобиле все электроприборы (обогрев заднего стекла, фары, магнитолу). А подключение/отключение каждой клеммы делать максимально быстро, без многократных касаний. Таким образом, нежелательные перепады напряжения будут сведены к минимуму.

Если же возникает необходимость зарядки аккумулятора от другого оборудования, то соединение устройств должно производиться с тщательной аккуратностью. В противном случае это также может повлечь неисправность приборов.

Интересные факты

Понятия «лучший аккумулятор» просто не существует. Разные типы служат для разных целей. Например, кальциевые аккумуляторы имеют слабую утечку тока, но в то же время почти не переносят глубоких разрядов, особенно это наблюдается в зимнее время. В то же время для стандартных «обслуживаемых» батарей, например, свинцово-кислотных, емкостью автомобильного аккумулятора в 18Ah, такой разряд не будет критичен, но постоянно придется проводить замеры и делать промывку и долив дистиллированной воды.

Если температура низкая, то способность аккумулятора «заряжаться» резко сокращается. Поэтому короткие поездки в мороз могут привести к более быстрому разряду. Даже если аккумулятор новый! А это приведет к невозможности запуска мотора!

В зимнее время для аккумулятора хорошим подспорьем будет конструкция с подогревом, которая будет ускорять повышение температуры внутреннего состава батареи. Ведь он имеет определенную вязкость, поэтому его температура понижается или повышается вслед за температурой окружающей среды, с задержкой. И для того чтобы помочь аккумулятору эффективней получать заряд от генератора, необходимо обеспечить дополнительный источник теплого воздуха. А это в свою очередь поможет замедлить разряд батареи во время покоя. Также устройство можно брать домой и после согревания до комнатной температуры ставить на зарядку.

Чем регулярней проводится проверка показателей работоспособности источника питания и состояния «размера» его емкости, тем своевременнее можно заметить увеличение утечки тока, а значит, и провести восстановление. Чем незначительней отклонения, тем легче провести эту процедуру и тем вероятней вернуть утерянный объем. Ведь эксплуатация аккумулятора неизбежно ведет к разрушению свинцовых пластин, образованию подтеков электролита, а все это способствует его медленному выходу из строя.

fb.ru

Как безошибочно определить емкость аккумуляторной батареи и восстановить ее?

Основные технические параметры автомобильной АКБ значительно влияют на возможность запуска двигателя машины. Один из таких параметров является емкость. Что это за характеристика, как определить емкость аккумуляторной батареи и как при необходимости ее восстановить — ответы на эти и другие вопросы вы можете найти ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Полезные сведения для автовладельцев о емкости автомобильного аккумулятора

Емкость автомобильного аккумулятора является наиболее значимым и основным показателем в работе АКБ, этот показатель измеряется в ампер-часах. Номинальное значение этого параметра должно быть указано в сервисной книжке к автомобилю, а также на корпусе батареи.

Расчет и определение

Как проверить эту характеристику? В учетом данного показателя автовладелец может выявить величину силы тока аккумуляторной батареи, в соответствии с чем происходит разряд АКБ до минимально допустимого напряжения, которое должно быть равно 10.8 вольт. Если на этикетке АКБ указывается параметр в 72 Ач, это говорит о том, что данный девайс позволяет выдавать около 3.6 ампер тока на протяжении двадцати часов. Когда данный цикл закончится, значение напряжения упадет примерно до 10.8 вольт.

Формула определения емкости — Cp = Ik * t, в данном случае:

  • Cp — непосредственно значение емкости, которое нужно вычислить;
  • k — параметр Пейкерта — ученого, рассчитавшего эту формулу;
  • t — значение времени.

Число Пейкерта представляет собой постоянное значение для выявления типа аккумулятора. В частности, если речь идет о свинцовых изделиях, то в данном случае это значение может варьироваться в районе 1.15-1.35. В любом случае, этот параметр можно выявить в соответствии с номинальной емкостью АКБ.

Также рассчитать необходимый параметр можно и в соответствии с формулой E = En (In/I){p-1}, в данном случае:

  • En — номинальная характеристика;
  • Е — реальная величина;
  • In — характеристика тока разряда.

При вычислении следует учитывать и такую величину, как резервный параметр. В частности, речь идет о временном промежутке, в течение которого аккумулятор может питать электрооборудование и все потребители энергии при отключенном генераторном устройстве. Как правило, для вычисления используется величина в 25 ампер.

Нужно учитывать, что расчет значения емкости должен осуществляться с учетом разных конструктивных и технических особенностей АКБ. В данном случае речь идет об условиях эксплуатации, значении объема активной составляющей, а также о параметре толщины пластин, установленных внутри конструкции. Кроме того, на емкость АКБ также влияют и значение разрядного тока с температурой раствора рабочей жидкости в банках.

Фотогалерея «Схемы для измерителей емкости»

Особенности проверки

Если с расчетом все понятно, то перейдем к вопросу проверки. В любом случае, диагностика производится в соответствии с информацией, указанной ниже. Как вариант, для тестирования можно приобрести специальный измеритель, а сама диагностика может быть произведения путем проведения КТЦ (контрольного тренировочного цикла).

Измеритель можно соорудить и своими руками, для этого вам понадобится специальная схема, приведенная выше. Также следует отметить, что для сборки измерителя потребуется сопротивления, котором можно рассчитать по формуле R = U/I, где U — это параметр напряжения батареи, а I — это значение разрядного тока.

Чтобы соорудить измерительный девайс, который покажет наиболее точные результаты диагностики, нужно правильно подобрать значение разрядного тока. Оно выбирается с учетом номинальной емкости батареи и цикла разряда, последний может составить 10 или 20 часов, в зависимости от аккумулятора. На практике же для разряда АКБ можно использовать обычную лампу с соответствующей мощностью (автор видео — канал transistor815).

Основные аспекты восстановления

Если вы произвели замер необходимого параметра и решили, что ваш аккумулятор нуждается в восстановлении, то выполнить такую задачу можно либо с помощью специалистов, либо самостоятельно. Процедура восстановления не займет много времени, но нужно учитывать, что все следует делать правильно, в соответствии с действиями, описанными ниже. В противном случае есть риск просто уничтожить АКБ.

Итак, как восстановить автомобильный аккумулятор:

  1. В первую очередь вам потребуется новый, свежий раствор электролита, значение его плотности должно быть не более 1.28 г/см3. Эта жидкость является рабочей для любого обслуживаемого аккумулятора (кстати, в не обслуживаемых батареях восстановить емкость не получится). В растворе электролита необходимо растворить десульфатизирующую присадку, которая позволит в будущем избежать возможной сульфатации пластин в конструкции. Учтите, что для полного растворения присадки в растворе понадобится не менее двух суток. Также желательно учитывать все моменты и нюансы, которые указаны в инструкции к присадке.
  2. Затем, по прошествии 48 часов в банки аккумуляторной батареи необходимо залить свежий раствор рабочей жидкости. Для диагностики показателя плотности вам потребуется ареометр, с его помощью производится замер характеристики. Как сказано выше, в результате манипуляций с присадками плотность должна быть около 1.28 г/см3.
  3. После выполнения этих действий необходимо будет подключить к батарее щупы от зарядного устройства, при этом учтите, что сами банки на АКБ закручивать не нужно. Для того, чтобы процедура восстановления была выполнена правильно, автомобильный аккумулятор необходимо будет зарядить и разрядить как минимум два раза. При этом для заряда следует использовать минимальный ток, его показатель должен составлять не выше 10% от максимального. В процессе восстановления емкости жидкость в банках не должна закипать или греться, это приведет к нежелательным последствиям. В том случае, если показатель напряжения в результате заряда увеличится до 13.8 вольт, вам надо будет произвести диагностику плотности электролита.
  4. Когда циклы разряда и заряда будут завершены, нужно будет произвести корректировку рабочей жидкости, для этого опять нужно будет проверить ее плотность. Если ее показатель не дотягивает до номинального, то в банки конструкции следует добавить дистиллированной воды. Как сказано выше, оптимальный показатель плотности должен быть 1.28 г/см3.
  5. На следующем этапе, когда плотность будет выравнена, надо будет еще раз разрядить АКБ. Для разрядки используется обычная лампа или резистор, при подключении показатель тока следует установить в 1 ампер. Если же вы разряжаете батарею от мотоцикла, в которой 6 вольт, то ток снижается до 0.5 ампер. В данном случае вам надо будет ждать, пока характеристика напряжения не упадет до 10.2 вольт, но перед этим не забудьте засечь точно время с того момента, как была подключена нагрузка. В итоге полученные данные следует умножить на время, при котором осуществлялся разряд.
    Если в конечном итоге данный показатель оказался значительно ниже нормированного, то процесс разрядки и зарядки автомобильной батареи повторяется еще раз. Этот шаг должен повторяться до того момента, пока характеристика емкости не будет соответствовать стандарту или как минимум, пока не приблизится к нему.
  6. После выполнения всех этих действий процесс может считаться оконченным, а в рабочую жидкость можно добавить еще немного десульфатирующей присадки.
 Загрузка …

Видео «Как своими руками восстановить емкость очень старой АКБ»

Есть ли смысл заниматься восстановлением этой характеристики в изделии, которому более 10 лет — наглядная инструкция по выполнению этого процесса приведена в ролике (автор видео — канал transistor815).

avtoklema.com

Как измерить емкость аккумулятора мультиметром: пошаговая инструкция

Сегодня батареи различных типов применяются в самой разнообразной технике. Это обеспечивает автономность и комфорт при работе с оборудованием. От правильной работы аккумулятора зависит функционирование техники, поэтому пользователи стремятся контролировать основные показатели батарей.

У владельцев транспортных средств, устройств, механизмов, инструментов, которые работают от электричества, может возникнуть вопрос, как измерить емкость аккумулятора мультиметром. Этот несложный процесс выполняется по определенной инструкции. Как произвести замер самостоятельно, каждому пользователю будет интересно изучить подробно.

Что собой представляет мультиметр

Измерение емкости аккумулятора выполняется при помощи специального прибора. Он сочетает в себе функции амперметра, вольтметра и омметра. Поэтому мультиметр считается универсальным прибором.

При помощи представленного оборудования можно проверить провод на обрыв, напряжение в розетке, работоспособность бытовых электрических приборов, а также оценить уровень зарядки аккумуляторов различного типа (автомобильных, для ноутбука, телефона, бытовых приборов и т. д.).

Прибор позволяет замерять постоянный и переменный ток, его непрерывность в сети. Также он предоставляет информацию о сопротивлении элемента цепи. Это полезный прибор, который пригодится в быту каждому домашнему мастеру.

Типы мультиметров

Задаваясь вопросом, можно ли мультиметром измерить емкость аккумулятора автомобиля, смартфона, ноутбука или любой другой бытовой техники, необходимо рассмотреть типы представленных приборов.

Существуют аналоговые и цифровые мультиметры. В первом случае результат измерений показывает стрелка на особой шкале. Это один из самых дешевых типов устройств. Однако тем, кто никогда не пользовался подобными приборами, лучше отдать предпочтение цифровым разновидностям. Также аналоговые мультиметры имеют небольшую погрешность в измерениях.

Цифровые мультиметры выводят результат замера на дисплей. Это их отличает от предыдущей группы устройств. Информация на экране характеризуется высокой точностью и понятна для любого пользователя.

Устройство прибора

Вникая в вопрос, как определить емкость аккумулятора мультиметром, требуется также понять, как работает устройство. Конструкция прибора имеет циферблат. На него выводится информация теста. Если применяется аналоговая разновидность устройства, перед применением необходимо изучить значение делений.

Также прибор имеет кнопку или переключатель функций. Этот элемент конструкции позволяет переключать режимы и масштаб счетчика. При хранении прибора ручку устанавливают в выключенное положение. Для начала работы с мультиметром рычаг включают в нужный режим.

В корпусе обязательно имеются отверстия для щупов. Зонд с красным проводом имеет положительную полярность, а с черным – отрицательную. Это основные моменты, которые должен знать начинающий пользователь.

Существующие типы батарей

При использовании бытовых приборов пользователя может интересовать, как измерить емкость аккумулятора 18650 мультиметром. Этот размер батарей в народе принято называть пальчиковыми.

Его чаще всего применяют в различных пультах, фонариках, бытовых приборах. Чтобы исследовать работоспособность каждого элемента питания, производится замер заряда таких батарей.

Также пользователь может интересоваться, как проверить функциональные качества таких разновидностей, как батарея для ноутбука, смартфона или любого другого гаджета. Если после полной зарядки прибора мультиметр показывает емкость, отличную от заявленной производителем, аккумулятор в скором времени придется поменять.

В различных электроинструментах может применяться батарея, которая требует правильного подхода к зарядке. Если это требование производителя не выполняется, емкость аккумулятора постепенно снижается. Определить подобные неполадки можно при помощи мультиметра.

Одним из основных направлений применения измерительного прибора является оценка емкости автомобильного аккумулятора (АКБ). В этом случае применяется особая технология замеров.

Измерение заряда аккумулятора

Рассматривая, как измерить емкость аккумулятора телефона мультиметром, а также других видов бытовых батарей, следует изучить технологию этого процесса. В первую очередь необходимо включить измерительный прибор. Его рычаг переключения режимов устанавливается в положение «Постоянный ток».

Максимальный диапазон при измерении подобных типов батарей должен составлять от 10 до 20 МА. Далее щупы подносят к контактам батареи. При этом «минус» надо подсоединить к «плюсу» и наоборот. Если действие выполнено правильно, на экране появится показание теста. Например, для пальчиковой батареи значение может колебаться от 0 до 1,5 В.

После замеров электрическую цепь быстро разъединяют. Для всех батарей, которые тестируют представленным способом, следует сопоставлять полученный результат с показателями на коробке. Если имеются отклонения, нужно сделать выводы о дальнейшем применении аккумулятора.

Автомобильный аккумулятор

Владельцы автомобилей также могут интересоваться, как измерить емкость аккумулятора мультиметром. Инструкция проведения этого процесса содержит ряд особенностей. АКБ могут иметь датчик, позволяющий определить их емкость и изменение заряда. Однако далеко не в каждом автомобильном аккумуляторе есть такая функция. В этом случае поможет оценить показатели мультиметр.

При проведении теста производится замер напряжения на клеммах. Полностью заряженная АКБ будет иметь результат 12,6 В. Если же показания снизятся до 12,2 В, это говорит о частичной разрядке батареи. При этом владелец авто должен подзарядить аккумулятор.

Если без нагрузки на АКБ мультиметр показывает цифру меньше 12 В, это означает, что прибор полностью разряжен. Критичными считаются показания прибора менее 11 В. В этом случае батарея больше не может эксплуатироваться. Также аккумулятор нельзя будет заряжать, поэтому придется приобретать новое оборудование.

Как проверить АКБ?

Изучая, как померить емкость аккумулятора мультиметром, необходимо рассмотреть процедуру для батареи транспортного средства. Полноценная проверка автономного источника питания позволит избежать неполадок в электросети автомобиля, продлить срок эксплуатации АКБ.

Сначала аккумулятор необходимо отсоединить от системы машины. Допускается отключать только контакт «минус». Далее нужно включить мультиметр. Режим теста устанавливается в диапазон от 0 до 20 В.

Щупы мультиметра подсоединяют к контактам аккумулятора. К положительной клемме подводится красный провод, а к отрицательному выходу – черный. При правильном выполнении этой процедуры на экране прибора появится результат измерений.

Замер емкости мультиметром

Изучая, как измерить емкость аккумулятора мультиметром, следует рассмотреть основные особенности этого процесса. Существует несколько способов его выполнения. Реже применяется подход замера емкости при помощи контрольного разряда. Замер емкости происходит при нагрузке, которая способна забрать половину тока аккумулятора.

При проведении этого процесса владелец транспортного средства должен учитывать плотность электролита. Если АКБ заряжена полностью, этот показатель составит 1,24 г/см³. Если аккумулятор разряжен на одну четвертую часть, показатель составит 1,2 г/см³. Соответственно, наполовину разряженный источник питания покажет 1,16 г/см³.

Проверка производится, если автомобиль плохо заводится. Емкость и заряд аккумулятора должны быть в установленных производителем рамках, иначе работа оборудования будет неполноценной.

Замер емкости

Зная, как измерить емкость аккумулятора мультиметром, можно произвести процедуру самостоятельно. Для этого требуется подготовить мультиметр. При измерении на аккумулятор должна действовать нагрузка, забирающая половину тока аккумулятора. Например, если емкость АКБ составляет 7 А-ч, то нагрузка должна быть 3,5 В. Потребуется лампочка автомобильной фары (35-40 В).

Подключается нагрузка. Далее нужно несколько минут подождать. Нагрузка в виде лампочки позволит сразу же определить низкий заряд аккумулятора. Если свет тусклый, батарея больше эксплуатироваться не может.

Если лампочка светит ярко, можно производить замер. Напряжение на клеммах 12,4 В говорит об исправности аккумулятора, его полной емкости. Если существуют определенные проблемы с запуском, проблема заключается не в АКБ. Если же емкость составляет меньше 12,4 В, следует задуматься о приобретении в скором времени новой батареи.

Если параметры оборудования при замерах не соответствуют тем, которые указал производитель в инструкции, автомобиль, телефон, электроинструменты не смогут работать правильно. Это вызовет их скорую поломку и приведет к необходимости приобретать новое дорогостоящее оборудование.

Рассмотрев, как измерить емкость аккумулятора мультиметром, можно оценить функциональность батареи любой разновидности. Это позволит избежать неправильной работы любой электрической техники, запитанной от автономного источника электричества.

fb.ru

Как определить, измерить и восстановить емкость аккумуляторной батареи?

Автомобильная АКБ — это устройство, обладающее целым рядом характеристик, по которым его можно выбрать для определенного транспортного средства. Эта статья будет посвящена такому параметру батареи, как емкость. Ниже вы сможете узнать, как самостоятельно определить емкость аккумуляторной батареи, как проверяется этот параметр.

Содержание

[ Раскрыть]

[ Скрыть]

Что автовладельцу следует знать о емкости АКБ?

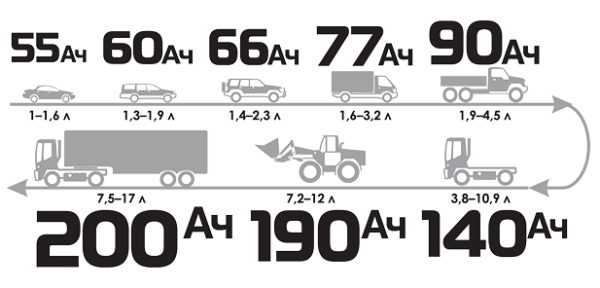

Как известно, в общей сложности любая автомобильная батарея обладает множеством параметров, среди которых вес, срок использования и хранения и т.д. Однако одним из наиболее важных и ключевых показателей является емкость аккумуляторной батареи. Для транспортных средств этот параметр измеряется в ампер-часах. Смотрите инструкцию по ТО своего авто, чтобы узнать емкость, которую рекомендует завод-изготовитель!

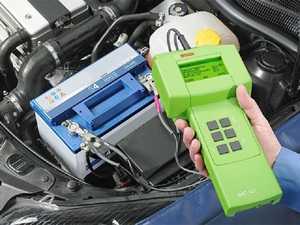

Тестирование аккумулятора авто

Расчет и определение

Как правильно произвести расчет, проверить и определить показатель емкости автомобильного аккумулятора? По этому показателю, отмеченному на этикетке АКБ, можно определить уровень величины силы тока, по которому осуществляется разряд устройства до минимального напряжения в 10.8 В. В среднем продолжительность традиционных циклов разряда должно составлять около 10-20 часов.

К примеру, если на автомобильном аккумуляторе отмечено значение 72 Ач, то это свидетельствует о том, что эта батарея может выдавать ток 3.6 ампер в течение 20 часов. Соответственно, когда цикл заканчивается, уровень напряжения на выводе должно быть 10.8 В. Однако, необходимо учитывать, что автомобильная батарея не в состоянии выдавать ток в 72 ампер на протяжении одного часа. Когда он увеличивается, показатель времени разряда снижается, эти параметры выражаются степенной зависимостью.

Ниже представлена формула зависимости:

Cp = Ik * t, где

  • Cp — уровень емкости АКБ;
  • k — число Пейкерта — ученого, который вывел формулу;
  • t – время.
Откручивание банок аккумулятора

Что касается коэффициента Пейкера —  то это постоянный параметр для определенного типа АКБ. При расчете характеристики для свинцовых устройств эта величина составляет от 1.15 до 1.35. Данный показатель определяется по уровню номинальной емкости батареи.

Определить можно и по другой формуле, выведенной для расчета данного показателя при произвольном параметре разрядного тока:

E =En( In/I){p-1}, где

  • En — уровень номинальной характеристики;
  • Е – реальной;
  • In — уровень разрядного тока.

Выше мы рассказали, как произвести расчет и определить номинальную емкость устройства, но существует еще такой момент, как резервная характеристики. Если расчет номинального показателя выявляется путем разряда маленьким током, то параметр резервной характеристики позволяет произвести расчет величины времени. Речь идет о времени, на протяжении которого автомобильная батарея сможет функционировать при неработающем генераторе. В данном случае в качестве тока разряда применяется число в 25 ампер.

Расчет номинального параметра автомобильной батареи можно произвести путем анализа различных конструктивных, а также технологических особенностей. Следует отметить, что на эту величину достаточно сильно влияют условия использования АКБ. Из основных характеристик, которые определяют этот показатель, следует выделить состав электролита, объем активной массы, а также уровень толщины свинцовых пластин. На уровень разрядной емкости напрямую влияют величина тока разряда, а также температура электролита (автор видео — transistor815).

Проверка

Многих автовладельцев интересует вопрос, как осуществляется проверка измерения емкости АКБ и как можно проверить эту величину самостоятельно. Кому-то это интересно просто из любопытства, а кто-то хочет проверить величину на соответствие тому, что заявил производитель. В принципе, произвести проверку своими руками не так сложно.

Любая проверка осуществляется на основе данных, приведенных выше. К примеру, для этого можно использовать измеритель, проведя контрольно-тренировочный цикл. Чтобы правильно соорудить измеритель, вам потребуется схема.

Схема для измерителя представлена ниже. Что касается сопротивления для измерителя, то он рассчитывается по следующей формуле:

R = U/I

  • U в данном случае — это величина напряжения аккумулятора;
  • I – величина тока разряда.

Для обустройства измерителя ток разряда следует выбирать в соответствии с емкостью АКБ, а также циклом разряда, который может составлять либо 10, либо 20 часов. По факту для разряда в большинстве случаев применяется автомобильная лампа с необходимой мощностью. Используя мультиметр, можно произвести замер точного показателя, который проходит по цепи, при этом важно засечь время, пока не упадет напряжение. В конечном итоге время, которое умножится на ток, будет соответствовать реальной емкости АКБ.

Простейшая схема устройства измерителя

Восстановление

Итак, как осуществляется процедура восстановления:

  1. Чтобы восстановить величину, берется свежий электролит, плотность которого должна составлять 1.28 к/см3, в котором растворяется специальная десульфатизирующая присадка. Для полного растворения присадке потребуется 48 часов. Для правильного восстановления учитывайте все рекомендации, описанные в инструкции.
  2. В батарею автомобиля заливается электролит, с помощью ареометра измеряется плотность, эта величина должна составлять 1,28 г/см3.
  3. Следующим этапом восстановления будет выкручивание пробок на приборе и подсоединение его к ЗУ. Чтобы восстановление прошло правильно, вам понадобится совершить несколько циклов заряда и разряда, для зарядки применяется минимальный ток, который должен быть не более 10% от максимального. При восстановлении аккумулятора не должна греться или кипеть. Если напряжение повысится до 13.8 вольт, нужно проверить плотность воды.
  4. Затем осуществляется корректировка электролита. В банки АКБ добавляется дистиллят до того момента, пока плотность электролита не составит 1,28 г/см3.
  5. Потом для восстановления осуществляется разрядка. К прибору следует подсоединить нагрузку в виде лампочки либо резистора, ток в этом случае должен быть ограничен до 1 ампера, если батарея шестивольтовая — до 0.5 ампер. Вам необходимо подождать до того момента, пока напряжение не повысится до 10.2 вольт, при этом надо засечь время с момента подключения нагрузки. Полученная характеристика разряда, необходимо умножить на время — в результате вы получите параметр необходимой характеристики. Если эта характеристика намного меньше стандартной, процедуру разряда-заряда необходимо повторить. Этот процесс повторяется до того момента, пока характеристика не будет номинальной или хотя бы не приблизится к ней.
  6. На этом процедуру восстановления можно считать завершенной, в электролит еще можно добавить присадки. Если вы все сделали правильно, то устройство прослужит вам еще не один год.
 Загрузка …

Видео «Восстановление работоспособности АКБ авто»

Подробнее о том, как самостоятельно осуществляется процедура восстановления работоспособности аккумулятора, узнайте из видео ниже (автор видео — transistor815).

avtozam.com

Измерение ёмкости аккумулятора

Что такое ёмкость аккумулятора, и как её измеряют

Ёмкость — это заряд Q новой батарейки или полностью заряженного аккумулятора. Заряд (количество электричества) измеряется в Кулонах: 1 Кулон = 1 Ампер × 1 секунда . Обычно ёмкость измеряется в единицах ампер·час или ма·час . Типичная ёмкость аккумулятора типоразмера ААА 1000 ма·час, АА — 2000 ма·час. Аккумулятор ёмкостью 1000 ма·час может давать ток 1000ма в течение 1 часа или 100ма в течение 10 часов. Если учесть напряжение U , то можно оценить запасённую в аккумуляторе энергию E = Q × U

Для определения ёмкости аккумулятора его полностью заряжают, затем разряжают заданным током I , и измеряют время T , за которое он разрядился. Произведение тока I на время T и есть ёмкость аккумулятора Q = I × T . Так же измеряется ёмкость батарейки, но после полного разряда аккумулятор можно снова зарядить, а батарейку уже нельзя использовать. Смысл в том, что вы измерите ёмкость батареек данного типа . Кстати, ёмкость щелочных батареек примерно равна ёмкости современных NiMh аккумуляторов того же типоразмера — AA(2000 ма·час), AAA(1000 ма·час).

Схема для измерения ёмкости

Предлагаемая схема разряжает аккумулятор через резистор R до напряжения почти полного разряда NiCd или NiMh элемента — примерно 1 вольт. Ток разряда равен I = U / R . ( О выборе тока разряда ) Для измерения времени разряда T используются часы, работающие от напряжения 1.5-2.5V. Для защиты аккумулятора от полного разряда применено твёрдотельное реле PVN012. Оно отключает аккумулятор при снижении напряжения U до минимально допустимого Ue = 1V .

Как это работает

Аккумулятор надо полностью зарядить и подключить к устройству. Часы надо установить на 0 и нажать кнопку Start . В этот момент реле замыкает контакты 4-5 и 5-6. Начинается разряд аккумулятора через резистор R и подаётся напряжение на часы. Напряжение на аккумуляторе и резисторе постепенно снижается. Когда напряжение на резисторе R снизится до 1V реле размыкает контакты. Разряд прекращается и часы останавливаются.

По мере разряда аккумулятора управляющий ток через контакты реле 1-2 уменьшается примерно от 8 до 2mA. При управляющем токе 3mA сопротивление контактов 4-5 и 5-6 менее 0.04 Ом. Это достаточно мало, чтобы не учитывать при расчёте тока — если нужен ток разряда 1A, берите резистор R=1.2 Ом.

После прекращения разряда напряжение на аккумуляторе возрастает до 1.1-1.2V из-за внутреннего сопротивления элемента.

Потери на контактах


Измеритель в корпусе зарядника

При повторении этой схемы примите меры для уменьшения сопротивления контактов аккумулятора и разъёмов. При токе 0.5-1A на контактах можно потерять 0.1V и более, что ухудшит точность измерения. Такие же потери вызывает стальная пружина, используемая в некоторых держателях аккумулятора. Пружину и другие стальные контакты надо шунтировать медным проводом. Я сделал один из вариантов измерителя ёмкости аккумуляторов АА и ААА в корпусе от простого зарядного устройства, у которого были хорошие медные контакты.



Дополнительные вопросы

Дополнительные вопросы

Саморазряд

Обратите внимание, что ёмкость свежезаряженных аккумуляторов выше, так как со временем часть заряда теряется из-за саморазряда . Чтобы узнать величину саморазряда, нужно измерить емкость сразу после зарядки, и измерить ещё раз через неделю (месяц) после зарядки. Саморазряд NiMh аккумуляторов может достигать 10% в неделю и более.

С какой точностью измеряется ёмкость?

Точное количество электричества можно определить интегрированием по времени dQ = 1/R × U(t) × dt .

По экспериментальным графикам разряда видно, что по мере разряда напряжение уменьшается примерно от 1.4V до 1.0V. Ток разряда U/R тоже уменьшается. При использовании в качестве среднего напряжения номинальной величины 1.2V получается точность не хуже 10%. Это справедливо, если аккумулятор используется примерно при таком же токе разряда, как и при измерении ёмкости.

Пример графиков разряда

Если при измерении был ток 0.5A, а при использовании 5A, то аккумулятор разрядится в несколько раз быстрее, чем ожидается. При токе использования 0.05А ёмкость окажется больше, чем при измерении. При токе 0.005A ёмкость может оказаться меньше измеренной из-за саморазряда аккумулятора в течение большого времени эксплуатации. Значительное отличие тока измерения от тока эксплуатации вносит погрешность более 10%.

Использование в устройстве стальных контактов вместо медных может увеличить погрешность на 10% и более, особенно при большом токе разряда.

Некоторая погрешность величины напряжения отсечки 1.0V связана с зависимостью вольт-амперной характеристики твёрдотельного реле от температуры. В комнатных условиях это даёт погрешность в 1-2%.

Каким должен быть ток разряда?

Надо выбирать такой ток, при котором обычно используется этот аккумулятор. Если ток разряда слишком большой, то из-за внутреннего сопротивления напряжение на аккумуляторе быстро снизится ниже 1 вольта, и измеренное значение ёмкости будет низким. Если выбрать слишком малый ток разряда, то измеренная ёмкость получится больше, чем аккумулятор реально выдаст при работе в вашем приборе.

Зачем два диода?

Диоды используются для защиты твёрдотельного реле при случайном обрыве резистора R . Если вы уверены, что обрыв невозможен, или вы измеряете ёмкость аккумуляторов с напряжением менее 1.4V ( один элемент AA или AAA ), то диоды можно убрать. При этом схема помещается внутри будильника, как у меня было сделано раньше. Резистор 5 Ом защищает реле при нажатии кнопки Start. Его тоже можно убрать, если включить кнопку параллельно контактам 4-5, как на упрощённой схеме.

Как измерить ёмкость литий-ионного аккумулятора?

примеры
Um Ue I R r
1.2 1.0 0.2 6.0 0
1.2 1.0 0.5 2.4 0
3.3 3.0 0.5 2.2 4.4
8.4 7.0 0.1 12 72

В этом случае к батарее подключается делитель напряжения по образцу, показанному на схеме. Используя делитель напряжения, можно измерить ёмкость батареи из нескольких аккумуляторов или ёмкость литий-ионного аккумулятора.

Требуемый ток разряда I при среднем напряжении Um обеспечивает сумма двух резисторов: R + r = Um / I .

Резистор R рассчитывается так, чтобы при конечном напряжении на батарее Ue , напряжение на резисторе R стало равно 1V: R = (Um / I) × (1V / Ue) .

Как проверить ёмкость аккумулятора по напряжению?

По напряжению ёмкость определить нельзя. Для каждого типа батарей и аккумуляторов есть типичные кривые разряда. По ним можно оценить отношение заряда к ёмкости (  процент заряда  ). Я использую зарядное устройство Ansmann , которое для такой оценки измеряет напряжение при заданном токе разряда. Однако у NiMh аккумуляторов не только ёмкость, но и рабочее напряжение уменьшается с возрастом. В некоторых случаях Ansmann давал оценку 30% в то время, как измерение до полного разряда давало 80%.

Как измерить ёмкость аккумулятора без этой схемы?

Подключите к заряженному аккумулятору резистор R и вольтметр. Следите по часам. Через некоторое время T напряжение U снизится до минимально допустимого. В этот момент отключите резистор. Ёмкость равна Q = T × U / R

В чём отличие от схемы, которая была на сайте раньше?

0. Старая схема
1. Вместо 1.3-1.1V на часы подаётся 2.6-2.2V
2. Вместо выключателя для дополнительного элемента питания использован контакт реле, и теперь отключение обоих аккумуляторов происходит автоматически.
3. Добавлена защита реле от обрыва резистора R

Что такое внутреннее сопротивление аккумулятора и как его измерить?

Этот раздел перенесён на отдельную страницу «Внутреннее сопротивление»

Автомобильный аккумулятор (АКБ)

Автомобиль не заводится, хотя зарядное устройство работает нормально, и показывает, что аккумулятор полностью заряжен. Дело не в ёмкости. После нескольких слишком глубоких разрядов внутреннее сопротивление увеличилось, и аккумулятор больше не может выдать ток, необходимый для работы стартёра. Придётся купить новый аккумулятор, и больше не допускать глубокого разряда.

Как измерить ёмкость АКБ

Для оценки ёмкости можно использовать лампу от фары в качестве нагрузочного сопротивления. Это должна быть лампа накаливания, например, галогеновая, но не светодиодная. Лампа 60вт потребляет ток 5А. Подключите параллельно аккумулятору вольтметр и лампу. Следите по часам. Когда напряжение снизится до 11в — разряд закончился — отключите лампу. Если это не сделать, то аккумулятор испортится. Если до окончания разряда прошло 10 часов, то ёмкость вашего аккумулятора 50 а·час. Если 5 часов, то 25 а·час. Этот тест не гарантирует, что машина заведётся, так как стартёру нужно не 5А, а 100-150А.

Внутреннее сопротивление автомобильного аккумулятора

Лампу от фары можно использовать для оценки внутреннего сопротивления. При токе 100А на внутреннем сопротивлении не должно теряться более 1 вольта. Соответственно, при токе 5А не должно теряться более 0.05 вольта (1в * 5А / 100А). Подключите параллельно аккумулятору вольтметр и лампу. Запомните величину напряжения. Отключите лампу. Обратите внимание, насколько увеличилось напряжение. Если, допустим, напряжение возросло на 0.2 вольта, то аккумулятор испорчен, а если на 0.02 вольта, то он исправен. При токе 100А потеря напряжения будет всего 0.4в (0.02в * 100А / 5А).

Конденсатор вместо аккумулятора?

Ёмкость конденсатора определяется немного по другому: C = Q / U

Ёмкость зависит от геометрии конденсатора. Если увеличить расстояние L между пластинами конденсатора, то заряд Q и напряжённость электрического поля между пластинами E не изменятся, а разность потенциалов U = E × L увеличится. Поэтому ёмкость конденсатора C уменьшится.

Можно ли использовать конденсатор вместо аккумулятора или наоборот?

В некоторых случаях можно, и используют. Главное отличие конденсатора от аккумулятора при использовании в качестве источника тока в том, что по мере разряда напряжение на аккумуляторе долго остаётся стабильным, а на конденсаторе оно снижается пропорционально оставшемуся заряду.

Какой конденсатор мог бы заменить обычный аккумулятор ААА (1000 ма·час)?

Q = 1000 ма·час = 3600 А·сек = 3600 Кулон
C = Q / U = 3600 К / 1.2 В = 3000 Фарад

Такие конденсаторы «Ионисторы» уже созданы, и даже продаются. По принципу устройства они приближаются к аккумуляторам, так как обкладками такого конденсатора служит химически образуемый двойной электрический слой на границе электрода с электролитом.


Евгений Корниенко

2004



photo-ek.ru

формула расчёта ёмкости аккумуляторной батареи

Необходимость рассчитать ёмкость аккумулятора возникает у разных категорий людей. В первую очередь это касается автомобилистов, ведь это важный параметр машины. Так как устройство имеет свойство портиться, его свойства через какое-то время могут измениться. Большую роль это играет в случаях приобретения автомобиля с пробегом — неизвестно, насколько честен продавец. После аварии запчасти вполне могли быть заменены.

Расчёт ёмкости и мощности

Количество энергии, находящееся в батарее, называют её ёмкостью. Для измерения используют такие единицы:

  • ампер-час;
  • миллиампер-час.

Различаются они только точностью измерения. Например, ёмкость аккумулятора в тысячу миллиампер-час проработает с силой тока в тысячу миллиампер один час, а с показаниями в сто миллиампер — целых 10. Амперы — обобщающая единица, которая включает в себя 1 тыс. частей с приставкой «милли».

Есть два метода измерения ёмкости:

  • Для того чтобы вычислить ёмкость аккумулятора, нужно понять принцип действий. Сначала нужно полностью зарядить устройство, а затем измерить время разряда. Ёмкость — произведение часов на силу тока. Это не очень удобный метод для батарейки, ведь после такого эксперимента её можно будет только утилизировать.
  • Есть и другой способ. Нужно собрать схему, которая разрядит резистор до напряжения в один вольт, силу тока можно посчитать по формуле напряжения, делённого на сопротивление. Чтобы точно измерить время, можно подключить часы, которые перестанут работать при достижении порогового напряжения. Предварительно следует установить их на нулевую отметку. А также следует включить твердотельное реле, которое защитит устройство от полного разряда путём его отключения. Произойдёт это также при достижении минимально допустимого показателя вольт.

Рассчитать мощность аккумулятора можно при помощи той же формулы, однако напряжение и силу тока надо будет знать наверняка. Соберите цепь, включив в неё амперметр и вольтметр. Необходимо просто перемножить показания приборов. Если вольтметра нет, то можно обойтись значениями сопротивления. В таком случае мощность равна квадрату количества ампер, умноженному на число Ом.

Если отсутствует амперметр, то нужно число, измеренное вольтметром, умножить само на себя, а после поделить на сопротивление. Мощность в физическом смысле — это соотношение совершаемой работы на единицу времени.

Контроль саморазряда

Каждый аккумулятор неизбежно теряет заряд. Для контроля расхода ампер часов аккумулятора расчёты обязательно необходимы. Сначала нужно вычислить энергию, которая хранится в накопителе на момент полного заряда. Делать это придётся сразу же после отключения аккумулятора от сети.

Затем нужно оставить его где-то на месяц, а после повторить действия. Если сроки не терпят, то можно подождать всего неделю, а результат умножить на четыре. Нормальными значениями расхода для среднего устройства считается десятая часть от полной ёмкости в неделю либо четыре таких части в месяц.

Если энергия теряется слишком быстро, то следует разобраться с причинами неисправности. Она может быть связана с большими показателями сопротивления. Чтобы снизить значение Ом в сети, надо заменить стальную пружину — держатель аккумулятора. Если шунтировать элемент медным проводом, то это должно изменить ситуацию. Иначе нужно задуматься о полной замене устройства на новое.

Опыт пользователей

Аккумуляторные проблемы волновали меня ещё два года назад, когда у меня не было прав. Сначала никак не мог определить его ёмкость, потом разобрался. В учебном заведении предложили заняться проектом на свободную тему. Я решил изучить соответствие параметров, указанных на батарейках разных производителей, с их реальными характеристиками. Занимался этим как хобби, делал все ради интереса. Не думал, что это пригодится потом, когда я начну водить.

Конечно, я больше не разряжаю аккумуляторы полностью, пользуюсь более совершенными методами. Всегда включаю в сеть твердотельное реле, чтобы не было нужды разрежать накопитель полностью.

Александр Казаков

Это простая процедура, ведь формула ёмкости аккумулятора изучается ещё в восьмом классе. Конечно, не все в школьные годы любят физику и полагают, что она никак не пригодится им в жизни. Но большинство парней, да и девушек тоже, затем садится за руль. При вождении и уходе за автомобилем важно понимать основы механики и электричества, поэтому пренебрегать физикой не стоит. Но кто-то просто забывает полученные знания либо не может применить их на практике.

Впрочем, формулу силы тока иногда знают даже те, кто не учился в школе: I = U/R. Когда этот параметр известен, достаточно умножить его на время работы.

Виктор Шкурапетов

Всегда выполняю измерения, пользуясь полным разрядом. Считаю, что это единственный метод, который даёт достоверный результат, так что рекомендую только его. Конечно, иногда неудобно несколько часов заряжать устройство, в особенности — с большой ёмкостью, как в автомобилях. Однако альтернативы все равно не вижу. Тем более машина — механизм, за исправностью которого нужно внимательно следить. Никто не захотел бы остаться без света ламп ночью или в туман, ведь этому человеку пришлось бы дожидаться либо утра, либо помощи братьев-автомобилистов. Оба варианта — не очень приятное времяпрепровождение.

Андрей Колегов

proakkym.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
