Как измерить ток в розетке мультиметром
Причин, которые побуждают людей измерять ток в розетке мультиметром, судя даже по моему опыту, довольно много.
Кто-то хочет узнать насколько соответствует действительности указанная на механизме розетки сила тока 6А, 10А или 16А, кого-то больше интересует хватит ли в ней тока для подключения какого-то определенного прибора, а кто-то просто исследует возможности цифрового мультиметра, пробуя вся его режимы работы подряд.
Но как вы уже поняли, измерять ток в розетке мультиметром нельзя, более того, очень опасно.
Если вы читали статью «Сколько ампер в розетке», вы уже знаете, что ток в розетке может быть абсолютно любым, в зависимости от характеристик подключаемого к ней электропотребителя и ограничен лишь возможностями материалов розетки и надежностью её токопроводящих контактов.
В розетке, к которой ничего не подключено, тока нет, ведь он возникает лишь в электрической цепи.
Чтобы померить ток, который измеряется в амперах, щупы мультиметра подключаются в разрыв сети, более подробно об этом вы сможете узнать из нашей статьи «Как пользоваться мультиметром».
В случае с бытовой розеткой 220В цепи нет и неосторожные, неопытные мастера, помещают щупы к фазному и нулевому разъемам розетки, надеясь увидеть как получится ток, что же в этом случае происходит и как правильно измерятьсилу тока читайте дальше.
А так как мультиметр в режиме амперметра (измерения тока), подключается в разрыв электрической цепи, он становится её неотъемлемым элементом и если при этом он будет иметь серьезное сопротивление, как например при измерении напряжения, то показания будут неточными, соответственно, при измерении тока мультиметр не задействует внутреннее сопротивление. Тестер во время замеров, в общей электрической схеме, становится лишь проводником, оказывая влияние на общий ток системы не больше, чем просто дополнительный кусок провода.
Теперь смотрите, когда вы пытаетесь измерить ток в розетке, пуская его через мультиметр, поместив щупы в гнезда механизма, он не испытывает никакого сопротивления и происходит банальное короткое замыкание.
Это равносильно тому, если вы просто соедините между собой фазный и нулевой проводники.
Величина же силы тока, которая зачастую указывается на механизмах розеток – всего лишь максимальный ток, на который она рассчитана. Другими словами, к такой розетке нельзя подключать оборудование, при работе которого через розетку проходит ток больший, чем эта величина, для розетки, которую вы можете видеть на изображении ниже, это 16А.
Если же вы начнете измерять ток самой розетки мультиметром, никаких значений на экране тестера вы заметить не успеете, а вот искры и яркую вспышку в одном из элементов цепи наверняка да.
И еще, если вы внимательно изучите режимы работы стандартного цифрового мультиметра заметите, что они редко умеют измерять переменный ток, чаще только постоянный до 10А.
Если же вы счастливый владелец цифрового тестера, с режимом определения переменного тока, то для его замеров действовать необходимо следующим образом:
В первую очередь потребуется какой-то потребитель, например, настольная лампа, далее собирается следующая схема:
1.
В первую очередь отключаем в электрическом щите питание с той розетки, где планируем проводить замеры, выключив соответствующий автомат. Обязательно убедитесь затем в отсутствии напряжения в этой розетке.
2. Затем один контакт электрической вилки настольно лампы подключается, например, к фазному проводнику в розетке. Проще всего это сделать через клеммник, сняв механизм розетки, подключив напрямую к проводу.
3. На цифровом мультиметре выставляется режим измерения переменного тока, как всегда, если вы не знаете какие будут показания, выбирается максимальный предел, в нашем случае 10А. При этом, красный щуп вставляется в разъем 10А на мультиметре, черный же в разъем com.
4. Один из щупов, так же через клеммник, подключается к свободному штырьку электрической вилки, другой к оставшемуся проводу розетки — нулю.
5. Теперь можно включать электрический автомат и выключатель настольной лампы.
6. В зависимости от установленной лампы, её типа, потребляемой мощности, показатели будут разными.
Так, напимер, для обычной лампы накаливания мощностью 100 Вт, показатель тока будет равно примерно 0,5А.
Это можно достаточно просто рассчитать по классической формуле электротехники, согласно которой мощность = ток * напряжение или Р=I*U, значит I=P/U или ток=100 Вт / 220 В=0, 45А
При измерении постоянного тока последовтельность действий точно такая же, как при измерении переменного, только выбирается соответствующий режим измерения и нужный предел.
И еще раз повторю, не измеряйте ток в розетке мультиметром, его там нет.
Если же хотите знать, какие еще полезные функции есть у мультиметра и как их применять в быту и не только это, подписывайтесь на нашу группу вконтакте, следите за выходом новых материалов! Кроме того обязательно оставляйте свои комментарии, вопросы, критику в комментариях к статье!
Как измерить силу тока мультиметром: наглядное пособие
Автор Aluarius На чтение 5 мин.
Просмотров 730 Опубликовано
Содержание
- 1 Виды мультиметров
- 2 Цифровой мультиметр
- 3 Конструктивные особенности
- 4 Измеряем силу тока
- 5 Полезные советы
Чтобы ответить на вопрос, как измерить силу тока мультиметром, необходимо разобраться, что такое сила тока, и что собой представляет мультиметр. Итак, начнем с первой позиции.
Со школьной скамьи известно, что сила тока – это количество (объем) электроэнергии, который проходит через какой-нибудь проводник, к примеру, это может быть обычная лампочка или кусок проволоки. Сам же электрический ток – это направленное движение электронов. Так вот сила тока – это, по сути, количество электронов, прошедших через какую-то одну точку в проводнике за единицу времени (обычно считается за одну секунду). Чисто с физической стороны – это один ампер, равный одному кулону в секунду. На этом информацию по школьной программе можно считать законченной.
Теперь переходим к электрике. Для чего необходимо измерять силу тока? Основное назначение данной процедуры – это определить, не является ли проходящий через проводник ток выше, чем этот проводник может выдержать. Другого назначения нет.
А вот измерять лучше именно мультиметром, который собой представляет универсальный измерительный прибор, с помощью которого можно измерить не только силу тока, но и напряжение, и сопротивление электрической цепочки.
Виды мультиметров
В настоящее время рынок предлагает два вида мультиметров.
- Аналоговые.
- Цифровые.
Первая модель в своей конструкции имеет шкалу, на которой установлены показатели напряжения, силы тока и сопротивления, а также стрелку, указывающую измеряемые параметры электрических проводников. Начнем с того, что аналоговые мультиметры очень популярны среди новичков. Это и понятно, их цена в несколько раз ниже, чем у цифровых. Плюс возможность научиться на простом приборе.
Недостатков много, и один из главных – это большая погрешность показаний.
Правда, в конструкции прибора есть построечный резистор, с помощью которого погрешность можно уменьшить. И все равно, если есть необходимость более точного определения параметров электрической цепи, то лучше выбирать цифровой вариант.
Цифровой мультиметр
Чисто с внешней стороны эта модель отличается от аналоговой только дисплеем, на который выводятся измеряемые величины. Экран в старых моделях светодиодный, в новых жидкокристаллический. При этом это самые точные мультиметры на сегодняшний день, который очень просты в обращении (нет необходимости заниматься подгонкой градуировки, как в случае с аналоговыми моделями).
Конструктивные особенности
Итак, в мультиметре есть два вида выходов, они обозначены цветом: красным и черным. А вот гнезд может быть на разных моделях разное количество: два, четыре или больше. Черный выход – это масса, то есть, общий (обозначается или «com», или минусом). Красный используется именно для измерений, то есть, является потенциальным.
Здесь может быть несколько гнезд для измерения каждого параметра электрической цепи, то есть, сопротивления, напряжения и силы тока. На мультиметре такие гнезда обозначаются единицей измерения параметров, так что не ошибетесь.
Второй внешний элемент – это рукоятка, вращающаяся по кругу. С ее помощью устанавливается предел измерений. Так как перед нами стоит вопрос, как можно измерить силу тока мультиметром, то нас должна интересовать шкала с амперами. Хотелось бы отметить, что таких пределов на аналоговых тестерах меньше, чем на цифровых. Плюс ко всему последние комплектуются разными полезными опциями, к примеру, звуковым сигналом.
А вот теперь один из важных моментов. У каждого мультиметра есть предел по току, который является максимальным. Поэтому выбирая проверяемую электрическую сеть, необходимо сопоставить проверяемую ситу тока цепи с пределом в тестере. К примеру, если в проверяемой электрической цепочке предполагается, что проходящий по ней ток будет иметь показатель 200 А, то не стоит проверять эту цепь мультиметром с максимальным пределом в 10 А.
Предохранители прибора тут же сгорят, как только вы начнете тестирование. Кстати, максимальный показатель обязательно указывается на корпусе прибора или в его паспорте.
Измеряем силу тока
Что нужно сделать в первую очередь:
- устанавливаем щупы: черный в черное гнездо, красный в красное с обозначением ампера – «А»;
- переключаем тумблер, который показывает, какой ток надо будет проверять: переменный «AC» или постоянный «DC»;
- устанавливается интервал измеряемых пределов так, чтобы не спалить сам прибор, то есть, предел установить таким, который будет выше ожидаемого уровня силы тока в электрической цепи.
Подготовительный этап закончен, мультиметр готов, можно проводить измерение силы тока.
Внимание! Перед тем как проводить замеры, необходимо электрическую сеть обесточить. Не стоит проводить тестирование во влажной среде или в помещении с высокой влажностью. Придерживайтесь обязательно требований техники безопасности.
К примеру, как проверить участок электропроводки.
Для этого концы участка надо оголить (удалить изоляцию на проводах) и подключить к ним два щупа от мультиметра. Кстати, на конце черного провода установлен «крокодил», так что подсоединить его к проводке не составит труда. На красном проводе установлен именно щуп в виде шила. Его придется вручную подсоединять, прикладывая щуп к оголенному концу.
Итак, если все приготовления закончены, можно подавать на участок проводки напряжение. На дисплее мультиметра должны показаться цифровые обозначения силы тока. Если на экране высветились нули, то это или обрыв сети, или неправильно установлен предел измерений. Поэтому выключите подачу тока на участок, отсоединить мультиметр и настройте его под другую ожидаемую величину. И все, то же самое, проведите заново.
Полезные советы
Что можно дополнительно посоветовать?
- Будет лучше, если перед тем как начать работу по тестированию проводника, ознакомиться с инструкцией к прибору. Особое внимание надо уделить разделу, где описываются меры предосторожности.
- Обязательно при использовании мультиметра надевать на руки защитные резиновые перчатки.
2.4: Как использовать амперметр для измерения тока
- Последнее обновление
- Сохранить как PDF
- Идентификатор страницы
- 1246
- Tony R. Kuphaldt
- Schweitzer Engineering Laboratories via All About Circuits
Детали и материалы
- 6-вольтовая батарея
- Лампа накаливания 6 В
Основные компоненты схемы, такие как макетная плата, клеммная колодка и перемычки, также считаются доступными с этого момента, оставляя только компоненты и материалы, уникальные для проекта, перечисленные в разделе «Детали и материалы».
Дополнительная литература
Уроки электрических цепей , Том 1, глава 1: «Основные понятия об электричестве»
Уроки электрических цепей , том 1, глава 8: «Схемы измерения постоянного тока»
Использование амперметра Цели обучения
- Как измерять ток мультиметром
- Как проверить внутренний предохранитель мультиметра
- Выбор правильного диапазона измерения
Схематическая диаграмма амперметра
Иллюстрация амперметра
Инструкции по проведению экспериментов
Ток является мерой скорости «потока» электронов в цепи. Он измеряется в амперах, называемых просто «Ампер» (А).

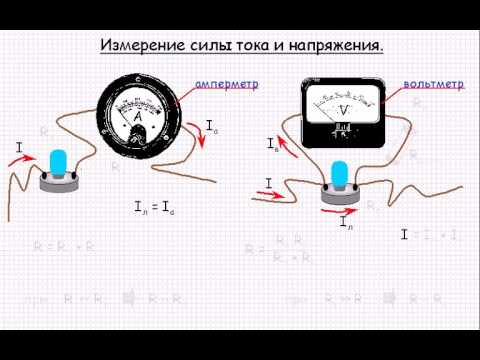

Наиболее распространенный способ измерения тока в цепи — это разомкнуть цепь и вставить «амперметр» в цепь серии (в линию), чтобы все электроны, протекающие по цепи, также проходили через цепь. метр. Поскольку измерение тока таким образом требует, чтобы измеритель был частью цепи, это более сложный тип измерения, чем измерение напряжения или сопротивления.
Некоторые цифровые счетчики, такие как устройство, показанное на рисунке, имеют отдельный разъем для подключения красного штекера измерительного провода при измерении тока. Другие измерители, как и большинство недорогих аналоговых измерителей, используют те же разъемы для измерения напряжения, сопротивления и силы тока. Обратитесь к руководству пользователя для конкретной модели измерителя, которой вы владеете, для получения подробной информации об измерении тока.
Когда амперметр включен последовательно с цепью, в идеальном случае он не падает напряжение, когда через него проходит ток. Другими словами, он действует как кусок проволоки с очень небольшим сопротивлением от одного тестового щупа к другому. Следовательно, амперметр будет действовать как короткое замыкание, если его подключить параллельно (через клеммы) к существенному источнику напряжения. Если это сделать, произойдет скачок тока, что может привести к повреждению счетчика:
Амперметры, как правило, защищены от чрезмерного тока с помощью небольшого 9Предохранитель 0044 расположен внутри корпуса счетчика.
Если амперметр случайно подключен к источнику высокого напряжения, результирующий скачок тока «перегорит» предохранитель и сделает счетчик неспособным измерять ток, пока предохранитель не будет заменен. Будьте очень осторожны, чтобы избежать этого сценария!
Вы можете проверить состояние предохранителя мультиметра, переключив его в режим сопротивления и измерив непрерывность цепи через щупы (и через предохранитель). На измерителе, где одни и те же разъемы измерительных проводов используются как для измерения сопротивления, так и для измерения силы тока, просто оставьте разъемы измерительных проводов на месте и соедините два щупа. В мультиметре, где используются разные разъемы, вы вставляете вилки измерительных проводов для проверки предохранителя следующим образом:
Соберите схему с одной батареей и одной лампой, используя проволочные перемычки для подключения батареи к лампе, и убедитесь, что лампа загорается, прежде чем подключать счетчик последовательно с ней.
Затем разомкните цепь в любой точке и подключите измерительные щупы измерителя к двум точкам разрыва для измерения тока.
Как обычно, если диапазон вашего измерителя устанавливается вручную, начните с выбора самого высокого диапазона для тока, затем перемещайте селекторный переключатель в положение более низкого диапазона до тех пор, пока на дисплее измерителя не появится самое сильное показание без превышения диапазона. Если показания прибора «обратные» (левое движение аналоговой стрелки или отрицательные показания на цифровом дисплее), поменяйте местами соединения измерительного щупа и повторите попытку.
Когда амперметр показывает нормальные показания (не наоборот), электроны входят в черный щуп и выходят из красного. Вот как вы определяете направление тока с помощью измерителя.
Для 6-вольтовой батареи и маленькой лампочки ток цепи будет в пределах тысячных ампера, или миллиампер . Цифровые счетчики часто показывают маленькую букву «m» в правой части дисплея, чтобы указать этот метрический префикс.
Попробуйте разорвать цепь в другом месте и вместо этого вставить туда счетчик. Что вы заметили в величине измеренного тока? Как вы думаете, почему это так?
Восстановите схему на макетной плате следующим образом:
Подключение амперметра к макетной плате: советы и рекомендации
Учащиеся часто путаются при подключении амперметра к макетной плате. Как подключить счетчик, чтобы перехватить весь ток цепи и не создать короткого замыкания? Один простой метод, который гарантирует успех, заключается в следующем:
- • Определите, через какой провод или клемму компонента вы хотите измерить ток.
- • Вытащите этот провод или клемму из отверстия на макетной плате. Оставьте его висеть в воздухе.
- • Вставьте запасной кусок провода в отверстие, из которого вы только что вытащили другой провод или клемму. Оставьте другой конец этого провода висеть в воздухе.
- • Подсоедините амперметр к двум неподключенным концам провода (двум, которые висели в воздухе).
Снова измерьте ток в разных проводах этой цепи, следуя той же процедуре подключения, которая описана выше. Что вы заметили в этих текущих измерениях? Результаты в макетной схеме должны быть такими же, как и в свободной (без макетной) схеме.
Результаты эксперимента
Создание той же цепи на клеммной колодке также должно дать аналогичные результаты:
Значение тока 24,70 миллиампер (24,70 мА), показанное на рисунках, является произвольной величиной, приемлемой для небольшой лампы накаливания. . Если ток для вашей цепи имеет другое значение, это нормально, пока лампа работает, когда счетчик подключен. Если лампа отказывается загораться, когда счетчик подключен к цепи, а счетчик регистрирует гораздо большее показание, возможно, у вас произошло короткое замыкание через счетчик. Если ваша лампа отказывается зажигаться, когда счетчик подключен к цепи, и счетчик регистрирует нулевой ток, вы, вероятно, перегорели предохранитель внутри счетчика.
Эта страница под названием 2.4: Как использовать амперметр для измерения тока распространяется в соответствии с лицензией GNU Free Documentation License 1.3 и была создана, изменена и/или курирована Тони Р. Купхалдтом (Все о цепях) через исходный контент, который был отредактировано в соответствии со стилем и стандартами платформы LibreTexts; подробная история редактирования доступна по запросу.
- Наверх
- Была ли эта статья полезной?
- Тип изделия
- Раздел или Страница
- Автор
- Тони Р.
Купхалдт
- Лицензия
- ГНУ ФДЛ
- Версия лицензии
- 1,3
- Теги
- источник@https://www.allaboutcircuits.com/textbook/experiments
Мультиметр Fluke | Инженерная школа
Цифровой мультиметр Fluke Type 73
Введение
Мультиметр — это небольшое портативное устройство, которое можно использовать для измерения напряжения, сопротивления тока или проверки диодов. В инженерном отделе компании Humboldt имеется набор ручных цифровых мультиметров Type 73-III Series III производства Fluke. Эти измерители защищены от перенапряжения от скачков переходного напряжения и
соответствуют стандарту безопасности Международной электротехнической комиссии IEC 61010.
Счетчики оснащены функцией автоматического удержания для сохранения показаний, звуковым сигналом непрерывности и могут тестировать диоды. Портативный ручной мультиметр можно использовать везде, где требуются быстрые и точные показания напряжения, силы тока или сопротивления. Конкретные области применения этого устройства многочисленны.
Рис. 1. Мультиметр Fluke Type 73
Измерительный прибор можно использовать для всех следующих и многих других целей.
- Проверка выхода солнечной батареи
- Измерение потребляемого тока небольшим оборудованием переменного или постоянного тока
- Проверка подачи питания на неработающее оборудование
- Испытание лампы накаливания
- Считывание сигнала напряжения с пиранометра
- Диагностика системы зажигания вашего автомобиля, когда он не заводится после того, как вы провели день в полевых условиях в отдаленном месте.
При использовании мультиметра и интерпретации полученных результатов часто полезно иметь представление о законе Ома.
Эксплуатация
Функции мультиметра Fluke 73, защищенного предохранителем, включают напряжение постоянного тока, напряжение переменного тока, переменный или постоянный ток, сопротивление, звуковую проверку непрерывности и проверку диодов. Мультиметр имеет многопозиционный переключатель для выбора нужной функции (см. рис. 2). Измеритель Fluke автоматически выбирает диапазон. На многих мультиметрах каждая функция также имеет несколько диапазонов для измерения различных величин. В измерителе Fluke для большинства измерений автоматически выбирается правильный диапазон. Это означает, что приблизительная величина сигнала не обязательно должна быть известна или определена для получения точных показаний. Для снятия показаний электроды должны быть перемещены в соответствующий порт для желаемого измерения. Счетчик защищен плавким предохранителем, чтобы предотвратить повреждение устройства, если выбрана неправильная функция или если провода подключены к неправильному порту для проведения измерения.
В литературе по мультиметру указана точность измерителя для функций измерителя. Эти значения представлены с максимальной процентной ошибкой, возможной для определенных температурных диапазонов. Чтобы показания были значимыми, необходимо помнить о точности счетчика.
Использование измерителя
Черный (общий) провод всегда подключается к порту COM (см. рис. 1). Красный провод помещается в один из трех других портов в зависимости от того, какая функция счетчика используется. Единицы измерения всегда указываются в верхнем правом углу экрана дисплея (см. рис. 1).
Рис. 2: Выбор функции на мультиметре Fluke.
Измерение напряжения
Для всех измерений напряжения красный щуп должен быть помещен в порт напряжения, который на измерителе отмечен красным цветом (см. рис. 1). Можно измерить напряжение переменного или постоянного тока. Единицами напряжения являются вольты (В) или милливольты (мВ). Напряжение переменного тока и напряжение постоянного тока являются отдельными функциями измерителя, каждая из которых имеет собственную настройку на диске выбора, как показано на рис.
2. При измерении напряжения, известное как менее 300 мВ, измеритель должен быть установлен на настройку 300 мВ (см. Фигура 2). Функция напряжения переменного тока считывает среднеквадратичное значение напряжения цепи переменного тока. Также можно определить полярность постоянного напряжения. Если красный провод находится на положительной стороне источника напряжения, измеритель покажет положительное напряжение. Однако, если красный провод находится на отрицательной стороне источника, на дисплее появится отрицательный знак, указывающий на то, что полярность напряжения противоположна способу подключения проводов.
Измерение тока
Измерительный прибор Fluke может измерять переменный или постоянный ток до 10 ампер. Для считывания переменного или постоянного тока необходимо выбрать правильную функцию на диске выбора функций (см. рис. 2). Единицами тока являются ампер (А) или миллиампер (мА). Для считывания тока красный щуп должен быть перемещен в один из двух портов для тока.
Чтобы снять показания, которые заведомо меньше 300 мА, поместите красный щуп в порт с маркировкой 300 мА (см. рис. 1). Для считывания токов более 300 мА или если ток неизвестен, поместите красный провод в порт с маркировкой 10 А (см. рис. 1). Для показаний постоянного тока, как и для показаний напряжения постоянного тока, появится отрицательный знак, если ток отрицательный. Положительный ток указывает на то, что ток течет в красный щуп и выходит из черного щупа измерителя, или что электроны втекают в черный щуп и выходят из красного щупа, как показано на рис. 3.
Рис. 3: Диаграммы тока
Прибор фактически измеряет поток электронов, когда измеряется ток. Однако принято говорить о токе, протекающем в виде положительно заряженных частиц, которых на самом деле не существует.
Это соглашение восходит к временам Томаса Эдисона, который произвольно выбрал положительный ток как поток положительно заряженных частиц, еще до того, как был открыт электрон. Теперь понятно, что электроны текут с током, однако соглашение Эдисона застряло.
Мы, вероятно, будем говорить о потоке «электронных дырок» еще много лет.
Измерение сопротивления
Сопротивление любой цепи можно измерить в омах (Вт), миллиомах (мВт) или мегаомах (МВт). Диапазон сопротивления на мультиметре Fluke полностью автоматический. Красный щуп должен быть помещен в тот же порт, что и для считывания напряжения, то есть в красный порт, помеченный как ом (Ом) (см. рис. 1). Селектор функций должен быть установлен на сопротивление (см. рис. 2).
Проверка диода и звуковая проверка целостности цепи
Проверка состояния или полярности диода и звуковая проверка целостности цепи — это одна и та же функция селектора (см. рис. 2). Измеритель подает звуковой сигнал всякий раз, когда измерительные провода подключены к цепи с сопротивлением ниже минимального. Этот звуковой сигнал указывает на то, что цепь замкнута. При проверке диода измеритель подключается сначала в одну сторону, а затем в другую. Если диод исправен, звуковой сигнал будет слышен при подключении диода в одну сторону, но не при подключении в другую сторону.
