Кислородный датчик -принцип работы, диагностика неисправностей и замена

Несмотря на не слишком внушительные размеры и простоту устройства, кислородный датчик и, более известный как датчик лямбда-зонда играет не самую последнюю роль в работе двигателя автомобиля. Именно поэтому, его поломка может привести к довольно серьезным неприятностям, с которыми уже давно «воюют» владельцы инжекторных автомобилей. В этой статье речь пойдет о том, для чего предназначено данное устройство, как обнаружить поломку кислородного датчика и произвести соответствующую замену.

Зачем нужен кислородный датчик и как он работает?

Название «кислородный» для этого датчика является ошибочным, так как он реагирует совсем не на кислород. Датчик устанавливается в выхлопной системе автомобиля, возле катализатора и имеет один электрод, помещенный внутрь выхлопа. При прохождении выхлопных газов внутри системы, датчик «улавливает» не сгоревшие остатки топлива и электризуется, посылая небольшое напряжение на контроллер. Тот, на основе полученных данных, принимает наиболее рациональное решение о том, какое соотношение смеси должно быть выбрано для режима работы мотора, выбранного в данный промежуток времени. Контроллер всегда будет стараться выбрать идеальное соотношение, то есть количество бензина и подаваемого из атмосферы воздуха будет выбираться наиболее оптимальным, исходя из режима работы.

При отказе этого устройства, контроллер больше не получает важный сигнал и мгновенно переводит двигатель в аварийный режим работы. Соотношение бензина и воздуха больше не регулируется, и он подается в количествах, лишь необходимых для бесперебойной работы двигателя. Таким образом, расход увеличивается, а мотор работает в не самых приятных условиях. Данный режим предназначен для того, чтобы добраться до места ремонта.

Видео — Кислородные датички — какими они бывают

Неисправности кислородного датчика

Как и любой другой элемент автомобиля, кислородный датчик тоже имеет свойство выходить из строя. Чаще всего, об этом свидетельствует соответствующий сигнал на приборной панели автомобиля — «Check Engine». Это говорит о том, что двигатель перешел в аварийный режим работы. Чтобы убедиться в том, что проблема точно коснулась лямбда-зонд, необходимо провести электронную диагностику с помощью бортового компьютера. Код ошибки для вашего типа двигателя можно узнать из технической литературы к автомобилю. Если проблема действительно заключается в датчике кислорода, то необходимо произвести его срочную замену.

Почему датчик выходит из строя? Дело в том, что в выхлопных газах могут содержаться специальные примеси, которые отрицательно воздействуют на электроды устройства. Данные примеси попадают в выхлоп вместе с некачественным бензином, которым заправляют большинство российских автомобилей. Датчик быстро окисляется и перестает выдавать необходимые для контроллера показания. В конечном итоге, двигатель начинает переходить в аварийный режим.

Кроме некачественного бензина, датчик может сломаться из-за других неисправностей двигателя. Например, поврежденная прокладка ГБЦ, допускает попадание антифриза в камеру сгорания. Новое химическое вещество в выхлопной среде очень быстро выводит датчик из строя.

Замена кислородного датчика

В замене лямбда зонд, на самом деле, нет ничего конструктивно сложного. Автомобиль устанавливается на смотровую яму или эстакаду и полностью обездвиживается. Делается это для того, чтобы обезопасить его и мастеров от случайного перемещения автомобиля и травматизма.

С аккумулятора скиньте «минусовую» клемму, чтобы исключить возможность возникновения короткого замыкания при работе с электронными приборами. Контактный штекер датчика тоже отсоединяется, таким образом, датчик, с электрической точки зрения, полностью готов к замене.

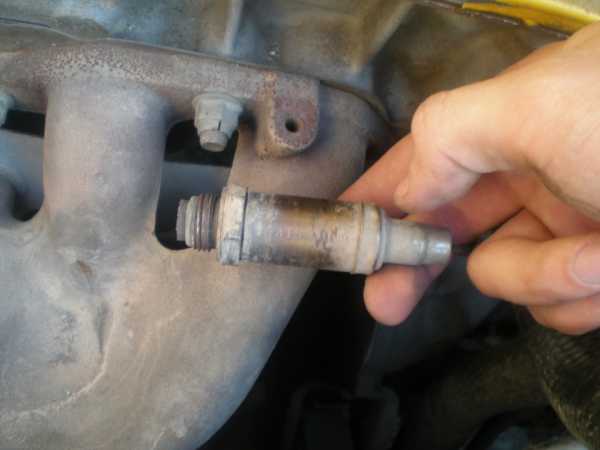

Открутите датчик из катализатора с помощью соответствующего ключа. Выполнять данную работу нужно только на холодном двигателе, иначе есть риск получить серьезную термическую травму. Если устройство выкручивается с трудом или вообще не поддается, не нужно брать его «силой», так как есть риск очень хорошо испортить катализатор, и тогда неисправности выхлопной системы выйдут гораздо дороже. Если датчик «прикипел», обработайте его с помощью керосина или тормозной жидкости, в лучшем случае — WD-40. После этого, дайте ржавчине раскиснуть и тогда снова попробуйте открутить датчик. Обычно, после такой обработки, снять его становится не такой уж и большой проблемой.

Как только датчик будет выкручен, достаньте его штекер и вытащите из подкапотного пространства. Затем, закрутите новый датчик и подключите его. Старайтесь закручивать датчик как можно герметичнее, иначе есть риск получить «дыру» в выхлопе, а следовательно, неприятный звук работы двигателя.

На этом замена кислородного датчика завершена.

vipwash.ru

Проверяем датчик кислорода в выхлопной системе

От правильности работы датчика кислорода, во многом зависит продуктивность работы двигателя автомобиля. В связи с экстремальными условиями эксплуатации, датчик может приходить в неисправность. Узнаем как выявить неправильную работу устройства.

Датчик кислорода, является важнейшим компонентом системы выхлопа отработанных газов. Благодаря показаниям датчики, определяется необходимый расход топливной смеси, обеспечивающий корректную работы системы двигателя. От состояния датчика, во многом зависит производительность работы двигателя автомобиля. Проверка кислородного датчика, важная и полезная процедура. Необходимо своевременно проверять и обслуживать устройство, во избежание преждевременного износа составляющих двигателя. Результаты и польза от проверки датчиков, зависит от правильности проведения процедуры. Для того, чтобы спешно проверить датчик, необходимо хорошо понимать его устройство и основные принципы его функционирования.

В состав устройства, входят следующие компоненты:

Металлическая оболочка датчика. С помощью корпуса, датчик крепится на рабочую поверхность.
Резиновый уплотнитель.
Уплотнители проводников.
Счетчик сигналов.
Спираль.
Проводник тока.
Защита, с отверстием для выхода отработанных газов.

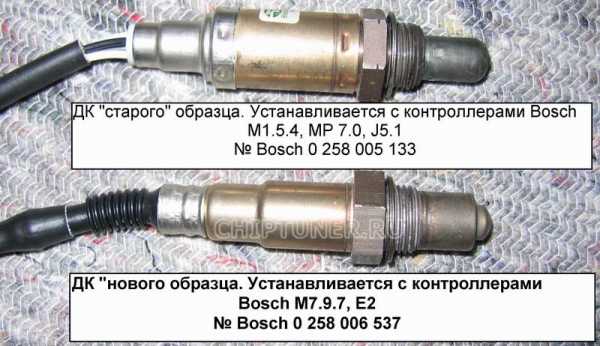

В связи с экстремальными условиями работы датчика, все элементы изготавливаются из специальных материалов, устойчивых к высоким температурам. В современном автомобилестроении используется несколько типов кислородных датчиков. В зависимости от модели датчика и завода — изготовителя, количество проводников может изменяться.

Неисправности измерителя кислорода.

Устройство может выйти из строя, при недостаточном уходе и нарушении правил эксплуатации.

Распространенными причинами поломки измерительного прибора, являются:

Очистка корпуса, не соответствующими требованиям средствами.
Попадание в топливную смесь, посторонних частиц.
Влияние рабочей жидкости (охлаждающей или тормозной).
Перегрев корпуса элемента, в связи с попаданием загрязненного топлива.
Выход топливного фильтра из строя.
Неправильная работа других датчиков топливной системы.

Факторы, указывающие на неправильную работу прибора:

Увеличение расхода топливной смеси.
Произвольное изменение скорости движения.
Снижение производительности двигателя.

В ходе эксплуатации автомобиля, считывающее устройство постоянно подвергается разрушающим факторам. В связи с этим, необходимо своевременно диагностировать элемент.

Этапы проверки датчика кислорода.

Для проведения работ, необходимо использовать: руководство производителя, измерительные приборы (вольтметр и осциллограф). Для проверки устройства, необходимо запустить двигатель и дать ему прогреться. Основные параметры прибора и его расположение, мы узнаем из соответствующей инструкции. Первым делом, необходимо диагностировать устройства — зависимые от кислородного измерителя (система зажигания, топливная подача). Так же, стоит проверить сам элемент и его проводники на предмет механических повреждений. Проводники, с нарушением герметичности — подлежат обязательной замене.

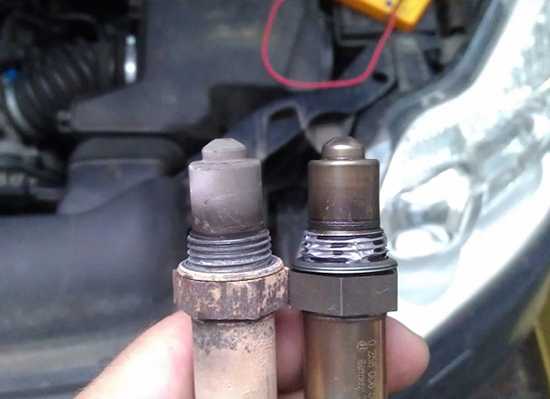

Теперь, находим прибор в месте, указанном производителем. Поверхность прибора, должна быть чистой. Если в ходе осмотра вы обнаружили толстый слой налета, датчик необходимо заменить. К данным последствиям, как правило, приводит плохое качество топливной смеси или неправильная очистка бензина. Если рассматриваемая поверхность в хорошем состоянии, необходимо продолжить диагностику.

Подключаем контакты устройства к измерительному прибору, проводником от колодки. Далее, необходимо запустить двигатель автомобиля на средние обороты. Теперь, необходимо следить за показателями измерительного прибора. При исправной работе устройства, показатель должен быть равным 9/10 В. В ином случае, показатели свидетельствуют о неправильной работе устройства.

Для следующего этапа проверки, нужно осуществить подсос воздушного потока. Показатель прибора, должен упасть до 2/10 В. Другие параметры, говорят о необходимости ремонта рассматриваемого элемента.

Таким образом, мы диагностировали важнейший элемент системы выхлопа. При возникновении неполадок, необходимо оперативно заменить неисправный датчик. От правильного функционирования устройства, напрямую зависит срок службы важнейших компонентов автомобиля. Поэтому, не стоит использовать автомобиль с разрушенным устройством слежения, необходимо оперативно устранить причину поломки.

Удачных результатов диагностики!

carmend.ru

В данной телеге попробую рассказать про датчик кислорода, катализатор, адсорбер зачем они нужны, стоит ли их ставить или наоборот отключать.

В карбюраторных системах ни одного этого элемента нет. И при переходе на инжектор возникает вопрос ставить всю эту приблуду или нет? Тем кто переходит с карба на инжектор думаю будет интересно это прочесть.

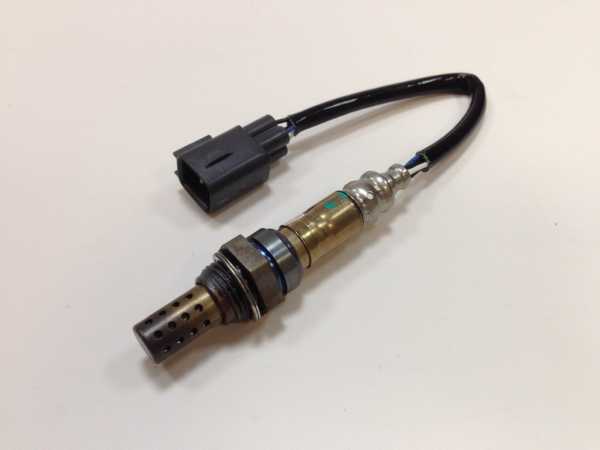

Датчик кислорода, он же Лямда зонд

Датчик кислорода предназначен для определения концентрации кислорода в выхлопе.

Стоит он в выпускной системе и анализирует насколько правильно сгорает бензино-воздушная сместь в двигателе. Идеальное соотношение бензино-воздушной смеси это 14,7:1 . Т.е. на 1 кг топлива приходится 14,7кг воздуха. Это оптимальное соотношение, при котором двигатель достигает оптимальных характеристик. Если увеличить количество воздуха, то смесь называется обедненной. При обедненной смеси ухудшается динамика, так уже немного уменьшается расход бензина. При уменьшении количества воздуха смесь называется обгащенной бензином. При таком режиме двигатель приобретает максимальную мощность, но и увеличивается расход бензина. Датчик ориентируется по выхлопным газам насколько успешно сгорела бензино-воздушная смесь, какое количество бензина не сгорело. Он передает сигнал в ЭБУ. Он сравнивает его со значением, прошитым в его памяти и, если сигнал отличается от оптимального для текущего режима, корректирует длительность впрыска топлива в ту или иную сторону. Таким образом осуществляется обратная связь и точная подстройка режимов работы двигателя под текущую ситуацию с достижением экономии топлива, получения максимальной отдачи от двигателя и минимизацией вредных выбросов.

Датчик кислорода устанавливается в приемной трубе глушителя. На первых инжекторах его не было. Но последнии 10 лет он есть на всех машинах, а на некоторых их даже два.

Катализатор установлен после приемной трубы, перед резонатором.

Загрязнение воздуха является большой проблемой современного человечества. И большая доля припадает на выхлопные автомобильные газы. Машин с каждым годом на дорогах становится все больше, поэтому нужно что-то делать для того, чтобы чистым воздухом могли дышать не только наши дети, но и внуки. Для этого в автомобилях устанавливаются специальные датчики кислорода, которые нужно иногда менять. Чтобы сделать это, надо зайти на страницу сайта http://vash-glushitel.ru/zamena-lyambda-zonda и узнать, как меняется такой датчик и для чего он вообще нужен.

Кислородный датчик часто называется не иначе как лямбда-зонд. Он нужен для того, чтобы вначале анализировать, а потом и контролировать количество кислорода, который обязательно присутствует в системе выхлопа. Это позволяет корректировать состав топливной смеси. Здесь все очень просто — подается определенный сигнал на блок управления двигателем. Необходимо обратить внимание на один очень важный нюанс: если кислородный датчик выйдет из строя, его невозможно отремонтировать, придется только менять. А это уже может представлять определенную сложность. В чем же она заключается?

Дело в том что лямбда-зонд находится в труднодоступном месте. Этот датчик обязательно стоит как на входе, также на выходе каталитического нейтрализатора. Ведь в его обязанности входит сравнение состава выхлопных газов. Чтобы добраться к этому элементу, порой приходится разбирать всю выхлопную систему. А так как она сильно нагревается, болты бывает трудно, а порой и невозможно раскрутить. И если самостоятельно выполнять эту работу, все может закончиться тем, что придется потом ремонтировать или менять всю выхлопную систему.

Все осложняется еще и тем, что к кислородному датчику подходит жгут проводов. Следует помнить, что отрезать их нельзя, потому что они находятся в термостойкой изоляции. Отрезать получится, но вот назад потом припаять — это уже очень сложно. Также надо учитывать, что не всегда при замене удается поставить оригинальный датчик. Порой он стоит очень дорого, поэтому ставить его нерационально. А это означает что нужно подумать про универсальную модель лямбда-зонда. Но только надо убедиться, что она будет совмещена с бортовым компьютером.

Зачем нужен кислородный датчик и как он работает?

Видео — Кислородные датички — какими они бывают

Неисправности кислородного датчика

Замена кислородного датчика

На этом замена кислородного датчика завершена.

chevroletcars.ru

как работает этот элемент выхлопной системы авто?

Рассмотрим кислородный датчик или, как его ещё именуют, лямбда-зонд. Датчик следит за выхлопом мотора, на сколько соответствует он экологическим нормам. Познакомимся с ним поближе.

[contents]

Кислород: секрет чистого выхлопа

Не секрет, что отработавшие газы, вырывающиеся из недр двигателя, содержат массу вредных примесей и веществ, от которых необходимо избавиться, прежде чем они достигнуть кромки выхлопной трубы.

Ключевыми устройствами в этом процессе являются каталитический нейтрализатор (катализатор) и сажевый фильтр (если речь идёт о дизельном авто).

На первый взгляд эти узлы самодостаточны – ну фильтры и фильтры, что с них взять. Но на самом деле ситуация немного иная, дело в том, что идеально они работают только при условии правильной пропорции воздушно-топливной смеси, подаваемой в камеры сгорания.

Так, к примеру, при соотношении воздуха и горючего 14,7:1 она сгорает полностью.

Если же электроника, формирующая смесь, что-то напутала, в выхлопе изменится концентрация кислорода, и желательно откорректировать её состав до идеальных пропорций.

Именно за кислородом в выхлопе и следит лямбда-зонд, он же кислородный датчик. Устанавливают его, как правило, перед катализатором или, если конструкция машины предусматривает наличие двух таких датчиков – на его входе и выходе.

Возможно, у Вас возник вопрос: «А что такое «лямбда»?» Всё очень просто – эта буква греческого алфавита обозначает в технической литературе коэффициент избытка воздуха в топливной смеси.

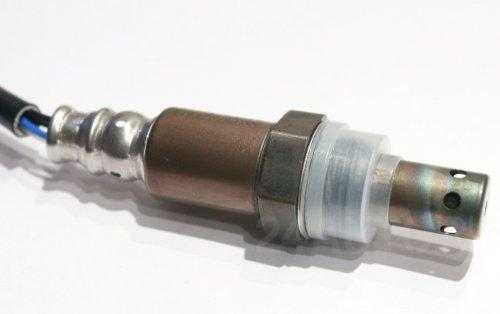

Как устроен кислородный датчик — лямбда-зонд?

Теперь рассмотрим конструкцию и разновидности этого элемента. Всего существует три типа датчиков кислорода, а именно:

на основе диоксида циркония;
на основе диоксида титана;
широкополосные (LSU).

Элементы первой разновидности работают при помощи сравнения концентрации кислорода в выхлопных газах и эталонного атмосферного воздуха.

Чтобы этот процесс стартовал, датчик необходимо разогреть до 300 градусов, что, в принципе, учитывая температуру выхлопной системы, довольно легко. В этом случае диоксид циркония становится проницаем для ионов кислорода, и на внутренних электродах начинает образовываться напряжение, равное разнице его концентрации.

Считается, что такие датчики обладают высокой надёжностью и не боятся воды.

Устройства на основе диоксида титана функционируют немного по другому принципу. Им не нужен эталонный воздух, так как материал, из которого они изготовлены, может менять электрическое сопротивление в зависимости от концентрации кислорода в выхлопе.

Такие элементы прочны, имеют небольшие габариты и быстро реагируют на изменения концентрации в газе.

Последний в нашем списке кислородный датчик – широкополосный. Можно сказать, что это наиболее прогрессивные устройства из перечисленной тройки.

Данный тип может выдавать сигнал, пропорционально зависящий от концентрации кислорода в очень широко диапазоне.

Внутри у него находится несколько ячеек – измерительная и накачивающая. Они разделены очень тонким барьером (десятки микрометров), в котором поддерживается идеальный состав газовой смеси.

Когда датчик контактирует, например, с газами с малым количеством кислорода, в элементе начинается перераспределение кислорода при помощи насосной ячейки, сопровождающееся ростом электрического тока.

На основе таких колебаний тока и происходит считывание данных электроникой машины.

В целом такие элементы очень надёжны и быстро реагируют на изменения состава выхлопа.

В завершение стоит сказать, что кислородный датчик – элемент не вечный. Как правило, замену этих устройств приходится проводить каждый 80 тысяч километров, а то и того меньше.

Причём выходят из строя они не моментально, а деградируют постепенно, что добавляет головной боли при диагностике их неисправностей.

Поломанный лямбда-зонд негативно влияет на стабильность работы двигателя, повышает расход топлива и так далее.

На этом всё, коллеги-автолюбители. Подписывайтесь на наш блог и следите за новыми и интересными публикациями. Их будет ещё много.

auto-ru.ru

Датчик выхлопных газов — Статьи

Датчик выхлопных газов играет немаловажную роль в автомобиле, хотя не всегда ему отводится должное внимание. Основным параметром расчета данного устройства является температура и если она выходит за пределы нормы, концентрация выхлопных газов становится завышенной, а в салоне авто при включенном двигателе могут появиться неприятные запахи. Чтобы разобраться с принципами работы данного датчика и по какой причине температура может превышать допустимую норму, необходимо четко представлять себе работу основных узлов автомобиля, взаимодействующих или вырабатывающих выхлопные газы.

Принцип работы узлов связаных с выхлопными газами

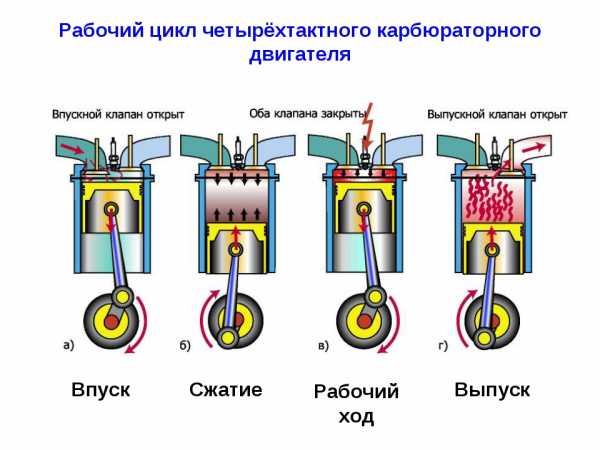

Их образование происходит в процессе сгорания горючей смеси. В карбюратор поступает топливо, которое равномерно, определенными порциями и концентрацией, передается в цилиндр. В это время клапан находится в открытом состоянии. После впрыскивания горючей смеси, цилиндр начинает движение вниз до плотного закрытия. Далее происходит рабочий такт, после чего, при помощи свечи зажигания производится воспламенение горючей жидкости в клапане и в результате горения следует очередной такт с выбросом отработанных веществ.

Эти процессы вызывают запредельные температурные показатели, поэтому, чтобы детали служили довольно долго, предусмотрена специальная система охлаждения. Также, с ее помощью можно проводить регулирование температуры.

Причина неприятного запаха в салоне?

Эта проблема может возникнуть при разгерметизации системы, а запахи будут проникать внутрь авто посредством печки, неправильной работы системы отводов, в открытые окна и двери, либо через уплотнители, которые уже частично или полностью вышли из строя. В хэтчбеках или универсалах, подобные запахи может поступать через багажное отделение.

Если происходит появление запаха тухлых яиц, проблему необходимо искать в катализаторе. Его основной функцией является нейтрализация вредных веществ, которые появляются в результате горения горючей смеси, встроенный непосредственно в выхлопную систему.

Сладковатый запах говорит о том, что происходит утечка тосола, а если из глушителя валит чрезмерный черный дым, это говорит о неисправностях карбюратора. Хотя в этих обоих случаях проблема может быть связана и с системой охлаждения.

Опасность появления выхлопных газов в салоне авто

Количественный показатель в большей степени, прямо пропорционально, зависит от скорости езды. В процессе горения могут образовываться угарный газ, альдегиды, канцерогены, водородные соединения и т.п. Все это негативно сказывается на иммунитете человека, недомогании, может вызвать нарушение работы сердечно-сосудистой системы, болезни бронхит, гайморит и т.п. Если же концентрация будет запредельной, это может привести и вовсе к летальному исходу прямо в салоне автомобиля. Поэтому, если водитель или пассажиры стали ощущать посторонние запахи в салоне машины, следует не медлить, а срочно предпринять действия для устранения поломки.

Визуальный осмотр и диагностика собственными силами

Сначала необходимо удостовериться в нормальной работе системы отвода выхлопных газов. Для этого откройте капот и внимательно осмотрите соединение главного блока цилиндров с выпускным коллектором на наличие возможных разломов. Также необходимо убедиться в целостности прокладки между ними. Если крепление произведено неплотно или герметичность нарушена, причина попадания выхлопных газов состоит именно в этом.

Далее нужно загнать машину на смотровую яму. При работающем автомобиле необходимо тщательно осмотреть все элементы. Произведите осмотр глушителя, распределительную емкость и трубы. Не стоит забывать и о кулисном пыльнике, ведь если он поврежден или негерметичен, это может вызвать утечку выхлопных газов.

Осмотрите все комплектующие части системы охлаждения. Очень внимательно нужно изучить все трубки соединения на наличие разрывов и разломов. Если это действительно так, их необходимо заменить, ведь в этом случае охлаждение производится не должным образом, из-за чего и происходит чрезмерный выброс газов. При этом стоит помнить, что подобная поломка может привести к куда большим проблемам, чем появление неприятного запаха в салоне.

Не стоит забывать и об осмотре багажника, боковых окон на предмет неплотного закрытия. Со временем, любой уплотнитель может износиться и выхлопные газы могут поступать непосредственно через щели.

Что делать, если визуальный осмотр не дал результатов?

Всему причиной может быть неисправности в карбюраторе и радиаторе. Однако это довольно сложный узел и разобраться здесь довольно сложно, в этом случае необходимо обращение к профильным специалистам. Также не стоит забывать и о клапане системы рециркуляции. Если в нем имеются неполадки, здесь ремонт невозможно провести и потребуется полная замена узла.

Как снизить уровень концентрации выхлопных газов?

Для этого необходимо знать о принципе работы катализатора. В системе рециркуляции имеется клапан, который при определенных условиях объединяет впускной и выпускной коллектор. После этого, определенная часть выхлопных газов проникает в цилиндры, что приводит к определенному снижению температуры горения топлива. В итоге, в выхлопных газах за счет этого снижается концентрация оксидов азота. В более ранних моделях клапана рециркуляции срабатывает лишь в процессе разряжения, а на холостом ходу он не работает. Сейчас же существуют и другие, в которых работа этой части обеспечивается и контролируется при помощи компьютера.

Современный каталитический нейтрализатор состоит из трех частей: корпус, блок-носитель, теплоизоляция, который называется трехкомпонентным. Именно с его помощью производится регулирование состава выхлопа.

Перед нейтрализатором также еще предусмотрена установка датчика температуры выхлопных газов. В его функции входит передача определенных сигналов на ЭБУ, а уже на основании полученных данных производится впрыск определенного количества горючей смеси, что бы в процессе сгорания уничтожалась и сажа.

Возвращаясь к началу статьи о важности установленного датчика выхлопных газов, можно сделать определенные выводы:

его работоспособность будет обеспечивать оптимальное количество топлива, что позволит увеличить срок эксплуатации карбюратора;
будет оптимизирован расход потребляемого топлива;
он является одним из узлов, который обеспечивает допустимый уровень выхлопных газов и концентрации вредных веществ.

Признаки и возможные неисправности датчика выхлопных газов

Эта запчасть, как и любые другие может выходить из строя. Если автолюбитель заметил, что автомобиль стал потреблять больше топлива или работа двигателя в целом ухудшилась – это может быть связано непосредственно с этим прибором. Подобная ситуация может сложиться из-за:

длительного срока эксплуатации;
езда по неровностям приводит к ощутимым вибрациям, вследствие чего внутренние контакты датчика могут быть повреждены;
если температура будет продолжительное время достигать 900 оС и более, может выйти из строя терморезисторный элемент.

Для выявления поломки датчика температуры выхлопных газов может указывать и индикатор на приборной панели, сигнализирующий неисправность двигателя. В ЭБУ двигателя она отображается в виде комбинации символов DTS.

Этапы снятия и установки нового датчика:

Отсоедините разъем от температурного датчика.
При помощи динамометрического ключа открутите гайку, при помощи которой производится закрепление.
Установите новый прибор и зафиксируйте его крепежной гайкой.
Подключите разъем датчика температуры.

Если визуальный осмотр системы охлаждения, циркуляции, отвода и других не дал результатов в поиске проблемы появления выхлопных газов в салоне авто, рекомендуется незамедлительно обратиться в один из сервисных центров.

Благодаря проведению компьютерной диагностики, специалисты довольно быстро выяснят причины и в кратчайшие сроки устранят неполадки. Если Вы не знаете, в какой автосервис обратиться для диагностики и качественного выполнения ремонтных работ, на нашем сайте Вы сможете без труда найти наиболее подходящий по стоимости и местоположению. Абсолютно во всех автомастерских из предоставленного перечня работают высококвалифицированные специалисты, которые подходят к своей работе со всей ответственностью и выполняют ее качественно. Вам стоит лишь оставить заявку на сайте Uremont.

uremont.com

Устройство выхлопной системы автомобиля, виды неисправностей

Выхлопная система автомобиля также требует особого внимания. Казалось бы, что эта часть не так важна в работе двигателя, но не тут то было. От качества функционирования системы выхлопа авто зависит и мощность ДВС, и расход топлива, и выбросы вредных веществ в атмосферу.

Содержание статьи:

Как работает выхлопная система авто?
Конструкция системы выхлопа.
Неисправности и способы их устранения.
Видео.

Принцип работы выхлопной системы автомобиля

Своевременному и качественному выводу выхлопных газов отводится большая роль. Потому что, если вовремя отработанные газы не будут удаляться, то они будут оставаться в камерах сгорания цилиндров и заполнять некоторый объем, а значит, это приведет к потере мощности двигателя и нестабильной работе.

Выхлопная система состоит из нескольких секций, соединенных между собой крепежными болтами.

Назначение всех секций:

выведение из камер сгорания цилиндров мотора все выхлопные газы;
уменьшение шума работы силового агрегата (двигателя) во время работы;
уменьшение уровня токсичности в отработанных газах;
недопущение попадания в салон машины выхлопных газов.

Простая конструкция выхлопной системы выводит газы по трубам. Все наверное знают, что если глушитель или труба глушителя продырявится, то шум работы двигателя увеличивается в несколько раз.

Уровень токсичности понижается за счет установки в выхлопную систему катализаторов. За работой катализатора следит датчик лябда-зонд. В дизельных агрегатах используется сажевый фильтр для уменьшения выбросов вредных веществ.

Некоторые снимают этот датчик сами и устанавливают обманку лябда зонд.

Как в бензиновых, так в современных дизельных ДВС используется турбонагнетатель, который загоняет смесь из кислорода и отработанных газов, которые он всасывает из выпускного коллектора. На корпусе выпускного коллектора таких машин устанавливается датчик, которые регулирует подачу в турбину выхлопных газов.

Конструкция выхлопной системы автомобиля

В строение системы выхлопа современных машин входят около 5 элементов, каждый из который выполняет свою функцию. В схему выхлопной системы входит:

Выпускной коллектор.
Приемная труба выхлопных газов, она же «штаны».
Каталитический нейтрализатор или катализатор.
Пламягаситель или резонатор.
Глушитель.

Выпускной коллектор

Выпускной коллектор служит для приемки отработанных газов из камер сгораний цилиндров. Материал: чугун или нержавеющая сталь, или керамика.

Приемная труба

Приемная труба, которую обычно называют штанами служат для объединения выхлопных газов, поступивших из разных цилиндров в один общий коллектор. Дальше смесь выхлопных газов проходит через катализатор. На этом участки часто устанавливают гофру, чтобы гасить вибрации, которая передается на конструкцию выхлопной системы двигателем через жесткое соединение.

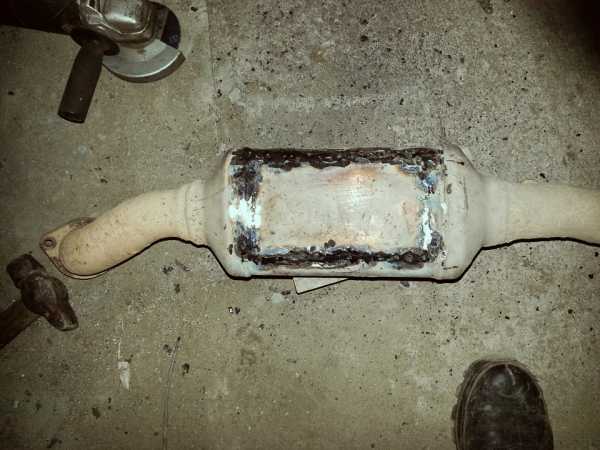

Катализатор или каталитический нетрализатор

Катализатор напоминает пчелиные соты из керамики. Сверху катализатор покрыт сплавом иридия и платины. Такие вещества позволяют вступать в химическую реакцию с веществами, содержащимися в выхлопных газах. Здесь происходит разделение на кислород и оксид азота. Отделенный чистый кислород помогает сжигать остатки топливно-воздушной смеси, в результате этого к глушителю подается азото-диоксидоуглеродная смесь. Датчик лябда зонд передает данные работы катализатора на блок управления (ЭБУ). Похожий датчик устанавливается на выпускной коллектор, чтобы анализировать показатели токсичности газов, которые поступили в катализатор.

Резонар или пламегаситель

Это устройство служит для уменьшения температуры отработанных газов. Понижение температуры происходит за счет ячеистой конструкции.

Глушитель

Конечной секцией вывода выхлопных газов является глушитель. В его корпусе находится перфорированная труба (то есть труба с отверстиями), задача которой уменьшить шум.Все секции соединяются между собой болтами через фланцы. Соединения частей должны быть герметичными, поэтому устанавливаются термостойкие уплотнители.

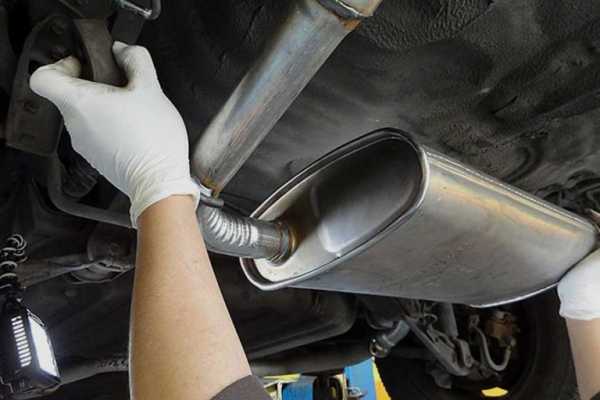

Виды неисправностей и ремонт выхлопной системы автомобиля

Многие автолюбители усовершенствуют выхлопную систему. Этим занимается, в основном, молодежь, которые любят тюнинговать свои тачки. Одним из вариантов такого тюнинга — это удаление резонатора и установка прямоточного выхлопа.Основная неисправность выхлопной системы — это негерметичные соединения, из-за которых, например, отработанные газы попадают в салон при открытии дверей. Устраняется покупкой и установкой ремкомплекта для соединения деталей выхлопной системы.Также из-за высокой температуры и агрессивной среды металл быстро ржавеет. Труба приходит в негодность. Если труба продырявится, то сразу это будет понятно по высокому уровню шума. Шум будет, как у картинга.

Запрещается эксплуатировать автомобиль без выхлопной системы. Это и опасно, и разрушит двигатель.

Видео

Глушитель изнутри.

Как заменить выхлопную систему своими руками на автомобиле ВАЗ.

autostuk.ru

Датчики системы контроля отработавших газов

Кроме датчиков кислорода, системы контроля отработавших газов содержат датчики содержания оксидов азота.

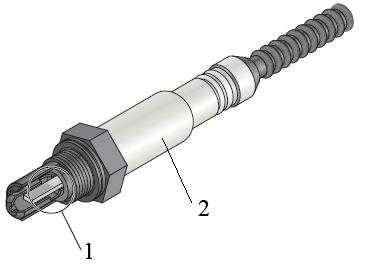

Рис. Датчик оксидов азота:
1 – микросхемы; 2 – корпус

Датчик оксидов азота вворачивается в выпускную систему непосредственно за накопительным нейтрализатором. Он позволяет определять концентрации оксидов азота и кислорода в отработавших газов. Сигналы с датчика передаются на вход блока управления. Блок управления датчиком оксидов устанавливается на днище кузова вблизи от датчика оксидов азота. Такое расположение снижает до минимума внешние помехи при передаче сигналов датчика оксидов азота. В блоке управления датчиком происходит подготовка сигналов датчика оксидов азота, которые передаются на блок управления двигателя.

По сигналам датчика определяется соответствие настройки установленного перед нейтрализатором широкополосного датчика кислорода на стехиометрическую смесь, работоспособность нейтрализатора, необходимость регенерации нейтрализатора по оксидам азота и сере.

Датчик содержит две камеры, две насосных ячейки накачки, несколько электродов и подогреватель.

Рис. Принцип работы датчика оксидов азота:
1 – базовая ячейка; 2 – камера 1; 3 – отработавшие газы; 4 – первая ячейка накачки; 5 – электроды; 6 – блок управления датчиком оксида азота; 7 – освобожденные от кислорода отработавшие газы; 8 – вторая камера; 9 – вторая ячейка накачки; 10 – электроды; 11 – блок управления двигателя

Чувствительный элемент состоит из диоксида циркония, который пропускает отрицательные ионы кислорода, перемещаемые от отрицательного электрода к положительному, под действием приложенного к ним напряжения.

Действие датчика оксидов азота основано на измерении потока кислорода аналогично действию широкополосного датчика кислорода.

Первая (насосная) ячейка настроена на концентрацию кислорода, соответствующую стехиометрическому составу смеси (14,7 кг воздуха на 1 кг топлива, коэффициент избытка воздуха – 1,0). Сначала определяется коэффициент избытка воздуха в первой камере датчика при поступлении части потока отработавших газов в первую камеру датчика по величине потока ионов через твердый электролит между двумя электродами. Ввиду различной концентрации кислорода в отработавших газах и в базовой камере на электродах появляется разность напряжений. Блок управления датчиком регулирует напряжение (около 425 мВ), соответствующее коэффициенту избытка воздуха, равному единице. При отклонениях напряжения от заданного значения кислород перекачивается от одного электрода к другому. Необходимый для этого ток накачки используется как мера для определения коэффициента избытка воздуха.

После определения коэффициента избытка воздуха в первой камере, освобожденные от кислорода отработавшие газы перетекают из первой во вторую камеру.

Здесь молекулы оксидов азота разлагаются с помощью специального электрода на азот (N2) и кислород (O2). Под действием постоянно прилагаемого к электродам напряжения, равного 450 мВ, ионы кислорода движутся от внутреннего электрода к наружному. Поддерживаемый таким образом ток накачки является мерой концентрации кислорода во второй камере датчика. Величина тока накачки соответствует концентрации оксидов азота в отработавших газах.

Если количество задержанных в накопительном нейтрализаторе оксидов азота превысило уровень, соответствующий его насыщению, проводится цикл регенерации оксидов азота. Частое повторение циклов регенерации свидетельствует о загрязнении нейтрализатора серой, при этом проводится цикл ее регенерации.

Датчик температуры отработавших газов

Этот датчик установлен непосредственно перед накопительным нейтрализатором. По сигналу датчика определяется работоспособность накопительного нейтрализатора NOx и оптимизируются его функции. Помимо этого получаемые посредством датчика температуры данные используются для определения теплового состояния предварительного нейтрализатора, поддержки температурной системы выпуска, а также для защиты ее компонентов от перегрева.

ustroistvo-avtomobilya.ru

Кислородный датчик -принцип работы, диагностика неисправностей и замена

Зачем нужен кислородный датчик и как он работает?

Видео — Кислородные датички — какими они бывают

Неисправности кислородного датчика

Замена кислородного датчика

Проверяем датчик кислорода в выхлопной системе

Неисправности измерителя кислорода.

Этапы проверки датчика кислорода.
