Как сделать развал-схождение колёс своими руками

Многие автолюбители знают, что регулировать развал-схождение на своём автомобиле нужно, но не все представляют, что это такое вообще, и для чего нужно. Между тем это очень простые понятия, но при этом очень важные. Разобраться с этим и даже самостоятельно выполнить эти регулировки не так уж и трудно. Это может пригодиться, если поблизости нет никакого СТО – именно там обычно и производятся эти регулировки.

Самостоятельное создание углов наклона передних колес.

Что такое развал-схождение

Если говорить коротко, то это углы наклона передних колес в вертикальной и горизонтальной плоскости. Они вовсе не параллельны, как считают многие, а расположены под углом. Это позволяет решить сразу несколько проблем при эксплуатации автомобиля:

  • Повышается устойчивость автомобиля при движении на большой скорости.
  • Улучшается управляемость и самостоятельное выравнивание машины.
  • Износ резины происходит равномернее, значительно повышается срок службы покрышек.
  • Уменьшается расход топлива.

Все эти неприятности происходят именно по причине неправильно настроенного схода и развала колёс. Поэтому любой автолюбитель должен не только знать, что это такое и зачем нужно, но и как это делается.

Что такое угол развала

Развал – это всего лишь угол, под которым расположены колёса по вертикали. Они не стоят совершенно ровно, а должны наклоняться верхним краем внутрь или наружу. Это обеспечивает более равномерный износ резины. Если верхний край колёс выдвинут наружу, то это называется положительным развалом. Когда, наоборот, верхний край завален к центру машины, то это отрицательный развал.

Что такое схождение

Схождением – угол, под которым расположены колеса относительно продольной линии автомобиля. Если посмотреть сверху, то можно увидеть, что они не параллельны, а их передние края как бы сведены немного ближе, чем задние. Это также обеспечивает равномерный износ резины и более устойчивую динамику машины в движении, особенно в поворотах. Схождение у разных авто должно быть разным:

  • У заднеприводных передние колёса поворачиваются друг к другу – это считается положительным схождением.
  • У переднеприводных колеса разведены наружу – это отрицательное схождение.

На ходу колеса выпрямляются и становятся параллельно. Но при правильной регулировке автомобиль более устойчив, может выравниваться и двигаться ровно самостоятельно. Также он гораздо легче проходит повороты.

Что такое кастер

Кастером называется угол наклона шкворня. Его можно увидеть, если взглянуть на передние амортизаторы – они не стоят строго вертикально, а ось вынесена несколько вперед. Этот параметр не регулируется, а устанавливается производителем. Роль кастера тоже важна – этот угол обеспечивает большую устойчивость в динамике и облегчает управление. Поэтому даже на велосипедах вилка переднего колеса имеет изгиб или наклон, и ось вынесена несколько вперед.

Как часто и для чего надо делать развал-схождение

На что влияет развал-схождение, мы перечислили выше, и понятна вся важность этого для управляемости автомобиля и безопасности в целом. Да и экономное расходование топлива и резины немало значит. Делают эту процедуру практически на каждом СТО, и стоит это совсем немного. Чуть дороже стоимость, если имеется компьютерная диагностика, которая обеспечивает очень высокую точность, но и это недорого. Через какое время нужно это проверять и регулировать? Рекомендуется каждый раз, когда происходит замена резины с зимней на летнюю и наоборот. Если вы ездите много, то желательно делать это через каждые 5-10 тысяч километров, так как дороги далеки от идеала, и езда по выбоинам неизбежно приводит к изменению углов. Но СТО не всегда оказывается доступным, а сделать регулировку иногда нужно срочно. Поэтому вам будет полезно узнать, как самому проверить развал-схождение, тем более, ничего сложного в этом нет.

Как делают развал-схождение

В автосервисах для этих регулировок обычно есть особые стенды, на которых работа выполняется быстро и качественно. Более продвинутые в этом плане компьютерные стенды, на которых достигается более высокая точность, но такие есть не везде. Можно отрегулировать развал-схождение и своими руками, без сложных технологий – нужно ровное место со смотровой ямой и некоторые простейшие инструменты, которые есть у любого автолюбителя.

Инструменты и необходимые условия

Место для работы должно быть ровным, без наклонов. Нужна смотровая яма. Машину нужно поставить так, чтобы колёса выровнялись. Из инструментов понадобится:

  • Шнур с отвесом.
  • Мел.
  • Линейка, а лучше штангенциркуль.
  • Телескопическая линейка.
  • Ключи и отвертки — для снятия колеса.

Учтите, что эта работа делается при совершенно исправной ходовой части – чтобы не было разбитых подшипников, амортизаторов и т.п. Иначе люфт колес не даст провести регулировку, и после ремонта её все-равно придется повторять.

Развал

Регулировку развала и схождения своими руками лучше начать с первого, тем более, это просто:

  1. Поставить на ободе диска колеса мелом две отметки – сверху и снизу.
  2. Подвесить к крылу отвес напротив отметок.
  3. Измерить линейкой расстояния между метками на диске и шнуром.

Разница расстояний и есть показатель развала. Для заднеприводного автомобиля она должна быть в пределах 1-3 мм., а для переднеприводного от -1 до +1 мм. Для большей точности измерений нужно машину прокатить, чтобы колеса повернулись на 90 градусов и измерить ещё раз. Если цифры отличаются, то приступайте к работе:

  • Снимите колесо.
  • Регулируйте положение поворотного кулака в нужную сторону.

Затем снова установите колесо и проделайте эту же операцию для другого. Как показывает практика, правильно сделать развал и схождение таким ручным методом вполне реально, и точность получается не хуже, чем на компьютерном стенде. Когда не было этой техники, каждый автолюбитель знал, как отрегулировать развал-схождение в домашних условиях.

Установка углов схождения

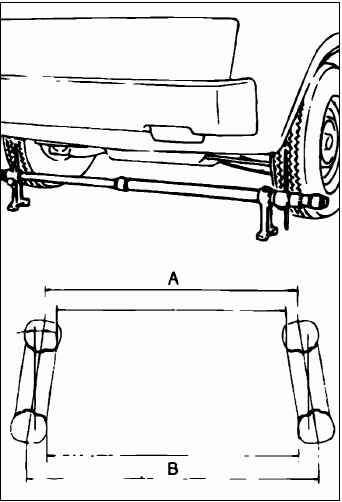

Эту работу удобнее производить на смотровой яме. Колёса нужно поставить как можно ровнее, а руль зафиксировать. Для большей точности на уровне порогов лучше натянуть шнур по всему периметру автомобиля – это поможет лучше выровнять колеса. Теперь понадобится телескопическая линейка:

  1. Спуститесь в яму и на покрышках обеих колес вблизи дисков поставьте отметки. Они должны быть снизу.
  2. Поставьте телескопическую линейку так, чтобы она упиралась концами в отметки и зафиксируйте шкалу – это нулевое положение.
  3. Сдвиньте автомобиль вперед, чтобы колеса с линейкой провернулись на 90 градусов назад. Линейка не должна касаться никаких деталей.
  4. Измерьте расстояние между отметками в заднем положении – оно должно отличаться на 1 мм.
  5. Теперь прокатите автомобиль назад, чтобы колеса с линейкой провернулись в переднее положение. Здесь тоже измерьте расстояние.

Теперь вы можете оценить – разница в промежутке в переднем и заднем положении должна быть в пределах от -1 до +1 мм. относительно нулевого. Это нормальные показатели. Если они отличаются, надо регулировать длину рулевой тяги в нужном направлении. Учитывайте, что у заднеприводных и переднеприводных автомобилей схождение разное. Такими несложными методами можно отрегулировать сход-развал своими руками. Для этого не требуется никаких особых инструментов. В домашних условиях при должной аккуратности результат получается не хуже, чем на СТО, и теперь вы знаете, как выставить правильные развал и схождение самому.

Возможные нюансы

Надо ли регулировать схождение для заднего моста? Надо, если у автомобиля независимая задняя подвеска. Угол обычно выставляется в 0-0.5 градусов, то есть колёса должны стоять практически параллельно. Только у некоторых моделей этот угол должен быть в пределах до 1. 5 градусов. Постарайтесь провести измерения как можно точнее, при этом машина должна стоять на совершенно ровной поверхности. Резина должна быть в хорошем состоянии на всех колёсах, проверьте давление в шинах. И не забудьте предварительно выгрузить из машины всё лишнее – если в багажнике завалялись пара мешков цемента, то точность измерений будет плохой, и хорошего результата не получится.

Как самостоятельно сделать сход-развал колес

Регулируем схождение/развал в гараже своими силами

Материал носит ознакомительный характер и не является инструкцией к действию



Автомобилисты знают, что автомобиль — это бездонная дыра жадно поглощающая кровно заработанные деньги владельцев этого чуда техники. Как бы автовладельцы не старались, а раскошеливаться все равно придется. Даже если не ездить вообще, как минимум транспортный налог, да и страховочку, будьте добры, оплатите.



Для опытных людей, съевших пуд соли со своим железным конем также не будет секретом, что благодаря прямым рукам и светлой голове можно все же неплохо сэкономить, по крайней мере на ремонте или текущем обслуживании машины. Например, наши дедушки и отцы во времена всеобщей экономии легко обходились без дорогостоящих автосервисов, предпочитая обслуживать автомобили, у кого они были, своими силами.



И такая вещь, как выставление схождения/развала колес для них была не сложнее, чем выправить восьмерку на велосипедном колесе.



Прежде чем приступить к описанию реальных выставлений правильной соосности колес автомобиля, углов установки колес, стоит пробежаться по основным терминам неразрывно связанным с выведением градусов в регламентные показатели:



СХОЖДЕНИЕ КОЛЕС

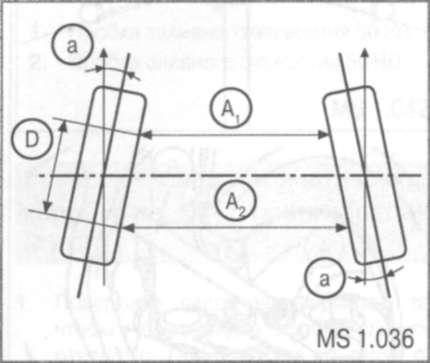

По-простому говоря, схождением колес называют отношение их плоскости вращения к продольной оси автомобиля.



Если посмотреть на колеса сверху можно будет легко понять какое схождение- положительное или отрицательное.



Положительно- передние кромки колес расположены ближе друг к другу, образуя конус направленный к передней части авто.



Отрицательный- передние кромки колес расположены на большем удалении друг от друга, чем задние, конус направлен в противоположенную сторону.



Схождение измеряют в градусах/минутах или в миллиметрах.



При неправильном схождении автомобиль будет уводиться от прямолинейной траектории движения и его постоянно будет необходимо корректировать рулем. Неудобно и вообще опасно. Так ездить нельзя.



РАЗВАЛ КОЛЕС

Этот термин подразумевает относительный градус (угол) плоскости вращения колеса к вертикальной его плоскости.



Положительный угол развала означает, что верхняя часть колеса и шины наклонены наружу.



Отрицательный, наоборот, в вертикальной плоскости верхняя часть шин смотрит внутрь.



Как правило, колесам требуется задать 1-1.5 градуса негативного развала, чтобы пятно контакта шины в повороте оставалось параллельно земле. Сделаете больше и у вас начнет поджираться внутренняя сторона шин.



Усугубляется положение с увеличение завала колес относительно вертикали. Возможно вы видели такие тюнингованные автомобили в Японии, у них колеса стоят в таких нелепых косолапых позах, что непонятно вообще, как они ездят:

Так делать нельзя.



КАСТЕР

Продольный угол наклона оси поворота колеса. Он определяется выбегом колеса вдоль собственной оси. Как правило является углом между вертикалью и наклоном амортизационной стойкой в сборе.



Позитивный (положительный) кастер- передняя подвеска «наклонена назад», это дает устойчивость автомобиля на больших скоростях. Но и здесь следует знать меру и действовать строго с техническими показателями вашей модели автомобиля (изучите фирменную инструкцию в которых указаны углы установки колес). Если завалить стойку больше требуемого, это может повлиять на качество управления поворотов, естественно в худшую сторону.



Впрочем, для большинства автомобилей эту настройку практически никогда не нужно делать, даже если такая возможность заложена автопроизводителем.



Рассмотрим пример общего алгоритма действий регулировки схождение/развал



Просто и даже в чем-то примитивный способ выставления углов, известный с давних времен.



Для работы вам понадобится:

Отвес. Нить с привязанным к ее концу грузиком

Мелок

Телескопическая линейка

Рожковые ключи



Регулировка схождения колес

Поставьте автомобиль на ровную твердую поверхность. Вставляем руль прямо. Мелком наносим метки на левой и правой шине, как можно ближе к шине.



Откатите автомобиль вперед, чтобы колеса провернулись на 90 градусов, повторите замер. Полотно линейки при этом переместится назад. Касаться кузова или элементов подвески линейка не должна.



Если углы в передней части колеса не соответствуют техрегламенту автомобиля, регулируем схождение при помощи рулевых тяг.

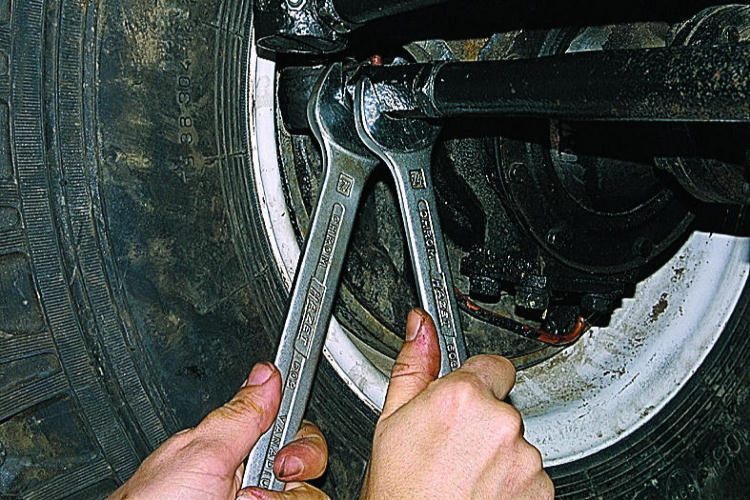

Спереди покрышки слишком сильно сходятся? Укорачиваем рулевые тяги. Если наоборот, спереди наблюдается более сильное расхождение, на немного удлиняем рулевые тяги путем ослабления контргайки тяги, после чего регулируем ее длину муфтой.



После завершения работ не забудьте вернуть контргайку на место, в соответствии с инструкцией.



Регулировка развала колес

Ставим нить отвеса к центру колесной арки, проводим замер линейкой или штангенциркулем расстояния от обода колеса до отвеса (веревка отвеса должна находится в одной плоскости с метками).



Откатываем автомобиль вперед, провернув колесо на 90 градусов. Вновь делаем две метки мелком. Снова проводим измерения.



Проведя замеры по всему диаметру колеса вы узнаете в какую сторону завалено колесо.



При помощи болта регулировки развала схождения по инструкции проводим регулировку.



Домкратим автомобиль. Снимаем колесо.



Откручиваем болты соединяющие поворотный кулак и кронштейн амортизационной стойки



Путем сдвигания поворотного кулака устанавливаем требуемые градусы, ориентируясь на произведенные замеры.



В соответствии с инструкцией закручиваем требуемые крепежные болты.



Смотрите также: Как продиагностировать проблемы в подвеске автомобиля



Обратите внимание на момент затяжки болтов, от этого будет зависеть безопасная эксплуатация автомобиля на дороге.

после каких работ нужно и не нужно выполнять, симптомы неправильного схождения-развала

Для поддержания агрегатов автомобиля в хорошем состоянии, водитель должен выполнять ряд простых действий: эксплуатировать машину в соответствии с рекомендациями производителя, вовремя менять расходные элементы, проходить техническое обслуживание в срок, а также следить за колесами. К последнему пункту относится не только замена летних покрышек на зимние шины, но и процедура схождения-развала.




Оглавление:
1. Что такое сход-развал колес автомобиля
2. Что такое развал колес
3. Что такое схождение колес
4.  Как определить, что на автомобиле неправильно отрегулирован сход-развал колес
5. После каких работ обязательно делать сход-развал
6. После каких работ необязательно делать сход-развал

Что такое сход-развал колес автомобиля

Развал-схождение или сход-развал – это процедура, которая состоит из двух этапов регулировки колес относительно кузова: развал и схождение.  Данные регулировки необходимо проводить, чтобы не возникало проблем с управляемостью автомобиля, от которой напрямую зависит безопасность движения.

Если колеса относительно кузова настроены неправильно, машина будет хуже входить в повороты и «отзываться» на движения руля. Кроме того, не выполняя своевременно сход-развал, водитель рискует столкнуться с проблемой быстрого износа резины. При особенно пагубной ситуации новая покрышка может стереться менее чем за 500 километров.

Регулировка схождения-развала колес в современных сервисах выполняется при помощи специальных стендов с оптическими датчиками, и проведения диагностики на компьютере. За счет этого удается выставить максимально точные значения. Раньше сход-развал регулировался при помощи обычных отвесов.

Что такое развал колес

Под понятием «развал» понимается угол между плоскостью вращения колес и вертикальной прямой. Иначе говоря, отклонение колес на осях от вертикали.

Исходя из определения развала, можно сделать вывод, что он бывает положительный и отрицательный:

  • Положительным называется развал, когда верхние части колес на одной оси находятся на большем расстоянии друг от друга, чем нижние. Положительный развал намеренно используется на грузовых автомобилях. Связано это с тем, что при загрузке автомобиля с положительным развалом колес, развал может выйти в ноль или максимально приблизиться к этому значению;
  • Отрицательным называется развал, когда верхние части колеса на одной оси находятся на меньшем расстоянии друг от друга, чем нижние. Отрицательный развал намеренно используется, чтобы увеличить устойчивость автомобиля при входе в повороты на высоких скоростях.

При нулевом развале колес, когда верхние и нижние части покрышек находятся на одинаковом расстоянии вдоль одной оси друг от друга, удается достичь минимального износа покрышек.

Что такое схождение колес

Под понятием «схождение» понимается угол между плоскостью вращения колес и продольным сечением автомобиля. Выделяют положительное и отрицательное схождение колес:

  • Положительным называется схождение, когда передние части колес находятся на меньшем друг от друга расстоянии, чем задние;
  • Отрицательным называется схождение, когда задние части колес находятся на меньшем друг от друга расстоянии, чем передние.

При неправильно выставленном схождении колес, в разы увеличивается износ колеса, гораздо значительнее, чем при неправильно выставленном развале.

Как определить, что на автомобиле неправильно отрегулирован сход-развал колес

Имеется ряд симптомов, которые явно указывают на сбитые настройки схождения-развала колес автомобиля:

  • При вхождении в поворот на небольшой скорости слышится визг колес;
  • Для движения автомобиля по прямой руль требуется отклонить немного вправо или немного влево от центральной оси;
  • Если отпустить руль автомобиля, машину начинает самопроизвольно тянуть в одну из сторон;
  • Шины автомобиля быстро изнашиваются.

Если проявляются описанные выше симптомы, необходимо отрегулировать развал-схождение колес. Подобную процедуру выполняют практически в любом сервисном центре.

После каких работ обязательно делать сход-развал

Ремонтируя автомобиль, нужно знать, в каких случаях обязательно потребуется по окончанию работы выполнить развал-схождение колес.

Замена шаровых опор

Положение колес автомобиля напрямую зависит от шаровых опор. После их замены обязательно требуется провести развал-схождение колес. Это связано с тем, что в старой шаровой опоре в процессе эксплуатации образуется люфт, под который выполняется сход-развал колес. Когда устанавливается новая шаровая опора, люфт минимизируется, соответственно, изменяется наклон колес и требуется выполнять процедуру схождения-развала.

Замена рулевого наконечника

От настроек рулевого наконечника и зависит схождение колес. Соответственно, при их замене потребуется выполнить процедуру схождения-развала. Также она может потребоваться, если проводится замена рулевой рейки.

Замена шарнира равных угловых скоростей (ШРУСа)

Сама замена ШРУСа не влияет на подвеску автомобиля, но после подобной работы обязательно следует провести развал-схождение колес.

Это связано с тем, что при замене шарнира равных угловых скоростей специалисты откручивают крепление рулевого наконечника или шаровой опоры, поскольку это необходимо, чтобы снять ШРУС. После замены, установив новый шарнир, при закручивании рулевого наконечника можно сбить его настройки или вовсе его разбить, из-за чего руль будет тянуть автомобиль влево или вправо при движении по прямой.

После каких работ необязательно делать сход-развал

Схождение-развал – процедура не из дешевых, и часто недобросовестные сервисы уверяют водителей, что после проведения той или иной работы ее обязательно нужно провести. Ниже приведены наиболее распространенные ситуации, когда водителю может показаться, что необходимо выполнить сход-развал колес, но на самом деле этого не требуется.

Замена шин

Самое распространенное заблуждение, что при замене зимней резины на летнюю и наоборот требуется выполнять сход-развал. Это не так, поскольку на параметры схождения и расхождения колес замена резины, выполненная стандартным образом, никак не влияет. Если после замены шин автомобиль начало тянуть самопроизвольно в сторону при движении по прямой, следует первым делом проверить резину на равномерность износа.

Замена амортизаторов

Рекомендуем прочитать:
Как прокачать амортизаторы перед установкой

После замены амортизаторов не требуется выполнять сход-развал колес, поскольку от них практически никак не зависят рулевые тяги и шаровые опоры. Во время замены амортизаторов данные элементы рулевого управления не затрагиваются, их даже не требуется раскручивать.

Замена стабилизаторов

Ситуация со стабилизаторами идентична амортизаторам. После их замены не требуется выполнять сход-развал колес, поскольку при проведении работ не затрагиваются ключевые элементы подвески и рулевого управления.

Загрузка...

Как проверить соосность колес в домашних условиях

Том Морр, automedia.com
Сложность: Сложная
Расчетное время: 240 минут

Большинство людей думает, что регулировку углов установки колес лучше доверить профессионалам. Это верно во многих отношениях, но некоторые характеристики выравнивания легко проверить. себя, а палец - один из аспектов выравнивания, который можно проверить дома. Это может пригодиться после замены компонентов рулевого управления или подвески. что автомобиль не будет сильно выходить из строя для поездки в магазин выравнивания, или, по крайней мере, обеспечить лучшее понимание процесс согласования.

Факторы, влияющие на углы установки колес
Теоретически все четыре колеса должны быть перпендикулярны земле и параллельно друг другу. Когда автомобиль начинает тянуть в сторону - или после резкого столкновения с бордюром - большинство водителей подозревают, что колеса может быть не совмещен. Неравномерный износ шин, вибрация и неправильное обращение характеристики - другие подсказки.

На выравнивание влияют три фактора: схождение, изгиб и кастер. В первые два легко проверить дома.

Схождение
Передние шины автомобиля слегка наклонены, чтобы намеренно небольшая нагрузка на ступичные подшипники. Типичные характеристики схождения варьируются от от одной тридцать секунд до одной восьмой дюйма, в зависимости от автомобиля. Проверить руководство по обслуживанию для допустимого диапазона вашего автомобиля.

Лучшим признаком проблемы с пальцем ноги является зубчатый износ, равный на обеих передних шинах. Если блоки протектора указывают на раму, то схождение чрезмерно; направленность наружу указывает на слишком большой снос.

Проверка и регулировка схождения показаны на прилагаемых фотографиях. Хотя никаких специальных инструментов для проверки пальцев ног не требуется, такие компании, как Eastwood, JC Whitney и Harbour Freight продают инструменты специально для этого. цель.

При измерении и регулировке схождения необходимо помнить две вещи: во-первых, точные характеристики измеряется посередине шины. Если кузов автомобиля делает это непрактичным, измерьте передние и задние размеры на четверть высоты шин, затем удвойте это, чтобы получить истинный носок, как будто он находится в центре шины.Кроме того, смещение рулевого колеса иногда можно исправить с помощью регулировка одной поперечной рулевой тяги больше, чем другой. (Положение рулевого колеса не влияние на ваше окончательное выравнивание.)

Камбер
Угол наклона шины в градусах. Если верх шины наклоняется внутрь, автомобиль имеет отрицательный развал; внешний наклон положительный развал. У большинства новых автомобилей есть небольшой отрицательный развал, который необходимо улучшить. устойчивость и управляемость.

Два индикатора проблем с развалом - это то, что автомобиль тянет в одну сторону ( один с более положительным развалом или, возможно, меньше воздуха в шине) и неровный износ шин по протектору. Изгиб легко проверить с помощью углового искателя и прямой край, в идеале такой же длины, как колесо диаметр так, чтобы выпуклость боковины шины не мешала прямому край.

Многие автомобили с передним приводом не имеют регулировки развала колес и не соответствуют техническим характеристикам. выпуклость здесь часто указывает на погнутые или изношенные детали. На автомобилях с регулируемый развал, работа может включать добавление прокладок между элементами управления рычаги и рама и поворотные кулачковые болты. Многие люди предпочитают позволять юстировочный цех вносит эти корректировки, особенно если в их автомобиле независимая задняя подвеска.

Кастер
Caster - это угол поворота поворотной оси в градусах. Так же, как водные лыжники наклоняются назад для устойчивости, большинство автомобилей сконструированы с небольшим отрицательным Ролик - верхний шаровой шарнир находится позади нижнего шарнира (аналогично передним колесам на тележке для покупок).

Ключом к проблемам с роликом является автомобиль, уводящий в сторону (тот, у которого менее позитивный заклинатель). Тяжелый руль и перепрыгивание руля по неровностям признаки слишком сильного положительного кастера и легкое рулевое управление, но чрезмерное отклонение - это признаки слишком сильного негативного заклинателя.Согласование со спецификацией обычно включает ремонт или замену деталей шасси, поэтому средний автомобилист, вероятно, Лучше оставить исправления кастера профессионалам.

Потратьте несколько минут на проверку выравнивания, чтобы ваши шины прослужили дольше и ваш автомобиль управляется лучше. Даже если вы решите завести магазин выровняйте автомобиль, вы получите лучшее представление о проблеме - и знания обычно равняется мощности.

Регулировка углов установки колес

Регулировка углов установки колес - это геометрическое отношение колес к самому транспортному средству, друг к другу и к дороге.В идеале все четыре колеса должны быть направлены прямо вперед, параллельно друг другу, перпендикулярно дороге и перпендикулярно их соответствующим осям. Это обеспечит наименьшее сопротивление качению, наименьшее трение, наименьший износ шин и наибольшее сцепление. Основные углы выравнивания, о которых мы здесь говорим, - это носок, изгиб и кастер.


ВЫРАВНИВАНИЕ НОСНОГО КОЛЕСА

Схождение - самый важный угол установки колес, поскольку он оказывает наибольшее влияние на износ шин.Схождение относится к параллельности между колесами, если смотреть сверху, и обычно измеряется в дюймах или миллиметрах. Когда оба передних колеса направлены прямо вперед, а расстояние между передними кромками обеих передних шин точно такое же, как расстояние между задними кромками, колеса имеют «нулевой схождение» и теоретически выровнены. Мы говорим теоретически, потому что выравнивание схождения меняется во время движения.

Шарниры и гнезда подвески и рулевой тяги имеют небольшой люфт, который при сложении может привести к изменению углов установки колес в зависимости от нагрузки на рулевое управление и подвеску.Аналогичным образом, резиновые втулки в рычагах управления имеют некоторую податливость и слегка отклоняются при ускорении, торможении, поворотах и ​​движении автомобиля. Это также может привести к изменению выравнивания носка. Чтобы компенсировать это, можно добавить немного «схождения» или «схождения», когда колеса выровнены, в зависимости от того, какой у автомобиля передний или задний привод.

TOE-IN означает, что передние края шин расположены ближе друг к другу, чем задние. Большинство заднеприводных легковых и грузовых автомобилей имеют характеристики центровки, требующие небольшого схождения (скажем, 1/16 дюйма или около того).Это приведет к нулевому перекатыванию схождения при движении автомобиля по дороге, потому что естественная тенденция передних и задних колес к схождению из-за сопротивления качению и податливости рулевого управления и подвески.

СНОС - это когда передние края шин дальше друг от друга, чем задние края. Это может произойти, если концы рулевой тяги изношены, или если втулки поперечного рычага сломались. Схождение - это плохое состояние, потому что оно приводит к трению шин при движении.Только 1/8 дюйма схождения будет протирать шины боком на 28 футов на каждую пройденную милю. При такой скорости протектор быстро изнашивается.


Неравномерный износ внутренней кромки протектора шины из-за несоосности схождения.

Классическим признаком несоосности схождения является неровный износ обеих передних шин. Направление растушевки указывает на то, являются ли шины сносом или сносом (неровные края по направлению к внутреннему схождению сигнализируют о схождении, а неровные края с внешней стороны указывают на схождение).Но на радиальных шинах несоосность носка приводит к скатыванию плеча шины под ним, так как это приводит к износу только внутренних или внешних ребер. СНОСКА СНОСКА изнашивает ВНУТРЕННЮЮ область протектора, а СНОСКА вызывает износ ВНУТРЕННЕЙ области протектора. В обоих случаях износ может еще больше усугубиться, если шины недостаточно накачаны.

Замена изношенных шин может заменить изношенную резину, но не устранит проблему износа шин. Новые шины постигнет та же участь, если не будет выявлена ​​причина несоосности и если схождение не будет восстановлено в соответствии со спецификациями. Поэтому в любое время, когда на шинах проявляется износ зацепа, необходимо проверять выравнивание зацепа, чтобы убедиться, что оно не выходит за пределы допустимого диапазона. Также необходимо проверить рулевое управление на наличие изношенных или погнутых деталей. Помимо проверки на ослабленные или изношенные концы рулевых тяг, обратите внимание на погнутые рулевые рычаги или рулевые тяги, поскольку они также могут вызвать износ пальцев ног.

Как ни странно это может показаться, на некоторых переднеприводных автомобилях и минивэнах при выравнивании колес может быть определен небольшой схождение (примерно до 1/16 дюйма), чтобы компенсировать схождение, возникающее при передние колеса тянут автомобиль по дороге.Крутящий момент привода более чем компенсирует податливость рулевого управления и подвески, позволяя обоим передним колесам слегка сноситься при ускорении. Это также является причиной "крутящего момента" (внезапное усилие рулевого управления) в некоторых переднеприводных автомобилях с полуосями разной длины. При резком ускорении левое колесо с более коротким полуосем испытывает большее схождение, чем правое колесо с более длинным полуосем. Результат - неравномерное изменение схождения и поворот руля вправо. Производители автомобилей уменьшили или полностью исключили крутящий момент во многих переднеприводных автомобилях, используя полуоси одинаковой длины и / или более жесткие втулки рычагов управления.


КАК ИЗНОШЕННЫЕ ДЕТАЛИ ВЛИЯЮТ НА ВЫРАВНИВАНИЕ НОСКА

Изношенные КОНЦЫ РУЛЕВОЙ ТЯГИ являются наиболее частой причиной неравномерного износа шин (обычно износ внутренней части протектора с носком). Изношенные или ослабленные концы рулевой тяги всегда следует заменять. Но новые концы рулевых тяг не обязательно решат проблему износа шин, если рулевые тяги не будут правильно отрегулированы после установки новых деталей.

При замене концов рулевых тяг, рулевых тяг или рулевой рейки изменяется расстояние между рулевыми рычагами, что приводит к изменению схождения. Поэтому после того, как детали были установлены, необходимо использовать какое-то оборудование для выравнивания для измерения схождения. Тогда и только тогда можно будет отрегулировать рулевые тяги так, чтобы схождение соответствовало спецификациям производителя транспортного средства (всегда используйте спецификации, перечисленные в справочном руководстве по выравниванию или в руководстве по обслуживанию, никогда не устанавливайте «практическое правило», потому что каждый автомобиль уникален).

Одна старая уловка механика при замене концов поперечной рулевой тяги состоит в том, чтобы подсчитать количество оборотов, которое требуется для отвинчивания конца рулевой тяги, а затем использовать такое же количество оборотов при ее повторном завинчивании.Это работает только в том случае, если устанавливается один и тот же конец рулевой тяги, поскольку длина конца рулевой тяги и резьба могут отличаться на новой детали. Более того, невозможно узнать, была ли исходная настройка выравнивания правильной или нет. Вот почему схождение следует всегда измерять и при необходимости отрегулировать после замены деталей.


Регулировка длины поперечной рулевой тяги изменяет выравнивание схождения. Если рулевой рычаг и конец рулевой тяги находятся за поворотным кулаком, как это делается в большинстве автомобилей, УВЕЛИЧЕНИЕ длины рулевой тяги приведет к увеличению СБОЯ.УКРАШЕНИЕ длины поперечной рулевой тяги увеличит СЛОЖНОСТЬ.

ЗАДНИЙ НОС И УСТАНОВКА ЗАДНЕГО КОЛЕСА

Еще о схождении следует помнить о том, что схождение задних колес столь же важно для схождения передних, особенно если у автомобиля есть независимая задняя подвеска или регулировка схождения задних колес. Это включает в себя большинство автомобилей с передним приводом и минивэнов, а также некоторые автомобили с задним приводом. Несоосность заднего схождения может привести к износу пальцев как на передних, так и на задних шинах, создавая тягу рулевого управления в одну сторону.В отличие от переднего носка, который самоцентрируется из-за рулевой тяги, разница в углах заднего схождения из стороны в сторону создает нечто, называемое УГОЛ УПРАВЛЕНИЯ . Результат аналогичен смещению задней оси, в результате которого автомобиль тянет или уводит в сторону.

Так как же перекос заднего схождения и / или наличие угла тяги вызывают износ передних шин? Потому что передний носок немного меняется, когда колеса поворачиваются в любую сторону. Это называется TOE OUT ON TURNS.Поскольку внутреннее колесо следует по более короткой дуге, чем внешнее колесо, рулевые рычаги имеют встроенный угол (иногда называемый ACKERMAN STEERING ). Это приводит к небольшому схождению колес друг относительно друга, когда колеса поворачиваются в одну сторону. Схождение составляет всего пару градусов, но это помогает минимизировать истирание и износ шин.

Однако, если задние колеса смещены, и водителю приходится постоянно отклоняться от центра, чтобы автомобиль ехал прямо, это означает, что передние колеса постоянно находятся в сносе.Со временем это вызовет износ внутренней поверхности протектора передних шин. Лечение? Проверьте и при необходимости выровняйте задний палец.


Несоосность схождения одного или обоих задних колес создает проблему УГОЛ УПРАВЛЕНИЯ. Если задние колеса выровнены правильно, угол тяги будет нулевым, и это не повлияет на рулевое управление или износ шин. Но когда существует угол тяги, он заставляет транспортное средство уводить или тянуть в одну сторону. Это немного смещает рулевое колесо по центру, что изменяет выравнивание схождения (схождение на поворотах, помните?), Что может вызвать износ схождения передних колес..

Заднеприводные легковые и грузовые автомобили без независимой задней подвески имеют фиксированные настройки схождения задних колес, поэтому регулировка невозможна. Но на большинстве других автомобилей схождение заднего схождения можно отрегулировать либо с помощью заводских регулировок (если таковые имеются), либо путем установки дополнительных приспособлений для выравнивания, таких как регулировочные шайбы схождения / развала, смещенные втулки и т. Д.

РАСПРЕДЕЛИТЕЛЬ КОЛЕСА

Следующий важный угол установки колес, о котором вы должны кое-что знать, - это развал. Под развалом понимается наклон колес при взгляде спереди или сзади. Развал - это наклон колес внутрь (отрицательный) или наружу (положительный). Обычно его измеряют в градусах.

Как и в случае с носком, нулевой развал (идеально перпендикулярный дороге) является идеальной настройкой для выравнивания. Но, как и схождение, развал изменяется по мере загрузки автомобиля и каждый раз, когда автомобиль сталкивается с неровностями или провалами на дороге. Движения подвески вверх и вниз изменяют геометрию поперечных рычагов и стоек, что вызывает изменение развала.Так много спецификаций выравнивания статического развала могут допускать до некоторой степени больше положительного или отрицательного развала в зависимости от конструкции подвески. Как правило, настройки изгиба должны быть в пределах половины градуса из стороны в сторону.

Если развал не соответствует техническим характеристикам, шина будет изнашиваться неравномерно на одном плече, и автомобиль может съехать в сторону с наибольшим развалом. Развал обычно влияет только на одно колесо, поэтому если только одна шина показывает необычный износ плеча, это обычно является признаком несоосности развала.

Имейте в виду, что развал применяется как к передним, так и к задним колесам, хотя только автомобили с независимой задней подвеской обычно имеют характеристики выравнивания заднего развала. Большинство заднеприводных автомобилей и грузовиков с неразрезными мостами не имеют характеристик развала задней оси, потому что нет возможности его изменить (даже в этом случае изогнутая задняя ось может вызвать проблему развала!).

Чрезмерный развал может быть вызван изогнутым шпинделем, неправильно установленной стойкой стойки, изогнутой стойкой, изношенной или разрушенной втулкой рычага подвески, изгибом рычага подвески или слабой или сломанной пружиной.Если какая-либо из этих деталей заменяется, необходимо проверить и при необходимости отрегулировать развал после того, как детали будут установлены. А для транспортных средств, у которых нет регулировки развала на стойках или рычагах управления или которые обеспечивают только ограниченную регулировку, есть вспомогательные приспособления для регулировки развала, которые могут помочь.

ВЫВОД КОЛЕСА

Третий по важности угол установки колес - это угол наклона, который представляет собой наклон вперед (отрицательный) или назад (положительный) оси поворота, если смотреть сбоку.Кастер обычно измеряется в градусах и применяется только к передним колесам, потому что они единственные, которые управляют (за исключением нескольких необычных японских автомобилей с четырехколесным рулевым управлением).

Caster - странный угол, потому что он не влияет напрямую на износ шин. Это больше всего влияет на устойчивость рулевого управления, усилие рулевого управления и отдачу от рулевого управления. Так что это часто самый игнорируемый угол.

Большинство транспортных средств имеют небольшой положительный передаточный механизм, обеспечивающий быстрый возврат рулевого управления и стабильность на высокой скорости.Это происходит потому, что ролик заставляет шпиндель немного наклоняться вниз при повороте колес. Это поднимает шасси и увеличивает нагрузку на колеса при их повороте. В результате поворотный механизм помогает удерживать колеса прямо перед собой для повышения устойчивости рулевого управления и помогает колесам вернуться в положение движения по прямой после поворота. Именно по этой причине многие европейские седаны класса «люкс» имеют много колес, потому что они обеспечивают более стабильное ощущение на скоростях шоссе. Обратной стороной является увеличение усилия рулевого управления и обратной связи с водителем.

Что произойдет, если ролик не соответствует требованиям? Если имеется слишком большая разница в поперечном смещении роликов, это может привести к смещению транспортного средства или отклонению в сторону. Некоторые характеристики выравнивания требуют небольшой разницы в колесе, чтобы компенсировать дорожный венец. Но, как правило, заклинатель обычно должен находиться в пределах полградуса из стороны в сторону.

Проблемы того же типа, которые могут вызвать смещение развала, могут вызвать смещение ролика: изогнутый шпиндель, неправильно установленная стойка стойки, изогнутая стойка, изношенная или сложенная втулка рычага подвески, погнутый рычаг подвески или слабая или сломанная пружина.Поэтому, если какая-либо из этих частей заменяется, после установки частей следует проверить и при необходимости отрегулировать ролик.

Высота посадки также может влиять на заклинателя. Провисание пружины или перегрузка транспортного средства могут привести к изменению дорожного просвета на несколько дюймов, что может изменить показания ролика на градус и более. Это может способствовать нестабильности рулевого управления или изменению усилия рулевого управления. Поэтому проверка дорожного просвета также является важным элементом центровки колес. Если высота дорожного просвета ниже спецификации, слабые пружины следует заменить.Возможности модернизации включают установку рессор с регулируемой скоростью, пневматических рессор, амортизаторов перегрузки или пневматических амортизаторов на транспортном средстве, которое используется для буксировки или перевозки тяжелых грузов, чем обычно.

ПРОВЕРКА ВЫРАВНИВАНИЯ КОЛЕС

Единственный способ убедиться, что колеса правильно выровнены, - это периодически проверять их установку. После настройки установка колес не должна изменяться, если детали не изношены или повреждены. Точно так же нет смысла пытаться выровнять колеса до тех пор, пока изношенные или поврежденные детали не будут заменены.Изношенные детали не будут обеспечивать точное выравнивание, потому что они имеют слишком большой люфт. Также существует опасность, что отказ компонента может привести к разрушению подвески и / или потере управления рулевым управлением (например, сломанный шаровой шарнир или конец рулевой тяги).

Большинство экспертов рекомендуют ежегодно проверять соосность или проверять соосность колес при замене шин. Даже новые автомобили могут пройти проверку центровки, если колеса не были должным образом отрегулированы на заводе.Некоторые заводские спецификации допускают довольно широкий диапазон настроек, что может обеспечить неидеальные характеристики износа шин и управляемости. Установка колес на «предпочтительные» или средние настройки часто дает наилучшие результаты.

Большинство магазинов сегодня продвигают четырехколесную регулировку, а не двухколесную (только переднюю). Почему? Потому что все четыре колеса влияют на курсовую устойчивость, управляемость и управляемость. Полноприводная регулировка более дорогая, занимает немного больше времени и требует более сложного оборудования, но ее следует считать обязательной для большинства переднеприводных автомобилей и минивэнов, а также для заднеприводных автомобилей с независимой задней подвеской.


Щелкните здесь, чтобы загрузить или распечатать эту статью.




Щелкните здесь, чтобы получить руководство по регулировке колес.


Другие статьи по регулировке углов установки колес:

Как выровнять несоосные легкие грузовики и внедорожники

Корректировка тяги рулевого управления

Крутящий момент рулевого управления в переднеприводных автомобилях

Устранение распространенных проблем центровки

Виноваты в шинах

Износ шин (что искать, как его уменьшить )

Вращение шин: когда и как вращать шины

Как проверить подвеску вашего автомобиля

Диагностика жалоб на управление ходом (амортизаторы и стойки)

Шаровые шарниры: советы по осмотру и замене

Получение правильного отношения: восстановление езды Высота

Тест самопроверки центровки колес (Загрузите или распечатайте файл PDF)

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

Бесплатные транспортиры для выравнивания картриджей | Виниловый двигатель

На этой странице вы можете бесплатно скачать транспортиры для выравнивания картриджей для быстрого и точного совмещения выступа картриджа / иглы, смещения и нулевых точек.У нас есть действительно универсальные двухточечные инструменты, такие как Stupid Protractor, и специальные типы тонармов для Audiocraft, Helius, Heybrook, Linn, Rega и Thorens, все с простыми инструкциями, подробно описывающими, как выровнять картридж.

Чтобы определить, какой транспортир подходит для вашего тонарма, прочтите руководство пользователя транспортира Seb и внимательно проверьте масштаб после печати и при необходимости измените размер.

Другие полезные инструменты для выравнивания

База данных тонармов
Установочные размеры и данные центровки для большинства проигрывателей и тонармов - оригинальные и лучшие!

Калькулятор центровки Pro
Последняя версия калькулятора центровки VE - это швейцарский армейский нож инструментов для центровки, теперь со сравнительными графиками ошибок отслеживания и искажений до 4 тонармов / центровок

  • Сравните стандартную геометрию ваших рук с наиболее популярными геометриями центровки
  • Расчет оптимальной геометрии центровки для вашего тонарма
  • Сравните геометрию и искажения до 4 различных тонармов
  • Оптимизируйте выравнивание для вашей собственной коллекции пластинок, настроив оптимальные радиусы канавок
  • Найдите оптимальное монтажное расстояние для известной эффективной длины
  • Расчет геометрии тонарма своими руками

Калькулятор смещения вылета
Оцените влияние изменения вылета иглы при сохранении исходного угла картриджа в корпусе головки

Транспортиры универсальные

Глупые транспортиры

Пара универсальных двухточечных транспортиров, в одном из которых используется более распространенный метод выравнивания Бервальда, который используется в 99% коммерческих продуктов, а в другом - Loefgren B (объяснение различий см. В руководстве пользователя Seb выше).Простой, точный и широко совместимый. Если вы не уверены, какой тип использовать, и хотите получить бесплатную альтернативу обычным покупным дизайнам, загрузите этот.

Транспортир Стивенсона

Еще один универсальный транспортир, на этот раз использующий метод совмещения Стивенсона с нулевыми точками на 60,325 мм и 117,42 мм. Это особенно полезно для дужек, которые имеют ограниченное пространство в слотах хэдшелла и не могут быть должным образом совмещены с типом Бервальда.

Транспортир Чпраца

Предназначен для того, чтобы пользователи могли выровнять картридж на любых двух нулевых точках между 60 и 150 мм.Быстрый и простой способ для экспериментаторов оценить акустические достоинства различных методов юстировки. Например, это можно использовать вместе с базой данных тонармов для сравнения согласованности производителей тонармов с популярным типом Baerwald, используемым в большинстве послепродажных транспортиров.

Универсальный транспортир V.2.0

Зеркальный транспортир, разновидность классического двухточечного транспортира - подходит только для опытных пользователей!

Универсальный дуговой транспортир Кернса

Транспортир Arc подходит в качестве транспортира для выравнивания картриджа только для тонармов определенной длины / монтажных расстояний (см. Прилагаемые инструкции).

Транспортиры поворотные

Эти транспортиры предназначены для тонармов или используют альтернативную методологию центровки.

Транспортир AudioCraft AC300C

Подходит только для тонарма Audiocraft AC300C

Транспортир Helius Aureus

Подходит только для тонарма Helius Aureus

Heybrook Универсальный транспортир для центровки

Универсальный двухточечный транспортир, использующий выбранные Хейбруком нулевые точки 63,5 и 120 мм

Linn Ittok / LVX / LVX + транспортир / монтажный шаблон

Этот инструмент подходит для точной установки и выравнивания всех тонармов Linn.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
