Подробная инструкция, как подключить усилитель к автомобильной магнитоле
Каждый автолюбитель, который ценит качественный звук, хоть раз задумывался о необходимости подключения хорошей акустической системы. Разумеется, ни одна нормальная акустика не обходится без установки такого важного элемента, как усилитель. В статье мы расскажем о том, как своими руками подключить усилитель к магнитоле, что для этого необходимо и как правильно подобрать место для саба.
Содержание
- 1 Подготовка к установке
- 1.1 Выбор места под усилитель
- 1.2 Провода для подключения
- 2 Подключение своими руками
- 2.1 Инструменты и материалы
- 2.2 Алгоритм действий
- 3 Заключение
- 4 Видео «Монтаж усилителя на автомобиль своими руками»
[ Раскрыть]
[ Скрыть]
Подготовка к установке
Усилитель для акустики автоЕсли не знаете, как поставить и как подключить усилитель в машине, то необходимо ознакомиться с некоторыми нюансами этого вопроса. Просто так установить сабвуфер туда, куда будет удобно вам — не лучший вариант. Чтобы звучание было наиболее качественным, следует учесть несколько моментов, о которых расскажем ниже.
Выбор места под усилитель
Перед тем, как осуществить подключение усилителя к магнитоле, необходимо определиться с местом. Место расположения определяет длину проводов, которые будет использовать для подсоединения устройства к колонкам. Если решили произвести монтаж саба в багажнике, то учтите, что для подсоединения к магнитоле потребуется купить провода для подключения к ней и к динамикам. Это около 5 метров для мультимедиа системы и около 3-5 метров для каждой колонки. Этот параметр необходимо точно рассчитать, поскольку кабеля будут укладываться в обшивке, а значит, не по прямому участку.
Выбирая место для устройства, учитывайте, что саб выделяет много тепла. Чтобы правильно установить элемент согласно схеме, подберите место, где будет нормальная циркуляция воздуха. Никогда не ставьте саб боком или вверх ногами, не накрывайте устройство вещами или ковриками. Если установка усилителя будет осуществляться под водительским сиденьем, то сможете сэкономить на проводке, тем более, что чем меньшей будет длина кабеля, тем лучше будет звук. Так как на длинном проводе может теряться часть сигнала.
Если решили установить два усилителя с линейными выходами, то один из них можно поставить впереди и подключить его к колонкам, а второй — сзади и подсоединить к сабвуферу.
Вариантов правильной установки устройства с линейным выходом и подключения к штатной магнитоле авто много, каждый из них рассмотрим вкратце:
- В передней части салона авто, в центре. Такой вариант установки усилка двумя или одним линейным выходом является оптимальным. Сможете добиться отличной связи с динамиками, соответственно, уровень переходной частоты будет расширен. Если являетесь владельцем малогабаритного авто, т. е. свободного места впереди мало, такой вариант подключения устройства будет невозможным.
Он актуален для микроавтобусов или внедорожников, но в любом случае сабвуфер должен быть по своим размерам.
- В багажном отделении, динамик направлен вперед. Если два усилителя с линейными выходами, то один можно установить впереди, а второй именно таким образом. Вам потребуется больше проводов для реализации этого проекта, зато устройство будет располагаться сзади и никак не повлияет на свободное пространство в салоне.
- Вариант установки усилителя с линейным выходом на задней полке будет актуален для транспортных средств в кузове купе или седан. Задняя полка должна быть прочной и выдерживать серьезные нагрузки.
- Под водительским или пассажирским сиденьем — еще один вариант схемы установки компонента в авто и подключения к штатной магнитоле. Так всегда сможете при необходимости демонтировать устройство и проверить его работоспособность. Если устройство установлено впереди, его можно подключить к штатной магнитоле и двум динамикам. На это уйдет меньше проводов и это будет правильно, ведь чем меньше будет длина провода, тем лучшим будет звук.
Провода для подключения
Установка усилителя и подключение к штатной автомагнитоле и двум или четырем динамикам осуществляется с применением специальных проводов. Все просто — идете в магазин и приобретаете готовый комплект кабелей для монтажа. Если провода изготовлены в Китае, то учитывайте, что качество звука будет более низким, но такой вариант будет оптимальным, если занимаетесь данной процедурой впервые. Но если хотите добиться отличного качества звука из двух колонок или четырех, то желательно приобрести эти кабеля отдельно.
Точных правил для установки устройства в авто нет, но оптимальным вариантом будет использование медных многожильных проводов. Помните, что обычные одножильные провода для этого не подходят, покупайте только многожильные кабеля. Если выполняете процедуру монтажа впервые, то рекомендуем приобрести провода ПВС — они продаются в тематическом магазине с электрикой. Для передних двух и задних динамиков подойдут провода ПВС 2*2,5, для твиттеров — 2*1,5, а если решили дополнительно установить сабвуфер, то маркировка должна быть 2*4. Многое зависит от длины кабеля и мощности динамиков — если провод длинный, то он должен быть наиболее толстым.

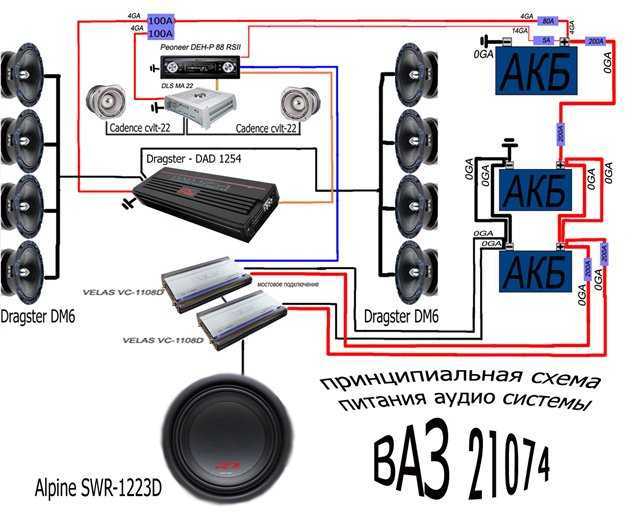

Аналогично решается вопрос с подключением силовых кабелей для усилителя, то есть подключения к плюсу и минусу. Автолюбители утверждают, что если устраивает простая музыка без эффектов, то подойдут обычные кабеля — один подсоединяется к кабелю, питающему штатную магнитолу, а другой — к кузову авто, то есть массе. Не рекомендуем так делать, т. к. при работе мультимедиа системы могут возникнуть потери, а это отразится на качестве звука.
Оптимальным вариантом будет монтаж силовых кабелей от устройства напрямую к аккумулятору машины, для этих целей используется наиболее толстый провод. Сегодня автомобилисты выбирают кабеля бренда КГ, толщина которых составляет 25-35. Помните, что плюсовой кабель необходимо подключать через предохранитель, его номинал выбирается в соответствии с номиналом предохранителя, установленного на усилке.
Что касается дополнительного предохранителя, то его желательно установить на расстоянии не дальше, чем 0.3 м от АКБ машины. Неважно, где будет установлено устройство — на полке, под сиденьем или в другом месте — чтобы подключить питающий кабель, используйте одножильный провод, он никак не повлияет на качество звука.

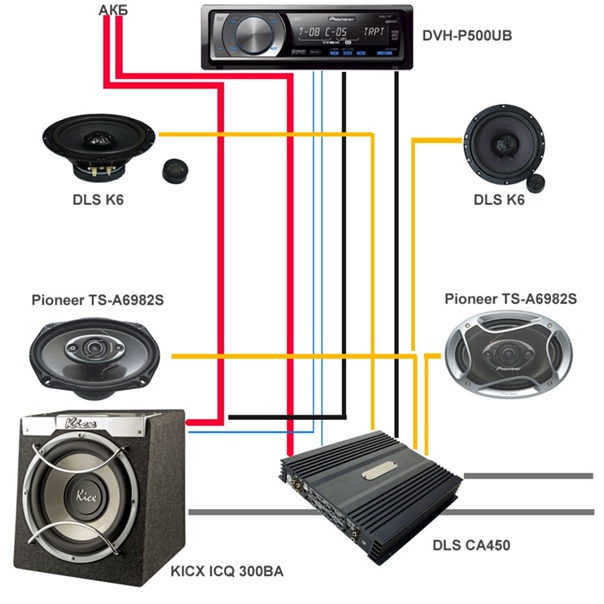

Вариант подключения устройства к магнитолеЕсли нет желания приобретать кабеля типа ПВС или КГ, можно остановить выбор на специальных акустических элементах. Их качество по сравнению с многожильными, на порядок ниже, но они подойдут для монтажа простой акустики в машине. Если решили выбрать установочные комплекты для автомагнитолы, то лучше выбрать комплект с более толстым проводом. Это позволит улучшить качество звучания и подсоединить к кабелям два усилителя. Для этого можно использовать силовые кабеля, сечение которых будет не менее 21 мм кв., а длина должна составить не более 5 метров, минус и плюс в данном случае должны иметь одинаковое сечение.
youtube.com/embed/86SjsX1HUwE?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>Отдельно расскажем о межблочных кабелях. Если приобрели целый комплект для подключения, то эти провода идут в комплекте. Разумеется, они будут функционировать, но с ними нет качественного звука и не будет, для получения хорошего звучания межблочные кабеля покупаются отдельно. Провода от брендов Чернов и DAXX завоевали внимание потребителей, качество звучания при их подключении высокое. Помните, что межблочные кабеля определяют его качество.
Подключение своими руками
Если решили подключить усилитель к автомагнитоле сами согласно схеме, ознакомьтесь с процессом монтажа. Нет разницы, где будет установлено устройство — под сиденьем авто, рядом с ним или на задней полке. Главное — придерживаться определенной схемы действий.
Инструменты и материалы
Вам потребуются:
- провода;
- отвертка;
- канцелярский нож.
Алгоритм действий
- Необходимо подключить межблочные кабеля от автомагнитолы к устройству.
Если прибор четырехканальный, то понадобятся две пары проводов, если устройство двухканальное — то достаточно одной пары.
- Следующий шаг — монтаж силовых кабелей к прибору, речь идет о плюсовых и минусовых проводах. Оптимальный вариант — монтаж напрямую к плюсовой и минусовой клемме аккумуляторной батареи. Чтобы упростить задачу, можно подсоединить минусовой кабель прямо к кузову авто, ведь его корпус — это и есть масса, так не придется тянуть провод к АКБ. Что касается управляющего кабеля, то он подсоединяется непосредственно к автомагнитоле без проблем.
- Ели усилок монтируется в отделение багажное, то укладка кабелей должна осуществляться там, где находится другая проводка. На сегодня многие авто оборудованы специальными каналами для электрики, что позволит изолировать кабеля от внешних воздействий.
- Уделите внимание подсоединению кабелей. Чтобы все сделать правильно и музыка в была качественной, а сигнал проходил без потерь, используются акустические клеммы. Одним из важных условий является то, что контакт кабелей должен быть надежным, но если нет возможности приобрести такие клеммы, то можно осуществить подключение и без них.
Касаемо конденсатора, то его установка является не обязательной. Подключать конденсатор нужно в том случае, если провода, которые используете, оставляют желать лучшего, а их соединение не прочное.
- Завершающим этапом будет монтаж акустической проводки от устройства к музыкальным динамикам авто или сабвуферу. Если спутаете полярность проводов, ничего страшного не произойдет. После монтажа устройства необходимо прослушать, насколько качественно играют динамики, если услышали, что звук репит и играет с шумами, то полярность необходимо поменять. Важное в данном случае — это надежный контакт всех элементов акустической системы, чтобы провода не отсоединились произвольно в результате вибраций.
Заключение
Вы ознакомились с процессом установки усилителя и подключения его к магнитоле авто. Если не хотите столкнуться с проблемами в будущем, то для правильного монтажа должна использоваться качественная проводка. Желание автолюбителей сэкономить в процессе установки приводит к тому, что впоследствии приходится укладывать проводку заново.
Укладка проводки для акустики не должна осуществляться рядом с проводкой питания. При взаимодействии импульсов силовые кабеля могут издавать звучание, похожее на звук сирены. Проводка для питания и аудио систем должна осуществляться по разным сторонам транспортного средства. Процедура монтажа усилка будет считаться законченной, когда проводка будет подключена. Когда все действия завершены, проверьте работоспособность устройства.
Видео «Монтаж усилителя на автомобиль своими руками»
Загрузка …
Как подключить четырехканальный усилитель в авто JBL и настройка его
Как подключить четырехканальный усилитель в авто JBL? Установите устройство в удобном месте, к примеру, в багажнике или спинке заднего сидения, подключите его и присоедините к нему динамики с сабвуфером. При необходимости используйте два таких устройства в паре. Ниже рассмотрим, что это за система, как ее подключить и настроить, а также, как пользоваться.
Что это и для чего
Усилитель в машину от JBL — устройство, позволяющее подключить четыре колонки и сабвуфер, получив более качественный, громкий и объемный звук. По сути, получается «двойное стерео» с двумя парами каналов. Каждый из них имеет равные возможности и способен работать в широкополосном или полосовом режимах. Наличие линейных выходов позволяет подключить к такой аппаратуре в авто еще один усилитель (четырехканальный или другого типа). При этом удается максимально усилить сигнал на колонки.
Как подключить
Много вопросов касается того, как подключить усилитель JBL 4 канальный в авто, и можно ли это сделать самостоятельно. Если внимательно читать инструкцию и следовать ей, с этим вопросом редко возникают трудности. Общий алгоритм действий имеет следующий вид:
- Определитесь с местом установки в авто.
Здесь важно не испортить интерьер и сохранить доступ к четырехканальному усилителю для настройки звука. К наиболее распространенным вариантам относится багажник или его крышка, корпус сабвуфера, пространство под задним креслом или его спинка. Наиболее удобный вариант — багажник авто, ведь четырехканальный усилитель JBL не любит замкнутого пространства. На втором месте спинка заднего сидения, а остальные два решения лучше не использовать.
- Подготовьте провода. Для подключения усилителя JBL А6004 определитесь с длиной и толщиной проводов. Как правило, для использования четырехканального устройства в авто можно купить готовые комплекты, но они имеют не очень хорошее качество. Лучше брать их отдельно. Оптимальным решением является покупка кабеля ПВС 2х2,5 для подключения колонок спереди / сзади, 2х1,5 подходит для «пищалок», а вот к сабвуферу нужно потянуть 2х4. Здесь многое зависит от мощности и длины проводов. Чем длиннее провода, тем больше должна быть толщина.
- Определитесь с питанием.
Лучшее решение при подключении усилителя JBL к «плюсу» и «минусу» — применение силовых проводов КГ толщиной от 25 до 35. В этом случае можно исключить потери качества. «Плюс» нужно подключить через предохранитель, находящийся не далее, чем 30 см от АКБ.

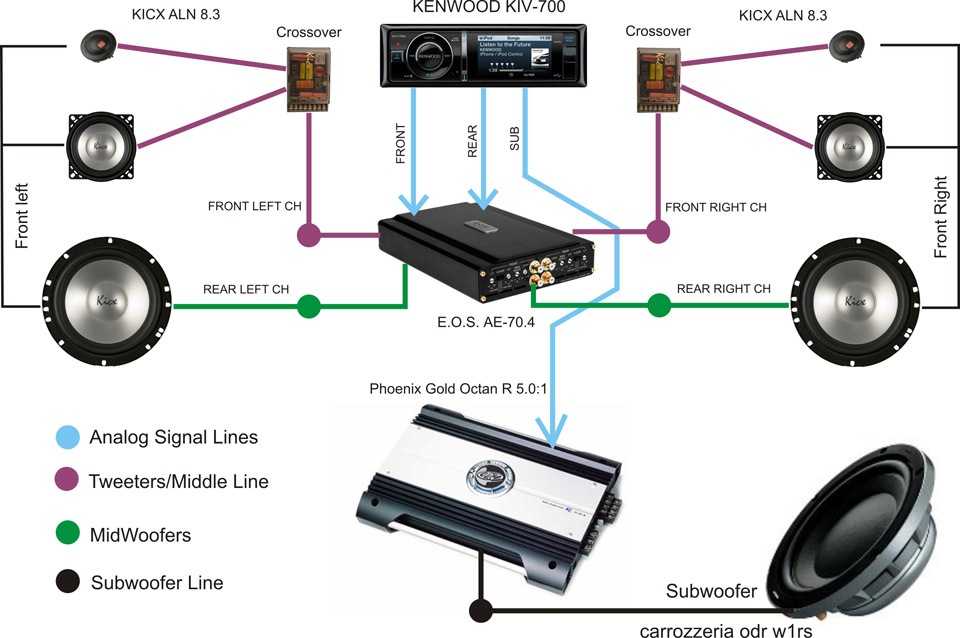

- Подключите межблочные провода. Если ваша задача — подключить четырехканальный девайс в авто, необходимо две пары межблоков.
- Вставьте силовые провода «плюсовой» и «минусовой». Лучшим решением будет их соединение непосредственно к клеммам АКБ. Чтобы упростить задачу, можно «минус» накинуть сразу на корпус авто, на не тянуть к «минусовой» клемме источника питания. Во всех случаях убедитесь в качестве контактного соединения.
- Соедините акустику. Теперь нужно соединить акустические провода четырехконтактного усилителя JBL. Здесь можно не заморачиваться с полярностью. Если вы ее перепутаете, ничего страшного не будет. После проверки послушайте колонки, и при неправильном звучании поменяйте полярность.
- Подключите сабвуфер.
Такие устройства бывают с одной или двумя катушками. Второй тип внешне не отличается, кроме пары дополнительных клемм. Соединение осуществляется последовательно или параллельно.
По желанию можно подключить два четырехканальных усилителя JBL параллельно друг другу. Это может потребоваться фанатам очень громкой музыки, желающим получить большую мощность на выходе. В таком случае два устройства в авто питаются от одного силового кабеля с применением разветвителя. При этом сечение должно быть тем больше, чем выше нагрузка.
Как настроить
Для многих пользователей большую сложность представляет настройка усилителя JBL. На практике наладить четырехканальный девайс можно самостоятельно, но при знании основных обозначений на задней панели:
- Level, Gain, Sensitivity Level — выбор уровня чувствительности. Ставьте ¾ громкости, и немного добавляйте уровень.
- HPF, Low Pass Filter, High Pas Filter — фильтр высоких / низких частот, указание частоты фильтрации.
Поставьте нижнюю границу ВЧ-диапазона.
- Subsonic — подтональный фильтр, выбор частоты фильтрации. Установите 20 Гц для сабвуфера и 50 Гц для динамиков.
- Bass Boost — усиление определенной частоты, изменение уровня.
- Phase — регулирование фазы и т. д.
После соединения четырехканального усилителя JBL в авто можно переходить к его настройке. Общий алгоритм такой:
- Выберите уровень чувствительности. При уменьшении числа повышается громкость.
- Установите фильтры НЧ и ВЧ. Здесь многое зависит от модели четырехканального усилителя. Возможно наличие выбора типа фильтра и регулятора или индивидуальные регуляторы для ФНЧ / ФВЧ.
- Настройте сабсоник для сабвуфера.
- Установите Басс Буст или повысьте громкость на определенной частоте.
- Вращайте регулятор фазы для согласования сабвуфера с фронтальными динамиками.
- Выберите крутизну спада фильтров.
Выше приведены особенности настройки четырехканального усилителя в авто, но более точную информацию можно найти для своей модели JBL.
Как пользоваться
Как только вам удалось настроить устройство, остается пользоваться его возможностями. Дальнейшее управление осуществляется через головное устройство / магнитолу. Периодически можно вносить корректировки в настроечные параметры для улучшения качества звука. В остальном громкость, переключение треков и другие моменты производятся в обычном режиме.
Зная, как подключить четырехканальный усилитель в авто JBL, вы сможете сделать работу своими руками без обращения в специальный сервис. Но будьте внимательны, ведь ошибки в выборе проводов или самом подключении могут привести к выходу из строя дорогостоящей техники. Так что внимательно следуйте инструкции.
В комментариях поделитесь, удалось ли вам подключить четырехканальный усилитель JBL или другой модели в авто, какие трудности возникали, и удалось ли их решить.
Как заземлить автомобильный усилитель — NVX
Делиться:16 августа 2022 г. Allyn Rahim
Знаете ли вы, что неправильная проводка заземления является основной причиной проблем с усилителем? Заземляющий провод защищает от электрических перегрузок и повреждений, помогает направлять электричество, стабилизирует уровни напряжения и, что наиболее важно, защищает вас от опасных электрических проблем.
При установке нового усилителя в автомобиле заземляющий провод является важным компонентом, который либо поможет, либо навредит вашей аудиосистеме.
1. Найдите точку заземления в пределах 18 дюймов от усилителяНайдите идеальное место для точки заземления в пределах 18 дюймов от самого усилителя – чем короче длина или расстояние, тем лучше. Для наиболее надежного соединения настоятельно рекомендуется прикрепить заземляющий провод с помощью винтов или металлических гаек непосредственно к металлическому шасси вашего автомобиля. Оглянитесь вокруг, чтобы увидеть, есть ли поблизости удобные винты или болты заземления или заводская точка заземления. Если нет, вам нужно будет просверлить само шасси.
2. Создайте точку заземления, просверлив отверстие в корпусе или используя существующий болт Во многих случаях наиболее целесообразным вариантом является просверливание собственной точки заземления. В этом случае вам нужно будет убедиться, что вы не просверлите проводку, тормозные магистрали, бензобак и т. п. Выберите участок с голым металлом и просверлите отверстие, достаточно большое для вашего винта или болта.
Если голый металл недоступен, вам нужно будет отшлифовать поверхность, чтобы удалить краску, так как голый металл имеет решающее значение для правильного соединения. Очистите поверхность, удалив пыль или краску. Если вы использовали какой-либо растворитель на этом месте, протрите и дайте высохнуть, прежде чем что-либо прикреплять.
Вы можете найти заводскую точку заземления, винт или болт, которые хорошо подойдут для вашего заземления. Убедитесь, что болт напрямую соединен с металлическим шасси и на нем нет краски, ржавчины или других остатков. Если это так, отшлифуйте или отшлифуйте поверхность, чтобы обеспечить контакт с оголенным металлом. При использовании существующего болта рекомендуется, чтобы он находился в пределах 18 дюймов от усилителя.
3. Подключите провод заземления к точке заземления Теперь, когда точка заземления готова к работе, подключите клемму провода заземления к болту в новой точке заземления.
Выполнение этих действий и советов обеспечит правильное заземление автомобильного усилителя и его долгий срок службы. Если у вас все еще есть вопросы относительно вашего усилителя, проводки заземления или необходимых инструментов и оборудования для обеспечения великолепного звучания вашей системы, обратитесь в нашу службу технической поддержки.
Поданный в: усилитель, проводка усилителя, Усилитель, проводка усилителя, Усилители, заземлить усилитель, заземлить усилитель, заземление усилителя, заземление усилителя, как заземлить автомобильный усилитель, как заземлить автомобильный усилитель, как заземлить усилитель как заземлить усилитель
Как установить автомобильный усилитель и сабвуфер Схема
Автомобильные усилители и сабвуферы являются важными компонентами любой системы домашнего кинотеатра.
Итак, мы здесь, чтобы помочь. В этом руководстве мы предоставим вам пошаговые инструкции по установке автомобильных усилителей и схеме сабвуфера, чтобы вы могли пользоваться преимуществами системы домашнего кинотеатра без головной боли!
Мы используем усилитель для увеличения мощности наших аудиосигналов, чтобы они могли быть более эффективными. Несмотря на то, что усилитель необходим для эффективного домашнего кинотеатра, его установка может быть пугающей и сложной.
Но, следуя простым шагам, описанным в этом руководстве, установка автомобильных усилителей и сабвуферов становится легкой. Итак, не теряя ни минуты, приступим.
Что такое схема автомобильного усилителя и сабвуфера?На схеме показано, как устанавливать автомобильные усилители и сабвуферы. Усилитель внизу, динамики вверху, земля слева.

Чтобы обеспечить правильное размещение, вы должны точно следовать приведенной схеме. Например, если усилитель вашего автомобиля имеет две входные клеммы, вам нужно установить его на одну из клемм, чтобы он усиливал только один канал.
Клеммы динамика автомобильного усилителя и сабвуфера должны быть подключены к домашнему усилителю и сабвуферу соответственно через клемму заземления.
Как установить автомобильный усилитель и схему сабвуфера в машину?Первым делом нам нужно выяснить, где находится усилитель. На этом шаге мы предполагаем, что у вас уже установлен усилитель, и мы просто собираемся установить динамики. Если вы пытаетесь найти расположение усилителя и динамиков, вам необходимо обратиться к руководству пользователя и найти карту на задней панели усилителя.
Затем снимите крышку усилителя, стараясь отсоединить разъем только в нижней части устройства.
Теперь пришло время снять решетку динамика. Снимите его, подняв и одновременно потянув к задней части автомобиля. Как только он освободится, сфотографируйте отверстия, а затем верните решетку на место.
Затем подключите усилитель к новому месту с помощью прилагаемого разъема. Прежде чем продолжить, убедитесь, что соединение правильное и безопасное. Вы также можете убедиться, что провода правильно подключены.
Затем подключите сабвуфер к усилителю. Сделайте это, взяв крупный план разъема и вернув его на то же место, что и в первом шаге.
Наконец, подключите кабели динамиков к усилителю. Подключить динамики просто. Просто подберите провода по цвету и соедините их вместе. Если вы используете беспроводной сабвуфер, просто подключите его к усилителю.
Самый важный совет при выборе подходящего типа усилителя для вашего автомобиля — найти тот, который имеет номинальную мощность не менее 500 Вт на канал. Усилитель мощностью 500 Вт будет иметь достаточную мощность, чтобы воспроизводить чистый и четкий звук даже в самых шумных условиях.
При покупке усилителя следует выбирать усилитель с наибольшим количеством каналов. Усилители с более чем 2 каналами позволят вам получить наилучший звук из ваших существующих динамиков. Если вы хотите добавить сабвуфер, вам также понадобится более одного канала.
Затем найдите усилитель с нужным вам количеством функций. Большинство усилителей имеют настройки для низких, средних и высоких частот. Вы также можете выбрать моно или би усиление для ваших аудиосигналов. При двухканальном усилении два усилителя соединяются вместе для создания стереозвука.
Еще одна важная функция, на которую следует обратить внимание при покупке усилителя, — это встроенный регулятор громкости.
Последний совет: поищите усилитель, который вам нужен, по лучшей цене. Покупка у официального дилера поможет вам получить качественный продукт по конкурентоспособной цене.
Вы можете подумать, что выбор идеального сабвуфера будет трудным и трудоемким. Вы, наверное, думаете: «Что мне нужно? Это динамик, усилитель или и то, и другое?» Что ж, вы правы, что сбиты с толку, но у нас есть хорошие новости. Мы раскроем тайну выбора лучшего сабвуфера для вашего автомобиля!
Изучите свою аудиосистему перед началом работы:Прежде чем вы даже подумаете о покупке подходящего сабвуфера для своего автомобиля, вам необходимо разобраться в аудиосистеме, которая уже установлена в вашем автомобиле. Есть много аспектов аудиосистемы, которые необходимо учитывать
.- Сабвуфер
- Динамик
- Усилитель
- Связь
После того, как вы решили, какой сабвуфер подходит для вашего автомобиля, вам необходимо узнать о нем несколько деталей. Вам нужно знать его характеристики и сколько места он занимает. Если вы покупаете сабвуфер, убедитесь, что он подходит к приборной панели или отсеку вашего автомобиля. Кроме того, перед покупкой не забудьте спросить о гарантии. Возможно, вам придется купить расширенную гарантию, если сабвуфер не поставляется с ней.
Многие компании продают сабвуферы в своих официальных магазинах. Вы найдете множество вариантов от разных производителей, но у вас может не быть возможности их опробовать. В этом случае покупка онлайн – лучший вариант. Вы должны покупать на авторитетных веб-сайтах, которые могут предоставить вам всю необходимую информацию.
Также не забывайте читать отзывы о товарах. Многие из этих веб-сайтов позволяют клиентам оставлять отзывы и оценки, которые могут помочь вам выбрать лучшие продукты.
Будьте осторожны при установке сабвуфера: Вам необходимо убедиться, что вы правильно установили сабвуфер. Это означает, что вам нужно будет найти место для него в вашем автомобиле.
