Как подсоединить датчик температуры охлаждающей жидкости: Как подключить прибор температуры охлаждающей жидкости. Как это работает

2 вида и 7 признаков их неисправности

Где находится датчик температуры охлаждающей жидкости, знает любой опытный водитель. Чаще всего он располагается на верхней части корпуса двигателя и почти всегда имеет одинаковый вид, независимо от модели автомобиля.

Предназначение устройства

Датчик указателя температуры охлаждающей жидкости является очень важным элементом всей системы управления двигателем. Ведь именно он контролирует состояние температуры охлаждающей жидкости в общей системе охлаждения.

• Данные из датчика используются системой управления, чтобы скорректировать главные параметры работы двигателя, которые зависят от теплового состояния.
• К таким данным относятся:

• качественный состав топливно-воздушной смеси;
• частота оборотов коленчатого вала;
• угол опережения зажигания.

1. Таким образом, устройство обеспечивает быстрое прогревание двигателя при его запуске, а также поддержание его оптимальной температуры во всех режимах.

Проверка ДТОЖ, видео:

• Для того чтобы проверить устройство, его необходимо сначала снять.
• Провести демонтаж очень просто:

1. как правило, датчик располагается на патрубке ГБЦ и чтобы его снять, сначала нужно демонтировать воздушный фильтр;
2. потом снимается минусовый провод с аккумулятора;
3. сливается охлаждающая жидкость из радиатора;
4. от прибора отключается проводка;
5. с помощью подходящего ключа (чаще всего 19–21) ослабляется затяжка, после чего датчик легко демонтируется.

После того как датчик сняли, его помещают в ёмкость с охлаждающей жидкостью и начинают её постепенно нагревать. Процесс сопровождается постоянным контролем над температурой и показаниями омметра, который подключён к датчику.

Существует специальная таблица соответствия температуры охлаждающей жидкости к показателям омметра.

Температура, °CСопротивление, ОмНапряжение, В

	4800 — 6600	4,00 — 4,50
10	4000	3,75-4,00
20	2200 — 2800	3,00 — 3,50
30	1300	3,25
40	1000-1200	2,50 — 3,00
50	1000	2,50
60	800	2,00-2,50
80	270 — 380	1,00-1,30
110	0,50
разрыв цепи	5,0 + 0,1
замыкание на «землю»

Когда показания вашего устройства не сходятся с данными из таблицы, датчик необходимо заменить, так как ремонту он уже не подлежит.

В случае когда выяснилось, что датчик в рабочем состоянии, неисправность нужно искать дальше. Возможно, возникли какие-либо проблемы с термостатом.

Пример, как проверить датчик температуры охлаждающей жидкости вы можете увидеть, просмотрев данное видео:

Признаки неисправности ДТОЖ

1. Датчик для охлаждения жидкости, как и любой другой датчик, может иметь неисправности, которые когда-либо приведут к сбоям в работе мотора.
2. Основные признаки, которые указывают на поломку устройства:

• повышенный расход топлива;
• плохой выхлоп, когда двигатель в холодном состоянии;
• проблемы запуска двигателя в морозы.

Как правило, если возникают подобные неполадки, то замена датчика не требуется. Возможно, проблема появилась из-за отхода или повреждения контакта, неполадок в проводке или утечке жидкости для охлаждения.

• Поэтому вначале необходимо произвести визуальный осмотр устройства на предмет какого-либо повреждения или коррозии.
• Иногда холодный двигатель троит и «колбасит», а его холостые обороты прыгают с минимальных до максимальных значений в минуту, а через несколько минут или с повторного старта ситуация исправляется.
• Такая проблема может образоваться из-за поломки датчика температуры жидкости для охлаждения.

Проверить состояние прибора можно с помощью омметра. При этом вывинчивать его не нужно. Проверяется не его сопротивление, а масса-датчик.

Когда датчик в порядке, то сопротивление стремится к бесконечности, если же он сломан, то сопротивление равно 10 кОм или менее.

Датчик уровня охлаждающей жидкости

Так как двигатель является самой важной и дорогой частью любого автомобиля, ему необходимо периодически уделять должное внимание.

Часто причиной поломки мотора становится его закипание. Но такую ситуацию очень легко предупредить. Достаточно постоянно следить за показаниями датчика уровня охлаждающей жидкости.

Схема устройства датчика уровня охлаждающей жидкости

Прибор представляет собой специальный герметизированный переключатель, который сделан из специального материала, обладающего ферромагнитными свойствами.

В механизме есть пружинные контакты. Если напряжение магнитного поля повышается, поля соприкасаются друг с другом, вследствие чего возникает замыкание.

Когда напряжение поля становится ниже, контакты размыкаются.

Как подключить датчик температуры охлаждающей жидкости?

Установка прибора в целях безопасности производится только при остывшем двигателе, так как рабочая температура тосола, находящегося внутри системы, достигает около 100 градусов.

Датчик устанавливается очень легко: вкручивается в посадочное гнездо, после чего подтягивается резьба и подключается проводка, ставится на своё место воздушный фильтр и соединяется колодка проводов питания ДМРВ.

Категорически запрещается использовать при этом герметик. При работе двигателя система охлаждения и металлические элементы очень сильно нагреваются, и герметик может расплавиться.

Если это случится, то герметик попадёт в тосол и система охлаждения может дать сбой.

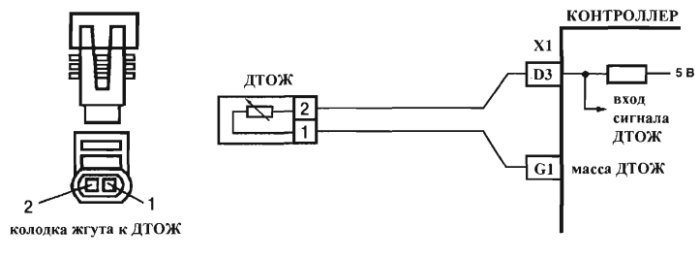

Схема подключения датчика температуры охлаждающей жидкости:

Замена ДТОЖ, видео:

Многие владельцы автомобилей часто проверяют уровень охлаждающей жидкости визуально, не используя показатели специальных приборов. Необходимо просто посмотреть на расширительный бачок.

Если мотор холодный, то охлаждающее вещество должно находиться между максимальным и минимальным уровнем отметок на бачке. При прогретом моторе, уровень вещества может незначительно повышаться.

Если ваш автомобиль полностью исправен, то когда уровень антифриза снижается, датчик незамедлительно даёт об этом знать. Автомобилист видит специальный сигнал на приборной панели и доливает тосол или охлаждающую жидкость.

Следует знать, что настоящие специалисты категорически запрещают доливать в систему охлаждающие жидкости, когда мотор сильно прогрет. Необходимо ожидать пока двигатель остынет и только после этого доливать жидкость.

Также противопоказано доливать одну воду. Ведь антифриз имеет особые свойства, благодаря которым защищает головки цилиндров от коррозии.

Если проверка датчика температуры охлаждающей жидкости, не показывает температуру охлаждающей жидкости. В таком случае вам лучше обратиться в сервис технического обслуживания.

Промывка инжектора, чистка форсунок своими руками. – здесь больше полезной информации.

В любом автомобиле все взаимосвязано. Автомобильная система могла выйти из строя по какой-либо сопутствующей причине. К примеру, вы могли снять какую-то деталь, находящуюся с датчиком, и неправильно её поставить.

Но бывает и так, что проблема связана именно с датчиком температуры. Уровень охлаждающей жидкости может быть непостоянным или существует поломка в датчике измерения уровня охлаждающей жидкости.

1. Вас заинтересует эта статья – Ремонт трещин и сколов на лобовом стекле.
2. В сервисе могут заменить датчик, при этом дают гарантию на качественную его замену и правильную сборку всех деталей на нужные места.
3. Приобрести датчик можно непосредственно на месте его замены, а стоимость работы, скорее всего, будет в несколько раз больше, нежели стоимость самого прибора.
4. Таким образом, датчик температуры охлаждающей жидкости является очень важной составляющей вашего автомобиля, которая требует постоянного внимания и ухода.

Если ремонт этого устройства необходим, то сделайте его качественно, не жалея о потраченных средствах. После ремонта, двигатель будет работать ровно, особенно это будет заметно на низких оборотах.

Проверка датчика температуры охлаждающей жидкости на неисправности

Датчик температуры охлаждающей жидкости — одна из самых важных деталей в автомобиле. Именно она отвечает за температуру двигателя. На основе собранных ею данных осуществляются корректировки в системе, позволяющие добиться наилучшего быстродействия при минимальных энергетических затратах.

Система управления двигателем снимает показания с датчика, который в режиме реального времени мониторит состояние жидкости. На основе полученных данных реализовываются контрольные изменения в работе двигателя.

Внимание! Датчик, отвечающий за охлаждающую жидкость, мониторит тепловое состояние всей системы.

На основе собранных данных блок управления корректирует такие параметры, как:

• скорость вращения вала,
• угол опережения зажигания,
• состав топливно-воздушной смеси.

Благодаря датчику температуры происходит быстрый прогрев двигателя с минимальными энергозатратами. Мало того, он гарантирует оптимальную температуру внутри двигателя во всех режимах работы.

В современных автомобилях датчик, который предназначен, чтобы следить за охлаждающей жидкостью представляет собой элемент сложной электронной системы. Он позволяет в режиме постоянного контроля мониторить состояние двигателя и при необходимости вносить коррективы в его работу.

Важно! Сейчас в большинстве автомобильных систем датчик представляет собой резистор, который способен менять сопротивление при изменении температурного режима охлаждающей жидкости.

Немного истории

Вначале для контроля температуры антифриза в автомобиль устанавливали термореле. Мало того, подобное устройство устанавливалось только на моторы передовых машин.

В конструкции термореле контакт открыт, значит, двигатель постепенно нагревается, но стоит его закрыть, как мотор возвращается в свой обычный алгоритм работы.

При этом температура держится в оптимальном диапазоне.

Важно! Термореле устанавливались на двигатели с распределённым впрыском.

Спустя десятилетия конструкция датчика охлаждающей жидкости, отвечающего за её температуру, кардинально поменялся, как и принцип работы. Сейчас его роль играет обычный резистор, измеряющий сопротивление.

В современных машинах контроль температуры осуществляется постоянно. Как результат производительность, безопасность и экономичность возросли в разы. Современные термисторы делаются из оксида кобальта. В качестве альтернативы можно использовать никель.

Выбор подобных материалов объясняется крайне просто. Данные химические соединения при изменении состояния охлаждающей жидкости в сторону увеличения температуры выделяют огромное количество свободных электронов. Как результат сопротивление уменьшается в несколько раз.

В большинстве двигателей термистор, помещающийся в охлаждающую жидкость, имеет отрицательный коэффициент температуры. Как результат самый большой показатель сопротивления достигается именно при холодном двигателе.

Напряжение, которое подаётся на датчик, составляет 5В. Мало того, как только сопротивление меняется — подача энергии уменьшается. Все изменения мониторит блок управления. Именно от этих показателей зависит определение температуры антифриза.

Правда, бывают и исключения. К примеру, французская компания Renault прославилась из-за того, что устанавливала на автомобили датчики, которые имели положительный температурный коэффициент. Как результат принцип работы немного поменялся. Теперь, когда температура растёт, сопротивление увеличивается вместе с ним.

Где находится датчик температуры охлаждающей жидкости

Найти датчик не составит особого труда. Он находится внутри корпуса. Именно на последний крепится резьба, отвечающая за крепление устройства, которое будет отвечать за температурный показатель охлаждающей жидкости. Также на корпусе есть электрический разъём.

Безусловно, многое зависит от конструкции автомобиля, в котором установлен датчик охлаждающей жидкости. Но в большинстве вариантов он вмонтирован в выпускной патрубок.

В наиболее продвинутых моделях двигателей одновременно работает два датчика. Задача одного фиксировать температурный режим охлаждающей жидкости на выходе, а другого на входе. Таким образом удаётся добиться наилучшего быстродействия и практически моментального отклика системы.

Главное в расположении датчика температуры — чтобы его наконечник контактировал с охлаждающей жидкостью. Как результат устройство чаще всего можно найти во впускном коллекторе неподалёку от корпуса термостата. Второй вариант — в головке цилиндра.

Важно! Если вы хотите, чтобы датчик показывал всегда правильные цифры, необходимо следить за уровнем антифриза в системе. В противном случае показания могут быть некорректными.

Принято считать, что датчик, отвечающий за температуру в охлаждающей жидкости, ломается крайне редко. Это действительно так. Даже авторитетные автомобильные эксперты считают, что это одна из самых надёжных деталей в авто. Все дело в его простоте.

Максимальное упрощение конструкции позволило добиться невероятной надёжности в работе. Тем не менее даже с ним могут возникать проблемы, и чтобы их вовремя определить понадобится проявить некоторую внимательность.

Обычно все нарушения в работе сводятся к неверному измерению температуры охлаждающей жидкости. В результате нарушается сопротивление, а электронный блок начинает неправильно работать.

Важно! Блок управления работает на основе информации, собранной с датчиков. Неверные показания хотя бы одного из них могут привести к некорректной работе всей системы.

Для того чтобы упредить поломку автомобиля нужно всегда следить за его состоянием, и при малейших отклонениях от нормы вносить коррективы. Каждый водитель должен со вниманием относиться к своему транспортному средству. Это послужит залогом долгой эксплуатации.

Самым распространённым признаком неисправности датчика, который отвечает за температурные показатели охлаждающей жидкости, является неактивность вентилятора при превышении градусной границы субстанцией. Но данный признак не всегда является достоверным. Всё дело в том, что, как уже указывалось выше, в некоторых системах стоит два датчика.

Иногда автомобильные производители присваивают несвойственные датчикам температуры задачи. К примеру, одно устройство может следить за температурой и передавать данные в блок управления, а другое при превышении определённого порога включать вентилятор.

В большинстве случаев выход из строя вентилятора свидетельствует про окисление проводки. Как говорилось выше, сами датчики крайне редко ломаются. Но такое всё же случается.

Если у вас автомобиль, купленный в последние годы, и у него есть бортовой компьютер, то это устройство покажет, когда датчик, измеряющий температуру жидкости, выйдет из строя или станет работать нестабильно.

Но будьте внимательны! Не всегда сообщение на мониторе компьютера свидетельствует о неисправности аппарата. Обрыв проводки может привести к такому же сообщению, как, собственно и окисление контактов.

Важным индикатором неисправности датчика, регулирующего температуру охлаждающей жидкости посредством блока управления, является повышенный расход бензина. Также наблюдаются повышенные обороты, когда двигатель работает на холостом ходу.

Если датчик температуры имеет какие-либо неполадки, то с каждым разом вам будет всё сложнее запускать машину даже после прогрева. При наиболее неблагоприятных условиях может произойти поломка силовой установки из-за перегрева. Как результат нарушится стабильность работы головок в цилиндре, а это может не только привести к крайне дорогостоящему ремонту, но и стать причиной ДТП.

Проверяем датчик

Все описанные выше причины могут являться только предпосылками для замены или починки устройства. Чтобы определить поломку наверняка понадобится провести куда более тщательную диагностику.

В качестве примера, рассмотрим, как проходит проверка на ВАЗ-2110. Для начала отсоедините колодку и все провода от датчика. Для этого понадобится отжать пластиковый зажим.

Сама процедура диагностики не представляет собой что-то очень сложное. Но перед её началом проверьте целостность проводки, чтобы исключить данную причину нестабильной работы.

Внимание! Не помешает проверить силу тока, который поступает от блока управления. Просто отсоедините от датчика температуры провода и подсоедините их к вольтметру.

При тестировании напряжение будет не менее 5 В. Если же показатель гораздо меньше, значит, причина неисправности кроется не в датчике, который отвечает за мониторинг температурных показателей охлаждающей жидкости.

Для того чтобы провести диагностику вам понадобятся такие устройства:

• мультиметр,
• ключ на девятнадцать,
• электрочайник,
• ёмкость,
• термометр.

Перед тем как снять датчик температуры — слейте немного охлаждающей жидкости. Достаточно, чтобы датчик стал открыт наполовину. Фишку нужно отсоединить при помощи ключа. Просто выверните её из посадочного места.

Диагностика при помощи электрического чайника позволяет быстро и без каких-либо сложностей определить работоспособность устройства. Также при диагностике вам понадобится мультиметр и термометр.

Сама процедура проверки состоит из таких этапов:

1. Погрузите часть датчика, которая отвечает за измерение температуры в электрочайник. Вода при этом должна быть холодной.
2. Поместите в чайник термометр (устройство должно быть электронным).
3. Подсоедините к датчику мультиметр.
4. Включите электрочайник.
5. Замеряйте показатели.

Если устройство в рабочем состоянии, то при +15 должно быть сопротивление в 4450 Ом, при сорока — 1459, при 95 — 177 ом.

Итоги

Датчик, отвечающий за температурный режим, охлаждающей жидкости — крайне надёжное устройство. Но даже он иногда выходит из строя. В таком случае проверка его работоспособности занимает не более получаса.

Датчик температуры охлаждающей жидкости – проверка и замена

Охлаждение двигателю необходимо в любых условиях эксплуатации. Независимо от того, лето на улице или зима, мотор склонен к перегреву и защитить его может только исправная система циркуляции ОЖ. Впрочем, далеко не последнее место в данной системе играет и электронная часть – датчик температуры охлаждающей жидкости (ДТОЖ). В этой статье мы рассмотрим его устройство, принцип действия, а также методы проверки и расскажем, как поменять его на автомобиле ВАЗ 2107.

Что представляет собой ДТОЖ и где он находится?

Существует две разновидности датчиков температуры. Первый представляет собой термический резистор, сопротивление которого меняется обратно пропорционально температуре, второй же, представляет собой контактор с биметаллической пластиной, которая замыкается и размыкается в зависимости от температуры.

Первый датчик температуры предназначен для приема и передачи информации о температуре охлаждающей жидкости в двигателе.

С повышением температуры его сопротивление меняется, и он направляет напряжение определенной величины на шкалу приборов, которая показывает, на сколько градусов Цельсия нагрелась охлаждающая жидкость двигателя.

Ряд датчиков ДТОЖ позволяет, помимо контроля температуры, осуществлять пуск дополнительных устройств охлаждения (вентилятора, через специальное реле на монтажном блоке или лонжероне).

Второе устройство имеет несколько иное назначение. Оно также реагирует на температуру, однако, предназначено только для включения электрического вентилятора. Датчик устанавливается на радиаторе или любом другом месте, которое имеет тесный контакт с охлаждающей жидкостью.

В этой статье речь пойдет именно о втором датчике, который активирует работу вентилятора и защищает двигатель от перегрева, которого так боятся в жаркую летнюю погоду.

Принцип работы ДТОЖ ВАЗ 2107

В зависимости от типа вентилятора, могут применяться различные виды датчиков.

Все дело в том, что радиаторы нового и старого образца имеют огромное различие, как по материалу изготовления, так и по конструкции.

Старые радиаторы имеют специальную сливную пробку, вместо которой как раз и используется тот самый датчик. Он монтируется в нижней части радиатора и имеет контакт с охлаждающей жидкостью.

В процессе нагрева двигателя, биметаллический контакт внутри устройства отгибается и замыкает электрическую цепь привода вентилятора. В процессе остывания мотора, пластина отгибается – вентилятор останавливается. Таким образом, датчик используется как контактор, имеющий большую зависимость от температуры.

В наружной части датчика располагаются два контактных вывода, к которым присоединяются клеммы цепи электродвигателя.

Новые образцы радиаторов изготавливаются из алюминия и пластика, и вместо датчика там устанавливается специальная сливная пробка, которую можно откручивать руками. Датчик установлен на головке блока цилиндров и соединен с реле вентилятора, которое находится в монтажном блоке. Реле позволяет существенно снизить пусковой ток и увеличить надежность работы пускового устройства.

Видео – Методы проверки датчика температуры охлаждающей жидкости

Методов проверки на самом деле не много, но все они дадут самый точный результат. Первый предполагает самый обычный рабочий режим. Датчик обязан включить вентилятор, при достижении температуры срабатывания.

Если вентилятор не запустился, провода из датчика вытаскивают и замыкают меж собой. Успешный пуск вентилятора прямо укажет на неисправность устройства.

Если же вентилятор по-прежнему отказывается вращаться, то поломка скрывается уже в самом вентиляторе.

Вторым методом можно определить состояние нового датчика. Для этого, можно вскипятить воду в кастрюле и окунуть туда рабочую часть датчика (но не с головой).

Предварительно, подключите к нему провода и соедините последовательно батарейку и лампу. Если лампа загорится – датчик успешно срабатывает.

Если же нет или он лампа горит даже если его не разогревать – то датчик неисправен и нуждается в замене.

Это самые основные методы. Они доступны любому водителю и выполняются без помощи сторонних инструментов и специальных знаний.

Замена ДТОЖ ВАЗ 2107

Данный элемент является не ремонтопригодным, а потому подлежит обязательной замене. При появлении первых признаков неисправности (закипание двигателя, вследствие отказа вентилятора), необходимо как можно скорее провести замену датчика. Если он неисправен, то вытащите из него провода и соедините между собой. Таким образом, можно добраться до места ремонта без перегревов.

Для замены достаточно иметь ровную площадку, а лучше – смотровую яму. Под радиатор устанавливается пустая тара, необходимая для слива охлаждающей жидкости. Выкрутите датчик с помощью гаечного ключа на 30 и дайте жидкости полностью слиться. После этого, на место старого вкручивается новое устройство.

К контактам нового устройства присоединяются провода, а в радиатор заливается ОЖ. Чтобы избавиться от воздушных пробок – запустите двигатель автомобиля, понажимайте на патрубки, идущие к радиатору, и закройте крышку радиатора. На этом замена датчика охлаждающей жидкости завершена.

Как видите, это не сложна процедура, и выполняется самостоятельно без применения специальных знаний и умений. Достаточно иметь лишь стандартный набор инструментов и место для проведения ремонтных работ.

Рассмотрим признаки неисправности датчика температуры охлаждающей жидкости

Признаки неисправности датчика температуры охлаждающей жидкости часто присутствует в машинах, которые «побегали по дорогам» многие тысячи километров, в новых автомобилях подобные дефекты тоже встречаются довольно часто.

Современные автомобили, все без исключения, снабжены надежными приборами, которые успешно контролируют параметры двигателя в режиме on line. Особенно актуальны данные устройств в период жаркого лета, когда возрастает опасность перегрева двигателя авто, а также температуры антифриза. Если прибор такой выйдет из строя, это грозит опасностью перегрева движка.

Принцип функционирования ДТОЖ

ДТОЖ, что это такое? Датчик температуры, которая охлаждает двигатель, следит за оптимальным режимом движка. Показывает также ДТОЖ признаки неисправности системы – это необходимое условие, чтобы не было перегрева.

Датчику также требуется находиться в контакте с жидкостью, которая охлаждает, она берет на себя излишнее тепло, выделяемое движком. Если происходят какие-либо нарушения, он ловит колебания температур и направляет импульсы в блок управления.

Благодаря подобным импульсам, возможна корректировка и работы движка, и консистенции горючей смеси, поступающей в него. Если случается поломка у этого небольшого, но крайне важного устройства, то топливо поступает в двигатель бесконтрольно и сигнал, принимаемый на водительскую панель управления, будет искажаться, показывая признаки неисправности датчика температуры охлаждающей жидкости.

В случае дефицита антифриза, прибор тоже начнет функционировать с ошибками, необходимо поэтому регулярно контролировать количество антифриза в цилиндрах.

Размер прибора небольшой, располагается вблизи термостата, что позволяет максимально точно фиксировать сигналы, выявляя своевременно для ДТОЖ признаки неисправности.

Определение симптомов неисправности

Ничто не вечно пол Луной, все устройства выходят из строя, это лишь вопрос времени. Если датчик неожиданно вышел из строя и автолюбитель не обратил внимание на этот факт, то очень скоро может возникнуть масса проблем.

• Дефект можно установить обычно очень легко, визуально при рутинном просмотре, но бывают обстоятельства, когда необходимы специальные диагностические устройства с замером уровня сопротивления и напряжения электрического тока в цепи.
• В случае поломки возникают следующие неполадки:
• – топлива требуется заметно больше;
• – выброс СО возрастает;
• – двигатель может вообще выйти из строя;
• – автомобиль плохо начинает слушаться руля, что чревато ДТП;
• – движок медленно прогревается или наоборот перегревается.
• На работу контролирующего устройства довольно часто влияют плохое окисление клеем, ржавчина или влага, все эти нюансы следует прояснить и срочно заняться заменой датчика.

Этап замены

Бывает, что двигатель начинает «шалить», вести себя неадекватно или просто неожиданно глохнуть. Замена движка – это вовсе не панацея, тем более причина может быть вовсе не в моторе.

Закавыка может прятаться в сломанном датчике, следует в первую очередь установить признаки неисправности датчика температуры охлаждающей жидкости, простая его замена нередко восстанавливает статус-кво, и двигатель еще может без сбоев прослужить долгие годы.

Выводы

Чаще всего опытный водитель заметит, что датчик сломался, для этого даже не нужны специальные приборы, чтобы установить данный факт.

Самое основное – не откладывать решение дела в долгий ящик, принять меры к решению проблемы.

Помните: экономия на покупке датчика может привести к тому, что из строя рано или поздно выйдет двигатель, лучше не экспериментировать и решать все вопросы вовремя.

Чем опасна поломка датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости — копеечная деталь, поломка которой может не только изрядно потрепать нервы автовладельцу, но и вывести из строя двигатель автомобиля. Рассказываем о коварстве устройства и учимся вовремя обнаруживать его неисправность.

Зачем нужен датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости относится к наиболее важным элементам электронной системы любого автомобиля, при этом его нельзя назвать надёжным вне зависимости от того, на машине какой марки и модели он установлен.

Именно этот датчик отвечает за работу системы принудительного охлаждения двигателя, а также за показания температуры на приборной панели (если это предусмотрено производителем).

От его корректной работы зависит запуск двигателя, смесеобразование и даже расход топлива.

Как устроен температурный датчик

Датчик температуры охлаждающей жидкости имеет компактные размеры и располагается таким образом, чтобы контактировать непосредственно с антифризом в двигателе. Данные, которые получает это устройство, в виде электрического сигнала поступают в электронный блок управления мотором.

Тот, в свою очередь, использует их для приготовления правильной топливной смеси и корректировки зажигания, а также управления системой принудительного охлаждения двигателя, по необходимости включая и выключая первую или вторую скорость вентилятора и поддерживая тем самым постоянную рабочую температуру.

Данные, которые снимаются с датчика, отображаются на приборной панели и помогают водителю вовремя заметить недогрев или перегрев силового агрегата.

Принцип работы устройства основан на способности материалов датчика изменять электрическое сопротивление в зависимости от температуры. Датчик состоит из рабочего элемента из чувствительного материала и контактов, которые подключены к электросистеме автомобиля.

При некорректной работе устройства «мозги» машины получают неверную информацию, что приводит к подготовке неправильной (слишком богатой или бедной) смеси, а также к некорректной работе системы охлаждения.

Это нередко становится причиной закипания антифриза и коробления головки блока цилиндров, а также к переходу автомобиля в так называемый аварийный режим (двигатель не развивает полную мощность, повышается расход топлива).

Признаки поломки

О существовании датчика температуры охлаждающей жидкости водители вспоминают обычно лишь тогда, когда мотор уже «закипел», либо вот-вот достигнет критической температуры.

Насторожить водителя может активация сигнализатора «неисправность двигателя», либо слишком большое (или напротив низкое) значение указателя температуры на «приборке». Нередко поломка датчика длительное время остаётся незамеченной (особенно на машинах без указателя температуры, которых год от года становится всё больше).

Косвенными признаками неисправности являются неуверенный запуск и «троение» двигателя, повышение расхода топлива и ухудшение динамики автомобиля.

В случае обрыва электрической цепи датчика температуры охлаждающей жидкости или короткого замыкания вентилятор охлаждения двигателя начинает работать на полную мощность и перестаёт отключаться. Подтёки антифриза из-под резьбового соединения датчика — также сигнал к необходимости ревизии устройства или его замены.

Как проверить и заменить датчик температуры

Проверить работоспособность датчика температуры довольно просто.

Для этого нужно вооружиться мультиметром и «прозвонить» устройство на обрыв цепи, а также снять показатели омметром при разной температуре, воспользовавшись таблицей параметров (найти эту информацию можно в Интернете).

При увеличении температуры детали сопротивление между выводами датчика должно уменьшаться. Если устройство не реагирует на изменение температуры или наблюдается обрыв цепи, либо параметры расходятся с заведомо правильными, смело отправляйтесь в магазин за новым датчиком.

Заменить его самостоятельно не составит никакого труда. Для этого достаточно разомкнуть электрический разъём и выкрутить старый датчик, а затем завернуть на его место новый. Важно помнить, что устройство должно хорошо уплотняться (не помешает использовать герметик и прокладку). Помните, что при выкручивании датчика неизбежна утечка антифриза.

Срок службы этого электронного компонента невелик, при этом он оказывает прямое влияние на ресурс мотора. Пренебрегать работоспособностью устройства, особенно учитывая невысокую стоимость детали, нецелесообразно.

quto.ru

Датчик температуры охлаждающей жидкости — признаки неисправности и замена

уход и Обслуживание за автомобилем

За оптимальный температурный режим силовой установки, при котором выход мощности большой, отвечает совокупность охлаждения. Эта совокупность включает рубаху охлаждения патрубки и радиатор, по которым циркулирует жидкость. Циркуляция обеспечивается насосом, привод которого выполняется от коленчатого вала.

Разные виды датчиков температуры охлаждающей жидкости

В совокупность кроме этого входит термостат, снабжающий стремительный прогрев двигателя за счет перекрытия трубопровода, идущего на радиатор, наряду с этим жидкость циркулирует лишь в рубахи охлаждения. При достижении определенной температуры термостат открывает патрубок, по окончании чего жидкость циркулирует уже по громадному кругу, включающему и радиатор.

В радиаторе происходит охлаждение нагретой жидкости. Для более стремительного охлаждения жидкости на радиатор установлен вентилятор, что формирует дополнительный поток воздуха. Но данный вентилятор трудится не всегда, он включается лишь при превышении определенного значения температуры жидкости.

Содержание статьи

• 1 Датчик температуры охлаждающей жидкости
• 2 Конструкция, принцип работы
• 3 Показатели неисправности датчика
• 4 Проверка датчика

• 4. 0.1 Видео: Проверка датчика температуры охлаждающей жидкости

5 Замена датчика температуры охлаждающей жидкости

5.0.1 Видео: Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115 (2113, 2114)

Датчик температуры охлаждающей жидкости

Для исполнения контроля температуры охлаждающей жидкости в эту совокупность включен датчик температуры охлаждающей жидкости. Показания этого датчика выводятся на приборную панель, что предоставляет водителю данные о температурном режиме двигателя.

Но это не главная задача этого датчика.

Датчик температуры охлаждающей жидкости передает информацию о температурном режиме на электронный блок управления, по окончании чего данный блок корректирует подачу горючего в зависимости от температуры.

При холодном двигателе, основываясь на показаниях этого датчика, блок управления устанавливает обогащенную смесь, по окончании прогрева топливная смесь делается обычной.

Еще основываясь на показаниях этого элемента, электронный блок регулирует угол опережения зажигания.

Так что от этого датчика сильно зависит обычная работа двигателя, расход горючего. Кроме этого он приводит в воздействие вентилятор радиатора. На некоторых авто для включения вентилятора употребляется отдельный датчик.

Он может размешаться как около  датчика температуры, так и в радиаторе.

Конструкция, принцип работы

Устройство датчика температуры охлаждающей жидкости

В конструкцию данного датчика входит термистор – резистор, что меняет сопротивление от окружающей его температуры. Данный термистор помещен в железный корпус с нанесенной на него резьбой. К этому корпусу подсоединена хвостовая часть, сделанная из пластика.

В данной части находятся контакты для подсоединения проводки. Один контакт – хороший и идет он от электронного блока, второй – отрицательный и подключен он к массе.

Дабы термистор трудился, на него всегда подаётся напряжение в 5 В. Это напряжение подает на него электронный блок при помощи резистора, имеющего постоянное сопротивление.

Потому, что термистор датчика температуры охлаждающей жидкости владеет отрицательным температурным коэффициентом, то при увеличении температуры сопротивление его будет понижаться, и будет и понижаться напряжение, подаваемое на него.

По падению этого напряжения электронный блок рассчитывает температуру двигателя, и выводит ее значение на приборную доску.

Правильное место установки данного датчика температуры у различных авто отличается, но незначительно. Он может устанавливаться в головке блока цилиндров около корпуса термостата, или же на самом корпусе термостата. Он в обязательном порядке находится около отводящего патрубка, по которому жидкость идет в радиатор.

Около этого патрубка он находится для того, дабы передавать правильные информацию о температуре.

Показатели неисправности датчика

На ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 датчик находится в выпускном патрубке головки блока цилиндров

Считается, что данный датчик весьма надежен из-за сравнительной простоты конструкции. Но и с ним смогут быть неприятности. В большинстве случаев они сводятся к нарушению калибровки, что ведет к нарушению сопротивления и как следствие неправильной работы электронного блока, потому, что часть собственных функций он делает, основываясь на температуре двигателя.

Одним из самых явных показателей выхода из строя этого датчика есть отсутствие включения в работу вентилятора при превышении температуры выше установленного значения.

Но данный показатель не будет являться точным, в случае если имеется два датчика – главной, для передачи значения температуры на электронный блок, и дополнительный, несущий ответственность за включение вентилятора.

При таких условиях не включение в работу вентилятора будет говорить о повреждении, окисление проводки либо выход из строя датчика, несущего ответственность за его работу.

На современных машинах неисправность, сигнализирующая о некорректной работе датчика температуры охлаждающей жидкости, выводится на дисплей бортового компьютера. Но сообщение о неисправности не всегда указывает на выход из строя датчика. Обычно неприятности в его работе связаны с обрывом проводки либо окислением контактов.

Некорректное функционирование датчика температуры охлаждающей жидкости либо обрыв его проводки ведет к перерасходу горючего, высоким оборотам на холостом ходу, детонации.

Быть может, что силовой агрегат будет не хорошо запускаться по окончании прогрева.

Самая громадная проблема, которая может случиться из-за неработоспособности этого датчика – это перегрев силовой установки, почему может повести головку блока цилиндров.

Проверка датчика

Дабы проверить целостность проводки на ВАЗ-2110, 21102 необходимо отсоединить колодку с проводами от датчика температуры охлаждающей жидкости и отжать пластмассовый зажим

Проверка работоспособности данного датчика не есть сложной. Но перед тем как произвести ее, нужно проверить целостность проводки, идущей к нему. Возможно кроме этого проверить напряжение, идущее от блока управления. Для этого с датчика необходимо отсоединить фишку с проводами и подсоединить ее к вольтметру.

Затем запустить двигатель и замерять значение подающегося на датчик напряжения, оно должно соответствовать 5 В. В случае если напряжение в норме, контролируют датчик на сопротивление.

Для снятия, замены и проверки датчика пригодится не так уж и большое количество:

• Ключ на 19;
• Мультиметр;
• Емкость для слива охлаждающей жидкости;
• Электрочайник;
• Термометр;

Перед снятием элемента необходимо частично слить жидкость с совокупности. Всю сливать необязательно, потому, что он находится в верхней части двигателя, достаточно слить до отметки ниже положения датчика.

После этого от датчика отсоединяется фишка с проводкой. Ключом на 19 он выворачивается из собственного посадочного места.

Видео: Проверка датчика температуры охлаждающей жидкости

Контролируют датчик при помощи электрочайника с термометром и мультиметра, переведенного в режим измерения сопротивления. Проверить возможно двумя методами.

1. При первом методе погружают рабочую часть датчика в электрочайник с холодной водой, В том же направлении помещается и термометр. Применять возможно лишь электронный термометр, талантливый замерять большие температуры. К самому датчику подсоединяется мультиметр и электрочайник включается в сеть. При увеличении температуры воды, сопротивление датчика будет падать. Так, при температуре воды в +15 С, сопротивление должно составлять 4450 Ом. При +40 С показания мультиметра должны составлять 1459 Ом. Нагревать воду необходимо до температуры в 100 С. При таком значении сопротивление минимальным – 177 Ом. В случае если значения отличаются, значит, датчик подает некорректную данные.
2. Второй метод подойдет , если нет термометра. С целью проведения замеров сопротивления датчик погружают в воду уже по окончании ее закипания. Наряду с этим температура воды будет приближаться к 100 С, приблизительно 95-97 град. Этого вполне достаточно для проведения замеров. По окончании опускания рабочей части датчика на нем сопротивление, которое должно быть больше 177 Ом. В случае если отличие громадная, датчик неисправен.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости есть неремонтируемым, исходя из этого при обнаружении некорректной его работы он попросту заменяется.

Видео: Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115 (2113, 2114)

По окончании приобретения нового датчика нужно его сходу проверить указанными способами. В случае если все показания в норме, его устанавливают на место снятого. Перед вкручиванием его в посадочное место, резьбу обрабатывают герметиком.

По окончании установки нового элемента к нему подсоединяется поводка, перепутать положение фишки нереально, потому, что на ней имеется особые направляющие пазы. Потом охлаждающая жидкость в совокупности доводиться до нормы. По окончании направляться проверить, не происходит ли протекания жидкости через датчик, а по окончании уже создавать запуск мотора.

В случае если замена датчика никакого результата не дала, двигатель продолжает, например, перегреваться либо не набирает должной температуры, ищут обстоятельство в остальных элементах совокупности. Быть может, что термостат не срабатывает и жидкость всегда циркулирует или по малому, или по громадному кругу.

В обязательном порядке к прочтению:

BMW e36 m43 датчик температуры охлаждающей жидкости

Статьи как раз той тематики,которой Вы интересуетесь:

• Как проверить датчик температуры охлаждающей жидкости и распознать его неисправность
  Датчик температуры охлаждающей жидкости либо, в сокращении, ДТОЖ, является прибором , определяющий температуру антифриза в совокупности охлаждения и дающий сигнал на ее понижение при помощи…
• Замена охлаждающей жидкости в автомобиле
  уход и Обслуживание за автомобилем Многие неопытные автолюбители довольно часто задаются вопросом: как отличить тосол от антифриза и что заливать с совокупность охлаждения? При дословном переводе на русский…
• работа и Устройство термостата, показатели неисправности
  уход и Обслуживание за автомобилем Многим людям и водителям, весьма далеким от устройства двигателя внутреннего сгорания (ДВС), точно, знакома картина, ярко растиражированная…
• замена датчика и Определение неисправности коленвала
  уход и Обслуживание за автомобилем Постоянное совершенствование силовых установок отражается положительно на неспециализированных чертях двигателя, но не весьма на неспециализированной технической части автомобиля….
• Как выбрать охлаждающую жидкость и на что обратить внимание прежде всего
  Автолюбители в большинстве случаев используют антифриз в качестве охлаждающей жидкости в зимних условиях эксплуатации транспортного средства за счет того, что он имеет низкую точку замерзания, другими словами…

Датчик температуры охлаждения жидкости

Проверка датчика температуры является несложной процедурой, с которой может справиться даже начинающий автолюбитель. Датчик температуры охлаждающей жидкости (сокращенно — ДТОЖ) представляет собой термистор, то есть, резистор, изменяющий значение своего внутреннего сопротивления в соответствии с температурой, куда помещен его исполнительный элемент. Чаще всего для этого используют мультиметр (другое название — тестер, «цэшка»), который в состоянии измерять значение электрического сопротивления в цепи.

Как работает датчик температуры ОЖ

Перед тем как перейти к обсуждению вопроса о том, как проверить датчик температуры охлаждающей жидкости, необходимо вкратце остановиться на признаках его неисправностях и разобраться с тем, как он работает. Это поможет определиться с диагностикой. Как указывалось выше, датчик температуры охлаждающей жидкости (иногда его называют просто датчик температуры двигателя) представляет собой термистор — резистор, изменяющий свое сопротивление в зависимости от изменения температуры, в частности охлаждающей жидкости системы охлаждения двигателя. Соответствующее значение сопротивления и его изменение фиксируется электронным блоком управления двигателем (сокращенно, ЭБУ), на основании которого он выдает соответствующие команды.

По информации от датчика температуры охлаждающей жидкости ЭБУ при запуске выставляет необходимое количество шагов регулятора холостого хода (РХХ), тем самым регулируя подачу топлива. Упомянутый термистор обладает так называемый «отрицательный температурный коэффициент». Это означает, что при холодной температуре его электрическое сопротивление имеет большое значение, а при нагреве чувствительного элемента это сопротивление падает.

Управление датчиком происходит путем подачи на него электрического сигнала с постоянным напряжением 5 Вольт от электронного блока управления через резистор с постоянным сопротивлением, которое находится внутри управляющего контроллера. Соответственно, температуру охлаждающей жидкости блок управления вычисляет по падению напряжения на датчике, который, как указывалось выше, имеет переменное сопротивление. На холодном двигателе падение напряжения будет больше, соответственно, на прогретом — меньше. И на холодном двигателе напряжение на датчике будет выше, а на горячем — ниже.

Признаки выхода из строя датчика ОЖ

О необходимости выполнения проверки датчика температуры охлаждающей жидкости, будут свидетельствовать ряд признаков. Однако тут стоит отметить, что перечисленные ниже ситуации могут быть признаками и других поломок в двигателе автомобиля, поэтому для получения точного результата необходимо выполнить дополнительную диагностику. Итак, к признакам поломки датчика температуры охлаждающей жидкости относится:

• Активизация контрольной лампы на панели Check Engine. Однако она может активироваться и при других поломках, поэтому необходимо выполнить дополнительное сканирование кода ошибки.
• Повышение расхода топлива. Это вызвано тем, что на электронный блок управления подается некорректная информация, и соответственно, он также не в состоянии определить сколько именно топлива нужно не только создания оптимальной топливовоздушной смеси, но и для поддержания температуры двигателя в нормальном (не аварийном) диапазоне.
• Нестабильная работа мотора. В частности, нестабильная его работа на холостых оборотах, сложности с запуском (особенно в холодное время года), самопроизвольная остановка при низких оборотах.
• Двигатель глохнет «на горячую». То есть, он может внезапно заглохнуть при достижении критической температуры охлаждающей жидкости. Причем это не зависит от того, какая именно охлаждающая жидкость была залита в систему (в частности, фабричный антифриз или обыкновенная вода).
• Проблемы в работе охлаждающего вентилятора на радиаторе. Это может проявляться по-разному. В одних случаях вентилятор не включается вовсе, в других — не включается в аварийных режимах, в третьих — не выключается даже при остывании двигателя. При отключении датчика температуры охлаждающей жидкости электронный блок управления воспринимает это как обрыв цепи датчика и принудительно включает вентилятор. В любом случае для получения точной картины необходимо выполнить дополнительную диагностику датчика и/или термостата.

В связи с тем, что указанный датчик имеет достаточно простое устройство и чаще всего неразборной корпус, то при выходе его из строя он подлежит замене. Это касается практически всех машин, на которых установлено данное устройство.

Расположение датчика на двигателе

Для того чтобы выполнить проверку датчика температуры ОЖ необходимо знать, где он расположен. Естественно, что данная информация будет разниться у автомобилей различных марок и моделей. Однако существует несколько типовых признаков, по которым можно найти то место, где непосредственно закреплен датчик. Так, в большинстве случаев он расположен на выпускном патрубке головки блока цилиндров. Конструктивно он имеет металлическую резьбу, с помощью которой и вкручивается в соответствующее отверстие. Основное требование в данном случае — обеспечение прямого контакта его чувствительного элемента и охлаждающей жидкости. Именно такой контакт и обеспечивает точность показаний датчика.

Обратите внимание, что на некоторых автомобилях конструкцией может быть предусмотрена установка двух датчиков температуры. В этом случае первый из них фиксирует температуру охлаждающей жидкости на выходе из двигателя (цилиндров), а второй — на выходе из радиатора. Такой подход дает возможность более точного контроля за состоянием как двигателя в целом, так и его охлаждающей системы в частности. Однако два датчика обычно устанавливают на мощные и/или дорогие машины, где этот параметр критически важен, а в ЭБУ заложены специальные программы для работы двигателя. Дополнительную информацию об устройстве конкретного автомобиля вы можете найти в соответствующем мануале или технической документации.

Причины поломки датчика температуры ОЖ

Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:

• Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
• Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
• Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
• Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
• Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.

В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.

Как проверить работоспособность датчика охлаждающей жидкости

Существует два основных метода проверки исправности датчика температуры охлаждающей жидкости. Первый — с его демонтажом, второй — прямо на посадочном месте в двигателе автомобиля. В свою очередь первый метод также можно разделить еще на два. Первый — с использованием термометра, второй — без него. Демонтаж датчика обычно можно сделать с помощью обыкновенного гаечного ключа подходящего размера, предварительно отсоединив контактные клеммы от него. Но перед тем как выполнить демонтаж датчика, необходимо убедиться, что на ДТОЖ подается питание. Обычно оно равно 5 Вольтам постоянного напряжения. Это можно легко выяснить, отсоединив от датчика его фишку, и с помощью мультиметра, переведенного в режим замера постоянного напряжения (с соответствующим диапазоном) щупами проверить значение напряжения. Если напряжение присутствует и имеет указанное значение, то можно выполнять дальнейшую проверку датчика охлаждающей жидкости.

Проверка датчика температуры на машине

Многих автолюбителей интересует вопрос о том, каким образом проверить датчик температуры охлаждающей жидкости, не снимая его с посадочного места, чтобы упростить работу и выполнить ее как можно быстрее. А делают это при помощи многофункционального тестера, измерив сопротивление между его выводными контактами, то есть, сопротивление его электрической обмотки.

Прямо на машине делают проверку ДТОЖ, отсоединив фишку от датчика, чтобы был нормальный доступ к его электрическим контактам (выводам). Обратите внимание, что если двигатель горячий, то работать нужно осторожно, чтобы не обжечься самому и не оплавить электронный мультиметр и/или его щупы! Далее с помощью мультиметра, переведенного в режим измерения сопротивления необходимо замерить это значение между его выводами. Как указывалось выше, на холодном двигателе значение будет достаточно высоко, а при горячем — ниже. В качестве примера приведем техническую информацию для автомобиля ВАЗ-2110, дающую общее понимание о значениях сопротивления. При этом необходимо понимать, что у других легковых машин (использующих датчики похожих моделей) эти значения будут очень похожими, то есть, критически не будут отличаться.

Температура воды, °С	Значение сопротивления, Ом	Температура воды, °С	Значение сопротивления, Ом
+5	7280	+45	1188
+10	5670	+50	973
+15	4450	+60	667
+20	3520	+70	467
+25	2796	+80	332
+30	2238	+90	241
+40	1459	+100	177

Справедливости ради надо сказать, что ломаются датчики не так часто, но вместо этого встречаются ситуации, когда ДТОЖ «врет», то есть, выдает некорректную информацию. Поэтому можно сравнить показания температуры по приборной панели и сравнить их с полученным значением сопротивления. Если датчик таки выдает неверную информацию, то имеет смысл его демонтировать и провести дополнительную диагностику с помощью термометра и нагревательного прибора для воды.

Проверка с термометром

Итак, необходимо предварительно демонтировать датчик с его посадочного места на двигателе автомобиля. Обычно это не представляет больших сложностей, и выполняется с помощью гаечного ключа подходящего размера. Заодно можно выполнить профилактику его резьбы в патрубке, почистить и смазать ее, да и сам датчик тоже в случае, если он исправен и автовладелец не будет заменять его на новый.

Далее необходимо налить воду в электрический чайник или другой сосуд, но в этом случае нужно воспользоваться для нагрева воды в дальнейшем кипятильником. Также для работы вам понадобится электронный мультиметр, работающий в режиме измерения электрического сопротивления. Чувствительный элемент датчика необходимо поместить в нагреваемую воду, а к электрическим контактам обеспечить нормальный доступ с помощью щупов мультиметра. Также в воду поместить термометр (желательно электронный, поскольку он обеспечивает более высокую точность измерения и удобство получения соответствующей информации о температуре воды).

Далее нужно пошагово произвести измерения сопротивления датчика в соответствии с повышением температуры. Желательно это делать с интервалом в 5°С (например, +15°С, +20°С, +25°С и так далее). В результате у вас получится массив данных, который можно оформить в таблицу. Эти данные нужно сравнить с данными, которые имеются в технической документации конкретного автомобиля или, в крайнем случае, с таблицей, приведенной выше.

Естественно, что в процессе измерения допускаются некоторые некритические погрешности, которые будут зависеть, во-первых, от условий проведения опыта, а во-вторых, особенностей конкретного датчика, поскольку зачастую даже у датчиков одинаковой модели сопротивление будет незначительно отличаться при одинаковых условиях проведения измерений.

Проверка без термометра

Данный метод проверки датчика температуры охлаждающей жидкости мультиметром аналогичен предыдущему, однако для его проведения не нужно применять термометр. Так, необходимо довести воду до кипения и поместить в нее чувствительный элемент датчика. Далее аналогично необходимо измерить значение сопротивления на его выводных контактах. Как указывалось в приведенной выше таблице соответствующее значение должно быть приблизительно равно 177 Ом. Однако необходимо учитывать погрешность и допускать, что температура воды в момент измерения может быть на пару градусов ниже, поэтому и сопротивление чуть-чуть выше.

Как проверить датчик температуры на ВАЗ 2110

В целом, проверка датчика температуры охлаждающей жидкости на ВАЗ 2110, 2112, «Приоре», «Калине» и других аналогичных «Ладах» идентична процессам, описанным в предыдущих разделах. Как правило, на упомянутых ВАЗах используют датчики с артикулами 23.3828 и 405213, или их аналог — 423.3828. Для проверки этого датчика автовладельцам будет полезно знать его сопротивление при разных температурах:

• сопротивление при 15°С — 4033…4838 Ом;
• сопротивление при 128°С — 76,7…85,1 Ом;
• выход напряжения при 15°С — 92,1…93,3%;
• выход напряжения при 128°С — 18,1…19,7%.

Что касается демонтажа датчика для его дальнейшей проверки/замены, то это мероприятие необходимо начинать с того, что немного слить охлаждающую жидкость. Причем делать это необходимо, когда мотор холодный с тем, чтобы не получить ожог, и не повредить инструменты/детали двигателя. Для демонтажа вам понадобится гаечный ключ на 19 мм. С его помощью нужно отвернуть датчик и демонтировать его вместе с уплотнительным кольцом. Также не забывайте вовремя менять антифриз в системе охлаждения двигателем!

Измеряем сопротивления датчика с шагов в 10 градусов цельсия начиная от закипания воды в сосуде с ДТОЖ и до ее остывания к комнатной температуры. Результаты сверяем с табличными данными.

Заключение

Датчик температуры охлаждающей жидкости (или датчик температуры двигателя) — устройство несложное, и его проверка не составляет больших сложностей. Для этого необходимо лишь иметь инструменты для его демонтажа, а также электронный мультиметр, воду и нагревательный элемент. Что касается ремонта датчика, то в большинстве случаев его выполнять нецелесообразно, поскольку этот процесс не стоит потраченного времени и усилий, а цена датчика охлаждающей жидкости не такая высокая. Исключением может стать чистка его контактов от грязи и/или коррозии. В некоторых случаях это дает возможность восстановить работоспособность ДТОЖ.

За оптимальный температурный режим силовой установки, при котором выход мощности максимальный, отвечает система охлаждения. Данная система включает рубашку охлаждения радиатор и патрубки, по которым циркулирует жидкость. Циркуляция обеспечивается насосом, привод которого выполняется от коленчатого вала.

Различные виды датчиков температуры охлаждающей жидкости

В систему также входит термостат, обеспечивающий быстрый прогрев двигателя за счет перекрытия трубопровода, идущего на радиатор, при этом жидкость циркулирует только внутри рубашки охлаждения. При достижении определенной температуры термостат открывает патрубок, после чего жидкость циркулирует уже по большому кругу, включающему и радиатор.

В радиаторе происходит охлаждение нагретой жидкости. Для более быстрого охлаждения жидкости на радиатор установлен вентилятор, который создает дополнительный поток воздуха. Но этот вентилятор работает не всегда, он включается только при превышении определенного значения температуры жидкости.

Датчик температуры охлаждающей жидкости

Для выполнения контроля температуры охлаждающей жидкости в эту систему включен датчик температуры охлаждающей жидкости (ДТОЖ). Показания этого датчика выводятся на приборную панель, что предоставляет водителю информацию о температурном режиме двигателя.

Но это не основная задача этого датчика. Датчик температуры охлаждающей жидкости передает данные о температурном режиме на электронный блок управления, после чего этот блок корректирует подачу топлива в зависимости от температуры. При холодном двигателе, основываясь на показаниях этого датчика, блок управления устанавливает обогащенную смесь, после прогрева топливная смесь становится нормальной. Еще основываясь на показаниях этого элемента, электронный блок регулирует угол опережения зажигания.

Так что от этого датчика во многом зависит нормальная работа двигателя, расход топлива. Также он приводит в действие вентилятор радиатора. На некоторых авто для включения вентилятора используется отдельный датчик. Он может располагаться как возле ДТОЖ, так и в радиаторе.

Конструкция, принцип работы

В конструкцию данного датчика входит термистор – резистор, который меняет сопротивление от окружающей его температуры. Этот термистор помещен в металлический корпус с нанесенной на него резьбой. К этому корпусу подсоединена хвостовая часть, сделанная из пластика. В этой части располагаются контакты для подсоединения проводки. Один контакт – положительный и идет он от электронного блока, второй – отрицательный и подключен он к массе.

Чтобы термистор работал, на него постоянно подается напряжение в 5 В. Это напряжение подает на него электронный блок посредством резистора, имеющего постоянное сопротивление. Поскольку термистор ДТОЖ обладает отрицательным температурным коэффициентом, то при повышении температуры сопротивление его будет снижаться, а также будет и снижаться напряжение, подаваемое на него. По падению этого напряжения электронный блок рассчитывает температуру двигателя, а также выводит ее значение на приборную доску.

Точное место установки данного датчика температуры у разных авто отличается, но незначительно. Он может устанавливаться в головке блока цилиндров возле корпуса термостата, либо же на самом корпусе термостата. Он обязательно располагается возле отводящего патрубка, по которому жидкость идет в радиатор. Возле этого патрубка он располагается для того, чтобы передавать точные данные о температуре.

Признаки неисправности датчика

Считается, что датчик температуры очень надежен из-за сравнительной простоты конструкции. Однако и с ним могут быть проблемы. Обычно они сводятся к нарушению градуировки, что приводит к нарушению сопротивления и как следствие неправильной работы электронного блока, поскольку часть своих функций он выполняет, основываясь на температуре двигателя.

Одним из самых явных признаков выхода из строя ДТОЖ является отсутствие включения в работу вентилятора при превышении температуры выше установленного значения. Но этот показатель не будет являться достоверным, если имеется два датчика – основной, для передачи значения температуры на электронный блок, и дополнительный, отвечающий за включение вентилятора. В таком случае не включение в работу вентилятора будет указывать на повреждение, окисление проводки или выход из строя датчика, отвечающего за его работу.

На современных автомобилях неисправность, сигнализирующая о некорректной работе датчика температуры охлаждающей жидкости, выводится на дисплей бортового компьютера. Однако сообщение о неисправности не всегда указывает на выход из строя датчика. Зачастую проблемы в его работе связаны с обрывом проводки или окислением контактов.

Некорректное функционирование датчика температуры охлаждающей жидкости или обрыв его проводки приводит к перерасходу топлива, высоким оборотам на холостом ходу, детонации. Возможно, что силовой агрегат будет плохо запускаться после прогрева. Самая большая неприятность, которая может произойти из-за неработоспособности этого датчика – это перегрев силовой установки, из-за чего может повести головку блока цилиндров.

Проверка датчика

Диагностика работоспособности ДТОЖ не является сложной. Но перед тем как произвести ее, желательно проверить целостность проводки, идущей к нему. Можно также проверить напряжение, идущее от блока управления. Для этого с датчика нужно отсоединить фишку с проводами и подсоединить ее к вольтметру. После этого запустите двигатель и замерьте значение подающегося на датчик напряжения, оно должно соответствовать 5 В.

Для снятия, диагностики и замены датчика температуры понадобится не так уж и много:

• Ключ на 19;
• Мультиметр;
• Емкость для слива охлаждающей жидкости;
• Электрочайник;
• Термометр;

Перед снятием элемента нужно частично слить жидкость с системы. Всю сливать необязательно, поскольку он находится в верхней части двигателя, достаточно слить до уровня ниже положения ДТОЖ.

Затем от датчика отсоединяется фишка с проводкой. Ключом на 19 он выворачивается из своего посадочного места.

Видео: Проверка датчика температуры охлаждающей жидкости

Ещё кое-что полезное для Вас:

Проверяют датчик при помощи электрочайника с термометром и мультиметра, переведенного в режим измерения сопротивления. Провести диагностику можно двумя способами.

1. При первом способе погружают рабочую часть ДТОЖ в электрочайник с холодной водой, туда же помещается и термометр. Использовать можно только электронный термометр, способный замерять высокие температуры. К самому датчику подсоединяется мультиметр и электрочайник включается в сеть. При повышении температуры воды, сопротивление датчика будет падать. Так, при температуре воды в +15 С, сопротивление должно составлять 4450 Ом. При +40 С показания мультиметра должны составлять 1459 Ом. Нагревать воду нужно до температуры в 100 С. При таком значении сопротивление должно быть минимальным – 177 Ом. Если значения отличаются, значит, датчик подает некорректную информацию.
2. Второй способ подойдет в случае, если нет термометра. Для проведения замеров сопротивления ДТОЖ погружают в воду уже после ее закипания. При этом температура воды будет приближаться к 100 С. Этого вполне достаточно для проведения замеров. После опускания рабочей части датчика температуры в кипящую воду сопротивлениее должно быть немного больше 177 Ом. Если разница большая, датчик неисправен.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости является неремонтируемым, поэтому при обнаружении некорректной его работы он попросту заменяется.

Видео: Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115 (2113, 2114)

После приобретения нового датчика температуры желательно его сразу проверить указанными методами. Если все показания в норме, его устанавливают на место снятого. Перед вкручиванием его в посадочное место, резьбу обрабатывают герметиком.

После установки нового элемента к нему подсоединяется поводка, перепутать положение фишки невозможно, поскольку на ней есть специальные направляющие пазы. Далее охлаждающая жидкость в системе доводиться до нормы. Затем убедитесь, что не происходит ли протекания жидкости через датчик, а после уже производить запуск мотора.

Если замена датчика никакого результата не дала, двигатель продолжает, к примеру, перегреваться или не набирает должной температуры, ищут причину в остальных элементах системы. Возможно, что термостат не срабатывает и жидкость постоянно циркулирует либо по малому, либо по большому кругу.

Чтобы двигатель хорошо работал, эффективно развивал свои эксплуатационные характеристики, все его составляющие должны быть в хорошем состоянии, в том числе и технологические жидкости. Датчик температуры охлаждающей жидкости, он же ДТОЖ, выполняет роль детектива.

Что такое датчик температуры охлаждающей жидкости

Все датчики служат для контроля работы определенных узлов и деталей. При нарушении функций работы, датчик показывает, что работа того или иного устройство нестабильна. Автомобиль в своей конструкции имеет множество датчиков.

Важная рекомендация: можно ли смешивать антифриз с тосолом или между собой, или с водой, и что будет, если смешать? Ответ найдет по ссылке.

Двигатель внутреннего сгорания нуждается в стабильной работе. Так вот, температурный датчик жидкости охлаждения обеспечивает контроль за стабильностью работы ДВС. Мотор машины быстрее греется благодаря этому датчику и медленнее достигает высоких температур, приводящих к кипению охлаждающей жидкости в системе.

ДТОЖ — это не датчик, который показывает температуру жидкости в системе блока и радиатора. Некоторые неправильно думают на счет этого.

Если сломается датчик, который выводит значение температуры для водителя, то ничего серьезного для системы это не принесет. А, если выйдет из строя датчик, который передает значение температуры в ЭБУ, тогда блок управления неправильно будет регулировать работу ДВС.

Информация для начинающих автомобилистов: охлаждающая система (радиатор, рубашка системы охлаждения двигателя) должна содержать жидкость (желательно, которая имеет высокую температуру кипения), которая отводит тепло от мотора.

Помимо отведения тепла и охлаждения двигателя, циркулирующая жидкость охлаждения охлаждает моторное масло, которое, при закипании теряет свои свойства.

Также охлаждающая жидкость охлаждает воздух, который есть в системе турбонаддува (турбины), охлаждает выхлопные газы и масло коробки переключения передач. Есть у датчика функция нагрева воздуха в вентилирующей и отопительной системах.

Датчик температуры жидкости охлаждения — маленькое звено в агрегатной конструкции системы автомобиля, но оно очень важное. От правильности его работы и исправности в целом, зависит стабильность работы мотора.

Устройство и принцип работы ДТОЖ

При замыкании контактов датчика — система получает информацию, что температура жидкости поднялась.

По схожести функций, температурный датчик похож на резистор. Датчик сконструирован таким образом, что сопротивление электрического тока изменяется при изменения температуры вокруг. Изменения сопротивления передаются в электронный блок управления двигателем.

До ДТОЖ применялись, так называемые, термореле. Они устанавливались в системах впрыска. При расположении контактов в открытом положении, ДВС нагревался. Если контакт замыкался, значит мотор достиг рабочей температуры (обычно это 90 градусов).

Термистор является основным элементов конструкции термодатчика. Именно термистор устанавливает, как будет зависеть сопротивление тока от окружающей температуры.

В свою очередь, термистор состоит из кобальта, вернее оксидов кобальта (Co) и никеля (Ni). При нагревании в этих веществах растет много свободных электронов. За счет увеличения свободных электронов, уменьшается сопротивление.

Есть термисторы с отрицательным температурным коэффициентом. В этом случае термистор показывает максимальные значения, когда двигатель холодный. На термодатчик подается напряжение в 5 Вольт (В). Далее, когда двигатель будет нагреваться, датчик будет уменьшать сопротивление.

ЭБУ смотрит за изменениями напряжения и по этим данным рассчитывает, какая температура жидкости на данный момент. Когда двигатель горячий, электронный блок управления дает команду подавать обедненную смесь топлива с воздухом.

Если датчик неисправен, то ЭБУ может дать команду обогатить топливную смесь, в то время, как надо было сделать ее бедной. При работе с богатой смесью, свечи зажигания быстро загрязнятся.

Мотор может не завестись, если число оборотов двигателя при запуске будет не достаточным. ЭБУ может подать команду — увеличить обороты. Чтобы управляемость в процессе запуска ДВС поддерживалась, клапан рециркуляции должен быть в закрытом положении пока мотор не наберет рабочую температуру.

Если обороты плавают, то это один из признаков не правильной работы датчика температуры. При этом мотор может глохнуть. Угол зажигания зависит от правильной работы датчика, потому что этот параметр тоже регулируется через ЭБУ. Выброс вредных веществ отработавших топливных смесей при таком регулировании уменьшается.

В итоге получается, что силовые, эксплуатационные характеристики автомобиля зависят напрямую от работы датчика температуры жидкости охлаждения.

Где находится ДТОЖ

В разных марках и моделях авто температурный датчик располагается в разных местах. Но, обычно он ставится в головке блока цилиндров (ГБЦ), недалеко от термостата или прямо на нем. Также обязательно расположение датчика должно быть вблизи отводящего патрубка, через который антифриз или тосол, или вода идет обратно в радиатор. Это оптимальное расположение. Датчик в этом случае передает в ЭБУ точную информацию.

Виды датчиков

Классификация ДТОЖ по изменению сопротивления:

1. Датчик с отрицательным температурным коэффициентом. Принцип работы в том, что внутреннее сопротивление падает, если температура увеличивается.
2. Датчик с плюсовым температурным коэффициентом. Принцип работы обратный, чем у первого типа датчика, то есть внутреннее сопротивление растет с ростом температуры.

Самый популярный в применении автомобильной промышленности — это первый вид ДТОЖ. Бывает, что в машине установлены 2 датчика, основной и дополнительный.

Основной датчик занимается передачей информации электронному блоку управления, а дополнительный — включением вентилятора.

Виды неисправностей датчика и как их устранить

Благодаря тому, что конструкция датчика проста, он считается надежным. Чем проще конструкция, тем выше надежность. У датчика может быть проблема с градуировкой. В этом случае значение сопротивления будет меняться как попало и на ЭБУ будет передаваться неверная информация.

Основная и главная поломка или неисправность температурного датчика охлаждающей жидкости в том, что он не включает вентилятор при достижения температуры включения.

Неисправность может быть вызвана окислением штекера проводки или поломки дополнительного датчика, отвечающего за работу вентилятора.

Неисправности ДТОЖ:

• без причины падают обороты двигателя;
• долго нагревается мотор;
• двигатель часто перегревается;
• повышенный расход топлива;
• ухудшение управляемости автомобилем;
• из глушителя выходит черны дым;
• нет стабильности в работе ДВС.

Бывают также, стуки в двигателе — детонация. На старых авто устанавливался контроллер. При достижении стрелки контроллера за пределы критической зоны, требуется немедленная остановка транспорта. Это может быть связано с поломкой ДТОЖ.

А в современных автомобилях, бортовой компьютер подскажет, что мотор перегрелся и требуется остановиться. Кстати, если тосол, антифриз или вода закипела, нельзя выключать двигатель. Надо остановиться и дать поработать на холостом ходу. Когда температура немного спадет, заглушить двигатель.

Причины появления неполадок

Некачественный антифриз, а также моторное масло могут стать причиной неправильной работы датчика. Дело в том, что наконечник датчика очень чувствительный. Если на нем образуется осадок в виде кристалликов жидкости, то датчик работает со боями. Утечка охлаждающей жидкости приводит к износу прокладки. Также, причиной поломки может быть замыкание в цепи, скачок напряжения.

Как проверить, рабочий ли датчик температуры

Чтобы демонтировать, проверить, заменить датчик, необходимы такие инструменты:

1. Ключ на 19 мм.
2. Мультиметр.
3. Емкость для слива ОЖ.
4. Электрочайник для подогрева воды.
5. Термометр.
6. Еще одна емкость, но уже для горячей воды, маленькая, например, стакан.

Как проверять

Диагностику делают на специальном оборудовании в автосервисах. Чтобы проверить, правильно ли датчик показывает температуру, надо его опустить в горячую жидкость и замерить сопротивлением Омметром или мультиметром в положении определения сопротивления. На разных датчиках, разных марках и моделях, значения сопротивления могут отличаться. В интернет сети есть специальные таблицы с данными сопротивления, для каких датчиков конкретной модели.

Если значение сопротивления отличается от того, какое оно должно быть по таблице, то датчик температуры надо заменить. Датчик не ремонтируется.

Как проверить датчик температуры жидкости охлаждения?

1. Берем датчик и опускаем его в теплую воду.
2. Берем термометр и опускаем его в емкость с холодной водой. Для точности показаний, лучше использовать электронный градусник.
3. К датчику подсоединяем мультиметр и опускаем датчик в воду. Смотрим, что показывает измерительный прибор.
4. Вода с холодной водой в это время нагревается до 15, 20, 25 градусов. Результаты записываются. При какой температуре, сколько показывает сопротивление. Если данные не совпали с табличными, эталонными, то датчик подлежит замене.

Есть еще способ проверки датчика темп-ры без градусника. Вода обычно кипит при 100 градусах. Измеряем сопротивление, когда датчик был опущен в кипящую воду. Сопротивление в этом случае должно быть приблизительно 176 Ом. Плюс, минус погрешность, может достигать до 190 Ом. Но без термометра, это приблизительная проверка.

Сейчас приведу таблицу, при какой температуре, в каких пределах должно быть сопротивление.

Температура, С	Сопротивление, Ом
	5 000 — 6 500
10	3 350 — 4 400
20	2 250 — 3 000
30	1 500 — 2 100
40	950 — 1400
50	700 — 950
60	540 — 675
70	400 — 500
80	275 — 375
90	200 — 290
100	150 — 225

Как заменить датчик температуры

Это можно сделать своими руками, большого опыта для этого не требуется. Порядок таков:

1. Слить ОЖ.
2. Снять старый датчик. Он вкручивается в спец. отверстие с резьбой. Выкручиваем его.
3. Вкручиваем новый датчик. Рекомендуется посадочное место смазать герметиком до вкручивания.

Вывод

Итак, температурный датчик жидкости охлаждения — это один из важных элементов в конструкции авто. При его неправильной работе или полном отказе, работа ДВС ощущается сразу. Отклонения в работе, что называется, на лицо.

Датчик представляет собой терморезистор. Данные об изменении температуры за бортом он передает в ЭБУ через изменения сопротивления.

Видео

где находится и как его заменить

Для любого водителя важно знать, где расположен датчик, показывающий температурный режим в системе охлаждения. Почти во всех автомобилях, независимо от их марки, данный прибор расположен в верхней части корпуса двигателя.

Сегодня разговор пойдёт о предназначении этого важного устройства, о его проверке, неисправностях и схеме. Вы узнаете, как произвести подключение датчика температуры антифриза и заменить его на новый прибор.

Содержание

• 1 Для чего предназначен датчик
• 2 Как осуществить проверку датчика температуры охлаждающей жидкости самостоятельным образом
• 3 Какие признаки неисправности датчика существуют
• 4 Как устроен датчик температуры ОЖ
• 5 Как подключить датчик
• 6 Проверка уровня датчика ОЖ
• 7 Заключение

Для чего предназначен датчик

Прибор или устройство, показывающее температурные изменения в охлаждающей системе, имеет огромное значение для всей системы управления автомобильным мотором. Именно он осуществляет контроль над состоянием температуры антифриза в общей схеме охлаждающей системы.

При помощи данных датчика происходит контроль над системой управления двигателя, корректируются параметры функционала движка, которые непосредственным образом, осуществляются в зависимости от нагрева и теплового состояния охлаждающей жидкости.

Какие данные наиболее важны:

• Качество состава топливной смеси;
• Количество оборотов коленчатого вала за определённый период;
• Изменение угла опережения зажигания.

Датчик помогает определить, насколько быстро прогревается двигатель во время запуска, и обеспечивает его скорейшее прогревание, а также поддерживает ту самую оптимальную температуру, которая сохраняется при различных рабочих режимах.

Как осуществить проверку датчика температуры охлаждающей жидкости самостоятельным образом

Чтобы определить, насколько грамотно работает и показывает данные устройство, его необходимо снять или демонтировать. Сделать такую операцию довольно просто, нужно лишь соблюдать последовательность действий:

• Демонтируйте воздушный фильтр, так как прибор обычно располагается на патрубке ГБЦ.
• Затем необходимо снять провод с аккумулятора под знаком «минус».
• Слить охлаждёнку из радиатора.
• От устройства отключить все провода.
• При помощи ключа с номерами 19-21,ослабить затяжку и снять датчик.

После всех проделанных манипуляций следует поместить датчик в ёмкость и налить в неё охлаждающую жидкость. Далее начать прогревание жидкости под полным контролем с учётом показаний омметра.

Можно определить правильность работы датчика по специальной таблице. Если показания, снятые с вашего прибора не совпадают с данными таблицы, стоит задуматься о покупке нового датчика, так как отремонтировать его не удастся.

Бывает, что датчик отлично работает, и состояние его соответствует стандартам, а проблемы в работе двигателя не исчезают, в этом случае стоит обратить внимание на работу термостата.

Какие признаки неисправности датчика существуют

Не исключены некоторые неисправности, связанные с датчиком для охлаждения жидкости, которые чреваты сбоями в работе двигателя. Большинство признаков говорят о поломке приора и необходимости его замены. Вот некоторые из признаков:

• Вы видите, что топлива тратится больше, чем обычно;
• Когда при холодном двигателе наблюдается плохой выхлоп;
• Не осуществляется запуск мотора в морозную погоду.

Но не стоит сразу бросаться в магазин для приобретения нового датчика при обнаружении выше перечисленных проблем. Очень может быть, что неполадки связаны с плохим контактом или его повреждением, возможно, существуют проблемы в проводке или утечке жидкости.

Для того чтобы исключить возможные проблемы, устройство осматривается визуально, возможно, вы заметите коррозию или повреждение без снятия устройства и разборки всей системы.Для опытных автомобилистов даже при визуальном осмотре обнаруживаются источники проблемы.

Водители отмечают, что в некоторых случаях можно заметить, как начинает «колбасить» двигатель в охлажденном состоянии, а показатели холостых оборотов прыгают, с минимальных на максимальные значения. После нескольких минут проблема исчезает сама собой, именно такой казус красноречиво говорит о поломке датчика температуры ОЖ.

Датчик, является дорогой и важнейшей частью любого автомобиля, он требует к себе должного внимания. Чтобы не произошло закипание мотора, следует периодически отслеживать состояние прибора и его показания.

Как устроен датчик температуры ОЖ

Данное устройство – это герметичный переключатель, произведённый из специального материала, имеющего ферромагнитные свойства. За счёт пружинных контактов осуществляется контакт, при повышении напряжения магнитного поля происходит контакт и замыкание, а при ослаблении напряжения имеет место размыкание контактов.

Как подключить датчик

Чтобы правильно и безопасно установить датчик, следует остудить двигатель. Любой водитель может осуществить установку самостоятельно, нужно лишь вкрутить его в посадочное гнездо, подтянуть резьбу и подключить провода. После этого все детали возвращаются на свои места, а именно воздушный фильтр и колодка с проводами.

Герметик для этого процесса использовать нельзя, так как он при сильном нагреве может потечь, тогда не исключено попадание его в тосол, и как следствие, сбой всей системы охлаждения.

Проверка уровня датчика ОЖ

Надо сказать, что проверка уровня ОЖ может производиться и на «глазок», для опытного водителя не нужны специальные приборы. Посмотрев в расширительный бак можно понять, сколько израсходовалось жидкости.

• При холодном двигателе ОЖ находится между отметками минимума и максимума, а вот при нагревании мотора, уровень повышается.
• При исправной работе автомобиля уровень может понижаться, и датчик тут же выдаёт соответствующие показатели, которые выражаются в сигнале на приборной панели. Тогда требуется доливка тосола или охлаждающей жидкости.
• Важно знать, по мнению специалистов, в разогретый мотор ОЖ доливать категорически запрещается, только после полного остывания двигателя можно производить соответствующие действия.
• Воду в чистом виде также запрещено лить, это чревато возникновением коррозии на головках цилиндров.

Если после проверки, датчик не показывает уровень температуры ОЖ, вам следует обратиться в сервисный цент по обслуживанию авто, где вам будет диагностирована неисправность.

Все системы автомобиля тесно связаны друг с дружкой, сбой может дать даже не правильно закреплённая деталь или какая-нибудь ваша ерундовая оплошность. Из-за неё одна из систем способна сопротивляться и выдавать ошибку. При осмотре машины профессионалами, если появляется нужда в замене датчика, вам будет выдана гарантия на качественную замену прибора и установки всех узлов на прежнее место.

Обычно сам датчик стоит значительно дешевле самой работы. Датчик приобретается непосредственно на месте его замены.

Заключение

• Датчик температуры охлаждающей жидкости – это устройство высокой степени важности, он требует от водителя внимательности и соответствующего ухода.
• Не стоит экономить на установке нового датчика, так как он является в большой степени гарантией правильной работы всей охлаждающей системы.
• После ремонта мотор будет долгое время служить качественно, работать ровно, в особенности это будет определяться при низких оборотах.
• От вашего отношения к данному прибору зависит в целом вся работа автомобиля и её исправность.

Как заменить датчик температуры охлаждающей жидкости

Как заменить датчик температуры охлаждающей жидкости | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Проверить стоимость системы охлаждения

Место обслуживания

0,00 $

Предварительная, прозрачная цена

Современные двигатели контролируют практически каждую функцию, чтобы обеспечить надежную и эффективную работу вашего автомобиля каждый день. Одной из наиболее важных систем, за которой необходимо следить, является система охлаждения, которая включает в себя радиатор, водяной насос, вентилятор радиатора, трубопроводы охлаждающей жидкости и расширительный бачок. Датчик температуры охлаждающей жидкости, также известный как датчик температуры охлаждающей жидкости, представляет собой систему управления двигателем, которая контролирует температуру охлаждающей жидкости и передает эту информацию в ECM. Когда датчик работает правильно, он сообщит вашему бортовому компьютеру, если температура слишком высока, предупреждая водителя о наличии проблемы, зажигая сигнальную лампочку на приборной панели.

Датчик температуры охлаждающей жидкости (переключатель) использует электрическое сопротивление для измерения температуры охлаждающей жидкости. Когда сигнал отправляется в ECM, компьютер регулирует момент зажигания автомобиля, подачу топлива и другие факторы, которые снижают или повышают производительность в зависимости от температуры охлаждающей жидкости.

В связи с тем, что температура двигателя играет жизненно важную роль в общих характеристиках любого автомобиля, важно иметь исправно работающий датчик температуры охлаждающей жидкости. Если вы обнаружите, что датчик неисправен, вам придется заменить это устройство, следуя пошаговым инструкциям, приведенным ниже.

Часть 1 из 3: Диагностика проблемы с датчиком температуры охлаждающей жидкости

Система охлаждения современных легковых автомобилей, грузовиков и внедорожников состоит из нескольких компонентов, которые работают вместе, чтобы ваш двигатель работал нормально. Когда возникает проблема с нагревом или перегревом двигателя, это может быть связано с поломкой одной или нескольких деталей. Потратив время на то, чтобы правильно диагностировать точную причину перегрева, очень важно найти решение и фактически исправить то, что сломано. Прежде чем принять решение о замене датчика температуры охлаждающей жидкости, обязательно диагностируйте некоторые предупреждающие признаки неисправного датчика температуры охлаждающей жидкости. Ниже приведены несколько предупреждающих знаков, которые уведомят вас о том, что датчик температуры охлаждающей жидкости поврежден и нуждается в замене.

Двигатель плохо экономит топливо: когда датчик температуры охлаждающей жидкости работает неправильно, он имеет тенденцию передавать ложную информацию в модуль управления двигателем. Это, в свою очередь, заставляет ECM либо добавить больше топлива, либо уменьшить количество воздуха в смеси, чтобы создать «богатую» ситуацию, предназначенную для охлаждения цилиндров и снижения вероятности перегрева.

Побочным эффектом этой реакции является резкое снижение расхода топлива. Если вы заметили, что индикатор температуры горит, а расход топлива действительно низкий, это может быть вызвано датчиком.

Черный дым из выхлопных газов: еще одним побочным эффектом богатого двигателя является появление черного дыма (или несгоревшего углерода от топлива) из выхлопных газов автомобиля при ускорении. Когда топливная смесь богатая (то есть в парах внутри камеры сгорания больше топлива, чем воздуха), цилиндр не сможет сжечь все топливо. В результате из выпускного отверстия головки блока цилиндров и выхлопной трубы будет выходить больше черного дыма. Двигатель перегревается: с обратной стороны иногда датчик полностью выходит из строя и не может контролировать температуру охлаждающей жидкости двигателя. Если это происходит, возрастает вероятность перегрева. Если ваш двигатель время от времени перегревается, проблема может быть связана с датчиком температуры охлаждающей жидкости.

Утечка охлаждающей жидкости из-под двигателя: датчик температуры охлаждающей жидкости также часто ослабевает, что приводит к утечке охлаждающей жидкости двигателя из-под двигателя. Если вы заметили охлаждающую жидкость перед двигателем, возможно, она исходит от датчика температуры охлаждающей жидкости двигателя.

• Примечание : Процесс снятия датчика температуры охлаждающей жидкости очень последователен, независимо от типа вашего автомобиля. Однако, поскольку все автомобили уникальны, важно сверить конкретные инструкции с руководством по обслуживанию вашего автомобиля, прежде чем продолжить.

Часть 2 из 3: Снятие и замена датчика температуры охлаждающей жидкости

Сам процесс замены датчика температуры охлаждающей жидкости чрезвычайно прост. Однако сложная работа приходится на подготовку системы охлаждения — как до, так и после.

Необходимые материалы

• Поддон для сбора охлаждающей жидкости
• Отвертка с плоской головкой
• Воронка
• Джек
• Подставки для домкрата
• Новая охлаждающая жидкость
• Плоскогубцы
• Замена датчика температуры охлаждающей жидкости
• Защитное оборудование, включая защитные очки и перчатки
• Набор торцевых ключей

• Рабочий фонарь

• Совет : Эту работу следует выполнять только при холодном двигателе, который не работал в течение как минимум одного часа. Поскольку вы будете находиться под автомобилем и вероятность того, что охлаждающая жидкость попадет вам в лицо, высока, может быть хорошей идеей надеть защитный экран для защиты лица. Убедитесь, что вы надели защитные очки и перчатки, чтобы защитить руки от горячей охлаждающей жидкости, если двигатель не холодный.

Шаг 1: Убедитесь, что автомобиль стоит на ровной рабочей площадке . Поскольку вам нужно поднять переднюю часть и установить переднюю часть на подставки, убедитесь, что ваш автомобиль стоит на ровной поверхности.

Не поднимайте автомобиль на проезжей части или на уклоне.

Шаг 2: Найдите датчик температуры охлаждающей жидкости . Первое, что необходимо выполнить после того, как вы собрали все свои инструменты и активы, — это найти датчик температуры охлаждающей жидкости.

На изображении выше видно, что большинство датчиков температуры охлаждающей жидкости расположены в верхней части двигателя со стороны водителя. Однако расположение этого датчика может отличаться в зависимости от конкретного двигателя. Убедитесь, что вы проконсультировались со своим производителем или приобрели руководство по обслуживанию для марки и модели вашего автомобиля для точного местоположения и инструкций.

Этап 3: Поддомкратьте переднюю часть, чтобы получить зазор . Убедитесь, что у вас достаточно места, чтобы пролезть под автомобиль.

Это можно сделать, въехав передней частью на пандусы или поддомкратив переднюю часть и установив под нее подставки для безопасности.

Шаг 4: Снимите крышку радиатора и крышку перелива . После того, как автомобиль поднят и вы открыли капот, следующим шагом будет снятие крышки радиатора и крышки бачка охлаждающей жидкости.

Это устраняет вакуумное давление в системе охлаждения, позволяя слить жидкость из радиатора и заменить датчик температуры охлаждающей жидкости. [Вставка изображения 3: снятие пробки радиатора]

Шаг 5: Слейте воду из радиатора . Под вашим автомобилем, как правило, со стороны водителя, радиатор будет иметь две разные сливные пробки.

Одним из них является кран, который находится с левой стороны радиатора рядом с основной сливной пробкой (на большинстве автомобилей).

Существует два способа слить воду из радиатора: либо снять кран и дать радиатору медленно стекать, либо снять сливную пробку радиатора и ожидать быстрого вытекания большого объема охлаждающей жидкости.

В зависимости от конкретного поддона или метода сбора охлаждающей жидкости примите решение о том, какой способ лучше всего подходит для вашей ситуации, и слейте охлаждающую жидкость из радиатора.

Шаг 6: Замените сливную пробку . После того, как вы слили воду из радиатора, обязательно замените сливную пробку или снова вставьте кран, прежде чем продолжить.

Это гарантирует, что вы не забудете выполнить этот шаг перед добавлением охлаждающей жидкости после замены датчика температуры охлаждающей жидкости.

Шаг 7: Отсоедините электронный жгут от датчика температуры . Пришло время найти и снять датчик температуры охлаждающей жидкости.

В первую очередь снимите электронный жгут, который соединяется с датчиком. Обычно этот датчик крепится с помощью пластикового зажима. Чтобы снять зажим, возьмите отвертку с плоской головкой и медленно подденьте зажим с внешнего края датчика температуры.

Шаг 8: Снимите датчик температуры охлаждающей жидкости . Используя головку ¼ дюйма и удлинитель, а также головку правильного размера (обычно 19мм), отсоедините датчик от блока цилиндров и полностью снимите его.

Шаг 9: Очистите отверстие, в котором расположен датчик . Обязательно очистите область вставки датчика перед повторной установкой датчика температуры.

В некоторых случаях грязь, мусор и другие частицы могут повлиять на работу датчика температуры охлаждающей жидкости, поэтому перед установкой нового датчика убедитесь, что у вас есть чистая зона.

Шаг 10: Установите новый датчик . Пальцами вручную ввинтите датчик температуры охлаждающей жидкости в соответствующее отверстие, пока датчик не окажется заподлицо с двигателем. Снимите удлинитель с храповика и вручную затяните датчик с помощью гнезда и удлинителя.

• Предупреждение : Датчик необходимо устанавливать очень осторожно и не затягивать слишком туго. Вот почему мы рекомендуем затягивать датчик вручную с помощью гнезда и удлинителя, но не храповика.

Шаг 11: Подсоедините жгут проводов к датчику . После того, как датчик был успешно затянут, снова присоедините жгут проводов.

Он должен встать на место со щелчком.

Шаг 12: Убедитесь, что сливная пробка радиатора затянута .

Шаг 13: Добавьте охлаждающую жидкость в радиатор . Хотя вы могли собрать охлаждающую жидкость радиатора, когда сливали ее из радиатора, настоятельно рекомендуется добавить новую охлаждающую жидкость.

Это обеспечит правильную работу датчика температуры охлаждающей жидкости. Добавьте новую охлаждающую жидкость, смешанную с дистиллированной водой, в соответствии с рекомендациями производителя вашего автомобиля.

• Предупреждение : Многие новые легковые автомобили, грузовики и внедорожники имеют системы охлаждения, требующие этапа заливки. Это уникально и специфично для каждого производителя транспортных средств, поэтому ВАЖНО, чтобы вы связались с производителем автомобилей и получили точный процесс заполнения системы охлаждающей жидкости. Невыполнение этого требования часто приводит к попаданию пузырьков воздуха в систему охлаждения и проблемам с перегревом.

Шаг 14: Добавьте охлаждающую жидкость в бачок . После того, как ваш радиатор заполнен, вам нужно добавить свежую охлаждающую жидкость в расширительный бачок охлаждающей жидкости.

Вполне вероятно, что при первом запуске автомобиля вам придется долить охлаждающую жидкость. Будьте активны, добавляя немного жидкости в бачок охлаждающей жидкости, чтобы уменьшить вероятность образования пузырьков воздуха в линиях охлаждающей жидкости.

Шаг 15: Снимите ведра с охлаждающей жидкостью . Надлежащим образом утилизируйте использованную охлаждающую жидкость.

Шаг 16: Опустите автомобиль с домкрата . Поставьте автомобиль задней частью на уровень земли.

Часть 3 из 3: Запустите двигатель и испытайте автомобиль

После замены датчика температуры охлаждающей жидкости в большинстве случаев перед пробной поездкой автомобиля необходимо запустить двигатель, проверить его на наличие утечек и долить жидкость в радиатор. Лучший способ завершить любое дорожное испытание — это спланировать маршрут, который позволит вашему двигателю прогреться до надлежащей рабочей температуры и откроет термостат вашего радиатора.

Шаг 1: Запустите автомобиль . Дайте ему прогреться до рабочей температуры.

Шаг 2: Проверка на наличие утечек . Обязательно проверьте наличие утечек из сливной пробки радиатора, крана или датчика температуры охлаждающей жидкости.

Шаг 3: Проверьте, горит ли индикатор проверки двигателя или низкого уровня охлаждающей жидкости . Если это так, выключите двигатель и проверьте уровень охлаждающей жидкости в бачке.

Если индикатор горит, бачок охлаждающей жидкости должен быть пуст. Залейте охлаждающую жидкость и перезапустите двигатель, чтобы индикатор погас.

Шаг 4: Пробная поездка автомобиля . Управляйте автомобилем до тех пор, пока не услышите, как включается вентилятор радиатора.

Как только вы это сделаете, вернитесь домой, следя за термостатом или температурой двигателя.

Шаг 5: Проверьте уровень охлаждающей жидкости . После того, как автомобиль остынет в течение как минимум одного часа, проверьте уровень охлаждающей жидкости в бачке и при необходимости долейте.

После завершения установки и тест-драйва у вас должно быть все в порядке с новым датчиком температуры охлаждающей жидкости. Однако, если вы не уверены на 100%, что сможете выполнить эту работу самостоятельно, обратитесь к одному из наших сертифицированных профессиональных механиков, чтобы заменить датчик температуры охлаждающей жидкости.

---

Следующий этап

Плановая проверка системы охлаждения

Самая популярная услуга, которую заказывают читатели этой статьи, — «Проверка системы охлаждения». Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

СМ. ЦЕНЫ И ПЛАН

---

Датчики

Переключатели

Температура

охлаждающая жидкость

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Отлично

---

Сводка оценок

ПОСМОТРЕТЬ ОТЗЫВЫ РЯДОМ

Theodore

16 -летний опыт работы

1587 Обзоры

Запрос Theodore

Theodore

16 -летний опыт

Theodore

By Samuel

Volkswagen Touareg V6-3.0 , Вашингтон

Теодор был вовремя и очень помог, отвечая на мои вопросы. Он проделал большую работу, и я был очень доволен его усердием.

Анна

Ford Fiesta — Проверить систему охлаждения — Ботелл, Вашингтон

Пунктуальный, приятный и очень профессиональный!! Он также очень хорошо все объяснил. Я обязательно обращусь к нему снова для других услуг, необходимых для моей машины в будущем! Спасибо Теодор!!!

Jose

17 лет опыта

433 Обзоры

Запрос Jose

Jose

17 -летний опыт

Запрос Jose

Стефани

Ford Ranger L4-2. 3

Хосе был вовремя и смог найти источник моей утечки. Он также провел тщательный осмотр и обнаружил пару небольших утечек; не один, так что я оценил это. Он также нашел время, чтобы объяснить все, что он нашел, и помог мне понять, что искать в будущем. Он выполнил работу очень эффективно.

Даниэль

Ford F-150 — Проверка системы охлаждения — Портленд, штат Орегон

Хосе позвонил и смог прийти пораньше. Он очень знающий и опытный. Ему нужны были детали, которых не было в наличии, поэтому он назначил встречу, которая подходит для обоих наших графиков, чтобы вернуться.

Деррик

11 лет опыта

170 отзывов

Запросить Деррик

Деррик

11 лет опыта

Запросить Деррик

Даррен

Audi Q5 V6-3.0L Turbo — Проверьте систему охлаждения — Фэрфилд, Калифорния

Деррик — настоящий механик. Он не торопился, чтобы проверить каждую систему в моей Audi 5.0. Он покрыл все основания. Даже взял его на шоссе, просто чтобы послушать, может ли он услышать проблему и увидеть ее. Реально умный парень! Еще раз спасибо Д!!

Travis

13 лет опыта

579 отзывов

Запрос Travis

Travis

13 лет опыта

Запрос Travis

от Stanley

Saturn Ion L4-2.2L — Проверка системы охлаждения — Сент-Пол, Миннесота

Включено вовремя, вежливо и эффективно. Вообще времени не терял. Тоже легкая личность. Скорее всего, он будет использовать его для такого рода обслуживания, особенно для конкретных проблем Сатурна! Справедливые цены тоже!

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Что означает сигнальная лампа температуры охлаждающей жидкости?

Сигнальная лампа температуры охлаждающей жидкости загорается, когда обнаруживается, что двигатель слишком горячий и есть риск его повреждения из-за перегрева.

Как заменить датчик положения EVP

Клапан EGR контролируется датчиком положения клапана. Этот датчик помогает системе EGR вашего автомобиля работать более эффективно и лучше контролировать выбросы.

Как заменить датчик скорости рыскания

Датчики скорости рыскания контролируют тяговое усилие, устойчивость и антиблокировочную тормозную систему, предупреждая вас, когда автомобиль наклоняется до опасной степени.

Похожие вопросы

Прокладки головки блока цилиндров вышли из строя, какова вероятность того, что это повторится?

Здравствуйте! Спасибо, что написали с этим вопросом. Конструкция «оппозитного» двигателя предполагает высокую вероятность проблем с прокладкой ГБЦ. Слив охлаждающей жидкости и масла отличается от типичных V-образных или рядных двигателей, поэтому охлаждающая жидкость и масло…

Отказоустойчивый режим появляется на приборной панели

Датчик выходной скорости является очень важным датчиком для компьютера вашего BMW 540i. Он использует этот сигнал для определения точек переключения, а также для блокировки гидротрансформатора. Если компьютер обнаружит проблему…

Индикатор давления масла и максимальная скорость двигателя 4000 об/мин. Через 2 дня машина перестала заводиться.

У вас есть несколько проблем, и это значительно усложняет ситуацию. Jetta известна своими проблемами с датчиками давления масла. Важно определить, что ваш двигатель имеет хорошее давление масла. Самый верный способ…

Просмотрите другой контент

Оценки

Техническое обслуживание

Города

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать FAQ

ЗАПРОСИТЬ ЦЕНУ

---

Поставщики беспроводных радиочастот и ресурсы

Веб-сайт RF Wireless World является домом поставщиков и ресурсов RF и Wireless. На сайте представлены статьи, учебные пособия, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тесты и измерения, калькуляторы, новости, книги, загрузки и многое другое.

Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, оптоволокно, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. д. Эти ресурсы основаны на стандартах IEEE и 3GPP. Он также имеет академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и дисциплинам MBA.

Статьи о системах на основе IoT

Система обнаружения падений для пожилых людей на основе IoT : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей. В нем упоминаются преимущества или преимущества системы обнаружения падения IoT. Подробнее➤
См. также другие статьи о системах на основе IoT:
• Система очистки туалетов AirCraft. • Система измерения удара при столкновении • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной розничной торговли • Система мониторинга качества воды • Система интеллектуальной сети • Умная система освещения на основе Zigbee • Умная система парковки на базе Zigbee • Умная система парковки на базе LoRaWAN.

---

Беспроводные радиочастотные изделия

Этот раздел статей охватывает статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE/3GPP и т. д. , стандарты. Он также охватывает статьи, связанные с испытаниями и измерениями, посвященные испытаниям на соответствие, используемым для испытаний устройств на соответствие RF/PHY. СМ. УКАЗАТЕЛЬ СТАТЕЙ >>.

---

Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH была рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Подробнее➤

---

Основные сведения о повторителях и типы повторителей : В нем объясняются функции различных типов повторителей, используемых в беспроводных технологиях. Подробнее➤

---

Основы и типы замираний : В этой статье рассматриваются мелкомасштабные замирания, крупномасштабные замирания, медленные замирания, быстрые замирания и т. д., используемые в беспроводной связи. Подробнее➤

---

Архитектура сотового телефона 5G : в этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Подробнее➤

---

Основные сведения о помехах и типы помех: В этой статье рассматриваются помехи по соседнему каналу, помехи в Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. д. Подробнее➤

---

Раздел 5G NR

В этом разделе рассматриваются функции 5G NR (новое радио), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. д. 5G NR Краткий справочный указатель >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • БАЗОВЫЙ НАБОР 5G NR • Форматы 5G NR DCI • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Опорные сигналы 5G NR • 5G NR m-Sequence • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • MAC-уровень 5G NR • Уровень 5G NR RLC • Уровень PDCP 5G NR

---

Руководства по беспроводным технологиям

В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводным сетям. Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, беспроводная сеть, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. д. См. ИНДЕКС УЧЕБНЫХ ПОСОБИЙ >>

---

Учебное пособие по 5G — В этом учебном пособии по 5G также рассматриваются следующие подтемы, посвященные технологии 5G:
Учебник по основам 5G Диапазоны частот учебник по миллиметровым волнам Рамка волны 5G мм Зондирование канала миллиметровых волн 5G 4G против 5G Испытательное оборудование 5G Архитектура сети 5G Сетевые интерфейсы 5G NR звучание канала Типы каналов 5G FDD против TDD Нарезка сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G ТФ

---

В этом учебнике GSM рассматриваются основы GSM, сетевая архитектура, сетевые элементы, системные спецификации, приложения, Типы пакетов GSM, структура кадров GSM или иерархия кадров, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM или настройка вызова или процедура включения питания, Вызов MO, вызов MT, модуляция VAMOS, AMR, MSK, GMSK, физический уровень, стек протоколов, основы мобильного телефона, Планирование RF, нисходящая линия связи PS и восходящая линия связи PS.
➤Подробнее.

LTE Tutorial , описывающий архитектуру системы LTE, включая основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он предоставляет ссылку на обзор системы LTE, радиоинтерфейс LTE, терминологию LTE, категории LTE UE, структуру кадра LTE, физический уровень LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, Voice Over LTE, расширенный LTE, Поставщики LTE и LTE vs LTE advanced.➤Подробнее.

---

Радиочастотные технологии Материалы

На этой странице мира беспроводных радиочастот описывается пошаговое проектирование преобразователя частоты на примере повышающего преобразователя частоты 70 МГц в диапазон C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, амортизирующие прокладки. ➤Читать дальше.
➤ Проектирование и разработка радиочастотного приемопередатчика ➤Дизайн радиочастотного фильтра ➤Система VSAT ➤Типы и основы микрополосковых ➤Основы волновода

---

Раздел испытаний и измерений

В этом разделе рассматриваются ресурсы по контролю и измерению, контрольно-измерительное оборудование для тестирования тестируемых устройств на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE. ИНДЕКС испытаний и измерений >>
➤Система PXI для контрольно-измерительных приборов. ➤ Генерация и анализ сигналов ➤ Измерения физического уровня ➤ Тестирование устройства WiMAX на соответствие ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤ Тест на соответствие TD-SCDMA

---

Волоконно-оптические технологии

Волоконно-оптический компонент основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д. Эти компоненты используются в оптоволоконной связи. ИНДЕКС оптических компонентов >>
➤Руководство по оптоволоконной связи ➤APS в SDH ➤Основы SONET ➤ Структура кадра SDH ➤ SONET против SDH

---

Поставщики беспроводных радиочастот, производители

Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.

Поставщики ВЧ-компонентов, включая ВЧ-изолятор, ВЧ-циркулятор, ВЧ-смеситель, ВЧ-усилитель, ВЧ-адаптер, ВЧ-разъем, ВЧ-модулятор, ВЧ-трансивер, PLL, VCO, синтезатор, антенну, осциллятор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексер, дуплексер, чип-резистор, чип-конденсатор, чип-индуктор, ответвитель, ЭМС, программное обеспечение RF Design, диэлектрический материал, диод и т. д. Поставщики радиочастотных компонентов >>
➤Базовая станция LTE ➤ РЧ-циркулятор ➤РЧ-изолятор ➤Кристаллический осциллятор

---

MATLAB, Labview, Embedded Исходные коды

Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. СМ. ИНДЕКС ИСТОЧНИКОВ >>
➤ 3–8 код VHDL декодера ➤Скремблер-дескремблер Код MATLAB ➤32-битный код ALU Verilog ➤ T, D, JK, SR триггер коды labview

*Общая медицинская информация*

Сделайте эти пять простых вещей, чтобы помочь остановить коронавирус (COVID-19).
СДЕЛАЙТЕ ПЯТЬ
1. РУКИ: Мойте их часто
2. ЛОКОТЬ: кашляйте в него
3. ЛИЦО: Не прикасайтесь к нему
4. НОГИ: Держитесь на расстоянии более 3 футов (1 м) друг от друга
5. ЧУВСТВУЙТЕ: Болен? Оставайтесь дома

Используйте технологию отслеживания контактов >> , следуйте рекомендациям по социальному дистанцированию >> и установить систему наблюдения за данными >> спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таких стран, как США и Китай, чтобы остановить распространение COVID-19так как это заразное заболевание.

---

Радиочастотные калькуляторы и преобразователи

Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц измерения. Они охватывают беспроводные технологии, такие как GSM, UMTS, LTE, 5G NR и т. д. СМ. КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR ➤ 5G NR ARFCN и преобразование частоты ➤ Калькулятор скорости передачи данных LoRa ➤ LTE EARFCN для преобразования частоты ➤ Калькулятор антенны Yagi ➤ Калькулятор времени выборки 5G NR

---

IoT-Интернет вещей Беспроводные технологии

В разделе, посвященном IoT, рассматриваются беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth с низким энергопотреблением (BLE), NFC, RFID, INSTEON, X10, KNX, ANT+, Wavenis, Dash7, HomePlug и другие. Он также охватывает датчики IoT, компоненты IoT и компании IoT.
См. главную страницу IoT>> и следующие ссылки.
➤РЕЗЬБА ➤EnOcean ➤ Учебник LoRa ➤ Учебник по SIGFOX ➤ WHDI ➤6LoWPAN ➤Зигби RF4CE ➤NFC ➤Лонворкс ➤CEBus ➤УПБ

СВЯЗАННЫЕ ПОСТЫ

Учебные пособия по беспроводным радиочастотам

GSM ТД-СКДМА ваймакс LTE UMTS GPRS CDMA SCADA беспроводная сеть 802.11ac 802.11ad GPS Зигби z-волна Bluetooth СШП Интернет вещей Т&М спутник Антенна РАДАР RFID

Различные типы датчиков

Датчик приближения Датчик присутствия против датчика движения Датчик LVDT и RVDT Датчик положения, смещения и уровня датчик силы и датчик деформации Датчик температуры датчик давления Датчик влажности датчик МЭМС Сенсорный датчик Тактильный датчик Беспроводной датчик Датчик движения Датчик LoRaWAN Световой датчик Ультразвуковой датчик Датчик массового расхода воздуха Инфразвуковой датчик Датчик скорости Датчик дыма Инфракрасный датчик Датчик ЭДС Датчик уровня Активный датчик движения против пассивного датчика движения

Поделиться этой страницей

Перевести эту страницу

СТАТЬИ Раздел T&M ТЕРМИНОЛОГИИ Учебники Работа и карьера ПОСТАВЩИКИ Интернет вещей Онлайн калькуляторы исходные коды ПРИЛОЖЕНИЕ. ЗАМЕТКИ Всемирный веб-сайт T&M

Как датчики температуры охлаждающей жидкости двигателя влияют на современную трансмиссию – UnderhoodService



Учитывая, что ежегодно на наш внутренний рынок выводится примерно 1500 или более различных моделей автомобилей, становится все труднее предсказать, как модуль управления трансмиссией (PCM) будет использовать данные от конкретного датчика или обнаружить датчик вне диапазона на любой отдельной платформе транспортного средства. Датчик температуры охлаждающей жидкости двигателя (ECT) является хорошей иллюстрацией того, как изменились стратегии бортовой диагностики.

Датчик ECT, выходящий за пределы допустимого диапазона, может повлиять на отображение топлива и искры в PCM, изменение фаз газораспределения, трансмиссию, вентилятор охлаждения радиатора и функции улавливания паров топлива, поэтому важно понимать, как PCM самостоятельно диагностирует цепь ECT. и как данные ECT интегрируются в стратегию эксплуатации транспортного средства.

Стратегия встроенной диагностики во многом зависит от вычислительной мощности PCM. Большинство модулей OBDI до 1996 года и многие модули управления двигателем (ECM) и PCM раннего выпуска после OBDII имели достаточную вычислительную мощность только для обнаружения серьезных или прерывистых сбоев напряжения в цепи.
Во многих случаях у ранних ECM не было достаточно возможностей, чтобы рационализировать работу датчика ECT с другими входными данными. Таким образом, в некоторых приложениях датчик вне диапазона может повлиять на работу многих тестовых мониторов OBDII и работу многих компонентов автомобиля без установки кода неисправности. Помните, что вход ECT является частью данных стоп-кадра, которые сопровождают большинство диагностических кодов неисправностей.

Диаграмма 1: Температура охлаждающей жидкости должна постоянно повышаться по мере прогрева двигателя.

СТРАТЕГИИ ЭКСПЛУАТАЦИИ

Большинство современных автомобильных датчиков ЕСТ и температуры всасываемого воздуха (IAT), как правило, представляют собой двухпроводные термисторы с отрицательным температурным коэффициентом (NTC), в которых электрическое сопротивление датчиков ЕСТ и IAT уменьшается по мере повышения температуры. См. схемы 1 и 2 .
В крайнем случае, ECT с разомкнутой цепью должен показывать данные сканирующего прибора о температуре охлаждающей жидкости приблизительно -40°F, так как PCM получает нулевое обратное напряжение. Напротив, короткое замыкание разъема ECT от опорной клеммы 5 вольт PCM к клемме возврата напряжения PCM должно указывать на данные сканирующего прибора о температуре охлаждающей жидкости примерно +300 ° F.

Диаграмма 2: Температура охлаждающей жидкости должна стабилизироваться при открытии термостата.

Обе температуры запрограммированы в стратегии бортовой диагностики как самые экстремальные температуры, при которых может работать двигатель. Первая серия «глобальных» кодов, связанных с цепью, включает P0115 (неисправность цепи ECT), P0117 (низкое входное напряжение ECT), P0118 (высокое входное напряжение ECT) и P0119 (датчик ECT или неисправность цепи).

ЭЛЕКТРИЧЕСКИЕ/МЕХАНИЧЕСКИЕ НЕИСПРАВНОСТИ

Электрические неисправности включают низкое обратное напряжение ECT, вызванное коррозией разъемов ECT, или, в крайнем случае, низкое опорное напряжение, вызванное замыканием цепи опорного напряжения другим датчиком. В некоторых случаях будет установлен код неисправности P0116, если PCM обнаружит ошибку в диапазоне или работе датчика ECT.

Механические неисправности включают низкое обратное напряжение ECT, вызванное низким уровнем охлаждающей жидкости и заеданием термостатов в открытом положении, которые часто представлены второй серией кодов DTC P0125-128. Низкий уровень охлаждающей жидкости вызовет гораздо более низкое, чем ожидалось, обратное напряжение ECT, поскольку датчик ECT больше не контактирует с охлаждающей жидкостью.

Предположительно, водитель увидит сигнальную лампочку «низкий уровень охлаждающей жидкости» на комбинации приборов. Индикатор проверки двигателя может гореть или не гореть, и может быть установлен код неисправности. Напротив, заклинивший открытый термостат вызовет медленное время прогрева и может сохранить DTC P0128 просто потому, что PCM видит температуру охлаждающей жидкости ниже нормальной в течение заданного промежутка времени.

Поскольку датчик ECT собирает первичные входные данные, практически все блоки ECM и PCM запрограммированы на обнаружение обрывов и коротких замыканий в цепи ECT. Но при обнаружении датчика ECT, выходящего за пределы допустимого диапазона, фактический тестовый монитор ECT может различаться в зависимости от приложения.

PCM может, например, измерить время, скорость и нагрузку, необходимые для доведения двигателя до заданной температуры охлаждающей жидкости, скажем, 194 ° F. Если указанные данные ECT не достигли желаемой рабочей температуры в течение определенный предел времени, а также при определенной частоте вращения двигателя и коэффициенте нагрузки, PCM может установить P0125 (недостаточная температура для работы в замкнутом контуре) или P0128 (температура охлаждающей жидкости ниже температуры, регулируемой термостатом), что в большинстве (но не во всех) ) указывает на неисправность термостата. Если эта диагностическая стратегия кажется сложной, то это потому, что она сложна, а также потому, что она может сильно различаться в разных приложениях.

КРИТЕРИИ ВКЛЮЧЕНИЯ

Диаграмма 3: Это резкое падение сигнала ECT привело к мгновенному обеднению воздушно-топливной смеси, что вызвало прерывистую жалобу на остановку без кода на этой Toyota Camry 1997 года. Этой самой жалобы на управляемость может не быть на автомобиле 2013 года.

Критерии активации — это просто типы входных данных датчиков, требуемых PCM для запуска тестового монитора и установки определенного DTC. Поскольку разрешающие критерии зависят от конкретного приложения, прежде чем делать какие-либо предположения, необходимо обратиться к соответствующей технической базе данных. ECT важен, потому что он является частью разрешающих критериев для многих мониторов испытаний компонентов и является частью данных стоп-кадра для большинства кодов DTC.

Как показано на примере автомобиля OBDII 1996 года на диаграмме 3 на стр. 32, датчик ECT, указывающий на мгновенное падение температуры охлаждающей жидкости, может привести к жалобе на управляемость холодного двигателя без кода. Это происходит потому, что PCM увеличил подачу топлива, чтобы соответствовать топливной карте для указанной (не фактической) рабочей температуры двигателя.

Если ECT показывает более низкую, чем фактическая рабочая температура, возможно, что PCM может увеличить ширину импульса для обогащения топливной смеси только до тех пор, пока датчик кислорода не предоставит входные данные для PCM, чтобы он мог взять на себя управление подачей топлива. С ранними автомобилями OBD II состояние переобогащения также может зависеть от того, насколько авторитетные инженеры-программисты запрограммировали в PCM ввод ECT. В системах с низким авторитетом последствия будут незначительными, в то время как в системах с высоким авторитетом последствия будут значительными.

СТАРЫЙ ПРОТИВ НОВОГО

Но давайте перенесемся в 2013 год, когда автомобиль обладает гораздо большей способностью обнаруживать неисправность датчика, чем PCM в модели 1996 года. Вот где опыт может ввести нас в заблуждение. Например, двигатель 1996 года может сравнить входные данные от датчика IAT и датчиков ECT, чтобы определить, запускается ли двигатель в условиях холодного или горячего прогрева. Если обе температуры находятся в пределах, скажем, 8º друг от друга, PCM предполагает, что двигатель запускается из холодного состояния. Эти данные позволяют PCM регулировать карты искры и топлива для запуска и запуска из холодного состояния.

Но, если сопротивление ECT ниже спецификации и, следовательно, указывает на более высокую температуру охлаждающей жидкости, PCM может предположить, что двигатель запускается из состояния прогрева, хотя на самом деле это не так. Эти ложные данные могут вызвать жалобу на холодную управляемость и, среди прочего, возможно, помешать работе монитора выбросов паров топлива.

Для автомобилей 1996 года также возможно, что датчик ECT вне допустимого диапазона или заклинивший термостат могут помешать установке кода неисправности для неисправного датчика кислорода, поскольку система никогда не переходит в режим работы с обратной связью. Точно так же многие 1996 автоматические коробки передач могут не включать муфту блокировки гидротрансформатора или повышающую передачу до тех пор, пока датчик ЕСТ не покажет, что двигатель достиг определенной рабочей температуры.

С другой стороны, поскольку современные циркониевые датчики кислорода или датчика соотношения воздух/топливо (AFR) с подогревом на автомобиле 2010 года позволяют PCM взять на себя управление подачей топлива практически сразу после запуска двигателя, датчик кислорода или датчика AFR имеет больше полномочий, чем датчик ECT для входа в режим работы с обратной связью. Несколько датчиков AFR и кислорода также обеспечивают резервный поток данных и позволяют PCM сравнивать входные данные каждого датчика.

Таким образом, выход датчика ECT из диапазона на автомобиле 2010 года, скорее всего, не повлияет на управляемость или производительность так сильно, как на модели 1996 года. Вместо этого PCM 2010 может прогнозировать значение ожидаемой температуры двигателя, отслеживая такие критерии, как температура всасываемого воздуха, частота вращения двигателя и нагрузка на двигатель. Кроме того, дополнительная вычислительная мощность автомобиля 2010 года может позволить его PCM игнорировать мгновенный сбой при вводе данных ECT (Диаграмма 3 на стр. 32) и вместо этого просто сохранять код неисправности, связанный с ECT, в своей диагностической памяти.

БАЗОВАЯ ДИАГНОСТИКА ECT

Простейшая диагностическая стратегия для диагностики датчиков IAT и ECT состоит в том, чтобы сравнить их входные данные после того, как автомобиль прогрелся в течение ночи. Вторая стратегия может включать использование сканирующего прибора для построения графика напряжения ECT. Третий, но менее надежный метод заключается в использовании инфракрасного пирометра или «тепловой пушки» для сравнения температуры всасываемого воздуха и температуры головки блока цилиндров двигателя с потоком данных, отображаемым на сканирующем приборе. Но помните, что из-за «отражательной способности» различных поверхностей подход с использованием тепловой пушки не будет показывать точную температуру, указанную на сканирующем приборе.

Наконец, убедитесь, что вы тестируете правильный датчик. Датчик IAT обычно интегрирован с узлом датчика массового расхода воздуха с подогревом на большинстве современных автомобилей. Многие автомобили OBDI до 1996 года имели отдельный датчик температуры для включения вентиляторов охлаждения радиатора. Ранние автомобили OBDI и OBDII использовали однопроводной датчик ECT для передачи данных на датчик температуры комбинации приборов и отдельный двухпроводной датчик для передачи данных в PCM.
