Как пользоваться ареометром для аккумулятора с грушей: Как правильно пользоваться ареометром для аккумулятора?

Проверка и корректировка уровня электролита в аккумуляторе, долив

Аккумуляторы

07.12.2017 Auto Оставить комментарий

Проверку уровня электролита в аккумуляторе нетрудно проделать стеклянной трубкой с внутренним диаметром 3-4 мм. Трубку опустите в заливное отверстие аккумулятора до упора в предохранительную сетку, зажмите пальцем верхнее отверстие трубки и аккуратно извлеките ее. Высота столбика эпектролита, оставшегося в нижней части трубки, должна быть в пределах 10-15 мм.

Проверка и корректировка уровня электролита в аккумуляторе, доливка воды, использование трубки, резиновой груши, ареометра и воронки.

Если уровень электролита в аккумуляторе оказался меньше нормы, то в него нужно долить дистиллированную воду. Доливать водопроводную воду нельзя, так как она содержит ряд солей, вызывающих быстрое разрушение пластин и ускоренный саморазряд аккумуляторной батареи. Обратите внимание на цвет электролита. Бурый цвет означает осыпание массы положительных пластин.

Измерение стеклянной трубкой уровня электролита в аккумуляторе.

Дистиллированную воду можно купить в аптеке или в специализированном автомобильном отделе супермаркета. Хорошего качества воду можно получить при оттаивании бытового холодильника. В крайнем случае можно использовать дождевую воду или воду, полученную из растопленного чистого снега. Ее нужно собрать в эмалированную или стеклянную посуду, а перед заливкой в аккумулятор прокипятить и профильтровать через бумажный фильтр.

При запивке дистиллированной воды в аккумуляторы удобно пользоваться приспособлениями, устанавливающими нужный уровень электролита. Такое приспособление можно сделать из обычной резиновой груши с пластмассовым или эбонитовым наконечником Нужно только на расстоянии 10-15 мм от конца наконечника сделать пропил или отверстие.

Резиновая груша со специальным наконечником для нормализации уровня электролита в аккумуляторе.

Чтобы установить необходимый уровень электролита, сначала залейте в аккумулятор дистиллированной воды заведомо выше нормы, а затем сожмите грушу, опустите ее в аккумулятор и отпустите. Лишний электролит уйдет в грушу, а уровень в аккумуляторе установится на линии отверстия в наконечнике груши. То есть в 10-15 мм от предохранительного щитка.

Если вы при обслуживании аккумуляторной батареи пользуетесь ареометром, то сделайте в его эбонитовой трубке такое же отверстие, как и в наконечнике резиновой груши. Ареометр при этом будет устанавливать необходимый уровень электролита в аккумуляторе так же, как и груша.

Ареометр с наконечником для нормализации уровня электролита в аккумуляторе.

Чтобы ареометр сохранил свое основное назначение, наденьте на трубку резиновое кольцо, которое бы закрывало отверстие при измерении плотности электролита в аккумуляторной батарее. Можно изготовить еще одно приспособление, которое одновременно с измерением и установкой уровня электролита в АКБ, служит и воронкой для заливки дистиллированной воды.

Воронка с устройством для измерения уровня электролита в аккумуляторе.

Измерителем уровня электролита здесь служит пенопластовый стержень с двумя ограничителями. При заливке в аккумулятор дистиллированной воды через воронку, стержень всплывает, а уровень электролита достигает необходимой величины, когда нижний ограничитель стержня подойдет к направляющей планке.

СправочникТО и ремонт УАЗ и ГАЗ

Статьи о классических внедорожниках УАЗ, ГАЗ, автомобили повышенной проходимости, SUV, кроссоверы, вездеходы, эксплуатация, ремонт, запчасти

Измерительные приборы: ареометры

Ареометр — измерительный прибор, работающий по принципу закона Архимеда. Это герметичная стеклянная трубочка, сужающаяся к верху, на дне которой находится металлическая дробь. Используется для оценки концентрации растворов.

ПРИНЦИП РАБОТЫ

Работа ареометра основывается на гидростатическом законе Архимеда. Согласно ему, тело, погруженное в жидкость, выталкивается силой, равной массе вытесненной жидкости. Различные растворы имеют разную плотность, поэтому погружаемое в них тело будет вытесняться с разной силой.

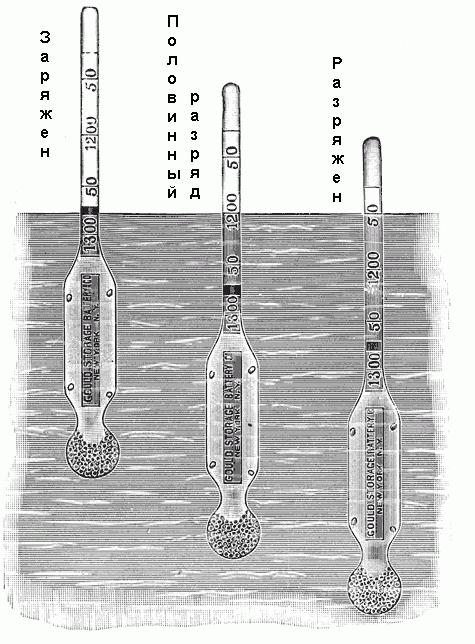

Масса ареометра откалибрована под определенные плотности жидкостей. Благодаря утяжелителю, ареометр при погружении принимает вертикальное положение. На боковую поверхность прибора нанесена шкала, по которой можно считать показатели.

Если поместить прибор в вещество, под которое он не откалиброван, то устройство может утонуть, ложиться на бок и плавать на поверхности или держаться вертикально, но давать неправильный показатель плотности. Чтобы снять точные данные при установке ареометра следует подождать, пока он окончательно уравновесится и не будет колебаться.

ОСОБЕННОСТИ ШКАЛЫ

Хотя ареометр является очень простым устройством с технологической точки зрения, с его помощью можно снимать различные показатели жидкостей. Имеющаяся в колбе шкала может быть градуирована различными показателями. Например, такими как:

• плотность жидкости,

• процент массового содержания примесей,
• процент концентрации растворенного вещества в основной жидкости.

РАЗНОВИДНОСТИ АРЕОМЕТРОВ

Внешне все ареометры выглядят практически одинаково. Однако они отличаются по своему применению. Приборы бывают следующих видов:

• для нефтепродуктов,

• лактометры,
• для электролита,
• спиртометры,
• медицинские,
• сахарометры,
• солемеры.

Ареометр для нефтепродуктов. Применяется для измерения плотности нефтепродуктов, позволяет определить показатели нефти, бензина, дизельного топлива или керосина. Благодаря его использованию можно узнать соответствие горючего заявленным характеристикам и наличие недопустимых примесей, снижающих эффективность горения или способствующих увеличению образования гари.

Лактометр. Применяется для проверки молока. С помощью данного прибора можно определить наличие разбавителей. Лактометр выявляет молоко, в которое была добавлена вода.

Также устройство позволяет определить продукт, представляющий собой жидкость с красителем, которую пытаются выдать за натуральное молоко. Большинство лактометров показывают процент жира, но при измерении поддельной или очень некачественной продукции просто ложатся на бок.

Для электролита. Используется для диагностики аккумуляторов. Он выпускается также для тестирования параметров различных кислот. С его помощью можно определить состояние электролита и принять решение о необходимости его замены для возобновления емкости аккумуляторной батареи.

Этот ареометр отличается наличием дополнительной внешней колбы с грушей. Поскольку электролит является кислотой, контакт кожи с которой нежелателен, то данный прибор был разработан с учетом требований безопасности. Чтобы снять измерения показателей аккумулятора, нужно отвинтить на нем крышки, обеспечив доступ к банкам. После этого с помощью внешней колбы с грушей из него набирается электролит. Находящийся внутри колбы ареометр всплывает.

Сквозь прозрачное стекло наружной колбы можно определить уровень плотности электролита.

Конструкция такого ареометра устойчива к воздействию кислотной среды, но все равно после применения его необходимо промыть в чистой воде. Это связано с тем, что сохраненные на поверхности агрессивные вещества могут вызвать ожоги в дальнейшем, если прикоснуться к инструменты. Кроме этого стекающие капли кислоты разъедают металл и прочие материалы, на которые попадают.

Спиртовой ареометр. Позволяет определить крепость алкогольного напитка. Данное устройство работает в различном диапазоне. В связи с этим, при необходимости воспользоваться подобным прибором, при покупке следует отталкиваться от того, какой именно напиток придется тестировать. Если водку, виски и другие крепкие напитки, то стоит отдать предпочтение устройствам с диапазоном измерения около 40 градусов. Нужно учитывать, что подобный прибор не сможет показать содержание спирта в вине. Для слабоалкогольных напитков нужно применять легкие ареометры, которые прошли специализированную калибровку.



Медицинские ареометры. Применяются для анализа плотности мочи. Ими пользуются в лабораториях. С помощью данного оборудования можно оценить состояние мочеиспускательной системы, а также качество воды, которая употребляется человеком посотянно. По параметрам плотности удастся сделать предварительное диагностирование наличия каменных образований в почках.

Сахарометр. В первую очередь применяется для анализа вин и фруктовых соков с целью определения концентрации в них сахара. Используются в кулинарии при приготовлении напитков и коктейлей, а также в производстве алкогольной продукции. Зачастую в продаже предлагаются сахарометры в комплекте со спиртометрами. Также в набор может входить термометр для измерения температуры напитка.

Использование сахарометра особенно важно при производстве алкогольных напитков, получаемых в результате брожения. Периодическое снятие параметров сахара из сусла позволяет определить момент, когда брожение затухает, или узнать о необходимости добавления новой порции сахара, чтобы продолжить процесс.

Сахарометр нашел применение и в такой отрасли промышленности, как производство фруктового сока, а также садоводстве. С его помощью можно определить степень зрелости фруктов и ягод. Для этого производится выдавливание небольшого количества сока, после чего измеряется концентрация в нем сахара. На основании получаемых данных принимается решение о целесообразности сбора урожая или о продлении срока его созревания. Ориентироваться в степени зрелости не сложно, поскольку большинство сортов садовых деревьев в описании имеют точные данные об эталонных показателях концентрации сахара в созревших плодах.

Солемеры. Применяются для измерения параметров плотности воды. С их помощью можно определить состояние воды и ее пригодность к употреблению. Подобные приборы используются в рыбных хозяйствах, а также специалистами, которые занимаются содержанием морских аквариумных рыб. От параметров плотности зависит здоровье рыбок, поэтому требуется периодическое тестирование воды, что выполняется солемером. Прибор не является панацеей, поскольку кроме плотности существует еще масса параметров, за которыми нужно следить, с помощью другого оборудования или химических тестов.

Часто солемер используется в кулинарии, а также пищевой промышленности. С его помощью осуществляется контроль концентрации соли в маринадах. Особенно это важно при дальнейшем копчении мяса. Наличие солемера позволяет работать с большими объемами жидкостей, когда сложно определить какое количество соли нужно засыпать.

ОТЛИЧИЕ МЕЖДУ ОДНОТИПНЫМИ ПРИБОРАМИ

Покупая ареометр, следует обратить внимание на уровень погрешности, который указывается производителем. Данный показатель измеряется в процентах. В том случае, если устройство необходимо для выполнения простых задач, которые не требуют предельной точности, то может подойти практически любой прибор, даже из самого низкого ценового сегмента. Если же проведение измерений является ответственным мероприятием, то и измерительный прибор должен быть соответствующим.

При необходимости точного измерения следует выбирать устройство с длинной шкалой. Обычно дешевые модели ареометров имеют плотно расписанный градиент, поэтому при снятии параметров измерений сложно визуально определить, какой именно результат получен.

Чтобы получить максимально точные результаты измерения, важно использовать устройство правильно. В первую очередь при проведении тестирования нужно набирать жидкость в отдельную емкость с высокой горловиной. Для этого обычно используется широкая прозрачная пробирка или высокий стакан. После этого в эту посуду помещается непосредственно сам ареометр. Нужно следить, чтобы прибор не касался стенок, поскольку это искажает точность измерения.

ГДЕ КУПИТЬ АРЕОМЕТР?

Компания ТОО «Алита» предлагает широкий выбор лабораторного оборудования в Усть-Каменогорске. В нашем интернет-магазине Вы можете найти ареометры для любой сферы деятельности. Вся продукция сертифицирована. В зависимости от назначения ареометра цена в нашем каталоге варьируется от 743 до 12650 тг.

Как пользоваться аккумуляторным ареометром

Образование

Программное обеспечение > Образование

Объявления на сайте

Обновлено 16 июля 2010 г.

2 минуты чтения

Ареометр — это прибор, используемый для измерения удельного веса жидкости. Вы, наверное, помните из школьных уроков физики, что удельный вес — это отношение массы вещества к массе такого же объема воды при температуре 4 °C. Аккумуляторный ареометр измеряет отношение электролита аккумулятора к равному объему воды при температуре 4°C или 39°C.°F. Электролит аккумуляторной батареи представляет собой раствор 36-процентной серной кислоты (h3SO4) и 64-процентной воды (h3O). Удельный вес h3SO4 равен 1,835, а удельный вес h3O равен 1,000. Удельный вес электролита батареи составляет 1,270. Измерив удельный вес электролита, вы можете определить уровень заряда аккумулятора.

Состояние заряда – против удельного веса

СОСТОЯНИЕ ЗАРЯДА УДЕЛЬНЫЙ ВЕС 12 ВОЛЬТ 6 Вольт 100 % 1,265 12,7 6,3 75 процент 1,225 12,4 6. 2 50 ПРОЦЕНТОВ 1.190 12.2 6.1 25 PERCENT 1.190 12.0 6.0 DISCHARGED 1.120 11.9 6.0

Safety Precautions to be observed when testing A Battery

1. Всегда надевайте защитные очки, защитные очки или защитную маску. Электролит батареи очень едкий и может обжечь вам лицо и даже ослепнуть, если попадет в глаза.

2. Всегда надевайте перчатки механика, чтобы защитить руки.

3. Наденьте на крыло автомобиля накладку на крыло, чтобы защитить лакокрасочное покрытие автомобиля от электролита.

4. Не курите при проверке батареи. Газы, выделяемые батареей, легко воспламеняются.

Как проверить батарею с помощью ареометра

1. Снимите все вентиляционные крышки аккумуляторной батареи и отложите их в сторону.
2. Сожмите грушу на аккумуляторном ареометре перед тем, как вставить измерительную трубку в аккумуляторный элемент, ближайший к положительному выводу аккумуляторной батареи. НИКОГДА не сжимайте грушу ареометра измерительной трубкой в ​​батарее. Попадание воздуха вытеснит электролит из батареи.
3. Медленно отпустив грушу, влейте в ареометр достаточное количество электролита, чтобы поплавок просто поднялся со дна и свободно дрейфовал.
4. Наклонитесь, чтобы посмотреть через жидкость, чтобы определить удельный вес, не снимая трубку датчика с ячейки.

5. Запишите плотность и температуру электролита для этой ячейки.

6. Удерживая всасывающую трубку непосредственно над электролитом, медленно выпускайте электролит обратно в ячейку.

7. Повторите шаги 1–6 для всех оставшихся ячеек. 12-вольтовая батарея состоит из шести элементов, а 6-вольтовая батарея состоит из трех элементов.

Скорректируйте значение удельного веса для температуры.

Большинство аккумуляторных ареометров имеют встроенную таблицу коррекции температуры, подобную этой. Чтобы скорректировать температуру, все, что вам нужно сделать, это добавить или вычесть указанную сумму из конкретного показания, которое вы получили для этой ячейки. Сравните скорректированное значение с удельным весом, указанным в таблице состояния заряда, чтобы определить уровень заряда батареи.

Аккумуляторный ареометр даст вам оценку состояния аккумулятора, а тестер нагрузки аккумулятора даст точное состояние аккумулятора, работающего под нагрузкой. В следующей статье я расскажу, как использовать два самых популярных типа тестеров нагрузки батареи.

Ареометры и удельный вес — Generation Solar

Последнее изменение: 25 марта 2020 г.

Залитые свинцово-кислотные батареи содержат жидкий кислотный раствор, который имеет решающее значение для работы батареи. Концентрация кислоты определяется с помощью инструмента, называемого ареометром; ареометр измеряет плотность или удельный вес.

Удельный вес (SG) очень важен, потому что это самый прямой показатель состояния заряда батареи. Состояние заряда (SoC) прямо пропорционально удельному весу, поэтому, если мы можем измерить SG, мы можем мгновенно определить SoC. Кроме того, мониторинг SG с течением времени и в различных условиях даст нам хорошее представление об общем состоянии батареи. Измерение и контроль SG имеет решающее значение для обслуживания аккумуляторов FLA и максимального увеличения срока их службы.

Удельный вес — это плотность материала, выраженная по отношению к плотности воды. Таким образом, SG воды = 1.000. Жидкость с удельным весом 1,2 на 20 % плотнее воды. Материалы с SG>1 будут тонуть в воде; материалы с SG <1 будут плавать. Материалы с SG = 1 будут иметь нейтральную плавучесть в воде. Вот некоторые удельные веса нескольких материалов:

Материал	Удельный вес
Дистиллированная вода	1. 000
Diesel fuel	0.85
Gold	19
Canola oil	0.91
Ethyl alcohol 95%	0.81
Dry air	0.0013
Алюминий	2,70
Чистая серная кислота	1,84
Серная кислота в залитых свинцово-кислотных батареях	от 1,100 до 1,300

Для измерения плотности в ареометре используется калиброванный поплавок или «колба», обычно сделанная из стекла, с градуированной маркировкой. Колба будет плавать выше или ниже в жидкости в зависимости от ее SG.

Ареометры с грушей для аккумуляторов изготавливаются с корпусом и сжимаемой резиновой камерой, которая используется для всасывания достаточного количества электролита, как смазка для индейки, чтобы груша свободно качалась. Отсчет производится на пересечении уровня электролита и градуированных отметок:

Показания ареометра

Мы используем ареометры с пластиковым корпусом. Ареометры со стеклянной бочкой используются в лабораторных условиях и не подходят для полевых работ, когда стеклянная бочка может быть разбита.

Ламповый ареометр

Это поплавковый ареометр без колбы: плавающие элементы выполнены из пластика, и их комбинация делает показания ареометра намного более удобными для чтения, чем показания традиционного грушевого ареометра. По нашему опыту, этот тип ареометра требует некоторой практики для получения стабильных показаний, и он имеет более короткий срок службы, чем ареометр с колбой.

Поплавковый ареометр без колбы
Изображение: Midnite Solar

Рефрактометр — это устройство для измерения удельного веса другого типа. Вместо того, чтобы погружать колбу в кислоту, на инструмент помещается одна капля кислоты, и удельная плотность измеряется на основе того, как свет преломляется в жидкости. Чтение производится путем направления инструмента на свет, взгляда через линзу и считывания видимой там градуированной шкалы. Рефрактометры являются наиболее точными и простыми в использовании, но они будут медленнее при измерении большого количества клеток. Рефрактометры доступны для многих различных применений и с различными градуированными шкалами; убедитесь, что у вас есть один для измерения удельного веса аккумуляторной кислоты.

Рефрактометры

Удельный вес зависит от температуры кислоты. В зависимости от типа вашего ареометра вам может потребоваться применить поправочные коэффициенты для точности. Обратитесь к руководству вашего устройства. Некоторые из них имеют встроенные термометры для легкой компенсации, а некоторые имеют автоматическую компенсацию температуры. При этом коэффициент температурной компенсации, применяемый для температур, близких к комнатной (от 20 до 30°С), будет очень мал, и во многих случаях им можно пренебречь. Если ваши аккумуляторы очень горячие или холодные, необходимо решить проблему температурной компенсации. Вот таблица значений температурной компенсации удельного веса. Предполагается, что ваш ареометр откалиброван при 25°C. Это температура кислоты, а не температура окружающей среды.

Температурные поправочные коэффициенты для удельного веса

Помните, что аккумуляторная кислота опасна! Каждый раз, когда вы работаете с кислотой, вы должны носить защитные перчатки и защитную маску, а также резиновый фартук или одноразовую одежду.
