специфика инструмента и рекомендации по выбору.
5 июля 2018
Одно из наиболее ценных и значимых жизненных понятий для каждого из нас это безопасность. Садиться за руль своего авто и не переживать, что в повороте заклинит колесо, работать у производственного инструмента и знать, что каждый узел технологичен и не принесет вреда здоровью. Вполне естественно, что надежность каждой конструкции напрямую тождественна прочности соединения деталей. Если быть точнее, то все соединения резьбового типа должны быть затянуты в соответствие с регламентированными рекомендациями и, что немаловажно, равной силой.
Представьте, что может произойти, если, например, гайки для крепежа в автомобильном колесе затянуты не полностью или, напротив, слишком сильно перетянуты? Вариантов два или при езде они разболтаются и нарушат баланс, или же резьба попросту деформируется. Как результат колесо вылетит из оси. О безопасности в данном случае речь уже не идет.
Вопрос о том, каким образом добиться высокой точности фиксации винта, болта или гайки, остается открытым.
О том, по какому принципу функционирует инструмент, а также краткий обзор наиболее востребованных его типов, вы сможете прочесть в этой статье.
Разновидности динамометрических ключей по классу и принцип функционирования инструмента
Перед тем, как остановить свой выбор на каком-то определенном типе инструмента, следует ознакомиться с отличиями каждого из них. Дело в данном случае не в изобилии ассортимента, как говорится, «на любой вкус», а в ключевом предназначении каждого экземпляра, цели его приобретения, и, естественно, в разнице между конструкцией и методикой работы.
1. Цифровой ключ. Это самый точный тип инструмента, погрешность работы которого не превышает 1%. Алгоритм действия в данном случае следующий: для контроля всех параметров в корпус устройства встроены кнопки управления, посредством которых осуществляется активация, установка как необходимого параметра регулировки, так и выбор единицы измерения, в которой будет показан момент. При работе (аналогичный механическим образцам процесс) на цифровом дисплее отображается текущее усилие, а о достижении предустановленного устройство сигнализирует при помощи звукового сигнала. Область их применения диктуется высокой точностью. Например, это могут быть ремонтные организации по восстановлению работоспособности производственных станков, железнодорожного транспорта, а также, традиционно, СТО для работы с «титанами» легкосплавными дисками, целостность которых может быть нарушена даже при незначительном превышении допустимого усилия.
2.

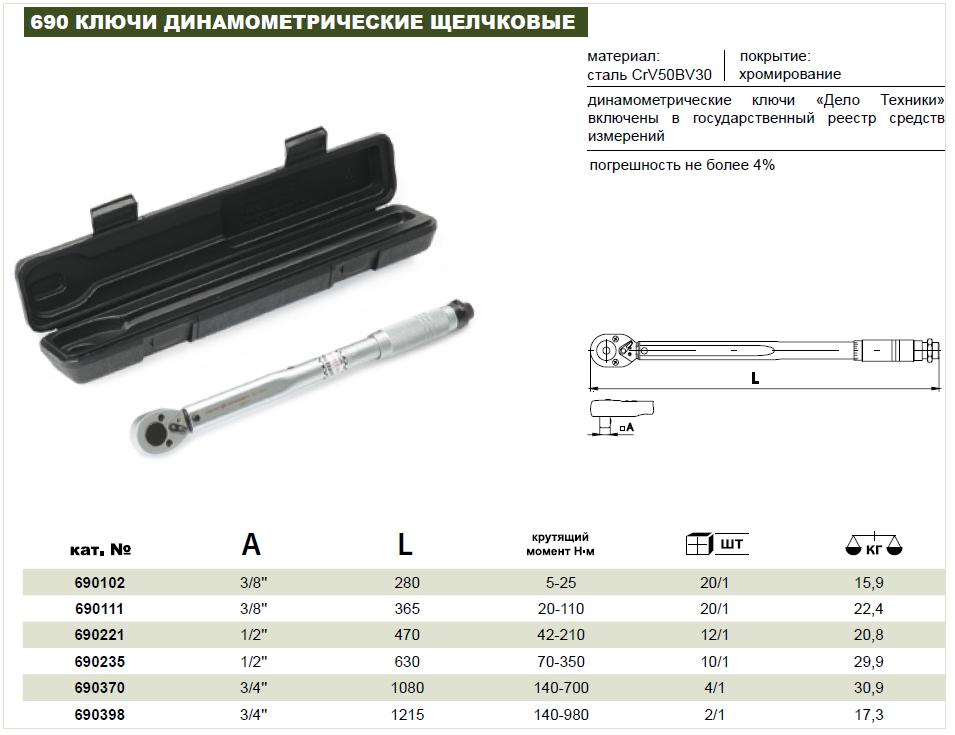

Пружинный (предельный) вид. На поворотную часть и тело инструмента нанесена шкала. Для фиксации предельно допустимого или нужного момента затягивания следует освободить стопорную гайку, затем привести в равное положение две нулевых отметки (на шкале и гайке) при помощи медленного вращения рукоятки. В том случае, если необходимо дополнить уже имеющийся параметр затяжки, следует провернуть рукоятку до момента, пока он не совпадет со следующей за ним нулевой отметкой. После того, как операция выполнена, стопорная гайка фиксируется, и мастер может приступать к затягиванию крепежа. Конструкция не предполагает визуальное слежение за достижением отметки необходимого усилия как только оно будет достигнуто, вы услышите характерный щелкающий звук. Он свидетельствует о том, что затяжка крепежа соответствует заданном ранее значению. Погрешность данного инструмента достаточно высокая 4%, поэтому такие гаечные ключи станут практичным решениям в сферах, требующих высокой продуктивности инструмента без претензии к исключительной точности (например, для слесарей СТО).
3. Стрелочный ключ. Самый простой и интуитивно понятный инструмент, конструкцию которого составляет четыре основных элемента: стрелки, рукоятка, крепления для торцевых головок и шкала, крепящиеся к монолитному корпусу. Просто алгоритм работы при затягивании шкала вместе с корпусом кренятся, а статичная стрелка показывает усилие, приложенное в конкретный момент. Такой инструмент предназначен для «грубой» работы, так как погрешность в его точности высокая порядка 7%, а массивный и лишенный эргономики корпус препятствует работе в скрытых локациях. При этом удобство использования этих ключей неоценимо тогда, когда сам процесс предполагает постоянный контроль фиксации важных узлов каждое движение отслеживается в настоящий момент.
Покупка инструмента: ключевые параметры
Базис, на который стоит ориентироваться при выборе динамометрического ключа это не какой-то определенный бренд или стоимостной диапазон. В первую очередь, это технические параметры.
Именно от заявленных производителем и фактических данных зависит, сможет ли мастер выполнять поставленные задачи и насколько качественным будет сам рабочий процесс.
Основных параметров, важных для работы, два:
1. Квадрат (ячейка для вставки торцевых головок). Диаметр исчисляется, традиционно, в дюймах. Чтобы не ошибиться, следует предусмотреть типы гаек, с которыми чаще всего будет происходить работа, и покупать ключ с соответствующими им параметрами.
Обратите внимание: выбирая параметр усилия, в котором будет работать инструмент, ваш ориентир это усредненное значение из диапазона возможного усилия самого инструмента.
Не следует игнорировать и геометрические пропорции инструмента от того, насколько для мастера подходят длина и вес, напрямую зависит удобство использования ключа.
Резюмируя, следует вывод динамометрический ключ легко можно причислить к универсальным инструментам, подходящим для контроля усилия затягивания крепежа. Он подойдет как для специалистов СТО, так и для повседневного использования автомобилистами. Его приобретение даст вам возможность: гарантировать прочность конструкции и надежность ее использования; использовать широкий спектр посадочных мест для торцевых головок; работать с крепежами, требующими усилия при затягивании в диапазоне 15-980 Нм.
Работа с динамометрическими ключами: специфика процесса
Процесс покупки подобного инструмента, по умолчанию, предполагает, что он будет не только точно выполнять свою работу, но и достаточно продолжительное время. Чтобы обеспечить длительную эксплуатацию ключа, следует придерживаться некоторых рекомендаций: По завершению даже незначительных работ приводить параметры усилия к нулевому значению, в противном случае приводящая пружина быстро придет в негодность Не следует использовать ключ при стандартных операциях для затягивания гаек и болтов.
После каждого применения инструмента следует очищать загрязнения мягкими ткаными материалами и регулярно смазывать. Чтобы исключить дисбаланс в точности настройки параметров, следует проводить профилактические проверки не реже, чем один раз в одну тысячу применений. В нашем магазине мы подберем вам нужный инструмент и предложим выгодную цену.
Поделиться
Мы в Ютуб
Твитнуть
Поделиться
Поделится
Поделится
Новый комментарий
Войти с помощью
Отправить
Динамометрический ключ 5-25Н*м
В сегодняшнем обзоре речь пойдет о динамометрическом ключе 5-25 Н*м, приобретенном мною на eBay.
Да, такой инструмент необходимо использовать не очень часто, но иногда без него не обойтись. В 95% случаев все затягивают резьбовые соединения «на глаз», ориентируясь на прилагаемое усилие и то, как при этот ведет себя гайка или болт. Да я и сам так делал постоянно и ничего плохого в этом не видел. Вот только сейчас у меня назревает небольшой комплекс мероприятий по «улучшению» двигателя и тут без точной информации о прилагаемых усилиях не обойтись. Так что было решено обзавестись подходящим инструментом, ведь проще отдать $25 за ключ, чем потом мучаться с сорванной в алюминиевом блоке резьбой.
Изучив техдокументацию, пришел к выводу, что ключа с максимальным усилием в 25 Н*м мне хватит. По бумагам больше усилия чем 22Н*м прилагать не придется. Сперва прошелся по местным рынкам — стоимость не сильно порадовала. А поскольку «не горит» решил поискать в Китае. В общем, закончилось все покупкой ключа на eBay. Заказывался он в другом магазине за $22, правда, сейчас этот инструмент там больше не продается.
Посылка была отправлена с полноценным треком, так что всю информацию о ее движении по маршруту Китай-Беларусь можно посмотреть здесь.
Чтобы понять для чего нужны динамометрические ключи перечислю несколько возможных последствий затяжки соединений с неверным усилием:
— если болт/гайка затянуты с недостаточным усилием, то узлы могут быть соединены не плотно, также существует вероятность самопроизвольного раскручивание соединения в ходе эксплуатации;
— если болт/гайка затянуты с чрезмерным усилием, то возможен срыв резьбы, повреждение болта, разрушение пружинных шайб, прокладок и так далее.
Поставляется ключ (во всяком случае мой экземпляр) без какой-либо упаковки — в обычном полиэтиленовом пакетике. Сейчас думаю, что лучше бы я докинул немного денег и купил вариант с кейсом для хранения — на много удобнее.
В живую, ключ выглядит очень даже симпатично.
Ко мне в руки попадали фирменный дорогие динамометрические ключи, так вот этот сделан не хуже. Металл обработан качественно, нигде никаких заусенец или чего-то подобного нет, все данные нанесены ровным, хорошо читаемым шрифтом. С выставлением заданных параметров проблем не возникает, но об этом чуть позже.
Ключ в длину около 27 сантиметров, так что длины рычага достаточно для безпроблемного приложения нужного усилия. Данный экземпляр относится к так называемым ключам щелчкового типа (еще они известны под термином «предельного») типа. Как и любая другая трещотка, ключ оснащен флажковым переключателем направления вращения. У переключателя четкий ход, при перемещении его нигде не заедает, самопроизвольно назад не отщелкивается. На фото ниже видно, что головка ключа — отдельный элемент, который крепится к «цевью» при помощи чего-то очень сильно напоминающего заклепку. Именно это соединение и отвечает за отображение прилагаемой нагрузки. При достижении заданного параметра, головка отклоняется и раздается хорошо слышный щелчок.
Посадочное место под головки тут 1/4 дюйма, то есть подходит оно для головок до 13 мм. Но можно обзавестись подходящим переходником и использовать головки больших размеров.
Пока что механизм трещотки не проскальзывает, надеюсь, так и останется в дальнейшем :).
Как и любой другой динамометрический ключ данного типа, этот экземпляр имеет две шкалы крутящего момента (грубую и точную), вращающуюся ручку с помощью которой задается усилие и гайку-стопор.
Итак, шкала в ньютонах на метр:
То же самое, но в килограммах на сантиметр:
Максимальное значение 25Н*м или же 2,5кгс*м.
Думаю, все более-менее знают как пользоваться таким инструментом, так что описание процесса будет кратким. Для начала откручиваем гайку-стопор, расположенную в самом низу ручки. Далее, вращая рифленую ручку, выставляем нужное нам значение (оно перемещается по шкале). Грубая шкала находится на рычаге ключа, а точная на вращающейся ручке — насечка от 0 до 10, вращение ее на полный оборот добавляет 10 единиц.
При помощи ее можно добавить/отнять необходимое количество единиц от значения, указанного на рычаге. Но поскольку у нас тут маломощный ключ, то значения на рычаге идут с мелким шагом. Использование точной шкалы более актуально для «мощных» ключей, например, 42-210Н*м, поскольку там разница между значениями, выбитыми на рычаге значительная. После выставления нужного усилия, необходимо закрутить гайку-стопор.
Проверив ключ в работе, могу сказать, что его механизм работает. Головка щелкает при достижении определенного значения, которое меняется в соответствии с регулировками. К сожалению, поверку данный инструмент не проходил, да и нести его в лабораторию у меня желания нет. Так что для уточнения результатов был использован другой динамометрический ключ. Хочу сказать, что болт, закрученный одним ключом, отлично выкручивался вторым при установке на нем тех же значений. Был проведен тест как на закручивание, так и на откручивание. Данные были почти одинаковые, если судить на глаз.
Так что можно говорить о том, что ключ работает. Не исключаю, что выставленное усилие будет не абсолютно точным, но отклонение в пару десятых Нм особой роли не сыграют. Во всяком случае, используя этот ключ, получаешь больше информации о затяжке, нежели при использовании обычного ключа или трещотки. Так что покупку можно считать удачной 🙂
На этом все. Спасибо за внимание и потраченное время.
Что такое динамометрический ключ и как его использовать?
Производство включает множество инструментов, машин и оборудования. Но среди них динамометрические ключи, пожалуй, одни из самых важных. К сожалению, хотя это может показаться простым, некоторые работники не знают, как пользоваться динамометрическим ключом, или, по крайней мере, используют его правильно.
Рабочим важно знать, как правильно пользоваться инструментами. В этой статье мы поговорим о том, что такое динамометрический ключ и как им пользоваться. Мы также обсудим некоторые преимущества использования динамометрического ключа и дадим краткое руководство по правильному использованию этого инструмента.
Что такое динамометрический ключ?
Динамометрический ключ — это инструмент, который регулирует или затягивает болты и гайки до заданного значения крутящего момента. Этот инструмент позволяет затягивать крепеж до их надлежащего натяжения, помогая избежать повреждений от чрезмерной затяжки соединений, кроме недостаточной затяжки. Применение правильного измерения крутящего момента имеет важное значение для безопасности, сборки и производительности оборудования.
Динамометрический ключ, разработанный в 1918 году Конрадом Баром, используется с начала 20 века. Динамометрический ключ является очень универсальным и полезным инструментом, поэтому его часто используют в различных отраслях промышленности.
Что такое крутящий момент?
Напомним, крутящий момент — это вращательное или крутящее действие, обычно применяемое к болту или гайке для их затягивания. Динамометрический ключ позволяет прикладывать эту силу с заданным давлением, обеспечивая достижение и поддержание правильного уровня крутящего момента.
Крутящий момент измеряется либо в ньютон-метрах, либо в футо-фунтах. Для тех, кто более знаком с имперской системой, один ньютон-метр приблизительно равен 0,73756 футо-фунта. Поэтому момент затяжки динамометрического ключа обычно выражается в ньютон-метрах или футо-фунтах.
Для чего используются динамометрические ключи?
Динамометрические ключи используются в различных областях, но чаще всего используются в автомобильной и аэрокосмической промышленности. Они также используются в производстве электронного оборудования, такого как компьютеры и серверы.
Как правило, динамометрические ключи используются всякий раз, когда важно приложить определенный крутящий момент к крепежному элементу. Это может быть сделано в целях безопасности, сборки или производительности.
Кроме того, динамометрические ключи можно использовать для ослабления креплений, которые были затянуты со слишком большим крутящим моментом. Это часто происходит с чрезмерно затянутыми болтами, и их трудно ослабить без использования динамометрического ключа.
Как работает динамометрический ключ?
Прежде чем использовать динамометрический ключ, важно понять, как он работает. В конце концов, с помощью этих инструментов можно приложить значительное усилие — достаточное, чтобы нанести серьезную травму при неправильном использовании.
Динамометрический ключ обычно состоит из двух частей: рукоятки и привода. Привод — это часть динамометрического ключа, которая входит в зацепление с крепежной деталью и передает крутящий момент. Рукоятка используется для приложения усилия к приводу, который, в свою очередь, прикладывает крутящий момент к застежке.
Некоторые динамометрические ключи также имеют циферблат или цифровой дисплей, показывающий величину прилагаемого крутящего момента. Это может помочь обеспечить правильное применение крутящего момента.
Как пользоваться динамометрическим ключом
Теперь, когда мы обсудили динамометрические ключи и принципы их работы, пришло время обсудить, как ими пользоваться.
Как упоминалось ранее, прежде чем использовать динамометрический ключ, необходимо понять, как он работает. Получив общее представление об этом инструменте, выполните следующие действия, чтобы правильно его использовать:
- Выберите динамометрический ключ правильного размера для работы.
- При использовании динамометрического ключа с циферблатом установите циферблат на желаемое значение крутящего момента.
- При использовании динамометрического ключа с цифровым дисплеем установите желаемое значение крутящего момента на цифровом дисплее.
- Поместите динамометрический ключ на крепеж и убедитесь, что привод правильно зацеплен.
- Приложите усилие к рукоятке динамометрического ключа, пока не будет достигнут требуемый крутящий момент.
- При использовании динамометрического ключа с циферблатом ослабьте усилие на рукоятке, когда игла достигнет желаемого значения крутящего момента.
- При использовании динамометрического ключа с цифровым дисплеем уменьшите усилие на рукоятке, когда цифровой дисплей покажет, что требуемый крутящий момент достигнут.
- Наконец, снимите динамометрический ключ с крепления.
Как видите, пользоваться динамометрическим ключом относительно просто. Просто внимательно следуйте этим шагам, чтобы избежать несчастных случаев.
Зачем использовать DATAMYTE?
DATAMYTE — это совершенная платформа для повышения производительности. Он предлагает решения по управлению качеством, которые приносят пользу не только отдельному пользователю, но и организации в целом.
DATAMYTE используется некоторыми крупнейшими компаниями в различных отраслях. Его программные и аппаратные продукты интуитивно понятны и просты в использовании, а также являются мощными и настраиваемыми.
Если вы хотите правильно использовать динамометрический ключ в своей организации, вы можете воспользоваться преимуществами DataMyte Digital Clipboard — программного обеспечения DATAMYTE для автоматизации рабочих процессов.
С помощью цифрового буфера обмена DataMyte вы можете создавать рабочие процессы, контрольные списки, отчеты о проверках и даже СОП по использованию динамометрических ключей. Вы также можете отслеживать данные об использовании и производительности динамометрического ключа с течением времени, чтобы убедиться, что выполняются надлежащие процедуры.
DATAMYTE также имеет собственный динамометрический ключ LightStar Torque Wrench. Этот динамометрический ключ предназначен для использования при легкой сборке. Он имеет встроенный цифровой дисплей, показывающий величину прикладываемого крутящего момента, что позволяет легко убедиться, что применяется правильное значение крутящего момента.
Если вы хотите внедрить и укрепить правильное использование динамометрического ключа в вашей производственной или автомобильной линии, DATAMYTE может помочь. Закажите демонстрацию сегодня, чтобы узнать больше о том, как мы можем помочь вам оптимизировать использование динамометрического ключа.
Заключение
Иногда даже такой простой инструмент, как динамометрический ключ, может использоваться не по назначению.
Однако, следуя шагам, описанным в этой статье, вы можете быть уверены, что вы или ваши работники правильно и эффективно используете динамометрический ключ.
DATAMYTE предлагает решения по управлению качеством, которые помогут вам обеспечить надлежащее использование динамометрических ключей и оптимизировать их использование. Закажите демонстрацию сегодня, чтобы узнать больше о том, как мы можем вам помочь.
Статьи по теме:
- Краткое руководство по журналу технического обслуживания автомобиля
- Что происходит с аккумуляторами электромобилей, когда они стареют?
Полное руководство по работе с динамометрическими ключами
Крутящий момент — это вращательный эквивалент силы. Крутящий момент измеряется в единицах силы, умноженных на расстояние, таких как фунт-фут или ньютон-метр (сокращенно фут-фунт или Нм). Как только вы освоитесь с крутящим моментом, вы сможете определить, прилагает ли ваш гаечный ключ достаточную силу для вращения объекта, который вы пытаетесь повернуть.
Если силы недостаточно, то то, что вы пытаетесь повернуть, не сдвинется с места; если слишком много силы, это может привести к повреждению руки или чему-то еще.
Так как же узнать, какой крутящий момент нам следует приложить?
Существует несколько различных формул для расчета величины крутящего момента, который необходимо приложить к данной гайке/болту, но все они основаны на знании того, как далеко друг от друга находятся два конца болта или гайки.
Вы хотите приложить как можно больший крутящий момент, чтобы гайка вращалась без движения, поэтому приложение большего крутящего момента с помощью гаечного ключа вызовет меньшее движение (сила втягивает предметы). Меньшая сила с меньшим крутящим моментом была бы похожа на толкание камня в гору против силы тяжести; это сложно, но не невозможно (сила давит).
Вот здесь и пригодятся динамометрические ключи.
Они помогают узнать, когда следует прекратить затягивать болт, издавая щелчок при достижении желаемого крутящего момента.
Динамометрические ключи также можно использовать для откручивания болтов, прилагая достаточное усилие, чтобы ослабить их, не вынимая из положения. Они доступны в разных размерах, от привода 1/4 дюйма до привода 3/4 дюйма, так что вы можете использовать свой динамометрический ключ с головкой, удлинителем или даже адаптером для дополнительного радиуса действия и скорости, а также точность.
Динамометрический ключ не очень сложен.
Динамометрические ключи применяют крутящий момент (вращательный эквивалент силы). Их можно использовать при замене масла в автомобиле или ремонте велосипеда в повседневной жизни. Динамометрический ключ щелчкового типа является одним из самых популярных типов динамометрических ключей. Вот как вы могли бы его использовать:
Чтобы установить крутящий момент, поворачивайте рукоятку ключа, пока не достигнете правильного значения (в ньютон-метрах, которые являются стандартной метрической единицей измерения силы, умноженной на расстояние).
Когда вы будете готовы использовать его на гайке или болте, повернитесь лицом в любом направлении, чтобы затянуть его, и убедитесь, что ваше тело не блокирует индикатор щелчка.
Расположитесь так, чтобы иметь хороший рычаг при приложении силы к динамометрическому ключу, и начинайте вращать! Вы услышите щелчок, когда достигнете желаемого значения силы.
Снимите и переместитесь таким образом, чтобы смотреть в сторону от того направления, в котором будет затягиваться гайка или болт, затем повторите шаги 2 и 3 в этом направлении.
Основная идея динамометрического ключа заключается в том, что он показывает вам, когда вы достигли нужного уровня натяжения того, с чем работаете.
Как это работает
Когда вы поворачиваете ручку динамометрического ключа, общая длина инструмента увеличивается из-за пружинного или пневматического датчика давления воздуха внутри. Ваши руки связаны с внутренним механизмом, который переводит вашу энергию в силу. Динамометрический ключ имеет предустановленное значение крутящего момента, которое можно регулировать, поворачивая циферблат.
