Как понять что пробита прокладка гбц: признаки (симптомы), причины и последствия пробитой прокладки головки блока цилиндров

Пробило прокладку ГБЦ? Подскажем как это проверить и какие признаки пробитой прокладки существуют

Любая неисправность мотора влечет за собой неприятности, связанные с ремонтом и растратами. Также любые неисправности двигателя сопровождаются характерными симптомами, не заметить которые довольно сложно. Двигатель, в котором пробило прокладку ГБЦ также будет выдавать себя характерными признаками, о которых следует знать. Что это за признаки и как их распознать? вы как раз и узнаете из этой статьи…

Вы узнаете, что такое прокладка ГБЦ, почему ее «пробивает», а ткже как понять, что прокладка двигателя пробита.

Корпус двигателя состоит из двух частей — это блок цилиндров (БЦ) и головка блока цилиндров (ГБЦ). В качестве уплотнителя между двумя этими деталями используется специальная прочная прокладка, которую принято называть прокладкой двигателя или прокладкой головки блока цилиндров (ГБЦ). Главной задачей этой прокладки является недопущение разгерметизации камер сгорания и «рубашки» системы охлаждения.

Из чего изготовлена прокладка двигателя?

Прокладки, как правило, бывают двух видов: паронитовые и металлические. В местах, где уплотнитель тонкий он наименее прочный, поэтому в случае перегрева двигателя или неправильной его сборки прокладка может прогорать.

По каким признакам можно понять, что пробило прокладку ГБЦ?

Прострел наружу. Если из-под капота идут выхлопные газы, а при внимательном изучении оказалось, что дым идет в точке стыка блока и головки, то можно безошибочно поставить диагноз о том, что прокладка двигателя пробита. Данное явление сопровождается характерным звуком, поэтому не заметить это будет сложно.

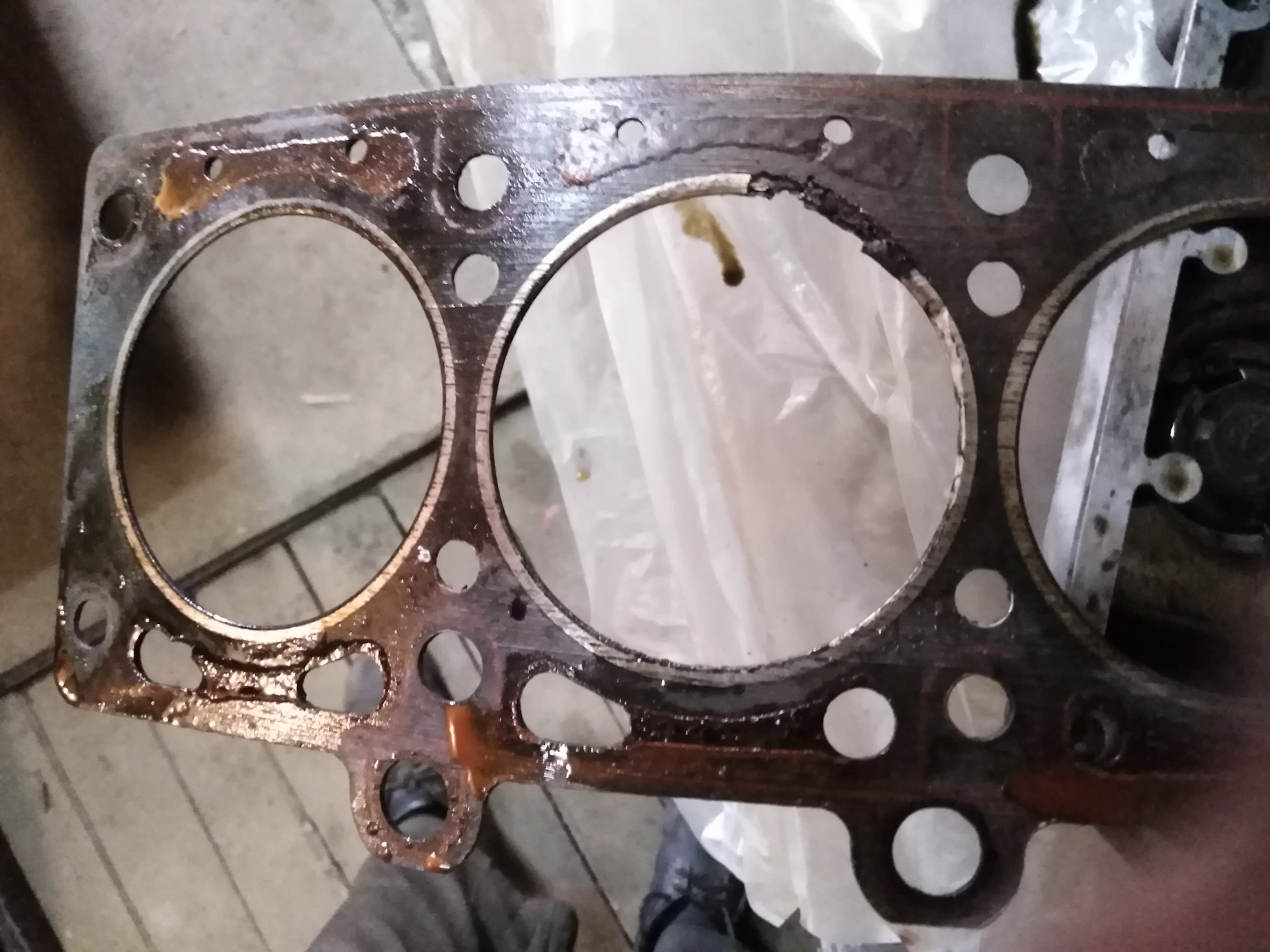

Прогорела между «горшками». Признаки пробитой прокладки между цилиндрами менее заметные, точнее сказать они вообще незаметны, но это лишь на первый взгляд. На самом деле существуют способы как выявить пробой прокладки между цилиндрами. Так, к примеру, можно измерить компрессию в цилиндрах в случае прогара, компрессия в цилиндрах, которые ближе всего к месту пробоя будет низкой. Также возможна нестабильная работа двигателя, «троение» и т. д.

Выхлопные газы в ОЖ. Одним из способов как проверить пробита ли прокладка ГБЦ является проверка ОЖ. Если охлаждающая жидкость меняет цвет или в ней присутствует ярко выраженный запах выхлопа, можно предположить, что прокладка двигателя пробита. Также данная поломка может привести к падению уровня ОЖ и появлению нехарактерного для исправного мотора выхлопа. Выхлопные газы окрашиваются в белый или сизый цвет и пахнут очень странно. Еще один способ подтвердить или опровергнуть предположение о том, что прокладка ГБЦ пробита — заглянуть в расширительный бачок или открыть крышку радиатора на заведенном двигателе. Если в бачке или в радиаторе пузырится охлаждающая жидкость, или того хуже идет дым, можно смело сделать вывод о том, что прокладку пробило. Если масло попало в СО следует произвести промывку системы охлаждения.

Выхлопная труба. Нередко пробитая прокладка выдает себя не только цветом выхлопа и его насыщенностью, но и характерными мокрыми маслянистыми следами на выхлопной трубе.

Подтеки на корпусе двигателя. Наличие следов масла или ОЖ, как правило, свидетельствуют о проблемах с прокладкой. Хотя в случае с масляными подтеками, причина может быть не всегда связана с уплотнителем ГБЦ, моторное масло может подкидывать из-под прокладки клапанной крышки.

Свечи. На свечах зажигания будут видны следы ОЖ, кроме того возможен налет рыжего цвета.

Повышение температуры двигателя. Если вы вдруг заметили, что температура двигателя растет без особых на то причин, то как один из возможных вариантов это может быть пробитая прокладка ГБЦ. Это происходит из-за того, что часть отработавших газов проникает в систему охлаждения, тем самым повышая ее температуру.

Повышенный уровень масла в двигателе. Падение уровня масла большинством воспринимается нормально, и почти все знают причины, по которым «мотор ест масло». Однако повышение уровня нередко вызывает удивление у большинства автомобилистов и массу вопросов. Причина поднятия уровня масла может заключаться в том, что из-за пробоя прокладки охлаждающая жидкость проникает в масляную систему, повышая уровень масла и разбавляя его. Более того, такое явление очень вредит силовому агрегату. Из-за смешивания антифриза и масла, нарушения вязкости последнего, в итоге смазка трущихся деталей двигателя становится неэффективной. Детали быстрее изнашиваются, а в сильно запущенных случаях мотор и вовсе смазывается антифризом и уже очень быстро полностью выходит из строя. Смешивание масла с ОЖ будет сопровождаться не только повышением уровня масла, в самой охлаждающей жидкости вы сможете увидеть маслянистые пятна. Также советую прочитать про перелив масла…

Почему прогорает прокладка ГБЦ?

Перегрев двигателя. Одной из причин является перегрев силового агрегата. При локальном перегреве метало-асбестовая или паронитовая прокладка прогорает, так как не рассчитана на чрезмерно высокие температуры. В местах где произошел перегрев прокладки, она деформируется, а после нескольких остываний и нагревов попросту начинает течь.

Деформация ГБЦ. Также нередко прокладка ГБЦ пробита по причине деформации головки блока цилиндров. Плоскость ГБЦ деформируется и плотное прилегание к блоку нарушается. В местах неплотного прилегания происходит утечка (масла, ОЖ, или выхлопных газов). Деформация головки блока обычно характерна для алюминиевых ГБЦ, чугунные «головы таким не болеют». Исправить деформацию поможет опытный токарь или фрезеровщик, а также шлифовальный станок.

Неправильная «протяжка» болтов во время ремонта мотора. Если после ремонта двигателя болты затянуты с неправильным усилием (то есть один болт затянут слабее, один сильнее), в местах с плохой затяжкой прокладка может прогореть или дать течь. Для протяжки используется специальный ключ именуемый динамометрическим, он позволяет произвести затяжку с требуемым усилием.

Некачественная прокладка. Случается, что во время ремонта устанавливается прокладка плохого качества, в результате она не выдерживает нагрузок и либо прогорает, либо дает течь.

Тюнинг двигателя. В случае доработки силового агрегата (увеличение мощности, чип-тюнинг, расточка блока цилиндров, и прочие модификации) прокладка может не выдержать новых увеличенных нагрузок, в итоге она прогорит или потечет.

В заключение…

Как только вы заметите первые признаки пробитой прокладки ГБЦ, не затягивайте с ремонтом, немедленно обращайтесь к специалистам, в противном случае последствия могут быть намного более серьезными и одной заменой прогоревшего уплотнителя вам не обойтись. Теперь вы знаете как понять, что пробило прокладку головки, а также о том почему это происходит. Следите за состоянием своего двигателя, а также не допускайте ситуаций, при которых возможен прогар прокладки двигателя.

У меня все. Благодарю за внимание! Если статья вам понравилась, свою благодарность автору вы можете выразить путем репоста данной статьи в социальные сети. Таким образом о нашем сайте узнает больше людей! Также будем признательны за содержательный комментарий, пишите о собственном опыте в данном вопросе. Всего доброго, и до новых встреч на savemotor.ru

Рекомендую: Видео о том как понять что пробило прокладку ГБЦ

Прогорела прокладка под головкой признаки. Пробита ГБЦ – основные признаки

Не всегда, после замены прокладки ГБЦ, двигатель начинает работать без нареканий – иногда появляются новые проблемы. Какие неприятные явления могут возникнуть, в чем причины их появления, и как устранить возникшую проблему – мы и расскажем в этой статье.

Возможные неисправности после замены прокладки следующие:

Рассмотрим по отдельности каждую из неисправностей.

Троение двигателя

Если, после замены прокладки ГБЦ, троит двигатель, то это может происходить в результате следующих причин:

1. Если прокладка установлена не правильно, или сама прокладка низкого качества. Нужно снять установленную прокладку, осмотреть и убедиться в том, что на ней отсутствуют микротрещины либо другие повреждения (как проверить ГБЦ). Если состояние прокладки в норме, то ее следует заново установить, в противном случае – установить другую деталь.
2. Засоренные или неисправные форсунки, которые, кстати, нужно менять при ремонте, связанном с ГБЦ. Среди новых форсунок могут попасться бракованные экземпляры – чтобы исключить такую вероятность, можно попробовать поставить, для теста, снятые старые форсунки и тогда послушать – троит двигатель или перестал.
3. Недостаточный уровень компрессии в цилиндрах может вызывать троение двигателя, после замены прокладки ГБЦ. Здесь вы узнаете – какая должна быть компрессия , как замерить компрессию .
4. Неисправные гидронатяжители. Здесь рекомендации такие же, как и в случае с форсунками – при каждом ремонте, связанном с ГБЦ, гидронатяжители следует менять на новые.
5. Не отрегулирован холостой ход или зажигание – такая проблема чаще всего случается со старыми, отечественными автомобилями. Здесь вы узнаете – как отрегулировать холостой ход , как установить зажигание .

Автомобиль не заводится

Еще одна проблема, возникающая после замены прокладки ГБЦ – невозможность завести автомобиль. Возможные причины следующие:

• Прокладка с браком, или установлена не правильно. Для проверки этого, требуется демонтаж и осмотр прокладки.
• Недостаточный уровень компрессии в цилиндрах.
• Износ маслосъемных колец.
• Износ бегунка в распределителе зажигания, в результате чего отсутствует искра зажигания. Снимите трамблер и осмотрите его, на предмет целостности всех его компонентов.
• Не отрегулировано зажигание.

Белый дым выхлопа

Если после замены прокладки ГБЦ, из выхлопной трубы валит белый дым, то это может быть следствием:

1. Трещины на головке блока цилиндров. Убрать трещину можно только сваркой в сервисе, если она не большая, а то может вообще потребоваться замена всей головки.
2. Густой белый дым, выходящий после прогрева двигателя, может появляться в результате попадания антифриза в блок цилиндров – когда охлаждающая жидкость просачивается через изношенные сальники или прокладку ГБЦ.
3. В конструкции некоторых старых автомобилей есть клапан с вакуумным шлангом для двигателя. Когда идет белый дым, то это может быть в результате того, что, через упомянутый клапан, течет масло из коробки переключения передач. А дальше происходит загрязнение свечей зажигания и отказ одного из цилиндров. Чтобы исключить такое развитие событий, нужно проверить данный клапан и, при необходимости, заменить на новый.

Стук гидрокомпенсаторов

Бывает, что после замены прокладки ГБЦ, начинают стучать гидрокомпенсаторы. Некоторые причины стука:

• Если стук гидрокомпенсаторов возникает только во время запуска двигателя, то это возможно в результате того, что где-то вытекает моторное масло. Это нормально, если, после замены прокладки ГБЦ, машина долго не эксплуатировалась и стояла. Обычно течь прекращается сама собой.
• Если стук гидрокомпенсаторов возникает только во время прогревания автомобиля, а при наращивании оборотов он исчезает, то причиной может быть либо загрязнение, либо износ обратного клапана. Устранить проблему можно, соответственно либо очисткой, либо заменой гидрокомпенсатора. При очистке, нужно одновременно менять моторное масло.
• Если стук гидрокомпенсаторов возникает только на горячем двигателе, а на холодную – все в норме, то, вероятно, пришла в неисправность плунжерная пара, и необходима ее замена.

Почему стучат гидрокомпенсаторы: причины и устранение проблемы – этому посвящена .

Таким образом, появление проблем, после замены прокладки ГБЦ, может указывать на разные неисправности, некоторые из которых вовсе не связаны с головкой блока цилиндров.

О том, что двигатель является одной из самых важных деталей автомобиля, знают, наверное, все. Даже пытаться сравнить поломку двигателя с неисправностью другой части автомобиля, будь то ходовая часть или электрооборудование, не имеет смысла. Нет, мы ни в коей мере не преуменьшаем значения этих деталей для работоспособности автомобиля. Но, все же, согласитесь – даже неисправные стойки все же дают возможность ехать, чего не скажешь о нерабочем двигателе.

Эта статься посвящена такому элементу автомобиля, как двигатель. Ну, правда, мы не станем рассматривать все его детали, а остановимся на такой небольшой части, как прокладка, относящаяся к головке блока цилиндра. Для начала выясним, что такое прокладка головки блока цилиндра? Затем узнаем, как определить пробитую прокладку ГБЦ ? И наконец-то постараемся понять, что вызывает поломки этого элемента двигателя? Если ваc мучают подобные вопросы, тогда приглашаем вас ознакомиться с данным материалом.

Но перед тем как начинать давать ответы на вопросы, необходимо выяснить, чем является элемент, которому посвящена данная статья. Как уже было сказано – это одна из деталей двигателя. Но это и так понятно. Следует несколько разъяснить, какую функцию выполняет данная деталь. Она служит для накрытия цилиндров. Благодаря своему плотному прилеганию к блоку цилиндров, и при помощи специальной прокладки, данный элемент служит как своеобразный герметик. Пока он цел – все в порядке. Если прокладка пробита – жди беды и разрушения двигателя.

Немного о автомобильных прокладках

Внешний вид прокладок ГБЦ и материал, из которого они изготовлены, не является универсальным. Каждый отдельный автомобильный производитель сам решает, как должна выглядеть его продукция. К примеру, для изготовления прокладки можно использовать паранит. Некоторые производители практикуют прокладки, сделанные из тонкого листового металла. Но из чего бы их ни делали, и какого цвета они б ни были, тонкость стенок прокладок – основная причина всех связанных с ними проблем.

Пробой, повреждение и даже подгорание – вот что может произойти с прокладкой головки блока цилиндра. И стоит чему-то из этого случиться, как пойдет цепная реакция. Стоит пробить прокладку, и проблемы в двигателе практически гарантированы.

При этом необходимо учесть, что с такой гадостью можно столкнуться даже не эксплуатируя транспортное средство. Если при установке ГБЦ совершить ошибку, то, как следствие, тоже можно получить пробоину прокладки или ее прогар.

Как понять, что прокладка уже не цела

Сделать это не так уж и сложно. Все что нужно – наблюдательность. Итак, если пробита прокладка ГБЦ , признаки этого следующие:

• Один из признаков – выхлопные газы, идущие из-под ГБЦ. Не заметить их сложно. Еще сложнее не услышать звук, который издается при этом;
• В случае если имеет место пробитие прокладки между цилиндрами, обнаружить это сложно, но возможно. К примеру, попробуйте произвести измерение компрессии. Это точно даст возможность обнаружить поломку. Да и мотор при такой проблеме не будет работать нормально. Он может троить, что будет весьма заметно;
• Наличие выхлопных газов среди охлаждающей жидкости – тоже может быть признаком такой проблемы. Хотя здесь не все так просто. Суть в том, что выхлопные газы могут появиться в охлаждающей жидкости и из-за трещины в цилиндре или в случае проблемы с рубашкой охлаждения. Как бы там ни было, индикатором проблем с выхлопными газами может быть как выхлоп белого цвета, так и наличие в расширительном бачке охлаждающей жидкости пузырей;

Кроме уже названных признаков, можно еще выделить следующие симптомы пробитой прокладки ГБЦ :

• Точным симптомом пробития прокладки является наличие масляных или водяных подтеков на силовом агрегате.
• Обнаружить пробитие прокладки ГБЦ, можно и следя за температурой двигателя. Если она необоснованно повышается, то это может быть признаком нарушения герметичности. Следственно жар, который выделяется в процессе сгорания топлива, попадает в охладительную систему и из-за этого происходит прогревание антифриза.
• Как ни странно, но признаком того что с прокладкой ГБЦ не все в порядке является и повышение уровня масла в двигателе. Да, такое тоже возможно, правда, радоваться повышению этому не стоит. То, что силовые агрегаты могут потреблять масло известно. Да что там, иногда такое даже предусмотрено конструктивными особенностями двигателя и считается вполне нормальным процессом. Но увидеть как двигатель «отдает» масло – диковинка. Причем не самая приятная. Она свидетельствует только об одном – в масло попадает охладительная жидкость. И последствия этого могут быть очень неприятны. Из-за такого процесса, вязкость масла заметно снижается, трение между разными деталями силового агрегата становится сильнее. Двигатель перегревается, а его детали получают увеличенный износ. Следствием всего этого является серьезное сокращение моторесурса. Стоит ли говорить, что чем раньше будет обнаружена эта проблема, тем больше шансов на то, что движок послужит дольше. Чтобы выявить ее, нужно всего лишь заглянуть в расширительный бак охладительной жидкости. Если увидите в нем маслянистые пятна – значит с вашей прокладкой ГБЦ не все в порядке.

Узнали как, пора узнать почему

Теперь, когда вы уже знаете, как выявить пробой в прокладке, не мешало бы сказать несколько слов о причинах такой поломки. Прокладка ГБЦ может быть повреждена из-за:

• Перегрева двигателя. Прокладки не способны выдерживать влияние высокой температуры. Если она достигает критического значения, прокладка попросту пригорает. Через некоторое время на месте прогорания образуется трещина;
• Деформации головки. Тут все просто. Деформированная плоскость, которой головка прилегает к блоку, может привести к разрыву прокладки;
• Неправильной затяжки болтов крепления. Если не проследить за процессом закручивания болтов и закрепить их с разной силой, тогда в некоторых местах может потеряться прижимное усилие. В этих местах и будет пробита прокладка ГБЦ;
• Плохого качества самой прокладки ГБЦ. Любите экономить на деталях к автомобилю? Тогда будьте готовы к тому, что дешевая прокладка может получить пробоину уже после тысячи километров пройденного пути.

Хотя материалы, из которых изготавливаются все комплектующие двигателя, постоянно усовершенствуются, что связано с увеличением мощности, все равно, довольно часто бывают случаи, когда прогорела прокладка ГБЦ .

Возникновение данного дефекта в основном связано с некачественным уплотнением головки и самого блока цилиндров. Ведь прокладка должна обеспечить герметичность сразу нескольких элементов – водяного канала, по которому проходит охлаждающая жидкость, масляной магистрали, и самих цилиндров. Все эти каналы расположены на минимальном расстоянии друг от друга, что иногда и приводит к внутренней негерметичности, если вдруг прокладка ГБЦ прогорела.

Случиться это может по нескольким причинам, но главной, все-таки, остается человеческий фактор, то есть, нарушения правил эксплуатации автомобиля, обслуживания и ремонта. Ведь стоит только немного перегреть двигатель, и это сразу же приведет к деформации ГБЦ, и как следствие, к необходимости ремонта двигателя или его частей.

В большинстве случаев дефекты ГБЦ связаны с незамеченными и вовремя не устраненными неисправностями охлаждающей системы, но могут быть (хотя и довольно редко) вызваны и неисправностями в процессе сгорания топлива. Также прогореть прокладка ГБЦ может и после неправильной затяжки болтов – несоблюдение порядка и усилия.

Узнать, что прогорела ГБЦ, можно по следующим признакам:

1. Уровень охлаждающей жидкости резко снижается, причем при визуальном осмотре радиатора и кожуха двигателя никаких подтеканий не обнаруживается.
2. На масляном щупе явно заметны следы охлаждающей жидкости, да и сам уровень масла резко повышается.
3. Во время работы двигателя в системе отопления салона слышны характерные звуки – «бульканье».
4. Их выхлопной трубы идет белый пар, а на свечах зажигания виден налет накипи.
5. Из расширительного бачка слышится запах выхлопных газов.
6. На холостых оборотах мотор работает неустойчиво.
7. Упала компрессия.

Каковы же причины возникновения этой неисправности? Они следующие:

1. Некачественное топливо, в основном с низким октановым числом.
2. Плохая затяжка болтов ГБЦ в процессе предыдущего ремонта.
3. Слишком высокая компрессия.
4. Плохое качество затяжных болтов.
5. В процессе ремонта поверхность блока цилиндров недостаточно хорошо очистили, в результате чего головку положили на неровную поверхность.
6. Плохое качество материала.
7. Нарушение эксплуатации двигателя.

Итак, Вы обнаружили, что прогорела прокладка ГБЦ. Здесь ничего не поделаешь, нужно отдавать автомобиль в ремонт. В большинстве случаев дело ограничивается заменой прокладки ГБЦ, обработкой поверхности блока цилиндров и самой прокладки. Также хорошо бы сразу найти причину, по которой, собственно, и произошла данная неприятность, чтобы избежать повторения. Это может быть течь из шланга, неисправность вентилятора или термостата.

Последствия того, что прогорела прокладка ГБЦ могут быть гораздо хуже, если она при этом еще и деформируется. В этом случае придется производить тщательную шлифовку головки блока цилиндров , выравнивая поверхность.

Очень неприятной неисправностью, к тому же, не являющейся редкостью, являются повреждения головки блока цилиндров – ГБЦ. Бывает такое, когда кажется, что пробита ГБЦ , но на самом деле просто прогорела прокладка между нею и блоком цилиндров. Если это и есть в действительности, то все не так страшно – достаточно снять ГБЦ и заменить прокладку. Но если и в самом деле оказывается пробита головка, то здесь дело осложняется многократно. К тому же такую неисправность выявить своевременно довольно трудно, особенно, начинающим автолюбителям без опыта, а уж о самостоятельном устранении и речи быть не может – это под силу только опытным специалистам.

Печальные последствия

Казалось бы – такое крохотное отверстие, если пробита ГБЦ, а какой вред доставляет. В перспективе Вас ждет капитальный ремонт двигателя . Если такая перспектива не устраивает, то нужно тщательно следить за состоянием двигателя и при обнаружении симптомов, указывающих на то, что пробита ГБЦ или прокладка, лучше сразу отправиться на диагностику. Из косвенных признаков можно выделить такие – снижение мощности мотора, увеличение расхода топлива. Основные причины неисправности – использование некачественного топлива, а также неправильная установка ГБЦ после ремонта, недостаточный профессионализм мастера, неправильная затяжка болтов, частые перегревы двигателя.

Здесь также очень важным моментом является состояние прокладки ГБЦ. Если она пробита, но автовладелец не принимает никаких мер по исправлению ситуации, то очень скоро выходит из строя и сама головка блока. Ну а провести ремонт ГБЦ гораздо сложнее, нежели просто заменить прокладку.

Признаки того, что пробита прокладка или ГБЦ

Если пробита ГБЦ или прокладка, опытный автомобилист это может сразу определить визуально, даже не обращаясь в автосервис. Вот основные признаки данной неисправности:

1. При проверке масла на щупе заметна белая эмульсия – если такое имеет место, это значит, что в масляную систему поступает охлаждающая жидкость. Ну а поступать туда она может только вследствие одной причины, когда пробита ГБЦ или прокладка. Может быть и такое, хотя и очень редко, что причиной проникновения жидкости в масляную магистраль является трещина в самом блоке. Но все равно, если Вы это заметили, лучше сразу отправиться на станцию техобслуживания.
2. Из выхлопной трубы идет густой белый дым (пар), могут быть даже брызги воды. Причина этого – попадание охлаждающей жидкости прямо в цилиндры двигателя. В такой ситуации уровень жидкости в расширительном бачке или радиаторе резко снижается, и это при отсутствии видимых протечек. Это вполне естественно, так как она в прямом смысле слова вылетает в трубу. Однако, если идет белый дым, то это не всегда может быть следствием того, что пробита ГБЦ. Это может происходить при прогреве мотора, в сырую погоду, при большом содержании конденсата. Но, как правило, по мере нагревания двигателя белый дым идти перестает. Так что если он будет постоянно, то это явный признак неисправности головки.
3. Появление масляной пленки или пятен на поверхности жидкости в расширительном бачке говорит о том, что туда попало масло, и, скорее всего, попало оно туда именно по причине пробитой прокладки или ГБЦ. В любом случае в е состоянии следует в первую очередь убедиться, а если это в действительности так, то сразу же отправиться в автосервис.
4. Если при работающем двигателе в расширительном бачке заметны мелкие пузырьки, похожие как от шампанского, это говорит о попадании в систему охлаждения выхлопных газов. Следовательно, где-то есть небольшая дырочка и вероятнее всего находится она либо в прокладке, либо в самой ГБЦ. Если такие пузырьки возникают сразу после замены жидкости, то это нормально, они, спустя короткое время, пропадают. Но если они есть постоянно, то это явный признак неисправности.

Самый сложный случай, это когда пробита ГБЦ между цилиндрами. При этом какие-либо внешние признаки неисправности отсутствуют, разве что, может снизиться мощность двигателя и увеличиться расход топлива. Но это может произойти и по множеству других причин. В такой ситуации самый надежный и проверенный способ – померять компрессию в цилиндрах. Если головка пробита, то компрессия будет низкой.

признаки, причины и способы определения прогоревшей прокладки головки блока цилиндров

Главная прокладка автомобиля располагается между головкой и блоком цилиндров двигателя. Её достаточно сложная конструкция и очень плотный прижим болтами головки подразумевают долгий срок службы, но и нагрузки она принимает запредельные по меркам газовых и жидкостных уплотнений прочих узлов машины. Поэтому случаются внезапные или наоборот, предсказуемые после человеческих ошибок повреждения – пробои и прогары.

Содержание статьи:

Признаки пробитой прокладки ГБЦ

Через стык головки и блока проходят каналы смазки и охлаждения. Основная задача прокладки недопущение попадания газов из цилиндров в блок, а также смешивания антифриза с моторным маслом и топливом.

Разнообразия к проявлению проблем с ДВС добавляет и разгерметизация блока – пробой окантовки камеры сгорания. Поэтому неисправности могут быть самые неоднозначные:

• неспровоцированное повышение температуры двигателя;
• снижение компрессии и пропуски воспламенения, вибрации, двигатель «троит»;
• увеличение уровня масла в картере, появление эмульсии, индикация лампочки аварийного давления масла;
• раздувание шлангов системы охлаждения, срабатывание защитного клапана в крышке расширительного бачка и помутнение антифриза;
• отказ отопителя салона из-за завоздушивания системы;
• белый или сизый густой дым из выхлопной трубы;
• подтёки масла и антифриза по блоку цилиндров.

Все указанные симптомы очень опасны для двигателя, хотя и в разной мере влияют на его ресурс.

Сколько можно ездить

Если имеются подозрения на пробой, то двигатель надо немедленно заглушить, не дожидаясь дальнейших его разрушений.

Езда с прогоревшей прокладкой приводит к необходимости ремонта тех его узлов, которые ещё не повреждены:

• пробой горячего стыка между цилиндрами вызывает прорыв раскалённых газов в обход прокладки, теплоотвода не хватает, начинает разрушаться лёгкий сплав головки и блока;
• попадание масла в рубашку охлаждения ведёт к ухудшению теплообмена из-за отложений на стенках, отмыть которые потом в скрытых полостях очень непросто;
• антифриз в масле вызывает образование эмульсии, потерю смазывающих свойств, снижение давления и нарушение смазки нагруженных деталей, подшипники скольжения перегреваются и оплавляются, закоксовываются поршни и кольца;
• рост температуры вызовет деформацию крупных отливок головки и блока, которую не всегда можно восстановить ремонтной фрезеровкой плоскостей.

После поездок с неисправной прокладкой часто приходится менять головку, коленчатый вал, поршневую группу, масляный насос, практически двигатель приходит в полную негодность, стоимость ремонта сравнима с ценой нового двигателя.

Почему пробивает прокладку ГБЦ

Причиной пробоя может быть естественное старение двигателя, но чаще это связано с нарушением правил эксплуатации или грубыми ошибками в ходе ремонте.

Перегрев двигателя

Головка и блок цилиндров двигателя изготавливаются из материалов с очень близкими коэффициентами теплового расширения. Поэтому плотно стянутые между собой массивные детали ведут себя как одно целое. Но такое возможно лишь при равномерном прогреве в допустимых пределах.

На практике возможны случаи, когда перегревы носят локальный характер. Отвод тепла от некоторых участков более эффективен, прочие нагреваются сильнее, возникают температурные деформации.

Особенно страдает алюминиевая головка, её нижняя плоскость, теоретически идеальная с точностью до сотых долей миллиметра, становится больше похожа на пропеллер самолёта.

По теме: Как самостоятельно прокачать сцепление автомобиля

Неравномерно прижатая прокладка не в состоянии исправить подобный дефект, прорыв газов и жидкостей неизбежен. Проявляется искривление именно при перегреве, поскольку в штатном режиме и расчётной температуре равномерность заложена конструктивно.

Алюминиевые блоки цилиндров тоже максимально облегчены, их жёсткости не хватает при запредельной температуре, а в последнее время блоки из чугуна уже не производят. В результате наступают необратимые нарушения геометрии, что сразу приводит к отказу прокладки, которая не в состоянии уплотнить стык двух поверхностей произвольной формы.

Неправильное усилие при затяжке болтов головки блока

Чтобы качественно и равномерно прижать материал прокладки к обеим плоскостям, используется строго определённая методика затяжки мощных болтов головки.

Крепёж тянется последовательно в несколько приёмов, постепенно обжимая стык. Усилие здесь таково, что внешне массивные детали деформируются, и нельзя доводить этот процесс до необратимых величин.

Для сохранности равномерного натяга болты выполняются по строго определённой технологии, предусматривающей начало их выхода на порог текучести материала в момент создания расчётного продольного усилия.

Затяжка ведётся сначала нарастающим моментом, а затем способом доворота на определённые углы. Стержень болта выходит из зоны упругой деформации и начинает «течь», то есть дальнейший доворот не вызывает роста момента на ключе. Гарантированно попав в эту зону, болт уже не будет ослабевать в процессе работы двигателя и не потребует послеобкаточного протягивания.

Нарушение данной технологии по порядку и моментам приведёт к неравномерному прижиму, деформациям, ослабеванию крепежа и последующему прогару.

Некачественный материал

При покупке прокладки в качестве запчасти легко можно попасть на заведомый контрафакт или просто дешёвую некачественную поделку.

Читайте также: Как и почему появляется эмульсия в двигателе

Особенно это касается современных двигателей, где конструктивно заложены многослойные металлические прокладки ГБЦ. К ним продолжают продаваться в разы более доступные изделия из старинных материалов, которые прогорят обязательно, это лишь вопрос времени.

Экономия ценой в двигатель тут совершенно неуместна, прокладка должна быть оригинальной или от немногих известных производителей, которые умеют делать изделия лучше оригинала.

Как определить пробитую прокладку ГБЦ

При появлении подозрений на неполадки в механической части двигателя лучше всего обратиться к мотористу. Но можно и самостоятельно провести экспресс-диагностику доступными средствами, если понимать физику происходящего и обладать некоторым опытом в проверке двигателей.

Основные признаки уже были перечислены выше, надо лишь попытаться локализовать неисправность. Сильно не углубляясь, поскольку головку скорее всего всё равно снимать придётся, после чего многое прояснится визуально.

С помощью презерватива, перчатки или воздушного шара

Проход газов в систему охлаждения можно определить на запах, но это не всегда просто выделяется на фоне прочих ароматов.

Но если надеть на горловину резиновый мешок, в качестве которого подойдёт многое, начиная от детского шарика и до презерватива, то выделяющиеся из камеры сгорания газы начнут при работающем двигателе его надувать.

Вот этот эффект уже трудно не заметить. Только не при рабочей температуре, иначе антифриз начнёт кипеть, его сдерживает давление герметичной системы.

Проверка бутылкой

По тому же принципу можно использовать прозрачную бутылку с водой, в которую вставлен отрезок шланга. Второй его конец любым из доступных способов герметично подсоединяется к пространству над жидкостью в расширительном бачке.

Очевидно, что те же газы, которые надували шарик в предыдущем тесте, будут наглядно себя обнаруживать, выходя из шланга в воду.

Как устранить неисправность

Мелочей в ремонте здесь быть не должно. Прошли те времена, когда прокладку меняли даже не снимая головку с мотора, а лишь её приподнимая. Так можно в лучшем случае лишь просто уничтожить новую деталь.

Даже обращаясь по поводу ремонта нельзя просить поменять прокладку. Правильная формулировка здесь – устранить причину.

1. После снятия ГБЦ надо точно выяснить, что именно произошло и по какой причине. Не найдя конкретной последовательности событий, лучше мотор не собирать. И только всё поняв, можно приступать к устранению.
2. Поверхности головки и блока должны быть очищены и выведены в идеальную плоскость с помощью измерительного инструмента и станочного оборудования, если потребуется. Не надо надеяться, что прокладка всё исправит, подстроившись под неровности. Она так не работает.
3. Болты крепления заменяются на новые, поработавшие в зоне текучести материала ненадёжны, даже если размеры пока в норме. Резьба должна быть чистой, масло и антифриз из глухих отверстий полностью удаляются с продувкой.
4. Монтаж осуществляется строго по технологии, никаких экспериментов или переноса устаревших способов крепления из прошлого века тут делать не надо.
5. В некоторых моторах приходится вести учёт изменения объёма камеры сгорания из-за неоднократной фрезеровки поверхностей – изменяется степень сжатия.
6. Системы охлаждения и смазки придётся тщательно промыть, никаких следов эмульсии оставаться не должно. Безусловно заменяются масло и антифриз.

Первое время эксплуатация должна вестись как при обкатке мотора, без больших нагрузок и с контролем температуры. Вполне возможно, что при ремонте что-то было упущено, не стоит усугублять ситуацию.

Какую прокладку для головки блока цилиндров выбрать

Если в спецификации к двигателю указана металлическая прокладка, то именно её и надо применять. Надёжнее всего будет использовать оригинальную запчасть, но если экспериментировать, то в лучшую сторону.

Многие производители выпускают изделия даже более высокого качества, будучи не ограничены особенностями массового конвейерного выпуска автомобилей. Их бренды несложно найти по отзывам в сети.

Обычно они же являются и заводскими поставщиками, но товар поставляется по их собственным каталожным номерам. Перечень аналогов имеется в каталогах крупных поставщиков.

признаки неисправности, возможные последствий и способы устранения

Прокладка между головкой и блоком цилиндров необходима для полной герметизации камеры сгорания, а также каналов, по которым циркулирует масло и охлаждающая жидкость. При любых ее повреждениях работа мотора нарушается. Если не устранить проблему вовремя, это приведет к поломке двигателя. Поэтому, если пробило прокладку ГБЦ, нужно немедленно принимать меры, чтобы не проводить дорогостоящий ремонт или замену ДВС впоследствии.

Почему пробивает прокладку ГБЦ

Прокладка головки блока цилиндров, или, как ее называются специалисты, ПГБЦ, – это важная деталь мотора. Она отвечает за герметизацию каналов и идеальное соединение блока с головкой. Причины повреждения прокладки могут быть следующими:

1. Перегрев мотора. Самый часто встречающийся вариант, особенно если проблема случилась на относительно новом двигателе. Это может быть результатом езды на очень высоких оборотах длительное время, повреждения системы охлаждения, вследствие чего жидкость ушла. Один из вариантов – пробитый поддон и отсутствие смазки. В любом случае нужно следить за датчиком температуры и лампочкой перегрева. Как только показатели поднялись выше обычных значений, нужно остановиться и заглушить двигатель.
2. Часто бывает и такое, что прокладка под головкой прогорела из-за недостаточного уровня охлаждающей жидкости. Автомобилисты часто знают об этом, но не относятся серьезно, так как показатели температуры в норме. Но это показатели самой жидкости. Если ее не хватает, она просто не успевает забрать излишки тепла с деталей, из-за чего они и перегреваются.
3. Нередко признаки пробития прокладки ГБЦ проявляются после проведения ремонта. В этом случае очень часто причиной является некачественная запчасть. Не стоит покупать в автомагазине самую дешевую из прокладок, так как подобные варианты очень часто невысокого качества. Еще один вариант – неправильный порядок закручивания болтов. Протягивают ГБЦ после замены прокладки в строго определенном порядке и с конкретным показателем усилия. У каждого мотора он свой, например, в ВАЗ 2110 он не такой, как в иномарке.
4. Течь или прогар прокладки ГБЦ может возникнуть из-за того, что ее толщина подобрана неправильно. В некоторых двигателях применяется несколько вариантов. Важно точно выяснить, какой нужно использовать.

К сведению!

Если при замене недостаточно хорошо зачистить остатки старой прокладки, они могут спровоцировать пробой через короткое время после ремонта.

Чаще всего именно эти причины провоцируют возникновение проблемы. Но не стоит забывать и об естественном износе. Из-за высокой температуры со временем прокладка начинает прогорать, а на дизелях на нее воздействует еще и очень высокое давление, что еще больше снижает ресурс.

Признаки неисправности

Люди с опытом быстро определяют пробой прокладки ГБЦ. Это можно понять по нескольким характерным симптомам. Они зависят от того, где возникло повреждение и насколько оно сильное.

Выбивает охлаждающую жидкость

Если повреждение между камерой сгорания и каналом, по которому проходит охлаждающая жидкость, раскаленные газы из цилиндра будут попадать в систему ОЖ. Из-за этого в ней создается очень большое давление, которое выдавливает воздух вместе с жидкостью через клапан пробки, установленной на расширительном бачке. Когда клапан неисправен, давление раздувает и рвет резиновые шланги. Или повреждение прокладки увеличивается, а газы попадают в систему смазки.

Проверить просто: снять крышку с бачка и запустить двигатель после этого. Из горловины пойдут пузыри вместе с жидкостью. Не стоит откручивать пробку на работающем моторе, так как избыточное давление с силой вытолкнет ОЖ и раскаленный пар наружу и спровоцирует ожоги.

Холодный воздух из отопителя

Этот вариант проявляется на некоторых моделях авто. Если пробка не успевает стравливать излишки давления, то воздух скапливается в радиаторе отопителя (высшая точка системы), из-за чего из него идет только холодный воздух при любых настройках.

Чтобы определить, пробита ли прокладка ГБЦ, нужно запустить печку на самой высокой температуре и снять патрубок на выходе из радиатора отопления. Когда пойдет ОЖ, быстро надеть патрубок и затянуть. Если через какой-то промежуток времени тепло пропадет, скорее всего, проблема именно в прокладке.

Скачки температуры двигателя

Когда газы идут в ОЖ, то могут скапливаться перед термостатом, так как он не выпускает жидкость. Из-за этого теплопередача нарушается и узел срабатывает с заметным запозданием, и температура поднимается заметно выше, чем обычно.

После открытия термостата температурные показатели нормализуются, после чего процесс повторяется заново. Поэтому скачки наблюдаются постоянно, нет нормального температурного режима. Со временем проблема может усугубиться еще больше.

К сведению!

Чтобы точно узнать, что виновата прокладка, а не термостат, нужно заглянуть в расширительный бачок. Там будет много пузырьков воздуха.

Водомасляная эмульсия или капли воды на щупе двигателя

Этот вариант легко определить по щупу. На нем будет эмульсия белесого цвета. Если пробой небольшой, эмульсия может быстро расслаиваться после остановки двигателя, но на щупе можно увидеть капельки воды – это конденсат.

Второй вариант – масляная пленка в расширительном бачке ОЖ. Это обратный процесс, когда масло попадает в систему охлаждения. Увидеть несложно, но лучше делать это после того, как машина постоит какое-то время.

Способы диагностики

Есть несколько простых методик, помогающих определить проблему даже неопытному автовладельцу. Для проверки не нужно специальное оборудование, все делается таким образом:

1. Проверить, не идет ли дым и пар на месте стыка блока и головки и послушать, не появилось ли посторонних звуков. Делать на работающем двигателе.
2. Осмотреть крышку заливной горловины и щуп на предмет эмульсии. А пробку расширительного бачка и содержимое проверить на наличие смазки.
3. Хорошо погазовать и проверить цвет дыма. Если он белый, то это пар от сгорающей ОЖ, если залит антифриз, будет сладковатый запах.
4. Посмотреть, не идут ли выхлопные газы в ОЖ – она будет пузыриться.

Еще один вариант проверки газов в антифризе — обычный презерватив. Натянуть его на горловину расширительного бачка и дать поработать двигателю несколько минут. Если он надувается – в системе избыточное давление.

Можно ли ездить на авто?

Все специалисты единодушны – ездить с пробитой прокладкой ГБЦ нельзя без крайней необходимости. Конечно, есть вероятность, что машина пройдет не одну сотню и даже тысячу километров без проблем, но может быть и наоборот — двигатель выйдет из строя очень быстро.

Если определить и устранить проблему с прокладкой на первых этапах ее возникновения, то шансы на быстрый и недорогой ремонт намного выше. Ехать можно только в случае крайней необходимости, когда нет другого выхода.

Что делать если пробило прокладку ГБЦ

Когда проблема обнаружена, нужно менять прокладку как можно скорее. Она стоит недорого, но при этом придется приобретать и другие детали. Болты, которые держат головку нужно также менять. Обязательно проверяется плоскость, прилегающая к блоку. При необходимости производится шлифовка, которая стоит денег.

Сам процесс замены несложен, но нужно убрать все мешающие узлы, слить жидкости, отсоединить разъемы датчиков. Работа кропотливая, поэтому, если опыта нет, лучше поручить ее специалистам.

Важно!

После замены обязательно какое-то время следить за двигателем, чтобы убедиться, что все сделано качественно.

Советы по выбору материала прокладки

Часто возникает вопрос, какую прокладку ГБЦ лучше использовать – металлическую или паронитовую. На самом деле в продаже представлено три варианта, и у каждого есть свои особенности:

1. Отличие железных прокладок ГБЦ – высокая прочность и износостойкость. Они долговечны, равномерно распределяют нагрузку, но при этом дорогие и на многие модели такой вариант не продается.
2. Паронитовые прокладки ГБЦ отличает огнестойкость и упругость. В самых важных местах их усиливают металлическими элементами. При этом со временем их свойства ухудшаются. Изделия боятся перепадов температур и выделяют вредный асбест.
3. Безасбестовые или композитные варианты – современное решение, отличающееся прочностью, хорошим прилеганием и длительным сроком службы. Они также усиливаются металлом там, где необходимо, что делает этот тип самым предпочтительным на сегодня.

Нет смысла выбирать между паронитом или металлом, гораздо проще и дешевле взять композитный вариант, который почти не имеет недостатков. При правильной установке он прослужит долгие годы.

Обнаружить, что прокладка ГБЦ пробита, намного проще, чем кажется на первый взгляд. Если знать основные признаки и проверять по рекомендациям специалистов, то в 99% случаев автовладелец сможет определить проблему самостоятельно. Главное – вовремя заменить прокладку.

Пробой прокладки гбц признаки

Пробило прокладку ГБЦ — как узнать?

Пробой прокладки ГБЦ приводит к таким неприятным последствиям как перегрев двигателя, плохая работа печки, появление отработанных газов из-под капота автомобиля, возникновении эмульсии в моторном масле, появлении белого дыма из выхлопной трубы и некоторым другим. При появлении перечисленных выше симптомов или одного из них необходимо выполнить проверку прокладки ГБЦ. Для этого существует несколько способов. Далее мы рассмотрим, почему пробивает прокладку ГБЦ, к каким последствиям это приводит, и что делать, если эта неприятность случилась с двигателем вашего автомобиля.

О чем мы поговорим:

Признаки, что пробило прокладку ГБЦ

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:

Признаки прогара прокладки ГБЦ

А явным признаком перегрева двигателя является наличие конденсата на его поверхности. Это также является косвенным признаком прогара прокладки ГБЦ или трещины в блоке цилиндров. В первую очередь необходимо провести компьютерную диагностику двигателя. Наличие ошибок укажет направление и возможные дополнительные неисправности. Как правило, эти ошибки связаны с проблемами в системе зажигания.

Антифриз в цилиндре

Остановимся еще раз на смешивании антифриза и масла. Как упоминалось выше, в результате их смешивания образуется эмульсия желтоватого (чаще всего) цвета. Если она появилась, то одной заменой прокладки ГБЦ ремонт не обойдется. Обязательно нужно промыть систему от этого состава. В том числе поддон и масляные каналы. А этом может обойтись вам в дополнительные затраты, подчас сопоставимые с капитальным ремонтом двигателя.

Мы разобрались с симптомами, возникающими при пробитии прокладки ГБЦ. Далее перейдем к рассмотрению причин, почему же может произойти ее прогорание.

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9…10 кгс.

По статистике, в около 80% случаев, когда прокладка выходила из строя причиной этому служили неправильные моменты затяжки или несоблюдение ее последовательности (схемы).

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов. В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Как узнать что пробита прокладка ГБЦ

Понять, пробита ли прокладка ГБЦ, можно, воспользовавшись одним из нескольких методов. В данном случае диагностика несложная, и по плечу любому, даже начинающему и неопытному водителю.

Для проверки целостности прокладки необходимо выполнить одно из следующих действий:

Как проверить прокладку ГБЦ с помощью презерватива

Одним из действенных и популярных методов проверки является метод с использованием воздушного шарика или презерватива. Его надевают на горловину расширительного бачка, предварительно открутив крышку. Главное, чтобы презерватив сидел на горловине плотно и обеспечивал герметичность (вместо презерватива можно использовать пакет или воздушный шарик, однако диаметр презерватива обычно идеально подходит для горловины бачка). После того, как вы наденете его на бачок, необходимо запустить двигатель и дать ему поработать несколько минут на оборотах 3…5 тысяч оборотов в минуту. В зависимости от уровня разгерметизации презерватив наполнится газами быстро или медленно. Это зависит от конкретной ситуации. В любом случае, если он начал наполняться выхлопными газами — это значит, что пробита прокладка ГБЦ.

Проверка прокладки ГБЦ презервативом

Проверка презервативом

Проверка прокладки бутылкой

Еще один метод, как определить, пробита ли прокладка ГБЦ, часто используют на грузовых машинах. Для этого достаточно иметь небольшую бутылку с водой (например, объемом 0,5 литра). Как правило, на расширительных бачках имеется сапун (трубка, с помощью которой поддерживается одинаковое с атмосферным давлением в закрытой емкости). Метод очень прост. При заведенном двигателе необходимо конец сапуна поместить в емкость с водой. В случае, если прокладка пробита, то из трубки начнут выходить пузырьки воздуха. Если их нет — значит, с прокладкой все в порядке. Если при этом из сапуна начала появляться охлаждающая жидкость — это также означает, что с прокладкой все в порядке.

Проверка прокладки ГБЦ на грузовиках

Проверка с помощью бутылки

Два описанных выше метода подходят для диагностики неисправности, когда выхлопные газы прорываются в рубашку охлаждения. Эти методы очень действенны и используются автомобилистами уже десятки лет.

Что делать если пробило прокладку ГБЦ

Многих водителей интересует вопрос, можно ли ездить с пробитой прокладкой ГБЦ? Ответ прост — можно, но нежелательно, и лишь на небольшие расстояния, В частности, до гаража или автосервиса для проведения ремонтных работ. В противном случае последствия того, что пробило прокладку ГБЦ могут быть самыми плачевными.

Если в результате диагностики выяснилось, что прокладку пробило, то с этим уже ничего не поделать, кроме как произвести её замену. Также стоит осмотреть прилегающие поверхности, и что самое важное, постараться выяснить истинную причину прогара… Цена прокладки может быть разной и зависит от марки автомобиля и производителя самой запчасти. Однако по сравнению с другими узлами она невысока. Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки. Дело в том, что необходимо учесть следующие моменты:

• Если в процессе демонтажа ГБЦ обнаружится, что крепежные болты “повело” и они не соответствуют техническим параметрам, их необходимо будет заменить. А иногда случаются ситуации, когда вследствие изменения геометрии ГБЦ болт невозможно выкрутить, и его приходится попросту срывать. Для проведения этой неприятной процедуры есть соответствующее оборудование. Часто на современных двигателях устанавливают болты, которые работают на пределе своей текучести. А это значит, что после снятия ГБЦ (для замены прокладки или по другим причинам) необходимо покупать и устанавливать аналогичные новые.
• Если нарушена плоскость головки блока цилиндров, то необходимо будет провести ее шлифовку. Для этого используют специальные станки, работа на которых также будет стоить денег. Однако рабочую плоскость ГБЦ “ведет” не так часто, но проверить этот параметр все же стоит. В случае, если поверхность подверглась шлифовке, то новую прокладку необходимо покупать, учитывая толщину снятого слоя металла.

Перед самостоятельной заменой прокладки необходимо очистить головку от нагара, накипи и кусков старой прокладки. Далее необходимо провести ревизию ее поверхности. Для этого используют специальный мерный инструмент, как правило, линейку. Ею проводят по поверхности, выявляя наличие зазоров. Размер зазоров не должен быть больше 0,5…1 мм. В противном случае поверхность головки нужно отшлифовать или целиком заменить на новую. Вместо линейки можно использовать толстый лист стекла (например, толщиной 5 мм). Его укладывают сверху на поверхность головки и смотрят на наличие возможных воздушных пятен. Для этого можно поверхность головки немного смазать маслом.

Проверка поверхности ГБЦ

При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так она станет мягче и проще найдет “свое” место на поверхности ГБЦ. Кроме этого, при демонтаже она будет легче сниматься. Преимущество графитовой смазки в данном случае состоит в том, что графит в процессе эксплуатации не выдавливается, превращаясь в золу.

После проведения ремонтных работ автовладелец должен следить за поведением мотора. Не появляются ли вновь описанные выше неисправности (белый дым из выхлопной трубы, эмульсия или жирные пятна в охлаждающей жидкости, масло на стыке ГБЦ и БЦ, отсутствует перегрев двигателя и так далее). Причем сразу после замены не стоит эксплуатировать двигатель на максимальной мощности. Лучше, чтобы прокладка “устоялась” и приняла свое место.

Какой материал для прокладки лучше

Прокладки из разных материалов

При замене прокладки у многих автовладельцев возникает резонный вопрос, какая прокладка лучше — из металла или паронита? Каждый из этих материалов имеет свои преимущества и недостатки. При этом нужно понимать, что если производитель рекомендует использовать прокладки из определенного материала, то необходимо придерживаться этих требований.

Как правило, металлическая прокладка более крепкая, чем ее паронитовый аналог. Поэтому ее целесообразно ставить на мощные турбированные или форсированные двигатели. Если же вы не планируете тюнинговать мотор вашего автомобиля, а просто эксплуатируете его в щадящем режиме, то для вас не имеет большого значения выбор материала. Соответственно, вполне подойдет и паронитовая прокладка. Тем более, что этот материал является более гибким, и способен плотнее прилегать к рабочим поверхностям.

Также при выборе необходимо учитывать, что материал, из которого изготовлена прокладка, не оказывает первоочередное влияние на срок ее службы. Гораздо более важным показателем является то, как была установлена прокладка. Дело в том, между отдельными группами отверстий очень тонкие стенки. Поэтому, если прокладку установить не точно на посадочное место, то велика вероятность прогара даже у самого крепкого материала.

Самым явным признаком, того, что прокладка была установлена неверно, является ее быстрый выход из строя. Также если вы неправильно установили ее, машина может попросту не завестись. У дизельных двигателей при этом еще может слышаться и стук поршней. Это происходит по причине того, что поршень задевает край прокладки.

Заключение

В случае, если у вас пробита прокладка ГБЦ, то ездить на неисправном автомобиле нежелательно. Поэтому рекомендуем вам при обнаружении пробития прокладки сразу же заменить ее. Кроме этого, важно не только обнаружить сам факт того, что она пробита, но и причину этого. В частности, почему перегревается двигатель или возникают другие неисправности.

В процессе замены контролируйте значение момента на крепежных болтах. Своевременная замена прокладки ГБЦ избавит вас от больших финансовых трат по ремонту более дорогостоящих узлов. Чем дольше вы будете ездить на машине с пробитой прокладкой ГБЦ, тем больше вероятность, что из строя выйдут другие, более дорогостоящие и важные узлы двигателя.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

ishachok › Блог › Как понять, что пробило прокладку ГБЦ? Признаки и причины пробоя прокладки блока цилиндров.

Всем нам известно, что двигатель — одна из важнейших деталей автомобиля. Неисправности двигателя не сравнить с неисправностями ходовой части или неисправностями электрооборудования, хотя, безусловно, важную роль играет каждая система и деталь в отдельности. Просто, если с неисправной шаровой или стойками вы еще хоть как-то можете передвигаться на свой страх и риск, то с неисправным двигателем это не всегда возможно.

Сегодня поговорим о таком неприятном явлении, как пробой прокладки ГБЦ. О том, почему это происходит, как понять, что пробило прокладку головки блока цилиндров, а также — как проверить прокладку ГБЦ на пробой.

Для начала, что такое ГБЦ? ГБЦ — головка блока цилиндра, проще говоря, крышка которая герметично накрывает камеры сгорания (цилиндры). ГБЦ плотно прилегает к блоку цилиндров (БЦ), в котором собственно и располагаются цилиндры, в которых двигаются поршни. Между ГБЦ и БЦ располагается прокладка головки блока цилиндров, выполняющая функцию герметика. В случае повреждения (пробоя) этой прокладки в двигателе начинают происходить различные процессы, которые ухудшают его работу и ведут к его разрушению.

Что собой представляет прокладка ГБЦ?

У каждого автопроизводителя данная прокладка может существенно отличаться как визуально, так и материалом, из которого она изготовлена. Материалом для изготовления прокладки ГБЦ может служить паранит и даже тонкий листовой металл. Из-за того, что стенки прокладки довольно тонкие, нередко случаются пробои, повреждения и подгорание прокладки ГБЦ, после чего проблемы с двигателем гарантированы. Нередко причиной пробоя или прогара становятся ошибки, допущенные во время установки головки блока цилиндров.

Признаки пробитой прокладки ГБЦ:

Прострел наружу. Когда из-под головки идут выхлопные газы. Это трудно не заметить, причем звук будет такой, что и не услышать будет невозможно.

Если пробило прокладку ГБЦ между цилиндрами, то обнаружить такой пробой довольно сложно, но все же возможно. Например, можно измерить компрессию, которая точно позволит обнаружить проблемы с прокладкой ГБЦ. К тому же, мотор при этом будет работать неровно (может троить).

Выхлопные газы в охлаждающей жидкости. Очень часто именно такая аномалия может свидетельствовать о пробое прокладки головки. Однако однозначно сказать, что причина именно в прокладке — нельзя, так как газы в ОЖ могут появиться и через трещину в цилиндрах или рубашке охлаждения. В таких случаях мотор будет «подъедать» охлаждающую жидкость, а выхлоп будет иметь странный вид и запах. Как правило, в таких случаях выхлоп становится как пар, белого цвета. Также в расширительном бачке возможны появления пузырей, пахнущих выхлопными газами.

Масляные или водяные подтеки на двигателе. В этой ситуации можно точно сделать вывод о том, что прокладка ГБЦ пробита или же сама головка установлена неправильно.
Необоснованное повышение температуры двигателя. Температура растет из-за того, что тепло от сгорания топливной смеси проникает в систему охлаждения, в результате чего происходит прогрев антифриза.

Повышение уровня масла в двигателе. Все мы знаем, что некоторые моторы «берут масло», иногда это даже предусмотрено конструкцией двигателя и не считается неисправностью. Однако случаются ситуации, когда масло не убывает, а наоборот прибавляется… И поверьте, смешного здесь очень мало. На самом деле повышение уровня происходит в результате попадания в масло охлаждающей жидкости. Кстати, последствия такого разбавления могут быть самыми печальными. Масло становится менее вязким, мотор смазывается недостаточно, в результате чего сила трения между деталями увеличивается. Возрастает также износ этих деталей и сказать точно на сколько хватит двигателя, который работает практически «на сухую», довольно сложно. Ясно одно — двигатель получит серьезный урон, а его моторесурс серьезно сократится. Если ОЖ будет переть в масло, или наоборот, то, скорее всего, в расширительном бачке ОЖ вы увидите маслянистые пятна.

Почему это происходит? Пробило прокладку ГБЦ — причины

Перегрев двигателя. В результате перегрева прогорает прокладка ГБЦ. Как? А вот как! Метало-асбестовая прокладка не способна выдерживать высоких температур, которые образуются при перегреве мотора, поэтому, как только температура становится критической — происходит прогар или вздутие прокладки. В итоге, в местах подгорания или вздутия прокладка становится менее прочной и после нескольких циклов нагрев/охлаждение проблемный участок дает течь.

Вторая причина пробоя прокладки ГБЦ — деформация головки, точнее плоскости, которой она прилегает к блоку. Как правило, деформации подвержены алюминиевые головки, с чугунными такого не происходит, им скорее свойственны трещины. Лечится деформация шлифовкой на специальном высокоточном станке.
Болты крепления головки блока цилиндров. Неправильная затяжка, когда один болт затянут крепче, а другой слабее приводит к тому, что в некоторых местах теряется прижимное усилие. Именно в таких местах и происходят пробои прокладки. Затягивать болты ГБЦ необходимо при помощи динамометрического ключа, соблюдая все правила этой процедуры.

Плохое качество самой прокладки ГБЦ. Здесь все просто, случается, что владельцы экономя, и производя ремонт двигателя, ставят не оригинальные прокладки. В итоге после нескольких тыс. км. вполне возможен пробой прокладки ГБЦ или ее прогар.

Собственно, все… Я ответил на вопрос: «Что такое пробой прокладки ГБЦ?», перечислил признаки пробоя прокладки блока цилиндров и рассказал о причинах, которые вызывают пробой прокладки головки блока цилиндров. Пожалуй, статью можно заканчивать. Всем спасибо за внимание, а тем, кто осилил статью «от корки до корки» двойная благодарность. Значит не зря старался. Если у вас имеются какие-то замечания по поводу статьи или желание дополнить ее, вы можете использовать для этого форму комментариев.

www.drive2.ru

Пробило прокладку ГБЦ — как узнать? — DRIVE2

Пробой прокладки ГБЦ приводит к таким неприятным последствиям как перегрев двигателя, плохая работа печки, появление отработанных газов из-под капота автомобиля, возникновении эмульсии в моторном масле, появлении белого дыма из выхлопной трубы и некоторым другим. При появлении перечисленных выше симптомов или одного из них необходимо выполнить проверку прокладки ГБЦ. Для этого существует несколько способов. Далее мы рассмотрим, почему пробивает прокладку ГБЦ, к каким последствиям это приводит, и что делать, если эта неприятность случилась с двигателем вашего автомобиля.

Признаки, что пробило прокладку ГБЦ
Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:

Выход выхлопных газов из-под ГБЦ. Это самый простой и очевидный признак. При прогорании прокладки она начинает пропускать выхлопные газы, которые будут выходить в моторный отсек. Это будет видно визуально, а также ощутимо на слух — из-под капота будут раздаваться громкие звуки, которые не заметить попросту невозможно. Однако, если прогар небольшой, то необходимо обратить внимание на другие признаки.
Прострел между цилиндрами. Внешние признаки будут напоминать те, которые возникают, когда двигатель “троит”. Происходит смешивание топливной смеси из одного цилиндра с выхлопными газами в другом. Как правило, в этом случае бывает трудно запустить двигатель, однако после прогрева он продолжает устойчиво работать. Для определения поломки необходимо провести замер компрессии цилиндров. Если происходит упомянутое смешивание, то значение компрессии в разных цилиндрах будет значительно отличаться.Эмульсия
Эмульсия из-под крышки расширительного бачка

Попадание выхлопных газов в охлаждающую жидкость. В случае, если пробило прокладку ГБЦ, то из корпуса блока цилиндров отработанные газы в небольшом количестве могут попасть в систему охлаждения. В этом случае достаточно открутить крышку радиатора или расширительного бачка. В случае, если газы в большом количестве попадают в систему, бурление будет очень активным. Однако, если газов немного, то для диагностики используют подручные средства — целлофановые пакеты, воздушные шарики, презерватив. Подробно метода диагностики мы коснемся ниже.
Антифриз попадает в один из цилиндров. Как правило, это происходит из-за разрыва прокладки в месте между каналом рубашки охлаждения и непосредственно камерой сгорания. Зачастую при этом происходит появление белого дыма из выхлопной трубы, даже в теплую погоду. А уровень тосола в бачке падает. Чем больше антифриза попадет в цилиндры — тем больше белого пара выйдет из выхлопной трубы.
Утечка масла наружу из-под ГБЦ. Эти факты также могут быть признаками прогара прокладки ГБЦ. То есть, происходит разрыв ее внешней оболочки. В этом случае в районе стыка ГБЦ и БЦ можно увидеть потеки масла. Однако их причины могут быть и в другом.Пена в расширительном бачке
Пена в расширительном бачке

Значительный и быстрый рост температуры двигателя. Такое явление происходит по причине того, что горячие выхлопные газы попадают в систему охлаждения, вследствие она не справляется со своими задачами. В этом случае кроме замены прокладки также необходимо выполнить промывку системы охлаждения. Как это сделать и с помощью каких средств вы можете почитать отдельно.
Смешивание масла и антифриза. В данном случае охлаждающая жидкость может попасть в моторный отсек и смешаться с маслом. Это очень пагубно влияет на двигатель, поскольку свойства масла теряются, и двигатель вынужден работать в неподходящих условиях, что приводит к его значительному износу. Диагностировать эту неисправность можно по наличию маслянистых пятен в расширительном бачке охлаждающей системы. Для этого нужно открыть пробку маслозаливной горловины и посмотреть на внутреннюю поверхность крышки. Если на ее поверхности есть эмульсия (ее еще называют “сметаной”, “майонезом” и так далее) рыжеватого цвета — значит, антифриз смешался с маслом. Особенно это актуально в случае, когда машина стоит не в теплом гараже, а зимой на улице. Аналогично нужно смотреть за наличием упомянутой эмульсии на щупе проверки уровня масла.Мокрые свечи зажигания
Мокрые свечи

Плохая работа печки. Дело в том, что при прогорании прокладки ГБЦ появляются выхлопные газы в “рубашке” охлаждения. Как следствие — завоздушивается теплообменник отопителя, и соответственно, снижается эффективность его работы. Зачастую при этом температура охлаждающей жидкости резко скачет.
Рост давления в патрубках радиатора. В случае разгерметизации прокладки выхлопные газы будут попадать в систему охлаждения через патрубки. Соответственно, они станут на ощупь очень твердыми, это можно проверить просто рукой.
Появление значительного нагара на свечах. Кроме этого, они могут быть в буквальном смысле мокрыми вследствие появления в цилиндрах антифриза или влаги.

Полный размер

А явным признаком перегрева двигателя является наличие конденсата на его поверхности. Это также является косвенным признаком прогара прокладки ГБЦ или трещины в блоке цилиндров. В первую очередь необходимо провести компьютерную диагностику двигателя. Наличие ошибок укажет направление и возможные дополнительные неисправности. Как правило, эти ошибки связаны с проблемами в системе зажигания.

Антифриз в цилиндре

Остановимся еще раз на смешивании антифриза и масла. Как упоминалось выше, в результате их смешивания образуется эмульсия желтоватого (чаще всего) цвета. Если она появилась, то одной заменой прокладки ГБЦ ремонт не обойдется. Обязательно нужно промыть систему от этого состава. В том числе поддон и масляные каналы. А этом может обойтись вам в дополнительные затраты, подчас сопоставимые с капитальным ремонтом двигателя.

Мы разобрались с симптомами, возникающими при пробитии прокладки ГБЦ. Далее перейдем к рассмотрению причин, почему же может произойти ее прогорание.

Почему пробивает прокладку ГБЦ
В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ
Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9…10 кгс.

По статистике, в около 80% случаев, когда прокладка выходила из строя причиной этому служили неправильные моменты затяжки или несоблюдение ее последовательности (схемы).
И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов. В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Как узнать что пробита прокладка ГБЦ
Понять, пробита ли прокладка ГБЦ, можно, воспользовавшись одним из нескольких методов. В данном случае диагностика несложная, и по плечу любому, даже начинающему и неопытному водителю.

Для проверки целостности прокладки необходимо выполнить одно из следующих действий:

При запущенном двигателе визуально осмотреть, не идет ли дым из щели между ГБЦ и БЦ. Также послушать, не доносятся ли оттуда громкие звенящие звуки, которых до этого не было.
Осмотреть поверхности крышек радиатора и расширительного бачка системы охлаждения, а также горловины для заливки масла в двигатель. Для этого их нужно прост

www.drive2.ru

Диагностика. Пробитие прокладки ГБЦ. — DRIVE2

Пробитие ГБЦ. Диагностика перегревов и недогревов двигателя.

Всем доброго времени суток!
К написанию данного поста привела пробитая прокладка ГБЦ. Изучение симптомов и правильная диагностика этой поломки может уберечь вас от не нужной траты денег и серьезной поломки двигателя.

Что тут сложного скажете вы? Ну как пробьёт так сразу узнаешь! Всё верно, на поздней стадии когда машина уже не едет и температура 130 волей не волей в движок полезешь и найдешь причину. Но вот как быть на ранней стадии, когда пробой не большой? Когда систему постоянно завоздушивает газами, когда идет перегрев машины? Бегать менять пробки РБ? Постоянно выгонять воздушные пробки? Менять термостат? Помпу? Переделывать на грантовскую систему? Менять датчик температуры?

Я столкнулся с такой проблемой, когда пробитая прокладка привела в упадок всю систему ОЖ. Черезмерное давление в патрубках, термостат не открывал большой круг, не включался вентилятор. При чем завоздушивание началось гораздо раньше остальных болезней. Я по незнанию выгонял пробки и грешил на крышку РБ. Когда термостат перестал открывать большой круг, я уже мчался в магазин за новым. А всё это было зря…
Возможно данное руководство кому то поможет найти у себя причину многих бед, а кого то просто улыбнет.
Как я писал выше симптомов может быть много, но требуются хорошие знания что бы сложить весь пазл в одну кучу.

Пробитие прокладки можно условно разбить на 3 вида: попадает тосол в цилиндр, попадает тосол в масло, пробой между двумя цилиндрами.
Итак приступим. Пробило тосол в цилиндр и пошли газы в ОЖ . С чего всё начинается? А начинается всё как правило очень безобидно, прокладка маскируется под завоздушивание:
— на хх как правило печка перестаёт греть а как газанёш то начинает греть. При прогазовке слышно журчание антифриза по патрубкам. При прорыве газов, воздушит радиатор печки (печка дует холодным воздухом), термостат перестает нормально работать, из-за того что в нём воздух и начинает подниматься темп-ра охл. жидкости так-как циркулирует по малому кругу. Опа, только по малому? Ну это проще простого, идем и покупаем термостат. Ага, конечно, термостат тут и не причем вовсе!
— наличие белого дыма из глушителя при работающем двигателе в теплое время года сразу должно вас насторожить. Это напоминает как будто едешь зимой, дым из трубы немного (или много) гуще обычного. У других выхлоп бесцветный а у тебя нет? По мере прогревания мотора он не пропадает? Это свидетельствует о наличии конденсата в газах. Охлаждайка уже возможно начала сифонить к вам в цилиндр.Выхлоп автомобиля может быть белым при прогреве двигателя, при большом количестве конденсата и большой влажности воздуха — это не неисправность, а вот если «дымит» всегда и много — стоит задуматься.
— явные признаки пробитой прокладки ГБЦ – снижение компрессии в одном или нескольких цилиндрах. Если дошло до этого, то пропуски пойдут (свечу начнет заливать), машина будет менее динамичной и из глушака повалит белый дым, а то что из него выливается будет сладким. Но это уже поздняя стадия.
— охлаждающая жидкость очень быстро нагревается. Это связано с пробитием внутреннего контура прокладки, в результате чего, газы попадают в антифриз и нагревают его. Если в охладитель попадают выхлопные газы, то в расширительном бачке можно наблюдать бурное газообразование пахнущие выхлопными газами. Поэтому не ленитесь и понюхайте чем пахнет у вас в РБ. Для сравнения понюхайте как выхлоп пахнет. Только не увлекайтесь этим делом, очень вредно и опасно. Если пробой не сильный то вам будет постоянно воздушить систему а вы можете постоянно выгонять пробки и менять крышки РБ. Когда у вас выхлопные газы в охлаждающей жидкости однозначно сказать что причина именно в прокладке — нельзя, так как газы в ОЖ могут появиться и через трещину в цилиндрах или рубашке охлаждения. В этом случае мотор будет «подъедать» охлаждающую жидкость, а выхлоп будет иметь всё тот же странный вид и запах.

Еще бывает пробитие масла в тосол и наоборот.
— в расширительном бачке охлаждающей системы появляются масляные пятна. Этот свидетельствует о том, что прокладка прогорела и пропускает в систему охлаждения топливо или масло. При этом варианте поломки кроме замены прокладки необходимо промывать всю систему охлаждения.
— проверьте уровень остатка масла в двигателе. Если на щупе имеются характерные пузырьки значит в масло попало что то посторонее.

— повышение уровня масла в двигателе. Все мы знаем, что некоторые моторы «берут масло», иногда это даже предусмотрено конструкцией двигателя и не считается неисправностью. Однако случаются ситуации, когда масло не убывает, а наоборот прибавляется… И поверьте, смешного здесь очень мало. На самом деле повышение уровня происходит в результате попадания в масло охлаждающей жидкости. Кстати, последствия такого разбавления могут быть самыми печальными. Масло становится менее вязким, мотор смазывается недостаточно, в результате чего сила трения между деталями увеличивается. Возрастает также износ этих деталей и сказать точно на сколько хватит двигателя, который так работает довольно сложно.
— белая эмульсия (пена) на щупе или под маслозаливной крышкой говорит о попадании охлаждающей жидкости в систему смазки. Почему так случается? Поскольку у нас пробой в прокладке, тосол начинает проникать по масляной «рубашке» двигателя, смешиваясь с другими жидкостями. Иногда, правда редко прокладка бывает целой и невредимой, а утечка происходит из-за трещины в самом блоке. Но в любом случае при наличии белой эмульсии в системе смазки надо бить тревогу, а ещё лучше взять в руки инструмент и устранить неисправность.

Пробитие между цилиндрами:
— если пробило прокладку ГБЦ между цилиндрами, то обнаружить такой пробой довольно сложно, но все же возможно. практически никаких внешних признаков при этом нет, разве что повышенный расход топлива и снижение мощности двигателя. А у этих симптомов причин может быть куча. При помощи компрессометра можно выявить неисправность прокладки головки блока цилиндров по примерно одинаково заниженным показаниям прибора при измерениях компрессии в соседних цилиндрах. К тому же, мотор при этом будет работать неровно (может троить). Замер компрессии вообще штука очень полезная и позволяет произвести более правильную диагностику.

Ну и на последок.
Наиболее частой причиной пробоя ГБЦ является перегрев двигателя, как и то что перегрев является причиной многих бед. На машинах где есть на панели датчик температуры ОЖ, перегрев можно заметить еще до критического момента и вовремя остыть. Поэтому раз столкнувшись с такой бедой я слежу за температурой одним глазом постоянно))
Диагност я пока начинающий, так что принимаются поправки и пост будет исправляться по ходу дела. Делаю я его в первую очередь как свою памятку, ну а если кому то пригодится буду рад. Всем бобра и 90° на борту!

www.drive2.ru

Как понять, что пробило прокладку ГБЦ? — DRIVE2

Как понять, что пробило прокладку ГБЦ? Признаки и причины пробоя прокладки блока цилиндров

Всем нам известно, что двигатель — одна из важнейших деталей автомобиля. Неисправности двигателя не сравнить с неисправностями ходовой части или неисправностями электрооборудования, хотя, безусловно, важную роль играет каждая система и деталь в отдельности. Просто, если с неисправной шаровой или стойками вы еще хоть как-то можете передвигаться на свой страх и риск, то с неисправным двигателем это не всегда возможно.

Сегодня поговорим о таком неприятном явлении, как пробой прокладки ГБЦ. О том, почему это происходит, как понять, что пробило прокладку головки блока цилиндров, а также — как проверить прокладку ГБЦ на пробой.

Для начала, что такое ГБЦ? ГБЦ — головка блока цилиндра, проще говоря, крышка которая герметично накрывает камеры сгорания (цилиндры). ГБЦ плотно прилегает к блоку цилиндров (БЦ), в котором собственно и располагаются цилиндры, в которых двигаются поршни. Между ГБЦ и БЦ располагается прокладка головки блока цилиндров, выполняющая функцию герметика. В случае повреждения (пробоя) этой прокладки в двигателе начинают происходить различные процессы, которые ухудшают его работу и ведут к его разрушению.

Что собой представляет прокладка ГБЦ?

У каждого автопроизводителя данная прокладка может существенно отличаться как визуально, так и материалом, из которого она изготовлена. Материалом для изготовления прокладки ГБЦ может служить паранит и даже тонкий листовой металл. Из-за того, что стенки прокладки довольно тонкие, нередко случаются пробои, повреждения и подгорание прокладки ГБЦ, после чего проблемы с двигателем гарантированы. Нередко причиной пробоя или прогара становятся ошибки, допущенные во время установки головки блока цилиндров.

Признаки пробитой прокладки ГБЦ:

Прострел наружу. Когда из-под головки идут выхлопные газы. Это трудно не заметить, причем звук будет такой, что и не услышать будет невозможно.
Если пробило прокладку ГБЦ между цилиндрами, то обнаружить такой пробой довольно сложно, но все же возможно. Например, можно измерить компрессию, которая точно позволит обнаружить проблемы с прокладкой ГБЦ. К тому же, мотор при этом будет работать неровно (может троить).
Выхлопные газы в охлаждающей жидкости. Очень часто именно такая аномалия может свидетельствовать о пробое прокладки головки. Однако однозначно сказать, что причина именно в прокладке — нельзя, так как газы в ОЖ могут появиться и через трещину в цилиндрах или рубашке охлаждения. В таких случаях мотор будет «подъедать» охлаждающую жидкость, а выхлоп будет иметь странный вид и запах. Как правило, в таких случаях выхлоп становится как пар, белого цвета. Также в расширительном бачке возможны появления пузырей, пахнущих выхлопными газами.
Масляные или водяные подтеки на двигателе. В этой ситуации можно точно сделать вывод о том, что прокладка ГБЦ пробита или же сама головка установлена неправильно.
Необоснованное повышение температуры двигателя. Температура растет из-за того, что тепло от сгорания топливной смеси проникает в систему охлаждения, в результате чего происходит прогрев антифриза.
Повышение уровня масла в двигателе. Все мы знаем, что некоторые моторы «берут масло», иногда это даже предусмотрено конструкцией двигателя и не считается неисправностью. Однако случаются ситуации, когда масло не убывает, а наоборот прибавляется… И поверьте, смешного здесь очень мало. На самом деле повышение уровня происходит в результате попадания в масло охлаждающей жидкости. Кстати, последствия такого разбавления могут быть самыми печальными. Масло становится менее вязким, мотор смазывается недостаточно, в результате чего сила трения между деталями увеличивается. Возрастает также износ этих деталей и сказать точно на сколько хватит двигателя, который работает практически «на сухую», довольно сложно. Ясно одно — двигатель получит серьезный урон, а его моторесурс серьезно сократится. Если ОЖ будет переть в масло, или наоборот, то, скорее всего, в расширительном бачке ОЖ вы увидите маслянистые пятна.

Почему это происходит? Пробило прокладку ГБЦ — причины

Перегрев двигателя. В результате перегрева прогорает прокладка ГБЦ. Как? А вот как! Метало-асбестовая прокладка не способна выдерживать высоких температур, которые образуются при перегреве мотора, поэтому, как только температура становится критической — происходит прогар или вздутие прокладки. В итоге, в местах подгорания или вздутия прокладка становится менее прочной и после нескольких циклов нагрев/охлаждение проблемный участок дает течь.
Вторая причина пробоя прокладки ГБЦ — деформация головки, точнее плоскости, которой она прилегает к блоку. Как правило, деформации подвержены алюминиевые головки, с чугунными такого не происходит, им скорее свойственны трещины. Лечится деформация шлифовкой на специальном высокоточном станке.
Болты крепления головки блока цилиндров. Неправильная затяжка, когда один болт затянут крепче, а другой слабее приводит к тому, что в некоторых местах теряется прижимное усилие. Именно в таких местах и происходят пробои прокладки. Затягивать болты ГБЦ необходимо при помощи динамометрического ключа, соблюдая все правила этой процедуры.
Плохое качество самой прокладки ГБЦ. Здесь все просто, случается, что владельцы экономя, и производя ремонт двигателя, ставят не оригинальные прокладки. В итоге после нескольких тыс. км. вполне возможен пробой прокладки ГБЦ или ее прогар.

Собственно, все… Я ответил на вопрос: «Что такое пробой прокладки ГБЦ?», перечислил признаки пробоя прокладки блока цилиндров и рассказал о причинах, которые вызывают пробой прокладки головки блока цилиндров. Пожалуй, статью можно заканчивать. Всем спасибо за внимание, а тем, кто осилил статью «от корки до корки» двойная благодарность. Значит не зря старался. Если у вас имеются какие-то замечания по поводу статьи или желание дополнить ее, вы можете использовать для этого форму комментариев.

ИСТОЧНИК

www.drive2.ru

Как понять, что пробило прокладку ГБЦ. — DRIVE2

Полный размер

Признаки и причины пробоя прокладки блока цилиндров

Всем нам известно, что двигатель — одна из важнейших деталей автомобиля. Неисправности двигателя не сравнить с неисправностями ходовой части или неисправностями электрооборудования, хотя, безусловно, важную роль играет каждая система и деталь в отдельности. Просто, если с неисправной шаровой или стойками вы еще хоть как-то можете передвигаться на свой страх и риск, то с неисправным двигателем это не всегда возможно.

Сегодня поговорим о таком неприятном явлении, как пробой прокладки ГБЦ. О том, почему это происходит, как понять, что пробило прокладку головки блока цилиндров, а также — как проверить прокладку ГБЦ на пробой.

Для начала, что такое ГБЦ? ГБЦ — головка блока цилиндра, проще говоря, крышка которая герметично накрывает камеры сгорания (цилиндры). ГБЦ плотно прилегает к блоку цилиндров (БЦ), в котором собственно и располагаются цилиндры, в которых двигаются поршни. Между ГБЦ и БЦ располагается прокладка головки блока цилиндров, выполняющая функцию герметика. В случае повреждения (пробоя) этой прокладки в двигателе начинают происходить различные процессы, которые ухудшают его работу и ведут к его разрушению.

Что собой представляет прокладка ГБЦ?

У каждого автопроизводителя данная прокладка может существенно отличаться как визуально, так и материалом, из которого она изготовлена. Материалом для изготовления прокладки ГБЦ может служить паранит и даже тонкий листовой металл. Из-за того, что стенки прокладки довольно тонкие, нередко случаются пробои, повреждения и подгорание прокладки ГБЦ, после чего проблемы с двигателем гарантированы. Нередко причиной пробоя или прогара становятся ошибки, допущенные во время установки головки блока цилиндров.

Признаки пробитой прокладки ГБЦ:

Прострел наружу. Когда из-под головки идут выхлопные газы. Это трудно не заметить, причем звук будет такой, что и не услышать будет невозможно.

Если пробило прокладку ГБЦ между цилиндрами, то обнаружить такой пробой довольно сложно, но все же возможно. Например, можно измерить компрессию, которая точно позволит обнаружить проблемы с прокладкой ГБЦ. К тому же, мотор при этом будет работать неровно (может троить).

Выхлопные газы в охлаждающей жидкости. Очень часто именно такая аномалия может свидетельствовать о пробое прокладки головки. Однако однозначно сказать, что причина именно в прокладке — нельзя, так как газы в ОЖ могут появиться и через трещину в цилиндрах или рубашке охлаждения. В таких случаях мотор будет «подъедать» охлаждающую жидкость, а выхлоп будет иметь странный вид и запах. Как правило, в таких случаях выхлоп становится как пар, белого цвета. Также в расширительном бачке возможны появления пузырей, пахнущих выхлопными газами.

Масляные или водяные подтеки на двигателе. В этой ситуации можно точно сделать вывод о том, что прокладка ГБЦ пробита или же сама головка установлена неправильно.
Необоснованное повышение температуры двигателя. Температура растет из-за того, что тепло от сгорания топливной смеси проникает в систему охлаждения, в результате чего происходит прогрев антифриза.

Повышение уровня масла в двигателе. Все мы знаем, что некоторые моторы «берут масло», иногда это даже предусмотрено конструкцией двигателя и не считается неисправностью. Однако случаются ситуации, когда масло не убывает, а наоборот прибавляется… И поверьте, смешного здесь очень мало. На самом деле повышение уровня происходит в результате попадания в масло охлаждающей жидкости. Кстати, последствия такого разбавления могут быть самыми печальными. Масло становится менее вязким, мотор смазывается недостаточно, в результате чего сила трения между деталями увеличивается. Возрастает также износ этих деталей и сказать точно на сколько хватит двигателя, который работает практически «на сухую», довольно сложно. Ясно одно — двигатель получит серьезный урон, а его моторесурс серьезно сократится. Если ОЖ будет переть в масло, или наоборот, то, скорее всего, в расширительном бачке ОЖ вы увидите маслянистые пятна.

Почему это происходит? Пробило прокладку ГБЦ — причины

Перегрев двигателя. В результате перегрева прогорает прокладка ГБЦ. Как? А вот как! Метало-асбестовая прокладка не способна выдерживать высоких температур, которые образуются при перегреве мотора, поэтому, как только температура становится критической — происходит прогар или вздутие прокладки. В итоге, в местах подгорания или вздутия прокладка становится менее прочной и после нескольких циклов нагрев/охлаждение проблемный участок дает течь.

Вторая причина пробоя прокладки ГБЦ — деформация головки, точнее плоскости, которой она прилегает к блоку. Как правило, деформации подвержены алюминиевые головки, с чугунными такого не происходит, им скорее свойственны трещины. Лечится деформация шлифовкой на специальном высокоточном станке.
Болты крепления головки блока цилиндров. Неправильная затяжка, когда один болт затянут крепче, а другой слабее приводит к тому, что в некоторых местах теряется прижимное усилие. Именно в таких местах и происходят пробои прокладки. Затягивать болты ГБЦ необходимо при помощи динамометрического ключа, соблюдая все правила этой процедуры.

Плохое качество самой прокладки ГБЦ. Здесь все просто, случается, что владельцы экономя, и производя ремонт двигателя, ставят не оригинальные прокладки. В итоге после нескольких тыс. км. вполне возможен пробой прокладки ГБЦ или ее прогар.

Собственно, все… Я ответил на вопрос: «Что такое пробой прокладки ГБЦ?», перечислил признаки пробоя прокладки блока цилиндров и рассказал о причинах, которые вызывают пробой прокладки головки блока цилиндров. Пожалуй, статью можно заканчивать. Всем спасибо за внимание, а тем, кто осилил статью «от корки до корки» двойная благодарность.

www.drive2.ru

Признаки пробоя прокладки ГБЦ двиг. Q491ME. ЛИКБЕЗ. — Сообщество «Great Wall» на DRIVE2

Решил сделать запись, т.к. надоело каждый раз писать трактаты на один и тот же вопрос. Итак, сегодня речь пойдет о традиционной «болячке» китайских двигателей Q491ME и его модификаций, устанавливаемых на автомобили марки Great Wall модели : Safe ( SUV G5 ), Safe F1, Sailor, Deer, Sing, Pegasus, Wingle. Двигатель- аналог тойотовского движка 4Y со значительными доработками и модификациями. Варианты исполнения от Евро-2 до Евро-4.

Конструктивно на этих машинах с этим двигателем задняя его часть имеет очень плохое охлаждение. Как следствие, постоянный перегрев 4 цилиндра и пробой прокладки ГБЦ. Пробой неизбежен, вопрос только во времени. Соответственно, чем больше Ваша машина ездит по трассе на дальние расстояния, тем больше вероятность, что прокладку пробьет при внушительных пробегах или не пробьет вовсе. На городских же машинах, особенно жителей мегаполисов, период пробоя варьируется от 60 до 100 тысяч пробега.

В большинстве случаев пробивает самое слабое место 4 цилиндра- перемычку между камерой сгорания и каналом Охлаждающей Жидкости. В камеру сгорания начинает просачиваться антифриз и наоборот, картерные газы попадают в систему ОЖ.

В некоторых редких случаях пробивает перемычку прокладки между системой ОЖ и масляными каналами, но это единичные случаи.

Итак, самые популярные симптомы грядущего попадалова:
1) движок стал чаще греться, стрелка прибора температуры ОЖ поднялась выше своего обычного положения
2) вентилятор охлаждения стал срабатывать чаще или включаться несвоевременно
3) резко падает уровень ОЖ
4) ОЖ начинает давить из расширительного или из-под банок радиатора
5) каменные патрубки системы ОЖ
6) появление пузырей воздуха в горловине радиатора
7) булькающий звук в момент остановки движка со стороны расширительного бачка
8) конденсат из глушителя имеет сладковатый привкус
9) при утреннем запуске движок некоторое время подтраивает
10) антифриз стал темного цвета с тонкой блестящей пленкой сверху

Если Вас постигла эта участь после замены прокладки ОБЯЗАТЕЛЬНО протяните ГБЦ после 1000-1500 км пробега, иначе прокладку очень скоро снова пробьет. У меня пробило на 70 000 км пробега. Я поленился и не протянул, в итоге ее пробило снова на 120 000 км.

И еще: как Вы поняли, наш движок боится перегревов. Поэтому если у Вас что-то изменилось в температурном режиме двигателя обратите на это свое пристальное внимание! Каждый перегрев и тем более закипание приближает Вас к этому знатному геморрою!

Буду рад, если моя писанина кому-то помогла и кого-то оберегла.

С Уважением, Олег ( Reekardo )

www.drive2.ru

«Признаки выхода из строя прокладки головки блока цилиндров» — DRIVE2

Признаки выхода из строя прокладки головки блока цилиндров

Пробой прокладки головки блока цилиндров — довольно часто встречающаяся и очень неприятная неисправность двигателя. К тому же её достаточно тяжело правильно диагностировать и вовремя устранить. А вот последствия маленькой дырочки в прокладке могут быть весьма плачевными. Как вам, например, перспектива сделать капремонт двигателя? Не хочется? Тогда внимательно следите за его состоянием и при появлении симптомов, описанных ниже, задумайтесь: а не пора ли проверить прокладку головки блока цилиндров, а то не дай бог… Косвенно на данную неисправность может указывать повышенный расход топлива и снижение мощности двигателя — тосол ведь не очень-то способствует нормальному сгоранию бензина в цилиндрах, да и понижение компрессии лошадок движку явно не добавляет… Чаще всего пробой прокладки головки блока цилиндров возникает из-за брака, кривых рук мастеров, собирающих двигатель, несвоевременной протяжки (чтите мануал) и использования дерьмового бензина. Ну, лирическое отступление закончено — к делу.

Белая эмульсия (пена) на щупе проверки уровня масла или на крышке маслозаливной горловины говорит о попадании охлаждающей жидкости в систему смазки, скорее всего — через дырочку в прокладке головки блока цилиндров. Иногда, правда редко прокладка бывает целой и невредимой, а утечка происходит из-за трещины в самом блоке. Но в любом случае при наличии белой эмульсии в системе смазки надо бить тревогу, а ещё лучше взять в руки инструмент и устранить неисправность.

Белый дым из выхлопной трубы при работе двигателя указывает на проникновение охлаждающей жидкости в цилиндр (цилиндры) двигателя. При этом её уровень уменьшается, так как она частично «вылетает в трубу». Выхлоп автомобиля может быть белым при прогреве двигателя, большом количестве конденсата и большой влажности воздуха — это не неисправность, а вот если «дымит» всегда и много — стоит задуматься. Так же, почитайте о диагностике неисправностей двигателя по цвету выхлопных газов.

Масляные пятна на поверхности охлаждающей жидкости в расширительном бачке или в радиаторе говорят о проникновении масла туда, где ему быть не положено. Ишь, наглость какая, у него свой радиатор имеется! 🙂 Причина, скорее всего в неисправности прокладки головки блока цилиндров. По крайней мере, проверить её стоит. Хотя есть криворукие «умельцы», которые используют хорошие моющие свойства отстоянной отработки полусинтетического или синтетического масла для промывки системы охлаждения двигателя. По крайней мере, одного такого знаю. У этих ребят вся машина в пятнах. Экономы, блин…

Пузырьки, выходящие через расширительный бачок или радиатор указывают на проникновение в охлаждающую жидкость выхлопных газов. Где-то дырочка, и скорее всего она в прокладке головки блока. Некоторое количество пузырьков может появляться при замене охлаждающей жидкости — это нормально, а вот если тосол постоянно «пузырится» — значит что-то неладно.

Прорыв выхлопных газов наружу через прокладку головки блока цилиндров случается очень редко. К тому же его достаточно легко заметить, нужно лишь внимательно присмотреться. Но всё же списывать со счетов этот дефект нельзя. Всяко бывает. Гораздо чаще случается протекание масла из-под прокладки — своевременная протяжка гаек крепления головки блока цилиндров спасёт от возникновения такой утечки. Только соблюдайте инструкцию по последовательности затяжки гаек и прилагаемому моменту. А то можно только навредить. Нередки случаи, когда из-за желания притянуть головку «на века» люди срывали резьбу и ломали шпильки. Купите или возьмите во временное пользование у знакомых динамометрический ключ — он будет весьма нелишним, если задумаете протянуть гайки крепления головки блока цилиндров.

Пробой прокладки между цилиндрами обнаружить гораздо сложнее — практически никаких внешних признаков при этом нет, разве что повышенный расход топлива и снижение мощности двигателя. А у этих симптомов причин может быть куча. При помощи компрессометра можно выявить неисправность прокладки головки блока цилиндров по примерно одинаково заниженным показаниям прибора при измерениях компрессии в соседних цилиндрах.

Материал взят вот отсюда: gaz31.com/diagnostics/prokladka.php

www.drive2.ru

Пробило прокладку ГБЦ. Причины и последствия. — DRIVE2

Пробило прокладку ГБЦ, раз вы здесь, вероятнее всего с вашей машиной это уже случилось, если нет, возьмите на заметку. Итак, прогорела прокладка ГБЦ или продуло прокладку головки блока цилиндров по сути не важно, суть одна, ремонт неизбежен. Причем болячка эта свойственна большинству двигателей, но вот как бывает, хозяева одинаковых машин могут по разному ответить на вопросы об опыте замены прокладки ГБЦ, у одного такого опыта может не быть вовсе, а другой уже может рассказать пару историй, как он ездил в сервис или менял сам. Здесь давайте постараемся разобраться почему пробивает прокладку ГБЦ и что сделать, чтобы этого больше не происходило.
Как я уже говорил выше, пробить прокладку может практически на любом двигателе, неважно дизельный он или бензиновый, камазовский или москвичевский, к слову камазовский мотор в данном отношении заслуживает отдельного внимания, но о нем чуть позже.
Признаки пробитой прокладки:
Самый явный и неоспоримый признак пробитой прокладки ГБЦ — это прострел наружу, то есть из под головки наружу вырываются газы. Не заметить сложно, будет очень громко.
Еще бывает вариант прострела между цилиндрами, допустим между вторым и третьим, снаружи такой прострел точно определить трудно, нужно мерить компрессию, по любому двигатель будет троить, и радуйтесь если причина троению двигателя и отсутствию компрессии в двух цилиндрах всего лишь пробитая прокладка ГБЦ, а не что нибудь пострашнее.
Выхлопные газы в радиаторе, тоже как один из возможных признаков пробитой прокладки, но не всегда. Бывает что газики проходят через какую нибудь маленькую трещину где то в головке или на стенке гильзы. В большинстве случаев двигатель будет работать вполне стабильно, единственно будет понемногу пропадать охлаждающая жидкость и выхлопная парить, а так в принципе ничего страшного, правда в дальнейшем, скорее всего, такой незначительный дефект разростется в полноценный прострел.
Течи масла и воды наружу. Тут однозначно сказать о причинах трудно, если головка не искривлена, значит прокладка просто меняется и все.
Для начала перечислю причины, которые способствуют появлению нашей проблемы:
Первое и самое главное, и еще раз, и снова не устану повторять, причина всех бед в двигателе — это перегрев. От него все беды, и прострел прокладки ГБЦ в числе главных. Посмотрим как тут развиваются события:
Если прокладка железо-асбестовая, она может не выдержать высоких температур, которые образуются при сильном перегреве, и начнет прогорать, после чего прогоревшая часть потеряет свою прочность, и получит риск быть выдутой.
Еще одно из последствий перегрева — искривление плоскости ГБЦ, это свойственно в основном алюминиевым головкам, чугунные такими расстройствами не страдают, по крайней мере мне не встречались, они любят давать трещины. Искривление во первых нужно обнаружить, и если оно есть, головку нужно шлифовать, не нужно шлифовать головку просто так для профилактики если она ровная. Подробнее читайте по ссылке.
Второе, болты крепления ГБЦ и правильность их затяжки. Очень важно затянуть головку именно с должным усилием, не перетянув и затянув не слабо. Если головку перетянуть, появляется риск отрыва головы болта, в результате теряется прижимное усилие от одного болта и головка уже не прижата как положено, к слову довольно частое явление. Если такое случилось и с вами, но прокладку не пробило, можно попробовать выкрутить отломанную часть болта из блока и поставить вместо него другой.
Как это сделать? Понадобится сварка и железная трубка чуть меньше диаметра болта. Приставляем трубку к отломанному болту и обвариваем изнутри, на макушку можно приварить гайку, в большинстве случаев оторванные болты ГБЦ выкручиваются без особых усилий. Если же головка затянута слабо, то тут сами понимаете, вероятность прострела тоже увеличивается, поэтому при монтаже ГБЦ нужно раздобыть динамометрический ключ и узнать значения усилия для затяжки ГБЦ именно вашего автомобиля.
Третье — качество самой прокладки, если она говно то что можно от нее ожидать? Прогорит и будет прострелена, потому что сделана из непонятно чего, непонятно кем, непонятно где, может ваш сосед Рустам штампует их у себя гараже и злостно посмеивается, в предвкушении новых прострелов у жмотов, купивших его псевдо изделие за копейки. Помните, что хорошие запчасти не бывают дешевыми, лучше переплатить 30%, но купить качество, чем эти проценты сэкономить купив откровенно некачественную прокладку, и через месяц биться об стену снова устраняя прострел.
Ну теперь как и было обещано о камазах. Прокладки ГБЦ у камазовского мотора как таковой можно сказать и нет. Для герметизации камеры сгорания используется стык железа к железу. Стальное уплотнительное кольцо вставляется в алюминиевую головку, и прижимается к гильзе огромным усилием четырех болтов. Благодаря такому решению, прострелы из под ГБЦ камаза довольно большая редкость. Разве что оторвется один из болтов, или же мотор нагреют до такой степени, что алюминий головок станет пластичным, и под давлением болтов стальные кольца продавят в нем несколько микрон, которых хватит для прострела.
С чего я это взял? Был у нас такой случай, нагрели еврик на уборке водилы алкаши, в итоге пока до базы доехали, прострелено было 4 цилиндра. Когда я разобрал тот мотор то удивился очень, обычно стальные кольца из головок вытаскиваются с трудом, а тут они сами повываливались. И что еще удивительно, не поплавился ни один из поршней, тогда то меня посетил светлый луч надежды, неужели россияне научились что то делать качественно.
Что касается той резины, которую называют прокладка ГБЦ двигателя КАМАЗ, так по моему это три уплотнительных кольца, и силиконовый пыльник. Правда в последнее время появились прокладки на твердой основе, качество которых меня очень порадовало.

www.drive2.ru

Пробой прокладки ГБЦ. Как распознать. — Сообщество «ГАЗ Волга» на DRIVE2

Добрый вечер товарищи!
Всех нас с праздником!) Ни гвоздя, ни жезла… ни пробитой прокладки ГБЦ 🙂

В общем по названию бортовика думаю все понятно!
Итак, выведенные мною на собственном опыте симптомы пробоя прокладки:

1) при нагреве мотора до рабочей температуры — начинает выдавливать тосол и расширительного бочка, после того как выдавит литра 2-3 (из залитых ~10-ти) убегание тосола прекращается. Но появляется повторно — если навалить хорошенько (~5000об/мин), а потом сразу отпустить на холостые — из бачка течет! Крышку менял, воздушные пробки выгонял — до фени!

2) холодная печка! если тосол через печку проходит, и печка не завоздушена (на работающем моторе снимите верхний шланг слива тосола — должно бежать на полный диаметр шланга), и вы уверены что радиатора печки исправен (не сломана перегородка) — велика вероятность пробоя.

3) белый пар из выхлопной трубы (только уже на прогретом моторе, а не на холодном) — подставте руку под трубу — мокрая и пахнет тосолом — 90% что пробито!

4) откройте пробку масло заливной горловины — белая пена (эмульсия) на самой крышке и виднеется муть внутри! да это оно! убедитесь и засунте палец внутрь — проведите по крышке внутри!
если уже совсем не хотите в это верить (как я) — вытащите щуп — масло будет не прозрачно желто-коричневое, а мутно желто-белое! все 100% приехали:)

з.ы: у меня аж начал мотор троить, ибо свечу 4-го цилиндра заливало нещадно. По фото видно!

Я прошел все четыре стадии! До последнего не хотел связываться с разбором мотора и надеялся оттянуть как можно дальше процесс ремонта. и так, сегодня этот день настал!:)

Короче я начал разбирать мотор (фиг его знает когда ее начало пробивать, первые признаки пошли еще весной, а после этого я уже проехал: моря, горы, западную часть украины, Карпаты, Харьков… о чем естественно напишу в следующих бортовиках:), по мере ремонта расскажу что еще там вылезет, и как это все делать!

З.Ы: с надетыми презервативами на горлышко бочка — все хрень! там давление в системе и так растет от нагрева и расширения охлаждающей жидкости! я проверял — надевал, да, был «стояк» и все! 🙂 (не у меня, у бочка)))

www.drive2.ru

Пробой прокладки ГБЦ. Как распознать. — ГАЗ 31, 2.3 л., 1999 года на DRIVE2

Добрый вечер товарищи!
Всех нас с праздником!) Ни гвоздя, ни жезла… ни пробитой прокладки ГБЦ 🙂

В общем по названию бортовика думаю все понятно!
Итак, выведенные мною на собственном опыте симптомы пробоя прокладки:

1) при нагреве мотора до рабочей температуры — начинает выдавливать тосол и расширительного бочка, после того как выдавит литра 2-3 (из залитых ~10-ти) убегание тосола прекращается. Но появляется повторно — если навалить хорошенько (~5000об/мин), а потом сразу отпустить на холостые — из бачка течет! Крышку менял, воздушные пробки выгонял — до фени!

2) холодная печка! если тосол через печку проходит, и печка не завоздушена (на работающем моторе снимите верхний шланг слива тосола — должно бежать на полный диаметр шланга), и вы уверены что радиатора печки исправен (не сломана перегородка) — велика вероятность пробоя.

3) белый пар из выхлопной трубы (только уже на прогретом моторе, а не на холодном) — подставте руку под трубу — мокрая и пахнет тосолом — 90% что пробито!

4) откройте пробку масло заливной горловины — белая пена (эмульсия) на самой крышке и виднеется муть внутри! да это оно! убедитесь и засунте палец внутрь — проведите по крышке внутри!
если уже совсем не хотите в это верить (как я) — вытащите щуп — масло будет не прозрачно желто-коричневое, а мутно желто-белое! все 100% приехали:)

з.ы: у меня аж начал мотор троить, ибо свечу 4-го цилиндра заливало нещадно. По фото видно!

Я прошел все четыре стадии! До последнего не хотел связываться с разбором мотора и надеялся оттянуть как можно дальше процесс ремонта. и так, сегодня этот день настал!:)

Короче я начал разбирать мотор (фиг его знает когда ее начало пробивать, первые признаки пошли еще весной, а после этого я уже проехал: моря, горы, западную часть украины, Карпаты, Харьков… о чем естественно напишу в следующих бортовиках:), по мере ремонта расскажу что еще там вылезет, и как это все делать!

З.Ы: с надетыми презервативами на горлышко бочка — все хрень! там давление в системе и так растет от нагрева и расширения охлаждающей жидкости! я проверял — надевал, да, был «стояк» и все! 🙂 (не у меня, у бочка)))

www.drive2.ru

Как проверить прокладку гбц на пробой

Всем нам известно, что двигатель — одна из важнейших деталей автомобиля. Неисправности двигателя не сравнить с неисправностями ходовой части или неисправностями электрооборудования, хотя, безусловно, важную роль играет каждая система и деталь в отдельности. Просто, если с неисправной шаровой или стойками вы еще хоть как-то можете передвигаться на свой страх и риск, то с неисправным двигателем это не всегда возможно.

Сегодня поговорим о таком неприятном явлении, как пробой прокладки ГБЦ. О том, почему это происходит, как понять, что пробило прокладку головки блока цилиндров, а также — как проверить прокладку ГБЦ на пробой.

Для начала, что такое ГБЦ? ГБЦ — головка блока цилиндра, проще говоря, крышка которая герметично накрывает камеры сгорания (цилиндры). ГБЦ плотно прилегает к блоку цилиндров (БЦ), в котором собственно и располагаются цилиндры, в которых двигаются поршни. Между ГБЦ и БЦ располагается прокладка головки блока цилиндров, выполняющая функцию герметика. В случае повреждения (пробоя) этой прокладки в двигателе начинают происходить различные процессы, которые ухудшают его работу и ведут к его разрушению.

Что собой представляет прокладка ГБЦ?

У каждого автопроизводителя данная прокладка может существенно отличаться как визуально, так и материалом, из которого она изготовлена. Материалом для изготовления прокладки ГБЦ может служить паранит и даже тонкий листовой металл. Из-за того, что стенки прокладки довольно тонкие, нередко случаются пробои, повреждения и подгорание прокладки ГБЦ, после чего проблемы с двигателем гарантированы. Нередко причиной пробоя или прогара становятся ошибки, допущенные во время установки головки блока цилиндров.

Признаки пробитой прокладки ГБЦ:

Прострел наружу. Когда из-под головки идут выхлопные газы. Это трудно не заметить, причем звук будет такой, что и не услышать будет невозможно.

Если пробило прокладку ГБЦ между цилиндрами, то обнаружить такой пробой довольно сложно, но все же возможно. Например, можно измерить компрессию, которая точно позволит обнаружить проблемы с прокладкой ГБЦ. К тому же, мотор при этом будет работать неровно (может троить).

Выхлопные газы в охлаждающей жидкости. Очень часто именно такая аномалия может свидетельствовать о пробое прокладки головки. Однако однозначно сказать, что причина именно в прокладке — нельзя, так как газы в ОЖ могут появиться и через трещину в цилиндрах или рубашке охлаждения. В таких случаях мотор будет «подъедать» охлаждающую жидкость, а выхлоп будет иметь странный вид и запах. Как правило, в таких случаях выхлоп становится как пар, белого цвета. Также в расширительном бачке возможны появления пузырей, пахнущих выхлопными газами.

Масляные или водяные подтеки на двигателе. В этой ситуации можно точно сделать вывод о том, что прокладка ГБЦ пробита или же сама головка установлена неправильно.
Необоснованное повышение температуры двигателя. Температура растет из-за того, что тепло от сгорания топливной смеси проникает в систему охлаждения, в результате чего происходит прогрев антифриза.

Повышение уровня масла в двигателе. Все мы знаем, что некоторые моторы «берут масло», иногда это даже предусмотрено конструкцией двигателя и не считается неисправностью. Однако случаются ситуации, когда масло не убывает, а наоборот прибавляется… И поверьте, смешного здесь очень мало. На самом деле повышение уровня происходит в результате попадания в масло охлаждающей жидкости. Кстати, последствия такого разбавления могут быть самыми печальными. Масло становится менее вязким, мотор смазывается недостаточно, в результате чего сила трения между деталями увеличивается. Возрастает также износ этих деталей и сказать точно на сколько хватит двигателя, который работает практически «на сухую», довольно сложно. Ясно одно — двигатель получит серьезный урон, а его моторесурс серьезно сократится. Если ОЖ будет переть в масло, или наоборот, то, скорее всего, в расширительном бачке ОЖ вы увидите маслянистые пятна.

Почему это происходит? Пробило прокладку ГБЦ — причины

Перегрев двигателя. В результате перегрева прогорает прокладка ГБЦ. Как? А вот как! Метало-асбестовая прокладка не способна выдерживать высоких температур, которые образуются при перегреве мотора, поэтому, как только температура становится критической — происходит прогар или вздутие прокладки. В итоге, в местах подгорания или вздутия прокладка становится менее прочной и после нескольких циклов нагрев/охлаждение проблемный участок дает течь.

Вторая причина пробоя прокладки ГБЦ — деформация головки, точнее плоскости, которой она прилегает к блоку. Как правило, деформации подвержены алюминиевые головки, с чугунными такого не происходит, им скорее свойственны трещины. Лечится деформация шлифовкой на специальном высокоточном станке.
Болты крепления головки блока цилиндров. Неправильная затяжка, когда один болт затянут крепче, а другой слабее приводит к тому, что в некоторых местах теряется прижимное усилие. Именно в таких местах и происходят пробои прокладки. Затягивать болты ГБЦ необходимо при помощи динамометрического ключа, соблюдая все правила этой процедуры.

Плохое качество самой прокладки ГБЦ. Здесь все просто, случается, что владельцы экономя, и производя ремонт двигателя, ставят не оригинальные прокладки. В итоге после нескольких тыс. км. вполне возможен пробой прокладки ГБЦ или ее прогар.

Собственно, все… Я ответил на вопрос: «Что такое пробой прокладки ГБЦ?», перечислил признаки пробоя прокладки блока цилиндров и рассказал о причинах, которые вызывают пробой прокладки головки блока цилиндров. Пожалуй, статью можно заканчивать. Всем спасибо за внимание, а тем, кто осилил статью «от корки до корки» двойная благодарность. Значит не зря старался. Если у вас имеются какие-то замечания по поводу статьи или желание дополнить ее, вы можете использовать для этого форму комментариев.

Очень многие узлы и агрегаты в современном автомобиле не могут нормально функционировать без герметизации в сопряжениях. Наиболее чувствительными в этом плане считаются сопряжение головки блока и блока цилиндров. Если за герметизацию в других узлах могут отвечать прокладки из технического картона, резиноматериала, а иногда и просто слой герметика, то в случае с головкой блока для герметизации служит прокладка довольно сложной формы и состава.

Признаки пробитой прокладки головки блока цилиндров

Видно прогар прокладки пробита прокладка головки блока цилиндров

Важность и сложность герметичного сопряжения между ГБЦ и блоком цилиндров состоит в том, что при фиксации головки необходимо изолировать:

1. Каналы водяной рубашки блока и головки.
2. Маслопроводящие каналы.
3. Камеры сгорания каждого из цилиндров друг от друга, от водяной рубашки и системы смазки.

С этим справляется прокладка со сложной конфигураций отверстий. Как правило, она выполняется из армированного паронита с окантовкой-усадкой вокруг каждого из отверстий. Кроме того, прокладка может быть изготовлена из тонкого листового металла в зависимости от модели двигателя.

Белая эмульсия в двигателе из-за прогара ГБЦ

Из какого материала не была бы изготовлена уплотнительная прокладка, опасность её прогара существует всегда.

Тем не менее, если диагностировать неисправность уплотнения на ранней стадии, можно запросто избежать дорогостоящего ремонта.

Ранняя стадия

На ранних стадиях разгерметизации двигатель может не подавать никаких признаков неисправности.

Это особенно характерно для моторов после ремонта, когда головка блока была установлена с нарушением технологии, а именно:

• неправильная, неровная установка прокладки;
• несоблюдение момента затяжки и очерёдности затяжки болтов крепления головки;
• нарушение геометрии головки блока вследствие перегрева, искривление привалочной плоскости:
• некачественная прокладка;
• раковины и микротрещины в привалочных плоскостях головки или блока.

Таким образом, для выявления проблем с прокладкой на ранних стадиях достаточно просто внимательно осмотреть двигатель после замены прокладки или другого ремонта, связанного с демонтажем головки.

Признаки подтекания масла

При первых же признаках подтекания масла из-под головки, лучше попытаться подтянуть болты крепления, используя динамометрический ключ и схему затяжки болтов. Вполне возможно, что прокладка просто просела и после протяжки герметичность соединения восстановится, подтекание масла прекратится. Если этого не сделать, вполне возможно, что придётся столкнуться с другими признаками пробитой прокладки.

Другие явные признаки пробитой прокладки

В том случае, когда явного подтекания масла или прорыва выхлопных газов диагностировать не удалось, приходится сталкиваться с более сложными последствиями прогара прокладки:

Белая эмульсия на масляном щупе или под маслозаливной пробкой на крышке газораспределительного механизма. Это говорит о том, что охлаждающая жидкость попала в систему смазки через повреждённую прокладку. При этом уровень масла будет расти, а уровень антифриза падать. Это будет ещё одной подсказкой для выяснения причин неисправности. В большинстве случаев ремонт ограничивается заменой прокладки и масла с антифризом, хотя иногда возникают трещины в самих масляных каналах или в каналах водяной рубашки, тогда светит замена блока или головки.

Пробой прокладки ГБЦ приводит к таким неприятным последствиям как перегрев двигателя, плохая работа печки, появление отработанных газов из-под капота автомобиля, возникновении эмульсии в моторном масле, появлении белого дыма из выхлопной трубы и некоторым другим. При появлении перечисленных выше симптомов или одного из них необходимо выполнить проверку прокладки ГБЦ. Для этого существует несколько способов. Далее мы рассмотрим, почему пробивает прокладку ГБЦ, к каким последствиям это приводит, и что делать, если эта неприятность случилась с двигателем вашего автомобиля.

Признаки, что пробило прокладку ГБЦ
Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:

Выход выхлопных газов из-под ГБЦ. Это самый простой и очевидный признак. При прогорании прокладки она начинает пропускать выхлопные газы, которые будут выходить в моторный отсек. Это будет видно визуально, а также ощутимо на слух — из-под капота будут раздаваться громкие звуки, которые не заметить попросту невозможно. Однако, если прогар небольшой, то необходимо обратить внимание на другие признаки.
Прострел между цилиндрами. Внешние признаки будут напоминать те, которые возникают, когда двигатель “троит”. Происходит смешивание топливной смеси из одного цилиндра с выхлопными газами в другом. Как правило, в этом случае бывает трудно запустить двигатель, однако после прогрева он продолжает устойчиво работать. Для определения поломки необходимо провести замер компрессии цилиндров. Если происходит упомянутое смешивание, то значение компрессии в разных цилиндрах будет значительно отличаться.Эмульсия
Эмульсия из-под крышки расширительного бачка

Попадание выхлопных газов в охлаждающую жидкость. В случае, если пробило прокладку ГБЦ, то из корпуса блока цилиндров отработанные газы в небольшом количестве могут попасть в систему охлаждения. В этом случае достаточно открутить крышку радиатора или расширительного бачка. В случае, если газы в большом количестве попадают в систему, бурление будет очень активным. Однако, если газов немного, то для диагностики используют подручные средства — целлофановые пакеты, воздушные шарики, презерватив. Подробно метода диагностики мы коснемся ниже.
Антифриз попадает в один из цилиндров. Как правило, это происходит из-за разрыва прокладки в месте между каналом рубашки охлаждения и непосредственно камерой сгорания. Зачастую при этом происходит появление белого дыма из выхлопной трубы, даже в теплую погоду. А уровень тосола в бачке падает. Чем больше антифриза попадет в цилиндры — тем больше белого пара выйдет из выхлопной трубы.
Утечка масла наружу из-под ГБЦ. Эти факты также могут быть признаками прогара прокладки ГБЦ. То есть, происходит разрыв ее внешней оболочки. В этом случае в районе стыка ГБЦ и БЦ можно увидеть потеки масла. Однако их причины могут быть и в другом.Пена в расширительном бачке
Пена в расширительном бачке

Значительный и быстрый рост температуры двигателя. Такое явление происходит по причине того, что горячие выхлопные газы попадают в систему охлаждения, вследствие она не справляется со своими задачами. В этом случае кроме замены прокладки также необходимо выполнить промывку системы охлаждения. Как это сделать и с помощью каких средств вы можете почитать отдельно.
Смешивание масла и антифриза. В данном случае охлаждающая жидкость может попасть в моторный отсек и смешаться с маслом. Это очень пагубно влияет на двигатель, поскольку свойства масла теряются, и двигатель вынужден работать в неподходящих условиях, что приводит к его значительному износу. Диагностировать эту неисправность можно по наличию маслянистых пятен в расширительном бачке охлаждающей системы. Для этого нужно открыть пробку маслозаливной горловины и посмотреть на внутреннюю поверхность крышки. Если на ее поверхности есть эмульсия (ее еще называют “сметаной”, “майонезом” и так далее) рыжеватого цвета — значит, антифриз смешался с маслом. Особенно это актуально в случае, когда машина стоит не в теплом гараже, а зимой на улице. Аналогично нужно смотреть за наличием упомянутой эмульсии на щупе проверки уровня масла.Мокрые свечи зажигания
Мокрые свечи

Плохая работа печки. Дело в том, что при прогорании прокладки ГБЦ появляются выхлопные газы в “рубашке” охлаждения. Как следствие — завоздушивается теплообменник отопителя, и соответственно, снижается эффективность его работы. Зачастую при этом температура охлаждающей жидкости резко скачет.
Рост давления в патрубках радиатора. В случае разгерметизации прокладки выхлопные газы будут попадать в систему охлаждения через патрубки. Соответственно, они станут на ощупь очень твердыми, это можно проверить просто рукой.
Появление значительного нагара на свечах. Кроме этого, они могут быть в буквальном смысле мокрыми вследствие появления в цилиндрах антифриза или влаги.

А явным признаком перегрева двигателя является наличие конденсата на его поверхности. Это также является косвенным признаком прогара прокладки ГБЦ или трещины в блоке цилиндров. В первую очередь необходимо провести компьютерную диагностику двигателя. Наличие ошибок укажет направление и возможные дополнительные неисправности. Как правило, эти ошибки связаны с проблемами в системе зажигания.

Антифриз в цилиндре

Остановимся еще раз на смешивании антифриза и масла. Как упоминалось выше, в результате их смешивания образуется эмульсия желтоватого (чаще всего) цвета. Если она появилась, то одной заменой прокладки ГБЦ ремонт не обойдется. Обязательно нужно промыть систему от этого состава. В том числе поддон и масляные каналы. А этом может обойтись вам в дополнительные затраты, подчас сопоставимые с капитальным ремонтом двигателя.

Мы разобрались с симптомами, возникающими при пробитии прокладки ГБЦ. Далее перейдем к рассмотрению причин, почему же может произойти ее прогорание.

Почему пробивает прокладку ГБЦ
В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ
Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9…10 кгс.

По статистике, в около 80% случаев, когда прокладка выходила из строя причиной этому служили неправильные моменты затяжки или несоблюдение ее последовательности (схемы).
И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов. В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Как узнать что пробита прокладка ГБЦ
Понять, пробита ли прокладка ГБЦ, можно, воспользовавшись одним из нескольких методов. В данном случае диагностика несложная, и по плечу любому, даже начинающему и неопытному водителю.

Для проверки целостности прокладки необходимо выполнить одно из следующих действий:

При запущенном двигателе визуально осмотреть, не идет ли дым из щели между ГБЦ и БЦ. Также послушать, не доносятся ли оттуда громкие звенящие звуки, которых до этого не было.
Осмотреть поверхности крышек радиатора и расширительного бачка системы охлаждения, а также горловины для заливки масла в двигатель. Для этого их нужно просто открутить и визуально осмотреть. В случае, если антифриз попал в двигатель, то на крышке масляной горловины будет эмульсия рыжеватого цвета. Если же масло попало в антифриз, то на крышках радиатора или расширительного бачка будут маслянистые отложения.Белый дым из глушителя
Белый дым из выхлопной трубы

Убедиться, что из выхлопной трубы не идет белый дым (на самом деле это пар). Если он есть — значит, велика вероятность прогара прокладки. Особенно, если выхлопной дым имеет сладковатый запах (в случае, если вы в качестве охлаждающей жидкости используете антифриз, а не обычную воду). Параллельно с этим обычно уровень ОЖ в радиаторе падает. Это косвенный признак упомянутой неисправности.
Проверить, поступают ли выхлопные газы в систему охлаждения. Это можно сделать двумя способами — визуально и с помощью подручных средств. В первом случае достаточно открутить крышку радиатора или расширительного бачка и посмотреть, нет ли там интенсивного бурления. Однако даже если интенсивных “гейзеров” там не наблюдается, необходимо воспользоваться подручными средствами. Чаще всего для этого используют банальный презерватив.
Как проверить прокладку ГБЦ с помощью презерватива

Одним из действенных и популярных методов проверки является метод с использованием воздушного шарика или презерватива. Его надевают на горловину расширительного бачка, предварительно открутив крышку. Главное, чтобы презерватив сидел на горловине плотно и обеспечивал герметичность (вместо презерватива можно использовать пакет или воздушный шарик, однако диаметр презерватива обычно идеально подходит для горловины бачка). После того, как вы наденете его на бачок, необходимо запустить двигатель и дать ему поработать несколько минут на оборотах 3…5 тысяч оборотов в минуту. В зависимости от уровня разгерметизации презерватив наполнится газами быстро или медленно. Это зависит от конкретной ситуации. В любом случае, если он начал наполняться выхлопными газами — это значит, что пробита прокладка ГБЦ.

Проверка прокладки бутылкой

Еще один метод, как определить, пробита ли прокладка ГБЦ, часто используют на грузовых машинах. Для этого достаточно иметь небольшую бутылку с водой (например, объемом 0,5 литра). Как правило, на расширительных бачках имеется сапун (трубка, с помощью которой поддерживается одинаковое с атмосферным давлением в закрытой емкости). Метод очень прост. При заведенном двигателе необходимо конец сапуна поместить в емкость с водой. В случае, если прокладка пробита, то из трубки начнут выходить пузырьки воздуха. Если их нет — значит, с прокладкой все в порядке. Если при этом из сапуна начала появляться охлаждающая жидкость — это также означает, что с прокладкой все в порядке.

Два описанных выше метода подходят для диагностики неисправности, когда выхлопные газы прорываются в рубашку охлаждения. Эти методы очень действенны и используются автомобилистами уже десятки лет.

Что делать если пробило прокладку ГБЦ
Многих водителей интересует вопрос, можно ли ездить с пробитой прокладкой ГБЦ? Ответ прост — можно, но нежелательно, и лишь на небольшие расстояния, В частности, до гаража или автосервиса для проведения ремонтных работ. В противном случае последствия того, что пробило прокладку ГБЦ могут быть самыми плачевными.

Если в результате диагностики выяснилось, что прокладку пробило, то с этим уже ничего не поделать, кроме как произвести её замену. Также стоит осмотреть прилегающие поверхности, и что самое важное, постараться выяснить истинную причину прогара… Цена прокладки может быть разной и зависит от марки автомобиля и производителя самой запчасти. Однако по сравнению с другими узлами она невысока. Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки. Дело в том, что необходимо учесть следующие моменты:

Если в процессе демонтажа ГБЦ обнаружится, что крепежные болты “повело” и они не соответствуют техническим параметрам, их необходимо будет заменить. А иногда случаются ситуации, когда вследствие изменения геометрии ГБЦ болт невозможно выкрутить, и его приходится попросту срывать. Для проведения этой неприятной процедуры есть соответствующее оборудование. Часто на современных двигателях устанавливают болты, которые работают на пределе своей текучести. А это значит, что после снятия ГБЦ (для замены прокладки или по другим причинам) необходимо покупать и устанавливать аналогичные новые.
Если нарушена плоскость головки блока цилиндров, то необходимо будет провести ее шлифовку. Для этого используют специальные станки, работа на которых также будет стоить денег. Однако рабочую плоскость ГБЦ “ведет” не так часто, но проверить этот параметр все же стоит. В случае, если поверхность подверглась шлифовке, то новую прокладку необходимо покупать, учитывая толщину снятого слоя металла.
Перед самостоятельной заменой прокладки необходимо очистить головку от нагара, накипи и кусков старой прокладки. Далее необходимо провести ревизию ее поверхности. Для этого используют специальный мерный инструмент, как правило, линейку. Ею проводят по поверхности, выявляя наличие зазоров. Размер зазоров не должен быть больше 0,5…1 мм. В противном случае поверхность головки нужно отшлифовать или целиком заменить на новую. Вместо линейки можно использовать толстый лист стекла (например, толщиной 5 мм). Его укладывают сверху на поверхность головки и смотрят на наличие возможных воздушных пятен. Для этого можно поверхность головки немного смазать маслом.

При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так она станет мягче и проще найдет “свое” место на поверхности ГБЦ. Кроме этого, при демонтаже она будет легче сниматься. Преимущество графитовой смазки в данном случае состоит в том, что графит в процессе эксплуатации не выдавливается, превращаясь в золу.

После проведения ремонтных работ автовладелец должен следить за поведением мотора. Не появляются ли вновь описанные выше неисправности (белый дым из выхлопной трубы, эмульсия или жирные пятна в охлаждающей жидкости, масло на стыке ГБЦ и БЦ, отсутствует перегрев двигателя и так далее). Причем сразу после замены не стоит эксплуатировать двигатель на максимальной мощности. Лучше, чтобы прокладка “устоялась” и приняла свое место.

Какой материал для прокладки лучше
Прокладки ГБЦ
Прокладки из разных материалов

При замене прокладки у многих автовладельцев возникает резонный вопрос, какая прокладка лучше — из металла или паронита? Каждый из этих материалов имеет свои преимущества и недостатки. При этом нужно понимать, что если производитель рекомендует использовать прокладки из определенного материала, то необходимо придерживаться этих требований.

Как правило, металлическая прокладка более крепкая, чем ее паронитовый аналог. Поэтому ее целесообразно ставить на мощные турбированные или форсированные двигатели. Если же вы не планируете тюнинговать мотор вашего автомобиля, а просто эксплуатируете его в щадящем режиме, то для вас не имеет большого значения выбор материала. Соответственно, вполне подойдет и паронитовая прокладка. Тем более, что этот материал является более гибким, и способен плотнее прилегать к рабочим поверхностям.

Также при выборе необходимо учитывать, что материал, из которого изготовлена прокладка, не оказывает первоочередное влияние на срок ее службы. Гораздо более важным показателем является то, как была установлена прокладка. Дело в том, между отдельными группами отверстий очень тонкие стенки. Поэтому, если прокладку установить не точно на посадочное место, то велика вероятность прогара даже у самого крепкого материала.

Самым явным признаком, того, что прокладка была установлена неверно, является ее быстрый выход из строя. Также если вы неправильно установили ее, машина может попросту не завестись. У дизельных двигателей при этом еще может слышаться и стук поршней. Это происходит по причине того, что поршень задевает край прокладки.

Заключение
В случае, если у вас пробита прокладка ГБЦ, то ездить на неисправном автомобиле нежелательно. Поэтому рекомендуем вам при обнаружении пробития прокладки сразу же заменить ее. Кроме этого, важно не только обнаружить сам факт того, что она пробита, но и причину этого. В частности, почему перегревается двигатель или возникают другие неисправности.

В процессе замены контролируйте значение момента на крепежных болтах. Своевременная замена прокладки ГБЦ избавит вас от больших финансовых трат по ремонту более дорогостоящих узлов. Чем дольше вы будете ездить на машине с пробитой прокладкой ГБЦ, тем больше вероятность, что из строя выйдут другие, более дорогостоящие и важные узлы двигателя.

Как узнать что пробита прокладка ГБЦ

Как узнать что пробита прокладка ГБЦ
Понять, пробита ли прокладка ГБЦ, можно, воспользовавшись одним из нескольких методов. В данном случае диагностика несложная, и по плечу любому, даже начинающему и неопытному водителю.
Для проверки целостности прокладки необходимо выполнить одно из следующих действий:
При запущенном двигателе визуально осмотреть, не идет ли дым из щели между ГБЦ и БЦ. Также послушать, не доносятся ли оттуда громкие звенящие звуки, которых до этого не было.
Осмотреть поверхности крышек радиатора и расширительного бачка системы охлаждения, а также горловины для заливки масла в двигатель. Для этого их нужно просто открутить и визуально осмотреть. В случае, если антифриз попал в двигатель, то на крышке масляной горловины будет эмульсия рыжеватого цвета. Если же масло попало в антифриз, то на крышках радиатора или расширительного бачка будут маслянистые отложения.
Убедиться, что из выхлопной трубы не идет белый дым (на самом деле это пар). Если он есть — значит, велика вероятность прогара прокладки. Особенно, если выхлопной дым имеет сладковатый запах (в случае, если вы в качестве охлаждающей жидкости используете антифриз, а не обычную воду). Параллельно с этим обычно уровень ОЖ в радиаторе падает. Это косвенный признак упомянутой неисправности.
Проверить, поступают ли выхлопные газы в систему охлаждения. Это можно сделать двумя способами — визуально и с помощью подручных средств. В первом случае достаточно открутить крышку радиатора или расширительного бачка и посмотреть, нет ли там интенсивного бурления. Однако даже если интенсивных “гейзеров” там не наблюдается, необходимо воспользоваться подручными средствами. Чаще всего для этого используют банальный презерватив.
Как проверить прокладку ГБЦ с помощью презерватива
Одним из действенных и популярных методов проверки является метод с использованием воздушного шарика или презерватива. Его надевают на горловину расширительного бачка, предварительно открутив крышку. Главное, чтобы презерватив сидел на горловине плотно и обеспечивал герметичность (вместо презерватива можно использовать пакет или воздушный шарик, однако диаметр презерватива обычно идеально подходит для горловины бачка). После того, как вы наденете его на бачок, необходимо запустить двигатель и дать ему поработать несколько минут на оборотах 3…5 тысяч оборотов в минуту. В зависимости от уровня разгерметизации презерватив наполнится газами быстро или медленно. Это зависит от конкретной ситуации. В любом случае, если он начал наполняться выхлопными газами — это значит, что пробита прокладка ГБЦ.
Проверка прокладки бутылкой
Еще один метод, как определить, пробита ли прокладка ГБЦ, часто используют на грузовых машинах. Для этого достаточно иметь небольшую бутылку с водой (например, объемом 0,5 литра). Как правило, на расширительных бачках имеется сапун (трубка, с помощью которой поддерживается одинаковое с атмосферным давлением в закрытой емкости). Метод очень прост. При заведенном двигателе необходимо конец сапуна поместить в емкость с водой. В случае, если прокладка пробита, то из трубки начнут выходить пузырьки воздуха. Если их нет — значит, с прокладкой все в порядке. Если при этом из сапуна начала появляться охлаждающая жидкость — это также означает, что с прокладкой все в порядке.
Два описанных выше метода подходят для диагностики неисправности, когда выхлопные газы прорываются в рубашку охлаждения. Эти методы очень действенны и используются автомобилистами уже десятки лет.

Направляющая прокладки головки — почему она выходит из строя и как узнать?

Прокладка головки блока цилиндров играет важную роль в процессе сгорания двигателя. Когда эта жизненно важная деталь выходит из строя, обязательно приходят дорогие счета за ремонт.

Но является ли неисправная прокладка головки блока цилиндров смертным приговором для вашей машины, как утверждают многие?

Прочтите наши вопросы и ответы, чтобы лучше понять эту жизненно важную часть вашего двигателя и, возможно, предотвратить проблемы в будущем.

Что такое прокладка головки блока цилиндров? Что делает прокладка головки блока цилиндров?

Прокладка головки блока цилиндров изолирует процесс внутреннего сгорания и предотвращает смешивание охлаждающей жидкости и масла.

Находится между головкой блока цилиндров в верхней части двигателя и блоком, основной структурой двигателя.

Это наиболее нагруженная прокладка в двигателе, потому что в отличие от других, она одновременно уплотняет масло, охлаждающую жидкость и компрессию в цилиндрах.

Прокладка головки блока цилиндров закрывает масляные каналы между головкой блока цилиндров и блоком, позволяя маслу свободно циркулировать по двигателю. То же самое и с водными путями, поэтому охлаждающая жидкость может поступать туда, где она необходима.

Как неисправна прокладка головки блока цилиндров?

Диагностика проблем с прокладкой головки блока цилиндров может быть трудной, поскольку в собранном двигателе она практически не видна.

Перфорация прокладки или ужасно взорвавшаяся прокладка головки обычно происходит из-за перегрева.

Однако проблема с предварительным зажиганием может привести к сгоранию топлива в неподходящее время, создавая большое давление в головке блока цилиндров и вызывая перфорацию дальше по линии.

Плохая прокладка головки блока цилиндров или прокладка, которая не установлена ​​должным образом, также может взорваться дальше по линии. Важно, чтобы болты с головкой были повернуты так, чтобы они не были слишком ослаблены, чтобы образовать уплотнение, и не были слишком тугими, чтобы не сломать прокладку и предотвратить образование уплотнения.

Какие признаки неисправности прокладки головки блока цилиндров?

Наиболее распространенные признаки неисправности прокладки головки блока цилиндров включают:

• Белое или молочное масло: Когда охлаждающая жидкость просачивается в масло и они смешиваются, на масляном щупе или вокруг двигателя можно увидеть молочно-белую жидкость. крышка маслоналивной горловины
• Белый дым выхлопных газов: Когда охлаждающая жидкость попадает в камеру сгорания, она горит / испаряется в виде белого дыма
• Потеря мощности: Перфорация прокладки вызывает снижение давления в камере сгорания вместе с мощность двигателя
• Вода или сладкий запах выхлопных газов: Это может произойти в результате утечки в системе сгорания
• Перегрев двигателя: Если через прокладку головки блока цилиндров протекает охлаждающая жидкость, ваш двигатель становится подверженным перегреву

Узнайте, что делать с перегревом авто.

Сколько стоит ремонт прокладки головки блока цилиндров?

Это сильно различается в зависимости от вашего автомобиля и гаража, но может стоить от 500 до 1000 фунтов стерлингов. Если не ремонтировать неисправную прокладку головки блока цилиндров, это может привести к дальнейшему повреждению двигателя.

Деформация головки блока цилиндров обычно возникает, когда прокладка головки не обеспечивает герметичность и выходит из строя система охлаждения. Их ремонт обычно стоит более 900 фунтов стерлингов.

Найти гараж

Что такое уплотнитель прокладки головки блока цилиндров? Сколько это стоит?

Герметик для прокладки головки представляет собой жидкость, которая ищет трещины в прокладке и заполняет их с помощью специальных химикатов.Цены варьируются от 10 до 40 фунтов стерлингов.

Как работает герметик для прокладки головки блока цилиндров? Как мне его использовать?

Герметик для прокладок головки заливается в радиатор и, когда он становится достаточно горячим, заполняет трещины и отверстия. Запуск автомобиля в течение 15–30 минут с включенными обогревателем и вентилятором помогает активировать герметик.

Многие люди скептически относятся к долговременным свойствам химического вещества при устранении механической неисправности, и герметик следует использовать только как временное средство.

Могу ли я ездить с выдутой прокладкой головки блока цилиндров?

Хотя можно ездить с выдутой прокладкой головки блока цилиндров, это, конечно, не рекомендуется.Как только уплотнение взорвано, давление в камере сгорания падает, и вы чувствуете значительную потерю мощности.

Если поврежденная прокладка головки блока цилиндров вызывает утечку охлаждающей жидкости, вероятность перегрева двигателя гораздо выше. Это приведет к дальнейшему растрескиванию и повреждению двигателя.

Если моторное масло смешивается с охлаждающей жидкостью, оно становится разбавленным и не обеспечивает такой же уровень смазки, это может привести к непоправимому повреждению.

Как предотвратить выдувание прокладки головки

Неисправности прокладки головки обычно являются результатом перегрева двигателя, поэтому убедитесь, что охлаждающая жидкость долита и система охлаждающей жидкости находится в хорошем рабочем состоянии, без утечек и с эффективным радиатором.

Правильно установленная прокладка головки также предотвратит повреждение в будущем. Убедитесь, что вы используете болты в хорошем состоянии и надлежащим образом затянуты. Слишком слабый — и уплотнение не образуется, слишком плотное — можно сломать прокладку.

Всегда важно использовать герметики, как указано на упаковке, или найти надежный гараж, где механик сделает это за вас.

Найти гараж

Раздувание прокладки головки блока цилиндров — это конец моей машины?

Сама по себе прокладка головки блока цилиндров не сделает ваш автомобиль непригодным для вождения, но повреждение несмазываемых подшипников и перегрева деталей, которое она вызывает, может сделать ваш двигатель неисправимым.

Всегда лучше использовать герметик на самой ранней стадии и как можно скорее обратиться за профессиональной помощью, чтобы отремонтировать прокладку головки блока цилиндров, прежде чем она повлияет на другие части вашего автомобиля.

Воспользуйтесь нашим инструментом поиска, чтобы найти ближайший к вам гараж, утвержденный RAC.

У вас есть страшилка прокладки головки блока цилиндров? Возможно, вам или вашему гаражу удалось вернуть машину к жизни? Оставьте нам комментарий ниже.

Получите 30 советов по вождению, которые сэкономят вам деньги

Управление автомобилем — дело не из дешевых, но есть несколько простых вещей, которые помогут снизить ваши расходы.Получите эти советы и другие полезные статьи о вождении прямо на свой почтовый ящик.

Ремонт прокладки головки блока цилиндров: как исправить?

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Три слова, которые никто не хочет слышать: выдутая прокладка головки блока цилиндров. В автомобильной лексике эта простая фраза настолько плоха, насколько это может быть для среднего потребителя, потому что обычно она означает капитальный ремонт, который обойдется владельцу в тысячи долларов.

Обычно здесь мы говорим вам перевести дух, взять инструменты, отправиться в гараж, и мы проведем вас через ремонт, но работа с прокладкой головки — другое дело. К сожалению, это не проблема, которую вы или мы можем легко решить с помощью 1-часового сеанса в гараже.

Вместо этого, Drive предоставит вам информацию, чтобы вы могли оценить, как вы хотите действовать. То, что подходит вам, не подойдет другому человеку с другим транспортным средством. Впитайте его, а затем решите, что делать с перегоревшей прокладкой головки блока цилиндров.Сейчас мы просто извинимся, чтобы покончить с этим.

Что такое прокладка головки блока цилиндров?

Прокладка головки блока цилиндров — это кусок армированного материала, который находится между блоком двигателя и головкой двигателя. Когда головка навинчивается на блок, прокладка создает уплотнение, которое поддерживает необходимое давление в двигателе.

Для чего нужна прокладка головки блока цилиндров?

Прокладка головки закрывает соединение между головкой двигателя, в которой находится распределительный вал, и блоком двигателя, в котором находятся цилиндры и поршни.Современные прокладки предназначены для адаптации к незначительным поверхностным дефектам и выдерживают вертикальное и горизонтальное перемещение между блоком и головкой.

Depositphotos

Прокладки различных типов.

Нужен ли клей для прокладки головки блока цилиндров?

Раньше для установки некоторых прокладок головки требовались клеи или герметики, но теперь это не так. Современные прокладки головки разработаны с идеальной толщиной и встроенной технологией для создания уплотнения при сухой установке.

Для чего нужны отверстия в прокладке головки?

В прокладке головки вырезаны отверстия различных размеров. Большие отверстия предназначены для цилиндров, некоторые средние отверстия — для болтов, а несколько маленьких — для охлаждающей жидкости.

Каков срок службы прокладок головки блока цилиндров?

Если вы не владелец Subaru, ожидается, что прокладки головки блока цилиндров прослужат довольно долго. Прокладки головки должны прослужить не менее 10 лет, но в зависимости от автомобиля и условий они могут прослужить 15 с лишним лет.

Признаки перегоревшей прокладки головки блока цилиндров

Некоторые симптомы перегоревшей прокладки головки блока цилиндров незначительны, в то время как другие в буквальном смысле являются дымовыми сигналами. Эти сигналы могут указывать на серьезную проблему с двигателем.

Утечка масла или охлаждающей жидкости

Если вы заметили утечку охлаждающей жидкости или масла на или вокруг головки и блока двигателя, это может быть признаком того, что прокладка головки больше не герметична.

Перегрев

Если прокладка головки двигателя взорвется, даже незначительно, двигатель может не охладиться до приемлемого для эксплуатации уровня.Перегрев может повредить несколько компонентов вашего двигателя, поэтому немедленно выключите автомобиль, пока не сможете определить источник проблемы. Одна вещь, которую вы никогда не должны делать, когда ваша машина перегревается: снимите крышку радиатора и проверьте охлаждающую жидкость. Вот так можно получить билет в скорую помощь, если лицо обожжено.

Двигатель пропускает зажигание

Для правильной работы двигателя искра, воздух и топливо должны работать вместе с точностью японского художника по песку.Это должно быть точное количество воздуха, смешанное с точным количеством топлива, воспламененного с определенным напряжением искры в определенное время. Если какой-либо из этих факторов не соответствует теоретической песчинке, вы можете получить преждевременное зажигание, стук или пропуски зажигания. Выдувание прокладки головки блока цилиндров может повлиять на несколько из этих факторов.

Водяной пар или белый дым из выхлопной трубы

Если у вас плохая прокладка головки блока цилиндров, охлаждающая жидкость может попасть в двигатель. В этом случае вы можете увидеть белый дым или водяной пар, выходящий из выхлопной трубы.

Milky Oil

Если вы заметили коричневый или молочный цвет в своем масле, возможно, у вас взорвалось прокладка — нижняя сторона крышки масляного бачка вашего автомобиля, скорее всего, будет забрызгана молочным маслом. Это происходит, когда охлаждающая жидкость контактирует с маслом и загрязняет его.

Пузырьки внутри радиатора

Если вы заметили пузырьки внутри радиатора или резервуара охлаждающей жидкости, это означает, что в вашей системе есть воздух, что может быть вызвано утечкой или повреждением прокладки головки блока цилиндров.

Загрязненные или мокрые свечи зажигания

Если прокладка взорвана, охлаждающая жидкость, масло или газ могут попасть в цилиндры. Это может привести к загрязнению или затоплению свечей зажигания.

Тони Маркович

Снятие двигателя с Opel GT.

Причины перегорания прокладки головки

Существует несколько последовательностей, которые могут привести к неисправному уплотнению прокладки головки.Ваша проблема, скорее всего, является результатом одной из этих проблем.

Перегрев

Тепло создает давление, а когда двигатель перегревается, это создает дополнительную нагрузку не только на головку, но и на ее прокладку. Если нагрев будет слишком сильным, это может привести к выходу из строя прокладки. Причины перегрева автомобиля многочисленны, но, скорее всего, это результат неисправности, отказа или засора в радиаторе и / или системе охлаждения

Деформированный или треснувший блок или головка

Подобно тому, как тепло может повредить прокладку, тепло может также повредить блок цилиндров или головку блока цилиндров.Чаще всего встречается в двигателях с алюминиевыми деталями, которые изнашиваются более легко, чем сталь, искривленные головки нарушают плоскую поверхность, необходимую для создания уплотнения. Без ровной поверхности прокладка могла выйти из строя.

Возраст

Прокладка головки постоянно испытывает колебания температуры, движение головки и блока и сильное давление. После многих лет износа прокладка сломается, потеряет целостность и, естественно, выйдет из строя.

Неправильная установка

Если кто-то ранее возился с прокладкой головки блока цилиндров и не установил ее правильно, то с самого начала у него могла быть слабость, которая окончательно вышла из строя.

Как проверить прокладку головки на наличие выдувания

Не все утечки через прокладку головки приводят к катастрофическим последствиям. Иногда возникает крошечная утечка, и вы постепенно теряете охлаждающую жидкость. Если вы подозреваете, что у вас утечка из прокладки головки блока цилиндров, есть несколько способов подтвердить свои подозрения.

Проверить наличие пузырей в радиаторе

Это скорее проверка, чем проверка, но, тем не менее, она полезна. Одним из основных симптомов протечки прокладки головки блока цилиндров является пузырение радиаторной жидкости из-за выхода выхлопных газов из системы охлаждения.После того, как автомобиль сядет, откройте капот, снимите крышку радиатора и запустите его. Если вы заметили пузыри, это признак значительной утечки.

Тестер утечки прокладки головки

Вы можете купить тестеры утечки прокладки головки, также известные как тестеры утечки сжатия. Купите один в Интернете или в местном магазине автозапчастей.

Испытание на сжатие охлаждающей жидкости

Используйте комплект для проверки давления охлаждающей жидкости, чтобы проверить давление в системе охлаждения. Если давление ниже нормального рабочего состояния, охлаждающая жидкость может протекать из-за выдутой прокладки головки блока цилиндров.

Сколько стоит ремонт перегоревшей прокладки головки блока цилиндров?

Не существует единого номера, по которому мы могли бы ответить на этот вопрос. Даже если с вашим двигателем все в порядке и прокладка просто испортилась, замена прокладки настолько трудоемка, что профессиональная работа, вероятно, будет стоить от 1000 до 3000 долларов. Учтите дополнительные проблемы с двигателем, которые привели к разрыву прокладки головки блока цилиндров, что могло быстро вырасти до 5000 долларов и более.

Depositphotos

Прокладки головки блока цилиндров могут изнашиваться по разным причинам.

Варианты обращения с выдувной прокладкой головки

Есть только несколько вариантов обращения с выдувной прокладкой головки, и, к сожалению, ни один из них не особенно хорош.

Обдумайте следующие вопросы: стоит ли ремонт дороже автомобиля? Стоит ли ремонт дороже замены двигателя? Замена двигателя стоит дороже, чем машина? Если вы ответили утвердительно на все эти вопросы, возможно, лучше смириться со смертью вашей машины и двигаться дальше.Если вы хотите продолжить ремонт, приготовьте кредитную карту и достаньте успокаивающую соль для ванн с лавандой.

Плата за ремонт

Передача в магазин автомобиля с прокладкой головки блока цилиндров — это, по сути, вручение гаражу пустого чека. Во-первых, затраты на рабочую силу начинаются, когда механик проводит испытания, чтобы подтвердить, что прокладка головки блока цилиндров повреждена. После подтверждения потребуется снять половину двигателя, чтобы получить доступ к прокладке головки блока цилиндров. После открытия возникает ряд дополнительных проблем, для решения которых может потребоваться больше времени, труда и денег.Также существует вероятность того, что вы заплатите механику за то, чтобы он сломал двигатель только для того, чтобы обнаружить трещину, которая может уничтожить весь проект.

Платите за новый двигатель

Если вы не заинтересованы в сохранении первоначальной формы вашего автомобиля с оригинальным двигателем, вы можете заменить двигатель. Можно найти кандидата на замену двигателя дешевле, чем стоимость строгой замены прокладки головки блока цилиндров. Однако в этом случае вам придется установить двигатель самостоятельно или заплатить профессионалу, чтобы тот заменил его.

Попытка отремонтировать самостоятельно

Даже если вы уже разбирали и ремонтировали двигатель раньше, есть еще несколько этапов этого процесса, которые могут потребовать профессиональных ремонтных услуг, таких как доставка двигателя в механический цех. Это работа экспертного уровня, поэтому пытайтесь ее выполнять только в том случае, если у вас есть все необходимые инструменты и большой опыт.

Если вы решите пойти на это, воспользуйтесь руководством по обслуживанию, чтобы получить точные инструкции о том, как снимать детали, пока не дойдете до прокладки головки.При замене прокладки убедитесь, что поверхности чистые, гладкие и ровные. И не забудьте заменить прокладку. Осмотрите все, на что может повлиять взорвавшаяся прокладка, включая систему охлаждающей жидкости, цилиндры и миллион других вещей. Не повредит испытать, проверить и заменить старые детали и при разобранном двигателе.

Получите новую поездку

Если у вас есть старая машина с большим пробегом, которая не имеет никакой сентиментальной ценности и не стоит многого, возможно, пришло время отпустить ее.Мы знаем, что это тяжело, значит, пора потеряться в Craigslist на три недели подряд.

Работают ли герметики для прокладок головки блока цилиндров?

Когда вы ищете, «как отремонтировать прокладку головки блока цилиндров», появляется куча герметиков для прокладок головки, требующие простых решений. Давайте проясним: уплотнители прокладок головки ничего не исправляют. Они временно перекрывают утечку и в конечном итоге снова выйдут из строя.

Используя герметик и думая, что проблема устранена, вы могли бы игнорировать реальную проблему, которая в первую очередь могла вызвать утечку из прокладки.Игнорирование проблем может быстро создать новые проблемы или взорвать ваш двигатель.

Мы понимаем, что не у всех есть деньги на ремонт или замену двигателя, но ваша безопасность превыше всего.

Получите помощь с ремонтом прокладки головки от механика по JustAnswer

Drive распознает, что, хотя наши практические инструкции подробны и легко выполняются, ржавый болт, компонент двигателя не в правильном положении или утечка масла повсюду может сорвать проект. Вот почему мы сотрудничаем с JustAnswer, который связывает вас с сертифицированными механиками по всему миру, чтобы помочь вам справиться даже с самыми сложными задачами.

Итак, если у вас есть вопрос или вы застряли, нажмите здесь и поговорите с ближайшим к вам механиком.

Признаки перегоревшей прокладки головки

Признаки перегоревшей прокладки головки блока цилиндров | BMW из Атлантик-Сити, штат Нью-Джерси Сохраненные автомобили

СОХРАНЕННЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА

У вас нет сохраненных машин!

Ищите эту ссылку в избранном:

Сохранить

Сохранив несколько транспортных средств, вы можете просмотреть их здесь в любое время.

---

Прокладка головки блока цилиндров вашего автомобиля поддерживает давление в камере сгорания, обеспечивая плавность хода автомобиля. Он также предотвращает попадание масла в цилиндры и охлаждающую жидкость, поэтому, как видите, это важная часть вашего автомобиля. Но что происходит, когда прокладка головки блока цилиндров взорвана?

Наши специалисты по обслуживанию BMW в Атлантик-Сити видели, как это происходило со многими водителями в течение многих лет в Атлантик-Сити, Эгг-Харборе и Вайнленде, штат Нью-Джерси.Признаки взрыва прокладки головки блока цилиндров должны быть хорошо известны, поэтому давайте подробнее рассмотрим их и способы устранения проблемы.

---

Индикаторы прокладки выдувной головки

Есть несколько признаков, на которые следует обратить внимание, когда дело доходит до выдувной прокладки головки блока цилиндров. Было бы неплохо, если бы вы всегда слышали звук лопнувшей прокладки головки блока цилиндров, но это не всегда так.

• Перегрев: Неисправность прокладки головки может быть вызвана перегревом двигателя (из-за утечки охлаждающей жидкости, засорения радиатора и т. Д.)), но взорвавшаяся прокладка также может вызвать перегрев двигателя. Если автомобилем управлять при перегреве, это может привести к деформации головки блока цилиндров. Это может даже вызвать повреждение каталитического нейтрализатора.
• Загрязнение масла: Если вы видите отстой на нижней стороне крышки маслозаливной горловины или на самом щупе, это может быть признаком взорванной прокладки головки блока цилиндров. Это связано с попаданием охлаждающей жидкости в масло. Мы как можно скорее найдем источник проблемы.
• Белый дым: Облака белого дыма, идущие из выхлопной трубы, являются верным признаком взорванной прокладки головки блока цилиндров.Как они бывают? Антифриз проходит через прокладку в цилиндры, где превращается в пар.

---

Можно ли водить машину с прокладкой головки блока цилиндров?

Если вы задаете себе этот вопрос, возможно, у вас уже есть взорванная прокладка головки блока цилиндров. Прокладка головки блока цилиндров зажата между блоком цилиндров и головкой блока цилиндров, поэтому, когда она взорвана, она позволяет жидкостям или газам попадать туда, где их не должно быть.

Езда с надутой прокладкой головки блока цилиндров означает движение с жидкостями, которые не находятся на своих местах. Охлаждающая жидкость может попасть в моторное масло. Свечи зажигания могут быть повреждены утечкой охлаждающей жидкости. Моторное масло может вытечь, что снизит мощность двигателя. Если прокладка головки цилиндров взорвалась, прекратите движение и немедленно обратитесь в сервисный центр.

Будьте в курсе событий благодаря нашему сервисному отделу

Лучший способ предотвратить повреждение прокладки головки блока цилиндров — убедиться, что двигатель вашего автомобиля не перегревается.При проверке уровня масла обязательно проверяйте радиатор и бачки для перелива охлаждающей жидкости. При необходимости долейте охлаждающую жидкость и поищите возможные потери жидкости.

Шланги радиатора следует проверять на предмет трещин или потертостей, и заменять их при первых признаках повреждения. Когда придет время для обслуживания, запишитесь на прием к нашим опытным техническим специалистам онлайн или позвоните нам!

---

Сервисное обслуживание прокладки с выдувной головкой на BMW в Атлантик-Сити

Если ваш автомобиль требует обслуживания, обязательно остановитесь у BMW в Атлантик-Сити.Признаки взрыва прокладки головки блока цилиндров могут сначала не проявиться, но если они очевидны, пора к нам в гости.

Мы обеспечим эффективное обслуживание и вернем вас на дороги Атлантик-Сити, Эгг-Харбора и Вайнленда, штат Нью-Джерси, в кратчайшие сроки.

---

Поиск

Поиск по ключевому слову

Поиск по фильтрам

Тип: новые, бывшие в употреблении, сертифицированные, бывшие в употреблении, год изготовления, модель

ИДТИ

Сохранено

СОХРАНЕННЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА

У вас нет сохраненных машин!

Ищите эту ссылку в избранном:

Сохранить

Сохранив несколько транспортных средств, вы можете просмотреть их здесь в любое время.

BMW Атлантик-Сити 39.4359037, г. -74.6139727.

Наиболее распространенные признаки неисправности прокладки головки

Вы уже слышали эту фразу — взорванная прокладка головки блока цилиндров.

Звучит плохо, даже если вы не понимаете, что это значит. Звучит тоже дорого.

К сожалению, это плохо и может стоить дорого. Но хорошо, что его можно отремонтировать, если его поймают на ранней стадии. И этого можно избежать с помощью регулярного технического обслуживания и правильного вождения.

К концу этой статьи вы точно узнаете, что означает взорванная прокладка головки, почему это происходит и как это предотвратить.

Итак, откроем капот и посмотрим…

Что такое прокладка головки и делает ее

Прокладка головки блока цилиндров — одна из важнейших частей двигателя автомобиля. Это тонкая металлическая прокладка, установленная между головкой блока цилиндров и блоком двигателя.

Его основная задача — герметизировать камеру сгорания, чтобы двигатель мог создавать нужную степень сжатия.

Бензин и воздух входят в камеру сгорания в качестве катализаторов для выработки энергии. Циркуляция охлаждающей жидкости предотвращает перегрев компонентов двигателя. Моторное масло циркулирует для смазки движущихся частей и увеличения их срока службы.

Прокладка головки предотвращает попадание масла и охлаждающей жидкости в цилиндры двигателя между рабочими тактами. Он также предотвращает смешивание охлаждающей жидкости и масла при выключенном двигателе.

Прокладка головки блока цилиндров, играющая важную роль в двигателе, находится под постоянным напряжением. Иногда стресс берет верх, приводя к неудаче.

Почему выходит из строя прокладка головки

Прокладка головки блока цилиндров выходит из строя из-за вещей, которые мы не можем контролировать. Примером этого является нормальный износ после тысяч миль пробега.

Другой пример — плохой дизайн. Старые двигатели имеют более тонкие металлические прокладки, которые не выдерживают постоянных перепадов температуры в течение длительного времени. Некоторые двигатели были плохо спроектированы и печально известны поломками прокладок головки блока цилиндров.

Другие причины неудач связаны с тем, что мы можем контролировать. Один из них — перегрев.Когда двигатель работает при высоких температурах в течение длительного времени, происходит чрезмерное расширение блока цилиндров и головки блока цилиндров.

Предварительное зажигание двигателя также может вызвать повреждение прокладки головки блока цилиндров. Это происходит, когда сгорание прекращается, и охлаждающая жидкость и / или масло попадают в цилиндры.

А при попадании охлаждающей жидкости и масла в цилиндры двигателя случаются неприятности.

Основные признаки выдувания прокладки головки

Вы можете увидеть, услышать и почувствовать запах прокладки головки блока цилиндров.По мере усугубления неудачи появляются новые признаки.

Это все признаки того, что у вас взорвана прокладка головки блока цилиндров.

Моторное масло Milkshake

При смешивании охлаждающей жидкости и масла масло меняет цвет и становится пенистым. Что-то вроде латте или молочного коктейля. Вы увидите это на щупе и на нижней стороне крышки маслозаливной горловины.

Белый дым из выхлопной трубы

Антифриз, попадая в цилиндры двигателя, переходит в газообразную форму и смешивается с другими выхлопными газами. В результате получается сладко пахнущий белый дым.

Вода, идущая из выхлопной трубы

Небольшой конденсат из выхлопной трубы — это нормально. Все это означает, что двигатель еще не прогрелся. Стабильная струя воды даже после прогретого двигателя — первый признак проблемы.

Поток воды или воды, смешанной с белым дымом, который мы покрыли ранее, указывает на утечку из прокладки головки блока цилиндров.

Утечка охлаждающей жидкости из двигателя

Утечка охлаждающей жидкости — вернейший признак проблемы. Молочное масло, белый дым и вода — все это индикаторы внутренней утечки.

Также возможны внешние утечки охлаждающей жидкости. Утечка охлаждающей жидкости между головкой блока цилиндров и блоком двигателя. Это произойдет под выпускным или впускным коллекторами.

Когда автомобиль не работает, вы можете увидеть настоящую охлаждающую жидкость. Когда машина работает, это похоже на пар, идущий от двигателя.

Пузырьки охлаждающей жидкости в резервуаре

Еще один индикатор внутренней утечки — наличие пузырьков газа в резервуаре с охлаждающей жидкостью. Когда между рубашкой охлаждения прокладки головки блока цилиндров и камерой сгорания образуется отверстие, выхлопные газы могут выталкиваться в охлаждающий канал.

Если утечка достаточно велика, она будет выглядеть как пузырьки в бачке для перелива охлаждающей жидкости.

Перегрев

Избыточный нагрев является причиной вздутия прокладки головки блока цилиндров, но также является его индикатором.

Двигатель нагревается, потому что охлаждающая жидкость попадает в масло, выхлопные газы или за пределы автомобиля. Неэффективное сгорание и неспособность радиатора охладить грязную охлаждающую жидкость также играют роль.

Неровная работа двигателя и потеря мощности

Иногда случаются отказы прокладки головки блока цилиндров между двумя цилиндрами.Это позволяет сжатому воздуху и топливной смеси выходить из одного цилиндра в другой. Это изменение сжатия называется пропуском зажигания двигателя и приводит к грубому звучанию двигателя и потере мощности.

Загрязнение свечей зажигания

При прогорании охлаждающей жидкости в камере сгорания на свечах зажигания остаются белые отложения. Это не основной индикатор, но это сигнал, что вам следует искать другие проблемы.

Ни один из вышеперечисленных вариантов не подходит для вашего двигателя. И игнорирование этих знаков не решит проблему.

Неисправленная неисправность прокладки головки блока цилиндров — критическая проблема, которая приводит к более серьезным проблемам.

Что произойдет, если не исправить

Охлаждающая жидкость и масло не должны были смешиваться вместе. Также не было охлаждающей жидкости и выхлопных газов. Чем дольше они остаются вместе, тем хуже для вашего двигателя.

Пробой масла

Чем дольше охлаждающая жидкость остается смешанной с моторным маслом, тем хуже для масла. Во-первых, масло теряет вязкость или густоту. Во-вторых, из-за того, что он тоньше, снижается его способность смазывать детали двигателя.

Наконец, важные детали двигателя разрушаются из-за длительного воздействия охлаждающей жидкости. Стенки цилиндров начинают изнашиваться вместе с подшипниками коленчатого и распределительного валов. Обработанные поверхности начинают ржаветь, оставляя в металле крошечные ямки.

Каталитический нейтрализатор Повреждение

При утечке охлаждающей жидкости в выхлопную систему из выхлопной трубы выходит вода и / или белый дым. Это означает, что охлаждающая жидкость уже прошла через каталитический нейтрализатор.

Со временем охлаждающая жидкость забивает каталитический нейтрализатор и загрязняет материалы внутри.

Деформированная головка цилиндра и / или блок двигателя

Как мы уже говорили ранее, перегрев — частая причина и побочный продукт повреждения прокладки головки блока цилиндров. Перегрев в течение длительного периода времени наносит серьезный ущерб вашему двигателю.

Металл головки блока цилиндров может покоробиться. Это чаще случается с новыми автомобилями с алюминиевыми головками. Деформированная головка не может полностью прилегать к блоку двигателя.

Блок двигателя также может деформироваться при продолжительном тепловом воздействии. Иногда обе детали можно восстановить путем механической обработки.Но если повреждение слишком серьезное, замена может быть единственным вариантом.

Перегрев — проблема сама по себе. Это может вызвать повреждение прокладки головки блока цилиндров и впоследствии привести к еще большему повреждению.

Однако правильное обслуживание помогает ограничить перегрев и продлить работу двигателя.

Обслуживание прокладки головки

Самое важное, что вы можете сделать для здоровья вашего автомобиля, — это следовать графику технического обслуживания производителя. В нем есть то, что вам нужно и с какой периодичностью.

В частности, в отношении прокладки головки блока цилиндров, обратите особое внимание на систему охлаждения. Вы чувствуете запах охлаждающей жидкости? Указатель температуры выше нормы?

Вентилятор включается, когда должен? Все лезвия целы? Кожух вентилятора треснул?

Периодически проверяйте уровень охлаждающей жидкости. Убедитесь, что охлаждающая жидкость находится на надлежащем уровне. Используйте только охлаждающую жидкость, предварительно смешанную с водой.

Если ваш двигатель перегревается, остановитесь и заглушите автомобиль. Дайте остыть в течение часа.Прежде чем продолжить движение, убедитесь, что уровень охлаждающей жидкости находится на минимальной отметке.

Поддержание низких оборотов двигателя снизит тепловую нагрузку на прокладку головки блока цилиндров. Для автомобилей с турбонаддувом оставьте заводскую настройку уровня наддува. Это поддерживает давление сгорания на должном уровне.

Иногда технического обслуживания недостаточно, и симптомы лопнувшей прокладки головки блока цилиндров поднимают их уродливые головы. Что теперь?

Что делать, если взорвана прокладка головки

Если ваш автомобиль управляемый, попросите более одного механика диагностировать проблему.Некоторые из упомянутых ранее симптомов указывают на другие проблемы, кроме неисправности прокладки головки блока цилиндров.

Если это прокладка головки блока цилиндров, насколько велико повреждение?

В лучшем случае требуется только замена прокладки головки блока цилиндров. К сожалению, часто проблема не обнаруживается до тех пор, пока не будет нанесен новый ущерб.

Если головки не слишком сильно деформированы, обработка поверхности исправит их. Если они покоробились после ремонта, двигатель необходимо будет отремонтировать или заменить.

Самый дорогой вариант — замена на новый двигатель.Восстановленные двигатели доступны при значительной экономии средств. Подержанные двигатели также являются хорошим вариантом и менее дорогими, чем восстановленные.

Как только вы узнаете, какие варианты доступны, вы должны решить, имеет ли смысл ремонт автомобиля. Каковы затраты на ремонт по сравнению со стоимостью покупки другого автомобиля?

С более новыми автомобилями решение о ремонте может быть простым. Со старыми автомобилями, у которых наверняка будет больше проблем, сокращение убытков может быть правильным шагом.

Знай, что можно уйти.Мы мгновенно предоставим вам онлайн-предложение для вашего автомобиля и бесплатно эвакуируем его.

Стоит ли денег? • JunkCarMedics.com

Несмотря на то, что прокладка головки блока цилиндров является одной из самых простых частей двигателя с точки зрения конструкции, она также является одним из важнейших компонентов. Справедливо сказать, что прокладка головки блока цилиндров выполняет очень важную работу, поскольку ее выход из строя может привести к окончательному повреждению двигателя или вызвать серьезный недостаток мощности. Поэтому мы подробно объясним эту часть и расскажем вам все о ее назначении, общих проблемах и ремонте.

Что такое прокладка головки и для чего она нужна?

Для тех, кто не знает, что такое прокладка головки блока цилиндров, это уплотнительная прокладка, которая расположена между головкой или головками блока цилиндров и блоком двигателя. Его основная цель — поддерживать максимальную степень сжатия и удерживать охлаждающую жидкость или моторное масло внутри цилиндров. Прокладку головки легко узнать по ее плоской форме, тонкому профилю и большим отверстиям для цилиндров и каналов охлаждающей жидкости.

Типы прокладок головки

Базовая конструкция прокладки головки блока цилиндров за эти годы практически не изменилась.Однако материалы и методы производства улучшились, и сегодня у нас есть несколько различных типов прокладок головки в зависимости от материала, используемого в производстве.

Прокладки из многослойной стали

Большинство современных прокладок головки блока цилиндров изготавливаются из многослойной стали, которая идеально подходит для двигателей с более высокой степенью сжатия, таких как, например, дизельные двигатели. Секрет прокладок головки MLS — это от двух до пяти слоев стали вместе с эластичными составами, что делает эти прокладки прочными и способными выдерживать высокое сжатие и температуру.

Медь

Медь — это материал, используемый для старых прокладок головки, и он оказался очень прочным, поскольку медь мягче, чем обычная сталь и алюминий. Секрет медных прокладок заключается в том, что при затяжке головки блока цилиндров медь идеально уплотняет между головкой и блоком и обеспечивает надежную прокладку двигателя. Медь до сих пор используется в некоторых высокопроизводительных приложениях.

Композитный

Композитные прокладки головки сделаны в основном из асбеста или графита, но не так прочны, как MLS или медь.А поскольку асбест чрезвычайно токсичен, производство этих деталей в настоящее время практически прекращено.

Как ломаются прокладки головки блока цилиндров?

Отказ прокладки головки блока цилиндров возникает, когда прокладка больше не может обеспечивать надлежащее уплотнение между головкой блока цилиндров и блоком двигателя. В большинстве случаев прокладка головки физически сломана, что позволяет топливно-воздушной смеси выходить из головки блока цилиндров. Это, в свою очередь, приводит к потере мощности и крутящего момента двигателя.

Кроме того, физическое повреждение прокладки головки позволяет маслу и охлаждающей жидкости смешиваться и попадать в цилиндры, что может быть фатальным для самого двигателя, если не диагностировать его на ранней стадии.

Существует множество причин выхода из строя прокладки головки блока цилиндров, таких как износ, установка неподходящей прокладки, неисправная деталь и так далее. В сфере ремонта автомобилей неисправности прокладки головки блока цилиндров можно описать как внешние или внутренние, в зависимости от того, вызывает ли неисправность потерю мощности и видимую утечку масла или другие симптомы.

Владельцы тюнингованных автомобилей чаще сталкиваются с поломкой прокладки головки блока цилиндров, поскольку высокая степень сжатия их двигателей, повышенная мощность, крутящий момент и рабочие температуры создают дополнительную нагрузку на этот компонент.Итак, если у вас есть настроенный автомобиль или вы планируете модифицировать свой двигатель, чтобы он производил гораздо большую мощность, чем стандартный двигатель, обязательно инвестируйте в высокопроизводительные прокладки головки блока цилиндров.

Прокладка сдувной головки: что происходит, если прокладка головки не выходит из строя?

Когда прокладка головки сломана или взорвана, первым признаком является потеря сжатия и мощности. Просто уплотнение между блоком цилиндров и головкой блока цилиндров больше не такое плотное, как должно быть, поэтому двигатель не может производить сжатие, необходимое для обеспечения заявленной мощности и крутящего момента.

Второй признак — это возможный перегрев двигателя из-за того, что выхлопные газы попадают в систему охлаждения. Кроме того, при взорванной прокладке головки охлаждающая жидкость может попасть в камеры сгорания, вызывая возможную гидроблокировку и серьезное повреждение двигателя. Это происходит только в том случае, если в двигатель попадает большое количество охлаждающей жидкости.

Иногда из-за выдутой прокладки головки охлаждающая жидкость смешивается с маслом, что заметно по присутствию майонезоподобных остатков на масляной крышке. Наконец, сломанная или взорванная прокладка головки блока цилиндров может привести к повышенному расходу масла и повреждению выхлопных систем, каталитической системы и головок цилиндров.

Как видите, проблемы, вызванные неисправной прокладкой головки, могут быть разными, и мы настоятельно рекомендуем вам проверять свой автомобиль каждый раз, когда вы сталкиваетесь с чем-то подобным. Если вы отправите машину в магазин, это поможет сэкономить много денег, если вовремя диагностировать поврежденную прокладку. Не говоря уже о том, что это может спасти ваш двигатель от преждевременной остановки, если вы заметите какой-либо из этих симптомов и своевременно отреагируете.

Затраты на замену и ремонт прокладки головки блока цилиндров

Как уже упоминалось, прокладка головки блока цилиндров — простая и дешевая деталь.Стоимость новых прокладок головки блока цилиндров редко превышает 100 долларов, а в большинстве случаев она намного ниже. Однако ремонт прокладки головки блока цилиндров может быть очень дорогостоящим из-за трудозатрат.

Чтобы отремонтировать двигатель с проблемой прокладки головки, необходимо почти полностью разобрать двигатель и снять головку блока цилиндров с блока, чтобы добраться до сломанной прокладки. В худшем случае прокладка головки блока цилиндров вызывает серьезные повреждения цилиндров, головок цилиндров или других компонентов, что требует их замены.

Замена или ремонт двигателя с перегоревшей прокладкой головки блока цилиндров — дорогостоящая и трудоемкая работа, на выполнение которой может потребоваться до нескольких дней. Кроме того, вы должны помнить, что если у вас есть двигатель V6, V8 или V12, или оппозитный двигатель, это вдвое сложнее, поскольку есть две головки блока цилиндров, которые требуют внимания.

Однако стоимость этой работы несколько ниже, если вашему двигателю требуется только замена прокладки. В этом случае никаких ремонтных работ не требуется, просто нужно заменить неисправную деталь и собрать двигатель.Это по-прежнему трудный и трудоемкий, но все же дешевле и быстрее, чем устранять повреждения, вызванные сломанной прокладкой головки блока цилиндров. Если вы ищете фактическую цену, рассчитывайте заплатить от 1000 до 2000 долларов за весь ремонт в зависимости от типа двигателя и общего состояния.

Конечно, независимо от того, ремонтируете ли вы повреждение, вызванное выдуванием прокладки, или просто заменяете сломанную деталь, мы настоятельно рекомендуем вам заменить моторное масло, а также охлаждающую жидкость после этой процедуры.

Ремонт сломанной прокладки головки блока цилиндров: пошаговые инструкции

Как вы уже догадались, ремонт сломанной прокладки головки блока цилиндров — сложная работа, поскольку требует разборки верхней части двигателя. На обычных рядных и V-образных двигателях для фиксации прокладки головки блока цилиндров не требуется извлекать двигатель из автомобиля. Но если у вас есть автомобиль с плоским или оппозитным двигателем (Porsche, классический VW Beetle или Subaru), может быть лучше сделать это с двигателем на стенде.

Первым делом снимите впускную систему, все шланги и провода, прежде чем вы доберетесь до головки или головок блока цилиндров.Снимать впускную систему нужно осторожно, чтобы ничего не повредить. После того, как вы полностью снимете впускной коллектор, шланги, провода и топливопроводы, можно подойти к головкам цилиндров. Чтобы правильно снять головки блока цилиндров, всегда обращайтесь к руководству по ремонту для вашего конкретного автомобиля / типа двигателя. Для разных двигателей требуются разные процедуры, и если вы хотите сохранить головки цилиндров, болты и другие компоненты, обязательно следуйте инструкциям.

После снятия головок цилиндров вы увидите точное повреждение прокладок головки, состояние прокладок, цилиндров и блока цилиндров.

И если ваша прокладка головки блока цилиндров не подлежит ремонту, обратитесь к нашим ведущим покупателям автомобилей, чтобы получить деньги за автомобили и утиль.

7 признаков того, что в вашей машине взорвана прокладка головки блока цилиндров

Услышать от механика, что в их машине пробита прокладка головки , является худшим кошмаром для любого водителя. В зависимости от типа автомобиля замена прокладки головки блока цилиндров может стоить более 1000 долларов. Прежде чем тратить такие деньги, водители должны провести собственную диагностику, чтобы определить, действительно ли у них взорвана прокладка головки блока цилиндров.Эта статья раскрывает семь явных признаков того, что у автомобиля взорвана прокладка головки блока цилиндров.

Прокладка головки блока цилиндров, расположенная между блоком цилиндров и головкой блока цилиндров, является важным компонентом современных автомобильных двигателей, предназначенным для предотвращения утечки газов сгорания, масла и охлаждающей жидкости. Прокладка головки удерживает эти элементы в соответствующих каналах, обеспечивая оптимальную работу двигателя. Прокладки головки блока цилиндров могут выйти из строя или «взорваться» при перегреве двигателя или при регулярном использовании. Если вы считаете, что в вашей машине взорвана прокладка головки блока цилиндров, обратите внимание на следующие семь признаков.

6 признаков того, что сердечник обогревателя вашего автомобиля нуждается в замене

1) Пузырьки в радиаторе

Одним из признаков вздутия прокладки головки блока цилиндров являются пузыри в радиаторе. Чтобы увидеть, не пузырится ли радиатор, подождите, пока двигатель автомобиля полностью остынет — обычно это происходит примерно через два часа после поездки, — и осторожно снимите крышку радиатора тряпкой или полотенцем. Теперь проверните двигатель и посмотрите, как охлаждающая жидкость течет через заливную горловину радиатора. Несколько пузырьков — это нормально, так как это может быть воздух, выходящий из системы охлаждения вашего автомобиля.Если пузырьки не исчезнут после 20 минут холостого хода, возможно, у вашего автомобиля взорвана прокладка головки блока цилиндров.

Продуванная прокладка головки может вызвать образование пузырьков в радиаторе из-за попадания продуктов сгорания в систему охлаждения. Исправная прокладка головки блока цилиндров герметично закрывает блок цилиндров и головку блока цилиндров, предотвращая утечку продуктов сгорания. Однако в случае нарушения горячие сжатые газы сгорания могут попасть в систему охлаждения и вызвать образование пузырьков в радиаторе.

2) Белый дым от выхлопных газов

Обратите внимание на выхлоп, когда в следующий раз заведете машину.Если вы видите, как из выхлопной трубы выходит белый дым, возможно, у вас взорванная прокладка головки блока цилиндров.

Если в вашем автомобиле не используется дизельное топливо, он должен выделять чистый невидимый дым выхлопных газов. Белый дым выхлопных газов в автомобильном двигателе с бензиновым двигателем обычно указывает на наличие влаги в камере сгорания. Единственный способ проникновения значительного количества влаги в эту часть двигателя — через прокладку головки блока цилиндров. В зависимости от того, где именно продувается прокладка головки, охлаждающая жидкость может попасть в камеру сгорания.Поскольку двигатель сжигает здесь воздух и топливо, он также нагревает добавленную охлаждающую жидкость, что приводит к образованию белого дыма в выхлопных газах.

3) Падение давления в системе охлаждения

Система охлаждения вашего автомобиля предназначена для повышения давления по мере прогрева двигателя. После того, как вы проехали всего несколько минут, охлаждающая жидкость соберет достаточно тепла, чтобы расшириться и создать давление в системе охлаждения. Это важно, потому что охлаждающая жидкость под давлением имеет более низкую температуру кипения, чем охлаждающая жидкость без давления, поэтому она не закипает и не превращается в пар.

Выдувная прокладка головки может вызвать потерю давления в системе охлаждения, нарушив в противном случае закрытый характер этой системы. Если прокладка головки проходит между каналом для охлаждающей жидкости и камерой цилиндра, охлаждающая жидкость может просочиться в камеру, не позволяя системе охлаждения поддерживать давление. Вы можете купить или арендовать набор для тестирования в большинстве магазинов автозапчастей, чтобы проверить, выдерживает ли система охлаждения вашего автомобиля давление. Просто не забудьте подождать, пока двигатель вашего автомобиля не остынет, прежде чем открывать радиатор.

4) Смешанное масло и охлаждающая жидкость

Еще одним признаком вздутия прокладки головки является смешивание масла и охлаждающей жидкости. Ни при каких обстоятельствах не должно быть масла в охлаждающей жидкости или охлаждающей жидкости в масле. Этиленгликоль — основное химическое вещество, используемое для производства антифриза в охлаждающей жидкости, — не является эффективным смазочным материалом. Попадание охлаждающей жидкости в масляные каналы двигателя может привести к внутренней деградации, сокращая при этом срок службы автомобиля. Масло в охлаждающей жидкости одинаково плохо, потому что масло не передает тепло так эффективно, как охлаждающая жидкость.

Чтобы увидеть, смешиваются ли масло в автомобиле и охлаждающая жидкость, посмотрите на масляный щуп и внутреннюю часть радиатора. Охлаждающая жидкость в масле обычно имеет мягкий кремовый цвет с пенистой консистенцией, тогда как масло в охлаждающей жидкости проявляется в виде черных пятнышек, плавающих в верхней части радиатора.

6 Важные жидкости в вашем автомобиле, которые необходимо регулярно проверять

5) Потеря компрессии в цилиндре

Потеря компрессии в одном или нескольких цилиндрах является явным признаком вздутия прокладки головки блока цилиндров. Цилиндры сконструированы так, чтобы улавливать газы сгорания, чтобы они создавали наибольшее количество энергии, которую они используют для приведения в действие коленчатого вала и движения автомобиля.В зависимости от конкретной стадии сгорания газы в цилиндре могут находиться под давлением от 100 до 1000 фунтов на квадратный дюйм. В дизельных двигателях сжатие может достигать 2000 фунтов на квадратный дюйм.

В некоторых случаях автомобиль с потерей компрессии в цилиндре будет работать медленно. В других случаях вы не заметите никаких изменений в характеристиках или управляемости вашего автомобиля. Чтобы увидеть, не теряет ли ваш автомобиль компрессию, вам нужно проверить цилиндры. Для определения потерь на сжатие в цилиндрах используются два теста:

• Испытание на сжатие : Самый простой метод тестирования, тест на сжатие измеряет величину давления, создаваемого каждым цилиндром.Тестер вставляется в порт свечи зажигания цилиндров, чтобы определить, какое давление они производят.
• Испытание на утечку : более трудоемкий, но также более точный метод испытания, испытание на утечку нагнетает сжатый воздух — обычно под давлением 100 фунтов на квадратный дюйм — в каждый цилиндр через порт свечи зажигания, чтобы проверить, держится ли он. Если у вас есть шестицилиндровый автомобиль с двумя цилиндрами, которые пропускают давление, возможно, вы взорвали прокладку головки блока цилиндров между двумя проблемными цилиндрами.

Из двух методов тестирования, проверка на утечку обеспечит наиболее точное представление о сжатии цилиндров вашего автомобиля.

6) Трудный или неровный запуск

Если у вас возникли проблемы с запуском автомобиля или если он плохо работает во время запуска, возможно, у вас взорвана прокладка головки блока цилиндров. Это происходит, когда охлаждающая жидкость заливает одну или несколько камер цилиндра, предотвращая воспламенение смеси топлива или воздуха. Для возгорания камеры цилиндра должны быть сухими. В противном случае вам может быть сложно завести машину.

7) Перегрев двигателя

Внимательно следите за датчиком температуры двигателя вашего автомобиля во время движения.Допуск двигателя к перегреву может вызвать повреждение прокладки головки блока цилиндров, но это также может быть признаком вздутия прокладки головки блока цилиндров.

Выдувная прокладка головки, в которой выхлопные газы попадают, например, в систему охлаждения, может быстро нагреть охлаждающую жидкость. Выхлопные газы горячие, поэтому они повышают температуру охлаждающей жидкости и заставляют двигатель работать над головой. Выхлопные газы также могут вытеснять охлаждающую жидкость, выталкивая ее из радиатора в резервуар. А с меньшим количеством охлаждающей жидкости в системе охлаждения ваш автомобиль будет быстрее перегреваться.

Что делать, если двигатель вашего автомобиля перегревается

Что делать, если прокладка головки блока цилиндров раздувается

Чтобы снизить риск серьезного повреждения двигателя, вам следует избегать управления автомобилем, если у него повреждена прокладка головки блока цилиндров. Вместо этого отправьте его надежному механику, который заменит прокладку головки блока цилиндров. Это нелегкая работа и не из дешевых. Хотя прокладки головки блока цилиндров относительно недороги, удаление старой прокладки и установка новой может занять более 12 часов.

Механику также необходимо будет проверить головку блока цилиндров с помощью щупа, чтобы определить, не деформирована ли она.Если головка не совсем плоская, ее необходимо отправить в механический цех для фрезерования. Только после этого следует устанавливать новую прокладку головки блока цилиндров. Если головка покоробится, газы сгорания, охлаждающая жидкость или масло все еще могут протекать.

Прорвавшаяся прокладка головки блока цилиндров — распространенная проблема, из-за которой многие автомобили преждевременно попадают в могилу на местной свалке. Однако, заменив прокладку и проверив головку блока цилиндров на плоскостность, вы сможете сохранить свой автомобиль годным к эксплуатации на долгие годы.

3 признака серьезных проблем с прокладкой головки

Прорвавшаяся прокладка головки блока цилиндров занимает одно из первых мест в списке серьезных автомобильных проблем.Замена прокладки головки блока цилиндров не только является довольно дорогой, но и, если вы не позаботитесь об этом достаточно быстро, вас могут ожидать еще более серьезные проблемы.

К сожалению, многие люди не могут распознать симптомы проблем с прокладкой головки. Возможность выявлять и устранять типичные проблемы, подобные этой, позволит вашему автомобилю работать дольше и лучше, экономя при этом деньги. Если вы хотите узнать больше о том, как распознать потенциальные проблемы с прокладкой головки, читайте дальше.В этой статье будут описаны три характерных симптома, о которых следует знать.

1. Загрязненные жидкости

Прокладка головки блока цилиндров отделяет блок двигателя от головки блока цилиндров. При этом прокладка головки изолирует камеру сгорания, обеспечивая идеальное давление сжатия. Наконец, прокладка головки также гарантирует, что масло и охлаждающая жидкость остаются строго разделенными, когда они попадают в двигатель и проходят через него.

Излишне говорить, что прокладка головки блока цилиндров теряет способность выполнять все эти функции.Это приводит к серьезным проблемам, особенно когда повреждение прокладки головки позволяет жидкостям вашего двигателя смешиваться друг с другом. Например, масло в охлаждающей жидкости значительно снизит его способность регулировать температуру внутри вашего двигателя.

Аналогичным образом охлаждающая жидкость в масле отрицательно влияет на ее способность смазывать двигатель. Обе эти ситуации означают, что температура и трение будут постепенно увеличиваться, что приведет к перегреву и потенциально повреждению вашего двигателя, не подлежащему ремонту.Мудрый автовладелец умеет распознавать признаки загрязнения.

Масло в системе подачи охлаждающей жидкости первоначально будет проявляться в виде отдельного масляного слоя, расположенного поверх охлаждающей жидкости. По мере того, как они проходят цикл через ваш двигатель вместе, охлаждающая жидкость начинает приобретать темный, обесцвеченный вид. В конечном итоге он превратится в густую коричневую жидкость, которая больше похожа на масло, чем на охлаждающую жидкость.

Охлаждающая жидкость также изменит внешний вид вашего масла, сделав его цвет более светлым.Если вы заметили, что масло на масляном щупе приобрело вид растопленного молочного шоколада, есть большая вероятность, что оно было загрязнено охлаждающей жидкостью. Как можно скорее обратитесь к механику для более тщательной диагностики.

2. Утечка воды из выхлопной трубы

По мере выхода охлаждающей жидкости из камер вскоре возникнут другие проблемы. Попадая в выхлопную систему, охлаждающая жидкость вызывает необычное явление: из выхлопной трубы капает вода.Эта вода поступает из самой охлаждающей жидкости.

Охлаждающая жидкость, проходя через двигатель, испаряется. Однако, проходя через выхлопную систему, вода в охлаждающей жидкости часто повторно конденсируется в жидкую форму. Эта проблема часто сопровождается выхлопом, который приобрел сильный белесый оттенок, поскольку другие части охлаждающей жидкости сгорают и загрязняют выхлопные газы.

Свечи зажигания часто страдают из-за выдувания прокладки головки блока цилиндров. Проблема обычно возникает из-за вытекания охлаждающей жидкости на пробки.Эта охлаждающая жидкость будет образовывать отложения, обычно называемые загрязнением на головке свечи зажигания. В результате свеча зажигания может стать грязной, почерневшей или корродированной.

Это приведет к тому, что свеча зажигания будет показывать неидеальные рабочие характеристики. По мере того, как загрязнение ухудшается, ваш двигатель будет давать пропуски зажигания с все большей и большей частотой. Если вы заметили засорение какой-либо из свечей зажигания, как можно скорее обратитесь к специалисту по обслуживанию.

Для получения дополнительной информации о диагностике прокладки головки блока цилиндров, пожалуйста, не стесняйтесь обращаться к специалистам в Walnut Creek Import Service.
