Как правильно подключить дополнительную печку на газель

Товарищи у кого иммеется доополнительная печка в салоне авто. Как ее правильно подключить к контуру ОЖ? Паралельно или последовательно? Мне кажеться, что паралельно. Но вот как будет работать на практике- это вопрос. Будет ли её прокачивать. У неё ведь контур длиннее.

Метки: дополнительная печка, тепло

Комментарии 12

насос от газели ставь обязательно ото работать не будет.

У меня есть "теплый пол" включен параллельно, при помощи электроклапана. Включаю осенью выключаю весной. До легких морозов печку вообще не использую.
photo.qip.ru/users/skor31…/116688441/#mainImageLink

Электро помпа обязательно, и на зиму морду утеплять и с низу защиту чтоб не дуло, у меня моя печка на холостых оборотах с эл. помпой греет так что падает стрелка температуры жидкости с 2-мя печками наверно вообще мотор на ходу прогреваться не будет

Наоборот на ходу под нагрузкой двиг будет греться нормально, а на холостых без нагрузки остывать, как дизель.

Себе подключал последовательно. только сперва обязательно ОЖ должная идти в основную печку, а потом в дополнительную. Ну и электропомпа.

зачем- же так- то уже. сделайте правильно штатный отопитель, и не колхозьте. Не смешите армию тазоводов и владельцев кредитопомоек.

Ни кто смешить и не собирается. Просто скоро прибавление в семействе и задние пасажиры маленькие. Не должны зависеть отпередних пассажиров. А по поводу штатной печки все исправили- а именно поставили трехрядный медный радиатор и разобрались с заслонками и герметизацией улиты и воздуховодов. Штатка теперь "жаром шпарит" морозы у нас просто лютые бывают до-50. Так что вот.

Ни один водитель не может отрицать важность использования печки в транспортном средстве, особенно, в холодное время года. Если система отопления по каким-то причинам отказывается работать, это значительно повлияет на комфорт при управлении автомобилем. Из этого материала вы сможете узнать, как отремонтировать отопитель салона Газель и как его можно доработать.

Инструкция по замене мотора печки

О работе и особенностях отопительной системы мы рассказывать не будем, поскольку и так понятно, как она функционирует и в каких режимах может работать. Если печка Газель не работает, то вполне возможно, что причиной тому является электрический мотор отопителя.

Как отремонтировать систему отопления с такой проблемой:

  1. Сначала приступаем к демонтажу центральной консоли. Когда она будет демонтирована полностью, вы сможете увидеть резистор регулятор скорости движения электродвигателя. Даже если резистор выгорел, не факт, что проблему решит его замена.
  2. Чтобы получить доступ к электродвигателю, необходимо демонтировать железный фиксатор самого отопителя и центральной консоли. Разумеется, для этого потребуется также отключить все провода от блока управления отопителем.
  3. Сделав это, вы сможете снять отопительный узел. Чтобы получить доступ непосредственно к электродвигателю, нужно разобрать корпус печки.

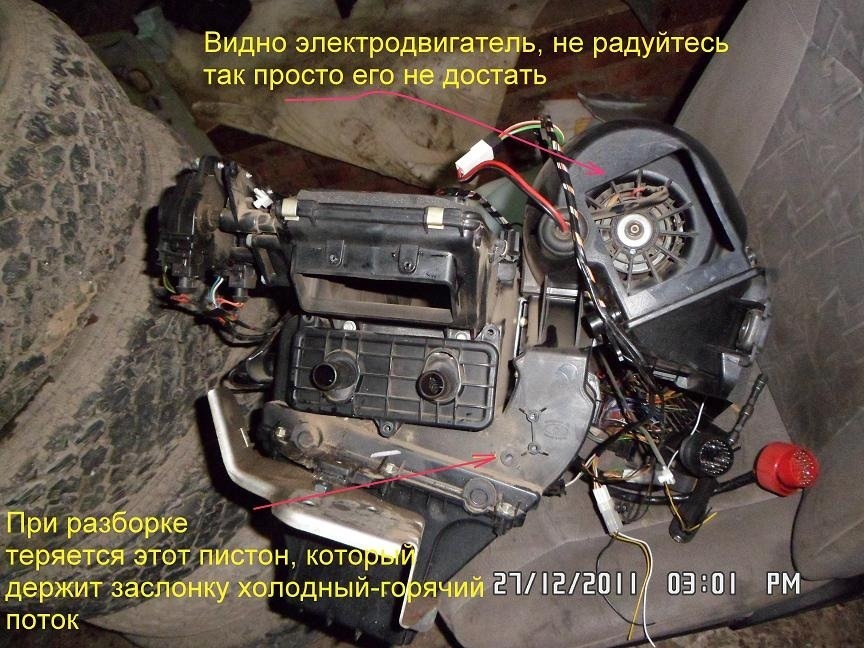

  4. Когда вы увидите электромотор, просто отключите его и отсоедините от всех креплений, поменяйте на новый. При демонтаже отопителя вы можете столкнуться с проблемой заводского брака — патрубок, к которому подключен радиатор отопителя, может быть наглухо перетянут фиксатором. Из-за этого антифриз будет с трудом поступать в радиатор. Исправьте проблему.
  5. Если в процессе ремонта вы заметили другие проблемы, к примеру, электрокран отопителя протекает, то сам краник необходимо будет заменить (автор видео о замене электродвигателя отопительной системы газели — Дмитрий Кутин).

Как сделать, чтобы печка работала теплее?

Если вы заметили, что отопительная система стала не так эффективно работать, как раньше, то есть несколько вариантов решения такой проблемы:

  1. Для начала необходимо проверить работоспособность термостата. Как показывает практика, зачастую именно по причине вышедшего из строя термостата автовладельцы сталкиваются с проблемой неработающего отопителя.
  2. Проверьте работоспособность радиаторного узла. Демонтируйте его, если вы никогда ранее радиатор не промывали, то его нужно также прочистить и промыть. Если устройство протекает, то, как правило, его ремонт не позволяет решить проблему, поэтому лучше сразу же поменяйте узел.
  3. Проверьте магистрали, то есть шланги и патрубки. Они могут быть изношены, в результате чего через повреждения в конструкции через патрубки может выходить расходный материал. А при отсутствии антифриза в системе, как вы понимаете, отопитель работать не будет. Кроме того, проблема может заключаться в воздушной пробке.
  4. Установите дополнительный насос. Подробнее об этом мы расскажем ниже (автор видео о замене радиаторного устройства на Газели — Denis Legostaev).

Особенности установки дополнительного электронасоса на печку

Сам радиаторный узел в отопительной системы Газели расположен чуть выше, чем находится расширительный бачок. Из-за этого в системе могут образовываться воздушные пробки, соответственно, печка будет греть либо неэффективно, либо вообще не греть. Чтобы предотвратить образование воздушных пробок, можно дополнительно установить еще один насос отопителя.

Дополнительная помпа при правильной установке и подключении позволит прогнать воздушную пробку и нагнать расходный материал, в данном случае антифриз, в отопитель.

  1. Перед тем, как произвести монтаж новой помпы, рекомендуется разобрать устройство и обработать его герметиком.
  2. Откройте моторный отсек и определитесь с местом монтажа устройства. Многие владельца Газелей ставят насос на раму, по стороне впускного коллектора. В принципе, на это место устройство должно стать без проблем — в зависимости от спецификации авто, даже технологические отверстия для установки могут совпасть.
  3. Подключать насос следует на вход отопительного узла и газового редуктора, который установлен параллельно печке. Вероятнее всего, вам потребуется дополнительно приобрести около полуметра шланга, провод для подключения и гофру, также потребуется кнопка для активации устройства с колодкой.
  4. Подключите всю проводку. Если вы монтируете дополнительный насос, то для него должен быть предусмотрен соответствующий штекер, расположенный у правой фары авто. Что касается непосредственно подключения питания, то для этого можно использовать предохранительный монтажный блок отопительного узла, в данном случае плюс будет подаваться при активации зажигания. Также питание следует подключить на кнопку управления, к ней же можно подсоединить и габариты.
  5. Выполнив все эти действия, нужно произвести диагностику работоспособности отопительной системы. Если все работает правильно, то помпа позволит сразу же прогнать воздушную пробку по магистралям, таким образом, температура в салоне автомобиля при включении печки будет очень высокой. Как показывает практика, горячий воздушный поток при правильном подключении помпы будет дуть из воздуховодов уже тогда, когда двигатель прогреется до 50 градусов. Что касается недостатков такого решения, то при активации отопителя на не прогретом двигателе, силовой агрегат придется прогревать значительно дольше.
    В том случае, если в работе системы после установки дополнительного насоса начались проблемы, проверьте все выполненные действия, каждый этап. Возможно, проблема кроется просто в плохом питании кнопки или помпы, поэтому не лишним будет проверить качество контактов.

Фотогалерея «Пошаговая установка дополнительного насоса»

Видео «Подробная инструкция по ремонту отопительной системы в Газели»

Пошаговая инструкция по проведению ремонта системы отопления в Газелях приведена на видео ниже (автор видео — Санек ХХХ).

Установка дополнительного электронасоса системы отопления Волги нередко рекомендуется как средство для повышения эффективности циркуляции охлаждающей жидкости (ОЖ) через радиатор печки и, как следствие, улучшение работы отопителя. Следует заметить, что данный апгрейд следует проводить, когда уже использованы все меры и устранены слабые места, а именно:

  • шланги к радиатору отопителя заменены с диаметра 16 на диаметр 18;
  • заменен штуцер забора ОЖ с головки блока цилиндров (т.н. «танчик») на газелевский, с диаметров 18 мм;
  • кран печки заменен на подходящий с большим сечением, например, шаровый водопроводный;
  • радиатор печки – медный трехрядный;
  • установлена помпа со штуцером на 18 мм;
  • установлена втулка в малый круг для дросселирования потока ОЖ и большего отбора на печку;
  • в конструкции и водуховодов печки устранены все щели и неровности.
  • установлен исправно работающий термостат (у меня стоит термостат от «Нива-Шевроле»).

После того, как все предыдущие пункты выполнены, в качестве последней меры можно установить дополнительную электропомпу от отопителя «Газели». Процедура несложная, однако, для новичков некоторые моменты могут быть не вполне очевидными. Сейчас я расскажу, как самостоятельно установить на Волгу дополнительный электронасос на печку.

Понадобятся следующие детали:

  1. Собственно, электропомпа от автомобиля «Газель»;
  2. Уголок;
  3. Два коротких отрезка шланга 18 мм;
  4. Четыре хомута;
  5. Две резиновых втулки от сайлент-блоков передней подвески;
  6. Два винта или шпильки М5, я предпочитаю шпильки, т.к. на них проще крепить помпу, а также гайки и шайбы большого диаметра;
  7. Реле на 30А, клеммы и провода.

Для начала подготавливаем место и убираем бачок омывателя:

Можно предварительно слить пару литров тосола, либо при известной сноровке, можно сдернуть шланг с радиатора печки и подставить обрезанную бутылку. Снимаем шланг с радиатора отопителя салона:

Как понятно из фотто, ставить помпу будем на верхний патрубок печки. Некоторые придерживаются точки зрения, что она должна стоять на подаче, но я считаю такое расположение не самым удачным, и вот почему поставил ее на выходе:

  • на выходе из радиатора отопителя у ОЖ меньшая температура, что благоприятно скажется на ресурсе помпы;
  • ставить помпу на выход печки гораздо удобнее, т.к. на входе пространство сильно ограничено, к тому же там еще нужно найти место еще и под кран;
  • помпа находится не в верхней точке системы и ее завоздушивание маловероятно;
  • в замкнутой системе вообще не принципиально, работает насос на нагнетание или на разрежение, т.к. он создает лишь круговую циркуляцию замкнутого потока.

Для начала, подготавливаем крепление. В качестве демпфирующих элементов были выбраны втулки сайлент-блоков верхних рычагов передней подвески, как наиболее доступные, недорогие, стандартные и распространенные элементы. Можно заменить их на любые толстые резинки, которые есть под рукой, главное не прикручивать насос жестко, т.к. иначе все его вибрации будут передаваться на корпус автомобиля, и доходить до салона в виде жужжания.

Втулки необходимо надрезать под пояском, примерно на 2/3 диаметра:

Примеряем на лапки помпы:

Таким образом у нас получается сразу и втулка, и резиновая шайба в одном бутерброде, который не будет разваливаться прямо в руках во время установки.

Поскольку корпус электронасоса будет изолирован от корпуса автомобиля, необходимо гальванически подключить его к массе, для чего обжимаем клеммы на концах небольшого куска провода и прикручиваем:

Теперь необходимо надеть куски шлангов на уголок, и один из них – на вход электронасоса. Берем весь этот наш адов колхоз и примеряем его по месту, чтобы разметить точки крепления:

Учтите, что корпус помпы не должен соприкасаться с окружающими поверхностями подкапотного пространства. Также, не забывайте, что пружины и кронштейны, удерживающие крышку капота в открытом положении, при закрывании уходят назад, к моторному щиту и могут упираться в помпу. Причем, обнаружите вы это уже по окончании всех работ, когда с удовлетворением и чувством выполненного долга будете захлопывать капот.

Далее, необходимо разметить отверстия под крепления, с учетом того, чтобы можно было подлезть туда дрелью или шуруповертом.
Сверлим два отверстия сверлом диаметром 4.2 мм и нарезаем резьбу М5. Вкручиваем шпильки и контрим их гайками:

На шпильки насаживаем два отрезка тонкой резиновой трубки, чтобы компенсировать разницу в диаметрах тонких шпилек и отверстия в резиновых втулках:

После этого надеваем шланг на выход радиатора отопителя, затягиваем их хомутами и закрепляем электропомпу, не забыв подключить к ней массу:

Механическая часть работ на этом окончена, осталась электрика.

Ввиду сравнительно большого потребляемого тока (около 5 А), помпу необходимо подключить через разгрузочное реле на подкапотный предохранитель. Также, необходимо определиться, какую кнопку для включения вы будете использовать. Я подключил кнопку включения противотуманных фар, которыми не пользуюсь, т.к. еще более редко используемая кнопка включения задних противотуманных огней у меня уже задействована под ручное включение электровентилятора охлаждения радиатора.

Реле монтируется следующим образом:

  • один вывод контактной группы подключается к «+» электронасоса
  • второй вывод подключается к общему питанию на подкапотный предоранитель. Поскольку провод будет проложен по моторному щиту, вблизи двигателя и прочих опасных для электрики частей, желательно взять провод в двойной изоляции. Я просто дополнительно обмотал его синей изолентой, на которой, как известно, держится весь мир.
  • один вывод обмотки подключается к массе, можно использовать винт, которым будет закреплено реле
  • второй вывод обмотки идет на кнопку включения электронасоса.
  • на второй вывод кнопки включения электронасоса необходимо подать +12В, таким образом, чтобы напряжение появлялось только при включенном зажигании. Ближайшая точка с искомым напряжением находится на среднем выводе кнопки включения электровентилятора печки (на автомобилях с отопителем старого образца).

По завершении монтажа все это будет выглядеть примерно так:

Проверяем работу электронасоса кратковременным включением, чтобы не гонять его насухую. Если все работает, заливаем ОЖ в систему, включаем электронасос и несколько раз сильно газуем, чтобы выгнать возможные воздушные пробки. Не забудьте поставить обратно и подключить бачок омывателя лобового стекла.

Одним из преимуществ такого дополнения является возможность работы печки на предварительно прогретом, но заглушенном двигателе, т.к. электронасос обеспечит циркуляцию горячей ОЖ через радиатор печки. Также, наблюдается значительное улучшение работы отопителя на холостых оборотах, когда производительности основной помпы недостаточно для эффективной прокачки ОЖ через печку.

На этом все. В следующий раз я расскажу, как самостоятельно сделать и установить предпусковой электрообогреватель двигателя.

litezona.ru

Подключение второй печки на газель

Система отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 рассчитана на непрерывную работу в течение длительного времени. Она обеспечивает многократный обмен воздуха в кабине, и необходимую температуру воздуха в холодное время года.

Системы вентиляции и отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705, основной и дополнительный отопитель, особенности конструкции и работы.

Система отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 состоит из основного и дополнительного (на автомобилях с двумя рядами сидений и автобусах) отопителей. В ней используется охлаждающая жидкость из системы охлаждения двигателя. Система отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 начнет эффективно работать только после того, как температура
охлаждающей жидкости в двигателе станет выше 80 градусов.

Схема системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705.

Отопление обеспечивается воздухом, подогретым в радиаторах отопителей. Наружный воздух проходит в основной отопитель через решетку, расположенную между ветровым стеклом и капотом. Он меняет направление и отделяется от дождевой воды, которая по пластмассовому желобку, расположенному в подкапотном пространстве, сливается на дорогу.

Основной отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года.

Затем воздух из короба воздухозаборника попадает в кожух отопителя, а затем в зависимости от положения заслонок подмешивания поступает или через радиатор отопителя, или через левый и правый воздухораспределители в воздуховоды и далее распределяется по схеме распределения потоков воздуха в кабине автомобиля.

Для повышения эффективности отопления и, особенно ускорения прогрева кабины в холодное время года, используется рециркуляция воздуха кабины через радиатор отопителя. Постоянная циркуляция «салонного» воздуха через радиатор отопителя способствует его интенсивному прогреву.

Схема распределения потоков воздуха в кабине автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года.

Основной отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 состоит из:

— Пластмассового кожуха, в котором установлены радиатор и два вентилятора, закрепленные на валу электродвигателя.
— Верхней, центральной и нижней заслонок.
— Панели управления с тремя рычагами и выключателями.

На левой стороне отопителя установлен добавочный резистор. Он обеспечивает пониженные скорости вращения электровентилятора. К радиатору отопителя подходят подводящий и отводящий резиновые шланги. Забор жидкости в радиатор при открытом кране отопителя, производится из головки блока цилиндров. Отвод — в насос системы охлаждения двигателя.

Дополнительный отопитель системы отопления на Газель с двумя рядами сидений, автобусов и автомобилей скорой медицинской помощи.

В системе отопления на ГАЗель с двумя рядами сидений, автобусов и автомобилей скорой медицинской помощи установлен дополнительный отопитель. При включении его электровентилятора происходит циркуляция воздуха салона через радиатор дополнительного отопителя. Это обеспечивает высокую интенсивность прогрева кабины (салона).

Вентилятор дополнительного отопителя имеет минимальную и максимальную скорости вращения. Радиатор дополнительного отопителя соединен с радиатором основного отопителя шлангами. Они проложены по полу и защищены пластмассовым кожухом.

Второй радиатор вызывает снижение скорости циркуляции жидкости в системе отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705. Поэтому вместе с дополнительным отопителем устанавливается электронасос. Он увеличивает расход жидкости в системе, что улучшает нагрев воздуха, проходящего через радиаторы отопителей. Электронасос включен в сливную магистраль системы отопления и установлен в моторном отсеке на правом лонжероне.

Пользоваться электронасосом рекомендуется на стоянке и при малой частоте вращения коленчатого вала (скорость движения до 50 км/ч). На больших оборотах насос системы охлаждения двигателя развивает достаточную производительность для циркуляции жидкости через дополнительный отопитель.

Дополнительный отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 устанавливается:

— В автобусах (вместимостью до 9 мест), фургонах с двумя рядами сидений и в автомобиле ГАЗ-32214 — на полу, за пассажирским сиденьем кабины.
— В автобусах на 12 (13) мест — на полу, в передней части пассажирского салона.

Для отопления салона микроавтобусов медицинских модификаций дополнительно установлен независимый отопитель пламенного типа, работающий на бензине, подаваемом из бака автомобиля. Отопитель может работать на стоянке и в движении, независимо от работы двигателя.

Основные отличия системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до и после 2003 года.

С 2003 года, вместе с модернизированной панелью приборов на автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 устанавливают основной отопитель новой конструкции. Новый отопитель отличается горизонтальным расположением радиатора и иным распределением воздушных потоков. Кожух отопителя состоит из трех пластмассовых частей, соединенных металлическими скобами и саморезами.

В кожух установлены радиатор, электровентилятор и две центральные заслонки, связанные между собой пластмассовой тягой. Снаружи на кожухе отопителя закреплены блоки заслонок с воздуховодами, а также панель управления отоплением и вентиляцией.

Основной отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года.

Детали основного отопителя автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года.

Охлаждающая жидкость подводится к радиатору отопителя через кран с электроприводом. Выключатель крана совмещен с регулятором температуры воздуха. Если рукоятка регулятора повернута в крайнее положение синего сектора — кран закрыт. Весь воздух, поступающий в отопитель, проходит в салон, минуя радиатор. Отопитель при этом работает в режиме вентиляции. А при нахождении рукоятки регулятора в крайнем положении красного сектора и в промежуточных положениях — кран открыт, режим отопления включен.

Схема распределения потоков воздуха в кабине автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска после 2003 года.

Плавную регулировку температуры воздуха обеспечивают центральные заслонки. Они соединены тросом с рукояткой регулятора температуры воздуха. Заслонки направляют одну часть воздушного потока, поступающего в отопитель, через радиатор, а другую часть — в обход радиатора. Чем больше воздуха поступает через радиатор, тем выше температура воздуха. Когда рукоятка регулятора температуры находится в крайнем положении красного сектора, весь воздушный поток направляется через радиатор.

Два блока заслонок распределяют воздушные потоки по воздуховодам панели приборов. Наружные заслонки регулируют потоки, направленные на обдув ветрового стекла, стекол передних дверей, в ноги водителя и пассажиров переднего ряда сидений. Внутренние заслонки блоков регулируют потоки, направленные к центральным и боковым вентиляционным решетками панели приборов (дефлекторам). Аналогичные заслонки правого и левого блоков попарно соединены между собой двумя тягами.

Длина тяг может быть изменена перемещением пластмассовых резьбовых втулок, навернутых на концы тяг. Это необходимо для синхронизации работы заслонок правого и левого блоков. Управление заслонками блоков выполняется регулятором распределения воздушного потока. С ним заслонки связаны двумя тросами.

Конструкция дополнительного отопителя системы отопления ГАЗель ГАЗ-3302 и ГАЗ-2705 не претерпела изменений. Шланги подвода охлаждающей жидкости к радиатору дополнительного отопителя перенесены с пола под днище кабины.

Система вентиляции автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705.

Система вентиляции предназначена для создания нормального микроклимата в кабине при эксплуатации автомобиля в летнее время года. В кабине автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 предусмотрены системы приточной и вытяжной вентиляции. При естественной вентиляции воздух в салон автомобиля попадает через опущенные стекла дверей. А выходит через щели внутренних панелей передних дверей, люк крыши, а также вентиляционные окна на задних стойках боковин и задние окна автобусов.

Принудительная приточная вентиляция осуществляется через систему отопления при закрытом кране отопителя и поднятых стеклах дверей кабины. Используется в жаркую погоду при малых скоростях движения автомобиля, на стоянке или во время движении по пыльной дороге при включенном вентиляторе отопителя.

Приточная вентиляция осуществляется за счет скоростного напора воздуха. При скорости движения автомобиля более 50 км/ч. Вытяжная вентиляция осуществляется через щели, расположенные на внутренних панелях и в нижней части дверей кабины. А также через вентиляционные окна на задних стойках боковин.

Ни один водитель не может отрицать важность использования печки в транспортном средстве, особенно, в холодное время года. Если система отопления по каким-то причинам отказывается работать, это значительно повлияет на комфорт при управлении автомобилем. Из этого материала вы сможете узнать, как отремонтировать отопитель салона Газель и как его можно доработать.

Инструкция по замене мотора печки

О работе и особенностях отопительной системы мы рассказывать не будем, поскольку и так понятно, как она функционирует и в каких режимах может работать. Если печка Газель не работает, то вполне возможно, что причиной тому является электрический мотор отопителя.

Как отремонтировать систему отопления с такой проблемой:

  1. Сначала приступаем к демонтажу центральной консоли. Когда она будет демонтирована полностью, вы сможете увидеть резистор регулятор скорости движения электродвигателя. Даже если резистор выгорел, не факт, что проблему решит его замена.
  2. Чтобы получить доступ к электродвигателю, необходимо демонтировать железный фиксатор самого отопителя и центральной консоли. Разумеется, для этого потребуется также отключить все провода от блока управления отопителем.
  3. Сделав это, вы сможете снять отопительный узел. Чтобы получить доступ непосредственно к электродвигателю, нужно разобрать корпус печки.
  4. Когда вы увидите электромотор, просто отключите его и отсоедините от всех креплений, поменяйте на новый. При демонтаже отопителя вы можете столкнуться с проблемой заводского брака — патрубок, к которому подключен радиатор отопителя, может быть наглухо перетянут фиксатором. Из-за этого антифриз будет с трудом поступать в радиатор. Исправьте проблему.
  5. Если в процессе ремонта вы заметили другие проблемы, к примеру, электрокран отопителя протекает, то сам краник необходимо будет заменить (автор видео о замене электродвигателя отопительной системы газели — Дмитрий Кутин).

Как сделать, чтобы печка работала теплее?

Если вы заметили, что отопительная система стала не так эффективно работать, как раньше, то есть несколько вариантов решения такой проблемы:

  1. Для начала необходимо проверить работоспособность термостата. Как показывает практика, зачастую именно по причине вышедшего из строя термостата автовладельцы сталкиваются с проблемой неработающего отопителя.
  2. Проверьте работоспособность радиаторного узла. Демонтируйте его, если вы никогда ранее радиатор не промывали, то его нужно также прочистить и промыть. Если устройство протекает, то, как правило, его ремонт не позволяет решить проблему, поэтому лучше сразу же поменяйте узел.
  3. Проверьте магистрали, то есть шланги и патрубки. Они могут быть изношены, в результате чего через повреждения в конструкции через патрубки может выходить расходный материал. А при отсутствии антифриза в системе, как вы понимаете, отопитель работать не будет. Кроме того, проблема может заключаться в воздушной пробке.
  4. Установите дополнительный насос. Подробнее об этом мы расскажем ниже (автор видео о замене радиаторного устройства на Газели — Denis Legostaev).

Особенности установки дополнительного электронасоса на печку

Сам радиаторный узел в отопительной системы Газели расположен чуть выше, чем находится расширительный бачок. Из-за этого в системе могут образовываться воздушные пробки, соответственно, печка будет греть либо неэффективно, либо вообще не греть. Чтобы предотвратить образование воздушных пробок, можно дополнительно установить еще один насос отопителя. Дополнительная помпа при правильной установке и подключении позволит прогнать воздушную пробку и нагнать расходный материал, в данном случае антифриз, в отопитель.

  1. Перед тем, как произвести монтаж новой помпы, рекомендуется разобрать устройство и обработать его герметиком.
  2. Откройте моторный отсек и определитесь с местом монтажа устройства. Многие владельца Газелей ставят насос на раму, по стороне впускного коллектора. В принципе, на это место устройство должно стать без проблем — в зависимости от спецификации авто, даже технологические отверстия для установки могут совпасть.
  3. Подключать насос следует на вход отопительного узла и газового редуктора, который установлен параллельно печке. Вероятнее всего, вам потребуется дополнительно приобрести около полуметра шланга, провод для подключения и гофру, также потребуется кнопка для активации устройства с колодкой.
  4. Подключите всю проводку. Если вы монтируете дополнительный насос, то для него должен быть предусмотрен соответствующий штекер, расположенный у правой фары авто. Что касается непосредственно подключения питания, то для этого можно использовать предохранительный монтажный блок отопительного узла, в данном случае плюс будет подаваться при активации зажигания. Также питание следует подключить на кнопку управления, к ней же можно подсоединить и габариты.
  5. Выполнив все эти действия, нужно произвести диагностику работоспособности отопительной системы. Если все работает правильно, то помпа позволит сразу же прогнать воздушную пробку по магистралям, таким образом, температура в салоне автомобиля при включении печки будет очень высокой. Как показывает практика, горячий воздушный поток при правильном подключении помпы будет дуть из воздуховодов уже тогда, когда двигатель прогреется до 50 градусов. Что касается недостатков такого решения, то при активации отопителя на не прогретом двигателе, силовой агрегат придется прогревать значительно дольше.
    В том случае, если в работе системы после установки дополнительного насоса начались проблемы, проверьте все выполненные действия, каждый этап. Возможно, проблема кроется просто в плохом питании кнопки или помпы, поэтому не лишним будет проверить качество контактов.

Фотогалерея «Пошаговая установка дополнительного насоса»

Видео «Подробная инструкция по ремонту отопительной системы в Газели»

Пошаговая инструкция по проведению ремонта системы отопления в Газелях приведена на видео ниже (автор видео — Санек ХХХ).

Для правильной диагностики и ремонта необходимо знать устройство и принцип работы отопителя, чтобы при первых признаках неисправности диагностировать поломку или произвести ремонт, не допуская выхода из строя всего агрегата в целом. Большинство неисправностей можно прогнозировать по косвенным признакам и не допускать их прогрессирования. Для этого необходимо знать и понимать, за что отвечает каждый из элементов и каков принцип его работы.

Система охлаждения автомобиля

В Газель Бизнес печка является составной частью системы охлаждения двигателя. При работе двигателя выделяется большое количество тепла, которое необходимо отводить. Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то двигатель очень быстро нагреется и выйдет из строя. Система охлаждения имеет два контура (малый и большой круг), их разделяет термостат. Когда жидкость холодная, она циркулирует по малому, а когда нагревается, то по большому кругу. Это позволяет быстро набирать рабочую температуру и не перегреваться. В тёплое время года тепло отводится в атмосферу, а при наступлении холодного времени часть тепла тратится на отопление салона.

Отопление

После того как мы разобрались, как работает система охлаждения, можно перейти к отоплению салона. Схема печки на автомобиле Газель идентична отопителям других авто, которые имеют жидкостное охлаждение двигателя. Жидкость может циркулировать по радиатору отопителя независимо от того, открыт термостат или нет. Для лучшего отопления жидкость для печки поступает из самой горячей части двигателя (из головки блока цилиндров). Поэтому на двигателе, ещё не успевшем набрать рабочую температуру, из дефлекторов всё равно идёт тёплый воздух. Отопитель имеет в своей конструкции кран, который либо пропускает жидкость в радиатор, либо сбрасывает её обратно. И от того, насколько сильно он открыт, зависит температура воздуха, выходящего из дефлекторов. Регулировка положения крана осуществляется с панели управления отопителем. Кран оборудован электроприводом, который меняет положение заслонки. Также с панели управления возможно изменять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от скорости вращения которой изменяется интенсивность обдува.

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из двигателя по магистралям попадает в радиатор печки, от этого он нагревается. В это время через него проходит воздух, нагнетаемый вентилятором. Далее он проходит по воздуховодам ,заслонки которых открыты. Затем горячий воздух попадает в салон автомобиля и обогревает его. Для ремонта или диагностики неисправности этого оборудования существует электросхема, на которой обозначены все узлы электрических устройств. И при поломках или при некорректной работе устройств необходимо подробно её прочесть, чтобы понять, откуда запитано и чем регулируется вышедшее из строя устройство.

Когда знаешь принцип работы и устройство, гораздо проще ориентироваться при поломках. Ведь для успешного выполнения ремонта важно понимать причину неисправности, иначе ремонт не будет выполнен успешно. Для правильной диагностики также важно понимать алгоритм действия всего механизма в целом. В настоящее время водителю необязательно уметь ремонтировать автомобиль, есть станции технического обслуживания, которые занимаются починками любой сложности. Но ведь бывает, что поломка застала вас в дороге, и нет возможности воспользоваться услугами специалистов. Вот тогда-то и пригодится знание устройства автомобиля и его механизмов. Когда знаешь, как устроена печка Газель, то при возникновении неисправности на другом авто будет проще ориентироваться при ремонте или диагностике, поскольку во всех автомобилях они почти одинаковые, за исключением небольших нюансов. И вы с лёгкостью можете диагностировать неисправность.

litezona.ru

Схема подключения дополнительного отопителя газель бизнес

Представлены для бесплатной загрузки качественные цветные схемы электрооборудования автомобиля Газель Бизнес.Также имеются фото предохранителей и блок реле. Увеличить схему можно кликнув на неё.

Конструктивные изменения данной модели Газель


Электросхема соединения жгута проводов системы управления двигателем


Продолжение схемы


Схема соединений переднего жгута проводов Газель Бизнес


Схема соединений жгута панели приборов авто




Схема соединений заднего жгута проводов Газель Бизнес


блок предохранителей и реле в салоне Газель Бизнес


1 – пинцет для извлечения предохранителей;
2 – запасные предохранители;
3 – колодка диагностики

Предохранители верхнего ряда защищают цепи:

1. 10А — габаритного света левого борта, сигнализатора габаритных огней.
2. 10А — габаритного света правого борта, подсветки приборов, переключателей!, розеток.
3. 15А — ближнего света левой фары, сигнализатора ближнего света.
4. 15А — ближнего света правой фары.
5. 15А — дальнего света левой фары, сигнализатора дальнего света.
6. 15А — дальнего света правой фары.
7. 10А — задних противотуманных огней.
8. 10А — указателей поворота Газель Бизнес.
9. 15А — аварийной световой сигнализации.
10. 10А — сигналов торможения.
11. 20А — передних противотуманных фар (автомобили в комплектации «Люкс»).
12. — резерв.

Предохранители нижнего ряда защищают цепи:

1. 10А — комбинации приборов, датчика скорости, света заднего хода, электрокрана системы отопления, обмотки реле электронасоса системы отопления (автомобиля ГАЭ-3221 и мод., ГАЭ-33023 и ГАЗ-2705 и мод. с двумя рядами сидений).
2. 10А — антиблокировочной системы тормозов (автомобили ГАЭ-3221 и мод.).
3. 20А — стеклоочистителя, стеклоомывателя.
4. 5А — модуля управления светотехникой.
5. 15А— пульта отопительной вентиляционной установки, дополнительного отопителя (автомобили ГАЭ-3221 и мод., ГАЭ-33023 и ГАЗ-2705 и мод. с двумя рядами сидений).
6. 25А — отопителя, электронасоса отопителя (автомобили ГАЭ-3221 и мод., ГАЭ-33023 и ГАЗ-2705 и мод. с двумя рядами сидений).
7. 20А — электростеклоподъемники (автомобили в комплектации «Люкс»).
8. — резерв.
9. 20А — звуковых сигналов, прикуривателя, розетки.
10. 15А — плафона кабины, плафона грузового салона, подкапотного фонаря, плафонов освещения пассажирского салона и плафона
освещения подножки (автомобили ГАЭ-3221 и мод.).
11. 10А — магнитола Газель Бизнес.
12. 5А — колодки диагностики, обогрева зеркал, электропривод зеркал (опция).

Реле монтажного блока в салоне автомобиля

Обозначение / Наименование / Включаемые цепи
К1 / Реле стеклоочистителя / Электродвигатель очистителя ветрового стекла
К2 / Реле плафона двери / Лампа плафона освещения двери
К3 / Реле противотуманных фар / Лампы противотуманных фар
К4 / Реле обогрева зеркал / Элементы обогрева наружных зеркал заднего вида
К5 / Реле ближнего света / Лампы ближнего света блок-фар
К6 / Реле насоса отопителя / Электродвигатель насоса дополнительного отопителя
К7 / Реле звукового сигнала / Звуковые сигналы
К8 / Реле дальнего света / Лампы дальнего света блок-фар.

Блок предохранителей в моторном отсеке автомобиля с ABS


Обозначение предохранителя / (номинальный ток, А) / Защищаемые цепи
F1 (90) Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28
F2 (25) Блок управления ABS
F3 (40) Блок управления ABS
F4 (90) Контакты реле ближнего и дальнего света, блок управления освещением.

прочитав на форуме газелистов что могут возникнуть проблеммы с контроллером управления заслонок решил чтобы проблемм не застала в расплох убрать эти навороты к чертям а именно;
1 зафиксировать рециркуляцию чтоб не переключалась
2 убрать 3 пошаговых двигателя на фото саморез завернут чтоб заслонка не болталась
в дальнейшем надо зделать переклечатель скорости мотора в 2 положения и усе контолер в топку кран электрически убран давно стат шаровый малый круг не перекрывается т как идет через редуктор газовый, на тобло иногда загороется Е3 Е5 это изза отключения двигателей заслонок

ИНДЕКАТОР ТЕПЛА ЛЕВЫЙ ДОЛЖЕН БЫТЬ ПОВЁРНУТ НА ОДНУ ПОЛОЧКУ ТЕМ САМЫМ БУДЕТ ВКЛЮЧЕННА ПОМПА(В дальнеишем зависемость её отключу чтобы включени моторчика печки включала помпуразборка печки )
( на лето сдергиваю штекир помпы ож)

в даный момент контроллер отвечает только за:
1 потока в верх и в ноги и(левая заслонка у двери в открытом положение постоянно поток регулируется залюзями решоточки)
2 скорость вентелятора(в дальнейшем подсоеденю через переключатель старого образца )
3 подогрев зеркала
САМОРЕЗ ЗАВОРАЧИВАЕТСЯ В 2х ПОЛОЖЕНИЯХ ЛЕТО И ЗИМА

доделать по совету +++
alext1 был 12 часов назад
так если ставить старого образца так в обще ни чего перекусывать не надо. Берешь + с предохранителя печки дальше на переключатель, с него на резистор и дальше на мотор. К мотору долезть можно из под капота через воздухозаборник, там обычный разъем. Вот собственно и все

С Новым годом и Рождеством 🙂

Добившись хорошей работы от термостата, и подключив редуктор ГБО последовательно к печке решил все же добавить электро помпу.

Тем более по жигулям, и установленным насосам на машинах друзей опыт был.

Знал на 99% какую надо брать чтобы не текла. Ожидания подтвердились. Выбрал дополнительный насос отопителя фирмы Truckman (писал о нем в сообществе тут — www.drive2.ru/c/491899238230261822/).

Теперь осталась задача его правильно установить и подключить. Обо всем этом рассказываю в этом видео.

Ну и на всякий случай, пару фото добавлю

FakeHeader

Comments 17

Я наверное сейчас вообще переверну мир с ног на голову. Но у меня на рабочей ГАЗеле (ГАЗ-2705 с 2-мя рядами сидений) стоят 2 заводские печки, запитанных последовательно, и нет эл.помпы (она стояла с завода, но я её выкинул, т.к. она потекла). Под капотом стоит ЗМЗ-405 безо всяких рессорных втулок, где это не надо, с самым простым термостатом (но, замечу, рабочим) и с самой обычной помпой. И всё это дело прогревается безо всяких примудростей! Если автомобиль стоит и молотит, то от -15 до 70 прогревается за 15 минут и обе печки дуют теплом как им и положено! На бывшей работе иногда ездил на 105-й Волге с Крысой и 10-м салоном. Тоже проблем с теплом не было! Зачем городить огород, если изначально всё работает как надо? А если есть какие-то проблемы, то их надо устранять (например, система забита или помпа плохо качает), а не втыкать дополнительные приблуды! Чем сложнее конструкция, тем она более ненадёжна! Эл.помпа-это лишние соединения шлангов, проводов и т.п., без которых можно и обойтись на данном автомобиле.

litezona.ru

Устройство и схема работы печки Газель

Газель — это именно тот автомобиль-труженик, который эксплуатируется круглогодично, невзирая на погодные условия на улице. К зимнему времени года необходимо готовить такую машину особенно тщательно, чтобы в ней было комфортно передвигаться даже в лютые морозы. Газель может возить не только грузы, но и людей, поэтому отопитель должен быть исправен и обеспечивать приток теплого воздуха из подкапотного отсека.

Печка Газели

Особенности функционирования системы охлаждения Газель

Именно печка является одной из ключевых частей системы охлаждения не только газели, но и любого другого транспортного средства. Когда работает любой двигатель, это сопровождается выделением большого объёма тепла. Сгорает топливо и трутся друг от друга металлические поверхности. Если не отводить тепло, то произойдёт перегрев и очень быстрый выход из строя целых узлов мотора.

По этой причине в системе охлаждения предусмотрены сразу 2 контура, которые называют большим и малым кругом. Пока охлаждающая рабочая жидкость не нагрелась, она проходит по малому кругу, а в нагретом состоянии — по большому. В этом случае происходит включение термостата, который распределяет потоки. Именно так автомобильный мотор не перегревается, но и быстро набирает рабочую температуру. Полученное тепло используется для нагрева салона зимой, а летом просто выводится наружу в атмосферу.

Опытные водители хорошо знают, как устроена печка на Газели, а потому понимают и важность своевременного устранения неисправностей. Устройство её аналогично принципу всех других транспортных средств, работающих с жидкостным охлаждением. Для этого предусмотрен радиатор, а также большие и малые круги, по которым беспрерывно циркулирует антифриз. Разница состоит только в том, открыт либо закрыт в данную минуту термостат.

Отопитель и другие составляющие устройства печки

Радиатор оснащается краником, который может корректировать направление движения антифриза. Либо его больше поступает в радиатор, либо происходит обратный сброс. Если требуется увеличить приток горячего воздуха, следует просто открыть кран побольше. Примерно так функционирует отопитель на Газели — а регулировку удобно производить даже из салона, используя панель управления. Чем быстрее вращается крыльчатка, тем более возрастает интенсивность работы моторчика, увеличивая тёплый обдув.

Печка Газ

Эта схема была бы неполной, если в ней не отразить электропривод заслонки. С его помощью можно изменять направление подачи горячего воздуха — можно направить его на верхнюю часть тела, руки или ноги, обогреть замёрзшее лобовое стекло. Пройдя через магистральные трубки, нагретый антифриз попадает дальше в радиатор и одновременно нагревает и его. После этого окончательно нагретый воздух поступает в воздуховоды и затем в салон для его отопления.

Схема печки Газели

Чтобы правильно провести диагностику работы печки на Газели, придётся обзавестись таким помощником, как электрическая схема подключения, на которую нанесены все устройства в цепи. Если что-то работает некорректно, то она подскажет, где искать неисправность и на каком участке. Это позволит сначала произвести правильную диагностику, а впоследствии и ремонтные работы. Это особенно актуально в тех случаях, когда неисправность находит нас в дороге, и нет возможности отдать машину в ремонт на станцию техобслуживания. Минимальный запас знаний и принципа действия плюс схема — всё, что нужно для устранения неисправности.

Какой радиатор лучше

Изучая устройство печки на пассажирские или грузовые Газели, многие владельцы задаются вопросом: какой радиатор лучше справляется со своими функциями — алюминиевый либо медный. Посмотрим основные достоинства каждого из этих вариантов:

  1. Алюминиевый. Обладает доступной стоимостью, которая может быть в 2 раза ниже по сравнению с медным аналогом. Именно в этом кроется основная причина того, почему такие изделия распространены по всему земному шару у производителей. Главный их недостаток в более низкой теплопроводности. Из-за появления коррозионных участков могут возникать нарушения функционирования всей системы отопления и охлаждения. Ремонту они не подлежат — приходится выбрасывать и заменять новым.
  2. Медные. Обладают высокой теплопроводностью, а это напрямую влияет на качество обогрева салона. Медь легко запаять, и поэтому такие радиаторы являются ремонтопригодными. Пайка получается более ровной, отсутствуют окислы. Недостатком является более высокая отпускная цена.

Не греет печка Газели

Опытные механики рекомендуют после проведения капитального ремонта ставить радиатор, сделанный из меди. Такое изделие прослужит дольше, однако и в него могут попадать частицы грязи, засоряя систему. Если нет информации о том, насколько она загрязнена, то можно сэкономить и поставить алюминиевый, который просто промывается при эксплуатации.

Как устранить проблемы обогрева на печках в Газели

При устройстве печки Газели старого образца производитель недостаточно эффективно продумал отопительную конструкцию. Из-за этого она плохо греет, допуская попадание холодного воздуха извне. Кран может обладать плохой пропускной способностью, и даже засорившийся радиатор быстро приводит к проблемам. Такие печки выпускались на автомобилях до начала 2000-х годов производства, и они требуют регулярной очистки. Самое простое, что можно сделать водителю в такой ситуации, — прочистить систему и магистрали.

Не всегда этих манипуляций достаточно для того, чтобы добиться эффективного обогрева. В этом случае автолюбителям придёт на помощь небольшая модернизация системы. Самый простой вариант — заменить алюминиевый радиатор на медный аналог. Также многие ставят дополнительный новый насос под вакуумный усилитель. В некоторых случаях помогает применение поролоновых уплотнителей или промазка проблемных участков герметиком. Лучше всего использовать силиконовый герметик, который хорошо герметизирует места соединений.

Ремонт печки Газели

Однако и устройство печки Газелей нового образца нельзя назвать идеальным для тех, кому приходится много времени ездить в зимнее время года, да ещё и за городом. В этом случае можно прибегнуть к такому последовательному алгоритму:

  1. Загерметизировать любым изолирующим материалом дверные проёмы, щиток и прочие потенциально проблемные места в салоне. Можно воспользоваться даже шумоизоляцией. В результате тепло будет сохраняться лучше, а поступление холода, наоборот, сократится.
  2. Некоторым помогает замена входа и выхода в самой печке.
  3. Как вариант, можно заменить отопитель. От этого может повыситься эффективность работы всей системы.
  4. На практике доказано, что улучшить обогрев можно при помощи установки дополнительного радиатора вдобавок к штатному. Их можно расположить под общей крышкой и соединить трубками в одну систему.

Если в системе установлен второй отопитель, то антифриз нагревается лучше, а это неминуемо скажется на температуре внутри салона. Тепло будет лучше сохраняться в салоне, что приведёт к повышению уровня комфорта при передвижении в Газели в зимнее время года.

Как проводить профилактику работы печки

До наступления холодной погоды рекомендуется проверить работоспособность системы отопления и охлаждения на Газели, а при необходимости провести комплексный ремонт. Для этого можно начать со снятия радиатора с моторчиком их очистки и смазывания. На неисправность в самом двигателе отопителя могут указывать запах гари во время включения. Отремонтировать его скорее всего не получится — придётся заменять новым. Выполнить правильно установку поможет схема подключения. Кроме запаха, о неисправностях могут свидетельствовать и такие признаки, как поскрипывание, свист и потрескивание, а также прочие посторонние шумы.

Ремонт приборной панели

На работу электродвигателя следует обращать внимание в первую очередь. Он напрямую воздействует на интенсивность и мощность создаваемого воздушного потока. Однако при покупке необходимо также обращать внимание на количество оборотов, которое желательно поддерживать в районе 3000 за минуту. Должен быть предусмотрен переключатель, чтобы выбирать уровень потока — малый, средний и большой.

Кроме двигателя за нагрев и комфортную температуру внутри слона Газели отвечает целый ряд узлов, приборов и деталей. Это вентиляторы с радиаторами, заслонки с клапанами, магистрали, фильтрующие элементы и другие, способные влиять на работу печки. Радиатор отопителя прячется за центральной консолью транспортного средства. Проконтролировать его состояние визуально проблематично, а демонтаж с заменой новым может потребовать нескольких часов возни.

Данный узел весьма чувствителен к любым загрязнениям: наружным и внутренним. После нескольких сезонов эксплуатации его ребра засоряются грязью и пылью, формируя отложения на стенках. Это ухудшает эффективность работы всей системы — снижается объём воздушного потока, а вместе с ним и температура в салоне.

Неисправный термостат в Газели никогда не даст комфортной температуры, неважно, какого образца установлена печка. При прогреве мотора именно он отправляет антифриз по малому кругу, а большой подключится тогда, когда она прогреется до рабочих величин. Помпа — это ещё один важнейший узел, прогоняющий охлаждающую жидкость по контурам системы охлаждения. Частая причина неисправности — сломанная крыльчатка водяного насоса. Сам контур должен быть замкнутым, как закрытая система. Если в неё попадает воздух извне, то происходит явление завоздушивания и печка перестаёт топить нормально.

Чтобы провести ремонт максимально эффективно и с минимальными вложениями, необходимо знать, как устроен отопитель и система охлаждения/обогрева на автомобилях Газель. Большинство неисправностей можно легко диагностировать и не допустить выход из строя всей системы.

remam.ru

Система отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705, отопители, работа

Система отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 рассчитана на непрерывную работу в течение длительного времени. Она обеспечивает многократный обмен воздуха в кабине, и необходимую температуру воздуха в холодное время года.

Системы вентиляции и отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705, основной и дополнительный отопитель, особенности конструкции и работы.

Система отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 состоит из основного и дополнительного (на автомобилях с двумя рядами сидений и автобусах) отопителей. В ней используется охлаждающая жидкость из системы охлаждения двигателя. Система отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 начнет эффективно работать только после того, как температура
охлаждающей жидкости в двигателе станет выше 80 градусов.

Схема системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705.

Система вентиляции и отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705, основной и дополнительный отопитель, особенности конструкции и работыСистема вентиляции и отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705, основной и дополнительный отопитель, особенности конструкции и работы

Отопление обеспечивается воздухом, подогретым в радиаторах отопителей. Наружный воздух проходит в основной отопитель через решетку, расположенную между ветровым стеклом и капотом. Он меняет направление и отделяется от дождевой воды, которая по пластмассовому желобку, расположенному в подкапотном пространстве, сливается на дорогу.

Основной отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года.

Основной отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 годаОсновной отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года

Затем воздух из короба воздухозаборника попадает в кожух отопителя, а затем в зависимости от положения заслонок подмешивания поступает или через радиатор отопителя, или через левый и правый воздухораспределители в воздуховоды и далее распределяется по схеме распределения потоков воздуха в кабине автомобиля.

Для повышения эффективности отопления и, особенно ускорения прогрева кабины в холодное время года, используется рециркуляция воздуха кабины через радиатор отопителя. Постоянная циркуляция «салонного» воздуха через радиатор отопителя способствует его интенсивному прогреву.

Схема распределения потоков воздуха в кабине автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года.

Схема распределения потоков воздуха в кабине автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 годаСхема распределения потоков воздуха в кабине автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года

Основной отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 состоит из:

— Пластмассового кожуха, в котором установлены радиатор и два вентилятора, закрепленные на валу электродвигателя.
— Верхней, центральной и нижней заслонок.
— Панели управления с тремя рычагами и выключателями.

На левой стороне отопителя установлен добавочный резистор. Он обеспечивает пониженные скорости вращения электровентилятора. К радиатору отопителя подходят подводящий и отводящий резиновые шланги. Забор жидкости в радиатор при открытом кране отопителя, производится из головки блока цилиндров. Отвод — в насос системы охлаждения двигателя.

Дополнительный отопитель системы отопления на Газель с двумя рядами сидений, автобусов и автомобилей скорой медицинской помощи.

В системе отопления на ГАЗель с двумя рядами сидений, автобусов и автомобилей скорой медицинской помощи установлен дополнительный отопитель. При включении его электровентилятора происходит циркуляция воздуха салона через радиатор дополнительного отопителя. Это обеспечивает высокую интенсивность прогрева кабины (салона).

Вентилятор дополнительного отопителя имеет минимальную и максимальную скорости вращения. Радиатор дополнительного отопителя соединен с радиатором основного отопителя шлангами. Они проложены по полу и защищены пластмассовым кожухом.

Дополнительный отопитель системы отопления Газель с двумя рядами сидений, автобусов и автомобилей скорой медицинской помощиДополнительный отопитель системы отопления Газель с двумя рядами сидений, автобусов и автомобилей скорой медицинской помощи В системе отопления автомобилей ГАЗель с двумя рядами сидений, автобусов и автомобилей скорой медицинской помощи установлен дополнительный отопительВ системе отопления автомобилей ГАЗель с двумя рядами сидений, автобусов и автомобилей скорой медицинской помощи установлен дополнительный отопитель

Второй радиатор вызывает снижение скорости циркуляции жидкости в системе отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705. Поэтому вместе с дополнительным отопителем устанавливается электронасос. Он увеличивает расход жидкости в системе, что улучшает нагрев воздуха, проходящего через радиаторы отопителей. Электронасос включен в сливную магистраль системы отопления и установлен в моторном отсеке на правом лонжероне.

Пользоваться электронасосом рекомендуется на стоянке и при малой частоте вращения коленчатого вала (скорость движения до 50 км/ч). На больших оборотах насос системы охлаждения двигателя развивает достаточную производительность для циркуляции жидкости через дополнительный отопитель.

Дополнительный отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 устанавливается:

— В автобусах (вместимостью до 9 мест), фургонах с двумя рядами сидений и в автомобиле ГАЗ-32214 — на полу, за пассажирским сиденьем кабины.
— В автобусах на 12 (13) мест — на полу, в передней части пассажирского салона.

Для отопления салона микроавтобусов медицинских модификаций дополнительно установлен независимый отопитель пламенного типа, работающий на бензине, подаваемом из бака автомобиля. Отопитель может работать на стоянке и в движении, независимо от работы двигателя.

Основные отличия системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до и после 2003 года.

С 2003 года, вместе с модернизированной панелью приборов на автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 устанавливают основной отопитель новой конструкции. Новый отопитель отличается горизонтальным расположением радиатора и иным распределением воздушных потоков. Кожух отопителя состоит из трех пластмассовых частей, соединенных металлическими скобами и саморезами.

В кожух установлены радиатор, электровентилятор и две центральные заслонки, связанные между собой пластмассовой тягой. Снаружи на кожухе отопителя закреплены блоки заслонок с воздуховодами, а также панель управления отоплением и вентиляцией.

Основной отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года.

Основной отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 годаОсновной отопитель системы отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года

Детали основного отопителя автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года.

Детали основного отопителя автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 годаДетали основного отопителя автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года

Охлаждающая жидкость подводится к радиатору отопителя через кран с электроприводом. Выключатель крана совмещен с регулятором температуры воздуха. Если рукоятка регулятора повернута в крайнее положение синего сектора — кран закрыт. Весь воздух, поступающий в отопитель, проходит в салон, минуя радиатор. Отопитель при этом работает в режиме вентиляции. А при нахождении рукоятки регулятора в крайнем положении красного сектора и в промежуточных положениях — кран открыт, режим отопления включен.

Схема распределения потоков воздуха в кабине автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска после 2003 года.

Схема распределения потоков воздуха в кабине автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска после 2003 годаСхема распределения потоков воздуха в кабине автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска после 2003 года

Плавную регулировку температуры воздуха обеспечивают центральные заслонки. Они соединены тросом с рукояткой регулятора температуры воздуха. Заслонки направляют одну часть воздушного потока, поступающего в отопитель, через радиатор, а другую часть — в обход радиатора. Чем больше воздуха поступает через радиатор, тем выше температура воздуха. Когда рукоятка регулятора температуры находится в крайнем положении красного сектора, весь воздушный поток направляется через радиатор.

Два блока заслонок распределяют воздушные потоки по воздуховодам панели приборов. Наружные заслонки регулируют потоки, направленные на обдув ветрового стекла, стекол передних дверей, в ноги водителя и пассажиров переднего ряда сидений. Внутренние заслонки блоков регулируют потоки, направленные к центральным и боковым вентиляционным решетками панели приборов (дефлекторам). Аналогичные заслонки правого и левого блоков попарно соединены между собой двумя тягами.

Длина тяг может быть изменена перемещением пластмассовых резьбовых втулок, навернутых на концы тяг. Это необходимо для синхронизации работы заслонок правого и левого блоков. Управление заслонками блоков выполняется регулятором распределения воздушного потока. С ним заслонки связаны двумя тросами.

Конструкция дополнительного отопителя системы отопления ГАЗель ГАЗ-3302 и ГАЗ-2705 не претерпела изменений. Шланги подвода охлаждающей жидкости к радиатору дополнительного отопителя перенесены с пола под днище кабины.

Система вентиляции автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705.

Система вентиляции предназначена для создания нормального микроклимата в кабине при эксплуатации автомобиля в летнее время года. В кабине автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 предусмотрены системы приточной и вытяжной вентиляции. При естественной вентиляции воздух в салон автомобиля попадает через опущенные стекла дверей. А выходит через щели внутренних панелей передних дверей, люк крыши, а также вентиляционные окна на задних стойках боковин и задние окна автобусов.

Принудительная приточная вентиляция осуществляется через систему отопления при закрытом кране отопителя и поднятых стеклах дверей кабины. Используется в жаркую погоду при малых скоростях движения автомобиля, на стоянке или во время движении по пыльной дороге при включенном вентиляторе отопителя.

Приточная вентиляция осуществляется за счет скоростного напора воздуха. При скорости движения автомобиля более 50 км/ч. Вытяжная вентиляция осуществляется через щели, расположенные на внутренних панелях и в нижней части дверей кабины. А также через вентиляционные окна на задних стойках боковин.

Похожие статьи:

  • Блоки предохранителей и реле на Шевроле Нива ВАЗ-2123, номиналы предохранителей, защищаемые цепи, схема соединений монтажного блока предохранителей и реле.
  • Схемы электрооборудования Chevrolet Niva ВАЗ-2123, разъемы и соединительные колодки, жгуты проводов, схема системы управления двигателем.
  • Пикап Great Wall Pao, экстерьер и интерьер, особенности конструкции, комплектация, характеристики, обзор.
  • Land Rover Discovery Sport 2019 года, экстерьер и интерьер, особенности конструкции, комплектация, характеристики, обзор.
  • SsangYong Korando четвертого поколения, экстерьер и интерьер, особенности конструкции, комплектация, характеристики, обзор.
  • Новый Land Rover Defender 2019, особенности конструкции, трансмиссии и подвески, двигатели, оснащение и оборудование салона.

auto.kombat.com.ua

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
