В процессе работы двигателя как дизельного, так и бензинового, на клапанах впускного и выпускного вала образуется нагар, вследствие неправильной работы топливной системы. Врезультате происходит частичная разгерметизация камеры сгорания.

Если выпускной клапан плотно не закрывается, то топливная смесь не только теряет воздух, который поступил в цилиндр, но еще и всасывает обратно выхлопные газы. Это вызывает скорое прогорание клапанов, износ направляющей втулки клапана, разбитие седла клапана, износ рабочей фаски клапана.

Поэтому при ремонтных работах, связанных со снятием головки блока цилиндров (далее по тексту ГБЦ) и заменой клапанов, осуществляется процесс притирки очищенных или новых клапанов в седла при помощи притирочной пасты.

Сегодня мы разберем, как правильно делать притирку клапанов.

Что понадобится:

1. Притирочная паста.

Описание:

Специально разработанный состав для притирки клапанов в двигателях.

Одним из компонентов является Карбору́нд — техническое название синтетического материала Син: карбид кремния

Сфера применения:

Притирка клапанов к седлам ГБЦ. Также используется для полировки никелированных и хромированных деталей.

Свойства:

— Два в одном:

КРУПНОЗЕРНИСТАЯ (Зернистость 80 гранул\квадратный дюйм)

Удаляет последствия прогара клапана, износ направляющей втулки клапана, просадка, и разбитие седла клапана, износ рабочей фаски клапана.

МЕЛКОЗЕРНИСТАЯ (Зернистость 220 гранул\квадратный дюйм)

Окончательная посадка клапана в седло, восстановление герметичности.

— Возможность достигать любого уровня зернистости пасты, добавляя в состав масло.
— Обеспечивает получение оптимальной шероховатости обрабатываемой поверхности и повышение производительности работ.

2. Рассухариватель клапанов – универсальный инструмент для снятия «сухарей клапана».

3. Шуруповерт, две руки, шпилька, 2 кусочка шланга, небольшая пружинка.

Работа:

Снимаем оси.

Процесс притирки клапанов мы покажем на примере двигателей H5 и Н2 автомобиля  Great Wall HOVER.

Итак, мы уже демонтировали ГБЦ, проверили на плоскость, выяснили, что отклонений нет, следов пробоя тоже нет.

Снимаем оси с коромыслами. Они держатся за счет пяти болтов на впуске и восьми на выпуске.
Откручивается все довольно просто ключом на 12.

При съеме коромысел нужно быть внимательным с осью: на двигателях у Н5 и Н2 могут выскочить гидрокомпенсаторы.

В нашем случае гидрокомпенсаторы сильно изношены, поэтому был установлен комплект новых.

Важно! Если у вас гидрокомпенсаторы в хорошем состоянии, то лучше их не вынимать и не сжимать, чтобы не ушло масло.

Рассухариваем клапаны.

Что такое сухари?

«Сухари клапанов» — вспомогательные детали, предназначенные для соединения тарелки пружины клапана с клапаном таким образом, чтобы пружина клапана постоянно поддерживала его в требуемом положении.

Вкручиваем болт в одно из отверстий под осью и устанавливаем рассухариватель.

  Берем в одну руку инструмент, в другую — магнит или пинцет для извлечения сухарей.

Пружины и клапаны ставим по порядку, как были в ГБЦ, чтобы не путать местами.

У одного впускного клапана оказалась потертость от тарелки сверху пружины, заменяем на новый.

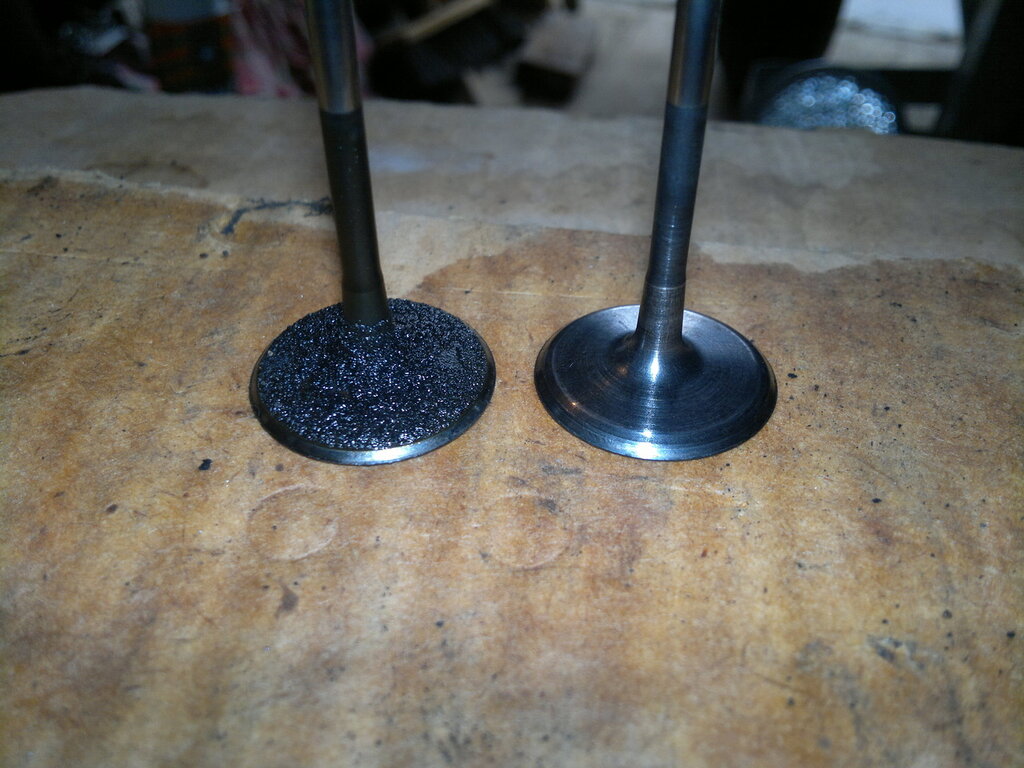

Очищаем клапаны от нагара и прочищаем каналы ГБЦ.

Первый этап

Клапаны были хорошо «подпорчены», поэтому притирать пришлось в два этапа крупнозернистой и мелкозернистой пастами.

Собираем конструкцию как на фотографии.

Наносим крупнозернистую притирочную пасту по периметру клапана.

Вставляем конструкцию в седло и надеваем свободную часть трубки на шуруповерт.

На малых оборотах вращаем клапан в седле сначала по часовой стрелке, потом в обратном направлении, приподнимая иногда клапан (в этом нам помогает пружина).

Второй этап.

Двумя трубками и мелкозернистой пастой вручную доводим клапаны до финиша.

Процесс напоминает добычу огня, но через пару оборотов необходимо поднимать клапан и смещать на 30-40 градусов, чтобы он не шлифовался в одном положении.

Притертые клапана:

Наличие раковин и неровностей не допустимо ни на клапане, ни на седле!

Ставим клапаны на место, идем на улицу проверять работу.

ГБЦ переворачивается пластиной вверх, свечи закручиваются с обратной стороны как на фото, на клапаны наливается керосин. Если керосин не проник в зазор между клапаном и седлом, значит мы все сделали правильно.

Если где-то уровень ушел, опять разбираем и притираем:)

Вот и все, ГБЦ готова к сборке, осталось обработать прокладку ГБЦ герметиком-спреем медным для прокладок, о котором мы поговорим в следующей записи.

За фотоматериал и помощь в подготовке статьи, благодарим Shustrii

Спасибо, что любите ABRO!

Как правильно притереть клапаны двигателя.

В статье ремонт двигателя, которую можно почитать, кликнув вот по этой ссылке, я описал капитальный ремонт двигателя (а ремонт двигателя японского мотоцикла, можно найти вот здесь). Но на многих двигателях потеря компрессии возникает не из-за износа поршневой группы, а всего лишь от не герметичности или прогара клапанов, ну или от неправильных тепловых зазоров (если зазор маленький, то клапан не полностью закрывается). И многие начинающие водители не знают, как правильно и легко сделать притирку клапанов. Об этом мы и поговорим в этой статье.

Перед тем как разбирать двигатель (снимать головку цилиндров), убедитесь сначала, что на вашем моторе нормальные зазоры клапанов, так как если зазор большой, то в моторе будет неприятный стук, клапан будет закрываться с опозданием и детали будут интенсивно изнашиваться. А если зазор наоборот меньше нормы, то клапан при нагреве двигателя будет закрываться не полностью, и естественно от этого нормальной компрессии в моторе не будет.

Кстати, из-за неправильных зазоров и происходит потеря герметичности клапана и седла или их прогар, поэтому советую следить за зазорами (если конечно на вашем двигателе нет гидрокомпенсаторов зазоров). Как отрегулировать зазоры на обычных моторах, а так же определить отчего пропала компрессия — от не герметичности клапанов или всё же от износа поршневой, можно почитать вот здесь, а как отрегулировать зазоры клапанов на более современных моторах- читаем вот тут.

Если всё таки вы определили, что причина плохой компрессии от не герметичности клапанов, то тогда смело демонтируйте головку цилиндров, для последующей притирки. Сняв головку с двигателя, закрепляем её на верстаке так, чтобы можно было залить в впускной патрубок (или патрубки, если мотор многоцилиндровый) керосин, но при этом должно быть  хорошо видна камера сгорания головки (или головок).

Закрепив головку в нужном положении, начинайте потихоньку заливать керосин во впускные патрубки. Те клапаны, которые негерметичны, сразу же потекут, а те которые герметичны, должны быть сухими в течении 5 минут. Пять минут проверки обычно хватает, и больше терять время нет смысла, так как керосин имеет свойство проникать везде. Определившись какие клапаны негерметичны, помечаем их для дальнейшей притирки. Те клапаны которые не текут, не потеют и абсолютно сухие в течении 5 минут проливки керосином, желательно не трогать и не притирать лишний раз, так как притирка снижает немного ресурс ремонтопригодности клапана.

самодельный разсухариватель клапанов

Далее те клапаны, которые следует притереть, необходимо рассухарить, то есть освободить их от пружины (или двух пружин) и тарелки пружины. Для этого существуют множество приспособлений, но я сделал очень простое, которое можно использовать в разных моторах, только отверстия крепления к плоскости головки пересверливаются на площадке (та, что из 10 мм стальной пластины) для конкретного двигателя (см. фото слева).

Этот рассухариватель можно использовать, если снят распредвал и его постели. К тому же, чтобы рассухарить клапана, нужно приложить к рычагу усилие и держать его в нажатом положении, пока помощник не извлечёт сухарики.

Но есть более удобный рассухариватель, с которым можно работать без помощника. Как изготовить такой своими руками, я подробно написал вот в этой статье.

Закрепляем на головке разсухариватель, надеваем на него стальную трубку-рычаг и надавив на тарелку пружины клапана,  подцепляем шилом или пинцетом сухарики и извлекаем их. Затем переставляем разсухариватель на другой клапан, и так далее. Процесс сборки (засухаривание) будет происходить так же, но в обратной последовательности.

Разсухарив необходимые для притирки клапаны (советую пометить где какой был, и впоследствии вернуть их на свои места при сборке — это важно), остаётся их притереть к седлу. Для этой цели многие пользуются обычным куском резинового шланга, одетого на стержень клапана и зажатого между ладонями. Или используют деревянную палочку с присоской (стрелу с присоской от игрушечного лука), которую прилепляют к тарелке клапана. Но ребята, вообще то 21 век на дворе, и глупо пользоваться для работы способом, натирающим мазоли на ладонях, которым наши далёкие предки добывали огонь. Некоторые могут предложить использовать шруповёрт, но работать им не получится, так как ниже вы узнаете почему клапан при притирке нельзя крутить вкруговую постоянно.

Рис.№1
Коловорот в сборе: 1 — рукоятка, 2 — стальной шарик, 3 — упругое стальное колечко, 4 — коленчатый стальной стержень, 5 — стальной штифт.

Предлагаю изготовить очень простую приспособу для притирки, называемую коловорот (см. рисунок №1 слева), который можно изготовить за часик-полтора. Коленчатый стержень коловорота изгибаем из подходящего стального прутка, диаметром примерно 10 мм. Упорная рукоятка коловорота может быть выточена из текстолита, полипропилена, твёрдого дерева, а может быть использована готовая, от какого то старого инструмента (например отвёртки-матрёшки или от  бытовой закаточной машинки для консервирования).

Что бы упорная рукоятка вращалась легко, не забудьте смазать её Литолом, и между ней и стержнем коловорота, вставить металлический шарик (см. рисунок№1 слева). Ещё, что бы рукоятка не слетала при работе, на стержне и в отверстии рукоятки, желательно сделать кольцевые проточки (канавки), в которые при сборке нужно будет вставить колечко из пружинной проволоки.

При сборке, колечко сначала вставьте в отверстие и проточку рукоятки, и оно там защёлкнется (если диаметр колечка выгнут и подобран правильно). Затем при надевании рукоятки на стержень, колечко защёлкнется и в проточке стержня, и рукоятка зафиксируется на стержне (неразъёмное, но подвижное соединение).

Ручку для вращения коловорота (в средней части), можно очень быстро изготовить из куска полипропиленовой сантехнической трубки. Трубку разрезаем вдоль, одеваем и затем обматываем изолентой. Полипропилен сам по себе скользкий материал, поэтому здесь смазка не нужна, к тому же она может впоследствии пачкать руки. Теперь нужно будет в самом низу стального стержня коловорота просверлить радиальное отверстие, диаметром примерно 3 мм. Затем в это отверстие запрессовываем стальной штифт, отрезанный от куска 3 миллиметровой стальной проволоки.

Чтобы передать при притирке клапанов крутящий момент от коловорота к клапану, советую выточить стальную насадку переходник, изображённую на рисунке №2 . А в трубчатой части насадки нужно будет сделать продольную прорезь для штифта коловорота, шириной примерно 3,5 мм. На рисунке  №2 показана насадка с формой пятака диаметром 30 мм, под крепление насадки к тарелке клапана с помощью жидкого гудрона. То есть гудрон размягчают нагреванием, затем обмазывают пятак насадки жидким гудроном и точно устанавливают её на тарелку клапана, слегка прижимают.

Всё это дело охлаждаем и получаем систему клапан и насадка как одно целое. А когда клапан и насадку нужно будет разделить, то их нужно будет просто немного нагреть. Опять же это один из вариантов, так как можно ещё выточить насадку не с пятаком на конце насадки, как на рисунке №2, а с штырём на конце насадки, или вообще не точить насадку (если найдёте такую присоску, которая наденется на стержень вашего коловорота) На штырь можно будет надеть присоску, а саму присоску прилепить к тарелке клапана. Каким способом вы воспользуетесь, выбирать вам, отмечу только, что и тот и тот способ нормально работает.

Кстати, у кого есть токарный станок, то присоски можно выточить самому, из куска эластичной резины, по чертежам помещённым слева. Только диаметр на 11 мм, куда будет вставляться стержень вашего коловорота, точите согласно диаметру вашего стержня или насадки.

С правильным инструментом разобрались, теперь нужно будет разобраться с правильной притиркой. Перед притиркой, советую вначале удалить с тарелки клапана, с седла, да и с камеры сгорания грязь и нагар, с помощью мягкой проволочной насадки на дрель или болгарку.

Далее на плоскость тарелки (которая прилегает к седлу) уже чистого клапана, наносим притирочную пасту, которая может состоять из двух флакончиков, один грубый образив, другой более мелкий. Естественно пользуемся сначала грубым, а в конце работы — мелким. Паст для притирки сейчас в продаже очень много, но советую использовать современные пасты для притирки — на водной основе.

собранная констркуция для притирки клапанов: 1 — насадка переходник, 2 — слой гудрона, 3 — тарелка клапана, 4 — пружина.

В процессе притирки, клапан не должен постоянно соприкасаться с седлом, и для этого можно подложить под клапан слабую пружину, которая поможет периодически поднимать клапан над седлом в процессе работы.

Усилие пружины должно быть небольшое (можно использовать пружину от старого зонтика). Опять же, пружина поможет в работе начинающим, многие, в том числе и я, пружиной не пользуются, а периодически приподнимают клапан с помощью самого коловорота (если клапан приклеен).

Нельзя вращать коловорот (естественно и клапан) вкруговую, иначе можно сделать кольцевую канавку на рабочем пояске (тот который соприкасается с седлом), и эту канавку потом очень трудно будет вывести, а ресурс ремонтопригодности клапана устремится к нулю.





Поэтому проварачивать клапан при притирке следует не более чем на 90 градусов, а затем приподнять клапан и слегка провернуть его в холостую (в воздухе). То есть, при работе получится, что одни и те же точки на пояске тарелки клапана, не будут дважды подряд попадать на одни и те же точки на пояске седла. Это всё также благоприятно действует на эффективность притирочной пасты, которую периодически необходимо обновлять (удалять ветошью старую пасту и наносить свежую).

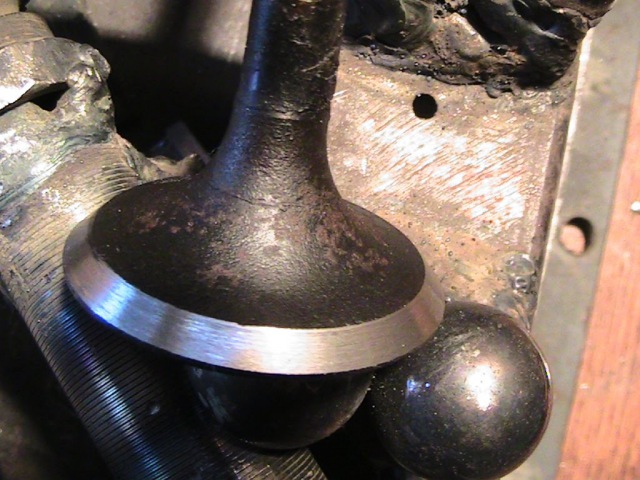

В итоге, на рабочем пояске (который соприкасается с пояском седла) тарелки клапана, должен получиться круговой матовый след, шириной примерно 0,5 мм, и этот след должен быть абсолютно сплошной (без разрывов) по всему периметру пояска тарелки клапана.

Если у вас не достаточно опыта и вы не можете определить на глаз, сплошной у вас притирочный след на клапане или с разрывами, то советую прочертить по кругу матового следа карандашом (см. фото), а затем вставить клапан на своё место и прокрутить рукой клапан в седле. Прочерченный графитом след от карандаша должен полностью стереться.

Если вы делаете притирку клапанов в первый раз и не уверены в качестве своей работы, то после притирки советую собрать клапана (засухарить) на свои места в головке, и затем пролить керосином клапаны ещё раз. Это позволит вам проверить качество и эффективность своей работы, и только после этого устанавливать головку назад, на ваш двигатель. Удачной работы!

Как делать притирку клапанов правильно и что для этого нужно

Притирка клапанов. Как притирать клапана.

  Притирка клапанов головки цилиндров пожалуй самый ответственный этап ремонта ГБЦ. Прежде чем начинать ремонт головки, не забудьте проверить плоскость головки и наличие трещин.  От того насколько качественно были притерты клапана ГБЦ при ремонте, зависит качество и срок их работы, а также и работа всего двигателя. Притирать клапана ГБЦ к клапанному гнезду необходимо в том случае, если вы меняете клапана или, и клапанные втулки.

Что понадобится нам для этой процедуры:  1. Стружка наждачного камня и немного моторного масла, для приготовления притирочной пасты аля колхоз привет из девяностых. Можно купить готовую, эффект тот же.   2. «Шарошка» для снятия небольшого выработонного слоя металла на клапанном гнезде.   3. Новые клапана.   4. Непосредственно сам инструмент для притирки клапанов.

  С первым думаю все понятно, объяснять откуда берется и где раздобыть стружку наждачного камня думаю не стоит.   Второе «шарошка», с этим сложнее. Шарошка представляет из себя наставку для клапанного гнезда, сделанную по форме посадки клапана, в зоне соприкосновения с клапанным гнездом имеются зубья, которые и снимают выработку с клапанного гнезда. В наше время если хорошо постараться, можно подобрать шарошку практически к любой ГБЦ. Шарошку подобрали, теперь ставим ее на клапанное гнездо и начинаем вращать. Вращаем аккуратно до тех пор, пока на клапанном гнезде не образуется блестящий чистый круг по форме и размеру рабочей области нового клапана.   Новые клапана — от их качества зависит многое, а качество зависит от цены… думайте сами…

Приспособление для притирки клапанов.

Можно сделать самостоятельно за пол часа, если руки растут откуда надо. Для этого нам потребуется:

• трубка длиной 10-20 см, с отверстием внутри (диаметр отверстия должен быть на 2-3мм больше чем диаметр стержня вашего клапана).
• дрель, сверло на 8.5мм
• контактная или газовая сварка (автоген).
• гайка и болт 8мм.

  Берем нашу трубку, берем дрель и почти около самого края (за 7-10мм) сверлим отверстие 8.5мм. Далее берем гайку и аккуратно, чтобы не испортить резьбу, привариваем ее над просверленным отверстием так, чтобы можно было закрутить болт и он мог достать до противоположного края трубки. Затем делаем рукоятку для нашего приспособления, загинаем ее прямым углом или же навариваем на другой конец поперечную трубку так, чтобы вам было удобно её держать и работать. К слову на сегодняшний интернет магазины инструментов пестрят всякими вариантами притирочных приспособлений, правда цена немного кусается.

  1. Берем новый клапан, вставляем в клапанную втулку.   2. стружку наждачного камня смешиваем с моторным маслом в пропорции примерно 2\1, чтобы смесь стала похожа по вязкости на шампунь.   3. готовым раствором смазываем края рабочей зоны клапана так, чтобы раствор попал на шарошенную часть клапанного гнезда (больше нигде мазать не нужно).   4. берем наше приспособление для притирки и одеваем на стоящий в клапанной втулке и смазанный притирочной пастой клапан, в гайку закручиваем болт и зажимаем клапан в приспособлении как можно крепче. Далее берем наше приспособление за рукоятку и методично, по ходу работы клапана начинаем его притирать: вперед, назад, влево, вправо, вперед, назад, влево, вправо, вперед, назад, влево, вправо, вперед, назад, влево, вправо. По мере трения притирочная паста будет стекать, выдавливаться, поэтому следите за тем, чтобы притирочное место было хорошо смазано притирочной пастой.   После нескольких минут этого адски неудобного и напрягающего процесса можно посмотреть что же там получается. Если среди грязного цвета смеси увидите блестящую непрерывающуюся полосу на клапанном гнезде, значит можно приступить к последнему этапу: насыпать сухой стружки дальше тереть уже на сухую. Когда придет время, клапан начнет скрипеть и издавать разные звуки, это и будет сигналом того что он хорошо притерся.   Проверить качество притирки клапанов можно так: полностью собранную головку положить на бок и в коллекторные отверстия залить воды или солярки, если вода не капает через клапаны, значит клапана притерты хорошо, если же капает то… сами знаете.

Как притирать клапана Притирочная паста

В процессе работы двигателя как дизельного, так и бензинового, на клапанах впускного и выпускного вала образуется нагар, вследствие неправильной работы топливной системы. Врезультате происходит частичная разгерметизация камеры сгорания.

Если выпускной клапан плотно не закрывается, то топливная смесь не только теряет воздух, который поступил в цилиндр, но еще и всасывает обратно выхлопные газы. Это вызывает скорое прогорание клапанов, износ направляющей втулки клапана, разбитие седла клапана, износ рабочей фаски клапана.

Поэтому при ремонтных работах, связанных со снятием головки блока цилиндров (далее по тексту ГБЦ) и заменой клапанов, осуществляется процесс притирки очищенных или новых клапанов в седла при помощи притирочной пасты.

Сегодня мы разберем, как правильно делать притирку клапанов.

Что понадобится:

1. Притирочная паста.

Описание:

Специально разработанный состав для притирки клапанов в двигателях.
Одним из компонентов является Карбору́нд — техническое название синтетического материала Син: карбид кремния

Сфера применения:

Притирка клапанов к седлам ГБЦ. Также используется для полировки никелированных и хромированных деталей.

Свойства:

— Два в одном:

КРУПНОЗЕРНИСТАЯ (Зернистость 80 гранул\квадратный дюйм)

МЕЛКОЗЕРНИСТАЯ (Зернистость 220 гранул\квадратный дюйм)

Окончательная посадка клапана в седло, восстановление герметичности.

— Возможность достигать любого уровня зернистости пасты, добавляя в состав масло.
— Обеспечивает получение оптимальной шероховатости обрабатываемой поверхности и повышение производительности работ.

2. Рассухариватель клапанов – универсальный инструмент для снятия «сухарей клапана».

3. Шуруповерт, две руки, шпилька, 2 кусочка шланга, небольшая пружинка.

Работа:

Снимаем оси.

Процесс притирки клапанов мы покажем на примере двигателей H5 и Н2 автомобиля  Great Wall HOVER.

Итак, мы уже демонтировали ГБЦ, проверили на плоскость, выяснили, что отклонений нет, следов пробоя тоже нет.

Снимаем оси с коромыслами. Они держатся за счет пяти болтов на впуске и восьми на выпуске.
Откручивается все довольно просто ключом на 12.

При съеме коромысел нужно быть внимательным с осью: на двигателях у Н5 и Н2 могут выскочить гидрокомпенсаторы.

В нашем случае гидрокомпенсаторы сильно изношены, поэтому был установлен комплект новых.

Важно! Если у вас гидрокомпенсаторы в хорошем состоянии, то лучше их не вынимать и не сжимать, чтобы не ушло масло. Рассухариваем клапаны

Рассухариваем клапаны.

Что такое сухари?

«Сухари клапанов» — вспомогательные детали, предназначенные для соединения тарелки пружины клапана с клапаном таким образом, чтобы пружина клапана постоянно поддерживала его в требуемом положении.

Вкручиваем болт в одно из отверстий под осью и устанавливаем рассухариватель.

  Берем в одну руку инструмент, в другую — магнит или пинцет для извлечения сухарей.

Пружины и клапаны ставим по порядку, как были в ГБЦ, чтобы не путать местами.

У одного впускного клапана оказалась потертость от тарелки сверху пружины, заменяем на новый.

Очищаем клапаны от нагара и прочищаем каналы ГБЦ.

Первый этап

Клапаны были хорошо «подпорчены», поэтому притирать пришлось в два этапа крупнозернистой и мелкозернистой пастами.

Собираем конструкцию как на фотографии.

Наносим крупнозернистую притирочную пасту по периметру клапана.

Вставляем конструкцию в седло и надеваем свободную часть трубки на шуруповерт.

На малых оборотах вращаем клапан в седле сначала по часовой стрелке, потом в обратном направлении, приподнимая иногда клапан (в этом нам помогает пружина).

Второй этап.

Двумя трубками и мелкозернистой пастой вручную доводим клапаны до финиша.

Процесс напоминает добычу огня, но через пару оборотов необходимо поднимать клапан и смещать на 30-40 градусов, чтобы он не шлифовался в одном положении.

Притертые клапана:

Наличие раковин и неровностей не допустимо ни на клапане, ни на седле!

Ставим клапаны на место, идем на улицу проверять работу.

ГБЦ переворачивается пластиной вверх, свечи закручиваются с обратной стороны как на фото, на клапаны наливается керосин. Если керосин не проник в зазор между клапаном и седлом, значит мы все сделали правильно.

Если где-то уровень ушел, опять разбираем и притираем:)

Вот и все, ГБЦ готова к сборке, осталось обработать прокладку ГБЦ герметиком-спреем медным для прокладок, о котором мы поговорим в следующей записи.

За фотоматериал и помощь в подготовке статьи, благодарим Shustrii

Спасибо, что любите ABRO!

Способ 3 пневмоинструмент для притирки клапанов вращением

Пневмомашинка — автоматизированный, упрощенный и многократно ускоренный метод ручной притирки. Двигатель
соединен со штифтом, который приводится в движение энергией сжатого воздуха.

На штифт устанавливается присоска подходящего размера, которая затем крепится на тарелку клапана.

Под воздействием сжатого воздуха двигатель обеспечивает возвратно-вращательное движение штифта с присоской,
вследствие чего вращается и клапан — происходит притирка. Перед сменой направления вращения клапан успевает
провернуться примерно на 75 градусов.

Это самый простой и доступный способ притереть клапан, не требующий никаких специальных навыков. Устройство
само контролирует угол и частоту вращения, которые являются оптимальными. Скорость работы еще выше, чем у
дрели — для притирки одного клапана достаточно всего нескольких минут.

Также отметим, что тестируемый нами набор для притирки клапанов имеет очень удобную для хранения упаковку —
пластиковый противоударный кейс. Это может стать дополнительным плюсом, например, для применения в условиях
автосервиса.

Главные преимущества: очень высокая скорость работы, простота и удобство использования, отсутствие
требований к навыкам и заведомо гарантированное качество.

Что необходимо для притирки

Процесс притирки выполняется при демонтированной головке блока цилиндров. Поэтому кроме инструментов для притирки клапанов автовладельцу также понадобится инструмент для демонтажа ГБЦ. Как правило, это обычные слесарные ключи, отвертки, ветошь. Однако также желательно иметь и динамометрический ключ, который понадобится на этапе обратного монтажа головки на место. Необходимость в нем возникает, поскольку крепежные болты, держащие головку на ее посадочном месте, должны быть закручены с определенным моментом, который как раз и можно обеспечить лишь при помощи динамометрического ключа. В зависимости от того, какой будет выбран способ притирки клапанов — ручной или механизированный (о них немного позже), отличается и набор инструментов для работы.

Непосредственно для выполнения притирки клапанов автовладельцу понадобится:

• Ручной держатель клапана. В автомагазинах или автомастерских имеются в продаже уже готовые такие изделия. Если вы по каким-либо причинам не хотите или не можете купить подобный держатель, то его можно изготовить самостоятельно. Как его сделать, рассказано в следующем разделе. Ручной держатель клапана используется при ручной притирке клапанов.
• Паста для притирки клапанов. В большинстве случаев автовладельцы покупают уже готовые составы, поскольку в настоящее время этих средств в автомагазинов достаточно много, в том числе по разным ценам. В крайнем случае можно сделать подобный состав и самостоятельно из абразивной стружки.
• Дрель или шуруповерт с возможностью реверса (для выполнения механизированной притирки). Как правило, притирка выполняется в обе стороны вращения, поэтому дрель (шуруповерт) должна вращаться как в одну, так и в другую стороны. Также можно воспользоваться ручной дрелью, которая сама по себе может вращаться в одном и другом направлении.

• Шланг и пружинка. Эти устройства необходимы для выполнения механизированной притирки. Пружинка должна иметь невысокую жесткость, и диаметр на два-три миллиметра больше диаметра стержня клапана. Аналогично и шланг, чтобы его можно было впритык надеть на стержень. Также для его закрепления можно воспользоваться маленьким хомутом. Еще необходим какой-нибудь недлинный металлический стержень по диаметру аналогичный стержню поршня, чтобы он также впритирку подходил для резинового шланга.
• Керосин. Его используют в качестве очистителя и впоследствии для проверки качества выполненной притирки.
• «Шарошка». Это специальное приспособление, предназначенное для снятия поврежденного металла в посадочном гнезде клапана. Такие приспособления продаются в готовом виде в автомагазинах. В настоящее время в автомагазинах можно найти эту деталь практически для любого двигателя (тем более для распространенных автомобилей).
• Ветошь. Впоследствии с ее помощью нужно будет вытереть насухо обработанные поверхности (заодно и руки).
• Растворитель. Нужен для очистки рабочих поверхностей.
• Скотч. Является нужной составляющей при выполнении одного из методов механизированной очистки.

Приспособление для притирки клапанов

Если у автовладельца нет возможности/желания покупать заводское приспособление для притирки клапанов своими руками (вручную), аналогичное устройство можно сделать самостоятельно с помощью подручных средств. Для этого понадобится:

• Металлическая трубка с полостью внутри. Ее длина должна составлять около 10…20 см, а диаметр внутреннего отверстия трубки должен быть на 2…3 мм больше, чем диаметр стержня клапана двигателя.
• Электродрель (или шуруповерт) и сверло по металлу диаметром 8,5 мм.
• Контактная или газовая сварка.
• Гайка и болт диаметром 8 мм.

Алгоритм изготовления устройства для притирки клапанов будет следующим:

• С помощью дрели на расстоянии около 7…10 мм от одного из краев необходимо просверлить дырку указанного выше диаметра.
• С помощью сварки необходимо приварить гайку ровно над просверленным отверстием. При этом работать нужно аккуратно, чтобы не повредить резьбу на гайке.
• Вкрутить болт в гайку так, чтобы его край достал внутренней поверхности противоположной от отверстия стенки трубки.
• В качестве рукоятки для трубки можно либо загнуть противоположный кусок трубы под прямым углом, либо же доварить еще один кусок трубы или любой другой металлической детали, похожей по форме (прямой).
• Выкрутить болт обратно, а в трубку вставить стержень клапана, и с помощью болта зажать его крепко с помощью гаечного ключа.

Какую притирочную пасту использовать

Наши деды изготавливали средство для притирки самостоятельно. Они собирали пыль под наждаками с алмазным кругом, после чего смешивали ее с маслом. Сегодня, благодаря прогрессу и развитию торговли, у автомобилистов имеется приличный выбор в специализированных магазинах. Поэтому у новичков возникает закономерный вопрос о том, чем притереть клапана, какой пастой. О цене речь не идет. Здесь каждый выбирает на свое усмотрение и в соответствии с возможностями. Гораздо важнее определиться с зернистостью и составом.

Крупнозернистые пасты неопытному автолюбителю использовать не стоит. Ошибка в работе может привести к появлению существенных дефектов не фасках клапана и седла, что повлечет за собой дополнительные расходы. По этой причине лучше использовать среднезернистые пасты для основной работы и мелкозернистые для шлифовки.

Очень часто в комплекте идут уже два тюбика, что облегчает задачу для покупателя. В магазинах часто встречается паста «ФАБО» в стилизованной (в форме клапана) упаковке. Кстати, название – это аббревиатура и расшифровывается как Финишная Антифрикционная Безабразивная Обработка. Эту пасту нужно использовать в качестве финишной, после того, как клапан будет притерт при помощи паст «Классическая» или «Алмазная», продающихся в такой же упаковке.

Кроме вышеупомянутой пасты в продаже есть средство ABRO Grinding Paste GP-201. В данном случае в одной упаковке будет сразу два варианта: крупнозернистая и мелкозернистая. Стоит намного дешевле ФАБО. Кроме того, эта паста подходит и для удаления ржавчины с любой металлической поверхности, а также для правки режущих инструментов. Одним словом, такая паста многофункциональная. Среднезернистую и мелкозернистую пасту в одной упаковке можно получить, купив Done Deal. Основа здесь – порошок карбида кремния. Также универсальное средство, пригодится в хозяйстве

А если есть вероятность и необходимость работать с хромированными поверхностями, то стоит обратить внимание на пасту PERMATEX. В любом случае, перед покупкой рекомендуется внимательно изучить инструкцию и уже потом делать выбор

Теперь давайте ответим на вопрос, что делать, когда пасты нет. Иногда бывают такие ситуации, когда нужно притереть клапана если нет пасты. Что ж, в этом случае придется вспомнить дедовские способы, о чем уже говорилось выше или немного разнообразить их. Итак, если нет пыли с алмазного круга, то понадобится самая мелкая наждачная бумага. С нее нужно снять абразив и смешать его с моторным маслом или солидолом. В качестве финишной пасты используется паста ГОИ, смешанная с теми же смазочными материалами. Разумеется, качество обработки такими средствами будет намного ниже. Особенно, когда нет соответствующего опыта.

Как проверить притирку клапанов

По окончании выполнения притирки клапанов обязательно нужно выполнить проверку качества притирки. Это можно сделать одним из двух методов.

Метод первый

Описанный ниже способ наиболее является наиболее распространенным, однако он не всегда покажет правильный результат со 100% гарантией. Также его невозможно использовать для проверки качества притирки клапанов у двигателей, оснащенных клапаном EGR.

Так, для выполнения проверки необходимо положить головку блока цилиндров на бок, таким образом, чтобы отверстия колодцев, к которым присоединяются коллекторы, «смотрели» вверх. Соответственно, клапана будут располагаться в горизонтальной плоскости, а их крышки будут расположены вертикально. Перед выполнением проверки выполненной притирки клапанов необходимо с помощью компрессора осушить выходы клапана, чтобы обеспечить наглядность возможного вытекания топлива из-под них (то есть, чтобы вертикальная стенка была сухая).

Далее необходимо в вертикально расположенные колодцы заливать бензин (а еще лучше керосин, поскольку он обладает лучшей текучестью). Если клапана обеспечивают герметичность, то из-под них залитый керосин не будет просачиваться. В случае, если же топливо даже в малых количествах просачивается из-под клапанов — необходимо выполнить дополнительную притирку или другие ремонтные работы (зависит от конкретной ситуации и диагностики). Преимущество этого метода заключается в простоте его выполнения.

Однако такой метод имеет и свои недостатки. Так, с его помощью невозможно проверить качество притирки клапанов при работе двигателя под нагрузкой (просачивание газов под нагрузкой). Также его нельзя использовать для двигателей, оснащенных клапаном ЕГР, поскольку их конструкция подразумевает наличие в одном или нескольких цилиндрах соответствующих клапанов, через которые топливо и выльется наружу. Поэтому проверить герметичность данным способом не получится.

Метод второй

Второй метод проверки качества притирки клапанов является универсальным и наиболее достоверным, поскольку позволяет проверить прохождения газов через клапана под нагрузкой. Для выполнения соответствующей проверки необходимо расположить головку блока цилиндров «вверх ногами», то есть, таким образом, чтобы выходы (отверстия) клапанов были сверху, а отверстия колодцев коллекторов — сбоку

Далее нужно налить небольшое количество топлива (в данном случае неважно, какое именно, и даже неважно его состояние) в полость выхода клапанов (своеобразная тарелка)

Взять воздушный компрессор и с его помощью подать в боковой колодец струю сжатого воздуха. Причем необходимо подавать сжатый воздух как в отверстие впускного коллектора, так и в отверстие выпускного коллектора. Если притирка клапанов была выполнена качественно, то из-под них не будут выходить пузырьки воздуха даже под нагрузкой, которую обеспечивает компрессор. Если же имеют место воздушные пузырьки — значите, герметичности нет. Соответственно, притирка была выполнена некачественно, и необходимо выполнить доработку. Описанный в данном разделе метод является чрезвычайно эффективным и универсальным, его можно использовать для любых двигателей.

Заключение

Притирка клапанов — несложная процедура, с которой может справиться большинство автовладельцев, особенно имеющих навыки ремонтных работ. Главное при этом иметь соответствующие инструменты и материалы. Пасту для притирки можно сделать самостоятельно, или же купить уже готовую. Однако второй вариант предпочтительнее. Для проверки качества выполненной притирки желательно использовать воздушный компрессор, обеспечивающий проверку просачивания газов под нагрузкой, это более качественный подход.

Притирка клапанов

После прирезки сёдел, нужно притереть клапана. Это нетрудная операция, но как и все в двигателе, ответственная. Сделаете все правильно — будете ездить. Ошибетесь эвакуатор Балашиха вам поможет. Нужно нанести на коническую поверхность клапана шлифовальную пасту, вставить стержень клапана во втулку и притирать, вращая и прижимая к седлу. Это кратко.

 Иногда рекомендуют применить самодельную притирочную пасту, из молотого стекла с солидолом или средства для чистки посуды. Наверное, в какой-то критической ситуации такой рецепт может спасти. Мне не потребовалось. Если вы живете в городе, даже небольшом, купить хорошую притирочную пасту проще и эффективнее.

Нужно соблюдать чистоту, кроме как конус клапана и седло, паста не должна никуда попасть. Закончив притирку, нужно промыть седло и конус. Не стоить рассчитывать, что при нагреве алмазные крупинки превратятся в графит. Такое явление существует. Но в двигателе этого не произойдёт. Не настолько нагреваются клапана и седла.

Перед притиркой, протрите седло и клапан бензином, ацетоном или растворителем. Это кажется ненужным, но подумайте. Загрязнения не попадают на детали равномерно. Масла, литола и отработки в любом гараже завались. Маленькое масляное пятнышко сделает притирку неодинаковой по окружности клапана. Это может только осложнить работу .

Инструмент для притирки.

Чем вращать клапана? Инструменты для этого довольно разнообразны. Самый традиционный, цанговое приспособление. Вы вставляете клапан в головку, переворачиваете её и зажимаете стержень в цанговом зажиме. Клапан тянут и вращают за рукоятку. Просто и надёжно. Один раз купив такое приспособление, можно работать им несколько лет.

Я если такого приспособления нет, чем его заменить? Можно натянуть на клапан кусок шланга подходящего диаметра, но такой заменитель не очень удобен. Шланг будет сползать со стержня клапана. Без хомутика на шланге, работать просто невыносимо.

Что нужно для притирки клапана? Вращение и не очень сильный прижим! Почему вращение обязательно за стержень? Просто потому, что ухватиться за тарелку клапана негде. Только присоской за торец. Поэтому более удобный инструмент именно присоски.

Конечно, любителями придумана замена и присоскам. Взгляните, кусок шланга приклеивается к шлангу горячим клеем. Затем клапан притирают, а клей убирают ножом.

 Описанные выше приёмы предполагают ручную притирку, но ведь люди всегда стараются облегчить себе работу. Тем более, если притереть клапанов нужно шестнадцать. Какой можно применить механизированный инструмент? Шуруповёрт!



Как было сказано выше, после притирки клапан и седло следует тщательно промыть. Иначе притирочная паста продолжит свою работу и после сборки, ускоренно изнашивая клапан.

Как притирать клапана

Как делать притирку клапанов правильно и что для этого нужно Притирка клапанов своими руками — несложная процедура при условии, что автовладелец до этого имел опыт выполнения ремонтных работ. Для проведения притирки седел клапанов понадобится ряд инструментов и материалов, среди которых притирочная паста, устройство для демонтажа клапанов, дрель (шуруповерт), керосин, пружина, по диаметру проходящая в отверстие седла клапана. По времени притирка клапанов двигателя — процедура достаточно затратная, поскольку для ее выполнения необходимо произвести демонтаж головки блока цилиндров. Содержание Что такое притирка и для чего она нужна Притирка клапанов — это процесс, обеспечивающий идеальное прилегание впускного и выпускного клапана в цилиндрах двигателя на их посадочных местах (седлах). Обычно притирка выполняется при замене клапанов на новые, или же после выполнения капитального ремонта двигателя. В идеале притертые клапана обеспечивают максимальную герметичность в цилиндре (камере сгорания). Это, в свою очередь, обеспечивает высокий уровень компрессии, коэффициент полезного действия мотора, его нормальную работу и технические характеристики. Другими словами, если не притереть новые клапана, то часть энергии сгоревших газов, будет безвозвратно потеряна вместо того, чтобы обеспечить должную мощность двигателю. При этом наверняка увеличится расход топлива, а мощность мотора однозначно уменьшится. Некоторые современные автомобили оборудованы системой автоматического контроля за формой клапанов. Она попросту стачивает клапан, поэтому необходимость в ручной притирке отпадает. Что необходимо для притирки Процесс притирки выполняется при демонтированной головке блока цилиндров. Поэтому кроме инструментов для притирки клапанов автовладельцу также понадобится инструмент для демонтажа ГБЦ. Как правило, это обычные слесарные ключи, отвертки, ветошь. Однако также желательно иметь и динамометрический ключ, который понадобится на этапе обратного монтажа головки на место. Необходимость в нем возникает, поскольку крепежные болты, держащие головку на ее посадочном месте, должны быть закручены с определенным моментом, который как раз и можно обеспечить лишь при помощи динамометрического ключа. В зависимости от того, какой будет выбран способ притирки клапанов — ручной или механизированный (о них немного позже), отличается и набор инструментов для работы. Непосредственно для выполнения притирки клапанов автовладельцу понадобится: Ручной держатель клапана. В автомагазинах или автомастерских имеются в продаже уже готовые такие изделия. Если вы по каким-либо причинам не хотите или не можете купить подобный держатель, то его можно изготовить самостоятельно. Как его сделать, рассказано в следующем разделе. Ручной держатель клапана используется при ручной притирке клапанов. Паста для притирки клапанов. В большинстве случаев автовладельцы покупают уже готовые составы, поскольку в настоящее время этих средств в автомагазинов достаточно много, в том числе по разным ценам. В крайнем случае можно сделать подобный состав и самостоятельно из абразивной стружки. Дрель или шуруповерт с возможностью реверса (для выполнения механизированной притирки). Как правило, притирка выполняется в обе стороны вращения, поэтому дрель (шуруповерт) должна вращаться как в одну, так и в другую стороны. Также можно воспользоваться ручной дрелью, которая сама по себе может вращаться в одном и другом направлении. Шланг и пружинка. Эти устройства необходимы для выполнения механизированной притирки. Пружинка должна иметь невысокую жесткость, и диаметр на два-три миллиметра больше диаметра стержня клапана. Аналогично и шланг, чтобы его можно было впритык надеть на стержень. Также для его закрепления можно воспользоваться маленьким хомутом. Еще необходим какой-нибудь недлинный металлический стержень по диаметру аналогичный стержню поршня, чтобы он также впритирку подходил для резинового шланга. Керосин. Его используют в качестве очистителя и впоследствии для проверки качества выполненной притирки. «Шарошка». Это специальное приспособление, предназначенное для снятия поврежденного металла в посадочном гнезде клапана. Такие приспособления продаются в готовом виде в автомагазинах. В настоящее время в автомагазинах можно найти эту деталь практически для любого двигателя (тем более для распространенных автомобилей). Ветошь. Впоследствии с ее помощью нужно будет вытереть насухо обработанные поверхности (заодно и руки). Растворитель. Нужен для очистки рабочих поверхностей. Скотч. Является нужной составляющей при выполнении одного из методов механизированной очистки. Приспособление для притирки клапанов Если у автовладельца нет возможности/желания покупать заводское приспособление для притирки клапанов своими руками (вручную), аналогичное устройство можно сделать самостоятельно с помощью подручных средств. Для этого понадобится: Металлическая трубка с полостью внутри. Ее длина должна составлять около 10…20 см, а диаметр внутреннего отверстия трубки должен быть на 2…3 мм больше, чем диаметр стержня клапана двигателя. Электродрель (или шуруповерт) и сверло по металлу диаметром 8,5 мм. Контактная или газовая сварка. Гайка и болт диаметром 8 мм. Алгоритм изготовления устройства для притирки клапанов будет следующим: С помощью дрели на расстоянии около 7…10 мм от одного из краев необходимо просверлить дырку указанного выше диаметра. С помощью сварки необходимо приварить гайку ровно над просверленным отверстием. При этом работать нужно аккуратно, чтобы не повредить резьбу на гайке. Вкрутить болт в гайку так, чтобы его край достал внутренней поверхности противоположной от отверстия стенки трубки. В качестве рукоятки для трубки можно либо загнуть противоположный кусок трубы под прямым углом, либо же доварить еще один кусок трубы или любой другой металлической детали, похожей по форме (прямой). Выкрутить болт обратно, а в трубку вставить стержень клапана, и с помощью болта зажать его крепко с помощью гаечного ключа. В настоящее время подобное приспособление заводского изготовления можно найти во многих интернет-магазинах. Однако проблема заключается в том, что цена на них явно завышена. Но если автовладелец не хочет выполнять процедуру изготовления самостоятельно — можно вполне купить приспособление для притирки клапанов. Методы притирки клапанов Способов притирки клапанов на самом деле существует два — ручной и механизированный. Однако ручная притирка — процесс трудоемкий и затратный по времени. Поэтому лучше пользоваться так называемым механизированным методом, с использованием дрели или шуруповерта. Однако разберем один и другой метод по порядку. Вне зависимости от выбранного метода притирки в первую очередь необходимо выполнить демонтаж клапанов из головки блока цилиндров (она должна быть также предварительно демонтирована). Чтобы извлечь клапана из направляющих втулок головки блока цилиндров необходимо снять пружины клапанов. Для этого пользуются специальным приспособлением, после чего вынуть из тарелок пружин «сухари». Ручной метод притирки Чтобы выполнить притирку клапанов двигателя автомобиля, необходимо следовать приведенному ниже алгоритму: После демонтажа клапана необходимо хорошенько очистить его от нагара. Для этого лучше воспользоваться специальными чистящими средствами, а также абразивной поверхностью с тем, чтобы тщательно убрать с поверхности налет, смазку, грязь. Нанести на фаску клапана сплошной тонкий слой притирочной пасты (для начала используют крупнозернистую пасту, а потом — мелкозернистую). В случае, если используется описанное выше самодельное приспособление для притирки, то его необходимо вставить клапан в его седло, перевернуть головку блока цилиндров, и надеть держатель на стоящий в клапанной втулке и смазанный притирочной пастой клапан. Далее нужно закрутить болт с тем, чтобы закрепить клапан в трубе как можно крепче. Потом нужно вращать притирочное приспособление вместе с клапаном попеременно в обе стороны на половину оборота (примерно на ±25°). Через одну-две минуты необходимо поворачивать клапан на 90° по или против часовой стрелки, повторять обратно-поступательные движения по притирке. Клапан необходимо притирать, периодически прижимая его к седлу, а потом отпуская, повторять процедуру циклически. Ручную притирку клапанов необходимо выполнять до появления на фаске матово-серого ровного однотонного пояска. Его ширина составляет около 1,75…2,32 мм для впускных клапанов, и 1,44…1,54 мм для выпускных клапанов. После притирки матово серый поясок соответствующего размера должен появиться не только на самом клапане, но и на его седле. Другим признаком, по которому можно косвенно судить, что притирку можно заканчивать, является изменение звука процедуры. Если в начале притирания он будет чисто «металлическим» и громким, то ближе к концу звук будет более приглушенным. То есть, когда трется не металл по металлу, а металл по матовой поверхности. Обычно процесс притирки занимает 5…10 минут (зависит от конкретной ситуации и состояния клапанного механизма). Обычно притирку выполняют с использованием паста разной зернистости. Сначала используют крупнозернистую пасту, а потом — мелкозернистую. Алгоритм их использования одинаковый. Однако вторую пасту можно использовать лишь после того, как будет хорошо зашлифована и затвердеет слой первой пасты. После выполнения притирки необходимо тщательно протереть непосредственно клапан и его седло чистой ветошью, а также можно промыть поверхность клапана с тем, чтобы удалить с его поверхности остатки притирочной пасты. Проверить качество притирки путем проверки концентричности расположения тарелки клапана и его седла. Для этого необходимо нанести на фаску головки клапана тонкий слой графита карандашом. Далее помеченный клапан нужно вставить в направляющую втулку, слегка прижать к седлу, после провернуть. По полученным следам графита можно судить о концентричности расположения клапана и его седла. Если притирка хорошая, то от одного поворота клапана все нанесенные черточки сотрутся. Если этого не произошло — притирку необходимо повторить до выполнения указанного условия. Однако полную проверку выполняют другим методом, описанным ниже. По завершении выполнения притирки клапанов все рабочие поверхности деталей промывают керосином с целью удаления остатков притирочной пасты и грязи. Ножку клапана и втулку смазывают моторным маслом. Далее клапана устанавливают на их посадочные места в головке блока цилиндров. В процессе притирки клапанов необходимо избавиться от следующих типов дефектов: Нагар на фасках, не приведший к деформации фаски (клапана). Нагар на фасках, приведший к деформации. В частности, на их конической поверхности появилась ступенчатая поверхность, а сама фаска стала круглой. Обратите внимание, что если в первом случае клапан можно просто притереть, то во втором нужно обязательно выполнить его проточку. В некоторых случаях притирка выполняется в несколько этапов. Например, грубая притирка проводится до тех пор, пока на поверхности обрабатываемой детали не будут удалены все раковины и царапины. Зачастую для притирки используют пасту с разным уровнем зернистости. Крупный абразив предназначен для удаления значительных повреждений, а мелкий — для доводки. Соответственно, чем более мелкий абразив применяется — тем качественнее считается притирка клапанов. Обычно пасты имеют номера. Например, 1 — чистовая, 2 — черновая. Нежелательно попадание абразивной пасты на другие элементы клапанного механизма. Если же она попала туда — смойте ее керосином. Притирка клапанов дрелью Притирка клапанов с помощью дрели — наиболее оптимальный вариант, с помощью которого можно сэкономить время и силы. Его принцип аналогичен ручной притирке. Алгоритм его выполнения следующий: Взять подготовленный металлический стержень и надеть на него резиновый шланг подходящего диаметра. Для лучшего закрепления можно воспользоваться хомутом соответствующего диаметра. Упомянутый металлический стержень с прикрепленным резиновым шлангом закрепить в патроне электродрели (или шуруповерта). Взять клапан и надеть на его стержень пружинку, после чего установить его на посадочное место. Немного выдвинув клапан из головки блока цилиндров, нанести на его фаску небольшое количество притирочной пасты по периметру его тарелки. Вставить стержень клапана в резиновый шланг. При необходимости также воспользоваться для лучшего крепления хомутом соответствующего диаметра. На низких оборотах дрели начать притирать клапан на его посадочном месте. При этом нужно двигать его вперед-назад, в чем, собственно, и будет помогать установленная пружина. После нескольких секунд вращения в одну сторону нужно переключить дрель на реверс, и вращать ее в противоположную сторону. Процедуру выполнять аналогично, до появления матового пояска на корпусе клапана. По завершении притирки тщательно вытереть клапан от остатков пасты, желательно с помощью растворителя. Причем удалять пасту нужно не только с фаски клапана, но и с его седла. Притирка новых клапанов Существует еще один притирки новых клапанов на головке блока цилиндров. Алгоритм его выполнения следующий: С помощью смоченной в растворителе ветоши необходимо удалить грязь и налет на фасках всех новых клапанов, а также на их седлах (посадочных местах). Важно, чтобы их поверхности были чистыми. Взять кусочек двустороннего скотча и наклеить его тарелку притираемого клапана (вместо двустороннего скотча можно взять обычный, но предварительно сделав из него кольцо и сжав до плоского состояния, тем самым превратив в двусторонний). Смазать кончик стержня машинным маслом, и установить его на посадочное место, где предполагается выполнить притирку устройства. Взять любой другой клапан аналогичного диаметра и вставить в патрон шуруповерта или дрели. Совместить тарелки двух клапанов, чтобы они с помощью скотча склеились между собой. Несильно надавливая на дрель или шуруповерт на малых оборотах начать притирку. Электроприбор будет вращать один клапан, а тот, в свою очередь, будет передавать вращательные движения на притираемый клапан. Вращение должно быть как прямым, так и реверсным. Признаки окончания процедуры аналогичны описанным выше. Обратите внимание, что многие современные автомобильные двигатели не поддаются притирке клапанов. Это связано с тем, что они выполнены из алюминия, и при значительном повреждении элементов двигателя возникает риск частой замены клапанов. Поэтому владельцам современных иномарок имеет смысл дополнительно уточнить эту информацию или лучше обратиться за помощью в автосервис. Помните, что после притирки нельзя менять клапана местами, поскольку притирка выполняется для каждого клапана индивидуально. Как проверить притирку клапанов По окончании выполнения притирки клапанов обязательно нужно выполнить проверку качества притирки. Это можно сделать одним из двух методов. Метод первый Описанный ниже способ наиболее является наиболее распространенным, однако он не всегда покажет правильный результат со 100% гарантией. Также его невозможно использовать для проверки качества притирки клапанов у двигателей, оснащенных клапаном EGR. Так, для выполнения проверки необходимо положить головку блока цилиндров на бок, таким образом, чтобы отверстия колодцев, к которым присоединяются коллекторы, «смотрели» вверх. Соответственно, клапана будут располагаться в горизонтальной плоскости, а их крышки будут расположены вертикально. Перед выполнением проверки выполненной притирки клапанов необходимо с помощью компрессора осушить выходы клапана, чтобы обеспечить наглядность возможного вытекания топлива из-под них (то есть, чтобы вертикальная стенка была сухая). Далее необходимо в вертикально расположенные колодцы заливать бензин (а еще лучше керосин, поскольку он обладает лучшей текучестью). Если клапана обеспечивают герметичность, то из-под них залитый керосин не будет просачиваться. В случае, если же топливо даже в малых количествах просачивается из-под клапанов — необходимо выполнить дополнительную притирку или другие ремонтные работы (зависит от конкретной ситуации и диагностики). Преимущество этого метода заключается в простоте его выполнения. Однако такой метод имеет и свои недостатки. Так, с его помощью невозможно проверить качество притирки клапанов при работе двигателя под нагрузкой (просачивание газов под нагрузкой). Также его нельзя использовать для двигателей, оснащенных клапаном ЕГР, поскольку их конструкция подразумевает наличие в одном или нескольких цилиндрах соответствующих клапанов, через которые топливо и выльется наружу. Поэтому проверить герметичность данным способом не получится. Метод второй Второй метод проверки качества притирки клапанов является универсальным и наиболее достоверным, поскольку позволяет проверить прохождения газов через клапана под нагрузкой. Для выполнения соответствующей проверки необходимо расположить головку блока цилиндров «вверх ногами», то есть, таким образом, чтобы выходы (отверстия) клапанов были сверху, а отверстия колодцев коллекторов — сбоку. Далее нужно налить небольшое количество топлива (в данном случае неважно, какое именно, и даже неважно его состояние) в полость выхода клапанов (своеобразная тарелка). Взять воздушный компрессор и с его помощью подать в боковой колодец струю сжатого воздуха. Причем необходимо подавать сжатый воздух как в отверстие впускного коллектора, так и в отверстие выпускного коллектора. Если притирка клапанов была выполнена качественно, то из-под них не будут выходить пузырьки воздуха даже под нагрузкой, которую обеспечивает компрессор. Если же имеют место воздушные пузырьки — значите, герметичности нет. Соответственно, притирка была выполнена некачественно, и необходимо выполнить доработку. Описанный в данном разделе метод является чрезвычайно эффективным и универсальным, его можно использовать для любых двигателей. Заключение Притирка клапанов — несложная процедура, с которой может справиться большинство автовладельцев, особенно имеющих навыки ремонтных работ. Главное при этом иметь соответствующие инструменты и материалы. Пасту для притирки можно сделать самостоятельно, или же купить уже готовую. Однако второй вариант предпочтительнее. Для проверки качества выполненной притирки желательно использовать воздушный компрессор, обеспечивающий проверку просачивания газов под нагрузкой, это более качественный подход. Спрашивайте в комментариях. Ответим обязательно! etlib.ru Как и зачем притирать клапана| Притирочная паста — ABRO на DRIVE2 В процессе работы двигателя как дизельного, так и бензинового, на клапанах впускного и выпускного вала образуется нагар. Это происходит вследствие неправильной работы топливной системы, турбонаддува, вентиляции картера, а так же систем экологии EGR. Полный размер В результате происходит частичная разгерметизация камеры сгорания. Если выпускной клапан плотно не закрывается, то топливная смесь не только теряет воздух, который поступил в цилиндр, но еще и всасывает обратно выхлопные газы. Это вызывает скорое прогорание клапанов, износ направляющей втулки клапана, разбитие седла клапана, износ рабочей фаски клапана. Поэтому при ремонтных работах, связанных со снятием головки блока цилиндров (далее по тексту ГБЦ) и заменой клапанов, осуществляется процесс притирки очищенных или новых клапанов в седла при помощи притирочной пасты. Сегодня мы разберем, как правильно делать притирку клапанов. Что понадобится: 1. Притирочная паста. Описание: Специально разработанный состав для притирки клапанов в двигателях. Одним из компонентов является Карбору́нд — техническое название синтетического материала Син: карбид кремния Сфера применения: Притирка клапанов к седлам ГБЦ. Также используется для полировки никелированных и хромированных деталей. Свойства: — Два в одном: КРУПНОЗЕРНИСТАЯ (Зернистость 80 гранул\квадратный дюйм) Удаляет последствия прогара клапана, износ направляющей втулки клапана, просадка, и разбитие седла клапана, износ рабочей фаски клапана. МЕЛКОЗЕРНИСТАЯ (Зернистость 220 гранул\квадратный дюйм) Окончательная посадка клапана в седло, восстановление герметичности. — Возможность достигать любого уровня зернистости пасты, добавляя в состав масло. — Обеспечивает получение оптимальной шероховатости обрабатываемой поверхности и повышение производительности работ. 2. Рассухариватель клапанов – универсальный инструмент для снятия «сухарей клапана». 3. Шуруповерт, шпилька, 2 кусочка шланга, небольшая пружинка. 4. Набор инструментов. 5. Прямые руки. Работа: Снимаем оси. Процесс притирки клапанов мы покажем на примере двигателей H5 и Н2 автомобиля Great Wall HOVER. Итак, мы уже демонтировали ГБЦ, проверили на плоскость, выяснили, что отклонений нет, следов пробоя тоже нет. Снимаем оси с коромыслами. Они держатся за счет пяти болтов на впуске и восьми на выпуске. Откручивается все довольно просто ключом на 12. При съеме коромысел нужно быть внимательным с осью: на двигателях у Н5 и Н2 могут выскочить гидрокомпенсаторы. В нашем случае гидрокомпенсаторы сильно изношены, поэтому был установлен комплект новых. Важно! Если у вас гидрокомпенсаторы в хорошем состоянии, то лучше их не вынимать и не сжимать, чтобы не ушло масло. Рассухариваем клапаны. Что такое сухари? «Сухари клапанов» — вспомогательные детали, предназначенные для соединения тарелки пружины клапана с клапаном таким образом, чтобы пружина клапана постоянно поддерживала его в требуемом положении. Вкручиваем болт в одно из отверстий под осью и устанавливаем рассухариватель. Берем в одну руку инструмент, в другую — магнит или пинцет для извлечения сухарей. www.drive2.ru Притирка клапанов: делаем правильно — DRIVE2 Притирка клапанов головки цилиндров пожалуй самый ответственный этап ремонта ГБЦ. Прежде чем начинать ремонт головки, не забудьте проверить плоскость головки и наличие трещин. От того насколько качественно были притерты клапана ГБЦ при ремонте, зависит качество и срок их работы, а также и работа всего двигателя. Притирать клапана ГБЦ к клапанному гнезду необходимо в том случае, если вы меняете клапана или, и клапанные втулки. Что понадобится нам для этой процедуры: 1. Стружка наждачного камня и немного моторного масла, для приготовления притирочной пасты аля колхоз привет из девяностых. Можно купить готовую, эффект тот же. 2. «Шарошка» для снятия небольшого выработонного слоя металла на клапанном гнезде. 3. Новые клапана. 4. Непосредственно сам инструмент для притирки клапанов. С первым думаю все понятно, объяснять откуда берется и где раздобыть стружку наждачного камня думаю не стоит. Второе «шарошка», с этим сложнее. Шарошка представляет из себя наставку для клапанного гнезда, сделанную по форме посадки клапана, в зоне соприкосновения с клапанным гнездом имеются зубья, которые и снимают выработку с клапанного гнезда. В наше время если хорошо постараться, можно подобрать шарошку практически к любой ГБЦ. Шарошку подобрали, теперь ставим ее на клапанное гнездо и начинаем вращать. Вращаем аккуратно до тех пор, пока на клапанном гнезде не образуется блестящий чистый круг по форме и размеру рабочей области нового клапана. Новые клапана — от их качества зависит многое, а качество зависит от цены… думайте сами… Приспособление для притирки клапанов. Можно сделать самостоятельно за пол часа, если руки растут откуда надо. Для этого нам потребуется: • трубка длиной 10-20 см, с отверстием внутри (диаметр отверстия должен быть на 2-3мм больше чем диаметр стержня вашего клапана). • дрель, сверло на 8.5мм • контактная или газовая сварка (автоген). • гайка и болт 8мм. Берем нашу трубку, берем дрель и почти около самого края (за 7-10мм) сверлим отверстие 8.5мм. Далее берем гайку и аккуратно, чтобы не испортить резьбу, привариваем ее над просверленным отверстием так, чтобы можно было закрутить болт и он мог достать до противоположного края трубки. Затем делаем рукоятку для нашего приспособления, загинаем ее прямым углом или же навариваем на другой конец поперечную трубку так, чтобы вам было удобно её держать и работать. К слову на сегодняшний интернет магазины инструментов пестрят всякими вариантами притирочных приспособлений, правда цена немного кусается. После того как все готово можно приступить к притирке. 1. Берем новый клапан, вставляем в клапанную втулку. 2. стружку наждачного камня смешиваем с моторным маслом в пропорции примерно 2\1, чтобы смесь стала похожа по вязкости на шампунь. 3. готовым раствором смазываем края рабочей зоны клапана так, чтобы раствор попал на шарошенную часть клапанного гнезда (больше нигде мазать не нужно). 4. берем наше приспособление для притирки и одеваем на стоящий в клапанной втулке и смазанный притирочной пастой клапан, в гайку закручиваем болт и зажимаем клапан в приспособлении как можно крепче. Далее берем наше приспособление за рукоятку и методично, по ходу работы клапана начинаем его притирать: вперед, назад, влево, вправо, вперед, назад, влево, вправо, вперед, назад, влево, вправо, вперед, назад, влево, вправо. По мере трения притирочная паста будет стекать, выдавливаться, поэтому следите за тем, чтобы притирочное место было хорошо смазано притирочной пастой. После нескольких минут этого адски неудобного и напрягающего процесса можно посмотреть что же там получается. Если среди грязного цвета смеси увидите блестящую непрерывающуюся полосу на клапанном гнезде, значит можно приступить к последнему этапу: насыпать сухой стружки дальше тереть уже на сухую. Когда придет время, клапан начнет скрипеть и издавать разные звуки, это и будет сигналом того что он хорошо притерся. Проверить качество притирки клапанов можно так: полностью собранную головку положить на бок и в коллекторные отверстия залить воды или солярки, если вода не капает через клапаны, значит клапана притерты хорошо, если же капает то… сами знаете. www.drive2.ru 120 фото как просто и быстро притереть клапаны Большинство автовладельцев считают, что лучше чинить автомобили собственными руками. Во время ремонтных работ, производятся абсолютно разные действия, включая и притирку клапанов. Этому действию должно уделяться особое внимание, ведь от правильно притертых клапанов напрямую зависит качество работы автомобиля. Содержимое обзора: Для чего притирают клапаны? Перед получением ответа на вопрос, как притереть клапана в домашних условиях, нужно ознакомиться с тем, для чего необходима эта процедура. Итак, во время функционирования автомобиля на седлах и тарелках детали, формируется нагар. Он не даёт возможность клапанам нормально закрываться, а для качественного функционирования мотора, этот процесс достаточно важен. Ведь после втягивания топливно-воздушной смеси в камеру сгорания, она сжимается поршнем и поднимается в максимально высокую точку. Как итог, от того, насколько хорошо сжаты клапаны, зависит эффективность и экономность работы мотора. Как понять, что пришло время притирать клапаны Как правило, описываемые детали притираются после выполнения ремонта мотора или же после замены колец поршня. Необходимость осуществления этого действия проверяют на предварительно снятой головке блока цилиндра. Её размещают на ровной поверхности таким образом, чтобы тарелка смотрела вверх. После этого, в камеры сгорания наливается керосин, при его отсутствии можно воспользоваться и бензином. Отмечают уровень и оставляют деталь в этом виде на срок равный 12 часам. Если за указанный промежуток времени жидкость не изменила своего уровня, то всё в норме, если она отсутствует – требуется притирка. Для определения пропускающего клапана можно проанализировать детали на присутствие влажности в коллекторах. Особенности выполнения притирки клапанов Если ранее не выполнялись такого рода ремонтные работы, то рекомендуется заранее ознакомиться с видео о том, как притирают клапана. Далее, подготавливаются такие элементы, как: дрель, оснащенная реверсом; абразивная паста. Клапаны рассухаривают и снимают, затем выполняются такие манипуляции: Клапаны и седло обезжириваются растворителем. На рабочую сторону детали, тонким равномерным слоем наносят специальную пасту. Важно проконтролировать, чтобы это вещество не капало на шток, поскольку оно входит в число очень сильных абразивов. Если на штоке обнаружатся повреждения, то это ускорит процесс выхода из строя маслосъемных колпачков, что увеличивает р avtoadvice.ru Как притереть клапана в домашних условиях Практически каждый владелец старенького автомобиля отечественного или иностранного производства предпочитает ремонтировать его своими силами. В том числе и перебирать двигатель. В связи с этим довольно часто приходится делать притирку клапанов в домашне-гаражных условиях. И многие задают закономерный вопрос о том, для чего требуется эта процедура и как правильно притереть клапана. Содержание статьи  Немного матчасти Для тех, кто не в курсе, стоит пояснить, что клапаны находятся в головке блока цилиндров. Для каждого цилиндра имеется минимум два клапана (в большинстве автомобилей). Один клапан обеспечивает впуск топливно-воздушной смеси в цилиндр (камеру сгорания) из впускного коллектора, а другой – выпускает отработанные газы в выпускной коллектор. Разумеется, открываются клапаны поочередно. Похожи клапаны на гвоздь. Головкой, которую еще называют тарелка, они обращены внутрь цилиндра. В закрытом состоянии головка клапана находится в седле и герметично закрывает камеру сгорания, прижимаясь к седлу рабочей фаской. Рекомендуем также прочитать статью об устройстве ГРМ. Из этой статьи вы узнаете о назначении, принципах работы и других особенностях механизма газораспределения двигателя.  Для чего притирать клапаны В процессе работы на тарелках клапанов, а также на седлах образуется нагар. Он препятствует герметичному закрытию впускного и выпускного клапана. Для нормальной работы двигателя это очень важно. Ведь после того, как на такте впуска топливно-воздушная смесь была втянута в камеру сгорания, поршень сжимает ее, поднимаясь в свою верхнюю мертвую точку. Впускной и выпускной клапаны должны быть закрыты. Чем сильнее будет степень сжатия, тем эффективнее и экономнее будет работа двигателя. Разумеется, при неплотной посадке впускного клапана в седло максимального сжатия и эффективного сгорания смеси уже не будет со всеми вытекающими отсюда последствиями. Что касается неплотного прилегания выпускного клапана, то в этом случае будет происходить не только нарушение герметичности на такте сжатия, но и  прорыв расширяющихся газов из камеры сгорания после воспламенения заряда. Раскаленные газы оплавляют выпускной клапан, двигатель теряет мощность, так как часть газов не толкает поршень, а вылетает в выпуск. Такие последствия являются ответом на вопрос, что будет, если клапана не притерты. Однако для того, чтобы исправить положение, нет особых сложностей. Больше времени и сил приходится расходовать на снятие головки блока цилиндров и самих клапанов. Кроме того, высока вероятность отсутствия необходимости притирать каждый из них. Как определить, что клапан нужно притирать Обычно клапаны притирают после капитального ремонта двигателя. Или, например, после замены поршневых колец. Чтобы второй раз не разбирать. Необходимость процедуры проверяют на снятой головке блока цилиндров. Ее устанавливают на ровную поверхность тарелками клапанов вверх. Затем в камеры сгорания наливают керосин, а если его нет, то сойдет и бензин. Замечают уровень, после чего в таком положении оставляют ГБЦ на двенадцать часов. Если жидкость за это время не ушла, то все в порядке. Если же уходит, то это значит, что предстоит поработать. Чтобы определить, какой из двух клапанов в цилиндре пропускает, хорошо помогает наличие сырости в выпускном или во впускном коллекторе. Можно проверить и другим способом. Принцип будет один и тот же, а разница в том, что жидкость (бензин или керосин) заливается в коллекторы. Головка при этом стоит на боку. Естественно, что оценивают течь уже со стороны тарелок. Притирка клапанов Для того чтобы притереть клапана к головке в домашних условиях, потребуется дрель (желательно с реверсом) и специальная паста. Для проведения этой процедуры клапана придется рассухарить и снять. Кстати, заодно можно произвести замену маслосъемных колпачков, если в этом есть необходимость. Перед работой рекомендуется обезжирить клапан и седло при помощи растворителя. На рабочую фаску клапана равномерно наносится небольшое количество притирочной пасты. Очень важно следить за тем, чтобы она не попала на шток клапана, ведь паста – сильнейший абразив (как правило, алмазный). Если останутся повреждения на штоке, то маслосъемные колпачки будут намного быстрее выходить из строя и существенно увеличится расход масла. Для препятствия этому на шток можно надеть кусочек войлока. Клапан устанавливается на свое место, а шток закрепляется в патроне дрели. Чаще всего для удобства это делают при помощи куска шланга (один конец – на шток, другой – в патрон). Некоторые мастера зажимают шток непосредственно в патрон. Притирка проводится вращением на небольших оборотах. При этом тарелка может прижиматься чем-нибудь к седлу. Например, толстой резинкой. Но в большинстве случаев обходятся без дополнительных приспособлений. Прижимание происходит при оттяжке дрели на себя. Вращение нужно делать как по часовой стрелке, так и в обратном направлении. Обычно на все про все уходит не более двух минут. Чтобы понять, что процесс окончен, нужно знать как выглядит притертый клапан. На его фаске образуется характерная матовая полоска шириной в пару миллиметров. Точно такая же полоска, кстати, будет и на фаске седла. Иногда после описанной процедуры проводят еще финишную обработку. Она ничем не отличается от процесса притирки, кроме того, что вместо притирочной пасты используется паста ГОИ, разведенная с моторным маслом. Перед нанесением тряпочкой необходимо тщательно удалить предыдущее притирочное средство. Проверять качество притирки нужно не только по упомянутой выше полоске, но и при помощи все той же заливки керосина или бензина в камеру сгорания или в коллекторы. Перед сборкой головки блока цилиндров все детали необходимо тщательно промыть бензином. Ведь если в процессе работы абразив из пасты попал на другие поверхности, то последствия могут оказаться весьма печальными – алмазный порошок станет причиной  возникновения дефектов. Также следует знать, в каких случаях притирка клапанов может не получиться. В том случае, когда на рабочих фасках имеются существенные изъяны (раковины) или когда седла были криво расточены (прирезаны), притереть клапана не получится. Первый верный признак этого – матовая полоска на фаске неравномерная или вовсе прерывистая. Тут выход простой, хотя и не совсем приятный – покупка новых деталей. Хотя, можно попробовать и проточить их на станке. Какую притирочную пасту использовать Наши деды изготавливали средство для притирки самостоятельно. Они собирали пыль под наждаками с алмазным кругом, после чего смешивали ее с маслом. Сегодня, благодаря прогрессу и развитию торговли, у автомобилистов имеется приличный выбор в специализированных магазинах. Поэтому у новичков возникает закономерный вопрос о том, чем притереть клапана, какой пастой. О цене речь не идет. Здесь каждый выбирает на свое усмотрение и в соответствии с возможностями. Гораздо важнее определиться с зернистостью и составом. Крупнозернистые пасты неопытному автолюбителю использовать не стоит. Ошибка в работе может привести к появлению существенных дефектов не фасках клапана и седла, что повлечет за собой дополнительные расходы. По этой причине лучше использовать среднезернистые пасты для основной работы и мелкозернистые для шлифовки. Очень часто в комплекте идут уже два тюбика, что облегчает задачу для покупателя. В магазинах часто встречается паста «ФАБО» в стилизованной (в форме клапана) упаковке. Кстати, название – это аббревиатура и расшифровывается как Финишная Антифрикционная Безабразивная Обработка. Эту пасту нужно использовать в качестве финишной, после того, как клапан будет притерт при помощи паст «Классическая» или «Алмазная», продающихся в такой же упаковке. Кроме вышеупомянутой пасты в продаже есть средство ABRO Grinding Paste GP-201. В данном случае в одной упаковке будет сразу два варианта: крупнозернистая и мелкозернистая. Стоит намного дешевле ФАБО. Кроме того, эта паста подходит и для удаления ржавчины с любой металлической поверхности, а также для правки режущих инструментов. Одним словом, такая паста многофункциональная.  Среднезернистую и мелкозернистую пасту в одной упаковке можно получить, купив Done Deal. Основа здесь – порошок карбида кремния. Также универсальное средство, пригодится в хозяйстве. А если есть вероятность и необходимость работать с хромированными поверхностями, то стоит обратить внимание на пасту PERMATEX. В любом случае, перед покупкой рекомендуется внимательно изучить инструкцию и уже потом делать выбор. Теперь давайте ответим на вопрос, что делать, когда пасты нет. Иногда бывают такие ситуации, когда нужно притереть клапана если нет пасты. Что ж, в этом случае  придется вспомнить дедовские способы, о чем уже говорилось выше или немного разнообразить их. Итак, если нет пыли с алмазного круга, то понадобится самая мелкая наждачная бумага. С нее нужно снять абразив и смешать его с моторным маслом или солидолом. В качестве финишной пасты используется паста ГОИ, смешанная с теми же смазочными материалами. Разумеется, качество обработки такими средствами будет намного ниже. Особенно, когда нет соответствующего опыта. Подведем итоги Итак, как видно из всего вышесказанного, притирка – процедура ответственная, трудоемкая, но крайне необходимая для хорошей работы двигателя не только после ремонта, но и после пробега свыше 60 000 километров. Невыясненным остался лишь вопрос: нужно ли притирать клапана на новой головке. Что касается такого случая, есть два варианта: если головка абсолютно новая и приобреталась полностью укомплектованной, то можно не притирать. Во всяком случае, специалисты говорят, что делать это не обязательно. Однако если приобреталась головка отдельно от клапанов, то притирка понадобится. Опять же, в любом случае перед ее установкой герметичность прилегания тарелок можно всегда проверить уже известным способом, то есть при помощи заливания бензина или керосина в ГБЦ или коллекторы. Читайте также krutimotor.ru Как притереть клапана двигателя? 4 проверенных способа притирки + видео Содержание статьи Клапана относятся к категории элементов ГБЦ. На каждый цилиндр приходится два клапана как минимум. Один из них впускает в камеру сгорания смесь топлива и воздуха, которая поступает из впускного коллектора. Второй избавляется от отработанных газов. Они поочерёдно открываются, имеют визуальное сходство с гвоздём. Головку часто называют тарелкой, этой стороной они направлены во внутреннюю часть цилиндра. Если клапан закрыт, его головка располагается в седле и заслоняет камеру сгорания за счёт прижатия фаской к седлу максимально плотно. Так как притереть клапанё следует в случае их замены или при резких рывках авто на холостых оборотах, стоит рассмотреть этот процесс более детально. Актуальность притирки Нагар неизменно появляется на сёдлах и тарелках клапанов в процессе их эксплуатации. От этого закрытие выпускного или впускного клапана осуществляется негерметично. Из-за этого работа мотора становится не такой продуктивной, а расход топлива не экономным. Если выпускной клапан прилегает негерметично, расширяющие газы прорываются после возгорания заряда, они обжигают и плавят его, что негативно сказывается на мощности мотора, поскольку частично газы отправляются в выпуск. Притирка клапанов не представляет собой ничего сложного, в отдельных случаях даже нет необходимости притирать обе детали. Достаточно снять ГБЦ, изъять сами клапана и проверить их состояние. Когда делать притирку Традиционно целесообразно выполнять рассматриваемую процедуру после выполнения полноценного ремонта мотора или при замене поршневых колец. Следующая поэтапная инструкция позволит понять, пришло ли время притереть клапана. Снимите ГБЦ и установите её так, чтобы тарелки были направлены вверх. Поверхность должна быть максимально ровной. Налейте керосин или бензин в камеры сгорания. Измерьте уровень и оставьте ГБЦ в таком состоянии на 12 часов. Через 12 часов проведите повторный замер, и если уровень залитого вещества не изменился за этот период, притирать клапана не нужно. Если количество вещества частично уменьшилось, остаётся определить пропускающий клапан. Поможет обнаружение очагов влаги и сырости в одном из коллекторов. Другой способ проверки предполагает установку головки в боковое положение, течь оценивается со стороны тарелок. В остальном процедура аналогична. Также советуем внимательно изучить статью нашего эксперта, в которой рассказывается об обслуживании двигателя ВАЗ-2112 на 16 клапанов. Способы притирки Так как правильно притереть клапана можно разными способами, стоит ознакомиться с каждым из них. Разница между упомянутыми далее способами существенная: использование станка даёт наиболее точный результат, тогда как вручную притирать клапана достаточно сложно и долго, а качество выполненных работ наименее высокое. Станки Максимальной точности нарезки и сопряжения седла и фаски клапана можно добиться только посредством жёсткой центровки детали, и без станка в данном случае не обойтись. В итоге профиль качественно нарезается и отличается высокой точностью. Дополнительные манипуляции при такой процедуре не нужны, кроме сборки ГБЦ и предварительной промывки клапанов. Ручные фрезы Так как притереть клапана в домашних условиях можно и без высокоточного станка, стоит рассмотреть метод с использованием ручной фрезы. Диаметр такого инструмента может быть разным, а подбирать его следует с учётом конкретной модели двигателя. Необходимо на сёдлах вырезать три фаски под углом в 60, 45 и 30 градусов. Помните, что данный метод применим исключительно для обработки старых деталей. Верстак и трубка с Т-образной ручкой Рассматриваемый метод принято считать наиболее трудоёмким и долгим, зато он способен обеспечить достойный уровень качества. Рассмотрим этапы процесса: Подготовьте трубку с ручной Т-образной формы и отверстием, куда стержень клапана без проблем войдёт. Сбоку конструкции создайте отверстие и нарежьте резьбу, вкрутите болт. Клапан должен фиксироваться максимально прочно и надёжно. Разберите ГБЦ, установите на верстак. Не забывайте о надёжности фиксации. Вставьте клапан в отведённый для него участок и закрепите собранную ранее конструкцию на другом его конце. Пасту на данном этапе следует применить для обработки области соприкосновения с седлом. Воспользуйтесь сконструированным приспособлением для перемещения клапана, чтобы просвет исчез полностью. Периодически меняйте направление круговых движений, параллельно дополнительно обрабатывайте зону клапана абразивной пастой. О высоком качестве выполненной работы будет свидетельствовать полоса с матовой поверхностью, которую вы найдёте на главных составляющих элементах клапана. Ширина дорожки должна ориентировочно составлять 1,5 мм. Использование дрели Применение дрели для реализации рассматриваемой процедуры также допустимо и считается наиболее распространённым вариантом. В идеале инструмент должен располагать функцией реверса. Шуруповёрт также подойдёт. Сам процесс притирки состоит из следующих этапов: Рассухарьте клапана и снимите их. На данном этапе целесообразно заменить при необходимости маслосъёмные колпачки. (читайте больше о замене маслосъёмных колпачков). Используйте растворитель для обезжиривания седла и клапана. Нанесите пасту на рабочую клапанную фаску. Абразивное вещество не должно попасть на шток клапана, иначе он будет повреждён, маслосъёмные колпачки изживут своё намного быстрее, а масло будет расходоваться в большем количестве. Наденьте на шток войлочный лоскут, чтобы защитить его. Зафиксируйте клапан на своём месте, а шток должен располагаться в патроне выбранного вами электроинструмента. Для повышения удобства работы воспользуйтесь отрезком шланга: один край наденьте на шток, а второй — в патрон. Отдельные мастера предпочитают зажать шток сразу в патрон. Для притирки активируйте минимальную скорость дрели. Если клапанная тарелка прижата к седлу определёнными зонами, воспользуйтесь утолщённой резинкой, но обычно в этом нет необходимости. При оттягивании электроинструмента на себя наблюдается прижимание. Вращательные движения необходимо выполнять в разные стороны поочередно. Процедура занимает около 2 минут. Для окончательной обработки на завершающем этапе повторите все действия, но вместо абразивной пасты используйте смешанную с моторным маслом пасту ГОИ. Предыдущую притирочную пасту следует предварительно удалить. Как только работы будут завершены, тщательно очистите бензином обработанные пастой детали. Чтобы убедиться в достойном уровне выполненной работы, можно ориентироваться как на матовую дорожку, так и на другие методы проверки качества притирки. Это может быть способ с заливанием бензина или керосина, используемый для определения необходимости выполнять притирку. Результат проделанной работы может вас разочаровать, в некоторых случаях это будет вполне логично. Например, если ранее сёдла были криво прирезаны или на рабочих фасках заметны существенные дефекты. Убедиться в том, что процедура не увенчалась успехом, можно по той же матовой полоске, она будет неровной или даже прерываться. Приобретение новых деталей станет единственным решением проблемы. Выбор пасты Выбор абразивных паст для притирки в современных магазинах может повергнуть в шок любого водителя-новичка. О цене речь не пойдёт, поскольку выбор по данному параметру полностью зависит от возможностей и личных предпочтений покупателя. Такие факторы, как состав и зернистость более важные, поэтому их и стоит рассмотреть: Новичкам лучше отказаться от использования крупнозернистых паст, иначе малейшая оплошность приведёт к дефектам седла и фаски. Средний уровень зернистости предпочтителен, если речь идёт об основной обработке, а мелкая зернистость нужна для шлифовки. Зачастую комплектация предполагает наличие двух ёмкостей с пастами с составами разной зернистости. Если вы не позаботились о покупке пасты, можно приготовить её самостоятельно. Для этого подберите наждачную бумагу с минимальным уровнем зернистости и снимите абразив, смешайте полученный порошок со смазочным материалом. Пасту ГОИ используйте на завершающем этапе для финишной обработки поверхности. Смешивать её стоит так же, как и в случае с порошком абразива. Сразу стоит упомянуть о том, что качество притирки будет на порядок ниже, чем при использовании магазинных абразивов. Общие рекомендации При самостоятельной притирке клапанов стоит ориентироваться на следующие советы: используемые пасты должны обладать разным уровнем абразивности, от минимальной до максимальной; нельзя менять места установки клапанов между собой, у каждого должно быть своё место; тщательно удалите остатки пасты путём промывания обработанных деталей в бензине. Выводы Как видите, процедура притирки не только проста, также существует несколько способов на выбор, что ещё больше облегчает процесс, особенно, если выполнять работы самостоятельно и без специальных станков. Во многом качество проделанной работы зависит от правильно выбранной абразивной пасты, поэтому стоит серьёзно подойти к вопросу подготовки инструментов и расходных материалов. Пожалуйста, оцените этот материал! Загрузка… Если Вам понравилась статья, поделитесь ею с друзьями! motorsguide.ru Притирка клапанов — DRIVE2 Машины нет в журнале, но она у меня есть. MAZDA 626 GE, двигатель FS 2.0 Ездит отец… ездил, пока не прогорела прокладка гбц. После разборки гбц для замены маслосъемных колпачков решил попробовать притереть клапана, вид у них был ужасный. Полный размер ГБЦ притерта, месяц валялась в холодном гараже. Полный размер ZOOM-ZOOM Полный размер Образцы — первые три куплены за свои. Каждый 220-260 р Никогда раньше этого не делал и начал выбирать пасту. Т.к. из интернета нихрена не ясно, то взял ВМП профессиональная, алмазная и ФАБО, так сказать, попробовать в сравнении. smazka.ru/production/prit…sionalnaya-dlya-klapanov/ smazka.ru/production/prit…-almaznaya-dlya-klapanov/ smazka.ru/production/prit…pasta-fabo-dlya-klapanov/ На фото слева направо: непритертый убитый клапан, 2 раза алмазная+ФАБО, два раза алмазная. Полный размер Сразу скажу, профессиональная не понравилась, притирать дольше, чем алмазной, и шероховатость (на мой субъективный взгляд через очки) показалась больше, но это соответствует маркировкам на тубах с пастой. Может это из-за прочной стали седел клапанов 1993 года из Японии. Алмазная — вполне неплохо, шершащий звук притирки исчезает минуты через 4 работы. И на мои мертвые клапана с раковинами хватало в среднем двух обработок алмазной пастой. Полный размер Нанес алмазную. Полный размер Алмазная 3 прохода. ФАБО — не знаю, стоит или нет. НО! отлично работает, как индикатор качества: если после работы с алмазной ты видишь ровный серый пояс клапана и седла, шириной миллиметра 3, то после обработки этой медной пастой видишь лишь поясок в 1 мм… значит нужно еще пилить алмазной, ну или той, что притираете. Но такого ровного медного пояса, как в рекламе, у меня не вышло, и после того, как голова разобранная и притертая провалялась месяц в гараже, покрытие потускнело (нужно сразу собирать, видимо). Что делать не надо при притирке — пользоваться дрелью! Времени не сэкономите, а вот борозд наделаете на седле и клапане. По идее, сильно убитые клапана и гбц лучше отдать на проточку и фрезеровку на станке, но кто ж сделает это хорошо и бесплатно. После неудачной попытки с дрелью я приобрел деревяшку с резиновыми присосками типа такой: mnogotools.ru/catalog/mot…itirki-klapanov-jtc-1113/ Обработал каждый клапан два раза алмазной и один раз ФАБО. Получилось красиво, но силы ушли и все было заброшено. Вконтакте увидел промо-акцию от ВМП с тестом новой притирки. Списался с ними, ребята любезно предоставили новую тестовую пасту за спасибо) Позиционируется как аналог профессиональной. Даже цвета такого же. Но она показалась мне даже лучше алмазной. Полный размер Нанес тест. Полный размер Размазал в седле. Полный размер Размазал в седле. Полный размер Притер. Полный размер Вытер клапан и седло. Вот с этой пастой реально на притирку уходит две минуты. Шершащий звук абразива пропадает минуты через полторы. Как рассказывают в вмп, абразив во время притирки измельчается, и его зерно уменьшается, т.е. сразу и грубая обработка и чистовая. У меня оставалось одно разбитое седло выпускного клапана (раковины и вмятины на клапане первого цилиндра, как будто туда попал маленький кусочек металла), и две притирки алмазной этого не исправили, хоть и убрали большую часть косяков. На нем я и пробовал. Полный размер 2 раза алмазная, есть раковины Полный размер 2 раза алмазная, 1 раз ФАБО, 1 раз тест Полный размер 2 раза алмазная, 1 раз ФАБО, 6 раз тест После 2 раз алмазной и шести раз тестовой пасты раковина ушла и я остановился. На фото плохо видно, но под увеличителем явно тестовая имеет меньшее зерно, чем алмазная, ну или алмазной тереть надо минут 10. Полный размер Слева тест, справа алмазная. Полный размер Слева тест, справа алмазная. Что добавить: 1. Сначала притираете клапана, собираете голову, и лишь затем ее на шлифовку, т.к. в процессе можно ее покоцать, как сделал я. 2. Притирать ручками, не дрелью. 3. Вытирать отработанную пасту туалетной бумажкой, и лишь потом тряпкой с растворителем. Так лучше видно, что пасту убрал. 4. На клапане желательно ставить точку маркером. Помогает определять, на какой угол сдвигать при притирке. Полный размер Метка 5. Не затягивать со сборкой. ВМП спасибо за предоставленный образец, мне понравилось. www.drive2.ru Притирка клапанов своими руками. — Mitsubishi Pajero, 3.0 л., 1995 года на DRIVE2 Притирал недавно клапана для мазды 626 с карбюраторным двигателем KF. Сделал фотографии процесса. Решил выложить, может кому пригодится мой опыт. Аналогично притирал клапана и на своем пыжЫГе. Сперва отмываем ГБЦ (головку блока цилиндров) до того состояния, чтобы с ней было приятно работать. Разбираем, рассухариваем клапана. ОЧЕНЬ ВАЖНО- обязательно все детали каждого клапана раскладываем по кучкам не забывая маркировать с какого цилиндра данные запчасти. Далее потребуются инструменты 1 Шарошки. Универсальные шарошки, китайского производства. Шарошка 1 Шарошка 2 шарошки разных диаметров и углов наклона Шарошим посадочное место клапана до равномерной поверхности. Но без фанатизма, нужно снять как можно меньше металла. (новое: Недавно смотрел видео по теории. Где чел очень доходчиво рассказывает. Так вот шарошить нужно поверхность не только 45′, но и 15′ и 75′(30′ и 60′ в зависимости от моделей). Дабы получилось рабочая поверхность шириной 1мм-это оптимальный размер. Если кому-то интересно могу позже выложить ссылку на это видео. Я шарошил только под 45′, не знал еще что да как 🙂 ). схематично Готовая поверхность. 2. Бур от перфоратора на 8мм. Я отпилил балгаркой наконечник, и обработал все края чтобы не было острых краев на нем. Бур 3. Шланг бензиновый армированный, понадобится не менее 50 см. часто выходит из строя. Отрезаем шланг длиннее рабочей длины бура на 1см. Бур я сделал 2 см., значит шланг 3см. Одеваем шланг и затягиваем с обоих концов проволокой либо хамутами. Я сперва хамутами затягивал, но как оказалось они тоже быстро выходят из строя. Поэтому взял что было под рукой- проволоку. Ей надежнее и не жалко. бур+шланг Перфоатор 4. Перфоратор с хорошим ударом и большим ходом без поворота бура. Пассатижи, шайбы, пружина, алмазная паста. 5.Пассатижи, 6. шайбы на 10-12 разной толщины 7. пружина довольно упругая 8. алмазная паста Сэндвич 🙂 Одеваем на клапан пару шайб, затем пружину и еще пару шайб. Вставляем клапан на свое место (цилиндр и впуск/выпуск). Зазор 5мм. Зазор между чашкой клапана и ГБЦ нужен примерно 5 мм. Если больше, убираем одну шайбу. Меньше- добавляем шайбу. пробуем пальцем продавить клапан в его закрытое состояние. Клапан должен закрыться полностью с усилием. После примерки наносим на клапан притирочную пасту, и вставляем клапан. пальцем надавливаем на клапан до закрытого состояния и вращаем клапан по кругу, чтобы размазать пасту по всей рабочей поверхности. Берем перфоратор. выставляем режим только удара без вращения и начинаем притирать. Давить нужно не сильно иначе шланг согнется и сломается. У бура желательно отпилить напайку иначе при порыве шланга можно повредить ГБЦ или клапан. Поверхность клапана не притерта. Посадочное место притерлось Клапан притерся На клапане и посадочном месте притираемая поверхность должна быть не менее 1мм. и без разрывов. После того как притерли клапан тщательно удалите притирочную пасту. Я вытирал туалетной бумагой, мягкая не оставляет царапин, большой расход — не жалко. Ни в коем случае не допускайте попадание пасты на стержень клапана! В пасте алмазная пыль, сотрет в хлам втулку клапана при работе. Проверить как притерся клапан можно засухарить и пролить бензином или растворителем. Хорошо притертый клапан не должен даже мокреть по кромке. Если собирается капля, то разсухариваем и начинаем по новой притирку до достижения нужного результата. Если кому пригодится мой опыт буду рад. Если возникнут вопросы, задавайте по мере возможности отвечу. www.drive2.ru Ремонт двигателя. Притирка клапанов. — УАЗ 3303, 2.4 л., 1993 года на DRIVE2 Итак, глолвка блока. Первая операция — дефектоскопирование. Вот камера сгорания доброго двигателя. Нагара чёрного нет, свечки серые — рабочие. Клапана серые. Двигун, видно, масло не «хавает». Переворачиваем головку. Устанавливаем поровней, подставляя, под пару коротких шпилек, гайки. Наливаем в камеры сгорания бензин. Вообще-то, лучше керосин, но где его взять? А бензин, вот он, под рукой. Определяем неплотные клапана, по убыванию бензина. Определяем, какой из двух «сыкун». Проверяем пальцем, впускной и выпускной коллекторы. Коллектор, где сыро, тот клапан и течёт. Дальше, снимаем клапана. Переворачиваем головку и устанавливаем её на плотную тряпку или на кусок картона. Она, хоть и железная, но лишние царапины, на поверхности, не нужны. В камеру сгорания вкладываем деревянный брусок, чтобы клапана не шли вниз. На двигателе. Вывожу поршень в верхнюю мёртвую точку. В отверстие свечи вставляю пруток 12 мм или толстую отвертку. Отвожу в сторону снимаемо клапана, чтобы он упирался в пруток. Вот так. Молотком ударяем, пару раз, по тарелкам клапанов, чтобы оторвать прикипевшие сухари клапанов. Съемник — любой, у меня жигулёвский. Различаются они только диаметром упора в клапан. При снятии тарелок, сухари лучше вынимать пинцетом или отвёрткой. Сухари «стреляют», и чтобы их потом не разыскивать по гаражу, быть аккуратным. Снимем тарелки, пружины. Отвёрткой легко снимаются «колпачки» клапанов. Очищаем камеры сгорания, коллекторы, клапана от нагара, шабером, металлической щкткой и шкуркой. Особенно аккуратно надо относиться к камере сгорания, шлифовать только шкуркой. На клапана надеваем кусочки войлока, чтобы притирочная паста не попала во втулки клапанов. Всё, что надо для притирки — это кусок шланга, притирочная паста и дрель, лучше с двухсторонним вращением и небольшими оборотами. В дрель вставляем пруток, если нет, то сверло подходящего диаметра (переворачиваем его наоборот). На фаску клапана наносим притирочную пасту и вперёд, по инструкции. При вращении тянешь на себя и отводишь, тянешь-отводишь. Меняешь направление вращения. После притирки клапана должно быть так. После притирки, промываем 2-3 раза бензином всю головку. Протираем ветошью. Притирочная паста, алмазная — страшная вещь, может кончить двигатель. Так что, не ленимся! Промываем пружины, сухари, тарелки клапанов, клапана… Устанавливать колпачки клапанов вполне можно водопроводной трубой или головкой на 17. Слегка ударяя по ней молотком. Устанавливаем клапана на место. Перед установкой клапанов, смазвыаем стержни и фаски маслом. Ещё раз промываем, протираем головку. www.drive2.ru Как правильно притереть клапана своими руками Ремонт двигателя со снятием ГБЦ зачастую требует притирки клапанов. Что это за процедура, каким способом определить ее необходимость и как притереть клапана в домашних условиях – читайте ниже. Зачем нужно притирать клапана Немного теории. Клапаны открывают и закрывают каналы подачи топливно-воздушной смеси и отвода отработавших газов. Чем надежнее запирает клапан канал, тем полноценнее в моторе проходит газообмен. Двигатель работает в штатном режиме и выдает номинальную мощность. Контактная поверхность клапана с головкой блока выполнена в виде кольцевой фаски с углом наклона от 30 до 60 градусов по отношению к плоскости соединения ГБЦ с блоком цилиндров. В заводских условиях эти две поверхности прирабатываются индивидуально для каждой контактной пары. В итоге клапан в закрытом состоянии настолько плотно прилегает к посадочной поверхности в головке блока (седлу), что полностью исключает прорыв газов. фаска клапана Со временем седла в головке блока и рабочие поверхности на клапанах перестают плотно прилегать друг к другу. На них появляются раковины, сажевые и маслянистые отложения. Из-за этого клапаны не обеспечивают полную изоляцию камеры сгорания, происходит частичный прорыв газов. Это снижает мощность и КПД двигателя, повышает расход топлива и ускоряет загрязнение и износ мотора. Притирка клапанов в большинстве случаев восстанавливает плотность закрытия клапанов. Создание полной герметичности в камере сгорания на любом такте и есть та единственная цель, которую преследует эта процедура. Как понять, что клапана нуждаются в притирке Первичная проверка проводится без демонтажа головки блока цилиндров. На недостаточную плотность прилегания клапанов к седлам косвенно указывают следующие признаки: снижение мощности ДВС; неровная работа двигателя, чрезмерная вибрация и шумность; низкая компрессия с большой разницей по цилиндрам; повышенный расход топлива. Все эти признаки не говорят однозначно о проблемах в клапанной системе. Подобные явления наблюдаются и при общем износе поршневой группы. Однако вышеперечисленные признаки указывают как минимум на необходимость проверки ГРМ и КШМ. Следующий этап диагностики проходит после демонтажа ГБЦ. До рассухаривания клапанов можно проверить их на герметичность с помощью любой проникающей жидкости (растворителя, бензина, ацетона и т. д.). Укладываем головку блока на бок и заливаем в окна жидкость. Если на поверхности клапанов появляется жирный след от прошедшей между седлом и клапаном жидкости – требуется притирка. Если жидкость проливается заметным потоком – велика вероятность, что клапан прогорел. Прогоревший клапан притереть не выйдет. Потребуется его замена. После рассухаривания осматриваем фаски на клапанах и седлах. Рабочая фаска должна иметь по всей окружности матовый оттенок. Причем толщина фаски с плотным прилеганием не имеет большого значения. Главное – чтобы она была непрерывной. Это указывает на плотность закрытия клапана. Если фаска на клапане и блоке испещрена раковинами и нагаром – клапан нужно притереть. Обычно практикуется такой подход: даже если один клапан нуждается в притирке – профилактически прорабатывается вся головка. Собираем все необходимое для притирки Притирка клапанов в домашних условиях не требует специфичных навыков, специализированного инструмента и крупных вложений. Ниже приведен перечень необходимого инвентаря и материалов. Притирочная паста. Продается или в однокомпонентном варианте, или более профессиональном, двухкомпонентном (для грубой и чистовой притирки). Если нет опыта в этом вопросе – выбираем самую дешевую однокомпонентную пасту. Любой нежирный растовритель. Чистая, безворсовая ветошь. Инструмент для притирки. Инструмент для притирки можно изготовить из подручных материалов. Для начала смотрим на тарелку клапана. У некоторых двигателей в ней выполняется проточка для упрощения притирки. Если проточка есть – притирать будем с внутренней стороны ГБЦ. В качестве приспособления для притирки ищем любой подходящий под эту проточку инструмент (отвертку, биту шуруповерта, стамеску и т.д.). Вставляем подходящий инструмент в проточку и с легким нажатием будем вращать клапан в седле с периодическим изменением направления. В случае если тарелка клапана гладкая – будем изготавливать инструмент для притирки из подручных материалов. Проще всего притирать клапаны с использованием дрели или шуруповерта. В патрон электроинструмента вставляем биту или сверло, диаметр которого максимально близок к диаметру стержня клапана. Далее ищем небольшой кусок шланга (обычно подходит обычный шланг от топливопровода) длиной 7-10 см и два хомута, подходящие по диаметру. Насаживаем шланг на сверло (биту) и зажимаем хомутом с хорошим усилием, чтобы вручную снять его было невозможно. Вторую сторону шланга будем крепить на стержне клапана аналогичным способом, с использованием хомута. Читайте также: Хонингование цилиндров двигателя. Что это и зачем его делают? Ручной инструмент для притирки работает по такому же принципу. Нужно из стального прута (или толстой медной жилы) с диаметром, сопоставимым с толщиной стержня клапана, выгнуть некое подобие стержня с ручкой. Закрепляем шланг на конце прута хомутом. Второй конец шланга соединяем со стержнем клапана. Вместо шланга можно использовать кусок трубки из мягкого материала (например, меди или алюминия). Один конец трубки заклепываем или зажимаем хомутом на сверле или прутке, а на втором конце делам несколько разрезов вдоль оси. Это позволит надежно закреплять трубку на стержне хомутом и быстро переставлять инструмент на другой клапан. Как правильно притирать клапана После рассуханивания внимательно осматриваем клапан на наличие прогаров. Прогоревший клапан притирать нет смысла, его проще заменить. Также проверяем осевое биение стержня во втулке. Если клапан болтается, то смотрим на его стрежень. Заметная глазом выработка на стержне также недопустима. Если же стержень целый, но люфт есть, то дополнительно потребуется заменить втулки. Притирка клапанов с разбитыми втулками не имеет смысла. Перед началом притирки очищаем поверхности фасок от нагара по максимуму. После этого наносим на фаску клапана небольшой слой притирочной пасты. Вставляем клапан во втулку на головке блока и с обратной стороны соединяем стержень с нашим инструментом. Делаем небольшой натяг и начинам вращать клапан в головке блока. Не нужно создавать большое прижимное усилие: можно прорезать в седле слишком глубокую фаску. Важный момент: притирку нужно обязательно проводить в две стороны. Если работаете электроинструментом, то менять направление вращения нужно не реже, чем раз в 7-10 секунд. Иначе можно переточить фаску. При ручной притирке просто проворачивайте клапан на 90-180 градусов и периодически перехватывайте инструмент. Нельзя притирать фаску только в каком-то одном положении. Клапан должен надежно приживаться к седлу при любом угле поворота. Дело в том, что при работе ГРМ клапаны постоянно проворачиваются в седле. И если притирку делать без периодического поворачивания, то капаны будут прилегать плотно и обеспечивать герметичность только в каком-то одном положении. Как долго притирать? Однозначного ответа на этот вопрос нет. Все зависит от изначального повреждения фасок, зернистости пасты, силы прижатия и интенсивности процесса. Общие рекомендации таковы: каждые 2-3 минуты останавливайтесь, очищайте клапан и блок от пасты и проверяйте состояние фасок; если заметны раковины на обрабатываемых поверхностях – наносим свежую пасту и продолжаем работать еще 2-3 минуты; после появления матовой фаски по всему периметру клапана притирку можно считать оконченной. В среднем весь процесс притирки одного клапана занимает от 5 до 15 минут. В некоторых случаях, при наличии на фасках глубоких борозд и раковин, один клапан придется притирать до часа. В конце процедуры обязательно тщательно промойте головку и клапан от пасты. Видео: Понравилась статья? Поделитесь в соц. сетях: cars-life.org Opel Astra Z16XEP, 105 л.с. › Бортжурнал › Чистка бошки, клапанов, а также притирка клапанов. Чистота)) Итак, бошка разобрана, отшлифона вровень, и вот время чистить и притирать клапана. Меня заранее предупреждали какой это трудоемкий процесс. И вот передо мною все 16 засранных, извиняюсь за выражение, клапанов. Передо мной стоят задачи: -помыть тчательно бошку -отпидорить до блеска клапана -притереть клапана. Вот что я имела(правда уже в разборе) Полный размер Бошку было мыть в принципе тяжковато, но я справилась с помощью железной щетки, обычной кисточки, литра 2 бензина(а может и меньше) и мовильница, подключаемая к шлангу с воздухом. Вначале особо пригоревшие и загрязненные места я прошлась железной щеткой, затем кисточкой с жесткой щитиной. Стало лучше, но пришлось еще пройтись насадкой на дрель(железная щетка). А затем начисто вымыли мовильницей(я бы ее еще назвала пулевизатор) с бензом дабы смыть остатки грязи. И вот она стерильна))) Чистка клапанов дело муторное и требюще особой внимательности. Дрель зажимается в тиски, в дрель вставляется клапан, включаем дрель, берем наждачку-сеточку, но не сильно грубую(образивность 120), т.к. нам нужно убрать нагар, а не сточить клапан. И начинаем нежно(не нажимая, не изгибая) дотрагиваться ею до клапана в местах сильного нагара, придерживая сам клапан, чтоб его не погнуть.Затем более мягкую наждачную бумагу(образивность 400) и в конце скотч-брайтом(очень низкообразильное волокно, похоже на тряпку). И вуаля, в конечном итоге мы будем иметь чистый, блестящий клапан) Вот фото сравнения клапанов: Полный размер Полный размер Для удобства они были воткнуты в пенопласт чтоб не попутать их местами. И вот самый интересный момент: притирка клапанов на их посадочные места. Я думаю все знают, зачем это делается, так что описывать не буду. Процесс заключается в следующем: втыкаем очищенный клапан на его посадочное место в направляйку, предварительно смазав края клапана пастой для притирки клапанов(ее должно быть чуть чуть, нельзя чтоб она попадала в направляйку), на штырек с другой стороны одеваем подходящий по диаметру шланг(чтоб клапан не выскальзывал из него во время притирки) и начинаем двумя ладоняти притирать клапан катая между ладошек шланчик. Главное не перестараться, ибо между клапанами и распредвалами должен получиться определенный зазор, который написан в мануале. Когда клапан притерт, снимаем шланчик, вытираем аккуратно притирочную пасту и о счастье)) Клапан притерт и плотно сидит на своем месте. После этой процедуры немного начинают побаливать ладони. Но ничего))) В перчатках мне было неудобно. Полный размер Вот так я притирала клапана))) Фото не очень удачное, ну и ладно)) Кстати это уже 11 часов вечера гдето и в правом нижнем углу видно дрель в тисках =D Ну и вот собственно говоря результат: Полный размер Я получила неверояное эстетическое удовольствие от проделанной работы и от результата своего труда))) www.drive2.ru

Как делается притирка клапанов

При длительной работе двигателя на рабочих поверхностях самого клапана и его гнезда появляются раковины, царапины, нагар и т. д., которые препятствуют плотному закрытию клапана.

Для полного прилегания, как уже говорилось, клапаны притираются. Притирка клапанов делается, примерно, через 10-15 тысяч км пробега автомобиля.

Притирку клапанов в автомобилях ведут следующим образом:

1) снимают головки цилиндров;

2) вынимают клапаны — для этого поднимают пружину клапана специальным пружиноподъемником и удаляют шпильку; после чего клапан свободно вынимают вверх;

3) намазывают рабочую поверхность клапана, т. е. его седла, притирочной пастой, при отсутствии пасты смазывают маслом седло клапана и посыпают его наждачной пылью;

4) вставляют клапан в гнездо, после чего в прорезях головки клапана устанавливается лезвие коловорота или специальная дрель, клапан в гнезде вращают полуоборотами вправо и влево, приподнимая его в конце каждого полуоборота.

Для автоматического подъема клапана подкладывают под тарелку клапана легкую пружину.

Притирка клапана ведется до тех пор, пока не появится матовая полоска по всей соприкасающейся окружности клапана и гнезда. Проверка притирки клапана ведется графитом. Для этого наносится несколько черточек на притираемую поверхность на фаску и седло клапана, после чего вставляют клапан на место и поворачивают несколько раз направо и налево. Если графит стерся, везде, то клапан притерт.

Кроме того, проверяется притирка клапана специальным прибором, который основан на давлении воздуха.

По окончании притирки клапанов блок должен подвергаться тщательной промывке. Перед притиркой полезно заткнуть все отверстия блока концами или тряпками, предохраняя тем самым цилиндр от попадания наждачной пыли. Клапаны должны притираться обязательно по своим старым гнездам.

Клапаны не притираются тогда, когда:

а) седло или гнезда имеют большие раковины, в этих случаях клапан протачивают на токарном станке, а гнездо клапана исправляется специальной шарошкой;

б) тарелка клапана сработалась;

в) стержень клапана погнут.

Как притереть клапана двигателя? 4 проверенных способа притирки + видео

Содержание статьи

Клапана относятся к категории элементов ГБЦ. На каждый цилиндр приходится два клапана как минимум. Один из них впускает в камеру сгорания смесь топлива и воздуха, которая поступает из впускного коллектора. Второй избавляется от отработанных газов. Они поочерёдно открываются, имеют визуальное сходство с гвоздём.

Головку часто называют тарелкой, этой стороной они направлены во внутреннюю часть цилиндра. Если клапан закрыт, его головка располагается в седле и заслоняет камеру сгорания за счёт прижатия фаской к седлу максимально плотно. Так как притереть клапанё следует в случае их замены или при резких рывках авто на холостых оборотах, стоит рассмотреть этот процесс более детально.

Актуальность притирки

Нагар неизменно появляется на сёдлах и тарелках клапанов в процессе их эксплуатации. От этого закрытие выпускного или впускного клапана осуществляется негерметично. Из-за этого работа мотора становится не такой продуктивной, а расход топлива не экономным. Если выпускной клапан прилегает негерметично, расширяющие газы прорываются после возгорания заряда, они обжигают и плавят его, что негативно сказывается на мощности мотора, поскольку частично газы отправляются в выпуск.

Притирка клапанов не представляет собой ничего сложного, в отдельных случаях даже нет необходимости притирать обе детали. Достаточно снять ГБЦ, изъять сами клапана и проверить их состояние.

Когда делать притирку

Традиционно целесообразно выполнять рассматриваемую процедуру после выполнения полноценного ремонта мотора или при замене поршневых колец. Следующая поэтапная инструкция позволит понять, пришло ли время притереть клапана.

1. Снимите ГБЦ и установите её так, чтобы тарелки были направлены вверх. Поверхность должна быть максимально ровной.
2. Налейте керосин или бензин в камеры сгорания.
3. Измерьте уровень и оставьте ГБЦ в таком состоянии на 12 часов.
4. Через 12 часов проведите повторный замер, и если уровень залитого вещества не изменился за этот период, притирать клапана не нужно.
5. Если количество вещества частично уменьшилось, остаётся определить пропускающий клапан. Поможет обнаружение очагов влаги и сырости в одном из коллекторов.

Другой способ проверки предполагает установку головки в боковое положение, течь оценивается со стороны тарелок. В остальном процедура аналогична.

Также советуем внимательно изучить статью нашего эксперта, в которой рассказывается об обслуживании двигателя ВАЗ-2112 на 16 клапанов.

Способы притирки

Так как правильно притереть клапана можно разными способами, стоит ознакомиться с каждым из них. Разница между упомянутыми далее способами существенная: использование станка даёт наиболее точный результат, тогда как вручную притирать клапана достаточно сложно и долго, а качество выполненных работ наименее высокое.

Станки

Максимальной точности нарезки и сопряжения седла и фаски клапана можно добиться только посредством жёсткой центровки детали, и без станка в данном случае не обойтись. В итоге профиль качественно нарезается и отличается высокой точностью. Дополнительные манипуляции при такой процедуре не нужны, кроме сборки ГБЦ и предварительной промывки клапанов.

Ручные фрезы

Так как притереть клапана в домашних условиях можно и без высокоточного станка, стоит рассмотреть метод с использованием ручной фрезы. Диаметр такого инструмента может быть разным, а подбирать его следует с учётом конкретной модели двигателя. Необходимо на сёдлах вырезать три фаски под углом в 60, 45 и 30 градусов. Помните, что данный метод применим исключительно для обработки старых деталей.

Верстак и трубка с Т-образной ручкой

Рассматриваемый метод принято считать наиболее трудоёмким и долгим, зато он способен обеспечить достойный уровень качества. Рассмотрим этапы процесса:

1. Подготовьте трубку с ручной Т-образной формы и отверстием, куда стержень клапана без проблем войдёт.
2. Сбоку конструкции создайте отверстие и нарежьте резьбу, вкрутите болт. Клапан должен фиксироваться максимально прочно и надёжно.
3. Разберите ГБЦ, установите на верстак. Не забывайте о надёжности фиксации.
4. Вставьте клапан в отведённый для него участок и закрепите собранную ранее конструкцию на другом его конце.
5. Пасту на данном этапе следует применить для обработки области соприкосновения с седлом.
6. Воспользуйтесь сконструированным приспособлением для перемещения клапана, чтобы просвет исчез полностью.
7. Периодически меняйте направление круговых движений, параллельно дополнительно обрабатывайте зону клапана абразивной пастой.
8. О высоком качестве выполненной работы будет свидетельствовать полоса с матовой поверхностью, которую вы найдёте на главных составляющих элементах клапана. Ширина дорожки должна ориентировочно составлять 1,5 мм.

Использование дрели

Применение дрели для реализации рассматриваемой процедуры также допустимо и считается наиболее распространённым вариантом. В идеале инструмент должен располагать функцией реверса. Шуруповёрт также подойдёт. Сам процесс притирки состоит из следующих этапов:

1. Рассухарьте клапана и снимите их. На данном этапе целесообразно заменить при необходимости маслосъёмные колпачки. (читайте больше о замене маслосъёмных колпачков).
2. Используйте растворитель для обезжиривания седла и клапана.
3. Нанесите пасту на рабочую клапанную фаску. Абразивное вещество не должно попасть на шток клапана, иначе он будет повреждён, маслосъёмные колпачки изживут своё намного быстрее, а масло будет расходоваться в большем количестве. Наденьте на шток войлочный лоскут, чтобы защитить его.
4. Зафиксируйте клапан на своём месте, а шток должен располагаться в патроне выбранного вами электроинструмента. Для повышения удобства работы воспользуйтесь отрезком шланга: один край наденьте на шток, а второй — в патрон. Отдельные мастера предпочитают зажать шток сразу в патрон.
5. Для притирки активируйте минимальную скорость дрели. Если клапанная тарелка прижата к седлу определёнными зонами, воспользуйтесь утолщённой резинкой, но обычно в этом нет необходимости.
6. При оттягивании электроинструмента на себя наблюдается прижимание. Вращательные движения необходимо выполнять в разные стороны поочередно. Процедура занимает около 2 минут.
7. Для окончательной обработки на завершающем этапе повторите все действия, но вместо абразивной пасты используйте смешанную с моторным маслом пасту ГОИ. Предыдущую притирочную пасту следует предварительно удалить.
8. Как только работы будут завершены, тщательно очистите бензином обработанные пастой детали.
9. Чтобы убедиться в достойном уровне выполненной работы, можно ориентироваться как на матовую дорожку, так и на другие методы проверки качества притирки. Это может быть способ с заливанием бензина или керосина, используемый для определения необходимости выполнять притирку.

Результат проделанной работы может вас разочаровать, в некоторых случаях это будет вполне логично. Например, если ранее сёдла были криво прирезаны или на рабочих фасках заметны существенные дефекты.

Убедиться в том, что процедура не увенчалась успехом, можно по той же матовой полоске, она будет неровной или даже прерываться.

Приобретение новых деталей станет единственным решением проблемы.

Выбор пасты

Выбор абразивных паст для притирки в современных магазинах может повергнуть в шок любого водителя-новичка. О цене речь не пойдёт, поскольку выбор по данному параметру полностью зависит от возможностей и личных предпочтений покупателя. Такие факторы, как состав и зернистость более важные, поэтому их и стоит рассмотреть:

1. Новичкам лучше отказаться от использования крупнозернистых паст, иначе малейшая оплошность приведёт к дефектам седла и фаски. Средний уровень зернистости предпочтителен, если речь идёт об основной обработке, а мелкая зернистость нужна для шлифовки.
2. Зачастую комплектация предполагает наличие двух ёмкостей с пастами с составами разной зернистости.
3. Если вы не позаботились о покупке пасты, можно приготовить её самостоятельно. Для этого подберите наждачную бумагу с минимальным уровнем зернистости и снимите абразив, смешайте полученный порошок со смазочным материалом. Пасту ГОИ используйте на завершающем этапе для финишной обработки поверхности. Смешивать её стоит так же, как и в случае с порошком абразива. Сразу стоит упомянуть о том, что качество притирки будет на порядок ниже, чем при использовании магазинных абразивов.

Общие рекомендации

При самостоятельной притирке клапанов стоит ориентироваться на следующие советы:

• используемые пасты должны обладать разным уровнем абразивности, от минимальной до максимальной;
• нельзя менять места установки клапанов между собой, у каждого должно быть своё место;
• тщательно удалите остатки пасты путём промывания обработанных деталей в бензине.

Выводы

Как видите, процедура притирки не только проста, также существует несколько способов на выбор, что ещё больше облегчает процесс, особенно, если выполнять работы самостоятельно и без специальных станков. Во многом качество проделанной работы зависит от правильно выбранной абразивной пасты, поэтому стоит серьёзно подойти к вопросу подготовки инструментов и расходных материалов.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

Как притереть клапана своими руками?

При вопросе, как притереть клапана своими руками, не следует паниковать. При знании принципа и последовательности действий вся операция может быть выполнена самостоятельно, без посторонней помощи.

Зачем и когда нужно притирать клапана

Стандартная притирка клапанов выполняется во время их замены, либо планового ремонта ГБЦ. Суть в том, что во время работы устройства, на деталях появляется нагар, окислы, снижающие пятно контакта между седлом и крышкой клапана. В результате теряется герметичность системы и падает эффективность силовой установки.

Второй вариант – необходимость притирки клапанов во время их замены. Здесь имеется ввиду наличие заводских борозд и неровностей, полученных в процессе изготовления.

Как притереть клапана своими руками

Чтобы выполнить притирку клапанов самостоятельно потребуются материалы:

• электрическая дрель либо шуруповерт;
• абразивная паста;
• пружина;
• отрезок резинового шланга подходящего размера;
• хомуты.

Последовательность действий выглядит так.

1. Все притирочные поверхности следует тщательно очистить от загрязнений, окислов, нагара.
2. Надеть резиновый шланг на металлический стержень и закрепить его в патроне дрели. Для надежной фиксации резинки можно воспользоваться металлическим хомутом.
3. Далее нужно надеть на стержень клапана пружину и установить его в посадочное место на ГБЦ.
4. Соединить ножку клапана с резиновым шлангом и закрепить это все хомутом.
5. Немного выдвинуть клапан из гнезда и нанести на контактную поверхность необходимое количество притирочной пасты.
6. Далее потребуется включить дрель/шуруповерт на низких оборотах, параллельно двигая агрегатом вперед/назад. Собственно в этом нам будет помогать заранее надетая на клапан пружина.
7. После 3-5 секунд притирки поставить устройство на реверс и продолжить процедуру. Переключение выполняется каждые 4-5 сек.
8. Манипуляции следует продолжать до тех пор, пока на клапане не появится матовая полоска.
9. Когда все готово, следует снять абразив растворителем со всех поверхностей.

Процедуру следует выполнять последовательно для всех клапанов. При этом, после притирки их запрещено менять местами.

Важный нюанс. По причине того, что большинство современных силовых установок изготовлены из алюминия. Подобный материал исключает возможность притирки клапанов ввиду используемых компонентов. Если выполнить нечто подобное на таком ДВС, его можно окончательно запороть.

Видео

Итог

Узнав, как самостоятельно притереть клапана своими руками, пользователь может выполнить процедуру самостоятельно, без помощи мастеров. Если же уверенности в собственных силах нет, рекомендуется обратиться к специалистам.

Шлифовка клапанов, 4 двигателя: 8 ступеней

Я включаю предложение по нанесению меток времени, которые на двигателях с верхним кулачком необходимо будет повторно собрать таким же образом до правильных меток
Я упомяну здесь, что любой двигатель с толкателем не влияет на метки синхронизации но дистрибьютор должен быть помечен на них (скорее всего), так как вам иногда приходится снимать его, чтобы снять головку / с
, конечно, у новых двигателей нет дистрибьюторов, у них есть пакеты катушек и т. д.
Я использовал краску разных типов, но я всегда очищаю небольшое пятно рядом с намеченными отметками
чем-то вроде карбонового спрея, вы, скорее всего, можете использовать ацетон или скипидар, возможно, средство для снятия лака с пальцев, это гарантирует, что краска останется на зубчатом колесе или ремень и область рядом с отметкой
(блок / литье или шестеренка)
держите большую часть ваших следов краски на видимой стороне, чтобы вы не повернули ремень по ошибке для согласования, просмотрев руководство для вашего двигателя или спросив автозону.возможно, посетите библиотеку, сделайте копию или нарисуйте хорошее изображение, как если бы вы работали над v6 0r v8 с большим количеством кулачков и балансиров, вам действительно нужно знать
, где каждая из них помечена
На небольших 4-цилиндровых двигателях с Нет в блоке балансировки rs или, может быть, с одним кулачком, вы, вероятно, сможете обойтись, просто нарисовав отметки на звене цепи и шестерне или на ремне и его зубце для ременных приводов типа
(кулачок).
Скажу за отсутствием меток совмещения ГРМ: можно краской сделать свой.
ПОПЫТАЙТЕСЬ НАЙТИ МЕТКИ (время)
В большинстве случаев я начинаю свою работу (работу клапана) с поворота двигателя в верхнюю мертвую точку на поршне № 1, это обычно приводит метки синхронизации в нормальное положение, где вы можете проверить точно, где каждая из 3 или 4 меток совмещена (на шестернях). Если вы обнаружите, что кулачок или кулачки выровнены, но не видите метку от кривошипа, просто промойте место на цепи и звездочке растворителем (упоминалось ранее).
НЕКОТОРЫЕ ДВИГАТЕЛИ НЕ ВЫРАВНИВАЮТСЯ ПО ВЕРХНЕМУ МЕРТВОМУ ЦЕНТРУ, ТАК ОСТЕРЕГАЙТЕСЬ. зуб и на сопрягаемую цепь используйте зуб и сопряженное звено, чтобы быть осторожным, чтобы нанести достаточно маленькое пятно краски, чтобы не запутаться, на каком звене он находится, хорошо?
ИСПОЛЬЗУЙТЕ КРАСКУ ДЛЯ БЫСТРОСОСЫХАНИЯ ИЛИ БЕЛЫЙ ПОЛИК ДЛЯ НОГТЕЙ.

ДАННАЯ МЕТКА, ОПРЕДЕЛЯЮЩАЯ ИЛИ ПОКРАСКА МАРКИ, ДОЛЖНА БЫТЬ СДЕЛАНА ПОСЛЕ ЛЮБЫХ ИСПЫТАНИЙ НА СЖАТИЕ, ПОТОМУ ЧТО ДВИГАТЕЛЬ НЕ ПЕРЕМЕЩАЕТСЯ ДО ПЕРЕУСТАНОВКИ ГОЛОВКИ
НА БЛОК (НЕ ПЕРЕМЕЩАЙТЕ РУЧКУ во время или во время снятия ** **
, когда вы будете готовы установить головки, вы можете немного переместить метки, чтобы переместить их в то же место, используя руку и гаечный ключ, не забудьте вернуть кулачок в то же положение перед
установкой или прикручиванием кулачка на головку или когда кулачок уже прикручен к головке (двигатели с верхним расположением кулачков)

**** если ваш двигатель представляет собой натяжной двигатель, не переворачивайте двигатель, удерживайте кривошип и кулачки в том же месте при разделении
Имейте 2 кулачки на двигателе или 4 кулачка? Отметьте их, нанесите пятно краски на передний и задний кулачки или прикрепите бирку с ef if — er = ir ect
, не путайте их(например, передний выпускной кулачок, передний впускной кулачок или, если у вас двигатель с двумя головками, задние 2 кулачка)
После того, как вы сделаете отметки, возьмите болты, удерживающие головку, скорее всего, вам понадобится
удалить все верхние кулачки ОК СМОТРЕТЬ КОЛПАЧКИ, КОТОРЫЕ ЗАКРЕПИВАЮТ КРЫШКИ, ВИДЯТ ЦИФРЫ И СТРЕЛКИ НА ВЕРХНЕЙ КРЫШКЕ? ХМ? Нет ?
НУ ВАМ НУЖНО НАМЕТИТЬ КАЖДУЮ КРЫШКУ И СОЗДАТЬ СТРЕЛКУ ИЛИ НОМЕР
, ЕСЛИ ВЫ СМЕШИТЕ ​​ЭТО, ВЫ РАЗРУШИТЕ ВАС МОТОР ИЛИ ГОЛОВКУ
, если вы не уверены в положении колпачков (числа?), Попробуйте сопоставить царапины, видимые на нижний кулачок
журнал они похожи на отпечатки пальцев
там могут быть набор цифр и буква, например E на одном кулачке (CAP) и аналогичный номер и буква N

, если цифры и буквы невидимы, сделайте свои собственные буквы и цифры сделать так, как это
возьмите отвертку или номер ледяного рисунка, держатели кулачков (выступ), начиная с одного конца, скажем, от 1 до 5, затем, дополнительно говоря о головках с двумя кулачками, поставьте e или x для выпускных кулачков? только рядом с крышками выпускных распредвалов (двойной кулачок требует большего количества отметок)

Более 1 кулачка? сделайте что-то подобное (последний абзац) для задней головки, но держите детали подальше от кулачков 1-й головки (храните их, чтобы не смешивать их)
Колпачки кулачков Я кладу колпачки в крышку клапана после проверки номеров колпачков сохраните их, чтобы заменить то же самое место на шейках кулачка
Снимите все необходимые болты впускного коллектора с головки и снимите в сторону снимите все болты выпускного коллектора и снимите выпускной коллектор в сторону
снимите все скобы с коллектора, которые заедают вы от удаления головы и связанных частей.

ЕСЛИ ВЫ ПРИНИМАЕТЕ ЗВЕЗДОЧКУ ИЛИ ПЕРЕДАЧУ, ЧТОБЫ ВЫБРАТЬ ЕГО ИЗ ЦЕПИ, ТОГДА
ОТМЕТЬТЕ ЕЕ И ЗАТЕМ НАДЕВАЙТЕ НАЗАД (после), ЧТОБЫ НЕ СМЕШИВАТЬ ИХ, МОЖЕТЕ ИСПОЛЬЗОВАТЬ КРАСКУ, ЧТОБЫ ОТМЕТИТЬ ИХ, КАК КАМЕРА 1 ИЛИ КАМЕРА 2 ИЛИ 3 ИЛИ 4 В КАЧЕСТВЕ
ВЫ МОЖЕТЕ УСТАНОВИТЬ КАМЕРУ В ТОЧКЕ, КОТОРОЕ НЕ ПРЕДНАЗНАЧЕНЫ ДЛЯ УПРАВЛЕНИЯ ЕГО ОТ ПОВОРОТА ВО ВРЕМЯ ослабления ЗАТЯЖКИ ЗУБЧАТЫХ ШЕСТЕРН ИЛИ БОЛТОВ НЕ ДОПУСКАЙТЕ ПОВОРОТ КАМЕРЫ, КОГДА ВЫ ОТСОЕДИНЯЕТЕ ЧЕТВЕРТЫ ОН МОЖЕТ РАЗРУШИТЬ КЛАПАНЫ, если ОН ПОВОРОТЕТСЯ, поэтому ПРЕДУПРЕЖДЕНИЕ НЕ ДОПУСКАЙТЕ ПОВОРОТ КЛАПАНА ПРИ РАЗБОРКЕ ШЕСТЕРНИ ИЛИ ЧАСТЕЙ
(пневматический ударный гаечный ключ полезен для удаления больших болтов, если они затянуты, но не следует использовать для маленьких болтов, например 1/2 0r 13 мм только на 17 мм или больше) И ОТСОЕДИНИТЕ ФИКСИРУЮЩИЕ БОЛТЫ КУЗОВА ПЕРЕДАЧИ ОСВОБОЖДЕНИЯ ЛЮБЫХ КОЛПАЧНЫХ БОЛТОВ
УСТАНОВИТЕ БОЛТЫ ГОЛОВКИ В КРЫШКУ КЛАПАНА, ИЛИ МОЖНО ВСТАВИТЬ МАЛЕНЬКИЕ БОЛТЫ В ДРУГУЮ ЧАШКУ ИЛИ НЕ ПРОПУСКАЕТСЯ ИХ В ОБЛАСТИ МЕЖДУ ЦЕПЬЮ И ДНОМ МАСЛЯНОГО ПОДДОНА ВЫ НЕ ХОТИТЕ, ТОГДА Я ВАШ МОТОР »! ЕСЛИ ВЫ БРОСИТЕ ОДИН В ЗВОНИТЕ И СПРОСИТЕ МАШИНА О ЧТО СЛУЧИЛОСЬ, используйте большую пару тисков, чтобы заблокировать кулачок и удерживать его, или если вы можете попытаться снять кулачок и шестерню, не снимая, я использовал трубный ключ держите кулачок
, но он может соскользнуть, и помните, что вы не можете позволить кулачку вращаться (на двигателях с помехами), если ваша шестерня имеет большие отверстия, вы иногда можете вставить металлический стержень через отверстие, чтобы заблокировать его, чтобы он действительно повернулся зубчатый болт)

СОВЕТЫ «
Если вы не уверены в положении колпачков, попробуйте вычислить царапины на нижней цапфе кулачка
, они похожи на две половинки, а иногда их можно сопоставить по царапинам от износа.
, если у вас есть повреждение колпачка. или журнал, вы можете немного сгладить его (слегка) наждачной бумагой с зернистостью 320, натянутой вокруг гнезда очень маленького размера (после этого очистите всю пыль).

CAM CAM CAM НЕ ОСТАНАВЛИВАЕТСЯ НА МЕТКУ ИЗ-ЗА ПРУЖИН
Если вы обнаружите, что кулачок, установленный на правильную метку, прыгает в другое место, потребуется
, чтобы удерживать или заблокировать его, пока вы завершаете установку любых оставшихся шестерен / цепи пара
зажимов тисков, прикрепленных к кулачку в каком-то месте, не обработанном на станке.
РАСПРЕДЕЛИТЕЛЬНЫЕ ОТВЕРСТИЯ
Некоторые двигатели, такие как
GM 2.4 используйте отверстия в кулачковых зубчатых колесах, в которые вы вставляете болт или сверло при выравнивании
, остерегайтесь регулируемой кулачковой шестерни gm 2.4, так как там 2 шестерни расположены друг над другом, и вы не должны
позволять двум шестерням проскальзывать на другой зуб или это не сработает (серьезно)

2,4 — двигатель сложно опереться, их скрытые болты за устройством натяжения цепи и т. д.
На железных блоках и / или головках я использую перматексный шеллак с индийской головкой для герметизации пятен ржавчины
, даже если это не может быть совершенно необходимым, это может предотвратить образование ржавчины на металле
, которая вызовет точечную коррозию и приведет к повреждению прокладки (используйте ваше собственное суждение).

Если вы работаете с Ford SOHC V-8, натяжитель цепи Gas TYPE находится за крышкой механизма газораспределения
, ее будет очень трудно сжать, если вы снимете шестерню, поэтому, если у вас
есть кусок дуба, вы может сделать клин и ударить его
по цепи, чтобы натяжитель не выпрыгивал, когда вы снимаете верхнюю шестерню кулачка
. Если он все же выйдет, вам будет сложно снова надеть свое снаряжение.
кулачок ослаблен.
Газ под давлением T Энсионер

Знайте, какой тип T Ensioner у вас есть на вашем двигателе, если он работает под давлением газа
Тип T Энсионер вам в большинстве случаев потребуется удалить это потому, что вы не сможете
надеть цепь или ремни на кулачки, так как они расширятся и заставят его плотно прилегать
Если вы снимете газовый герметик T Ensioner для повторного использования, вы будете нужно медленно
повторно сжать его обратно в корпус цилиндра, чтобы вы могли вставить его достаточно глубоко, чтобы вставить
штифт в фиксирующее отверстие на стороне рядом с резиновым чехлом, который нужно удалить, как
штифт гранаты, только после всех передач и цепи / ремни на месте и прикручены.

Требуется большое усилие, чтобы вдавить тиски T Ensioner : вам нужно будет поместить его
в большие магазинные тиски и медленно в течение 4 или 5 минут затянуть тиски
до упора. отверстие выровнено с большим весом, и вы испортите конец натяжителя
. Я положил их под машину и использовал домкрат, чтобы медленно их сжать.
не забудьте дать им время, чтобы они двигались медленно, скажем, 4 или 5 минут.

при замене узла коромысла на 4-цилиндровом двигателе Honda civic, будьте осторожны, когда узел
начинает затягивать часы, чтобы увидеть, все ли коромысла соприкасаются с соответствующими штоками клапана.
Если верхний конечный клапан выходит вбок, он будет согните выпускной клапан
вбок. ОСТОРОЖНО просто подтолкните его к верхней части штока, чтобы он не заедал, когда вы приближаете его к вытягиванию
, даже если некоторые выступы высоки, и надавите на узел, когда вы затягиваете его на кулачок головки. inplace
понимаете?

В цилиндрах Nissan с 4 или 6 цилиндрами используется гидравлический натяжитель, если ваша цепь издает шум
при нагревании двигателя, это может означать, что коренные подшипники изношены! работа цепи
не поможет в этом, у вас большие проблемы, поэтому проверьте давление масла «с горячим мотором».

У вас старый мотор переднего колеса GM с плохим кулачком? не хотите тоже вынуть мотор
из-за рамы бокового крыла? затем поднимите двигатель домкратом, снимите впускные и толкающие стержни
и все подъемники (используйте тиски для подъема подъемников), крышку привода ГРМ и шестерню. Затем сдвиньте кулачок
в сторону, пока он не ударится о металл над рамой коробки (немного домкрат двигатель). используйте сверло
, чтобы просверлить ряд отверстий в форме полукруга, немного большего размера, чем кулачок из
, и через жестяную банку за колесной аркой, отогните металлический стержень (колесо снято)
и вытяните кулачок через заслонку, он будет сэкономить
работы и иногда замену двигателя.Установите новый кулачок и подъемники ».

Приложите негерметичное уплотнение кривошипа к боковой части, где вы не сможете его вытащить отверткой
? Возможно, потребуется просверлить небольшое отверстие в корпусе уплотнения через тонкий оловянный корпус
( (осторожно, не просверливайте коренной подшипник)
и вставьте достаточно длинный винт для листового металла в отверстие, чтобы
вы могли потянуть за винт (с прикрепленным уплотнением), чтобы вытащить старое негерметичное уплотнение
Эти несколько автомобилей с затонувшим уплотнение будет трудно выровнять новое уплотнение, чтобы протолкнуть его в
Я в это время вырезал небольшой кусок пластика сбоку от пластиковой бутылки
и обернул его вокруг носика коленчатого вала (временно), чтобы резина новая кромка на новом уплотнении может скользить по пластиковому рукаву как рожок для обуви и новый
Уплотнение не опрокидывается, когда вы вставляете уплотнение в углубление.
всегда наносите смазку или масло на новое уплотнение.

УТЕЧКА МАСЛЯНЫХ УПЛОТНЕНИЙ И РЕМНЕЙ ГРМ
Если уплотнения кулачка или коленчатого вала протекают, а у вашего двигателя есть ремень / ремни
, вам нужно будет заменить все без исключения уплотнения на поврежденном кулачке или коленчатом валу.
В противном случае, если вы допустите масло чтобы продолжить протекать на ремень ГРМ
, это иногда (в зависимости от ремня) приводит к его быстрому разрыву, возможно,
всего за 2 месяца, и потенциально в течение года он может сломаться. После этого не мойте масло на ремне
обезжиривающим средством или затем используйте приливное мыло или очиститель для духовки и т. д.

Экономия времени при снятии некоторых головок, что «болты головки» могут быть сняты
без предварительного снятия кулачка? просто выньте болты: когда будете готовы, поднимите конец головки
дальше всего от шестерни / шестерни, что позволит вам снять ремень с шестерни / шестерни и снимите головку
и кулачок одним куском,! оставьте настройку в покое. если вы фрезерете головку, она может ослабнуть, поэтому отрегулируйте ремень, если
имеет ручной натяжитель ремня (информацию о натяжении сжатого газа см. выше!) ok

НИКОГДА НЕ ЗАБУДЬТЕ ЗАТЯНИТЬ БОЛТ ИЛИ БОЛТЫ РАСПРЕДЕЛИТЕЛЬНОЙ ШЕСТЕРНИ ПЕРЕД ЗАВЕРШЕНИЕМ РАБОТА ОК?

Процедура шлифования клапана | Строительство автомобилей

Шлифовка клапана процедура — это точная операция шлифования, благодаря которой получаются герметичные соединения.Для этого часть металла сопрягаемых поверхностей удаляют специальными абразивными порошками и пастами. Правда, иногда фаски седел клапанов уже отполированы, тогда шлифовку делать не следует.

Обозначение зерна	Размер зерна
M40	28-40
M28	28-20
M20	20–14
M14	14-10
M10	10-7
M7	7-5
M5	5-3

Абразивные материалы отличаются своей зернистостью.Среди основных абразивных материалов: шлифовальные порошки, микропорошки и шлифовальные зерна. В частности, для измельчения клапанов используются микропорошки.

Порошки и пасты для притирки клапанов

Для заточки клапанов, используются специальные порошки и притирочные пасты. Во время протирания паста наносится на край клапана. Задача притирки клапана — довести его до седло клапана. Производители предлагают широкий выбор шлифовальных паст.

В зависимости от поверхности сопрягаемых поверхностей используются разные микропорошки (M14-M40).Порошок М 40 смешивают с трансмиссионным маслом, а порошок М14 — с моторным маслом. При смешивании получается специальная паста, которая наносится на фаску клапана. Затем производят притирку клапана 1-2 минуты. Очень осторожно протрите клапан.

Чем мельче абразивный материал, тем лучше считается шлифование. Поэтому для финишной притирки клапанов рекомендуется использовать пасту ГОИ с керосином. Для первичной обработки клапана используется первичная крупнозернистая паста; для чистовой отделки используется мелкозернистая паста.

Инструменты для заточки клапана:

1 — зажим; 2 — оправка; 3 — клапан.

Седла клапана — Установка и шлифовка седел клапанов

Седла клапана — Установка и шлифовка седел клапанов — Изучите основы

Обучение обработке, установке и шлифовке седел клапанов может помочь решить многие проблемы; утечка клапана и проблемы сгорания клапана.

Рост рынка седел клапанов можно проследить с начала 1970-х годов.

Это когда произошло переключение на неэтилированный бензин.

Большинство используемых двигателей требовали замены седел клапанов; вставлен в выхлопную сторону.

Это было сделано для предотвращения рецессии седла клапана. Больше пострадали двигатели, работающие на неэтилированном газе. Многие думают, что свинец был смазкой и каким-то образом предотвращал износ. Фактически, свинец вызвал химическую реакцию с чугунной головкой блока цилиндров и клапаном из нержавеющей стали. Следовательно, образуются оксиды и галогениды, которые локально упрочняют изнашиваемые поверхности.

Местное закаливание — вот что действительно помогло. В результате предотвращается спад сиденья. Автомобили, работающие на этилированном топливе, перешли на неэтилированный бензин. Первоначальное использование этилированного топлива привело к необходимому местному упрочнению; что упрощает переход на неэтилированный бензин.

Однако, если эти же головки были затем восстановлены; механический цех удалял защитные слои. В результате спад седел клапана произойдет очень быстро; иногда всего за 3000 миль.

Обработка седел клапанов

(OEM) использовали метод индукционной закалки для локальной упрочнения участков седел клапана. Глубина твердости была около 0,070 дюйма. К сожалению, он оказался недостаточно глубоким для повторной обработки при восстановлении головки блока цилиндров. В результате для этих ранних неэтилированных топливных головок потребовалось установить выхлопные сиденья.

Обработка новых мест клапана

переключатель к алюминиевым головкам цилиндров

Головки блока цилиндров сегодня в основном алюминиевые.За исключением дизелей и двигателей грузовых автомобилей. Эти головки имеют вставки, уже установленные на заводе; это способствовало росту рынка вставок сиденья на уровне (OEM).

Когда придет время ремонтировать эти алюминиевые головки цилиндров; они часто имеют трещины вокруг карманов клапана. Перед сваркой необходимо удалить трещины седел клапанов.

Материалы новых седел клапанов

Рост рынка сидений (OEM) привел к широкому использованию порошковой металлургии.Позволяет (OEM) производить пластины в больших объемах. Эти седла клапанов специфичны для двигателя; и может почти точно воспроизводить характеристики теплопередачи основного металла.

Седло клапана разновидности

Использование порошковых седел требует очень больших производственных партий, чтобы оправдать затраты на инструменты. Но использование порошка позволяет получить деталь, размер которой очень близок к готовому. Требуется очень небольшая обработка.

Это отсутствие механической обработки привело к использованию некоторых очень твердых сплавов, таких как; крайне сложно переоборудовать.

Фактически, некоторые из этих новейших сплавов деформируются после одного или двух оборотов режущего лезвия. В результате резак притупляется практически сразу. В большинстве головок легковых автомобилей, работающих на бензине, эти сиденья излишни.

Модернизированные материалы для дизелей с более высокими рабочими температурами

Эти усовершенствованные материалы часто изготавливаются на основе никеля или кобальта, что требует соответствующего увеличения стоимости. Состав этих сплавов на основе никеля примерно SAE610b; номера 11, 12 или 13 композиций.Эти сиденья способны выдерживать; более высокие рабочие температуры и более высокий уровень коррозии в двигателях типа (LPG). Бензин оставляет после себя зольность, которая действует как; смазка между поверхностью клапана и вкладышем седла. (LPG) топливо сгорает очень чисто, и зольность отсутствует.

Двигатели

(LPG) должны иметь правильную вставку, чтобы избежать поломки. Очень часто материал клапана также должен быть изменен для обеспечения длительного срока службы в этих применениях. Последняя серия материалов — это сплавы на основе кобальта или стеллита.Большинство из них относятся к конкретному приложению.

Хорошим примером этого являются двигатели Cummins серии K. Впускной клапан в премиальном двигателе выполнен из трибалой и; должен работать со вставкой сиденья трибалой.

Головка блока цилиндров дизельного двигателя

Эти сплавы имеют твердость от 50 до 55 HRC и сохраняют более высокую твердость при повышенных рабочих температурах. Tribaloy устойчив к истиранию. Производство Tribaloy также стоит больше денег. Он содержит около 30% хрома, также известного как стеллит.Эти сиденья, как правило, труднее всего обрабатываются из всех сплавов седел, используемых на рынке запасных частей.

Готовая обработка

Прессовая посадка и обработка поверхности

Седла из порошкового материала (OEM) часто изготавливаются из подходящего материала; скорость расширения основного материала. По этой причине они часто имеют прессовую посадку примерно на 0,003 дюйма; но может быть всего 0,002 ″. Однако сменные литые сиденья требуют различной прессовой посадки; чтобы они не выпали во время замачивания.

Для большинства сидений на вторичном рынке требуется пресс около 0,005 дюйма при установке в железные головки. И пресс около 0,007 ″ при установке в алюминиевые головки. Поставщики сидений обычно встраивают требуемую прессовую посадку в наружный диаметр. сиденья. Внешний диаметр 1,500 ″. Размер сиденья будет 1,505 ″ для чугуна и 1,507 ″ для алюминиевых головок.

Всегда используйте прессовую посадку, рекомендованную поставщиком сиденья, а не значение, указанное в руководствах (OEM).

Выбор сиденья только по размеру может создать проблему для получения правильной посадки с натягом.Если посадка слишком мала, могут возникнуть проблемы. Чистка духовки может вызвать огромные проблемы. Сиденья нередко выпадают во время нагрева. Сиденья могут выпасть в процессе нагрева.

Перевернутая очистка головок цилиндров является предпочтительным процессом. Это поможет предотвратить возникновение подобных проблем. Большинство седел клапанов имеют шероховатость поверхности 15 Ra. Обработка цековки должна быть одинаково гладкой и круглой с точностью до 0,001 дюйма T.I.R. Это обеспечит хорошую контактную поверхность и отличные свойства теплопередачи для работы клапана.

Методы резки седел клапанов

Все больше и больше цехов переходят на оборудование для резки сидений, чтобы заменить свои старые системы шлифования. Для обеспечения длительного срока службы инструмента с помощью этих систем необходимо: строго контролировать подачу и скорость. Всегда регулируйте скорость шпинделя от впускных до выпускных клапанов. Особенно там, где есть большие различия в диаметре. Скорость резания увеличивается с увеличением диаметра; от выхлопа к стороне впуска.

Вообще говоря, твердосплавные пластины без покрытия лучше всего подходят для посадочных пластин. Острая режущая кромка (без хона) на твердом сплаве без покрытия в целом обеспечивает меньшее усилие резания. Хотя карбид марки C2 может дать удовлетворительные результаты; мы предполагаем, что карбид C4 обеспечит наилучший общий срок службы инструмента. Уточните у поставщика инструмента наличие обоих этих сплавов.

Карбиды, используемые для стали (марки от C5 до C8), плохо подходят для материалов вкладышей седла клапана.Вы повысите производительность, используя керамику. Керамические фрезы также обеспечивают отличные результаты при обработке материалов на основе железа.

Необходимо знать три основных требования, а именно: ширина сиденья, угол наклона сиденья и биение сиденья:

Завершенные шлифовка и обработка

Ширина седла клапана

Ширина седла важна, потому что около 70% тепла передается от клапана; выходит из зоны контакта сиденья. Старое эмпирическое правило заключалось в том, чтобы поддерживать ширину сиденья примерно.070 ″. В современных двигателях клапаны настолько тонкие, что невозможно найти такое широкое седло на клапане. Важно помнить, что проблемы с шириной седла клапана проявляются на клапане и редко вызывают ожоги седла.

Ошибка угла седла клапана

Угол сиденья также очень важен. Углы сиденья являются причиной большинства ошибок. Это происходит на 6.9 / 7.3L Navistar больше, чем на любом другом двигателе. Сделана ошибка — вырезать седло выхлопной трубы на 30 градусов вместо 37.5 градусов. Уменьшение точки контакта приведет к сгоранию клапана. Также помните, что держатели инструмента изнашиваются. В результате позвольте резцу наклониться во время работы. Требуемое биение обычно составляет от 0,001 ″ до 0,002 ″. Чем больше головка клапана, тем большее биение допускается.

Биение седла клапана

Чрезмерное биение в конечном итоге приведет к поломке головки клапана по радиусу под днищем. Это связано с изгибом, возникающим каждый раз при работе клапана; открывается и закрывается против сиденья.Наиболее частые причины чрезмерного биения — неплотно прилегающая пилотная деталь; и состояние подшипников шпинделя станка.

Заключение

Седла клапана должны быть обрезаны концентрично центру направляющей клапана. Отсутствие соосности в самом седле клапана также может препятствовать плотному прилеганию клапана к седлу. В результате возникает утечка компрессии и возможны пропуски зажигания. Посредством приложения вакуума к впускному и выпускному портам можно убедиться в герметичности седла клапана.

Поделитесь новостями Danny’s Engineportal.com

Контроль размеров (часть четвертая)

Ремонт клапана

Одной из наиболее распространенных работ при капитальном ремонте двигателя является шлифовка клапанов. В качестве оборудования предпочтительно использовать шлифовальный станок для влажных клапанов. В этом типе машины смесь растворимого масла и воды используется для охлаждения клапана и удаления измельченной стружки.

Как и многие другие работы на станке, шлифовка клапанов в основном сводится к настройке станка.Перед началом помола необходимо проверить или выполнить следующие моменты. Подправьте камень с помощью алмазного наконечника. Машина включается, и алмаз наносится на камень, разрезая ровно настолько, чтобы он был точным и чистым. Определите угол наклона шлифуемого клапана и установите подвижную головку машины в соответствии с этим углом клапана. Обычно клапаны шлифуют до стандартных углов 30 ° или 45 °. Однако в некоторых случаях посадка с натягом на 0,5 ° или 1,5 ° меньше стандартного угла может быть заточена на торце клапана.

Посадка с натягом используется для получения более надежного уплотнения за счет узкой контактной поверхности. [Рис. 10-23] Теоретически существует линейный контакт между клапаном и седлом. При таком линейном контакте нагрузка, которую клапан оказывает на седло, концентрируется на очень небольшой площади, тем самым увеличивая единичную нагрузку в любом месте. Посадка с натягом особенно полезна в течение первых нескольких часов работы после капитального ремонта. Положительное уплотнение снижает вероятность сгорания клапана или седла, которые могут возникнуть в результате утечки клапана.После первых нескольких часов бега эти углы имеют тенденцию уменьшаться и становиться идентичными.

Рисунок 10-23. Посадка клапана и седла клапана с натягом.

Обратите внимание на то, что угол натяжения заточен в клапан, а не в седло. Угол наклона шлифовальной головки клапана изменить легче, чем угол наклона шлифовального камня седла клапана. Не используйте посадку с натягом без одобрения производителя.

Установите клапан в патрон и отрегулируйте патрон так, чтобы поверхность клапана находилась примерно в 2 дюймах от патрона.[Рис. 10-24] Если клапан будет выдавлен дальше, существует опасность чрезмерного раскачивания, а также возможность втирания в шток.

Рисунок 10-24. Клапан установлен в шлифовальном станке. [щелкните изображение, чтобы увеличить] Существуют различные типы станков для заточки клапанов. В одном типе камень перемещается через поверхность клапана; в другом — клапан перемещается по камню. Какой бы тип ни использовался, следующие процедуры являются типичными для тех, которые выполняются при замене клапана.

Проверьте ход поверхности клапана по камню.Клапан должен полностью проходить через камень с обеих сторон, но не проходить достаточно далеко, чтобы измельчить шток. На машине есть упоры, которые можно настроить для управления этим перемещением.

При правильной установке клапана включите станок и шлифовальную жидкость, чтобы она брызнула на поверхность клапана. Полностью отвинтите шлифовальный круг. Поместите клапан прямо перед камнем. [Рисунок 10-25] Медленно перемещайте колесо вперед, пока на клапане не будет сделан легкий разрез.Интенсивность помола измеряется звуком больше, чем чем-либо еще. Медленно проведите клапаном вперед и назад по камню, не увеличивая разрез. Перемещайте стол рабочей головки вперед и назад, используя всю поверхность камня, но всегда держите поверхность клапана на камне. Когда звук измельчения уменьшится, указывая на то, что часть материала клапана была удалена, переместите стол рабочей головки в крайнее левое положение, чтобы остановить вращение клапана. Осмотрите клапан, чтобы определить, требуется ли дальнейшая шлифовка.Если необходимо сделать еще один разрез, поднесите клапан к камню, затем продвиньте камень к клапану. Не увеличивайте резку, не располагая клапан прямо перед камнем.

Рисунок 10-25. Клапан в патроне готов к шлифовке.

Важная мера предосторожности при шлифовании клапана, как и при любом другом шлифовании, — делать только легкие надрезы. Сильные порезы вызывают вибрацию, которая может сделать поверхность клапана настолько шероховатой, что на получение желаемой отделки уйдет много времени.

После шлифовки проверьте границу клапана, чтобы убедиться, что край клапана не был слишком тонко отшлифован.Тонкая кромка называется оперением и может привести к преждевременному воспламенению; край клапана сгорел бы за короткий промежуток времени, и цилиндр пришлось бы снова ремонтировать. На рис. 10-26 показан клапан с нормальным краем и клапан с заостренным краем.

Рисунок 10-26. Клапаны двигателя с нормальным запасом и кромкой.

Поверхность наконечника клапана может быть изменена на шлифовальном станке клапана. Наконечник заточен для удаления зазоров или износа, а также для регулировки зазоров клапанов на некоторых двигателях.

Клапан удерживается зажимом на боковой стороне камня.[Рис. 10-27] Когда станок и шлифовальная жидкость включены, клапан слегка прижимается к камню и раскачивается вперед и назад. Не отклоняйте шток клапана за край камня. Поскольку клапан имеет тенденцию к перегреву во время шлифования, убедитесь, что наконечник покрыт большим количеством шлифовальной жидкости.

Рисунок 10-27. Шлифовка наконечника клапана.

Шлифование наконечника клапана может привести к удалению или частичному удалению скоса на краю клапана. Чтобы восстановить этот скос, установите V-образный профиль примерно под 45 ° к шлифовальному камню.Удерживая клапан на V-образном канале, прикрутите наконечник клапана к камню. Легким прикосновением растереть кончик по всей длине. Этот скос предотвращает появление царапин на направляющей клапана при установке клапана.

Притирка клапана и испытание на герметичность

После завершения процедуры шлифовки иногда необходимо притереть клапан к седлу. Это делается путем нанесения небольшого количества притирочной пасты на поверхность клапана, вставки клапана в направляющую и вращения клапана с помощью притирочного инструмента до тех пор, пока в области контакта не появится гладкая серая поверхность.Внешний вид правильно притертого клапана показан на Рисунке 10-28.

Рисунок 10-28. Правильно притертый клапан.

После завершения процесса притирки убедитесь, что весь притирочный состав удален с поверхности клапана, седла и прилегающих участков. Последний шаг — проверить стыковочную поверхность на предмет утечек, чтобы убедиться, что она герметично закрыта. Это делается путем установки клапана в цилиндр, удерживания клапана за шток пальцами и заливки керосина или растворителя в отверстие клапана. Удерживая палец на штоке клапана, проверьте, не вытекает ли керосин через клапан в камеру сгорания.Если это не так, операция повторного закрытия клапана завершена. Если керосин просачивается через клапан, продолжайте притирку, пока утечка не прекратится. Неправильные показания имеют значение при диагностике неправильного шлифования клапана и седла клапана. Неправильные показания, их причины и способы устранения показаны на Рисунке 10-29.

Рисунок 10-29. Неправильно притертые клапаны. [щелкните изображение, чтобы увеличить]

Летный механик рекомендует

Шлифовка / доводка клапана двигателя | Гриммер Моторс Гамильтон

Что такое заточка клапана?

Клапаны в двигателе выполняют несколько функций.Во-первых, они должны обеспечивать поступление топлива и воздуха. Затем они должны заглушить двигатель. Когда происходит сгорание двигателя, выпускной клапан также должен позволять сгоревшим газам выходить из камеры сгорания.

Притирка клапана (обычно называемая работой клапана или притиркой клапана) может иметь решающее значение для правильного функционирования клапанов / уплотнений. Это процесс сглаживания клапанов двигателя, чтобы они могли эффективно герметизировать седло клапана в головке блока цилиндров, чтобы полностью герметизировать камеру сгорания двигателя.

Когда вам нужна шлифовка клапана / работа?

По мере увеличения пробега вашего автомобиля клапаны могут выйти из строя и потребовать ремонта. Это связано с постоянным движением и нагревом двигателя. Благодаря достижениям в области технологий изготовления клапанов, большинству современных двигателей никогда не потребуется шлифовка клапанов. Однако, если есть проблема с клапаном, седлом клапана, толкателем клапана или коромыслом, то, возможно, потребуется снять головку цилиндра, чтобы установить новый впускной или выпускной клапан. На этом этапе может потребоваться притирка клапана (ов) или его работа / притирка.

Старые автомобили (до 1970-х годов) гораздо более подвержены горению клапанов, и часто требуется регулярная шлифовка клапанов.

Работа клапана дает механикам возможность тщательно осмотреть остальную часть вашего двигателя, включая головки цилиндров и блок двигателя. Любые трещины или утечки в этих компонентах могут привести к вытеканию масла из автомобиля и перегреву.

Симптомы повреждения клапана включают:

• Повышенный расход топлива
• Двигатель работает неровно
• Белый дым выхлопных газов
• Дыхание из выхлопной трубы двигателя
• Отсутствие мощности двигателя

Подробнее о неисправности клапана двигателя>

Из чего состоит заточка клапана?

1. Клапан (ы) сняты с двигателя и подготовлены к очистке.
2. Нагар удаляется с клапана, при этом необходимо проявлять особую осторожность, чтобы не поцарапать и не повредить поверхность клапана.
3. Клапан отшлифован для создания равномерного равномерного рисунка на торце клапана.
4. Клапан снова устанавливается в головку блока цилиндров и притирается пастой для шлифования клапанов.

---

Шлифовка, обслуживание и ремонт клапанов двигателя в Гамильтоне

Правильное обслуживание двигателя может значительно продлить срок службы вашего автомобиля.В Grimmer Motors мы можем снять головку блока цилиндров вашего двигателя и организовать надежный и качественный ремонт и замену клапанов. Это позволит вашему двигателю работать нормально.

По вопросам шлифовки клапанов двигателя и технического обслуживания в Гамильтоне обращайтесь в Grimmer Motors прямо сейчас!

Обратите внимание — , как правило, мы не храним на складе и не поставляем только «запчасти» для этой услуги. Мы — мастерская по ремонту автомобилей. Если вы сможете доставить свой автомобиль к нам, мы сможем диагностировать проблему, найти и установить необходимые детали или организовать для вас соответствующее обслуживание.

СВЯЗАТЬСЯ С НАМИ

3 простых совета по улучшению шлифования клапана

Для достижения наилучших результатов используйте шлифовальные масла на минеральной основе.

Масла на минеральной основе охлаждают при шлифовании, поэтому вы не обожжете поверхности клапанов. Эти масла также помогают удалять частицы и препятствовать образованию ржавчины.

Выберите подходящий камень для подходящего материала

Шлифовка клапана — это НЕ универсальный абразив.Для разных материалов требуются разные абразивы. Колеса общего назначения предназначены для основных, хлебных, повседневных клапанов легковых автомобилей. Они — отличная отправная точка, но они не все сделают. Да, было бы здорово, если бы один камень работал для каждого клапана (это наверняка упростило бы наш инвентарь), но это не так. Одним камнем не обойтись.

По мере того, как производители клапанов используют все более сложные металлические сплавы для уменьшения веса, повышения прочности и повышения термостойкости, шлифовка клапанов становится все более сложной, поэтому вы увидите такой большой выбор камней для заточки клапанов в каталоге Goodson.Вы должны протестировать и поэкспериментировать, чтобы найти то, что работает лучше всего для вас и что вы измельчаете.

Замена шлифовальных кругов только потому, что материал клапана изменился, может показаться пустой тратой времени. Однако в конечном итоге вы экономите время. Вы можете легко потратить час, пытаясь отшлифовать клапан неправильным абразивом. Разве не стоит потратить несколько минут на замену колеса?

Быстрый совет от старого машиниста … группируйте свои работы по камню, который у вас есть на редукторе клапана.Сделайте все ваши клапаны из нержавеющей стали одновременно, замените камень на стеллит и сделайте это и т. Д. Работайте умнее, а не усерднее.

Для достижения наилучших результатов используйте острый алмаз при правке.

Мы не можем сказать этого достаточно — острые бриллианты необходимы. Они не только быстрее режут, но и обеспечивают превосходную отделку. Всегда, всегда, всегда проверяйте свой бриллиант перед тем, как приступить к обработке камня. Если он начинает округляться, поверните его в другую точку или закажите новую. С тусклым бриллиантом вы принесете больше вреда, чем пользы.

Шлифовка клапана — Ventil

Ventil поставляет широкий ассортимент притирочных машин для чистовой обработки всех металлических седел промышленных запорных клапанов, предохранительных клапанов и регулирующих клапанов

Расширенная программа поставки включает:

Портативные притирочные машины для притирки и ремонта клапанов на объекте и на месте

Следуя тенденции сокращения времени простоя, Ventil предлагает расширенный ассортимент легких машин для притирки клапанов и ремонта на месте без необходимости снимать клапан с трубопровода.Притирочные машины с клапанами Ventil, изготовленные из нержавеющей стали и высококачественных алюминиевых деталей и компонентов, подготовлены к работе в тяжелых условиях. Уникальная технология притирки Ventil с орбитальным приводом и зубчатым приводом в сочетании с высочайшим качеством абразивной пленки обеспечивает высочайшую скорость съема материала и лучшую точность плоскостности. Портативные притирочные машины с клапанами доступны с несколькими различными системами пневматического и электрического привода для безопасной работы в любых условиях эксплуатации и в любом месте.

Стационарные притирочные станки для клапанов в магазине

Прочные и ребристые станки для притирки седел клапанов любого типа. Программа поставок варьируется от стола для предварительного шлифования до универсальных колонных шлифовальных и притирочных станков и плоских притирочных станков с открытым торцом. В зависимости от области применения и материала седла, станки для притирки клапанов комплектуются различными расходными абразивными материалами, такими как самоклеящаяся фольга из оксида алюминия, алмазные диски с постоянной пропиткой или керамические шлифовальные диски.
