Как проверить магнитолу дома

Содержание

  • Проверить выхода на магнитоле
  • Как проверить магнитолу на работоспособность?
  • Как проверить магнитолу дома?
  • На что обратить внимание
  • Проверить выхода
  • Варианты проверки дома
  • Диагностика подключения
  • Проверка дома
  • Как проверить качество звука
  • Тестирование источников музыки

Магнитола делает время, проведенное в автомобиле, интереснее и веселее. Так как позволяет прослушать любимую музыкальную композицию, новости по радиостанции и прочее. Кроме этого, она может использоваться и для решения других задач. Например, использоваться в качестве навигатора. Многие современные магнитолы имеют ряд дополнительных функций, которые необходимы водителю во время управления автомобилем.

Данное устройство может быть установлено, как производителем, так и владельцем транспорта. Иногда штатный вариант аппарата последнего не устраивает и решается на выполнение его замены на более новое оборудование.

Приобрести магнитолу можно во многих магазинах, которые занимаются продажей автозапчастей.

Выбор устройств у них огромный. Многие производители предлагают разные модели. Несмотря на то, что они дают гарантию на свой товар, необходимо его на работоспособность проверять и самостоятельно. Как показывает практика, намного удобнее это сделать до того, как оно установлено в автомобиль. Так как этот процесс трудоемкий. А в случае неисправности магнитолы потребуется ее демонтировать. На это уйдет много времени и сил.

Проверить выхода на магнитоле

Первое, что следует сделать, после покупки магнитолы проверить выхода на ней. Их роль очень важна для всего устройства. Так как данные выхода обеспечивают его подключение к внешним усилителям звука. В качестве последних могут использоваться сабвуфер, акустика и прочее. Они помогают усилить и улучшить звук, который воспроизводит автомагнитола.

Количество линейных выходов определяется моделью аппарата. Так, их может быть от одной до трех пар включительно.

При этом, чем больше, тем лучше. Три пары выходов позволит создать полноценную систему, которая будет иметь усилители на все каналы. Она обеспечит чистое и качественное звучание в автомобиле.

Проверить выхода на магнитоле не сложно. Достаточно взглянуть на само устройство. На нем должна быть хоть одна пара. Конечно, лучше если их три. Несмотря на то, что вы сегодня не планируете использовать дополнительные усилители, со временем ситуация может измениться. Тогда вам непременно потребуются дополнительные выходы. Поэтому о таком ходе событий подумать заранее. При этом проверить их исправность можно и в домашних условиях. Достаточно подсоединить к колонкам.

Как проверить магнитолу на работоспособность?

Проверка магнитолы на работоспособность – несложная задача. Чтобы ее решить, можно обратиться за помощью к специалистам. У них для этого есть все необходимое. Если же вы хотите сэкономить свои деньги, то можно и самостоятельно. Воспользовавшись нашими советами, у вас непременно все получится.

Самый простой способ – это проверить работоспособность магнитолы после ее установки в автомобиль. Для этого необходимо вставить ключ в зажигание и повернуть его до положения ACC ON. Потом включить ближний свет, магнитолу. При этом на устройстве должна сработать подсветка. Ее заметить довольно просто. Все кнопки магнитолы подсвечиваются, что помогает их увидеть в темноте. Если это не произошло, то устройство неисправно, а точнее его коннектор. Исправить ситуацию поможет его замена.

Что касается проверки работоспособности устройства, то это можно сделать и до включения зажигания. С этой целью потребуется нажать кнопку запуска на аппарате. После чего посмотреть на его реакцию. Оно должно заработать. Потом выключите, заведите машину и снова включите. Если магнитола не будет работать, то следует проверить, правильно ли она подключена, целы ли ее предохранители.

Кроме этого, необходимо определить качество звука. За данную функцию отвечает соответствующая ручка. С помощью нее можно прибавить и убавить громкость. Если замечены дефекты в ее работе, то потребуется полная замена устройства.

Также не стоит забывать и об остальных кнопках, которые есть на магнитоле. Необходимо проверить и их работоспособность. Это можно сделать, используя инструкцию по эксплуатации устройства.

Еще один не маловажный момент – это чтение дисков магнитолой. Так как это является, пожалуй, ее основной функцией. Для проверки, потребуется диск. При этом он должен быть в идеальном состоянии и открываться на других устройствах. Его вставляют в магнитолу и выбирают команду воспроизведения. Оно должно походить без задержек и качественно. Данную процедуру следует повторить несколько раз, при выключенном и включенном зажигании.

Наличие дополнительных разъемов тоже обязывает выполнить их проверку. Для этого потребуется флешка с музыкальными композициями. Ее лучше предварительно проверить на других устройствах. Это позволит быть уверенным в работоспособности флеши. Ее вставляют в соответствующий разъем и включают. В случае его отказа от работы причина может быть не в магнитоле, а в проводе, отвечающем за соединение устройства и разъёма.

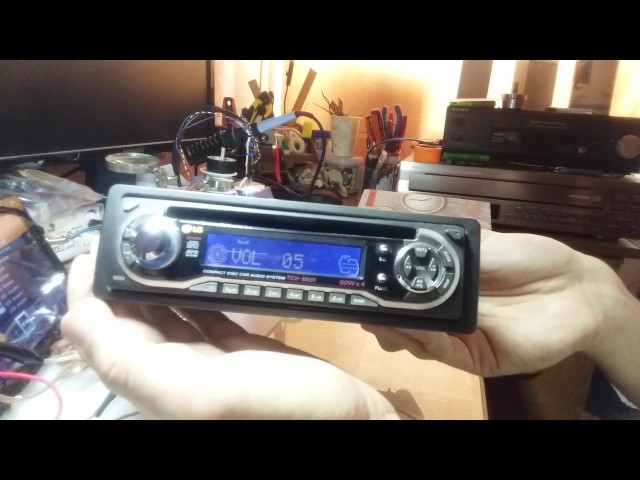

Как проверить магнитолу дома?

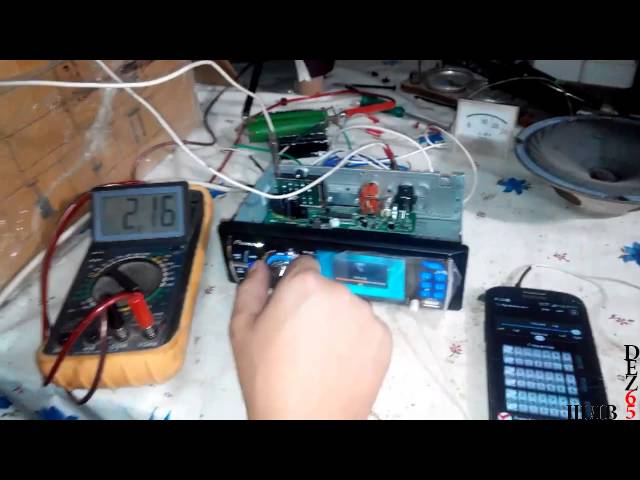

Довольно часто возникает необходимость проверить, исправна ли магнитола еще до ее установки в автомобиль. Это сделать труднее, но вполне реально. Для этого необходимо создать определенные условия.

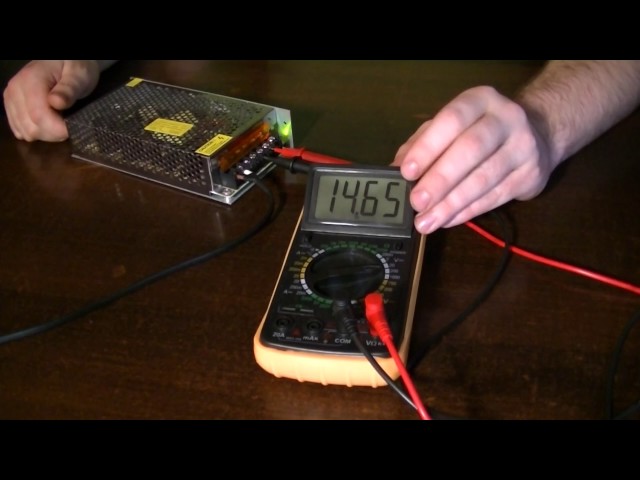

Так, первое, что необходимо, это источник питания 12 воль, при этом на 3 Ампера. В качестве него можно использовать автоаккумулятор, выпрямитель, зарядное устройство. Он может быть подобран исходя из того, что у вас есть под рукой. Особо не принципиален его вид. Главное, чтобы устройство отвечало требованиям, которые к нему предъявляются.

Без магнитолы в машине как без рук, сразу остро чувствуется, что чего то не хватает. Слава Богу, все наши с мужем магнитолы были исправном и устанавливались без особых проблем! 🙂

Перед тем как установить магнитолу необходимо её тщательно проверить на её работоспособность. И в этом смысле, настоящая статья является находкой для тех, кто хочет установить новую магнитолу на свой автомобиль.

Современные автомобильные магнитолы позволяют не только слушать музыку с носителя или по радио — они могут играть роль навигатора, телевизора, помогают общаться по телефону со свободными руками. Чтобы убедиться в том, что купленное устройство работает, необходимо знать, как проверить магнитолу в домашних условиях до установки на машину.

На что обратить внимание

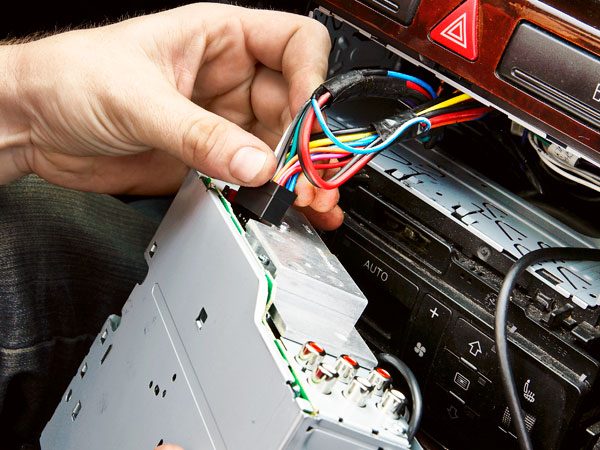

Следует проверить наличие коннектора, подходящего к выбранной магнитоле. С его помощью устройство подключается к бортовой сети и акустической проводке. Инструкция поможет разобраться с настройкой и назначением органов управления. Схема подключения и основные параметры также наносятся на этикетку на верхней стенке магнитолы.

Стоит обратить внимание и на мощность автомагнитолы. Для легковой машины будет хватать от 10 до 45 Вт на канал, а для грузовой — свыше 60 Вт на канал. Каждый провод имеет свой цвет.

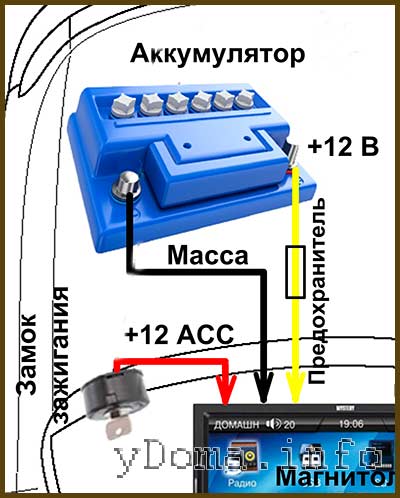

Согласно общепринятой маркировке, питание на магнитолу от бортсети подается на красный и желтый провода, а с магнитолы на активную антенну — по голубому проводу.

Для дополнительной защиты следует также поставить предохранители на авто номиналом не менее 5 А. Чтобы сделать «блютуз» на магнитолу, можно установить в автомобиль FM-модулятор, оснащенный этой функцией.

Проверить выхода

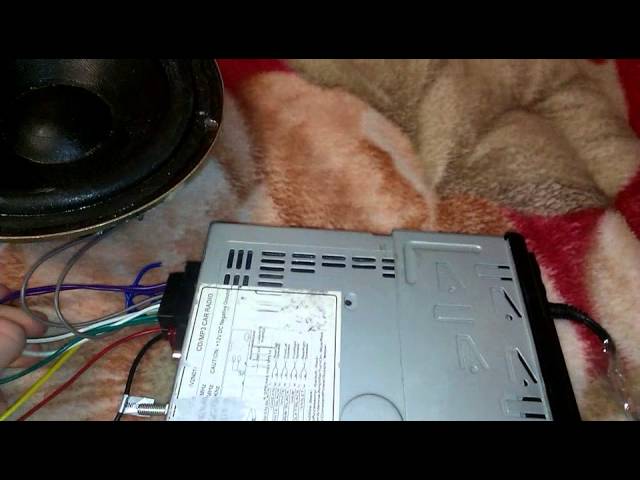

Для этого этапа подойдет колонка, которая будет устанавливаться в автомобиле. Можно использовать другой заведомо исправный громкоговоритель, имеющийся в распоряжении. Для подключения динамиков автомобиля нужно ориентироваться на схему на верхней этикетке. Например, левый передний канал выводится на белый и белый с черной полосой провода. После этого магнитола включается, и проверяется наличие и качество звука.

Рекомендуется устанавливать средний уровень. Таким же образом проверяются остальные пары. Провода для их подключения имеют серый, зеленый и фиолетовый цвета.

Провод с полоской — это общий провод, подсоединенный внутри магнитолы на ее корпус.

На провод без полоски подается напряжение звуковой частоты с выходной микросхемы.

Варианты проверки дома

Есть несколько возможных вариантов проверки на работоспособность. Прежде всего необходимо подготовить источник питания. Чтобы проверить магнитолу дома, подойдет свежая батарея АКБ от аккумулятора, зарядное устройство либо выпрямитель. Выходное напряжение во всех случаях должно составлять 12 В, а ток — не менее 6 А. Отрицательный полюс источника подсоединяется к черному проводу. Для подключения «плюса» красный и желтый провода соединяются вместе и подключаются к положительному полюсу источника.

Также необходимо приготовить антенну. Для этого подойдет кусок провода достаточной длины — не менее 40 см. Для проверки исправности секции проигрывателя следует приготовить флеш-накопитель с музыкальными файлами. Создавать последние необходимо в соответствии с общими требованиями:

  • формат — MP3;
  • битрейт — 128 или 320;
  • частота дискретизации — 44. 1;
  • кодер — LAME;
  • каналы — стерео.

При наличии дисковода следует записать диск CD-RW. Перед тестированием обоих носителей следует убедиться в их читаемости, проверив на нескольких устройствах. Один конец антенного провода прикрепляется к стене, потолку или другой точке гаража или дома, изолированной от земли. Другой конец аккуратно вставляется в гнездо. После выполнения всех подключений следует включить питание, нажав на кнопку. Если устройство не отреагировало, то встроенный в магнитолу предохранитель перегорел.

После включения следует разобраться, как проверить автомагнитолу в домашних условиях. Например, оценить качество работы тюнера можно, выполнив автоматический или ручной поиск. Звук точно настроенной радиопередачи должен быть качественным, без шума, а чувствительность тюнера — достаточной, чтобы принимать станции, расположенные в 30-60 км от места проверки.

Дальше проверяются проигрыватели. Следует аккуратно вставить CD-диск или флешку в соответствующий слот на магнитоле. В случае исправности дисковод втянет носитель в устройство, считывание займет несколько секунд. Звук должен воспроизводиться ровно, без пауз и перескакиваний.

Большинство современных автомобильных устройств может одновременно выполнять несколько функций. Это упрощает жизнь людей и делает доступными новые возможности. В некоторых случаях прибор может быть неисправным, поэтому перед тем, как совершать покупку, необходимо проверить магнитолу в домашних условиях.

Диагностика подключения

Для того чтобы устройство хорошо работало, его необходимо правильно подсоединить к динамикам и усилителям (если они есть). Перед выполнением этой операции рекомендуется провести диагностику подключения. Делается она следующим образом:

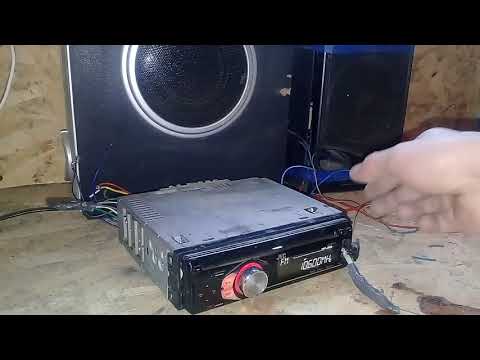

  1. Берут колонки, которые будут использоваться в автомобиле, и подключают их к магнитоле. Соединять провода нужно согласно инструкции, которая индивидуальна для каждой модели устройства.
  2. После этого включают прибор и проверяют качество звука.
  3. Аналогично тестируют остальные варианты подключения.
  4. На следующем этапе диагностики присоединяют усилители.
  5. Включают магнитолу и проверяют эффективность всех устройств на различных режимах работы.

Проверка дома

После того как была завершена диагностика подключения, обязательно проверьте магнитолу на работоспособность. Эта операция займет всего несколько минут, но позволит точно определить качество работы устройства.

Как проверить качество звука

Тестирование в домашних условиях нужно начинать с проверки качества звука. Для этого нужна будет батарея АКБ от аккумулятора. Если ее нет, то хорошей заменой станет выпрямитель или зарядное устройство. При любом варианте важно, чтобы выходное напряжение не превышало показатель в 12 В, а ток — 6 А.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

Правильная последовательность действий:

  1. Желтый и красный провода магнитолы соединяют друг с другом, а затем подключают к положительному полюсу источника питания.
  2. Кабель черного цвета прикрепляют к отрицательному полюсу.
  3. После этого подключают антенну.
  4. На магнитоле нажимают кнопку включения.
  5. Затем поворачивают ручку громкости и тестируют работу устройства при крайних ее положениях.
  6. Проверяют действие всех кнопок на панели управления магнитолы. Справиться с этой задачей поможет инструкция по эксплуатации.

Если при различных настройках качество звука осталось высоким, то можно быть уверенным в работоспособности магнитолы.

Тестирование источников музыки

Во время проведения диагностики необходимо проверить качество работы устройства при подключении различных источников музыки. Благодаря этому тестированию можно будет выявить все существующие проблемы.

  1. Первым делом проверяют способность магнитолы считывать информацию с дисков. Для этого вставляют новый CD или DVD и включают устройство в режим воспроизведения. Если звук идет без каких-либо задержек или шумов, то можно переходить на следующий шаг тестирования.
  2. Подключают к магнитоле флешку, на которой сохранены аудиофайлы. После включения одного из них проверяют качество воспроизводимого звука.
  3. В самом конце проверяют работу радио. Для этого выполняют поиск той радиостанции, частоту которой можно узнать из каких-либо источников информации. В этом случае звук также должен быть «чистым».

Перед приобретением обязательно нужно проверить автомагнитолу в действии. В противном случае устройство может некорректно работать и доставлять автолюбителю много проблем. Если знать, как проводить тестирование, то можно избежать не только покупки некачественного товара, но и бесполезной траты денег.

Как подключить магнитолу дома❓ через блок питания от компьютера, к сети 220В

Главная » Магнитолы

Магнитолы

Автор CarAudioSupport На чтение 6 мин. Просмотров 14. 7k. Обновлено

Подключить автомагнитолу дома в сеть 220 вольт несложно, и самый бюджетный способ сделать это – использовать блок питания от компьютера. Если у вас есть старый ненужный или неработающий компьютер, можно позаимствовать его там. Если нет, купите самый дешёвый можно Б/У. А инструкция как подключить магнитолу дома находится перед вами :).

Хорошая магнитола как правило, стоит гораздо дешевле любого музыкального центра. А при наличии многоканальных выходов, появляется возможность собрать полноценный домашний кинотеатр. Который будет обладать достойным качеством звучания, за скромную стоимость. А если вы устанавливаете магнитолу 2DIN которая имеет ЖК дисплей вы можете использовать подключение камеры заднего вида. Проявив фантазию этому можно найти разное применение.

Содержание

  1. Почему мы используем блок питания от компьютера
  2. Осмотр и выявление неисправностей блока питания.
  3. Каким образом подключается магнитола к блоку питания?
  4. Подключение автомобильной магнитолы к блоку питания компьютера заключает в себе несколько основных этапов:
  5. Видеоинструкция как подключить магнитолу через блок питания
  6. Заключение

Почему мы используем блок питания от компьютера

Подключение магнитолы от блока питания компьютера это самый частый пример подключения магнитолы дома также вы можете использовать вместо блока питания, аккумулятор, но данный способ не очень удобен, так как он нуждается в постоянной подзарядке.

Использование блока питания это ещё один из самых бюджетных способов, можно приобрести Б/У блок питания, или использовать как донора старый компьютер. Перед подключением его нужно обязательно проверить на работоспособность, убедиться что он исправен, в случае обнаружения проблем блок необходимо отремонтировать или заменить. Для этого нам понадобится выполнить следующий алгоритм действий.

Осмотр и выявление неисправностей блока питания.

Если был приобретён новый БП то данный пункт можно смело пропускать.

  • Блок питания компьютера включить для проверки выходного напряжения. Убедиться что при подаче тока начинает крутиться кулер (вентилятор) установленный на задней части.

ВНИМАНИЕ. Перед началом следующих действий, убедитесь что вы отключили компьютерный блок от сети электропитания.

  • Вскрыть крышку и заглянуть внутрь блока, наверняка там будет много пыли, тщательно всё вытираем сухой тряпкой, также можно использовать пылесос.
  • После того как отчистили от грязи и пыли, тщательно осматриваем контакты платы на наличие дефектов и трещин на пайке.
  • Внимательно осматриваем конденсаторы расположенные на плате, если они вздутые, это говорит о том что блок неисправен, или жить ему осталось недолго. (конденсаторы обведены в красный кружок на картинке выше) Вздувшиеся конденсаторы необходимо заменить. Данный процесс требует осторожности, так как высоковольтные конденсаторы содержат остаточный заряд тока, от которого можно получить легкий, но весьма ощутимый электрический удар.
  • Собрать блок питания и приступить к подключению

Каким образом подключается магнитола к блоку питания?

Для подключения в домашних условиях потребуются необходимые материалы и оборудование:

  • источник питания компьютера, это и есть наш блок его мощность должна составлять 300-350 Ватт;
  • автомагнитола;
  • акустические колонки или динамики;
  • провода, имеющие сечение более 1.5 мм.

Акустика должна быть качественной, устройство располагает четырехканальным выходом, к каждому выходу можно подключить по колонке. Для более громкого звука следует выбирать динамики с сопротивлением в 4 Ом, как правило это автомобильная акустика. Домашняя акустика имеет сопротивление 8ом.

Подключение автомобильной магнитолы к блоку питания компьютера заключает в себе несколько основных этапов:

  1. Подготавливаем магнитолу, разъем придётся обрезать, т.к. универсального переходника для подключения к блоку питания компьютера не существует, зачищаем провода.
  2. На блоке питания больше количество различных разъёмов, нам понадобится тот, к которому подключается жёсткий диск. К нему подходит четыре провода, желтый, красный, и два чёрных (фото разъёма есть ниже) .
  3. Теперь соединяем магнитолу наш блок питания, схема подключения следующая, у магнитолы скручиваем два провода жёлтый и красный (это оба плюса), и подключаем их к жёлтому проводу нашего БП, всю плюс мы подключили теперь нам необходимо соединить чёрный провод на магнитоле, и чёрный провод который подходит к фишке блока питания.
  4. Всё, питание к нашей магнитоле подключено, но БП отказывается включаться без материнской платы, сейчас мы его обманем, берём разъем который подключается к материнской плате (на данный разъем подходит больше всего проводов, фото разъёма есть ниже) ищем зелёный провод, для включения блока нам необходимо замкнуть его с любым чёрным проводом. Сделать это можно перемычкой. После этого замыкания наш БП начнёт подавать электричество на магнитолу.
  5. При наличии в блоке выключателя перемычку можно не вынимать, достаточно запаять черный и зеленый провода. Выключатель можно использовать для включения или отключения питания.
  6. Осталось только подключить акустику и наслаждаться своей любимой музыкой,  аудиовыхода у магнитолы имеют следующие обозначения.-Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет чёрную полосу.
    -Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет чёрную полосу.
    -Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет чёрную полосу.
    -Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет чёрную полосу.У всех динамиков имеется две клемы, это плюс и минус. Подключаем вышеуказанные провода к нашим динамикам. Если вы используете динамики то для увеличения качества звука, для них необходимо сделать короб (как у колонки).
  7. Сбор всех устройств в единую сеть позволяет включить самодельную акустическую систему в розетку с напряжением 220В и наслаждаться музыкой. Самодельная акустическая система обеспечит наличие чистого, громкого и качественного звука без лишних затрат, а пульт управления обеспечит комфортное прослушивание.

Возможно вам будет полезно знать какая схема подключения магнитолы используется в автомобиле.

Видеоинструкция как подключить магнитолу через блок питания

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Заключение

Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.

И напоследок, есть желание помочь проекту? Подпишись на наше сообщество “Вконтакте”.

window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-241645-133’, blockId: ‘R-A-241645-133’ })})'»; cachedBlocksArray[85378] = «‘window.yaContextCb=window.yaContextCb||[]window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-241645-131’, blockId: ‘R-A-241645-131’ })})'»; cachedBlocksArray[85386] = «‘window.yaContextCb=window.yaContextCb||[]window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-241645-127’, blockId: ‘R-A-241645-127’ })})'»; cachedBlocksArray[85381] = «‘window.yaContextCb=window.yaContextCb||[]window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-241645-79’, blockId: ‘R-A-241645-79’ })})'»; cachedBlocksArray[145914] = «‘window.yaContextCb=window.yaContextCb||[]window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-241645-113’, blockId: ‘R-A-241645-113’ })})'»; cachedBlocksArray[85377] = «‘window. yaContextCb=window.yaContextCb||[]window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-241645-115’, blockId: ‘R-A-241645-115’ })})'»;

( 2 оценки, среднее 5 из 5 )

Поделиться с друзьями

Как подключить магнитолу к компьютерному блоку питания

Подключить своими руками блок питания для автомагнитолы — актуальная задача для многих современных потребителей. Использование компьютерного БП дает возможность запитать автомобильную аудиосистему от бытовой розетки на 220 вольт. Подробнее об этом процессе, а также его нюансах вы сможете узнать из этого материала.

Проверить выхода на магнитоле

Первое, что следует сделать, после покупки магнитолы проверить выхода на ней. Их роль очень важна для всего устройства. Так как данные выхода обеспечивают его подключение к внешним усилителям звука. В качестве последних могут использоваться сабвуфер, акустика и прочее. Они помогают усилить и улучшить звук, который воспроизводит автомагнитола.

Количество линейных выходов определяется моделью аппарата. Так, их может быть от одной до трех пар включительно. При этом, чем больше, тем лучше. Три пары выходов позволит создать полноценную систему, которая будет иметь усилители на все каналы. Она обеспечит чистое и качественное звучание в автомобиле.

Проверить выхода на магнитоле не сложно. Достаточно взглянуть на само устройство. На нем должна быть хоть одна пара. Конечно, лучше если их три. Несмотря на то, что вы сегодня не планируете использовать дополнительные усилители, со временем ситуация может измениться. Тогда вам непременно потребуются дополнительные выходы. Поэтому о таком ходе событий подумать заранее. При этом проверить их исправность можно и в домашних условиях. Достаточно подсоединить к колонкам.

Как проверить магнитолу на работоспособность?

Проверка магнитолы на работоспособность – несложная задача. Чтобы ее решить, можно обратиться за помощью к специалистам. У них для этого есть все необходимое. Если же вы хотите сэкономить свои деньги, то можно и самостоятельно. Воспользовавшись нашими советами, у вас непременно все получится.

Самый простой способ – это проверить работоспособность магнитолы после ее установки в автомобиль. Для этого необходимо вставить ключ в зажигание и повернуть его до положения ACC ON. Потом включить ближний свет, магнитолу. При этом на устройстве должна сработать подсветка. Ее заметить довольно просто. Все кнопки магнитолы подсвечиваются, что помогает их увидеть в темноте. Если это не произошло, то устройство неисправно, а точнее его коннектор. Исправить ситуацию поможет его замена.

Что касается проверки работоспособности устройства, то это можно сделать и до включения зажигания. С этой целью потребуется нажать кнопку запуска на аппарате. После чего посмотреть на его реакцию. Оно должно заработать. Потом выключите, заведите машину и снова включите. Если магнитола не будет работать, то следует проверить, правильно ли она подключена, целы ли ее предохранители.

Кроме этого, необходимо определить качество звука. За данную функцию отвечает соответствующая ручка. С помощью нее можно прибавить и убавить громкость. Если замечены дефекты в ее работе, то потребуется полная замена устройства.

Также не стоит забывать и об остальных кнопках, которые есть на магнитоле. Необходимо проверить и их работоспособность. Это можно сделать, используя инструкцию по эксплуатации устройства.

Еще один не маловажный момент – это чтение дисков магнитолой. Так как это является, пожалуй, ее основной функцией. Для проверки, потребуется диск. При этом он должен быть в идеальном состоянии и открываться на других устройствах. Его вставляют в магнитолу и выбирают команду воспроизведения. Оно должно походить без задержек и качественно. Данную процедуру следует повторить несколько раз, при выключенном и включенном зажигании.

Пошаговая инструкция по подключению

Для подсоединения к магнитоле будем использовать готовый компьютерный блок, а не самодельный, перед эксплуатацией следует произвести диагностику его работоспособности. Сам БП следует извлечь из металлического корпуса и очистить от загрязнений, отдельно проверьте печатную плату, убедитесь в том, что контакты в ней целые. Если на плате имеются дефекты, то их надо будет удалить. Также внимательно осмотрите конденсаторы на выходных выпрямителях — они не должны быть вздутыми, также на них не должно быть разрывов засечки. При необходимости конденсаторные элементы подлежат замене путем перепайки.

Что потребуется?

Для правильного подключения автомобильной магнитолы к БП вам потребуются следующие устройства и материалы:

  • непосредственно сам БП от компьютера;
  • аудиосистема от машины;
  • проводники необходимого сечения;
  • также для проверки работоспособности вам понадобятся автомобильные динамики или колонки от обычной бытовой магнитолы.

Специалисты рекомендуют использовать качественные динамики, поскольку сам девайс оборудован четырехканальным выходом. Это позволяет подключить две передних и две задних колонки. Выбирая колонки следует оценить их параметр сопротивления — как правило, для автомобильной аудиосистемы используются динамики, в которых значение сопротивления составляет 4 Ом. Если вы думаете, что выбрав динамики с сопротивлением на 8 Ом, они буду работать громче, то вы ошибаетесь (видео снято каналом Упаковано в Китае).

Алгоритм действий

Итак, для подсоединения автомагнитолы к БП для подключения к сети 220 вольт нужно сделать следующее:

  1. Для начала вам надо будет отрезать выход Din, через него аудиосистема подключается к бортовой сети транспортного средства. После этого надо будет зачистить все использующиеся проводники.
  2. Затем подключается сама аудиосистема, для этой цели оптимальней всего использовать штекер для подключения жесткого диска ПК. В частности, речь идет о широких четырехконтактных проводах — красном, желтом и двух черных контактах.
  3. Сам штекер надо будет отрезать, а контакты проводников подпаять к контактам аудиосистемы. Для полноценной эксплуатации блока питания надо будет также сделать соответствующий переходник. Для изготовления проводника надо будет желтый контакт подпаять к красному плюсу на самой автомагнитоле. А затем отрицательный черный выход от магнитолы надо будет подпаять к любому черному от использующегося блока питания.
  4. Для того чтобы БП можно было запустить без материнской платы, вам также потребуется использовать разъем, с помощью которого он питает материнку. К этому штекеру подключается много проводов, среди которых есть выходы черного и зеленого цвета. Вам потребуются именно они, поскольку эти контакты контролируют запуск устройства. Для того чтобы обеспечить заземление, нужно будет замкнуть эти два контакта между собой.
  5. После того, как БП будет запущен, на все проводники поступит напряжение — если контакты разомкнуть, то питание перестанет подаваться на устройством. То есть так вы сделали что-то наподобие перемычки для отключения.
  6. В том случае, если в вашем БП используется переключатель, то саму перемычку можно не снимать, но тогда вам надо будет запаять контакты зеленого и черного цветов. Сам переключатель в данном случае будет использоваться для активации и деактивации питания.
  7. Когда все эти шаги будут выполнены, вам надо будет соорудить акустическую системы из подготовленных ранее динамиков. Такие колонки (если вы используете автомобильные) обычно имеют небольшой вес, их можно установить в деревянный короб, предварительно соорудив в нем отверстия. Как вариант, для корпуса можно использовать прочный картон. После того, как колонки будут установлены внутрь, нужно будет подключить динамик к самой аудиосистеме. После того, как все динамики будут подключены, можно попробовать включить полученную систему в бытовую сеть и проверить ее работоспособность. Если магнитола не работает или работает некорректно (слабая громкость, шумы в динамиках), то нужно проверить качество подключения всех контактов, проверить места пайки (видео опубликовано каналом Opck prod).

Почему мы используем блок питания от компьютера

Подключение магнитолы от блока питания компьютера это самый частый пример подключения магнитолы дома также вы можете использовать вместо блока питания, аккумулятор, но данный способ не очень удобен, так как он нуждается в постоянной подзарядке.

Использование блока питания это ещё один из самых бюджетных способов, можно приобрести Б/У блок питания, или использовать как донора старый компьютер. Перед подключением его нужно обязательно проверить на работоспособность, убедиться что он исправен, в случае обнаружения проблем блок необходимо отремонтировать или заменить. Для этого нам понадобится выполнить следующий алгоритм действий.

Как «запитать» автомагнитолу от компьютерного блока питания?

Главная тема уже озвучена в заголовке, поэтому перейдём сразу к делу. Итак, что нам понадобится? Во-первых, рабочая автомагнитола или автомобильный CD/MP3-ресивер. У меня на руках оказался автомобильный CD/MP3-ресивер Panasonic CQ-DFX883N.
Во-вторых, компьютерный блок питания формата AT или ATX. Сейчас полно компьютерного железа от старых ПК, в том числе и блоков питания.

Где его можно найти бесплатно или за минимальные деньги?

Вытащить из своего старого ПК, который пылится в чулане;

Купить за копейки на «барахолке» – такие 100% есть на любом радиорынке;

Починить и довести до ума неисправный компьютерный БП.

Для своей затеи я купил «бэушный» блок питания как раз на «барахолке».

Прежде чем подключать компьютерный БП к автомагнитоле – нужно его проверить и, если надо, довести до рабочего состояния. Об этом чуть позже, а пока о том, как подключить автомагнитолу к компьютерному БП.

Подключение автомагнитолы к компьютерному БП.

У компьютерного блока питания (БП) есть здоровый жгут с выходными разъёмами. Провода чёрного цвета – это минус или общий провод. По жёлтым подаётся напряжение +12V. Остальные провода нам будут не нужны – их использовать не будем. Так вот нам нужно от блока питания взять всего-навсего 12V. Для этого берём любой из разъёмов MOLEX или Floppy-разъём. Далее откусываем от него жёлтый провод (+12V) и чёрный провод – минусовой. Затем подключаем эти провода к питающим проводам автомагнитолы.

Стоит отметить, что выходной канал на +12V достаточно мощный и может «отдать» в нагрузку ток в 8-10 ампер (при мощности БП 200 – 300 Вт.), что, собственно, нам и нужно. Обычно, максимальный ток, потребляемый автомобильным CD/MP3-ресивером составляет 10-15 ампер. Но это максимум!

Кроме этого нужно провести лёгкую доработку, если у вас блок питания формата ATX. Об этом расскажу чуть позднее.

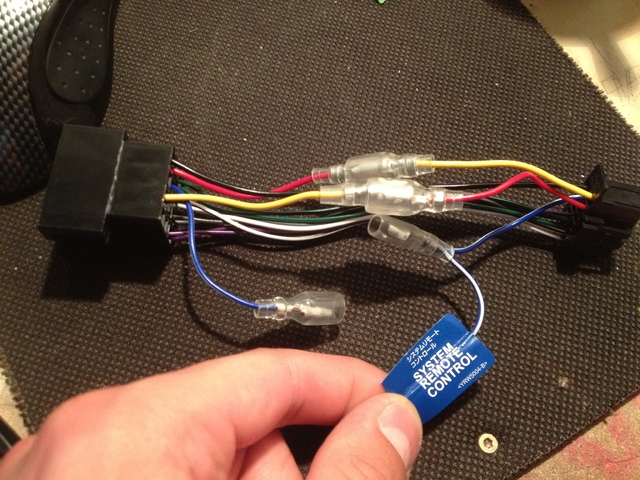

У автомагнитолы имеется 3 провода, к которым подключается питание (напряжение +12V) от штатной электросети автомобиля. Чёрный провод – это минус (по другому – общий провод, «земля», Ground). Жёлтый провод – это +12V (маркируется как Battery ). Это основные провода для подключения питания к автомагнитоле.

Но даже если подключить эти провода к аккумулятору или БП, автомагнитолу мы не включим – она будет в дежурном («спящем») режиме.

Поэтому ищем красный провод (маркируется ACC ) у автомагнитолы и скручиваем его вместе с жёлтым проводом +12V. Штатно красный провод подключается к замку зажигания авто.

Как только водитель замыкает ключом зажигания электрическую цепь, автомагнитола автоматически переходит из спящего режима в рабочий – включается подсветка дисплея автомагнитолы. При этом красный провод через замок зажигания закорачивается на плюс +12V. Мы же это делаем, принудительно соединяя жёлтый (+12V) и красный провод.

При этом автомагнитола будет включатся сразу же при подаче напряжения.

Отличие компьютерных блоков питания формата AT от ATX.

Компьютерные блоки формата AT не имеют дежурного блока питания +5 (Standby) и выходных напряжений 3,3V. Поэтому при включении такого блока на его выходах +12V, +5V, -12V, -5V напряжение появляется сразу.

Осмотр и выявление неисправностей блока питания.

Если был приобретён новый БП то данный пункт можно смело пропускать.

  • Блок питания компьютера включить для проверки выходного напряжения. Убедиться что при подаче тока начинает крутиться кулер (вентилятор) установленный на задней части.

ВНИМАНИЕ. Перед началом следующих действий, убедитесь что вы отключили компьютерный блок от сети электропитания.

  • Вскрыть крышку и заглянуть внутрь блока, наверняка там будет много пыли, тщательно всё вытираем сухой тряпкой, также можно использовать пылесос.
  • После того как отчистили от грязи и пыли, тщательно осматриваем контакты платы на наличие дефектов и трещин на пайке.
  • Внимательно осматриваем конденсаторы расположенные на плате, если они вздутые, это говорит о том что блок неисправен, или жить ему осталось недолго. (конденсаторы обведены в красный кружок на картинке выше) Вздувшиеся конденсаторы необходимо заменить. Данный процесс требует осторожности, так как высоковольтные конденсаторы содержат остаточный заряд тока, от которого можно получить легкий , но весьма ощутимый электрический удар.
  • Собрать блок питания и приступить к подключению

Каким образом подключается магнитола к блоку питания?

Для подключения в домашних условиях потребуются необходимые материалы и оборудование:

  • источник питания компьютера, это и есть наш блок его мощность должна составлять 300-350 Ватт;
  • автомагнитола;
  • акустические колонки или динамики;
  • провода, имеющие сечение более 1. 5 мм.

Акустика должна быть качественной, устройство располагает четырехканальным выходом, к каждому выходу можно подключить по колонке. Для более громкого звука следует выбирать динамики с сопротивлением в 4 Ом, как правило это автомобильная акустика. Домашняя акустика имеет сопротивление 8ом.

Подключение автомобильной магнитолы к блоку питания компьютера заключает в себе несколько основных этапов:

  1. Подготавливаем магнитолу, разъем придётся обрезать, т.к. универсального переходника для подключения к блоку питания компьютера не существует, зачищаем провода.
  2. На блоке питания больше количество различных разъёмов, нам понадобится тот, к которому подключается жёсткий диск. К нему подходит четыре провода, желтый, красный, и два чёрных (фото разъёма есть ниже) .
  3. Теперь соединяем магнитолу наш блок питания, схема подключения следующая, у магнитолы скручиваем два провода жёлтый и красный (это оба плюса), и подключаем их к жёлтому проводу нашего БП, всю плюс мы подключили теперь нам необходимо соединить чёрный провод на магнитоле, и чёрный провод который подходит к фишке блока питания.
  4. Всё, питание к нашей магнитоле подключено, но БП отказывается включаться без материнской платы, сейчас мы его обманем, берём разъем который подключается к материнской плате (на данный разъем подходит больше всего проводов, фото разъёма есть ниже) ищем зелёный провод, для включения блока нам необходимо замкнуть его с любым чёрным проводом. Сделать это можно перемычкой. После этого замыкания наш БП начнёт подавать электричество на магнитолу.

  5. При наличии в блоке выключателя перемычку можно не вынимать, достаточно запаять черный и зеленый провода. Выключатель можно использовать для включения или отключения питания.
  6. Осталось только подключить акустику и наслаждаться своей любимой музыкой, аудиовыхода у магнитолы имеют следующие обозначения.-Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет чёрную полосу. -Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет чёрную полосу. -Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет чёрную полосу. -Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет чёрную полосу.У всех динамиков имеется две клемы, это плюс и минус. Подключаем вышеуказанные провода к нашим динамикам. Если вы используете динамики то для увеличения качества звука, для них необходимо сделать короб (как у колонки).
  7. Сбор всех устройств в единую сеть позволяет включить самодельную акустическую систему в розетку с напряжением 220В и наслаждаться музыкой. Самодельная акустическая система обеспечит наличие чистого, громкого и качественного звука без лишних затрат, а пульт управления обеспечит комфортное прослушивание.

Если после прочтения кажется что информации недостаточно, ознакомьтесь со статьей «как подключить магнитолу в автомобиле»

Параметры выбора подходящего блока питания

Перед тем, как подключить блок питания компьютера к сети на 220 вольт, необходимо понять, какой конкретно БП нужен. Чтобы обустроить такую схему подключения, подойдет источник формата АТ либо АТХ. Разумеется, использующийся блок питания должен быть полностью работоспособным, иначе подключить аудиосистему к бытовой сети не получится.

Найти такой БП сегодня не проблема:

  • такие устройства есть в каждом персональном компьютере, можно извлечь оттуда;
  • на любом радиорынке или в тематическом магазине продаются подержанные БП, купить устройство можно фактически за копейки;
  • можно найти неисправный и самостоятельно отремонтировать его, разумеется, если у вас есть опыт и знания;
  • опять же, если у вас есть опыт в радиоэлектронике, то можно соорудить БП самостоятельно.

Если вы не знаете, какой из двух вариантов — АТ либо АТХ — выбрать, то учитывайте, что отличия между ними следующие:

  1. Как правило, в устройствах АТ отсутствует выходное напряжение, в частности, имеется в виду дежурный источник на 5 вольт. Когда устройство подключается к сети, на его выходы сразу же поступает 12-вольтное напряжение по желтому кабеля, 5-вольтное — по красному. Два отрицательных контакта — на 12 и 5 вольт — подаются на два черных провода.
  2. Что касается АТХ, то в данном случае используется дежурный источник напряжения на 5 вольт, который будет функционировать постоянно, когда девайс подключен к бытовой сети. Но параметр выходного напряжения в нем появляться не будет до того момента, пока не замкнуться черный и зеленый контакты, расположенные на основном штекере. Если на этих контактах не будет перемычки, то на выходе сразу же образуется напряжение после того, как устройство подключится к сети 220 вольт.

Для реализации этой задачи вам потребуется БМ, рабочее значение мощности которого составит не менее 300 Ватт, допускается 350 Вт. Необходимо, чтобы этот БП выдавал постоянный ток величиной не меньше 12 ампер по 12-вольтной линии (автор видео — канал Stason22).

На что обратить внимание

Следует проверить наличие коннектора, подходящего к выбранной магнитоле. С его помощью устройство подключается к бортовой сети и акустической проводке. Инструкция поможет разобраться с настройкой и назначением органов управления. Схема подключения и основные параметры также наносятся на этикетку на верхней стенке магнитолы.

Стоит обратить внимание и на мощность автомагнитолы. Для легковой машины будет хватать от 10 до 45 Вт на канал, а для грузовой — свыше 60 Вт на канал. Каждый провод имеет свой цвет.

Согласно общепринятой маркировке, питание на магнитолу от бортсети подается на красный и желтый провода, а с магнитолы на активную антенну — по голубому проводу.

Для дополнительной защиты следует также поставить предохранители на авто номиналом не менее 5 А. Чтобы сделать «блютуз» на магнитолу, можно установить в автомобиль FM-модулятор, оснащенный этой функцией.

Зарядное устройство

На рынках, специализированных магазинах аудио звука можно встретить множество зарядных устройств, адаптеров с постоянным током 12 вольт. Если нужно подключить магнитолу через розетку, то следует выбирать зарядное устройство, сетевые адаптеры и бесперебойные блоки питания с данными выходными параметрами. Самый простой вариант подключить магнитолу с помощью зарядного устройства.


Схема подключения магнитолы через диоды

Адаптер нужно покупать на 12 Вольт с силой тока на выходе 6.5 Ампер. Магнитола способна потреблять до 10-15 Ампер в зависимости от марки производителя. У магнитолы нужно отрезать стандартный разъем, концы проводов зачистить и соединить их с кабелем адаптера. Место скрутки проводов тщательным образом изолировать.

Проверить выхода

Для этого этапа подойдет колонка, которая будет устанавливаться в автомобиле. Можно использовать другой заведомо исправный громкоговоритель, имеющийся в распоряжении. Для подключения динамиков автомобиля нужно ориентироваться на схему на верхней этикетке. Например, левый передний канал выводится на белый и белый с черной полосой провода. После этого магнитола включается, и проверяется наличие и качество звука.

Рекомендуется устанавливать средний уровень. Таким же образом проверяются остальные пары. Провода для их подключения имеют серый, зеленый и фиолетовый цвета.

Провод с полоской — это общий провод, подсоединенный внутри магнитолы на ее корпус.

На провод без полоски подается напряжение звуковой частоты с выходной микросхемы.

схема соединения с компьютерным БП и зарядным устройством 12В

Содержание

  1. Общие требования и характеристики к источнику питания
  2. Распиновка магнитолы
  3. Как запитать автомагнитолу дома или в гараже
  4. Лабораторный блок питания
  5. БП от компьютера
  6. Зарядное устройство
  7. Аккумулятор шуруповерта

Иногда возникает потребность использования автомобильной аудиотехники вне машины. Например, при замене аппаратуры на автомобиле на более новую, или не найдя применения старой автомагнитоле после ремонта. Устаревшую технику можно приобрести практически за бесценок. Потребительские качества ее невысоки, но в гараже такие аппараты вполне можно использовать для создания фона во время работы. Надо только решить проблему организации источника питания для аудиотехники.

Общие требования и характеристики к источнику питания

Для питания автомобильной магнитолы источник питания должен выдавать постоянное напряжение + 12 вольт. Требования к точности поддержания напряжения не очень высоки – аппарат будет работать и при несколько пониженном уровне (хотя громкость может уменьшиться), не выйдет магнитола из строя и при небольшом превышении в 1..3 вольта. Главное, чтобы напряжение было хорошо отфильтровано и, желательно, стабилизировано. В противном случае будет прослушиваться рокот и гул.

Также существуют требования к его нагрузочной способности источника питания. Магнитола средней мощности в режиме средней громкости потребляет 2..4 ампера. Если требуется повышенный уровень звука, надо рассчитывать на 10..12 ампер. Для магнитол с подсветкой дисплея лампами накаливания может понадобится дополнительный запас еще в 0,5..1 ампер (этот ток потребляется даже при нулевой громкости). Исходя из этих данных, можно приблизительно посчитать потребную мощность источника питания.

Распиновка магнитолы

Для подключения автомагнитолы требуется не один проводник. Кроме питания, надо подключать динамики (в большинстве случаев от 2 до 4), сигналы управления и т.п. Все точки подключения выводятся на разъем, который долгое время каждый производитель делал по своему усмотрению. Это усложняло подключение автомобильной аудиотехники, поэтому в 80-х годах прошлого столетия в Европе была принята попытка стандартизации разъемов автомагнитол. Стандартом стал коннектор ISO, которого стали придерживаться большинство европейских производителей.

Разъем ISO.

Такой коннектор состоит из двух частей, которые могут быть объединены в одну конструкцию либо выполнены в виде двух раздельных разъемов. К одному подключаются элементы аудиосистемы, к другому – питание и сигналы управления.

Разъемы ISO Audio и ISO Power.

Каждый разъем состоит из 8 контактов. Чтобы не перепутать коннекторы, они имеют различное расположение ключей. Питание подключается к терминалу ISO Power. Распиновка разъема указана в таблице.

Номер контактаЦепьЦвет изоляции проводника
1Регулировка громкостиНе установлен
2Mute (приглушение звука)Не установлен
3РезервНе установлен
4+12 вольт (питание памяти)Желтый
5Выход для питания активной антенныСиний
6+12 вольт подсветкаОранжевый
7+12 вольт от зажигания (ACC)Красный
80 вольт (общий)Черный

Функциональное назначение контактов ISO Power:

  • пины 1,2,3 в большинстве автомобилей не задействованы;
  • от напряжения на контакте 4 запитана внутренняя память магнитолы — если вход обесточить, настройки сбросятся;
  • с пина 5 снимается напряжение для питания усилителя активной антенны;
  • контакт 6 подключается к линии питания габаритных огней автомобиля для включения подсветки в темное время суток;
  • контакт 7 – основная линия питания магнитолы, подключается к линии включения зажигания или к линии АСС, если она есть в машине;
  • пин 8 подключается к общему проводу.

При подключении магнитолы в домашних условиях напряжение питания надо подать на контакт 7, при необходимости подсветки панели – еще и на контакт 6. Если есть возможность держать автомагнитолу постоянно включенной, можно запитать и пин 4 – тогда настройки сохранятся до следующего включения. По этой цепи ток потребления невелик (несколько десятков миллиампер). Если питание магнитолы от использования до использования будет сниматься, нет смысла задействовать эту линию.

Не все производители придерживаются данного стандарта. Так многие азиатские, североамериканские и практически все отечественные изготовители аудиотехники для автомобилей устанавливают на магнитолы свои специфические разъемы. Узнать распиновку можно из инструкций по эксплуатации на аппаратуру.

Как запитать автомагнитолу дома или в гараже

Дома или в гараже автомобильную аудиотехнику вне машины можно запитать различными способами. Все зависит от условий и от наличия материалов и оборудования.

Лабораторный блок питания

Хороший способ подключения автомагнитолы к источнику напряжения дома, в гараже или на работе – лабораторный блок питания (ЛБП). Такой источник позволяет регулировать выходное напряжение и ограничивать ток, потребляемый нагрузкой. Можно выставить необходимое напряжение питания и защитить автомобильную магнитолу от короткого замыкания при неисправности. Проблема в том, что такой ЛБП стоит недешево, и специально приобретать его или даже собирать под такое использование нерационально.

Двухканальный лабораторный блок питания.

Но если есть готовый редко применяемый источник, его можно задействовать в этих целях. Еще удобнее, если ЛБП двухканальный. От одного канала можно слушать музыку, другой использовать по назначению.

При этом могут возникать искажения при использовании магнитолы в режиме радиоприема (а также для других чувствительных приемных устройств, питающихся от этой сети).

Закрепим метод просмотром видеоролика.

БП от компьютера

В запасниках радиолюбителей и мастеров, занимающихся ремонтом компьютеров, образуются залежи вполне исправных и восстановленных источников питания от компьютеров. Дальнейшее их использование в ПК нерационально, развивающаяся вычислительная техника требует все больших мощностей, старые источники перестают удовлетворять возросшим требованиям. В результате у тех, кто занимается ремонтом ПК, образуются залежи таких БП, которые они продадут недорого или даже отдадут бесплатно.

Подобный источник легко можно приспособить для питания звуковоспроизводящей аппаратуры. У него для этого имеется канал выходного напряжения +12 вольт достаточной мощности.

Шильдик с указанием мощности БП.

В указанном на рисунке примере блок питания по напряжению +12 VDC может обеспечить ток до 33 А (мощность около 400 Ватт). Эта мощность распределена между несколькими жгутами, но все они подключаются к одному каналу. Поэтому можно выбрать любой жгут, в котором имеются проводники с желтым цветом изоляции, а остальные обрезать.

Например, два желтых провода есть в главном разъеме любого БП стандарта ATX с 24 контактами (или один в коннекторе с 20 контактами). Разъем и большую часть остальных проводов к нему лучше отрезать, чтобы они не мешали, но к этому надо отнестись внимательно.

Назначение выводов разъема ATX 24.

В жгуте к этому терминалу есть зеленый провод, по которому компьютер дает команду на включение источника напряжений (PS_ON). Прежде, чем обрезать остальные провода, надо соединить этот провод с любым черным проводом (можно укоротить их, зачистить, спаять и заизолировать, чтобы не оставлять большой разъем).

Также можно поставить перемычку на плате между контактными площадками черного и зеленого проводников, но это потребует разборки блока питания. Желтый провод можно найти и в жгутах, идущих к другим разъемам для периферийного оборудования. Можно оставить не один, а два или больше желтых проводов и соединить их параллельно. Тем самым снизится риск перегрева проводников и печатных дорожек на плате БП.

Схема подключения магнитолы совместно с БП от компьютера.

Проблема может возникнуть лишь одна. Она характерна для любого импульсного источника питания – при плохо спроектированном фильтре на входе БП, могут возникнуть помехи при радиоприеме.

Для наглядности рекомендуем видео.

Зарядное устройство

Зарядное устройство для автомобильного аккумулятора также имеет постоянное выходное напряжение 12 вольт и обеспечивают ток до 4. .6 ампер (бывает и больше). Этого достаточно для того, чтобы подключить автомагнитолу небольшой мощности к сети в 220 в режиме средней громкости (мощные ЗУ позволяют слушать музыку и на полной громкости). Только надо проверить, что такое зарядное устройство работает в режиме стабилизации напряжения.

Подобные адаптеры применяются для пополнения запаса энергии свинцово-кислотных АКБ, применяемые в автомобилях и мотоциклах. Если ЗУ предназначено, например, для литий-ионных элементов, то оно работает в режиме стабилизации тока, и выходное напряжение будет непредсказуемым.

Автомобильное зарядное устройство на ток до 4 А.

Минусом такого использования зарядника является то, что выходное напряжение устройства в большинстве случаев не стабилизируется и не фильтруется, по какой бы схеме ни было выполнено ЗУ. Аккумулятору в режиме зарядки это не нужно. А для воспроизведения звука это может быть критично. При прослушивании в динамиках может возникнуть низкочастотный гул (фон переменного тока), треск и другие неприятные эффекты. Устранить этот момент можно включением между зарядником и магнитолой мощного стабилизатора напряжения, но это решение дорогое и технически достаточно сложное.

Аккумулятор шуруповерта

Для питания автомобильной магнитолы можно применить аккумуляторы от шуруповерта на соответствующее напряжение. Его лучше измерить по факту у полностью заряженной АКБ, потому что производители в маркетинговых целях часто указывают на корпусе батареи несколько завышенный выходной уровень. Так на рисунке показан литий-ионный аккумулятор с заявленным напряжением 12 вольт. Известно, что одна Li-Ion банка выдает напряжение 3,7 вольта, поэтому реальное напряжение полностью заряженной АКБ, скорее всего, будет 3,7*3=11,1 вольт. Уровень громкости будет несколько ниже ожидаемого.

Литий-ионный аккумулятор для шуруповерта.

Аккумуляторы выдают чистое постоянное напряжение, без выбросов и импульсных помех. Проблема только в том, что заявленная производителем емкость большинства АКБ для бытового электроинструмента не превышает 4 А*ч. Это означает, что при токе потребления, например, в 4 ампера (режим средней или чуть выше средней громкости) полностью заряженного такого элемента хватит не более, чем на час. Это относится к новому аккумулятору. Если он уже побывал в эксплуатации, скорее всего, его фактическая емкость окажется ниже номинальной, и время работы будет еще короче.

Подключить АКБ к магнитоле можно с помощью зажимов типа «крокодил» или с помощью самодельных втычных контактов – в зависимости от конструкции батареи.

Существуют и другие способы для подключения магнитолы к блоку питания своими руками. Можно запитываться через импульсник для питания светодиодных лент, через сетевые адаптеры для любой техники (если они подходят по напряжению и току), через самодельные трансформаторные источники постоянного напряжения.

Источник питания для светодиодных лент.

В гараже можно включить аудиотехнику, запитав ее от аккумулятора автомобиля. Пути могут быть разными, но изложенные в обзоре принципы действуют при любом выбранном методе.

Как проверить магнитолу в домашних условиях от аккумулятора на работоспособность

28.02.2021 16 780 Видео и медиа устройства

Автор:Иван Баранов

Автомобильная магнитола, как и любое другое устройство или механизм в машине, может выйти из строя. Как показывает практика, ремонт автомагнитол обычно проводится в случае неправильной эксплуатации устройства или при возникновении неисправностей, не связанных с использованием. В этой статье мы предлагаем ознакомиться с основными причинами и способами устранения поломок аудиосистем.

[ Скрыть]

Подключаем автомобильную магнитолу дома, своими руками

⭐ ⭐ ⭐ ⭐ ⭐ Подключить автомагнитолу дома в сеть 220 вольт несложно, и самый бюджетный способ сделать это – использовать блок питания от компьютера. Если у вас есть старый ненужный или неработающий компьютер, можно позаимствовать его там. Если нет, купите самый дешёвый можно Б/У. А инструкция как подключить магнитолу дома находится перед вами :).
Хорошая магнитола как правило, стоит гораздо дешевле любого музыкального центра. А при наличии многоканальных выходов, появляется возможность собрать полноценный домашний кинотеатр. Который будет обладать достойным качеством звучания, за скромную стоимость. А если вы устанавливаете магнитолу 2DIN которая имеет ЖК дисплей вы можете использовать подключение камеры заднего вида. Проявив фантазию этому можно найти разное применение.

Почему мы используем блок питания от компьютера

Подключение магнитолы от блока питания компьютера это самый частый пример подключения магнитолы дома также вы можете использовать вместо блока питания, аккумулятор, но данный способ не очень удобен, так как он нуждается в постоянной подзарядке.

Использование блока питания это ещё один из самых бюджетных способов, можно приобрести Б/У блок питания, или использовать как донора старый компьютер. Перед подключением его нужно обязательно проверить на работоспособность, убедиться что он исправен, в случае обнаружения проблем блок необходимо отремонтировать или заменить. Для этого нам понадобится выполнить следующий алгоритм действий.

Осмотр и выявление неисправностей блока питания.

Если был приобретён новый БП то данный пункт можно смело пропускать.

  • Блок питания компьютера включить для проверки выходного напряжения. Убедиться что при подаче тока начинает крутиться кулер (вентилятор) установленный на задней части.

ВНИМАНИЕ. Перед началом следующих действий, убедитесь что вы отключили компьютерный блок от сети электропитания.

  • Вскрыть крышку и заглянуть внутрь блока, наверняка там будет много пыли, тщательно всё вытираем сухой тряпкой, также можно использовать пылесос.
  • После того как отчистили от грязи и пыли, тщательно осматриваем контакты платы на наличие дефектов и трещин на пайке.
  • Внимательно осматриваем конденсаторы расположенные на плате, если они вздутые, это говорит о том что блок неисправен, или жить ему осталось недолго. (конденсаторы обведены в красный кружок на картинке выше) Вздувшиеся конденсаторы необходимо заменить. Данный процесс требует осторожности, так как высоковольтные конденсаторы содержат остаточный заряд тока, от которого можно получить легкий , но весьма ощутимый электрический удар.
  • Собрать блок питания и приступить к подключению

Каким образом подключается магнитола к блоку питания?

Для подключения в домашних условиях потребуются необходимые материалы и оборудование:

Акустика должна быть качественной, устройство располагает четырехканальным выходом, к каждому выходу можно подключить по колонке. Для более громкого звука следует выбирать динамики с сопротивлением в 4 Ом, как правило это автомобильная акустика. Домашняя акустика имеет сопротивление 8ом.

Подключение автомобильной магнитолы к блоку питания компьютера заключает в себе несколько основных этапов:

Возможно вам будет полезно знать какая схема подключения магнитолы используется в автомобиле.

AleksMechanic › Блог › Как подключить автомагнитолу* или усилитель дома?

В предыдущем посте я написал, зачем это может понадобиться делать, сейчас же опишу, как это реализовать.

Для подключение понадобятся провода: акустические, межблочные, силовые. С проводами сложности не должно возникнуть. Акустические подключаются к акустическим выходам головного устройства (или усилителя), питающие провода — от БП к красному и жёлтому проводу ГУ (или на «плюс» и «минус» усилителя). Межблоки — от ГУ к усилителю. Или от источника звука к магнитоле, через вход aux. Или от источника звука к линейным входам усилителя, если подключаете усилитель без ГУ. Провод REM – от головного устройства к усилителю, если есть и то, и другое.

И, самое главное, нужен блок питания, который сможет обеспечить питание «железу». Такой, который преобразует 220 В из розетки в 12 В с достаточной силой тока (А). Чтобы понимать, какая сила тока нужна, надо знать общее потребление компонентов. Его проще всего измерить мультиметром, подключив в разрыв провода.

Итак, какие блоки питания для автомобильного «железа» можно использовать:

1. Компьютерные БП. Достаточно распространённый вариант, ведь у многих они есть в наличии и валяются где-то в закромах. Плюсы: достаточно неплохой ток по линии 12 В, в 15-20 А, что для питания ГУ и даже не очень мощного усилителя вполне достаточно. Минусы: шумит вентилятор, особенно старый, 80 мм; висит пучок проводов. Чтобы БП запустился без материнской платы, надо перемычкой соединить зелёный и чёрный провод. Магнилолу можно подключить к чёрному и жёлтому проводам (проверьте тестером).

2. БП для ноутбуков, принтеров, сканеров и прочего. Надо найти устройства на 12-14 В. Обычно способны выдать 2-6 А. Чего для питания стандартного ГУ во многих случаях достаточно. Я пользовался БП от внешнего жесткого диска, выдающим 2 А с напряжением 12 В.

2. Автомобильный аккумулятор. Плюсы: готовые 12 вольт, хороший ток, ничего не шумит. Минусы: разряжается, надо периодически подзаряжать; занимает много места, не всякий АКБ хорошо держать дома. Подключать максимально просто: красный и жёлтый провод — на «плюс», чёрный — на «минус».

3. Блок питания от светодиодных лент. Вполне себе хороший вариант, главное — подобрать БП с достаточным током. Часто имеют регулятор, позволяющий поднять напряжение до 14 В. Минусы: могут шуметь. Среди рекомендуемых бренд Mean Well.

4. Специализированные блоки питания. Например, Digital Designs DD SPS100.4. Отличный, мощный БП. Сила тока 100 А при регулируемом напряжении от 9 до 16 В. Можно использовать до 4 блоков в одной системе и получить до 400 А! Крутая штука, но достаточно недешёвая. Ну и найти в наличии непросто.

5. Самодельные блоки питания. Если вы умеет такое делать, вам вряд ли будет полезна эта статья

Как проверить магнитолу

Главная » Разное » Как проверить магнитолу


Как проверить магнитолу на работоспособность

Магнитола делает время, проведенное в автомобиле, интереснее и веселее. Так как позволяет прослушать любимую музыкальную композицию, новости по радиостанции и прочее. Кроме этого, она может использоваться и для решения других задач. Например, использоваться в качестве навигатора. Многие современные магнитолы имеют ряд дополнительных функций, которые необходимы водителю во время управления автомобилем.

Данное устройство может быть установлено, как производителем, так и владельцем транспорта. Иногда штатный вариант аппарата последнего не устраивает и решается на выполнение его замены на более новое оборудование. Приобрести магнитолу можно во многих магазинах, которые занимаются продажей автозапчастей.

Выбор устройств у них огромный. Многие производители предлагают разные модели. Несмотря на то, что они дают гарантию на свой товар, необходимо его на работоспособность проверять и самостоятельно. Как показывает практика, намного удобнее это сделать до того, как оно установлено в автомобиль. Так как этот процесс трудоемкий. А в случае неисправности магнитолы потребуется ее демонтировать. На это уйдет много времени и сил.

Проверить выхода на магнитоле

Первое, что следует сделать, после покупки магнитолы проверить выхода на ней. Их роль очень важна для всего устройства. Так как данные выхода обеспечивают его подключение к внешним усилителям звука. В качестве последних могут использоваться сабвуфер, акустика и прочее. Они помогают усилить и улучшить звук, который воспроизводит автомагнитола.

Количество линейных выходов определяется моделью аппарата. Так, их может быть от одной до трех пар включительно. При этом, чем больше, тем лучше. Три пары выходов позволит создать полноценную систему, которая будет иметь усилители на все каналы. Она обеспечит чистое и качественное звучание в автомобиле.

Проверить выхода на магнитоле не сложно. Достаточно взглянуть на само устройство. На нем должна быть хоть одна пара. Конечно, лучше если их три. Несмотря на то, что вы сегодня не планируете использовать дополнительные усилители, со временем ситуация может измениться. Тогда вам непременно потребуются дополнительные выходы. Поэтому о таком ходе событий подумать заранее. При этом проверить их исправность можно и в домашних условиях. Достаточно подсоединить к колонкам.

Как проверить магнитолу на работоспособность?

Проверка магнитолы на работоспособность – несложная задача. Чтобы ее решить, можно обратиться за помощью к специалистам. У них для этого есть все необходимое. Если же вы хотите сэкономить свои деньги, то можно и самостоятельно. Воспользовавшись нашими советами, у вас непременно все получится.

Самый простой способ – это проверить работоспособность магнитолы после ее установки в автомобиль. Для этого необходимо вставить ключ в зажигание и повернуть его до положения ACC ON. Потом включить ближний свет, магнитолу. При этом на устройстве должна сработать подсветка. Ее заметить довольно просто. Все кнопки магнитолы подсвечиваются, что помогает их увидеть в темноте. Если это не произошло, то устройство неисправно, а точнее его коннектор. Исправить ситуацию поможет его замена.

Что касается проверки работоспособности устройства, то это можно сделать и до включения зажигания. С этой целью потребуется нажать кнопку запуска на аппарате. После чего посмотреть на его реакцию. Оно должно заработать. Потом выключите, заведите машину и снова включите. Если магнитола не будет работать, то следует проверить, правильно ли она подключена, целы ли ее предохранители.

Кроме этого, необходимо определить качество звука. За данную функцию отвечает соответствующая ручка. С помощью нее можно прибавить и убавить громкость. Если замечены дефекты в ее работе, то потребуется полная замена устройства.

Также не стоит забывать и об остальных кнопках, которые есть на магнитоле. Необходимо проверить и их работоспособность. Это можно сделать, используя инструкцию по эксплуатации устройства.

Еще один не маловажный момент – это чтение дисков магнитолой. Так как это является, пожалуй, ее основной функцией. Для проверки, потребуется диск. При этом он должен быть в идеальном состоянии и открываться на других устройствах. Его вставляют в магнитолу и выбирают команду воспроизведения. Оно должно походить без задержек и качественно. Данную процедуру следует повторить несколько раз, при выключенном и включенном зажигании.

Наличие дополнительных разъемов тоже обязывает выполнить их проверку. Для этого потребуется флешка с музыкальными композициями. Ее лучше предварительно проверить на других устройствах. Это позволит быть уверенным в работоспособности флеши. Ее вставляют в соответствующий разъем и включают. В случае его отказа от работы причина может быть не в магнитоле, а в проводе, отвечающем за соединение устройства и разъёма.

Как проверить магнитолу дома?

Довольно часто возникает необходимость проверить, исправна ли магнитола еще до ее установки в автомобиль. Это сделать труднее, но вполне реально. Для этого необходимо создать определенные условия.

Так, первое, что необходимо, это источник питания 12 воль, при этом на 3 Ампера. В качестве него можно использовать автоаккумулятор, выпрямитель, зарядное устройство. Он может быть подобран исходя из того, что у вас есть под рукой. Особо не принципиален его вид. Главное, чтобы устройство отвечало требованиям, которые к нему предъявляются.

Как проверить магнитолу в домашних условиях: от аккумулятора, на работоспособность

Современные автомобильные магнитолы позволяют не только слушать музыку с носителя или по радио — они могут играть роль навигатора, телевизора, помогают общаться по телефону со свободными руками. Чтобы убедиться в том, что купленное устройство работает, необходимо знать, как проверить магнитолу в домашних условиях до установки на машину.

На что обратить внимание

Следует проверить наличие коннектора, подходящего к выбранной магнитоле. С его помощью устройство подключается к бортовой сети и акустической проводке. Инструкция поможет разобраться с настройкой и назначением органов управления. Схема подключения и основные параметры также наносятся на этикетку на верхней стенке магнитолы.

Стоит обратить внимание и на мощность автомагнитолы. Для легковой машины будет хватать от 10 до 45 Вт на канал, а для грузовой — свыше 60 Вт на канал. Каждый провод имеет свой цвет.

Согласно общепринятой маркировке, питание на магнитолу от бортсети подается на красный и желтый провода, а с магнитолы на активную антенну — по голубому проводу.

Для дополнительной защиты следует также поставить предохранители на авто номиналом не менее 5 А. Чтобы сделать «блютуз» на магнитолу, можно установить в автомобиль FM-модулятор, оснащенный этой функцией.

Проверить выхода

Для этого этапа подойдет колонка, которая будет устанавливаться в автомобиле. Можно использовать другой заведомо исправный громкоговоритель, имеющийся в распоряжении. Для подключения динамиков автомобиля нужно ориентироваться на схему на верхней этикетке. Например, левый передний канал выводится на белый и белый с черной полосой провода. После этого магнитола включается, и проверяется наличие и качество звука.

Рекомендуется устанавливать средний уровень. Таким же образом проверяются остальные пары. Провода для их подключения имеют серый, зеленый и фиолетовый цвета.

Провод с полоской — это общий провод, подсоединенный внутри магнитолы на ее корпус.

На провод без полоски подается напряжение звуковой частоты с выходной микросхемы.

Варианты проверки дома

Есть несколько возможных вариантов проверки на работоспособность. Прежде всего необходимо подготовить источник питания. Чтобы проверить магнитолу дома, подойдет свежая батарея АКБ от аккумулятора, зарядное устройство либо выпрямитель. Выходное напряжение во всех случаях должно составлять 12 В, а ток — не менее 6 А. Отрицательный полюс источника подсоединяется к черному проводу. Для подключения «плюса» красный и желтый провода соединяются вместе и подключаются к положительному полюсу источника.

Также необходимо приготовить антенну. Для этого подойдет кусок провода достаточной длины — не менее 40 см. Для проверки исправности секции проигрывателя следует приготовить флеш-накопитель с музыкальными файлами. Создавать последние необходимо в соответствии с общими требованиями:

  • формат — MP3;
  • битрейт — 128 или 320;
  • частота дискретизации — 44.1;
  • кодер — LAME;
  • каналы — стерео.

При наличии дисковода следует записать диск CD-RW. Перед тестированием обоих носителей следует убедиться в их читаемости, проверив на нескольких устройствах. Один конец антенного провода прикрепляется к стене, потолку или другой точке гаража или дома, изолированной от земли. Другой конец аккуратно вставляется в гнездо. После выполнения всех подключений следует включить питание, нажав на кнопку. Если устройство не отреагировало, то встроенный в магнитолу предохранитель перегорел.

После включения следует разобраться, как проверить автомагнитолу в домашних условиях. Например, оценить качество работы тюнера можно, выполнив автоматический или ручной поиск. Звук точно настроенной радиопередачи должен быть качественным, без шума, а чувствительность тюнера — достаточной, чтобы принимать станции, расположенные в 30-60 км от места проверки.

Дальше проверяются проигрыватели. Следует аккуратно вставить CD-диск или флешку в соответствующий слот на магнитоле. В случае исправности дисковод втянет носитель в устройство, считывание займет несколько секунд. Звук должен воспроизводиться ровно, без пауз и перескакиваний.

Типичные неисправности автомагнитолы: как их найти и устранить?

Автомобильная магнитола, как и любое другое устройство или механизм в машине, может выйти из строя. Как показывает практика, ремонт автомагнитол обычно проводится в случае неправильной эксплуатации устройства или при возникновении неисправностей, не связанных с использованием. В этой статье мы предлагаем ознакомиться с основными причинами и способами устранения поломок аудиосистем.

Штатная автомобильная магнитола

Ни для кого не секрет, что со временем эксплуатации механические элементы мультимедийной системы имеют свойство изнашиваться. Итак, если система не включается или отключается, необходимо произвести либо ее ремонт, либо замену.

Но для начала давайте разберемся в основных причинах, по которым не работает магнитола:

  1. Загрязненность устройства. Если перестала работать магнитола, это может быть связано с загрязнением механизмов — между ними может скапливаться грязь или пыль, особенно, если система используется в жестких условиях. Как правило, в таком случае ломаются оптические либо механические компоненты. Одним из признаков загрязнения является залипание диска и невозможность его нормального воспроизведения.
  2. Также причиной, могут служить механические неисправности. Такой тип поломки обычно связан с цепью питания. Если подключение головного устройства было произведено неправильно изначально, либо для электроцепи характерны резкие перепады, то удивляться нечему. Первый симптом проблем с цепью питания — это отсутствие подсветки экрана или невозможность запуска магнитолы.
Плата аудиосистемы для авто

Неисправности и способы их устранения

Перед тем, как вытащить магнитолу из машины и приступить к ее ремонту, ознакомьтесь с перечнем неисправностей, характерных для аудиосистем. Достать и отремонтировать автомагнитолу из машины — не такая проблема, но перед тем, как ее вытащить, необходимо точно знать, что ремонтировать.

Отсутствует подсветка дисплея или система не включается
  1. Возможно, проблема заключается в отсутствии питания на +5. Если вы решили достать устройство и отремонтировать своими руками, в первую очередь нужно уделить внимание диагностике второго контакта разъема СN701. На нем должно быть напряжение в плюсе на 14 вольт, это напряжение должно передаваться на коллекторы транзисторов. Если напряжения нет, ремонт автомагнитол заключается в замене транзисторов либо стабилитрона.
  2. Отсутствует сигнал активации питания. Перед тем, как производить ремонт автомагнитол, нужно проверить напряжение + 4.8 вольта на сороковом контакте контроллера IZ901. Также следует проверить наличие импульса на третьем контакте контроллера.
Прозвонка мультимедийной системы мультиметром
Автомагнитола включается, но нет звука либо фонит

Ремонт автомагнитол самостоятельно или у специалиста требуется проводить, если громкости звука нет или при увеличении громкости и проигрывании треков звук фонит.

Вариантов может быть несколько:

  1. При запуске двигателя звука нет. Если звук пропал и при увеличении громкости или его нет, обычно это связано с отсутствием сигнала Stand.By. В этом случае, когда звук пропал и его нет, следует проверить импульс высокого уровня на +4.8 вольт. Речь идет о четвертом контакте контроллера IC901. Если звук пропал, при этом импульса нет, то ремонт автомагнитол заключается в замене контроллера. Если при запуске двигателя и увеличении громкости звук пропал, нужно произвести диагностику четырех контактов усилителей мощности.
  2. При запуске двигателя звук фонит. Если звук фонит при увеличении громкости, проверьте наличие напряжения на базах, полученный параметр не должен быть равен нулю. Часто бывает, что звук фонит при увеличении громкости по причине нулевого напряжения — если это так, то ремонт автомагнитол будет основываться на замене транзисторов. Также звук иногда фонит при повышении громкости из-за нерабочей кнопки Mute — есть вероятность, что проблема заключается в контроллере. Если с громкостью звука возникли проблемы, нужно произвести диагностику транзистора Q802.
  3. Проблемы с громкостью могут быть обусловлены неработоспособностью одной или нескольких схем на усилителе. Если звучания нет, нужно продиагностировать весь «путь» от входа и до выхода каждой схемы. Ремонт магнитол сводится к замене переходных конденсаторов или схем.
Не читает диски, флешку либо диск застрял

Почему магнитола не читает флешку или диск после запуска двигателя? Диск застрял, заикается, система не видит флешку?

Причины могут быть следующие:

  1. Магнитола не читает флешку, не видит диск или диск заикается либо застрял после запуска двигателя. Возможно, устройство просто не понимает формат записи. Ремонт магнитол в данном случае не требуется, нужно просто записать диск в другом формате.
  2. Если система при старте двигателя не видит диск, диск застрял, заикается или греется, это может быть связано с загрязнением оптической линзы. Как сказано выше, проблемы в работе кнопок и устройства в целом после запуска двигателя могут быть связаны именно с грязью. В этом случае проблема решается путем использования специального чистящего диска. Эксплуатация такого диска осуществляется в соответствии с требованиями, указанными в инструкции. Можно произвести самостоятельную очистку системы путем продува элементов или очищением с помощью ватки.
  3. Еще одной причиной может служить отсутствие тока лазера, избавиться от такой неисправности можно путем его регулировки.
  4. Неработоспособность шлейфов и проводов. Возможно, в ходе эксплуатации авто внутри конструкции просто ослабли шурупы, либо это может быть протечка резисторов.
Не работают кнопки

Не работают кнопки — причин несколько. Во-первых, это может быть механическое повреждение кнопок. Чтобы восстановить работоспособность кнопок, необходимо разобрать переднюю панель и проверить состояние контактов. Возможно, контакты от кнопок просто отходят и их необходимо перепаять. Если кнопка является неработоспособной, то ее придется менять.

Во-вторых, проблема с кнопками может быть обусловлена сбоем в работе программного обеспечения. Неисправность решается путем перезагрузки аудиосистемы и возврата ее функционала к заводской конфигурации. Все настройки будут стерты из памяти. После возвращения к заводским настройкам устройство необходимо отключить на несколько минут.

Устройство греется

Если магнитола греется и произвольно выключается, причин может быть несколько:

  1. Система греется и выключается в результате плохой запитки. Отсутствие питание приведет к тому, что магнитола выключается произвольно, либо это связано со сбоями в питании. Когда магнитола греется и выключается, нужно проверить кабель питания — возможно, он просто отходит или переломился, тогда его придется менять.
  2. Девайс греется из-за плохой вентиляции и при перегреве выключается. Если система греется, это говорит о недостаточно вентиляции. Такая неисправность актуальна для магнитол Pioneer и, как уверяют автовладельцы таких систем, в этом нет ничего страшного. Но если система греется постоянно и при этом выключается, нужно продумать дополнительную вентиляцию.
  3. Иногда устройство выключается из-за сбоев в обеспечении программном. Такую неисправность можно попытаться решить путем сброса магнитолы к заводским настройкам.
 Загрузка …

Видео «Ремонт не включающейся магнитолы своими руками»

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Как подключить магнитолу в машине: Инструкция, видео, схема

Вы решили подключить магнитолу самостоятельно, но увидев количество проводов, которые выходят из неё испугались что не справитесь? На самом деле ничего страшного здесь нет, и в данной статье мы разберемся, как подключить магнитолу в машине.

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

  • Выключается магнитола при увеличении громкости.
  • При выключении зажигания сбиваются настройки магнитолы.
  • Магнитола садит аккумулятор в выключенном состоянии.
  • Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.

Размер и виды автомобильных магнитол

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек,  который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.

Магнитола размером 1 -DIN Магнитола размером 2 — DIN Карман для установки магнитолы 1 -DIN

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью. Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Если в вашей 2 дин магнитоле есть ЖК дисплей значит к ней можно подключить камеру заднего вида, а как это сделать мы подробно рассмотрели в «этой статье»

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Подключение магнитолы.

Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:

  1. Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и  всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
  2. Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
  3. Отсутствует вывод проводов питания или же это было сделано неправильно.

С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.

Подключение переходника ISO — Toyota

Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.

Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения. Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.

Расшифровка цветового обозначения проводов

1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND. 2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT. 3. Плюс замка зажигания обозначается АCC и имеет красный цвет. 4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу. 5. Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет полосу. 6. Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет полосу.

7. Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет полосу.

Также хочется отметить что, много кто устанавливает автомагнитолу дома, или в гараже от 220В, как правильно это сделать можно прочитать «здесь»

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм.  Для акустических проводов и аац (красный) подойдут провода сечением  1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т.к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.

Схема подключения магнитолы и динамиков

Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая — сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание.

Обязательно потребуется установить предохранитель, на расстоянии в 40 см. Предохранитель должен соответствовать минимальному значению в 10 А. Красный же провод подключается к цепи, которая питается после поворота ключа ACC. При подключении красного и желтого провода вместе на плюс аккумулятора, магнитола не будет зависеть от зажигания, но аккумулятор будет быстрее разряжаться.  Мощные магнитолы имеют четыре пары проводов, у каждой из которых своя маркировка. При подключении магнитолы в машину может быть ошибочно определена полярность — ничего страшного тут не случится, в отличие от заземления на минус к массе. Динамики имеют или две клеммы, в основном схема подключения динамиков такая: широкая клемма это плюс, а узкая – минус.

Видео как подключить авто магнитолу

Заключение

Рекомендуется перед тем, как произойдет окончательная установка магнитолы своими руками, прослушать магнитолу. Защелкивать до упора устройство следует только тогда, когда магнитола работает нормально.

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Как дома подключить магнитолу: 220в, инструкция, видео |CarAudioInfo.ru

Многих из автолюбителей наверняка посещала мысль об эксплуатации автомобильной магнитолы дома, на даче или в гараже, чтобы получить возможность слушать музыку не только в салоне автомобиля. Возникает несколько вопросов: можно ли это сделать и как подключить автомагнитолу дома самостоятельно?

Хорошая магнитола как правило стоит гораздо дешевле любого музыкального центра, а при наличии многоканальных выходов, появляется возможность собрать полноценный домашний кинотеатр. Который будет обладать достойным качеством звучания, за скромную сумму, но уделить этому моменту немного своего времени всё же понадобится.

Почему мы используем блок питания от компьютера

Подключение магнитолы от блока питания компьютера это самый частый пример подключения магнитолы дома также вы можете использовать вместо блока питания, аккумулятор, но данный способ не очень удобен, так как он нуждается в постоянной подзарядке.

Использование блока питания это ещё один из самых бюджетных способов, можно приобрести Б/У блок питания, или использовать как донора старый компьютер. Перед подключением его нужно обязательно проверить на работоспособность, убедиться что он исправен, в случае обнаружения проблем блок необходимо отремонтировать или заменить. Для этого нам понадобится выполнить следующий алгоритм действий.

Осмотр и выявление неисправностей блока питания.

Если был приобретён новый БП то данный пункт можно смело пропускать.

  • Блок питания компьютера включить для проверки выходного напряжения. Убедиться что при подаче тока начинает крутиться кулер (вентилятор) установленный на задней части.

ВНИМАНИЕ. Перед началом следующих действий, убедитесь что вы отключили компьютерный блок от сети электропитания.

  • Вскрыть крышку и заглянуть внутрь блока, наверняка там будет много пыли, тщательно всё вытираем сухой тряпкой, также можно использовать пылесос.
  • После того как отчистили от грязи и пыли, тщательно осматриваем контакты платы на наличие дефектов и трещин на пайке.
  • Внимательно осматриваем конденсаторы расположенные на плате, если они вздутые, это говорит о том что блок неисправен, или жить ему осталось недолго. (конденсаторы обведены в красный кружок на картинке выше) Вздувшиеся конденсаторы необходимо заменить. Данный процесс требует осторожности, так как высоковольтные конденсаторы содержат остаточный заряд тока, от которого можно получить легкий, но весьма ощутимый электрический удар.
  • Собрать блок питания и приступить к подключению

Каким образом подключается магнитола к блоку питания?

Для подключения в домашних условиях потребуются необходимые материалы и оборудование:

  • источник питания компьютера, это и есть наш блок его мощность должна составлять 300-350 Ватт;
  • автомагнитола;
  • акустические колонки или динамики;
  • провода, имеющие сечение более 1. 5 мм.

Акустика должна быть качественной, устройство располагает четырехканальным выходом, к каждому выходу можно подключить по колонке. Для более громкого звука следует выбирать динамики с сопротивлением в 4 Ом, как правило это автомобильная акустика. Домашняя акустика имеет сопротивление 8ом.

Подключение автомобильной магнитолы к блоку питания компьютера заключает в себе несколько основных этапов:
  1. Подготавливаем магнитолу, разъем придётся обрезать, т.к. универсального переходника для подключения к блоку питания компьютера не существует, зачищаем провода.
  2. На блоке питания больше количество различных разъёмов, нам понадобится тот, к которому подключается жёсткий диск. К нему подходит четыре провода, желтый, красный, и два чёрных (фото разъёма есть ниже) .
  3. Теперь соединяем магнитолу наш блок питания, схема подключения следующая, у магнитолы скручиваем два провода жёлтый и красный (это оба плюса), и подключаем их к жёлтому проводу нашего БП, всю плюс мы подключили теперь нам необходимо соединить чёрный провод на магнитоле, и чёрный провод который подходит к фишке блока питания.
  4. Всё, питание к нашей магнитоле подключено, но БП отказывается включаться без материнской платы, сейчас мы его обманем, берём разъем который подключается к материнской плате (на данный разъем подходит больше всего проводов, фото разъёма есть ниже) ищем зелёный провод, для включения блока нам необходимо замкнуть его с любым чёрным проводом. Сделать это можно перемычкой. После этого замыкания наш БП начнёт подавать электричество на магнитолу. Разъем материнской платы.
  5. При наличии в блоке выключателя перемычку можно не вынимать, достаточно запаять черный и зеленый провода. Выключатель можно использовать для включения или отключения питания.
  6. Осталось только подключить акустику и наслаждаться своей любимой музыкой,  аудиовыхода у магнитолы имеют следующие обозначения.-Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет чёрную полосу. -Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет чёрную полосу. -Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет чёрную полосу.

    -Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет чёрную полосу.У всех динамиков имеется две клемы, это плюс и минус. Подключаем вышеуказанные провода к нашим динамикам. Если вы используете динамики то для увеличения качества звука, для них необходимо сделать короб (как у колонки).

  7. Сбор всех устройств в единую сеть позволяет включить самодельную акустическую систему в розетку с напряжением 220В и наслаждаться музыкой. Самодельная акустическая система обеспечит наличие чистого, громкого и качественного звука без лишних затрат, а пульт управления обеспечит комфортное прослушивание.

Если после прочтения кажется что информации недостаточно, ознакомьтесь со статьей «как подключить магнитолу в автомобиле»

Видеоинструкция как подключить магнитолу через блок питания

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.


Смотрите также

  • Внедорожник тигр гражданская версия
  • Акпп лансер 9
  • Где номер водительского удостоверения
  • Устная доверенность на управление автомобилем
  • Светодиодные автомобильные лампы
  • Механика или робот что лучше
  • Кар что такое
  • Проверка пробега автомобиля
  • Что такое растаможка
  • Ямз 238 блок
  • Транспортный налог в россии


Как протестировать автомагнитолу на стенде – Improvecaraudio.com

Тестирование автомагнитолы на стенде – важный шаг, который необходимо выполнить перед установкой автомагнитолы, особенно если она бывшая в употреблении.

Если радио не включается, этот процесс поможет определить, есть ли проблема с автомобильным радио или проводкой автомобиля, предохранителями, заземлением и т. д. Но как мы должны провести стендовую проверку автомобильного радио? Давайте узнаем ниже.

Как правило, для стендовой проверки автомобильного радиоприемника вам потребуется радиоприемник, аккумулятор на 12 В, провода и антенна. Сначала подключите радио к аккумулятору, и если радио включится, значит ваше радио работает правильно. Если нет, то проблема с автомагнитолой.

Как партнер Amazon, ImproveCarAudio будет получать небольшую комиссию за соответствующие покупки, совершенные по ссылкам в этой статье.

Совет:  При проверке автомобильного радиоприемника вы можете обнаружить, что он не включается или не работает должным образом. Подключив его к аккумулятору, вы не узнаете, что могло вызвать его неисправность.

Для проверки проводки автомагнитолы вам может понадобиться мультиметр, позволяющий определить, где именно возникла проблема или какой провод (место соединения) нужно отремонтировать.

Я использую мультиметр AstroAI , который может измерять все электрические параметры и никогда меня не подводил. Это отличный инструмент, который вы должны иметь в своем гараже, а если у вас его нет, щелкните ссылку выше и проверьте последнюю цену на Amazon.

В этой статье я подробно расскажу, как проверить автомагнитолу на стенде. Это поможет вам выяснить, вызваны ли какие-либо проблемы в автомобильной аудиосистеме радио или другими компонентами автомобильной аудиосистемы.

Как проверить автомагнитолу, не устанавливая ее в машину?

Проверка автомагнитолы перед ее установкой имеет решающее значение, особенно если вы только что купили подержанную радиостанцию.

Эта простая проверка может сэкономить вам много времени, энергии и денег. Вы можете протестировать радио в течение нескольких минут.

Для проверки автомагнитолы перед ее установкой потребуются автомобильный аккумулятор, соединительные провода и автомагнитола.

Чтобы подключить радиостанцию ​​к аккумулятору, выполните следующие действия:

  • Вы увидите три провода, выходящие из радиоприемника: желтый провод B+, красный провод ACC и черный провод заземления.
  • Если вы не можете найти эти провода, то сделайте их сами, отрезав провода длиной 2 фута от рулона проволоки и подключив их к соответствующим клеммам радио.
  • Соедините красный провод ACC и желтый провод B+ магнитолы с положительной клеммой автомобильного аккумулятора.
  • Соедините черный провод магнитолы с минусом автомобильного аккумулятора.

Если радио включится, ваше радио в порядке. Если радио не загорается, то перепроверьте соединения, и если оно остается таким же, в радио есть какая-то неисправность.

Как проверить автомагнитолу дома?

Проверить автомагнитолу в домашних условиях довольно просто, и, сделав это, вы сможете убедиться, что ваша стереосистема работает нормально. Для проверки автомагнитолы в домашних условиях необходимо следующее оборудование:

  • Неустановленная автомагнитола
  • Мультиметр
  • Адаптер постоянного тока номиналом 12 В и 1 А (можно использовать блок питания настольного компьютера или любой другой источник постоянного тока).
  • Изолента.

Чтобы проверить автомагнитолу, необходимо аккуратно снять ее с приборной панели, не повреждая другие провода.

  • Сначала разрежьте разъем адаптера постоянного тока плоскогубцами, и вы увидите два провода, выходящие из адаптера.

Полярность проводов можно проверить с помощью мультиметра. Вставьте адаптер в настенную розетку и убедитесь, что оба кабеля не соприкасаются друг с другом во избежание короткого замыкания, прежде чем выполнять следующие действия:

Теперь используйте мультиметр для измерения постоянного напряжения между этими двумя проводами.

При использовании мультиметра важно отметить, к какому проводу прикасался каждый вывод.

Если показания мультиметра отрицательные, значит, провод, к которому подключен красный провод мультиметра, отрицательный. Однако, если на дисплее отображается положительное значение, провод, касающийся красного щупа мультиметра, является положительным.

Не забудьте отключить адаптер от розетки после этой проверки.

  • Завяжите узел на отрицательном проводе адаптера постоянного тока.
  • Соедините желтый и красный провод автомагнитолы с плюсовым проводом адаптера, а черный провод автомагнитолы с минусовым проводом (на котором вы завязали узел) адаптера. Заклейте соединения, чтобы они не касались друг друга, а также корпуса магнитолы. Теперь ваше автомобильное радио подключено к адаптеру постоянного тока.
  • Снова вставьте адаптер в розетку и включите его. Если магнитола включается, значит, на нее подается питание. В противном случае с автомагнитолой что-то не так.

Основным этапом тестирования автомагнитолы в домашних условиях является определение положительного и отрицательного проводов адаптера постоянного тока. Эта установка также позволяет вам тестировать автомобильные динамики дома.

Все ли автомобильные стереосистемы имеют одинаковые разъемы?

Все автомобильные стереосистемы поставляются с разъемами, которые используются для подключения динамиков, питания и других компонентов.

Не все автомобильные радиоприемники используют одинаковые разъемы. Например, некоторые автомобили могут поставляться с разъемом DIN, аналогичным стандартному жгуту проводов, но контакты могут быть подключены по-другому.

Используемые в настоящее время адаптеры жгута проводов ISO 10487 были разработаны в 1995 году и установили стандартные методы производства и подключения головного устройства к электрической системе автомобиля.

На приведенной ниже схеме показано расположение разъемов в соответствии со стандартом ISO 10487:

Разъем A черного цвета и всегда присутствует в автомобильной стереосистеме. Он включает в себя входной источник питания, заземление, выход антенны, управляемой двигателем, и другие контакты.

Разъем B коричневого цвета, к нему подключаются все динамики — передний, задний, левый и правый.

Если вы сомневаетесь, что конфигурация разъема вашей автомобильной стереосистемы отличается от стандартной, купите жгут радиоприемника для конкретного автомобиля и подберите цвета к имеющемуся жгуту радиоприемника.

Как проверить провода автомобильного радиоприемника?

Основное назначение проводов автомобильного радиоприемника — соединение радиоприемника с другими электронными компонентами и подача достаточного напряжения на автомобильную стереосистему.

Поэтому, чтобы убедиться, что провода работают правильно, вам может потребоваться проверить как сопротивление, так и напряжение жгута радио.

Проверка напряжения

Чтобы проверить напряжение, сначала отсоедините разъем на задней панели автомобильной стереосистемы. Далее включите автомобиль на «ACC» и с помощью мультиметра проверьте напряжение.

Поверните ручку мультиметра на постоянное напряжение, затем прикоснитесь черным щупом к оголенному металлу, а красным — к проверяемому проводу. Вы заметите, что мультиметр показывает показания между 11-13 вольтами.

Проверка непрерывности

Проверить целостность радиопроводов просто. Сначала поверните мультиметр на непрерывность (диод или символ волны), а затем коснитесь выводов на концах того же провода.

Если мультиметр издает звуковой сигнал, то провод исправен, если не издает звуковой сигнал, провод поврежден, и его необходимо заменить.

Как найти короткое замыкание в автомагнитоле?

Все электрические компоненты автомобиля получают питание от аккумуляторной батареи. Между автомобильным радио и аккумулятором есть предохранитель и реле для защиты вашего радио от скачков напряжения.

Для краткой проверки радио выполните следующие действия:

  • Сначала выключите автомобиль, затем откройте блок предохранителей и найдите предохранитель радио.
  • Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
  • Поверните ручку мультиметра в положение мВ и коснитесь проводов от мультиметра к обоим концам предохранителя.
  • Если показание равно нулю, автомагнитола работает нормально, и ярлыка нет. Если показание больше нуля, в электрических компонентах автомобиля произошло короткое замыкание.
  • Чтобы проверить, короткое замыкание радио или нет, удалите предохранитель радио и посмотрите, не упадут ли показания мультиметра. Если показания остаются выше нуля, значит автомагнитола короткая.

Заключение

Независимо от того, устанавливаете ли вы новую радиостанцию ​​или радиостанцию ​​после продажи, лучше протестировать ее на стенде. Предоставленная выше информация предоставляет вам все тактики, необходимые для стендового тестирования вашего радио. Теперь закатайте рукава и возвращайтесь к работе.

Советы по выбору новой магнитолы для автомобиля

Автомобильная стереосистема — центральный элемент любой автомобильной аудиосистемы. Как выбрать правильный из такого большого количества вариантов? Эта статья поможет вам сузить круг выбора, чтобы выбрать подходящую стереосистему для вас и вашего автомобиля или грузовика.

W

зачем покупать новую магнитолу? Новая автомобильная стереосистема даст вам лучший звук и больше возможностей воспроизведения, чем обычная заводская стереосистема. Мы обсудим эти и другие темы, задав несколько основных вопросов о том, как вы используете свою стереосистему. И если у вас есть какие-либо вопросы, вы можете связаться с одним из наших консультантов (например, с Айви, изображенной выше) в любое время. Они терпеливы, дружелюбны и готовы помочь.

Посмотреть видео

Прежде чем мы углубимся в детали, менеджер по обучению компании Crutchfield расскажет вам об основных моментах.

Лучшее качество звука

Превосходная встроенная мощность и улучшенная схема означают, что послепродажная автомобильная стереосистема не только громче, чем обычная заводская стереосистема, но и обеспечивает более чистый, насыщенный и детальный звук. Усовершенствованные регуляторы тембра означают, что вы можете лучше настроить музыку.

Сенсорные экраны упрощают управление стереосистемой и вашим телефоном

Новые источники музыки и дополнительные функции

Одной из наиболее распространенных причин приобретения новой стереосистемы является расширение возможностей прослушивания и других функций, таких как:

  • Воспроизведение цифрового мультимедиа, включая музыкальные файлы высокого разрешения
  • Поддержка Android™ и iPhone®, включая Android Auto® и Apple CarPlay®
  • Спутниковое радио SiriusXM
  • Подключение Bluetooth®
  • GPS-навигация
  • Поддержка Pandora® , Spotify® и другие источники, связанные с приложениями

Новая стереосистема может украсить старый автомобиль.

Почему вы хотите заменить вашу текущую стереосистему?

Это один из первых вопросов, которые задают наши консультанты, когда вы нам звоните. Этот вопрос может помочь вам сосредоточиться на том, чего именно вам не хватает и что вы хотите получить с новой стереосистемой.

Что подходит к вашей машине?

Важно убедиться, что вы выбрали новую стереосистему, которая идеально подходит для вашей приборной панели. Это легко — воспользуйтесь нашим инструментом выбора автомобиля. Введите информацию о своем транспортном средстве, и мы отфильтруем опции, которые не будут работать в вашем автомобиле. Кроме того, мы сообщим вам о необходимых вам установочных комплектах, специальных адаптерах и инструкциях, которые мы предлагаем со скидкой при покупке новой стереосистемы у нас.

Сделайте свой хот-род еще более увлекательным, как мы сделали с этим Camaro 9.0003

Как вы слушаете музыку?

Ответ на этот вопрос — следующий шаг в выборе подходящего автомобильного приемника. Знание того, какие опции являются обязательными, поможет вам сузить область поиска и сосредоточиться на функциях, которые важны для вас, чтобы вы могли слушать их удобным для вас способом:

  • Музыка с телефона: Ищите стереосистему который будет управлять вашим телефоном или имеет возможность потоковой передачи по Bluetooth®.
  • Флэш-накопители или музыкальные проигрыватели: Большинство встроенных в приборную панель ресиверов оснащены USB-входами , так что вы всегда можете иметь в своем автомобиле готовую музыкальную библиотеку, загруженную на флэш-накопитель или другой тип запоминающего устройства. Дополнительный вход позволяет подключать устройства, отличные от USB. Некоторые ресиверы также имеют слоты для карт SD™.
  • Компакт-диски: Если вы все еще слушаете диски, убедитесь, что ваша новая стереосистема может их воспроизводить. CD- или DVD-ресивер – это то, что вам нужно. Если вам не нужно воспроизведение дисков, вам может подойти цифровой медиа- или мультимедийный ресивер. Прочтите наше руководство по покупке цифрового медиа-ресивера для получения дополнительной информации.
  • Pandora или Spotify: Многие приемники позволяют управлять Pandora или Spotify при подключении к телефону.
  • SiriusXM: Если вы хотите добавить спутниковое радио к своей новой автомобильной стереосистеме, убедитесь, что выбранная вами стереосистема «готова к спутниковому радио». Это означает, что он может управлять дополнительным скрытым спутниковым радиотюнером. Если вы уже слушаете через приложение для телефона или у вас есть портативное спутниковое радио, то вашей новой стереосистеме просто нужен дополнительный вход или Bluetooth.
  • FM-радио: Радиоприемники с низкой чувствительностью FM лучше справляются с приемом радиосигналов. FM-чувствительность от 8 до 12 дБф считается очень хорошей. Обязательно поищите эту деталь в описании стереосистемы, если в вашем списке стоит лучшая радиостанция AM/FM.
  • Трансляции HD Radio™: Радиостанции, транслирующие цифровые сигналы, становятся все более и более распространенными. Чтобы воспользоваться преимуществами приема без статического электричества и лучшего качества звука, ваша стереосистема должна быть оснащена тюнером HD Radio.

Какие немузыкальные функции вам нужны?

Современные автомобильные стереосистемы могут делать гораздо больше, чем просто воспроизводить музыку. Рассмотрите другие подобные варианты.

  • CarPlay и Android Auto: Стереосистемы с сенсорным экраном лучше всего справляются с переносом смартфона в машину. Приложения CarPlay и Android Auto используют ваши любимые автомобильные телефонные услуги (навигация, звонки и прослушивание музыки). Дополнительные сведения см. в наших руководствах по автомобильным стереосистемам с Apple CarPlay и автомобильным стереосистемам с Android Auto.
  • Bluetooth: Подключение по Bluetooth дает вам свободу совершать звонки без помощи рук и передавать потоковое аудио при использовании совместимого телефона. Честно говоря, даже если вы думаете, что вам это не нужно, вам, вероятно, следует убедиться, что оно есть в вашей новой стереосистеме.
  • GPS-навигация: Стереосистемы со встроенной навигацией помогут вам не заблудиться (или помогут найти дорогу, если вы заблудились). Экран навигации намного больше, чем ваш телефон и большинство портативных навигаторов. И вы получаете дополнительную роскошь сенсорного управления для вашей стереосистемы.
  • Говоря о элементах управления с сенсорным экраном: Большие экраны, множество встроенных функций и удобство просмотра — это лишь некоторые из преимуществ создания вашей аудиосистемы на базе ресивера с большим экраном. Прочтите нашу статью о преимуществах приемника с сенсорным экраном, чтобы узнать больше.

Стереосистемы серии Alpine Halo оснащены большими экранами, которые «плавают» перед приборной панелью

Что еще следует учитывать при выборе автомобильной стереосистемы?

Улучшенное управление звуком

Точные регуляторы звука, такие как цифровая временная коррекция и параметрическая эквализация , доступны на более дорогих ресиверах для тех из вас, кто действительно хочет настроить звук. Но даже недорогие стереосистемы послепродажного обслуживания предлагают больше возможностей управления звуком, чем обычные заводские радиостанции.

Прикольная косметика

Автомобильные стереосистемы вторичного рынка с высокотехнологичными дисплеями и современной компоновкой могут улучшить внешний вид салона вашего автомобиля. Подумайте о многострочном дисплее, чтобы вы могли видеть информацию о песне, альбоме и исполнителе без большой прокрутки. Они также облегчают управление и настройку стереосистемы.

Ваши варианты включают полноцветные анимированные дисплеи и настраиваемых цветовых схем для лучшего соответствия освещению приборной панели. Если вы хотите усилить впечатления от прослушивания, ищите стереосистему с подсветкой, которая мигает в такт!

Горячая тенденция в автомобильных стереосистемах сегодня — плавающий экран — экран, который не помещается в приборную панель, а «плавает» перед ней, обычно размером 9 или 10 дюймов. Эти стереосистемы обеспечивают еще большую «простоту использования» и определенно усиливают «вау-фактор» стереосистемы.

Дисплей Alpine без излишеств на цифровом медиа-ресивере UTE-73BT

Ресивер Kenwood Excelon DPX794BH двойного размера с тремя строками текста

Расширяемость

систему, подключив портативные музыкальные плееры, видеоэкраны на задних сиденьях, внешние усилители и активные сабвуферы к вашей новой стереосистеме.

В частности, выходы предусилителя позволяют подключать внешние усилители для питания динамиков или сабвуфера. Количество выходов может варьироваться, но у вас должен быть хотя бы один набор. Выходное напряжение обычно составляет от 2 до 5 вольт. Чем выше это номинальное напряжение, тем чище сигнал, подаваемый на ваш усилитель. Если вы знаете, что будете добавлять сабвуфер, ищите модель с выделенный выход для сабвуфера — это позволит вам регулировать громкость сабвуфера самостоятельно, а не с помощью регулятора низких частот.

Помощь в самостоятельной установке

У нас есть установочные детали, аксессуары и инструменты, необходимые для установки новой стереосистемы.

  • Мы бесплатно прилагаем пошаговые инструкции для вашего автомобиля, если они доступны. Для большинства автомобилей у нас также есть необходимые детали и аксессуары для установки, и вы получите их с большой скидкой при покупке любого приемника у нас.
  • Инструмент для снятия панели облегчит установку в большинстве автомобилей и поможет предотвратить появление царапин на приборной панели.
  • Комплект разъемов автомобильной стереосистемы Posi-Products позволяет легко подключить жгут проводов автомобиля к новой автомобильной стереосистеме.
  • Хотите и дальше использовать элементы управления аудиосистемой на рулевом колесе с новой стереосистемой? Вам понадобится специальный адаптер. Как только вы расскажете нам о своем автомобиле и выберете стереосистему, мы сообщим вам, какой адаптер вам подойдет.

Что дальше?

Составьте список функций, которые вам больше всего нужны. Затем воспользуйтесь нашим селектором автомобилей, чтобы создать список стереосистем, подходящих для вашего автомобиля. Сузьте список, используя фильтры на нашем сайте, чтобы выделить ваши любимые функции. Или позаботьтесь об этом позже и прыгайте прямо в приемники в приборной панели!

Если вы хотите узнать больше, прежде чем отправиться за покупками, вам могут помочь наши экспертные руководства:

  • Преимущества стереосистемы с сенсорным экраном
  • Руководство по покупке цифровых медиаресиверов
  • Руководство по покупке встроенной навигации
  • Руководство по покупке морских стереосистем

Не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы. Прежде чем вы это узнаете, наши эксперты-консультанты (например, Айви, изображенная выше) заставят вас кататься с вашей идеальной встроенной стереосистемой .

Как включить автомобильную магнитолу в моем доме?

by Keith Evans

Автомобильные стереосистемы обладают таким широким набором функций, что некоторые пользователи испытывают соблазн переместить стереосистему внутрь для получения максимального удовольствия. Поскольку автомобильные стереосистемы работают от постоянного тока, их можно эффективно перемещать внутри с минимальными хлопотами.

Шаг 1

Установите источник питания. Поскольку автомобильные стереосистемы работают с постоянным током (DC), они могут питаться напрямую от автомобильного аккумулятора. Если вы хотите использовать автомобильный аккумулятор для временного устройства, аккумулятор будет служить в качестве собственного источника питания. Если вы будете использовать преобразователь переменного тока в постоянный, преобразователь преобразует бытовой ток в 12-вольтовый источник питания; тем не менее, убедитесь, что выходное напряжение установлено на «12 В пост. тока», если имеется более одного варианта выхода.

Шаг 2

Протяните провод динамика от головного устройства автомобильной стереосистемы к динамикам. Обратитесь к руководству по установке автомобильной стереосистемы, чтобы определить, какие провода назначены динамикам; провода динамика автомобильной стереосистемы обычно имеют цветовую маркировку, хотя некоторые производители полагаются на жгут проводов автомобиля для подключения правильных проводов к нужным динамикам.

Шаг 3

Используйте кусачки/инструмент для зачистки проводов, чтобы оголить часть оголенного провода от провода динамика стереосистемы. Снимите небольшой сегмент изоляции с конца провода динамика, оберните оголенный провод динамика вокруг оголенного провода динамика и используйте изоленту, чтобы зафиксировать соединение.

Шаг 4

Подсоедините другой конец провода динамика к соответствующему динамику, используя метод, соответствующий вашей модели и марке динамика. Повторите этот процесс для каждого динамика, помня, что автомобильные стереосистемы могут быть рассчитаны на подключение до 12 (или более) динамиков.

Шаг 5

Найдите и подготовьте разъемы питания головного стереоустройства. Как и большинство электроники с питанием от постоянного тока (DC), автомобильная стереосистема должна иметь два провода питания: один положительный (обычно красный) и один отрицательный (обычно черный). Обратитесь к руководству по установке вашей стереосистемы, чтобы определить провода питания для вашей конкретной марки и модели стереосистемы.

Шаг 6

Используйте кусачки/инструмент для зачистки проводов, чтобы оголить часть оголенного провода от каждого подводящего провода. Снимите небольшой сегмент изоляции с конца отрезка электрического провода, оберните оголенный электрический провод вокруг оголенного провода питания и используйте изоленту, чтобы зафиксировать соединение.

Шаг 7

Если вы будете использовать автомобильный аккумулятор для питания стереосистемы, подсоедините клемму аккумулятора к концу каждого провода питания. Снимите примерно 1/2 дюйма изоляции с неприсоединенного конца одного электрического провода, использованного в шаге 5 выше, затем вставьте оголенный провод в отверстие для провода на клемме аккумулятора. Закрепите провод на месте с помощью припоя или изоленты, затем повторите этот процесс для другого провода питания. Обратите внимание, что этот шаг может не понадобиться, если вы используете преобразователь переменного/постоянного тока, поскольку преобразователь может предлагать свой собственный метод крепления силовых проводов.

Шаг 8

Подсоедините провода питания к источнику питания. Если вы используете автомобильный аккумулятор для питания стереосистемы, просто наденьте положительные и отрицательные клеммы батареи на соответствующие контакты на батарее, а затем затяните клеммы, чтобы зафиксировать их на месте. Если вы используете преобразователь с собственными разъемами для проводов, вставьте провод питания в соответствующий положительный или отрицательный разъем, затем поверните или завинтите разъем, чтобы зафиксировать провод на месте.

Советы

  • Способ включения автомобильной стереосистемы, описанный выше, основан на выключателе стереосистемы и не позволяет отключить питание стереосистемы; если вам нужен способ прерывания питания, вы можете установить тумблер в положительный (красный) провод питания.
  • Если вы будете слушать радио (AM или FM) через автомобильную стереосистему, вам может понадобиться приобрести и подключить внешнюю антенну; подключите антенну к задней панели автомобильной стереосистемы, просто завинтив ее на место.

Вещи, которые вам понадобятся

  • Автомобильный аккумулятор 12 В (или преобразователь переменного/постоянного тока)
  • Клеммы аккумулятора 12 В
  • Кусачки/инструменты для зачистки проводов
  • Изолента
  • 1 Электрический провод 5 стереодинамиков
  • 2

Предупреждения

  • Этот способ питания автомобильной стереосистемы может затруднить установку стереосистемы в автомобиле; Если вы будете использовать стереосистему в автомобиле после того, как использовали ее дома, рассмотрите возможность использования жгута проводов, чтобы не перерезать провода, идущие непосредственно от головного устройства автомобильной стереосистемы.
  • Всегда соблюдайте крайнюю осторожность при работе с электричеством, особенно при работе с оголенными электрическими проводами. Убедитесь, что все источники питания отключены, прежде чем модифицировать или обрезать какие-либо провода.

Биография писателя

Кит Эванс занимается профессиональным писательством с 1994 года и сейчас работает в своем офисе за пределами Орландо. Он писал для различных печатных и интернет-изданий и написал книгу «Внешность: классное искусство». Эванс получил степень бакалавра искусств в области организационных коммуникаций в Колледже Роллинза и получает степень магистра делового администрирования в области стратегического лидерства в Университете Эндрю Джексона.

Еще статьи

Как проверить автомагнитолу мультиметром? 4 простых шага

Чтобы проверить автомобильную стереосистему с помощью мультиметра, вам понадобится источник 12 В с силой тока не менее 1 ампера. Во-первых, проверьте схемы проводов, чтобы получить правильную информацию. Обратите внимание, что цвета проводов питания универсальны; поэтому они не зависят от производителя. При подключении начните снимать показания стерео с мультиметра.

Если у вас еще нет мультиметра, мы рекомендуем вам воспользоваться цифровым мультиметром AstroAI Digital Multimeter.

Содержание

Как проверить автомобильную стереосистему с помощью мультиметра

Перед проверкой автомобильной стереосистемы с помощью мультиметра вы должны иметь базовые знания о том, как они работают.

Средний цифровой мультиметр оснащается проводами двух типов. Провода черные и красные.

Красный провод подключается к напряжению, току или сопротивлению и называется положительной клеммой.

Черный провод подключается к земле или общему порту и является отрицательным соединением. Мультиметр поставляется с щупом, который используется для проверки соединений.

  • Проверка напряжения

Чтобы проверить напряжение автомобильной стереосистемы, отсоедините конец жгута, питающего радио.

Когда это будет сделано, установите переключатель мультиметра в положение постоянного тока и установите мультиметр в предполагаемый диапазон функции. Этот диапазон должен быть между 11 и 16 вольтами постоянного тока.

Прикоснитесь отрицательным проводом к оголенному металлу автомобиля.

Далее необходимо соединить положительный провод с проводами в жгуте, что требует проверки. Наконец, убедитесь, что автомобиль находится в положении ACC с помощью вашего ключа. В этот момент посмотрите на показания, указанные на вашем счетчике, и они должны показывать значение от 11 до 16 вольт.

  • Проверка непрерывности

Убедитесь, что провод к жгуту, питающему радио, отсоединен. Кроме того, убедитесь, что оба конца жгута, который вы хотите проверить, отсоединены.

Переключатель на мультиметре должен быть переведен в режим сопротивления. Вы определите настройку по изображению стрелки, указывающей на плюс.

Антенна вашего радио помогает вам принимать сигналы. Он делает это, генерируя импульс, который проходит по токопроводящему проводу прямо к вашему радио.

Вы можете легко проверить, проходит ли сигнал через антенну к радио, используя мультиметр. Нарушения сигнала происходят при коротком замыкании в цепи.

Кроме того, в случае плохого заземления радиоантенны могут возникать электрические потенциальные помехи от самой антенны. Сопротивление цепи антенны измеряется с помощью настройки мультиметра в омах.

При проверке сигнала в автомобиле обязательно отсоедините антенный кабель, который находится за магнитолой. Коснитесь одним из выводов мультиметра металлической частью антенны, а другим выводом коснитесь металлического сердечника кабеля.

У вас должно быть нулевое значение сопротивления. Если вы наблюдаете сопротивление выше указанного, это означает, что ваша радиоантенна неисправна.

Проверка аналогового и цифрового мультиметра: как проверить автомобильную магнитолу с помощью мультиметра

Как проверить автомобильную магнитолу с помощью цифрового мультиметра

На передней панели цифрового мультиметра находится экран, отображающий чтения.

Вы также найдете главный переключатель, который имеет опции для типов измерения, таких как вольты, амперы, омы и т.д. Вы найдете соединения для зондов, иногда до четырех соединений.

Один для измерения тока, другой для измерения сопротивления и напряжения.

Одно соединение используется для измерения слаботочных диапазонов, а другое может использоваться для датчиков температуры.

Работа цифрового мультиметра сама по себе проста. Как только вы научитесь измерять напряжение, ток и сопротивление, можно будет использовать мультиметр. Согласно Best Car Audio, если счетчик новый, для его питания необходимо будет установить аккумулятор.

Это просто и понятно, подробности можно найти в инструкции по эксплуатации цифрового мультиметра.

Проверить автомагнитолу с помощью цифрового мультиметра очень просто. Вот несколько шагов, которые помогут вам с легкостью использовать его:

  1. Включите мультиметр
  2. Вставьте щупы в правильные соединения, так как могут быть доступны разные соединения, что может привести к путанице
  3. Установите переключатель в правильное измерение ассортимент и тип. Когда вы выбираете диапазон, убедитесь, что самый высокий диапазон выходит за рамки ожидаемого. Диапазон, указанный на цифровом мультиметре, может затем уменьшаться по мере необходимости. Когда вы выбираете очень высокий диапазон, это предотвратит перегрузку мультиметра.
  4. Оптимизируйте диапазон для получения идеальных показаний. Вы должны установить начальные цифры так, чтобы они не читались как ноль, при этом будет прочитано только наибольшее количество значащих цифр.

Цифровой мультиметр AstroAI

Как проверить автомагнитолу с помощью аналогового мультиметра

Чтобы проверить автомобильную стереосистему с помощью аналогового мультиметра, необходимо выполнить несколько шагов:

  1. правильные соединения, так как могут использоваться разные соединения. Не подключайте щупы к соединениям с низким током, особенно если вы собираетесь проводить измерения высокого напряжения. Это может привести к повреждению мультиметра.
  2. Убедитесь, что переключатель установлен на правильный диапазон измерения и тип измерения. При выборе диапазона убедитесь, что вы выбираете диапазон выше ожидаемого. Вы можете уменьшить диапазон мультиметра позже, если возникнет необходимость. Но если вы выберете слишком высокий диапазон, вы предотвратите повреждение счетчика.
  3. Убедитесь, что вы оптимизировали диапазон мультиметра, чтобы получить наилучшие показания. Если вы можете, вы можете изменить его, чтобы обеспечить максимальное отклонение измерителя. Это обеспечит правильное чтение.



Заключительные мысли

Проверка автомобильной стереосистемы не должна вызвать затруднений, если вы умеете пользоваться мультиметром.

Если вы знакомы со своим типом радио, у вас не должно возникнуть особых проблем.

Согласно этому видео от Sonic Electronics, вам нужно знать настройки, чтобы использовать мультиметр, если вы хотите получить от него максимальную отдачу.

Автомобильная магнитола не включается, но питание есть

Вождение, особенно в дальних поездках, становится более приятным в компании с вашими любимыми музыкальными треками. 9Автомагнитола 0007 позволяет наслаждаться успокаивающей и заряжающей энергией музыкой, сидя за рулем.

С другой стороны, если вы любите музыку, сломанная или неисправная автомобильная магнитола станет для вас помехой. У вас не получится слушать любимые песни на ходу.

Что ж, стерео в машине может сломаться. В конце концов, это машина, и каждый раз она может работать неправильно. Как и многие другие электронные устройства, автомобильные стереосистемы также могут выходить из строя из-за периодически возникающих проблем.

Но прежде чем отвезти машину в ближайший сервисный центр и отремонтировать автомагнитолу, сделайте шаг назад. Вы можете попробовать несколько методов и хаков, чтобы проверить и восстановить его один раз. Если нет, то однозначно можно отнести в ремонтную станцию.

Автомагнитола питается от аккумулятора. Поэтому, если батарея не работает, стерео может не работать. С другой стороны, даже если автомобильный аккумулятор работает нормально, у стереосистемы могут быть другие проблемы.

Читайте дальше, чтобы узнать больше о том, что делать, если автомобильная стереосистема не включается.

Схема

Автомобильная магнитола не работает Питание включено, но питание есть

Одной из наиболее распространенных проблем неисправной автомобильной стереосистемы является плохое состояние проводки. Например, если провод поврежден, старый или неправильно подключен.

Некоторые модели автомобильных стереосистем также имеют встроенные предохранители для защиты этих машин от внезапных проблем с цепью.

Вы проверили источники питания магнитолы. Это выглядит хорошо. Провода тоже в надлежащем состоянии.

Но, тем не менее, магнитола сдохла и не включается.

Признаки и признаки того, что автомобильная стереосистема не включается, но питание подается Вот несколько признаков и симптомов, которые могут указать на то, что автомобильная стереосистема не работает, несмотря на наличие подключения к источнику питания:

  • Внешний вид проводов питания или других проводов, подающих электроэнергию на стереосистему. Эти поврежденные провода не смогут подавать питание. к машине. Следовательно, даже если батарея заряжена, стереосистема работать не будет.
  • Найдите перегоревший предохранитель, подключенный к автомобильной стереосистеме.
  • Автомагнитола имеет полностью функциональный дисплей, но звук и экран дисплея включаются и выключаются одновременно. Возможно, автомагнитоле не хватает питания.
  • Генератор стереосистемы скулит.
  • Студийная система мигает и издает бессвязные звуки при включении и выключении.
  • Аккумулятор автомобиля находится в противоугонном режиме.

Что делать , если магнитола не включается, но питание есть?

Есть несколько вещей, которые вы можете сделать, если автомобильная стереосистема имеет блок питания, но совсем не работает.

  • Проверьте мультиметр Убедитесь, что он установлен в настройках Ом.
  • Прикоснитесь к металлическим колпачкам предохранителей щупами мультиметра. Проверьте, есть ли записанные показания. Если мультиметр показывает показания, предохранитель перегорел. Наоборот, если на мультиметре нет показаний, предохранитель находится в правильном положении 9.0052
  • Проверьте заземление. Если это соединение заржавело и ослабло, необходимо заменить заземление.

Как работает хорошая автомобильная стереосистема ?

Вот как работает автомобильная стереосистема:

  • Большинство автомобильных стереосистем работают с выходом постоянного или постоянного тока. Это означает, что эти устройства получают питание непосредственно от автомобильного аккумулятора. В основном вы используете и видите головное устройство, состоящее из циферблатов, кнопок и сенсорного экрана. В нем есть все провода, порты и ПО, включая AUX, USB, Bluetooth и регуляторы громкости.
  • Стереоблок также имеет усилитель, который усиливает сигнал от головного устройства и увеличивает громкость звука, исходящего через динамик.
  • В большинстве головных устройств предусилитель достаточно мощный для работы с двумя включенными динамиками.
  • Электронный сигнал преобразуется в колебания воздуха или звуковые волны и поступает в динамики.
  • Головное устройство также подключается к автомобильному аккумулятору, усилителю и антенне разными проводами. Усилитель также связан с автомобильным аккумулятором и динамиками.

Причины, по которым автомагнитола не включается, но есть питание

Автомагнитола не включается по разным причинам, несмотря на стабильное подключение к сети.

Вот несколько возможных причин, которые также необходимо проверить:

1. Автомобильный аккумулятор разряжен

Одной из основных причин проблемы является сам автомобильный аккумулятор. Если батарея мертва, он не предложит никакой помощи. Батарея может подавать питание несколько раз, но недостаточно для работы стереосистемы.

В некоторых случаях причиной может быть установка новой несовместимой батареи. Даже если батарея заряжена, она мертва для стереосистемы.

Итак, сначала проверьте состояние батареи. Если в вашем автомобиле есть какие-либо другие машины, которые получают питание от аккумулятора, проверьте это. Проверьте, правильно ли работают дворники или фары. Если они также не работают, батарея полностью разряжена. Возможно, вам придется установить новую батарею, чтобы все вернулось в норму.

2. Проблема с кнопкой питания

Вероятно, основной причиной этой проблемы является кнопка питания. Если кнопка питания не работает должным образом, стереосистема не включится, даже если у нее есть надлежащий источник питания.

Вы можете проверить состояние кнопки питания и других кнопок, нажав их несколько раз. Если другие кнопки работают, но кнопка питания не реагирует, пришло время попробовать что-то другое.

Ознакомьтесь с руководством по эксплуатации автомобильной стереосистемы. В нем будут инструкции по включению стереосистемы без использования кнопки питания. Используйте этот метод, чтобы проверить, работает ли стереосистема. Если он работает, вам нужно заменить кнопку питания.

Если у вас нет под рукой руководства, поищите его в Интернете. Вы найдете много.

3. Перегорел предохранитель

Проверьте состояние встроенного предохранителя стереосистемы. В большинстве случаев эти встроенные предохранители размещаются на задней стороне стереосистемы. Однако в некоторых моделях предохранители расположены рядом с проводом питания или рядом с другими проводами.

Проверьте состояние предохранителя. Например, если перегорел предохранитель и расплавился провод, ваша магнитола не будет работать.

Достаньте мультиметр и контрольную лампу, чтобы проверить состояние предохранителя. Прежде чем начать, убедитесь, что настройка технического мультиметра находится в Омах. Теперь проверьте, показывает ли мультиметр показания. Если показания есть, предохранитель перегорел.

Следовательно, лучше заменить его новым предохранителем, чтобы стереосистема снова заработала.

4. Ошибка проводки

Автомобильная проводка и состояние проводов являются одними из наиболее распространенных причин неисправности автомагнитолы. Провод, вероятно, ослаб или поврежден, отсюда и проблема.

Итак, если вы перепробовали все вышеперечисленные варианты, пришло время сосредоточиться на проводке, особенно на косичках. Если вы обнаружите, что проводка косички находится в плохом состоянии, удалите ее и замените надлежащим образом.

Если ваша магнитола поставляется с адаптером, который соединяет заводскую проводку и головное устройство, проверьте всю эту систему. Сначала отсоедините всю проводку, а затем переустановите ее, чтобы убедиться, что ничего не болтается.

Перед повторной установкой проводов или пигтейлов лучше оставить их отключенными на десять-пятнадцать минут. Это может решить проблему.

5. Неправильная проводка головного устройства

Проводка в хорошем состоянии. Но, скорее всего, причиной проблемы со стереосистемой является проводка головного устройства. В большинстве случаев плохо подключенные головные устройства приводят к тому, что стереосистема остается неисправной. Итак, проверьте, в идеальном ли состоянии проводка головного устройства.

Вы можете осмотреть землю, чтобы убедиться, что головное устройство должно следить за ржавчиной и состоянием соединения. Если нет видимой ржавчины или ослабленного соединения, пришло время провести надлежащую проверку.

6. Возможно, был включен защищенный режим

В вашем автомобиле есть противоугонный режим? Вероятно, это является причиной неисправного стерео. Противоугонный режим часто включается, когда на автомобиль не подается питание. Он используется для защиты автомобильной стереосистемы от кражи.

Если режим защиты от кражи включен, он запросит код восстановления для выключения режима. Следуйте инструкциям, чтобы отключить режим защиты от кражи.

7. Противоугонные меры безопасности

Большинство автомобильных радиоприемников с заводскими или стандартными системами имеют дополнительную защиту от кражи, предотвращающую кражу стереосистемы. Противоугонная система безопасности включается при отключении электричества и не дает работать ступеньке.

В большинстве случаев этот режим включается из-за разряженной батареи или плохого соединения проводки. Итак, ознакомьтесь с руководством пользователя вашего автомобиля, чтобы следовать инструкциям по устранению неполадок.

8. Возможно, неисправен контактный разъем

Автомобильная стереосистема в отличном состоянии, но не работает. Ну может причина в косичке проводки. Проводка косички представляет собой сеть из нескольких проводов, которая соединяет ступеньку с аккумулятором.

Он должен быть правильно подключен, чтобы обеспечить бесперебойную подачу питания на стереосистему. Разъем косички будет иметь более двух линий, одна из которых является линией заземления.

Используйте метод стендовых испытаний и определите, нуждается ли головное устройство в замене. Подсоедините блок питания и заземляющие провода к 12 В, положительному и отрицательному. Желтый и красный провода будут иметь показания 12 В с помощью вольтметра или контрольной лампы. На желтом проводе всегда будет ток 12В, даже если машина заглушена. С другой стороны, красный провод дает показания 12 В только при включенной машине.

Головное устройство обычно поставляется с шестью разными проводами. Следовательно, проверьте, подключен ли каждый провод в соответствующий слот. Кроме того, дважды проверьте разъем пигтейла, чтобы проверить состояние питания.

Если силовой и наземный блоки находятся в хорошем состоянии, пора заменить головной блок.

9. Неисправно питание головного устройства

Все перепробовали, но ничего не помогло? Скорее всего, провода питания магнитолы в плохом состоянии. Пока один провод питания всегда выключен, другой греется только ключом зажигания. Но если их функции поменять местами, стерео перестанет работать.

Если эти силовые провода обесточены, пора их заменить.

Что делать , если отключается питание головного устройства?

Первое, что вам нужно сделать, это проверить электропитание с помощью вольтметра. На вольтметре будет 12 В,

Но, если головному устройству не хватает питания, показания будут колебаться.

Но. Перепроверьте, вы можете выполнить одно из следующих действий:

  • Проверьте, правильно ли работает головное устройство. Часто плохое заземление приводит к неисправности устройств. Вы также можете использовать мультиметр для проверки показаний.
  • Попробуйте заменить линию питания.
  • Найдите перегоревший предохранитель и замените его
  • Попытаться физически осмотреть аккумулятор
  • Ищите ржавчину и коррозию

Автомобильная магнитола не работает Питание включено, но есть Признаки:

Могут быть разные симптомы, в том числе скулящий шум генератора, бессвязные звуки в аудиоблоках и т. д.

Но, первое И самое главное, что вам нужно сделать, это правильно заземлить стереосистему с автомобильным аккумулятором. Если система крупнее и продвинутее, ей потребуется блок заземления большего размера. Стереосистема автомобиля обычно имеет шасси в качестве земли.

Заземляя всю стереосистему, избегайте ее соединения с отрицательным полюсом аккумулятора. Это потому, что все отрицательные пульсации устройств, таких как генератор, проходят с этого поста. Следовательно, ваш аудиоблок также будет слышать весь шум, исходящий от таких систем. Это может привести к сбоям в работе звука, и вы даже можете услышать некоторые бессвязные звуки при прослушивании песни или подкаста.

Проверка Головное устройство и замена при необходимости

Нет активированного противоугонного режима, а также неисправно заземление. Тогда у вас сломалось головное стереоустройство. Вы можете заменить его. Чтобы убедиться в этом, вы можете выполнить стендовое испытание и проверить, есть ли питание 12 В как на положительном, так и на отрицательном проводах.

Если показания правильные, приобретите новое головное устройство. Это решит всю проблему.

Стереосистема пришла в негодность

Вероятно, стереосистема вашего автомобиля вышла из строя. Будучи электронным гаджетом, он может выйти из строя и даже выйти из строя. Более старые полосы также имеют более высокую вероятность неисправности.

Итак, если магнитола выглядит старой и неисправной, пришло время посетить ближайший автосервис, чтобы приобрести новую магнитолу.

Специалист местного сервисного центра все проверит и предложит желаемую замену. Если есть действующая гарантия, вы получите бесплатную замену.

Как отремонтировать автомобильную магнитолу, которая не включается, но есть питание?
  • Сначала извлеките стереосистему из положения DIN внутри корпуса
  • .
  • Теперь извлеките головное устройство из монтажного кронштейна. Вы также можете использовать набор инструментов для удаления автомобильной стереосистемы, чтобы сделать это.
  • Когда вы снимете голову, вы найдете различные провода и косички, связанные с ней. Внимательно осмотрите каждый провод.
  • Проверьте правильность подключения жгутов и блоков проводов к блоку заземления.
  • Теперь возьмите мультиметр и настройте его на постоянный ток.
  • После этого поместите отрицательный щуп на клемму заземления, а положительный на постоянный провод. Наконец, обратитесь к руководству по эксплуатации стереосистемы, чтобы найти дополнительную информацию о постоянном проводе и цветовых кодах проводов.
  • Теперь следуйте инструкциям на мультиметре и проверьте, дают ли провода показания 12 В. Если нет, проверьте предохранители с помощью мультиметра и найдите то, что требует ремонта или замены.

Проверка провода переключателя 12 В

Если предохранитель перегорел, используйте проверку переключателя 12 В, чтобы определить напряжение и показания мультиметра.

  • Сначала найдите провод выключателя. Он будет отмечен красным или желтым цветом. Вы также можете использовать индикаторы проводов на задней панели стереосистемы, чтобы найти нужный провод.
  • Теперь установите зажигание в правильное положение с ключом в аксессуаре. Кроме того, поместите отрицательный щуп на массу и вольт с проводом с положительным щупом.
  • Проверьте статистику мультиметра. Если нет показаний, предохранитель перегорел, и для его замены вам необходимо приобрести предохранитель в виде лопатки. С другой стороны, если напряжение составляет 12 В, блок исправен.

Проверьте наличие устройства на земле

Вы перепробовали все, но проблема со стереозвуком остается. Итак, пришло время проверить наличие стереоустройства на земле.

  • Сначала найдите провод заземления, соединяющий стереосистему с автомобилем. Обычно он отмечен черным цветом.
  • Далее проверьте состояние провода мультиметром. Подключите положительный щуп к этому проводу заземления, а отрицательный щуп к клемме заземления. Если заземление есть, мультиметр издаст звуковой сигнал.
  • Если вы не слышите ни звука, несмотря на выполнение каждого шага, возможно, проблема с проводами. В этом случае замените поврежденные провода.
  • Один раз проверьте предохранитель. Если он взорван, замените его с надлежащей осторожностью.

Заключение

Прежде чем спешить на СТО, вы можете использовать упомянутые выше методы, чтобы найти причину неисправной стереосистемы, несмотря на подключение к сети.

Если вы не обнаружили таких проблем, вы можете обратиться в ближайший авторизованный сервисный центр. Там вы найдете правильное руководство и даже можете получить замену, если это необходимо.

Распространенные проблемы с автомобильными стереосистемами, симптомы и решения: неоригинальные стереосистемы

В этой статье: Мы рассмотрим некоторые из наиболее распространенных проблем и симптомов послепродажного обслуживания автомобильной стереосистемы и предложим некоторые решения, которые помогут вам решить проблему со стереосистемой!

  • Проблема: не удается найти провод питания аксессуаров/зажигания
    • Возможное решение:
  • Проблема: питание на головное устройство подается, но нет звука
    • Возможное решение:
  • Проблема установлена и теперь у него нет силы
    • Возможное решение:
  • Проблема: Генератор Wine
    • Возможное решение:
  • Проблема: Установлена ​​автомобильная магнитола, теперь радио не принимает сигнал Когда музыка включена громко
    • Возможное решение:

Неоригинальные стереосистемы могут причинять боль, если они не работают должным образом. Будь то установка, которая могла пойти не так, как планировалось, или случайная проблема, возникшая из ниоткуда. Вот список ваших распространенных проблем с автомобильной стереосистемой, симптомов и решений, которые помогут вам настроить и запустить вашу стереосистему!

Проблема: не удается найти провод питания аксессуара/зажигания

Возможное решение:

  • В некоторых случаях автомобильные стереосистемы не поставляются с кабелем питания 12 В для аксессуаров/зажигания, что затрудняет установку и правильную работу неоригинального радиоприемника. . Однако многие системы Jeep и Chevrolet имеют сигнальный провод данных, по которому передается сигнал очень низкого напряжения, который сообщает головному устройству OEM, когда следует включаться; он не совместим с послепродажными устройствами. Самый простой способ найти дополнительный провод / провод зажигания — найти прикуриватель, который включается вместе с автомобилем. Встаньте за прикуриватель, коснитесь положительного провода и подключите его к КРАСНОМУ вспомогательному проводу / проводу зажигания на жгуте проводов послепродажного обслуживания.

Проблема: на головное устройство подается питание, но нет звука

Возможное решение:

  • Во многих автомобилях есть встроенные усилители, которые требуют подачи сигнала 12 В для включения усилителя, чаще всего это Bose, Infinity и JBL. Если в вашем автомобиле есть какая-либо из этих систем, проверьте сигнальный провод AMP TURNON на 12 В. Синий/белый провод расположен на жгуте проводов Head Unite.

Проблема: установлено головное устройство вторичного рынка, и теперь на него не подается питание

Возможное решение:

  • Прежде всего проверьте проводку. Если у вас есть вольтметр или контрольная лампочка, проверьте провода заземления (черный), постоянное напряжение 12 В (желтый) и вспомогательное напряжение 12 В (красный), чтобы убедиться, что у вас правильное напряжение в правильных проводах, а также в хорошем состоянии. земля. Постоянным всегда будет 12 В, независимо от того, включена ли ваша машина. Аксессуар будет 12v только тогда, когда вы повернете ключ в положение «ON» или автомобиль заведется. Убедитесь, что вы используете свое заземление, а также другое заземление (например, раму или кузов автомобиля), проверяя свою константу и аксессуар, чтобы убедиться, что у вас хорошее заземление.
  • Если вы обнаружите, что один из ваших проводов питания или заземления неисправен, проверьте электрическую схему вашего автомобиля и убедитесь, что у вас есть правильные соответствующие провода питания и заземления.
  • Если у вас нет питания, и вы точно знаете, что ваша проводка исправна, проверьте предохранители под приборной панелью или под капотом (в зависимости от вашего автомобиля). Самый простой способ найти правильный предохранитель — заглянуть в руководство пользователя и найти номер предохранителя и расположение коробки. В вашем руководстве должно быть указано, какой предохранитель предназначен для «аксессуаров», «автомобильной стереосистемы» или чего-то в этом роде. Найдя местонахождение предохранителя, вытащите его и убедитесь, что провода не подвержены коррозии, а предохранитель не сломан и не лопнул.
  • Если ваши динамики случайно перестали работать, и вы заметили, что ваш усилитель находится в режиме защиты, это могло произойти по нескольким причинам.
  • Большинство усилителей вторичного рынка имеют защиту от низкого и высокого напряжения. Если ваш генератор переменного тока производит слишком много энергии, он активирует режим защиты усилителя. И наоборот, если ваша батарея разряжена и усилитель не получает постоянное напряжение 12 В, он перейдет в режим защиты.
  • Усилители также перейдут в режим защиты, если где-то произойдет короткое замыкание. Если у вас есть короткое замыкание сигнального провода RCA, это может быть вашей проблемой, поэтому проверьте, не повреждены ли ваши RCA и не закорочены ли они. Кроме того, если один из выходных каналов закорочен или у вас перегорел динамик, многие неоригинальные усилители перейдут в защитный режим. Отключите все выходные каналы и посмотрите, вернется ли он к нормальной работе.

Проблема: Генератор вина

Возможное решение:

Если вы слышите шум двигателя, который колеблется в зависимости от оборотов вашего автомобиля и уменьшается, когда двигатель автомобиля выключен, вы имеете дело с генератором переменного тока. Генератор вина вызван плохим заземлением либо вашего головного устройства, либо усилителя ваших динамиков. Проверьте заземляющие провода и найдите лучшее место для их заземления, например. рама или кузов автомобиля.
Если вы столкнулись с тем, что фары затемняются, когда вы включаете радио с дополнительными усилителями и сабвуферами, ваша стереосистема потребляет слишком много энергии, чтобы генератор мог поддерживать ее. Есть несколько решений этой проблемы:

  • Провод в конденсаторе. Хотя устранение затемнения фар находится далеко в списке использования конденсатора, конденсатор может быть решением вашей проблемы. Конденсатор сделан для того, чтобы сглаживать скачки мощности от батареи к усилителю, чтобы создать стабильную мощность 12 В. Добавление конденсатора с правильным номиналом фарада в некоторых случаях изгибает пики потребляемой мощности вашего усилителя настолько, чтобы ограничить затемнение фар. Эмпирическое правило фарад — преобразование мощности составляет 1 фарад на каждые 1000 ватт.
  • Обновите генератор. Иногда генераторы OEM не вырабатывают достаточной мощности для вашей модернизированной стереосистемы. Модернизация генератора переменного тока до такого, который может производить достаточную мощность для работы с вашими модернизированными усилителями / стереосистемой, решит проблему с тусклым светом фар.
  • Получите большую/лучшую батарею: Иногда старые/дешевые батареи могут быть одним из источников проблемы с тусклым светом фар. Замените батарею на более новую, большую, чтобы выдерживать большую мощность и нагрузку. Хотя это может не решить проблему, но может помочь.
  • Добавьте дополнительную батарею: подключите полностью отдельную батарею для питания только вашей стереосистемы. Это уменьшит нагрузку на аккумулятор двигателя и иногда устранит тусклость фар.

Проблема: Установил автомобильную магнитолу, теперь радио не принимает сигнал

Возможное решение:

Если вы установили в машину новое головное статический, возможно, вы неправильно подключили устройство. Вот что вы должны искать:

  • Вытащите новую магнитолу, чтобы снова получить доступ к проводам. Найдите синий провод на головном устройстве послепродажного обслуживания и убедитесь, что он подключен к соответствующему проводу в жгуте проводов вашего автомобиля. Синий или сине-белый провод на головном устройстве послепродажного обслуживания — это то, что питает антенну с питанием. Без питания антенна вашего автомобиля значительно менее мощная и приведет к статике.

Проблема: фары автомобиля мерцают, когда музыка включена погромче

Возможное решение:

Если вы недавно установили стереосистему с усилителем(ями) и сабвуферами, мощность вашего генератора переменного тока и аккумулятора может оказаться недостаточной для того, чтобы справиться с дополнительной мощностью, потребляемой при включении стереосистемы на большую громкость.

  • Проверьте свою батарею – она свежая? Попросите один из ваших местных автомобильных магазинов, таких как O’Reilly Auto Parts, провести на нем нагрузочный тест. Ваша батарея может быть на исходе.
  • Сравните выходную мощность вашего генератора с потребляемой мощностью стереосистемы или компонентов, которые вы добавили в свой автомобиль. Возможно, вам понадобится модернизированный генератор.
  • Купите конденсатор. Конденсаторы хранят батарею, чтобы компенсировать скачки потребления энергии от батареи и генератора переменного тока. Это может очень помочь, но требует от вас покупки и подключения дополнительного компонента к вашей системе.

Не нашли свою проблему в этом списке? Взгляните на наше Руководство по устранению неполадок с автомобильным усилителем, чтобы узнать, можем ли мы решить ваши проблемы с автомобилем! И обязательно ознакомьтесь со списками CarAudioNow лучших автомобильных динамиков, лучших автомобильных стереосистем, лучших автомобильных усилителей, лучших автомобильных сабвуферов и многого другого!

Задайте вопрос, получите ответ как можно скорее!

Камерон Скотт

В 2010 году Камерон основал CarAudioNow, чтобы писать о своем мнении об автомобильных и морских стереосистемах. Используя свой личный опыт в этой области, когда он владел и управлял компанией SC Autosound в округе Ориндж, штат Калифорния, он начал составлять списки продуктов, инструкции и многое другое. Он тестировал продукты в своем гараже и просматривал их, когда устанавливал в автомобили клиентов. Цель состояла в том, чтобы предоставить людям легкий доступ к качественной информации об автомобильной аудиосистеме, электронике и технологиях, чтобы вам не приходилось часами исследовать что-то вроде автомобильного динамика. В период с 2015 по 2018 год он работал менеджером по цифровым продуктам в Motor Trend, работая напрямую с ключевыми членами редакции, такими как Майк Флойд и Эд Ло, над созданием значимых веб-интерфейсов, адаптированных для автомобильных энтузиастов. Сегодня он все еще составляет списки, тестирует продукты и пишет статьи вместе с несколькими экспертами CarAudioNow, которым он доверяет. Помимо того, что он является основателем CarAudioNow, он также является основным редактором и участником.

Добавить комментарий

Ваш адрес email не будет опубликован.
