Как проверить бабину мультиметром: Как проверить катушку зажигания мультиметром на обрыв в обмотках, неисправность ЭСУД и электрической цепи трамблера

Если ваш автомобиль начал подергиваться во время разгона, или при работе на холостых оборотах его выхлоп стал отчетливо «бубнить», не помешает проверить катушку зажигания или катушки, если на вашей машине их несколько. Для этого нужно знать, как проверить катушку зажигания мультиметром.

Виды катушек зажигания

По назначению для различных систем зажигания катушки подразделяются на два вида:

1. Бесконтактные.
2. Контактные.

Если трамблер в вашей машине отсутствует, у нее однозначно бесконтактная система зажигания. Индивидуальные катушки бывают только бесконтактные. И лишь в случае, когда трамблер оснащен контактами прерывателя, система зажигания контактная.

По числу обслуживаемых свечей зажигания они бывают:

• Общие (одна для нескольких свечей двигателя).
• Индивидуальные (для каждой свечи – своя).

По способу изоляции обмоток они также различны и могут быть:

1. Маслонаполненные. Корпус у них делается из металла, а для изоляции обмоток внутрь заливается трансформаторное масло. Потеря герметичности корпуса приводит к выходу такого устройства из строя. Так как трансформаторное масло вытекает, лишенные защиты обмотки легко получают межвитковый электрический пробой.
2. Залитые компаундом (сухие).

Последовательность действий при диагностике

1. Очистка поверхности от загрязнения.
2. Проверка внешнего вида. Устройство с трещинами и следами пробоя необходимо заменить.
3. Проверка сопротивления обмоток мультиметром.

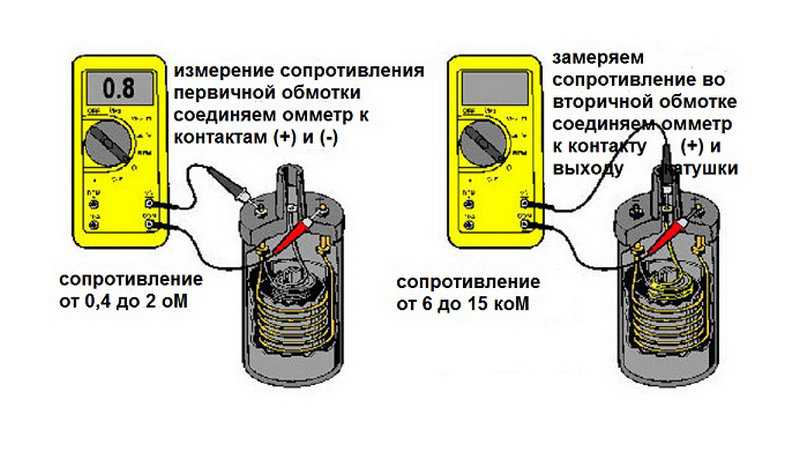

Измерение параметров обмоток

Чтобы измерить сопротивление первичной обмотки мультиметром, нужно переключить его в режим омметра и установить наименьший предел измерения (как пользоваться мультиметром). После этого нужно замкнуть между собой щупы прибора и, если позволяет его конструкция, выставить ноль омметра. Если же конструкцией прибора это не предусмотрено, запомнить показания и в дальнейшем отнимать их от результатов измерений. Для измерения сопротивления вторичной обмотки на приборе включается предел измерения до 100 кОм, выставляется ноль или запоминается показание при замкнутых щупах.

У индивидуальных катушек для измерения сопротивления первичной обмотки щупы следует подключать к контактам низковольтного разъема с номерами 1 и3 (крайние). У общих – к двум низковольтным клеммам (Б и К или + и –).

Чтобы измерить сопротивление вторичной обмотки у общей катушки с одним выходом, щупы омметра необходимо подключать к высоковольтному выходу и к клемме + или Б. Для проведения того же измерения у общей катушке с двумя высоковольтными выводами, щупы омметра нужно присоединить к обоим выходам высокого напряжения.

Для измерения сопротивления вторичной обмотки у индивидуальной катушки, щупы омметра нужно присоединить к высоковольтному выходу и к среднему контакту разъема.

Сопротивление обмоток некоторых моделей

1. Б 114 Б (для ЗИЛ 431410, ГАЗ 3102): первичная – 0,38 Ом, вторичная – 19,9 кОм;
2. Б116–01 (для ГАЗ 31029): первичная – 0,65 Ом, вторичная – 18,7 кОм;
3. 3705 (для Таврии): первичная – 0,38 Ом, вторичная – 4,3 кОм;
4. 3705 (для Оки): первичная — 0,49 Ом, вторичная — 6 кОм;
5. 3705 (производства Болгарии для ВАЗ 2108): первичная – 0,43 Ом, вторичная – 5,25 кОм;
6. 2108–37050–10 (производство Италии для ВАЗ 2108): первичная – 0,65 Ом, вторичная – 18,7 кОм;
7. Б 115 В (для Москвича): первичная – 2,3 Ом, вторичная – 6,3 кОм;

Данные приведенные выше не усредненные. Они получены сотрудниками редакции издания «За рулем» при измерении сопротивления обмоток исправных экземпляров некоторых моделей.

Какие неисправности не диагностируются омметром

Омметром можно диагностировать только обрыв или короткое замыкание обмотки. Межвитковое замыкание в обмотке при измерении сопротивления будет малозаметно из-за небольшого сопротивления одного витка и, как следствие, незначительного изменения общего сопротивления при замыкании между витками. Пробой изоляции между витками как одной, так и разных обмоток обнаруживает себя лишь при воздействии на это место высокого напряжения. Он и вовсе не может быть обнаружен с помощью мультиметра.

Поэтому если в результате проверки мультиметром не удалось выявить дефект, нужно прибегнуть к другому испытанному способу обнаружения неисправного узла. Следует поочередно менять все катушки на заведомо исправную.

Почему загрязнения мешают искрообразованию

Катушка зажигания, как и любой другой трансформатор, повышающий напряжение электрического импульса, уменьшает его ток. Загрязнение изоляторов катушек и свечей маслом и нагаром проводит электрический ток, поэтому может быть представлено в виде сопротивления, подключенного параллельно искровому зазору и шунтирующего его. Ток, идущий через этот шунт из грязи и влаги, сильно снижает мощность электрического импульса, приложенного к искровому зазору. Поэтому напряжение импульса на электродах свечи тоже падает, и его не хватает для уверенного пробоя межэлектродного промежутка. Следовательно, чем выше напряжение искрообразования, тем меньше ток импульса, а система зажигания чувствительнее к различным загрязнениям.

Как образуется искра

Способы проверки исправности катушки зажигания (искрой, мультиметром)

Автор Павел Александрович Белоусов На чтение 6 мин. Просмотров 675

Содержание

1. Катушка зажигания и ее устройство
2. Признаки неисправности и часто встречающиеся причины отказа
3. Методы проверки катушки зажигания
4. Визуальная проверка
5. Метод визуального тестирования
6. Метод проверки электрического сопротивления мультиметром
7. Рекомендации по тестированию
8. Видео: Как определить неисправную катушку зажигания

Легковой автомобиль используется современным человеком для решения разнообразных задач. Эксплуатация этой разновидности транспортного средства делает жизнь намного комфортнее, а для широкого круга профессий существенно повышает эффективность трудовой деятельности.

Несмотря на конструктивную проработку, отдельные узлы современного автомобиля иногда выходят из строя. Для их восстановления требуется предварительная диагностика. Далее рассмотрены процедуры выявления неисправности катушки зажигания бензиновых двигателей.

Катушка зажигания и ее устройство

Механическая работа бензиновых двигателей происходит в результате сгорания в цилиндрах топливно-воздушной рабочей смеси, которая поджигается электрической искрой. Цепи зажигания питаются от бортовой сети автомобиля, которая из соображений безопасности имеет 12-вольтовое напряжение, что недостаточно для создания искры. Наиболее простой способ получения высокого напряжения — применение повышающего трансформатора, который традиционно называется катушкой.

Трансформатор не работает с постоянным током. Одновременно для поджига смеси достаточно короткой искры. Для ее получения в состав цепей зажигания вводится прерыватель. Скачок тока в момент срабатывания дает возможность осуществить трансформацию и снимать с выхода катушки напряжение в несколько киловольт, подаваемое затем на свечи.

Катушка содержит две обмотки: низкого напряжения или первичную и высокого напряжения или вторичную. Из-за больших токов, протекающих в первичной обмотке, она мотается проводом с большим сечением и имеет невысокое омическое сопротивление. Вторичная обмотка передает небольшой ток, что позволяет мотать ее тонким проводом. Кроме того, из-за необходимости получения высокого коэффициента трансформации содержит несколько тысяч витков. Таким образом, она отличается высоким сопротивлением.

Признаки неисправности и часто встречающиеся причины отказа

Катушка зажигания, как и нерегулируемый трансформатор, не содержит подвижных частей, поэтому отличается высокой эксплуатационной надежностью. Редко встречающиеся на практике случаи ее отказа внешне проявляются в том, что двигатель

• начинает “троить”, причем этот эффект может частично исчезать после прогрева, но его интенсивность усиливается с течением времени;
• дает перебои во время дождя и высокой влажности воздуха;
• в зимний период до завершения прогрева наблюдаются “провалы”, которые уменьшаются при достижении рабочей температуры;
• реагирует “провалом” на резкую подачу газа.

Механические повреждения катушки происходят из-за ударов по корпусу и из-за разрушения изоляции в результате естественного старения и при попадании на нее масла.

Наиболее часто встречающейся причиной отказа катушки становится воздействие влаги летом и антигололедных реагентов зимой, проникающих в подкапотное пространство и вызывающей коррозию контактов.

Отрицательно влияют на надежность катушки перегрев и чрезмерные вибрации при ненормальной работе двигателя.

Из приведенного перечня видно, что владелец автомобиля в состоянии снизить вероятность отказа катушки правильной эксплуатацией автомобиля и поддержанием его в исправном состоянии. Но полностью исключить отказ этого узла нельзя.

Бортовой компьютер отмечает неисправность катушки включением индикатора Check Engine. Его срабатывание происходит по иным причинам. Поэтому для точной локализации неисправности требуются дополнительные тесты. Тестирование возможно  без применения сложного профессионального диагностического оборудования.

Методы проверки катушки зажигания

Визуальная проверка

Визуальная проверка предшествует тестированию любым методом.

Для начала находится сама катушка. Для этого проходим по проводу от распределителя в сторону, противоположную свечам. Затем осматриваем.

На корпусе катушки не должно быть трещин, сколов, выгораний. При их обнаружении катушка подлежит замене.

Контакты не должны содержать окислений. Окисления удаляются зачисткой.

Метод визуального тестирования

Сильной стороной метода визуального тестирования (известен  как метод “проверки искрой”) является простота реализации. Он не требует никаких приборов и  выполняется даже в дороге. Главными недостатками обоснованно считаются невысокая точность, большая трудоемкость, риски ударов током.

Для  этого метода потребуются исправная свеча и пассатижи, может понадобиться торцевой свечной ключ.

К работе целесообразно приступать не ранее чем через четверть часа после выключения двигателя, чтобы он успел остыть.

Сначала снимается провод первой свечи, к нему подключается контрольная свеча. Удерживая свечу пассатижами за изолятор, касаемся резьбовой частью юбки  неизолированного металлического участка корпуса двигателя. При работающем двигателе и исправной катушке между электродом и корпусом проскакивает интенсивная искра фиолетового цвета. Для минимизации рисков можно не запускать двигатель, а на пару секунд включить стартер.

Вывод о неисправности катушки делается в том случае, если искра слабая или имеет выраженный желтоватый оттенок. Отсутствие искры говорит об отказе катушки или полном отсутствии контакта.

Если в двигателе нескольких катушек, процедура контроля выполняется для каждой из них.

Если нет запасной исправной свечи, в качестве визуального индикатора привлекается свеча, которая выкручивается из одного из цилиндров двигателя.

На свечи подается напряжение в несколько киловольт. С учетом этой особенности при обращении к методу визуального контроля в любой форме его реализации соблюдайте осторожность и не касайтесь незащищенными частями тела неизолированных частей бортовой электропроводки.

Ещё кое-что полезное для Вас:

• Свистит ремень генератора: основные причины и способы устранения проблемы
• Вибрация двигателя на холостых: диагностика и ремонт
• Датчик положения коленвала (ДПКВ) — что это такое и за что он отвечает

Метод проверки электрического сопротивления мультиметром

Этот метод требует обязательного применения мультиметра (тестера), функционирующего в режим омметра. Далее считаем, что применяем современный цифровой мультиметр.

Перед началом измерений проверяем исправности измерительного прибора:

• при разомкнутых щупах на экран выводится единица;
• при замкнутых друг на друга щупах на индикаторе в диапазоне измерения высокого сопротивления выводится 00,0, а при переходе на диапазон 200 Ом – не более 0,5 Ом.

Далее при остановленном двигателе и выключенном зажигании демонтируем катушку и найдём на ней контакты первичной и вторичной обмоток. На следующем этапе измеряется сопротивление.

Для первичной обмотки, концы которой выводятся на клеммы катушки, измеренное значение не превышает 5 Ом (точную величину, которая меняется у различных марок автомобиля, найдёте в техническом описании). Для вторичной обмотки, концы которой подключены к контакту высоковольтного провода и плюсовому выводу, сопротивление у разных моделей катушек  меняется в пределах  5 — 17 кОм.

Выход за указанные пределы с высокой степенью достоверности свидетельствует о неисправности катушки, причем:

• меньшее значение сопротивления говорит о коротком замыкании из-за повреждения изоляции;
• большие показания (вплоть до бесконечности) интерпретируются как обрыв провода обмотки.

В процессе проверки вторичной обмотки дополнительно учитывается следующее:

• измерения проводят с учетом полярности, т.е. черный щуп обязательно соединяется с массой;
• для катушек с четырьмя выводами измерения осуществляют на всех контактах.

Рекомендации по тестированию

Контроль исправности катушки зажигания не относится к сложным процедурам и выполняется автолюбителем с минимальным уровнем подготовки.

При прочих равных условиях лучше контролировать сопротивление (меньшая трудоемкость, выше достоверность, риски поражения высоким напряжением сводятся до нуля).

Неисправная катушка зажигания восстанавливается перемоткой отказавшей обмотки. Тем не менее, ремонт не оправдывает себя из-за высокой стоимости и большой трудоемкости. Поэтому отказавшую катушку целесообразно заменить на новую.

Видео: Как определить неисправную катушку зажигания
