Как проверить высоковольтные провода зажигания
Главная » Статьи
Рубрика: СтатьиАвтор: Александр Виногоров
Система зажигания является важнейшим элементом конструкции автомобиля, но с ней периодически случаются неприятности. Отсюда рождается вопрос, как проверить высоковольтные провода зажигания своими руками. В принципе процедура не выделяется повышенной сложностью или необходимостью использования высокотехнологичного оборудования.
Содержание
- Когда нужна проверка бронепроводов
- Почему изнашиваются высоковольтные провода
- Как проверить бронепровода своими руками
- Видео
- Итог
Когда нужна проверка бронепроводов
Проверять целостность высоковольтных проводов требуется каждые 20000-30000 километров пробега согласно рекомендациям завода изготовителя. Также имеются факторы, указывающие на неполадки в системе.
- Двигатель работает с перебоями, плохо набирает обороты.
- На холостых оборотах присутствуют сильные толчки, мотор троит.
- После простоя силовая установка может вовсе не заводиться.
В этих случаях требуется незамедлительно проверить все высоковольтные провода по очереди.
Почему изнашиваются высоковольтные провода
Существует ряд причин, которые выводят из строя бронепровода раньше их планируемого окончания срока эксплуатации.
- Повышенная вибрация в моторном отсеке.
- Попадание влаги на места соединения.
- Пересыхание изоляции оплетки.
- Повреждение внутренней части провода от механических воздействий – удары, чрезмерный изгиб.
Как проверить бронепровода своими руками
Существует несколько методик, которыми можно проверить бронепровода.
- Замена «подозрительного» кабеля на заведомо исправный элемент. Для точности определения следует поочередно проверить все элементы двигателя.
- Можно дождаться темного времени суток и запустить двигатель. На пробитом кабеле будет образовываться искра. Ее хорошо видно в темноте. В этом случае, искрящий провод меняется.
- Следующий метод подразумевает использование изолированной прозвонки. Для этого нужно взять отрезок провода и зачистить его с двух концов. Одну сторону примотать к массе, другой частью проводят над высоковольтным проводом во время работы двигателя. Это нужно делать по всей его длине, включая места присоединения к катушке, двигателю. Если кабель пробит, между ним и прозвонкой будет проскакивать искра.
- Последняя методика подразумевает наличие мультиметра. Кабель снимается с машины, аппарат переключается в режим измерения сопротивления. Далее нужно считать показания прибора. В исправном варианте провода должны выдавать сопротивление 3,5-10 кОм. Если данные отличаются от эталона – деталь нужно заменить.
Большая разница в эталонных показателях зависит от наполнения провода. Для точного понимания значения нужно почитать данные на оплетке кабеля.
Важно! Если обнаружен пробой кабеля, провода нужно менять все вместе. Это аргументируется тем, что отдельные элементы могут в ближайшее время выйти из строя, что спровоцирует новую поломку.
Видео
Вернуться на главную
Итог
Узнав, как проверить высоковольтные провода зажигания, водитель сможет выполнить процедуру самостоятельно. Если же уверенности в собственных силах нет, рекомендуется обратиться к специалистам за помощью.
Понравилась статья? Поделиться с друзьями:
Как проверить высоковольтные провода на автомобиле
Высоковольтные провода (бронепровода) применяются для передачи высокого тока (искры) от катушки или модуля зажигания к свечам. Очень часто возникают разнотипные проблемы в системе зажигания автомобиля именно из-за выхода из строя высоковольтных проводов. От их работоспособности напрямую зависит уровень передачи искры, которая не воспламеняет или выполняет запоздалое возгорание топливной смеси внутри цилиндра, что отрицательно воздействует на выполнение функций двигателя.
Основные причины неисправности высоковольтных проводов
Главные причины, из-за которых происходят перебои в работе мотора, теряется мощность, присутствуют вибрации и увеличивается количество потребляемого топлива:
- Процесс окисления контактов.
- Дефект, разрыв или повреждение токопроводящей жилы, несущей импульс.
- Наличие трещин в изоляции провода, которое приводит к утечке тока.
- Слабый или отсутствующий контакт между соединениями.
Первоначально следует убедиться в отсутствии видимых дефектов, таких как трещины, переломы, пробои или др. Для проверки ВВ проводов используется мультиметр или самый обыкновенный кусочек провода.
Есть несколько вариантов, которые позволяют провести самостоятельный осмотр высоковольтных проводов.
1. Визуальный. Он проводится в помещение с заглушенным светом. Необходимо осуществить следующие действия:
-
Открывает капот транспортного средства.
- Включаем двигатель зажигания.
- Проводим осмотр проводов на наличие пробоев. Если есть искра на проводах, проводим их замену.
2. С применением куска любого провода. Для этого следует дождаться темного времени суток или загнать автомобиль в помещение с приглушенным светом. Затем с каждой стороны провести зачистку провода. И одну из них присоединить к металлической части транспортного средства, а другой провести по всей длине провода и его соединениях, стыках, колпачках и т.д. Возникновение искры на поверхности провода свидетельствует о наличии дефектов.

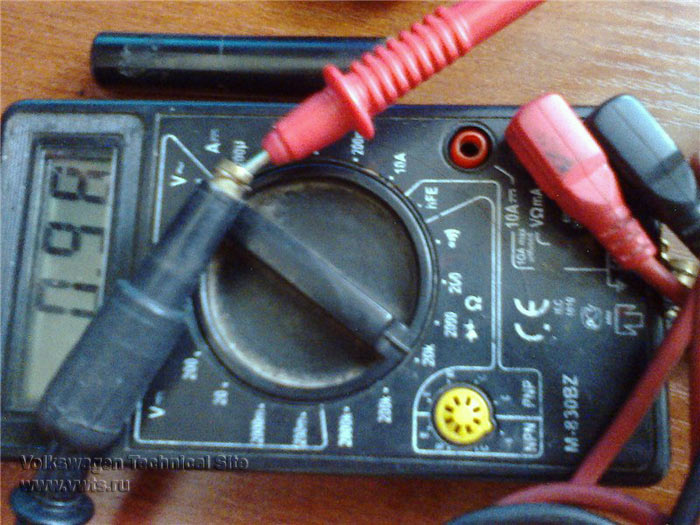

3. Используя измерительный прибор – мультиметр. Для этого необходимо:
- Переведите вычислительное устройство в режим работы омметра.
- Выдерните из модуля зажигания и первого цилиндра ВВ провод.
- Прикрепите электроды от измерительного прибора к концам высоковольтного провода.
-
Проверьте абсолютно все провода и понаблюдайте за показателями прибора.
Все необходимые данные о сопротивлении прописаны на изоляции провода. Если он находится в нормальном рабочем состоянии – значение мультиметра будет в пределах 3,5–10 кОм. Показатели могут быть разными, поэтому приемлемым считается разброс между ними в пределах 2–4 кОм. Если показатель свыше нормы ВВ провода нуждаются в замене.
Совет! Проводить замену бронепроводов лучше сразу всем комплектом, чтобы не возникло накладки из-за несовпадения фирм и проводов.
Показатель сопротивления может меняться в зависимости от длины провода, поэтому между первым и четвертым цилиндром наблюдаются отклонения. Кроме этого значения сопротивления в ВВ проводах от разных компаний-производителей также имеют определенные отличия.
Самые популярные и распространенные в использовании провода:
- Tesla с сопротивлением в 6 кОМ.
-
Slon с сопротивлением, которое возрастает от первого в 4 кОм к последнему цилиндру в 7 кОм.
- ProSport с практически нулевым показателем.
- Cargen с сопротивлением около 0,9 кОм.
Зная об особенностях проверки можно без всяких затруднений и знаний совершить самостоятельно проверку высоковольтных проводов на своем автомобиле.
