Как проверить бронепровода мультиметром: Проверка высоковольтных проводов зажигания: тонкости процесса

Содержание

Проверка бронепроводов на автомобиле. Как проверить вв провода машины мультиметром на пробой, сопротивление и обрыв

Высоковольтные бронепровода автомобиля требуют регулярного осмотра. В случае возникновения пропусков зажигания, троения и снижения мощности такая проверка должна быть более детальной, и с использованием мультиметра. Предварительный ответ можно получить без использования инструментов, применив один из общедоступных методов визуальной проверки. Если вы не знаете какое должно быть сопротивление исправных автомобильных вв проводов или как еще можно узнать их работоспособность читайте статью.

Содержание:

Осматривать бронепровода на возможные повреждения стоит в среднем раз в месяц. В зависимости от частотности проявляемых симптомов неисправности свечных брони проводов стоит применять и разные методы проверки.

Частота проявления неисправностей	Вероятная причина проблем с проводами	Метод проверки
Нерегулярно	Пробой или обрыв	Визуальный осмотр и диагностика без инструментов
Регулярно	Повышение сопротивления или обрыв	Мультиметром
Регулярно	Пробой, повышенное сопротивление, обрыв	Осциллографом

Определить место пробоя проще всего в темное время суток или с помощью куска провода — заметите яркое искрение. Проверяя мультиметром в режиме омметра обращайте внимание не только на то, показывает прибор “1” (либо бесконечность у аналогового) или какое-то значение, но так же и на то, насколько оно отличается от номинального значения или варьируется от его длины.

Признаки неисправности бронепроводов

Когда высоковольтные провода выходят из строя, нарушается работа системы зажигания. Это отразится на работе двигателя следующими симптомами:

проблемы при запуске мотора, особенно в дождливую погоду;
заметные помехи в работе электроприборов, например магнитолы;
нестабильная работа на холостом ходу;
“троение” двигателя;
пропуски зажигания;
неуверенная работа мотора при разгоне;
общее снижение мощности.

Явно говорят о неисправности именно проводов только первые два признака. Все остальные могут проявляться при проблемах со свечами зажигания или при нарушении настроек подачи топливо-воздушной смеси. Поэтому, для уверенности, стоит обязательно проверять и бронепровода. Сделать это можно тремя способами:

с помощью визуального осмотра;
используя мультиметр;
используя осциллограф.

Ниже мы расскажем подробно о каждом из методов и про особенности его применения. Но сначала о том, почему провода выходят из строя.

Причины выхода бронепроводов из строя

Почему бронепровода вообще перестают работать? Самая распространенная причина — это естественный износ и старение. Работая в условиях сильного перепада температур, вибраций и под воздействием высокого напряжения, изоляция высоковольтных проводов со временем перестает выполнять свою функцию. Также страдают места соединений со свечами и катушками или трамблером, то есть “колпачки”.

В результате такого воздействия провода начинают “пробивать”, теряя часть передаваемого на свечу зажигания напряжения. Также под воздействием электрического тока центральная жила со временем выгорает и истончается — поэтому у проводов растет сопротивление.

Зачастую результаты старения можно заметить визуально — по трещинам и повреждениям проводов. Но если их не видно, пробой помогут определить другие методы диагностики.

Вторая распространенная причина — это механические повреждения. Они возникают в результате некорректной замены проводов или неудачных действий во время ремонта. Поэтому важно всегда укладывать провода с использованием хомутов — так, чтобы исключить их соприкосновение с другими деталями под капотом. В таком случае чаще всего возникает обрыв внутри провода, хотя возможен и пробой — поэтому и нужна диагностика.

Помните, что в случае повреждений провода их самостоятельный ремонт изолентой или силиконовым герметиком не позволяет восстановить заводские характеристики изоляции.

Более редкие причины — это неисправности других компонентов системы зажигания. Например, при пробое катушки может быть превышено максимальное напряжение для провода и он полностью выходит из строя. Или дефекты в работе свеча зажигания могут приводить к росту сопротивления соответствующего ей провода.

Специалисты рекомендуют производить замену высоковольтных проводов каждые 80-90 тысяч километров пробега либо после замены каждого третьего комплекта свечей (при условии использования обычных никелевых).

Как проверить бронепровода на инжекторе и карбюраторе

Как проверяются бронепровода видео

У карбюраторных автомобилей, в силу их конструкции и отсутствия электронного контроля системы подачи топлива, доступны дополнительные методы.Самый распространенный — выкручиваем свечи, вставляем их в колпачки бронепроводов и кладем на крышку ГБЦ (для заземления на массу). Затем прокручиваем стартером коленвал, чтобы сымитировать запуск двигателя и проверяем образование искры. Если на каком-то проводе искра не возникает либо она очень слабая, то при условии использования заведомо исправных свечей, проблема скорее всего именно в проводе.

Также проверять бронепровода на авто с карбюратором можно на работающем двигателе поочередно отсоединяя их со свечей. Если во время отключения характер работы двигателя не изменился, этот провод неисправен. Опять же, важно понимать что и сама свеча на этом цилиндре исправна.

Проводить подобные проверки на инжекторных автомобилях категорически запрещается, потому что иначе может выйти из строя электронный коммутатор зажигания и электронный блок управления!

После определения потенциально неисправного провода, его нужно проверять дополнительно: визуальным осмотром и с помощью мультиметра или осциллографа. Эти методы диагностики полностью идентичны для инжекторных и карбюраторных автомобилей и будут детально описаны ниже.

Есть еще несколько советов, которых стоит придерживаться при проверке бронепроводов на карбюраторных автомобилях. Во-первых, при проверке сопротивления мультиметром, их лучше отсоединить от крышки распределителя зажигания, чтобы получить максимально точные результаты проверки. Во-вторых, если вы решили проверить провода потому что появилась сильная потеря мощности двигателя или он вообще не заводится, то проверку стоит начинать сразу с центрального, который идет от катушки на распределитель зажигания (трамблер).

Кстати, есть лайфхак и для инжекторных автомобилей с электронным контролем зажигания. Для них имеет смысл проверить сопротивление свечей, и поставить их в таком соответствии высоковольтным проводам, чтобы суммарное сопротивление каждой пары свечи и бронепровода было приблизительно одинаковым. Так вы добьетесь максимально равномерной силы искры.

Как проверить бронепровода без инструментов?

Явные проблемы со свечными высоковольтными проводами можно выявить с помощью визуального осмотра, без каких-либо дополнительных инструментов. Есть 5 методов как проверить работоспособность провода без тестера.

Первым делом осмотрите все провода на отсутствие видимых повреждений — трещин, изломов, дефектов изоляции (особенно если видна токопроводящая жила). Повреждения часто проявляются в районе креплений и колпачков. Также отодвиньте колпачки и проверьте состояние центральной жилы — возможно, она уже совсем перегорела.

В полевых условиях вместо тестера может выступать лампочка габаритных огней и кусок провода. Закрепляем провод одним концом на минусе АКБ, а вторым на лампочке. Высоковольтный провод крепим к плюсу АКБ и с помощью отвертки прислоняем к лампочке. Если лампа горит, провод исправен.

Как проверить бронепровода на пробой

Демонстрируется проверка проводов на пробой (методом визуальной проверки с использованием дополнительного проводника)

Когда провод кажется рабочим, но есть перебои в зажигании, то проблема может быть из-за невидимых повреждений изоляции, давая пробой на массу автомобиля. Этот дефект можно проверить в темноте или используя дополнительный провод. В темное время суток или в гараже с выключенным светом заведите двигатель и посмотрите на провода. В местах пробоя будет заметно искрение. Такой метод эффективнее всего применять когда на улице ли под капотом очень влажно!

Также выявить пробой свечных проводов поможет самодельный прибор из дополнительного проводника. Нужно взять медный провод с двумя зачищенными концами — один крепим на кузов автомобиля, второй формируем в виде полупетли и ей проводим вдоль всех проводов при включенном моторе. В местах пробоя будет заметно искрение. В условиях гаража можно сделать специальный рычаг из резинового шланга, к которому прикрепить конец провода с петлей — так будет еще безопаснее. Чтобы такая проверка на пробой была более эффективнее, лучше побрызгать провода водой из мелкого распылителя. Так вы имитируете дождевые условия, когда система получает дополнительную нагрузку!

Для “проверки проводом” можно использовать также “крокодил” для “прикуривания” автомобиля. Один конец цепляем на кузов, вторым открытым разъемом проверяем провода.

Если нет мультиметра, то кроме такой петли может применяться и еще один метод. Наматываем 2-3 витка бронепровода на отвертку и при работающем двигателе касаемся отверткой корпуса ГБЦ. Это позволит определить факт пробоя, но не его конкретное место.

Перед тем как проверять бронепровода на пробой, убедитесь, что вы соблюдаете все требования техники безопасности, чтобы не получить поражения током. Работайте в диэлектрических перчатках, не касайтесь металлических частей автомобиля.

Минус описанных выше методов в том, что они не всегда дают результат. Провода могут быть работать, но делать это неэффективно и все равно требовать замены. Поэтому если проверка без инструментов не дала четких результатов, а признаки неисправностей проявляются, стоит использовать проверку мультиметром.

Как проверить ВВ провода мультиметром?

Проверка бронепроводов Рено Логан с помощью мультиметра

Прозвонка бронепроводов мультиметром (часто их называют тестерами, хотя это некорректно) позволяет определить наличие обрыва и фактическое сопротивление проводника. Осуществлять проверку можно любым мультиметром — сгодится и самый дешевый китайский прибор и старая-добрая “цешка”, то есть советский ампервольтомметр Ц-20.

Сопротивление центральной жилы должно соответствовать заводским значением или допустимым параметрам. Повышенное сопротивление провода приводит к снижению эффективности свечей и говорит о том, что центральная жила выгорела в процессе эксплуатации. Наличие обрыва провода приводит к перебоям в зажигании или слишком слабой искре на свече.

Важно понимать, что обычный мультиметр не позволяет измерить сопротивление изоляции бронепроводов, потому что оно достигает нескольких мегаом. Для этого нужен специальный прибор — мегомметр.

С помощью мультиметра проверяются только снятые с автомобиля высоковольтные провода. Для автомобилей с проводами одинаковой длины, нанесите на них порядковые номера, чтобы потом установить их на те же места.

Как проверить сопротивление высоковольтных проводов

Процедура проверки сопротивления бронепроводов состоит из трех простых действий:

снимаем провода с автомобиля;
выставляем мультиметр в режим омметра, на измерения до 20 кОм;
вставляем щупы прибора в оба края каждого бронепровода и фиксируем показания.

Как проверять сопротивление вв проводов

По результатам измерений у проводов будут разные уровни сопротивления и это нормально. Во-первых, если одна из свечей работала неэффективно, то этот провод будет сильнее “изношен” и его сопротивление будет выше. Во-вторых, бронепровода на большинстве автомобилей имеют разную длину. Это сделано для того, чтобы провода нигде не перегибались, а удобно устанавливались в подкапотном пространстве. А по законам физики, длина напрямую влияет на сопротивление — чем короче провод, тем меньше сопротивление. Поэтому в таких комплектах сопротивление разных проводов может сильно отличаться.

Так, если рассматривать сопротивление на бронепроводах ВАЗовской “классики”, то разброс измерений может быть от 3,5 до 10 кОм (также разброс параметров не должен превышать 4 кОм). А на автомобиле Дэу Нексия параметры могут быть от 3,1 кОм на четвертом цилиндре до 12,8 кОм на первом. У Шевроле Лачетти все провода должны иметь сопротивление не выше 3 кОм. Значения сопротивления для каждого провода указаны на упаковке, иногда на самих проводах, и в инструкции по эксплуатации автомобилем.

Измерив сопротивление бронепроводов мультиметром, сравните полученные данные с требованиями вашего автопроизводителя — какой рекомендуемый уровень сопротивления он допускает для проводов на ваш автомобиль. И на основании этих данных примите решение о необходимости замены.

Нюанс в том, что само по себе сопротивление бронепровода не говорит о том, что провод работает хорошо или плохо. Важно именно соответствие заявленным параметрам. Потому что в зависимости от исполнения или производителя проводов, уровень сопротивления проводов может отличаться.

Например, популярный бренд Tesla создает провода с сопротивлением около 6 кОм. У бренда Slon этот показатель от 4 кОм до 7 кОм (начиная с первого и заканчивая последним цилиндром). Cargen делает провода с сопротивлением 0,9 кОм. Также сопротивление может отличаться в зависимости от материала центральной жилы. Например, созданные из хлопчатобумажной пряжи, пропитанной сажевым веществом, будут иметь сопротивление 15-40 кОм/м. А полимерные жилы обычно идут с сопротивлением 13-15 кОм/м.

Есть еще так называемые брони провода нулевого сопротивления, но их применение является спорным вопросом. Система зажигания настроена с учетом определенного сопротивления проводов и снижение этого параметра до минимума может привести к выходу из строя других элементов системы зажигания. Кроме того такие свечные провода делаются только кустарным способом, а не на заводском оборудовании. Что также может повлиять на их работу.

Проверка бронепроводов на обрыв

Узнать о наличии обрыва в проводе можно либо с помощью “полевых” методов описанных выше, либо с помощью мультиметра. Последний вариант — точнее и надежнее. Если в проводе есть обрыв, то при проверке цифровым мультиметром сопротивления прибор покажет единицу, а стрелка аналогового прибора будет стремиться к бесконечности.

Важно понимать, что даже с оборванным проводом двигатель может работать, а неисправность будет продолжаться только периодически. Дело в том, что оборванный провод передает напряжение, но делает это намного хуже. В месте разрыва образуется искра, напряжение падает, но оно есть, и свеча зажигания дает искру, хотя и недостаточную для эффективного сгорания топлива. Также у оборванного провода возникает электромагнитный импульс, негативно влияющий на работу датчиков и электросистем.

Как проверить бронепровода осциллографом

Проверка высоковольтного провода и системы зажигания осциллографом. Так выглядит осциллограмма когда провода и вся система зажигания работают исправно

Чтобы проверить осциллографом (мотор-тестером) высоковольтные провода автомобиля на них закрепляют емкостный и индуктивный датчик (также может подключаться высоковольтный, при проверке DIS системы зажигания). Включив осциллограф, запускают двигатель и наблюдают за диаграммой на экране прибора. Осциллограмма будет поделена на 5 этапов. По кривых осциллограммы диагност понимает как происходит каждый из процессов. Работу вв проводов можно будет увидеть по третьему и четвертому этапу “пробой свечного зазора”, “горение искры”.

Если линия искры не ровная, короткая или имеет много шумов, то это свидетельствует о пробоях вв проводов либо о плохом состоянии самой свечи. А когда в проводе есть обрыв, то линия напряжения на диаграмме будет доходить до максимального выдаваемого катушкой зажигания.

Осциллограмма на которой показана неисправность всех высоковольтных проводов

Пример осциллограммы на которой видно неисправность высоковольтного провода на 2-м цилиндре

Учтите, что в зависимости от системы зажигания, классическая (трамблерная) либо индивидуальная и DIS, диагностика помощью осциллографа будет проводится по разным алгоритмам.

Так что, как видите, проверка бронепроводов осциллографом требует не только наличия подобного оборудования, но и навыков расшифровки осциллограмм работы автомобильных систем. Поэтому для большинства обычных автовладельцев достаточно описанных выше проверок.

Плюс осциллографа в том, что с его помощью можно проверять работу системы зажигания в целом и в разных режимах двигателя. А это дает больше информации для диагностики неисправности, особенно в сложных случаях. Ознакомиться с нюансами проверки бронепровода и других элементов осциллографом можно вот в этой статье о проверке системы зажигания.

Спрашивайте в комментариях. Ответим обязательно!

Как проверить провода свечей зажигания мультиметром

ВВ провода (расшифровываются как высоковольтные) нужны как прямые проводники импульса от устройства зажигания к системе топливного возгорания (прямиком на свечи). Если импульс не идет или проходит с неправильной функциональностью, то бензин не сожжется в цилиндре должным образом, и двигатель не будет работать так, как следует.

Высоковольтные провода ВАЗ 2114

Естественно, высоковольтная проводка имеет свойство выходить из строя. Признаки неисправности высоковольтных проводов могут быть следующие:

Проводка порвалась
Проводка пробита, ток течет мимо
Напротив, проводка нагрелась, сопротивление выше нормы
Разорвалась тонкопроводящая жилка

При этом при всем движка будет точно троить и дергаться. Кстати, если вы посмотрите под капот и увидите, как проводки искрятся при включенном зажигании, то это прямое руководство к замене проводов!

Характеристика проводки

В этом случае требуется элементарный навык как проверить высоковольтные провода мультиметром. Кстати, проверять наверняка можно и другим способом, но этот самый верный и логичный. Но пока о другом, даже если вы поняли, что ВВ провода ВАЗ 2114 приказали долго жить, в любом случае, вам предстоит покупка новых.

Условия по эксплуатации тоже особые:

Температура работы варьируется от -60 до +110 градусов
Устойчивость к замасливанию и воздействию других веществ.

Технические характеристики следующие:

Максимальное напряжение 22 кВ
Пробивное напряжении минимум 40 кВ
Электроемкость максимум 100 пФм
Срок эксплуатации 8 лет

ГОСТы старые, советского периода, но так как четырнадцатые в принципе сняли с производства, то, зап части на них идут те, что остались в наличии. Эти параметры не совсем адекватно подходят под стандарт Евро 2 и тем более класс выше. Для таких стандартов нужна большая мощность, и особые требования в плане электромагнитной совместимости. Но, как не крути, даже старую проводку можно подогнать под двигатель четырнадцатой.

Основные моменты, которые нужны для грамотного выбора ВВ, следующие:

Сопротивление высоковольтных проводов
Пробивное напряжение
Электромагнитная сила
Цена вопроса

После того, как определились с качеством высоковольтников, можно освоить проверку высоковольтных проводов зажигания мультиметром.

Проверка проводки

Проверка высоковолтных проводов зажигания начинается с простой диагностики, потому как все вышеперечисленные симптомы неполадок могут означать поломку иных частей системы двигателя или еще чего. Для простой проверки лучше дождаться темноты. Потом нужно оголить небольшой участок провода с одной и другой стороны и замкнуть один конец на корпус тачки или АКБ, а второй нужен для маневра: водим им по стыкам проводки, заглушкам и так далее. При пробоине сразу будет искра. Результат на лицо – требуется замена. Но этот способ первичный, он касается прямой утечки тока, что не всегда является причиной нерабочего состояния высоковольтников. В случае с напряжением такой номер не прокатит.

Чтобы померить его, нужно знать, какое сопротивление должно быть у высоковольтных проводов. Ведь у каждого провода от определенного производителя свое сопротивление, технические характеристики и размеры:

1) Тесла — 6 кОм, его часто подделывают, тогда можно выжать целых 8 кОм

2) Слон — от 4 до 7 кОм

3) ПроСпорт стремится к нулю

4) Карген — 0,9 кОм

Проверка высоковольтных проводов зажигания мультиметром

Для измерительных работ нужен простой мультиметр, котрый мы переводим в режим омметра. Мерить будим по одному проводу, один за другим снимая с цилиндров слева направо и с самой катушки. Процедура несложная:

убедитесь, что машина заглушена
снимайте конец провода с крепежа на цилиндре
снимайте противоположный конец с крепления катушки зажигания
надо оба конца подцепить к мультиметру
считываем показания
записываем их, чтобы не забыть
еще три раза проделываем это с оставшимися проводами

Нормальное сопротивление – это числа в пределе от 3,4 до 9,8 кОм. Конечно, все это зависит от фирмы-производителя, на резиновой коже провода набит этот параметр. Если у вас разница с допустимым значением, которая варьируется от 2 до 4 кОм – это нормально. Но не больше! Если больше, то провода не годные для езды, их нужно поменять.

Меняем провода всегда комплектом! Даже если один пришел в негодность, а остальные в нормальном техническом состоянии.

Вот, в принципе, и все. Теперь следует поставить на место старых проводов купленные новые.

Sn00pi › Блог › Как проверить ВВ провода? Поиск неисправностей.

Как проверить высоковольтные провода зажигания?

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Неисправности высоковольтных проводов (распространенные болячки):

Как правило, неисправность сводится к тому, что ток либо вовсе не поступает на свечу, либо поступает, но в ограниченном количестве. Происходить это может по следующим причинам:
— Произошел разрыв токопроводящей жилы, по которой идет импульс.
— Есть утечка тока, то есть изоляция повреждена и ток бьет на сторону.
— Сопротивление превышает допустимое значение.
— Проблемы в контактах (со свечой или катушкой зажигания).

В случае разрыва токопроводящей жилы возникает эффект внутренней искры, другими словами — образуется электрический разряд между концами разорванного провода, которое снижает напряжение и становится причиной электромагнитного паразитического импульса. Этот импульс, в свою очередь, негативно влияет на правильность работы многих датчиков автомобиля. Один такой поврежденный высоковольтный провод может стать причиной вибрации и перебоев в работе двигателя. Из-за поврежденного высоковольтного провода воспламенение в цилиндре происходит с опозданием или через раз, в итоге нарушается синхронная работа цилиндров и двигателя в целом.

Как проверить высоковольтные провода? Эффективные способы:

Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.).
Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе.
Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длине ВВ проводов, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.

Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр.
— Включите режим омметра.
— Снимите провод со свечи первого цилиндра и катушки зажигания.
— Подключите электроды мультиметра к концам провода и посмотрите на показания.

В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма. В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов:
Tesla — 6 кОм
Slon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре)
ProSport — почти нулевое сопротивление
Cargen — 0,9 кОм

Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.

Проверка высоковольтных проводов зажигания мультиметром

Важно знать! У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью. Читать далее >>>

Порядок действий:

Включите на мультиметре режим омметра.
Подключите электроды мультиметра к двум концам провода и проверьте сопротивление.

Исправные высоковольтные провода должны иметь сопротивление, которое указано на изоляции проводов. Чаще всего сопротивление должно быть в пределах 3,5 — 10 кОм. Допустимый разброс всех проводов не должен превышать 2-4 кОма. Неисправные провода необходимо заменить комплектно.

Как проверить высоковольтные провода мультиметром, видео:

Как проверить высоковольтные провода без тестера:

Визуальный осмотр на предмет повреждений и трещин.
В темное время суток на работающем двигателе осмотреть поверхность проводов на наличие пробоя (будет видна искра на поверхности).
Потребуется кусок провода, один конец подключите к «массе» (кузов автомобиля), а другим концом проведите по всему проводу и стыкам, а также колпачкам. Если имеется разрыв или пробой, в этих местах будет появляться искра.

Кстати, а Вы знаете, что такое высоковольтные провода зажигания с нулевым сопротивлением?

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Используете ли вы для проверки высоковольтных проводов мультиметр?

Высоковольтные провода зажигания: как проверить и распознать симптомы неисправности

Высоковольтные провода зажигания многие автолюбители привыкли называть свечными проводами. Второе название более понятно описывает их задачу в автомобиле, которая сводится к передаче электрического тока от катушки зажигания к свечам. Из названия можно понять, что данные провода отличаются от всех остальных, установленных в автомобиле. Их особенность в способности выдержать проходящее по ним высокое напряжение и защитить от него другие агрегаты машины. Каждый водитель должен знать, как проверить высоковольтные провода зажигания, поскольку эксплуатация машины при их неисправном состоянии может привести к выходу из строя дорогостоящих устройств и деталей.

Конструкция высоковольтных проводов зажигания и требования к ним

Высоковольтные провода зажигания устроены довольно просто. Они состоят из токопроводящего элемента с металлическим наконечником, двух пластмассовых колпачков и надежной изоляции.

Наиболее важным элементом свечных проводов является именно изоляция, которая выполняет две функции:

Не позволяет влаге попасть на токопроводящую жилу;
Сокращает до минимума утечку тока в процессе передачи.

Металлические наконечники свечных проводов необходимы для обеспечения электрического соединения выводов провода с контактами свечи и катушки зажигания. Необходимо, чтобы металлические насадки:

Были надежно зафиксированы на проводе и прочно соединены с элементами на выводах, тем самым препятствуя рассеиванию передаваемой энергии;
Имели повышенную антикоррозийную защиту, что необходимо при продолжительной эксплуатации проводов.

Важным элементом свечных проводов также являются пластмассовые колпачки. Их задача в защите выводов катушки зажигания и свечей от воздействия внешней среды. Как и наконечники из металла, пластмассовые колпачки должны быть максимально плотно соединены с другими деталями в цепи передачи тока.

Исходя из информации выше, можно выявить основной список требований, которые предъявляются к высоковольтным проводам. Они должны:

Справляться с возложенными токопроводящими задачами;
Сводить до нуля утечку тока в процессе его передачи от катушки зажигания к свечам;
Выдерживать агрессивную среду подкапотного пространства;
Работать при различных температурах.

Тепло, вибрации, агрессивная среда – от всего этого разработчики свечных проводов стараются их защитить. Изоляция работает, но и она имеет свой срок службы, который однозначно назвать невозможно. Со временем высоковольтные провода станут менее эффективными, и их потребуется заменить.

Симптомы неисправности высоковольтных проводов

При разрыве изоляции или повреждении пластмассовых колпачков начнется утечка тока, что приведет к следующим проблемам:

Трудности с пуском двигателя;
Неустойчивая работа мотора в режиме холостого хода;
Повышенное содержание углеводорода в выбросах;
Радиопомехи, которые могут приводить к неисправной работе мультимедиа системы, электронного блока управления и других приборов.

Серьезное нарушение изоляции высоковольтных проводов приведет к тому, что все электронные компоненты автомобиля начнут «барахлить». Датчики станут выдавать неверные показания, ЭБУ будет направлять неправильные команды, а до свечи зажигания ток перестанет доходить в том количестве, которое требуется для образования искры. Это чревато тем, что нарушится синхронная работа цилиндров двигателя, что приведет к его вибрации и перебоям в процессе работы.

Как проверить высоковольтные провода

Обнаружить под капотом высоковольтные провода не составляет труда, как и их диагностика не таит в себе никаких сложностей. Проверить высоковольтные провода можно тремя способами, каждый из которых позволяет определить, наличие пробоя в них.

Визуальная диагностика

Самый простой способ проверки свечных проводов на наличие нарушения изоляции – это их визуальный осмотр. Необходимо внимательно посмотреть, чтобы по площади изоляции не было трещин, надрезов и сильных потертостей.

Еще один способ визуальной проверки свечных проводов – это наблюдение за их работой в темное время суток. Необходимо ночью открыть капот машины, завести двигатель, выключить фары и понаблюдать за высоковольтными проводами. Если в них имеются сильные пробои изоляции, в темноте «сверчки» будут видны невооруженным взглядом.

Проверка проводом

Для проверки свечных проводов может использоваться обыкновенный провод с зачищенными концами с двух сторон. Необходимо в темное время суток при включенном двигателе одну часть провода замкнуть «на массу» (корпус автомобиля), а второй водить по высоковольтным проводам в поисках места, где зачищенный наконечник начнет выдавать искру. Важно проверить не только изоляционный материал вокруг токопроводящей жилы, но и пластмассовые колпачки.

Диагностика мультиметром

Мультиметр в автомобильной диагностике чаще всего используется в качестве вольтметра, но имеется у него и еще одна полезная функция – возможность измерения сопротивления. Чтобы произвести замер необходимо полностью снять высоковольтные провода (или отключить один провод с двух сторон). Далее щупами выставленного в режим омметра прибора следует прикоснуться к двум сторонам провода, в результате чего мультиметр покажет информацию о сопротивлении.

Сопротивление исправных высоковольтных проводов находится на уровне до 10 кОм. При этом варьироваться оно может практически от нуля. Это зависит от типа самих проводов, используемой в них изоляции, длины, наличия микроповреждений и так далее.

Как проверить провода зажигания тестером

Большинство автомобилей оснащается высоковольтными линиями, которые предназначены для передачи электрического тока от катушки зажигания к свечам зажигания. Они, как и любая деталь автомобиля, обладают неприятными свойствами при эксплуатации – они выходят из строя.

Низкое сопротивление уменьшает затраты электрической энергии на прохождение через кабель, что сказывается на эксплуатации автомобиля в целом. Если качество кабеля зажигания не соответствует требуемому качеству производителя автомобиля, то высокое напряжение создает большое количество электромагнитных и электрических помех. А электромагнитные помехи будут пагубно влиять на бортовую электронику, которой в современных автомобилях очень много. Некорректная работа электронной системы автомобиля будет пагубно влиять на работу двигателя.

Требования к высоковольтным проводам

Современные производители при изготовлении проводов придерживаются следующих основных требований:

химическая стойкость изоляции к агрессивной среде;
повышенная стойкость к изменению температуры;
малое сопротивление;
в эксплуатации ток должен идти только от катушки до наконечника свечи, утечек не должно быть

В случае неисправности может происходить утечка напряжения, а это повлечет за собой увеличение расхода топлива, динамика работы мотора ухудшится и увеличится токсичность выхлопа.

Неисправности в высоковольтных проводах зажигания

Основной проблемой, связанной с проводкой, считается неполадка свечей зажигания из-за недостаточного количество напряжения. Причиной такой неисправности может быть:

обрыв проводов внутри изоляции;
утечка напряжения из-за плохого качества изоляции;
сопротивление кабеля выше допустимого;
отсутствие или плохой контакт между свечей и высоковольтными линиями.

В разорвавшемся высоковольтном кабеле, происходит электрический разряд, на котором происходит потери напряжения. В результате чего на свечу подается уже не номинальное напряжение, а электромагнитный импульс.

Поврежденный высоковольтный кабель может быть причиной некорректной работы многих датчиков автомобиля, причиной перебоев работы мотора, так как зажигание в цилиндре происходит с запозданием, и может срабатывать не всегда, что влечет за собой нарушение в синхронизации работы цилиндров.

Проверка высоковольтных проводов зажигания

Проверить линию зажигания можно с помощью обычного мультиметра, он поможет вам определиться с каким проводом проблемы. Причиной для проверки может быть нестабильная работа двигателя при холостых оборотах и под нагрузкой, а также сбои датчиков, на которые оказывается влияние электромагнитного поля.

При неисправности одного или нескольких проводов, ток и напряжение на свече будут подаваться не полноценно, вследствие чего будет неправильно работать двигатель и свечи зажигания. Основной задачей мультиметра является проверка на наличие разрыва и определение сопротивления в кабелях.

Если в ходе проверки мультиметром выявлено, что нормы не соответствуют, то в обязательном порядке требуется замена высоковольтного кабеля.

Осмотр проводов зажигания

Перед проверкой мультиметром, стоит провести самостоятельно визуальный осмотр высоковольтной линии на повреждение изоляции, оплавление или сколы. Частые причины поломок кабеля – это неаккуратно проведенный ремонт или их прикосновение к горячим деталям мотора. Также причиной может стать попадание на изоляцию активных химических элементов.

Необходимо уделить особое внимание контактной части высоковольтных проводов, они не должны иметь признаков нагара и окисления. При осмотре можно проверить и наличие разрывов в высоковольтном кабеле. Для проверки необходимо завести мотор и посмотреть на высоковольтную линию. В местах разрыва будут проскакивать искры.

Проверка мультиметром

Для проверки мультиметром первым делом необходимо снять провода зажигания.

Для проверки на мультиметре требуется выбрать режим проверки сопротивления, желательно установить диапазон от 3 до 10 кОм. Отсутствие сопротивления в кабеле означает, что где-то есть разрыв. Тогда он не пригоден к дальнейшей эксплуатации, и требует замену. В основном значение сопротивления линии зажигания должно быть приблизительно 5кОм.

Часто нормальное сопротивление выштамповано на изоляции кабеля. Следует не забывать, что нормальное сопротивление высоковольтной линии в комплекте не должно сильно различаться, отличие должно быть не более чем 2-3 кОм.

Выбор проводов при покупке

При покупке учитывается не только марка проводов и фирма-производитель. Особое внимание следует обратить на модель двигателя. Это обусловлено тем, что производитель при проектировании автомобилей закладывает определенные стандарты проводов, которые необходимо учитывать при ремонте или замене.

Одним из критериев выбора является напряжение, на которое рассчитаны провода. Если кабель не выдержит напряжения, может произойти пробой изоляции, вследствие чего выход из строя провода. Также при выборе требуется учесть материал, из которого он изготовлен.

Заключение

Если при проверке не обнаружено неисправностей, то причину, вызвавшую нестабильную работу двигателя требуется искать в других местах. Первым на что следует обратить внимание – это свечи и катушка зажигания, особенно, если подозрения идут на систему зажигания.

Более подробно узнать о том, как проверить провода и измерить их сопротивление, как определить сопротивление и исправность проводов на автомобиле можно из следующего видео:

Отличная статья 0

Как проверить высоковольтные провода на авто?

Диагностика и ремонт6 декабря 2017

На автомобилях с бензиновыми моторами топливная смесь поджигается искровым разрядом, поступающим на электроды свечей по специальным проводникам, снабженным усиленной изоляцией. Токоведущие жилы не вечны – в процессе эксплуатации они изнашиваются и приходят в негодность – частично или полностью. Проверка высоковольтных проводов зажигания – одно из первых диагностических мероприятий, выполняемых при нестабильной работе силового агрегата (двигатель «троит»). Операция производится в гаражных условиях, посещать автосервис не обязательно.

Кратко об устройстве проводников

Раньше для подачи разряда от катушки к свечам применялись традиционные ВВ провода с медным многожильным сердечником (на жаргоне – бронепровода). Недостаток подобных изделий – постепенное переламывание тонких проволочек из-за низкой эластичности. В современные автомобили производители устанавливают гибкие кабели с неметаллической жилой, сделанной из стекловолокна с углеродной пропиткой. Токоведущая часть обернута несколькими вспомогательными оболочками:

полимерный экранизирующий слой;
внутренняя изоляция, изготовленная на основе силикона;
каркас в виде оплетки из прочной синтетики;
наружная силиконовая изоляция.

Старые изделия с медными жилами имели практически нулевое сопротивление, отчего установленное на автомобиле радио «хрипело» от помех. Нынешние провода высокого напряжения обладают повышенным сопротивлением, позволяющим экранировать помехи.

Для подключения к контакту свечной «люльки» углеродная жила выведена за пределы изоляции и загнута в обратном направлении. Снаружи сердечник обжимается медной клеммой, надеваемой на контакт свечи. Сверху соединение защищено плотным диэлектрическим колпачком. Второй конец проводника подключен к катушке зажигания аналогичным образом.

Важное преимущество новых высоковольтных бронепроводов – эластичность и гибкость. Благодаря данным качествам изделие служит значительно дольше медных предшественников. Но рано или поздно наступает момент, когда углеродно-силиконовые ВВ провода изнашиваются и начинают «хандрить».

Типичные неисправности кабелей зажигания

Существует 3 основных неполадки, связанных с высоковольтными проводами:

Внутренний обрыв токонесущей жилы.
Пробой внешней силиконовой изоляции.
Ненадежный контакт в местах соединения медных наконечников с клеммами свечей и катушек высокого напряжения.

Обрыв или перелом углеродного сердечника не всегда ведет к полному отказу ВВ провода. Поскольку на свечу подается импульс высокого напряжения номиналом более 20 киловольт, ток все равно «пробивает» место обрыва и попадает к свечным электродам. Но мощность искры заметно ослабевает, отсюда возникают проблемы с качественным воспламенением топливовоздушной смеси в камере сгорания.

В худшем случае искра не поступает вовсе и цилиндр полностью отказывает.

Примечание. Полный отказ цилиндра на автомобиле характеризуется падением холостых оборотов, «трясучкой» силового агрегата и существенным снижением мощности. Соответственно, расход бензина увеличивается на 25%.

Подобная картина наблюдается при слабом контакте медных проводников в местах соединений. Из-за окислившейся либо плохо прилегающей клеммы сила электрического импульса теряется на преодоление данного препятствия, а на свечных электродах разряд ослабевает.

При пробое двух изоляционных слоев напряжение теряется иначе. Принцип следующий: ток, обнаруживший цепь более низкого сопротивления, стремится пройти по этому пути. Если точка пробоя изоляции располагается поблизости от металлических деталей машины, связанных с «минусом» бортовой сети (массой), между ними образуется искровой разряд. В результате свече зажигания достается только половина импульса, отчего воспламенение горючей смеси происходит вяло.

Кстати, проверить бронепровода мультиметром на предмет целостности изоляции невозможно, понадобится специальное оборудование.

Перебои в подаче искровых разрядов отслеживаются по таким признакам:

двигатель работает нестабильно из-за пропусков зажигания и недостаточной мощности искры;
периодически отказывает один или несколько цилиндров, наблюдается вибрация мотора на холостом ходу;
в процессе движения ухудшается разгонная динамика, ощущается слабый отклик на педаль акселератора;
топлива расходуется больше.

Подобные симптомы проявляются на неисправных свечах зажигания, но проверить их работоспособность сложнее. Поэтому начинайте диагностику с проводов высокого напряжения.

Способы проверки

В гаражных условиях проверить высоковольтные провода можно следующими способами:

Поочередная замена проводников исправным кабелем.
Поиск пробитой изоляции с помощью дополнительного провода.
Осмотр работающего двигателя в темное время суток.
Измерение сопротивления омметром (мультиметром).

Первый вариант основан на методе исключения. Возьмите длинный исправный бронепровод и ставьте его вместо существующих высоковольтных кабелей. Если при подключении к одному из цилиндров работа силового агрегата улучшается, ВВ провода признаются негодными (нужно менять весь комплект). В противном случае поиск неполадки продолжается в другом месте, например, свечах зажигания.

Справка. Высоковольтные кабели можно проверить старым дедовским методом. Оставив двигатель работать на холостых оборотах, наденьте плотную резиновую перчатку и поочередно снимайте и подключайте «люльки» к контактам свечей, не касаясь телом кузова машины. Если при разрыве цепи какого-либо цилиндра поведение мотора не изменится, вы обнаружили негодный проводник.

Явно пробитая изоляция кабелей высокого напряжения выявляется на автомобиле в ночное время. Достаточно открыть капот и запустить силовой агрегат, наблюдая за проводами. Если увидите «светомузыку», состоящую из искр, смело устанавливайте новые изделия, а старые выбрасывайте.

Другой способ отыскать пробой – взять изолированный медный проводник, подключить к отрицательной клемме аккумуляторной батареи и завести мотор. Оголенную жилу второго конца ведите вдоль каждого высоковольтного кабеля, начиная от защитных колпачков. О неисправности даст знать проскочившая в месте пробоя искра.

Внутренний обрыв углеродного проводника определяется путем измерения сопротивления токоведущей части. Возьмите мультиметр либо другой прибор с функцией омметра, отсоедините концы кабелей от катушек и свечей, затем поочередно проведите замеры. Сопротивление на высоковольтных проводах должно быть в пределах 3,5–10 кОм, точные значения указываются производителями на силиконовой изоляции изделий.

Когда приходит в негодность первый проводник, в ближайшем будущем начнут «хандрить» и остальные. Поэтому неисправные кабели меняются комплектами. Купить в магазине один провод все равно не удастся.

Как проверить бронепровода тестером

Как проверить высоковольтные провода зажигания?

Неисправности высоковольтных проводов (распространенные болячки):

Как проверить высоковольтные провода? Эффективные способы:

Мультиметр (ММ), часто называемый универсальным контроллером или тестером, позволяет проводить различные виды электрических измерений с помощью одного устройства. Каждому электрику, даже любителю, следует знать, как прозвонить провода мультиметром, проводить измерения напряжения, постоянного или переменного тока перед проведением ремонта электрооборудования.

Области применения мультиметра

Прибор чаще всего выполняет роль вольтметра, амперметра и омметра. Используется для проверки электрических сопротивлений или электрических компонентов. Они могут использоваться для тестирования батарей, бытовой электропроводки, электродвигателей и источников питания, а также в других измерительных приложениях:

постоянного напряжения и тока;
электрического сопротивления;
ёмкости;
частоты;
для прозвонки проводов и кабелей машин;
параметров транзисторов и диодов;
переменного напряжения и тока;
определение среднего и пикового значений;
измерения сопротивления с постоянным напряжением;
измерения сопротивления с постоянным током.

Виды измерительных тестеров

Мультиметр объединяет три разных типа счётчиков (амперметр, вольтметр и омметр) в одно устройство. Некоторые приборы могут выполнять другие типы измерений: например, могут измерять ёмкость конденсаторов, тестировать диоды или транзисторы.

Существует три типа мультиметров:

Цифровой мультиметр (ЦММ), который отображает измерения на цифровом экране. Он наиболее часто используется для тестирования. Аналоговый мультиметр (АММ), часто используется для тестирования оборудования hi-fi. Он включает в себя преобразователь напряжения тока и магнитоэлектрический амперметр. Эта модель не требует батареи для измерения тока и напряжения.
Мультиметры Fluke.

ЦММ имеет два щупа: положительный и отрицательный, обозначенные чёрным и красным цветом, источник питания 9 В (обычно батарейка «Крона»), ЖК-дисплей, ручки для выбора необходимого диапазона режимов, внутренней схемы, состоящей из схемы формирования сигнала, аналого-цифрового преобразователя. Преимуществами цифрового ММ являются его электронный дисплей, высокая точность прозвонки, способность считывать как положительные, так и отрицательные значения.

АММ сконструирован с использованием измерителя движущейся катушки и указателя для индикации показаний на шкале. Когда ток проходит через катушку, магнитное поле индуцируется в катушке, реагирующей с магнитным полем постоянных магнитов. Возникающая сила приводит к тому, что указатель, прикреплённый к барабану, отклоняется на шкале, указывая на текущее показание. Он состоит из пружин, прикреплённых к барабану, которые обеспечивают противоположно направленную к движению барабана силу для управления поворотом указателя.

Преимущества АММ в том, что он недорогой, не требует батареи, может измерять колебания показаний. Следует точно знать, как прозванивать мультиметром. Двумя основными факторами, влияющими на измерение, являются чувствительность и точность. Чувствительность относится к обратному току полного отклонения шкалы и измеряется в омах на вольт.

Fluke защищен от переходного напряжения. Это небольшое портативное устройство, используемое для прозвонки проводов мультиметром, измерения напряжения, тока и тестовых диодов. Он имеет несколько положений для выбора нужной функции. Fluke автоматически изменяет диапазон для выбора большинства измерений. Это означает, что величина сигнала не должна быть известна или определена для точного считывания, она непосредственно перемещается в соответствующий порт для желаемого измерения. Предохранитель защищён для предотвращения повреждения, если он подключён к неправильному порту.

Устройство мультиметра

Это инструмент, который можно успешно использовать для диагностики схем, изучения электронных компонентов. Также он отлично подходит для устранения неполадок. В измеритель встроен процессор, который позволяет пользователю измерять множество высокофункциональных электрических параметров.

Он состоит из таких частей:

дисплей;
ручка выбора;
порты;
зонды (провода или щупы) измерительные;
источник тока, «Крона».

Дисплей обычно имеет четыре цифры, а также возможность отображения отрицательного знака. Некоторые устройства имеют освещённые дисплеи для лучшего просмотра в условиях низкой освещённости. Ручка выбора позволяет пользователю установить прибор на определение тока (мА), напряжения (V) и сопротивления (Ом).

Два датчика (щупа) подключены к двум портам на передней панели устройства. COM является обычным и почти всегда подключён к земле или минусу цепи. COM-зонд обычно чёрный, но нет никакой разницы между красным зондом и чёрным зондом, кроме удобства в измерении. 10A — специальный порт, используемый при измерении больших токов (более 200 мА). mAVΩ — это порт, к которому традиционно подключён красный зонд. Этот порт позволяет измерять ток (до 200 мА), напряжение (V) и сопротивление (Ω). У зондов есть разъем, который подключается к прибору.

Типы зондов

Большинство приборов включаются в режиме автокоррекции. Для этого устройства доступны множество различных типов измерительных проводов (щупов). Вот некоторые из них:

IC-крючки. Это различные свинцовые кабели для подключения к источникам питания, осциллографам, генераторам функций Кабели имеют красные / чёрные пары.
Пинцетные зонды соединяются с существующим оборудованием с окантованными разъёмами и позволяют легко тестировать мелкие детали одной рукой. Большие пластмассовые пинцеты легко удерживаются и обозначены полярностью.
Игольчатые зонды отлично подходят для подключения к источникам питания и осциллографам.

Проверка напряжения

Цифровой прибор заменил аналоговый в качестве тестового устройства, потому что им легче читать показатели измерений. Они более компактны и имеют большую точность. Прибор выполняет все стандартные функции аналогового устройства переменного и постоянного тока.

Проверка работоспособности прибора:

Концы зондов заворачивают между собой, при исправности он покажет ноль или тысячные доли Ом, из-за сопротивления между зондами.
При разрыве показывает единица.
Некоторые приборы имеют опцию прозвонки, тогда при замыкании зондов звучит зуммер.

Устройство практически универсально. Оно способно работать в нескольких режимах. Режим измерения прибора:

включение OFF;
напряжение переменное ACV;
напряжение постоянное DCV;
ток переменный ACA;
ток постоянный DCA.

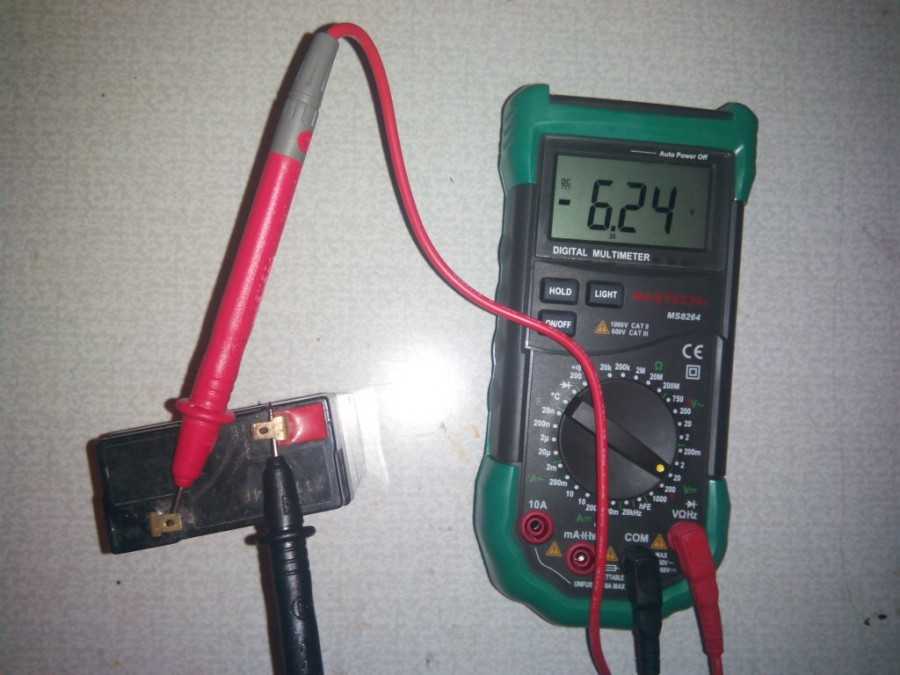

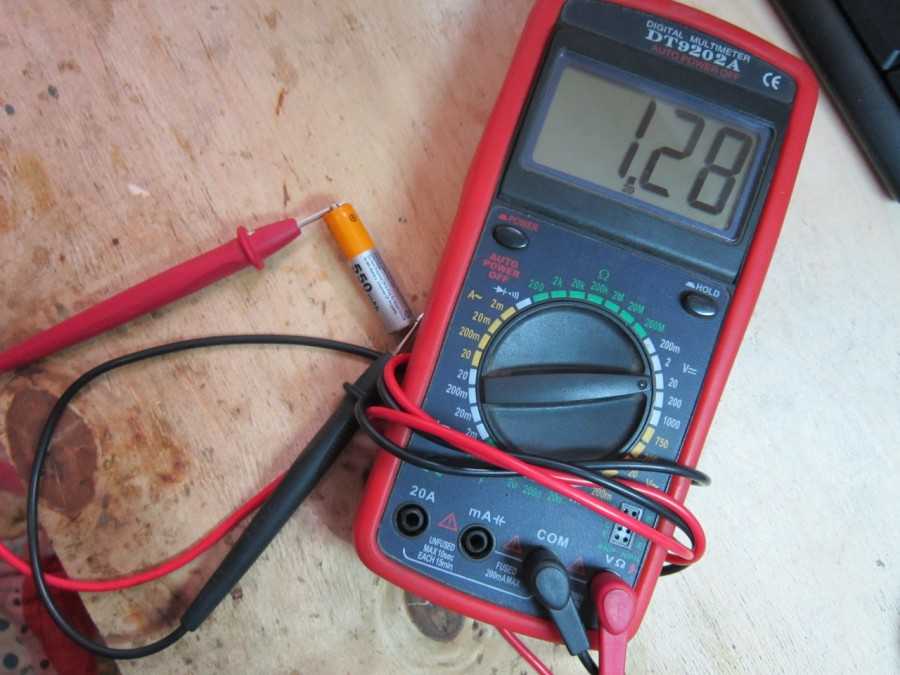

Пользоваться прибором просто. Определение напряжения (U), допустим, батареи в автомобиле, которое на клеммах приблизительно 12 В. Действия будут такими:

Подключаем щупы — красный к VΩmA, чёрный в разъём COM. Прибор используем в качестве вольтметра, с параллельной схемой подключения к сети.
Включить прибор, переключатель установить на 20 В.
Подключить щупы к батарее, чёрный (COM) к минусу -выход батареи, красный щуп (V) к плюсу. Устройство отобразит значение напряжения. Если на дисплее будет видна только 1 — это указывает на то, что выбран небольшой диапазон .

Измерение постоянного тока

В данной схеме измеряется постоянный ток (DC). Ряд приборов, например, как DT 830V, применяется для замеров исключительно тока DCA. При замерах тока прибор, применяют в качестве амперметра с параллельным подключением к объекту. Порядок действия при определении электротока:

Соединение зондов: чёрный — гнездо COM, красный — гнездо VΩmA (до 200 мА) и переключатель на значке DCA, разъем 10А (200 мА — 10 А) и рычаг переключателя ММа на сектор 10А. При сомнении замеры должны начинаться с самого большого показателя шкалы. Подключить М. М. к цепи измерения и включите его, установить в нужное положение переключатель, разрываем электроцепь, в разрыв которой подключаем: красный кабель (V) — к плюсу у полюса источника питания, а чёрный провод (COM) к минусу. Дисплей отображается текущее значение тока.
Надо быть предельно осторожным, если прибор ошибочно будет подключён в режиме вольтметра параллельно, может выйти из строя не только предохранитель и сам прибор.
Нельзя измерять большие токи в переключателе мультиметра установленного на 200 мА, без этого будет отказ плавкого предохранителя ММ (потребуется его замена на 200 мА, 250 В). Вход мультиметра на 10A, вообще, не защищённый никаким предохранителем! Измерять большой ток нужно очень быстро и нельзя держать ММ включённым продолжительный период, иначе может произойти реальный сбой прибора. Многие производители прибора рекомендуют измерять ток более 5А примерно 15 сек.

Контроль сопротивления тестером

Его используют в качестве омметра для замеров активного сопротивления. Измерение можно начинать и с низкого, и с высокого диапазона, в отличие от измерений тока и напряжения. ММ включается параллельно измеряемому объекту. Предварительно обесточив электроцепь, иначе произойдёт сбой и поломка прибора измерения. Порядок действия:

Обесточить силовую цепь.
Отсоедините индикатор от цепи.
Подключить кабели: чёрный — COM, красный VΩmA. Переключатель — положение Ω.
Подключить датчики мультиметра, на его дисплее отобразится искомое сопротивление .

Следует помнить о правилах ТБ. При использовании ММ в режиме омметра обязательно:

Эклектическая цепь измерения полностью отключается от электросети.
Правильно выбранный диапазон мультиметра даёт более правильный результат.
Если показание — единица, то изменить диапазон на больший.
При замере небольших сопротивлений следует учитывать сопротивление датчиков.
При больших значениях сопротивления (Мом) установления показателя происходит медленно.
Проверка работоспособности проводится путём соединения омметровые зонды друг с другом, показания должно равняться нулю. Если они отличаются от нуля, например, из-за не родных зондов или разряженной кроны, делают поправку к показателю прибора на эту величину 0.

Тестирование высоковольтных проводов

Мультиметр в режиме омметра можно использовать для проверки проблем с высоковольтными проводами (бронепровод), если автомобиль имеет прерывистый сбой в сети высокого напряжения (свечной). Перед тем как приступать к такой процедуре, рекомендуется изучить инструкцию.Порядок измерения:

Включите цифровой ММ, затем поверните диск управления в положение сопротивления. Сопротивление измеряется в омах и обозначается на циферблате столичной греческой буквой омега.
Подключите красный (положительный) зонд ММ к положительному внешнему полю катушки зажигания.
Прикоснитесь к чёрному (отрицательному) зонду ММ к внешней отрицательной стойке устройства для измерения сопротивления первичной катушки. Если показания отличаются от показанного в руководстве автомашины, необходимо заменить катушку зажигания.
Подключите чёрный зонд ММ к центральной отрицательной клемме катушки зажигания. Это создаёт сопротивление для вторичной катушки. Опять же, если тестируемое сопротивление не является тем, что дано в руководстве для владельцев авто, катушка зажигания не рабочий и нарушена целостность системы

Проверка кабелей зажигания

Кабель зажигания должен быть подвергнут тщательному визуальному контролю. Если он пористый, имеет трещины на изоляции, окисленные контакты или другие повреждения, проводку необходимо заменить. Если кабель зажигания выглядит нормально, его функция может быть измерена с помощью прозвонки проводов мультиметром:

Установите омметр на 20 кОм.
Прикрепите один контакт к концу кабеля.
Прочтите результат на цифровом табло прибора.

Важно помнить! Несовпадение показаний прибора свидетельствует о неправильной работе проводки. Значения допустимого сопротивления:

Кабель зажигания сердечник медный: от 1 до 6, 5 кОм.
Индуктивный резистор и углеродный резистор: значение определяется на основе сопротивления, умноженного на длину кабеля (плюс допуск).
Кабели зажигания сопротивление индуктивное: от 2, 2 кОм до 8 кОм.
Кабели зажигания резистор углеродный: от 10 кОм до 23 кОм.

Проверка провода на обрыв мультиметром

Разбитый провод может вызвать сбой в автомобиле или части его оборудования, что особенно опасно в движущемся транспортном средстве.

С помощью мультиметра можно найти повреждения проводы, даже если оно скрыто внутри изоляции. Проверить высоковольтные провода мультиметром можно следующим образом:

Отключите источник питания к транспортному средству или части оборудования, которое содержит провод, необходимый для проверки. Используйте гаечный ключ, если вам нужно отсоединить кабель аккумулятора.
Внимательно проверьте соединения на обоих концах провода на предмет повреждений, если они легко доступны. Слегка потяните за концы проводов, где они крепятся к разъёмам, чтобы убедиться, что они надёжно закреплены.
Пощупайте длину провода с помощью указателя и большого пальца, уделяя особое внимание любым недостаткам изоляции провода. При необходимости используйте небольшое зеркало и фонарик, чтобы охватить места, где у вас минимальный доступ. Вы можете заподозрить любые проблемы, если в изоляции обнаружены признаки повреждения, в том числе затемнённые пятна, которые могут указывать на перегрев, что могло привести к разрыву провода внутри изоляции.
Отсоедините разъем, к которому подключён провод, и проверьте наличие повреждений.
Возьмите ММ и установите его на непрерывность или самый низкий диапазон шкалы Ом.
Включите ММ и прикоснитесь к одному из зондов к металлической клемме, которая удерживает бронепроводы к разъёму, а другой — к открытой части провода, где он входит в разъем. Отодвиньте бронь провод, чтобы проверить ложное соединение, когда вы зондируете терминал. Показание М. М. должно показывать нулевое сопротивление. Если на дисплее отображается бесконечное сопротивление, провод неправильно подключён к терминалу. Проверьте терминал на другом конце провода, если он оснащён разъёмом.
Подключите один из измерительных датчиков к одному концу провода, а другой — к другому концу провода. Используйте зажимы крокодильчика на датчиках, чтобы они подключались к концам проводов. Если в проводе есть разрыв, прибор будет показывать бесконечное сопротивление.
Вставьте штырь около 5−7 см от точки на проводе, где вы подозреваете, что есть разрыв шлейфа. Вставьте другой контакт на другую сторону провода Подключите зонд ММ к контактам, прозвонить. Если на дисплее ММ отображается бесконечное сопротивление, то в этом месте и есть разрыв провода.

Вышеуказанный порядок измерения является общим, для более точного порядка проведения измерения необходимо тщательно ознакомится и выполнять инструкцию завода изготовителя мультиметра.

Данный материал рассказывает о том, что такое высоковольтные провода зажигания. Классификация их бывает самой разнообразной, например, по типу материала и т.п. Также уделено внимание проблеме самостоятельной проверки кабеля.

Особенности высоковольтной части системы зажигания

Свечные кабели для свечей зажигания отличаются от обычных по нескольким критериям, описанным ниже:

Имеют повышенный показатель такой величины, как электрическая прочность изоляции. Данный параметр рассчитан на напряжение 40 кВ в течение долгого срока эксплуатации проводов.
Экранированное исполнение дает возможность располагать вблизи электронику и не думать про помехи. Эти помехи будут вызваны в связи с волнообразными изменениями входного тока катушки.

Конструкция высоковольтных проводов зажигания

Для проводов на свечи зажигания характерна простота строения:

Жила металлическая или из полимеров;
Металлический наконечник;
2 колпачка;
Защищающая от неблагоприятного воздействия среды изоляция.

Классификация по типу проводника

По этой классификации имеется следующее деление:

Жила, для изготовления которой использовался металл;
Жила, для изготовления которой использовались углеволокно, различные виды ПВХ и стекловолокна.

Исполнение изолирующей оболочки

Все высоковольтные провода классифицируются на три большие группы:

Изоляция, состоящая из одного слоя, как правило, выполнена из полимерных диэлектриков;
Изоляция, состоящая из двух слоев. Основа – диэлектрик, наружный слой предназначен для защиты от воздействия различных масел, остатков топлива, температурной защиты и т.п.;
Изоляция, состоящая из множества слоев. Слой, прилегающий к жиле, является диэлектриком. Оплетка нижнего слоя изготавливается из синтетики или стекловолокна, обеспечивает сохранность от механических деформаций. Наружный слой оболочки защищает от воздействия агрессивных сред и перепадов температур.

Классификация по материалу изоляции

Дешевый вариант изготовлен из поливинилхлорида. Диапазон рабочих температур такого исполнения варьируется в высоких пределах: от -20*С до +120 *С. Защита, которая сделана из эластомеров, очень устойчива к воздействию агрессивных сред. Отличается расширенным диапазоном значений рабочих температур, который составляет -30 до +180 *С, что значительно превосходит бюджетный вариант исполнения. Самыми дорогими и надежными в эксплуатации являются кабели на основе силиконовой изоляции, которая является долговечной и выдерживает температурное воздействие от -50 до +250*С.

Дополнительные элементы

Они обеспечивают простоту использования вв кабелей. В их роли выступают наконечники, выполненные из меди, и защитные колпачки, которые одеваются на кабель. Наконечник провода – это кабельная часть соединителя. Колпачок из диэлектрика блокирует контакт с металлом и повышает устойчивость к пробою, защищая от попадания загрязнений разного рода.

Сопротивление высоковольтных проводов зажигания

Сопротивление вв провода – важнейший параметр, по которому следует проводить диагностику. Как проверить высоковольтные провода мультиметром по данному параметру? Под сопротивлением кабеля подразумевается сопротивление токоведущего проводника и изоляции. Первое должно составлять 0-20 кОм. Сопротивление высоковольтных проводов зажигания варьируется в пределах 0,5-3 кОм.

Неисправности высоковольтных проводов зажигания

Причины проблем свечных проводов зажигания – это естественный износ и время эксплуатации. Летом и зимой перепад температур сильно большой. Нарушается герметизация изоляции вв проводов, вследствие чего начинается проникновение влаги, различных химически агрессивных веществ, паров масла и антифриза и т.д. По достижении токопроводящего элемента этими вредными и опасными веществам возникает пробой на массу. Нарушается герметичность изоляции кабелей, которая перестает выполнять свою защитную функцию.

Симптомы неисправности высоковольтных проводов

Признаки, когда автовладелец должен обратить внимание на высоковольтные провода и проверить вв:

Достаточно явным признаком неисправности следует считать невозможность запустить двигатель с первого раза по причине отсутствия воспламенения свеч;
Будет наблюдаться «троение» мотора на холостых оборотах;
Специальным оборудованием можно замерить увеличение количества СО2 в выхлопных газах двигателя;
Наличие радиопомех, приводящих к проблемам с ЭБУ и электронными компонентами автомобиля.

Как проверить высоковольтные провода в автомобиле

Проверка высоковольтных проводов зажигания мультиметром должна производиться всегда. Это основной вид проверки, зарекомендовавший себя. Далее о различных способах диагностики.

Визуальная диагностика

Осмотр необходимо проводить сразу после выявления каких-либо нарушений в работе автомобиля. Стоит осмотреть на различные разрушения физической оболочки. Также при отсутствии освещения можно заметить искры, исходящие от кабелей. Это свидетельствует о плохой работе. Пробой изоляции часто слышен невооружённым ухом как щелчки.

Проверка проводом

Для теста на пробой вв кабеля потребуется провод с голыми жилами. Первым концом необходимо прикоснуться к корпусу авто, вторым – водить по жиле в поисках места, у которого возникает искра. Проверке подлежат и пластмассовые колпаки. Для точной диагностики следует померить сопротивление мультиметром.

Диагностика мультиметром

При проведении теста мультиметром следует перевести его в режим резистора (омметра). Сделать прозвон кабелей. Чтобы измерить тестером, следует снять кабели. После чего прислонить щупы омметра к концам кабеля, затем аппарат покажет сопротивление, которое надо сравнить с нормативным. Оно не должно быть выше 10 кОм. Разброс значений составляет около 0-10 кОм.

Ремонт высоковольтных проводов

Очень часто под рукой не найти нужного кабеля. Для этого потребуется купить любой подходящий кабель и выполнить несколько манипуляций с ним:

Снять наконечники со старого кабеля и одеть на новый;
Зажать их.

Небольшая проблема будет в величине значения сопротивления, которое не будет превышать 1 кОм, поэтому могут возникнуть помехи при работе радио. Наиболее верным вариантом будет замена поврежденных проводов. Срок службы проверенного производителя составляет несколько лет.

В данной статье рассказано о строении вв кабелей, об их назначении и причинах выхода из строя, самостоятельном ремонте.

Все о проверке высоковольтных проводов зажигания мультиметром. как это делать правильно

Публикую отчет о том, как мне удалось восстановить работоспособность высоковольтных проводов зажигания.

Не все автолюбители уделяют должное внимание высоковольтным проводам. А зря! Простая диагностика может выявить скрытые проблемы и предотвратить повышенный износ двигателя. Ведь при разном сопротивлении высоковольтных проводов и цилиндры двигателя будут работать в разных условиях, что явно не хорошо. Отсюда и повышенный расход топлива и снижение мощности двигателя.

Итак, к делу. Снимаем накладку двигателя…
…и высоковольтные провода.(пометьте маркером на катушках зажигания какой провод от какого цилиндра, если боитесь перепутать)

Отсоединяем наконечники высоковольтных проводов Лачетти

Внимательно осматриваем высоковольтные провода на наличие физических повреждений изоляции. Если видимых проблем нет, то идем дальше.

Сразу оговорюсь, что многие просто обходятся заменой на новые — купил, поставил и забыл. Но это не всегда рационально по нескольким причинам:

— цена проводов у нас начинается от 17-20 у.е. и выше. Сейчас я себе не могу позволить оторвать от семьи такую сумму, так как война в Донбассе уничтожила всё, что капилось многие года, включая и дом…

— моим высоковольтным проводам только год не очень интенсивной эксплуатации, а сопротивление у них уже ужасное.
— специально прошелся по рынку и магазинам с мультиметром и понял, что новое — не значит хорошее.
Поэтому имеет смысл восстановить высоковольтные провода и сделать это хорошо, чтобы совесть перед двигателем была чиста:)

Как проверить высоковольтные провода

Измеряем обычным мультиметром сопротивление высоковольтных проводов. Оно должно быть НЕ больше 3 кОм. То есть меньше можно, а больше нельзя. Если нет мультиметра, то можно у кого-нибудь попросить, в наше время это уже не редкость.

Как оказалось, у моих высоковольтных проводов сопротивление оказалось ужасным: 50 кОм, 225 кОм, 415 кОм, а четвертый оказался на грани обрыва. Вот так вот!

Вот как я их восстановил.

Ремонт высоковольтных проводов

В 99,9% случаев проблема кроется не в самом проводе, а в наконечнике свечи, вернее в месте соединения провода и наконечника. Дело в том, что провод соединен с этим самым наконечником просто обжимом, т.е. ни пайки, ни других видов соединения там нет.

И вредные факторы, такие как конденсат и замасливание свечных колодцев(болезнь двигателей Лачетти) медленно, но уверенно делают своё пакостное дело по увеличению сопротивления в месте соединения.

Но главный разрушитель хорошего контакта — это температура! Постоянное изменение температуры, а также разный коэффициент температурного расширения у металла (из него сделан наконечник) и силикона также повышают сопротивление.

Вот сопротивление высоковольтного провода без наконечника.

Ремонт высоковольтных проводов (нажмите для увеличения)

С наконечником 415 кОм, а без наконечника — 3 кОм!

Поэтому нам необходимо заново переделать и обжать место соединения.

Разбираем наконечник, проталкивая провод через наконечник. Будет очень тяжело, но реально. Нужно смазать провод либо силиконовой смазкой, либо мылом.

Вот так всё выглядит

Ремонт высоковольтных проводов (нажмите для увеличения)

1 сам высоковольтный провод
2 металлический наконечник
3 изолятор наконечника.
Аккуратно снимаем изоляцию на конце высоковольтного провода…

Ремонт высоковольтных проводов

…и загибаем жилу как показано стрелками на фото

Ремонт высоковольтных проводов

Примечание: в идеале можно оголить жилу провода чуть больше, а потом не просто загнуть её, а обмотать вокруг изоляции для бОльшего пятна контакта с наконечником, но тогда есть риск, что не хватит длинны высоковольтного провода от катушки зажигания до свечи.

Ремонт высоковольтных проводов. Наконечник

Предварительно очистив и обезжирив наконечник, вставляем в него(как показано стрелкой) наш провод и хорошо обжимаем.

Проверяем сопротивление и, если оно в пределах нормы, то собираем всё как было. Смазываем провод силиконовой смазкой, это защитит его от воздействия вредных факторов и продлит срок его службы.

Проводим аналогичные манипуляции с другими проводами и наслаждаемся результатами проделанной работы.

Также советую сразу проверить состояние свечей

Вам будет также интересно:

Потеют стекла в машине

Замена масла Шевроле Лачетти

Шины и диски для Шевроле Лачетти

Участники, которые лайкнули этот пост:

Источник: https://MoyLacetti.ru/diagnostika-i-remont-vysokovoltnyx-provodov/

Высоковольтные провода зажигания — что нужно знать о них и как проверить?

Максим Марков
Дата: 2017-05-17

Система зажигания автомобиля построена таким образом, что ее работа напрямую зависит от качества тока, который в ней создается, а также полной и своевременной доставки его к свечам. Одним из важных элементов данной системы являются высоковольтные провода зажигания. Именно по ним ток (вернее импульс) передается к свечам зажигания, и от его силы напрямую зависит качество искры, которая воспламеняет горючую топливную смесь.

Поэтому если провода зажигания на свечи не соответствуют типу силового агрегата, или неисправны, то двигатель будет терять мощность, появится большой расход топлива, а также может произойти полное нарушение его работы.

Устройство высоковольтных проводов, их технические характеристики

Перед тем, как перейти к теме устранения неисправностей данных элементов и их тестирования своими руками, нужно иметь представление о том, что представляет из себя высоковольтный провод (некоторые специалисты называют его броневым).

Этот элемент системы подачи искры на свечу состоит из таких составных частей:

защитного покрытия, сделанного из диэлектрического материала, закрывающего жилу от того, чтобы электрический импульс, идущий по ней, не терял свою силу;
медной или другой жилы, по которой и направляется импульс электричества к свече зажигания;
контакты, которые подсоединяются к распределителю зажигания и свечи, и служат для получения высоковольтного напряжения от распределителя, а также передачи его непосредственно на свечу зажигания;
специальных колпачков, которые защищают контакты от пыли, грязи и влаги.

Теперь перейдем к основным техническим характеристикам высоковольтных проводов, от которых и зависит их работа.

Сопротивление высоковольтных проводов зажигания. Сила тока, которая подается по этим элементам, колеблется между 25 и 55 кВт, и зависит от устройства и мощности бензинового силового агрегата. Инжектор имеет более высокий показатель в отличие от карбюратора. Если провести тест, среди самых популярных марок таких изделий, то медные жилы имеют самое высокое напряжение в размере 2-10 кОм, а выполненные из стекловолокна и покрытые углеводородом могут давать ноль. Исходя из этого, напряжение, идущее от катушки, к свече может терять свою мощность, и чем сильнее оно на выходе (из катушки), тем большее сопротивление должно быть у провода.
Материал, из которого изготовлено защитное покрытие (диэлектрик). Как известно, если жила провода, по которой передается электрический импульс, не будет изолирована от частей мотора, то ток не будет поступать к свече зажигания, а будет утекать (пробивать) на мотор, из-за чего смесь в камере сгорания поджигаться не будет. Кроме этого на материал диэлектрика провода действуют большие нагрузки, такие как грязь, агрессивные среды от паров смазки, высокие и низкие температуры. Поэтому материал диэлектрика должен быть стойким ко всему этому. В противном случае, провода отработают малый срок, на них появятся трещины, перегибы, что приведет к тому, что ток начнет пробивать на мотор. Если взять рейтинг бронебойных проводов, то первые места занимают элементы, имеющие силиконовые покрытия. Срок службы их больше.
Материал, из которого выполнена токопроводная жила и контактные элементы. На сегодняшнем рынке представлено множество проводов, которые имеют некоторые отличия. Помимо сопротивления, токопроводная жила также должна быть надежной и долговечной. Стандартная жила выполнена из меди, но появились провода и со стеклопластиковыми волокнами, покрытые углеводородом. Медь подвержена окислению, а стеклопластиковое волокно идет с нулевым сопротивлением, но само по себе ломкое, и не любит сильных перегибов и других деформаций. Поэтому, какие лучше провода выбирать автолюбителю в зависимости от режима эксплуатации машины. Контактные элементы обычно изготавливаются из стали или латуни. Конечно, лучше использовать те, которые имеют латунные наконечники.

Поэтому отвечая на вопрос, как выбрать качественные и надежные высоковольтные провода, автолюбители должны обязательно учитывать их технические особенности указанные выше.

Важно запомнить, что перед тем как выбрать данные элементы зажигания, автолюбитель должен определиться, какое должно быть сопротивление их.

Обратите внимание

Для этого нужно сначала внимательно ознакомиться с техническими характеристиками силового агрегата (какой ток он выдает), а также внимательно изучить упаковку высоковольтных проводов.

На ней всегда должно быть написано, для каких напряжений подходят данные элементы.

Проверка проводов

Если автолюбитель начал замечать что его двигатель работает не правильно, происходит потеря мощности, появился большой расход топлива, троение, сильная детонация, значит нужно обратить внимание на систему зажигания. И для начала, лучше всего, поискать признаки неисправности в силовых проводах зажигания.

Рассмотрим, как выявить неисправности своими руками. Для этого существует несколько способов. Рассмотрим их по отдельности.

Визуальная проверка. Как известно по высоковольтным проводам идет сильный электрический ток, который преодолевая сопротивление, ищет кратчайшие пути выхода. Если защитный слой поврежден, значит ток пробивает через наконечник на двигатель, или стремится попасть на любую металлическую поверхность двигателя. Как происходит проверка таким способом. Нужно взять щипцы для снятия проводов, и отсоединить их от свечей зажигания, при этом дождаться темного времени суток. Далее включить мотор и внимательно смотреть на провода. Если будут видны проскакивающие искры, значит, обмотка имеет повреждения. Такое повреждение можно устранить, установив в месте пробоя самодельные хомуты из изоленты, но лучше всего заменить эти элементы на новые.
Проверка высоковольтных проводов зажигания мультиметром. Данный электрический прибор может работать в нескольких режимах, и предназначен для выявления различных повреждений и сопротивления электрической цепи. Его можно купить в специализированном магазине, или на любом радиорынке. Проверка происходит следующим образом. Данный прибор устанавливается на режим проверки сопротивления, при этом один его щуп подсоединяется к месту подсоединения провода к катушке (распределителю зажигания) второй к месту, где подключается свеча. После включения прибора он покажет сопротивление цепи, если оно больше положенного значит искра слабая. Если он покажет нулевое сопротивление, значит в жиле произошел разрыв и ток вообще не идет на свечу.

Это два основных способа проверки проводов в домашних условиях. Что делать в случае, если выявлены такие нарушения.

Некоторые автолюбители говорят, что нужно осуществить ремонт высоковольтных проводов. С учетом особенности их функций и строения, делать это категорически нельзя. Можно только временно заизолировать место утечки тока изолентой, пока не будут приобретены новые провода.

А если повреждена жила, то это может повлечь не только отсутствие искры, но и вывод из строя всей электронной системы машины, поскольку между прерванными проводами образуется большой электромагнитный импульс, который и выводит из строя всю электронику автомобиля. Такие элементы подлежат немедленной замене.

Как правильно провести диагностику высоковольтных проводов системы зажигания

Достаточно один раз взглянуть на провода высоковольтного типа, чтобы стало понятно – они предназначены для работы в тяжелых условиях и непростых ситуациях. Однако, в первую очередь такие провода должны противостоять силе, возникающей из-за большой разницы потенциалов. В некоторых ситуациях, она достигает значения в 40 киловольт.

Любые провода в автомобиле должны сохранять свою работоспособность в температурном диапазоне от -30 до +100 градусов. Специфика российских условий такова, что эксплуатация достаточно часто выходит за нижний предел температуры. Поэтому иногда механическую прочность проводов усиливают искусственно. Делают это при помощи полимерной, хлопчатобумажной или капроновой ткани.

Какие бывают неисправности?

Существует два типа неисправностей проводов. Первый – это разрыв электричества. Второй – утечка тока. С разрывом автомобилисты сталкиваются в местах соединения электрического контакта с жилой и другими элементами системы зажигания. Очень часто, место с дефектом начинает искрить и сильнее греться. Это только усугубляет ситуацию. Как правило, игнорирование проблемы приводит к выгоранию жилы или металлических контактов.

Когда приходят низкие температуры провода становятся жестче. Из-за этого растет риск механического повреждения колпачка или изоляции. Места соединений в такое время сильнее расшатываются из-за естественной вибрации, которой сопровождается работа двигателя. Как следствие всего этого, ухудшается контакт.

Высокие температуры же, в первую очередь негативно влияют на свечные колпачки. Причина просто – они находятся ближе всего к нагретым деталям. В таких условиях растет вероятность выхода из строя при снятии.

Наконец, стоит помнить о том, что элементы системы зажигания со временем покрываются слоем пыли, грязи, а также горюче-смазочными материалами. Быстрее всего загрязнение происходит во влажную погоду. Такое образование на деталях становится причиной роста микротрещин.

Как проверять бронепровода мультиметром?

Принцип проверки основывается на измерении сопротивления. Установлено, что разница между бронепроводами не превышать показателя в 2-4 кОм. Однако, стоит помнить о том, что для каждой модели автомобиля соответствует свое значение сопротивления проводов высокого напряжения. Если соответствия норме нет, то такие провода непригодны для дальнейшей эксплуатации и должны быть заменены.

Помним о том, что прежде, чем браться за мультиметр, следует осмотреть все провода визуально. Делается это для обнаружения явных повреждений, нарушений изоляции и оплавлении. Измерения проводятся на снятом бронепроводе. К каждому из его концов следует подключить щуп мультиметра. При этом полярность не имеет никакого значения, при измерении показателей сопротивления. На самом приборе следует предварительно выбрать режим омметра.

Не следует забывать и о том, что в зависимости от конкретного измерительного прибора, диапазон измерения сопротивления может быть разным. Нас же интересуют показания в границах 3-10 кОм. Если прибор вообще не показывает какого-либо сопротивления, то провод точно не пригоден. Отсутствие какого-либо значения прямо указывает на наличие разрыва. При этом среднее значение должно быть приближено к 5 кОм.

Если вам понравилось, пожалуйста, поделитесь с друзьями!

Как проверить полевой МОП-транзистор с помощью цифрового мультиметра

В сообщении объясняется, как тестировать МОП-транзистор с помощью мультиметра с помощью набора шагов, которые помогут вам точно определить хорошее или неисправное состояние МОП-транзистора

МОП-транзисторы эффективны, но сложны Устройства

Полевые МОП-транзисторы
являются выдающимися устройствами, когда речь идет об усилении или переключении различных видов нагрузок. Хотя транзисторы также широко используются для вышеуказанных целей, оба аналога сильно отличаются по своим характеристикам.
Потрясающая эффективность МОП-транзисторов в значительной степени нейтрализуется одним недостатком, связанным с этими устройствами. Это сложность, которая затрудняет понимание и настройку этих компонентов.
Даже простейшие операции, такие как проверка хорошего МОП-транзистора от плохого, никогда не являются легкой задачей, особенно для новичков в этой области.
Хотя МОП-транзисторы обычно требуют сложного оборудования для проверки их состояния, простой способ использования мультиметра также считается эффективным в большинстве случаев для их проверки.
Мы возьмем в качестве примера два типа N-канальных МОП-транзисторов, K1058 и IRFP240, и посмотрим, как эти МОП-транзисторы могут быть протестированы с помощью обычного цифрового мультиметра с немного разными процедурами.
Как проверить N-канальные МОП-транзисторы
1) Установите цифровой мультиметр на диодный диапазон.
2) Держите МОП-транзистор на сухом деревянном столе на его металлическом выступе стороной с печатью к вам и выводами к вам.
3) С помощью отвертки или измерительного щупа закоротите штырьки затвора и стока MOSFET.Изначально внутренняя емкость устройства будет полностью разряжена.
4) Теперь прикоснитесь черным щупом измерителя к источнику , а красным щупом к стоку устройства.
5) Вы должны увидеть индикацию обрыва цепи на счетчике.
6) Теперь, прикасаясь черным щупом к источнику , поднимите красный щуп со стока и на мгновение прикоснитесь им к затвору МОП-транзистора и верните его обратно к стоку МОП-транзистора.
7) На этот раз измеритель покажет короткое замыкание (извините, не короткое замыкание, а «непрерывность»).
Результаты пунктов 5 и 7 подтверждают, что МОП-транзистор в порядке.
Повторите эту процедуру много раз для надлежащее подтверждение.
Для повторения описанной выше процедуры каждый раз вам потребуется сбросить полевой МОП-транзистор путем короткого замыкания затвора и вывода стока с помощью измерительного щупа, как описано ранее.
Как проверить МОП-транзисторы P-канала
Для P-канала шаги тестирования будут такими же, как 1,2,3,4 и 5, но полярность измерителя изменится.Вот как это сделать.
1) Установите цифровой мультиметр на диодный диапазон.
2) Закрепите mosfet на сухом деревянном столе на его металлическом язычке так, чтобы сторона с надписью была обращена к вам, а провода были направлены к вам.
3) С помощью любого проводника или измерительного щупа закоротите затвор и сток контактов P-mosfet. Первоначально это позволит разрядить внутреннюю емкость устройства, что важно для процесса тестирования.
4) Теперь прикоснитесь КРАСНЫМ датчиком измерителя к источнику , а ЧЕРНЫМ датчиком — к сливу устройства.
5) На счетчике вы обнаружите «обрыв» цепи.
6) Затем, не перемещая КРАСНЫЙ датчик из источника , удалите черный датчик из стока и прикоснитесь им к затвору МОП-транзистора на секунду и верните его обратно на сток МОП-транзистора. .
7) На этот раз измеритель покажет непрерывность или низкое значение на измерителе.
Вот и все, это подтвердит, что ваш MOSFET в порядке и без каких-либо проблем. Любая другая форма чтения укажет на неисправный МОП-транзистор.
Если у вас возникнут какие-либо сомнения относительно процедур, пожалуйста, не стесняйтесь выражать свои мысли в разделе комментариев.
Как проверить МОП-транзистор IRF540
Процедуры в точности аналогичны описанным выше процедурам тестирования N-канального МОП-транзистора. Следующий видеоролик показывает и доказывает, как это можно реализовать с помощью обычного мультиметра.
Практическое видеоурок

Схема приспособления для простого тестера Mosfet
Если вам неудобно использовать вышеупомянутую процедуру тестирования с использованием мультиметра, то вы можете быстро создать следующее приспособление для эффективной проверки любого N-канального МОП-транзистора. .
После того, как вы сделаете это приспособление, вы можете подключить соответствующие штырьки МОП-транзистора к данным гнездам G, D, S. После этого вам просто нужно нажать кнопку для подтверждения состояния MOSFET.
Если светодиод светится только при нажатии кнопки, то с вашим МОП-транзистором все в порядке, любые другие результаты будут указывать на неисправный или неисправный МОП-транзистор.
Катод светодиода перейдет на сток или на сток.
Для MOSFET с p-каналом вы можете просто изменить конструкцию, как показано на следующем изображении.
Как пользоваться мультиметром
Новейшие
[7 января 2021] Road Trip USA ~ 11 основных маршрутов для автомобильных поездок Hot Rod Образ жизни
[6 января 2021 г.] Alumaloy ~ дешевая альтернатива дорогостоящей сварке алюминия от Amazon Продукты и обзоры
[5 января 2021] 1954 Ford F100 / 2000 Lincoln Towncar Chassis Swap за менее 1000 долларов Сборки и примеры
[январь 4, 2021] DIY Drill Powered Spray Paint Shaker DIY Projects
[Январь 3, 2021] Инструменты для резки и шлифования листового металла с помощью Fitzee’s Fabrications How To & DIY
[January 3, 2021] Clay and Sons MOPAR Salvage Yard Продажа автомобилей
[1 января 2021] 1955-59 Выравнивание панели кузова грузовика GM: кабина к двери, крыло к капоту How to & DIY
[31 декабря 2020 г.] Лучшие протестированные инструменты и аксессуары 2020 г. Продукты и обзоры
[30 декабря 2020 г.] Изображение проекта: Изготовление сидений и рам для бомбардировщиков DIY Projects
[28 декабря 2020 г. ] 1949 Packard 4 × 4 Dually Welding Rig ~ ‘Rescue Pig’ Rides & Roadkillers
[27 декабря 2020 г.] Проект Supersleeper ~ Subaru WRX Powered VW Super Beetle Сборки и примеры
[27 декабря 2020] Инструменты, которые Don’t Suck ~ Отрезные диски Lenox METALMAX с алмазной кромкой Продукты и обзоры
[26 декабря 2020 г.] Какой компактный ударный гайковерт лучше всего? Продукты и обзоры
[26 декабря 2020 г.] Mercedes 190 1965 года с заменой двигателя BMW E30 Turbo ~ Классный спальный автомобиль Rides & Roadkillers
[26 декабря 2020 г.] Двигатели Hot Rod 101 ~ Ранние двигатели Cadillac OHV V8 Техническая информация
[24 декабря 2020 г.] Проверка пожизненной гарантии и политики возврата ручного инструмента Craftsman Hot Rod Lifestyle
[24 декабря 2020 г.] Как и где заменить сломанный ручной инструмент How to & DIY
[23 декабря, 2020] Вы выиграли автомобиль Chevy Bel Air 1957 года в магазине DD Speed Shop? Hot Rod Lifestyle
[22 декабря 2020 г.] Перестрелка для зачистки проводов Продукты и обзоры
[21 декабря 2020 г.] Загадочное появление картинга ~ Будет ли он работать и ездить? Roadkill Powersports
[20 декабря 2020 г.] Cutting Steel ~ Плазменный резак против циркулярной пилы Продукты и обзоры
[20 декабря 2020 г.] 1932 Ford Gasser Barn Find ~ Обнародована легальная история драг-рейсинга Rides & Roadkillers
[декабрь 20, 2020] Плазменная резка 101 ~ Введение в плазменную резку Основные сведения о магазине
[19 декабря 2020 г.] Как очистить и заточить тупой металлический напильник How To & DIY
[19 декабря 2020] 1951 Buick Straight 8 Fireball Замедленная съемка двигателя Сборки и примеры
[19 декабря 2020 г.] Какой самый МОЩНЫЙ автомобиль каждый год с 1900 года? Техническая информация
[18 декабря 2020 г.] CHEVMOWLET ~ Farmtruck и газонокосилка AZN Drag Racing Roadkill Powersports
[17 декабря 2020 г.] 10 методов, которые сделают вас лучшим водителем Hot Rod Lifestyle
[17 декабря, 2020] Синтетическое или обычное масло ~ Есть веская причина для перехода на . Техническая информация
[17 декабря 2020] Drag Racing 5 от C&C Самая быстрая сборка минибайков Hot Rod Lifestyle
Устранение неисправностей датчика с помощью мультиметра
Итак, вы у вас проблемы с сигналом от вашего датчика.Может быть, это срабатывает только изредка, может быть, слишком много шума, чтобы установить надежное соединение, а может быть, вы просто не понимаете, что не так. Один из простых способов выяснить, что не так, — это проверить датчик с помощью мультиметра. Не волнуйтесь, мы расскажем, как использовать мультиметр для устранения неполадок промышленного датчика и в кратчайшие сроки заставить его работать правильно!
Но подождите — что такое мультиметр и как он работает? Давайте быстро взглянем. В конце концов, у нас есть датчик для устранения неполадок.
Хотите сразу приступить к поиску и устранению неисправностей? Не беспокойтесь, нажмите здесь, чтобы узнать, как использовать мультиметр для поиска и устранения неисправностей датчика!
Что такое мультиметр?
Мультиметр — это электрический прибор, который используется для проверки цепей. Мультиметры могут измерять напряжение, ток, сопротивление и целостность цепи, отсюда и название: мультиметр. Мультиметр имеет решающее значение для устранения неполадок. При неисправности цепи или устройства проверка целостности цепи (т. Е. Непрерывность цепи от источника до датчика и обратно) и измерение напряжения / тока / сопротивления могут помочь найти и выявить проблемы.
На мультиметре вы найдете несколько настроек, доступных для тестирования в различных областях. Наиболее частые настройки:
для тока переменного (AC) и постоянного (DC) тока, от микро- или миллиампер до ампер;
для напряжения переменного и постоянного тока от милливольт до сотен вольт;
для сопротивления, измеряемого от Ом до мегаом.
Более продвинутые модели имеют дополнительные настройки для измерения емкости, децибел, частоты, индуктивности и / или температуры.
Как работает мультиметр?
Волшебные миниатюрные эльфы.
Или нет. Нам не удалось связаться с ними для получения комментариев.
Пока мы не получим известие от эльфов, мы должны предположить, что мультиметры разработаны с использованием фундаментальной теории электрических цепей. (Я знаю, это далеко не так весело, как волшебные эльфы.) Закон Ома устанавливает фиксированное соотношение между напряжением, током и сопротивлением между любыми двумя точками в цепи: I = V / R (т. Е. Ток равен напряжению, деленному на сопротивление).Мультиметры, как и любой хороший студент-математик, используют две известные величины для вычисления третьего, неизвестного количества:
.
Для измерения сопротивления измеряется изменение напряжения, создаваемое небольшим током.
Для измерения напряжения измеряется движение, создаваемое измеряемым малым током через известное сопротивление.
Для измерения тока аналогичное движение измеряется через сопротивление в определенном соотношении к рассматриваемому току.
Другие упомянутые выше величины (емкость и т. Д.) измеряются с использованием аналогичных методов.
Пошаговые инструкции по тестированию мультиметра
Итак, у вас в руках мультиметр. Что теперь? Давайте проведем три простых теста, которые помогут нам определить проблему. Используйте приведенную ниже схему для справки при прохождении тестов.
Тест мультиметра: целостность
Начнем с проверки целостности цепи мультиметром. Мы хотим убедиться, что все провода подключены правильно.
Шаг 1
Отсоедините провода датчика от источника питания (точка A на схеме).
Шаг 2
Вставьте черный щуп в COM (общий) порт мультиметра. Вставьте красный щуп в порт VΩ.
Шаг 3
Установите мультиметр в режим «Непрерывность» — символ выглядит примерно так: •))).
Шаг 4
Подключите красный щуп к проводу +, идущему к датчику, а черный щуп к заземляющему проводу, идущему к датчику.
Примечание. Коммуникационная проводка зачастую сложнее, чем провод + и — провод, и будет варьироваться в зависимости от выходного сигнала вашего датчика и вашей системы управления.Пожалуйста, обратитесь к руководству пользователя вашего датчика или к производителю для получения дополнительной информации.
Шаг 5
Если мультиметр регистрирует показание, ваша электрическая проводка не повреждена. Если мультиметр не регистрирует показания, значит, с проводкой что-то не так. Повторите эти шаги для различных участков цепи между источником и датчиком, чтобы изолировать проблему.
Шаг 6
Этот процесс может (и должен!) Также выполняться с помощью коммуникационной проводки вашего датчика.
Тест мультиметра: напряжение
Убедившись в целостности цепи, проверим напряжение источника, а не источника.
Шаг 1
Подключите источник питания датчика.
Шаг 2
Отсоедините провода питания от датчика (точка C на схеме) или точки подключения, ближайшей к датчику (точка B, если кабель к датчику нельзя отсоединить от датчика).
Шаг 3
Поддерживайте те же соединения датчика и мультиметра.
Шаг 4
Подключите красный щуп к входящему + проводу, контакту или клемме, а черный щуп — к проводу / контакту / клемме заземления.
Шаг 5
Выберите значение DCV на мультиметре, которое ближе всего к напряжению источника, но больше, чем оно.
Шаг 6
Включите источник питания.
Шаг 7
Убедитесь, что напряжение на датчике находится в пределах диапазона, рекомендованного в вашем руководстве пользователя. Если это так, мы исключили источник напряжения как проблему.В противном случае источник напряжения — это, по крайней мере, проблема, если не проблема. (В любом случае выключите источник питания снова!)
Тест мультиметра: сопротивление
Затем мы проверим импеданс или сопротивление цепи *. В общем, импеданс цепи имеет решающее значение только для цепей связи (Modbus, Hart и т. Д.), Но проверка может быть полезной для других цепей.
Шаг 1
Подсоедините провода питания к датчику.
Шаг 2
Отсоедините коммуникационные провода датчика от источника (точка A).
Шаг 3
Поддерживайте те же соединения датчика и мультиметра.
Шаг 4
Как и раньше, подключите красный щуп к + проводу, идущему к датчику, а черный щуп к заземляющему проводу, идущему к датчику.
Шаг 5
Для многих датчиков, использующих протоколы связи, требуется минимум от 150 Ом до 180 Ом, поэтому выберите значение Ом на мультиметре, которое ближе всего к 200 Ом, но при этом превышает его. Если полное сопротивление цепи меньше рекомендованного в руководстве пользователя, добавьте в схему соответствующее сопротивление.
Шаг 6
Если мультиметр не регистрирует импеданс, выберите следующий по величине номинал в Ом. Если полное сопротивление цепи слишком велико (и не бесконечно), необходимо что-то удалить из схемы (переключиться на провод меньшего диаметра, слишком много промежуточных переходов и т. Д.).
Ваш датчик все еще не работает?
Если эти действия не помогли вам определить и изолировать проблему, возможно, проблема связана с вашим датчиком. Если вам нужен новый датчик, ознакомьтесь с нашей подборкой высококачественных датчиков.Мы заботимся о том, чтобы все наши продукты были надежными и всегда были доступны для поддержки наших клиентов. Вы можете отправить нам электронное письмо напрямую или заполнить контактную форму, и один из наших представителей свяжется с вами в течение 24 часов!
* Да, я знаю, что существует разница между импедансом и сопротивлением (X = R + jωL). Однако я также знаю, что разница критична только для схем переменного тока на высокой частоте. Но даже для этой цепи постоянного тока полное противодействие протеканию тока называется импедансом, а не сопротивлением.
кредит на верхнюю фотографию: Эндрю Мейсон через flickr cc
Как использовать мультиметр для проверки автомобильного аккумулятора
Здесь мы проверяем заряд или напряжение автомобильного аккумулятора. Это достигается путем измерения постоянного напряжения аккумулятора параллельно с мультиметром. Если вы хотите проверить силу тока (паразитное потребление) — последовательное тестирование усилителей — мы рассмотрим этот процесс в этом руководстве.
Помимо попытки запустить двигатель, чтобы проверить, есть ли заряд, лучший способ определить состояние автомобильного аккумулятора — это проверить его с помощью мультиметра.Цифровые мультиметры — лучший вариант для этого, поскольку они дают более точные показания, хотя вы также можете использовать аналоговый. И даже дешевый мультиметр категории I (CAT-I) подойдет, поскольку вы просто измеряете напряжение, а не силу тока.
Если вы не знаете, как использовать мультиметр для проверки автомобильного аккумулятора, прочтите следующую процедуру:
Шаг 1. Настройте мультиметр
Убедитесь, что зажигание, свет и радио выключены.
Выберите положение постоянного напряжения на мультиметре (или настройку 12 В, если у вас есть специальный диапазон для проверки автомобильного аккумулятора).Напряжение постоянного тока обычно обозначается буквой V, за которой следует короткая линия с пунктирной линией под ней. Волнистая линия после V — это напряжение переменного тока (переменного тока), предназначенное для проверки сетевого напряжения в вашем доме.
Большинство ручных дальномеров имеют диапазон 20 В, который вам понадобится для проверки автомобильного аккумулятора. Диапазон 20 В означает, что он будет измерять от 0 В до 20 В. См. Ниже:

Шаг 2: Проверка батареи
Подключите красный провод к клемме напряжения (основной) мультиметра, а черный провод — к общей клемме (COM) мультиметра: поместите красный провод на положительный (+ , обычно красный) клемму аккумулятора, а черный провод — к отрицательной (-, обычно черной) клемме.
Шаг 2. Считывание показаний счетчика
Теперь счетчик подключен параллельно автомобильному аккумулятору и автоматически отображает показания. Обратите внимание на значение постоянного напряжения и сравните его с таблицей ниже, которая указывает состояние заряда без нагрузки:
Автомобильные аккумуляторы обеспечивают 12,6 В постоянного тока через шесть ячеек по 2,1 В каждая.
~ 12,6 В: полностью заряжен
~ 12,4 В: 75% заряда
~ 12,2 В: 50%
~ 12 В: 25%
11,9 В и ниже: фактически нулевой заряд
Шаг 4. Проверьте результаты
Все, что меньше 75% заряда или около 12.45 В, как правило, указывает на то, что аккумулятор недостаточно заряжен и требует подзарядки. Однако это не означает, что это плохо. Если после перезарядки он не держит заряд, вероятно, он на выходе.
Шаг 5: Зарядите аккумулятор
Если напряжение ниже 12,45 В, зарядите его. Вы можете сделать это с помощью портативного зарядного устройства, подключенного к сети, которое будет постепенно подавать ток и требовать времени. Другой вариант — проехать на машине около 30 минут. Примечание: недостаточно просто запустить двигатель и оставить его. вы хотите, чтобы он работал под нагрузкой, чтобы получать надлежащий заряд от генератора.Другой вариант — зарядить аккумулятор в местном магазине автозапчастей.
После зарядки выполните тот же тест, что и выше, чтобы убедиться, что батарея теперь регистрируется в диапазоне 12,6 В. Если нет, подумайте о том, чтобы полностью проверить его перед заменой.
Диагностические тесты
После полной зарядки аккумулятор можно проверить двумя способами:
Испытание под нагрузкой : нагрузка прилагается к батарее, в то время как ее напряжение контролируется. Вы можете сделать это, запустив двигатель и контролируя напряжение с помощью мультиметра, который имеет режим Min / Max.Это автоматически сохранит высокое и низкое напряжение, которое он снимает. Высокое напряжение, вероятно, будет в районе 14 В и является совершенно нормальным, в то время как падение ниже 9,6 В во время процесса будет указывать на то, что он больше не может эффективно удерживать заряд и его необходимо заменить.
Электронный тест : проверяет элементы батареи с помощью частотного теста.
Некоторые гаражи автозапчастей могут выполнить этот тест бесплатно, проехав туда или взяв аккумулятор. В качестве альтернативы, ремонтные мастерские могут также предложить бесплатный тест, плюс стоимость возможного ремонта.
ПРЕДУПРЕЖДЕНИЕ : при снятии помните, что кислота аккумулятора горит при контакте с кожей, поэтому обращайтесь с ним осторожно.
Зарядные устройства
Существуют различные типы автомобильных зарядных устройств, от базовых зарядных устройств на 2 А до более дорогих устройств общего назначения на 10 А. Так называемые интеллектуальные зарядные устройства регулируют выходное напряжение в зависимости от состояния аккумулятора и могут заряжать быстрее и эффективнее. Также меньше вероятность перезарядки, и они могут определить, 6 В или 12 В в тесте, а также тип (например, влажный или гелевый элемент) и соответствующим образом настроить выход.
ВНИМАНИЕ! : автомобильные аккумуляторы никогда не должны перезаряжаться. Когда они полностью зарядятся, пора отключить зарядное устройство. Вот где преимущества интеллектуальных устройств предотвращают повреждение и, следовательно, дополнительные затраты. Кроме того, избегайте использования заведомо неисправной батареи, так как вы можете в конечном итоге разрушить генератор. Они созданы для поддержания заряда, а не для поддержания жизни мертвых.
Низкий заряд и долговечность
Конечно, постоянный низкий уровень заряда не означает, что аккумулятор разряжен.Это может быть хорошо, и несколько сценариев могут привести к тому, что он потеряет свой заряд: например, свет остается включенным, не работает в течение длительного времени, изворотливый генератор переменного тока или даже паразитное просачивание через любое количество электрических цепей в автомобиле, выходящее из строя. Даже неисправное радио или внутреннее световое соединение может многократно сгладить исправное соединение. Но положительный результат описанных выше тестов должен доказать, что батарея сама может удерживать заряд.
Стоит держать наверху аккумулятор, который постоянно теряет заряд, так как аккумулятор, который постоянно падает ниже 75 процентов, в конечном итоге приведет к повреждению.Большинство автомобильных аккумуляторов могут прослужить четыре или пять лет, но при постоянной нагрузке из-за неисправного генератора переменного тока или паразитной тяги может выйти из строя раньше. С другой стороны, если ему четыре года, и он начинает сглаживаться, возможно, его нужно поменять.
Плохое соединение
Заряд также может теряться в цепи из-за плохого соединения аккумулятора. Поскольку автомобильные аккумуляторы имеют низкое напряжение, соединение должно быть намного лучше. Как и во многих автомобилях, со временем соединения становятся слабыми, грязными и подвержены коррозии.
Вы можете проверить падение напряжения между клеммами аккумулятора и кабелями, проверив сначала клемму, а затем выходящие обжимки проводов. Все, что примерно на 0,1 В меньше, чем то, что выходит из клемм, предполагает высокое сопротивление / плохое соединение. Очистите клеммы / соединения наждачной бумагой и затяните их.
Запасные автомобильные аккумуляторы
При замене батареи, она не обязательно должна быть той же марки, но должна иметь такие же номиналы. Замена должна иметь тот же рейтинг Усилитель холодного пуска (CCA) (или выше), что и оригинал.Рейтинг CCA имеет решающее значение, поскольку это расчетная сила тока, которую двигатель потребляет при запуске в холодных погодных условиях, то есть когда автомобильный аккумулятор будет подвергаться наибольшей нагрузке. Установите аккумулятор CCA с более низким номиналом на двигатель с более высоким CCA, и вы столкнетесь с проблемами, поскольку это приведет к его перегрузке. CCA часто составляет несколько сотен карт и даже 1000CCA с более крупными транспортными средствами.
Вам также следует проверить значение резервной емкости , номинальное значение (RC), то есть время (в минутах), в течение которого батарея будет выдавать 25 А и поддерживать 10.5В. Вам нужна более высокая резервная емкость на случай отказа системы зарядки.
Лучшие батареи с более высоким рейтингом CCA, как правило, имеют лучшие гарантии по очевидным причинам. Новая батарея с 72-месячной гарантией будет в премиальном сегменте.
Установка : при самостоятельной установке запасной части убедитесь, что клеммы и кабели очищены и находятся в исправном состоянии.
Примечание о типах мультиметров
Некоторые мультиметры — обычно более дешевые — имеют тенденцию иметь диапазоны переменного и постоянного напряжения, расположенные в одной позиции на круговом переключателе.Если ваш мультиметр не предназначен специально для автомобильного рынка, он, скорее всего, по умолчанию будет работать с переменным напряжением. Не волнуйтесь, вы можете легко переключаться между ними, обычно с помощью переключателя «select» под дисплеем или в центре циферблата.
Базовый Fluke 101 — мультиметр с автоматическим переключением диапазонов с отдельными диапазонами переменного и постоянного напряжения:

В настоящее время большинство счетчиков имеют автоматический выбор диапазона, то есть после установки напряжения постоянного тока вам больше не нужно будет ничего делать. Другой, более старый тип — это мультиметр с ручным управлением диапазоном, в котором вам нужно выбрать правильный диапазон с учетом предполагаемого значения цепи, которую вы собираетесь тестировать.Большинство ручных дальномеров имеют диапазон 20 В, что необходимо для проверки автомобильного аккумулятора. Диапазон 20 В означает, что он будет измерять от 0 В до 20 В.
Совет : если вы новичок и хотите узнать, как использовать мультиметр для проверки автомобильного аккумулятора, чтобы определить его напряжение, подумайте о том, чтобы приобрести тот, на котором есть специальный тестер аккумулятора. INNOVA 3320 подходит для этого. Другие популярные автомобильные мультиметры включают INNOVA 3340 и лучшую в линейке Fluke 88V.
как проверить 3-х проводный ртд с помощью мультиметра Архив
С.Бхарадвадж Редди 5 сентября 2017 г. 4 сентября 2019 г.
2-проводной RTD: где Rpt — сопротивление RTD R2 — сопротивление первого выводного провода (удлинительный кабель, используемый для подключения RTD) R3 — сопротивление второго выводного провода…
2 3 4 провода rtd2 3 4 провода rtd цепи2 3 провода rtd2 или 3 провода rtd2 провод 1000 Ом rtd2 провод 3 провода и 4 провода rtd pdf2 провод и 3 провода rtd разница2 провода и 4 провода rtd2 и трехпроводность rtd2. конфигурации провода rtd2 rtd2 провод RTD2 провод rtd точность2 провод rtd и 3 провода rtd2 провод rtd мостовая схема2 провод rtd кабель2 провод rtd цепь2 провод rtd цветовой код2 провод rtd цветовой код2 провод rtd компенсация2 провод rtd соединение2 провод rtd схема2 провод rtd ошибка2 провод rtd измерение2 провод Схема измерения rtd2 провод rtd полярность2 провод rtd датчик2 провод rtd диаграмма сопротивления2 провод rtd схема2 провод rtd датчик2 провод rtd символ2 провод rtd теория2 провод rtd на 3 провода2 провод rtd передатчик2 провод rtd типы2 провод rtd vs 3 провода 2 провода rtd vs 3 провода rtd2 провод rtd проводка2 Принцип работы с проводом RTD2-проводной датчик температуры RTD1000 RTD2-проводной датчик температуры RTD2-проводной по сравнению с 4-проводной RTD2 / 3-проводной датчиком RTD с адаптером USB3 и 4-проводным RTD3 или 4-проводным RTD3 по сравнению с 4-проводным RTD3 проводом 100 Ом RTD3 проводом и 4 провод rtd соединение 3 провода и 4 провода rtd разность 3 провод и 4 провода rtd датчик 3 провод класса a rtd3 конфигурация проводов rtd3 подключение проводов rtd3 платиновый rtd3 провод RTD3 провод rtd точность3 провод rtd adc3 преимущества RTD 3 провода rtd и 4 провода rtd3 провод rtd arduino3 провод rtd основы3 провод rtd мост3 провод rtd мостовая схема3 провод rtd кабель3 провод rtd кабель belden3 провод rtd длина кабеля4 провод rtd ограничение длины кабеля3 провод rtd расчет3 провод rtd схема дизайн3 провод rtd принципиальная схема3 провод rtd цветовой код3 провод rtd компенсация3 провод rtd компенсация расчет3 провод rtd схема компенсации3 провод rtd соединение3 провод rtd схема подключения3 провод rtd соединение plc3 провод rtd подключение к plc3 провод rtd соединение с датчиком3 провод rtd техническое описание3 провод rtd вывод3 провод rtd описание3 провод rtd схема3 провод rtd расстояние3 провод rtd рисунок3 провод rtd дуплексx3 провод rtd3 уравнение провод rtd ошибки 3 провод rtd объяснение 3 провод rtd объяснение 3 провод rtd удлинитель 3 провод rt d удлинительный провод3 провод rtd формула3 провод rtd подключить 3 провод rtd подключение3 провод rtd как это работает 3 провод rtd ic3 провод rtd компенсация вывода3 провод rtd выводы3 провод rtd контурная схема3 провод rtd измерение3 провод rtd операция3 провод rtd выход3 провод rtd через 2 провода rtd3 провод rtd pdf3 провод rtd pinout3 провод rtd полярность3 провод rtd принцип3 провод rtd датчик3 провод rtd pt1003 провод rtd красный черный белый3 провод rtd сопротивление3 провод rtd таблица сопротивления3 провод rtd таблица сопротивления3 провод rtd схема3 провод rtd схематический символ3 провод rtd датчик3 провод rtd цепь датчика3 провод подключение датчика rtd3 провод Схема формирования сигнала rtd3 провод rtd сигналы3 провод rtd символ3 провод rtd температурная компенсация3 провод rtd измерение температуры3 провод rtd диапазон температуры3 провод rtd датчик температуры3 провод rtd датчик температуры3 провод rtd клеммы3 провод rtd детали завершения3 провод rtd теория3 провод rtd к 4 провод 3 провод rtd к 4- 20ma3 провод rtd к op amp 3 провод rtd к plc 3 провод rtd передатчик 3 провод rtd устранение неисправностей g3 провод rtd против 2 проводов 3 провод rtd против 2 проводов rtd 3 провод rtd против 4 проводов 3 провод rtd против 4 проводов rtd 3 провод rtd мост Уитстона3 провод rtd белый белый красный 3 провод rtd wiki3 провод rtd цветовой код провода 3 провод rtd проводка3 провод rtd проводка к plc3 провод rtd 3-проводной принцип работы rtd3-проводной однопроводной rtd3-проводной 3-проводной 3-проводной rtd3-проводной схемой интерфейса rtd3-проводной rtd-схемой интерфейса rtd4 провод RTD4 провод rtd 3-проводной датчик 4 провод rtd точность4 провод rtd adc4 провод rtd преимущество4 провод rtd arduino4 провод rtd as 3 провод4 провод rtd мост4 провод rtd кабель4 провод rtd спецификация кабеля 4 провода rtd калибровка4 провод rtd цепь4 провод rtd схема дизайн4 провод rtd принципиальная схема4 провод Цветовой код rtd4 провод rtd компенсация4 провод rtd подключение4 провод rtd подключение к датчику 4 провода схемы rtd подключений4 провод rtd схема4 провод rtd уравнение4 провод rtd удлинительный кабель4 провод rtd удлинительный провод4 провод rtd подключение4 провод rtd ic4 провод rtd входной модуль4 провод rtd интерфейс4 провод rtd измерение4 провод rtd измерительная цепь4 провод rtd модуль4 провод rtd pdf4 провод RTD принцип4 провод rtd датчик4 провод rtd pt1004 провод rtd pt10004 провод rtd сопротивление4 провод rtd сопротивление 4 провод rtd rosemount4 схема rtd провода 4 провод rtd датчик4 провод rtd симулятор4 символ rtd провода4 провод rtd таблица4 провод rtd датчик температуры4 провод rtd датчик температуры4 провод rtd прекращение4 провод rtd тестирование4 провод RTD теория 4 провод rtd к 2-проводному входу 4 провод rtd к 3-проводному входу 4 провод rtd к 3 провод rtd4 провод rtd передатчик 4 провод rtd против 3 проводов rtd4 провод rtd wiki4 провод rtd цвета проводов4 провод rtd подключение проводов4 провод rtd схема подключения4 провод rtd принцип работы4 проводная система rtd4 провод к 3 проводам rtd4 провод против 2 проводов rtd4 провод против 3 проводов rtd4-провод Мостовая схема rtd 4-проводное состояние сигнала rtd. точность 2-проводного rtd. преимущества 3-проводного rtd. купить 3-проводное rtd. принципиальная схема 3-проводного rtd. цветовой код для 3 wi. re rtdconnect 3 провода rtd 2 провода подключение 3 проводов rtd преобразование 3 проводов rtd в 2 провода rtd разница между 2 3 4 провода rtd Разница между 2 проводами RTD Недостаток 2 проводов rtdemerson 3 провода rtdfluke 724 3 провода rtdfluke 725 3 провода rtdfluke 744 3 провода rtdfluke 744 источник 3-проводной rtdfluke 754 3-проводной rtdhow 4-проводной rtd workshow a 3-wire rtd workshow 4-wire rtd workshow 3-wire rtd workhow do 4-wire rtd work how do 2-wire rtd workhow to calibrate 3-wire rtdhow to calibrate 4-wire rtdhow to check 2 провод rtd как проверить 3 провода rtd как проверить 3 провода rtd с помощью мультиметра как проверить 4 провода rtd с помощью мультиметра как подключить 3 провода rtd к plchow для измерения 3 провода rtd как измерить сопротивление 4 провода rtdкак подключить 4 провода rtdмаксимальное расстояние 3 провода rtdизмерить сопротивление 3 провод rtdизмерение 4 проводов rtdminco 3 проводов rtdni 3 проводов rtdomega 3 проводов rtdomega 4 проводов rtдействующих 3 проводов rtdпредназначение 3 проводов rtdrosemount 3 проводов rtdrosemount 4 проводов rtd электросхемы RTDrtd 3 проводов двойных элементов rtd 3 wire vs 2wirertd pt100 3 wirertd pt100 3-проводной arduinotesting 3-проводный rtd с мультиметром мы используем 4 провода rtdwika 4 провода
Как проверить реле с помощью мультиметра
Как проверить реле с помощью мультиметра
В этом посте я научу вас проверять реле с помощью мультиметра.
Цель тестирования реле — определить, хорошо оно или плохо. И один из лучших способов сделать это — использовать мультиметр с настройкой омметра, а затем измерить значения сопротивления.
Первый шаг — проверить катушку реле
Сопротивление катушки см. В таблице данных. В таблице данных вы также получите значение допуска катушки. Например, если сопротивление составляет 320 Ом, а значение допуска составляет ± 10%, тогда мы должны получить значения сопротивления где-то между 288 Ом и 352 Ом.
Принесите мультиметр и установите его в положение омметра. После этого подключите выводы щупа мультиметра к обоим выводам омметра. Не беспокойтесь о том, какой датчик должен быть подключен к какому терминалу. Мы пытаемся найти сопротивление, поэтому нам не нужно беспокоиться о полярности.
Теперь прочтите сопротивление. Если сопротивление попадает в диапазон, указанный в таблице данных. Тогда катушка в порядке. Однако если вы получаете очень высокие или очень низкие показания, значит, проблема с катушкой.Единственное, что теперь можно сделать, это заменить реле.
Второй шаг — проверить клеммы реле
Теперь, когда мы проверили катушку, пришло время проверить различные клеммы реле. Опять же, лучший способ — измерить сопротивление между ними. Мы будем тестировать:
Нормально закрытый терминал (NO)
Нормально открытый терминал (NC)
Общая клемма (COM)
Проверка нормально замкнутой (NC) клеммы реле
Когда нет напряжения через NC, тогда сопротивление NC-COM должно быть около 0 Ом.Если это показание составляет около 0 Ом, то клемма NC работает нормально.
Ниже я предоставляю пошаговое руководство по тестированию терминала NC.
Вставьте мультиметр в положение омметра
Поместите один из щупов мультиметра на клемму NC, а другой — на клемму COM
Прочитать сопротивление
Если значение сопротивления составляет около 0 Ом, клемма NC исправна.
Проверка нормально разомкнутой (NO) клеммы реле
Пошаговое руководство по тестированию клеммы NO приведено ниже.
