Как правильно пользоваться динамометрическим ключом? Использование, применение и затягивание динамометрическим ключом

Сегодня динамометрический ключ является одним из самых распространенных приспособлений в сфере ремонта различной техники. Для чего предназначен динамометрический ключ? Инструмент нужен для того, чтобы передать на крепеж необходимое усилие, которое обеспечивает надежную фиксацию скрепляемых деталей. Несмотря на то, что это приспособление применяется уже около 100 лет в различных сферах деятельности, где встречаются резьбовые соединения, у некоторых возникает вопрос, как же правильно пользоваться динамометрическим ключом.



Инструкция по эксплуатации и применению динамометрического ключа

Чтобы передать на резьбовое соединение необходимое усилие, нужно правильно использовать любой динамометрический ключ. При применении инструмента необходимо соблюдать основные рекомендации и правила пользования динамометрическим ключом:

  • Использование ключа в качестве обычного воротка или трещотки увеличит износ инструмента, поэтому ключ нужно применять только по назначению;
  • Применять только стандартные или высокие безударные торцевые насадки;
  • Для обеспечения точности передаваемого усилия рекомендуется использовать только один переход сборного инструмента, т. е одну торцевую головку между затягиваемым крепежом и присоединительным квадратом ключа;
  • Запрещается увеличение плеча рычага с помощью разнообразных удлинителей, например, трубы;
  • Не рекомендуется бросать или стучать по инструменту;
  • Если ключ был только купленили давно не использовался, то для того чтобы внутренние механизмы инструмента смазались, необходимо сделать несколько нагружений на минимальном значении диапазона крутящего момента;
  • После работы ключ лучше хранить в чистом и сухом месте. А при долгом хранении лучше произвести процедуру консервации, смазав корпус ключа тонким слоем масла;
  • После измерений инструмент необходимо выставлять на начальное нулевое значение, чтобы пружина механизма не растягивалась, сохраняя точность измерений инструмента;
  • Впоследствии пружина в ключах все равно ослабевает. Поэтому ежегодно или чаще необходимо производить проверку и регулировку (калибровку/поверку) инструмента на специальном стенде, чтобы повысить точность инструмента.

Ознакомившись с основными инструкциями по применению динамометрических ключей, предлагаем разобраться, как правильно затягивать болты динамометрическим ключом разных видов этого инструмента. В предыдущей статье мы рассматривали основные виды динамометрических ключей, их особенности, преимущества и недостатки.

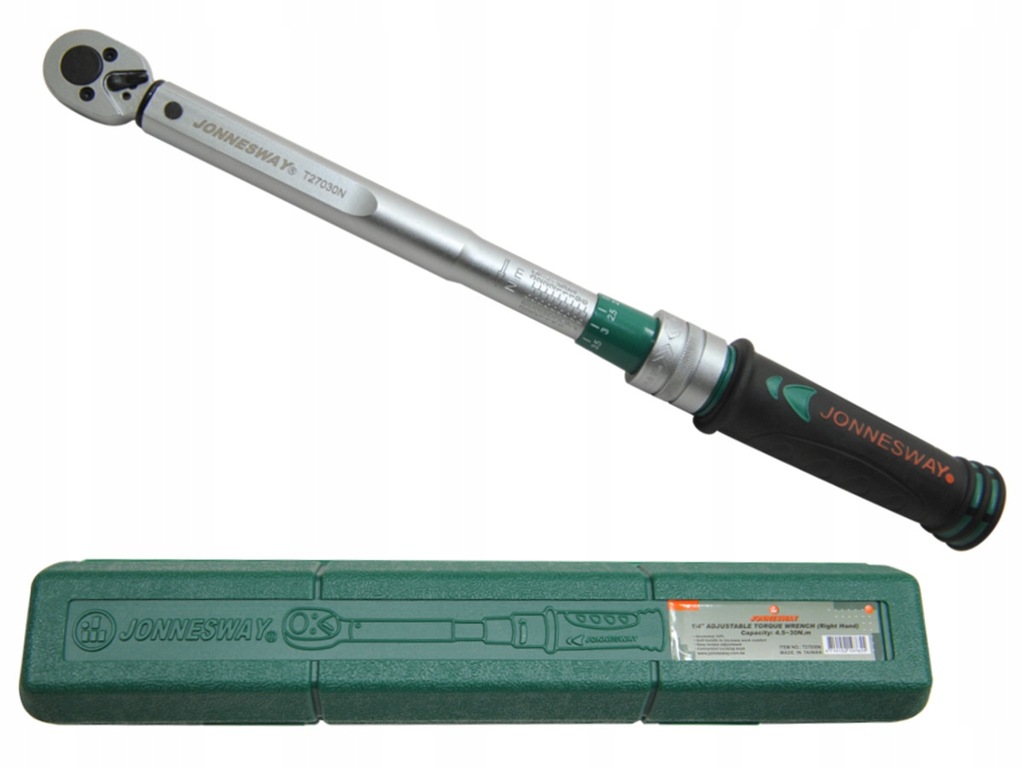

Как пользоваться динамометрическим ключом щелчкового типа?

Данный вид ключей является самым распространенным и популярным инструментом среди профессионалов и любителей. Во время работы не нужно контролировать значения усилия. Принцип работы динамометрического ключа заключается в следующем: при достижении заранее выставленного значения силы, ключ издаст щелчок, который означает о завершении работы и инструмент, проскальзывая, не будет передавать на крепеж большее усилие, чем было установлено на шкалах инструмента.

Для того, чтобы правильно пользоваться динамометрическим ключом щелчкового типа необходимо знать, как выставляется нужное значение с помощью основной и вспомогательной шкалы.

Руководство по эксплуатации динамометрического ключа щелчкового типа:


  1. Раскрутить стопорную гайку внизу рукоятки ключа;
  2. Выставить значение нагрузки на основной вертикальной шкале с помощью вращающейся рукояти. И если необходимо, то нужно выставить значение крутящего момента на дополнительной круговой шкале внизу ручки, чтобы получить требуемое значение силы. Получается, что значение складываются с обеих шкал, фиксируя итоговое усилие;
  3. Закручиваем стопорную гайку внизу рукоятки ключа, чтобы зафиксировать выставленное усилие;

Теперь Вы знаете, как выставить момент затяжки на динамометрическом ключе. В зависимости от варианта ключа, шкалы могут иметь определенные отличия, например, различные цены делений, вид исполнения шкал или обозначение усилия в различных системах измерений (Н/м, Кг/м или в Футофунты lbf/ft). В каталоге AIST представлены различные щелчковые предельные ключи.




Закручивать резьбовое соединение необходимо до характерного звука ключа, который оповещает о достижении выставленного усилия. При щелчке сработает специальный фиксатор механизма ключа, который не даст передать на крепеж большее усилие, чем был выставлено на инструменте. После окончания работ необходимо выставить ключ на минимальное значение диапазона крутящего момента и закрутить фиксатор ключа.


Предлагаем посмотреть видео инструкцию: “Как пользоваться щелчковым динамометрическим ключом”




Подобные модели динамометрических ключей для автомобиля являются самыми востребованными на рынке. Имея небольшую стоимость инструмент удобен в работе, обеспечивает необходимую точность и прост в использовании.

Динамометрический ключ стрелочный: как пользоваться правильно?


В отличие от предыдущего вида инструмента, стрелочный ключ не имеет возможности выставить усилие заранее. Начало контролируемого диапазона динамометрических ключей от 0 Нм, поэтому значение прилагаемого усилия необходимо контролировать во время работы, что может показаться не очень удобным, особенно в труднодоступных местах. При этом точность измерений оставляет желать лучшего, так как можно приложить к крепежу большее усилие, поэтому при работе необходимо соблюдать крайнюю осторожность.

Как работает динамометрический ключ данного вида? Принцип действия довольно прост. Во время работы на определенный угол смещается рукоятка со шкалой значений, а указатель остается неподвижным.

Перед тем как пользоваться динамометрическим ключом подобного исполнения, необходимо изучить значения измерений шкалы и определить то положение указателя, при котором необходимо закончить работу.

Шкала ключа может иметь различные значения измерений усилия. Это могут быть не только привычные Н/м, но и Кг/м или в Футофунты (lbf/ft), поэтому перед затяжкой необходимо точно определить, на каком значении шкалы необходимо закончить прикладывать усилие.

  • 1 Кг/м ~ 10 Н/м;
  • 1 Кг/м ~ 7,2 lbf/ft (Футофунты).

Как пользоваться динамометрическим ключом со стрелкой:

  1. Точно определить необходимое значение на шкале;
  2. Плавно, без резких движений производить затягивание резьбового соединения, контролируя показания указателя по шкале;
  3. Закончить работу при достижении необходимого усилия.

После просмотра видео станет понятно, как правильно пользоваться стрелочным динамометрическим ключом.


Первые два варианта инструмента относятся к шкальным динамометрическим ключам. В первом случае усилие устанавливается с помощью шкал, а во втором - контролируется по шкале.


Как затягивать цифровым динамометрическим ключом?




Подобный вид инструмента похож на предельный ключ, только вместо пружинного механизма, цифровой ключ использует электронную “начинку”, благодаря которой измеряется усилие. Принцип работы электронного динамометрического ключа: необходимое значение выставляется также заранее, а при его достижении ключ издает звуковой сигнал, оповещающий о завершении работы. На цифровом дисплее можно контролировать изменения прилагаемого усилия в конкретную точку времени.




Вся номенклатура данного инструмента является измерительными приборами, поэтому ключи требуют бережного хранения и должны использоваться строго по назначению.

Перед приобретением инструмента рекомендуем ознакомиться с материалом - Рекомендации по выбору динамометрических ключей

виды, проверка и настройка с интрукцией отзывами и видео

Ремонт, обслуживание, эксплуатация техники требует соблюдения определённых правил. Чем сложнее устройство, тем больше требований к качеству сборки, точности подгонки деталей и элементов конструкции. Оптимальные условия для функционирования механизмов и узлов определены в инструкциях, руководствах пользователя. Обеспечить необходимые параметры «на глазок» невозможно, нужны специализированные инструменты, в частности, динамометрические ключи, позволяющие получить определённый, измеряемый результат. Но такими приспособлениями нужно правильно пользоваться, ведь от этого зависит работоспособность техники, долговечность и безопасность эксплуатации.

Что такое динамометрический ключ и для чего предназначен

Современные механизмы требуют создания определённых условий при ремонте или обслуживании.

В частности, резьбовые соединения, использующиеся для сборки подавляющего большинства конструкций, нередко требуют применения строго дозированного усилия при затяжке. Динамометрический ключ — это устройство для затягивания болтов или гаек с определённым моментом силы, измеряемым в Ньютон-метрах (Нм). Он делает возможным соблюдение требований по качеству сборки того или иного механизма, узла или соединения. Недостаточно плотный контакт деталей способен вызвать утечки газов или жидкостей, ослабление элементов механизма, нарушения в работе или выход из строя всего агрегата. Чрезмерное усилие, превышающее предел прочности материала, создаёт опасность разрушения соединительных элементов или самой детали, срыву резьбы или отрыву головки болта, что потребует сложного ремонта.

Динамометрические ключи предназначены для использования различных насадок, являясь универсальными устройствами. Сам инструмент имеет выходной квадрат, на который устанавливается необходимая в этом случае торцевая головка, либо специальное присоединительное гнездо для установки рожковой, гаечной или накидной насадки.

Кроме того, существуют динамометрические ключи-отвёртки, используемые в электронике и прочих тонких, хрупких механизмах. Один ключ может быть использован для нескольких размеров крепёжных элементов. Вне зависимости от типа конструкции, динамометрические ключи имеют основные элементы:

  • Трещотка (съёмная насадка).
  • Гнездо для установки сменных насадок с фиксатором.
  • Корпус, содержащий пружинный механизм.
  • Установочная шкала или измерительный элемент.
  • Фиксатор установки момента.
  • Рукоять.

Ключ состоит из нескольких элементов

Динамометрический ключ позволяет контролировать величину прилагаемого усилия, показывая его значение при помощи измерительного устройства, или попросту проворачиваясь при достижении установленного предела. Существуют разные типоразмеры, позволяющие обеспечивать определённые величины усилий, превышать которые нельзя, чтобы не вывести инструмент из строя. Для контроля точности требуется периодическая поверка, которая производится через каждые 5 000 циклов нагрузки или 1 раз в год.

Измерения и, если требуется, калибровка инструмента выполняются в специализированных лабораториях сертификационных центров «Ростест», имеющих соответствующее оборудование.

Виды

Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:

  • Тип индикации.
  • Предельная величина допустимого усилия.
  • Область использования.

Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа. Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента. Рассмотрим существующие типы этих ключей подробнее:

Электронный

Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр

Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.

Стрелочный

Стрелочный механизм позволяет следить за усилием затяжки

Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки. Существует два варианта:

  • С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
  • С одной стрелкой, демонстрирующей усилие в данный момент времени.

В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные. Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.

Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент. Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.

Рожкового типа

Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку

Такие ключи имеют гнездо для установки сменных насадок рожкового типа. Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.

Щелчкового типа

Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания

Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями. Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки. Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой. Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.

Критерии выбора приспособления

Правильный выбор инструмента определяет качество выполняемой работы, долговечность и стабильность работы обслуживаемых механизмов. Прежде всего, следует определиться с размерами ключа. Специфика выполняемых работ может потребовать участия одного или нескольких видов, позволяющих использовать насадки разной величины.

Внимание! Выбирая ключ, не следует стремиться к приобретению универсальных моделей с большим диапазоном. Чем выше универсальность, тем выше погрешность инструмента. Лучше приобрести несколько ключей с меньшим диапазоном, они обеспечат высокую точность измерений.

Кроме того, следует учитывать условия работы, конфигурацию обслуживаемых механизмов. Эти факторы определяют нужный механизм индикации ключа. Если работа ведётся в условиях недостаточной освещённости, плохой видимости или среди множества элементов конструкции, скрывающих инструмент и мешающих визуально контролировать усилие, то оптимальным выбором станет щелчковый ключ предельного типа. При необходимости работать с постоянно изменяющимися параметрами затяжки следует обращать внимание на стрелочные устройства, демонстрирующие величину усилия в данный момент времени. Для получения высокой точности используются электронные устройства, хотя они самые дорогие.

Не менее важным моментом станет выбор производителя ключа. Специалисты расходятся во мнениях, поскольку специфика работ и требования к точности инструмента у всех разные. Одни считают, что использовать следует только продукцию Германии или иной европейской страны. Другие вполне аргументированно рекомендуют тайваньские или китайские образцы. Выбирая производителя, следует сопоставить технические характеристики инструмента, его цену и собственные потребности и возможности. Оптимальным выбором станет устройство, наиболее гармонично сочетающее возможности и потребности.

Как пользоваться динамометрическим ключом

С прикладной точки зрения, динамометрический ключ ничем не отличается от обычного инструмента. Она предназначен для выполнения тех же функций, только с повышенной степенью контроля и точности создаваемого усилия. Использование динамометрических ключей следует начинать с внимательного изучения инструкции пользователя. Следует помнить, что инструмент относится к группе прецизионных устройств и не терпит небрежности или неосторожного обращения. Каждый тип конструкции ключей имеет собственные требования к эксплуатации, поэтому предварительное ознакомление с особенностями инструмента поможет сохранить его в целости и получить нужный результат. Независимо от конструкции, существуют общие правила пользования динамометрическими ключами:

  • Хранить ключи следует с нулевым значением крутящего момента. Это означает, что после завершения работы необходимо установить шкалу инструмента на нулевое усилие, полностью ослабить механизм настройки.
  • Не следует пытаться установить значения, выходящие за пределы диапазона ключа.
  • Очистка инструмента должна быть деликатной, не допускающей удаления заводской смазки с механизма установки усилия. Рекомендуется только протирать его.
  • Нельзя вращать рукоятку при затянутой стопорной гайке, это вызовет поломку инструмента.
  • Особое внимание следует обращать при работе на низких крутящих моментах.
  • После длительного хранения не рекомендуется сразу устанавливать большие значения, сначала следует немного поработать с малыми усилиями.
  • Не допускается использование кусков трубы для усиления момента, только штатные приспособления.
  • Запрещается использовать ключи не по назначению, употреблять их вместо рычага или молотка.

Важно! Существует некоторая разница между показаниями ключа и конечным усилием на крепёжном элементе, возникающая из-за силы трения.

Рассмотрим особенности пользования разными видами ключей:

Как пользоваться электронным инструментом

Электронные ключи используются для наиболее ответственных и точных работ. Они имеют возможность сохранения настроек, позволяющую значительно экономить время. Это позволяет одним нажатием кнопки переключить параметры устройства. При этом, возможность контролировать показания индикатора есть не всегда, поэтому следует учитывать условия выполнения работы, чтобы избежать осложнений. Усилие затяжки контролируется оператором в режиме реального времени, для получения расширенных возможностей допускается использование усилителей крутящего момента.

В электронных ключах можно сохранить настройки

Стрелочный

Ключи со стрелочной индикацией используются для работы с механизмами средней ответственности. Усилие затяжки контролируется визуально, оператор должен следить за тем, чтобы не превысить допустимое значение. Оптимальными условиями работы являются:

  • Хорошая освещённость.
  • Доступность соединительных элементов, позволяющая качественно контролировать показания индикатора.

Отсутствие условий может вызвать превышение допустимого усилия и разрушение крепёжного элемента.

Работать этим ключом рекомендуется только в условиях хорошей освещённости

Использование ключей рожкового типа

Динамометрические ключи рожкового типа используются в условиях доступности соединений, исключающих соскальзывание насадки с головки болта или с гайки. Не рекомендуется использование таких ключей на больших крутящих моментах, когда чрезмерное усилие способно сорвать насадку с крепежа. Размеры насадок и крепежа должны точно соответствовать друг другу, чтобы не вызвать расклепывания рожков, изменяющего размеры и выводящего насадку из строя.

Размеры ключа и крепежа должны строго соответствовать

Щелчкового типа

Ключи щелчкового типа позволяют контролировать усилие осязательными способами. Это удобно при работе в условиях плохой видимости, сложной конфигурации механизма. Затяжка производится только до щелчка, продолжать вращение после него не следует. Особенное внимание следует обращать при слабых усилиях, когда щелчок может прозвучать раньше, чем этого ожидает оператор.

Настройка предельного усилия производится путём совмещения данных на шкале рукояти и рычага ключа. Основная шкала даёт грубую настройку с шагом в 5 Нм, а дополнительная обеспечивает тонкую настройку в пределах 5 Нм, для получения точной требуемой величины.

Следует учитывать, что даже для однотипных образцов ключей могут существовать собственные требования и особенности эксплуатации, поэтому пользоваться инструментом без изучения технического описания или инструкции нельзя. Также необходимо следить за соблюдением интервала поверок, чтобы обеспечить точность индикации крутящего момента.

Затягивать крепления нужно до щелчка механизма ключа

Как определить момент затяжки (с таблице)

Крутящий момент, оптимальный для этого соединения, указывается в паспорте или инструкции к механизму. При этом, такая информация даётся далеко не для всех соединений, а только для наиболее важных и ответственных. В некоторых случаях допустимые величины вовсе не указываются, что создаёт возможность разрушения крепежа с неприятными последствиями. Для определения предельных или оптимальных величин прилагаемого усилия существует специальная таблица. Ниже приведена таблица с номинальными величинами и предельными значениями.

Как правильно, крутящий момент соединений должен быть указан в техническом документе

Используя эту таблицу, вы сможете определить передельный параметр затяжки болтов

Использование этих таблиц поможет выбрать нужный режим затяжки крепежа, самостоятельно определить пределы прочности отдельных узлов или соединений. Приведённые значения действительны только для крепежа, воздействие на элементы механизма не учитывается.

Существуют удлинители (усилители) для динамометрических ключей. Они увеличивают длину рычага, позволяя изменить диапазон инструмента и получить большее значение усилия затяжки крепежа. Это удобно для пользователя, позволяет обходиться одним ключом, не приобретая несколько разных типоразмеров. При использовании удлиняющих насадок показания шкалы инструмента приходится пересчитывать, так как величина прилагаемого момента меняется.

Удлинителя для динамометрических ключей помогают получить больший параметр затяжки болта

Использовать удлинители, не соответствующие конструкции ключа, запрещается.

Отзывы

Судя по отзывам пользователей, единого мнения о качестве и свойствах инструмента не существует. Эта ситуация объяснима, так как уровень квалификации и специфика выполняемых работ могут быть самыми разными, поэтому и точки зрения значительно отличаются друг от друга.

Использование динамометрических ключей позволяет получить оптимальное качество соединения элементов механизмов, систем. Инструмент такого типа имеет смысл применять только для соединения достаточно важных или ответственных деталей, где нельзя допускать отклонений от номинальных значений крутящего момента. Пользование динамометрическими ключами требует знания их конструкции и умения правильно настроить инструмент на нужное значение.

Оцените статью: Поделитесь с друзьями!

Поверка, калибровка, динамометрических ключей

Мы поверяем, ремонтируем, калибруем:

ключи моментные (динамометрические) -  электронные, шкальные, предельные с диапазонами измерений от 1,0 до 1500 Н*м и погрешностью от 2 %  любых производителей;

моментные отвертки - с диапазонами измерений от 1,0 до 15 Н*м и погрешностью от 2 % любых производителей;

измерители крутящего момента -  с неподвижным и вращающимся валом с диапазонами измерений от 1,0 до 20000 Н*м и погрешностью от 0,5 % любых производителей;

ключи-мультипликаторы - с диапазонами измерений до 20000 Н*м и погрешностью от 3 % любых производителей;

пневматические болтинг-машины (гайковерты) - с диапазонами измерений до 1500 Н*м и погрешностью от 3 % любых производителей.



  Таблица 1. Работы по комплексной подготовке и поверке/калибровке СИ.

Наименование работ

Цена
Без НДС

Срок выполнения работ

Поверка (калибровка) ключа моментного 5...25 Н*м

     1315,00

от 1-го дня

Поверка (калибровка) ключа моментного 40...200 Н*м

     1925,00

Поверка (калибровка) ключа моментного 110. ..550 Н*м

     3040,00

Поверка (калибровка) ключа моментного 400...1500 Н*м

     5085,00

Поверка (калибровка) ключа моментного электронного с относительной погрешностью не более 2%

           по запросу

Поверка (калибровка) ключа-мультипликатора

        по запросу

Поверка (калибровка) моментной отвертки

       по запросу

Калибровка пневматической болтинг-машины (гайковерта)

         по запросу



Таблица 2. Прочие работы.

Наименование работ

Срок выполнения работ

Ремонт ключа моментного

не более 5 дней.

(См. примеч. № 1.)

Примечания:

№ 1. Срок выполнения работ указан без учета времени на заказ и доставку необходимых  для замены комплектующих до Исполнителя при их отсутствии на его складе.

Перейти к каталогу динамометрического инструмента.

Калибровка динамометрических ключей в Санкт-Петербурге

Виды работ

Обязательной калибровке подлежат те ключи, которые не внесены в госреестр. Сертификат об успешном прохождении калибровки имеет установленный государственный образец.

Регламент чётко утверждает, что эти инструменты требуют калибровки ещё до момента начала эксплуатации. Проведенная калибровка означает, что инструмент был откалиброван в соответствии со всеми требованиями и закрепляется сертификатом.

После того как ключ уже побывал в эксплуатации, ему необходима повторная периодическая калибровка. Она применяется в профилактических целях и помогает избежать аварий, поломок и других неприятностей. Такие калибровки существенно продляют срок службы изделий, они должны выполняться через определённые промежутки времени.

Большая часть инструментов калибруются раз в пол года\год. В зависимости от активности эксплуатации этот интервал может быть сокращён.

Требования

Важно: весь комплекс по выявлению соответствия стандартам должен проводить только квалифицированный специалист. Он может быть, например, представителем фирм соответствующего профиля – как наша. Ключи калибруются на специальном оборудовании, с использованием калибровочного стенда. Такой стенд помогает установить, насколько работа инструмента корректна. Если от показателя нормы результат отличается, прибор необходимо заново откалибровать.

Этапы проведения калибровки

Калибровка в любом случае должна быть поэтапной. Первый пункт – это внешний осмотр, он не требует специального оборудования. Главное на этом этапе – тщательно осмотреть инструмент на наличие каких-либо повреждений и дефектов. Ключ должен соответствовать заявленной комплектации, не быть грязным или ржавым, мятым или искривлённым, все элементы должны нормально функционировать. Если ключ повреждён – это говорит о том, что вероятность необходимости калибровки выше, ведь при механических повреждениях настройка может сбиться.

Второй шаг – опробование ключа, то есть, проверка его работоспособности. Для этого ключ устанавливают на специальное оборудование и нагружают до предела несколько раз, но не менее пяти. Ключ должен выдержать нагрузку на протяжении 30 секунд минимум. Если ключ работает не так как нужно, – это значит, что он нуждается в калибровке, то есть, точной настройке. Такое случается при активной эксплуатации с приборами из госреестра, не говоря уже о тех инструментах, которые в него не внесены.

После успешной калибровки нужно определить допустимые погрешности. В процессе калибровки на прибор постепенно добавляется нагрузка, эксперт фиксирует данные и постепенно снимает нагрузку. Повторяя эту процедуру, нужно нагружать и разгружать прибор плавно, без рывков и ударов. Эксперт использует формулы для расчёта погрешностей – абсолютной, относительной и приведённой. Для подтверждения результата специалист выписывает сертификат о калибровке.

Услуги калибровки для ДК

Как уже было сказано, калибровку в обязательном порядке должен проводить специалист соответствующего профиля. Самостоятельная калибровка или поверка ключа не считается настоящей и не может быть подтверждена сертификатом. Обращаясь за помощью в организацию, обязательно удостоверьтесь в том, что сотрудники в ней опытны и знают все тонкости проведения подобных работ.

Наши специалисты используют современное высокоточное оборудование. Это позволяет гарантировать отличный результат работы. Калибровка – не единственная услуга. Специалист также способен произвести поверку и настройку инструментов. Если это невозможно, специалист предложит заменить запчасти устройства или отремонтировать прибор. Экспертиза всегда подтверждается соответствующим сертификатом установленного образца. Полный перечень услуг нашего ассортимента позволит вам сэкономить время и средства. В результате вы получите полностью пригодный к использованию инструмент. Нашим клиентам всегда доступны услуги профессиональной консультации.

Качество – главный приоритет наших мастеров. Богатый опыт позволяет гарантировать его высший уровень, поскольку мы досконально разбираемся во всех тонкостях индустрии. Мы является официальными дилерами компаний Ombra, Jonnesway, Gedore, Thorvik и других лидеров рынка.

Возможен удобный выезд мастера к клиенту на территории Санкт-Петербурга и области, приём инструментов осуществляется со всей страны. И самое приятное – весь процесс занимает не более 10 дней для сложных случаев. Не откладывайте на потом – обратитесь за профессиональной помощью уже сегодня!

Динамометрический ключ. Статьи компании «ИнструментПоставка»

В нынешнее время самым популярным из всех разновидностей является Динамометрический ключ щелчкового типа. Наличие трещоточного механизма делает его похожим на традиционную трещотку.

К особенностям данного вида можно отнести возможность предварительной установки усилия затяжки соединения что в свою очередь повышает точность затяжки и уменьшает риск случайного сбоя выставленного момента во время работы. После того как выставлено необходимое усилие для затяжки вы фиксируете рукоятку ключа фиксируя тем самым силу затяжки. У нас в наличии вы найдете ключи с диапазоном применяемых усилий от 0,5 до 100кг. Размеры привода: 1/4», 3/8», 1/2», 3/4», 1». Ключи имеют функцию двухстороннего применения. Допустимая погрешность у высокоточных динамометрических ключей серии «ANAM» не превышает 1,5%. О чем свидетельствует «Сертификат Метрологической аттестации для ключа моментного ТОПТУЛ АНАМ 1630». Рекомендуется после 1000 применений проверить динамометрический ключ на стенде или обратиться в «метрологию».
Также надо не забыть, что в крайних положениях все динамометрические ключи имеют погрешность. Не стоит применять их и в предельно максимальных значениях, из соображений большего износа. При максимальных нагрузках появляется необходимость в более частой проверке и регулировки ключа.
Для того чтобы динамометрический ключ работал с большой точностью и работал долго, рекомендуем покупать ключи с максимальным значением которое превышает рабочее. Например, вам нужно затянуть гайку с усилием 100 Нм, а у вас есть ключ с диапазоном 10-100 Нм. Не смотря на высокую точность динамометрических ключей ТОПТУЛ не следует использовать затяжку болтов и гаек с максимальным значением выставленным на ключе, более точную затяжку ключом ТОПТУЛ АНАМ 1610 можно произвести с усилием не более 90 Нм.
В данном случае следует иметь второй ключ с диапазоном 19-110Нм, который не будет испытывать максимальных нагрузок, следовательно и регулировать его нужно не чаще обычного, да и погрешности их будут минимальными.
Из плюсов данного типа ключей, точность и простота в работе облегченная наличием трещоточного механизма, например: выставил нужный момент путем интуитивно понятной регулировки, хочешь в Ньютонах, хочешь в килограммах и затягивай крепеж до характерного щелчка. При достижении нужного момента, происходит ощутимый щелчок в рукоятке.
Такая предустановка позволяет затягивать большое количество крепежа за короткое время, особо не отвлекаясь на саму процедуру. Такими ключами можно работать даже в труднодоступных местах, потому как не требуют визуального контроля за стрелкой.
Однако очень много людей просто не умеют ими пользоваться, так как думают выставил момент, и сильнее уже не затянешь. Приводит это либо к поломке ключа, либо поломке крепежа. После щелчка следует сразу же прекратить затяжку. После работы ключ следует выставить на нулевое усилие положить в футляр, хранить в сухом месте.


Ну и по запросам самых требовательных, имеется самый продвинутый тип, это ключ с цифровой индикацией, электронный динамометрический ключ.

Если же существует потребность в затягивание крепежа с особо малым усилием от 0.1кг то для этого применяют динамометрическую отвертку. Имеет ту же функцию и принцип работы что и динамометрический ключ. При достижении установленного момента, ручка отвертки проворачивается, не позволяя затянуть крепеж сильнее.

Динамометрическая отвертка

Рис.3 Динамометрическая отвертка, пружинного типа
• Диапазон усилия затяжки от 1до 8 Нм.
• Размер привода 1/4».
• Шкала установки усилия затяжки.
• фиксатор установленного момента в рукоятке.
• переходной адаптер для бит, магнитный.

Обслуживание и хранение динамометрических ключей

Ключ должен храниться с уставленным нулевым значением усилия.

Требует профилактических проверок при частом использовании.
По закону Украины о «Метрологических измерениях» поверка динамометрических ключей проводиться не режа 1 раза в год, либо после каждых 1000 использований.
К электронному динамометрическому ключу, предъявляются такие же требования, как и к ключам пружинного типа (щелчковые), важно не забывать менять батарейки, хотя служат они довольно долго.

Динамометрические ключи ТОПТУЛ это:

• Точность момента затяжки – 1,5% от установленного на шкале значения
• Наличие номера серии и сертификата у каждого ключа
• Звуковой и механический сигнал при достижении момента затяжки
• Надежный фиксатор на рукоятке
• Детализированная градуировка шкалы
• Переключаемая трещотка

Ремонт и калибровка динамометрического ключа


В этой статье автор расскажет о том, как он отремонтировал и откалибровал свой динамометрический ключ, который перестал работать.

Однажды автор обнаружил, что его динамометрический ключ больше не «щелкает». Сломалась трещотка. Он срезал болт. Так как ключ стоил довольно дешево в магазине автозапчастей, не было смысла отправлять его на «гарантийное обслуживание». Поэтому мастер решил разобрать его, чтобы посмотреть внутреннее устройство и выяснить, как он работает, и попытаться отремонтировать.
Ремонт оказался даже проще, чем он ожидал, и теперь его ключ снова полностью функционален.

Шаг 1: гаечный ключ

Как можно видеть, это динамометрический ключ. Просто поверните ручку, чтобы установить необходимое усилие, которое выгравировано на рукоятке. Чтобы случайно не сбить регулировку, пока вы что-то затягиваете, на конце есть ручка, которая завинчивается, чтобы зафиксировать регулировку.


С помощью переключателя, храповик возвращается обратно, как обычный гаечный ключ с храповым механизмом, но щелчок действует только в направлении затягивания.

Этот ключ должен работать следующим образом: установите нужное усилие, поворачивая ручку до тех пор, пока гравировка на ручке не будет соответствовать вашим требованиям. Поверните ручку на конце, чтобы зафиксировать эту регулировку. Затем поместите головку на гайку и затяните болт / гайку, пока гаечный ключ не щелкнет.


Поскольку это «прецизионное» измерительное устройство, его следует использовать только для измерения усилия и затягивания до необходимого момента силы. То есть необходимо предварительно затянуть гайку / болт вручную, с помощью другого инструмента с храповым механизмом или гайковертом.

Принцип его работы довольно прост: головка с храповым механизмом соединяется с рычагом, удерживаемым на месте с помощью подшипника, опирающегося на выемку на этом рычаге под давлением пружины. Чем выше это давление, тем выше усилие, необходимое для преодоления сопротивления, исходящего от подшипника, выходящего из выемки. Как только это усилие достигнуто, рычаг «вырывается», «щелкая» по другой стороне основного корпуса гаечного ключа.

Шаг 2: Разборка


Для разборки необходимо ослабить фиксирующую ручку и выкрутить регулировочную часть рукоятки до тех пор, пока пружина не ослабнет.
Затем удалите калибровочную контргайку, которая находится на конце ручки. Это большая гайка, которая ввинчивается в калибровочную втулку, которая, в свою очередь, ввинчивается в рукоятку.

Шаг 3: Разборка Часть 2

Снимите калибровочную втулку с ручки. Втулка представляет собой металлический цилиндр с тонкой резьбой, с одним закрытым концом, который соединяется с поршнем, который оказывает давление на пружину.

Ввинчивая больше / меньше его в ручку, ключ можно откалибровать. Это работает путем регулировки натяжения пружины без регулировки самой ручки. В этой части также имеются отверстия для штифтов, которые работают с узлом ручки блокировки.


Чтобы снять калибровочную втулку с рукоятки, открутите ее, медленно поворачивая рукоятку до более высокого значения усилия ключа.

Поворот ручки должен позволить открутить гильзу, блокирующий узел может помешать этому, поэтому мы поворачиваем ручку. Не снимайте эту часть, если на пружине НЕТ давления; иначе вывалится пружина и всё, на что она давит.

Шаг 4: Разборка Часть 3

Теперь снимите ручку блокировки и весь узел регулировки с корпуса гаечного ключа. Как видно на рисунке, ручка блокировки, калибровочная втулка и поршень, предназначены для перемещения вверх и вниз вдоль прорези в корпусе гаечного ключа. Есть штифт, который удерживает поршень на месте, удерживая его от перекручивания и вытягивания. Сама ручка удерживает штифт на месте при нормальной работе.


Чтобы это разобрать, необходимо снять ручку. В поршне есть винт, который удерживает ручку блокировки от полного отвинчивания. Это также предотвращает выпадение штифтов, находящихся в калибровочной втулке.

Как только этот фиксирующий винт будет удален, ручка блокировки может быть полностью отвинчена от поршня. Тогда ручка, калибровочная втулка и поршень могут быть отделены друг от друга.

После снятия калибровочной втулки, рукоятку можно открутить полностью. После того, как ручка снята, штифт, удерживающий поршень на месте, легко удаляется. Остальные внутренние части затем легко вынимаются из корпуса гаечного ключа.

Шаг 5: Ручка блокировки и храповый механизм

Поскольку ручка блокировки затянута, это увеличивает давление на шайбу. Эта шайба проталкивает 4 штифта через отверстия в калибровочной втулке, чтобы взаимодействовать с прорезями, вставленными в поршень. После затягивания, штифты утопляются в канавки, фиксируя калибровочную втулку на месте, и, если калибровочная контргайка находится на месте, также фиксируют ручку на месте.

Это удобно при калибровке гаечного ключа, так как вам нужно заблокировать ручку блокировки, чтобы вернуть контргайку обратно на место, не поворачивая гайку калибровочной втулки (и, таким образом, теряя только что установленную калибровку).

Глядя на другие детали, которые освободились, видно, как регулировочная рукоятка просто все больше и больше натягивает большую пружину. Эта пружина толкает деталь роликового подшипника вниз, а также зазубренный конец рычага, который проходит от головки храповика.

Этот рычаг прикреплен к основному корпусу с помощью единого штифта, снизу возле головки, создавая рычаг. Сила, которую вы прикладываете к рукоятке, передается через пружину и подшипник на рычаг. Чем больше натяжение пружины достигается за счет регулировки рукоятки, тем выше усилие на подшипниковом узле, тем большее усилие необходимо для того, чтобы подшипник вырвался из выемки и чтобы рычаг «щелкнул» на другой стороне корпуса.

Когда усилие сбрасывается, давление пружины возвращает подшипник на место, вызывая еще один «щелчок».

Шаг 6: Сборка


Всё собирается в обратном порядке. Однако, главное, это убедиться, что подшипник установлен в правильной ориентации.
Проблема, из-за которой автор разобрал свой гаечный ключ, заключалась в том, что натяжение пружины было ослаблено до такой степени, что подшипник мог свободно скользить внутри гаечного ключа, и фактически поворачивался, поэтому он больше не сидел в канавке, а вместо этого просто лежал.

Поэтому гаечный ключ перестал щелкать. Перед тем, как собрать подшипник, убедитесь, что вы его почистили и снова смазали. Вставьте его так, чтобы основной роликовый подшипник был совмещен с канавкой, а сторона с шарикоподшипниками находилась напротив наклонной поверхности основного рычага. Наклон подшипникового узла должен совпадать с уклоном рычага.

Затем добавьте пружину, поршень, калибровочную втулку, стопорные штифты, шайбы, ручку и стопорный винт, стопорный штифт поршня и ручку. Основную контргайку не трогайте, пока не откалибруем ключ.

Шаг 7: Калибровка


Динамометрический ключ измеряет, какое усилие прикладывается перпендикулярно рычагу на известном расстоянии от точки поворота рычага. В случае затягивания болт / гайка, данное усилие, является точкой поворота. Измерения обычно в N*M или Ft-Lbs (иногда Kg-M) или в Lb для меньших сил. Чтобы откалибровать динамометрический ключ, вы должны установить известный «момент силы» и отрегулировать ключ. Он должен щелкать, когда момент силы превышает известную точку калибровки. Поскольку момент силы равен Ньютон * метр, мы просто немного посчитаем и настроим рычаг и вес.

Автор использовал гаечный ключ и пассатижи с фиксатором, а также гантели 40 фунтов (18 кг.), чтобы откалибровать его. Пассатижи с фиксатором фиксируются на головке торцевого ключа и имеют достаточно длинную рукоятку, чтобы создать известный момент силы с помощью гантели. Гантель опирается на рукоятку пассатижей с фиксатором на известном расстоянии от центра головки храповика (21 см). Это создает момент силы 18 *0,21 = 3,78 кг/м=37,07 Н*м.

Вся сборка опирается на закругленную головку с храповым механизмом, и вы можете попытаться поднять вес, используя гаечный ключ. Когда калибровка будет правильной, ключ будет щелкать прямо около 37,07 Н*м, когда вес едва поднимается. Обратите внимание, что это будет не совсем точно, и если требуется конкретный и точный момент силы, следует использовать реальную калибровочную установку. А этот метод самый быстрый и простой способ получить точный ключ в «полевых условиях».

Для этого затяните калибровочную гильзу до середины рукоятки. Установите ручку на 37,07 Н*м и проверьте момент силы. Если ключ щелкнет до того, как груз переместится, отведите ручку от пружины и снова затяните калибровочную втулку. Если вес можно поднять без щелчка, ослабьте калибровочную втулку. Повторите этот процесс подъема и регулировки, пока вы не будете едва поднимать вес. Как только этот параметр будет найден, затяните ручку блокировки, затем снова установите основную контргайку и затяните ее, чтобы зафиксировать калибровочную втулку на месте. Теперь ваш ключ должен вернуться в нормальное состояние.

Другие калибровочные установки используют длинный стержень, прикрепленный к гнезду, которое соответствует гаечному ключу. Планка расположена горизонтально и может поворачиваться на головке храповика. Затем вес подвешивается к концу стержня с веревкой, и для настройки калибровки выполняется процесс, аналогичный описанному выше. Более профессиональные и точные динамометрические ключи просто вывешиваются под собственным весом, а циферблат отображает момент силы при оказании на ключ небольшого давления.

Шаг 8: Голова трещотки

Эта часть имеет мало общего с моментом силы динамометрического ключа. Гаечный ключ можно перенастроить от измерения момента силы при затягивании, к измерению при ослаблении (или измерять усилие для болтов и гаек с левой резьбой).

Головка храповика удерживается вместе двумя винтами, крепящими пластину к основному корпусу. После того, как винты будут удалены, пластина легко отрывается, обнажая внутреннюю часть головки храповика. Храповик работает с двумя поворотными подпружиненными металлическими прутьями, взаимодействующими со шлицами на самой головке.

Кулачок, прикрепленный к направляющему рычагу, отодвигает одну планку, чтобы контролировать направление вращения храповика. Поскольку динамометрический ключ защелкивается только в одну сторону, только одно направление может измерять момент силы.
Другое направление, это использование динамометрического гаечного ключа в качестве обычного гаечного ключа (не рекомендуется, так как это может вывести его из калибровки).

Чтобы изменить направление динамометрического рычага, просто снимите головку и переверните ее так, чтобы головка указывала на другую сторону гаечного ключа. Это возможно сделать, так как отверстия в пластине и головке идентичны.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

от компании ООО АНК

Первичная и периодическая метрологическая поверка и калибровка динамометрического ключа

Динамометрические ключи эксплуатируются на регулярных физических нагрузках, имеющих различную интенсивность, и во время работы на них происходит разным воздействиям. Износ пружины и подвижных элементов механизма может привести к снижению технических параметров и ошибочным результатам.

Обязательной аттестации подлежат все средства измерения, применяемые в области ГРОЕИ и внесенные в Госреестр СИ РФ. Она включает в себя ряд испытаний, описанных в методике поверки динамометрического ключа МИ 2593-2000, для оценки соответствия инструмента заявленным в техническом паспорте характеристикам.

В процедуру входит:

  • Визуальный осмотр изделий, контроль комплектности и маркировки;
  • Опробование;
  • Определение фактических величин основных метрологических параметров. Оно проводится на специальной контрольно-измерительном аппарате с помощью датчиков крутящего момента.

Контроль усилия срабатывания механизма проверяется для нескольких точек шкалы. Если у прибора имеется два рабочих положения (возможность затяжки соединений с левой и правой резьбой), то они оба контролируются.

Все показания заносятся в журнал поверки динамометрического ключа, и на их основании выдается поверочный сертификат, действительный в течение межповерочного интервала длиною в год.

Наша компания предлагает услугу первичной и периодической поверки и калибровки динамометрических ключей от 1 до 5 дней. Мы сотрудничаем только с аккредитованными государственными центрами.

Поверка производится в соответствии с методикой поверки, установленной при утверждении типа средств измерений.

Для получения свидетельства о поверке необходимо отправить заявку в произвольной форме её на нашу электронную почту [email protected]

По окончании работ Заказчик получает акт выполненных работ и «Свидетельство о поверке» СИ.

В компании «АНК» Вы можете произвести поверку и калибровку динамометрического ключа по низкой цене. Вы можете заказать услуги поверки у наших специалистов, связавшись по телефону или оформив заявку на нашем сайте. Специалисты компании оказывают услуги организации поверки по всей России:
Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Ухта, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Югорск, Ярославль и другие города.

Пошаговая калибровка динамометрического ключа

Когда я провожу производственные проверки по всей стране, мне нравится спрашивать техников, могу ли я увидеть их динамометрические ключи , поскольку они являются жизненно важными инструментами для точных измерений. За динамометрическими ключами нужно обращаться правильно и периодически калибровать.

Часто, когда я спрашиваю техников, когда они в последний раз калибровали свои динамометрические ключи, они не могут мне сказать. Многие удивляются, когда я сообщаю им, что они могут калибровать динамометрические ключи типа кликера самостоятельно.Это может быть не так хорошо, как отправить его профессионалу, но это хорошая практика в промежутках между сертификациями и лучше, чем отсутствие калибровки.

Ниже я расскажу, как проверить калибровку динамометрического ключа. Мы также рассмотрим корректировки, которые вы можете сделать, если калибровка показывает, что она не дает точных показаний для указанной настройки крутящего момента.

Для выполнения этой калибровки вам потребуется:

• Динамометрический ключ типа Clicker

• Маркер или ручка для рисования

• Рулетка

• Тиски, прикрепленные к столу, или проушина, прикрепленная к оборудованию

• Вес от 20 до 35 фунтов

• Веревка или веревка с номинальной грузоподъемностью, способной выдержать вес

• Средство для записи расчетов

• Защитные носки


Шаг 1. Выполните замеры

При измерении динамометрического ключа всегда измеряйте от центра квадратного сечения, к которому вы прикрепили головку.Используйте целые дюймы, а не частичные, чтобы упростить вычисления. Наконец, отметьте ручку, на которой вы остановили измерение. Обычно я использую черный перманентный маркер. Я использовал 18-дюймовый динамометрический ключ, типичную длину динамометрического ключа, и поставил отметку в 15 дюймов, это измерение, которое мы будем использовать в этом уроке. Запишите это измерение, как вы будете ссылаться на него позже.

Шаг 2. Закрепите динамометрический ключ

Этот шаг работает лучше всего, если у вас есть тиски, в которых можно зафиксировать динамометрический ключ.Если тисков нет в наличии, наденьте торцевой ключ на динамометрический ключ и закрепите головку и гаечный ключ на зажимной гайке части оборудования. Убедитесь, что у вас есть достаточно места по вертикали, чтобы прикрепить веревку и груз для проведения калибровочного теста. Закрепите квадратный конец динамометрического ключа в тисках - или гайкой, если вы используете этот метод (будьте осторожны, чтобы не перетягивать и не повредить привод).

Поверните ручку наружу, чтобы скамейка не мешала веревке и весу. Убедитесь, что квадратный хвостовик - единственное, что зажато в тисках, чтобы ручка могла двигаться без ограничений.Если вы делаете это на оборудовании, положите картон за гаечный ключ, чтобы случайно не повредить корпус оборудования весом, подвешенным на веревке. И наденьте туфли или ботинки со стальным или композитным мыском на случай, если что-то поскользнется и вес рухнет.

Шаг 3: Выполнение расчетов

Чтобы получить правильную настройку для вашего динамометрического ключа, вам нужно будет умножить расстояние от первого шага на любой вес, который вы будете использовать, чтобы получить дюйм-фунты.(В этом примере мы будем использовать 20-фунтовый вес.) Затем разделите это число на 12, и вы получите фут-фунты. Имейте в виду, что если вы используете разные размеры или длину, ваши числа будут другими.

Итак, наши расчеты выглядят так:

• 15 дюймов x 20 фунтов = 300 дюймов-фунтов

• 300 дюйм-фунтов / 12 = 25 фут-фунтов

Шаг 4: Закрепление груза для проверки калибровки

• Обвяжите веревку или трос вокруг своего веса

• Сделайте на другом конце петлю, достаточно большую, чтобы легко надевать ее на рукоятку динамометрического ключа. (Убедитесь, что веревка протянута так, чтобы груз не касался земли.)

• Установите динамометрический ключ на 25 фут-фунтов

• Повесьте конец веревки с петлей на динамометрический ключ на том месте, где вы отметили на первом этапе (15 дюймов для нас), чтобы теперь груз был подвешен.

Если ваш динамометрический ключ щелкнул один раз, был приложен вес, а затем установите его на 26 фут-фунтов. Если он не щелкнул, значит, ваш динамометрический ключ уже точен. Если щелкнул, вам нужно будет продолжить выполнение следующих шагов, чтобы отрегулировать динамометрический ключ.

Шаг 5: Регулировка динамометрического ключа

В большинстве случаев регулировку динамометрических ключей можно производить, затягивая пружину растяжения. Они расположены посередине динамометрического ключа или под рукояткой, и для доступа к ним потребуется немного больше усилий. Также может потребоваться изменить ваши измерения, чтобы внести поправки с прикрепленным грузом, если ваша отметка попадает в положение установочного винта. Убедитесь, что ваш динамометрический ключ все еще настроен на фунт-футы из вашего расчета, выполненного на шаге 3.

• Подвесьте конец веревки с петлей грузиком на отметке из шага 1. (Это может быть другим, если вам пришлось снимать ручку, чтобы получить доступ к установочному винту.)

• Если вы не услышали щелчка, вам необходимо снять груз и немного затянуть установочный винт по часовой стрелке.

• Повесьте конец веревки с петлей так, чтобы ваш вес был на отметке на динамометрическом ключе, и снова прислушайтесь к щелчку, чтобы проверить, достаточно ли этой регулировки.Если вы не услышите щелчок снова, вам нужно будет повторять этот процесс, пока вы не услышите его.

• Как только вы услышите щелчок, снимите груз и снова прикрепите ручку (если вам пришлось снимать ее для выполнения регулировки).

Теперь ваш динамометрический ключ прошел испытания, и вы можете чувствовать себя комфортно, когда ваш инструмент прикладывает соответствующий крутящий момент. Если вы не можете отрегулировать динамометрический ключ этими методами, отправьте его специалисту или купите новый.

Как проверить калибровку динамометрического ключа

Если у вас есть динамометрический ключ из нескольких типов динамометрических ключей, задумывались ли вы когда-нибудь о том, что ваш гаечный ключ может выйти из строя? Что ж, если вы читаете это, скорее всего, они - вот как проверить динамометрический ключ.

Это может случиться намного проще, чем вы думаете. Падение динамометрического ключа - один из наиболее распространенных способов его повреждения и более неточного считывания, но время само по себе, кажется, оказывает магическое влияние на динамометрические ключи, заставляя их выходить из калибровки, просто сидя в ящик.

Динамометрические ключи могут быть предварительно настроенными или регулируемыми. Если ваш предустановлен, вы застряли с ним таким, какой он есть, поскольку он не может быть изменен.

Однако большинство динамометрических ключей регулируются. Это означает, что вы можете легко и быстро откалибровать динамометрический ключ до нужных характеристик.

Как проверить калибровку вашего динамометрического ключа

Независимо от типа вашего динамометрического ключа, он ничего не стоит, если он не откалиброван должным образом.Как узнать, точен ли динамометрический ключ? Следующие ниже инструменты - лучший и самый простой способ проверить и откалибровать динамометрический ключ.

  1. Цифровой адаптер крутящего момента

Цифровой адаптер крутящего момента - это, пожалуй, один из самых быстрых и простых способов проверить калибровку гаечного ключа. Такие бренды, как Neiko, стоят недорого, если учесть, что они будут проверять все ваши динамометрические ключи годами, если не десятилетиями.

Установите динамометрический ключ на фунт-фут (например, 80-фут-фунт0 поместите его на тестер и потяните, пока динамометрический ключ не щелкнет или иным образом не сообщит вам, что вы достигли 80-футового фунта.Если измеритель также показывает 80 футов фунтов, ваш гаечный ключ имеет хорошую калибровку.

Если ваш гаечный ключ показывает меньше или больше желаемого значения (в нашем примере 80 футов фунтов), вам необходимо его отрегулировать.

  1. Настольный тестер «Сделай сам»

Это старомодный способ, который многие механики использовали для проверки калибровки своих динамометрических ключей.

Здесь требуется немного математики, но, приложив немного усилий, это легко понять.Уравнение состоит в том, что крутящий момент (T) равен силе (F) или весу) X расстоянию.

Возьмите следующее:

  • Измерительную ленту.
  • Скамья с тисками
  • Груз весом 20 фунтов
  • Тонкий кусок веревки
  1. Измерьте расстояние на динамометрическом ключе от места, где вы кладете руку, до конца квадратного привода.
  2. Поместите в тиски только квадратный хвостовик гаечного ключа и затяните его так, чтобы он был надежно закреплен.
  3. Умножьте длину шага 1 на 20 фунтов и установите гаечный ключ на это измерение.
  4. Привяжите 20-фунтовый груз к концу ключа, где вы опираетесь на веревку.
  5. Если вы слышите щелчок, переместите гирю к голове до тех пор, пока щелчок не прекратится. Если вы не слышите щелчка, переместите гирю от головы до щелчка, затем переместите гирю немного вперед.
  6. Измерьте расстояние от этой точки до квадрата и умножьте на 20 фунтов.
  7. T = FXD сообщит вам об измерении крутящего момента вашего инструмента.

Крутящий момент гаечного ключа теряется со временем, из-за интенсивного использования или из-за падения ключа.Вам следует проверять точность своего динамометрического ключа не реже одного раза в год или чаще, если вы используете его регулярно.

Как откалибровать динамометрический ключ?

Фото предоставлено Грачу на
ZX-14 Форумы ниндзя

Знаете ли вы, что вам необходимо калибровать динамометрический ключ не реже одного раза в год? Особенно это касается тех, которые широко используются в промышленных секторах.

Автоматические или электронные динамометрические ключи

имеют специальные средства повторной калибровки и лучше всего выполняются профессионалами.Что касается простых ручных динамометрических ключей, они также исчерпывают свои возможности после регулярного использования и требуют регулярной повторной калибровки.

Этот инструмент - инструмент для точной работы, и даже небольшое отклонение может плохо повлиять на сопряженный объект, такой как гайка или шпилька. Чтобы получить максимальную отдачу от этого инструмента, позаботьтесь о его подготовке перед использованием, особенно если вы не проверяли его калибровку в течение длительного времени.

Для тех из вас, у кого есть личный динамометрический ключ и который хочет откалибровать динамометрический ключ, используя лучший метод DIY (сделай сам), вот все, что вам нужно знать.

Зачем нужна перекалибровка?

Калибровка - это набор показаний инструмента, который выполняется стандартными методами. Показания помогают проверить точность прибора и являются мерой его работоспособности. Обычно это делается с использованием стандартного оборудования или устройства, предварительно откалиброванного для этой цели. Калибровка любого инструмента зависит от его типа и отрасли, в которой он используется.

Динамометрический ключ требует ухода и обслуживания, как и любое другое оборудование, в котором он используется.Если динамометрический ключ откалиброван неправильно, он может оказать слишком большое давление и сломать муфту. Если крутящий момент меньше оптимального, это обязательно приведет к менее эффективному функционированию деталей. Ключевым словом здесь является точность, и выводы могут быть в лучшем случае катастрофическими!

Поскольку калибровка является эффективной мерой действительной производительности оборудования, ее необходимо выполнять регулярно. В случае падения или случайного скольжения очень высока вероятность нарушения калибровки прибора.Это причина того, что все промышленные динамометрические ключи калибруются каждый раз при случайном падении.

Как откалибровать?

Несмотря на то, что для промышленного применения требуется профессиональная калибровка динамометрических ключей, вы всегда можете изучить технику калибровки своими руками, которая будет полезна для личных работ и целей.

Конечно, за калибровкой динамометрического ключа стоит некоторая математика, которую вам необходимо понять. Приложенная сила - это крутящий момент, который является произведением веса и расстояния.Крутящий момент (T) = сила (вес) x расстояние. Полученный крутящий момент является идеальным выходом, поскольку некоторое количество энергии всегда теряется в окружающую среду из-за трения резьбы. Это одна из причин, по которой вам следует регулярно смазывать все шпильки и гайки маслом, чтобы облегчить их ремонт и обслуживание.

Что нужно для калибровки
  • 20-фунтовый груз
  • Настольные тиски / тиски
  • Тонкая веревка / струна
  • Измерительная лента
Действия, которые необходимо выполнить

Калибровка динамометрического ключа самостоятельно намного проще, чем вы, вероятно, думаете, и ее может выполнить любой, кто проявит немного осторожности и внимания.

  • Измерьте длину крутящего момента от места, где лежит ваша рука, до его квадрата.
  • Закрепите тиски / тиски, поместив в них только квадратный хвостовик гаечного ключа, по очереди закрепив его.
  • Умножьте длину, измеренную на первом этапе, на 20 фунтов и установите ее как значение гаечного ключа, выровняв соответствующим образом.
  • Привяжите 20-фунтовый груз к гаечному ключу в положении для рук, от которого вы измеряли.
  • Если система издает щелчок, переместите гирю к головке, пока звук щелчка не прекратится.В случае, если звук щелчка отсутствует в первый раз, переместите гирю в направлении, противоположном квадрату, к точке, где исходит щелчок, и переместите его назад, пока щелчки не прекратятся.
  • Измерьте расстояние от этой точки до квадрата и умножьте на 20 фунтов.
  • T = F x D даст вам меру крутящего момента вашего инструмента.

Крутящий момент - это сила вращения, возникающая, когда вы закрываете дверь или толкаете карусель. Эта же сила используется для закрепления или отвинчивания.Динамометрический ключ используется для приложения силы, с которой крепление можно удерживать или откручивать.

Крутящий момент гаечного ключа теряется со временем при его использовании. Такие факторы, как температура и непосредственные климатические условия окружающей среды, играют важную роль в поддержании ее точности. Регулярные испытания динамометрического ключа и его калибровка не только оптимизируют работу, но и исключают вероятность ошибок и, как следствие, несчастных случаев.

Хотя ручной динамометрический ключ относительно легко откалибровать, гидравлический динамометрический ключ и пневматический динамометрический ключ являются высокочувствительными инструментами, которые требуют профессиональных испытаний и повторной калибровки.

Нажмите здесь, чтобы посмотреть, как будет откалиброван гидравлический динамометрический ключ

Свяжитесь со специалистами AMG Bolting, чтобы узнать о повторной калибровке вашего электронного динамометрического ключа.

Калибровка динамометрического ключа

. Как часто и как калибровать инструкции

Динамометрический ключ, как следует из названия, представляет собой гаечный ключ, используемый для приложения определенного крутящего момента к крепежному элементу, например, болту или гайке. Это должно быть единственное, для чего нужен динамометрический ключ.

Нужно ли мне откалибровать динамометрический ключ?

Динамометрический ключ - удивительно тонкий инструмент, который может потерять калибровку или даже сломаться. Вес и длина динамометрического ключа делают его заманчивым для использования в качестве отбойного молотка или даже молотка, особенно если он находится в пределах досягаемости рук, а ваш молоток проходит через всю комнату. Этого нельзя делать никогда, даже если вы говорите себе, что это всего лишь один раз.

Одно из наиболее распространенных применений динамометрического ключа - затягивание колесных гаек.Если вы не приложите достаточный крутящий момент, гайки крепления могут ослабнуть. С другой стороны, чрезмерное затягивание может повредить гайки и сломать болты.

Как часто следует калибровать?

Динамометрический ключ может даже потерять калибровку при осторожном использовании. Пружина или другой внутренний механизм со временем изнашиваются или расшатываются в результате нормального использования. По этой причине важно часто проверять калибровку динамометрического ключа и при необходимости откалибровать его. Рекомендуется не реже одного раза в 12 месяцев или после 5000 циклов, после падения или удара.

Вы всегда можете отнести свой динамометрический ключ к авторитетному специалисту по калибровке, но если вы любитель приключений, вы можете откалибровать его самостоятельно.

В этой статье я объясню процедуры калибровки динамометрического ключа дома или в вашем магазине. Никто не отказывается сэкономить несколько долларов и изучить новый навык, не так ли?

Вещи, которые вам понадобятся

Перед началом калибровки вам потребуются следующие предметы:

  1. Динамометрический ключ (очевидно)
  2. Тиски настольные
  3. Известный вес (достаточно от 20 до 30 кг)
  4. Веревка (для подвешивания груза)
  5. Маркер
  6. Рулетка
  7. Отвертка или шестигранный ключ

Проверка точности динамометрического ключа


Как узнать, точен ли мой динамометрический ключ? Ответ: вы должны проверить это с помощью весов.Вот шаги, которым вы должны следовать.

Шаг 1. Измерьте и отметьте длину до контрольной точки

Ваш первый шаг - измерить расстояние от центра привода динамометрического ключа до точки на рукоятке. Измеряйте в дюймах и для облегчения вычислений используйте целое число. Используйте маркер, чтобы отметить точку измерения на рукоятке. Запишите это измерение, так как оно понадобится вам для будущих расчетов.

Шаг 2. Рассчитайте ожидаемый крутящий момент

Пора разбудить ученого изнутри для некоторых расчетов ядерных уровней.Шучу, так проще. Теоретически один неправильно затянутый болт может привести к отказу ракеты НАСА, поэтому важно то, что мы делаем.

Самыми популярными измерениями динамометрического ключа являются ньютон-метр (Нм) и фут-фунт (фут-фунт). Мы будем использовать фут-фунт для упрощения расчетов, но вы всегда можете преобразовать свои ответы в Нм, если это то, что показывает ваш динамометрический ключ. Вы можете выбрать долгий путь преобразования, используя таблицу или формулы, или просто погуглить; твой выбор.

В качестве примера предположим, что вы используете 20-фунтовый груз и измеряете 18 дюймов от привода до отмеченной точки на гаечном ключе.

Ожидаемый крутящий момент будет: (20 фунтов x 18 дюймов) / 12 = 30 фут-фунтов

Теперь вы установите динамометрический ключ на 30 футов на фунт или на любой другой результат, к которому вы пришли, используя свой вес и расстояние.

Шаг 3. Закрепите динамометрический ключ в тисках

Теперь с помощью набора динамометрических ключей закрепите его в тисках.

Зафиксируйте привод динамометрического ключа в тисках так, чтобы рукоятка ключа находилась в горизонтальном положении и свешивалась с рабочего места.По бокам и под рукояткой ключа должно быть достаточно свободного пространства, чтобы вы могли свободно повесить на нее груз.

Будьте осторожны, чтобы не повредить привод динамометрического ключа при его фиксации в тисках. При необходимости используйте мягкий металл, например алюминий, между губками тисков и приводом, чтобы не повредить их.

Также убедитесь, что рукоятка гаечного ключа находится строго горизонтально, так как любой другой угол изменит ваши показания.

Шаг 4. Проверить калибровку, подвесив гирю

Теперь используйте тетиву, чтобы свободно повесить гирю на динамометрический ключ в точном месте, которое вы отметили.Что произошло? Это щелкнуло?

Если щелчка не произошло, перейдите к инструкциям по калибровке.

Если щелкнул, нам нужно провести еще несколько тестов. Поднимите груз и переместите его вверх по ручке в направлении привода. Вы можете начать с интервала примерно в 1 см. Если щелчок все еще продолжается, перейдите к инструкциям по калибровке. Если он не щелкнул, слегка переместите гирю к отмеченной точке до щелчка.

В зависимости от требований к точности вашей работы вы можете работать с динамометрическим ключом с допуском в несколько миллиметров и, следовательно, можете считать, что ваш динамометрический ключ откалиброван.

Как откалибровать динамометрический ключ

Если вы перешли к этому шагу, это означает, что вы не получили щелчка, когда подвешивали свой вес к отмеченной точке на динамометрическом ключе, или он щелкал, даже когда вы перемещали свой вес ближе к приводу. В любом случае требуется калибровка.

Коррекция высокого значения

Если гаечный ключ не щелкает, найдите калибровочный винт примерно посередине вала гаечного ключа. Постепенно затягивайте винт и каждый раз поднимайте и опускайте груз до щелчка.

Когда он щелкнет, слегка ослабьте винт, пока он не перестанет щелкать, затем затягивайте с очень небольшими интервалами, чтобы получить точное место, в котором гаечный ключ начинает щелкать. Это ваша точка калибровки.

Для тех, кто не видит винт, ваш гаечный ключ может иметь контргайку и регулировочный винт в верхней части рукоятки. Вы будете следовать почти той же процедуре, за исключением того, что вам придется блокировать гайку каждый раз, когда вы регулируете винт перед испытанием.

Исправление ошибок низкого чтения

Если гаечный ключ щелкает и продолжает щелкать при перемещении груза к приводу, переместите груз обратно в отмеченную точку.Затем вы будете через определенные промежутки времени ослаблять винт, поднимая и опуская вес до тех пор, пока он не перестанет щелкать.

Когда он перестанет щелкать, начните немного затягивать винт во время тестирования с грузами, пока он не начнет снова щелкать. Не стесняйтесь повторять процесс через все меньшие и меньшие интервалы, пока вы не будете удовлетворены его точностью.

Теперь, когда вы успешно завершили калибровку, не забудьте позаботиться об этом тонком прецизионном инструменте. По окончании использования всегда разматывайте его до минимального значения.Очистите его и положите обратно в футляр, если он доступен. В противном случае найдите безопасное место, чтобы убрать его с дороги.

Ваш динамометрический ключ - это избалованный ребенок в вашем наборе инструментов, поэтому не забывайте обращаться с ним как с таковым.

Главная »Ручной инструмент

Цифровой динамометрический ключ: нужно ли его калибровать?

Хотите узнать, нужно ли отправлять цифровые динамометрические ключи, имеющиеся в вашем магазине, на калибровку?

Я видел довольно много динамометрических ключей различных конструкций и диапазонов в нашей отрасли… Я откалибровал динамометрические ключи и даже отремонтировал большинство из них, когда работал в динамометрическом отделении нашей лаборатории.

Работать с динамометрическими ключами было увлекательно. Тем не менее, я никогда особо не задумывался о том, что уникального в цифровых динамометрических ключах, я видел только несколько цифровых динамометрических ключей, и некоторые люди задаются вопросом: нужно ли их калибровать?

Давайте узнаем ответ!

Итак, нужно ли калибровать цифровые динамометрические ключи?

Цифровые динамометрические ключи или электронные динамометрические ключи необходимо калибровать по той простой причине, что электрическая схема внутри цифрового динамометрического ключа может иметь нестабильную подачу напряжения.Как правило, в аналого-цифровых преобразователях используется опорное напряжение, которое может дрейфовать, что также означает, что ваши показания могут быть неточными.

Хотя есть производители цифровых динамометрических ключей, которых я видел, у которых есть функция самокалибровки. Он проверяет все параметры динамометрического ключа при его включении и размещении на ровной поверхности. Тем не менее, я думаю, что этой проверки недостаточно для подтверждения точности цифрового динамометрического ключа.

Кроме того, в стандарте ISO 6789: 2017 говорится, что все динамометрические ключи должны быть откалиброваны.Частота калибровки варьируется и зависит от производителя, области применения и отрасли, поскольку в нашей лаборатории динамометрические ключи калибруются раз в полгода.

Но я знаю, что в других отраслях промышленности частота калибровки динамометрических ключей устанавливается на ежегодную калибровку.

Если вы не уверены, какой периодичности калибровки следует придерживаться, вам всегда следует сначала проверить рекомендации производителя.

Примечание: Если вы хотите ознакомиться с демонстрационным примером самокалибрующегося цифрового динамометрического ключа, прокрутите страницу вниз.

Пример демонстрации цифровой калибровки динамометрического ключа

Вот простая демонстрация того, как проверить цифровой динамометрический ключ на контрольной точке 50 фут-фунт.

Стандартный или динамометрический ключ для проверки калибровки используется для проверки точности цифрового динамометрического ключа.

Подключите цифровой динамометрический ключ к калибратору!

Приложите усилие к рукоятке крутящего момента правильно.

Примечание: Поскольку это цифровой динамометрический ключ, некоторые функции будут указывать, применяется ли желаемая установка крутящего момента.

Динамометрический ключ этого типа отправляет предупреждение или предупреждает, например, мигание зеленого или красного света, звуковой сигнал, а также вибрация ручки при достижении установленного крутящего момента.

В этом примере индикатор загорится зеленым, что означает, что установленный крутящий момент был достигнут.

В этом примере горит красный свет, что означает, что цифровой динамометрический ключ затянут с чрезмерным усилием.

Если это произойдет, ослабьте момент затяжки, верните его в правильное положение и снова приложите усилие для проверки.

Кроме того, с помощью этого специального цифрового динамометрического ключа вы можете загружать данные на свой компьютер, и никакого дополнительного программного обеспечения не требуется.

Это отличный пример калибровки цифрового динамометрического ключа. Полное видео вы можете посмотреть ниже!

Пример демонстрации самокалибрующегося цифрового динамометрического ключа

В этой демонстрации цифровой динамометрический ключ имеет функцию самокалибровки.

Хотя я все еще сомневаюсь, что это правильный метод калибровки, вам все равно нужно отправить свой инструмент в калибровочную лабораторию.

Калибровка начинается с размещения цифрового динамометрического ключа на плоской поверхности.

А затем включите питание цифрового динамометрического ключа.

Нужно подождать, и начнется самокалибровка.

Затем на дисплее отображается значение угла.

Затем на дисплее отображается значение крутящего момента.

Примечание: Неправильно взять инструмент и затем начать им пользоваться.Цифровой динамометрический ключ этого типа необходимо сначала установить на ровную поверхность и дать ему возможность выполнить самокалибровку.

Это пример самокалибровки цифрового динамометрического ключа! Полное видео вы можете посмотреть ниже!

Цифровой динамометрический ключ точен?

Точность цифрового динамометрического ключа будет зависеть от условий измерения крутящего момента.

Если мы собираемся проверить индивидуальные спецификации производителя, цифровой динамометрический ключ, который я видел, имеет точность ± 2% по часовой стрелке ± 3% против часовой стрелки от указанного значения.Кроме того, согласно Википедии, электронные динамометрические ключи могут иметь уровень точности от +/- 0,5% до 4% (полная статья здесь).

Опять же, если мы основываем это на спецификациях производителя, мы можем согласиться с тем, что цифровой динамометрический ключ очень точен.

Большинство пользователей динамометрических ключей говорят, что механический динамометрический ключ с защелкой имеет более высокую точность, поскольку электронные динамометрические ключи имеют очень плохую повторяемость.

А вот пользователи электронных динамометрических ключей говорят, что он более точный и ручки очень удобные.Производители сейчас разрабатывают более прочные и невероятно точные цифровые динамометрические ключи.

Мы не можем быть уверены в том, насколько точен динамометрический ключ, потому что это будет зависеть от того, насколько хорошо пользователь ими управляет.

Как пользоваться цифровым динамометрическим ключом?

Давайте рассмотрим пример использования цифрового динамометрического ключа. В этом примере мы рассмотрим электронный динамометрический ключ Quinn!

Итак, для цифрового динамометрического ключа нам нужно установить аккумулятор, сняв заглушку.

Затем снова наденьте его на корпус, оставьте на ровной поверхности и включите.

При включении не вынимайте его из корпуса и позвольте ему выполнить процедуру калибровки. Да, как я упоминал выше, он выполняет самокалибровку.

После рутинной самокалибровки вы можете выбрать три режима работы, например пик, график или первый пик. В приведенном выше примере выбран режим трассировки.

Это краткое руководство по использованию цифрового динамометрического ключа! Полное видео вы можете посмотреть ниже!

Вы также можете проверить цену этого товара здесь! (Ссылка Amazon)

Пример цифрового динамометрического ключа с углом

Хорошо, теперь мы посмотрим, как использовать цифровой динамометрический ключ с индикатором угла.

В данном примере это электронный динамометрический ключ GearWrench с углом!

Все, что вам нужно сделать, это установить желаемые единицы измерения и значение крутящего момента, нажимая определенные функциональные клавиши.

Для начала нужно приложить желаемый крутящий момент!

Затем вы кладете цифровой динамометрический ключ на горизонтальную плоскость, чтобы установить нулевое значение угла.

Установите правильный угол, который вам нужен!

Теперь он готов к использованию!

Итак, это настройки и быстрые приложения цифрового крутящего момента с углом! Вы также можете посмотреть полное видео ниже!

Вы можете ознакомиться с цифровым динамометрическим ключом GearWrench с угловым наконечником здесь! (Ссылка Amazon)

Пример использования цифрового адаптера крутящего момента


Вот еще один пример демонстрации использования цифрового адаптера крутящего момента.Вы можете использовать это для своих механических динамометрических ключей, и вы можете непосредственно прочитать значение на дисплее устройства.

В данном примере это цифровой динамометрический адаптер для портовых грузовых перевозок, который прост в использовании и установке.

Примечание. Не забудьте снять язычок, чтобы аккумулятор работал.

Для включения нужно нажать кнопку питания (посередине) на несколько секунд.

Некоторые цифровые адаптеры крутящего момента также предварительно настроены на Н · м или ньютон-метр, но вы можете изменить единицу измерения на фут-фунт или фут-фунт, одновременно нажав кнопки M и P / T.

Теперь вы также можете выбрать режим цифрового адаптера крутящего момента: от пика до пика или кривой, отображаемой на дисплее.

Примечание: Разница между режимом от пика до пика или режимом отслеживания на этом устройстве заключается в том, что в режиме от пика до пика значение крутящего момента будет отображаться на дисплее, в то время как режим отслеживания (такой же, как режим отслеживания) будет отображать реальное значение. время чтения.

Следующее, что вам нужно сделать, это установить желаемый крутящий момент, нажав знак плюс или минус на цифровом адаптере крутящего момента.Например, нажатие на знак плюса покажет текущее значение цифрового адаптера крутящего момента.

После того, как вы установите желаемый крутящий момент, вам нужно подождать несколько секунд, и он будет готов. Вы узнаете, что он готов к использованию, когда на дисплее отобразится ноль.

Совет: Вы также можете использовать функцию памяти, нажав кнопку M, чтобы сохранить показания крутящего момента.

Если вы хотите, например, затянуть болт с помощью обычного храпового механизма, теперь вы можете сделать это, прикрепив цифровой адаптер крутящего момента.

Когда вы начинаете слышать звук цифрового адаптера крутящего момента, это означает, что вы очень близки к желаемому крутящему моменту.

Итак, это краткий обзор использования цифрового адаптера крутящего момента! Полное видео вы можете посмотреть ниже!

Вы можете ознакомиться с этим цифровым динамометрическим адаптером для портовых грузовых перевозок здесь! (Ссылка Amazon)

Общие характеристики цифрового динамометрического ключа 3/8

Вот некоторые общие особенности цифровых динамометрических ключей 3/8, которые вам необходимо знать:

  • Установка батарей, производители иногда предоставляют три батарейки AA и обязательно проверяют полярность.
  • Самотестирование, это автоматически происходит каждый раз при замене батарей.
  • Индикатор уровня заряда батареи, цифровые динамометрические ключи имеют функцию, которая отображает значок батареи.
  • Несколько единиц, большинство цифровых динамометрических ключей имеют возможность переключения на различные доступные единицы (фут-фунт, дюйм-фунт, Нм, кгм).
  • Клавиши со стрелками вверх и вниз, это обычная особенность цифровых динамометрических ключей для установки значения крутящего момента.
  • Светодиод, зуммер и вибрация - это еще одна общая функция для предупреждения или предупреждения, когда пользователь достигает желаемого значения крутящего момента.
  • Подсветка, эта функция помогает пользователю лучше видеть дисплей, особенно в условиях низкой освещенности.
  • Угловой режим, это функция, которая становится все более распространенной для цифровых динамометрических ключей и используется для работы с крутящим моментом и уступом.
  • Предустановленные параметры, это полезная функция для добавления предустановленных значений крутящего момента или значений угла на цифровой динамометрический ключ, и они также могут быть удалены, если они больше не нужны.

Ознакомьтесь с некоторыми из последних цен на цифровые динамометрические ключи здесь! (Ссылка Amazon)

Обычный цифровой динамометрический адаптер 3/4

Вот некоторые из общих черт цифрового адаптера крутящего момента 3/4, которые вам необходимо знать:

  • Пиковый режим, удерживает максимальное значение крутящего момента, которое было применено.
  • В режиме отслеживания активно отображается приложенный крутящий момент на дисплее.
  • Звуковой сигнал, эта общая функция, предупреждающая пользователя о достижении указанного крутящего момента
  • Несколько единиц, вы можете переключаться на различные доступные единицы, как метрические, так и единицы SAE (футы.-Фунт, Н-м и кг-м)

Актуальную цену на этот цифровой адаптер крутящего момента 3/4 см. Здесь! (Ссылка Amazon)

Завершение

Вам необходимо проверить, что производитель говорит о калибровке ваших цифровых динамометрических ключей.

Ошибка при использовании прибора без знания правильности показаний. У вас может быть цифровой динамометрический адаптер для проверки вашего цифрового динамометрического ключа и сравнения показаний, или лучше отправить его в калибровочную мастерскую рядом с вашим домом.

Лучшие цифровые динамометрические ключи для ремонта в 2021 году

Фото: amazon.com

Динамометрический ключ - это специализированный инструмент, который регулярно используется при ремонте автомобилей, чтобы гарантировать, что детали автомобиля не будут недостаточно или слишком затянуты. Механические задачи проще и точнее с цифровыми динамометрическими ключами, которые оснащены цифровым дисплеем, показывающим точное значение используемого крутящего момента. Некоторые из этих устройств оснащены предупреждающими знаками, включая мигающие огни, звуки или вибрацию, которые указывают, когда вы достигли желаемого крутящего момента.

Цифровые динамометрические ключи предварительно откалиброваны. Некоторые позволяют предварительно установить несколько уровней крутящего момента, чтобы вы могли быстро переходить от одной повседневной задачи к другой одним нажатием кнопки. Впереди ознакомьтесь с некоторыми из лучших цифровых динамометрических ключей, рассмотренных на предмет эффективности, качества и общей стоимости.

  1. НАИЛУЧШИЙ В ЦЕЛОМ: Динамометрический ключ eTORK 1/2 дюйма с электронным приводом
  2. RUNNER UP: Динамометрический ключ eTORK с электронным приводом 3/8 дюйма
  3. НАИЛУЧШИЕ ХАРАКТЕРИСТИКИ: ACDelco ARM60 3/8 дюйма Цифровой динамометрический ключ
  4. НАИЛУЧШИЙ ДЛЯ ТОЧНОСТИ: Динамометрический ключ Summit Tools UltraPrecision Digital
  5. САМЫЙ УНИВЕРСАЛЬНЫЙ: Цифровой динамометрический адаптер ACDelco Heavy Duty

Фото: amazon.com

Что следует учитывать при выборе лучшего цифрового динамометрического ключа

Не ходите по магазинам, пока не узнаете, какие функции наиболее важны в цифровом динамометрическом гайковерте. Решение о том, насколько эти атрибуты важны для вас, поможет вам найти правильный цифровой динамометрический ключ для ваших нужд.

Единицы измерения точности и измерения

Одна из самых важных вещей, на которую вы обращаете внимание при покупке цифрового динамометрического ключа, - это точность.Если гаечный ключ не точен, вы можете недостаточно или слишком сильно затянуть его при использовании, что может привести к поломке или ослаблению крепежа во время работы станка. Большинство цифровых динамометрических ключей предварительно откалиброваны с точностью до ± 4%, хотя, безусловно, существуют более и менее точные цифровые динамометрические ключи.

Крутящий момент измеряется в дюймах-фунтах или фут-фунтах, где дюйм-фунт - это сила в 1 фунт, приложенная на 1 дюйм расстояния от точки поворота динамометрического ключа.Фут-фунт - это 1 фунт силы, приложенной на 1 фут расстояния от точки поворота.

Диапазон крутящего момента

Если диапазон цифрового динамометрического ключа слишком мал, типы работ, которые вы можете выполнять с ним, ограничены. Динамометрический ключ с максимальным радиусом действия менее 100 футов на фунт идеально подходит для простых задач, таких как работа на газонокосилке или велосипеде. Однако гаечные ключи с более низким диапазоном крутящего момента не особо подходят для большинства автомобильных и механических динамометрических ключей.

Некоторые цифровые динамометрические ключи имеют очень широкий диапазон крутящего момента, при этом максимальная сила некоторых динамометрических ключей достигает 1000 фунтов на фут.Тем не менее, большинство цифровых динамометрических ключей имеют средний диапазон, который достигает 150 фунт-футов, что более чем достаточно для затягивания гаек на вашем автомобиле.

Многонаправленное натяжение

Многонаправленное натяжение или храповик позволяет пользователю быстро изменять направление гаечного ключа для измерения крутящего момента как по часовой, так и против часовой стрелки. Динамометрический ключ с этой функцией дает пользователю лучший доступ, чем ключ, работающий только по часовой стрелке.Вы не увидите динамометрических ключей с этой функцией часто, потому что их никогда не следует использовать для ослабления гаек. Это связано с тем, что гайка может сначала заедать, когда вы пытаетесь ее ослабить, и когда динамометрический ключ прикладывает силу, гайка может выскочить вперед и потребовать повторной калибровки гаечного ключа.

Комфортная рукоятка

Большинство динамометрических ключей поставляются с прорезиненной пластиковой ручкой или стальной ручкой с выступом. Плюс резиновых захватов в том, что они удобны и снижают утомляемость рук; металлические ручки позволяют лучше контролировать гаечный ключ.Какой бы вариант вы ни выбрали, ручка - важный аспект, о котором следует помнить при поиске нового динамометрического ключа.

При использовании цифрового динамометрического ключа на длительных отрезках времени рекомендуется уделять первоочередное внимание комфорту и выбирать эргономичную рукоятку, чтобы не было судорог в руке. Что наиболее важно, так это то, что выбранный вами цифровой динамометрический ключ имеет рукоятку, за которую можно держать руку, не соскальзывая. Вы должны иметь возможность быстро останавливать движение рукоятки гаечного ключа при достижении желаемого уровня крутящего момента, чтобы не затягивать гайку слишком сильно.

Читаемость шкалы

Цифровые динамометрические ключи имеют большое преимущество по сравнению с другими типами динамометрических ключей, когда дело доходит до их надежности шкалы, поскольку они имеют хорошо заметные дисплеи, на которых отображается текущее значение крутящего момента. Однако размер, оттенки, текст и даже пункты меню на цифровом дисплее различаются для разных продуктов.

Если вам трудно читать мелкий текст, вам может подойти цифровой динамометрический ключ с большим, легко читаемым дисплеем.Если вы работаете в условиях недостаточного освещения, например в гараже или мастерской, ищите цифровой экран с подсветкой. Просто не забывайте держать батареи в цифровом динамометрическом ключе заряженными, иначе вы вообще не сможете читать шкалу.

Функции предупреждений

Замечательная особенность цифрового динамометрического ключа - это предупреждение, которое сообщит вам, когда вы достигнете желаемого крутящего момента на дюйм-фунт или фут-фунт. Некоторые продукты предупреждают пользователей с помощью мигающего светодиода или визуального индикатора на цифровом экране, а другие - с помощью вибрации ручки, звукового сигнала или комбинации двух или более этих сигналов.Визуальные индикаторы на цифровом дисплее могут даже сигнализировать о том, насколько вы превысили оптимальный крутящий момент. Эта функция аварийного оповещения делает затяжку крепежных элементов во время работы почти надежной, потому что гаечный ключ говорит вам остановиться.

Автоотключение

Цифровые динамометрические ключи питаются от батарей, которые управляют цифровым экраном, внутренними механизмами измерительного устройства и системами оповещения. Проблема с батареями, конечно же, в том, что они могут разрядиться.В этом случае вам необходимо либо перезарядить батареи, либо заменить их, прежде чем вы сможете продолжить работу.

Чтобы продлить срок службы аккумулятора цифрового динамометрического ключа, некоторые модели автоматически отключаются после нескольких минут бездействия. Учитывая, сколько раз вы можете класть и поднимать динамометрический ключ, работая с автомобилем, не выключая его, эта функция автоматического отключения, вероятно, значительно сэкономит вам время автономной работы.

Чемодан для хранения

Цифровые динамометрические ключи - это чувствительные устройства, точность которых может быть снижена, если их ударить о что-либо или уронить на землю.Чтобы защитить устройство и уменьшить количество повторных калибровок, поищите цифровой динамометрический ключ, который поставляется в футляре для хранения.

Корпуса динамометрических ключей для цифровых ключей обычно изготавливаются из твердого и прочного пластика, который защищает инструмент, но при этом легкий и удобный для переноски. Для дополнительной защиты и безопасности приобретите футляр для динамометрического ключа с внутренней набивкой и запирающейся застежкой.

Наши фавориты

Эти рекомендации по выбору лучшего цифрового динамометрического ключа были выбраны на основе качества, цены и некоторых основных характеристик, упомянутых выше.Ищете ли вы модель с высочайшей точностью или модель, которая не обойдется вам дорого, начните поиск здесь.

Фото: amazon.com

Этот цифровой динамометрический ключ имеет механизм разблокировки на шарикоподшипниках, который обеспечивает большую чувствительность, стабильность и точность во время работы. Он имеет фиксирующую ручку, которая предотвращает случайное изменение выбранного крутящего момента. Его дисплей позволяет пользователю мгновенно преобразовывать четыре единицы измерения крутящего момента: фут-фунт, дюйм-фунт, ньютон-метр и килограмм-сантиметр.

eTORK имеет диапазон крутящего момента от 25 до 250 фут-фунтов и может работать с точностью ± 3 процента по часовой стрелке и ± 6 процентов по часовой стрелке. Хотя этот цифровой динамометрический ключ не подает визуального оповещения, когда вы приближаетесь к желаемой настройке крутящего момента, он издает слышимый щелкающий звук, аналогичный звуку, который издает обычный динамометрический ключ, чтобы не допустить чрезмерного затягивания креплений. .

Фото: amazon.com

Этот гаечный ключ от eTORK с низким диапазоном крутящего момента от 2 до 21 фут-фунт отлично подходит для работы на велосипедах, небольших транспортных средствах для отдыха и двигателях больших электроинструментов.Его цифровой дисплей может быть настроен для отображения крутящего момента в четырех единицах измерения, включая дюйм-фунт, ньютон-метр, фут-фунт и килограмм-сантиметр.

Корпус этого инструмента из закаленной легированной стали прочен и долговечен, но при этом достаточно тонкий, чтобы поместиться в ограниченном пространстве. Его можно использовать как по часовой, так и против часовой стрелки, с классом точности ± 3 процента по часовой стрелке и ± 6 процентов против часовой стрелки. И он поставляется в жестком пластиковом футляре для переноски.

Фото: amazon.com

У этого цифрового динамометрического ключа есть несколько наворотов, которые сделают вашу следующую ремонтную работу несложной: его встроенная система оповещения издает слышимый жужжащий звук и мигает ярким светодиодным светом, когда вы почти достигли желаемый крутящий момент.Он также может работать в разных направлениях с точностью ± 2 процента по часовой стрелке и ± 3 процента против часовой стрелки.

Благодаря более низкому диапазону крутящего момента от 2 до 37 фут-фунтов, этот ACDelco подходит для таких задач, как ремонт более мощных электроинструментов, работа с вашим четырехколесным или внедорожным велосипедом или регулировка вашего велосипеда. Он может выполнять измерения в килограммах-сантиметрах, ньютон-метрах, дюймах-фунтах и ​​фут-фунтах и ​​имеет множество режимов для каждого этапа вашей работы: он работает в режиме крутящего момента для приложения давления, в режиме измерения для измерения крутящего момента, пикового значения режим отображения пиковых значений крутящего момента на экране и режим отслеживания для отслеживания текущего приложенного крутящего момента в реальном времени.

Точность является первостепенной задачей при работе с автомобилем, поэтому неплохо иметь инструмент с высокой степенью точности. Этот цифровой динамометрический ключ от Summit Tools может похвастаться впечатляющей точностью ± 1 процент. Он позволяет вам установить целевой крутящий момент, а затем установить гаечный ключ в режим пиковой нагрузки или слежения. В пиковом режиме цифровой дисплей будет отслеживать максимальное значение используемого крутящего момента, чтобы вы могли видеть, какое усилие было приложено. Этот режим полезен в ситуациях, когда вы не видите цифровой экран при использовании гаечного ключа.

Режим отслеживания - это обновление в реальном времени текущего применяемого крутящего момента. Оба режима предупреждают вас с помощью мигающего светодиода и звукового сигнала при приближении к желаемому крутящему моменту. Этот цифровой динамометрический ключ имеет диапазон крутящего момента от 7,4 до 147,5 фут-фунтов и может отображать измерения крутящего момента в килограммах-сантиметрах, ньютон-метрах, дюймах-фунтах и ​​фут-фунтах.

Фото: amazon.com

Этот адаптер для цифрового динамометрического ключа позволяет использовать любой обычный гаечный ключ с храповым механизмом в качестве цифрового динамометрического ключа, и он вполне может быть одним из самых универсальных инструментов в вашей мастерской или гараже.Компактный адаптер устанавливается на квадратный хвостовик ключа с трещоткой. Он обеспечивает цифровое считывание приложенного крутящего момента на ЖК-экране с подсветкой.

Этот адаптер ACDelco имеет широкий диапазон от 25 до 250 фут-фунтов, разнонаправленную функциональность, точность по часовой стрелке ± 1,5 процента и точность против часовой стрелки ± 2,5 процента. Он также имеет звуковой зуммер и мигающий светодиод, чтобы предупредить вас, прежде чем вы чрезмерно затянете крепления. Когда закончите, просто упакуйте адаптер в прилагаемый жесткий пластиковый мини-футляр.

Преимущества владения цифровым динамометрическим ключом

Цифровой динамометрический ключ представляет собой модернизацию обычного динамометрического ключа по нескольким причинам: во-первых, цифровое устройство использует встроенные оповещения, включая звук, свет и даже вибрацию. чтобы вы не перетянули крепеж, над которым работаете.

Цифровой дисплей цифрового динамометрического ключа также намного легче читать, чем физический дисплей обычного динамометрического ключа; многие цифровые продукты даже имеют экраны с подсветкой, на которых можно читать в темноте.Еще одним большим преимуществом владения цифровым динамометрическим ключом является то, что он предварительно откалиброван. Когда вам действительно нужно откалибровать цифровой гаечный ключ, это сделать проще, чем с помощью обычного динамометрического ключа, поскольку цифровой дисплей обеспечивает более точные измерения.

  • Цифровые динамометрические ключи имеют встроенную систему оповещения, чтобы уведомить вас о достижении оптимального крутящего момента.
  • Цифровой дисплей намного проще использовать для получения точных показаний приложенного крутящего момента.
  • Цифровые динамометрические ключи предварительно откалиброваны, и их легче калибровать, чем обычный динамометрический ключ.

Часто задаваемые вопросы о вашем новом цифровом динамометрическом ключе

Ниже приведены полезные ответы на некоторые из наиболее распространенных вопросов о динамометрических ключах.

В. Что такое цифровой динамометрический ключ?

Цифровой динамометрический ключ - это предварительно откалиброванный динамометрический ключ, который отображает выходной крутящий момент на цифровом экране. Когда вы достигнете требуемого крутящего момента, гаечный ключ уведомит вас гудком, звуковым сигналом, вибрацией, светом или какой-либо комбинацией этих сигналов, чтобы вы не перетягивали крепление.

В. Как узнать, точен ли мой динамометрический ключ?

Чтобы узнать, точен ли ваш динамометрический ключ, вы можете проверить показание крутящего момента на цифровом дисплее по сравнению с известным выходным крутящим моментом. Вот как это сделать:

  1. Закрепите квадратный хвостовик ключа в настольных тисках, чтобы остальная часть ключа могла свободно двигаться.
  2. Измерьте расстояние между квадратом на головке гаечного ключа и точкой на рукоятке, в которой вы держите ключ.
  3. Умножьте расстояние, измеренное на шаге 2, на 20, чтобы найти настройку динамометрического ключа дюйм-фунт.
  4. Повесьте 20-фунтовый груз на тонкой веревке в том месте на рукоятке динамометрического ключа, где вы обычно держитесь (часто отмечено линией).
  5. Если показания на цифровом дисплее совпадают с результатами в дюймах-фунтах на шаге 3, ваш цифровой динамометрический ключ является точным.
  6. Если он неточный, вы можете откалибровать его самостоятельно или обратитесь к опытному профессионалу, который откалибрует его для вас.

В. Как откалибровать динамометрический ключ?

Вы можете откалибровать динамометрический ключ, используя настольные тиски, 20-фунтовый груз, тонкую веревку или струну (способную удерживать не менее 20 фунтов) и измерительную ленту.

  1. Измерьте длину динамометрического ключа от квадрата на головке до точной точки на рукоятке, в которой вы сжимаете гаечный ключ. Эта линия обычно отмечается уже на динамометрическом ключе, поэтому вам не нужно делать оценку на основе вашего среднего использования.
  2. Вставьте квадратный привод динамометрического ключа в тиски и затяните его.
  3. Умножьте измерение, которое вы сделали на шаге 1, на 20, чтобы найти требуемую настройку дюйм-фунт для динамометрического ключа.
  4. Свяжите петлю через 20-фунтовый груз с веревкой и подвесьте ее за конец ручки, на котором вы сделали первое измерение.
  5. Проверьте показание на цифровом дисплее, которое должно соответствовать измерению в дюймах-фунтах, которое вы установили на шаге 3. Если оно не совпадает, переместите гирю к головке или концу цифрового динамометрического ключа, пока не появится показание в дюймах-фунтах. правильно совпадает с тем, что вы ввели.
  6. Измерьте длину динамометрического ключа от квадрата до точки, где висит груз, и умножьте полученное значение на 20 фунтов.
  7. Теперь, когда вы собрали информацию, вы можете рассчитать крутящий момент гаечного ключа по формуле Ta = Ts x (D1 / D2).«Ta» - это приложенный крутящий момент. «Ts» обозначает настройку крутящего момента. «D1» - это расстояние, измеренное на шаге 1, а «D2» - это расстояние, измеренное на шаге 8.
  8. Используя это число, вы можете умножить предполагаемый крутящий момент на разницу, чтобы получить правильную настройку крутящего момента для вашего конкретного динамометрического ключа.

В. Как часто мне следует калибровать цифровой динамометрический ключ?

Вам следует калибровать цифровой динамометрический ключ не реже одного раза в год; однако, если вы используете его регулярно, вы можете калибровать его два или более раз в год.

Тестирование и обзор динамометрического ключа Husky 1/2 дюйма

Есть старая аркадная игра, которую обычно можно найти в барах. где люди могут собраться вокруг, отбросив несколько, и проверить истинную природу своей силы. Я не думаю, что у него есть какое-то настоящее единое название, это просто «игра с боксерской грушей». Вы знаете один, потому что в нем обычно доминирует самый большой человек в пабе. Они замахиваются на плавающую сумку, и автомат регистрирует 424 балла, за ним следует предполагаемый слабак, который случайно постукивает по сумке и набирает 602 балла.Невозможно!

Несмотря на то, насколько серьезно люди относятся к нему и используют его, чтобы вызвать или перенести крайнее смущение, это не совсем научное измерение. Поэтому мы хотели бы предложить новую игру, предназначенную для автомобильных энтузиастов: «Как сильно вы можете затянуть эту гайку» с помощью точного динамометрического ключа. Проигравший должен провернуть колесо.

Динамометрические ключи - необходимый инструмент в мастерской любого любителя или серьезного механика. Технически они не используются для измерения силы, но они точно сообщают пользователю, когда гаечный ключ достигает желаемого значения крутящего момента.Бесчисленное количество гаек и болтов на вашем автомобиле требуют точных требований к крутящему моменту, и обычный торцовый ключ не поможет. Однако выбор динамометрического ключа для покупки может сбивать с толку и раздражать, поскольку существует так много типов динамометрических ключей и так много брендов, которые их производят.

Канал Guides & Gear Drive пытается найти лучший вариант, просматривая страницы вариантов и проверяя их в реальной жизни. Итак, сегодня мы поговорим о динамометрическом ключе Husky с приводом 1/2 дюйма, который вы можете найти в Home Depot.

Наша первая реакция на динамометрический ключ Husky ½ дюйма

Иногда лучшим вариантом является имеющийся вариант, а динамометрический ключ Husky 1/2 дюйма был единственным стоящим вариантом после звонка в Lowe's, посещения AutoZone и идя в Home Depot. Husky - это собственная торговая марка Home Depot, поэтому это был единственный динамометрический ключ, доступный в обычном магазине, но он был значительно превосходящим продуктом по сравнению с динамометрическим ключом за 15 долларов в AutoZone.

Динамометрический ключ Husky можно найти на полках в секции ручных инструментов в проходе с оборудованием.Он запакован в один из тех ужасных пластиковых корпусов, которые слились воедино в нескольких точках по краям. Я старался открыть его как можно чище, но у меня ничего не получалось. Я разозлился, что он не развалился, пришлось потянуть сильнее, и в итоге я разорвал несколько частей пакета, так что не надейтесь, чтобы это сохранилось.

Вынутый из пластика гаечный ключ заправляется в пластиковый корпус, полученный выдувным формованием. Это только пластик, без пены или амортизатора, а пластик довольно легко сгибается и вдавливается.Так что да, у него есть чехол для защиты, но он не ожидает, что он выдержит любой вес или серьезные удары.

Мое первое впечатление от Husky - то, что он массивный и тяжелый. Когда моя девушка увидела его, она заметила, что это можно использовать как законное оружие, и она не ошиблась; это похоже на клюшку для мини-гольфа на стероидах. Полезно, что он поставляется в футляре, поскольку динамометрические ключи требуют хорошей защиты и обращения, и я был рад увидеть, что в основном он сделан из стальных деталей, а не из дешевого пластика.Также было приятно увидеть сертификат калибровки со всеми подробностями о том, когда он был осмотрен.

Цена

Счет оказался на 79,97 долларов, то есть около 88 долларов с учетом налогов в Чикаго. Это похоже на модель Kobalt от Lowe, которая на момент написания работала по цене 89,95 долларов до налогов ( сейчас продается по цене 49,97 долларов на момент написания ), в то время как модель Menard Masterforce стоит 59,97 долларов до налогов, хотя модель Masterforce стоит короче хаски. Для справки: модель из Питтсбурга от Harbour Freight стоит 19 долларов.99. OEM-инструменты Autozone за 87,00 долларов и варианты Duralast за 46,99 долларов даже не соответствовали одним и тем же характеристикам, поскольку они были ограничены крутящим моментом 10–150 фут-фунтов по сравнению с диапазоном 50–250 фут-фунтов у Husky.

Если вы хотите остановиться на Husky, HD также предлагает комбинированный пакет за 100 долларов с ½-дюймовым выключателем или комбинированный пакет за 149 долларов с динамометрическими ключами ½ дюйма и ⅜ дюйма. Электронный цифровой динамометрический ключ Husky 3/8 дюйма на момент написания оценивался в 159 долларов США.

Как добиться успеха с помощью ½-дюймового динамометрического ключа Husky

Good : прочная конструкция, громкий и очевидный щелчок, плавная регулировка шкалы блокировки, удобная резиновая ручка, сразу же доступна для получения в Home Depot, надежная гарантия.

Плохо : неприменимо к числам с низким крутящим моментом, не работает против часовой стрелки, длина может ограничивать параметры использования, тяжело носить с собой, пластиковый корпус гибкий, неприменим к значениям с низким крутящим моментом. Также сделано в Китае, что может оттолкнуть некоторых людей из-за гордости страны и потенциальных проблем с качеством.

Проверить последнюю цену

Как только я получил дом Husky, я заметил небольшую икоту: у меня были только розетки на 1/4 и 3/8 дюйма. К счастью, у меня есть удобный набор коротких адаптеров Gearhead, поэтому я схватил их и направился на стоянку, где мог бы поработать (в моем гараже в квартире слишком темно и неудобно).

В последний раз, когда я снимал колеса, я использовал ударный гаечный ключ, чтобы снова их установить. Знаю, знаю, это не самая лучшая практика, но когда вы торопитесь, это самый простой способ. Итак, я решил, что исправлю их, сняв их все и снова затянув их правильным образом с помощью динамометрического ключа.

Это хорошее место, чтобы напомнить всем, что нельзя использовать динамометрический ключ для откручивания болтов или слома гаек. Этот инструмент имеет очень конкретную цель - измерение и определение крутящего момента, и при неправильном использовании для других целей он может повредить механизм, нарушить калибровку и оставить вас с бесполезным инструментом.Если вы использовали неправильно откалиброванный инструмент для затяжки, вы можете получить неправильный крутящий момент, и что-то в вашем автомобиле может быть повреждено или того хуже. Итак, я использовал гаечный ключ моей машины, чтобы открутить все гайки, и подготовил их для повторной затяжки.

Чтобы понять, что происходит со всеми цифрами на динамометрическом ключе Husky, может потребоваться немного мозгов, но как только вы его получите, им будет очень легко пользоваться и следить за ним. На ножке гаечного ключа есть две карты ступенчатых интервалов: одна для ньютон-метров и одна для фут-фунтов.Для фунтов на фут они увеличиваются на 20, а воротник вокруг ножки используется для измерения с шагом 2. Потяните вниз скользящую втулку рядом с ручкой, чтобы разблокировать механизм блокировки, затем поверните его, чтобы увеличить или уменьшить установленный крутящий момент. Отпустите хомут, и ключ зафиксируется в следующем интервале. Спецификация крутящего момента гайки для моего Acura RSX 2003 года составляет 80 футов фунтов, поэтому я установил Husky на 80 и приступил к работе.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
