Трехуровневый регулятор напряжения: схема подключения, как проверить, признаки неисправности » Авто центр ру

Трехуровневый регулятор напряжения (РН) представляет собой один из основных составляющих элементов генераторного устройства. Как известно, выход из строя генератора может привести к неработоспособности автомобиля в целом, поэтому состояние всех его деталей и механизмов всегда должно быть рабочим. Подробнее о регуляторе, его разновидностях, а также диагностике вы можете узнать из этого материала.

[ Скрыть]

Характеристика регулятора напряжения

Что такое регулятор постоянного тока, какую роль он играет в автомобильном генераторе, какое напряжение должен выдавать генератор? Можно ли поднять и увеличить количество выдаваемого параметра с помощью простейшего трехуровневого устройства? Для начала давайте разберем, какова конструкция элемента и в чем заключается его предназначение.

Назначение

Итак, для чего применяется электронный регулятор напряжения генератора автомобиля? При запуске силового агрегата, как известно, в первую очередь начинает вращаться коленчатый вал, это происходит в результате воздействия на него постоянного тока. Ток в амперах осуществляет начало движения роторного механизма, после чего начинает функционировать генераторный узел. Регулятор постоянного напряжения используется для контроля всех процессов.

Если напряжение будет не высоким, а из-за выхода из строя регулятора напряжения генератора мощность механизма будет отсутствовать, узел запустить не получится. При отсутствии мощности генератора ток в амперах просто не будет подаваться на оборудование. Простой регулятор напряжения дает возможность удерживать ток в амперах в указанном диапазоне, это его основное предназначение.

Конструкция

Теперь разберем вопрос устройства: любой повышающий РН, даже простой и самодельный, будет состоять из:

1. Выпрямительного блока. Этот элемент включает в себя несколько диодных компонентов, обычно их количество равно шести. Все компоненты этого блока подключаются между собой по специальному мосту.
2. Роторный механизм с обмоткой. Это устройство осуществляет вращение вокруг оси, его предназначение заключается в образовании магнитного поля внутри узла.
3. Статорный механизм. На корпусе данного устройства расположены три обмотки, подключенные друг к другу. Благодаря этим обмоткам обеспечивается не только обеспечение более повышенного заряда, а также увеличения мощности для автомобильного аккумулятора. Они также позволяют обеспечить током всю электросеть транспортного средства.
4. Крыльчатки. Данный элемент устанавливается на внешней части механизма. Крыльчатка используется для обдува и охлаждения обмотки, без нее возможен перегрев последней.
5. Корпусная крышка. Ее назначение заключается в скрытии все составляющих конструктивных частей узла, благодаря чем у обеспечивается надежная защита устройства от воздействия грязи и пыли. В зависимости от модели, крышка может иметь специальный кожух — если конструкция подразумевает его наличие, то регуляторный элемент будет расположен сразу за ним.
6. И само реле. Если генератор выдает большое напряжение, не свойственное для бортовой сети, или слишком низкое, то реле позволит стабилизировать этот параметр до нужного уровня. Стабилизатор должен обеспечить именно оптимальное напряжение, не повышенное и не пониженное (автор видео — Виталий Галанкин).

Принцип работы

В том случае, если вы решите подключить обмотку без регуляторного устройства к источнику питания, то значение постоянного тока после подсоединения, разумеется, будет повышенным. С помощью данного устройства осуществляется выравнивание значения, что позволяет предотвратить поломку оборудования. Регуляторное устройство асинхронного генераторного узла — это, фактически, выключатель.

Если напряжение на зажимах генератора не соответствует норме, механизм осуществляет регулировку параметра до нужного значения.

Перед тем, как повысить напряжение генератора, необходимо точно узнать, сколько должен быть параметр на конкретном устройстве. В идеале значение должно варьироваться в районе 14-14.2 вольт, но допускается от 13.6 вольт. Здесь многое зависит от модели автомобиля и самого генераторного узла, установленного на нем. Поэтому точно узнать, сколько вольт должно быть, нужно в технической документации.

Следует отметить, что выработка параметра производится по принципу — когда вращается роторный узел, на обмотку поступает невысокое напряжение, а в ходе вращения на выводах механизма образуется переменный ток. Впоследствии он передается на обмотку. Если вы не знаете, как повысить напряжение генератора, то в первую очередь следует проверить качество натяжки самого ремня. Как правило, о необходимости увеличивать и повышать значение напряжения автовладельца задумываются в том случае, если ремешок устройства ослаб, хотя его нужно просто подтянуть (автор видео — канал T-Strannik).

Разновидности

Схема подключения РН практически идентична на всех видах генераторных узлов, однако существуют определенные разновидности девайсов.

Какие виды РН можно найти в продаже:

1. Двухуровневые РН. Такие регуляторы на сегодняшний день считаются устаревшими, в большинстве своем они используются на отечественных авто. Конструктивно такой РН состоит из электромагнитного элемента, подключаемого к контроллеру обмотки. Также устройство оснащается пружинами, которые используются как задающие элементы, и подвижным рычагом, использующимся для стабилизации.
   Двухуровневые РН обычно небольшие по размерам. Существенным минусом девайсов такого типа считается невысокий срок службы, в результате чего они довольно быстро выходят из строя.
2. Полупроводниковые РН на 40 ампер. В отличие от вышеописанных, такие РН обладают более высоким сроком службы, а это, в свою очередь, обеспечивает их более стабильную работу на протяжении всего ресурса эксплуатации.
3. Трехуровневные РН. Такие девайсы по конструктивным особенностям схожи с вышеописанными. Единственно и важно отличие заключается в наличии в конструкции добавочного сопротивления.
4. Многоуровневые РН. Как можно понять из названия, такие РН имеют много уровней защиты благодаря тому, что в их конструкции может быть 3-5 добавочных сопротивлений. В результате этого многие специалисты считают, что такое РН более эффективны и надежные, чем другие виды.

Фотогалерея «Самые распространенные виды РН»

1. Двухуровневый РН для автомобиля ГАЗ

2. Трехуровневый РН фирмы «Совет автоэлектрика»

Проведение диагностики РН своими руками

Теперь расскажем о том, как проверить трехуровневый регулятор напряжения своими руками. Процедура проверки регулятора может быть произведена как на СТО, так и в гаражных условиях, мы же рассмотрим второй вариант. Проверка регулятора напряжения на 40 ампер или меньше должна выполняться с помощью тестера — вольтметра либо мультиметра. Также следует учитывать, что выявление неисправностей в работе РН должно производиться исключительно при полностью заряженной АКБ.

Итак, как проверить регулятор напряжения генератора с помощью тестера:

1. В первую очередь нужно открыть капот и повернуть ключ в замке, включив зажигание.
2. Далее, производится запуск силового агрегата. Двигатель должен поработать вхолостую какое-то время, для получения более точных данных диагностики рекомендуется включить оптику. Число оборотов при работе двигателя должно составлять в районе 2.5-3 тысяч. Чтобы ДВС перешел в такой режим работы, обычно требуется подождать примерно 10 минут.
3. Затем производится подключение щупов тестера к аккумуляторным выводам. Когда вы подключили тестер, на его дисплее должны высветиться показатели диагностики, в идеале они должны составлять примерно 14.1-14.3 вольта.

Если проверка показала другие значения, будь они более высокими или низкими, то нужно заняться ремонтом генераторного узла. Но как показывает практика, проблема обычно кроется именно в РН, поэтому вероятнее всего, его придется заменить. Перед тем, как приступить к диагностике, удостоверьтесь в том, что ремень нормально натянут. Во время диагностики не допускается замыкание контактов, так как это может стать причиной деформации и выхода из строя выпрямительного блока.

Видео «Подключение трехуровневого РН своими руками»

Подробная инструкция по подключению трехуровневого РН с описанием основных нюансов приведена в ролике ниже (автор — канал altevaa TV).

Для чего служит реле на генераторе?

Вольтметр или контрольную лампу необходимо подключить к щеткам или выходу реле. При исправном реле при подаче напряжения 12-14 вольт на выходе (щетках) должно появляться напряжение (загораться контрольная лампа). При подаче напряжения 16-22 вольт лампа должна гаснуть. Если лампа горит постоянно, то реле пробито.

Содержание

Для чего служит реле на генераторе?

По сути, реле генератора «следит» за выходным напряжением и силой тока, от которого питается обмотка напряжения. Как только выходное напряжение становится слишком большим, реле уменьшает силу тока возбуждения. Если ситуация обратная и напряжение генератора уменьшилось, следует повышение тока на возбуждающую обмотку.

Где находится реле зарядки на ваз 2106?

Схема зарядки ВАЗ 2106 включает в себя реле контрольной лампы заряда типа РС-702 обеспечивает включение и выключение сигнальной лампы на панели приборов, что свидетельствует о наличии или отсутствии заряда и исправности генератора. Расположено реле на правом крыле в подкапотном пространстве.

Почему горит регулятор напряжения ВАЗ 2107?

Когда лампа светится в обоих случаях – это означает, что в устройстве пробой. Если в обоих случаях лампа не горит, то отсутствует контакт между выводами регулятора и щетками, или в устройстве имеется обрыв. Еще одной причиной неправильного регулирования напряжения может быть износ или заедание щеток.

Как определить неисправность реле регулятора генератора?

При показаниях до 14,5 В лампа должна гореть, а после превышения гаснуть. Если после уменьшения ниже 14,5 она загорается снова, значит реле-регулятор исправен. При отклонениях работы в ту или иную сторону реле будет давать перезаряд или не выдавать необходимый ток для заряда, что является поводом для его замены.

Как проверить реле работает или нет?

Чтобы проверить реле необходимо (все контакты реле подписаны, а силовые контакты обычно имеют желтоватый оттенок): Подать напряжение 12 В (например, от аккумулятора) на выводы обмотки катушки реле (управляющие контакты 85 и 86). Измерить сопротивление (мультиметр в режиме омметра) между силовыми выводами (30 и 87).

Как работает реле напряжения генератора автомобиля?

Измерительный элемент, построенный на основе делителя напряжения, постоянно отслеживает силу тока в ОВГ и преобразует ее в сигнал, поступающий на элемент сравнения (управления). Здесь сигнал сравнивается с эталоном — тем значением напряжения, которое в норме должно действовать в электросистеме автомобиля.

Что за таблетка на генераторе?

Для его стабилизации на определенном уровне изменяют магнитный поток генератора, управляя током обмотки возбуждения. Именно этим и занимаются интегральные регуляторы напряжения (ИРН), они же – “таблетки”.

Для чего реле регулятор напряжения?

Реле-регулятор напряжения – специальное устройство в автомобиле, которое сохраняет бортовое напряжение сети, получаемое с генератора. Это приспособление необходимо для того, чтобы обеспечить равномерную подачу напряжения.

Что контролирует регулятор напряжения?

Регулятор напряжения — это устройство, позволяющее изменять величину электрического напряжения на выходе при воздействии на органы управления, либо при поступлении управляющего сигнала.

Как работает регулятор напряжения В машине?

Увеличение силы тока в обмотке возбуждения увеличивает магнитный поток и с ним напряжение генератора, снижение тока возбуждения уменьшает напряжение. Все регуляторы напряжения, отечественные и зарубежные, стабилизируют напряжение изменением тока возбуждения.

В чем отличие реле напряжения от стабилизатора напряжения?

Основная функция стабилизаторов — стабилизация питающего напряжения, в то время, как реле контроля напряжения является прибором автоматики и предназначены именно для защиты от скачков и перепадов напряжения. Их схемотехника лучше реагирует на скачки и перепады, она более быстродействующая.

Как проверить регулятор напряжения В генераторе?

Самый простой метод проверки регулятора состоит в замере мультиметром напряжения на аккумуляторных клеммах. Однако стоит сразу оговориться, что приведенный далее алгоритм не дает 100% вероятности выхода из строя именно регулятора. Возможно, вышел из строя непосредственно генератор.

Что такое реле зарядки?

Поэтому его часто называют реле зарядки АКБ. Он выравнивает напряжение в бортовой сети и поддерживает его в необходимых пределах вне зависимости от частоты вращения ротора генератора, изменения нагрузки, перепадов температуры. Реле-регулятор может быть частью генератора или отдельным устройством.

Когда менять регулятор напряжения?

Если у вас есть отклонения, в большую или меньшую сторону, а именно при любых оборотах напряжение так и осталось в 12,7В, или даже упало до 12В, то это говорит о неисправности реле-регулятора. Также если напряжение выше 14,5В, например – 15 – 16В, опять же неисправен реле-регулятора, нужно менять.

Что лучше реле контроля напряжения или стабилизатор?

Достоинства реле контроля напряжения

Высокая степень быстродействия. Приборы разработаны специально для защиты от перепадов, поэтому они быстрее реагируют на резкие изменения показателей. По сравнению со стабилизаторами, менее чувствительны к пыли. Нет необходимости в дополнительном охлаждении, т.

Нужно ли реле контроля напряжения в квартире?

Скачки напряжения пагубно влияют на подключенные электроприборы и могут вывести их из строя. Чтобы предохранить бытовую технику от поломок, необходима защита сети от перепадов напряжения. Для такой защиты используются простые и надежные приборы – реле контроля напряжения.

Нужно ли заземлять стабилизатор напряжения?

один важный момент – заземление. Эксплуатация без него небезопасна, так как существует риск попадания напряжения на металлический корпус. Поэтому необходимо соединить разъём «РЕ» стабилизатора (при его отсутствии корпусной контакт) с соответствующей шиной в распределительном щите.

Можно ли включать стабилизатор напряжения без заземления?

Внимание! Подключение проводника защитного заземления обязательно! Стабилизатор, эксплуатируемый без защитного заземления, может неправильно функционировать, а в ряде ситуаций – представлять угрозу как для исправности нагрузки, так и для жизни и здоровья окружающих людей.

Куда не рекомендуется устанавливать стабилизаторы?

Если вы задумаете установить стабилизатор напряжения в котельной, помните что это в первую очередь помещение где может возникнуть порыв трубы отопления или протечка вентиля. А стабилизатор — это электрический прибор. Поэтому в таких помещениях его ни в коем случае нельзя размещать на полу.

Куда ставить стабилизатор напряжения?

Если стабилизатор приобретается на дом или квартиру, то правильным будет установить его как можно ближе к распределительному щиту. Если стабилизатор покупается для защиты какого то конкретного электроприбора, например, отопительного котла — желательна установка в непосредственной к нему близости.

Как проверить работоспособность регулятора напряжения генератора?

Самый простой метод проверки регулятора состоит в замере мультиметром напряжения на аккумуляторных клеммах. Однако стоит сразу оговориться, что приведенный далее алгоритм не дает 100% вероятности выхода из строя именно регулятора. Возможно, вышел из строя непосредственно генератор.

Как работает реле регулятор генератора?

При повышении напряжения реле срабатывает, напряжение в цепи падает и реле отпускается, напряжение вновь возрастает и реле опять срабатывает — так реле переходит в колебательный режим.

Как проверить реле тестером?

Чтобы проверить реле необходимо (все контакты реле подписаны, а силовые контакты обычно имеют желтоватый оттенок): Подать напряжение 12 В (например, от аккумулятора) на выводы обмотки катушки реле (управляющие контакты 85 и 86). Измерить сопротивление (мультиметр в режиме омметра) между силовыми выводами (30 и 87).

Как проверить работает ли генератор?

Нужно запустить двигатель и включить фары ближнего света. Как и в первом случае, нужно предварительно снять минусовую клемму с аккумулятора. Если фары дают ровный стабильный свет, а такт мотора не сбивается, то генератор работает нормально.

Как проверить идет ли зарядка с генератора на аккумулятор?

С помощью мультиметра можно произвести измерение тока заряда. Для этого необходимо отсоединить толстый провод от генератора. Тщательно его заизолировать (на нем + батареи). Далее подсоединить один щуп мультиметра на освободившийся контакт генератора, другой к плюсу аккумуляторной батареи.

Как проверить работу генератора не снимая его?

Как проверить генератор не снимая с машины

Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.8-14.8 В при 2 тыс. оборотах, значит все в порядке.

Как узнать о неисправности генератора?

Неисправности генератора проявляются по-разному, однако в большинстве случаев они не приходят внезапно; у водителя есть время, чтобы заметить грядущую поломку и минимизировать неприятности.

1. Сложности при пуске мотора
2. Тусклый или мерцающий свет фар
3. Горит пиктограмма на приборной панели
4. Свистит приводной ремень

Сколько должен выдавать генератор при полной нагрузке?

Традиционно считается, что 13,5—14,5В должен выдавать генератор на АКБ и этого совершенно хватает для восполнения затрат аккумуляторной батареи.

Сколько нужно заряжать аккумулятор от генератора?

Аккумулятор для авто считается полностью заряженным, если электролит начинает закипать. В среднем АКБ заряжается около 9 часов.

Почему генератор не дает зарядку на аккумулятор?

Обычно причиной, по которой генератор не может дать заряд аккумулятору, заключается в сульфатации пластин последнего. В этом случае поверхность пластин может быть покрыта солями — частично или полностью — которые не позволяют аккумулятору зарядиться.

Какое напряжение должен выдавать генератор на холостых оборотах?

Сколько должен выдавать генератор на аккумулятор для нормальной зарядки? Ответом на этот вопрос являются значения в диапазоне от 13,5 В до 14 В (на холостом ходу).

Какое напряжение должен выдавать генератор на 24 вольта?

И хотя система называется 24 Вольта, в действительности, при заведенном моторе, напряжение выдаваемое генератором около 28-29 В. При выключенном двигателе, напряжение ниже 25,2-25,4 Вольт. В 24V системе применяют ДВА 12V аккумулятора, соединенных между собой последовательно.

Какое напряжение должен выдавать генератор на холостом ходу?

Напряжение генератора на ХХ

Нормальное U составляет 13,5-14 В. Если этот параметр возрастает выше 14,2 В, можно сделать вывод о снижении заряда батареи и переходе генератора в усиленный режим заряда.

Как проверить генератор с помощью дрели?

К контакту нагрузки подключаем лампу мощностью 50 Вт и подаем на нее напряжение. Ну а дальше начинаем крутить дрелью генератор. Если лампочка засветила ярче и напряжение на генераторе в пределах нормы — ура — он запустился и с точностью на 95% можно сказать что он исправен.

Как просто проверить генератор?

Еще один способ того, как проверить снятый генератор, заключается в диагностике регулятора напряжения. Для этого к его щеткам нужно подключить лампочку на 12 вольт, а на массу устройства и его плюсовую клемму подать напряжение. Если все нормально, лампочка будет гореть и погаснет при увеличении напряжения до 15 В.

Как определить сел аккумулятор или генератор?

Подсоедините один из щупов мультиметра к отрицательному выводу, другой — к положительному. Напряжение должно составлять 13–15 вольт. Если напряжение находится за пределами этого диапазона, значит генератор неисправен.

Какие контакты замкнуть на реле бензонасоса?

Для включения топливного насоса при остановленном двигателе необходимо снять реле и замкнуть на разъ-еме контакты 30 и 87 коротким проводом диаметром 1,5 мм.

Как проверить тепловое реле мультиметром?

Как проверить тепловое реле мультиметром

Сначала нужно перевести мультиметр в режим прозвонки: подключить красный щуп в гнездо “V/Ω”, черный – в гнездо “COM”; установить переключатель напротив значка, обозначающего звук; соединить концы щупов – звуковой сигнал свидетельствует о правильной настройке прибора.

Как проверить работает ли реле стартера?

Втягивающую обмотку следует проверять так:

1. Мультиметр переводят в режим прозвонки.
2. Один из щупов подключают к клемме, идущей от замка зажигания.
3. Второй щуп присоединяют к креплению провода электродвигателя стартера.
4. Если слышен зуммер — обрывов проводки нет, она целая.

Как проверить регулятор напряжения на газонокосилке, шаг за шагом — Garden Tool Expert

Газонокосилки — это механические устройства, которые требуют ухода и частого обслуживания. Непосредственно перед запланированным сеансом кошения газонокосилка не запускается по нескольким причинам. Одной из таких причин является выход из строя электрических компонентов газонокосилки, в том числе аккумулятора, генератора и регулятора напряжения. В большинстве случаев регулятор напряжения является неисправным компонентом, даже если батарея работает правильно. В этом сообщении блога мы предоставим вам всестороннюю процедуру тестирования, которая расширит ваши знания об электрических компонентах вашей газонокосилки и поможет решить вашу проблему.

Как проверить регулятор напряжения на газонокосилке через аккумулятор косилки, шаг за шагом:

• Шаг 1: Вытащив ключ из замка зажигания, подсоедините клеммы аккумулятора к соответствующим концам мультиметра и запишите показания . Значение 12 В или выше указывает на то, что батарея работает правильно.
• Шаг 2: Запустите двигатель газонокосилки на полную мощность и обратите внимание на изменение показаний мультиметра.
• Шаг 3: Если не наблюдается изменения напряжения, вероятно, неисправен регулятор напряжения. Изменение напряжения показывает, что регулятор работает правильно.

Как проверить регулятор напряжения на газонокосилке напрямую, шаг за шагом:

• Шаг 1: Подключите регулятор напряжения к концам мультиметра.
• Шаг 2: Запустите двигатель и запишите показания напряжения. Отсутствие показаний указывает на то, что генератор работает неправильно.
• Шаг 3: Запустите двигатель на полную мощность. Постоянное показание мультиметра указывает на то, что регулятор напряжения работает правильно.

(CC BY 2.0) Фила и Джо Шиффбауэров

В газонокосилках аккумулятор подает ток на катушку зажигания и питает некоторые электрические компоненты, например фары. В большинстве двигателей используется статор, также известный как генератор переменного тока, для зарядки аккумулятора во время работы двигателя. Обратите внимание, что аккумулятор работает от постоянного тока, в то время как генератор переменного тока дает переменное напряжение. Здесь вступает в действие регулятор напряжения. Он не только преобразует источник переменного тока в постоянный, но также гарантирует, что батарея получает постоянный выход постоянного тока, что позволяет ей полностью заряжаться.

В этом блоге вы найдете полезные советы по самостоятельному техническому обслуживанию в дополнение к некоторым часто задаваемым вопросам, связанным с электрической системой вашей газонокосилки.

Содержание

• 1 Проверка регулятора напряжения на газонокосилке:
  • 1.1 ● Необходимое оборудование:
  • 1.2 ● Метод 1: Проверка с помощью аккумулятора:
    • 1.2.1 – Шаг 1: Примите меры безопасности4: : : .2 – Шаг 2: Подсоедините клеммы к мультиметру:
    • 1. 2.3 – Шаг 3: Вставьте ключ и нагрузите аккумулятор:
    • 1.2.4 – Шаг 4: Запустите двигатель и нажмите на газ:
    • 1.2.5 – Шаг 5: Обратите внимание на изменение показаний вольтметра:
  • 1.3 ● Метод 2: Проверка цепи регулятора напряжения:
    • 1.3 .1 – Шаг 1: Подключите мультиметр к регулятору напряжения:
    • 1.3.2 – Шаг 2: Включите фары:
    • 1.3.3 – Шаг 3: Запишите показания мультиметра:
    • 1.3.4 – Шаг 4 : Запустите двигатель косилки:
    • 1.3.5 – Шаг 5: Проверьте результаты теста:
• 2 связанных вопроса:
  • 2.1 1. Как определить, что регулятор напряжения неисправен?
  • 2.2 2. Что может привести к отказу регулятора напряжения?
  • 2.3 3. Как долго можно работать с неисправным регулятором напряжения?
  • 2.4 4. Каков срок службы регулятора напряжения?
• 3 Заключительные комментарии:

Проверка регулятора напряжения на газонокосилке:

● Необходимое оборудование:

Для проверки регулятора напряжения вам понадобится портативный мультиметр/вольтметр. Кроме того, вам также понадобится пара плоскогубцев и набор гаечных ключей, если необходимо снять какие-либо болты. Если ваш регулятор напряжения неисправен, вам может понадобиться новый регулятор той же модели для замены.

Существует два основных подхода к проверке регулятора напряжения на газонокосилке. Оба подхода аутентичны. Мы обсудим это отдельно.

● Способ 1: Тестирование с помощью аккумулятора:

Подробная процедура выглядит следующим образом:

– Шаг 1: Примите меры безопасности:

Вам следует припарковать газонокосилку на ровной поверхности и установить стояночные тормоза. Вы должны убедиться, что вы носите защитные перчатки, так как вы будете иметь дело с аккумулятором с напряжением на его клеммах. Убедитесь, что ключ зажигания извлечен из выключателя.

– Шаг 2: Подключите клеммы к мультиметру:

Для этой операции можно использовать портативный мультиметр. Для начала соедините положительную клемму аккумулятора с положительным выводом мультиметра. Точно так же подключите отрицательный вывод батареи к отрицательному выводу вольтметра.

– Шаг 3: Вставьте ключ и добавьте нагрузку на аккумулятор:

Для самоходных косилок вставьте ключ зажигания в переключатель и поверните его до первой ступени, чтобы можно было включить фары косилки. Теперь настройки вашего вольтметра должны быть на постоянном токе, так как батарея обеспечивает постоянный ток. Обратите внимание на показания вольтметра. Значение обычно составляет около 12 вольт.

Примечание: Если аккумулятор показывает это значение, он заряжен и находится в отличном рабочем состоянии. Это показание также указывает на то, что вам не нужно менять аккумулятор, если вы столкнулись с проблемой в электрической системе газонокосилки.

– Шаг 4: Запустите двигатель и нажмите на педаль газа:

Теперь поверните ключ зажигания и запустите двигатель газонокосилки. Увеличьте нагрузку двигателя, переместив рычаг дроссельной заслонки в положение «быстро». Этот шаг увеличивает обороты генератора, тем самым обеспечивая большее напряжение для зарядки аккумулятора.

— Шаг 5: Обратите внимание на изменение показаний вольтметра:

При включенном двигателе снова подключите вольтметр к клеммам аккумуляторной батареи и измерьте выходное напряжение постоянного тока. Значение этого времени должно быть выше, чем оно было в случае, когда двигатель был выключен.

Результат теста: Если напряжение показывает увеличение по сравнению с начальным значением после увеличения оборотов двигателя, это показывает, что регулятор и генератор работают правильно. Следовательно, нет необходимости в замене. Однако, если не наблюдается изменения значения напряжения, это говорит о том, что аккумулятор использует свое напряжение, и неисправность кроется либо в генераторе, либо в регуляторе напряжения. Поэтому приступим к следующему шагу, т. е. к тестированию самого регулятора напряжения.

● Способ 2. Проверка цепи регулятора напряжения:

Теперь, когда мы знаем, что аккумулятор находится в идеальном состоянии, неисправность заключается либо в регуляторе напряжения, либо в генераторе. Давайте исследуем это, используя процедуру, приведенную ниже:

– Шаг 1: Подключите мультиметр к регулятору напряжения:

Убедитесь, что в данный момент двигатель выключен, а ключ вынут. Сначала найдите регулятор напряжения на газонокосилке. Обычно он присутствует непосредственно перед аккумулятором и после генератора в одной и той же цепи. Теперь подключите клеммы мультиметра к соответствующим клеммам регулятора напряжения.

– Шаг 2: Включите фары:

Настройте мультиметр на измерение напряжения постоянного тока. Далее вставьте ключ и поверните ключ зажигания на первый уровень, чтобы включить фару. Этот шаг добавляет сопротивление цепи.

– Шаг 3: Запишите показания мультиметра:

При включенной фаре измерьте показания мультиметра в вольтах постоянного тока. Если показания не отображаются, это означает, что генератор не работает.

– Шаг 4: Запустите двигатель косилки:

Запустите двигатель и установите дроссельную заслонку на максимальное значение. Измерьте выходное напряжение регулятора и генератора отдельно.

– Шаг 5: Проверьте результат теста:

Генератор: Если на выходе генератора нет показаний напряжения, значит, генератор неисправен. Пока он все еще работает, нажмите на его щетки, чтобы увидеть, есть ли у вас какие-либо показания. Если вы это сделаете, вам нужно заменить щетки генератора, и все готово.

Регулятор напряжения: Регулятор напряжения, если он работает правильно, должен отображать напряжение DV около 14 В. Обратите внимание, что он обеспечивает постоянный выход постоянного тока, который не меняется со временем. Если значение со временем меняется или на мультиметре не отображаются показания напряжения, следует подумать о замене регулятора напряжения. Они не очень дорогие и легко доступны у любого продавца запасных частей.

Вопросы по теме:

1. Как определить, что регулятор напряжения неисправен?

Наиболее распространенным признаком неисправного регулятора напряжения является разряженная батарея (у которой закончилось напряжение). Кроме того, тусклые или мерцающие фары, двигатель работает нестабильно или вообще не работает, а растущая коррозия вокруг клемм аккумулятора также являются признаками того, что регулятор напряжения нуждается в замене.

2. Что может привести к отказу регулятора напряжения?

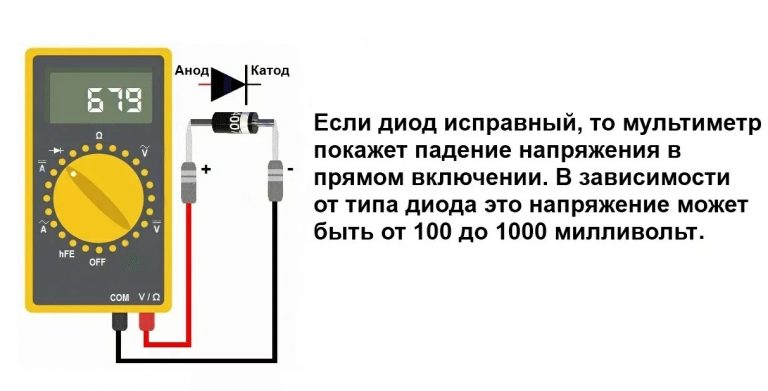

Неисправные диоды могут вывести из строя регуляторы напряжения. Эти диоды преобразуют переменный ток генератора переменного тока в постоянный. Ток от генератора проходит через шесть диодов и выпрямительный узел, пока не достигнет аккумулятора. Диоды не перегорают при типовых нагрузках. Однако чрезмерное кошение и ненужное использование фар может привести к перегоранию этих диодов.

Если вышли из строя только несколько диодов, генератор переменного тока может по-прежнему питать электрическую цепь, заряжая аккумулятор. Тем не менее, работа аккумулятора в таком состоянии может сократить срок его службы, если он никогда не заряжается полностью.

3. Как долго можно работать с неисправным регулятором напряжения?

Обычно до полного разряда аккумулятора проходит около суток. Неисправный регулятор напряжения означает, что генератор переменного тока не может полностью зарядить аккумулятор. Следовательно, не будет достаточно долго, когда ваш двигатель не запустится, пока вам не придется заменить регулятор напряжения.

4. Каков срок службы регулятора напряжения?

Как правило, регулятор напряжения работает примерно в течение всего срока службы вашей газонокосилки или любого транспортного средства. Однако, как и любой другой электрический компонент, он может начать проявлять признаки повреждения после длительного использования. Регуляторы могут быть повреждены, когда батарея питает ненужное электрическое оборудование. Итак, для начала вам следует избегать перегрузки аккумулятора и использования фар на газонокосилке.

Заключительные комментарии:

Домовладельцу всегда лучше знать некоторые распространенные проблемы с газонокосилками и их возможные решения. Знания помогут вам решать проблемы самостоятельно, вместо того, чтобы идти к механику. Процедура проверки регулятора напряжения относительно проста. Однако при работе с электрическими компонентами, такими как аккумуляторы, необходимо соблюдать осторожность. При этом лучше не прикасаться к клеммам голыми руками и не пользоваться резиновыми перчатками. Всегда следите за тем, чтобы газонокосилка содержалась в хорошем состоянии, чтобы продлить срок ее службы.

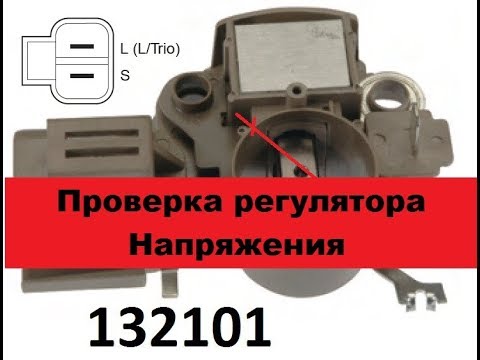

КАК ПРОВЕРИТЬ РАБОТОСПОСОБНОСТЬ РЕГУЛЯТОРА НАПРЯЖЕНИЯ?

Опубликовано   Оборудование MSG     8 июля 2021 г.      0Комментариев

Несмотря на свои небольшие размеры, регулятор напряжения является одним из обязательных элементов автомобильного электрооборудования. Эта ключевая исполнительная единица должна быть в добром здравии.

РОЛЬ РЕГУЛЯТОРА НАПРЯЖЕНИЯ

Регулятор напряжения регулирует выходное напряжение генератора, поддерживая его в определенных пределах. Он обеспечивает правильную работу бортовых систем и зарядку аккумулятора.

Существуют регуляторы напряжения различной конфигурации, например:

• модуль щеточного узла, использующий его в качестве опорного элемента
• отдельный компонент, закрепленный на корпусе генератора монтажным кронштейном

Независимо от конфигурации регулятор напряжения представляет собой цельный блок. Неисправный агрегат ремонту не подлежит.

ПРИЗНАКИ НЕИСПРАВНОСТИ РЕГУЛЯТОРА НАПРЯЖЕНИЯ

Отказ регулятора напряжения, сопровождаемый недозарядкой или перезарядкой аккумуляторной батареи, может привести к:

• проблемам с запуском двигателя
• тусклому или мерцающему свету фар
• индикатор батареи на приборной панели горит при работающем двигателе
• клеммы аккумуляторной батареи и кузов закрыты с белой патиной
• автомобиль может быть полностью обесточен

Мы не можем сделать вывод об исправности регулятора напряжения только на основании внешних признаков. Если проявляется один из вышеперечисленных симптомов, это хороший повод для комплексной диагностики генератора.

ДИАГНОСТИЧЕСКОЕ ОБОРУДОВАНИЕ ДЛЯ РЕГУЛЯТОРОВ НАПРЯЖЕНИЯ

С помощью диагностических систем MSG Equipment мы можем провести полноценную диагностику регуляторов напряжения генератора.

Диагностика автомобильных узлов тестером MS016, MS015 COM и MS013 COM не требует снятия с автомобиля. Работу регулятора напряжения контролируют тестеры, что позволяет выявлять неисправности в работе агрегата. Кроме того, тестеры MS016 и MS013 COM могут проверять регуляторы напряжения отдельно от генераторов.

Тестеры MS005, MS008, MS006, MS002 и MS004 диагностируют генераторы, снятые с автомобилей. Помимо управления регуляторами напряжения, они используются для установки нагрузки на генераторы переменного тока, имитируя их работу в реальном времени. Таким образом, мы можем обнаружить неисправности регулятора напряжения и другие проблемы с генератором.

MSG Equipment разрабатывает и производит диагностические системы для автосервисов, автосервисов и ремонтных мастерских любого размера. Использование диагностического оборудования облегчает работу автослесарей и сокращает время ремонта узлов и систем автомобиля.

РАСЧЕТНЫЙ ПЕРИОД ОКУПАЕМОСТИ

Помимо прочих факторов, сезонные колебания влияют на расчетный период окупаемости. Спрос на ремонт стартеров и генераторов растет в холодное время года и падает в теплое время года. В теплое время года выгодным вариантом может стать покупка, ремонт и продажа бывших в употреблении стартеров и генераторов. Это исключит простои оборудования и нагрузит персонал большим объемом работы.

Чтобы поддерживать высокую производительность, помимо ремонта и восстановления автомобильных стартеров и генераторов необходимо предоставлять другие сопутствующие услуги.

Цех по ремонту и восстановлению стартеров и генераторов

Штат мастерской: 6 механиков

Ставка оплаты: 30% от выработки; стоимость запасных частей не включена.

Автомастерская (диагностика и ремонт стартеров и генераторов, замена щеток двигателей, соленоидов стартера и др. автомобильных деталей)

Персонал мастерской: 12 слесарей

Ставка оплаты труда: 30% от выработки

Средняя количество генераторов, обслуживаемых одним механиком за один рабочий день:

Мелкие/средние неисправности – 10-15 ед. в день (20 для опытных механиков)

Крупные неисправности (для ремонта требуется полная разборка узла) – 2-3 ед. в день

Средняя стоимость ремонта

Незначительные/средние неудачи: 1 единица – 15 долларов США, чистая прибыль – 10 долларов США

Крупные неудачи: 1 единица – 35 долларов США, чистая прибыль – 20-25 долларов США

дать вам представление о предполагаемой прибыли на ранних этапах.

Case

Персонал: 3 Механика

Ежедневная мощность:

Ремонт (несовершеннолетний/средний) — 3 единицы

Ремонт (Основная) — 3 единицы

Оценка ежедневного дохода

минимально

минимал

минимал

доход в день «Восстановление и ремонт стартеров и генераторов»

Сервисная операция	Стоимость сервисной операции, долл. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
