Как проверить реле регулятора генератора? Делаем это правильно

Многим водителям полезно знать, как проверить реле регулятор генератора. Ведь проблемы с ним происходят сравнительно часто. Это самая распространенная неисправность генератора. При этом, аккумулятор перестает заряжаться, на приборной панели горит красный (обычно) ”глаз”, вопиющий о неисправности генератора. Кстати, не стоит сразу грешить на поломку реле. Практически все модели имеют предохранитель, защищающий его цепь.

При его срабатывании наблюдаются все симптомы «безвременно почившего» реле регулятора. Для начала загляните в блок предохранителей, и убедитесь в царящем там порядке. Если причина не там, тогда следует проверять работу регулирующего прибора.

Виды

Как проверить реле регулятора генератора? Для ответа на этот вопрос, следует разобраться, какими бывают реле регуляторы (шоколадки). Чаще всего можно встретить 3 разновидности реле:

591,3702-01 , это самые старые реле. Они ставились на первые ВАЗовские машины. Расположен такой регулятор отдельно от генератора, на крыле. Именно из-за их внешнего вида все реле подобного типа называют «шоколадками». До сих пор можно встретить на старых отечественных авто, а также на некоторых мотоциклах;
Я112В – это более современное реле, в нем применена интегральная схема регулировки;
Я212А – наиболее распространенный сейчас тип реле-регулятора.

При описании использовались отечественные варианты маркировки. На иномарках стоят аналогичные приборы. Но, наименования могут отличаться. Что не мешает производить проверку одинаковыми способами.

Для проверки вам понадобится вольтметр, лампочка 12 В, а также источник питания. Идеальным вариантом будет зарядное устройство с регулируемым напряжением. Для начала его работы придется воспользоваться аккумулятором, иначе автоматика не даст команды для подачи питания на крокодилы. Если, в наличии нет такого зарядного устройства, то можно воспользоваться автомобильным аккумулятором.

Точность будет чуть ниже, но этого будет достаточно, чтобы произвести проверку.

591,3702-01 . Этот тип реле, как уже упоминалось, находится не на генераторе, а вынесен на крыло. Это делает доступ к нему более комфортным. Для его проверки необходимо подключить его к минусу аккумулятора, один из выводов получает плюс от положительной клеммы. С другого вывода запитывается лампочка. Следует проверить напряжение в цепи. Оно должно колебаться от 13,5 до 14,5 В. Все отличающиеся показания говорят о неисправности реле.

Я112В . Этот регулятор уже создан по интегральной схеме, что делает его более точным. Для большей точности он устанавливается прямо на генератор. Может быть, как в сборе со щеточным узлом, так и без него. Тут все зависит от модели.

Для проверки необходимо сделать цепь. Для этого «масса» подключается к корпусу регулятора. Плюс подается на вывод «Б». Лампочка подключается к выводам «Ш» и «В». Далее включаем зарядное устройство на 12 В, этого для начала достаточно. Включенная в цепь лампа, должна загореться. Если повысить напряжение до 14,5 В, она должна гореть, не переставая. Как только этот порог будет пройден, то лампочка потухнет. При возвращении напряжения меньше 14,5 В, она опять загорится. При неисправном регуляторе, лампочка либо вообще не включится, либо будет работать даже при большем напряжении.

Я212А . В целом, процесс проверки регулятора такого типа схож с описанным выше. Но, имеются некоторые отличия. В первую очередь они касаются подключения регулятора. Все приборы такого типа собраны с щеточным узлом. Это довольно удобно, позволяет при необходимости быстро заменить и изношенные щетки, и поврежденное реле. При проверке такого типа прибора лампочка подключается на контактные щетки. При этом минус и плюс идут на соответствующие выводы реле-регулятора. В остальном проверка происходит аналогично предыдущему варианту.

Что делать при неисправности?

Некоторые водители недооценивают важность реле-регулятора. При проблемах с этим прибором или наоборот, будет получать максимально возможный ток, что приведет к выкипанию электролита. Откладывание замены неисправного реле приведет к выходу из строя аккумулятора. Замена которого, обойдется вам значительно дороже небольшой релюшки.

Если вы обнаружили проблемы с этим прибором в пути, а ехать вам еще далеко, то временно заменить регулятор может обычная лампочка на 12 В. Это конечно не полноценное реле, но, доехать до дома без чрезмерной нагрузки на аккумулятор вы сможете. Делается это следующим образом (рассмотрим сначала на примере 591,3702-01):

Реле отключается от генератора;
Выводы «В» и «Б» соединяются между собой кусочком провода;
Вывод «Ш» соединяется с корпусом щеточного узла;
Провод, идущий на контакт «30», необходимо отключить и максимально надежно заизолировать;
Лампочка врезается в провод, идущий на вывод «15».
В интегральных реле-регуляторах подключение происходит немного по-другому:
Реле отключается от диодного моста;
Лампочка подключается к проводу, идущему от генератора на реле.

Перед тем, как трогаться в путь убедитесь, что все собрано как полагается. Для этого, понаблюдайте за реакцией лампы на изменение оборотов двигателя. На больших оборотах она горит ярче, при снижении оборотов она горит «тише». Это говорит о процессе зарядки.

Другие причины

Помимо неисправности реле-регулятора, проблемы с зарядкой могут быть вызваны и другими причинами. Желательно проверить их перед началом проверки «шоколадки». Это может значительно облегчить вам работу по поиску неисправности. Итак, пропасть зарядка может по следующим причинам:

Окислившиеся контакты. Попробуйте зачистить выводы аккумулятора и клеммы, идущие на них. Во многих случаях такое действие помогает восстановить нормальный уровень зарядки;
Износившийся щеточный узел. Щетки не должны быть короче 1,5 см, при меньшей длине они не достают до контактного кольца, и ток не вырабатывается. Иногда при неправильной установке узла, одна щетка может изнашиваться больше, что также приводит к пропаже заряда;
Проблема может также быть вызвана (выпрямителя).

Если все остальные элементы генератора в порядке, то проверьте работоспособность этой части конструкции.

Заключение . Вне зависимости от модели вашей машины, вы не застрахованы от снижения уровня заряда. Чтобы, избежать более сложных проблем, каждому автолюбителю необходимо знать, как проверить реле регулятора генератора. Это поможет выявить наиболее распространенную болезнь автомобильного генератора.

Хорошая Статья для проверки Реле Зарядки (реле регулятора)

опубликовано16.02.19

У многих владельцев японских мотоциклов за время эксплуатации возникают различные проблемы. Об одной из них хочу рассказать подробнее в своей статье.
Многие наслышаны, а кто-то может лично сталкивался с проблемой зарядки АКБ. Неужели электрика «японцев», такая ненадежная?!? Что очень часто выходит из строя.
Рассмотрим эту проблему на примере мотоцикла Kawasaki ZZ-R 400.
Зачастую основной причиной отсутствия заряда АКБ, является выход из строя реле-регулятора, внешний вид изображен на фото:

У РР есть две основные задачи:
1. Выпрямлять переменный трёхфазный ток, вырабатываемый генератором.
2. Поддерживать напряжение бортовой сети мотоцикла на уровне13,5-14,5 V.
Чаще всего у РР выявляют два «диагноза»
1. “НЕ ЗАРЯЖАЕТ”
2. “НЕ ОГРАНИЧИВАЕТ”
“НЕ ЗАРЯЖАЕТ”
Проблема вызвана «выгоранием» диодов выпрямительного моста. Достаточно просто перепутать клеммы «+»/ «-» при подключении АКБ. К таким же последствиям приводит превышение тока потребления электрикой мотоцикла. Это может быть короткое замыкание проводки.
В результатом выхода РР из строя , могут быть последствия “бестолкового тюнинга” мотоцикла — установкой дополнительных «примочек» в виде разных подсветок, дополнительных фар, ламп увеличенной мощности, МУЗЫКИ!!! Как известно генератор имеет максимально допустимую мощность, превышение которой ни к чему хорошему не приводит.

Особое внимание хочу обратить на ”прикуривание” от автомобиля, часто практикуемое после «зимней спячки» чаще всего происходит так : упросили автомобилиста «прикурить» вашего коня, поставили рядом мотоцикл, накинули провода и начали крутить стартер мотоцикла.

В результате через некоторое время мотоцикл заведется (если повезет) и генератор мотоцикла начинает через РР заряжать и свой севший АКБ, и подсевший аккумулятор автомобиля. Нагрузка не малая !
“НЕ ОГРАНИЧИВАЕТ”
РР должен отсекать излишки эл.энергии генератора от попадания в бортовую сеть мотоцикла, если этого не происходит, то происходит перезаряд аккумулятора. Очевидно, что разрушены цепи регуляции напряжения в схеме РР. В бортовую сеть мотоцикла проходит всё что вырабатывает генератор (а это порядка 50 V и выше, на максимальных оборотах двигателя). Симптомы : греется корпус АКБ, температура больше 40 градусов. Лампы мотоцикла горят слишком ярко, часто перегорают.

Итог — выкипание электролита и быстрая потеря емкости.
Еще одна причина, вызвана окислением контактов в колодке РР. Как только один из контактов генератора к РР окислился и частично утратил свою проводимость, тут же возникает перекос фаз в генераторе . Окисленный контакт вызывает локальный перегрев в контактных соединениях.

Чтобы этого избежать, необходимо хотя бы 1раз в месяц измерять напряжение на клеммах АКБ при работающем двигателе, следить за состоянием разъемов генератора и РР.
Но порой бывает так, что в электрику мотоцикла ни чьи шаловливые ручки не лазили, т.е вся электрика в «стоке», мотоцикл не “прикуривали”. Почему же сгорело РР?!?!
Не будем забывать что аккумулятор мотоцикла, то же по своей сути является «расходником» и срок его службы составляет два-три года.
Он так же подвержен износу и старению, теряет емкость, появляется ток собственной утечки.
В процессе эксплуатации аккумулятора на его дне образуется осадок. Этот осадок при контакте с пластинами, разряжает аккумулятор — происходит саморазряд. А это приводит к постоянным подзарядкам аккумулятора. На реле-регулятор ложится дополнительная нагрузка, которая вызывает тепловой перегрев и разрушение РР.
О возможных проблемах и как их избежать я рассказал, теперь расскажу как проверить работоспобность Реле-Регулятора своими силами, не обращаясь к сервисменам.

Для проверки нам понадобятся :
1. Трезвая голова;
2. Элементарные познания в электрике;
3. Лампа 12V/5W, желательно с патроном;
4. Шесть проводов, длинной не меньше 30-40 см;
5. Три заряженные аккумуляторные батареи (можно обойтись и одной, но для этого нужен блок питания с постоянным напряжением от 12 до 24V.
6. Мультиметр DT-838 (можно любой другой)
Во время работы двигателя, РР должно нагреваться в пределах 40-50 град.
Если теплоотводный корпус имеет бОльшую температуру или холдый вовсе. Это признаки того что РР неисправно.
В первую очередь измеряем напряжение на клеммах АКБ, при работающем двигателе, на холостом ходу U=12.5-13.8 V.
При оборотах 4000-5000 тыс. U=14.2-14.5 V и при увеличении оборотов, напряжение НЕ ДОЛЖНО УВЕЛИЧИВАТСЯ. Не в коем случае нельзя проверять работу генератора методом отключения одной клеммы от АКБ. Существует риск «сжечь» коммутатор. Это метод действует только на «совкоциклах»!!!
Вот так выглядит реле регулятор со стороны разъема клеммной колодки:

К нижнему ряду контактов подключается обмотка 3-х фазного генератора (три провода желтого цвета)
Проверка осуществляется в три этапа.
Этап первый
Подключаем с помощью проводов РР к аккумулятору, как указано на рисунке, затем плюсовым проводом поочередно касаемся выводов 4-5-6. При исправности диодного моста, лампа НЕ ДОЛЖНА ГОРЕТЬ!

Этап второй
Нам понадобится вторая аккумуляторная батарея. Подключаем все согласно рисунку и снова касаемся плюсовым проводом выводов 4-5-6. При исправности схемы регулирования РР, лампа НЕ ДОЛЖНА ГОРЕТЬ!

Этап третий
Более сложенный, чем два предыдущих, так как нам понадобится уже три аккумулятора, что достаточно проблематично. Из рисунка приведенного ниже, можно увидеть что две батареи включены последовательно, что в итоге дает нам на выводах 1-2 напряжение 24V. Поэтому вместо 2-х АКБ, можно использовать источник питания с выходным напряжением 24V.
Подключаем провода согласно рисунку, касаемся плюсовым проводом выводов 4-5-6. При исправности схемы регулирования РР, лампа ДОЛЖНА ГОРЕТЬ!

Если хотя бы на одном из этапов проверки будет выявлено несоответствие , РР подлежит замене (существуют бюджетные китайские аналоги).
На этом как говорится и можно было бы поставить точку, но мы не удостоверились в рабоспособности самого источника тока, ГЕНЕРАТОРА.
Генератор мотоцикла Kawasaki ZZ-R 400 представляет собой 3-х фазный генератор переменного тока, с тремя обмотками соединенных в «звезду».
Работает следующим образом: вокруг обмоток статора вращаются постоянные магниты, размещенные в кольцевом роторе, при вращении в обмотках генератора создается ЭДС, амплитуда которой, прямо пропорциональна оборотам ротора.

Проверку генератора осуществляем так, берем мультиметр (он же тестер) выбираем режим измерения 200 Ом, замыкаем между собой щупы, на дисплее должны появится ноли. Если так, значит тестер к работе готов. Проверяем обмотки статора. Измеряем сопротивление между тремя желтыми проводами, в последовательности 1-2, 2-3, 3-1.сопротивление всех трех обмоток, должно быть одинаковым и не должно превышать 0.2-0.9 Ом. Также проверяем изоляцию обмоток, одним щупом касаемся «Массы» мотоцикла, а другим каждого из трех желтых проводов. Сопртивление должно быть «бесконечность».

После этого нужно проверить генератор в работе. Заводим мотоцикл, отключаем разъем генератора от РР, и измеряем ПЕРЕМЕННОЕ напряжение на выходе из генератора. Не забыв изменить режим измерения в тестере на переменное напряжение, предел 200V. Обороты двигателя делаем не менее 5000 тыс. Если тестер покажет напряжение порядка 45-50 V, между любыми выводами обмоток, генератор исправен. Очень редко встречается довольно- таки своеобразная неисправность генераторов подобного типа. Обмотки в порядке, РР исправен, АКБ «свежий», но генератор не обеспечивает необходимый уровень заряда. Причина кроется в роторе, его постоянные магниты частично утрачивают свой магнитные свойства, что приводит к потере мощности генератора. Такое может произойти во время ремонта мотоцикла, при хранении демонтированного ротора рядом с металлическими деталяи

Как проверить реле регулятора генератора | vseznayko.com.ua

Если у вас проблемы с зарядкой аккумулятора от генератора, проверьте реле регулятор. Это устройство напрямую отвечает за нормальную работу и работоспособность аккумулятора. Более того, от исправности реле регулятора будет зависеть общий срок службы батареи.

Также рекомендуем прочитать статью о том, как правильно хранить автомобильный аккумулятор. В этой статье вы узнаете о том, как подготовить аккумулятор к длительному хранению.

Задача реле регулятора точно поддерживать напряжение, которое выдает автомобильный генератор. Другими словами, реле-регулятор выполняет функцию стабилизатора напряжения. Устройство удерживает напряжение в строго определенных пределах, ограничивая возможное снижение или увеличение значения. Эта регулировка является постоянной и не зависит от частоты вращения коленчатого вала и генератора, а также степени нагрузки, которую создают разные потребители в бортовой сети. Получается, реле-регулятор управляет «плюсом» аккумулятора, подавая или отключая электричество в зависимости от напряжения на клемме аккумулятора.

Как проверить реле регулятор самостоятельно

Прибор можно снять с автомобиля для проверки исправности реле регулятора. Второй способ – диагностика непосредственно на автомобиле. Для выполнения работ вам понадобится контрольная лампа и тестер-мультиметр.

Также необходимо заранее подготовить специальный блок питания или зарядное устройство, проводит, а также убедиться, что аккумулятор находится в рабочем состоянии.

Одним из верных признаков неисправности является недозаряд или перезаряд аккумулятора. В первом случае снижается КПД аккумулятора, во втором наблюдается повышенное выкипание электролита из банок.

Для проверки реле регулятора необходимо установить на мультиметре режим вольтметра, чтобы можно было измерять постоянный ток в пределах от 0 до 19 вольт.
Далее подключите мультиметр к «полюсам» аккумулятора на заглушенном моторе. Запишите данные, показав вольтметр. Напряжение должно быть от 12 до 12,5 вольт. После этого двигатель запускается, и снова фиксируются показания вольтметра. В норме должен быть рост значений после запуска двигателя до средних 13-13,5 вольт.
Дополнительно стоит учитывать, что с увеличением оборотов двигателя должно увеличиваться и напряжение. В среднем диапазоне этот показатель близок к 14 вольтам, на высоких скоростях доходит до 14,5.

Основным признаком, указывающим на неисправность реле регулятора, является одинаковое напряжение как до, так и после запуска двигателя. Например, на заглушенном двигателе аккумулятор выдавал 12 вольт, а на заведенном двигателе этот показатель не изменился. Добавим, что нужно исключить другие возможные причины отсутствия зарядки аккумулятора, тогда реле-регулятор снимается с автомобиля для дальнейшего осмотра.

Снятие реле регулятора для проверки

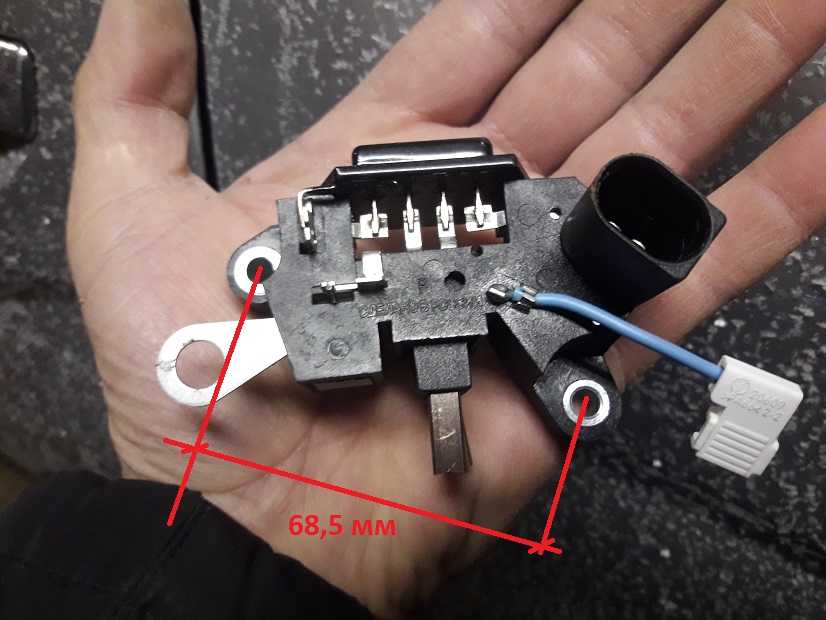

Начнем с того, что в современных автомобилях щетки генератора часто конструктивно объединены с самим реле. Получается, реле-регулятор выступает составной частью щеточного узла и крепится к задней части автомобильного генератора (в районе контактных колец якоря). Для снятия реле откручиваются болты крепления и снимаются клеммы, после чего вытаскивается реле.

Проверка выполняется с помощью тестера, лампочки на 12 вольт с розеткой и нескольких проводов, на которых есть клеммы. Дополнительно понадобится вышеуказанный блок питания, выдающий на 20 вольт. Вы также можете использовать зарядное устройство вместо блока, который имеет функцию регулирования тока. Отдельно нужно учитывать, что зарядное устройство может не выдавать постоянный ток при отсутствии нагрузки. В этом случае нужно подключить дополнительную батарею, то есть загрузку даты на ЗУ.
Затем провода и лампа через реле подключаются к «плюсу» и «минусу» соответственно, затем включается зарядное устройство. Индикатор должен загореться. Затем напряжение повышают регулятором тока на ЗУ, параллельно записывают показания тестера (или идет отслеживание по вольтметру на ЗУ при его наличии).
Лампочка должна гореть до тех пор, пока вольтметр не покажет напряжение выше 14,5 вольт. После превышения этой отметки свет должен погаснуть. При снижении напряжения контрольная лампа снова загорится.

В том случае, если свет гаснет раньше или позже указанных пределов, то велика вероятность отказа реле. Сигнальная лампа четко указывает на наличие недозаряда или перезаряда из-за проблем с реле-регулятором.

Советы и рекомендации

Частой причиной неисправности реле регулятора может быть окисление его клемм. Такое окисление приводит к значительной потере напряжения. В этом случае необходимо тщательно зачистить контакты и провести повторную проверку. Показатель напряжения на контактах должен быть аналогичен тем, которые выдает сам аккумулятор, то есть не должно быть заметных потерь. Пониженное напряжение на контактах говорит о том, что их надо почистить, а сам регулятор часто исправен. После очистки клеммы можно дополнительно обработать специальными химикатами, препятствующими дальнейшему окислению.

Рекомендуем прочитать статью о том, что такое прогрев двигателя. В этой статье вы узнаете о преимуществах установки дополнительной «массы» в автомобиль.

Напоследок хочу добавить, что стоимость реле регулятора не высока. Один из верных способов замены его на новый элемент при обнаружении сбоев в его работе. При этом встроенные реле-регуляторы являются частью монолитного корпуса, не подлежащего разборке для ремонта. Экономия на данном устройстве себя не оправдывает, так как быстрый выход батареи из строя или существенное сокращение срока службы батареи вызовет более серьезные затраты при необходимости замены батареи.
