Как проверить стартер на аккумуляторе ваз 2107: Как снять, проверить стартер ВАЗ 2107, почему не крутит, неисправности, замена, ремонт своими руками, инструкции с видео и фото

Инструкция по диагностике, ремонту и замене стартера на автомобиле ВАЗ 2107 » Авто центр ру

Стартер автомобиля ВАЗ 2107 представляет собой электродвигатель, благодаря которому заводится двигатель. В статье рассматриваться основные неисправности, дается инструкция по разборке стартера ВАЗ и ремонту. Кроме того, прилагаются фото и видео материалы.

Диагностика неисправностей

Если не крутит стартер, то его нужно либо заменить, либо отремонтировать. Прежде чем начинать ремонт стартера ВАЗ 2107, следует выполнить диагностику для выявления неисправностей.

Основные причины неисправностей

Устройство стартера ВАЗ 21074 имеет аналогичное УАЗу и других моделей. Для диагностики лучше иметь схему из инструкции по эксплуатации.

Агрегат для запуска мотора

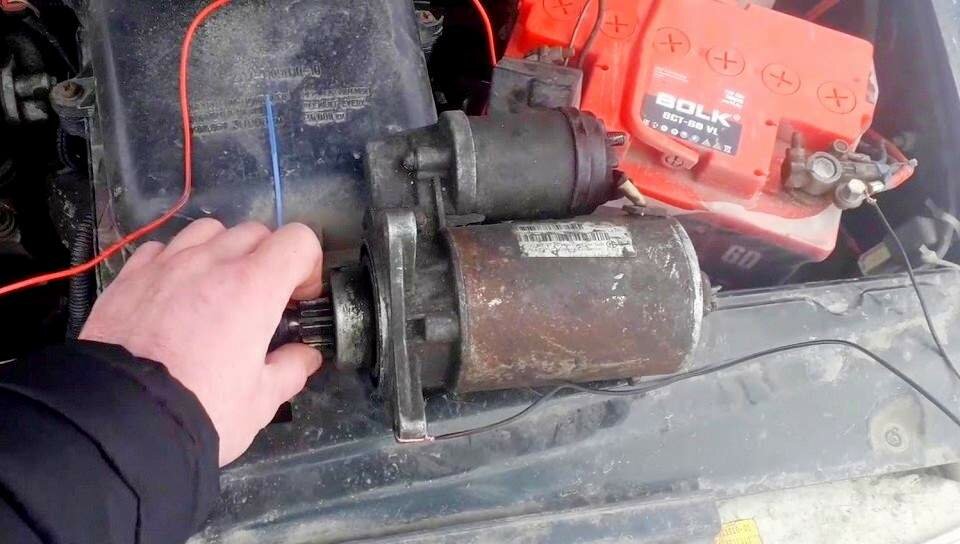

Для диагностики нужно снять стартер. Информацию о том, где находится и как снять устройство, можно найти в мануале. Демонтированный агрегат нужно очистить снаружи от загрязнений. Для проверки втягивающего реле его вывод «50» необходимо соединить с плюсом аккумулятора, а корпус агрегата с минусом (автор видео — АВТО РЕЗ).

Следует проверить клеммы, наконечники и соединения проводов. Если они окислились, их нужно зачистить, смазать вазелином и крепко затянуть.

Для проверки обмоток и якоря нужно выполнить последовательность действий:

1. Сначала демонтируют заднюю крышку и разъединяют щелочной узел.
2. Отсутствие замыкания проверяется путем соединения одного щупа мультиметра с корпусом, а второго по очереди к выводам обмоток пускателя. Значение сопротивления должны быть больше 10 кОм.
3. Затем щупы нужно соединить с выводами обмоток. Если значение стремится к бесконечности, это говорит о наличии обрыва.
4. Чтобы исключить отсутствие замыкания якоря на «массу», необходимо один щуп мультиметра присоединить к корпусу, второй по очереди присоединять к контактным пластинам. Показания сопротивления должны быть более 10 кОМ.

Проверка обмоток омметром

Существует несколько основных причин, почему не работает стартер на ВАЗ 2107:

1. После включения зажигания агрегат не крутит, только щелкает. Возможно, что разряжен аккумулятор.
2. Устройство крутит, но для запуска двигателя требуется время. Необходимо выявить неисправности и устранить их.
3. Если при повороте ключа устройство для запуска крутится, а двигатель ВАЗ 2107 не заводится, нужно поменять бендикс. При замене следует смазать все резьбовые соединения литолом. Кроме того, желательно проверить состояние венцов маховика.

Руководство по демонтажу и монтажу механизма

Снятие пускового устройства

Если не заводится ВАЗ 2107 по причине поломки стартера, то его меняют на новый агрегат. В зависимости от модели может устанавливаться редукторный стартер на ВАЗ.

Процедура замены состоит из следующих шагов:.

1. В первую очередь отключается питание автомобиля путем отсоединения минусовой клеммы от аккумулятора.
2. Далее на автомобиле с инжектором нужно снять защитный щиток от грязи.
3. Затем следует сначала выкрутить два болта сверху, а затем болт, расположенный снизу. Когда все болты будут выкручены, агрегат сдвигают вперед. Для двигателей с инжектором необходимо снять две растяжки впускного трубопровода.
4. Для двигателей с карбюратором необходимо снять воздухозаборник, воздушный фильтр и воздуховод.
5. На следующем этапе необходимо открутить ключом на «13» гайку крепления наконечника провода, который соединяет вывод втягивающего реле с плюсом аккумуляторной батареи.
6. Перед тем как снимать агрегат, нужно отсоединить провода от вывода «50». Демонтировать устройство следует через верх, просовывая его между картером сцепления и приемной трубой.
7. Монтаж выполняется в обратном порядке.

При ремонте меняется либо стартер ВАЗ 2107, либо его составляющие, вышедшие из строя. Для замены деталей устройство необходимо разобрать. Разобранный пускатель собирается в обратном порядке. При подключении проводов следует пользоваться схемой подключения.

Процедура диагностики несложная и может быть выполнена любым автолюбителем, что даст возможность сэкономить на автосервисе.

Извините, в настоящее время нет доступных опросов.

Видео «Ремонт запускающего агрегата ВАЗовской классики»

В этом видео от Антона Видосова рассказывается о диагностике и ремонте пускового устройства для классических ВАЗов.

Ремонт стартера на ВАЗ 2107 и возможные неисправности

Здравствуйте, уважаемые автолюбители! Продолжим осваивать особенности эксплуатации, диагностики и ремонта основных узлов отечественных автомобилей. Тем, у кого на вооружении иномарки, в принципе, тоже подходит этот материал. Как минимум для понимания сути проблем.

Ведь, как не крути стартер, а на иномарке и в Жигулях или Ладе, он практически одинаков. Разница может быть незначительной в конструктивном исполнении, а новый принцип работы стартера для серийных автомобилей, пока не изобрели.

Поэтому и займемся рассмотрением технологии ремонта стартера на ВАЗ 2107. Ремонт стартера ВАЗ 2107, в первую очередь заключается в выполнении действий, направленных на выявление и устранение возможных неполадок. Обычно, такие ремонты не вызывают каких-либо сложностей и вполне под силу даже начинающему автомеханику.

Возможные неисправности стартера ВАЗ 2107 и методы их устранения

Неисправности стартера ВАЗ 2107 нельзя назвать принципиально отличными от неисправностей стартеров других моделей Жигулей. Однако, приступая к диагностике состояния и ремонту стартера, необходимо иметь четкое представление о возможных проблемах в его работе.

Например, знаете ли вы, какие действия должны предпринять, когда плохо крутит, не крутит стартер ваз 2107 при повороте ключа в замке? В этой ситуации в первую очередь обратите внимание на свет сигнальных ламп. Если они горят тускло или периодически гаснут, вашу проблему можно считать решенной – скорее всего у вас попросту разряжена аккумуляторная батарея.

Конечно, низкий заряд батареи не может быть единственной причиной неудовлетворительной работы стартера. Так, например, якорь стартера не будет вращаться при сильно окисленных полюсных выводах АКБ и наконечниках проводов. Очистите их и намажьте вазелином. А если наконечники слабо затянуты – затяните их сильнее.

Если во втягивающей обмотке реле произошло межвитковое замыкание на массу или же обрыв, вам придется менять реле – другим способом изменить ситуацию не удастся.

Чтобы исключить обрывы в цепи питания реле и в цепи питания обмотки реле включения, проверьте соединения проводов в цепи.

Иногда, при включенном стартере, тяговое реле срабатывает, но не крутит: якорь либо не вращается совсем, либо вращается очень медленно. В этом случае возможно это симптомы подгорания коллектора, который достаточно будет зачистить.

Причиной возникновения подобной ситуации может также послужить износ или зависание щеток. В этом случае щетки подлежат замене.

Случается, что после включения стартера вращается только якорь, в то время как маховик остается неподвижным. Спровоцировать такую поломку могут пробуксовки в движении муфты свободного хода, разрыв кольца муфты либо выскальзывание по оси рычага включения муфты. В таких случаях муфта и рычаг включения подлежат замене.

Нехарактерный звук, издаваемый стартером при вращении якоря, может говорить об ослабленном креплении стартера, закреплении его с перекосом, повреждениях зубьев шестерен привода маховика или износе втулок подшипников.

Как проверить стартер ВАЗ 2107 самостоятельно?

Не может быть, чтобы вас не интересовал вопрос о том, как проверить стартер  ВАЗ 2107 самостоятельно, не прибегая к помощи специалистов из сервисного центра?

Предлагаем ознакомиться с последовательной методикой, следуя которой можно получить представление о состоянии стартера автомобиля ВАЗ 2107:

• Снимите стартер с автомобиля и очистите от загрязнений его наружную поверхность
• Соедините между собой выводы втягивающего реле и аккумуляторной батареи (при этом корпус стартера должен быть соединен с ее отрицательным выводом)
• Для того чтобы проверить обмотки якоря и статора, снимите заднюю крышку стартера и отсоедините щеточный узел
• При помощи омметра проверьте отсутствие замыкания обмоток на корпус. Если замыкания нет, минимальные показания прибора составят 10кОм
• Проверьте обмотки на обрыв. Для этого соедините щупы омметра к выводам обмоток. Если вы заметите стремление показателей омметра к бесконечности, расценивайте это как обрыв обмотки.
• Исключите отсутствие замыкания якоря «на массу» – присоедините щуп омметра к корпусу, а второй попеременно подсоединяйте к контактным пластинам. Если замыкания нет, показания омметра составят минимум 10кОм.

Лишь на первый взгляд работа, связанная с ремонтом стартера может показаться сложной. Но проделав ее хотя бы один раз, вы сможете с легкостью диагностировать и устранить большинство поломок стартера Жигулей седьмой модели.
