Как проверить стартер напрямую: Как Проверить Стартер Своими Руками

Как проверить снятый стартер с автомобиля и методика его комплексной диагностики с определением возможных неисправностей

Содержание статьи:

Добрый день, дорогие друзья. Изучая конструкцию стартера и его принцип работы, мы вскользь затронули его возможные неисправности. Так как это важный агрегат в автомобиле, то умение вовремя диагностировать поломку его частей – это гарантия качественного ремонта, сэкономленных денег и нервов.

Сегодня научимся проверять снятый с машины стартер в домашних условиях от аккумулятора, разберем подробно признаки его неисправностей, на какую поломку они указывают. Если правильно определиться с дефектной запчастью, то можно не покупать новый стартер, а лишь заменить его небольшую часть, которая недорого стоит.

Как проверить стартер аккумулятором

Эта методика позволяет сделать предварительное заключение о работоспособности двух основных электрических элементов стартера: втягивающего реле и электродвигателя. Дает возможность оценивать их одновременную работу. Все работы будут проводиться на столе, эмитируя проверку в домашних условиях от АКБ. Данная методика подойдет для проверки нового или б/у стартера, перед его установкой в машину.

Что для этого нужно:

1. Заряженный аккумулятор
2. Два силовых провода с клещами или «крокодилами»
3. Отвертка и гайка. Последняя деталь понадобится, чтобы навернуть ее на резьбу силовых болтов, защитив ее от повреждения мощным электрическим током.

Проверку разделим на три этапа.

Первый этап

1. Подключаем один конец силового провода к минусовой клемме аккумулятора, второй к корпусу стартера.
2. Конец второго кабеля «кидаем» на плюс АКБ и управляющий контакт включения втягивающего реле
3. Одновременно с этим отверткой упираемся в шестерню бендикса, чтобы почувствовать с какой силой он «вылетает».

Таким способом можем определить, с каким усилием «выскакивает» он. Другими словами, определить работоспособность всех обмоток втягивающего реле.

Неисправности

1. В случае если смогли отверткой удержать шестерню от вылита или во время подачи напряжения можете отодвинуть эту шестеренку в ее начальное положение, значит, неисправна удерживающая обмотка реле.
2. Дефект механизма управления бендиксом.

Второй этап

1. Наворачиваем гайку на резьбу нижнего силового болта
2. Плюсовую клемму от аккумулятора подключаем к нему
3. Минусовая «сидит» на корпусе стартера

Видим, что запустился электродвигатель и его якорь вращается с большой частотой. Значит обмотки якоря, статора (если не используются постоянные магниты), щеточный аппарат исправны.

Неисправности:

Якорь не вращается, частота вращения низкая – нарушен контакт на участке цепи от силового болта к обмоткам электродвигателя. Обрыв в обмотках, возможно большой износ на щетках или контактных кольцах ротора.

Третий этап

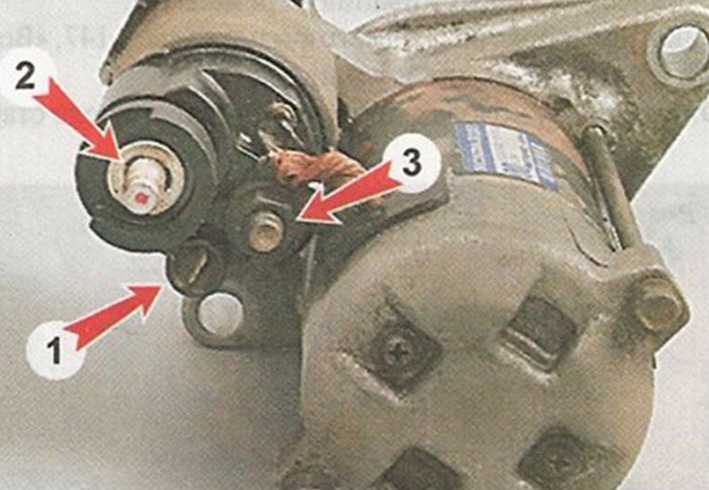

1. Закручиваем гайку на верхний силовой болт
2. К нему присоединяем плюс от АКБ
3. Одновременно замыкаем управляющий контакт включения втягивающего реле с плюсовым проводом

В этом момент должно сработать реле, выскочить бендикс и замкнуться «пятаки» силовых болтов, запуститься электродвигатель. Если все это произошло и якорь крутиться с большой частотой – все хорошо, стартер исправен.

Неисправности

Обрыв цепи обмоток втягивающего – бендикс будет судорожно ходить в обоих направлениях, реле «жужжать».

Не вращается якорь электродвигателя – нет контакта на «пятаках» силовых болтов или повреждена силовая пластина подвижного контакта втягивающего. Возможны причины неисправностей электрической части двигателя, рассмотренные во втором этапе.

Видеоурок как провести диагностику стартеру снятого с авто:

Поломки стартера и их характерные признаки

Слышна работа электродвигателя стартера, а коленвал двигателя машины не проворачивается.

Причины:

1. Неисправна вилка или весь механизм управления «вылитом» бендикса. Шестерня не входит в зацепление с маховиком ДВС
2. Обрыв в цепях удерживающей обмотки втягивающего
3. Неисправен бендикс, он вращается во все стороны, а этого не должно быть. Определение этого дефекта требует снятие стартера с автомобиля, по другому проверить его не получится.

При повороте ключа зажигания в положение «Пуск» слышен щелчок, но ничего не происходит, двигатель не прокручивается.

Причины:

1. Неисправности в электрической части электродвигателя стартера, указанные на втором этапе диагностики, рассмотренные выше.
2. Подгорание, отсутствие контакта «пятаков» и токопроводящей пластины подвижного элемента втягивающего реле. Оно включается (щелкает), перемещает шестерню в зацепление, а ток не передается на электродвигатель, он не вращается (не жужжит).

После запуска мотора автомобиля слышен скрежет из-под капота

Причины:

1. «Залипло» втягивающее реле, подвижный вал не вывел шестерню из зацепления
2. Неисправности управляющего механизмом бендикса или его заклинивание (вилки, штока, шестерни)

Поворачиваем ключ – под капотом тишина

Причины:

Не срабатывает втягивающее реле. Потому что нет напряжения на клемме включения реле, обрыв в проводе или неисправность контактной группы замка зажигания. Может быть разряжение аккумуляторной батареи.

Читайте также: Как проверить втягивающее реле стартера аккумулятором контрольной лампой

Что делать?

Проверить наличие напряжения на этой клемме. Если оно есть, значит, замок зажигания и провод, идущий к ней нормальный. Нужно проверить мультиметром втягивающее реле, возможно, оно не исправно – обрыв соединения обмоток с клеммой, разорванная цепь в самих обмотках.

Если нет напряжения или оно ниже 12 вольт, стоит искать неполадки в замке зажигания или проводке. Но это можно все сделать в гараже, а если неприятности застигли далеко от дома? Нужно:

1. Убедится перед этим, что включена нейтральная передача, если у вас механическая коробка передач
2. Включить зажигание
3. Замкнуть отверткой или другим подручным средством верхний силовой болт и контакт питания втягивающего.
   Если других неисправностей стартера нет, то он должен «ожить».

Главное не забывать о мерах безопасности, чтобы вас не «стукнуло» током, машина не поехала вперед без вашего ведома и т.д.

Стартер сильно «сажает» аккумулятор

При повороте ключа в положение «Пуск» наблюдается сильная просадка напряжения. Это заметно по контрольным лампам на панели приборов. Стартер лениво крутит двигатель, и после двух попыток запустить мотор АКБ полностью разряжается. Электродвигатель сильно нагревается.

Причина:

Короткое замыкание в обмотках статора или якоря электродвигателя стартера, или втягивающего реле. Щетки сильно износились или имеется их повреждение, в результате которого замыкаются на корпус. Стёрлись контактные кольца коллектора из-за износа.

При попытке завести мотор течет большой ток в обход обмоток сразу на «массу», происходит короткое замыкание, в результате чего быстро разряжается батарей и происходит сильный нагрев агрегата. Для точного определения дефекта нужно обязательно снимать весь механизм с автомобиля, производить его полную разборку, визуально осматривать и «звонить» всю электрическую часть.

Заключение

В заключении хочется отметить, не стоит покупать новый стартер, в случаи его поломки. Часто бывает такое, что выходит из строя небольшая деталь, которую можно заменить самостоятельно, и стоимость ее в разы ниже, чем всего агрегата. Главное правильно провести диагностику. Как было описано выше, это можно сделать как на снятом стартере, так и на автомобиле, по характерным признакам его поломок.

Видео по теме

---

Как проверить стартер на работоспособность

Сообщение от:  MSG equipment     янв 12, 2018      0 комментариев

Несмотря на большое многообразие моделей автомобилей, используемые в них стартеры имеют практически одинаковую конструкцию и работают по единому принципу.

На рисунке изображена схема включения электростартера, используемая в автомобилях.

Работа стартера осуществляется в следующей последовательности. При повороте ключа зажигания происходит замыкание контактов S и питание с АКБ подается на обмотки втягивающего 3 и удерживающего 4 реле одновременно. Якорь 5 втягивающего реле перемещается внутри сердечника реле и тем самым, посредством штока 6, вызывает поворот рычага 7, толкающего другим своим концом, через поводковую муфту 8, шестерню 10 в зацепление с зубчатым венцом маховика 11. В это время стартерный электродвигатель через обмотку 3 получает питание от аккумулятора автомобиля и начинает вращение с малыми оборотами. Когда якорь прижимает контактную пластину 2 к контактным болтам 1, питание на электродвигатель 12 поступает напрямую через контакты, минуя втягивающую обмотку. Сопротивление цепи питания электродвигателя уменьшается, и он развивает максимальные обороты. При этом шестерня 10 через зубчатый венец маховика передает крутящий момент на коленчатый вал и совершается запуск ДВС. Когда обороты коленвала начинают превышать обороты стартера, в дело вступает муфта свободного хода 9.

Шестерня остается в зацеплении, пока контактные болты замкнуты. Также, как видно из рисунка, втягивающая и удерживающая обмотки, при разомкнутом контакте S, подключаются к АКБ последовательно. А так как они имеют разное направление намотки, но одинаковое количество витков – они создают магнитные потоки, одинаковые по величине, но противоположные по направлению, тем самым нейтрализуя друг друга. Контактная пластина под влиянием пружины перемещается вправо и размыкает цепь, в то же время воздействуя на рычаг 7 и выводя шестерню из зацепления с маховиком.

Как проверить стартер, не снимая с машины

Рассмотрим распространенные признаки неполадки стартера и узнаем, как проверить стартер в домашних условиях.

Включение стартера и последующее самопроизвольное отключение могут сопровождаться щелчками реле включения либо тягового реле стартера. К основным причинам данной проблемы относятся:

• Неисправная или разряженная АКБ.
• Низкая температура окружающей среды.
• Окисление контактов проводов, а также их неплотное крепление на клеммах батареи, тягового реле и корпусе автомобиля.
• Неисправность реле включения и/или тягового реле стартера.

Как известно, снижение температуры электролита до –20 °С приводит к снижению емкости АКБ на 20%. Также при низких температурах увеличивается вязкость электролита, что препятствует его контакту с активной массой пластин электродов и тем самым снижает напряжение на выводах батареи. Исходя из описанного, проверить стартер на аккумуляторе в условиях низких температур будет сложно. Если прибавить к этому возможное окисление контактов на клеммах соединительных проводов, то причины самопроизвольного отключения стартера становятся понятными.

Далее оцените степень окисления контактов путем замера напряжения на выводах АКБ и на клемме тягового реле, и корпусе стартера в состоянии покоя, а затем при включении стартера на 3-4 секунды. Разница замеренных показаний не должна превышать 1,5 В (оптимально, чтобы они были одинаковы). Следует помнить, что напряжение на клеммах исправной 12-вольтовой АКБ должно быть больше или равно 10 В. Для 24-вольтного аккумулятора падение напряжения не должно превышать 4 В (т. е. U_АКБ≥20 В). В противном случае требуется зачистить и проверить прочность крепления наконечников силовых проводов.

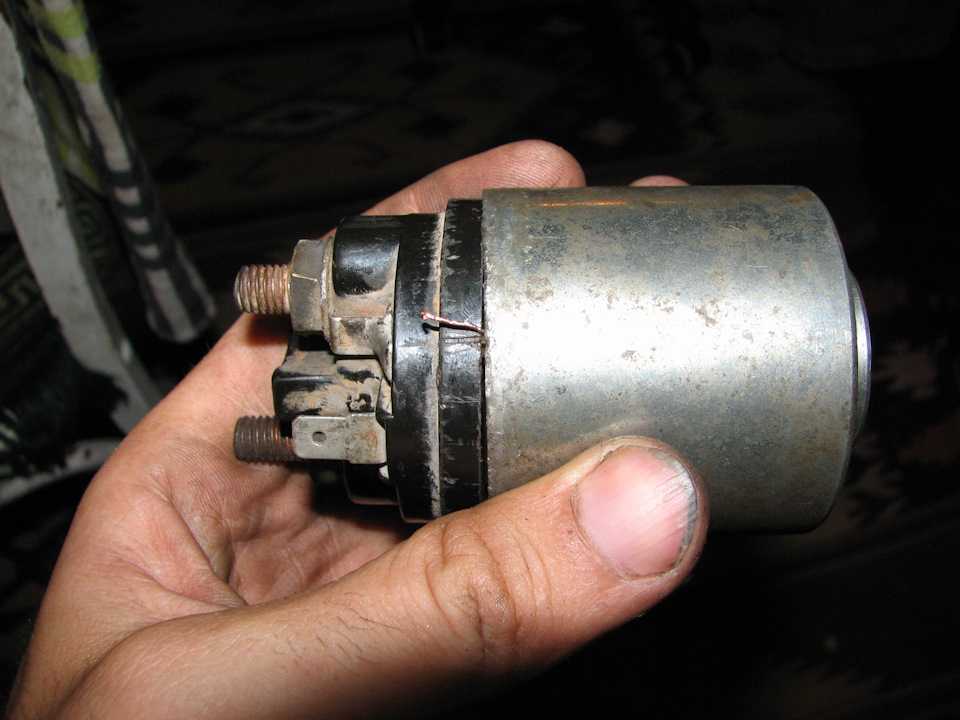

Тяговое реле

Функции тягового реле следующие:

• Ввод в зацепление приводной шестерни стартера с венцом маховика двигателя.
• Замыкание цепи питания электродвигателя стартера.

Хотя втягивающие реле разных производителей разнятся количеством обмоток, способом фиксации на стартере, конструкцией контактных клемм, всех их объединяют одинаковые функции и принцип действия, аналогичный работе обычного соленоида.

Если взглянуть на разрез тягового реле на рисунке выше, можно увидеть, что оно содержит две обмотки (удерживающую 13 и втягивающую 14), накрученные на латунную втулку, где передвигается якорь 11, действующий на шток 15 с подвижным контактным диском 4. Два недвижимых контактных болта закреплены в пластиковой крышке 2. Контактный диск может быть различной формы (прямоугольной, круглой либо фасонной) и установлен изолировано от штока. Одной из наиболее частых проблем в данной контактной паре является подгорание контактов либо их сваривание. Это первая причина, по которой не рекомендуется держать стартер включенным более 5-6 сек., вторая же – ускоренный разряд АКБ.

Как проверить реле стартера

Чтобы проверить тяговое реле стартера, следует соединить его клеммы с аккумуляторной батареей, соблюдая полярность. Если устройство исправно, шестерня стартера будет перемещаться, и вы услышите характерные щелчки.

На нашем Ютуб-канале имеется видеоролик, просмотрев который вы узнаете, как проверить стартер мультиметром (используя обычные токовые клещи) при наличии автомобильного аккумулятора, а также локализовать причину неисправности.

Как проверить стартер на работоспособность в домашних условиях

Проблемы с пуском двигателя могут возникнуть неожиданно даже на новом автомобиле. Поскольку подобная ситуация практически всегда является следствием незначительных неполадок в системе запуска, а не серьезными нарушениями в работе силового агрегата, поэтому, необходимо знать, как проверить стартер. Эта процедура не составит особой сложности, для ее проведения не потребуется никаких сложных инструментов и дополнительных устройств (кроме проверки детали на специальном стенде). Единственное, что не помешает, это помощь друга.

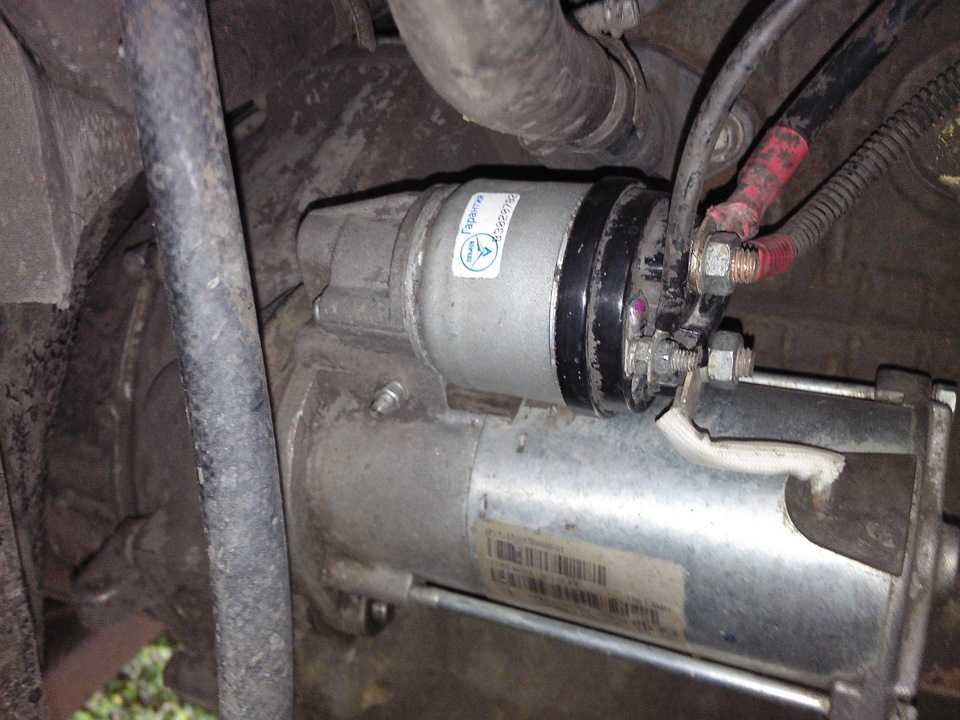

Как проверить исправность стартера без снятия его с автомобиля

Перед выполнением этой процедуры необходимо определить местонахождение элемента в подкапотном пространстве, и обеспечить доступ к нему. Также стоит обязательно проверить заряд аккумулятора, поскольку причиной, по которой невозможно запустить силовой агрегат зачастую является именно он. Если же батарея автомобиля заряжена и функционирует нормально, нужно проверить стартер мультиметром. Этот прибор является универсальным и позволяет измерять напряжение в электрической сети любого транспортного средства. Приобрести это устройство не составит особого труда, к тому же его стоимость вполне приемлема.

Итак, рассмотрим вариант, как проверить работоспособность стартера при помощи тестера. На стартере автомобиля находится болт, к которому от источника питания подходит провод. Именно на него необходимо подцепить плюсовой «крокодильчик» вольтметра, а минусовой провод – накинуть в любом удобном месте на массу, после чего попросить помощника запустить силовой агрегат. Исправный элемент должен издавать характерные щелчки, а на индикаторе вольтметра отображаться напряжение величиной в 12 В. В случае его отсутствия либо явного снижения, деталь нуждается в ремонте.

Существует и самый простой способ проверки работоспособности стартера, для которого потребуется лишь мощная отвертка с хорошо изолированной ручкой. Суть его заключается в том, что отверткой закорачивается минусовая клемма пускателя, с которой предварительно снимается провод, идущий от замка зажигания, с положительной клеммой втягивающего реле. Такая манипуляция позволит обеспечить подачу электрического тока напрямую к втягивающему реле стартера, и запустить его мотор. Завестись двигатель автомобиля должен лишь при наличии неисправности во втягивающем реле или замке зажигания.

Проверяем обмотку, щетки и бендикс

Еще одним способом определения работоспособности пускового устройства силового агрегата является проверка его элементов: бендикса, щеток и обмотки. Для тестирования двух последних потребуется 12-вольтовая лампочка, контакты которой необходимо подключить к массе и держателю щеток при этом на стартер должно подаваться напряжение от источника питания автомобиля. Свидетельством износа щеток является загорание лампочки. Аналогично проверяется обмотка. Идущие от патрона лампочки контактные провода соединяются с выводом обмотки и корпусом стартера.

Бывает ситуация, когда при исправной детали мотор по-прежнему не начинает крутиться. Это можно увидеть после его снятия с автомобиля, при этом отключать деталь от сети не нужно. После замыкания соответствующих клемм движение бендикса будет отсутствовать. Эту неисправность вызывают изношенные ролики, послабление хода пружины либо отсутствие смазки. Ремонтировать бендикс нет смысла, единственное, следует взять с собой в автомагазин выработанную деталь, чтобы не ошибиться.

Как проверить стартер от аккумулятора?

Большинство автовладельцев проверяют работоспособность стартера именно таким образом, поскольку этот способ позволяет полностью проверить устройство. А когда элемент агрегатирован с коленчатым валом силовой установки, его исправность можно определить лишь по издаваемым характерным щелчкам. Именно при помощи аккумуляторной батареи проверяется работоспособность стартера так, как он должен функционировать, когда установлен на транспортном средстве. То есть, этот метод позволяет оценить, насколько элемент выдвигает шестерню и прокручивает мотор.

Для проведения этого тестирования минусовую клемму источника питания соединяют с корпусом устройство, а плюсовую – с клеммой втягивающего реле и контакта пускателя. Мотор исправно работающего агрегата должен начать прокручивать шестерню, а его бендикс должен прийти в движение, что характеризуется его выносом. Единственным минусом этого способа является то, что стартер необходимо снять с автомобиля для проведения корректного тестирования.

Проверка якоря стартера

Если аккумуляторная батарея автомобиля имеет хороший заряд, при этом бендикс остается неподвижным, причиной служит неисправность якоря. Для того чтобы его корректно проверить, элемент следует извлечь его из корпуса пускателя. Якорь перестает функционировать из-за следующих проблем:

• замыкание витков его обмотки;
• пробой обмотки, результатом которого является утечка тока вследствие его подачи на корпус устройства;
• нарушение целостности коллекторных выводов (распайка).

Суть проверки якоря заключается в измерении при помощи специального прибора сопротивления между обмотками и ротором, при этом его величина должна соответствовать максимальному числу (миллионам Ом). Если стрелка омметра показывает сопротивление в несколько Ом, следовательно, якорь нуждается в замене, либо, в случае, когда это возможно – устранении замыкания витков.

Как еще можно проверить снятый стартер?

Наиболее действенным и точным способом проверки стартера является тестирование его работоспособности на специальном стенде. Ввиду своей сложности и необходимости наличия высокотехнологического оборудования осуществить его в условиях домашних условиях будет довольно проблематично. Однако он позволяет максимально точно определить все механические и электрические характеристики устройства в различных режимах его работы. Узнать состояние якоря, бендикса, щеток, обмотки, пружин, коллектора, контактов и втягивающего реле.

Помимо этого, проверка детали на стенде позволяет определить оптимальную величину натяжения ее пружин и отрегулировать их в соответствии с этим. Также в ходе проведения этого мероприятия измеряется величина реально потребляемого устройством пускового тока. В случае отклонение ее от нормы в большую или меньшую сторону, диагностика на стенде позволяет определить причину этого, что значительно экономит время ее устранения за счет точного и правильного выявления неисправности.

Почему стартер потребляет больше пускового тока, нежели ему необходимо?

Во время работы стартера перед пуском двигателя может наблюдаться просадка тока в электросети автомобиля, свидетельством которой является потускнение индикаторов на приборной панели и снижение напряжения до 9-10 В. Все это является прямым подтверждением неисправности стартера. Большинство владельцев транспортных средств так и не понимают, как правильно измерить пусковой ток, и по какой причине он значительно превышает необходимую величину?

Причины, по которым стартер берет больше пускового тока:

1. Выработка втулок, из-за которых не обеспечивается должное вращение статора, что вызывает перегрев его деталей, являющийся причиной сокращения их эксплуатационного ресурса.
   Также, это может вызывать межвитковое замыкание. Поэтому, состоянию втулок необходимо обязательно уделять внимание.
2. Недостаточное количество смазки на внутреннем редукторе.

Что в итоге

Ознакомившись со всеми вышеперечисленными способами проверки стартера можно сделать следующий вывод: в случае выхода из строя нескольких элементов стартера либо его втягивающего реле, поможет только установка новой детали на автомобиль. Если же попытаться отремонтировать эти узлы, со временем все равно проявится некорректная работа стартера, помимо этого, возможно, что большинство деталей не будут подходить по размерам. Это значительно затрудняет ремонтные мероприятия.

К тому же большинство специалистов рекомендует приобретать новые элементы устройства запуска силового агрегата взамен износившихся старых, а не пытаться их отремонтировать. Также, чтобы не стать заложником непредвиденной ситуации, когда стартер не может запустить силовой агрегат, лучше не приобретать бюджетные модели комплектующих. Из всех способов проверки стартера каждый автовладелец выбирает для себя наиболее предпочтительный.

проверка устройства на работоспособность, не снимая его с машины, и оценка снятого втягивающего реле в домашних условиях

Для запуска двигателей внутреннего сгорания применяются электрические стартеры. Со временем узел изнашивается и может выйти из строя. Для правильного определения неисправности владельцу необходимо знать, как проверить стартер на работоспособность на автомобиле и в снятом состоянии.

Содержание

• 1 Особенности конструкции стартеров
  • 1.1 Схема и принцип работы стартера
  • 1.2 Как снять стартер с автомобиля?
• 2 Основные признаки неисправности стартера
  • 2.1 Последовательность контроля работоспособности стартера
• 3 Проверка снятого с автомобиля стартера на работоспособность
  • 3.1 Диагностика втягивающего реле
  • 3.2 Неисправности обмотки ротора
  • 3.3 Неисправности статора
  • 3. 4 Неисправности щеток и втулок
  • 3.5 Неисправности бендикса и обгонной муфты
  • 3.6 Другие поломки системы запуска
• 4 Как проверить работу стартера, не снимая его с машины?
  • 4.1 Как можно проверить втягивающее реле стартера?
  • 4.2 Проверка якоря стартера
  • 4.3 Диагностика щетки, обмотки и бендикса стартера
  • 4.4 Как проверить, берет ли на себя стартер ток?
• 5 Каких правил эксплуатации стартера следует придерживаться, чтобы он прослужил дольше?
• 6 Фотогалерея
• 7 Видео

[ Раскрыть]

[ Скрыть]

Особенности конструкции стартеров

Для запуска двигателей применяют три типа стартеров, различающихся конструкцией обмоток возбуждения:

• последовательная;
• смешанная;
• от постоянных магнитов.

Стартеры с постоянным магнитом обладают небольшими габаритами и применяются для техники с двигателями малого объема и мощности. Новые модели стартеров, оснащенных неодимовыми магнитами имеют повышенную мощность, но стоимость изделий ограничивает распространение.

Редукторный стартер от автомобиля Поло Седан

Для обеспечения быстрого запуска требуется прокрутить вал с определенной частотой. Для обеспечения оборотов и сокращения габаритных размеров стартера применяются планетарные редукторы. Применение редукторов позволило уменьшить габариты устройств в 2 раза, что хорошо видно по приведенному ниже фото. Дополнительное уменьшение размеров достигнуто за счет внедрения деталей из полимеров и пластика.

Слева редукторный аналог, справа стандартный стартер от ГАЗ-21

Выходная шестерня, контактирующая с венцом маховика, располагается под передней крышкой либо висит консольно за пределами корпуса. Консольная схема используется в стартерах с подвижным якорем или в инерционных конструкциях. Концепция применяется при соосной установке тягового реле, а также при монтаже реле в крышке коллектора.

Пример консольного стартера

Основная масса стартеров имеет две подшипниковые опоры. Мощные и габаритные стартеры, развивающие более 1,5-2,0 кВт, оснащаются третьей опорой. Шестерня привода располагается между передней опорой и дополнительным подшипником.

Стартер с дополнительной опорой

Классический коллектор имеет цилиндрическую форму и расположен на конце якоря. На современных стартерах встречаются торцевые коллекторные пластины, уменьшающие длину устройства и снижающие потребление меди.

Схема и принцип работы стартера

Стартер двигателя легкового автомобиля представляет собой электрический двигатель постоянного тока. Стартер ставится на картер двигателя, либо коробки передач в районе маховика. Крепление выполняется при помощи двух или трех шпилек. Такой способ фиксации обеспечивает корректное взаимное расположение узлов при обратной установке изделия.

Основные детали стартера

Основные детали стартера на схеме:

1. Передняя крышка, служащая для крепления стартера к картеру сцепления. В крышке имеется отверстие, через которое проходит шестерня бендикса.
2. Обгонная муфта или бендикс.
3. Планетарный редуктор. Узел имеется не на всех моделях стартеров.
4. Якорь электродвигателя.
5. Корпус стартера с размещенным внутри статором.
6. Управляющая вилка.
7. Втягивающее электромагнитное реле.
8. Щеточный узел.
9. Графитовая щетка.
10. Задняя крышка с установленной втулкой подшипника. Крышки и корпус стягиваются между собой 2-4 болтами, собирающими стартер в единый узел.

Принцип работы стартера автомобиля:

1. При повороте ключа в замке зажигания включаются цепи зажигания. Дальнейший поворот ключа в позицию «старт» подает питание на обмотку реле 5. Подача питания выполняется через специальное коммутационное реле.
2. Возникающее электромагнитное поле сдвигает якорь втягивающего реле 7. Якорь связан через рычаг 4 с обгонной муфтой 3, перемещающейся по валу стартера 2 по направляющим пазам.
3. В определенный момент происходит введение шестерни муфты в зацепление с зубчатым венцом, установленным на маховике 12. При этом расположенная на подвижном якоре реле контактная пластина 7 замыкает цепь через контакты 8.
4. Включается подача питания на обмотки электродвигателя 9. Якорь стартера 10 через шестерни прокручивает с частотой до 100 об/мин коленчатый вал 11 мотора и запускает его.
5. После того как двигатель запустится и начнет набирать обороты, происходит автоматическое рассоединение шестерен. Разъединение происходит при помощи обгонной муфты.
6. Ключ отпускается в положение включенного зажигания. Автомобиль готов к началу движения.

Визуализация работы стартера

Ряд автомобилей оснащен различного рода блокираторами запуска стартера. На автомобилях с механической трансмиссией может требоваться нажатие педали сцепления, предотвращающее пуск мотора на передаче. Автоматическая трансмиссия разрешает проводить запуск при постановке селектора в позицию нейтрали или парковки.

Стартер автомобиля предназначен для кратковременной работы, продолжительное использование устройства приводит к перегреву и выходу из строя.

Подробное визуальное объяснение принципов работы стартера продемонстрировано в видеоуроке, снятом для канала автора Михаил Нестеров.

Как снять стартер с автомобиля?

Стартер располагается на боковой части двигателя ближе к картеру сцепления. Трудоемкость снятия стартера зависит от плотности компоновки моторного отсека. На некоторых типах автомобилей демонтаж занимает до 3-4 часов.

Краткая последовательность шагов:

1. Установить автомобиль над смотровой ямой для обеспечения доступа к нижним точкам крепления.
2. Отключить клемму аккумулятора.
3. Снять стальной или пластиковый лист защиты картеров двигателя и коробки передач.
4. Иногда может требоваться демонтаж теплового экрана, защищающего узлы двигателя от нагрева теплом выпускной системы.
5. Отвернуть нижний болт или гайку крепления стартера.
6. Для доступа к верхнему болту возможно потребуется снятие аккумулятора с площадкой, воздуховодов двигателя или демонтировать кронштейны патрубков системы охлаждения.
7. Отсоединить от стартера провода, клеммы которых прикручены к верхней части электродвигателя. Доступ к этим точкам может быть как сверху, так и снизу автомобиля.
8. Выкрутить верхний болт или гайку крепления.
9. Аккуратно вытянуть стартер с посадочного места. Для вывода узла на многоцилиндровых двигателях с V-образной схемой может потребоваться демонтаж колес, защитного локера, элементов выхлопного коллектора и опоры силового агрегата.
10. Вынуть агрегат из моторного отсека вверх.

Каждый автомобиль имеет особенности конструкции, влияющие на трудоемкость снятия стартера. Рекомендуется выполнять демонтаж в условиях автосервиса, имеющего опыт работы и требуемый инструмент.

Ниже приведены фотографии демонтажа и разборки стартера Ниссан Альмера.

Снятие усилительного кронштейна Демонтаж болтов Общий вид снятого стартера Болты крепления крышек Разобранный узел, стрелками обозначены статор и ротор Ротор со щеточным узлом Планетарный редуктор Снятие бендикса с вала Смазка редуктора перед сборкой Отремонтированный узел готов к установке

Основные признаки неисправности стартера

Симптомы, которые указывают на наличие проблем в работе стартера:

• коленчатый вал не начинает вращаться, несмотря на работу стартера;
• затрудненное вращение якоря стартера, сопровождаемое посторонними шумами;
• медленное прокручивание вала с нормальным звуком, недостаточное для запуска двигателя;
• стартер не реагирует на поворот ключа в замке зажигания;
• ведущая шестерня стартер не выходит из зацепления с маховиком после пуска двигателя;
• снижается мощность электродвигателя на прогретом силовом агрегате;
• характерный запах гари, возникающий при работе стартера.

При проявлении подобных признаков желательно провести диагностику и ремонт стартера. Длительная эксплуатация неисправного узла приведет к полному выходу из строя.

Последовательность контроля работоспособности стартера

Порядок действий при проверке стартера:

1. Перед началом проверки работоспособности стартера и цепей запуска необходимо проверить зарядку аккумулятора и, при необходимости, довести ее до нормы. Убедиться в надежности установки клемм и отсутствии на них следов коррозии и окисления.
2. Проверить качество соединения массовых проводов с кузовом и стартером. Для этого требуется провести замер значения напряжения между отрицательной клеммой и кузовом или двигателем автомобиля. Тестовый прибор должен показать нулевое значение.
3. На автомобилях, оборудованных электронными системами управления, следует провести компьютерную диагностику, которая покажет имеющиеся ошибки. Расшифровка кодов ошибок позволяет выяснить причины неисправности.
4. Проверить исправность коммутационного реле или исправность цепей, отвечающих за включение втягивающего реле. Для проверки понадобится электрическая схема автомобиля с указанием точек подключения узлов.
5. Проверить стартер и втягивающее реле на двигателе.
6. При обнаружении неисправностей стартер снимается для ремонта и более тщательной проверки.

Проверка снятого с автомобиля стартера на работоспособность

При возникновении проблем с работой стартера требуется провести проверку узлов для определения причины поломки. Проверка стартера может проводиться в домашних условиях при помощи многофункционального тестового прибора или контрольной лампы.

Проверка включают в себя:

• визуальный осмотр и очистка деталей;
• проверку работы втягивающего реле;
• замер сопротивления между обмоткой якоря и корпусом;
• проверка сопротивления между ламелями коллектора якоря и сердечником;
• контроль сопротивления между корпусом и обмотками статора;
• дополнительные проверки деталей стартера.

Снятый с автомобиля стартер очищается от грязи при помощи мягкой волосяной щетки и затем протирается ветошью. Разборка осуществляется на слесарном верстаке. Демонтированные детали промывают и сушат. Для очистки обмоток применяется тряпка, смоченная бензином и продувка воздухом. Остальные детали допустимо мыть в щелочной ванне или при помощи керосина. Затем приступают к проверке и дефектовке узлов.

Диагностика втягивающего реле

Признаками неисправности реле являются:

1. При повороте ключа в замке зажигания в позицию «старт» слышны щелчки, свидетельствующие о работе реле. Но стартер при этом не включается, яркость контрольных ламп и внешней световой сигнализации не меняется.
2. При аналогичной ситуации наблюдается просадка напряжения — тускнеют лампы.
3. После пуска двигателя продолжается вращение якоря стартера на повышенных оборотах.

Причинами неисправности реле являются:

• обгорание контактов, из-за чего снижается или прекращается подача тока;
• заклинивание якоря реле;
• замыкание обмотки реле;
• разрушение или просадка обратной пружины;
• повреждение корпуса.

Проверка реле ведется по следующим шагам:

1. Очистить контактные поверхности от грязи и окислов.
2. Подключить реле напрямую к аккумулятору при помощи проводов с зажимами.
3. Подать отрицательный сигнал на корпус стартера. Звук щелчка указывает на исправность реле, если никакого звука не подано — то реле неисправно.

Неисправности обмотки ротора

Наиболее частые проблемы с ротором (якорем) стартера:

• пробивание обмотки на вал и далее на корпус стартера и автомобиля;
• плохой контакт на точках соединения обмотки с коллектором из-за разрушения паяного соединения;
• замыкание витков обмотки;
• попадание металлической стружки и частиц щеток между ламелями коллектора;
• выгорание одного или нескольких ламелей.

Для проверки якоря используется методика подачи напряжения на стартер минуя реле. Если вал не вращается, то требуется разборка стартера и детальная проверка состояния якоря.

Методики проверки снятого якоря:

1. Пробой обмотки измеряется мультиметром. Возможна проверка состояния якоря при помощи контрольной лампы на 220 В. Устройство включается в бытовую сеть, один вывод подсоединяется к сердечнику, а второй — поочередно к ламелям коллектора.
2. Повреждение паяных соединений обнаруживается при визуальном контроле детали.
3. Износ коллекторной части также обнаруживается визуально. Глубина канавок между ламелями коллектора должна быть не менее 0,5 мм.
4. Межвитковые замыкания возможно определить только в условиях специализированного сервиса, оснащенного прибором контроля.

Неисправности статора

К проблемам со статором относятся:

• межвитковое замыкание;
• пробой на корпус;
• обрыв обмотки.

Для обнаружения повреждений используется тестирование мультиметром. Межвитковое замыкание диагностируется только специальным оборудованием.

Неисправности щеток и втулок

Щеточный узел может иметь неисправности:

• износ, в результате которого щетки неплотно прилегают к коллектору;
• заедание в направляющих.

Проверка щеточного узла заключается в измерении значения сопротивления между основной пластиной и держателем щеток. Исправный узел обладает сопротивлением, стремящимся к бесконечности. Если это условие не соблюдается, то имеется замыкание щеточного узла. Снятый щеточный узел требуется внимательно осмотреть на предмет трещин и сколов на графитовых элементах щеток. Рекомендуется проверить остаточную высоту деталей, при малом значении узел требуется заменить.

Вал ротора стартера опирается на медные или медно-графитные втулки, подверженные естественному износу. При появлении зазора происходит перекос ротора, который приводит к затрудненному вращению и неравномерному износу щеток. Работа электродвигателя с поврежденными втулками приводит к повреждениям обмоток или межвитковым замыканиям.

Неисправности бендикса и обгонной муфты

После демонтажа узла с вала стартера следует провести визуальный контроль состояния зубьев шестерни. Недопустимы глубокие забоины, выкрашивания и износ поверхностей зуба. На муфте не должно быть следов коррозии.

Проверка функционала устройства:

1. Обернуть шестерню бендикса плотным материалом (картоном или материей).
2. Зажать деталь за шестерню плоскогубцами или тисками.
3. Попытаться руками провернуть кольцо муфты (расположенное за шестерней). Конструкция исправной муфты позволяет кольцу легко вращаться в одном направлении. Если поворот происходит с заеданиями или туго, а также получается вращать кольцо в противоположную сторону, то бендикс неисправен.

Бендикс стартера относится к числу неразборных и не подлежащих ремонту узлов. При повреждении он заменяется на новую деталь.

Другие поломки системы запуска

К другим поломкам стартера относятся:

• повреждение электропроводки;
• механические повреждения корпусов, крышек и соединительных деталей;
• деформация или поломка вилки;
• износ зубьев шестерни или направляющих канавок на валу.

Как проверить работу стартера, не снимая его с машины?

Работоспособность ряда узлов стартера можно проверить на автомобиле. Для этого применяется тестер или контрольная лампа. Проверка должна производиться с соблюдением техники безопасности, поскольку имеется риск нанесения травм.

Как можно проверить втягивающее реле стартера?

Тестирование работы реле производится по схеме:

1. Проверить жгуты проводки реле на обрыв.
2. Повернуть ключ в замке зажигания и попытаться включить стартер. Если нет характерного щелчка, то реле неисправно.
3. Если есть щелчок, но пуска стартера не происходит, то необходимо проверить состояние контактных площадок. Для этого от реле отсоединяется сигнальный провод, идущий от замка. Затем соединяют подходящим металлическим стержнем (например, отверткой) клемму батареи и стартера, подавая ток мимо реле. Если якорь стартера вращается, то однозначно требуется ремонт или замена реле.

Проверка якоря стартера

Проверка работоспособности якоря производится путем подачи напряжения напрямую на стартер, минуя реле. Подключение выполняется толстыми медными проводами к клеммам аккумулятора. Если якорь стартера вращается, то узел считается исправным. В противном случае требуется демонтаж устройства, его разборка и полная диагностика.

Диагностика щетки, обмотки и бендикса стартера

Тестирование щеточного узла производится путем подключения лампочкой, рассчитанной на рабочее напряжение 12 В. Один вывод лампы подключается к держателю щетки, а второй замыкается на кузов. Об исправности щетки свидетельствует включение лампы. В противном случае требуется снятие и разборка стартера.

Простейшим способом тестирования состояния обмотки является подключение бытовой лампы на 220 В с мощностью 75-100 Вт. Лампа подключается последовательно между обмоткой и внешним корпусом. Один провод фиксируется на корпусе стартера, а второй подключается к выводным проводам обмоток. Если спираль лампы начинает светиться, то это указывает на пробой. Возможна проверка состояния мультиметром, работающим в режиме омметра. При подключении к исправной обмотке значение сопротивления должно находиться в пределах 10 кОм.

Для проверки бендикса применяется способ кратковременного включения стартера на передаче и зажатом рабочем тормозе. Стартер запускается на очень малый промежуток времени — менее 1 секунды. Если автомобиль дернулся, то узел исправен. Если начинается пробуксовка, сопровождаемая звуком вращающегося якоря — то требуется снятие стартера и замена бендикса.

Как проверить, берет ли на себя стартер ток?

Под термином «стартер берет ток» подразумевается просадка напряжения при попытке старта, но вращение коленчатого вала происходит с низкой частотой вращения. Для проверки требуется подключить вольтметр к положительной клемме батареи и кузову автомобиля. Если при попытке запуском наблюдается падение напряжения до 10 В и ниже, то это указывает на проблемы со стартером или проводкой. Нормальным считается снижение напряжения до 11,5-12,0 В.

Каких правил эксплуатации стартера следует придерживаться, чтобы он прослужил дольше?

Владелец автомобиля может продлить срок жизни стартера при соблюдении условий:

1. Содержать моторный отсек в сухости. Отсутствие влаги не позволит появится и развиваться очагам коррозии на проводах и узлах стартера.
2. Следить за изоляцией на проводах и клеммах стартера. Поврежденная проводка приводит к потерям тока и работе электродвигателя с перегрузкой.
3. На автомобилях с механической коробкой запускать двигатель с выжатым сцеплением, что снижает нагрузку. Особенно это касается запуска при низкой температуре воздуха.
4. Избегать попадания на стартер моторного масла, топлива или охлаждающей жидкости.
5. Запрещается непрерывная работа стартера более 10 секунд. Между попытками пуска должно пройти не менее 30 секунд, необходимых для охлаждения электродвигателя и корректной работы аккумуляторной батареи.
6. Нельзя использовать стартер для перемещения автомобиля даже на малое расстояние.
7. Избегать движения по глубоким лужам.
8. Контролировать напряжение на клеммах АКБ.
9. Не включать стартер на работающем моторе. На ряде автомобилей используется защитное реле, не позволяющее включить стартер при вращающемся коленчатом вале двигателя.

Выполнение рекомендаций позволяет довести срок службы стартера без ремонта до 120-150 тыс. км и более.

Фотогалерея

На фото показаны этапы ремонта и дефектовки безредукторного стартера, хорошо видна конструкция узлов.

Набор деталей стартера Конструкция держателя на четыре щетки Коллектор якоря Передняя часть якоря с направляющими для бендикса Коррозия вала Ржавчина внутри бендикса Пример расположения бендикса в рабочей точке Бендикс закрыт крышкой Втягивающее реле Крышка с реле и установленным бендиксом

Видео

Видеообзор особенностей ремонта стартера предоставлен каналом автора Andrei Chernobrovkin.

 Загрузка …

Как проверить, если плохо крутит стартер при заряженном аккумуляторе?

Не крутится стартер (или крутится медленно, рывками). Ситуация к сожалению, нередкая. С чего начинать поиск неисправности?

Понятное дело, аккумуляторную батарею проверяем в первую очередь. Убедились в нормальном ее заряде, но стартер крутит как будто сел аккумулятор? Не нужно бояться такой неисправности, и сразу отправлять машину в сервис на эвакуаторе. Система запуска двигателя – не самая сложная часть автомобиля.

Проверка стартера от аккумулятора

Проверить стартер, установленный на штатном месте, практически невозможно. Вы не будете уверены в истинной причине неисправности. Поэтому правильнее будет его снять. Тем более, что это совсем несложно сделать, на любом автомобиле.

Перед демонтажем проверяем целостность проводки и чистоту контактов. В ряде случаев помогает банальная очистка и подтяжка клемм. Для полноты эксперимента, проверьте подводящую проводку. Напряжение на контактах соединительных кабелей должно быть таким же, как и на клеммах аккумулятора.

Прежде чем вы снимите весь узел, проверьте: может ли стартер разряжать аккумулятор.

Для этого не обязательно подключать амперметр, и фиксировать ток утечки.

• Отсоедините силовые кабели от стартера
• Подключите мультиметр к аккумулятору, зафиксируйте значение напряжения (по возможности не включайте никакую нагрузку: внешнее освещение, мультимедиа, свет в салоне)
• Подключите силовые кабели к стартеру. Если утечек нет – напряжение на аккумуляторе не изменится. Если значение уменьшилось – есть проблема в схеме стартера.

Важно! Перед отключением кабелей от стартера, отсоедините контакты аккумулятора. Это можно делать только при выключенном зажигании, иначе возникнут проблемы с иммобилайзером. Мотор стартера очень мощный, а ротор имеет большую массу. При запуске двигателя, незакрепленный корпус может вырвать из рук. Поэтому для проверки закрепите узел в тисках.

Если вы не знакомы с устройством стартера, внимательно изучите иллюстрацию. Тогда проще будет понять принцип работы узла.

Как правильно проверить стартер на аккумуляторе

Как видно на иллюстрации, узел состоит из двух отдельных составляющих:

1. Втягивающее реле – работает по принципу сцепления механической коробки передач – соединяет шестерню бендикса с маховиком двигателя, для проворачивания коленвала.После успешного старта бендикс возвращается на «парковочное» место, чтобы вал электродвигателя не вращался вхолостую. Поломка реле приводит к тому, что исправный мотор стартера не может провернуть коленвал, и ДВС не стартует.
2. Электродвигатель стартера. Поломки классические – перегорела обмотка якоря, стерся коллектор, изношены щетки. Статор не ломается, поскольку он без обмоточный.

Есть и чисто механические поломки – например, если стартер плохо крутит при заряженном аккумуляторе, и нормальном состоянии электрической части, возможно, дело в подшипниках или изношенности шестерен.

И если вы сняли блок с двигателя, проведите профилактическую чистку. Наличие грязи может привести к затруднению вращения якоря.

Рассмотрим проверку электрических компонентов. Для этого надо напрямую подключить стартер к аккумулятору.

Проверка электродвигателя

Надежно закрепив корпус, соединяем минусовую клемму аккумулятора с проушиной крепления стартера (то есть соединяем минус с корпусом, массой). Кабель должен быть сечением не менее 6 квадратов.

Плюсовую клемму соединяем с кабелем питания двигателя (короткий отрезок провода с клеммой, который крепится на контакт втягивающего реле).

Вал должен интенсивно крутиться. Если стартер еле крутит – разбираемся с мотором. Проверяем состояние щеток и коллектора.
Щеточный узел легко демонтируется. Гибкие провода должны быть без следов оплавления, а сами щетки иметь запас по длине. При видимых повреждениях элементы подлежат замене.

Осматриваем коллектор ротора (после снятия щеточного узла он доступен со всех сторон). Сам ротор должен свободно вращаться, медные ламели иметь равномерный износ. Недопустимо замыкание между контактными пластинами (проверяется визуально и мультиметром).

Есть еще один тест – дайте двигателю покрутиться в течение 20-30 секунд. Затем оцените нагрев корпуса и проверьте отсутствие запаха горелой обмотки. Температура не должна быть выше 40-50°С.

Проверка втягивающего реле

Этот элемент одновременно производит замыкание вала стартера с маховиком ДВС (посредством бендикса) и подает питание на обмотку мотора стартера.

Чтобы проверить втягивающее реле стартера от аккумулятора, достаточно подать плюсовой провод на управляющую клемму реле. Ее легко найти – на клемме нет резьбового соединения, в отличие от силовых контактов.

При подаче 12 вольт, должен прозвучать характерный щелчок, и шестерня бендикса займет рабочее положение.

Обратите внимание

Внимание! Не проверяйте бендикс пальцами, при подаче напряжения на реле. Можно получить травму.

Можно проверить замыкание силовых контактов реле, подающих напряжение на мотор стартера. В момент срабатывания, сопротивление между ними должно равняться нулю. Если нет – просто почистите контакты (пятаки).

Если реле не срабатывает – его следует заменить. Этот узел приобретается отдельно от стартера, стоит недорого, и легко меняется. Восстановление перегоревшей обмотки реле нецелесообразно, хотя и возможно.

Получив доступ к «внутренностям» стартера, проверьте механическое состояние вилки бендикса и шестерен. Износ может присутствовать, но без деформации зубьев. Люфт на вилке не должен препятствовать надежному зацеплению шестерни бендикса.

После проверки узел продувается сжатым воздухом, подшипники смазываются. Места соединения контактов обрабатываются специальной смазкой для контактных групп.

Важно! Соединение клемм с аккумулятором производится только после надежного закрепления силовых кабелей на стартере.

Как проверить стартер на аккумуляторе видео рекомендации на примере машины ВАЗ 2110

Как проверить стартер, реле на работоспособность

Не стоит лишний раз напоминать, что стартер является одним из важных узлов автомобиля.

Представьте себе, что вы стоите в многочасовой пробке, где приходится каждые 5 – 10 минут заводить автомобиль, чтобы переместиться на 10 – 15 метров, и так в течении 2 – х часов. Знакомая история? Для москвичей точно знакомая.

И вот вообразите, что стартер перестал работать. Однозначно, неприятная ситуация.

Проверить и отремонтировать устройство в дороге сложно, но в некоторых случаях это возможно.

Основные причины неисправности стартера

Основные причины поломки стартера могут находиться в контактах, АКБ, тяговом реле и непосредственно в самом устройстве.

Также может выйти из строя замок зажигания, реле стартера и конечно же предохранитель.

Если тяговое реле срабатывает, но якорь стартера не крутит, то причины этого могут лежать в:

1. Разрядки АКБ-емкости батареи хватает только на срабатывание реле, а на прокрутку якоря нет.
2. Наличие окалины на коллекторе якоря или его подгорание.
3. Недостаточная затяжка проводов болтами на тяговом реле стартера, что в некоторых случаях может привести к искрению контактов.
4. Обрыв обмотки якоря и статора.
5. Замыкание в коллекторе между пластинами.
6. Замыкание плюсовых контактов стартера на массу, к примеру, щеткодержателя, или межвитковое замыкание в якоре и статоре, между собой или на массу.
7. Наличие окиси на контактах проводов и клеммах АКБ, что не обеспечивает стабильную передачу тока к стартеру.
8. Износ щеток или их западине в гнездах.
9. Плавление обмотки в результате перегрева стартера и как следствие, ее замыкание.

Реле не срабатывает и якорь не вращается, причины:

1. Смотрите п. 1-9 выше;
2. Обрыв проводов или замыкание втягивающей, или удерживающих обмоток тягового реле между собой и на массу;
3. Заедание штока тягового реле.
4. Поломка в контактной части реле.

Если ничего не происходит при запуске двигателя:

1. Перегорел предохранитель. Смотрите электрическую схему и замените последний.
2. Неисправен замок зажигания.
3. Вышло из строя реле стартера.
4. Смотрите вышеперечисленные неисправности, замыкания могут произойти, как в реле, так и в самом устройстве.

Коротко принцип работы и устройство стартера

Якорь – это сердечник стартера, на котором монтируются обмотка (ротор) и коллектор.

При поступлении тока на контакт 50 (смотрите схему ниже) включается магнит, который тянет шток на себя к задней части тягового реле к контакту 30.

При этом через рычаг вилка с бендексом перемещается вперед для сцепления с маховиком.

В тот момент, когда шток достегает задней стенки реле, контактным диском, который расположен на штоке, замыкается контакт 30 (подключается напрямую от АКБ) с еще одним, который идет непосредственно к стартеру.

Как только контакты замкнулись, на обмотку, через щеточный узел и коллектор, поступает ток и якорь начинает вращаться.

Вращательный момент, от бендекса через маховик, передается на коленчатый вал двигателя в результате происходит запуск последнего.

Как только на электромагнит прекращается подача напряжения (ключ зажигания повернут обратно), шток под действием пружины перемещается в исходное положение, тем самым размыкая контакты 30 и идущий к якорю. Таким образом последний прекращает работу.

Чтобы было понятней, устройство стартера можно посмотреть ниже.

Как проверить стартер при его неисправности

Проверка стартера и выявление причины его поломки в значительной мере сэкономит ваш бюджет, при условии, что эта поломка устранима.

Поиск причины неисправности устройства нужно начинать от простого к сложному.

Проверьте, достаточно ли заряжено АКБ, и способно ли оно крутить стартер. Это лучше всего сделать вольтметром (норма 13,5В, а идеальное 14В), но в дороге такого устройства может и не быть.

Поэтому обратите внимание на фары, какой степени яркости они светятся. Сразу станет все понятно, особенно если включите дальний свет. Панель приборов тоже должна светиться достаточно ярко.

При попытке запуска двигателя, лампочки на табло не должны гаснуть или сильно притухать. Это первые признаки того, что АКБ разряжен.

Очень помогает диодный или цифровой вольтметр напряжения, которые вставляется в прикуриватель.

Проверьте контакты и наличие окиси на них, достаточно ли затянуты все болты на АКБ и на реле.

Проверяем работу тягового реле.

На задней части реле есть болт 30 и контакт 50 – их хорошо видно (условное обозначение на схеме).

Возьмите толстую отвертку или гаечный ключ и замкните их между собой, при этом, конечно же, цепь должна быть запитана током от АКБ на болт 30, который видно на рисунке.

Таким образом, мы подали ток на напрямую к тяговому реле, минуя замок зажигания, реле стартера (п.8, смотрите электрическую схему выше) и другие участки электропроводки.

Если тяговое реле сработало и бендекс начал вращаться, значит проблема в замке зажигания, реле устройства или существует какой-то обрыв в цепе до контакта 50.

Если мы слышим щелчки, бендекс выдвигается, но не вращается, значит тяговое реле исправно, а вся проблема в стартере.

А если в ответ тишина, значит, тяговое реле не рабочее.

Используем контрольку.

Контролька, это лампочка на 12 или 24В, к которой подключены два провода. С помощью этого простого устройства мы можем прозванивать электрическую цепь находя, тем самым разрывы в ней.

Прозванивать цепь можно на всех ее участках от замка зажигания до контакта 50, при этом зажигание должно быть включенным. Без помощника тут не обойтись.

Проверка тягового реле — способ 2.

1. Проверьте на заряженность АКБ;
2. Снимите стартер;
3. Подключите тяговое реле по схеме, «+» (контакт 50) к «+» АКБ, корпус стартера поставьте на «-» АКБ или зажмите его в тисках и подключите к корпусу минусовой провод.
4. Если вилка с бендексом выдвинулась до щелчка значит реле рабочее. Будет лучше если и сработал якорь, но для этого нужно, чтобы на контакт 30 поступал ток. В другом случае без разборки реле не обойтись.

Читайте также:

Проверяем работу якоря.

Проверить работу непосредственно стартера можно следующим способом.

1. Убедитесь, чтобы аккумуляторная батарея была заряжена полностью;
2. Снимите стартер;
3. Подключите все по схеме, «+» (провод на тяговом реле который идет непосредственно к обмотке якоря, не перепутайте с болтом 30 и контактом 50, смотрите рисунок выше) к «+» АКБ, корпус устройства поставьте на «-» АКБ или сделайте как в способе 2 с помощью тисков.
4. Если стартер заработал, а при вышеописанных проверках молчал, то проблема в реле, а если и сейчас молчит, то нужно смотреть в первую очередь щетки.

Также смотрите метод исключения в подразделе выше.

Контакты 50 и 30.

Обратите внимание на контакты 50 и 30, которые отображены на схеме выше. Их нужно проверить на замыкание при обесточенной цепи.

Возьмите омметр, настройте его и подключите к этим контактам. Также можно проверить сопротивление и в других направлениях, во всех случаях оно должно стремиться к бесконечности.

Если прастина на штоке тягового реле прикипела к пятакам-контактам (обратная сторона двух больших болтов), то сопротивление будет равно нулю.

Бендикс.

Проверяя стартер не забудьте про бендекс. Бывают ситуации, когда и тяговое реле работает и якорь вращается, а двигатель не заводится.

Проверьте состояние бендекса, может случиться так, что в результате износа зубьев, он не входи в зацепление с маховиком и будет достаточным его просто заменить.

Для такого случая характерна большая частота вращения бендекса со свойственным для этого звуком, но при этом двигатель не заводиться.

Читайте также:

Что делать дальше?

После всех этапов проверки стартера необходимо определиться с ходом дальнейших действий.

В любом случае если причина поломки последнего лежит в тяговом реле или самом стартере, то все придется разбирать. Как правило, в 80% случаев это и происходит.

Разобрав тяговое реле обратите внимание на пятаки контактов, которые замыкаются пластиной.

Они не должны иметь ржавчины и окалины, при необходимости зачистите их.

Проверить, замыкаются ли пятаки контактов пластиной можно с помощью омметра.

Обратите внимание на шток.

Он должен быть всегда смазан и ходить свободно. Наличие грязи на штоке не допускается.

Для новых тяговых реле выпущенных в Китае наличие смазки является проблемой, ее китайцы явно экономят. Из-за этого может застопориться шток и вилка выдвигаться не будет.

Если проблема с тяговым реле не решилась, можно попробовать прозвонить втягивающую и удерживающую обмотки. Но это уже серьезный ремонт, проще купить новое реле и не мучиться.

Проблема поломки может находится и в самом стартере.

После его разборки в первую очередь обратите внимание на щетки.

Изношенные щетки нужно заменить. Их высота не должна быть меньше 1,2 см.

А если они залегли, то выясните причину их залегания, может нужно их смазать графитной смазкой.

Также нелишним будет с помощью омметра проверить на замыкание щеток с корпусом щеткодержателя.

Сопротивление должно приближаться к бесконечности.

Обратите внимание на коллектор якоря. Там не должно быть окалин, следов обгорания, все контакты должны быть целыми.

Незначительные обгорания легко удаляются бензином или просто сухой ветошью.

Если вы вскрыли стартер и почувствовали свойственных для горелой обмотки запах, то значит, случай тяжелый.

Для убедительности проверьте на замкнутость обмотку якоря. Для этого можно использовать омметр.

Сопротивление обмотки должно быть приближенное к бесконечности.

Если цепь замкнута, то отдавайте стартер в ремонт или покупайте новый. Хотя перемотка обмотки обойдется намного дешевле.

Некоторые детали устройства можно заменить, достаточно купить на вторичном рынке бу аналог, помните это.

Читайте по теме: Ремонт стартера своими руками.

Итог

Подводя итог, можно сказать, что для проверки стартера на исправность не нужно на профессиональном уровне разбираться в электросхемах и электродинамике.

Нужно хотя бы в общих чертах знать принцип работы устройства, обладать навыками работы с омметром и контролькой.

После проверки стартера и определения причин его поломки сложный ремонт может быть вам будет и не под силу, но почистить контакты, заменить щетки и другие основные узлы вы уже сможете.

А сложный ремонт стартеров, такой как перемотка обмотки, делается у специалистов.

Проверка состояния непроворачиваемого двигателя и проверка стартера

Независимо от того, являетесь ли вы любителем в путешествии на драгоценном классическом автомобиле или родителем, который возит детей на ежедневном автомобиле, многие из нас боятся этого момента. Вы останавливаетесь заправиться, запрыгиваете обратно в машину, поворачиваете ключ и ничего не слышите… или просто этот ужасный «щелчок»… или щелчок, сопровождаемый вялым RRrrrr-RRrrrrr .

В предыдущих колонках я довольно подробно объяснил, как использовать мультиметр, чтобы определить источник проблемы, проверив напряжение батареи и измерив падение напряжения. Но я подумал, что соберу все это воедино и проведу вас как по сортировке условий отсутствия запуска, так и по тестированию, чтобы увидеть, действительно ли ваш режим запуска плохой.

К счастью (внимание, спойлер), коренная причина отказа почти всегда проста. В большинстве случаев это просто из-за разряженной или разряженной батареи или падения напряжения из-за коррозии соединения. Исключите их, прежде чем подозревать сам стартер. Но может быть стартером.

Во-первых, давайте разберемся с основами. Стартер и соленоид представляют собой тесно интегрированную пару, которая работает вместе, чтобы провернуть двигатель. В большинстве автомобилей они физически совмещены: стартер — это большой цилиндрический электродвигатель, прикрепленный болтами к боковой части блока цилиндров, а соленоид — это маленький цилиндр, прикрепленный к нему, как минога к большой рыбе.

Стартер и соленоид. На большинстве автомобилей они представляют собой тесно связанный узел.

Соленоид служит двум целям. Во-первых, это, по сути, переключатель с дистанционным управлением — особый тип электрического реле, — который позволяет запускать стартер, не пропуская сотни ампер тока, который он потребляет, через замок зажигания. Мы рассмотрим общую тему того, как реле выполняют эту магию, в другой статье. Но еще соленоид толкает шестерню вперед. Это то, что на самом деле позволяет вращающемуся стартеру зацепить зубья маховика и раскрутить двигатель.

Вот базовая электрическая схема. Толстый положительный кабель аккумулятора подключается непосредственно к большому резьбовому штырю на соленоиде. Другой резьбовой штырь соединяется с самим стартером, как правило, с помощью кабеля в оплетке. Для отрицательного контакта нет контакта, потому что стартер соединяется с землей благодаря тому, что он прикручен к блоку двигателя.

Основная проводка стартера с изображением аккумулятора, массы, замка зажигания и соединений блокировки.

Другая клемма на соленоиде, будь то небольшой резьбовой штифт или лепестковый разъем, получает питание 12 В от замка зажигания. В зависимости от возраста и конфигурации автомобиля провод зажигания может проходить через блокировку сцепления или коробки передач, которая предотвращает протекание тока через него, если сцепление не выжато или автоматическая коробка передач не находится в режиме парковки. Когда ключ повернут в положение «старт», на клемме соленоида должно присутствовать напряжение 12 В. Это приводит в действие соленоид, который затем одновременно вращает стартер и толкает ведущую шестерню вперед, чтобы она могла войти в зацепление с зубьями маховика.

Соединения соленоида, показывая большой резьбовой штырь для положительного кабеля аккумуляторной батареи (вверху), лепестковый разъем для подключения провода от замка зажигания (в центре; провод и разъем показаны для наглядности) и соединительный кабель в оплетке соленоид к стартеру (внизу).

Имея это в виду, когда вы поворачиваете ключ, а стартер не вращается или вращается слишком медленно, проблема может заключаться в: плохом или корродированном соединении толстого плюсового кабеля, плохом заземлении минусового кабеля к двигателю. блокировка, отсутствие подключения 12 В к клемме на стартере от замка зажигания или механические проблемы в стартере или соленоиде.

Вот как сказать:

1. Поверните ключ зажигания, чтобы «запустить». Что ты слышишь и что видишь? Если вы слышите RRrrrr-RRrrrr или щелчок, а затем ничего, а индикаторы на приборной панели тусклы, скорее всего, ваша батарея разряжена или разряжена. Как описано в прошлых статьях, используйте мультиметр для измерения напряжения между двумя клеммами аккумулятора. На полностью заряженном аккумуляторе оно должно быть 12,6 вольт. Если он ниже 12 с, батарея разряжена. Если оно 12 В или ниже, батарея разряжена. В любом случае, вы должны решить проблему с аккумулятором, заменив его, перезарядив или (в качестве краткосрочного решения) заведя автомобиль от внешнего источника.
2. Если напряжение батареи в норме, но вы все еще слышите RRrrrr-RRrrrr или щелчок, а затем ничего, и если индикаторы на приборной панели достаточно яркие, а напряжение батареи хорошее, скорее всего, у вас есть падение напряжения между батареей и стартер. Начните с тщательной очистки контактов аккумуляторной батареи и клемм кабеля аккумулятора с помощью щетки для очистки контактов. Если проблема не устранена, выполните тест падения напряжения как на положительной, так и на отрицательной стороне.
3. Если вы поворачиваете ключ и абсолютно ничего не слышите, но ваша приборная панель светится красиво и ярко, а напряжение аккумулятора хорошее, скорее всего, разъем провода зажигания отвалился от соленоида стартера или разъем отломился на конце. провода, или блокировка сцепления или трансмиссии препятствует поступлению 12 В на клемму соленоида стартера. Визуальный осмотр легко определит первые два.
   1. Если провод и разъем целы, с помощью мультиметра убедитесь, что при повороте ключа в положение «старт» на проводе, питающем маленькую клемму стартера, присутствует напряжение. Если его нет, вы определили проблему, и вам необходимо устранить неполадки, чтобы определить, почему напряжения нет. Это может быть замок зажигания или, если он есть, блокировка. На автомобиле с автоматической коробкой передач иногда переустановка рычага переключения передач в режиме парковки или легкое покачивания переключателя могут привести к срабатыванию выключателя блокировки.
   2. Если напряжение отсутствует, можно убедиться, что при подаче напряжения на эту клемму стартер будет вращаться. Возьмите кусок проволоки длиной в несколько футов. Мы будем использовать его для подачи напряжения на слаботочный вывод на соленоиде, поэтому он не должен быть большим калибром (подойдет 16 калибр). Обожмите любую клемму, которую использует соленоид, до конца (обычно это плоская клемма). Зачистите другой конец провода. Отсоедините провод зажигания и его разъем от маленькой клеммы соленоида и наденьте разъем на конец провода, который вы только что сделали. Вы собираетесь обойти любую блокировку сцепления или коробки передач, поэтому убедитесь, что автомобиль находится в режиме парковки (автоматическая коробка передач) или в нейтральном положении (механическая коробка передач), и включите ручной тормоз! Кратковременно коснитесь зачищенным концом провода положительной клеммы аккумулятора. Вы должны услышать вращение стартера. Если вы это сделаете, нет ничего плохого в стартере, соленоиде или сильноточной проводке, и проблема заключается в слаботочной подаче напряжения на соленоид (либо замок зажигания, блокировка трансмиссии или сцепления, либо связанная с ними проводка).
   3. Возможно, вы читали об использовании отвертки для соединения большой резьбовой клеммы соленоида с маленькой клеммой соленоида. Я настоятельно рекомендую вам этого не делать. Вместо этого используйте провод к аккумулятору, как описано выше. Слишком легко случайно коснуться отверткой другого металла в моторном отсеке и вызвать опасное короткое замыкание. Просто используйте провод.
   4. Если при подключении соленоида к аккумулятору, как описано выше, вы абсолютно ничего не слышите, возможно, соленоид неисправен. Можно ли заменить соленоид независимо от стартера или его можно заменить, когда стартер еще находится в автомобиле, зависит от конструкции стартера и соленоида. Вам придется поискать его в руководстве по ремонту или на форуме энтузиастов.
   5. Если вы все еще слышите RRrrrr-RRrrrr , или щелчок и ничего, и вы абсолютно уверены, что аккумулятор исправен и нет падения напряжения, то, возможно, неисправен стартер. Попробуйте завести машину, затем положите руку на стартер. Если он горячий на ощупь, велика вероятность, что стартер действительно неисправен.
4. Если стартер неисправен, снимите его. Для большинства автомобилей отсоедините отрицательную клемму аккумуляторной батареи, отсоедините кабели от стартера, отсоедините стартер от блока, а затем отверните два болта, крепящих его к картеру трансмиссии. Очевидно, что точная процедура варьируется от автомобиля к автомобилю. На старинных карбюраторных автомобилях снять стартер довольно легко, но на инжекторном автомобиле он может быть довольно хорошо спрятан под впускным коллектором.
5. После того, как стартер выйдет из строя, его можно протестировать на стенде (или на полу) следующим образом:
   1. Возьмите полностью заряженную батарею и пару соединительных кабелей.
   2. Подсоедините красный кабель между положительной клеммой аккумулятора и толстым штырем на соленоиде, где обычно проходит положительный кабель аккумулятора.
   3. Подсоедините черный кабель между одной из проушин стартера и отрицательной клеммой аккумуляторной батареи.
   4. Возьмите ту перемычку, которую вы сделали, и подключите ее к маленькой клемме стартера.
   5. Встаньте на стартер одной ногой . Серьезно. Встаньте на это. Если вы этого не сделаете, он будет прыгать, как пойманный на крючок луфарь, скручивать соединительные кабели и генерировать дождь искр. Я СКАЗАЛ, СТАНЬТЕ НА ЭТО! (Не заставляйте меня повторять снова.)


   Проверка стартера на полу. Не забудьте встать на него, иначе он будет опасно прыгать.

   6. Убедившись, что вы надежно стоите на стартере, прикоснитесь перемычкой к положительному выводу аккумуляторной батареи. Должны произойти три вещи: стартер должен вращаться, ведущая шестерня должна двигаться вперед, а ведущая шестерня должна вращаться. Все три необходимы для правильной работы стартера.

Обратите внимание, что стартер может работать электрически, но не работать механически. То есть стартер может крутиться, но ведущая шестерня может не войти в зацепление с зубьями маховика. Если вы поворачиваете ключ и слышите, как стартер бешено вращается, но не слышите, как проворачивается двигатель, значит, ведущая шестерня не движется вперед. Если вы поворачиваете ключ и слышите хруст и скрежет, то, вероятно, повреждены зубья ведущей шестерни, или маховика, или того и другого. Физический осмотр обычно выявляет проблему.

Если вы сняли стартер и проверили его, как описано выше, но не нашли в нем ничего плохого (например, он толкает и крутит), и вы уверены, что нет проблем с низким зарядом батареи или падением напряжения, честно говоря Я бы либо отремонтировал стартер, либо заменил его, особенно если его было трудно удалить. Конечно, стартер может свободно и легко вращаться, когда лежит на полу, но вести себя по-другому, когда ему приходится нести гораздо более тяжелую электрическую и механическую нагрузку при фактическом вращении двигателя.

Наконец, одна из радостей обладания старинным автомобилем заключается в том, что, если стартер умирает, вы обычно можете запустить его, поставив машину на нейтраль, попросив нескольких друзей разогнать машину до максимальной скорости, а затем повернув ключ к настройке зажигания, выжимая сцепление, переводя автомобиль на первую или вторую передачу и быстро отпуская сцепление. Колеса заставляют двигатель вращаться, как стартер. Надеюсь, двигатель запустится до того, как компрессия двигателя заставит машину остановиться. Кроме того, ваши друзья неизменно врезаются в заднюю часть автомобиля. Так вы узнаете, кто ваши настоящие друзья. Это очень весело.

Теперь иди и начни что-нибудь.

***

Роб Сигел ведет колонку The Hack Mechanic ™ для журнала BMW CCA Roundel уже 30 лет. Его новая книга « пробежала, когда припарковался: как я совершил поездку на десятилетнем BMW 2002tii за тысячу миль до дома и как вы тоже можете, » доступна здесь, на Amazon. Кроме того, он является автором книг Memoirs of a Hack Mechanic и The Hack Mechanic ™ 9.0003 Руководство по европейским автомобильным электрическим системам . Оба доступны в Bentley Publishers и Amazon. Или вы можете заказать копии с личной подписью на веб-сайте Роба: www.robsiegel.com.

Проверка стартера – Причины неисправности, устранение неисправностей

Здесь вы найдете полезную информацию и важные советы по теме стартера автомобиля.

Поскольку двигатель внутреннего сгорания не может запуститься сам по себе, исправный стартер необходим для исправного автомобиля. Неисправности могут быть вызваны, например, неправильными соединениями, неисправными электромагнитными выключателями или поврежденной одинарной шестерней. Узнайте все о возможных проблемах и о том, как вы можете исправить отдельные случаи, здесь.

Основы

Стартеры

Функция

Конструкция и функция стартера

Симптомы

Стартер неисправен

Причина отказа

Причины неисправностей
Стартеры

Поиск и устранение неисправностей

Проверка стартера

СТАРТЕРЫ: ОСНОВНЫЕ

Двигатели внутреннего сгорания не могут запускаться сами по себе, они должны запускаться с помощью внешней энергии. Эта процедура запуска может быть электрической, гидравлической или пневматической.



Электродвигатели, обычно называемые стартерами, используются для этой цели в большинстве транспортных средств. Поскольку в процессе пуска необходимо преодолевать высокое сопротивление трению и сжатию, двигатель постоянного тока особенно подходит в качестве стартера из-за его высокого начального крутящего момента.

КОНСТРУКЦИЯ И ФУНКЦИИ СТАРТЕРА: НАЗНАЧЕНИЕ

Стартер обычно состоит из следующих узлов:



Электрический стартер состоит из трубчатого полюсного корпуса, в котором размещены полюсные башмаки, обмотки возбуждения и постоянные магниты. В этом корпусе полюса находится электрический якорь с якорной обмоткой. Включающее реле, также известное как соленоидный переключатель, представляет собой комбинацию реле и соленоидного магнита и монтируется вверху в подшипнике со стороны привода. В подшипнике ведущей стороны расположена одноступенчатая шестерня с шестерней, роликом свободного хода, зацепляющим рычагом, водилом и линейной пружиной.

Функция

Реле включения срабатывает при запуске двигателя через замок зажигания. Протекание тока во втягивающей и удерживающей обмотках притягивает якорь реле. Это приводит в действие зацепляющий рычаг и прижимает узел водила с шестерней и муфтой свободного хода к зубчатому венцу маховика двигателя. Как только шестерня полностью зацепится, контактная перемычка в замыкающем реле замыкает главную цепь стартера. Стартер включается и крутит.

НЕИСПРАВНОСТЬ СТАРТЕРА: СИМПТОМЫ

Следующие симптомы могут указывать на неисправность стартера, если двигатель не запускается:

• Нет реакции при нажатии на замок зажигания
• Стартер «щелкает», но не включается
• Стартер крутит слышно, но двигатель не включается

ПРИЧИНЫ НЕИСПРАВНОСТИ СТАРТЕРА: ПРИЧИНА НЕИСПРАВНОСТИ

Неисправность стартера может иметь разные причины:

• Неисправность электрических соединений
• Электромагнитный переключатель (включающее реле) тугой или неисправный
• Электродвигатель поврежден электрически
• Одинарная шестерня, шестерня стартера или муфта свободного хода повреждены

ПРИМЕЧАНИЕ

A стартер необходим для его успешного функционирования. Аккумулятор автомобиля, плюс и масса стартера должны быть включены в диагностику неисправностей.

ПРОВЕРКА СТАРТЕРА: ПОИСК НЕИСПРАВНОСТЕЙ

Электрические неисправности в пускателе в основном вызваны перегрузками. Это может проявляться в замыканиях на землю и обмотку возбуждения и обмотки якоря, а иногда и в катушках управляющих элементов (электромагнитный выключатель). Угольные щетки и коллекторы подвергаются высоким нагрузкам и более подвержены неисправностям, чем генератор. В то время как, например, зажатие угольных щеток в генераторе не приводит к возникновению напряжения и, таким образом, разгружает генератор, зажатие угольных щеток в стартере приводит к образованию значительной дуги из-за больших токов. Эти дуги часто разрушают коллектор. Для устранения неполадок потребуются мультиметр и амперметр. Однако источники неисправности (такие как шестерня) также могут быть обнаружены с помощью акустического восприятия. См. также техническую информацию: «Земля (31)».

Стартер не крутит при включении замка зажигания.

ПРИЧИНА:	УСТРАНЕНИЕ:
Включите освещение (ближний свет). Освещение слабое или не работает = Обрыв кабеля или заземления Недостаточный ток из-за ослабленных или окисленных соединений Аккумулятор разряжен Генератор неисправен 9 Электрически безопасное соединение между стартерами
Электромагнитный выключатель не активируется: Терминалы моста 30 и 50 на стартере, стартовых пробежек / заинтересованности = Переключатель зажигания неисправность или В кабеле	Заменить переключатель 9043 . Электромагнитный выключатель активирует: Отсоедините кабель аккумулятора от клеммы 30 на стартере и подсоедините непосредственно к контактному винту под соединительной клеммой 30. Стартер запускается = Контакты электромагнитного переключателя загрязнены или изношены	Очистите/замените электромагнитный переключатель и контакты

2 9 ниже клеммы 30, или стартер вращается слишком медленно, или двигатель не прокручивается.

. Угольные щетки не соприкасаются

ПРИЧИНА:	Средство:
Углеродные щетки, носимые	Заменить углеродные щетки
Углеродные щетки	Чистые углеродистые щетки и гуд. Количество бруктов	Замените пружины
Коллектор загрязнен	Очистите коллектор
Коллектор с канавками или прогорел	Восстановите или замените стартер
Неисправность якоря или обмотки возбуждения	Восстановите или замените стартер

Стартер срабатывает и включается.

Мотор крутится только рывками или вообще не крутится.

3333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333н.0259

Причина:	Средство:
ОБЛАСТЬ БАСТИЧЕСКИЙ	Плохой батареи, проверка
Clean battery poles and connections and tighten
Carbon brushes clamping	Clean carbon brushes and guides of the brush brackets
Carbon brushes worn	Replace carbon brushes
Collector contaminated	Clean collector
Коллектор с канавками или прогаром	Восстановите или замените стартер
Неисправность якоря или обмотки возбуждения	Восстановить или заменить стартер

Ведущая шестерня не расцепляется.

Стартер срабатывает и заводится. Мотор крутится только рывками или вообще не крутится.

Причина:	Средство:
приводной шестерни Faulty	Заменить приводной шар0259

Ведущая шестерня не расцепляется.

CAUSE:	REMEDY:
Pinion or steep thread contaminated or damaged	Refurbish or replace starter
Solenoid switch faulty	Replace solenoid switch
Return spring изношен или сломан	Заменить возвратную пружину

Стартер продолжает работать после отпускания замка зажигания.

ПРИЧИНА:	УСТРАНЕНИЕ:
Неисправность замка зажигания или реле	Немедленно выключите двигатель! Проверьте переключатель и реле и при необходимости замените

Симптомы неисправного реле стартера и способы устранения неполадок? – Rx Mechanic

Знание признаков неисправного реле стартера спасет вас от застревания в глуши. Реле стартера является одним из основных и наиболее недооцененных компонентов системы зажигания.

Этот критически важный компонент системы зажигания предназначен для направления тока от автомобильного аккумулятора к соленоиду стартера, приводя в действие стартер и запуская двигатель. Это означает, что он служит переключателем между стартером и соленоидом стартера в автомобиле.

Проблемы с реле стартера встречаются нечасто. Он редко выходит из строя, но когда это происходит, он может поставить вас в затруднительное положение, потому что ваша машина не заводится. Однако несколько факторов могут привести к выходу из строя реле стартера. Они включают в себя паршивые цепи, корродированные цепи, перемкнутые контакты, мокрые реле или даже реле с истекшим сроком службы. Когда ваше реле стартера выходит из строя или начинает выходить из строя, вы заметите некоторые предупреждающие знаки, которые предупредят вас о необходимости исправить это вовремя.

В этой статье мы подробно обсудим эти признаки и рассмотрим, как определить неисправность реле стартера. Мы также обсудим функции, причины их сбоя и способы их исправления или замены.

Что делает реле стартера?

Реле стартера — это компонент системы зажигания, специально разработанный для передачи энергии от автомобильного аккумулятора на соленоид стартера. Это означает, что это переключатель между соленоидом стартера и стартерным двигателем.

Предназначен исключительно для правильной передачи тока от автомобильного аккумулятора к стартеру. Большинство автовладельцев и механиков путают реле стартера с соленоидом стартера. Это два разных компонента системы зажигания.

Соленоид стартера работает как приводная катушка разъема, по которому электрический ток передается от соленоида стартера к стартеру. Соленоиды стартера предназначены для зацепления шестерни стартера с зубчатым венцом двигателя.

Итак, как реле стартера, соленоид стартера и стартер работают вместе? Когда вы вставляете свой ключ в ключ зажигания, чтобы включить его, он активирует реле стартера, которое передает мощность на соленоид стартера, который передает мощность на стартер.

Реле стартера подает небольшую мощность на соленоид стартера, когда вы включаете ключ зажигания, в то время как соленоид потребляет большой ток непосредственно от автомобильных аккумуляторов. Это заставляет соленоид передавать мощность на стартер, который, в свою очередь, вращает маховик.

Все современные стартеры следуют этому процессу. Они полагаются на реле стартера, чтобы подавать питание на соленоид, задействуя стартер для вращения маховика. Реле стартера играет важную роль в запуске автомобиля.

Признаки неисправного реле стартера

Как и любой другой механический и электрический компонент вашего автомобиля, реле стартера показывает некоторые признаки того, что оно выходит из строя, прежде чем оно окончательно остановится. Некоторые из этих признаков совпадают с симптомами неисправного соленоида стартера, а некоторые указывают на неисправность стартера. Это затрудняет поиск. Рассмотрим эти симптомы ниже.

Автомобиль не заводится

Наиболее распространенным признаком неисправного или неисправного реле стартера является то, что ваш автомобиль не заводится, когда вы пытаетесь его завести. Если вы пытаетесь завести машину, но нет никаких признаков запуска или даже щелчка, а внутреннее освещение яркое, это может быть признаком неисправности реле стартера.

Проблема может заключаться в том, что предохранитель реле стартера вашего автомобиля перегорел. Независимо от того, сколько раз вы пытаетесь, машина не заводится. Однако, если вы слышите щелчок при попытке завести автомобиль, это может означать, что ваше реле стартера не полностью вышло из строя.

В любом случае вам необходимо продиагностировать систему зажигания, если вы знаете, как ее обойти. Если нет, обратитесь к профессиональному механику для тщательной проверки.

Реле стартера, которое остается включенным даже после запуска двигателя

Когда вы включаете замок зажигания, он посылает электрический ток на реле стартера, которое передает ток на соленоид стартера. Соленоид передает мощность на стартер, который вращает гибкую пластину, чтобы запустить двигатель.

Выключение зажигания должно работать наоборот; соленоид стартера и двигатель должны перестать работать. Если это не работает в этой последовательности, и реле остается включенным даже после запуска двигателя, у вас плохое или неисправное реле стартера. Возможно, реле подает постоянный ток.

Обычно это происходит, когда реле где-то касается или подвергается воздействию высокой мощности. Вам необходимо немедленно диагностировать и устранить эту проблему, поскольку она может повредить всю систему стартера.

Серия быстрых щелчков стартера

Реле стартера щелкает, но отсутствие пуска указывает на то, что стартер не получает от реле достаточного электрического тока для запуска двигателя. Это также является признаком низкого или разряженного аккумулятора. Реле функционирует только тогда, когда оно подает на стартер достаточный электрический ток. Меньшая мощность может либо повредить всю систему стартера, либо автомобиль не заведется, сопровождаемый раздражающим щелкающим звуком.

И то, и другое может быть результатом коррозии или старения реле, контакты которого изношены. Ремонт требует только очистки мест контакта для обеспечения правильного потока или замены старого реле. Вы можете очистить корродированное реле, очистив ржавую поверхность наждачной бумагой или скребком для песка. Вы можете рассмотреть возможность замены реле для лучшего выхода.

Периодические проблемы с запуском автомобиля

Бывают случаи, когда двигатель не запускается, пока вы не включите и не выключите зажигание пару раз. Это признак неисправного реле стартера, и в основном это вызвано коррозией, грязью, мусором или длительным воздействием тепла. Коррозия и остатки уменьшат прохождение электрического тока в цепи.

Реле стартера — это упрощенный компонент системы зажигания, который состоит из небольшого количества деталей, поэтому редко выходит из строя. Но когда это происходит, это связано с проблемами электропроводности.

Как устранить неисправность пускового реле?

Симптомы могут быть вызваны неисправностью генератора переменного тока или разряженной или неисправной аккумуляторной батареей, которую необходимо заменить или заменить. Чтобы определить реальную стоимость проблемы, вы должны провести некоторые тесты схемы реле стартера.

Без паники! Вы можете выполнить тест самостоятельно. В следующих нескольких абзацах мы объясним, как проверить реле стартера упрощенным способом.

Диагностика реле стартера довольно проста благодаря его расположению. Все, что вам нужно, это правильные инструменты и, конечно же, знания.

Необходимые материалы :

• Отвертки
• Контрольные лампы
• Кусок провода в качестве перемычки
• Наборы гаечных ключей и головок (на случай, если вам нужно что-то потерять).

Проверка реле стартера

Перед началом проверки приобретите полностью заряженный аккумулятор и переносной соединительный кабель. Или вы можете проверить свой автомобильный аккумулятор и убедиться, что он хорошо заряжен, а не стоимость вашей проблемы. Будьте осторожны в процессе тестирования и следите за тем, как вы размещаете соединительные кабели на клеммах аккумулятора.

Процедуры проверки

Найдите место расположения предохранителя реле стартера. Расположение предохранителей может варьироваться от автомобиля к автомобилю. Предохранители в основном расположены рядом с аккумулятором, к которому подключена положительная клемма аккумулятора.

Попросите помощника повернуть ключ зажигания в положение ON. Если вы слышите слабый звук щелчка, вам необходимо провести тест на электрическое сопротивление. Но если вы слышите отчетливый щелчок, нужно диагностировать реле стартера на падение напряжения.

Диагностика электрического сопротивления

1). Возьмите контрольную лампу, желательно мультиметр, и установите ее на шкале Ом. Подключите один из щупов к проводу заземления, а другой к клемме цепи зажигания. Хорошее реле стартера должно показывать сопротивление ниже 5 Ом. Любое вышеприведенное значение указывает на неисправное реле.

2). Второй способ диагностики сопротивления – присоединение красного щупа мультиметра к проводу цепи зажигания, а другого щупа к проводу массы. Если при включении зажигания он показывает менее 12 В, это указывает на неисправное реле.

3). Третий и последний метод проверки электрического сопротивления в нашем списке — использование переносного соединительного кабеля. Подсоедините провод аккумуляторной батареи и провод цепи зажигания. Сильный щелчок реле говорит о том, что оно работает нормально. И один или несколько слабых щелчков показывают, что у вас неисправное реле, которое нуждается в замене.

Диагностика падения напряжения

1). Переустановите мультиметр на 20 В постоянного тока

2). Прикоснитесь красным щупом мультиметра к красной клемме аккумулятора. Поместите черный и тонкий провод на провод, идущий к выключателю цепи зажигания.

3). Скажите своему помощнику повернуть ключ зажигания в положение ON, пока вы проверяете показания мультиметра. Напряжение не должно быть выше 0,2В. Если показания мультиметра выше 0,2 В, либо у вас неисправно реле стартера, либо проблема с электропроводностью реле стартера, которая требует надлежащего внимания. Необходимо проверить разъемы и почистить их.

Что вызывает отказ реле?

Несколько факторов могут привести к выходу из строя автомобильного реле, в том числе:

Коррозия : Корродированные провода или разъемы не могут передавать необходимое количество тока. Это приведет к проблемам с запуском. Это может быть прерывистый запуск, щелкающий звук реле или простое транспортное средство, которое не может завестись.

Грязь и мусор: этот компонент обычно защищают от грязи, мусора и грязи, помещая их под приборную панель или капот. Со временем мусор и грязь будут накапливаться и влиять на функциональность реле. Когда комок грязи слипается, он не пропускает адекватный ток, и вы услышите серию гудящих или щелкающих звуков реле.

Плохие разъемы : Неисправный или сломанный разъем является серьезной причиной отказа реле. Реле не будет работать должным образом, если через него не проходит требуемое количество тока. Он будет отображать некоторые признаки, издавая серию слабых щелкающих звуков и не в состоянии нести пусковые цепи. Помимо серии слабых щелчков, автомобиль может отказываться заводиться.

Слишком много тепла : Если высокое напряжение проходит через реле постоянно, оно будет выделять избыточное тепло, которое приведет к сгоранию или плавлению контактов, вызывая их слипание. Это замкнет цепь стартера даже при выключенном зажигании. Этот эффект требует немедленного внимания, поскольку он может привести к повреждению всей пусковой системы.

Слишком старое реле: проблемы с реле стартера могут не иметь серьезной причины. Возможно, это слишком старое реле, которое прослужило сотни миль. Старое реле может иметь изношенную часть, которая не может функционировать должным образом. В этом случае нужно заменить реле, не более того.

Теперь, когда вы знаете симптомы и причины неисправности реле стартера, как ее устранить? Ответ зависит от причины сбоя. Если это вызвано грязью или мусором, их очистка будет лучшим вариантом. И если это вызвано перегревом или плохими разъемами, рассмотрите возможность их замены. Это подводит нас к тому, как исправить проблемы с неисправным реле стартера.

Как устранить неисправность реле стартера

Если реле вышло из строя из-за коррозии или грязи на проводах, очистка разъемов восстановит реле. Возможно, вам потребуется осмотреть и очистить внутреннюю конструкцию блока реле. В зависимости от степени загрязнения или коррозии разъемов может потребоваться только очистка внешних частей. Для очистки от грязи и копоти потребуется проволочная щетка и разрыхлитель. Вам также может понадобиться воздуходувка и полотенце из микрофибры для процесса очистки.

Независимо от причины, лучший вариант устранения проблемы с реле стартера — замена реле. Замена реле означает решение проблемы раз и навсегда. Реле стартера является долговечным компонентом, который может прослужить до 100 000 миль. Так что замена стоит своих денег. Давайте рассмотрим вовлеченные процессы.

Замена неисправного пускового реле

Замена пускового реле — довольно простое и быстрое решение. Существует несколько процессов, которым необходимо следовать при установке нового реле стартера. Все зависит от типа реле, которое вы заменяете.

Как безопасно снять реле стартера

Блок предохранителей Реле стартера

Шаг 1: Поднимите капот и отсоедините отрицательную клемму аккумуляторной батареи с помощью большого гаечного ключа.

Шаг 2: Найдите блок предохранителей. Обычно это коробка с черной крышкой, расположенная рядом с аккумулятором. Если вам трудно определить его, обратитесь к буклету вашего владельца. Буклет поможет вам найти реле стартера.

Шаг 3: Отключите реле.

Реле на стене крыла

Это пусковое реле монтируется непосредственно на брандмауэре или крыле. Выполните следующие шаги, чтобы удалить его.

Шаг 1: Отсоедините клемму аккумуляторной батареи с помощью большого ключа.

Шаг 2: Отсоедините провода, идущие к клеммам реле. Используйте подходящий гаечный ключ или торцевую головку, чтобы ослабить гайки, удерживающие выводы реле.

Шаг 3: Снимите монтажные винты, которыми реле крепится к крылу.

Установка реле стартера

Установка реле стартера в блоке предохранителей — одна из самых простых работ своими руками. Нет слишком затянутых болтов, винтов или гаек — и не о чем беспокоиться. Сравните новое и старое реле. Как только вы убедитесь, что они одинаковые, возьмите новое реле и совместите контакты в их гнездах в блоке предохранителей. Аккуратно надавите на него, пока он не дойдет до конца паза и не сядет ровно. Закройте блок предохранителей и подсоедините клеммы аккумуляторной батареи.

Выполните следующие шаги, чтобы установить настенное реле крыла;

Поместите и удерживайте реле напротив точки установки. Вставьте винты и затяните их, чтобы удерживать реле. Подсоедините провода цепи стартера к клеммам аккумуляторной батареи. Убедитесь, что вы подключили правильный провод к правильному столбу.

После установки не сомневайтесь и перепроверьте работу. Убедитесь, что кабели и разъемы настенного реле крыла не повреждены. Проверьте систему запуска. Если все работает, похлопайте себя по спине. Однако, если вы не любите делать все своими руками и вам не нравится это руководство, не стесняйтесь обращаться за профессиональной помощью.

Часто задаваемые вопросы:

В: Реле щелкает, когда оно неисправно?

Если у вас неисправное или неисправное реле стартера, оно не будет обеспечивать достаточный электрический ток для питания стартера. В результате, сколько бы вы ни крутили двигатель, он не заведется. Неисправное реле стартера издает щелчок при включении зажигания.

В: Где находится выключатель реле стартера?

Реле стартера обычно устанавливаются в моторном отсеке, но не на блоке цилиндров. Вы можете отследить реле стартера блока предохранителей, следуя большому проводу от положительной клеммы аккумулятора. На большинстве автомобилей они расположены рядом с аккумулятором в коробке с черной крышкой.

В: Как проверить, работает ли реле стартера?

Для проверки реле стартера требуется только мультиметр. Возьмите мультиметр и установите его на шкале омов. Поместите один из щупов на кабель заземления, а другой щуп на клемму цепи зажигания.

Хорошее реле должно быть менее 5 Ом. Если показания превышают 5 Ом, это означает, что у вас неисправно реле стартера, которое необходимо заменить.

Заключительные мысли

Крайне важно убедиться, что реле стартера работает правильно. Считайте это частью регулярного технического обслуживания вашего автомобиля. Следовательно, знание симптомов неисправного реле стартера и способов его устранения убережет вас от застревания в глуши.

Я полагаю, что эта статья предоставила вам информацию и процедуры, необходимые для устранения проблем с реле стартера. Теперь вы знаете функции, причины и признаки реле стартера. Вы можете диагностировать, исправить или заменить неисправное реле стартера.

Подробнее:

• Как завести машину? Очень простые методы
• Лучший пусковой механизм для дизельных двигателей Обзоры
• Обзоры лучших коммерческих зарядных устройств для аккумуляторов

Симптомы неисправности пускового реле и как проверить?

1. Введение

Прежде чем двигатель заведется, когда вы сядете в машину и заведете ее, необходимо выполнить ряд шагов. Реле стартера является одним из наиболее важных и часто упускаемых из виду компонентов в любой системе зажигания автомобиля. Пусковое реле представляет собой небольшое электрическое устройство, расположенное в пусковой цепи двигателя с большой силой тока. Реле — это всего лишь переключатель дистанционного управления, который регулирует ток в сильноточной цепи. Реле стартера в автомобиле использует умеренный ток выключателя зажигания, чтобы замкнуть гораздо более мощную цепь стартера.

Реле стартера и соленоид стартера работают вместе, чтобы запустить механизм стартера в нескольких автомобильных приложениях. Цепь соленоида стартера в некоторых случаях может управляться непосредственно выключателем зажигания. Обычно это небольшие транспортные средства, и стартеру не требуется большой ток для работы.

В этой статье мы расскажем вам все, что вам нужно знать о пусковых реле: их функции, их расположение в автомобиле и принцип их работы. Мы также включаем информацию о признаках неисправного пускового реле, о том, как его проверить и как заменить или отремонтировать неисправное пусковое реле. продолжить чтение.

видео. Как проверить симптомы неисправного пускового реле

2. Функция пускового реле

Между аккумуляторной батареей автомобиля и стартером реле стартера действует как замыкатель или прерыватель цепи. Это помогает увеличить ток батареи, так что требуется меньший ток для зажигания. По описанию это переключатель между пусковым соленоидом и пусковым двигателем.

Когда вы поворачиваете ключ зажигания или нажимаете кнопку запуска автомобиля, генерируется большой ток. Стартеру требуется значительный ток, а замок зажигания не может управляться. Если реле нет, то оно сгорит.

При выходе из строя пускового реле автомобиль может не завестись. Как мы увидим позже, существует множество причин, по которым этот компонент может выйти из строя. Они также требуют различных обработок в зависимости от характера и серьезности опасности. Некоторые поддаются ремонту, а некоторые требуют установки новых реле.

3. Как реле стартера работает с другими?

Когда вы включаете зажигание, ваш ключ активирует реле стартера, которое подает питание на соленоид стартера, а соленоид подает питание на стартер.

Когда вы поворачиваете ключ зажигания, реле стартера передает небольшую мощность на соленоид стартера, а соленоид потребляет большой ток непосредственно от автомобильного аккумулятора. Это активирует соленоид, который подает питание на стартер, а стартер вращает маховик.

Все современные программы запуска следуют этой процедуре. Чтобы стартер зацепил и повернул маховик, питание подается на реле стартера через соленоид. При запуске автомобиля пусковое реле необходимо.

4. Положение пускового реле

Расположение пускового реле зависит от типа и модели автомобиля. Блок предохранителей (также называемый блоком питания), приборная панель под панелью предохранителей или правое крыло — все это возможные места. В большинстве автомобилей он будет находиться под капотом, в большой коробке с черной крышкой. Здесь устанавливаются автомобильные предохранители и реле. Его еще называют блоком предохранителей. Эта коробка обычно устанавливается со стороны водителя транспортного средства.

Провода входят и выходят из реле. Однако многие другие реле имеют похожий внешний вид в автомобилях. Блок предохранителей с реле стартера, установленный под приборной панелью, бывает сложно найти или даже снять. Может быть нетрудно найти пусковое реле, прикрепленное к стене крыла. Эти реле обычно имеют цилиндрическую форму и могут быть идентифицированы по монтажным стойкам и выводам. Если вы не уверены, какое из них является пусковым реле, обратитесь к руководству по обслуживанию.

5. Симптомы выхода из строя реле стартера

Реле стартера, как и другие механические и электронные компоненты автомобиля, проявляет признаки неисправности, прежде чем окончательно остановится. Ниже перечислены некоторые признаки повреждения или износа реле стартера. Если вы видите эти предупреждающие знаки, запишитесь на прием к местному сертифицированному механику, чтобы провести тщательный осмотр вашего автомобиля, поскольку эти симптомы могут указывать на проблему с другими компонентами.

Когда мы выключаем зажигание, пусковой соленоид и двигатель должны перестать работать. Если реле стартера не работает в этом порядке, двигатель не запустится. Вероятно, главные контакты уже спаяны между собой, в замкнутом положении. Если это произойдет, реле стартера будет заблокировано в положении запуска, что приведет к повреждению стартера, цепи, реле и приводного маховика, если не принять меры немедленно.

1) Автомобиль не заводится

Невозможность запуска автомобиля является одним из наиболее очевидных признаков поломки автомобиля. Хотя многие потенциальные сбои могут помешать запуску автомобиля, неисправность пускового реле часто является источником проблемы. Чтобы понять почему, мы должны сначала лучше понять функцию реле стартера.

Когда вы поворачиваете ключ зажигания, ваша батарея встряхивается, высвобождая электрический разряд. Стартер приводится в действие этой энергией и запускает двигатель. Пусковое реле замыкает цепь до того, как достигнет стартера, но также увеличивает ток аккумулятора, когда он проходит через него.

Неисправное реле стартера не позволит аккумулятору подавать электрический сигнал на стартер. Поэтому, сколько бы раз вы ни поворачивали ключ, ваш двигатель не заведется. При повороте ключа, если цепь не разорвана, можно услышать щелчок. В любом случае вам следует обратиться за профессиональной помощью, чтобы оценить симптомы и точно диагностировать причину.

2) Пусковое реле остается разомкнутым после запуска двигателя

Пусковое реле и пусковой соленоид подают ток на выключатель зажигания, когда вы включаете зажигание. Стартер вращает гибкую плату, чтобы запустить двигатель, и соленоид подает питание на гибкую плату.

Когда мы выключаем зажигание, пусковой соленоид и двигатель должны перестать работать. Главные контакты реле стартера скорее всего уже спаяны между собой, в замкнутом положении, если оно не срабатывает в таком порядке реле удерживает двигатель запущенным. Если это произойдет, реле стартера будет заблокировано в положении запуска, что приведет к повреждению стартера, цепи, реле и приводного маховика, если не принять меры немедленно.

Обычно это происходит, когда реле касается чего-либо или подвергается воздействию большого количества электричества. Поскольку эта проблема может повредить всю загрузочную систему, ее необходимо диагностировать и устранять немедленно.

3) Стартер издает щелчок

Реле обычно работают по принципу «все или ничего». Он либо отправляет весь ток, либо ничего не отправляет. Однако при выходе из строя реле стартера может быть отправлена ​​только часть сигнала.

Реле стартера издает щелчок, но двигатель не вращается, что указывает на то, что на стартер не поступает достаточный ток от реле. Это также может быть признаком низкого или разряженного аккумулятора. Только когда он передает на стартер достаточный ток, реле начинает работать. Меньшая мощность может повредить все пусковое устройство или привести к тому, что автомобиль не заведется, что будет сопровождаться раздражающим щелчком.

Оба этих состояния могут быть вызваны коррозией или старением реле с поврежденными контактами. Очистка контактных точек для обеспечения правильного потока или замена старого реле — это единственные два варианта ремонта. Зачистите корродированную поверхность реле наждачной бумагой или скребком для гравия. Вы можете заменить реле, чтобы получить большую мощность, или обратиться к профессиональному механику.

4) Автомобиль запускается с перерывами

Когда реле стартера работает, оно передает питание на стартер каждый раз, когда он включается. Однако мусор, грязь и высокие температуры могут загрязнить этот ингредиент. Коррозия и остатки в цепи ограничивают прохождение тока. Из-за этих условий пусковое реле может работать с перерывами.

Реле стартера является основным компонентом системы зажигания и имеет очень мало подвижных компонентов, поэтому оно редко выходит из строя. Однако, когда это происходит, это связано с проблемами проводимости. Если реле исправно, возможно, повреждено или проржавело соединение проводов под капотом.

6. Как проверить пусковое реле?

Материал:

1. Полностью заряженный аккумулятор
2. Технология производства переносных соединительных кабелей
3. Пищевая сода, вода и проволочная щетка

Инструмент:

Защитные очки и перчатки

Шаг 1

Убедитесь, что автомобиль надежно припаркован, а коробка передач находится в нейтральном или припаркованном состоянии. Работая под капотом, вы не хотите, чтобы автомобиль случайно двинулся вперед.

Шаг 2

Перед тестированием подготовьте полностью заряженный аккумулятор и переносную перемычку. Или вы можете проверить автомобильный аккумулятор, чтобы убедиться, что он полностью заряжен, а не является источником вашей проблемы. В течение всего теста обратите внимание на то, как подключить соединительный кабель к клемме аккумулятора.

Шаг 3

Проверьте соединительные клеммы аккумулятора и стартера. Убедитесь, что на них нет ржавчины, масла, пыли и мусора. Перед очисткой заржавевших клемм отсоедините отрицательный кабель аккумуляторной батареи и отложите его в сторону. Снимите положительный кабель аккумулятора с аккумулятора и отложите его в сторону. Следите за тем, чтобы кабели случайно не коснулись клемм аккумуляторной батареи. Используйте пищевую соду, воду и проволочную щетку, чтобы очистить ржавые клеммы. При необходимости очистите клемму стартера. Если возможно, отсоедините кабель аккумулятора.

Шаг 4

Необходимо следить за кабелем от пускового соленоида к пусковому реле. На реле четыре вывода. Два меньших провода используются для «включения» реле и идут от критической цепи включения. Два больших провода соединяются от аккумулятора к стартеру, по которому передается напряжение аккумулятора. Отсоедините провода от реле стартера и пометьте два меньших провода, чтобы их можно было правильно подключить. Подключите один конец перемычки к заземлению корпуса. Клемма 86 должна быть подключена к другому концу.

Шаг 5

Подсоедините перемычку к положительной клемме аккумулятора. Так как связь между аккумулятором и стартером оборвалась, перемычку можно включить на короткое время. Для измерения сопротивления между клеммами 30 и 87 следует использовать цифровой вольтметр. Его сопротивление должно быть менее 1 Ом. Если сопротивление больше 1 Ом, реле не работает. Реле нужно заменить.

7. Как заменить звезду

звон реле?

Установите перемычку между положительной и отрицательной клеммами аккумулятора. Теперь вы можете ненадолго оставить соединение перемычкой после того, как соединение аккумулятора со стартером было отключено. Между клеммами 30 и 87 измерьте сопротивление цифровым вольтметром. Требуется сопротивление менее 1 Ом. Если сопротивление больше 1 Ом, пусковое реле не сработает. Реле необходимо заменить.

Подготовка материала: защитные очки, защитная нить

Инструменты: плоскогубцы, гаечные ключи, провода

1) Как правильно разобрать пусковое реле?

Вы можете открыть капот и отключить отрицательную клемму аккумулятора, если это блок предохранителей, чтобы запустить реле. Далее найдите блок предохранителей. Обычно коробка с черной крышкой. Если вы не можете найти пусковое реле, воспользуйтесь инструкцией. Определите положение пускового реле по информации на крышке блока предохранителей. Затем снимите пусковое реле.

Если это реле из глиняной стены, следуйте приведенному ниже методу, чтобы избавиться от него. Во-первых, используйте гаечный ключ, чтобы снять клеммы аккумулятора. Во-вторых, отсоедините провода, подключенные к клеммам реле. Используйте гаечный ключ, чтобы удалить болты, соединяющие провода с колонкой реле. Две большие и две маленькие стойки служат точками соединения. В-третьих, снимите реле с брызговика, открутив крепежные винты.

2) Как установить пусковое реле

Процесс установки пускового реле блока предохранителей прост. Нет никаких гаек или винтов, которые нужно затягивать, и не нужно беспокоиться о крутящем моменте.

Принеси новое реле. Медленно и медленно вставляйте реле, пока оно не достигнет конца седла клапана, совместив штифты с прорезями в блоке предохранителей. Закройте крышку и снова подключите клеммы аккумулятора, которые были отключены при снятии старого реле.

Выполните следующие действия, чтобы установить пусковое реле на брызговик.

Поместите реле на монтажную поверхность и закрепите его там. Вставив и затянув винты, прикрепите реле к стенке крыла. Установите цепь стартера и провода аккумуляторной батареи, следя за тем, чтобы не подсоединить неправильные провода к неправильным полюсам. Подсоедините аккумуляторный кабель, который был отсоединен ранее.

После завершения установки проверьте и запустите систему. Завести эту машину не должно быть никаких трудностей. В этом случае проверьте провода и соединения. Убедитесь, что соединение надежное, а пусковое реле на стене крыла правильно подключено. Если не получается разобраться в проблеме, нужно смотреть на другие компоненты системы загрузки. Или попросите механика проверить машину.

3) Проводка пускового реле

Провод устанавливается на соединительную стойку реле стартера, установленную на крыле. Обычно эти выводы подключаются в процессе установки. Для безопасной работы реле должно быть правильно подключено. На этом рисунке показано, как подключить четырехконтактное реле стартера 9.0005

Шаг 1

Отсоедините положительную клемму аккумулятора. Во избежание несчастных случаев закрепите оголенный конец. Можно сделать это скотчем.

Шаг 2

Толстые пусковые кабели соленоида можно найти здесь. Подсоедините его к большой шпильке или стойке реле. Затяните крепежные болты, чтобы зафиксировать соединение. Поскольку реле стартера не имеет полярности, к какому большому проводу вы подключаете провод

Шаг 3

Подготовьте проводку замка зажигания. Обычно они тоньше пусковых кабелей, поскольку пропускают лишь ограниченный ток. Один из двух проводов должен быть подключен к небольшой шпильке на реле. Подсоедините оставшуюся маленькую стойку к другому проводу.

В некоторых эстафетах есть только один маленький пост. В этом случае подсоедините провод зажигания к крепежному винту или болту. Любая другая часть корпуса реле также может быть подключена к нему. Это связано с тем, что небольшой вывод реле обычно заземлен.

Четвертый

Подсоедините оставшиеся толстые провода к одному огромному стержню или столбу. Это кабель, соединяющий плюсовую клемму аккумулятора.

Наконец, включите зажигание, чтобы проверить провод реле. Запуск двигателя и проворачивание коленчатого вала не должны вызывать затруднений. Если это все еще не работает, проверьте провода еще раз, чтобы убедиться, что каждый кабель подключен к правильной клемме и надежно.

8. Заключение

В автомобиле, которому требуется пусковое реле, очень важно проверить исправность пускового реле. Это стандартный аспект ежедневного технического обслуживания автомобиля. Это может уберечь вас от неприятностей и оказаться в ловушке в отдаленных местах. Первый шаг — понять, как работают реле и как определить неисправные реле на ранней стадии.

Мы надеемся, что это руководство по реле стартера предоставило вам достаточно знаний, чтобы помочь вам решить проблему с реле стартера, которая вызвала проблемы с запуском автомобиля. Теперь вы можете распознать признаки отказа пускового реле и как его проверить.

9. Часто задаваемые вопросы о пусковом реле

1) Можете ли вы починить пусковое реле?

Если реле стартера выйдет из строя, вы не сможете запустить двигатель. Повреждение реле стартера обычно вызвано коротким замыканием из-за плохого подключения питания на стартере. Неработающие реле нельзя снимать для ремонта; для того, чтобы запустить двигатель, необходимо установить новый.

2) Легко ли заменить пусковое реле?

При наличии подходящего инструмента и знания того, какой провод к какой клемме подключать, процесс замены реле стартера должен быть простым. Реле блока предохранителей проще. Обычно это включает в себя отсоединение старого реле, а затем подключение нового реле.

3) Сколько стоит замена пускового реле?

Без учета затрат на запуск реле предполагается заплатить около 30 долларов. С учетом стоимости приобретения компонентов общая стоимость установки нового реле составляет приблизительно 50 долларов США.

4)Сколько работает пусковое реле?

Обычно пусковое реле работает более 100 миль. Эти детали долговечны, имеют всего несколько движущихся частей, поэтому износ минимален. Наибольшую угрозу жизни пускового реле обычно представляет перегорание контактов.

5) Пусковое реле такое же, как пусковой соленоид?

В большинстве случаев реальное реле стартера представляет собой небольшой черный куб, подключенный к блоку электрических предохранителей/реле в машинном отделении, а соленоид стартера (в большинстве случаев) напрямую соединен со стартером на двигателе (хотя и Иногда находится в другом месте машинного отделения).

Как провести стендовые испытания стартера за 4 простых шага

24 июля 2022 г. Брайан Марк

Стартер вашего автомобиля может быть неисправен, если у вас возникли проблемы с его запуском. Таким образом, вы можете проверить его у своего механика или в автомагазине, чтобы узнать, что произошло.

К счастью, стендовые испытания стартера на стенде могут стать идеальным методом проверки, который можно выполнять дома. Хотя это легко закончить самостоятельно, есть некоторые примечания и советы для облегчения работы.

Это поможет вам сэкономить много времени и денег. Итак, давайте прокрутим вниз для получения более полезной информации.

Зачем нужны стендовые испытания стартера?

Как следует из названия, вы можете понять, что этот метод представляет собой проверку стартера на стенде .

Это фантастическая идея, чтобы увидеть, есть ли какие-либо проблемы с этим двигателем. Например, когда вы сталкиваетесь с такими ситуациями, вы можете применить этот тест:

• Поверните ключ от машины, чтобы завести, но ничего не происходит.
• Поверните ключ от машины и услышите щелчок, но машина не заводится.

Вместо того, чтобы тратить время на проверку в автомагазине, вы можете сделать это дома. Таким образом, вы также можете сэкономить деньги.

Вы должны вынуть стартер из автомобиля, потому что это проверка вне автомобиля. Другие шаги будут легкими, если вы знаете, как удалить эту часть.

Кроме того, вы должны заранее зарядить аккумулятор и убедиться, что он все еще исправен.

Стендовые испытания стартера

Подготовка

• Соединительные кабели аккумулятора.
• Аккумулятор (в хорошем состоянии).
• Тиски.

Пошаговые инструкции

Шаг 1. Снимите стартер

Если электрические цепи все еще исправны, но при попытке запустить автомобиль нет звука, возможно, стартер неисправен.

Необходимо аккуратно отсоединить его провода, открутить болты, вынуть из блока двигателя и снять для проведения дополнительных испытаний.

Не забудьте пометить все провода и следить за болтами для повторной сборки, если вы решите выполнить этот шаг самостоятельно.

Затем поместите его в подготовленные тиски.

Шаг 2. Подсоедините стартер к соединительным кабелям

Подсоедините один конец красного соединительного кабеля к положительной клемме автомобильного аккумулятора. Подсоедините другой конец к положительной клемме соленоида стартера.

Один конец черного соединительного кабеля должен быть подсоединен к одному из ушек стартера (выступы в виде плавников на главном цилиндре), а другой конец должен быть подключен к отрицательной клемме аккумуляторной батареи.

Шаг 3: Подсоедините провод к маленькой клемме стартера

Возьмите пару футов изолированного провода 16 калибра. Обрежьте конец и обожмите его на крошечной клемме стартера. Продолжайте зачищать противоположный конец, но пока не беритесь за него.

Вы можете убедиться, что стартер закреплен тисками. Если он не в тисках, не забудьте, чтобы кто-то или что-то крепко зажало эту часть.

Во время проверки стартер может смещаться и выдавать искры.

Вы можете попросить кого-нибудь о помощи. Во время проверки пусть они крепко держат стартер ногой. Удерживая его ногой, вы можете предотвратить его прыжки и причинение кому-либо вреда.

Шаг 4: Подключите другой конец провода к положительному выводу аккумуляторной батареи.

Стартовая шестерня должна двигаться и вращаться после выполнения этого шага. Тем не менее, если это не так, стартер необходимо заменить, потому что он неисправен.

Кроме того, вызовите механика для проведения более комплексного осмотра, если стартер крутит, но причину невозможности пуска автомобиля установить так и не удается.

Конечный результат

Конечно, важно понимать конечный результат. Таким образом, вы можете сделать вывод о том, что случилось со стартером, и найти правильное решение.

Стендовые испытания стартера дадут только один из трех результатов.

• Стартер может сработать, и ведущая шестерня начнет быстро и легко вращаться. В этом случае стартер работает.
• Шестерня стартера начнет вращаться очень медленно. В этом случае деталь повреждена.
• Кроме того, вы услышите лишь громкий щелчок. Результат сообщает вам, что этот компонент также плох. Устраните это как можно скорее, иначе стартер может сгореть.

Другой способ проверки стартера

Хотя для стендовой проверки стартера требуется снятие детали, вы можете сделать это непосредственно на автомобиле. Итак, как проверить стартер без снятия элемента?

Необходимый инструмент : Контрольная лампа или цифровой вольтметр, если вы умеете правильно считывать результат.

Шаг 1. Проверьте напряжение на клемме управления соленоидом

Сначала с помощью вольтметра измерьте напряжение на клемме «S» соленоида.

Поместите черный щуп вольтметра на корпус стартера, а красный щуп на клемму управления электромагнитным клапаном. Установите индикатор мультиметра в режим шкалы 20В.

Шаг 2. Проверка напряжения на клемме питания

Поместите красный провод вольтметра на клемму питания соленоида, оставив такой же черный провод на корпусе двигателя.

На клемме питания соленоида вы будете измерять постоянное полное напряжение батареи. Двигатель неисправен, если на клемму питания соленоида не подается питание 12 В.

Шаг 3. Проверка напряжения на выходной клемме соленоида

Вы можете попросить кого-нибудь помочь повернуть ключ зажигания, чтобы проверить напряжение на выходной клемме соленоида.

Часто задаваемые вопросы

Как понять, что стартер неисправен?

Неисправный стартер может быть причиной того, что машина не заводится сразу после выключения. Вот 4 признака неисправности стартера:

• Ненормальный звук: громкий шум, щелчки при попытке запустить двигатель.
• Приборная панель горит, но двигатель не работает.
• Двигатель автомобиля не заводится, даже если его многократно перезапускать.
• Машина дымит.

Может ли стартер пройти стендовые испытания и остаться плохим?

Да, он может пройти стендовые испытания, но все равно будет плохим. Это может произойти по многим причинам. Например, это может быть из-за изношенного ключа зажигания.

Действительно, когда стартер пытается провернуть двигатель, требуется много электрического тока, чтобы активировать соленоид и включить шестерню.

Заключение

Стенд для проверки стартера . Теперь вы знаете, как сделать это дома, и можете сэкономить немного денег.

Тем не менее, не забывайте использовать тиски или осторожно держать их, чтобы обеспечить безопасность. После того, как вы узнаете причину, будет легче узнать решение.

Если вы можете справиться с проблемой самостоятельно, обратитесь в автомастерскую, пока не поздно!

Как проверить стартер с помощью мультиметра (ПОШАГОВОЕ РУКОВОДСТВО)

Из всех электрических компонентов вашего автомобиля стартер является одним из самых важных.

Это связано с тем, что когда стартер неисправен, вы испытываете неприятные проблемы, такие как автомобиль периодически или полностью невозможность запуска , щелкающие или скрежещущие звуки стартера или даже дым из двигателя.

Это симптомы, делающие машину почти бесполезной, поэтому вам нужно быстро решить проблему .

В нашем руководстве мы шаг за шагом объясняем, как просто проверить стартер с помощью мультиметра всего за 8 шагов.

Давайте приступим.

Инструменты, необходимые для тестирования стартера

Чтобы диагностировать проблемы в вашем стартере, вам понадобится

• Мультиметр
• Зажимы типа «крокодил» для щупов мультиметра
• Автомобильный аккумулятор
• Соединительные кабели
• Поворотный храповик

Мультиметр и его щупы являются наиболее важными инструментами, необходимыми для надлежащей проверки деталей автомобиля на наличие проблем. Теперь к нашему основному разделу.

Как проверить стартер с помощью мультиметра

Подсоедините положительный провод мультиметра к входной клемме высокого напряжения на соленоиде стартера и заземлите отрицательный провод на металлическую поверхность с помощью зажимов типа «крокодил». Если ваш стартер исправен, мультиметр показывает 12 вольт, и это значение уменьшается, когда вы пытаетесь завести автомобиль .

Все это будет объяснено далее.

При тестировании пускового устройства вам, возможно, придется столкнуться с двумя сценариями.

Первый включает проверку стартера, пока он все еще подключен к двигателю, а второй — проверку стартера, когда он отсоединен от двигателя.

Второй вариант лучше, если вы хотите комфорта и защиты от опасностей во время проведения тестов. Если вы не хотите отсоединять стартер от автомобиля, вы можете прочитать шаги 1 и 2, а затем перейти к шагу 5.

1. Примите меры безопасности

Прежде чем вы сможете проверить свой стартер на наличие проблем, вам нужно залезть под автомобиль, чтобы получить к нему доступ. Это связано с некоторыми опасностями, и вы должны обратить внимание на эти советы по безопасности.

Первое, что вам нужно сделать, это перевести машину в режим парковки и выключить двигатель. Затем вы кладете два кирпича, камня или толстого куска дерева за задними колесами.

Второй шаг важен, потому что вы используете автомобильный домкрат, чтобы поднять переднюю часть вашего автомобиля, и вы не хотите, чтобы автомобиль двигался назад и падал, пока вы находитесь под ним.

Встряхнуть машину для проверки, чтобы убедиться, что она устойчива и не сдвинется с места при легком ударе.

2. Расположение стартера

Хотя расположение стартера сильно зависит от модели автомобиля, обычно он располагается там, где встречаются двигатель и трансмиссия.

Здесь находится маховик, и стартер должен зацепиться непосредственно с ним, чтобы запустить двигатель.

3. Удалите из-под двигателя

Теперь вы снимаете болты, которыми он крепится к двигателю вашего автомобиля. Для этого вы используете храповик, и лучше всего здесь подойдет поворотный храповик, поскольку у вас недостаточно места для установки обычных храповиков.

Затем нужно удалить провода, подключенные к клеммам на соленоиде стартера.

Держите стартер после снятия последнего болта или провода, чтобы он не упал, так как он тяжелый. Перейдите к размещению его на непроводящей поверхности для следующих шагов в процессе диагностики.

4. Подача питания на стартер

Используя 12-вольтовую батарею и соединительные кабели, вы хотите подать питание на стартер, чтобы проверить, работает ли он при нужном уровне напряжения.

Эти соединительные кабели идут к разным клеммам аккумуляторной батареи, на что следует обратить внимание.

Для соединительного кабеля, подключаемого к отрицательному полюсу аккумулятора, заземлите другой конец на металлическую поверхность. Эта поверхность может быть частью пускателя, кроме его клемм.

Переходя к соединительному кабелю, подключенному к положительному полюсу аккумулятора, подключите другой его конец к входной клемме высокого напряжения на соленоиде стартера.

Это внешняя клемма среди двух, с которых вы снимали провода при отсоединении стартера от автомобиля.

5. Подсоедините щупы мультиметра к перемычкам

Теперь подключите положительный щуп мультиметра к положительному соединительному кабелю (подключенному к клемме высокого напряжения), а отрицательный щуп подключите к отрицательному соединительному кабелю (или любую поверхность земли).

Если вы не снимали стартер с двигателя, вы просто подключаете положительный провод мультиметра к высоковольтной клемме соленоида, а отрицательный провод к любой поверхности земли.

Зажимы типа «крокодил» отлично подходят для крепления всех соединений, которые вы здесь делаете.

6. Первая оценка

В этот момент вы ожидаете получить показания мультиметра. Если ваш стартер в хорошем состоянии, счетчик покажет вам показания 12 В (поскольку вы тестируете аккумулятор на 12 В).

Когда вы получаете это значение, это означает, что ваш стартер получает соответствующее питание от аккумулятора.

Любое напряжение, отличное от 12 В, означает, что ваша батарея неисправна (особенно при проверке напрямую с помощью соединительных кабелей).

В качестве альтернативы (когда вы проверяете его, пока он все еще подключен к двигателю), это также может означать, что провода, идущие от автомобильного аккумулятора, повреждены.

Проверка автомобильного аккумулятора на 12 В поможет выявить основную проблему. Вы можете просто разместить щупы мультиметра на соответствующих клеммах аккумулятора и проверить емкость аккумулятора на экране мультиметра.

Если вы не получаете 12 вольт от мультиметра, значит батарея плохая. Если вы получили 12 В, но не получили 12 В на клемме соленоида, возможно, повреждена проводка между стартером и автомобильным аккумулятором.

С другой стороны, перейдите к следующим шагам, если вы получили показание 12 В.

7. Пуск от внешнего источника Стартер

Теперь, если стартер отсоединен от автомобиля, вы хотите имитировать запуск двигателя. Для этого вам понадобится небольшой соединительный кабель.

Подсоедините один конец соединительного кабеля к соединительному кабелю большего размера (или высоковольтной клемме соленоида), затем коснитесь язычка зажигания другим концом кабеля. Этот выступ представляет собой выступ, обычно расположенный между двумя клеммами соленоида.

Если ваш стартер все еще находится в вашем автомобиле, просто попросите друга повернуть ключ зажигания в положение «старт».

8. Вторая оценка

Ожидается, что стартер будет вращаться каждый раз, когда вы соединяете язычок зажигания с клеммой соленоида. Если этого не происходит, то неисправна катушка зажигания, обмотки двигателя или сам двигатель.

Стартер необходимо заменить.

Однако, если он вращается, мультиметр также должен показывать значение ниже 12 В. В некоторых случаях это падение значения может достигать 0,5 В и означает, что стартер получает питание от клеммы соленоида с высоким входом.

Проверка целостности и сопротивления стартера с помощью мультиметра

Проверка целостности цепи — это дополнительный шаг, который вы можете предпринять, чтобы определить, что именно не так со стартером.

В этом тесте вам не нужна батарея или соединительные кабели, так как он требует отсутствия электрического тока.

Здесь вы хотите запустить две разные диагностики; проверка непрерывности между клеммами соленоида стартера и проверка сопротивления между клеммой низкого входа и обмотками двигателя.

Проверка целостности между клеммами соленоида

Если ваш стартер в хорошем состоянии, вы не получите непрерывности между клеммами соленоида.

Поверните циферблат мультиметра в режим проверки непрерывности или на настройку Ом и подсоедините выводы мультиметра к каждой клемме соленоида. Ожидается, что счетчик отобразит показание «OL», что указывает на отсутствие непрерывности.

Если вы слышите звуковой сигнал или получаете показания мультиметра в омах, стартер неисправен и его необходимо заменить.

Кроме того, вы не ожидаете непрерывности между клеммой соленоида с высоким входом и выводом зажигания, если ваш стартер исправен. Если есть непрерывность, это объясняет проблему, которая может возникнуть из-за того, что стартер все еще работает после включения автомобиля.

Проверка сопротивления между низковольтной клеммой и обмотками двигателя

Теперь вы ожидаете, что низковольтная клемма будет иметь непрерывность с обмотками стартера. Низкая входная клемма — это внутренняя клемма соленоида, а обмотки — это медные провода, расположенные рядом со стартером.

Однако в этом тесте вы используете только настройку Ом, а не режим непрерывности. Это потому, что вы также хотите проверить определенное значение сопротивления между этими двумя электрическими компонентами.

Поместите щупы мультиметра на вывод низкого входа и обмотки двигателя.

Если стартер исправен, вы ожидаете, что измеритель покажет значение около 0,1 Ом. Отображение «OL» означает, что стартер неисправен и его необходимо заменить.

Заключение

Проверка стартера на наличие неисправностей означает, что вам придется заниматься различными диагностиками. Вы проверяете входное напряжение, а также непрерывность между клеммами соленоида и обмотками двигателя.

Однако в целях безопасности рекомендуется снять его с автомобиля перед проверкой.

Часто задаваемые вопросы

Сколько Ом должен считывать стартер?

Ожидается, что исправный стартер покажет сопротивление около 0,1 Ом при проверке сопротивления между низковольтной клеммой соленоида и обмотками стартера. Более высокое сопротивление ухудшает работу стартера.

Сколько вольт должен потреблять стартер?

Ожидается, что стартер будет потреблять полное напряжение автомобильного аккумулятора при тестировании между клеммой высокого входа и землей.
