Проверка развал схождения колес — самостоятельная диагностика сход развала

Если вы редко посещаете СТО, есть риск, что у вашего авто неправильный сход-развал. При неправильном положении колес ваши шины сотрутся быстрее обычного, на мокрой дороге авто будет «кидать» из стороны в сторону. Придется чаще менять ступичные подшипники и другие детали. В этой статье мы расскажем, как понять, что колеса находятся в неправильном положении, и что с этим делать.

Что такое сход-развал (схождение-развал)

Сход-развал — углы установки автомобильных колес. В норме они должны стоять ровно. При отрицательном развале верхняя сторона колес направлена внутрь, при положительном — наружу. При положительном схождении передние кромки колес направлены на сужение, при отрицательном — на расширение.

Неправильный развал-схождение

Признак 1: диагональная вмятина на протекторе

Диагональная вмятина на протекторе шины — признак неправильного положения колес, о котором мало кто знает. Он характерен для задних колес переднеприводных автомобилей. Вмятина появляется из-за неравномерного распределения нагрузки на шину, особенно если автомобиль часто перевозит грузы — например, если вы часто возите овощи с дачи или перевозите пассажиров с багажом.

Другие возможные причины проблемы:

  • недостаточный интервал вращения колеса;

  • перевозка грузов в салоне или багажнике, в результате которой меняется геометрия подвески.

Что делать: если вы часто перевозите грузы, есть риск выхода из строя подвески — проверьте ее на СТО. Если ездите один, вдвоем или недавно проверяли подвеску, скорее всего, причина в сход-развале: проверьте его самостоятельно или в СТО.

Признак 2: неравномерный износ протектора

Неравномерный износ шин в трех из пяти случаев является признаком неправильного сход-развала.

При положительном развале «съедается» внешняя сторона протектора, при отрицательном — внутренняя. Это связано с тем, что нагрузка на шины распределяется неравномерно — колеса завалены на один бок, протектор активнее стирается о дорогу.

Другие возможные причины проблемы:

  • перевозка тяжелых грузов — в этом случае появляется односторонний неравномерный износ, то есть на всех колесах протерта только одна сторона;

  • поврежденные втулки подвески, пружины, шаровые шарниры.

Что делать: отрегулируйте сход-развал в СТО. Поменяйте поврежденные шины — неравномерный износ ухудшает управляемость. Если думаете, что проблема в поврежденных втулках, пружинах, шарнирах — проверьте их и поменяйте при необходимости.

Признак 3: руль стоит неровно

Если при движении по прямой руль стоит неровно — отклонен вправо или влево, это причина проверить положение колес. Неправильное положение рулевого колеса может быть связано со смещением колес на заднем мосте, когда была выполнена регулировка только передней оси. Другая возможная причина — большая разница в развале задних колес: например, когда одно имеет отрицательный развал, а другое — положительный.

Другие возможные причины проблемы:

  • повышенный люфт в рулевом механизме;

  • разница в давлении передних и задних колес;

  • неисправности в ходовой части;

  • дефекты резины.

  • Что делать: проверьте люфт рулевого колеса, ходовую часть, резину и давление в шинах. Если все в порядке, осмотрите резину. отрегулируйте развал-схождение.

    Признак 4: автомобиль уводит в сторону

    Если вам приходится постоянно держать руль под контролем, проведите небольшой тест.

    Разгонитесь до 20–40 км/ч на ровной пустой дороге, поставьте руль прямо, чтобы машина ехала вперед, и отпустите его. Если автомобиль начало «уводить» влево или вправо, это может указывать на неправильное положение колес.

    Другие возможные причины проблемы:

    • неравномерный износ протектора, в том числе из-за неправильного сход-развала;

    • разница давления в колесах более, чем на 0,5 атмосфер;

    • разные по размеру и рисунку протектора колеса, установленные на ведущей оси;

    • деформация лонжеронов, других элементов кузова и деталей подвески;

    • поломка клапана гидроусилителя руля;

    • при «переобувке» шины поставили не туда, где они стояли.

    Что делать: проверьте давление в колесах, износ протектора, подвеску и кузов. Протестируйте гидроусилитель — если руль поворачивается туже, чем обычно, или люфт рулевого колеса повысился, поменяйте неисправный клапан. Если все в порядке, проблема в развал-схождении: отрегулируйте его в СТО.


    Совет: не стоит «обувать» машину в разную резину — например, использовать по 2 колеса разного размера от разных производителей или ставить на переднюю ось зимнюю резину, а на заднюю — летнюю. Это может привести к тому, что авто начинает «вести», особенно ухудшается управляемость на поворотах или при выезде на обочину.

    Еще один совет: каждый раз при переобувке помечайте резину, например, «ЛП» — левое переднее. Так вы не поставите на одну ось шины, которые в прошлом сезоне были надеты одна на заднюю, другая на переднюю ось.


    Признак 5: машину уводит в сторону при торможении — она отклоняется от курса вправо или влево

    Увод в сторону при торможении — признак большой разницы в углах установки колес. При разных значениях углов развала и продольного наклона машину при торможении разворачивает в сторону меньшего угла продольного наклона шкворня. При движении по прямой авто может не уводить, потому что один параметр компенсируется другим: из-за неправильного развала тянет в одну сторону, из-за ПНШ — в другую, и машина в итоге уравновешивается.

    Другие возможные причины проблемы:

    Что делать: прокачайте тормозную систему, чтобы выгнать воздух. Если это не поможет — проверьте тормозные цилиндры. Если есть следы подтекания тормозной жидкости или при нажатии на педаль тормоза поршни цилиндров не выходят, поменяйте деталь. Если все в порядке — отрегулируйте угол установки колес, сделайте сход-развал.

    Признак 6: «тугой» руль

    Если, чтобы повернуть руль, нужно прикладывать усилие — это может указывать на слишком большой угол развала. При этом автомобиль может не «вести», и даже неравномерного износа не будет.

    Другие возможные причины проблемы:

    • низкое давление воздуха в шинах — меньше 1,2 атмосфер;

    • перетянута рулевая рейка или маятниковый рычаг;

    • установлены тугие рулевые тяги или шаровые опоры — они постепенно «разработаются» сами;

    • ширина шин больше ширины, рекомендованной заводом-изготовителем.

    Что делать: проверьте давление воздуха в шинах. Проверьте состояние рулевой рейки и маятникового рычага — если они перетянуты, нужно ослабить их самому или в СТО. Замерьте ширину шин, сравните ее с рекомендованными параметрами — если она больше, замените резину. Если ничего не помогает, отрегулируйте сход-развал в СТО.

    Признак 7: визг колес на поворотах

    Характерный звук может появляться из-за того, что колеса не достаточно плотно касаются асфальта протектором. Особенно визг слышен на поворотах при небольшой скорости или при ускорении с 20 до 40 км/ч.

    Другие возможные причины проблемы:

    Что делать: проверьте состояние резины — если глубина протектора меньше 1,6 мм, замените ее. Если резина «визжит» только в жару, при температуре больше 35 ˚C, ничего делать не нужно. Если резина в нормальном состоянии, на улице не жарко, но она все равно издает неприятные звуки на поворотах — отрегулируйте сход-развал.

    Признак 8: руль не возвращается после поворота

    Это — еще один неочевидный признак неправильного положения колес. Руль может не возвращаться в «ноль» после поворота из-за неверного схождения колес — им будет труднее поворачиваться в прямое положение, из-за чего рулевое колесо будет оставаться на месте, и его придется докручивать самому.

    Другие возможные причины проблемы:

    • низкий уровень жидкости в бачке гидроусилителя;

    • перетянутая рулевая рейка;

    • неисправность деталей рулевой рейки.

    Что делать: посмотрите уровень жидкости в бачке гидроусилителя — если ее мало, долейте. Проверьте рулевую рейку: если руль стал поворачиваться туже, она перетянута и ее можно немного ослабить, но так, чтобы не появился большой люфт. Проверьте состояние рулевой рейки в СТО. Если все в порядке, отрегулируйте положение колес — у вас нарушен сход-развал.

    Признак 9: повышенный шум от покрышек в движении

    Повышенный уровень шума от покрышек при движении связан с неравномерным износом, который тоже является следствием неверной регулировки положения колес. Из-за разницы износа сопротивление движению увеличивается, поэтому появляется шум.

    Другие возможные причины проблемы:

    • езда на летней резине низкого качества по горячему асфальту;

    • давление в колесах выше нормы, указанной производителем.

    Что делать: если шум появляется только при высокой температуре или езде по неровной дороге — ничего не делайте. Если нет — проверьте давление в шинах и сравните его со значением, рекомендованным заводом-производителем. Если все в порядке, проверьте сход-развал.

    Признак 10: потеря курсовой устойчивости на неровной дороге

    Если автомобиль сильно уводит в сторону при попадании на кочки, ямы и другие неровности — это может быть признаком неправильного угла установки колес. Колесо, попадая на неровность, «уходит» в сторону угла установки, поэтому машина теряет курсовую устойчивость.

    Другие возможные причины проблемы:

    Что делать: заедьте в СТО и проверьте амортизаторы, ходовую и систему рулевого управления. Или сразу сделайте диагностику сход-развала: если амортизаторы и рулевое управление в порядке, причина кроется в нем.

    Как самому проверить сход-развал

    Проверить, правильно ли установлены колеса, можно и в гараже. Вам понадобится отвес, телескопическая линейка и свободное время для тестирования, выполнения расчетов. Чтобы проверить развал:

    1. Поставьте авто на ровную площадку.

    2. Выставьте колеса прямо.

    3. Сделайте метки вверху и внизу покрышки на наружной стороне.

    4. Приложите к крылу отвес.

    5. Измерьте расстояние от обода до отвеса по обеим меткам.

    6. Переместите авто вперед, чтобы метки повернулись на 90 градусов.

    7. Повторите замеры. Если разница расстояния между ободом и отвесом на обеих метках превышает 3 мм, развал неправильный.

    Схождение проверяют телескопической линейкой, по меткам на внутренней стороне шины. На проверку и регулировку может уйти целый день — запаситесь терпением. Или приезжайте в СТО, если хотите сэкономить время и получить гарантии качества.

    Как узнать, что пришло время делать сход – развал колес?

    Как понять, что ваш автомобиль нуждается в регулировке сход – развала колес?

    Если вы чувствуете, что при передвижении по дороге, ваш автомобиль клонит в сторону, или же есть ощутимая вибрация в руле, то, вероятнее всего, колеса вашего транспортного средства нуждаются в диагностике и регулировке сход — развала. Регулировка сход — развала является важной частью технического обслуживания автотранспортных средств, это позволит вам сэкономить деньги в долгосрочной перспективе.

    ЧТО СОБОЙ ПРЕДСТАВЛЯЕТ РЕГУЛИРОВКА РАЗВАЛ — СХОЖДЕНИЯ КОЛЕС?

    Регулировка сход – развала включает регулировку трех основных углов колес, чтобы каждое колесо стояло по отношению к трем другим в правильном положении. Это обеспечит стабильную работу подвески и исключит случаи, когда в движении автомобиль «ведет» в сторону. Смещение правильного положения колес, как правило, происходит со временем, ввиду того, что подвеска автомобиля переносит достаточно большие нагрузки на дороге, что приводит к смещению некоторых ее деталей со своего первоначального положения.

    Это происходит с каждым автомобилем, который намотал не один десяток километров. Добавьте другие раздражители, например, столкновения с бордюрами или переезд через лежачего полицейского на слишком высокой скорости, и можете быть уверены, что придет время, когда подвеска и рулевое управления начнут просить о пощаде.

    КАК УЗНАТЬ, ЧТО МОЙ АВТОМОБИЛЬ НУЖДАЕТСЯ В РЕГУЛИРОВКЕ СХОД – РАЗВАЛА?

    Если руль повернут от своего центрального положения в одну из сторон, а автомобиль продолжает движение по прямой линии, это значит, что пора осуществить диагностику сход – развала автомобиля. Тот же вердикт следует в случае,  если руль находиться в центральном положении, а автомобиль отказывается ехать прямо.

    Кроме того, одним из индикаторов нарушенного сход – развала служит неравномерный износ шины, но об этом далее.

    ЗАЧЕМ ДЕЛАТЬ РЕГУЛИРОВКУ СХОД — РАЗВАЛА КОЛЕС?

    Запомните, чем больше времени вы будете передвигаться на не откалиброванном автомобиле, тем больше вреда будет нанесено подвеске и рулевому управлению.

    Кроме того, если сход — развал колес нарушен, продолжительность жизни ваших шин может резко сократиться. Шины разрабатывают таким образом, что только определенная их часть имела контакт с дорогой. Автомобиль со сбитым сход – развалом держит шины под неправильным углом, а это значит, что правильная часть шины не сможет получать необходимого контакта с дорогой. Шины такого автомобиля будут снашиваться неравномерно и намного раньше положенного срока, а это значит, что менять их придется гораздо чаще обычного.

    БЕРЕЖЕТЕ ШИНЫ, БЕРЕЖЕТЕ ТОПЛИВО

    Экономия топлива является еще одной из основных причин, чтобы следить за сход — развалом вашего автомобиля. Если шины будут катиться по дороге под неправильным углом, они будут встречать большее сопротивление, заставляя автомобиль больше работать, используя при этом больше топлива.

    Регулярная проверка сход — развала колес вашего транспортного средства является отличным способом обеспечить собственную безопасность и правильную работу автомобиля. Конечно, это будет стоить вам денег, но зато сэкономит средства на покупку новых шин и дополнительного топлива в будущем. В крайнем случае, сход – развал можно отрегулировать и самостоятельно, в домашних условиях (инструкция здесь), но лучше доверить свой авто профессионалам.

    10 причин проверить сход-развал автомобиля

    Не только опытный водитель, но и новичок знаком с понятием «сход-развал».

    Однако не все знают, как часто нужно проверять углы наклона колес и какие признаки укажут на необходимость проверки?

    Нужно сразу отметить, что специалисты рекомендуют проверять так называемый развал-схождение при покупке автомобиля или на первом ТО.

    Автопроизводители советуют проходить процедуру каждые 15 тыс. км. И во время прохождения техобслуживания.

    Что значит развал и схождение автомобиля

    Есть еще причины для проверки схода-развала:

    1. Если были проведены ремонтные работы ходовой части или изменению клиренса.

    2. Когда при движении машину «ведет» вправо или влево.

    3. При попадании колесом в дорожную выбоину, автомобиль бросает в разные стороны, аналогичная ситуация при наезде на колею.

    4. Руль находится в смещенном положении относительно рулевой оси или неестественно туго проворачивается. Автомобиль может реагировать с некоторым запозданием на движения рулевого колеса.

    5. Если резина установлена недавно или, наоборот, присутствует чрезмерный ее износ.

    6. Когда произошел резкий наезд на жесткое препятствие, особенно если случай окончился деформацией дисков или повреждением подвески.

    7. После смены сезонной резины с зимней на летнюю во избежание быстрого износа. Зимой сбитые углы могут не давать знать о себе ввиду скользкой дороги, а с потеплением резина начинает стираться интенсивнее.

    8. После покупки не нового автомобиля и после обкатки авто из салона.

    9. Когда имеет место разность в величинах радиусов разворотов влево и вправо. Ситуация может быть сопряжена с задеванием колесами арок при полном выкручивании рулевого колеса.

    10. Во время выхода из поворота наблюдается плохой возврат руля.

    Стоит помнить, что отрегулировать развал-схождение можно только при помощи специального стенда – не стоит доверять специалистам, обещающим выставить углы «на глаз».

    Проверка сход/развала — Статьи | Uremont

    Проверка сход/развала – это стандартная, но достаточно сложная процедура. И это не единственная причина, почему её следует проводить в стенах автосервиса. Точная настройка колёс возможна только при наличии современного оборудования. Оборудование должно быть не только современным, но и профессиональным. Управлять им должны опытные мастера. Процедура нормализации схода-развала позволяет продлить срок эксплуатации подвески и шин. Также после завершения этого процесса автомобиль будет потреблять меньше топлива. Если мастер использует качественные инструменты, то регулировка даёт потрясающие результаты. Для каждого автомобиля процесс регулировки индивидуален – в некоторых автомобилях угол развала колёс невозможно корректировать. Если сделать коррекцию неправильно, то машина не сможет двигаться по прямой траектории. Шины начинают изнашиваться быстрее, что ведёт к финансовым растратам. Грамотный водитель предпочитает провести полноценный ремонт и наслаждаться комфортной поездкой. Что касается времени выполнения данной услуги, то это зависит от конкретного транспортного средства. В любом случае, перед корректировкой угла развала и схождения проводится полноценная диагностика.

    Проверка сход/развала – можно ли это сделать самостоятельно?

    Ещё раз напомним, что неверно отрегулированный сход развал может стать причиной ухудшения качества покрытия шины и расхода бензина. Выставление развала должно быть произведено качественно и без ошибок. Это можно сделать своими силами, и мы предлагаем рассмотреть этот вопрос подробнее.  Задача колёс состоит в перемещении машины по прямой линии и когда они производят оборот, они должны быть на начальной позиции. Если сход/ развал не отрегулирован, то колёса уходят вправо или влево и автолюбитель должен постоянно регулировать положение машины.  Владелец машины больше устаёт в дороге, а основание рулевого колеса изнашивается. Если неустойчивость будет расти, уровень безопасности в процессе вождения будет снижен.

    Но для начала нужно определить, следует ли производить процедуру регулировки развала и схождения. Обратите внимание на наличие следующих признаков:

    Машина медленно меняет курс в одно из сторон, даже если вы держите руль прямо. Шины изнашиваются неравномерно. Если посмотреть на желобок проектора, то его кромки могут быть неодинакового размера. В процессе маневрирования автомобилем трудно управлять – если такие симптомы проявились, необязательно нужно регулировать развал и схождение, однако следует провести диагностику.

    Теперь поговорим о том, что нужно для корректировки схода/развала. Нам понадобится линейка, мел, стандартный набор инструментов и шнур с отвесом. Также вам понадобится найти ровную площадку с ямой или использовать подъёмник.  Сначала следует определить, хорошо ли эта процедура была выполнена ранее. Должно быть отрегулировано нулевое положение около рейки рулевого колеса в процессе следования по прямой линии. Для этого нужно отогнать машину на ровную поверхность и вывернуть руль в одну из сторон до максимума – сделайте метку и то же самое проделайте в противоположную сторону. Также нужно высчитать число оборотов «круга» руля. Если положение рулевого колеса совпадает со стандартным положением, то «нулевик» был выставлен правильно.  Теперь приступаем к выставлению нулевого положения, если оно было сделано неверно. Снимаете рулевое колесо, откручиваете гайку и фиксируете в нулевом полодении, которое было уже определено при помощи предыдущего теста. Чтобы понять, что руль выставлен в нулевом положении, необходимо чтобы число оборотов вправо и лево было одинаково.  После этого необходимо слегка открутить гайки, расположенные на наконечниках рулевой тяги. Одну тягу нужно немного ослабить, а другую закрутить на такое же число оборотов. После этого можно приступать к регулировке развала и схождения.  Мы уже проверили прямолинейность и теперь нужно индентифицировать уровень загруженности машины, проверить давление в шинах и надёжность элементов крепления подвески и механизма руля. Только после этого можно приступать к регулировке сход/развала.  Чтобы идентифицировать уровень схождения колёс, нужно подсчитать разницу между точками опоры по оси геометрии. Чтобы это сделать нужно достать особую линейку или материал, который натягивается. Кладём линейку между колёс, чтобы концы труб упирались в боковую часть покрышки, а цепь касалась земли. Когда вы поставили стрелочку в нулевое положение, нужно откатить транспорт вперёд, чтобы линейка была расположена после задних колёс. Стрелка будет показывать уровень схождения и если этот показатель не соответствует норме, то нужно произвести регулировку. Это самый сложный этап, однако его можно завершить своими руками. Надо поднять транспортное средство, что колёса оторвались от пола гаража. Затем необходимо определить полодение идентичного биения на частях покрышки сбоку. Нужно выставить колёса в прямом положении, а рядом с колёсами нужно подвесить что-нибудь тяжёлое. Сделайте пометки мелом по окружности колеса в верхней и нижней части. После этого нужно померить шнуром расстояние от ободка до шнура с грузом.

     Уровень развала равняется разнице расстояния этих двух величин. Чтобы получить более точные данные, прокатите машину так, чтобы колесо сделало один круг. Теперь демонтируйте колесо и раскутите два болта крепления кронштейна стойки амортизатора в сторону поворотного кулака. После двигаем поворотный кулак в направление, которое зависит от сделанных измерений. Эта простая манипуляция позволит вам подобрать необходимый угол развала. После этой процедуры нужно затянуть элементы крепления и измерить всё по новой. Если вы решили произвести всё самостоятельно, то рекомендуется сделать измерения около трёх раз, пока вы не добъётесь хорошего результата. Не стоит стремиться к перфекционмизму – идеального сход/развала достичь получается только при условии наличия специального оборудования.  Остаётся только понять, готовы ли вы проводить вышеописанную процедуру. Готовы ли вы залазить под машину, закреплять верёвки, откручивать болты и проводить эту процедуру множество раз? Как вы сами видите, нет ничего сложно в регулировании схода/ развала, однако сам процесс требует времени и усилий. Именно по этой причине множество владельцев автомобилей идут по пути наименьшего сопротивления и отправляются в автосервис. Если вы хотите заказать услугу проверки сход/развала, то рекомендуем заглянуть на сайт Uremont. com. Это не просто информационный ресурс, а полноценная платформа для заказа качественного сервиса. Здесь вы найдете достоверную информацию о лучших автосервисах вашего города. Если вы хотите получить качественный сервис и отдать машину в надёжные руки, то нет ничего лучше, чем искать исполнителя на Uremont.com. К вашим услугам приятный и простой интерфейс – можно купить услугу прямо на агрегаторе. Это гораздо удобнее, чем искать отзывы в интернете и пытаться понять, явялется ли данный автосервис надёжным. Заходите на Uremont.com и делайте релулировку развала.

    Как проверить развал схождение самому. Как самостоятельно регулировать развал-схождение в домашних условиях?

    Главная › Новости

    Опубликовано: 22.08.2018

    Как узнать развал самому ?.

    Развал схождение колес: проверка и регулировка

    Ухудшение управляемости и устойчивости автомобиля на дороге, напрямую влияет на безопасность движения, поэтому выявив эти признаки в «поведении» автомобиля нужно принять меры к выяснению причин и устранению неисправности. Одной из характерных причин плохой управляемости автомобиля является неправильная установка углов колес или так называемых углов развала и схождения.


    Давайте разберемся, что же это за углы и как их регулируют.

    Развал схождение передних колес

    Для обеспечения максимально устойчивого положения автомобиля при движении и для облегчения управления автомобилем, управляемые передние колеса должны занимать строго определенное положение по отношению к осям шкворней колес и по отношению к продольной оси автомобиля.


    КАК СДЕЛАТЬ СХОД — РАЗВАЛ САМОМУ ! ПРОСТОЙ МЕТОД РЕГУЛИРОВКИ СХОЖДЕНИЯ КОЛЕС НА ПЕРЕДНЕМ ПРИВОДЕ

    Такое положение обеспечивается углами, под которыми установлены оси колес и углом наклона шкворней.

    Кроме улучшения ходовых качеств автомобиля и повышения безопасности движения, правильное положение колес существенно продляет срок службы шин и деталей подвески.


    Развал Схождение Своими Руками

    К счастью, на большинстве современных автомобилей не требуется выполнять регулярную регулировку развала-схождения. Дело в том, что подвеска автомобиля сконструирована и изготовлена так, что эти углы не изменяются в течение всего периода эксплуатации автомобиля. Изменения в изначальной установке углов схождения – развала могут произойти только в результате аварии.

    Как уже было сказано, при установке положения колес учитываются два угла – угол схождения и угол развала.

    Схождение колес

    Схождением называют такую установку колес по отношению к горизонтальной плоскости, при которой расстояние между передними кромками дисков колес, спереди меньше чем сзади. Для разных автомобилей эта величина бывает разная и устанавливать угол схождения нужно в соответствии с рекомендациями производителя автомобиля.

    Зачем нужно обеспечивать схождение колес? Дело в том, что такое их положение предотвращает разворачивание колес во время прямолинейного движения. Устанавливается и регулируется этот угол путем изменением длины соответствующих рулевых тяг. Наиболее точно установить угол схождения колес можно только на СТО с использованием специального оборудования.

    В «домашних» условиях хорошего результата добиться трудно. При установке угла схождения предварительно проверяются все элементы крепления колес, исправность деталей передней подвески. Часто устанавливать угол схождения колес приходится после ремонта ходовой части автомобиля.

    Развал колес

    Если схождение колес, это отклонение их от горизонтальной плоскости, то развал колес, это отклонение колес от вертикального положения. Как правило, при этом колеса наклонены наружу и в этом случае развал называется положительным, если же колеса отклонены внутрь, то развал называют отрицательным.

    Такое отклонение колес от горизонтали позволяет значительно облегчить выполнение автомобилем поворота, кроме того, это создает на ступице колеса дополнительную осевую силу, которая разгружает подшипник ступицы. Угол развала колеса обеспечивается конструкцией подвески автомобиля, а именно наклоном поворотной цапфы колеса.

    Проверяя развал колес необходимо убедиться, что давление в шинах автомобиля соответствует норме, кроме того шины не должны быть изношенными. Также проверяют состояние дисков, люфт рулевого колеса, который не должен превышать допустимых норм и состояние деталей подвески.

    В зависимости от конструктивных особенностей автомобиля и его подвески, развал колес может регулироваться по-разному. В некоторых случаях это делают, изменяя количество специальных прокладок-шайб на передней стойке.

    Также как и в случае с углом схождения колес, угол развала можно точно проверить только с помощью специального оборудования. Сделать такую регулировку «на глазок» не получится, так как необходимой точности добиться не удастся, а ведь практически, даже неточность в 0,5 градуса при установке угла схождения или развала колес значительно усложнит управление автомобилем.

    Видео по теме:

    Видео: как сделать развал схождение своими руками.

    Как видите, можно даже дома сотворить подобную процедуру? Но, стоит ли?!! Проще заехать на автосервис, покурить полчаса и забрать исправный автомобиль.

    Загрузка…

    avto-i-avto.ru

    Регулировка развал схождения своими руками

    Любая станция технического обслуживания (СТО) предлагает произвести регулировку развал-схождения за «скромное» вознаграждение, однако нет гарантий, что при выполнении этой работы будет использовано современное и высокотехнологичное оборудование. Чтобы избежать лишних расходов на услуги мастеров, можно осуществить эту процедуру и своими руками — к счастью, необходимые инструменты найти проще простого.

    Что такое развал-схождение

    Развалом называется угол отклонения оси колеса от вертикального положения. Если верхняя часть колеса выступает наружу относительно нижней, развал является положительным; если же она направлена внутрь автомобиля, угол отрицательный. Развал влияет на устойчивость машины при преодолении поворотов, а также уберегает шины от повышенного износа.

    Верхняя часть колеса, выступающая наружу, говорит о том, что развал положительный, если же она направлена внутрь, угол отрицательный

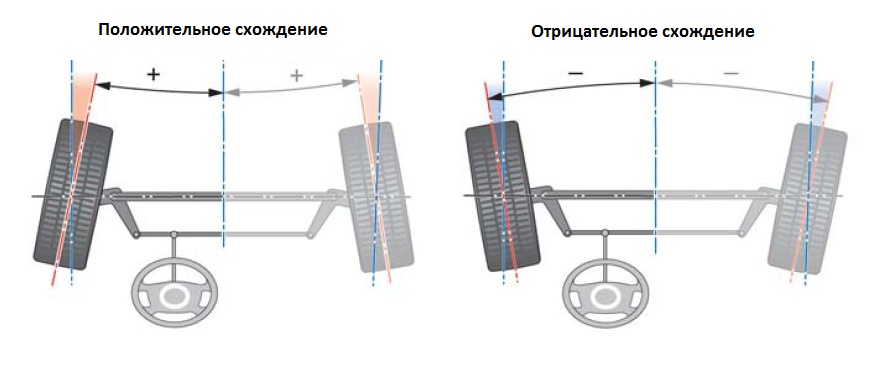

    Схождение — угол между плоскостью колеса и продольной осью машины. Регулировка схождения позволяет снизить увод авто и износ шин.

    При положительном угле схождения колеса в передней части сводятся друг к другу, при отрицательном — расходятся

    Важно знать и о таком параметре, как кастер. Так называется угол между вертикалью и осью поворота управляемого колеса.

    Кастер — это угол между вертикалью и осью поворота колеса

    Кастер даёт возможность стабилизировать положение передних колёс автомобиля. Если линия поворота направлена к кабине, то угол положительный, если же от кабины, кастер является отрицательным.

    Как часто следует регулировать

    Для отечественных автомобилей проверка производится раз на 15000 километров, для машин зарубежного производства — на 30000. К сожалению, зачастую приходится производить внеплановую регулировку развал-схождения — например, если:

    автомобилист на машине угодил в глубокий ухаб и следствием этого стала деформация диска; автомобилист осуществлял ремонтные работы, связанные с ходовой частью передних колёс машины, либо менял покрышки; автомобилист корректировал клиренс (дорожный просвет).

    Признаки необходимости регулировки

    О том, что пора проверить углы, автолюбитель может узнать по поведению руля своего «железного коня» — если при выходе из поворота наблюдается плохая отдача «баранки», самое время отправиться в СТО или выполнить процедуру самостоятельно.

    Есть другие признаки:

    машину при движении по прямой постоянно тянет в одну сторону, и автомобилисту приходится корректировать траекторию движения выворотом руля; все покрышки авто сильно потёрты с одной стороны.

    Проверять и регулировать развал-схождение на задней подвеске нужно только для автомобилей зарубежного производства. Для продуктов отечественного автопрома такая проверка неактуальна.

    Нужна ли регулировка после замены деталей ходовой

    Менять развал-схождение в обязательном порядке необходимо после замены таких элементов ходовой части машины, как:

    рулевая рейка; рулевой редуктор; сайлентблоки; наконечники рулевых тяг; маятниковый рычаг; шаровые опоры; рычаги подвески.

    Какими должны быть углы установки колёс

    Нормальный угол развала зависит от подвески, стоящей в авто. Машины, не использующие McPherson, имеют небольшой положительный развал — в пределах 2 градусов. На авто с подвеской McPherson угол либо отрицательный, либо нулевой (ось перпендикулярна дороге).

    Что касается схождения, то для автомобилей с McPherson корректным является нулевое значение, для машин с подвесками других видов — положительное. Если угол отрицательный, нужно срочное регулирование.

    Нормальное значение кастера (независимо от вида подвески) — 6 градусов. Положительный угол позволяет автомобилю быть более устойчивым на высоких скоростях, однако в то же время увеличивает усилие, необходимое для рулевого управления.

    McPherson — самая распространенная подвеска. Её главные преимущества — высокая ремонтопригодность и простота устройства. Однако чрезмерно большой ход такой подвески приводит к образованию значительного угла развала. Встречаются и другие виды подвесок: адаптивная, торсионная, пневматическая.

    Регулируем развал-схождение самостоятельно

    Прежде чем приступать к процедуре проверки углов, нужно подготовить рабочее место и инструменты. Подходящее место — ровная площадка со смотровой ямой. В число инструментов, которые требуются для процедуры, входят:

    Мел. Простая линейка. Шнур с грузом, закреплённым на конце. Понадобится закрепить шнур на авто, чтобы произвести измерения Набор ключей-шестигранников. Без ключей отрегулировать углы не удастся Телескопическая линейка. Телескопическая линейка необходима для замера угла схождения колёс авто

    В СТО процедура замера и регулирования развал-схождения, разумеется, производится не вручную, а с применением дорогостоящего компьютерного оборудования, однако для домашней мастерской приобретение таких приборов нецелесообразно с финансовой точки зрения.

    Развал колёс: проверка и регулировка

    Замер угла развала производится по такому алгоритму:

    Поставьте автомобиль на ровную поверхность. Позаботьтесь о том, чтобы внутри помещения, где находится машина, было достаточно пространства для её перемещения — при проверке придётся двигать авто. Выставьте колёса, чтобы они стояли ровно. Нанесите небольшие метки в верхней и нижней частях колёс. Закрепите шнур с грузом на крыле так, чтобы он был параллелен отметинам. Измерьте с помощью линейки расстояние от колеса до шнура в верхней и нижней частях. Замер производится от обода колеса. С помощью линейки производим замер от шнура до колеса Прокатите машину вперёд так, чтобы отметины переместились на 90 градусов. Нанесите две новые метки в верхней и нижней частях колеса, параллельные шнуру, и повторите процедуру с измерением расстояния. Переместите машину ещё раз так, чтобы метки, проставленные в первый раз, повернулись на 180 градусов, и произведите аналогичное измерение.

    Разница между значениями не должна быть значительной: для переднеприводного транспортного средства допустима разница в 1 мм, для заднеприводного — в 3 мм.

    Если разница больше, требуется корректировка.

    Отрегулируйте поворотный кулак путём проворота эксцентрикового болта. Как сильно и в какую сторону нужно крутить, подскажут измерения, произведённые ранее. Поворотный кулак регулируется эксцентриковым болтом Установите домкрат и снимите колесо. Отсоедините кронштейн стойки от поворотного кулака. Для этой работы пригодится предварительно заготовленный набор шестигранников. Для регулировки угла развала нужно отсоединить кронштейн стойки от поворотного кулака Соедините кронштейн с поворотным кулаком и верните колесо на место.

    В конце процедуры проверьте корректность работ.

    Схождение колёс: проверка и регулировка

    Телескопическая линейка не была задействована при исправлении угла развала колёс, однако она точно пригодится при проверке схождения. Процедура замера такова:

    Поставьте машину на ровную площадку. Мелом нанесите метки на внутренней стороне обеих покрышек ближе к ободу. Установите телескопическую линейку так, чтобы её концы касались нанесённых меток, но сам инструмент при этом не задевал деталей машины. Зафиксируйте линейку в таком положении. Для замера угла схождения нужно зафиксировать телескопическую линейку между двух меток Прокатите машину вперёд. Само измерительное устройство при этом сместится назад. Проследите, чтобы линейка ни за что не зацепилась. Проверьте по шкале, есть ли отклонение и, если есть, насколько оно значимо.

    При незначительном схождении (+/- 1), корректировка не требуется. При более серьёзном значении угла приступайте к исправлению.

    Корректировка осуществляется путём изменения длины рулевых тяг. Сначала ослабьте контргайку. Если расстояние между шинами после того, как вы прокатили машину, стало меньше, укоротите тягу; если дистанция увеличилась, напротив, удлините её. По окончании снова затяните контргайку. Проведите замеры ещё раз. При допустимом значении схождения можете убирать инструменты на место.

    Кастер вручную автолюбителями не регулируется.

    Скорректировав углы, проверьте, правильно ли вы произвели процедуру, «в полевых условиях». Если «биения в руль» нет и вашего «железного коня» в сторону больше не уводит, вы справились на «отлично».

    Как замерять и корректировать углы развала своими руками: видео

    Качественно выполненная регулировка развал-схождения положительно влияет на устойчивость автомобиля, его больше не заносит по сторонам. Кроме того, после корректировки снижается расход топлива и повышается ресурс работы шин. Изменить углы развал-схождения собственноручно сможет любой автомобилист — для этой работы не требуются дорогостоящие инструменты и особые навыки.

    Здравствуйте, меня зовут Сергей. Мне 25 лет. По образованию — менеджер. Заниматься копирайтингом начал 2 года назад, специализируюсь на темах «Мобильный софт и мобильные устройства», «Право», «Финансы и бизнес». Оцените статью: Поделитесь с друзьями!

    autozam.ru

    Как отрегулировать сход-развал ???? как проверить схождение нива ???? Ремонт и сервис

    Автор КакПросто!

    При движении по дороге автомобиль должен четко держать курс. Для этого предназначено его рулевое управление. Если данное условие не выполняется, то в таком случае удержать машину на трассе становится чрезвычайно трудно, что может привести к аварии. Следует регулярно проверять не только развал-схождение, но и состояние подвески, так как от этого зависит ваша и чужая жизнь на дороге.

    Статьи по теме:

    А знаете ли вы?

    Вам понадобится

    — линейка; — специальное устройство из телескопических труб

    Инструкция

    Установите автомобиль на ровную горизонтальную площадку над смотровой ямой или на подъемник. Регулировка сход развала самостоятельно является вполне выполнимой задачей. Проверьте рулевое колесо. Убедитесь, что при прямолинейном движении оно стоит прямо, кроме этого число оборот влево и вправо должно совпадать. После установки автомобиля, проверьте давление в шинах, доведите его до требуемого значения, надежность крепления рулевого механизма и подвески. Затяните отпустившиеся гайки и болты.

    Вычислите разницу расстояний между точками на ободе колеса спереди и сзади его геометрической оси для определения величины схождения колес. Используйте для этой операции линейку или специальную цепочку с натяжным устройством. Соберите инструмент из телескопических труб, установите на него шкалу и контрольные цепочки.

    Замерьте схождение. Установите для этого линейку спереди между колес так, чтобы наконечники телескопической трубки уперлись в боковины шин, при этом цепочки должны касаться земли. Установите стрелку на шкале в нулевое положение, перекатите автомобиль вперед, чтобы линейка оказалась сзади геометрической оси колес. Величину схождения определите по стрелке. В случае отклонения от нормативов, откорректируйте ее. Для этого вращайте соединительные муфты рулевых тяг. По окончанию регулировки надежно затяните контргайки.

    Проверьте и отрегулируйте развал колес. Данная операция считается более сложной, однако и она проводится самостоятельно. Поднимите автомобиль, чтобы покрышки не касались площадки. Затем вычислите точки равного биения на их боковинах. Поставьте для этого твердый упор для руки и возьмите мел. Поднесите его к вращающемуся колесу и отметьте выступающие диаметрально противоположные элементы, опираясь на подставку. После чего поверните колесо, метки должны оказаться по вертикали.

    Повесьте рядом с колесом груз или приложите прямоугольник. Разность расстояний между его плоскостью или ниткой груза и верхней частью обода — величина развала. Он должен соответствовать интервалу от 1 до 5 мм. В противном случае, его следует отрегулировать. Для этого добавьте регулировочные прокладки между поперечной балкой и осью рычага. Проверьте ваши регулировки, проехав несколько километров по дороге. Выполняя сход развал самостоятельно можно сохранить приличную сумму денег, но лучше это делать на специальных стендах в сервисе.

    Источники:

    Сход развал своими руками. Развал схождение самостоятельно как проверить схождение нива Регулируем сход-развал на ВАЗ-2112 своими руками

    Совет полезен?

    Распечатать

    Как отрегулировать сход-развал

    www.kakprosto.ru

    Как самостоятельно регулировать развал-схождение в домашних условиях?

    Наберитесь немного терпения при регулировке развал — схождения колес своей машины и воздастся вам за труды ваши

    Бывают случаи, когда при небольшом дорожно-транспортном происшествии, или непредвиденном попадании колес машины в дорожную яму, сбивается сход – развал автомобиля. Колеса смотрят друг на друга, ближайшего СТО не предвидится, а ехать надо. В этом случае вас спасет либо эвакуатор, либо регулировка развал – схождения своими руками. Все что для этого вам потребуется, это лишь специальный набор автомобильного инструмента и яма. Мы подготовили для вас небольшую инструкцию, которая повествует о том, как можно самостоятельно, своими руками, оперативно отрегулировать развал-схождение своего автомобиля. Ознакомившись с данным материалом, можете смело отправляться наниматься на работу в любое СТО, такого профессионала оторвут с руками и ногами! На работу в СТО вас после него не возьмут (да оно вам и не надо), а вот вакансия в рядах мафии для вас откроется!

    Внимание! После всех манипуляций со своей автомобильной подвеской и благополучного возвращения домой, обязательно обратитесь за помощью в регулировки развал – схождения к профессионалам.

    В вашей автоподвеске есть три настраивающиеся вещи: развал, схождение и продольный наклон поворота шкворня. Разберем их подробней.

    Развал колес – это вертикальный угол колес при лобовом взгляде на автомобиль. Некоторые автогонщики, добавляют отрицательный развал – когда вершины колес ближе друг к другу, чем их нижние части — предоставляет дополнительную контактную поверхность авто шины с поверхностью дороги на поворотах, максимально повышая при этом сцепление и увеличивая шанс победить в гоночном соревновании.

    Угол схождения – это отношение между передней и задней кромками шин на одной оси. Ось со схождением передних колес означает, что передние кромки шин установлены ближе, чем задние кромки. Обратным явлением является обратная сходимость управляемых колес. Изменение сходимости на передних или задних колесах может помочь в более легкой поворачиваемости автомобиля (это также больше применимо для гоночных треков, в жизни супер-поворачичваемость автомобиля вам не понадобиться).

    Продольный наклон поворота шкворня (кастер) – это отношение между вертикальной осью колеса и осью рулевой колонки, а следовательно относится только к рулевой оси. Значительное изменение продольного наклона поворота шкворня требует абсолютно новых или модифицированных компонентов подвески, поэтому мы не будем вдаваться в подробности регулировки этой «переменной» в данной автомобильной статье.

    Теперь немного поговорим о пользе самостоятельной регулировки развал-схождения на гоночных машинах. Если вы особо не увлекаетесь автомобильным  спортом, можете смело пропускать данный абзац и переходить к самой сути статьи.  Каждый спортивный автомобиль по своему уникален. Каждый имеет определенные отличия, достоинства и недостатки которые выражаются в ходе гонок. Для достижения максимальной производительности на разных треках может потребоваться немного хитрости и ловкости рук. Прямолинейная стабильность, максимальная скорость, и износ шин являются теми компромиссами, которые меняют настройки развала и схождения. Если, например, вы планируете ездить на треке, который имеет долгую прямую, вы можете настроить развал и схождение «прямее», чем, если бы вы это сделали для технически более жесткого трека, потому что дополнительное сцепление отрицательного развала и изменение сходимости колес снизят максимальную скорость конкретного автомобиля.

    А теперь, разрешите нам рассказать, как отрегулировать развал и схождение автомобиля самостоятельно, без помощи профессионалов

    1 . Убедитесь, что у вас есть все необходимые для работы инструменты. Цифровой измеритель развала (стоимость около 200 долларов США) очень удобен и быстр в использовании (рис. 1). Для измерения схождения (рис. 2), вам понадобится регулятор схождения (стоимость одной около 100 долларов США). С помощью него вы будете мерить уровень схождения колес, и подгонять тот уровень схождения, который вам нужен. В некоторых автомобилях для самостоятельного внесения корректив в развал колес и их схождение требуется специальное оборудование, т. е. особенные ключи, шестигранники, а может быть, и измерительные приборы. Если вы имеете дело с одним из таких автомобилей, то вам следует либо запастись таким оборудованием, либо обратится к специалистам. Примером таких машин может служить Mazda 6. Ее новые технологии SkyActiv не оставляют ни какого шанса изобретательным «кулибиным» в самостоятельной регулировке развал схождения, так что без СТО дилера компании Mazda вам не обойтись.

    2 . Измерьте схождение и развал колес вашего автомобиля на каждой оси и запишите измерения. Вам понадобятся эти цифры в случае, если ваша самостоятельная регулировка сход – развала не увенчается успехом. Вы также должны проверить и перепроверить выравнивание после внесения изменений, так как, изменив развал, вы, в свою очередь, измените и схождение, и наоборот. Кроме того, гайки колеса следует затягивать, когда автомобиль стоит на земле. И не забудьте проверить давление в колесах при помощи автомобильного манометра для шин, оно должно быть стабильное, как пульс киллера. Если вы обнаружите, что какое-то колесо подсдулось, обязательно примите меры по накачке шины этого колеса. Так, основные правила мы огласили, теперь давайте определяться с какой оси мы будем начинать самостоятельную регулировку развал — схождения в домашних условиях.

    3 . Регулировка развала:  Поднимите автомобиль на домкрате и проверьте геометрию подвески. Это значит, что вам следует осмотреть свою подвеску на предмет износа и трещин. Если никаких неисправностей не выявлено идем дальше, если выявлено, следует подвергнуть замене износившийся элемент, ибо в противном случае все наши усилия по самостоятельной регулировки автомобильной подвески пройдут зря. Большинство современных автомобилей имеют контргайку и болт эксцентрик, который скрепляет рычаги подвески с автомобилем (рис. 3). Ослабив контргайку и вращая эксцентрик, вы измените угол развала. Вы сможете увидеть движение подвески, в то время как вы будете вращать эксцентрик. Принимая во внимание ваши измерения в самом начале самостоятельной регулировки развала, оцените, насколько придется вращать эксцентрик, чтобы получить небольшое, логическое изменение. Затяните гайки, опустите автомобиль и откатите его на 1,5 метра назад, а потом обратно на исходную позицию. Измерьте развал и если он находится в пределах нормы, затяните эксцентрики и повторите все вышеописанное со второй стороны автомобиля. Если же у вас ничего не получилось, начинайте все с самого начала.

    4 . Настройка схождения: Поднимите машину на домкрате и ослабьте контргайки рулевых тяг. (рис. 4). Затем, вращая рулевую тягу, измените ее длину. Помните, что если спецификация вашего схождения предусматривает только дюйм положительного схождения колес, то вы сможете добавить только по полдюйма с каждой стороны. Затяните все крепления и опустите автомобиль. Прокатите автомобиль туда-обратно и измерьте схождение. Если оно находится в пределах нормы, затяните эксцентрик и тягу контргайки (автомобиль в это время должен находиться на земле), а затем повторите все манипуляции для другой стороны автомобиля. Если вы не получили того, что вам нужно, повторите все с самого начала.

    5 . Вернитесь к шагу три и повторите все то же самое только для другой оси.

    6 . Дважды проверьте затяжку всех болтов, к которым вы прикасались. Затем проверьте выравнивание на дороге.

    zap-online.ru

    как понять что нужно делать развал схождение на машине

    Содержание


    Возможно, вы замечали, что если отпустить руль на скорости, то автомобиль начнет уводить в сторону. Закрывать глаза на эту «мелкую» проблему не стоит – у машины явные неполадки с углом наклона колес и ей нужна регулировка сход-развала. Что это такое и на что влияет, вы узнаете из этой статьи.


    Сход-развал (его же принято называть развал-схождение) – это процедура регулировки углов наклона колес автомобиля. Дело в том, что в процессе эксплуатации подвески колеса могут встать под неправильным углом, и машину при езде будет уводить в сторону. На сухой дороге это может оказаться не слишком заметно, но в дождь разница будет ощутима.

    Процесс установки углов включает три составляющих: схождение, развал и кастер. Сход-развал следует делать, чтобы вернуть авто устойчивость на скользком покрытии и улучшить его управляемость. Машина с нулевыми показателями потребляет меньше топлива, ее меньше заносит и у нее медленнее и равномернее изнашивается резина.

    Поездки на автомобилях далеко не всегда проходят по чистым, отремонтированным трассам. Но даже на идеальных японских и немецких автобанах покрышки и подвеска испытывают колоссальные нагрузки, что уж тут говорить про разбитые русские дороги: торможение, разгон и резкие виражи отрицательным образом сказываются на положении угла наклона колес. Чтобы поправить это, нужно регулярно делать развал-схождение.

    Производители шин рекомендуют проводить установку параметров подвески вместе со всеми плановыми мероприятиями по обслуживанию автомобиля. Владельцам отечественных машин посещать автосервис нужно каждые 15-20 тыс. км пробега, для иномарок допускается периодичность в 30 тыс. км. Важно иметь в виду, что доверять ее можно только профессионалам в шинных центрах, так как самостоятельно правильно отрегулировать угол без специального оборудования не так просто.

    Чем дольше игнорируется развал-схождение, тем серьезнее будут неприятные последствия, а значит и вероятность аварии. При сильно сбитых углах удерживать руль и корректировать курс станет все сложнее и сложнее из-за меньшего пятна контакта с шоссе. Даже новый автомобиль не гарантирует должной балансировки – дилеры часто игнорируют выставление баланса.

    Регулировка необходима если:

    • Автомобиль постоянно уводит в сторону при езде по прямой и его приходится выруливать обратно;

    • Колеса быстро изнашиваются на боках и «визжат» даже на невысокой скорости;

    • Руль самостоятельно не возвращается на свое место, если его отпустить, или же у него разный радиус при вращении влево и вправо;

    • Ухудшилась курсовая устойчивость на высоких скоростях;

    • Машина «плавает» в колее;

    • Разный угол разворота;

    • У автомобиля очень плохой рулевой отклик, руль трясет при езде, т.е. наблюдается «биение».


    Причиной может быть недавно проведенный ремонт подвески. Схождение-развал на авто нужно проводить после замены шаровых опор, рычагов, рулевых тяг, стоек, ШРУСа, рулевых наконечников и пружин. Однако никто не обязывает проводить установку параметров, если вы поменяли шины, амортизаторы или стабилизаторы. Никакого влияния на подвеску замена этих элементов не оказывает, так что не верьте тем сотрудникам автомобильного центра, которые пытаются навязать вам лишнюю услугу.

    Нарушение угла вращения колес на машине может произойти и из-за сильных ударных нагрузок или постоянной езды по разбитым дорогам. Водители, которые предпочитают агрессивный стиль вождения, должны в первую очередь задуматься о визите в шиномонтаж. Боковой удар, который оставил после себя вмятину на диске, – веский повод ехать в автоцентр. Падение колеса в яму или небольшое ДТП также могут сбить угол и серьезно повлиять на подвеску.


    Развал – это угол между плоскостью вращения колес и вертикалью, или же просто их отклонение от вертикальной прямой. Он измеряется в градусах. Неправильный развал ведет к ускоренному износу покрышек. Есть также два вида:

    • Отрицательный означает, что верхние части колес одной оси находятся ближе друг к другу, а нижние дальше – в виде «домика». Сильный минусовой развал достигается у легких гоночных авто, чтобы спорткар на высоких скоростях легче вписывался в повороты. Но такие крайние значения быстро «съедят» протектор, так что они подходят только для профессиональных команд, которые могут сменить по несколько комплектов покрышек за заезд.

    • При положительном наоборот – верхние части располагаются дальше друг от друга, чем нижние. Такой угол создается намеренно у тяжелых грузовиков и выправляется в ноль, когда машину загрузят. Тем больше нагрузка на кузов, тем больше увеличивается расстояние между нижними частями колес, переходя к отрицательному значению, что улучшает управляемость, однако так шины изнашиваются намного быстрее.


    Нулевое значение развала наиболее приемлемо для большинства легковых автомобилей, но только если подвеска достаточно жесткая. На старых машинах нередко устанавливали положительный развал, чтобы нагрузка компенсировала его и выправляла до нулевых значений.


    Схождение – это угол между плоскостью вращения колеса и продольным сечением автомобиля, или, иными словами, горизонталью. Оно определяет поведение рулевого управления. Этот показатель измеряется в градусах, минутах или миллиметрах. Существует два вида схождения:

    • Положительное отмечается, если передние части колес одной оси находятся ближе друг к другу, чем задние. Упор на эту опцию для передних колес делает автомобиль более устойчивым на высокой скорости, однако он хуже поворачивает.

    • Отрицательное предполагает, что передние части отклоняются друг от друга дальше, чем задние. Если передняя ось настроена с упором на отрицательное схождение, автомобиль будет лучше управляться, но у него начнутся проблемы с износом, а также руль станет крайне чувствительным ко всем дорожным неровностям.


    Правильно сделать схождение намного важнее, чем выправить развал. Из-за неверного угла по горизонтали автомобиль будет хуже управляться и потреблять больше топлива из-за сильного сопротивления качению, а износ шин вырастит в разы. Колеса с неправильным схождением могут не пережить и тысячи километров пробега. Так что для повседневного вождения важно настроить схождение в ноль – так водитель избежит «профессиональных» проблем, с которыми сталкиваются дрифтеры и прочие любители поэкспериментировать с подвеской.


    Кастером называют наклон проекции оси вращения колеса и вертикалью. О нем часто забывают, хотя он непосредственно влияет и на развал, и на схождение. Его также необходимо делать, но только в том случае, если это предусмотрено конструкцией автомобиля.

    • Положительное значение означает, что эта ось относительно направления движения отклонена назад и автомобиль меньше «виляет» на высоких скоростях.

    • При отрицательном – ось смотрит вперед, что наоборот ухудшает управляемость из-за того, что руль становится чересчур тяжелым.

    Также он отвечает за возвращение руля на изначальную позицию после прохождения поворота – с положительным положением автомобиль самостоятельно выходит из поворота вместе с рулем.


    Когда-то регулировку угла наклона проводили с помощью отвесов, специальных шайб и даже по нитке. Но теперь процесс полностью компьютеризировался: показания считывают оптические датчики, которые выводят показания на монитор компьютера. Высокие технологии намного упростили развал-схождение, он стал быстрее и намного точнее.

    Прежде чем начать основную часть, сотрудник шинного центра должен сделать диагностику ходовой части и проверить давление в шине с помощью переносного компрессора. Потом определить компенсацию биения обода колеса и диагностику геометрии ходовой части. На этом этапе он выявит недостатки подвески, которые влияют на курсовую устойчивость и управляемость, но не зависят от схода-развала. Случается, что у автомобиля из-за поврежденных деталей или подвески все равно страдает управляемость и без регулировки углов.

    Важный момент: далеко не на всех моделях современных машин развал и кастер вообще регулируются. Часто установка параметров уже проведена производителем и поменять их по желанию скорее всего не удастся. Так что делать можно только схождение.

    Основная часть процесса проходит так:

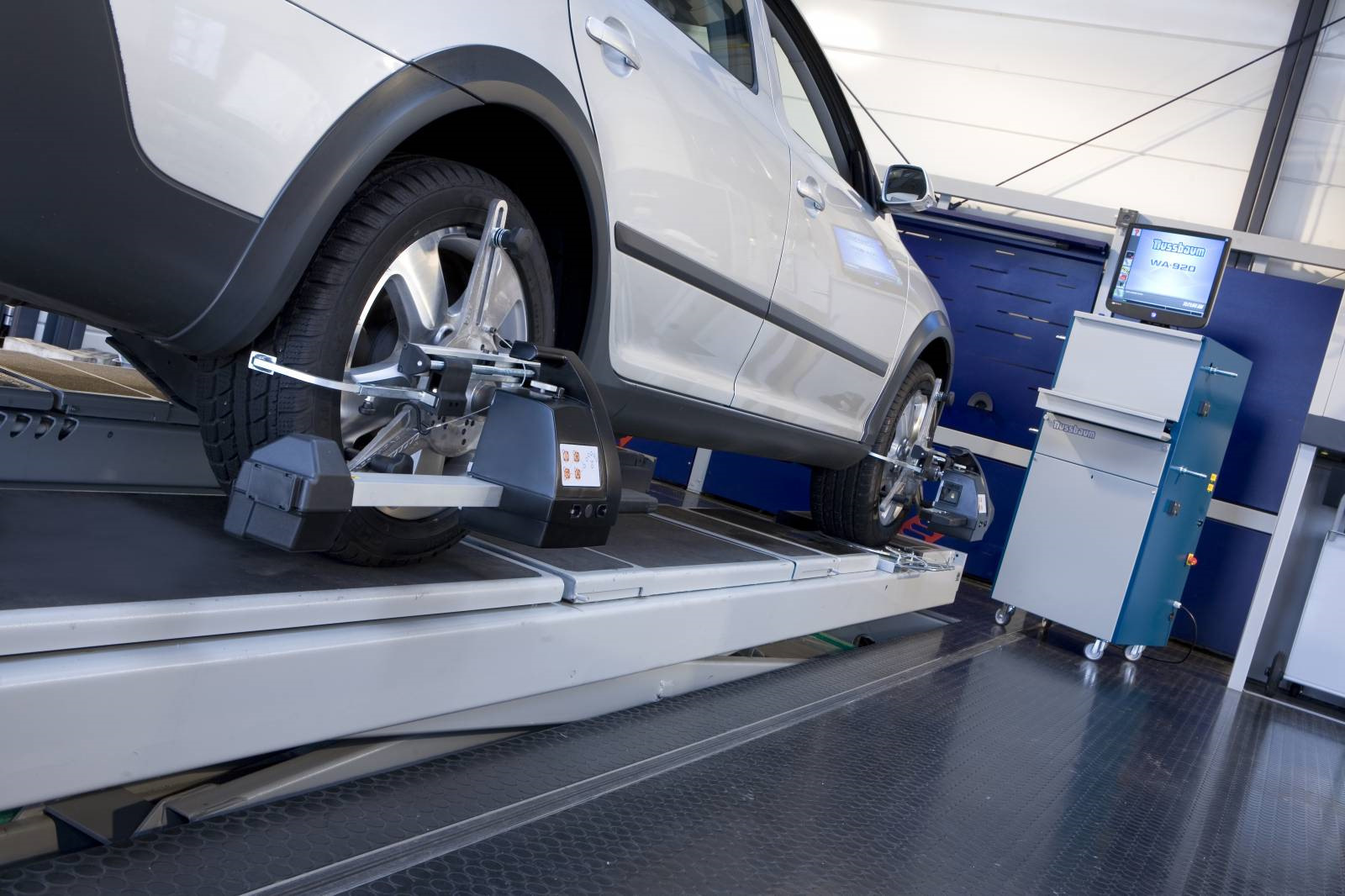

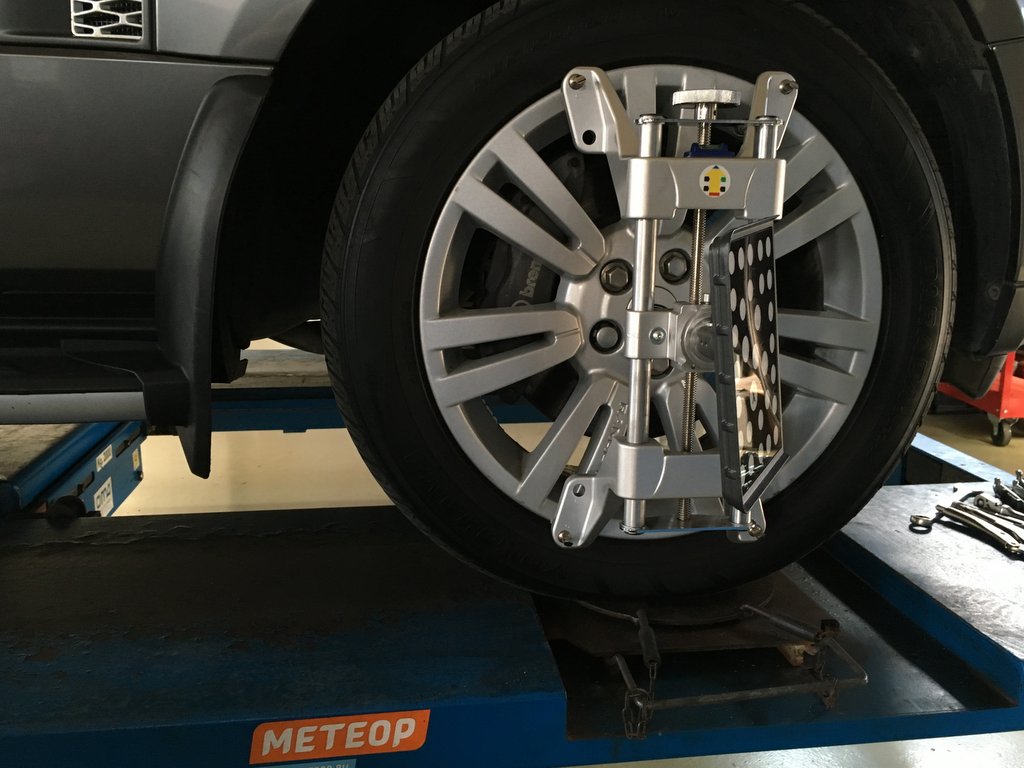

    • Машину ставят на специальный подъемник, а на колеса надевают адаптеры-мишени;

    • Автомобиль прокатывается немного вперед и с помощью высокоточных оптических датчиков выполняется диагностика положения колес относительно кузова;

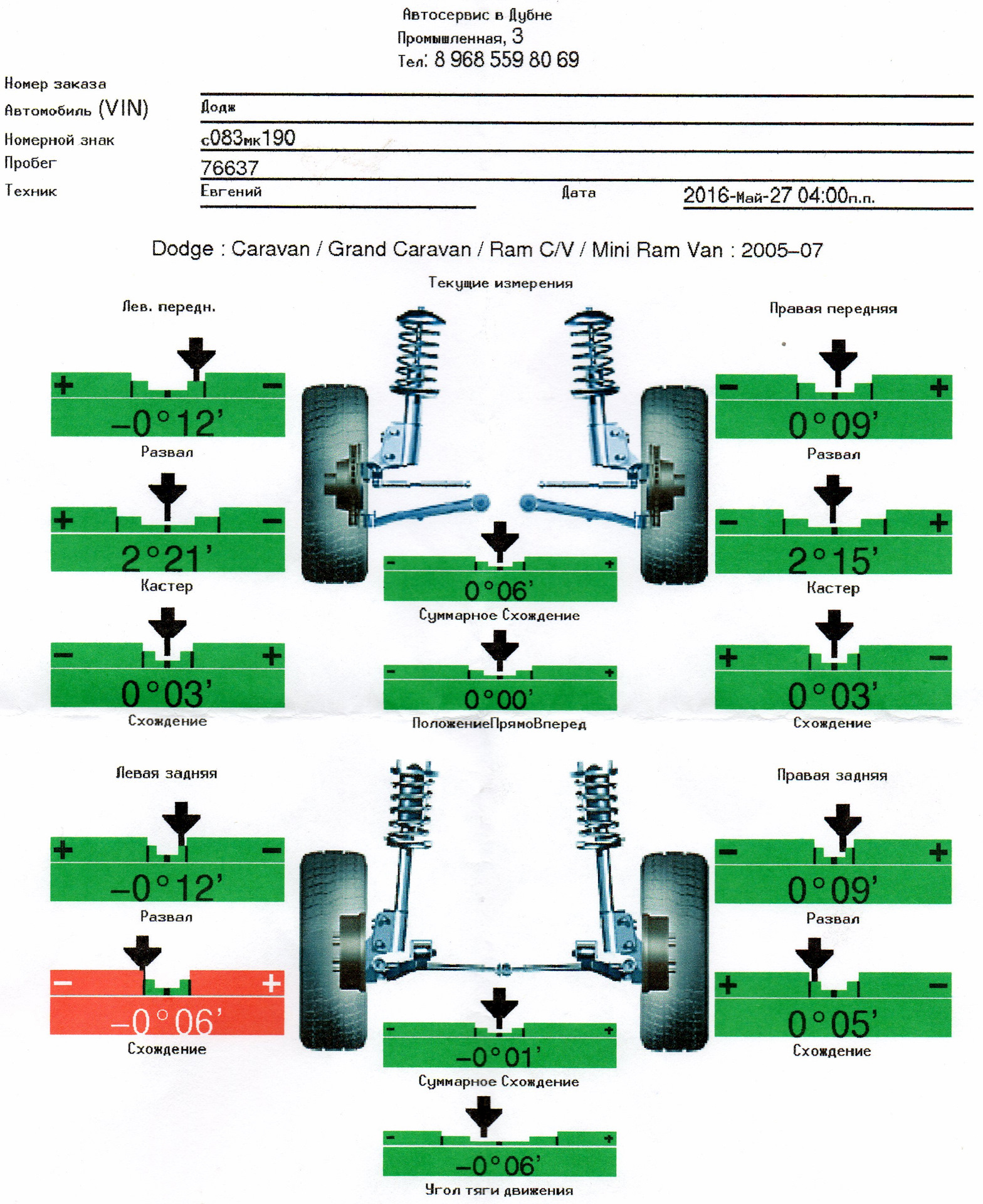

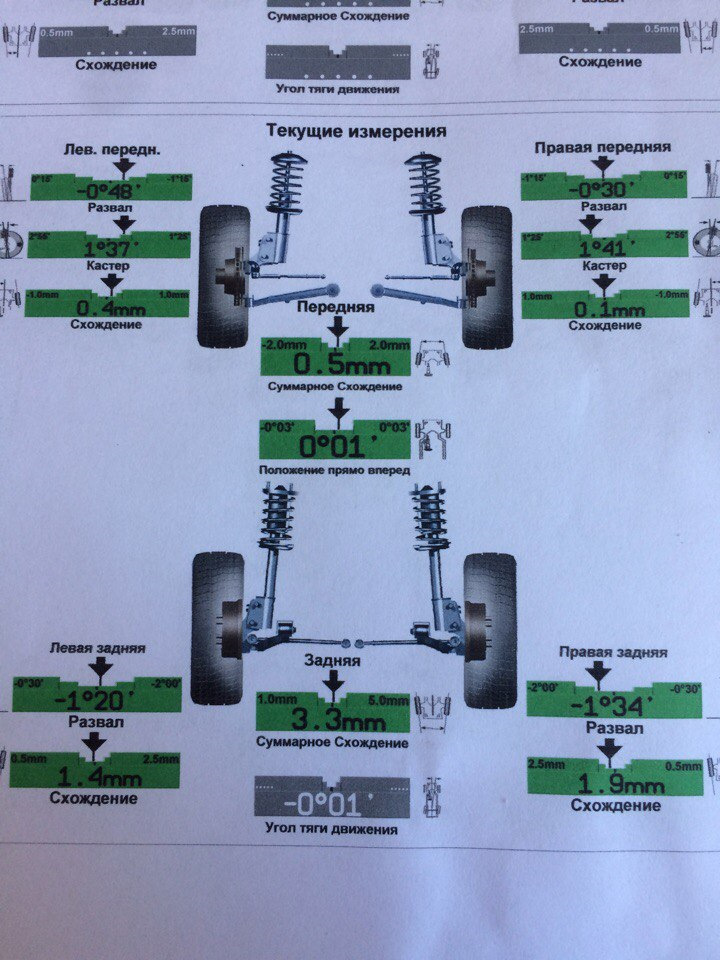

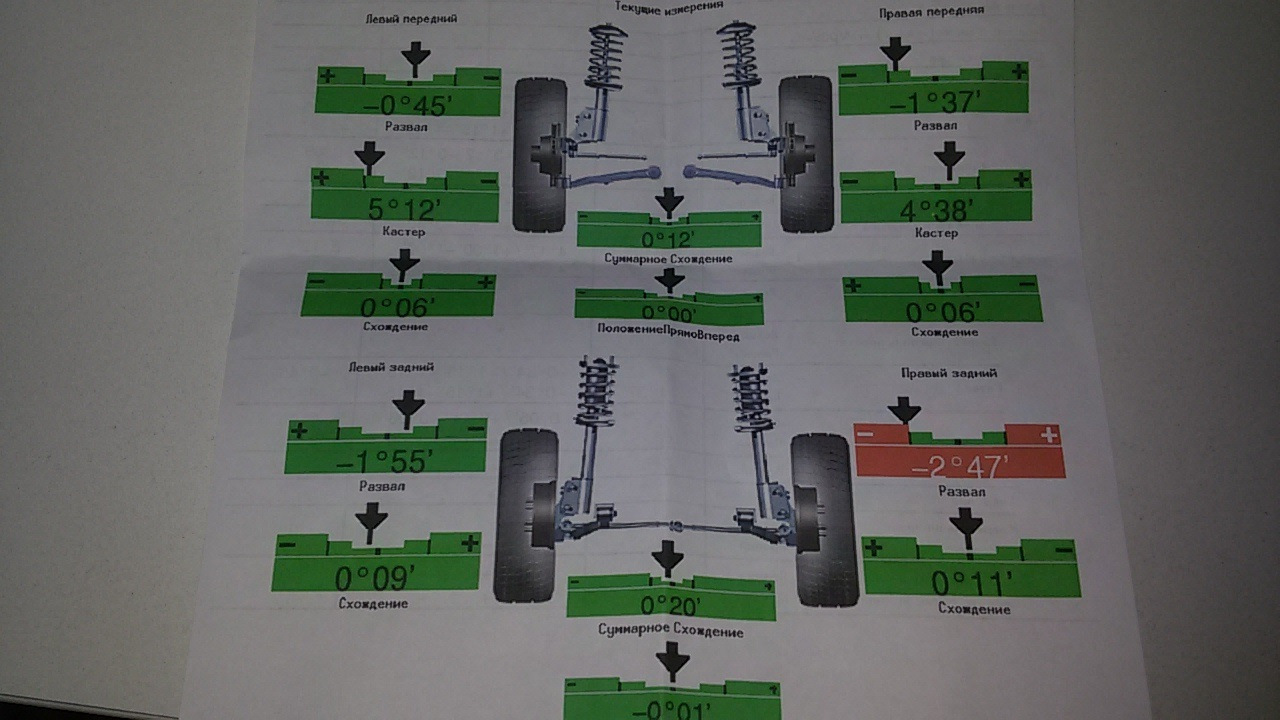

    • Наконец, оператор принимает распечатку с информацией и на ее основе исправляет недостатки подвески в вертикальной и горизонтальной плоскости. Он работает с четырьмя показателями: угол схождения и развала для обеих осей, смещение передней и задней оси, угол движения автомобиля, с поперечным и продольным углом наклона оси вращения каждого колеса.

    • Специалист сравнивает их с эталонными данными и проверяет, находятся ли углы в допустимых диапазонах.

    • Регулировка начинается с кастера, так как его положение будет влиять на два остальных значения. Угол настраивается с помощью специальных узлов, которые встроены в конструкцию подвески. Потом приступают к развалу и в последнюю очередь выправляют схождение.


    В мастерской должны провести установку параметров так, чтобы добиться околонулевого значения как развала, так и схождения в той ситуации, когда в салоне находится один водитель. Именно это гарантирует, что шины будут стабильно управляться и гораздо меньше изнашиваться.

    Конечно, некоторые ремонтники имеют свое представление о том, какой угол придать колесам – к примеру, подкорректировать немного в «+» для кастера, чтобы улучшить курсовую устойчивость, или подкрутить «-» к развалу, дабы также оптимизировать управляемость. Но это скорее удел автомобильных энтузиастов, и не далеко все согласны тратить свое время на такие ювелирные тонкости. Для непрофессионального вождения достаточно просто добиться средне допустимого диапазона и остановиться на этом.

    В советское время регулировкой этих показателей занимались водители в гаражах с помощью отвесов, уровня и нитки, но сейчас мы крайне не рекомендуем пробовать самим заниматься такой сложной и тонкой установкой параметров – нет особого смысла и риск слишком велик. Без стопоров, идеальной плоскости и точных данных об углах, диагностики подвески, давления в шинах, массе автомобиля и многого другого, что не может позволить себе рядовой водитель в своем гараже, вы рискуете только усугубить проблему. Ошибочно настроенный развал-схождение усиливает износ покрышек и повышает шанс выезда на встречную полосу, а значит грозит ДТП с серьезными последствиями для вас и ваших близких.


    Иногда даже правильная корректировка не решает проблему с управляемостью, и авто все равно утягивает в сторону. Связано это с непоправимой деформацией кузова или дисков из-за недавней аварии. В этом случае для исправления угла требуется проведение стапельных работ или придется менять колеса местами. Но для исправного автомобиля грамотная установка параметров подвески обязательно выправит колеса, и машина снова будет управляться легко и свободно. Ее необходимо делать при некоторых ремонтных работах в том случае, если машина плохо управляется, резина быстро и неравномерно изнашивается или же наблюдаются явные проблемы с рулем (он стал тяжелым, его сложнее вращать, он возвращается на свое место и т.д.).

    Посмотрите видео на тему:

    Развал и схождение колес автомобиля

    Причиной нарушения управляемости автомобиля является неправильная регулировка углов установки колес. Расскажем что такое развал и схождение и когда его надо делать.

    Схождение колес

    Перед автомобиля (вид сверху). Схождение — разность расстояний А и Б. Если А больше Б, то схождение считается положительным. Если А меньше Б — отрицательное. Для переднеприводных машин схождение на передней оси делают нулевым или немного отрицательным.

    Нормальное схождение передних колес — важный фактор устойчивости автомобиля. Его определяют, подсчитав разность между кромками шин в их заднем и переднем положениях, замеренных на высоте центра колес между одними и теми же точками обода. Если разность отличается от рекомендованной, схождение нуждается в регулировке.

    Точную установку схождения выполняют только на СТО, предварительно проверив надежность крепления рычага рулевой трапеции к поворотной стойке, соединения конусов пальцев шаровых шарниров рулевых тяг, крепления сошки и маятникового рычага. Если проводили ремонт ходовой части, необходимо провести регулировку углов подвески.

    Схождения регулируется изменением длины рулевых тяг. Для этого ослабляют стяжные хомуты и поворачивают регулировочные муфты на одинаковую величину в противоположных направлениях, изменяя длину боковых тяг. По окончании регулировки хомуты затягиваются, чтобы их концы после не соприкасались.

    Развал колес

    Это угол между вертикалью и плоскостью вращения колеса машины. Если верхняя часть колеса наклонена наружу автомобиля, то угол развала положительный, а если внутрь — отрицательный. Наглядней видно на картинке (вид спереди авто). На большинстве автомобилей производители делают развал нулевой или немного положительным. Для гоночных авто — выставляют отрицательное значение, чтобы улучшить управляемость. Для проверки развала нужно, чтобы давление воздуха в шинах было нормальным, диски не погнуты, свободный ход рулевого колеса должен соответствовать норме. Перед проверкой убедитесь в исправности шарниров рычагов передней подвески, шаровых опор, штоков амортизаторов. Развал регулируется изменением числа прокладок между осью нижнего рычага и поперечиной или поворотом эксцентрика на передней стойке. Также существуют для отечественных автомобилей пластины развала задних колес.

    Когда делать

    • После замены деталей подвески (амортизаторы, рулевые тяги).
    • Шины неравномерно изнашиваются с внутренней или внешней стороны.
    • Попали в яму, наехали на бордюр, после аварии.
    • Часто ездите по плохим дорогам, не устраивает управляемость машины.
    • Руль стал крутиться туго, чувствуется «увод» в сторону при прямолинейном движении.

    Как правильно

    Для проверки развала-схождения может использоваться различное оборудование. От современных 3D стендов с лазерными датчиками до дедовских методов с зеркалами. Важнее — опыт и квалификация специалиста, чем стоимость оборудования. Например, перед работами нужно обязательно проверить давление в шинах. Если этого не сделать — вся работа будет бесполезной. Также нужно разгрузить машину или использовать таблицы для частичной нагрузки автомобиля. Далее нужно устранить биение колеса машины и погрешности прибора. При этом не забыть проверить состояние подвески. Например, если сайлент-блок имеет большой люфт — то регулирование углов подвески — бесполезное дело. Потом мастер должен найти данные вашего конкретного автомобиля (если регулировка компьютерная) и по ним делать проверку углов. По результатам вам должны дать распечатку показаний до и после.

    На современных авто регулировка развала-схождения не требуется. Конструкция подвески такая, что она исключает изменение углов колес в течении определенного периода эксплуатации. Необходимо делать только после ремонта подвески или аварии (сильного наезда на бордюр).

    Как измерить развал | YourMechanic Advice

    Развал — это угол между вертикальной осью колеса и осью колес, если смотреть спереди. Если колесо наклонено наружу вверху, развал положительный. Если колесо наклоняется наружу внизу, развал отрицательный. Большинство автомобилей поступают с завода со слегка положительным развалом спереди и отрицательным сзади.

    Развал может привести к износу шин и их растягиванию. Установленный слишком положительный развал приведет к тому, что автомобиль будет тянуть в эту сторону, а также может вызвать чрезмерный износ шины на внешнем крае шины.Слишком отрицательный развал может вызвать чрезмерный износ внутреннего края шины.

    В большинстве мастерских используется высокотехнологичное оборудование для измерения развала и других углов выравнивания. Однако вы можете измерить развал дома с помощью цифрового датчика развала.

    Часть 1 из 2: Подготовка автомобиля к измерению

    Необходимые материалы

    Шаг 1: Подготовьте автомобиль . Перед измерением развала припаркуйте автомобиль на ровной поверхности.

    Автомобиль также должен иметь нормальную снаряженную массу, без лишнего груза, а запасное колесо должно быть правильно уложено.

    Шаг 2: Отрегулируйте давление в шинах . Проверьте и отрегулируйте давление в шинах в соответствии со спецификациями производителя.

    Спецификации давления в шинах для вашего автомобиля можно найти на табличке с шинами, прикрепленной к двери со стороны водителя, или в руководстве по эксплуатации.

    Шаг 3. Проверьте характеристики развала автомобиля . Изгиб измеряется в градусах. Проверьте таблицу центровки, чтобы подтвердить желаемые размеры развала для вашего автомобиля.

    Эту информацию можно найти в руководстве по ремонту автомобиля, и с ее помощью можно проверить, соответствует ли ваш развал техническим характеристикам.

    Шаг 4: Проверьте ваш автомобиль на износ рулевого управления и подвески . Для проверки на чрезмерный износ поставьте автомобиль на домкрат. Затем покачивайте колесо вверх и вниз, а также из стороны в сторону.

    Если вы чувствуете люфт, попросите помощника покачать колесо, чтобы вы могли определить, какие детали изношены.

    • Примечание : Определите, какие детали изношены, и замените их перед измерением развала колес.

    Часть 2 из 2: Измерьте развал

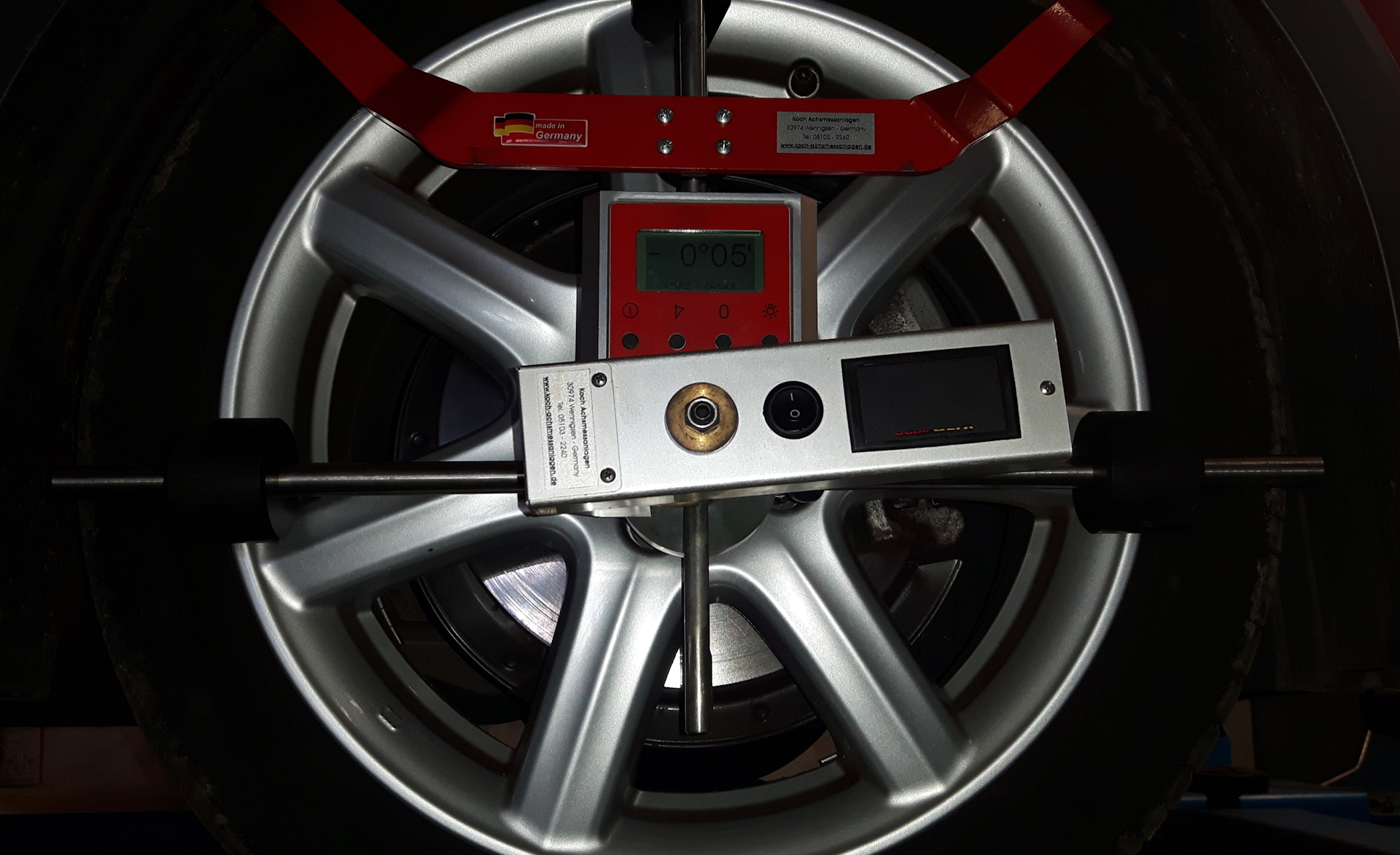

    Шаг 1: Присоедините датчик развала к шпинделю . Направьте колеса прямо вперед. Затем прикрепите калибр к колесу или шпинделю в соответствии с инструкциями, прилагаемыми к инструменту.

    Если калибр поставляется с магнитным адаптером, убедитесь, что вы прикрепили его к поверхности, находящейся под прямым углом к ​​шпинделю.

    Шаг 2: Выровняйте манометр . Поворачивайте датчик до тех пор, пока пузырек на конце датчика не покажет, что он ровный.

    Шаг 3: Считайте показания манометра . Чтобы прочитать показания манометра, посмотрите на два пузыря во флаконах по обе стороны от манометра. Они помечены + и -. Линия возле центра каждого пузыря показывает значение изгиба. Каждая линия обозначает 1 / 4º.

    • Совет : Если у вас есть цифровой датчик, просто считывайте измерения на дисплее.

    Если вы предпочитаете, чтобы юстировка была проверена профессионалом, а не покупать дорогостоящий инструмент для самостоятельной работы, обратитесь за помощью к механику.Если вы заметили неравномерный износ шин, обратитесь к сертифицированному механику из YourMechanic, чтобы он их осмотрел и повернул за вас.

    Всегда обращайтесь к профессиональному и опытному механику на проверку любых проблем с шиной, таких как коробление, заедание или чрезмерный износ внешних краев шины.

    P1 Nation | Как измерить развал в домашних условиях

    В этом руководстве я покажу вам, как достаточно хорошо измерить развал вашего автомобиля без каких-либо специальных инструментов.
    Имейте в виду, что вам, вероятно, все же следует пойти в мастерскую по выравниванию, но если вы хотите просто подойти поближе, это руководство поможет. Когда вы это делаете, вы должны находиться на ровной поверхности, иначе расчеты будут сброшены.

    Этот метод не заменяет профессиональную центровку!

    Необходимые инструменты:

    • Уровень
    • Штангенциркуль (лучше всего цифровой)
    • Рулетка
    • Плоский край
    • Калькулятор

    Шаг 1) Измерьте диаметр колеса.Это отличается от размера колес, который мы обычно называем. На мой взгляд, 18-дюймовые колеса Forgestar имеют диаметр 19,5 дюйма от верхней кромки до нижней части кромки. Я преобразовал это измерение в миллиметры с mm = (дюйм * 25,4)

    Шаг 2) Приложите нижнюю часть уровня к основанию шины или колеса. Центрирование пузыря уровня важно для измерения правильного угла.

    Для наиболее точного измерения отрежьте кусок дерева точно по диаметру колеса (19.5 дюймов в моем случае). Приклейте его к плоской стороне уровня, оцените, сколько места нужно оставить в нижней части уровня для боковины вашей шины. Только что отрезанный кусок должен касаться только колеса, а не края шины. Позволяет вам измерять непосредственно от нижней кромки до верхней кромки колеса.

    Имейте в виду, что вы можете добавить несколько мм или около того, если вы не собираетесь использовать прямую кромку, чтобы точно выровнять колесо. Обратите внимание, как моя шина выступает дальше кромки колеса.

    Шаг 3) Используйте штангенциркуль и измерьте расстояние между колесом / шиной и уровнем.Убедитесь, что маленький пузырек на уровне находится точно посередине.

    Как правило, боковина покрышки прогибает больше, чем колесо, если только вы не растягиваете шину. Это важная идея, которую необходимо усвоить при измерении. Помните: измерение от края шины, а не от кромки колеса, не приведет к измерению диаметра из шага 1! При необходимости пересчитайте это. Я повторил шаг 1 с дополнительными 4 мм шины в диаметре, затем измерил зазор в миллиметрах между уровнем и шиной.

    Шаг 4) Используйте оба измерения и подставьте их в следующую формулу:
    arctan (мм между колесом и уровнем / диаметр колеса в мм)
    Это число — ваши градусы развала.-1, если хочешь.

    Для тех, у кого есть катушки BC или аналогичные пластины регулировки развала.
    Несколько дополнительных указателей для тех, у кого есть регулируемые пластины развала. Используя вышеупомянутый метод, я смог измерить свой развал и отрегулировать верхние пластины, прежде чем я принес их для правильного выравнивания. Я хотел получить развал как можно точнее, потому что знал, что мастерская не собиралась регулировать передний развал за меня.

    Это особенно затратно по времени для Volvo P1, потому что отверстие в стойке недостаточно велико для изменения развала колес, когда он находится на автомобиле.Без использования кольцевой пилы и прорезания большего отверстия стойки (что нарушает конструктивную целостность), стойку необходимо полностью удалить, чтобы установить развал.

    Вот почему я хотел написать это, потому что большинство центров центровки не сделают этого за вас или будут взимать с вас большие деньги за свое время.

    Вот верхняя часть катушки BC над пластиной развала. Вы можете видеть, что есть 4 болта с шестигранной головкой, которые можно перемещать, чтобы обеспечить полную регулировку развала колес от -3 * до + 3 *.Мне пришлось переместить два из них в середину, чтобы получить нужную настройку.

    Для катушки BC на Volvo P1 каждая линия соответствует 1/3 * регулировки развала колес. Вам нужно совместить ямочку на черной пластиковой поверхности с нарисованными линиями. Возможно, вам придется переместить болты, чтобы добиться большей регулировки.

    Обязательно измерьте свой развал перед тем, как снимать стойку, чтобы знать, сколько нужно отрегулировать.Мой был измерен на -2,7 *, в то время как ямочка на пластинах была установлена ​​на 0!

    Выравнивание шин: что вам нужно знать

    Выравнивание шин, также известное как выравнивание колес, может помочь вашим шинам работать должным образом и продлить их срок службы. Это также может улучшить управляемость и предотвратить движение вашего автомобиля в одном направлении или странную вибрацию на дороге.

    Что такое регулировка шин?

    Выравнивание относится к регулировке подвески транспортного средства — системы, которая соединяет транспортное средство с его колесами.Это не регулировка самих шин или колес. Ключ к правильному выравниванию — это регулировка углов шин, которая влияет на их контакт с дорогой.

    Как узнать, нужна ли мне регулировка шин?

    Есть несколько способов узнать, нужна ли вашему автомобилю регулировка шин. Если вы заметили один или несколько из этих индикаторов, вам следует немедленно проверить центровку у лицензированного специалиста по обслуживанию.

    • Неравномерный износ протектора
    • Автомобиль тянет влево или вправо
    • Рулевое колесо смещено от центра при движении по прямой
    • Вибрация рулевого колеса

    Изгиб, носок и ролик

    Когда техник проверяет центровку ваших шин, он или она в основном озабочены тремя вещами:

    1.Развал

    Это внутренний или внешний угол шины, если смотреть спереди автомобиля. Слишком большой наклон внутрь или наружу, также известный как отрицательный и положительный развал, указывает на неправильное выравнивание и его необходимо отрегулировать. Изношенные подшипники, шаровые опоры и другие детали подвески колес могут способствовать смещению развала колес.

    2. Носок

    В отличие от выравнивания развала, выравнивание схождения — это степень поворота ваших шин внутрь или наружу, если смотреть сверху.Если это сбивает с толку, просто встаньте и посмотрите себе под ноги. Наклоните их внутрь к центру вашего тела. Когда шины вашего автомобиля наклонены одинаково (помните, мы думаем с точки зрения высоты птичьего полета), мы называем это выравниванием схождения. Наклоните ноги наружу, и вы получите выравнивание носков. Оба требуют настройки.

    3. Кастер

    Угол ролика помогает сбалансировать рулевое управление, устойчивость и прохождение поворотов. В частности, это угол вашей оси рулевого управления, если смотреть сбоку от автомобиля.Если у вас есть положительный кастер, ось рулевого управления будет наклоняться в сторону водителя. С другой стороны, отрицательный угол наклона означает, что ось рулевого управления наклоняется к передней части вашего автомобиля.

    Почему имеет значение центровка шин

    Неправильная центровка колес или шин может привести к неравномерному и преждевременному износу шин. Вот некоторые конкретные типы чрезмерного износа протектора, вызванного несоосностью:

    Оперение

    Шины имеют «неровности», когда протектор гладкий с одной стороны и острый с другой.Обычно это признак неправильного положения пальцев стопы.

    Износ развала

    Эта деформация износа протектора означает, что внутренняя или внешняя часть протектора изнашивается значительно больше, чем центр протектора. Как следует из названия, положительный или отрицательный развал вызывает этот тип износа.

    Каблук / носок

    Это происходит, когда одна сторона блоков протектора изнашивается быстрее, чем другая в окружном направлении. Когда вы проводите рукой по протектору, при взгляде сбоку он будет выглядеть и ощущаться как зубья пилы.Износ пятки / носка может быть признаком недостаточного накачивания и / или недостаточного вращения.

    Если вы столкнулись с какой-либо из этих необычных схем износа, обратитесь к специалисту для проверки выравнивания. Хотя предотвращение износа шин является хорошей причиной для контроля углов установки колес, последствия несоосности также могут сказаться на общей производительности автомобиля. Например, автомобиль, который тянет в сторону или беспорядочно поворачивает, вероятно, имеет проблемы с выравниванием.

    Балансировка шин

    В отличие от регулировки шин, балансировка шин или колес относится к компенсации любого дисбаланса веса в комбинации шина / колесо и часто выполняется в сочетании с регулировкой колес.Существует два основных типа дисбаланса шины / колеса, требующие коррекции: статический (одинарный) и динамический (двойной).

    Статические весы предназначены для балансировки только в одной плоскости — вертикальном движении, которое может вызвать вибрацию. С другой стороны, динамический дисбаланс касается баланса в двух плоскостях — вертикальном движении и боковом движении. Оба типа дисбаланса требуют использования специального балансировочного станка, чтобы выровнять ситуацию.

    Чтобы начать балансировку шин, техник установит их на правильные диски и отрегулирует давление до оптимального накачивания.Затем каждая шина проходит через центральное отверстие балансировочного станка. Машина раскручивает шину на высокой скорости, чтобы измерить дисбаланс комбинации колесо / шина. Он сигнализирует, какой вес должен добавить техник, чтобы сбалансировать шину и области, где этот вес необходим.

    Балансировка шин необходима для правильного ухода за шинами по той же причине, что и регулировка углов установки колес: предотвращение преждевременного износа протектора. Регулировка и балансировка шин каждые 5000-6000 миль может помочь максимально увеличить их срок службы и общую производительность.

    Как проверить регулировку углов установки колес в домашних условиях

    Большинство людей думают, что если вы хотите проверить центровку вашего автомобиля, вам нужно обратиться к профессионалам. Это может быть правдой, в зависимости от того, насколько вам комфортно выполнять автоматическую работу, но мы хотели дать вам возможность и научить вас, как проверять выравнивание дома!

    Теоретически все четыре колеса должны быть вертикальны к земле и параллельны друг другу, верно? Однако, когда автомобиль начинает тянуть в сторону — или после сильного столкновения с бордюром — большинство водителей подозревают, что колеса могут быть не выровнены.Еще один хороший признак того, что ваш автомобиль не выровнен, — это неравномерный износ шин, вибрация и странные характеристики управляемости.

    Если вы потратите несколько минут на проверку выравнивания, ваши шины прослужат дольше и ваш автомобиль будет лучше управлять. Итак, вот пошаговый процесс, как проверить выравнивание дома.

    • Чтобы проверить схождение, припаркуйте автомобиль на ровной поверхности с шинами прямо вперед и центрированным рулевым колесом. Поднимите одну из передних шин, закрепите автомобиль на домкратах, затем нанесите распылением полосу на протекторе, вращая колесо.Старайтесь держать руку как можно устойчивее, чтобы леска могла быть ровной на обеих шинах.
    • Измерьте расстояние от линии до линии с лентой на уровне пола.
    • Измерьте еще раз на задней стороне шин. Убедитесь, что лента расположена ровно и на том же расстоянии от земли, что и при переднем чтении. Сравните два измерения, чтобы выявить схождение, учитывая измерения, сделанные ниже, чем в центре шины для фактического схождения.
    • Если рулевое колесо уже отцентрировано, отрегулируйте тяги с каждой стороны на одинаковую величину.Прокрутите автомобиль вперед и назад на несколько футов несколько раз, чтобы перенести настройку на шины, затем снова измерьте схождение. Повторяйте этот шаг, пока зацеп не окажется в пределах спецификации.
    • Затяните гайки регулировочной втулки в соответствии с заводскими спецификациями, чтобы завершить регулировку.
    • Camber измеряет наклон шины. Угол поворота не регулируется на многих автомобилях с передним приводом, а измерение, не соответствующее техническим характеристикам, обычно указывает на погнутые или изношенные детали на этих автомобилях.
    • Чтобы проверить развал, убедитесь, что автомобиль припаркован на ровной поверхности.Если нет, учитывайте уклон грунта в показаниях развала. Затем поместите линейку поперек колеса (используйте внутреннюю кромку, если внешняя имеет зазубрины или неровности) и используйте угловой щуп, чтобы выявить изгиб.

    Если вам нужна помощь в выравнивании автомобиля — позвоните нам в Callahan Automotive сегодня. Мы хотели дать вам знающие инструменты для самостоятельной проверки центровки, но если вам нужна помощь в настройке — назначьте встречу с одним из наших обученных и сертифицированных технических специалистов сегодня!

    Как читать отчет о регулировке углов установки колес

    Вы когда-нибудь разговаривали с автомехаником и просто кивали головой, изображая понимание? Вы согласно киваете, когда автомобильные термины входят в одно ухо и сразу вылетают из другого.Затем вам вручают листок бумаги с изображением автомобиля, красного, зеленого и желтого цветов и кучу цифр, которые не имеют абсолютно никакого смысла.

    Расшифровка этого отчета самостоятельно может вызвать у вас ощущение, будто вы пытаетесь разгадать загадку, но это не обязательно. С нашим руководством вы узнаете, как читать отчет о регулировке колес, как профессионалы, и в следующий раз, когда вы будете разговаривать со своим техническим специалистом, вы кивнете с полным пониманием.

    Что такое регулировка углов установки колес?

    Центровка является частью системы подвески и представляет собой геометрическое измерение того, как колеса выстраиваются в линию и вращаются с одинаковой скоростью и направлением.Когда ваш автомобиль сходит с конвейера производителя, инженеры определили и настроили автомобиль в соответствии с соответствующими спецификациями центровки.

    При использовании, случайных ударах о бордюр или новых шинах автомобиль вываливается из равновесия. Хотя это не происходит в одночасье, постепенные изменения влияют на центровку вашего автомобиля, что в конечном итоге требует регулировки.

    Вот почему рекомендуется проверять выравнивание не реже одного раза в год.

    Система центровки измеряется в трех различных областях, включая изгиб, кастер и носок. Регулировка необходима, когда любой из этих углов выходит за пределы заданных значений.

    Как читать спецификации регулировки углов установки колес

    Развал

    Развал — это угол, под которым колесо и шина стоят по отношению к дороге. Развал обычно расположен под небольшим углом, а не полностью вертикально, что помогает уравновесить силы, возникающие при прохождении поворотов.

    • Положительный развал возникает, когда колеса отклоняются от автомобиля вверху. Слишком большой положительный развал приводит к износу шины с внешней стороны.
    • Отрицательный развал возникает, когда колеса наклоняются к центру автомобиля вверху. Чрезмерный отрицательный развал приведет к износу внутренней части шины.

    Ролик

    Caster измеряет угол сверху вниз оси рулевого управления относительно компонентов подвески на колесе.Проще говоря, кастер — это то, что обеспечивает движение вашего автомобиля по прямой, а также обеспечивает курсовую устойчивость, чтобы вернуться в это положение после завершения поворота.

    • Positive Caster возникает, когда нагрузка идет впереди или шпиндель натягивается. Слишком большой качающийся угол указывает на то, что задняя часть автомобиля ниже рекомендованной высоты, что приводит к смещению передней подвески на более положительный качающийся угол. Если ролик одного колеса более положительный, чем другой, колесо будет заставлять транспортное средство двигаться в направлении этого колеса.
    • Negative Caster делает рулевое управление чрезвычайно чувствительным на высоких скоростях и снижает возможность возврата колеса по направлению после завершения поворотов.

    Носок

    Toe определяет направление вращения колес. Крайне важно, чтобы все колеса автомобиля одновременно катились в одном направлении.

    • Положительное схождение, также известное как схождение, возникает при повороте колес.
    • Отрицательное схождение, также известное как схождение, возникает, когда колеса повернуты наружу.Число пальцев обычно составляет лишь долю градуса. Схождение должно быть отрегулировано, чтобы гарантировать синхронное параллельное вращение всех колес. Плохое выравнивание схождения, положительное или отрицательное, снижает управляемость и вызывает преждевременный износ шин.

    Чтение отчета о регулировке углов установки колес

    Когда начинается процесс центровки, техник будет использовать центровочный станок для измерения транспортного средства. Затем машина генерирует отчет, в котором указываются текущие характеристики автомобиля, углы установки колес для вашего конкретного автомобиля и степень регулировки для достижения правильного выравнивания как передних, так и задних колес.

    Вот как с первого взгляда определить, есть ли у вашего автомобиля слишком большой или слишком маленький изгиб, кастер или схождение:

    По цвету

    Многие отчеты о выравнивании печатаются в цвете, чтобы читатель мог определить, какой угол слишком положительный или слишком отрицательный. Как и стоп-сигнал, зеленый означает движение, желтый означает осторожность, а красный означает остановку. То же самое и с отчетом о выравнивании. Красный часто указывает на то, что выравнивание слишком отрицательное или положительное, а зеленый означает, что измерение соответствует цели.В некоторых случаях отчет будет напечатан желтым цветом, чтобы указать читателю, что выравнивание приближается к заданному пределу.

    по номеру

    Внутри или рядом с цветами есть числа, которые измеряются в градусах, чтобы указать отклонения в углах измерения. Например, отрицательное число указывает на недостаточный угол развала, кастера или схождения, а положительное число указывает на слишком большой угол. Независимо от того, положительные или отрицательные, оба числа указывают на необходимость корректировки в противоположном направлении.

    Регулировка углов установки колес и Sun Auto Service

    Теперь, когда вы знаете, как читать отчет о выравнивании, запланируйте следующее выравнивание с помощью службы Sun Auto. Наши квалифицированные специалисты используют только самые современные приспособления для выравнивания, чтобы гарантировать, что ваш автомобиль соответствует спецификациям, установленным его производителем, — и все это примерно за час!

    Остались вопросы о выравнивании и отчетах о выравнивании? Мы любим вопросы! Наши дружелюбные консультанты по обслуживанию и технические специалисты с радостью ответят на все ваши вопросы.Позвоните нам или зайдите сегодня.

    Проверьте собственное выравнивание

    Проверьте собственное выравнивание Аккана Пек

    Есть много книг, в которых обсуждаются простые домашние методы проверки. выравнивание. Если вас вообще интересуют такие вещи, вам следует получите копию книги Фреда Пуна «Как сделать ручку для машины». Это отличная книга и охватывает множество полезных методов, а также теорию конструкция подвески.

    Техника быстрой проверки пальцев ног

    Вот действительно простой и быстрый способ проверить палец ноги вдвоем.Я использую это на своем X1 / 9, который не видел профессиональной стойки для выравнивания с тех пор, как я ее купил. Поскольку я участвую в гонках очень активно, я считаю правильное выравнивание очень важным. но я не хочу тратить 80 долларов каждый раз, когда вношу какие-то незначительные изменения на подвеску, чтобы сэкономить около пяти минут работы (30 секунд на проверку, пару минут на замену, если что-то не так, еще 30 секунд для перепроверки).

    1. Выведите автомобиль на ровную парковку. В идеале ты хочешь машину загружен так, как он будет, когда он будет запущен (например,грамм. для гоночной машины поставить балласт эквивалентно вашему весу на сиденье водителя, используйте только количество газа вы гоняете и т. д.) На практике выравнивание не так сильно меняется с загрузкой, так что вам не нужно быть таким анальным, если вы не хочу (обычно я тороплюсь, поэтому не беспокоюсь). Это важно что вы ведете машину прямо к тому месту, где она будет выровнен. После того, как вы повернете колесо или домкрат машину, а затем опустите ее опять же, вы изменили статическое выравнивание и числа, которые вы измеряете будет неправ.

    2. (Эту часть я получил от Брэда Мартинсона, и это действительно изящный прием.) Возьмите две прямые булавки и воткните по одной в каждую переднюю (или заднюю, если вы проверка соосности сзади) шина на задней части шины при некотором постоянном высота H над землей. H должен быть меньше дорожного просвета ваша машина по соседству с колесами.

    2 (б). Жан-Ив Менье усовершенствовал метод Брэда, что позволяет пропустить шаг 3:
    В рулетке, которую я использую, я проделал отверстие немного больше, чем булавочные головки примерно на 6 дюймов.отметка (в середине кривизны кассета).
    Теперь вы можете повесить отверстие на ленте на головку булавки, это позволяет измерить расстояние без помощника (меньше придираться, если помощник твоя жена, еще пива тебе соседка)

    3. Попросите друга поднести один конец рулетки к началу шины. на одном штыре. Вы стоите с другой стороны машины, дергаете за рулетку чтобы не было провисания, измерьте до другого штифта.

    4.Катите машину вперед (не назад, вы перекатываете штифты!) До тех пор, пока штифты теперь выступают из переднего конца шин и снова находятся на высоте H.

    5. С другом снова измеряем между штырями.

    6. Разница между этими измерениями — ваш палец ноги.

    Примечания: вам не нужны булавки (на самом деле, я их редко использую), пока вы можете выберите повторяемое место на протекторе, от которого следует проводить измерения (легко с A008, с которым сложно работать с Comp HR, зависит от рисунка протектора).Легкий способ чтобы убедиться, что высота H постоянна, нужно использовать кусок 2х4 в качестве маркера. (4 дюйма кажется быть хорошей высотой на заниженном X1 / 9; на большинстве машин вы, вероятно, могли бы измерить несколько выше). Измерьте как можно больше, потому что вы получите лучшая точность в этом случае (шина торчит выше, так что вы измеряя большие числа, и ваша ошибка составляет меньший процент).

    Еще одно примечание: прочитав эту страницу, Джерард указал что если вы катите машину во время проверки или замены пальцем ноги, вы должны в конечном итоге перекатывать его вперед, а не назад, потому что если есть любой перекос в рычагах подвески, вы хотите, чтобы носок был оптимизирован для пути наклоны подвески, идущие вперед.

    На практике 1/32 дюйма — это достаточная точность для измерения схождения (вы не действительно точно знаю, что должен измерять ваш передний палец, лучше, чем 1/32 «, а вы? Я точно не знаю, и я экспериментировал с управляемость довольно долгое время. Оптимальные настройки меняются в зависимости от шины компаунд, мое настроение, износ втулки в подвеске, как холодно и мокро погода есть и тд).

    Если хотите чуть большей точности, то поставьте машину на выравнивающие пластины. Возьмите четыре тонких квадрата (скажем, 6 x 6 x 3/16 дюймов) из гладкого металла.Из них сделайте два бутерброда из металла снаружи, масла или жира. внутри. Теперь положите по бутерброду под каждую покрышку. Если ваши металлические пластины толстые, затем подложите что-нибудь такой же высоты под другой конец машина, так что все еще сидит ровно. Теперь у вас есть выравнивающая пластина, которую используют профессионалы (только намного дешевле), и вы можете повернуть колесо, переместить машину и т. д. без испорченный статический размер пальца ноги. Однако вы больше не можете использовать булавки или откатывать машину назад. [Джордж Тылински предлагает использовать вощеную бумагу, что также исключает риск попадания масла или жира контактируя с шинами.Я еще не пробовал, но похоже забавная идея. ]

    Другой метод проверки пальцев ног (один человек)

    Измерение пальца ноги одним человеком: это значительно сложнее, но есть есть несколько способов сделать это. Вы можете установить две струны параллельно каждой другой и до центральной линии каждого автомобиля, и измерьте от струн до передний и задний края ваших колес. (Настройка струн требует от От 20 минут до более часа; как только они настроены, проверка около одной минуты, чтобы сделать все четыре колеса, если вы не споткнетесь о струны, в этом случае вам придется настраивать их заново.) Ненавижу этот метод.

    Метод, который мне больше нравится, — это опустить вертикаль (с помощью отвеса) из осевая линия передней и задней части каждой шины. Сделайте все четыре шины пока вы на нем. Даже если задняя часть не регулируется, вы можете хорошо проверьте это, потому что это скажет вам, является ли ваша рамка прям, так что это хорошее дело на только что купленной машине. Сделать отметьте на полу гаража под каждой осевой линией шин. Теперь езжай машину прочь, нарисуйте линии повсюду и измерьте их все: вы можете получить переднюю колею, заднюю колею, правую и левую колесную базу, переднюю и задний носок, и диагонали между центральными точками шины.Сравнение такие вещи, как диагонали и правая / левая дорожка, расскажут вам, как прямо твоя рама.

    Простое и дешевое измерение развала

    Я пробовал несколько датчиков развала, но я находят их более трудными в использовании, чем этот метод. (Я думаю, что есть простые в использовании датчики, я их просто не видел).

    Если вы измеряете развал с намерением изменить его, если он неправильно, сделайте это ДО того, как измерить палец. На большинстве автомобилей изменение развала колес также поменять схождение (но не наоборот), потому что угол наклона стоек или другие детали подвески, которые влияют на развал, не совсем вертикальны.

    Получите уровень плотника. Вам нужен тот, который немного короче вашего размер колес (например, на моих 13-дюймовых колесах нормально работает 12-дюймовый уровень). Отдых внизу уровня относительно некоторой повторяемой части колеса (например, нижней части внешний край обода, но вам понадобятся разные техники с некоторые колеса). Теперь качаем уровень (не теряя контакта с колесом) пока не станет ровно вертикально. Штангенциркулем (можно и линейкой, но суппорт намного проще) Измерьте расстояние от уровня до колеса.Теперь у вас есть изгиб в дюймах. Некоторая тригонометрия может дать вам развал в градусах, если вы этого хотите.

    На этот счет существует множество вариаций. Можно использовать винт с крупной резьбой вместо суппорта и считайте обороты. Вы можете использовать циферблатный индикатор вместо суппорта. Скользящими пальцами можно сделать штуковину, которая высовывайтесь из уровня и касайтесь колеса только в нужных точках под ваш размер колеса. Вы можете просто прижать уровень к колесу и сделайте калибровочные отметки на окошке, где появляется пузырек.Ты можешь используйте вертикаль от пола и измерьте оттуда вниз и вверх колес, затем вычтите. Все, что вам кажется самым простым.

    Отрицательный развал может помочь шинам не прогибаться (SCCA требует, чтобы автомобили с поворотной осью, такие как Spitfires, имеют значительный отрицательный развал до предотвращать закидывание колес и, возможно, соскальзывание с обода и заставляя машину катиться). Но главная причина, по которой большинство гоночных автомобилей имеют отрицательный развал предназначен для компенсации развала под нагрузкой.

    Что вам действительно нужно, так это всегда иметь нулевой развал. Когда развал равен нулю, вся часть протектора шины соприкасается с земля, и чем больше резины у вас на земле, тем больше тяги вы имеют. Звучит просто, правда? Но когда вы добавляете угловую нагрузку, вы получаете более положительный развал внешних колес (представьте, что весь автомобиль наклоняется так, чтобы внутренние колеса оторвались от земли. Обратите внимание на то, что происходит с теперь внешние колеса.), и с большинством подвесок (например.грамм. Макферсон стойки) этот эффект становится еще хуже, потому что крен кузова влияет на геометрия подвески, чтобы сделать внешний развал еще хуже. Вот почему гоночные машины имеют тенденцию быть очень жесткими. Вы хотите минимизировать перекатывание тела до минимизировать эффект декамберинга.

    Если вы установите в машине много статического электричества (т.е. Тем не менее, нагрузки на поворотах нет) отрицательный развал, затем при попадании в жесткий угол, подвеска раскачивается и вуаля !, у вас нулевой развал на внешние колеса, что означает, что вы максимизируете сцепление с дорогой на поворотах.Только здесь одна проблема: когда вы идете прямо, например когда вы тормозите прямая линия, у вас нет поперечной силы на машину, и, поскольку вы настроить автомобиль на такой сильный статический отрицательный развал, что только внутренние края шины касаются земли, поэтому тормозные характеристики ухудшаются. Это касается и разгона, если у вас достаточно мощная машина. эта тяга — проблема при ускорении. С моим X1 / 9 я бы не знал об этом. 🙂

    Когда вы настраиваете автомобиль, вы должны выбирать между прямолинейным тяга и тяга на поворотах.Если сделать машину сверхжесткой, чтобы уменьшите крен кузова, тогда вам понадобится относительно меньший отрицательный развал, чтобы вы не нужно идти на такие большие компромиссы, но тогда у вас будут проблемы, если вы захотите тяга на ухабистой дороге. Используя стабилизаторы поперечной устойчивости, вы можете повысить защиту от опрокидывания. с меньшей жесткостью, поэтому вам лучше на ухабистых дорогах, но тогда вы поставили под угрозу независимость приостановки, и вы тоже можете сильная пробуксовка при разгоне вне поворотов. Вы также должны принять во внимание учитывать шины: шины с мягкими боковинами имеют тенденцию перекатываться во время на поворотах, поэтому им нужен более отрицательный развал.Диагональные шины, например Hoosiers с их жесткими боковинами работают с гораздо меньшим изгибом, чем радиалы. На X1 / 9 Hoosiers хотят статического отрицательного заряда менее 1 градуса развал, тогда как радиалы A008R хотят около 3,5 градусов! Вы можете сказать по глядя на модели износа. Hoosiers будут носить сначала внутри края, A008R всегда сначала изнашивается снаружи.

    Настройка любого гоночного автомобиля — это компромисс, и вам нужно решить, какие факторы наиболее важны для вас. Мой личный выбор — использовать радиалы (я не как крен Хузьера), как можно больше изгиба (в настоящее время около 3.5 градусов, пока у меня не будет времени изготовить пластины развала), сверхжесткий пружины (я не против, чтобы машина взлетела на неровностях. На самом деле, я нахожу это развлечением!) и никаких стабилизаторов поперечной устойчивости (у меня были серьезные проблемы с пробуксовкой колес с задней стабилизатор поперечной устойчивости, и вообще никакой без него. Кроме того, стабилизаторы поперечной устойчивости добавляют вес.). я оставьте заклинателя в покое (даже не измерял), используйте передний носок для регулировки характеристики поворота и использование заднего схождения для регулировки избыточной / недостаточной поворачиваемости остаток средств.


    Вернуться на домашнюю страницу Akkana
    или назад на страницу автокроссирования Akkana
    или напишите комментарии Угол установки колес

    : как отрегулировать развал

    За исключением конструкции шин, регулировка углов установки колес является самым важным фактором на срок службы ваших шин.Одна из этих мер, развал , относится к наклону колеса, а именно, на сколько градусов он отклоняется от вертикали.

    Положительный развал и отрицательный развал

    Если вы посмотрите на автомобиль спереди или сзади, вы увидите профиль колеса и шины. Если шина находится совершенно вертикально по отношению к дорожному покрытию, ее развал составляет ± 0 ° или нулевой развал. Если верхняя часть колеса наклонена к автомобилю, он имеет отрицательный развал. Если верхняя часть колеса наклонена в сторону от автомобиля, он имеет положительный развал.

    Положительный и отрицательный развалы по-разному влияют на автомобиль.

    Нулевой статический развал приведет к равномерному износу шин, но, вероятно, повлияет на характеристики поворота, потому что динамический развал меняется в зависимости от скорости автомобиля, крена и перегрузок. Из-за этого динамического изменения у большинства уличных транспортных средств есть по крайней мере некоторый отрицательный развал, даже больше для автомобилей с высокими характеристиками. Чем сильнее вы выполняете поворот, тем сильнее катится шина, поэтому нулевой развал становится положительным, что приводит к ухудшению сцепления с дорогой и управляемости.Отрицательный развал на внешнем колесе приближается к нулевому, и большая часть протектора входит в дорожное покрытие, обеспечивая превосходное сцепление с дорогой.

    Экстремальный развал задней части Acura TL может выглядеть круто, но практически бесполезен в качестве вспомогательного средства тяги. Он также очень быстро изнашивает внутренний край шин. Трентен Келли / Flickr

    Спортивные автомобили могут иметь отрицательный развал на всех четырех колесах, вплоть до лучшего прохождения поворотов. Автомобили Формулы 1 могут иметь развал передних шин больше -3,0 ° и -1.Развал на 0 ° на задних шинах, что обеспечивает им ускорение по прямой и лучшее сцепление с дорогой. У NASCAR и других овальных гонщиков может быть развал до -3,0 ° с правой стороны и +3,0 с левой стороны, потому что перегрузки всегда толкают их за пределы поворота. У них ухудшается устойчивость на прямой и улучшается прохождение поворотов, но только если они поворачивают налево.

    Положительный развал почти никогда не встречается на уличных транспортных средствах, поскольку он влияет на устойчивость и управляемость автомобиля. Специальные внедорожники и сельскохозяйственные машины имеют положительный развал, поскольку он снижает усилие на рулевом колесе.

    Когда регулировать развал

    Проблемы с развалом обычно проявляются как проблемы с управляемостью или износом шин. Обычно все четыре колеса имеют некоторый отрицательный развал, и автомобиль имеет тенденцию тянуть в сторону с наибольшим положительным развалом. Например, если передние колеса повернуты на -0,5 ° L и R ± 0,0 °, автомобиль, скорее всего, будет тянуть вправо. Чрезмерный развал в любом случае приведет к чрезмерному и ненормальному износу шин. Отрицательный развал изнашивает внутренний край шины, в то время как положительный развал изнашивает внешний край шины.Однако в сочетании с углами схождения некоторые автомобили с высоким отрицательным развалом не испытывают этой характеристики износа.

    Как уже упоминалось, углы развала установлены для баланса тяги и износа. Возможно, придется отрегулировать развал, если в вашем сценарии использования требуется лучшая производительность при прохождении поворотов. Ненормальный износ шин, тяга или плохая курсовая устойчивость также могут быть результатом проблем с углом развала колес. Конечно, мы не учли тюнинговые автомобили и автомобили Bosozoku, которые могут иметь нестандартную заниженную подвеску и экстремальные углы развала колес.Такой экстремальный развал, до -30 °, является чисто эстетическим, но по сути бесполезным в реальных сценариях производительности.

    Как отрегулировать развал

    Обычно развал измеряется только как часть угла установки всех четырех колес. Автомобиль установлен на выравнивающей стойке, а колеса оснащены оптическими отражателями, которые «видны» датчиками цифровой камеры и интерпретируются компьютером. В отсутствие этого для выполнения основных регулировок датчик развала колес магнитно крепится к ступице колеса, а пузырьковый уровень показывает угол отклонения от вертикали.Существует несколько методов регулировки развала в зависимости от автомобиля и его подвески. Стандартные подвески могут иметь кулачковые болты, болты с эксцентриковыми шайбами, поворотно-пряжные соединения или регулировочные шайбы.

    Рычаги управления, верхняя и нижняя желтые части, обычно регулируются с помощью кулачковых болтов или болтов с эксцентриковыми шайбами ​​для изменения развала колес и колес. RB30DE / Wikimedia Commons

    Кулачковые болты и болты с эксцентриковыми шайбами ​​аналогичны в том смысле, что смещенный по центру болт можно использовать для вдавливания или вытягивания компонента подвески.На двухрычажных и многорычажных независимых подвесках они могут использоваться для перемещения верхнего или нижнего рычага подвески. На амортизационных стойках McPherson они могут использоваться для регулировки нижнего рычага подвески или поворотного кулака.

    Шарниры с поворотной пряжкой обычно ограничиваются задними многорычажными подвесками, но иногда встречаются и в подвесках на передних поперечных рычагах. Регулировка прокладок обычно применяется в передней подвеске, но может применяться практически в любом приложении. Для корректировки неразрезных мостов на задних подвесках на вторичном рынке предлагаются прокладки, которые смещают весь ступичный подшипник и ступицу в сборе.Наконец, некоторые шаровые опоры на вторичном рынке имеют эксцентриковое крепление, обеспечивающее возможность регулировки.

    Последний метод регулировки, регулируемые опоры амортизаторов или ролики / пластины развала, обычно ограничен вторичным рынком. Отрезав OEM-амортизатор и установив пластину, пользователи могут лучше контролировать углы развала, что отлично подходит для тюнеров и гонщиков, чтобы получить еще больший развал для лучшего прохождения поворотов. Поскольку они настраиваются за считанные минуты, можно даже установить гоночный угол для трека, а затем угол движения, чтобы вернуться домой.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
