Как проверить термостат на ваз 2107 инжектор: Термостат ВАЗ-2107 – как проверить и заменить важный узел? + Видео

Содержание

Как проверить и заменить термостат на ВАЗ 2107

Работа термостата основана на переключении режимов циркуляции охлаждающей жидкости автомобиля по большому или малому кругу. Перегонка по малому кругу прогревает двигатель вскоре после его запуска, а когда антифриз достигает крайней температурной отметки (85-90 градусов), отворяется специальный клапан, направляющий жидкость в большой круг, и позволяющий ей остыть. Замена термостата ВАЗ 2107 может потребоваться в случае перебоев во время эксплуатации, приводящей к длительному прогреву двигателя или его ускоренному закипанию.

Технические характеристики термостата

Цилиндрический терморегулятор оснащен тремя выходами для патрубков – от двигателя, от радиатора и к циркуляционному насосу. Более подробно можно ознакомиться с конструкцией, рассмотрев термостат в разрезе:

Термостат ВАЗ 2107 в разрезе

При запуске двигателя охлаждающая жидкость подается через блок цилиндров и насос, как только достигается отметка выше 80 градусов, основной затвор клапана начинает пропускать антифриз через радиатор. С повышением температуры жидкости пропускная способность затвора увеличивается, в то же время перепускной клапан закрывает поток антифриза от двигателя. Отметка в 94 градуса считается максимальной, при которой жидкость движется исключительно по большому кругу (основной клапан открыт, перепускной плотно прижат).

Особенности проверки термостата

Проверка термостата может выполняться без специального оборудования. Чтобы определить качество работы терморегулятора, необходимо открыть капот автомобиля и завести двигатель в его охлажденном состоянии. В течение нескольких минут патрубок от радиатора должен сохранять начальную температуру, ее можно определить тактильно, положив руку на шланг. Когда будет достигнут рабочий диапазон в 80-90 С, часть устройства и область патрубка быстро нагреются. Именно такая последовательность характеризует должную работу термостата. Рабочая температура инжекторного двигателя ВАЗ 2107 может достигать 95 градусов в летнюю погоду.

Основные неисправности термостата приводящие к необходимости егео замены:

двигатель «кипит», клапан заклинил в закрытом состоянии;
двигатель долго «греется», клапан заклинил в открытом состоянии. Зимой это приводит к слабому нагреву и плохо греет отопление салона;

клапан не закрывается и не открыться полностью. Летом будет закипать, а зимой плохо греться.

Перед заменой можно проверить термостат ещё одним способом. В этом случае берется кастрюля, наливается вода и доводится до кипения. В холодном состоянии термостат перепускает через 1 и 3 отверстия, если его нагреть в кипящей воде, то он будет перепускать через 3 и 6.

Если возникла необходимость в замене детали, то какой термостат лучше на ВАЗ 2107, конечно каждый выбирает сам из собственного опыта, но можно посоветовать некоторых производителей. Предпочтение большинства отдается ПРАМО – российской разработке с польским термоэлементом вследствие ускоренного прогрева и долговечной службы. Внимания также заслуживают китайский BAUTLER и польский WEEN, неплохой вариант от фирмы «Luzar».

Можно проконсультироваться у работников автосервиса, знакомые с качеством их работы. Из практики пожалуй самый худший, это челябинский от фирмы серии «Форвард».

Как поменять термостат

Перед тем как заменить термостат проверьте на жесткость патрубки. Дело в том, что если эти детали давно стоят, то они становятся жесткими и трескаются в самый неподходящий момент, поэтому лучше их заменить заранее. Для замены термостата на ВАЗ 2107 потребуются:

новая деталь;
Термостат ВАЗ 2107
крестообразная отвертка;
антифриз или тосол;
по необходимости патрубки, хомуты и герметик.

Процесс замены не сложен и может проводиться самостоятельно. Демонтаж осуществляется с как помощью смотровой ямы так и без неё. В зависимости от типа двигателя, карбюраторного или инжекторного, избираются необходимые этапы работы.

Установка последнего несколько сложнее и требует наличия дополнительных инструментов.

С двигателя сливается охлаждающая жидкость, последний должен полностью остыть после прошлой эксплуатации. Для удобной работы демонтируйте АКБ. Открывается краник печки и снимается пробка горловины радиатора. После предварительной установки тары открывается слив блока цилиндров и радиатора. Далее требуется снять старые хомуты и аккуратно освободить термостат от патрубков.

Для надежности смазываем патрубки герметиком. После устойчивой фиксации исправной детали ее надежно закрепляют хомутами, а также возвращают АКБ на прежнее место. В случае непригодности патрубков их также можно заменить на новые. Далее следует залить антифриз и протестировать термостат вышеуказанным способом либо с помощью пирометра.

Проверка работоспособности и замена термостата ВАЗ 2107

Главная » Система охлаждения Ваз 2107

Система охлаждения Ваз 2107

Термостат ВАЗ 2107 – устройство, поддерживающее температуру охлаждающей жидкости в заданных пределах. Эксплуатация автомобиля с неисправным термостатом приводит к повышению расхода топлива, снижению ресурса и даже поломке двигателя. Поэтому термостат подлежит немедленной замене при малейших признаках неисправности.

Содержание

Назначение термостата ВАЗ 2107 инжектор
Неисправности термостата и их выявление
Замена термостата ВАЗ 2107

Термостат установлен на пересечении большого и малого круга охлаждения двигателя. Он представляет собой термочувствительный клапан, переключающий поток охлаждающей жидкости по малому контуру (через блок цилиндров) или по большому (через радиатор охлаждения, в зависимости от ее температуры. К термостату подходят патрубки от помпы, двигателя и радиатора. Когда двигатель и, соответственно, охлаждающая жидкость, не прогреты, термостат находится в закрытом состоянии. В этом положении антифриз из водяного насоса направляется в блок цилиндров, минуя радиатор охлаждения, а жидкость, находящаяся в радиаторе, не участвует в процессе охлаждения. После прогрева охлаждающей жидкости до 80-90 градусов термочувствительный элемент увеличивается, смещая запорную тарелку клапана. При этом часть антифриза начинает циркулировать по большому контуру, проходя через радиатор. С ростом температуры клапан термостата все больше открывается, направляя больше антифриза через радиатор, что улучшает эффективность охлаждения. При охлаждении двигателя происходит обратный процесс, антифриз начинает циркулировать по малому контуру.

В зависимости от режима работы мотора, температуры воздуха и скорости движения (интенсивности обдува двигателя и радиатора) температура охлаждающей жидкости колеблется, соответственно, меняется величина открытия клапана термостата. За счет этого поддерживается оптимальная рабочая температура двигателя.

Термостаты ВАЗ 2107 не отличаются по конструкции, независимо от типа двигателя и представляют собой неразборный цилиндрический корпус с термоклапаном внутри. Корпус оборудован тремя патрубками для подключения шлангов системы охлаждения.

Термостат ВАЗ 2107 (инжектор) – простое устройство, поэтому возможных неисправностей у него всего 3:

Не открывается, постоянно пропуская антифриз по малому контуру. Двигатель при этом не охлаждается.
Открывается лишь частично, из-за чего снижается эффективность охлаждения двигателя.
Не закрывается, постоянно пропуская антифриз по большому контуру (через радиатор). В этом случае двигатель не прогревается до оптимальной рабочей температуры.

Для проверки работоспособности термостата, следует проверить при какой температуре антифриза начинает открываться клапан. Также необходимо проверить максимальный ход клапана. С учетом неразборного и непрозрачного корпуса, невозможно в полной мере протестировать термостат без специального стенда. Но вполне можно провести простейшую проверку работоспособности просто на ощупь.

При исправном термостате бачок снизу радиатора прогревается не сразу после запуска двигателя, а после того, как указатель температуры покажет 80–85 градусов (стрелка прибора остановится в 4 мм от красной зоны шкалы прибора).

Если нижний бачок начинает греться сразу, это говорит о том, что термостат не закрывается. Если даже после прогрева антифриза нижний бачок остается холодным, термостат подклинивает (не открывается).

Недостаточный хот клапана можно определить по тому, что двигатель перегревается (последнее, однако, может иметь другие причины).

При любой неисправности термостата он подлежит замене.

Работа по замене термостата не требует высокой квалификации и дорогостоящего инструмента (приспособлений). Необходимы лишь шлицевая и крестовая отвертки или торцовый ключ на 8 для ослабления и затяжки хомутов, удерживающих шланги системы охлаждения. Порядок действия таков:

Подождать, пока двигатель остынет.
Слить антифриз.
Ослабить хомут на патрубке радиатора, идущем к термостату. Отсоединить шланг.
Ослабить хомуты и отсоединить шланги от патрубков блока цилиндров и помпы, идущих к радиатору, и отсоединить шланги.
Снять с машины термостат вместе с тремя присоединенными к нему шлангами.
Ослабить хомуты шлангов термостата, снять их.
Если на термостате установлены ленточные хомуты, заменить их на червячные.
Установить шланги на новом термостате и надеть, не затягивая, хомуты.
Установить новый термостат на автомобиль, надеть шланги и хомуты на соответствующие патрубки.
Затянуть хомуты
Залить охлаждающую жидкость.
Завести двигатель, убедиться в отсутствии протечек антифриза и работоспособности нового термостата.

Все про термостат Ваз-2107 | Ваз 2107 классика

Что внутри термостата

Как работает термостат Ваз-2101-2107

Неисправности термостата Ваз-2107, проверка работы

Подбираем замену неисправному термостату Ваз-2107

Заменяем термостат

Эта статья для тех, кто хочет досконально разобраться в том, как устроен и работает термостат вазовской «классики», как определить неисправности этого устройства, правильно подобрать запчасть и выполнить замену. Именно термостат «виноват» в том, что зимой в салоне холодно а, двигатель долго прогревается. Он же является наиболее частой причиной перегрева мотора.

Что внутри термостата

Корпус термостата «классики» изначально делали из латуни. Затем, разные заводы в разное время выпускали термостаты с корпусами из алюминиевого сплава и стали. При сборке, внутрь двух половин корпуса, помещают блок из двух клапанов в сборе. Затем это все завальцовывается и становится неразборным. Блок клапанов собран внутри держателя. Шток закреплен неподвижно. Относительно него, преодолевая усилие пружин, могут двигаться основной и перепускной клапаны. Снаружи корпус имеет три патрубка для соединения с водяным насосом (помпой), двигателем и радиатором.

1. Входной патрубок (от двигателя).
2. Перепускной клапан.
3. Пружина перепускного клапана.
4. Стакан.
5. Резиновая вставка.
6. Выходной патрубок.
7. Пружина основного клапана.
8. Седло основного клапана.
9. Основной клапан.
10. Держатель.
11. Регулировочная гайка.
12. Поршень.
13. Входной патрубок от радиатора.
14. Наполнитель.
15. Обойма.
Д- вход жидкости от двигателя.
Р- вход жидкости от радиатора.
Н- выход жидкости к насосу (помпе).

Как работает термостат Ваз-2101-2107

После запуска холодного двигателя, тосол начинает прокачиваться через корпус термостата от двигателя к помпе, через верхний и средний патрубки. Основной клапан закрыт и не пускает жидкость в радиатор, а перепускной клапан открыт. Двигатель прогревается, температура тосола растет. Постепенно, тепло передается специальному наполнителю, который, отталкиваясь от неподвижного поршня, поднимает клапаны вверх (по рисунку). Наполнитель и поршень должны быть настроены так, чтобы начало открытия основного клапана приходилось на температуру 81 градус С с допуском +4 – +5 градусов (заметьте- только плюс!). Жидкость начинает циркулировать через радиатор и охлаждаться, но часть ее, по прежнему, проходит напрямую к помпе. Далее клапан поднимается на 6 мм и, в конце хода, закрывает перепускной клапан. Если его не закрыть, тосол будет крутиться по «малому кругу»- насос-двигатель-термостат-насос, а это приведет к перегреву.
Жидкость, прокачанная через радиатор, быстро остывает сама и охлаждает наполнитель в термостате. Он сжимается, клапаны опускаются пружиной вниз, открывая перепускной и закрывая основной клапаны. Этот процесс непрерывно повторяется, поддерживая температуру двигателя в пределах 87 – 92 градусов. Так работает термостат недавно сошедшего с конвейера автомобиля. Не нужны никакие картонки, а утеплять «морду» придется, разве что, при морозах «под 40»!

Прочитайте, может пригодится: Как правильно прогревать двигатель зимой

Неисправности термостата Ваз-2107, проверка работы

Ничто не вечно под луной! И термостат, со временем, устает. Меняются свойства наполнителя, «дубеет» резина клапанов, пружины теряют упругость. Мы замечаем, что Ваз-2107 стала долго прогреваться, а в холода стрелка указателя температуры еле-еле доползает до края зеленого сектора. Эта неисправность может прогрессировать и, со временем, температура окажется в середине белого сектора шкалы. Проверить работу термостата можно, не снимая с двигателя. Делается это так: запускаем холодный двигатель и рукой щупаем нижний патрубок около термостата. Он не должен становиться теплым до тех пор, пока стрелка указателя температуры не дойдет до точки в 3 -4 мм от красной зоны шкалы. Если тепло почувствовалось раньше- термостат не полностью исправен.
Вторая неисправность- перегрев двигателя из-за заклинившего термостата. Тут все выглядит так- двигатель горячий, а радиатор и его патрубки холодные. Термостат с заклинившим клапаном нужно срочно менять. Если неисправность настигла вас вдалеке от цивилизации, можно выковырять основной клапан и доехать до места ремонта. Убирать оба клапана не нужно, двигатель будет перегреваться, ведь «малый круг» не перекрыт.

Подбираем замену неисправному термостату Ваз-2107

А стоит ли его менять? Если термостат заклинило, то это не обсуждается, конечно, менять. А вот если недогрев, то стоит подумать. Дело в том, что купить нормальный термостат, который соответствует всем параметрам, сегодня очень трудно. Все они работают, открываются, но слишком рано, либо пружина стоит слабая. И, поставив такое изделие, мы получаем температуру охлаждающей жидкости 75-80 градусов. Это соответствует концу белого сектора указателя температуры. Так что, если ваш термостат недогревает в таких пределах, то менять его не стоит. Исключение составляют случаи, когда вы точно знаете, что купили качественную запчасть.
Оценить качество при покупке термостата можно только приблизительно. Для этого осматриваем корпус, упаковку, нанесенную маркировку. Сборка должна быть аккуратная, окраска ровная и качественная. Обязательно должна присутствовать маркировка- кто изготовитель, марка и температура. «Классические» термостаты рассчитаны на температуру 82 градуса- это начало открытия клапана. Попадалась маркировка 80 градусов, 83 градуса. Ходят слухи, что в продаже бывают приборы на 90 градусов, но мне такие не встречались.

Термостат с корпусом из стали, окрашенный

Термостат с корпусом из алюминиевого сплава

После внешнего осмотра, попробуйте продуть воздух в нижний патрубок. Если воздух проходит- клапан пропускает, берите другой экземпляр. Дома, пред тем как приступить к замене, устройте купленному прибору еще одну проверку. Поместите его в подходящую кастрюлю, залейте водой и поставьте на плиту. Когда вода почти закипит, аккуратно, чтобы не обжечься, достаньте термостат и попробуйте залить воду из-под крана в средний патрубок. Она должна свободно перетекать в нижний патрубок. Протекающая вода остудит наполнитель, и клапан снова закроется, а вода потечет из верхнего патрубка. Если все так, то ваш термостат исправен, можно ставить на машину.

Прочитайте, может пригодится: Как заменить задние пружины на Ваз-2107

Заменяем термостат

Кроме самого термостата, нам могут понадобиться новые патрубки, хомуты, и тосол. Полная емкость системы охлаждения Ваз-2107 – 9,85 л. Хомуты лучше поставить червячные, выбирайте которые потолще. Патрубки лучше заменить, так как старые уже задубели, при установке могут дать течь.
Порядок действий такой:
1. Отсоединяем клеммы и снимаем аккумуляторную батарею.
2. Сливаем тосол через сливные пробки радиатора и блока, можно просто снять нижний патрубок радиатора. Под машину поставьте какой-нибудь тазик.
3. Ослабляем хомуты на двигателе, помпе и радиаторе.
4. Снимаем термостат вместе с патрубками.
5. Устанавливаем новые патрубки на новый термостат, затягиваем хомутами.
6. Собранный узел устанавливаем на место, затягиваем хомуты.
7. Закрываем все открытые пробки и заливаем свежий тосол.
8. Запускаем и прогреваем двигатель до открытия термостата, доливаем тосол. Если остался воздух, поднимаем перед автомобиля на подходящей горке и гоняем двигатель с открытой пробкой радиатора несколько минут на 2000 – 3000 оборотах. Обычно этого хватает.
9. Доливаем тосол в радиатор и расширительный бачок, плотно закрываем пробки.
Много вопросов про герметик- надо ли мазать места посадки патрубков? Если патрубки мягкие и хомуты хорошие, то герметик не нужен.

Как проверить термостат на ВАЗ 2109: замена своими руками на инжекторной и карбюраторной, какой лучше поставить

Содержание:

Схема и конструкция
Проверка и замена
Что выбрать?

Если термостат выйдет из строя, двигатель будет очень долго нагреваться до необходимой рабочей температуры, а во время движения температура мотора резко упадет. Особенно это чувствуется зимой по плохо греющей печке.

Чтобы быстро проверить состояние термостата, снимать его не обязательно. Для этого следует запустить холодный двигатель и потрогать нижний шланг радиатора. В нормальном состоянии элемента он сначала недолго будет холодным, но потом быстро начнет нагреваться. Это говорит о том, что ОЖ движется по большому контуру.

Внешний вид устройства

Схема и конструкция

Чтобы своевременно определять неисправность, выполнять проверку или замену термостата, необходимо для начала разобраться в его схеме и элементах конструкции.

Представленная выше схема расшифровывается следующим образом.

Номер элемента	Что это?
1.	Входной патрубок, идущий от радиатора
2.	Вставка, выполненная из резины
3.	Термочувствительный твердый наполнитель
4.	Пружина перепускного клапана
5.	Входной патрубок, идущий от двигателя
6.	Перепускной клапан
7.	Выходной патрубок, идущий к насосу
8.	Пружина основного клапана
9.	Основной клапан
10.	Патрубок, идущий от расширительного бачка
11.	Поршень

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.

Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
Ослабьте крепление хомутов, удерживающих шланги.
Отключите три шланга, которые подсоединены к корпусу вашего термостата.
Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.

Процесс замены

Для замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.

Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

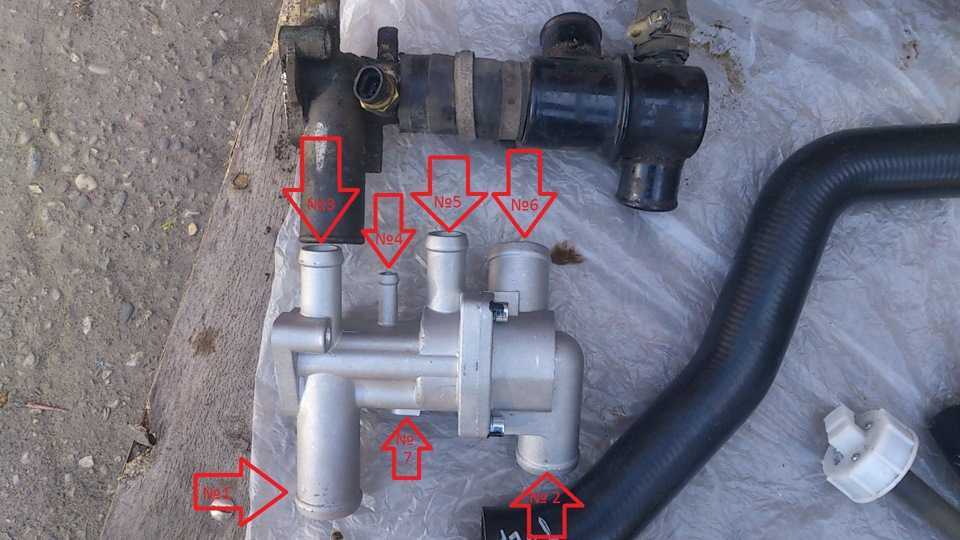

Устройство от десятки

При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.

Подключение

Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:

Удалить со своего посадочного места старый элемент согласно инструкции, приведенной выше;
Обязательно отключите обратный патрубок радиатора печки, и не разлейте при этом жидкость охлаждения;

Для установки нового устройства потребуется подключение по стандартной схеме, но с добавлением новой трубки. Это так называемый саксофон, по которому охлаждающая жидкость сможет направляться обратно к насосу;
Основной нюансы применения термостата на девятке от десятки заключается в том, что при запуске холодного мотора теперь жидкость охлаждения будет циркулировать по малому контуру. Сначала нагреется радиатор печки, салон прогреется максимально быстро;
При достижении нужно температуры, новый агрегат откроется, и жидкость из системы охлаждения начнет двигаться уже по большому контуру через основной радиатор.

Замена термостата — это полезное решение для тех, кому на зиму не хочется мучиться от долгого прогрева салона. Плюс новый элемент, позаимствованный у ВАЗ 2110 на ВАЗ 2109, позволит быстрее прогревать двигатель, а потому и быстрее отправляться в дорогу даже при лютом морозе.

Загрузка . ..

Share this article:

Как проверить термостат ваз 2107

20.03.2020

Замена термостата на ВАЗ 2107

Технические характеристики термостата

Термостат ВАЗ 2107 в разрезе

Особенности проверки термостата

Основные неисправности термостата приводящие к необходимости егео замены:

двигатель «кипит», клапан заклинил в закрытом состоянии;
двигатель долго «греется», клапан заклинил в открытом состоянии. Зимой это приводит к слабому нагреву и плохо греет отопление салона;
клапан не закрывается и не открыться полностью. Летом будет закипать, а зимой плохо греться.

Как поменять термостат

Термостат ВАЗ 2107

Как заменить термостат Ваз 2107

Назначение термостата ВАЗ 2107 инжектор

Неисправности термостата и их выявление

Термостат ВАЗ 2107 (инжектор) – простое устройство, поэтому возможных неисправностей у него всего 3:

Не открывается, постоянно пропуская антифриз по малому контуру. Двигатель при этом не охлаждается.
Открывается лишь частично, из-за чего снижается эффективность охлаждения двигателя.
Не закрывается, постоянно пропуская антифриз по большому контуру (через радиатор). В этом случае двигатель не прогревается до оптимальной рабочей температуры.

При любой неисправности термостата он подлежит замене.

Замена термостата ВАЗ 2107

Подождать, пока двигатель остынет.
Слить антифриз.
Ослабить хомут на патрубке радиатора, идущем к термостату. Отсоединить шланг.
Ослабить хомуты и отсоединить шланги от патрубков блока цилиндров и помпы, идущих к радиатору, и отсоединить шланги.
Снять с машины термостат вместе с тремя присоединенными к нему шлангами.
Ослабить хомуты шлангов термостата, снять их.
Если на термостате установлены ленточные хомуты, заменить их на червячные.
Установить шланги на новом термостате и надеть, не затягивая, хомуты.
Установить новый термостат на автомобиль, надеть шланги и хомуты на соответствующие патрубки.
Затянуть хомуты
Залить охлаждающую жидкость.
Завести двигатель, убедиться в отсутствии протечек антифриза и работоспособности нового термостата.

Проверка работоспособности термостата

Зачастую, автовладельцы сталкиваются с проблемой работы термостата. Как это заметить? Например: зимой Вы завели автомобиль, и, автомобиль греется не так, как обычно. Или иная ситуация. Летом автомобиль у Вас начал перегреваться, что ранее никогда не было. В большинстве случаев, виной этой проблемы является термостат. Термостат рассчитан на циркуляцию охлаждающей жидкости двигателя, и, это является его главной задачей. Если же термостат не выполняет эту функцию (двигатель начинает перегреваться), то он подлежит замене.

Если Вам нужен термостат, Вы можете купить термостаты для автомобилей Luzar. Данные термостаты предназначены для регулирования температуры охлаждающей жидкости в двигателе.

Конечно же и причиной перегрева двигателя может быть не только термостат. Для того чтобы исключить другие варианты, необходимо проверить термостат Вашего автомобиля, о чем, собственно я расскажу в данной статье. Для начала давайте вспомним прямое предназначение термостата и его функции. Принцип работы данного устройства заключается в следующем: обеспечение быстрого нагрева двигателя зимой, и, защита от перегрева двигателя летом. Также в задачи термостата входит открытие или закрытие клапана, который регулирует подачу охлаждающей жидкости по малому или большому кругу. При запуске двигателя, заслонка термостата закрыта и, так как двигатель холодный, охлаждающая жидкость циркулируется по малому кругу. Спустя 2 – 3 минуты попробуйте патрубок (шланг), который соединяет термостат автомобиля с радиатором. Если патрубок холодный, значит термостат закрыт. Если же патрубок теплый, то заслонка термостата закрыта не полностью. Это плохо. Лучше всего устранить эту проблему. В последствии это ведет к увеличенному расходу топлива, так как двигатель не будет нагрет до рабочей температуры (80 – 95 градусов).

Теперь стоит подождать до того момента, пока двигатель полностью не прогреется. Это можно определить по датчику температуры на приборной панели автомобиля. При прогреве двигателя, потрогайте патрубок (шланг) от термостата к радиатору автомобиля. Он должен быть горячим. Это объясняется тем, что заслонка термостата открывается при достижении рабочей температуры двигателя. Малого круга для охлаждения не достаточно, поэтому охлаждающая жидкость циркулируется уже по большому кругу. Почему нужно трогать патрубок (шланг) от радиатора к термостату? Это мы делаем потому, что когда жидкость циркулируется по большому кругу, она проходит через радиатор и возвращается к термостату по этому патрубку. Если же Вы заметили, что при достижении рабочей температуры двигателя (80 – 95 градусов), данный патрубок (шланг) холодный, это значит, что заслонку термостата заклинило в закрытом положении.

Двигатель автомобиля будет перегреваться, так как циркулирования по малому кругу не достаточно для его нормального охлаждения. После такой проверки можно сделать вывод, что термостат неисправен и подлежит замене. Есть один способ для продления эксплуатации старого термостата. Но это если Вам нужно ездить, а средств на замену пока нету. Нужно снять термостат и просто выломать заслонку. Охлаждающая жидкость будет циркулировать только по большому кругу. Насколько я знаю, такой способ пока не причинял вреда ни радиатору, ни двигателю.

Есть еще один способ проверку термостата автомобиля. Здесь нам не понадобится даже заводить автомобиль. Снимаем термостат, ищем старую кастрюлю и наполняем ее чистой водой. Предварительно очистите термостат автомобиля от накипи и различной грязи. Также Вам понадобится термометр со шкалой более 100 градусов. После очистки термостата положите его в кастрюлю с чистой водой и поставьте кастрюлю на газовую плиту. Суть способа заключается в том, что при достижении 81 – 90 градусов заслонка термостата должна открыться. При снижении температуры ниже 80 градусов – заслонка должна закрыться. Если же Вы не наблюдаете такого эффекта – термостат неисправен и подлежит замене. Кстати, старый термостат ремонту не подлежит.

Читать дальше по теме >>>

Термостат ВАЗ-2107 способы проверки и правильная замена

Термостат автомобиля служит для поддержания рабочей температуры двигателя в заданных пределах. Неисправное устройство подлежит замене, так как эксплуатация машины с ним может привести к перегреву двигателя или снижению его ресурса.

1 Назначение и устройство термостата ВАЗ-2107
2 Неисправности и проверка терморегулятора ВАЗ-2107
3 Замена терморегулятора ВАЗ-2107

Назначение и устройство термостата ВАЗ-2107

В охлаждающей системе двигателя термостат установлен на пересечении патрубков от двигателя и радиатора к насосу. После запуска мотора на холодную термостат закрыт – перекрывает проход из радиатора при полностью открытом от двигателя. Охлаждающая жидкость циркулирует по малому кругу через блок цилиндров и насос, что обеспечивает быстрый прогрев мотора. По достижении температуры тосола значений, близких к рабочей (для ВАЗ-2107 с карбюратором 80,6–81,5 оC), основной клапан термостата начинает открываться, освобождая проход патрубка от радиатора, и одновременно перепускной клапан начинает перекрывать поток антифриза от двигателя. Насос начинает «гонять» тосол еще и по большому кругу: блок цилиндров, радиатор, термостат, насос. По достижении температуры тосола рабочих значений (для ВАЗ-2107 94 оC) термостат полностью открывается:

патрубок от двигателя полностью перекрыт;
от радиатора полностью открыт.

Циркуляция антифриза происходит только по большому кругу. При охлаждении тосола происходит обратный процесс.

Терморегулятор ВАЗ-2107, независимо от типа двигателя (с инжектором или карбюратором), имеет следующую конструкцию:

неразборный цилиндрический корпус с тремя патрубками;
непосредственно сам термостат.

Неисправности и проверка терморегулятора ВАЗ-2107

не открывается совсем или открывается частично – ведет перегреву двигателя;
не закрывается – медленный нагрев мотора после запуска на холодную, двигатель не набирает рабочую температуру.

Чтобы выяснить работоспособность термостата, следует проверить при какой температуре у него начинает открываться основной клапан, а также ход этого узла. Так как сам терморегулятор смонтирован в неразборном корпусе, то точно это сделать можно только с использованием специального оборудования (например стенда БС-106.000).

Простейшая проверка терморегулятора ВАЗ-2107 может быть выполнена непосредственно на автомобиле на ощупь.

В случае исправного термостата после запуска холодного двигателя нижний радиаторный бачок должен нагреваться не сразу, а когда на указателе температуры охлаждающей жидкости стрелка находится в 3–4 мм от зоны шкалы, окрашенной красным цветом, что соответствует 80–85 °С.

Если радиатор начинает нагреваться сразу, то это означает, что терморегулятор не закрывается. Если позже – его клапан подклинивает. Свидетельством недостаточного хода клапана, когда он не полностью открывается, может служить греющийся двигатель. Во всех случаях термостат подлежит замене.

Замена терморегулятора ВАЗ-2107

Сначала с остывшего двигателя сливают тосол. Шлицевой отверткой, имеющей тонкое лезвие, или круглогубцами ослабляют хомут, крепящий к патрубку терморегулятора шланг, подводящий тосол от радиатора. Отсоединяют этот шланг.

Крестообразной отверткой или торцовым ключом на 8 мм производят ослабление хомутов, крепящих шланги к патрубкам блока цилиндров и насоса. Снимают терморегулятор вместе с шлангами.

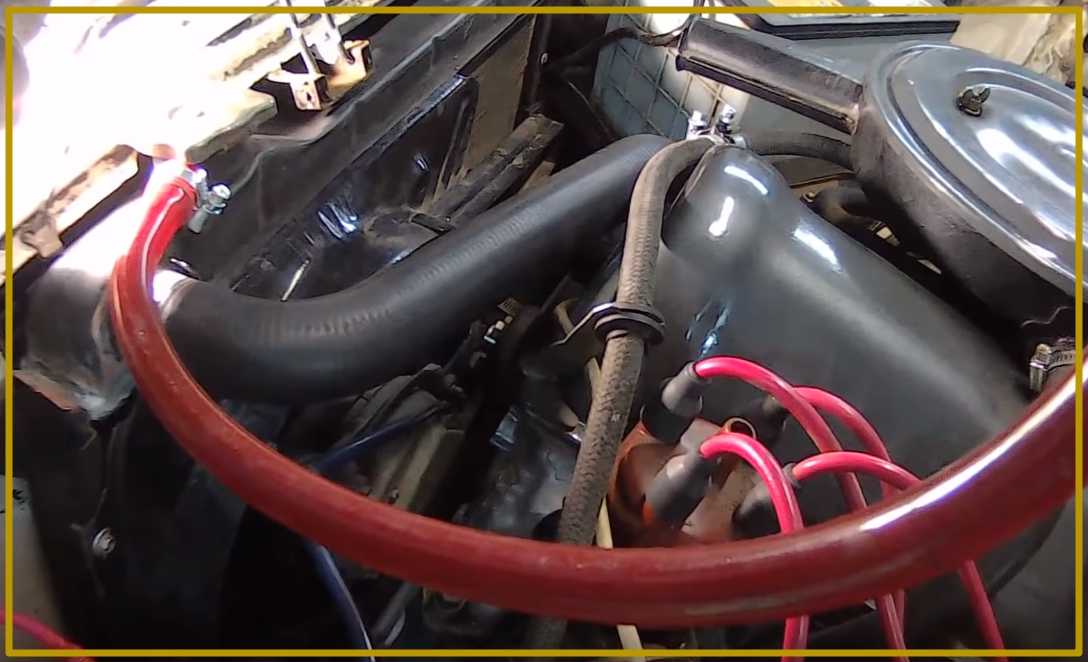

Отсоединяют от патрубков термостата шланги и надевают их на новый терморегулятор. Вместо стоявших на шлангах ленточных одевают червячные хомуты, не затягивая их.

Нижний патрубок терморегулятора подсоединяют к шлангу от радиатора. Подсоединяют остальные шланги. Все хомуты затягивают. Заливают охлаждающую жидкость. Запускают двигатель и проверяют отсутствие подтеканий тосола и работу нового термостата.

Оценка статьи:

Загрузка…

Сохранить себе в:

Adblock
detector

идёт перегрев, термостат молчит

Содержание:

Замена термостата ВАЗ 2107 — пошаговая инструкция
- Описание, устройство и принцип работы.
- Основные неисправности термостата ВАЗ 2107.
- Как проверить термостат, без демонтажа?
- Как заменить термостат ВАЗ 2107 своими руками – пошаговая инструкция.
- Советы.
Таблица
Термостат ВАЗ 2107 устройство и замена
- Как проверить термостат
- Замена термостата ВАЗ 2107

Замена термостата ВАЗ 2107 — пошаговая инструкция

Здравствуйте уважаемые читатели блога Autoepoch.ru! Сегодня я хочу рассказать о замене термостата ВАЗ 2107.

Описание, устройство и принцип работы.

Термостат он же терморегулятор «семерки», это деталь, представляющая собой цилиндрическую емкость с тремя выходами под патрубки. В верхнем торце детали расположен входной патрубок от двигателя, в нижней части входной патрубок, идущий от радиатора, ну а третий выходной патрубок расположен сверху сбоку. Более подробно устройство термостата можно увидеть на фото ниже.

Если двигатель запущен на «холодную», антифриз проходит через блок цилиндров и насос, так называемый малый круг. Это обеспечивает быстрый прогрев мотора. При достижении температуры 80,6 до 81,5 градусов Цельсия основной клапан термостата начинает открываться, антифриз начинает двигаться по большому кругу, через радиатор. Одновременно с этим перепускной клапан постепенно перекрывает антифриз, идущий от двигателя. При достижении температуры в 94 градусов клапан открывается на максимальное значение, ОЖ двигается только по большому кругу.

Основные неисправности термостата ВАЗ 2107.

Перегрев двигателя – терморегулятор открывается частично или полностью не открывается.
При первом запуске двигатель медленно греется и не набирает рабочую температуру – терморегулятор не закрывается.

Как проверить термостат, без демонтажа?

Если агрегат исправен, то после запуска «холодного двигателя», нижний патрубок, ведущий к радиатору должен нагреваться не сразу, а лишь тогда, когда температура мотора достигнет 80-88 градусов. Также если этот патрубок вовсе не нагревается, а двигатель идет не перегрев, это свидетельствует о неисправности агрегата. Соответственно, если при минимальных температурах нижний патрубок начинает нагреваться, это тоже свидетельствует о неисправности.

Как заменить термостат ВАЗ 2107 своими руками – пошаговая инструкция.

Для замены потребуется:

новый термостат
крестовая отвертка
хомуты (по необходимости)
патрубки (по необходимости)
охлаждающая жидкость
герметик (по необходимости)

Первым делом необходимо слить охлаждающую жидкость (только на холодном двигателе).

загоняем машину на яму (машина должна стоять строго горизонтально!),
рычаг подачи теплого воздуха переместите вправо,
открутите и снимите пробку расширительного бачка,
открутите пробку наливной горловины радиатора,

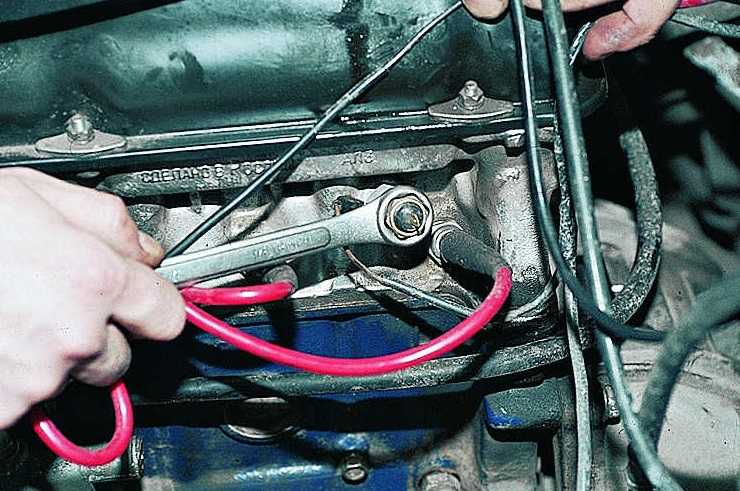

открутите пробку сливного отверстия на блоке цилиндров (заранее установите тару под слив!),
открутите пробку сливного отверстия радиатора (заранее установите тару под слив!),
Остаток ОЖ можно слить, отстегнув ремень крепящий расширительный бачок и приподняв его вверх.

Для удобства можно снять АКБ.
Открутите старые хомуты и демонтируйте термостат.

Далее установите новый терморегулятор (если есть необходимость можно заменить патрубки и хомуты).
Залейте охлаждающую жидкость, протестируйте новую деталь (описано выше).

Советы.

Когда будете сливать ОЖ, лучше сразу не открывать крышку расширительного бачка. В этом случае жидкость из-за создавшегося вакуума польется медленно.
Когда открутите пробку на блоке, медленно откручивайте крышку бачка.
Чтобы после залива жидкости не избавляться от воздуха в патрубке, можно снять подводящий охлаждающую жидкость к карбюратору тонкий шланг, находящийся в задней части. Залив ОЖ, смотрите, когда она польется из шланга. Это будет свидетельствовать о том, что воздух вышел, это верхняя точка ОЖ в автомобиле.

Таблица

Терморегулятор	Термостат
Что между ними общего?
Терморегулятор в значении «самостоятельное устройство», предназначенный для поддержания стабильной температуры окружающей среды, является термостатом
Терморегулятор в значении «аппаратный модуль» входит в состав любого термостата (холодильника, кондиционера)
В чем разница между ними?
Термин «терморегулятор» может применяться в целях обозначения отдельного аппаратного элемента, а не законченного устройства	Термин «термостат» в большинстве случаев применяется в целях обозначения законченного, самостоятельного устройства, в составе которого присутствует терморегулятор (исключение — термостат, входящий в состав неклиматического оборудования, например систем охлаждения автомобилей)
В значении «самостоятельное устройство» может использоваться для управления температурой окружающей среды по графику либо в соотнесении с влажностью воздуха	Не рассчитан на управление температурой по графику или в соотнесении с влажностью воздуха — используется только в целях поддержания заданного ее уровня

Лада 2107 Arkano-мобиль самарский Бортжурнал Замена крана печки в ВАЗ 2107 на кран от ВАЗ 2108 с его выносом из салона под капот

Для замены термостата на автомобилях ваз 2106 необходимо слить некоторую часть охлождающей жидкости, открутив пробку для слива жидкости на блоке цилиндров. Так же необходимо снять аккумуляторную батарею, которая будет нам мешать выполнять ремонт по замене термостата. Далее ослабте затяжку хомутов крепления шлангов к термостату и отсоедените шланги, после чего снимите термостат.

После снятия термостата его необходимо проверить на работоспособность, для этого опустите его в емкость с подогретой до 78-80 градусов водой и при постоянном помешивании продолжайте греть воду до 87-90гр. Клапан термостата должен медленно начать открываться, если этого не происходит, то необходимо заменить термостат.

Термостат ВАЗ 2107 устройство и замена

Самостоятельная замена термостата Лада Калина пошаговая инструкция

Строение детали

Что из себя представляет устройство термостата? Термостат ВАЗ 2107 представляет собой трубку с тремя выходами. Первый выход — верхний. Это входной патрубок от двигателя машины. Вверху сбоку располагается выходной патрубок от радиатора, а сбоку внизу — входной радиаторный патрубок. Все эти патрубки хорошо видны на рис. 1. На ВАЗ 2107 инжектор может быть установлен дополнительно, чтобы регулировать сжатие газов и улучшать ток жидкостей. При этом для ВАЗ 2107 инжектор устанавливается рядом с термостатом.

Кроме патрубков, устройство имеет два клапана: основной и перепускной. Основной клапан служит для регуляции граничных температур. Так, когда температура 81,5 °С, этот клапан начинает открываться, а при достижении значения в 94 °С он открывается на полную мощность.

Кроме основного, в устройстве находится перепускной клапан. Это основное «место пропуска» жидкости на пути от мотора к патрубкам. Благодаря этому клапану осуществляется быстрое нагревание мотора и достижение автомобилем нужной температуры.

Как проверить термостат

Бывает и такое, что термостат автомобиля данной марки выходит из строя. Причины для этого могут быть две: заклинивание штока, в результате чего тосол начинает двигаться не по тем кругам, по которым должен, или же просто приходит в негодность полностью материал в силу своей старости.

Что касается серьезности таких поломок, то следует учесть:

обычная поломка устройства из-за старости материала устраняется лишь полной заменой клапана;
а вот заклинивание штока может приводить к перегреву мотора, из-за чего может произойти авария с автомобилем.

https://youtube.com/watch?v=ZysIZP2qHuE

По этим причинам целесообразно тестировать термостат на работоспособность. Сделать это довольно легко. Сначала нагрейте мотор, а когда стрелка станет в строго вертикальное положение, прикоснитесь к нижнему патрубку термостата, который отвечает за радиатор. После этого потрогайте второй радиаторный патрубок. В том случае если температура их нагрева примерно одинакова, устройство штока однозначно заклинивает.

Может быть и так, что патрубок совершенно не нагревается. Это говорит о том, что жидкость идет лишь по малому кругу и просто не доходит до него. То есть заклинивание происходит еще в закрытом положении клапана. В обоих этих случаях нужно принимать меры сразу же. Что касается нормального состояния, то нижний патрубок греется постепенно.

Замена термостата ВАЗ 2107

В случае неполадок необходимо поменять термостат на новый. Сделать это не составит особого труда, если следовать советам, указанным ниже. Все работы нужно производить аккуратно и не спеша, так как любая оплошность может привести к плохим последствиям.

Вначале нужно снять устройство. Для этого поставьте машину над смотровой ямой, после чего полностью слейте всю охлаждающую жидкость. Теперь при помощи круглогубцев и отвертки ослабьте хомут, который крепит радиатор к шлангу, и отсоедините патрубок термостата. Если осуществить именно так снятие не получается, можете вынуть термостат вместе со шлангами, отсоединив только все от радиатора.

Монтаж новой детали

Теперь необходимо взять крестовую отвертку. С помощью этого инструмента постарайтесь ослабить те хомуты, которые крепят шланги к цилиндровым блокам и патрубкам устройства. Если все получилось, теперь вы без проблем сможете снять термостат, и вам будет намного легче освободить все его патрубки от накрученных на них шлангов. В результате у вас перед глазами будет лежать просто набор отдельных запчастей.

Теперь желательно дополнительно проверить все. Для этого необходимо устройство просто опустить в сосуд с холодной водой. Возьмите градусник, опустите в посудину и медленно производите нагревание воды. В нормальном варианте клапаны должны начать открываться в интервале от 80,6 до 81,5°С. Если в интервал не вписываетесь, нужно заменить термостат на новый.

Чтобы быстро установить новый термостат в автомобиль, наденьте на патрубки сначала все шланги и закрепите их тут же червячными хомутами. К нижнему патрубку подсоедините шланг от радиатора, зафиксировав его. Потом можете смело залить охлаждающую жидкость и посмотреть, не течет ли она, когда автомобиль находится в рабочем состоянии. В случае подтекания нужно просто сильнее зафиксировать все хомуты. Замена окончена!

Подключение вентилятора охлаждения ваз 2107 инжектор. Схема подключения вентилятора охлаждения ВАЗ. Особенности системы охлаждения в разных модификациях

главная / Условия

На автомобили ВАЗ-2107 за годы их выпуска устанавливались, как карбюраторные, так и впоследствии инжекторные двигатели. Поэтому электрические цепи питания электродвигателя вентилятора охлаждения электродвигателя вентилятора отличаются друг от друга.

На впрыск Двигатели ВАЗ-2107, двухвентиляторный контактный датчик, который стоит в верхнем патрубке, при повышении температуры охлаждающей жидкости выше той, на которую он рассчитан, должен подавать сигнал на ЭБУ. Электронный блок управления, анализируя сигнал, через реле включает вентилятор.

Поэтому поиск причины не включения вентилятора начните со снятия разъема с датчика, при включении зажигания. Если сам вентилятор хороший, то он должен заработать. Вставив нагрузку в клемму разъема в виде лампочки, вентилятор должен остановиться. Таким образом, вы проверяете электрическую цепь двигателя вентилятора. В этом случае он будет исправен, а датчик вентилятора придется заменить. Правда, следует отметить, что в продаже не встречаются некачественные датчики, которые при установке на двигатель также не будут работать.

Если после снятия разъема с датчика вентилятор не заработал, то необходимо проверить его работоспособность, подключив напрямую к аккумулятору. Экспериментальных вариантов всего два. Если вентилятор работает, то придется проверить работоспособность предохранителя, защищающего эту цепь, реле вентилятора и ЭБУ. А если вентилятор не работает, то придется проверить состояние его щеток, на предмет их износа.

На карбюраторных двигателях автомобиля ВАЗ-2107 в электрической цепи включения вентилятора не будет ЭБУ, а на некоторых «семерках» даже реле питания вентилятора не ставят. Поэтому найти причину, по которой вентилятор не включается в работу, намного проще и с этим справляются многие автомобили ВАЗ-2107.

ВАЗ 2107 оборудован электровентилятором охлаждения радиатора. Он автоматически включается при нагреве охлаждающей жидкости до 90 градусов и в нормальных условиях обеспечивает стабильную температуру двигателя вне зависимости от температуры воздуха и режима движения.

Но есть одна проблема. Иногда ломается реле (датчик) вентилятора и не запускается вентилятор радиатора ваз 2107 . В результате двигатель перегревается и дело в лучшем случае ограничивается закипанием и утечкой охлаждающей жидкости, а в худшем — капитальным ремонтом двигателя. Во избежание проблем можно усовершенствовать конструкцию, организовав принудительный обдув радиатора. Сделать это можно двумя способами: механическим и электрическим.

Механическое принудительное охлаждение радиатора ВАЗ 2107

На старых моделях ВАЗ охлаждение радиатора осуществлялось с помощью крыльчатки, надетой на ротор водяного насоса. Такое решение обеспечивало постоянный обдув радиатора при взятом двигателе. Учитывая, что конструкция ВАЗ 2107 мало чем отличается от «предшественников», установить такую крыльчатку не составит труда.

Преимуществом такого решения является надежность. Принудительный механический обдув радиатора гарантирует, что машина не закипит, стоя в пробке в жаркий день. Но при этом эффективность обдува на малых оборотах снижается по сравнению с электрическим обдувом. Зимой проявляется еще один недостаток принудительного охлаждения — холодный двигатель дополнительно обдувается вентилятором, что замедляет его нагрев. То, что вентилятор обдувает радиатор на холодном двигателе, не влияет на скорость нагрева при условии работающего термостата. Дело в том, что пока двигатель не прогрет, охлаждающая жидкость циркулирует по малому контуру, минуя радиатор.

Механический привод вентилятора охлаждения ВАЗ 2107 с возможностью доработки :

Установить диффузор, направляющий поток воздуха через ячейки радиатора. Это повысит эффективность охлаждения.
Снять радиатор немного назад, ближе к крыльчатке. Для этого можно откинуть его верхнюю часть, используя для крепления планки из твердой стали. Планки следует рассчитывать так, чтобы расстояние между радиатором и крыльчаткой было около 2040 мм.

Таким образом можно защитить автомобиль от перегрева.

Электровентилятор охлаждения радиатора (принудительный)

Чтобы сломать датчик вентилятора ВАЗ 2107, можно организовать принудительное охлаждение Без замены штатного электровентилятора с крыльчаткой, надетой на шкив помпы. Для этого достаточно подать резервное питание на вентилятор с помощью кнопки. Поддерживает такие детали и материалы:

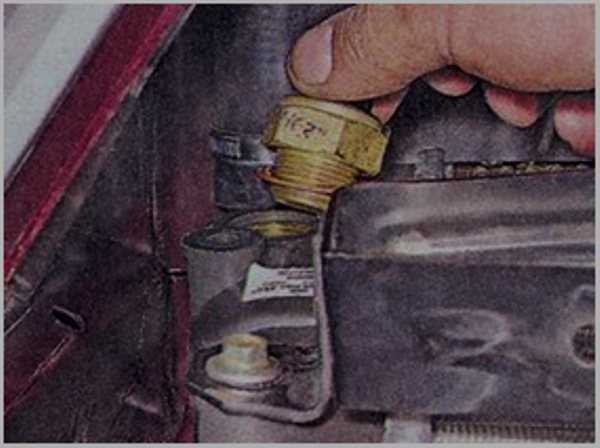

Также потребуется новый датчик вентилятора, если старый неисправен. Контроль можно проверить омемом или кольцом. Если при нагреве нижней части радиатора вентилятор не включается, его необходимо заменить.

Сначала нужно уменьшить ток, проходящий через контакты теплового реле, управляющего включением вентилятора. Для этого схему вентилятора ВАЗ 2107 нужно изменить так, чтобы он работал не напрямую от датчика, а через дополнительное реле. В этом случае контакты датчика вентилятора (термостар) не обгорят, а в случае выхода из строя дополнительного реле заменить последнее будет гораздо проще.

Также необходимо подключить кнопку включения вентилятора, чтобы при включении он дублировал датчик, подающий напряжение на катушку реле при включении. В этом случае при обрыве датчика можно вручную включить вентилятор охлаждения ВАЗ и защитить двигатель от перегрева.

Улучшение системы охлаждения электровентилятором

Для улучшения охлаждения возможна замена штатного вентилятора охлаждения ВАЗ 2107 на более мощный и совершенный. В этом качестве подходят вентиляторы от «Калины» или «Приоры». Вентилятор с восемью лопастями особенно эффективен, обеспечивая особенно сильный воздушный поток.

Стоит учесть, что система охлаждения ВАЗ 2107 изначально рассчитана на эффективную работу. Если не справляется, то причина кроется не в малоэффективном штатном аккумуляторе, а в повышенном охлаждении радиатора или нехватке охлаждающей жидкости в системе. Поэтому в случае перегрева двигателя при работающем вентиляторе стоит проверить уровень охлаждающей жидкости и очистить охлаждающую жидкость радиатора (или заменить его).

В данной статье будет подробно рассказано о принудительном вентиляторе ВАЗ 2107. Можно выделить два типа такой конструкции – электрическую и механическую. Любой владелец семерки начинает жалеть, что летом в пробке у него вдруг выходит из строя датчик включения вентилятора. После такого случая, как правило, начинают задумываться об улучшении конструкции. И сделать апгрейд можно несколькими способами.

Первый способ принудительное охлаждение механического типа

Пожалуй, можно так назвать. Вспомним первые автомобили ВАЗ 2101-2107, в которых не использовались электровентиляторы. В них обдув радиатора происходил за счет крыльчатки, привинченной к ротору насоса. Такой же вентилятор можно установить на ваз 2107 инжектор. Конструкция системы охлаждения не сильно отличается.

Но нужно сразу сказать о некоторых особенностях этой конструкции. Дело в том, что даже зимой радиатор будет обдуваться потоком воздуха. Это снижает температуру двигателя, поэтому в салоне может быть достаточно прохладно. Летом хорошо — мотор всегда охлаждается, постоянно работает вентилятор, Тосол не кипит.

Но возьмите еще две небольшие доработки и летняя эксплуатация будет просто сказкой:

Ставим пластиковый диффузор, который будет направлять пучок воздуха в ячейки радиатора.
Верхнюю часть радиатора необходимо установить немного ближе к лопаткам крыльчатки. Застежки делают небольшие жесткие металлические ремешки. Старайтесь, чтобы расстояние от поверхности радиатора до крыльчатки оказалось в пределах 2-4 см.

Эти мелкие хитрости помогут вам улучшить охлаждение двигателя ВАЗ 2107. Цена вопроса буквально мизерная — не более 80 рублей (столько стоит крыльчатка).

Способ второй — электрический

Если у вас новый автомобиль, установлены инжектор и электровентилятор, стоит ли портить его принудительной крыльчаткой? Несколько разумно будет оставить электровентилятор, но сделать резервный способ включения с помощью кнопки. В магазине приобретите несколько элементов и материалов:

Новый датчик (если старый пришел в негодность).
Электромагнитное реле с нормально разомкнутыми контактами.
Красный провод сечением 0,75 кв. мм.
Кнопка для установки в панель приборов ВАЗ 2107 (желательно с подсветкой).
Термоусадочная изоляция.
Мом разъемы и колодка под реле.

Схема подключения представлена на фото. Первым делом выключаем вентилятор и меняем датчик его включения. Затем соберите схему.

Обратите внимание, что в новых автомобилях используются датчики, способные коммутировать очень большие токи. Но, несмотря на это, они все равно горят. Медленные нагрузки все равно быстро выводят его из строя. Что делать? Выходной – уменьшить ток на выходах датчиков. Для этого в схему вводим электромагнитное реле. Теперь вероятность отказа снижена. Но она становится выше, чем вероятность выхода из строя реле. Правда, проще будет его поменять.

Установить принудительное включение вентилятора в приборную панель и протянуть от него два провода — один можно сразу соединить с «массой», а второй — на вывод датчика. Получается, что у вас контакты и контакты датчика соединены параллельно. Поэтому при выходе из строя датчика можно кнопкой включить электромагнитное реле.

Метод третий — идеальные вентиляторы

Для улучшения охлаждения ВАЗ 2107 возможно использование вместо штатного электровентилятора более современного. Тем, кто ставит на автомобили модели «Калина», отлично подходят Приора. Восемь хорошо, электрический вентилятор с восемью лопастями будет работать. Поток воздуха от него будет гораздо сильнее, поэтому ячейки радиатора остывают быстрее.

Можно даже заняться улучшением охлаждения и поставить два таких вентилятора. Но есть ли в этом смысл. Лучше полностью почистить систему охлаждения изнутри, заменить все форсунки, поставить помпу с улучшенной крыльчаткой. И в завершение поменять радиатор. Это будет намного эффективнее, чем делать огромный «колхоз» вокруг радиатора.

Приведены все основные электросети и модификации подключения жидкости вентилятора охлаждения (С) автомобилей ВАЗ различных моделей. В чем суть работы? Электрический двигатель с крыльчаткой на валу, установленной внутри прямоугольной металлической рамы, с помощью которой он крепится к задней части радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасть и создавая направленную струю воздуха, которая, собственно, и охлаждает тусол или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Установить причину неисправности можно также самостоятельно. Тем более, что для этого не обязательно иметь специальные навыки — достаточно изучить справочный материал с сайта и следовать инструкциям по проверке/замене.

Схема включения радиатора ВАЗ 2104, 2105 и 2107

Вентилятор радиатора
Датчик температуры (расположен на радиаторе снизу)
монтажный блок
реле зажигания
замок зажигания

А — к контакту «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

датчик мощности двигателя;
электродвигатель вентилятора;
реле включения электродвигателя;
основной блок предохранителей;
замок зажигания;
дополнительный блок предохранителей;
;
.

Подключение вентилятора 2108, 2109, 21099

До 1998 года стояло реле 113.3747 на автомобилях со старым узлом крепления предохранителей 17.3722 (пальцевые предохранители) в цепи вентилятора 113.3747. После 1998 года реле нет.

Также до 1998 года применялся датчик переключения ТМ-108 (температура его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными диапазонами температур или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленным под большой ток ТМ-108-10 может работать как с реле, так и без него.

Цепь включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным узлом 17.3722

Электродвигатель вентилятора
Датчик мощности двигателя
Монтажный блок
Замок зажигания

К9 — включение электродвигателя вентилятора. А — к выводу генератора «30»

Цепь включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным узлом 2114-3722010-60

Электродвигатель вентилятора
Датчик включения двигателя 66. 3710
Монтажный блок

А — к выводу генератора «30»

Схема включения в ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях С. Двигатель карбюраторный, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление двигателем выполняет контроллер.

Схема на ваз 2113, 2114, 2115 Инжектор и карбюратор

Где находится реле вентилятора

4 — реле электровентилятора;
5 — электроустановки;
6 — Главное реле (реле зажигания).

Внимание: порядок реле и предохранителей может быть произвольным, ориентируйтесь на цвет проводов. Поэтому находим реле, от которого тонкий розовый с черной полоской провод, который идет от главного реле (контакт 85*) (не путать с тонким, красным с черной полоской проводом, который идет от контроллера ) и толстый силовой белый с черной полоской провод (контакт 87) (Бело-розовый провод вам нужен), это реле вентилятора.

Если вентилятор охлаждения не работает

Электродвигатель для привода вентилятора постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичный ему. Технические данные электровентилятора и датчика мощности вентилятора:

Номинальная частота вращения вала электродвигателя с рабочим колесом, 2500 — 2800 об/мин.
Потребляемый ток электродвигателя, 14 А
Походная температура контактов датчика, 82 ± 2 град.
Рабочая температура контактов датчика, 87 ± 2 град.

Вентилятор системы охлаждения может не включаться по следующим причинам:

неисправность электропривода;
;
неисправен термостат;
не удалось термодатчику включить кулер;
неисправно реле в;
;
неисправна пробка расширительного бачка.

Для проверки самого электродвигателя к его выводам приложен вентилятор ВАЗ Аккумуляторная батарея 12В — Конкурсный мотор заработает. Если причина проблемы в вентиляторе, можно попробовать его отремонтировать. Проблема обычно кроется в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за замыкания или обрыва в обмотках. В таких случаях лучше заменить весь диск.

Предохранитель находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режим щупа.

В авто с карбюраторным мотором Нужно проверить датчик — включить зажигание и замкнуть два провода на датчик. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
Для инжекторных автомобилей Необходимо прогреть мотор до рабочей температуры, и отсоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет вентилятор работать в постоянном режиме. Если привод запустился — датчик неисправен.

Замена электровентилятора в авто

Ставим автомобиль на ровную поверхность, ставим его на стояночный тормоз.
Откройте капот, отключите минусовую клемму.
Ключ на 10 для откручивания кожуха крепления воздушного фильтра.
Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
Откручиваем винты, фиксирующие крышку корпуса воздушного фильтра, снимаем фильтрующий элемент.
Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
Ключ на 10, затем на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
Отключите колодку проводки на разъеме вентилятора.
Осторожно снимите кожух вентилятора вместе с приводом.
Ключом на 10 откручиваем 3 болта крепления электродвигателя к корпусу.
Ставим на его место новый.
Установить конструкцию на место, зафиксировать, подключить коннектор.
Дальнейшую установку производим в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при температуре теплоносителя 100-105°С, при нормальной работе
Температура двигателя 85-90°С, вентилятор включается при перегреве двигателя, что естественно сказывается негативно .

Эту проблему можно решить двумя способами: задать температуру включения в «мозгах» или сделать кнопку. Мы сосредоточимся на втором. Включать вентилятор с кнопки очень удобно: вошел в сюжет — включил, вышел — выключил, и ни у кого не перегревается.

В салоне установлена кнопка выбора режима работы вентилятора (отключено постоянно, постоянно включено, включение автоматически по датчику) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и поэтому необходимо использовать провода, сечением не менее 2 мм иначе не выдержит и сгорит.

Видео — Подключение и проверка в

На старых моделях автомобилей ВАЗ «Классика» охлаждение радиатора было принудительным. То есть вентилятор охлаждения работал непосредственно от водяного насоса, а приводил его в движение ремень генератора. А вот на более поздних выпусках, например ВАЗ 2107, стали устанавливать электровентилятор, который срабатывал от датчика температуры, если она доходила до 100 градусов.

Бывает не часто, но возможно сгорание двигателя вентилятора. В этом случае ремонтировать его довольно проблематично и дорого, поэтому большинство автовладельцев предпочитают заменять вентилятор охлаждения радиатора целиком. Как сделать с наименьшими затратами, вы можете прочитать в статье, которую я написал конкретно на примере своего автомобиля.

Для этого ремонта вам понадобится некоторый инструмент, список которого я привел ниже:

маленькая головка для 10 мм
маленький удлинитель, заказывайте 10 см
трещотка (для более удобной работы)

Обратите внимание, что при любых работах с электрооборудованием необходимо отключить хотя бы минусовую клемму от аккумуляторной батареи.

После этого отключаем вилку питания от вентилятора, как показано на фото ниже:

Теперь отсоедините провода, идущие к датчику температуры:

С помощью трещотки и головки с удлинителем необходимо открутить верхний болт конструкции конструкции, см. фото ниже:

И еще один с нижней стороны корпуса вентилятора:

Также мотор крепится с другой стороны одним болтом. Больше нет необходимости использовать удлинитель, как его будет не очень удобно откручивать:

Так же откручиваем провода от датчика температуры, который вкручен в радиатор охлаждения двигателя с правой стороны снизу:

После этого аккуратно, без перекосов и резких движений вынуть корпус вместе с электровентилятором, чтобы не повредить радиатор:

А вот на фото ниже показан завершающий этап моего ремонта:

Если вы собираетесь покупать новый вентилятор с корпусом в сборе, то на ВАЗ 2107 его цена будет около 1000-1200 рублей. В большей степени эта разница зависит от производителя.

При какой температуре открывается термостат ваз 2107. Автосистемы

Термостат на автомобиле ВАЗ 2107 представляет собой механизм, с помощью которого температура охлаждающей жидкости поддерживается в определенных пределах. Если выходит из строя термостат на ВАЗ 2107, то это приводит к увеличению расхода топлива, уменьшению ресурса двигателя или даже его заклиниванию. При малейших признаках неисправности его нужно будет заменить на ВАЗ 2107. В материале мы подробно рассмотрим, что это за устройство, для чего оно нужно и как его заменить.

Термостат находится между большим и малым кругом системы охлаждения двигателя. Конструктивно изделие имеет вид корпуса, внутри которого находится клапан с термочувствительным элементом. С помощью этого клапана переключается поток теплоносителя по малому или большому кругу.

Регулятор расхода охлаждающей жидкости соединен патрубками с помпой (помпой), двигателем и радиатором охлаждения. В момент пуска двигателя, когда антифриз еще не успел прогреться, термостат, а точнее его клапан, находится в закрытом режиме. Охлаждающая жидкость циркулирует через насос и проходит только через блок цилиндров. Жидкость в радиаторе в процессе охлаждения мотора участия не принимает, но пока не нагреется до 80-90 градусов.

Важно знать! Клапан термостата на ВАЗ-2107 полностью открывается при достижении температуры охлаждающей жидкости 84-86 градусов.

При достижении заданной температуры фиксирующий диск термостата смещается. В результате открытия клапана жидкость начинает циркулировать по большому кругу, проходя при этом через радиатор. Когда жидкость циркулирует через радиатор, эффективность охлаждения двигателя увеличивается. Как только температура жидкости снижается, клапан закрывается и осуществляется циркуляция по малому кругу.

На показатели температуры охлаждающей жидкости влияют следующие индикаторы:

режим работы двигателя;
скорость передвижения;
температура воздуха за бортом.

Термостат поддерживает температуру охлаждающей жидкости в определенном диапазоне. Это, в свою очередь, влияет на работу мотора, для которого важны постоянные показания температуры. По конструкции все виды термостатов на ВАЗ-2107 практически ничем не отличаются. Конструктивно они представляют собой корпус с термоклапаном внутри. Устройство имеет три отверстия, которые используются для подключения шлангов от системы охлаждения.

Неисправности и методы их определения

Такой простой механизм, как термостат, имеет всего три причины возможных неисправностей:

Клапан не закрывается, в результате чего жидкость постоянно циркулирует по малому кругу, не проходя через радиатор.
Клапан не открывается полностью, что снижает эффективность охлаждения двигателя.
Клапан не закрывается. При этом антифриз течет по большому кругу через радиатор. Это отрицательно сказывается на двигателе, так как он не достигает требуемой рабочей температуры.

Перед заменой изделия необходимо убедиться, что оно не работает. Как проверить термостат ВАЗ 2107, узнаем подробнее. Определить одну из вышеперечисленных неисправностей можно следующими способами:

Если клапан заклинил и не закрывается, то после запуска двигателя проверьте, нагревается ли сразу нижняя часть радиатора или нет. Если сразу, то это говорит о том, что устройство неисправно.
Если устройство заклинило и не открывается, то повысится температура двигателя, что может привести к его заклиниванию.
Подклинивание клапанов можно обнаружить по тому, что двигатель длительное время не набирает достаточную температуру.

Такие процедуры можно проводить дома. Можно купить новый термостат и установить его вместо старого, тем самым проверив его работоспособность.

Еще одной причиной выхода из строя изделия является залитая в систему вода. Если вода в системе замерзла, не запускайте двигатель.

Особенности замены термостата

Для замены термостата на ВАЗ 2107, или его еще называют термостатом, понадобится отвертка. Принцип замены следующий:

Дождаться остывания мотора.
Слить антифриз из системы.
Сначала ослабьте хомут, прикрепленный к радиатору, с помощью гаечного ключа или отвертки. Отсоедините шланг.
Ослабьте и отсоедините два оставшихся шланга (от блока цилиндров и насоса).
Демонтируйте устройство вместе со шлангами.
При необходимости замените изделие вместе со шлангами. Если шланги имеют явные дефекты, то рекомендуется их немедленно заменить.
Наденьте новые шланги, затем установите на место термостат и хорошо затяните хомуты.
Теперь вы можете заполнить систему до отметки. После запуска двигателя уровень жидкости упадет, поэтому необходимо будет долить антифриз.

Наконец, нужно проверить качество устройства.

Какой термостат поставить и как его доработать

Какой лучше термостат поставить на ВАЗ 2107? Под «семерку» можно установить термостат от автомобиля ВАЗ 2110, который практически ничем не отличается. Но разница все же есть, такой датчик позволяет поднять температуру охлаждающей жидкости до 95 градусов. Продавцы советуют: «Ставьте термостат от «десятки», и не будете знать проблем!»

Модификация термостата необходима, если в зимнее время после включения отопителя салона температура охлаждающей жидкости падает до 60-70 градусов. Это означает, что двигатель будет работать ненормально. Устранить проблему можно, но для этого потребуется модификация устройства. В чем заключается модернизация терморегулятора, вы можете узнать из видео ниже:

После модификации термостата нам нужно будет его проверить и настроить.

Автомобильный термостат предназначен для поддержания рабочей температуры двигателя в заданных пределах. Неисправное устройство подлежит замене, так как эксплуатация машины с ним может привести к перегреву двигателя или снижению его ресурса.

Назначение и устройство термостата ВАЗ-2107

В системе охлаждения двигателя термостат устанавливается на пересечении патрубков от двигателя и радиатора к помпе. После пуска двигателя на холодную термостат закрыт — он перекрывает проход от радиатора при полном открытии от двигателя. Охлаждающая жидкость циркулирует по малому кругу через блок цилиндров и помпу, что обеспечивает быстрый прогрев двигателя. При достижении значений, близких к рабочему (для ВАЗ-2107 с карбюратором 80,6–81,5 о С), начинает открываться главный клапан термостата, освобождая проход патрубка от радиатора, и одновременно перепускной клапан начинает перекрывать подачу антифриза из двигателя. Помпа начинает «гонять» антифриз также по большому кругу: радиатор, термостат, помпа. При достижении рабочей температуры антифриза (у ВАЗ-2107 94 o C), термостат открывается полностью:

патрубок от двигателя полностью закрыт;
полностью открыт с радиатора.

Циркуляция антифриза происходит только по большому кругу. При охлаждении антифриза происходит обратный процесс.

Термостат ВАЗ-2107 независимо от типа двигателя (с инжектором или карбюратором) имеет следующую конструкцию:

корпус цилиндрический неразборный с тремя патрубками;
непосредственно сам термостат.

Неисправности и проверка термостата ВАЗ-2107

Неисправности:

не открывается совсем или открывается частично — приводит к перегреву двигателя;
не закрывается — медленный прогрев мотора после пуска на холодную, двигатель не набирает рабочую температуру.

Чтобы узнать работоспособность термостата, следует проверить, при какой температуре начинает открываться главный клапан, а также ход этого узла. Так как сам термостат смонтирован в неразборном корпусе, то сделать это наверняка можно только при помощи специального оборудования (например, стенда БС-106.000).

Простейшую проверку термостата ВАЗ-2107 можно выполнить прямо на автомобиле на ощупь.

При исправном термостате после пуска холодного двигателя нижний бачок радиатора должен нагреваться не сразу, а когда стрелка на указателе температуры охлаждающей жидкости находится в 3-4 мм от красной зоны шкалы, что соответствует 80 -85°С.

Если радиатор сразу начинает нагреваться, значит термостат не закрывается. … Если позже, то его клапан подклинивает. Двигатель, который нагревается, может быть признаком недостаточного хода клапана, когда он не полностью открывается. Во всех случаях термостат подлежит замене.

Замена термостата ВАЗ-2107

Сначала с остывшего двигателя сливается антифриз. Шлицевой отверткой с тонким лезвием или круглогубцами ослабьте хомут крепления шланга, подающего антифриз от радиатора к патрубку термостата. Отсоедините этот шланг.

С помощью отвертки Phillips или торцевого ключа на 8 ослабьте хомуты, крепящие шланги к блоку цилиндров и соединениям насоса. Снимите термостат вместе со шлангами.

Думаю любой классический водитель рано или поздно сталкивается с проблемой — двигатель не прогревается до рабочей температуры, или наоборот двигатель перегревается, ничего хорошего в этом как мы понимаем и в большинстве случаев это виновато. Итак, в этом материале я расскажу вам о своем опыте замена термостата на ВАЗ-2107. На самом деле ничего сверхсложного в этой процедуре нет, термостат меняется около часа с перекурами, но если у вас еще есть свои заводские трубы, запаситесь терпением, т.к. они стянуты заводскими хомутами, а я посоветовал бы отправить их на помойку после первого снятия, и поставить нормальные альтернативные хомуты, а так же использовать немного герметика. Обычно процесс замены термостата :

Итак, проведена ревизия моторного отсека и принято решение о покупке — Термостат 1 шт. Зажим — 1 шт. (на всякий случай) Антифриз — 3 литра. (хотя можно и 1 литр), герметик и средний патрубок, т.к. мой был в ужасном состоянии, на фото ниже видно:

Так что руки в ноги и на рынок за покупками! Все из запланированного было закуплено, термостат куплен Томсоном — цена вопроса около 18 у.е. Вот фото приобретений:

И антифриз Феликс 3 литра 🙂

Теперь немного об антифризе. Для замены термостата его нужно слить. А вот как его слить так, чтобы с минимальными потерями и минимальными трудозатратами мне подсказал Мистер Айс 🙂 Для этого нам понадобится три вещи — старая канистра от антифриза, кусок шланга подходящего диаметра и пластиковая бутылка:

Из пластиковой бутылки делаем лейку и надеваем на нее шланг (длину шланга я потом подобрал опытным путем, пока брал с запасом):

Затем в канистре, ближе к верху, вырезаем отверстие такого размера, чтобы в него влез шланг, т. к. канистра будет в лежачем положении, чтобы она была ниже радиатора . В итоге получили набор приспособлений для слива антифриза:

Приступаем к сливу антифриза 🙂 Начнем с радиатора — откручиваем датчик вентилятора (на фото ниже), предварительно подготовив лейку со шлангом и канистра для сбора антифриза.

Внимание! При сливе НЕ открывайте пробку радиатора, иначе давление будет настолько сильным, что вы просто прольете антифриз мимо лейки! В конце, когда давление ослабнет, его можно аккуратно открыть, чтобы побыстрее слить остатки:) Далее приступаем к сливу антифриза с блока. Пробка болта находится на блоке слева, со стороны водителя, вот фото:

Итак сливаем антифриз с блока, далее приступаем к демонтажу старого термостата. Для облегчения задачи снимаем акум с машины, иначе подобраться будет проблематично, затем откручиваем хомуты и снимаем старый термостат, так как средний патрубок я тоже менял и потом снял. Далее тряпкой сотрите остатки антифриза на патрубках внутри, чтобы новый термостат сел на герметик. Зачем? И тогда не было бы мучительно больно за вытекший антифриз. Выбрасываем старый термостат (можно оставить для коллекции), берем новый, патрубки идущие к патрубкам промазываем герметиком. После этого ставим новый термостат на свое законное место и затягиваем хомуты. Все, готово, можно заливать антифриз. Перед заливкой антифриза не забудьте вкрутить датчик в радиатор и пробку в блок, иначе антифриз выльете в никуда. Сейчас у многих возникает проблема при заливке антифриза — воздушные пробки. Чтобы этого не произошло, перед заливкой делаем следующее — ниже на фото виден шланг, обтянутый хомутом, идет к коллектору под карбюратором, откручиваем хомут и снимаем шланг:

Потом льёт антифриз пока не потечёт из штуцера на который надевается этот шланг. Как только антифриз оттуда начал литься, система заполнена 🙂 Ставим шланг на место, закрываем пробку радиатора, любуемся результатом нашей работы 🙂

Далее ставим акум на место, запускаем машину, прогрей, смотри, смотри, чувствуй. Если что-то не так — задавайте вопросы на нашем форуме. Удачи!

В этой статье мы поговорим о таком важном элементе автомобиля, как термостат. В частности, мы сосредоточимся на Термостат ВАЗ 2107 .

Система охлаждения любого силового агрегата является одной из важнейших. Ведь при перегреве двигателя могут быть самые плачевные последствия, начиная от прогорания прокладки ГБЦ и изменения свойств маслосъемных колпачков, и заканчивая изменением формы самой головки. В любом случае это чревато серьезным и дорогостоящим ремонтом мотора.

Постоянная работа агрегата при температуре ниже рабочей также плохо сказывается на его ресурсе. К тому же зимой это чревато холодом в салоне.

Потому что важна надежная работа системы охлаждения. Одним из основных его элементов является термостат. Именно этот небольшой узел регулирует температуру охлаждающей жидкости в системе охлаждения.

Представляет собой цилиндрическую емкость с тремя выходами для патрубков. Впускной патрубок от двигателя расположен у верхнего торца термостата, впускной патрубок от радиатора — в его нижней части, а выпускной патрубок — с верхней стороны.

Внутри термостата находится клапан, который заполнен специальным веществом, расширяющимся при достижении граничной температуры. Под действием своего расширения поршень клапана преодолевает усилие пружины и перемещается, открывая сам клапан. Последний находится на пути антифриза от патрубка радиатора к выпускному патрубку.

Кроме того, термостат ВАЗ 2107 имеет перепускной клапан, который находится на пути жидкости от мотора к выходному патрубку.

При низкой температуре охлаждающей жидкости, то есть двигатель работает, но еще не прогрет, антифриз проходит по так называемому малому кругу. То есть перепускной клапан открыт, позволяя жидкости проходить от входа двигателя к выходу. В результате силовой агрегат быстро прогревается и достигает рабочей температуры.

При достижении граничной температуры, которая должна быть между 80,6 и 81,5 градусами, главный клапан термостата начинает открываться. Тосол начинает двигаться по большому кругу, то есть по радиатору. Но при этом его движение по малому кругу не прекращается, то есть перепускной клапан находится в промежуточном положении.

При достижении предела температуры в 94 градуса главный клапан должен открыться на максимальное значение (ход около 6 мм). Это полностью закрывает перепускной клапан. Получается, что теплоноситель движется только по большому кругу, проходя который, успевает несколько охладиться.

(типография pre_red) ВОЗМОЖНЫЕ ПРОБЛЕМЫ ТЕРМОСТАТА (/типография)
Естественно, как и любой узел автомобиля, термостат ВАЗ 2107 может выйти из строя. Чаще всего заклинивает шток его центрального клапана, что приводит к движению тосола только по малому или большому кругу.

(типографика legend_blue) Первый случай более опасен, так как чреват перегревом мотора. Но и недостижение рабочей температуры тоже неприятно. (/typography)
Вы можете быстро проверить состояние термостата с помощью простого теста.
После прогрева двигателя до рабочей температуры (стрелка поворачивается в вертикальное положение) нужно коснуться рукой нижнего патрубка радиатора. Оно должно быть слегка теплым, но постепенно прогреваться.

Если не нагревается, то жидкость циркулирует только по малому кругу. Если термостат заедает в открытом положении, то и верхний, и нижний патрубки радиатора имеют одинаковую температуру даже после запуска силового агрегата.

Проверка работоспособности термостата системы охлаждения карбюратора двигателя автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099. Для проверки термостата и оценки правильности его работы необходимо знать его роль в системе охлаждения автомобиля и принцип операции. Термостат разделяет два контура системы охлаждения (малый и большой) и имеет два клапана: перепускной и основной. Пока двигатель прогревается, охлаждающая жидкость циркулирует по малому кругу и открытому перепускному клапану термостата. Термостат предотвращает ее смешивание с жидкостью из большого круга и тем самым способствует быстрому прогреву двигателя.

По мере прогрева (температура охлаждающей жидкости около 87º — 2108, 2109 и 80-85º — 2105, 2107.) перепускной клапан закрывается, а главный клапан открывается, и жидкость поступает в большой круг… При температуре 102º (94º — для ВАЗ 2105, 2107), основной клапан термостата полностью открыт, а дополнительный закрыт. Циркуляция идет по большому кругу, обеспечивая необходимый температурный режим для нормальной работы двигателя.

Поэтому самая простая проверка работоспособности термостата — на ощупь, прямо на машине. При правильной работе сначала прогревается его верхняя часть, а затем нижняя.

Порядок проверки термостата на автомобилях ВАЗ 2108, 2109, 21099 без снятия его с двигателя

При прогреве двигателя циркуляция идет по малому кругу. Греется: блок цилиндров, головка блока, блок подогрева карбюратора, печка, верхняя часть термостата. Проверяем нагрев термостата рукой: его верхняя часть должна быть теплой, а через несколько минут стать горячей. Нижняя часть термостата остается холодной. К тому же нижний патрубок к радиатору тоже будет холодным, а верхний слегка нагретым.

Через некоторое время нижняя часть термостата и нижний шланг радиатора внезапно становятся горячими — при этом открывается главный клапан термостата. Циркуляция шла через радиатор (большой круг).

Порядок проверки термостата на автомобилях ВАЗ 2105, 2107 без снятия с двигателя

Проверка аналогична проверке на ВАЗ 2108, 2109, 21099, только при циркуляции по малому кругу прогреваются следующие элементы системы охлаждения: тройник головки блока, верхний шланг к радиатору, верхний бачок радиатора, печка. Нижняя часть радиатора и нижний патрубок остаются холодными. После срабатывания термостата при температуре 80-85º (стрелка указателя температуры охлаждающей жидкости находится в 3-4 мм от красной зоны) происходит прогрев нижней части термостата и нижнего бачка радиатора.

Проверка снятого термостата

Можно проверить снятый термостат автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099. Для этого погрузить его в емкость с горячей водой (температура предварительного нагрева 73-75º). Нагреваем воду дальше, помешивая ее, и наблюдаем за движением основного вентиля термостата. Когда клапан начинает открываться (около 1 мм), следует измерить температуру жидкости. Если термостат исправен, то он будет 81±5º для ВАЗ 2105, 2107 и 87±2º для ВАЗ 2108, 2109., 21099. Неисправен термостат должен

Вентилятор на впрыск ваз 2107. Схема подключения вентилятора охлаждения ваз

Большинство владельцев автомобилей ВАЗ-2107 сталкивались с проблемой перегрева двигателя из-за несвоевременного включения вентилятора радиатора. Такая неисправность представляет серьезную угрозу не только системе охлаждения, но и всему силовому агрегату. Повышение температуры охлаждающей жидкости до критических показателей способно вывести из строя клапанную крышку, а также вызвать заклинивание подвижных частей мотора.

Чаще всего вентилятор радиатора не работает из-за проблем с датчиком его включения. Это может быть как банальное отсутствие контакта на разъёмах, так и выход из строя устройства в целом. В этой статье мы поговорим о том, какие меры можно предпринять, если потерял работоспособность датчик включения вентилятора на ВАЗ-2107, а также рассмотрим процесс его проверки и замены.

Признаки перегрева двигателя и меры предосторожности

Если вы, управляя автомобилем, обнаружили, что стрелка на приборе, указывающая температуру охлаждающей жидкости, превратилась в красный сектор и продолжает отклоняться в сторону ее повышения, лучше остановиться на обочине и немедленно выключить двигатель. Если этого не сделать, антифриз или антифриз просто закипит и попытается вырваться наружу, нарушив герметичность системы. Продолжать движение в такой ситуации довольно опасно. Остановившись, необходимо проверить работоспособность всех элементов и установить причину перегрева. Далее, по возможности, его необходимо устранить. А если такой возможности нет, отбуксировать машину до ближайшего СТО.

Что случилось с вентилятором?

Если вы подозреваете неисправный вентилятор радиатора охлаждения в перегреве, в первую очередь проверьте его на работоспособность. Это нетрудно сделать. Отсоедините электрический разъем от электродвигателя, и подайте на его контакты электричество от аккумуляторной батареи. Не перепутайте полярность!

Если вентилятор не работает при прямом подключении, причину надо искать в электроприводе. Если электродвигатель заработал, проблема, скорее всего, кроется в элементах, обеспечивающих его активацию. Это может быть предохранитель, реле, проводка и датчик.

Дальнейшая проверка

Дальнейшая проверка должна проводиться по схеме «от простого к сложному». Диагностировать электропроводку без соответствующих инструментов и навыков практически невозможно. Аналогичная ситуация с реле. Самостоятельно проверить это вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это выдернуть аналогичный прибор из ближайшей розетки или другого автомобиля и вставить в соответствующую розетку. Если работает — причина установлена, вентилятор не работает — идем дальше.

Нет проблем с проверкой предохранителя. Находим в монтажном блоке нужную вставку, проверяем обычным тестером или самодельным пробником из двух проводов и лампы, результат налицо. При необходимости замените предохранитель и продолжайте движение. Но если в этот раз мы ошиблись, то проблему следует искать в переключателе вентилятора.

Особенности системы охлаждения в разных модификациях

Прежде чем приступить к диагностике датчика, его нужно найти. Дело в том, что в карбюраторных «семерках» и в автомобилях с изменяемым впрыском топлива он расположен в разных местах. Тем более, что в инжекторных машинах ВАЗ-2107 датчика включения вентилятора как такового нет. Его функции выполняются. Рассмотрим подробнее расположение этих устройств в карбюраторных и инжекторных «семерках».

У всех устаревших версий «классики» датчик расположен на корпусе радиатора охлаждения. Если быть точным, то в правом нижнем углу. Внешне выглядит как латунная гайка на «30» с двумя выведенными наружу контактами. Поднимите капот, посмотрите на задний боковой радиатор — вы его обязательно увидите. Принцип работы датчика очень прост. Термопара реагирует на повышение температуры, замыкает контакт и включает вентилятор. На автомобилях с регулируемым впрыском топлива вентилятор включается по команде электронного блока на основании данных, полученных от датчика. Другими словами, ЭБУ сам управляет всеми процессами. Но где в инжекторных «семерках» включается вентилятор?

Как уже было сказано, такого устройства у них нет вообще. Не ищите его на радиаторе или где-либо еще! Но обратите внимание на термостат. На его корпусе установлен датчик температуры охлаждающей жидкости. Затем он передает в электронный блок управления всю необходимую информацию о температуре охлаждающей жидкости.

Проверка датчика

Теперь поговорим о включении вентилятора (ВАЗ-2107). И начнем с карбюраторного двигателя. Здесь все очень просто. Все, что вам нужно сделать, это отсоединить провода от датчика. Для этого снимите электрический разъем с его клемм. Чтобы определить исправность устройства, включите зажигание и замкните контакты на разъеме. Если все дело в датчике, вентилятор обязательно включится.

Также может случиться, что устройство переключения вентиляторов неправильно реагирует на температуру. Другими словами, механизм замыкания контактов работает, но с большей величиной. Так, у карбюраторных машин выключатель вентилятора ВАЗ-2107 должен замыкать цепь при достижении охлаждающей жидкостью температуры 92 градуса, а размыкать при 87 ºС.

Для двигателей с регулируемым впрыском топлива процесс проверки немного отличается. Так как на инжекторных автомобилях ВАЗ-2107 нет вентилятора на датчике, необходимо проверить. Но прежде следует осмотреть наличие напряжения на контактах разъема. Возьмите тестер и включите его в режиме вольтметра. Соедините отрицательный провод устройства с землей, а положительный провод подключите к контакту «А» на разъеме. Включите зажигание. Тестер должен показывать напряжение не менее 12В. Если его значение снижено, проблему нужно искать в блоке управления. Но если с напряжением все в порядке, откручиваем терморегулятор от патрубка для дальнейшей проверки.

Проверка датчика заключается в измерении его электрического сопротивления при различных температурах. Переведите тестер в режим омметра и измерьте сопротивление на его контактах. Примечательно, что она растет и падает обратно пропорционально температуре теплоносителя (20 ºС – 3,5 кОм; 40 ºС – 1,5 кОм; 80 ºС – 340 Ом; 90 ºС – 250 Ом). В процессе измерения сопротивления контроллер можно нагреть, поместив его в емкость с горячей водой. Температура датчика включения вентилятора (ВАЗ-2107, инжектор) для разных версий прошивки ЭБУ может быть 92-95 ºС. При этом его сопротивление близко к нулю.

Следует отметить, что выключатель вентилятора и датчики температуры охлаждающей жидкости ремонту не подлежат. Поэтому при обнаружении малейших неисправностей их необходимо заменить. Рассмотрим процесс замены для каждого из двигателей в отдельности.

Процесс замены датчика на карбюраторном двигателе

Здесь процесс может показаться более сложным. Ведь учитывая, что датчик расположен внизу, придется сливать охлаждающую жидкость. А для этого нужно смотреть смотровую яму, снимать защиту двигателя и т.д. Но этого делать нельзя. Достаточно просто быстро намотать новый датчик на место старого. Естественно выльется немного охлаждающей жидкости, но ее количество будет ограничено 20-30 мл. Кроме того, под стык всегда можно подложить правильно обрезанную пластиковую бутылку.

Итак, подготовьте новый датчик и ключ на 30. Отсоедините провода от устройства. Осторожно открутите датчик ключом. Продолжайте откручивать его рукой, прижимая к корпусу радиатора. Когда датчик сойдет с резьбы, отверстие можно зажать пальцем, а другой рукой начать вкручивать новый элемент. Не успейте потерять уплотнительное кольцо, которое надевается на резьбовую часть устройства. Вот, собственно, и весь процесс. Осталось подключить к нему провода, запустить блок питания и проверить, все ли работает.

Замена датчика включения вентилятора: ВАЗ-2107 (инжектор)

В инжекторном двигателе для замены датчика слив охлаждающей жидкости не требуется. Он расположен достаточно высоко, поэтому его протечка будет минимальной. Для замены потребуется новый датчик температуры и ключ на «19». Сначала отсоединяем разъем, затем откручиваем старый контроллер и вкручиваем на его место заведомо исправный. Подключаем питание и запускаем двигатель. Если все сделано правильно, вентилятор гарантированно заработает.

Перед отключением питания датчиков, особенно на «семерках» с инжекторными двигателями, рекомендуется снять минусовую клемму с аккумулятора. При выборе датчиков включения вентилятора или температуры охлаждающей жидкости лучше отдать предпочтение фирменной заводской продукции. Не забудьте проверить герметичность после замены. резьбовое соединение. При необходимости используйте термостойкий автомобильный герметик.

Вентилятор радиатора — нужен только радиатору, потому что он его охлаждает, охлаждающая жидкость бежит внутри радиатора при работающем двигателе и он очень сильно нагревается, благодаря вентилятору эта жидкость дольше нагревается и поэтому температура двигателя поднимается не так быстро, из-за чего при выходе из строя вентилятора машина начинает сильно греться и перегреваться, особенно это заметно, когда стоишь в длительной пробке в летнюю жару.

Не работает

На инжекторных двигателях ВАЗ-2107 двухконтактный датчик вентилятора, который стоит в верхнем патрубке, при повышении температуры охлаждающей жидкости выше той, на которую он рассчитан, должен подавать сигнал на ЭБУ. Электронный блок управления, анализируя сигнал, включает вентилятор через реле.
Поэтому поиск причин не включения вентилятора начинают со снятия разъема с датчика, при включенном зажигании. Если сам вентилятор исправен, то он должен работать. Вставив в клеммы разъема нагрузку в виде лампочки, вентилятор должен остановиться. Таким образом, вы проверяете электрическую цепь двигателя вентилятора. В этом случае он будет исправно работать, а датчик вентилятора придется заменить. Правда, следует отметить, что в продаже есть и некачественные датчики, которые при установке на двигатель тоже работать не будут.
Если после снятия разъема с датчика вентилятор не работает, то необходимо проверить его работоспособность, подключив напрямую к аккумулятору. Вариантов эксперимента всего два. Если вентилятор работает, то придется проверить работоспособность предохранителя, защищающего эту цепь, реле вентилятора и ЭБУ. А если вентилятор не работает, то придется проверить состояние его щеток на предмет износа.
На карбюраторных двигателях автомобиля ВАЗ-2107 в электросхеме не будет включаться вентилятор, будет отсутствовать ЭБУ, а некоторые «семерки» даже не ставят вентилятор на реле. Поэтому найти причину, по которой не включается вентилятор в работе, гораздо проще, и с этим справляются многие водители автомобилей ВАЗ-2107.

Схема

Представляем вам схему включения вентилятора охлаждения радиатора автомобилей ВАЗ-2107, ВАЗ-2105 и ВАЗ-2104. В этой схеме в блоке предохранителей присутствует реле, соответственно можно установить слаботочный датчик.

Не выключается

Слетел датчик включения вентилятора, который следит за температурой.
Находится с правым боковым радиатором (вкручивается в сам радиатор). Вот его надо заменить.

На старых моделях автомобилей ВАЗ «классика» охлаждение радиатора было обязательным. То есть вентилятор охлаждения работал напрямую от водяного насоса, а приводил его в движение ремень генератора. А вот на более поздних выпусках, таких как ВАЗ 2107, стали устанавливать электровентилятор, который срабатывал по датчику температуры, если она достигала 100 градусов.

Это случается не часто, но возможен перегорание двигателя вентилятора. В этом случае ремонтировать его достаточно проблематично и затратно, поэтому большинство автовладельцев предпочитают заменить вентилятор охлаждения радиатора целиком. Как это сделать с наименьшими затратами, вы можете прочитать в статье, которую я написал специально на примере своего автомобиля.

Для этого ремонта вам понадобится инструмент, который я перечислил ниже:

маленькая головка 10 мм
маленький удлинитель, около 10 см
храповая рукоятка (для более удобной работы)

Обратите внимание, что при любых работах с электрооборудованием необходимо отсоединить как минимум минусовую клемму от аккумуляторной батареи.

После этого отсоединяем вилку питания от вентилятора, как показано на фото ниже:

Теперь отсоединяем провода идущие к датчику температуры:

При помощи трещотки и головки с удлинителем необходимо открутить верхний болт крепления конструкции, см. на фото ниже:

И еще один на нижней стороне корпуса вентилятора:

Также двигатель крепится с другой стороны одним болтом. Там уже не нужно использовать удлинитель, так как откручивать с его помощью будет не очень удобно:

Так же отсоединяем провода от датчика температуры, который вкручивается в радиатор охлаждения двигателя от нижняя правая сторона:

После этого аккуратно, без перекосов и резких движений вынимаем корпус вместе с электровентилятором, чтобы не повредить радиатор:

Но на фото ниже показан финальный этап моего ремонта:

Если вы собираетесь покупать новый вентилятор в собранном виде, то для ВАЗ 2107 его цена будет около 1000-1200 рублей. В большей степени эта разница зависит от производителя.

На ВАЗ 2107, как и на представителе ваз «классики», достаточно громкий вентилятор охлаждения. Нельзя упустить момент его подключения. Вибрация кузова усиливается, из-под капота слышен гул, если время включения совпало с повышенной нагрузкой на электросеть (мигание поворотников при включенном ближнем свете, обогрев заднего стекла) — то стрелка нагрузки на блоке питания начинает сползать в красную зону.

И даже, (при плохой регулировке карбюратора) лампочка может начать жечь масла аварийного давления.
Схема охлаждения ВАЗ 2107 такова, что вентилятор в нормальных условиях включается не сразу, а только при достижении определенной температуры в системе. Для определения этого «удобного температурного момента» есть датчик, или контроллер включения/выключения вентилятора.

Расположение контроллера на радиаторе не случайно: сначала нагревается «малый круг» антифриза, затем схема охлаждения предусматривает прохождение жидкости через радиатор, работа которого заключается в интенсивном Теплообмен. И только при повышении температуры выше 92°C, срабатывает выключатель вентилятора.

Принудительное включение вентилятора

Контур охлаждения не обеспечивает постоянную работу вентилятора. Но в некоторых случаях можно реализовать принцип «принудительного подключения вентилятора».

Делается, если датчик вышел из строя и замена в пути невозможна. Проверить это можно так: регулятор температуры двигателя уже показал вертикальное положение стрелки на циферблате, она упорно «лезет» в красную зону, а вентилятор молчит, не включается. Если это так, то причин, вероятно, две:

Вышел из строя сам датчик, включающий вентилятор автомобиля ВАЗ 2107. Эта ситуация более благоприятна, чем описанная ниже. Во-первых, контур охлаждения исправен, а радиатор исправен. Значит, большая часть тепла отводится. Выхода из этой ситуации два, предлагается следующая схема действий:

Если впереди прямая дорога и машина будет двигаться без остановки, то можно следить за температурной шкалой. В случае пробок, светофоров можно — включить печку на полную мощность на удвоенной скорости обдува.
Вы можете установить принудительную активацию вентилятора. Для этого вытащите два контакта из контроллера, и замкните их между собой. Внимание! Перед этим надо сначала снять «минус, вес» с аккумулятора. После замыкания проводов снова перекидывается минусовая клемма, и «карлсон» начинает работать постоянно, вне зависимости от температуры двигателя и режима движения автомобиля. После остановки ВАЗ 2107 вентилятор будет работать до тех пор, пока не разрядится аккумулятор, поэтому после остановки нужно открыть капот и снять минусовую клемму.

Это очень напрягает владельцев ВАЗ 2107 с центральным замком и сигнализацией, поэтому можно отсоединить провода вентилятора, правда, тогда их нужно заново подсоединить и заизолировать. Также нужно найти им в подкапотном пространстве такое место, чтобы они не попали под рабочие лопатки крыльчатки, ведь разводка всех проводов в подкапотном пространстве предполагается в жгутах. Конечно, так долго ездить неудобно, потому что постоянно открывать-закрывать капот подключать-отключать надоест. Кроме того, постоянный шум, вибрация и повышенный износ подшипников оси вентилятора тоже не понравятся. Принудительное включение – это экстренный метод.

Датчик включения вентилятора штука такая капризная стоит копейки, но самостоятельная замена в пути проблематична, так как антифриз нужно слить.

Вторая причина более опасна: вышел из строя термостат, и контур охлаждения двигателя стал неполным — не включился радиатор. Естественно при пустом радиаторе датчик не реагирует, и вентилятор на ВАЗ 2107 не включается. Опасность его в том, что теплообмен во много раз хуже, так как не работает теплообменник огромной общей поверхности — радиатор. Единственное спасение — включение печки на полную мощность, и периодические остановки ВАЗ 2107, не позволяющие стрелке перейти в красную зону.

Как проверить правильность работы нового контроллера

Вам необходимо взять точно откалиброванный термометр, который может работать при температуре кипения воды;

Поместите часть контроллера, обращенную внутрь радиатора, в воду;
Подсоедините щупы тестера к контактам и отрегулируйте их на исчезновение сопротивления;
При нагреве воды сопротивление исчезает в диапазоне температур от 87 до 92 градусов Цельсия. Все, датчик работает исправно, замена и включение пройдут успешно.

Как снять/установить новый датчик

После покупки и проверки контроллера необходимо сделать следующее.

На автомобили ВАЗ-2107 за годы их выпуска устанавливались как карбюраторные, так и впоследствии инжекторные двигатели. Поэтому электрические цепи подачи напряжения на двигатель вентилятора системы охлаждения двигателя отличаются друг от друга.

На инжекторных двигателях ВАЗ-2107 двухконтактный датчик вентилятора, который находится в верхнем патрубке, при повышении температуры охлаждающей жидкости выше той, на которую он рассчитан, должен подавать сигнал в ЭБУ. Электронный блок управления, проанализировав сигнал, включает вентилятор через реле.

Поэтому поиск причин не включения вентилятора начинают со снятия разъема с датчика, при включенном зажигании. Если сам вентилятор исправен, то он должен работать. Вставив в клеммы разъема нагрузку в виде лампочки, вентилятор должен остановиться. Таким образом, вы проверяете электрическую цепь двигателя вентилятора. В этом случае он будет исправно работать, а датчик вентилятора придется заменить. Правда, следует отметить, что в продаже есть и некачественные датчики, которые при установке на двигатель тоже работать не будут.

Если после снятия разъема с датчика вентилятор не работает, то необходимо проверить его работоспособность, подключив напрямую к аккумулятору. Есть только два варианта эксперимента. Если вентилятор работает, то придется проверить работоспособность предохранителя, защищающего эту цепь, реле вентилятора и ЭБУ. А если вентилятор не работает, то придется проверить состояние его щеток на предмет износа.

На карбюраторных двигателях автомобиля ВАЗ-2107 ЭБУ в электрической цепи включения вентилятора не будет, а на некоторые «семерки» даже не устанавливают реле включения вентилятора. Поэтому найти причину, по которой не включается вентилятор в работе, гораздо проще, и с этим справляются многие водители автомобилей ВАЗ-2107.

ВАЗ-2107. Выключатель вентилятора: установка, ремонт, замена

Большинство владельцев автомобилей ВАЗ-2107 сталкивались с проблемой перегрева двигателя из-за несвоевременного включения вентилятора радиатора. Такая неисправность представляет серьезную угрозу не только системе охлаждения, но и всему силовому агрегату. Повышение температуры охлаждающей жидкости до критических значений способно вывести из строя прокладки головки блока цилиндров, клапанной крышки, вызвать заклинивание подвижных частей мотора.

Чаще всего не работает вентилятор радиатора из-за проблем с датчиком его включения. Это может быть как банальное отсутствие контакта на разъёмах, так и выход из строя устройства в целом. В этой статье мы поговорим о том, какие меры можно предпринять, если потерял работоспособность датчик ВАЗ-2107 на переключателе вентилятора, а также рассмотрим процесс его проверки и замены.

Признаки перегрева двигателя и меры предосторожности

Если вы обнаружите за рулем автомобиля, что стрелка на приборе, указывающем температуру охлаждающей жидкости, сместилась в красный сектор и продолжает отклоняться в сторону повышения, будет лучше остановиться на обочине и немедленно выключить двигатель. Если этого не сделать, антифриз или антифриз просто закипит и попытается вырваться наружу, нарушив герметичность системы. Продолжать движение в такой ситуации довольно опасно. Остановившись, необходимо проверить работоспособность всех элементов системы охлаждения и установить причину перегрева. Далее, по возможности, его необходимо устранить. А если это невозможно, отбуксировать автомобиль до ближайшего СТО.

Что случилось с вентилятором?

Подозрение на перегрев неисправного вентилятора охлаждения, сначала проверьте его работоспособность. Сделать это несложно. Отсоедините электрический разъем от электродвигателя, а к его контактам подведите электричество от аккумулятора. Не путайте полярность! Если вентилятор не работает при прямом подключении, причину нужно искать в электроприводе. Если электродвигатель заработал, проблема, скорее всего, кроется в элементах, обеспечивающих его включение. Это может быть предохранитель, реле, проводка и датчик.

Дальнейшая проверка

Дальнейшая проверка должна проводиться по схеме «от простого к сложному». Диагностировать электропроводку без соответствующих инструментов и навыков практически невозможно. С реле та же ситуация. Проверить это самостоятельно вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это выдернуть аналогичное устройство из соседней розетки или другого автомобиля и вставить в соответствующий разъем. Заработало — причина установлена, вентилятор не работает — вперед.

С проверкой предохранителей проблем не будет. Найдите нужную вставку в монтажном блоке, проверьте ее обычным тестером или самодельным щупом из двух проводов и лампы, и результат налицо. При необходимости замените предохранитель и продолжайте движение. Но если в этот раз мы с вами ошиблись, то проблему следует искать в переключателе вентилятора.

Особенности системы охлаждения в разных модификациях

Прежде чем приступить к диагностике датчика, его нужно найти. Дело в том, что у карбюраторных «семерок» и автомобиля с регулируемым впрыском топлива он находится в разных местах. Тем более что у инжекторных машин ВАЗ-2107 датчика включения вентилятора как такового нет. Его функции выполняет ДТТ (датчик температуры охлаждающей жидкости). Рассмотрим подробнее устройство этих устройств в карбюраторных и инжекторных «семерках».

Где находится выключатель вентилятора?

У всех устаревших модификаций «классики» датчик расположен на кожухе радиатора охлаждения. Если быть точным, нижний правый. Внешне выглядит как латунная гайка на «30» с двумя выведенными контактами. Поднимите капот, посмотрите на заднюю часть радиатора — вы ее обязательно увидите. Принцип работы датчика очень прост. Термоэлемент реагирует на повышение температуры, замыкает контакт, и на вентилятор подается питание. Для автомобилей с регулируемым впрыском топлива вентилятор включается по команде электронного блока на основании данных, полученных от датчика. Другими словами, ЭБУ сам управляет всеми процессами. А где датчик включения вентилятора у инжекторных «семерок»? Как уже было сказано, такого устройства у них нет вообще. Не ищите его на радиаторе или где-либо еще! Но обратите внимание на термостат. На его корпусе установлен датчик температуры охлаждающей жидкости. Затем он передает в электронный блок управления всю необходимую информацию о температуре охлаждающей жидкости.

Проверка датчика

Теперь поговорим о том, как проверить выключатель вентилятора (ВАЗ-2107). И начнем с карбюраторного двигателя. Здесь все очень просто. Все, что вам нужно сделать, это отсоединить провода от датчика. Для этого снимите электрический разъем с его клемм. Чтобы определить, исправен ли прибор, включите зажигание и замкните контакты на разъеме. Если все в датчике, вентилятор включится.

Также может случиться, что переключатель вентилятора неправильно реагирует на температуру. Другими словами, механизм замыкания контактов работает, но на большем значении. Так, у карбюраторных машин ВАЗ-2107 выключатель вентилятора должен замыкать цепь при достижении охлаждающей жидкостью температуры 92 градуса, и открыть при 87°С.

Для двигателей с управляемым впрыском топлива процесс проверки немного отличается. Так как датчик инжектор авто ВАЗ-2107 не включает вентилятор, нужно проверить регулятор температуры. Но сначала следует осмотреть наличие напряжения на разъемах разъема. Возьмите тестер и включите его в режиме вольтметра. Минусовой провод прибора замкните на «массу», а плюсовой подключите к выводу «А» на разъеме. Включите зажигание. Тестер должен показывать напряжение не менее 12В. Если его значение снижено, проблему следует искать в блоке управления. Но если напряжение в норме, открутите терморегулятор от патрубка для дальнейшей проверки.

Проверка датчика заключается в измерении его электрического сопротивления при различных температурах. Переведите тестер в режим омметра и измерьте сопротивление на его контактах. Примечательно, что она растет и падает обратно пропорционально температуре охлаждающей жидкости (20 ºС — 3,5 кОм, 40 ºС — 1,5 кОм, 80 ºС — 340 Ом, 90 ºС — 250 Ом). Во время измерения сопротивления контроллер можно нагреть, поместив его в бак с горячей водой. Температура выключателя вентилятора (ВАЗ-2107, инжектор) для разных версий прошивки ЭБУ может быть 92-95°С. Его сопротивление близко к нулю.

Следует отметить, что датчики включения вентилятора и температуры охлаждающей жидкости ремонту не подлежат. Поэтому при обнаружении в них малейших неисправностей их необходимо заменить. Рассмотрим процесс замены для каждого из двигателей в отдельности.

Процесс замены датчика на карбюраторном двигателе

Здесь процесс может показаться более сложным. Ведь учитывая, что датчик расположен внизу, приходится сливать охлаждающую жидкость. А для этого нужно искать смотровую яму, снимать защиту двигателя и т.д. Но этого делать нельзя. Достаточно просто быстро завернуть новый датчик на место старого. Естественно выльется немного охлаждающей жидкости, но ее количество будет ограничено 20-30 мл. Кроме того, под место соединения всегда можно подставить правильно обрезанную пластиковую бутылку.

Итак, подготовьте новый датчик и ключ на «30». Отсоедините провода от устройства. Аккуратно открутите датчик гаечным ключом. Продолжайте крутить его рукой, прижимая к корпусу радиатора. Когда датчик сойдет с резьбы, отверстие можно зажать пальцем, а другой рукой начать вкручивать новый элемент. Не успейте потерять уплотнительное кольцо, которое надето на резьбовую часть устройства. Вот, собственно, и весь процесс. Осталось подключить к нему провода, запустить блок питания и проверить, все ли работает.

Замена выключателя вентилятора: ВАЗ-2107 (инжектор)

В инжекторном двигателе нет необходимости сливать охлаждающую жидкость для замены датчика. Он расположен достаточно высоко, поэтому его отток будет минимальным. Для замены потребуется новый датчик температуры и ключ на «19». Сначала отсоединяем разъем, затем откручиваем старый контроллер и вкручиваем на его место заведомо исправный. Подключите питание и запустите двигатель. Если все сделано правильно, вентилятор гарантированно заработает.

Несколько полезных советов

Перед отключением питания датчиков, особенно на «семерках» с инжекторными двигателями, рекомендуется снять минусовую клемму с аккумулятора. При выборе переключателя вентилятора или температуры охлаждающей жидкости лучше отдать предпочтение фирменной заводской продукции. После замены не забудьте проверить герметичность резьбового соединения. При необходимости используйте термостойкий автомобильный герметик.

С какого года пошли инжекторные ВАЗ 2107

Довольно долгое время ВАЗ 2107 возглавлял модельный ряд и был, что называется, флагманом. Потом появилась «девятка», а «семерка» потеряла свое звание. С начала производства на ВАЗ 2107 устанавливались различные двигатели, среди которых можно было встретить 1,6 л, 1,5, а иногда даже 1,3. Что касается коробок передач, то здесь встречались только 4-х или 5-ти ступенчатые механические – как известно, классики на автомате в природе не существует.

Все вышеперечисленные моторы имели карбюраторную систему питания, поэтому их простота порой поражала. инжекторный начал выпускаться заводом в 2002 году. Здесь нет карбюратора, а подача топлива в каждый цилиндр осуществляется через форсунки. Сам начинается в баке, в котором установлен насос высокого давления. Далее бензин поступает в трубопровод, по которому доходит до фильтра тонкой очистки. Последний плотно стянут гайками, поэтому попадание воздуха в систему полностью исключено. Именно благодаря такой конструкции инжектор ВАЗ 2107 намного надежнее своего карбюраторного предшественника.

Но, несмотря на это, обслуживание автомобиля мало чем отличается. Например, ВАЗ 2107. Инжектор никак не влияет на работу, поэтому о такой процедуре забывать не стоит. Если ее не провести вовремя, то на седлах образуется нагар, что неминуемо приведет к поломке клапанного механизма.

Излишне говорить, что неисправности остались прежними. Естественно, в отдельную группу следует отнести износ деталей, но некоторое внимание можно заострить на «болезнях». Например, серьезная уязвимость передней подвески. Ее «больным местом» принято считать сайлентблоки. Естественно, это лишь один пример, к которому, по размышлении, можно привести еще с десяток. Но, несмотря на это, нужно отдать должное дизайнерам. Дело в том, что инжектор ВАЗ 2107 не доставляет хлопот своим двигателем. Уход за ним сводится к своевременной замене масла и фильтрующих элементов, а также некоторой регулировке.

Последние модели ВАЗ оснащены гидрокомпенсаторами, поэтому уход за клапанным механизмом из этого списка исключен. В общем, есть плюсы в выборе Инжектора, который на самом деле становится просто приятным дополнением ко всему автомобилю. До 2006 года можно было выбирать между ну а потом покупателя такого выбора лишили.

Среди прочего стоит отметить относительную популярность этого автомобиля. В России немало людей, предпочитающих «классику» иномаркам, а также переднеприводным моделям. Так что, кроме инжекторной ВАЗ 2107 вариантов у них просто нет. И такой ажиотаж можно объяснить тем, что модель предлагалась по программе утилизации, и цена на нее была самой низкой среди ВАЗов. Как бы то ни было, но Волжский автомобильный завод свернул это производство, и теперь на тех же линиях будет собираться Lada Granta. Популярность последних набирает обороты. Посмотрим, сможет ли она обыграть «семерку».

Общий вид моторного отсека ВАЗ 2107. Сразу видно, что трамблера и карбюратора нет.

ВАЗ 2107 не всегда был «инжекторным». Много лет двигатель был карбюраторным. Только с 2006 года для производства ВАЗ для внутреннего российского рынка двигатель обзавелся системой принудительного впрыска топлива. Смысл тех нововведений был прост – соответствие уже принятым нормам Евро-2, которым европейские автомобили следуют уже много лет. Суммарная мощность агрегата с новой системой питания составила 50 киловатт. Характеристики двигателя с новым впрыском топлива были следующими:

Режим использования в городе — 8,5 л\100 км;
Расход топлива при скорости 90 км/ч — 6,9 — 7,0 л\100 км;
Расход при скорости 120 км/ч — около 9,1 л.

Завод гарантировал данные характеристики для ВАЗ 2107 инжектор при использовании бензина марки А — 95. Другой вид бензина для расчетов не предусматривался. Смысл перехода с карбюраторного впрыска на электронный заключался в том, что не требовалась постоянная регулировка и точная настройка впрыска, как с инжекторным двигателем. Устройство таково, что показатели холостого хода не «плавают».

Изображено устройство — блок управления, «микропроцессорные мозги».

В блоке учитываются показатели тех датчиков, которые необходимы для нормальной работы инжекторного впрыска, а именно:

Вышеперечисленные датчики относятся исключительно к инжекторной системе впрыска, и на карбюраторных версиях двигателя их нет. «Семь».

Естественно, дыма без огня не бывает. Поэтому, наряду со многими достоинствами, ВАЗ 2107, оснащенный впрыском топлива, имеет и определенные «минусы».

Недостатки инжекторного двигателя;

Высокие требования к качеству топлива, его октановому числу;
Катализатор, установленный «под днищем» автомобиля, значительно уменьшает дорожный просвет, лишая «семерку» некоторых внедорожных преимуществ перед «пузотерами»;
Более сложный ремонт двигателя и затрудненный доступ к частям моторного отсека.
Для того чтобы найти неисправность в системе впрыска нужны специальные приборы;
Вообще «инжектор» более капризен. Так, например, возможность «закурить» друга может закончиться глохнущим двигателем. Причина — неисправность «электронных мозгов».

Но преимущества полностью компенсируют эти недостатки, так как впрыск позволяет экономить топливо, облегчает холодный пуск двигателя, и не нужно «возиться» с карбюратором. Автомобиль с таким впрыском прослужит вам долгие годы при должном уходе.

Автомобиль ВАЗ 2107 с инжекторным двигателем появился на рынке в конце 2005 года. До этого времени все автомобили ВАЗ 2107 были строго карбюраторными. Массовое производство этих моделей пришлось на середину 9-х гг.0, но они по-прежнему популярны сегодня. Инжекторный ВАЗ 2107 выпускался недолго – не так давно выпуск этой модели полностью прекратился.

Характеристики модели — удобство и практичность

Инжекторная модель с двигателем 1,6 л. В конструкцию автомобиля были внесены гидрокомпенсаторы, благодаря которым работа двигателя стала намного тише. Задний привод автомобиля делает его устойчивым на бездорожье, особенно в зимнее время года, когда на улице гололедица. В целом этот автомобиль очень удобен для наших дорог и практичен. Карбюраторная модель имела очень высокий расход топлива, в инжекторной машине эта проблема была устранена.

ВАЗ 2107 создан на базе прототипа ВАЗ 2105, так как в свое время очень хорошо зарекомендовал себя на отечественном рынке.

Конструкция ходовой части ВАЗ 2107 также делает автомобиль практичным и долговечным в условиях бездорожья. В машине есть, и сзади содержится сплошная балка. Отремонтировать эту модель автомобиля сможет любая СТО. Особенно радует цена ВАЗ 2107, она значительно ниже стоимости других моделей ВАЗ. Доступность запчастей для автомобилей этой марки также радует владельцев, ведь их легко можно купить в любом автомагазине.

Поиск и устранение неисправностей — выявление и устранение

При средней скорости 80–100 км этот автомобиль расходует 6,5–7 литров на 100 км. Добиться такого расхода удалось за счет инжектора. Инжектор – это устройство, полностью заменившее работу карбюратора. В его состав входят форсунки и топливная рампа, а также электронные датчики, подающие сигнал на впрыск топлива. Впрыск топлива в двигатель осуществляется форсунками, поэтому очень важно следить за ними и вовремя чистить, чтобы не нарушать работу двигателя вашего автомобиля. Также стоит заправляться высококачественным октановым топливом.

В результате несвоевременной замены топливного и воздушного фильтров, а также использования некачественного топлива может выйти из строя форсунка. Не спешите в автосервис — сначала убедитесь, что причина плохой работы автомобиля и снижения мощности кроется не в этих деталях, а в чем-то другом. Одной из основных причин плохой работы форсунки является некорректная работа блока управления, так называемого ЭБУ. Для выявления причин нужно пройти; в некоторых случаях потребуется полная прошивка блока.

При плохой работе форсунки ВАЗ 2107 значительно увеличивается расход топлива, при этом на панели приборов должен загореться соответствующий индикатор, что говорит об ошибке в работе. О проблемах в работе также свидетельствует снижение мощности двигателя, также возможны сбои при нажатии на педаль газа. Можно сделать комплектный в автосервисе, либо, купив нужный, сделать все самому.

Эти процедуры обойдутся вам гораздо дешевле, но требуют технических навыков и внимательности. Все электронные датчики должны быть проверены перед выполнением работ. Выполнить это действие можно, отключив на них фишки, при этом на панели приборов должен раздаться характерный звук и загореться один из индикаторов.

Достоинства и недостатки модели — объективный обзор

Наличие гидрокомпенсаторов не только сделало двигатель тише, но и избавило владельцев этой модели от необходимости регулировки клапанов. А гидравлические натяжители цепи сделали работу двигателя более плавной, что позволяет меньше изнашиваться опорам двигателя.

Отзыв ВАЗ 2107 2008 инжектор.
Приобрёл я её в августе 2011 года. Пробег на момент покупки 36 тыс. км., один хозяин. Музыка, затонирован полукруг, установлена зимняя резина. Состояние почти нового автомобиля. В салоне не курили, все чисто, двигатель инжекторный, чистый, видно, что его недавно мыли, и машину полиролью натерли. На капоте были неравномерные зазоры, но меня эта ерунда не смущала. Двери закрывались хорошо. В общем, после полей в 1996, на котором я ездил, машина показалась в идеальном состоянии, как некоторые говорят — русский Мерседес. И когда я его проехал, покрутил руль, поменял передачи, был приятно удивлен, как хорошо все работает и тянет двигатель, решил брать. Хозяин предложил за 135, 130 согласился. Вообще стоит сказать пару строк о поле. Был перевёртыш-конструктор, гаражной сборки, пробег около 120 тыс. км. Конечно, она постоянно ломалась по мелочи, то лампочки, то трамблер (см. возраст), тянуло влево по трассе, жрала резину, но ездила, водила все как грузовик и вполне устраивала двигатель и коробка без любые жалобы. Кузов был крепкий, но ржавчина пошла отовсюду из-под резинок, порогов и т. д., и был подкрашен серой бытовой эмалью ПФ-115. В салоне все гремело, пахло бензином и горелым маслом. После такой машины сидеть на семерке оказалось как-будто в комфортной машине. И нива досталась в полное распоряжение отца с пробегами 200 км в месяц.
После покупки остался очень доволен, машина показалась динамичной и легкой в управлении. В этот же день поехал на дачу и в узком повороте замял правую заднюю дверь или колонку. Краска немного стерлась до грунтовки, но легла хорошо. С началом осени стал выскакивать чек — ошибка p0036 (датчик кислорода2), похоже болезнь всех семерок с евро3. Датчик стоит после катализатора, под днищем, в самой середине, и естественно на него попадает вода и грязь из-под колес. Купил бортовой компьютер Престиж В-55 и забыл о проблеме. С наступлением холодов появился непонятный глюк — панель приборов не работала пока машина не прогрелась и иногда приходилось ездить без приборов. При усилении холода панель включалась только тогда, когда я приходил на работу. Это было немного неловко. Поискав информацию, я понял, что это другое заболевание. Получается, что разъемы к плате не припаяны, а соединены заклепками — отсюда и плохой контакт. Вечер потратил на разборку и пайку панели, заодно заменил лампы подсветки на светодиодные. Кстати, лампочку заряда аккумулятора менять нельзя! Он формирует сигнальную цепочку. Зимой машина показала себя хорошо. Теплая печка, салон прогревался быстро, заводился без проблем в любой мороз, но на хорошем аккумуляторе. А на той, что была с машиной, в -25 не заводилась и даже сигналка не открывала двери. Пришлось заменить аккумулятор, так как в гараже был запасной. На бездорожье машина держала себя вполне уверенно по льду и снегу, конечно на заднем приводе быстро не поедешь, есть своя специфика, но машина чувствует себя хорошо. Зиму отъездил без проблем, а с наступлением тепла семерка опять закинула загадку. На машине была сигналка и привод во все двери, так вот водительская дверь перестала закрываться. Разобрал, оказалось что у дешевых китайских сигнальных проводов треснула изоляция, туда попала вода и провода осыпались. .. Заменил провода. Примерно в это же время перестали работать правые дверные концевики, аналогично сгнили провода… После зимы по порогам пошли точки ржавчины от мелкой стружки. Чистить и тонировать пришлось самому, так как хотелось ездить на внешне красивой машине. Вот и решил заняться шумоизоляцией. Купил материал, разобрал салон — внутри машина чистая, как новая. Заодно и проантикорил внутренние полости. После шумки переднего пола и дверей стало намного комфортнее, а музыка обрела насыщенность. Подвеска нареканий не вызывала, работала как надо, и после полей казалось, что машина плывет по дороге.
Пришла летняя жара 12-го года, а с ней и черты классики — в салоне было жарко. В пробках не спасали дефлекторы, и кран печки не закрывался до конца и в ноги всегда дул горячий воздух. То, что было хорошо зимой, летом превращалось в неприятности. Ничего не исправил, поехал. Заметил, как немного течет кран печки — забил и не стал, просто вытер следы тосола с полки. В городских пробках машина не прогревалась, было стабильно 86-92 градуса, но вот однажды температура в пробке стала подниматься и перевалила за 105 градусов! Сработала сигнализация бортового компьютера. Остановился, молотил на холостых — температура 98-100, вентилятор гудит, а машина не остывает… Заглушил машину, открыл капот — все нормально, но вдруг заметил как булькает в расширительном бачке. Подождал, печка на полную, вентилятор на максимум и поехал, а через 500 м опять за 100 градусов, кругом пробка… В общем, еле доехал до дома с несколькими остановками. Я думал это термостат. Купил и поменял. Долил почти 3 литра антифриза. А старый был какой-то грязный или типа того. Вварил дома старый термостат в кастрюле — оказался рабочим. На следующий день машина снова была горячей. Я стал думать, в чем дело. Мыслей было не много: отвалился термостат, воздушная пробка, помпа, пробита прокладка ГБЦ или трещина где-то… Попытался выгнать воздушную пробку — мордой в горку поехал, ахнул, долил — это не помогло. Помпа люфтила, причем сильно, но не текла, жидкость гнала исправно, лопасти были на месте. Один фиг заменил его, но не тут то было. Замерил компрессию — во всех цилиндрах она была примерно одинаковая, свечи сухие, но в четвертом цилиндре чуть светлее остальных, выхлоп завис на холодном, в расширительном бачке булькало. В итоге решил снять головку блока. И как оказалось, беда была в прокладке, она прогорела на 4-м цилиндре, и на глаз это было еле заметно. Кто будет разбирать, имейте в виду, что на форсунках стоят новые болты, во первых они затягиваются один раз без последующей протяжки, а во вторых головка у них в виде звездочки, называется TORX E16 вроде. Когда открыл клапанную крышку я удивился и пришлось ехать в магазин в поле за этой головкой я отдал 115 руб. Заодно отрегулировал клапана. Тут тоже есть тонкость — широкий щуп настолько широк, что шире выработки от коромысла на кулачке, поэтому поставив на него получится неправильный зазор и стук. На наждаке надо снять 5 мм по всей длине щупа! Замена прокладки заняла почти целый день, так как старая прокладка прилипла к блоку и ее пришлось долго соскабливать. Состояние двигателя было очень хорошим, внутри было чисто. Клапана как надо: выпуск светлый темный впуск. После этой нервотрепки с двигателем машина больше ничего не просила и исправно работала. На тот момент пробег был около 48 тыс. км. Расход летом 6-8 л/100км. Зависит от количества пробок. На дальние расстояния по трассе 5,5-6 л/100. А в самой пробке может доходить до 11 л/100 км. Средний расход за лето 7.6л/100км.
Наступила осень 2012 года. Кто ездил тот знает — на классике салонного фильтра нет и на печку падают сухие листья — в салоне аромат жареных листьев, почти как в бане))) Плюс нет-нет, да, листья пролетают воздуховоды… Перед зимой нужно было только в очередной раз поменять резину — ну что тут сложного, спросите вы, а для меня это оказалось не так просто. При затяжке болтов на переднем колесе сорвал резьбу на ступице и вынул болт с остатками резьбы. А он руки выкрутил и оторвал, как так!!!??? Я не привык ездить на трех болтах. Решил поменять ступицу. Демонтирован. Увидел, что ступичные подшипники все в стружке, хотя и не гудели, и даже тормозные шланги в глубоких трещинах. Сел на поле — пошел в магазин. Заодно поменял тормозную жидкость (была непрозрачная коричневая), шланги, подшипники и конечно же саму ступицу. На все ушло почти сутки. После этого машина поехала так же, как и раньше — результат: ломаться было нечему.
Наступила зима 2012-13. Машина поехала, проблем нет, только выхлоп стал как-то громче и дымить из-под машины. Заехал на эстакаду — резонатор, тот что перед глушителем — весь ржавый и местами в небольшой дырочке. И зима, мороз. Да ну его! И так я ходил, пока… Пока, как-то, в февральские холода, не повел мужиков с работы в магазин за палатками. Ехали по гаражам, машина была загружена, трасса была очень глубокая и то и дело что-то царапало, но на одной из ям машину снесло ледяной волной и я как-то задел высокий ледяной горб на Дорога. После этого в звуке выхлопа резко усилились басы. Поехал домой, заглянул под машину — оторвалась труба от банки глушителя, а там за три года и шесть сезонов совсем все сгнило. Пришлось покупать глушитель. Менял, пробег около 55 тыс.км. Резонатор обмотал асбестом и обвязал проволокой — пусть гниёт дальше. Еще один сюрприз ждал меня темным ранним утром по пути на работу. Я ехал по шоссе в 90 км/ч, сонный, в каких-то мыслях, слушаю музыку откинувшись на спинку кресла, и тут вдруг спинка кресла резко откидывается назад. Так что я должен был идти как солдат. Вечером посмотрел — стерлись зубья фиксатора. Возникла мысль: то ли на машине рулили, то ли бывший хозяин прыгал в кресле. Купил этот фиксатор — дешевая деталь, но замена — это нечто. Пришлось разобрать сиденье, срезать болгаркой старый фиксатор и приварить новый. Сварочного аппарата не было, поэтому я соединил три сварочных провода автомобильных аккумуляторов последовательно. Получил 36 вольт и кучу ампер, «+» на каркасе кресла, «-» на электроде и защелка приварена. Проносили весь вечер. Так и не смог нормально натянуть обивку — помялась, да и пошла, нормально. В остальном проблем в эксплуатации зимой не было. Расход зимой 9-11 л/100км. Средний расход за зиму 9,2 л/100 км.
Весна 2013 года хлопот не доставила, пробег составил 61 тыс.км. машина работала исправно. Правда, к тому времени был приобретен второй автомобиль Lada Grant в комплектации «люкс». Итак, просто поездив на Гранте несколько месяцев, я снова сел в семерку — возник вопрос — а как же я раньше ездил на ней без всех этих примочек? На семерке руль непривычно тяжело было крутить на месте. И педали стали тяжелее. Ход рычага КПП короткий, в остальном машина как машина. Колодки ни разу не менял, по подвеске ничего не делал, свечи один раз менял на BOSCH. Масло в двигателе и фильтр менял по регламенту, каждый раз выставляя клапана. Колеса каждый год балансировали, развал-схождение в норме, не регулировал. Масло в коробке поменял на свое усмотрение и топливный фильтр хотя в этом не было необходимости. В итоге на расходники и запчасти в год уходило около 5 тысяч рублей. Нива к тому времени попала в аварию, ездил на ней отец. От предложенной замены семерки он отказался в пользу велосипеда и приобретения в будущем еще нивы, поэтому семерка после почти двух лет эксплуатации была продана за 100 тысяч рублей. Спасибо железному другу за верную службу!

Как слить тормоза 2107 и сколько надо.

Что лучше тосол или антифриз на ВАЗ

О том, как слить Тосол на ВАЗ-2107, вы узнаете из этой статьи. Вы можете использовать данное руководство для любой модели «Жигулей», независимо от года выпуска и привода. Но при этом придется учитывать такие вопросы, как срок службы тосола, чем он отличается от антифриза, при работе которого может понадобиться слив жидкости. И на «копейке», и на десятке по два сливных отверстия. А вот схемы систем охлаждения у этих автомобилей разные. Например, на «классике» жидкость не находится под давлением, а на «восьмерках» и более новых моделях оно составляет около 1 атм.

Зачем нужно менять Тосол

В любом современном автомобиле Тосол циркулирует по кругу, отбирая тепло от рубашки двигателя. Стоит отметить, что перед сливом тусола на ВАЗ-2107 крышку расширительного бачка откручивать не нужно. Инжектор или карбюратор — не важно, схема идентичная. В первой «семерке» в качестве жидкости использовалась вода. Но недостатков у нее много – замерзает при минусовой температуре на улице, образует на стенках и в форсунках накипь, выводит насос.

Тосол лишен всех этих недостатков, но все же есть несколько нюансов. Срок службы ограничен – не более двух лет или 90-100 тыс. км пробега. Тосол представляет собой комплексное соединение, в состав которого входит большое количество добавок. А из-за перепада температур эти присадки разрушатся, потеряют свои свойства. Результат – повышается температура кипения, снижается вязкость, появляется риск поломки насоса.

Антифриз или тосол?

С тем, как слить Тосол с ВАЗ-2107, сейчас разберемся. Но что заливать в систему охлаждения, если на рынке есть два вида жидкостей — Тосол (синяя) и зеленая). А на самом деле нужно просто вникнуть в терминологию. По сути, Тосол – это антифриз (дословно «против холода»). Вот только те жидкости, которые относят к Тосолу, производятся по отечественной технологии, а антифриз импортный. По сути, любой спирт можно назвать антифризом, так как он не замерзает при земных температурах. Но нельзя не отметить одну особенность – импортные аналоги охлаждающей жидкости намного качественнее, у них выше ресурс. Поэтому предпочтительнее использовать жидкости под торговой маркой «Тосол», несмотря на то, что он дороже Тосла на 100-200 рублей (канистра 10 литров).

Меры предосторожности и правила

Обязательно соблюдайте требования безопасности, так как слияние Тосола с ВАЗ-2107 без него будет рискованным мероприятием. Итак, основные требования:

Нельзя сливать жидкость во дворе или в гараже. Тосол токсичен, испаряясь, попадая в легкие, может вызвать раздражение слизистых оболочек, отравление.
Нельзя пробовать «на вкус» — это даже смертельно. Некоторые «специалисты» пробуют жидкость, чтобы убедиться, что это действительно антифриз. Такой эксперимент очень опасен.
Если жидкость попала на глаза, руки, необходимо тщательно промыть их водой. Если появилось подозрение на отравление, обратитесь к врачу.
Никогда не работайте с системой охлаждения, если жидкость в ней не остыла! Одно неосторожное движение — и с твоего места слетает какая-то труба, и твои руки попадают под кипяток.

Обязательно соблюдайте эти правила, не пренебрегайте ими.

Процедура слива жидкости

Для работы вам потребуется:

Вместимость 10 литров и более. Идеально подходят алюминиевые кастрюли.
Ключ на 13 роговой или торцевой.
Плоскогубцы.

Последний инструмент может потребоваться только в том случае, если пробка на радиаторе куплена, а открутить ее не получается. Перед началом работы необходимо закрыть все незащищенные участки проводки, на которые может попасть жидкость, для предотвращения короткого замыкания.

А теперь о том, как правильно слить Тосол с ВАЗ-2107. Установите кастрюлю на сливное отверстие в радиаторе и аккуратно открутите пробку. Загрузка до полного раскрытия жидкости. Чтобы не потерять тусол, закрутите вилку. Следующим этапом сливают охлаждающую рубашку. Для этого поддвиньте в нем поддон под сливное отверстие и открутите ключом пробку на 13. Обратите внимание, что передняя часть машины находится ниже задней, а кран печки был полностью открыт. Только в этом случае антифриз полностью выйдет из системы охлаждения.

Насосная система

Как слить тусол с блока ВАЗ 2107, теперь предельно ясно. Но после необходимо провести обратную процедуру – залить. А это сложнее, так как возникает риск образования воздушного движения. Чтобы этого не произошло, нужно придерживаться простых правил. Закрываешь все сливные отверстия и заливаешь жидкость в горловину радиатора. Мы живем форсунки, чтобы максимально воздух. Затем закрываете пробку и заливаете в расширительный бачок Тосол. Запустите двигатель и прогрейте его до рабочей температуры. Обратите внимание, что при этом необходимо, чтобы кран печки был открыт, а задняя часть автомобиля была ниже передней. По мере надобности доливайте антифриз в бачок, живите руками, руками лишний воздух выдавливайте. Во время процедуры штуцер от дроссельной заслонки должен быть отсоединен для контроля содержимого системы.

По рекомендации завода изготовителя АвтоВАЗ замену охлаждающей жидкости в двигателе ВАЗ 2101-2107 необходимо производить каждые 2 года или 45 000 км пробега. Конечно, очень многие владельцы «классики» этого правила не придерживаются, и зря. Со временем охлаждающие свойства и антикоррозийные свойства ухудшаются, что может привести к коррозии блоков блока и ГБЦ.

Для того, чтобы слить Тосол или тосол на ВАЗ 2107, вам понадобится следующий инструмент:

Рожок для ключей на 13 или головка
Кэйд 12.
Плоская или крестовая отвертка

Итак, перед тем, как приступить к выполнению данной работы, необходимо, чтобы температура двигателя была минимальной, то есть прогревать его перед этим не нужно.

В первую очередь устанавливаем автомобиль на ровную ровную поверхность. Заслонка управления отопителем должна находиться в положении «горячее». Именно в этот момент открывается кран печки с радиатора отопителя, охлаждающая жидкость должна полностью слиться. Откройте капот и открутите крышку радиатора:

Так же сразу откручиваем пробку с расширительного бачка, чтобы охлаждающая жидкость быстрее вытекала из блока и радиатора. Затем подставляем сливное отверстие блока цилиндров емкостью около 5 литров и откручиваем болт, как показано на фото ниже:

Так как подставлять большую тару довольно неудобно, лично я взял пластиковую бутылка 1,5 литра и подставили ее:

Так же откручиваем пробку радиатора, и ждем пока не стечет все тусол или антифриз из системы охлаждения:

После этого закручиваем все пробки, кроме заливной и заливаем новый тосол до верхнего края в радиатор. После этого необходимо залить охлаждающую жидкость в расширительный бачок. Чтобы избежать образования воздушных потоков в системе охлаждения, необходимо отсоединить шланг расширительного бачка, как показано на рисунке ниже:

Теперь поднимаем расширительный бачок вверх и наливаем немного тусола, чтобы он поливал через другой конец шланга. А в это время не меняя положения бачка одеваем шланг на радиатор. Продолжаем держать бачок вверху и заливаем в него антифриз до необходимого уровня.

Заводим двигатель и ждем пока сработает вентилятор радиатора. Потом глохнет двигатель, так как перестает работать вентилятор, а после полного остывания мотора — еще раз проверить уровень тоосол в расширителе. Если надо, наливай!

Движение — это жизнь, но движение теплое. Попробуйте потереть ладони друг о друга, и убедитесь в этом сами. Тепло есть финал превращений всех энергий друг в друга. В организме человека происходили взаимные превращения белков, жиров, углеводов, которые в результате распадаются путем многостадийного ферментативного окисления с выделением тепла. В сердце двигателя автомобиля происходят химические превращения топлива в выхлопные газы и воду с выделением большого количества энергии, которая преобразуется в механическую, а часть рассеивается в виде тепла. Причем это тепло нужно целенаправленно собирать и убирать, сколько бы оно ни образовалось. Именно для этого и служит система охлаждения автомобиля ВАЗ 2107.

Если вспомнить, что КПД бензинового двигателя В идеале составляет 25%, а в городских пробках около 7%, то это означает, что из 40 литров полностью отфильтрованного бака ВАЗ 2107 в условиях города вы потратили всего три литра на движение автомобиля! Как много? Повторяем, три литра, мы не ошиблись. Куда делись остальные тридцать семь? Правильно, сожгли бесполезный огонь, загрязнив воздух и надев машину. Карбюратор и инжектор улучшают КПД, но незначительно. Занимается разработкой этого тепло и система охлаждения автомобиля ВАЗ 2107.

Схема системы охлаждения двигателя Далее:

Устройство основных частей системы: (На рисунке двигатель ВАЗ 2106 на котором установлен карбюратор).

Собственно рубашка системы охлаждения двигателя (7), перемещается и отверстия в блоке цилиндров, с его выхлопной трубы (4).
Насос системы охлаждения, или насос (16), при котором происходит циркуляция охлаждающей жидкости (антифриза). Устройство его на импеллерной основе. Он находится в едином соединении с генератором, одним ремнем (15).
Термостат (18), разделяющий малый (при холодном двигателе) и большой (при горячем) круги циркуляции жидкости. Устройство термостата несложное, его задача открывать или закрывать клапан реверса жидкости.
Шланги системы охлаждения (редукционные охлаждаемой жидкости из радиатора и подающие горячую жидкость в радиатор, шланги термостата, шланги к помпе и т. д.).
Радиатор является основным теплообменником, выполняющим функцию охлаждения. Устройство радиатора может быть другим, сейчас используется алюминий, но медный радиатор гораздо эффективнее, но меньше стоек.
Вентилятор радиатора, в эксплуатации — «Карлсон» (11), который включается при необходимости при повышении температуры двигателя.
Расширительный бачок для визуального контроля качества жидкости и ее доливки. От расширительного бачка к горловине радиатора идет прочный шланг. Некоторые считают, что это шланг системы охлаждения, но это неверно. Его функция состоит только в том, чтобы держать радиатор заполненным.

Полный контур системы охлаждения включает в себя дополнительные детали, такие как сливные пробки, датчик мощности вентилятора, предохранитель вентилятора и другие. Напомним, что на ВАЗ 2107 устройство электрической цепи таково, что предохранитель вентилятора и звуковой сигнал Один общий, на 10 А. Это означает, что если вы слишком сильно заморачиваетесь при работе вентилятора (а его легко снять на свету шум и увеличение расхода заряда), то есть риск остаться с перегретым двигателем.

Общий объем системы охлаждения на ВАЗ 2107 9,85 литра. Неопытным водителям иногда кажется, что налить больше 3-5 литров невозможно, мешают воздушные пробки, которые нужно удалять. Объем трафика может составлять половину объема всей системы! Емкость рассчитана на всю заполненную рубашку, шланги, радиатор и расширительный бачок.

В системе охлаждения температура замерзания антифриза не должна быть выше -40-марадер Цельсия.

Часто спрашивают: инжектор и карбюратор — есть ли разница в системе охлаждения? Да, есть, но незначительные.

Верхний рисунок — карбюратор, нижний — двигатель, на котором установлена форсунка. Отличие в настройке датчика системы контроля температуры охлаждающей жидкости (5) при установке форсунки, а также наличие узла обогрева корпуса дроссельной заслонки (4), на рисунке справа (форсунка). Двигатель, на котором установлен карбюратор, имеет более простую систему охлаждения.

Включает кислоту соляную 30%, ингибитор РВ-5, уротропин технический, пеногаситель, воду. Поскольку двигатель ЯМЗ 236 дизельный, хорошо работающий на низких оборотах, указанные компоненты хорошо промываются системой.

Упрощенная промывка системы охлаждения включает чистую воду, с добавлением ортофосфорной кислоты, хорошо удаляющей накипь как в двигателях НМЗ 236, так и в двигателях «Классики».

На «Жигули» можно купить 10 литров «Кока-Колы» и очистить систему охлаждения, пока двигатель полностью не прогреется, главное выпустить газ из напитка. Так как объем системы охлаждения ЯМЗ-236 намного больше, то и «Кока-Кола» много 9 оставит0065

В этой статье мы рассмотрим, как поменять охлаждающую жидкость на автомобилях ВАЗ-2101 своими руками — ВАЗ-2107, то есть на «классике». Процесс аналогичен для многих моделей семейства Жигулей, например, замена тоосол на ВАЗ 2111, но все же есть свои нюансы.

В первую очередь необходимо определиться какой тип охлаждающей жидкости вы будете заливать в свой автомобиль — тосол или антифриз . Распространено, что для автомобилей отечественного производства, особенно для классики, следует использовать исключительно тусол. Но подойдет и антифриз, у него масса достоинств. Можно взять готовый раствор, можно приготовить самостоятельно. Для этого берут концентрат и разводят его дистиллированной водой в равных пропорциях. Поэтому, что заливать в систему охлаждения Жигулей, решать только вам, в любом случае информации на эту тему предостаточно.

Какие инструменты понадобятся? Отвертка, ключ-коготь на «30» и на «13», емкость, в которую будем сливать отработанный инструмент.

В целях безопасности работайте на остывшем двигателе, иначе жидкость под высоким давлением может вырваться наружу и обжечь кожный покров. Не допускайте попадания жидкости на кожу и слизистые оболочки.

Замена охлаждающей жидкости на ВАЗ своими руками

Цераву отопления в салоне нужно полностью открыть, то есть перевести в крайнее правое положение. Теперь откручиваем пробки на расширительном бачке и на заливной горловине.
На радиаторе находим пробковое отверстие. Он находится в левом нижнем углу. Подставить заранее подготовленную емкость и открутить пробку. Если на вашем автомобиле двигатель старого образца, то сливную пробку на радиаторе вы найдете. Вместо этого нужно открутить датчик мощности вентилятора (использовать ключ оттока на «30»). Сливаем выхлопную жидкость.
Теперь найдите заглушку на двигателе и отвинтите ее ключом на «13». Жидкость также слить в емкость.
После того, как все тоосол ожил, пробки всех сливных отверстий плотно завернуть. Можно приступать к заливке нового тусола.
Как избежать появления в системе воздушных пробок или хотя бы значительно их уменьшить? Для этого откручиваем отвертку и снимаем шланг с впускного коллектора. Теперь аккуратно заливаем охлаждающую жидкость в расширительный бачок, пока она не начнет выливаться из штуцера. В этот момент нужно вернуть шланг на место и затянуть хомут. Хомут, кстати, лучше купить новый. Теперь полностью заливаем радиатор до токсола и закручиваем пробку. Уровень, до которого вы будете заливать жидкость, находится примерно на 4 см выше минимальной отметки.
Теперь дайте двигателю поработать, чтобы спасти систему от лишнего воздуха. Это примерно 10-15 минут. Снова ждем, пока двигатель остынет (а можно положить на крышку плотную ткань и немного надрезать), проверяем уровень антифриза. Как правило, она стала ниже, и жидкость нужно присоединить.

В следующей статье вы узнаете

5 лет назад

Добро пожаловать!
Охлаждающая жидкость — по своей сути она играет очень важную роль в системе охлаждения вашего двигателя, ведь если ее нет, то автомобиль не сможет долго работать без остановки. А благодаря охлаждающей жидкости двигатель автомобиля постоянно охлаждается, тем самым продлевается срок службы двигателя вашего автомобиля.

Но со временем жидкость приходит в негодность, а потому ее необходимо будет заменить. Сегодня как раз рассмотрим процесс замены охлаждающей жидкости, на автомобилях «классического» семейства.

Внимание!
Для замены вам потребуются следующие инструменты: Для начала вам нужно будет взять с собой ключ «на 13», а так же необходимо будет запасти пустую тару литров «на 10», и рекомендуется возьми с собой чистую тряпку!

Сводка:

Вопрос?
А какую охлаждающую жидкость предпочитаете заливать в двигатель вашего автомобиля и почему? (Ответ пишите в комментариях)

Когда менять охлаждающую жидкость?
Подлежит замене, с:

При пробеге автомобиля «60 тыс. км» или при прохождении 2 лет со дня заправки. (в зависимости от того, что будет раньше)
А также жидкость следует заменить, если она изменила свой цвет на любой другой. (в большинстве случаев меняет свой цвет на красноватый)

Как заменить охлаждающую жидкость на ВАЗ 2101-ВАЗ 2107?

Копатель:
1) Для начала загнать машину на яму.

Внимание!
Машина должна стоять ровно, или перед ней должно быть выше, но не наоборот!

3) Трасса двигающаяся вправо, рычаг открывающий подачу теплого воздуха В салоне автомобиля Ваз 2106 такой рычаг расположен сверху и на фото он обозначен буквой «А».

5) Затем откручиваем ленту объемной горловины радиатора, которая на модели ниже также указана стрелкой.

6) Теперь открутите пробку отверстия, которое находится на блоке цилиндров.

Внимание!
После того, как провернете сливное отверстие, которое находится на блоке цилиндров, сразу же подставьте под него отверстие бутыли, и слейте в него всю отработавшую жидкость!

7) После этого открутить пробочное отверстие радиатора, и слить всю отработанную жидкость из радиатора в бутыль.
