Как проверить и заменить термостат ВАЗ 2110 ⋆ I Love My Lada

Лопнувший радиатор, конечно, бывает жалко. Однако еще хуже, когда двигатель заклинило из-за такой, казалось бы, мелочи, как не рабочий термостат. Это мозговой центр всей системы охлаждения и отопления, от термостата зависит то, как двигатель справляется с нагрузками и сколько потребляет топлива. Как правильно проверить термостат на моторах ВАЗ 2110-2112, как найти замену, как поменять правильно и быстро своими руками — разбираемся прямо сейчас.

Содержание

• 1 Не работает термостат. Признаки и симптомы
  • 1.1 Как работает термостат ВАЗ 2110
  • 1.2 Признаки неисправности термостата ВАЗ 2110
• 2 Проверяем термостат ВАЗ 2110 на двигателе
• 3 Какой термостат лучше ставить на ВАЗ 2110 инжектор
• 4 Как снять и проверить или заменить термостат ВАЗ 2110

Не работает термостат. Признаки и симптомы

Только самый безответственный автомобилист может не обратить внимание на некорректную работу системы охлаждения двигателей ВАЗ 2110. Постоянный перегрев или наоборот, работа на низкой температуре охлаждающей жидкости грозят не только высоким уровнем износа колец, поршней и вкладышей. В критических случаях перегрев может стать причиной приклинивания или заклинивания поршневой, проворота коренных или шатунных вкладышей, загиба клапанов, разрушения распредвала и многих других неожиданных неприятностей.

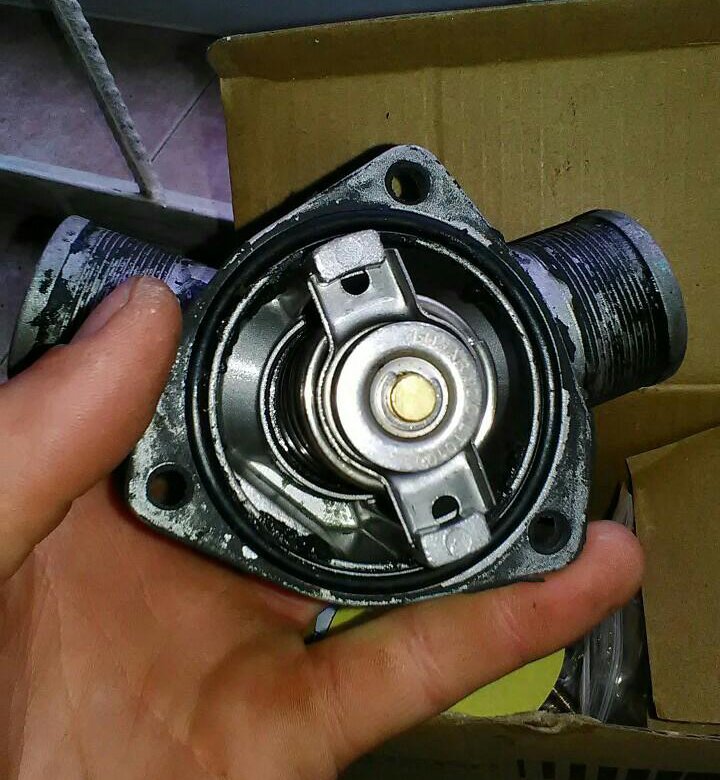

Старый и новый клапаны термостата. Износ очевиден

Как работает термостат ВАЗ 2110

Теоретически термостат десятки представляет собой обычный клапан, который управляется термочувствительным элементом.

В зависимости от температуры охлаждающей жидкости, он либо закрывает шлюз и отправляет антифриз по малому кругу в обход основного радиатора, либо открывает его и заставляет жидкость циркулировать по полному кругу, включая радиатор охлаждения, печку, водяную рубашку двигателя, систему подогрева дросселя.

Как показано на схеме, термостат выполнен в виде перепускного нагруженного пружиной клапана. Под воздействием пружины он находится в открытом положении и пропускает жидкость по полному кругу через радиатор системы охлаждения. В этом случае жидкость быстрее охлаждается, но, естественно, прогревается очень медленно, особенно зимой.

Принцип работы термостата и схема циркуляции охлаждающей жидкости

Поскольку мы знаем, что нормально двигатель может работать только при температуре в пределах 97-105 градусов, то в случае постоянной циркуляции жидкости по большому кругу в холодное время года прогрев мотора происходит очень медленно. Это вызывает повышенный расход топлива и сильный износ трущихся деталей двигателя.

Схема системы охлаждения ВАЗ 2110 с инжекторным мотором 21114-21124

Вот поэтому клапан термостата и должен открываться только тогда, когда температура антифриза достигнет 95-98 градусов. Естественно, в зимнее время ему бы лучше срабатывать попозже, а летом пораньше. Но поскольку термостат в ВАЗ 2110, на Приорах и Калинах, а также Грантах и Вестах не имеет сервопривода, управляемого электроникой, то температура срабатывания клапана регулируется только заменой термостата на другую модель с другим порогом срабатывания. В продаже их предостаточно и опытные водители рекомендуют на зиму ставить устройства с температурой открытия клапана около 95 градусов, а на лето — с температурой около 85-90 градусов.

Признаки неисправности термостата ВАЗ 2110

Мы понимаем, что при даже такой простой механизм как клапан термостата подвержен самым разным поломкам. Они могут быть вызваны как отвратительным качеством купленных новых деталей, так и нарушением правил эксплуатации самим водителем. Поскольку клапан механический, то и причин его выхода из строя может быть очень много — от плохого или изношенного антифриза, до коррозии или механического износа привода клапана. Основные признаки неисправности термостата очевидны:

1. Перегрев двигателя без особых нагрузок. Это говорит о том, что не сработал термоэлемент клапана термостата или же не включился вентилятор радиатора. Со второй проблемой мы разобрались более чем детально здесь. С первой еще проще. Для выяснения причин перегрева необходим демонтаж термостата и проверка работоспособности его клапана. Для проверки термостата необходимо снять крышку в сборе с клапаном
2. Двигатель не прогревается. Снова все вопросы к клапану термостата и режимам включения вентилятора радиатора охлаждения. В этом случае клапан заклинил в открытом положении и не дает жидкости прогреться до нормы. Особенно такая проблема актуальна в холодное время года. Закоксованный клапан термостата
3. Самая сложная для диагностики ситуация, когда клапан работает нестабильно или заклинил в промежуточном положении между закрытым и открытым каналом. В этих случаях неприятности подбираются с двух сторон — мотор может долго греться и быстро закипать.

Проверяем термостат ВАЗ 2110 на двигателе

Первичная диагностика термостата может быть проведена прямо на двигателе. Для этого не нужно сливать антифриз и снимать корпус термостата. Делается это достаточно просто. Изначально мотор должен быть холодным. Открываем капот, запускаем двигатель и следим за стрелкой указателя температуры ОЖ. Нижний патрубок радиатора охлаждения должен прогреться быстро и это можно почувствовать, прикоснувшись к нему рукой.

Верхний патрубок должен оставаться холодным вплоть до того момента, пока стрелка указателя температуры на поднимется до отметки 70-80 градусов. Особой точности датчик температуры не даст, но приблизительно мы будем знать, что:

• если после прогрева до 80 ˚С верхний патрубок не начал потихоньку нагреваться, проблема в клапане термостата;
• после прогрева мотора верхний патрубок нормально прогревается, печка дует горячим воздухом — наши опасения не подтвердились и термостат в норме.

Это единственный способ проверить предварительную работоспособность клапана термостата. Правда, бывают случаи, когда термоэлемент срабатывает не до конца или через раз. В этих случаях необходима детальная проверка, осмотр и диагностика клапана. В большинстве случаев никто не возится с нерабочим термоэлементом, клапан просто выбрасывают и покупают новый. Так надежнее, а цена нового термостата на инжекторную десятку не превышает $4-7. Все это можно сделать своими руками, быстро и не привлекая мастеров СТО.

Какой термостат лучше ставить на ВАЗ 2110 инжектор

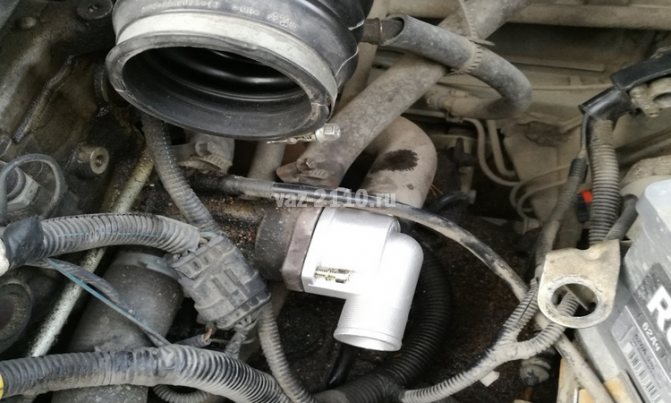

Заводской термостат ВАЗ

До 2003 года на все двигателя ВАЗ 2110 устанавливали термостаты старой конструкции. Его каталожный номер 2110-1306010. После 2003 года термостат заменили и внесли небольшие изменения в систему охлаждения. В связи с этим на десятках поздних лет выпуска ставили термостаты с артикулом 21082-1306010-11 и 21082-1306010-14. У последних повышенная планка срабатывания термоэлемента, поэтому предпочтение стоит отдавать именно им. Кроме того в продаже есть огромное количество неоригинальных клапанов и термостатов в сборе. Судя по отзывам владельцев, наиболее качественными считаются клапана и термостаты этих компаний:

• 92С 21082-1306010, производство LUZAR, качество нестабильное, но если повезет, будет работать неплохо;
• корпус в сборе этой же компании с пятью выходами с каталожным номером 92С 2190-1306010, LT 01081, без штуцера расширительного бачка или LT 01084 со штуцером;
• ТН-LA21082 от компании AURORA;
• Пекар, артикул 21082-1306030, неплохое качество и средние цены;
• Vernet, артикул TH6595. 85, один из самых недорогих на рынке;
• STARNER, артикул S40 2112;
• Finwhale, T111;
• BAUTLER, 21082-1306010-11;
• MAHLE / KNECHT , каталожный номер TH 37 80;
• STARLINE, TS T035.92T, один из лучших заменителей оригинала;
• Gates, проверенное качество, стабильно держит температуру, Th31992G1.

[unitegallery 001]

Как снять и проверить или заменить термостат ВАЗ 2110

Проверка термостата в рабочем режиме проводится только на снятом с автомобиля клапане. В принципе, если термостат визуально закоксован, имеет признаки износа или физических повреждений, лучше заменить его сразу. А для проверки необходимо снять корпус термостата с двигателя. Для этого делаем следующее:

1. На остывшем двигателе сливаем несколько литров антифриза через сливное отверстие в нижней банке радиатора. Всю жидкость сливать не обязательно, достаточно опустить ее уровень до уровня разъема термостата.
2. Теперь перемещаем емкость со слитым антифризом под термостат и откручиваем его ключом на 13 с головки блока (на моторах выпуска после 2003 года) или ослабляем хомуты на более старых двигателях.

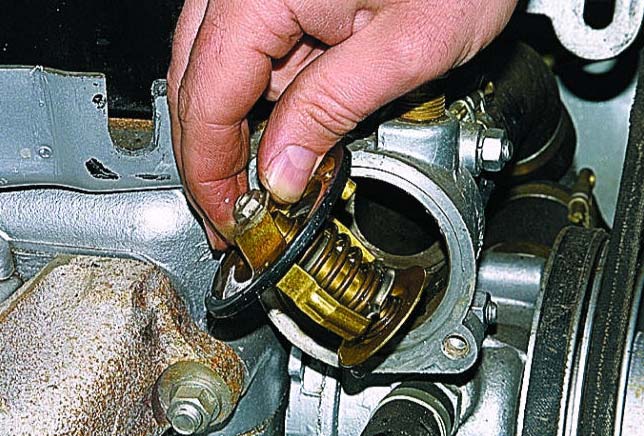

3. Вынимаем вкладыш с клапаном термостата, помещаем его в сосуд с водой.
4. Температура воды должна контролироваться термометром. Если клапан открылся при температуре 90 градусов, он исправен. В любом другом случае термостат уходит в отставку и заменяется новым вкладышем или же в сборе с корпусом.

5. Перед установкой нового термостата очищаем привалочные плоскости корпуса термостата и головки блока, удаляем остатки старой прокладки, обезжириваем плоскость и наносим очень тонкий слой герметика на обе плоскости.

6. Устанавливаем прокладку, устанавливаем корпус термостата. В зависимости от указаний по применению герметика, затягиваем болты сразу же, либо по истечении указанного времени.
   То же касается и заливки антифриза. В руководстве по использованию герметика может быть указано, что эксплуатация возможна только по прошествии определенного времени.
7. Проверяем затяжку болтов/хомутов, заправляем систему антифризом.

После замены термостата проводим проверку таким же способом, как было указано выше, без демонтажа корпуса с двигателя.

Как проверить термостат на ВАЗ-2110?

Термостат отвечает за поддержку оптимальной температуры двигателя машины. Он позволяет своевременно переключать рычаги движения охлаждающего антифриза или дистиллированной воды по малому и большому кругу. Включение термостата всегда сопровождается максимально скорым прогревом массивного двигателя, агрегат включает как двигатель, так и печку.

После того как температура достигнет оптимальных величин, она направляется в большой контур, куда входит и радиатор. Если температурный режим выбран правильно и экономично, двигатель прослужит дольше.

Если состояние термостата оставляет желать лучшего, присутствуют поломки, двигатель будет постоянно набирать большую температуру, возможен вариант повышения потребления ВАЗ-2110 топлива.

Распространенные неисправности в работе термостата

Чаще всего работники СТО диагностируют в отечественных автомобилях ВАЗ-2110 следующие неисправности:

1. Заклинил клапан в закрытом положении, отсутствует реакция на увеличение температурного режима. Охлаждающая жидкость перемещается с учетом только малого круга.
2. Заклинивание клапана в открытом состоянии, охлаждающая жидкость просачивается сквозь радиатор, отчего двигатель не может достичь нужной температуры.
3. Клапан не открывается или не прикрывается полностью.

Читайте также: Проверка работоспособности ДМВР мультиметром на ВАЗ-2110

Можно ли проверить термостат на ВАЗ-2110 своими руками

Состояние термостата могут определить работники СТО, но также это под силу сделать каждому собственнику машины, имеющему хотя бы поверхностное представление об устройстве отечественных машин.

Запустите двигатель и отследите, до какой температуры нагревается охлаждающая жидкость, тосол или дистиллированная вода – данные указаны на щитке, показывающем состояние приборов. Температура вскрытия термостата на ВАЗ-2110 достигает значений в промежутке 83-87 градусов.

Когда температура двигателя меньше вышеуказанной, клапан прибора находится в закрытом состоянии и антифриз проходит по малому кругу.

Понять это можно, испробовав все собственными руками. Для этого ощупайте шланг радиатора, подходящий к последнему снизу, а также сам радиатор. Если термостат закрыт, их температура холоднее термостата, это объясняется попаданием жидкости в радиатор.

1. Если температура в механизме охлаждения поднимается до 85 градусов по Цельсию, основной клапан приходит в движение, а значит жидкость для охлаждения двигателя начинает курсировать не только по малому, но и по большому контуру. После нагревается радиатор и шланг, размещенный снизу.
2. Если температура достигает 102 градусов, основной клапан раскрывается полностью, радиатор при ощупывании горячий сверху и прохладнее снизу, горячим остается патрубок в нижней части.
3. Если клапан от термостата открыт, а нижний патрубок и радиатор не нагреваются, можно сделать вывод, что клапан не работает. Значит, старый прибор пора заменить на новое устройство.

Еще есть один верный способ, как можно проверить термостат на ВАЗ-2110 в домашних условиях. Находясь в работающем состоянии двигателя, радиатор теплеет ровно так же, как и корпус термостата, а салон автомобиля по-прежнему остается холодным? Значит, всему виной неполное прикрытие прибора. Некорректная работа термостата в этом случае провоцирует быстрый износ двигателя – для последнего важно достигать рабочей температуры. Замена детали – вот что может спасти ВАЗ-2110 от куда более серьезной поломки, чем его неисправность.

При наличии кастрюли с водой и технического вида термометра проверить функционирование термостата легко. Чтобы шток клапана мог перемещаться, добавьте искусственный воск, который при изменении формы плавления соответственно изменит свое количество.

При нагреве воды с термостатом внутри можно самостоятельно регулировать, когда именно срабатывает клапан. Температура, при которой клапан находится в открытом состоянии, чаще всего указана на корпусе приспособления.

Читайте также: Подключение противотуманок на ВАЗ-2110

Конечно, лучше обращаться за помощью к профессиональному оборудованию, которое точно протестирует неполадки в работе агрегата, но, если его нет, подойдут все вышеперечисленные способы.

Как снять старый термостат ВАЗ-2110

Никаких специальных знаний для этой процедуры иметь не нужно, достаточно следовать простой инструкции. Сначала задачей ремонтирующего авто становится слив старой охлаждающей жидкости. Как это правильно сделать?

• отсоедините брызговик двигателя, установленный на ВАЗ-2110;
• отвинтите и извлеките с бачка пробку;
• чтобы охлаждающая жидкость не пролилась мимо, подставьте под радиатор тару, рассчитанную на 6-8 л, таков максимальный объем охлаждающей жидкости;
• емкость следует подставить прямо под отверстие, размещенное на блоке цилиндров;
• воспользовавшись ключом размера 13, открутите пробку, стоящую на сливном отверстии на блоке, а затем слейте остатки жидкости.

Демонтаж термостата, в свою очередь, выглядит так:

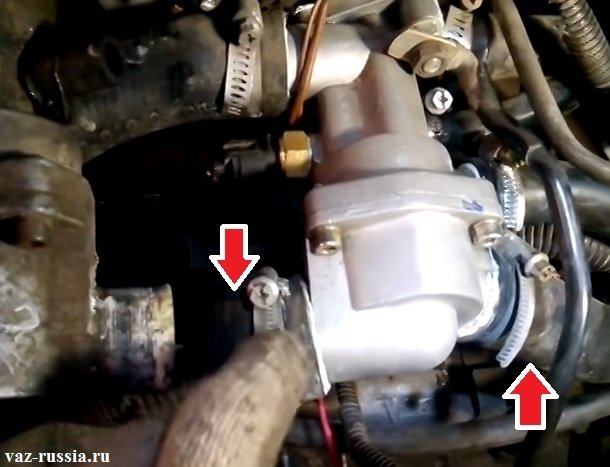

1. Найдите отводящий шланг, выходящий из радиатора.
2. На этом шланге есть хомуты, их нужно ослабить.
3. Теперь найдите подводящий шланг трубы помпы и шланг, служащий в качестве соединения термостата и выпускного патрубка. Снова ослабьте хомуты.
4. Извлеките старую модель.

Читайте также: Регулировка сцепления ВАЗ-2110

Установка нового образца производится в обратной последовательности. Лучше всего монтировать шестидырочный прибор, а если есть способности к созданию и модернизации разных конструкций, изделие можно постараться доработать. Не забудьте залить в систему охлаждения новый раствор.

Наглядно процесс снятия и замены старого приспособления на новый показан в видеоролике ниже:

Конструкция двигателя ВАЗ-2112

Двигатель ВАЗ-2112 бензиновый, четырехтактный, четырехцилиндровый, рядный, с поперечным расположением, шестнадцатиклапанный, с двумя распределительными валами.

Порядок работы цилиндров: 1-3-4-2, отсчет — от шкива коленчатого вала.

Система питания — фазированный распределенный впрыск.

Управление двигателем — контроллер (Bosch, «Январь» или GM).

Большинство двигателей оснащены нейтрализатором выхлопных газов.

Двигатель с коробкой передач и сцеплением образуют силовой агрегат, установленный в моторном отсеке на четырех упругих резинометаллических опорах.

Правая и левая опоры такие же, как на двигателях 2110 и 2111.

Передняя и задняя опоры одинаковые, представляют собой стержни.

Один конец тяги крепится к кронштейну на двигателе, другой к кронштейну на кузове.

С правой стороны двигателя (по ходу автомобиля) расположены: приводы распределительных валов и насоса охлаждающей жидкости (зубчатый ремень) и генератора (клиновой ремень).

Слева расположены: термостат, датчики температуры охлаждающей жидкости, датчик давления масла, стартер (на картере сцепления).

Спереди: впускной коллектор, топливная рампа с форсунками, датчик детонации, масляный щуп, шланг вентиляции картера, генератор (справа внизу), датчик фаз (справа вверху). Сзади: выпускной коллектор, масляный фильтр, датчик положения коленчатого вала (справа внизу).

Сверху (под пластиковой крышкой) ресивер, свечи (в направляющих трубках, уплотненных резиновыми кольцами) и высоковольтные провода.

Блок цилиндров отлит из чугуна и имеет индекс «21083» — как и двигатели 2110 и 2111, однако не взаимозаменяемы: отверстия под винты ГБЦ имеют резьбу М10х1,25 ( в отличие от М12х1,25 для блоков двигателей 2110 и 2111) и меньшей глубины.

Еще одно отличие связано с более интенсивным тепловым режимом двигателя 2112 по сравнению с двигателями 2110 и 2111.

Для охлаждения поршней при работе двигателя днища их омываются снизу маслом через специальные форсунки, запрессованные во вторую, третью, четвертую и пятую опоры коренных подшипников.

Цилиндры расточены прямо в блоке. Номинальный диаметр 82 мм может быть увеличен на 0,4 или 0,8 мм при ремонте.

Класс цилиндра указан на нижней плоскости блока латинскими буквами в соответствии с диаметром цилиндра в мм: А — 82,00-82,01, В — 82,01-82,02, С — 82,02-82,03, D — 82,03-82,04, Э – 82. 04-82.05.

Максимально допустимый износ цилиндра 0,15 мм на диаметр.

В нижней части блока цилиндров расположены пять опор коренных подшипников со съемными крышками, которые крепятся к блоку специальными болтами.

Крышки невзаимозаменяемые (отверстия под подшипники обрабатываются в сборе с крышками) и имеют маркировку для различения риски на наружной поверхности.

В средней опоре имеются гнезда под упорные полукольца, препятствующие осевому перемещению коленчатого вала.

Спереди (со стороны шкива коленчатого вала) установлено сталеалюминиевое полукольцо, сзади — металлокерамическое.

Кольца изготавливаются с номинальной и увеличенной на 0,127 мм толщиной.

При осевом зазоре коленчатого вала более 0,35 мм меняют одно или оба полукольца (номинальный зазор 0,06-0,26 мм).

Вкладыши коренных и шатунных подшипников тонкостенные сталеалюминиевые.

Верхние коренные вкладыши первой, второй, четвертой и пятой опор, установленных в блоке цилиндров, снабжены проточкой на внутренней поверхности.

Нижние коренные вкладыши, верхний вкладыш третьей опоры и вкладыши шатуна не имеют канавок.

Имеются ремонтные вставки под шейки коленвала, уменьшенные на 0,25, 0,50, 0,75 и 1,00 мм.

Коленчатый вал изготовлен из высокопрочного чугуна.

Имеет пять коренных и четыре шатунных шейки и снабжен восемью противовесами, отлитыми одновременно с валом.

Коленчатый вал двигателя 2112 отличается от коленчатого вала двигателей 2110 и 2111 формой противовесов и повышенной прочностью.

Поэтому не допускается установка коленчатого вала от двигателей 2110 и 2111 в двигатель 2112.

Для подачи масла от коренных шеек к шатунам в коленчатом валу просверлены каналы, выходные отверстия которых закрыты запрессованными пробками.

На переднем конце коленчатого вала на сегментной шпонке установлен зубчатый шкив привода распределительного вала, к нему крепится шкив привода генератора, который также является гасителем крутильных колебаний коленчатого вала.

На зубчатом венце шкива отсутствуют два зуба из 60 – углубления служат для срабатывания датчика положения коленчатого вала.

К заднему концу коленчатого вала шестью самоконтрящимися болтами через общую шайбу крепится маховик (индекс 2110), отлитый из чугуна, с штампованным стальным зубчатым венцом, служащий стартером для запуска двигателя.

Конусообразное отверстие возле венца маховика должно располагаться напротив шатунной шейки четвертого цилиндра (это необходимо для определения ВМТ после сборки двигателя).

Шатуны — стальные двутаврового сечения, обработанные вместе с крышками.

Номер цилиндра выбит на крышках, а также на шатунах (он должен быть с одной стороны шатуна и крышки).

Шатуны по диаметру стальной втулки, запрессованной в верхнюю головку, делятся на три класса с шагом 0,004 мм.

Номер класса выбит на крышке шатуна. Также шатуны делятся на классы по массе – они маркируются краской или буквой на крышке шатуна.

Поршневой палец стальной, трубчатого сечения, плавающего типа (свободно вращается в верхней головке шатуна и в бобышках поршня).

От выпадения фиксируется двумя стопорными пружинными кольцами, которые расположены в канавках бобышек поршня.

По наружному диаметру (через 0,004 мм) пальцы бывают трех классов: 1 — с синей, 2 — зеленой, 3 — красной (наименьший диаметр) метками.

Поршень изготовлен из алюминиевого сплава. Юбка поршня коническая в продольном сечении, овальная в поперечном.

В верхней части поршня имеются три канавки для поршневых колец.

Канавка маслосъемного кольца имеет буровые бобышки, через которые масло, собранное кольцом со стенок цилиндра, поступает на поршневой палец.

Отверстие под поршневой палец смещено от диаметральной плоскости поршня на 1 мм.

При установке поршня необходимо следовать выбитой снизу стрелке (она должна быть направлена ​​в сторону шкива коленчатого вала).

Поршни двигателя 2112 имеют плоское днище, с четырьмя выемками под клапаны (поршни двигателей 2110 и 2111 имеют овальную выемку днища).

Поршни по наружному диаметру (измеряемому в плоскости, перпендикулярной поршневому пальцу, на расстоянии 51,5 мм от днища поршня), как и цилиндры, делятся на пять классов (маркировка — на днище).

Диаметр поршня (для номинального размера, мм): А — 81,965-81,975; Б — 81 975-81 985; С — 81,985-81,995; Д — 81,995-82005; Э — 82 005-82 015.

В продаже имеются поршни классов А, С и Е (номинальные и ремонтные размеры): расчетный зазор между ними 0,025-0,045 мм, максимально допустимый зазор при износе 0,15 мм.

Не рекомендуется устанавливать новый поршень в изношенный цилиндр без его расточки: канавка под верхнее поршневое кольцо в новом поршне может быть несколько выше, чем в старом, и кольцо может сломаться на «ступеньке» образовавшиеся в верхней части цилиндра при его износе.

Для поршней ремонтных размеров на днище выбивается треугольник (+0,4 мм) или квадрат (+0,8 мм).

По диаметру отверстия под поршневой палец поршни делятся на три класса: 1 – 21,978-21,982; 2 – 21 982-21 986; 3 – 21 986–21 990. Класс поршня также выбит на его днище.

Поршень и палец должны быть одного класса. Поршни одного двигателя подбираются по массе (разброс не должен превышать 5 г) – это делается для уменьшения дисбаланса кривошипно-шатунного механизма.

Верхние два поршневых кольца — компрессионные, препятствующие прорыву газов в картер двигателя. Они также способствуют отводу тепла от поршня к цилиндру. Нижнее кольцо маслосъемное.

Головка цилиндра , общая для всех четырех цилиндров, изготовлена ​​из алюминиевого сплава.

Центрируется на блоке двумя втулками и крепится десятью винтами.

Между блоком и головкой устанавливается безусадочная металлическая армированная прокладка (их поверхности должны быть сухими) (её повторное использование не допускается).

Порядок и момент затяжки винтов с цилиндрической головкой указаны в приложении. В верхней части головки блока цилиндров расположены опоры распределительных валов – по пять с каждой стороны головки.

Отверстия в опорах, выполненные разъемными, обрабатываются в сборе с корпусом подшипника. Необходимо заменить корпус в сборе с ГБЦ.

Герметик Loctite № 574 наносится на поверхность головок цилиндров, сопрягающихся с корпусом подшипника. Порядок и момент затяжки гаек корпуса подшипника указаны в приложении.

Распредвалы литые, чугунные, пятиопорные, с восемью кулачками в каждом (пара соседних кулачков открывает одновременно два клапана в цилиндре).

Распредвалы приводятся зубчатым ремнем от коленчатого вала.

В связи с повышенными нагрузками на зубчатый ремень его ширина в двигателе 2112 по сравнению с 2110 и 2111 увеличена с 19,0 до 25,4 мм (соответственно увеличена ширина зубчатых шкивов и роликов).

Под шкивом впускного распредвала находится опорный ролик, под выпускным – натяжной ролик. Для работы датчика фаз к зубчатому шкиву впускного распредвала приварен диск.

На ведущих шестернях имеются установочные метки: если метка на шкиве коленчатого вала совпадает с меткой на корпусе масляного насоса (метка на маховике против среднего деления шкалы на картере сцепления), то метки на шкивы распредвалов должны совпасть с метками на задней крышке привода распредвалов.

Седла (из металлокерамики) и втулки направляющих клапанов (латунь) запрессованы в ГБЦ.

Отверстия во втулках обработаны после запрессовки. Внутренний диаметр втулок уменьшен, по сравнению с двигателями 2110 и 2111, с 8 до 7 мм.

Втулки ремонтные с наружным диаметром 12,279-12,290 мм (увеличенным на 0,2 мм по сравнению с номинальным) также поставляются в комплекте ЗИП.

На внутренней поверхности смазочных втулок выполнены канавки, аналогичные резьбе: во втулках впускных клапанов — на всю длину, в выпускных — до половины длины отверстия. Поверх втулок надеваются маслоотражающие колпачки из маслостойкой резины.

Клапаны — стальные, выпускные — с головкой из жаропрочной стали с наплавленной фаской.

Площадь пластины впускного клапана больше, чем выпускного.

Они меньше по размеру, чем клапана двигателей 2110 и 2111.

Клапаны расположены в два ряда V-образно.

Приводятся от распределительных валов через гидравлические толкатели.

Ось кулачка смещена относительно оси гидротолкателя на 1 мм.

Благодаря этому при работе двигателя корпус толкателя вращается вокруг своей оси, что способствует более равномерному его износу.

Гидротолкатели выбирают зазор между кулачком и корпусом толкателя при работающем двигателе, что снижает шумность газораспределительного механизма, а также исключает его обслуживание (регулировка зазора не требуется).

Для работы гидротолкателей необходима постоянная подача масла под давлением.

Для этого в головке блока цилиндров имеется канал с обратным шаровым краном (предотвращает слив масла из каналов после остановки двигателя), а также каналы на нижней плоскости корпуса подшипника (они же подают масло на шейки распределительных валов).

Гидравлические толкатели очень чувствительны к качеству масла и его чистоте.

При наличии механических примесей в масле возможен быстрый выход из строя плунжерной пары гидротолкателя, что сопровождается повышенным шумом в газораспределительном механизме и интенсивным износом кулачков распределительных валов.

Неисправный гидротолкатель ремонту не подлежит, подлежит замене. Клапан закрывается под действием одной пружины. Нижний конец упирается в шайбу, а верхний — в тарелку, удерживаемую двумя панировочными сухарями.

Складчатые сухарики имеют снаружи форму усеченного конуса, а на внутренней поверхности три упорных буртика, входящих в канавки на штоке клапана. Смазка двигателя комбинированная.

Коренные и шатунные вкладыши, пары опоры распредвала — шейки, гидротолкатели смазываются под давлением.

Путем разбрызгивания масло подается к стенкам цилиндров (далее к поршневым кольцам и пальцам), к днищу поршней, к паре «кулачок распределительный вал — толкатель» и штокам клапанов. Остальные узлы смазываются самотеком.

Масляный насос — с внутренним зацеплением и редукционным клапаном — установлен на передней стенке блока цилиндров.

Шестерня привода установлена ​​на двух штифтах на переднем конце коленчатого вала.

Максимальный диаметр гнезда для ведомой (большой) шестерни при износе не должен превышать 75,10 мм, минимальная ширина сегмента на корпусе, разделяющего ведущую и ведомую шестерни, — 3,40 мм.

Осевой зазор для ведущей шестерни не должен превышать 0,12 мм, для ведомой шестерни — 0,15 мм.

Маслоприемник прикручен к крышке второго коренного подшипника и корпусу насоса.

Фильтр масляный полнопоточный, несъемный, оснащен перепускным и противодренажным клапанами.

Система вентиляции картера закрытая, принудительная, за счет отсоса газов через маслоотделитель, расположенный в крышке ГБЦ.

4 признака того, что ваш автомобильный термостат может нуждаться в замене

Термостат вашего автомобиля работает с радиатором и охлаждающей жидкостью, помогая поддерживать оптимальную температуру двигателя. Когда термостат работает правильно, он работает как часть потока системы радиатора. Термостат позволяет горячей охлаждающей жидкости попадать в радиатор, предотвращая перегрев двигателя. Так что, если вы испытываете проблемы с перегревом, возможно, виноват ваш термостат. Вот четыре признака того, что его, возможно, необходимо заменить.

1. Высокая температура

Одним из первых признаков того, что ваш термостат может нуждаться в замене, является то, насколько высока температура внутри. Нередко автомобиль нагревается до высокой температуры и, возможно, перегревается. Если вы обслуживаете автомобиль или заправляете охлаждающую жидкость самостоятельно, это обычно помогает или устраняет проблему перегрева. Проблема в том, что температура быстро поднимается и остается высокой независимо от того, что вы делаете.

Хотя высокие температуры могут указывать на небольшую утечку в бачке охлаждающей жидкости, они также могут быть признаком неправильной работы термостата. Один из способов убедиться, что проблема связана с термостатом, — это искать быстрые скачки температуры. Например, если вы заводите машину, а температура двигателя холодная, но в течение нескольких минут резко повышается, то это может быть термостат.

2. Холодный двигатель

Существует заблуждение, что если в вашем автомобиле вышел из строя термостат, то ваш двигатель постоянно перегревается. Хотя горячий двигатель является одним из признаков того, что что-то может быть не так, ваш двигатель также может начать работать холодным. Холодный двигатель также вызван плохим термостатом и может повлиять на работу вашего автомобиля.

Имейте в виду, что основная функция термостата состоит в том, чтобы пропускать горячую охлаждающую жидкость к радиатору. Термостат помогает охладить охлаждающую жидкость, чтобы двигатель не перегревался. Однако, если термостат остается открытым, охлаждающая жидкость будет постоянно проходить через него, независимо от того, горячая она или нет. Это приведет к холодному двигателю, что может вызвать механические проблемы с автомобилем.

3. Проблемы с датчиком температуры

Вы можете легко получить доступ к термостату, чтобы проверить датчик температуры самостоятельно, что может быть самым быстрым способом решить, нуждается ли ваш термостат в замене. Для снятия термостата вам понадобится набор острогубцев.

Сняв термостат, очистите его и поместите в миску с горячей водой, но не забудьте проверить температуру горячей воды, прежде чем поместить термостат в миску. Поместите термостат в воду и посмотрите на датчик температуры. Если датчик термостата не поднимается, прыгает или поднимается намного выше фактической температуры воды, то ваш термостат, вероятно, нуждается в замене.

4. Проблемы с уровнем охлаждающей жидкости

Если вы начинаете замечать проблемы с термостатом, проверьте уровень охлаждающей жидкости. Когда вы заливаете охлаждающую жидкость в бачок охлаждающей жидкости, обратите внимание, куда падает уровень охлаждающей жидкости. На боковой стороне бака охлаждающей жидкости должна быть линия заполнения или какой-либо способ измерения уровня. Обратите внимание, когда вы доливаете охлаждающую жидкость и на каком уровне она находится после доливки.

Если уровень охлаждающей жидкости резко меняется, возможно, ваш термостат не работает должным образом. Вы должны увидеть постепенное снижение. Если бак полностью пустой, то у вас может быть утечка и проблема с термостатом. Если вы не видите никаких изменений, ваш термостат может застрять в закрытом положении.
