Что такое и как проверить лямбда зонд

Что такое и как проверить лямбда зонд

Проверка лямбда зонда ‒ это важная процедура, которая позволяет качественно позаботиться о техническом состоянии транспортного средства. Однако, прежде чем начать диагностику, нужно разобраться с тем, что такое лямбда зонд и для чего он нужен.

Диагностика лямбда зонда: задачи запчасти

Лямбда зонд ‒ это специальный прибор, который устанавливается на автомобиль для того, чтобы контролировать состав выхлопных газов. Таким образом определяется количество кислорода, которое не воспламенилось в камере сгорания. Полученную информацию лямбда зонд отправляет в ЭБУ. Электронный блок управления на основе этих данных корректирует значение подачи топлива, что позволяет создать более эффективную топливовоздушную смесь.

Итак, знание, как проверить лямбда зонд, напрямую влияет на способность водителя позаботиться о состоянии двигателя внутреннего сгорания. Ведь от правильного соотношения топливовоздушной смеси зависит эффективность работы ДВС.

Чтобы проверка датчика кислорода была успешной, также важно ознакомиться с таким понятием, уровень лямбда. По-другому показатель называется ‒ коэффициент избытка кислорода.

Идеальная топливовоздушная смесь обладает соотношением бензина к кислороду около 1:15, а точнее 1:14,7. Если топлива становиться меньше, то снижаются динамические характеристики ДВС. Также смесь сгорает быстрее, а температура становиться больше, что негативно влияет на комплектующие двигателя.

Богатая топливовоздушная смесь обеспечивает долгое горение, а также отличается низкой температурой. Однако количество оборотов двигателя увеличивается, что также негативно влияет на целостность запчастей.

Почему важно проверить лямбда зонд

Проверка лямбда зонда влияет не только на работу двигателя внутреннего сгорания, но и на экологичность транспортного средства. Если ЭБУ подает больший объем топлива в ДВС, то вместе с этим также увеличивается объем токсичных веществ: несгораемых углеводородов, угарного газа, окиси азота и кислорода.

Каталитический нейтрализатор не может справиться с таким количеством отходов, что приводит к его быстрой поломке. Важно отметить, что к такому результату может привести не только поломка датчика кислорода, но и его заторможенная работа. Если прибор с опозданием посылает сигнал в ЭБУ, то последний также не способен правильно указать объем необходимого топлива. Это еще одна причина того, почему важно проверить лямбда зонд.

Диагностика лямбда зонда: виды приборов и режимы работы

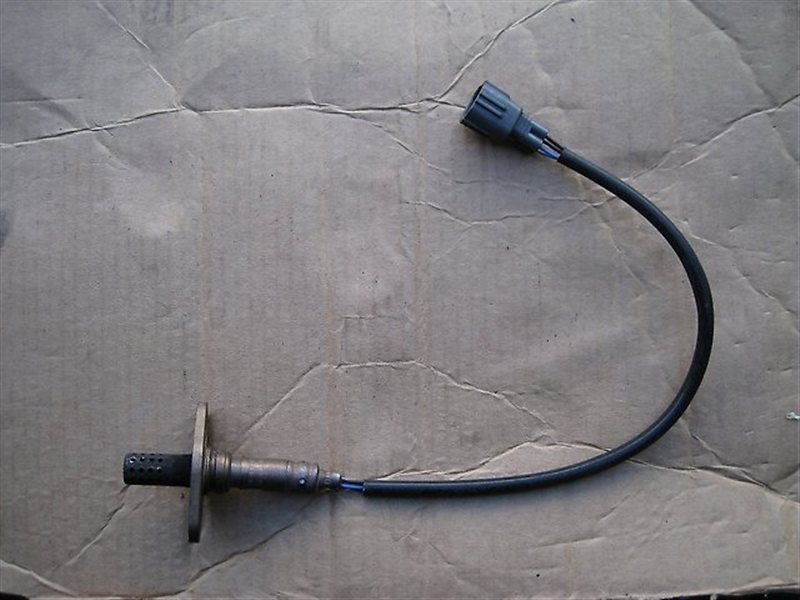

Датчики кислорода в автомобиле преимущественно изготовляются из диоксида титана и циркония. При этом первый вариант встречается все реже, тогда как приборы из циркония получили широкое распространение.

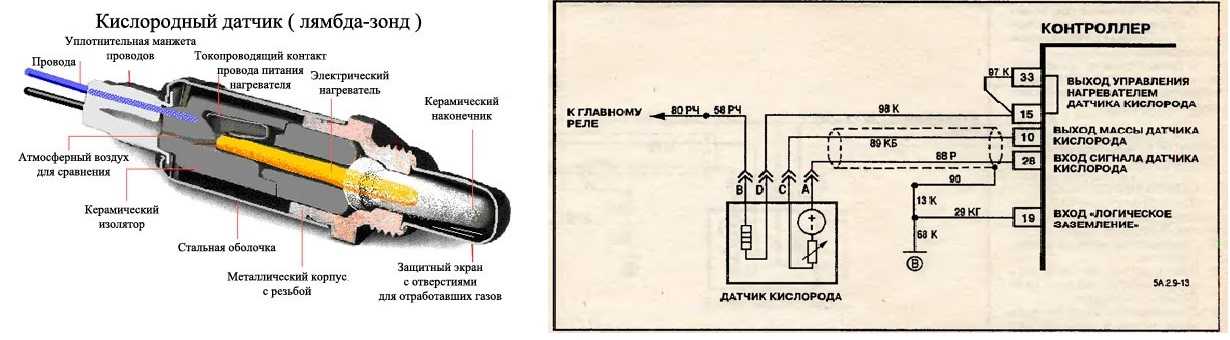

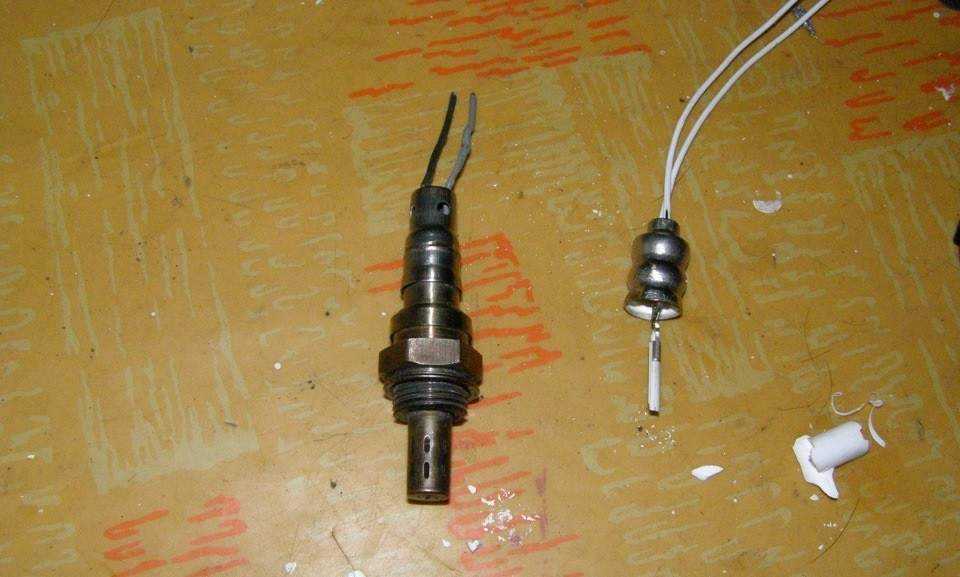

Конструкция прибора состоит из таких элементов:

  • керамического элемента;

  • корпуса;

  • контактной пластины;

  • втулки для изоляции;

  • контакта нагревателя;

  • нагревательного элемента;

  • контактов подключения;

  • защитного колпачка.

Основным конструктивным элементом является керамическая пластина, которая в одном месте контактирует с выхлопами, а в другом ‒ с чистым воздухом.

Нагревательный элемент используется не во всех моделях прибора. От его наличия зависит место установки лямбда зонда. Поскольку температурный режим датчика находится в диапазоне 300-400 градусов по Цельсию, устройство быстро теряет тепло, если находиться далеко от ДВС. Это нужно учитывать, если предусматривается проверка лямбда зонда мультиметром.

Также перед диагностикой важно узнать, какое количество проводов используется в вашем датчике. Оно может меняться от 1 до 6. При этом в разных моделях цвета проводов лямбда зондов имеют важное значение. Ведь роль провода может меняться.

Датчик измеряет содержание кислорода в выхлопных газах

Когда нужна диагностика лямбда зонда

Как уже известно, датчик сильно влияет на работу выхлопной системы и двигателя внутреннего сгорания. Поэтому важно не только знать, как проверить лямбда зонд мультиметром, но и когда это нужно сделать.

Если датчик выходит из строя, то водитель может заметить несколько основных симптомов:

  • Увеличивается объем расходуемого топлива.

  • Двигатель работает нестабильно на холостом ходу.

  • Катализатор автомобиля сбоит и выходит из строя.

  • С выхлопной трубы выходит больше токсичных веществ с характерным резким запахом.

  • На приборной панели загорается лампочка “Проверьте двигатель”.

  • Страдают динамические характеристики автомобиля, машина разгоняется значительно медленнее.

Подобные характеристики могут указывать и на другие проблемы. Поэтому водителю может понадобиться не только диагностика лямбда зонда, но и, например, ДМРВ. А также ряда других запчастей.

Причины поломки лямбда зонда

Частыми причинами поломки датчика кислорода бывают:

  1. Обрыв электросети или плохой контакт между проводом и прибором.

  2. Механическое повреждение, что приводит к неработоспособности устройства.

  3. Выход из строя в результате перегрева. Это может произойти из-за самостоятельной модификации ДВС или неправильной работы топливной и системы зажигания.

  4. Загрязнение керамического элемента с платиновым напылением. Таким образом датчик не способен передавать правильную информацию.

  5. Использование низкокачественного топлива, что приводит к загрязнению гальванического элемента. Характерным признаком проблемы является изменения цвета выхлопных газов.

  6. Попадания антифриза в камеру сгорания. Это еще одна причина, почему нужно проверить лямбда зонд. Характерным признаком поломки является белый дым из выхлопной трубы.

  7. Окончание ресурса работы. В основном запчасть способна проработать до 150 тысяч км., в зависимости от разновидности запчасти. Чтобы заменить датчик вовремя, нужна регулярная диагностика лямбда зонда.

Проверка лямбда зонда: основные способы

Вот мы и дошли до основной тематики статья. Способов проверки датчика кислорода есть несколько:

  • визуальный осмотр;

  • мультиметром;

  • вольтметром;

  • осциллографом.

Визуальный осмотр

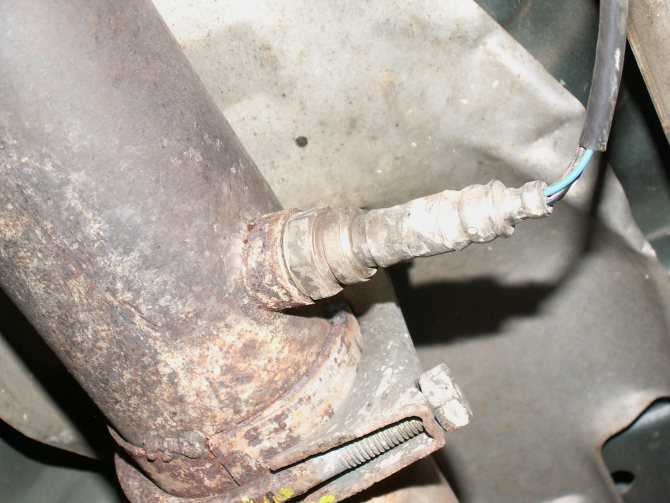

Добраться до прибора несложно. В современных автомобилях запчасть устанавливается на выхлопной трубе. Некоторые машины предусматривают наличие двух датчиков кислорода. В таком случае один устанавливается перед каталитическим нейтрализатором, а второй присоединяется через контроллер.

Если вас интересует, как проверить лямбда зонд визуальным осмотром, то процедура предусматривает контроль целостности подключаемых проводов. Если с ними все в порядке, то датчик демонтируется и осматривается на предмет наличия загрязнений.

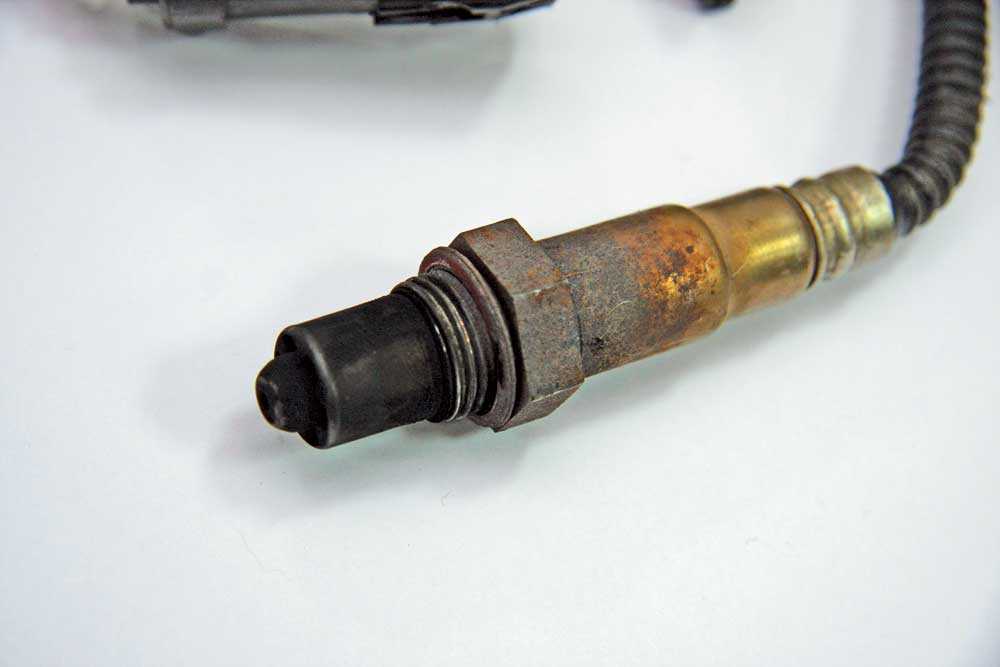

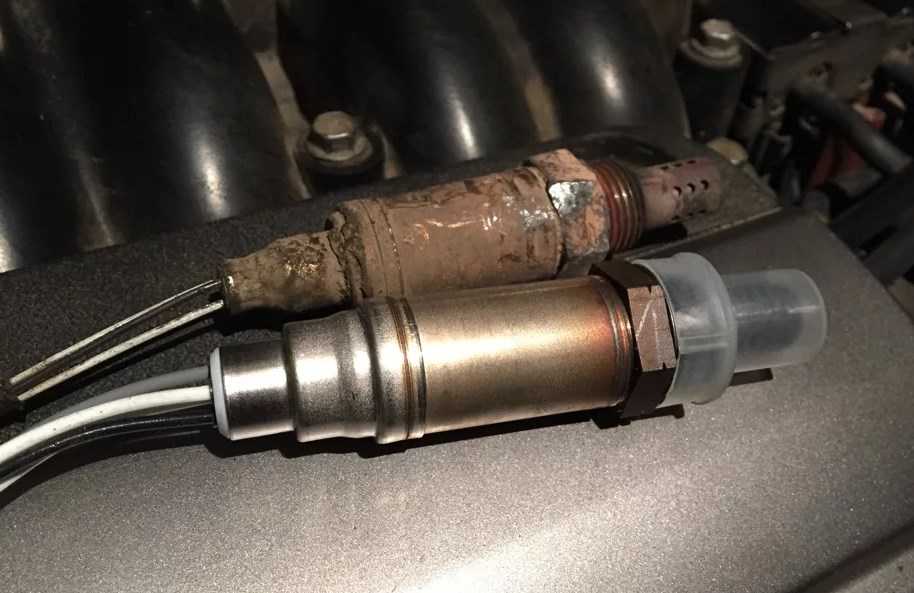

При этом от характера загрязнений зависит причина поломки прибора:

  • Сажа ‒ свидетельствует об образовании обогащенной топливной смеси.

  • Топливные отложения ‒ демонстрируют, что некоторые присадки в топливе или моторном масле негативно влияют на запчасть, возможно рабочие жидкости следует поменять.

  • Свинец ‒ если в топливе присутствует этот металл, то его частички начнут загрязнять платиновое напыление керамической пластины, а это приводит к поломке запчасти.

Проверка вольтметром и мультиметром

Многих водителей интересует, как проверить датчик кислорода мультиметром. Это устройство необходимо для того, чтобы сделать замеры нагревательного элемента. Процесс проверки может выглядеть таким образом:

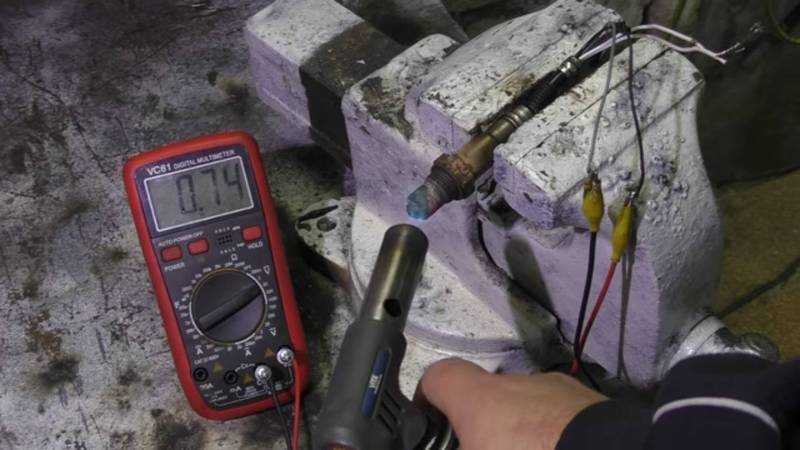

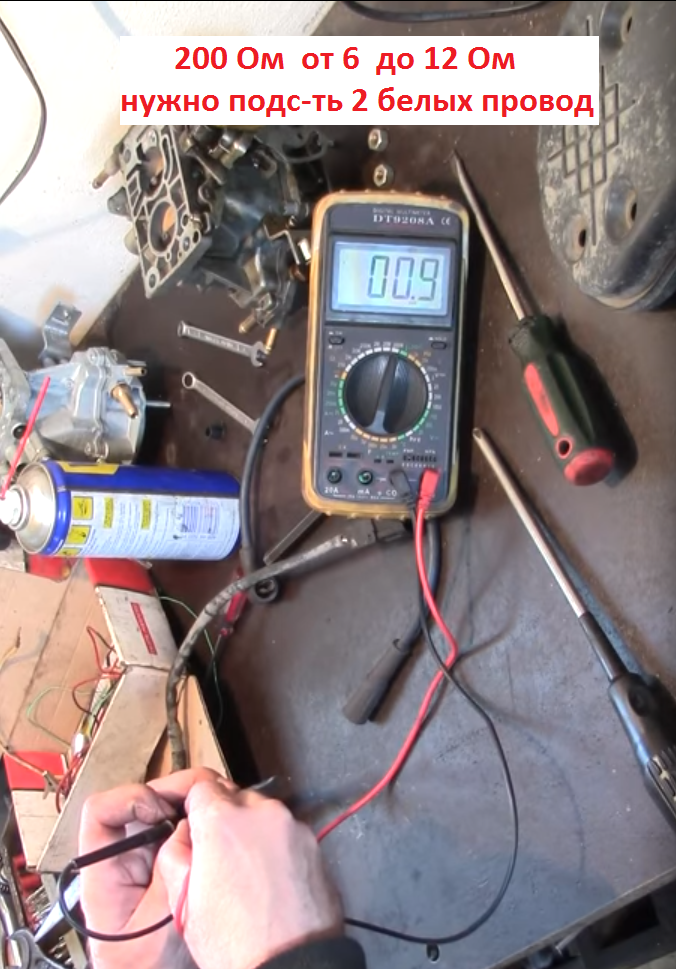

Если вас интересует, как проверить снятый лямбда зонд, то можно воспользоваться именно мультиметром для получения данных о сопротивлении нагревательного элемента.

Важно отметить, что правильные показатели сопротивления отличаются в зависимости от модели и могут варьироваться в пределах 2-10 Ом. Поэтому предварительно следует ознакомиться с документацией запчасти.

Диагностика лямбда зонда вольтметром необходима для того, чтобы проверить опорное напряжение. Для этого следует отыскать сигнальные провода и подключить к ним устройство, предварительно выставив переключатель на 20 В. В исправном датчике кислорода показатель находится в пределах 0,45-0,5 В. Эту же процедуру можно повторить при помощи мультиметра.

Проверка осциллографом

Проверка лямбда зонда таким способом предусматривает предварительный запуск ДВС. Мотор нужно разогреть, для этого дайте ему проработать 10 минут. Это необходимо для того, чтобы керамическая пластина прибора нагрелась.

При работающем ДВС подключаем щупы тестера к сигнальным проводам на + и ‒. Если показатель стабилен и равняется 0,45В, то запчасть нужно менять. Если параметр колеблется в пределах 0,1-0,9 В, то датчик кислорода находится в исправном состоянии.



Как проверить датчик кислорода (лямбда-зонд) мультиметром – шаг за шагом

Avtopub0

Информация о том, как проверить кислородный датчик самостоятельно, поможет вам убедиться в его неисправности. Не спешите тратить время и деньги на замену элемента, так как проблема может быть вовсе не в этом датчике. Лямбда-зонд определяет количество кислорода в выхлопных газах и конвертирует эти данные в сигнал напряжения. Он необходим электронному блоку управления двигателем для формирования оптимальной смеси топлива и воздуха.

Если сигнал датчика выходит за нормальные рабочие параметры, автомобильный компьютер сохраняет в памяти код неисправности и на панели приборов загорается индикатор Check Engine, предупреждающий водителя о проблеме.

Если вы подозреваете, что датчик кислорода в вашем автомобиле неисправен или же диагностика показала проблемы с ним, не спешите менять лямбда-зонд. Компьютер просто сообщает о том, где была обнаружена проблема. А настоящим виновником может быть даже поврежденный вакуумный шланг. Из-за этой проблемы кислородный датчик «видит» слишком большое содержание кислорода в выхлопных газах. Ещё один вариант – повреждение электрического разъема лямбда-зонда, препятствующее его правильной работе. В обоих случаях блок управления сообщит о неисправности датчика.

Поэтому перед заменой лямбда-зонда обязательно следует проверить его на работоспособность. Сегодня вы узнаете, как проверить лямбда-зонд своими руками. Только после подтверждения диагноза можно отправляться на поиски новой детали.

Подключение мультиметра к датчику кислорода перед проверкой

Для выполнения диагностики датчика кислорода рекомендуется использовать профессиональный мультиметр (он позволяет получить максимально точные результаты), но подойдёт и обычный тестер.

Перед выполнением проверки лямбда-зонда необходимо сначала его найти. На многих старых автомобилях датчик устанавливался на выпускном коллекторе или возле него. На современных машинах зачастую используется два датчика – один установлен в районе выпускного коллектора, а второй – после катализатора. Убедитесь в том, какой именно  датчик надо проверять.

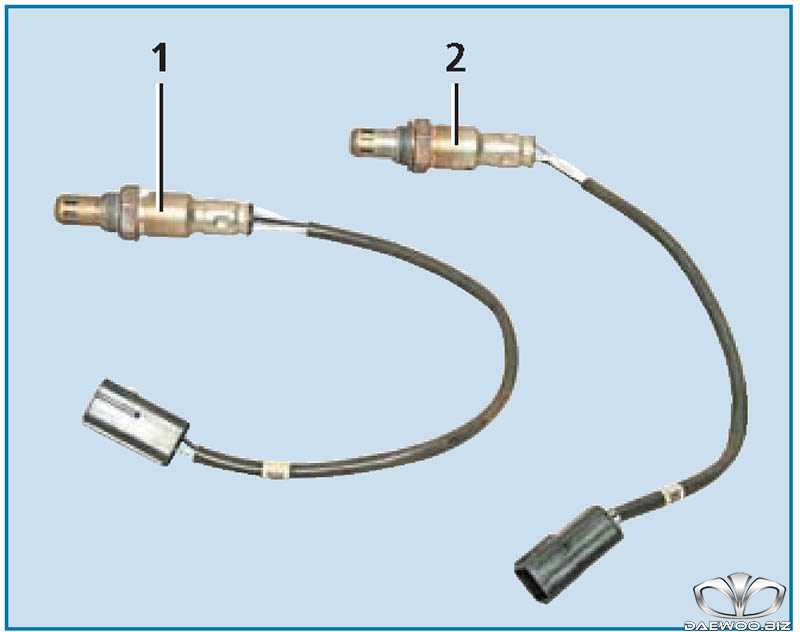

При наличии двух и более кислородных датчиков необходимо точно понимать, в каком из них возникла проблема.

Обычно, если компьютер показывает неисправность датчика №1, речь идет о том, что установлен на впускном коллекторе. А устройство №2, как правило, установлено после каталитического нейтрализатора. В любом случае обратитесь к руководству по эксплуатации, чтобы избежать ошибки. В особенности уделите внимание этому вопросу, если на вашем автомобиле установлен V-образный двигатель. Очень часто в них применяется 4 лямбда-зонда, поэтому перепутать их очень легко.

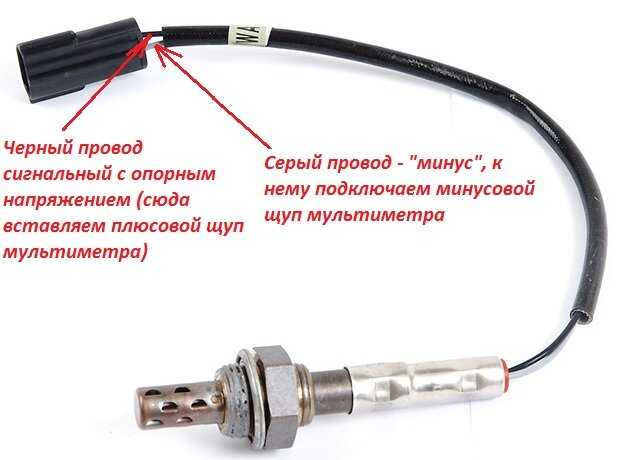

Если к тестируемому датчику подключено два или больше проводов, необходимо определить, какой из них сигнальный. Это можно узнать только в инструкции по ремонту автомобиля или же на профильных форумах в Интернете.

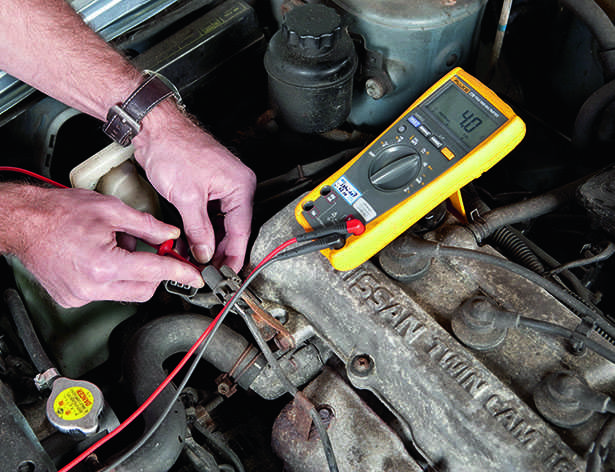

  1. Прежде чем приступать к проверке кислородного датчика мультиметром, необходимо разогреть двигатель автомобиля до рабочей температуры. Для этого можно проводить работы после 20-минутной поездки или же подождать, пока двигатель нагреется на холостых оборотах.
  2. Заглушите двигатель и переключите мультиметр в режим постоянного тока (DCV) на отметку «20».
  3. Если вы проверяете датчик возле катализатора, поднимите автомобиль с помощью домкрата и надежно зафиксируйте его, заблокировав задние колеса.
  4. При подключении прибора будьте осторожны. Выпускной коллектор и трубы очень горячие. Постарайтесь не обжечься и держите щупы мультиметра подальше от горячих поверхностей.

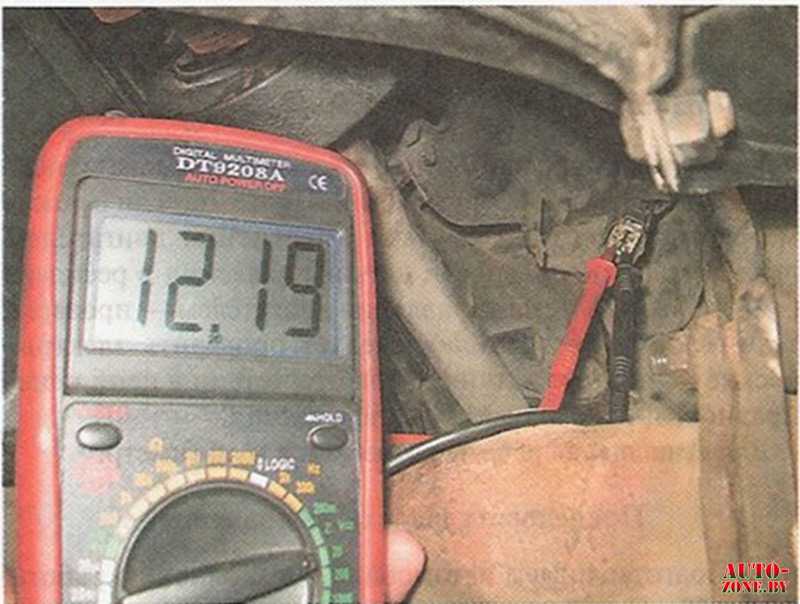

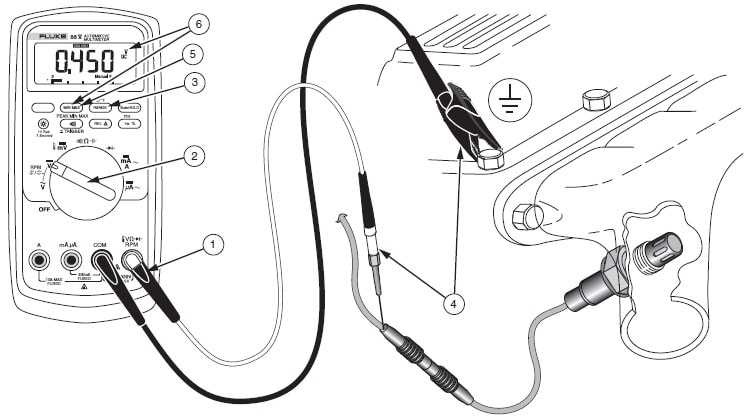

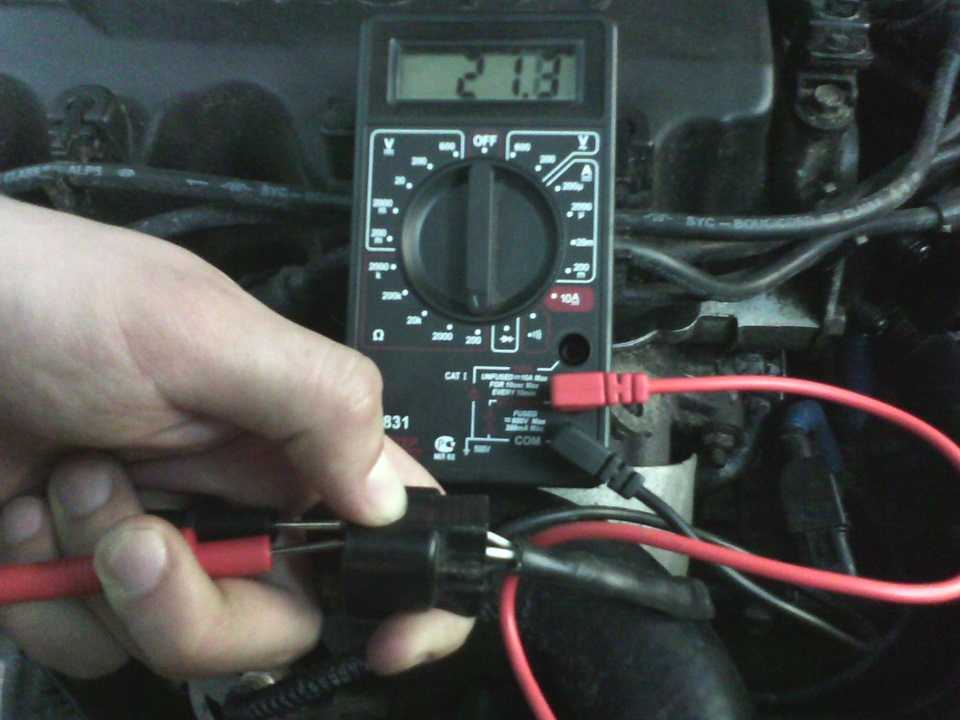

  5. Подключите красный щуп тестера к сигнальному проводу датчика, а черный щуп – к заземлению на двигателе (в более современных лямбда-зондах используется минимум два провода). Если в вашем автомобиле используется подогрев кислородного датчика, убедитесь, что вы подключаетесь именно к сигнальному проводу (в разъеме может быть от двух до четырех проводов).

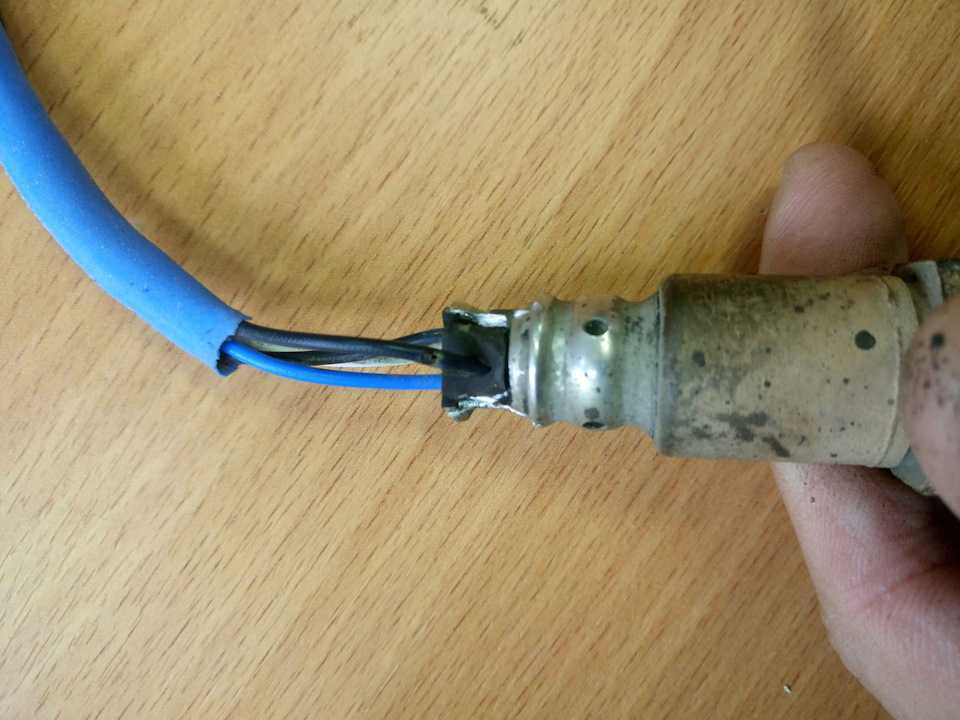

Для подключения щупа мультиметра к проводу, можете пробить его иголкой. Ещё один вариант – подключиться сзади разъема, воспользовавшись скрепкой. В некоторых случаях сложно подключиться к проводу через разъем. По сути, разъем нам не нужен, можно подключаться к самому лямбда-зонду.

Если вы пробивали провод иголкой, не забудьте после проведения измерений удалить её и заизолировать поврежденный участок с помощью изоленты. В противном случае в провод будет попадать влага и может развиваться коррозия.

Чтение сигналов датчика кислорода

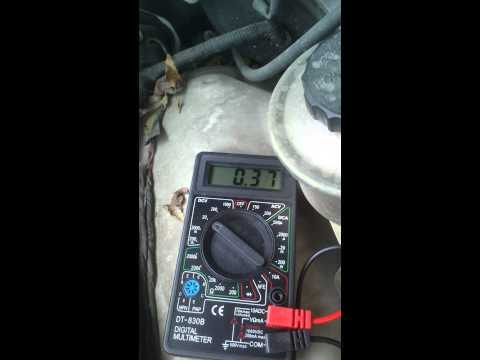

Запустите двигатель и проверьте сигналы напряжения датчика тестером. В ходе проверки лямбда-зонда мультиметром напряжение на дисплее прибора должно постоянно меняться в пределах диапазона 0,10-0,90 Вольт. Это признак нормальной работы датчика.

Если вы видите на экране только сигнал низкого или высокого напряжения, проблема явно существует. Чтобы проверить правильность работы датчика, выполните два следующих теста.

Проверка реакции кислородного датчика на бедную топливную смесь

  1. Отсоедините шланг от клапана вентиляции картерных газов, который идет к впускному коллектору. В результате этого в двигатель будет поступать больше воздуха. Найти клапан можно с помощью руководства по эксплуатации автомобиля.
  2. Проверьте показания цифрового мультиметра. Такие действия должны привести к отображению сигнала около 0,20 В. Если реакция другая или же цифры на экране меняются только через некоторое время (не сразу), датчик работает некорректно.
  3. Подсоедините шланг к клапану вентиляции картерных газов.

Проверка реакции кислородного датчика на богатую топливную смесь

  1. Отсоедините патрубок, который соединяет дроссельный узел двигателя и корпус воздушного фильтра.
  2. Заблокируйте отверстие, ведущее к двигателю, чистой тряпкой. Это уменьшит количество воздуха, которое поступает в двигатель.
  3. Проверьте показания тестера. Датчик кислорода должен подавать сигнал около 0,80 В. Если лямбда-зонд реагирует иным образом или реагирует очень долго, он неисправен.
  4. Подсоедините воздуховод к корпусу воздушного фильтра и заглушите двигатель.

Если такая диагностика показала, что кислородный датчик функционирует должным образом, проблема может заключаться в других компонентах силового агрегата. В двигателе может быть утечка вакуума (подсос воздуха – http://avtopub.com/kak-najti-podsos-vozduxa-v-dvigatele-i-ustranit-ego/), проблемы в системе зажигания и т.п. Если лямбда-зонд не отреагировал на ваши действия или отреагировал слишком поздно либо неправильно, его придётся заменить.

Смотрите нашу статья о том, что будет, если отключить лямбда-зонд в автомобиле. Можно ли ездить без него? Читайте по ссылке — http://avtopub.com/chem-grozit-otklyuchenie-datchika-kisloroda-v-avtomobile/

Теперь вы точно определите, действительно ли датчик кислорода неисправен или же дело вовсе не в нём. Такая простая проверка поможет вам сэкономить деньги и время и быстрее вернуть свой автомобиль к жизни.

Предыдущая запись

Следующая запись

Как проверить лямбда-зонд мультиметром? 9 причин неисправности устройства

В конструкции современного автомобиля есть множество различных датчиков. Каждый из них непосредственно связан с ЭБУ. Последний принимает короткие сигналы от датчиков, после чего анализирует информацию и дает свою команду на исполнительные механизмы в автомобиле. Данная деталь представляет огромную важность для любой современной машины.

Любая ошибка в работе датчиков должна быть исключена. Если какой-либо из них приходит в неисправность, это сразу же отображается на работе двигателя, динамике разгона автомобиля и на его экономичности. В сегодняшней статье мы поговорим о том, как устроен кислородный датчик, а также узнаем, как проверить исправность лямбда-зонда своими руками.

Характеристика

Данная деталь представляет собой устройство для определения количества кислорода, который содержится в отработавших газах. Почему он насколько важен для автомобиля? Дело в том, что кислородный датчик регулирует оптимальное соотношение воздуха и топлива в горючей смеси на разных режимах работы двигателя. Процесс дозировки данных составляющих называется «лямбда-регулированием».

Стоит отметить, что при недостаточном количестве воздуха в горючей смеси угарный газ не окисляется полностью. А при чрезмерной концентрации О2 в топливе оксиды азота не в состоянии разделиться на несколько компонентов (азот и кислород) в полной мере.

Устройство

Конструкция данного датчика предполагает наличие следующих элементов:

  • Металлического корпуса с резьбой для крепления.
  • Уплотняющего кольца.
  • Проводки.
  • Токосъемника электросигнала.
  • Манжеты для уплотнения проводов.
  • Наружной защитной оболочки. Она также имеет специальное отверстие для циркуляции воздуха.
  • Резервуара со спиралью накала.
  • Наконечника (чаще всего бывает керамическим).
  • Защитного щитка, имеющего отверстие для выпуска отработавших газов.

Все вышеперечисленные детали изготавливаются из материалов, стойких к воздействию высоких температур.

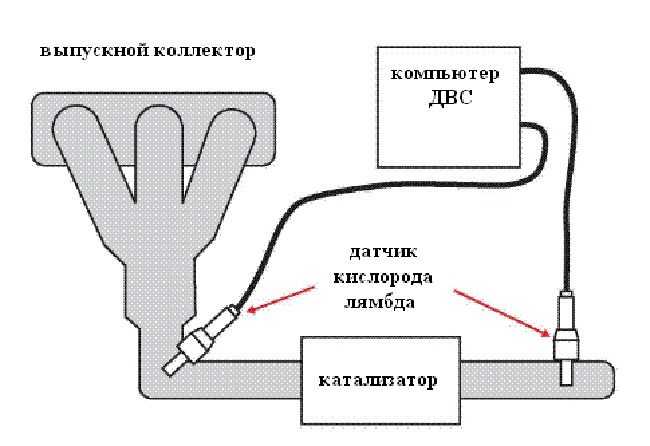

Где расположен лямбда-зонд?

На большинстве современных автомобилей кислородный датчик устанавливается в выпускной системе. Некоторые производители оснащают свои автомобили двумя лямбда-зондами.

В таком случае один из них монтируется до каталитического нейтрализатора, а второй – после него.

Использование такой схемы установки существенно усиливает контроль устройства за составом отработанных газов и делает работу нейтрализатора более эффективной.

Как проверить исправность лямбда-зонда? Признаки неисправности

Как показывает практика, подобные датчики имеют достаточно высокий ресурс эксплуатации. Однако при воздействии на него сторонних факторов, таких как низкое качество используемого топлива (об этом мы поговорим немного позже), его срок службы значительно сокращается. Итак, какие симптомы нам указывают на неисправность кислородного датчика?

Наиболее вероятным признаком, указывающим на плохую работу лямбда-зонда, является резкое увеличение токсичности выхлопных газов. «На глаз» определить этот показатель нельзя.

Уровень токсичности отработавших газов определяется при помощи замера специальным прибором. Только по его результатам можно судить, увеличен ли уровень выброса СО в атмосферу или нет.

Если же прибор показал завышенное значение, вероятнее всего, кислородный датчик пришел в негодность.

Но не только по результатам теста на токсичность можно определить исправность устройства. Вторым симптомом, указывающим на неисправность лямбда-зонда, является увеличенный расход топлива. Этот фактор, в отличие от предыдущего, можно определить без сторонних приборов, то есть «на глаз».

Однако здесь стоит отметить один момент: не всегда увеличенный расход топлива свидетельствует о неисправности кислородного датчика.

Подобный симптом может указывать на ряд других проблем, например на неправильно отрегулированный карбюратор, загрязненные форсунки либо наличие отложений в топливной системе.

Очень часто о неисправности лямбда-зонда сигнализирует красная лампа на панели приборов автомобиля – «Чек Энджин». Вместе с ней вы заметите, как существенно изменился автомобиль в поведении. Это могут быть рывки при разгоне, нестабильная работа двигателя, троение и т. д.

Что влияет на срок службы лямбда-зонда?

Как мы уже сказали ранее, кислородный датчик – один из самых «живучих» элементов в системе автомобиля. Но есть целый ряд факторов, влияющих на срок службы данного устройства. Основной из них – низкое качество топлива. При его горении на кислородном датчике выделяется часть свинца. Данный металл со временем накапливается и своим слоем снижает чувствительность внешних электродов к кислороду. Восстановить или очистить такой элемент от свинца нельзя. Датчик подлежит только замене. Отметим, что перед тем, как проверить лямбда-зонд тестером, предварительно его следует осмотреть внешне. Если на нем имеется стойкий металлический налет, спасти ситуацию может только замена элемента на новый.

Реже лямбда-зонд приходит в неисправность из-за механических деформаций. К таким повреждениям можно отнести нарушение целостности корпуса элемента, обмотки обогрева и т. д. Ремонт здесь, как и в первом случае, нецелесообразен. Поэтому перед тем, как проверить лямбда-зонд, убедитесь в отсутствии на нем механических деформаций. Если они есть, датчик сразу же нужно заменить.

Поломка лямбда-зонда может быть спровоцирована и неисправностью самой топливной системы автомобиля. Когда в камеру сгорания попадает большее количество смеси, часть его не сгорает полностью и следует по выпускным каналам наружу в виде черного налета.

Данные отложения имеют свойство накапливаться на узлах автомобиля, в том числе и на кислородном датчике. Выход из этой ситуации прост – для восстановления нормальной работы элемента достаточно очистить поверхность зонда от сажи.

Само же транспортное средство рекомендуется отправить на диагностику, так как неполное сгорание топлива, помимо загрязнения системы, провоцирует повышенный расход, что в значительной мере отобразится на кошельке водителя.

Особенности конструкции современных датчиков

Стоит отметить, что устройство сегодняшнего лямбда-зонда значительно отличается от конструкции его ранних прототипов.

Если раньше кислородный датчик представлял собой лишь чувствительный элемент без дополнительных подогревателей, то сейчас из-за жестких норм токсичности производителям пришлось дорабатывать его конструкцию. Вся суть усложнений заключалась в установке встроенного подогревателя.

Первые образцы датчиков не укомплектовывались данным элементом, а потому приводились в действие нагревом отработавших газов.

Сейчас же благодаря встроенному подогревателю, лямбда-зонд вступает в работу сразу же после пуска двигателя, то есть уровень выброса СО не варьируется в зависимости от время запуска мотора и движения авто. Современный кислородный датчик оснащается 4-мя выходами. Из них два идут на подогреватель, один – на «массу», а еще один – на сигнал.

Как проверить работоспособность лямбда-зонда? Способы диагностики

Существует два основных способа диагностики данного прибора:

  • При помощи сканера.
  • При помощи мотортестера.

Последний вариант является более подходящим, так как мотортестер позволяет не только оценить текущее и пиковое значение, но и форму сигнала, а также скорость его изменения. Последняя характеристика как раз и является показателем производительности лямбда-зонда.

Приступаем к работе

Итак, как продиагностировать работоспособность датчика при помощи тестера? Для начала необходимо подготовить небольшой набор инструментов. Помимо самого прибора, нам потребуется также цифровой вольтметр и осциллограф. Перед тем как проверить лямбда-зонд мультиметром, необходимо тщательно прогреть мотор. Только после этого можно приступать к диагностике.

Как проверить работу лямбда-зонда? Для начала нужно найти сам датчик. Его расположение указано в руководстве по эксплуатации. Сначала осматриваем его визуально на предмет внешних отложений.

Нормальный датчик не должен содержать ни сажи, ни свинца на своей поверхности. Поэтому перед тем, как проверить лямбда-зонд, следует тщательно очистить его от слоя сажи и пыли.

Делается это обычным куском ветоши.

Теперь подключаем тестер. Но перед тем как проверить датчик, лямбда-зонд следует отключить от колодки питания. После подсоединяем его к вольтметру и заводим автомобиль. Сначала увеличиваем его обороты до 2-3 тысяч в минуту, далее снижаем до 200.

Если топливная система вашей машины имеет электронное управление, следует вынуть из регулятора давления горючего вакуумную трубку. Теперь смотрим на показания прибора.

Если стрелка мультиметра остановилась на показании в 0.9 В, значит, лямбда-зонд находится в исправном состоянии. В случае если прибор показал напряжение в 0.

8 В и ниже, кислородный датчик неисправен, и его необходимо заменить.

Другие методы диагностики

Также рекомендуется произвести тест на бедную смесь. Как это сделать? Для этого необходимо подключить к разъему подачи бензина датчик и параллельно ему установить вольтметр (или мультиметр). Если стрелка на шкале приборов показала значение 0.2 В и ниже, значит, лямбда-зонд находится в рабочем состоянии.

Кроме этого, можно проверить работоспособность кислородного датчика в динамике.

Как тестером проверить лямбда-зонд на исправность? Для этого, как и в предыдущем случае, подключаем датчик к разъему подачи, параллельно ему ставим тестер и увеличиваем обороты мотора до 1. 5 тысяч в минуту.

При этом стрелка мультиметра должна показать значение в 0.5 В. Существенное отклонение от данной нормы свидетельствует о неисправности лямбда-зонда. В таком случае деталь необходимо заменить.

Как проверить подогрев лямбда-зонда? Для этого необходимо подключить тестер одной стороной на контакт подогревателя («+»), а вторую сторону вывести на «массу», то бишь подключить к двигателю.

После включения зажигания прибор покажет значение от 10 до 12 В. Если стрелка опустилась ниже, значит, произошел обрыв цепи питания. На этом вопрос «как проверить лямбда-зонд своими руками» можно считать закрытым.

Как видите, диагностику устройства можно произвести и без помощи специалистов.

Заключение

Итак, мы узнали, как проверить лямбда-зонд мультиметром, а также выяснили, как устроен данный элемент и какую важность он представляет для автомобиля. Напоследок отметим, что автомобили, оборудованные двумя кислородными датчиками, рекомендуется диагностировать таким способом каждые 10-20 тысяч километров (либо хотя бы периодически замерять уровень токсичности отработавших газов).

Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода

Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода

О том, что такое лямбда зонд и для чего он нужен, к сожалению, знают далеко не все автовладельцы. Лямбда зонд — это кислородный датчик, который позволяет электронной системе контролировать и балансировать правильное соотношение воздуха и бензина в камерах сгорания. Он способен своевременно исправить структуру топливной смеси и предупредить дестабилизацию рабочего процесса двигателя.

Этот достаточно хрупкий прибор находится в очень агрессивной среде, поэтому его работу необходимо постоянно контролировать, так как при его поломке дальнейшее использование автомобиля невозможно. Периодическая проверка лямбда зонда станет гарантом стабильной работы автотранспортного средства.

Принцип действия лямбда зонда

Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.

При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В принципе, иное расположение не влияет на рабочую производительность данного прибора.

Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса.

Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.

Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.

С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

  • разгерметизация корпуса;
  • проникновение внешнего воздуха и выхлопных газов;
  • перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
  • моральный износ;
  • неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
  • механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси.

При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка.

Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме.

В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля.

Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем.

В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы.

В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта.

Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха.

Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на :

Электронная проверка лямбда зонда

Узнать о состоянии лямбда зонда можно путем его проверки на профессиональном оборудовании. Для этого используется электронный осциллограф. Некоторые специалисты определяют работоспособность кислородного датчика при помощи мультиметра, однако, он способен только констатировать или же опровергнуть факт его поломки.

Проверяется устройство во время полноценной работы двигателя, так как в состоянии покоя датчик не сможет полностью передать картину своей работоспособности. В случае даже незначительного отхождения от нормы, лямбда зонд рекомендуется заменить.

Замена лямбда зонда

В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения.

Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам.

Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.

Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания.

Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов.

После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.

Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке.

В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место.

При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.

Устройство автомобиля очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ.

Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд.

Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.

Проверка лямбда-зонда мультиметром своими руками

Временная потеря работоспособности отдельных узлов и деталей вынуждает некоторых автолюбителей в спешке проводить замену проблемных элементов. Однако, можно провести своевременную полноценную диагностику даже в гаражных условиях, чтобы обоснованно принимать решения о дальнейших шагах.

Нередко случаются проблемы с различными датчиками в современных автомобилях. Особенно часто водители интересуются, как проверить лямбда-зонд мультиметром, чтобы выявить его текущее состояние. В некоторых случаях грамотное тестирование позволяет не тратить средства на покупку новой детали, так как проблема оказывается в иной плоскости.

Чем является лямбда-зонд

Фактически данный прибор представляет собой кислородный датчик.

Он монтируется производителем в области выпускного коллектора и помогает определить концентрацию оставшегося кислорода в выхлопных газах.

За счет показаний данного прибора электронный блок управления современного транспортного средства имеет информацию, на основании которой готовится очередная порция топливовоздушной смеси.

Зонд высчитывает объемную долю кислорода в выхлопах и дает сигнал электронике, чтобы готовилась обогащенная либо обедненная смесь. Возможные неисправности с узлом способны приводить к разбалансировке работы топливной системы в целом.

Современный датчик изготовлен в виде небольшого устройства, включающего в состав определенные элементы:

  • Металлический корпус с нарезанной резьбой, которая способствует четкой фиксации прибора в отведенном для него месте.
  • Электроизолятор, выполненный из керамики.
  • Один или несколько проводников.
  • Уплотнительные колечки.
  • Защитная оболочка, в которой присутствуют вентиляционные отверстия.
  • Контакты.
  • Наконечник из керамики.
  • Электронагреватель.
  • Канал для выхода отработанных газов.
  • Оболочка из стали.

Технологически предусмотрено, что замеры проводятся при достижении разогрева рабочей зоны до 300–400С. В таком  температурном режиме формируется электропроводная способность у спецнаполнителя, располагающегося внутри. До тех пор, пока система не вышла в нужный температурный режим, электроника для своей работы снимает показания с других датчиков.

Популярные причины выхода из строя датчика

Прежде чем проверить датчик кислорода мультиметром, стоит разобраться с возможными вариантами, которые способны привести блок в неработоспособное состояние. Зачастую принято делить факторы на внешние и внутренние. К ним относятся:

  • использование для очистки датчика препаратов, не предназначенных для подобной операции;
  • проникновение в корпус зонда тормозной жидкости или состава из системы охлаждения;
  • использование низкокачественного бензина или дизтоплива с высоким содержанием свинцовых соединений;
  • существенный перегрев датчика, обычно связанный с эксплуатацией низкокачественного топлива;
  • инжекторные форсунки забиты и не позволяют обеспечивать подачу топлива в достаточном количестве;
  • присутствуют нарушения герметичности в цилиндрах двигателя.

  Инструкция по эксплуатации Вебасто

В результате потребуется проверка работоспособности в следующих случаях, появляющихся при эксплуатации автомобиля:

  • избыточный топливный расход;
  • заметные рывки во время движения автомобиля;
  • некачественная работа катализатора;
  • обороты силовой установки «плавают» на ХХ и во время движения;
  • в отработанных выхлопах присутствует избыток токсичных веществ.

Регулярная проверка лямбда-зонда мультиметром своими руками должна осуществляться через каждые 10–12 тыс. км пробега. Это обеспечит предсказуемость функционирования всей топливной системы.

Важно знать, что рекомендуемый интервал замены кислородного датчика составляет около 40 тыс. км.

Проверка работоспособности подручными способами

Традиционно для мониторинга применяют один из подручных приборов:

  • вольтметр;
  • амперметр;
  • мультиметр.

Используя имеющийся тестер, какой-либо из перечисленных, проверяют накальную спиральную нить. Для этого откидывают от колодки 4-й и 3-й разъемы, которые, как правило, покрыты белой и коричневой изоляцией соответственно.

Подсоединяем освобожденные концы к клеммам мультиметра. Оптимальным считается значение сопротивления, не превышающее 5 Ом.

Тестирование с помощью мультиметров демонстрирует чувствительность наконечника кислородного датчика. Для контроля термоэлектрических параметров необходимо прогреть двигатель до рабочей температуры в 70–80С. Далее действуем по установленному пошаговому алгоритму:

  • Обороты двигателя необходимо довести до значения 3000 об/мин, согласно тахометру. Удерживаем этот интервал на протяжении 2,5–3 минут, что позволит поднять температурный режим до нужного уровня.
  • У мультиметра отводим минусовую клемму и соединяем ее с кузовом автомобиля, с областью, очищенной от краски или грунтовки. Положительный контакт тестера удерживаем на выходном контакте лямбда-зонда.
  • Контролируем показания на мониторе. Значение должно меняться в пределах 0,2–1,0 В. При этом смена осуществляется с частотой 10 раз в секунду.
  • Помощник должен сесть за руль и несколько раз резко жать педаль и резко отпускать. В подобной ситуации устройство демонстрирует значение до 1 В, а потом показатель падает практически до 0 В. Данный тип работы является оптимальным, а если после манипуляций с педалью акселератора показания остаются стабильными на уровне полувольта, то водителю следует задуматься о замене детали.

  Зазор между электродами свечей зажигания

Также бывает случай, когда отсутствует напряжение в полной мере. Это свидетельство неисправностей в проводке. Следует прозвонить имеющуюся цепь тестером в районе от реле к проводам включения зажигания.

Автомобилисты должны знать, что параметры чувствительности кислородного датчика проверяются с максимальной точностью при помощи профессионального осциллографа, который стоит достаточно дорого и его можно обнаружить на СТО.

Автомобильная самодиагностика лямбда-зонда

Продвинутые современные автомобили нередко оснащены прогрессивными бортовыми системами. В подобной технике присутствует возможность после получения сигнала Check Engine расшифровать код ошибки. Следует обратить внимание на такие кодировки:

  • 0130 – сигнал о том, что лямбда-зонд посылает неправильные сигналы;
  • 0131 – от датчика идет импульс малой мощности;
  • 0133 – прибор, анализирующий объемную долю кислорода, медленно реагирует на отклик;
  • 0134 – от датчика полностью отсутствует какой-либо сигнал;
  • 0135 – у электрического датчика, скорее всего, присутствуют проблемы с нагревателем;
  • 0136 – присутствует высокая доля вероятности замыкания заземления второго датчика;
  • 0137 – от второго датчика на ЭБУ отправляется слишком низкий сигнал;
  • 0138 – чрезвычайно высокий сигнал от второго лямбда-зонда;
  • 0140 – обрыв контактов от аналогитора;
  • 1102 – показания от прибора не удается считывать из-за низкого сопротивления либо оно вовсе отсутствует.

Стоит учесть, что все замеры необходимо проводить после полной очистки прибора от нагара и иных загрязнений. Это позволит получить максимально точный результат, снизив уровень погрешности.

Лямбда зонд: типичные неисправности, диагностика, чистка и установка

В том случае, если мультиметр показывает одно и то же напряжение, порядка 0,5 Вольта, и никакие внешние факторы (например, то же газование) не влияют на него, то лямбда зонд пришел в неисправность.

При нулевых показателях мультиметра, следует проверить всю проводку, которая идёт к выключателю зажигания и реле. При этом следует проверить, действительно ли лямбда зонд подключен к массе.

Проверка на бедную смесь

Чтобы проверить топливную смесь на обеднённость кислородом, необходима вакуумная трубка, которая будет имитировать процесс подсоса воздушной смеси. В ходе теста, в течение 1 секунды, показатели прибора должны понизиться на 0,2 Вольта. Если этого не происходит, или снижение показаний происходит за более длительное время, то кислородный датчик вышел из строя, и его нужно заменить.

Можно проверить лямбда зонд на работоспособность и в динамическом режиме. Делается это через соединение регулятора кислорода с топливной системой (в месте, где происходит подача бензина).

Тестер монтируется параллельно регулятору кислорода, а затем обороты двигателя повышаются до 1500 в минуту.

В том случае, если кислородный датчик исправен, тестер должен фиксировать отметку на уровне 0,5 Вольт.

РЕЗЮМЕ

Итак, Вы узнали о том, как правильно проверить лямбда зонд, несколькими способами, своими силами, то есть, не прибегая к дорогостоящим услугам автосервиса. Что касается замены этого датчика на новый, но не родной для вашей модели авто, то в этом вопросе мы бы всё-таки советовали вам обратиться к специалистам.

Видео: Как проверить лямбда зонд

Если видео не показывает, обновите страницу или нажмите здесь

Лямбда зонд рено логан 1.4 как проверить

Современный автомобиль — это электромеханическая система, которая состоит из множества деталей и узлов, что связаны между собой совокупностью различных датчиков. Эти датчики поддерживают рабочее состояние авто и обеспечивают его продуктивную работу. Сегодня в этой статье мы будем вести речь про датчик кислорода (лямбда зонд). В частности ответим на вопрос как проверить лямбда зонд с 4 проводами тестером. Это самый распространенный тип датчика и он весьма важен.Перед тем, как приступать к изучению и тестированию работоспособности ЛЗ мы рекомендуем кратко изучить его конструктивные особенности, виды и принцип действия.

Содержание

Содержание

  • 1 Что такое лямбда зонд, принцип действия и его виды
  • 2 Основные причины неисправностей лямбда-зонда и последствия его поломки
  • 3 Проверка лямбда зонда с 4 проводами тестером. Методы проверки ЛЗ

Что такое лямбда зонд, принцип действия и его виды


Итак, датчик воздуха — это небольшое устройство, которое установлено в выпускном коллекторе любого современного автомобиля и служит для оценки концентрации остаточного кислорода в отработавших газах. Благодаря показаниям этого устройства компьютерный блок вашего автомобиля получает данные на основе которых производит приготовление горючей смеси. Лямбда зонд учитывает остаточную концентрацию кислорода в сгоревшем топливе и подает сигнал на электронику о том, что вновь поступающую горючую смесь нужно либо обогатить, либо обеднить воздухом. Разумеется то, что при любой неисправности лямбда зонда может пострадать работоспособность двигателя машины.

Помни! Для сгорания 1 кг. смеси топлива и воздуха, необходимо затратить около 15-ти кг. кислорода.

Устройство лямбда зонда

Современный датчик воздуха представляет собой небольшое конструктивное устройство внутри которого имеется ряд взаимосвязанных деталей.

  1. Металлический корпус на котором имеется резьба. Она предназначена для фиксации датчика в посадочном отверстии;
  2. Изолятор изготовленный из керамики;
  3. Уплотнитель в виде кольца;
  4. Проводники;
  5. Защитная оболочка с отверстием для вентиляции;
  6. Контакт;
  7. Керамический наконечник;
  8. Электрический нагреватель;
  9. Отверстие для выпускного газа;
  10. Стальная оболочка.

Как правило, начало измерений отработавших газов наступает при температуре 310-400 градусов. Именно при такой температуре специальный наполнитель в датчике обретает электропроводимость. Пока температура не достигла нужного значения, электронный блок управления автомобиля берет показания с других датчиков, а уже потом с лямбда зонда. Особенность его работы заключается в том, что выхлопные газы и атмосферный воздух разделены емкостью с токогенерирующим составом. В следствии определенных химических воздействий на эту емкость со стороны выхлопа и со стороны воздуха возникает разница концентрации кислорода на основе чего вырабатываться электрический потенциал. Значения этого потенциала отправляются на блок управления автомобилем.

Все датчики кислорода делятся на четыре типа в зависимости от количества проводов в их конструкции:

1. Однопроводные; 2. Двухпроводные; 3. Трехпроводные; 4. Четырехпроводные.

Все вышеперечисленные лямбда зонды бывают узкополосные и широкополосные.

Основные причины неисправностей лямбда-зонда и последствия его поломки


После того, как мы определились с понятием и особенностями работы датчика кислорода, можно сделать вывод, что он играет ключевую функцию в нормальной работе двигателя внутреннего сгорания. Так что же может привести к поломке лямбда зонда и выхода его из строя? Существуют два аспекта в этом вопросе: внешние факторы и внутренние о которых читайте ниже.

  • Протекание в корпус датчика охлаждающей жидкости или же тормозной;
  • Уход за датчиком средствами, которые не предназначены для таких целей;
  • Некачественное топливо с чрезмерным содержанием свинца;
  • Перегрев датчика, который также случается при использовании плохого топлива.

После того, как лямбда зонд вышел из строя ваш автомобиль начнет подавать определенные признаки:

  • Существенные рывки при движении;
  • Чрезмерные расход топлива;
  • Плохая работа катализатора;
  • Плавающие обороты двигателя;
  • Излишки токсических отходов в отработавших газах.

Серьёзность всего вышеперечисленного должна наталкивать водителя на проверку лямбда зонда практически каждые 10 тыс. км. Его полная замена желательна после каждых 40 000 км пробега.

Проверка лямбда зонда с 4 проводами тестером. Методы проверки ЛЗ


Итак, мы подошли к тому вопросу, который волнует каждого автолюбителя: как же проверить датчик лямбда зонд в домашних условиях? Для этого вам понадобится обычный тестер (мультиметр) или вольтметр.

Первым делом необходимо прогреть двигатель, после чего произвести замеры сопротивления на проводах подогревателя. Как правило, это два белых провода полярность между которыми можно не соблюдать. Нормальное сопротивление между ними должно равняться от 2 до 10-ти Ом. Если это значение другое, то следовательно датчик неисправен.

Идем далее. Теперь нужно минусовой провод тестера подключить на корпус двигателя. При этом плюсовой контакт подключите к сигнальному проводу самого датчика. Как правило это будет черный провод. На прогретом двигателе нажмите на педаль газа и наберите обороты до 3000 об/мин. Удерживайте педаль в этом положении около трёх минут. В это время производится прогрев лямбда зонда. Теперь вы можете проверить включение датчика кислорода.

Напряжение между корпусом двигателя и сигнальным (черным проводом) детали должно колебаться в районе от 0,2 до 1 вольта. За каждые прошедшие 10 секунд времени датчик должен включаться около 10-ти раз. В тех случая когда тестер будет показывать 0,4-0,5 вольта и не будет производиться включение, то можно сделать вывод о неисправности лямбда зонда.

Также вам нужно знать о том, что при резком нажатии на педаль газа тестер должен показывать напряжение около 1 вольта. При резком отпускании педали — ноль вольт.

Как проверить лямбда зонд на работоспособность

Содержание

        • АвтоНовости / Обзоры / Тесты
    • Как Проверить Одноконтактный Лямбда Зонд
  • Особенности работы и устройства лямбда зонда
    • Проверка одноконтактного лямбда-зонда honda accord 3
    • Топ 4 способа Как проверить лямбда зонд. 4 Методики проверки датчика кислорода
  • Как проверить лямбда зонд мультиметром
  • Подключение мультиметра к датчику кислорода перед проверкой
  • Чтение сигналов датчика кислорода
    • Проверка реакции кислородного датчика на бедную топливную смесь
    • Проверка реакции кислородного датчика на богатую топливную смесь
АвтоНовости / Обзоры / Тесты

Как Проверить Одноконтактный Лямбда Зонд

Как проверить лямбда зонд мультиметром либо тестером

Лямбда зондом именуется датчик содержания кислорода в выхлопных газах автомобиля. Устройство заходит в систему автоматического регулирования концентрации газовоздушной консистенции, подаваемой в камеры сгорания мотора. Он устанавливается конкретно на выходе коллектора мотора, перед катализатором либо на катализаторе. Полное сгорание горючего в цилиндре обеспечивает увеличение КПД мотора, его экономичность и уменьшение вредных выбросов в атмосферу.

Датчик содержания кислорода в выхлопных газах автомобиля именуется лямбда зондом

Установлено, что полное сгорание горючего в камере ДВС происходит при достижении рационального соотношения количества горючего к количеству воздуха 1:14,7. В теории движков для оценки состава газовоздушной горючей консистенции введено понятие коэффициента излишка воздуха, определяемое как отношение подаваемого количества воздуха в цилиндры к количеству воздуха в рациональном составе консистенции, который обозначается греческой буковкой «лямбда». Если λ=1, то смесь считается обеднённой.

В связи с ужесточением экологических требований все современные ДВС выполняются с системой автоматического электрического регулирования подачи горючего на базе микрочипа, который не только лишь управляет форсунками, да и производит простый контроль исправности зонда по значению напряжения на его выходе. Если напряжение падает ниже рабочих значений, то контроллер говорит о неисправности, зажигая табло «СЕ» (Check Engine).

Проверка работоспособности лямбда зонда является нужным условием в поиске обстоятельств завышенного расхода горючего при работе мотора. Она должна выполняться с применением измерительных устройств — тестером либо осциллографом.

Видеоролик о том, как работает лямбда зонд

Особенности работы и устройства лямбда зонда

Конструкция зонда припоминает устройство свечи зажигания и состоит из стального корпуса с гранями и резьбой для вкручивания в корпус коллектора системы выхлопа. Уплотнительное кольцо поверх резьбы обеспечивает плотность крепления. В корпусе установлен чувствительный глиняний полый наконечник из диоксида циркония с платиновым напылением на внутренней и наружной поверхности.

Наружняя поверхность наконечника, защищённая от механических повреждений экраном с отверстиями, помещается в поток отработанных газов, а на внутреннюю поверхность попадает атмосферный воздух. При достижении рабочей температуры наконечника 300-3500С из-за разности окислительных реакций меж поверхностями появляется разность потенциалов, которая выводится наружу при помощи токосъёмника.

Проверка одноконтактного лямбда-зонда honda accord 3

Помоги в развитии канала: Yandex.Средства 4100 1247 4375 83 Сбер.Карта 4276 6726 9189 5432 Обсуждаем неисправности …

Топ 4 способа Как

проверить лямбда зонд. 4 Методики проверки датчика кислорода

Если это видео оказалось полезным, то буду благодарен за подписку и лайки …

Глиняний изолятор и уплотнительная манжета обеспечивают надёжное крепление соединительных проводов и задерживают накальную спираль в полости наконечника. Спираль, созданная для резвого обогрева наконечника до рабочей температуры, находится не во всех типах зондов.

Осциллограф нужен для проверки работоспособности лямбда зонда

Потому есть одно-, двух-, трёх- и четырёхпроводные зонды зависимо от наличия подогревателя, схемы подачи питания на него и съёма сигнального напряжения. Современные модели авто фактически все оснащаются зондами с обогревом. Одно и двухпроводные типы зондов встречаются на старенькых выпусках Гольф 3 либо Пассат Б3.

Как проверить

лямбда зонд мультиметром

В инструкциях по эксплуатации всех марок автомобилей проверка лямбда зонда в главном ограничивается измерением значений напряжения, выдаваемых им в разных режимах работы мотора, при помощи цифрового либо стрелочного мультиметра.

Техническую исправность зонда следует проверять в следующих случаях:

  • завышенный расход горючего;
  • возникновение самопроизвольных рывков автомобиля в движении;
  • нестабильной работе мотора;
  • повышение норм по токсичности выхлопа;
  • после 5-10 тыс. км пробега.

Принцип и порядок проверки зонда на всех моделях авто схож, может отличаться зависимо от типа используемых зондов их расположением и значением рабочих напряжений. Так, на автомобилях марки ВАЗ 2114 либо более ранешних моделей 2110 трёхпроводные лямбда зонды могут размещаться в различных местах системы выхлопа.

Разглядим порядок проверки на обычном примере зонда компании BOSH, используемого на автомобилях марки Audi 80 либо Audi 100.

Обычно предпосылкой отказа лямбда зонда является неисправность цепи накала либо понижение чувствительности наконечника. Целостность накальной спирали и проводов можно «прозвонить» омметром, подключая концы устройства к зажимам 2-ух белоснежных проводов зонда — контакты 3-4 разъёма (в неких типах — белоснежный и карий провод), которые должны быть за ранее отсоединены от колодки. Сопротивление спирали должно быть наименее 5 Ом.

Чувствительность наконечника может быть ухудшена из-за лишнего покрытия её рабочей поверхности сажей, сероватым нагаром либо свинцовым налётом, что определяется зрительным осмотром. При наличии таких изъянов зонд подлежит подмене. Для проверки термоэлектрических характеристик зонда следует подключить концы стрелочного либо цифрового вольтметра к контактам 1-2 разъёма либо зажимам чёрного и сероватого проводов лямбда зонда. Проверку необходимо проводить при работающем и прогретом движке.

Отменно оценить работоспособность кислородного лямбда зонда можно вольтметром

Установить обороты мотора 3000 и проверить показания вольтметра на пределе 2В. Устройство должен показывать напряжение около 0,55В. Нажимая и опуская педаль газа, резко наращивать и уменьшать обороты мотора. При всем этом показания устройства должны соответственно возрости до 0,8-1В либо уменьшаться до 0,4В и ниже. Динамические конфигурации показаний устройства в обозначенных границах молвят о обычном состоянии зонда. Отсутствие колебаний либо более вялые колебания стрелки устройства в наименьших границах молвят о необходимости подмены зонда.

Таким образом, вольтметром можно отменно оценить работоспособность кислородного лямбда зонда. Более четкая черта чувствительности датчика определяется при помощи осциллографа.

Многие сталкиваются с ошибками, которые связаны с кислородными датчиками, но ошибка конкретно на кислородный датчик не указывает. Но все же может быть проблема в первом/верхнем кислородном датчике. Как же проверить работоспособность датчика?

Чтобы проверить работоспособность первого/верхнего кислородного датчика, нужны: трезвый взгляд и тестер с вольтметром и омметром.

Внешняя проверка трезвым взглядом кислородного датчика
Вначале осматриваем внешне проводку на выявление оплавления, обрыва или замыкания контактов.

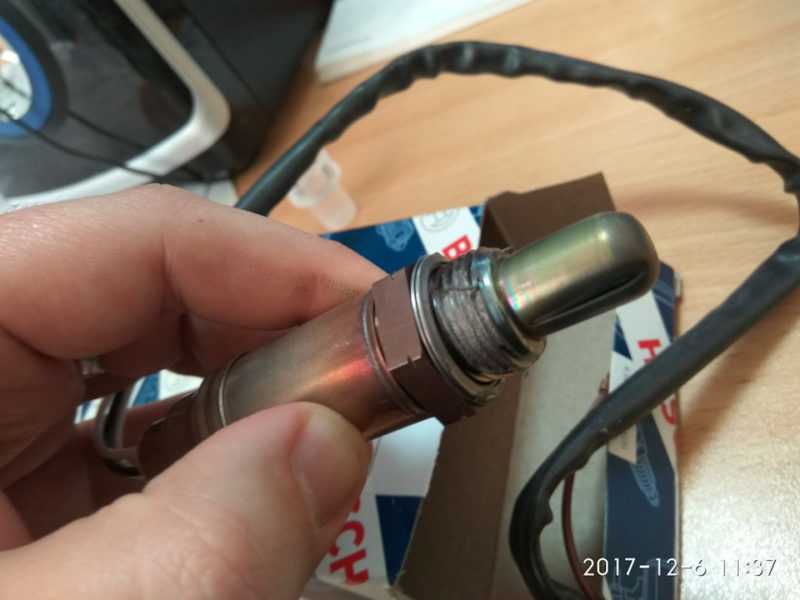

Если при осмотре все нормально, продолжаем. Выкручиваем датчик (за левым или правим колесом) и осматриваем его на наличие отложений.

Наличие сажи может быть вызвано богатой смесью, износом двигателя и клапанов или утечки в выхлопной системе, и из-за копоти, закрывающей отверстия защитной трубки датчика, датчик работает не верно, и посылает некорректные сигналы на БУ.

Сильные белые или серые отложения говорят о применении в топливе присадок или содержание в топливе высокого процента свинца, что выводит датчик из строя.

Если внешний осмотр не выявил никаких негативных признаков, продолжаем проверку.

Проверка сигнального напряжения кислородного датчика
Устанавливаем на место датчик. Находим место соединения колодки разъема датчика и разъема общего жгута (сзади двигателя по середине возле салонной перегородки) На колодке разъема кислородного датчика есть 4 контакта:
клемма 1 – сигнал +;
клемма 2 – масса;
клемма 3 – подогрев;
клемма 4 – подогрев.

С обратной стороны колодки разъема (где входят провода в разъем) кислородного датчика вставляем разогнутую скрепку в гнездо с клеммой №1 (сигнал +) и еще одну скрепку вставляем в гнездо с клеммой №2 (масса). Берем вольтметр. Положительный щуп вольтметра подсоединяем к скрепке с клеммой №1 (сигнал +), а отрицательный щуп вольтметра подсоединяем к скрепке с клеммой №2 (масса).

Проверку проводим на авто с АКПП в положении «Р», на авто с МКПП в нейтральном положении. Заводим авто и отслеживаем изменение сигнального напряжения датчика.
В начале датчик выдает сигнал с постоянной амплитудой 0,1 – 0,2 В, так называемый режим разомкнутого контура. Когда двигатель достигает нормальной рабочей температуры показания датчика на вольтметре должны колебаться в пределах 0,1 – 0,9 В, режим замкнутого контура. Если показания не переходят в режим замкнутого контура или же переходят но с большой задержкой, то есть двигатель нагрелся, а показания все равно 0,1 — 0,2 В, то датчик неисправен.

Проверка нагревателя кислородного датчика
Рассоединяем разъем колодки датчика от разъема общего жгута. Подключаем омметр на клеммы нагревателя №3 и №4. Номинальное сопротивление должно быть в диапазоне 10 — 40 Ом.

Проверка питания на нагреватель датчика
Включаем зажигание, не запускаем двигатель. Рассоединяем разъем колодки датчика от разъема общего жгута. Измеряем напряжение со стороны жгута. Положительный щуп вольтметра на клемму №4, а отрицательный щуп на клемму №2 (масса), на приборе должно показывать напряжение АКБ, в случае отсутствия питания проверяем состояние электропроводки.

При отрицательном результате в вышеперечисленных проверках, за исключением последнего пункта, кислородный датчик требует замены. Замену можно делать как на оригинальный так и сэкономив средства на более дешевый заменитель ничем не хуже в работоспособности оригинала что уже было описано тут.

Информация о том, как проверить кислородный датчик самостоятельно, поможет вам убедиться в его неисправности. Не спешите тратить время и деньги на замену элемента, так как проблема может быть вовсе не в этом датчике. Лямбда-зонд определяет количество кислорода в выхлопных газах и конвертирует эти данные в сигнал напряжения. Он необходим электронному блоку управления двигателем для формирования оптимальной смеси топлива и воздуха.

Если сигнал датчика выходит за нормальные рабочие параметры, автомобильный компьютер сохраняет в памяти код неисправности и на панели приборов загорается индикатор Check Engine, предупреждающий водителя о проблеме.

Если вы подозреваете, что датчик кислорода в вашем автомобиле неисправен или же диагностика показала проблемы с ним, не спешите менять лямбда-зонд. Компьютер просто сообщает о том, где была обнаружена проблема. А настоящим виновником может быть даже поврежденный вакуумный шланг. Из-за этой проблемы кислородный датчик «видит» слишком большое содержание кислорода в выхлопных газах. Ещё один вариант – повреждение электрического разъема лямбда-зонда, препятствующее его правильной работе. В обоих случаях блок управления сообщит о неисправности датчика.

Поэтому перед заменой лямбда-зонда обязательно следует проверить его на работоспособность. Сегодня вы узнаете, как проверить лямбда-зонд своими руками. Только после подтверждения диагноза можно отправляться на поиски новой детали.

Подключение мультиметра к датчику кислорода перед проверкой

Для выполнения диагностики датчика кислорода рекомендуется использовать профессиональный мультиметр (он позволяет получить максимально точные результаты), но подойдёт и обычный тестер.

Перед выполнением проверки лямбда-зонда необходимо сначала его найти. На многих старых автомобилях датчик устанавливался на выпускном коллекторе или возле него. На современных машинах зачастую используется два датчика – один установлен в районе выпускного коллектора, а второй – после катализатора. Убедитесь в том, какой именно датчик надо проверять.

При наличии двух и более кислородных датчиков необходимо точно понимать, в каком из них возникла проблема. Обычно, если компьютер показывает неисправность датчика №1, речь идет о том, что установлен на впускном коллекторе. А устройство №2, как правило, установлено после каталитического нейтрализатора. В любом случае обратитесь к руководству по эксплуатации, чтобы избежать ошибки. В особенности уделите внимание этому вопросу, если на вашем автомобиле установлен V-образный двигатель. Очень часто в них применяется 4 лямбда-зонда, поэтому перепутать их очень легко.

Если к тестируемому датчику подключено два или больше проводов, необходимо определить, какой из них сигнальный. Это можно узнать только в инструкции по ремонту автомобиля или же на профильных форумах в Интернете.

  1. Прежде чем приступать к проверке кислородного датчика мультиметром, необходимо разогреть двигатель автомобиля до рабочей температуры. Для этого можно проводить работы после 20-минутной поездки или же подождать, пока двигатель нагреется на холостых оборотах.
  2. Заглушите двигатель и переключите мультиметр в режим постоянного тока (DCV) на отметку «20».
  3. Если вы проверяете датчик возле катализатора, поднимите автомобиль с помощью домкрата и надежно зафиксируйте его, заблокировав задние колеса.
  4. При подключении прибора будьте осторожны. Выпускной коллектор и трубы очень горячие. Постарайтесь не обжечься и держите щупы мультиметра подальше от горячих поверхностей.
  5. Подключите красный щуп тестера к сигнальному проводу датчика, а черный щуп – к заземлению на двигателе (в более современных лямбда-зондах используется минимум два провода). Если в вашем автомобиле используется подогрев кислородного датчика, убедитесь, что вы подключаетесь именно к сигнальному проводу (в разъеме может быть от двух до четырех проводов).

Для подключения щупа мультиметра к проводу, можете пробить его иголкой. Ещё один вариант – подключиться сзади разъема, воспользовавшись скрепкой. В некоторых случаях сложно подключиться к проводу через разъем. По сути, разъем нам не нужен, можно подключаться к самому лямбда-зонду.

Если вы пробивали провод иголкой, не забудьте после проведения измерений удалить её и заизолировать поврежденный участок с помощью изоленты. В противном случае в провод будет попадать влага и может развиваться коррозия.

Чтение сигналов датчика кислорода

Запустите двигатель и проверьте сигналы напряжения датчика тестером. В ходе проверки лямбда-зонда мультиметром напряжение на дисплее прибора должно постоянно меняться в пределах диапазона 0,10-0,90 Вольт. Это признак нормальной работы датчика.

Если вы видите на экране только сигнал низкого или высокого напряжения, проблема явно существует. Чтобы проверить правильность работы датчика, выполните два следующих теста.

Проверка реакции кислородного датчика на бедную топливную смесь

  1. Отсоедините шланг от клапана вентиляции картерных газов, который идет к впускному коллектору. В результате этого в двигатель будет поступать больше воздуха. Найти клапан можно с помощью руководства по эксплуатации автомобиля.
  2. Проверьте показания цифрового мультиметра. Такие действия должны привести к отображению сигнала около 0,20 В. Если реакция другая или же цифры на экране меняются только через некоторое время (не сразу), датчик работает некорректно.
  3. Подсоедините шланг к клапану вентиляции картерных газов.

Проверка реакции кислородного датчика на богатую топливную смесь

  1. Отсоедините патрубок, который соединяет дроссельный узел двигателя и корпус воздушного фильтра.
  2. Заблокируйте отверстие, ведущее к двигателю, чистой тряпкой. Это уменьшит количество воздуха, которое поступает в двигатель.
  3. Проверьте показания тестера. Датчик кислорода должен подавать сигнал около 0,80 В. Если лямбда-зонд реагирует иным образом или реагирует очень долго, он неисправен.
  4. Подсоедините воздуховод к корпусу воздушного фильтра и заглушите двигатель.

Если такая диагностика показала, что кислородный датчик функционирует должным образом, проблема может заключаться в других компонентах силового агрегата. В двигателе может быть утечка вакуума (подсос воздуха – https://avtopub.com/kak-najti-podsos-vozduxa-v-dvigatele-i-ustranit-ego/), проблемы в системе зажигания и т.п. Если лямбда-зонд не отреагировал на ваши действия или отреагировал слишком поздно либо неправильно, его придётся заменить.

Смотрите нашу статья о том, что будет, если отключить лямбда-зонд в автомобиле. Можно ли ездить без него? Читайте по ссылке – https://avtopub.com/chem-grozit-otklyuchenie-datchika-kisloroda-v-avtomobile/

Теперь вы точно определите, действительно ли датчик кислорода неисправен или же дело вовсе не в нём. Такая простая проверка поможет вам сэкономить деньги и время и быстрее вернуть свой автомобиль к жизни.

Как проверить датчик кислорода ВАЗ 2114

Некоторые автолюбители, которые задаются вопросом о том, как проверить датчик кислорода ВАЗ 2114, думают, что сделать это самостоятельно крайне сложно, однако это не так. Достаточно действовать по инструкции (которую можно найти ниже по тексту). Этого будет вполне достаточно для того, чтобы решить проблему.

ВАЗ 2114 имеет массу сложных электротехнических устройств, каждое из которых нуждается в уходе или периодической профилактике. Электронный блок управления ВАЗа позволяет получить данные о текущем состоянии каких бы то ни было систем автомобиля.

Датчик кислорода (также называемый «лямбда зонд») — один из ключевых элементов авто. Если он выйдет из строя, то работоспособность машины будет нарушена. Для того, чтобы недопустить этого, следует изучить принцип работы устройства, а также технологию проверки датчика кислорода, который вышел из строя.

Датчик кислорода ваз 2114

Содержание

  1. Принцип действия
  2. Проверка датчика кислорода ВАЗ 2114
  3. Подключение датчика кислорода на ВАЗ 2114 в случае, если он вышел из строя
  4. Как проверить лямбда зонд на ВАЗ 2114 как можно быстрее
  5. Напряжение на датчике кислорода ВАЗ 2114, а также другие технические показатели
  6. Полезное видео

Принцип действия

Чувствительный элемент датчика можно найти в потоке отработавших газов. Электролит, который расположен в одном из потоков выхлопных газов, нагревается до высокой температуры (350°C). Для ускорения прогрева до рабочей температуры лямбда зонд имеет специальный нагревательный элемент. Датчик устанавливают таким образом, чтобы наконечник на одной из его частей контактировал только с газами, а на другой с чистым воздухом.

Когда в коллекторе скапливается кислород, происходит процесс смены разницы потенциалов. Эта информация передаётся на блок ЭБУ. После этого система меняет количество топлива, которое направляется в цилиндры.

Проверка датчика кислорода ВАЗ 2114

Датчик необходим для того, чтобы ЭБУ автомобиля могла получить информацию о количестве чистого кислорода, который остаётся в выхлопных газах.

Дополнительная информация. Датчик состоит из керамического электролита, способного переносить даже высокие температуры. Электролит выполнен из диоксида циркония, а его поверхность обрабатывается оксидом иттрия. Напыление из платины покрывает поверхность оксида. Платина является крайне нужным материалом для датчика, ведь она имеет максимально возможную теплопроводность.

Схема датчика кислорода

Для того, чтобы произвести проверку датчика, следует сделать следующее:

  1. Прогреть двигатель.
  2. Для проверки датчика можно воспользоваться тестером. Один щуп тестера нужно подключить к минусовой клемме мотора, а другой к контакту «В» датчика. Если напряжение равняется 12В, то устройство находится в полностью исправном состоянии. В противном случае это означает, что оборвалась одна из цепей контактов датчика кислорода.
  3. Уже после этого нужно выполнить проверку всех контактов самых чувствительных элементов. Речь идёт об элементах «С» и «А». Для того, чтобы этого сделать, нужно поставить плюсовой щуп на контакт «А». Если прибор исправен, то тестер покажет 0.45В. В случае, если показатель отличается, то прибор нуждается в срочной замене.

Подключение датчика кислорода на ВАЗ 2114 в случае, если он вышел из строя

Для того, чтобы заменить сломанный датчик, следует сделать следующее:

  • отправиться в автомобильный магазин со сломанным прибором. Это нужно для того, чтобы вы могли сверить маркировки на устройствах. В противном случае автолюбитель может приобрести не тот прибор, который ему нужен. Для того, чтобы этого не произошло, следует внимательно сверить маркировку, которая располагается на корпусе устройства;
  • необходимо выключить двигатель и дать ему остыть. Если этого не сделать, то заменить датчик не получится;
  • после этого нужно отсоединить от датчика все провода;
  • теперь необходимо открутить датчик кислорода обычным гаечным ключом;
  • когда эта задача будет выполнена, автомобилисту остаётся поставить новый датчик. Сделать это предельно просто, однако необходимо проявлять осторожность, иначе можно запросто сорвать резьбу. Для того, чтобы недопустить столь неприятной поломки, необходимо вкрутить датчик как можно более медленно;
  • после этого следует заняться соединением контактов датчика по схеме распиновки.

Установленный датчик кислорода

На все операции по установке нового датчика может потребоваться примерно 60-90 минут. Этого будет вполне достаточно для того, чтобы сделать всё максимально осторожно и аккуратно.

Для того, чтобы лучше понимать особенности этого устройства, необходимо изучить конструкцию лямбда зонда.

Как проверить лямбда зонд на ВАЗ 2114 как можно быстрее

Для того, чтобы не затягивать этот процесс, следует разобраться в конструкции устройства.

  1. Одна из основных частей датчика — это защитные наконечники (экранированные), которые можно найти на двух сторонах электролита. Именно на них располагаются отверстия, предназначенные для выхлопных газов. Также эти отверстия могут использоваться для забора воздуха. Именно наконечники являются главной функциональной частью прибора. По ним устройство может определить разность потенциалов.
  2. Внутри наконечников располагается коллектор. Также его называют элементом, имеющим высокую проводимость тока.
  3. Между наконечниками располагается специальный прибор, который считывает электросигнал.
  4. Также следует понимать назначение проводов. Провода белого цвета нужны для питания устройства. Один из чёрных проводов используется для передачи данных к ЭБУ, а другой нужен для заземления.

Напряжение на датчике кислорода ВАЗ 2114, а также другие технические показатели

Каждый показатель имеет свои стандартные значения. В случае, если они меняются, то это ясный сигнал наличия каких-либо неисправностей.

Для того, чтобы определить неисправность датчика, следует обращать внимание не такие признаки, как:

  1. Увеличение расхода топлива.
  2. Появление каких бы то ни было отчётливых потрескиваний. Обычно они возникают в том месте, где расположен датчик кислорода. Чаще всего потрескивания возникают в тот момент, когда двигатель выключен.
  3. Наличие проблем с мотором на низких оборотах.

Лямбда зонд, используемый в серийных системах впрыска, не может регистрировать изменения в составе смеси, существенно отличающиеся от 14.7:1.

Проверка лямбда-зонда

Совет. Также проверить датчик кислорода следует в случае возникновения ошибок 134 или 131. Об их наличии можно судить по информации с приборной панели авто. Эти ошибки говорят о том, что датчик подаёт неверный сигнал. Это означает, что проблема заключается в проводке датчика. Ещё одна причина может быть связана с недостаточно качественным заземлением устройства на корпусе авто. В некоторых случаях возникает ошибка 132. Она означает, что топливная смесь, поддающаяся в автомобиль, слишком «бедная».

Для того, чтобы решить какую-либо проблему, связанную с устройством, следует изучить схему распиновки. Только после этого можно начинать проверку устройства. Где же находится датчик кислорода?

  1. В моделях, имеющих двигатель объёмом 1.5 л, он располагается в самой верхней части приёмной трубы. Датчик может располагаться рядом с резонатором.
  2. Если же речь идёт об автомобиле, имеющем двигатель объёмом 1.6 литра, то датчик можно найти в подкапотном пространстве. Обычно он располагается на выхлопном коллекторе силового агрегата. Следует учитывать, что на новых моделях имеется сразу несколько датчиков кислорода. Они располагаются недалеко друг от друга, поэтому найти их предельно просто.

Полезное видео

Дополнительную информацию вы сможете почерпнуть из видео ниже:

https://www.youtube.com/watch?v=HkImG-inTy0

Проверка и устранение неисправностей лямбда-зонда

Лямбда-зонд определяет остаточное содержание кислорода в выхлопных газах и подает на блок управления двигателем электрический сигнал для регулирования соотношения воздух-топливо. Прокрутите эту страницу и узнайте о вариантах, принципах их работы, методах проверки и важной информации о правильной замене лямбда-зондов.

ЧТО ТАКОЕ ФУНКЦИЯ ЛЯМБДА-ДАТЧИКА?: ПРИНЦИП РАБОТЫ

Оптимальное сгорание необходимо для обеспечения идеальной скорости преобразования каталитического нейтрализатора. В случае бензинового двигателя это достигается при соотношении воздух-топливо 14,7 кг воздуха на 1 кг топлива (стехиометрическая смесь). Эта оптимальная смесь обозначается греческой буквой λ (лямбда). Лямбда используется для выражения соотношения воздуха между теоретической потребностью в воздухе и фактическим подаваемым потоком воздуха:



λ = расход подаваемого воздуха : теоретический расход воздуха = 14,7 кг : 14,7 кг = 1

обогрев лямбда-зонда

достичь своей рабочей температуры как можно быстрее. В настоящее время лямбда-зонды оснащены подогревом датчика. Это означает, что датчики также могут быть установлены вдали от двигателя.



Преимущество:
Больше не подвергаются высокой тепловой нагрузке. Нагрев датчика позволяет им достигать своей рабочей температуры за короткий период, сводя к минимуму время, в течение которого лямбда-регулирование неактивно. Чрезмерное охлаждение предотвращается в режиме холостого хода, когда температура выхлопных газов не такая высокая. Лямбда-зонды с подогревом имеют меньшее время отклика, что положительно сказывается на скорости регулирования.

Использование нескольких лямбда-зондов

С появлением EOBD необходимо также контролировать работу каталитического нейтрализатора. Для этого за каталитическим нейтрализатором установлен дополнительный лямбда-зонд. Это используется для определения способности каталитического нейтрализатора накапливать кислород.



Зонд после каталитического нейтрализатора выполняет те же функции, что и датчик перед каталитическим нейтрализатором. Амплитуды лямбда-зондов сравниваются в блоке управления. Амплитуды напряжения нижнего датчика очень малы из-за способности каталитического нейтрализатора накапливать кислород. Чем ниже накопительная емкость каталитического нейтрализатора, тем выше амплитуды напряжения выходного датчика из-за повышенного содержания кислорода.



Высоты амплитуд на выходном датчике зависят от фактической накопительной емкости каталитического нейтрализатора, которая варьируется в зависимости от нагрузки и скорости. Таким образом, при сравнении амплитуд зонда учитываются условия нагрузки и скорость. Если амплитуды напряжения обоих датчиков остаются примерно одинаковыми, достигнута накопительная емкость каталитического нейтрализатора, т.е. через старение.

НЕИСПРАВНОСТЬ ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПРИЗНАКИ

Неисправный датчик Lambda может вызвать следующие симптомы:

  • Высокий потребление топлива
  • Плохое характеристик двигателя
  • Выбросы выхлопных выбросов
  • Индикатор индикатора
  • Код ошибки. КИСЛОРОДНЫЙ ДАТЧИК: ПРИЧИНА НЕИСПРАВНОСТИ

    Возможны несколько причин неисправности:

    • Внутренние и внешние короткие замыкания
    • Отсутствие заземления / питания
    • Перегрев
    • Отложения/загрязнение
    • Механические повреждения
    • Использование этилированного топлива/присадок

    Существует ряд типичных неисправностей лямбда-зонда, которые происходят часто. В следующем списке приведены причины диагностированных неисправностей:

    Необогреваемые датчики

    0097
    Диагностированные неисправности Причина
    Несгоревшее масло попало в выхлопную систему, напр. из-за неисправных поршневых колец или маслосъемных колпачков
    Неправильный впуск воздуха, отсутствие эталонного воздуха Неправильно установлен зонд, отверстие для эталонного воздуха заблокировано зазор клапана
    Плохой контакт на штекерных контактах Окисление
    Прерывавшие кабельные соединения Плотно маршрутизированные кабели, точки истирания, укусы грызунов
    Отсутствие подключения на земле Окивание, коррозия при выхлопной системе
    Механическая механическая механическая. Химическое старение Очень часто короткие маршруты
    Отложения свинца Использование этилированного топлива



    ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ОСНОВНЫЕ ПРИНЦИПЫ

    Автомобили, оборудованные системой самодиагностики, могут обнаруживать неисправности, возникающие в цепи управления, и сохранять их в памяти неисправностей. Обычно это отображается через контрольную лампу двигателя. После этого память неисправностей может быть считана диагностическим прибором для диагностики неисправностей. Однако более старые системы не могут определить, связана ли эта неисправность с неисправным компонентом или, например, с неисправностью. неисправность кабеля. В этом случае механик должен провести дополнительные испытания.



    В рамках EOBD контроль лямбда-зонда расширен за счет включения следующих пунктов:

    • Обрыв цепи,
    • Готовность к работе,
    • Короткое замыкание на массу блока управления,
    • Короткое замыкание на плюс
    • Обрыв кабеля и старение лямбда-зонда.


    Для диагностики сигналов лямбда-зонда блок управления использует форму частоты сигнала.



    Для этого блок управления рассчитывает следующие данные:

    • Максимальное и минимальное обнаруженное значение напряжения датчика,
    • Время между положительным и отрицательным фронтами,
    • Регулятор лямбда-контроля, регулирующий переменную в зависимости от обогащения и обеднения,
    • Управление порог лямбда-регулирования,
    • Напряжение датчика и продолжительность периода.

    ПРОВЕРКА Лямбда-зонда с помощью осциллографа, мультиметра, тестера лямбда-зонда, анализатора выбросов: поиск и устранение неисправностей

    Как правило, перед каждой проверкой необходимо проводить визуальный осмотр, чтобы убедиться в отсутствии повреждений кабеля или разъема. Выхлопная система не должна иметь утечек.



    Для подключения измерительного прибора рекомендуется использовать переходной кабель. Также необходимо следить за тем, чтобы лямбда-регулирование не было активным в некоторых рабочих состояниях, напр. при холодном пуске до достижения рабочей температуры и при полной нагрузке.

    Проверка лямбда-зонда с помощью прибора для проверки выхлопных газов

    Прибор для проверки выхлопных газов

    Одним из самых быстрых и простых способов проверки является измерение с помощью анализатора выбросов четырех газов.



    Испытание проводится так же, как предписанное испытание на выбросы выхлопных газов. Когда двигатель прогрет до рабочей температуры, ложный воздух подключается как переменная возмущения путем снятия шланга. Из-за изменения состава отработавших газов также изменяется значение лямбда, которое рассчитывается и отображается прибором для проверки отработавших газов. Система смесеобразования должна определить это по определенному значению и скорректировать в течение определенного времени (60 секунд, как в тесте на выбросы выхлопных газов). Если возмущающая переменная удаляется, значение лямбда должно быть уменьшено до исходного значения.



    В качестве основного принципа следует соблюдать спецификации для подключения переменных помех и значения лямбда производителя.



    Однако этот тест может только определить, работает ли лямбда-регулирование. Электрический тест невозможен. При этой процедуре существует риск того, что современные системы управления двигателем регулируют смесь за счет точного определения нагрузки, так что λ = 1, несмотря на то, что лямбда-контроль не работает.

    Проверка лямбда-зонда с помощью мультиметра

    Мультиметр

    Для проверки следует использовать только высокоомные мультиметры с цифровым или аналоговым дисплеем.



    Мультиметры с малым внутренним сопротивлением (в основном аналоговые приборы) перегружают сигнал лямбда-зонда и могут привести к его выходу из строя. Из-за быстро меняющегося напряжения сигнал лучше всего изображается аналоговым устройством.



    Мультиметр подключается параллельно сигнальной линии (черный кабель, см. принципиальную схему) лямбда-зонда. Диапазон измерения мультиметра устанавливается на 1 В или 2 В. После запуска двигателя на дисплее появляется значение от 0,4 до 0,6 В (опорное напряжение). При достижении рабочей температуры двигателя или лямбда-зонда фиксированное напряжение начинает чередоваться между 0,1 В и 0,9 В.V.



    Для получения безупречных результатов измерения скорость вращения двигателя должна составлять ок. 2500 об/мин. Это обеспечивает достижение рабочей температуры зонда даже в системах с необогреваемым лямбда-зондом. Если в режиме холостого хода температура отработавших газов недостаточна, существует опасность того, что необогреваемый датчик остынет и сигнал перестанет формироваться.

    Проверка лямбда-зонда осциллографом

    Схема сигнала лямбда-зонда

    Сигнал лямбда-зонда лучше всего отображается с помощью осциллографа. Что касается измерения мультиметром, то основным условием является то, что двигатель или лямбда-зонд должны быть прогреты до рабочей температуры.



    Осциллограф подключен к сигнальной линии. Устанавливаемый диапазон измерения зависит от используемого осциллографа. Если устройство имеет автоматическое обнаружение сигнала, его следует использовать. Для ручной настройки установите диапазон напряжения 1–5 В и время 1–2 секунды.



    Частота вращения двигателя снова должна быть прибл. 2500 об/мин.



    Переменное напряжение отображается на дисплее в виде синусоидальной формы. По этому сигналу можно оценить следующие параметры:

    • Высота амплитуды (максимальное и минимальное напряжение 0,1–0,9 В),
    • Время отклика и продолжительность периода (частота примерно 0,5–4 Гц).

    Проверка лямбда-зонда с помощью тестера лямбда-зондов

    Тестер лямбда-зондов

    Различные производители предлагают для тестирования специальные тестеры лямбда-зондов. В этом устройстве функция лямбда-зонда отображается с помощью светодиодов.



    Подобно мультиметру и осциллографу, он подключается к сигнальной линии пробника. Как только зонд достигает рабочей температуры и начинает работать, светодиоды начинают загораться попеременно – в зависимости от соотношения воздух-топливо и кривой напряжения (0,1–0,9 В) зонда.



    Здесь все спецификации по настройкам измерительного прибора для измерения напряжения относятся к датчикам из диоксида циркония (датчикам скачков напряжения). Для диоксида титана диапазон измерения напряжения меняется на 0–10 В, при этом измеряемые напряжения чередуются в пределах 0,1–5 В.

    Проверка состояния защитной трубки

    В качестве основного принципа необходимо соблюдать указания производителя. Наряду с электронной проверкой состояние защитной трубки элемента зонда может свидетельствовать о функциональной способности:

    ПРОВЕРКА ПОДОГРЕВА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

    Можно проверить внутреннее сопротивление и напряжение питания нагревательного элемента.



    Для этого отсоедините разъем от лямбда-зонда. Со стороны лямбда-зонда с помощью омметра измерьте сопротивление на обоих кабелях нагревательного элемента. Оно должно быть между 2 и 14 Ом. Со стороны автомобиля используйте вольтметр для измерения напряжения питания. Должно быть напряжение > 10,5 В (бортовое напряжение).

    Different connection options and cable colors

    Unheated probes

    Number of cables Cable colour Connection
    1 Black Signal (ground via housing)
    2 Черный Сигнал
    Заземление



    Зонды с подогревом

    Количество кабелей Цвет кабеля Соединение
    3 Black
    2 x White
    . 2 x белый
    Серый
    Сигнал, нагревательный элемент, заземление



    Зонды из диоксида титана

    Количество кабелей Цвет кабеля Подключение
    4 Красный
    Белый
    Черный
    Желтый
    Элемент отопления (+)
    Элемент нагревания (-)
    Элемент отопления (+)
    Элемент нагревания (-)
    Элемент отопления (+)
    Элемент нагревания (-)
    . )
    4 Черный
    2 x белый
    Серый
    Нагревательный элемент (+)
    Нагревательный элемент (-)
    Сигнал (-)
    Сигнал (+)
    9 (Необходимо соблюдать спецификации производителя)

    ЗАМЕНА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ВИДЕО

    Лямбда-сила — Информация и расходные материалы для лямбда-зонда

    Лямбда-зонд Руководство по установке

    Существует несколько способов установки лямбда-зонда. Вы можете заказали датчик на основе информации на этом сайте, или вы возможно, в вашем гараже или на станции технического обслуживания вам сообщили, что вам нужна новая лямбда. Ваш гараж, возможно, даже заказал его для вас от вашего имени.

    Вы можете установить датчик самостоятельно или, если не можете, заставьте свой гараж сделать это. Как правило, это простая работа, и ее следует тоже недорогая работа.

    Здесь мы приводим пример типичной процедуры установки лямбда-зонда. Даже если ваш автомобиль не такой, как этот, пожалуйста, прочитайте процедуру через — вы можете получить несколько полезных советов.

    Будьте готовы к следующим возможным проблемам при установке собственного Лямбда:

    • Датчик может находиться под автомобилем. Два самых популярные места находятся на даунпайпе и прямо перед катализатором, в соответствии с тем, где находится рычаг переключения передач.
    • Большинство новых моделей с близко расположенными кошками, такими как эта Astra, Лямбда в моторном отсеке.
    • Вам может понадобиться один из двух типов инструментов — гнездо Lambda или гаечный ключ, в зависимости от местоположения и доступа. Проверьте, будете ли вы иметь возможность разместить инструмент и руки в любом месте, где вы работаете в.

    Шаг 1

    Прежде чем пытаться снять старый датчик, найдите его местонахождение. на вашем автомобиле и проверьте вокруг него доступ. Подумайте, какие какой-то инструмент, который вы можете получить, чтобы удалить его, и подумайте, не можно попасть туда руками и телом, чтобы повернуть инструмент в порядке. Считать будет ли лучше атаковать работу сверху машины или снизу это при поддержке в воздухе.

    Подавляющее большинство датчиков (включая этот) имеют резьбу 18мм размер. Это означает, что вам понадобится Головка или гаечный ключ 22 мм удалить их. Проверьте соответствующий технический паспорт для размера резьбы.

    Некоторые датчики расположены на самой водосточной трубе под прямым углом к пол — для этого места можно использовать гаечный ключ на 22 мм. В общем, Титания. датчики имеют немного меньший размер корпуса и поэтому стандартные 80 х 22 мм гнездо можно использовать, но вам придется выточить слот с одной стороны, чтобы позволить жгута проводов, чтобы выйти, пока вы поворачиваете розетку. Если вы подходите циркониевый датчик, тогда вам нужно будет купить глубокая 100 х 22 мм оконная розетка . Это должно быть 100 мм (или больше) в глубину. У нас есть рекомендуемая розетка для продажи здесь. Датчики с резьбой 12 мм используют 17 мм разъем.

    Здесь в качестве примера мы используем двигатель Ecotec (X16, X18, X20 GM устанавливается на автомобили Astra, Calibra, Vectra, Zafira и т. д.), в котором установлен датчик устанавливается непосредственно в блок коллектора/катализатора. Вы можете видеть, что доступ ограничивается выхлопным щитом. Мы можем выбрать использование стандарта торцевая головка или специальный инструмент для снятия лямбда-зонда, но не гаечный ключ. Способность использование стандартной розетки определяется длиной корпуса датчика — тот, что отрывается от машины, может быть слишком большим. Датчики Bosch обычно больше, чем NGK/NTK. Похоже, это NGK/NTK.



    Шаг 2

    Установлен датчик из циркония NGK/NTK, который мы замените его на. Приготовьте радиокод и включите систему сигнализации. «режим камердинера», если он есть. Отключите аккумулятор автомобиля – это особенно важно для автомобилей с адаптивными картами ECU — настройки хранящиеся в компьютере двигателя, будут повреждены любой неисправной датчики и оставление батареи выключенной на пару часов приведет к сбросу ЭБУ к заводским настройкам.

    Для некоторых систем ECU может потребоваться сброс с помощью подходящего сканирующего прибора.



    Шаг 3

    Чтобы получить доступ к лямбда-проводке, нам придется снять двигатель. верхняя крышка. Удалите все, что вам нужно, чтобы получить хорошее доступ к зажимам проводки и жгутам и т. д.



    Шаг 4

    Найдите разъем и извлеките его из зажима. Было только один зажим жгута проводов, который нужно снять на этом автомобиле (на крышке распредвала), но чем длиннее жгут проводов, тем больше времени займет эта работа.

    В некоторых автомобилях также имеется длинный жгут проводов под автомобилем. Это не усложняет работу, просто дайте больше времени.

    Некоторые сдвоенные кошки вместо этого находятся в задней части двигателя, например на Зетек Форд. Обвязка, как правило, то соответственно короче.


    Шаг 5

    Отсоедините разъем проводки от жгута автомобиля. Обрати внимание на запирающий зажимной механизм – просто так его не дернуть; используйте плоскогубцы или отвертку, если необходимо, чтобы отсоединить запирающий механизм.

    Некоторые механизмы запирания более загадочны, чем другие — вот этот имеет изогнутый язычок, открывающий замок. Разноцветные разъемы в стиле AMP устанавливаемые на французские автомобили Peugeot, Citroen и Saab (среди прочих), имеют большую вкладку, которая выходит разъем сбоку — это освободит/включит разъем как часть его действия, но часто прилипает. Подденьте маленькую отвертку под цветной язычок или нажмите на два маленьких кусочка на противоположном конце, чтобы заставить его двигаться.

    Для такого типа мы рекомендуем смазать фиксирующий язычок перед повторной сборкой, чтобы он работал более плавно. Шаг 6 проверьте длину жгута проводов относительно нового. Проверьте разъем типа тоже, ну и напоследок проверить состояние разъема на ТС стороны жгута проводов. Мы любим побрызгать в него WD-40, чтобы потом втыкать и несколько раз отключите старый датчик, чтобы немного его почистить. если ты например, вы можете использовать технический спирт (денатурат, очиститель контактов, тормозной очиститель, очиститель карбюратора), чтобы потом очистить его. Затем дайте ему высохнуть и проверьте, что контакты все еще в хорошем состоянии.



    Шаг 7

    Поместите съемник на датчик. Будьте готовы к некоторому сопротивлению при отсоединении датчика — пришлось использовать прерыватель и удлинитель на эта машина. Обратите внимание, как жгут проводов входит в прорезь сбоку розетка. Если датчик трудно удалить, вы можете использовать паяльную лампу. и проникающая жидкость для смещения датчика таким же образом, как и любой другой заедает застежка. Просто будьте осторожны, тщательно очистите область после этого. — загрязнения вредны для нового датчика. Если используете паяльную лампу, пожалуйста ничего не плавить. Используйте небольшую вырезанную временную металлическую пластину для защиты уязвимых мест.

    Гаечные ключи с открытым зевом не подходят для некоторых заклинивших датчиков, поэтому вам должны использовать небольшое количество здравого смысла, пытаясь повернуть его. Если вам кажется, что вы собираетесь скруглить шестигранник, остановитесь и переосмысление. Попробуйте отрезать жгут проводов, чтобы поставить накидной ключ на. Рассмотрите возможность использования комбинации паяльной лампы и WD-40, чтобы ослабить датчик. Паяльная лампа сделает датчик и коллектор / водосточную трубу расширяться с разной скоростью, тем самым разрушая любую коррозию и позволяя WD-40 просачивается внутрь. Но ничего не поджигайте! Иногда удар молотком по внешнему концу гаечного ключа помогает сдвинуть датчик. WD-40 не содержит силикона и поэтому безопасен для датчиков.



    Шаг 8

    Имейте в виду, что датчики разных производителей могут немного отличаться. например, при замене Bosch на NGK или наоборот. Если правильная спецификация датчика для двигатель заказан проблем не будет. Наша часть для этой Астры выглядит идентично оригиналу, и, кажется, все в порядке.



    Шаг 9


    Снимите защитную пластиковую крышку с резьбы нового датчика и вкрутите его в коллектор/приемную трубу. Помните, что вам придется повернуть вся подвеска тоже. Как только металлическая прокладка соприкоснется с уплотняемой поверхностью, вернуться к использованию гаечного ключа или розетки. Поворачивайте гаечный ключ до тех пор, пока прокладка чувствует себя правильно сжатым (сила, необходимая для поворота, внезапно станет намного больше), затем используйте руководство ниже. Установка очень похожа на установку свечи зажигания. Несмотря на то что датчик, возможно, было трудно снять, нет необходимости чрезмерно затягивать на обратном пути. Значения крутящего момента лямбда-зонда/датчика кислорода следующим образом:

    Размер сенсора Значение крутящего момента Направляющая для установки
    M18 x 1,5 мм (гнездо 22 мм) 35 — 45 Н·м Умеренно-сильное усилие со стандартным приводным ключом 240 мм 1/2 дюйма
    M12 x 1,5 мм (гнездо 16 мм) 18-23 Н·м Умеренно-сильное усилие со стандартным приводным ключом 200 мм 3/8″

    Немногие имеют динамометрический ключ, способный значение, поэтому мы посоветовали общее руководство по установке, в котором указано, какое усилие использовать. Как и в случае со свечой зажигания, вам необходимо убедиться, что уплотнительная шайба (уже на новом датчике) надежно закреплена. Для типов фланцевого монтажа Toyota удалите как можно больше старой прокладки, прежде чем устанавливать новую прокладку. Это остановит его дует после завершения. Некоторые старые прокладки с металлическими кольцевыми вставками можно использовать повторно. Продутую прокладку можно определить по нагару на прокладке. Наши датчики нового типа 7A-FE имеют гибкую систему медных кольцевых уплотнений на фланце датчика, что избавляет от необходимости в отдельной прокладке.



    Шаг 10

    Когда датчик затянут, замените жгут проводов и разъем. в свои клипсы. Замените все крышки, которые вы могли потревожить, и снова подключите батарея.

    Обратите внимание, что запуск вашего автомобиля может занять немного больше времени, чем обычно и может не работать на холостом ходу в течение нескольких секунд, пока ЭБУ повторно адаптируется. На большинстве транспортных средств, сигнальная лампа ECU, если она горит, должна погаснуть в течение нескольких секунд. Так же ЭБУ также необходимо будет еще раз адаптироваться к вашему стилю вождения. первые часы работы. Все сделано!




    Кислородные датчики и настройка — журнал изготовителей двигателей

    Технический центр

    Кислородные датчики

    и системы EFI с обратной связью, в которых они используются, — это фантастические инструменты, которые могут открыть уровни производительности, невиданные всего несколько лет назад.

    Кислородный или лямбда-зонд является одним из самых важных и одним из самых неправильно понимаемых компонентов современной системы впрыска топлива. Базовое понимание того, как работает датчик и как интерпретировать его выходные данные, имеет решающее значение для успешной настройки высокопроизводительного или гоночного двигателя. Добавьте к этому еще больше мощности, и важность датчика O2 еще больше возрастет. Для наших целей мы не слишком озабочены химическими и электрическими свойствами датчика — эта информация широко доступна, если вы хотите копнуть глубже — но вместо этого мы сосредоточимся на практической информации, которая поможет нам достичь нашей конечной цели: Извлекать как можно больше мощности из двигателя с максимально возможной безопасностью.

    Нажмите здесь, чтобы узнать больше

    Существует два основных типа датчиков O2, с которыми вы можете столкнуться. Узкополосный датчик O2 обычно используется в серийных автомобилях и может использоваться для точного определения соотношения воздух-топливо (AFR) в диапазоне 14,3:1–15,1:1 на бензине. Обратите внимание, что я говорю определить, а не измерить соотношение воздух-топливо. Это важное различие, которое мы сейчас обсудим. Если вы настраиваете двигатели, особенно гоночные, вы, скорее всего, будете работать с другим типом лямбда-зонда — широкополосным кислородным датчиком. Благодаря более быстрому времени отклика, возможности прямого измерения содержания кислорода в выхлопных газах и используемому диапазону соотношения воздух-топливо примерно 10,2:1–15,5:1 (на бензине) широкополосный лямбда-зонд предоставляет важную информацию, которая может использоваться для безопасного извлечения огромного количества энергии из вашего двигателя.

    Прежде чем мы углубимся в то, как использовать широкополосный кислородный датчик, важно понять, что он на самом деле измеряет. Первое, что наверняка приходит на ум, когда речь заходит о датчиках кислорода, это AFR. На самом деле кислородный датчик не знает, сколько топлива или воздуха подается в двигатель. Скорее, он измеряет содержание кислорода в выхлопных газах. Одного этого недостаточно для определения AFR. Зная стехиометрическое значение топлива, на котором рассчитан двигатель, определяемое как AFR, при котором происходит полное сгорание, мы можем рассчитать AFR, при котором работает двигатель.

    Но что, если мы изменим вид топлива или добавим в смесь закись азота? Различные типы топлива требуют различных соотношений воздух-топливо для достижения полного сгорания. Впрыск закиси азота требует добавления топлива, чтобы приспособиться к дополнительному кислороду, переносимому распылением. На данный момент это уже не смесь воздух/топливо, а смесь воздух/топливо/азот. Эти вещи резко изменят фактическую требуемую AFR, подаваемую в двигатель. Тем не менее, полное сгорание по-прежнему выглядит точно так же для датчика кислорода, независимо от того, что мы заливаем в двигатель.

    Эти данные, предоставляемые широкополосным кислородным датчиком до учета типа топлива, известны как «лямбда». Значение лямбда «1» соответствует полному сгоранию. Это соответствует примерно 14,6:1 на насосном газе. Значения больше 1 означают обеднение, тогда как число меньше 1 указывает на богатое состояние. Настройка с использованием значений лямбда очень полезна при работе с различными видами топлива и добавками мощности, потому что значения лямбда для наилучшей производительности практически одинаковы независимо от того, что вы подаете в двигатель.

    Большинство тюнеров используют более богатую целевую лямбду при работе на наддуве или закиси азота в качестве запаса прочности, однако по моему опыту, начиная с обогащения и постепенно настраивая обедненную смесь до тех пор, пока не будет достигнута оптимальная производительность, я почти всегда получаю значение лямбда или немного ниже его. 0,9.

    Знание важности данных, предоставляемых кислородным датчиком, означает, что мы должны понимать, как правильно установить его и как определить, когда его необходимо заменить. Расположение кислородного датчика зависит от вашей установки. Необходимо принимать во внимание такие вещи, как количество используемых датчиков или наличие или отсутствие турбонагнетателя. Обязательно следуйте инструкциям для регистратора данных или ECU, которые вы используете, в отношении угла и расположения кислородных датчиков. Это особенно важно при настройке с множеством систем EFI с обратной связью, представленных сегодня на рынке. Есть много разных вариантов на выбор, но независимо от используемой системы есть определенные стратегии, к которым я прибегаю при настройке широкополосных кислородных датчиков.

    Во-первых, убедитесь, что датчик находится в хорошем рабочем состоянии. Если вы не уверены, используйте новые датчики. Признаки неисправных датчиков включают задержку времени отклика и уменьшение диапазона измерения. Проблемы такого рода может быть трудно обнаружить без опыта, поэтому, если есть сомнения, лучше заменить их. Что касается срока службы, я обычно получаю 40-60 часов от лямбда-зонда при использовании этилированного гоночного топлива. Это число резко падает, если встречаются чрезмерные EGT. Неисправный кислородный датчик может привести к проблемам с работой или очень быстрому ухудшению в замкнутой системе EFI. Это особенно верно, если система сконфигурирована с широким диапазоном коррекции AFR.

    Современные системы EFI впечатляют своими возможностями замкнутого цикла. ЭБУ способен быстро реагировать на данные от кислородных датчиков и очень эффективно поддерживать работу двигателя на желаемом значении лямбда. Это чрезвычайно полезно для настройки, но также может привести к проблемам, если на него слишком сильно полагаться. Помните, ЭБУ будет реагировать на неправильные данные кислородного датчика. Он не может узнать, есть ли трещина в выхлопной трубе или датчик изношен или поврежден. Подайте неверные данные в систему с замкнутым контуром, работающую с двигателем с наддувом менее 30 фунтов на квадратный дюйм, и могут произойти плохие вещи. Чтобы предотвратить такую ​​катастрофу, я стараюсь как можно меньше полагаться на замкнутый цикл.

    Моя стратегия настройки обычно заключается в том, чтобы сначала вручную разработать базовую карту, прежде чем запускать двигатель. Затем, с настройками обратной связи, допускающими коррекцию +/- 20%, я проведу регистрацию данных и уточню карту. Я буду повторять этот процесс до тех пор, пока базовая карта не станет правильной в пределах +/-2%, а затем перейду к треку с замкнутым контуром, установленным на +/-5%. Это позволит системе с замкнутым контуром точно настроиться на различные условия окружающей среды, не допуская резких изменений, возникающих в результате неверных данных датчика кислорода.

    Damon Kuskie или GMS Racing Engines

    Пока я на трассе, я продолжаю дорабатывать базовую карту. После ввода в эксплуатацию базовая карта все еще постоянно развивается, что позволяет ей работать с минимально возможной коррекцией замкнутого цикла, при этом адаптируясь к меняющимся требованиям по мере того, как двигатель проходит свой срок службы. Важно отметить, что экстремальные перепады высот или что-либо еще, что изменяет потребность в топливе более чем на 5%, потребует нескольких проходов, чтобы восстановить настройку, и поэтому их следует решать вручную перед первым проходом. Другими словами, если ваша последняя гонка была на уровне моря, а следующая — в Скалистых горах, вам нужно будет отрегулировать расход топлива перед тем, как отправиться на трассу.

    Кислородные датчики и системы EFI с замкнутым контуром, которые их используют, являются фантастическими инструментами, которые могут открыть уровни производительности, невиданные всего несколько лет назад. Однако, как и все инструменты, они настолько хороши, насколько хорош человек, который ими владеет. Чтобы их использовать, необходимо понимать, что измеряют кислородные датчики, как ЭБУ использует эти данные, как данные могут быть скомпрометированы, а также последствия слишком большой свободы действий ЭБУ для реагирования на эти ошибочные данные.

    Я сталкивался с более чем одной мелодией, сделанной другими магазинами, которая вообще не работала в открытом цикле. С отключенными кислородными датчиками двигатель даже не работал на холостом ходу. Это чрезмерная зависимость от возможностей ЭБУ с обратной связью. При такой конфигурации системы любой отказ датчика кислорода приведет к чрезвычайно плохой работе и возможному повреждению двигателя. Когда базовая карта верна, двигатель должен работать так же хорошо в разомкнутом цикле, как и в замкнутом. На коррекцию с обратной связью следует полагаться только для точной регулировки, чтобы адаптироваться к таким вещам, как изменения условий окружающей среды или очень незначительные изменения качества топлива.

    Однако в процессе настройки можно использовать широкополосные датчики O2 и замкнутый контур управления для быстрой разработки усовершенствованной базовой карты, готовой к соревнованиям. Таким образом, мы можем получить максимальную отдачу от этой технологии, избегая при этом некоторых потенциальных ловушек, которые она может представлять. ЭБ

    Трехкомпонентный каталитический нейтрализатор и лямбда-зонд · Technipedia · Motorservice

    Настройки

    Вернуться к поиску

    Информация об использовании

    Как работают трехкомпонентные каталитические нейтрализаторы? Для чего они нам нужны? Что такое контрольный датчик? Что мы имеем в виду, когда говорим о мониторном зонде? Как работают лямбда-зонды? Вы можете найти ответы здесь.

    Дополнительная очистка отработавших газов

    Первичные выбросы, такие как окись углерода, оксиды азота, двуокись серы и углеводороды, образуются в цилиндрах во время сгорания. Система доочистки выхлопных газов преобразует эти первичные выбросы в менее вредные выхлопные газы. В идеале остаются только азот, углекислый газ и вода.
    Классический метод доочистки отработавших газов — «управляемый трехкомпонентный каталитический нейтрализатор». Здесь одновременно протекают три химические реакции восстановления и окисления. Лямбда определяется с помощью лямбда-зонда перед каталитическим нейтрализатором, также известного как контрольный датчик. Принимая это значение в качестве входной переменной, система управления двигателем управляет добавлением топлива для обеспечения эффективного сгорания.

    Принцип работы лямбда-зонда

    Работа каталитического нейтрализатора контролируется системой бортовой диагностики (OBD). Попадание несгоревшего топлива в выхлопные газы может привести к повреждению каталитического нейтрализатора. Каталитический нейтрализатор также со временем стареет и постепенно теряет способность преобразовывать загрязняющие вещества. Поэтому второй лямбда-зонд после каталитического нейтрализатора следит за состоянием каталитического нейтрализатора. Этот второй датчик называется контрольным датчиком.
    Лямбда-зонды измеряют содержание кислорода в выхлопных газах. Если сигналы контрольного датчика и контрольного датчика слишком похожи, это свидетельствует о том, что в каталитическом нейтрализаторе почти не происходит очистка отработавших газов. Каталитический нейтрализатор неисправен, и OBD сообщает об этом.

    Ключевые слова :
    лямбда-зонд
    Группа товаров :
    Контроль выбросов

    видео

    Принцип работы трехкомпонентного каталитического нейтрализатора и лямбда-зонда

    Группы продуктов на ms-motorservice.

    com

    Только для технического персонала. Все содержимое, включая изображения и диаграммы, может быть изменено. Для назначения и замены обратитесь к текущим каталогам или системам, основанным на TecAlliance.

    Использование файлов cookie и защита данных

    Motorservice Group использует файлы cookie, сохраненные на вашем устройстве, для оптимизации и постоянного улучшения своих веб-сайтов, а также для статистических целей. Дополнительную информацию об использовании нами файлов cookie можно найти здесь, а также информацию о нашей публикации и уведомление о защите данных.

    Нажав «ОК», вы подтверждаете, что приняли к сведению информацию о файлах cookie, заявлении о защите данных и деталях публикации. Вы также можете в любое время изменить настройки файлов cookie для этого веб-сайта.

    Настройки конфиденциальности

    Мы придаем большое значение прозрачной информации, касающейся всех аспектов защиты данных. Наш веб-сайт содержит подробную информацию о настройках, которые вы можете выбрать, и о том, какое влияние оказывают эти настройки. Вы можете изменить выбранные настройки в любое время. Независимо от того, какой выбор вы выберете, мы не будем делать никаких выводов о вас как о личности (за исключением случаев, когда вы явно указали свои данные). Для получения информации об удалении файлов cookie обратитесь к функции справки в вашем браузере. Вы можете узнать больше в заявлении о защите данных.

    Измените настройки конфиденциальности, нажав на соответствующие кнопки

    • Необходимый
    • Удобство
    • Статистика
    Необходимый

    Файлы cookie, необходимые для системы, обеспечивают правильную работу веб-сайта. Без этих файлов cookie могут возникнуть сбои или сообщения об ошибках.

    Этот веб-сайт будет:
    • Сохранение файлов cookie, необходимых системе
    • Сохранение настроек, которые вы делаете на этом веб-сайте

    Этот сайт никогда не будет делать следующее без вашего согласия:
    • Сохраните ваши настройки, такие как выбор языка или баннер cookie, чтобы вам не пришлось повторять их в будущем.
    • Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
    • Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)
    Удобство

    Эти файлы cookie упрощают использование веб-сайта и сохраняют настройки, например, чтобы вам не приходилось повторять их каждый раз, когда вы посещаете сайт.

    Этот веб-сайт будет:
    • Сохранение файлов cookie, необходимых системе
    • Сохранение ваших настроек, таких как выбор языка или баннер файлов cookie, чтобы вам не пришлось повторять их в будущем.

    Этот сайт никогда не будет делать следующее без вашего согласия:
    • Анонимно оценивайте посещения и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
    • Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)

    Конечно, мы всегда будем соблюдать настройку «не отслеживать» (DNT) в вашем браузере. В этом случае файлы cookie для отслеживания не устанавливаются и функции отслеживания не загружаются.

    30 лет революционному лямбда-зонду Volvo





    В 1976 году Volvo Cars представила первый в мире продукт в области охраны окружающей среды – трехкомпонентный каталитический нейтрализатор с лямбда-зондом для контроля выбросов выхлопных газов. Сегодня, 30 лет спустя, практически все автомобили с бензиновым двигателем, выпускаемые по всему миру, оснащены этим гениальным и экологичным компонентом. Так же незаменим для окружающей среды, как трехточечный ремень безопасности — еще одна инновация Volvo — для безопасности.



    «Самый значительный прорыв, когда-либо сделанный в области контроля выбросов выхлопных газов». Так сказал Том Куинн, председатель Калифорнийского совета по воздушным ресурсам (CARB), когда модель Volvo 244 1977 года, оснащенная лямбда-зондом Система была выпущена на американский рынок осенью 1976 года, и его слова остаются верными и по сей день.
    Это был первый по-настоящему эффективный ответ на проблему очистки выхлопных газов автомобилей, особенно от оксидов азота, и принцип, применяемый в настоящее время. -дневные автомобили все те же, но это был долгий путь, и требуемая работа была кропотливой.0003



    Обещание Volvo принять меры
    Еще в конце 1960-х люди задумались о выбросах выхлопных газов автомобилей. За счет увеличения количества воздуха, поступающего в двигатель, и предварительного подогрева всасываемого воздуха можно было немного уменьшить количество вредных веществ, но далеко не так, как хотелось бы. Например, использовались ранние формы окислительных каталитических нейтрализаторов.

    В 1972 году Пер Г. Джилленхаммар, в то время генеральный директор AB Volvo, сделал большой и смелый шаг, который на всемирной экологической конференции в Стокгольме признал, что автомобили вносят большой вклад в неуклонно растущее загрязнение окружающей среды.

    Результатом этой встречи стала экологическая декларация Volvo, которая актуальна и по сей день и гласила:
    — Volvo не намерена защищать автомобили любой ценой и в любом контексте.
    – Автомобили, однако, являются неотъемлемой частью нашей повседневной транспортной системы.
    — Volvo заинтересована в том, чтобы автомобили не причиняли травм или повреждений.
     – Volvo несет ответственность не только за то, чтобы ее продукты были хорошо работающими видами транспорта, но и за то, чтобы они работали в более широком контексте – в нашей среде, которую мы сегодня называем устойчивой мобильностью.

    Примерно в то же время инженеры Volvo обнаружили, что нерегулируемый окислительный каталитический нейтрализатор, который вот-вот должен был быть запущен, при определенных обстоятельствах можно было бы настроить для обработки углеводородов (HC), монооксида углерода (CO) и оксидов азота (NOx) бесконечно больше. эффективно, чем раньше.

    Начались работы по увеличению этой возможности путем регулирования топливно-воздушной смеси в узком диапазоне, в котором соотношение для каталитического нейтрализатора было оптимальным.
    Стивен Уоллман, создатель системы лямбда-зондов Volvo, вспоминает:
    «Компоненты, которые мы использовали в техническом решении, уже существовали, но использовались по-другому и в других областях. Хитрость заключалась в том, чтобы связать их вместе в полную систему и заставить их работать в автомобиле с бензиновым двигателем».

    Эффективный прорыв
    Ключом ко всему этому была маленькая штучка размером с палец. Датчик кислорода был расположен в выхлопной трубе между двигателем и каталитическим нейтрализатором. Он просто измерял содержание кислорода в выхлопных газах и отправлял информацию в систему управления двигателем, которая, в свою очередь, регулировала топливно-воздушную смесь так, чтобы она оставалась в пределах узкого «окна», которое составляет примерно лямбда = 1 — примерно 14,3:1. оптимальная эффективность каталитического нейтрализатора. В этом диапазоне преобразование выхлопных газов двигателя в каталитическом нейтрализаторе настолько эффективно, что более 90 процентов вредных газов углеводородов, оксида углерода и оксидов азота, образующихся при сгорании, удаляются в каталитическом нейтрализаторе.



    В 1977 году Калифорния ввела новые строгие ограничения на выбросы выхлопных газов для трех вредных газов на уровнях: углеводороды 0,41 г/миля; окись углерода 9,0 г/миль; оксиды азота 1,5 г/миль. В те дни это было самое строгое законодательство по выбросам в мире, и с тех пор Калифорния все более и более снижала требования к выбросам выхлопных газов.
    В автомобилях Volvo с трехкомпонентными каталитическими нейтрализаторами и лямбда-зондами было измерено содержание углеводородов 0,2 г/миля; окись углерода 3,0 г/миль; оксиды азота 0,2 г/миль! Другими словами, удивительно низкие значения и хорошая маржа. Низкие выбросы оксидов азота, в частности, были сенсационными, и эта работа была должным образом отмечена. Volvo получила экологическую награду от экологического совета президента Картера.



    Незаменим сегодня
    Для работы лямбда-зонда необходимо было иметь функционирующий каталитический нейтрализатор и неэтилированный бензин, как и сегодня. Когда был представлен лямбда-зонд, неэтилированный бензин был доступен только в Северной Америке и Японии. Сегодня его можно найти повсюду, и он так же незаменим, как лямбда-зонд и каталитический нейтрализатор.
    Оригинальная система лямбда-зондов была усовершенствована за последние 30 лет, чтобы еще больше снизить выбросы выхлопных газов. Как справедливо заметил Том Куинн, именно такого рода изобретения двигают промышленность и человечество вперед. С 1976 года стало возможным предпринять гораздо больше небольших шагов в очистке выхлопных газов, и сегодня двигатель Volvo устраняет более 95 процентов вредных выбросов.
    Сегодня в автомобильной промышленности основное внимание уделяется сокращению выбросов углекислого газа.



    «Несмотря на то, что мы должны были соблюдать нормативные требования, Volvo и наши собственные стремления добиться настоящего прорыва привели нас к этому очень успешному решению», — заключает Уоллман, «отец» датчика.



    50245/CR

    Описания и факты в этом пресс-материале относятся к международному модельному ряду автомобилей Volvo Cars.0003

    Неисправность кислородного датчика и советы по его замене

    Как это сделать

    Технический совет

    Как это работает измеряет количество кислорода в выхлопе. Хотя это может показаться довольно скромной задачей, датчик O2 на самом деле является одним из самых важных датчиков на любом транспортном средстве, отвечающим за поддержание правильного баланса между воздухом и топливом для оптимальных выбросов. Из-за этого вам захочется узнать, что он делает, почему он выходит из строя и, что важно, как заменить его, когда он выходит из строя.

    Как работает датчик кислорода?

    Большинство автомобилей имеют не менее двух кислородных датчиков, расположенных по всей выхлопной системе; по крайней мере один перед каталитическим нейтрализатором и один или несколько после каталитического нейтрализатора. «Предварительный датчик» регулирует подачу топлива, а нижний датчик измеряет эффективность каталитического нейтрализатора.

    Датчики O2 обычно можно разделить на узкополосные или широкополосные. Чувствительный элемент находится внутри датчика, заключенного в стальной корпус. Молекулы кислорода из выхлопных газов проходят через крошечные прорези или отверстия в стальной оболочке датчика и достигают чувствительного элемента или ячейки Нернста. С другой стороны внутренней камеры кислород из воздуха за пределами выхлопа проходит вниз по датчику O2 и контактирует с ним. Разница в количестве кислорода между тем, что присутствует в наружном воздухе, и тем, что присутствует в выхлопных газах, способствует потоку ионов кислорода и создает напряжение.

    Если смесь выхлопных газов слишком богата и в выхлопных газах слишком мало кислорода, на электронный блок управления двигателем (ECU) отправляется сигнал уменьшить количество топлива, подаваемого в цилиндр. Если смесь выхлопных газов слишком бедная, то подается сигнал увеличить количество используемого топлива в двигателе. Слишком много топлива производит углеводороды и угарный газ. Слишком малое количество топлива производит загрязняющие вещества оксида азота. Сигнал датчика помогает поддерживать правильный состав смеси. Широкополосные датчики O2 имеют дополнительную ячейку накачки O2 для регулирования количества кислорода, присутствующего в чувствительном элементе. Это позволяет измерять гораздо более широкое соотношение воздух/топливо.

    Почему датчики O2 выходят из строя?

    Поскольку кислородный датчик находится в потоке выхлопных газов, он может загрязниться. Распространенными источниками загрязнения являются чрезмерно обогащенная топливная смесь или просачивание масла в старом двигателе, а также сгорание охлаждающей жидкости двигателя в камере сгорания в результате утечки через прокладку двигателя. Он также подвергается воздействию чрезвычайно высоких температур и, как и любой другой компонент, со временем изнашивается. Все это может повлиять на характеристики отклика датчика кислорода, что приведет к увеличению времени отклика или сдвигу кривой напряжения датчика и, в долгосрочной перспективе, к снижению производительности датчика.

    На что обращать внимание при отказе датчика кислорода:

    Когда датчик кислорода выходит из строя, компьютер больше не может определять соотношение воздух/топливо, поэтому он в конечном итоге угадывает. По этой причине есть несколько контрольных признаков, на которые следует обратить внимание:

    • Контрольная лампа двигателя: хотя контрольная лампа двигателя может загореться по многим причинам, обычно это связано с проблемой, связанной с выбросами.
    • Плохая экономия топлива: неисправный кислородный датчик нарушит воздушно-топливную смесь, что приведет к увеличению расхода топлива.
    • Неравномерный холостой ход двигателя или пропуски зажигания: поскольку выходной сигнал датчика кислорода помогает контролировать синхронизацию двигателя, интервалы сгорания и соотношение воздуха и топлива, неисправный датчик может привести к неровной работе автомобиля.
    • Вялая работа двигателя.

    Поиск и устранение неисправностей датчика O2

    Чтобы определить источник неисправности датчика O2, выполните следующие действия:

    • Считайте все коды неисправностей с помощью диагностического прибора. Обратите внимание, что при возникновении проблем с датчиками O2 часто возникает несколько кодов неисправностей.
    • Лямбда-зонды
    • имеют внутренний нагреватель, поэтому проверьте сопротивление нагревателя — обычно оно довольно низкое.
    • Проверьте питание нагревателя — часто эти провода одного цвета.
    • Осмотрите электрический разъем на наличие повреждений или загрязнений.
    • Осмотрите выпускной коллектор и топливные форсунки на наличие утечек, а также состояние компонентов зажигания — это может повлиять на работу датчика.
    • Проверьте правильность показаний датчика O2, подтвердив значение O2 с помощью анализатора выброса четырех или пяти газов.
    • С помощью осциллографа проверьте сигнал как на холостом ходу, так и прибл. обороты двигателя 2500 об/мин.
    • Используйте оперативные данные для проверки наличия сигнала, если доступ к проводке датчика затруднен.
    • Проверьте состояние защитной трубки элемента зонда на наличие признаков повреждения и загрязнения.

    Общие коды неисправностей датчика кислорода:

    • P0135: датчик кислорода перед каталитическим нейтрализатором 1, контур обогрева / обрыв
    • P0175: система слишком обогащена (ряд 2)
    • P0713: неисправность корректировки топливоподачи (ряд 2)
    • P0171: слишком бедная система (ряд 1)
    • P0162: Неисправность цепи датчика О2 (ряд 2, датчик 3)

    Как заменить датчик кислорода:

    Перед заменой датчика необходимо диагностировать проблему. Подключите диагностический прибор, например, Delphi DS, выберите правильный автомобиль и считайте код(ы) неисправности. Подтвердите код неисправности, выбрав оперативные данные и сравнив значение подозреваемого неисправного датчика со значением заведомо работающего датчика. При необходимости обратитесь к данным производителя автомобиля, чтобы найти правильное значение для сравнения. Могут потребоваться другие инструменты или оборудование, чтобы определить, является ли причиной проблемы фактический датчик, а не проводка.

    • Поскольку многие автомобили последних моделей имеют несколько кислородных датчиков, убедитесь, что вы правильно определили неисправный датчик, чтобы по ошибке не заменить неправильный датчик. Производители транспортных средств идентифицируют положения «bank1» и «bank2» и «front/back» и «pre/post» несколько по-разному, поэтому следует позаботиться о том, чтобы убедиться, что вы определили правильный (проблемный) датчик. Лучший способ сделать это — просмотреть данные в реальном времени с помощью диагностического инструмента.

      Добавить комментарий

      Ваш адрес email не будет опубликован.
