Содержание

Как «обойти» штатный иммобилайзер

Многие, кто пользуется автомобилем, даже не знают о наличии в их машине такого устройства как иммобилайзер. Часто о иммобилайзере владелец узнает, когда решает дооснастить свой автомобиль автозапуском. При реализации этой полезной функции владелец автомобиля может быть огорошен известием о том, что нужно установить еще и «обходчик», так как в машине есть иммобилайзер.

Ответить на вопросы, что такое иммобилайзер и зачем ему обходчик, а также как они работают, мы постараемся в этой статье.

Еще лет 10-15 назад иммобилайзер мог отсутствовать в некоторых бюджетных автомобилях. Теперь, покупая новый автомобиль, можно быть уверенным, что в нем точно есть иммобилайзер. Он устанавливается на заводе при производстве автомобиля и предназначен для его защиты от угона. Принцип такой: двигатель автомобиля не будет работать, если в запуске двигателя не участвовал «заводской» ключ зажигания.

Для этого в ключ зажигания на заводе устанавливают специальный электронный чип. Этот чип способен передавать записанную в него цифровую информацию на небольшое расстояние с помощью радиосигнала. При попытке запустить двигатель автомобиля информация считывается с этого чипа, и иммобилайзер сравнивает ее с той, которая хранится в его памяти. Если считанная информация идентична данным в памяти – двигатель запустится; если данные не совпадут или не будет прочитаны – двигатель автомобиля не запустится. Такая технология называется RFID. На русский язык ее можно перевести как: радиочастотная идентификация. Эта технология применяется в автомобилях уже не первый десяток лет. Она показала свою высокую надежность, и поэтому применяется почти на всех современных автомобилях. Даже в автомобиле, который заводится с помощью кнопки, в пульте есть чип RFID. Он применяется в качестве резервного способа для запуска двигателя, в том случае если «бесключевой доступ» не будет работать.

Как вы, наверное, заметили, основная задача иммобилайзера – это не дать запустить двигатель автомобиля без штатного ключа зажигания. Но, чтобы у автомобиля появилась функция автозапуска двигателя, иммобилайзер автомобиля должен получить информацию о наличии в машине этого самого штатного ключа. Круг замкнулся. Самый простой способ разорвать этот круг – это оставить ключ в замке зажигания. Тогда по команде сигнализации в автомобиле включится зажигание, с чипа будет считана необходимая информация и двигатель запустится. Но, согласитесь, оставлять ключ в замке зажигания автомобиля – плохая идея. Для решения этой проблемы придумали устройство – обходчик иммобилайзера. Он нужен для того, чтобы при выполнении автозапуска иммобилайзер автомобиля получил информацию с чипа, и разрешил тем самым работу двигателя.

До недавнего времени существовал единственный для этого способ – с помощью штатного ключа с чипом. Ключ скрытно размещают в автомобиле. Считывание информации с него выполняется за счет индукционной катушки, размещенной вокруг ключа. Эта катушка выполняет роль антенны, она улавливает радиосигнал от чипа и передает на считыватель иммобилайзера.

Таким образом, информация с чипа передается иммобилайзеру. Сам ключ при этом находится в машине, но не в замке зажигания. Набор из коробочки для ключа зажигания, индукционной катушки и схемы для ее коммутации, – являются простейшим обходчиком иммобилайзера первого поколения.

Этот способ прост в реализации, дешев и универсален, так как работает абсолютно на всех автомобилях, использующих технологию RFID. Более того, для некоторых автомобилей это единственный способ реализации автозапуска. Однако он не лишен нескольких серьезных недостатков:

1. Владелец автомобиля вынужден остаться с одним ключом или заказать дополнительный, так как ключ, спрятанный в автомобиле, больше недоступен.

2. Ключ, хоть и спрятан, но находится в автомобиле. При определенных обстоятельствах это может сказаться на противоугонной безопасности.

3. При снижении температуры воздуха такой обходчик начинает работать хуже. В результате автозапуск может не сработать именно тогда, когда он больше всего нужен – в сильные морозы.

Для полноты картины нужно упомянуть об еще одном способе «обхода» штатного иммобилайзера. Этот способ подходит только для автомобилей, оборудованных системой запуска двигателя с помощью кнопки. Он очень похож на работу «классического» обходчика, поэтому все описанные недостатки первого присущи ему в той же мере. Штатный ключ также должен быть спрятан в автомобиле. Разница лишь в том, что вместо считывания чипа RFID, распознавание ключа в салоне автомобиля выполняется по радиоканалу. Для этого из спрятанного в машине штатного ключа извлекают источник питания. Запитывать его будет сигнализация – только пред автозапуском.

Но прогресс не стоит на месте. Автомобильные сигнализации за последние годы тоже сделали большой рывок вперед. Это дало возможность реализовать обходчик иммобилайзера нового поколения непосредственно в сигнализации. Такой иммобилайзер получил характеризующее его название – «бесключевой», так как эму не нужен штатный ключ. Принцип его работы заключается в том, что сигнализация по цифровой шине автомобиля обменивается информацией непосредственно с электронным блоком управления двигателем, подменяя информацию от иммобилайзера. Тут стоит сделать акцент на том, что эта информация шифрованная и индивидуальна для каждого автомобиля. Для правильной работы такому обходчику требуется рассчитать индивидуальный ключ шифрования для конкретного автомобиля. Для этого требуется задействовать значительные вычислительные мощности удаленного сервера, который «заточен» конкретно под эти задачи. К сведению, так называемый «майнинг криптовалют» выполняется на подобных серверах. Впрочем, не будем углубляться в технические подробности данной технологии, так как рядовому пользователю они будут неинтересны. Вернемся к потребительским качествам. Как можно заметить, такой обходчик полностью лишен недостатков, присущих «классическому» обходчику.

У владельца автомобиля остаются на руках все ключи, которыми автомобиль был укомплектован, нет риска связанного со «спрятанным ключом». Качество работы такого обходчика не зависит от колебаний окружающей температуры. К недостаткам бесключевого обходчика условно можно отнести его не универсальность. То есть, не все автомобили могут быть им оснащены.

Как вы заметили, положительных сторон у встроенного бесключевого обходчика по сравнению с другими решениями значительно больше. При выборе автозапуска для своего автомобиля мы рекомендуем вам отдать предпочтение именно бесключевому обходчику, как более прогрессивному и надежному при эксплуатации.

Если вы еще не определились с конкретной моделью сигнализации для своего автомобиля, предлагаем вам ознакомиться с продукцией нашей компании. Мы производим противоугонные системы под брендом Призрак, в том числе GSM-сигнализации. Все эти сигнализации имеют функцию автозапуска со встроенным бесключевым обходчиком. Более подробно с возможностями этих и других наших противоугонных систем вы можете ознакомиться в каталоге продукции на официальном сайте компании www.tecel.ru.

Всем удачи!

Почему не работает обходчик иммобилайзера

Чтобы установить на автомобиль устройство автозапуска, завести машину после утери штатного чип-ключа, а также в случае выхода из строя самого «обездвиживателя», можно использовать обходчик иммобилайзера Starline.

Общая характеристика обходчика

Старлайн выпускает несколько видов прибора, который хорошо работает с противоугонными системами Starline A91, A93 и другими. Наиболее распространены:

ВР-03 — модель, которая способна отключать блокировку двигателя по сигналу с блока управления сигнализацией в момент дистанционного запуска. Для ее работы нужен дубликат чипованного ключа или его части с чипом. Наиболее доступное для взлома устройство.
F1 — технология действует без ключа, за счет управления контроллером транспортного средства по CAN интерфейсу. После автозапуска руль остается заблокированным до момента, пока владелец принудительно не снимет блокировку. Взломать систему уже сложнее, потребуется время.

Для работы с сигнализациями 4 и 5 поколений разработан обходчик иммобилайзера Старлайн CAN LIN (3 в одном) — небольшая плата, встраиваемая в блок «сигналки». Управление осуществляется без чипов и ключей. Система наиболее безопасна с точки зрения угона.

Как работает

Штатный «иммо» на большинстве автомобилей включает в себя:

Транспондер (радиоответчик), который физически находится в головке ключа. Чип-ключ имеет RFID — радиочастотную идентификационную метку.
Электронный блок управления (ЭБУ) иммобилайзера — связывает контроллер машины с антенной и транспондером, генерирует сигналы для контроллера автомобиля, принимает, декодирует и сравнивает с заданным кодом ответ от чипа.
Антенну, чаще всего обхватывающую замок зажигания. Через нее осуществляется взаимодействие транспондера и ЭБУ.

Стандартная система устроена так, что при вставлении чип-ключа в замок зажигания радиометка считывается через антенну ЭБУ «иммо» и идентифицируется.

В случае совпадения кодов снимается запрет на запуск мотора.

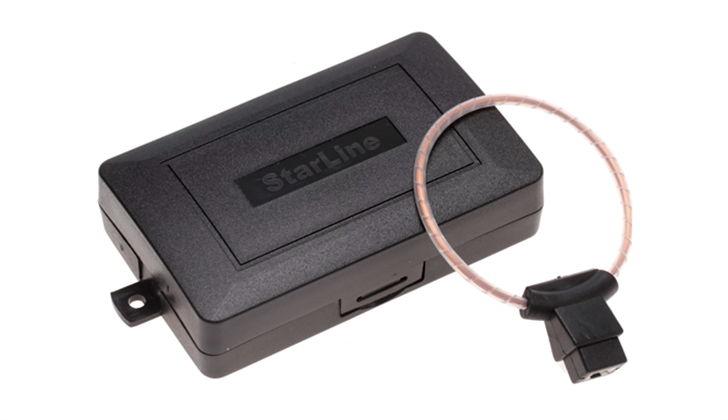

Модуль обхода иммобилайзера Starline нужен, чтобы получить разрешение от ЭБУ «иммо» завести двигатель при отсутствии чипованного ключа в замке зажигания или возле него (при бесключевой схеме).

В самой простой системе — ВР-03, для этого используется дубликат ключа. В более сложных вариантах устройств управление осуществляется программным обеспечением обходчика, без необходимости прятать дубликат чипа в автомобиле.

Состав модуля

Комплектация и функции элементов обходчика:

В ВР-03 и аналогах ключ с транспондером вкладывают в блок обходчика. Для этого в последнем сделана электромагнитная катушка считывателя кодов — плоская антенна, во внутрь которой и закрепляют чипованный ключ.
При автозапуске с контроллера авто на встроенное в модуль реле (чаще выполненное в голубом цвете) по черному управляющему проводу приходит сигнал о попытке запуска.
Реле замыкает электрическую цепь. Через выносную рамочную антенну обходчика на антенну иммобилайзера, которые расположены рядом друг с другом на замке зажигания, поступает радиосигнал с чипа.

Преимущества и недостатки

дают возможность установить на авто дистанционный и автоматический запуск ДВС;
простота монтажа и эксплуатации;
сохраняется работа охранных систем;
можно пользоваться автомобилем, если нет возможности сделать дубликат ключа (при программном управлении без чипа).

Минусы устройств, обходящих иммобилайзер:

некоторые сложности монтажа, которые могут возникнуть при самостоятельной установке;
снижение защиты авто от угона в момент дистанционного старта ДВС, т. к. в это время штатный «иммо» не работает.

Установка модуля своими руками

Установка обходчика иммобилайзера Starline не требует знания программирования и физического вмешательства в охранную сигнализацию. От модуля запуска ДВС подключается только 1 провод.

Сеть питания автомобиля перед началом работ отключить от аккумулятора, сняв клемму.

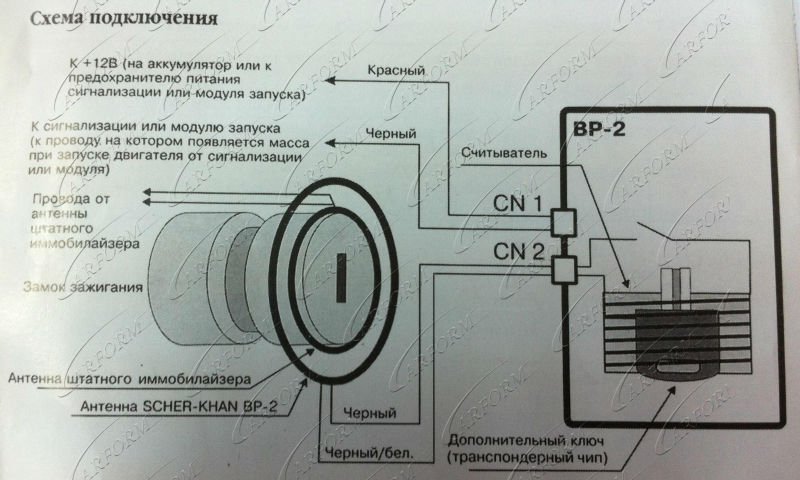

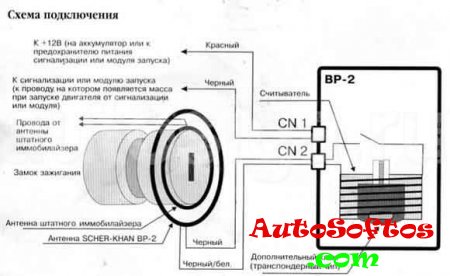

Схема подключения

Схему электрических подключений обходчика иммобилайзера Starline будет понятна даже начинающим автоэлектрикам. Требуется соединить всего 4 провода.

Питание модуля + 12В подключайте от сети машины по красному проводу. Управление идет по черному. 2 серых нужны для антенны.

Инструкция по установке

Чаще всего устройство устанавливают своими руками в автомобиле за панелью приборов. Можно пойти классическим путем, а можно выбрать другое более нестандартное место. Лучше, чтобы блок был закреплен с помощью саморезов на неметаллическую поверхность, с целью снизить вероятность экранирования и наводок сигнала.

Перед монтажом прибора его нужно вскрыть и установить в плоскую антенну чип-ключ или его часть, содержащую транспондер. Соединение должно быть надежным, исключающим неполадки при движении машины.

Порядок подключения обходчика:

Управляющий сигнал от системы старта приходит на вход модуля по черному проводу, который подключается к модулю запуска ДВС.
Серые провода используют в зависимости от модели авто. Если на замке зажигания рамочная антенна нормально фиксируется, то серая пара соединяется с ней. При отсутствии такой возможности на цилиндр зажигания, где располагается антенна иммобилайзера, наматывается несколько витков серого провода на минимальном расстоянии от штатного принимающего элемента в качестве антенны.
При слабом сигнале от чипа разработчики рекомендуют включать серые провода, разорвав цепь штатного «иммо».
Питание + 12В на модуль подается от сети машины. Следует выбрать место присоединения, где есть напряжение, когда зажигание включено.

Как правильно пользоваться

После установки блок требует обучения, без которого не работает.

Понадобится найти сервисную кнопку «сигналки». Если владелец систему охраны устанавливал своими руками, проблем не возникнет. В другом случае потребуется обратиться к установщику или к сервисной книжке для уточнения схемы подключения. Можно от блока управления сигнализации пройти по проводу к месту, где расположена кнопка.

Выключить зажигание.
Войти в режим обучения (для Старлайн нажать 14 раз на сервисную кнопку).
В течение 5 секунд включить зажигание.
Подождать, пока система обучится и подтвердит это 2 сигналами сирены.

Если их будет 4, то значит, что-то пошло не так. Нужно проверить подключение и повторить процедуру.

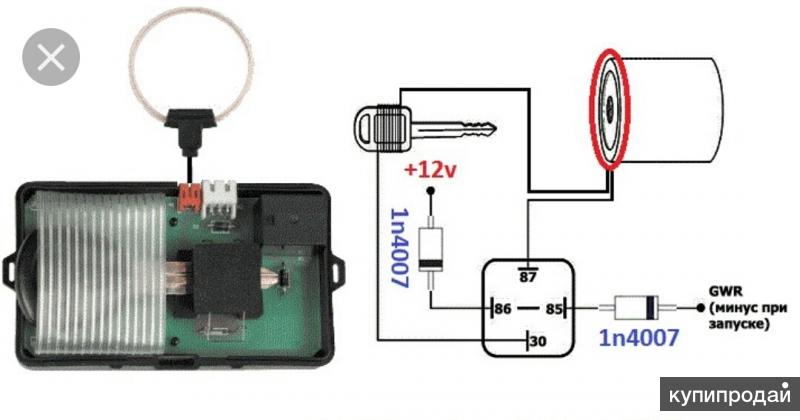

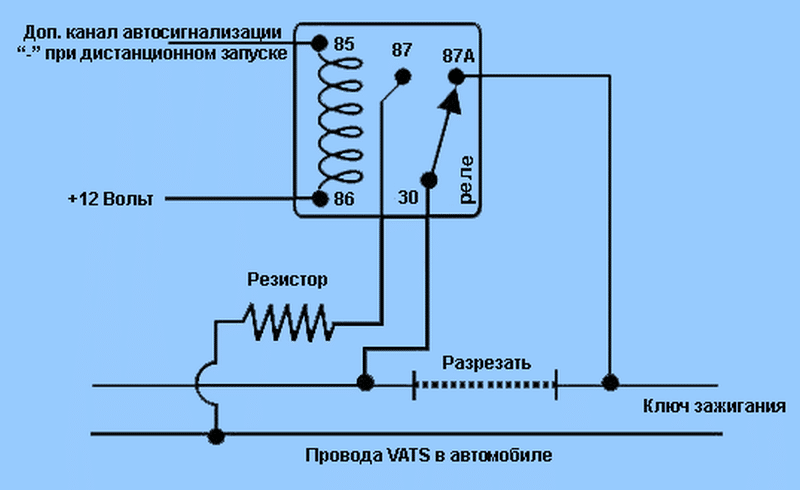

Как сделать самостоятельно

Обходчик для штатного «иммо» можно собрать своими руками. Для этого понадобится:

Подобрать диэлектрический пластмассовый корпус, подходящего размера.
В качестве основного реле можно использовать 5-контактное, способное работать в автомобильной сети.
Выводы его катушки нужно соединить между собой диодом 1N4001, так, чтобы + 12 вольт приходило на катод диода, а минус от сигналки на запуск ДВС на анод (т. е. в обратной полярности).
Нужно разрезать 1 из проводов штатной антенны.
К нормально замкнутому контакту реле нужно подсоединить 1 провод от катушки штатного иммобилайзера и 1 конец от антенны обходчика.
К нормально разомкнутому контакту подключают 2 конец антенны обходчика.

К оставшемуся свободному контакту подсоединяем 2 провод от штатной катушки. Чип можно вынуть из ключа и вставить в самодельную антенну обходчика, замотав плотно изолентой.

Любой современный автомобиль оснащен штатным иммобилайзером, но правильно используют это полезное устройство только небольшая часть водителей. Устанавливая дополнительные охранные системы, устройство отключают, убирая непреодолимую преграду для автоворов. Избежать ошибок, возникающих по причине непонимания назначения и функционирования иммобилайзера, можно после более детального знакомства с данным устройством.

Назначение и принцип работы иммобилайзера

В переводе на русский, слово «immobillizer» означает «обездвиживатель». Устройство представляет собой электронную схему, включенную в разводку автомобиля, при помощи которой исключается возможность несанкционированного запуска двигателя с целью угона автомобиля. Это достигается прерыванием жизненно важных электрических цепей машины. Данный модуль, в отличие от сигнализации, использующей системы оповещения, работает скрытно.

Основная задача устройства – предотвратить угон транспортного средства даже при вскрытии злоумышленниками салона. С целью повышения эффективности его работы, в схему устанавливают реле, блокирующие запуск двигателя при отключении или демонтаже иммобилайзера, и даже при замыкании проводов в «правильном» сочетании. Отдельные модели совмещают со стандартной сигнализацией, которая при срабатывании запускает блокировку.

Иммобилайзер включает в себя следующие элементы:

Электронный блок, или «мозг» устройства, в котором находятся и обрабатываются коды ключей.
Блок управления двигателем (ECU).
Считывающая катушка.
Электромагнитные реле, выполняющие разрыв цепей, и обездвиживающие машину.
Ключ, находящийся у водителя, который выполняет роль элемента управления и активирует систему.

Иммобилайзер может блокировать как отдельный узел (силовой агрегат, коробку, тормоза или рулевое управление), так и несколько узлов.

Проверка иммобилайзера

Перед началом поиска причины поломки иммобилайзера следует проверить и исправить по необходимости следующие части автомобиля:

Аккумулятор, и в случае недостаточного заряда дозарядить.
Использовать оригинальный ключ зажигания, применяющийся в конкретной модели автомобиля.
Убрать электронные гаджеты и другие устройства, способные создать помеху сигналу иммобилайзера.

Осуществить проверку работоспособности устройства можно, обернув ключ в пищевую фольгу и вставив его в замок зажигания. Если на приборной панели не засветится индикатор ключа по причине экранирования сигнала, автомобиль не заведется. При снятии фольги двигатель должен запускаться.

Признаки неисправности иммобилайзера

Иммобилайзеру, как и любой другой технике, свойственны определенные поломки, которые способны причинить владельцу автомобиля массу неудобств, при которых машина «не узнает» владельца:

При поворачивании ключа в замке зажигания стартер не работает.
При повороте ключа вращение стартера происходит, но двигатель не запускается.
Постоянное мерцание на приборной панели индикатора чип-ключа.
Отсутствие реакции автомобиля на нажатую кнопку брелка.

Неисправности иммобилайзера бывают двух типов:

Программные, обусловленные сбоем в программном обеспечении: неполадке в самом устройстве или рассинхронизации компонентов (моторного блока и ключа). Устраняются при восстановлении ПО.
Аппаратные, имеющие механическую причину. Возникают при повреждении коммуникационных проводов, контактов или элементов платы. Устраняются ремонтом иммобилайзера.

Отключение или обход иммобилайзера

Необходимость отключения иммобилайзера может возникнуть у владельца авто по следующим причинам:

При потере ключа.
При поломке ЭБУ или других частей иммобилайзера.
При установке пульта дистанционного запуска двигателя.
При умышленном отключении устройства, обусловленного убеждением, что для защиты машины достаточно только сигнализации.
В случае, когда автомобиль не интересен для угонщиков, и применение иммобилайзера бессмысленно.

Самый простой способ отключить иммобилайзер – это набрать код (при наличии данной опции). Другой способ, который подойдет только для моделей с чипом – это прикрепить чип от второго ключа к антенне иммобилайзера. Официальные дилеры располагают устройствами (киллерами) или универсальными ключами, способными деактивировать штатное устройство. Универсальным способом является программное отключение иммобилайзера, при котором он переводится в состояние неактивного.

Есть несколько способов, позволяющих обойти иммобилайзер при монтаже сигнализации. Для этого используются модули обхода (обходчики), которые приобретаются в компаниях, реализующих охранные системы и сопутствующее оборудование. Модуль обхода представляет собой электронную схему, заключенную в небольшой корпус, и оснащенную внутри и снаружи антеннами. Внутри также помещен чип или ключ от устройства.

При запуске двигателя с сигнализации, внутренняя антенна считывает зашифрованный сигнал, а внешняя посылает его к замку зажигания. При запуске авто ключом, обходчик не работает. Выбирать обходчик должен опытный специалист, чтобы тот был совместим с оборудованием конкретной модели машины. Иногда сигнал иммобилайзера достаточно слабый, и может потребоваться его усиление.

При утрате ключа или возникновении проблем с иммобилайзером, отключить устройство можно при помощи эмулятора. Он обходит программу защиты в ЭБУ, и на управление машиной никак не влияет.

Виды иммобилайзеров

Первые иммобилайзеры, имеющие ручное управление, ушли в прошлое. Большинство автопроизводителей выпускают электронные устройства, которые активируются кодовым электронным ключом. Для этого набор кода блокировки на устройстве не требуется, а водителю достаточно носить при себе брелок или карточку, что деактивирует прибор в присутствии владельца авто. По типу активирующего устройства иммобилайзеры делятся на:

1. Контактные, требующие ручной активации для отключения режима охраны. Это осуществляется нажатием на скрытую кнопку, применением ключа-карты, ручным вводом кода, брелком ДУ и другими способами.

2. Бесконтактные, срабатывающие автоматически, и не требующие участия владельца транспортного средства. Распознавание происходит автоматически при попадании радиомаячка в радиус обнаружения. Как правило, его вмонтируют в ключ зажигания.

Существует классификация иммобиайзеров по типу используемых блокировок:

Проводные, когда сигналы от блока управления к реле поступают по проводам.
Беспроводные, когда передача сигнала от БУ к реле происходит при помощи радиоволн.

Беспроводный тип устройства обеспечивает намного больший уровень защиты за счет сложности обнаружения мест разрыва цепей даже при обнаружении главного модуля. В проводных устройствах легко проследить путь от ЭБУ к реле и вручную замкнуть цепь.

По времени действия:

Моментального (машина сразу лишается подвижности).
С отсрочкой блокировки, когда двигатель глохнет после преодоления автомобилем небольшого расстояния.

Ремонт иммобилайзера

Иммобилайзер устроен таким образом, что поломка одного из его блоков выводит из строя всю систему. Наиболее часто неисправности возникают по следующим причинам:

Сбой в работе программного обеспечения устройства. Решается путем перепрошивки иммобилайзера при наличии сервисного доступа к программе системы. С 1998 г. пин-карты с кодом доступа для перепрограммирования ключей не выдают, а при необходимости запрашивают у официального дилера. Перепрошивка происходит в отделении автосервиса после предоставления документов о праве собственности на авто.
При недостаточном контакте приемника и антенны, что является следствием тряски, окисления контактов, попадания на них грязи или жира. При этом контакт утрачивается не сразу, а спустя некоторое время. Для устранения неисправности отключают питание устройства. Отсоединяют антенну от приемника и обрабатывают контакты средством, устраняющим посторонний налет, и при необходимости поджимают контакты.
Плохой контакт какого-либо разъема электропроводки. Проблема аналогична предыдущей поломке, и для проведения ремонта демонтируют проводку иммобилайзера, после чего проверяют состояния каждого контакта в разъеме или блоке. Их поверхность очищают специальным средством и при необходимости поджимают.
Сбой контроллера по причине низкого напряжения с аккумулятора. Проблема возникает при разрядке аккумуляторной батареи во время длительной стоянки или при длительно включенных электроприборах с неработающим двигателем. Для восстановления штатного функционирования контроллера, аккумулятор отключают на 30 мин. В 4 из 5 случаев полная зарядка аккумулятора восстанавливает работу устройства. Если это не помогло, требуется диагностика контроллера, после которой возможно потребуется его перепрошивка или прописывание нового ключа.
Сбой ключа при воздействии сильного магнитного поля. Возможно около мощных трансформаторов, микроволновых печей, сварочных и других подобных устройств, после которых чип требует ремонта или замены. Но иногда происходят сбои, при которых устройство блокируется, после чего автомобиль становится обездвиженным. Для выхода из сложившейся ситуации обращаются с соответствующий сервис, или при наличии определенных знаний и оборудования, производят разблокировку самостоятельно, используя ноутбук и ПАК-загрузчик.

Иммобилайзеры есть практически в каждом современном автомобиле. Цель этого устройства – защита авто от угона, которая достигается путем блокировки электрических цепей систем (подачи горючего, зажигания, стартера и т. д). Но бывают неприятные ситуации, при которых иммобилайзер заблокировал запуск двигателя. Что делать в таком случае? Об этом и поговорим.

Что это вообще такое – иммобилайзер?

Чем это устройство отличается от обычной охранной системы? В первую очередь тем, что степень защиты автомобиля существенно повышается с его использованием. Данный девайс обладает сложной интеллектуальной системой, которая позволяет управлять механизмом только с близкого расстояния, а не дистанционно, как в случае с обычной сигнализацией. Это значит, что в момент открытия двери злоумышленники не имеют возможности перехвата сигнала, который исходит от брелока устройства. Чтобы его перехватить, нужно находиться непосредственно в автомобиле.

Отметим, что хозяева автомобилей с сигнализацией, которые обслуживаются в сомнительных мастерских, могут быть подвержены риску. Дело в том, что сделать копию с брелока сигнализации достаточно просто и не занимает много времени. А угнать автомобиль с существующей копией брелока просто. Но что касается иммобилайзера, то сделать его копию трудно, ведь у злоумышленников обычно нет мастер-карты.

Современные охранные иммобилайзеры славятся компактностью. Их установка осуществляется в скрытых местах. И если правильно установить иммобилайзер, то определить его тип и расположение практически невозможно. Но и это не все. В некоторых видах устройств есть функция защиты от ограбления, которая даже не требует участия владельца.

Элементы конструкции иммобилайзера

Как понять, почему иммобилайзер заблокировал запуск двигателя? Что делать в этом случае? Для начала нужно понять, как он работает и определить его основные конструктивные элементы.

Главная составляющая иммобилайзера – это электронный блок управления. Его функционал обеспечивает микросхема, которая прошита под конкретную программу действий. Микросхема содержит специальный код обмена, который используется при «опросе» ключа автомобиля. Также внутри есть катушка, считывающая информацию с ключа.

Вторым важным элементом является исполнительный механизм, который содержит несколько электромагнитных реле. Как только электронный блок подает команду, коммутирующие механизмы разрывают цепочки сигналов, которые поступают к важных элементам автомобиля. При желании можно подключить дополнительную электромагнитную систему, которая будет блокировать неэлектрические устройства.

Третий элемент – транспондер, который представляет собой запрограммированный чип. Он есть в каждом ключе, который вставляется в замок зажигания. Этот транспондер передает системе автомобиля уникальный код, при распознавании которого блок управления дает разрешение или отказ на запуск двигателя.

Иммобилайзер заблокировал запуск двигателя. Что делать?

Есть несколько способов разблокировки иммобилайзера: кнопкой управления центрального замка и с помощью ИК-передатчика.

Если иммобилайзер заблокировал машину, то разблокировка с помощью ИК-передатчика подойдет для автомобилей, в которых ключ с ИК-передатчиком управляет центральным замком и иммобилайзером. Для отключения иммобилайзера необходим код (4 цифры). Он вводится при нажатии педали газа и кнопки управления бортовым компьютером. Обычно эта кнопка находится на торце переключателя очистителя стекла.

Процесс разблокировки

При активном иммобилайзере необходимо включить зажигание. При этом начнет мигать лампа иммобилайзера на панели прибора, которая говорит о том, иммобилайзер заблокировал запуск двигателя. Что делать дальше? Нажимаем и держим педаль газа, после чего лампа перестанет мигать.

Теперь нам нужно ввести код с помощью кнопки бортового компьютера. Для этого кнопку нужно нажать в количестве, равном первой цифре кода. Отпускаем педаль газа, лампочка снова начнет мигать. Описанное выше действие необходимо провести для всех цифр.

После того как весь код будет введен, лампа будет гореть все время. Это хороший знак, свидетельствующий о том, что двигатель разблокирован, и теперь его можно завести. Не нужно удивляться, если после нажатия на кнопку на ключе с передатчиком иммобилайзер заблокировал запуск двигателя на приоре. Что делать в таком случае? Ничего, это нормально.

Если три раза подряд ввести неправильный код, то следующие попытки возможны только через 15 минут. Чтобы произвести настройку других ключей, необходимо разблокировать иммобилайзер. Его лампочка гореть не должна. Затем нужно включить и отключить зажигание, быстро нажать на кнопку управления центральным замком. Двери закроются и откроются снова (либо наоборот). При этом загорится лампочка иммобилайзера. В течение следующим 15 секунд нужно выполнить действия:

Направляем ИК-ключ на приемник сигнала и жмем 2 раза на кнопку ключа с интервалом в полторы секунды. Двери при этом должны открыться закрыться.
Теперь нужно провести аналогичные действия с ключами, которые хотим запрограммировать под действующий иммобилайзер.

Все действия нужно провести всего один раз для каждого привязанного ключа. Отметим, что это обобщенный процесс. Если иммобилайзер заблокировал запуск двигателя «Ниссан Альмера» или другого автомобиля, то, возможно, разблокировка и привязка ключей осуществляются немного иначе. В любом случае информация об этом есть в инструкции.

Разблокировка кнопкой управления центральным замком

Часто на форумах владельцы пишут, что на «Ладе Калина» иммобилайзер заблокировал запуск двигателя. Что делать и как его разблокировать? Обычно помогает введение аварийного кода. Для этого нужно:

Выключить зажигание. Лампочка должна медленно начать мигать.
Включить зажигание, после чего некоторые лампы загорятся и исчезнут, а лампа иммобилайзера начнет мигать ускоренно.
Нажать и держать кнопку управления центральным замком. Сигнальная лампа должна перестать гореть.
При нажатой кнопке управления центрального замка мигание лампы уменьшиться. Ведем счет числа миганий лампы и отпускаем кнопку при совпадении с первой цифрой кода.
Проводим эту операцию снова для всех остальных цифр кода.

Если иммобилайзер заблокировал запуск двигателя «Приоры», «Калины» или «Лады», и вы все сделали правильно по разблокировке, то двигатель можно будет завести. Лампа должна будет гаснуть и светиться каждые 3 секунды, напоминая об отсутствии защиты автомобиля.

Возможны ли дальнейшие блокировки?

После разблокировки иммобилайзер может снова заблокировать автомобиль в следующих случаях:

При отключении аккумулятора.
По истечении 10 секунд после отключения зажигания.

После выключения зажигания нужно будет снова вводить код. Если его ввести неправильно 3 раза подряд, то следующая попытка будет возможна через пять минут. Обратите внимание, что все эти действия не подходят для раскодирования кодового электроклапана или компьютера. Ввод аварийного кода позволит только запустить двигатель.

Другие способы

Если иммобилайзер заблокировал запуск двигателя «Гранта» или других автомобилей, то можно обратиться в СТО, где смогут либо полностью отключить его, либо установить обходчик. Последний умеет подавать напряжение на определенные выводы и тем самым замыкать нужные контакты. Такое устройство обманывает ЭБУ, и двигатель успешно запускается.

Профессиональные мастера могут вмешаться в работу электроники, отключив сам иммобилайзер от электроники автомобиля. Но если это делать самому, то можно навредить всей системе.

В заключение

Сам по себе иммобилайзер – хорошее противоугонное устройство, которое спасло сотни автомобилей. Да, иногда с ним бывают проблемы, что создает головную боль владельцу, однако все они решаемы. И вообще, проблема с иммобилайзером – это минимальное, что может произойти с автомобилем. Поэтому расстраиваться не стоит. Решить ее смогут хоть и не на всех, но на многих СТО.

блок обхода А91, без ключа, модуль, подключение, не работает, установка своими руками

Автор Степан Сергеевич На чтение 6 мин.

Общая характеристика обходчика

ВР-03 — модель, которая способна отключать блокировку двигателя по сигналу с блока управления сигнализацией в момент дистанционного запуска. Для ее работы нужен дубликат чипованного ключа или его части с чипом. Наиболее доступное для взлома устройство.
F1 — технология действует без ключа, за счет управления контроллером транспортного средства по CAN интерфейсу. После автозапуска руль остается заблокированным до момента, пока владелец принудительно не снимет блокировку. Взломать систему уже сложнее, потребуется время.
Для работы с сигнализациями 4 и 5 поколений разработан обходчик иммобилайзера Старлайн CAN LIN (3 в одном) — небольшая плата, встраиваемая в блок «сигналки». Управление осуществляется без чипов и ключей. Система наиболее безопасна с точки зрения угона.

Как работает

Штатный «иммо» на большинстве автомобилей включает в себя:

Транспондер (радиоответчик), который физически находится в головке ключа. Чип-ключ имеет RFID — радиочастотную идентификационную метку.
Электронный блок управления (ЭБУ) иммобилайзера — связывает контроллер машины с антенной и транспондером, генерирует сигналы для контроллера автомобиля, принимает, декодирует и сравнивает с заданным кодом ответ от чипа.
Антенну, чаще всего обхватывающую замок зажигания. Через нее осуществляется взаимодействие транспондера и ЭБУ.

В случае совпадения кодов снимается запрет на запуск мотора.

Состав модуля

Комплектация и функции элементов обходчика:

В ВР-03 и аналогах ключ с транспондером вкладывают в блок обходчика. Для этого в последнем сделана электромагнитная катушка считывателя кодов — плоская антенна, во внутрь которой и закрепляют чипованный ключ.
При автозапуске с контроллера авто на встроенное в модуль реле (чаще выполненное в голубом цвете) по черному управляющему проводу приходит сигнал о попытке запуска.
Реле замыкает электрическую цепь. Через выносную рамочную антенну обходчика на антенну иммобилайзера, которые расположены рядом друг с другом на замке зажигания, поступает радиосигнал с чипа.

Преимущества и недостатки

Достоинство устройств:

дают возможность установить на авто дистанционный и автоматический запуск ДВС;
простота монтажа и эксплуатации;
сохраняется работа охранных систем;
можно пользоваться автомобилем, если нет возможности сделать дубликат ключа (при программном управлении без чипа).

Минусы устройств, обходящих иммобилайзер:

некоторые сложности монтажа, которые могут возникнуть при самостоятельной установке;
снижение защиты авто от угона в момент дистанционного старта ДВС, т. к. в это время штатный «иммо» не работает.

Установка модуля своими руками

Сеть питания автомобиля перед началом работ отключить от аккумулятора, сняв клемму.

Схема подключения

Читайте также:
Как сделать обходчик иммобилайзера своими руками и для чего нужен, инструкция по подключению.

Инструкция по установке

Порядок подключения обходчика:

Управляющий сигнал от системы старта приходит на вход модуля по черному проводу, который подключается к модулю запуска ДВС.
Серые провода используют в зависимости от модели авто. Если на замке зажигания рамочная антенна нормально фиксируется, то серая пара соединяется с ней. При отсутствии такой возможности на цилиндр зажигания, где располагается антенна иммобилайзера, наматывается несколько витков серого провода на минимальном расстоянии от штатного принимающего элемента в качестве антенны.
При слабом сигнале от чипа разработчики рекомендуют включать серые провода, разорвав цепь штатного «иммо».
Питание + 12В на модуль подается от сети машины. Следует выбрать место присоединения, где есть напряжение, когда зажигание включено.

Как правильно пользоваться

После установки блок требует обучения, без которого не работает.

Дальнейшие действия:

Выключить зажигание.
Войти в режим обучения (для Старлайн нажать 14 раз на сервисную кнопку).
В течение 5 секунд включить зажигание.
Подождать, пока система обучится и подтвердит это 2 сигналами сирены.

Если их будет 4, то значит, что-то пошло не так. Нужно проверить подключение и повторить процедуру.

Как сделать самостоятельно

Обходчик для штатного «иммо» можно собрать своими руками. Для этого понадобится:

Подобрать диэлектрический пластмассовый корпус, подходящего размера.
В качестве основного реле можно использовать 5-контактное, способное работать в автомобильной сети.
Выводы его катушки нужно соединить между собой диодом 1N4001, так, чтобы + 12 вольт приходило на катод диода, а минус от сигналки на запуск ДВС на анод (т. е. в обратной полярности).
Нужно разрезать 1 из проводов штатной антенны.
К нормально замкнутому контакту реле нужно подсоединить 1 провод от катушки штатного иммобилайзера и 1 конец от антенны обходчика.
К нормально разомкнутому контакту подключают 2 конец антенны обходчика.

Схема подключения обходчика иммобилайзера. Что такое обходчик иммобилайзера без ключа? Как работает обходчик иммобилайзера

Иммобилайзеры есть практически в каждом современном автомобиле. Цель этого устройства — защита авто от угона, которая достигается путем блокировки электрических цепей систем (подачи горючего, зажигания, стартера и т. д). Но бывают неприятные ситуации, при которых иммобилайзер заблокировал запуск двигателя. Что делать в таком случае? Об этом и поговорим.

Что это вообще такое — иммобилайзер?

Чем это устройство отличается от обычной охранной системы? В первую очередь тем, что степень существенно повышается с его использованием. Данный девайс обладает сложной интеллектуальной системой, которая позволяет управлять механизмом только с близкого расстояния, а не дистанционно, как в случае с обычной сигнализацией. Это значит, что в момент открытия двери злоумышленники не имеют возможности перехвата сигнала, который исходит от брелока устройства. Чтобы его перехватить, нужно находиться непосредственно в автомобиле.

Отметим, что хозяева автомобилей с сигнализацией, которые обслуживаются в сомнительных мастерских, могут быть подвержены риску. Дело в том, что сделать копию с брелока сигнализации достаточно просто и не занимает много времени. А с существующей копией брелока просто. Но что касается иммобилайзера, то сделать его копию трудно, ведь у злоумышленников обычно нет мастер-карты.

Элементы конструкции иммобилайзера

Как понять, почему иммобилайзер заблокировал Что делать в этом случае? Для начала нужно понять, как он работает и определить его основные конструктивные элементы.

Главная составляющая иммобилайзера — это Его функционал обеспечивает микросхема, которая прошита под конкретную программу действий. Микросхема содержит специальный код обмена, который используется при «опросе» ключа автомобиля. Также внутри есть катушка, считывающая информацию с ключа.

Вторым важным элементом является который содержит несколько электромагнитных реле. Как только электронный блок подает команду, коммутирующие механизмы разрывают цепочки сигналов, которые поступают к важных элементам автомобиля. При желании можно подключить дополнительную электромагнитную систему, которая будет блокировать неэлектрические устройства.

Третий элемент — транспондер, который представляет собой запрограммированный чип. Он есть в каждом ключе, который вставляется в замок зажигания. Этот транспондер передает системе автомобиля уникальный код, при распознавании которого блок управления дает разрешение или отказ на запуск двигателя.

Иммобилайзер заблокировал запуск двигателя.

Что делать?

Процесс разблокировки

Если три раза подряд ввести неправильный код, то следующие попытки возможны только через 15 минут. Чтобы произвести настройку других ключей, необходимо разблокировать иммобилайзер. Его лампочка гореть не должна. Затем нужно включить и отключить зажигание, быстро нажать на кнопку управления центральным замком. Двери закроются и откроются снова (либо наоборот). При этом иммобилайзера. В течение следующим 15 секунд нужно выполнить действия:

Направляем ИК-ключ на приемник сигнала и жмем 2 раза на кнопку ключа с интервалом в полторы секунды. Двери при этом должны открыться закрыться.
Теперь нужно провести аналогичные действия с ключами, которые хотим запрограммировать под действующий иммобилайзер.

Разблокировка кнопкой управления центральным замком

Выключить зажигание. Лампочка должна медленно начать мигать.
Включить зажигание, после чего некоторые лампы загорятся и исчезнут, а лампа иммобилайзера начнет мигать ускоренно.
Нажать и держать кнопку управления центральным замком. Сигнальная лампа должна перестать гореть.
При нажатой кнопке управления центрального замка мигание лампы уменьшиться. Ведем счет числа миганий лампы и отпускаем кнопку при совпадении с первой цифрой кода.
Проводим эту операцию снова для всех остальных цифр кода.

Если иммобилайзер заблокировал запуск «Калины» или «Лады», и вы все сделали правильно по разблокировке, то двигатель можно будет завести. Лампа должна будет гаснуть и светиться каждые 3 секунды, напоминая об отсутствии защиты автомобиля.

Возможны ли дальнейшие блокировки?

После разблокировки иммобилайзер может снова заблокировать автомобиль в следующих случаях:

При отключении аккумулятора.
По истечении 10 секунд после отключения зажигания.

Другие способы

В заключение

Сам по себе иммобилайзер — хорошее противоугонное устройство, которое спасло сотни автомобилей. Да, иногда с ним бывают проблемы, что создает головную боль владельцу, однако все они решаемы. И вообще, проблема с иммобилайзером — это минимальное, что может произойти с автомобилем. Поэтому расстраиваться не стоит. Решить ее смогут хоть и не на всех, но на многих СТО.

Иммобилайзерами оснащаются многие автомобили. Для того чтобы понять, как используется модуль обхода иммобилайзера, необходимо разобраться в принципе работы самого устройства. Как правило, используются системы RFID (на автомобилях европейских и азиатских производителей), а также VATS (американские авто). Суть работы этих устройств заключается в том, что завести двигатель авто можно лишь с помощью специального ключа.

Если машина оснащена системой RFID, уникальные характеристики ключа хранятся в электронной начинке авто. А вот в случае применения технологии VATS ключ должен обладать специальными параметрами. Иными словами, простым куском железа запустить движок вы точно не сможете.

В большинстве случаев обходчик иммобилайзера Starline (да и другие модели тоже) применяются теми автовладельцами, которые планируют оснастить своего железного друга сигнализацией с автозапуском. Именно в таких ситуациях человек начинает думать о том, как обойти штатный иммобилайзер.

В таких системах используются ключи зажигания с интегрированными чипами для передачи слабого RF-сигнала. Он передается на антенну иммобилайзера автомобиля, установленную в зоне расположения замка зажигания. Простейшее решение – вытащить электронный элемент из ключа и прикрепить его к антенне. Но в таком случае посторонние лица смогут с легкостью завести машину обычной болванкой. Именно поэтому и применяется блок обхода иммобилайзера. Нужно отметить, что все обходчики работают по аналогичному принципу. В нашей статье будет подробно писано подключение обходчика иммобилайзера Шерхан (BP-2).

Это компактная коробочка с дополнительным ключом зажигания внутри (в случае его отсутствия, придётся сделать дубликат). Также модуль состоит из считывающей антенны и реле. Подключение модуля обхода иммобилайзера не вызывает никаких трудностей.

Второй ключ следует положить чипов внутрь антенны.
Установить наружную антенну блока обхода иммобилайзера на цилиндре замка зажигания. Необходимо помнить, что расстояние между антенной обходчика иммобилайзера и RFID-антенной должно быть минимальным. Перед применением устройства проверьте, где именно расположена антенна RFID.
Красный провод в обходчике Scher-Khan BP-2 надо подключить к +12 Вольт. А вот чёрный цепляем к любому «минусу». До установки дистанционного запуска на этих проводах не должно быть «+» и «-» одновременно.
Убедиться в работоспособности сигнализации с автозапуском. Если никаких проблем нет и мотор удаётся запустить без использования ключа, советуем скрыть модуль обхода штатного иммобилайзера от посторонних лиц.

Отметим, что иногда обходчики иммобилайзеров могут не подойти к определенной машине. Поскольку мы уже говорим о продукции производителя Scher-Khan, стоит упомянуть о том, что разработчики рекомендуют применять модуль BP-2 на азиатских авто, а вот на европейских моделях осуществлять обход иммобилайзера с помощью блока BP-3.

В продаже есть и универсальные устройства. К примеру, подойдет модуль обхода иммобилайзера 556U. Подключать данный обходчик иммобилайзера можно разными методами. Устройство имеет 9 проводов, а также специальную перемычку на пару позиций. Иногда лишь этот блок может помочь обойти иммобилайзер. Стоит упомянуть, что подобные системы стоят в несколько раз больше, по сравнению с вышеупомянутыми обходчиками Шерхан.

В некоторых случаях размеров петли антенны модуля недостаточно для того, чтобы расположить её в месте расположения штатной антенны. Решением тоже является применение иного модуля. Очень часто хорошим выбором может стать блок обхода штатного иммобилайзера AME. Его преимущество в таких ситуациях заключается в большой петле. Кроме этого, её можно запросто обмотать вокруг стандартной антенны иммобилайзера RFID несколько раз.

Разобраться в том, какой принцип работы обходчика иммобилайзера довольно просто. При удаленном запуске силового агрегата включается реле (питание его обмотки обеспечивают красный и чёрный провода блока Шерхан BP-2), расположенное в модуле обхода штатного автомобильного иммобилайзера. После этого антенна в обходчике иммобилайзера считывает сигнал и обеспечивает его передачу на наружную антенну модуля. После этого сигнал передается на штатную антенну системы RFID.

Вполне реально и сделать обходчик иммобилайзера своими руками. Для этого понадобится электронный чип либо второй ключ, немного проволоки и реле. Правда, придётся угадать количество витков, а это может занять немало времени. Найти более детальные рекомендации можно на страницах всемирной сети.

Как обойти иммобилайзер типа VATS

У владельцев автомобилей, оснащенных иммобилайзерами VATS, есть ключ зажигания, внутри которого расположен резистор. Для того чтобы завести двигатель устройство VATS должно выявить заданное сопротивление. В противном случае произойдет блокировка работы топливного насоса и стартера.

Необходимо узнать характеристики используемого резистора. Как правило, его сопротивление составляет от 390 до 11800 Ом. Понадобится аналогичный резистор (максимальная погрешность – 5%).
Найти провода иммобилайзера VATS. Это два провода с небольшим сечением, которые выходят где-то из рулевой колонки. Нередко провода заключены в термоусадочную трубку черного, оранжевого либо белого цвета.
Используйте опубликованную ниже схему для обхода иммобилайзера VATS.
Для подключения можно перерезать любой провод.

Помните о том, что в магазинах представлены различные типы иммобилайзеров. К примеру, существуют также бесключевые обходчики иммобилайзера. Обходчик иммобилайзера без ключа – вещь действительно интересная, но подробно описать все такие системы мы, к сожалению, не можем. Автопаб рассмотрел наиболее распространенные модули обхода иммобилайзеров. Теперь вы знаете, как обойти иммобилайзер. Устанавливать модуль обхода или нет – дело ваше.

Иммобилайзер – это устройство, благодаря которому обеспечивается надежная защита автомобиля от угона. Даже если злоумышленник попытается его отключить, элементы машины по-прежнему останутся заблокированными. Значимость детали действительно трудно переоценить: некоторые страховщики при ее отсутствии отказываются оформлять КАСКО. Но иногда защитное устройство может приносить неприятности самому владельцу автомобиля. В данном случае будет полезен обходчик иммобилайзера.

Что такое бесключевой обходчик иммобилайзера для сигнализации и как он работает?

Сегодня многие автовладельцы устанавливают на свой транспорт сигнализации с функцией автоматического прогрева двигателя. При наличии такой системы запуск мотора происходит дистанционно.

Однако штатная защита может препятствовать включению систем: ей требуется родной ключ, оборудованный чипом. Чтобы сигнализация продолжила нормальную работу, потребуется модуль обхода иммобилайзера (при желании антенна иммобилайзера может быть соединена с транспондером, но в таком случае автомобиль запускается простой болванкой).

Основное требование к обходчику – это обеспечение безопасности автомобиля. Большинство недорогих моделей используют запасной ключ, спрятанный внутри корпуса. Но в таком случае злоумышленник может разблокировать авто, добравшись до ключа. Гораздо более надежными являются бесключевые системы, обеспечивающие обход штатного иммобилайзера.

Схема модуля, требующего чип: starline bp 03, scher khan (шерхан) BP2

Большинство автомобилей оснащены системами RFID (европейцы и азиаты) и VATS (американцы). В первом случае для запуска двигателя требуется наличие заранее записанного ключа с чипом. Во втором случае резистор в ключе должен обладать определенными параметрами сопротивления. То есть в обоих вариантах автомобиль может быть запущен только при наличии штатного ключа: взлом или соединение проводов не помогут.

ПОСМОТРЕТЬ ВИДЕО

Недорогие модули обхода представляют собой небольшой контейнер, в который помещается второй ключ (или транспондер). Когда активируется автозапуск, система передает информацию о том, что чип находится в машине, и все системы разблокируются.

Модуль обхода штатного иммобилайзера такого типа имеют обходчики starline bp 03, Шерхан ВР2 и другие.

Бесключевые обходчики: Fortin, Idatalink, Starline f1, Пандора

Бесключевой обходчик иммобилайзера pandora, в отличие от недорогих систем, не требуют наличия дубликата ключа. Прибор обменивается информацией с автомобилем по цифровому каналу, благодаря чему и происходит разблокировки. Аналогично действует и обходчик иммобилайзера starline F1, Idatalink и другие.

Подключение обходчика на примере Starline bp 03

Установка обходчика иммобилайзера starline не отличается особой сложностью. На ее примере можно рассмотреть процедуру монтажа всех подобных устройств.

Обходчик иммобилайзера starline без ключа монтируется схожим образом.

ПОСМОТРЕТЬ ВИДЕО

Обходчик с защитой от угона своими руками

Обход иммобилайзера можно осуществить самостоятельно. Порядок действий при этом будет зависеть от типа установленного устройства.

Гораздо проще сделать обходчик иммобилайзера своими руками для VATS. Причина в том, что в ключе имеется резистор определенного сопротивления. Итак, вот порядок действий:

Для начала необходимо разобрать рулевую колонку и найти провода, подключенные к VATS. Один из них разрезают.
С помощью омметра следует замерить сопротивление металла ключа и разрезанного провода при включенном зажигании.
Далее, если показания совпадут, необходимо концы разрезанного провода присоединить к реле. Сам резистор с одной стороны подключается к реле, а другим — к нетронутому проводу. При этом обмотку реле следует присоединить к сигнализации минусом, а плюсом – напрямую.

Если обойти иммобилайзер таким способом, то, при активации сигнализации, обходчик отключится, и наоборот.

В случае с системой RFID, обойти иммобилайзер без ключа, не ухудшив при этом уровень безопасности, будет труднее. Так как отключение устройства приведет к блокировке системы, действовать надо несколько иначе.

Наиболее простой вариант – перепрошивка блока управления.
Еще один способ – установить специальный эмулятор, подающий сигнал на противоугонную систему.

Также можно попробовать самостоятельно сделать блок обхода иммобилайзера. Его устройство будет таким же, как и у обычного обходчика.

ПОСМОТРЕТЬ ВИДЕО

Необходимо отметить, что различные обходчики направлены только на определенную группу считывающих приборов. Поэтому следует заранее уточнить область применения прибора.

Все современные автомобили оборудуются штатным иммобилайзером, который является одним из элементов противоугонного комплекса. Несмотря на очевидные плюсы такого устройства, могут возникнуть ситуации, когда нужно обойти иммобилайзер.

[ Скрыть ]

Что такое обходчик иммобилайзера?

Обходчик иммобилайзера представляет собой две антенны, работающие через переключатель, в роли которого выступает реле. Одна из антенн служит для считывания сигнала от спрятанного в автомобиле ключа, а вторая — для передачи этого сигнала на замок зажигания. Реле обеспечивает работу цепи иммобилайзера напрямую (когда ключ находится в замке) или в обход, после получения сигнала от блока охранной сигнализации. В этом случае сигнал от спрятанного ключа поступает на антенну в замке, а затем — в блок управления иммобилайзером, который разрешает запуск двигателя.

Виды

Для обхода цепи иммобилайзера используются четыре методики:

Установка блока управлением обхода с применением оригинального ключа от автомобиля. Ключ закладывается в специальный контейнер, который считывает сигнал и передает его на замок. Контейнер располагается в панели приборов автомобиля в труднодоступном месте. Такое решение снижает безопасность автомобиля, поскольку злоумышленник может обнаружить ключ и угнать машину.
Применение блока управления с использованием копии чипа из ключа. Это более надежное решение, поскольку копия ключа не имеет бородковой части.
Установка специального программируемого модуля, который эмулирует сигнал от чипа.
Полное отключение иммобилайзера. Применялось на первых машинах с таким устройством. В настоящее время метод не используется, поскольку отключить иммобилайзер на современных автомобилях невозможно.

Схема работы обходчика

Минусовой импульс тока, который активирует реле, поступает только в режиме автозапуска. При стандартном запуске двигателя замкнуты контакты реле 30 и 87А, подключающие штатную антенну. При этом блок иммобилайзера считывает данные с ключа, установленного в замок. В режиме автозапуска реле соединяет контакты 30 и 87, исключая из цепи штатную антенну и активируя обходчик.

В случае когда для автомобиля имеется один ключ, а изготовить дубликат чипа невозможно, применяется схема с установкой метки на замок зажигания. Тогда машина будет запускаться обычным ключом, который подходит к замку зажигания. В качестве альтернативы единственный ключ помещают в блок обходчика, который подключается через специальное реле. Оно позволяет активировать обход иммобилайзера и при автозапуске, и при снятии автомобиля с сигнализации. Для запуска двигателя используется копия ключа без чипа.

Принципиальная схема работы обходчика Детальная схема

Подключение обходчика

При любой схеме запуска двигателей возможно использование ключевого и бесключевого обходчиков. В случае применения кнопки необходимо найти антенну штатного иммобилайзера, которая в большинстве случаев устанавливается в рулевой колонке.

Перед тем как обойти иммобилайзер, необходимо уточнить тип устройства, установленного на автомобиле. Для этого достаточно посмотреть на бородку ключа. Например, если на ней есть отдельный контакт для сопротивления, то на машине стоит система VATS.

Основные правила выбора и подключения обходчика:

управление устройством должно выполняться системой сигнализации;
блок управления обходчика должен поддерживать максимально возможное количество моделей автомобилей;
штатный иммобилайзер должен оставаться активным и использоваться при запуске автомобиля ключом;
для запуска двигателя должны применяться только стандартные ключи.

Для системы RFID

Для обхода иммобилайзера системы RFID применяется модуль, в котором располагается ключ или чип, а также передатчик сигнала. В комплекте устройства имеется отдельная приемная антенна, которая закрепляется в непосредственной близости от замка зажигания. Расстояние между катушкой антенны обходчика и штатной антенной иммобилайзера должно быть минимальным. При включении обходчика через реле сигнализации начинается трансляция сигнала от чипа, которая принимается антенной на замке. Происходит распознавание ключа и запуск двигателя.

Общая схема подключения обходчика RFID

Для системы VATS

Чтобы подключить обходчик ИММО системы VATS, необходимо выполнить замер параметров резистора.

Для этого нужно выполнить следующее:

Найти провода, идущие от контактов в модуле замера в замке.
Разрезать один провод и подключить в цепь мультиметр (в режиме омметра).
Вставить оригинальный ключ в замок и включить зажигание.
Записать полученное значение сопротивления с точностью до второго знака после запятой.

По полученному значению необходимо подобрать отдельный резистор (с погрешностью по номиналу не более 5%), который подключается в цепь через реле сигнализации. Общая схема подключения приведена ниже. Реле переключает контакт 30 с контактами 87 и 87А, что позволяет включать в цепь резистор обходчика или резистор в ключе соответственно.

Принципиальная схема подключения обходчика VATS

Бесчиповый обходчик

Для бесчиповой схемы обхода иммобилайзера используются блоки управления с небольшими габаритами, которые встраиваются в электропроводку автомобиля, и обнаружить их сложно.

Принцип работы устройства следующий:

Установить блок управления на автомобиль в соответствии с инструкцией по монтажу.
Включить зажигание на 5-10 секунд, в течение которых блок автоматически определит модель автомобиля.
Запустить на несколько секунд двигатель и выключить зажигание. Во время этой процедуры обходчик считает код ключа и сохранит его в памяти.
Отключить минусовой провод обходчика, который используется только при «обучении».

В случае необходимости обходчик может быть установлен на другой автомобиль. Для очистки памяти от кода применяется двукратное подключение минусового провода при активированном зажигании.

Более сложные модели, применяющиеся на автомобилях премиальных марок, могут потребовать двойной установки. При первичном монтаже обходчик записывает в память данные, затем снимается с автомобиля и программируется. После этого устройство ставится на место и используется по назначению. Примерами таких обходчиков могут быть Fortin OVERRIDE-ALL или StarLine F1, которые подходят практически к любым автомобилям.

На видеоролике от канала bpimmo. ru показаны все этапы установки и программирования бесключевого обходчика на Lada Granta.

Обходчик иммобилайзера своими руками

При желании сэкономить владелец может изготовить обходчик с чипом самостоятельно.

Для этого понадобятся материалы:

Медный провод с диаметром 0,2-0,25 мм. Наружная поверхность кабеля должна иметь изоляцию из прозрачного лака.
Реле, работающие от 12 В и имеющее конструкцию с нормально разомкнутыми контактами.
или отдельный запрограммированный под данный автомобиль чип.

Катушка наматывается на сам ключ или на чип. Количество витков намотки подбирается опытным путем и составляет до 50. Обмотка заматывается сверху изоляционной лентой.

Затем необходимо собрать схему обходчика:

Разрезать провод штатной антенны.
Подать положительный провод на контакт 86 реле.
Подключить отрицательный провод на контакт 85 реле.
Установить между контактами 85 и 86 специальный предохранительный диод. Анодный вывод диода припаивается к контакту 85. Установка диода необходима для защиты блока управления сигнализацией от подачи обратного напряжения.
Припаять к контакту 87А один из проводов разрезанной цепи антенны.
Присоединить к 87А один из концов самодельного обходчика.
На разомкнутый контакт 87 припаивается второй провод обходчика.
К контакту 30 припаять второй кабель от цепи штатной антенны.

Подключив сигнализацию согласно схеме, предлагаемой изготовителем оборудования, владельцы часто сталкиваются с проблемой – работают все функции, кроме автозапуска. Напряжение на стартере появляется, вал мотора начинает вращаться, но через определенное время он останавливается. В действительности так работает штатный иммобилайзер, защищающий автомобиль от угона. Поэтому к основному блоку сигнализации надо подключать не только провода зажигания, но и модуль обхода иммобилайзера. Тогда автозапуск можно будет осуществлять в установленном режиме, не опасаясь остановки стартера. Дальше рассматривается, как обходчик иммобилайзера изготовить самим.

Что именно будет реализовано

Любой обходчик штатного иммобилайзера и покупной, и самодельный, устроен просто:

Вокруг электронного чипа ключа навита катушка, состоящая из 50-100 витков.
Другая катушка индуктивности, содержащая тоже 50-100 витков, расположена возле замка зажигания.
В момент выполнения автозапуска катушки объединяются в замкнутый контур. Благодаря чему иммобилайзер ведет себя так же, как при наличии ключа вблизи штатного замка.
Все обходчики, кроме Fortin, не работают без модуля ключа, размещенного в автомобиле все время. Из-за чего страховщики увеличивают стоимость КАСКО. Типовая схема обходчика приводится ниже.

Принципиальная схема самодельного обходчика

Устройства, изготовленные фабрично, в своей схеме повторяют то, что показано на первом рисунке.

Фабрично изготовленное устройство

Для всех сомневающихся приводим вид платы снизу.

Печатная плата фабричного устройства

Установка и подключение обходчика, вне зависимости от его модели, выглядит всегда одинаково.

Подключение обходчика в разрыв штатной катушки

Особенности практической реализации схемы

Допустим, вы планируете изготовить обходчик иммобилайзера. Тогда без штатного ключа, прописанного в блоке управления, ничего не получится. Возьмите чип разобранного ключа, удалите элемент питания.

Печатная плата штатного брелока

Показанную конструкцию можно разместить внутри термоусадочной трубки. А поверх нужно намотать провод (ровно 50 витков).

Провод навит вокруг чипа

Рассмотрим, как изготовить модуль обхода иммобилайзера из легко приобретаемых деталей: 4-контактного реле, диода 1N4001, обмоточного провода (d=0,35-0,5 мм).

Выполняя установку модуля в авто, позаботьтесь о следующем: сам модуль должен быть размещен скрытно, до него должен дотягиваться шнур питания (1-2 А). Сборку обходчика и его установку проводят согласно двум схемам, показанным в начале.

Изготовление модуля обходчика

Модуль обхода штатного иммобилайзера, если он изготовлен фабрично, может содержать даже активные элементы (транзисторы и т.п.). Однако корпус подобных модулей всегда выполнен из пластика. Это не случайно. Если корпус изготовить из металла, вы получите эквивалент короткозамкнутого витка в главной катушке – той, которая навита вокруг ключа.

Пластиковый короб и реле

Выполняя установку модуля, это обстоятельство нужно учитывать тоже. Не располагайте корпус вблизи металлических поверхностей (это желательно).

Допустим, изготовить короб вам удалось. Теперь возьмите 4-контактное реле, рассчитанное на 12-14 Вольт, и закрепите его внутри корпуса. Выполняя обход иммобилайзера, вы коммутируете ток меньше ампера. Поэтому реле может быть любым, лишь бы оно выдержало значительное число срабатываний.

Коммутирующий элемент обходчика

Диод «1N4001» лучше припаять к отводам реле. При этом помните, что включение диода идет в обратной полярности («стрелка» направлена «от минуса»).

Из корпуса будут выходить 4 провода:

Двухжильный шлейф для подключения внешней катушки. Ее установку обычно проводят «на месте», сняв кожух с замка.
Провод питания отрицательной полярности (пойдет к сигнализации).
Шнур «+12 Вольт» (питание на него будет поступать постоянно).
Еще раз сверьтесь с той схемой, которая приведена вначале. Сам обходчик иммобилайзера не содержит только «круглую» катушку. Получается, что из модуля выходят четыре шнура. Они и перечислены в списке.

Тонкости изготовления «обманной катушки»

Катушка индуктивности размещаемая рядом с замком, должна содержать 50 витков обмоточного провода. Его марка может быть любой, но тонкий обмоточный кабель будет постоянно рваться. Возможны два варианта:

1. Деталь под названием «катушка» изготовляют отдельно и закрепляют ее на кожухе замка, когда проводится установка (монтаж) системы;
2. Сам кожух замка демонтируют, предварительно отключив электрический разъем, а шнур наматывают прямо на кожух.

В первом случае можно использовать стеклянный стакан, покрытый изоляционной лентой. Обмотку на последнем этапе скрепляют, для чего используется смола «эпоксидка».

Катушка отдельно от замка

Результат всех стараний будет выглядеть, как показано на фото.

Если говорить о «случае 2», результат может выглядеть еще лучше.

Две катушки — «наша» и «штатная»

Закрутив в черный пластик разогретые саморезы, их шляпки используют затем как клеммы. Тонкий провод припаивают к поверхности клемм, предварительно зачистив его. Желаем успеха.

Самодельный обходчик – вопросы и ответы

Распространенный вопрос звучит так: если был установлен самодельный обходчик иммобилайзера, можно ли его со временем заменить фабричным? Грубо говоря, спрашивают, допустимо ли подключать самодельную антенну к серийному оборудованию.

Допустим, в схеме серийного обходчика контур антенны содержит только реле. Тогда ответ будет положительным. В остальных случаях надо смотреть схему. И если есть хоть малейшие сомнения, не подключайте.

Модуль обхода штатного иммобилайзера может содержать большой набор элементов, но они часто относятся не к контуру антенны, а к схеме питания. К примеру, так сделано в устройствах BP-05 (фирма Starline):

Возможно, электроника ключа не будет работать, если ее отсоединить от питания. Именно для таких брелоков предусмотрено наличие стабилизатора, включаемого в момент срабатывания обходчика.

Остается вопрос, возможно ли использование ключа при отсутствии элемента питания вообще. Найти ответ будет легко: попробуйте завести двигатель, изъяв из брелока батарейку.

Обзор был бы неполным, если бы здесь не было сказано о следующем. Обход штатного иммобилайзера можно выполнять, просто посылая коды по CAN-шине. Эти коды позволяют деактивировать защиту на время. Установка обходчиков, использующих данный принцип, подразумевает подключение к двум проводам – проводникам шины CAN.

Наличие ключа, как вы понимаете, в таких случаях не требуется. А не рекомендуют установку «бесключевых» обходчиков по следующей причине: устройство может выдавать коды ошибок, которые прописываются в ЭБУ двигателя, и потом их приходится удалять.

Обходчики иммобилайзеров, модули для обхода StarLine, информация о модулях старлайн, их особенности и применение

Современное оборудование для работы с иммобилайзерами бывает разных видов и типов, у каждого устройства есть своё назначение. Модули для обхода иммобилайзеров имеют возможность облегчать автозапуск двигателя. При выборе такого устройства стоит обратить внимание на модули марки StarLine. Эти бюджетные устройства имеют высокую продуктивность работы, а какие ещё особенности им свойственны, автомобилисты смогут узнать сейчас.

Модули для обхода StarLine – дополнительное оборудование для работы с иммобилайзерами

Иммобилайзера блокируют работу системы движения транспортного средства и тем самым защищают автомобиль от угона. Но использование этих систем ограничивает возможности функции автозапуска двигателя транспортного средства. Чтобы максимально комфортно и качественно решить этот вопрос, водитель может приобрести и установить в своей машине обходчик иммобилайзера. Сейчас таких устройств на рынке довольно много, но оптимальным вариантом в плане цены и качества могут стать модули для обхода StarLine. Это простые в плане использования и установки системы, цена которых будет доступной для каждого. Модули старлайн для обхода штатного иммобилайзера имеют ряд своих конструктивных и рабочих особенностей, о которых сейчас и пойдёт речь.

Основные внешние характеристики модулей старлайн и их комплектация

Модуль для обхода иммобилайзера представляет собой компактный блок, внутри которого есть встроенный чип для передачи сигналов и обмена информацией. Привычный внешний вид такого устройства является следующим:

небольшой, достаточно лёгкий блок;
основной блок прямоугольной или квадратной формы;
устройство с разъёмом для подключения проводов.

Устройство выглядит достаточно неприметно и в салоне автомобиля не будет доставлять неудобства водителю. Место размещения для модуля обхода штатного иммобилайзера можно выбрать самостоятельно, главное, чтобы его было удобно крепить при помощи саморезов.

Обходчики старлайн очень практичны в плане использования. Для их использования необходимо наличие охранной системы с автозапуском. Модуль работает и подключается по стандартной схеме, которую можно найти в инструкции.

Как работают модули для обхода StarLine

Обходчики штатных иммобилайзеров работают по очень простому принципу. Модуль StarLine, как и другое оборудование этого типа работает следующим образом:

поддерживает все современные транспортные средства;
автоматически приспосабливается под тип автомобиля после установки;
передаёт сигнал штатного транспондера без его повторного использования;
упрощает возможность пользования системой автозапуска;
не мешает работе оборудования другого типа;
продуктивно работает с автосигнализациями, которые имеют функцию автозапуска двигателя.

Такие обходчики, несмотря на своё предельно простое строение, помогают автовладельцам сделать пользование транспортным средством ещё более простым и комфортным процессом. Каждый обходчик этой марки отвечает всем требуемым стандартам качества и заслуживает европейского признания.

Для большинства современных автомобилей модуль для обхода – это вещь необходимая. Конечно, его можно сделать и своими руками, но проще купить качественный, бюджетный вариант, который легко установить и настроить на правильную работу. Бесключевые обходчики старлайн не позволят злоумышленникам воспользоваться ими в своих целях, ведь имеют надёжные защитные параметры.

Установка обходчиков штатных иммобилайзеров старлайн

Современный иммобилайзер – это простое, но очень продуктивное, блокирующее устройство. Чтобы облегчить, во время его постоянного использования, автозапуск двигателя, водители устанавливают на своих машинах обходчики, они используются в качестве дополнительного оборудования.

Установка и подключение обходчиков для штатных иммобилайзеров старлайн производятся следующим образом:

выбирается место под установку обходной системы;
основной блок монтируется при помощи стандартных саморезов, которые есть в наборе;
подробно изучается схема установки и подключения устройства;
производится подключение проводов по стандартной схеме;
проверяется работоспособность системы;
даётся возможность обходчику поработать со штатным ключом иммобилайзера;
после обучения можно начинать пользоваться системой.

Несколько простых шагов в такой последовательности помогут каждому установить обходчик для штатного иммобилайзера на машину самостоятельно. При установке стоит использовать дополнительное оборудование, которое предназначено для измерения тока в проводах.

Почему многие автомобилисты выбирают именно обходчики старлайн

Обходчик для штатного иммобилайзерами своими руками вполне возможно сделать, но для этого необходимы определённые знания, опыт и наличие свободного времени. Именно поэтому большинство автомобилистов отдают свои предпочтения модулям StarLine. Их явными преимуществами можно назвать:

достаточно низкую стоимость устройств такого качества;
продуктивность и очень высокое качество работы;
минимальная проблематичность в плане установки и использования;
не мешают работе другого охранного оборудования;
работают совместно с сигнализациями, имеющими функцию автозапуска;
могут работать без постоянного применения ключа штатного иммобилайзера;
имеют довольно компактный и лёгкий основной блок.

Система простая, но одновременно с этим работает довольно продуктивно, что и стало главной причиной её огромной популярности. Модули старлайн нельзя спутать с какими-то другими устройствами, ведь они имеют уникальный дизайн, который легко впишется в общий дизайн салона любого автомобиля.

Возможность модулей работать с защитной системой RFID позволяет их установку на большинство современных транспортных средств. StarLine – это бренд мирового значения и всё оборудование этой марки показывает прекрасные результаты в плане работоспособности. Купить такой модуль можно в любом магазине, где продается оборудование для охранных систем, а если не хватает на это времени можно заказать в интернете. Таким образом система дарит удобство во всех смыслах.

Как правильно пользоваться обходчиками старлайн

Прежде чем начать свою работу, каждый обходчике бренда старлайн проходит соответственное обучение. Это необходимо для того, чтобы его работа была всегда продуктивной и правильной. После установки одного из таких модуля стоит поступить следующим образом:

подключить к нему ключ штатного иммобилайзера;
дать время на считку информации;
подождать пока система приспособится и пройдёт обучение;
пользоваться при каждой необходимости автоматического запуска двигателя.

Для модулей этого бренда не нужно постоянно использовать ключ для пользования, ведь система сама опознаёт своего владельца и после его авторизации мгновенно передаёт к охранной системе нужную информацию.

Если в машине, кроме штатного иммобилайзера и модуля для обхода, установлена стандартная сигнализация, водитель может наладить управление системой с помощью собственного мобильного устройства. Это очень просто сделать и каждый сможет произвести такое действие самостоятельно. Модули старлайн для обхода иммобилайзеров помогают водителям расширить свои возможности и сделать процесс пользования транспортным средством более комфортным.

Подпишитесь, чтобы не пропустить ничего важного

Бесключевой обходчик иммобилайзера: принцип работы и устройство

Число автомобилей, оснащенных всякими электронными защитами, на наших улицах растет в геометрической прогрессии. Несколько систем сигнализаций, включая спутниковую систему с GPS, иммобилайзер, физическая блокировка руля и педалей – это далеко не полный перечень сервисов безопасности.

Однако, в нашем климате хочется еще и дистанционно заводить мотор, чтобы в автомобиле создалась комфортная атмосфера согласно сезону: зимой потеплело, а летом салон стал прохладным. Поможет в такой ситуации, например, бесключевой обходчик иммобилайзера. Водитель нажмет кнопки на брелоке, и с помощью прибора соединятся нужные контакты, двигатель запустится.

Работа обходчика

Первые устройства подобного типа отличались существенным минусом. Запуску силовой установки препятствовало отсутствие близко с приемником автомобильного ключа. Обходным решением оказался вмонтированный под обшивкой запасной ключ. При подобной конструкционной схеме автомобиль становился более уязвимым в плане безопасности. Дополнительно некоторые водители выламывали выступающие пластиковые элементы с ключа.

Ситуация на рынке изменилась после того, как был разработан и установлен в новые авто модуль обхода штатного иммобилайзера. Он избавил от надобности выискивать обходные схемы с дополнительным ключом. Хотя в корпус последнего монтируют электронные чипы, без которых машина не должна заводиться, но наличие обходной электроники позволяет выполнить запуск мотора не «взламывая» сервис безопасности.

Нужно знать, что чипы разработаны индивидуально под модель автомобиля. Взаимозаменяемость между разными марками авто отсутствует.

Данная особенность подразумевает индивидуальное программирование каждого чипа под каждый автомобиль. При попытке запуска машины сигнал с кольцевой антенны, расположенной около замка зажигания, отправится на чип в ключе. Если произойдет ответ от него, то сигнал даст «добро» на запуск мотора. При неполадках с чипом, антенной или искажением зашифрованного сигнала двигатель не заведется.

Жесткий способ обхода

Наиболее популярным методом для обмана иммобилайзера является извлечение из второго ключа чипа и фиксация его в радиусе сигнальной антенны. После этого машину можно запросто завести либо системой автозапуска, либо любым дубликатом ключа. Минусом данного варианта является снижение безопасности, ведь остается надеяться только на сигнализацию. А в подогретом зимой авто может уехать совсем не тот водитель, который запустил мотор дистанционно.

Безключевой вариант

Дорогим вариантом является обходчик иммобилайзера без ключа, который работает, не обращаясь сигналами к чипам, а вмешивается в электронный вызов от антенны. Расшифровать сложный закодированный сигнал достаточно сложно, однако, если это удается, то никакого программного или физического вмешательства в работу иммобилайзера выполнять не придется.

Современные автопроизводители жестко относятся к изготовлению дополнительных ключей с чипами. Порой стоимость третьего экземпляра их может исчисляться пятизначными суммами в рублях. Часто даже программно ставятся блокировки на дополнительные перевыпуски. В такой ситуации остается лишь обход иммобилайзера без ключа, который уже может монтироваться почти на 1000 разных моделей автомобилей.

Известным производителем данного изделия является канадская компания Fortin. Прибор работает на нескольких штатных частотных каналах. Положительным моментом служит то, что включенным будет лишь мотор. Никаких манипуляций с разблокировкой рулевого колеса или ручки «автомата» описываемый аппарат не производит. Все будет в заблокированном состоянии.

Это качество является основным преимуществом перед способами, в которых участвует второй ключ. При этом для страховой компании водитель всегда предъявит полный комплект ключей, а машина будет под охраной. Отрицательным моментом служит то, что подобная технология может монтироваться не на все автомобили.

Тенденции с опцией дистанционного запуска

Если вы собираетесь путешествовать по Европе на собственном автомобиле или перевозить его туда на постоянную регистрацию, то должны знать, что дистанционный запуск машин в Евросоюзе запрещен. Это связано с борьбой за экологию. В нашей стране контролируют наличие работоспособного иммобилайзера страховщики. Часто такая опция существенно влияет на стоимость страховки машины.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Сигнализации с автозапуском и бесключевым обходчиком иммобилайзера

Вопросы? Записаться на ремонт? Позвоним за 15 минут!

Отправить запрос

Принцин действия бесключевого обходчика иммобилайзера

Как известно, чтобы штатный иммобилайзер «разрешил» запуск автомобиля, ему необходимо получить определенный сигнал от запрограммированного в память блока иммобилайзера чипа, который, в свою очередь, расположен в ключе зажигания. Т.е. если взять просто ключ, без чипа – автомобиль не заведется. То же самое происходит при дистанционном запуске.Чтобы завести авто с брелка, в составе охранной системы используются разнообразные обходчики, в них прячется же сам ключ, либо дополнительно изготовленный и запрограммированный чип. Бесключевой обходчик иммобилайзера позволяет обойтись без дополнительного ключа, дополнительного чипа и без покупки самого обходчика. Единственным ограничением является поддержка технологии бесключевого обхода автомобилем, на который планируется установка сигнализации. Производители охранных систем поддерживают большинство моделей самых распространенных современных автомобилей, особенно последних годов выпуска. Список автомобилей на которых работает бесключевой обход постоянно расширяется.

Возможности бесключевого обхода для тех, у кого уже установлен автозапуск

Если у вас установлена современная сигнализация с автозапуском, и обход иммобилайзера реализован при помощи второго ключа или чипа, т.к. на момент установки был невозможен бесключевой обход, возможно обновление программного обеспечения блока сигнализации и реализация бесключевого обхода, если появилась такая возможность, и данная сигнализация поддерживает ваш автомобиль. Эту работу с радостью выполнят специалисты Супер-СТО и вернут вам второй ключ, сохранив все функции автозапуска при помощи современных технологий.

Что выбрать?

В Супер-СТО, пожалуй, самый богатый выбор в Смоленске охранных систем. У нас можно установить охранную систему с бесключевым обходом иммобилайзера от Scher-Khan, Pandect, Pandora и StarLine. У одних производителей есть бесключевой обходчик иммобилайзера на одни автомобили, у других – на другие, у некоторых поддерживаемые марки и модели автомобилей пересекаются. Поэтому именно у нас есть максимально возможный выбор из вариантов сигнализаций с бесключевым обходом на Ваш автомобиль. Наши консультанты проверят возможность реализации данной функции именно на вашем автомобиле, расскажут о современных возможностях охранных систем, и порекомендуют подходящие модели исходя из ваших пожеланий и требований.

Плюсы бесключевого обходчика иммобилайзера

Сохраняются все ключи – как правило, наличие всех ключей является требованием страховой кампании при страховании по КАСКО, что указано в договоре страхования. И, конечно, владельцу не требуется изготавливать дубликат ключа на случай потери или если автомобилем пользуюся несколько человек.
Обеспечивается безопасный дистанционный запуск, т.к. бесключевой обходчик разрешает только работу двигателя на программном уровне, а автомобиль при этом остаётся под охраной. Любые попытки движения при работающем автозапуске приведут к остановке и блокировке двигателя, включится тревога и оповещение. Еще один фактор безопасности – ключа физически нет в автомобиле.
Экономия на покупке обходчика.
Экономия на изготовлении или покупке ключа.

Сигнализации с автозапуском и бесключевым обходчиком иммобилайзера

Гарантия на установку сигнализации с с бесключевым обходчиком – 10 лет!

На все сигнализации, поддерживающие бесключевой обход иммобилайзера, приобретенные и установленные в автосервисе Супер-СТО, мы даем гарантию на установку 10 лет. Мы уверены в качестве выполняемых работ, поэтому не боимся нести обязательства в течение такого длительного периода времени.

Почему нужно устанавливать сигнализацию с бесключевым обходчиком в Супер-СТО?

Автосервис Супер-СТО, единственный установочный центр в Смоленске, где можно установить сигнализацию с бесключевым обходчиком иммобилайзера от четырех крупнейших производителей охранных систем: самых надежных производителей StarLine, Scher-Khan, Pandora и Pandect.
Нам доверяют представлять свою продукцию на территории Смоленска и Смоленской области крупнейшие разработчики сигнализаций и охранных комплексов.
Наши специалисты прошли необходимое обучение и знают нюансы установки каждой сигнализации с автозапуском, доступной в нашем портфеле услуг.
Установка происходит в четком соответствии с картами установки под конкретный автомобиль. Карты разработаны производителями охранных систем и как правило одобрены дилерами автомобильных брендов.
Мы уверены в своей работе, поэтому предоставляем 10 лет гарантии на работу по установке сигнализации и от 3 до 5 лет на само оборудование.
При установке сигнализации в Супер-СТО вы сохраняете гарантию на автомобиль.
Остались сомнения? Свяжитесь с нами любым удобным способом, и мы поможем подобрать именно ту сигнализацию с автозапуском, которая будет отвечать вашим потребностям.

Наши статусы

Автосервис Супер-СТО – единственный официальный установочный центр сигнализаций Starline в Смоленске, предоставляющий гарантию на установку охранных систем Starline 10 лет!
Автосервис Супер-СТО – единственный в Смоленске официальный установочный центр спутниковых охранных комплексов «Автоконнекс».
Автосервис Супер-СТО – единственный в Смоленске официальный установочный центр сигнализаций Scher-Khan.
Автосервис Супер-СТО – единственный в Смоленске официальный установочный центр сигнализаций Pharaon.
Автосервис Супер-СТО – единственный в Смоленске официальный установочный центр Prosecurity.

Установка сигнализации с бесключевым обходчиком на гарантийные автомобили

При установке охранной системы не у официального дилера, где приобретался автомобиль автовладельцы обеспокоены сохранением гарантии. Дело в том, что требование официального дилера устанавливать охранное оборудование, да и любое другое дополнительное оборудование, будь до сигнализация или регистратор противоречит нормам, прописанным в абзаце 2 пункта 6 статьи 18 ЗоЗПП и пункте 2 статьи 476 ГК РФ, а также ограничивает прописанное в статье 209 ГК РФ право собственника распоряжаться своим имуществом по личному усмотрению.
На основании законодательства, в случае, если автомобиль находится на гарантии, дилер может отказать в гарантийном обращении исключительно в одном случае – если ему удастся доказать, что установка дополнительного оборудования явилась причиной неисправности. Причём обязанность доказывать это ложится именно на дилера, а не на владельца автомобиля. Поэтому, устанавливая сигнализацию в сертифицированном установочном центре Супер-СТО, вы можете не опасаться, что это каким-либо образом повлияет на гарантию.

Установка сигнализации с автозапуском и бесключевым обходчиком на Киа Церато

Больше фотографий установки сигнализации в материале Установка сигнализации с автозапуском на Киа Церато.

Установка сигнализации с автозапуском и бесключевым обходчиком на Рено Дастер

Больше фотографий установки сигнализации в материале Установка сигнализации на Рено Дастер.

Установка сигнализации с автозапуском и бесключевым обходчиком на Киа Сид

Больше фотографий установки сигнализации в материале Установка сигнализации с автозапуском на Киа Сид.

Установка сигнализации с автозапуском и бесключевым обходчиком на Хендэ Солярис

Больше фотографий процесса – в материале Установка сигнализации с автозапуском на Хендай Солярис.

Установка сигнализации с автозапуском и бесключевым обходчиком на Форд Фокус

Больше фотографий процесса – в материале Установка сигнализации с автозапуском на Ford Focus.

Установка сигнализации с автозапуском и бесключевым обходчиком на Мерседес С-класс

Подробности установки – в материале Установка сигнализации с бесключевым обходчиком на Мерседес С-класса.

Установка сигнализации с автозапуском и бесключевым обходчиком на Ниссан Кашкай

Больше фото с процесса установки – в материале Установка сигнализации с автозапуском на Nissan Qashqai.

Установка сигнализации с автозапуском и бесключевым обходчиком на Киа Спортейдж 4

Описание установки: Установка сигнализации с автозапуском на Kia Sportage 4.

Установка сигнализации с автозапуском и бесключевым обходчиком на Шкода Октавиа

Больше информации по установке: Установка сигнализации с автозапуском на Skoda Octavia.

Установка сигнализации с автозапуском и бесключевым обходчиком на Митсубиси Аутлендер

Больше фотографий процесса – в материале Установка сигнализации с автозапуском на Mitsubishi Outlander.

Установка сигнализации с автозапуском и бесключевым обходчиком на Митсубиси Паджеро Спорт

Больше фотографий процесса – в материале Установка сигнализации с автозапуском на Mitsubishi Pajero Sport.

В сигнализации Pandora Pandect X-1000 BT противоугонная метка используется в качестве идентификации владельца. Bluetooth-интерфейс позволяет расширить функционал охранной системы дополнительными модулями, такими как радиометки и радиореле.

Автомобильная охранная система Pandora DX 50b оснащена датчиками удара, наклона, движения с адаптивными алгоритмами, предотвращающими ложное срабатывание. Для большинства современных автомобилей поддерживается интегрированный бесключевой обходчик иммобилайзера. Сигнализация работает на базе многоканального rfm-интерфейса на 868 МГц. Удобный умный двухсторонний брелок.

Pandora DX 90B – охранная система, позволяющая настроить интеллектуальный автозапуск двигателя. Многоканальный rfm-интерфейс, работающий на на 868 МГц осуществляет наличие связи, своевременную доставку оповещений, оперативное управление и надежную связь с системой. В случае, если автомобиль есть в списке поддерживаемых, то используется интегрированный бесключевой обходчик иммобилайзера.

Благодаря Bluetooth-интерфейсу можно подключать дополнительные модули, радиореле, радиометки, которые значительно расширяют возможности сигнализации. Современное управление через интернет-сервис со смартфона позволит объединить в единую сеть охранную систему, автомобиль и смартфон. Также можно просматривать историю событий. Противоугонная метка создает дополнительный защитный барьер. Благодаря «Pandora-спутник» вы всегда на связи с круглосуточной службой центра реагирования.

Обеспечивает связь на расстоянии 1200 м и прием сообщений на расстоянии 2000 м с шифрованием сигнала по алгоритму AES-128. Имеет функцию автоматического включения аварийной сигнализации автомобиля при резком торможении. При желании позволяет подключить интеллектуальный турботаймер.

Поддерживает управление со смартфона по Bluetooth. В специальном приложении можно видеть количество оборотов двигателя, напряжение бортовой сети, температуру в салоне, уровень топлива и другие параметры. Смартфон также может служить в качестве метки иммобилайзера и в качестве дополнительного рубежа защиты при краже брелка.

Pandora DXL 3910 PRO – сигнализация с активной охраной. Интернет-сервис постоянно контролирует наличие GSM-связи и координаты автомобиля. Диалоговый динамический код является гарантом невозможности электронного взлома. Есть функция иммобилайзера с беспроводными метками и управление радиоуправляемым реле блокировки.

Обеспечивает оповещение на расстоянии до 2000 м и даёт возможность управления на расстоянии до 800 м с защитой от помех. Имеет 3D-датчик удара и наклона для распознавания эвакуации и поддомкрачивания автомобиля. Опционально может быть дополнена GSM-модулем для удаленного управления и наблюдения с мобильного телефона.

Поддерживает управление со смартфона по технологии Bluetooth Smart. Обеспечивает автоматический запуск двигателя по температуре или в заданное время. Предусматривает возможность установки модулей GSM-GPRS, GPS-ГЛОНАСС для дистанционного управления и мониторинга.

Наши специалисты с удовольствием помогут вам в подборе сигнализации, наиболее полно отвечающей вашим требованиям. Записаться на установку сигнализации с автозапуском, а также на бесплатную консультацию в Супер-СТО можно одним из удобных способов:

+7 (930) 305-8800 – мы в Viber (консультант доступен с 10.00 до 20.00 ежедневно, без выходных).
Через группу «Вконтакте» – http://vk.com/super_sto
Через «Одноклассники» – http://ok.ru/supersto
Через Telegram – @SuperSTO_bot
Позвоните нам по телефону +7 (4812) 548-800.
Напишите на почту [email protected] (мы отвечаем быстро).
В автосервисе по адресу: Смоленск, Ново-Московская, 15, напротив ТРЦ «Галактика». Работаем с 9:00 до 21:00 без выходных!
Напишите сообщение в чат – окно чата находится в правом нижнем углу этой страницы.
Заполните «жёлтую» форму вверху или внизу страницы и мы вам обязательно перезвоним!

Вопросы? Записаться на ремонт? Позвоним за 15 минут!

Отправить запрос

Как работает технология иммобилайзера двигателя? Узнать больше … — CarBikeTech

Что такое иммобилайзер двигателя?

Иммобилайзер или иммобилайзер двигателя — это электронное устройство безопасности, которое используют современные автомобили. Иммобилайзер двигателя использует электронный чип, встроенный в ЭБУ автомобиля.

Как работает иммобилайзер двигателя:

Иммобилайзер двигателя — это противоугонная система, встроенная в ЭБУ двигателя. Он предотвращает запуск двигателя без использования авторизованного ключа автомобиля.В этой системе используется специальный ключ с цифровым кодом или смарт-брелок. Этот ключ содержит чип транспондера. В нем хранится электронный код безопасности или просто пароль автомобиля. ЭБУ НЕ активирует топливную систему и цепь зажигания, если код в ключе &, который хранится в иммобилайзере, не совпадает.

Когда водитель вставляет этот цифровой ключ в замок зажигания или берет смарт-ключ в автомобиле, ключ передает электронный код в систему управления двигателем автомобиля.Двигатель может запуститься только в том случае, если код в чипе транспондера внутри ключа или смарт-брелока совпадает с кодом в иммобилайзере двигателя.

Бесключевой доступ с помощью брелока (фото любезно предоставлено Toyota)

Как работает электронный иммобилайзер двигателя:

Усовершенствованная электронная система иммобилайзера двигателя в новейших автомобилях использует коды безопасности с возможностью смены / смены. Эта система, установленная в автомобилях BMW, состоит из двухуровневой безопасности. Постоянный персональный код и меняющийся второй код. Каждый раз, когда ключ запускает двигатель, система меняет второй код и сохраняет его в ключе.Каждый раз, когда водитель включает зажигание, иммобилайзер сначала считывает персональный код. Затем он запрашивает второй скользящий код.

Только после того, как оба этих кода совпадают, иммобилайзер отправляет другой кодированный сигнал в систему управления двигателем, чтобы разблокировать двигатель. Без этого двигатель не запускается. В отсутствие второго кода безопасности двигатель все равно не запустится, даже если кто-то попытается замкнуть цепь зажигания. Таким образом предотвращается угон автомобиля.

Электронный иммобилайзер (фото: BMW)

Поскольку чип транспондера встроен в ключ или смарт-брелок, его нелегко скопировать. В случае утери ключа или смарт-брелока только авторизованные дилеры могут деактивировать утерянный ключ. Они могут получить новый ключ от производителя после проверки учетных данных клиента.

О компании CarBikeTech

CarBikeTech — технический блог. Его члены имеют опыт работы в автомобильной сфере более 20 лет.CarBikeTech регулярно публикует специальные технические статьи по автомобильным технологиям.

Посмотреть все сообщения CarBikeTech

Иммобилайзер в обход цепи. Как обойти иммобилайзер при установке сигнализации с автозапуском

Количество машин, оснащенных всевозможными электронными защитами, на наших улицах растет в геометрической прогрессии. Несколько систем сигнализации, включая спутниковую систему с GPS, иммобилайзер, физическую блокировку руля и педалей — это далеко не полный перечень служб безопасности.

Однако в нашем климате хочется еще и дистанционно запустить двигатель, чтобы в машине создавалась комфортная атмосфера, по сезону: зимой стало прохладно, а летом в салоне стало прохладно. Поможет в такой ситуации, например, иммобилайзер на боковой стороне. Водитель нажмет кнопку на брелке, и при помощи устройства подключатся нужные контакты, двигатель заведется.

Первые устройства этого типа отличались существенным минусом.Пуск силовой установки Предотвращено отсутствие близкого к автомобилю приемника ключа. Обводной раствор оказался вмонтирован под подстроечный ключ. При такой конструктивной схеме машина стала более уязвимой с точки зрения безопасности. Дополнительно некоторые драйверы выложили выступающие из ключа пластиковые элементы.

Ситуация на рынке изменилась после разработки и установки в новый автодорожный модуль штатного иммобилайзера. Избавился от необходимости искать схемы обхода с дополнительным ключом.Хотя в последнем случае вмонтированы электронные микросхемы, без которых автомат не должен заводиться, но наличие байпасной электроники позволяет запустить мотор, не «взламывая» службу безопасности.

Необходимо знать, что микросхемы разрабатываются индивидуально для модели автомобиля. Взаимозаменяемость между разными марками автомобиля отсутствует.

Данная функция подразумевает индивидуальное программирование каждой микросхемы для каждой машины. При попытке завести машину сигнал от кольцевой антенны, расположенной возле замка зажигания, пойдет на фишку в ключе.Если есть ответ от него, сигнал даст «хорошо» запустить двигатель. При неисправности микросхемы, антенны или искажении зашифрованного сигнала двигатель не запускается.

Жесткий способ обхода

Самый популярный метод обмана иммобилайзера — это извлечение из микросхемы второго ключа и закрепление его в радиусе действия сигнальной антенны. После этого аппарат легко может быть обнаружен либо системой автозапуска, либо любым дубликатом ключа. Недостатком этого варианта является снижение безопасности, поскольку остается полагаться только на сигнализацию.А в утеплённую зиму машину может уехать напрочь водитель, запустивший мотор дистанционно.

Опция «Бесперебойный»

Дорогой вариант — взломщик иммобилайзера без ключа, который работает без привязки сигналов к микросхемам и мешает электронному вызову с антенны. Расшифровать сложный кодированный сигнал сложно, однако в случае успеха никакого программного или физического вмешательства в работу иммобилайзера производить не придется.

Современные автопроизводители жестко относятся к изготовлению дополнительных ключей с чипами.Иногда стоимость третьего экземпляра может исчисляться пятизначными суммами в рублях. Часто даже программно ставят блокировки на дополнительные переиздания. В такой ситуации остается только обход иммобилайзера без ключа, который уже можно установить почти на 1000 различных моделей автомобилей.

Канадская компания Fortin — известный производитель этого продукта. Устройство работает на нескольких стандартных частотных каналах. Положительным моментом является то, что будет включен только мотор. Никаких манипуляций с разблокировкой руля или ручкой «автомат» описываемое устройство не производит.Все будет в заблокированном состоянии.

Это качество — главное преимущество перед методами, в которых участвует второй ключ. При этом для страховой компании водитель всегда предъявляет полный комплект ключей, и автомобиль будет защищен. Отрицательный момент. Служит так, что такую технику можно не устанавливать на все автомобили.

центральный блок
рамочная антенна с разъемом и соединительным кабелем
в виде проводной петли
Инструкции по установке

Назначение

Модуль STARLINE BP-03 предназначен для автоматического отключения RFID (радиочастотной идентификации) при дистанционном запуске двигателя.

Система

RFID применяется на большинстве современных автомобилей. Транспондер, код которого опрашивается при запуске двигателя ключа, встроен в штатный ключ зажигания автомобиля. При дистанционном или автоматическом запуске двигателя эта система не позволит двигателю запуститься. Для решения этой проблемы предназначен модуль БП-03, автоматически передающий стандартный код транспондера при дистанционном запуске двигателя.

Для модуля БП-03 необходим запасной ключ с транспондером, который можно заказать у компании-поставщика данной марки.

Установка

Установка модуля производится в следующем порядке:

Откройте корпус центрального блока и поместите запасной ключ с транспондером внутрь плоской антенны, зафиксировав его от перемещения.
Закройте центр центрального блока.
Закрепите блок в защищенном труднодоступном месте, например, за панелью приборов.
Подключить провода модуля согласно схеме подключения.

Подключение

Красный провод — Плюс питание, подключаем к цепочке, в которой при включении зажигания есть напряжение + 12В.

Черный провод — Вход отрицательного контроля (70 мА). При подаче отрицательного потенциала на этот вход считывается код штатной клавиши транспондера. Подключите черный провод к выводу системы дистанционного запуска, обеспечивая потенциал корпуса при работе двигателя.

Серые провода — В зависимости от конфигурации подключите антенну к внешней рамке, установленную вокруг замка зажигания, или оберните антенну из нескольких витков провода поверх стандартной антенны RFID.

Схема подключения 1.

Закрепите внешнюю рамную антенну на цилиндре замка зажигания и подключите ее к разъему на конце серых проводов. Важно, чтобы расстояние между стандартной антенной RFID и антенным модулем БП-03 было минимальным.

Схема подключения 2.

Схема рекомендуется в тех случаях, когда установка рамочной антенны затруднена из-за конструктивных особенностей автомобиля. Подставьте антенну из нескольких витков серого провода над штатной антенной RFID на цилиндре замка зажигания.

Важно, чтобы расстояние между стандартной антенной RFID и антенным модулем БП-03 было минимальным.

Альтернативная схема подключения иммобилайзера Starline BP-03. Рекомендуется в случаях, когда установка рамочной антенны затруднена

Источник www.ultrastar.ru.

Оборудование для работы с сигнализацией и иммобилайзерами играет важную роль во многих автомобилях. Если вы решили приобрести его, лучше отдать предпочтение надежным и хорошо зарекомендовавшим себя брендам.В этом случае можете быть уверены, что система не подаст в самый ответственный момент. Starline и Pandora сегодня считаются одними из лучших.

Обойти «родной» автомобильный иммобилайзер очень сложно, особенно если для этого не используется никакое специальное оборудование. Специальные модули для обхода штатного иммобилайзера Ассистент по устранению всех препятствий для автоматического запуска мотора. Обычно они имеют небольшие размеры и отлично подходят для использования в различных моделях автомобилей. Устройства не привлекают к себе лишнего внимания, они используют встроенный чип для отправки сигналов в систему безопасности.

Чаще всего модулей обхода штатного иммобилайзера В своем составе такие элементы имеют:

Метизы для крепления в автомобиле

Комплект проводов для подключения к автомобильной сигнализации

Руководство пользователя и схема подключения

Характеристики иммобилайзера

Модули

— доступное и простое в использовании оборудование. Обычно их производители рекомендуют устанавливать устройства с учетом таких рекомендаций:

Основным элементом является системный блок, необходимо выбрать наиболее подходящее место в салоне автомобиля.

Закрепите оборудование винтами, убедитесь в надежности фиксации.

Подключите провода в разъем, руководствуясь схемой подключения.

Проверить грамотность системы, настроить модуль на работу с определенной сигнализацией.

Подключить командирский иммобилайзер несложно, причем сделать это можно своими руками. Если сомневаетесь в своих силах, можете обратиться на СТО.В целом работа длится не более 30 минут.

Кросс-модули иммобилайзера Pandora

Брендовые системы

Pandora обладают рядом преимуществ:

Совместимость практически со всеми современными автомобилями

Разрешить временно отключить иммобилайзер

Возможность использования с системами защиты двигателя RFID

Длинные антенны не используются 2 рамочные антенны

Возможность работы с различными «родными» иммобилайзерами автомобилей

Сделать автоматический пуск мотора более мягким, не конфликтовать с другими системами безопасности

Иммобилайзер Crop Module Обволакивает только при приближении ТС к своему хозяину.Для этого не нужно совершать никаких особых действий и прилагать усилия. Как только автовладелец удаляется от него на определенное расстояние, иммобилайзер сразу срабатывает и блокирует запуск двигателя.

Перед покупкой иммобилайзера командирского необходимо изучить возможности своего автомобиля. Это особенно важно для старых моделей, ведь оборудование к ним может не подойти. Принимая во внимание рассмотренные моменты, вы сможете избежать разочарований после покупки устройства.

На сегодняшний день практически все продаваемые в России иномарки оснащены системой — пусковой иммобилайзер , . Суть этой системы в том, что машину можно завести только «родным» ключом, который прописан в мозгу. Это своеобразная идентификационная система «своего». И сделано это для того, чтобы исключить запуск двигателя автомобиля простой заглушкой или напрямую — замыканием проводов.

Как это работает?

Во всех ключах, независимо от наличия на них кнопок управления, есть небольшая фишка, она называется транспондером.Он постоянно излучает радиочастотный сигнал — сигнал малой мощности. На замке зажигания находится антенна иммобилайзера, которая считывает этот сигнал и в случае идентификации «своего» чипа запускает машину. В машинах с непобедимым доступом и кнопкой старт / стоп принцип работы точно такой же, только в ключе, помимо чипа, есть специальный передатчик, увеличивающий радиус считывания ключа.

Установка удаленного запуска.

В настоящее время все большую популярность приобретают автомобилисты.Как поставить сигнализацию с автозапуском, а машина оборудована иммобилайзером? Ведь ключ в замке зажигания не выйдет! Выход есть!

Стандартный командирский боковой иммобилайзер.

Для реализации функции автоматического или дистанционного запуска двигателя используется специальное устройство, называемое. В это устройство закладывается микросхема извлекаемого из запасного ключа или всего ключа. Также вы можете изготовить ключ (примерно 3000 рублей) или заказать дополнительный ключ у официального дилера.
Командир иммобилайзера прячется глубоко в глубине автомобиля и определенным образом связывает его с автосигнализацией и с системой иммобилайзера автомобиля. Чтение чипа происходит только во время автозапуска, с разрешением автосигнализации. В обычном режиме эксплуатации сделать автомобиль «Карлик» невозможно т.к. функции штатного иммобилайзера не нарушены.

Иммобилайзер индивидуальный корпоративный.

Этот тип устройств появился сравнительно недавно, в 2012 — 2013 годах.Суть их работы такова, что для обхода штатного иммобилайзера и успешного запуска двигателя физического наличия ключа или чипа в салоне не требуется . Работает с автомобильной электроникой на программном уровне. Согласование с современными сигналами тревоги происходит через безопасный закодированный интерфейс, что делает реализацию автозапуска полностью безопасной.

Помимо своего основного назначения, с помощью этих устройств на некоторых автомобилях можно реализовать «штатный» удаленный запуск, или как говорят — «Автозагрузка с штатным ключом» .Список поддерживаемых автомобилей постоянно расширяется.

Автосигнализация в современном исполнении — большая редкость без пакетов управления телематикой. Это своего рода интерфейсная оболочка, упрощающая использование функционирующих системных функций. В частности, владелец получает возможность автозапуска, который программируется в соответствии с конкретными предпочтениями и условиями. Таким вариантом наделены практически все наборы Starline, выпущенные в последние годы.

Однако в процессе использования автоматического запуска могут возникнуть проблемы совместимости со стандартным иммобилайзером.Это устройство вступает в конфликт с командой удаленной активации, блокируя совокупность силы. Устраняет риск возникновения таких ситуаций иммобилайзером Starlin, который дополняет основной функционал сигнального комплекса в качестве вспомогательного средства.

Модуль Общая информация

Внешне это устройство представляет собой небольшой функциональный модуль, который интегрирован в структуру комплекса сигнализации как один из управляющих компонентов. Его задача — имитировать ключ, необходимый для разблокировки штатного иммобилайзера.Для интеграции таких модулей в инфраструктуру безопасности используется широкий набор дополнительных аксессуаров. Он может варьироваться в зависимости от модели носителя, но чаще всего включает в себя центральный блок управления (непосредственно модуль), провода, крепежные аксессуары, петлевую антенну с кабелем и так далее.

При этом необходимо учитывать, что сторона иммобилайзера Starline взаимодействует с сигнализацией своей марки. Более того, имитирующий чип для ключа уникален, и он не будет использоваться для аналогичного комплекта сигнализации, установленного на другом автомобиле, даже на машине той же марки с идентичным иммобилайзером.

Принцип работы упаковщика

Для начала стоит разобраться, что такое иммобилайзер. По сути, это транспондеры или миниатюрные радиоприемники с микросхемами, которые предназначены для улавливания сигнала от штатного ключа. В системах иммобилайзера предусмотрена процедура идентификации ключа зажигания. То есть, даже если ключ будет приближаться к замку по геометрическим параметрам, но его встроенная микросхема будет несовместима с ранее настроенным транспондерным шифром или будет отсутствовать, то иммобилайзер не даст включиться двигателю.

Запрет логичен и в тех случаях, когда используется удаленный автозапуск, так как ключ и транспондер идентифицированы. В свою очередь, невидимый обход иммобилайзера Starline заменен микросхемой ключа для майнинга, связанной с иммобилайзером, что позволяет снять блокировку. В момент активации автозапуска модель автоматически отправляет сигнал по антенне на чип транспондера. Поэтому такие устройства такими устройствами можно называть только условно, они, скорее, действуют по другому принципу получения доступа к двигателю.Что касается самих иммобилайзеров, то в России чаще используются простейшие системы RFID, которые, в отличие от американского стандарта VATS, не требуют дополнительной информации через идентификатор, что упрощает процедуру «Обход».

Модификации ремешков Starline

Основные линейки ходов Starline — это семейство ВР. В настоящее время базовая и самая распространенная версия может называться БП-02. Это модификация, которая имеет минимальный набор средств для удаленной идентификации через транспондер.Эта версия постепенно вытесняет более технологичный кроссовер Иммобилайзера «Starline BP-03», основным отличием которого стало обновление антенны и ее проводов, что улучшило качество взаимодействия между чипами.

Самый современный представитель этой линейки — БП-05. Среди особенностей этого модуля можно отметить поддержку технологии Smart Key. Для автомобилей с такой системой предусмотрен встроенный блок питания 3B. Заслуживает внимания модуль F1 — это совместная разработка StarLine и Fortin.Этот командир отличается универсальностью в плане возможностей установки на разные машины. Прошивка его чипа, в частности, дает возможность интегрировать устройство в Renault, Toyota, Hyundai, Kia, Chevrolet, Nissan и др.

Установка сигнализации с автозапуском

Практически все трапперы внедрены в систему. инфраструктура уже готовых систем сигнализации. Поэтому обзор монтажных работ начнем с установки базового пакета.Собственно, необходимо установить какие-то компоненты — центральный блок управления, датчики удара, сирену, антенну и источники питания.

Установка сигнализации с автозапуском с установки блока управления начинается. Желательно установить его в скрытом месте под центральной панелью. Крепление осуществляется штатными приспособлениями, шурупами, шурупами и другими комплектными замками. Сирена устанавливается мундштуком вниз моторного отсека — к нему подводится проводка от основного блока.

Что касается антенны, то она должна быть закреплена в верхней части лобового стекла, но так, чтобы рядом с ней не было работающего электрооборудования. Датчики размещены в самых опасных местах на стеклах и дверях — они контролируют физический доступ в салон.

Установка модуля

Сначала необходимо открыть центральный блок модуля и вставить в него запасной ключ. Для этого в нише корпуса предусмотрен специальный разъем с фиксатором.После этого корпус закрывается и можно приступать к установке самого блока.

Как установить иммобилайзер Starline? Оптимальный вариант Будет установка там же, где и центральный блок сигнализации. То есть под приборную панель, но с соблюдением технического расстояния между электроприборами. Крепление корпуса осуществляется комплектными винтами.

Соединение

В соединении активированы три провода — красный, черный и серый.Первый подключается к цепи напряжения 12 В — это плюсовая мощность. Черный контур — отрицательный контрольный вход 70 MA. Во время подачи потенциала меньшинства на черный провод идентифицируется идентификация электронного шифровального кода. Этот провод подключается к выходному разъему модуля удаленного запуска.

Также не забывайте, что кроссовер иммобилайзера StarLine предполагает и введение антенны в сеть. Серые провода предназначены для этой задачи. В наиболее распространенных схемах вся антенна крепится к замку зажигания и подключается к разъему на конце серых проводов.

Альтернативные способы обхода иммобилайзера

Самым простым решением задачи обхода иммобилайзера без специального модуля будет его полное отключение от источника питания. Этот метод работает, но необходимо понимать, что без транспондера остается риск получить доступ к управлению машиной любым злоумышленником, который может использовать код граббера.

Еще одним решением будет командир иммобилайзера StarLine в качестве ключа, который просто оставляют в машине без подключения к сигнализации.Для разблокировки транспондера необходимо подать сигнал с брелока — иммобилайзер тоже ловится и сгоняет его и дает доступ к запуску.

Заключение

Несогласованность компонентов в телематических системах автоматического управления сигнализацией является одним из основных недостатков таких устройств. Специальный армобилайзер Starline Crane решает эту проблему, но при этом усложняет процессы коммуникационного взаимодействия между внутренними модулями.Малейшее несоответствие в реализации функций разных компонентов может привести к серьезным нарушениям всего комплекса. Например, не так уж и редко встречаются ситуации, когда водители обращаются в автосервис с проблемами полной блокировки сигнализации. Поэтому к установке, подключению и эксплуатации таких систем необходимо подойти с большой долей ответственности.

Автосигнализация с ползущим иммобилайзером. Лучший Армобилайзер Crossroads

В современные автомобили Для обеспечения безопасности автопроизводители ставят электронные устройства.Одним из таких элементов безопасности является иммобилайзер. Во время своей работы в машину встроены сканеры, считывающие зашифрованные данные с передатчика, у встроенного обычно есть ключ. После этого можно запустить двигатель.

Если по какой-то причине не поступит сигнал от ключа, то запустить двигатель будет невозможно. Однако, чтобы установить дополнительную или новую тревогу, вам необходимо отключить некоторые защитные функции. Для выполнения такой операции своими руками делается командир иммобилайзера или приобретается такой прибор, который широко представлен на рынке.

Большинство продаваемых в специализированных салонах моделей подходят для многих автомобилей, но если в списке не оказалась нужная марка авто, то для самостоятельной сборки нужно запастись небольшим количеством инструментов и материалов. В стандартную схему входит шина серии Sa. Подключается к модулю устройства.

Для сборки взломщика иммобилайзера без ключа понадобится одна-две антенны, причем контроллеры берутся аналоговые, хотя возможны варианты с установкой исправной.Удобство подключения обеспечат качественные разъемы. С них снимаем изолированные разноцветные провода к плате. Антенный модуль подключается к ТВ-порту, на маркировке которого может быть обозначение A25. Электропитание осуществляется через навесной блок.

Какой модуль обхода штатного иммобилайзера

Модуль выбран двухканальный. С его помощью временно отключите защиту автомобиля. Чтобы система распознавалась без дополнительной диагностики, можно применить световую индикацию.Для этого припаиваются три светодиода. Они подключены к основному модулю. Для цепных реле берется серия RT.

Конструктивные особенности

Обход иммобилайзера при установке сигнализации потребует самостоятельного изготовления электроблока. Для его базы применен автобус SA. Минимальная температура для его работы будет не больше -30 с Следовательно, в большинстве регионов страны устройство покажет высокую производительность.

В конструкции использованы провода длиной до полутора метров, что позволяет спрятать перемычку в любом удобном месте кабины или на открытом пространстве.Допускается параллельное включение в основную электрическую температуру автомобиля.

Для обхода иммобилайзера без ключа также применяется конструкция с шиной КРЫСЫ. Для них контроллеры исключительно оперативного типа. Также возможна установка световой индикации, при этом модули нужны двухканальные. Стандартный вход трехтактный, количество антенн — до двух. Использование разъемов в этой конфигурации часто игнорируется.

Необходимо знать, что эти трафареты на шинной базе RAT не сочетаются с системами безопасности.

Для лучшей интеграции рекомендуется применять шины с модификацией CA. Они обладают большей универсальностью в тех случаях, когда нужно своими руками создать обход иммобилайзера.

Обзор популярных статейных моделей

Не у каждого есть время, возможность или желание самостоятельно сконструировать электронные схемы или осуществить их монтаж. Обход иммобилайзера без ключа сможет установить купленное устройство в автоматах.Рассмотрим несколько популярных устройств.

Старлайн Шерхан

Модель собрана на базе шины SA. В конструкции установлен двухканальный модуль. Проблем с передачей / приемом сигнала практически не ощущается, так как наличие реле серии RT. Для удобства пользователей предусмотрено отключение устройства.

Модель отличается наличием качественной защиты, особенно от импульсных помех.В корпусе находится антенна встроенного рамочного типа. Устройство совместимо с большинством популярных сигнализаций. Имеет трехконтактный выход.

Данная модель оснащена ТВ портом и функцией автозапуска. Монтаж осуществляется в субуправляемом пространстве. Средняя стоимость 3200 руб.

Starline DI-3

В конструкции производители предусмотрели разъем, позволяющий актуализировать модуль. Устройство легко контактирует с большинством автосигнализаций. В конструкции использована покрышка.С ним монтируется одноканальный контроллер. Сигнал с устройства считывается без сбоев. Устройство имеет систему защиты от взлома.

Этот командир работает в температурных режимах до -35 С. Для его питания используется напряжение 3 В. В конструкции предусмотрена автоматическая защита от перегрузки. Средняя стоимость устройства 3500 руб.

Starline Pandora

Командир иммобилайзера данной модели работает на шине КРЫСЫ. Внутри контроллер и двухканальный модуль.Компактные параметры корпуса позволяют устанавливать его где угодно. Минимальная температура устройства -45 С.

Устройство не имеет световой индикации, а также никаких соединительных разъемов Устройство инженеры не ставили. Блок имеет качественную противоимпульсную защиту от радиопомех. Ориентировочная цена За единицу товара около 4000 руб.

Изготовление динамика иммобилайзера своими руками

При подключении сигнализации по схеме, предложенной производителем оборудования, владельцы часто сталкиваются с проблемой — все функции, кроме автозапуска.Появляется напряжение на стартере, вал мотора начинает вращаться, но через определенное время останавливается. На самом деле так работает штатный иммобилайзер, защищающий машину от угона. Поэтому к главному блоку сигнализации необходимо подключить не только провода зажигания, но и ползучий модуль иммобилайзера. Тогда автозапуск можно проводить в установленном режиме, не опасаясь остановки стартера. Дальнейшее считается, как иммобилайзер должен сделать себе командир. Приятного чтения.

Что именно будет реализовано

Любой взломщик штатный иммобилайзер И покупной, и самодельный, только что устроил:

Вокруг катушки электронного чипа, состоящей из 50-100 витков.
Еще одна катушка индуктивности, содержащая также 50-100 витков, находится возле замка зажигания.
На момент автозапуска катушки объединены в замкнутый контур. Благодаря чему иммобилайзер ведет себя так же, как если бы рядом со штатным замком стоит ключ.

Все байпасы, кроме Fortin, не работают без ключевого модуля, постоянно установленного в автомобиле. Из-за чего страховщики увеличивают стоимость КАСКО. Типовая схема кроссовера представлена ниже.

Схема самодельной колонки

Устройства заводского изготовления по своей схеме повторяют то, что изображено на первом рисунке.

Устройство заводского изготовления

Всем сомневающимся даем тип платы снизу.

Заводская печатная плата

Установка и подключение кроссупа, вне зависимости от модели, всегда выглядит одинаково.

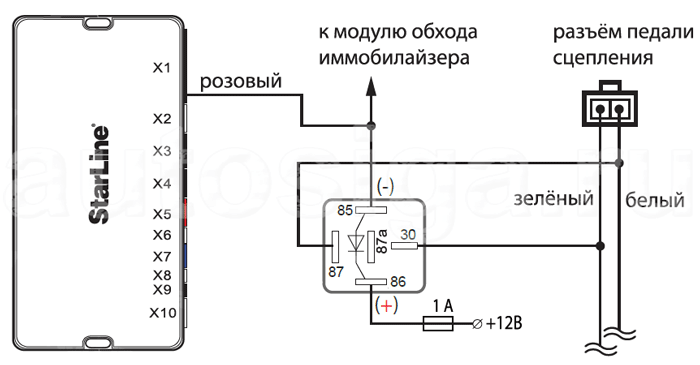

Схема подключения сигнала Starline

Блок, окрашенный в серый цвет по своей конструкции, содержит реле, а также катушку, намотанную на ключ, которая также находится внутри модуля.

При установке вездехода будет сложнее выбрать конструкцию змеевика, вылепленную вокруг замка. Однако часто применяется упрощенный вариант, добавляющий элементы в разрыв «штатных» проводов. Этот вариант проиллюстрирован рисунком, повторять его не рекомендуется.

Подключение трекера в разрыв штатной катушки

Особенности практической реализации схемы

Допустим, вы планируете сделать иммобилайзер командирский. Тогда без штатного ключа, прописанного в блоке управления, ничего не произойдет. Берем чип разобранного ключа, снимаем аккумулятор.

Печатная плата

Показанная конструкция может быть помещена внутрь термоусадочной трубки. А сверху необходимо намотать провод (ровно 50 витков).

Проволока волков вокруг чипа

Рассмотрим, как сделать ползучий модуль иммобилайзера из легкодоступных деталей: реле 4-х контактное, диод 1N4001, обмоточный провод (d = 0,35-0,5 мм).

Устанавливая модуль в автомобиле, позаботьтесь о следующем: сам модуль должен располагаться незаметно, должен быть доступ к шнуру питания (1-2 А). Сборка командира и его установка производится по двум схемам, приведенным в начале «Главы 1».

Изготовление коммодентального модуля

Модуль обхода штатного иммобилайзера при заводском изготовлении может содержать даже активные элементы (транзисторы и т. Д.). Однако корпус таких модулей всегда пластиковый. Это не случайно. Если корпус сделан из металла, вы получите эквивалент короткозамкнутого витка в основной катушке — тот, который навит вокруг ключа.

Пластиковый ящик и реле

При установке модуля необходимо учитывать это обстоятельство.Не ставьте корпус рядом с металлическими поверхностями (это желательно).

Допустим, вам удалось сделать коробку. Теперь возьмите 4-контактное реле, рассчитанное на 12-14 вольт, и закрепите его внутри корпуса. Обходя иммобилайзер, вы переключаете ток на меньший ампер. Следовательно, реле может быть любым, лишь бы на нем выросло значительное количество откликов.

Коммутационный элемент бокового динамика

Диод «1N4001» лучше припаять к снятию реле. При этом помните, что включение диода идет с обратной полярностью («стрелка» направлена «от минуса»).

Из корпуса будет выходить 4 провода:

Петля из двух тканей для подключения внешней катушки. Его установку обычно проводят «на месте», сняв кожух с замка.
Провод питания отрицательной полярности (пойдет на тревогу).
Шнур «+12 Вольт» (питание на него будет постоянно).

Еще раз сверьтесь со схемой, которая представлена в начале. Сам командир иммобилайзера не содержит только «круглую» катушку.Получается, что из модуля выходит четыре шнура. Они перечислены в списке.

Тонкости изготовления «мошеннической катушки»

Катушка индуктивности, размещенная рядом с замком, должна содержать 50 витков обмоточного провода. Его марка может быть любой, но тонкая намотка кабеля будет постоянно рваться. Возможны два варианта:

Деталь, называемая «змеевик», изготавливается отдельно и фиксируется на кожухе замка при установке (установке) системы;
Сам замок демонтируется, отключив электрический разъем, и шнур наматывается прямо на кожух.

В первом случае можно использовать стеклянный стакан, обтянутый изолентой. На последнем этапе закрепляется обмотка, для чего используется «эпоксидная» смола.

Катушка отдельно от замка

Результат всех усилий будет выглядеть так, как показано на фото.

Если говорить о «случае 2», результат может выглядеть даже лучше.

Две катушки — «наша» и «обычная»

Раскалывая нагретые винты на черный пластик, их крышки используются в качестве клемм.Тонкий провод припаивается к поверхности клемм, предварительно прочитав его. Желаем успехов.

Самодельный проход — Вопросы и ответы

Распространенный вопрос звучит так: если был установлен самодельный фирменный иммобилайзер, можно ли его заменить заводским? Грубо говоря, спросите, подключать ли самодельную антенну к серийному оборудованию.

Предположим, что контур антенны содержит в цепи только реле. Тогда ответ будет положительным.В остальных случаях необходимо соблюдать схему. И если есть хоть малейшие сомнения, не подключайтесь.

Модуль обхода переносного иммобилайзера может содержать большой набор элементов, но они часто относятся к контуру антенны, а не к схеме питания. Например, в аппаратах БП-05 (Старлайн):

Одна из схем подключения

Возможно, ключевая электроника не заработает, если ее отключить от питания. Именно для таких брелоков предусмотрено наличие стабилизатора на момент перегородки.

Остается вопрос, возможно ли использование ключа при отсутствии элемента батареи вообще. Найти ответ будет несложно: попробуйте завести двигатель, выбрав аккумулятор с брелока.

Обзор был бы неполным, если бы здесь не было сказано следующее. Обойти штатный иммобилайзер можно, просто отправив коды CAN-шины. Эти коды позволяют на время отключить защиту. Установка коммунистов по этому принципу подразумевает подключение к двум проводам — разводка CAN-шины.

Наличие ключа, как вы понимаете, в таких случаях не требуется. И не рекомендую установку «непобедимого» командира по следующей причине: устройство может выдавать коды ошибок, которые записываются в ЭБУ двигателя, после чего их приходится удалять.

Установка противоугонных комплексов с блоками двигателей часто приводит к проблемам автоматического запуска ДВС. Это связано с конфликтом штатных систем блокировки с новыми устройствами. Проблема решит проблему иммобилайзера.

[Скрыть]

Что такое командир и что ему нужно?

Сделать возможным обход противоугонного комплекса разрешен при наличии запасного ключа. Либо его транспондерный элемент устанавливается в корпусе блока двигателя, после чего он маскируется рядом с замком зажигания. Вы можете выбрать любое укромное место в машине. При дистанционном запуске силового агрегата Модуль обхода системы запирания подает на иммобилайзер сообщение о наличии ключа в автомобиле.Последний сможет подтвердить команду пуска, в результате чего микропроцессорный блок сможет выполнить необходимую опцию.

Но если нет запасного ключа для обхода системы блокировки, можно использовать специальный модуль обхода. Это устройство представляет собой блок, который устанавливается в корпус электронного модуля с противоугонной системой или рядом с замком зажигания.

Внутри устройства находится микросхема, которая распознается иммобилайзером как оригинальный ключ для запуска двигателя. Наличие кроссовера позволяет предотвратить блокировку мотора и реализовать функцию дистанционного запуска, если возникли проблемы с его настройкой.

В каких случаях необходимо использовать запасной ключ?

У автовладельца не всегда есть возможность использовать запасной ключ с чипом, причины могут быть следующие:

машина с установленным противоугонным комплексом находится в аренде;
в соответствии с Договором Запасной Ключ должен быть у лица, оформленного в соответствии с законодательством;
машина куплена в кредит;
в соответствии с кредитным договором покупатель обязан передать один из ключей банку до момента возврата кредита;
аналогичная ситуация может возникнуть при оформлении договора страхования;
Если возникнет страховая ситуация, то все ключи придется передать страховщику;
другие бытовые ситуации, когда на работе или в семье пользуются обоими ключами.

Для решения проблемы можно установить и подключить невидимую систему доступа к машинам. Но чтобы обойти систему блокировки без ключа, необходимо уточнить, как работает сам блокировщик. Все устройства оснащены специальными микросхемами независимо от марки и типа ключа. Этот элемент всегда излучал RF-сигнал. В самом замке установлен модуль, считывающий импульс, он может распознать конкретный транспондер, расположенный на обычном ключе.

Пользователь Олег Легазоид рассказал о реализации опции автозапуска OTO без блокировщика и дополнительного ключа.

Условия правильной работы

Основные принципы, позволяющие работать системой краулинга после подключения устройства:

Правильная установка противоугонной установки. Если при установке допускаются ошибки, может возникнуть перекрестный конфликт и система блокировки.
Установка модуля моторного замка с транспондерным ключом, а также релейных модулей.
Установка и подключение антенного адаптера для обходной системы производится непосредственно на замке.
Для обеспечения рабочего импульса для дистанционного запуска автомобилей ДВС Коммуникатор противоугонной системы подключен к микропроцессорному модулю.
Импульс, который получает устройство, ретранслируется и подается на системный блок байпаса.
Кран подает сигнал на антенный модуль, установленный рядом с замком.
От этого устройства он поступает в блок иммобилайзера. Эта процедура выполняется для согласования.
Микропроцессорная система управления DVS подтверждается результирующим импульсом.
Противоугонный комплекс выполняет дистанционный запуск силового агрегата.
При работе устройства необходимо учитывать, что на его работу влияют внешние факторы. Речь идет о высоких и низких температурах, они могут влиять на качество передачи высокочастотных импульсов.

Типы командирских

Все траверсеры-блокираторы КВС можно разделить на две группы:

Индивидуальные устройства. Такие устройства предназначены для установки и программирования на конкретной модели автомобиля, оснащенной противоугонным комплексом.Переустановить кроссовер на другую модель машины невозможно. Из основных преимуществ можно выделить доступную стоимость, а также наличие дополнительных опций. Сюда входит возможность управления дверными замками и дверью багажного отделения.
Мультиотдел. Настройка и установка разрешена на серию автомобилей разных производителей. Мультипартнеры могут работать с разными вариантами защиты от краж. К недостаткам можно отнести дороговизну устройства и его установки.

Пользователь Кирилл Коломенский представил описание нескольких вариантов обхода модулей блокировки от бренда Starline.

Особенности соединения ригелей разного типа

Простой способ обойти штатную иммо — это установить своими руками готовую под готовую.

В зависимости от модели устройства и особенностей противоугонного комплекса эта процедура может отличаться. В этом разделе мы разберем особенности подключения схемы разных устройств и их нюансы работы.

RFID

Простая конструкция Устройство RFID включает:

два модуля кольцевых антенн;
встроенный релейный блок;
плата с разъемами для подключения;
корпус, в котором заключены все элементы устройства.

Через два антенных модуля блокирует импульсный сигнал, а также ответ транспондера на него в обоих направлениях. Один антенный элемент установлен рядом со штатным переходником, а другой — вокруг скрытой микросхемы в корпусе устройства.При установке устройства и его подключении необходимо учитывать, что расстояние между двумя антеннами должно быть минимальным.

Назначение реле — подключение этих компонентов при получении сигнала о необходимости удаленного запуска вафли. После выполнения команды, по окончании работы мотора и срабатывания противоугонного комплекса антенные модули отключаются. Управление этим компонентом осуществляется двумя электрическими заглушками. Один из них имеет напряжение 12 вольт, которое может быть постоянным, а второй предназначен для управления отрицательными сигналами.

Если есть напряжение на двух выводах катушки реле, элемент срабатывает и электрические колпачки подключаются через контакты. Это способствует формированию замкнутого контура, начинается обмен данными между устройствами.

Особенности двух вариантов подключения …

Первый вариант — стандартный способ подключения устройства. Когда это будет реализовано, расстояние между адаптером антенны RFID и модулем BP-2 должно быть минимизировано.
Реализация второй схемы актуальна при слабом импульсе от микросхемы, составляющей транспондерный ключ.Для реализации схемы нужно отрезать заглушки на конце обработчиков серого цвета. После этого кабели подключаются к электролизу антенного адаптера штатного стандартного блока FUN. Каркасное устройство по второй схеме не реализовано.

чан.

Станок с системой VATS оборудован ключом, в который вставлен резисторный элемент. Как правило, этот элемент имеет параметр сопротивления от 390 до 11800 Ом. Сопротивление устройства определяется индивидуально для каждой модели машины.Чтобы обойти эту блокировку и запустить силовой агрегат, необходимо вместо ключа подключить к электрическим колпачкам ВАТС резисторный элемент. В автомобиле проводники VATS представляют собой две цепи, выходящие из области рулевой колонки.

Цвет электролита зависит от модели. Может быть два кабеля белого цвета Либо один сиренево-белый, а второй черно-белый. Можно использовать провода желтого и черного и оранжевого цветов. В Cambrick можно установить электрификацию.

Особенности:

Для начала нужно найти необходимые электрочашки и вырезать один из них, любой.
Измеряется величина сопротивления ключа и производится поиск необходимого параметра. Для этого рычаг на тестере (мультиметре) устанавливают в положение измерения величины сопротивления.
Затем ключ зажигания устанавливается в зад. Тестер одним контактом подключается к отсекающемуся электрочайнику, который идет от замка, а вторым выходом идет к недискабельному кабелю.
Считываются показания прибора, записывается значение сопротивления.Для быстрого подбора величины сопротивления рекомендуется использовать устройство переменного и многооборотного резистора. Если устанавливается деталь постоянного типа, то значение ее погрешности должно быть не более 5%. Это предотвратит возможные проблемы с запуском мотора.
В соответствии со схемой через контактные элементы реле подключается к выбранной резисторной составляющей к электрическим конденсаторам. Отдельный проводник, идущий от замка, подключается к нормально замкнутому контактному элементу реле, а второй вывод идет к общему контакту.Требуемый параметр сопротивления подключается к реле с нормально замкнутыми контактами, а второй выход идет на весь кабель, соответственно. Обмотка устройства одним концом идет на контакт +12 Вольт, а второй конец подключается к минусовой клемме настройки срабатывания защиты от кражи.

Цепь обхода системы VATS

Bespid

Этот тип устройств не требует использования микросхемы или ключа. В современных моделях машин замки зажигания дополняются конструктивными электронными устройствами, снабженными цифровыми электрическими заглушками и кожухами.Сам ключ не нужно вращать в гнезде замка, достаточно просто вставить в него и нажать клавишу Start / Stop. Соответственно обойти блокиратор и запустить двигатель традиционным способом просто невозможно. Для решения проблемы применяются особые неблагоприятные случаи.

Традиционные модули обхода работают на повышенных частотах, и в определенный момент импульс транслируется с установленной микросхемы. Есть дополнительная ссылка, по которой разрешен сторонний сигнал.Эта линия представлена как блок-контроллер. В зависимости от машины для обмена протоколами можно использовать один или два электрода. Если потребитель будет знать протокол обмена, то ему нужно будет просто подать необходимый импульс в определенное время.

Чтобы нарушить протокол, применяются особые возможности облачных систем. Это кластеры вычислительных контроллеров, предназначенные для решения проблем в короткие сроки. При установке байпасного модуля подключение устройства к машине выполняется дважды.Первое подключение выполняется для сбора данных, а второе после подключения к ПК и расшифровки — для работы устройства в составе противоугонной системы.

Еще одно направление развития байпасных модулей — использование устройств в режиме индивидуальной установки. В современных моделях электроники машины дает возможность использовать команды CAN для реализации опции автозапуска. Для этого могут применяться слаботочные управляющие сигналы. При подключении допускается использование более сложных вариантов установки.Модуль байпаса можно подключить к линии передачи данных, а также добавить подключения к шине Kahn.

Канал AUTOPULSE представил обзор возможностей невидимого предприятия от производителя Fortin.

Руководство по установке и подключению

Процедура установки и подключения байпасного модуля выполняется следующим образом:

Раскрывается корпус микропроцессорного блока, предназначенного для управления сигнализацией. Устанавливает запасной ключ.Для выполнения этой задачи внутри корпуса есть выход с креплением под ключ.
Корпус собран и процедура установки модуля завершена.
Для установки схемного модуля рекомендуется разместить устройство в месте, где был установлен микропроцессорный модуль противоугонной установки. Обычно он находится за панелью управления, но между устройствами должно быть небольшое расстояние. Фиксация модуля осуществляется винтами.
Следующим шагом будет подключение модуля.Для этого применяются три кабеля — серый, красный и черный. Красный провод подключается к электрочашкам, где есть напряжение 12 вольт. Черный провод предназначен для передачи отрицательного сигнала и является входом 70 мА. Когда на устройство подается отрицательный потенциал, идентифицируется цифровой кодовый шифр. Этот провод подключается к выходному штекеру дистанционного двигателя двигателя.
Отдельно стоит сказать о сером проводнике, он предназначен для подключения антенного модуля. Антенный переходник можно закрепить на корпусе замка зажигания и подключить к вилке на конце проводника.

Пользователь DIMASS рассказал об ошибках, которые часто допускают потребители при самостоятельной установке и соединении крестовин блоков цилиндров.

Как заставить командира сделать самому?

Для самостоятельного изготовления иммобилайзера потребуется:

запасной чип ключа;
кусок проволоки;
реле;
сегментный трансформаторный провод;
скотч;
изолента.

Сначала нужно сделать катушку, которая будет монтироваться в замке, а затем подключить устройство к реле.При создании этого изделия нужно на стандартном устройстве намотать проводник. Здесь потребуется терпение, ведь вам нужно угадать количество витков провода. Число будет разным и может быть от 10 до 50. Для создания змеевика вам понадобится любой предмет цилиндрического типа, диаметр которого должен быть немного больше, чем замок.

Допускается нанесение скотча на основание катушки.

Производственная процедура выглядит так:

Отрезан кусок ленты.Размер изделия — около 15 см.
Нарезанные штучные раны на ленте. Процедура наматывания выполняется так, чтобы липкая часть располагалась сверху.
Поверх ленты намотан кусок проводника. Для этого потребуется примерно 10 оборотов.
Затем слой изолятора немного разрезается и готовится наверху.
Слой изолятора удален, лишняя часть удалена.
Жилы выполняются пайкой кабеля, а затем его обматывают изолентой.

Когда катушка готова, ее устанавливают на замок зажигания. Чтобы сделать приспособление для ключа, в ключ наматывают отрезок провода. В зависимости от блока двигателя количество витков будет от 7 до 20. После выполнения этих действий катушка обматывается изолентой и вся конструкция собирается.

Видео «Изготовление и руководство по подключению» Иммо «

Канал» Ремонт BMW E 39 своими руками «подробно рассказал о порядке самостоятельного изготовления и дальнейшего подключения фирменного тягача силового агрегата.

При подключении сигнализации по схеме, предложенной производителем оборудования, владельцы часто сталкиваются с проблемой — все функции, кроме автозапуска. Появляется напряжение на стартере, вал мотора начинает вращаться, но через определенное время останавливается. На самом деле так работает штатный иммобилайзер, защищающий машину от угона. Поэтому к главному блоку сигнализации необходимо подключить не только провода зажигания, но и ползучий модуль иммобилайзера. Тогда автозапуск можно проводить в установленном режиме, не опасаясь остановки стартера.Дальнейшее считается, как иммобилайзер должен сделать себе командир. Приятного чтения.

Что именно будет реализовано

Любое скопление штатного иммобилайзера и покупка, причем самодельная, проста:

Вокруг катушки электронного чипа, состоящей из 50-100 витков.
Еще одна катушка индуктивности, содержащая также 50-100 витков, находится возле замка зажигания.
На момент автозапуска катушки объединены в замкнутый контур.Благодаря чему иммобилайзер ведет себя так же, как если бы рядом со штатным замком стоит ключ.

Схема самодельной колонки

Устройства заводского изготовления по своей схеме повторяют то, что изображено на первом рисунке.

Заводское устройство

Всем сомневающимся даем тип платы снизу.

Заводская печатная плата

Установка и подключение кроссупа, вне зависимости от модели, всегда выглядит одинаково.

Подключение трекера в разрыв штатной катушки

Особенности практической реализации схемы

Печатная плата

Показанная конструкция может быть помещена внутрь термоусадочной трубки.А сверху необходимо намотать провод (ровно 50 витков).

Проволока волков вокруг чипа

Изготовление коммодентального модуля

Пластиковый ящик и реле

Коммутационный элемент бокового динамика

Из корпуса будет выходить 4 провода:

Петля из двух тканей для подключения внешней катушки. Его установку обычно проводят «на месте», сняв кожух с замка.
Провод питания отрицательной полярности (пойдет на тревогу).
Шнур «+12 Вольт» (питание на него будет постоянно).

Тонкости изготовления «мошеннической катушки»

Деталь, называемая «змеевик», изготавливается отдельно и фиксируется на кожухе замка при установке (установке) системы;
Сам замок демонтируется, отключив электрический разъем, и шнур наматывается прямо на кожух.

Катушка отдельно от замка

Результат всех усилий будет выглядеть так, как показано на фото.

Если говорить о «случае 2», результат может выглядеть даже лучше.

Две катушки — «наша» и «обычная»

Самодельный проход — Вопросы и ответы

Остается вопрос, возможно ли использование ключа при отсутствии элемента питания вообще. Найти ответ будет несложно: попробуйте завести двигатель, выбрав аккумулятор с брелока.

Схемы уточнения

Иммобилайзер — один из вариантов противоугонных систем. Иногда возникают ситуации, когда отключить такую установку невозможно, причины этого могут быть совершенно разными.В этой статье мы дадим подробные рекомендации по этому поводу. Что представляет собой носитель штатного иммобилайзера, какие бывают виды и в чем их особенности — читайте ниже.

[Скрыть]

На основе встроенного транспондера

Как показывает практика, при установке сигнализации специалисты сами определяют, какой обход лучше использовать. Если вы являетесь владельцем автомобиля китайского производства, то в этом случае наиболее оптимально использовать модуль для обхода штатного иммобилайзера от производителя Starline — модели BP02 или BP03 для настройки RFID.Что касается системы реализации, то оба варианта в целом идентичны. По сути, такое устройство представляет собой антенный удлинитель, благодаря которому у автовладельца появляется возможность дотянуться до ключа или корпуса транспондера. Для этого используют специальную кольцевую антенну, устанавливаемую на месте установки катушечной системы.

Такие простые действия позволяют установить ползучий модуль иммобилайзера подальше от глаз потенциального хакера. Но стоит ли объяснять, что обычно злоумышленники знают об этих устройствах в десять раз больше, чем о драйверах? Для «политого» вора найти такую деталь будет несложно.

Практически все недорогие устройства на базе ключа с фиксатором идентичны. Например, если вы берете модель от компании Sherchan, то единственная разница между ней и Starline заключается исключительно в организации активации и деактивации системы. В случае STARLINE для управления системой используется кабель с отрицательным выходом. Красный кабель подключается к 12-вольтовому питанию, а при подаче напряжения на черный провод контрольный кабель считывает и копирует код с микросхемы.

Такой простой подход позволяет нам гарантировать надежность, но может позволить преступнику получить доступ к детали. Можно пройти по блоку обхода иммобилайзера по кабельной цепочке, в результате чего устройство можно полностью обойти. Если рассматривать более дорогие системы систем, то в зависимости от производителя управление осуществляется за счет короткого импульса. Как вы понимаете, использование управляющего сигнала может значительно повысить устойчивость системы к возможному взлому.

Следует отметить, что производители устройств обычно не информируют потребителей об изменениях, которые были внесены в работу узла.Это сделано для того, чтобы исключить возможность передачи злоумышленникам важных данных. Как показывает практика, часто все ключевые данные изначально заносятся в блок управления и в какие-то ячейки памяти, и об их местонахождении также известен только производитель. Так что если вы вдруг решите использовать один из своих ключей, чтобы сделать своими руками командир иммобилайзера, вы можете столкнуться с проблемой, когда блок управления просто откажется воспринимать дубликат (автор видео — Xilvlik).

Модуль обходного обхода

Если вы хотите защитить свой автомобиль, никогда не оставляйте ключ с паролем в его салоне.Даже если машина стоит в гараже, закрыта на три замка. Это значительно снизит устойчивость системы взлома двигателя. Как показывает практика, наиболее эффективными считаются непобедимые варианты систем, например, производством таких Fortin и Starline занимаются производством F1).

Такой непобедимый кроссовер иммобилайзера представляет собой довольно сложное цифровое устройство, необходимое для работы, в первую очередь, с контроллером. А этот контроллер, в свою очередь, получает команды в определенном формате управления именно от устройства.Такой тип устройств позволяет автомобилисту фактически включить цепь между самой противоугонной системой, а также устройством управления регулятором. Соответственно, посылая сигналы, можно будет заменить команды IMMO.

Для этого дважды активируется кроссовер противоугонной системы. В первый раз производится сбор всех необходимых данных, которые передаются от регулятора на транспондер. Затем он анализирует эти данные, настраивает и синхронизирует их с транспондером для применения обычного ключа.Далее устройство должно вернуться на место и произвести обмен данными и с самой противоугонной установкой, и с контроллером. Примерно таков цикл работы устройства F1 от производителя StarLine. Как показывает практика, такое решение позволяет значительно повысить надежность и безопасность автомобиля.

По системе VATS

Обход иммобилайзера возможен с помощью системы VATS, которой в большинстве случаев оснащены автомобили американского производства.В этом случае ключи для устройства выполняются по типу подключения к клеммам специального резистивного устройства, расположенного внутри самого ключа. Такая сложная схема практически не позволяет обойти систему. Для того, чтобы сделать подобное устройство в домашних условиях, достаточно собрать схему, которая расположена выше. Но важно максимально точно сделать сопротивление установленного резисторного устройства.

Как правило, провода, необходимые для считывания схемы ВАТС, располагаются на стреле, но все зависит от конкретного производителя.В основном они окрашены в контрастные тона, что позволяет определить их принадлежность к определенной схеме. Для замера измерения вам понадобится омметр — он должен быть подключен к одному из проводов, но нужно заранее сделать разрыв цепи. Один щуп омемметра подключается к проводу, идущему к замку, в точке обрыва, а второй необходимо подсоединить к целому кабелю. В конечном итоге вы можете измерить сопротивление с максимальной точностью, но помните, что все измерения производятся при включенном зажигании.

Для создания эмулятора ключа необходимо с помощью резистивного устройства выбрать наиболее точный индикатор, после чего добавить его в блок питания, как показано на рисунке. Причем подключение должно осуществляться строго с помощью реле. Контакт на разорванной цепи необходимо подключить к релейному выходу. Результирующее сопротивление необходимо снизить с помощью неразрезанного кабеля.

Видео «Краткий обзор устройств Starline»

В видео ниже представлен краткий обзор Устройства для лазания Immo от производителя StarLine (автор ролика — Кирилл Коломенский).

Обход иммобилайзера своими руками при установке сигнализации. Отключение иммобилайзера в автомобиле принудительно Установка микросхемы иммобилайзера на обходчик

Самодельный иммобилайзер на гусеничном ходу В большинстве современных автомобилей используется иммобилайзер с радиочастотной меткой (RFID — Radio Frequency ID) в ключе. Его код считывается с помощью рамки, расположенной вокруг гнезда замка зажигания. Теги обычно пассивны. Те. мощность получается из «накачанного» магнитного поля, индуцированного в антенне метки.В основном используется частота 125 кГц. В некоторых случаях используется частота 13,56 МГц. В отличие от приемопередающей антенны, которая представляет собой рамку, в метке используются ферритовые антенны (тонкая проволока, намотанная на стержень из материала с высокой магнитной проницаемостью) из соображений компактности.

При подключении системы дистанционного запуска двигатель должен обходить штатную систему иммобилайзера. Для этого вам понадобится зарегистрированный в автомобиле ключ (бирка, чип) и правильно подключенный краулер, в который ключ встроен.В штатном режиме байпас отключен, подключается только на время удаленного запуска (или автозапуска). Обычно обходчик представляет собой коробку с антенной рамой и реле. А если купленного нет, то его несложно сделать самому. В некоторых случаях это даже предпочтительнее, потому что можно будет сделать гораздо более компактную конструкцию, которую намного проще спрятать очень глубоко.

1. Делаем рамку для выключателя зажигания. Для этого делаем оправку (например, картонную) необходимого диаметра, под замок зажигания.Нам нужно, чтобы наш каркас точно туда поместился. Намотываем на оправку моток изоленты или скотча (он тоньше) липкой стороной вверх.

Намотываем обмоточный провод, 20-30 витков диаметром 0,1-0,3 мм. Провод можно взять от катушки автомобильного реле. Одно реле можно подарить. Одной катушки хватит на нескольких линейщиков. Наматываем аккуратно, нужна компактность. Обрезав край изоленты, накатываем ее на нашу обмотку.

Осторожно отрезаем ножницами излишки изоленты.Получается кольцевая оправа, довольно тонкая.

Затем лужим провод и припаиваем выводы. Закрепляем их изолентой. Каркас готов.

2. Намотываем на ключ или микросхему таким же проводом, каркас 20-30 витков, паяем выводы, закрываем изолентой.

3. Установка Первую антенну устанавливаем в кожух замка зажигания, а ключ с рамкой впоследствии нужно будет спрятать где-нибудь в машине, чтобы потенциальный злоумышленник потратил как можно больше времени на поиски, если ему это удастся. все.

4. Подключение Подключаем рамы и встроенное реле для обхода иммобилайзера как показано на схеме.

Наш ключ будет показан автомобилю только при удаленном запуске. Провода, соединяющие наши дополнительные рамы, нужно максимально аккуратно вставлять в штатную проводку. Их должно быть как можно сложнее идентифицировать.

5. Нюансы Редко, но бывают случаи, когда даже самая тонкая изготовленная рама не помещается в крышку замка зажигания.Тогда нам придется вставить нашу дополнительную антенну с ключом в щель. В этом случае вторая антенна в корпусе замка зажигания вообще не нужна — на время дистанционного запуска включаем нашу обмотку вокруг ключа вместо штатной, переключая ее контактами реле.

Установка противоугонных систем, оснащенных блокираторами двигателя, часто приводит к проблемам с автоматическим запуском ДВС. Это связано с конфликтом между стандартными системами блокировки и новыми устройствами.Ползунок иммобилайзера решит проблему.

[Скрыть]

Что такое обходчик и для чего он нужен?

Допускается обход противоугонного комплекса запасным ключом. Он или его транспондерный элемент устанавливается в корпус блокиратора двигателя, после чего маскируется рядом с замком зажигания. Вы можете выбрать любое скрытое место в машине. При дистанционном запуске силового агрегата модуль обхода системы блокировки отправит на иммобилайзер сообщение о наличии ключа в автомобиле.Последний сможет подтвердить команду пуска, в результате чего микропроцессорный блок сможет выполнить требуемую опцию.

Но при отсутствии запасного ключа можно использовать специальный модуль обхода для обхода системы запирания. Это устройство представляет собой блок, который устанавливается в корпусе электронного модуля с противоугонной системой или рядом с замком зажигания.

Внутри устройства находится микросхема, которая распознается иммобилайзером как оригинальный ключ для запуска двигателя.Наличие гусеницы позволяет предотвратить блокировку мотора и реализовать функцию удаленного запуска при возникновении проблем с его настройкой.

Когда требуется использование запасного ключа?

автомобиль с установленным противоугонным комплексом сдан в аренду; №
в соответствии с договором запасной ключ должен находиться у лица, на которое легально зарегистрирован автомобиль;
машина куплена в кредит;
в соответствии с кредитным договором покупатель обязан передать один из ключей банку до погашения кредита;
аналогичная ситуация может возникнуть при составлении договора страхования;
при возникновении страховой ситуации все ключи необходимо передать страховщику;
другие повседневные ситуации, когда оба ключа используются на работе или в семье.

Для решения проблемы можно установить и подключить к автомобилю систему бесключевого доступа. Но чтобы обойти систему блокировки без ключа, необходимо уточнить, как работает сам замок. Все устройства оснащены специальными микросхемами независимо от марки и типа ключа. Этот элемент всегда излучает РЧ-сигнал во время работы. В самом замке установлен модуль, считывающий импульс; он может распознать конкретный транспондер, расположенный на стандартном ключе.

Пользователь Олег Легазоид рассказал о реализации опции автозапуска ДВС без обхода блокиратора и дополнительного ключа.

Условия корректной работы обходчика

Основные принципы, позволяющие системе байпаса работать после подключения устройства:

Правильная установка противоугонного устройства. Если при установке будут допущены ошибки, может возникнуть конфликт между краулером и системой блокировки.
Установка модуля блокировки электродвигателя с транспондерным ключом, а также релейных модулей.
Установка и подключение антенного адаптера для обходной системы осуществляется непосредственно на замке.
Для обеспечения работы на модуль микропроцессора подается импульс на дистанционный запуск ДВС двигателя от коммуникатора противоугонной системы.
Импульс, полученный устройством, повторно передается и отправляется в системный блок байпаса.
Гусеничный трактор посылает сигнал на антенный модуль, установленный рядом с замком.
От этого устройства идет к блоку иммобилайзера. Эта процедура выполняется для сверки.
Микропроцессорное устройство iCE control выполняет подтверждение принятого импульса.
Противоугонный комплекс выполняет дистанционный запуск силового агрегата.
При эксплуатации устройства необходимо учитывать, что на его работу влияют внешние факторы. Речь идет о высоких и низких температурах, они могут повлиять на качество передачи высокочастотных импульсов.

Типы гусеничных машин

Всех инспекторов блокировщиков двигателей внутреннего сгорания условно можно разделить на две группы:

Устройство одиночное. Такие устройства предназначены для установки и программирования на конкретной модели автомобиля, оснащенной противоугонным комплексом.Переустановка краулера на другую модель машины невозможна. Основные преимущества — доступная стоимость, а также наличие дополнительных опций. К ним относится возможность управления дверными замками и дверью багажного отделения.
Несколько устройств. Кастомизация и установка разрешены на серию автомобилей от разных производителей … Мультиходки могут работать с различными вариантами противоугонных установок. К недостаткам можно отнести высокую цену устройства и его установку.

Пользователь Кирилл Коломна представил описание нескольких вариантов обходных блокираторов от бренда Starline.

Особенности подключения линейных монтеров разных типов

Простой способ обойти штатный иммо — это установка готового линейного монтера своими руками.

В зависимости от модели устройства и особенностей противоугонного комплекса эта процедура может отличаться. В этом разделе мы разберем особенности подключения по схеме разных устройств и нюансы их работы.

RFID

Простое устройство RFID включает:

два модуля кольцевых антенн;
встроенный релейный блок;
плата с разъемами для подключения;
корпус, в котором собраны все элементы устройства.

С помощью двух антенных модулей импульсный сигнал блокиратора и ответ транспондера передаются в обоих направлениях. Один антенный элемент установлен рядом со штатным переходником, а другой расположен вокруг скрытой микросхемы в корпусе устройства.При установке устройства и его подключении учтите, что расстояние между двумя антеннами должно быть минимальным.

Назначение реле — подключение этих компонентов при получении сигнала о необходимости дистанционного запуска ДВС. После выполнения команды, после того, как двигатель закончил работу и сработал противоугонный комплекс, антенные модули отключаются. Этот компонент управляется двумя электрическими цепями.Один из них имеет напряжение 12 В, которое может быть постоянным, а второй предназначен для подачи отрицательных сигналов.

Если есть напряжение на двух выводах катушки реле, элемент активируется и электрические цепи подключаются через контакты. Это способствует формированию замкнутого цикла, в котором начинается обмен данными между устройствами.

Особенности двух вариантов подключения краулера:

Первый вариант — это стандартный способ подключения устройства.При его реализации расстояние между адаптером антенны RFID и модулем BP-2 должно быть минимальным.
Реализация второй схемы актуальна при слабом импульсе от микросхемы, которая выдает ключ транспондера. Для реализации схемы необходимо отрезать вилку в конце серых электрических цепей. После этого кабели подключаются к обрыву линии питания антенного адаптера штатного блокиратора двигателя. Каркасное устройство во второй схеме не реализовано.

VATS

Станки с системой VATS комплектуются ключом, в который вставлен резисторный элемент. Как правило, эта деталь имеет параметр сопротивления от 390 до 11800 Ом. Величина сопротивления устройства определяется индивидуально для каждой модели машины. Чтобы обойти этот блокиратор и запустить силовой агрегат, в электрические цепи ВАТС необходимо вместо ключа подключить резисторный элемент. В автомобиле проводники VATS представляют собой две цепи, выходящие из области рулевой колонки.

Цвет линий питания зависит от модели. Кабеля может быть два белых или один сиреневый и белый, а другой черный и белый. Можно использовать желтый и черный / оранжевый провода. Электрические схемы можно установить в кембрике.

Особенности подключения гусеницы:

Для начала нужно найти необходимые электрические цепи и отрезать одну из них, любую.
Измеряется значение сопротивления ключа и ищется требуемый параметр.Для этого рычаг на тестере (мультиметре) устанавливают в положение измерения величины сопротивления.
Затем ключ зажигания устанавливается в положение ACC. Тестер одним контактом подключается к обрезанной электрической цепи, идущей от замка, а второй его вывод идет на неразрезанный кабель.
Считываются показания прибора, записывается значение сопротивления. Для быстрого подбора величины сопротивления рекомендуется использовать переменный и многооборотный резисторный прибор.Если вы устанавливаете деталь постоянного типа, то значение ее погрешности должно быть не более 5%. Это предотвратит возможные проблемы с запуском двигателя.
В соответствии со схемой выбранный резисторный компонент подключается к электрическим цепям посредством контактных элементов реле. Разъемный провод, идущий от замка, подключается к нормально замкнутому контактному элементу реле, а второй вывод идет к общему контакту. Требуемый параметр сопротивления подключается к нормально замкнутому контакту реле, а второй выход идет на весь кабель, без обрезков.Обмотка устройства одним концом идет на контакт +12 Вольт, а другим концом подключается к отрицательному выводу противоугонной установки приведения в действие гусеницы.

Схема обхода VATS

Без чипа

Этот тип устройства не требует использования микросхемы или ключа. В современных моделях автомобилей замки зажигания представляют собой электронные устройства сложной конструкции, оснащенные цифровыми электрическими схемами и выходами KAN. Сам ключ не нужно поворачивать в пазу замка, просто вставьте его в него и нажмите кнопку Start / Stop.Соответственно обойти блокиратор и запустить двигатель традиционным способом просто невозможно. Для решения проблемы используются специальные ходунки без ключа.

Традиционные модули обхода работают на более высоких частотах, и в определенный момент от установленной микросхемы передается импульс. Есть дополнительная линия связи, на которую разрешен сторонний сигнал. Эта линия представлена как блокировщик-контролер. В зависимости от автомобиля для обмена протоколами могут использоваться одна или две линии питания.Если потребитель знает протокол обмена, то ему просто нужно подать необходимый импульс в определенное время.

Для взлома протокола используются специальные возможности облачных систем. Это кластеры вычислительных контроллеров, предназначенные для решения задач в короткие сроки. При установке байпасного модуля устройство дважды подключается к машине. Первое подключение выполняется для сбора данных, а второе, после подключения к ПК и дешифрования, для работы устройства как части противоугонной системы.

Есть еще одно направление в развитии модулей обхода — использование устройств в отдельном режиме редактирования. В современных моделях автомобилей электроника позволяет использовать команды KAN для реализации опции автозапуска. Для этого можно использовать слаботочные управляющие сигналы. При подключении допускается использование более сложных вариантов установки. Модуль байпаса может быть подключен к линии передачи данных, а также дополнен подключением к CAN-шине.

Канал Autopulse представил обзор возможностей безключевого обходчика immo от производителя Fortin.

Руководство по установке и подключению

Процедура установки и подключения байпасного модуля следующая:

Корпус микропроцессорного блока, предназначенного для управления тревогой, открывается. В нем установлен запасной ключ. Для выполнения этой задачи внутри корпуса есть розетка с ключницей.
Корпус собран и произведена процедура установки модуля.
Для установки модуля краулера рекомендуется установить устройство в том месте, где был установлен модуль микропроцессора противоугонного устройства.Обычно он находится за панелью управления, но между устройствами должно быть небольшое расстояние. Модуль фиксируется с помощью саморезов.
Следующим шагом будет подключение модуля. Для этого используются три кабеля — серый, красный и черный. Красный провод подключается к цепи 12 В. Черный провод предназначен для отрицательного сигнала и является входом 70 мА. При подаче отрицательного потенциала на устройство идентификация шифра осуществляется цифровым кодом … Этот провод подключается к выходному штекеру блока дистанционного запуска двигателя.
Отдельно стоит сказать о сером проводнике, он предназначен для подключения антенного модуля. Адаптер антенны можно закрепить на корпусе замка зажигания и подключить к вилке на конце провода.

Пользователь DimASS рассказал об ошибках, которые часто допускают потребители при самостоятельной сборке и подключении блокировщиков ДВС.

Как сделать лайнман своими руками?

Для самостоятельного изготовления обходчика иммобилайзера потребуется:

запасная микросхема ключа;
кусок проволоки;
реле;
кусок трансформаторного провода;
скотч;
изолента.

Сначала нужно сделать катушку, которая будет монтироваться в замке, а затем подключить устройство к реле. При создании этого изделия нужно намотать кондуктор вокруг штатного устройства. Потребуется терпение, так как вам нужно угадать количество витков провода. Число будет варьироваться и может составлять от 10 до 50. Для создания катушки понадобится любой предмет цилиндрического типа, диаметр которого должен быть немного больше, чем у замка.

Для основания катушки допускается скотч.

Порядок изготовления выглядит так:

Отрезан кусок изоленты. Размер изделия будет примерно 15 см.
Отрезанный кусок наматывается на ленту. Процедура наматывания выполняется так, чтобы липкая часть оказалась сверху.
Поверх изоленты намотан кусок проводника. Для этого потребуется примерно 10 оборотов.
Затем слой изоленты немного обрезается и заворачивается.
Слой изоленты удален, а лишняя часть удалена.
Кабель припаивается к жилам, после чего обматывается изолентой.

Когда катушка готова, ее устанавливают на замок зажигания. Для изготовления ключевого устройства на ключ наматывается кусок проволоки. В зависимости от блокиратора двигателя количество витков будет от 7 до 20. После выполнения этих действий катушка обматывается изолентой и вся конструкция собирается.

Видео «Инструкция по изготовлению и подключению иммо гусеницы»

Канал «BMW е 39 Ремонт своими руками» подробно рассказала о порядке самостоятельного изготовления и дальнейшего подключения блокиратора гусеничного силового агрегата.

04.04.2018

Иммобилайзер — электронное устройство, основное назначение которого — заблокировать основные компоненты автомобиля в случае несанкционированного доступа. Иммобилайзеры стандартные, укомплектованные с завода и нестандартные, устанавливаемые дополнительно.

Что такое стандартный иммобилайзер и для чего он нужен?

Штатный мобилайзер — основной элемент защиты современного автомобиля. Его отличительная особенность в том, что он не умеет, как сигнализатор, уведомить владельца о попытке кражи или ограбления.В этом случае иммобилайзер обездвиживает автомобиль, не позволяя ему украсть. Это полезное и эффективное устройство надежно скрыто от глаз злоумышленников, в том числе и автовладельца.

Каждый раз, когда вы вставляете ключ в замок зажигания, штатный иммобилайзер «опрашивает» специальную микросхему, встроенную в ключ. После подтверждения подлинности ключа иммобилайзер снимает автомобиль с охраны и позволяет владельцу завести его. Когда ключ вынимается из замка зажигания, иммобилайзер активирует защиту автомобиля, блокируя работу стартера и топливного насоса.

Следует отметить, что механическое отключение иммобилайзера не позволит угонщику завести автомобиль. Все важные узлы по-прежнему будут надежно заблокированы.

Современные иммобилайзеры способны распознать владельца на расстоянии. Специальный транспондер, встроенный в брелок, передает сигнал подтверждения на блок управления двигателем (ЭБУ) дистанционно. Затем автомобиль снимается с охраны. А при отсутствии активности владельца в течение определенного времени машина автоматически ставится на охрану.

А вот штатный иммобилайзер вряд ли сможет противостоять действиям профессиональных угонщиков. Обойти штатную блокировку для них можно за считанные минуты.

4 способа взломать стоковый иммобилайзер

Злоумышленники в своей преступной деятельности используют всевозможные способы и методы обхода штатного иммобилайзера. Давайте подробнее рассмотрим действия угонщиков и возможные решения по организации охраны вашего автомобиля.

Способ 1. Отключение иммобилайзера через диагностический разъем

Производители предусмотрели возможность перевода иммобилайзера в аварийный режим.В случае возникновения технических проблем (перестает видеть ключ с чипом, неисправности, неконтролируемые блокировки основных органов управления автомобилем) его можно временно отключить через диагностический разъем, обратившись к дилеру. С помощью специального оборудования команда пуска передается на блок управления двигателем. В этом случае ЭБУ игнорирует сигналы блокировки иммобилайзера. Угонщики, приобретая такое оборудование на черном рынке, используют его для обхода штатного иммобилайзера в преступных целях.

Что делать?

Чтобы обезопасить автомобиль, необходимо заблокировать диагностический разъем. Это предотвратит отправку злоумышленниками исполняемой команды на выключение иммобилайзера и, следовательно, запуск двигателя без ключа владельца или транспондера.

Способ 2. Замена блока управления двигателем на другой специально подготовленный

Еще один популярный метод кражи — замена штатного электронного блока управления на другой, ранее переведенный в аварийный режим.В ЭБУ злоумышленников программно отключен режим опроса чипа ключа или транспондера. Если моторный отсек автомобиля не защищен должным образом, замена блока занимает считанные минуты. Затем злоумышленники спокойно угоняют машину.

Этот метод, как правило, используют угонщики, практикующие на автомобиле определенной марки.

Что делать?

Наиболее эффективным методом защиты в данном случае является усиленная защита моторного отсека и самого блока ECU.

Вы можете организовать охрану по

установка дополнительного замка капота;
установка защитного кожуха на ЭБУ (если он находится в салоне).

Способ 3. Замена ключа с микросхемой

Часто угонщики вступают в сговор с недобросовестными сотрудниками дилерских центров. Хозяин при очередном звонке в сервис, ничего не подозревая, сам передает ключ в руки злоумышленникам.С помощью специального оборудования легко изготовить дубликат ключа с чипом.

Даже если вы находитесь во время работы рядом с автомобилем, есть риск, что в памяти иммобилайзера может быть зарегистрирован другой чип-ключ.

Процедура добавления нового чип-ключа может быть совмещена с компьютерной диагностикой и датчиками поиска неисправностей. Далее — вопрос техники и выбора удобного момента для кражи. Возможно, чтобы не вызывать подозрений, через пару месяцев машину угонят.

Что делать?

Единственно действенной защитой в этом случае является установка независимого иммобилайзера. Причем делать это лучше в сертифицированном сервисном центре, специализирующемся на установке подобных устройств.

Метод 4. Электронная удочка или ретрансляция стандартного ключевого сигнала

Многие современные автомобили уже на заводе оснащены системами бесключевого доступа, такими как Keyless, Smart Key, Intelligent Access и т. Д.

Несомненно, это удобный способ идентифицировать владельца при сохранении должного уровня защиты автомобиля. Вам не нужно вынимать ключ, чтобы открыть дверь водителя или багажник. А чтобы запустить двигатель, достаточно нажать соответствующую кнопку.

Снятие / постановка на охрану осуществляется посредством диалогового обмена данными между брелоком-транспондером и штатным иммобилайзером. Радиус действия такого брелока — около 10 метров.

Дублировать и декодировать сигнал с транспондера невозможно, но его можно ретранслировать с помощью специального оборудования.

Злоумышленники, работая парами, усиливают сигнал транспондера и передают его на большие расстояния. При этом владелец просто не в курсе, что угонщики с помощью такой электронной «штанги» получают полный доступ к его машине.

Более подробно об этом способе угона мы писали ранее.

Что делать?

Чтобы не попасться на «наживку», заблокируйте стандартный радиоканал, установив внешние системы безопасности, поддерживающие эту функцию.

Это может быть дополнительная сигнализация или независимый иммобилайзер, желательно с дополнительным разрешением владельца системы

по мобильному телефону;
с использованием идентификационной метки;
, введя ПИН-код.

выводы

Не стоит надеяться, что если в автомобиле стоит штатный иммобилайзер, то он надежно защищен от угона. Его наличие не создаст серьезных проблем для профессиональных угонщиков. Как правило, злоумышленники хорошо подготовлены технически, а способы отключения и обхода защиты проработаны до автоматизма.Вы можете потерять машину в считанные минуты, если не позаботитесь о дополнительной защите.

Следует отметить, что не все вышеперечисленные методы взлома и обхода штатного иммобилайзера применимы непосредственно к вашему автомобилю. Соответственно, не всегда необходимо одновременно использовать все методы противодействия взлому.

Но мы обязательно советуем нашим клиентам оборудовать автомобиль автономным иммобилайзером, так как только он отвечает повышенным требованиям по организации защиты от угона.А еще лучше воспользоваться комплексными противоугонными решениями.

В любом случае следует проконсультироваться со специалистами. Для этого достаточно вызвать любую ветку Autostudio. Наши консультации бесплатны.

Современные технологии позволяют по-разному защитить автомобиль от взлома и угона. Как ни странно, многие из нас по старинке используют обычный замок. Более продвинутые автовладельцы устанавливают на своих «железных коней» мощные противоугонные системы, а третьи вообще не беспокоятся о своей машине, поскольку она защищена иммобилайзером.

К сожалению, многие автовладельцы даже не слышали о таком устройстве, хотя специалисты называют его будущим автомобильной безопасности. Так это или нет, мы просто попробуем разобраться в этой статье. Также уделим особое внимание вопросу, как его выключить, если автовладелец потерял ключ.

Как работает иммобилайзер, или что это за прибор?

Если дословно перевести название этого устройства с английского, то получится термин «иммобилайзер».Это слово максимально точно передает всю суть работы иммобилайзера — исключить даже малейшую возможность завести двигатель автомобиля без участия владельца ключа.

По сути, это целый комплекс различных электронных датчиков, которые блокируют определенные системы автомобиля, не позволяя угонщикам заводить и перемещать вашу машину. Часто с помощью иммобилайзера перекрывается вся система подачи топлива к двигателю или система зажигания.Таким образом, даже если угонщик сел в машину, он не уйдет.

Принцип работы иммобилайзера довольно прост. Когда посторонний человек пытается завести автомобиль, устройство разрывает электрическую цепь, чтобы предотвратить подачу сигнала зажигания. Возможен и обратный процесс, когда иммобилайзер подает питание на специально установленные механизмы, из-за чего двигатель и его система питания блокируются. В результате двигатель вообще не запускается или может заглохнуть через определенное время, когда угонщик покидает парковку и проезжает несколько метров.

Большим преимуществом этого устройства является то, что даже после обрыва проводов или попытки его «нейтрализовать» автомобиль все равно заблокирован. То есть, если система устройства обнаруживает попытку взлома, она немедленно реагирует описанным выше образом, блокируя как себя, так и все системы автомобиля.

В этом случае иммобилайзер активируется автоматически. Это значит, что если вы оставите машину на какое-то время без присмотра, то вскоре иммобилайзер среагирует и заблокирует ее. По этой причине категорически не рекомендуется оставлять машину без ключей, так как вы сами не сможете попасть в салон.

Компоненты иммобилайзера автомобиля

Конфигурация этого устройства стандартная. Однако в последнее время производители стали уделять ему все больше внимания, поэтому все чаще можно встретить более дорогие и «навороченные» устройства. Но, несмотря на нововведения, в основу любого иммобилайзера входят:

Блок управления устройством. Фактически, это центр всей системы защиты автомобиля. Именно здесь обрабатываются все сигналы, поступающие на него от датчиков.Соответственно, именно блок управления отправляет команду блокировки, если он определяет какие-либо внешние действия как несанкционированные.

Микроиммобилайзер или электромагнитное реле , благодаря которому электрическая цепь автомобиля нарушается. То есть этот блок выполняет команды блока управления иммобилайзером.

Автомобильный ключ. Именно по нему система способна распознать вас как владельца и дать доступ к машине. Процесс идентификации происходит благодаря специальной микросхеме, которая установлена в самом ключе.На микросхеме предварительно закодирован определенный сигнал или шифр, который блок управления может распознать.

В целом все иммобилайзеры делятся на два основных типа — это контактные устройства и бесконтактные. К первому типу принято относить иммобилайзеры, которые активируются с помощью ключа. Но для второго типа вместо ключа может использоваться транспондер (приемопередатчик, способный посылать собственный сигнал в ответ на сигнал, только что полученный от другого устройства) или специальная карта-метка.

Есть еще кодовые иммобилайзеры, которые, правда, используются гораздо реже. Их суть заключается в том, что для активации или деактивации такого устройства водителю постоянно приходится набирать определенную кодовую комбинацию на специальной панели. В последние годы стали применяться иммобилайзеры, распознающие владельца автомобиля по отпечатку пальца.

Важные аспекты функционирования типового иммобилайзера

По принципу действия иммобилайзеры мало отличаются от обычной автосигнализации, хотя по многим параметрам уступают ей. В частности, новейшая разработка «Сигнализация» для автомобилей позволяет отслеживать вора даже по спутнику и сразу же сообщать владельцу о проникновении. С иммобилайзерами все намного проще — они просто не дают угонщику возможности завести машину. То есть узнать о том, что машину хотели украсть, можно будет только позже. Но в этом есть свои плюсы: не нужно долго отслеживать и искать по городу или даже стране.

Внешний вид устройства, а также его расположение тоже усложняют задачу ворам.Угонщик может потратить несколько часов, пытаясь найти иммобилайзер на авто, но его работа все равно не увенчается успехом. Добраться до него даже по проводам не всегда удается, так как устройство работает через стандартную сеть и принимает только высокочастотные волны. А по внешнему виду любой иммобилайзер очень легко спутать с другим оборудованием автомобиля.

То же самое и с микроиммобилайзерами, которые очень легко спутать с одним из устройств автомобиля — например, предохранителем.Поскольку на одной машине может быть установлено несколько таких реле, на то, чтобы их найти и обезвредить, придется потратить не просто часы, а даже несколько дней.

Особое внимание стоит уделить иммобилайзерам, которые обладают способностью немного задерживать блокировку двигателя. Суть работы такого устройства заключается в следующем: , когда угонщик садится в машину, ему все же удается завести двигатель и двигаться своими приемами. Однако, не преодолев даже нескольких сотен метров, машина внезапно глохнет.Остановившись посреди дороги, угонщику ничего не остается, как бросить машину. Ведь если он начнет возиться с ней в дороге, то рискует привлечь внимание окружающих и «засветить» свое лицо.

Транспондерная система иммобилайзера

: в чем особенности и отличия?

На современных автомобилях, скорее всего, вы встретите именно такую систему. Его преимущество заключается в том, что он максимально сводит к минимуму риск возможной кражи. В чем его особенность? Чтобы активировать транспондерный иммобилайзер, даже профессиональному автомеханику придется потратить много времени и пройти практически всю машину.И суть такой системы — бесконтактный ответ.

Блокировка или разблокировка иммобилайзера транспондера происходит благодаря специальному брелку или карте, в которой зашифрован специальный код или шифр. Когда ключ находится в пределах досягаемости приемника иммобилайзера, автомобиль разблокируется, и владелец может безопасно запустить двигатель и двигаться в любом направлении. Когда он удаляется от машины, завести его другим способом уже не удастся, так как иммобилайзер просто заблокирован.

Такой трансивер тоже можно спрятать где угодно. Для этого подойдут и приборная панель, и моторный отсек, и обивка сиденья. Самое главное, чтобы камуфляж был максимально надежным. Найти его с помощью специального оборудования тоже невозможно.

Самостоятельная установка иммобилайзеров практически не проводится, так как для этого требуется высокий профессионализм и большой опыт работы с таким устройством. Поэтому, если вы хотите установить на свой автомобиль иммобилайзер, лучше по этому поводу обратиться к специалистам.

Отключение иммобилайзера: можно ли это сделать самостоятельно.

Если в любом случае для установки иммобилайзера придется обращаться к специалистам, то с его отключением можно разобраться самостоятельно. При этом часто бывает, что отключение иммобилайзера — это вовсе не прихоть автовладельца, а очень острая необходимость. Причин может быть несколько, и мы назовем только самые распространенные:

1) Автовладелец потерял ключ.Это означает, что запуск двигателя и другие операции с автомобилем невозможны.

2) Поломка в электронном блоке управления или других важных элементах управления иммобилайзером, из-за которой невозможно завести автомобиль.

3) Невозможность совмещать дистанционное управление автомобилем и иммобилайзер. Обычно автовладельцам приходится выбирать между этими двумя устройствами.

4) Желание установить обычную сигнализацию. При этом следует понимать, что установка «сигнализации» только помогает отпугнуть злоумышленников, но угнать машину они все равно смогут практически беспрепятственно.

Если автовладелец не боится угона его машины, и иммобилайзер мешает ему, когда он хочет завести машину без ключа.

Разберемся, какими способами можно отключить иммобилайзер. Однако сразу стоит отметить, что к этому вопросу нужно подойти со всей серьезностью. Ведь каждое устройство работает по-своему, поэтому выключение будет иметь свои особенности.

Многие модели иммобилайзеров предусматривают кодовое отключение этого устройства.То есть, если вы случайно потеряли от него ключ, вы можете завести машину, просто набрав на специальной панели определенную комбинацию цифр. Это позволит устройству распознать вас как владельца транспортного средства.

Однако после такого отключения иммобилайзера автомобиль остается незащищенным, и в том случае, если вы решите изготовить новый ключ, его нужно будет прошить вместе с иммобилайзером для совместимости. А это, конечно, займет много времени и потребует вмешательства специалиста.

Ситуация будет менее печальной, если у вас будет запасной ключ. Тогда можно будет обойти иммобилайзер, соединив его антенну с микросхемой от запасного ключа. Саму микросхему нужно будет очень аккуратно вынуть из ключа и буквально прикрутить изолентой к антенне. Однако в современных автомобилях микросхема часто не устанавливается. В этом случае придется прибегнуть к специальным бесчиповым обходчикам. Такие устройства способны считывать сигналы иммобилайзера и расшифровывать их, тем самым нейтрализуя их действие и открывая доступ к автомобилю.

Если есть время и деньги, можно обратиться к специалистам для отключения иммобилайзера. Для профессиональной реализации этого процесса используются специальные программы, которые могут напрямую воздействовать на блок управления иммобилайзером. Такой вариант подходит для любого типа иммобилайзера, однако справиться с этой задачей без специальной подготовки и опыта просто невозможно.

Также, обратившись к официальному дилеру вашей модели автомобиля, вы можете получить у них специальное устройство, способное вывести из строя ваш штатный иммобилайзер, блокирующий двигатель.По своей сути это устройство является универсальным ключом к любому иммобилайзеру, но в профессиональной среде его называют «убийцей».

Для перевода заблокированного иммобилайзера в неактивное состояние «киллер» подключается к блоку управления в тот момент, когда водитель включает зажигание. Благодаря этому активируется пароль доступа, после чего существующая программа заменяется стандартной. Для дальнейшего использования иммобилайзера перепрошивается под новый ключ.

Как отключить иммобилайзер: познакомьтесь с устройством под названием «эмулятор».

Хотя описанные выше методы «борьбы» с заблокированным иммобилайзером эффективны, они не решат вашу проблему, если вам нужна машина каждый день и вы даже не можете покинуть парковку. Чтобы связаться с официальными дилерами производителя вашего автомобиля или найти автосервис, который занимается этими устройствами, потребуется много времени. Плюс прямая работа с иммобилайзером … Чтобы избежать всех этих хлопот, находчивые автомобилисты используют специальный иммобилайзер-обходчик под названием.

Какой результат дает эмулятор? Он полностью отключает иммобилайзер, даже если он находится в заблокированном состоянии, и позволяет автовладельцу завести машину.Эмулятор как бы «обходит» программы иммобилайзера, в результате чего последняя теряет влияние на автомобиль. Но используя эмулятор, не забывайте, что с его помощью вы снимаете защиту с автомобиля. А если на нем нет сигнализации, любой может завести и угнать вашу машину.

Кстати наличие эмулятора не помешает установке сигнализации. Подойдут как самые простые системы, так и новейшая «сигнализация» с функцией дистанционного запуска двигателя автомобиля.При этом с помощью эмулятора можно довольно удачно совместить иммобилайзер и сигнализацию. Тогда благодаря последнему можно заводить двигатель даже без ключа. Однако, если система сигнализации взломана, иммобилайзер не позволит неавторизованному лицу запустить двигатель.

Но эмулятор иммобилайзера полезен еще и тем, что благодаря наличию в нем специального диагностического светодиода автовладелец может узнать о наличии некоторых неисправностей автомобиля:

— устройство подключено неправильно;

Устройство несовместимо с электронным блоком управления станком;

Последовательная шина работает неправильно.

Кроме того, под конкретный тип иммобилайзера подбирать эмулятор не обязательно, так как это устройство универсальное. Программа, установленная производителем, автоматически подстраивается под скорость шины и позволяет всем частям автомобиля работать плавно и слаженно. Единственное, что нужно учитывать при покупке эмулятора, — это поколение иммобилайзера, используемого на вашем автомобиле. Поэтому устройство нужно сначала проверить, а потом уже покупать.

Установка эмулятора иммобилайзера осуществляется без помощи специалистов.К устройству должна прилагаться инструкция, которая укажет вам все действия, которые необходимо выполнить. Единственный нюанс: если вы плохо разбираетесь в автоэлектрике, не стоит браться за дело самостоятельно.

Мы надеемся, что теперь вы убедились, что описываемое нами устройство не такое уж и сложное дело, тем более что способы отключения иммобилайзера вы уже знаете. Так что, если вы потеряете ключ от машины, не паникуйте и сразу же отправляйтесь в автомагазин за эмулятором.

Что такое иммобилайзер двигателя Toyota?

В то время как большинство людей в нашем лесу — хорошие люди, всегда есть плохие яблоки.Когда дело доходит до угона автомобиля, существует множество систем безопасности, которые не позволят злоумышленникам уйти с вашей новенькой Toyota Tacoma 2016 года выпуска. Распространенной системой безопасности, которую вы найдете во всей модельной линейке Toyota, является иммобилайзер двигателя. Когда многие покупатели автомобилей изучают спецификации новой Toyota, они сталкиваются с этой особенностью и хотят знать — , что такое иммобилайзер двигателя Toyota? Узнайте прямо здесь, в Gale Toyota.

Как работает иммобилайзер двигателя Toyota?

Заводить машину — это в значительной степени рефлекс после того, как у вас есть права на пару недель.Вы садитесь на водительское сиденье своей машины и вставляете ключ в замок зажигания, даже не глядя или рассеянно нажимая кнопку запуска. Вы не всегда беспокоитесь о том, что происходит за кулисами.

Когда вы вставляете ключ в замок зажигания или садитесь за руль с брелоком для ключей Toyota Smart, он передает определенный электронный код на внутренний транспондер и запускает ваш автомобиль. Ваш Toyota RAV4 2016 запустится только в том случае, если сигнал транспондера от вашего ключа или брелока совпадает с сигналом иммобилайзера двигателя.Вместе эти инновационные системы помогут защитить ваши инвестиции.

ПОДРОБНЕЕ: Как работает система интеллектуальных ключей Toyota и кнопка запуска Toyota?

Если вор попытается завести ваш автомобиль без соответствующего сигнала транспондера, иммобилайзер двигателя сработает и остановит двигатель, предотвращая кражу. Специально привязанный к вашему автомобилю, важно отслеживать свой ключ или смарт-ключ Toyota, так как их замена может быть дорогостоящей.Аксессуар Toyota Key Finder поможет вам отслеживать свои ключи с помощью Bluetooth и мобильного приложения. Если вы потеряли ключ, обратитесь в отдел продаж Gale Toyota, и они помогут вам заказать новый.

Благодаря этой современной системе безопасности, входящей в стандартную комплектацию большинства моделей Toyota, вы можете быть уверены, что ваш автомобиль будет защищен от плохих яблок, теперь, когда вы лучше понимаете , что такое иммобилайзер двигателя Toyota . Здесь, в Gale Toyota, у нас есть полный перечень новых моделей Toyota, из которых вы можете выбрать, и многие из них поставляются со стандартным иммобилайзером двигателя, который поможет защитить вас и вашу семью от угона автомобиля.

Nv energy union

25 декабря 2020 г. · NV Energy считается одним из крупнейших конкурентов Bonneville Power Administration. NV Energy была основана в Лас-Вегасе, Невада, в 1906 году. NV Energy конкурирует в отрасли возобновляемых источников энергии. По сравнению с Bonneville Power Administration, NV Energy приносит на 3 миллиарда долларов больше дохода.

Страница 1 проблем, о которых сообщили клиенты NV Energy Northern NV: что произошло и как они это исправили. Если у вас возникла проблема клиента с NV Energy Northern NV, придумайте лучший вариант, привлеките внимание и посмотрите, что делают другие клиенты, чтобы исправить это быстрее и лучше.

Три новых проекта по солнечной энергии и три связанных с ними хранилища энергии создадут более 3000 рабочих мест на период строительства с использованием профсоюзов. NV Energy — это государственная коммунальная компания, которая генерирует, передает и распределяет электроэнергию в северной и южной Неваде, включая долину Лас-Вегаса, а также предоставляет услуги природного газа в …

Городские власти установили на углу ящик для оплаты повышенных платежей. Боулдер-Сити, Пакви и Юкка. Он расположен в том же месте, что и новый банкомат Boulder Dam Credit Union.Поле будет проверяться ежедневно в 15:00, любые платежи, оставшиеся после 3 часов, будут собраны на следующий рабочий день. Советы по экономии энергии. В пиковые месяцы счета за электроэнергию могут резко возрасти.

DOE / NV-209 (Rev. 14), декабрь 1994 г. В этом документе перечислены в хронологическом порядке и в алфавитном порядке по именам все ядерные испытания и одновременные взрывы, проведенные Соединенными Штатами с июля 1945 г. по сентябрь 1992 г.

Franklin Energy снимает стресс с управления программ и достижения целей с помощью нашего твердого подхода к инновациям, основанного на данных.За наш 25-летний опыт мы увидели много изменений. Некоторые компании рассматривают это изменение как негативное явление или как шанс обменять долгосрочный успех на краткосрочные выигрыши. Не «Франклин Энерджи».

NV Energy — Невада — Troubleman Electric Eversource Energy — Рабочий бригадир — Линия — Нью-Гэмпшир Xcel Energy Distribution Ученик 1-4 курса — Техас

Плата за электроэнергию = 50 л.с. x 0,746 кВт / л.с. x 744 часа x 0,034 доллара США / кВтч = 943,54 доллара. Как видите, часть счета за электроэнергию потребителя не меняется, независимо от того, работает ли насос пятнадцать минут или весь месяц.Однако часть счета за электроэнергию зависит от количества времени, в течение которого работает насос.

15 июля 2015 г. · NV Energy и штат Невада сотрудничают в рамках нового проекта по зарядке электромобилей на трассе США 95 от Рино до Лас-Вегаса, сообщает Reno Gazette Journal.

Сброс иммобилайзера Mini R56

2004 г. Проблема с иммобилайзером mini. Моя забота не начнется 3 ответа. 2007 Mini. Недавно сработал противоугонный иммобилайзер, и запуск был прерывистым. Теперь вообще не запускается.магазин сказал мне, что мне нужно, чтобы над этим работал дилер. Я не живу рядом с …

(Доставка из США БЕЗ Налога) VIDENT iLink400 BMW Mini Rolls Royce поддерживает ABS / SRS / EPB // Регенерация DPF / Обновление сброса масла онлайн $ 129 120, 29, 102, 58 австралийских долларов $ 194,79 14,448 円 Скидка 7% В наличии. Бесплатная доставка

Для сброса ЭБУ mini cooper r56 вы начинаете с ключа зажигания, но в выключенном месте нажмите и удерживайте кнопку сброса одометра одной рукой. переключите ключ зажигания в положение 1 (первый щелчок) другой рукой, удерживая кнопку нажатой.на компьютере будет номер и слово «тест».

R56 никогда не был лучшим моментом MINI. Я бы сказал, что это что-то, связанное с коробкой передач. Может быть, заменить масло в коробке передач? Если машина перегревалась до такой степени, что все плавилось и приходилось ремонтировать головку, я очень надеялся, что они вытащат мотор и проверит поршни и кольца, поскольку они, скорее всего, тоже были повреждены.

VAG K + CAN Commander V3.6 Пробег, иммобилайзер, программатор ключей Audi VW VAG K + CAN Commander V3.6 Сканирование / сброс кодов неисправностей, сброс подушки безопасности, одометр / пробег, иммобилайзер и программатор ключей Коррекция одометра автомобилей на базе CAN VW Golf MK5 VW Jetta MK5 (MY2006) VW Caddy VW Crossgolf VW Touaran VW EOS VW Individual…

ШАГ ПЕРВЫЙ. Начните с холодного двигателя. Запустить двигатель. Переведите трансмиссию вариатора в режим адаптации с помощью FARSIGHT MVDS. «X» появится рядом с буквами «P», «R», «N», «D» на комбинации приборов («X» означает, что трансмиссия должна быть адаптирована). Пока отображается «X», трансмиссия CVT ОСТАЕТСЯ НА НИЗКОЙ ПЕРЕДАЧЕ И НЕ ПЕРЕКЛЮЧАЕТСЯ Вверх.

23 ноября 2014 г. · Mini Cooper Service Light masuzi 23 ноября 2014 г. Понимание индикатора мини-обслуживания, как сбросить масляный сервис Mini Cooper R56, нужна информация о сервисе желтых тормозов. Стоимость обслуживания мини-BMW фиксирована.

С ключом в замке зажигания, но в выключенном положении нажмите и удерживайте кнопку сброса одометра одной рукой.
