Как работает свеча накаливания в дизеле: назначение, устройство и принцип работы

Содержание

Зачем нужна свеча накаливания, её устройство и как она работает

Свеча накаливания – это особый элемент дизельного двигателя, предназначенный для доведения впрыскиваемого топлива до нужной температуры при запуске двигателя. Кроме того, они используются в системе предпускового прогрева двигателя в карбюраторных двигателях и для запуска автономного прогрева салона автомобиля.

По принципу работы они полностью отличаются от свечей зажигания, так как не создают искру при работе, а доведение топлива до необходимой температуры обеспечивается благодаря нагреву реле калильных свечей.

Так как возгорание дизельного топлива осуществляется за счет обеспечения определенного давления, свечи накаливания являются частью предпускового устройства. Фактически, их работа ограничивается холодным пуском дизеля при температуре ниже 5°С. Как следствие, многие современные типы двигателей без предкамер, вовсе обходятся без данной детали.

Еще один метод избавиться от установки свечей широко используется фирмой Cummins . В свои дизели они встраивают специальные нагревательные решетки. Тем не менее, применение этих деталей навряд ли будет ограничено в ближайшее время, как так в будущем планируется все больше водить моторы с низким уровнем сжатия, а их холодный запуск без специальных средств практически невозможен.

Где устанавливаются эти свечи

Места установки свечей накаливания напрямую зависят от конструкции конкретного двигателя.

При раздельной камере сгорания они располагаются в вихревой камере или форкамере. Если же в дизеле используется нераздельная камера сгорания, то они устанавливаются в ней.

Места установки свечей накаливания

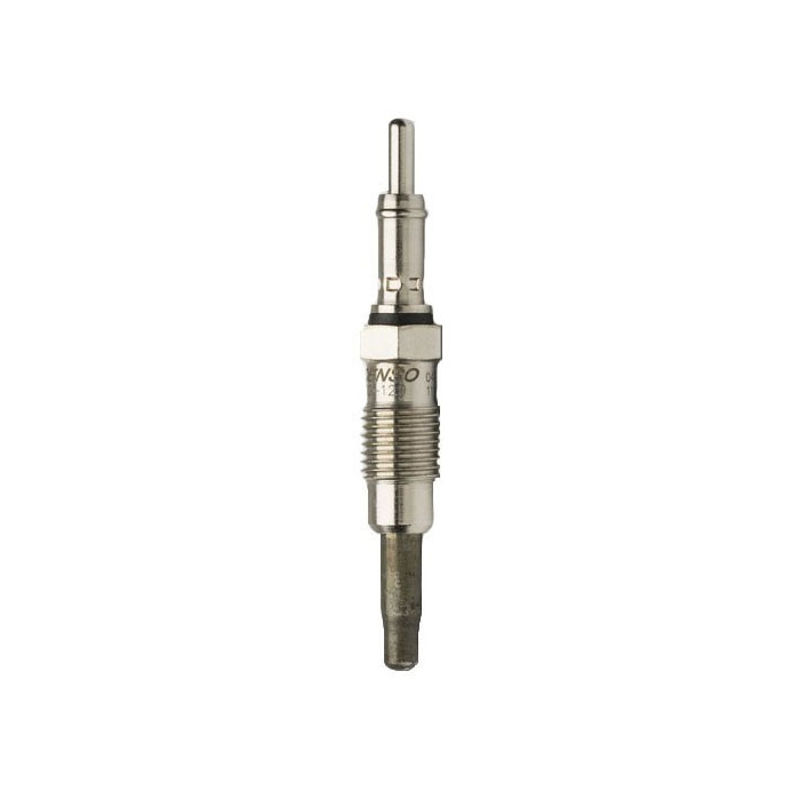

Конструкция свечи накаливания

Конструктивно свеча накаливания является электронагревателем со спиральным реле, погруженным в защитную оболочку. Исходя из материалов, они разделяются на два вида: металлические и керамические.

Устройство свечи накаливания

Кроме того, существуют, так называемые, турбо-свечи. Они имеют другую форму корпуса с коническим наконечником. За счет этого удается сократить утечки. Такие свечи, в основном, используются в гоночных автомобилях.

По конструкции различают свечи накаливания с моноспиралью и двойной спиралью. Первые имеют более простые в изготовлении и устанавливаются на большинстве современных автомобилей. За счет использования лишь одной спирали их легче настроить для саморегулировки и необходимой температуры. Эта конструкция более надежна и устойчива с течением времени.

С другой стороны, свечи накаливания с двойной спиралью позволяют лучше отрегулировать оптимальный баланс температур. Правда для их создания нужно тщательно подойти процессу выбора материалов, так как при неподходящем материале они могут работать нестабильно и разрушаться. Двойная спираль сейчас только вводится в массовое использование в дизелях, но за ней будущее.

Принцип работы

Блок свечей накаливания включается в работу автоматически вместе с поворотом ключа зажигания перед запуском стартера. При этом на панели приборов в салоне загораются специальные индикаторы, сигнализирующие о его работе.

Далее происходит интенсивный нагрев реле свечей накаливания. Их рабочая температура устанавливается за 2-5 секунд. Попутно, свечи немного нагревают воздух, поступающий в камеру сгорания.

Принцип работы свечи накаливания

После установления рабочей температуры, индикаторы в салоне гаснут, но напряжение еще некоторое время подается.

Основная функция свечей накаливания – разогревать дизельное впрыскиваемое топливо во время старта двигателя. При их неисправном состоянии, воспламенение топлива затруднительно и возможно лишь после продолжительного вращения стартера. Фактически, они позволяют запускать дизель в морозную погоду с таким же успехом, как и в жаркую.

Видео:

В современных двигателях свечи накаливания выполняют еще одну важную функцию. На них продолжается подача электричества в течение нескольких минут после успешного запуска для стабилизации работы и обеспечения полного сгорания топлива в камерах.

Таким образом, ограничивается количество вредных выбросов в атмосферу от не полностью прогоревшего дизеля. Кроме того, за счет обеспечения полного сгорания топлива снижается уровень шума при запуске мотора.

Загрузка...

Как работают свечи накала на дизеле


Свечи накала дизельного двигателя

Свечи накаливания (калильные свечи, свечи накала) — главная зимняя деталь дизельного двигателя. Летом водители даже не вспоминают об их существовании, зато морозным зимним утром от работы свечей зависит, на чём вы поедете: на собственной машине или на общественном транспорте. О роли свечей накаливания в холодном пуске дизеля — в нашей статье.

Запуск дизеля: отличия от бензиновых моторов

Дизельный двигатель заводится совсем не так, как бензиновый. Летучий бензин даже при температуре -40° C готов вспыхнуть от одной искры, которую в цилиндрах создают свечи зажигания. Дизельному топливу — даже зимнему — из-за низкой летучести для воспламенения нужны те же 40 градусов, но уже со знаком «плюс» (а летнему — и вовсе +62° C). Недаром соляр называют тяжёлым топливом.

Высокую температуру, необходимую для горения дизеля, в цилиндре создаёт сжатие воздуха поршнем. Как и любой газ, воздух сжимается неохотно, при этом растёт его давление и температура. Когда форсунка впрыскивает порцию дизтоплива, оно самостоятельно воспламеняется от контакта с горячим сжатым воздухом — из-за этого часто говорят, что дизель заводится давлением или взрывом. Старые дизельные моторы, не оснащённые электронным впрыском и датчиками, легко могут работать без аккумулятора, поскольку воспламенение топлива в цилиндрах происходит механически, без каких-либо искр и свечей зажигания.

Но дизельную идиллию рушит мать-природа: при похолодании до минусовых температур сжатия воздуха в цилиндрах уже недостаточно, чтобы нагреть топливо до самовоспламенения. Поэтому совсем отказаться от свечей в дизельном двигателе невозможно. Просто свечи здесь нужны не для зажигания топливно-воздушной смеси, а для её нагрева.

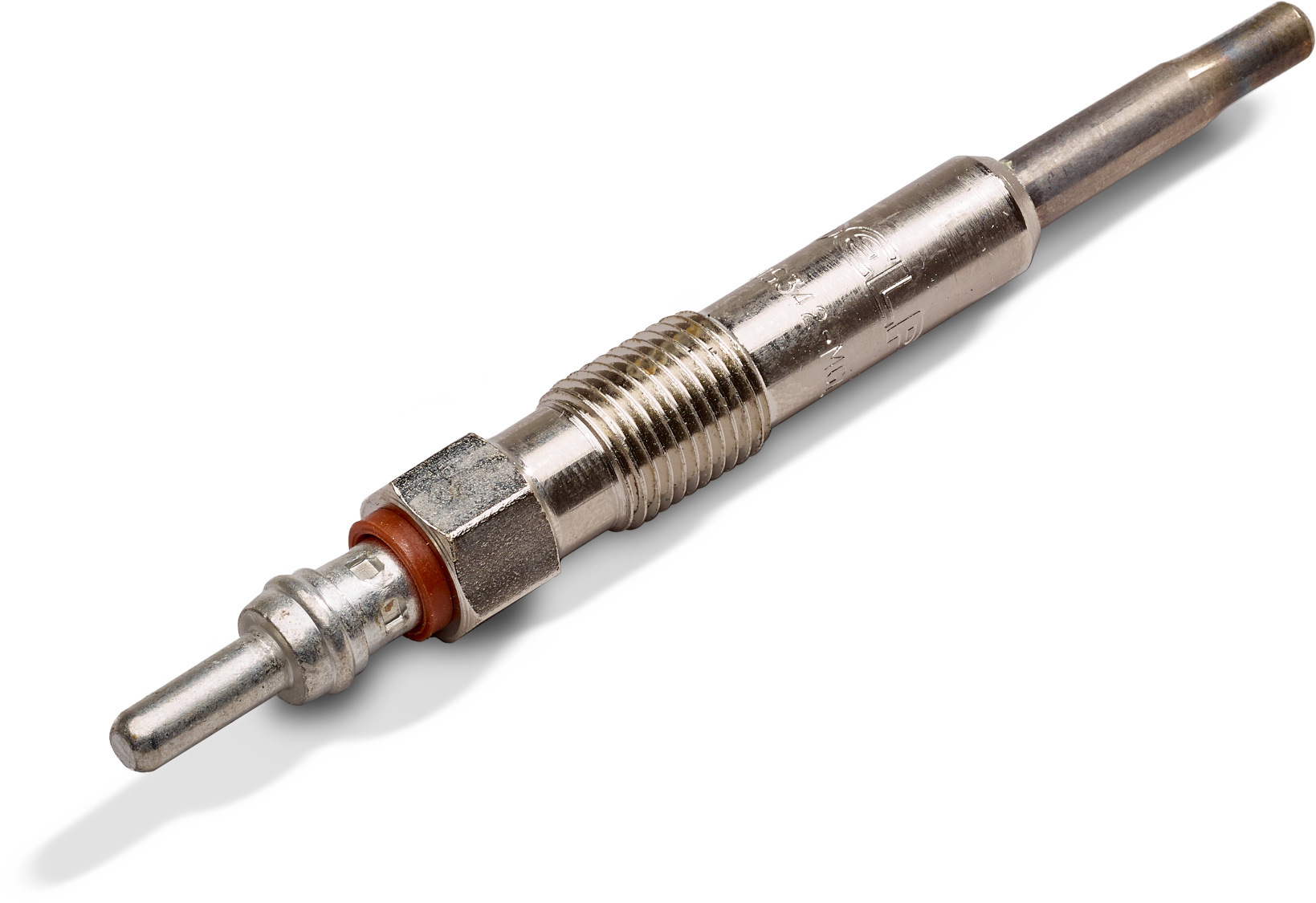

Конструкция свечи накала

Любой, кто держал в руках кипятильник или ТЭН от водонагревателя, с ходу поймёт принцип работы дизельной свечи накаливания. Кстати, первые калильные свечи были с открытой спиралью и действительно внешне напоминали мини-кипятильник. Нагревательная спираль современных свечей закрыта прочным корпусом-стержнем (обычно стальным, иногда керамическим), заполненным оксидом магния — магнезией. При прохождении электрического тока спираль нагревается, отдавая тепло стержню, а тот — воздуху в камере сгорания и топливно-воздушной смеси, помогая ей воспламениться. Кончик стержня находится ровно в том месте камеры сгорания, где образуется завихрение смеси при впрыске топлива форсункой.

Свеча с открытым нагревательным элементом и современная стержневая свеча накала

Время прогрева первых свечей накаливания в 1920-е годы составляло бесконечные 180 секунд — целых 3 минуты водитель должен был ждать, пока свечи достигнут рабочей температуры, чтобы запустить двигатель! Современные свечи со стальным стержнем полностью раскаляются менее чем за 10 секунд (рекордсмены — за 4 секунды), а температура стержня достигает 800–1000 °C.

Свечи с керамическим стержнем ещё эффективнее: прогрев за 2 секунды и максимальная температура 1350 °C. Такие свечи используются в высокофорсированных дизелях, отвечающих самым жёстким экологическим требованиям. Но и стоимость керамических свечей в сравнении с классическими стальными заметно выше.

Саморегулируемые свечи SRM/SRC

В свечах накаливания первого поколения время и мощность их нагрева регулировал либо сам водитель, либо отдельный электронный блок управления. Современные свечи меняют свой режим работы самостоятельно благодаря дополнительной регулирующей (управляющей) спирали. Такие свечи накаливания называются саморегулирующимися и обозначаются маркировкой SRM — Self Regulating Metal. Или SRC (Self Regulating Ceramic), если речь о керамической свече.

Сопротивление регулирующей спирали меняется в зависимости от температуры: чем она выше, тем меньший ток управляющая спираль пропускает к основной спирали накаливания. Это позволяет изначально подать на свечу больший ток, ускорив её прогрев, без риска выхода свечи из строя — встроенный предохранитель в виде управляющей спирали не даст ей сгореть.

Системы быстрого накаливания QGS. Свечи на 6 и 12 вольт

В двухступенчатых системах быстрого накаливания QGS (Quick Glow System) свечи последовательно работают в двух режимах: сперва интенсивный накал, затем более слабый догрев. В фазе накала свеча почти мгновенно выходит на пиковую температуру, а затем переходит в режим догрева, где поддерживает её какое-то время. Системы QGS обычно встречаются в зимних комплектациях дизелей, а работой свечей в них заведуют сразу два реле и специальный таймер.

В двухступенчатых системах используются особые свечи накаливания с пониженным вольтажом (6V или 7V). В режиме накала они работают на повышенном напряжении 12V, а после запуска двигателя переходят в режим догрева, где напряжение уже соответствует номинальным 6V. Если такие свечи установить в одноступенчатую систему накаливания, где 12 вольт подаются постоянно, то они очень быстро сгорят. А если использовать обычные свечи на 11/12 вольт в системе QGS, то автомобиль будет плохо запускаться и нестабильно работать на холостых оборотах, ведь свечи не будут раскаляться до расчётной температуры. Поэтому правильный подбор свечей накаливания очень важен — нельзя устанавливать в двигатель первые попавшиеся свечи, подходящие по размеру.

Послепусковое накаливание и очистка от сажи

С ролью свечей накаливания при запуске всё ясно. Но нередко они греются и во время работы мотора! Современные алгоритмы управления дизельным двигателем предусматривают послепусковое накаливание — включение свечей, пока двигатель холодный. Это улучшает сгорание топлива и снижает дымность двигателя при прогреве.

Другая важная функция свечей накаливания — очистка мотора от сажи. Как известно, нагар — главный враг дизеля. Продукты горения и износа оседают на поверхности поршней, в камерах сгорания и в узлах системы EGR (рециркуляции выхлопных газов). Клапан EGR особенно активно засоряется при низкой температуре выхлопа, когда отложения не успевают сгорать. Чтобы принудительно повысить её, вновь включаются свечи накаливания — этот режим называется промежуточный накал.

Современные дизельные моторы дополнительно оснащены сажевым фильтром DPF, чтобы вписываться в жёсткие экологические нормы. Ёмкость фильтра не бесконечна, поэтому в электронном блоке управления двигателя предусмотрена программа его регенерации. Чтобы очистить сажевый фильтр, его нужно прожечь — принудительно нагреть до высокой температуры на 10–15 минут. Для этого двигатель переходит в особый режим работы, где свечи накаливания также задействуются. Режим регенерации сажевого фильтра активируется водителем или механиком автосервиса вручную с помощью кнопки или специальной процедуры каждые 1500–5000 км (зависит от модели автомобиля) — подробная информация есть в сервисной инструкции. О необходимости очистки сажевого фильтра напомнит специальный индикатор на приборной панели.

Проверка свечей накала и симптомы поломки

К сожалению, на дизельных машинах редко встречается самодиагностика свечей накаливания. Если при сгоревшей свече зажигания «бензинка» сразу зажжёт ошибку Check Engine, то суровый дизель может молчать, как партизан, не информируя водителя о проблеме. Не всегда дефектную свечу накаливания видно и диагностическим сканером. Самостоятельно заметить неисправность летом тоже непросто, ведь при плюсовой температуре двигатель заводится хорошо. В итоге поиск сгоревшей свечи начинается с первыми морозами, когда машина начинает плохо заводиться и дымить.

Без снятия с двигателя свечи накала проверяют мультиметром двумя способами:

  1. В режиме омметра замеряют сопротивление каждой из свечей: оно колеблется от 0,7 до 1,8 Ом, в зависимости от модели, но обычно составляет около 1 Ома. Если сопротивление повышено, то свеча вряд ли раскаляется до расчётной температуры. А если электрической проводимости нет вовсе, то свеча полностью нерабочая.
  2. В режиме амперметра замеряют потребление тока в бортовой сети при включении реле накаливания. Например, если в автомобиле установлены 4 свечи с потреблением тока 5, А, то общее потребление во время накаливания должно увеличиваться на 20 А. Если эта цифра не 20, а 15, А, то одна из свечей не работает.

Но проверка мультиметром — не панацея: бывает, что и при нормальном сопротивлении свеча накаливания чудит. Поэтому самый надёжный способ проверки — выкрутить свечи и подключить их напрямую к аккумулятору, проверив нагрев визуально.

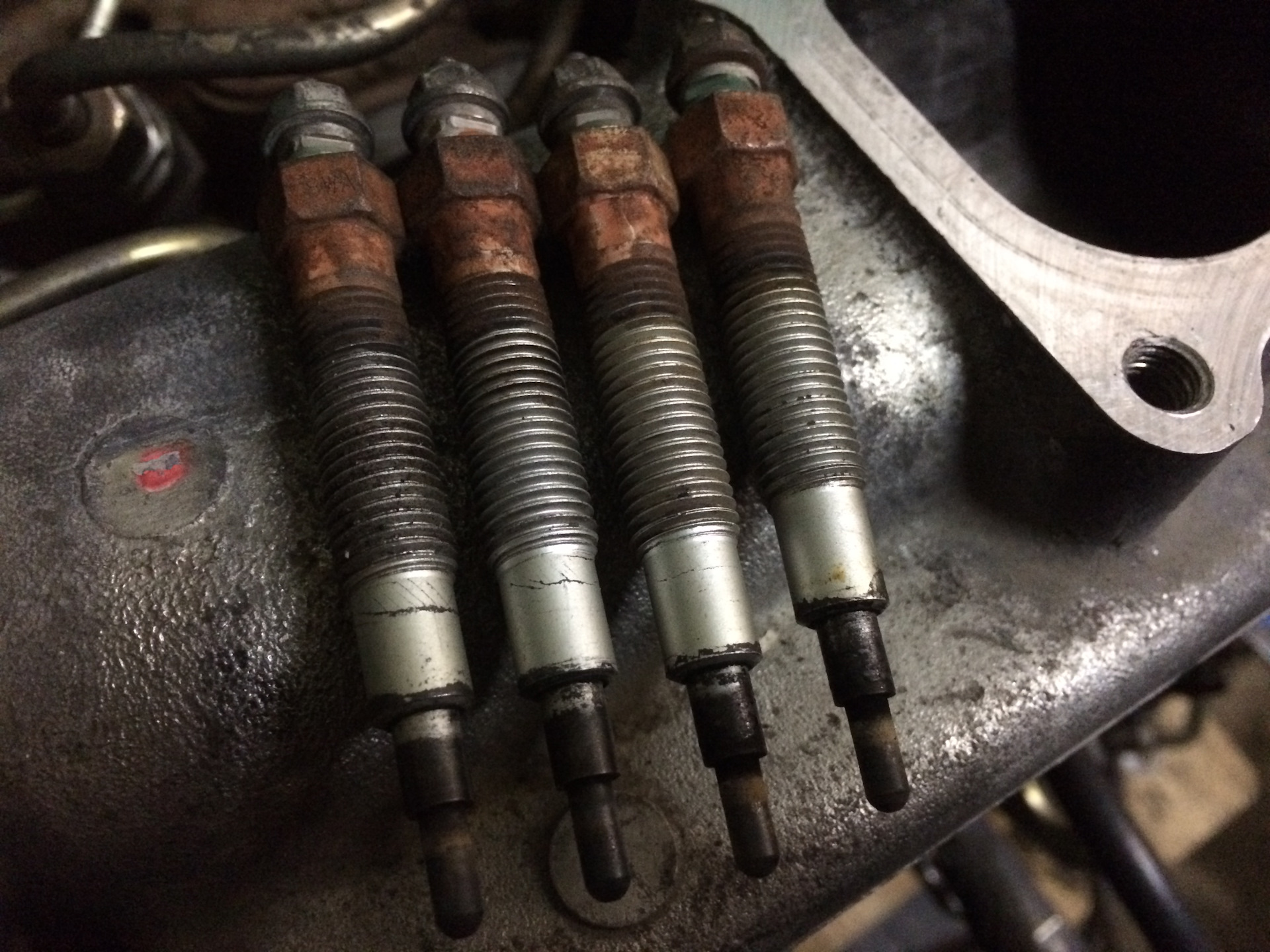

Замена свечей

Многие автомобилисты уверены, что свечи накаливания лучше лишний раз не трогать, чтобы ненароком не сломать при выкручивании — ведь в камере сгорания стержень свечи обрастает нагаром и прикипает, с риском остаться там навсегда. Но чем дольше тянуть с заменой, тем выше риск сломать свечу. А рано или поздно менять свечи придётся, ведь ничего вечного не бывает. Поэтому лучше не оттягивать замену и не ждать проблем, а менять свечи планово каждые 30 000 км пробега — тогда они не успеют обрасти сажей и выкрутятся легко.

В любом случае, перед заменой свечей стоит залить их WD-40 или любой другой проникающей смазкой и оставить на ночь, чтобы жидкость прошла всю резьбу свечи. А непосредственно перед заменой свечей прогрейте двигатель — горячее резьбовое соединение всегда поддаётся легче.

Как и свечи зажигания бензиновых двигателей, свечи накаливания рекомендуется менять комплектом, поскольку время прогрева старых (пусть и рабочих) свечей постепенно увеличивается. Затягивать новые свечи нужно с помощью динамометрического ключа, чтобы при следующей замене они выкрутились без сложностей.

Как правильно заводить дизель

Дизель спешки не любит — не только при езде, но и при запуске. Чтобы мотор завёлся уверенно, дайте свечам накаливания отработать полный цикл, и лишь затем начинайте крутить стартер.

Свечи накала начинают нагрев при включении зажигания, а об их работе сигнализирует специальный индикатор на приборной панели — жёлтая спираль. Чем холоднее на улице, тем дольше продолжается цикл накаливания. Дождитесь, пока индикатор свечей погаснет, и лишь затем начинайте заводить мотор. А в сильный мороз можно сделать и два прогрева подряд: выключить зажигание после первого накаливания и сразу включить снова, чтобы запустить его повторно. Так вы заметно повысите шансы на успешный запуск.

Меняйте свечи накала вовремя, и ваш дизель будет радовать вас уверенным холодным запуском и стабильной работой.

hyperauto.ru

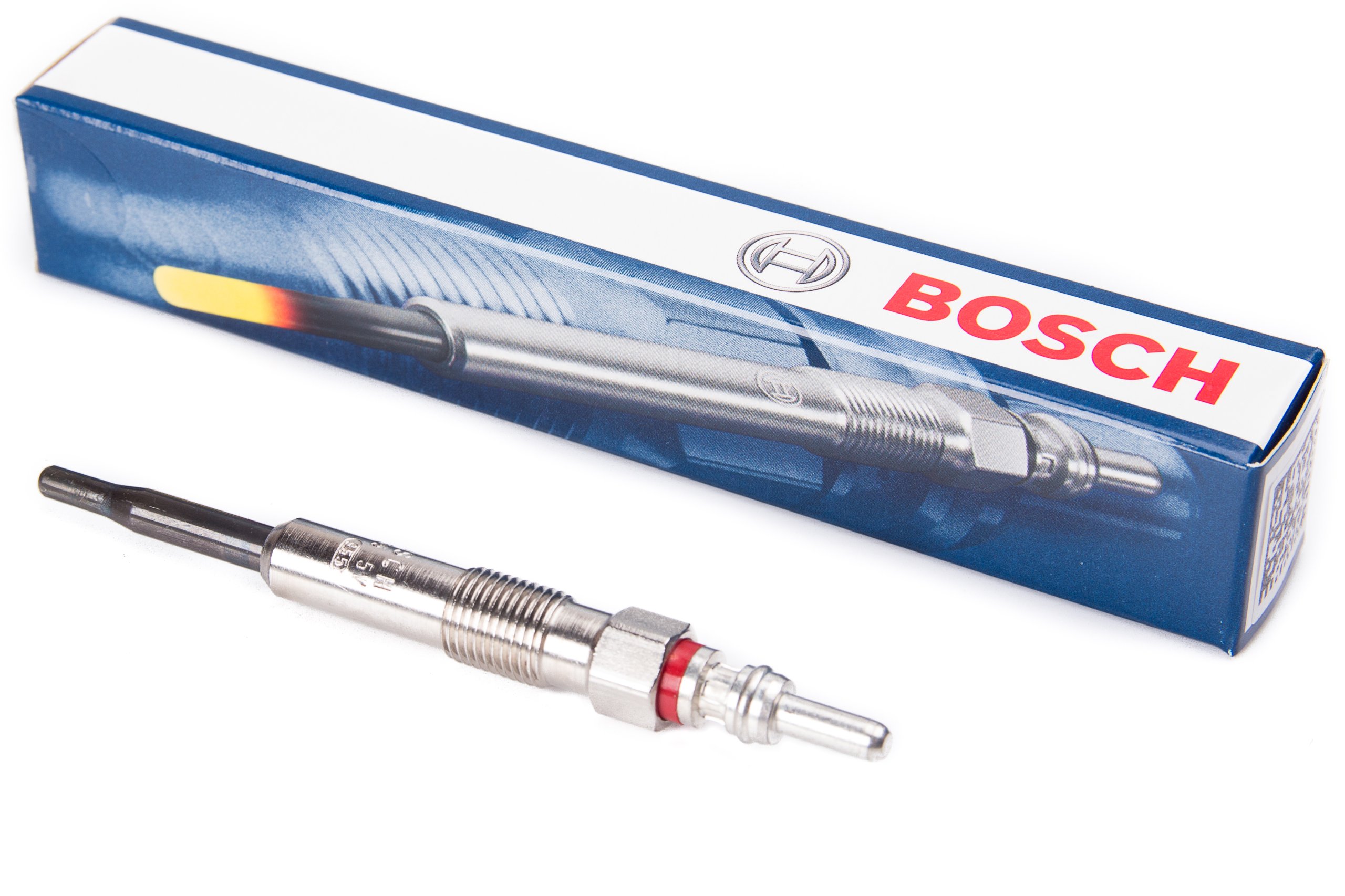

Свечи накаливания для дизеля

Принцип работы дизельного двигателя немного отличается от бензинового. Воспламенение топливно-воздушной смеси у него происходит не от искры свечи зажигания, а от сжатия. Чтобы завести мотор, особенно зимой (а у дизельного силового агрегата «зима» начинается при температуре около + 5 градусов), необходимо прогреть камеру сгорания. Для этой цели служат штифтовые и керамические свечи накаливания.


Эти устройства способны в течение нескольких секунд разогреть воздух в зоне впрыска до температуры от 850 до 1000 градусов Цельсия. Когда мотор запустился, они продолжают работать до тех пор, пока температура охлаждающей жидкости не поднимется до 75 градусов по Цельсию.

Типы свечей накаливания

Штифтовые

Свечи накаливания для дизеля бывают двух типов:

  • штифтовые;
  • керамические.

Они имеют схожую конструкцию, отличие заключается в рабочем элементе. В штифтовых, рабочим элементом является штифт накаливания из термокоррозийного стержня, плотно запрессованный в корпус свечи. Внутри него находится уплотненный порошок оксида магния и спиральная нить.


Электрическая схема такой свечи довольно проста. Ток подается на головку, от нее по токопроводящему стержню к металлической нити накаливания, состоящей из двух резисторов — нагревательной и регулирующей спиралей.
  1. Сопротивление первой постоянное, не зависящее от температуры;
  2. вторая спираль имеет положительный температурный коэффициент.

Принцип ее работы заключается в том, что чем выше температура мотора, тем меньше температура нагрева свечи (когда регулирующая спираль нагревается, ее сопротивление растет, и на нагревательную спираль подается меньший ток). Такая свеча нагревается до 850 градусов, время ее работы составляет от 4 секунд до двух минут и зависит от температуры мотора и параметров самой свечи.

Продолжительность подогрева горючего регулирует блок управления, контролирующий показания датчика температуры охлаждающей жидкости. На панели приборов имеется контрольная лампа, сигнализирующая о том, что работает подогрев. Когда она гаснет – двигатель готов к запуску. Существует два варианта включения свечей накаливания: ключ зажигания поворачивается во второе положение, либо предпусковой подогрев включается, когда открыта водительская дверца. Свечи, продолжающие работать после запуска мотора, помогают сократить время прогрева и обеспечивают более полное сгорания топлива, снижая тем самым выбросы вредных веществ.

Керамические

Керамические свечи накаливания – это второй тип подогревающих устройств. Ее электрическая схема не отличается от предыдущей. Рабочим элементом такой свечи является керамический стержень, внутри которого находится керамический нагревательный элемент. В течение двух секунд происходит нагрев стержня до 1000 градусов, в результате чего обеспечивается быстрый запуск дизеля, как у бензинового силового агрегата, без характерной для большинства дизельных моторов «раскачки».

Напряжение разогрева не постоянно, оно имеет три фазы. На этапе быстрого прогрева оно составляет от 9,8 до 11,5 В, стержень при этом нагревается до максимально возможной температуры. Когда заводится двигатель, подаваемое напряжение постепенно снижается до уровня, ниже напряжения бортовой сети автомобиля: во второй фазе до 7 В, в третьей – до 5.


Помимо этих трех фаз существует режим промежуточного накаливания, предназначенный для восстановления сажевого фильтра. Это помогает улучшить условия сгорания в процессе восстановления.

Керамические свечи накаливания имеют ряд преимуществ перед штифтовыми с нагреваемой спиралью. Наиболее значимые – это более высокая температура нагрева, которая обеспечивает лучшую работу свечей при холодном пуске, меньшая токсичность отработавших газов, более долгий срок службы, большая эффективность (их температура нагрева при равном напряжении значительно выше).

Часто производители устанавливают на дизельные моторы свечи с встроенным датчиком давления. Его показания помогают скорректировать температуру нагрева свечи и повысить ее эффективность.

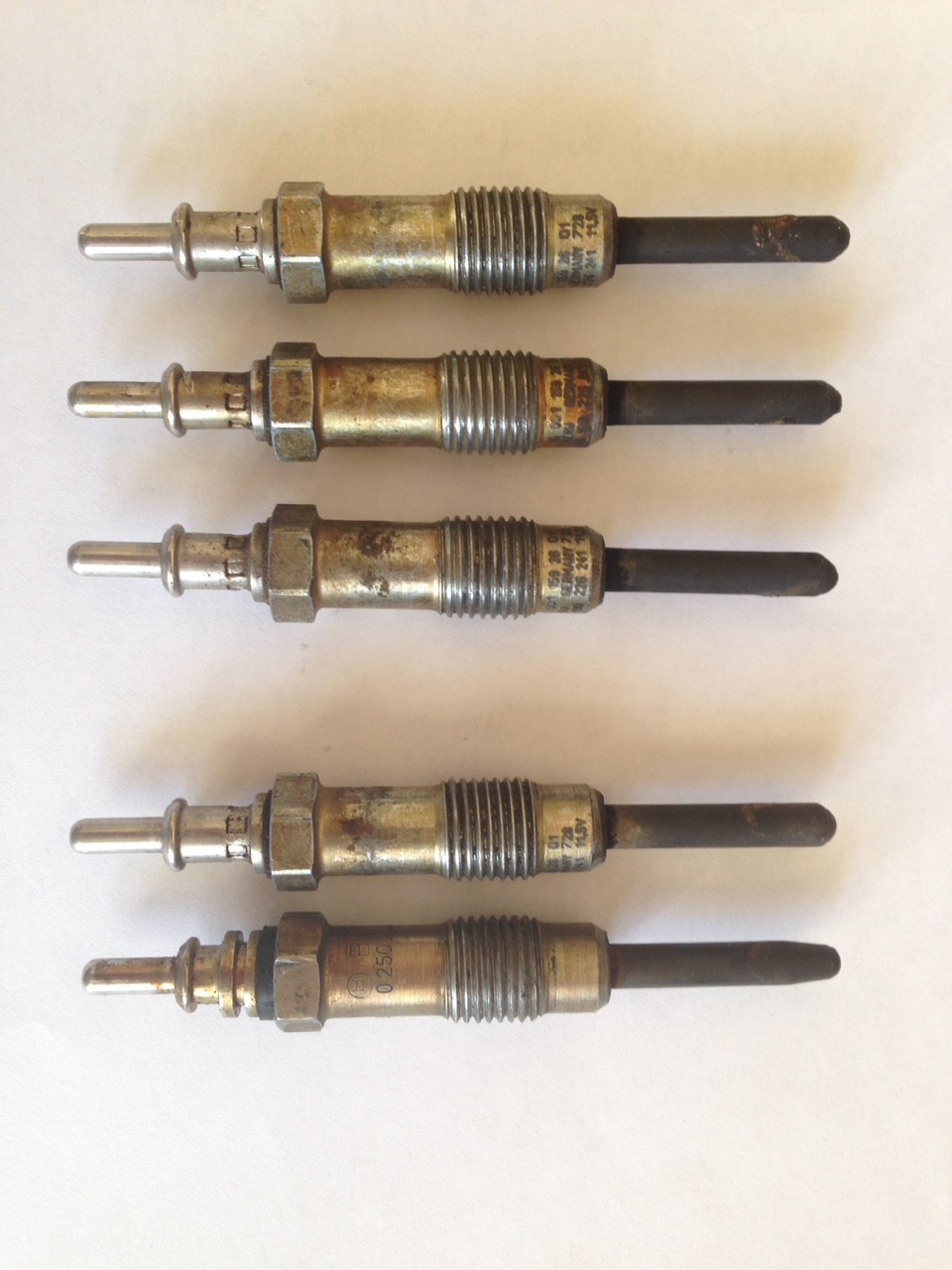

Проверка состояния свечей накаливания

За состоянием свечей накаливания необходимо тщательно следить и своевременно их менять, особенно если автомобиль эксплуатируется зимой (насколько часто менять укажет автопроизводитель). Во-первых, перед зимой нужно проверить их работоспособность, поскольку даже одна неработающая свеча не позволит завести мотор при отрицательной температуре. Если проверка таковую выявила, то лучше менять весь комплект, поскольку и остальные в скором времени могут выйти из строя.

Существует два безопасных способа проверить свечи. Первый требует участия двух человек. Потребуется вывернуть форсунки, после чего один человек будет смотреть в колодцы, а второй повернет ключ в предстартовое положение. Работающие свечи станут красными от нагрева. Однако такой метод подойдет не всем, т.к. на некоторых двигателях через колодцы форсунок свечи попросту не видны.

Второй способ проверить исправность свечей – при помощи мультиметра. Нужно выбрать режим проверки замыкания цепи, после чего одним щупом прикоснуться к корпусу свечи, а другим – к ее шляпке. Если цепь окажется замкнутой, то она работает, в противном случае ее необходимо менять.


На многих современных автомобилях проверка свечей накала выполняется в режиме самодиагностики, а схема электропроводки дополняется индикатором на приборной панели, сигнализирующем о поломке.

В нормальных условиях эксплуатации менять свечи накала необходимо в среднем раз в 60 тысяч км. Если же машина постоянно эксплуатируется в предельных режимах, то не лишним будет проверить их работоспособность, хотя бы раз в сезон, а менять или с учащенным интервалом, или по выходу из строя.

Менять свечи накала нужно с осторожностью. Они довольно хрупкие и часто ломаются при попытке вывернуть. Если такое случится, то придется везти автомобиль на СТО или самостоятельно снимать головку блока, чтобы высверлить сломанную свечу и нарезать новую резьбу.

Признаки и причины неисправности свечей накаливания

Часто бывает так, что двигатель ни с того ни с сего, начинает запускаться с трудом и неровно работает, будучи холодным. Попутным симптомом может быть выхлоп белого цвета. Как правило, причина кроется в поломке свечей накала. Если они недавно менялись, и их срок службы не подошел к концу, скорее всего, дело в заводском браке, и перестала работать одна из свечей. Нужно проверить все и заменить неисправную. Заметить неисправность летом довольно сложно. Она начинает проявляться с понижением температуры окружающей среды.

Если откажут сразу две, то двигатель, скорее всего, совсем не удастся запустить. Одновременный отказ большего количества свечей маловероятен, и придется проверить электропроводку или блок управления.

Свеча может перестать работать в нескольких случаях: она выработала свой ресурс, есть неполадки в топливной аппаратуре или электропроводке. В первом случае выполняется проверка и замена всего комплекта свечей, в остальных потребуется поочередно проверить форсунки, реле управления, провода.

znanieavto.ru

Свеча накаливания для дизеля. Реле свечей накаливания :: SYL.ru

Конструкция дизельных двигателей немного отличается от традиционных бензиновых. Среди отличий конструкции различают разный принцип воспламенения топливо-воздушной смеси. Если в бензиновых агрегатах смесь загорается от искры, то в дизельных агрегатах все не так. Давайте познакомимся с конструкцией и назначением свечей накаливания в дизельных моторах.

Назначение свечей в дизельном двигателе

Итак, свеча накаливания в первую очередь нагревает воздух в цилиндрах до момента запуска. Так, запустить дизельный агрегат, если температура на улице ниже 5 градусов выше ноля, практически невозможно. Эти детали сильно увеличивают ресурсы моторов. Двигатель несет не такие нагрузки в холодное время года.

Но, после того как мотор запустится и будет достаточно прогрет, свечи накаливания для дизеля меняют свою роль. Теперь они помогают в процессах распыления топлива. Здесь все дело в том, что дизельное топливо, которое подается в цилиндры через форсунки, непосредственно сталкивается со свечой. Так, в цилиндре образуется процесс завихрения. Благодаря этому значительно улучшается образование топливной смеси.

Разновидности и устройство

Дизельная свеча накаливания по внешнему виду может чем-то напоминать свечу для бензиновых моторов. Но при этом дизельные аналоги не вырабатывают искру. Эта деталь оснащена спиральным металлическим или же керамическим нагревательным элементом.

Наконечник детали, изготовленный из металла, может состоять из нескольких спиралей. Их две. Одна из них нагревательная, вторая - регулировочная. Первая спираль необходима для того, чтобы обеспечить максимально быстрый нагрев наконечника. Вторая, регулировочная, – это защита от перегрева. Система срабатывает благодаря сопротивлению спирали, которое увеличивается при повышении температуры. Это типовая схема свечей накаливания.

Между спиралями есть пространство. Оно обязательно заполняется специальным наполнителем. Он обладает хорошими изоляционными свойствами. Здесь данный наполнитель выполняет несколько функций. Это и защита спирали от различных воздействий, а также более эффективная передача тепла. Свеча накаливания, оснащенная металлическими спиралями, вполне может разогреваться до 1000 градусов.

Свечи с керамическим нагревателем

Такие детали похожи по принципу своей работы. Отличие ее конструкции в том, что спираль заключена в оболочку из керамических материалов. Так, нагрев осуществляется еще быстрее, а мощность будет еще выше. Чтобы деталь разогрелась до максимальной температуры в 1350 градусов, достаточно одной секунды.

Свечи накаливания для дизеля с одной спиралью

Деталь с такой конструкцией оснащена одной спиралью, которая выполняет функцию нагрева и регулировку, что очень необходимо для практически мгновенного нагрева до рабочих температур.

В большинстве дизельных двигателей эта конструкция вполне соответствует всем требованиям, нагревается деталь быстро, а срок службы ее достаточно высокий.

Развитие технологий постепенно вытесняет такие детали, а заменяют их двуспиральными конструкциями. Это происходит в силу того, что двуспиральная свеча накаливания обладает лучшими и гибкими возможностями регулировки температуры.

Принцип действия

Нагревательные элементы расположены непосредственно в цилиндрах дизельных моторов. Расположены они именно там, где проходит завихрение топливной смеси. Когда водитель автомобиля поворачивает ключ, на свечу подается напряжение. В этот момент она очень эффективно нагревается. Водитель увидит загоревшийся индикатор на приборной панели машины. Для нагрева до рабочих температур нагревательному элементу потребуется порядка 5 секунд. Естественно, это время зависит от того, какая в данный момент температура воздуха.

Далее свеча накаливания уже достаточно нагрелась и работает для того, чтобы достаточно прогреть сами цилиндры и воздух в них. Но этого времени не хватает для того, чтобы эффективно разогреть холодные цилиндры. К тому же воздух постоянно обновляется на холодный снаружи.

Главная цель

Основная цель этой детали - разогрев топлива до температуры испарения. Тогда топливо отлично смешается с воздухом и сразу загорится, но уже от сжатия. После того как соответствующий индикатор на приборной панели погаснет, можно переходить к запуску мотора.

Реле свечей накаливания

Естественно, что данными устройствами необходимо управлять. Для этого в дизельных машинах есть специальное реле либо же отдельный блок управления. Оба устройства необходимы для того, чтобы регулировать напряжение, которое будет подано на свечи. А также они служат для регулировки температуры и длительности нагрева. Работа этого реле зависит от показаний датчика температуры ОЖ и от датчика оборотов коленвала. Вот так осуществляется управление свечами накаливания в дизелях.

Современные дизельные агрегаты предусматривают кроме разогрева перед запуском дополнительный подогрев уже после того, как двигатель запущен. Эта функция способствует снижению шума при работе дизеля, а также позволяет значительно сократить вредные выбросы в атмосферу. Непосредственно для накала необходимо несколько минут. А прекратится он, если температура охлаждающей жидкости достигнет 30 градусов. Так, блок свечей накаливания влияет на качество работы и запуск мотора в холодное время и на ресурс.

Проверяем работу свечей на дизеле

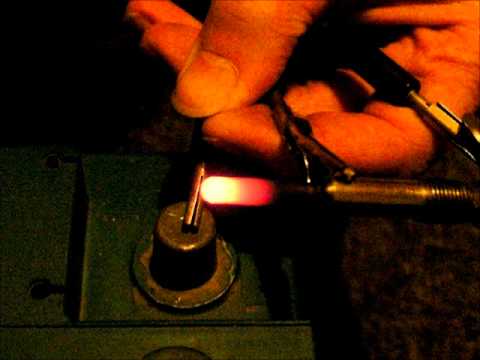

Иногда эти детали могут выходить из строя. Для того чтобы проверить исправность свечей, существует несколько способов. Это делается как при непосредственной помощи мотора, так и вообще без двигателя.

Для проверки без мотора понадобятся некоторые приборы. Это омметр или вольтметр. Так можно проверить состояние напряжения. Если приборов нет, тогда стоит использовать еще одни способ. Например, испытываемую свечу нужно подсоединить к плюсу аккумулятора, а минус – к корпусу элемента.

У работающей свечи буквально через пару секунд будет разогреваться спираль, а сама она будет светиться. Если этого не произошло, тогда необходима замена свечей накаливания.

Еще один способ - использование шины. Для этого требуется установить на ней выкрученные детали. Концы свечей необходимо направить вверх. Далее при помощи проводов с большим сечением нужно замкнуть массу посредством соединения корпуса каждой свечи.

Многие инструкции по ремонту и обслуживанию моторов пишут о способе проверки работоспособности через отверстия для форсунок. Выкрутив форсунки, наблюдаем за свечением штифтов вследствие нагрева. Если некоторые горят не так ярко, как остальные или не светятся вообще, тогда можно проверить соединения и показатели сопротивления.

Проверка реле

Как проверить реле свечей накаливания? Для этого понадобится тестер. Для начала проверки нужно отключить его. Теперь подсоединим тестер к клеммам на моторе, а также к массе. Если напряжения нет, проверяем подачу напряжения от батареи.

Дальше присоединим тестер к противоположной клемме. После этого заводим машину. Теперь делаем так же, как и в первом случае. Если напряжение не идет, тогда нужно проверить высоковольтный провод. Здесь провод необходимо подсоединить к свечам. Если все работает, тогда реле под замену.

Кроме того, существует способ проверки реле при помощи омметра. Итак. Проверяем сопротивление между 30 и 87 клеммой. Дальше подаем напряжение на клеммы 85 и 86. Если реле не заработало, а сопротивление не ноль – тогда реле под замену.

Основные причины выхода свечей из строя

Обычно данные детали могут выходить из стоя по двум причинам. Либо это конец срока эксплуатации, либо же неполадки топливной системы автомобиля. Стоит знать, что если хотя бы одна свеча вышла из строя, рекомендуется замена всех полностью.

Что касается неисправностей топливной системы, то в случае износа или загрязнения форсунок дизельное топливо попадает на нагреватель. Затем на корпусе нагревателя образуется отверстие и разрушается спираль. Кроме того, можно повредить эту деталь при установки.

Если из строя вышли все свечи сразу, то нужно проводить диагностику всей электрической части машины.

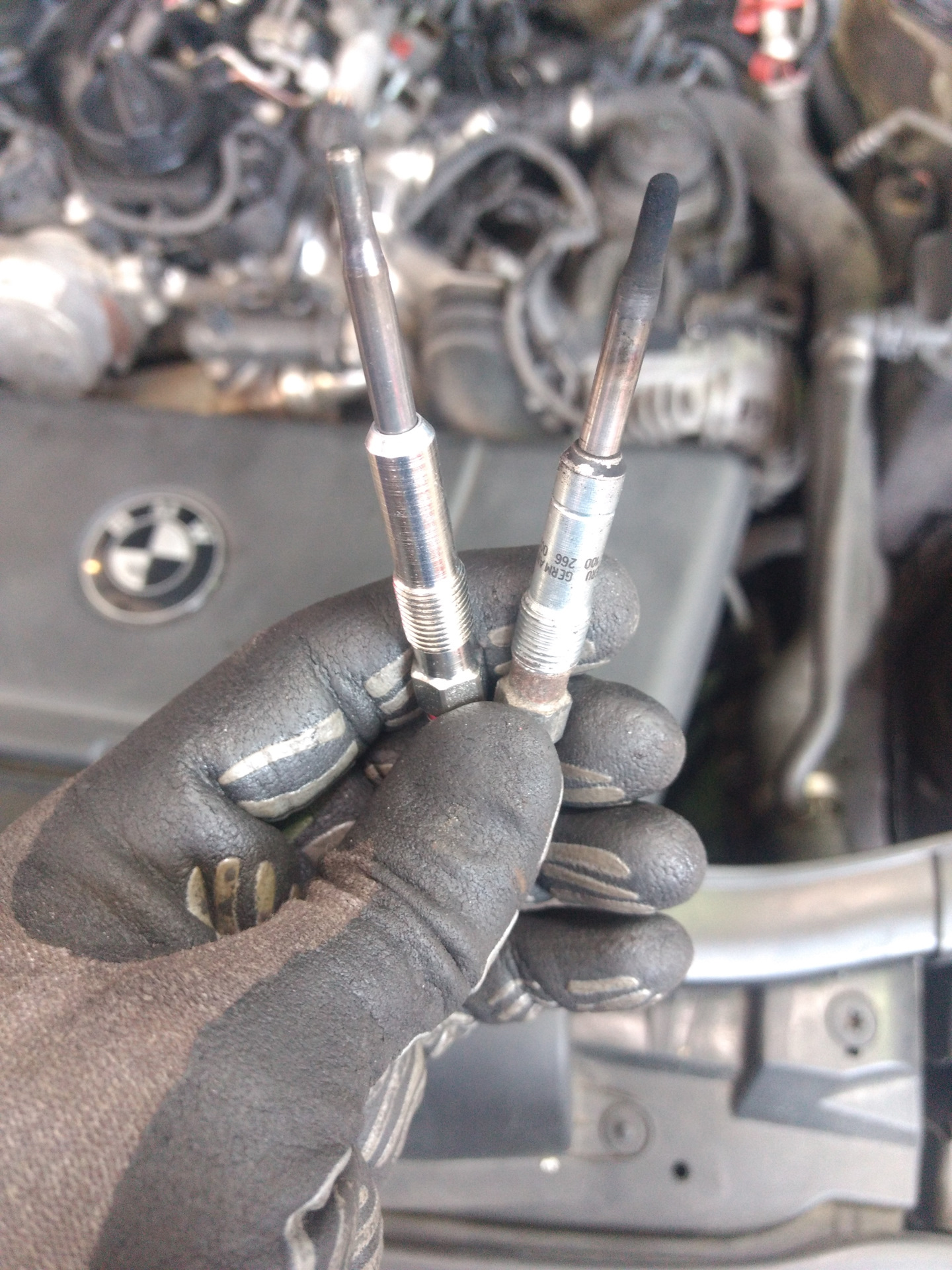

Как заменить свечи накаливания?

Данные детали располагаются в верхних частях ГБЦ. Для замены требуется отсоединить провода, которые располагаются под крышкой головки. Снимайте провода, подключенные непосредственно к свечам.

Дальше гаечным ключом все детали выкручиваются. Работать нужно аккуратно. После этого хорошо очистите контакты, клеммы аккумулятора, а также свечные провода. Отверстия, в которые были вкручены свечи, также необходимо очистить. Для этого можно использовать развертку.

После замены следует закрутить свечи, но не сильно. Если затяжка будет сильней, чем необходимо, то при следующей замене можно сломать деталь. А это уже дорогой ремонт. Но и очень слабо не стоит закручивать деталь, так как есть риск того, что она попросту выкрутится на ходу. Теперь остается только лишь подключить все провода обратно. Все, замена дизельных свечей накаливания успешно завершена.

www.syl.ru

Свечи накаливания на дизель – как подобрать и проверить?

В нашей статье мы разберем, какие свечи накаливания требует дизель, принцип работы этого элемента и его разновидности. Это совсем не та искра, которую привыкли подразумевать, говоря о бензиновом моторе, так что самое время внести ясность.

Свечи накаливания: дизель и бензин – в чем разница?

Итак, как известно, дизельный движок отличается от своего карбюраторного прототипа. Ведь во втором случае происходит самовоспламенение. При забросе топлива всасываемый воздух, сжимаясь, нагревается до 700-900 °С, как раз это и приводит к самовозгоранию. В силу того, что дизельный двигатель устроен иначе, чем бензиновый, принципы их работы также отличаются. В бензиновом моторе возгорание происходит от искры, а вот моторе с дизельным топливом – от сжатия. Для того чтобы топливо воспламенялось, его необходимо подогреть.

В летний период это не составит никакого труда, так как довольно тепло, а вот при морозе и в случае запуска «на холодную» нужно обеспечить дополнительный прогрев в камере сгорания. В каждую из камер ввинчивают по свече накаливания. В тот момент, когда через спиральный резистор проходит электрическая энергия, нагревая его до температуры в 100 °С, происходит возгорание. Таким образом, можно сказать, что свеча накаливания в дизельном двигателе привела к самозажиганию дизельного топлива.

Свечи в дизеле не служат в качестве источника искры для воспламенения горючей смеси, они нужны лишь для ее подогрева.

Как проверяется свеча накаливания в дизельном двигателе?

Есть несколько способов проверить рабочее состояние элементов. Это можно сделать посредством двигателя или отдельно от него. Для того чтобы проверить работоспособность свечей накаливания вне двигателя, то есть не вкручивая их, необходим омметр или вольтметр. Эти устройства используются для проверки состояния напряжения. При отсутствии того или иного можно проверить следующим способом: подключить свечу к аккумулятору, подсоединить плюс на клемму, а вот минус завести на корпус замеряемого элемента.

Через несколько секунд у исправной свечи нагреется спираль, затем она начнет светиться, это и покажет ее работоспособность. Если же ни какой реакции не произойдет, необходимо заменить элемент накаливания. Еще один способ проверить их работоспособность – использовать шину. Для этого на ней устанавливают вывернутые свечи, концы которых следует направить вверх. Затем с помощью проводов со сравнительно большим сечением замыкают «массу», прикрепляя проводники к корпусу каждой свечи.

В некоторых инструкциях по ремонту двигателей описывается способ проверки работы элементов накаливания через отверстия, предназначенные для форсунок. Предварительно их выкрутив, понаблюдайте, как светятся штифты, раскаленные от нагрева. Если один или несколько элементов горят менее ярко, чем остальные, или не светятся вовсе, необходимо проверить их электрические соединения и следом проверить значение сопротивления.

Какие свечи накала может иметь дизельный мотор?

Чтобы всегда знать, в каком состоянии свечи накала, дизель оснащают соответствующим датчиком. Такой индикатор покажет неисправность, он загорается в случае наличия проблемы и гаснет, если достигнута необходимая температура нагрева. Не всегда стоит беспрекословно доверять этим приборам. Все же необходимо обезопасить себя, и перед началом зимнего сезона стоит все проверить самостоятельно. Если хотя бы один элемент в дизельном двигателе неисправен, целесообразно будет его заменить.

Не каждый знает, что этих элементов накаливания существует два вида – это открытые и закрытые. Свечи закрытого типа, в отличие от представителей открытого типа, отличаются высокой механической прочностью и долговечностью в эксплуатации, так как они не окисляются. В основу устройства данного типа входит спираль, которая защищена специальной оболочкой, заполненной керамическим порошком.

Свечи открытого типа еще называют штифтовыми или стержневыми. Они устанавливаются в камере сгорания. При этом обязательным условием является попадание топлива на раскаленную часть. Работоспособность их зависит от отсутствия загрязнений и влаги на поверхности. Чтобы этого не допустить, необходимо плотно закреплять стержень манжеты, которую производят из силиконового герметика или резины. Когда вы выбрали нужные свечи накаливания на дизель, замена на СТО предпочтительней.

Оцените статью: Поделитесь с друзьями!

carnovato.ru

Как проверить дизельные свечи накала.

— DRIVE2

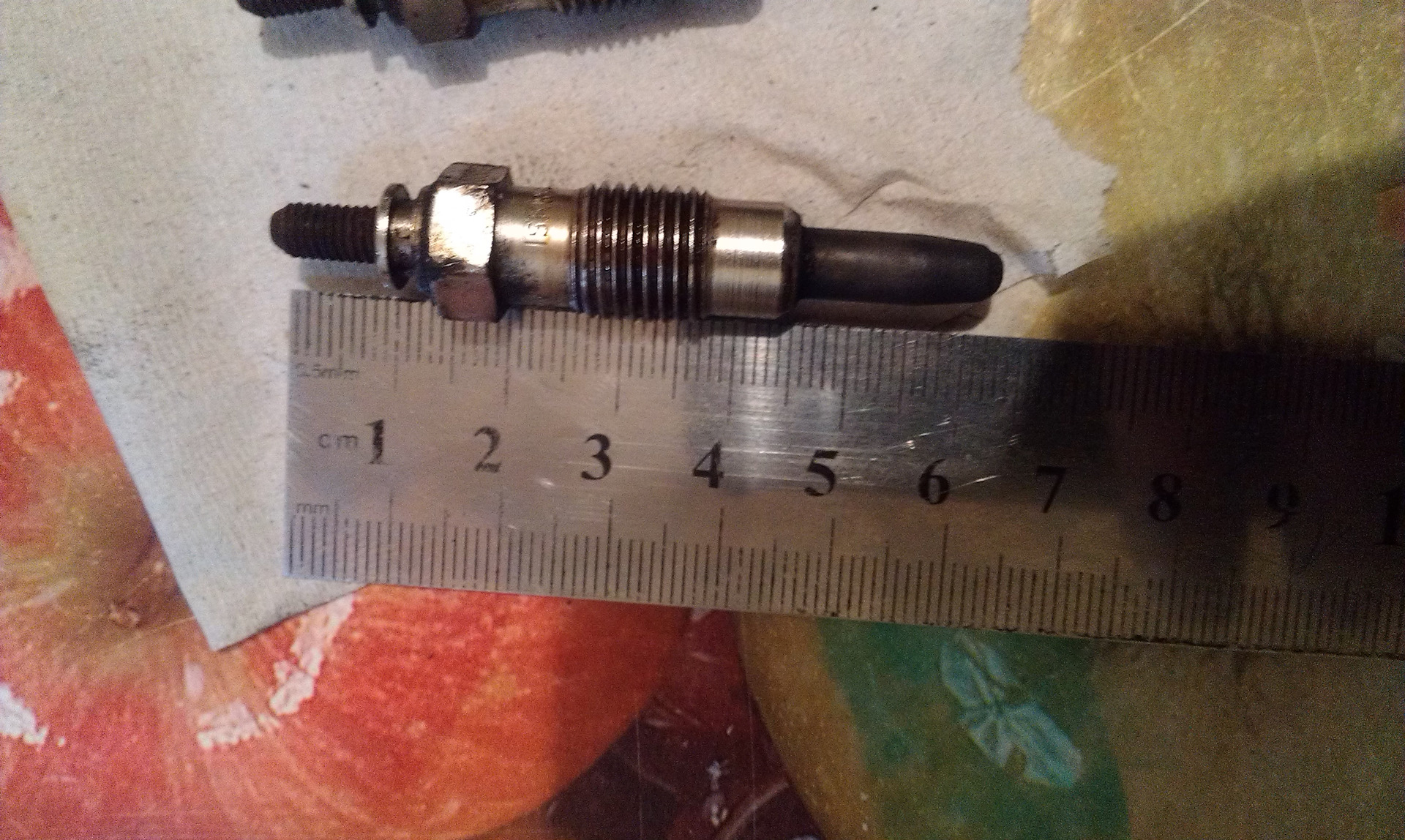

Полный размер

Вторая распространенная причина отказа запуска — неис¬правности в системе управления свечами накаливания. Тут все проще. Надо вынуть все свечи, связать все проволокой и закрепить ее на массу. Обратите внимание на то, чтобы при включении зажигания все свечи нагревались абсолютно оди¬наково. Если какая-нибудь свеча зажигания будет нагревать¬ся не так, как другие, ее надо заменить. Дело в том, что в процессе нагрева меняется внутреннее сопротивление свечи, а его величина учитывается в блоке управления и влияет на время прогрева.

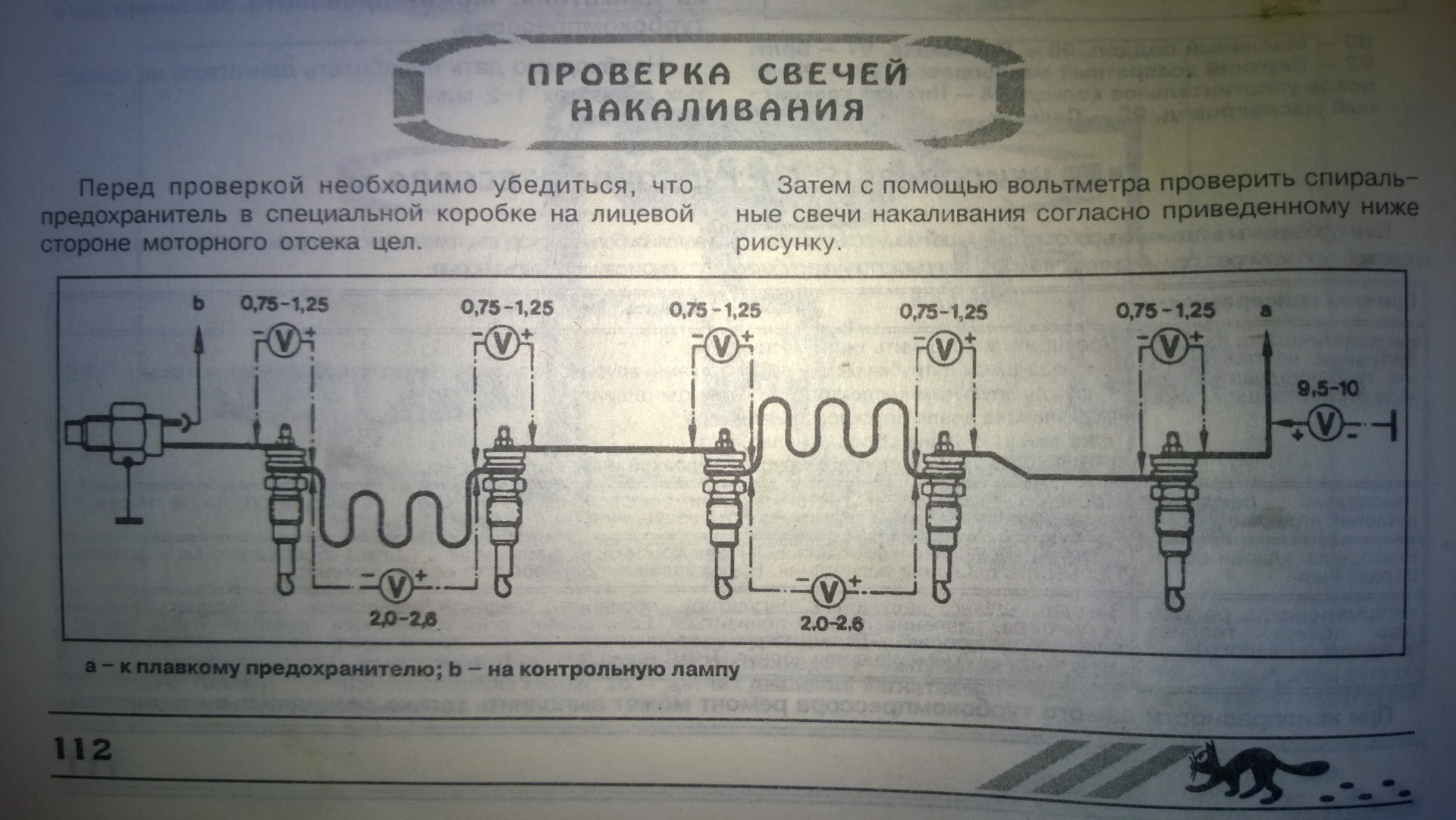

Если у вас двигатель укомплектован двойными свечами (у дви¬гателя «Nissan LD20-II» на первом и втором цилиндрах уста¬новлены обычные свечи накаливания, а на третьем и четвертом цилиндрах установлены свечи с двумя плюсовыми выводами), то проверьте их идентичность, подав напряжение сначала на одну шину, а потом на другую. Свечи, вернее, гирлянду свечей, можно проверить на столе от отдельного аккумулятора. Итак, вы узнали, что свечи накаливания у вас нагреваются до одного и того же цвета, значит, они все исправны. Не бывает такого, чтобы все четыре (или шесть) свечей накаливания были оди¬наково плохими, всегда одна или две будут хуже остальных. А вот одинаково хорошими они могут быть. Теперь, чтобы узнать,

исправна ли у вас система накала свечей, надо сделать ту же проверку, но на двигателе. Это немного сложнее, но возмож¬но. Подсоедините все свечи накаливания к общей шине (или шинам, если их две), но так, чтобы они торчали вверх. Толс¬той проволокой сделайте каждой (1) свече массу и подсоедините провод (или провода) питания. После этого с помощью тряпок исключите возможность касания плюсовых выводов свечей и шины с корпусом двигателя. Затем один человек садится за руль, а второй смотрит на свечи и слушает, что из салона авто¬мобиля будет кричать ему первый. Первый же включает зажи¬гание и кричит: «Включил!» — после чего следит за лампой контроля свечей зажигания на щитке приборов. Когда та по¬гаснет, он кричит: «Погасла!» — на этом его работа заканчива¬ется, тогда как второй человек, более опытный (надеемся, что это будете вы), следит за свечами и слушает. Если система ис¬правна, произойдет следующее. После крика «Включил!» под капотом громко и одновременно щелкнут несколько реле, от кончиков свечей пойдет легкий дымок (если бы при установке свечей руки у вас были чистые, дыма бы не было), и свечи начнут греться. К тому времени, как раздастся крик «Погас¬ла! », свечи должны быть вишневыми, продолжая при этом греть¬ся. И вот, когда они станут красными, раздастся щелчок реле, и питание 12 вольт со свечей снимется, т.е. прекратится ускорен¬ный разогрев свечей. Но они останутся красными, поскольку на них еще подается пониженное напряжение около 5 вольт. Впро¬чем, у автомобилей некоторых фирм, например «Mitsubishi», вто¬рая ступень накала включается только тогда, когда двигатель вращается от стартера или сам по себе, т.е. работает. Может пройти около минуты и более, пока пониженное напряжение со свечей снимется. Так всегда будет происходить, если свечи и система управления ими исправны. А что может быть, вернее, что чаще всего происходит, когда существуют проблемы? А про¬исходит следующее. Радостное «включил!» — и тут же перекры¬вая: «Погасла!» — а под капотом: щелк — щелк. Это блок управления свечами накаливания (или таймер, или контрол¬лер, или ECU и т.п.) включил свечи, включил контрольную лампу и тут же решил, что хватит, и все выключил. Причины следующие: 1. Свечи накаливания не соответствуют требовани-

ям. 2. Неисправен датчик температуры двигателя (или двига¬тель горячий). 3. Неисправен таймер.
Чаще всего, конечно, проблемы со свечами. Рынок навод¬нен свечами накаливания для любых двигателей, но эти све¬чи, изготовленные в третьих странах, зачастую крайне низкого качества. Мало того, что они изначально не совсем соответствуют требованиям по величине внутреннего сопро¬тивления, еще и выходят из строя за срок, до неприличия короткий. Зато стоят такие свечи всего около 10 долларов, тогда как изготовленные в Японии двойные свечи стоят око¬ло 60 долларов и даже более.
При управлении свечами таймер, помимо прочего, по их со¬противлению учитывает и температуру свечей, и не допускает их нагрева выше 1000°С. При нагревании сопротивление свечей повышается, и потребляемый ток снижается. Но при перегора¬нии одной свечи накаливания общее сопротивление всех свечей (с точки зрения таймера) также повышается. И две холодные свечи создают для таймера такую же нагрузку, как и четыре докрасна раскаленные свечи, и он решает, что их надо немед¬ленно выключить. Естественно, таймер учитывает и температу¬ру двигателя.

Полный размер

www.drive2.ru

Свечи накаливания для дизеля: принцип работы

Дизельные двигатели пользуются большой популярностью среди автомобилистов. Это связано с тем, что такой тип мотора обладает бо́льшим КПД, чем его бензиновые собратья. Также эксплуатация силовой установки обходится в меньшую сумму, ведь снижены затраты на топливо.

Грамотные автомобилисты знают, что в бензиновых ДВС для воспламенения топливной смеси применяются дополнительные приспособления, а в моторах на солярке данный эффект достигается за счет сжатия ТВС. Однако в конструкции современных авто используются еще и свечи накаливания для дизеля. Подобный элемент востребован в машинах, которые эксплуатируются в суровых зимних условиях.

Что собой представляет дизельная свеча

Большинство автомобилистов знакомится с моторами в автошколах на уроках, посвященных конструкциям ДВС. Там объясняют традиционные модели моторов в классической компоновке. О том, есть ли свечи в дизельном двигателе, чаще всего обучающиеся вождению будущие водители практически не спрашивают, ведь для них ответ очевиден. Однако в реальности оказывается не все так просто.

Калильные свечи — элементы дизельного ДВС, располагающиеся внутри предпускового подогревателя, внутри автономного обогревателя салона и в калильном карбюраторном движке.

Основным назначением подобных элементов является облегчение старта холодной силовой установки. Базовое отличие от применяемых в бензиновых системах свечей зажигания заключается в том, что калильные не предназначены для формирования искры. Функционал их аналогичен электронагревательным элементам.

После запуска зажигания встроенные спирали разогреваются до установленных производителем температур. Таким образом, для каждого из тактов сжатия удается обеспечить отличную воспламеняемость топливовоздушной смеси.

Предназначение калильных элементов

В обычных ДВС, использующих для работы солярку, воспламенение впрыснутой смеси в цилиндрах происходит после сжатия и разогрева ее до 900С. Этому помогает химический состав применяемых углеводородов.

Если же мотор только запускается и недостаточно разогрет, то ему помогает свеча накаливания в дизельном двигателе, являющаяся частью предпускового устройства ДВС. Таким образом удается улучшить условия формирования рабочей смеси.

Наилучший эффект удается заметить, когда окружающая температура становится ниже +5С­. В таких условиях снижается возможность хорошего испарения топлива, что приводит к худшим возможностям образования ТВС.

Для крупных силовых установок и тихоходных моделей характерным отличием является непосредственный впрыск углеводородного состава в камеру сгорания. Это позволяет обойтись без дополнительных калильных приспособлений. К подобным установкам можно отнести и аппараты, приводящие в движение различное промышленное оборудование.

В некоторых конструкциях, где также отсутствуют свечи подогрева дизельного двигателя, применяется предпусковой подогреватель. Его изготавливают как нагревательную решетку, вмонтированную в систему спускного коллектора.

Большинство тракторов оснащается единственной свечой накаливания. Ее конструкторы располагают также внутри впускного коллектора для парной работы с допфорсункой. В результате получается, что перед стартом в камеру сгорания поступает очень теплый воздух с распыленными частицами топлива. Подобное устройство принято называть «электрофакельным подогревателем».

Как работают свечи накала на дизеле и их устройство

У калильных свечей есть небольшое визуальное сходство со своими бензиновыми аналогами, но для искрообразования они не применяются. Основной частью изделия является нагревательный элемент, выполненный в виде спирали, изготовленной на основе металлов либо керамических материалов.

Важно знать, что наибольшей допустимой температурой, до которой разогревается рабочая спираль, является значение 1350 С.

В современном нагревательном наконечнике может скрываться пара спиралей, одна из которых является регулировочной, а вторая — нагревательная. Первая из них задействована для защиты от перегрева. Главным фактором выступает то, что из-за повышения рабочей температуры происходит рост электросопротивления.

Конструкторы предусмотрели наличие пространства в промежутке между нагревательной трубой и спиралями. Данная полость заполнена специальным изолятором, который выполняет несколько функций:

  • эффективно передает тепловую энергию;
  • защищает спираль от внешнего воздействия;
  • формирует комфортные условия работы.

В устройствах с металлическими спиралями наконечник может раскаляться до 1000С. Нагрев занимает несколько больше времени, чем у керамики.

В приборах с керамическими вставками применяется аналогичный функционал. Разница лишь в том, что спираль скрыта в дополнительную оболочку из керамики. Такой конструкционный подход позволяет в считанные секунды осуществить накал.

Как все работает

Принцип работы свечей накаливания напоминает эксплуатацию погружного электрического нагревателя. Внутрь цилиндров проникает лишь его часть (стержень). Наконечник достигает зоны завихрений, образуемых распылением форсунки.

Как только водитель проворачивает ключ в первое положение, когда запускается стартер, то в автоматическом режиме поступает напряжение на калильную свечу. Отображение соответствующего процесса демонстрируется на приборной панели в виде горящей индикаторной лампочки.

Свечи разогреваются докрасна, одновременно повышая температуру окружающего их воздуха. В большинстве случаев хватает 5 секунд, чтобы выйти им в рабочий режим. В задачи не входит обогрев остывшего металла, также на понижение температуры работает меняющийся вновь поступающий воздух извне.

Основной задачей вмонтированного нагревателя является прогрев воздушных масс, задействованных в образовании топливовоздушной смеси. Это поможет своевременно воспламеняться составу после такта сжатия.

Как только свеча накаливания выходит в рабочий температурный режим, индикатор на приборной панели гаснет. Если возникают неисправности с обогревом, например, случился обрыв проводки или иные неприятности с напряжением, то это отражается на качестве воспламенения. Мотор приходится долго крутить стартером, прежде чем он полноценно запустится.

Если силовая установка в порядке, то старт осуществляется достаточно быстро. Для выхода в рабочий режим требуется всего лишь несколько минут. Время затрачивается на стабилизацию процесса горения, одновременно происходит снижение вредных выбросов в атмосферу. Необходимость в прогреве снижается, а вскоре полностью прекращается подача напряжения на калильный нагреватель.

Заключение

Запуск и первоначальная работа двигателя в холодное время года зависит от качества работы свечей накала. Реализуемая рабочая схема в них устанавливается заводом-изготовителем, поэтому при замене необходимо учитывать данный фактор. Желательно подбирать новую свечу, в которой спираль выполнена из высококачественных материалов, способных прослужить длительный эксплуатационный период.

Интересное по теме:

загрузка...

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Блок управления свечами накаливания — подробная информация

Каковы признаки неисправности блока управления свечами накаливания?

В дизельном двигателе установлен один блок управления свечами накаливания. Это означает, что вы можете не заметить выход из строя одной свечи накаливания, поскольку она влияет только на один из цилиндров двигателя. Однако если в негодность приходят две или три свечи или блок управления целиком, вы вскоре столкнетесь с трудностями при запуске двигателя. Следите, не загорается ли сигнализатор неисправности свечи накаливания на панели приборов. Помимо этого есть несколько распространенных признаков неисправности свечи накаливания или блока управления:

  • Белый дым из выхлопной трубы — неисправность свечи накаливания вызывает протечку дизельного топлива в выхлопную систему, где оно сгорает.
  • Сложности с запуском двигателя — это означает, что двигатель плохо запускается в теплую погоду и не запускается вовсе в холодную погоду. Однако это может быть также признаком неисправности топливной системой или аккумуляторной батареи.
  • Недостаточная мощность двигателя — после сложного запуска неисправные свечи накаливания затрудняют работу двигателя из-за неправильного сгорания, что снижает мощность двигателя и его эффективность.

Как можно проверить блок управления свечами накаливания?


Первым делом определите, это проблема в свечах накаливания или в блоке управления свечами накаливания?

Проще всего сначала проверить свечи накаливания, а затем блок управления.

Для проверки свечей накаливания просто подсоедините лампу-тестер 12 В к положительной клемме аккумуляторной батареи. Затем отсоединяйте провода от каждой свечи накаливания и прикасайтесь щупом лампы-тестера к клемме самой свечи (не к проводам). Если лампа не загорается, свеча накаливания неисправна и ее необходимо заменить.
Проще всего воспользоваться профессиональным тестером свечей накаливания.

Есть разные мнения касательно того, заменять ли только неисправные свечи накаливания или все сразу. Поскольку неисправность одной свечи может быть признаком того, что вскоре за ней последуют и остальные, некоторые специалисты рекомендует заменить все свечи сразу. Другие же предлагают пристально следить за оставшимися свечами накаливания.

Если свечи накаливания исправны, переходите к блоку управления. Начните с проверки напряжения на блок управления свечами накаливания. Уменьшение напряжения на половину вольта (или больше) означает, что блок управления необходимо заменить.

Как выбрать подходящий блок управления свечами накаливания?

Поскольку свечи накаливания и блоки управления свечами накаливания не универсальны, важно выбрать подходящие для вашего автомобиля и топлива. Кроме того, рекомендуется использовать компоненты наилучшего качества, поскольку детали низкого качества могут стать причиной последующего дорогостоящего ремонта. Например, вздутую свечу накаливания, изготовленную из низкокачественных материалов, может быть невозможно потом демонтировать или ее кончик может отломиться внутри цилиндра и повредить цилиндр, клапан и головку.

Свечи накаливания

Топливо в дизельном моторе, в отличие от бензинового, воспламеняется не от искры, а под воздействием температуры +800°С, получаемой в камере сгорания при высоком давлении в конце такта сжатия. Впрыскивается топливо в момент приближения поршня к верхней мертвой точке. При пуске дизеля в зимнее время разогреть воздух до температуры самовоспламенения солярки только высоким давлением нельзя, поэтому для облегчения пуска в камеру сгорания (реже – во впускной тракт) дизелей устанавливается свеча накаливания – электрический нагревательный элемент в виде спирали.

Режим работы

Свечи накаливания включаются не какой-то определенной кнопкой, а поворотом ключа стартера перед пуском двигателя. Продолжительность их работы определяется электронным блоком управления на основе информации датчика температуры.

О работе свечи накаливания информирует желтая сигнальная лампа с символом спирали на щитке приборов. После разогрева лампа гаснет, давая водителю сигнал к включению стартера. Чтобы поддержать устойчивую работу дизеля сразу после его пуска, в некоторых системах предварительного разогрева свечи накала остаются включенными еще какое-то время (до 180 секунд). Так обеспечивается более устойчивая работа мотора, ускоряется его прогрев, снижаются токсичность выхлопа и уровень шумности.

Устройство и разновидности

Свечи накаливания делятся на два типа – открытые и закрытые. У открытых спираль накаливания не имеет защитного чехла, у закрытых она находится внутри оболочки, которая заполнена изолятором – керамическим порошком (например, оксидом магния) с высокой теплопроводностью. Оптимальное распределение температуры на поверхности оболочки достигается путем подбора сопротивления спирали и расположением ее витков. Из-за формы нагревательного элемента эти свечи иногда называют штифтовыми или стержневыми. В камеру сгорания они устанавливаются таким образом, чтобы конус струи топлива попадал на раскаленную часть. Преимуществом штифтовых свечей перед свечами открытого типа является большая механическая прочность и увеличенный вследствие отсутствия окисления спирали срок службы. Нагреватель свечи не должен препятствовать свободной циркуляции топливовоздушной смеси в камере сгорания. В связи с этим диаметр оболочки нагревателей не превышает 5-6 мм.

Для предотвращения проникания влаги и загрязнений вовнутрь оболочки контактный стержень уплотняется манжетой из специальной резины или силиконового герметика.

В качестве материала для спирали свечей накаливания используют никель, железокобальтовые или железохромалюминиевые сплавы, а корпус обычно делают из железохромоникелиевого сплава Iconel 601.

Существуют два способа подключения электропитания к свечам накаливания – однополюсный, когда «массой» является ее корпус, и двухполюсный (два вывода – «плюс» и «минус»). Однополюсные штифтовые свечи потребляют токи 5 – 18 А, величина напряжения их питания зависит от типа автомобиля и составляет 5 … 24 В. Двухполюсные свечи при напряжении питания 1,7 В потребляют токи силой до 50 А, а их мощность может быть от 40 до 150 Вт.

Свечи накаливания открытого типа сегодня встречаются редко. Ими оснащались в основном старые дизели Mercedes.

Несколько слов следует сказать о факельных свечах накаливания, которые являются разновидностью свечей открытого типа и устанавливаются во впускных коллекторах дизелей с большим рабочим объемом. Работают эти свечи иначе, чем описанные выше. Они предназначены для воспламенения топлива, поступающего к ним по специальным трубопроводам. Создаваемый при этом факел подогревает воздух во впускном коллекторе, обеспечивая повышение температуры в цилиндрах.

Быстродействие

По времени нагрева различают обычные свечи накаливания – их рабочая температура достигается менее чем за 60 секунд, быстродействующие – до 10 секунд и саморегулируемые – до 5 секунд. В быстродействующих свечах конструкция спирали позволяет ей быстрее выходить на рабочую температуру. А в саморегулируемых свечах типа Duraterm имеются две последовательно соединенные спирали. Нижняя (никелевая) быстро нагревается, благодаря чему обеспечивается ускоренный выход свечи на рабочий режим. Верхняя железохромалюминиевая спираль является регулирующей – нагреваясь медленнее, она ограничивает ток в зависимости от температуры и предохраняет свечу от перегрева свыше 1000° С.

После выключения саморегулируемая свеча еще на протяжении трех минут сохраняет свою температуру (так называемые свечи послепускового подогрева Post-heating). За счет этого облегчается воспламенение смеси, пока двигатель еще холодный.

Благодаря своим характеристикам саморегулируемые свечи наиболее перспективны и постепенно вытесняют обычные и быстродействующие.

Ресурс

Свечи накаливания со спиралью в оболочке имеют неразборную конструкцию, не требуют технического обслуживания и отличаются высокой надежностью. При нормальных условиях эксплуатации их срок службы составляет не менее 60 тыс. км пробега автомобиля. Возможные неисправности свечей накаливания обуславливаются разными причинами:

  • механическими повреждениями свечи (трещины в корпусе, срыв резьбовых соединений) из-за нарушений правил монтажа. В результате влага и грязь попадают в порошковый уплотнитель, что приводит к замыканию витков спирали на «массу»;
  • трещинами, вздутиями и оплавлением рабочей части нагревателя из-за электрохимической коррозии;
  • повреждением нагревателя вследствие перегрева чрезмерно выступающей в камеру сгорания рабочей части нагревателя; возникает при использовании свечи, не соответствующей данному двигателю.

Свечи могут не работать из-за поломки реле времени блока управления или одного из датчиков (температуры охлаждающей жидкости, скорости движения, оборотов двигателя).

Отказы свечей накаливания могут быть вызваны неисправностями в системе топливо-подачи – при увеличении дозировки, плохом распыле, отклонении угла опережения впрыска топлива, а также завышении напряжения в системе электропитания.

Свечи накаливания разных типов могут различаться по размерам, времени нагрева до рабочей температуры и мощности, поэтому при выходе из строя свечи ее следует заменить такой же – исправной. В противном случае свечи будут разогреваться лишь частично или вообще не будут работать. Если в результате длительной эксплуатации комплекта свечей накаливания из строя выходит одна из них, менять желательно все, так как ресурс остальных уже исчерпан и долго они не прослужат.

Свечи накаливания – достаточно хрупкий элемент, поэтому снимать их с двигателя желательно только для замены. Затяжку при установке следует проводить с помощью динамометрического ключа Используют при сборке ответственных винтовых соединений (приборов, двигателей, и др.). Такие ключи имеют указатель значения крутящего момента. , не превышая усилие в 20 Нм. Если изготовителем предусмотрена круглая специальная гайка крепления электрического провода, ее необходимо затягивать только вручную; если шестигранная – воспользоваться ключом (без нажима).

Диагностика

Проверяют свечи накаливания омметром (у исправной свечи сопротивление спирали составляет 0,7… 1,8 Ом), а в режиме прогрева – с помощью бесконтактного амперметра. Ток потребления исправной свечи в зависимости от типа должен составлять 5-18 А. Если необходимых приборов под рукой нет, проверить свечу на предмет разогрева в некоторых дизелях можно визуально. Для этого снимают форсунки и через их установочные отверстия в головке блока цилиндров определяют разогрев свечи (при установке ключа стартера в первое положение) по изменению цвета стержня.

Проверку реле времени и датчиков лучше доверить специалистам. Следует помнить, что система подогрева работает только на «холодном» двигателе, температура которого не превышает + 60° С.

Стандартизация

Каждый производитель имеет свою систему условного обозначения производимых свечей. Кроме типа, на свечах указывают название фирмы, напряжение источника питания, иногда – страну-производитель и дату выпуска. Все эти данные выдавлены на корпусе. Некоторые свечи накаливания производства разных фирм являются взаимозаменяемыми, о чем можно узнать из специальных каталогов.

Размеры штифтовых свечей накаливания различных типов регламентированы стандартами ISO/DIN 6550-1, 6550-2 и 6550-3 и определяются:

  • резьбой крепления: от М10 x 1,0 до М18 x 1,5;
  • размером шестигранника «под ключ» – 12, 14,17, 21 мм;
  • углом конического посадочного места – 63, 93, 123 градуса;
  • общей длиной (L1) – от 58 до 137 мм;
  • длиной рабочей части нагревателя (L2) – от 17 до 35 мм;
  • диаметром рабочей части нагревателя (D) – от 5 до 6 мм.

Про свечи накаливания

В холодное время года дизельные двигатели не всегда легко заводятся. Зачастую только одного нагрева недостаточно для того, чтобы завести двигатель. В камерах сгорания отсутствует необходимое тепло. Потеря тепла из-за холодного цилиндра и всасываемого воздуха препятствует самовозгоранию. Без притока тепла дизельный двигатель не достигает необходимой температуры.

Действие свеч накаливания

Главной задачей свеч накаливания является вырабатывание дополнительной энергии для запуска. Свечи накаливания NGK поставляют необходимую энергию. Перед запуском двигателя на свечу накаливания воздействует напряжение, вследствие чего калильная трубка нагревается до более чем 800 °C. Этот нагрев значительно улучшает способность двигателя к холодному запуску. Кроме того, тепловыделение свечи накаливания оптимизирует процесс сгорания, благодаря чему уменьшается выделение дыма, а также сокращаются другие выбросы.

Расположение в двигателе

Свечи накаливания встраиваются в головку цилиндра. Штифт накаливания выступает в калильный отсек или в предкамеры. Штифт накаливания должен находиться точно на кромке завихрения смеси. Таким путём он производит тепло именно там, где оно необходимо. Однако, штифт не должен слишком далеко выдаваться в камеру сгорания, иначе не гарантируется подготовка топлива и, следовательно, образование возгорающейся смеси топлива и воздуха.

Как правило, различают свечи накаливания с металлическим штифтом и керамические свечи накаливания. В штифте накаливания свечи с металлическим штифтом нагревательная спираль вырабатывается необходимое тепло. В отличие от этого, керамические свечи накаливания работают без калильной трубки из металла. Вместо этого, их нагревательный элемент покрыт специальной керамикой. Поэтому керамические свечи накаливания, как правило, очень быстро достигают необходимую рабочую температуру. Кроме того, они более компактные, что особенно важно в современных двигателях.

Внутренность калильной трубки заполнена сверхплотным, специальным оксидом магния, обладающим хорошими изолирующими свойствами

Саморегулирующаяся свеча накаливания облегчения пуска (штифтовая свеча накаливания SRM) относится к наиболее часто применяемым типам свечей накаливания. Она состоит из следующих элементов.

Нагревательная спираль

Нагревательная спираль саморегулирующейся свечи накаливания для облегчения пуска изготовлена из металла. При подаче тока на свечу накаливания, она начинает накаливаться и нагревает окружающую среду. Путём использования различного диаметра и длины проволоки при изготовлении нагревательной спирали можно изменять характеристики действия свечи и скорость её накаливания.

Изолирующий наполнитель

Внутренность калильной трубки заполнена сверхплотным, специальным порошком: оксидом магния. Оксид магния электрически изолирован и является отличным проводником тепла. Изолирующий наполнитель выполняет две важные задачи: Он защищает спирали от ударов и вибраций и гарантирует оптимальную передачу выработанного тепла.

Нагревательная трубка

Нагревательная трубка свечи накаливания с металлическим штифтом изготовлена из термостойкого сплава. Так же, как и изолирующий наполнитель, трубка защищает спирали от воздействия процесса сгорания и ударных волн, возникающих при сгорании.

Регулировочная спираль

Регулировочная спираль приварена к токопроводящему центральному электроду и нагревательной спирали. При повышении температуры также повышается сопротивление регулировочной спирали. Таким образом, в зависимости от температуры, спираль снижает прохождение тока к нагревательной спирали.

Центральный электрод

Через центральный электрод напряжение батареи попадает в спирали.

Резьба для ввёртывания

Резьба для ввёртывания высококачественной свечи накаливания всегда накатанная, а не нарезанная. Таким путём предотвращается повреждение отверстия свечи накаливания в головке цилиндра.

Присоединение

В точке присоединения к источнику тока проходит напряжение батареи.

Керамические свечи накаливания покрыты силиконовым нитритом, чрезвычайно прочным керамическим материалом

Нагревательная спираль керамической свечи накаливания имеет особо высокую температуру плавления. Кроме того, она покрыта силиконовым нитритом, чрезвычайно прочным керамическим материалом.

Комбинация нагревательной спирали с керамической оболочкой позволяет достигать высоких температур и имеет очень короткое время разорева, благодаря отличной теплопроводности.

К тому же, керамические свечи накаливания тоньше. Это важно, поскольку в современных двигателях мало места.

Нагревательная спираль

Так же, как и в свече накаливания с металлическим штифтом, в керамической свече накаливания есть нагревательная спираль из металла. Однако, её точка плавления очень высока и это позволяет добиваться более высоких температур накаливания и быстрого нагрева.

Керамическая оболочка

Нагревательная спираль или нагревательный элемент керамической свечи накаливания имеет покрытие из особенно прочного, керамического материала: силиконового нитрита. Этот материал защищает спираль от высокой температуры и вибрации и одновременно является хорошим проводником тепла, поэтому возникающее тепло быстро выделяется в камеру сгорания.

Регулировочная спираль

Металлическая регулировочная спираль, применяемая в саморегулирующихся свечах накаливания, увеличивает своё электрическое сопротивление при повышении температуры. Таким путём сокращается прохождение тока и свеча накаливания защищается от перегрева.

Центральный электрод

Через центральный электрод напряжение батареи попадает в спирали.

Изолятор

Резьба для ввёртывания высококачественной свечи накаливания всегда накатанная, а не нарезанная. Таким путём предотвращается повреждение отверстия свечи накаливания в головке цилиндра.

Болт клеммы

В точке присоединения к источнику тока проходит напряжение батареи.

Металлический корпус

В отличие от двигателя с принудительным зажиганием, дизельный двигатель является двигателем с воспламенением от сжатия. Всасываемый воздух нагревается в цилиндрах путём сжатия до температуры ок. 700-900 °C , что при впрыскивании топлива приводит к самовозгоранию. Поэтому дизельный двигатель требует более сильной компрессии (степень сжатия 20-24:1) и соответствующей, более прочной конструкции, чем двигатель с принудительным зажиганием. Для достижения необходимых температур, также при неблагоприятных условиях эксплуатации, таких, как холодный запуск или мороз, в камеру сгорания должно подаваться дополнительное тепло.

Роль свечи накаливания в дизельном двигателе

В принципе, свеча накаливания работает как погружной нагреватель: Электрическая энергия проводится через спиральное сопротивление, которое при этом сильно нагревается (до
1000 °C).

При эксплуатации этот простой принцип создавал некоторые проблемы в отношении срока службы, защиты от перегрева и потребления тока. В 60-е годы процессы запуска длились до
30 секунд. В 80-е годы время запуска сократилось до 3-5 секунд. С введением двигателей TDI, при температуре выше 0 °C, различие по сравнению с двигателем с принудительным зажиганием практически исчезло. Только, если температура падает ниже 0 °C, по-прежнему требуется разогрев.

Будущие разработки двигателя и свечи накаливания

Развитие технологий никогда не прекращается. Промышленности необходимы свечи вторичного накаливания. Свечи накаливания должны действовать не только во время запуска, но также и в течение около 3 минут во время периода прогрева, в зависимости от температуры. Таким образом, с самого начала обеспечиваются высокие показатели хода и низкая степень эмиссии. Это неизбежно повышает требования к долговечности свеч накаливания.

В будущем будут использоваться дизельные двигатели с низкой компрессией, которые вследствие увеличенного наддува достигают большой мощности, при одновременно низкой эмиссии. Правда, подобные концепции имеют слабые пусковые характеристики, обусловленные конструкцией. Высокотемпературные свечи накаливания из керамики имеют в этом смысле некоторые преимущества, поскольку они нагреваются значительно сильнее, чем металлические свечи накаливания, а также имеют продолжительный срок службы.

Благодаря прогрессивной технологии свеч накаливания, различия в процессах запуска дизельного двигателя и двигателя с принудительным зажиганием в будущем будут практически не заметны.

Различные стадии накаливания свечей

Чтобы выполнить надёжный холодный запуск, прежде всего, при низкой температуре окружающего воздуха, дизельные двигатели должны быть оснащены свечами накаливания.

Причина: На момент запуска цилиндры и двигатель сильно охлаждены. Они забирают дополнительную энергию из без того уже холодного окружающего воздуха. Посредством только сжатия воздуха не может быть достигнута температура, необходимая для самовоспламенения.

Теперь в дело вступает свеча накаливания. Она вкручена в головку цилиндра. Её калильная трубка выступает в камеру сгорания и нагревается, как только включается питание. В зависимости от типа свечи накаливания, её температура повышается до 1000 °C. При этом свеча также нагревает камеру сгорания. Этот процесс перед собственно запуском двигателя называется "разогревом".

В ходе процесса разогрева ток сначала проходит через болт клеммы и регулировочную спираль к нагревательной спирали, которая вследствие этого быстро нагревается и вызывает накаливание конца штифта. В зависимости от типа двигателя, конец штифта нагревается с различной скоростью. При этом дополнительно повышается температура регулировочной спирали, уже нагретой проходящим током. Как следствие, увеличивается электрическое сопротивление, а ток уменьшается, чтобы предотвратить повреждение штифта накаливания.

Вторичное накаливание - Что это такое?

Накаливание после запуска, при работе двигателя, сокращает образование белого/голубого дыма и устраняет детонационный стук, характерный для холодного запуска. Калильное устройство состоит из саморегулирующихся свеч накаливания из металла или керамики, электронного реле времени накаливания свечи и температурного датчика.

Саморегулирующиеся штифтовые свечи накаливания имеют защиту от перегрева, действие которой выражается в ограничении подачи тока от батарей к свече, в случае повышения температуры. Но при работе двигателя напряжение увеличивается. При этом некоторые свечи накаливания могут перегореть. Это происходит в связи с тем, что после запуска токопроводящие свечи подвергаются ещё и воздействию температуры сгорания, т.е. свечи нагреваются изнутри и снаружи.

Перед установкой новой свечи накаливания нужно сначала очистить резьбу. Затем вручную вкрутить свечу так, чтобы она соприкасалась с уплотнительной поверхностью головки цилиндра. Затем затянуть свечу с соответствующим моментом затяжки. Внимание: Если крутящий момент неправильный, свеча может повредиться!

При монтаже следует особенно осторожно обращаться с керамическими свечами накаливания, т.к. некомпетентная установка может привести к порче керамического покрытия.

Для удаления копоти в отверстии свечи накаливания необходима развёртка

Из-за своей конструкции дизельные двигатели способствуют усиленному образованию копоти. При замене свечей накаливания нужно очистить отверстие свечи накаливания специальным инструментом. Иначе отложения могут вызвать скопление тепла на новой свече накаливания и привести к перегреву.

Настоятельно рекомендуется применение развёрток Hazet - совместной разработки с компанией NGK:

  1. Подобрать развёртку, подходящую для свечи накаливания
  2. Смазать развёртку в передней части (лезвие) небольшим количеством смазки
  3. Плотно вкрутить развёртку в головку цилиндра
  4. Выкрутить развёртку и тщательно очистить

Для надлежащего монтажа свечи накаливания рекомендуется использовать динамометрический ключ.

Для надлежащего монтажа свечи накаливания рекомендуется использовать динамометрический ключ. Поскольку даже для специалистов почти невозможно оценить момент затяжки.

Это связано с тем, что крутящий момент состоит из двух величин, умножаемых друг на друга: силы, воздействующей на соответствующий центр вращения и длины рукоятки.

Если свеча накаливания устанавливается посредством неправильного крутящего момента, это может привести к потере компрессии. Из-за вибрации в керамических свечах накаливания может лопнуть керамика.

Применение слишком высокого момента затяжки может повлечь за собой сужение кольцевого зазора между металлическим корпусом и калильной трубкой. В этом случае свеча накаливания перегревается и выходит из строя.

Только при правильном крутящем моменте свечи накаливания действуют исправно

При монтаже необходимо выполнить следующее:

  1. Демонтаж свечи накаливания производить, по возможности, при прогретом двигателе.
  2. Осторожно отсоединить свечу накаливания.
  3. Удалить сжатым воздухом возможные отложения и загрязнения.
  4. Выкрутить старые свечи накаливания.
  5. Удалить загрязнения в области отверстия свечи накаливания - при необходимости, с помощью развёртки.
  6. Вручную вкрутить свечу накаливания, насколько это возможно.
  7. Установить на динамометрическом ключе нужный момент затяжки.
  8. Надеть звёздочку динамометрического ключа прямо на натяжную гайку свечи накаливания и плотно её затянуть.

Шаг 1: Потребление тока проверяется с помощью клещевого амперметра в точке присоединения основного источника тока к свечам накаливания. Если в двигателе находится, например, четыре свечи накаливания и каждая потребляет 5 Ампер, то общее потребление тока должно составлять 20 Ампер. Если при измерении выявлена более низкая величина, значит, по крайней мере, одна свеча повреждена. Потребление тока варьируется от свечи к свече. Данные обо всех свечах накаливания производства компании NGK Вы найдете на сайте www.ngk.de/pro.

Шаг 2: Если свеча накаливания повреждена, рекомендуется заменить весь комплект. Если нужно заменить только повреждённую свечу, следует проверить каждую свечу по-отдельности. С помощью измерительного прибора, способного определить самое низкое испытательное напряжение, измеряется сопротивление между клеммой контактной гайки и металлическим корпусом.

Для правильного контроля свечи накаливания необходим клещевой амперметр и корректные точки измерения

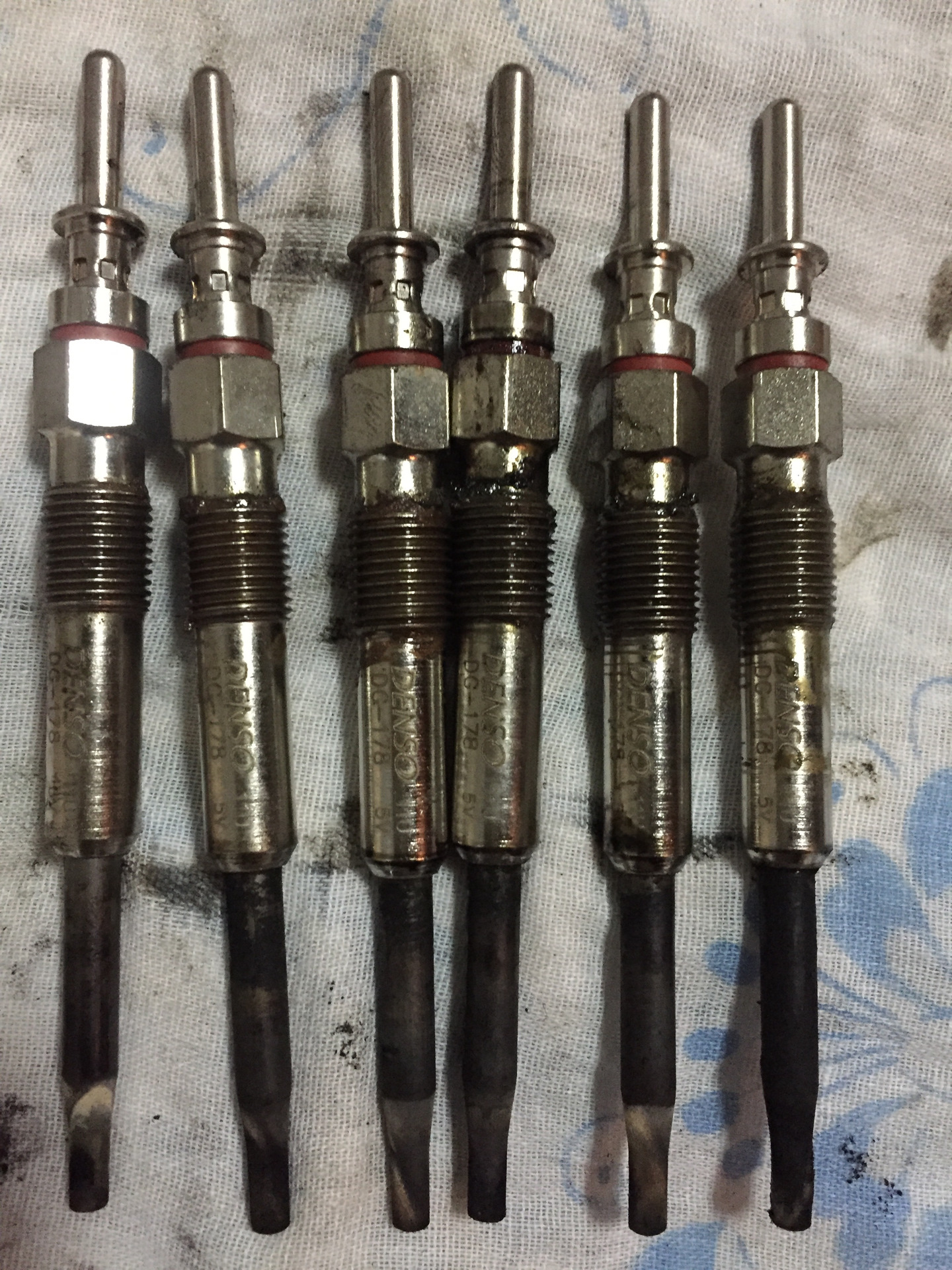

Внешний вид свечи накаливания позволяет сделать вывод о возможной причине повреждения. Просмотрите наиболее важные фотографии примеров поломок и узнайте, о чём они сообщают.

Подобное повреждение указывает на дефект из-за перегрева на свечах с металлическим штифтом

Повреждения из-за перегрева

Подобное повреждение возникает, как правило, если начало впрыскивания или его форма настроены неправильно, если впрыскивается несоответствующее количество топлива или в камеру сгорания попадает масло.

Типичным признаком повреждения из-за превышения напряжения является "вздутая" калильная трубка

Повреждение из-за превышения напряжения

"Вздутая" калильная трубка говорит об установке несоответствующей свечи накаливания (12 вместо 24 В), повреждении прибора управления или о чрезмерной выработке генератором напряжения.

Сломанный нагревательный штифт является признаком несоответствия начала впрыскивания, формы впрыскивания или неточно настроенного протока

Повреждённый штифт накаливания

Если штифт накаливания повреждён, то причина этого может быть в несоответствии начала впрыскивания, форме впрыскивания или неточно настроенном протоке.

Неправильное обращение с инструментом может привести к повреждениям корпуса свечи или присоединения

Разрушения на корпусе или присоединении

В этом случае очевидно был применён неправильный момент затяжки или неверно наложен ключ.

Также несоответствующие крутящие моменты могут повредить свечу накаливания

Несоответствующие крутящие моменты могут также повредить свечу накаливания.

Внешний вид свечи накаливания позволяет сделать вывод о возможной причине повреждения. Просмотрите наиболее важные фотографии примеров поломок и узнайте, о чём они сообщают.

Свечи накаливания, подвергнутые воздействию повышенного напряжения, имеют следующий вид

Повреждение из-за превышения напряжения/Обрыв нагревательной спирали

Повреждение из-за превышения напряжения возникает, если встроена несоответствующая свеча (12 вместо 24 В). Также существует вероятность, что прибор управления производит слишком большое напряжение или, что прохождение тока поздно отключается. Проверить прибор управления и генератор.

Сильный перегрев может также вызвать поломку свечи накаливания

Повреждения из-за перегрева/Поломка

Поломка вследствие перегрева имеет место, если начало впрыскивания не соответствует, а также, если ненадлежащая форма впрыскивания или количество топлива. Также причина может скрываться в негерметичных поршнях и клапанах, если в камеру сгорания попадает масло.

Сильный перегрев может также вызвать поломку свечи накаливания

Также причина перегрева может скрываться в негерметичных поршнях и клапанах, если в камеру сгорания попадает масло.

Повреждения на присоединении свечи накаливания возникают при неправильном обращении с инструментом

Разрушения на корпусе или присоединении

Подобные повреждения возникают при применении несоответствующего момента затяжки или при неправильном наложении ключа.

Использование неправильного инструмента или несоответсвующих крутящих моментов приводят к повреждениям свечи

Повреждения на присоединении свечи накаливания возникают при применении несоответствующего момента затяжки или при неправильном наложении ключа.

    Одна свеча накаливания похожа н другую? Отнюдь: При ближайшем рассмотрении видно, что свечи накаливания различаются не только внешне, но и в отношении материалов и свойств.

    С помощью унифицированного, алфавитно-цифрового кода на свечах накаливания NGK можно быстро идентифицировать каждую свечу. Убедитесь в этом сами!

    Код NGK содержит информацию о специальных свойствах свечи накаливания. Также указывается напряжение батареи или материал штифта накаливания. (pdf, 191 KB)

    1.1   Почему при замене свечей накаливания так важно позаботиться о том, чтобы сама свеча накаливания и шахта свечи были абсолютно чистыми?

    При сгорании дизельного топлива образуется гораздо больше углеродистых отложений, чем при сгорании бензина. Поэтому, чтобы предотвратить «пригорание» свечи и будущие проблемы с демонтажем, нужно, чтобы и шахта свечи и сама свеча были чистыми. Кроме этого, углеродистые отложения вокруг нагревательного стержня могут служить своеобразным тепловым мостом, через них отводится больше тепла, чем необходимо, и это приводит к тому, что регулировочная спираль свечи накаливания не нагревается должным образом. Соответственно, сопротивление регулировочной спирали не увеличивается до нужных величин, что приводит к тому, что высокий ток проходит через нагревательную спираль более продолжительное время. Это может привести к перегреву свечи накаливания.

    1.2   Какие неисправности инжекторной системы могут вызвать аномальное воспламенение в дизельном двигателе?

    Работа форсунок современных инжекторных систем контролируется и настраивается несколько раз за цикл. Если инжекторная система исправна, аномального воспламенения быть не может. Однако если форсунки работают не должным образом из-за неправильного контроля, износа и т.п., может возникнуть аномальное воспламенение и, как следствие, оплавление нагревательного стержня свечи накаливания.

    1.3   Могут ли «льющие» форсунки вызывать оплавление свечи накаливания?

    При нормальной работе двигателя форсунки не распыляют топливо непосредственно на нагревательный стержень. Однако если такое случается (например, из-за загрязнения инжекторной системы), усиливается износ свечи (так называемая «топливная атака», когда топливо под высоким давлением попадает на нагревательный стержень).

    1.4   Может ли попадание масла в камеру сгорания вызвать повреждение свечи накаливания?

    Нагревательный стержень свечи накаливания, особенно керамический, подвергается повышенному износу под воздействием веществ, образующихся при сгорании масла. Если на нагревательном стержне появляются характерные отложения, необходимо проверить уплотнения двигателя.

    http://www.ngk.de/ru

    Реле свечей накаливания

    Реле свечей накаливания — это довольно важная деталь любого дизельного автомобиля, при выходе из строя которой, дизельный двигатель будет очень проблематично завести в холодную погоду. В этой статье мы рассмотрим для чего нужно это реле, как оно работает и как проверить его исправность.

    При выходе из строя этого реле, свечи накаливания перестанут работать и подогревать камеры сгорания (форкамеры) дизельного двигателя и его запуск в холодное время года будет проблематичным. И главным вопросом, который следует уточнить, из-за чего не работают свечи накаливания — это в чём причина, в самих свечах накаливания, в их реле, или в электрических проводах, компонентах, с которым оно связано.

    И прежде чем разбираться, как проверить работу реле свечей накаливания, следует понять, хотя бы примерно, как работает система свечей накаливания современного дизеля, что и будет описано ниже. Это поможет быстрее выявить неисправность, виновником которой может быть не только реле свечей, но и другие компоненты системы.

    Следует помнить, что кроме реле свечей накаливания, в работе свечей участвуют и другие компоненты, например блок управления двигателем, который рассчитывает время работы свечей накаливания (исходя из показаний датчика температуры), в зависимости от температуры антифриза в системе охлаждения и соответственно самого двигателя. Электронный блок управления двигателем, на современных дизельных двигателях, для определения точного времени накала свечей, считывает информацию  не только с датчика температуры охлаждающей жидкости, но и с датчика коленвала.

    К тому же следует учесть, что на современных дизельных автомобилях, применяется ещё и двухступенчатый прогрев форкамер дизельного двигателя, который постепенно вытесняет одноступенчатый. При двухступенчатом прогреве, свечи накаливания при первой ступени (перед пуском мотора) подогревают форкамеры каждого цилиндра (вернее его головок) и работают от напряжения 12 -11 вольт (которое садится при накале свечей почти до 9 вольт). В конце первой ступени лампа на панели приборов гаснет, оповещая водителя, что пора запускать двигатель.

    Затем, когда двигатель запустился, происходит вторая ступень, при котором напряжение накала понижается до 7-5,5 вольт, при котором свечи не так раскалены (их температура ниже), но они поддерживают устойчивую работу дизельного дизеля, пока он не прогреется до рабочей температуры.

    При второй ступени, когда мотор работает с горячими свечами, он не только работает более устойчиво, но и токсичность выхлопа значительно меньше. После прогрева двигателя и достижения температуры охлаждающей жидкости примерно 30° (время прогрева зависит от температуры окружающего воздуха) свечи накаливания окончательно выключаются.

    Как было сказано ранее, реле работает от команд с электронного блока управления, и когда напряжение поступит на управляющую катушку реле, оно срабатывает и включает свечи накаливания. Но и здесь не так всё просто, так как после срабатывания реле, на пути тока к свечам накаливания имеется ещё и токоограничительный резистор, и после этого резистора ток доходит до свечей накаливания.

    А к этому резистору приходит ещё один провод, который связывает его с электронным блоком управления (точнее с датчиком тока в этом блоке), и именно с резистора ЭБУ считывает информацию о нормальной работе свечей накаливания. И часто многие ремонтники (после ремонта двигателя) путают или просто забывают подключить провод, связывающий токоограничивающий резистор и блок управления и система накала свечей перестаёт работать.

    И многие думают, что неисправно реле свечей накаливания, но дело не в нём, а в неправильности подключения (проверить можно по схеме, но лучше перед ремонтом пометить все провода, где какой был).

    Работа системы и проверка реле свечей накаливания.

    Проверить работоспособность системы можно не заводя двигатель, с помощью мультиметра (тестера), выставленного в режим вольтметра. Щупы тестера (лучше вместо щупов использовать зажимы типа крокодильчик) подсоединяем к свечам накаливания (плюсовой щуп к шине свечей, а минусовой к массе мотора) и далее поворачиваем ключ зажигания в первое положение.

    При этом отчётливо слышен щелчок срабатывания реле, а на тестере должно отобразиться напряжение, которое появилось на свечах накаливания. Величина этого напряжения примерно от 9 до 12 вольт (на разных машинах по разному и величина зависит от типа свечей).

    Как я уже говорил, бывают одноступенчатые системы (на более старых машинах), и двухступенчатые. При одноступенчатой системе всё довольно просто. После поворота ключа зажигания в первое положение, услышим щелчок срабатывания реле свечей накаливания, при этом на вольтметре и соответственно на свечах накаливания появится напряжение (примерно 9- 12 вольт, зависит от вида свечей и состояния аккумуляторной батареи).

    Лампочка индикатор свечей загорится на панели приборов. По мере того, как свечи раскаляются, через некоторое время (время зависит от температуры окружающего воздуха и двигателя) произойдёт второй щелчок, при котором лампа на панели приборов погаснет и напряжение на свечах пропадёт (и на вольтметре соответственно). Можно заводить двигатель.

    При двухступенчатой системе накала, после первого щелчка должен быть второй, и после этого второго щелчка, примерно после истечения 4-5 секунд, напряжение на свечах и на вольтметре должно уменьшится, так как в работу вступает токоограничительный резистор ( напряжение на свечи пойдёт уже через этот резистор).

    Когда двигатель заведётся и прогреется до рабочей температуры, сигнал с датчика температуры поступит на электронный блок, а тот даст команду реле. При этом произойдёт третий щелчок, и на вольтметре (и соответственно на свечах накаливания) напряжение пропадёт. Так работает исправная система свечей накаливания и если что то не так, то следует искать неисправность.

    Замер напряжения, приходящего к свечам — это не показатель нормальной работы самих свечей. Поэтому, прежде чем проверять реле и другие компоненты системы, сначала следует проверить, что свечи накаливания действительно исправны, и работают без реле, ведь свечи накаливания часто выходят из строя (особенно если они не от авторитетного производителя).

    Как проверить нормальную работоспособность свечей накаливания, я подробно описал вот в этой статье. Там же описано ещё несколько причин, почему дизельный двигатель перестал заводиться при похолодании.

    И если свечи не будут работать от штатного плюсового провода, то следует ещё проверить свечи отдельным проводами (подойдут провода для прикуривания), с помощью которых напряжение подаётся на свечи напрямую от аккумуляторной батареи. Если при подключении проводов от аккумулятора свечи заработают (одновременно все свечи накалились до ярко малинового цвета в течении 4 — 5 сек.), то значит дело в реле или в проводах (компонентах).

    Провод, идущий к реле, следует проверить на целостность и хотя он достаточно толстый, рассчитанный на ток порядка 60 — 80 ампер (и реле тоже), но всё же следует проверить его от начала до конца. И остальные провода, приходящие к реле и их клемы, тоже следует проверить (прозвонить) на целостность и по необходимости зачистить их клемы, если они окислены.

    Так же следует проверить и предохранитель на 80 ампер, и если он сгоревший, то лампочка (со спиралью) на панели приборов будет гореть, но напряжение на свечи поступать не будет. Так как лампочка на панели указывает нормальную работу блока управления, а не самих свечей или предохранителя. Предохранитель выявить легко среди других, так как он самый мощный из всех остальных.

    Бывает, что лампочка свечей накаливания на современных дизелях начинает мигать и многие автовладельцы не могут понять причину. Лампочка начинает мигать при повреждении вакуумной трубки или при отключении системы EGR — это система дожигания отработавших газов (лампа может начать мигать и при неправильном их подключении). Если у вас начала мигать индикаторная лампа и вы не знаете, где находится система EGR, то обратитьесь к автоэлектрику.

    Проверка исправности непосредственно самого реле свечей накаливания.

    Ну а как точно убедиться, что реле исправно или вышло из строя. Для этого вынимаем реле из клеммной колодки, где находится реле можно узнать в мануале своего автомобиля, но его легко найти среди других реле, так как оно более мощное и имеет более крупные габариты (см. фото в самом верху), чем остальные реле (реле света, реле поворота и т.д.).

    Как проверить любое реле я уже писал и об этом можно почитать вот тут. Но нетрудно повторить об этом, добавив кое что ещё, так как фирменные реле могут иметь другие обозначения. Для начала следует определить на реле, где у него находятся два контакта обмотки катушки, а где два управляющих контакта, которые замыкаются при подаче напряжения на контакты обмотки.

    Так же как реле бензонасоса, проверяется и реле свечей накаливания.

    На отечественных реле, контакты обмотки помечены цифрами 85 и 86, а управляющие контакты помечены цифрами 87 и 30 (см. рисунок слева — показана схема проверки реле). При подаче напряжения 12 вольт на контакты катушки 85 и 86, у исправного реле управляющие контакты 87 и 30 должны замкнуться.





    При этом отчётливо слышен щелчок и лампочка (используем лампу от фары), подключенная к контактам 87 и 86 должна загореться. Вместо лампочки можно подключить и свечи накаливания, как на схеме ниже и заодно проверить и их работу.

    А — на + аккумулятора, Б — на минус аккумулятора, В — на свечи, Г- на + аккумулятора. Если при подключении реле напрямую к батарее, оно работает (и свечи тоже), а при подсоединении к клеммной колодке автомобиля нет, то проблема в проводах или клеммах, которые следует проверить.

    Если срабатывания реле (щелчка) не происходит, и лампа не загорается, то реле неисправно и его катушка сгорела. Кстати, целостность катушки можно легко проверить и с помощью тестера, выставленного в режим замера сопротивления (омметра). Если омметр покажет некоторое сопротивление обмотки катушки (у разных реле сопротивление разное), значит всё в порядке. Если же прибор покажет обрыв, значит катушка сгорела (чаще всего именно она выходит из строя), то разумеется реле следует заменить новым.

    Импортные реле могут маркироваться другими цифрами, но чтобы выявить контакты катушки, можно поискать схему реле вашего автомобиля, или вскрыть крышку реле (она чаще на защёлках, но некоторые на винтах, как на Ситроенах) и можно будет увидеть саму катушку и приходящие к ней контакты (кстати, при вскрытии видна сгоревшая катушка обычно меняет цвет и лак обмотки обгоревший).

    К тому же следует учесть, что у реле с системой двухступенчатого накала, имеются не 4 контакта (как у реле более старой одноступенчатой системы), а более. Так как само реле состоит как бы из двух спаренных реле, одно из которых (дополнительное реле) включает в нужное время токоограничивающий резистор, понижающий напряжение на свечах, при заведённом двигателе. И при проверке таких реле, следует проверять срабатывание всех управляющих контактов.





    На некоторых дизельных иномарках, с двухступенчатой системой накала и токоограничивающим резистором, в работе участвуют два реле свечей накаливания.

    Одно реле срабатывает в первой ступени накаливания(как было описано выше), а второе реле срабатывает во второй ступени, чтобы включить токоограничивающий резистор и понизить напряжение на свечах, когда мотор заведён и прогревается. Пример схемы с двумя реле показан на рисунке слева.

    При такой схеме, выявить неисправное реле просто, так как не будет работать какая та из двух ступеней накала.

    Ну а для кого проверить самостоятельно реле свечей накаливания кажется сложно, то при подозрении на его неисправность (неслышно щелчков срабатывания) следует просто заменить его купленным новым, успехов всем.

    Как лучше проверять свечи накала

    В дизельном двигателе свечи накаливания используются для подогрева воздуха в камере сгорания. Дизель запускается с трудом, троит после запуска в мороз – основные признаки неисправности нагревателей, реле. Рассмотрим, как проверить свечи накала и можно ли это сделать своими руками с помощью тестера.

    Способы проверки работоспособности

    • Измерение сопротивления нагревательного элемента. Оптимальный способ диагностики, если вы хотите проверить свечи накала, не снимая их с автомобиля. Но измерение сопротивления нити накала не дает полноценного представления о работоспособности свечи. Даже при незначительном отклонении от номинального сопротивления нагревательный элемент может разогреваться неравномерно. Если вы знаете, как пользоваться мультиметром, то сможете без труда определить неисправный нагреватель.
    • Проверка в снятом состоянии. В отличие от измерений тестером, такой метод позволяет наглядно увидеть, как быстро и насколько равномерно разогревается нагревательный стержень. Метод действительно позволяет достоверно проверить свечи накала, но связан с риском обламывания основания при откручивании. Если свечи давно не снимались либо были зажаты с неправильным усилием, закручены без применения противонагарной герметизирующей пасты, они прикипают к стенкам посадочных колодцев. Случаи обламывания – далеко не редкость, поэтому при желании проверить свечи накала откручивать их нужно с особой осторожностью.

    Нормальная работа

    Предварительный подогрев воздуха – одна из особенностей дизельного двигателя. На подавляющем большинстве автомобилей для каждого из цилиндров установлены однополюсные («масса» — корпус) штифтовые свечи. Такие модели потребляют 5-18 А, тогда как двухполюсные нагреватели при напряжении 1.7 В способны потреблять до 50 А. Лишь в некоторых моделях ДВС воздух подогревается одним нагревателем, вкрученным во впускной коллектор.

    При проверке свечей накала важно знать их нормальное время разогрева.

    • Обычный нагревательный элементы – требуется до 60 секунд для выхода на рабочую температуру.
    • Быстродействующие свечи накала – до 10 с. Ускоренный прогрев обеспечивается особой конструкцией нагревательного элемента.
    • Саморегулирующиеся – до 5 с. В конструкции две последовательно соединенные спирали, одна из которых обеспечивает скорость прогрева, а вторая позволяет регулировать и поддерживать температуру. Даже после выключения основной фазы предпускового прогрева для улучшения сгорания ТПВС на нагревательном элементе еще порядка 3 минут поддерживается высокая температура (Post-heating).

    При проверке свечей накаливания обращайте внимание на характер разогрева. Исправный элемент должен равномерно накаляться от кончика стержня.

    В камеру сгорания входит лишь небольшая зона у окончания стержня, поэтому именно в этом места степень нагрева важнее всего.

    Измеряем сопротивление

    Проверить свечи накала на дизеле можно омметром или универсальным тестером в режиме измерения сопротивления. Узнать точные нормативные значения можно из технической документации завода-изготовителя нагревателей. Свеча исправна, если сопротивление спирали лежит в пределах 0,7-1,8 Ом. Бесконечное сопротивление свидетельствует об обрыве цепи. Для измерений однополюсных элементов один щуп приставьте к контактной площадке свечи, к которой подключается плюсовой провод, а второй щуп к металлическому корпусу.

    Косвенно оценить работоспособность можно по величине потребляемого тока. Учтите, что у бюджетных мультиметров предел измерений силы тока часто ограничивается 10 А.

    Проверить свечи накала можно и токовыми клещами. Но мы не можем рекомендовать такой способ диагностики, так как прибор имеет погрешность и не позволяет наглядно оценить время и характер накала.

    Диагностируем, не снимая свечи с машины

    Среди всех способов проверки свечей, метод со снятием форсунок – наиболее оптимальный, если вы чувствуете, что при откручивании есть большой риск обломить нагреватель. На многих двигателях через отверстия для вкручивания форсунки можно увидеть крайнюю часть штифта. Таким образом, включив зажигание на непрогретом моторе, вы можете проверить работоспособность свечи накала.

    Форсунки в процессе работы двигателя также прикипают, но обломать их при выкручивании практически невозможно. Закоксованные форсунки можно достать с помощью гидравлического съемника либо инерционного захвата, который при желании можно сделать своими руками.

    Снятые нагреватели

    1. Подключите плюсовой вывод свечи накаливания к + АКБ (контакт должен быть надежным, сечение провода не меньше того, что штатно используется на автомобиле).
    2. Зажмите корпус свечи пассатижами и приложите их к минусовому выводу АКБ. На видео продемонстрировано, как проверить свечи накаливания своими руками.

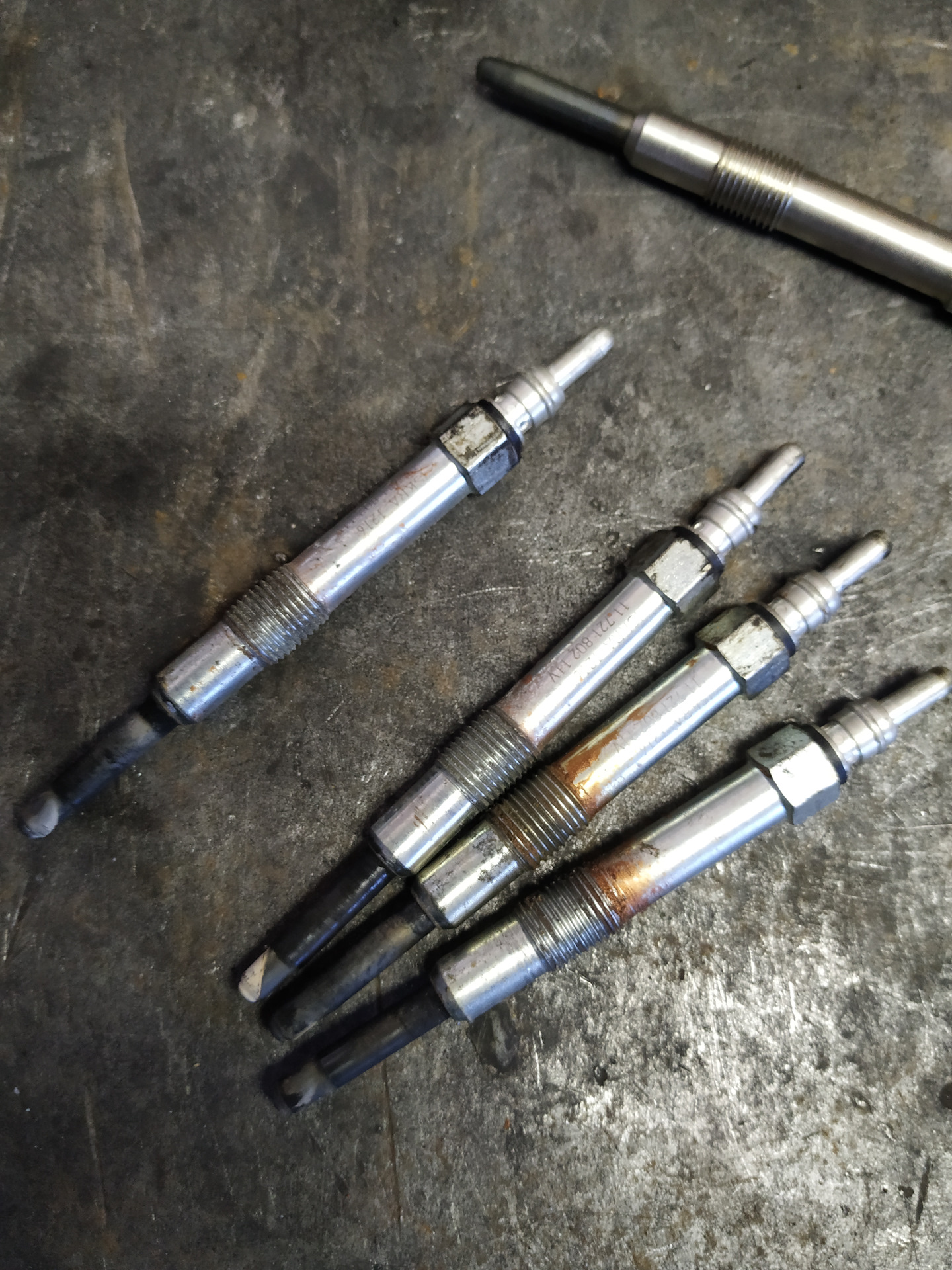

    Как выкрутить и заменить

    • Откручивать нагреватели для проверки следует только на прогретом двигателе.
    • За несколько часов до проверки залейте в колодец немного керосина, тормозной жидкости или проникающей смазки.
    • Непосредственно перед снятием продуйте сжатым воздухом свечные колодцы, чтобы в цилиндры не попала грязь.
    • Не старайтесь открутить деталь за один заход, если вы чувствуете, что основание начинает деформироваться, но свеча не поддается. Сделав оборот или половину в одну сторону, перед следующей попыткой откручивания закрутите ее на столько же в обратную сторону.
    • Перед вкручиванием нового элемента очистите резьбу от нагара и отложений с помощью метчика.
    • Используйте герметизирующую противопригарную смазку. В некоторых видах конструкции для предотвращения попадания в свечной колодец влаги можно использовать герметик.
    • Не переусердствуйте с закручиванием гайки, прижимающим питающую клемму.
    • При закручивании обязательно используйте динамометрический ключ.

    Реле времени работы, проводка

    Проверить наличие питания можно мультиметром в режиме измерения напряжения. Если температура двигателя менее 60°, после включения зажигания на центральном электроде должно появиться питающее напряжение. Также вы сможете оценить корректность работы реле времени.

    Если для каждой свечи накала предназначен индивидуальный провод, нелишним будет проверить целостность проводки. Для этого удобней всего вытащить реле времени, после чего «провозвонить» провода тестером.

    Признаки неисправности

    • Затрудненный запуск при температуре ниже -5°С. На дизельных моторах с изношенной цилиндропоршневой группой трудности могут начаться и при более высоких температурах. Особое значение исправная работа свечей накала имеет на предкамерных и вихрекамерных дизельных двигателях. На моторах с непосредственным впрыском признаки неисправности свечей накаливания проявляются при более низких температурах.
    • Двигатель троит после холодного запуска. Свечи накаливания подогревают воздух не только до и непосредственно в момент срабатывания стартера, но и после запуска двигателя в холодное время года. Длительность фазы постпрогрева зависит от температуры двигателя. Если после запуска 1-2 свечи не будут работать, в соответствующих цилиндрах будет ухудшенное сгорание ТПВС. На поведении двигателя это отображается вибрацией, дымом из выхлопной трубы. Как только температура в камерах сгорания всех цилиндров выравнивается, мотор начинает работать устойчиво.

    Объяснение автомобильных запчастей: свечи накаливания

    Типы свечей накаливания

    BERU предлагает ряд инновационных свечей накаливания, каждая из которых обладает особыми характеристиками для различных областей применения.

    Свечи накаливания датчика давления (PSG)

    Датчик и электроника в контакте PSG оптимизируют работу свечи накаливания, значительно снижая выбросы твердых частиц, чтобы соответствовать текущим предельным значениям выхлопных газов и превышать их. Инновационный PSG измеряет давление в камере сгорания с помощью встроенного датчика и передает результаты в управляющую электронику двигателя, чтобы определить необходимый режим нагрева свечи накаливания.Характеристики PSG включают:

    • Принцип датчика: пьезорезистивный;
    • Гибкий нагревательный стержень для передачи давления;
    • Прочный уплотнительный элемент между корпусом и нагревательным стержнем;
    • Миниатюрная электроника, встроенная в верхнюю часть свечи накаливания;
    • Откалиброванная и индивидуальная программа;
    • Встроенная концентрическая автомобильная пробка;
    • Рабочая температура: от -40 ° до 140 ° C (макс.150 ° C)
    • Диапазон давления: 0-200 бар (макс.210 бар)

    Керамические свечи накаливания (CGP)

    Свечи накаливания CGP для экстремальных температур используют инновации и знания BERU, чтобы первыми выйти на рынок для важных автомобильных брендов. CGP BERU обеспечивает максимальную температуру 1300 ° C менее чем за 3 секунды для большей стабильности, оптимальной производительности и снижения расхода топлива.

    Свечи накаливания из высокотехнологичной стали

    Свечи накаливания из высокотехнологичной стали

    Beru - идеальное быстрое, долговечное и экологически чистое решение для двух- и трехфазных технологий накаливания.Основные отличия:

    • Трехфазная технология (типы GE и GN) - в этих свечах накаливания используются три фазы нагрева (предварительный нагрев во время зажигания, нагрев во время запуска и последующий нагрев в течение примерно 3 минут после запуска) для обеспечения более эффективного сжигания дизельного топлива и тише, поэтому помутнение выхлопных газов уменьшается до 40% при холодном пуске. Они раз за разом обеспечивают надежный запуск, даже при температуре наружного воздуха -30 ° C.
    • Двухфазная технология (тип GV) - эти свечи накаливания соответствуют требованиям к предварительному нагреву и нагреву старых дизельных двигателей.Они обеспечивают надежный холодный запуск и короткое время предварительного нагрева 5-7 секунд.

    Свечи накаливания для коммерческих автомобилей

    BERU также предлагает ряд свечей накаливания, разработанных для удовлетворения особых потребностей фургонов, грузовиков и других промышленных применений. Сюда входят:

    • Система газового пуска (тип GF) обеспечивает надежный, удобный и экологически чистый холодный пуск даже при низких температурах. Доступная в двух версиях (12 В и 24 В), система запуска пламени имеет короткое время предварительного нагрева и длительное время пост-пламени.
    • Свечи накаливания для автономных отопителей (тип GH) для дополнительного тепла и комфорта даже в холодную погоду. Различные версии соответствуют потребностям автономных отопителей как в бензиновых, так и в дизельных автомобилях.
    • Свечи накаливания с проволочной нитью в качестве нагревательного элемента (тип GD) для старых автомобилей с дизельным двигателем, включая тракторы, эвакуаторы и строительную технику. Эти прочные свечи накаливания используют проволочную нить в качестве нагревательного элемента и устойчивы к сильным вибрациям.

    Все о свечах накаливания - Roger's Hobby Center

    Для работы двигателям необходимы три вещи: топливо, кислород и точка воспламенения.Свеча накаливания обеспечивает это зажигание, нагревая элемент (который представляет собой небольшую катушку с проволокой внутри свечи). Обычно это делается с помощью батареи 1,5 В, содержащейся в запальнике. Некоторые из более поздних автомобилей имеют бортовые батареи, которые зажигают свечи накаливания как часть системы электрического запуска. В любом случае, как только элемент нагревается и двигатель запускается, больше не требуется мощности, чтобы поддерживать элемент в горячем состоянии и обеспечивать постоянное зажигание двигателя.

    Как элемент остается горячим после снятия батареи все петли на топливе, которое мы используем в двигателях накаливания, и на материале, из которого сделан элемент.Топливо содержит метанол, который является разновидностью спирта. Элемент сделан из нескольких разных металлов, которые при сплавлении вместе делают его достаточно прочным, чтобы выдерживать тепло и вибрацию. Но один из металлов - платина - особенный. Когда платина в элементе контактирует с метанолом в топливе, между ними происходит каталитическая реакция. Это нагревает платину, вызывая воспламенение метанола. Это фундамент, на котором строится все азартное хобби.

    Что определяет точку воспламенения, если элемент всегда горячий?

    Каталитическая реакция зависит от двух факторов: тепла и давления.Чем горячее элемент, тем легче он воспламенится. Точно так же, чем выше давление внутри камеры сгорания, тем легче воспламеняется.

    Температура свечи накаливания - высокая, средняя или низкая?

    Температура свечей накаливания регулируется с помощью свечей различного диапазона нагрева. Существует много разных диапазонов тепла, но большинство из них попадают в одну из трех категорий: горячая, средняя или холодная. Если вы не уверены, какой тип использовать, проконсультируйтесь с производителем двигателя, чтобы определить, что они рекомендуют для своего двигателя.Использование более горячей свечи накаливания приведет к увеличению точки зажигания, а использование свечи более холодной, чем обычно, приведет к замедлению точки зажигания.

    Давление в камере сгорания

    Вы мало что можете сделать, чтобы изменить давление в камере сгорания, поскольку это обычно устанавливается производителем. Вы можете добавить прокладки для головки, чтобы увеличить или уменьшить размер камеры, но это то, что должны делать только опытные пользователи нитро, так как вы можете легко заблокировать свой двигатель, если сделаете ошибку.

    Свечи накаливания и нитро-топливо - что нужно знать, чтобы выбрать правильную свечу

    Как дизельная свеча накаливания улучшает запуск и снижает выбросы выхлопных газов

    Дизельные двигатели и бензиновые двигатели во многом схожи. Например, они оба используют такие компоненты, как топливные форсунки, поршни и клапаны, для передачи мощности на коленчатый вал. Другое дело, как они извлекают энергию из топлива, потому что дизельное топливо и бензин не похожи друг на друга по химическому составу. При более низких температурах эта разница становится еще более очевидной, но свеча накаливания для дизельного двигателя облегчает запуск дизельных двигателей.

    Различия между бензином и дизельным топливом

    Основное различие между дизельным топливом и бензином заключается в том, как соотносятся их точки вспышки и температуры самовоспламенения. Температура вспышки - это самая низкая температура, при которой вещество может воспламениться, а температура самовоспламенения - это самая низкая температура, при которой вещество воспламеняется. Бензин имеет очень низкую температуру воспламенения, всего минус 45 градусов по Фаренгейту, но высокую температуру самовоспламенения, 536 градусов по Фаренгейту - искра воспламенит бензин, а сжатие - нет.

    Дизельное топливо, с другой стороны, имеет гораздо более высокую температуру воспламенения, 126 градусов по Фаренгейту, и более низкую температуру самовоспламенения, 410 градусов по Фаренгейту. Как только поршень приближается к верхней мертвой точке на такте сжатия, дизельное топливо впрыскивается непосредственно в цилиндр. Поскольку температура сжатого воздуха выше, чем температура самовоспламенения дизельного топлива, он мгновенно испаряется и воспламеняется, заставляя поршень опускаться и попадать на коленчатый вал. Поскольку воспламенение дизельного топлива очень сильно зависит от температуры, дизельные двигатели могут быть трудно запускать на холоде и могут выделять более высокие выбросы на холостом ходу.

    Тепловые двигатели с 1929 г.

    После разработки дизельного двигателя в 1890-х годах холодный запуск стал проблемой, которую нелегко решить. Некоторым двигателям даже требовалось разжечь огонь, чтобы нагреть всасываемый воздух достаточно для запуска. В холодную погоду холодный блок двигателя и головка блока цилиндров работают как теплоотвод, при понижении температуры воздуха и работе двигателей на холостом ходу эффективность снижается, но свечи накаливания могут компенсировать разницу. К 1929 году началась разработка электрических свечей накаливания.Нагреватель свечи накаливания дополнительно повышает температуру сжатого воздуха в цилиндре, поднимая ее выше, чем температура самовоспламенения дизельного топлива. Более теплый блок и температура воздуха улучшили холодный запуск и, позже, будут использоваться для уменьшения выбросов на холостом ходу.

    Свеча накаливания современного дизельного двигателя похожа на карандашный паяльник и работает по схожим принципам. Свеча накаливания ввинчивается в цилиндр рядом с портом топливной форсунки и питается от специальной сильноточной цепи.По команде, такой как предпусковой прогрев или когда этого требуют стратегии контроля выбросов, внутренние нагревательные спирали свечи накаливания нагревают наконечник от светящегося оранжевого до докрасна. В то время как старым конструкциям требовалось от 20 до 30 секунд для нагрева, современным конструкциям требуется всего шесть секунд.

    Замена свечей накаливания дизельного двигателя

    Хотя обычно нет интервалов замены свечей накаливания, некоторые рекомендуют замену через 60 000–100 000 миль. Также обычно рекомендуется при замене одной вышедшей из строя свечи накаливания заменить комплект, потому что другие, вероятно, будут рядом.Вам может потребоваться заменить свечу накаливания, если неисправность связана с диагностическим кодом ошибки или если у вас возникли проблемы с запуском автомобиля в холодную погоду. К счастью, свечи накаливания можно найти практически для любого применения.

    Ознакомьтесь со всеми продуктами по топливу и выбросам, доступными на NAPA Online, или доверьтесь одному из наших 17000 центров NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о техническом обслуживании автомобильного двигателя поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

    Изображение с Wikimedia Commons.

    О свечах накаливания для дизельных двигателей и их замене

    Свечи накаливания для дизельных двигателей живут нелегко. Они подвержены резким перепадам температуры и высокому давлению сгорания. Поскольку у дизельного двигателя может быть до 10 свечей накаливания, по одной на каждый цилиндр, вы можете не заметить, когда одна из них выходит из строя. Но если два, три или больше испортятся; вы заметите, что двигатель стал очень трудно запускаться.

    Некоторые автомобили имеют PCM, которые контролируют работу свечей накаливания; большинство из них просто используют реле свечей накаливания, поэтому вы можете не знать, что у вас плохие свечи накаливания.Перед тем, как перейти к замене основного компонента, всегда рекомендуется провести подобное базовое тестирование. В вашей жизни никогда не было такого момента, когда вы хотели бы тратить зря время и деньги.

    Как работают свечи накаливания

    На этом двигателе в разрезе показаны детали свечей накаливания и других компонентов двигателя. Getty

    В дизельном двигателе на сгорание влияет самовоспламенение топлива, впрыскиваемого в сильно сжатый и, следовательно, сильно нагретый воздух для горения. На дизельном двигателе нет традиционной системы зажигания.В холодном двигателе температура самовоспламенения достигается не только за счет сжатия. Поэтому требуется система предварительного накала. Система предварительного накаливания служит для повышения температуры сжатого воздуха, чтобы облегчить запуск холодного двигателя с помощью свечи накаливания. Продолжительность предварительного накала зависит от температуры двигателя и окружающей среды.

    Свечи накаливания с карандашным элементом состоят, по существу, из корпуса с резьбой для ввинчивания и стержня, запрессованного в корпус.Однополюсный соединительный штифт приклеивается к корпусу с помощью неразъемной круглой алюминиевой гайки.

    Свечи накаливания с карандашным элементом рассчитаны на ток 12 вольт и работают параллельно. На некоторых старых дизелях свечи накаливания работают от 6 вольт. Для понижения напряжения до 6 вольт используется понижающий резистор. После периода накала в течение 9 секунд достигается температура элемента карандаша «Quick-Start» приблизительно 1652 ° F, через 30 секунд максимальная температура составляет 1976 ° F.

    Свечи накаливания с карандашным элементом Quick-Start обычно используются в легковых автомобилях, в то время как в грузовиках используются более медленные свечи накаливания с карандашным элементом.

    Элемент карандаша нагревается косвенно с помощью нагревательного элемента. Этот нагревательный элемент представляет собой катушку из проволоки сопротивления, залитую керамическим компаундом и изолированную ею. Когда система накаливания включена, каждая свеча накаливания подвергается воздействию тока приблизительно 20 ампер с пиковым импульсом приблизительно 40 ампер. Под воздействием увеличивающегося тепла собственное сопротивление свечи накаливания увеличивается и ограничивает ток примерно до 8 ампер.

    После периода свечения примерно 20 секунд температура нагревательного элемента карандаша будет достигнута 1652 ° F, примерно через 50 секунд максимальная температура составит 1976 ° F.

    Типы свечей накаливания и испытания

    На этом поперечном сечении показаны внутренние компоненты дизельного двигателя и свечи накаливания. Getty

    За исключением нагревательного элемента, конструкция быстрозажимной свечи накаливания с карандашным элементом такая же, как и у свечи накаливания с карандашным элементом. Нагревательный элемент состоит из последовательно соединенных нагревателя и управляющей катушки.

    Когда система накаливания включена, каждая свеча накаливания будет подвергаться току приблизительно 30 ампер. Свеча накаливания очень быстро нагревается змеевиком нагревателя. С повышением температуры катушка управления увеличивает свое сопротивление и ограничивает ток примерно до 815 ампер. Это защитит свечу накаливания от перегрузок.

    Хотя для свечей накаливания нет плановых интервалов замены, о них часто забывают, пока они не выйдут из строя. Именно поэтому я лично рекомендую заменять их каждые 60 000 км.Если зимы станут такими холодными, как здесь, в Миннесоте, вам будет приятно знать, что ваши свечи накаливания не перегорят, когда будет 40 градусов ниже нуля.

    Крайслер

    Некоторые автомобили Chrysler, оснащенные дополнительным дизельным двигателем, не используют свечи накаливания; они используют решетку воздухонагревателя впускного коллектора для нагрева воздуха, поступающего в цилиндры. В комбинации приборов есть лампа ожидания запуска. Индикатор ожидания запуска указывает на то, что условия для легкого запуска дизельного двигателя еще не достигнуты.Модуль управления трансмиссией (PCM) включает лампу ожидания запуска на комбинации приборов после того, как ключ зажигания переведен в положение ON.

    Одна сторона колбы лампы Wait-To-Start получает напряжение аккумуляторной батареи, когда ключ зажигания переводится в положение ON. PCM переключает путь заземления для другой стороны лампы на основе нескольких входов и своего внутреннего программирования.

    Индикатор ожидания запуска сообщает водителю о том, что сетка воздухонагревателя впускного коллектора успела нагреть впускаемый воздух для хорошего запуска.Цикл предварительного нагрева воздуха во впускном коллекторе управляется электронным модулем управления воздухонагревателем. Лампа будет выключена PCM, когда цикл модуля управления нагревателем завершится, или если водитель повернет ключ зажигания в положение START до окончания цикла модуля управления нагревателем.

    Испытания свечей накаливания

    Проверить свечи накаливания несложно, и их можно проводить, пока они установлены в двигателе. Просто отсоедините провод, идущий к каждой свече накаливания. Подключите контрольную лампу к ПОЛОЖИТЕЛЬНОЙ (+) клемме аккумуляторной батареи и прикоснитесь концом контрольной лампы к каждой клемме свечи накаливания.Если горит свет - это хорошо. Если нет, значит, он плохой и его нужно заменить. Вы заменяете только плохой или все? Я считаю, что если один испортился, то и остальные не сильно отстают. Поэтому я рекомендую заменять их все одновременно. Я бы заменил, по крайней мере, все свечи накаливания с одной стороны.

    Некоторые дизельные двигатели, например дизели Mercedes Benz, имеют камеру предварительного сгорания, в которой находятся свечи накаливания. Эта камера предварительного сгорания помогает замедлить процесс сгорания и способствует холодному запуску.Они имеют тенденцию к обугливанию, что делает свечи накаливания неэффективными. Поэтому при замене свечей накаливания на двигателях, оборудованных камерой предварительного сгорания, камеру предварительного сгорания необходимо расширить, чтобы удалить любые скопления углерода.

    Процедура замены свечей накаливания

    Прежде чем начать, соберите все свои инструменты и принадлежности. Выделите достаточно времени для работы, чтобы не торопиться.

    1. Снимите крышку клапана (Ford или при необходимости).
    2. Удалите все необходимое, чтобы получить доступ к свечам накаливания.
    3. Отсоедините электрический разъем и снимите свечу накаливания впускного коллектора с головки блока цилиндров.
    4. С помощью торцового ключа или комбинированного ключа снимите свечу накаливания с головки блока цилиндров.
    5. Вверните расширитель свечи накаливания до упора в отверстие для свечи накаливания и вывинтите его.
    6. Установить новую свечу накаливания.
    7. Подсоедините разъем к клемме свечи накаливания.
    8. Замените клапанную крышку на новую прокладку (при необходимости).
    9. Установите на место все снятые для доступа к свече накаливания.

    Это оно! Это так же просто, как заменить свечу зажигания. На некоторых двигателях это займет около часа, на других может потребоваться до пяти часов, в зависимости от того, что мешает, или, в случае некоторых дизелей Ford, снятие клапанной крышки. Хороший проект для субботы, и вам не придется беспокоиться о том, что ваш дизель не запустится, когда снова станет холодно.

    Советы по безопасности

    На этой диаграмме показан процесс сгорания дизельного топлива в вашем двигателе.схема двигателя

    Внимательно следуйте этим инструкциям. Прочтите и убедитесь, что вы поняли их, прежде чем начать. Помните, что это общие инструкции. Для получения более подробных инструкций, относящихся к вашему конкретному автомобилю, обратитесь к соответствующему руководству по ремонту.

    • Безопасность важна при работе с механизмами. Остерегайтесь горячих предметов, острых инструментов и опасных материалов.
    • Не заменяйте инструменты, если вы не уверены, что не поставите под угрозу свою безопасность или производительность вашего автомобиля.
    • Поскольку может присутствовать топливо и его пары, не курите и не допускайте появления открытого огня или искр в рабочей зоне. Было бы действительно неплохо иметь под рукой огнетушитель, рассчитанный на возгорание бензина.
    • Никогда не работайте на автомобиле, который поддерживается только домкратом. Используйте домкраты, чтобы поддерживать автомобиль во время работы. Работайте на твердой ровной поверхности. Никогда не поднимайте машину домкратом на грязи или траве.

    Как заменить свечи накаливания на дизельном топливе

    Дизельные двигатели не имеют свечей зажигания или каких-либо систем зажигания, поэтому свечи накаливания должны запустить его, когда двигатель холодный или на улице холодно.В результате, свечи накаливания Diesel живут нелегко, и поэтому их необходимо время от времени заменять.

    Свечи накаливания для дизельных двигателей подвержены резким перепадам температуры и высокому давлению сгорания. Поскольку в дизельном двигателе может быть до 10 свечей накаливания, по одной на каждый цилиндр, вы можете не заметить, когда одна выходит из строя, но если три или более выйдут из строя, вы заметите, что двигатель становится очень трудно запускать.

    В некоторых автомобилях есть PCM, которые контролируют работу свечей накаливания и сообщают о полной функциональности каждой свечи отдельно; однако большинство из них просто используют реле свечей накаливания, поэтому вы можете не знать, что у вас плохие свечи накаливания.

    В любом случае, если вам нужно заменить свечи накаливания на дизельном топливе, вам понадобится несколько инструментов, включая набор гаечных ключей с храповым механизмом с глубокими головками и универсальным шарниром, отвертки, шестигранные комбинированные ключи (1/4 ", 5/16" 3/8 "7/16 и 1/2"), приспособление для снятия и установки соединителя свечи накаливания J 39083 для автомобилей GM, инструмент для развертывания камеры свечи накаливания, прокладки крышки клапана и проникающая смазка.

    Как заменить свечи накаливания дизеля

    Прежде чем начать, соберите все свои инструменты и расходные материалы и внимательно прочитайте все инструкции, чтобы полностью понять их, и убедитесь, что у вас есть достаточно времени для завершения работы, чтобы вы не торопились и не пропустили ни одного шага.Также помните, что это общие инструкции, которые применимы к большинству дизельных двигателей, для получения более подробных инструкций, относящихся к вашему конкретному автомобилю, обратитесь к соответствующему руководству по ремонту.

    Безопасность важна всякий раз, когда вы работаете с механизмами; остерегайтесь горячих предметов, острых инструментов и опасных материалов. Не заменяйте инструменты, если вы не уверены, что не поставите под угрозу свою безопасность или производительность вашего автомобиля. Кроме того, поскольку там может присутствовать топливо и его пары, не курите и не допускайте появления открытого огня или искр в рабочей зоне; Было бы действительно неплохо иметь под рукой огнетушитель, рассчитанный на возгорание бензина.

    Теперь, когда вы внимательно ознакомились с инструкциями по технике безопасности и проконсультировались с руководством по эксплуатации вашего автомобиля, чтобы определить расположение свечей накаливания дизельного двигателя, выполните следующие действия, чтобы заменить их:

    1. Снимите крышку клапана (Ford или при необходимости).
    2. Удалите все необходимое, чтобы получить доступ к свечам накаливания.
    3. Отсоедините электрический разъем и снимите свечу накаливания впускного коллектора с головки блока цилиндров.
    4. С помощью торцового ключа или комбинированного ключа снимите свечу накаливания с головки блока цилиндров.
    5. Вверните расширитель свечи накаливания до упора в отверстие для свечи накаливания и вывинтите его.
    6. Установить новую свечу накаливания.
    7. Подсоедините разъем к клемме свечи накаливания.
    8. Замените клапанную крышку на новую прокладку (при необходимости).
    9. Установите на место все снятые для доступа к свече накаливания.

    Это оно! Это так же просто, как заменить свечу зажигания. На некоторых двигателях это займет около часа, на других может потребоваться до пяти часов, в зависимости от того, что мешает, или, в случае некоторых дизельных двигателей Ford, снятия клапанной крышки.Хороший проект для субботы, и вам не придется беспокоиться о том, что ваш дизель не запустится, когда снова станет холодно.

    Для чего нужна свеча накаливания дизеля?

    В дизельном двигателе на сгорание влияет самовоспламенение топлива, впрыскиваемого в сильно сжатый и, следовательно, сильно нагретый воздух для горения, но в холодном двигателе температура самовоспламенения достигается не только за счет сжатия, поэтому система предварительного накала поэтому требуется.

    Система предварительного накаливания служит для повышения температуры сжатого воздуха для облегчения зажигания холодного двигателя с помощью свечи накаливания; продолжительность предварительного накала зависит от температуры двигателя и температуры окружающей среды.

    Свечи накаливания с карандашным элементом состоят по существу из корпуса с резьбой для ввинчивания и стержня, запрессованного в корпус. Однополюсный соединительный штифт приклеивается к корпусу с помощью неразъемной круглой алюминиевой гайки; свечи накаливания с карандашным элементом рассчитаны на ток 12 вольт и работают параллельно.

    На некоторых старых дизельных двигателях свечи накаливания работают от тока 6 вольт, а понижающий резистор используется для понижения напряжения до 6 вольт.После периода свечения в течение 9 секунд достигается температура элемента карандаша «Quick-Start» приблизительно 1652 ° F, через 30 секунд максимальная температура составляет 1976 ° F.

    Элемент карандаша нагревается косвенно с помощью нагревательного элемента. Этот нагревательный элемент представляет собой катушку из проволоки сопротивления, залитую керамическим компаундом и изолированную ею. Когда система накаливания включена, каждая свеча накаливания подвергается воздействию тока приблизительно 20 ампер с пиковым импульсом приблизительно 40 ампер.Под воздействием увеличивающегося тепла собственное сопротивление свечи накаливания увеличивается и ограничивает ток примерно до восьми ампер.

    После периода свечения приблизительно 20 секунд температура нагревательного элемента карандаша будет достигнута 1652 ° F, через приблизительно 50 секунд максимальная температура составит 1976 ° F.

    Проверка свечей накаливания

    Проверка свечей накаливания проста и может быть выполнена, когда они все еще установлены в двигателе - просто отсоедините провод, идущий к каждой свече накаливания.

    Подключите контрольную лампу к ПОЛОЖИТЕЛЬНОЙ (+) клемме аккумуляторной батареи и прикоснитесь концом контрольной лампы к каждой клемме свечи накаливания. Если горит свет - это хорошо. Если нет, значит, он плохой и его нужно заменить. Вы заменяете только плохой или все? Я считаю, что если один испортился, то и остальные не сильно отстают. Поэтому я рекомендую заменять их все одновременно. Я бы заменил, по крайней мере, все свечи накаливания с одной стороны.

    Некоторые дизельные двигатели, например, дизельный Mercedes-Benz, имеют камеру предварительного сгорания, в которой находятся свечи накаливания.Эта камера предварительного сгорания помогает замедлить процесс сгорания и способствует холодному запуску. Они имеют тенденцию к обугливанию, что делает свечи накаливания неэффективными. Поэтому при замене свечей накаливания на двигателях, оборудованных камерой предварительного сгорания, камеру предварительного сгорания необходимо расширить, чтобы удалить любые скопления углерода.

    Как неисправные свечи накаливания влияют на работу вашего дизельного двигателя

    Свечи накаливания - это специально разработанные нагревательные устройства, которые помогают запускать дизельные двигатели при низких температурах.Уход за свечами накаливания может иметь большое значение для предотвращения дорогостоящего ремонта дизельных грузовиков в Сан-Диего и поломки дизельного двигателя.

    Что произойдет, если свечи накаливания выйдут из строя?

    Как и все оборудование, которое подвергается воздействию тепла и движения, свечи накаливания со временем изнашиваются и в конечном итоге выходят из строя. Поскольку они помогают прогревать дизельные двигатели при низких температурах, становится очевидным, что без исправных свечей накаливания у вас могут возникнуть проблемы с запуском грузовика зимой или даже полная невозможность этого сделать.

    Само собой разумеется, что это может вызвать как разочарование, так и денежные потери. Вы всегда должны следить за тем, чтобы ваши свечи накаливания были в хорошем рабочем состоянии, особенно если вы планируете ездить при обледенении (-40 градусов по Фаренгейту или ниже).

    Почему дизельные свечи накаливания выходят из строя?

    Свеча накаливания - это нагревательный элемент. Это означает, что при нормальной работе свечи накаливания достигают чрезвычайно высоких температур. Независимо от того, насколько прочен компонент, чрезмерное нагревание в конечном итоге приведет к его повреждению и приведет к короткому замыканию, потере / усилению сопротивления или иным внутренним сбоям.

    Даже если есть возможность отремонтировать вышедшие из строя свечи накаливания, вам все равно следует подумать о замене свечи накаливания. По правде говоря, тепловое повреждение с течением времени часто бывает достаточно обширным, чтобы сделать ремонт ненадежным, а также, возможно, опасным для здоровья двигателя в долгосрочной перспективе.

    Что делают плохие свечи накаливания?

    Свечи накаливания помогают в чувствительном процессе сгорания дизельного топлива, необходимом для запуска дизельного двигателя. Когда плохие свечи накаливания не обеспечивают дополнительное тепло, необходимое двигателю для обеспечения надлежащего сгорания дизельного топлива, это может привести к ряду неисправностей двигателя.

    К этим неисправностям относятся:

    • Пропуски зажигания в двигателе.

    • Потеря топливной экономичности.

    • Черный дым выхлопных газов.

    • Снижение разгона и мощности.

    Даже если вы не являетесь профессиональным водителем, вы всегда должны убедиться, что ваши свечи накаливания находятся в хорошем рабочем состоянии, прежде чем отправиться в длительную поездку. Проблемы с двигателем - это не то, с чем вы хотите столкнуться во время давно запланированной семейной поездки в музей авианосцев Сан-Диего.

    Дорогая ли замена свечей накаливания?

    При регулярном использовании свечи накаливания обычно служат от 90 000 до 110 000 миль.Однако это может варьироваться в зависимости от вашего стиля вождения. Средняя стоимость замены свечей накаливания может составлять от 120 до 500 долларов, в зависимости от типа автомобиля и производителя свечей накаливания.

    Когда выходит из строя одна свеча накаливания, часто лучше заменить весь набор. Вождение грузовика с перегоревшей свечой накаливания может не привести к неисправности само по себе, но если ее не устранить в течение длительного времени, это может привести к повреждению стартера и аккумулятора.

    Всегда помните, что диагностика свечей накаливания должна выполняться на холодном двигателе, поскольку свечи накаливания не играют никакой роли, когда двигатель горячий.

    Проверьте свои свечи накаливания в первоклассной мастерской по ремонту дизельных грузовиков в Сан-Диего

    Если вы дочитали до этого места, очевидно, что вы серьезно относитесь к здоровью своего грузовика. Здесь, в PCE, мы можем похвастаться более чем четырехлетним опытом ремонта, обслуживания и замены дизельных двигателей. Наш опыт даже был признан ВМС США.

    У вас возникли проблемы со свечами накаливания вашего грузовика или возникла другая проблема, связанная с двигателем? Если да, свяжитесь с нами сегодня и воспользуйтесь нашим первоклассным сервисом.

    % PDF-1.4 % 460 0 объект > эндобдж xref 460 104 0000000016 00000 н. 0000003406 00000 п. 0000003556 00000 н. 0000004270 00000 н. 0000004743 00000 н. 0000004892 00000 н. 0000005013 00000 н. 0000005162 00000 н. 0000005259 00000 н. 0000005408 00000 н. 0000005505 00000 н. 0000005654 00000 п. 0000005751 00000 п. 0000005900 00000 н. 0000005997 00000 н. 0000006146 00000 н. 0000006243 00000 н. 0000006392 00000 н. 0000006533 00000 н. 0000006682 00000 п. 0000006831 00000 н. 0000006928 00000 н. 0000007004 00000 н. 0000007168 00000 н. 0000007317 00000 н. 0000007431 00000 н. 0000007543 00000 н. 0000007640 00000 н. 0000007789 00000 н. 0000007886 00000 н. 0000008035 00000 н. 0000008132 00000 н. 0000008278 00000 н. 0000008375 00000 н. 0000008524 00000 н. 0000008621 00000 н. 0000015682 00000 п. 0000021568 00000 п. 0000027829 00000 н. 0000028014 00000 п. 0000028171 00000 п. 0000033790 00000 п. 0000040060 00000 н. 0000046340 00000 п. 0000046755 00000 п. 0000047059 00000 п. 0000047390 00000 п. 0000047462 00000 п. 0000047866 00000 п. 0000048244 00000 п. 0000054120 00000 п. 0000060283 00000 п. 0000060424 00000 п. 0000060564 00000 п. 0000060701 00000 п. 0000060739 00000 п. 0000060878 00000 п. 0000061021 00000 п. 0000061160 00000 п. 0000061303 00000 п. 0000061653 00000 п. 0000062754 00000 п. 0000063102 00000 п. 0000063244 00000 п. 0000065130 00000 п. 0000065223 00000 п. 0000065364 00000 п. 0000065419 00000 п. 0000065502 00000 п. 0000065638 00000 п. 0000065894 00000 п. 0000066036 00000 п. 0000066179 00000 п. 0000066321 00000 п. 0000066464 00000 н. 0000066599 00000 п. 0000066740 00000 п. 0000066877 00000 п. 0000067012 00000 п. 0000067155 00000 п. 0000067291 00000 п. 0000067429 00000 п. 0000067571 00000 п. 0000067712 00000 п. 0000067852 00000 п. 0000067993 00000 п. 0000068135 00000 п. 0000068277 00000 п. 0000068382 00000 п. 0000068491 00000 п. 0000068596 00000 п. 0000068705 00000 п. 0000068810 00000 п. 0000068951 00000 п.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
