что это? Устройство и принцип работы топливного насоса высокого давления

Топливный насос высокого давления в системе питания дизельного двигателя является самым дорогим и сложным устройством. Рудольф Дизель, создавая свой первый двигатель, определил тот аспект, что топливо будет качественно самовоспламеняться в цилиндре, если оно поступает под высоким давлением. Первый компактный и надёжный ТНВД в начале двадцатых годов прошлого столетия изобрёл Роберт Бош.

В 1927 году концерн Bosch произвёл первый серийный топливный насос высокого давления для грузового автомобиля. Для легковых автомобилей они наладили выпуск топливных насосов высокого давления в 1936 году. В соответствии с порядком работы цилиндров топливный насос высокого давления распределяет топливо по форсункам под высоким давлением.

Топливопроводы высокого давления соединяют ТНВД с форсунками. В нижней части форсунок расположены распылители, ими они входят в камеры сгорания. Топливо поступает в камеру сгорания в мелкодисперсном виде и воспламеняется из-за того, что в распылителях на выходе имеются очень мелкие отверстия. Угол опережения впрыска определяет момент времени впрыска. Топливный насос высокого давления и форсунки относятся к устройствам прецизионной точности. В процессе работы к ним поступает дизельное топливо, которое смазывает их штифты и плунжеры.

На заре производства топливных насосов высокого давления они были похожи на однорядные двигатели. Коленчатый вал двигателя был в зацеплении с кулачковым валом, у которого число выступов было равно числу цилиндров, и воздействовал непосредственно на плунжерные пары.

Топливные насосы высокого давления роторного типа применяют на дизельных легковых автомобилях с начала шестидесятого года прошлого века. Представляет собой устройство с вращающимся кулачковым валом, у которого один выступ, воздействующий на радиально расположенные плунжерные пары, число которых равно числу цилиндров.

Их ещё называют распределительными. Они значительно дешевле по себестоимости и очень компактны.

Встроенные в насос электронные и механические устройства поворачивают вперёд и назад кулачковый вал, тем самым регулируют момент впрыска. Также, при помощи отсечных клапанов, понижающих давление, они регулируют подачу топлива. Для удержания нужного расхода топлива и токсичности выхлопных газов, начало впрыскивания должно быть выставлено в пределах плюс минус один градус поворота коленчатого вала.

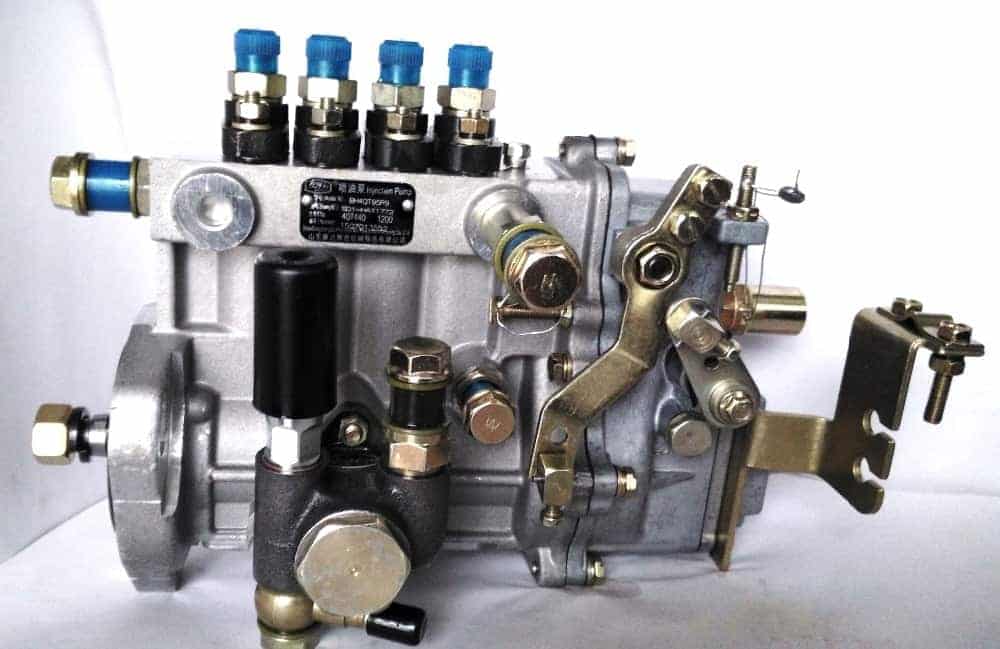

Многоплунжерный топливный насос высокого давления

Цилиндр (втулка) и поршень (плунжер) малого размера – есть плунжерная пара. Их изготавливают с высокой точностью из высококачественной легированной стали. Для обеспечения минимального зазора в сопряжении при изготовлении их притирают друг к другу. Через выпускное отверстие топливо отводится, а через впускное поступает. Каждая плунжерная пара нагнетает топливо в свой цилиндр, а количество плунжерных пар соответствует числу цилиндров.

Плунжерные пары стоят внутри корпуса топливного насоса высокого давления. Отсечная кромка (спиральная канавка) имеется на боковой поверхности каждого плунжера. Коленчатый вал двигателя приводит в действие кулачковый вал топливного насоса высокого давления, который установлен на подшипниках качения в нижней части корпуса. К кулачкам через пружины прижимаются плунжеры. Кулачки перемещают плунжеры внутри втулок при вращении кулачкового вала. Когда плунжер движется вверх, он закрывает выпускное отверстие, после – впускное.

Многодырчатая форсунка состоит из корпуса распылителя, иглы, гайки, проставки, штанги, установочных штифтов, уплотнительного кольца, корпуса, фильтра, штуцера, регулировочной прокладки, уплотняющей втулки, пружины и упорной прокладки.

Сверху гильзы находится нагнетательный клапан, который под давлением топлива открывается и к соответствующим форсункам через топливопроводы высокого давления поступает топливо. В корпусе имеется игла, которую поджимает пружина.

Игла способна перекрывать доступ топлива к распыляющим отверстиям. Давление топлива поднимает иглу. Пружина сжимается, и топливо впрыскивается в камеру сгорания. Когда канавка отсечной кромки совпадает с отверстием выпуска, тогда прекращается процесс впрыскивания. Давление топлива резко падает, игла закрывает распылитель. Подтекание топлива не наблюдается.

Если внутри повернуть плунжер, то изменив наклон отсечной кромки, Вы измените момент конца подачи топлива. Соответственно изменится и количество топлива. На каждом плунжере есть шестерня в зацеплении с зубчатой рейкой. Рейка механически соединена с педалью акселератора. Нажимая на педаль, Вы перемещаете рейку, которая вращает все плунжеры и меняет количество топлива. Если Вы прекратите подачу топлива, дизель будет заглушен и у всех плунжеров отсечная кромка соединится с выпускным отверстием.

Момент начала подачи топлива меняется при изменении количества оборотов коленчатого вала. Этому способствует центробежная муфта опережения впрыскивания топлива, установленная на кулачковом вале топливного насоса высокого давления. У ней внутри грузики, которые расходятся под действием центробежных сил при увеличении вращения коленчатого вала двигателя. По фазе, относительно привода они проворачивают кулачковый вал. Уменьшение количества оборотов коленчатого вала ведёт к позднему началу впрыскивания, а увеличение, соответственно, к более раннему.

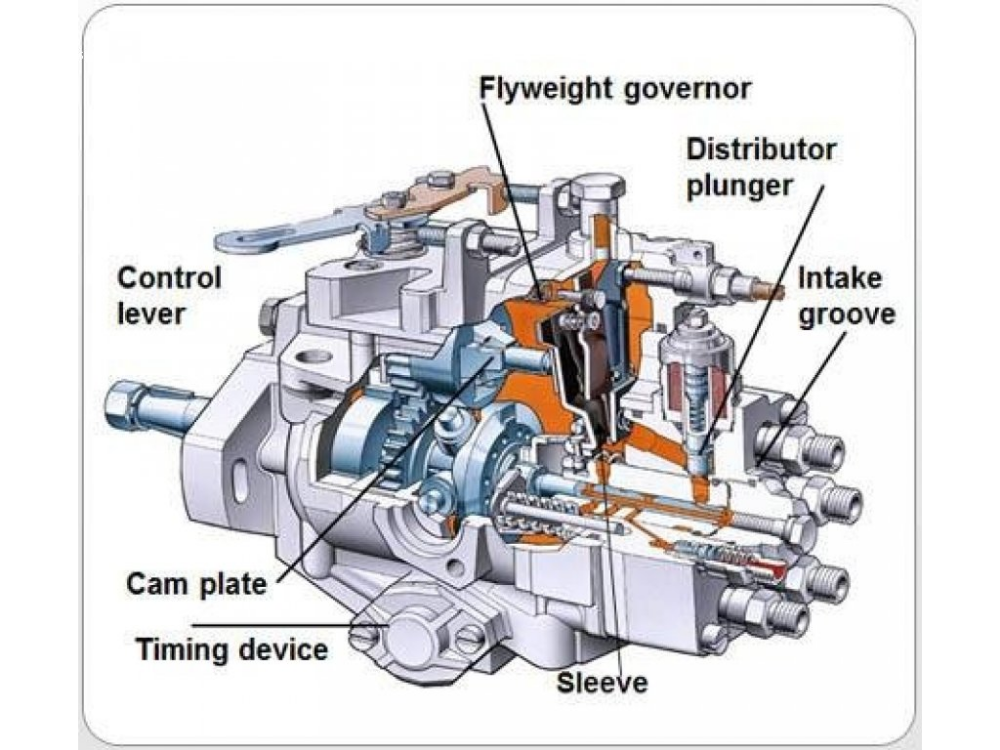

Распределительный топливный насос высокого давления с компенсатором давления во впускном трубопроводе и аксиальным движением плунжера (LDA).

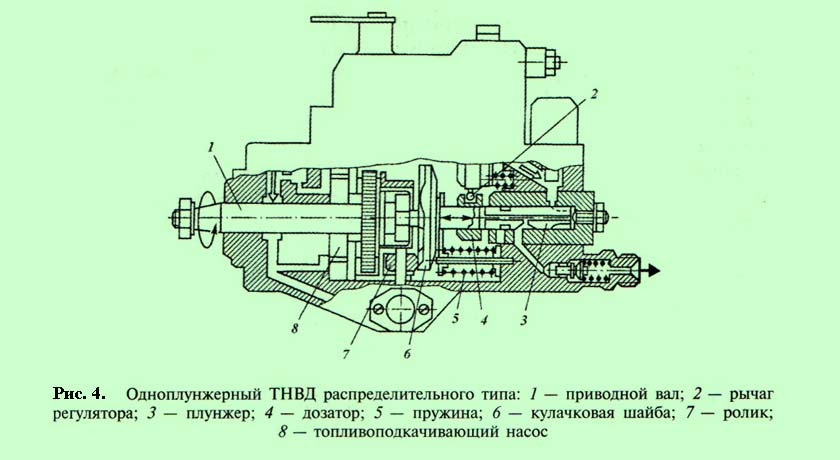

Одноплунжерные топливные насосы высокого давления имеют одну плунжерную пару, а специальный вращающийся распределитель подаёт топливо к форсункам разных цилиндров. Эти насосы, тоже являются распределительными. Они очень лёгкие и компактные, вот только долговечность их мала из-за большей частоты ходов плунжера.

Видео — принцип устройства и работы ТНВД

Топливный насос высокого давления (ТНВД)

Способ пожога топливовоздушной смеси в дизельном двигателе кардинально отличается от принятого в бензиновых. Во время такта сжатия поршень цилиндра движется вверх и сжимает воздух, который заполнил камеру сгорания. Чем ближе поршень к верхней мертвой точке (ВМТ), тем выше температура воздуха (до 1000 градусов). Незадолго до достижения поршнем ВМТ в камеру сгорания под давлением в сотни атмосфер выпрыскивается распыленная в туман солярка.

При контакте с раскаленным воздухом она воспламеняется и энергия, которая выделяется при горении, толкает поршень вниз. Задача топливного насоса высокого давления (ТНВД) обеспечить подачу строго определенного количества топлива в необходимое время и создать достаточное давление для того, чтобы горючее не втекло в цилиндр, а распылилось туманом.

Видео — Как устроен топливный насос

Основа ТНВД – плунжерная пара, которая обеспечивает дозирование топлива и создание необходимого давления. Плунжерная пара состоит из цилиндра и поршня, зазор между ними составляет тысячные доли миллиметра. Благодаря такой точности изготовления плунжерная пара создает давление до сотен и тысяч атмосфер. В зависимости от типа насоса, в нем устанавливают различное число плунжерных пар, от одной на все цилиндры, до одной на каждый цилиндр.

Работу плунжерной пары обеспечивают два клапана, регулирующих подачу и выход топлива. Точность изготовления деталей насоса настолько велика, то любая соринка, попавшая внутрь, меняет режим работы и приводит к износу элементов ТНВД. В движение плунжерный насос приводится с помощью вала с эксцентриками, аналогичного валу газораспределительного механизма (ГРМ). Шестеренка насоса связана с шестерней вала ГРМ или шестерней коленвала. Для связи с шестерней ГРМ передаточное число 1:1, для связи с коленвалом 1:2.

Полный цикл работы всех цилиндров происходит за два оборота коленчатого вала, или один оборот вала ГРМ. Это особенность всех четырехтактных двигателей, вне зависимости от типа топлива и числа цилиндров. Для регулировки количества топлива, которое поступает в каждый цилиндр, используют как изменение хода поршня плунжера, так и регулируемый сброс топлива из плунжерной пары. Форсунки открываются при давлении свыше 120–150 атмосфер, поэтому сброс топлива из плунжерной пары приводит к падению давления на форсунках и их закрытию. Между подкачивающим и плунжерным насосами установлен электромагнитный клапан, который перекрывает подачу топлива при выключенном зажигании.

Эффективную работу плунжерного механизма обеспечивают подкачивающий насос и редукционный клапан. Давление, которое выдает подкачивающий насос, напрямую зависит от оборотов распределительного или коленчатого валов, и достигает 10 атмосфер. Это необходимо, чтобы даже на холостых оборотах при резком нажатии на педаль акселератора не происходило провала в работе мотора. Редукционный клапан сбрасывает излишки топлива и они по трубопроводу возвращаются в бак. Это топливо также используется для охлаждения и смазки ТНВД. Благодаря редукционному клапану на выходе подкачивающего насоса всегда стабильное давление, которое не зависит от оборотов мотора или положения педали газа.

Неисправности ТНВД

К основным неисправностям ТНВД относят:

повреждение плунжерной пары или клапанов;
повреждение подкачивающего насоса;
нарушение регулировки количества подаваемого к форсункам топлива;
неисправность редукционного или электромагнитного клапанов;
неправильный угол опережения зажигания.

При повреждении плунжерной пары снижается давление, которое выдает насос, в результате форсунки хуже распыляют топливо, падает мощность двигателя, обрастают сажей клапаны головки блока цилиндров (ГБЦ) и поршневые кольца, черный дым из выхлопной трубы идет на любых режимах работы двигателя. Но такие же симптомы присущи и неисправным форсункам, грязному воздушному фильтру, сбитому углу опережения зажигания.

Повреждение подкачивающего насоса проявляется в падении мощности при полностью нажатой педали газа, когда двигатель работает на высоких оборотах. Недостаточное давление приводит к тому, что плунжерная пара не получает достаточно топлива и не может создать необходимого давления при полностью нажатой педали газа. Такие же симптомы и у запавшей пружины редукционного клапана, который должен открываться только при превышении давления. Когда давление выравнивается, пружина выжимает клапан и он перекрывает канал сброса излишков топлива. Если пружина запала, то большая часть горючего будет постоянно возвращаться в топливный бак.

Нарушение работы системы регулировки количества топлива, которое поступает в плунжерный насос, приводит к тому, что мотор неадекватно реагирует на педаль газа. Иногда при полностью нажатой педали двигатель выдает лишь половину мощности и оборотов, или наоборот, возрастают холостые обороты. Неисправность электромагнитного клапана приводит к тому, что двигатель самопроизвольно глохнет, или его невозможно остановить, даже отключив аккумулятор.

Поэтому сначала проверяют состояние фильтров и компрессию двигателя. Это делают непосредственно на автомобиле, без применения сложной электронной техники. После этого снимают ТНВД и форсунки и закрывают установочные отверстия в ГБЦ чистой тряпкой. Форсунки и ТНВД тестируют с помощью специальных стендов. Без специального оборудования можно определить лишь исправность редукционного и электромагнитного клапана да общее состояние подкачивающего насоса. Для более серьезной диагностики необходимо использовать специальный стенд.

Как снять топливный насос

Чтобы снять насос, необходимо ослабить крепление цепи или зубчатого ремня ГРМ и скинуть их с шестерни ТНВД. После этого откручивают топливные трубки, которые идут к форсункам. Соблюдайте осторожность, потому что солярка в них находится под давлением в сотни атмосфер. Поэтому откручивайте гайки постепенно, чтобы излишки топлива вытекли. После чего откручивайте топливные трубки от форсунок. Некоторые мастера меняют порядок действий и сначала откручивают форсунки. После этого отключите провод электромагнитного клапана, отсоедините подающую и возвратную трубки или шланги. Затем открутите болты крепления к блоку или ГБЦ двигателя и снимите насос.

Для ремонта ТНВД обращайтесь в серьезные сервисные центры, потому что мало иметь стенд для проверки и настройки, нужно еще и уметь им пользоваться. Прежде чем доверить ремонт ТНВД какому-то мастеру, поинтересуйтесь качеством его работы у тех, чьи машины он ремонтировал и настраивал.

Это важно!!! Не пытайтесь самостоятельно ремонтировать ТНВД, вы добьетесь лишь ухудшения его состояния. Даже если вы сможете обеспечить необходимую чистоту помещения и полное отсутствие пыли и ворсы, для замены и настройки плунжерной пары потребуется специальное оборудование и высокая квалификация.

Замена ТНВД и настройка угла опережения зажигания (впрыска топлива)

Прикрутите отремонтированный, настроенный и проверенный насос к блоку двигателя. Подключите топливные трубки, подключите провод электромеханического датчика. Выставьте шестерню ГРМ или распредвала в ВМТ первого цилиндра, установите шкив насоса по меткам. Наденьте и отрегулируйте натяжение цепи или ремня. С помощью ручного насоса подкачки наполните ТНВД топливом. Крутите двигатель стартером, чтобы прокачать ТНВД. Когда из топливных трубок начнут вылетать капельки солярки, прокачка закончена. Устанавливайте форсунки и подключайте к ним топливные трубки. Крутите мотор до тех пор, пока топливо не заполнит топливные трубки и форсунки. Некоторые мотористы делают это не с помощью аккумулятора, а подцепляют отремонтированный автомобиль к исправному и таскают на прицепе, пока поступающее из ТНВД топливо не вытеснит весь воздух. Когда мотор заведется, необходимо дать ему прогреться не менее 25 минут.

Настройку желательно проводить с помощью специальных устройств, которые предназначены для дизельных двигателей, но если их нет, можно сделать на слух. При слишком раннем зажигании двигатель работает жестко, при резком нажатии на педаль газа появляется цокот и звон. При позднем зажигании появляется сизый дым, мотор не выдает всей мощности, двигатель трясет при плавном нажатии на газ. На различных автомобилях применяют разные способы регулировки угла опережения впрыска топлива, поэтому обратитесь к инструкции по эксплуатации вашего автомобиля. В ней же прописан оптимальный угол опережения. Выставьте его, заведите двигатель и проверьте его работу. Если мотор резво отзывается на нажатие педали газа, выдает немножко черного дымка при перегазовке, работает без тряски, то проверяйте его на дороге. Исправные мотор и ТНВД при правильном угле опережения впрыска топлива будут выдавать максимальную мощность.

Принцип работы дизельного двигателя — фото и видео процесса

Дизельным двигателям удалось пройти длительный и успешный путь развития от неэффективных и загрязняющих экологию агрегатов начала двадцатого века, до супер экономных и абсолютно беззвучных, которые сегодня устанавливаются на добрую половину всех выпускаемых автомобилей. Но, несмотря на такие удачные модификации, общий принцип их действия, отличающий дизельные моторы от бензиновых, остался все тем же. Постараемся рассмотреть данную тему подробнее.

В чем основные отличия дизельных двигателей от бензиновых?

Уже видно из самого названия, что дизельные двигатели работают не на бензине, а на дизельном топливе, которое также называют соляркой, ДТ или просто дизелем. Вникать во все подробности химических процессов перегонки нефти мы не будем, скажем только, что и бензин и дизель производят из нефти. Во время перегонки нефть делится на различные фракции:

газообразные – пропан, бутан, метан;
нарты (короткие цепочки углеводов) – используются для производства растворителей;
бензин – взрывоопасная и быстро испаряющая прозрачная жидкость;
керосин и дизель – жидкости с желтоватым оттенком и более вязкой структурой, чем у бензина.

То есть солярка производится из более тяжелых фракций нефти, ее важнейшим показателем является воспламеняемость, определяемая цетановым числом. Также ДТ характеризуется большим содержанием серы, которое, однако, стараются всеми силами уменьшать, чтобы топливо соответствовало экологическим стандартам.

Как и бензин, дизель делится на разные виды в зависимости от температурных режимов:

летний;
зимний;
арктический.

Стоит также заметить, что дизельное топливо производят не только из нефти, но и из различных растительных масел – пальмового, соевого, рапсового и др., смешанных с техническим спиртом – метанолом.

Однако, заливаемое топливо – это не главное отличие. Если мы посмотрим на бензиновый и дизельный двигатели “в разрезе”, то разницы никакой визуально не заметим – те же поршни, шатуны, коленчатый вал, маховик и так дальше. Но разница есть и она очень существенная.

Принцип работы дизельного двигателя

В отличие от бензиновых, в дизеле совсем по другому принципу происходит зажигание воздушно-топливной смеси. Если в бензиновых – как в карбюраторных, так и инжекторных – движках сначала происходит приготовление смеси, а затем ее воспламенение с помощью искры от свечи зажигания, то в дизеле в камеру сгорания поршня нагнетается воздух, затем воздух сжимается, разогреваясь до температур 700 градусов, и вот в этот момент в камеру попадает топливо, которое тут же взрывается и толкает поршень вниз.

Дизельные двигатели – четырехтактные. Рассмотрим каждый такт:

Такт первый – поршень движется вниз, открывается впускной клапан, тем самым в камеру сгорания попадает воздух;
Такт второй – поршень начинает подниматься, воздух начинает под давлением сжиматься и разогреваться, именно в этот момент через форсунку впрыскивается солярка, происходит ее возгорание;
Такт третий – рабочий, происходит взрыв, поршень начинает двигаться вниз;
Такт четвертый – открывается выпускной клапан и все отработанные газы выходят в выпускной коллектор или в патрубки турбины.

Конечно, все это происходит очень быстро – несколько тысяч оборотов в минуту, требуется очень слаженная работа и подгонка всех узлов – поршней, цилиндров, распределительного вала, шатунов коленвала, а самое главное датчиков – которые в секунду должны передавать на CPU сотни импульсов для мгновенной обработки и вычисления необходимых объемов воздуха и солярки.

Дизельные двигатели выдают больший коэффициент полезного действия, именно поэтому их используют на грузовых авто, комбайнах, тракторах, военной технике и так далее. ДТ более дешевое, но нужно отметить, что сам двигатель обходится дороже в эксплуатации, потому что уровень компрессии здесь почти в два раза выше, чем в бензиновом, соответственно нужны поршни особой конструкции, а все используемые узлы, детали и материалы усиленные, то есть стоят дороже.

Также очень строгие требования предъявляются к системам подачи топлива и отвода отработанных газов. Ни один дизель не сможет работать без качественного и надежного ТНВД – топливного насоса высокого давления. Он обеспечивает корректную подачу топлива на каждую форсунку. Кроме того на дизелях используются турбины – с их помощью отработанные газы используются повторно, тем самым повышая мощность двигателя.

Есть у дизеля и некоторый ряд проблем:

повышенный шум;
больше отходов – топливо более маслянистое, поэтому нужно регулярно проводить замену фильтров, следить за выхлопом;
проблемы со стартом, особенно холодным, используется более мощный стартер, топливо быстро густеет при понижении температуры;
дорого обходится ремонт, особенно топливной аппаратуры.

Одним словом – каждому свое, дизельные двигатели характеризуются большей мощностью, ассоциируются с мощными внедорожниками и грузовиками. Для простого же горожанина, который ездит на работу – с работы и по выходным выезжает за город, хватит и маломощного бензинового движка.

Видео, на котором показан весь принцип работы дизельного двигателя внутреннего сгорания

Загрузка…

Поделиться в социальных сетях

Дизельные системы впрыска — принцип работы, типы

Системы впрыска дизельного топлива – далее по тексту также СВДТ – это системы питания ДВС. Функционируют на дизельном топливе – смеси газойлевых соляровых и керосиновых фракций, которые предварительно прошли специальную обработку. Но речь идёт именно о наличии соляровых фракций которые прошли щелостную очистку, а не о классической солярке с недостающим уровнем вязкости и выкипающей при температуре 240-400 °C

Также в дизельных двигателях в качестве альтернативной топливной смеси может использоваться «Bio-Diesel» – смесь моноалкильных эфиров жирных кислот. Как правило, Bio-Diesel делают из рапсового масла.

Принцип работы

Воспламенение – результат сжатия и нагрева дизельного топлива под высоким давлением в цилиндрах. То есть на деле мы имеем дело с самовоспламенением впрыскиваемого топлива при его контакте с горячим воздухом. Все процессы происходят внутри. Этот принцип диаметрально противоположен бензиновым системам, у которых топливо воспламеняется от искры зажигания – внешнего источника.

Чтобы понимать, как функционируют системы впрыска топлива дизельного двигателя, важно чётко разбираться, за что ответственен каждый её элемент.

СВДТ включает в себя:

Топливный бак. В нём непосредственно и хранится топливо.
Насосное оборудование для подкачки топлива из бака.
Фильтры грубой и тонкой очистки топлива. Главная функция – защита от загрязнений форсунок.
ТНВД (топливный насос высокого давления). Самый сложный узел дизельного ДВС. Прямая задача ТНВД – не просто создавать давление, а распределять топливо по цилиндрам, то есть регулировать его объем. Исключение – СВДТ Common Rail. У них сразу создаётся оптимальный уровень давления. А остальные задачи решаются посредством инжектора. Установку ТНВД считают одну из наиболее сложных, но важных задач мастера. Точность взаимного позиционирования кулачкового вала ТНВД по отношению к коленчатому валу двигателя напрямую влияет на мощность ДВС и его топливную эффективность (экономичность).
Форсунку. Корпус с клапаном.
Сливную магистраль. Топливо из камеры управления вытекает через дроссель в сливную магистраль.

Высокое давление создаёт идеальные условия для того, чтобы свежий заряд во время такта сжатия нагревался до температуры, которая превышает температуру воспламенения.

Работа осуществляется по следующей схеме:

Давление действует на поршень.
Поршень через шатун и кривошип коленчатого вала побуждают двигатель совершать полезную работу.
СВДТ дозирует само топливо, ориентируясь на текущую нагрузку ДВС.
Впрыск осуществляется на протяжении определенного промежутка времени с заданной интенсивностью.
Топливо распределяется по всему объему камеры.
Проводится фильтрация топливной смеси.
Топливо поступает в насосы, форсунки.

Типы дизельных систем питания

Решающее влияние на конструкцию системы впрыска дизельного двигателя оказывает способ подачи и распыливания.

Существует 4 основных типа СВДТ:

С рядным насосом. Системы с рядным ТНВД, работающие за счёт плунжерных пар, количество которых равно количеству цилиндров в системе. “Прародитель” СВДТ.
С насосом распределительного типа. Каждая секция взаимодействует с одним цилиндром.
Системы с насос-форсунками. ТНВД и форсунки консолидированы в единый узел. Плюс такого решения очевиден: нет препятствий для создания и поддержания высокого давления (включая давление более 2000 кг/см2).
Сommon Rail. Системы с электромагнитным клапаном. Обеспечивают электронное управление цикловой подачей. СВДТ знакома потребителю в двух модификациях: селективного и накопительного типа. Разница — в используемых каталитических конвертерах.

СВДТ с рядным насосом и насосом распределительного типа установлены, преимущественно, на старых авто: с рядным насосом – на грузовиках, спецтехнике, с насосом распределительного типа — на легковых авто, на старых легковых авто и грузовом транспорте с небольшими габаритами.

На рисунке — решения с рядным и распределительным ТНВД.

Если сравнивать рядные насосы и распределительные ТНВД, то важно понимать насосы распределительного типа полезны, когда нужны очень компактные и лёгкие решения. Рядные топливные насосы – при поиске оптимального варианта для ДВС тяжёлой техники.

Но будущее — за Сommon Rail и насос-форсунками. При этом особенно на практике хорошо себя зарекомендовали решения с индивидуальными — PLD-секциями. Плунжерная пара и управляющий элемент у них отделены от впрыскивающего элемента – форсунки, и соединены трубкой высокого давления.

Мастера СТО, принимая на диагностику автомобили с PDL-секций, могут гарантировать клиентам быстрое обнаружение неисправностей и ремонт СВДТ. Это обусловлено тем, что при диагностике и дальнейшем ремонте не нужно “вклиниваться” в головку блока цилиндров. Доступ к узлу – незатруднённый, поэтому сервис – максимально быстрый.

С рядным насосом

Конструкция с рядным насосным оборудованием появилась самой первой. Работает она по такому принципу:

Цилиндр движется в гильзе, создаёт давление и сжимает топливо.
При достижении нужного давления открывается клапан.
Дизтопливо поступает к форсункам (количество форсунок в таких конструкциях всегда соответствует количеству плунжерных пар).
Первые конструкции с рядным насосом были полностью механические, затем появились устройства с электромеханикой. Это облегчило регулировку цикловой подачи топлива.

Решения сумели зарекомендовать себя как достаточно надёжные и с большим ресурсом, но есть у них и заметные недостатки:

большой вес насосного оборудования,
проблемы при создании больших показателей давления (особенно, если речь — о полностью механических конструкциях),
низкое быстродействие,
сомнительная точность дозирования топливной смеси.

Требования к качеству дизельного топлива значительно выше, нежели к бензину. Это можно связать с конструктивными особенностями СВДТ.

Качество процесса сгорания топливной смеси в цилиндре зависит от самого начала подачи дизельной смеси. Управление началом процесса осуществляется посредством регулятора начала подачи.

Непосредственно за регулировку объема топлива, подаваемого в цилиндр за один цикл, как понятно из текста выше, отвечает плунжерная пара. Расстояние между втулкой и плунжером очень маленькое (речь идёт о десятых микрона). Такие же цифры характеризуют и точность изготовления распылителей форсунок. Вот почему и требования к качеству дизтоплива очень высокие. Если в нём много примесей, топливная аппаратура быстро выходит из строя.

С насосным оборудованием распределительного типа

Существенно улучшить ситуацию, найти оптимизированное решение, которое позволяет достигать большего давления, позволяют системы впрыска дизельного топлива распределительного типа. Да, существует зависимость давления от оборотов ДВС. Но, главное, в этом случае все под полным контролем.

Устройства с рядным насосом бывают механическими и с электрорегулировкой.

Плунжерная пара у первых ТНВД была всего одна, у более поздних моделей — с ротором — плунжерных пар несколько. Такие решения — более производительные. При этом плунжерная пара (или несколько пар) связаны сразу с несколькими форсунками: двумя, четырьмя, шести.

Плунжер совершает сразу два типа движений — вращательное и поступательное. Таким образом, в зоне его ответственности — как подача, так и распределение топливной смеси.

В противовес устройствам с рядным насосом габариты — существенно меньше, топливная экономичность — больше, но надежными такие системы назвать нельзя. Если случается неисправность насоса, то вся СВДТ может выйти из строя.

Ещё один значительный недостаток — чувствительность к завоздушиванию. В свое время это стало серьёзным поводом для “переключения” производителей на СВДТ другого типа (с насос-форсунками и и Сommon Rail).

Насос-форсунки

В СВДТ с насос-форсунками форсунки и плунжеры составляют единую конструкцию. Запуск узла осуществляется от распредвала (за счёт механической рейки + регуляторов или чаще электромагнитных клапанов — последние обеспечивают лучшую производительность и точность дозирования топливной смеси).

Давление можно увеличивать максимально быстро и при этом — на существенные значения. Это возможно благодаря тому, что магистрали высокого давления у СВДТ с насос-форсунками — очень короткие, а усилие от кулачков через коромысло направлено непосредственно к насос-форсунке.

Впрыск — многофазный:

Предварительный. Обеспечивает смеси дальнейшую плавность сгорания.
Основной. Осуществляется при целенаправленном движении плунжера вниз, направлен на качественное смесеобразование во всех режимах работы ДВС. чем больше давление, тем больше дизеля впрыскивается в камеру ДВС.
Дополнительный — очищающий. Плунжер продолжает двигаться вниз. Из фильтра интенсивно уходит сажа.
Кстати, у ряда автомобилистов часто возникает вопрос. “Сажа? Но откуда?” Ведь многие годы дизельные ДВС называли более чистыми, нежели бензиновые. Однако во внимание не бралось одно существенное «но». При сильном разгоне образуется достаточно много сажи.

Особенно эта проблема актуальна для решений с механическим управлением дозирования топливной смеси. Если же речь идёт о решениях, управляемых электроникой, всё существенно лучше, выхлопы — чище.

А вот весомый плюс всех решений с насос-форсунками, так это то, что производитель может позволить более высокую мощность ДВС, нежели в случае с рядным и распределительным насосом, дизтоплива водителю требуется меньше, уровень шума существенно уменьшается.

Система впрыска дизельного двигателя Сommon Rail

Решение Сommon rail (“общая магистраль”, аккумуляторная СВДТ позволяет организовать двойной впрыск.

На первом этапе осуществляется предварительный впрыск небольшой порции топливной смеси.
На втором этапе проводится основной впрыск под высоким давлением. С Common Rail нет проблем достигнуть давления 220 -300 МПа.

Шумность работы и образование сажи в этом случае ниже, а топливная эффективность выше.

Благодаря организации электронного управления цикловой подачей в случае использования с электромагнитным клапаном можно существенно повлиять на показатель скорости, с которой топливоподающей система реагирует на изменение нагрузки и давления наддува.

Сначала в процессе задействован клапан цикловой подачи, а далее в работу вступает тактовый клапан управления моментом подачи.

Common Rail обеспечивает возможность осуществить впрыск предварительной небольшой порции топлива, а только потом переходить к работе к основной порции дизтоплива, легко достичь ровной характеристики горения топливной смеси. Ведь в таких случаях давление получается удерживать практически стабильным.

Как и в случае с насос-форсунками работа ступенчата. Выделяется предварительный (на холостом ходу), основной (при увеличении нагрузки) и дополнительный впрыск (при нагрузке, достигающей плато).

Дизельные системы впрыска Common Rail создают идеальные условия для того, чтобы СВДТ соответствовали строгим экологическим нормам, ДВС были маломощными, производство компонентов было более дешевым, а диагностика — оперативной. Активным выпуском Common Rail заняты такие мировые гиганты, как BOSCH, DENSO, SIEMENS. СВДТ Common Rail активно устанавливается на Volvo, Volkswagen, Fiat, Toyota, Alfa Romeo, Mazda, Ford, Nissan,Honda, Hyundai, Kia и др.

Комплексно изучить дизельные двигатели автомобилей, включая плунжерное насосное оборудование,систему непосредственного впрыска Common Rail поможет интерактивная электронная программа “Дизельные двигатели автомобилей”

Видеообзор интерактивной программы

Когда дизель работает слишком громко

Качество дизельного топлива на российских заправках оставляет желать лучшего. Особенно на частных мелкосетевых заправках у трассы где-нибудь в глубинке. Если у вас машина с дизельным мотором, запомните термин «цетановое число». Это один из главных показателей качества солярки. Если цетановое число равно 50 или больше, значит, с топливом все в порядке. Если менее 48 – заправляться такой соляркой не стоит.

Вот только специальной лаборатории и приборов для измерения цетанового числа у вас в дороге нет.

Зато последствия заправки некачественным топливом вы точно почувствуете. Звук работы мотора и отклик машины на газ изменятся, станут грубее и жестче. Кроме того, вырастет расход топлива. Иногда может поменяться цвет и запах выхлопа. Когда за окном минус, машина может вообще не завестись.

Но это цветочки. Главное происходит внутри мотора. В современных дизельных двигателях с системой Common Rail или с насос-форсунками за один такт происходит до 5 впрысков топлива. Так сделано для того, чтобы топливо равномернее и полнее сгорало и чтобы получить больше отдачи от сгорания. При нормальном качестве топлива воспламеняется первая же его порция, поданная в цилиндр. Далее все последующие порции воспламеняются и сгорают в положенное им время. Таким образом, все попавшее в цилиндр топливо полностью сгорает, и выделившаяся энергия относительно плавно передается поршню. Топливо с низким цетановым числом самовоспламеняется позже, чем нужно (например, при впрыске только третьей порции), и поэтому в цилиндре одновременно воспламеняется большее количество топлива, чем рассчитано. Одномоментно выделяется большое количество энергии, которая не может быть переработана в механическую энергию движения поршня. Происходит так называемое жесткое сгорание. Такой эффект равнозначен детонации в бензиновом двигателе и тоже приводит к ускоренному износу и разрушению деталей цилиндропоршневой группы.

Также, поскольку топливо не сгорает полностью, образуется большое количество сажи, что резко сокращает срок службы моторного масла и приводит к дополнительному засорению катализатора и сажевого фильтра.

Самый лучший совет – не заправляться на сомнительных заправках. Но что делать, если выбора в дальней поездке нет и вы почувствовали, что двигатель работает жестко и хуже «тянет»? На этот случай есть специальный препарат – «Цетан-корректор» от американского бренда Hi-Gear. Его лучше всегда возить с собой. Он повышает цетановое число дизельного топлива, устраняет жесткое сгорание и избавляет от последствий заправки некачественным топливом.

Когда пробег вашего авто перевалит за 150 тысяч километров, выбирайте «Цетан-корректор с кондиционером металла SMT²» Hi-Gear. За счет содержания кондиционера металла SMT², помимо увеличения цетанового числа, он снижает трение и тем самым продлевает срок службы топливной аппаратуры и цилиндропоршневой группы. А «Очиститель-антинагар и тюнинг для дизеля» Hi-Gear дополнительно убирает нагар из камеры сгорания и загрязнения с форсунок, возвращая мотору динамику, как у нового.

Подытожив, дадим такой совет: собираетесь в путешествие или рабочую поездку на дизельном автомобиле, положите в багажник «Цетан-корректор» Hi-Gear. Может быть, он и не пригодится на этот раз, но спокойствие в дороге важнее!

Ремонт ТНВД в СПб. Профессиональный ремонт и диагностика ТНВД в Бош сервисе

Предлагаем Вам профессиональные услуги самого высокого качества по ремонту ТНВД (топливных насосов высокого давления) различных производителей и систем дизельных двигателей.

Ремонт ТНВД дизельных двигателей -это специализация Автосервисного центра «Эксклюзив». Наш топливный участок оснащен новейшим оборудованием немецкой компании Bosch (Бош), на котором мы осуществляем ремонт большого количества ТНВД различных производителей. Специалисты авто сервиса проходят регулярное обучение в Бош. Мы в курсе всех нюансов, связанных с ремонтом и восстановлением ТНВД.

Ждем Вас по адресу: Санкт-Петербург, Невский район, проспект Большевиков 42. корпус 1. Метро пр. Дыбенко. тел. +7 (812) 441-21-71

Дизельные двигатели продолжают пользоваться популярностью во всем мире, а потому и топливные насосы выпускаются ведущими производителями. Лидирующие позиции занимают BOSH, Denso, Delphi, Zexel, Lucas.

В нашем арсенале новейшее и очень дорогое оборудование Бош для ремонта ТНВД, дизельной топливной аппаратуры.

На фото наш стенд Bosch EPS 815 — основа ремонта и диагностики дизельной топливной аппаратуры.

Особенности ремонта дизельных ТНВД

Топливный насос высокого давления – распространенный конструктивный элемент дизельного двигателя. Устроен он довольно сложно и при неправильной эксплуатации способен выйти из строя. К тому же, при длительной езде годы рано или поздно возьмут свое. Поэтому ремонт ТНВД – услуга актуальная и нужная современным автовладельцам.

Устройство топливных насосов

Топливный насос – узел дизельного или бензинового двигателя с инжекторным впрыском, отвечающий за питание мотора, поставку топлива в систему. Его главная задача – обеспечить перепады давлений, надежность передачи топлива от топливной магистрали к камере, где происходит сжатие. Однако этим ТНВД не ограничивается.

У насоса есть еще одна важная функция – распределительная. Он самостоятельно «решает», какую форсунку задействовать в тот или иной момент времени. Еще на ответственности ТНВД лежит определение объемов топлива, необходимых для обеспечения нормальной езды. Механизм учитывает для этого десятки факторов: стиль вождения, скорость, рабочую температуру мотора, состояние кондиционера и т.д. Наконец, топливный насос высокого давления гарантирует автоматическую корректировку опережения момента впрыска.

Три основных вида ТНВД:

Рядные. Такие механизмы еще не так давно были распространены среди мощных грузовиков, тракторов и другой специальной техники.
С распределенным впрыском. Эти ТНВД нашли применение в легковых автомобилях, но иногда устанавливаются и на грузовые.
Магистральные. Основной компонент современной системы подачи топлива Common Rail (на фото). Здесь насосы не распределяют топливо – за них эту работу выполняет «умный» блок управления, основанный на электронике. Процесс подчинен программному обеспечению.

Как определить неисправность ТНВД

Самые распространенные причины поломок указывались вначале: износ из-за длительной эксплуатации и плохое топливо. Отметим, что солярка становится некачественной, например, из-за попадания воды или инородных загрязнителей. В любом случае, важно оперативно идентифицировать проблему. Для этого приводим ряд признаков:

Выхлоп черного цвета. Одна из ярчайших причин – угол впрыска существенно запаздывает.
Двигатель запускается тяжело. Плунжерная пара из-за механического износа не обеспечивает достаточного давления. В результате насос работает нестабильно.
Двигатель работает чересчур жестко. Скорее всего, топливо подается в цилиндры рано либо неравномерно. Но случается такое очень редко, поэтому дополнительно стоит проверить форсунки.
Мощность теряется. Образование зазоров ведет к уменьшению давления. Регулятор оборотов перестает работать в нормальном режиме.
Возросший расход солярки. Причин может быть сразу несколько: неоптимизированная работа, утечки, механический износ деталей и т.д.
Двигатель перегревается. Механизм опережения впрыска действует неправильно.

При обнаружении любых описанных проблем рекомендуем незамедлительно обратиться в Авто Центр «Эксклюзив» за консультацией.

Процесс ремонта дизельного ТНВД

Интересно, что даже дилерские центры редко берутся за ремонт топливного насоса высокого давления. А все потому, что для этого необходимо иметь в наличии сложное оборудование. Одна из лучших моделей диагностического стенда – BOSH EPS-815. Он позволяет исследовать разные параметры:

процесс подачи топлива;
объемы горючего в тех или иных режимах работы;
давление

Одна из характерных уязвимостей ТНВД на дизельных двигателях – чувствительность к воде в системе. Особенно сильно ее боятся легкие автомобили зарубежного производства. Компенсировать недостаток довольно просто: поддерживайте в баке стабильно высокий уровень топлива. Тогда воздействие конденсата сводится к минимуму.

Цены на диагностику и ремонт ТНВД

ПРАЙС — ЛИСТ НА УСЛУГИ ТОПЛИВНОГО УЧАСТКА
Тип Топливной аппаратуры		Дефектация	Ремонт
Тип Топливной аппаратуры		Стоимость услуги	Стоимость услуги
ТНВД
1.	CP1 (легковые)	1000 р.	5000 р.
2.	CP2 (грузовые)	8000 р.	15000 р.
3.	CP3 (легковые)	2000 р.	6000 р.
4.	CP3. (грузовые)	3000 р.	7000 р.
5.	CP3. (с подводом масла)	3000 р.	15000 р.
6.	VP 44, 29/30	5000 р.	11000 р.
7	VE	6000 р.	от 11000 р.

Информация по теме «Ремонт ТНВД»: Видео о том, как мы ремонтируем ТНВД, форсунки, турбины

Устройство и принцип работы системы Common Rail

Схема и детали системы

Высокое давление 230-1800 бар.

Давление в обратной магистрали форсунок, 10 bar.

Давление в напорной магистрали, Давление в обратной магистрали.

1. Подкачивающий топливный насос.
Осуществляет постоянную подкачку топлива в напорную магистраль.

2. Топливный фильтр с клапаном предварительного подогрева.
Клапан предварительного подогрева препятствует при низких температурах окружающей среды засорению фильтра кристаллизующимися парафинами.

3. Дополнительный топливный насос.
Подаёт топливо из напорной магистрали к топливному насосу.

4. Сетчатый фильтр.
Предохраняет насос высокого давления от попадания инородных частиц.

5. Датчик температуры топлива.
Измеряет текущую температуру топлива.

6. Насос высокого давления (ТНВД).
Создаёт давление, необходимое для работы системы впрыска.

7. Клапан дозирования топлива.
Регулирует количество топлива, которое необходимо подать в аккумулятор высокого давления.

8. Регулятор давления топлива.
Регулирует давление топлива в магистрали высокого давления.

9. Аккумулятор давления (топливная рампа).
Накапливает под высоким давлением топливо,необходимое для впрыска во все цилиндры.

10. Датчик давления топлива.
Измеряет текущее давление топлива в магистрали высокого давления.

11. Редукционный клапан.
Поддерживает давление в обратной магистрали форсунок системы впрыска на уровне 10 бар. Такое давление необходимо для работы форсунок.

12. Форсунки.

Система впрыска Common Rail

Система впрыска Common Rail представляет систему впрыска топлива для дизельных двигателей с аккумулятором высокого давления. Термин «Common Rail» означает «общая балка или рампа» и служит для обозначения общей топливной рампы
(аккумулятора давления) для всех форсунок ряда цилиндров.

В данной системе процесс впрыска отделён от процесса создания высокого давления. Необходимое для системы впрыска высокое давление создаётся с помощью отдельного топливного насоса высокого давления (ТНВД).
Топливо, находящееся под высоким давлением, накапливается в аккумуляторе давления (топливной рампе)
и через короткие топливопроводы высокого давления подаётся к форсункам.
Управление системой впрыска Common Rail осуществляется системой управления двигателя Bosch EDC.

Система впрыска Common Rail располагает большими возможностями для регулирования давления и параметров впрыска в соответствии с режимом работы двигателя. Это создает хорошие предпосылки для удовлетворения постоянно растущих требований к системе впрыска в плане улучшения экономичности, снижения токсичности ОГ и шумности двигателя.

Форсунки

В данной системе впрыска Common Rail используются пьезоэлектрические форсунки.

Управление форсунками осуществляется исполнительным механизмом, основанном на использовании пьезоэлемента. Скорость переключения такого механизма во много раз выше, чем у форсунки с электромагнитным клапаном.

Кроме того, масса подвижной иглы у распылителя пьезоэлектрической форсунки примерно на 75 % меньше, чем у форсунки с электромагнитным приводом.

Это обеспечивает пьезоэлектрическим форсункам следующие преимущества:

* короткое время переключения
* возможность произвести несколько впрысков в течение рабочего такта
* точность дозировки впрыска

Работа пьезофорсунки Common Rail

И для интереса. Как изготавливается форсунка Common Rail Piezo на заводе.

Процесс впрыска

Высокая скорость переключения пьезоэлектрической форсунки позволяет гибко и с высокой точностью управлять фазами впрыска и дозировать подачу топлива. Благодаря этому управление процессом впрыска топлива может осуществляется в точном соответствии с потребностью двигателя в определённый момент времени. За время такта может быть произведено до пяти отдельных впрысков.

ТНВД

Насос высокого давления представляет собой одноплунжерный насос. Привод насоса осуществляется через зубчатый ремень коленвала с частотой, равной частоте оборотов двигателя. ТНВД предназначен для создания в топливной магистрали давления до 1800 бар, необходимого для работы системы впрыска. С помощью двух кулачков, развёрнутых на приводном вале на 180°, скачок давления формируется синхронно с впрыском во время рабочего такта конкретного цилиндра. Это обеспечивает равномерную нагрузку привода насоса и снижает колебания давления в области высокого давления.
Для снижения трения при передаче усилия от приводных кулачков к плунжеру насоса между ними установлен ролик.

Устройство насоса высокого давления

Схематическое представление насоса высокого давления.

Вернутся к началу страницы

Дизельный двигатель Cummins серии C Снятие топливного насоса

Рядный 6-цилиндровый двигатель Cummins C все еще используется по всей стране и является очень популярной моделью. Это 8,3 литра и он похож на 5,9 л. Основная причина его популярности — это 100% механические особенности в его конструкции. Есть контроль соотношения воздух-топливо, но нет контроля выбросов, который начался с двигателей 2007 года. Этот двигатель появился в нашем парке с середины девяностых годов и показал себя очень хорошо. Единственными проблемами, которые у нас были, были прокладки головки блока цилиндров, утечки масла и топливные насосы.

Топливный насос Bosch

Они использовали встроенный топливный насос Bosch с механическим приводом и внутренним регулятором, контролирующим подачу топлива. В большинстве этих насосов единственной постоянной неисправностью была утечка сальника из вала дроссельной заслонки. У нас была одна поломка, когда главный вал насоса сломался надвое. В остальном они работали хорошо, и вы действительно могли отрегулировать этот насос, чего мы не делали, и оставили это местному инжекционному цеху.

Ниже у меня есть несколько простых шагов по снятию топливного насоса Bosch.Это довольно просто, и все, что вам нужно, это съемник шестерен, комбинированные ключи, головки и ударный пистолет. На корпусе коробки передач и ТНВД есть синхронизирующие штифты, которые вы включаете перед снятием, чтобы установить двигатель в ВМТ №1.

( ПРИМЕЧАНИЕ: СНАЧАЛА снимите стопорную гайку перед установкой синхронизирующего штифта ведущей шестерни). Также имеется синхронизирующий штифт для топливного насоса высокого давления, который находится на внешней стороне корпуса. Вот отличное видео, чтобы показать вам, как это делается.

Чтобы получить доступ к шестерне привода ТНВД, вам необходимо снять круглую крышку с резьбой с помощью хорошего набора плоскогубцев для водяного насоса или ключа для масляного фильтра, в зависимости от того, насколько она затянута.Это обнажит стопорную гайку шестерни.

Используя ударный гаечный ключ и торцевой ключ 15/16, открутите стопорную гайку, удерживающую шестерню на валу ТНВД.

Затем используйте съемник шестерен (это съемник гармонического балансира) и снимите шестерню с вала насоса. Когда шестерня снимается, это происходит внезапно из-за конического вала ТНВД.

Снимите трубопроводы впрыска, возвратные трубопроводы, соленоид отключения подачи топлива, дроссельную заслонку, трубопровод управления воздухом / топливом и 4 стопорные гайки на корпусе распределительного механизма.

Насос готов к снятию, и ему требуется лишь немного TLC, чтобы вывести его из корпуса редуктора и окружающих принадлежностей. Я обнаружил, что использование 15-миллиметрового поворотного патрубка 3/8 и удлинителей работают хорошо, сняв 2 гайки крепления ТНВД с внутренней стороны блока.

Прежде чем приступить к этой работе, посмотрите видео, чтобы получить представление о том, как работают синхронизирующие штифты для ведущей шестерни и топливного насоса. Они должны быть на месте, чтобы пометить их обе в ВМТ №1, особенно для повторной установки.Спасибо за чтение и не стесняйтесь комментировать ниже.

Пошаговая очистка системы подачи топлива дизельного двигателя — видео по запросу | Герметики / клеи / смазки Product

В этом коротком видео рассказывается о продувке дизельного топлива и о том, что рассматривается в полной версии по запросу.

Diesel Purge не является добавкой к топливному баку. Чтобы он работал, его нужно пропускать непосредственно через топливный насос и топливные форсунки. Это означает, что его необходимо подключить к баллону определенного типа, который может «зацикливать» топливо прямо в вашем дизельном двигателе.Если ваш двигатель не изношен или не имеет серьезных механических проблем, система очистки дизельного двигателя может творить чудеса с больными двигателями. Пусть Кент покажет вам пошаговую процедуру использования этого удивительного продукта. Теория подробно обсуждается вместе с несколькими советами, которые он делится, чтобы облегчить вам работу. Он даже обсудит, что делать, если чистка не решит проблему. Это то, что вы можете и должны делать сами.

Может использоваться во всех старых дизельных двигателях с механическими ТНВД и топливными форсунками, включая все дизели Mercedes с 1950 по 1999 годы.Сюда входят 170D, 180D, 190D, 200D, 220D, 240D, 300D, 300CD, 300TD, 300SD, 300SDL, 350SD, 350SDL и E300D. Он также работает на любом дизельном автомобиле, который использует механические топливные форсунки, построенные с 1970-х до конца 1990-х годов.

В этом видео Кент использует 1983 300D Turbo для демонстрации процедуры, и вы воочию увидите и услышите разницу в том, как работает двигатель.

Общее время работы: 24:22

После того, как вы завершите покупку этого видео, вы сможете просмотреть его сразу после входа в систему и на странице своей личной учетной записи (нажмите «Моя учетная запись»). Видео появятся в разделе Мои видеоинструкции. Видео НЕ загружается на ваш компьютер или мобильное устройство, но вы сможете просматривать его в любое время, в любом месте и с любого устройства, если у вас есть доступ в Интернет и вы вошли в свою учетную запись на mercedessource.com.

Важное примечание: Это видео-руководство может включать, а может и не включать всю информацию, которая вам понадобится для поиска и / или устранения вашей конкретной проблемы. Внимательно прочтите полное описание, чтобы определить, подходит ли это видео для вашего года и модели и содержит ли информацию, которую вы ищете.Если нет, вернитесь к нашему «Средству поиска решений» и введите номер шасси и конкретную проблему, с которой вы столкнулись, чтобы узнать, предложим ли мы решение.

Как работает топливная форсунка? Бензин и Дизель

Назначение топливной форсунки:

В основном, топливная форсунка предназначена для распыления топлива в распыленной или туманной форме, чтобы оно сгорело полностью и равномерно. Топливный насос высокого давления (FIP) подает дизельное топливо под давлением через линии высокого давления к впускному отверстию каждого инжектора.Однако обычные форсунки или форсунки первого поколения открываются под действием гидромеханического давления. Внутри обычного инжектора пружина удерживает игольчатый клапан в «закрытом» положении до тех пор, пока давление в линиях высокого давления не достигнет определенного значения. В дизельных двигателях DI и IDI более ранних поколений использовались обычные форсунки, как показано на диаграмме ниже.

Диаграмма поперечного сечения обычной дизельной форсунки

Принцип работы обычной топливной форсунки:

Игольчатый клапан точно управляется чувствительной к давлению пружиной.Он поднимается со своего седла, впрыскивая дизельное топливо в цилиндр в сильно распыленной форме или в виде тумана. В момент падения давления игольчатый клапан возвращается на свое место, что приводит к прекращению впрыска. Форсунка впрыска имеет чрезвычайно критические допуски. Зазор между его движущимися частями составляет всего 0,002 мм или 2 микрона.

Современный инжекторный блок нагнетает дизельное топливо через небольшое отверстие в форсунке размером всего 0,25 мм². Количество впрыскиваемого топлива может варьироваться от 1 мм³ до 350 мм³.Обычные форсунки открываются и закрываются гидромеханически. Они имеют среднее давление открытия сопла от 140 до 210 кг / см2. Современный агрегат Bosch распыляет дизельное топливо на скорости до 2000 км / ч. Bosch и Lucas — ведущие мировые производители дизельных форсунок.

Принцип работы бензинового инжектора:

Бензиновые форсунки нового поколения существенно отличаются по конструкции и размерам от обычных дизельных форсунок. Двигатель с непосредственным впрыском бензина (GDI) создает топливно-воздушную смесь внутри камеры сгорания.Открытие впускного клапана позволяет поступать только свежему воздуху. В то время как форсунки высокого давления впрыскивают бензин в камеру сгорания, это улучшает охлаждение камеры сгорания. Это обеспечивает более высокий КПД двигателя за счет более высокого сжатия, что, в свою очередь, увеличивает топливную экономичность и крутящий момент.

Бензиновый тип GDI (Фото любезно предоставлено Bosch)

Насос высокого давления подает топливо в топливную рампу высокого давления (также известную как Common Rail). Кроме того, электромагнитный инжектор высокого давления Bosch HDEV5 имеет номинальное давление в системе до 20 МПа и размер капли / SMD (средний диаметр по Заутеру) всего 15 мкм.Форсунки установлены на топливной рампе / общей топливной рампе. Кроме того, форсунки дозируют и распыляют топливо под высоким давлением и очень быстро. Кроме того, форсунки обеспечивают оптимальную смесь и впрыскивают бензин в камеру сгорания.

Для получения дополнительной информации прочтите о GDI.

Что такое насос-форсунка?

Кроме того, в системах впрыска топлива на дизельных двигателях CRDi используется «насос-форсунка» или «насос / форсунка». Она объединяет функции форсунки-форсунки и топливного насоса в единый блок.Эта конструкция состоит из отдельного насоса, назначенного для каждого цилиндра, а не из общего насоса, используемого для всех цилиндров в моделях предыдущего поколения.

Блочный инжектор (Изображение предоставлено Bosch)

В этой системе насос и форсунка объединены в единый компактный узел, который устанавливается непосредственно на головку блока цилиндров. Такая конструкция устраняет необходимость в топливопроводах высокого давления. Встроенные каналы, встроенные непосредственно в головку блока цилиндров, подают дизельное топливо. Таким образом, это помогает исключить потенциальные отказы утечек топливопровода.

Работа насос-форсунки:

При работе верхний распределительный вал приводит в действие топливный насос низкого давления. Затем он подает дизельное топливо в топливные каналы в головке блока цилиндров и во впускное отверстие всех форсунок. Для привода плунжерного насоса внутри форсунки используется общий распределительный вал. Такая конструкция обеспечивает более высокое давление впрыска до 2200 бар и точное время впрыска. Кроме того, он точно контролирует количество впрыскиваемого топлива. Кроме того, электромагнитный клапан работает как двухпозиционный переключатель для подачи топлива в форсунку.

Помпа двойного типа (Фото: VW)

Пьезоэлектрический инжектор:

Самым совершенным типом инжектора, несомненно, является «пьезоэлектрический инжектор». Он не только обеспечивает повышенную точность для двигателей последнего поколения CRDi, но также создает давление топлива до 3000 бар или 44 000 фунтов на квадратный дюйм. Кроме того, эти современные топливные форсунки работают по принципу «пьезо». Слово «пьезо» происходит от греческого слова «пьезеин», что означает сдавливание или надавливание.

Пьезо-тип (Фото любезно предоставлено Denso)

Пьезо-привод состоит из сотен керамических пластин, уложенных одна над другой в инжекторе. Будучи электрически заряженными, пьезокристаллы могут изменить свою структуру всего за несколько тысячных долей секунды, слегка расширившись. Это расширение штабеля приводит к его линейному перемещению. Затем он передается непосредственно на иглу инжектора без какой-либо механической связи между ними. В результате форсунки открываются / закрываются за несколько миллисекунд (тысячную долю секунды). Следовательно, он может впрыскивать крошечное количество топлива, весящее менее одной тысячной грамма, а также тонко его распределять.

Пьезоэлектрические форсунки:

1. Очень высокая скорость работы
2. Чрезвычайно быстрое время отклика
3. Повторяемость движения клапана
4. Точное дозирование впрыскиваемого топлива
5. Большая частота — до семи впрысков на цикл сгорания

Пьезо-форсунки:

1. Оптимизировать сгорание топливовоздушной смеси.
2. Меньший расход топлива.
3. Уменьшить загрязнение, снизить выбросы.

Видео о работе топливной форсунки смотрите здесь:

О CarBikeTech

CarBikeTech — это технический блог.Его члены имеют опыт работы в автомобильной сфере более 20 лет. CarBikeTech регулярно публикует специальные технические статьи по автомобильным технологиям.

Посмотреть все сообщения CarBikeTech

Как работает дизельный топливный насос?

Обновлено 9 ноября 2019 г.

Автор: Кевин Бек

Когда вы въезжаете на заправочную станцию на автомобиле или грузовике, независимо от того, какое топливо использует автомобиль, вы не можете не заметить, что дизельное топливо почти всегда вариант.Если ваш собственный автомобиль работает на стандартном неэтилированном бензине, вы можете задаться вопросом, почему другие этого не делают. Что делает дизельное топливо особенным? Если у него «элитная» недвижимость, почему не все автомобили его используют?

Эти вопросы приводят к запросам, которые связаны не столько с дизельным топливом, сколько с дизельным двигателем, и почему разработка дизельного инжекторного насоса в конце 1800-х годов представляла собой технологический скачок вперед. Основная идея, которую следует иметь в виду, когда вы читаете, заключается в том, что дизельные двигатели используют физическое сжатие вместо фактической искры зажигания, чтобы их топливо было достаточно горячим для сгорания.

Чем отличаются дизельные двигатели?

Зажигание чего-либо, доведение до кипения или «закалка» в микроволновой печи — очевидные способы увеличить теплосодержание этого предмета. Но это не так интуитивно понятно, что значительное увеличение давления газа, не позволяя теплу проникать или уходить, может резко повысить температуру в камере.

В дизельном двигателе воздух сжимается примерно до 1/15 — 1/20 своего обычного объема непосредственно перед впрыском или закачкой дизельного топлива в двигатель.Топливно-воздушная смесь становится достаточно горячей для воспламенения, вызывая расширение цилиндра (поршня) в двигателе. Как и во время фазы сжатия воздуха, тепло не передается в двигатель и не выходит из него; это происходит только во время фазы выхлопа.

Дизельный топливный насос

Система впрыска топлива в дизельном двигателе состоит из топливного насоса , топливопровода и форсунки (также называемой инжектором). Когда воздух сжимается, давление внутри цилиндра ненадолго повышается до 400-600 фунтов на квадратный дюйм (нормальное атмосферное давление меньше 15 фунтов на квадратный дюйм), в результате чего внутренняя температура достигает диапазона от 800 градусов по Фаренгейту до 1200 F (от 430 градусов по Цельсию до 650 С).

Дизельный двигатель имеет те же циклы и физическое устройство, что и бензиновый двигатель; их отличает процесс воспламенения, а не структура. В целом они более надежны, вырабатывают больше энергии на килограмм топлива и в целом более эффективны; дизельное топливо также менее опасно для возгорания.

Дизельные двигатели действительно имеют недостатки по сравнению с их обычными бензиновыми аналогами. Они должны иметь более прочную конструкцию из-за высокого давления, возникающего во время фазы сжатия воздуха, что представляет собой как техническую проблему, так и более дорогостоящий продукт.Кроме того, высокое давление может затруднить запуск дизельных двигателей.

Цикл дизельного двигателя

Дизельный двигатель подвергается четырехступенчатому циклу для завершения одного движения сжатия-расширения поршня. Первый из них — это этап сжатия воздуха; поскольку такое же количество тепла сохраняется в быстро сжимающемся пространстве, это увеличивает давление и температуру. Во второй фазе (зажигания) давление остается постоянным, поскольку объем начинает расширяться.

Во время третьей фазы, называемой рабочим ходом, объем и давление уменьшаются по мере того, как двигатель работает. , в конечном итоге приводя в движение автомобиль.Наконец, в фазе выпуска объем остается постоянным на самом высоком уровне, а затем цикл начинается заново, когда воздух всасывается для сжатия в первой фазе.

Дизельное топливо

Топливо для дизельных двигателей тяжелее бензина, поскольку оно производится из остатков сырой нефти, а не из более летучих побочных продуктов, которые приводят к образованию бензина. Как и обычный газ, он бывает разных марок, которые можно адаптировать к потребностям конкретных двигателей.

Использование неподходящего дизельного топлива может вызвать проблемы в работе, от плохого запуска до «стука и звона» до чрезмерно дымного выхлопа.

Снятие топливного насоса Perkins за два простых шага

Foley уже давно специализируется на дизельных двигателях Perkins, начиная с середины 1960-х годов, когда мы, как дистрибьютор Perkins, переоборудовали тягачи с прицепами на 6,305 двигателей Perkins. (Mass Pike и NY State Thruway никогда не были одинаковыми.) Итак, чтобы снять топливный насос Perkins, вы находитесь в нужном месте! Это Dr.Технический совет Diesel ™ — это один из ряда публикуемых нами технических советов по обслуживанию дизельных двигателей Perkins. Примеры других см.

.
Этот технический совет посвящен снятию топливного насоса высокого давления Perkins 4.108. Люди часто звонят нам с вопросами о снятии насоса высокого давления высокого давления 4.108 и о том, какой размер гаечного ключа использовать. Насос удерживается тремя гайками и тремя болтами.
Шаг 1: Сначала открутите болты приводной шестерни нагнетательного насоса
На судне Perkins 4.108, шестерня привода находится непосредственно за насосом сырой воды. На Perkins industrial 4.108 необходимо снять крышку передней шестерни, чтобы получить доступ к шестерне привода ТНВД Perkins 4.108. После отсоединения трубопроводов впрыска топлива используйте 12-миллиметровый торцевой ключ, чтобы открутить три болта, которые расположены в самой передней части впрыскивающего насоса, которые крепят шестерню привода к насосу.
Шаг 2: Затем отсоедините насос от блока
После того, как эти три болта будут удалены, с помощью торцевого ключа на 13 мм открутите три гайки, которые крепят ТНВД к блоку.Насос теперь свободен. Если бы вы сначала сняли три гайки, которые крепили насос к блоку, насос бы завалился, что затруднило откручивание шестерни привода ТНВД.
П.С. После того, как вы сняли топливный насос Perkins, возможно, пришло время заменить ужасный вторичный топливный фильтр картриджного типа на Perkins 4.108 на современный навинчиваемый топливный фильтр. Пожалуйста, позвоните нам для получения подробной информации о нашем комплекте для переоборудования Perkins 4.108. Это значительно упрощает прокачку топливной системы, экономит батареи и отношения.См. Технический совет № 112: Топливные фильтры с резьбой для дизельных двигателей Perkins на нашем веб-сайте для получения дополнительной информации.
Знание — сила. Способность налаживать связи с пользователями двигателей. Чтобы построить отношения с нашими клиентами, мы делимся с вами нашими 105-летними знаниями во многих отношениях. У нас есть специальный раздел под названием «Спросите доктора Дизеля ™», где вы можете задать вопросы о двигателях, трансмиссиях, промышленных ручных сцеплениях, очистителях выхлопных газов и т. Д.
VP44 Видео | Чистокровный Дизель
Уэйд:
Привет, я Уэйд, а это Уэс, и мы чистокровный Дизель, и сегодня мы собираемся поговорить с вами о процессе возврата ядра VP 44.
Wade:
Если вы смотрите это видео, скорее всего, вы купили VP 44 у нас здесь, в Thoroughbred Diesel. Мы хотим сказать, что мы очень ценим ваш бизнес. Вы получаете продукт отличного качества. Это продукт, который мы предлагаем уже много лет. Наш проект, в который мы погружены. Мы стараемся предложить вам VP 44 лучшего качества на рынке по лучшей цене.
Wade:
Итак, у нас есть много вопросов о процессе возврата ядра.Мы оплачиваем основной процесс возврата для ваших клиентов, которые находятся в нижних 48 штатах. К сожалению, наши клиенты на Аляске и Гавайях, основная обратная отправка будет на вас, но хорошо то, что вы можете использовать любую курьерскую службу, которую хотите, чтобы вернуть ее нам, независимо от того, что является наиболее рентабельным для вас. .
Wade:
Итак, ниже 48 штатов, мы оплачиваем обратную доставку.
Уэйд:
Уэс — наш главный менеджер. Он заботится обо всех ядрах.Он настроил наш основной процесс, нашу основную программу, все это на самом деле было сделано Уэсом и настроено им.
Wade:
Итак, я привел его сегодня, потому что это его ребенок, и он собирается немного поговорить с вами об этом.
Wade:
Итак, сначала мы хотим поговорить о VP 44, мы хотим поговорить о том, что вы на самом деле получите, когда получите помпу. Итак, я собираюсь немного поговорить об этом сейчас.
Wade:
С нашей однолетней помпой и с нашей двухлетней помпой, обоими, мы просто собираемся поговорить о том, что вы собираетесь получать.
Wade:
Итак, внутри коробки, и я позволю вам взглянуть на это. Внутри коробки, очевидно, будет наш насос VP 44, уплотнения, которые вам понадобятся для топливопровода, а затем сальник, который находится на носике VP 44, на самом деле находится в искровом приводе, попробуйте не блокировать там Уэса.
Wade:
Все это внутри этой сумки. Этот пакет сделан из толстого пластика для еды. Когда вы вернете ядро, мы действительно хотим, чтобы ядро было возвращено в этой сумке.Хорошо заверните его, чтобы не было утечки топлива. Убедитесь, что вы слили из него топливо. Если вы не слейте из него топливо, его поймают в UPS, и они поместят его на карантин, потому что у вас есть мокрые пятна на коробке.
Wade:
Так что переверните сердечник вверх дном, переверните его на бок, дайте топливу вытечь из него, прежде чем положить его в этот мешок.
Wade:
Теперь внутри коробки вы также получите небольшую записку, в которой будет сказано: «Эй, нам нужно, чтобы вы вернули обратный клапан вместе с VP 44.«
Wade:
Теперь обратный клапан может войти в мешок с VP 44. Это не проблема. Это прекрасно работает.
Wade:
А теперь поговорим о боксе, упаковке VP 44.
Wade:
Обеспечение безопасной доставки VP 44 — наш главный приоритет. Итак, эти коробки мы включили в нашу поставку. У них будут эти картонные клинья с каждой стороны из-за отсутствия лучшего термина, и внутри этих картонных листов есть вырезы, и именно там VP 44 собирается отдыхать.
Wade:
Спереди есть вырез для носика помпы. В задней части есть шесть вырезов или два полумесяца, в которые на самом деле ездит насос. И когда вы вернете VP 44 обратно, я просто опрокиню его.
Wade:
Когда вы перевернете его, вы увидите, что они на самом деле сделаны для того, чтобы насос работал внутри. Поэтому, когда вы отправляете ядро обратно, используйте его внутри упаковки и снова используйте пакет, который мы отправляем с вами, из толстого пластика для еды.У вас здесь не будет утечек.
Wade:
Очень и очень хорошая упаковка. Еще одна вещь, которую мы делаем внутри коробки, — мы на самом деле приклеиваем туда кусок пенополистирола, и то, что будет делать этот кусок пенопласта, — это защищать компьютер на насосе, его PSG. Сделаем так, чтобы ПСЖ прибыл к вам в целости и сохранности.
Wade:
Итак, мы, вероятно, уже достаточно поговорили о фактической поставке VP 44. Я собираюсь позволить Уэсту поговорить с вами о том, как вы на самом деле получаете этикетку возврата сердечника.
Wes:
Таким образом, основные ярлыки для возврата отправляются вам по электронной почте, указанной вами при заказе. Это будет электронное письмо от UPS.
Wes:
Часто он попадает в папку нежелательной почты или спама. На нем будет ссылка, по которой вы можете щелкнуть. Просто щелкните ссылку, и вы перейдете на сайт UPS.
Wes:
После этого вы можете распечатать этикетку. Конечно, вам понадобится принтер. Просто распечатайте его, а затем вы просто приклейте его к внешней стороне коробки и убедитесь, что вы закрыли оригинальную транспортную этикетку, чтобы она не была отправлена вам обратно.
Wes:
А потом заберет UPS. Это предоплата. Они доставят его прямо нам. Когда мы его получаем, мы отмечаем ваш заказ и все остальное.
Уэйд:
Ага. Хорошо пойти.
Wade:
Итак, снова убедитесь, как говорил Уэс, убедитесь, что вы проверили свою папку нежелательной почты, потому что она есть, она сгенерирована UPS. Часто ваш домашний компьютер будет отмечать это как спам. Положи это там. Убедитесь, что вы это ищете.
Wade:
Вы получите этикетку возврата сердечника очень и очень скоро после совершения покупки.
Wes:
Обычно это следующий рабочий день после вашего заказа.
Wade:
Да, на следующий рабочий день он уже в вашей почте. Итак, у вас есть основная этикетка возврата, готовая к работе. Как и Уэс, сказал, что вам нужен принтер, чтобы распечатать этикетку. Никакого специального принтера, он будет печатать на обычной бумаге размером восемь с половиной на 11 пикселей.
Wade:
Вы распечатываете его, вырезаете по форме обратной этикетки, приклеиваете липкой лентой к коробке. Вы можете передать его своему представителю UPS, когда он в следующий раз придет к вам домой, или вы можете отнести его в магазин UPS и оставить, и он без проблем вернется к нам.
Wade:
Итак, основной процесс возврата довольно прост, но часто мы также генерируем электронное письмо, в котором вам будут даны инструкции в письменном формате, чтобы вы могли это увидеть и просмотреть тоже.
Wade:
Давай поговорим о свиданиях, Уэс. Когда вы покупаете насос VP 44 от Thoroughbred Diesel, у вас действительно есть 14 дней, чтобы вернуть нам свой сердечник.
Wade:
Если вы не вернете нам свое ядро в этот срок, мы взимаем с вас 500 долларов за ядро.С учетом сказанного, это 14 рабочих дней, но вы можете связаться с Уэсом. Если у вас что-то случилось, что-то случилось, вы не успели вовремя выключить насос, все, что вам нужно сделать, это позвонить нам.
Wes:
Просто позвоните нам.
Wade:
Позвоните нам, сообщите нам об обстоятельствах, без проблем.
Wade:
Если нам нужно обменять это, мы можем. Нас не особо интересуют ваши 500 долларов. Мы больше заинтересованы в возвращении ядра, потому что оно нам нужно, потому что это часть процесса восстановления.
Wade:
Так что вы всегда можете связаться с нами. Вы можете позвонить и спросить меня, я Уэйд, а Уэс — руководитель ядра, и у него есть пара парней, которые работают под его началом, которые делают это каждый день, и мы поможем вам справиться.
Wade:
Еще раз, мы просто хотим поблагодарить вас за покупку VP 44 от Thoroughbred Diesel. Вы получаете очень, очень хороший продукт, который обеспечит вам долгие-многие годы качественного обслуживания и надежного обслуживания.
Wade:
Итак, еще раз спасибо за покупку, и если у вас есть какие-либо вопросы, дайте Wes и я позвонить.
Уэйд:
Спасибо.
Isuzu Injection Pump 4HE1: Отличие мелкозубчатых шестерен от крупных | Запчасти для грузовиков Isuzu NPR NRR
Одним из наших самых популярных товаров является впрыскивающий насос Isuzu 4he1 и . Одна из самых распространенных проблем, с которыми клиенты сталкиваются при заказе этого продукта, — это знать, какой насос у них — с мелкими или крупными зубьями. ТНВД Isuzu 4he1 используется в основном на Isuzu NPR и NQR, а также в серии GMC W — грузовике GMC W3500, грузовике GMC W4500 и грузовике GMC W5500.На всех этих грузовиках используется один и тот же двигатель Isuzu, но они используют разные блоки управления двигателем (ЭБУ двигателя) и датчики частоты вращения в зависимости от того, имеет ли двигатель мелкозубчатую шестерню или грубозубую шестерню. Компания Busbee’s Truck Parts предлагает инжекторный насос для двигателя Isuzu 4he1 для всех этих грузовиков.
Isuzu начинала с зубчатой передачи с мелкими зубьями (на фото выше), но обнаружила, что шестерни снимаются, поэтому в середине 1999 года Isuzu поменял местами на крупные зубья (на фото ниже). Однако определить, какой у вас топливный насос, не так просто, как проверить год выпуска, потому что двигатель может быть произведен уже в январе 1998 года и все еще называться 99-м. В то время как все, что было сделано до ’98, определенно имеет зубчатую передачу с мелкими зубьями, а все, что после ’99 определенно имеет зубчатую передачу с крупными зубьями, те, которые были сделаны в ’98 или ’99, могут быть в любом случае. В переходный период огромный пробел. Для тех, что были сделаны в 1998 или 1999 годах, вам действительно нужно взглянуть и увидеть, что у вас есть. Используйте наши фотографии, чтобы помочь вам оценить свою помпу 4he1, и у нас есть видео ниже, которое также очень полезно. Isuzu использовал их в моделях 1999–2004 годов. В 2005 году они перешли на дизельный двигатель Isuzu 4hk1, который кажется очень надежным из того, что мы видели до сих пор.
Если вы поменяете местами весь двигатель и замените его двигателем с грубой передачей, потребуется поменять местами несколько вещей, включая компьютер двигателя ECM и датчик частоты вращения.
Вот фото обоих насосов со штрафом слева и грубым справа от вас:
В настоящее время мы работаем над видео, которое покажет вам, как правильно синхронизировать впрыскивающий насос после установки. Смотрите эти видео здесь, в нашем блоге, на нашем Facebook или на нашем канале You-Tube, чтобы увидеть это видео и другие обучающие видео в ближайшем будущем.Все эти видеоролики должны упростить процесс заказа подержанных запчастей для грузовиков Isuzu, запчастей Isuzu NPR, запчастей UD, трансмиссий и двигателей UD — всего, что вам нужно у нас. Это сложный мир, и мы просто хотим сделать его немного проще для вас.

Сообщите нам, было ли это полезно для вас и какие еще видео вы хотели бы посмотреть. Каким был ваш опыт работы с нагнетательным насосом 4he1, были ли у вас какие-либо трудности или какие-либо полезные советы, которыми вы хотели бы поделиться? Оставьте комментарий, мы рады услышать от вас.
Busbee’s Truck Parts предлагает широкий выбор бывших в употреблении запчастей для грузовиков Isuzu с двигателем Isuzu 4he1. Мы предлагаем кузовные и механические детали для дизельных двигателей UD Nissan, UD, бывших в употреблении грузовиков Isuzu, Isuzu NPR и Isuzu NQR, а также грузовиков GMC W3500, W4500 и W55oo и запчасти. По всем вопросам, касающимся ваших коммерческих запчастей для грузовиков Isuzu, обращайтесь в службу запчастей Busbee.
