Регулировка клапанов: что это, зачем нужно, и что будет, если ее не делать

Если вы становились свидетелем сцены, когда опытный автомобилист деловито открывал капот машины (вашей или своей), некоторое время вслушивался в звук работающего мотора, а потом многозначительно произносил фразу «клапаны надо отрегулировать», но при этом для вас его слова были не понятнее звука двигателя, который он слушал, то сегодня мы попробуем этот пробел восполнить. Что такое регулировка клапанов, зачем она нужна, когда ее нужно делать, и что будет, если ее не делать совсем? И почему на многих машинах регулировка клапанов вообще не нужна? Давайте разберемся.

Что такое регулировка клапанов?

Работа обычного поршневого двигателя предполагает подачу в цилиндры топливовоздушной смеси и отвод из них отработавших газов. Обе функции выполняют клапаны – соответственно, впускные и выпускные, попеременно открываясь в нужное время для наполнения и опорожнения цилиндра.

Управляет их работой распределительный вал, имеющий специальные кулачки, которые воздействуют на верхнюю часть клапана, открывая его в цилиндр. Конструкций приводного механизма существует несколько – распредвал может воздействовать на клапаны почти непосредственно, надавливая кулачком на толкатели, или, к примеру, через специальные коромысла, толкая один их конец, в то время как другой давит на клапан. Но в любом из случаев в конструкции есть интересующая нас особенность: тепловой зазор между кулачком распредвала и деталью клапанного механизма, которая открывает клапан. Ведь рабочая температура деталей двигателя, особенно клапанного механизма и собственно клапанов, очень высока, а при нагревании металл имеет свойство расширяться, что приводит, в частности, к удлинению клапана. Именно для компенсации этого расширения нужен тепловой зазор, а регулировка этого зазора и называется «регулировкой клапанов»

Да, с логической точки зрения формулировка «регулировка клапанов» не совсем верна.

Клапан при нормальных условиях, когда на него не давит кулачок распредвала, закрыт: тарелка клапана плотно прижата пружиной к седлу в головке блока цилиндров, а должная герметичность обеспечивается фасками на обоих элементах. Соответственно, никакая регулировка клапану здесь не требуется – а вот тепловой зазор должен быть правильным. То есть, более корректно говорить не «регулировка клапанов», а «регулировка теплового зазора привода клапанов».

Зачем нужна регулировка клапанов?

Если представить себе комбинацию «клапан – толкатель – распредвал» без теплового зазора – то есть, плотно прилегающими друг к другу при неработающем двигателе, то несложно понять, что при выходе на рабочую температуру на удлинившийся клапан, «вытягиваемый пружиной из цилиндра» в сторону распредвала, из-за температурного расширения начнет постоянно давить этот самый распредвал, приводя к небольшому сжатию пружины и неплотному закрытию клапана. То есть, при достижении рабочей температуры клапан фактически перестанет полноценно выполнять одну из своих функций: плотно закрываться для герметизации камеры сгорания и ее изоляции от впускного или выпускного тракта.

Подобное может произойти, к примеру, из-за износа седел и тарелок клапанов. Соответственно, в этом случае регулировка клапанов нужна, чтобы обеспечить нужный тепловой зазор для обеспечения полного закрытия клапанов.

— Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

Второй вариант – увеличение теплового зазора: например, из-за износа поверхностей кулачков распредвала и элементов привода клапанов. В этом случае даже после достижения двигателем рабочей температуры между распредвалом и клапанным механизмом будет оставаться зазор, а касаться они будут ударно и только в момент воздействия кулачка. Это уже пагубно влияет на ресурс клапанного механизма, но есть и другие последствия: клапан будет открываться чуть позже и не полностью – а значит, ухудшится наполняемость цилиндра топливовоздушной смесью.

Что будет, если не регулировать клапаны?

Если не регулировать клапаны своевременно, это приведет к изменению теплового зазора. При этом и увеличение, и уменьшение теплового зазора, как мы уже поняли, негативно влияет на ресурс и работу двигателя. Уменьшение зазора означает неполное закрытие клапанов, которое приводит к ряду последствий. Негерметичность камеры сгорания из-за приоткрытого клапана приводит к падению компрессии и прорыву раскаленных газов во впускной или выпускной тракт (в зависимости от того, впускной или выпускной клапан приоткрыт).

Кроме того, стоит отметить значительно увеличивающуюся тепловую нагрузку на клапаны. Ведь плотный контакт закрытого клапана с седлом – это одно из важных условий его охлаждения, а если клапан неплотно прилегает к седлу, охлаждение ощутимо ухудшается. Особенно это касается выпускных клапанов: впускные дополнительно охлаждаются поступающей в цилиндры топливовоздушной смесью, а вот выпускные обеспечивают выход отработавших газов крайне высокой температуры, и для них охлаждение в зоне контакта с седлом имеет критическую важность. В крайнем случае плохое охлаждение клапана из-за малого теплового зазора может привести к его перегреву и разрушению – так называемому прогару.

Кроме того, прорыв горящей топливовоздушной смеси в выпускной тракт повышает нагрузку на катализатор (а при его разрушении абразивная пыль может повредить и цилиндры).

Последствия увеличения теплового зазора несколько иные. Как было сказано выше, оно приводит к ударному воздействию распредвала на клапанный механизм, что негативно сказывается на его ресурсе, а также к несвоевременному и неполному открытию клапана. Ухудшение наполнения цилиндра топливовоздушной смесью при этом означает нарушение фаз газораспределения и снижение отдачи мотора: то есть, он будет хуже тянуть.

Как узнать, каким должен быть тепловой зазор?

Величина теплового зазора определяется производителем для конкретного двигателя: если конструкция мотора предусматривает регулировку клапанов, показатели обычно указываются в руководстве по эксплуатации. — Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

В целом величина теплового зазора, разумеется, очень невелика, это десятые доли миллиметра – примерно 0,1-0,4 мм. При этом ее обычно определяют с помощью набора щупов с шагом в 0,05 мм и менее – то есть, соблюдается точность до сотых. Стоит отметить, что тепловой зазор для впускных и выпускных клапанов различается: как мы уже знаем, выпускные клапаны нагреваются сильнее – а следовательно, сильнее увеличиваются в размерах и требуют большего теплового зазора.

На практике знать конкретные значения теплового зазора нужно только для регулировки – то есть, если вы не занимаетесь ей самостоятельно, эти цифры вам не слишком пригодятся.

Как узнать, когда регулировать клапаны

Периодичность регулировки клапанов, если она предусмотрена конструкцией мотора, указывается в руководстве по эксплуатации автомобиля. В целом эта процедура выполняется не так часто – обычно это каждые 50-80 тысяч километров. Однако и более частая проверка не повредит – особенно если машина оснащена газобаллонным оборудованием, так как газовое топливо повышает тепловую нагрузку на мотор.

Второй способ узнать о необходимости регулировки клапанов – это характерный звук: стук или цоканье при работе мотора, не проходящее по мере его прогрева.

— Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

Ну а если автомобиль приобретен не новым, и его пробег уже немаленький, то регулировка теплового зазора точно не будет лишней – нужно лишь выяснить, предусмотрена ли она конструкцией.

Как регулировать клапаны?

Существует несколько конструктивных вариантов регулировки теплового зазора. К примеру, один из вариантов – это подбор шайб нужной толщины, которые вставляются между толкателем клапана и кулачком распредвала. Для регулировки зазора он сначала замеряется с имеющейся шайбой, а потом шайба при необходимости заменяется на другую, большей или меньшей толщины. Альтернативный вариант при схожей конструкции – подборка не регулировочных шайб нужной толщины, а самих толкателей с необходимыми параметрами.

Еще одна вариация — это регулировка теплового зазора с помощью винтового механизма. В этом случае ничего подбирать не нужно: зазор измеряется щупом и затем при необходимости настраивается вкручиванием или выкручиванием регулировочного болта, который затем фиксируется контргайками — Kolesa.
Ru (@Kolesa_Ru) 3 июня 2019 г.

Такой метод регулировки мы наглядно показывали в отдельном материале на примере Renault Logan.

Почему на некоторых моторах клапаны регулировать не нужно?

Неоднократное уточнение о том, что регулировка клапанов должна быть предусмотрена конструкцией мотора, весьма важно: ведь многие двигатели этой процедуры не требуют. Зависит это от того, оснащен ли мотор гидрокомпенсаторами: это устройства, предназначенные для автоматической регулировки теплового зазора. Они работают за счет масла, поступающего в них из двигателя (поэтому, собственно, и называются «гидрокомпенсаторами») и полностью исключают необходимость периодической ручной регулировки клапанов. Сами они, конечно же, тоже не вечны – о необходимости их проверки и замены говорит все тот же цокающий стук, не исчезающий вскоре после запуска, а порой даже после прогрева двигателя. Однако главное, что нужно знать в контексте этого материала – это то, что моторам, оснащенным гидрокомпенсаторами, регулировка клапанов не нужна.

РЕГУЛИРОВКА КЛАПАНОВ ДВИГАТЕЛЯ

В этой статье мы рассмотрим способ регулировки зазоров клапанов и узнаем, как отрегулировать клапана двигателя самому.

зачем и КАК регулировать КЛАПАНа?

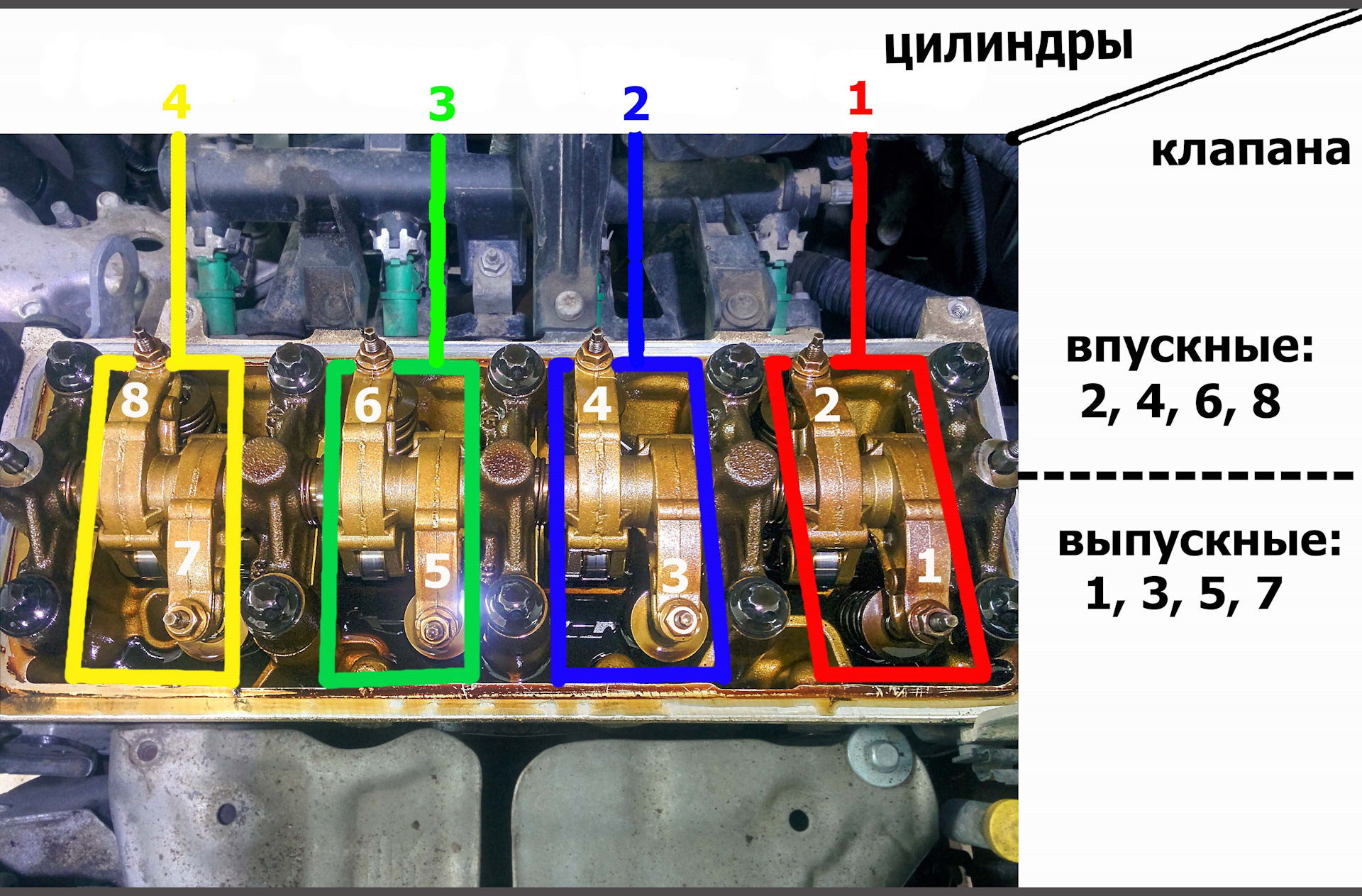

Как вы уже, наверное слышали, в каждом цилиндре есть выпускной и впускной клапан. Впускной клапан отвечает за впуск горючей смеси, а выпускной клапан за выпуск отработавших газов. За своевременное открытие и закрытие клапанов отвечает газораспределительный механизм (или клапанный механизм).


Регулировка клапанов очень важный процесс, ведь при неправильных зазорах эффективность работы двигателя снижается в разы, не говоря уже о том, что это влияет на ресурс двигателя.

Что будет, если будут маленькие зазоры клапанов?

Маленькие зазоры клапанов будут приводить к подгоранию седел клапанов.

Что будет, если будут большие зазоры клапанов?

Большие зазоры клапанов будут приводить к неполному открытию клапанов, что будет сказываться на мощности двигателя. Увеличенные зазоры клапанов можно распознать по характерному металлическому стуку. Шумы в двигателе могут сигнализировать о неисправности ГРМ.

Как часто надо регулировать клапана?

Клапана регулируются каждые 20-30 тыс. км. в соответствии  с руководством по ремонту и техническому обслуживанию автомобиля.

Мы рассмотрим на примере тепловые зазоры для регулировки клапанов автомобилей ВАЗ. Как правило, для впускного и выпускного клапанов тепловые зазоры разные.

РЕГУЛИРОВКА ЗАЗОРОВ КЛАПАНОВ ДВИГАТЕЛЯ ВАЗ

Регулировку клапанов проводят на холодном двигателе. Для проверки теплового зазора следует воспользоваться специальным инструментом – плоским щупом. Отрегулировать тепловой зазор можно поворачивая регулировочные винты коромысел клапанов (или головкой регулировочного болта на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 2110).



Последовательность регулировки зазоров клапанов двигателя


Прежде чем начать регулировку, установите поршень цилиндра в ВМТ (верхнюю мертвую точку) в такт сжатия. При этом положении оба клапана регулируемого цилиндра должны быть закрыты, а коромысла этих клапанов должны свободно качаться в пределах зазора.


После этого потихоньку отпускайте контргайку на регулировочном винте или болте. С помощью плоского щупа и регулировочного винта регулируйте необходимый зазор, после чего затяните контргайку.

«Следите за тем, чтобы во время затяжки контргайки не изменить установленный зазор».

После затяжки контргайки необходимо снова проверить тепловой зазор. Для проверки зазора используйте щуп. Щуп должен проходить в него с небольшим усилием, если такого ощущения не возникает, а он проходит очень легко или очень тяжело, надо отрегулировать зазор заново.

Чтобы отрегулировать тепловой зазор в остальных клапанах, необходимо провернуть коленчатый вал на пол оборота. Во время регулировки следует учитывать порядок работы цилиндров двигателя (1-3-4-2). Коленчатый вал проворачивайте за болт крепления шкива привода генератора.

РЕГУЛИРОВКА КЛАПАНОВ НА ДВИГАТЕЛЯХ ВАЗ СВОИМИ РУКАМИ

Проверка зазоров между рычагами и кулачками распределительного вала: 1 — щуп; 2 — регулировочный болт; 3 — контргайка регулировочного болта.

Порядок регулировки клапанов
  1. Проворачиваете коленчатый вал по часовой стрелке до тех пор, покаметка на звездочке распределительного вала не совпадет с меткой на корпусе подшипников. В этом положении зазор регулируется у выпускного клапана 4-го цилиндра и впускного клапана 3-го цилиндра (то есть 8 и 6 кулачки).
  2. С помощью гаечного ключа зажмите регулировочный болт рычага, и в это время с помощью другого ключа ослабьте контргайку. Установите требуемый зазор регулировочным болтом, затяните контргайку. Щуп должен входить в зазор с легким сопротивлением.
    На двигателях автомобилей ВАЗ 2109, ВАЗ 21099, ВАЗ 2110 тепловые зазоры регулируются регулировочными шайбами.
  3. После регулировки зазоров в клапанном механизме, запустите двигатель и внимательно послушайте его на различных режимах работы.  При регулировке клапанов следует учесть, что клапана должны быть правильно притерты (что такое притирка клапанов), а зазоры не должны превышать допустимые.

Если некоторые детали вам непонятны или вы не до конца понимаете работу газораспределительного механизма, вам следует прочитать статью про устройство газораспределительного механизма.

Регулировка клапанов Suzuki в Москве – Сузуки Центр Кунцево официальный дилер

Японский производитель Suzuki предусмотрел в ГРМ тепловые зазоры, чтобы при нагреве и расширении металла клапана продолжали правильно работать. Нарушение рекомендуемых параметров приводит к ухудшению производительности ДВС и повышенному износу головки цилиндров. Чтобы предупредить это необходима регулировка клапанов Suzuki, которую можно провести в Москве у нас — Техническом Центре «Кунцево».

Как часто регулировать клапана на СУЗУКИ

Согласно инструкции по эксплуатации регулировка клапанов Suzuki должна выполняться каждые 30 000 км пробега. Провести обслуживание головки можно и чаще, если наблюдаются такие признаки:

  • громкий цокот в верхней части ДВС;
  • двигатель «троит»;
  • упала мощность.

Тепловой зазор между клапаном и посадочным местом может сместиться в меньшую сторону, что приведет к недостаточному закрытию. Это часто встречается в моделях Свифт и Град Витара. При завышенном зазоре клапан не способен открыться полностью, а это ухудшает проходимость воздушного потока. Сам клапан меньше охлаждается и начинает подгорать. Изменение зазоров происходит по причине естественного износа пятаков и седла, поэтому регулировка должна проводиться строго по регламенту.

Процесс регулировки клапанов СУЗУКИ

Для регулировки клапанов Suzuki двигателю дают остыть. Выполняется процедура при температуре 25 градусов. Допускается изменение параметров при нагретом ДВС, но это неудобно для мастера и требует установки теплового зазора с запасом, с учетом последующего охлаждения и сжатия металла.

Чтобы отрегулировать клапана Сузуки мастер снимает катушки зажигания и откручивает парубки системы охлаждения. Затем выкручиваются болты и демонтируется клапанная крышка. Регулировка проводится при помощи щупа и подбора специальной шайбы. На впускных клапанах положено выставлять зазор 0.18 — 0.22. На выпускных ставится промежуток в 0.28 — 0.32.

Это сложная процедура, поскольку извлекать старую шайбу из головки блока цилиндров очень неудобно. Для этого требуется держать толкатель отвертками, заводить шлиц между распредвалом и пинцетом поддевать шайбу. Для выполнения регулировки у нас есть шайбы различного сечения, в зависимости от выработки в седлах. При необходимости можем поменять прокладку клапанной крышки, чтобы масло не просачивалось в этом месте наружу. Длится процедура около 60 минут и способна вернуть приятный звук работы ДВС и оптимальную мощность.

Регулировка клапанов на Ладе Ларгус

Что такое регулировка клапанов? Это увеличение или уменьшение тепловых зазоров между кулачком распредвала и деталью механизма, который открывает клапан.

Если зазор будет больше или меньше, чем нужно, то двигатель не сможет работать в полную силу. Из-за этого детали будут изнашиваться быстрее, вырастет расход топлива и ухудшится тяга.

СОВЕТ: На Ладе Ларгус нужно регулировать клапана каждые 100 тысяч км. пробега. Если автомобиль ездит «на газу», то проверять клапана нужно чаще – каждые 50-70 тыс. км.

ИНТЕРЕСНО: Правильный тепловой зазор крайне важен, потому что при нагревании металл расширяется. Клапаны слегка удлиняются при прогреве. Если не компенсировать изменения в размерах, то камера сгорания теряет герметичность.



Почему изменяется тепловой зазор?

Главная причина, из-за которой требуется регулировка – естественный износ деталей. Например, поверхностей кулачков распредвала и элементов привода клапанов. Износ деталей не означает, что нужно их заменить. Достаточно отрегулировать зазоры с учетом новых пропорций.

Что будет, если не регулировать клапана?

Основные заметные последствия неправильных зазоров: увеличенный расход топлива, ухудшенная тяга и шумная работа двигателя.

Из-за неправильных зазоров увеличивается нагрузка на клапана и катализатор. Клапана хуже охлаждаются и двигатель работает не в полную силу.

Увеличенный и уменьшенный тепловой зазор

Тепловой зазор может увеличиваться или уменьшаться со временем.

При увеличенном тепловом зазоре распредвал бьет в клапанный механизм. Клапана закрываются неполностью и невовремя. Из-за этого сгорает не вся топливно-воздушная смесь, а мотор выдает заметно меньше мощности.

При уменьшенном зазоре клапана закрываются неплотно, камера сгорания перестает быть герметичной. Из-за этого падает компрессия. Клапана хуже охлаждаются, а со временем могут прогореть. Также повышается нагрузка на катализатор.

В обоих случаях мотор работает неправильно. Возрастает расход топлива, уменьшается мощность двигателя и увеличивается нагрузка на детали.

Как понять, что нужно отрегулировать клапана?

Регулировка клапанов – стандартная процедура. Владельцам Лады Ларгус мы рекомендуем обращаться в сервис каждые 100 тыс. км пробега, если автомобиль ездит на бензине. Если установлено газовое оборудование, то проверять зазоры нужно чаще.

ИНТЕРЕСНО: Главный признак измененного теплового зазора: «цоканье» непрогретого двигателя.

СОВЕТ: В критичных случаях «цоканье» не прекращается и после прогрева. Это значит, что зазоры уже слишком сильно изменились и нужно срочно обратиться в сервис.

Если двигатель стал работать громче, чем обычно, то в первую очередь нужно прислушаться к клапанам. Довольно часто именно измененными тепловыми зазорами объясняется возросший шум.

Как регулируют клапана?

Процедура занимает примерно полтора часа. За это время мастер измерит зазоры и отрегулирует их при необходимости.

Этапы работы:

  • Снимаем клапанную крышку.
  • Замеряем зазоры щупом с шагом 0,05 мм.
  • Регулируем тепловые зазоры.
  • Зачищаем крышку и место под прокладку.
  • Ставим новую прокладку и надеваем крышку.
  • Обтягиваем крышку в 2 этапа динамометрическим ключом.
  • Проверяем работу двигателя.

Помимо регулировки зазоров важно зачистить поверхности и герметично закрыть клапанную крышку. Иначе будет подтекать масло.

После регулировки и установки крышки она закручивается в 2 этапа динамометрическим ключом. Сначала с нагрузкой 2 Ньютон-метра, потом с нагрузкой 10. Благодаря этому крышка стоит ровно, без перекосов и деформации прокладки.

Регулировка клапанов в Ларгус-Шоп СПб занимает всего полтора часа. Мы рекомендуем периодически прислушиваться к работающего непрогретому двигателю и обращаться в сервис сразу же, как услышите «цоканье». Так вы заметно продлите срок службы клапанов, катализатора и мотора в целом.

Действуй на ощупь! — журнал За рулем

Регулировка клапанов — операция ответственная, стоит недешево. Владельцы многих современных авто избавлены от расходов благодаря гидроопорам (гидрокомпенсаторам) — они поддерживают нужный зазор автоматически. Но усложнение системы снижает ее надежность (пусть даже теоретически) и ремонтопригодность. Скажем, «Хонда», известная супернадежными моторами, не спешит отказываться от привычного упорного винта с контргайкой, тем более что заводская регулировка зачастую сохраняется и через 100 тыс. км. Из отечественных машин подобной стабильностью зазоров могут похвастать лишь отдельные экземпляры «самар» и «десяток».

В механизме с регулировочными шайбами (переднеприводные ВАЗы) при отсутствии посторонних звуков проверять зазоры достаточно раз в 30 тыс. км. На отечественных машинах с рычагами в приводе ГРМ («Жигули», «Москвич», «Волга», «Запорожец») это желательно делать при каждом ТО. Подобный привод в иномарках требует меньше внимания (например, на «Хонде» — раз в 40 тыс. км).

Основные принципы регулировки большинства моторов схожи. Прежде всего дайте двигателю остыть. Чем ближе будет его температура к указанной в руководстве по ремонту (обычно 15–25°С), тем точнее измерения. С увеличением температуры зазоры растут, и многие мастера регулируют их «на горячую», внося поправку. Однако для разных двигателей эта зависимость неодинакова, да и остывают детали с разной скоростью. Поэтому лучше не торопиться, а, пока остывает, сменить масло, фильтры, проверить работу светотехники и т. п.

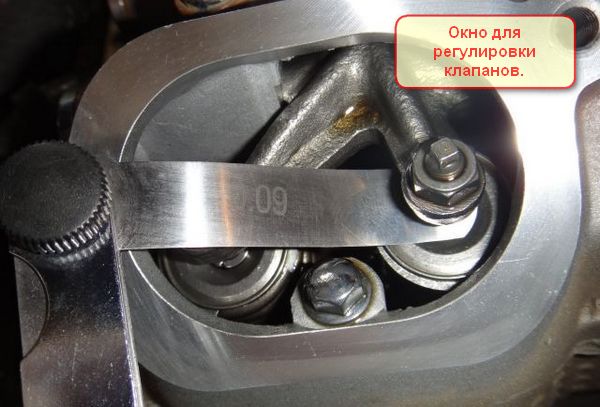

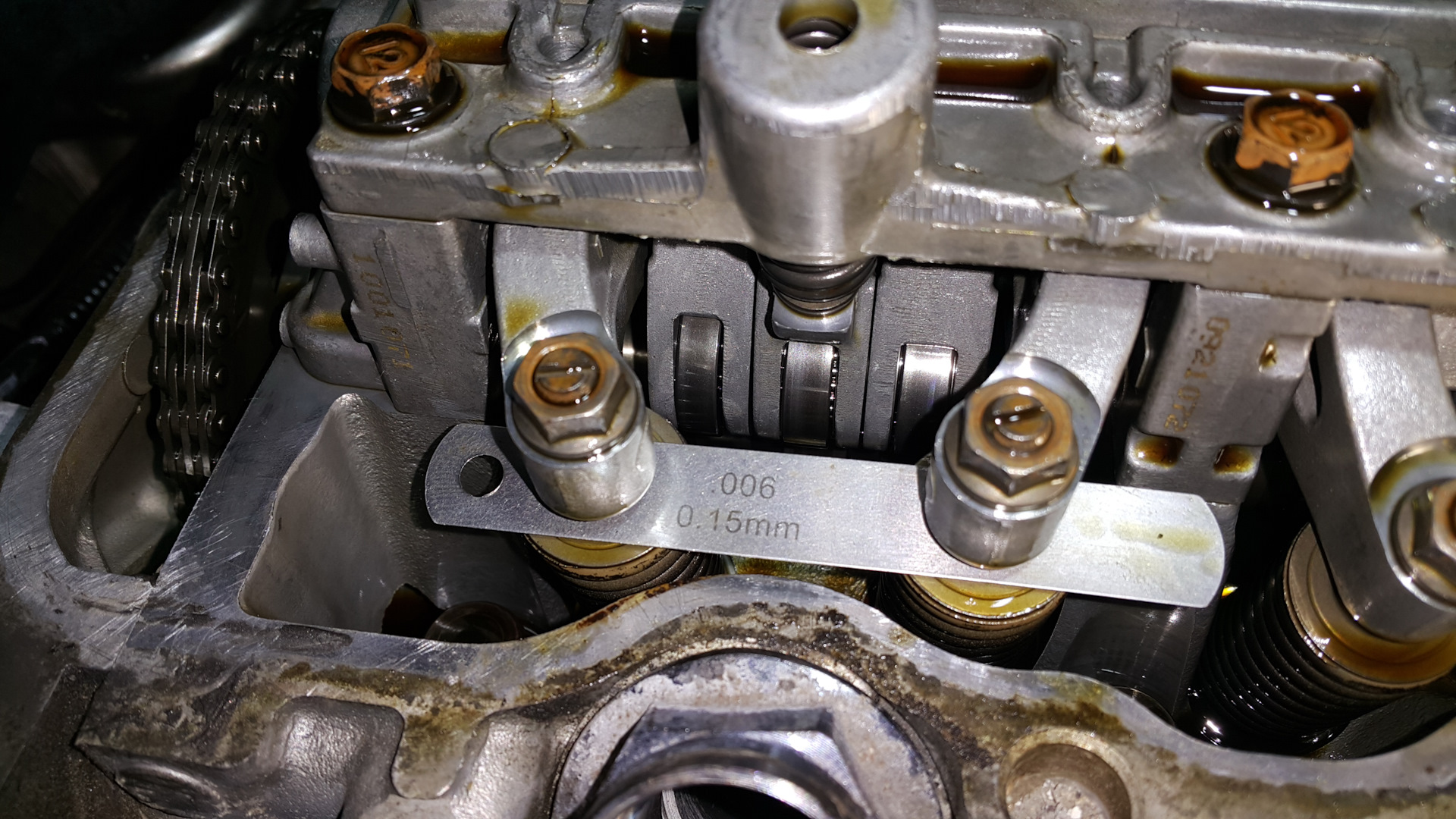

На многих автомобилях зазор измеряется под регулировочным винтом и для его контроля достаточно обычного набора щупов шириной около 10 мм. Для «классики» понадобится широкий щуп (фото 1). Узкий может дать ошибку из-за перекоса рычага клапана. В «Жигулях» зазоры для впускных и выпускных клапанов одинаковы и равны 0,15 мм (допустимый разброс 0,14–0,17 мм). Измерить зазор с такой точностью одним щупом непросто, но подходящих наборов в продаже не встретишь, поэтому приходится тренировать чувствительность мышц. Если щуп 0,15 мм гнется, но в зазор не входит, клапан «пережат». Если щуп проходит почти без усилия, зазор велик.

Иногда точно выставить зазор не удается — при затяжке контргайки он «уходит». В этом случае его можно оставить больше, но ни в коем случае не меньше положенного. Многих вводит в заблуждение поправочная таблица, в которой указаны зазоры для «горячей» регулировки — они тем больше, чем горячее двигатель. Но не стоит забывать, что они даются для остановленного двигателя. На работающем моторе зазоры не увеличиваются, а, наоборот, уменьшаются, так как клапаны нагреваются (и удлиняются) намного сильнее других деталей газораспределительного механизма.

Мотор с «перетянутыми» клапанами работает тише, но на некоторых режимах клапан может перестать закрываться, его тарелка не сможет отдать тепло головке цилиндров, начнет перегреваться еще больше и т. д. Кончается этот процесс прогаром клапана; двигатель троит, не тянет. Иногда осколок тарелки повреждает поршень и цилиндр. Убедиться, что клапаны были перетянуты, можно, сняв распредвал: на тыльной (нерабочей) стороне кулачков увидите следы износа.

Как показывает опыт, нерабочая поверхность кулачков распредвала «Жигулей» не всегда идеальна: эксцентриситет (биение) порой достигает 0,04 мм. Это выяснится, если проверить зазор при разном положении кулачка — после закрытия клапана и перед его открытием. Так, установив распредвал в положение, когда метка (лунка) на его шестерне направлена вверх, проверяем зазоры у клапанов 6, 7, 8, 4. Повернув коленвал на 180° (распредвал повернется на 90°), проверяем клапаны 7, 4, 3, 1. Еще один поворот — 3, 1, 2, 5 и, наконец, 2, 5, 6, 8. Если результаты измерений совпали для всех клапанов — вам повезло. Иначе при выставлении зазора придется ориентироваться на наиболее «зажатое» место.

Для регулировки зазоров на «Жигулях» продаются специальные приспособления с часовым индикатором. Теоретически они обеспечивают большую точность, чем щуп, и позволяют регулировать зазоры на неостывшем двигателе. На практике не все гладко. Так, в нашем приспособлении для одновременной регулировки пары клапанов (фото 2) оси отверстий под индикатор не совпадают с осями регулировочных болтов. В результате ножка индикатора смещается от середины рычага (в кружке на фото 2). В свободном состоянии рычаг нередко слегка перекошен, что вносит ошибку в измерения, хоть и небольшую. Другое приспособление (фото 3) мы вообще не смогли без доработки установить на двигатель: головка винта упиралась в индикатор. Пришлось сточить ее, как показано стрелкой на фото 4.

В двигателях, подобных VAZ 2108, где зазоры регулируют подбором шайб, точность регулировки обеспечить намного легче. Да и допуск для «Самары» втрое больше, чем для «классики». Зазоры впускных клапанов — 0,20±0,05 мм, выпускных — 0,35±0,05 мм. Если у впускных клапанов щуп 0,15 мм не входит в зазор между шайбой и распредвалом или же проходит щуп 0,25 мм (для выпускных — 0,3 и 0,4 мм соответственно) — регулировка обязательна. Для этого понадобится специальное приспособление (фото 5). Его закрепляем на шпильках крепления крышки головки цилиндров штатными гайками с шайбами.

Поворачиваем коленвал так, чтобы кулачок регулируемого клапана был направлен вверх. Маленьким шприцем отсасываем масло из углублений вблизи толкателей (фото 6) — так удобнее ориентировать толкатель и извлекать шайбу. Шилом или тонкой отверткой поворачиваем толкатель так, чтобы прямоугольный вырез «смотрел на нас» (фото 7). Нажимая рукой на рычаг приспособления, утапливаем толкатель и устанавливаем между его бортиком и распредвалом фиксатор (фото 5). Шилом подцепляем шайбу и пинцетом извлекаем ее (фото 8). Не суйте под распредвал пальцы — если фиксатор толкателя вдруг выскочит, серьезной травмы не избежать. Толщину новой шайбы (она маркирована на ее поверхности) подбираем с учетом фактической толщины старой, измеренной микрометром (фото 9). Если последняя несильно изношена, ее можно использовать повторно, при регулировке других клапанов. Для хранения шайб очень удобна касса с кармашками из полиэтиленовой пленки. Новую шайбу устанавливаем в толкатель маркировкой вниз, после чего приспособлением вновь утапливаем толкатель и извлекаем фиксатор.

Владельцы иномарок иногда переделывают «восьмерочное» приспособление, а порой обходятся и без него — фиксатором толкателя подходящего размера. Для этого, вывернув свечи, поворачивают коленвал, пока толкатель не утопит кулачок распредвала, вставляют фиксатор и аккуратно вращают валы дальше, пока кулачок не сойдет с шайбы. После замены шайбы вращают распредвал назад специальным ключом за его шестерню. За коленвал вращать нельзя, иначе ремень нагружается неправильно.

Использовать шайбы меньшего диаметра или обтачивать большие не стоит. Эрзац-шайба в таком ответственном и высоконагруженном узле быстро износится, а то и хуже — испортит другие детали. К тому же порой удается обойтись вообще без покупки шайб, просто поменяв их местами.

ЧТОБЫ ИЗМЕРИТЬ ТОЧНЕЕ:

1. Дайте двигателю остыть до температуры 15–25°С.

2. Замеры проводите не менее двух раз, провернув распредвал на полный оборот. Если результаты не совпадают, измерьте зазоры еще раз.

3. По возможности используйте пару щупов — «проходной» и «непроходной».

3 причины, почему нужно регулировать в моторе клапаны?

Фото: zen.car

Одна из самых распространённых проблем с бензиновым двигателем – это появление тракторного рокота, как от дизельного мотора. Происходит такое по причине нарушения регулировки клапанов. Разберёмся, для чего нужна эта регулировка, и как часто её нужно выполнять?

Зазоры в клапанах

Клапаны в двигателе – это такие краны, одни отвечают за подачу в цилиндры топливно-воздушной смеси, а вторые за отведение отработавших газов. Для нормальной работы мотора все его части должны правильным образом двигаться, а клапаны вовремя открываться и закрываться. За правильное движение клапанов отвечает распредвал, кулачки на котором нажимают на ножку клапана (толкатель), тем самым открывая его. Чтобы всё работало, как часы, зазор между клапаном и распредвалом должен быть правильно выставлен, с учётом теплового расширения, что и называется регулировкой клапанов. Когда эта настройка сбивается, тогда и появляется этот дизельный рокот.

Фото: www.mehanika.ru

Почему важна регулировка?

Правильно выставленные зазоры между клапаном, толкателем и распредвалом позволяют двигателю нормально работать. Когда зазор сбивается, то это приводит к неправильному открытию или закрытию клапана. Также этот зазор может появляться из-за банального износа деталей. В результате камера сгорания остаётся негерметичной и из неё происходит утечка выхлопных газов. Кроме этого, появляется неприятный цокот при работе двигателя.

Если не регулировать клапаны, а продолжать ездить как есть, то это ничем хорошим для двигателя не закончится. Негерметичная камера сгорания приводит к падению компрессии в моторе, прорыву выхлопных газов, всё это может стать причиной скорого разрушения двигателя. Такой мотор имеет заметное падение мощности, и ездить на машине становится практически невозможно. Автопроизводители рекомендуют проводить проверку и при необходимости регулировку клапанов минимум раз в 80 тысяч километров пробега.

При использовании любых материалов необходима активная ссылка на DRIVENN.RU

Регулировка клапанов на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Регулировка клапанов – на данный момент это неотъемлемая часть всех двигателей на которых отсутствуют гидро-компенсаторы. А что такое гидро-компенсаторы? Если сказать вкратце, то благодаря ним клапана открываются и закрываются с максимально ровным зазором, в связи с чем клапана уже не нуждаются в периодической регулировки, а так же создается ровный их ход благодаря которому двигатель работает тише и мягче. Но сегодня речь пойдёт не о гидро-компенсаторах а регулировки клапанов на автомобилях «Классического» семейства.

Примечание!
Для регулировки вам понадобятся следующие инструменты: Во-первых запаситесь основным набором гаечных ключей, а так же понадобятся отвёртки, плоский щуп для регулировки клапанов толщиной «0,15 мм» и в завершение нужно будет запастись специальным ключом для проворачивания коленчатого вала! (Если специального ключа нет, то в таком случае вместо него можно будет воспользоваться головкой «на 36»)

Краткое содержание:

Когда нужно регулировать клапана?
Клапана требуют регулировки при:

  • Появлении стука в области где расположены клапана, соответственно стук можно будет услышать лишь при работе двигателя автомобиля.
  • А так их обязательно необходимо регулировать после проведения работ, в ходе которых с автомобиля снимался распредвал.

Примечание!
Для заметки учтите одну важную деталь, при эксплуатации автомобиля у клапанов со временем появляются зазоры, которые не приводят к аварийным поломкам двигателя а лишь нарушают его работу в следствии которой детали клапанного механизма будут быстрее изнашиваться!

Как отрегулировать клапана на ВАЗ 2101-2107?

1) Для начала снимите крышку головки блока. (О том как снять крышку головки блока, читайте в статье, «Установка фаз газораспределения по меткам», в рубрике «снятие», с пункта 1-10)

2) После чего установите поршень четвертого цилиндра, в положение ВМТ. (О том как установить поршень четвертого цилиндра в положение ВМТ, читайте в статье «Установка поршня четвертого цилиндра в положение ВМТ»)

3) Затем отрегулируйте «восьмой и шестой» клапан, но прежде чем начать их регулировать, проверьте нуждаются ли они в регулировке, для этого:

1. Вставьте в зазор клапана щуп и посмотрите как он будет там перемещается.

Примечание!
Когда вы вставите щуп в зазор, он должен будет перемещаться там с небольшим трудом, если же он спокойно входит в зазор и выходит из него, то в таком случае клапан нуждается в регулировке!

4) Если клапана нуждаются в регулировке, то:

1. Вставьте в «шестой или же в восьмой» клапан щуп и после чего ключом, который указан под буквой «Б» ослабьте контр гайку.

2. А в то же время другим ключом выставите нужный для вас зазор в клапане, отвернув для этого или же затянув регулировочный болт который помечен буквой «А».

3. И под завершение операции затяните болт, который указан под буквой «Б».

5) Далее чуть ниже читайте рубрику «Последовательность регулировки клапанов», и отрегулируйте все оставшиеся клапана на вашем автомобиле.

В какой последовательности нужно регулировать клапана?

Примечание!
Прежде чем вы приступите к изучению запомните одну вещь которая будет указана в инструкции а именно в ней будет сказано, что коленчатый вал нужно будет провернуть на «180°» что означает на пол его оборота! (Обороты коленвала легко понять, следя за меткой на рапредвале)

1) Начинать регулировку клапанов следует:

1. Сперва с «шестого и восьмого» клапана.

2. Затем вам нужно будет провернуть коленчатый вал по часовой стрелки, строго на 180° и после чего приступить к регулировке «четвертого и седьмого» клапана.

3. Далее опять проверните коленчатый вал на 180° по часовой стрелки, и отрегулируйте уже на этот раз «первый и третий» клапан.

4. И под завершение работы снова проверните коленчатый вал на 180° по часовой стрелки, и после чего отрегулируйте «второй и пятый» клапан.

Важно!
1) Не нарушайте очередность регулировки клапанов!
2) Клапана нужно регулировать только на холодном двигателе!

Для новичков!

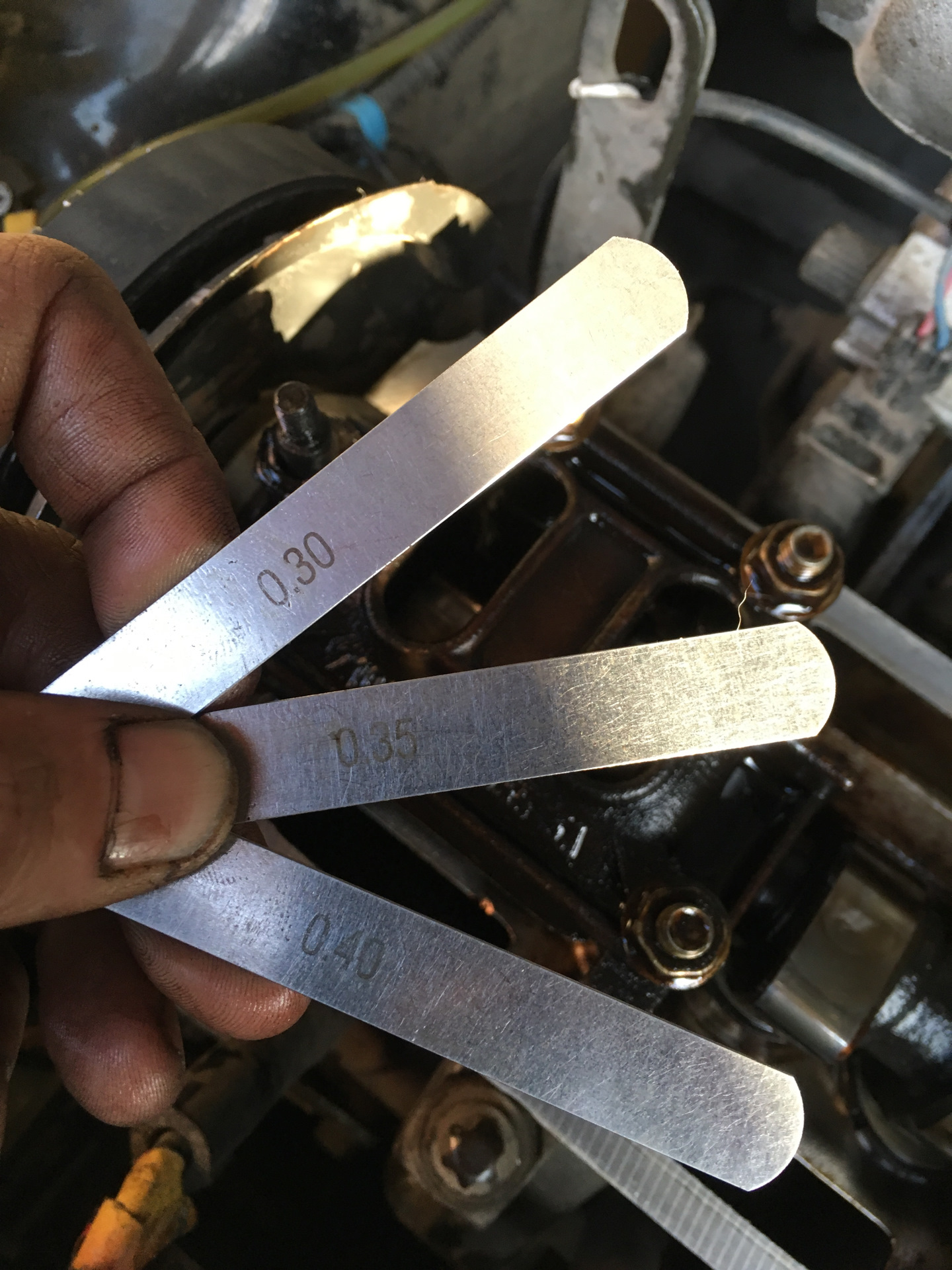

Вопрос: Как выглядит щуп регулировки зазоров?
Примечание: На фото изображено две разновидности щупов!

Дополнительный видео-ролик:
Специально для вас мы подготовили интересный видео-ролик просмотрев который большинство вопросов по регулировки клапанов у вас скорее всего отпадёт, но а если всё таки вопросы останутся, то в таком случае задавайте их в комментариях и мы вам на них ответим.

Как работают клапаны | Типы клапанов

Какой вид транспорта самый любимый в мире? Машина? В велосипед? Реактивный самолет? Если бы мне пришлось рискнуть предположить, я бы не выбрал ни одного из этих вещей. Вместо этого я бы выбрал скромный конвейер. Ты можешь не замечаем трубы, но по ним транспортируется огромное количество жидкости (жидкость и газ) по всему миру тихо и эффективно, изо дня в день выходной. Для эффективной работы трубам необходим способ регулирования через них может проходить жидкость; им также нужен способ переключения стечь полностью.Это та работа, которую выполняет клапанов : клапаны похожи на механические переключатели, которые могут включать и выключать трубы, поднимать или опускать количество жидкости, протекающей через них. Давайте подробнее рассмотрим как они работают!

Фото: Этот запорный клапан управляется вручную: вы открываете и закрываете его, поворачивая колесо. Такое колесо облегчает открытие клапана, поскольку оно увеличивает усилие, прилагаемое к ободу. производят большую и более полезную силу в центре. Если вы не знаете, почему, взгляните на нашу статью об инструментах и ​​машинах.Фото Брайана Слоана любезно предоставлено

Что такое клапаны?

Фото: Клапаны бывают всех размеров. Некоторые из них крошечные, как этот тарельчатый клапан, который скользит вверх и вниз по бутылке с напитками, позволяя воде входить и выходить, когда вы тянете или толкаете ее зубами.

Клапан — это механическое устройство, которое частично блокирует трубу. или полностью изменить количество проходящей через него жидкости. Когда вы включаете кран (кран), чтобы почистить зубы, вы открываете клапан, который позволяет воде под давлением выходить из трубы.Сходным образом, когда вы спускаете воду в туалете, вы открываете два клапана: один (сифон), который пропускает воду чтобы убежать, чтобы опорожнить кастрюлю и другую (называемую шаровым краном или шаровой кран), который впускает больше воды в бак, готовый к следующему промывать.

Клапаны регулируют как газы, так и жидкости. Если у вас есть газовая варочная панель (варочная панель) На вашей плите регуляторы, которые включают или выключают газ, — это клапаны. Когда вы увеличиваете огонь, вы открываете клапан, который позволяет больше газ поступает через трубу. Больше газа горит с большим пламенем так вы получите больше тепла.

Клапаны

практически гарантированно установлены на любой машине, использующей жидкости или газы. В вашей стиральной машине есть клапан, который вращается подача воды включается или выключается каждый раз при ополаскивании барабана. Есть также клапаны в цилиндрах двигателя вашего автомобиля, открывающиеся и закрывающиеся несколько раз в секунду, чтобы впустить воздух и топливо и дать возможность сгореть выхлопные газы для выхода.

Клапаны используются не только в машинах. У твоего тела есть красивое важные клапаны внутри вашего сердца, которые позволяют ему перекачивать кровь ваши легкие (где он поглощает кислород), а затем вокруг вашего тела.

Фото: Клапаны большие и малые. 1) Этот дроссельный клапан диаметром 7,3 м (24 фута) из аэродинамической трубы затмевает человека, стоящего рядом с ним! Фото любезно предоставлено НАСА, доступное для общего пользования 2) Этот гораздо меньший по размеру дроссельный клапан работает точно так же, откидываясь в центре, позволяя воздуху проходить через трубу. Фото любезно предоставлено Исследовательским центром NASA Glenn Research Center (NASA-GRC).

Как изготавливаются клапаны?

Фото Перекрытие воды с помощью запорного клапана.Поворот этого рычага на девяносто градусов закрывает шаровой кран в середине трубы, перекрывая протекание воды. В большинстве домов есть такие клапаны на входящей «подаче» холодной воды и на трубах, ведущих в резервуары для воды и выходящие из них. Запорные клапаны очень полезны во время аварийной ситуации (например, при разрыве водопровода) или для выполнения планового технического обслуживания. После закрытия клапана вы можете безопасно проводить ремонт, не допуская вытекания жидкости.

Клапаны обычно изготавливаются из металла или пластика и имеют несколько различные части.Внешняя часть называется сиденьем и часто имеет прочный металлический внешний корпус и мягкое внутреннее резиновое или пластиковое уплотнение, поэтому клапан закрывается абсолютно плотно. Внутренняя часть клапан, который открывается и закрывается, называется , корпус и подходит для седло, когда клапан закрыт. Также есть некоторая форма механизм открытия и закрытия клапана — ручной рычаг или колесо (как кран или запорный кран) или автоматизированный механизм (как в автомобильном двигателе или паровом двигателе).

Часто критически важно, чтобы клапаны были выключены, чтобы не допустить выхода жидкость или газ по трубе, чтобы избежать несчастных случаев, взрывов, загрязнения или потери ценных химикатов (даже капающий кран может быть дорогим, если у вас есть вода с дозатором). Вот почему уплотнение клапана должно быть абсолютно надежным, а закрытый клапан должен быть плотно закрыт. Отключение потока жидкости или газа под высоким давлением путем его перекрытия с клапаном — это физически тяжелая работа: другими словами, вам нужно приложить много усилий, чтобы сделай это.Вот почему некоторые клапаны управляются с помощью рычагов (как на фото здесь, но некоторые из них могут быть намного длиннее, чтобы обеспечить большее усилие поворота) или большие колеса (как на верхнем фото в этой статье). Если действительно большие клапаны требуют от человека слишком большого усилия, они управляются гидроцилиндрами.

Выбор подходящего материала

Не все клапаны — большие, мощные, промышленные изделия из металла. Внимательно посмотрите на контейнеры для еды на кухне, и вы обнаружите во многих из них есть клапаны.Бутылки с водой (как та, которую я изображал выше) часто имеют тарельчатые клапаны вместо винтовые колпачки. Верхняя часть емкости для еды, которую я сфотографировал ниже, — еще один действительно гениальный пример клапана, сделанного из упругий эластомер (на практике эластичный синтетический силиконовый каучук). Он закрывает банку для раздачи еды, которая обычно стоит вверх дном, поэтому, теоретически, еда может просто капать на стол под ним! Этот оригинальный клапан останавливает его. В резиновом материале есть четыре прорези, через которые проходит еда, но он также довольно твердый, поэтому открывается только тогда, когда вы сжимаете банку.Давление, которое вы оказываете, когда вы сжимаете, заставляет пищу проходить через четыре щели, которые открываются. Когда вы отпускаете давление, эластичность клапана заставляет щели снова опуститься вниз и снова закрыть банку. Это так просто и обыденно что вы, вероятно, даже не замечали этого, но это гениальная инженерная разработка, которая опирается на очень осторожные подбор именно подходящего материала.

Фото: Эластомерный клапан для герметизации пищевых продуктов. Слева: вид снизу на запечатанный клапан.В центре: вид сверху на тот же запечатанный клапан. Справа: глядя сверху, мой палец поднимается вверх, чтобы увидеть, как работает самоуплотняющийся щелевой механизм. (Если вам интересно, я считаю, что это щелевой клапан SimpliSqueeze® производства Aptar, и вы можете прочитать все технические подробности о том, как это работает, в их US10287066B2: Дозирующий клапан.)

И выбор материалов для клапанов — это не просто вопрос того, как они будут работать в течение всего срока службы, но и что с ними происходит после этого.Например, в случае упаковки для пищевых продуктов вторичная переработка становится все более важным фактором. Возьмите маленькие клапаны, которые вы найдете на пакетиках для кофе. После того, как кофе обжаривается и разливается по пакетам, ему, возможно, придется простоять на полке магазина до года, в течение которого он продолжает выделять углекислый газ. Без клапана на сумке он взорвался бы и потенциально лопнул в магазине (или на вашей кухне), разбрызгивая кофе повсюду. На пакетиках с кофе есть оригинальные односторонние «дегазирующие» клапаны, состоящие из мембран, которые открываются, когда внутри повышается давление.Вот почему вы можете «проснуться и почувствовать запах кофе», даже не открывая пакет. Когда воздух пытается проникнуть внутрь снаружи, он сглаживает мембрану и плотно закрывает мешок. Пока все хорошо, но как насчет утилизации? Если вы начнете ставить сложные пластиковые клапаны на пакеты, это сделает мешки намного сложнее утилизировать. Какой ответ? Сейчас производители делают кофейные пакеты и клапаны полностью из компостируемые биопластики для устранения проблемы утилизации отходов.

Фото: Принцип работы кофейных клапанов.Верхний ряд: Слева: Типичный клапан внутри пакета с кофе. В центре: этот компостируемый клапан из биопласта (производства швейцарской компании Wipf) имеет фиксированное внешнее седло (черное) и внутренний корпус (красный) с выпускным отверстием для газа. Справа: Разберите его, и вы обнаружите, что внутри него также пластиковая мембрана. (синий). На рисунке ниже показано, как эти три части работают вместе. Мембрана изгибается, позволяя Углекислый газ улетучивается, затем снова расплющивается, чтобы не допустить попадания воздуха и водяного пара.

Типы клапанов

Изображение: Восемь распространенных типов клапанов, значительно упрощенных.Цветовой ключ: серая часть — это труба, по которой течет жидкость; красная часть — это клапан и его ручка или элемент управления; синие стрелки показывают, как клапан движется или поворачивается; а желтая линия показывает, в каком направлении движется жидкость при открытом клапане.

Многие типы клапанов имеют разные названия. В самые распространенные — бабочка, петух или пробка, ворота, глобус, игла, тарелка и катушка:

  • Шар : В шаровом кране полая сфера (шар) плотно сидит внутри трубы, полностью перекрывая поток жидкости.Когда вы поворачиваете ручку, она заставляет шар поворачиваться на девяносто градусов, позволяя жидкости течь через его середину.
  • Butterfly : Дроссельная заслонка — это диск, который сидит в середина трубы и поворачивается вбок (для впуска жидкости) или в вертикальном положении (чтобы полностью перекрыть поток).
  • Кран или пробка : В кране или пробковом клапане расход равен заблокирован конической заглушкой, которая отодвигается при повороте колеса или ручка.
  • Задвижка или шлюз : Задвижки открывают и закрывают трубы опускать через них металлические ворота.Большинство клапанов этого типа спроектирован так, чтобы быть полностью открытым или полностью закрытым и не может функционируют должным образом, когда они открыты лишь частично. В водопроводных трубах используются такие клапаны.
  • Globe : Водопроводные краны (краны) являются примерами глобуса клапаны. Когда вы поворачиваете ручку, вы закручиваете клапан вверх или вниз, и это позволяет воде под давлением течь вверх по трубе и выходить через носик ниже. В отличие от затвора или шлюза, такой клапан можно настроить так, чтобы пропускать через него больше или меньше жидкости.
  • Игла : игольчатый клапан использует длинную скользящую иглу для точно регулируют поток жидкости в таких машинах, как карбюраторы двигателей автомобилей и системы центрального отопления.
  • Тарельчатый клапан : Клапаны в цилиндрах двигателя автомобиля являются тарелками. Этот Тип клапана подобен крышке, сидящей на верхней части трубы. Время от времени крышка поднимается, чтобы выпустить или впустить жидкость или газ.
  • Золотник : Золотниковые клапаны регулируют поток жидкости в гидравлические системы. Клапаны, подобные этому, скользят назад и вперед, чтобы поток жидкости в одном или другом направлении вокруг контура трубы.

Как работают предохранительные клапаны?

Клапаны часто используются для хранения опасных жидкостей или газов — возможно, токсичных химикатов, легковоспламеняющейся нефти, пара высокого давления, или сжатый воздух — его нельзя выпускать ни при каких обстоятельствах. Теоретически клапан должен быть полностью защищен и, будучи закрытым, никогда не должен пропускать жидкость или газ через него. На практике это не совсем так. Иногда лучше, чтобы клапан вышел из строя намеренно, чтобы защитить какую-то другую часть системы или машины.Например, если у вас есть паровая машина, приводимая в действие водогрейным котлом, в котором накапливается пар, но давление внезапно становится слишком высоким, вам нужен клапан, который бы открылся, позволил пару уйти и безопасно сбросить давление до того, как все произойдет. котел катастрофически взрывается. Клапаны, работающие таким образом, называются предохранительными клапанами. Они предназначены для автоматического открытия, когда жидкость или газ, которые они содержат, достигают определенного давления (хотя многие системы и машины имеют предохранительные клапаны, которые можно открывать вручную для той же цели).

Изображение: Пример предохранительного клапана, установленного в обычный водопроводный кран (кран).

В обычном смесителе вы поворачиваете оранжевую ручку вверху по часовой стрелке или против часовой стрелки, чтобы повернуть клапан вверх или вниз. Это позволяет воде течь слева направо через горизонтальную трубу, вокруг изгиба (через зазор, где находился клапан) и наружу через вертикальную трубу справа.

Вы можете повернуть ручку на разную величину, чтобы открыть клапан на разную высоту, пропуская разное количество воды.

В этой конструкции Пола Вессона, запатентованной в 1923 году, внизу имеется дополнительный предохранительный клапан зеленого цвета. Он имеет коническую форму и обычно плотно удерживается на месте с помощью обмотанной вокруг него желтой пружины. Однако, если давление воды увеличивается слишком сильно, она давит на конус, открывает клапан, и вода уходит вниз, сбрасывая давление.

Изображение из патента США: 1 449 472: предохранительный кран, созданный Полом Б. Вессоном и компанией Hampden Brass, любезно предоставлено Управлением по патентам и товарным знакам США.

Узнать больше

На этом сайте

Книги

  • Справочник по клапанам Филиппа Л. Скоузена. McGraw-Hill Education, 2011. Исчерпывающее руководство по различным типам клапанов, их выбору, размеру и типам проблем, с которыми вы можете столкнуться.
  • Справочник по клапанам и приводам Брайана Несбитта. Баттерворт-Хайнеманн, 2007/2011. Практическое руководство по выбору и использованию клапанов, включая руководство для покупателя.
  • Справочник по клапанам, трубопроводам и трубопроводам Т.Кристофер Диккенсон. Elsevier, 1999. Подробный технический справочник. Много информации о различных типах клапанов и о том, как выбрать клапаны для конкретного применения.

Статьи

  • Создание улучшенного клапана, Джина Колата. Нью-Йорк Таймс. 20 июня 2015 г. Новый тип операции на сердечном клапане (транскатетерная замена аортального клапана) снижает риск хирургического вмешательства для пациентов.
  • Мужчина из Великобритании получил искусственное пластиковое сердце: NHS Choices, 3 августа 2011 г.Описывает структуру искусственного сердца, в котором используются пластиковые клапаны.
  • Предохранительные клапаны предотвращают опасность ожога: BBC News, 5 сентября 2005 г. Отчет о разработке термостатических кранов для защиты пожилых людей.

Патенты

Патенты дают прекрасное представление о технических деталях того, как все работает на самом деле. Существуют тысячи, охватывающие множество различных типов клапанов; вот небольшой и довольно случайный выбор для начала:

  • US3425439: Дисковый затвор от Дона В. Даффи.Duriron Co. Inc., 4 февраля 1969 г.
  • US3394915: Шаровой кран с кольцевым уплотнением от Жана Гашо. Duriron Co. Inc., 4 февраля 1969 г.
  • US20030159737A1: Шаровой клапан большой пропускной способности от Джеймса Стареса. ООО «Дрессер», 30 августа 2005 г.
  • US20030159737A1: Тарельчатый клапан и способ его изготовления Чарльз Питер Деклер. Colder Products Co, 16 марта 2004 г.
  • US10287066B2: Дозирующий клапан Джейсона Хаттона и др., AsparGroup. 14 мая 2019 г. Техническое описание желтого самоуплотняющегося пищевого клапана, сфотографированного выше.

Клапаны 101: типы клапанов, размеры, стандарты и др.

Вы также можете увидеть клапаны, классифицированные по функциям, а не по конструкции.

Общие функциональные обозначения и их общие конструктивные типы включают:

  • Запорные клапаны: Шаровые, дроссельные, диафрагменные, запорные, пережимные, поршневые и пробковые клапаны
  • Регулирующие клапаны: Шаровые, дроссельные, мембранные, шаровые, игольчатые, пережимные и пробковые клапаны
  • Безопасность Предохранительные клапаны: Клапаны сброса давления и сброса вакуума
  • Обратные клапаны: Поворотные обратные и подъемные обратные клапаны
  • Клапаны специального назначения: Многопортовые, поплавковые, опорные, ножевые задвижки и линейные заглушки

Объяснение размеров клапана: обеспечение бесперебойной работы

Хотя клапаны могут составлять небольшую часть вашего трубопроводного процесса или системы с точки зрения пространства, они часто составляют значительную часть бюджета на проектирование и строительство.Они также оказывают значительное влияние на долгосрочные затраты и общую производительность системы.

Выбор клапана подходящего размера важен как для оптимизации затрат, так и для обеспечения безопасной, точной и надежной работы.

Первое, что необходимо учитывать, — это общий размер клапана — как с точки зрения физических размеров, так и с точки зрения внутреннего размера и расхода (CV).

Выбор клапана, который не помещается должным образом в требуемом пространстве, может привести к дополнительным расходам.Выбор клапана, который не обеспечивает идеального расхода, может привести как минимум к неточному регулированию расхода, а в худшем — к полному отказу системы.

Например, если ваш клапан слишком мал, это может привести к снижению потока на выходе и созданию противодавления на входе. Если клапан слишком большой, вы обнаружите, что управление потоком резко ухудшается по мере того, как вы продвигаетесь от полностью открытого или полностью закрытого.

При выборе правильного размера убедитесь, что учитывает как диаметр соединителя, так и общий расход клапана по сравнению с вашими потребностями.Некоторые клапаны обеспечивают отличный поток, в то время как другие сужают поток и увеличивают давление.

Это означает, что иногда для регулировки расхода необходимо установить клапан большего размера, чем может предполагать только диаметр адаптера.

Торцевые соединения клапана: ключ к правильной подгонке и правильной работе

Учитывая размер и дизайн, важно также учитывать торцевые соединения клапана.

Распространенные типы концов клапана. Источник: Unified Alloys

Хотя наиболее очевидным следствием здесь является выбор торцевого соединения, совместимого с вашим трубопроводом, существуют также функциональные характеристики распространенных типов концов, которые могут сделать один клапан более подходящим для ваших нужд, чем другой.

Общие клапанные соединения и концы включают:

  • Резьбовые или резьбовые: Часто используются в соединениях приборов или в точках отбора проб
  • Фланцевые: Наиболее распространенные концы для трубопроводов
  • Приварные встык: Обычно используются в операциях высокого давления или высоких температур
  • Приварная муфта: Обычно используется на трубопроводах с малым внутренним диаметром, где резьбовые соединения не допускаются.
  • Межфланцевое соединение и выступ: Часто используется для компактных клапанов, устанавливаемых в системах с ограниченным пространством.

Материалы клапана: обеспечение безопасности и долговечности. Производительность

В зависимости от вашего предполагаемого использования материалы, из которых изготовлены ваши клапаны, могут иметь решающее значение для обеспечения безопасной эксплуатации и снижения затрат на техническое обслуживание и замену в течение всего срока эксплуатации.

Клапаны из нержавеющей стали

— отличные варианты в различных производственных средах, в том числе в агрессивных средах (например, химикаты, соленая вода и кислоты), в средах со строгими санитарными стандартами (например, при производстве продуктов питания и напитков и фармацевтических препаратов), а также в процессах, требующих высоких давление или высокие температуры.

Однако, если вы обрабатываете растворители, топливо или летучие органические соединения (ЛОС), выбор материала клапана из неискрящего материала, такого как латунь, бронза, медь или даже пластик, часто является лучшим вариантом.Помимо выбора правильного материала корпуса, внутренние (смачиваемые) детали отделки также должны быть оценены на химическую совместимость. Если ваш клапан содержит эластомеры, их также следует проверить на химическую совместимость, а также ограничения по давлению и температуре.

Стандарты клапанов: соответствие требованиям и нормативным требованиям

В зависимости от предполагаемого использования вы можете обнаружить, что клапаны должны соответствовать определенным стандартам, чтобы соответствовать нормативным требованиям по безопасности, санитарии или другим вопросам.

Несмотря на то, что существует слишком много организаций по стандартизации и потенциальных нормативных документов, чтобы подробно описать их, организация по общим стандартам включает в себя:

Также следует учитывать отраслевые стандарты.

Основные организации по стандартизации по отраслям:

  • Стандарты клапанов ASHRAE
  • Стандарты клапанов ASME BPVC
  • Стандарты клапанов ASSE
  • Стандарты клапанов ISA
  • Стандарты клапанов NFPA
  • Стандарты клапанов SAE

Заключительные мысли

Выбор правильного клапана для вашего проекта может показаться сложным.Однако, начав с общих характеристик, таких как конструкция клапана , размер клапана и метод срабатывания , вы можете быстро ограничить свои возможности, чтобы определить наилучшие клапаны для ваших нужд.

Если вы разрабатываете новую технологическую систему или хотите обновить или обслужить существующую систему, выбор клапанов и фитингов Unified Alloys поможет вам найти идеальное решение для вашего приложения и среды использования. Как ведущий поставщик сплавов из нержавеющей стали, клапанов, фланцев и т. Д., Наши специалисты уже более 4 десятилетий помогают промышленным предприятиям Канады и Северной Америки.Нужна помощь или есть вопрос? Свяжитесь с нами для индивидуальной помощи.

В чем разница между регулятором давления и предельным клапаном регулирования давления?

И регулятор давления, и ограничительный клапан регулирования давления поддерживают постоянное выходное давление при работе с номинальными расходами. Разница возникает, когда нет потока через устройство.

Ограничительные клапаны с регулировкой давления

предназначены для регулирования давления при наличии потока воды NO через устройство.Напротив, стандартный регулятор давления не может регулировать без расхода.

Регулирование давления при отсутствии воды, протекающей через систему, может показаться странным, но учтите, что некоторые оросительные системы имеют запорные клапаны ниже по потоку , как показано на изображении выше.

Когда запорный клапан ниже по потоку закрыт, в системе все еще есть давление, но нет потока воды. В конечном итоге высокое давление на входе в регуляторе выравнивается до запорного клапана.Когда этот запорный клапан открывается снова, скачок высокого давления может повредить расположенные ниже по потоку расходомеры, спринклеры и другие компоненты.

Предельный клапан регулирования давления может защитить эти компоненты.

Как работает ограничительный клапан?

Если бы мы поместили стандартный регулятор давления выше по потоку, Т-образный шток регулятора не смог бы полностью уплотнить твердое седло в устройстве, чтобы остановить поток. Предельный клапан регулирования давления сконструирован так, что его Т-образный шток закрывает проточный канал и уплотняет резиновую часть седла.

Он поддерживает давление на 10–15 фунтов на кв. Дюйм (0,69–1,03 бар) выше расчетного давления и помогает защитить компоненты, расположенные ниже по потоку, от скачков высокого давления.

Помните: регулятор давления ДОЛЖЕН быть установлен после всех запорных клапанов. Предельный клапан регулирования давления с другой внутренней конструкцией, CAN BE , установлен перед (перед) запорным клапаном.

Для любого устройства рекомендуется использовать фильтр перед ним (100 меш или мельче, способный пропускать до 18 галлонов в минуту с потерями на внутреннее трение не более 5 фунтов на квадратный дюйм).

Подробнее о регуляторах давления

Изучите основы регулирования давления с помощью бесплатного курса Senninger по регулированию давления по запросу в Университете Хантера. Узнайте больше о разнице между регулятором давления и ограничительным клапаном, о том, как установить регуляторы давления в различных оросительных системах, выявить проблемы износа, причины колебаний давления и многое другое.

Проходной клапан — обзор

Проходные клапаны

Проходные клапаны, вероятно, являются наиболее распространенными клапанами из существующих.Шаровой клапан получил свое название от шарообразной формы корпуса клапана. Другие типы клапанов также могут иметь шаровидные тела. Таким образом, внутренняя структура клапана определяет тип клапана.

Впускные и выпускные отверстия для шаровых клапанов расположены таким образом, чтобы удовлетворять требованиям к потоку. На Рис. 7-4 показаны клапаны с прямым, угловым и перекрестным потоком.

Рисунок 7-4. Типы запорной арматуры.

Часть шарового клапана, регулирующая поток, — это диск, который прикреплен к штоку клапана.Вращение штока клапана до тех пор, пока диск не войдет в седло клапана, закрывает клапан. Это предотвращает протекание жидкости через клапан (Рисунок 7-5, вид A). Край диска и седла обработаны очень точно, поэтому они образуют плотное уплотнение, когда клапан закрыт. Когда клапан открыт (Рисунок 7-5, вид B), жидкость протекает через пространство между краем диска и седлом. Поскольку поток жидкости одинаков на всех сторонах центра опоры при открытом клапане, на диск отсутствует несбалансированное давление, которое могло бы вызвать неравномерный износ.Скорость, с которой жидкость проходит через клапан, регулируется положением диска по отношению к седлу клапана. Этот тип клапана обычно используется как полностью открытый или полностью закрытый клапан, но его можно использовать как дроссельный клапан. Однако, поскольку посадочная поверхность имеет относительно большую площадь, она не подходит для дроссельного клапана, где требуется точная регулировка.

Рисунок 7-5. Работа запорного клапана.

Запрещается заклинивать запорный клапан в открытом положении.После полного открытия клапана маховик или исполнительную рукоятку следует повернуть в закрытое положение примерно на пол-оборота. Если этого не сделать, клапан может заклинивать в открытом положении, что затрудняет, а то и делает невозможным закрытие клапана. Таким образом повреждаются многие клапаны. Еще одна причина, по которой нельзя оставлять шаровые краны в полностью открытом положении, заключается в том, что иногда трудно определить, открыт или закрыт клапан. Если клапан заклинивает в открытом положении, шток может быть поврежден или сломан тем, кто думает, что клапан закрыт.

Важно, чтобы шаровые клапаны устанавливались с давлением на поверхность диска, чтобы давление в системе не попадало в уплотнение штока, когда клапан закрыт.

Интернет-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экология или экономия энергии

курс. «

Russell Bailey, P.E.

Нью-Йорк

«Это укрепило мои текущие знания и научило меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации.»

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей роте

имя другим на работе «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, а курс был очень информативным, особенно с учетом того, что я думал, что я уже знаком.

с деталями Канзас

Несчастный случай в Сити Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на моей работе «

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения. «

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.э., позволяя

студент, оставивший отзыв на курс

материалов до оплаты и

получает викторину «

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил много удовольствия «

Mehdi Rahimi, P.E.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курс.»

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

.

обсуждаемые темы »

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам. »

Джеймс Шурелл, P.E.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не основано на каком-то неясном разделе

законов, которые не применяются

до «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

, организация. «

»

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

доступный и удобный для

использовать. Большое спасибо. «

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь печатный тест во время

обзор текстового материала. Я

также оценил просмотр

предоставлено фактических случаев »

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.Модель

испытание потребовало исследования в

документ но ответы были

в наличии. «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, P.E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роадс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. До сих пор все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курс со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курс. Процесс прост, и

намного эффективнее, чем

в пути «.

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время исследовать где на

получить мои кредиты от. «

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теории «

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад помочь финансово

по ваш промо-адрес который

сниженная цена

на 40%. «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

коды и Нью-Мексико

регламент. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

Сертификация . «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материал был кратким и

в хорошем состоянии. «

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

.

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

корпус курс и

очень рекомендую

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлен. «

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загрузить учебные материалы на

.

обзор где угодно и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживайте широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без всякой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полная

, и комплексное ».

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по телефону

работ.»

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, P.E.

Монтана

«Легко выполнить. Никакой путаницы при прохождении теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Luan Mane, P.E.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях «

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.»

Ира Бродская, П.Е.

Нью-Джерси

«Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график. «

Майкл Гладд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

свидетельство. Спасибо за изготовление

процесс простой. »

Fred Schaejbe, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

часовой PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея для оплаты

материал

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, требующий

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в онлайн-викторине и получение сразу

сертификат. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

.

много разные технические зоны за пределами

своя специализация без

приходится путешествовать.»

Гектор Герреро, П.Е.

Грузия

Регулирующие клапаны

и регуляторы в приложениях управления

Понимание различий между регуляторами и регулирующими клапанами имеет решающее значение в отрасли автоматизации. Каждый из них имеет одинаковую важность, но выполняет разные функции и действует по-разному. Важно знать оба решения, чтобы разработчики процессов управления не сталкивались с серьезными проблемами и не тратили зря деньги и ресурсы.

Понимание различий

Во-первых, чтобы понять разницу между регуляторами и регулирующими клапанами, мы должны изучить компоненты каждого из них. С точки зрения конструкции типичный контур управления позволяет регулирующим клапанам использовать ряд переменных процесса. Это зависит от того, какая переменная измеряется для управления (расход, уровень, температура, давление…). Переменная управления технологическим процессом сначала измеряется датчиком или передатчиком, а затем отправляется в главную систему управления.Чаще всего эта система известна как DCS или распределенная система управления. Эта система отвечает за интерпретацию того, как клапан должен реагировать на отклонение от заданного значения (заранее определенного). После этого сигнал передается обратно в систему управления DCS, которая, в свою очередь, сообщает, в какой степени привод должен закрыть или открыть клапан, чтобы вернуться к предварительно определенной уставке.

С точки зрения эксплуатации, основное различие между регулирующим клапаном и регулятором состоит в том, что регуляторы лучше определять как клапаны с технологическим приводом, для работы которых не требуется внешнее питание или даже источник воздуха для КИПиА.Обычно регулятор прикладывает давление регулируемой технологической жидкости к диафрагме. Затем та же диафрагма отклоняет сжатую пружину, чтобы добиться принудительного баланса с диафрагмой при заданном установленном давлении. При любом изменении регулируемого давления диафрагма вынуждена двигаться. Затем это вызывает изменение проходного сечения регулятора, что позволяет протекать большему или меньшему количеству технологической жидкости.

Поскольку использование давления технологической жидкости является средством управления, регуляторы функционируют как клапаны регулирования давления.

Еще одно отличие связано с расчетным давлением корпуса регулятора. Регулирующие клапаны способны выдерживать такое же давление снаружи клапана, как и на стороне впуска. Однако регулятор может иметь более низкое номинальное давление на самой стороне управляющего давления (регуляторе). Почему? Вы можете спросить. Это связано с тем, что давление технологической жидкости непосредственно прикладывается к компонентам кожуха диафрагмы.

Еще одно отличие — скорость.По сравнению с регулирующими клапанами скорость срабатывания регуляторов выше. Регуляторы могут мгновенно реагировать на изменения регулируемого давления.

Что касается технического обслуживания, они также просты в обслуживании и не имеют летучих выбросов.

Однако регулирующие клапаны

доступны в больших размерах и имеют более высокий класс давления, чем регуляторы.

Выбор правильного решения для правильного приложения

Регуляторы

, как правило, связаны с более низкими затратами на обслуживание и установку.Но также важно иметь в виду, что многие проекты требуют использования привода с его клапаном для своих приложений управления.

В некоторых ситуациях нельзя использовать регулирующий привод и клапанный блок или регулятор. Это связано с тем, что определенные применения означают технические преимущества регулирующего клапана или регулятора. Некоторые из этих примеров включают: Это также известно как контроль наддува газа и представляет собой процесс поддержания давления массы инертного газа в верхней части резервуара или контейнера, которое предотвращает контакт с внешним воздухом.Регуляторы часто используются для редукционного клапана, а также для регулятора противодавления, потому что они могут непосредственно контролировать давление в резервуаре, а также быстрее реагировать на любые изменения. Однако может потребоваться использование клапана с дроссельным приводом, если невозможно настроить предохранительный клапан на давление ниже расчетного давления регулятора.
  • Контроль перепада давления
При добыче нефти и газа критически важно поддерживать производственное давление, исходящее от буровой установки.Давление на устье постоянно меняется. Это означает, что положительный перепад давления в трубопроводе должен поддерживаться без избыточного давления в трубопроводе. Если вытяжка происходит в зоне, где есть электроснабжение, можно использовать регулирующие клапаны. Однако некоторые производственные площадки расположены в удаленных районах и, следовательно, не имеют доступа к источнику питания, что исключает приводы клапанов в качестве опции. С другой стороны, регуляторы способны поддерживать перепад давления между контрольной точкой и давлением на выходе без использования источника питания.
  • Управление котлом и нагревателем
Это можно понимать как приложение, в котором обычно одновременно используются регулирующий клапан и регулятор. В нормальных эксплуатационных стандартах для заправки системы требуется большой объем газа. Обычно это приводит к использованию клапана большой пропускной способности, используемого для управления.
  • Экстремальные условия эксплуатации
Часто термин, известный как обслуживание, применяется к приложениям автоматизации, где такие вещи, как чрезмерная вибрация, кавитация (образование паровых полостей в жидкости, вызывающих чрезмерный износ) или мигание происходят из-за чрезмерного падения давления на клапане.Если ожидаются пузырьки или мгновенное испарение с умеренными перепадами давления или любые падения давления, следует избегать использования регуляторов. Регулирующие клапаны имеют конструкции трима, способные выдерживать большие колебания или экстремальные скачки давления, а также снижать потенциальные повреждения из-за кавитации.

Решение, основанное на знаниях

Понимание различий между регуляторами и регулирующими клапанами имеет решающее значение в отрасли автоматизации. Каждый из них имеет одинаковое значение, но отличается по принципу действия и действиям.Если кто-то понимает возможности и функции приводов клапанов, а также регуляторов, те, кому поручено выбрать из двух вариантов, смогут сделать выбор с уверенностью.

Автоматический регулирующий клапан

Продукция: клапаны расхода, давления и другие регулирующие клапаны

Автоматический регулирующий клапан

Регулирующий клапан регулирует расход или давление жидкости. Клапаны регулирования расхода обычно реагируют на сигналы, генерируемые независимыми устройствами, такими как расходомеры или датчики температуры.Регулирующие клапаны обычно оснащены приводами и позиционерами. Пневматические шаровые краны широко используются для целей управления во многих отраслях промышленности, хотя также используются четвертьоборотные клапаны, такие как (модифицированные) шаровые краны и дисковые затворы.

Регулирующие клапаны также могут работать с гидравлическими приводами (также известными как гидравлические пилоты). Эти типы клапанов также известны как клапаны автоматического регулирования. Гидравлические приводы будут реагировать на изменения давления или расхода и открывать / закрывать клапан.

Гидравлические автоматические регулирующие клапаны не требуют внешнего источника питания, а это означает, что давления жидкости достаточно для открытия и закрытия клапана.

Регулирующие клапаны

Регулирующие клапаны регулируют расход или давление жидкости. Обычно они реагируют на сигналы, генерируемые независимыми устройствами, такими как расходомеры или датчики температуры. Они оснащены приводами и позиционерами. Пневматические шаровые краны широко используются для целей управления во многих отраслях промышленности, хотя также используются четвертьоборотные клапаны, такие как (модифицированные) шаровые клапаны и поворотные дисковые затворы .

Они регулируют поток текучей среды (газов, жидкостей, псевдоожиженных твердых частиц или суспензий), открывая, закрывая или частично перекрывая различные проходы.

Добавить комментарий

Ваш адрес email не будет опубликован.
