Как сделать короб для сабвуфера: чертежи, схемы, фото и видео

Из чего делать короб для сабвуфера? Выбираем лучший матерьял

Автор CarAudioSupport На чтение 5 мин. Просмотров 15k. Обновлено 11.04.2022

При создании своего сабвуфера и для его качественного и громкого звучания следует учитывать большое количество важных нюансов. К примеру, какой динамик к сабвуферу вы приобрели, на сколько правильный у вас короб, хватает ли мощности усилителя, достаточно ли усилителю мощности питания и т. д.

В этой статье мы затронем один из многих вопросов, который поможет вам приблизиться к более громкому и качественному басу. А именно ответим на вопрос, из какого материала лучше всего изготовить короб для сабвуфера?

Содержание

1. Почему сабвуфер без короба не играет?
2. Принцип работы сабвуферных коробов
3. Что происходит если короб сделан из не качественного материала
4. Каким же должен быть сабвуферный короб
5. Виды и сравнение материалов для сабвуфера.
6. Фанера
7. МДФ
8. ДСП
9. Как увеличить жесткость короба?
10. Заключение

Почему сабвуфер без короба не играет?

Если мы из короба работающего сабвуфера извлечём динамики, то обнаружим, что бас, который он качественно воспроизводил, исчезнет. То есть сабвуфер без короба (акустического оформления) не играет! Почему так происходит? Сабвуфер создаёт звуковые колебания в обе стороны, т. е. вперёд и назад. Если между этими сторонами нет экрана, звуковые колебания заглушают друг друга. Но если мы поместим сабвуферные динамики в закрытый ящик, то сможем разделить переднюю и заднюю часть сабвуфера и получить качественный звук. К слову, в фазоинверторе короб работает несколько по другому принципу, он воспроизводит звук в одном направлении, что увеличивает громкость по сравнению с З/Я примерно в 2 раза.

Принцип работы сабвуферных коробов

Вы скажете, зачем нам эта муть с частотами, волнами и коробами? Ответ прост, мы хотим наглядно и просто продемонстрировать вам, как влияет материал, из которого изготовлен короб на качество конечного результата.

Что происходит если короб сделан из не качественного материала

Теперь давайте представим, что вы сделали короб из бабушкиного шкафа, т. е. применили материал ДСП, который имеет толщину всего 15 мм. После этого изготовили из него сабвуфер средних мощностей. Что получится в результате?

Из-за недостаточной толщины стенок жёсткость короба занижена. При воспроизведении звука стенки короба начинают вибрировать, т. е. весь короб превращается в излучатель, звуковые волны, которые короб резонирует, в свою очередь гасят волны, которые излучает динамик с лицевой стороны.

Помните, мы говорили, что сабвуферный динамик без короба просто не может воспроизводить бас. Так и маложесткий короб будет создавать только частичное экранирование, которое не сможет полностью удержать взаимопроникновение звуковых волн, излучаемые динамиками сабвуфера. В результате, снижение уровня отдаваемой мощности и искажение звука.

Каким же должен быть сабвуферный короб

Ответ прост. Основное требование, которому должен соответствовать сабвуферный короб, это его жесткость и прочность. Чем жестче стенки, тем меньше вибрации, которые создаёт сабвуфер при работе. Конечно, в теории идеальным будет считаться короб, сделанный из керамической плиты или отлитый из свинца с 15 см стенками, но конечно, можно считать это за бред, т. к. такие сабвуферы будут иметь не только дорогое производство, но и огромный вес.

Виды и сравнение материалов для сабвуфера.

Рассмотрим реальные варианты материалов для изготовления сабвуфера и постараемся дать небольшое заключение по каждому из них.

Фанера

Лучше влагостойкая. На наш взгляд, это один из достойнейших материалов для изготовления акустического оборудования.

Но есть и пара минусов;

• Это самый дорогой материал.
• Проблемно найти фанеру толщиной более 18 мм.
• При большой площади стенок начинает «звенеть» (нужны дополнительные рёбра жесткости или распорки)

МДФ

Сейчас набирает большую популярность. Он является неким промежутком между фанерой и ДСП. Основной его плюс — это меньшая, чем у фанеры цена (примерно как у ДСП) хорошая жесткость (но не дотягивает до фанеры). Легко пилится. Влагостойкость выше, чем у ДСП.

• Проблемно, но возможно найти, толщину более 18 мм.

ДСП

Дешёвый, распространённый материал. Есть в каждой мебельной компании, в этих же компаниях можно заказать и распил. Этот короб вам обойдётся в 2-3 раза дешевле чем из фанеры. Недостатки:

• Очень маленькая жесткость материала (пример про бабушкин шкаф выше).
• Не влагостоек. Хорошо впитывает влагу и рассыпается. Особенно опасно если в ваш багажник попадает вода.

Как увеличить жесткость короба?

1. Первое, самое простое и самое очевидное. Это толщина материала, чем толще материал, тем больше жесткость. Советуем при изготовлении сабвуфера использовать материалы как минимум 18 мм, это золотая середина. Если же ваш сабвуфер имеет мощность более 1500w RMS, то не будет лишним выбрать толщину материала 20 мм и более. Если у вас возникли сложности с поиском толстостенных материалов, можно воспользоваться следующими рекомендациями.
2. Вариант, который добавит жесткости вашему коробу, это изготовление двойной передней стенки. Т. е. лицевой части, в которой установлен динамик. Эта часть сабвуфера больше всего подвержена нагрузке при его работе. Поэтому имея ширину материала 18 мм, сделав переднюю стенку двойной мы получаем 36 мм. Этот шаг существенно добавит жёсткости коробу. Также следует делать это при условии, что ваш сабвуфер имеет RMS(номинальную мощность) более 1500w. В случае если у вас сабвуфер на меньшую мощность, например,700w,переднюю стенку также можно сделать двойной. Смысл в этом есть, хотя эффект от таковогобудет не очень большой.
3. Ещё совет, используйте распорки внутри сабвуфера для добавления дополнительной жесткости. Особенно это хорошо работает, когда сабвуфер имеет большой объём. Допустим у вас в коробе стоят два 12-дюймовых сабвуфера (динамика). В середине жесткость короба будет самой маленькой из-за большой площади. В этом случае вам не помешает укрепить конструкцию и установить распорку на этом месте.

Вот и всё что мы хотели вам рассказать про материалы для сабвуфера. Если эта статья помогла вам, оцените её по пятибалльной шкале ниже.

Хотите сами попробовать рассчитать короб? Для этого вам поможет наша статья «Учимся считать короб для сабвуфера».

Заключение

Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.

И напоследок, есть желание помочь проекту? Подпишись на наше сообщество «Вконтакте».

Как сделать короб для сабвуфера своими руками

Проектирование и создание корпуса для сабвуфера своими руками может быть полезным занятием. Это не только сэкономит вам деньги, но и даст лучшее качество по сравнению с покупными продуктами. Также вы сможете создать корпус в соответствии со своими потребностями.

Конструирование короба для саба своими руками может показаться сложной задачей, но в этой инструкции я покажу вам, из чего и как сделать короб для сабвуфера, а также свои наглядные расчеты, чертежи и вариант оформления. Чтобы сделать корпус, вам понадобятся навыки деревообработки. Работы по деревообработке будут включать в себя сборку корпуса, укрепление внутренней части и окрашивание. Строительство сабвуфера может занять от нескольких дней до недели в зависимости от ваших навыков и желания.

Шаг 1: Детали и инструменты

Необходимые вещи:

• Циркулярная пила
• Клей для дерева
• Компьютер
• Длинные струбцины (длина зависит от того, какого размера корпус вы хотите сделать)
• Карандаш или ручка (для отметок)

Элементы, которые являются необязательными, но настоятельно рекомендуются:

• Наждачная бумага (чтобы отшлифовать поверхность)
• Винты для дерева (чтобы загерметизировать корпус)
• Дрель
• Большая линейка
• Помощь другого человека (если нужно будет таскать тяжелые предметы)
• Грузовик (чтобы доставить пиломатериал)
• Фрезер (он нужен, чтобы вырезать отверстия для динамика; это необязательно, но очень поможет соблюсти правильный размер)

Товары, которые вам нужно купить:

• Сабвуфер на ваш выбор
• Пиломатериал
• Клеммы для колонок
• Провод колонок

Дополнительные предметы, которые вы можете купить:

• Ножки для сабвуфера (опционально)
• Краска или ковровое покрытие (опционально)
• Изоляция (опционально, корпус с изоляцией даст более ясный и глубокий бас)
• Решетки для динамиков

Шаг 2: Выбор сабвуфера и типа корпуса

Выбор сабвуфера, на мой взгляд, является самым сложным шагом, главным образом потому, что есть очень много вариантов.

Некоторые критерии, которые стоит учитывать при выборе:

• Необходимый фунционал сабвуфера
• Xmax сабвуфера
• Эффективность
• Импеданс

Существует много типов корпусов. Я буду рассматривать только самые распространенные, но если вам интересно, вы можете загуглить и другие.

1. Герметичный: обеспечивает плоский частотный отклик, басовые звуки жесткие, как правило, такие корпусы могут работать с большей мощностью.
2. Вентилируемый: эффективный, отличный басовый отклик, имеет проблемы с шумом порта
3. Пассивный радиатор: имеет хорошее усиление настроенных частот, как и вентилируемый, нет шума порта, отличный отклик, такие девайсы более дорогие

Для этого проекта я выбрал TC Sounds PRO 5100 (старшего поколения) с парой пассивных излучателей VMP18, как показано на фотографиях.

Шаг 3: Проектирование корпуса с помощью WinISD

Теперь создайте проект корпуса.

• Перейдите на главный сайт WinISD
• Скачайте WinISD PRO.
• После завершения загрузки запустите исполняемый файл.
• Следуйте инструкциям по установке.
• После завершения установки запустите программу.

Появится окно, похожее на изображение выше.

Примечания: Если вы делаете сабвуфер для использования в машине, вам, скорее всего, нужно будет настроить корпус для резонирования на частоте от 25 до 35 Гц в зависимости от желаемого частотного отклика. Для домашнего аудио и для домашних кинотеатров обычно требуется частота от 16 до 24 Гц.

Примечания: Имейте ввиду, что это лишь программа для симуляции, конечный продукт не будет идентичен проекту. В реальности на звук будет влиять также помещение, в котором будет стоять корпус — вызывать усиление и сокращение на определенных частотах.

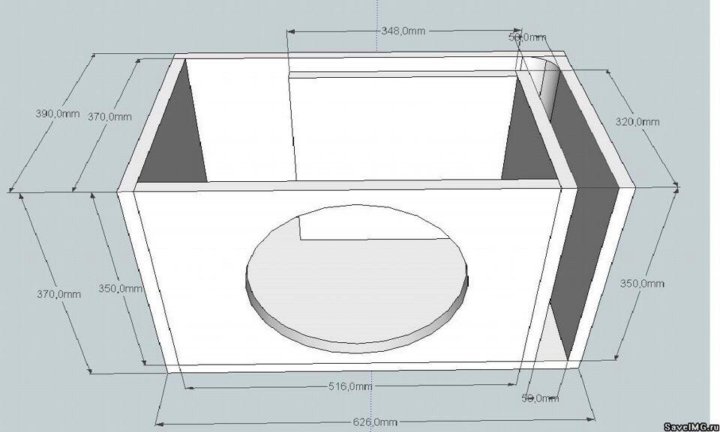

Шаг 4: Определение размера короба

После того, как вы определились с параметрами своего сабвуфера, нужно спроектировать корпус, в котором он будет находиться. Вот сайт, который поможет вам рассчитать объем.

Предложение:

При конструировании короба вам придется зафиксировать все стенки. Это нужно для того, чтобы он не трясся и не упал. Также вам нужно рассчитать объем, который будет занимать весь крепеж внутри корпуса. Если вы решили поместить порт в свой корпус, не забудьте рассчитать объем, который он займет внутри. Я сделал так — сдвоил и строил стены короба (я собирался прикрепить кусок плексигласса на стенку, чтобы иметь возможность смотреть внутрь). Таким образом, вам не нужно будет расширять короб.

Шаг 5: Покупка компонентов

Теперь купите все компоненты и пиломатериалы, которые вам понадобятся.

Советы:

• Есть много разновидностей древесины, мне лично нравятся лиственные породы, береза и ДВП.
• Избегайте тонкой древесины, потому что внутри корпуса будет происходить сжатие и декомпрессия.
• Не покупайте дорогие компоненты, этого не требуется.

Шаг 6: Резка дерева

Как только вы приобрели все компоненты, настало время начать работу.

1. Положите доски на плоскую поверхность
2. Сделайте необходимые измерения, согласно проекта
3. После того, как вы отметили места надреза, переместите доски на поверхность, где вы сможете их распилить
4. Распилите доски в соответствии с измерениями

Советы:

• При распилке дерева и изготовлении короба необходимо помнить о безопасности. Не забудьте надеть защитные очки, перчатки, одежду и соблюдайте все рекомендации по безопасности.
• Семь раз отмерь — один раз отрежь
• Пилите древесину в вентилируемом помещении, не дышите опилками.

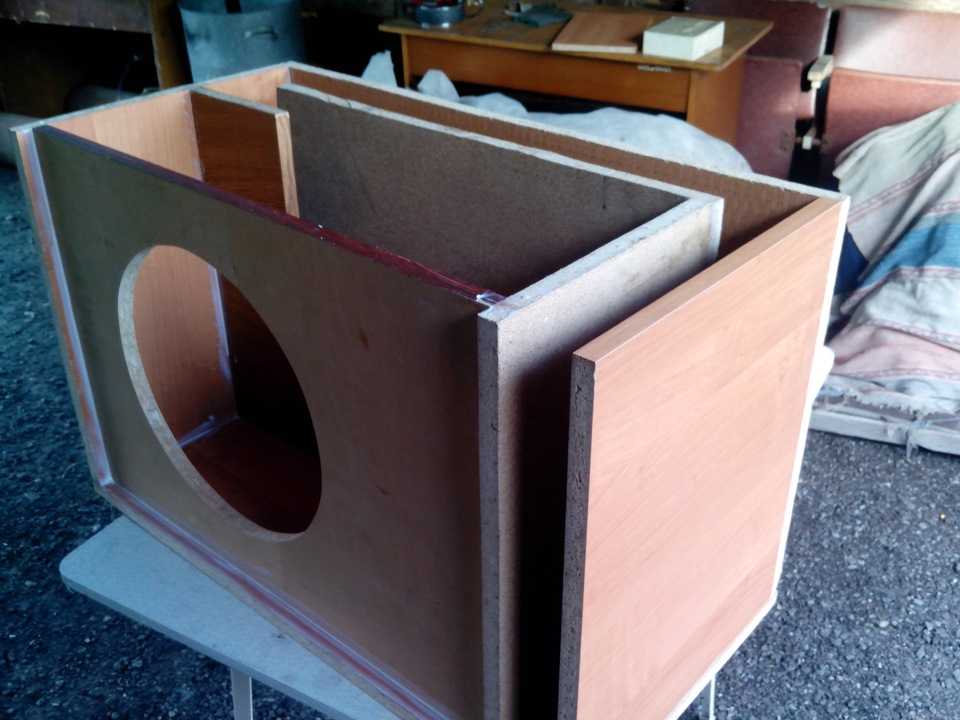

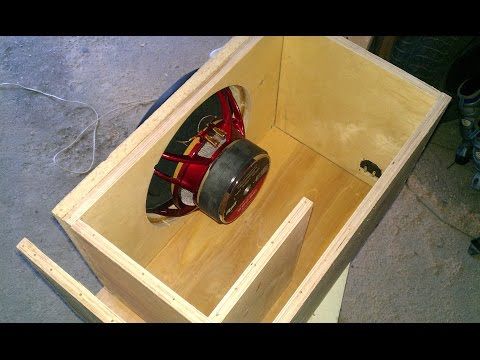

Шаг 7: Сборка корпуса

Показать еще 3 изображения

Теперь пришло время собрать сабвуфер. Соберите короб в соответствии с проектом.

Советы:

• Убедитесь, что вы ничего не пропустили. Нет ничего хуже, чем видеть, что вы пропустили деталь уже после сборки.
• При сборке убедитесь, что вы закрепили всё плотно. Можно использовать винты по дереву.
• Если вы заметили щели, обязательно заполните их клеем или другим герметиком. Вам нужно, чтоб сабвуфер был герметичен, иначе вы услышите свист во время прослушивания музыки.

Шаг 8: Эстетика

Оформление короба сабвуфера полностью зависит от вас. Именно здесь вы сможете применить свое творческое воображение.

В моем проекте я решил установить сверху лист из плексигласа, чтобы была возможность посмотреть внутрь. Углы корпуса я срезал под 45 градусов. Я сделал стенки корпуса толщиной 3 см и 5,5 см. Также я решил окрасить корпус и покрыть его несколькими слоями лака, чтобы он блестел.

Шаг 9: Установка аксессуаров

После того, как корпус получил нужный вам вид, нужно установить внутрь аксессуары.

Это могут быть:

• ножки для сабвуфера
• переключатели для колонок
• решетки для колонок
• провода
• изоляция внутри корпуса

Шаг 10: Установка корпуса

После того, как корпус закончен, установите его туда, где вы собираетесь его использовать.

Совет: саб может быть тяжелым и неудобным для переноски, попросите о помощи, если нужно. После перемещения сабвуфера установите динамики.

Замечание: будьте осторожны при установке динамиков внутри корпуса. Не зажмите пальцы и не повредите сабвуфер. Также не забудьте провести провода от сабвуфера перед установкой.

Подключите сабвуфер к основному усилителю.

Шаг 11: Заключение

Поздравляю, вы закончили конструирование сабвуфера.

Дизайн корпуса сабвуфера: изменение правил для максимизации мощности

18 марта 2020 г.

Большая часть толпы аудиосистем послепродажного обслуживания хочет сделать все возможное с тем, что они могут разумно себе позволить или оправдать в отношении звуковых систем. Для некоторых есть передышка, потому что пространственные ограничения не должны их сдерживать. Возьмем, к примеру, сабвуфер мощностью 500 Вт в паре с усилителем RMS мощностью 500 Вт. Если бы эта установка выполнялась в «рекомендованном производителем» корпусе, она работала бы так, как задумано производителем.

Есть ли способ увеличить мощность, не меняя усилители и не покупая динамик большего размера?

Есть! Я всегда старался смотреть на спецификации производителя как на ориентир, а не как на жесткий набор правил. Построив корпус примерно на 20% больше, чем рекомендуется, и соответственно увеличив размер порта, корпус для низкочастотного динамика станет более эффективным, что приведет к увеличению выходной мощности на ватт входного сигнала. Проще говоря, больше отдачи от затраченных средств. Простое увеличение громкости волшебным образом сделало эту настройку громче! Хотя дополнительное пространство может быть доступно не при каждой установке, те, кому посчастливилось иметь дополнительное пространство, определенно могут воспользоваться этим трюком, чтобы получить больше бесплатно. Теперь, конечно, есть исключения и риски, которые следует учитывать. Во-первых, это не будет работать дальше точки убывающей отдачи. Со временем кабина может стать настолько большой, что низкочастотный динамик потеряет всякую устойчивость, что приведет к серьезным повреждениям, поэтому делайте это на свой страх и риск и всегда обращайтесь за помощью в случае необходимости. Я стараюсь не увеличивать сумму более чем на 25% от рекомендуемой в любом сценарии, так как это, вероятно, уже близко к точке убывающей отдачи.

Есть надежда и на ограниченное пространство. Скажем, у вас настолько плохой сабвуфер, что вам не терпится установить его, но ваши измерения показывают, что у вас на 0,25 кубических фута меньше, чем рекомендует производитель. Это невозможно использовать, верно? Неправильный! К счастью, это еще одно место, где правила можно обойти! Как оказалось, с приложением немного большей мощности небольшая недостающая громкость вообще не проблема! Дизайн корпуса обычно может преодолеть любые препятствия, связанные с производительностью аудиосистемы, если вы знаете, как можно манипулировать правилами.

Короче говоря, вот краткий список способов, которыми мы все можем «обмануть» правила, чтобы максимизировать нашу производительность почти в любой ситуации.

1. Добавить том. Если сделать корпус немного больше, во многих случаях он станет более эффективным, увеличив производительность. Помните, что есть такая вещь, как слишком большой. По мере увеличения размера корпуса механические ограничения низкочастотного динамика будут легче достигаться.
2. Если коробка слишком мала (в разумных пределах), добавьте мощности. Это поможет водителю преодолеть недостаток громкости, чтобы по-прежнему воспроизводить этот бас! Помните, что движение катушки имеет решающее значение для охлаждения низкочастотного динамика, поэтому убедитесь, что драйвер может достаточно двигаться в том объеме, в котором он воспроизводится, иначе температура катушки может значительно возрасти.
3. Если ваша коробка уже настолько мала, насколько вы можете ее сделать, но она не настроена так низко, как вам хотелось бы, вы обычно можете уменьшить площадь используемого порта, чтобы упростить настройку ниже. Опять же, есть момент, когда площадь порта станет слишком маленькой для правильной работы драйвера, поэтому это также следует принимать постепенно. Если порт становится слишком маленьким, это может привести к шуму порта или позволить низкочастотному динамику просто разгрузиться.
4. Не стоит недооценивать расположение суб/портов. Иногда то, где вы размещаете вентиляционные отверстия или сабвуферы, может иметь чудовищную разницу в выходе. Существует множество проверенных комбинаций, которые почти всегда работают в соответствующем приложении. Например, многие полноразмерные внедорожники выигрывают от того, что сабвуферы выступают вверх, а порты находятся в задней части автомобиля. Некоторые хэтчбеки хорошо справляются с воспроизведением сабвуфера и портом в одну или другую сторону, а не назад. Поиграйте с размещением корпуса и характеристиками корпуса, вы будете удивлены тем, что обнаружите!

НАЧНИТЕ ОБНОВЛЕНИЕ ЗВУКА С НАШИМ РУКОВОДСТВОМ ПО МОДЕРНИЗАЦИИ АВТОМОБИЛЯ

Как сделать корпус сабвуфера громче: усиление басов [2022]

Корпус сабвуфера содержит внутренние компоненты, но если вы не знаете, какой тип выбрать, вы можете мешать звуку, которым вы могли бы наслаждаться из вашего сабвуфера. . Если вы чувствуете, что ваш сабвуфер не реализует свой потенциал, наши специалисты научат вас, как сделать сабвуфер громче.

Как сделать сабвуфер громче?

Есть несколько различных способов сделать ваш сабвуфер громче, но первый шаг — выяснить, какой у вас тип, о чем наши специалисты расскажут ниже.

Определите тип корпуса сабвуфера

Существует три типа корпусов сабвуфера, каждый из которых имеет свои преимущества и недостатки. Первый — это герметичный корпус, который будет воспроизводить более точные басы, или некоторые могут ссылаться на более плотный бас, который намного чище. Однако, в отличие от корпусов с вентиляцией или портами, герметичный корпус не такой громкий и гулкий.

Поэтому герметичный корпус лучше для тех, кто любит четкие басы и небольшой профиль. Вентилируемый корпус обеспечивает громкие басовые удары, но с меньшей точностью. К счастью, вам не придется жертвовать одним ради другого, если вы выберете полосовые корпуса, которые представляют собой комбинацию обоих. Он имеет две камеры, одну с портом и одну герметичную, чтобы дать вам лучшее из обоих миров.

Замена корпуса сабвуфера

Ключ к тому, как сделать корпус сабвуфера громче, зависит от его типа. Если вы понимаете, что у вас неправильный тип сабвуфера для ваших музыкальных предпочтений, вы всегда можете заменить его.

Есть сабвуферы, которые хорошо работают во всех типах корпусов, но есть и такие, которые оптимизированы только для одного типа. Прежде чем заменять весь корпус, убедитесь, что ваш сабвуфер подходит для того типа корпуса, который вам нужен.

Если вас устраивает тип корпуса, но вы просто хотите улучшить звук, вы можете сделать несколько вещей, которые наши специалисты расскажут ниже.

Материал с полифиллом

Для герметичных корпусов одним из способов улучшения звука является заполнение корпуса полифиллом. Полифил — это материал, который замедляет поток воздуха внутри сабвуфера, обеспечивая более плотное и чистое воспроизведение басов, чем раньше.

Поглощая звуковые волны [1] внутри сабвуфера, вы также можете уменьшить искажения. Вы даже можете попробовать наполнить герметичные корпуса динамиков полифиллом, чтобы улучшить реле средних частот.

Регулировка размещения сабвуферов

Размещение автомобильного сабвуфера под сиденьем даст вам непосредственный опыт прослушивания мощных басов, а размещение сабвуфера в багажнике отразится на громоподобных басах по всему салону.

Если вы ищете место для сабвуфера в системе домашнего кинотеатра, то наши эксперты рекомендуют разместить его в передней части комнаты, чтобы проецировать звук прямо на ваше место. Тем не менее, размещение вашего сабвуфера очень гибкое, и вы можете экспериментировать, играя на сабвуфере за диваном или даже рядом с вами, чтобы найти свое любимое место.

Размещение также зависит от направления стрельбы подводных лодок. Если у вас есть сабвуферы, направленные вниз, басовые сигналы будут вибрировать сквозь пол, и в этом случае они могут работать лучше, чем сабвуферы, направленные вперед, если вы решите разместить их за своим сиденьем.

(Если вы ищете беспроводной сабвуфер для удобного размещения, вы также можете рассмотреть рассмотренный нами Sonos Sub Gen 3) настроить его. Ключом является правильное размещение и настройки для оптимизации его производительности. Правильные настройки будут разными для всех, так как стандарты серьезного меломана будут отличаться от стандартов обычного слушателя.

Вы можете воспроизводить свой любимый контент с разной громкостью, настраивая параметры эквалайзера, пока не найдете идеальный баланс.

Как усилить басы в корпусе сабвуфера?

Существует несколько различных способов усилить басы в вашем дополнительном блоке.
