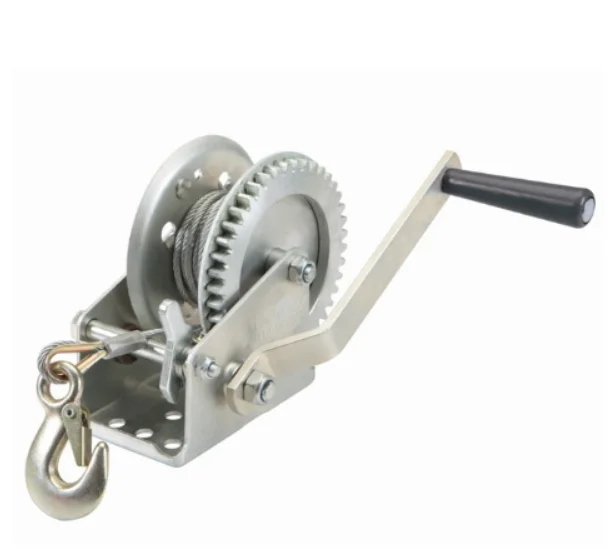

Как сделать ручную лебедку своими руками
В домашней мастерской совсем нелишней будет небольшая тросовая лебедка с шестеренным приводом для поднятия и опускания грузов. Она сэкономит много сил и времени. Сделать ее можно из самых простых и доступных материалов и деталей. Причем с такой работой справится любой взрослый человек, имеющий некоторый опыт работы с металлом.
Понадобится
Материалы:
- 3 шестерни цилиндрические с односторонней ступицей;
- вал-шестерня;
- остатки листового металла;
- стальной круглый прут;
- круглый прут с наружной резьбой;
- несколько стандартных гаек;
- круглые трубы разного диаметра.
Инструменты: болгарка, сверлильный станок, сварочный аппарат, гаечные ключи, ручная отвертка, линейка, маркер.
Процесс изготовления ручной тросовой лебедки с шестеренным приводом из доступных материалов
На самую большую шестерню укладываем самую маленькую так, чтобы ступица первой шестерни оказалась внутри второй, ступица которой, в свою очередь, должна быть направлена наружу.
В таком положении привариваем их друг к другу.
Располагаем шестерни и вал-шестерню в зацепленном положении так, как они будут располагаться в лебедке для обеспечения работы и уменьшения нагрузки на привод. После этого вырезаем из листового металла 2 одинаковые пластины необходимых размеров.
Сверлим в одной из пластин отверстие под вал двойной шестерни, вставляем его через отверстие снаружи и привариваем к ней. Под концы вала одинарной шестерни и вала-шестерни так же сверлим отверстия в пластине, но их валы направляем в противоположную сторону.
От металлической полосы отрезаем необходимую длину сверлим в ней отверстия под вал одинарной шестерни и вала-шестерни, а также еще 2 отверстия под крепление. Надеваем ее на эти валы, а в крепежные отверстия вставляем стержни с наружной резьбой и привариваем к пластине. Затем с помощью гаек на стержнях фиксируем полосу параллельно пластине.
В углах базовой пластины сверлим 4 отверстия, вставляем в них со стороны, противоположной шестерням, 4 длинных стержня с наружной резьбой и на их свободных концах крепим гайками вторую пластину.
Отрезаем от круглой трубы фрагмент немного короче, выступающей за пределы полосы части вала-шестерни. Ручной привод выполняем из узкой полосы с приваренным на одном конце болтом с надетым на него отрезком свободно вращающейся трубы, а на другом просверливаем отверстие с резьбой, к которому с противоположной стороны относительно ручки привариваем ранее приготовленный фрагмент круглой трубы.
Во фрагменте трубы сверлим в продольном направлении на боковой поверхности 2 отверстия, нарезаем в них резьбу и вкручиваем 2 фиксирующих болта под плоскую отвертку. Надеваем фрагмент трубы на конец вала-шестерни и закручиваем болты.
Надеваем на конец вала одинарной шестерни круглую трубу, пропустив ее через отверстие в дальней пластине. В трубе ближе к пластинам сверлим сквозные отверстия. В отверстие, расположенное ближе к пластине с закрепленными шестернями, вставляем болт и затягиваем на противоположной стороне гайку.
К основанию пластин с внутренней стороны в горизонтальном положении привариваем по одной полосе с отверстием в центре.
Окрашиваем полученную тросовую лебедку в соответствии с эргономическими принципами и требованиями технического дизайна. Вставляем в отверстие в трубе у дальней пластины конец тросика, другой конец, пропустив через блок на потолке, закрепляем на поднимаемом грузе.
При вращении ручного привода трос наматывается на трубу и поднимает груз. При вращении ручки в обратную сторону тросик стравливается и груз опускается.
Смотрите видео
Мини-лебедка своими руками (c трещоткой) | Своими руками
Содержание ✓
- ✓ МИНИ-ЛЕБЕДКА СВОИМИ РУКАМИ – ФОТО
- ✓ МИНИ ЛЕБЕДКА СВОИМИ РУКАМИ – ВИДЕО ВАРИАНТЫ
Иногда на даче необходимо подтащить или временно закрепить что-то тяжелое. Для этого использую стяжные ремни. Чтобы их надежно зафиксировать, смастерил мини-лебедку с трещоткой.
Понадобилось: металлические полосы — одна толщиной 4-5 мм и шириной 3 см, вторая толщиной 2 мм и шириной 20 мм шестерня длинный болт М 10 (если такого нет, можно взять шпильку М 10 с гайкой) 2 болта и гайки М 4 пружинка от прищепки.
1. От большой полосы отрезал три отрезка: два по 8 см и один 5 см (фото 1). По центру длинных заготовок, отступив от торца 7 мм, просверлил отверстия d 11мм. Пластины П-образно сварил (фото 2).
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
2. У шестерни болгаркой подточил зубья под угол (фото 3). Из меньшей пластины (толщиной 2 мм) вырезал стопор.
З. Болт по резьбовой части распилил строго посередине, не доходя до шляпки 1 см (фото 4)
4. Вставил болт в отверстия П-образной детали, на него нанизал шестерню и примерил стопор, как показано на фотов
5. Просверлил в стопоре и боковине мини-лебедки отверстия d 5 мм. Взял пружинку и укоротил один из ее усиков, откусил кусачками лишнее и подогнул.
6. На боковине мини-лебедки наметил и просверлил два отверстия. Одно — под ось пружинки d 5 мм, второе — для крепления одного из хвостиков d 2 мм. Закрепил пружину болтом и гайкой М 4 (фото 6). Стопор закрепил также на болт и гайку М4, но чтобы он мог свободно двигаться.
7. В отверстия на боковинах вставил болт с прорезью и заправил в нее стяжной ремень (фото 7) Обернул кончик в петлю и прошил (множно сшить конец ремня в петлю заранее).
8. На болт нанизал шестерню и приварил ее (фото 8) К основанию приварил крюк (фото 9). чтобы зацепить саму лебедку.
9. Когда нужно что-то закрепить, один конец ремня фиксирую с одной стороны предмета, крюком цепляю с другой и ключом вращаю болт, тем самым накручивая ремень. Предмет зажимается.
Читайте также: Стойка-лебедка своими руками
МИНИ-ЛЕБЕДКА СВОИМИ РУКАМИ – ФОТО
МИНИ ЛЕБЕДКА СВОИМИ РУКАМИ – ВИДЕО ВАРИАНТЫ
Лебёдка своими руками из камазовской трещотки
Watch this video on YouTube
Самодельная лебедка в гараж /Selbstgemacht Haspel in die Garage
Watch this video on YouTube
Ручная мини лебедка слесаря.
Watch this video on YouTube
© Автор: Геннадий Побожий, г.
Краснознаменск. Фото автора
Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
Сборка бампера лебедки с высоким клиренсом
| How-To — Project Vehicles
Самодельная опора для эвакуации
Если вы похожи на нас, вас, вероятно, смущает мысль о покупке дополнительной автостраховки. Это необходимое зло год за годом высасывает из вас с трудом заработанные деньги, и редко (если повезет) вы пожинаете плоды. В мире бездорожья лучшая страховка, которую вы можете купить, — это самовытаскивающаяся лебедка. Для многих организованных мероприятий по вождению это обязательное требование.
Однако, в отличие от автострахования, вы можете практически гарантировать, что ваша лебедка будет использована.
Для нашего проекта Chevy S-10 2001 года мы знали, что это элемент, который нам был нужен, но нам не нравился небольшой ассортимент доступных бамперов для лебедки, предлагаемых для S-10 нашего поколения. В первую очередь это было связано с тем, что мы хотели как можно меньше бампера. Что было важно для нас, так это безопасное место для лебедки Warn M8-S и скромный кусок металла для очистки передней части пикапа.
Итак, мы выбрали собственный маршрут. Начав с универсальной монтажной плиты для лебедки, стержня 1,75-дюймовой трубы DOM с толщиной стенки 0,120 и нескольких секций толстолистовой стали, мы умоляли команду Low Range 4×4 в Уилмингтоне, Северная Каролина, превратить нашу бампер мечты в реальность. Как вы можете себе представить, путь «сделай сам» может иметь некоторые проблемы, но мы разбиваем этот процесс для вас здесь, чтобы вы тоже могли создать свой собственный передний бампер для мини-грузовика.
Высоко и крепко!
Хотя мы могли бы сделать более сложный бампер, мы считаем, что подход «меньше значит больше» был правильным. Мы хотели максимально сохранить внешний вид S-10 и не нуждались в куче ненужного материала и громоздкости, привязанной к нашей передней части. У нас все еще есть много мелочей, которые нужно доделать на нашем грузовике, и мы, вероятно, подрежем несколько дюймов от концов бампера, так как шины могут соприкасаться при полной нагрузке.
Беспроводная лебедка
Для управления лебедкой без необходимости открывать капот мы будем использовать беспроводной контроллер лебедки Warn (номер по каталогу 90287). Это обновление plug-and-play, которое дает вам возможность использовать небольшой брелок для беспроводного управления лебедкой. У нас по-прежнему есть возможность подключить контроллер напрямую, но это избавит от необходимости прокладывать дополнительные провода внутри кабины.
Trending Pages
Электрический грузовик Ram 1500 борется с Ford, Chevy, Tesla с третьим рядом, дикими характеристиками
В концепте Ram 1500 Revolution EV спрятаны сиденья третьего ряда — вот где
В концепте Ram 1500 Revolution EV спрятаны сиденья третьего ряда — вот где
Это вы? Над электромобилем Sony и Honda работают
Безумная коллекция редких мопаров направляется на аукцион!
Trending Pages
Электрический грузовик Ram 1500 борется с Ford, Chevy, Tesla с третьим рядом, дикими характеристиками
В концепте Ram 1500 Revolution EV спрятаны сиденья третьего ряда — вот где
В концепте Ram 1500 Revolution EV спрятаны сиденья третьего ряда — вот где
Это вы? Над электромобилем Sony и Honda работают
Безумная коллекция редких мопаров направляется на аукцион!
Как это сделано | ручная лебедка
Весь производственный процесс начинается с нашего коллеги Джоса.
Джос — инженер Gebuwin, который в основном работает с программой SolidWorks. Конструкция ручной лебедки довольно проста, но небольшие корректировки имеют огромное значение. За 18 лет Джос внес ряд технических и эстетических изменений, например, лебедку с червячной передачей из 1999 до 2018:
Помимо оптимизации существующих продуктов, Джос также разрабатывает и тестирует новые продукты. Чтобы иметь возможность реагировать на пожелания клиентов, важно внедрять инновации и разрабатывать новые продукты. Это означает, что мы не только расширяем наши стандартные продукты новыми решениями, но и разрабатываем продукт на заказ по специальному запросу клиента.
По словам Джоса, существует сильная тенденция в количестве заявок на специальные лебедки. Чаще всего заказчику нужна лебедка, отвечающая конкретным требованиям. Клиенты регулярно присылают запросы на подъемные устройства, для которых стандартные лебедки Gebuwin не совсем подходят. Часто существующий дизайн может быть адаптирован в соответствии с пожеланиями клиентов.
Кроме того, необходимо регулярно создавать совершенно новые конструкции. По словам Джоса, это, конечно, очень приятно, поскольку существует конкретная потребность, непосредственно обеспечиваемая этим продуктом. Ниже приведены некоторые примеры, вы также можете найти дополнительную информацию на нашей странице «Изготовление на заказ»:
Джос объясняет, что Gebuwin не может удовлетворить все запросы, сделанные на заказ. В большинстве случаев это связано с количеством нового продукта и затратами на разработку специальной лебедки. Поскольку не всегда возможно разработать новое подъемное решение специально для заказчика, линейка стандартных продуктов Gebuwin расширяется. Продолжая внедрять инновации и следить за развитием рынка, Gebuwin может лучше удовлетворять потребности клиентов с помощью стандартных продуктов.
Разработка новых продуктов начинается со сбора всех необходимых требований, анализа изменений на рынке и мозгового штурма со всей командой.
Разработка прототипа занимает много времени, так как нужные поставщики должны быть найдены, и детали от разных поставщиков должны работать вместе как единое целое. Помимо поиска нужных деталей, все (мощностные) расчеты и требования к функциональности должны соответствовать полностью. Джос говорит нам, что помимо того, что качество должно быть на самом высоком уровне, а функциональность продукта должна соответствовать требованиям, продукт, конечно же, должен хорошо выглядеть.
После изготовления прототипа его необходимо проверить на все функции, такие как подъем, опускание и торможение. Также тестируется фактор безопасности (фактор 4):
Когда все необходимые тесты завершены, проект отрегулирован, контракты с поставщиками проверены, продажи/маркетинг могут быть рассмотрены, бумажная работа может быть начата и производственный процесс, наконец, может начаться.
