Резонатор глушителя – устройство и назначение +видео

Главная » Устройство » Двигатель

Автор На чтение 4 мин Опубликовано 14.08.2015

Резонатор – один из самых незаменимых компонентов выхлопной системы, по внешнему виду напоминающий небольших размеров дополнительный глушитель. Некоторые побочные эффекты его работы, действительно способствуют существенному снижению издаваемых двигателем шумов, однако, это далеко не самая основная его функция.

Содержание

1. Функции и принципы работы резонатора глушителя
2. «Симптомы» неисправностей резонатора
3. Как самостоятельно заменить резонатор глушителя

Функции и принципы работы резонатора глушителя

Прежде всего, резонатор способствует своевременному удалению отработанных выхлопов двигателя, равномерно распределяя их по выхлопной системе и освобождая камеры силового агрегата для новых газов.

Специалисты утверждают, что при помощи резонатора, удается добиться равномерного давления газов в выхлопной системе, что обеспечивает минимальное их сопротивление и повышение продуктивности работы как ее самой, так и двигателя.

Именно с его помощью удается достичь максимальной эффективности работы двигателя, высвобождая всю его полезную мощь.

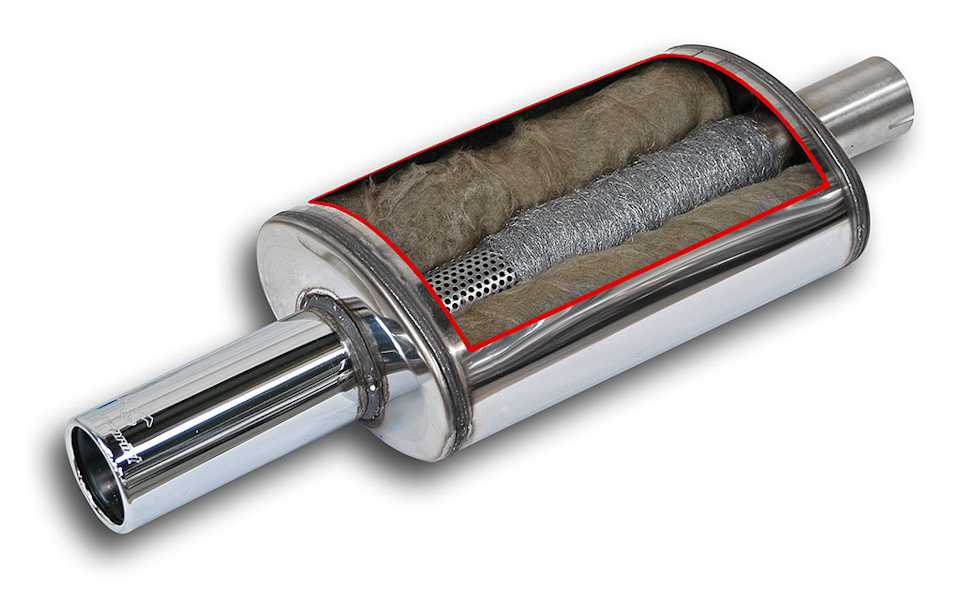

Примечательно, что резонатор имеет не только внешние сходства с глушителем, подобие отмечается и во внутреннем строении этих деталей. Так, отметим самые основные моменты, на которых основана работа резонатора и его схожесть с глушителем:

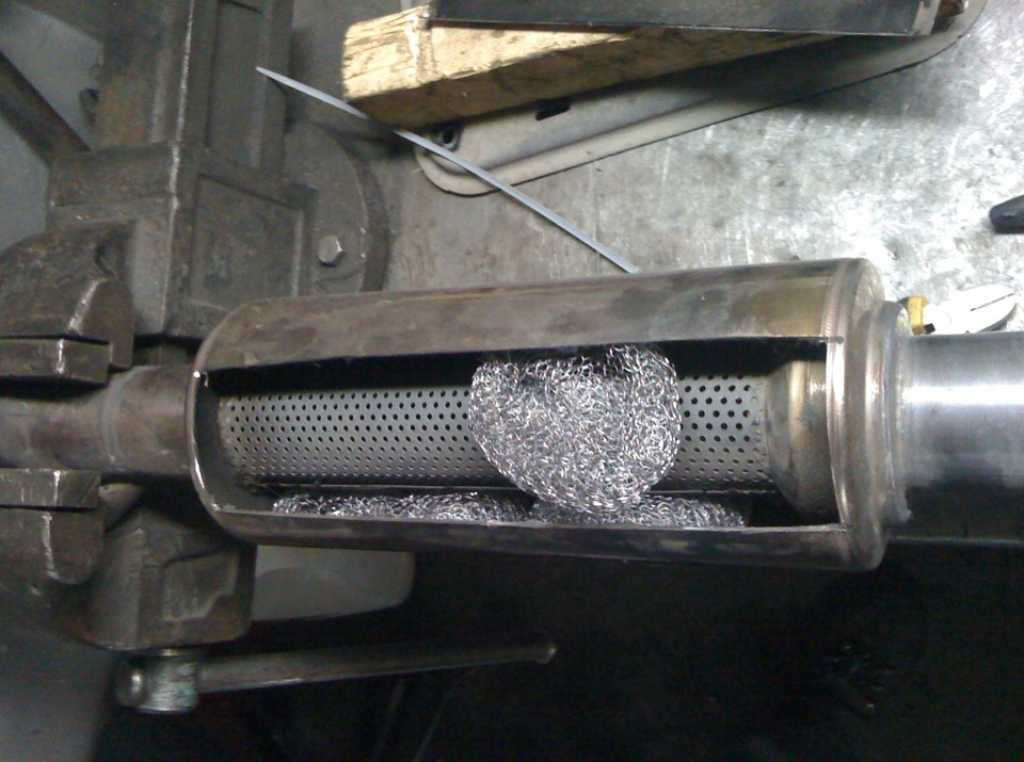

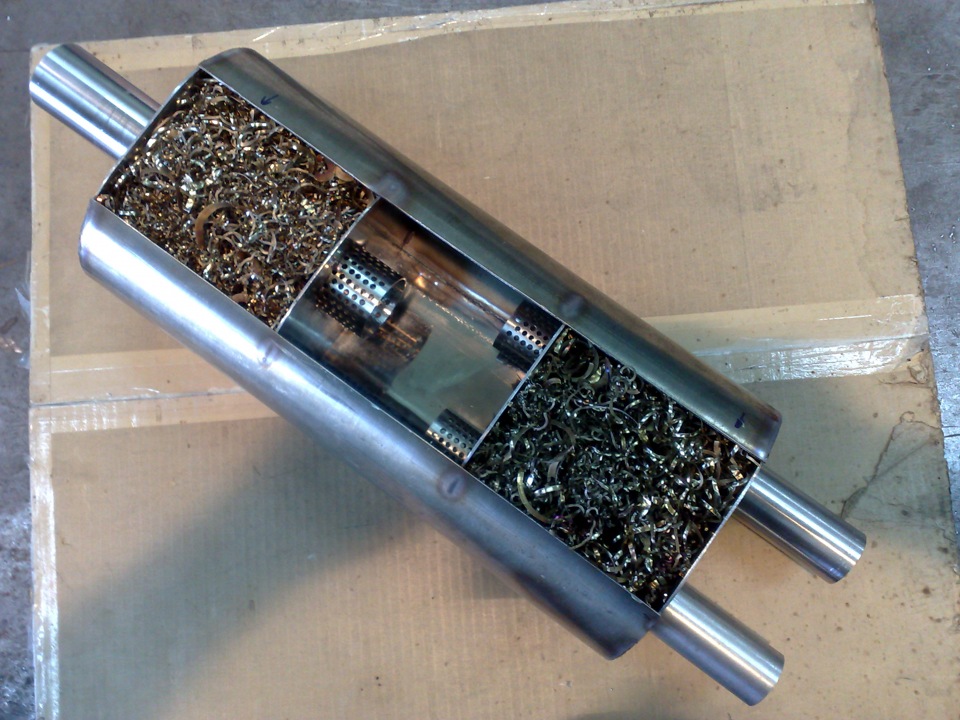

• Резонатор разбит на несколько разных камер, за счет которых осуществляется периодичное сужение и расширение потоков газов, которое выравнивает их неравномерную пульсацию;
• Указанные камеры имеют некоторое смещение, за счет чего изменяется направление потока движения выхлопов, которое также способствует погашению неравномерных пульсаций;
• Внутренняя перфорация позволяет погасить частоту выхлопных газов, что обеспечит существенное снижение громкости звука выхлопа.

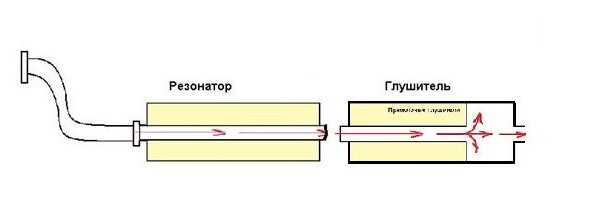

Как уже стало понятно, резонатор – это составная часть глушителя, находящаяся между глушителем и нейтрализатором или приемным коллектором. Отметим, что в зависимости от модели автомобиля, его конкретное местонахождение в выхлопной системе может меняться. Однако, вне зависимости от этого, резонатор всегда существенно влияет на ходовые свойства автомобиля и комфорт нахождения в салоне. Поэтому обеспечение его качественной работы – одна из первостепенных задач водителя.

«Симптомы» неисправностей резонатора

Поскольку поломка резонатора, способна негативно влиять не только на звуковые свойства глушителя, но и на мощность двигателя, крайне важно выявить и исключить неисправность до появления более серьезных проблем. Так, в качестве основных проблем, которые будут свидетельствовать о поломке резонатора, следует выделить:

• Ухудшение работы глушителя – увеличение громкости звука работы выхлопной системы. При поломке резонатора, он негативно влияет на работу глушителя, следствием чего становится появление звуков при езде, характерных для пробитого глушителя.
• Наличие дребезжащего металлического звука в районе нахождения резонатора. Если такой звук имеет место, то, скорее всего, прогорел один из внутренних компонентов резонатора, следствием чего стал его отрыв и «болтание» в одной из камер.
• Существенное падение мощности двигателя. Вследствие поломки резонатора, сильно уменьшается его пропускная способность, ввиду чего он больше не может гасить неравномерные пульсации выхлопов, негативно влияющие на работу силового агрегата.

При обнаружении таких симптомов и определении неисправности именно резонатора следует производить его замену, поскольку он не подлежит ремонту. В целях максимально сократить ваши затраты, разберёмся, как сделать это своими руками.

Как самостоятельно заменить резонатор глушителя

Для того чтоб произвести замену резонатора самостоятельно, вам понадобится:

• Эстакада или гаражная яма;
• Новый резонатор;
• Новые прокладки для резонатора;
• Новые крепления и уплотнительное соединительное кольцо;
• Два ключа на  17;
• Антикоррозийный аэрозоль.
• И материалы для ремонта выхлопной системы.

Для проведения замены, загоняем автомобиль на эстакаду или гаражную яму и ставим на передачу, после чего:

• Обрабатываем болты крепления резонатора к глушителю антикоррозийным аэрозолем, после чего приступаем к их снятию. В случае возникновения проблем, аэрозоль следует применять несколько раз за снятие. Отметим, что чаще всего болты при таком снятии срываются, однако, возможно, именно вам удастся их сохранить.
• Разъединяем хомут крепления резонатора к глушителю, после чего разъединяем трубы и вынимаем металлический уплотнитель.
• Ослабляем гайки крепления резонатора к нейтрализатору или коллектору, после  чего, приподняв резонатор, снимаем с кронштейнов прикрепленные подушки подвески.
• Окончательно откручиваем гайки крепления резонатора к нейтрализатору или впускной трубе, после чего снимаем сам резонатор.
• Установка детали осуществляется в обратном порядке.

Важно! Соединяя резонатор и глушитель, тщательно проверьте место их стыка, в котором не должно быть щелей (зазоров).

При их наличии, эффективность работы резонатора существенно падает, к тому же это чревато появлением неприятного громкого звука.

Расчет и изготовление резонаторов Гельмгольца и четвертьволновых резонаторов













Производим расчет и установку Резонаторов Гельмгольца ,уже больше 30 спасенных прямотоков. Замеры и расчеты производим сами,даем гарантию на свою работу.

Резонанс Гельмгольца — явление резонанса воздуха в полости, примером которого является гудение пустой бутылки от потока воздуха направленного перпендикулярно её горлышку. Резонатор Гельмгольца — медный сосуд сферической формы с открытой горловиной, изобретённый Гельмгольцем около 1850 года для анализа акустических сигналов, на основе наблюдаемых в нём явлений Гельмгольцем и Рэлеемразработана количественная теория резонанса данного типа

Применение

Резонанс Гельмгольца применяется в двигателях внутреннего сгорания и в акустических системах. Системы впрыска топлива называемые системами Гельмгольцаиспользовались в двигателях Chrysler V10, которыми комплектовались автомобили Dodge Viper и пикапы Ram, а также в мотоциклах Buell. В струнных инструментах с полой декой, таких, как гитара или скрипка, один из пиков кривой резонанса — это резонанс Гельмгольца (остальные — это резонансные частоты деревянных частей инструмента). Окарина — резонатор с изменяемым сечением горлышка. Западноафриканский барабан джембе имеет относительно узкое горлышко, что придаёт ему глубокий басовый тон.

Теория резонанса Гельмгольца используется при проектировании выхлопных труб автомобилей и мотоциклов, с целью сделать звук двигателя более тихим или более красивым.

Качественное объяснение

Когда воздух нагнетается в полость, давление в полости возрастает. Когда внешняя сила, нагнетающая воздух в полость, исчезает, повышенное давление заставляет воздух вытекать обратно. Через некоторое время давление внутри и снаружи сравняется, но воздух все равно продолжит выходить вовне, поскольку струя воздуха в горлышке обладает массой и ненулевой скоростью, а значит, и кинетической энергией. Через некоторое время воздух перестанет выходить из полости, и при этом давление внутри полости будет меньше давления снаружи. Воздух снова устремится в полость. Этот цикл будет повторяться множество раз, с затухающей амплитудой. Частота цикла (собственная, или резонансная частота) зависит от формы полости. Если внешняя сила будет возникать и исчезать с частотой, равной собственной частоте полости, возникнет резонанс — колебания воздуха не будут затухать.

Количественное объяснение

Модель резонатора Гельмгольца

Может быть показано^[2] что собственная угловая скорость колебаний равна:

 (рад/с),

где {\displaystyle \gamma } — показатель адиабаты, значение которого обычно равно 1,4 для воздуха и двуатомных газов; {\displaystyle A} — площадь сечения горлышка; {\displaystyle m} — масса воздуха в горлышке; {\displaystyle P_{0}} — статическое давление в полости; {\displaystyle V_{0}}— статический объём полости.

Для цилиндрических горлышек:

,

где:  L} — длина горлышка,  — объём воздуха в горлышке, поэтому:

По определению плотности:

,

поэтому:

 ,

и

 ,

где  — резонансная частота в (Гц).

Скорость звука в газах равна:

,

поэтому можно выразить резонансную частоту через неё:

Длина горлышка появляется в знаменателе потому, что инерция воздуха в горлышке пропорциональна массе воздуха в горлышке, а значит, и длине. Объём появляется в знаменателе потому, что коэффициент сжимаемости воздуха в полости обратно пропорционален объёму. Площадь сечения горлышка влияет двояко — чем больше площадь, тем больше масса воздуха в горлышке, и тем меньше скорость, с которой воздух устремляется внутрь и вовне.

Эта формула имеет границы применимости, зависящие от формы горлышка и толщины стенок резонатора. Исходя из примерно такой же физической модели можно получить более точную формулу^[3]. Кроме этого, если скорость потока рядом с резонатором высока (более 0,3 числа Маха) необходимо вводить дополнительные поправки.

https://ru.wikipedia.org/wiki/Резонанс_Гельмгольца



Имя^*

Телефон^*

Как сделать резонаторную гитару из Acoustic — Fuelrocks

11 октября, 2022

//

на

ERIC

///

Инструменты

Гитара резонатора — тип ацерической гитары характерный звонкий звук. В отличие от обычной акустической гитары с полым корпусом, резонаторная гитара имеет металлический корпус, усиливающий звук.

Что такое резонаторная гитара

Резонаторная гитара — это разновидность гитары, в которой вместо резонатора используется резонатор.0021 традиционный гитарный динамик . Резонаторная гитара была изобретена в 1920-х годах и чаще всего ассоциируется с блюзом.

При игре на резонаторной гитаре звук инструмента становится отчетливее, но звук становится намного громче. До популяризации электрогитары эти инструменты были разработаны в первую очередь для использования в более крупных залах или в группах, которые были больше, чем они сами.

Чем резонаторная гитара отличается от акустической?

Резонаторная гитара звучит намного громче, чем акустические гитары . Играть на резонансной гитаре так же просто, как и на акустической. Это тот же калибр, что и у акустической гитары, но благодаря круглой шейке на ней можно играть с широким диапазоном высоты строя.

Для резонансных гитар обычно используются алюминий, сталь и латунь. По сравнению с деревом металл поддерживает резонансные свойства тела.

Акустические гитары можно использовать для исполнения различных музыкальных жанров, включая фламенко и классическую музыку. Гитары, играющие на акустических струнах, звучат совсем иначе, чем гитары, играющие на резонансных струнах.

Резонаторные гитары с обычным грифом похожи на акустические гитары, но гитары с квадратным грифом имеют совершенно другой вид. Широко распространены гитары с квадратным грифом. Стандартный способ играть в них не самый лучший. Они играют лучше, потому что их действие значительно выше, чем у других гитар.

Как сделать резонаторную гитару

Вы можете сделать резонаторную гитару из акустической гитары, добавив к корпусу металлический резонатор. Добавление резонатора к акустической гитаре изменит звучание инструмента. Звук станет громче и звучнее.

Звук резонаторной гитары неповторим. Оригинальные резонаторы стали возможными благодаря ручным инструментам, использовавшимся в начале 1900-х годов. Точно так же вы можете сделать свой резонатор, комбинируя несколько инструментов и потрудившись.

Чтобы добраться до вершины конуса, вам понадобится звуковой колодец, накладка и крестовина. На гитаре необходимо иметь большой струнодержатель для натяжения струн. Чертежи для прорези и связывания должны быть соблюдены.

Это перевернутый металлический конус с деревянным центром в центре. Вибрации передаются от струн непосредственно на седло бриджа через одну точку через конус типа «бисквит» в корпус гитары через седло бриджа.

Резонаторные гитары бывают двух типов: «Добро» и «Национал».

Гитары в стиле «Добро»

A Резонаторная гитара «Добро» — тип акустической гитары, на которой обычно играют слайдом. Добро было изобретено в начале 1920-х годов Джоном Допьерой, и в конструкцию был добавлен резонатор, чтобы сделать гитару громче. Добро стало популярным в 1930-х и 1940-х годах, и на нем до сих пор играют многие блюзовые и кантри-музыканты.

Гитары в стиле «добро» имеют один резонатор, а гитары в стиле «национал» — два. Добро, что на языке гитары означает «одноконусный резонатор», — это просто игра слов. Некоторые добро могут иметь больше металлических корпусов и конусов, чем другие, в зависимости от их типа телосложения.

Если вы ищете хороший образец, обратите внимание на товарный вагон Gretsch модели или модель Recording King RM-997 .

Чтобы сделать резонаторную гитару в стиле «Добро», необходимо снять бридж и резонатор с акустической гитары. Затем вам нужно будет просверлить два отверстия в корпусе и установить резонатор.

Гитары в национальном стиле

Чтобы сделать резонаторную гитару в национальном стиле, вам потребуется снять бридж, резонатор и верхнюю часть акустической гитары. Затем вам нужно будет просверлить четыре отверстия в корпусе и установить два резонатора.

Как настроить резонаторную гитару

Настроить резонаторную гитару относительно просто, если вы знакомы с основами.

Вы не сможете настроить остальные струны, если у вас нет правильно настроенной первой струны. Чтобы попрактиковаться в перещипывании струн, поместите открытую 1-ю струну и открытую 2-ю струну на струну.

Поместите указательный палец на лад четвертой струны и повышайте или понижайте высоту тона, пока она не будет соответствовать ладу 5-й струны. Когда играется открытая первая струна, это должна быть идеальная соль. Чтобы убедиться, что все струны все еще правильно настроены, быстро повторите тот же процесс настройки.

Кредит: www.pinterest.de

Попробуйте чистую или полутемперированную настройку на вашем Dobro для лучшего звука

Однако существуют и другие настройки, которые можно использовать на Dobro. Один из наиболее эффективных способов улучшить интервальную настройку — это выполнить чистую или полутемперированную настройку.

В чистом строе интервалы одинакового размера, тогда как в полутемперированном строе интервалы немного отличаются. Таким образом, ноты резонансны и гармоничны.

Если вы хотите улучшить звучание своего «Добро», начните с чистой или полутемперированной настройки.

Как сделать самодельный резонатор для гитары

Автор: Саймон Фоден

Майкл Лоччисано/Getty Images Entertainment/Getty Images дыра. Это придает гитаре характерно яркий и металлический звук со значительно большей проекцией, чем вы получите от звукового отверстия. Конус установлен в звуковом колодце, что усиливает резонанс за счет передачи вибрации от конуса на заднюю часть гитары. Вы можете собрать свой собственный резонатор, чтобы использовать его при преобразовании вашей акустики в резонаторную гитару.

Вещи, которые вам понадобятся:

• Ручной фрезерный станок
• Листовая древесина толщиной 1/4 дюйма
• Большая форма для торта или печенья
• Веревка
• Металлический зажим
• 8 9
• Термостойкие перчатки
• Ювелирный молоток
• Алюминиевая фольга
• Ручной вращающийся нож
• Термофен

Снимите крышку с формы для печенья. Отставьте форму в сторону; вы используете это позже как форму для звука.

Накройте одну сторону крышки алюминиевой фольгой, чтобы защитить поверхность от ожогов.

Наденьте пару термостойких перчаток.

Нагрейте центр крышки с помощью фена и осторожно постучите по металлу молотком, пока центр банки не станет вогнутым. Вогнутая форма усиливает резонанс. Оставьте форму остывать на 30 минут. Олово образует часть конуса резонатора в сборе.

Снимите перчатки.

Zedcor Полностью принадлежит/PhotoObjects.net/Getty Images

Измерьте окружность и глубину формы для печенья с помощью веревки.

Обрежьте древесный лом так, чтобы его длина была равна окружности банки минус 1/2 дюйма, а ширина была равна глубине. Поскольку длина на 1/2 дюйма короче, чем окружность банки, это означает, что жестяная крышка будет немного больше по размеру. Это предпочтительно. Соответствие дерева размерам банки — удобный способ обеспечить приблизительную посадку крышки.

Поставьте форму для печенья на дно. Накройте древесину фольгой. Прислоните непокрытую сторону дерева к олову.

Снова наденьте термостойкие перчатки.

Нагрейте древесину и осторожно согните ее о жесть. Тепло смягчает древесину, и олово формирует ее в виде круга. Подавайте древесину вокруг олова, как будто обертываете олово деревом.

Продолжайте нагревать древесину и прижимайте ее к олову, пока древесина не примет форму круга. Этот процесс очень похож на боковой изгиб, используемый для придания формы боковым панелям акустических гитар.

Склейте края дощечек вместе и закрепите в струбцине на четыре часа, чтобы они высохли. Деревянное кольцо хорошо формирует звук.

Снимите звуковой колодец с зажима. Погружным фрезером сделайте ряд отверстий по центру края. Они не обязательно должны быть точно одинакового размера или расположены на расстоянии друг от друга, потому что они не будут видны, но постарайтесь сделать их как можно более похожими.

Поместите конус резонатора поверх звукового колодца, чтобы он образовал чашу.
