Сабвуфер для дома своими руками. Домашний самодельный саб в домашних условиях

Автор admin На чтение 5 мин. Просмотров 248 Опубликовано 21.09.2018

Многие любители музыки предпочитают не покупать готовые комплекты, а сделать колонки самостоятельно. Это позволяет применить собственные дизайнерские решения и рассчитать все характеристики системы под конкретное помещение. Важным компонентом звукового комплекса является низкочастотная колонка. Сделанный своими руками домашний саб обогатит звуковую палитру сочным и насыщенным басом. Если имеется мощный ресивер оснащённый выходами для подключения низкочастотной колонки, можно сделать пассивную конструкцию. Самодельный сабвуфер для дома можно оборудовать усилителем низкой частоты. Это позволит подавать звуковой сигнал низкого уровня с любого внешнего устройства.

Пассивный сабвуфер для дома своими руками

Сделать пассивный сабвуфер в домашних условиях несложно.

Для этого нужно приобрести динамическую головку и выбрать тип конструкции корпуса. Внутренний объём колонки зависит от диаметра громкоговорителя. Самый простой для повторения, пассивный саб, может быть сделан в конфигурации закрытого ящика. Конструкция представляет собой полностью закрытый корпус, в который установлена динамическая головка. Такая низкочастотная колонка имеет небольшие размеры и обладает чётким и ярким воспроизведением басовых частот. Каждая басовая нота слышится чисто и отчётливо. Недостатком басовых колонок, в конструкции «закрытый ящик», является низкий КПД. Кроме того, при большой мощности динамика, звуковая волна, не имея выхода, повышает температуру внутри корпуса, что может негативно сказаться на работе динамика. Саб своими руками для дома, сделанный по схеме закрытого ящика, лучше использовать при небольшой мощности громкоговорителя. Важным при изготовлении самодельного сабвуфера является точный расчёт объёма корпуса и выбор материала для ящика. Рассматриваются следующие ошибки при изготовлении самодельного домашнего сабвуфера:

• Изготовление корпуса без расчёта
• Использование готовых чертежей из интернета
• Неправильный выбор акустической конструкции
• Неверное вычисление объёма ящика

Первую ошибку обычно совершают новички. Берётся материал, из которого без расчёта делается корпус произвольного размера. Считается, что динамик всё равно будет звучать. При этом в лучшем случае звук будет очень низкого качества, в худшем – динамик просто сгорит.

Использовать чертежи для изготовления домашнего сабвуфера своими руками, из интернета, можно, но здесь есть некоторые нюансы. Если использовать готовый чертёж, то нужно точно знать какой громкоговоритель использовал автор. Бывает так, что указаны размеры конструкции и диаметр динамической головки. Делать ящик по таким рекомендациям не стоит, поскольку динамиков конкретного размера существует очень много. Основное правило при изготовлении саба своими руками для дома – низкочастотная система рассчитывается не только под диаметр, а под конкретный тип динамической головки.

Каждый громкоговоритель имеет свои электромеханические характеристики, которые должны учитываться при повторении. Выбор акустической конструкции так же зависит от типа динамика. Некоторые модели прекрасно работают в закрытом ящике, другие, позволяют максимально реализовать свои возможности только с фазоинвертором. В чертеже домашнего сабвуфера учитывается только чистый внутренний объём, который исключает объём внутреннего пространства, занимаемый динамической головкой.

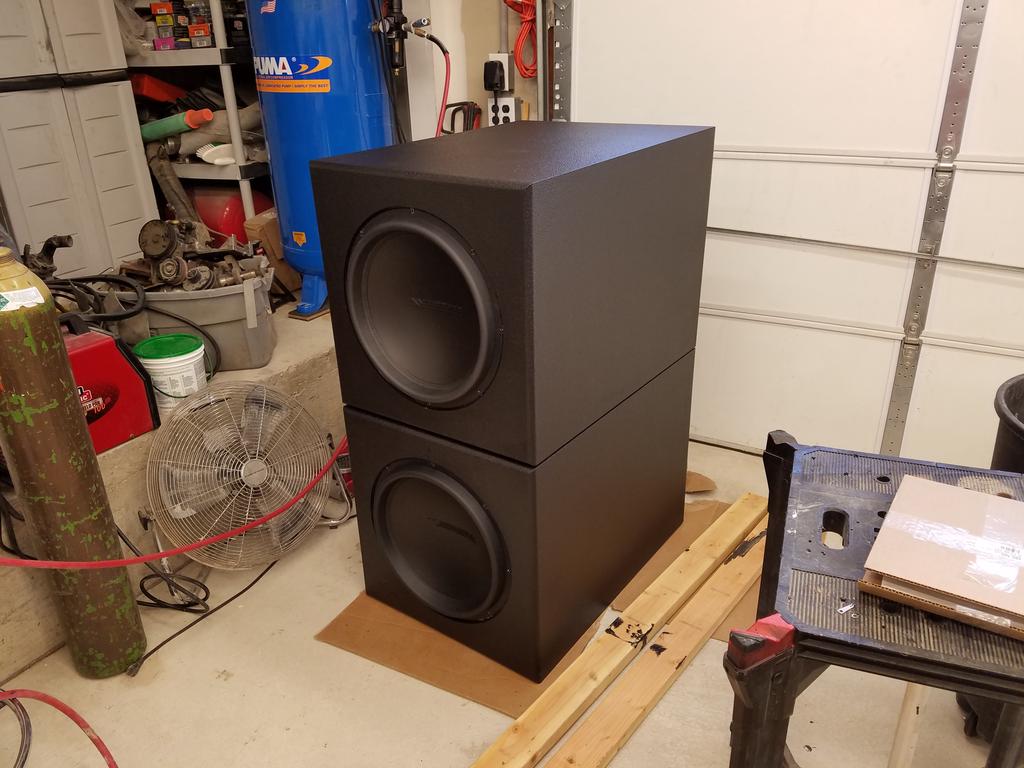

Корпус для домашнего сабвуфера своими руками

Чтобы сделать сабвуфер домой своими руками нужно выбрать конструкционный материал.Обычно для этого используется многослойная фанера или МДФ. Слои должны быть хорошо проклеены между собой. Такой продукт называется корабельная фанера. Толщина листа должна быть не менее 18 мм. Мелкодисперсная фракция (МДФ) обладает плотной структурой, не расщепляется и легко обрабатывается. Ящик для домашней НЧ системы можно сделать и из ДСП. Основной недостаток этого материала низкая влагоустойчивость. Собирать домашний сабвуфер удобнее всего на саморезах. Громкоговоритель большой мощности нужно крепить на закладных болтах с гайками, чтобы сильная вибрация не разрушила конструкцию.

Все внутренние швы обрабатываются герметиком на основе силикона.

После сборки системы, её внутренний объем заполняется мягким демпфирующим материалом. Для этого удобно использовать синтепон. Внешняя отделка корпуса зависит от технических возможностей. Корпус можно обработать шпоном из дорогих пород дерева или обклеить специальной тканью – карпет.

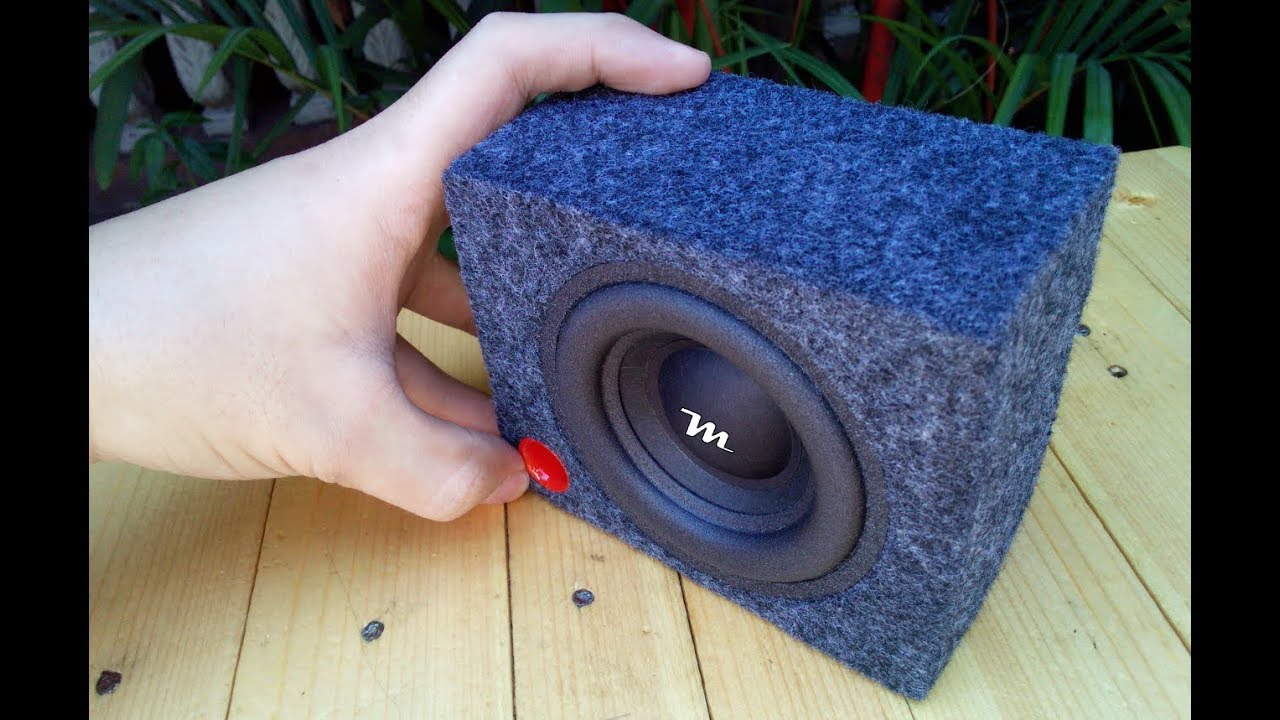

Маленький сабвуфер своими руками для дома

Чтобы сделать домашний сабвуфер своими руками нужно определить назначение акустической системы. Обычно конструкции используются в следующих случаях:

• Малогабаритная колонка для компьютера
• Напольная система с хорошей отдачей

Акустика компьютера или ноутбука не обеспечивает нормального уровня басовых частот, что важно в игровом пространстве, поэтому геймеры часто используют дополнительную НЧ колонку. Часто бывает, что имеются домашние акустические колонки высокого класса от брендовых производителей, но басовых частот всё-таки недостаточно. В этом случае приходится приобретать НЧ систему или сделать сабвуфер для дома своими руками.

Акустическую низкочастотную систему для компьютера делают в конфигурации «замкнутый объем» Это означает применение динамической головки небольшого диаметра и ящик без фазоинвертора. Такая колонка может располагаться на столе или другом удобном месте. Размеры закрытого ящика рассчитываются по типу громкоговорителя. Обычно объем конструкции не превышает 6-10 литров. Сделать домашний сабвуфер можно из любого листового материала достаточной толщины.Можно встретить модели в корпусе из жёсткого пластика с заполнением внутреннего объёма акустически демпфером. Обычно мощность низкочастотного канала ноутбука недостаточна, поэтому можно сделать активный сабвуфер для дома своими руками. При небольшой мощности усилителя устройство обеспечивает яркие и густые басовые частоты.

Как собрать сабвуфер своими руками для дома

На современной элементной базе активный домашний сабвуфер своими руками сделать несложно. Нужно выбирать простые схемы с минимальным количеством дискретных деталей. Они не требуют регулировки и при правильной сборке начинают работать после подачи напряжения питания.

Схема активного сабвуфера своими руками для дома выполнена на интегральной микросхеме TDA2030А. При напряжении питания 30 вольт, на нагрузке 4 Ома, усилитель выдаёт порядка 20 ватт выходной мощности. Для устройства не требуется двухполярный источник питания, что облегчает повторение схемы. Конденсаторы С4 и С7 должны быть плёночными. Микросхема должна быть установлена на радиатор площадью 150-180 см2. Параметры конструкции предназначены для подачи сигнала с линейного выхода ноутбука или компьютера.

Самодельные сабвуферы | 2 Схемы

Сборник чертежей корпусов и схем УМЗЧ самодельных сабвуферов под динамики 12, 15, 18 дюймов. Всё для самостоятельной сборки саба.

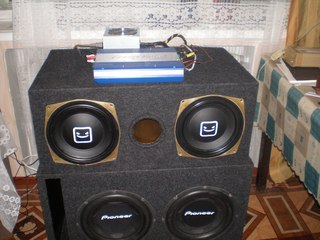

Вот ещё один самодельный активный сабвуфер, который сделан сразу в двух экземплярах (для разных комнат). Они отличаются практически только цветом передней панели (один имеет светлый …

Всем аудиорадиолюбителям салют! Хочу представить свою конструкцию самодельной низкочастотной колонки под басс гитару 2x 10″, созданную для домашних нужд (для репетиции). Предполагалось, что это будет …

Решил как-то сделать сабвуфер небольшой мощности, на 100 Вт. Не столько для мощного баса, сколько для отыгрывания низких частот, с которыми справляются далеко не все …

Как и все фанаты качественного и мощного звука, решил добавить немного баса в свою тачку. Изначально стояло оборудование BOSE, оно играло великолепно, но не слишком …

Представляем самодельный активный автомобильный сабвуфер на популярном динамике GDN 20/80/2, его параметры 2 Ом 20 см 80 Вт. Под него идёт ящик из МДФ вместимостью …

Прочитав аудиораздел на сайте 2 Схемы, решил тоже сделать такой автомобильный сабвуфер. Так как раньше в багажнике моего старенького Форда стояла колонка на 150 Вт …

Привет всем читателям «двух схем», хочу представить новую конструкцию, которая была собрана около 2х лет назад.

Сабвуфер основан на усилителе Холтон 400, известном всем аудиофилам, …

Как-то так получилось, что в последнее время отошел от классических решений и звука, предлагаемого типичными магазинными наборами. После бесчисленных прослушиваний и сборки корпусов различной конструкции …

Для обычной фоновой прослушки музыки или звуков ПК хватает 2-х небольших настольных колонок, но для фильмов или игр хочется басов по-мощнее. Тогда и родилась идея …

Вот довольно несложная конструкция сабвуфера, который за свой относительно плоский размер можно даже назвать компактным (как для 300 Вт мощности). Материалы тут дешевые, столярки минимум, …

Привет всем, хотим представить ещё одну конструкцию самодельной акустической системы из двух динамиков ГДН 13/40/2 15 Ом и одного ВЧ 10/80/7 8 Ом. Кроссовер там …

Сейчас мы покажем как создать действительно хорошие сценические колонки с высокой мощностью и эффективностью за относительно небольшие деньги в домашних условиях. Часто бывают ситуации, когда …

Всем любителям собирать самому, а не покупать готовое, пламенный привет! Иногда играю на дискотеках и захотелось добавить в набор колонок довольно сильный и мобильный сабвуфер. …

Всем аудиолюбителям привет! Наконец добрался до сборки такой простой конструкции, как сабвуфер, и решил поделиться итогом работы с читателями сайта 2 Схемы. Предполагалось, что это …

Всем радиоэлектронщикам и аудиофилам привет! Возникла идея собрать небольшой сабвуфер для дома, который не занимает кучу места как тумбочка, а сможет очень красиво спрятаться. Предполагалось, …

Что такое простейший сабвуфер? Просто НЧ динамик в корпусе, подключенный к выходу УМЗЧ. А нормальный? Это уже фильтр НЧ на входе с регулировкой фазы. Но …

Представляем всем гостям сайта 2Схемы ещё один интересный проект, на этот раз пассивный сабвуфер на динамике STX 15 дюймов. Параметры динамика саба Вот его характеристики: …

Построить корпус к сабвуферу не проблема, проблема как управлять тем НЧ динамиком? Вначале творческих изысканий сделал усилитель на основе попсовых интегральных микросхем TDA7294, LM3886, LM4780. …

Всем пряморуким любителям хорошего звука посвящается… Разрешите представить ещё один недавно созданный проект отличного НЧ динамика. Проект был создан в свободное от работы время — …

Представляем ещё один самодельный усилителя на знаменитой микросхеме TDA7294. Это усилитель по системе 2.1. Канал сабвуфера — это TDA7294 в мостовом включении, а на стереоканалы …

Как сделать сабвуфер из обычного динамика?

Настоящий меломан не любит слушать музыку через стандартные колонки компьютера. Хорошую акустическую систему выбирают, исходя из личных предпочтений. Такое удовольствие — не из дешевых, кроме того, иногда возникают трудности с подбором колонок нужных параметров. В таком случае можно своими руками изготовить акустическую систему. В нашей статье рассмотрим, как сделать сабвуфер из обычного динамика.

к содержанию ↑

Что такое сабвуфер?

Сабвуфер (subwoofer) образовано от двух слов — SUB и WOOFER, что является дословным переводом “поднизкочастотник” и обозначает — акустическая система, способная воспроизвести звуки на низких частотах, например от 20 до 100 гц. Многие  пользователи предпочитают его называть “басовая колонка”.

Сабвуферы подразделяются на два вида:

• Активный сабвуфер — в корпусе колонки находится усилитель и блок питания.
• Пассивный сабвуфер — у него отсутствует внешний усилитель.

к содержанию ↑

Выбор динамика

Для того чтобы выбрать динамик, необходимо определиться с размерами, можно сделать чертеж и с помощью него сделать динамик. На современном рынке присутствуют следующие модели:

1. Динамики, имеющие буфер на 6 дюймов, как правило, служат дополнительным источником средних басов. Применение таких динамиков по глубине звучания создает довольно скромное устройство, которое подойдет для небольшого салона, имеющего среднюю акустическую систему.
2. Динамики, использующие сабвуфер на 8 дюймов, применяются для дополнительных фронтальных басов.
3. Идеальными динамиками для сабвуфера в машину являются динамики на 10 и более дюймов. Они действительно имеют качественное звучание и наполняют пространство мощной и приятной вибрацией звука. Помещают динамики в закрытый компактный корпус или так называемый “закрытый ящик”, который способен обеспечить хорошее звуковое давление. Самым оптимальным вариантом для машины является динамик на 12 дюймов, который можно применять в коробе объемом до 35 литров.
4. Динамики на 15 дюймов являются реальным вариантом для больших салонов автомобиля. В этом случае коробка для динамика, имеющего данный диаметр, должна составлять около 90 литров и занимать все багажное отделение. Кроме того, при таком динамике можно слегка оглохнуть, поэтому такой вариант мало воплотим в жизнь.

Важно! Необходимо определиться с сопротивлением, так как нагрузка в 1-2 Ом будет сильно портить звук. Оптимальным сопротивлением для сабвуферного динамика  является от 2 до 4 Ом.

По поводу мощности динамиков однозначно сложно принять решение. Существует только одно правило, которое заключается в том, что мощность динамика должна быть больше мощности усилителя. Ни один динамик не сможет долго функционировать на предельной мощности, поэтому он должен иметь “запас прочности”.

Важно! Не всегда пользователям хватает звука, который исходит от домашнего кинотеатра. Эта проблема легко решается с помощью дополнительных колонок. Кликайте по ссылке, чтобы узнать, как подключить колонки от домашнего кинотеатра к телевизору.

Если вы уже обладаете и динамиком, и усилителем, то необходимо определить эту разницу и пометить на регуляторах усилителя максимально допустимую громкость для сабвуфера. Ни один динамик не сможет сохранить качество звука при максимальной громкости.

Важно! Через некоторое время (иногда такая ситуация может произойти и сразу) нарушенный баланс начнет ужасно резать слух.

к содержанию ↑

Как сделать сабвуфер для компьютера?

Самостоятельное изготовление сабвуфера осуществляется в несколько этапов:

1. подбор материалов;
2. проектирование корпуса;
3. сборка сабвуфера.

Рассмотрим более детально все эти этапы.

Важно! Чтобы вам было проще определиться с выбором колонок, обратите внимание на наш уже готовый рейтинг колонок для компьютера.

Подбор материалов

Как сделать сабвуфер в домашних условиях? Начиная все работы, должна ыть схема и следует подобрать необходимые материалы для изготовления корпуса. Для того чтобы своими руками изготовить сабвуфер, требуется заблаговременно приобрести:

• динамик — выбирается, исходя из ваших потребностей;
• штекеры — способствуют подключению динамика к проигрывателю, они должны идеально совпадать с разъемами вашего устройства;
• провода — служат для подключения сабвуфера;
• фанеру, имеющую многослойную основу;
• обрезки сантехнической трубы;
• саморезы по дереву, которые могут быть от самых мелких до размера 50 мм в длину;
• деревянные бруски, имеющие разное сечение, которое может быть от 20х20 мм и больше;
• силиконовый герметик;
• жесткий поролон или войлок;
• клей ПВА;
• краска.

Подготовив необходимые материалы, следует собрать и требуемый инструмент:

1. ножовка по дереву, которая бы имела мелкие зубцы;
2. стамеска;
3. электродрель;
4. напильник;
5. лобзик;
6. циркуль;
7. простой карандаш;
8. железная линейка;
9. шуруповерт;
10. отвертка;
11. бумага наждачная — от грубой до “нулевки”.

Проектирование корпуса

Начинаем проектировать корпус будущего сабвуфера. Для этого применяем компьютер и динамик, который служит “сердцем” сабвуфера.

Важно! В данном случае очень важно располагать данными всех технических характеристик динамика. К ним относятся полная добротность, частота резонанса в открытом пространстве и эквивалентный объем. Все эти значения присутствуют в паспортных данных.

Загружаем на компьютерное устройство специальную программу. Вносим в программный продукт все данные динамика. Исходя из предоставленных значений, программа за вас произведет расчет оптимальных размеров короба сабвуфера.

Важно! Программа WinISD 0.44 способна спроектировать 4 вида сабвуфера. Самым оптимальным коробом, который способен работать с максимальным КПД, является бандпасс. Динамик у такого устройства крепится к перемычке, находящейся внутри короба. Данный сабвуфер оснащен двумя камерами и двумя фазоинверторами. Для изготовления фазоинвертора можно применить обрезки сантехнической трубы. Программа способна рассчитать длину самостоятельно, но при этом следует задать значение диаметра.

Теперь приступим непосредственно к проектированию самого короба сабвуфера. Все действия следует проводить не спеша, поскольку малейшая неточность в измерениях может доставить неудобства, и всю работу придется начинать заново.

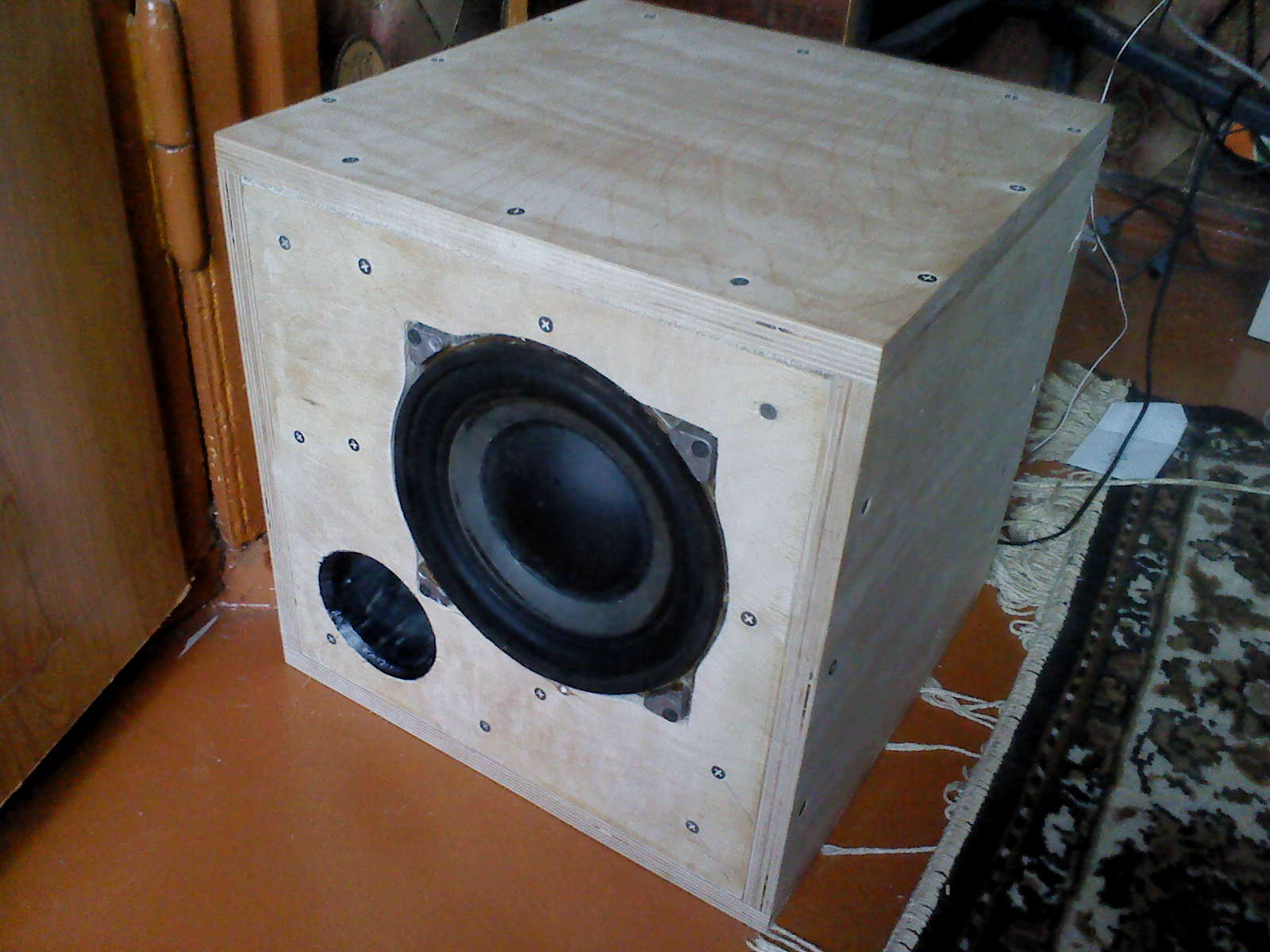

Сбор сабвуфера

Прежде чем приступить к сбору сабвуфера, необходимо вырезать короб. Как сделать сабвуфер для дома своими руками:

• Применив линейку и карандаш, на листе фанеры вычерчиваем контуры будущего короба.
• Раскраиваем фанерный лист, используя при этом ножовку или электролобзик, имеющий регулятор скорости.

Важно! Пилить следует медленно, не торопясь, поскольку при спешке фанера может расслоиться, что в дальнейшем негативно скажется на качестве звука сабвуфера.

• Для того чтобы все края были идеально гладкими и ровными, их с особой тщательностью зачищаем напильником и шкуркой.
• Стенки сабвуфера крепим между собой брусками, поэтому нужно отложить требуемую длину брусков.
• Под динамик вырезаем отверстие. Динамик будет располагаться внутри сабвуфера.
• В перемычке между камерами вычерчиваем циркулем окружность, имеющую диаметр немного больший, чем диффузор динамика.
• Края должны быть идеально ровными и гладкими, для этого их зачищаем напильником и шкуркой.

Важно! При обработке напильником его следует держать под небольшим углом, чтобы избежать расслоения фанеры.

• При помощи брусков будут крепиться стенки сабвуфера, поэтому замеряем соответствующую длину брусков.

Важно! Программа указывает места, где следует вырезать два отверстия — они служат для фазоинверторов.

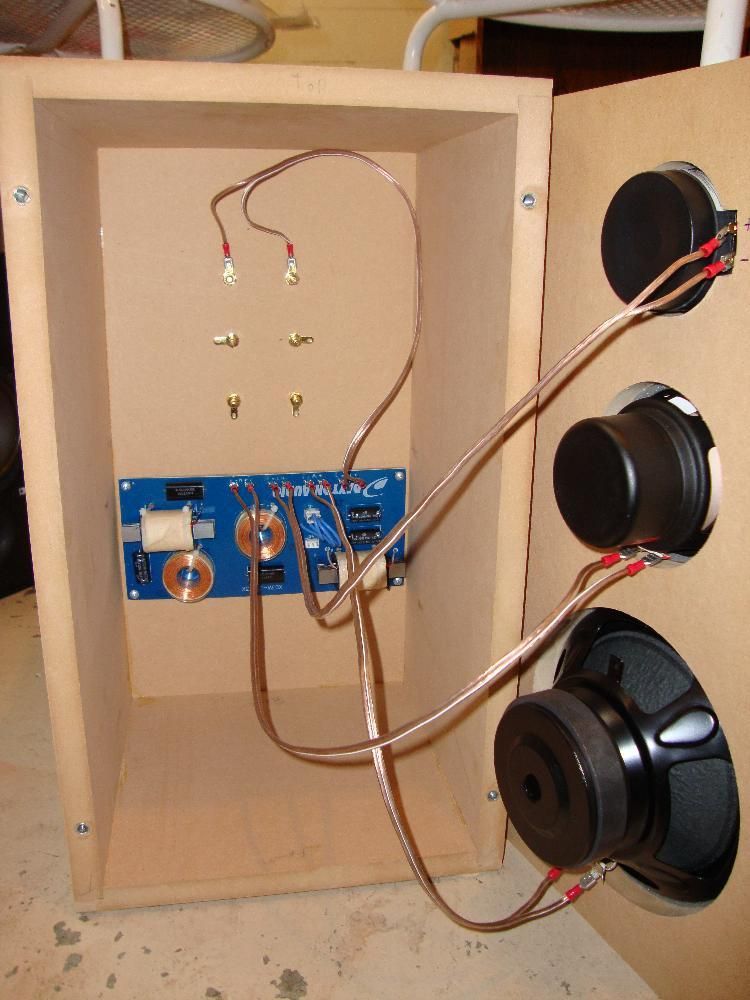

• Припаиваем провода и необходимые разъемы к динамику. Места крепления проводов можно найти в самой инструкции к динамику.
• К получившемуся отверстию прикладываем динамик. Делаем отметку для крепления динамика к листу, сверлим.

Важно! Лучше всего динамик прикреплять специальными двусторонними гайками, которые применяются в мебельном производстве.

• Теперь приступаем к сборке корпуса сабвуфера. Как сделать сабвуфер для компьютера? В дрель вставляем сверло, диаметр при этом должен быть в два раза меньше, чем диаметр используемых саморезов.
• Начинаем сверлить в тех точках, где будет происходить крепление стенки к другим стенкам и брускам.
• Теперь воспользуемся клеем. В точках стыка брусков и стенок обильным слоем наносим клей. Он способствует выполнению двух функций — увеличению прочности корпуса  и герметизации стыков.
• Саморезами соединяем стенки. Вкручиваем их до самого упора, поскольку крепость в конструкции корпуса сабвуфера является критичной. Углы должны быть ровными.
• Прикрепляем динамик. В месте стыка динамика и стенки нужно промазать герметиком.
• Просверливаем выходное отверстие, через которое будут проходить провода.
• Протягиваем через отверстие провода, дырку замазываем герметиком.

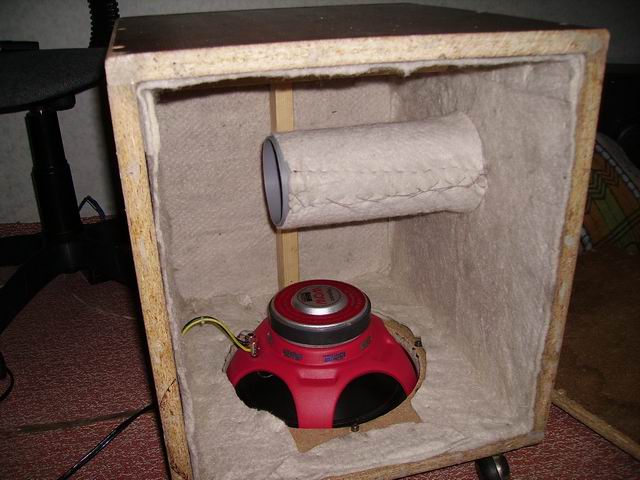

• Далее приступаем к звукоизоляции. Внутреннюю часть корпуса требуется оклеить звукопоглощающим материалом, который способствует “мягкости” басов сабвуфера. Присутствие такого материала уменьшает давление на стенки.
• Крепим заднюю стенку.

В принципе, сконструированный сабвуфер готов. Последним штрихом является проверка качества сборки. Включаем музыку и проверяем, нет ли посторонних звуков и шумов.

Важно! Если вы хотите вашему изделию придать красивый внешний вид, то фанеру можно покрасить в соответствующий цвет или обтянуть тканью.

к содержанию ↑

Как сделать сабвуфер для автомобиля?

Рассмотрим, как самостоятельно сделать автомобильный сабвуфер для вашего стального друга из обычных колонок.

Материалы и инструменты для работы

Для этого необходимо заблаговременно подготовить следующие материалы:

1. динамик — не стоит использовать устройство бывшее в применении, лучше всего приобрести качественное изделие со всеми документами в магазине;
2. защитная решетка;
3. клей хорошего качества — лучше всего эпоксидный;
4. розетка, которая способствует подключению;
5. стеклоткань;
6. провод, имеющий в диаметре 3 мм;
7. кисть;
8. фанера;
9. лист ДСП, толщина которого соответствует 16 мм;
10. саморезы и гайки, которые применяются в деревообрабатывающей промышленности;
11. болты;
12. полиэтилен;
13. универсальная шпаклевка;
14. малярный скотч.

Для работы нам потребуются следующие инструменты:

• дрель или шуруповерт;
• лобзик по дереву.

Проектирование

Как сделать сабвуфер из обычных колонок своими руками:

• Подбираем качественный динамик. Чем большая мощность будет у него, тем громче будет звук.
• Переходим к проектированию короба сабвуфера — аналогично можно воспользоваться специальным ПО. Так как мы сооружаем сабвуфер для автомобиля, то нам потребуется короб с самым высоким КПД, или его еще называют бандпасс 6-го уровня.

Важно! Бандпасс шестого уровня выглядит как кубический объект прямоугольной формы, внутри которого находится одна перемычка. На нее и будет фиксироваться наш динамик. Кроме того, такой бандпасс имеет два отверстия, благодаря которым происходит монтаж фазоинверторных камер. При отсутствии камер можно применять различные трубки. Например, вполне подходят трубки из металла, полиэтилена или просто бумаги.

• Очень важно, чтобы корпус был полностью загерметизирован. Для этого применяем войлок, поролон или же обычную вату. Слой герметика внутри должен иметь около двух сантиметров.
• Крыша сабвуфера в обязательном порядке должна иметь съемную конструкцию и обладать высокой прочностью на стыке. Поэтому применяем слой поролона, дополнительно усиливаем конструкцию.

Важно! Компьютерная утилита WinlSD 0.44 помогает правильно подготовить все размеры. Исходя из возможностей динамика, она рассчитает оптимальные значения для вашего корпуса. Вашей задачей при этом является четкое и грамотное воплощение в реальность предоставленных цифр. Звук в этом случае оправдает все ожидания. Он получается чистым и громким.

Место для сабвуфера

Теперь необходимо найти место нашему сабвуферу. Самым идеальным вариантом является установка его в крыло, а вот правое или левое — вы решаете сами.  Некоторые автомобили имеют особенную конфигурацию в правом крыле, и там оказывается больше места для установки сабвуфера.

Важно! При выборе среднего динамика для его нормального функционирования потребуется минимум 28 литров объема. Конфигурация и объем самого короба получается большой, но это не столь важно.

Как сделать сабвуфер для автомобиля в домашних условиях:

• Багажник выкладываем полиэтиленовой пленкой, затем обшивку обклеиваем малярным скотчем в два слоя.
• Стеклоткань нарезаем кусками, которые соответствуют размерам 200×200.
• Разводим эпоксидный клей. Для этого смешиваем банку смолы и банку отвердителя.

Важно! Если вы одно из предложенных веществ возьмете больше нормы, то клей будет очень быстро становиться густым, и вы не сможете качественно с ним работать. Идеальным соотношением является 1:1.

• Смазываем нарезанные заготовки эпоксидным клеем, ставим внахлест на скотч.
• Заднюю стенку самостоятельно изготовленного сабвуфера обклеиваем стеклотканью. Для этого нужно проложить три или даже четыре слоя материала.
• В течение суток даем изделию окончательно высохнуть.
• На следующий день снимаем получившуюся скорлупу. Ее толщину нужно будет нарастить вне багажника.
• Теперь приступаем к дну сабвуфера, верх которого изготавливаем в форме петель.
• Переднюю стенку прикрепляем на саморезы.
• Стыки следует промазать эпоксидным клеем.

Тонкая работа

После того, как был сконструирован корпус самодельного саба, необходимо подготовить его под акустический терминал, или так называемый динамик. На одной из его стенок, которые находятся сбоку, необходимо наметить точку будущего отверстия. Сделать это можно, применив обыкновенный школьный циркуль.

Важно! Сабвуферы для автомобиля с мощным звуком получаются в том случае, когда его экранируют маленькой коробочкой. Это — уже не область самодельного конструирования сабвуферов, а настоящий вариант искусства. Таким образом устраняются различные призвуки, которые могут возникнуть из-за достаточно хлипкой конструкции акустического терминала.

Как сделать сабвуфер для автомобиля завершенным и идеальным по внешнему виду и звучанию:

• Обрабатываем ранее изготовленную коробочку квадратной формы клеем ПВА, прикручиваем при помощи саморезов к боковине, где вырезали отверстие.
• Теперь применяем рубанок, которым срезаем все выступающие края корпуса.

Важно! Кроме вышеперечисленных навыков, в этом случае вы должны обладать мастерством плотника, иначе — вам будет не под силу справиться с подобной задачей.

• Внутри нашего короба находится перемычка. Далее при помощи электрического лобзика вырезаем на передней панели отверстие.
• В этом месте устанавливаем динамик, который крепится при помощи саморезов и клея.

Важно! Если вы решили приобрести качественные колонки в свой автомобиль, мы рекомендуем воспользоваться информацией, как выбрать колонки в машину.

Меры по защите

Когда все готово, не стоит торопиться и сразу же подключать самодельно изготовленный прибор. Творение необходимо защитить от конденсата и влаги. Влага действует разрушающе на дерево, а в нашем творении присутствует тонкий лист ДСП.

Чтобы обезопасить и защитить корпус, его следует пропитать специальным нитролаком, который применяется в мебельной промышленности. Кроме того, в обязательном порядке требуется пропитать и внутреннюю часть передней панели.

Важно! Данную процедуру необходимо проводить на открытом пространстве, чтобы не произошло отравление лаком.

к содержанию ↑

Видеоматериал

Сделать сабвуфер из обычного динамика — это задача не для дилетанта. Здесь потребуются самые разные знания и умения, но если они у вас есть вместе с непреодолимым желанием создать идеальную акустическую систему, значит — все только в ваших руках. Желаем успеха!

Поделиться в соц. сетях:

Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Всем привет! Многие автовладельцы ценят качественный звук в машине. Но далеко не всегда его можно получить от штатной аудиосистемы. Потому приходится идти на некоторые ухищрения, собирать самодельный комплекс и добиваться нужных результатов. Как вы поняли, сегодня я постараюсь вам рассказать о том, Как сделать и собрать сабвуфер своими руками в машину.

В действительности, если вы хорошо разбираясь в электросхемах, а также умеете держать в руках инструменты, ничего сложного в сборке и изготовлении нет. Подготовьте специальные чертежи, продумайте дизайн, подсмотрев хорошие идеи на фото, а также рассчитайте все необходимые параметры.

Даже если ваша аудиосистема в машине идет без усилителя, хороший пассивный или активный саб исправит ситуацию, позволит значительно повысить качество звучания любимых композиций. Причем сделать саб можно из старых колонок или из обычного динамика.

Давайте обо всем будет говорить по соответствующему порядку. Попробуем разобраться вместе в том, как сделать себе отличный сабвуфер для авто.

Подбор динамиков

Хотя в теории саб можно сделать из обычного динамика для дома, который используется в музыкальных центрах или на компьютерах, для достижения хорошего результата советую ответственно подойти к выбору динамика.

Используя один компактный элемент или пытаясь собрать систему из двух динамиков, это напрямую влияет на размеры короба, а также на спектр частот, который девайс сможет воспроизводить.

Можно выделить несколько основных вариантов динамиков:

• 6-дюймовые. Используются как источники мид-басов при сочетании с крупными сабами;
• 8-дюймовые. Хорошо подойдут для тех, кому нужны фронтальные басы;
• 10-дюймовые. Подойдут под колонки с внутренним объемом 15-20 литров;
• 12-дюймовые. Выдают прекрасный по качеству звук, но короб будет иметь объем минимум 25 литров;
• 15-дюймовые. Невероятно мощный бас, но корпус минимально займет 60 литров. А то и все 90.

Перед тем как собрать свой плоский или объемный саб, обязательно продумайте вопрос выбора сопротивления звуковой катушки. Здесь действует одно простое правило. Чем меньше у усилителя будет сопротивление, тем выше окажется параметр мощности.

Ошибкой многих является выбор устройств с минимальным значением. Если положить под сиденье или в другое место сабвуфер с подобным сопротивлением, качество звука сильно пострадает. Оптимально выбирать около 2-4 Ом. А вот от 1-2 Ом лучше отказаться.

Что же касается мощности, то единого мнения на этот счет у специалистов и простых автолюбителей нет. Но одну вещь могу сказать точно. Оптимально, когда мощность у выбранного динамика несколько превышает параметры мощности используемого усилителя. Нельзя забывать, что практически все системы не рассчитаны на то, чтобы работать долго и при максимальной мощности. Постепенно в таком режиме качество звучания будет падать, появятся различные искажения.

Выбирайте с умом, не забывая о том, что все это оборудование придется куда-то устанавливать. Будет правильно, если встроенный саб не нарушит пространство салона, а также не станет препятствием в багажном отсеке вашего ВАЗ 2107 или любого другого автомобиля.

Проектирование сабвуфера

Следующим шагом будет создание проекта будущего саба. Перед тем как собрать корпус, рекомендуется выполнить некоторые расчеты. Что-то можете подсмотреть на видео, изучить опыт изготовления сабов другими автолюбителями.

Но все же правильно делать проект конкретно под свои параметры динамиков и автомобиля. Для таких целей существует даже специальная практически профессиональная программа. Называется от Win ISD. В нее вносятся некоторые параметры, в результате чего вы получаете на выход проект оптимального саба.

Вам следует знать о:

• эквивалентном объеме;
• частоте акустического резонанса в условиях открытого пространства;
• предельной шумовой мощности;
• диаметре диффузора;
• добротности динамика;
• электрической добротности;
• механической добротности;
• сопротивлении вашего динамика.

Если вы используете стандартные динамики, то некоторые параметры уже заданы и вносить их не нужно. Поиском нужной информации можно заняться через сайт производителя, найти данные в сети и посмотреть, что указано на упаковке. Если вы заказали какой-то непонятный динамик из Китая, информацию по нему можно и не найти.

При этом ключевым параметром считается именно добротность динамика, которая обозначается как Qts. Этот параметр служит для описания эффективности динамика в условиях резонансных частот. Когда вы введете все указанные параметры, программа выдаст вам в качестве ответа один тип ящика под саб. Всего существует 3 варианта, каждый из которых имеет свои сильные и слабые стороны.

Ящики бывают:

• стандартными закрытыми;
• бандпасами;
• фазоинверторами.

Первый вариант наиболее простой в плане изготовления и создания проекта. Но показатели КПД низкие. Тут также важно соблюдать жесткие требования по герметичности короба.

Два остальных более качественные в плане звучания, но вот сделать их самому крайне проблематично.

Завершающий этап проектирования

Работая через программу, вам потребуется создать новый проект для своего будущего саба.

Последовательность операций примерно следующая:

• Сначала создается новый динамик, после чего в базу данных потребуется загрузить его параметры;
• Далее создается проект уже на базе того короба, который вы выбрали или вам порекомендовала программа;
• Для выполнения этого шага потребуется выполнить описанные ранее процедуры еще раз;
• Проектирование включает в себя внесение изменений в короб, настройки частоты и прочих параметров.

Меняя параметры, будет параллельно меняться график с частотами. Следует постараться сделать так, чтобы на частоте от 25 до 35 Гц график пересекал линию -3 дБ, затем следует по линии до 0 дБ, а затем движется вниз при частоте от 150 до 200 Гц.

Изготовление короба

В качестве материалов для изготовления самодельного сабвуфера в большинстве случаев используется фанера, листы ДСП. Крайне редко автомобилисты решаются задействовать древесину.

Чтобы получить изогнутые поверхности, отлично подойдет стеклоткань. С ней работать не сложно. Нужно лишь создать макет и выклеивать слоями до получения нужной формы.

Если вы работали с программой, то получите максимально точные размеры. Крайне важно делать короб в строгом соответствии с этими размерными параметрами. Иначе смысл в использовании софта пропадает сам собой. С таким же успехом можно на глаз сделать коробку и засунуть в нее динамики.

Сборка выполняется с использованием клея, саморезов и других элементов крепления. Позаботьтесь о герметичности короба, чтобы избежать конденсирования влаги на динамике. Швы обязательно обработайте с помощью герметиков. Стенки дополнительно стоит покрыть специальным нитролаком. Его используют в мебельном производстве, потому купить такой лак не составит большого труда.

Когда корпус будет готов, обтяните или обшейте его каким-нибудь декоративным материалом. Здесь отлично подойдет натуральная кожа, кожзаменитель, мебельная ткань, ковролин. Простая покраска также возможна, но обтяжка улучшает герметичность и повышает качество работы саба.

Установка и подключение осуществляется согласно вашей конкретной схеме. Тут уже все зависит от используемого динамика, их количества, места расположения сабвуфера и прочих нюансов. Если сомневаетесь в правильности установки, обратитесь к знакомым электрикам.

Грамотное самостоятельное создание сабвуфера для автомобиля требует определенных навыков, сбора информации и объединения всех данных в единой базе. В этом плане конечно крайне удобно работать через указанную компьютерную программу. А вот действовать вслепую и использовать чужие чертежи при разных динамиках не советую.

Всем спасибо за ваше внимание! Обязательно подписывайтесь, оставляйте комментарии, задавайте вопросы и не забывайте рассказывать о нас своим друзьям! Вам не сложно, а для нас это очень важно.

Как из обычных колонок сделать сабвуфер

• Как сделать саб из колонки
• Как увеличить басы на компьютере
• Как сделать усилитель для саба

Для начала сделайте корпус для будущего саба. Для этого можно использовать картонные коробки или куски фанеры различных размеров. Положите вашу колонку на картон или фанеру и обведите маркером все стороны колонки.

Вырежьте по обведенному контуру заготовки для корпуса.

Фанерные части прикрутите друг к другу шурупами, картонный детали свяжите по углам веревками.

Поместите вашу колонку в получившийся корпус. Промежутков между колонкой и стенами корпуса быть не должно, иначе в них будет находиться воздушная подушка, способная помешать насыщенности звука.

Теперь снова поместите колонку в корпус. Внимание, сейчас вам предстоит пройти ключевой момент в изготовлении сабвуфера. Смотайте провода от колонки в плотный пучок, выведите наружу через подготовленное отверстие и подключите к акустике. Для этого отыщите контакты, отвечающие за мощность колонки, и припаяйте провода от получившегося сабвуфера.

Теперь покрасьте саб краской той расцветки, которая вам больше всего нравится. Очень эффектно смотрятся сабвуферы под «металлик». Обычно для этого достаточно обычной краски, например, «серебрянки». Саб готов. Если вы все делали аккуратно, то в итоге у вас получится весьма приличное звучание. Располагайте свое новое акустическое устройство подальше от стен, чтобы не вызывать сильных вибраций, и не преломлять звук препятствиями.

Всем привет. Наконец то я переварил всю инфу и закончил эксперименты по очень интересной теме. Скажу сразу без интриг. Я хочу вам предложить идею саба с копеешной ценой, способным работать без усилителя прямо от магнитолы и при этом обладать очень неплохим звуком и способным тягаться на равных с многими бюджетными сабвуферами как в громкости звука так и в качестве. С точки зрения новичков минус у этого саба только один. С ним придется повозиться, подумать, почитать и понять что к чему. Если вышеописанное не про вас то забейте на всю остальную писанину. Она вам нафик не нужна.
Остальным я предлагаю осилить кучу букаф ниже.
Суть моей затеи в использовании оформления называемого четвертьволновой резонатор или труба Войта. (этот мужик придумал мутить такие оформления). В двух словах отличается от коробков с фазиками он тем, что собсна коробка у динамика нет вовсе. Динамик впилен сразу прямиком в трубу фазика.

Плюсы этого оформления:
— КПД такого оформления на 300% выше чем у закрытого ящика!
— ЧВ снижает резонанс динамика. В фазике скажем или в ЗЯ динамик начинает играть выше а ЧВ наоборот снижает резонанс.
— оформление чв имеет очень низкий спад ниже настройки. К примеру саб в фазике ниже настройки резко теряет громкость с крутизной в 24дб на октаву и практически там не поет. ЧВ имеет спад всего 6дб на октаву! Ниже чем закрытый ящик. Простыми словами он в салоне авто ниже частоты настройки может не только не терять громкость а еще и увеличивать! Соответственно нет никакой необходимости настраивать ЧВ низко. Да и не любит он этого.
-скорость баса в чв вполне сопоставима со скоростью баса в зя! То есть бас получается вполне музыкальным и быстрым.
— ЧВ чрезвычайно просто расчитывается и требует из всех параметров динамика только диаметр диффузора(от середины до середины подвеса). Расчет осуществляется 2мя не хитрыми формулами. При этом конечно разные динамики в ЧВ запоют по разному но на размерах чв это никак не скажется. Сделал ящик один раз и меняй динамики, слушай.
— не слишком требователен к кривизне рук. Если где-то лохонетесь на сантиметр-два это драматически не отразится на результате а кривой распил компенсируется обилием герметика ) Тем более ЧВ это не компрессионный вид оформления то есть в нем воздух сильно не сжимается как в зя или фи.

Минусы оформления:
— достаточно сложен в изготовлении, придется запастись терпением и включить мозг.
— ящик выходит достаточно большого размера.
— ход динамика в этом оформлении БОЛЬШЕ чем если бы вы включили саб вообще без ящика. Это значит что вы не сможете влить в динамик максимум мощности и при большом перегрузе есть риск порвать динамик. Впрочем до того как порвется динамик он начнет отчаянно хрипеть и трещать. Перегруз динамика в чв слышно сразу.(хотя как по мне так это плюс )

Надеюсь заинтриговал и заинтересовал)

Для постройки ЧВ подойдут практически любые динамики, начиная от мидбасов и заканчивая динамиками от музыкальных центров старых, комповых колонок, старых советских колонок и т. 2=103.8см2
Поскольку динамиков у нас два то умножаем 103.8*2=207.6см2 Это мы получили эффективную площадь наших динамиков.
Для ЧВ оптимальным считается брать сечение в полтора раза больше чем площадь диффузоров. если делать больше то динамик быстрее превысит ход а если меньше то потеряет чв эффективность. Короче мудрить не будем и берем полтора сечения. 207.6*1.5=311.4см2
Теперь мы можем подобрать высоту и ширину нашего порта. Подбирайте эти размеры в зависимости от того как будете ставить динамики. Я ставил в боковую стенку вначале трубы и плясал от глубины динамика чтоб он влез. Если пилить в торец начала тоннеля то уже смотрите чтоб динамики влезли по диаметрам. Допустим ставим динамики в боковую стенку тоннеля вот так:
а глубина динамиков небольшая. Тогда просто берем квадрат сечением 17.7см. (17.7*17.7=313.29см2) получается почти то что нам нужно (311.4см2).
Теперь определимся с длиной и настройкой. Настраивать рекомендуется как можно ближе к резонансу динамики (Fs) но мои опыты показали что для сильно маленьких динамиков не стоит настраивать чв выше 50-55гц иначе толк от него пропадает. В общем если резонанс дина 55 и ниже то стройте порт в резонанс дина. если выше то ограничьтесь 55ю герцами. Для простоты возьмем настройку чв на 50гц.
Длина порта определяется формулой:
Lтуннеля в метрах = (343/Fнастройки)/4
В нашем случае (343/50)/4=1.72метра.

На первый взгляд конечно цифра здоровая, но кто мешает свернуть порт втрое или вчетверо?

При этом еще и добавится длина на поворотах, поскольку длина тоннеля считается по его центру. Теперь сосбна остается определиться, как свернуть тоннель, поскольку вариантов просто море. В яндексе можно откопать кучу картинок и фоток и просто стырить чью нибудь идею. )

Допустим нам понравился вот такой вариант:

В нашем случае он будет выглядеть так:

Рисуем динамики и 2 стенки, чтоб учесть их толщину.

Также рисуем полоску по которой будет видно длину нашего тоннеля ну и которая собсна и определит размеры коробка.

Убедившись, что полоска выйдет нужной нам длины, дорисовываем оставшиеся стенки и становятся понятны окончательные габариты будущего ящика.

Если не устроят размеры или габариты, то можно попробовать сделать еще один изгиб или вообще использовать другой вариант сворачивания. Тут уже чисто ваше творчество и фантазия. Ну, теперь собсна дальше только пилить и собирать все. Стоит еще учитывать способы повышения эффективности ЧВ. Чем ровнее стенки тоннеля и герметичнее стыки, тем ЧВ эффективнее. Также чем округлее повороты чв тем эффективность выше. Кроме того, важно сохранять сечение постоянным даже на поворотах потому как от угла до угла на повороте сечение будет увеличиваться. Тут тоже ваша фантазия. Можно нарезать канализационных труб, к примеру, и вклеить, а можно просто напилить уголков из того же дсп такого размера, чтобы на углах было тоже расстояние что и на прямых участках.

Ну и чем меньше сгибов тоннеля, тем чв эффективнее. Это тоже стоит учитывать.
В статьях про чв в интернете есть рекомендации по организации сужения порта для улучшения качества или же раскрыва порта для увеличения отдачи. Идеи вполне работоспособные но для бюджетного саба не имеет смысла делать такие заморочки. Пилите ровный тоннель, да и все.
С теорией, советами и расчетами вроде все. Теперь расскажу чуток о практике.
Я писал в записях раньше, что готовлю динамик для ЧВ и очень хитрый коробок. Хитрость коробка состояла в том что порт сворачивается как горизонтально, так и вертикально. В итоге получается двухэтажный ящик. Кроме того я еще решил делать раскрыв от 1.5 сечения динамика к 2м сечениям. То есть выход порта имеет площадь вдвое большую, чем площадь диффузора.

Решил раз уж пробовать так пробовать все ) Как показала практика сделав раскрыв порта я потерял в максимальной мощности и выиграл в отдаче. По сути от чего уходил к тому и пришел). Динамик я, по сути, использовал обычный 10гд-34 с советских колонок s30. Все мои доработки носили больше косметический характер и особо его эффективность не улучшали.
По видео, конечно, сложно понять, как саб работает в жизни, но общее представление составить можно. На видосах я не подавал сабу больше 24х ватт потому как дальше идет превышение хода и искажения. (мощность мерял токовыми клещами + вольтметр. Видео замера к сожалению, не делал).
Вот видос работы саба в машине.

Дома если верить синус генератору, то саб работает уверенно до 35-37гц (неплохо учитывая что в фи этот же дин ниже 50 не лез вообще) ниже идет сильный спад. Что интересно разница в звуке между домом и машиной не такая уж и большая.Достаточно быстрый, подобраный бас. Спокойно поет не глубоких негров и даже пытается потряхивать зеркалами. Отлично поет клубняк и рок. Вполне позволял себе слушать музыку на средних громкостях. При этом недостатка баса не ощущалось. Звук блинов в полке и рядом не валялся в плане баса. Реально работает сабвуфер в прямом смысле этого слова. Вполне реально поставив такой саб с бюджетным, грамотно оформленым фронтом и бюджетной магнитолой можно получить отлично поющую систему с хорошим звуком и копеешным бюджетом, с которой было бы не стыдно выкатить на какие нибудь соревнования местного масштаба в категорию SQ новичок.
Сперва поставил саб чисто на пол дня для тестов, но в связи с большим интересом друзей и знакомых к этому сабику в итоге прокатал его больше полутора недель. Народ занимал очередь на прослушку малого 😀 слушали, обсуждали. Обладатели бюджетных сабов начального уровня охотно спорили кто кого перепоет. Их саб или мой. ) В итоге полторы недели я был обеспечен отспореным пивом)).К примеру мой чв легко передавливал бочку мистери 10го калибра. 10ку супры, кикс во фри эйре. мистери MJS 10 в зя. Не говоря уже о бесчисленном количестве всякого рода блинов в полке. Эти вообще не конкуренты. Понимаю что гарантии нет того, что сабы в машинах установлены были грамотно и что это самый начальный уровень…но согласитесь даже это совсем неплохо для 13ти сантиметрового саба 88го года выпуска от 25ватт подводимой мощности! По сути этот же результат можно повторить подключив саб к магнитоле. а если сделать на паре таких динов чв и использовать пару каналов то и легко превзойти.
Затея однозначно стоила потраченного времени. Цели изучить что-то новенькое, пощупать на практике и заинтересовать народ интересной затеей в общем то можно считать достигнутыми ) Теперь всерьез подумываю об организации ЧВ акустики для дома, но и этот ящик забрасывать не буду. В данный момент ищу какой нибудь очень злой 13й мидбас чтобы оформить толково в ящике и показать какой нибудь результат на бассметре :D.

На свой ящик я не потратил ни копейки. динамик вынул со старой убитой акустики, старую тумбочку мне подарили а туба герметика и шурупы были в заначке. Я думаю многие поспрашивав у родни и знакомых вполне отыщут все необходимое бесплатно )

В общем вот такая идея. Сделать такой саб может любой новичок. Ничего сложного ни в расчетах, ни в постройке нету. Разве что придется посидеть чуть над формулами и пару дней убить на неторопливый распил и сборку. С этим конечно у многих беда. Очень много народа готовы лепить бессмысленный хлам на сопли только чтоб сделать побыстрее и тут же ехать понтоваться ). Их можно понять но тут уж каждый выбирает сам. Главное что идея эта работает и вполне применима.

ДА! ЗАБЫЛ СОВСЕМ ПРЕДУПРЕДИТЬ!
Начав изучать инфу по чв я взял и забил это сокращение в поисковик!
Как оказалось это сокращение у извращенцев расшифровывается как Черный Властелин!
Ну и соответсна вместо сабов и тоннелей я на весь экран обозрел здоровенного черного дядьку в кожанной кепке и пиписькой до колен!
В общем я не смог объяснить что я искал динамики когда зашла сотрудница в этот момент и увидела картинку на моем мониторе :D:D:D:D Будьте осторожны!
Всем удачи, новогоднего настроения, веселых праздников и конечно отличного звука! ВСЕХ С НАСТУПАЮЩИМ! )))

Поделиться в соц. сетях:

Настоящий меломан не любит слушать музыку через стандартные колонки компьютера. Хорошую акустическую систему выбирают, исходя из личных предпочтений. Такое удовольствие — не из дешевых, кроме того, иногда возникают трудности с подбором колонок нужных параметров. В таком случае можно своими руками изготовить акустическую систему. В нашей статье рассмотрим, как сделать сабвуфер из обычного динамика.

Что такое сабвуфер?

Сабвуфер (subwoofer) образовано от двух слов — SUB и WOOFER, что является дословным переводом “поднизкочастотник” и обозначает — акустическая система, способная воспроизвести звуки на низких частотах, например от 20 до 100 гц. Многие пользователи предпочитают его называть “басовая колонка”.

Сабвуферы подразделяются на два вида:

• Активный сабвуфер — в корпусе колонки находится усилитель и блок питания.
• Пассивный сабвуфер — у него отсутствует внешний усилитель.

к содержанию ↑

Выбор динамика

Для того чтобы выбрать динамик, необходимо определиться с размерами, можно сделать чертеж и с помощью него сделать динамик. На современном рынке присутствуют следующие модели:

1. Динамики, имеющие буфер на 6 дюймов, как правило, служат дополнительным источником средних басов. Применение таких динамиков по глубине звучания создает довольно скромное устройство, которое подойдет для небольшого салона, имеющего среднюю акустическую систему.
2. Динамики, использующие сабвуфер на 8 дюймов, применяются для дополнительных фронтальных басов.
3. Идеальными динамиками для сабвуфера в машину являются динамики на 10 и более дюймов. Они действительно имеют качественное звучание и наполняют пространство мощной и приятной вибрацией звука. Помещают динамики в закрытый компактный корпус или так называемый “закрытый ящик”, который способен обеспечить хорошее звуковое давление. Самым оптимальным вариантом для машины является динамик на 12 дюймов, который можно применять в коробе объемом до 35 литров.
4. Динамики на 15 дюймов являются реальным вариантом для больших салонов автомобиля. В этом случае коробка для динамика, имеющего данный диаметр, должна составлять около 90 литров и занимать все багажное отделение. Кроме того, при таком динамике можно слегка оглохнуть, поэтому такой вариант мало воплотим в жизнь.

Важно! Необходимо определиться с сопротивлением, так как нагрузка в 1-2 Ом будет сильно портить звук. Оптимальным сопротивлением для сабвуферного динамика является от 2 до 4 Ом.

По поводу мощности динамиков однозначно сложно принять решение. Существует только одно правило, которое заключается в том, что мощность динамика должна быть больше мощности усилителя. Ни один динамик не сможет долго функционировать на предельной мощности, поэтому он должен иметь “запас прочности”.

Важно! Не всегда пользователям хватает звука, который исходит от домашнего кинотеатра. Эта проблема легко решается с помощью дополнительных колонок. Кликайте по ссылке, чтобы узнать, как подключить колонки от домашнего кинотеатра к телевизору.

Если вы уже обладаете и динамиком, и усилителем, то необходимо определить эту разницу и пометить на регуляторах усилителя максимально допустимую громкость для сабвуфера. Ни один динамик не сможет сохранить качество звука при максимальной громкости.

Важно! Через некоторое время (иногда такая ситуация может произойти и сразу) нарушенный баланс начнет ужасно резать слух.

Как сделать сабвуфер для компьютера?

Самостоятельное изготовление сабвуфера осуществляется в несколько этапов:

1. подбор материалов;
2. проектирование корпуса;
3. сборка сабвуфера.

Рассмотрим более детально все эти этапы.

Важно! Чтобы вам было проще определиться с выбором колонок, обратите внимание на наш уже готовый рейтинг колонок для компьютера.

Подбор материалов

Как сделать сабвуфер в домашних условиях? Начиная все работы, должна ыть схема и следует подобрать необходимые материалы для изготовления корпуса. Для того чтобы своими руками изготовить сабвуфер, требуется заблаговременно приобрести:

• динамик — выбирается, исходя из ваших потребностей;
• штекеры — способствуют подключению динамика к проигрывателю, они должны идеально совпадать с разъемами вашего устройства;
• провода — служат для подключения сабвуфера;
• фанеру, имеющую многослойную основу;
• обрезки сантехнической трубы;
• саморезы по дереву, которые могут быть от самых мелких до размера 50 мм в длину;
• деревянные бруски, имеющие разное сечение, которое может быть от 20х20 мм и больше;
• силиконовый герметик;
• жесткий поролон или войлок;
• клей ПВА;
• краска.

Подготовив необходимые материалы, следует собрать и требуемый инструмент:

1. ножовка по дереву, которая бы имела мелкие зубцы;
2. стамеска;
3. электродрель;
4. напильник;
5. лобзик;
6. циркуль;
7. простой карандаш;
8. железная линейка;
9. шуруповерт;
10. отвертка;
11. бумага наждачная — от грубой до “нулевки”.

Проектирование корпуса

Начинаем проектировать корпус будущего сабвуфера. Для этого применяем компьютер и динамик, который служит “сердцем” сабвуфера.

Важно! В данном случае очень важно располагать данными всех технических характеристик динамика. К ним относятся полная добротность, частота резонанса в открытом пространстве и эквивалентный объем. Все эти значения присутствуют в паспортных данных.

Загружаем на компьютерное устройство специальную программу. Вносим в программный продукт все данные динамика. Исходя из предоставленных значений, программа за вас произведет расчет оптимальных размеров короба сабвуфера.

Важно! Программа WinISD 0.44 способна спроектировать 4 вида сабвуфера. Самым оптимальным коробом, который способен работать с максимальным КПД, является бандпасс. Динамик у такого устройства крепится к перемычке, находящейся внутри короба. Данный сабвуфер оснащен двумя камерами и двумя фазоинверторами. Для изготовления фазоинвертора можно применить обрезки сантехнической трубы. Программа способна рассчитать длину самостоятельно, но при этом следует задать значение диаметра.

Теперь приступим непосредственно к проектированию самого короба сабвуфера. Все действия следует проводить не спеша, поскольку малейшая неточность в измерениях может доставить неудобства, и всю работу придется начинать заново.

Сбор сабвуфера

Прежде чем приступить к сбору сабвуфера, необходимо вырезать короб. Как сделать сабвуфер для дома своими руками:

• Применив линейку и карандаш, на листе фанеры вычерчиваем контуры будущего короба.
• Раскраиваем фанерный лист, используя при этом ножовку или электролобзик, имеющий регулятор скорости.

Важно! Пилить следует медленно, не торопясь, поскольку при спешке фанера может расслоиться, что в дальнейшем негативно скажется на качестве звука сабвуфера.

• Для того чтобы все края были идеально гладкими и ровными, их с особой тщательностью зачищаем напильником и шкуркой.
• Стенки сабвуфера крепим между собой брусками, поэтому нужно отложить требуемую длину брусков.
• Под динамик вырезаем отверстие. Динамик будет располагаться внутри сабвуфера.
• В перемычке между камерами вычерчиваем циркулем окружность, имеющую диаметр немного больший, чем диффузор динамика.
• Края должны быть идеально ровными и гладкими, для этого их зачищаем напильником и шкуркой.

Важно! При обработке напильником его следует держать под небольшим углом, чтобы избежать расслоения фанеры.

• При помощи брусков будут крепиться стенки сабвуфера, поэтому замеряем соответствующую длину брусков.

Важно! Программа указывает места, где следует вырезать два отверстия — они служат для фазоинверторов.

• Припаиваем провода и необходимые разъемы к динамику. Места крепления проводов можно найти в самой инструкции к динамику.
• К получившемуся отверстию прикладываем динамик. Делаем отметку для крепления динамика к листу, сверлим.

Важно! Лучше всего динамик прикреплять специальными двусторонними гайками, которые применяются в мебельном производстве.

• Теперь приступаем к сборке корпуса сабвуфера. Как сделать сабвуфер для компьютера? В дрель вставляем сверло, диаметр при этом должен быть в два раза меньше, чем диаметр используемых саморезов.
• Начинаем сверлить в тех точках, где будет происходить крепление стенки к другим стенкам и брускам.
• Теперь воспользуемся клеем. В точках стыка брусков и стенок обильным слоем наносим клей. Он способствует выполнению двух функций — увеличению прочности корпуса и герметизации стыков.
• Саморезами соединяем стенки. Вкручиваем их до самого упора, поскольку крепость в конструкции корпуса сабвуфера является критичной. Углы должны быть ровными.
• Прикрепляем динамик. В месте стыка динамика и стенки нужно промазать герметиком.
• Просверливаем выходное отверстие, через которое будут проходить провода.
• Протягиваем через отверстие провода, дырку замазываем герметиком.
• Далее приступаем к звукоизоляции. Внутреннюю часть корпуса требуется оклеить звукопоглощающим материалом, который способствует “мягкости” басов сабвуфера. Присутствие такого материала уменьшает давление на стенки.
• Крепим заднюю стенку.

В принципе, сконструированный сабвуфер готов. Последним штрихом является проверка качества сборки. Включаем музыку и проверяем, нет ли посторонних звуков и шумов.

Важно! Если вы хотите вашему изделию придать красивый внешний вид, то фанеру можно покрасить в соответствующий цвет или обтянуть тканью.

Как сделать сабвуфер для автомобиля?

Рассмотрим, как самостоятельно сделать автомобильный сабвуфер для вашего стального друга из обычных колонок.

Материалы и инструменты для работы

Для этого необходимо заблаговременно подготовить следующие материалы:

1. динамик — не стоит использовать устройство бывшее в применении, лучше всего приобрести качественное изделие со всеми документами в магазине;
2. защитная решетка;
3. клей хорошего качества — лучше всего эпоксидный;
4. розетка, которая способствует подключению;
5. стеклоткань;
6. провод, имеющий в диаметре 3 мм;
7. кисть;
8. фанера;
9. лист ДСП, толщина которого соответствует 16 мм;
10. саморезы и гайки, которые применяются в деревообрабатывающей промышленности;
11. болты;
12. полиэтилен;
13. универсальная шпаклевка;
14. малярный скотч.

Для работы нам потребуются следующие инструменты:

• дрель или шуруповерт;
• лобзик по дереву.

Проектирование

Как сделать сабвуфер из обычных колонок своими руками:

• Подбираем качественный динамик. Чем большая мощность будет у него, тем громче будет звук.
• Переходим к проектированию короба сабвуфера — аналогично можно воспользоваться специальным ПО. Так как мы сооружаем сабвуфер для автомобиля, то нам потребуется короб с самым высоким КПД, или его еще называют бандпасс 6-го уровня.

Важно! Бандпасс шестого уровня выглядит как кубический объект прямоугольной формы, внутри которого находится одна перемычка. На нее и будет фиксироваться наш динамик. Кроме того, такой бандпасс имеет два отверстия, благодаря которым происходит монтаж фазоинверторных камер. При отсутствии камер можно применять различные трубки. Например, вполне подходят трубки из металла, полиэтилена или просто бумаги.

• Очень важно, чтобы корпус был полностью загерметизирован. Для этого применяем войлок, поролон или же обычную вату. Слой герметика внутри должен иметь около двух сантиметров.
• Крыша сабвуфера в обязательном порядке должна иметь съемную конструкцию и обладать высокой прочностью на стыке. Поэтому применяем слой поролона, дополнительно усиливаем конструкцию.

Важно! Компьютерная утилита WinlSD 0.44 помогает правильно подготовить все размеры. Исходя из возможностей динамика, она рассчитает оптимальные значения для вашего корпуса. Вашей задачей при этом является четкое и грамотное воплощение в реальность предоставленных цифр. Звук в этом случае оправдает все ожидания. Он получается чистым и громким.

Место для сабвуфера

Теперь необходимо найти место нашему сабвуферу. Самым идеальным вариантом является установка его в крыло, а вот правое или левое — вы решаете сами. Некоторые автомобили имеют особенную конфигурацию в правом крыле, и там оказывается больше места для установки сабвуфера.

Важно! При выборе среднего динамика для его нормального функционирования потребуется минимум 28 литров объема. Конфигурация и объем самого короба получается большой, но это не столь важно.

Как сделать сабвуфер для автомобиля в домашних условиях:

• Багажник выкладываем полиэтиленовой пленкой, затем обшивку обклеиваем малярным скотчем в два слоя.
• Стеклоткань нарезаем кусками, которые соответствуют размерам 200×200.
• Разводим эпоксидный клей. Для этого смешиваем банку смолы и банку отвердителя.

Важно! Если вы одно из предложенных веществ возьмете больше нормы, то клей будет очень быстро становиться густым, и вы не сможете качественно с ним работать. Идеальным соотношением является 1:1.

• Смазываем нарезанные заготовки эпоксидным клеем, ставим внахлест на скотч.
• Заднюю стенку самостоятельно изготовленного сабвуфера обклеиваем стеклотканью. Для этого нужно проложить три или даже четыре слоя материала.
• В течение суток даем изделию окончательно высохнуть.
• На следующий день снимаем получившуюся скорлупу. Ее толщину нужно будет нарастить вне багажника.
• Теперь приступаем к дну сабвуфера, верх которого изготавливаем в форме петель.
• Переднюю стенку прикрепляем на саморезы.
• Стыки следует промазать эпоксидным клеем.

Тонкая работа

После того, как был сконструирован корпус самодельного саба, необходимо подготовить его под акустический терминал, или так называемый динамик. На одной из его стенок, которые находятся сбоку, необходимо наметить точку будущего отверстия. Сделать это можно, применив обыкновенный школьный циркуль.

Важно! Сабвуферы для автомобиля с мощным звуком получаются в том случае, когда его экранируют маленькой коробочкой. Это — уже не область самодельного конструирования сабвуферов, а настоящий вариант искусства. Таким образом устраняются различные призвуки, которые могут возникнуть из-за достаточно хлипкой конструкции акустического терминала.

Как сделать сабвуфер для автомобиля завершенным и идеальным по внешнему виду и звучанию:

• Обрабатываем ранее изготовленную коробочку квадратной формы клеем ПВА, прикручиваем при помощи саморезов к боковине, где вырезали отверстие.
• Теперь применяем рубанок, которым срезаем все выступающие края корпуса.

Важно! Кроме вышеперечисленных навыков, в этом случае вы должны обладать мастерством плотника, иначе — вам будет не под силу справиться с подобной задачей.

• Внутри нашего короба находится перемычка. Далее при помощи электрического лобзика вырезаем на передней панели отверстие.
• В этом месте устанавливаем динамик, который крепится при помощи саморезов и клея.

Важно! Если вы решили приобрести качественные колонки в свой автомобиль, мы рекомендуем воспользоваться информацией, как выбрать колонки в машину.

Меры по защите

Когда все готово, не стоит торопиться и сразу же подключать самодельно изготовленный прибор. Творение необходимо защитить от конденсата и влаги. Влага действует разрушающе на дерево, а в нашем творении присутствует тонкий лист ДСП.

Чтобы обезопасить и защитить корпус, его следует пропитать специальным нитролаком, который применяется в мебельной промышленности. Кроме того, в обязательном порядке требуется пропитать и внутреннюю часть передней панели.

Важно! Данную процедуру необходимо проводить на открытом пространстве, чтобы не произошло отравление лаком.

Как сделать активный сабвуфер своими руками на базе NM2117 и NM2034

Наверное, я не открою большого секрета, если скажу, что небольшие по размеру динамики, которыми оборудуют аудиосистемы в автомобиле, не обеспечивают хорошее воспроизведение «басов» . Один из возможных способов решения этой проблемы также хорошо известен – дополнить стереосистему активным сабвуфером (общим для правого и левого стереоканалов усилителем со своим динамиком, который воспроизводит низкочастотные составляющие звукового диапазона до 200-250 Гц). Вот только стоит такой акустический агрегат с дополнительным усилителем едва ли не дороже всей стереосистемы, вместе взятой. Поэтому я и решил сам взяться за его изготовление.

Для того, чтобы сделать активный сабвуфер в машину своими руками,  я приобрел 10-дюймовый низкочастотный динамик ALTRONIX E-RSW1039A (рис.1), два электронных набора для радиолюбителей – активный блок обработки сигнала для сабвуферного канала NM2117 и мощный одноканальный усилитель низкой частоты NM2034 (в виде готового блока BM2034), 5 м специального кабеля (ROCAR HIENDPCOFC SPEAKER CABLE) для подключения акустической системы, корпус для сборки электроники (Z-4A), клеммы, разъемы, штекеры.



Рис.1. Низкочастотный динамик ALTRONIX E-RSW1039A

Но сначала пришлось заняться изготовлением корпуса акустической системы типа «закрытый ящик» с фазоинвертором (рис. 2).



Рис.2. Конструкция корпуса сабвуфера закрытого типа с фазоинвертором.



Полезный объем корпуса V, диаметр d, длину L фазоинвертора и другие параметры рассчитал на компьютере с помощью программы JBL SpeakerShop. Все эти расчеты программа выполняет исходя из характеристик используемого динамика (полной добротности Qts, резонансной частоты Fs, эквивалентного объема Vas и т.д.). В моем случае получилось: d=60 мм, l=96 мм. Для динамиков другого типа эти параметры будут, естественно, другими, и в конструкцию акустического агрегата необходимо внести соответствующие изменения.

Проще всего, в домашних условиях, корпус для автомобильного сабвуфера сделать в виде круглого бочонка, у которого динамик встроен в одно из донышек. При этом оба донышка можно вырезать электролобзиком из ДСП или многослойной фанеры (рис.3), а цилиндрический корпус согнут из листа ДВП.



Рис.3. Оба круглых донышка корпуса выпилены лобзиком из ДСП.



Сначала я сомневался в прочности такой конструкции и предполагал наклеить два слоя, но после завершения сборки все мои сомнения развеялись, так как корпус получился очень жестким и с ДВП в один слой. Согнуть же заготовку из листа ДВП в цилиндр оказалось довольно просто. Для этого ее достаточно распарить с внешней стороны, проглаживая утюгом через мокрую тяпку.

После того как лист ДВП был согнут, круглые донышки я вклеил ПВА и дополнительно закрепил скобками с помощью строительного степлера. Готовый корпус с внешней стороны обшил ковролином (наклеил и закрепил скобами) (рис.4).



Рис.4. Готовый корпус обшивается ковролином.



В заключение вклеил фазоинтвертор, закрепил на задней панели вставку с клеммами для подключения, подпаял провода и установил на место динамик. Все получилось очень неплохо (рис.5).



Рис.5. Активный сабвуфер в собранном виде.



Со сборкой электроники никаких проблем не возникло. В оба набора вложены довольно подробные и понятные инструкции, по которым все можно собрать и подключить легко и просто (рис.6).



Рис.6. Со сборкой электроники из наборов МАСТЕР КИТ не возникло никаких проблем.



Единственное, что сделал не по инструкции — вместо рекомендованного для микросхемы усилителя мощности радиатора площадью 600 см2 установил радиатор центрального процессора (разъем Socket 370) с вентилятором, оставшимся после модернизации компьютера. Замена оказалась вполне приемлемой.

И, наконец, электронику я специально вынес в отдельный корпус, хотя рациональнее было бы поместить ее в корпусе акустического агрегата, выгородив для этого специальный отсек. Но мне очень хотелось самому покрутить все эти ручки и настроить сабвуфер непосредственно в салоне автомобиля при прослушивании реальной музыки . Поэтому собранный усилитель я разместил в перчаточном боксе (рис.7), а на его лицевую панель дополнительно установил отдельный выключатель питания.



Рис.7. Электронный блок сабвуфера установлен в перчаточном боксе, называемом в просторечье «бардачком».

Звучит стереосистема с самодельным автомобильным сабвуфером ничуть не хуже, чем с фирменным, а стоит в несколько раз дешевле. Но, главное то, что я сделал сабвуфер своими руками!

В связи с тем, что усилитель BM2034 снят с производства, то для активного сабвуфера Мастер Кит рекомендует использовать

следующие усилители или комплекты из усилителя, повышающего преобразователя/блока питания и ФНЧ:





Пошаговое руководство по изготовлению автомобильного сабвуфера своими руками

Каждый ценитель хорошего звука за рулем знает о том, что представляет собой сабвуфер и какие функции он выполняет. Без этого элемента невозможно добиться качественного звучания с «жирным» басом. В этой статье мы хотим рассказать о том, как сделать сабвуфер своими руками в домашних условиях и что для этого потребуется.

Выбор динамика

Самодельный саб для авто

Перед тем, как соорудить сабвуфер в машину, нужно определиться с выбором колонок.

На сегодняшний день в продаже можно встретить динамики таких размеров:

1. Шестидюймовые. Как правило, такие устройства применяются в качестве дополнительного источника для воспроизведения средних частот. На практике из такого устройства можно сделать скромный саб по глубине частот. Оптимально такая колонка подойдет для машин с небольшим салоном со средней акустикой в целом.
2. Восьмидюймовые варианты могут применяться для обеспечения дополнительных фронтальных частот. По факту такой вариант также является достаточно скромным.
3. Десятидюймовые колонки и больше представляют собой наиболее оптимальный вариант, если вы решили соорудить самодельный сабвуфер. Такие устройства позволяют обеспечить наиболее качественное звучание, при этом наполняя пространство салона довольно приятным и сильным басом. Как показывает практика, все же лучшим вариантом для того, чтобы сделать сабвуфер в авто, являются колонки на 12 дюймов.
4. Динамики на 15 дюймов представляют собой лучший вариант для салонов больших транспортных средств. Но при этом такой вариант фактически не осуществим, поскольку для достижения качественного звучания потребуется короб объемом на 90 литров. Он не только займет почти весь багажник, но и может даже оглушить водителя.

Чертеж для изготовления саба

Если вы думаете над тем, как сделать динамик самому, то помимо размера, следует также определиться с уровнем сопротивления. К примеру, наиболее оптимальным вариантом будет сопротивление в 2-4 Ома, если этот показатель будет меньше, это значительно отразится на качестве звучания. Что касается мощности колонок, то в этом случае что-то точно сказать сложно, так как споры касательно этого вопроса ведутся до сих пор. Одно можно сказать точно — мощность колонки должна быть больше мощности усилителя, поскольку ни одно устройство не сможет проработать долго, если будет функционировать на самой высокой мощности. Коробку сделать просто, но если делать без расчетов, то будет играть некачественно.

Инструкция

Теперь перейдем к вопросу, как самостоятельно сделать сабвуфер своими руками для авто. Начнем наш процесс с проектирования.

Проектирование

Автомобильные сабы делятся на несколько подвидов:

1. Активные. Такие устройства оборудованы встроенным усилком и активным кроссовером. Главным предназначением последнего является снижение низкочастотной нагрузки на усилок. с помощью кроссовера достигается согласование работы саба и акустики в целом.
2. Пассивные. Варианты такого типа функционируют параллельно с основной акустикой, но обычно они нуждаются в обустройстве отдельного канала усилителя мощности. Пассивные устройства на практике более чувствительны к месту расположения, при этом они обеспечивают дополнительную нагрузку для выходных усилков стерео-каналов (автор видео — Константин Козик).

При проектировании необходимо учитывать и местоположение устройства. Сам по себе саб довольно объемный, но поскольку возможность басов к локализации минимальна, его монтаж может быть осуществлен в любом месте салона или багажного отделения. Можно установить сабвуфер под сиденье, но обычно автолюбители выбирают именно багажник, поскольку здесь он практически не будет мешать. Что касается формы устройства, то к ее созданию приступаем после того, как вы определитесь с местом расположения саба и выбором динамика для него.

Если вы решили соорудить сабвуфер в свой автомобиль, то следующим шагом будет разработка схемы и чертежа, на сегодняшний день есть несколько вариантов для выбора схемы:

1. ЗЯ или закрытый ящик является одним из самых простых в плане проектирования и производства, но его коэффициент полезного действия минимальный. Тем более, в данном случае полностью загерметизировать корпус будет проблематично.
2. ФИ или фазоинвертор позволяет выдавать более высокий коэффициент полезного действия, то такой вариант более сложный в плане расчетов.
3. БП4 и БП 6 — бандпасы четвертого и шестого порядков. Такой вариант является одним из наиболее сложных для изготовления, однако качество его работы вас в любом случае порадует. Устройства в таком корпусе позволяют не только усилить басы, но и заглушить низкие частоты (автор вид — ALEX SOUND).

Изготовление

В принципе для изготовления автомобильного саба можно использовать и переделать домашний сабвуфер. Ниже мы расскажем о том, как сделать сабвуфер и что нужно, чтобы сделанное устройство было качественным и его не пришлось переделывать. Для начала следует определиться с формой и материалом, который будет использоваться для изготовления корпуса. Наиболее популярными вариантами в настоящее время считаются ДСП, древесностружечная плита либо обычная фанера, которые можно найти в любом строительном магазине. Следует отметить, что такие материалы характеризуются хорошими показателями акустики и сами по себе являются довольно прочными.

1. Основываясь на чертежах и подготовленных схемах, нужно аккуратно вырезать стенки для будущего саба и другие отверстия, которые потребуются для укладки проводов. После этого стенки желательно отшлифовать. Затем основные составляющие конструкции нужно прочно скрепить и зафиксировать, для этого можно использовать саморезы или клей.
2. В том случае, если корпус будет состоять из нескольких слоев, нужно удостовериться в том, что между этими слоям будет отсутствовать пустота. Если пустое пространство останется, это может привести к резонансному сверчку, так что смысла от использования корпуса совсем не будет. На всякий случай корпус можно обклеить виброматериалом, а внутри заполнить его поролоном. Что касается непосредственно задней стенки, то ее следует обклеить стеклотканью, для достижения большего эффекта потребуется несколько слоев. После оклейки саб нужно оставить сохнуть где-то на один день.
3. Если вам важен дизайн устройства, то корпус можно покрасить глянцевой либо матовой краской, также можно использовать карпет или кожу для перетяжки. Чтобы защитить устройство от нежелательных внешних воздействий, таких как влага, то корпус можно заранее пропитать мебельным нитролаком. Данная процедура должна осуществляться на улице, поскольку она может отравить человека.
4. Последним этапом в изготовлении будет монтаж самого динамика. Процедура сборки может отличаться в зависимости от вида корпуса.

1. Вырежьте части корпуса. 2. Соорудите корпус. 3. Установите динамик в корпус.

Подключение

1. Через отверстие в корпусе нужно протянуть провод и залить это отверстие герметиком.
2. Проводка проводится от подкапотного пространства в салон и в багажник, после чего ее необходимо подключить к усилку.
3. Чтобы подсоединить устройство к аудиосистеме, вам потребуется обычный RCA-провод или тюльпан, а также кабель питания саба. Для подключения необходимо демонтировать магнитолу.
4. После подключения к магнитоле аналогичная ситуация производится с самим сабов — проводка проводится через салон и соединяется с устройством.
5. Затем саб можно подключить к усилку. Проверьте качество работы аудиосистемы в целом.

Извините, в настоящее время нет доступных опросов.

Видео «Изготовление короба для саба своими руками»

Подробнее о разработке чертежа и изготовлении корпуса узнайте из видео (автор ролика — канал Denis Legostaev).

Понравилась статья? Поделиться с друзьями:

Как сделать усилитель сабвуфера дома?

Сабвуферы можно разделить на активные и пассивные модели. Последние не имеют встроенного источника питания, а это означает, что для их работы требуется внешний источник питания.

Усилитель сабвуфера действует как внешний источник питания для вашего сабвуфера, что позволяет ему воспроизводить точные низкочастотные тона при воспроизведении ваших любимых треков в автомобильной аудиосистеме.

Вместо того, чтобы покупать новый лучший 5-канальный усилитель, вы можете сделать его с нуля и, таким образом, сэкономить немного денег, которые вы можете потратить на другие важные вещи.

В следующем руководстве мы научим вас, как сделать полнофункциональный сабвуферный усилитель, не выходя из дома.

Вещи, которые вам понадобятся:

Как нетрудно догадаться, для этого проекта вам понадобится ряд электронных компонентов. к ним относятся микросхемы операционных усилителей, транзисторы, резисторы, диоды, разъемы RCA, предохранители и так далее.

Вы можете получить необходимые детали, купив комплект усилителя для самостоятельной сборки, или вы можете утилизировать различные детали по отдельности. какой путь выбрать, зависит только от вас … если вы никогда раньше не занимались сборкой усилителя, подумайте о том, чтобы купить полный комплект для сборки.Если вы хотите гибкости в соответствии со своими техническими требованиями, подумайте о приобретении различных деталей по отдельности.

Вам также понадобится схематический вид схемы усилителя, чтобы показать вам расположение различных частей усилителя. комплект для самостоятельной сборки обычно поставляется со схемой, входящей в комплект. Если у вас его нет, вы можете использовать для справки общую схему усилителя мощности.

Не забудьте, что вам понадобится паяльник и печатная плата.

После того, как вы собрали все необходимые компоненты, выполните следующие действия, чтобы начать создание усилителя сабвуфера с нуля…

Инструкции:

Шаг 1.Монтаж электроники на печатной плате.

Первый шаг включает загрузку в печатную плату необходимых компонентов (используйте схему в качестве руководства). Обычно компоненты, которые идут на плату, включают резисторы, транзисторы, предохранители, операционный усилитель, микросхемы, диоды, радиатор тепла и аудиоразъем.

Правильно установите каждую из этих частей на печатную плату, как показано на схеме. Обязательно протолкните каждый компонент так, чтобы он выступал на другом конце платы.

После того, как вы полностью загрузили компоненты в соответствии со схемой электрических соединений, переверните плату, вырежьте лишние провода, а затем припаяйте разъемы к металлической полосе платы. Припаяйте печатную плату внутри шасси платы.

Шаг 2. Загрузка трансформатора и блока питания.

Затем вам необходимо установить на монтажную плату компоненты для монтажа на шасси. к ним относятся источник питания IEC, силовой трансформатор и потенциометр.

Найдите большие квадратные предварительно просверленные отверстия на шасси печатной платы и вставьте силовой трансформатор прямо внутрь.

Выровняйте наконечники для пайки так, чтобы они были на одном уровне.

Теперь припаяйте первичную обмотку к соответствующей точке (как показано на схеме) на печатной плате.

Подключите источник питания и припаяйте красный и черный провода к положительным и отрицательным проушинам соответственно.

Шаг 3. Загрузка потенциометров.

Установите потенциометры в предварительно просверленные отверстия на передней части шасси.

Отрежьте кусок провода заземления и кусок провода питания для каждого из потенциометров.Зачистите ½ дюйма на концах каждого из этих проводов.

Припаяйте один конец провода питания к выходной клемме потенциометра.

Припаяйте другой конец заземляющего провода к правильному отверстию на печатной плате.

Теперь, когда потенциометры установлены, вы можете установить шкалы и выровнять их (шкалы) так, чтобы ноль оставался на уровне углубления на полюсе потенциометра.

Посмотрите это видео о том, как придумать усилитель для сабвуфера дома:

Тестирование вашего нового усилителя

Поздравляем! Вы только что сделали усилитель для сабвуфера с нуля и сэкономили значительную сумму денег.

Теперь пора протестировать созданный вами сабвуфер. Подключите его к сабвуферу точно так же, как вы подключаете приобретенный в магазине усилитель, и посмотрите, как он работает.

Если вы все сделали правильно, как описано в шагах выше, у вас должен получиться полностью функциональный усилитель, который питает ваш сабвуфер для воспроизведения качественных низкочастотных нот.

Основы создания сабвуфера своими руками, создание сабвуфера с нуля

Контроль внутренней стоячей волны:

Стоячие волны вызваны размерами внутренней полости коробки.Сабвуферы, изготовленные своими руками, ничем не отличаются, старайтесь делать все возможное и устраняйте простые ошибки.

Частоты имеют определенные длины волн (и их можно легко вычислить, вычислить длины волн здесь) — В зависимости от измерений коробки одна частота может быть усилена, потому что звуковая волна будет продолжать двигаться вперед и назад, пока не рассеется акустической начинкой. Часто эти резонансы слишком сильны, чтобы их можно было погасить акустическим демпфированием, и они возвращаются к диффузору динамика и отправляются в комнату в виде звукового выхода.Вы можете легко создать колонки получше.

Построение корпуса динамика без параллельных стенок поможет сдержать эти стоячие волны. Звуковая волна ударяется о бесподобные стены и отправляется в другом направлении каждый раз, когда ударяется о стену.

Это приводит к тому, что волна отражается повсюду в шкафу, а объем уменьшается намного быстрее, чем в шкафу с параллельными стенками.

Создать сабвуфер своими руками с непревзойденными стенами проще, чем вы думаете.

Вам не нужно строить внешнюю коробку в виде трапеции или другой формы. Перегородки могут быть размещены под углом внутри шкафа, чтобы предотвратить попадание звуковых волн в параллельные стены. Другой способ — использовать изогнутые стенки шкафа, которые иногда тоже могут быть очень привлекательными.

Как бы вы ни решили оспорить проблему стоячей волны, решать вам. Но это область, достойная дополнительных размышлений и времени на разработку.

Большинство производителей громкоговорителей не используют никаких внутренних средств контроля стоячей волны в своих конструкциях.И это еще одна область, из-за которой звук динамика будет окрашен, особенно в области низких частот, где стоячие волны наиболее проблематичны.

Качество драйвера динамика и искажение драйвера:

Использование драйверов с низким уровнем искажений, высокой выходной мощностью и хорошо построенными драйверами должно быть одной из первых вещей, которую вы должны выполнить при выборе конструкции динамика.

Как определить, какие динамики лучше? Используя данные, которые широко доступны. Zaph Audio — это веб-сайт, на котором бесплатно доступны измерения драйверов динамиков и данные.Вы можете изучить различные драйверы, протестированные Джоном Крутке, и найти набор, который соответствует вашим задачам.

Вы также можете использовать данные, опубликованные производителями, но часто эти данные неверны или выглядят более обманчивыми, чем реальность. Так что поступайте здесь осторожно.

Zaph audio сэкономит вам много денег, потому что он сосредоточен на качестве динамика и размерах, он не зацикливается на цене на динамики, высокой или низкой. И часто; водитель, который Джон считает лучшим, не самый дорогой.Я также собрал несколько комбинаций драйверов на основе его исследований, которые, как мне казалось, будут хорошо работать вместе.

Я сам протестировал эти комбинации и разместил результаты на этом сайте, чтобы каждый мог использовать те же комбинации для своих успешных проектов.

Некоторые из самых дорогих динамиков, такие как Acuton, не обладают такими хорошими характеристиками, как может указывать их цена. Я не говорю, что эти драйверы плохие.

Они хороши; но есть менее дорогие динамики, которые измеряют гораздо лучше и по гораздо меньшей цене.

Серия Revelator от Scan Speak — один из таких драйверов.

Scan Speak производит некоторые динамики мирового класса гораздо дешевле, чем у других производителей. И в большинстве случаев другие бренды не могут конкурировать своим качеством — не говоря уже о цене.

Контроль резонанса панели шкафа:

Стены вашего самодельного корпуса сабвуфера переместятся.

Независимо от того, какую толщину распорок и перегородок вы встроите в свои самодельные динамики
, стены немного сдвинутся.Но то, сколько вибрации и резонанса ваши колонки будут передавать в комнату, является одним из определяющих факторов того, насколько хорошо ваши колонки смогут отображать и исчезать при воспроизведении музыки и фильмов.

Конструкция корпуса, строительные материалы корпуса и распорки — все это играет важную роль в резонансах корпуса.

Если вы сделаете все правильно или почти правильно, ваш самодельный сабвуфер будет звучать бесцветным и выглядеть как чемпион (при условии, что вы все сделали правильно).

Но сделайте это неправильно, и ваш проект будет одной гигантской потерей времени, высасыванием денег — подведет.

• Используйте толстые панели
• Используйте хорошо спроектированную систему распорок
• Используйте много распорок
• Используйте хороший строительный материал для шкафов, такой как фанера из балтийской березы, фанера из твердой березы или МДФ.

* Не используйте прессованный картон общего назначения.
Вернуться к началу страницы!

Вернуться на:

Вернуться к статье №1 в серии; Перейти к Коробки динамиков от сабвуфера

своими руками

Вернуться к статье №2 последовательно; Перейти к DIY-колонкам для домашнего кинотеатра от DIY-subwoofer

«это артикул № 3»

Перейти к артикулу №4 активного кроссовера

Вернуться в домашний динамик из; Сабвуфер своими руками

Вернуться на главную страницу — Домашний динамик

Другие полезные статьи

кроссоверная сеть динамиков с использованием ПК
Мастер эквалайзера комнаты
нестандартные блоки динамиков
сборка динамика
лучшие компьютерные динамики
сборка динамиков
создание собственного домашнего кинотеатра
создание домашнего кинотеатра
создание домашнего кинотеатра
создание динамиков
создание собственного дома театр
нестандартные колонки
diy компьютерные колонки
diy домашний кинотеатр deign
diy шкаф для колонок
diy кабели для колонок
diy проекты колонок
diy стойки для колонок
diy динамик

Как улучшить звук сабвуфера (стерео или театр)

Шаг 1. Есть ли у сабвуфера аналоговый или цифровой регулятор громкости?

Если аналог: , вероятно, с поворотной ручкой; установите ручку в положение «12 часов» или «1 час», примерно посередине диапазона.

Если цифровой: элемент управления может быть в приложении от производителя; начните с настройки -15 (при условии, что максимальное значение равно 0).

Эти настройки дадут AVR или предусилителю / процессору достаточную свободу действий для правильной установки последнего подуровня во время процедуры автоматической настройки.

Шаг 2 — Установите регуляторы LPF

Большинство сабвуферов также имеют регуляторы фазы и фильтра нижних частот (или LPF).

Установите фазу на 0.

Установите LPF на максимальную частоту или выключите.Если регулятор LPF представляет собой поворотную ручку, поверните ее до упора по часовой стрелке, что может быть помечено как «LFE». Если регулятор LPF цифровой, отключите его полностью.

Шаг 3 —

Запустите процедуру автоматической настройки в AVR или предусилителе / ​​процессоре с калибровочным микрофоном при прослушивании позиция.

Воспроизведение тестовых сигналов от каждого динамика и сабвуфера.

Шаг 4 — Подтвердите уровень сабвуфера

После завершения процедуры посмотрите на уровень сабвуфера в AVR или предусилителе / ​​процессоре.В AVR Onkyo, Marantz и Denon это значение находится в диапазоне от -12 до +12; в AVR Yamaha и Pioneer он находится в диапазоне от -10 до +10.

Шаг 5 — AVR автоматически установил уровень сабвуфера на минимальное значение?

Если это так, немного уменьшите уровень встроенного регулятора уровня сабвуфера и снова запустите процедуру автоматической настройки. Повторяйте, пока автоматический подуровень в AVR или предусилителе / ​​процессоре не достигнет минимально возможного значения.

Это гарантирует, что вспомогательный том является правильным с точки зрения процедуры автоматической настройки.

Шаг 6 — Подтвердите настройки управления низкими частотами

Взгляните на настройки управления низкими частотами в AVR или предусилителе / ​​процессоре — в частности, определяет ли процедура автоматической настройки какие-либо из основных динамиков как «большие». »

Убедитесь, что все основные динамики настроены на «маленький», чтобы низкие частоты во всех основных каналах перенаправлялись на сабвуфер, который намного лучше воспроизводит эти низкие частоты, чем любой основной динамик.

Шаг 7 — Установите кроссовер для каждого динамика

После того, как все основные динамики настроены на «малый», установите кроссовер для каждого из них, который определяет точку, в которой низкие частоты начинают перенаправляться на саб.

Это зависит от марки и модели каждого динамика. Установите кроссовер на 10–15 Гц выше измеренного или указанного диапазона низких частот динамика. Например, если расширение низких частот динамика составляет 40 Гц (-3 дБ), кроссовер для этого динамика должен быть установлен на 50-55 Гц.

Шаг 8 — Воспроизведение нажатием кнопки — Как это звучит?

Слушайте какой-нибудь из ваших любимых материалов и не забывайте о клипах с большим количеством низких басов, чтобы действительно испытать их на себе.

Как вам это звучит? Хорошо ли интегрированы басы с остальным звуковым спектром? Кажется, его влияние отсутствует?

Если вы хотите немного больше, попробуйте увеличить уровень на 2-4 дБ.Но будь осторожен; если вы будете гадать сильнее, низкие частоты, скорее всего, заглушат остальную часть звука.

Шаг 9 — Нужно больше басов? Увеличьте уровень сабвуфера.

Если вы хотите увеличить уровень громкости сабвуфера, нам часто задают вопрос: делать это в AVR или на самом сабвуфере?

Если сабвуфер имеет аналоговый поворотный регулятор громкости, отрегулируйте уровень в AVR, который предлагает более точные и повторяемые настройки.

Если сабвуфер обеспечивает цифровой контроль уровня, не имеет значения, где вы производите регулировку.

Дизайн сабвуфера для домашнего кинотеатра

Ultimate — Carlton Bale .com

Раньше я думал, что единственный способ получить идеальные басы сабвуфера — это потратить тысячи долларов на сабвуфер престижной марки. Я думал, что люди, которые создают свои собственные сабвуферы, были энтузиастами-маргиналами, которых больше заботило создание чего-то, чем качество звука. Оказывается, я был совершенно неправ. Верно и обратное: сабвуферы, сделанные своими руками, могут обеспечивать такие звуковые характеристики, которые невозможно воспроизвести коммерческими сабвуферами.Вот обзор двух самых эффективных сабвуферов, которые вы можете собрать самостоятельно.

Преодоление ограничений по размеру корпуса сабвуфера

Большинство коммерческих сабвуферов ориентированы на достижение наилучших характеристик при минимальном возможном размере корпуса. Небольшой размер шкафа — критическое ограничение. Как правило, людям не нужны гигантские сабвуферы в гостиной, а розничным продавцам не нужны гигантские коробки в своем инвентаре. Но чтобы достичь максимального уровня производительности сабвуфера, корпус должен быть на больше .

Если вы готовы потратить свое время на создание корпуса сабвуфера и хотите выделить место в домашнем кинотеатре, сабвуфер, изготовленный своими руками, может обеспечить максимальную производительность. Infinite Baffle и Folded Tapped Horn — два лучших варианта, с которыми не может сравниться ни один обычный маленький корпус.

Сабвуфер Infinite Baffle — сверхнизкочастотный бас искажения реальности

Установка сабвуфера My Infinite Baffle: четыре 18-дюймовых сабвуфера Fi Audio IB3 Сабвуферы

Infinite Baffle (IB) имеют корпус почти бесконечного размера.Это достигается не за счет строительства действительно большого ограждения, а за счет использования соседнего помещения в качестве ограждения. Этим «виртуальным корпусом» может быть аппаратная, гардеробная, подзарядка (под полом) или чердак (над потолком). Единственное требование — два пространства должны быть отделены друг от друга без прямого свободного воздушного потока.

Обычные сабвуферы с герметичной коробкой используют воздушное пространство внутри корпуса для управления движением диффузора динамика. Они используют огромную мощность, преодолевая давление, создаваемое внутри корпуса при перемещении диффузора динамика.Минимально возможная частота обычно составляет от 18 Гц до 25 Гц.

Установка сабвуфера My Infinite Baffle: вид на механическое помещение, которое действует как корпус сабвуфера, непосредственно перед установкой сабвуферов

Infinite Baffle не имеет этих ограничений. Корпус за низкочастотным динамиком настолько велик, что низкочастотный динамик перемещается очень свободно, позволяя использовать частоты до 5 Гц. Это может показаться ненамного ниже, но на самом деле это 1,5 октавы звука. Кроме того, сабвуферы IB могут обеспечивать идеально ровный басовый отклик, что невозможно с большинством других конструкций сабвуферов.

Низкочастотный порог человеческого слуха составляет около 20 Гц. Итак, вы можете задаться вопросом, зачем вам сабвуфер, который воспроизводит частоты, которые вы не слышите. Причина проста: это частоты, которые можно почувствовать, . В твоей груди. На своем месте. Даже в волосках на голове. Другая причина, по которой вам нужны сверхнизкочастотные характеристики сабвуфера, заключается в том, что саундтреки к фильмам содержат эти сверхнизкие частоты . В противном случае вам не хватает части впечатлений от фильма.

Как и в любом другом дизайне, здесь есть компромиссы. Для Infinite Baffle первое ограничение — перемещение конуса. Поскольку в корпусе нет небольшого воздушного пространства, диффузор перемещается очень свободно, и даже при низких уровнях звукового давления можно легко увеличить ход низкочастотного динамика. Чтобы решить эту проблему, нужно добавить больше НЧ-динамиков и / или увеличить их. В конструкциях с бесконечными перегородками обычно используются как минимум два 15-дюймовых вуфера, но можно использовать четыре или более 18-дюймовых вуферов.

Второй недостаток сабвуферов Infinite Baffle — низкая эффективность.Независимо от того, какой звук воспроизводится в предполагаемой комнате для прослушивания, точно такой же уровень звука также создается (и теряется) в бесконечном пространстве перегородок второй комнаты. Это означает, что требуются чрезвычайно мощные усилители.

Я опубликовал более подробную информацию о создании сабвуфера с бесконечной перегородкой в ​​своей статье по теме: «Как построить идеальный сабвуфер для домашнего кинотеатра». Вы также можете обратиться к странице Эрика IB Subwoofer.

Сабвуферы со складчатым рупором — максимальная мощность и эффективность

Складной корпус для сабвуфера.Обратите внимание, что передняя часть динамика проходит через постепенно расширяющийся корпус. Задняя часть динамика находится рядом с выходным портом. Фото: Industriumvita.com

Рупорные громкоговорители (также известные как компрессионные драйверы) обеспечивают экстремальный уровень звукового давления, направляя выход громкоговорителя в «рупор», который постепенно увеличивается в размерах. В основном эффективность достигается за счет эффекта мегафона. Такая конструкция динамиков очень характерна для высокочастотных и среднечастотных динамиков таких компаний, как Klipsch, но крайне необычна для сабвуферов.Это связано с тем, что более низкие частоты имеют существенно большую длину волны, что требует существенно более длинных рупоров. Эффективность рупора с компрессионным драйвером основана на двух конструктивных параметрах: длине рупора и скорости увеличения диаметра рупора.

Простой рупорный сабвуфер. Фото: http://www.bd-design.nl/contents/en-us/d26_Bass_Horn_Design.html

Простой рупорный сабвуфер имеет прямой рупор, который постепенно расширяется. Размер делает его непрактичным для домашнего кинотеатра (см. Фото.) Сабвуфер со сложенным рупором оборачивается вокруг себя, чтобы уменьшить размер (аналогично тубе). Сабвуфер с отогнутым рупором имеет заднюю часть сабвуфера, расположенную рядом с выходом рупора, поэтому при движении низкочастотного динамика назад создается усиливающий звук. звук, производимый поступательным движением через рог. Причина, по которой гофрированные рупоры настолько эффективны, заключается в том, что они сочетают в себе «эффект мегафона» рупора с «эффектом использования звука при движении заднего сабвуфера» задней части громкоговорителя в выходном порте.

Для того, чтобы сабвуфер с полным рупором достигал 20 Гц, длина рупора должна составлять 30 футов. Однако большинство преимуществ эффективности может быть реализовано за счет использования рупора половинной длины (15 футов) или четверти длины (7,5 футов). Рупор длиной в четверть можно сложить в корпус размером примерно 4 x 6 x 1,5 фута. Этот размер корпуса достаточно мал, чтобы его можно было интегрировать в комнату домашнего кинотеатра, например, в стояк под вторым рядом сидений.

Корпус для сабвуфера «Wolfhorn SDX» со складным рожком.Фото предоставлено: FUN4ME @ AVSforum.com Два корпуса сабвуфера «Wolfhorn SDX» со складным рожком, выступающие в качестве стояка для второго ряда домашнего кинотеатра. Фотография предоставлена: FUN4ME @ AVSforum.com

Сабвуфер с регулируемым рупором настолько эффективен, что может обеспечить уровень звукового давления 110 дБ всего лишь при мощности 1 Вт. Обычная конструкция сабвуфера требует сотни ватт для достижения такого уровня звукового давления.

Как и все сабвуферы, вуфер должен быть оптимизирован для корпуса, в котором он установлен.Программное обеспечение, такое как HornResp, можно использовать для моделирования характеристик корпуса. Тема Wolfhorn SDX на AVSforum особенно информативна.

Недостаток рупорного сабвуфера такой же, как и у всех рупоров: частотная характеристика нелинейная. Некоторые частоты сильно преувеличены, а некоторые полностью приглушены. К счастью, в частотном диапазоне сабвуфера (ниже 100 Гц) есть только 1 или 2 частотных промежутка, и это можно уменьшить с помощью эквализации.

Звуковой сигнал сабвуфера.Вертикальная ось: уровень звукового давления. Горизонтальная ось: частота звука (10–100 Гц). Оптимальной подойдет ровная горизонтальная линия. Фото: Оклахома Вольф из AVSforum.com

Усиление самодельных сабвуферов:

Самый экономичный метод усиления вашего сабвуфера, сделанного своими руками, — это профессиональный усилитель PA. Они обеспечивают огромное количество энергии при относительно низких затратах. У этих усилителей есть недостатки, такие как более громкие вентиляторы, более яркий свет, отсутствие ИК-входа для дистанционного управления для его включения или выключения, балансные входные соединения XLR (вместо обычных разъемов RCA) и нечетные разъемы для кабелей динамиков Speakon.Все эти проблемы можно преодолеть, как подробно описано в моем посте по установке сабвуфера Infinite Baffle.

Усилитель, который я использую и рекомендую для сабвуферов Infinite Baffle, — это Behringer EP4000. Это обычный усилитель класса A / B, мощный и надежный. Он стоит около 300 долларов и производит около 3000 Вт RMS на выходе. У него нет фильтра низких частот, поэтому он будет выдавать выходной сигнал вплоть до 5 Гц и, вероятно, ниже.

Для сабвуфера Folded Tapped Horn хорошо подойдет высокоэффективный усилитель класса D, такой как Behrringr iNuke.Усилители легче, меньше и холоднее, чем EP4000. Однако они не обязательно обеспечивают какие-либо дополнительные звуковые характеристики по сравнению с обычным усилителем A / B. Они не работают надежно при частотах ниже 15 Гц, потому что обычно имеют фильтр низких частот; это происходит из-за перегрева усилителей класса D при попытке вывода на частоте 5 Гц. (Знаю; жарил два, два из них, прежде чем перейти на EP4000.)

Плюсы и минусы этих конструкций сабвуфера

Вот краткое описание плюсов и минусов этих вариантов сабвуфера:

• Pro: Невероятные басы
• Pro: Более низкая стоимость, чем коммерческие сабвуферы высокого класса
• Pro: Очень плоская частотная характеристика вплоть до крайне низких частот (Infinite Baffle)
• Pro: Чрезвычайно высокий уровень звукового давления из-за низкой мощности усиления (сложенный рупор)

• Con: Требуется много времени, чтобы построить
• Con: Может быть сложно интегрировать эти конструкции в комнату домашнего кинотеатра эстетически приемлемым образом
• Con: Создает огромное количество басов в 2 комнатах вашего дома (Infinite Baffle)
• Con: Требуется тщательная конструкция корпуса и выбор драйвера громкоговорителя (сложенный рупорный рупор)
• Con: Вы должны использовать собственный внешний усилитель для питания сабвуферов.

Заключение

Покупка готового сабвуфера — это самый быстрый и простой способ передать басы в домашний кинотеатр. Но если вы ищете максимальную производительность и готовы потратить время на проектирование и изготовление, вы можете получить невероятные басы при более низкой общей стоимости.

Спасибо за чтение. Если у вас есть какие-либо вопросы или предложения по улучшению статьи, напишите их в разделе комментариев ниже

.

Связанные

Building A DIY герметичный сабвуфер

Здесь В Audioholics нам очень нравится бас.К сожалению, получение обильное количество глубоких басов обычно требует изрядной суммы денег. Однако, если вам удобно работать с деревом, есть более дешевый альтернатива: Сделай сам.

Здесь мы рассмотрим, как спроектировать и собрать герметичный сабвуфер своими руками. Герметичные сабвуферы имеют несколько важных преимуществ для домашнего мастера. Прежде всего, они относительно Легко построить по сравнению с вентилируемой коробкой или более экзотическим выравниванием, например, с резьбой клаксон или линия передачи. Герметичное выравнивание также относительно устойчиво к незначительные изменения в объеме коробки и вариации производства драйверов.Последний но не в последнюю очередь, они нуждаются в меньшей защите, чем портированные сабвуферы, которые могут быстро перегрузка ниже их точки настройки. С другой стороны, без порта для аугментации Чтобы добиться твердого глубокого баса, вам понадобится более мощный драйвер.

Там три основных компонента, необходимых для создания герметичного сабвуфера: драйвер, корпус и усилитель. Создание успешного сабвуфера требует некоторых проектные работы с точки зрения соответствия драйвера корпусу и определения усилитель, обеспечивающий достаточную мощность для ваших нужд без риска курение звуковой катушки или отключение драйвера.Еще в старые добрые времена, такая работа была немалым подвигом. Сегодня с программным обеспечением для моделирования, таким как WinISD, данные из реального мира с таких сайтов, как data-bass, и небольшое руководство, это много менее сложный. Итак, с чего мы начнем?

Водитель

Первый шаг в создании любого сабвуфера — это выбор драйвера, так как он определите, какого размера вам нужен корпус, а также то, что вам нужно с точки зрения усиление. Вы можете найти головокружительное множество необработанных драйверов от таких компаний, как Parts Express и Madisound, а также в небольших магазинах, таких как iST и Stereo. Честность.Выбор драйвера — это все, что вы хотите достичь. если ты хотите достаточно глубокого баса, чтобы дребезжать зубные протезы дедушки, вам понадобится много смещение, что является причудливым способом сказать большой драйвер с большим количеством конусов область (также известная как Sd) и линейная экскурсия (также известная как Xmax). Если ты живешь в квартире, где высокий уровень звукового давления — верный способ получить уведомление о выселении, Драйвер 10–12 дюймов может быть более подходящим.

Развлечения факт: у 18-дюймового динамика площадь диффузора чуть более чем вдвое больше, чем у сопоставимого 12-дюймовая модель, что означает, что она способна выдавать дополнительные 6 дБ +, когда все остальное равно.В качестве дополнительного бонуса чувствительность будет выше, а искажения имеет тенденцию быть ниже.

Драйвер для сабвуфера Dayton Ultimax 18 дюймов

Оф Конечно, драйвер — это гораздо больше, чем просто размер. Базовая частота реакция — одно из важных соображений, которое может создать или прервать звук качество вашего сабвуфера. Параметры Тиля / Смолла, такие как Fs (резонансный частота), Qts (общее добротность драйвера при Fs) и Vas (эквивалентное соответствие громкость) также будет определять, как драйвер будет работать в любом конкретном окне.Чувствительность и импеданс также являются критическими соображениями, так как они помогут определить ваши требования к усилению.

Примечание что в некоторых драйверах используются двойные звуковые катушки, которые позволяют конечному пользователю изменять импеданс драйвера, видимый усилителем. Например, если водитель имеет пару катушек на 2 Ом, их последовательное соединение дает сопротивление 4 Ом, при параллельном подключении катушек вы получаете нагрузку в 1 Ом. Мы рекомендуем избегая проводки для более низкого импеданса (<3 Ом), так как это обеспечит отличное нагрузка на усилитель-партнер.

Цифры

в в этот момент вы можете увидеть пару водителей, которые выглядят так, как будто они быть подходящим для поставленной задачи. Пришло время, когда резина встретит дорогу, и смоделировать производительность нашего драйвера с помощью программного обеспечения для моделирования. Невзирая на какую конкретную программу вы используете, вы вводите параметры T / S из спецификацию драйвера в программное обеспечение, и позвольте ему творить чудеса. Пришло время для некоторых актуальных дизайнерских работ.

Смоделированные данные для драйвера X в Qtc 0.5, 0,707 и 1,0

вверху представляет собой образец драйвера, смоделированный в трех разных размерах блока, что дает Qtc 0,5 (~ 7,75 кубических футов), 0,707 (2,7 кубических футов) и 1,0 (1,15 кубических футов). Глядя на эти графики, некоторые вещи бросаются в глаза. Начиная с Qtc 1.0, Во-первых, следует отметить, что частотная характеристика имеет ярко выраженный горб, что может еще больше усугубиться, если выбранный вами НЧ-динамик также имеет собственный острый ответ. Коробка меньшего размера также имеет гораздо меньшую чувствительность в глубоких бас, функция железного закона Хоффмана, что означает больше эквалайзера и мощности для добиться ровного отклика в комнате.Чего здесь не видно, так это того, что Qtc 1.0 будет есть некоторый звон, связанный с его горбатым профилем частотной характеристики. Искажение также будет выше в глубоких басах по сравнению с корпусом большего размера. Все занято вместе можно увидеть проблемы, связанные с созданием коробки, которая тоже небольшой.

Вкл. на другом конце спектра мы имеем Qtc 0,5. Первое, что следует Обратите внимание на размер корпуса; 7,75 кубических футов объемом Рабочий объем для водителя по большинству стандартов абсолютно огромен.На С другой стороны, большие дивиденды связаны с некоторыми дивидендами. С Qtc из 0,5, коробка считается критически демпфированной, что означает, что водитель не звонит. и дальше. Хоффман также утверждает, что большая коробка будет соответствовать лучшему бюджету. чувствительность, которая отражается на графиках отклика. Однако помимо размера есть еще один недостаток, о котором следует помнить. Как следствие того, что эффективный низкий, ход водителя должен увеличиваться для данной потребляемой мощности относительно более высокого блока Qtc. Другими словами, большая коробка меньше защитить драйвер, так что переходные процессы высокой мощности на очень низких частотах имеют больший потенциал нанести ущерб.

К счастью, У производителей сабвуферов есть золотая середина на выбор с Qtc, равным 0,707. Этот выравнивание обычно называют максимально плоским, поскольку оно обеспечивает самый продолжительный ответ до того, как система начнет откатываться. Вложение объемом 2,7 кубических фута ни в коем случае нельзя назвать сверхкомпактным, но это не что-то вы тоже ошиблись бы с холодильником. Это не так эффективно с глубокими басами как коробку большего размера, снова вините Хоффмана, но расплата здесь заключается в том, что водитель с гораздо меньшим риском чрезмерного отклонения.Наконец, пока дизайн не «Критически затухающий», тем не менее, звон достаточно хорошо контролируется относительно в поле с высоким Qtc.

Сейчас пришло время проверить реальность. Моделирование — отличная отправная точка в понимание того, как параметры Thiele / Small и размер коробки повлияют на производительность. Однако в реальном мире ничто не работает так, как моделирование. предлагаю им это сделать. Отчасти это можно объяснить вариациями в производства, или производители обманывают свои спецификации.Некоторые из них приходят вплоть до того факта, что когда вы доводите драйвер до предела, нелинейные поведение закрадывается, чтобы отбросить математику. Вот откуда приходят данные из реального мира пригодится. Мы рекомендуем всем, кто хочет заняться своими руками, посетить data-bass, которым управляет экстраординарный басоголик. Джош Риччи. Сайт, как следует из названия, представляет собой базу данных, содержащую подробные измерения широкого диапазона сабвуферов, включая множество необработанных драйверов в тестовых корпусах. Необработанные драйверы также тестируются, чтобы увидеть, насколько они соответствуют к их номинальным характеристикам.

Корпус

с ваш водитель выбрал и зная внутренний объем, необходимый для достижения вашего желаемый Qtc, следующим шагом будет создание корпуса. Как и в любом другой громкоговоритель, корпус вашего сабвуфера в идеале будет инертной конструкцией это не добавляет и не убавляет выходную мощность низкочастотного динамика. Это обычно означает достаточно толстый шкаф (> 0,75 дюйма из МДФ или высококачественный, свободный от пустот Baltic Береза ​​хорошо работает) и разумное количество стяжек и набивок.Не забывайте, что внутренние распорки также уменьшат объем водитель видит при конструировании коробки, а начинка поможет поднять кажущийся объем видит водитель. Мы также рекомендуем переднюю перегородку двойной толщины, так как это повысит жесткость шкафа, а также позволит вам заглубить фланец. драйвера для более чистого вида. Если вы используете внешний усилитель, вы нужны либо пара высококачественных зажимных штырей, которые принимают проволоку большого сечения, либо разъем Speakon. Наконец, вам также понадобится дополнительный провод для внутреннее соединение (-и) с водителем, а также шипы или резиновые ножки.

Pro Совет: Всегда проще построить коробку немного больше, чем вам нужно, и необходимо, чем выяснить, что построенная вами коробка слишком мала и нужно начать с нуля.

Для для тех, кто проявляет лишь мимолетный интерес к деревообработке, плоские пакеты продаются Parts Экспресс и другие также являются жизнеспособным вариантом. Плоский пакет для сабвуферов то, что Икеа относится к мебели. Вы получаете кучу предварительно нарезанных деталей, чтобы построить корпус, которые вы собираете дома. Излишне говорить, что это может сэкономить кучу времени и усилия, но они могут не соответствовать вашим точным требованиям, т.е.е. здание высокое, мелкий сабвуфер по сравнению с обычным кубом.

Плоский шкафчик, предлагаемый в Parts Express, сделанный для 18-дюймовый сабвуфер Dayton Ultimax

Больше мощности!

Вкл. На первый взгляд, выбор усилителя кажется простой задачей; больше мощности лучше, чем меньше, правда? Тем не менее, это та область, где необходимо проявлять особую осторожность. принято, так как слишком большая мощность может буквально сломать ваш сабвуфер, либо сжигание звуковой катушки водителя или избиение водителя до смерти с помощью сверхэкскурсия.В то же время усилитель должен быть достаточно мощным, чтобы доставляйте выходной сигнал, который вы хотите достичь, в нагрузку по сопротивлению, которую водитель представляет. Правильный баланс — ключ к максимальному увеличению производительность без риска для ваших инвестиций. Это также область, где коммерческие сабвуферы имеют важное преимущество; за счет использования настраиваемые лимитеры DSP, они могут уберечь НЧ-динамик от проблем, сохраняя при этом лодку с разветвителем.

Достижение правильный баланс означает понимание ограничений сабвуфера, которым вы пользуетесь. строительство.Некоторые из них относительно просты. По графикам экскурсий в разделе моделирования выше, вы можете получить представление о том, сколько энергии требуется для достижения номинального значения Xmax (максимального линейного хода) водителя и Xmech (максимальная физическая экскурсия водителя до того, как произойдет повреждение). Излишне скажем, если у вас достаточно мощности, чтобы превысить рейтинг Xmech водителя, отлично следует соблюдать осторожность при воспроизведении. Также, как упоминалось выше, перегрузка НЧ-динамик, как правило, намного проще с низким выравниванием Qtc, по сравнению с Qtc, равным 0.707 или выше. Важным следствием этого является то, что из-за управление мощностью с ограниченным смещением в корпусе с низким Qtc, верхний басовый выход также ограничен относительно более высокого блока Qtc.

Pro Совет: Если вы хотите запитать сабвуфер или шестерку с тысячами ватт усиления, требуются специальные цепи с адекватной силой тока аксессуар.

Другая сторона уравнения — это способность водителя к термической обработке, где есть еще немного серая зона.Да, у большинства драйверов есть силовая обработка рейтинг, но большинство необработанных драйверов, которые мы видели в тестировании, могут терпеть многое мощность выше номинальной на короткие периоды времени. Учитывая динамичный характер контент из реального мира, это то, чем вы можете воспользоваться. Положить это в в реальном выражении, прокачивая 4 кВт через драйвер, рассчитанный на потребление 1 кВт за некоторую долю второй не причинит вреда. С другой стороны, синусоидальная мощность 4 кВт волны на пару минут — отличный способ получить расплавленную звуковую катушку.Мы Я не могу этого достаточно подчеркнуть: большая сила влечет за собой большую ответственность.

Пластинчатый усилитель мощностью 700 Вт от SpeakerPower

В Помимо чистой мощности, еще один аспект для оценки характеристик усилителя. его эффективная пропускная способность. Так в чем же дело? Как оказалось, некоторые производители усилителей включают фиксированный фильтр верхних частот около ~ 20 Гц. Во многих случаях это может быть полезно, поскольку фильтр верхних частот удаляет сверхнизкие частоты, которые большинство систем плохо подготовлено для воспроизведения, в то время как одновременно уменьшая нагрузку на усилитель.Беспроигрышный вариант? В случае сабвуфера, этот фильтр высоких частот будет иметь эффект стерилизации производительность в инфразвуковом диапазоне. В зависимости от ваших целей производительности это может не иметь большого значения. С другой стороны, если вы хотите, чтобы в номере расширение до однозначных цифр, усилитель с фиксированным пропусканием высоких частот фильтр нет буэно. Кроме того, плохо реализованные фильтры могут привести к звонку и фазовым аномалиям, которые могут иметь отрицательно сказывается на качестве звука.

Переезд за пределами возможностей усилителя, есть еще один вопрос, который нужно подумайте: вы хотите усилитель пластинчатый или внешний усилитель? Пока тарелка Усилители имеют то преимущество, что позволяют решать все в одном корпусе, есть много причин рассмотреть внешний усилитель.Прежде всего, вы можете купите много мощности по дешевке в виде профессионального внешнего усилителя. Если ты при сборке нескольких сабвуферов монтаж проводки намного проще, так как вам не нужна розетка рядом с каждым сабвуфером. И последнее, но не менее важное: заменить внешний усилитель, так как для нового / другого пластинчатого усилителя может потребоваться другой размеры выреза в вашем корпусе.

Принадлежности

Как Как уже упоминалось, сабвуфер, сделанный своими руками, в основном состоит из динамика, корпуса и усилитель мощности.Конечно, есть несколько дополнительных ингредиентов, которые стоит учитывая также. Наборы для измерения, такие как Dayton’s Omnimic или XTZ Room Analyzer в сочетании с сложная система эквалайзера, такая как miniDSP , позволит вам формировать отклик вашего сабвуфера. Это особенно важно, когда пора действительно использовать сабвуфер в своей комнате. Без всякого эквалайзера, даже лучший сабвуфер будет иметь уродливые пики в ответе, которые являются рецептом гулкий бас. Эквалайзер также позволит вам сформировать нижнюю часть вашей системы; в зависимости от количество комнаты, чтобы получить ваше пространство экспонатов, вы можете получить квартиру отклик значительно ниже 20 Гц с немногим большим, чем полочный фильтр нижних частот.Однако один следует быть осторожным при повышении отклика системы, так как для этого требуется больше усилителя. мощность и экскурсия от водителя. Помните, что повышение на 6 дБ в 4 раза больше мощность и вдвое больше хода водителя, что позволяет легко выбежать из места в спешке, спешу.

Измерительная система XTZ’s Room Analyzer II

Рекомендации и ресурсы

Так Теперь вопрос становится немного проще: что, черт возьми, вы покупаете? К счастью, есть довольно много надежных драйверов всех размеров от широкий ассортимент брендов.Отличные характеристики могут быть достигнуты с низкочастотными динамиками от линии Dayton Reference HO и Ultimax, продукты Stereo Integrity и iST среди других популярных бренды. Идеальный драйвер будет иметь большой линейный ход (xmax), управляемую мощность, низкие искажения и достаточно ровная частотная характеристика, по крайней мере, до 200 Гц. На практике это обычно означает драйвер с довольно большим, многослойная звуковая катушка, а также кольца Фарадея / закорачивающие кольца для улучшения линейности. Также желателен достаточно низкий Qts (> 0.5), как система Q (Qtc, как обсуждалось выше) не может опускаться ниже Qts драйвера.

Когда доходит до мощности, опять же нет недостатка в качественных усилителях мощности там, особенно от производителей, таких как Crown, Crest, QSC и др. Для пластинчатые усилители, мы отдаем должное SpeakerPower, который является OEM-поставщиком продукции Reaction Аудио, Power Sound Audio и JTR среди других. Также, как упоминалось ранее, плоский пакет от Parts Express также может значительно упростить конструкцию корпуса. кропотливая задача. Для подключения мы рекомендуем кабель не менее 12AWG, хотя чем ниже, тем лучше для приложений с высокой мощностью.

Сколько это стоит?

Плоский блок / комплект Ultimax 18 дюймов в настоящее время продается по цене 400 долларов на Parts Express. Если вы используете внешнее усиление вместо пластинчатого усилителя, показанного выше, то усилитель Behringer iNuke NU3000, который можно соединить мостом для получения колоссальной пиковой мощности 3 кВт на 4 Ом. загрузка стоит 345 долларов в розницу, но розничная цена ниже (230 долларов на Sweetwater). Если вы потратите несколько долларов на такие вещи, как краска, вы получите около 7-800 долларов за очень хороший 18-дюймовый герметичный переводник. Стрижка собственного дерева может быть немного дешевле, но не настолько, чтобы иметь какое-то значение (особенно, если вы делаете ошибки).Вам будет сложно найти коммерчески доступный сабвуфер с таким уровнем производительности по этой цене.

Заключение

Аре вы серьезный бассоголик с ограниченным бюджетом? Сабвуфер своими руками может быть просто починить тебя после. За небольшие деньги можно построить подводную лодку, которая может конкурировать с лучшими сабвуферами на рынке. Помимо этого, у вас будет гордость от осознания того, что вы построили неотъемлемую часть своего домашнего кинотеатра, и знание того, что у вас есть уникальное оборудование, которое Джо Сикпак не может просто заберите в местном магазине больших коробок.Однако, осознавая ценность Предложение DIY требует большой осторожности, как с точки зрения дизайна правильно, как и реализация. Не забывайте извечный совет: измеряйте дважды, один раз отрежьте. Вы энтузиаст сабвуфера своими руками? Обязательно поделитесь на нашем форумы, включая фотографии вашей сборки.

Как сделать сабвуфер или динамики беспроводными | SVS

Общие вопросы о беспроводном аудиоадаптере SVS SoundPath:

Что делать, если мой передатчик и приемник перестают работать?

Если ваш передатчик и приемник потеряли связь, восстановить соединение можно быстро и легко.Просто нажмите и удерживайте маленькую кнопку на одном устройстве, пока синий индикатор не начнет мигать (не имеет значения, какой из них вы выберете первым). Немедленно подойдите к другому устройству и нажмите и удерживайте маленькую кнопку, пока синий индикатор не начнет мигать. Оба будут мигать несколько раз, а затем станут постоянно синими, когда они будут успешно сопряжены.

Корректирует ли мой AV-процессор задержку (временную задержку) беспроводного устройства?

Да, это отразится на большем, чем обычно, расстоянии до сабвуфера, как показано в разделе настройки AV-процессора.Дополнительные 25–28 футов (сверх фактического расстояния до сабвуфера) — это нормально.

Как исправить артефакты помех или пропадание сигнала?

Всегда старайтесь поддерживать прямую видимость между передатчиком и приемником беспроводного аудиоадаптера SVS SoundPath, не мешая между ними жестких преград или стен. Не размещайте другие устройства с частотой 2,4 ГГц рядом с устройствами (беспроводные телефоны, мобильные телефоны, маршрутизаторы Wi-Fi, радионяни и т. Д.), Которые могут вызвать помехи сигнала.

Можно ли использовать это устройство для широкополосных громкоговорителей?

Да, беспроводной аудиоадаптер SoundPath может поддерживать полнодиапазонное 2-канальное стереофоническое приложение или пару объемного звука при условии, что динамики подключены к источнику питания или имеют собственный выделенный усилитель.

Для установки просто подключите переходной кабель 3,5 мм — двойной RCA к линейным выходам L / R 2-канального стереоисточника и ко входу беспроводного передатчика.

Подключите переходной кабель 3,5 мм — двойной RCA к входам L / R усилителя громкоговорителя и ко входу беспроводного приемника. Подключите передатчик / приемник USB A к кабелю Micro B и к источнику питания 5 В постоянного тока. Подключите динамики к усилителю с помощью обычной проводки динамиков и начните играть.

Как подключить автомобильный сабвуфер дома — 3 шага

Если у вас есть автомобильный сабвуфер, и вы хотите включить его дома и использовать с домашним кинотеатром, вы можете сделать это очень простыми шагами.

Для питания автомобильного сабвуфера дома просто преобразуйте домашнее напряжение переменного тока в напряжение постоянного тока с помощью блока питания компьютера или любого преобразователя переменного тока в постоянный.

Как вы знаете, сабвуфер, установленный в вашем автомобиле, работает от аккумулятора, который подает 12 вольт на всю вашу аудиосистему. С другой стороны, в нашем доме есть переменный ток 110 вольт или выше.

Это означает, что не так просто подключить автомобильный сабвуфер дома, так как это может привести к повреждению всей домашней аудиосистемы, если вы не знаете о проводке и распределении напряжения.

Знания о переменном и постоянном токе могут помочь вам очень легко запитать автомобильный сабвуфер дома без какой-либо технической поддержки. Однако, если у вас есть друг, обладающий знаниями в области электромонтажа, он может настроить все это за короткий промежуток времени.

Питание автомобильного сабвуфера дома

Первым шагом перед началом работы является правильное преобразование тока.Для работы 12-вольтового сабвуфера при напряжении 110 вольт или выше вам понадобится преобразователь питания, такой как блок питания компьютера.

Блок питания компьютера также преобразует переменный ток в постоянный ток 12 вольт. В зависимости от того, какой переменный ток используется в вашей стране (110 или 220 вольт), вы можете получить блок питания, который преобразует этот конкретный переменный ток в 12 вольт.

Блок питания компьютера — не единственная доступная вам опция. На рынке доступно множество преобразователей мощности переменного тока в постоянный, которые вы можете приобрести.Но самый дешевый вариант — подержанный компьютерный блок питания. Просто имейте в виду, что вам нужно преобразовать свой переменный ток в постоянный ток 12 вольт.

Также помните о максимальной мощности, которую может выдать блок питания и с которой может работать автомобильный усилитель.

Например, если пиковая мощность вашего автомобильного усилителя составляет 25 ампер, вам следует использовать источник питания, который подает ток, очень близкий к нему. Если будет подана большая мощность, это может привести к выходу из строя вашего усилителя или сабвуфера, или даже того и другого.

Обязательно к прочтению: Самые дешевые 15-дюймовые сабвуферы

Соединение автомобильного сабвуфера и усилителя вместе

После преобразования переменного тока в постоянный, следующим шагом будет подключение сабвуфера и автомобильного усилителя. Не включайте блок питания во время этих действий, так как это может привести к поражению электрическим током.

Возьмите провод 12 или 16 в зависимости от вашего сабвуфера. Обратитесь за помощью к руководству, если не знаете, какое из них использовать.

Теперь зачистите провод и подключите сабвуфер к автомобильному усилителю. Обязательно скручивайте провода одного цвета вместе.

Теперь все готово. Вы полностью запитали автомобильный сабвуфер дома.

Подключение к домашнему усилителю

Теперь подключите провода от выходной клеммы домашнего усилителя к входным клеммам автомобильного сабвуфера. Убедитесь, что скручены вместе провода одного цвета.

Заключительные мысли

Вы полностью включили автомобильный сабвуфер без всякой помощи дома.Это было все, что вам нужно было сделать, чтобы наслаждаться той же автомобильной музыкой в ​​домашнем кинотеатре.

Также читайте: Лучший 10-дюймовый сабвуфер для домашнего кинотеатра

Часто задаваемые вопросы по питанию автомобильного сабвуфера дома

Есть несколько вопросов, которые могут возникнуть у вас при внесении такого рода изменений в автомобильную и домашнюю аудиосистему . Вот почему мы постарались ответить на эти вопросы заранее, чтобы дать вам четкое представление о том, что вы собираетесь делать и каковы могут быть результаты.

На 100% безопасно ли подключать автомобильный сабвуфер из дома?

Нет, это небезопасно, особенно если вы делаете это самостоятельно, так как это может привести к повреждению одного или нескольких аудиооборудования. Если вы решили сделать это самостоятельно, то будьте готовы к результату, если что-то пойдет не так.

Связано: Как подключить активный сабвуфер в машине

Стоит ли использование автомобильного сабвуфера в домашних условиях дорого?

Конечно, это дорогостоящий метод, потому что он требует дополнительной оплаты, даже если у вас есть сабвуфер.Вам необходимо приобрести блок питания, который может стоить от 40 до 150 долларов в зависимости от номинальной мощности.

С другой стороны, вы можете купить б / у активный сабвуфер в этом ценовом диапазоне.
