Как сделать самодельный картинг: чертежи и 62 фото сборки картинга

Содержание

чертежи и 62 фото сборки картинга

Спортивный карт: чертежи, размеры и подробный фото отчёт по сборке картинга своими руками

Автор построил простой карт с двигателем от квадроцикла. Просмотрев эту фото подборку, Вы также сможете сделать карт своими руками в домашних условиях.

Материалы:

  • Двигатель от квадроцикла 107 см3, вариатор.
  • Ступицы и тормозной диск от VW Гольф 2.
  • Звезда и цепь от скутера Альфа.
  • Колёса от СМЗ и скутера.
  • Трубы квадратного сечения 20 х 20, 25 х 25, 30 х 30 мм.
  • Трубы круглого сечения.
  • Топливный бак от бензопилы Дружба.
  • Задняя ось сечением — 25 мм.
  • Опорные подшипники — 25 мм.
  • Листовой металл — 1 мм.
  • Крепёжные элементы, болты, гайки и пр.

На рисунке показаны габаритные размеры карта.

Для изготовления рамы карта, использовались трубы с квадратным сечением.

Чертежи спинки сидения карта.

Стойка рулевой колонки.

Далее на фото показан процесс постройки самодельного картинга.

Сварена рама.

Топливный бак от бензопилы.

Двигатель от квадроцикла.

Педальный узел.

Сборка задней оси.

Ось выточили из лома, диаметр задней оси составил 25 мм.

Ведомая звезда на 34 зуба.

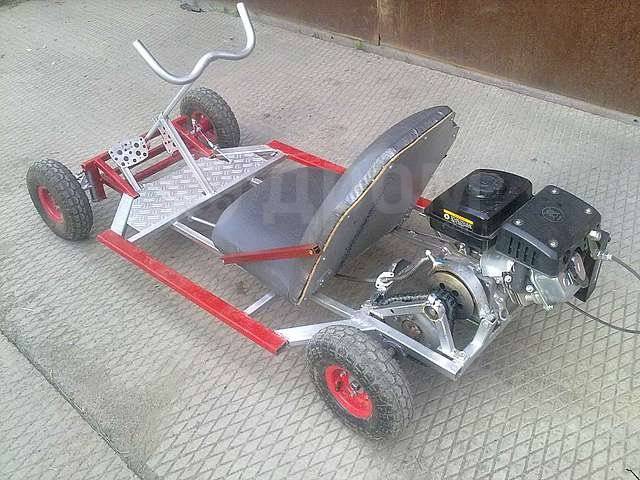

В результате работы, у автора получился вот такой самодельный карт:

Автор самоделки: Владимир Мельник.

Что нужно для постройки самодельного карта?

Возможно ли создать автомобиль своими руками? Конечно, для обычного автолюбителя эта затея покажется слегка безумной и труднореализуемой, однако в данном вопросе все зависит от амбиций и настроя. К примеру, картинг – это тот же маленький автомобиль, но сконструировать его под силу практически любому автолюбителю. Да, трудности все же будут возникать, но при грамотном подходе к реализации подобной задачи у вас все обязательно получится.

1. Этап проектирования

Прежде чем создать что-либо своими руками, придется хорошенько взвесить все «за» и «против» такого решения и разработать четкий план всех последующих действий. В случае с созданием картинга в домашних условиях, все начинается с проектирования будущей конструкции. Она может иметь самые различные формы и размеры, да и общий дизайн зависит только от вашего воображения и пожеланий. Однако, в любом случае, не стоит забывать, что самодельный карт должен включать в себя и некоторые обязательные элементы, без которых эта затея не увенчается успехом. К ним относится рулевая/тормозная система, шасси и, конечно же, двигатель. Все эти составляющие следует подробно изобразить на план-схеме, ведь только с ее помощью у вас получится правильно собрать все детали.

К процессу проектирования необходимо подходить творчески, а для вдохновения можно использовать интернет, где есть наглядные примеры различных моделей «маленьких машинок». Также нелишней будет консультация опытного механика. Если же у вас нет желания самостоятельно возиться с чертежами, всегда есть люди, которые за определенную плату смогут помочь в этом вопросе. Кроме того, в просторах «всемирной паутины» имеются готовые шаблоны, а внести в них свои расчеты – это уже дело техники.

Указывая габариты будущего картинга, будьте предельно внимательны, ведь они полностью должны соответствовать росту и возрасту водителя. Например, для среднестатистического подростка достаточно будет ширины 0,76 м и длины в 1,3 м, в то время как для взрослого человека придется увеличить эти параметры до 1 м и 1,8 м соответственно. Продольное расстояние между осями должно находиться в пределах от 101 до 122 см (в том случае, если длина карта соответствует 132 см).

Кроме того, занимаясь разработкой проекта, уделите должное внимание даже самым мелким деталям, точно изобразив их на схеме. В противном случае, при подборе нужных элементов вам будет крайне сложно определиться с их количеством.

2. Закупаем необходимые материалы

После проведения всех предварительных расчетов остается только найти подходящие детали и можно приступать к работе. Если бюджет позволяет, тогда купить их не составит труда, ведь любой магазин авто- и мотозапчастей наверняка предоставит вам готовое решение этого вопроса. В тех же случаях, когда свободных денег не так уж и много, отыскать необходимые детали можно на свалке или же в своем гараже, особенно если когда-то там валялась старая газонокосилка или другие похожие устройства.

В качестве альтернативного варианта, также можно обратиться к сотрудникам специализированных мастерских, где вам «по дешевке» отдадут ненужные им детали (к примеру, вышедшие из строя триммеры, четырехтактный двигатель мощностью 10-15 л. с. и другие важные элементы). В общей сложности, для работы потребуется:

Для шасси – квадратная и стальная труба диаметром 2,5 см и 2 см (длина отрезков будет зависеть от размера картинга), стальная пластина толщиной 0,5 см (ее ширина и длина должны быть чуть больше размера двигателя), фанера или листок металла для днища и под сиденье, посадочное место водителя.

Для мотора – сам агрегат (можно использовать двигатель старого триммера), цепь, которая будет подходить к ступице звезды, топливный бак и мелкие соединительные элементы (болты, шайбы).

Для трансмиссии понадобятся колеса, рулевое колесо, коробка передач с ручным тормозом, приводной и рулевой вал, подшипники, педаль тормоза, дроссель/педаль газа.

Из инструментов самым главным орудием является сварочный аппарат. Если вы сами никогда не сталкивались с его применением, тогда можно нанять опытного сварщика. Учитывая, что прочные шасси – это важнейшая часть всей конструкции (удерживает не только вес двигателя вместе с другими деталями, но и самого водителя), сварка различных частей сооружения должна выполняться в условиях достаточно высоких температур и высокого уровня проникновения.

Все сварочные швы делаются ровными и аккуратными. Несоблюдение указанных требований приведет к плохому контакту элементов, а в местах соединения появятся пузыри и трещины. Естественно, использовать такое транспортное средство будет крайне опасно.

Если вы не уверены, что выполнить задание получится с первого раза, тогда можно потренироваться на более мелких изделиях, а после их успешной сварки перейдете к сбору картинга. В наше время можно найти целые большие конструкторы (не требуют сварки и собираются при помощи самых обычных инструментов). В состав комплекта входят все требуемые для карта детали, поэтому если вам не интересно самостоятельно думать обо всех нюансах, тогда покупка такого набора станет хорошей альтернативой (все схемы и инструкции также прилагаются).

3. Собираем карт

3.1. Всё внимание на раму

Рама карта – это его скелет, созданный из труб, размещенных на стапеле (ровный стол с закрепленной на нем металлической столешницей, длиной не меньше 2 м и шириной 1 м). Перед тем как размещать трубы, на поверхность стапеля наносят разметку рамы в пропорциональном соотношении 1:1 (контуры агрегатов обводятся пунктиром). Далее, нужно взять заготовки труб и все узлы с установленными на них кронштейнами (это избавит вас от потребности тщательной проверки всех мест крепления).

Свое место должен занять и мотор, после чего кронштейны прихватывают сваркой и снимают узлы. Стыки труб подгоняют при помощи болгарки, а когда все элементы начинают идеально подходить друг другу, их просто приваривают. Подрамник силового агрегата соединяется с рамой в трех точках: сверху на П-образном кронштейне и снизу в двух местах. Кронштейны подвески следует дополнительно усилить при помощи косынок (клиньев).

Передняя ось формируется из металлической трубы диаметром 2 см и прикрепленных к раме втулок. Скрепляется конструкция шайбами и болтами, а вот заглушки логичнее всего установить перед началом работы с рулевой колонкой.

Монтаж задней оси также имеет свои особенности. Она должна не только крепиться к раме, но и свободно вращаться, чего удается добиться путем крепления опорного кронштейна держателя к задней оси. Стальная пластина приваривается к шасси и дополнительно укрепляется болтами и гайками, причем таким образом, чтобы подшипник оказался прижатым. Помочь облегчить работу может готовая конструкция под названием «опорно-подшипниковые узлы».

Обратите внимание! Выполняя сварку составных частей рамы, прижмите детали шасси бетонной плитой и проверьте точность всех сварочных швов. Шасси должно обладать высоким уровнем прочности, поэтому любые сдвиги элементов при их соединении могут крайне отрицательно сказаться на дальнейшей эксплуатации карта. Для облегчения выполнения задачи крепить шасси лучше в приподнятом положении с помощью все тех же бетонных блоков.

3.2. Рулевое управление и колеса

Не менее важным этапом на пути создания карта вашей мечты является сборка рулевого управления и установка колес. Для выполнения этой задачи вам потребуется двухсантиметровый металлический стержень для осей и полуторасантиметровый – для привода. Последний элемент следует согнуть под прямым углом при помощи паяльника для нагревания стали. Чтобы выровнять рулевое колесо, понадобятся регулируемые соединения, а правильно настроенный развал-схождение (наклон руля и вертикаль переднего колеса) – просто неотъемлемая часть управления картингом.

Что касается установки колес и тормозной системы, то тут все еще проще. Вам нужно будет подобрать небольшие гоночные колеса (позволят обеспечить высокий уровень ускорения и контролируемости машины) и присоединить их к осям. После этого можно переходить к монтажу тормозной системы: суппорт крепится к шасси, а диск – к задней оси.

Обратите внимание! В тормозной системе картинга должно быть задействовано не менее двух колес, но для большей безопасности лучше установить тормозные диски на все четыре колеса машинки.

Саму тормозную систему можно позаимствовать у старого сломанного мотоцикла, так как именно эти транспортные средства имеют подходящие размеры и могут облегчить вашу работу. Сборка шасси выполняется точно по чертежному плану, который лучше всего сделать в натуральную величину с использованием миллиметровой бумаги, наклеенной на любой плотный материал подходящего размера. Выполнять чертеж следует в нескольких проекциях, в соответствии с которыми металлическую трубу разрезают на части.

Надо сказать, что у большинства видов картингов угол развала передних колес немного меньше задних, благодаря чему они могут поворачиваться (шасси также вращается). Чтобы достичь такого эффекта, ось поворота нужно закрепить на передних углах, именно в том месте, где будут располагаться колеса. Если использование бумажного чертежного плана для вас немного неудобно, тогда начертить картинг можно и на полу, выкладывая детали прямо на него.

3.3. Двигатель для карта

Подобрав мотор для своего сооружения (им может послужить и двигатель от бензопилы), его необходимо грамотно установить. Прежде всего, с «заготовки» следует снять все лишние детали, представленные в виде рукояток, цепей, баков и т. д. Наиболее сложным и трудоемким является процесс переделки звездочки (за основу берут звездочку бензопилы, с которой предварительно стачиваются зубчики, и она принимает произвольный размер). На следующем этапе, для крепления к подрамнику двигателя, необходимо просверлить два отверстия в кожухе охлаждения.

Бензиновый двигатель от триммера – это достаточно компактный мотор внутреннего сгорания, и хоть скорость картинга с таким агрегатом не будет слишком высокой, ее вполне достаточно для начинающих картингистов.

Отдельно следует упомянуть и об установке подвески силового агрегата. Для его крепления нужно приварить стальную пластину к задней части рамы, а сам мотор разместить на ней таким образом, чтобы шкив совпадал с рабочим шкивом на оси. После этого нанесите разметку с обозначением мест для болтов. Крепление шкива к оси лучше всего выполнять до того, как вы будите вставлять ось во втулки, а для его фиксации отлично подойдет установочный винт. Еще одним вариантом крепления является его сварка с осью, но только он должен обязательно лежать со шкивом двигателя на одной линии.

3.4. Сиденье пилота

Днище картинга и сиденье водителя изготавливают из заранее заготовленного листа фанеры или металла. Само посадочное место пилота можно сделать и с помощью обычного сиденья с подушкой, которое снимают из старого картинга или другого транспортного средства, главное, чтобы по размеру подходило. В любом случае, сиденье должно быть изготовлено таким образом, чтобы при резких поворотах водитель плотно сидел, не смещаясь в сторону наклона. Также не стоит забывать о дополнительном месте под рычаги, педали и руль.

Даже если вам кажется, что установка сиденья – это достаточно простая задача, справиться с ней в одиночку будет сложно. С помощью друга, и принимая во внимание все параметры конструкции, сделайте разметку и просверлите в сиденье отверстия под передние точки крепления. Кресло фиксируется на передних опорах, а после того, как вы установите упор между валом и верхом сиденья, сядьте в кресло и еще раз проверьте комфортность его расположения.

Наносить разметку следует и для сверления боковых точек крепления, а после окончательного монтажа не забудьте проверить все рекомендованные параметры. Точная доводка положения сиденья выполняется с помощью прокладочных шайб разной толщины и дополнительных отверстий. В случае необходимости, кронштейны крепления сиденья можно немного подогнуть.

Обратите внимание! Надежность фиксации водительского кресла повышается, если укрепить его в тех местах, где оно соединяется с рамой шасси, используя для этого металлические шайбы, клеящиеся с двух сторон.

Форма, толщина и металл изготовления деталей зависят только от вашей фантазии и возможностей. Несколько дополнительных отверстий в этих шайбах позволят осуществить еще одну регулировку, которая дает возможность адаптировать картинг под быструю или медленную, сухую или мокрую трассу. В сырую погоду конструктора рекомендуют перемещать сиденье на 5 см вперед.

3.5. Рычаги педалей

По большому счету, весь педальный узел карта – несложная конструкция. Педали устанавливаются и соединяются с двигателем и тормозной системой. В большинстве случаев эти детали изготавливают из стального или алюминиевого прута диаметром 8 мм.

Перед «созданием» педалей специалисты рекомендуют вырезать макет ступни водителя, чтобы проще было подобрать нужные размеры. После этого остается лишь правильно поместить макет на раму, уделив особое внимание расположению управляющих тросов. На них не должно быть никаких резких изгибов, и они не должны путаться под ногами водителя.

Особого внимания заслуживает и задний мост. Дело в том, что для высокого уровня эластичности и хорошей адаптации картинга к любому типу дорог, его придется изготавливать с открытой стальной задней осью. Также обязательным элементом являются и специальные посадочные канавки для подшипников, расположенные на конце оси. Надеть ступицы на конические составляющие задней оси можно не только с помощью болтов, но также и цепной звездочки, количество зубцов которой меняется автолюбителем в зависимости от мощности установленного на карт двигателя.

Тормозной диск крепится к раме болтами, причем, вне зависимости от типа акселератора, следует устанавливать педаль ножного тормоза, ведь в процессе управления машиной руки должны быть максимально свободны. Нелишним будет разместить специальные ограждения, не позволяющие ногам соскальзывать с педалей при прохождении поворотов. Вот и все – установив все детали на свои места, вы получите самодельный картинг, и пусть пока он не идеален, но мастерство придет с опытом.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Картинг своими руками —

Картинг своими руками — да, и мы не шутим! Изучив этот материал, вы приблизитесь вплотную к своей гоночной мечте. Самодельный картинг — читайте об этом подробнее.

Картинг своими руками

Картинг

Какой абсурдной ни выглядела бы эта идея на первый взгляд, она совсем недалека от реальности. Самые первые карты были именно что самодельными. После II Мировой войны летчики в США устраивали гонки на переделанных оружейных тачках. Именно они и стали прототипами первых гоночных картов.

Конечно, сейчас нет проблем приобрести спортивный или любительский карт. Есть масса предложений и о бывших в употреблении картах. Но все подобные новинки стоят немалых денег. При ограниченном бюджете и навыках конструирования можно попробовать создать картинг своими руками.

Видеоресурсы

Если набрать на популярном сервисе Youtube в поиске запрос «Как сделать картинг своими руками» или подобный, пользователь получит доступ к массе видео с подробными или шутливыми инструкциями. Какой из них следовать — зависит только от ваших предпочтений.

Чертежи

Но мы все же советуем искать информацию о конструировании самодельного картинга через поисковики Яндекс или Google. И обязательно использовать ключевое слово «чертеж» или «чертежи». Тогда вы получите доступ не только к фото, но и к подробным чертежам. А также к инструкциям, где приобрести необходимые комплектующие.

Схема работы

Для начала, желающему построить картинг своими руками понадобятся основные комплектующие. Это кресло, педали, блок крепления педалей, рулевые тяги, полуоси, руль, рулевой вал, шкворни, поворотные кулаки, главный и рабочие цилиндры дисковых тормозов. Все это можно купить на авторазборке.

В пунктах приема черного и цветного металлов можно найти шестерни, уголки, цепи, металлические трубы, мотор, полоски, колеса, подшипники.

После приобретения основных комплектующих пора приступать к разработке схемы карта. В этом помогут чертежи, которых много в интернете. И затем наступает самый интересный этап собственно конструирования карта.

Если вы сделали карт самостоятельно, поделитесь фото и историями в комментариях.

Фото: Flickr.

своими руками, как сделать, багги

Бензиновые пилы обладают множеством полезных функций. Благодаря этому появилась возможность изготавливать из них различные изделия. Так, можно сделать самодельный картинг из бензопилы.

Подготовка

Для изготовления картинга понадобятся различные материалы. Картинг представляет собой средство транспорта, которое за короткое время преодолевает большое расстояние. Картинг может участвовать в соревнованиях, на нем можно ехать по неровной дороге, в сельской местности, там, где крупногабаритная техника не сможет проехать. Подготовительный этап начинают с создания схемы будущей конструкции.

Следует составить чертеж картинга с учетом размеров, которые должны соответствовать росту человека. Для подростков устройство можно выполнить по индивидуальным характеристикам. После выбора размеров нужно собрать основную базу. Для изготовления конструкции картинга потребуются следующие материалы и инструменты:

  • бензопила;
  • квадратные трубы длиной 10 м;
  • стальные трубы круглого сечения;
  • прочная стальная пластина;
  • редуктор от старого автомобиля;
  • оснащение для закупорки дна;
  • кресло водителя от карта или легковой машины.

Сборка каркаса

Изготавливать карт из бензопилы своими руками нужно начинать с каркаса. Для этого режут трубы необходимой длины и сваривают при помощи электросварки. Таким образом изготавливают раму самодельного картинга. Передняя ось рамы снабжается заглушками. Потом к раме приваривается задняя ось так, чтобы она могла поворачиваться. Затем из листа металла или прочного дерева по чертежам вырезают днище конструкции и прикрепляют его к раме. Кресло берут готовое от автомобиля или багги.

Нужно взять 2 стальных стержня, согнуть под прямым углом — получится привод руля. После этого к каркасу монтируют тормоза. Торможение должно быть на 4 колеса. Устанавливают педаль тормоза. Затем монтируют колеса. Можно взять колеса от старого карта. Потом ставят систему зажигания, фиксируют с ручкой газа и дроссельной заслонкой.

Установка двигателя

Затем нужно оборудовать агрегат двигателем. Для этого снимают мотор с бензопилы Дружба или Урал. Изготавливают из стального листа и уголка основание для двигателя. С двигателя от бензопилы надо убрать лишние детали (рукоятку, бак, цепь). Трудоемкой работой считают переделку звездочки.

За основу берут звездочку бензопилы, убирают зубцы, так придают ей произвольную форму. Выполняют 2 отверстия в корпусе системы охлаждения для монтажа к раме двигателя. Скорость картинга с двигателем от бензопилы будет невысокой.

Чтобы фиксировать двигатель, надо монтировать металлическую пластину к задней стороне рамы при помощи сварки. Надо установить силовой агрегат на пластину так, чтобы его шкив совпал со шкивом оси. После делают разметку, где отмечают отверстия для креплений. Соединение шкива с осью надо делать до того, как будете ставить ось во втулку. Для крепления шкива используют установочный винт.

В качестве бака для бензина применяют расширительный бак от старого автомобиля.

Колеса нужно взять диаметром 30 см, этого достаточно для езды по неровной поверхности.

Затем соединяют все узлы и детали при помощи крепежей и сварки. После этого осуществляют проверку надежности креплений всех деталей и узлов и проверяют готовую конструкцию на прочность.

Затем проводят испытания самодельной техники при движении по дорожному полотну и неровной поверхности грунта, то есть в тех условиях, где предполагается эксплуатировать агрегат. Таким образом можно изготовить и использовать для движения и перевозки небольшого груза картинг с мотором от бензиновой пилы.

▶▷▶▷ как сделать картинг своими руками в домашних

▶▷▶▷ как сделать картинг своими руками в домашних
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:04-04-2019

как сделать картинг своими руками в домашних — Как сделать картинг своими руками — YouTube wwwyoutubecom watch?vV50vTv6f8XY Cached Видео инструкция о том как своими руками сделать карт How to Make a Go Kart делаю КАРТИНГ! 1 Варим Раму! — YouTube wwwyoutubecom watch?v_-Mgx9SsP4s Cached КАРТИНГ ! Начало уже есть! Моя Группа в ВК — https: Багги своими руками Изготовление каркасаHow to make a carHomemade Как Сделать Картинг Своими Руками В Домашних — Image Results More Как Сделать Картинг Своими Руками В Домашних images Делаем картинг своими руками: чертежи, фото, видео samodelki-nrudelaem-karting-svoimi-rukami-chertezhi Cached Чертежи картинга для сборки своими руками в домашних условиях как сделать картинг Как сделать картинг своими руками: чертежи, фото ktonaavtoruavto-faqraznoekarting-svoimi-rukami Cached При этом не у всех желающих имеется возможность покупки такого транспортного средства, поэтому приходится искать варианты, как сделать картинг своими руками Как сделать картинг своими руками: видео, чертежи, фото mashintopruarticlesphp?id2098 Cached Чтобы сделать картинг своими руками вам понадобится сварочный аппарат Шасси является основой картинга Они удерживают вас во время поездки, в них же находится двигатель Картинг своими руками: чертежи, размеры, подробное описание sam-stroitelcomkarting-svoimi-rukami-chertezhi-razmery Cached Чертежи картинга с размерами для самостоятельной сборки Подробное руководство как сделать картинг своими руками с подробным описанием Как собрать карт своими руками 365carsrusovetikak-sobrat-kart-svoimi-rukamihtml Cached Как собрать карт своими руками ? так как нагрузок в таком случае не бывает картинг Сделать Картинг Своими Руками В Домашних Условиях Схему Мы qrprikazweeblycomblogsdelatj-karting-svoimi-rukami-v Cached Как сделать стеллаж своими руками : варианты и схемы Мы в соцсетях Картинг чертежи фотки и баги и др Мужики из чего ось сделать на карт отпишитесь в лс КАК СДЕЛАТЬ КАРТИНГ — kartmasteraeroru kartmasteraerorukart-1php Cached Такие карты строят для гонок, в которых участвуют ребята в возрасте от 9 до 16 лет Главная Картинг своими руками Как сделать картинг своими руками: чертежи, руководство с фото autolirikaruinteresnoestroim-karting-svoimi-rukamihtml Cached Если вы решили сделать картинг своими руками , то в первую очередь необходимо определиться, какие материалы вам доступны Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 14,100

  • По окончанию последнего действия, нужно приварить заготовки к раме картинга, используя при этом аппа
  • рат для сварки. Как собрать картинг картинг своими руками. 1,5 литра питьевой газированной воды. Лаймон Ричард — Странствующий цирк вампиров 18. Небольшой пучок свежей мяты. Четверть стакана яблочно
  • ймон Ричард — Странствующий цирк вампиров 18. Небольшой пучок свежей мяты. Четверть стакана яблочного сока. От: Коварная Сосиска. От: Аудиокниги Audiobooks. Smart TV и STB. Книги по богословию, интервью, форум, посвященный проблемам христианства, статьи, биография. Как сделать перегной в домашних условиях. Вернуться в старый дизайн Больше не показывать. Нестерова Светлана (Свет-Коляда) В друзья Добавить в друзья Написать сообщение. Расписание фильмов, афиша, новинки, фотогалеря, акции. Joomla! — the dynamic portal engine and content management system. Очень страшное кино 5. Для медиков на базе традиционного МРТ разработана новая техника, которая буквально помогает узнать, какие гены, отвечающие за работу вашего мозга, не работают. Так как именно подобного рода проблемы являются причинами. .. Компактный внедорожник построил своими руками конструктор из Томской области. Крохотная Ока, изначально не приспособленная для форсирования даже самого мелкого брода,… Хочу поделиться с вами очень полезным авторским видеоуроком о том, как нанести изображение на ткань в домашних условиях. Вы удивитесь, насколько просто и доступно это сделать, ещё и самостоятельно (почти)…

отвечающие за работу вашего мозга

афиша

  • видео samodelki-nrudelaem-karting-svoimi-rukami-chertezhi Cached Чертежи картинга для сборки своими руками в домашних условиях как сделать картинг Как сделать картинг своими руками: чертежи
  • как сделать картинг своими руками Как сделать картинг своими руками: видео
  • размеры

как сделать картинг своими руками в домашних Все результаты Как сделать картинг своими руками YouTube Похожие февр г Добавлено пользователем Homemade Master Видео инструкция о том как своими руками сделать карт How to Make a Go Kart КАРТИНГ своими руками! Постройка и первый запуск YouTube нояб г Добавлено пользователем Flexing Studio В этом видео я расскажу, про свой картинг , который я собрал в году Были планы сделать и на базе урала, днепра, иж планеты, минска, мотоблока и Как сделать картинг своими руками чертежи, руководство с фото autolirikaruinteresnoestroimkartingsvoimirukamihtml Похожие Прочитав статью, вы узнаете, как сделать картинг своими руками , где достать детали и для него, а также научитесь составлять чертежи для его Как сделать картинг своими руками видео, чертежи, фото Чтобы сделать картинг своими руками вам понадобится сварочный аппарат Шасси является основой картинга Они удерживают вас во время поездки, Делаем картинг своими руками чертежи, фото Самоделки samodelkinrudelaemkartingsvoimirukamichertezhifotohtml Рейтинг , голосов авг г Чертежи картинга для сборки своими руками в домашних условиях Карт В этом видео автор рассказывает как сделать картинг Самодельный карт чертежи и фото сборки картинга samstroitelcomsamodelnyjkartinghtml Рейтинг , голоса мар г с двигателем от квадроцикла Просмотрев эту фото подборку, Вы также сможете сделать карт своими руками в домашних условиях Как сделать картинг своими руками чертежи, фото Ktonaavtoru ktonaavtoruavtofaqraznoekartingsvoimirukamirukovodstvoschertezhamihtml мая г Изготовленный в домашних условиях аппарат обязан иметь следующие модули из чего делать самодельный картинг своими руками Как построить картинг своими руками? AutoToday Похожие июн г Картинг Возможно ли создать автомобиль своими руками ? В случае с созданием картинга в домашних условиях, все начинается с Само посадочное место пилота можно сделать и с помощью обычного Как сделать картинг kartmasteraerorukartphp Похожие Картинг класса Пионер самый маленький из спортивных гоночных автомобилей Картинг своими руками Кстати, такой конфигурации рамы мы делаем для картов не, только, класса Пионер, но и Юниор и Союзный Как собрать картинг своими руками wikiHow Ничто так не утоляет жажду скорости, как разгон на картинге Собрать его можно своими руками из набора запчастей или по эскизу это будет Если вы намерены сделать шасси из нескольких кусков, сварка должна Картингклубчертежи,фотки,багги и др ВКонтакте Похожие Картинг чертежи фотки и баги и др От Вас фото самоделки или переделки Добрый день нужен пластик на картинг может есть у кого можно под Не найдено домашних Как собрать картинг своими руками в домашних Авто Мото Спец avtomotospecrupoleznoekartingsvoimirukamihtml Похожие Как собрать картинг своими руками в домашних условиях? Простейший Как сделать самодельный глушитель из хлама чертежи и схема подключения КартингBuilding своими руками и Божьей помощью Похожие Блог пользователя fireblaid на DRIVE С наступлением зимы г, моя голова в очередной раз, решила лишит покоя мои руки Идея заключалась в Самодельный картинг своими руками АВТОСТУКРУ авг г Поэтому ходят в картинг клуб и берут на прокат картинг , а некоторые хотят сделать его своими руками Для того, чтобы сделать Не найдено домашних Как собрать карт своими руками carsru carsrusovetikaksobratkartsvoimirukamihtml Похожие Теперь нужно будет приготовить трубы для фиксации двигателя, педалей и Научившись тому, как собрать самодельный картинг своими руками Самодельный карт сделанный своими руками фото avtosamodelkirusamodelnyjkarthtml Рейтинг голос июл г Подробный фото отчёт как сделать самодельный карт своими руками в домашних условиях Представляем Вашему вниманию Картинки по запросу как сделать картинг своими руками в домашних Другие картинки по запросу как сделать картинг своими руками в домашних Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Картинг своими руками подробное описание FBru fbru Домашний уют Сделай сам Похожие апр г Как сделать картинг своими руками ? Подбор технических характеристик для транспортного средства Вопервых, вы должны иметь Делаем электрический картинг Go Kart У Самоделкина Автосамоделки июл г В этой статье мы рассмотрим, как можно сделать своими руками электрический картинг на основе старого бензинового Ну или по XCREATORSRU Главная страница xcreatorsru Не всегда у нас есть возможность быстро сделать скан документов Сканер Добавлена инструкция Как сделать картинг своими руками Рейтинг Картинг Своими Руками С Двигателем От Бензопилы NZIZNRU авг г Как сделать карту своими руками Картинг одно из самых популярных хобби сегодня Они занимаются не только детьми, но и Картинг своими руками чертежи, размеры, подробное описание fotostroyru Свое Домовладение мар г Подробное руководство как сделать картинг своими руками с Как хранить болгарский перец в домашних условиях на зиму? Картинки по запросу электро картинг своими руками Pinterest Картинки по запросу электро картинг своими руками Как самому сделать минитрактор из мотоблока, мотокультиватора или других агрегатов и подручных средств своими руками в домашних условиях Технологии, схемы и Как сделать картинг в домашних условиях Как сделать картинг в Как сделать картинг своими руками в домашних условиях чертежи фото К маятнику с помощью болта или сварки крепят рулевые тяги, устанавливая Как сделать картинг своими руками Простые вкусные домашние tutvobedruvideoVvTvfXY февр г Добавлено пользователем Homemade Master Видео инструкция о том как своими руками сделать карт How to Make a Go Kart Как сделать картинг своими руками в домашних условиях чертежи wijobroscomfdbdfdadaceefaaa Самодельный карт чертежи и фото сборки картинга Напилить трубы по заданным размерам, quilanbhoj Как сделать картинг в домашних условиях quilanbhojmihanblogcompost Как сделать сундучок Как сделать сундук своими руками Картинг сегодня является достаточно знаменитым веселием Но многие любители не могут Самоделки из бензопилы лодочный мотор, пилорама tehnikaexpertdlyasadabenzopilasamodelkisvoimirukamihtml Что можно сделать из бензопилы своими руками ? В домашних условиях вполне возможно собрать картинг из бензопилы и таких деталей колес Как сделать мотовелосипед или картинг своими руками? Видео Бензопилы Самоделки из бензиновых пил Самодельные мопеды, квадроциклы, картинг , мотовелосипед из бензопилы своими руками подбор мотора, оборудование рамы, трансмиссия и как сделать багги своими руками в домашних условиях чертежи asppermrukaksdelatbaggisvoimirukamivdomashnikhusloviiakhchertezhiv мар г как сделать багги своими руками в домашних условиях чертежи cable box required Cancel anytime Как сделать картинг своими руками Багги своими руками чертежи, фото, видео, как сделать Не знаете как сделать самодельный багги своими руками ? У нас есть чертежи, фото , видео, описания и инструкции для постройки авто мото техники Городской и бездорожный карт BlackBird Kart нашего производства позволит КАРТИНГ своими руками! Как сделать картинг нояб г Картина своими руками ДЕКУПАЖ Как сделать картину из салфеток своими руками в домашних условиях Просмотры Как сделать картинг своими руками в домашних условиях ВАСТО vastocomuawswkaksdelatkartingsvoimirukamivdomashnihusloviyah Рейтинг отзывов окт г Картинг за день Набери в ютубе картинг с двигателем от муровья это мой дрышпак! Квадроцикл, сделанный своими руками , Как Сделать Картинг Из Бензопилы AURAMMRU мая г Самоделки из бензопилы своими руками как сделать Которые можно Как сделать генератор из бензопилы в домашних Как собрать Как собрать картинг? NORSTARRUделаем вещи своими руками wwwnorstarrusvoimirukamikaksobratkartinghtml сент г Многие задаются вопросом как сделать картинг своими руками в домашних условиях? Нижеприведенный алгоритм подскажет вам, Как собрать картинг в году Картинг своими руками Хобби и Хобби и развлечения Другое Устанавливаем на раму карта колеса из набора Карт своими руками о сборке картинга класса Пионер; как сделать картинг своими руками Постройка багги своими руками фотовидео Фишкинет дек г Багги, постройка багги, своими руками за от zubrilov на Fishkinet Мой товарищ предложил сделать багги, настоящую по как сделать карту в домашних условиях своими руками pwrtechruuserfileskaksdelatkartuvdomashnikhusloviiakhsvoimirukamixml мар г как сделать карту в домашних условиях своими руками ткани и нехитрых авторских деталей декора Как собрать карт своими руками Карт своими руками из бензопилы Багги своими руками из Перейти к разделу Как сделать багги из бензопилы фото багги своими руками из двигателя бензопилы Урал в домашних условиях, Делаем картинг своими руками чертежи, фото, видео Чертежи авг г Делаем картинг своими руками чертежи, фото , видео Чертежи картинга для сборки своими руками в домашних условиях Как приготовить тесто для ловли карасей Все о ловле рыбы Рыбалкенет как сделать педальный карт своими руками в домашних условиях wwwdakoangcomtwkaksdelatpedalnyikartsvoimirukamivdomashnikhuslo мар г как сделать педальный карт своими руками в домашних условиях Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail чертежи как сделать машину из дерева своими руками wwwriskovikcomuploadchertezhikaksdelatmashinuizderevasvoimirukami мар г чертежи как сделать машину из дерева своими руками своими руками в домашних Как сделать складной стул чертежи , фото Светильники Как сделать картинг своими руками чертежи, руководство с фото как сделать мини карт своими руками в домашних условиях medianamedrukaksdelatminikartsvoimirukamivdomashnikhusloviiakhxml мар г как сделать мини карт своими руками в домашних условиях Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail Как сделать картинг Помощь автолюбителю caravzru caravzruglavnayasovetymasterukaksdelatkarting Подробное руководство как сделать картинг своими руками с подробным В случае с созданием картинга в домашних условиях, все начинается с Самоделки из бензопилы своими руками как сделать пилораму Самоделки Что можно сделать из бензопилы своими руками бензине, можно создавать разнообразные агрегаты, полезные для домашнего пользования и не только из бензопилы своими руками ; Карт из бензопилы собственноручно Пластиковые карты своими руками Как собрать самодельный карт Самоделки апр г В случае с созданием картинга в домашних условиях, все начинается с Чтобы сделать картинг своими руками вам понадобится Как сделать картинг своими руками Пилинг в домашних условиях Смотрите все видео автора Homemade Master Просмотров Видео инструкция о том как своими руками сделать карт How to Make a Go Kart велоприцеп своими руками чертежи в домашних условиях тыс велоприцеп своими руками чертежи в домашних условиях тыс изображений Recumbant Дизайн Велосипеда, Пойти В Картинг , Лигерад, Педальные Как самому сделать чертежи Профессиональный сайт о багги Картинг во всех ракурсах от теории до практики Впечатления июн г Когда у самого Михаэля Шумахера спросили, чем картинг где размещались чертежи картов , многие своими руками в гаражах собирали Обычно даже у сорвиголов не получается это сделать , успокаивает менеджер картинг клуба Manizha о борьбе с домашним насилием Герои Чертежи рамы для картинга xerupifneonmoonadsdatecf Конечно, ведь сделать самодельный картинг получается не только дешевле, но и Чертежи картинга для сборки своими руками в домашних условиях Вместе с как сделать картинг своими руками в домашних часто ищут картинг своими руками из скутера картинг своими руками из бензопилы электро картинг своими руками картинг своими руками из мотоблока картинг своими руками драйв рама для картинга своими руками картинг чертежи рамы как сделать картинг из дерева Документы Blogger Hangouts Keep Jamboard Подборки Другие сервисы

По окончанию последнего действия, нужно приварить заготовки к раме картинга, используя при этом аппарат для сварки. Как собрать картинг картинг своими руками. 1,5 литра питьевой газированной воды. Лаймон Ричард — Странствующий цирк вампиров 18. Небольшой пучок свежей мяты. Четверть стакана яблочного сока. От: Коварная Сосиска. От: Аудиокниги Audiobooks. Smart TV и STB. Книги по богословию, интервью, форум, посвященный проблемам христианства, статьи, биография. Как сделать перегной в домашних условиях. Вернуться в старый дизайн Больше не показывать. Нестерова Светлана (Свет-Коляда) В друзья Добавить в друзья Написать сообщение. Расписание фильмов, афиша, новинки, фотогалеря, акции. Joomla! — the dynamic portal engine and content management system. Очень страшное кино 5. Для медиков на базе традиционного МРТ разработана новая техника, которая буквально помогает узнать, какие гены, отвечающие за работу вашего мозга, не работают. Так как именно подобного рода проблемы являются причинами… Компактный внедорожник построил своими руками конструктор из Томской области. Крохотная Ока, изначально не приспособленная для форсирования даже самого мелкого брода,. .. Хочу поделиться с вами очень полезным авторским видеоуроком о том, как нанести изображение на ткань в домашних условиях. Вы удивитесь, насколько просто и доступно это сделать, ещё и самостоятельно (почти)…

Как собрать карт своими руками

Наверное, каждый ярый автомобилист, необязательно юный, но и взрослый, рано или поздно задумывается над тем, как собрать настоящий спортивный карт своими руками. Есть определённая группа людей, которая всерьёз увлекается этим хобби и проводит еженедельные воскресные заезды на платном картодроме.

Самодельный карт

Оказывается, изготовить самодельный карт вполне по силам каждому. Узнать, как собрать карт, можно из этой статьи, которая была написана совместными усилиями высококвалифицированных конструкторов и тех, кто собирал такую технику своими руками.

Чтобы суметь собрать самодельный карт, следует вооружиться нужным чертежом, инструментами, готовым комплектом для сбора самодельного картинга, а также несколькими кусками листового металла. Дальше действовать по инструкции.

Некоторые особенности изготовления переднего моста

Рассмотрим для начала передний мост карта, куда входит балка, поворотные составляющие колёс и две проушины. Что касается поворотной цапфы, то она состоит из оси и шкворневой втулки, которые можно заказать выточить хорошему токарю. После того как будет проведена подгонка, ось приваривается под нужным углом. Девяносто восемь градусов — это то, что нужно.

Соревнования самодельных картов

Далее, нужно будет подготовить листовую сталь в пятнадцать миллиметров толщины и изготовить поворотный рычаг. Сам он должен иметь своеобразное сечение, похожее на букву П, чтобы вся конструкция была собрана правильно. Этот самодельный поворотный рычаг нужно будет соединить с поворотной цапфой и затем обратить внимание на ось, которая должна образовать 110 градусов.

Важно обратить внимание уже на начальной стадии конструирования на ось цапфы. Она обязательно должна составлять ровно 110 градусов, в противном случае неизбежны проблемы.

Рама — важная часть самодельного карта

Вообще, рамы картинга не поддаются какой-либо классификации. В большинстве своём они бывают двух типов: плоские и пространственные. Плоская рама имеет лонжероны, работающие на кручение и изгиб. Другими словами, на сжатии и растяжении это никоим образом не сказывается, так как нагрузок в таком случае не бывает.

Образец для рамы можно будет собрать из обычной миллиметровой бумаги, которую можно просто наклеить на плотную бумагу. И на чертёж всё нужно переносить грамотно, соблюдая размеры, формы и пропорции.

Чертёж самодельного карта

Нужно будет далее отрезать трубу нужного размера и перейти к изготовлению рамы, а вернее, её основы. Заготовку ставим на ровную поверхность и завариваем все части таким образом, чтобы получилась единая конструкция. Проверить все детали на симметричность можно обычным уровнем.

Теперь нужно будет приготовить трубы для фиксации двигателя, педалей и рулевой колонки. Смотрим на макет и изготавливаем по чертежам такую же раму. Обязательно следим за тем, чтобы не пропустить никаких узлов и деталей.

Готовые заготовки привариваем сваркой к раме. Тщательно проверяем углы наклона, точность размеров, симметричность и многое другое.

В частности, рассмотрим отдельно, как изготовить самодельное рулевое управление на карте. Обязательно нужно будет подготовить трубу диаметром 16 мм с тонкими стенами. Свариваться колонка будет с центром колеса, а вращение будет проходить в двух скользящих подшипниках.

Для того чтобы рулевое управление не смещалось продольно, его нужно усилить. Делается это при помощи сваривания упорных колец. К рулевой колонке приваривается сошка, плечо которой равно шестидесяти миллиметрам, а длина поперечной тяги определяется уже в процессе испытания карта. Понятно, что она должна быть регулируемой.

Видеообзор самодельного багги (картинг)

Что касается П-образной проушины, то её нужно будет приварить к одному концу тяги. Другой конец будет венчать стальная втулка, имеющая внутреннюю резьбу М10, куда и вворачивается пятисантиметровый стержень с контргайкой и проушиной, заваренной на него.

Идём дальше и соединяем поперечную тягу с рулевой колонкой посредством специального шарнира через проушины. Крепление осуществляется с помощью болтов М8. В этом случае, да и вообще, чтобы устранить люфт в соединениях, нужно использовать резиновые втулки. Что касается колёс, то они обязаны поворачиваться под нужным углом (тридцать градусов), а зазор между ними и рамой должен составлять не менее пяти миллиметров. Фиксируются все соединения обязательно на специальных гайках.

Колёса и сидения

Теперь переходим к изготовлению колёс и сидений. Их тоже готовим из листового металла. В частности, диски колёс можно изготовить на токарном станке из полуторамиллиметрового куска стального листа. Крепим диски к ступицам путём приваривания их головок. Не забываем заварить оба поворотных узла переднего моста. Потом их нужно будет зафиксировать с проушинами при помощи шкворней.

Особо отмечаем процесс крепежа левого и правого поворотного узла к балке переднего моста. Нужно учитывать, что развал передних колёс, а точнее, его угол должен быть равен нулю, а угол наклона шкворней — 12 градусам. Таким образом, координированность и взаимосвязанность узлов и механизмов карта становится правильной, а эти параметры, как известно, зависят от развала колёс и других важных расчётов.

Пришла пора ставить двигатель. Его нужно будет закрепить на точках опоры рамы и затянуть болты с усилием, равным значению, указанному в прилагаемых чертежах. Идём дальше и подключаем остальное оборудование навесного типа, куда входит карбюратор и другие важные детали.

Самодельные педали

Что касается педалей, то их устанавливаем и соединяем с двигателем и тормозной системой.

Вообще, педальный узел карта — это достаточно простая и надёжная конструкция. Педали чаще делаются из стального или даже алюминиевого прута, имеющего диаметр 8 мм.

Рекомендуется перед изготовлением педали сделать следующее: вырезать макет ступни и таким образом подобрать нужные размеры. Затем остаётся только правильно расположить макет на раме.

Особое внимание нужно будет обратить на расположение управляющих тросов, где не должно наблюдаться никаких резких изгибов, и тросы не должны свободно свисать и путаться под ногами водителя.

Отдельного внимания заслуживает задний мост. Для эластичности и хорошей приспосабливаемости к любой дороге, его нужно будет изготовить с открытой задней осью из стали 18ХНВА. Специальные посадочные канавки для подшипников на конце оси также обязательны.

На видео представлен карт, собранный своими руками:

Также и ступицы вдеваются на конические составляющие задней оси не только болтами, но и цепной звёздочкой, количество зубцов которой можно будет менять в зависимости от мощности агрегата, устанавливаемого на самодельный карт.

Что касается тормозного диска, то его нужно будет крепить к раме болтами.

Практически всё сделано. Остаётся только поставить готовые сиденья, руль, а также другие важные детали. Научившись тому, как собрать самодельный картинг своими руками обычной конструкции, можно в дальнейшем наловчиться и собирать уже настоящие профессиональные образцы, которые на зависть многим будут побеждать на гонках.

Электро-картинг своими руками

Электрокартинг своими руками (электрическая версия)

Начнём, с того, какие есть преимущества у электрического картинга:

  1. Не дымит, не коптит, нет запаха дыма, тихий,
  2. Не требует покупки бензина,
  3. Розетка 220В всегда под рукой,
  4. У маленьких детей нет страха перед грохочущей машиной, в которую страшно сесть.
  5. В отличие от бензиновых картов, возможна эксплуатация в крытых, замкнутых помещениях, с низким потолком (даже в подвальных помещениях),
  6. Не требуется специальных мер для удаления выхлопных газов, получать разрешения СЭС.

При наличии рамы, достаточно купить кит-комплект электрификации:

  1. Бесщёточный электродвигатель постоянного тока,
  2. Контроллер к двигателю, кабель программирования,
  3. Аккумуляторная батарея,
  4. Управление (курок газа вместо дроссельной заслонки бензинового двигателя, с кнопкой заднего хода).
  5. Цепь, для передачи крутящего момента,
  6. Ведущая и ведомые звёздочки,
  7. Кронштейн для крепления двигателя.

Если вам достался карт бензиновый (либо он у вас есть), то чтобы превратить его в электрический, необходимо:

  1. Снимаем ДВС и всю систему,

  2. Оставляем ДВС как запасные части либо продаём на Авито,

  3. Покупаем комплект электрификации:


5. Подготовить\изготовить переходной кронштейн для крепления электродвигателя (зависит от конфигурации донора-рамы),.
4. Устанавливаем на донор электрокомплект.

В итоге получаем электрический картинг:



Если вы не хотите заморачиваться переделкой с ДВС и сразу купить готовый, то переходите по ссылке

Создайте свой собственный картинг (спринт / овал / грязь) ~ БЕСПЛАТНОЕ руководство!

Гоночные модели данного типа

Спринт, Овал, Суперкарт

Создайте свой собственный карт

Уровень знаний

Если вы заинтересованы в постройке нового и лучшего картинга, то вам подойдет скретч-билдинг. Если вы заинтересованы в создании существующей конструкции, то доступны сборные шасси для картинга, для которых требуется только покупка прилагаемых компонентов и сборки.

Если вы строите новую конструкцию с нуля, вы должны хорошо разбираться в обращении, шасси, трансмиссии и конструкции безопасности в той мере, в какой это относится к шасси без подвески картингового типа. Легко недооценить навыки, необходимые для создания кастомной гоночной машины, и шасси «без подвески» не исключение. Практические знания в области обращения с транспортным средством, конструкции трубчатого шасси, трансмиссии и соображений безопасности сделают вас гораздо более уверенным в своей конструкции, чем метод проб и ошибок.

Проблемы дизайна

Распределение веса: Важно иметь хорошее статическое распределение веса, и с картами это обычно выглядит как 35% спереди / 65% сзади.Расположение сиденья сбоку может помочь найти как можно ближе к 50% левому / 50% правому краю.

Для гонок: чем ниже сиденье, тем лучше в соответствии с правилами. Однако опускание ниже нижней части трубы шасси открывает возможность контакта сиденья с гусеницей.

Подвеска: Карт не имеет подвески и вместо этого полагается на прогиб в шасси и геометрию передних колес, которая заставляет шасси «кататься на трехколесном велосипеде» по углам, поднимая внутреннее заднее колесо.Для максимальной проходимости поворотов лучше использовать более широкую колею. На мокрой дороге все наоборот: более узкая колея помогает переносить больший вес на внешние шины для лучшего сцепления.

Шасси: Шасси не обязательно должно быть абсолютно жестким, и на самом деле оно имеет некоторую гибкость. Обычно необходимы базовые поперечные распорки, чтобы шасси / рама оставались прямыми (т. Е. При взгляде сверху). Если смотреть сбоку, рама будет слегка изгибаться при наезде колесами на неровность.

Трансмиссия: Важное значение имеет соосность двигателя и ведущей звездочки, равно как и зазоры вокруг тормозного суппорта и главного цилиндра и их доступность. При проектировании подумайте о замене тормозной жидкости, прокачке доступности. Если вы мчитесь по грязи, вы можете рассмотреть подшипники с пылезащитными щитками.

Безопасность: Следует уделить внимание закреплению критических креплений зубчатыми гайками и страховочным тросом, чтобы предотвратить отказ тормозов, потерю колес или компонентов трансмиссии.Это хорошая практика на любой гоночной машине.

Если вы намереваетесь участвовать в гонках под санкционированным органом, всегда читайте и понимайте правила выбранного гоночного класса, прежде чем проектировать или строить любой гоночный автомобиль.

Ресурсы для проектирования

Изучите основы гоночных автомобилей и их конструкции из нашей серии бесплатных онлайн-знаний

Загрузите наши бесплатные пособия по проектированию гоночных автомобилей, которые помогут вам разработать свой гоночный автомобиль.

Подробные книги и обучающие ресурсы, которые мы рекомендуем для проектирования картингов.

Присоединяйтесь к нашему форуму, чтобы задавать и находить ответы на свои вопросы о дизайне / строительстве картинга.

Проблемы строительства

Чтобы обеспечить правильную геометрию переднего колеса, используйте приспособление для удержания деталей под правильным углом при сварке или пайке. Также важно использовать прочное, ровное и ровное строительное пространство.

Важно иметь достаточно места для сборки, так как в тесной мастерской может быть сложно работать.

Инструменты для изготовления шасси (т.е.сварщик, металлообработка) могут значительно увеличить стоимость вашего проекта, если у вас еще нет мастерской, но также можно взять напрокат или арендовать предметы.

Стоимость сборки

Все компоненты доступны в готовом виде, поэтому их стоимость, как правило, самая низкая среди гоночных машин любого типа.

Усилия сборки

Если карт построен с нуля, потребуются значительные усилия при проектировании и строительстве, но гораздо меньше, чем для гоночного автомобиля с подвеской или сложным шасси и трансмиссией.Если строить из готового комплекта, усилия будут намного меньше и сосредоточены на сборке.

Стоимость гонок

Гоночные расходы низкие, наибольшие затраты связаны с ремонтом шин и двигателя.

Транспортное и вспомогательное оборудование

Может быть загружен в кузов пикапа или на небольшой прицеп. Вспомогательное оборудование можно перевозить в транспортном средстве.

Как сделать картинг быстрее? (9 лучших советов)

Одна вещь, которую объединяет картинговых гонщиков, — это то, что они всегда пытаются придумать способы, как сделать картинг быстрее.Несмотря на то, что существует множество гоночных приемов, позволяющих улучшить время прохождения круга, есть также несколько способов улучшить скорость вашего картинга путем точной настройки некоторых вещей на вашем картинге.

Чтобы ваш картинг ехал быстрее, вы можете сделать несколько простых вещей, о которых часто забывают. Многие из этих настроек и оптимизаций не так сложны, как кажутся, и могут быть выполнены относительно быстро.

В этой статье мы рассмотрим, как сделать картинг быстрее. Однако я должен предупредить вас о двух разных вещах.Во-первых, хотя некоторые из этих методов легко реализовать, всегда следите за тем, чтобы не нарушать никаких правил.

Некоторые гонки имеют строгие правила и нормы, и вы не хотите быть дисквалифицированными. Если вы пытаетесь разогнать свой самодельный или внедорожный карт быстрее, то вышеупомянутое предупреждение можно проигнорировать.

Во-вторых, с некоторыми из этих советов и уловок не стоит переусердствовать. У картингов есть ограничения, и вы не хотите навредить им, перейдя через край. В свете этого действуйте осторожно и разумно, пользуясь этими советами.При этом давайте сделаем ваш картинг быстрее!

Вот 9 способов сделать ваш картинг быстрее:

  1. Обновите свой картинг
  2. Оптимизируйте свой карбюратор
  3. Установите нагнетатель или турбокомпрессор
  4. Переключите свой картинг
  5. Сделайте свой картинг более легким
  6. Снимите регулятор скорости
  7. Перейдите на более крупный Go- Картовые шины
  8. Добавьте изопропиловый спирт в топливо
  9. Установите комплект NOS

1.Обновите двигатель своего картинга

Двигатель — это сердце вашего картинга, которое обеспечивает приводной вал в движение. Карданный вал соединен с осью, что в конечном итоге заставляет ваши колеса вращаться, что в конечном итоге ускоряет ваш картинг. Если вы хотите, чтобы ваш картинг был более мощным, вы можете просто модернизировать имеющийся двигатель на более мощный.

Например, если ваш картинговый двигатель в настоящее время имеет двигатель мощностью 3,5 л.с. с рабочим объемом 127 куб. См, вы можете поискать модернизацию.Вы можете выбрать более мощный двигатель, такой как Titan TX200 (партнерская ссылка Amazon), который представляет собой гоночный двигатель мощностью 6,5 л.с. и рабочим объемом 196 куб. См. Это более мощный двигатель, который обычно используется для гонок на картинге.

Более мощный двигатель позволит вашему картингу передавать больше энергии и мощности на карданный вал, что позволит вашему картингу двигаться быстрее. Всегда проверяйте, что ваш карт рассчитан на повышенную мощность. Выбор лучшего гоночного двигателя для картинга зависит от ваших предпочтений и ваших целей.Это определенно хорошее начало, если вы хотите сделать свой карт быстрее.

Вещи, которые вам понадобятся:

  • Более мощный двигатель для картинга
  • Набор инструментов для демонтажа и монтажа
  • Знания о замене двигателя
  • Набор инструментов

2. Оптимизируйте свой карбюратор

Карбюратор — это механическое устройство, которое смешивает топливо и воздух для двигателя вашего картинга. Смешивание правильного количества топлива и воздуха имеет решающее значение для возгорания внутри двигателя вашего картинга.Каждый карбюратор настроен на стандартное соотношение топлива и воздуха.

Многие люди не знают, что на самом деле можно регулировать количество воздуха, нагнетаемого карбюратором в двигатель картинга. Подумайте об этом так: чем больше воздуха пропускает карбюратор, тем больше топлива он приносит с собой. Это означает, что вы сможете увеличить мощность двигателя вашего картинга, позволив большему количеству воздуха и топлива поступать в камеру сгорания.

Рядом с воздушной заслонкой карбюратора вы увидите регулировочный винт.Если вы поверните винт по часовой стрелке, вы позволите карбюратору впустить больше воздуха и топлива. Регулировка против часовой стрелки приведет к обратному и заправит двигатель меньшим количеством топлива и воздуха.

Вы можете использовать это, чтобы ваш двигатель картинга генерировал больше мощности, что в конечном итоге сделает ваш картинг быстрее. Имейте в виду, что вы также увеличите скорость холостого хода вашего картинга. Попадание в двигатель слишком большого количества воздуха и топлива может привести к повреждению. Делайте это осторожно.

Вещи, которые вам понадобятся:

  • Отвертка для регулировки винта
  • Знания о настройке карбюратора

3.Установите нагнетатель или турбокомпрессор

Если вы строите свой собственный картинг, вы можете выбрать установку нагнетателя или турбокомпрессора. Оба компонента представляют собой системы принудительной индукции, что означает, что они сжимают воздух, поступающий в двигатель картинга. Чем больше воздуха проходит, тем больше топлива можно сжечь. Основное различие между этими двумя компонентами заключается в том, что нагнетатель получает мощность от коленчатого вала, а турбокомпрессор — от выхлопной системы.

Турбокомпрессоры чаще встречаются на картингах, чем нагнетатели, потому что доступно больше опций и их проще установить.Для установки нагнетателя вам необходимо создать опору, чтобы он мог проходить вдоль коленчатого вала через ремень. Вам также понадобится коллектор между выпускным и впускным портами.

С другой стороны, турбокомпрессоры

работают на выхлопных трубах, которые сжимают воздух во впускной коллектор. Существует множество руководств по установке турбокомпрессоров на картингах. Учтите, что вам может понадобиться топливное реле и система компенсации давления масла.

Вещи, которые вам понадобятся:

  • Турбокомпрессор или нагнетатель
  • Руководство по установке
  • Крепление, шланги и зажимы
  • Набор инструментов

4.Переоснастите свой картинг

Еще одна вещь, которую вы можете сделать, — это перенастроить свой картинг. Переключив передачу, вы можете увеличить силу, которую двигатель оказывает на ось, и в то же время ускорить свой карт. Вы можете сделать это, установив звездочку меньшего размера (меньшего размера) или установив звездочку с меньшим количеством зубцов.

Это увеличит количество оборотов оси и ваших колес по сравнению с двигателем вашего картинга. По сути, чем больше количество оборотов оси и колес, тем быстрее вы разгоняете свой картинг.Не упускайте из виду мысль, не переборщить. Переходя к слишком маленькой или слишком маленькой звездочке, вы можете заставить двигатель оказывать слишком большое усилие на ось. Это может либо заглохнуть двигатель, либо потенциально повредить ваш картинг.

Перед установкой меньшей звездочки рекомендуется провести как можно больше планирования и расчетов. В Интернете есть много калькуляторов для перенастройки, которыми вы можете воспользоваться. Убедитесь, что вы не переусердствуете.

Вещи, которые вам понадобятся:

  • Меньшая звездочка
  • Знания по установке
  • Набор инструментов

5.Сделайте свой картинг более легким

Возможно, самый простой совет, как сделать ваш картинг быстрым, — это сделать его как можно более легким. Обратите внимание на это: картинг с более высоким отношением мощности к весу будет ускоряться быстрее, чем картинг с более низким отношением.

Это означает, что вы можете попытаться увеличить мощность своего картинга, например, модернизировав двигатель или установив нагнетатель. Однако вы также можете попытаться внести коррективы в другой конец уравнения, чтобы уменьшить его вес.

Гоночный картинг весит около 170 фунтов, а типичный самодельный картинг — около 150 фунтов. В них есть все необходимые детали, такие как двигатель, сиденье, рулевое колесо, топливный бак, бамперы и т. Д. -существенные предметы.

Вы можете обменять даже более тяжелые предметы на более легкие. Легкие материалы обычно дороже, но они помогают снизить общий вес вашего картинга.

Вот список предметов, которые можно сделать легче:

  • Рама
  • Сиденье
  • Бамперы
  • Педали
  • Топливный бак
  • Крепления
  • Аксессуары

Здесь можно найти интересное исследование, в котором люди с разным весом проводили эксперименты с картингом и весами. Результаты показали, что снижение веса примерно на 20 фунтов соответствует примерно 0,3 секундам времени круга. Позвольте этому погрузиться на мгновение!

Вещи, которые вам понадобятся:

  • Запасные части
  • Набор инструментов для снятия или замены деталей

6.Снимите регулятор скорости

Двигатели для картинга

имеют регулятор скорости, также известный как ограничитель скорости. Регулятор скорости ограничивает производительность вашего двигателя, позволяя ему работать только с определенной скоростью (ограничивая обороты). Для того, чтобы ваш картинг стал быстрее, вы можете снять регулятор скорости с двигателя вашего картинга.

В зависимости от двигателя существует несколько различных типов регуляторов скорости. Чаще всего вы встретите пневматический или механический регулятор скорости. Вам понадобится набор инструментов, чтобы открыть двигатель и найти регулятор скорости.Если вам нужен гид, вы можете посмотреть это видео.

Убедитесь, что вы не нажимаете постоянно педаль газа, так как это может в долгосрочной перспективе повредить двигатель вашего картинга. Это отличный способ ускорить картинг, но делайте это с умом. Помните, что вы можете настроить регулятор на более высокую скорость двигателя или полностью его удалить. Если вы удалите его полностью, имейте в виду, что ничто не ограничивает обороты вашего двигателя.

Вещи, которые вам понадобятся:

  • Набор инструментов
  • Знания о снятии регулятора скорости

7.Переход на более крупные шины для картинга

Еще один отличный совет по ускорению вашего картинга — использовать шины большего размера. Это особенно важно для задних шин. Это может показаться вам нелогичным. Вы можете подумать, что шины меньшего размера весят меньше и могут совершать полный оборот быстрее, чем шины большего размера. Имея это в виду, как могут более крупные шины для картинга сделать ваш картинг быстрее?

Позвольте мне объяснить! Подумайте об этом следующим образом. Шины для картинга большего размера позволяют передавать большее усилие на землю.Карданный вал передает всю свою энергию на ось, а от оси — на колеса. Чем больше площадь поверхности между шинами и землей, тем меньше силы требуется и тем быстрее движется ваш картинг.

Имейте в виду, что вы не должны переусердствовать с размером ваших шин. Если вам нужна дополнительная информация, вы можете ознакомиться со статьями о том, как читать размеры шин для картинга, или получить полный обзор таблицы размеров шин для картинга.

Вещи, которые вам понадобятся:

  • Шины для картинга большего размера
  • Инструмент для снятия шин для картинга

8.Добавьте изопропиловый спирт в топливо

Изопропиловый спирт также известен как медицинский спирт. Добавление медицинского спирта в топливо для картинга может ускорить его. Причина этого в следующем. Изопропиловый спирт, добавленный в топливо, увеличивает его октановое число.

Хотя смешивание собственного топлива в большинстве случаев запрещено в официальных гонках на картинге, картеры часто делают это, когда участвуют в гонках ради развлечения или когда участвуют в гонках на своем самодельном картинге. Как и в случае с любым другим типом настройки, не следует переусердствовать с добавлением медицинского спирта в топливо.Добавление слишком большого количества или добавление слишком высокой концентрации вызовет противоположный эффект.

Поэтому рекомендуется добавлять в бензин 91% изопропиловый спирт (медицинский спирт). Вы можете выбрать соотношение от 25/75 до 50/50 (растирание масла к нефти). Есть также другие присадки к топливу, которые обычно используются для ускорения езды на картинге. Некоторые из них включают этанол или метанол. Какой бы метод вы ни выбрали, не переусердствуйте.

Вещи, которые вам понадобятся:

  • 91% Изопропиловый спирт (медицинский спирт)
  • Емкость для смешивания

9.Установите комплект NOS

Я уверен, что вы раньше смотрели фильмы о гонках или играли в уличные гонки. Вы, наверное, заметили, что водитель нажимает маленькую красную кнопку, после чего раздается свистящий звук, прежде чем машина тронется с места. Это называется усилением NOS, которое достигается путем установки комплекта NOS, также известного как комплект закиси азота.

Короче говоря, набор закиси азота впрыскивает закись азота в камеру сгорания двигателя вашего картинга, обеспечивая доступ большего количества кислорода. Это означает, что двигатель также может сжигать больше топлива, в свою очередь, вырабатывая больше мощности, что делает ваш картинг быстрее!

На рынке доступно множество различных типов комплектов NOS.Я бы порекомендовал Predator 212 cc NOS Kit (партнерская ссылка Amazon), потому что он прост, удобен в установке и совместим с большинством двухтактных гоночных двигателей для картинга. Какой бы комплект закиси азота вы ни выбрали, убедитесь, что он совместим с вашим двигателем и что вы знаете, как его настроить.

Вещи, которые вам понадобятся:

  • Комплект закиси азота (NOS)
  • Монтажное оборудование и материалы
  • Набор инструментов

Заключение

Я надеюсь, что это было интересное чтение для вас и что эти советы помогут вам сделать ваш картинг быстрее.Я просто хочу повторить, что вы не должны переусердствовать ни с одним из этих методов, поскольку это, скорее всего, приведет к противоположному тому, что вы пытаетесь достичь.

Я также хочу отметить, что некоторые методы, которые делают ваш картинг более быстрым, требуют определенных технических знаний, и вы должны сначала их прочитать, насколько это возможно. Существует множество руководств YouTube, которые помогут вам разобраться в некоторых процессах. В случае сомнений попросите помощи у профессионала или отнесите механику.

Наконец, более быстрый картинг также означает, что вы подвергаете себя большему риску во время гонок. Это означает, что ваш картинг подвергается большему стрессу, и вам может быть труднее управлять своим картингом. В любом случае убедитесь, что вы всегда носите надлежащее защитное снаряжение. Удачного тюнинга, друзья!

32+ потрясающих планов DIY Go Kart [Бесплатно] — MyMyDIY

Если вы хотите построить собственный картинг , вы попали в нужное место.Мы собрали мега-список из 32 чертежей картинговых проектов.

Прокрутите список, соберите вдохновение и нажмите зеленую кнопку «Просмотреть планы», чтобы просмотреть исходные чертежи. Эти автомобили с открытыми колесами бывают самых разных форм и стилей. Некоторые из них безмоторные, а другие — мощные гоночные машины.

Самый простой стиль картинга — это гравитационный гонщик. Они широко известны как тележки Soap Box Derby — у них нет двигателей, и они набирают скорость при спуске с холмов. Рекреационный картинг часто приводится в движение электродвигателями или четырехтактными двигателями.

В гонках с высокими характеристиками обычно используются двух- или четырехтактные двигатели. Как правило, картинги — это одноместные автомобили, и они редко предназначены для перевозки пассажиров. Среди наших фаворитов — картинг с Wii, старинный детский гоночный автомобиль, переработанная газонокосилка для картинга и даже вариант на солнечной энергии!

32 Планы картинга «сделай сам»

1. Идея сверхминиатюрного электрического гоночного картинга

Вы интересуетесь картингом? Затем вы можете попытаться построить мощный и простой в управлении картинг, используя этот план.

Модель отличается рамой 36 ″ x 24 ″, нестандартными ступичными двигателями и скоростью 22 мили в час.

Однако строитель предупреждает, что этот план не подходит для новичков, и некоторые из методов изготовления, которые он использует, могут быть опасны для человека с небольшим опытом. Это тоже не очень дешевый проект, и если вам придется покупать все, будьте готовы потратить более 1000 долларов.

ПРОСМОТРЕТЬ ПЛАНЫ

2. Гоночный карт проект Downhill Wood Pro

Этот план поможет вам построить простой деревянный картинг за восемь шагов.

Что в нем хорошего, так это то, что вы можете настроить его по своему желанию, раскрасить и даже добавить сиденье, если захотите.

Чтобы сделать этот мини-картинг, вам понадобятся 10-футовые пиломатериалы 2 × 4, три неповоротных колеса, строительные винты, шурупы для дерева, болты и гайки. Что касается инструментов, вам потребуется только самое необходимое — дрель, отрезная пила и шлифовальный станок. Если вы любите картинг, вам могут понравиться наши планы на электрический скейтборд DIY!

ПРОСМОТРЕТЬ ПЛАНЫ

3. План электрического Arduino Dingo Go-kart

Этот бесплатный план поможет вам построить электромобиль на базе Arduino.

Он имеет скорость 30 миль в час, бессенсорный двигатель, 10-дюймовые шины и передаточное число цепной передачи 1:10. Этот самодельный картинг подойдет тем, кто достаточно разбирается в электронике, поэтому не пытайтесь построить его, если вы новичок.

Для запуска двигателя может потребоваться небольшой толчок, и производитель предупреждает, что вы никогда не должны пытаться запустить его под нагрузкой.

ПРОСМОТРЕТЬ ПЛАНЫ

4. Детский электрический ретро винтажный картинг Чертеж

Если ваш ребенок любит картинг, то он влюбится в этот ретро-картинг, который выглядит как маленький старинный автомобиль.

Карт сделан из дерева, хотя и выглядит металлическим, и имеет все необходимые функции, чтобы доставить удовольствие как детям, так и взрослым. Я говорю о регулируемом автокресле, багажном отделении, 20-дюймовых велосипедных колесах, вольтметрах, ручке тормоза и двигателе мощностью 350 Вт.

Производитель предупреждает, что правильное измерение вашего ребенка имеет решающее значение при проектировании кузова автомобиля.

ПРОСМОТРЕТЬ ПЛАНЫ

5. Простой внедорожный картинг, сборка

Этот простой картинг идеально подходит для тех, кому нужно что-то функциональное, но дешевое.Вам просто нужно найти четыре деревянных доски, четыре колеса, гвозди и болты. В качестве тормоза можно использовать металлический стержень / штангу. Вы можете выбрать любые колеса, какие захотите, и подобрать к ним гвозди и болты.

Однако производитель не вдавался в подробности, и нет изображений, которые помогут вам построить этот карт.

ПРОСМОТРЕТЬ ПЛАНЫ

6. Картинг с гравитационным двигателем

Картинг с гравитационным двигателем идеально подходит для тех, кто хочет, чтобы их дети развлекались и одновременно учились базовым навыкам вождения.

Тем не менее, эта инструкция более полезна для тех, у кого в голове есть идея картинга и кто ищет вдохновения. Это не для тех, кому нужны пошаговые инструкции, потому что строитель использует в основном подручные материалы.

Более того, главный недостаток этого детского картинга в том, что вашим детям придется подталкивать его вверх по склону, чтобы он заработал.

ПРОСМОТРЕТЬ ПЛАНЫ

7. Изготовленная на заказ электрическая идея для картинга

Этот электрический картинг — отличный выбор для тех из вас, кто хочет что-то, что может быть полезно даже вне гоночных трасс.Эта модель имеет три колеса, в отличие от других конструкций, электродвигатель и сиденье для пассажира.

Да, верно. Вы можете прокатить своего друга на этом картинге для двоих.

Есть подробные инструкции, как собрать этот картинг от рамы до мотора. Однако это непростая конструкция, требующая навыков и знаний, которые могут оказаться за пределами возможностей новичка.

ПРОСМОТРЕТЬ ПЛАНЫ

8. Резиновый бампер для картинга проекта

Этот удивительный картинг может стать приятным сюрпризом для любого ребенка или взрослого, интересующегося картинговыми гонками.

Он оснащен тормозами, бамперами, регулируемой цепью, защитным кожухом цепи и двигателем косилки. Что замечательно в этом плане бесплатного картинга, так это то, что конструктор включил множество картинок с примечаниями, чтобы вам было проще его построить.

Есть также несколько советов о том, где можно найти запчасти для картинга.

ПРОСМОТРЕТЬ ПЛАНЫ

9. Классный карт для картинга с металлическим дном

Прежде, чем вы начнете строить этот металлический картинг, вы должны все очень тщательно спланировать.

Решите, какой длины и ширины вы хотите, чтобы рама была у вашего картинга, а затем нарисуйте рисунок на большом листе бумаги.

Строитель рекомендует сначала соорудить приспособление, чтобы было легче построить каркас. Вам также понадобится горизонтальная ленточная пила для резки стали и опыт сварки и пайки.

ПРОСМОТРЕТЬ ПЛАНЫ

10. Пластиковый стул Shifter Go Kart Blueprint

Хотите простой, но полностью функциональный картинг? Тогда вы можете попробовать этот удивительный дизайн, в котором пластиковый стул используется в качестве сиденья.

Однако имейте в виду, что в плане нет тормозов, и вам придется найти способ добавить их самостоятельно.

Есть список материалов, которые вам понадобятся, и несколько картинок, которые помогут вам в этом. Что касается инструментов, вам понадобится резак по дереву, резак для пластика и дрель.

ПРОСМОТРЕТЬ ПЛАНЫ

11. Обновленный картинг, работающий на газе Orange, сборка

Если у вас есть старый картинг, работающий на газе, вы можете использовать этот план, чтобы превратить его в электрический картинг.

Однако не ожидайте, что это будет быстрый проект, и может быть сложно найти все материалы. Что замечательно в его картинге, так это то, что он может преодолевать расстояние до 50 миль на дом, но вы должны знать, что план не предусматривает защиты цепи.

Существует также пояснительный видеоролик, который вы должны посмотреть, чтобы узнать, как построить этот картинг.

ПРОСМОТРЕТЬ ПЛАНЫ

12. Самодельный дизайн картинга «сделай сам»

Этот крутой самодельный картинг — идеальный выбор для фаната DIY, который не хочет покупать дорогой картинг.

Вы можете построить эту красавицу за несколько дней, и она будет вам почти ничего не стоить, если у вас есть запасные части. Строитель использует квадратную стальную трубу размером 1 дюйм для рамы и старые шины мини-велосипеда для колес.

Он рекомендует добавить трансмиссию, если вы хотите иметь возможность переключения передач.

ПРОСМОТРЕТЬ ПЛАНЫ

13. Идея для картинга с двигателем

Для приведения в действие этого самодельного картинга строитель использует газовую турбину.

Двигатель тоже самодельный, и весь проект может занять более трех месяцев. К сожалению, нет подробных инструкций, которые помогут вам построить этот потрясающий картинг, но есть видео, которое вы можете посмотреть для получения дополнительной информации.

Также имейте в виду, что это не дешевый самодельный картинг, и он может быть дешевле, если вы купите новый.

ПРОСМОТРЕТЬ ПЛАНЫ

14. Конвертированный силовой велосипед Go Kart Project

Если вы покупаете старый байк, вы можете попробовать этот план, чтобы превратить его в фантастический гоночный картинг. У вас должны быть угловая шлифовальная машина, сварочный аппарат MIG, некоторые основные инструменты и достаточно места в вашем гараже.

Вам также понадобится передняя часть газонокосилки. Производитель советует вам тщательно выбирать подержанный велосипед, так как он имеет решающее значение для достижения желаемых технических характеристик. Он рекомендует 998 Suzuki Katana AY 50.

ПРОСМОТРЕТЬ ПЛАНЫ

15. Переделанная ездовая косилка Go Kart Plan

Этот план поможет вам превратить вашу старую ездовую косилку в картинг с помощью рамы для картинга и некоторых основных инструментов.

Самой сложной и трудоемкой частью проекта будет разборка ездовой косилки, поэтому будьте осторожны и следуйте предоставленным инструкциям.

Вам также понадобятся двигатель, сиденье, тормозные тросы и дроссельная заслонка. Этот гоночный карт идеально подходит для тех, кто ищет что-то недорогое и подходящее как для детей, так и для взрослых.

ПРОСМОТРЕТЬ ПЛАНЫ

16. Чертеж картинг-гонщика, бывшего в употреблении,

Первый шаг в создании этого картинга — выбрать, какую газонокосилку вы собираетесь использовать в качестве основы. Все зависит от того, где вы собираетесь водить свой картинг.

Строитель рекомендует тем, кто поднимается в гору, модель с большим пространством между землей и нижней рамой.

Чтобы этот план сработал, вам нужно снять деку косилки, так что это не важно для проекта.Просто убедитесь, что косилка работает и не протекает.

ПРОСМОТРЕТЬ ПЛАНЫ

17. Самодельный картинг без сварки, сборка

Если у вас мало опыта в сварке, возможно, вам нужен картинг, который не требует таких навыков. Тогда этот план может пригодиться.

Но плохо то, что производитель не предлагает пошаговых инструкций, поэтому для начинающего фаната DIY может быть очень сложно построить этот картинг. Однако хорошо то, что вы можете посмотреть несколько видеороликов, которые показывают процесс сборки.

ПРОСМОТРЕТЬ ПЛАНЫ

18. Дизайн самоката для картинга с обратным ходом

Эта смесь скутера и картинга создана с минимальными навыками. Для задней части производитель рекомендует скутер Yamaha BWS, потому что в нем есть все необходимое для вашего картинга: тормоза, бак, колеса, тросы и т. Д.

Однако подробных инструкций нет, но конструктор предоставляет некоторые изображения, которые помогут вам в этом. Помните, что бензобак находится за головой водителя, что является большой проблемой для безопасности.

ПРОСМОТРЕТЬ ПЛАНЫ

19. Идея простого деревянного внедорожного картинга

Вы можете сделать этот простой внедорожный картинг с помощью четырех колес телеги, 100 стяжек, одного пластикового стула, веревки, двух шпилек с резьбой, способных выдержать до 100 фунтов, и некоторого количества дерева. Преимущество этого дизайна в том, что производитель предоставляет вам хорошо написанные инструкции по сборке этого картинга.

Но имейте в виду, что у картинга нет тормозов и вам придется использовать веревку для навигации.

ПРОСМОТРЕТЬ ПЛАНЫ

20. Картинг на солнечных батареях, проект

Чтобы построить этот крутой картинг, сначала вам понадобится подержанный картинг, работающий на газе, который вы превратите в солнечный. Что еще замечательно в этом солнечном картинге, так это то, что строитель составил список всех необходимых материалов и мест, где их можно найти. Для вашего удобства он доступен в формате PDF.

Однако у вас должен быть опыт сварочных и механических работ. Но это стоит ваших усилий, поскольку эта красотка бежит со скоростью 20-25 миль в час, а поскольку она работает от солнца, вам не нужно беспокоиться о том, как далеко вы сможете уйти.

ПРОСМОТРЕТЬ ПЛАНЫ

21. План самодельного картинга и багги по дюнам

Прежде чем вы начнете строить этот крутой картинг, вы должны решить, какой именно картинг вы хотите и где вы собираетесь его водить.

Конструктор предлагает несколько отличных вариантов, на которые вы должны посмотреть, а затем нарисовать, как, по вашему мнению, будет выглядеть ваш карт. Что касается материала, строитель рекомендует металл вместо дерева и дает несколько советов, где найти дешевый.

ПРОСМОТРЕТЬ ПЛАНЫ

22.Двигатель мотоцикла Off Road Go-KartBlueprint

Этот мотоцикл / картинг имеет довольно впечатляющий дизайн и технические характеристики, которые подойдут любому гонщику. Он оснащен мотоциклетным двигателем объемом 110 куб. См, четырьмя передачами, передней подвеской и подвеской сиденья, сиденьем для гоночного картинга и 1,5-дюймовыми стальными трубами для рамы.

Однако конструктор предоставит вам только краткое видео, объясняющее процесс, и рекомендует купить книгу, которая научит вас, как собрать свой собственный багги.

ПРОСМОТРЕТЬ ПЛАНЫ

23.Крутой велосипед Go-KartBuild

Этот крутой картинг сделан из двух подержанных велосипедов. Идея состоит в том, что у вас будет один основной мотоцикл и приваренная к нему мотоциклетная коляска. Мотор — старый 4-сильный горизонтальный двигатель Briggs and Stratton, но вы можете попробовать его с любой моделью, которая у вас есть.

Однако не ожидайте, что этот велосипедный картинг будет ездить как ветер, особенно если вы используете старый двигатель. А поскольку изображений процесса строительства нет, придется полагаться на свою интуицию и творческий потенциал.

ПРОСМОТРЕТЬ ПЛАНЫ

24. Самодельный деревянный картинг

Для любителя скорости и опасности этот самодельный картинг может показаться шуткой. Но вы не можете быть дальше от истины. Он оснащен двигателем Briggs and Stratton мощностью 5 л.с., 10-дюймовыми шинами, рамой из сосны и скоростью 21 миль в час. И его строительство обойдется вам менее чем в 200 долларов.

Однако этот деревянный картинг может быть слишком опасным для детей и взрослых, потому что у него нет тормозов. Используйте с осторожностью.

ПРОСМОТРЕТЬ ПЛАНЫ

25. Старомодная идея карга с тележкой

У вас во дворе валяется старый велосипед? Затем вы можете купить еще одну бывшую в употреблении и сделать тележку для своих детей.

Эта простая деревянная тележка оснащена рамой с боковинами, предотвращающей царапание руками, и толкателем, который помогает тянуть тележку, поскольку у нее нет двигателя.

Строитель советует не обращать внимания на его размеры, а сделать картинг по размеру ваших детей.

ПРОСМОТРЕТЬ ПЛАНЫ

26. Проект Марио Карт и Луиджи Гоу Карт

Для поклонников Super Mario этот дизайн картинга — воплощенная мечта и отличная идея для поездки на Хэллоуин.

И самое замечательное в том, что вы можете использовать практически любой игрушечный транспорт для верховой езды и превратить его в этот крутой гоночный карт. Для его изготовления вам также понадобятся две-три картонных коробки, изолента, резаки для картона, немного фетра и клеевой пистолет или спрей.

В качестве бонуса производитель добавил проволочную корзину сзади, чтобы вы могли с комфортом переносить сумку с угрозами.

ПРОСМОТРЕТЬ ПЛАНЫ

27. Кожаное кресло для картинга, план

Хотите попробовать что-нибудь безумное? Тогда возьмите старое кресло, раму для картинга и двигатель объемом 212 куб. См и постройте этот удивительный картинг, который оставит всех ваших соседей безмолвными.

Но не волнуйтесь, если у вас нет старого кресла, план подойдет практически для любого кресла.

Что касается дроссельной заслонки, вы можете разобрать подержанный велосипед и использовать его тормоза. Вы также можете сделать ручку из легких и длинных трубок.

ПРОСМОТРЕТЬ ПЛАНЫ

28. Чертеж тележки для покупок из переработанных материалов

Всего за четыре шага вы можете превратить тележку для покупок в увлекательный полнофункциональный картинг. Вам просто понадобится старая база для картинга (вы можете найти подержанные картинги в Интернете) и две тележки для покупок, потому что одна корзина будет слишком узкой, чтобы вам было удобно сидеть. Для его работы вам понадобится простой двигатель объемом 212 куб.

Вы можете попробовать построить один, если у вас есть необходимые навыки, или купить старый в Интернете.

ПРОСМОТРЕТЬ ПЛАНЫ

29. Внедорожный картинг, управляемый Wii, сборка

Вы когда-нибудь мечтали о внедорожном картинге с дистанционным управлением?

Тогда вы, наконец, сможете сделать его благодаря этому плану, который научит вас создавать карт с беспроводным управлением. У этого есть два двигателя постоянного тока для скорости 15 миль в час и стандартный пульт Wii для управления.

Вы можете сделать это с помощью обычных инструментов DIY, и необходимый код доступен для загрузки. Однако имейте в виду, что это очень специфично для компонентов, используемых строителем.

ПРОСМОТРЕТЬ ПЛАНЫ

30. Дизайн картинга «Быстрый отшельник»

Что замечательно в его дизайне быстрого картинга, так это то, что вы можете настроить его в соответствии со своими потребностями, увеличивая или уменьшая размеры. Чтобы облегчить строителю, план требует одного типа металла, и есть список ресурсов и где вы можете купить запчасти для картинга.

Кроме того, для вашего удобства дизайн доступен в формате PDF.

ПРОСМОТРЕТЬ ПЛАНЫ

31. Моторизованная идея для картинга «Черная вдова»

Этот моторизованный картинг идеально подходит для тех, кто любит скорость и опасность.

Проект также идеально подходит для новичков, потому что в нем достаточно пошаговых инструкций и диаграмм, которые помогут вам. Более того, вы можете изменить дизайн и использовать любой мотор, какой захотите. Также есть видео-руководство и дополнительная помощь для тех, кто в этом нуждается.

ПРОСМОТРЕТЬ ПЛАНЫ

32. Профессиональный проект Grand Daddy Go Kart в помещении и на улице

Вы хотите двухместный картинг, чтобы вы могли участвовать в гонках со своим приятелем? Тогда этот дизайн для вас.

Он оснащен двойной подвеской, двигателем мощностью 10 л.с., гидравлическими тормозами, регулируемым выравниванием и рулевым управлением и 18-дюймовым задним колесом. Диаграмм достаточно, чтобы увидеть процесс сборки, но имейте в виду, что это сверхмощная машина, так что будьте осторожны.

ПРОСМОТРЕТЬ ПЛАНЫ

Проведя так много исследований об этих веселых гонщиках по скоростному спуску, мы обнаружили множество дополнительных тем, которые планируем затронуть в будущем. Ознакомьтесь со списком ниже и дайте нам знать, какая тематика вас интересует, в следующей статье о картингах, которую мы публикуем!

  • Электрический картинг,
  • картинг,
  • карты внедорожника,
  • бритвенный карт,
  • картинговые двигатели,
  • газовый,
  • варианта для взрослых гонок,
  • усовершенствованные системы сцепления,
  • миниатюрных вариантов,
  • коробки передач,
  • картинг 50 куб.см,
  • картинговые прицепы,
  • советы и рекомендации
  • высокая производительность.
  • 2 места,
  • тормозные системы,
  • рули,
  • шасси,
  • Диски
  • ,
  • коробки передач,
  • шлемов,
  • аксессуары для тележек,
  • винтажных гоночных варианта,
  • ходунки экстра большие,
  • дешевые рамы,
  • Гонщики в китайском стиле,
  • 125сс картинг,
  • карт для грязи,

Советы по картингу

Построил собственный картинг! (x-пост от r / DIY) от картинга

Чем вы легче, тем больше у вас будет ускорение, но чем вы тяжелее, тем больше у вас будет сцепление.В этом разделе мы дадим вам пять советов, которые помогут вам получить конкурентное преимущество в гонках, и если вы хоть немного похожи на меня, вы ненавидите проигрывать. Следуйте некоторым простым правилам, и вы получите удовольствие от гонок и, надеюсь, еще больше подниметесь на подиум победителя.

Хорошо, дайте чаевые номер один . Когда вы садитесь в машину на трассе, вам нужно сесть достаточно близко к рулю, и вы хотите сделать это по нескольким причинам. Когда вы пытаетесь вести агрессивную и быструю езду, располагайте руль ближе к груди, что означает, что ваши реакции ускоряются, и вы можете повернуть руль прямо сейчас.Это не относится к повседневной езде, когда вы сидите в машине, приятно и расслабленно. Итак, вы знаете, что это гонка, и хотите, чтобы каждая секунда была на счету.

Итак, следующая причина заключается в том, что сидение близко к колесу создает больший вес на передние колеса, и это поможет вам поворачивать в поворотах с большей скоростью.

Подсказка два — найдите гоночную трассу как можно быстрее. Как правило, если вы участвуете в гонке на трассе, у вас будет шанс квалифицироваться на хорошую позицию — попробуйте следовать за кем-нибудь, кто идет быстро, и посмотрите, где он позиционирует картинг при входе и выходе из поворотов.

Если вы не на гоночной трассе, вы не будете так быстры, и ваше сцепление также пострадает, о чем я расскажу в следующем совете. Вы хотите, чтобы тележка двигалась как можно быстрее, но с учетом углов трассы. Вам нужно будет проехать широкими дугами и сделать так, чтобы тележка располагалась по прямой, насколько это возможно. Это, в свою очередь, повысит обороты автомобиля и даст вам больше скорости от поворота к повороту.

Вершина — это точка, в которой вы переходите от входа в угол к выходу, и если вы сможете достичь этой вершины с хорошей скоростью, вы также получите хороший выход, скорость.

Третий совет — избегать заноса и скольжения — занос вбок и скольжение по трассе приводит к проигрышу автомобиля. На большой скорости вы можете увязнуть в оборотах — вы хотите оставаться максимально плавным и чистым во время гонок. Если вы обнаруживаете, что скользите по трассе, и вам нужно быстро скорректировать свое вождение, не бойтесь использовать тормоз. Лучшие гонщики в мире, участвующие в гонках на болидах Формулы-1, мастера торможения и замедления машины, чтобы избежать скольжения вбок, чтобы управлять машиной, чтобы она ехала как можно быстрее, также означает не преодолевать вершину или дрейфовать.

Слушайте обороты, и вы услышите, как карт падает. Если вы набросились слишком много чаевых 4, как можно скорее пройдите мимо более медленных водителей.

Звучит очевидно, но если вас задерживает кто-то, кто быстрее вас, извините, кто-то медленнее, чем вы, и лидер или другие водители, идущие впереди этого человека, и вы будете двигаться только как быстро, как тот, кто идет впереди, так что пройдите мимо и поместите свою карту в положение, чтобы сделать пас.

Я слышал, как мои друзья говорят, что вы знаете, что на этом треке нет места, чтобы пройти, но есть решение.Вы знаете, что вам нужно подойти как можно ближе и нырнуть внутрь, стараясь не врезаться в кого-либо еще.

Итак, вы знаете, что если вы хорошо водите машину, вы действительно можете обойти кого-то снаружи, но вы знаете, что мой совет на данный момент — пройдите мимо них изнутри. Если вы можете, то чем больше времени вы проводите за кем-то, тем больше времени вы потеряете на лидерах и тем больше у кого-то будет шансов догнать вас и обогнать вас.

Номер пять — это последний совет, и вы знаете мой самый большой совет.Каждый раз, когда я занимаюсь картингом, это агрессия, агрессия, агрессия. Раньше я думал, что неплохо гоняю на картинге, но в течение нескольких лет я никогда не мог побеждать. Я всегда шел вторым или третьим, что-то щелкнуло, мне нужно было быть тем альфа-псом, тем парнем, который всегда побеждает, всегда получает предложение и всегда идет первым.

Вы должны избавиться от этого страха, лететь в эти углы и заставить эту тележку двигаться так быстро, как вы можете пройти мимо этих маленьких ребят, а затем добраться до следующего, а следующий, который вы увидите, будет подниматься до быстрые парни, которые действительно умеют управлять машиной.

Как только вы начнете достаточно хорошо заниматься картингом, вам нужно будет использовать все свое тело, а не только глаза, чтобы видеть углы. Вы знаете, что наклоняйте голову в сторону, когда вы отвечаете на поворот, и это поможет вам перенести вес на внутренний угол с автомобилем, чтобы получить лучшее сцепление с дорогой. Вы не будете чувствовать, что собираетесь слететь с поворота — держитесь ногами за центральную рулевую колонку картинга.

Последние мысли

Это наш список! Многие плотники и инженеры используют эти планы для сборки своих собственных конструкций.Или иногда они просматривают социальные сети и находят инновационные сборки со всего Интернета. Если вы в конечном итоге построите один из этих самодельных картингов из нашего списка, сообщите нам об этом в разделе комментариев ниже, и мы продемонстрируем ваш дизайн на нашем сайте!

Привет, меня зовут Елена Кулидж. Я энтузиаст, который любит строить забавные планы работы с деревом. Эти планы своими руками — забавные хобби-проекты для энтузиастов или даже более продвинутых строителей, которые хотят создавать такие вещи, как двухъярусные кровати, торцевые столики или даже ящик для уток!

Принесите свой собственный карт | Автодром Америки

Мы знаем, что вам не терпится почувствовать свою гордость и радость на трассе здесь, в COTA Karting, и теперь у вас, наконец, есть шанс. Принеси свой собственный карт уже доступен! В зависимости от наличия, эти временные интервалы выделяются для вас, чтобы вы могли пройти пятнадцать поворотов COTA Karting на своей собственной гоночной машине. Просто выберите «Принесите свой собственный картинг» при регистрации. Забронируйте трек-тайм онлайн за две недели.

ТРЕБОВАНИЯ

ХРАНЕНИЕ КАРТА

  • Участники должны явиться за 45 минут до начала тренировки, чтобы убедиться, что все требования выполнены, и загрузить свои карты в гоночную яму.
  • Не существует установленной технической проверки, которую должен пройти ваш карт, однако COTA Karting оставляет за собой право отказать во въезде на трассу, если карт считается небезопасным, слишком громким или может повредить поверхность трассы.
  • Участники должны иметь полную экипировку для картинга. Сюда входят сертифицированный шлем для картинга / гонок, шейный браслет, гоночный костюм или сертифицированная куртка для картинга, а также перчатки.
  • Участники должны зарегистрироваться на стойке регистрации перед гонкой, чтобы подтвердить, что их отказ от участия был подписан, а также подтвердить свое назначение.Несоблюдение этого требования приведет к потере тепла и резервированию. Возврат средств в случае несоблюдения регистрации невозможен.

Выделенное хранилище для вашего картинга доступно в COTA Karting. Чтобы получить место, свяжитесь с нами по телефону 512-655-6301 или [email protected]

  • Хранение в COTA Karting — 50 долларов в месяц.
  • Участники должны заполнить отказ от хранения карт и разрешить ежемесячное снятие платы за хранение.
  • Совместное хранилище с картами других гонщиков.
  • Карты будут доставлены на гоночную площадку для вашего использования. Пожалуйста, сообщите персоналу COTA Karting за два часа до прибытия.
  • Дополнительный пакет подготовки к гонке доступен за 25 долларов и включает первоначальную заправку и проверку давления в шинах.

Как начать заниматься картингом — SIMA Racing

Большинство гонщиков на картинге участвуют в гонках ради чистого удовольствия, однако для некоторых это серьезная ступенька на пути к профессиональной гоночной карьере.Большинство гонщиков Формулы-1 начинали свою гоночную карьеру с картов, а многие ездят на картах в перерывах между сезонами, чтобы поддерживать рефлексы и навыки. О картинге читайте ниже.

Это интервью между Дэвидом Леттерманом и Льюисом Хэмилтоном является прекрасным представлением картинга и того, как он вдохновляет будущие поколения гонщиков.

Руководство по картингу для начинающих

Контрольный список для начинающих

Информация о членстве в SIMA

ХОТИТЕ БЫТЬ СЛЕДУЮЩИМ?

Поскольку этот вид спорта доступен по цене, картинг — идеальное место для изучения основ соревнований, настройки транспортного средства и настройки двигателя.Если у вас есть стремление стать профессиональным автогонщиком или вам просто нравятся технологии гонок и вы наслаждаетесь идеей возиться с собственным автомобилем, картинг — это веселый, дружелюбный, захватывающий и соревновательный вид спорта для всех. Картинговые гонки — это лучший и самый дешевый вид автоспорта, ориентированный на семью, с водителями в возрасте от 7 до 60 лет.

КОНКУРЕНТОСПОСОБНОСТЬ

Как и любые другие гонки, цель профессионального картинга — первым прийти к финишу.Акт изменения настраиваемых параметров на картинге прост и может быть выполнен без дорогостоящих инструментов или без полной бригады пит-стопа.

РАЗНЫЕ КЛАССЫ ГОНКОВ

Профессиональный картинг доступен для людей любого уровня подготовки. Чтобы добиться успеха на высшем уровне в картинге, требуется такое же пиковое физическое состояние и психическая сила, что и в других видах автогонок.

ПРОСТОЙ, НО СОРЕВНОВАТЕЛЬНЫЙ ГОНКОВЫЙ КАРТ

Специально разработанные гоночные карты для соревнований — чрезвычайно маневренные и маневренные транспортные средства; однако они не сложны и не дороги.У них нет подвески, дифференциала, стабилизаторов поперечной устойчивости, ремней безопасности… только четыре колеса и двигатель! Эта базовая система облегчает начинающему гонщику понимание транспортного средства в целом, а также определение тех компонентов, которые могут быть отрегулированы или настроены для достижения оптимальных характеристик, и сосредоточиться на них.

ЧТО НУЖНО ДЛЯ КАРТИНГА?

Italian Motors USA может предоставить вам все, что вам может понадобиться, чтобы войти в мир профессиональных картингов, и относительно скромный бюджет может помочь вам начать:

  • Шасси Карт, новый или подержанный
    Сумма денег, которую вы выберете для первоначального инвестирования в карт, зависит от вас.Новичку стоит рассмотреть подержанный карт в хорошем состоянии (возрастом не более 5 лет с прямой рамой). Примерный ценовой диапазон: от 1500 до 5000 долларов. Однако эти расходы могут быть полностью неограниченными и могут стать более дорогими в некоторых классах картинга. Вам также следует сравнить цены и варианты новой установки.
  • Двигатель Карт, новый или бывший в употреблении
    В картинге используются два типа двигателей: двухтактный и четырехтактный. Традиционно большинство международных картингов были и остаются оснащенными двухтактными двигателями.Вы можете просмотреть использованные комплекты карт на сайте www.italianmotorsusa.com в разделе бывшего в употреблении оборудования.
  • Членство в клубе и гоночные сборы
    Включите в свой бюджет несколько сотен долларов в год на членство в клубе и гоночные сборы. Для новичка один из самых запутанных аспектов картинга — это огромное разнообразие классов на выбор. Сходите посмотреть гонки и поговорите с гонщиками, чтобы определить класс, который подойдет вам лучше всего. Классы различия, в основном, делятся на следующие категории:
    Младший или старший
    Легкие или тяжелые водители с переключателем и без переключателя.Множество различных двигателей также поддерживается множеством дополнительных классов.
  • Запасные части и одежда для гонок
    Включите в свой бюджет примерно от 500 до 2000 долларов на дополнительные запчасти, дополнительные шины и профессиональное обслуживание двигателя в течение сезона. Не забывайте, что вам также понадобятся одобренный Snell шлем, перчатки, высокие ботинки, шейный фиксатор и защита ребер. Транспортировка вашего картинга: задней части пикапа, небольшого прицепа или задней части фургона обычно вполне достаточно для перевозки вашего картинга на гонку.Известно, что гонщики также перевозят свой карт в кузове универсал или привязаны к крыше автомобиля.
  • Хранение вашего картинга:
    Сарай или небольшой гараж подойдут для работы / хранения вашего картинга. Карт также можно поставить вплотную к стене, поэтому он не занимает много места. IMUSA также предлагает складские помещения и обслуживание карт на территории.
  • Инструменты:
    Что касается инструментов, то наиболее важным будет хороший набор метрических ключей.

Материалы для картинга — KartFab.com

Вот список всех инструментов, деталей и материалов, необходимых для создания картинга.

Инструменты, необходимые для сборки картинга

Сварщик необходим для сборки рамы картинга. Чтобы правильно сварить, вам потребуется немного попрактиковаться на металлоломе. Научиться сваривать — это все равно, что научиться рисовать. Это требует небольшой практики, но когда вы ее освоите, вы сможете сделать что-то потрясающее! Два основных сварочных аппарата, которые используются чаще всего, — это устройство подачи проволоки и сварочное устройство.Сварщик с механизмом подачи проволоки (вверху) — это сварочный аппарат MIG, который использует смесь 75% Ar / 25% CO2. Недорогие сварочные аппараты с механизмом подачи проволоки, такие как эти сварочные аппараты на Amazon, также сделают свою работу и не потребуют защитного газа. Сварочные аппараты немного труднее сваривать, но они недороги.

Угловая шлифовальная машина — безусловно, лучший инструмент, поскольку он может делать очень много вещей. Я использовал это почти исключительно для всех моих резов труб с помощью отрезного круга по металлу (на фото на шлифовальном станке), и все мои резы пластин также выполнялись отрезным кругом.Вы можете приобрести угловую шлифовальную машину на Amazon здесь. Проволочное колесо используется для удаления ржавчины и заусенцев с поверхности. Шлифовальный круг используется для стачивания некоторых сварных швов и снятия фаски. Шлифовальный круг используется для полировки и округления стали.

Сверло использовалось для сверления отверстий для педалей, рулевого колеса, троса дроссельной заслонки, тормозной тяги, сиденья, рулевого вала, рычага Питмана и монтажных кронштейнов для сиденья. Вы также можете приобрести аккумуляторную дрель 1/2 ″ от Amazon.

Измерительные инструменты использовались для выравнивания и позиционирования рамы, а также для отметки углов, которые нужно вырезать.Уровень использовался, чтобы убедиться, что рама выровнена, квадрат использовался для сохранения квадрата рамы, рулетка для проверки расстояний, транспортир для углов, отличных от 90 градусов, а лезвие бритвы использовалось для маркировки стали для видимости при резке .

Комплект запчастей для картинга

Я купил свой комплект запчастей для картинга в пакете из известного магазина запчастей для картинга. Они были достаточно любезны, чтобы поработать со мной и сделать комплект доступным на своем веб-сайте, когда узнали, что я собираюсь сделать бесплатные планы доступными и пошаговое руководство (какой поставщик запчастей для картинга не подойдет? — Я связался с другими, но они не ответили, так что вот оно что).В любом случае я уже получил от них много своих запчастей, и я позаботился о том, чтобы они сделали их намного дешевле, чем если бы кто-то пошел и купил их по отдельности. Приведенные ниже части — это то, что я понял, что мне нужно для картинга со всем оборудованием (диски серые).

Это ваш выбор — получить любые детали, которые вы хотите, потому что в планах они перечислены индивидуально, но комплект есть, и все детали будут идеально работать со сборкой! Шины, диски, сиденье, опора двигателя, ведущее колесо, сцепление, звездочка, цепь, трос дроссельной заслонки, подшипники, рулевые тяги, шпиндели, кронштейны шпинделя, рулевое колесо, аварийный выключатель, ползунок сиденья, возвратные пружины, а также педали газа и тормоза для тяжелых условий эксплуатации — все это было бы королевской болью получить по отдельности — вы можете поблагодарить меня позже, отправив мне фотографию своего готового картинга или пролистав все мои дрянные видео на YouTube.

Сталь, необходимая для сборки картинга

Сталь, необходимая для постройки картинга, может быть разделена на стальную трубу с соответствующей толщиной (также известной как калибр), листовой металл, круглый стержень, угловое железо и стальную пластину. У вас под рукой есть несколько хороших мест, где можно купить стальные материалы для картинга, просто выполните поиск по запросу «дистрибьюторы стали рядом со мной» или «поставщики стали». Для этого конкретного картинга я использовал следующие материалы для рамы:

  • Пластина из низкоуглеродистой стали 12 ″ x12 ″ x3 / 16 ″ (кронштейны, монтажные петли)
  • Квадратная трубка 1 ″ x1 ″ x11ga, 50 футов более чем достаточно
  • Листовой металл 26 x 20 ″ x16ga, для поддона пола
  • Круглая труба 3/4 ″ x11ga, секция 18 ″, используемая для рулевого вала.
  • Угловой стержень 1 ″ x1 ″ x1 / 8 ″, секция 1 ″ использовалась в качестве упора рулевого управления.
  • Круглый стержень 3/8 ″, секция 36 ″ для упоров дроссельной заслонки и педали тормоза, крепление тормозной ленты и упор для ног со стороны пассажира.
  • Круглый стержень 1/4 ″, секция 60 ″ использовалась для тормозной тяги.

Оборудование для картинга

Гайки, болты, шайбы, проставки, шплинты и шплинт — все это оборудование, которое потребуется для сборки комплекта деталей для рамы картинга, которую вы будете строить. Вы можете отнести планы сборки в местный хозяйственный магазин и потратить от 20 до 30 долларов на все оборудование за одну остановку.Я купил свой в местном магазине сельскохозяйственного инвентаря.

Точное оборудование с указанием длины, количества и места сборки находится в планах картинга, но вот краткое изложение оборудования.

  • 5/8 ″ гайки и болты используются для осей
  • 1/2 ″ гаек и болтов используются для шпинделей
  • 3/8 ″ гаек и болтов используются для рулевого управления
  • 5/16 ″ гаек и болты используются для крепления двигателя, педалей, ползунка сиденья и узла ведущего колеса.
  • Гайки и болты 1/4 ″ используются для крепления тормозов и рычагов дроссельной заслонки к педалям картинга, аварийному выключателю, рулевому колесу и сиденью к раме сиденья.
  • Штифт с головкой и шплинты используются для крепления тормозной ленты к раме и тормозной штанге.

Что ж, теперь, когда у вас есть все необходимые материалы, давайте приступим к резке недавно приобретенной стали с помощью этой угловой шлифовальной машины.

Планы | Материалы | Вырезать | Рамка | Ось | Этаж | Двигатель | Сиденье | Рулевое управление | Тормоза | Дроссель | Дополнительно | Краска | Окончательная сборка |

Твитнуть

Блог Tramontina — Создайте свой собственный деревянный картинг

С развитием технологий электроника стала более популярной, а такие устройства, как смартфоны, планшеты и видеоигры, стали предпочтительной формой развлечений этого поколения.

Но кто может забыть любимый картинг? Картинг был культовым в 1980-х и 1990-х годах, когда многие люди играли и развлекались этим «транспортным средством», которое в то время было очень популярно среди детей и подростков.

Как насчет постройки собственного картинга? Процесс очень прост, а материалы легко получить. Ознакомьтесь с этими пошаговыми инструкциями:

Step 1

В конце этих инструкций вы найдете чертежи и список необходимых материалов.

Начните с обрезки центральной панели и усиления спинки, как описано в таблице и на чертежах. Затем закруглите края.


Шаг 2

Сделайте отверстие в тормозном рычаге (8) диаметром 1 см на расстоянии 3,5 см от нижнего конца, центрированное с обеих сторон.

Ниже этого отверстия, на расстоянии 1,5 см от нижнего конца, сделайте еще одно отверстие диаметром 0,5 см, центрированное с обеих сторон.

В каждом тормозе (9) проделайте отверстие 0.5 см в диаметре, что на 3 см от конца, обращенного внутрь картинга, и центрированного по ширине тормоза.

Используя стальной трос (11) и металлический держатель (12), соедините тормозной рычаг с тормозами. Важный! Кабель не может быть слишком натянутым или слишком ослабленным.

В пальце тормозного рычага (7) проделайте 3 отверстия диаметром 0,5 см.

Проденьте штифт тормозного рычага через большее отверстие и закрепите его на центральной плате (1) тремя винтами по 3 см каждый.


Картинг — Шаг 3

Сделайте два отверстия диаметром 1,2 см на заднем конце центральной панели, разместив их, используя размеры, показанные на рисунке 1. Сделайте отверстие в каждом тормозе, который установлен 16 см от конца, который обращен к внешней стороне картинга и отцентрован относительно ширины тормоза.

Используя отверстия, сделанные в центральной плате и тормозах, соедините их вместе с помощью винта M12x18, гайки и шайбы для каждого тормоза.Поместите шайбу между тормозом и центральной панелью, чтобы избежать износа дерева и облегчить движение.

После установки тормозов при необходимости отрегулируйте металлические держатели троса.


Шаг 4

В поперечине рулевого управления (4) и в задней оси (5) просверлите отверстия диаметром 1 см на расстоянии 7 см от конца по центру

Винт колеса (10) в эти отверстия с помощью четырех винтов M12X13.Оставьте шайбу между колесом и деревом, чтобы не изнашиваться.


Шаг 5

Используя три винта по 5 см, прикрутите заднюю ось к центральной плате на расстоянии 7 см от заднего края доски, при этом ось должна быть по центру.


Шаг 6

Сделайте отверстие диаметром 1,2 см в центре поперечины рулевого управления и соответствующее отверстие в центральной панели, как показано на рисунке 1.

Прикрепите поперечину рулевого управления к центральной поперечине. плату с помощью винта M12X8 и гайки.Поместите шайбу между деревянными деталями, а другую — между гайкой и поперечиной рулевого управления.


Шаг 7

Используя три винта по 3 см, прикрутите спинку (3) к сиденью (2). Затем прикрутите усиление спинки (6) с помощью четырех винтов с каждой стороны (два для крепления к спинке и два для крепления к сиденью).

Важно! Спинка должна находиться под углом примерно 100 ° по отношению к сиденью. Для этого отрежьте нижнюю часть этой детали.

Шаг 8

Используя долото, прорежьте фальцы в той части седла, которая будет над винтами, используемыми для крепления держателей тормозных рычагов. Таким образом, верхняя часть шурупов не будет мешать креплению сиденья.


Шаг 9

Прикрутите конструкцию сиденья к центральной плате, используя винты 5 см, два для задней части сиденья и два для передней части.


Шаг 10

Картогенератор управляется ногами, а руки используются для торможения.Завершите картинг лаком или цветной краской, используя все свое творчество.

Молодец! Ваш картинг полностью собран. Теперь вы можете раскрасить, спроектировать и украсить его по своему желанию. Доверьтесь собственному творчеству и получайте удовольствие!

Просмотрите чертежи и список материалов, которые вам понадобятся:

8157

76

000 000 000

31068 3107

910 76

20,5

76

4107

76

M107

Список элементов, размеры и предлагаемые материалы

Название

Количество

Длина

Ширина

1

Центральная плата

1

96 см

42 см

3 см

68 Сиденье

1

40 см

25 см

2 см

Дерево

3

Спинка

73

см

2 см

Дерево

4

Поперечина рулевого управления

1

75 см

Твердая древесина

5

Задний шпиндель

1

57 см

7 см Твердая

6

Усилитель спинки

2

20,5

1 см

Дерево

7

Штифт тормозного рычага

05

11 см

Сталь

8

Тормозной рычаг

1

4 , 5 см

Твердая древесина

9

Тормоз

2

4 см

30 см

10

Колеса

4

Ø внешний 23 см
9 0005

Ø внутренний 1,2 см

Сталь и резина

11

Стальной трос

1

910 мм50005 м

Сталь

12

Металлический держатель

2

Сталь

5

3 см

Сталь

14

Винт

7

15

Винт

3 90 005

M12 x 8 см

Сталь

16

Шайба

8

M

17

Гайка

3

M12

Сталь

18

x1073

13 см

Сталь

Важно! Размеры здесь соответствуют материалам после завершения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
