Как снять тормозные колодки – Замена тормозных колодок. Инструкция по замене передних и задних колодок своими руками

По какой причине могут заклинить тормоза?

1. Изношен или загрязнён поршень тормозного суппорта. Необходимо следить за состоянием зеркала поршня и целостностью пыльников и манжет.
2. Перекос тормозной колодки. Проверяйте правильность установки и соответствие детали.
3. Износ, загрязнение, коррозия направляющих суппорта. Вовремя смазывайте и меняйте пыльники или сами направляющие.

Похожее

4inim.ru

Как снять тормозные колодки

2. Ослабьте крепления колеса.

Снимать его совсем не нужно, как и не нужно пока поднимать автомобиль.

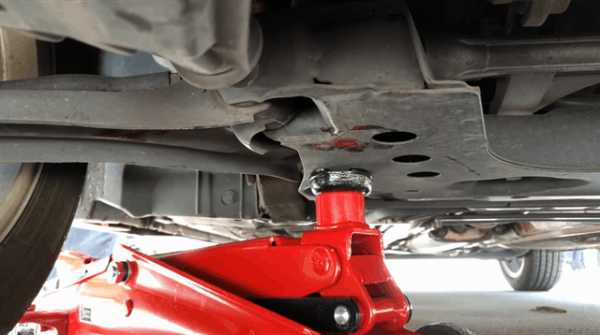

3. Установите домкрат и поднимите часть машины.

Убедитесь, что домкрат стоит прочно, и автомобиль не рухнет вниз.

4. Открутите крепления и снимите колесо.

Вы увидите сам дисковый тормоз: суппорт, диск, колодки.

5. Открутите крепления суппорта с помощью гаечного ключа — настолько, насколько это возможно.

6. Поднимите суппорты вверх.

Снимать их полностью не нужно — они подсоединены к тормозной системе шлангами.

7. Закрепите суппорты с помощью проволоки или других подручных средств так, чтобы они не мешали снимать колодки и не видели на трубках — в противном случае трубки могут повредиться.

8. Убедитесь, что трубки не мешают вам снимать колодки и не находятся на пути инструмента, который вы будете использовать.

9. Удалите колодки.

10. Осмотрите колодки и диски.

Правы ли вы были, снимая колодки? Не изношены ли диски?

Если на диске появилась борозда, ее можно убрать, отшлифовав изделие на станке.

Если есть большое углубление, придется ставить новые комплектующие.


Если вы будете ставить новые колодки, то можете обнаружить, что новые расходники не подходят по размерам — они больше, чем оставшееся свободное место.

Дело в том, что на месте колодку удерживает поршень суппорта. Он давит на колодку и постепенно, по мере ее износа, опускается вниз. Этот поршень придется поднять. Для этого сначала следует снять крышку резервуара тормозной жидкости (именно она давит на поршень), а затем, используя струбцину, поднять сам поршень.

В целом, демонтаж колодок — мероприятие типовое и несложное. Проблемы могут возникнуть только с поршнем суппорта: у каждого автомобиля — свои особенности конструкции. Поэтому перед тем, как менять что-либо самостоятельно, почитайте мануал и приступайте только в том случае, если точно знаете, как и что делать.

tambov-ati.ru

Как самому поменять тормозные колодки

В конце заголовка, вроде бы, напрашивается знак вопроса. Действительно, как самостоятельно заменить тормозные колодки? Но для тех, кто любит и умеет возиться с техникой, это не вопрос. Они уже не раз проводили подобную операцию. Для них самому заменить передние тормозные колодки, равно как и задние, — дело, в общем-то, житейское. Обязательно найдутся и такие автовладельцы, которых замена тормозных колодок самостоятельно сравнима с полетом на Марс. Они не будут выяснять подробности в соцсетях, у друзей и знакомых, а просто поедут к дилеру. Остаются те, кто хочет сэкономить, а заодно и научиться полезному делу. Им и адресована «шпаргалка» на тему: «Как самому поменять тормозные колодки?»

Когда менять?

Прежде всего, попробуем ответить на вопрос, а когда их нужно менять? Дело в том, что точного срока вам никто не назовет, поскольку на износ колодок влияет несколько основных факторов. Это и качество изделия, и условия эксплуатации, и стиль вождения. Если вы приобрели контрафактный товар (намеренно или по незнанию — роли не играет), ездите по неухоженным дорогам, жестко оттормаживаетесь, то, понятное дело, срок службы колодок вас неприятно удивит. У спокойного водителя, не жаждущего самореализации или сомнительной славы дорожного хулигана, они прослужат гораздо дольше.

В среднем колодки на передних колесах ходят 10 — 15 тысяч километров. Задние колодки более долговечные, особенно на барабанных тормозах, они до 50 000 и более километров могут дотянуть. Но опять же это зависит от состояния автомобиля и перечисленных выше факторов. И все равно настанет день, когда станет понятно: колодки надо менять. Важно этот момент не пропустить.

Одно дело — камешек попал, тормоза «попищали» и успокоились, и совсем другое — устойчивый скрип при торможении, который с каждым днем только нарастает. Немедленно на сервис! Или в магазин запчастей, если решили самостоятельно заменить тормозные колодки. В противном случае может накрыться поршень рабочего цилиндра. С автором этих строк как раз такое и произошло: прямо в движении провалилась педаль тормоза, вытекла вся тормозная жидкость и… Хорошо скорость была маленькая, а поблизости оказалась почти пустая парковка, где и удалось остановиться. А если бы все произошло на большой скорости, да еще в плотном потоке?!

Пришлось менять колодки на обоих передних колесах, а также и диски — самые дорогие компоненты в этой «компании». И, ведь, знал, чем дело может обернуться, а все оттягивал ремонт. Не тянул бы резину — диски бы сохранил и деньги сэкономил. Зато урок получил, правда, несколько суровый.

В общем, определяйтесь — отгонять машину на авторизованный сервис, в гараж «к дяде Васе» или же попытайтесь разобраться, как самому поменять тормозные колодки. Может, во времени потеряете, но деньги точно сэкономите.

Меняем передние колодки

Чтобы самому заменить передние тормозные колодки, заезжаем на ровную поверхность, ставим машину на передачу, поднимаем рычаг «ручника», подкладываем под задние колеса с обеих сторон башмаки.

Теперь надо ослабить затяжку болтов, которые крепят колесо к диску. Затем — поддомкратить одну сторону автомобиля, и, когда протектор, оторвется от поверхности, установить подставку, на которую также будет опираться кузов.

Самостоятельная замена тормозных колодок не так уж и сложна, но если вы делаете это впервые, то надо набраться выдержки, терпения и задвинуть сомнения куда-нибудь очень далеко. Тогда замена передних тормозных колодок самостоятельно пройдет относительно гладко. Итак: откручиваем болты крепления колеса и снимаем его с диска.

Для лучшего доступа к суппорту, выворачиваем рулем колесо так, чтобы вам было удобно работать; во избежание повреждения тормозного шланга вынимаем его из крепящей ниши; отверткой или зубилом отгибаем края стопорных шайб, фиксирующих направляющие болты.

Суппорт служит для того, чтобы посредством гидравлического давления создавать сцепление с дисками, которое замедляет колесо еще до срабатывания тормозных колодок. Обычно состоит из одной или двух деталей и крепится двумя-четырьмя болтами к ступице — там, где колесо насаживается на ось.

Вставляем отвертку между диском и тормозной планкой со стороны поршня суппорта. Сейчас надо надавить на планку, чтобы ослабить давление поршня и немного отвести колодки от диска. Это позволит поднять кожух и вытянуть колодки без дополнительных усилий.

Теперь ослабляем один из болтов и полностью выкручиваем другой. Отодвигаем кожух суппорта с фиксирующими скобами и достаем старые колодки.

Запомните, как прикреплена каждая колодка. Как правило, они защелкиваются с помощью металлических зажимов. Не исключено, что придется приложить усилие, чтобы колодки выскочили. «Прикладывайте» аккуратно, чтобы не задеть суппорты и тормозную трубку.

Алгоритм несложен, но требуются навыки, а приобретаются они только на опыте. Несколько таких операций, и вы не хуже других будете знать, как самому заменить тормозные колодки.

Подпись к фото Утапливаем поршень в цилиндр

Перед установкой новых колодок надо выжать той же отверткой поршень суппорта внутрь до упора. Уровень тормозной жидкости в бачке начнет подниматься. Лишнюю жидкость требуется откачать. Например, с помощью резиновой груши. Проверьте целостность тормозных шлангов: если появились трещины — меняйте не уже перешел. Тогда — немедленная замена, если, конечно, вы по-настоящему печетесь о своей безопасности.

Все в порядке? Тогда ставим колодки на место, производя сборку в обратном порядке. Убедившись, что замена передних колодок самостоятельно выполнена правильно, разберемся, как самому заменить задние тормозные колодки.

Но прежде — небольшое «лирическое» отступление. В сети нередко встречаются частные запросы, например, «Самостоятельная замена колодок на «Солярисе», «Замена тормозных колодок „Тигуан“ самостоятельно», «Замена самим АМД тормозная колодка «ДЭУ». Вообще-то, это все из одной и той же «оперы», ну, может быть, за исключением некоторых нюансов. Аббревиатура AMD — это название южно-корейской фирмы, продукция которой полностью соответствует параметрам оригинальных запчастей. Если на вашей машине стоят именно такие колодки, то это говорит лишь об их качестве, процесс же замены все тот же. Правда, надо учитывать особенности некоторых моделей, например Daewoo Nexia.

Замена тормозных колодок «Солярис» самостоятельно потребует накидных ключей и широкой плоской отвертки. Прежде, чем приступить к замене, надо откачать тормозную жидкость, если он стоит на отметке MAX. Сначала откручивается нижняя направляющая, затем — верхняя, снимается тормозной суппорт и тормозной диск вместе со старыми колодками. Изношенную колодку надо подцепить отверткой и убрать. Со второй колодкой поступаем аналогичным образом. Пластина со старых колодок монтируется на новые.

И в случае с «Нексией», и в случае с «Солярисом», да и с другими машинами, рекомендуется проехать первые 500 — 1000 километров спокойно, не прибегая к экстренным или просто интенсивным торможениям. Надо дать колодкам время притереться к дискам.

Меняем задние колодки

Опустим этапы подготовки автомобиля к снятию и установке колодок. Когда колесо снято, ключом откручиваем два болта, придерживая направляющую. Затем демонтируем тормозной суппорт и вдавливаем передний тормозной цилиндр. Снимаем колодки, очищаем суппорт, устанавливаем колодки и собираем всю конструкцию.

Самостоятельная замена задних тормозных колодок пройдет увереннее, если вы уже меняли передние. Имеются в виду дисковые тормоза. С барабанными чуть сложнее. Тем не менее, замена задних тормозных колодок «Солярис» самостоятельно не принесет особых хлопот, если следовать инструкции, не торопиться и ничего не путать. В целом же работу выполняем так же, как и на других машинах с подобным типом задних тормозов.

В любом случае надо знать, что барабанный тормозной механизм работает несколько иначе, чем дисковый. При нажатии педали тормозная жидкость поступает по трубкам и шлангам и воздействует на оба поршня в рабочем цилиндре, которые прижимают планки к боковым сторонам барабана и гасят скорость.

Фиксируем башмаками передние колеса. Включаем первую передачу, ручной тормоз не выжимаем. Ослабляем болты, крепящие колесо к ступице. Поднимаем нужную сторону домкратом. Тут же задвигаем под нее подставку. Теперь можно выкрутить болты и снять колесо. Приступаем к разборке тормозного механизма.

Непосредственно замена задних тормозных колодок самим начинается со снятия тормозного барабана. Он зафиксирован на ступице двумя направляющими шпильками. Выкручиваем их. Сжимаем монтировкой разведенные поршни цилиндра, воздействуя на планки. Это важно, иначе невозможно будет одеть назад барабан, поставив новые колодки.

Следим за уровнем тормозной жидкости, который при сжатии поршней цилиндра может вылиться из бачка. Пассатижами снимаем верхнюю и нижнюю стягивающие пружины. Демонтируем сам рычаг ручника. Установка колодок и сборка механизма тормозов своими руками выполняется в обратном порядке.

Какие колодки покупать?

Ответ простой: покупать нужно те тормозные колодки, которые рекомендованы заводом — изготовителем. Все остальное — от лукавого. Заменить задние тормозные колодки — не такое уж и сложное дело, если действовать в необходимой последовательности и не суетиться. А вот что касается выбора колодок, то, возможно, этот процесс сложнее будет.

Если, например, искать самые дешевые колодки на ВАЗ-2110, или любой другой автомобиль, то, думая только об экономии, можно здорово потерять в качестве, а, значит, и в безопасности. Это касается и бюджетных, и дорогих автомобилей. Узнать, какие тормозные колодки самые лучшие, на самом деле не трудно. Но, что самое интересное, дело здесь не столько в торговых марках, а в том, где вы покупаете запчасти.

На рынке или в Интернет-магазинах больше шансов нарваться на подделки, которые внешне от оригиналов отличит разве что эксперт. И упаковку научились штамповать не хуже фирменной, правда, опытный человек и на коробках найдет отличия.

Неоригинальная колодка, даже если подойдет по размеру, может встать в суппорт под разными углами и в разных плоскостях. Смотрим на фото 1 — колодка легко смещается на некоторый угол вправо относительно оси. На фото 2 — влево. На фото 3 — встает в иной, только ей ведомой плоскости. В любой их этих позиций, износ будет неравномерным и колодка долго не проживет. Будет скрипеть, люфтить (*отходить), повредит тормозной диск, в суппорт набьется грязь, а в итоге эффективность торможения будет снижена, потому что прижимное усилие будет разным.

Вообще, специалисты утверждают, что даже в самых известных сетях, торгующих запчастями, можно легко нарваться на подделку. Другое дело, если вы сознательно покупаете не оригинальную деталь или, в нашем случае, тормозные колодки. Но тогда и ответственность за последствия целиком лежит на вас.

Лучше, все-таки, обратиться к официальному дилеру и купить колодки у него. Так, по крайней мере, аутентичный продукт получите. Путь немного дороже, но вы же все равно сэкономите на самостоятельной установке, а заодно, вполне возможно, здоровье и жизнь сохраните.

Фото: DRIVENN.RU и с интернет-сайтов

При любом использовании материалов сайта активная ссылка на www.drivenn.ru обязательна.

www.drivenn.ru

Как правильно поменять тормозные колодки на автомобиле

 Нажимая на педаль, Вы давите на цилиндры тормозных суппортов посредством специальной жидкости (тормозной жидкости). При этом, степень давления увеличивается посредством специального вакуумного усилителя, а цилиндры тормозных суппортов прижимают специальные термостойкие колодки с повышенным коэффициентом трения к стальным тормозным дискам или барабанам, которые непосредственно соединены с колесами. Именно это и заставляет автомобиль остановиться.

 Когда необходимо менять тормозные колодки

Так как вы регулярно применяете тормоза на протяжении не одной тысячи километров, тормозные колодки постепенно изнашиваются, их способность останавливать автомобиль постепенно снижается.

 Стоит отметить, что большинство современных автомобилей и тормозных колодок позволяют быстро понять, что срок службы уже подходит к концу. Начнем с тормозных колодок: большинство современных производителей, устанавливают в сами колодки небольшой кусочек металла на определенной глубине, и когда износ подходит к критической отметке, колодки начинают сильно «скрипеть» при нажатии на педаль. Также, есть модели автомобилей с индикатором изношенности колодок. Принцип работы примерно такой-же, но используется не звук, а электрический контакт. Когда элемент прикасается к тормозному диску, на панели приборов загорается предупреждающий индикатор.

 Также, стоит знать, что износу подвержены не только колодки, но и тормозные диски. Их срок службы может быть от двух замен колодок до неопределенного времени, все зависит от качества материалов и условий эксплуатации. Однако, сладить за этим стоит непременно. При износе тормозного диска — ухудшается эффективность тормозов.

 Кроме этого, при проведении самостоятельной замены, необходимо обратить внимание на все тормозные шланги, ища любые намеки на возможную утечку. Дело в том, что даже самая слабая теч тормозной жидкости может привести к неприятным последствием с участием вашего автомобиля в ДТП.

 Как подготовится к замене тормозных колодок

Начните с размещения блоков под вашим автомобилем, чтобы зафиксировать его и предотвратить его движение в то время, когда вы будете работать с тормозными колодками.

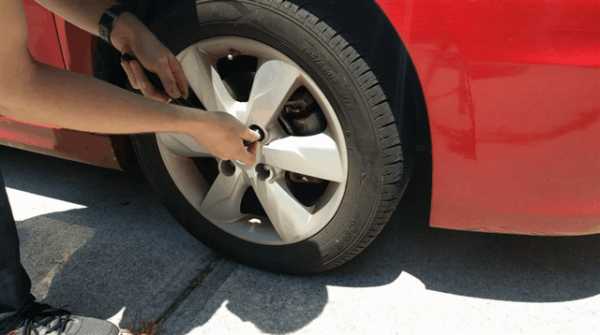

 Перед тем как поднимать автомобиль на домкрате, необходимо «сорвать» колесные болты, но не откручивать их до конца. После этого, кузов поддомкрачивается со стороны колеса, на котором происходит замена колодок, а после этого, болты откручиваются и снимается само колесо.

 После этих нехитрых процедур, одно колесо доступно для проведения ремонтных работ. Замена колодок на каждом последующем колесе проходит по такой-же схеме.

 Следующим этапом станет сам процесс замены старых колодок на новые.

 Снятие старых тормозных колодок

 Обратите внимание, что тормозные шланги остаются присоединенными к суппорту, и откручивать их нет необходимости. Единственное, используйте проволочку или другие подручные средства, но не позволяйте тормозному суппорту повиснуть на шланге. Иначе, это может повредить сам шланг или соединение, и образуется теч тормозной жидкости, которую сложно будет заметить после установки новых колодок.

Чтобы снять изношенные тормозные колодки, сначала нам нужно снять суппорты. Не позволяйте суппортам повиснуть на этих трубках.

 После того, как тормозной суппорт надежно подвешен, а тормозные шланги свободно висят и им не грозит повреждение, можно обратить внимание на состояние тормозного диска. Во первых, он должен быть относительно гладким, без больших царапин и борозд. Не лишним будет поискать информацию, о стандартной толщине дисков и рекомендациях о минимальной толщине до замены. Проверив, Вы сможете определить, стоит менять тормозной диск, или он еще послужит.

 После того, как тормозной суппорт был снят, появился доступ к старым тормозным колодкам, и уже на глаз можно определить степень их износа. Если толщина старых колодок достигла трети от новых — это уже признак необходимости срочной замены. Не стоит эксплуатировать их до полного стирания, иначе, накладка может отлететь от металлического основания, и ее или основание заклинит между скобой суппорта в самый неподходящий момент.

 Как установить новые тормозные колодки

 Перед тем, как пытаться задавить поршень суппорта до упора, желательно снять крышку расширительного бачка тормозной жидкости. В противном случае, Вам придется прилагать большее усилие для возврата поршня на место. Для простого и эффективного сжатия поршня, можно воспользоваться с-образной струбциной. С ее помощью, аккуратно сжимая суппорт и поршень, получится проделать данную операцию без особых усилий и без риска повредить пыльник или тормозной шланг.

Установка новых тормозных колодок на данном этапе требует просто их проскальзывания на место, где раньше располагались старые.

 После того, как поршень вернулся на свое место, остается самое малое — собрать все в обратной последовательности. Для этого, установите новые колодки на место старых, и наденьте сверху суппорт. Следите за тем, что бы тормозной шланг не перекрутился, а крышку бачка тормозной жидкости необходимо вернуть обратно. Чем больше он остается открытым, тем больше может попасть в него грязи.

 Установив суппорт на свое место, не забудьте вернуть все болты на свое место. Забытый болт может привести к серьезному ДТП на большой скорости. Далее остается самая простая часть всей работы — вернуть колесо на свое законное место, затянуть все болты, и повторить данную процедуру на остальных колесах.

Когда вы провернете конец с винтом, струбница увеличит давление на поршень. Продолжайте ее затягивать до тех пор, пока вы не будете в состоянии вставить новые колодки в суппорт и установить суппорт с новыми колодками на тормозной диск.

 Помните, после замены новых колодок, необходимо несколько раз нажать на педаль тормоза. Дело в том, что мы задавили поршень тормозного суппорта до упора, и на первых нескольких нажатиях, он не передает усилия на колодки. Если забыть про данный факт, можно остаться без тормозов.

 Кроме этого, стоит учитывать, что первые несколько сотен километров, новые колодки неплотно прилегают к тормозному диску, из-за неровностей на самом диске. И пока колодки не «притрутся» (не примут форму тормозного диска), автомобиль будет тормозить в несколько раз хуже. Поэтому, потребуется особое внимание на дороге, к сожалению, от этого не избавиться другим путем.

 Вывод

 Кроме этого, рекомендуем посмотреть видео про типичные ошибки при замене тормозных колодок:

 Автор: Готовчик Дмитрий

Элемент 234242 не найден.

carsweek.ru

Как заменить колодки дисковых тормозов

Каждый водитель должен уметь определять момент для замены тормозных колодок. Одни производители утверждают, что безопасная толщина накладок составляет 1,6мм, другие — 3,2 мм.

В любом случае, чем раньше вы замените накладки, тем лучше, т.к. при толщине в 2-3мм материал очень быстро износится.

Когда накладка изнашивается до металлического основания, тормоза отказывают, металл сильно царапает диск и может полностью уничтожить его.

Край тормозной колодки можно увидеть через отверстие в колесе. В некоторых автомобилях также предусмотрено специальное смотровое отверстие. Если области обзора недостаточно, придется снять колесо.

Об износе колодок может свидетельствовать падение уровня жидкости в главном тормозном цилиндре. По мере изнашивания фрикционного материала поршни тормозных суппортов больше продвигаются внутрь, сильнее опустошая бак. При снижении уровня жидкости следует также проверить систему на наличие протечек (см. статью Поиск протечек в тормозной системе).

Как правило, автомобили небольшого или среднего размера снабжаются дисковыми тормозами с суппортами и поршнями.

Проверка степени износа

Загляните в отверстие в колесном диске, чтобы оценить толщину накладки. Если области обзора не хватает, ощупайте колодку, однако помните, что с учетом недавней остановки диски могут быть горячими.

Дисковые тормоза могут сильно отличаться друг от друга по конструкции. В двух одинаковых автомобилях могут быть установлены разные тормоза, если при сборке производитель пользовался услугами разных поставщиков. При разборке колодок необходимо тщательно запоминать (или зарисовывать) особенности конструкции.

При покупке сменных колодок обращайтесь к проверенным поставщикам. Помните, что название производителя должно быть написано на коробке четко и без ошибок.

Колодки обычно поставляются упакованными парами (для обоих колес одновременно). Никогда не пытайтесь сэкономить, заменив только одну колодку.

Помимо самих колодок упаковка должна содержать накладки, болты, прокладки, пружины и зажимы, необходимые для установки.

Снимаем колодки

Как правило, при съеме колодок суппорты остаются на месте. Колодки удерживаются в рабочем положении болтами, которые проходят через корпус суппорта.

Потяните плоскогубцами за «невидимку», чтобы освободить фиксатор, удерживающий колодку.

Потяните плоскогубцами за фиксатор, удерживающий колодку.

Надежность фиксации обеспечивается маленькими проволочными зажимами («невидимками»). Извлеките все «невидимки» и вытяните фиксаторы.

Снимите колодки парой плоскогубцев, ухватившись за верхнюю и нижнюю часть опорного щита и прикладывая равномерные усилия. Если у вас нет вторых плоскогубцев, тяните за верхнюю и нижнюю части попеременно.

Если колодка застряла, попробуйте раскачать ее из стороны в сторону.

Равномерно тяните за обе стороны (одновременно или попеременно).

В некоторых случаях для замены колодок необходимо сдвинуть суппорт вниз или полностью снять его.

Удаление хомута

В некоторых колодках предусмотрены хомуты, которые удерживают противошумные прокладки. Приподнимите их с помощью небольшой отвертки.

За колодками иногда находятся противошумные прокладки, которые крепятся хомутами или фиксаторами. При разборе конструкции постарайтесь запомнить, где они находятся и как крепятся.

Следует помнить, что колодки на правом и левом колесах могут быть разной формы.

Очистка диска и суппорта

Для очистки внешних краев диска, протрите их наждачной тканью.

Тщательно протрите гнездо колодки и видимую часть поршня. Если в отверстие цилиндра попадет грязь, суппорт может испортиться.

Попытайтесь аккуратно счистить грязь лезвием отвертки. Постарайтесь не поцарапать детали и не повредить пылезащитные уплотнители.

Закончите чистку с помощью кисти или зубной щетки, обмакнув ее в специальный очиститель или метиловый спирт.

Заржавевший обод тормозного диска также нуждается в чистке. Просуньте отвертку через суппорт так, чтобы ее лезвие легло на обод, а затем поверните диск рукой. Обработайте края наждачной бумагой.

Протрите диск тряпкой без ворса, смоченной в очистителе или метиловом спирте.

Замена колодок

Новые колодки должны быть толще старых, изношенных, поэтому вам потребуется подвинуть поршни назад, чтобы освободить для них место.

Для этих целей используется приспособление для сжатия клапанных пружин или столярная струбцина.

Для вправления поршней обычно используется струбцина. Зафиксируйте струбцину с внешней стороны суппорта.

Для вправления поршня необходимо аккуратно, но сильно надавить на него.

В неподвижных суппортах вправление поршня можно использовать монтажную лопатку. Постарайтесь не повредить поршень.

При вправлении поршня жидкость выталкивается обратно в главный тормозной цилиндр. Если тормозная жидкость прольется на краску, покрытие будет повреждено. Чтобы это предотвратить, оберните горловину бака тряпкой, способной впитывать жидкость.

Оберните тряпкой горловину бака, чтобы предотвратить протекание тормозной жидкости.

Если жидкость все же пролилась, вытрите ее как можно быстрее.

Возможно, вам придется соскрести краску с краев опорных щитов новых колодок, чтобы те могли свободно двигаться в гнездах. Помните, что колодки не должны застревать при движении.

Не стоит удалять краску, если в этом нет особой необходимости, т.к. она предотвращает появление ржавчины и препятствует заеданию колодок.

Открытие спускного штуцера

Существует еще один способ слива тормозной жидкости. Для этого необходимо открыть спускной штуцер, предварительно подсоединив к нему обводную трубку.

Кроме того, вы можете открыть спускной штуцер на суппорте. Если из него по-прежнему течет жидкость, штуцер необходимо закрыть, иначе в систему попадет воздух, и вам придется прокачивать ее.

Подготовка и установка новых колодок

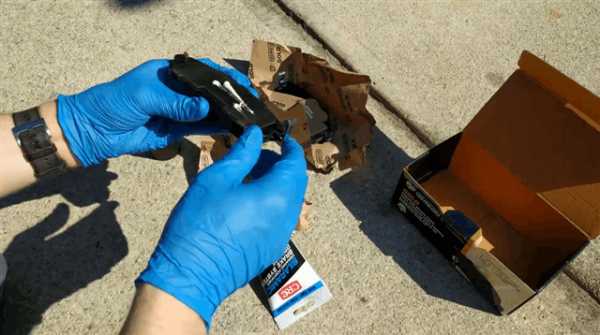

Нанесите на заднюю поверхность колодок и переднюю поверхность прокладок противошумную смазку. Следите за тем, чтобы смазка не попала на фрикционный материал.

Убедившись в том, что новые колодки полностью вам подходят, нанесите на заднюю поверхность колодок и переднюю поверхность прокладок (если они есть) противошумную смазку или смесь.

Следите за тем, чтобы смазка или смесь не попала на переднюю поверхность колодок или фрикционный материал. При вправлении одного поршня второй может выдвинуться вперед или вовсе выпасть наружу.

Чтобы этого не произошло, временно поставьте на место старые колодки, предварительно очистив их.

Установите противошумные прокладки так, чтобы стрелка указывала на прямое направление движения колодки.

Установите колодки, прокладки и хомуты. Если на прокладках есть стрелки, они должны указывать на прямое направление движения колодки.

Выровняйте все детали так, чтобы фиксатор прошел в отверстия для крепления.

Используйте для выравнивания отверстий тонкую индикаторную отвертку.

Установите новые фиксаторы и закрепите их новыми «невидимками».

Сборка и проверка

При необходимости долейте в бак тормозную жидкость.

Подключите электродатчики (если они есть) и верните на место колеса. Несколько раз нажмите на педаль тормоза, чтобы восстановить ее функцию и проверить положение колодок.

Определите уровень жидкости в баке главного тормозного цилиндра и пополните его при необходимости.

Сев за руль впервые после замены колодок, ведите очень осторожно. Помните, что процесс притирки колодок занимает некоторое время.

Тормоза системы Girling А

В тормозных системах типа Girling А присутствует подвижное крепление с двумя поршнями. Такие системы устанавливаются во многих популярных автомобилях.

В большинстве моделей предусмотрен двузубый крепежный штифт (см. рисунок). Модели с двумя штифтами устроены аналогичным образом.

В тормозных системах типа Girling А присутствует подвижное крепление с двумя поршнями. Такие системы устанавливаются во многих популярных автомобилях.

Оба поршня располагаются с внутренней стороны диска, в цилиндре, жестко прикрепленном к ступице. Сам диск крепится подвижно и может перемещаться из стороны в сторону.

Ослабьте болт на крепежном штифте и снимите гайку, болт и штифт. Используйте отвертку, чтобы приподнять фиксирующую пружину.

При нажатии педали тормоза поршни расходятся в разные стороны. Один из них прижимает к диску тормозную колодку, а второй подталкивает к нему подвижное крепление, чтобы вторая колодка подошла к диску с обратной стороны.

Для обеспечения равномерного натяжения штифта используйте пару плоскогубцев.

Накладки удерживаются в рабочем положении одной или двумя крепежными штифтами, которые проходят через весь узел и сами накладки, а также фиксирующей пружиной.

Существуют модели с двумя отдельными штифтами, соединенными между собой «невидимками» или скобами.

Потяните на себя прямую накладку двумя плоскогубцами. Для того, чтобы освободить непрямую накладку, поднимите крепление отверткой.

Если на одной из накладок установлен датчик износа, он находится с обратной стороны.

Тормоза системы Girling XD48

Не путайте пружины суппортов с плоскими направляющими.

Тормоза системы Girling XD48 оборудованы однопоршневыми цилиндрами, которые перемещаются из стороны в сторону.

Поршень прижимает к диску одну накладку, а затем передвигается на другую сторону и воздействует на вторую накладку.

Вытащите шплинты и опустите корпус, чтобы высвободить направляющие.

Корпус двигается вдоль направляющих, удерживаемых шплинтами. Удалите шплинты, опустите корпус и вытяните направляющие в разные стороны. При необходимости подденьте их пробивным пуансоном. Поднимите корпус, чтобы обнажить накладки.

Чтобы поднять корпус, нажмите на один край и потяните другой вверх. Поддержите корпус рукой, чтобы избежать лишнего натяжения гибкой трубки.

Отсоединив корпус, подвяжите его к удобной точке. Не позволяйте ему просто висеть на конце трубки, это может ее повредить.

Следует помнить, что у каждой накладки есть пружина, которая располагается рядом со спускным краном.  При замене накладок осторожно отодвигайте эти пружины с нужной стороны.

Тормоза системы Girling Colette

Тормоза систем Girling Colette и ATE используются в некоторых британских, европейских и японских (по лицензии) автомобилях.

Подобно тормозам системы Girling XD48, в них присутствует один поршень и подвижный корпус с двумя штифтами.

Открутите контактный-болт крепления, чтобы освободить штифт

Штифты снабжены пылезащитными заглушками, которые нельзя скручивать. У каждого штифта есть плоские участки, которые находятся под головкой крепежного болта. Они позволяют удерживать штифт гаечным ключом при повороте болта.

Корпус вращается на одном штифте, обнажая колодки.

Некоторые автомобили с передним приводом и тормозами системы Girling Colette снабжены болтами с гнездовыми головками, для работы с которыми требуется особый ключ.

Повернув корпус, подвяжите его, чтобы избежать излишнего натяжения гибкой трубки.

Некоторые колодки снабжены амортизирующими пружинами, которые находятся поверх или внутри них. Если на одной из накладок установлен датчик износа, он находится с обратной стороны.

Тормоза системы Lockheed

Тормоза Lockheed Light Duty, Bendix и ATE используются в различных авропейских автомобилях.

Они во многом похожи на тормоза системы Girling и работают по аналогичной схеме. Иногда за колодками устанавливаются противошумные прокладки.

Для крепления корпуса цилиндра используются крупные шплинты, под которыми находятся фиксирующие пружины.

Помните, что шплинты нельзя использовать повторно. При сборке необходимо подобрать новые шплинты со скошенным концом.

Тем не менее, в тормозах типа Bendix и ATE используются твердые шплинты, для удаления которых потребуется молоток и пробивной пуансон.

Тормоза Lockheed 4X36MB снабжены четырьмя поршнями, каждая пара работает от отдельной гибкой трубки. Такая система считается особенно надежной.

При снятии колодок необходимо отключить датчик износа.

Тормоза системы Freins Girling и Bendix

Тормоза Freins Girling и Bendix используются преимущественно во французских и итальянских автомобилях. Они во многом напоминают Girling XD48, однако корпус в них удерживается не шплинтами, а клинами с «невидимками» на обоих концах.

Перед удалением клинов необходимо запомнить способ крепления «невидимок». Клины удаляются с помощью пробивного пуансона. Корпус снимается тем же способом, что и в XD48.

Вправьте поршень приспособлением для сжатия клапанных пружин или столярной струбциной.

Японские модели

В большинстве своем японские тормоза устроены по одной из вышеописанных схем.

Подвижные тормозные суппорты с одним или двумя поршнями, используемые в автомобилях Datsun, могут незначительно отличаться от Girling XD48 или A. Колодки крепятся штифтами (в некоторых случаях с «невидимками»), а также снабжаются противошумными прокладками или пружинами.

В современных японских автомобилях штифты нередко крепятся спиральными пружинами.

17koles.ru

Новости гаи, дтп, штрафы пдд, ГИБДД, Экзамен ПДД онлайн. Техосмотр

Меняем самостоятельно колодки в машине.

Ваш автомобиль является сложным техническим устройством, которое разрабатывалось умными талантливыми инженерами. Именно из-за сложности такой конструкции любой из автомобилей стоит больших и солидых денег. Но приобретя в собственность машину затраты на этом не заканчиваются. В течение всего срока эксплуатации любого автомобиля вы столкнетесь с такой необходимостью, как постоянно обслуживать его, для чего понадобятся большие деньги. Но, если вы самостоятельно научитесь делать определенные вещи, то есть собственоручно менять кое-какие необходимые компоненты в машине, то вы определенно сможете на этом сэкономить не мало денег. Вот например, вы сможете лично самостоятельно поменять тормозные колодки на вашей машине. Это действие звучит для вас довольно сложным? Не пугайте себя заранее. Безусловно, замена тормозных колодок на первый взгляд выглядит довольно сложной задачей. Но это только на первый взгляд. На практике же все происходит гораздо проще. Просто нужно знать всю точную последовательность этого процесса. Для этого, всем своим читателям мы предлагаем подробное руководство по замене на автомобиле тормозных колодок. Постарайтесь внимательно, от начала и до конца изучить предложенные нами советы и тогда у вас все получится.

Перед началом работ: Какие инструменты нужны для замены колодок?

Перед тем как приступить к работе вам потребуется несколько инструментов. Некоторые из инструментов возможно найдутся или уже есть в вашем доме или гараже, но некоторые все же придется приобрести в магазине автозапчастей. Правда некоторые необходимые инструменты могут стоить не дешево. Но ваши затраты пожже окупятся, не переживайте, вы ведь купите эти автоинструменты навсегда, зато с помощью их вы сможете менять колодки самостоятельно уже на любом автомобиле.

В конечном итоге и в долгосрочной перспективе вы сэкономите большие деньги,  если сами постоянно самостоятельно будете менять тормозные колодки на автомобиле. Таким образом, потратив сейчас свои деньги на нужные инструменты вы автоматически снижаете стоимость обслуживания вашего автомобиля в будущем.

• Руководство по эксплуатации: Каждый раз, когда вы собираетесь проводить ремонт вашей машины самостоятельно, прежде всего убедитесь, что у вас имеется руководство к автомобилю. Обычно подобную книгу автопроизводитель поставляет вместе с машиной. Правда чаще всего в ней описано  не так все подробно, как хотелось бы. В этом случае вам необходимо приобрести книгу-руководство по ремонту именно вашей модели автомобиля. Руководство необходимо для того, чтобы вы знали места установки домкрата, места установки опор для удержания машины на весу, а также ряд других технически необходимых вещей нужных для замены колодок.

• Домкрат: Обычно новый автомобиль поставляется как правило, вместе с домкратом, который должен находиться в багажнике машины. Этот домкрат отлично подходит например, для той-же замены запасного колеса. Но не все домкраты, что поставляются автопроизводителем вместе с машиной, идеально могут подойти для замены колодок. Дело здесь вот в чем, домкраты поставляемые с автомобилями чаще всего не способны поднять более 2/4 массы всего автомобиля, так как автопроизводитель обычно считает, что для установки одного запасного колеса такого домкрата вполне достаточно. Но вот для замены колодок вам уже необходим домкрат, который способен поднять и удержать на весу как минимум 3/4 массы автомобиля. Как мы уже знаем, чаще всего легковые автомобили весят в среднем от 1-ой до 2-х тонн. Если вес вашей машины соответствует данному значению, то мы посоветовали бы вам для замены колодок использовать 3-х тонный домкрат, который обеспечит не только вашу безопасность, но и позволит поднимать на нем более более тяжелые автомобили.

• Подъемная опора (jack stands): После того, как вы подняли автомобиль домкратом, то она естественно будет нуждаться в удержании ее в воздухе. Для этого вам понадобится подъемная опора (подставка под автомобиль). Каждая страховочная опора (также как и домкрат) имеет индивидуальные характеристики (грузоподъемность) и поэтому, покупая эти опоры всегда руководствуйтесь весом вашей машины. В вашем случае грузоподъемность страховочных автомобильных опор лучше всего выбирать с запасом. К примеру, в этом случае вы можете приобрести или купить 2-х тонные опоры.

• Инструмент для регулировки суппорта: Этот инструмент позволит вам самостоятельно настроить тормозной суппорт под установленные вами новые тормозные колодки. Помните, что без этого инструмента регулировка поршня суппорта просто не возможна. Да, безусловно, существует конечно и множество других обходных путей и решений по настройки суппорта, но все они будут менее эффективны и очень неудобными, если их сравнивать с применением специального инструмента для настройки тормозного поршня в суппорте.

• Новые тормозные колодки: Очевидно или факт, вам нужны новые тормозные колодки, которые необходимо установить вместо старых и изношенных. Большинство автомагазинов смогут быстро подбрать нужные для вашего автомобиля колодки. Для этого не обязательно знать их заводской номер или номер соответствующей детали, ну и т.д. и т.п. В магазине достаточно дать продавцу ВИН-номер вашей машины и вам тут-же подберут необходимые колодки.

• Тормозные диски (при необходимости): в некоторых или определенных случаях вместе со сменой колодок вам необходимо будет заменить на машине и тормозные диски. Колодки и тормозные диски со временем как известно, изнашиваются. Но происходит это все конечно не одновременно и сразу. Тормозные диски имеют более долгий срок службы, чем те же колодки. В руководстве и в книге по ремонту вашего автомобиля вы обязательно отыщите и найдете информацию о минимально-допустимой толщине тормозных дисков. Таким образом надо запомнить следующее, когда вы снимете колеса чтобы заменить старые колодки на новые, обязательно замерьте толщину тормозных дисков, если их толщина ниже нормы минимального значения указанной в руководстве по эксплуатации машины, то значит пришло время заменить старые тормозные колодки на новые.

• Тормозная смазка: Тормозная смазка наносится всегда на поверхность тормозных колодок (между колодками и суппортами)

• Нюансы и некоторые детали для вашего автомобиля: Замена тормозных колодок является довольно простой задачей. Но некоторые модели автомобилей могут иметь разную конструкцию тормозной системы. Поэтому, если вы столкнулись с подобной проблемой а именно, что на вашем автомобиле все выглядит как-то иначе, не так как указано в имеющемся у вас руководстве, то проверьте пожалуйста руководство пользователя автомобилем, где можно узнать по этой части все более детально и подробно. Если в данном руководстве к автомобилю вам что-либо будет не ясно и непонятно, то не растраивайтесь, множество полезной информации вы сможете получить прямо на YouTube, где скорее всего, без каких-либо проблем вы найдете видео-ролик по замене колодок на конкретной марке и модели интересующего вас автомобиля.

Если вы первый раз решили лично и самостоятельно поменять колодки на своей машине, то постарайтесь не жалеть денег на необходимый для этого инструмент. Помните, что сэкономив на необходимом инструменте вы рискуете купить, как правило некачественную продукцию, которая просто быстро выйдет из строя. Да, и это естественно, меняя в самый первый раз колодки на машине будьте готовы потратить на это мероприятие лишние несколько часов. Никогда не стоит торопиться. Ваша основная задача все делать неспеша, медленно, а за одно помнить и понимать, что это такое в данный момент вы делаете. Если вы чего-то не знаете, лучше всего перед самими действиями с кем-нибудь об этой проблеме посоветоваться или просто попросить кого-то с ней помочь.

Теперь, когда вы наверняка уже знаете какие инструменты нужны для замены колодок, можно смело приступать к их самостоятельной замене. Это позволит многим из вас сэкономить определенные деньги, которые обычно тратятся на технических сервисных станциях, в автомастерских и т.п. ремонтных базах, где берут за такую замену колодок не такие уж малые деньги.

Шаг 1: Поднимите ваш автомобиль

Для того чтобы добраться до тормозных колодок, вам прежде всего надо снять колеса с вашего автомобиля. Если вы когда-либо уже меняли колесо на запасное, то первая часть процесса вам должна  быть знакома. Для начала, немного открутите колесные гайки при помощи имеющегося у вас баллонного ключа. Всегда надо помнить, вы не должны полностью откручивать колесные гайки, ваша задача их только немного ослабить. Ослабить гайки необходимо на обеих двух передних или двух задних колесах. Ослабление этих колесных болтов перед подъемом машины очень даже важно, ведь если вы начнете откручивать эти самые гайки после того, как поднимете машину, то колеса вашего автомобиля по-просту будут вращаться вокруг оси.

Далее после того, как вы ослабили колесные болты пришло время поднимать автомобиль. В руководстве к вашей машине подробно должно быть описано, где небезопасно разместить под автомобилем сам домкрат. Некоторые автомобили имеют специальные площадки для установки как домкрата, так и для удерживающих опор.

После того, как вы установили домкрат и разместили его в нужном месте под автомобилем, то можете поднимить машину.

Далее, подняв машину на нужную высоту от пола сразу разместите под автомобилем опоры. Вы должны разместить каждую опору под структурной частью кузова машины. Опять же, для более точной установки удерживающих опор обратитесь пожалуйста к руководству эксплуатации вашего автомобиля.

Установив удерживающие опоры, медленно и постепенно опускайте ваш автомобиль до тех пор пока он не будет безопасно удерживаться на самих опорах. Затем можно уже убирать домкрат.

Теперь вы можете до полного конца открутить все колесные болты и снять колесо с вашего автомобиля.

Шаг 2: Снимите суппорт в сборе со старыми тормозными колодками

После снятия колеса вы должны увидеть тормозной диск и тормозной суппорт в сборе. Узел самого суппорта действует как зажим, он сжимает тормозные колодки, которые прижимаются к тормозному диску. Это действие и приводят к замедлению вращения колеса.

Ваша задача с помощью торцевого ключа открутить болты на задней части суппорта.

Открутив суппорт отодвиньте его от тормозного диска. Обратите ваше внимание, что суппорт на авто по-прежнему остается прикрепленным к тормозной магистрали. Поэтому ни в коем случае не отпускайте суппорт не давая ему висеть на одном только тормозном шланге. Аккуратно установите суппорт на верхнюю часть тормозного диска а далее, используя кусок проволоки подвесьте на него суппорт. Убедитесь, что суппорт не падает и надежно подвешен на проволоке. Помните, если суппорт вдруг упадет, то это может привести к повреждению самой тормозной магистрали и в конечном итоге может привести к ненужным лишним затратам.

На данном этапе работ вы можете смело удалить тормозные колодки из суппорта. Просто будьте внимательны и осторожны, не повредите сам суппорт, особенно, если вы планируете использовать данный тормозной компонент машины в дальнейшим. Если ваши тормозные колодки поставлялись с дополнительными крепежными элементами, то удалите эти элементы заменив их на новые.

Шаг 3: Замена тормозных колодок

Теперь, когда старые тормозные колодки удалены из суппорта вы можете спокойно установить новые. Во-первых и изначально, с тыльной стороны этих новых колодок нужно нанести тормозную смазку. Смазка поможет вам избежать ненужного скрипа или свиста в процессе торможения.

Будьте пожалуйста внимательны, не наносите эту самую смазку на переднюю часть тормозных колодок, ведь эффективность ваших тормозов напрямую зависит от трения между передней частью колодок и  тормозными дисками.

Поэтому, если вы вдруг по ошибки нанесете смазку на переднюю часть тормозных колодок, то вы заранее  увеличиваете потенциальный риск попасть в ДТП в связи со снижением эффективности самих тормозов.

После всего, как вы нанесли тормозную смазку можете устанавливать на тоже место, где ранее были установленны старые колодки, новые тормозные колодки. Если вы делаете это в первый раз, то не меняйте колодки во всех колесах сразу. Замените их сначала в одном колесе пройдя все этапы от начала и до конца, чтобы убедиться, все ли вы сделали правильно. Если убедились, что все нормально, то проделайте тот-же самый процесс и с другим колесом, и так далее.

Шаг 4: Раздвиньте поршень самого суппорта

Далее, после установки новых колодок, возможна вероятность, что у вас не получится полностью собрать весь суппорт во едино, так как поршень вашего суппорта автоматически будет установлен под толщину тех самых старых колодок. Теперь ваша задача используя специальный инструмент, отрегулировать поршень суппорта под толщину уже новых колодок.

С помощью инструмента для регулировки поршня суппорта вы сможете убрать поршень, который мешает сборке суппорта в единое целое.

Так же возможно вам придется немного загнуть скобы новых тормозных колодок, если верхняя часть самого суппорта ни как не будет устанавливаться назад.

Также, прежде чем зажимать поршень суппорта надо открутить бачок тормозной жидкости, так как  сжимание самого поршеня может привести к увеличению уровня тормозной жидкости в бачке. Если после замены колодок уровень тормозной жидкости будет больше положенного максимума, то лишнюю жидкость из данной системы необходимо просто откачать.

Как только вы полностью собрали суппорт, то можете устанавливать его обратно назад закрепив болтами, при этом воспользовавшись торцевым ключом.

Шаг 5: Установите колесо машины назад

Дважды проверьте, все ли вы сделали правильно и все ли прижимается так плотно и надежно. Пока не сделаете полную проверку лучше не устанавливайте колесо на машину. После того, как все работы будут окончательно проведены и проверены, можете смело устанавливать колесо на машину и затягивать колесные гайки, но только не до конца. Поместите домкрат под машину и поднимите ее. Далее, уберите опору или опоры и медленно опускайте автомобиль на колеса.

После того, как автомобиль оказался на земле можете использовать баллонный ключ, чтобы до конца затянуть колесные гайки. Будьте особенно осторожны во время проделывания этого шага, заранее  убедитесь, что все колесные болты установленны без перекоса и надежно удерживают колесо машины.

Если у вас имеется динамометрический ключ, то при затяжки болтов лучше используйте его, с помощью него намного легче регулировать саму силу затяжки колесных болтов.

Смотрите также: Десять дешевых решений для тюнинга автомобилей

Помните и не забывайте, что от надежности закрученных колесных болтов зависит ваша безопасность. Вы же не хотите, чтобы во время движения на вашем автомобиле отлетело колесо.

Заменив тормозные колодки самостоятельно, протестируйте ваш автомобиль на эффективность  торможения. Для этого надо проверить, как работают тормоза на разной скорости. Правда не забывайте, что скорость машины в этом случае должна быть низкая. Если вы услышали какой-то скрип или свист, то снова поднимите автомобиль для того чтобы убедиться, все ли детали суппорта машины на месте.

Хотя сам процесс замены колодок может показаться изначально пугающим, то после того, как вы самостоятельно и сами их поменяете вы тут-же убедитесь, что на самом деле этот процесс не так сложен и довольно прост. Особенно убедитесь тогда, когда будете в процессе замены использовать правильный и надежный инструмент. После того, как вы только привыкните к самостоятельной замене на своей машине тормозных колодок, то сам процесс их замены сократиться для вас почти-что в два раза. Например такой факт, набравшись определенного опыта в данном процессе вы сможете поменять все колодки на своем авто всего за 1 час.

Но главное здесь то, что научившись самостоятельно менять колодки на машине вы сэкономите для себя в течение длительного периода времени не мало денежных средств.

www.1gai.ru
