Установка газа ГБО 4 поколения своими руками Фотоотчет. Инструкция описания и установки по шагам..

Сопутствующие статьи:

Устанавливаем ГБО 4 по инструкции, фото отчету.

Правила при установке гбо 4 поколения.
Добрый день . Начну пожалуй с самого простого- ОТКРЫВАЕМ КАПОТ.
Смотрим на двигатель и определяем будущее положение — РЕДУКТОРА.
Так как он далеко не маленькая деталь нам нужно предусмотреть и примерять место под капотом для его удобного расположения.

Учитываем несколько вещей при монтаже РЕДУКТОРА:

1 Место где должен расположиться редуктор с подведенными шлангами должно быть, легко доступным для снятия и обслуживания редуктора, вернее замены фильтров.

2 Расположить редуктор по возможности дальше или с учетом вибрации двигателя то есть крепление редуктора ВСЕГДА должно располагаться на основной раме автомобиля НЕ НА ДВИГАТЕЛЕ!!!

3 Учесть место для подводки шлангов тосола с учетом изгибов шлангов. Важно что бы шланги при укладке были не выкручены или не заламывались.
То есть обеспечить тосолу проходящему по шлангу к редуктору беспрепятственное циркулирование по системе.

4 Учитывать место для подвода основной подачи газа по медной трубке или пластиковой.
Эта процедура важна также для избежания заломов трубки при эксплуатации машины и последующем демонтаже редуктора в будущем.

Выбрав удобное место вы можете прикрепить редуктор на выбранное место.

Следующий шаг это ПОДКЛЮЧЕНИЕ ШЛАНГОВ ТОСОЛА.

УЧИТЫВАЕМ несколько вещей при монтаже ШЛАНГОВ ТОСОЛА:

1 ВСЕГДА подключать шланги тосола ПАРАЛЛЕЛЬНО К СИСТЕМЕ !!!!

Пример: Есть ВХОД подачи тосола в радиатор печки и ВЫХОД обратка тосола с радиатора печки.
Они не всегда удобно расположены для врезки в систему но важно подключать именно к ним.
В редких случаях мастера используют другие места подключения но это обязывает знать где брать ПОДАЧУ тосола и где подключить правильно ОБРАТКУ. Если вы не уверенны где подача и обратка то лучше не испытывайте судьбу.
При не правильном подключении или врезке в систему охлаждения тосол не будет достаточно прогревать редуктор или будет застой тосола.
Что означает нет циркуляции.

ВАЖНО:
При подключении врезке шлангов в систему охлаждения к печке!!! Учесть наличие ЗАПОРНОГО КЛАПАНА.
Иногда в машинах стоит сначала клапан потом шланг подключается к самой подаче на радиатор печки.
Подключиться необходимо до запорного клапана. Врезав тройник.

2 Использовать только подключение через тройник а не через угол 90″. Подключение через тройник это считается параллельным подключением что значит равную подачу горячего тосола как редуктору так и радиатору печки. Это нужно для того, что бы и салон машины и сам редуктор получали равное по температуре порции тепла. Таким образом и вы согреты и редуктор работает в нужном режиме обогрева газа.

ВАЖНО:
Если подключить например посредством последовательного подключения то последняя деталь всегда будет получать уже остывший тосол и таким образом что то будет выдавать слабое КПД. Если сначала подать тосол на печку а выход печки подключить к подаче редуктора а второй оставшийся шланг обратки редуктора врезать в обратку на двигатель то получится эффект слабого прогрева редуктора при работающей печке.
То есть летом мы не будем жаловаться на не правильную работу газовой системы. А вот зимой при включенной печке (вентиляторе) мы сразу ощутим странную работу системы ГБО.
Рассмотрим что происходит. Когда горячий тосол попал в радиатор печки то тепло выдуваемое нам в салон вентилятором было отдано во внешнюю среду. Тем самым некая часть тепла тосола была отдана нам для обогрева салона. Пройдя путь по радиатору печки тосол уже остывший с 85″ превращается дойдя до редуктора в 50″ и этого тепла критически не хватает для прогрева редуктора ГБО. Температурные датчики редуктора подают сигнал в компьютер ГБО тем самым отключая систему из за недостаточности прогрева газа.
Думаю с этим мы разобрались поехали дальше.

Теперь приступаем к подготовке места для баллона.

Тут немного проще.
Если баллон у нас выбран под запаску то приложив баллон на место запаски нужно выбрать его правильное расположение для подвода трубок ПОДАЧИ и ЗАПРАВКИ.

Учитываем следующее:
Важно:

1 Важно просмотреть, примеряться взглядом к тому через какое место пройдут под баллоном трубки.
Не должен мешать горячий глушитель и не должно быть подвижных подверженных вибрации деталей кузова рядом с расположенными трубками.

2 Определив его положение закрепляем к кузову баллон болтами (2 шт) и сверлим дырку в днище под дыркой в баллоне.
Дырки должны быть расположены симметрично друг другу .
То есть смотря на баллон с верху вы должны видеть дырку в кузове.

3 Дырку после сверления покрасить с баллончика краской и вставить пластиковый предохранительный щтуцер. Дабы избежать перетирания трубки об острый край отверстия в кузове.

4 Устанавливаем мультиклапан в баллон. Предварительно смазав место посадки клапана и баллона литолом, салидолом.

5 Прокладываем трубку ЗАПРАВКИ газа от мультиклапана к тому месту где вы расположите ЗАПРАВОЧНЫЙ КЛАПАН.
Про установку заправочного клапана описывать не буду, скажу лишь то, что он должен быть прикреплен жестко к кузову с учетом подключения медной трубки.

6 Подключаем трубку к разъемам мультиклапана и заправочника ЛИШЬ НЕМНОГО ЗАТЯНУВ ГАЙКИ.
Позже мы их затянем полностью , но только после того как сделаем, проложим трубку подачи газа на сам редуктор.

7 Приступаем к прокладке и креплении трубки подачи газа от клапана к редуктору.
Учитываем следующее запускать трубку медную лучше со стороны капота от места редуктора.
Так как она не гибкая и нужно избежать заломов.
Запуская трубку к днищу прокладывать ее предпочтительно с трубками бензиновой системы.
Так удобней и крепить ее и сразу видно где нужно запустить трубку под какую либо деталь.
Все изгибы трубки делаем плавными не резкими что бы не сломать трубку.
Учитываем подвижные детали подвески и так далее.
Доводим конец трубки предварительно заизолировав ее конец изолентой.
Защитив от попадания мусора внутрь.
Выпускаем конец около мултиклапана с небольшим припуском.
Лишнее всегда успеем отрезать.
Начинаем крепить стяжками саму трубку.
Как только закрепили идем под капот и смотрим как проложить трубку с учетом обхода подвижных деталей.
Примерившись как ляжет трубка до редуктора отрезаем ее на 40 см длиннее самого расположения редуктора.
Это нужно для того что бы сделать запас трубки свернув ее кольцом диаметром 12см (колачиком).
Таким образом мы предохраним себя от заломов трубки при демонтаже редуктора в будущем и учитываем неожиданные случаи.
Подключаем к редуктору трубку и обратный конец к мультиклапану.

ВАЖНО:
В месте подключения трубки к мультиклапану будет жутко не удобно, если нет опыта.
Потому совет так как вы не особо часто гнете такие трубки попробуйте потренироваться на куске 1м когда хотите подсоединится к штуцеру мультиклапана или клапану редуктора. Так вы избежите казусов ПЕРЕЛОМА трубки в уже проложенной магистрали.
Очень важно АККУРАТНО ВНИМАТЕЛЬНО это делать ибо согнув трубку с переломом ее придется менять!!!!!!!!!!!!!!!!!!
Ни в коем случае не выгибайте обратно надеясь что ничего страшного не случилось.
ОТ ЭТОГО ЗАВИСИТ ВАША ЖИЗНЬ И ЛЮДЕЙ РЯДОМ С ВАМИ.
И так теперь наживив все концы трубок начинаем их затягивать, НО!!!
Не забудьте 1 одеть гайку 2 боночку ( бочёнок )
Сделав это мы закончили установку баллона.

Баллон стоит, редуктор установлен, трубки тосола подключены, магистраль заправки и подачи газа замкнута.

Установка форсунок газа.
Состоит из нескольких этапов

1 Правильно подать газ в коллектор. Сделать врезки.

Учитываем следующее:

Врезку сделать максимально близко к бензиновой форсунке учитывая направление к расположению (УГЛА) самой бензиновой форсунки.
Этот момент очень немаловажен так как чем ближе смесь к свече тем стабильней и корректно сгорает смесь.
Сверлим дырки сверлом на 5″ Берем метчик диаметром 6″ смазываем маслом и нарезаем резьбу.
Не стоит бояться попадания стружки в коллектор но желательно избежать попадания как можно малого количества.
Затем берем штуцера врезок и смазываем их жидкостью для закрепления резьбы.

ВАЖНО!!!
Сверля дырки под врезки учитывайте место для шланга так как стенка шланга тоже имеет свою толщину около 4 мм.
Что бы удобно было одевать и снимать шланг со штуцеров!!!!!!!!!!
Врезки латунные посему достаточно хрупкие сделаны конусом. При вкручивании нужно правильно поджать не перетянув.
Если перетянуть может обломаться и резьба останется в коллекторе!!!!!!!
Внимательно и без особых усилий. Вкручивать уверенно следя за резьбой как только конусная часть достигнет коллектора врезка пойдет туго -ТУТ ВАЖНО НЕ ПЕРЕСТАРАТЬСЯ.

2 Устанавливаем форсунки.
Учитываем что все шланги от форсунок до штуцеров не должны быть длиннее 18см и одинаковые по длине между собой!!!
Выбрав место жестко крепим и подсоединяем шланги
Шланги подключения я ставлю диаметром 4мм но многие используют 5мм. Это ваше решение какие по диаметру ставить.
Если шланг не плотно облегает штуцера используют хомуты. Так будет наверняка.

С форсунками закончили.

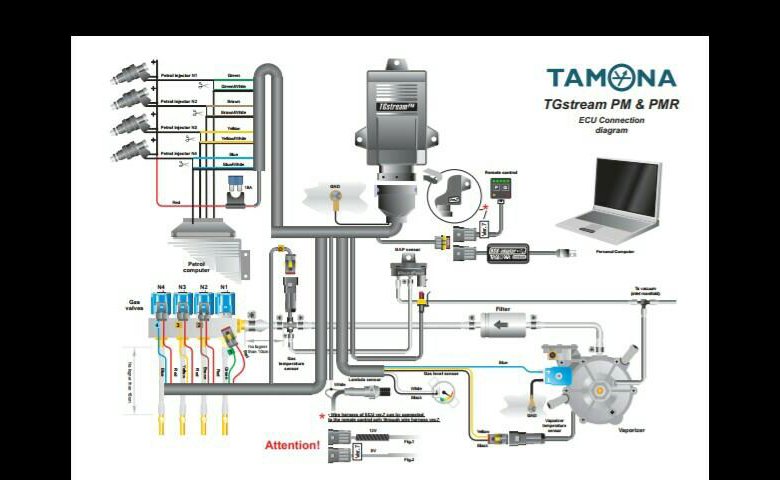

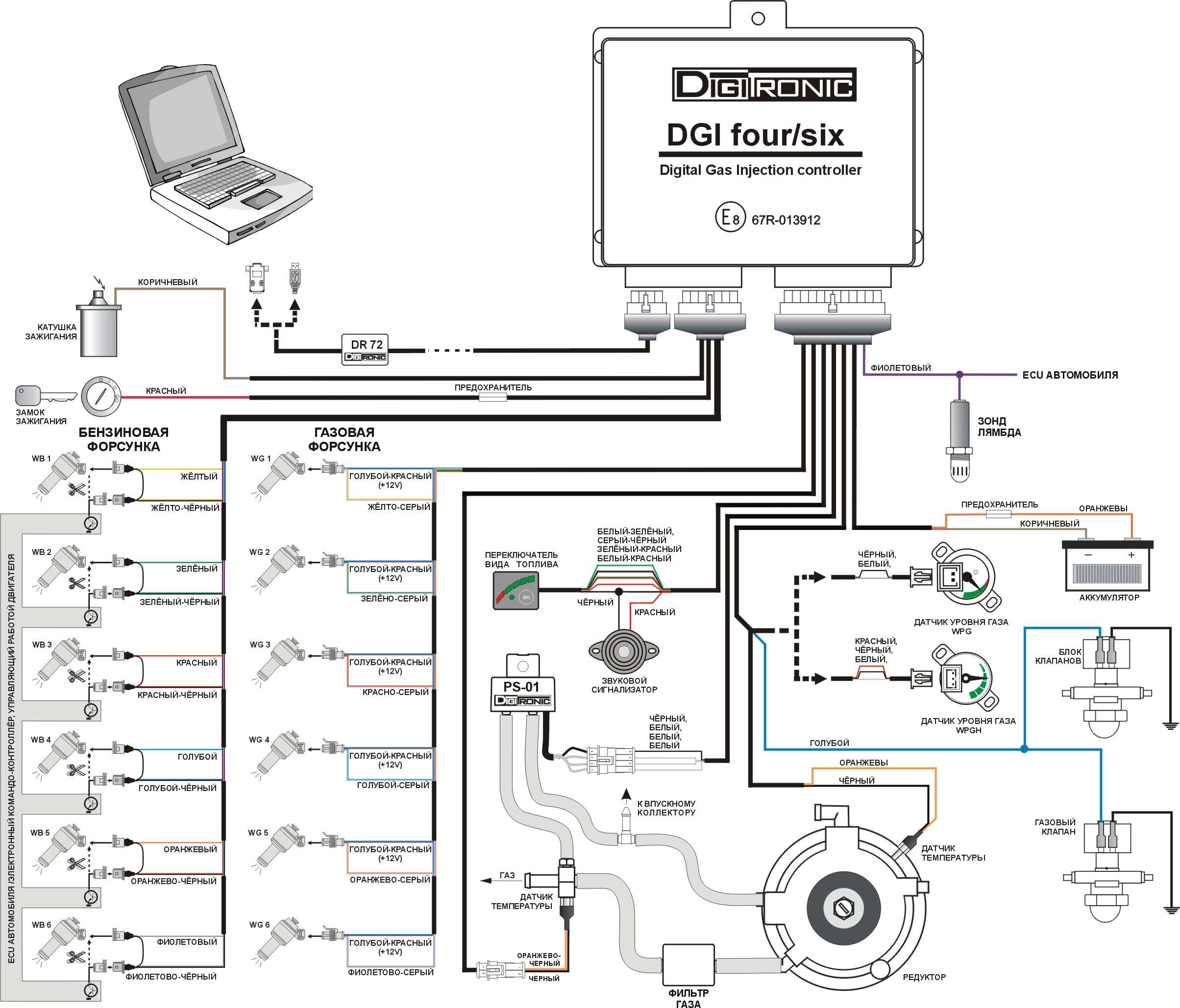

Электрическая часть.

Тут многие начинают разводить руками или того лучше просто пропадает желание что то сделать самому.
Не пугайтесь КОЛИЧЕСТВА ПРОВОДОВ ))))))))))))))))))))))
На первый взгляд многие просто падают в обморок не имея опыта в электрике, но не так все страшно как может показаться.
Практически все системы ГБО одинаковы по цветам проводов.
И в любой уважающей системе ГБО в комплекте есть инструкция по подключению в рисунке и обозначению цветов.
Потому если внимательно посмотреть на инструкцию там все черным по белому описано .
А я в свою очередь постараюсь детально и доступно рассказать и объяснить!!!!!

ВАЖНО:
Накройте передние крылья автомобиля защитными кожухами но если нет то хотя бы прикройте одеялами.
Это избавит вас от царапин от проводов на машине.

1 Выбор установки места самого блока ГБО.
2 Снимаем + клемму с аккумулятора и кладем ключи от автомобиля рядом с вами.
Это нужно для того что бы когда мы закончим, накидывая клеммы, сигнализация не закрыла случайно машину.
Говорю из опыта. ))))))))))))

УЧИТЫВАЕМ:
Длину проводов от блока к редуктору. Чаще всего это максимальная точка длинны что нам нужна.
Примерно проложив провод подачи питания на катушку клапана по кузову смотрим хватает ли его (СИНИЙ И ЧЕРНЫЙ ЦВЕТ ПРОВОДА) в жгуте он один.
Сверьтесь с инструкцией по цветам. И вы убедитесь что именно эти провода идут на катушку клапана.

2 Если все нормально хватает крепим блок (мозги) жестко к кузову,
учитывая избежания попадания влаги на блок и перегрева от сторонних деталей двигателя.
Не забываем про возможный демонтаж блока и что бы был доступ к другим деталям автомобиля.

3 Улаживаем кабель питания к аккумулятору (КРАСНЫЙ С ПРЕДОХРАНИТЕЛЕМ И ЧЕРНЫЙ)
Подключаем красный к + черный к — ( предохранитель предварительно вытаскиваем и кладем в карман )

4 Распределяем провода по пучкам. Что то будет идти к двигателю, некая часть к редуктору, некая часть в салон.
Как только начнем распределять провода по пучкам картина начнет вырисовываться в приятную процедуру где многое станет понятным и легким.
Не забываем у нас есть помощник в виде инструкции в цвете.

5 Пучки выглядят примерно так

Двигатель:

Провода идущие на бензиновые форсунки -имеют свои цвета смотрим инструкцию (возможно: 1 зеленый — 2 желтый — 3 красный — 4 синий)
Провода идущие на газовые форсунки- -имеют свои цвета смотрим инструкцию (возможно: 1 зеленый — 2 желтый — 3 красный — 4 синий)
Провод PRM (сигнал с катушки — обороты двигателя)- чаще всего он КОРИЧНЕВЫЙ
Провод управляющего питания (+ ) — цвет КРАСНЫЙ

ВАЖНО :
Когда будете улаживать пучок проводов на ДВИГАТЕЛЬ сделать учет на вибрацию и подвижность. Скажем так сделать запас в виде петли давая проводам свободно двигаться при работе двигателя. Это нужно для избежания разрывов от натяжки проводов.

Редуктор:

Провода идущие на катушку редуктора цвет СИНИЙ и ЧЕРНЫЙ
Провода идущие на уровень газа цвет БЕЛЫЙ и ЧЕРНЫЙ
Провода идущие на датчик температуры редуктора ОРАНЖЕВЫЙ И БЕЛЫЙ

ВАЖНО :
Эти провода я прокладываю по перегородке между двигателем и дворниками.

Салон:

Этот жгут самый толстый и имеет минимум 5 проводов разных цветов описывать нет смысла так как они точно у всех разные!!
Но его тяжело с чем то спутать так как он выделяется толщиной на фоне всех остальных и количеством проводов.
Тут нам поможет инструкция.

Кузов:
Провод идущий к лямбда зонду цвет — ФИОЛЕТОВЫЙ
Провод с разъемом для МАР сенсора (что такое мар сенсор смотрите инструкцию)

6 Пучки сделаны начинаем подключать.

ЖГУТ ДВИГАТЕЛЬ:

Те провода что идут к бензиновым форсункам подключаем в цепь самих форсунок.
Для этого снимаем разъемы с бензиновых форсунок аккуратно накидываем клеммы на аккумулятор включаем зажигание
и прозваниваем фишки форсунок. Нужно найти + на всех и запомнить их расположение.
Соседний провод на фишке это и есть тот провод что нам нужен!!!!
Уточняю на фишке есть постоянный плюс и импульсный минус. Так вот нам необходим импульсный минус.
Выключаем зажигание и режем- перерезаем провода импульсного минуса на всех форсунках.
С него (них) мы будем брать сигнал на ГАЗОВЫЙ БЛОК.
Смотря на инструкцию видим что в жгуте проводов для форсунок есть провод одноцветный и с полосой

ПРИМЕР:
4 цилиндра машина соответственно 4 жгута проводов для ваших форсунок в каждом по два провода.
ЖЕЛТЫЙ И ЖЕЛТЫЙ С ЧЕРНОЙ ПОЛОСОЙ
ЗЕЛЕНЫЙ И ЗЕЛЕНЫЙ С ЧЕРНОЙ ПОЛОСОЙ
КРАСНЫЙ И КРАСНЫЙ С ЧЕРНОЙ ПОЛОСОЙ
СИНИЙ И СИНИЙ С ЧЕРНОЙ ПОЛОСОЙ

Тот провод что на фишке форсунок разрезан имеет теперь два конца
1 тот что одет к фишке
2 тот что идет к компьютеру автомобиля то есть в общий жгут форсунок.

Берем провод от газ системы однотонно желтый подсоединяем к проводу идущему к разъему бензиновой форсунки 1
Берем провод от газ системы желтый с полосой подсоединяем к проводу идущему к проводу идущему в жгут форсунок 2 (то есть к компьютеру машины)
Так поступаем и с остальными проводами газа подключая к порезанным проводам на разъеме для бензиновых форсунок.

ВАЖНО:
Тут есть ПРАВИЛО очень важно его соблюдать!!!!
Смотрим на сами форсунки они стоят в ряд например с лева на право 1-2-3-4
Значит и порезанные нами провода на разъемах стоят в строгой последовательности.
1 разъем подключаем газовые провода желтые
2 провода зеленые
3 провода красные
4 провода синие

Так как я уже упоминал что системы бывают разные то цвет проводов возможно будут не совпадать с мною описанными.
Но нам поможет всегда инструкция в цвете где написана последовательность подключения
и какой цвет соответствует какому цилиндру (форсунке то есть нашему разъему).
Важно запомнить какой цвет вы подключили к какому цилиндру (разъему от форсунки)

После того как вы закончили с разъемами изолируем их,одеваем разъемы обратно на бензиновые форсунки.
Переходим к проводам которые подключаются непосредственно к газовым форсункам.

На этих проводах есть уже свои разъемы они пронумерованы смотрите внимательно.
Если нет нумерации то смотрим на провода что на разъемах они соответствуют цветам тех проводов что мы делали подключаясь к разъемам на бензиновых форсунках.

То есть цвета те же и последовательность та же :
1 разъем желтый провод
2 разъем зеленый провод
3 разъем красный провод
4 разъем синий провод

А теперь самое важное!!!!!!!!!!!!!!!

Разъемы подключаем так как ранее подсоединялись к бензиновым разъемам.

Чтобы вы не запутались от большого описания пишу таблицу подключения
Вспомните подключались мы с лева на право.

1 цилиндр	2цилиндр	3 цилиндр	4 цилиндр
разъем 1 форс бенз желтый	разъем 2 форс бенз зеленый	разъем 3 форс бенз красный	разъем 1 форс бенз синий
разъем 1 газ форс желтый подключить к форсунке газа 1 подкл с (лева на право)	разъем 2 газ форс зеленый подключить к форсунке газа 2 (подкл с лева на право)	разъем 3 газ форс красный подключить к форсунке газа 3 (подкл с лева на право)	разъем 4 газ форс синий подключить к форсунке газа 4 (подкл с лева на право)

Теперь проверяем как подключены наши газовые шланги от форсунок к врезкам в коллектор.
С лева на право
1 газ форсунка желтый цвет провода на разъеме соединена шлангом с 1 первым цилиндром
2 газ форсунка зеленый цвет провода на разъеме соединена шлангом с 2 вторым цилиндром
3 газ форсунка красный цвет провода на разъеме соединена шлангом с 3 третьим цилиндром
4 газ форсунка синий цвет провода на разъеме соединена шлангом с 4 четвертым цилиндром

Если все нормально идем дальше.

Обороты PRM
Это коричневый провод он должен подключаться к проводу импульса на катушку.
Нужно это для того что бы читались корректно обороты двигателя.
Найти его не сложно. Включаем зажигание идем под капот и находим разъем идущий на подключение самой катушки зажигания.
Прозваниваем. Часто бывает три провода один это + , второй это — , а третий что нам нужен это — (минус) импульсный.
Что бы не вдаваться в долгие описания как да что нам поможет метод тыка )))) из всех проводов, что у нас есть откидываем сразу + он нам не нужен
останутся провода два — минуса и один из них точно тот что ищем.
Подключаем к одному из них не разрывая провод а просто убрав оплетку подкидываем наш КОРИЧНЕВЫЙ провод.
Изолируем.

Управляемый плюс +

КРАСНЫЙ цвет его мы должны подключить к тому месту где питание подается (появляется) когда только включается зажигание.
Часто его подсоединяют либо от плюса подаваемого на катушку, что я не рекомендую делать.
А брать его с провода + на разъеме самих бензиновых форсунок.
Помните я писал, что на форсунке есть постоянный плюс и управляющий импульсом минус.
Вот туда мы и подсоединим наш красный провод управляющего плюса.

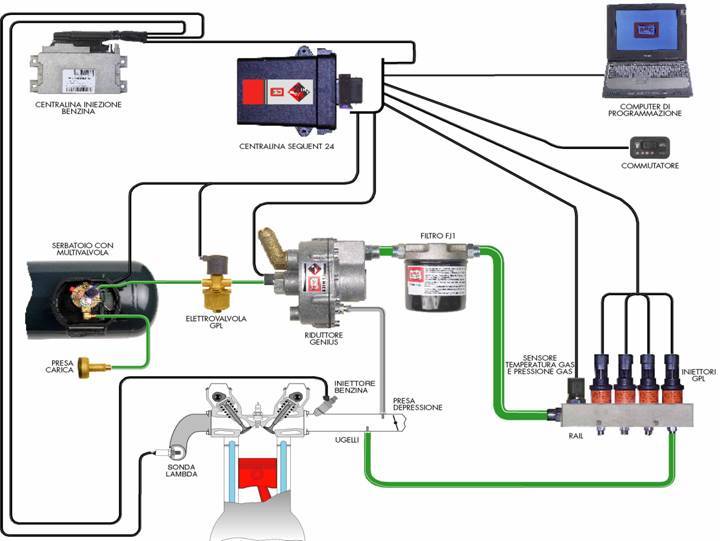

И так какая картина у нас получилась по электрической части.
Форсунки мы подключили, врезались в систему бензина и подключили обороты с управляющим плюсом.

Жгут проводов РЕДУКТОР:

Тут все жутко просто.
Синий провод идущий в паре с черным, подключаем к клеммам на катушке редуктора- полярность не имеет значения.
Оранжевый в паре с белым подключаются к датчику температуры на редукторе.
Берем датчик температуры вкручиваем в редуктор и подключаем по цветам. Изолируем.
Белый провод в паре с черным отвечающим за уровень газа (Датчик уровня газа устанавливается на мультиклапане а провод протягивается с медной трубкой в паре) подключаем к проводу идущего от датчика на мультиклапане.

Жгут САЛОН
Это провода кнопки управления (включения выключения системы ГБО)
Это тот провод что самый толстый с большим количеством проводов.
В кабине водителя ищем место где будет кнопка протягиваем с моторного отсека в салон провод.
И подключаем все провода по цветам (на кнопке и в жгуте они одинаковые) цвет к цвету.
Улаживаем провод крепим кнопку.

Жгут КУЗОВ
Фиолетовый инструкции описано как подключается этот (ЭТИ) провод. Часто его просто обрезают под корень и изолируют.
Не стану описывать почему но это не критично. Если его не подключать.
Не уверенны что сами подключите не подключайте.

МАР провод сенсора он всегда с разъемом вы его не перепутаете или смотрите инструкцию.
его нужно подключить в самый последний момент так как вещь нежная хрупкая.

МОНТАЖ МАР СЕНСОРА

МАР сенсоры бывают 2 типов.
1тип — отдельно монтируемые на кузове в самом сухом и продуваемом месте.
2тип — врезными в шланг подачи газа с редуктора на форсунки.

Смотрим какой тип и монтируем в соответствии с типом.
У МАР сенсора есть несколько выходов на корпусе (ВРЕЗНОЙ ТИП)

Широкий выход их два подключается в разрыв к шлангу идущему от редуктора к газовым форсункам диаметр 12мм
Схема такова
-редуктор
-газовый фильтр тонкой очистки (следить за направлением стрелки на фильтре от редуктора в сторону форсунок)
— мар сенсор
— форсунки.

И два выхода тонких на подключение вакуумных трубок.
Схема подключения есть в инструкции
-редуктор (на редукторе есть такой же выход для шланга)
— мар сенсор
-врезка в коллекторе для вакуума
-второй выход на мар сенсоре

Раньше я не писал что нужно высверлить отверстие во впускном коллекторе для мар сенсора так как вас не хотел путать.
Но теперь время настало.
Процедура проста и проводится так же как и с врезками в коллектор для подачи газа от газовых форсунок.
Лишь с маленькой поправкой.
ВАЖНО:
Правильно выбрать место для врезки, что бы не смешивать раздельные камеры для подачи газа и общей колбы коллектора.
Смотрим на структуру как выглядит наш коллектор он по принципу у всех одинаков за исключением самой формы.
Есть общая колба постепенно разделяющаяся на секции для наших цилиндров.
Разделения четко видно когда мы смотрим на форсунки бензиновые.
На каждую форсунку идет свое разделение. Нам нужно врезаться до этих разделений по цилиндрам то есть в общую колбу
где то в крайней точке.

Смотрим пример на фото белые шланги (врезки две вам нужна одна):

С врезкой разобрались с вакуумом я описал что делать.
Шланг подключения подачи газа тоже описал как подключить.
Все обтянуть хомутами.
Провода уложить и стянуть стяжками.
Подключаем провод МАР сенсора к самому сенсору
Проверяем все ли правильно подключено как описано мною.
При необходимости долить тосол до максимума и убедится что нет воздушной пробки в системе.

ВАЖНО!!!!

Я специально не описывал что делать с вкрутками на самих форсунках так как не имею понятия что вы купите.
Так как на форсунках должны быть специально высверлены под вашу мощность машины ДИАМЕТРЫ ДЮЗ.
Эту процедуру должен делать опытный мастер не вы. Верна вероятность что вы ошибетесь делая это по описанию.
И так же от этого зависит дальнейшая настройка машины на компьютере.
При всем уважении но эту процедуру я вам описать не осмелюсь так как нужно долго на это учиться.
НО ЕСТЬ ВЫХОД!!!

Настройка ГБО 4 поколения инструкция

1 Можете воспользоваться моими услугами НАЖАТЬ СЮДА , научу.
2 Можете воспользоваться услугами других мастеров.
3 Рискнуть самому но тут нужно купить шнур это 30-45$. Установить программу изучить понять многие тонкости. Не советую !

А теперь заключительный этап.
Как правильно завести машину после проведенных работ.
Тут есть деликатный нюанс.
Набрасываем клеммы (проверяем ключи где лежат)!!!
Садимся в автомобиль включаем зажигание но не заводим.
Так повторяем процедуру раза три что бы бензонасос накачал давление в рампу в достаточной мере.
Теперь запоминаем.
Если не поймаете момент при первой вспышке, машина может после этого долго долго не хотеть заводиться.
Вас это может испугать что вы чт-то нарушили, но это не беда все в порядке,
просто под клапан попала стружка и нет нормальной компрессии.
Что бы этого избежать постарайтесь поймать момент первой вспышки при заводке и дать «газу пару раз» педалью.
Это нужно что бы лишнее в камере сгорания быстро выгорело- Стружка. Не повредив седла клапанов.
И так удачи.
Если вы все сделали правильно установив ГБО машина готова для НАСТРОЙКИ и правильного подбора дюз форсунок.
Щупаем редуктор рукой он должен быть горячим если нет, пробуем прогазовкой убрать пробку воздушную.

Материал написан для ознакомления как происходит процедура установки ГАЗА, установки газо баллонного оборудования.
Автор не несет ответственности если Выше прочитанное (описанное) будет являться поводом для обвинений в некорректном объяснении как установить газ на авто.

Инструкция является не полной по причине установки ГБО некомпетентными лицами.
Система не будет работать без заключительных работ мастеров соответствующей квалификации.

Установка ГБО 2 поколения на инжектор

ГБО (газобаллонное оборудование) для автомобиля устанавливают как на карбюратор, так и на инжектор. Говоря о ГБО на инжекторные двигатели (с системой впрыска бензина), оборудованные целым комплексом электроники, чаще всего подразумевают ГБО 4 поколения, одно из самых современных. Однако в нашей статье мы расскажем, что на инжекторы возможно и вполне оправдано устанавливать и на ГБО 2 поколения.

Принцип работы ГБО 2 поколения на инжекторе

ГБО 2 поколения крайне распространено и популярно у нас в стране. И из-за невысокой цены, доступной практически каждому рядовому автовладельцу, так и из-за простоты в эксплуатации, настройке и регулировке. В любом случае, ГБО устанавливают с желанием сэкономить на бензине, цены на который все выше. Количество газозаправочных станций увеличивается, а уровень обслуживания в сервисах по установке и ремонту ГБО все лучше.

Перед тем как говорить об особенностях ГБО 2 поколения на карбюраторах, отметим важные рекомендации, соблюдение которых обязательно, если вы хотите чтобы ваш автомобиль исправно работал на такой связке — инжектор и ГБО 2 поколения:

в топливном баке всегда должен быть бензин;
прогревать в холодное время года только на бензине.

Установка ГБО 2 поколения на инжектор

В газобаллонном оборудование 2 поколения нет электроники, которая необходима для подключения на инжекторный двигатель, поэтому для того чтобы ГБО 2 поколения исправно работала на инжекторе, такую установку нужно сначала модернизировать. А именно установить дополнительный блок управления и адаптировать его к стандартному ЭБУ (электронный блок управления двигателем, или контролер). Тогда вы сможете управлять подачей и бензина, и газа.

В целом, вся работа ГБО 2 поколения мало чем принципиально отличается от работы на инжекторе. Газ проходит по топливной магистрали через очищающие его фильтры (грубой и тонкой очистки) и поступает в редуктор, который соединен с системой охлаждения двигателя и с его помощью выполняется переход газа из жидкой формы в пар и выравнивание давления.

Когда давление достигает оптимальных величин, он поступает на форсунки.

Если вмонтировать микроконтролер, то и с ГБО 2 поколения можно добиться существенной экономии денег на топливе и надежности в управлении.

Также настраивают и зажигание с тем, чтобы газ поджигался чуть раньше, чем бензин, ведь у него время сгорания гораздо больше. Этого добиваются увеличением угла опережения и настройкой под ГБО 2 поколения дроссельной заслонки (ДПДЗ — датчик положения дроссельной заслонки) и датчика положения коленвала (управляет впрыском и зажиганием).

Важно настроить и датчик количества кислорода (лямба-зонд). Он гарант экологичности и корректного использования топлива.

Безусловно, после всех установок и модернизаций потребуется регулировка ГБО 2 поколения, топливные карты у бензина и газа разные.

Подводя итоги, заметим, что установка 2 поколения ГБО на инжектор оправдана, но лучше доверить ее установку и настройку профессионалам, потому что в процессе нужно будет вмешиваться в работу всех «внутренностей» вашего автомобиля, а делать это самому стоит только если вы обладаете специальными знаниями по данному вопросу.

принцип работы, отличие, экология, классификация, применение с карбюраторными и инжекторными автомобилями

О ГБО → Третье поколение ГБО

Газобаллонный агрегат третьего поколения отличается от систем второго поколения наличием собственного блока управления, форсунок механического типа, а также отсутствием газового смесителя. Одновременный впрыск газо-воздушной смеси в коллектор производился рядом с впускными клапанами. Это позволило практически свести к нулю возможность образования хлопков.

Принцип работы

В ГБО установках третьего поколения распределительный дозатор параллельно с электронным блоком контролируют подачу топлива в коллектор посредством форсунок. На блок поступают сигналы с TPS – датчика, фиксирующего положения дросселя, MAP – датчика, фиксирующего абсолютное давление, кислородного датчика, RPM – датчика, фиксирующего обороты двигателя.

Конструкторы в данной системе вместо двухступенчатого редуктора установили одноступенчатый вариант. Регулировка подачи газовой смеси осуществлялась за счет сопротивления пружины, когда в коллекторе осуществлялось разрежение.

Все редукторы-испарители ГБО установок, начиная с третьего поколения, функционируют с избыточным, постоянным давлением. Дозатор подает газовую смесь отдельно на каждый цилиндр. Открытие механических форсунок происходит за счет формирования в трубопроводе избыточного давления. Блок электронный ГБО установки третьего поколения формирует свои топливные карты. Конструктивные особенности дозатора блока не позволяют корректировать достаточно оперативно концентрацию газо-воздушной смеси. Несмотря на это системы ГБО 3 активно используются производителями автомобилей. При правильной установке оборудования, выполнении периодического обслуживания, форсунки работали довольно продолжительный период времени.

Отличие от второго поколения

Нормы экологии, вытеснение с рынка

На ГБО установках третьего поколения так и остался электронно-механический клапан. Это не предоставило возможность корректировать с необходимой скоростью топливо. Поэтому ГБО устройства третьего поколения максимально соответствовали Евро-2 стандартам. Когда были введены стандарты Евро-3, были разработаны новые OBD II, EOBD системы второго поколения бортового диагностирования. ГБО устройства третьего поколения стали менее востребованными. В результате их окончательно вытеснили с рынка ГБО установки четвертого поколения.

Расхождение поколений ГБО по классификации

Из-за того, что установки ГБО третьего поколения продержались на российском рынке относительно недолго, не получив при этом дальнейшего распространения, ряд установщиков про него также забыли. В результате они просто повысили на одну ступень предшествующие системы, то есть первое поколение ГБО стало вторым, второе соответственно третьим. Чтобы не путаться в квалификации ГБО, лучше использовать названия «система лямбда-контроль», «карбюратор газовый». Уже с четвертого поколения расхождения в квалификации отсутствуют.

Инжекторные автомобили с ГБО третьего поколения

Инжектор — механическое приспособление, которое предоставляет возможность разбрызгивать топливную смесь в двигателя.

Газовый баллон чаще всего устанавливается с задней стороны транспортного средства, точнее в багажнике вместо запасного колеса. Заправочное приспособление монтируется в районе заднего крыла машины, бампера. На участке прохождения бензопровода прокладывают газовый трубопровод. Клапан газовый размещают под капотом транспортного средства слева. Смеситель располагают слева от мотора, что предоставляет возможность впоследствии его соединять с системой охлаждения без каких-либо препятствий. Блок управления, как правило, обустраивают в автомобильном салоне. Газовый распределитель устанавливают возле коллектора.

Чтобы закрепить форсунки, в коллекторе предварительно делают несколько отверстий. Затем уже подсоединяют эмулятор на форсунки инжектора. Лямбда-зонд, дроссельный датчик соединяют с блоком управления. Далее, после проделанных мероприятий по монтажу ГБО осуществляется настройка, регулировка, проверка работы системы, что необходимо для выявления возможных газовых утечек, мгновенной их ликвидации.

Карбюраторные авто с ГБО установкой третьего поколения

Для карбюраторных авто также применяют ГБО устройства третьего поколения благодаря наличию у них своего блока управления. В подобной ситуации нет необходимости в применении эмулятора форсунок, осуществляющего подачу топливной смеси и обеспечивающего работой бортовой компьютер транспортного средства. Это происходит при работе автомобильного двигателя на газовой смеси.

Из-за того, что возможность эксплуатации эмулятора форсунки отсутствует, возникает необходимость применения бензинового клапана, производящего блокировку подачи бензина. Еще есть один небольшой нюанс, не позволяющий карбюраторному двигателю нормально функционировать – обязательное применение лямбды-зонда, датчика фиксации положения дросселя. Этот недостаток подлежит обязательному устранению, что не так-то просто сделать.

На карбюраторных двигателях практикуется замена электронного блока, топливного распределителя на стандартный вакуумный редуктор-регулятор. В такой ситуации газобаллонная установка сразу же приравнивается к первому поколению.

Второе поколение ГБО: принципы работы, схема, применение

О ГБО → Второе поколение ГБО

ГБО установки данного поколения считаются переходными. Сегодня их уже практически не применяют. Основная причина этому – несоответствие установки действующим стандартам токсичности, находясь в пределах стандартов ЕВРО-1.

Принцип работы, схема

В механическую систему ГБО второго поколения добавили электронные дозирующие приспособление, функциональность которого основана на возвратной связи датчиком, показывающим наличие кислорода – лямбда-зонд. Подобные установки предназначены для инжекторных моторов с катализатором. В ГБО второго поколения вместо ручного дозатора уже используется электронный дозатор, регулирующий подачу газовой смеси с помощью электрического мотора шагового вида.

Управление дозатором осуществляется с помощью электронного блока, опирающегося на сигналы датчика кислорода. Это предоставляет возможность поддерживать оптимальную концентрацию газовой смеси. Электронный блок одновременно принимает сигналы с датчиков, определяющих обороты двигателя ТС, и в каком положении находится дроссельная заслонка. Это требуется для оптимизации газовой смеси на переходных рабочих режимах силовой установки. Настройка ГБО осуществляется компьютером.

Применение ГБО установки 2-ого поколения

Системы подобного типа предназначались для транспортных средств с карбюраторами электронного типа и инжекторами, обустроенных катализатором и кислородным датчиком, а также при наличии в конструкции датчика, фиксирующего расположение дросселя. ГБО установки данного поколения считаются переходными. Сегодня их уже практически не применяют. Основная причина этому – несоответствие установки действующим стандартам токсичности, находясь в пределах стандартов ЕВРО-1. Производители учли повышенные требования и разработали новое газобаллонное оборудование 3-4 поколений, которые получили широкое применение.

Достоинства ГБО второго поколения

Главным преимуществом этих систем отмечается возможность выбора типа топлива прямо из салона транспортного средства с помощью нажатия единственной кнопки. Значительно упростился запуск холодного двигателя, работающего на газо-воздушной смеси. Для этого предусмотрели автоматическую подачу небольшого объема газа перед пуском мотора в смесительную камеру.

Также можно отметить, что применение электромагнитного клапана послужило значительным прорывом в плане комфортабельности использования на авто газобаллонного оборудования. Это новшество предоставило возможность эксплуатировать ГБО установки на транспортных средствах, оборудованных топливными системами моновпрыска, и первыми бензиновыми инжекторными системами. Это обстоятельство существенно повысило популярность применения в качестве автомобильного топлива газовой смеси.

Недостатки ГБО второго поколения

Из недостатков ГБО установок второго поколения можно отметить регулировку, точность подачи топливной смеси. Настройки системы по-прежнему осуществлялись одновременно дозатором на шланге и редуктором-испарителем. Шаговый дозатор, как правило, засорялся достаточно быстро и выходил из строя.

Настраивать это оборудование стало тоже не просто, так как настройщику пришлось оставить стандартный метод регулировки, когда для этого использовался только лишь газовый анализатор, и научиться работать с программой на ПК.

У газобаллонного оборудования первого и второго поколений есть один общий недостаток — возможное воспламенение остатков газа во впускном тракте из-за того, что смеситель расположен до дроссельных заслонок. В результате образования «хлопка» может получить повреждения газовая магистраль, а также выйти из строя датчик расхода воздуха. Разрушению также подвергается впускной коллектор, выполненный из поливинилхлорида. Для устранения этого недостатка впускную систему начали оборудовать дополнительно обратным клапаном – «хлопушкой».

Комплектующие ГБО 2 поколения — основные ососбенности

Газобаллонное оборудование 2 поколения предназначено для установки на карбюраторные моторы и инжекторные или моноинжекторные двигатели, оснащенные лямбда-зондом. Для машин, выпущенных в прошлом веке, такое ГБО — отличный вариант, позволяющий достичь существенной экономии на топливе.

Особенности

Основное отличие ГБО 2 поколения от предыдущей модификации заключается в редукторе, использующем электромагнитный клапан. Это позволяет использовать электронику для перехода с одного вида топлива на другой. Подача бензина прекращается также электроникой без участия клапана.

Поддержание состава газовой смеси на оптимальном уровне осуществляется электронным блоком управления.

Электрическая схема

Электрические компоненты ГБО на различных типах моторов отличаются, что связано с особенностями их конструкции и различной оснащенностью. Переключатель топлива — основной элемент электрической схемы, который присутствует вне зависимости от того, двигатель карбюраторный или инжекторный.

Баллон

Для его изготовления используется листовая сталь толщиной 3-4 мм. Баллоны имеют различный объем и форму и подбираются в зависимости от объема двигателя и конструктивных особенностей машины.

Тороидальные баллоны предназначены для установки в месте для хранения запаски в багажнике, что дает возможность сохранить полезное пространство. Цилиндрические баллоны имеют больший объем и обеспечивают увеличенный запас хода.

Мультиклапан

Этот прибор ограничивает заполнение баллона до 80% его объема для безопасной эксплуатации ГБО.

Кроме этого, мультиклапан используется для заправки баллона, определения остатка газа и подачи его. Это устройство располагается в блоке вентиляции, что позволяет не допустить скопления газа до опасной концентрации. Съемная крышка обеспечивает доступ к прибору.

Трубопровод

Трубопровод создается из медных трубок, диаметр которых находится в диапазоне 6-8 мм, способных выдерживать высокое давление. Они осуществляют связь между всеми элементами газовой системы. Трубки фиксируются на днище машины, на удалении от потенциально опасных деталей и узлов. С помощью эластичных прокладок происходит гашение вибраций. Для создания заправочной магистрали используются трубы диаметром 8 мм, а все остальные связи выполняются трубками 6 мм.

Тосольное соединение осуществляется с использованием резинового шланга, идущего от места врезки к редуктору, где происходит контакт с форсунками.

Заправочное устройство

Этот узел необходим для безопасной и удобной заправки баллона газом. Для его установки используется штатный заправочный лючок, если это позволяет его конструкция.

Газовый клапан

Он регулирует подачу газа в мотор. При отсутствии напряжения клапан закрыт. В момент замыкания электрической цепи происходит его открывание и подается порция газа.

Установка клапана осуществляется вертикально. Как правило, местом его установки служит стека отсека двигателя.

В конструкцию клапана входит фильтр, очищающий топливо от примесей. Его форма и размер соответствуют устройству.

Редуктор

Это устройство обеспечивает теплообмен, в результате которого изменяется агрегатное состояние топлива и понижается его давление до требуемого уровня. На карбюраторные двигатели устанавливают пневматические редукторы, на инжекторных — используются электронные модели. Для турбированных силовых агрегатов предназначены устройства в исполнении турбо.

Дозатор

Этот прибор устанавливается за смесителем и регулирует объем подачи газа. Конструкция дозатора предусматривает отверстия: для газа и вакуума.

Для регулирования подачи предусмотрен винт. Модели, имеющие два регулировочных винта, используются в карбюраторных моторах, оснащенных двухкамерным карбюратором.

Смеситель

Он необходим для получения газовой смеси. Модель смесителя зависит от особенностей двигателя. Они устанавливаются над или в средней части карбюратора, могут представлять собой врезной штуцер или вилкообразную систему, а также иметь универсальную конструкцию.

Бензиновый клапан

Благодаря этому устройству перекрывается подача бензина при переходе на альтернативное топливо. Он закрыт, если отсутствует подача на него электроэнергии, и срабатывает при ее поступлении.

Бензиновый клапан необходим только на моторах с карбюратором. Он устанавливается между бензонасосом и карбюратором в вертикальном положении на удалении от потенциально опасных участков.

В инжекторах реализовать установку этого устройства невозможно, поэтому он заменяется эмулятором.

Эмулятор

При внесении изменений в топливную систему бензин перестает подаваться при работе форсунок. Штатный электронный блок управления распознает в этом случае обрыв форсунки и сигнализирует о неисправности, реже — осуществляет переход в аварийный режим. При использовании эмулятора ЭБУ не видит неполадки при использовании газа в качестве топлива. Этот прибор подбирают по числу форсунок.

Переключатель топлива

Это устройство выполняет переход на нужный вид горючего при определенных оборотах двигателя.

В инжекторах переключатель предусматривает положения: бензин, газ и автомат.

В карбюраторных моторах, оснащенных электронным редуктором, устанавливаются переключатели, обеспечивающие отключения запорной арматуры в автоматическом режиме при установки положения «газ».

В карбюраторных двигателях, оборудованных вакуумным редуктором, используется переключатель с двумя тумблерами. С помощью первого осуществляется переход «газ»-«бензин», а второй включает подкачку газа.

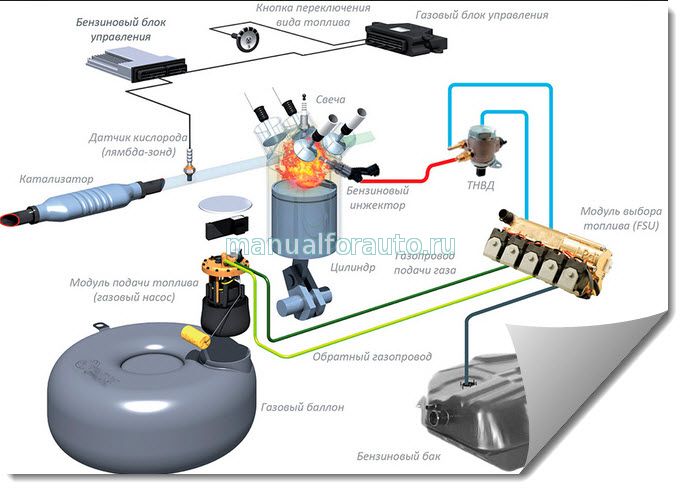

ГБО на инжектор. Какие бывают ГБО, часть 2

Какие бывают ГБО, часть №2 ИНЖЕКТОР
Итак в верхней части этой статьи мы вспомнили, что основным отличием инжектора является строгое дозирование топлива, подача топлива осуществляется через форсунки-инжекторы, порция топлива зависит от производительности, времени открытия форсунки и давления газа перед форсункой.

Дабы в последствии не прерываться рассмотрим в начале, что такое лямбдаконтроль. Итак, топливная смесь, поступающая в цилиндры это смесь топлива с воздухом, воздух в этом смысле является носителем кислорда, без которого невозможно горение смеси. Количество воздуха, поступающего в цилиндры, зависит только от оборотов двигателя и положения дроссельной заслонки в карбюраторе или впускном коллекторе
инжекторного двигателя, а вот количеством топлива мы так или иначе пытаемся управлять. По количеству топлива в смеси – смесь может быть обедненная или обогащенная и те же слова с приставками . Лямбда-зонд (лямбдадатчик, лямбда) устанавливается в выпускном коллекторе и измеряет остаток кислорода в отработавших газах., если под нагрузкой в отработавших газах много кислорода, то смесь обедненная на датчик положения дроссельной заслонки контроллер может принять решение о том, что двигателю в данный конкретный момент не хватает мощности и увеличить время открытия форсунок и на оборот, если кислорода в отработавших газах почти нет, то смесь может быть переобогощена, что ведет к неполному сгоранию топлива, в этом случае решение контроллера будет обратным – он уменьшит время открытия форсунок.

График, отображающий лямбда-регулирование похож на греческую буква , отсюда и название. Естественно контроллер в своей работе использует не только показания ДПЗД, но в данном случае мне важно описать сам принцип лямбдаконтроля.

Типы впрыска так же отличаются, рассматриваются:
1. Моновпрыск.
Используется одна форсунка, точка подвода топлива находится до разделения впускного коллектора на идущие к каждому цилиндру. Моновпрыск еще похож на карбюратор (эжектор), тем, что смесеобразование, как и в карбюраторных моторах, происходит до разделения коллектора по цилиндрам но подача топлива уже строго дозирована и управляема. Для улучшения смесеобразования точку подвода топлива можно вообще сделать до дроссельной заслонки (додроссельный подвод), но обычно этого не делают, т.к. при работе на газе возникает вероятность хлопка. На моновпрыске используется одна точка подвода и соответственно одна форсунка.

Невольно может возникнуть интересный вопрос, особенно актуальный в связи с запретом (пока первичной) регистрации ТС не удовлетворяющим ЕВРО-2, т.е. попросту говоря карбюраторных машин: – ответ прост
– да, можно и самым дешевым вариантом как раз и будет газовый моновпрыск.
Но на сегодня одноканальных газовых контроллеров уже не выпускается, поэтому имеет смысл перейти к рассмотрению попарнопараллельного впрыска.

2. Попарнопараллельный впрыск.

Впрыск топлива происходит одновременно в несколько цилиндров, управление форсунками происходит по двум каналам. Бензиновых форсунок всегда по количеству цилиндров, но поскольку впрыск всеравно происходит одновременно в две группы цилиндров, то газовых форсунок может быть всего две, но может быть и по количеству цилиндров, тогда газовые форсунки, по группам, попросту электрически запараллелены. Все бензиновые двигатели с попарно-параллельным впрыском оснащены лямбдоконтролем, а многие еще и катализатором (дожигателем неотработанного топлива), катализаторы нежные, при дожиге топлива они сильно нагреваются и если катализатор постоянно и много чего-то дожигает – он может попросту
выйти из строя, поэтому использование катализатора без лямбдарегулирования попросту бессмысленно.

С точки зрения ГБА попарнопараллельный впрыск универсален, его можно ставить практически на любые 4х-тактные двигатели, начиная от старых карбюраторных и заканчивая современными двигателями с фазированным впрыском (фазированность конечно потеряется). Но есть и варианты, некоторые комплекты ГБА для попарно-параллельного впрыска могут требовать обязательного наличия лямбда зонда и управляться от бензиновых форсунок, такой комплект на моновпрыск, а тем более на карбовый двигатель не поставишь.

Некоторые системы 3го поколения (например система 3DLS представленая в прайсе, которая также может ставиться на карбюраторные и автомобили с механическим впрыском) настраиваются без применения газоанализаторов, при помощи компьютера – зачем газоанализатор, если есть рабочий лямбда-датчик?

И моно и попарно-параллельный впрыск газа – это аппаратура 3-го поколения, т.е. впрысковая ГБА начинается с третьего поколения.

3. ГазоБаллонная Аппаратура 4го поколения, или фазированный впрыск.
Фазированный впрыск – это N независимых каналов, т.е. форсунка каждого цилиндра управляется независимо от остальных. Я не буду углубляться в дебри фазированного впрыска и разбираться здесь почему фазы впрыска топлива отличаются от газораспределительных фаз, причем каждый цилиндр может иметь свой собственный угол сдвига, просто примем это как факт.
Контроллер ГБА 4го поколения довольно сложная штука, хотя фактически является
надстройкой над штатным ECU, он не рассчитывает фазы впрыска топлива, он использует сигналы управления от штатного ECU, идущие на бензиновые форсунки, пересчитывает эти сигналы для работы на газе и : управляет
газовыми форсунками. Идеально настроенная система 4-го поколения, это система, при которой штатный ECU, при работе на газе выдает на бензофорсунки те же значения, что и при работе на бензине практически
на всех режимах работы двигателя.

Идеально настроить систему таким образом на некоторых система ГБА достаточно тяжело, тяжело потому, что газовые контроллеры и их алгоритмы на некоторых ГБА несовершенны и универсальны и, тяжело и потому, что используемые форсунки так же универсальны и регулируются довольно в узких пределах (в отличие скажем от систем BRC Sequent и Plug&Drive у которых скорострельность форсунок позволяет отказаться от регулировок и которые являются необслуживаемыми). Но настроить близко к работе на бензине вполне реально, именно поэтому у 4го поколения незаметна потеря динамики и расход минимальный, при работе исправного двигателя. Аппаратура 4-го поколения наиболее дорогая, монтаж аппаратуры гораздо сложнее, потому, что в своей работе контроллер использует не только сигналы управления форсунок и лямбды, но и множество других сигналов от различных датчиков + требует установки нескольких собственных датчиков. Поэтому не удивительно, что стоимость установки аппаратуры 4-го поколения может в более чем 2 раза превышать стоимость установки эжекторной системы.

Лирическое отступление по п.2. В настоящее время в автомобилях используют двигатели 4х, 6ти и 8ми
цилиндовые. 4х канальный контроллер на фазированный впрыск – не проблема, 6ти канальный – можно найти за
деньги, а вот о 8ми канальных я и не слышал, а если они и есть в природе, то наверняка стоят очень не дешево. Хозяева таких машин далеко не всегда носят фамилию Рокфеллер и не состоят даже в родстве с олигархами, а кушают такие моторы ой как не мало, а такие машины часто являются насущной необходимостью. Выход достаточно прост – 2х канальная аппаратура 3го поколения. 2 или 4 форсунки (пусть даже с потерей
фазированности) даст очень неплохой результат.

4. ГБА 5го поколения.
Это новшество до России пока не доехало, да и на западе пока не получило
распространения, скорее даже можно сказать, что 5е поколение находится на стадии между разработкой и экспериментальным внедрением.
Особенностей сказать не могу. Коренным отличием от 4-го поколения является то, что впрыск газа в цилиндры происходит не в паровой фазе, а в разогретой жидкой фазе.

Преимущества газового впрыска в том,
что он лишен недостатков эжекторных систем, т.е. подача топлива дозируется и не зависит от воздушного потока, системы с инжектированием газа не хлопают, т.к. в подавляющем большинстве случаев подача газа в
коллектор осуществляется непосредственно перед цилиндром, т. е. после разделения коллектора на рукава, коллектор не заполнен газовоздушной смесью все время, соответственно вероятность поджига смеси в коллекторе стремится к минимуму и такие системы безболезненно можно ставить на двигатели с пластиковым впускным коллектором. Системы попарно-параллельного и фазированного впрыска не теряют своих динамических характеристик, потому, что управляются от бортового бензинового контроллера. Имея систему лямбда-регулирования не происходит лишнего переобогащения смеси, что то же положительно сказывается на
расходе. Поскольку подача газа строго дозируется, то (при правильно настроенном оборудовании) сильно снижается вероятность прогорания клапанов. Забыл описать этот недостаток в первой части, поэтому опишу
здесь. Газ горит медленнее бензина, кроме этого газ в цилиндре уже испарен. Поэтому в случаях недозированной подачи газа и случаях явного переобогащения (к примеру под большой нагрузкой и интенсивных
разгонах) газ может догарать уже при открытом выпускном клапане и закончить свое горение уже где-то в выхлопной. Не контачащий с седлом клапан очень быстро нагревается и не успевает остыть до следующего
открытия, в итоге перегрева металл клапана теряет свои свойства, деформируется, деформирует седло и : клапан прогорел. Наиболее сильно от прогара клапанов страдают некоторые Хондовские моторы.

О соотношении расхода бензин/газ :
Автор приводит пример расчета:
Дано:
Пропан.
Теплотворная способность 11961 ккал/кг
Плотность 0.51 кг/л.
11961*0.51=6100 ккал/л.

Бутан.
Теплотворная способность 11783 ккал/кг.
Плотность 0.58 кг/л.
11783*0.58=6834 ккал/л.

Бензин.
Теплотворная способность 10572 ккал/кг.
Плотность 0.73 кг/л.
10572*0.73=7718 ккал/л.

Пропано-бутановая смесь бывает зимняя и летняя, летняя смесь – 50/50, т.е. имеем смесь плотностью (0.51+0.58)/2=0.545 кг/л. и теплотворной способностью (11961+11783)/2=11872 ккал/кг или 6470 ккал/л.
Пропано-бутановая смесь зимняя, соотношение 90% пропан и 10% бутан.
11961*0.9+11783*0.1=11943 ккал/кг, при плотности 0.51*0.9+0.58*0.1=0.517 кг/л. Соответственно 11961*0.517=6184 ккал/л.
7718/6470=1.1929
7718/6184=1.2480
Итого чисто теоретически имеем, что расход газа, в зависимости от соотношения должен быть больше расхода бензина в 1,2-1,25 раза. Кроме этого стоит учитывать изменеие массы ТС и нюансы адаптивности двигателя. Вобщем при той же отдаваемой мощности расход газа всегда будет выше расхода бензина. Вот такие пироги.

Я ни на что в данном случае не претендую и догадываюсь, что сейчас будет куча откликов типа “У меня
расход 1х1 и никакой потери мощи!”, на это отвечу, что я выложил только свои расчеты и смею лишь предположить, что расходы близкие к бензиновым всетаки происходят с незначительной потерей мощности, которую вы в обычном стиле попросту не ощущаете, наверное именно по этому лучшего расхода удается добиться на свежих двигателях.

Заповеди установки газового эжектора и другое:
1. минимальная длинна подачи газа от редуктора к эжектору

2. для ВАГ автопрома и Сенсов обязателен эмулятор форсунок и лямбды если лямбда есть,

3. ланосам эмулятор форсунок необязателен, но желателен .

4. фордам почемуто все пофик , но с девайсами немного лучше работает , так что в крайнем случае можно сэкономить.

5. внимательно контролируйте как вам сделали вентиляцию балона, багажника и т.д. не делайте из машины бомбу…

6. если есть возможность увеличивайте опережение зажигания на газу на 4-5 градусов …

7. не крутите двигатель на газу выше чем 70% от макс оборотов , пустая трата газа т.к. он просто вылетает недогорая … ( желающие могут посмотреть СН на таких оборотах, зажигание поправить это не дает ,
лямбды страдают в корчах )

8. постарайтесь установить редуктор так, чтобы на нем была минимальная вибрация это продлит его жизнь (ну понятно что он должен стоять вертикально вдоль направления движения машины), хотя от провалов и подгазовываний в поворотах вы не будете застрахованы …

9. незабывайте что делая подогрев редуктора вы можете испортить циркуляцию ОЖ в двигателе или в системе отопления

10. Убедитесь, что газовый баллон ОЧЕНЬ надёжно закреплён. С расчётом перегрузок при возможном ДТП.
Для справки.
Не так страшно что рванёт газ (такие случаи крайне редко встречаются-лично мне реально достоверных не известно), как то, что в результате ДТП баллон сорвётся с крепления и продолжит свой путь ломая всё на своём пути:

11. Весьма желательно установить редуктор так, чтобы верхняя часть редуктора была НИЖЕ минимального уровня охлаждающей жидкости в расширительном бачке.
Не забывайте, что время от времени из редуктора придется сливать конденсат, поэтому сразу же при установке редуктора потренируйтесь в этой несложной процедуре.
Часто это влечёт изменение первоначальной установки редуктора, или замену заводской пробки-заглушки на свою приспособу.

12. Актуально для карбюраторных авто.
Найдите на бензопроводе установленный газовщиками электроклапан, а на нём аварийный или соответствующий болтик.
Обязательно разберитесь как, когда и зачем им нужно пользоваться.
В последующем это поможет Вам сэкономить массу времени, нервов и немало денег.

13. Актуально для карбюраторных авто.
Научитесь в движении переходить с газа на бензин и обратно.
Заезжайте на ночную парковку только на бензине, стартуйте утром только на бензине
– серьёзно продлите жизнь карбюратору и не пропустите момента, когда окончательно забьется фильтр тонкой очистки топлива.
Это правило строго обязательно в осенний период при похолодании до +5 и ниже.

14. Записывайте расход топлива. Повышение расхода топлива на 10-15% без видимых на то причин (без заметной потери мощности и динамики) – сигнал к проверке чистоты воздушного фильтра.
Не экономьте на воздушных фильтрах – прогадаете на расходе топлива.

15. Не отказывайте себе в возможности сэкономить на частоте замены моторного масла.
На газу моторное масло действительно ходит в полтора – два раза дольше.
Так же как и свечи зажигания.

к пункту 13 для инжекторных авто:
Возможна ситуация, когда после езды на газе, двигатель не может нормально работать на бензине – это мозг на газу набрался поправок от лямбда-зонда, который фактически на газу правильно не работает с точки зрения контроллера впрыска. Для эжектора нет коррекции по составу смеси со стороны контроллера , поэтому накапливая средние значения по лямбда зонду контроллер насчитывает поправку в сторону богатой или бедной смеси. При переходе после этого на бензин получаем или богатую или бедную смесь ( скорее всего бедную ) поэтому и не едет. По мере езды контроллер получив возможность корректировать смесь поастепенно доводит длительность впрыска форсунок до праильной и оно начинает “переть”.

Да и для газового инжектора обработка лямбды должна быть несколько другая чем для бензинового.

в зависимости от контроллера таких поправок может быть до трех
1- коротка 30-60 сек движения в постоянном режиме
2- средняя 5-10 мин движения в постоянном режиме
3- до 30 минут постоянного режима

Каждая из них определяет свой весовой коэффициент в управлении форсунками…

Для более быстрого перехода на нормальную работу на бензине после газа при таких траблах рекомендую проехать стабильно: 5-7 минут на оборотах ок 3000 и не пытаться сразу прогазовкой и т.д. заставить ее ехать, это только затормозит адаптацию контроллера.

Дело в том что при оборотах выше 50-60% от максимальных лямбда почти всегда на газу увидит богатую смесь и мозг начнет корректировать управление “зажимая” форсунки.

Быстрый способ – “сбросить” мозг отключив аккумулятор, но потом правда ему все равно надо самообучиться … Длительность процесса зависит от софта
заложенного в мозг.

Например для фордовских мозгов это прогрев на холостых до раб температуры, 20 мин на хх прогретому, 3-5 минут на оборотах 3000 … вот тогда он сразу едет , иначе самообучение до
200-300 км , сначала он начинает ехать , потом у него приходит в норму расход бензина

Пробовал лить промывку – промывка что-то там промыла, но что до нее что после тяга на бензине не изменилась, если её
уже “пробило” то прет как танк толькорождённый.

Эмулятор лямбды помогает немного решить этот вопрос, т.к. работая на газу машина считает что смесь ок ( вместо лямбды работает генератор который мозгу всегда показываетчто смесь в норме ) и мозг не забивает себя ненужными орехами, после переключения на бензин коэффициенты находятся в тех значениях что и при переходе на газ после бензина, посему нормальная работа восстанавливается очень быстро.

Смотрите также

Установка газа ваз 2107, установка газа на ваз 2107

Установка газа на ваз 2107 обеспечит водителю целый ряд преимуществ. Одно из них — это, снижение расхода топлива, которое обуславливает экономическую выгоду. Также данная система способна оптимизировать работу цилиндропоршневой системы, а поскольку газ сгорает полностью, он оказывает более щадящее влияние на масло и свечи зажигания, и увеличивает их срок службы. Отличается газобалонное оборудование и простотой обслуживания, что также позволяет экономить средства.

Представленное на рынке ГБО принято различать по поколениям. Системы 1 и 2 поколений считаются наиболее простыми с технической точки зрения. Данное оборудование устанавливается преимущественно на карбюраторные типы двигателей, но может работать с простыми инжекторными, у которых отсутствует обратная связь. Третье и четвертное поколение отличается наличием ряда электронных компонентов и является оптимальным выбором для установки на инжекторные двигатели. Пятое поколение — наиболее совершенное в техническом плане, и предназначено для установки в современные иномарки с большим цилиндровым объемом.

Для установки газа на ваз 2107 инжектор используются ГБО со 2 по 4 поколение. Монтаж газобаллона осуществляется в багажном отсеке или месте для запаски, а само заправочное устройство выводится на крыло сзади или под бампер. Прокладка топливной магистрали осуществляется непосредственно рядом с бензопроводом и может скрепляться с ним при помощи пластиковых фиксаторов. Клапан, отвечающий за подачу газа и ее прекращение, устанавливается рядом с крылом слева. Рядом с двигателем монтируется специальный редуктор-диспенсер, подключающийся к системе охлаждения авто. Около впускного коллектора с отверстиями для монтажа газовых форсунок устанавливается распределитель.

Для того, чтобы имелась возможность осуществлять постоянный контроль оборудования после установки газа ваз 2107, в салоне авто устанавливается специальный блок управления. Он позволяет переключаться между топливными системами путем нажатия одной кнопки.

Посмотреть услуги по установке ГБО.

Как заменить топливную форсунку

Во всех современных автомобилях с системами впрыска используется непрямой впрыск. Топливный насос под давлением нагнетает топливо из топливного бака в топливную рампу двигателя. В зависимости от конкретной системы топливо распыляется либо во впускной коллектор, либо во впускное отверстие. Это работает так же, как форсунка из пульверизатора, гарантируя, что топливо выходит в виде мелкого тумана, известного как распыление. Топливо смешивается с воздухом, проходящим через впускной коллектор или канал, и топливно-воздушная смесь поступает в камеру сгорания.

Некоторые автомобили имеют многоточечный впрыск топлива, при котором каждый цилиндр распыляется собственной форсункой во впускном отверстии. Этот тип системы сложен и может быть дорогостоящим. Чаще используется одноточечный впрыск, когда один инжектор питает все цилиндры, или один инжектор на каждые два цилиндра.

Автомобили

Performance имеют прямой впрыск топлива, при котором каждый цилиндр распыляется собственной форсункой непосредственно на верхнюю часть цилиндра в камере сгорания. Это обычное явление для автомобилей с полусферической головкой блока цилиндров.

На транспортных средствах есть два типа топливных форсунок: непрерывный впрыск и впрыск по времени. Непрерывный впрыск — это когда топливо впрыскивается во впускное отверстие всегда при работающем двигателе. Инжектор просто действует как распылительное сопло, разбивая топливо на мелкие брызги; на самом деле он не контролирует поток топлива. Количество распыляемого топлива увеличивается или уменьшается механическим или электрическим блоком управления; Другими словами, это похоже на включение и выключение крана.

Впрыск по времени, или импульсный впрыск, когда топливо подается партиями, чтобы совпасть с тактом впуска цилиндра.Как и в случае непрерывного впрыска, впрыском по времени также можно управлять механически или электронно.

В некоторых автомобилях используется несколько топливных форсунок для каждого цилиндра. Форсунки холодного пуска используются, чтобы способствовать сгоранию при запуске автомобилей в холодных погодных условиях. Форсунки холодного пуска обычно располагаются на впускном желобе, а не на впускном отверстии. Предварительные форсунки предназначены для помощи в главном форсунке для повышения производительности. Это когда оператор нажимает педаль акселератора на пол, вызывая распыление вторичной форсунки.Это позволяет большему количеству топлива подмешиваться в камеру сгорания, создавая большую мощность.

Неисправная топливная форсунка проявляется по-разному, будь то проблемы с производительностью двигателя или запах топлива в машине, или даже такой простой знак, как индикатор проверки двигателя.

Ниже приведены световые коды двигателя, относящиеся к топливному шлангу на автомобилях с компьютерами

P0087, P0088, P0170, P0171, P0172, P0173, P0174, P0175, P0213, P0214

Примечание : Рекомендуется заменять топливные форсунки на оригинальное оборудование производителя (OEM).Послепродажные топливные форсунки могут производить больше или меньше мощности, чем указано для автомобиля. Кроме того, топливные форсунки на вторичном рынке могут иметь разные электрические соединения, из-за чего жгуты автомобилей не совпадают.

Часть 1 из 6: Проверка состояния топливной форсунки

Шаг 1: Запустите двигатель . Проверьте приборную панель на наличие лампочек двигателя и прислушайтесь к работе двигателя на предмет неисправности цилиндров.

Почувствуйте вибрацию во время работы двигателя.

Шаг 2: Заглушите двигатель и откройте капот . Проверьте, нет ли обрыва или повреждения проводки вокруг форсунок.

Если в вашем автомобиле есть отдельные форсунки на цилиндр, и вы можете их отсоединить, запустите двигатель и отсоединяйте по одной форсунке за раз. Это процедура тестирования, называемая тестом отключения цилиндра, позволяющая определить, приводит ли отключенная форсунка к работе двигателя в неровном состоянии или к отсутствию изменений. Если изменений нет, значит, форсунка не работает.

Часть 2 из 6: Снятие топливной форсунки

Наличие всех необходимых инструментов и материалов до начала работ позволит вам: выполнять работу более эффективно.

Необходимые материалы

Набор шестигранных ключей
Ключ торцевой в коробке
Поддон
Фонарик
Отвертка с плоским жалом
Домкрат напольный
Комплект для быстрого отсоединения топливного шланга
Перчатки топливостойкие
Джек стоит
Одежда защитная
Трещотка с метрической и стандартной головкой
Защитные очки
Динамометрический ключ
Набор динамометрических бит
Противооткатные упоры

Шаг 1. Припаркуйте автомобиль на ровной твердой поверхности .Убедитесь, что передача в парке (для автоматов) или на 1 передаче (для МКПП).

Шаг 2: Установите противооткатные упоры вокруг задних колес . В этом случае противооткатные упоры огибают передние колеса, так как задняя часть автомобиля будет приподнята.

Включите стояночный тормоз, чтобы заблокировать движение задних колес.

Шаг 3. Установите девятивольтовый аккумулятор в прикуриватель . Это сохранит ваш компьютер работает и поддерживает текущие настройки в автомобиле.

Если у вас нет энергосберегающего устройства на девять вольт, ничего страшного.

Шаг 4. Откройте капот автомобиля, чтобы отсоединить аккумулятор . Возьми заземляющий кабель от отрицательного полюса аккумуляторной батареи, отключив подачу питания на систему зажигания и топливную систему.

На старом автомобиле до 1988 г .:

Шаг 5: Снимите элемент воздушного фильтра с верхней части корпуса дроссельной заслонки . Снимаем жгут с форсунок.

Выкрутите болты крепления кронштейна держателя форсунки и снимите кронштейн.

Шаг 6: Извлеките форсунки из корпуса дроссельной заслонки . Очистите корпус дроссельной заслонки неабразивным очистителем и протрите корпус инжектора безворсовой тканью.

На автомобилях с 1988 года по сегодняшний день:

Шаг 7: Снимите крышку двигателя, она находится сверху двигателя . Используя инструмент для быстрого отсоединения, отсоедините топливную рампу от топливопроводов.

Шаг 8: Открутите монтажные болты, которыми топливная рампа крепится к двигателю .

Примечание : Если у вашего двигателя есть впускной канал на двигателе, который установлен поперечно или перекрывает топливную рампу, вы должны снять впуск перед снятием топливной рампы.

Шаг 9: Потяните за топливную рампу. Снимите рейку с форсунок.

Шаг 10: Поднимите форсунки . Используя небольшую монтировку, слегка подденьте форсунки и вытолкните их из впускных отверстий.

Очистите порты неабразивным очистителем и протрите их безворсовой тканью.

Часть 3 из 6: Установка новой топливной форсунки

Набор шестигранных ключей
Ключ торцевой в коробке
Поддон
Фонарик
Отвертка с плоским жалом
Комплект для быстрого отсоединения топливного шланга
Трещотка с метрической и стандартной головкой
Динамометрический ключ
Набор динамометрических бит

На старых автомобилях до 1988 г . :

Шаг 1: Установите новые форсунки в корпус дроссельной заслонки .Установите скобу держателя форсунки и затяните болты от руки.

Затяните болты фиксирующего кронштейна на 1/8 оборота от центра к краю.

Шаг 2: Подсоедините жгут к топливным форсункам . Установите корпус и элемент воздушного фильтра на верхнюю часть корпуса дроссельной заслонки.

На автомобилях с 1988 года по сегодняшний день:

Шаг 3. Установите новые уплотнительные кольца на новые форсунки . Вставьте форсунки во впускные отверстия и слегка надавите на них, чтобы они встали на место.

Шаг 4: Установите топливную рампу на форсунки . Закрутите монтажные болты до упора вручную и поверните еще на 1/8 оборота, чтобы закрепить болты.

Если вам пришлось снять впускной канал, убедитесь, что вы устанавливаете новые впускные прокладки или уплотнительные кольца, когда снова надеваете впускной канал.

Шаг 5: Соедините топливную рампу и топливопровод . Установите кожух двигателя и защелкните.

Часть 4 из 6: Проверка на герметичность

Необходимый материал

Шаг 1. Откройте капот автомобиля .Снова подсоедините заземляющий кабель к отрицательный полюс аккумулятора.

Выньте девятивольтный аккумулятор из прикуривателя.

Шаг 2: Затяните зажим аккумулятора до упора . Убедитесь, что соединение хорошее.

Примечание : Если у вас не было устройства энергосбережения на девять вольт, вам придется сбросить все настройки вашего автомобиля, такие как радио, электрические сиденья и электрические зеркала.

Шаг 3. Поверните ключ зажигания в положение .Прислушайтесь к включению топливного насоса и выключите зажигание после того, как топливный насос перестанет шуметь.

Примечание : Вам нужно будет включить и выключить ключ зажигания 3-4 раза, чтобы убедиться, что вся топливная рампа заполнена топливом.

Шаг 4. Используйте детектор горючих газов . Проверьте все соединения на предмет утечек и понюхайте воздух на предмет запаха топлива.

Часть 5 из 6: Завершение работы

Шаг 1. Поднимите автомобиль .Используя напольный домкрат, поднимите под автомобилем в указанных точках, пока колеса полностью не оторвутся от земли.

Шаг 2: Снимите опоры домкрата . Держите их подальше от автомобиля.

Шаг 3: Опустите автомобиль так, чтобы все четыре колеса были на земле . Вытащите домкрат и отложите в сторону.

Шаг 4: Снимите противооткатные упоры . Отложите это в сторону.

Часть 6 из 6: Тест-драйв автомобиля

Шаг 1: Объехать на автомобиле квартал .Во время теста проверьте, не работает ли цилиндр двигателя правильно, и почувствуйте любые вибрации.

Шаг 2: Следите за уровнем топлива и индикатором двигателя. .

Если после замены топливных форсунок загорелся индикатор двигателя, возможно, произошла неисправность. необходима дальнейшая диагностика топливной системы или возможная электрическая проблема в топливной системе. Если проблема не исчезнет, вам следует обратиться за помощью к одному из сертифицированных технических специалистов YourMechanic, который сможет проверить топливные форсунки и произвести замену.

Как чистить форсунки вашего автомобиля

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Итак, вы хотите очистить топливные форсунки вашего автомобиля? Возможно, вы хотите сохранить чистоту своей топливной системы, начиная с новой, или ваша старая машина работает с перебоями, грубо работает на холостом ходу или по другим причинам работает плохо. Может быть, вы оказались во власти ужасного индикатора Check Engine, и ваш сканер OBD показывает P02 (xx), автомобильный компьютер говорит о проблеме с расходом топлива и воздуха. Что ж, вы пришли в нужное место. Ваши форсунки могут забиться, уменьшив их расход или испортив схему распыления топлива. Отдел с практическими рекомендациями по трещинам Drive находится здесь, чтобы помочь и заставить эти форсунки снова правильно вводить инъекции.

Ваши топливные форсунки каждый день призваны творить маленькие чудеса точного дозирования топлива. Производители средств для обработки топливных форсунок обязуются поддерживать ваши форсунки в идеальном состоянии. Для этого они используют моющие средства, которые смешиваются с топливом в вашем баке, чтобы разрушить отложения, вызванные примесями бензина.Однако, если ваши форсунки засорились, вероятно, потребуется их физическая очистка.

Примечание. Если форсунки сильно забиты, возможно, пришло время проконсультироваться с механиком. Глубокая очистка — это процесс, требующий специальных навыков и использования опасных контролируемых растворителей. Ультразвуковая вибрация часто используется для разрушения отложений с последующей промывкой под высоким давлением, струйной очисткой и заменой резиновых уплотнений. На этом этапе, возможно, стоит полностью заменить форсунки.

Вот как это сделать.

Основы

Приблизительное время, необходимое: От 30 минут до 1 часа

Уровень квалификации: От начального до среднего

Система автомобиля: Топливная система

Безопасность

Работа с автомобилем может быть грязной и опасной, особенно если вы работаете с топливной системой вашего автомобиля, которую вы, вероятно, никогда не удосужились почистить — , пожалуйста, не стойте в очереди на Prodigy’s Firestarter. Вот что вам понадобится, чтобы ваши джинсы и рубашка были безупречными, а глаза и кожа — без повреждений.

Нитриловые перчатки для защиты рук от химических растворителей и топлива.
Рубашка с длинным рукавом для защиты рук.
Маска или респиратор для фильтрации дыма и запахов.
Защита глаз.

Все, что вам понадобится

Мы не экстрасенсы и не шпионим за вашим ящиком с инструментами или в гараже, так что вот что вам понадобится для выполнения работы.

Список инструментов

Набор гаечных ключей (торцевых и обычных)
Воздушный компрессор (для комплекта для чистки)

Список деталей

Очиститель топливной системы
Комплект для очистки топливной форсунки и новая форсунка o -кольцевые уплотнения (при необходимости)
Полный набор новых топливных форсунок (при необходимости)

Вам также понадобится ровная поверхность, например, пол гаража, подъездная дорожка или уличная парковка, хотя проверьте местные законы, чтобы убедитесь, что вы не нарушаете никаких кодексов при движении по улице.При использовании чистящих растворителей убедитесь, что рабочая среда хорошо проветривается.

Обустройство рабочего места

Размещение инструментов и оборудования таким образом, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш умелый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа. Не просите ребенка давать вам паяльную лампу — Эд .)

Вот как почистить топливные форсунки

Давайте сделаем это!

Очистка форсунок (для начинающих)

Чистящие средства для топливных форсунок, отпускаемые без рецепта, содержат моющие средства, предназначенные для удаления нагара.Эти продукты лучше всего использовать до того, как возникнут серьезные проблемы с инжекторами.

В почти пустой топливный бак или, как указано, вылейте все содержимое (или указанное количество) обработки топливной системы.
Залейте в бак топливо (16-18 галлонов или как указано).
Повторять при каждой замене масла.
Готово. Поздравляю.

Очистка форсунок (промежуточная)

См. Инструкции по набору для очистки топливных форсунок.
Снимите крышку с канистры топливной форсунки.
Заполните канистру рекомендованным чистящим раствором.
Повесьте канистру под капотом в удобном месте над двигателем.
Найдите тестовый порт топливной рампы (если не уверены, обратитесь к руководству по ремонту).
С помощью подходящего переходника прикрепите шланг канистры к контрольному отверстию топливной рампы.
Найдите реле топливного насоса в блоке предохранителей (см. Руководство по ремонту, если не уверены).
Отсоедините реле топливного насоса, как указано.
Подсоедините подачу воздуха к воздушному отверстию канистры.
Регулируемое давление в системе, отображаемое на измерителе в соответствии с указаниями (обычно на несколько фунтов ниже нормального рабочего давления в топливной рампе).
Заводной автомобиль.
Подождите, пока весь раствор не вытечет через топливную рампу и канистра опустеет (5-10 минут).
Сбросьте давление в линии и отключите подачу воздуха.
Отсоедините шланг от топливной рампы.
Завести машину.
Готово, ты герой гаража. Поздравляю!

Замена форсунок (промежуточная)

Используя Google или соответствующее руководство по ремонту вашего автомобиля, узнайте, где находятся топливные форсунки.
Дайте двигателю полностью остыть.
Снимите все детали, которые могут затруднять доступ к форсункам.
Отложите все снятые детали вместе с соответствующим оборудованием в порядке разборки.
Отсоедините соединительные провода от каждой форсунки.
Найдите и отсоедините топливопровод от топливной рампы.
Снять топливные форсунки с топливной рампы (следить за утечкой топлива).
Смажьте уплотнения новых форсунок свежим бензином.
Вставьте новые топливные форсунки в топливную рампу.
Установите топливную рампу на место, убедившись, что она правильно выровнена.
Присоедините топливопровод к топливной рампе.
Подсоедините разъемы проводов к форсункам (убедитесь, что они защелкнулись).
Поверните ключ в положение «вспомогательное оборудование» на 30 секунд, чтобы активировать топливный насос.
Заводной автомобиль.
Готово. Поздравляю.

Советы от профессионалов

За прошедшие годы редакторы The Drive сделали все и увидели все, покупая, продавая и проверяя практически каждую машину на планете. Мы также разобрали, разобрали и отремонтировали тонну автомобилей, в том числе те, которым требовалась глубокая очистка хорошей топливной системы. Вот наши главные советы по обеспечению правильной работы вашего автомобиля.

Если вы храните свой автомобиль в течение длительного периода времени, подумайте об использовании присадки, стабилизирующей топливо, чтобы все оставалось без примесей для вашей следующей поездки.
Более современные автомобили имеют очень сложные системы впрыска, возможно, после консультации с Google или того руководства, о котором мы говорили ранее, пришло время обратиться к профессионалам.

Life Hacks

Поскольку у вас может не быть доступа к нужным инструментам или у вас может быть друг, от которого вы можете избавиться, мы также составили список наших лучших советов, которые сделают вашу жизнь проще и опустошат ваш карман меньше.

Покупка правильного топлива обеспечит чистую работу форсунок вашего автомобиля.Просто как тот.
Каждые несколько лет добавляйте очиститель топливной системы, и вы увидите огромную разницу.

Fuel Treatment

Мощная смесь масел и присадок, не содержащая РАСТВОРИТЕЛЕЙ. Разработан для увеличения мощности и расхода топлива, а также снижения выбросов выхлопных газов за счет более полного сгорания.

Lucas Fuel Treatment разработан как для бензиновых, так и для дизельных двигателей с карбюратором или с впрыском топлива. Он дает вашей топливной системе то, что ей действительно нужно — смесь супер гладких масел и присадок с высоким моющим действием, что позволяет двигателю работать с максимальной эффективностью.Кроме того, он очищает и смазывает карбюратор и форсунки и заставляет топливо сгорать более тщательно, увеличивая мощность и снижая расход топлива. Lucas Fuel Treatment определенно следует использовать в транспортных средствах, которым требуется этилированное топливо, поскольку оно фактически заменяет преимущества свинца в бензине, не вызывая вредных выбросов. Используйте его, чтобы пройти тесты на смог. Наконец, он полностью нейтрализует вредное воздействие дизельного топлива с низким содержанием серы.

Lucas Fuel Treatment соответствует федеральным требованиям к низкому содержанию серы для использования в дизельных транспортных средствах и двигателях внедорожного, локомотивного и судового дизельного оборудования.

Ключевые преимущества

Отличный тюнинг в бутылке
Очищает и смазывает топливную систему
Нейтрализует проблемы с топливом с низким содержанием серы
Увеличивает мощность и увеличивает количество миль на галлон за счет сжигания избыточных выбросов выхлопных газов.
Увеличивает ресурс насосов и форсунок

Руководство по эксплуатации

Рекомендуемая дозировка составляет 2–3 унции средства обработки топлива на каждые 10 галлонов бензина или дизельного топлива. Залейте Lucas Fuel Treatment непосредственно в топливный бак.Превышение рекомендованной дозировки не причинит вреда вашему автомобилю.

Бутылка 5,25 унции — Одна бутылка обрабатывает до 25 галлонов топлива.

Бутыль на 1 кварту / 32 унции — Одна бутылка обрабатывает до 100 галлонов топлива.

Бутыль на 1 галлон / 128 унций — Одна бутылка обрабатывает до 400 галлонов топлива.

Упаковка

# 10020 — 5,25 унции (упаковка 24 шт.) — 10 фунтов
# 10003 — 1 кварта (упаковка 12 шт.) — 25 фунтов
# 10013 — 1 галлон (4 шт.) — 33 фунта
# 10080 — Ведро 5 галлонов (1 ведро) — 40 фунтов
# 10023 — Объем на галлон (1 объем)
# 10090 — Бочка на 55 галлонов — (1 барабан) — 440 фунтов
# 10515 — Концентрат, объем на галлон (1 объем)

Документация

Обслуживание топливных форсунок на дизельном двигателе

Извлечение форсунок.Обязательно заклейте ленты подачи и отвода утечек после их отсоединения.

Обслуживание топливных форсунок на дизельном двигателе — это то, что практически любой владелец лодки может выполнить с помощью нескольких основных инструментов. Работа особенно проста, потому что на самом деле нужно просто вытащить форсунки и отправить их в дизельную мастерскую. На самом деле для тестирования и восстановления форсунок требуется специальное оборудование и знания, которыми большинство из нас не обладает.

Рекомендуемые интервалы обслуживания см. В руководстве по эксплуатации двигателя.Мой 44-летний Perkins 4-236 рекомендует проводить обслуживание инжектора каждые 1000 часов. На более старых двигателях обслуживание обычно выполняется через регулярные промежутки времени, но для некоторых более новых двигателей в руководстве будет предложено обслуживать форсунки только в том случае, если вы заметили проблему, такую как черный дым, потеря мощности или несгоревшее топливо в выхлопе. В любом случае, снять форсунки довольно просто, хотя в этом процессе есть некоторые хитрости.

После снятия инжектора немедленно пропылесосьте его отсек.Грязь в цилиндре может быть смертельной.

Первый трюк — быть абсолютно и безупречно чистым. Когда вы снимаете форсунки, вы обнажаете легкие своего двигателя; любое попадание загрязнения может нанести серьезный ущерб. Угроза усугубляется тем, что форсунки устанавливаются глубоко в колодцы головки блока цилиндров двигателя. Когда вы снимаете инжектор, грязь и мусор хотят упасть в колодец в цилиндр. Если загрязнение — это всего лишь немного углерода, он вылетит при следующем запуске двигателя, но если это чешуйка краски или — не дай Бог — металлическая стружка, это может нанести реальный ущерб.
[реклама]

Поэтому, прежде чем что-либо делать, протрите весь двигатель чистой ветошью и бытовым спреем, удаляя все возможные загрязнения. После этого запускайте магазинный пылесос. Это удалит грязь в местах, недоступных для тряпок. Вы также захотите пропылесосить внутри нагнетательных колодцев после того, как вы их сняли. Для этого прикрепите какой-нибудь шланг меньшего размера к концу обычного вакуумного шланга, если у вас нет подходящей насадки для тонкой очистки.

Вам необходимо заменить уплотнительные шайбы.

После очистки двигателя отключите подачу топлива к двигателю, чтобы топливо не попало в форсунки от распределителя топлива (линии подачи).Некоторые из них все еще могут вытекать из трубопроводов утечки, поскольку они обычно подключены к линиям подачи топлива и / или возвратным трубопроводам, поэтому будьте готовы улавливать любые разливы.

Следующим шагом является снятие линий подачи и утечек и их перекрытие пластиком и лентой, чтобы предотвратить попадание грязи. После этого пора снять форсунки, которые будут прикреплены к двигателю с помощью болты или шпильки и гайки.

Установите их на дно нагнетательных колодцев

Тогда вы, вероятно, обнаружите, что форсунки застряли на месте.Коррозия, нагар и плотная посадка могут затруднить отсоединение инжектора. Слегка поверните и потяните с помощью гаечного ключа или тисков, чтобы освободить их, чтобы вы могли вытащить каждую из них прямо. Грязь неизбежно упадет в колодец, поэтому сразу же вставьте шланг для пылесоса в отверстие и высосите его.

Форсунки прикреплены к головке блока цилиндров с помощью медных шайб, которые прилипают либо к форсунке, либо к дну колодца форсунки. В последнем случае его обычно можно вытащить длинной отверткой.Новая стиральная машина должна идеально сидеть, поэтому посветите в колодец и тщательно очистите его, используя пылесос для большей части работы. Когда закончите, закройте колодцы форсунок пачками пластика.

После того, как вы удалите все форсунки, можно отправиться с ними в магазин. Эти объекты также известны как дизельные, инжекторные или дизельные сервисные центры. Они есть практически в каждом городе мира. Люди, которые там работают, обычно дружелюбны со всеми, кто входит с инжекторами в руках и действительно знает, что они делают.Когда я совершил кругосветное плавание, мой первый сервис инжекторов был в Давиде, Панама, в Servicio de Injectores Pitti, где мне дали ручку, рубашку, шляпу и рождественскую открытку, чтобы поблагодарить меня за то, что я приехал.

Затем установите новый обслуживаемый инжектор

В магазине вам разберут форсунки, почистят их и заменят различные сальники, пружины и шайбы. В некоторых случаях им потребуется заменить форсунки, в зависимости от состояния формы распыления и распыления топлива. Форсунки распыляют топливо при определенном давлении, и мастерская проверяет и настраивает их на это давление.Текущая ставка составляет от 25 до 50 долларов за инжектор — вдвое больше, если им нужны новые форсунки. Обычно в магазине счищаются все пятнышки краски и ржавчины с форсунок и возвращаются в совершенно новых виде. Они также должны предоставить все медные шайбы, которые вам понадобятся для переустановки форсунок — одна большая для седла каждой форсунки и две маленькие для болтов банджо на возвратных линиях. Обязательно приобретите статисты на всякий случай.

В идеале все гайки должны быть затянуты в соответствии со спецификациями

Для повторной установки выполните инструкции по снятию в обратном порядке. Для крепежа предусмотрены определенные настройки крутящего момента, поэтому стоит очистить резьбу метчиками и штампами или хорошо почистить проволочной щеткой и смазать. Вставьте медную шайбу в каждую колодец инжектора и правильно сориентируйте ее с помощью отвертки. (Они не останутся, если вы попытаетесь надеть их на сопло инжектора перед установкой.) Вставьте каждый инжектор и затяните крепеж в соответствии со спецификациями производителя. Если вы не знаете спецификации или у вас нет динамометрического ключа, затяните их «наощупь» настолько, чтобы основание стального инжектора вошло в мягкую медную шайбу.
[реклама]

Затем замените все возвратные линии и любые другие детали, которые вам, возможно, пришлось удалить, чтобы добраться до форсунок. Удалите воздух из топливной системы в соответствии с рекомендациями производителя двигателя, и все готово к запуску. Внимательно осмотрите работающий двигатель в течение первых нескольких минут работы. Любая утечка между форсунками и головкой блока цилиндров вызовет громкое шипение, и двигатель, вероятно, будет грубо работать на холостом ходу. В этом случае затяните крепеж форсунки соответствующим образом.Внимательно осмотрите все штуцеры на предмет утечек топлива и затяните, если заметите подтекание.

Фото: Clark Beek

Советы по мониторингу и обслуживанию систем впрыска дизельного топлива

Если вы работаете в управлении автопарком или в строительной отрасли, у вас, несомненно, есть машины, работающие на дизельном топливе. Помимо больших грузовиков, более 75% всей тяжелой строительной техники используют дизельное топливо. Он отличается топливной экономичностью, надежностью, мощностью, производительностью и меньшими выбросами углерода, чем бензин.

Когда дело доходит до поддержания этих машин в рабочем состоянии, вы можете сэкономить время и деньги, научившись правильно обслуживать системы впрыска дизельного топлива. Знание проблем, за которыми следует следить, и способов их решения может помочь вам избежать простоев машин и отказов дорогостоящего оборудования.

Как работают форсунки дизельного топлива?

Форсунки дизельного топлива создают давление в дизельном топливе и прокачивают его через фиксированное или управляемое электроникой отверстие (отверстие). Это подает топливо к двигателю в виде мелкого тумана или брызг, что облегчает воспламенение, чем тяжелый сплошной поток.Туман также горит более эффективно и равномерно.

Когда системы впрыска топлива не обслуживаются должным образом, процесс неэффективен и может даже привести к полной поломке двигателя. Наиболее распространенные проблемы, которые негативно влияют на системы впрыска дизельного топлива, включают засорение / грязь топливных форсунок и воду или воздух в системе впрыска топлива.

Перед проверкой или решением этих проблем следует принять меры предосторожности, чтобы избежать травм.

Читать далее: Является ли впрыск топлива самой чувствительной системой дизельного двигателя?

Сбросьте давление в системе впрыска дизельного топлива перед техническим обслуживанием

Осторожность при работе с дизельной системой имеет первостепенное значение.Поскольку во время работы дизельное топливо находится под высоким давлением, крайне важно дать двигателю полностью остыть и сбросить давление в системе впрыска топлива перед выполнением любого вида обслуживания. Это защитит вас от опасных брызг топлива при снятии топливного фильтра.

Чтобы сбросить давление в системе впрыска топлива:

Выключите двигатель. Перед началом работы всегда выключайте двигатель и дайте ему полностью остыть.
Ослабьте крышку топливного фильтра. Слегка ослабьте крышку топливного фильтра, не снимая ее полностью — при откручивании крышки вы услышите шипение.
Найдите и ослабьте фитинги на топливопроводах. Обратитесь к руководству пользователя, чтобы определить, где находятся ваши топливопроводы. В некоторых автомобилях они устанавливаются на рельсах рамы ходовой части, а в других — в моторном отсеке. После того, как вы найдете топливопроводы и фитинги, поверните развальцовочный ключ против часовой стрелки, чтобы ослабить (но не снимать) фитинги.
Подождите, пока давление не спадет. Подождите несколько минут, пока давление не спадет. Во время ожидания уберите все разливы.
Снимите топливопроводы при замене фильтров. При замене топливных фильтров полностью снимите топливопроводы. Если вы выполняете другую работу, просто оставьте их ослабленными до завершения технического обслуживания.

Признаки засорения или загрязнения топливных форсунок

Поскольку дизельное топливо более вязкое, чем газ, оно легче удерживает грязь и мусор во взвешенном состоянии.Вот почему необходимо принимать все возможные меры для поддержания чистоты ваших инжекторных систем и самого топлива. Если топливные форсунки двигателя забиты или загрязнены, дизельное топливо может просто вытекать, а не распылять сильный мелкий туман. Это может привести к пропуску или полной остановке двигателей.

Признаки засорения или загрязнения топливной форсунки:

Неровная работа на холостом ходу
Жесткий запуск
Колебание дроссельной заслонки
Уменьшение расхода топлива
Низкая производительность двигателя / машины
Черный дым из выпускного коллектора
Звонок (официально именуемый преждевременным зажиганием)

Также важно отметить, что треснувшие или сломанные топливные форсунки или детали системы впрыска могут вызывать те же проблемы, что и засоренные или грязные.Регулярное обслуживание и ремонт имеют первостепенное значение для обеспечения безопасной и эффективной работы вашего дизельного двигателя.

Советы по поддержанию чистоты систем впрыска топлива включают:

Регулярно меняйте масло
Заменяйте фильтры
Рассмотрите возможность использования высококачественных присадок, направленных на защиту деталей и поддержание их чистоты (обратитесь к руководству или изготовителю для получения рекомендуемых присадок для ваша машина).

Модели автомобилей и машин различаются.Перед выполнением работ вам следует проконсультироваться с руководством пользователя или изготовителем, но несколько основных шагов по замене фильтров дизельного топлива включают:

Сбросьте давление в системе, как описано выше.
Используйте руководство пользователя, чтобы найти топливный фильтр (обычно на задней стороне двигателя).
Найдите датчики, прикрепленные к нижней части топливного фильтра, и снимите заглушки проводов датчиков.
Слейте излишки дизельного топлива, поместив поддон под топливный фильтр и открыв сливной кран.
Откройте крышку емкости топливного фильтра и с помощью инструмента для топливного фильтра открутите топливный фильтр — обязательно проверьте уплотнительное кольцо и поднимите емкость прямо, не наклоняя (при этом в поддон будет стекать больше топлива. шаг).
Смажьте новый фильтр дизельным топливом, а затем поместите в емкость топливного фильтра — смажьте уплотнительное кольцо перед установкой на новый фильтр.
Установите фильтр на место и закройте сливные клапаны — с помощью инструмента для топливного фильтра затяните винты.
Вставьте заглушки проводов обратно в датчики и выполните процедуры удаления воздуха, описанные в руководстве пользователя.
По окончании работы включите двигатель и проверьте, нет ли утечек.

Признаки наличия воды в системе впрыска топлива

Вода в топливной системе может вызвать отказ двигателя или его полную остановку. Многие современные топливные фильтры автоматически забиваются при попадании воды и немедленно прекращают подачу топлива. Любая вода, которая попадает в бак при заправке или образуется в результате конденсации, скорее всего, осядет на дно бака, и ее следует сливать каждый день в соответствии с руководством по эксплуатации машины.

Признаки того, что в вашей системе впрыска топлива может быть вода, могут включать:

Индикаторы давления, показывающие разную степень давления
Двигатель отсутствует или полностью останавливается
Топливо выглядит темным и липким — это связано с водой смешивание с дизельным топливом и вызывает образование микробов
Низкая производительность
Неустойчивая работа на холостом ходу

Рекомендации по предотвращению попадания воды в систему впрыска дизельного топлива:

Сливайте ее ежедневно (если это надземный бак)
Проверка на наличие воды — слейте небольшое количество дизельного топлива с помощью ручного трюмного насоса в прозрачную стеклянную емкость. Проверьте, нет ли обесцвечивания. Вода тяжелее дизельного топлива и при ее наличии оседает на дно. Вы также можете найти тонкую темную линию между водой и топливом. Это указывает на развитие микроорганизмов и необходимо добавить биоцид.
Дайте топливу отстояться — перед выполнением любого технического обслуживания дайте топливу отстояться в баке — желательно не менее чем на целый день.
Прокачать или откачать воду из бака
По возможности наполнить бак в конце каждой смены

Читать далее: Вода в дизельном топливе может вызвать хаос в двигателях

Системы прямого впрыска высокого давления возвращают горячее топливо к танку.Хотя в большинстве систем есть охладители топлива для уменьшения нагрева, баки все еще имеют температуру выше окружающей среды и будут удерживать больше влаги, чем окружающий воздух, создавая горячую и влажную среду в топливном баке.

Когда баки оставляют охлаждаться на ночь, влага конденсируется, попадая в топливо. Если вы наполняете бак в конце каждой смены, это будет выталкивать как можно больше влажного воздуха и ограничивать возможность попадания воды в систему.

Если ваше топливо находится в контейнере для хранения дизельного топлива, контейнер должен иметь водоотделители с топливными кранами на дне.Многие из них прозрачные, поэтому вы можете видеть, когда вода полностью слита.

Чтобы удалить воду из самого топливного бака, вы можете откачать воду снизу, используя удлинительный шланг, прикрепленный к трюмному насосу.

В соответствии с инструкциями по эксплуатации добавьте в топливо биоцид, чтобы избавиться от любых микроорганизмов.

Признаки наличия воздуха в системе впрыска топлива

Если вы когда-либо случайно допускали, что в вашей дизельной машине закончилось топливо — вы знаете, что это может вызвать затруднения при запуске.Это связано с тем, что слишком много воздуха в вашей системе будет препятствовать нормальному течению топлива и не позволит топливным насосам подбирать и проталкивать дизельное топливо через систему трубопроводов. Вам следует ознакомиться с руководством по техническому обслуживанию, чтобы узнать, как правильно «стравить» воздух из вашей топливной системы.

Самый распространенный способ избежать этой проблемы — не допустить, чтобы в вашей машине закончилось топливо. Чтобы удалить воздух из системы впрыска топлива, выполните следующие действия:

Следуйте всем инструкциям выше и в руководстве пользователя, чтобы дать двигателю остыть и сбросить давление.
Залейте в бак достаточно дизельного топлива, чтобы уровень заправки превышал уровень топливного фильтра.
Ослабьте болт на верхней части канистры топливного фильтра, чтобы топливо могло выталкивать воздух вверх и наружу.
Когда весь воздух будет выпущен, снова затяните болт.
Выпустите воздух из топливного насоса высокого давления, проворачивая двигатель, не запуская нагнетания давления, и с помощью гаечного ключа на гайке форсунки поверните и дайте воздуху выйти и закрываться. Это нужно делать на всех форсунках.

Советы по техническому обслуживанию системы впрыска дизельного топлива

Системы впрыска дизельного топлива следует чистить и обслуживать не реже, чем каждые 36 месяцев или 45 000 миль — или чаще для тяжелых машин (таких как грузовики дальнего следования).Проконсультируйтесь с производителем двигателя относительно правильных сроков и периодичности технического обслуживания вашей машины, транспортного средства или парка.

В дополнение к перечисленным выше советам, несколько основных рекомендаций по регулярному техническому обслуживанию системы впрыска топлива включают:

Соблюдайте правила техники безопасности перед работой.
Заменяйте масло через рекомендуемые интервалы.
Меняйте топливные фильтры каждые 10 000–25 000 миль.
Используйте влажную губку или что-то подобное, чтобы протереть моторный отсек.
Используйте старую зубную щетку, чтобы очистить укромные уголки и щели системы форсунок дизельного топлива.
Используйте специальные обезжиривающие средства для безопасного растворения любых загрязнений на двигателе или компонентах системы (перед использованием любых продуктов обратитесь к руководству пользователя).

На рынке есть несколько чистящих средств для впрыска топлива, которые предназначены для пропуска через вашу систему, но вам следует поговорить со своим производителем, прежде чем что-либо добавлять в двигатель.

Машины с дизельным двигателем дороги и имеют решающее значение для бизнеса, поэтому важно обеспечить осторожное и квалифицированное обслуживание вашего двигателя.Лучше всего отнести его к проверенному опытному специалисту для регулярного обслуживания.

Качество дизельного топлива

Наконец, качество дизельного топлива, которое вы используете в своей машине, имеет первостепенное значение для ее производительности. Низкокачественное дизельное топливо может привести к более высоким выбросам, износу топливных систем и снижению производительности двигателя. Высококачественное дизельное топливо содержит меньше серы и обеспечивает оптимальную смазывающую способность. Проконсультируйтесь с вашим производителем, чтобы определить наиболее рекомендуемое дизельное топливо для вашего оборудования.

Многие новые технологии в двигателях требуют использования масел с более низкой вязкостью. Эти передовые масла с низкой вязкостью обеспечивают более высокую топливную экономичность, особенно в новых автомобилях. Например, Phillips 66 и Exxon Mobile недавно представили в своих моделях полностью синтетические масла CK-4 и FA-4.

CK-4 может использоваться для современных и старых двигателей и обратно совместим со многими более старыми типами масел. Он предлагает превосходную защиту от износа и окисления по сравнению с CJ-4, рассчитан на использование на шоссе и бездорожье и доступен с классами вязкости SAE 15W-40, 10W-40 и 10W-30.Выпускаются еще более легкие марки вязкости.

FA-4 предназначен для выдерживания более высоких температур и давлений масла в двигателях, выпущенных после 2016 года. Хотя он не имеет обратной совместимости из-за более низкой вязкости HTHS, он должен пройти те же испытания, что и жидкости CK-4.

Услуги инжектора — DeatschWerks

Заполните форму заказа услуг

Кому нужно сервисное обслуживание форсунок?

Существует несколько причин, по которым может потребоваться обслуживание форсунок:

Пониженная производительность

Снижение расхода топлива в любом автомобиле — верный признак неисправности форсунок.Точно так же, как только автомобиль проезжает 75 000 миль, расход топлива и производительность также снижаются… Требуется обслуживание инжектора. Почистите и протестируйте свои форсунки и восстановите расход топлива, уменьшите выбросы, плавную работу и производительность, которые у вас были раньше.

Неизвестный

Форсунки, которые находились вне автомобиля в течение длительного периода времени, или форсунки, приобретенные без известной истории, могут быть проблематичными. Они забиты? Есть ли у них проблемы с электричеством? Набор течет равномерно? Служба инжектора обеспечит чистоту, проверит все проблемы и предоставит ценный отчет о расходах.

Тюнинг

При установке новых форсунок, особенно если они отличаются от стандартных по размеру и / или если одновременно производятся другие модификации двигателя, ЭБУ автомобиля не может должным образом регулировать форсунки — требуется настройка. DeatschWerks Advanced Injector Testing предоставляет данные, необходимые для оптимизации холостого хода, управляемости и мощности, необходимой вам от ваших новых форсунок.

Какие услуги DeatschWerks доступны?

Мы взяли то, что мы знаем из создания прецизионных форсунок с высоким расходом, и применили эти же принципы для разработки совершенной системы очистки и тестирования форсунок OEM, послепродажные, боковые и верхние топливные форсунки .Мы не обслуживаем дизельные, пьезоэлектрические, пневматические или механические топливные форсунки (CIS, spyder). Доступны три варианта, соответствующие вашим потребностям:

БАЗОВЫЙ ИСПЫТАНИЕ РАСХОДА ИНЖЕКТОРА (13 долларов США за форсунку) — простой статический + динамический тест расхода, чтобы показать состояние и расход ваших топливных форсунок. Если результаты плохие и требуется сервис инжектора, мы можем применить стоимость теста потока к динамическому сервису.
ОБСЛУЖИВАНИЕ ДИНАМИЧЕСКИХ ИНЖЕКТОРОВ (29 долларов США за инжектор) — это наша самая популярная услуга, включающая полный демонтаж и ультразвуковую очистку с последующим восстановлением всех заменяемых уплотнений и фильтров и завершение с помощью нашего ведущего в отрасли процесса динамического тестирования потока.Все ваши результаты представлены в удобном для чтения отчете. Тестирование проводится до и после обслуживания, чтобы вы могли увидеть улучшения.
ТЕСТИРОВАНИЕ СМЕЩЕНИЯ АККУМУЛЯТОРА (149 долл. США / инжектор) — Тест смещения батареи предназначен для тюнеров и калибраторов, которым требуются данные характеристик инжектора для помощи в настройке ЭБУ на вторичном рынке. Позвоните заранее, и вы можете запросить нестандартные значения напряжения и давления в соответствии с вашими конкретными потребностями.
ИСПЫТАНИЕ НА ЛИНЕЙНОСТЬ (109 долл. США / инжектор) Тест на линейность предназначен для тюнеров и калибраторов, которым требуются данные о характеристиках инжектора для помощи в настройке ЭБУ на вторичном рынке.Тест на линейность определит нелинейный диапазон малой длительности импульса, а также рабочий цикл, при котором форсунки начнут переходить в статическое состояние.
FUEL RAIL SERVICE (49 долларов США за рельс) — Боковые рельсы подачи могут быть большой головной болью. К счастью для вас, DW располагает инструментами и опытом, позволяющими снимать и устанавливать форсунки с боковой подачей с направляющих без повреждений и утечек.

Все обслуживание и испытания выполняются на том же калиброванном оборудовании, которое мы используем для наших собственных форсунок, и получает такое же качество и внимание к деталям, которые мы вкладываем в наши собственные форсунки с высоким расходом… так что вы знаете, что результаты, которые вы получаете, мертвы.

Служба динамических форсунок

Ищете лучший расход топлива, более плавную работу и более четкое ускорение?
Устанавливаете бывшие в употреблении форсунки и хотите убедиться, что они чистые и работают правильно?
У вас проблема с двигателем, и вы подозреваете, что топливные форсунки?
Настраиваете свой автомобиль для большего ускорения и хотите получить более высокую и безопасную WHP?

Тогда DeatschWerks ‘ Dynamic Injector Service для вас!

Процесс	Пособие
Предварительная подача	Сравнить результаты до и после
Трехступенчатая ультразвуковая очистка	Оптимизирует распыление и расход
Замена уплотнительных колец, фильтров и уплотнений	Обеспечивает работу без утечек
Контрольная катушка	Обнаружение электрических проблем
Испытание на герметичность 100 фунтов на кв. Дюйм	Найдите утечки в точке
Тесты изменения скорости и ширины импульса	Эксклюзивные тесты DeatschWerks
Анализ формы распыления	Проверить правильность распыления
Испытание статической текучести	Проверить баланс расходов
Испытание динамическим потоком	Имитирует реальные условия вождения
ID травления	Связывает каждую форсунку с результатами в отчете
Смажьте и мешок	Сохраняет оптимальное рабочее состояние
Системные расчеты	мин. / Макс. / Средн. Расход и баланс системы
Расчет давления топлива	Ценный инструмент для пользователей FMU / AFPR
Расчет производительности	Определяет пределы топливной системы

Тестирование смещения батареи

Тест смещения батареи включает в себя очистку инжектора (ей), если необходимо, а затем выполнение теста, как описано ниже.Как правило, необходимо выполнить проверку только одной форсунки, однако для получения наиболее точных данных можно проверить 2 или 3 форсунки. Цена указана за каждый протестированный инжектор. Пожалуйста, позвоните нам, прежде чем заказывать эту услугу, если вы хотите, чтобы определенные параметры тестирования наилучшим образом соответствовали вашим потребностям.

Диапазон давления — до 3 испытательных давлений по вашему выбору. По умолчанию 3 бара, 4 бара и 5 бар

Диапазон напряжения — до 12 напряжений по вашему выбору.Диапазон по умолчанию от 6,0 до 20,0

Интерполяция — по запросу могут быть предоставлены уравнения полиномиальной интерполяции, чтобы заказчик мог рассчитать смещение при любом конкретном необходимом напряжении

Testing Fluid — все испытания проводятся с использованием н-гептана в соответствии с требованиями SAE J1832. DW не будет тестировать на бензине

Проверка линейности

Тест на линейность включает в себя очистку инжектора (ей), если это необходимо, и последующее тестирование, указанное ниже.Как правило, необходимо выполнить проверку только одной форсунки, однако для получения наиболее точных данных можно проверить 2 или 3 форсунки. Цена указана за каждый протестированный инжектор. Пожалуйста, позвоните нам, прежде чем заказывать эту услугу, если вы хотите, чтобы определенные параметры тестирования наилучшим образом соответствовали вашим потребностям.

Испытательное давление — заказчик может выбрать давление, при котором будет проводиться испытание. Испытательное давление по умолчанию составляет 3 бара (43,5 фунта на кв. Дюйм)

Ширина импульса — заказчик может выбрать произвольную ширину импульса при желании.

Частота тестирования — Заказчик может выбрать Гц. Частота тестирования по умолчанию составляет 100 Гц (эквивалент 6000 об / мин двигателя). Также включен статический тест потока.

Мин. / Макс. Ширина импульса — предлагаемая минимальная и максимальная ширина импульса предоставляется для ваших форсунок на основе результатов ваших испытаний.

Топливная магистраль

Любой, кто снимал форсунки с боковой подачей топлива со своей топливной рампы, понимает, какое разочарование произошло.С новой службой топливной магистрали DeatschWerks мы избавляемся от разочарования.

DeatschWerks Fuel Rail Service работает так:

Вы отправляете свою топливную рампу с установленными форсунками боковой подачи
Безопасно снимаем форсунки, чтобы не было повреждений
Ультразвуком очищаем топливную рампу
Выполняем заказанные вами услуги по топливным форсункам (см. Услуги по форсункам на дополнительных вкладках)
Смазываем и переустанавливаем форсунки в топливную рампу
Опрессовываем рейку с установленными форсунками
Мы отправляем вам обратно всю сборку, готовую к установке

Если вы хотите избавиться от разочарования и риска, связанного с снятием форсунок с боковой подачей топлива с топливной рампы, тогда служба топливной рампы для вас!

Заказ

Заказать услуги инжектора через DeatschWerks быстро и легко.Просто выберите желаемую услугу инжектора. Распечатайте и заполните форму заказа в формате PDF. Затем упакуйте свои инъекторы с формой заказа и отправьте ее по адресу, указанному в форме. Обязательно упакуйте форсунки в пластик, чтобы не допустить утечки остаточного топлива во время транспортировки. Не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы или вам нужна помощь в принятии решения.

Время обращения

Мы понимаем, что топливные форсунки, которые мы обслуживаем для вас, могли быть получены от водителя, на которого вы рассчитываете ездить на работу, или от гоночного автомобиля, который вам нужно подготовить к мероприятию на следующей неделе; поэтому мы работаем быстро, чтобы вы как можно быстрее вернулись к работе.Пожалуйста, позвольте 5 рабочих дней для завершения вашей услуги с даты ее получения до даты отправки. Если вы действительно находитесь в затруднительном положении, мы также предлагаем варианты экспресс-доставки, чтобы еще больше сократить время простоя.

Заполните форму заказа на обслуживание

Dynomite Diesel Products LB7 Duramax Fuel Injectors

Если вы хотите, чтобы ваш дизель работал быстрее, вам нужно всего две вещи: больше воздуха и больше топлива. Конечно, это сильно упрощает ситуацию, но вы понимаете.Независимо от того, какой у вас дизельный двигатель, ограничивающие факторы одинаковы: заводской турбонаддув может пропускать только такое количество воздуха, а стандартные форсунки — столько топлива. Как только вы их исчерпаете, самое время обновиться.

У нашего LB7 Duramax уже был улучшен турбокомпрессор, переоборудовав его в флисовый «Cheetah», и мы модернизировали наш стандартный CP3 до 42-процентного агрегата от Industrial Injection. Заводские форсунки не собирались выпускать 650 лошадиных сил на землю. Для этого мы обратились к специалистам Dynomite Diesel Products.Dynomite работает в бизнесе почти два десятилетия и либо строит, модифицирует, либо обслуживает топливные форсунки практически для всех современных дизельных двигателей пикапов и даже некоторых менее современных агрегатов. А если вы часто участвуете в гонках на дизельном топливе или в гонках на снегоходах, вы узнаете, что их продукция используется в самых быстрых и мощных пикапах на трассе.

Дизельные форсунки

оцениваются двумя способами: по избыточной мощности и процентному расходу по запасу. Чтобы оставить немного места для маневра для будущих улучшений, мы выбрали инжекторный комплект Dynomite мощностью 100 л.с., который расходует на 45 процентов больше топлива, чем заводской.Dynomite утверждает, что они будут поддерживать до 750 лошадиных сил на задние колеса, и мы также должны увидеть увеличение экономии топлива на 1 милю на галлон.

Установка проста и выполняется в соответствии с обычным протоколом обслуживания форсунок. Рекомендуется использовать пирометр для отслеживания температуры выхлопных газов с любым инжектором с расходом выше заводского. Хотя небольшие обновления форсунок могут быть выполнены без корректировки настройки, на текущем уровне рекомендуется использовать послепродажную настройку.

Фото 2/31 | Форсунки LB7 известны как самые проблемные из всех форсунок Duramax. К счастью, на протяжении многих лет службы Bosch постоянно улучшала конструкцию топливных форсунок LB7. А в сочетании со знаниями, накопленными на вторичном рынке, у нас остается устройство, которое сегодня намного надежнее, чем когда оно было впервые представлено. Тем не менее, даже самые лучшие форсунки LB7, как говорят, нуждаются в обслуживании после примерно 100 000 миль пробега. Фото 3/31 | То, что было доставлено Dynomite Diesel Products, было не чем иным, как прекрасным.Как дети на Рождество, нам нравилось открывать каждую коробку по отдельности, хотя мы знали, что находится внутри. Фото 4/31 | Невозможно ошибиться с инжектором DDP. Логотип компании выгравирован на корпусе лазером. Фото 5/31 | Внутри коробки есть все необходимое для установки новых форсунок. Они поставляются с двумя уплотнительными кольцами, медной шайбой и возвратной биркой для вашего старого сердечника. Фото 6/31 | Не забудьте установить два уплотнительных кольца.Один идет на корпус форсунки, а другой — на впуск топлива высокого давления. Вам нужно смазать уплотнительное кольцо корпуса чистым маслом перед тем, как опустить его в чашку. Фото 7/31 | Lb7 Топливная форсунка Duramax Установка уплотнительных колец Фото 8/31 | Также критически важна медная шайба, которая находится между чашкой инжектора и соплом. Осторожно опустите шайбу в отверстие и убедитесь, что она ровно сидит на дне, прежде чем продолжить.Фото 9/31 | Lb7 Duramax Топливная форсунка Установить капельницу шайбы Фото 10/31 | Прижим инжектора служит как для размещения инжектора в чашке, так и для удержания его на месте. Убедитесь, что они выровнены правильно, так как они идут только в одну сторону. Фото 11/31 | Затем аккуратно совместите инжектор с чашей и опустите ее в отверстие. Чтобы установить уплотнительное кольцо на место, потребуется немного давления, и вы почувствуете положительное сцепление, когда это произойдет.Существуют специальные инструменты, которые помогают удерживать как инжектор, так и прижимной зажим, однако мы обнаружили, что без них достаточно легко обойтись. Фото 12/31 | Lb7 Топливная форсунка Duramax Установить форсунку в отверстие Фото 13/31 | Установив один блок форсунок, мы приступили к затяжке кронштейнов с требуемым усилием в 37 фунт-футов. Важно правильно затянуть эти болты, так как слишком маленький крутящий момент может привести к откату болта и отсоединению инжектора от чашки, а слишком большое может повредить алюминиевую головку.Фото 14/31 | После установки форсунок обратные магистрали можно продолжать. Для возврата топлива используется полый болт, который ввинчивается в корпус форсунки, и специальные шайбы для герметизации. Мы заменили эти шайбы на новые от Merchant Automotive. Фото 15/31 | Еще один недостаток — сам болт банджо. Заводские болты (слева) имеют мелкую головку и, как известно, отклеиваются даже после одного использования. Компания Merchant Automotive предлагает запасные болты (справа) со значительно более глубокими головками, что позволяет приобрести 5-миллиметровый шестигранный ключ достаточно, чтобы не повредить болт немедленно.Фото 16/31 | Мы обнаружили, что проще всего установить все четыре набора болтов и шайб перед тем, как опустить обратную линию на место. Фото 17/31 | Затяжка возвратных болтов составляет 12 фунт-футов — не больше и не меньше. Хорошая 5-миллиметровая шестигранная головка на 3/8 дюйма приносит свои плоды при работе с двигателем Duramax, поскольку многие заводские болты используют крепеж такого размера. Фото 18/31 | После того, как форсунки и возвратные линии будут затянуты на место, пора заменить крышку клапана.На двигателях LB7 форсунки живут ниже крышки. Крышки клапанов были переработаны на LLY и последующих Duramax для перемещения форсунок за пределы крышек. Мы использовали новые крепления из нержавеющей стали ARP для крепления крышек клапанов к головкам, почему бы и нет. Фото 19/31 | Еще одна проблема, которая больше всего поражает двигатели LB7, — это коррозия внутри топливопроводов высокого давления. Этот распад, который часто невозможно увидеть невооруженным глазом, в основном вызван водой и другими примесями в дизельном топливе.Используя прицел ствола, мы можем увидеть, насколько плохими были внутренние части наших заводских линий. Если какая-либо из этих частиц выйдет наружу, она может легко забить небольшие отверстия внутри инжектора, что приведет к снижению производительности и дорогостоящему ремонту. Фото 20/31 | Lb7 Duramax Fuel Injector Установить топливные магистрали Коррозия Фото 21/31 | К счастью для нас, Dynomite также предлагает замену трубопроводов высокого давления. Эти линии совершенно новые. Это не отремонтированные старые линии или дешевые подделки (которые действительно существуют на таких сайтах, как eBay).Крайне важно получать качественные строки из авторитетного источника, поскольку подделки часто вызывают больше проблем, чем старые грязные строки. Эти трубопроводы высокого давления рекомендуется заменять каждый раз при снятии форсунок. Фото 22/31 | Топливопроводы высокого давления проходят через втулку в верхней крышке клапана на форсунку. Каждая линия относится к цилиндру, поэтому, если она не подходит, не заставляйте ее. Остановитесь и найдите правильный.Мы также решили заменить втулки клапанной крышки в это время, что обеспечило долгие годы работы без утечек. Фото 23/31 | Затяжка выполняется с помощью гаечного ключа с открытым зевом на ¾ дюйма или гаечного ключа. Эти гайки следует затягивать плотно, но не настолько, чтобы повредить форсунку или топливную рампу. Официальный крутящий момент составляет 30 фунт-футов. Фото 24/31 | После установки всех четырех линий высокого давления последним шагом является установка удерживающих зажимов. Операция повторяется на другом берегу.

Внутри инжектора Dynomite

Форсунки

LB7 Duramax — это в основном одноразовые предметы. Очень немногие люди восстанавливают их просто потому, что стоимость нового тела меньше, чем затраты на его восстановление. Повышение производительности достигается за счет сопла и иглы. Dynomite отличается от конкурентов тем, что увеличивает отверстия сопел. Есть два распространенных метода создания микроскопических отверстий, необходимых для впрыска дизельного топлива под высоким давлением. Первый — это электроэрозионная обработка (EDM).EDM — это процесс, при котором электрически заряженный провод прожигает металл в отверстии. Второй — Extrude-Honing, во время которого небольшой абразив используется для создания или увеличения отверстия.

Большинство заводских форсунок создаются с использованием процесса EDM. Однако компании, производящие форсунки для OEM-производителей, используют передовые машины, которые могут точно контролировать угол и скорость введения проволоки. Эти производители также используют процесс, называемый абразивной обработкой (AFM), чтобы очистить любые дефекты, оставленные процессом EDM, и сбалансировать скорость потока.Когда компании, занимающиеся вторичным рынком, используют электроэрозионную обработку для увеличения форсунок форсунок, они редко после этого прибегают к обработке абразивным потоком и обычно имеют более старое и менее современное оборудование.

Команда Dynomite делает это иначе. Они начинают с форсунки OEM или форсунки, которая была обработана в соответствии с их спецификациями, а затем используют Extrude-Hone для увеличения отверстий. Затем они полируют внутреннюю часть сопла и закругляют внутренние отверстия. Это обеспечивает лучшее распыление топлива, что приводит к меньшему количеству дыма, меньшему нагреву и, в конечном итоге, большей мощности.Каждая форсунка подвергается индивидуальному хонингованию, а затем каждый набор форсунок балансируется с точностью до 1 литра в минуту от максимального до самого низкого расхода. Для сравнения, заводские форсунки часто считаются приемлемыми, если расход находится в пределах от 2 до 3 литров в минуту.

Все это в совокупности создает инжектор, который обеспечивает безупречную мощность и надежность, а также работает чисто и плавно.

Фото 25/31 | На форсунках LB7 Dynomite заменяет регулировочную шайбу иглы, регулирующий клапан холостого хода и пружину.Фото 26/31 | Используемые иглы имеют алмазоподобное углеродное покрытие (DLC), обеспечивающее плавную работу и долгий срок службы. Фото 27/31 | Здесь мы видим внутреннюю часть сопла форсунки до того, как она будет заточена. Фото 28/31 | А вот и кадр «после». Обратите внимание на радиусы кромок сопла и полировку отверстия сопла.

Что такое «гоночный клапан»?

Есть фраза, которую часто используют, когда говорят о топливных системах Duramax.То, что люди называют гоночным клапаном, — это просто заглушка, которая заменяет предохранительный клапан высокого давления. На нашем LB7 он расположен на топливораспределительном блоке в долине, однако на более поздних двигателях его можно найти на одной из направляющих высокого давления. Теория гласит, что при большой нагрузке, с горячими настройками или с более крупными форсунками, предохранительный клапан может стравить слишком большое давление, что приведет к падению производительности. Чтобы решить эту проблему, такие компании, как PPE, продают заглушку, которая полностью заменяет предохранительный клапан.

Установка газа ГБО 4 поколения своими руками Фотоотчет. Инструкция описания и установки по шагам..

Установка ГБО 2 поколения на инжектор

Принцип работы ГБО 2 поколения на инжекторе

Установка ГБО 2 поколения на инжектор

принцип работы, отличие, экология, классификация, применение с карбюраторными и инжекторными автомобилями

Принцип работы

Отличие от второго поколения

Нормы экологии, вытеснение с рынка

Расхождение поколений ГБО по классификации

Инжекторные автомобили с ГБО третьего поколения

Карбюраторные авто с ГБО установкой третьего поколения

Второе поколение ГБО: принципы работы, схема, применение

Принцип работы, схема

Применение ГБО установки 2-ого поколения

Достоинства ГБО второго поколения

Недостатки ГБО второго поколения

Комплектующие ГБО 2 поколения — основные ососбенности

Особенности

Электрическая схема

Баллон

Мультиклапан

Трубопровод

Заправочное устройство

Газовый клапан

Редуктор

Дозатор

Смеситель

Бензиновый клапан

Эмулятор

Переключатель топлива

ГБО на инжектор. Какие бывают ГБО, часть 2

Смотрите также

Установка газа ваз 2107, установка газа на ваз 2107

Как заменить топливную форсунку

Часть 1 из 6: Проверка состояния топливной форсунки

Часть 2 из 6: Снятие топливной форсунки

Часть 3 из 6: Установка новой топливной форсунки

Часть 4 из 6: Проверка на герметичность

Часть 5 из 6: Завершение работы

Часть 6 из 6: Тест-драйв автомобиля

Как чистить форсунки вашего автомобиля

Fuel Treatment

Ключевые преимущества

Руководство по эксплуатации

Упаковка

Документация

Обслуживание топливных форсунок на дизельном двигателе

Советы по мониторингу и обслуживанию систем впрыска дизельного топлива

Как работают форсунки дизельного топлива?

Сбросьте давление в системе впрыска дизельного топлива перед техническим обслуживанием

Признаки засорения или загрязнения топливных форсунок

Признаки наличия воды в системе впрыска топлива

Признаки наличия воздуха в системе впрыска топлива

Советы по техническому обслуживанию системы впрыска дизельного топлива

Качество дизельного топлива

Услуги инжектора — DeatschWerks

Заполните форму заказа услуг

Кому нужно сервисное обслуживание форсунок?

Пониженная производительность

Неизвестный

Тюнинг

Какие услуги DeatschWerks доступны?

Служба динамических форсунок

Процесс

Пособие

Тестирование смещения батареи

Проверка линейности

Топливная магистраль

Заказ

Время обращения

Dynomite Diesel Products LB7 Duramax Fuel Injectors

Добавить комментарий Отменить ответ
