Здравствуйте, ценители мира электрики и электроники. Если вы частенько заглядываете на наш сайт, то наверняка помните, что совсем недавно у нас вышел достаточно объемный материал про то, как устроен и работает генератор постоянного тока. Мы подробно описали его строение от самых простых лабораторных прототипов, до современных рабочих агрегатов. Обязательно почитайте, если еще этого не сделали.
Сегодня мы разовьем эту тему, и разберемся, в чем заключается принцип действия генератора переменного тока. Поговорим о сферах его применения, разновидностях и много еще о чем.
Теоретическая часть
Основной принцип работы альтернатора
Начнем с самого основного – переменный ток отличается от постоянного тем, что он с некоторой периодичностью меняет свое направление движения. Также он меняет и величину, о чем мы подробнее поговорим далее.
Спустя определенный промежуток времени, который мы назовем «Т» значения параметров тока повторяются, что на графике можно изобразить в виде синусоиды – волнистой линии, проходящей с одинаковой амплитудой через центральную линию.
Базовые принципы
Итак, назначение и устройство генераторов переменного тока, называемого раньше альтернатором, заключается в преобразовании кинетической энергии, то есть механической, в электрическую. Подавляющее большинство современных генераторов используют вращающееся магнитное поле.
- Работают такие устройства за счет электромагнитной индукции, когда при вращении в магнитном поле катушки из токопроводящего материала (обычно медная проволока), в ней возникает электродвижущая сила (ЭДС).
- Ток начинает образовываться в тот момент, когда проводники начинают пересекать магнитные линии силового поля.
Строение простейшего электромагнитного генератора
- Причем пиковое значение ЭДС в проводнике достигается при прохождении им главных полюсов магнитного поля. В те моменты, когда они скользят вдоль силовых линий, индукция не возникает и ЭДС падает до нуля. Взгляните на любую схему из представленных – первое состояние будет наблюдаться, когда рамка примет вертикальное положение, а второе – когда горизонтальное.
Генератор переменного тока — как устроен
- Для лучшего понимания протекающих процессов нужно вспомнить правило правой руки, изучавшееся всеми в школе, но мало кем помнящееся. Суть его заключается в том, что если расположить правую руку так, чтобы силовые линии магнитного поля входили в нее со стороны ладони, большой палец, отведенный в сторону, укажет направление движения проводника, а остальные пальцы будут указывать на направление возникающей в нем ЭДС.
- Взгляните на схему выше, положение «а». В этот момент ЭДС в рамке равно нулю. Стрелочками показано направление ее движения – часть рамки А двигается в сторону северного полюса магнита, а Б – южного, достигнув которых ЭДС будет максимальным. Применяя описанное выше правило правой руки, мы видим, что ток начинает течь в части «Б» в нашу сторону, а в части «А» – от нас.
- Рамка вращается дальше и ток в цепи начинает падать, пока рамка снова не займет горизонтальное положение (в).
- Дальнейшее вращение приводит к тому, что ток начинает течь в обратном направлении, так как части рамки поменялись местами, если сравнивать с начальным положением.
Спустя половину оборота, все снова вернется в изначальное состояние, и цикл повторится снова. В итоге мы получили, что за время совершения полного оборота рамки, ток дважды возрастал до максимума и падал до нуля, и единожды менял свое направление относительно нчального движения.
Переменный ток
В его честь была названа частота токаПринято считать, что длительность периода обращения равняется 1 секунде, а число периодов «Т» является частотой электрического тока. В стандартных электрических сетях России и Европы за одну секунду ток меняет свое направление 50 раз – 50 периодов в секунду.
Обозначают в электронике один такой период особой единицей, названной в честь немецкого физика Г. Герца. То есть в приведенном примере российских сетей частота тока составляет 50 герц.
Вообще, переменный ток нашел очень широкое применение в электронике благодаря тому, что: величину его напряжения очень просто изменять при помощи трансформаторов, не имеющих движущихся частей; его всегда можно преобразовать в постоянный ток; устройство таких генераторов намного надежнее и проще, чем для выработки постоянного тока.

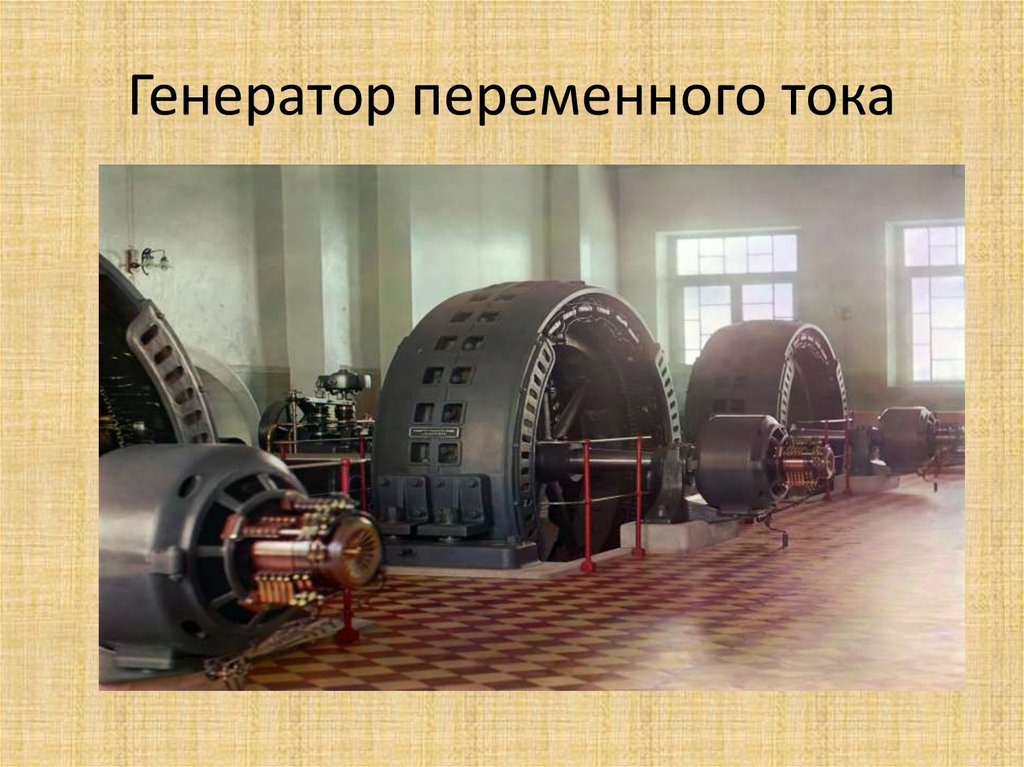

Мощнейшие генераторы, установленные на Пушкинской ГЭС
Строение генератора переменного тока
Как устроен генератор переменного тока, в принципе, понятно, но вот, сравнивая его с собратом для выработки постоянного, не сразу можно уловить разницу.
Основные рабочие части и их подключение
Если вы прочли предыдущий материал, то наверняка помните, что рамка в простейшей схеме была соединена с коллектором, разделенным на изолированные контактные пластины, а тот, в свою очередь, был связан со щетками, скользящими по нему, через которые и была подключена внешняя цепь.
За счет того, что пластины коллектора постоянно меняются щетками, не происходит смены направления тока – он просто пульсирует, двигаясь в одном направлении, то есть коллектор является выпрямителем.
Устройство и принцип действия генератора переменного тока
- Для переменного тока такого приспособления не нужно, поэтому его заменяют контактные кольца, к которым привязаны концы рамки. Вся конструкция вместе вращается вокруг центральной оси. К кольцам примыкают щетки, которые также по ним скользят, обеспечивая постоянный контакт.
- Как и в случае с постоянным током, ЭДС, возникающие в разных частях рамки, будут суммироваться, образуя результирующее значение этого параметра. При этом во внешней цепи, подключенной через щетки (если подсоединить к ней резистор нагрузки RH), будет протекать электрический ток.
- В рассмотренном выше примере «Т» равняется полному обороту рамки. Отсюда можно сделать логичный вывод, что частота тока, вырабатываемая генератором, напрямую зависит от скорости вращения якоря (рамки), или другими словами ротора, в секунду. Однако это касается только такого простейшего генератора.
Трехфазные генераторы переменного тока и устройство их
Если увеличить число пар полюсов, то в генераторе пропорционально возрастет и число полных изменений тока за один оборот якоря, и частота его будет измерять иначе, по формуле: f = np, где f – это частота, n – число оборотов в секунду, p – количество пар магнитных полюсов устройства.
- Как мы уже писали выше, течение переменного тока графически изображается синусоидой, поэтому такой ток еще называется и синусоидальным. Сразу можно выделить основные условия, задающие постоянство характеристик такого тока – это равномерность магнитного поля (постоянная его величина) и неизменная скорость вращения якоря, в котором он индуктируется.
- Для того чтобы сделать устройство достаточно мощным, в нем применяются электрические магниты. Обмотка ротора, в которой индуцируется ЭДС, в действующих агрегатах тоже не является рамкой, как мы показывали в схемах выше. Применяется очень большое количество проводников, которые соединены друг с другом по определенной схеме
Интересно знать! Образование ЭДС происходит не только тогда, когда проводник смещается относительно магнитного поля, но и наоборот, когда двигается само поле относительно проводника, чем активно и пользуются конструкторы электродвигателей и генераторов.
- Данное свойство позволяет размещать обмотку, в которой индуктируется ЭДС, не только на вращающейся центральной части устройства, но и на неподвижной части. При этом в движение приводится магнит, то есть полюсы.
Синхронный генератор электрического тока и принцип действия этого устройства
- При таком строении внешняя обмотка генератора, то есть силовая цепь, не нуждается ни в каких подвижных частях (кольцах и щетках) – соединение выполняется жесткое, чаще болтовое.
- Да, но можно резонно возразить, мол, эти же элементы потребуется установить на обмотке возбуждения. Так и есть, однако сила тока, протекающая здесь, будет намного меньше итоговой мощности генератора, что значительно упрощает организацию подвода тока. Элементы будут малы по размерам и массе и очень надежны, что делает именно такую конструкцию самой востребованной, особенно для мощных агрегатов, например, тяговых, устанавливаемых на тепловозах.
- Если же речь идет о маломощных генераторах, где токосъем не представляет каких-то сложностей, поэтому часто применяется «классическая» схема, с вращающейся якорной обмоткой и неподвижным магнитом (индуктором).
Совет! Кстати, неподвижная часть генератора переменного тока называется статором, так как она статична, а вращающаяся – ротором.
Вращать легче центральную часть
Виды генераторов переменного тока
Классифицировать и отличить генераторы можно по нескольким признакам. Давайте назовем их.
Трехфазные генераторы
Отличаться они могут по количеству фаз и быть одно-, двух- и трехфазными. На практике наибольшее распространение получил последний вариант.

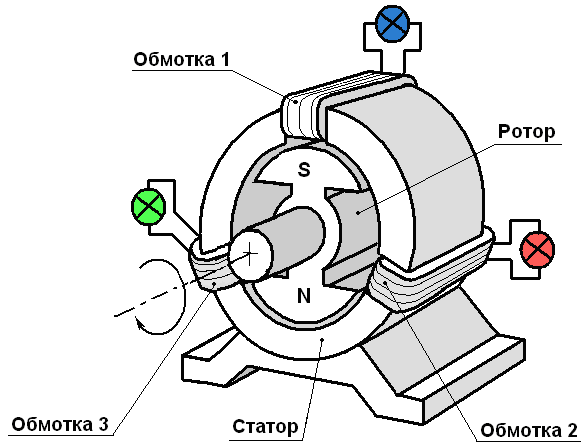

Схема трехфазного генератора
- Как видно из картинки выше, силовая часть агрегата имеет три независимые обмотки, расположенные на статоре по окружности, со смещением друг относительно друга на 120 градусов.
- Ротор в данном случае представляет собой электромагнит, который, вращаясь, индуктирует в обмотках переменные ЭДС, которые сдвинуты друг относительно друга во времени на одну третью периода «Т», то есть такта. По сути, каждая обмотка представляет собой отдельный однофазный генератор, который питает переменным током свою внешнюю цепь R. То есть мы имеет три значения тока I(1,2,3) и такое же количество цепей. Каждая такая обмотка вместе с внешней цепью получила название фазы.
Смещение синусоид на 1/3 такта
- Чтобы сократить число проводов, ведущих к генератору, три обратных провода, ведущих к нему от потребителей энергии, заменяют одним общим, по которому будут проходить токи от каждой фазы. Такой общий провод называют нулевым
- Соединение всех обмоток такого генератора, когда их концы соединяются друг с другом, называется звездой. Отдельные три провода, соединяющие начала обмоток с потребителями электроэнергии называются линейными – по ним и идет передача.
- Если нагрузка всех фаз будет одинаковой, то необходимость в нулевом проводе полностью отпадет, так как общий ток в нем будет равен нулю. Как так получается, спросите вы? Все предельно просто – для понятия принципа достаточно сложить алгебраические значения каждого синусоидального тока, сдвинутых по фазе на 120 градусов. Схема выше поможет понять этот принцип, если представить, что кривые на нем – это изменение тока в трех фазах генератора.
- Если же нагрузка в фазах будет неодинаковой, то нулевой провод начнет пропускать ток. Именно поэтому распространена 4-х проводная схема подключения звездой, так как она позволяет сохранять электрические приборы, включенные в этот момент в сеть.
Варианты соединения обмоток у трехфазного генератора
- Напряжение между линейными проводами называется линейным, тогда как напряжение на каждой фазе – фазным. Токи, протекающие в фазах, являются и линейными.
- Схема подключения звездой не является единственной. Существует и другой вариант последовательного подключения трех обмоток, когда конец одной соединен с началом второй, и так далее, пока не образуется замкнутое кольцо (см. схему выше «б»). Исходящие от генератора провода подключаются в местах соединения обмоток.
- В таком случае фазовые и линейные напряжения будут одинаковыми, а ток линейного провода будет больше фазного, при их одинаковой нагрузке.
- Такое соединение также не нуждается в нулевом проводе, в чем и заключается основное преимущество трехфазного генератора. Наличие меньшего количества проводов делают его проще, и цена его ниже, из-за меньшего количества используемых цветных металлов.
Принципиальная схема генератора тока
Еще одной особенностью трехфазной схемы подключения является появление вращающегося магнитного поля, что позволяет создавать простые и надежные асинхронные электродвигатели.
Но и это не все. При выпрямлении однофазного тока на выходе выпрямителя получается напряжение с пульсациями от нуля до максимального значения. Причина, думаем, ясна, если вы поняли основной принцип работы такого устройства. Когда же присутствует сдвиг по времени фаз, пульсации сильно уменьшаются, не превышая 8%.
Различие по виду
Отличаются генераторы и по виду, которых существует 2:
Синхронный генератор
- Синхронный генератор переменного тока – главная особенность такого агрегата заключается в жесткой связи частоты переменной ЭДС, которая наведена в обмотке и синхронной частотой вращения, то есть вращения ротора.
Принцип действия и устройство синхронного генератора.
- Взгляните на схему выше. На ней мы видим статор с трехфазной обмоткой, соединенной по треугольной схеме, которая мало чем отличается от той, что стоит на асинхронном двигателе.
- На роторе генератора располагается электромагнит с обмоткой возбуждения, питающаяся от постоянного тока, который может быть подан на него любым известным способом – об этом подробнее будет расписано далее.
- Вместо электромагнита может быть применен постоянный, тогда необходимость в скользящих частях схемы, в виде щеток и контактных колец, отпадает вовсе, на такой генератор не будет достаточно мощным и не сможет нормально стабилизировать выходные напряжения.
- К валу ротора подключается привод – любой двигатель, создающий механическую энергию, и он приводится в движение с определенной синхронной скоростью.
- Так как магнитное поле главных полюсов вращается вместе с ротором, начинается индукция переменных ЭДС в обмотке статора, которые можно обозначить как Е1, Е2 и Е3. Эти переменные будут одинаковыми по значению, но как уже не раз говорилось, смещенными на 120 градусов по фазе. Вместе эти значения образуют трехфазную систему ЭДС, которая симметрична.
- К точкам С1,С2 и С3 подключается нагрузка, и на фазах обмотки в статоре появляются токи I1,I2,и I В это время каждая фаза статора сама становится мощным электромагнитом и создает вращающееся магнитное поле.
- Частота вращения магнитного поля статора будет соответствовать частоте вращения ротора.
Асинхронный электрический двигатель
- Асинхронные генераторы – их отличает от описанного выше примера то, что частоты ЭДС и вращения ротора жестко не привязаны друг к другу. Разница между этими параметрами называется скольжением.
- Электромагнитное поле такого генератора в обычном рабочем режиме оказывает под нагрузкой тормозной момент на вращение ротора, поэтому частота изменения магнитного поля будет меньшим.
- Эти агрегаты не требуют для создания сложных узлов и применения дорогих материалов, поэтому нашли широкое применение, как электрические двигатели для транспорта, из-за легкого обслуживая и простоты самого устройства. Данные генераторы устойчивы к перегрузкам и коротким замыканиям, однако на устройствах сильно зависящих от частоты тока они неприменимы.
Способы возбуждения обмотки
Последнее различие моделей, которое хотелось бы затронуть, связано со способом запитки возбуждающей обмотки.
Тут можно выделить 4 типа:
- Питание на обмотку подается через сторонний источник.
- Генераторы с самовозбуждением – питание берется от самого генератора, при этом напряжение выпрямляется. Однако находясь в неактивном состоянии, такой генератор не сможет выработать достаточного напряжения, чтобы стартовать, для чего в схеме применяется аккумулятор, который будет задействован во время старта.
- Вариант с обмоткой возбуждения, питающейся от другого генератора меньшей мощности, установленного с ним на одном валу. Второй генератор уже должен стартовать от стороннего источника, например, того же аккумулятора.
- Последняя разновидность вообще не нуждается в подаче питания на обмотку возбуждения, так как ее у него нет, ведь применяется в устройстве постоянный магнит.
Применение генераторов переменного тока на практике
Промышленное производство мощных генераторов
Применяются такие генераторы практически во всех сферах человеческой деятельности, где требуется электрическая энергия. Причем принцип ее добычи отличается только способом приведения в движение вала устройства. Так работают и гидро-, и тепло- и даже атомные станции.
Данные станции запитывают по проводам общественные сети, к которым подключается конечный потребитель, то есть все мы. Однако существует множество объектов, к которым невозможно доставить электрическую энергию таким способом, например, транспорт, стройплощадки вдали от линий электропередач, очень далекие поселки, вахты, буровые установки и прочее.
Это означает только одно – требуется свой генератор и двигатель, приводящий его в движение. Давайте рассмотрим несколько небольших и часто встречающихся в нашей жизни устройств.
Автомобильные генераторы
На фото — электрический генератор для автомобиля
Кто-то возможно тут же скажет: «Как? Это же генератор постоянного тока!». Да, действительно, так оно и есть, однако таковым его делает лишь наличие выпрямителя, который этот самый ток делает постоянным. Основной принцип работы ничем не отличается – все тот же ротор, все тот же электромагнит и прочее.
Принципиальная схема автомобильного генератора
Это устройство функционирует таким образом, что вне зависимости от скорости вращения вала, оно вырабатывает напряжение в 12В, что обеспечивается регулятором, через который идет питание обмотки возбуждения. Обмотка возбуждения стартует, запитываясь от автомобильного аккумулятора, ротор агрегата приводится в движение двигателем автомобиля через шкив, после чего начинает индуцироваться ЭДС.
Для выпрямления трехфазного тока используется несколько диодов.
Генератор на жидком топливе
Бензиновый генератор
Устройство бензинового генератора переменного тока, ровно, как и дизельного, мало чем отличается от того, что установлен в вашем автомобиле, за исключением нюанса, что ток он будет выдавать, как положено, переменный.
Из особенностей можно выделить то, что ротор агрегата всегда должен вращаться с одной скоростью, так как при перепадах выработка электроэнергии становится хуже. В этом кроется существенный недостаток подобных устройств – подобный эффект происходит при износе деталей.
Интересно знать! Если к генератору подключить нагрузку, которая будет ниже рабочей, то он не будет использовать свою мощность на полную, съедая часть жидкого топлива впустую.
Панель управления генератора
На рынке представлен большой выбор подобных агрегатов, рассчитанных на разную мощность. Они пользуются большой популярность за счет своей мобильности. При этом инструкция по пользованию предельно проста – заливаем своими руками топливо, запускаем двигатель поворотом ключа и подключаемся…
На этом, пожалуй, закончим. Мы разобрали назначение и общее устройство этих приборов максимально просто. Надеемся, генератор переменного тока и принцип его действия стали к вам чуточку ближе, и с нашей подачи вы захотите погрузиться в увлекательный мир электротехники.
Принцип работы и схема генератора переменного тока
Представить себе жизнь современного человека без электричества крайне сложно. Даже те люди, которые отдалены от цифровых технологий и Интернета, все равно пользуются бытовыми приборами, которые работают на электрической энергии. Часто для ее производства используют генератор переменного тока, ведь именно ток такого поля используется всеми бытовыми установками, подается во все квартиры и частные дома. Упомянутый выше прибор был изобретен уже достаточно давно, но он до сих пор не утратил своей популярности и применяется во многих сферах жизни людей. Про устройство генератора и принцип его работы рассказано в данной статье.
Что такое генератор переменного тока, и кто его изобрел
Генератор переменного тока представляет собой специализированную электрическую установку, которая преобразует механическую энергию в электрическую. Последняя обладает переменной характеристикой. Само превращение основано на механическом вращении катушки из проволоки внутри магнитного поля.
Демонстрация рассматриваемого прибора в разрезеК сведению! Практически все современные генераторы используют для получения электроэнергии вращающееся магнитное поле, а не катушку.
Как уже было сказано, электрический ток вырабатывается не только при механическом движении катушки в поле магнита, но и тогда, когда силовые линии магнита, находящегося во вращательном движении, пересекают витки катушки. Таким образом появляющиеся электроны начинают свое движение к положительному полюсу магнита, а сам электроток протекает от плюсового полюса к минусовому.
Ток индуцируется в проводнике (катушке). Его течение отталкивает магнит, когда рамка катушки подходит к нему, и отталкивает его, когда рамка удаляется. Его говорить проще, то ток каждый раз меняет свою ориентацию относительно полюсов магнита. Это и вызывает такое явление, как переменный электрический ток.
Демонстрация прибора с помощью простого магнита и контураДанное приспособление появилось еще в 1832 г. благодаря стараниям Н. Тесла. Именно тогда был создал самый первый однофазный синхронный генератор переменного электрического тока. Самые первые установки производили только постоянный ток, а рассматриваемый генератор переменной характеристики некоторое время не мог найти своего практического применения. Это длилось не долго, так как люди быстро поняли, что переменный ток использовать гораздо практичнее, чем постоянный.
Обратите внимание! Преимущество новой технологии заключалось в том, что такой электроток было легче выработать, а на обслуживание приборов уходило в разы меньше времени и ресурсов, чем на аналоги, работающие на постоянном токе.
Именно благодаря переменному току и его генератору смогли появиться на свет такие электроприборы, как радиоприемник, магнитофон и другие более поздние автоматические и электротехнические установки, без которых представить жизнь современного человека нельзя.
Использование графика для демонстрации переменного и постоянного электротоковХарактеристики генератора переменного тока
Основные технические характеристики генератора переменного тока: внешняя, скоростная регулировочная и токоскоростная. Внешняя характеристика определяется, как зависимость напряженности прибора от генерируемого им тока. Она является константой и может быть определена в процессе самостоятельного и независимого возбуждения.
Скоростная регулировочная характеристика чаще всего высчитывается исходя из нескольких величин электротока нагрузки. Самое маленькое значение возбуждения находится при нагрузочном токе, равном нулю (частота вращений при этом максимальная).
Последняя токоскоростная характеристика определяется как одна из самых важных при выборе или создании генератора. Практически все новые генераторы могут самостоятельно ограничивать свой максимальный ток.
Обратите внимание! Делается это для того, чтобы частота вращения роторов не увеличивалось до частоты индуцированного стартера.
Простой индукционный генератор для использования дома и на предприятииПринцип работы генератора
Пришло время рассмотреть устройство генератора перемененного тока и принцип его действия. Он заключается в том, что в электроустановке используют специальную систему, которая при функционировании производит магнитный поток большой мощности.
За основу взято два сердечника, изготовленных из электротехнической стали. Пазы одного сердечника предполагают размещение обмотки, которая отвечает за генерацию потока магнитных волн. Второй же используется для индукции электродвижущей силы.
Обычно сердечник, который расположен внутри, находится в горизонтальном или вертикальном положении и вращается по соответствующим орбитам. Его называют ротором. Второй же сердечник, называемый статором, как понятно из его названия, остается в неподвижном состоянии. Чем меньшее расстояние будет между этими элементами, тем больше вырастет индуктивность магнитного потока. Далее рассмотрены назначение устройства и работа генератора переменного тока.
Рассмотрение строения электрогенератора на практикеНазначение генератора переменного тока
Переменные генераторы тока применяют уже достаточно давно. За последние годы сфера применения стала еще более обширной. Используются такие приборы не только в промышленных, но и в бытовых целях. Производственные электроустановки представляют собой самый выгодный вариант для генерации электроэнергии, используемой на заводах и предприятиях, учебных учреждениях, торговых центрах и т. д. Также такие генераторы позволяют значительно ускорить строительство того или иного сооружения в тех местах, где нет возможности провести линию электропередачи.
В быту такие устройства также применяются. Они обладают более компактными размерными характеристиками и универсальностью. Часто их используют для питания частных домов, дачных участков или коттеджей.
Обратите внимание! Бытовые и производственные генераторы перемененного тока пользуются популярностью практически во всех сфера жизни человека. Особенно они полезны там, где постоянно возникают перебои с подачей электроэнергии или ее нет вообще.
Возбуждение генератора переменного токаКак устроен генератор переменного тока
Устройство генератора крайне простое. Он состоит из двух основных частей: подвижной (ротор или индуктор) и неподвижной (статор или якорь). В ГПТ ротором выступает электрический магнит, создающий магнитное поле, которое и принимает статор. Поверхность якоря обладает впадинами, которые называются пазами. В них виднеется обмотка катушки, выступающей в роли проводника.
Обратите внимание! Обычно якорь изготавливают их спрессованных листов стали толщиной не более 0,3 мм. Их изоляционный слой представляет собой простое лаковое покрытие.
Ротор устанавливают внутри статора. Его вращение осуществляется с помощью двигателя, мощность которого передается через обычный вал и некоторые опорные элементы. На валу также имеется возбудитель с постоянным значением электротока, питающий им обмотки катушки. Также среди компонентов имеется аккумуляторная батарея, которая инициализирует запуск стартера и может подавать электричество, если его не хватает для запуска двигателя, его работы.
Важно! Основное различие между однофазным и трехфазным генераторами электрического тока заключается в том, какое максимальное напряжение выдается прибором. В первом случае это 220 В, а во втором — и 220, и 380 В.
Устройство установкиВиды генераторов переменного тока
Есть несколько типов классификации генераторов. Наиболее распространенный — по мощности. Они бывают маломощными и высокомощными. Для решения бытовых задач применяются компактная и маломощная электроустановки, которые обычно используется в качестве резервного источника питания.
В последнее время популярность обрели сварочные генераторы. С бензиновыми моделями следует быть осторожным, так как они должны использоваться только по своему прямому назначению. В противном случае их срок эксплуатации истечет намного раньше положенного. Диагностика и ремонт таких приборов — достаточно дорогостоящие, и чаще проще купить новый аппарат.
Еще одно разделение — асинхронные и синхронные генераторы. Они отличаются конструкцией ротора. В синхронном приборе катушка находится на роторе, а в асинхронном на валу есть специальные углубления, которые предназначены для вставки обмотки. Подробнее о них далее.
Маломощный генераторАсинхронные генераторы
Асинхронные двигатели — это приборы, которые работают в тормозящем режиме. В данной ситуации ротор выполняет вращения только в одном направлении, совпадающем с движением магнитного поля, но немного опережает его.
Обратите внимание! Такие установки практически не подвержены коротким замыканиям и обладают повышенной защитой от воздействия внешних факторов.
Асинхронный генераторСинхронные генераторы
Синхронный двигатель — это электромеханизм, который работает в режиме генерации электрической энергии. Его особенность в том, что частота вращения стартера, а точнее его магнитного поля, равна частоте вращения ротора.
К сведению! Синхронные обладают роторами, которые выполнены в виде постоянных или электрических магнитах. Полюсов у них может быть и 2, и 4, и 6. Главное, чтобы это число было кратным двум.
Синхронный генераторКакой ток вырабатывает генератор
Характеристика тока, который вырабатывается генератором, зависит от его конструкции. Как уже стало понятно, и переменный генератор, и постоянный генератор содержат в своей конструкции электрический или постоянный магнит, создающий поток магнитного поля. В обоих случаях можно найти обмотку из медного проводника. Она вращается и, занимая различные положения в поле магнита, создает наведенную ЭДС.
Если представить, что обмотка разделена на две одинаковые части, то они поочередно будут занимать то горизонтальное, то вертикальное положение. ЭДС будет сначала максимальной, а затем нулевой. Это и будет генерация переменного тока.
Обратите внимание! Если в процессе полуоборота каким-либо образом переключить потребитель энергии, то он будет получать уже постоянный, но пульсирующий ток. В этом и отличие.
Характеристика переменного и постоянного электрических токовСхема генератора переменного тока
Принципы работы генератора переменного и постоянного токов уже понятны, как и его основные конструкционные элементы. Необходимо рассмотреть пару схем для обобщения материала и понимания процесса генерации электротока.
Схема обычного устройства генерации электротокаТаким образом, были рассмотрены генератор переменного тока, устройство и принцип его действия.
Принципиальная схема электрического генерирующего устройстваСтроение этого аппарата практически не поменялось с момента его создания еще в 1800-х гг. Данное электрооборудование служит для выработки тока, который применяется для бытовых или производственных целей.
Устройство и принцип работы генератора переменного тока — урок. Физика, 9 класс.
Проведём опыт по получению индукционного тока. Будем вдвигать и выдвигать постоянный магнит в катушку, соединённую с гальванометром.
Рисунок \(1\). Опыт по получению индукционного тока
Можно наблюдать отклонение гальванометра в одну и другую стороны. Это значит, что по катушке течёт индукционный ток, у которого изменяется как модуль, так и направление с течением времени. Такой ток называется переменным током.
Переменный ток создаётся и в замкнутом контуре изменяющимся магнитным потоком, пронизывающим его площадь. Изменение магнитного потока связано с изменением индукции магнитного поля. Величину магнитного потока можно изменить, поворачивая контур (или магнит), то есть меняя его ориентацию по отношению к линиям магнитной индукции.
Рисунок \(2\). Изменение магнитного потока при вращении постоянного магнита
Этот принцип получения переменного электрического тока используется в механических индукционных генераторах — устройствах, преобразующих механическую энергию в электрическую. Основные части: статор (неподвижная часть) и ротор (подвижная часть).
Рисунок \(3\). Схема генератора
\(1\) — корпус;
\(2\) — статор;
\(3\) — ротор;
\(4\) — скользящие контакты (щётки, кольца).
В промышленном генераторе статором является цилиндр с прорезанными внутри него пазами, в которые уложен витками провод из меди с большой площадью поперечного сечения (аналогично рамке). Переменный магнитный поток в таких витках порождает переменный индукционный электрический ток.
Ротор — это постоянный магнит или электромагнит. Электромагнит представляет собой обмотку с железным сердечником внутри, по которому течёт постоянный электрический ток. Он подводится от внешнего источника тока через щётки и кольца.
Какая-либо механическая сила (паровая или водяная турбина) вращает ротор. Вращающееся одновременно с ним магнитное поле образует изменяющийся магнитный поток в статоре, в котором возникает переменный электрический ток.
Рисунок \(4\). Устройство гидрогенератора
\(1\) — статор;
\(2\) — ротор;
\(3\) — водяная турбина.
Устройство генератора тока | У электрика.ру
Приветствую всех на нашем сайте. Сегодня мы поговорим об устройстве генератора тока. Попробуем максимально охватить данную тему и рассмотреть устройство генераторов постоянного и переменного токов.
На самом деле, не совсем верно называть это устройство генератором именно переменного или постоянного тока, поскольку, ток возникает только в замкнутом контуре. В общем, в обмотках генератора возникает ЭДС, а не ток. Ток начинает протекать только тогда, когда к обмоткам подключается какой-либо потребитель. Однако, в этой статье мы будем пользоваться устоявшимися понятиями.
Какие бы ни были электрические генераторы основной их принцип – выработка электрической энергии за счёт вращения обмотки в магнитном поле. Это значит, что можно выделить два схематических вида генераторов: либо мы вращаем магнитное поле в неподвижном проводнике, либо вращаем проводник в неподвижном магнитном поле.
Содержание:
Устройство генератора переменного тока
Итак, относительно устройства генератора переменного тока и принципа его действия.
Наибольшее распространение получили генераторы переменного тока с неподвижным проводником. Обусловлено это тем, что ток возбуждения по отношению к току, который получают с генератора, небольшой. Если посмотрите на картинку, то увидите два кольца, по которым протекает ток обмотки возбуждения и это слабое звено любого генератора с обмоткой возбуждения. То есть, либо по кольцам через щётки мы подаем небольшой ток возбуждения, либо через кольца снимаем большой рабочий ток. В электричестве неподвижная часть генераторов или двигателей, на которой находится обмотка, называется статором. Подвижная часть может называться ротором или якорем.
Основные виды генераторов переменного тока
Видов генераторов довольно много. Попробуем классифицировать их по основным направлениям.
- По виду используемой энергии:
- Энергия ветра
- Энергия газа
- Энергия жидкого топлива
- Энергия тепла
- Энергия воды
- По типу генератора:
- Однофазный
- Трёхфазный
- Синхронный
- Асинхронный
- По количеству полюсов статорной обмотки
Есть и другие типы, но они менее распространены.
- По типу возбуждения:
- Независимое возбуждение. В этом случае на одном валу с генератором переменного тока находится еще и генератор постоянного тока, который питает только обмотку возбуждения. Возбуждение в таком случае может выполняться и любым другим источником тока, например, аккумулятором.
- Самовозбуждение. В этом случае, напряжение для обмотки возбуждения получают непосредственно с используемого генератора.
- Возбуждение с помощью магнитов, которые располагаются на статоре или на якоре, что значительно упрощает устройство генератора, но с помощью такого способа получить мощные генераторы не получится.
Синхронный генератор : схема, устройство, принцип работы
Что значит синхронный по отношению к двигателю или генератору? Если совсем просто, то частота переменного тока жёстко зависит от скорости вращения ротора электрической машины и наоборот. Таким образом, можно относительно легко контролировать частоту переменного тока. Сам по себе синхронный генератор имеет ряд преимуществ, благодаря которым стал наиболее распространенным. Скажу вам по большому секрету, именно синхронные генераторы используются на всех станциях, где производят электричество.
Приводным двигателем (на схеме обозначен как ПД) может выступать любое вращающее устройство: двигатель, турбина, крыльчатка ветряной мельницы или водяного колеса. На одном валу с ПД находится ротор генератора с обмоткой возбуждения. На обмотку подается постоянное напряжение и вокруг обмотки образуется магнитное поле. Когда ротор вращается, в обмотках статора возникает ЭДС, то есть появляется напряжение, только уже переменное, частота которого зависит от скорости вращения ротора n1 и количества пар полюсов p. Частоту ЭДС можно высчитать по формуле.
Асинхронный генератор: схема, устройство, принцип работы
Устройство асинхронного генератора
Асинхронный генератор, это, по сути, асинхронный двигатель. То есть, любой асинхронный двигатель можно перевести в режим генерации энергии и наоборот. Конструктивно, устройство, которое называют генератором, выполнено таким образом, чтобы иметь хорошее охлаждение. Глубоко останавливаться на принципе действия асинхронных машин не будем, но вкратце расскажу, почему их называют асинхронными на примере двигателя.
Когда на обмотки статора подается напряжение, образуется магнитное поле, у трёхфазных двигателей оно круговое, у однофазных эллипсообразное, стремящееся к круговому. Магнитное поле начинает пересекать витки обмотки статора. В короткозамкнутой обмотке ротора возникает ЭДС, то есть напряжение, а поскольку обмотка короткозамкнутая, по ней начинает протекать ток, который тоже создает магнитное поле. Взаимодействие этих магнитных полей приводит ротор в движение. Что будет, если скорость ротора станет равна скорости магнитного поля, создаваемого статором? Правильно, магнитное поле статора перестанет пересекать обмотку ротора. Это можно сравнить с тем, что две машины двигаются на одинаковой скорости. Вроде бы машины двигаются, но при этом по отношению друг к другу они словно стоят на месте, просто земля с большой скоростью проносится под машинами. Так вот, как только скорость ротора и скорость магнитного поля статора станут одинаковыми, в обмотке ротора перестанет вырабатываться ЭДС, прекратится взаимодействие магнитных полей статора и ротора и ротор начнёт останавливаться. Поэтому скорость вращения ротора асинхронного двигателя всегда несколько меньше скорости вращения магнитного поля статора и эта величина называется скольжение.
Так вот, чтобы асинхронный двигатель стал генератором, надо определить скольжение и увеличить скорость вращения ротора на эту величину. Допустим, мы имеем однополюсный трехфазный асинхронный двигатель со скоростью вращения вала 2800 оборотов. Если бы такой двигатель был синхронным, скорость вращения составила бы 3000 оборотов. То есть скольжение составляет 200 оборотов в минуту. Это значит, что если мы начнём вращать ротор со скоростью 3200 оборотов в минуту, то двигатель перейдёт в генераторный режим и будет уже не потреблять, а вырабатывать ЭДС.
Сложность применения таких генераторов в том, что они подвержены провалам. Например, если включить активную нагрузку (лампочку накаливания или нагреватель), пусковой ток будет небольшим. Значительной перегрузки не произойдет, и генератор будет работать стабильно. Если же включить реактивную нагрузку, например, двигатель, то будет большой пусковой ток, превышающий номинальный в 5-20 раз, который «провалит» генератор, то есть вызовет резкое падение напряжения на обмотках генератора. После такого провала асинхронный генератор снова нужно возбуждать. Так что, простота асинхронного генератора перевешивается серьезным недостатком.
Ну и еще нужна конденсаторная установка для возбуждения короткозамкнутой обмотки ротора. Если подобрать неверно ёмкость конденсаторов, то в случае «недобора» от генератора мы получим меньше тока, а в случае «перебора», наш генератор будет сильно перегреваться.
Схемы подключения
Собственно, даже не схемы включения, а варианты. Их, как правило, три:
- Автоматическое включение. В этом случае устанавливается специальный блок аварийного включения. Как только отключают напряжение в сети, блок подаёт команду на запуск генератора и переключает сеть с внешнего источника питания, на генераторную установку.
- Ручное включение. В этом случае, пользователь сам проводит операцию переключения с внешнего источника питания на генераторную установку и вручную запускает генератор.
- Синхронная работа. Такой режим, в основном используется на крупных станциях, генераторы которых объединены в одну сеть. Все генераторы этой сети работают синхронно, с одной частотой, с одной очерёдностью фаз и с одинаковым напряжением на обмотках статора.
Однофазный генератор
Здесь я подробно останавливаться не буду. Такие устройства сейчас можно встретить в любом магазине инструментов. Если однофазный генератор используется как запасной источник электроэнергии, то подключается к домовой сети, как правило, посредством рубильника. То есть, одновременно внешний источник питания и генератор на одну сеть не могут – либо то, либо другое. Во-первых, незачем, во-вторых, это сильно усложнило бы и увеличило стоимость бытовых генераторов. Единственное, на чём могу здесь остановиться, это включение однофазного генератора в трёхфазную сеть.
Включение однофазного генератора в трёхфазную сеть
Однако у такого метода есть свой недостаток. Трёхфазные двигатели в такой сети работать не будут, если же их включить, то очень быстро нагреются и выйдут из строя.
Трехфазный генератор
Трёхфазные генераторы могут быть бытовыми и промышленными. Устройство генератора трёхфазного тока в бытовом варианте практически ничем не отличается от однофазного, как и схема включения. Единственное условие при включении бытового генератора в сеть, если в такой сети имеются трёхфазные двигатели – соблюдать очередность фаз. В случае же, если нагрузка в доме однофазная, то такой предосторожностью можно пренебречь.
Устройство генератора трёхфазного тока в промышленном варианте – это устройство, оснащенное автоматическим пуском и иногда может быть оснащено устройством синхронизации. Подключение таких генераторов лучше доверить специалистам.
Ну а бытовой генератор точно так же, как и однофазный включается в сеть через рубильник. Следовательно, в зависимости от положения рубильника работает либо внешний источник питания, либо генератор.
Устройство генератора постоянного тока
Чтобы узнать, что такое генератор постоянного тока, устройство и принцип действия вернёмся немного назад. Мы уже выяснили, как работает генератор переменного тока. Давайте подробнее рассмотрим процесс возникновения ЭДС. Поскольку ротор вращается, у нас есть цикл равный одному обороту ротора или 360°. Давайте узнаем, что происходит в этом цикле:
- 0° — ЭДС =0
- 90° — ЭДС достигает максимального значения со знаком «+»
- 180° — ЭДС снова равна 0
- 270° — ЭДС достигает пикового значения со знаком «-»
Как же сделать так, чтобы не менялась полярность напряжения? Великие умы придумали следующее – применить коллектор, то есть, снимать напряжение только нужной полярности. Помните, мы говорили, что в генераторе переменного тока, рабочей является обмотка статора, а на роторе находится обмотка возбуждения. Так вот, в генераторе постоянного тока напряжение снимается только с ротора, который называется якорем.
Схема генератора постоянного тока
Если такой генератор будет иметь только одну пару полюсов, как на картинке, то мы получим пульсирующее постоянное напряжение, где частота будет в два раза больше скорости вращения. То есть, если скорость вращения будет 50 оборотов в секунду, то частота пульсации будет 100 Гц. Чтобы снизить пульсацию напряжения увеличивают количество пар полюсов.
С момента изобретения генератора постоянного тока схематично и по принципу действия он практически не изменился, изменилась лишь технология изготовления и сейчас он выглядит так:
Основные виды генераторов постоянного тока
В настоящее время набирают популярность двигатели постоянного тока без коллектора. Возможен ли вариант бесколлекторного генератора? К сожалению, пока решить эту задачу не удалось. Так что, если вы где-то увидите название «Бесколлекторный генератор постоянного тока», знайте, что это генератор переменного тока с выпрямительным блоком.
По этой причине, генераторы постоянного тока характеризуют только по типу возбуждения:
- Генераторы, возбуждаемые магнитами. Большую мощность такие генераторы развить не могут, поэтому нашли применение только там, где требуются небольшие мощности. Ну и, конечно же, применение магнитов ощутимо удешевляет стоимость таких генераторов.
- Независимое возбуждение. Точно так же, как и у генераторов переменного тока, для возбуждения применяется внешний источник питания, не связанный с генератором.
- Зависимое возбуждение, которое делится на три типа:
- Параллельное возбуждение. Как можно понять из названия, обмотка возбуждения в таком генераторе подключена параллельно обмотке якоря. Иногда такой вид возбуждения называют шунтовый.
- Последовательное возбуждение. Здесь обмотка возбуждения подключается как гирлянда, последовательно обмотке якоря. Такой вид иногда называют сериесным.
- Смешанное возбуждение или компаундное. Обмотка возбуждения таких генераторов состоит из двух частей, первая подключается шунтовым методом, вторая сериесным.
Генераторы с независимым возбуждением: схема, устройство, принцип работы
Схема генератора независимого возбуждения
Принцип работы этого генератора довольно прост. Однако простота генератора является его же недостатком – он требует внешнего независимого источника питания. Якорь генератора разгоняют до необходимой скорости, затем с помощью реостата начинают возбуждать генератор. На обмотках якоря возникает ЭДС и при подключении нагрузки начинает протекать ток.
Нагрузочная способность такого генератора очень хорошая. Как правило, разница между напряжением холостого хода, когда нагрузка не подключена и напряжением при номинальной нагрузке генератора, когда потребитель загружает полностью – составляет всего 5-10%.
Преимущество генератора с независимым возбуждением ещё и в том, что его можно запускать под нагрузкой, то есть, с присоединенными электроприборами.
Генераторы с параллельным возбуждением: схема, устройство, принцип работы
Схема генератора параллельного возбуждения
У генератора с параллельным включением обмотки возбуждения, в принципе, тоже неплохие нагрузочные характеристики, хотя и несколько хуже, чем у схем с независимым возбуждением – 10-30%. У схем с зависимым возбуждением есть одна особенность, для того, чтобы произошло возбуждение, металл генератора должен иметь остаточную намагниченность. Достаточно 2-3% остаточной намагниченности чтобы запустился процесс самовозбуждения. Конечно же, при этом направление обмотки возбуждения должно совпадать с направлением поля остаточной намагниченности.
Якорь генератора раскручивают до номинальных оборотов, за счет остаточного намагничивания происходит самовозбуждение, то есть, в контуре генератор-обмотка возбуждения появляется ЭДС, появляется небольшой ток. Он увеличивает ЭДС, следовательно, ток снова увеличивается и так происходит до тех пор, пока не будет достигнут баланс между падением напряжения в обмотке генератора и падением напряжения в обмотке возбуждения.
В работе генератора есть одна особенность. Если плавно увеличивать нагрузку вплоть до короткого замыкания, то в какой-то момент мощность генератора достигнет пиковых значений, затем пойдет на спад. По сути, если в момент номинальной загрузки генератора устроить короткое замыкание, то ничего страшного не произойдет. Но если это сделать при небольшой нагрузке, то ток короткого замыкания достигает критических значений 8-10 Iн, а значит, такие генераторы крайне настоятельно рекомендуется защищать от короткого замыкания любым доступным способом.
Такие генераторы получили наибольшее распространение, поскольку не требуют внешних источников питания, имеют неплохую нагрузочную способность и позволяют контролировать ток возбуждения.
Генераторы с последовательным возбуждением: схема, устройство, принцип работы
Схема генератора последовательного возбуждения
Поскольку ток обмотки возбуждения в данном случае равен току в цепи, а значит, достигает больших значений, обмотка возбуждения выполняется толстым проводом и имеет меньшее количество витков, чем в предыдущих двух схемах. Принцип работы такой же, как и у предыдущей схемы. Обмотка и поле остаточной намагниченности должны совпадать по направлению. При раскручивании якоря до номинальной частоты возникает ЭДС, поднимается ток и дальше по нарастающей, пока не будет достигнут баланс.
Но здесь есть один небольшой нюанс. Ток обмотки возбуждения изменяется от тока нагрузки, и регулировать ток возбуждения возможности нет. А это приводит к тому, что очень сильно изменяется и напряжение. Здесь мы получаем самый настоящий генератор тока, а не напряжения. Именно поэтому область применения генератора с последовательным возбуждением сильно ограничена.
Генераторы со смешанным возбуждением: схема, устройство, принцип работы
Схема генератора со смешанным возбуждением
На этом типе соединения нужно остановиться подробнее. У нас есть две обмотки, а значит, их можно включать как согласованно, так и встречно. Здесь я приведу график внешних характеристик такого генератора, и мы по ним пройдемся.
График внешних характеристик генератора постоянного тока со смешанным возбуждением
Итак, раскручиваем якорь до номинальных оборотов. Остаточная намагниченность возбуждает параллельную обмотку, генератор выходит на рабочий режим. Теперь, если мы подключим нагрузку, при этом последовательная обмотка включена согласованно, то возникает дополнительный ток возбуждения. Последовательная обмотка становится, как бы, поддерживающей или опорной. Этот вид включения, если последовательная обмотка была рассчитана, как компенсирующая, позволяет довольно жестко поддерживать напряжение в заданных пределах. На графике это очень хорошо видно по кривой №1.
Если требуется получить некий запас напряжения, например, генератор находится на значительном удалении от потребителя и требуется учесть потери на кабельных линиях, то в последовательной катушке возбуждения увеличивают количество витков. Тем самым, мы получаем более крутую внешнюю характеристику, но поддержание напряжения на номинальных нагрузках остается по-прежнему жестким. Это видно по кривой №2.
Для сравнения, кривая №3 показывает внешнюю характеристику генератора только с параллельным возбуждением.
Так зачем же требуется встречное включение катушек возбуждения? Если вы посмотрите на кривую №4, то можете догадаться, что в случае короткого замыкания, ток возрастает до определенного момента, затем начинает падать. Из графика видно, что ток не достигает даже номинального значения, то есть, примерно 0,7 Iн. В таком варианте включения обмоток генератор без риска повреждения можно использовать для частых коротких замыканий, например сварочные работы.
К сожалению, у всех схем, где используется зависимое возбуждение, есть один существенный недостаток. Поскольку это трудно назвать возбуждением, скорее это самовозбуждение, то запускать такие генераторы вместе с нагрузкой не представляется возможным. Как я уже говорил выше, возбуждение происходит за счёт остаточного намагничивания, которое составляет буквально 2-3%. А значит, если к выводам генератора будет подключена нагрузка, ток будет стремиться по пути наименьшего сопротивления, то есть самой нагрузки. Другими словами, вместе с нагрузкой тока будет недостаточно для формирования магнитного поля.
Думаю, на этом можно закончить ознакомительную статью по генераторам переменного и постоянного тока.
Поделиться ссылкой:
ПохожееГенератор переменного тока — Генератор переменного тока состоит он из неподвижной части, которая называется статор или якорь и вращающейся части — ротор или индуктор
В 1832-м году неизвестным изобретателем был создан первый однофазный синхронный многополюсный генератор переменного тока. Но в самых первых электронных устройствах применялся только постоянный ток, в то время как переменный ток долгое время не мог найти своего практического применения. Тем не менее, вскоре выяснили, что намного практичнее использовать не постоянный, а переменный ток, то есть тот ток, который периодически меняет свое значение и направление. Преимущества переменного тока, состоят в том, что его удобнее вырабатывать при помощи электростанций, генераторы переменного тока экономичнее и проще в обслуживании, чем аналоги, работающие на постоянном токе. Поэтому были собраны надежные электрические двигатели переменного тока, которые сразу нашли свое широкое применение в промышленных и бытовых сферах. Надо отметить, что благодаря существованию переменного тока, его особенным физическим явлениям, смогли появиться такие изобретения, как радио, магнитофон и прочая автоматика и электротехника, без которой сложно представить современную жизнь.
Устройство генератора переменного тока
Генератор переменного тока – это устройство, которые преобразует механическую энергию, в электрическую.
Состоит он из неподвижной части, которая называется статор или якорь (см. рисунок) и вращающейся части — ротор или индуктор. В генераторе переменного тока ротор — это электромагнит, который обеспечивает магнитное поле, которое передается на статор. На внутренней поверхности статора есть осевые впадины, так называемые пазы, в которых расположена обмотка переменного тока (проводник). Статор генератора изготавливается из 0.35 мм спрессованных стальных листов, которые изолированы покрытой лаком пленкой. Эти листы устанавливаются в станине устройства. Ротор крепится внутри статора и вращается посредством двигателя. Вал – одна из деталей, для передачи крутящего момента под действием расположенных на нём опор. На общем валу с генератором, располагается так называемый возбудитель постоянного тока, который питает постоянным током обмотки ротора. Аккумулятор в генераторе переменного тока выполняет функции стартерной батареи, которая имеет свойство накапливать и хранить электроэнергию при нехватке в отсутствии работы двигателя и при нехватке мощности, которую развивает генератор.
Применение генераторов переменного тока в жизни
В течении последних лет, популярность использования электростанций и генераторов переменного тока значительно возросла. Используются они как в промышленных, так и в бытовых сферах. Промышленные генераторы являются наилучшим вариантом для использования на производстве, в больницах, школах, магазинах, офисах, бизнес центрах, а так же на строительных площадках, значительно упрощая строительство в тех зонах, где электрификация полностью отсутствует. Бытовые генераторы, более практичные, компактные и идеально подходят для использования в коттедже и загородном доме. Генераторы переменного тока широко применяются в различных областях и сферах благодаря тому, что могут решить множество важных проблем, которые связаны с нестабильной работой электричества или полным его отсутствием.
Обслуживание
Практически любая дизельная электростанция в независимости от ее мощности и производителя имеет 2 главные составляющие. Это генератор переменного тока и двигатель внутреннего сгорания. Так как поддерживать данные узлы необходимо в рабочем исправном состоянии, в ходе их эксплуатации нужен определенный перечень обязательных работ по их техническому обслуживанию. К сожалению, подавляющее большинство владельцев считает, что можно ограничиться лишь своевременной заменой масла и фильтра, при этом «техническое обслуживание» можно провести и самостоятельно. Но результатом этого зачастую становится полный отказ работы устройства. В результате чего, не сложно сделать вывод, что проще и дешевле, доверить оборудование профессионалам, которые благодаря знаниям и огромному опыту, смогут увеличить срок службы ДГУ и сократить расходы при аварийных ситуациях.
Генератор переменного тока: устройство, виды, выбор
Один из вариантов обеспечения электропитания — генератор переменного тока. Эта установка может быть как основным вариантом, так и только на время пропадания основного источника питания.
Содержание статьи
Что такое генератор тока
Устройство, преобразующее механическую энергию в электрическую, называют генератором тока. Они бывают переменного и постоянного тока. Устройства, вырабатывающие постоянный ток, более сложны в исполнении и менее надёжны.
Тоже как вариант))
С появлением полупроводниковых приборов, которые позволяют выпрямить переменный ток, по большей части всё равно использовался генератор переменного тока. Если необходим постоянный ток, на выходе источника переменного тока ставят выпрямитель, который формирует электропитание требуемого типа и уровня.
Устройство и принцип работы
Понять, как происходит такое преобразование, можно глядя на простейшую модель генератора. Его работа основана на принципе возникновения ЭДС — электродвижущей силы. Коротко сформулировать суть этого явления можно так, если замкнутая рамка пересекает магнитное поле, в ней возникает (наводится) электрический ток. Чтобы «снять» ток с рамки, используют специальное устройство ‒ щеточный узел. На концах рамки сделаны кольца, которые соприкасаются с токосъёмными контактами (щетками). Щетки, за счет силы упругости пружин, плотно прилегают к кольцам, обеспечивая контакт. К щеткам припаяны провода, по которым далее в устройство и передаётся ток.
Генератор переменного тока: устройство и принцип действия
Как получается переменное напряжение? Представьте себе, рамка вращается, то одной, то другой стороной приближаясь к полюсам (положительному S и отрицательному N). Чем ближе к полюсу, тем сильнее наводимое поле (больше сила тока), чем дальше ‒ тем меньше. Соответственно, на контактных кольцах имеем плавно изменяющуюся силу тока. Она то близка к нулю (когда рамка находится дальше всего), то подходит к максимуму. Таким образом, получаем на выходе ток синусоидальной формы.
Таким образом получаем на выходе генератора ток синусоидальной формы
Те же самые процессы происходят, если прямоугольную рамку закрепить неподвижно, а внутри нее вращать магнитное поле. Ток также имеет синусоидальную форму, просто имеем два типа установок ‒ с неподвижным статором и с неподвижным ротором.
Генератор постоянного тока устроен точно также и отличается только устройство снятия тока. К рамке прикреплены два полукольца, так что щетки снимают ток попеременно, то с одного конца рамки, то с другого. В результате на выходе имеем положительные полуволны, которые близки к постоянному току.
Виды бытовых генераторов
Это была теория, а теперь переходим к практике. Генераторы электрического тока нужны обычно для обеспечения питанием электрооборудования. Существуют две ситуации:
- Электрогенератор нужен на случай пропадания сети.
- Как основной источник питания.
Простейшие генераторы постоянного и переменного тока: устройство и принцип работы
Для обоих случаев логика выбора похожа, но имеет свои особенности. Если генератор нужен для постоянной работы, на первое место выходит расход топлива и надёжность. Также стоит обратить внимание на «громкость» работы, ёмкость бака для топлива.
Для кратковременного включения на случай пропадания питания, чаще всего стараются приобрести не слишком дорогую модель. Но в погоне за экономией, не стоит забывать о качественных характеристиках.
Синхронные и асинхронные
Сейчас не станем разбираться к конструктивных особенностях, а остановимся на достоинствах и недостатках. Синхронные генераторы отличаются тем, что на якоре имеют обмотки. Они выдают более стабильное напряжение и имеют меньшие отклонения по частоте. Это хорошо для требовательных к качеству питания. К плюсам синхронных генераторов тока относят также нормальную реакцию на пусковые токи, так что нормально работают они с индуктивной нагрузкой (с электродвигателями). Минусы ‒ более сложная конструкция и высокая цена. Ещё один момент, наличие щеток, которые, как известно снашиваются и искрят. Так что при более высокой цене синхронные генераторы имеют меньший рабочий ресурс.
Устройство асинхронных моделей проще
Асинхронные генераторы имеют более простую конструкцию и более низкие цены. При относительно невысокой цене отличаются значительно большим эксплуатационным сроком. Но стабильность тока желает быть лучше: погрешность до 10% по напряжению и 4% по частоте. Ещё один недостаток: плохо переносят пусковые токи. Потому, для обеспечения нормальной работы сложной техники желательно иметь стабилизатор, а для плавного пуска электромоторы подключать через преобразователь частоты.
Инверторный или нет
Есть ещё так называемые инверторные бытовые генераторы тока. Это те же генераторы, но на выходе которых стоит дополнительное устройство, стабилизирующее выходные показатели. С учётом того что техника у нас становится всё более дорогой и требовательной к качеству питания, использование инверторных генераторов почти необходимость.
Генератор переменного тока с инвертором: основные узлы и блоки
Единственное исключение, когда агрегат будет стоять на даче или в доме, а в период его работы, «капризная» техника работать не будет. К группе «капризных» однозначно относится вся компьютерная техника, а также та, которая управляется при помощи микропроцессоров. Также «капризными» являются автоматизированные котлы. Если котёл зависит от наличия напряжения и автоматика в нем не механическая, вам однозначно требуется инверторный генератор.
Инверторный генератор кроме двигателя и непосредственно генератора, имеет ещё выпрямитель и инвертор
Как работает инверторный генератор переменного тока? То напряжение, которое выработал генератор, попадает на блок инвертора. Он сначала выпрямляется, а потом из постоянного напряжения формируются полярные импульсы заданной частоты (50 Гц) и скважности. На выходе устройства импульсы превращаются в синусоиду. В результате на выходе имеем питание с идеальными (почти) характеристиками. Так что асинхронный инверторный генератор подходит для питания любой техники. Вот только пусковые нагрузки по-прежнему проблема.
Количество фаз и топливо для первичного двигателя
Чтобы выбрать генератор переменного тока, необходимо разобраться с классификацией, видами и типами, достоинствами и недостатками. В первую очередь стоит определиться с количеством фаз, которые должен выдавать агрегат, как понимаете, есть однофазные и трехфазные. Выбирать по этому признаку стоит учитывая имеющуюся проводку или нагрузку. Если генератор должен обеспечить работу трехфазного потребителя, на его выходе должно быть именно такое напряжение. Если подключаемые приборы только однофазные, покупать трехфазный генератор стоит только тогда, когда он будет работать на постоянной основе. В качестве резервного обычно ставят однофазные агрегаты, обеспечивая питанием наиболее важные устройства.
Для начала необходимо определиться с количеством фаз вырабатываемого тока
Когда мы разбирались в принципе действия генераторов переменного тока, не рассматривался один момент: как и чем приводится в действие вращающаяся часть устройства. В бытовых моделях это двигатель внутреннего сгорания. Именно он приводит в движение ротор, а работать он может на следующих видах топлива:
- бензин;
- дизельное топливо;
- газ.
Для бытового использования, чаще всего, используют дизельные и бензиновые генераторы. Так как оба вида топлива практически равнозначны по доступности, то выбор между ними основан на технических особенностях. О них подробнее немного ниже.
Генератор переменного тока: бензин или дизель?
Для бытовых целей обычно используют бензиновый или дизельный генератор тока. Сказать какой лучше однозначно невозможно, так как они отличаются по характеристикам. Потому для одних условий лучше бензиновый, для других ‒ оптимальный дизельный.
Выбор генератора тока зависит от многих моментов
Когда лучше выбрать бензиновый
Перечень свойств и особенностей бензинового генератора переменного тока:
Основное, что стоит помнить, бензиновый электрогенератор не рассчитан на длительную работу (сутками). Рекомендованная нагрузка, особенно у двухтактных моделей 2–3 часа в день и до 500 часов в год. Зато отличаются такие установки невысокой ценой и компактностью. Это отличный выбор, если надо питать совсем небольшую нагрузку непродолжительное время. Чаще всего такие генераторы берут с собой на природу, охоту, рыбалку и т. д.
Двухтактные бензиновые генераторы — лучший выбор для выезда на природу
Бензиновые генераторы тока с четырехтактными бензиновыми двигателями ресурс имеют существенно больше: до 3000–5000 тысяч часов. Но и его надолго не хватит при постоянной работе. Так что бензиновые генераторы имеет смысл ставить, если электричество отключается у вас редко и ненадолго.
Чем хороши дизельные
Дизельный генератор переменного тока ‒ установка гораздо боле мощная, но и настолько же более дорогостоящая. Бывают они двух типов: с воздушным и жидкостным охлаждением. Установки с воздушным охлаждением имеют средние габариты, среднюю мощность и вполне приемлемую цену. Вот они идеальны, если электричество отключается часто, но не постоянно. В то же время, маломощные дизельные генераторы (есть и такие) по характеристикам ненамного лучше бензиновых, а по цене раза в два выше. Так что если вам нужен генератор до 6 кВт мощности выбор, всё равно, имеет смысл остановить на бензиновой установке.
Дизельные ‒ более габаритные и мощные
Дизельный генератор с водяным (жидкостным) охлаждением ‒ это уже техника другого класса. Он может работать сутками и используются на предприятиях. На них применяются двигателя двух типов:
- высокооборотистые – 3000 об/мин;
- с низкими оборотами – 1500 об/мин.
Дизельный генератор с низкооборотистым двигателем отличается более низким уровнем шумов, более экономичны в плане расхода топлива на один киловатт. Но они же более дорогостоящие. имеют большие размеры и вес. Если дизельный генератор тока построен на основе высокооборотного движка, обойдётся один киловатт электроэнергии дешевле. Но шуметь дизель будет сильно.
Подобные модели могут обеспечивать предприятия
Итак, если вам нужна установка для выработки постоянного тока на продолжительный период или станция, которая будет снабжать электроэнергией постоянно, вам нужен дизельный генератор жидкостного охлаждения.
youtube.com/embed/6EZHkE7w-2Q?ecver=1″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Опции и дополнительные возможности
Значительное влияние на цену оказывают опции. Хоть генераторы «с наворотами» стоят дороже, некоторые из дополнительных возможностей могут быть очень полезны. Например:
- Защита от утечки. Встроенное УЗО, которое отслеживает наличие пробоя изоляции и отключает установку при появлении тока утечки.
- Защита от перегрузки. Функция не даёт работать деталям «на износ».
- Автоматический запуск. При пропадании электроэнергии генератор запускается сам.
Использование может быть разным
Есть ещё такие, без которых можно обойтись, но делающие эксплуатацию генератора тока более удобной. Например, контроль параметров с одновременным отображением на дисплее или передача данных о состоянии генератора на подключённый компьютер. Ещё, может быть, целый ряд конструктивных «добавок»: шумогасящий кожух, защитный кожух от низких температур, увеличенный топливный бак и т. д.
Особенности установки генератора
Речь пойдёт не о подключении, а об установке ‒ организации места, где генератор тока будет работать. Нужна просторная твёрдая и ровная площадка. При установке на неровной поверхности, повышается уровень вибрации, что угрожает целостности оборудования. Если говорить о мощных дизельных установках, то для них желательно бетонное или асфальтовое покрытие, в общем, плотное и надёжное основание.
Площадка должна быть ровной
Подключение генератора проводят кабелем, в соответствии с рекомендациями производителей. Само подключение производится в шкафу, куда заводится кабель от генераторной установки. Он подключается после вводного автомата и счетчика.
Если генератор будет уставлен в помещении, в нем должна быть хорошая вентиляция. Планируя на время работы двигателя оставлять двери открытыми, нужна будет решётка, чтобы никто не попал внутрь во время работы станции.
Что такое генератор? | HowStuffWorks
Автомобильная зарядная система состоит из трех основных компонентов: аккумулятор , регулятор напряжения и генератор переменного тока . Генератор работает с аккумулятором для выработки энергии для электрических компонентов автомобиля, таких как внутреннее и внешнее освещение, а также приборная панель. Генератор получил свое название от термина переменного тока (AC) .
Генераторы переменного тока обычно находятся рядом с передней частью двигателя и приводятся в действие коленчатым валом, который преобразует движение поршней вверх и вниз в круговое движение.(Чтобы узнать больше об основных частях автомобильных двигателей, прочтите Как работают автомобильные двигатели.) Некоторые ранние модели автомобилей использовали отдельный приводной ремень от шкива коленчатого вала до шкива генератора, но большинство автомобилей сегодня имеют змеевидный ремень или один ремень, который приводит в движение все компоненты, которые зависят от мощности коленчатого вала. Большинство генераторов устанавливаются с помощью кронштейнов, которые крепятся болтами к определенной точке на двигателе. Один из кронштейнов обычно является фиксированной точкой, а другой регулируется для натяжения приводного ремня.
Объявление
Генераторы переменного токавырабатывают переменный ток за счет электромагнетизма , формируемого посредством взаимодействия статора и ротора, о котором мы поговорим позже в этой статье. Электричество направляется в батарею, обеспечивая напряжение для работы различных электрических систем. Прежде чем мы узнаем больше о механике генератора и о том, как он вырабатывает электричество, давайте рассмотрим различные части генератора в следующем разделе.
.Генератор, принцип работы, симптомы, тестирование, проблемы, замена
Обновлено: 20 марта 2016 г.
Генератор переменного тока — это генератор электроэнергии в автомобиле, который является основным компонентом системы зарядки автомобиля. Все автомобили с двигателем внутреннего сгорания, кроме некоторых гибридов, имеют генератор переменного тока. Когда двигатель работает, генератор заряжает аккумулятор и подает дополнительную электроэнергию в электрические системы автомобиля.
Генератор привинчен к двигателю и приводится в движение змеевиком (приводным ремнем).
Генератор не требует обслуживания. В некоторых автомобилях он может прослужить до 10-15 лет без ремонта. Если генератор выходит из строя, автомобиль может еще некоторое время работать от аккумулятора. Однако двигатель заглохнет, как только разрядится аккумулятор. Замена генератора на новый OEM-компонент стоит дорого, но есть альтернативы. Подробнее читайте ниже.
Признаки неисправности генератора
Наиболее частым признаком проблемы с системой зарядки вашего автомобиля является сигнальная лампа в виде аккумулятора (на фото) или значок «ЗАРЯДКА», который загорается во время движения.Обычно эта сигнальная лампа должна загораться при включении зажигания, но гаснет при запуске двигателя. Если он остается включенным, проблема в вашей системе зарядки.
Предупреждающий световой сигнал в форме батареи |
Сигнальная лампа системы зарядки не указывает напрямую на неисправный генератор, хотя проблемы с генератором очень распространены. Вашему механику необходимо будет провести дополнительные испытания, чтобы определить неисправную деталь.
Еще одним признаком слабой системы зарядки является то, что приборная панель и фары тускнеют на холостом ходу, но становятся ярче при увеличении оборотов двигателя. Эта проблема может быть вызвана не только слабым генератором, но и неисправной батареей, плохим контактом на клеммах батареи или ослабленным змеевиком. Пение / жужжание, исходящее от генератора переменного тока, является еще одним признаком неисправности генератора. В некоторых автомобилях это может быть вызвано шумом в подшипнике генератора. В некоторых автомобилях Jeep / Chrysler неисправный шкив развязки генератора может вызывать такой же шум.
Реклама — Продолжить чтение ниже
Как тестируется генератор
Компьютеризированный тестер аккумуляторных батарей и систем зарядки |
Ваш механик может проверить состояние вашей системы зарядки с помощью тестера аккумулятора и системы зарядки (на фото). Тест аккумулятора и системы зарядки (тест AVR) может стоить от 30 до 50 долларов. Тест может показать, слабая ли система зарядки или совсем не работает.Он также может определить, вышел ли из строя один из диодов внутри генератора.
Если система зарядки не прошла проверку, вашему механику потребуется провести дополнительную диагностику, чтобы определить, не является ли причиной проблемы генератор переменного тока или что-то еще. Другие проблемы системы зарядки включают ослабление приводного ремня, неисправную проводку или перегоревший предохранитель, неисправный переключатель зажигания и т. Д. Читайте также: Как проверить предохранитель в автомобиле.
Проверка выходного напряжения генератора с помощью мультиметра |
Если тестер системы зарядки недоступен, ваш механик может провести простую проверку напряжения.Тест включает проверку напряжения аккумуляторной батареи при выключенном и работающем двигателе. Напряжение аккумуляторной батареи должно увеличиваться после запуска двигателя, поскольку генератор выдает дополнительную мощность (см. Фото). Если напряжение аккумуляторной батареи не увеличивается после запуска двигателя, проблема в системе зарядки.
Замена генератора и восстановление
Новый генератор |
Замена генератора с запасной частью стоит от 350 до 520 долларов.Генераторы OEM от дилера дороже. Другой альтернативой является ремонт вашего генератора. Это работает так, что ваш механик может снять генератор и отправить его в ближайшую мастерскую по ремонту генератора / стартера.
Как только генератор будет восстановлен, ваш механик установит его обратно. Это может занять больше времени, но, как правило, дешевле, поскольку вы оплачиваете только стоимость удаления и установки (70–120 долларов США) плюс стоимость восстановления (80–150 долларов США). Восстановить генератор в домашних условиях сложно и занимает много времени, но возможно.Комплекты для восстановления генератора доступны в Интернете по цене от 15 до 50 долларов.
При каждой замене генератора рекомендуется также заменить змеевиковый ремень. Это не очень дорого, и, заменив его вместе с генератором, вы можете сэкономить на рабочей силе, так как змеевиковый ремень необходимо снять для замены генератора. Подробнее про змеиный пояс.
Как продлить срок службы генератора
Часто генератор выходит из строя преждевременно, когда защитный кожух двигателя или щиток повреждены или отсутствуют.Это происходит из-за того, что брызги воды с дороги попадают внутрь генератора и вызывают его более быстрый износ. Если нижний щиток двигателя поврежден, замените его, чтобы моторный отсек оставался чистым и сухим. Утечка охлаждающей жидкости или масла также может повредить генератор. Точно так же, если вам нужно мыть шампунь моторный отсек, генератор необходимо защитить от воды и моющих средств.
Как работает генератор, общие проблемы
Типичный автомобильный генератор переменного тока имеет две обмотки: статор (неподвижная внешняя обмотка) и ротор (вращающаяся внутренняя обмотка). Напряжение, подаваемое через регулятор напряжения на обмотку ротора, возбуждает ротор и превращает его в магнит. Ротор приводится в движение двигателем через приводной ремень. Магнитное поле, создаваемое вращающимся ротором, индуцирует электрический ток переменного тока в неподвижной обмотке статора.Диоды используются для преобразования переменного тока в постоянный, используемый в электрической системе автомобиля. Выходное напряжение регулируется регулятором напряжения (фото ниже). Обычно в генератор встроен регулятор напряжения. | |
Наиболее распространенные проблемы генератора включают изношенные угольные щетки (две «ножки» на этой фотографии), изношенные контактные кольца (два медных цилиндра в задней части ротора на изображении в разрезе) и неисправный регулятор напряжения. |
.
Компоненты генератора | HowStuffWorks
По большей части генераторы относительно небольшие и легкие. Генераторы, которые используются в большинстве легковых и легких грузовиков, размером с кокосовый орех, имеют алюминиевый внешний корпус, так как легкий металл не намагничивается. Это важно, поскольку алюминий рассеивает огромное количество тепла, выделяемого при выработке электроэнергии, и поскольку узел ротора создает магнитное поле.
Если вы внимательно осмотрите генератор, вы обнаружите, что у него есть вентиляционные отверстия как на передней, так и на задней стороне. Опять же, это помогает рассеивать тепло. Ведущий шкив прикреплен к валу ротора в передней части генератора. При работающем двигателе коленчатый вал вращает приводной ремень, который, в свою очередь, раскручивает шкив на валу ротора. По сути, генератор преобразует механическую энергию двигателя в электрическую энергию для аксессуаров автомобиля.
Объявление
На задней стороне генератора вы найдете несколько клемм (или точек подключения в электрической цепи).Давайте посмотрим на те:
- Клемма S — Измеряет напряжение аккумуляторной батареи
- Клемма IG — Выключатель зажигания, который включает регулятор напряжения
- Клемма L — Замыкает цепь на контрольную лампу
- Клемма B — Выходная клемма главного генератора (подключен к аккумулятору)
- Клемма F — Байпас полного поля для регулятора
Охлаждение важно для эффективности генератора.Старое устройство легко обнаружить по внешним лопастям вентилятора, расположенным на валу ротора за шкивом. Современные генераторы имеют охлаждающих вентиляторов внутри алюминиевого корпуса. Эти вентиляторы работают одинаково, используя механическую энергию от вала вращающегося ротора.
Приступая к разборке генератора, находим диодный выпрямитель (или выпрямительный мост ) , регулятор напряжения , контактные кольца и щетки .Регулятор распределяет мощность, создаваемую генератором, и регулирует подачу энергии на аккумулятор. Выпрямительный мост преобразует мощность, как мы узнаем в следующем разделе, в то время как щетки и контактные кольца помогают проводить ток в обмотке возбуждения ротора или проводном поле. Теперь давайте раскроем кокос.
Открыв генератор, можно увидеть большой цилиндр с треугольными полюсами по окружности. Это ротор. Базовый генератор переменного тока состоит из ряда чередующихся пальцевых полюсных наконечников, размещенных вокруг проводов катушки, называемых обмотками возбуждения , которые наматываются на железный сердечник на валу ротора.Поскольку мы знаем, что шкив прикреплен к валу, теперь мы можем визуализировать, как ротор вращается внутри статора. Узел ротора помещается внутри статора с достаточным пространством или допуском между ними, поэтому ротор может вращаться на высоких скоростях, не ударяясь о стенку статора. На каждом конце вала расположены щетка и контактное кольцо.
Как мы вкратце коснулись, генераторы переменного тока генерируют энергию за счет магнетизма. Треугольные полюса пальцев, закрепленные по окружности ротора, расположены в шахматном порядке, поэтому северный и южный полюса чередуются, поскольку они окружают проволочные обмотки возбуждения ротора.Этот переменный рисунок создает магнитное поле, которое, в свою очередь, индуцирует напряжение в статоре. Думайте о статоре как о перчатке ловца, поскольку он использует всю мощность, создаваемую вращающимся ротором.
Все эти компоненты работают вместе, чтобы дать нам мощность, необходимую для работы наших транспортных средств. Тесла улавливал эту электрическую энергию и использовал ее для освещения городов, но нам нужно достаточно вольт только для питания нашей стереосистемы, света, окон и замков. Давайте посмотрим, как генератор вырабатывает эту мощность в следующем разделе.
.разница между генератором и генератором с подробным сравнением
- БЕСПЛАТНАЯ ЗАПИСЬ КЛАСС
- КОНКУРСНЫЕ ЭКЗАМЕНА
- BNAT
- Классы
- Класс 1-3
- Класс 4-5
- Класс 6-10
- Класс 110003 CBSE
- Книги NCERT
- Книги NCERT для класса 5
- Книги NCERT, класс 6
- Книги NCERT для класса 7
- Книги NCERT для класса 8
- Книги NCERT для класса 9
- Книги NCERT для класса 10
- NCERT Книги для класса 11
- NCERT Книги для класса 12
- NCERT Exemplar
- NCERT Exemplar Class 8
- NCERT Exemplar Class 9
- NCERT Exemplar Class 10
- NCERT Exemplar Class 11 9plar
- RS Aggarwal
- RS Aggarwal Решения класса 12
- RS Aggarwal Class 11 Solutions
- RS Aggarwal Решения класса 10
- Решения RS Aggarwal класса 9
- Решения RS Aggarwal класса 8
- Решения RS Aggarwal класса 7
- Решения RS Aggarwal класса 6
- RD Sharma
- RD Sharma Class 6 Решения
- RD Sharma Class 7 Решения
- Решения RD Sharma Class 8
- Решения RD Sharma Class 9
- Решения RD Sharma Class 10
- Решения RD Sharma Class 11
- Решения RD Sharma Class 12
- PHYSICS
- Механика
- Оптика
- Термодинамика
- Электромагнетизм
- ХИМИЯ
- Органическая химия
- Неорганическая химия
- Периодическая таблица
- MATHS
- Статистика
- 9000 Pro Числа
- Числа
- Числа
- Число чисел Тр Игонометрические функции
- Взаимосвязи и функции
- Последовательности и серии
- Таблицы умножения
- Детерминанты и матрицы
- Прибыль и убыток
- Полиномиальные уравнения
- Разделение фракций
- Microology
- Книги NCERT
- FORMULAS
- Математические формулы
- Алгебраные формулы
- Тригонометрические формулы
- Геометрические формулы
- КАЛЬКУЛЯТОРЫ
- Математические калькуляторы 0003000
- 000
- 000 Калькуляторы по химии
- 000
- 000
- 000 Образцы документов для класса 6
- Образцы документов CBSE для класса 7
- Образцы документов CBSE для класса 8
- Образцы документов CBSE для класса 9
- Образцы документов CBSE для класса 10
- Образцы документов CBSE для класса 1 1
- Образцы документов CBSE для класса 12
- Вопросники предыдущего года CBSE
- Вопросники предыдущего года CBSE, класс 10
- Вопросники предыдущего года CBSE, класс 12
- HC Verma Solutions
- HC Verma Solutions Класс 11 Физика
- HC Verma Solutions Класс 12 Физика
- Решения Лакмира Сингха
- Решения Лакмира Сингха класса 9
- Решения Лахмира Сингха класса 10
- Решения Лакмира Сингха класса 8
9000 Класс
- Дополнительные вопросы по математике класса 8 CBSE
- Дополнительные вопросы по науке 8 класса CBSE
- Дополнительные вопросы по математике класса 9 CBSE
- Дополнительные вопросы по математике класса 9 Вопросы
- CBSE Class 10 Дополнительные вопросы по математике
- CBSE Class 10 Science Extra questions
- Class 3
- Class 4
- Class 5
- Class 6
- Class 7
- Class 8 Класс 9
- Класс 10
- Класс 11
- Класс 12
- Решения NCERT для класса 11
- Решения NCERT для класса 11 по физике
- Решения NCERT для класса 11 Химия
- Решения NCERT для биологии класса 11
- Решение NCERT s Для класса 11 по математике
- NCERT Solutions Class 11 Accountancy
- NCERT Solutions Class 11 Business Studies
- NCERT Solutions Class 11 Economics
- NCERT Solutions Class 11 Statistics
- NCERT Solutions Class 11 Commerce
- NCERT Solutions for Class 12
- Решения NCERT для физики класса 12
- Решения NCERT для химии класса 12
- Решения NCERT для биологии класса 12
- Решения NCERT для математики класса 12
- Решения NCERT, класс 12, бухгалтерский учет
- Решения NCERT, класс 12, бизнес-исследования
- NCERT Solutions Class 12 Economics
- NCERT Solutions Class 12 Accountancy Part 1
- NCERT Solutions Class 12 Accountancy Part 2
- NCERT Solutions Class 12 Micro-Economics
- NCERT Solutions Class 12 Commerce
- NCERT Solutions Class 12 Macro-Economics
- NCERT Solut Ионы Для класса 4
- Решения NCERT для математики класса 4
- Решения NCERT для класса 4 EVS
- Решения NCERT для класса 5
- Решения NCERT для математики класса 5
- Решения NCERT для класса 5 EVS
- Решения NCERT для класса 6
- Решения NCERT для математики класса 6
- Решения NCERT для науки класса 6
- Решения NCERT для класса 6 по социальным наукам
- Решения NCERT для класса 6 Английский язык
- Решения NCERT для класса 7
- Решения NCERT для математики класса 7
- Решения NCERT для науки класса 7
- Решения NCERT для социальных наук класса 7
- Решения NCERT для класса 7 Английский язык
- Решения NCERT для класса 8
- Решения NCERT для математики класса 8
- Решения NCERT для науки 8 класса
- Решения NCERT для социальных наук 8 класса ce
- Решения NCERT для класса 8 Английский
- Решения NCERT для класса 9
- Решения NCERT для класса 9 по социальным наукам
- Решения NCERT для математики класса 9
- Решения NCERT для математики класса 9 Глава 1
- Решения NCERT для математики класса 9, глава 2 Решения NCERT
- для математики класса 9, глава 3
- Решения NCERT для математики класса 9, глава 4
- Решения NCERT для математики класса 9, глава 5 Решения NCERT
- для математики класса 9, глава 6
- Решения NCERT для математики класса 9 Глава 7 Решения NCERT
- для математики класса 9 Глава 8
- Решения NCERT для математики класса 9 Глава 9
- Решения NCERT для математики класса 9 Глава 10 Решения NCERT
- для математики класса 9 Глава 11
- Решения NCERT для математики класса 9 Глава 12 Решения NCERT
- для математики класса 9 Глава 13
- 900 04
Генераторы переменного тока и их регулирующие устройства
Категория:
Электрооборудование трактора
Публикация:
Генераторы переменного тока и их регулирующие устройства
Читать далее:
Генераторы переменного тока и их регулирующие устройства
Генератор переменного тока Г-250 (рис. 1) трехфазный, синхронный, с электромагнитным возбуждением. Статор генератора состоит из сердечника с полюсами и катушек обмотки.
Сердечник собран из тонких стальных пластин с лаковой изоляцией между ними. Катушки вложены в пазы внутри статора, распределены на три фазы и включены по схеме «звезда». Каждая фаза состоит из шести параллельно соединенных обмоток. Статор с обмоткой зажимается между половинами корпуса с крышками.
Ротор состоит из вала с полюсными наконечниками и обмоткой возбуждения. Питание обмотки возбуждения осуществляется через щетки и контактные кольца. Вал ротора вращается в двух подшипниках, установленных в крышках корпуса. Привод ротора через шкив. Для охлаждения генератора имеется крыльчатка, вращающаяся вместе со шкивом.
Рекламные предложения на основе ваших интересов:
Рис. 1. Трехфазный синхронный генератор Г-250 переменного тока с электромагнитным возбуждением: а — устройство: 1 и 4 — крышки; 2 — статор; 3 — полюсные наконечники; 5 и 11 — подшипники о уплотнением; 6 — шкив; 7 — крыльчатка; 8 — изолятор; 9 — щетка; 10 — контактные кольца; 12 — вал; 13 — обмотка возбуждения
Выводные концы фазных обмоток статора соединяются с выпрямителем.
В генераторах переменного тока применяются полупроводниковые выпрямители (селеновые и кремниевые), пропускающие ток лишь в одном направлении. Селеновые выпрямители сравнительно велики по размерам и чувствительны к перегреву; кремниевые малогабаритны и не теряют своих свойств при нагревании до 150 °С. Генератор Г-250 имеет кремниевый выпрямитель, состоящий из шести кремниевых элементов.
Полупроводники отличаются направленной электропроводностью, то есть их сопротивление при пропуске электрического тока в одном направлении мало, а в обратном велико Это достигается наличием нескольких слоев, отличающихся свойствами электропроводимости. Двухслойный полупроводник называется диодом, трехслойный — триодом или транзистором. Транзистор имеет три электрода: Э — эмиттер, К — коллектор и Б — база. Исходные материалы полупроводников и границы между слоями не должны содержать нежелательных примесей.
Наибольшее распространение на современных тракторах получили трехфазные генераторы переменного тока типа Г-304 и Г-305 с электромагнитным возбуждением. Для зарядки аккумуляторной батареи переменный ток здесь преобразуется в постоянный при помощи встроенного в генератор трехфазного кремниевого выпрямителя, собранного по мостовой схеме.
Электрическая схема генератора Г-304 изображена на рисунке 2, а. Две обмотки возбуждения генератора ОВГ соединены параллельно и связаны с одной стороны «массой», а с другой выведены на клемму Ш. Фазовые обмотки генератора ФО соединены в треугольник, а концы фаз выведены на панель переменного тока и подключены к выпрямителю В.
Выпрямитель состоит из шести кремниевых диодов: трех прямой полярности и трех обратной. Диоды прямой и обратной полярности соединены между собой попарно, и к каждой такой паре присоединена фаза. Положительная полярность выпрямителя выведена на клемму В, а отрицательная — на «массу».
Конструкция генератора такого типа показана на рисунке 2, б. Статор собран из пластин, изготовленных из электротехнической стали. На внутренней поверхности статора имеется девять выступов для крепления катушек фазных обмоток. Каждая из таких обмоток состоит из трех последовательно соединенных катушек. Обмотка возбуждения выполнена в виде двух катушек: передней и задней, включенных во внешнюю цепь генератора параллельно.
Ротор имеет вал, вращающийся в двух шариковых подшипниках. В средней части на вал напрессован пакет из листов электротехнической стали с шестью выступами на наружной поверхности. Ротор при вращении обеспечивает коммутацию магнитного поля, созданного обмотками возбуждения, при этом в фазных обмотках индуктируется переменная э. д. с.
Рис. 2. Генератор Г-304 с кремниевым выпрямителем и реле-регулятором РР-362: а — схема генератора с контактно-транзисторным реле-регулятором РР-362; б _ устройство генератора; 1, 4 и 6 — крышки; 2 — вал ротора; 3 — статор; 5 — лапа; 7 — подшипник; 8 и 12 — катушки обмотки возбуждения; 9 — стяжной винт; 10 — обмотка статора; 11 — ротор; 13 — втулка электромагнита; 14 — шайба; 15 — уплотняющее кольцо; 16 — выпрямитель; 17 — шкив;. 18 — гайка; 19 — колодка; 20 — вентилятор; 21 — болт (сборник фаз)
Корпус генератора образуется двумя крышками, которые прижимаются к статору тремя втяжными винтами. На переднем конце вала закреплен приводной шкив с крыльчаткой вентилятора. Клеммы генератора выведены на две панели крышки.
В последнее время на тракторы устанавливается генератор Г-306, который представляет собой бесконтактную трехфазную электрическую машину одностороннего электромагнитного возбуждения со встроенным выпрямителем. Генератор Г-306 отличается от описанных выше генераторов Г-304 и Г-305 односторонним возбуждением и меньшими массой и габаритами.
На современных автомобилях и тракторах применяются контактно-транзисторные реле-регуляторы и бесконтактные полупроводниковые электронные регуляторы.
В контактно-транзисторном реле-регуляторе (рис. 2, а) в качестве основного регулирующего элемента и усилителя напряжения используется полупроводниковый триод-транзистор Т.
При разомкнутых контактах реле напряжения РН (напряжение генератора не превышает его регулируемой величины) транзистор Т открыт и через его эмиттер — базовый переход Э — Б проходит ток. Цепь этого тока замыкается через следующие элементы: клемма () выпрямителя, клемма ВЗ реле-регулятора, запирающийся диод Д1, переход Э — Б транзистора Т, нерегулируемое сопротивление R6, «масса» и клемма (выпрямителя. Проходящий через транзистор прямой ток базы Б снижает сопротивление перехода от Э к К до долей ома, вследствие чего транзистор работает как усилитель напряжения. Ток обмотки возбуждения проходит по такой цепи: клемма () генератора, клемма ВЗ реле-регулятора, запирающийся диод Д1, переход Э — К транзистора, сериесная обмотка реле защиты Р30, клеммы Ш реле-регулятора и генератора, обмотка возбуждения генератора ОВГ, клемма М генератора. Одновременно с этим ток проходит и через обмотку РН0 последующей цепи: клемма (+) генератора, клемма ВЗ, диод Д1, ускоряющее сопротивление Ry, термокомпенсационное сопротивление Rm, обмотка РН0, «масса», клемма (генератора.
Как только напряжение генератора достигает регулируемого значения, контакты РН замыкаются. При этом транзистор Т запирается, поскольку на его базу Б подается положительный потенциал, который превышает потенциал эмиттера Э на значение падения напряжения в диоде Д/. Вследствие того что диод Д/ не пропускает ток в обратном направлении, база Б транзистора включена в следующую цепь: клемма (+) генератора, клемма ВЗ реле-регулятора, ярмо РЗ, ярмо, якорь и контакты РН и далее к базе Б транзистора.
Замыкание контактов РН и запирание транзистора Т приводят к включению в цепь обмотки возбуждения добавочного сопротивления Цепь обмотки возбуждения замыкается теперь следующим образом: клемма (+) генератора, клемма ВЗ реле-регулятора, диод Д1, ускоряющее сопротивление Ry, добавочное сопротивление /вд, сериес-ная обмотка Р30, клеммы Ш реле-регулятора, обмотка возбуждения, клемма М и (генератора. Поскольку ток возбуждения и напряжение генератора снижаются: контакты РН снова размыкаются.
Контакты реле-защиты РЗ обычно разомкнуты. При коротком замыкании внешней цепи обмотки возбуждения на «массу» ток в сериесной обмотке Р30 увеличивается, а встречная обмотка РЗВ заворачивается, что приводит к увеличению намагничивания сердечника РЗ и замыканию контактов РЗ. Теперь ток на базу Б транзистора поступает от клеммы (+) генератора через клемму ВЗ реле-регулятора, ярмо, якорь и контакты РЗ, разделительный диод Др. Транзистор запирается, и ток короткого замыкания отключается.
Недостаток контактно-транзисторных реле-регуляторов- наличие громоздких электромагнитных устройств (РН и РЗ) с недостаточно надежными контактными узлами.
Транзисторный реле-регулятор РР-350 состоит из измерительного I и регулирующего II устройств (рис. 3).
Измерительное устройство вырабатывает сигнал, необходимый для закрывания выходных транзисторов Т2 и ТЗ по достижении регулируемого значения напряжения (13,2…14,8 В).
Оно состоит из кремниевого транзистора Т1 с резисторами R5 и R7, делителя напряжения (резисторы R1 и R4 в одном плече, R2 + Rm и R3 с последовательно включенным дросселем Др в другом плече) и кремниевого стабилитрона Дот, включенного между базой Б транзистора Т1 и средней точкой В делителя напряжения.
Регулирующее устройство II усиливает сигналы измерительного устройства и регулирует силу тока возбуждения генератора. В схему регулирующего устройства входят: германиевые транзисторы — управляющий Т2 и выходной ТЗ, диоды Д1 п Д2, обеспечивающие активное запирание транзисторов Т2 и ТЗ, а также резисторы R8, R9, R10 Гасящий диод Дс защищает выходной транзистор ТЗ от пробоя э. д. с. самоиндукции, индуктируемой в обмотке возбуждения генератора.
При включении зажигания реле-регулятор и обмотка возбуждения генератора питаются от аккумуляторной батареи АБ.
Транзистор Т1 измерительного устройства закрыт, так как стабилитрон Дсх вследствие малого напряжения на его зажимах также закрыт, а ток в цепи делителя напряжения, который имеет большое сопротивление, очень мал.
При открытом транзисторе Т2 база Б транзистора ТЗ соединяется с клеммой (А Б и транзистор ТЗ также открывается. Через Э — Б переход транзистора ТЗ ток проходит по цепи: (+) АБ, ВЗ, диод Д2, Э — Б переход транзистора ТЗ, диод Д1, транзистор Т2, резисторы R7 и R8, «масса», клемма (АБ.
Рис. 3. Схема транзисторного реле-регулятора РР-350
Когда напряжение генератора превысит э. д. с. аккумуляторной батареи, потребители и обмотка возбуждения начнут питаться от генератора. При повышении напряжения генератора до регулируемого значения напряжения на зажимах стабилитрона Дст достигнет 7…8 В (напряжение стабилизации). Сопротивление стабилитрона Дст резко уменьшается, база Б транзистора 77 подключается к клемме (генератора, и транзистор 77 открывается. Цепь тока через Э — Б переход транзистора 77 замыкается так: клемма (+) генератора, ВЗ, далее по двум параллельным кетвям — Э — Б транзистора 77 и резистор R5, стабилитрон Дст, снова по двум ветвям — резисторы RTK + R2 и резистор R3, дроссель Др и, наконец, через «массу» на (генератора. Открывшийся транзистор 77 шунтирует Э — Б переход транзистора Т2 и запирает его. Это, в свою очередь, уменьшает отрицательный потенциал на базе Б транзистора ТЗ и приводит к быстрому запиранию транзистора. Сопротивление Э — К перехода транзистора ТЗ резко возрастает. Теперь в цепь обмотки возбуждения генератора включается резистор R10, а ток возбуждения и напряжение генератора снижаются.
При снижении напряжения генератора запирается стабилитрон Дтк, а следовательно, и транзистор Т1. После этого открываются транзисторы Т2 и ТЗ, и снова ток возбуждения и напряжение генератора увеличиваются.
Процесс открытия и запирания транзисторов происходит с частотой до 300 с-1, при этом перепад напряжения не превышает 0,1…0,2 В.
В моменты запирания транзистора ТЗ гасящий диод Дг пропускает ток самоиндукции в прямом направлении и тем самым защищает выходной транзистор ТЗ от пробоя.
Резистор RTK температурной компенсации с увеличением температуры от 0 до 100 °С уменьшает свое сопротивление в 30.!.70 раз. Он обеспечивает автоматическое снижение напряжения генератора с увеличением температуры и, наоборот, увеличение напряжения при снижении температуры.
Дроссель Др сглаживает пульсацию выравненного напряжения и тем самым исключает ложное открытие стабилитрона Дст.
Рекламные предложения:
Читать далее: Процесс зажигания рабочей смеси электрическим разрядом
Категория: — Электрооборудование трактора
Главная → Справочник → Статьи → Форум
Если над сердечником с надетой на него катушкой будет вращаться постоянный магнит, то магнитное поле вокруг катушки будет непрерывно меняться и вследствие явление электромагнитной индукции в ней будет возникать переменный индукционный ток. На этом принципе работает индукционный генератор переменного тока, в котором механическая энергия преобразуется в электрическую.
Переменный ток обладает рядом свойств, аналогичных свойствам постоянного тока, однако некоторые его свойства отличны от свойств постоянного тока. Так, протекая по проводникам, переменный ток их нагревает (как и постоянный). Это свойство используется в электронагревательных приборах и электрических лампах накаливания. Вокруг проводников, по которым проходит переменный ток, обязательно существует магнитное поле, но оно, как и ток, переменно. У электромагнита, питаемого переменным током от сети, 50 раз в одну секунду меняется полярность концов магнитопровода (сердечника). Нетрудно убедиться, что коллекторный двигатель с последовательным возбуждением может работать при питании его переменным током. Такие двигатели используются во многих бытовых приборах (пылесос, соковыжималка, вентилятор и др.). Действительно, при изменении полярности полюсов индуктора одновременно меняется направление тока в якоре, поэтому якорь продолжит вращение в том же направлении. КОНТРОЛЬНЫЕ ВОПРОСЫ 1. Каков принцип работы индукционного генератора? 4. Почему у ротора турбогенератора одна пара полюсов, а у гидрогенератора — много? Упражнения 1. Докажите, что гидрогенератор Братской ГЭС вырабатывает переменный ток частотой, равной 50 Гц. Его ротор, вращающийся с частотой 125 об/мин, имеет 24 пары полюсов. |
Как устроен электрогенератор. Подробное описание принципа работы генератора переменного тока в автомобиле
Когда в проводнике, двигающемся в магнитном поле и пересекающем его магнитные силовые линии, индуктируется ЭДС. Следовательно, такой проводник может нами рассматриваться как источник электрической энергии.
Способ получения индуктированной ЭДС, при котором проводник перемещается в магнитном поле, двигаясь вверх или вниз, очень неудобен при практическом его использовании. Поэтому в генераторах применяется не прямолинейное, а вращательное движение проводника.
Основными частями всякого генератора являются: система магнитов или чаще всего электромагнитов, создающих магнитное поле, и система проводников, пересекающих это магнитное поле.
Возьмем проводник в виде изогнутой петли, которую в дальнейшем будем называть рамкой (рис. 1), и поместим ее в магнитное поле, создаваемое полюсами магнита. Если такой рамке сообщить вращательное движение относительно оси 00, то стороны ее, обращенные к полюсам, будут пересекать магнитные силовые линии и в них будет индуктироваться ЭДС.
Рис. 1. Индуктирование ЭДС в пелеобразном проводнике (рамке), вращающемся в магнитном поле
Присоединив к рамке при помощи мягких проводников электрическую лампочку, мы этим самым замкнем цепь, и лампочка загорится. Горение лампочки будет продолжаться до тех пор, пока рамка будет вращаться в магнитном поле. Подобное устройство представляет собой простейший генератор, преобразующий механическую энергию, затрачиваемую на вращение рамки, в электрическую энергию.
Такой простейший генератор имеет довольно существенный недостаток. Через небольшой промежуток времени мягкие проводника, соединяющие лампочку с вращающейся рамкой, скрутятся и разорвутся. Для того чтобы избежать подобных разрывов в цепи, концы рамки (рис.2) присоединяются к двум медные кольцам 1 и 2, вращающимся вместе с рамкой.
Эти кольца получили название контактных колец. Отведение электрического тока с контактных колец во внешнюю цепь (к лампочке) осуществляется упругими пластинками 3 и 4, прилегающими к кольцам. Эти пластинки называются щетками.
Рис. 2. Направление индуктированной ЭДС (и тока) в проводниках А и Б рамки, вращающейся в магнитном поле: 1 и 2 — контактные кольца, 3 и 4 — щетки.
При таком соединении вращающейся рамки с внешней цепью разрыва соединительных проводов не произойдет, и генератор будет работать нормально.
Рассмотрим теперь направление индуктирующейся в проводниках рамки ЭДС или, что то же самое, направление индуктированного в рамке тока при замкнутой внешней цепи.
При направлении вращения рамки, которое показано на рис. 2, в левом проводнике АА ЭДС будет индуктироваться в направлении от нас за плоскость чертежа, а в правом ВВ — из-за плоскости чертежа на нас.
Так как обе половины проводника рамки соединены между собой последовательно, то индуктированные ЭДС в них будут складываться, и на щетке 4 будет положительный полюс генератора, а на щетке 3 отрицательный.
Проследим за изменением индуктированной ЭДС за полный оборот рамки. Если рамка, вращаясь в направлении часовой стрелки, повернется на 90° от положения, изображенного на рис. 2, то половинки ее проводника в этот момент будут двигаться вдоль магнитных силовых линий, и индуктирование ЭДС в них прекратится.
Дальнейший поворот рамки еще на 90° приведет к тому, что проводники рамки снова будут пересекать силовые линии магнитного поля (рис. 3), но проводник АА будет при этом по отношению к силовым линиям двигаться не снизу вверх, а сверху вниз, проводник же ВВ, наоборот, будет пересекать силовые линии, двигаясь снизу вверх.
Рис. 3. Изменение направления индуктированной э. д. с. (и тока) при повороте рамки на 180° по отношению к положению, приведенному на рис. 2.
При новом положении рамки направление индуктированной ЭДС в проводниках АЛ и ВВ изменится на обратное. Это следует из того, что самое направление, в котором каждый из этих проводников пересекает в этом случае магнитные силовые линии, изменилось. В результате полярность щеток генератора также изменится: щетка 3 станет теперь положительной, а щетка 4 отрицательной.
Таким образом, за один полный оборот рамки индуктированная ЭДС дважды меняла свое направление, причем величина ее за это же время также дважды достигала наибольших значений (когда проводники рамки проходили под полюсами) и дважды равнялась нулю (в моменты движения проводников вдоль магнитных силовых линий).
Вполне понятно, что изменяющаяся по направлению и величине ЭДС вызовет в замкнутой внешней цепи изменяющийся по направлению и величине электрический ток.
Так, например, если к зажимам данного простейшего генератора присоединить электрическую лампочку, то за первую половину оборота рамки электрический ток через лампочку будет идти в одном направлении, а за вторую.половину оборота — в другом.
Рис. 4. Кривая изменения индуктированного тока за один оборот рамки
Представление о характере изменения тока при повороте рамки на 360°, т. е. за один полный оборот, дает кривая на рис. 4. Электрический ток, непрерывно изменяющийся по величине и направлению, носит название .
Индукционный генератор переменного тока. В индукционных генераторах переменного тока механическая энергия превращается в электрическую. Индукционный генератор состоит из двух частей: подвижной, которая называется ротором, и неподвижной, которая называется статором. Действие генератора основано на явлении электромагнитной индукции. Индукционные генераторы имеют сравнительно простое устройство и позволяют получать большие токи при достаточно высоком напряжении. В настоящее время имеется много типов индукционных генераторов, но все они состоят из одних и тех же основных частей. Это, во-первых, электромагнит или постоянный магнит, создающий магнитное поле, и, во-вторых, обмотка, состоящая из последовательно соединенных витков, в которых индуцируется переменная электродвижущая сила. Так как электродвижущие силы, наводимые в последовательно соединенных витках, складываются, то амплитуда электродвижущей силы индукции в обмотке пропорциональна числу витков в ней.
Рис. 6.9 |
Число силовых линий, пронизывающих каждый виток, непрерывно меняется от максимального значения, когда он расположен поперек поля, до нуля, когда силовые линии скользят вдоль витка. В результате при вращении витка между полюсами магнита через каждые пол-оборота направление тока меняется на противоположное, и в витке появляется переменный ток. Во внешнюю цепь ток отводится при помощи скользящих контактов. Для этого на оси обмотки укреплены контактные кольца, присоединенные к концам обмотки. Неподвижные пластины – щетки – прижаты к кольцам и осуществляют связь обмотки с внешней цепью (рис. 6.9).
Пусть виток провода вpащается в одноpодном магнитном поле с постоянной угловой скоpостью . Магнитный поток, пронизывающий виток, меняется по закону , здесь S – площадь витка. Согласно закону Фаpадея в обмотке наводится электродвижущая сила индукции, которая опpеделяется следующим обpазом:
где N – число витков в обмотке. Таким образом, электродвижущая сила индукции в обмотке изменяется по синусоидальному закону и пpопоpциональна числу витков в обмотке и частоте вpащения.
В опыте с вращающейся обмоткой статором является магнит и контакты, между которыми помещена обмотка. В больших промышленных генераторах вращается электромагнит, который является ротором, в то время как обмотки, в которых наводится электродвижущая сила, уложены в пазах статора и остаются неподвижными. На тепловых электростанциях для вращения ротора используются паровые турбины. Турбины, в свою очередь, приводятся во вращение струями водяного пара, полученного в огромных паровых котлах за счет сжигания угля или газа (теплоэлектростанции) или распада вещества (атомные электростанции). На гидроэлектростанциях для вращения ротора используются водяные турбины, которые вращаются водой, падающей с большой высоты.
Электрогенераторы играют важнейшую роль в развитии нашей технологической цивилизации, поскольку позволяют получать энергию в одном месте, а использовать ее в другом. Паровая машина, например, может преобразовывать энергию сгорания угля в полезную работу, но использовать эту энергию можно только там, где установлены угольная топка и паровой котел. Электростанция же может размещаться весьма далеко от потребителей электроэнергии – и, тем не менее, снабжать ею заводы, дома и т.п.
Рассказывают (скорее всего, это всего лишь красивая сказка), будто Фарадей демонстрировал прототип электрогенератора Джону Пилу, канцлеру казначейства Великобритании, и тот спросил ученого: «Хорошо, мистер Фарадей, все это очень интересно, а какой от всего этого толк?».
«Какой толк? – якобы удивился Фарадей. – Да вы знаете, сэр, сколько налогов эта штука со временем будет приносить в казну?!»
Трансформатор.
Трансформатор. Электродвижущая сила мощных генераторов электростанций велика, между тем практическое использование электроэнергии требует чаще всего не очень высоких напряжений, а передача энергии, наоборот, очень высоких.
Для уменьшения потерь на нагревание проводов необходимо уменьшить силу тока в линии передачи, и, следовательно, для сохранения мощности увеличить напряжение. Напряжение, вырабатываемое генераторами (обычно около 20 кВ), повышают до напряжения 75 кВ, 500 кВ и даже до напряжения 1,15 МВ, в зависимости от длины линии электропередачи. Повышая напряжение с 20 до 500 кВ, то есть в 25 раз, уменьшают потери в линии в 625 раз.
Преобразование переменного тока определенной частоты, при котором напряжение увеличивается или уменьшается в несколько раз практически без потери мощности, осуществляется электромагнитным устройством, не имеющим подвижных частей – электрическим трансформатором. Трансформатор – важный элемент многих электрических приборов и механизмов. Зарядные устройства и игрушечные железные дороги, радиоприемники и телевизоры – всюду трудятся трансформаторы, которые понижают или повышают напряжение. Среди них встречаются как совсем крошечные, не более горошины, так и настоящие колоссы массой в сотни тонн и более.
Рис. 6.10 |
Трансформатор состоит из магнитопровода, представляющего собой набор пластин, которые обычно изготавливаются из ферромагнитного материала (рис. 6.10). На магнитопроводе располагаются две обмотки – первичная и вторичная. Та из обмоток, которая подключается к источнику переменного напряжения, называется первичной, а та, к которой присоединяют «нагрузку», то есть приборы, потребляющие электроэнергию, называется вторичной. Ферромагнетик увеличивает количество силовых линий магнитного поля приблизительно в 10 000 раз и локализует поток магнитной индукции внутри себя, благодаря чему обмотки трансформатора могут быть пространственно разделены и все же остаются индуктивно связанными.
Действие трансформатора основано на явлениях взаимной индукции и самоиндукции. Индукция между первичной и вторичной обмоткой взаимна, то есть ток, протекающий во вторичной обмотке, индуцирует электродвижущую силу в первичной, точно так же, как первичная обмотка индуцирует электродвижущую силу во вторичной. Более того, поскольку витки первичной обмотки охватывают собственные силовые линии, в них самих возникает электродвижущая сила самоиндукции. Электродвижущая сила самоиндукции наблюдается также и во вторичной обмотке.
Пусть первичная обмотка подсоединяется к источнику переменного тока с электродвижущей силой , поэтому в ней возникает переменный ток , создающий в магнитопроводе трансформатора переменный магнитный поток ? , который сосредотачивается внутри магнитного сердечника и пронизывает все витки первичной и вторичной обмоток.
При отсутствии внешней нагpузки выделяемая в тpансфоpматоpе мощность близка к нулю, то есть близка к нулю сила тока. Применим к первичной цепи закон Ома: сумма электродвижущей силы индукции и напряжения в цепи равна произведению силы тока на сопротивление. Полагая , можно записать: , следовательно, , где Ф – поток пронизывающий каждый виток первичной катушки. В идеальном трансформаторе все силовые линии проходят через все витки обеих обмоток, и поскольку изменяющееся магнитное поле порождает одну и ту же электродвижущую силу в каждом витке, то суммарная электродвижущая сила, индуцируемая в обмотке, пропорциональна полному числу ее витков. Следовательно, .
Коэффициент трансформации напряжения равен отношению напpяжения во вторичной цепи к напряжению в первичной цепи. Для амплитудных значений напряжений на обмотках можно записать:
Таким образом, коэффициент трансформации определяется как отношение числа витков вторичной обмотки к числу витков первичной обмотки. Если коэффициент , трансформатор будет повышающим, а если – понижающим.
Написанные выше соотношения, строго говоря, применимы только к идеальному трансформатору, в котором нет рассеяния магнитного потока и отсутствуют потери энергии на джоулево тепло. Эти потери могут быть связаны с наличием активного сопротивления самих обмоток и возникновением индукционных токов (токов Фуко) в сердечнике.
Токи Фуко.
Токи Фуко. Индукционные токи могут возникать также в сплошных массивных проводниках. При этом замкнутая цепь индукционного тока образуется в толще самого проводника при его движении в магнитном поле или под влиянием переменного магнитного поля. Эти токи названы по имени французского физика Ж.Б.Л. Фуко, который в 1855 г. обнаружил нагревание ферромагнитных сердечников электрических машин и других металлических тел в переменном магнитном поле и объяснил этот эффект возбуждением индукционных токов. Эти токи в настоящее время называются вихревыми токами или токами Фуко.
Если железный сердечник находится в переменном магнитном поле, то в нем под действием индукционного электрического поля наводятся внутренние вихревые токи – токи Фуко, ведущие к его нагреванию. Так как электродвижущая сила индукции всегда пропорциональна частоте колебаний магнитного поля, а сопротивление массивных проводников мало, то при высокой частоте в проводниках будет выделяться, согласно закону Джоуля–Ленца, большое количество тепла.
Во многих случаях токи Фуко бывают нежелательными, поэтому приходится принимать специальные меры для их уменьшения. В частности, эти токи вызывают нагревание ферромагнитных сердечников трансформаторов и металлических частей электрических машин. Для снижения потерь электрической энергии из-за возникновения вихревых токов сердечники трансформаторов изготавливают не из сплошного куска ферромагнетика, а из отдельных металлических пластин, изолированных друг от друга диэлектрической прослойкой.
Рис. 6.11 |
Вихревые токи широко используются для плавки металлов в так называемых индукционных печах (рис. 6.11), для нагревания и плавления металлических заготовок, получения особо чистых сплавов и соединений металлов. Для этого металлическую заготовку помещают в индукционную печь (соленоид, по которому пропускают переменный ток). Тогда, согласно закону электромагнитной индукции, внутри металла возникают индукционные токи, которые разогревают металл и могут его расплавить. Создавая в печи вакуум и применяя левитационный нагрев (в этом случае силы электромагнитного поля не только разогревают металл, но и удерживают его в подвешенном состоянии вне контакта с поверхностью камеры), получают особо чистые металлы и сплавы.
Содержание:
Когда люди присмотрелись к возможностям электричества, сразу начали придумывать, как бы серьезно поставить на службу эту интересную энергию. И появилась целая гамма приборов, устройств, установок, способных создавать на двух металлических концах электрическое напряжение. К концам сразу же прикрутили два болтика и начали подвешивать к ним все, что вызывало теперь массу интересных эффектов. Устройства эти в целом назвали источниками электроэнергии, или генераторами. А то, что к ним подключалось — электрической цепью. А по мере роста цепей и занятия ими все более значимого и постоянного места в человеческой жизни, их стали называть уже электрическими сетями.
Именно генераторы создали всю нашу электроиндустрию. Чем принцип работы генератора переменного тока отличается от принципов работы первых источников? Некой надежностью и постоянством, происходящими от надежности и всеобщей доступности той энергии, из которой они вырабатывают электричество. Это механическое движение. А у нас мир весь полон движения. И вполне естественно было заставить роторы крутиться, а движение для этого брать из чего-то еще. Из тепла. Сгорает топливо, ротор крутится — генератор тока работает.
Первоначальный источник же был продуктом первых экспериментов. Химия (аккумуляторы), электризация (электрофорные машины) — все это как-то слабо. Потому что непропорционально дорого, сравнительно с количеством энергии, которое потребовали сети. Сначала осветительные, а потом почти сразу трамвайные. Вот трамвай и толкнул генераторы тока вперед в развитии.
Трамвайная линия — это то, где электроэнергия сама производит движение. Плюсом такого подхода оказалась очень удобная подача такого «топлива» на большие довольно расстояния. И очень органично вписалась в затраты по изготовлению самой трамвайной линии. Когда кладут железные пути, что уж там не проложить вдоль них еще и проволоку, подводящую ток к трамваям, которые могут теперь находиться на линии в любом месте и с одинаковой легкостью получать эту энергию.
Преобразование оказалось симметричным: устройство генератора переменного тока практически такое же, как и у двигателя. Только у генератора назначение — вырабатывать электричество, вращая ротор, а у другого электроэнергия крутит почти такой же ротор, а уже он — колеса трамвая.
О такой передаче энергии механики прошлых веков только мечтали. Ведь когда-то с помощью водяного колеса вращали валы обрабатывающих станков в целых цехах. А энергию механическую передавали тоже механически: с помощью валов, шкивов, ремней, шестеренок… Тут же всего-то — два проводочка. А в случае с трамваями вообще один. Второй — сами рельсы.
Ток переменный и ток постоянный
Сначала открыли электрический ток, когда увидели, что он, себя проявляя, действует. Потом только обнаружили, что ток бывает постоянный, но может быть и переменным.
Собственно говоря, генерация тока всегда и происходит от изменения магнитного поля, проходящего через обмотку. И напряжение, которое при этом возникает, просто обязано быть переменным. Потому что технически просто немыслимо заставить магнитное поле изменяться строго равномерно. Источники тока, полученные другим путем, основывались на стационарных процессах (или квазистационарных — учитывая разряд аккумуляторов), поэтому они и давали исключительно постоянный ток. Когда изобрели телеграф — наверное, первое электрическое изобретение, толкнувшее к созданию масштабных электрических линий, — этот самый ток в них был постоянным, хотя и прерывистым. Постоянный ток не очень высокого напряжения дает в передаче на дальние расстояния огромные потери от сопротивления в проводниках. С этим столкнулся уже Самюэль Морзе, когда протягивал свою первую телеграфную линию в 1844 году от Балтимора до Вашингтона. Они с другом сумели с этим справиться, используя «активное усиление» сигнала с помощью реле.
Трамвайные линии, как известно, поначалу унаследовали эту традицию — питаться постоянным электрическим током, хотя конструкция из магнитов и вращающихся в их поле проводников, будучи использована в качестве генератора, легче и проще производит именно переменный ток.
Назначение генератора — выработка напряжения, постоянного и переменного, отсюда его устройство и принцип работы.
А типы вырабатываемого напряжения и определили строение и принцип действия генераторов.
Поэтому и различаются генераторы типами — генератор постоянного тока и генератор переменного тока.
В генераторах постоянного тока этого постоянства достигают конструкционными ухищрениями: путем создания определенной конфигурации магнитного поля, путем увеличения количества якорных рамок в роторе, в которых наводится разность потенциалов и снятие его с них с помощью многоконтактного коллектора, путем организации особых режимов тока возбуждения на специальных обмотках возбуждения, установленных на магнитах статора, и т.д.
Но, оказалось, проще добиться того же эффекта другим путем: индукционный генератор переменного тока напряжение вырабатывает, а потом оно «выпрямляется» обычной схемой диодного выпрямителя. Что и делает, например, генератор автомобиля.
Принцип работы устройства
Генератор переменного тока — это механико-индукционная машина, создающая переменное электрическое напряжение на своих выходных контактах в ответ на вращение своей подвижной части посторонней силой.
Подвижная часть генератора (или альтернатора) называется ротором, неподвижная — статором.
Две части генератора производят следующее: одна из них создает магнитное поле, а вторая часть содержит проводники, расположенные так, что при изменении относительно них этого магнитного поля (назовем его генерирующим), на их противоположных концах возникает разность потенциалов. Она снимается и переправляется с этих проводников на выходные контакты.
Виды генераторов переменного тока
Отсюда возможны два варианта конструкций генератора переменного тока, в которых:
- генерирующее магнитное поле создается в статоре и неподвижно;
- генерирующее магнитное поле создается в роторе и вращается вместе с ним.
В любом случае напряжение, возникающее в результате генерации, нужно снимать не с той части генератора, где создается магнитное поле, а с противоположной.
Первоначально — начиная с опытов по вращению рамки из проводника в неподвижном магнитном поле — ротор и служил для наведения в его обмотках (или рамках) электрической индукции, порождавшей движение электронов к разным концам этих проводников, отчего и возникало напряжение.
Видимо, это связано с тем, что магниты выбирали побольше и потяжелее, дабы создавать сильное поле с большим градиентом, а рамочки с током были совсем легкие. Но теперь и ротор, и статор — это точно пригнанные друг к другу массивные части. Напряжение с вращающегося ротора (или якоря) необходимо снять с помощью специального механизма и отправить на неподвижные выходные контакты. Такой механизм называется коллектором (от лат. «сборщик»), в нем неподвижные подпружиненные щетки, «протянутые» от статора, плотно прижимаются к вращающимся вместе с ротором контактам.
Быть может, конструктивно это самая узкая часть электродвигателей и генераторов. Она требует специального исполнения, при вращении детали ее стираются, от плохих контактов — при стертых пластинах контактов, или промежутков между ними, или стертых щетках (которые изготовляются обычно из графита — а от него токопроводящая пыль) — начинается искрение при вращении, и это никому не нравится.
Поэтому самым удобным вариантом генераторов переменного тока является второй. Это когда магнитное поле вращается ротором, а напряжение возникает в неподвижном статоре. И его не надо снимать никаким замысловатым образом.
Однофазные и многофазные
Принцип работы
Магнитное поле можно гонять (изменять, вращать) над одной системой проводников (имеющих два полюса) или над несколькими.
Из рисунка понятно, как устроен простейший генератор переменного тока. Из чего состоит генератор? Основные части — ротор и статор. Мы видим, что ротор с установленным в нем магнитом N–S вращается. При этом полюса магнита, то N, то S, попеременно совсем близко от катушек с обмотками. Обмотки последовательно соединяются друг с другом и потом с выходными контактами. Направление и поток магнитного поля, проходящий через обмотки, при вращении изменяется. От чего и возникает переменное напряжение на выходных контактах с частотой f вращения ротора. Происходит генерирование напряжения, а при подключении к контактам нагрузки возникает переменный ток частоты f.
Схема эта — наипростейшая. Она только чуть сложнее, чем те рамочки, которые крутили когда-то в поле двух магнитов. Только теперь, наоборот, магнит, установленный на роторе, вращается, а неподвижные катушки дают напряжение.
Напряжение получается синусоидальным, достигает максимума и минимума, когда около катушек проходят полюса магнита — около них поток магнитного поля наиболее плотен, и поэтому происходит самое быстрое изменение поля. И на контактах в это время будет наведено максимальное по величине напряжение U, или — U . Когда же ротор повернется так, что магнит будет проходить горизонтальное положение, выходное напряжение будет пересекать нулевое значение.
Трехфазный генератор переменного тока
Однако мы видим, что в этой простой электрической машине еще очень много свободного места. Что ж, можно по периметру статора поставить не одну пару, а несколько пар катушек. Но придется тогда от каждой пары катушек отводить отдельные контакты для напряжений, чтобы напряжения разных пар не гасили друг друга. Получится как бы несколько генераторов в одном, каждый из них будет давать синусоидальное напряжение, но так как катушки повернуты относительно друг друга, и синусоиды будут сдвинуты ровно на такой угол, на какой сдвинуты пары катушек относительно нашей первоначальной.
Катушки распределены по периметру статора равномерно, то есть друг от друга отстоят на угол 120⁰. Точно такой сдвиг фаз получается и у напряжений. Напряжение U1 с нулевым сдвигом (это наша первая пара катушек), напряжение U2 — 120⁰ и напряжение U3 — 240⁰.
Такое напряжение называется трехфазным. Его возможно передавать с помощью единой системы проводов — три провода по одной на каждую фазу, а ноль всех трех объединяется в один. Это можно сделать двумя способами: соединив обмотки катушек по типу «треугольник» или «звезда».
Можно придумать и другие схемы генерации переменного напряжения, например, установив не три пары катушек, а только две. Тогда разница фаз между ними получится в 90⁰.
Применение нашла именно трехфазная система генерации.
При потреблении трехфазного напряжения часто выделяют отдельные фазы и раздают их разным потребителям. Когда потребителей много, то случайным образом «раздавать» фазы можно — в среднем обычно получается одинаковая нагрузка на все фазы. Но это должно отслеживаться. Потому что если потребление по разным фазам сильно отличается или оно очень неравномерно себя ведет во времени, наступает такое явление, как «перекос фаз». Напряжение по разным фазам начинает отличаться. А это ведет к очень многим плохим последствиям: перерасходу электроэнергии, выходу из строя трансформаторов, электроприборов, двигателей. На электростанции — к падению КПД генераторов (они начнут как бы «хромать») и даже выходу из строя генераторов электроэнергии. Чтобы минимизировать такого рода ущерб, нулевой провод обычно хорошо заземляют, но и следить должны энергетики за таким неприятным явлением.
Возбуждение генератора
Реальный генератор отличается от тут нарисованного еще и тем, что в качестве источника магнитного поля использовать постоянные магниты — занятие бесполезное. Магнитное поле в промышленной установке должно быть строго определенной и строго выдерживаемой напряженности. А как добиться строго одинаковой напряженности магнитов на разных фазах в трехфазном генераторе переменного тока? Иначе и напряжения на них будут разные, и будут фазы «вечно хромающими». Поэтому на роторе вместо магнитов используют электромагниты с сердечниками. К ним подводится постоянное напряжение, и они во время работы генератора возбуждают электромагнитное поле строго заданной интенсивности. Постоянное напряжение подается от независимого источника — это может быть аккумулятор или другой источник постоянного тока. Тут опять проблема: или взгромоздить на ротор еще и аккумулятор для питания катушек возбуждения, или снова заморачиваться с коллекторами для передачи напряжения возбуждения. Решение можно назвать соломоновым: сделать на одном роторе как бы сразу два генератора, только второй питает током обмотки возбуждения первого. А в статоре, соответственно, добавляются еще электромагниты для возбуждения магнитного поля в этом втором генераторе, ток от которого используется только в самом роторе, следовательно, снаружи никому и не нужен. И не надо городить никаких коллекторов для его съема. Такая конструкция стала называться «бесщеточный синхронный генератор переменного тока».
Синхронным он называется потому, что оба источника — и генератор тока возбуждения, и генератор-устройство, дающее конечный результат — напряжение на выходе, работают одновременно на одном и том же роторе.
С помощью тока возбуждения можно влиять на напряжение, которое дает генератор-устройство: при увеличении тока возбуждения соответственно усиливается и магнитное поле, возбуждаемое ротором, отчего главные обмотки генератора и будут вырабатывать переменное напряжение более высокой амплитуды.
Этим пользуются для регулировки напряжения, так как скорость вращения ротора менять нельзя, иначе изменится и частота, а она задана жестко техническими характеристиками всей нашей сети электроэнергии.
Наша энергосистема вырабатывает напряжение частотой строго 50 Гц, ее и производят генераторы электростанций — все они вращают свои роторы со скоростью, кратной 50 Гц. А конструкция ротора выводит напряжение, изменяющееся 50 раз в секунду.
Однако во многих случаях, где высокая точность частоты вырабатываемой энергии не критична, используют асинхронные генераторы. Они проще и дешевле синхронных, но дают напряжение с большим разбросом параметров. Это неважно там, где оно последующими схемами все равно будет преобразовано в постоянное.
Генераторный узел представляет собой электродвигатель, предназначенный для преобразования механической энергии в электрическую. В зависимости от типа и назначения габариты, устройство и принцип работы генераторов переменного тока могут будут отличаться.
[ Скрыть ]
Как работает генератор переменного тока?
Работа генератора заключается в создании электродвижущей силы в проводнике под действием изменяющегося магнитного поля.
Схема и устройство простейшего генератора
По конструкции электрогенератор включает в себя следующие элементы:
- вращающаяся индукторная составляющая, называющаяся рамкой;
- движущая щеточная часть;
- коллекторное приспособление, оснащенное щетками, предназначенное для отвода напряжения;
- магнитное поле;
- контактные кольца.
Схема простейшего генераторного устройства переменного тока
Принцип действия
Образование электродвижущей силы в обмотках статорного механизма осуществляется после появления электрополя. Для последнего характерны вихревые образования. Данные процессы происходят в результате изменения магнитного потока. Причем последний меняется из-за быстрого вращения роторного механизма.
Ток от него поступает в электроцепь посредством контактных элементов, выполненных в виде деталей скольжения. Для более упрощенного прохождения напряжения к концам обмотки производится подсоединение колец. К этим контактным составляющим подключаются неподвижные щеточные элементы. С их помощью между электропроводкой и обмоткой роторного устройства появляется связь.
В витках магнитного элемента происходит образование поля, в нем формируется ток небольшой величины. По сравнению с напряжением, которое выдает простейший генераторный агрегат на внешнюю электроцепь. Если узел характеризуется небольшой мощностью, то в нем поле образует постоянный магнит, который может прокручиваться. Благодаря такому устройству и принципу работы генератора переменного тока в целом упрощается вся система. Поэтому из конструкции можно убрать щетки и контактные элементы.
Канал «Top Generators» наглядно и схематично в видеоролике показал принцип функционирования агрегата.
Основные виды генераторов переменного тока
Между собой устройства, позволяющие генерировать напряжение, делятся на синхронные и асинхронные. Они могут использоваться в различных сферах жизнедеятельности, но работать будут по разному принципу.
Синхронный генератор
Одним из свойств такого типа устройств является то, что частота тока, который оно воспроизводит, пропорциональна скорости вращения роторного механизма.
Между собой синхронные агрегаты делятся на несколько типов:
- Повышенной частоты. В основе принципа функционирования устройства лежит процесс изменения магнитного потока, достигающегося путем вращения роторного механизма касательно неподвижного статора. Такой тип агрегатов используется преимущественно для питания антенн длинноволновых станций на расстоянии до 3 км. Подключать устройства для работы с более короткими волнами не получится, поскольку необходимо увеличить значение частоты.
- Гидротурбинные агрегаты работают за счет активации гидравлической турбины, которая приводит в движение узел. В таких устройствах роторный механизм устанавливается на одном шкиве с колесом турбинного элемента. Его мощность может составить до 100 тысяч кВт, если скорость вращения будет 1500 оборотов в минуту, а напряжение — до 16 тыс. В. По массе и габаритам такой тип агрегатов считается самым большим, поскольку в них диаметр одного ротора составляет 15 метров. На величину мощности кружения турбины влияют три параметра — скорость вращения, длина электролинии, а также маховый момент роторного механизма.
- Паротурбинные агрегаты, которые приводятся в действие посредством активации паровой турбины. Такой тип устройств функционирует со скоростью вращения 1,5-3 тысячи оборотов в минуту и они бывают двухполосными и четырехполосными. Роторный механизм выполнен в виде большого железного цилиндра, оснащенного прямоугольными пазами, внутри элемента располагается обмотка возбуждения. Корпус статорного устройства всегда неразъемный и выполнен из стали. Общий диаметр агрегата составляет до 1 метра, однако длина его ротора может быть до 6,5 м.
Схема и устройство
Синхронный агрегат конструктивно включает в себя два основных элемента:
- Ротор. Это подвижная составляющая оборудования. Она предназначена для преобразования системы вращающихся электрических магнитов, которые питаются от внешнего источника.
- Статорный механизм или неподвижная составляющая агрегата. В обмотке этого устройства посредством образования магнитного поля появляется ЭДС, которая идет на наружную электроцепь оборудования. Благодаря таким конструктивным особенностям в цепях нагрузок синхронных электрогенераторов не используются скользящие контакты. Магнитный поток от оборудования, который появляется посредством вращения ротора, возбуждается от стороннего источника. Последний монтируется на общем валу или может подключаться к нему с помощью муфты либо ременной передачи.
Схематическое устройство синхронного генераторного агрегата
Особенности работы
Принцип действия может незначительно отличаться в зависимости от типа устройства — явнополюсного либо неявнополюсного. Количество пар полюсных элементов роторного механизма определяется скоростью вращения узла. Если частота образующейся ЭДС составляет 50 Гц, то при 3 тысячах об/мин неявнополюсное устройство обладает одной парой полюсов. В явнополюсных агрегатах, вращающихся при 50-750 оборотах в минуту, количество пар полюсных элементов составит от 60 до 4.
В маломощных синхронных агрегатах питание обмотки возбуждения осуществляется посредством воздействия выпрямленного тока. Электроцепь появляется в результате активации трансформаторных устройств, которые входят в общую цепь нагрузки узла. Также она включает в себя полупроводниковый выпрямительный блок, который может собираться по любой схеме, но обычно как трехфазный мост. Основная электроцепь включает в себя обмотку возбуждения агрегата с регулировочным реостатным устройством.
Процедура самовозбуждения оборудования состоит в следующем:
- При запуске установки в магнитной составляющей образуются небольшие ЭДС, это происходит благодаря явлению остаточной индукции. Одновременно в рабочей обмотке агрегата появляется ток.
- В результате ЭДС образуется во вторичных электрообмотках трансформаторных устройств. А в электроцепи появляется небольшой ток, который способствует усилению общей индукции магнитного поля.
- Увеличение параметра ЭДС осуществляется до момента, пока магнитная система агрегата не возбудится до конца.
Асинхронный генератор
Такой узел представляет собой устройство, производящее электроэнергию с использованием принципа действия асинхронного двигателя. Данный тип агрегатов именуется индукционным. Асинхронное устройство обеспечивает оперативный поворот роторного механизма, а его скорость вращения намного выше по сравнению с синхронным. Простой двигатель может применяться в качестве генераторной установки без дополнительных настроек.
Асинхронные агрегаты используются в разных сферах:
- для моторов ветровых электрических станций;
- для автономного питания жилых помещений и частных домов либо в качестве миниатюрных ГЭС-станций;
- для инверторных агрегатов сварки;
- с целью организации бесперебойного питания от переменного тока.
Схема и устройство
Схематическое подключение асинхронного агрегата
Основными составляющими элементами данного типа устройств считаются статорный механизм и ротор. Первый является неподвижным, а второй прокручивается внутри него. Ротор отделен от статорного механизма воздушным зазором. Чтобы снизить величину вихревых токов, сердечники составляющих элементов делаются из отдельных листов электротехнической стали. Их толщина в зависимости от производителя может составить от 0,35 до 0,5 мм. Сами листы оксидируются при изготовлении, то есть подвергаются термической обработке, что позволяет увеличить их поверхностное сопротивление.
Сердечник статорного механизма устанавливается внутрь станины, которая является наружной частью агрегата. На внутренней стороне детали располагаются пазы, в них находится обмотка. Статорная электрообмотка зачастую выполняется из катушек с небольшим шагом. В ее основе используется медный изолированный проводник.
Особенности работы
Асинхронный тип двигателей производит электроэнергию при увеличенной скорости прокручивания роторного механизма. Этот параметр всегда выше, чем у синхронных агрегатов. При прокручивании роторного устройства и выработки электричества потребуется сильный крутящий момент. Если в двигателе используется так называемый вечный холостой ход, это обеспечит равную скорость прокручивания в течение всего ресурса эксплуатации установки.
Схемы подключения
По числу использующихся фаз все генераторные агрегаты делятся на две группы:
- однофазные;
- трехфазные.
Однофазный генератор
Схема подключения оборудования с одной фазой
Этот тип устройств используется для работы с любыми потребителями электроэнергии, главное — чтобы они были однофазными.
Самые простые конструкции состоят из:
- магнитного поля;
- прокручивающейся рамки;
- коллекторного устройства, предназначенного для отвода тока.
Благодаря наличию последнего в результате рамочного прокручивания через щетки образуется постоянный контакт с рамкой. Параметры тока, который меняется с учетом закона гармоники, будут разными и передаются на щеточный узел, а также в схему потребителей напряжения. На сегодняшний день однофазные агрегаты являются наиболее популярным типом автономного источника питания. Они могут использоваться для подключения практически всех бытовых электроприборов.
Трехфазный генератор
Такой тип устройств относится к классу универсальных, но более дорогих агрегатов. Отличительная особенность трехфазных генераторов заключается в необходимости постоянного и дорогостоящего технического обслуживания. Несмотря на это, данный тип установок получил наибольшее распространение.
Это обусловлено следующими преимуществами:
- В основе агрегата используется вращающееся круговое магнитное поле. Это обеспечивает возможность хорошей экономии при разработке оборудования.
- Трехфазные генераторы состоят из уравновешенной системы. Это обеспечивает ресурс эксплуатации агрегата в целом.
- В работе трехфазного устройства одновременно используется два напряжения — линейное и фазовое. Оба применяются в единой системе.
- Одно из основных преимуществ — повышенные экономические показатели. Это обеспечивает снижение материалоемкости силовых проводов, а также трансформаторных агрегатов. Благодаря данной особенности упрощается процедура передачи электричества на большие расстояния.
Схема соединения «звездой»
Данный тип подключения подразумевает электросоединение концов обмоток в определенной точке, которая именуется «нулем». При выполнении такого подсоединения нагрузку к генераторному узлу можно подать посредством трех или четырех кабелей. Проводники от начала обмоток считаются линейными. А основной кабель, который идет от нулевой точки, является нулем. Параметр напряжения между проводниками считается линейным (эта величина выше в 1,73 раза по сравнению с фазной).
Схема типа «звезда» для подключения трехфазного оборудования
Одной из основных особенностей данного варианта является равенство токов. Четырехпроводной тип «звезды» с нейтральным кабелем считается самым распространенным. Его использование позволяет предотвратить перекос фаз при подсоединении несимметричной нагрузки. К примеру, если на одном контакте она активная, а на другом — реактивная или емкостная. При использовании такого варианта обеспечивается максимальная защищенность включенного электрооборудования.
Схемы соединения «треугольником»
Данный метод подключения представляет собой последовательное подсоединение обмоток трехфазного агрегата. Конец первой намотки должен быть соединен с началом второй, а ее контакт — с третьей. Затем проводник от обмотки под номером 3 подсоединяется к началу первого элемента.
При такой схеме линейные кабели отводятся от точек подключения обмоток. Параметр линейного напряжения по величине соответствует фазному. А значение первого тока выше второго в 1,73 раза. Описанные свойства актуальны исключительно в случае равномерной нагрузки фаз. Если она будет неравномерной, то параметры необходимо пересчитать графическим или аналитическим способом.
Электросхемы соединений агрегата «треугольником»
Особенности генераторов с разными типами двигателя
Автомобильные и бытовые установки могут разделяться между собой в соответствии с видом топлива, на котором они функционируют. Генераторный узел может работать на бензине или дизеле.
Бензогенераторы
В таких устройствах источником механической энергии является двигатель. Агрегат относится к классу четырехконтактных карбюраторных ДВС. В бензогенераторах используются двигатели, рассчитанные на 1-6 кВт. В продаже можно встретить агрегаты, разработанные для функционирования при 10 кВт, с их помощью можно обеспечить питание всех световых и электроприборов в частном доме.
Бензогенераторы могут похвастаться невысокой стоимостью и длительным ресурсом эксплуатации, хотя по сравнению с дизельными — они немного меньше. Выбор агрегата осуществляется с учетом нагрузок, в условиях которых он будет функционировать. Если узел работает с большим пусковым током и применяется для электросварки, то лучше отдать предпочтение синхронным устройствам. При выборе асинхронного типа агрегата двигатель сможет справиться с пусковыми токами. Но важно, чтобы генераторная установка была полностью загружена, в противном случае топливо будет расходоваться нецелесообразно.
Канал «Olifer TV» рассказал о выборе агрегатов для частного дома в соответствии с типом горючего, на котором он будет использоваться.
Дизельные генераторы
Такой агрегат приводит в действие мотор, функционирующий на дизеле.
В его основе используется:
- механическая составляющая;
- панель с кнопками, предназначенная для управления;
- система подачи топлива;
- охладительный узел;
- система смазки трущихся компонентов и узлов.
Мощность генераторной установки полностью определяется аналогичным параметром самого двигателя. Если она будет невысокой, к примеру, для запитки бытового электрооборудования, то лучше отдать предпочтение бензиновым установкам. Дизельный тип агрегатов целесообразно использовать там, где требуется высокая мощность. Двигатели внутреннего сгорания обычно применяются с верхней установкой клапанов. Они обладают более компактными размерами, а также высокой надежностью.
Кроме того, дизельные ДВС при функционировании выделяют меньше токсичных газов, опасных для здоровья человека, и более удобны в плане ремонта. Специалисты рекомендуют отдать предпочтение агрегатам, корпус которых выполнен из стали, так как пластмасса имеет меньший ресурс использования.
Более надежными являются генераторные дизельные установки, не оснащенные щетками.
Напряжение, которое они вырабатывают, стабильнее. В среднем, если бак заправлен дизельным горючим под завязку, это обеспечит возможность работы генератора в течение семи часов. Если агрегат будет установлен стационарно, то его конструкцию можно дополнить внешним резервуаром для залива топлива.
Канал «Фабрика Тока» продемонстрировал работу дизельного агрегата, использующегося для обеспечения энергией частного дома.
Инверторные генераторы
Производство электрической энергии осуществляется аналогично, как на любой классической модели генератора. В первую очередь производится выработка переменного тока. Он выпрямляется и подается на инверторный узел, а затем преобразуется опять в переменный, только с необходимыми техническими параметрами.
В основе агрегата используется электронный модуль, включающий в себя:
- выпрямительный узел;
- микропроцессорное устройство;
- преобразовательный механизм.
По типу выходного напряжения инверторные агрегаты могут разделяться на:
- Прямоугольные. Такой вид устройств считается наиболее дешевым. Его энергии хватит только для запитки электроинструментов и маломощных приборов.
- Устройства с трапецеидальным сигналом. Могут использоваться для питания большинства электроприборов, кроме высокочувствительной техники. Стоимость таких агрегатов средняя.
- Устройства, работающие с синусоидальным напряжением. Такие генераторы характеризуются стабильными характеристиками и подходят для большинства электрических приборов.
Инверторные агрегаты могут функционировать без перерыва либо промежутками. В качестве объектов потребления энергии обычно выступают учреждения, где нельзя допустить перепадов напряжения.
Основные преимущества инверторных установок:
- маленькие размеры и масса;
- низкий расход горючего в результате регулировки выработки определенного объема электричества, необходимого в конкретный момент времени;
- инверторные агрегаты могут функционировать в течение короткого временного интервала с перегрузкой.
- высокая стоимость устройств по сравнению с классическими вариантами генераторных установок;
- повышенная чувствительность к температурным изменениям в электронной составляющей;
- невысокий уровень мощности установки;
- дорогостоящий ремонт электронного модуля при его поломке.
Использование инверторных устройств актуально в случае, когда требуемая величина мощности составляет не больше 6 кВт. Если агрегат будет использоваться на постоянной основе, то лучше отдать предпочтение классическому типу.
Канал «Garage КАХОВКА» протестировал бензиновую установку инверторного класса от производителя «ПилоД».
Как сделать генератор переменного тока своими руками
Для самостоятельного изготовления асинхронного агрегата понадобится следующее:
- Мотор. Двигатель можно соорудить своими руками, но эта процедура слишком длительная и трудоемкая. Поэтому лучше использовать агрегат от старого неработающего бытового электрооборудования. Оптимальным вариантом будет применение двигателя от дренажного насосного устройства, стиральной машинки либо пылесоса.
- Статорный механизм. Рекомендуется приобрести готовое устройство, оборудованное обмоткой.
- Комплект электрических проводов.
- Изолента, допускается применение термоусадочных трубок.
- Трансформаторный узел или выпрямительный блок. Этот элемент потребуется в случае, если на выходе генератора переменного тока энергия будет иметь разную мощность.
Перед началом работ необходимо сделать несколько манипуляций, которые позволят правильно выполнить расчет параметра мощности агрегата:
- Использующийся двигатель подключается к электросети для определения скорости вращения. Чтобы выполнить эту задачу, потребуется специальное устройство — тахометр. После считывания информации полученное значение надо записать и прибавить к нему еще 10%. Это — компенсаторная величина. Если добавить 10% к скорости вращения, это позволит предотвратить перегрев агрегата во время функционирования.
- Выполняется подбор конденсаторных элементов с учетом требуемой величины мощности. Если на этом этапе возникли сложности, можно воспользоваться таблицей.
- Генераторная установка во время работы продуцирует электроэнергию, соответственно, заранее необходимо продумать заземление устройства. При его отсутствии и некачественной изоляции агрегат не только износится быстрее, но и может представлять опасность для человека.
- После подготовки выполняется процедура сборки, она не займет много сил. К двигателю, который будет использоваться в основе, подключаются конденсаторные элементы в соответствии со схемой. В ней указана очередность подсоединения компонентов. Надо учесть, что величина емкости каждой конденсаторной детали соответствует предыдущему устройству.
Схема сборки простого генератора переменного тока Таблица выбора емкости конденсатора для агрегата
Полученный узел сможет обеспечить энергией электрическую пилу, циркулярку или болгарку, т. е. любой маломощный инструмент.
При использовании самодельного генератора переменного тока нельзя допустить перегрева двигателя, иначе это приведет к его поломке и даже взрыву.
В процессе сборки и эксплуатации надо учитывать следующие нюансы:
- Если коэффициент полезного действия падает прямо пропорционально в соответствии с длительностью работы, это норма. Данный нюанс связан с тем, что периодически генераторный агрегат должен отдыхать и остывать. Важно время от времени снижать температуру двигателя до 40 градусов Цельсия.
- Поскольку в простой схеме устройства не используется автоматика, потребитель должен сам контролировать все процессы работы приспособления. Время от времени к агрегату необходимо подключать измерительное оборудование — тахометр, вольтметр.
- Перед выполнением сборки нужно правильно подобрать электроприборы в соответствии с расчетом его технических параметров и свойств. Приведенная схема наиболее простая в плане реализации.
Видео «Принцип действия генераторного устройства»
Канал «Halyk Smart» рассказал о нюансах функционирования агрегата переменного тока.
Термин «генерация» в электротехнику пришел из латинского языка. Он обозначает «рождение». Применительно к энергетике можно сказать, что генераторами называют технические устройства, занимающиеся выработкой электроэнергии.
При этом надо оговориться, что производить электрический ток можно за счет преобразования различных видов энергии, например:
Исторически сложилось так, что генераторами называют конструкции, которые преобразуют кинетическую энергию вращения в электричество.
По виду вырабатываемой электроэнергии генераторы бывают:
1. постоянного тока;
2. переменного.
Физические законы, которые позволяют создавать современные электрические установки для выработки электроэнергии за счет преобразований механической энергии, открыты учеными Эрстедом и Фарадеем.
В конструкции любого генератора реализуется , когда происходит наводка электрического тока в замкнутой рамке за счет пересечения ее вращающимся магнитным полем, которое создается в упрощенных моделях бытового использования или обмотками возбуждения на промышленных изделиях повышенных мощностей.
При вращении рамки изменяется величина магнитного потока.
Электродвижущая сила, наводимая в витке, зависит от скорости изменения магнитного потока, пронизывающего рамку в замкнутом контуре S, и прямо пропорциональна его значению. Чем быстрее осуществляется вращение ротора, тем выше величина вырабатываемого напряжения.
Для того чтобы создать замкнутый контур и отвести с него электрический ток, потребовалось создать коллектор и щеточный узел, обеспечивающий постоянный контакт между вращающейся рамкой и стационарно расположенной частью схемы.
За счет конструкции подпружиненных щеток, прижимающихся к коллекторным пластинам, происходит передача электрического тока на выходные клеммы, а с них дальше он поступает в сеть потребителя.
Принцип работы простейшего генератора постоянного тока
При вращении рамки вокруг оси ее левая и правая половинки циклически проходят около южного или северного полюса магнитов. В них каждый раз происходит смена направлений токов на противоположное так, что у каждого полюса они протекают в одну сторону.
Для того чтобы в выходной цепи создавался постоянный ток, на коллекторном узле создано полукольцо для каждой половинки обмотки. Прилегающие к кольцу щетки снимают потенциал только своего знака: положительный или отрицательный.
Поскольку полукольцо вращающейся рамки разомкнуто, то в нем создаются моменты, когда ток достигает максимального значения или отсутствует. Чтобы поддерживать не только направление, но и постоянную величину вырабатываемого напряжения, рамку изготавливают по специально подготовленной технологии:
у нее используют не один виток, а несколько — в зависимости от величины запланированного напряжения;
число рамок не ограничивается одним экземпляром: их стараются сделать достаточным количеством для оптимального поддержания перепадов напряжения на одном уровне.
У генератора постоянного тока обмотки ротора располагают в пазах . Это позволяет сокращать потери наводимого электромагнитного поля.
Конструктивные особенности генераторов постоянного тока
Основными элементами устройства являются:
внешняя силовая рама;
магнитные полюса;
статор;
вращающийся ротор;
коммутационный узел со щётками.
Корпус изготавливают из стальных сплавов или чугуна для придания механической прочности общей конструкции. Дополнительной задачей корпуса является передача магнитного потока между полюсами.
Полюса магнитов крепят к корпусу шпильками или болтами. На них монтируют обмотку.
Статор , называемый еще ярмом или остовом, изготавливают из ферромагнитных материалов. На нем размещают обмотку катушки возбуждения. Сердечник статора оснащен магнитными полюсами, образующими его магнитное силовое поле.
Ротор имеет синоним: якорь. Его магнитопровод состоит из шихтованных пластин, снижающих образование вихревых токов и повышающих КПД. В пазы сердечника заложены обмотки ротора и/или самовозбуждения.
Коммутационный узел со щетками может иметь разное количество полюсов, но оно всегда кратно двум. Материалом щеток обычно используют графит. Коллекторные пластины изготавливают из меди, как наиболее оптимального металла, подходящего по электрическим свойствам проводимости тока.
Благодаря использованию коммутатора на выходных клеммах генератора постоянного тока образуется сигнал пульсирующего вида.
Основные типы конструкций генераторов постоянного тока
По типу питания обмотки возбуждения различают устройства:
1. с самовозбуждением;
2. работающие на основе независимого включения.
Первые изделия могут:
использовать постоянные магниты;
или работать от внешних источников, например, аккумуляторных батарей, ветряной установки…
Генераторы с независимым включением работают от собственной обмотки, которая может быть подключена:
последовательно;
шунтами или параллельным возбуждением.
Один из вариантов подобного подключения показан на схеме.
Примером генератора постоянного тока может служить конструкция, которая раньше часто применялась на автомобильной технике. Ее устройство такое же, как у асинхронного двигателя.
Подобные коллекторные конструкции способны работать в режиме двигателя или генератора одновременно. За счет этого они получили распространение в существующих гибридных автомобилях.
Процесс образования якорной реакции
Она возникает в режиме холостого хода при неправильной настройке усилия прижатия щеток, создающее неоптимальный режим их трения. Это может привести к снижению магнитных полей или возникновению пожара из-за повышенного образования искр.
Способами ее снижения являются:
компенсации магнитных полей за счет подключения дополнительных полюсов;
настройка сдвига положения коллекторных щеток.
Преимущества генераторов постоянного тока
К ним относят:
отсутствие потерь на гистерезис и образование вихревых токов;
работа в экстремальных условиях;
пониженный вес и маленькие габариты.
Принцип работы простейшего генератора переменного тока
Внутри этой конструкции используются все те же детали, что и у предыдущего аналога:
магнитное поле;
вращающаяся рамка;
коллекторный узел со щетками для отвода тока.
Основное отличие заключается в устройстве коллекторного узла, который создан так, что при вращении рамки через щетки постоянно создается контакт со своей половинкой рамки без циклической смены их положения.
За счет этого ток, сменяющийся по законам гармоники в каждой половинке, полностью без изменений передается на щетки и далее через них в схему потребителя.
Естественно, что рамка создана намоткой не из одного витка, а рассчитанного их количества для достижения оптимального напряжения.
Таким образом, принцип работы генераторов постоянного и переменного тока общий, а отличия конструкции заключаются в изготовлении:
коллекторного узла вращающегося ротора;
конфигурации обмоток на роторе.
Конструктивные особенности промышленных генераторов переменного тока
Рассмотрим основные части промышленного индукционного генератора, у которого ротор получает вращательное движение от рядом расположенной турбины. В конструкцию статора включен электромагнит (хотя магнитное поле может создаваться набором постоянных магнитов) и обмотка ротора с определённым числом витков.
Внутри каждого витка индуктируется электродвижущая сила, которая последовательно складывается в каждом из них и образует на выходных зажимах суммарное значение напряжения, выдаваемого на схему питания подключенных потребителей.
Чтобы повысить на выходе генератора амплитуду ЭДС используют специальную конструкцию магнитной системы, выполненную из двух магнитопроводов за счет применения специальных сортов электротехнической стали в виде шихтованных пластин с пазами. Внутри их смонтированы обмотки.
В корпусе генератора расположен сердечник статора с пазами для размещения обмотки, создающей магнитное поле.
Вращающийся на подшипниках ротор тоже имеет магнитопровод с пазами, внутри которых смонтирована обмотка, получающая индуцируемую ЭДС. Обычно для размещения оси вращения выбирается горизонтальное направление, хотя, встречаются конструкции генераторов с вертикальным расположением и соответствующей конструкцией подшипников.
Между статором и ротором всегда создается зазор, необходимый для обеспечения вращения и исключения заклинивания. Но, в то же время в нем происходит потеря энергии магнитной индукции. Поэтому его стараются делать минимально возможным, оптимально учитывая оба этих требования.
Расположенный на одном валу с ротором возбудитель является электрогенератором постоянного тока, обладающим относительно небольшой мощностью. Его назначение: питать электроэнергией обмотки силового генератора в состоянии независимого возбуждения.
Подобные возбудители применяют чаще всего с конструкциями турбинных или гидравлических электрогенераторов при создании основного либо резервного способа возбуждения.
На картинке промышленного генератора показано расположение коллекторных колец и щеток для съема токов с конструкции вращающегося ротора. Этот узел при работе испытывает постоянные механические и электрические нагрузки. Для их преодоления создается сложная конструкция, которая при эксплуатации требует периодических осмотров и выполнения профилактических мероприятий.
Чтобы снизить создаваемые эксплуатационные затраты применяется другая, альтернативная технология, при которой тоже используется взаимодействие между вращающимися электромагнитными полями. Только на роторе располагают постоянные или электрические магниты, а напряжение снимают со стационарно расположенной обмотки.
При создании подобной схемы такую конструкцию могут называть термином «альтернатор». Она применяется в синхронных генераторах: высокочастотных, автомобильных, на тепловозах и судах, установках электрических станций энергетики для производства электроэнергии.
Особенности синхронных генераторов
Принцип действия
Название и отличительный признак действия заключен в создании жесткой связи между частотой переменной электродвижущей силы, наводимой в статорной обмотке «f» и вращением ротора.
В статоре вмонтирована трехфазная обмотка, а на роторе — электромагнит с сердечником и обмоткой возбуждения, запитанной от цепей постоянного тока через щеточный коллекторный узел.
Ротор приводится во вращение от источника механической энергии — приводного двигателя с одинаковой скоростью. Его магнитное поле совершает такое же движение.
В обмотках статора наводятся одинаковые по величине, но сдвинутые на 120 градусов по направлению электродвижущие силы, создающие трехфазную симметричную систему.
При подключении на концы обмоток цепей потребителей в схеме начинают действовать токи фаз, которые образуют магнитное поле, вращающееся точно так же: синхронно.
Форма выходного сигнала наводимой ЭДС зависит только от закона распределения вектора магнитной индукции внутри зазора между полюсами ротора и пластинами статора. Поэтому добиваются создания такой конструкции, когда величина индукции меняется по синусоидальному закону.
Когда зазор имеет постоянную характеристику, то вектор магнитной индукции внутри зазора создается по форме трапеции, как показано на графике линий 1.
Если же форму краев на полюсах исправить на косоугольную с изменением зазора до максимального значения, то можно добиться синусоидальной формы распределения, как показано линией 2. Этим приемом и пользуются на практике.
Схемы возбуждения синхронных генераторов
Магнитодвижущая сила, возникающая на обмотке возбуждения «ОВ» ротора, создает его магнитное поле. Для этого существуют разные конструкции возбудителей постоянного тока, основанные на:
1. контактном методе;
2. бесконтактном способе.
В первом случае
используется отдельный генератор, называемый возбудителем «В». Его обмотка возбуждения питается от дополнительного генератора по принципу параллельного возбуждения, именуемого подвозбудителем «ПВ».
Все роторы размещаются на общем валу. За счет этого они вращаются совершенно одинаково. Реостаты r1 и r2 служат для регулирования токов в схемах возбудителя и подвозбудителя.
При бесконтактном способе
отсутствуют контактные кольца ротора. Прямо на нем монтируют трехфазную обмотку возбудителя. Она синхронно вращается с ротором и передает через совместно вращающийся выпрямитель электрический постоянный ток непосредственно на обмотку возбудителя «В».
Разновидностями бесконтактной схемы являются:
1. система самовозбуждения от собственной обмотки статора;
2. автоматизированная схема.
При первом методе напряжение от обмоток статора поступает на понижающий трансформатор, а затем — полупроводниковый выпрямитель «ПП», вырабатывающий постоянный ток.
У этого способа первоначальное возбуждение создается за счет явления остаточного магнетизма.
Автоматическая схема создания самовозбуждения включает использование:
трансформатора напряжения ТН;
автоматизированного регулятора возбуждения АВР;
трансформатора тока ТТ;
выпрямительного трансформатора ВТ;
тиристорного преобразователя ТП;
блока защиты БЗ.
Особенности асинхронных генераторов
Принципиальное отличие этих конструкций состоит в отсутствие жесткой связи между частотами вращения ротора (nr) и индуцируемой в обмотке ЭДС (n). Между ними всегда существует разница, которую называют «скольжением». Ее обозначают латинской буквой «S» и выражают формулой S=(n-nr)/n.
При подключении нагрузки на генератор создается тормозной момент для вращения ротора. Он влияет на частоту вырабатываемой ЭДС, создает отрицательное скольжение.
Конструкцию ротора у асинхронных генераторов изготавливают:
Асинхронные генераторы могут иметь:
1. независимое возбуждение;
2. самовозбуждение.
В первом случае используется внешний источник переменного напряжения, а во втором — полупроводниковые преобразователи или конденсаторы в первичной, вторичной или обоих видах схем.
Таким образом, генераторы переменного и постоянного тока имеют много общих черт в принципах построения, но отличаются конструктивным исполнением определённых элементов.
как сделать своими руками тихоходное устройство, его преимущества и недостатки
Несмотря ни на что работа мысли продолжается. Так было и так всегда будет. Человек являет миру все новые, и новые изобретения. Вот и сегодня вниманию читателей мы представляем линейный генератор Олега Гунякова. Имеет ли эта разработка право на жизнь? Свой ответ на этот вопрос дает Владимир Гуревич. Отдать предпочтение одному из авторов можете и вы, приняв участие в опросе. Комментарии и обсуждения на форуме.
Работа генераторов электрического тока
Принцип призван создать потенциал относительно Земли, считаемую нулем. Неправильно, но все в мире относительно. Хотя земная поверхность несет заряд, играет роль разница потенциалов меж клеммами генератора и почвой. Стоящий на грунте предмет обволакивается полем планеты, считаем постулат верным. Первым изобретен генератор постоянного тока. Скорее напряжения. Вольтаж получался фантастический, тока приборчик давал мало. Принцип действия прост:
Принцип действия генератора
- Лента трется, локально формируется заряд.
- Путем конвейерного механизма участок достигает токоснимателя.
- Проводимостью клеммы вида шара плотность уравнивается.
В результате сфера приобретает заряд, плотностью равный локальному ленты. Понятно, такие генераторы не слишком удобны, в 1831 году Майкл Фарадей создает нечто новое. Пользуясь намагниченной лошадиной подковой, вращающимся медным диском получил электричество по-иному: явлением магнитной индукции. Ток выходил переменный. Следовательно, поле перестало быть статическим, став электромагнитным. Поясним:
- В природе часто встречаются заряды электричества положительного или отрицательного знака, никто не сумел разыскать отдельно полюсы магнита.
- Переменное электрическое поле вызывает соответствующий отклик эфира. Выражен продуцированием переменной магнитной составляющей в плоскости перпендикулярной исходной.
Процесс продолжается беспрерывно, называется электромагнитной волной. Осваивает свободное пространство прямолинейно, пока энергия затухает. Что касается проводов, электричество распространяется сравнительно просто. Но! Пока кабель снабжен оплеткой. Экран пропал, зануление (заземление) отсутствует – волна начинает излучаться. Эффект эксплуатируют беспроводные отвертки-индикаторы, помогают установить (локализовать) источники помех промышленной частоты 50 Гц. И если системный блок компьютера не заземлен, при помощи вещички можно легко исправить недочет.
Помогает проверить вредоносное излучение дисплеев. Частота 50 Гц легко излучается проводами. Аспект увеличивает расходы электростанций (потери), вредит здоровью граждан. Как возникает энергия в генераторе Фарадея? Объясняли школьные учителя: при вращении рамки в поле магнита индукция через площадь меняется, наводится электрический ток.
Механическая энергия движения преобразуется в электрическую. Догадались, человечество эксплуатирует:
- Падение с плотины вниз масс воды.
- Энергию пара тепловых, атомных электростанций.
Два главнейших механизма получения энергии. Электричество становится движение лопасти турбины генератора. Природа родила устройства, сжигающие дизельное топливо, керосин, принцип действия мало отличается. Разница ограничена мобильностью, скоростью вращения лопасти.
Преимущества и недостатки
Использование автомобильного генератора как элемента ветроэлектростанции дает существенные преимущества:
- Имеется готовый генератор, который может использоваться без вмешательства в конструкцию или с некоторой модернизацией.
- Автомобильный генератор выдает стабильное напряжение, что важно для ветряков с их постоянно меняющейся скоростью вращения.
- Используется стандартное оборудование, доступное и не нуждающееся во вмешательстве в конструкцию.
- Автомобильные генераторы широко распространены, что делает их ремонтопригодными и доступными для замены при необходимости.
Наряду с достоинствами имеются и некоторые недостатки:
- Автомобильный генератор нуждается в высокой скорости вращения, что требует использования повышающего редуктора или изменений в конструкции устройства.
- Ресурс автомобильного генератора ограничен примерно 4000 часами работы (в среднем). Даже новый генератор не выдержит и года непрерывной работы и потребует ремонта.
- Система возбуждения некоторых генераторов требует подачи напряжения на катушку, что вынуждает изменять конструкцию и устанавливать постоянные магниты.
Несмотря на имеющиеся недостатки, автомобильный генератор считается оптимальным вариантом, возможным при самостоятельном создании ветроэлектростанции.
Выработка электрической энергии городов
Посмотрим устройство генератора тока ГЭС. Для накопления потенциальной энергии движимой руслом реки водами воздвигается плотина. Уровень вверх по течению быстро начинает подниматься. Чтобы избежать прорыва (любого типа), часть многотонной массы стравливается (кое-где ставят специальные шлюзы пропускать рыбу на нерест). Полезная часть течения проходит сквозь направляющий аппарат. Знакомые с устройством реактивных двигателей, поняли речь. Направляющим аппаратом называется конфигурация створок, изменением положения регулируется количество проходящей среды (водя).
Говорили в обзорах, регламентированы жесткие требования на частоту вырабатываемого электричества. Ученые просчитали: можно достичь при нынешнем уровне развития, применяя массивные лопасти, на которых не сказываются малые удары волн. Учитывается средняя масса проходящей воды, мелкие скачки скрадываются несусветной массой винта. Очевидно, имея весомые габариты, скорость вращения бессильна составить 50 Гц (3000 об/мин). Лопасть делает 1-2 об/мин.
Линии электропередач
Винт вращает ротор генератора. Движущаяся ось, усаженная обмотками возбуждения. Катушки, сквозь которые пропускается постоянный ток для создания устойчивого магнитного поля. Излучения не происходит, значение напряженности постоянное (см. выше). Наблюдаются неявные флуктуации, результат не отражается на сути процесса: валу образован несколькими вращающимися магнитами.
Возникает тонкий момент: как получить частоту 50 Гц. Быстро пришли к выводу: выпрямлять переменный ток, после ставить инвертор обратного преобразования невыгодно. Вдоль статора расположили множество проволочных катушек (рамка из опытов Фарадея), в которых будет наводиться индукция. Путем правильной коммутации с генератора удается снять нужные 230 вольт (на деле стоят еще понижающие трансформаторы) с частотой 50 Гц. Генераторы дают три фазы, сдвинутые на 120 градусов. Возникает новый вопрос – обеспечить стабильность. Подавать дозированное количество воды, пока лопасть набирает скорость? Практически невозможно, поступают следующим образом:
- Помимо токосъемных катушек статоре содержит возбуждающие.
- Туда подается напряжение частоты, позволяющей лопасти набрать нужную скорость.
- Получается фактически громадный синхронный двигатель.
Начальный разгон нагоняется потоком воды, вспомогательное напряжение придерживает винт, пытающийся превысить заданную скорость. Вода фактически толкает махину, напряжение возбуждения послужит регуляции (понятно, на статор подается переменный ток). Требуется получить больше мощности, направляющий аппарат плотины чуть приоткрывается. Масса воды становится более солидной, непременно сорвала бы обороты. Приходится увеличивать ток возбуждения статора, контролирующее поле становится сильнее, ситуация остается в нормальных пределах.
Двигатель внутреннего сгорания Катерпиллер, вращающий генератор
Мощность генератора возрастает. А напряжение, поддерживается уровень? По закону электромагнитной ЭДС Фарадея напряжение определено скоростью изменения магнитного поля, числом витков. Получается, конструктивно выбирая площадь катушек, длину кабеля, задаем выходное напряжение генератора. Разумеется, каждый должен иметь свою скорость вращения лопасти. Выдерживается током возбуждения ротора. При возрастании мощности увеличивается ЭДС. Рост тока возбуждения повышает скорость изменения магнитной напряженности поля.
Нужен способ поддержания прежних параметров. Зачастую становятся развязывающие трансформаторы с переменным коэффициентом передачи. Потребитель меняет ток, напряжение остается постоянным. Обеспечиваются заданные стандартами параметры. Устройство генератора переменного тока основано на возбуждении обмоток статора, остальное сводится к методикам регуляции параметров.
Инструкция по сбору и установке
После перемотки или установки неодимовых магнитов генератор собирается обычным образом. Гайки на соединительных элементах надежно затягивают, исключая возможность расшатывания собранной конструкции. Провода качественно изолируют, по возможности помещают в гофрированную трубу. Снаружи корпус генератора неплохо защитить корпусом, в качестве которого можно использовать отрезок полипропиленовой трубы с заглушками, в которых проделаны соответствующие отверстия.
Монтаж устройства к ветряку производится согласно выбранной конструкции. Поскольку оптимальным способом является непосредственная установка крыльчатки на вал генератора, следует заранее предусмотреть способ крепления и изоляции от атмосферной влаги. В идеале вращающиеся части должны быть надежно закрыты от доступа внешнего воздуха, что предотвратит появление коррозии, обледенение, появление пылевых наносов.
Оптимальным способом монтажа принято считать фиксацию на опорной штанге при помощи хомутов. Такой вариант не нуждается в использовании крепежных болтов, опасных из-за возможности появления ржавчины и сложностей при ремонте. Проблемы, возникшие с хомутами, решить намного проще – их всегда можно срезать и заменить новыми.
Иногда приходится использовать соединительную муфту. Она устанавливается как переходный элемент с вала ротора ветряка на вал генератора, установленных соосно. Требуется точное соблюдение размеров и прочность крепления муфты, иначе передача вращения прекратится или будет происходить с большими потерями.
Регулировка параметром генераторов переменного тока
В простейшем случае мощность не поддается изменению. В бытовых (мелких генераторах) схема отслеживает напряжение, меняется значение тока возбуждения. Редко ситуация на руку потребителю. Расходуется солярка. Получается, тратится прежняя энергия, часть рассеивается пространством. Не страшно, когда возвращаем Земле часть скорости реки, жечь топливо задаром редкий скупец захочет.
Читатели поняли: обороты сорвутся, если не уменьшить подачу воды, газа, пара – в общем, движущей силы. Отслеживает отдельная цепь регуляции, снабженная регулировочными механизмами. Частному дому лучше создать систему аккумуляторную, сегодня имеется возможность 12 вольтами постоянного тока питать освещение, ноутбуки, многие другие приборы. Сеть возможно оборудовать отводом для периодического заряда батарей. Методик, как помним, две:
Простая схема работы генератора
- С постоянным током. Напряжение варьируется, каждый час заряжается одна десятая емкости. Длительность процесса – 600 минут.
- С постоянным напряжением. Ток падает по экспоненте, вначале составит сравнительно большие величины. Главный недостаток методики.
Принцип действия генератора переменного тока позволит вести подзарядку аккумуляторов, руководствуясь необходимостью. Понятно, потребуется цепь гальванической развязки перед каскадом батарей. Можно догадаться из прочитанного, ГЭС применяют устройства с подстраиваемым коэффициентом трансформации. Методики реализации затеи могут быть разными:
- Широкое распространение получили трансформаторы с коммутируемыми обмотками. Число витков может меняться путем переключения контакторами цепей.
- Более плавный коэффициент обеспечивает скользящий контакт. Здесь витки одной катушки зачищены, токосъемник бегает взад-вперед, меняя число рабочих витков. Понятно, большой ток пропустить сложно, будет возникать искра, в случае ГЭС станет дугой. Скорее устройство регулирования сравнительно малых мощностей.
Из сказанного следует: ток возбуждения ротора ГЭС логично менять скачками в такт переключению обмоток регулирующего трансформатора. Потом происходит плавная подстройка, параметры напряжения приходят в норму. Рассказали в общих чертах, как работает генератор переменного тока. Стоит отметить: конструкцией многообразие не исчерпано. Описанный вид устройств составляет костяк семейства под названием синхронные генераторы переменного тока. Обеспечивают города, по большей части, энергией.
Схемы подключения
По числу использующихся фаз все генераторные агрегаты делятся на две группы:
- однофазные;
- трехфазные.
Однофазный генератор
Схема подключения оборудования с одной фазой
Этот тип устройств используется для работы с любыми потребителями электроэнергии, главное — чтобы они были однофазными.
Самые простые конструкции состоят из:
- магнитного поля;
- прокручивающейся рамки;
- коллекторного устройства, предназначенного для отвода тока.
Благодаря наличию последнего в результате рамочного прокручивания через щетки образуется постоянный контакт с рамкой. Параметры тока, который меняется с учетом закона гармоники, будут разными и передаются на щеточный узел, а также в схему потребителей напряжения. На сегодняшний день однофазные агрегаты являются наиболее популярным типом автономного источника питания. Они могут использоваться для подключения практически всех бытовых электроприборов.
Трехфазный генератор
Такой тип устройств относится к классу универсальных, но более дорогих агрегатов. Отличительная особенность трехфазных генераторов заключается в необходимости постоянного и дорогостоящего технического обслуживания. Несмотря на это, данный тип установок получил наибольшее распространение.
Это обусловлено следующими преимуществами:
- В основе агрегата используется вращающееся круговое магнитное поле. Это обеспечивает возможность хорошей экономии при разработке оборудования.
- Трехфазные генераторы состоят из уравновешенной системы. Это обеспечивает ресурс эксплуатации агрегата в целом.
- В работе трехфазного устройства одновременно используется два напряжения — линейное и фазовое. Оба применяются в единой системе.
- Одно из основных преимуществ — повышенные экономические показатели. Это обеспечивает снижение материалоемкости силовых проводов, а также трансформаторных агрегатов. Благодаря данной особенности упрощается процедура передачи электричества на большие расстояния.
Схема соединения «звездой»
Данный тип подключения подразумевает электросоединение концов обмоток в определенной точке, которая именуется «нулем». При выполнении такого подсоединения нагрузку к генераторному узлу можно подать посредством трех или четырех кабелей. Проводники от начала обмоток считаются линейными. А основной кабель, который идет от нулевой точки, является нулем. Параметр напряжения между проводниками считается линейным (эта величина выше в 1,73 раза по сравнению с фазной).
Схема типа «звезда» для подключения трехфазного оборудования
Одной из основных особенностей данного варианта является равенство токов. Четырехпроводной тип «звезды» с нейтральным кабелем считается самым распространенным. Его использование позволяет предотвратить перекос фаз при подсоединении несимметричной нагрузки. К примеру, если на одном контакте она активная, а на другом — реактивная или емкостная. При использовании такого варианта обеспечивается максимальная защищенность включенного электрооборудования.
Схемы соединения «треугольником»
Данный метод подключения представляет собой последовательное подсоединение обмоток трехфазного агрегата. Конец первой намотки должен быть соединен с началом второй, а ее контакт — с третьей. Затем проводник от обмотки под номером 3 подсоединяется к началу первого элемента.
При такой схеме линейные кабели отводятся от точек подключения обмоток. Параметр линейного напряжения по величине соответствует фазному. А значение первого тока выше второго в 1,73 раза. Описанные свойства актуальны исключительно в случае равномерной нагрузки фаз. Если она будет неравномерной, то параметры необходимо пересчитать графическим или аналитическим способом.
Электросхемы соединений агрегата «треугольником»
Асинхронный генератор переменного тока
Асинхронные генераторы отличаются отсутствием электрической связи меж статором и ротором. Скорость регулируется направляющим аппаратом. Сообразно стабильность частоты падает, амплитуда напряжения также носит непостоянный характер. В результате можно отметить относительную простоту конструкции асинхронного генератора переменного тока, стабильность параметров не блещет хорошими показателями.
Отличительной чертой назовем способность недостатков асинхронных двигателей плавно перекочевывать, заражая новые устройства. Очевидно, для снабжения потребителей энергией регулируют частоту тока, мощность получается случайной. Хотя, если генератор находится в относительно постоянном окружении, сказанное не окажется большой проблемой.
Если над сердечником с надетой на него катушкой будет вращаться постоянный магнит, то магнитное поле вокруг катушки будет непрерывно меняться и вследствие явление электромагнитной индукции в ней будет возникать переменный индукционный ток. На этом принципе работает индукционный генератор переменного тока, в котором механическая энергия преобразуется в электрическую.
Переменный ток обладает рядом свойств, аналогичных свойствам постоянного тока, однако некоторые его свойства отличны от свойств постоянного тока. Так, протекая по проводникам, переменный ток их нагревает (как и постоянный). Это свойство используется в электронагревательных приборах и электрических лампах накаливания. Вокруг проводников, по которым проходит переменный ток, обязательно существует магнитное поле, но оно, как и ток, переменно. У электромагнита, питаемого переменным током от сети, 50 раз в одну секунду меняется полярность концов магнитопровода (сердечника). Нетрудно убедиться, что коллекторный двигатель с последовательным возбуждением может работать при питании его переменным током. Такие двигатели используются во многих бытовых приборах (пылесос, соковыжималка, вентилятор и др.). Действительно, при изменении полярности полюсов индуктора одновременно меняется направление тока в якоре, поэтому якорь продолжит вращение в том же направлении. КОНТРОЛЬНЫЕ ВОПРОСЫ 1. Каков принцип работы индукционного генератора? 4. Почему у ротора турбогенератора одна пара полюсов, а у гидрогенератора — много? Упражнения 1. Докажите, что гидрогенератор Братской ГЭС вырабатывает переменный ток частотой, равной 50 Гц. Его ротор, вращающийся с частотой 125 об/мин, имеет 24 пары полюсов. |
Устройство постоянного и переменного генератора тока.
Сегодня тематика электроснабжения интересна многим пользователям. Пытаясь разобраться в особенностях
современных систем электроснабжения, человек сталкивается с вопросом – как работает и устроен
генератор тока. В действительности, в этом устройстве нет ничего чрезвычайно сложного и в его
особенностях может разобраться любой желающий.
КОНСТРУКТИВНЫЕ И ЭКСПЛУАТАЦИОННЫЕ ОСОБЕННОСТИ ГЕНЕРАТОРОВ ТОКА
Генератором тока называют устройство, преобразующее механическую энергию в электричество.
Современные генераторы способны вырабатывать как переменный, так и постоянный электрический ток.
Самым простым примером использования генераторов являются автомобили. До середины прошлого столетия
в автотранспорте устанавливали генераторы постоянного тока, которые впоследствии были заменены
компактными, функциональными и современными генераторами переменного тока с полупроводниковыми
диодами.
ПРИНЦИП РАБОТЫ ГЕНЕРАТОРА
Генераторы тока преобразовывают механическую энергию в электрическую, за счет вращения проволочной
катушки в магнитном поле – закон электромагнитной индукции Фарадея. В качестве примера можно
рассмотреть конструкцию и принцип работы простого генератора переменного тока, состоящего из
проволочной рамки, которая вращается между полюсами неподвижного магнитного элемента. Концы
проволочной рамки соединяются с контактным кольцом, скользящим по электропроводной щетке. В этом
случае индуцированный ток будет протекать к внутреннему контактному кольцу при прохождении
соединенной половины рамки мимо северного магнитного полюса. И наоборот, если другая половина рамки
будет проходить мимо северного полюса магнита, электроток будет двигаться к внешнему контактному
кольцу.
Трехфазные генераторы отлично подходят для выработки мощного переменного тока с минимальными
затратами. Работа таких устройств основана на использовании одного магнита, который вращается
относительно нескольких обмоток. Стандартные трехфазные генераторы обладают тремя катушками,
расположенными на одинаковом расстоянии от оси магнита. В этом случае каждая катушка генератора
будет вырабатывать электрический переменный ток при прохождении рядом с полюсом магнита.
СИНХРОННЫЕ И АСИНХРОННЫЕ ГЕНЕРАТОРЫ ТОКА
По принципу работы все генераторы электрического тока разделяются на синхронные и асинхронные.
Асинхронные устройства отличаются низкой стоимостью и простотой, они обладают высокой устойчивостью
к перегрузкам и коротким замыканиям. Такие приборы чаще всего используются для питания активной
нагрузки – электрических нагревателей, электробытовых приборов, ламп накаливания и т.д. Следует
отметить, что мощные перегрузки могут вывести из строя даже качественный асинхронный генератор,
потому при подключении некоторых электрических потребителей, к примеру, электродвигателей или
электрических инструментов, запас мощности у генератора должен быть трех- или четырехкратным.
Синхронные генераторы подходят для индуктивных потребителей электричества, обладающих высокими
значениями токов при пуске. Такие устройства способны выдерживать кратковременные перегрузки без
каких-либо отрицательных последствий.
УСТРОЙСТВО ТРЕХФАЗНОГО АВТОМОБИЛЬНОГО ГЕНЕРАТОРА
Автомобильный генератор
Чтобы лучше разобраться в том, как работает и устроен генератор тока, можно подробно рассмотреть
конструкцию автомобильного генератора. Такое устройство состоит из корпуса и двух крышек, оснащенных
вентиляционными отверстиями. Ротор (электромагнит с одной обмоткой) генератора приводится в движение
с помощью шкива и вращается в 2-х подшипниках. Ток на обмотку ротора поступает от двух медных колец
и графитовых щеток, соединенных с электронным реле. Реле в генераторе необходимо для поддержания
напряжения на допустимых значениях. В различных автомобильных генераторах реле бывают встроенными в
корпус устройства и расположенными за пределами корпуса.
Статор включает в себя три медные обмотки, соединенные в треугольник между собой. К точкам
соединения обмоток подключается выпрямительный мост, включающий в себя 6 полупроводниковых диодов,
преобразующих электрический ток из переменного в постоянный.
Внутри генератора переменного тока »NAPA Know How Blog
Электрическая система вашего автомобиля довольно сложна. В современных автомобилях есть километры проводов, несколько компьютеров и датчики на всех возможных компонентах, даже в подвеске могут быть датчики, отслеживающие движения. Все это создает серьезную нагрузку на систему зарядки. Ранее мы обсуждали аккумулятор и то, как он работает, но другая половина системы зарядки — это генератор переменного тока. Давайте углубимся в генератор переменного тока и посмотрим, как он работает.
Внутри генератора переменного тока
Генератор вырабатывает электричество путем преобразования механической энергии вращения в электрическую. Это тот же тип устройства, который используется в гидроэлектрических и паротурбинных электрогенераторах. Генератор состоит из нескольких компонентов: статора (якоря), ротора (вращающееся магнитное поле) и мостового выпрямителя. У каждого есть своя собственная функция.
Статор
Внутри генератора есть несколько основных узловых узлов.Это показывает ротор и полевые провода. При снятом роторе обмотки статора обнажены. Здесь создается напряжение переменного тока.Неподвижные обмотки генератора называются статором. На внешнем корпусе самого генератора установлены три катушки. Разнесенные на 120 градусов каждая обмотка генерирует ток, создавая трехфазный источник питания. Сама природа вращающегося поля делает этот ток переменным, или переменным, отсюда и название «генератор переменного тока».
Статор снят с генератора.Ротор
Ротор представляет собой электромеханический компонент. Механическое вращение в сочетании с проводами электрического поля запускает процесс выработки электричества.Это вращающаяся часть генератора. Здесь управляется генератор переменного тока. Центр ротора представляет собой железный сердечник, обернутый вокруг него медной проволокой. Когда на провод подается ток, создается ток магнитного поля. Ток возбуждения — это постоянный или постоянный ток, ток течет только в одном направлении.У поля есть Северный и Южный полюсы, как и у любого магнита. Ротор подвешен на подшипниках на обоих концах, а один конец прикреплен к шкиву приводного ремня двигателя.
Регулятор напряжения
Внутри корпуса находится регулятор и мостовой выпрямитель. Когда эти компоненты выходят из строя, вам необходимо немедленно заменить генератор.Чтобы контролировать выходную мощность генератора, есть регулятор. Это мозг подразделения. По мере увеличения потребности регулятор увеличивает напряжение на проводе возбуждения, что, в свою очередь, обеспечивает больший выходной ток от статора.Регулятор контролирует подачу тока возбуждения, напряжение батареи и выходную мощность. На большинстве регуляторов установлено 14,4 вольта.
Старые автомобили (середина 70-х годов и старше) использовали внешние регуляторы. Их легко заменить, но они известны периодически возникающими проблемами.Мостовой выпрямитель
Поскольку вся современная автомобильная электроника использует постоянный ток, переменный ток, исходящий от статора, должен быть преобразован. Это работа мостового выпрямителя. В выпрямителе 6 диодов. Диоды позволяют току течь в одном направлении и перекрывают противоположный поток, что и делает переменный ток, в обоих направлениях.На каждую обмотку статора приходится 2 диода, каждый из которых управляет потоком в одном направлении, поэтому на выходе получается устойчивый скачок, а не волна, имитирующая постоянный ток. Генераторы очень шумны с точки зрения электрического сигнала, но большинство автомобильных компонентов с этим согласны, а если нет, то в них встроены специальные фильтры для уменьшения шума.
Дополнительные детали генератора
Подшипники могут выйти из строя, что приведет к шуму и даже блокировке генератора.Остальная часть генератора состоит из корпуса, подшипников и щеток.Щетки соединяют вращающийся ротор с проводами регулятора.
Как выходят из строя генераторы переменного тока
Когда все в порядке, генератор живет счастливой жизнью, но когда дела идут плохо, это происходит быстро. Поскольку ротор генератора вращается в 2–3 раза быстрее, чем остальная часть двигателя, нагрев является важным фактором в сроке службы генератора. Наиболее частые проблемы с генератором — это отказ подшипника, неисправный регулятор и неисправный выпрямитель.
Если подшипники вышли из строя, вы услышите рычание или вой, исходящий от двигателя во время его работы.Большинство дополнительных приводов под капотом установлены на подшипниках, так что это может быть что угодно, но вы должны быть в состоянии точно определить звук до компонента. Помимо шума, корпус генератора будет очень горячим, и сигнальная лампа на приборной панели может иногда мигать. Если подшипники действительно плохие, ремень может скрипеть от натяжения. Как только подшипники полностью выходят из строя, ротор может заклинивать, что приводит к возгоранию.
Плохой регулятор или выпрямитель вызывает целый ряд проблем, от разряженной батареи до слишком высокого напряжения и перегоревших проводов.Если в вашем автомобиле есть датчик напряжения (а не просто свет), вы можете контролировать фактическое напряжение, исходящее от генератора. Это должно быть 12,3–14,4 вольт при работающем двигателе. Что-то более или менее представляет проблему. В состоянии покоя батарея должна показывать около 12 вольт. Если у вас нет манометра, вы можете проверить напряжение с помощью тестового прибора.
При включенном двигателе генератор должен показывать от 13 до 14,4 вольт. На холостом ходу напряжение может быть ниже, но оно должно подскочить и остаться после увеличения оборотов двигателя.Техническое обслуживание и проверка вашего генератора
Один из ключей к обеспечению долгого срока службы вашего генератора — хороший аккумулятор. Эти два компонента работают рука об руку. Плохая батарея заставит генератор оставаться включенным все время, никогда не отдыхая. Это означает больше тепла, а тепло — враг всех электрических компонентов. Как только диоды выпрямителя или регулятора перегорают, срок службы генератора заканчивается. То же самое и с аккумулятором; Плохой генератор переменного тока может быть на какое-то время замаскирован хорошей батареей, но генератор может фактически сжечь батарею или разрядить ее, в зависимости от неисправности, оставляя вам заменять оба компонента.
Хорошая батарея — залог счастливого генератора переменного тока. Плохой элемент в батарее может убить генератор.Независимо от причины, по которой он вышел из строя, неисправный генератор необходимо немедленно заменить. Если вы не уверены в состоянии генератора, есть несколько способов его проверить. Если автомобиль управляемый, отнесите его в местный магазин NAPA AUTO PARTS, и они смогут его протестировать. Если автомобиль отключен, снимите генератор и принесите его в магазин, где они могут проверить его на специальной машине, которая раскручивает его, как двигатель.Обязательно отсоедините аккумулятор ПЕРЕД попыткой снять генератор.
Ознакомьтесь со всеми продуктами для электрических систем
Фото любезно предоставлено Wikimedia Commons.
Как работает автомобильный генератор переменного тока: Как работает автомобильный генератор
Когда он был впервые изобретен, генератор на самом деле назывался «генератором».Сегодня автомобильный генератор переменного тока преобразует энергию в переменный или переменный ток из электрической энергии, которая создается механической энергией, которую он генерирует при повороте.
Двигателю внутреннего сгорания требуется аккумулятор для запуска двигателя, но именно автомобильный генератор переменного тока поддерживает работу автомобиля и подзаряжает энергию, используемую аккумулятором во время движения транспортного средства.
Так как же работает генератор? В автомобильных генераторах используется вращающийся магнит внутри проводника, который вырабатывает электричество.Затем он собирает электричество, вырабатываемое генератором переменного тока, из магнитного поля вокруг проводника внутри генератора.
Проводники имеют железную основу с намотанными вокруг них катушками, которые также позволяют контролировать напряжение генерируемого тока благодаря регулятору напряжения. Ротор генератора приводится в движение за счет механического вращения приводного ремня, который также вращает вентилятор радиатора и водяной насос.
Эффективность работы генератора обычно зависит от размера генератора и, когда возникают проблемы из-за проблем в подшипниках или недостаточного воздушного потока от внутреннего вентилятора.В редких случаях это может быть даже связано с потерей железа и меди.
Сегодняшние генераторы работают с КПД около 55%. Это происходит из-за преобразования механической энергии в электрическую.
Раньше единственной задачей генератора переменного тока было обеспечение достаточной мощности автомобиля для включения света и звукового сигнала, сегодня у нас есть внутренние компьютеры, электрические компоненты, отопление, радиоприемники и системы GPS, требующие много энергии.
Большое отличие современных генераторов с высоким усилителем состоит в том, что они сделаны из гораздо более качественных материалов, в основном с использованием высококачественных магнитов, подшипников и обмоток.Несмотря на то, что многие части автомобиля теперь стали очень высокотехнологичными, генератор по-прежнему остается довольно простым оборудованием, и его относительно легко заменить.
Как узнать, что пришло время заменить генератор в вашем автомобиле? Если не проверять его регулярно, явным признаком неисправности генератора является разряженная батарея. Хотя батарея может выйти из строя, не удержать заряд или даже начать протекать, разряженная батарея является основным признаком того, что вы узнаете, что она не заряжалась от генератора.
Быстрый тест — попытаться зарядить аккумулятор от внешнего источника, например зарядного устройства, или большинство магазинов автозапчастей, таких как autozone, проверит аккумулятор бесплатно. Если ваши подшипники начнут работать, вы услышите громкий скрежет генератора.
Если ваши фары и внутреннее освещение тускнеют, но становятся ярче, когда вы нажимаете на педаль акселератора, ваши ремни, возможно, ослабли, и их необходимо подтянуть, иначе это также может привести к разрядке аккумулятора и плохому дню.
Наконец, вы можете приобрести вольтметр — недорогой инструмент, используемый для измерения напряжения, генерируемого генератором переменного тока.
Что такое автомобильный генератор переменного тока и как он работает?
ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА
Это возвращает нас обратно к исходной точке — контрольной лампе генератора. Как видно из рисунка 5, схемы действующего генератора переменного тока, от входа источника тока возбуждения [1] до регулятора есть путь к земле. В результате, когда ключ включен, ток течет через контрольную лампу, через резисторы, транзисторы и катушку возбуждения, а затем на землю, в результате чего лампа загорается.Как только генератор перейдет на полную мощность, напряжение от трио диодов, также приложенное к [1], будет равно напряжению батареи. В это время по 12 вольт с обеих сторон лампа погасла.
Если генератор выйдет из строя, напряжение на тройке диодов упадет, и лампа снова загорится от напряжения аккумуляторной батареи. Если мощность генератора немного низкая, лампа будет тускло гореть. Если генератор выйдет из строя полностью и выходное напряжение упадет до нуля, лампа будет гореть на полную мощность.И наоборот, если батарея выйдет из строя, и напряжение батареи упадет, с выходным напряжением генератора переменного тока с одной стороны и низким напряжением батареи с другой, лампа также загорится.
Как указывалось ранее, если свет становится тусклее по мере увеличения оборотов двигателя, это связано с тем, что напряжение генератора переменного тока растет вместе с числом оборотов в минуту, создавая большее напряжение на стороне генератора переменного тока лампы. Чем ближе выходное напряжение к напряжению батареи, тем ярче становится лампа. Точно так же, если свет становится ярче с увеличением числа оборотов, это связано с тем, что по мере увеличения напряжения генератора оно становится выше, чем напряжение аккумулятора.Чем выше напряжение по отношению к напряжению батареи, тем больше разница напряжений на лампе и тем ярче она становится.
СУММИРОВАНИЕ
Таким образом, можно сказать, что ток возбуждения через катушки ротора создает магнитное поле, которое передается катушкам статора, создавая переменное напряжение. Это переменное напряжение преобразуется выходными диодами в пульсирующее постоянное напряжение, которое заряжает аккумулятор.
Ток возбуждения подается либо от аккумулятора, через контрольную лампу, либо от трио диодов.Величина тока возбуждения, пропускаемая через регулятор к ротору или катушке возбуждения, контролируется обратной связью по напряжению от батареи.
Вот и все — вкратце — полная работа генератора переменного тока. В следующий раз, когда вы увидите маленький красный огонек, вы точно будете знать, что он пытается вам сказать.
Как работает генератор — Авторемонт Convoy
Здесь, в Convoy, мы рассмотрели множество различных тем, связанных с батареями, включая основы батареи и то, как часто следует менять батарею.Однако на самом деле аккумулятор — это только один аспект в системе зарядки вашего автомобиля, и даже не самый важный. Самая важная часть этой системы — генератор переменного тока.
Изображение: Product Engineering
Генератор — это механическое устройство, прикрепленное к двигателю, которое приводится в движение змеевидным ремнем вашего автомобиля. Пока двигатель работает, генератор переменного тока вращается, который преобразует механическую энергию в электрическую, которая питает все электрические устройства, такие как свет, радио и многое другое.
Все батареи имеют выходную мощность полного заряда около 12 вольт, что достаточно для запуска вашего автомобиля, но когда ваш двигатель работает, ваш генератор обычно вырабатывает большее напряжение (иногда до 15 вольт) из-за требований конкретных электрических систем. . Когда генератор не работает эффективно, не только некоторые из ваших параметров питания, такие как окна и замки, не будут работать эффективно, ваши фары или приборная панель могут тускнеть во время больших нагрузок.
Есть несколько причин, по которым генераторы могут выйти из строя, но выход из строя подшипников является основной причиной выхода из строя генератора.Неисправность подшипника — это внутренняя проблема, которая не позволяет ротору вращаться внутри генератора переменного тока, который преобразует механическую энергию в электрическую. Это может быть вызвано грязью и посторонними предметами, которые случайно попадают внутрь генератора, или просто износом в результате многолетнего использования. Когда это произойдет, генератор будет издавать громкий шум с возможным скрежетом.
Если ваш генератор выходит из строя, в зависимости от области применения, вы можете быть удивлены тем, что замена многих генераторов стоит всего несколько сотен долларов (что обычно включает в себя новый змеевик и работу).
В Convoy Auto Repair у нас есть возможность проверить, диагностировать или заменить ваш генератор переменного тока независимо от марки и модели вашего автомобиля. Приходите зайти или назначьте встречу онлайн сегодня.
Типы генераторов переменного тока: особенности, преимущества и использование
Типы генераторов в значительной степени зависят от того, как они спроектированы, как они используются и других факторов. Но что такое генератор? Генератор — это электрический генератор, который использует механическую энергию и преобразует ее в электричество.Генератор начинает свою основную задачу по преобразованию энергии после создания достаточной механической энергии с помощью магнитного поля и ротора. Чтобы узнать больше о генераторе, его частях и функциях, а также ответить на вопрос, что именно он делает, помимо типов генераторов, продолжайте читать здесь, в Linquip.
Как работает генератор?
Три основных элемента автомобильной системы зарядки — это аккумулятор, регулятор напряжения и генератор переменного тока. В качестве аккумулятора генератор переменного тока обеспечивает электроэнергией электрооборудование автомобиля, такое как внутреннее и внешнее освещение и приборная панель.
Генераторы переменного тока обычно расположены рядом с передней частью двигателя и приводятся в движение коленчатым валом, который позволяет поршням перемещаться вверх / вниз по кругу. Многие генераторы подключаются к определенной точке на двигателе с помощью скоб. Один кронштейн обычно имеет фиксированную точку, а другой кронштейн можно модифицировать для натяжения приводного ремня. Генераторы вырабатывают переменный ток за счет электромагнетизма. Электричество передается в батарею, и различные электрические системы работают с напряжением.
Прежде чем продолжить изучение различных типов генераторов и принципов их работы, давайте рассмотрим следующий раздел, посвященный деталям и функциям генератора.
Детали генератора
Независимо от типов генератора, он обычно состоит из трех частей: статор, ротор и диод, а также регулятор напряжения.
Ротор и статор
Ротор и статор генератора переменного тока представляют собой группу магнитов, приводимых в движение ремнем, который создает магнитное поле внутри медной проводки.Шкив, соединенный с двигателем, позволяет ротору вращаться с высокой скоростью, что создает магнитное поле, которое используется в качестве ремня. Затем статор создает электричество и напряжение, которые поступают на диодную опору. Создаваемое электричество называется переменным током или переменным током.
Диодная сборка
Постоянный ток, тип тока, используемый автомобильными аккумуляторами, преобразуется в постоянный ток диодной сборкой генератора (переменного тока). Сборка двухполюсного диода работает, позволяя течь электричеству, генерируемому статором, только в одном направлении.
Регулятор напряжения
Для управления процессом зарядки регулятор напряжения управляет подачей питания от генератора к батарее. Регуляторы спроектированы и работают в соответствии со своими характеристиками, с разными функциями.
Функции генератора
Генератор является неотъемлемой частью энергосистемы любого транспортного средства. Основная функция генератора переменного тока — преобразовывать механическую энергию в электрическую, которую он использует для электрического заряда батареи.Он также подает питание на другие электрические компоненты автомобиля.
Подробнее о Linquip
Функция генератора переменного тока: полное и легкое для понимания руководство по работе генераторов переменного токаПерезарядка аккумулятора
Независимо от того, какие типы генераторов переменного тока у нас есть, ключевой особенностью любого генератора является выработка электроэнергии от аккумулятора. В зависимости от местности и от того, используете ли вы другие функции утечки электроэнергии, такие как фары или радио, получение нового автомобильного аккумулятора с неисправным генератором может занять от 20 до 30 минут.Генератор подзаряжает аккумулятор во время использования автомобиля, чтобы аккумулятор работал долгое время.
От механической энергии к электрической энергии
Поршни коленчатого вала, в которых происходит сгорание, вынимаются из бензобака. Коленчатый вал передает энергию взрыва от сгорания на змеевик, соединенный с генератором. Когда шкив генератора переменного тока вращается, магнит и катушка преобразуют механическую энергию в электрическую и вырабатывают электричество.
Принадлежности для электропитания
Большинство электрических систем состоит из генератора переменного тока, хотя некоторая мощность может потребляться напрямую от батареи. Одним из компонентов электрической части любого автомобиля является генератор переменного тока, и если есть подозрения, что он не работает должным образом, вы можете использовать минимум электроэнергии, чтобы добраться до места, где вы можете починить генератор.
Типы генераторов переменного тока
В зависимости от их использования, конструкции, выходной мощности и охлаждения генераторы переменного тока можно разделить на разные категории.
Типы генераторов, основанные на его применении
- Автомобильные генераторы
- Дизель-электрические генераторы
- Судовые генераторы
- Бесщеточные генераторы
- Генераторы для радиопередачи с низкочастотным диапазоном частот.
Типы генераторов в зависимости от их конструкции
- Ротор с явным полюсом
- Гладкий цилиндрический ротор
Типы генераторов в зависимости от их выходной мощности
- Однофазный генератор переменного тока — непрерывно вырабатывающий одно переменное напряжение
- Два -Фазовый генератор — обмотка генерирует максимальный магнитный поток в первой четверти, затем вторая обмотка генерирует нулевой магнитный поток, вторая обмотка генерирует максимальный магнитный поток, а первая обмотка генерирует нулевой магнитный поток во второй четверти.
- Трехфазный генератор переменного тока — напряжение каждой обмотки составляет 120 ° от одной ступени и напряжения в двух других обмотках. Обмотки подключены к трехфазному выходу внутри звезды.
Генератор против генератора: В чем разница между генератором и генератором переменного тока?
Генератор преобразует механическую энергию в топливо или электричество. Он имеет вращающуюся прямоугольную катушку, которая вращается вокруг своей оси в магнитном поле. К концам катушки подсоединены два контактных кольца.Контактное кольцо поглощает индуцированный ток катушки и передает его на внешнее нагрузочное сопротивление R. Вращающаяся катушка известна как медный якорь.
Но генераторы и генераторы — это одно и то же? Давайте посмотрим:
- Генератор переменного тока — это машина, которая преобразует механическое электричество от первичного двигателя в переменный ток, в то время как генератор преобразует механическую энергию главного двигателя в переменный или постоянный ток.
- Генератор переменного тока имеет вращающееся магнитное поле, а генератор имеет вращающееся магнитное поле для генерации высокого напряжения и стационарного магнитного поля низкого напряжения.
- Генератор обеспечивает питание от статора, а в генераторе — от ротора.
- Якорь генератора неподвижен, но вращается в генераторе.
- Выходное напряжение генератора переменное, а выходное напряжение генератора постоянное.
- Пока генератор не заряжает полностью разряженную батарею, генератор заряжает.
- Выход генератора более мощный, чем выход генератора.
Знаете ли вы о бесщеточном генераторе?
Щеточный генератор переменного тока использует щетку для перемещения электричества через генератор или генератор переменного тока.щеточные генераторы полезны для движения электрического тока; однако они нуждаются в большом обслуживании. У них есть несколько движущихся частей, которые работают вместе и могут повлиять на остальную часть генератора, даже если одна из частей сломана или неисправна.
A Бесщеточный генератор переменного тока, с другой стороны, больше подходит для более длительного и постоянного использования, потому что нет щеток для замены или ремонта и меньше внутренних деталей повреждается. Но как бесщеточный генератор переменного тока передает электрический ток? Два набора роторов вращаются вместе в бесщеточном генераторе переменного тока, чтобы генерировать и передавать электрический ток.Второй генератор меньшего размера на конце устройства, а не щетки, используется бесщеточным генератором переменного тока для передачи любого электрического тока. Это прямое преимущество перед щеточным генератором, потому что в нем нет сменных или ремонтных щеток, что сэкономит вам деньги и время в долгосрочной перспективе.
В этой статье мы дали вам простое, но четкое определение генератора переменного тока. Вы также прочитали о деталях и функциях генератора переменного тока, о том, как он работает, и о типах генераторов переменного тока в зависимости от многих факторов.Если вам нужна дополнительная информация о типах генераторов переменного тока, нажмите «Зарегистрироваться» на Linquip и задайте свои вопросы. Вы обязательно найдете все, что ищете.
Генераторы
Генераторы — генераторы электрические; что дает двигателю свою искру, фары светят своим светом, а обогреватель — мощность, пока машины движутся по дороге.
С технической точки зрения, генератор переменного тока преобразует механическую энергию в электрическую посредством процесса, известного как переменный ток.Генераторы — электрические генераторы; что дает двигателю свою искру, фары светят своим светом, а обогреватель — мощность, пока машины движутся по дороге.
Генератор состоит из трех основных компонентов и регулятора напряжения: статора, ротора и диода.
Хотя многие люди предполагают, что аккумулятор питает все эти устройства, правда в том, что аккумулятор выполняет только одно действие: запускает двигатель или управляет электроникой при выключенном зажигании — в течение ограниченного времени; как только двигатель запускается, генератор берет на себя ответственность и обеспечивает все необходимое.
Двигатель работает на воздухе, топливе и искре. В то время как аккумулятор обеспечивает электричество, необходимое для этой первоначальной искры, его мощности достаточно только для того, чтобы проехать несколько миль по дороге, и именно здесь вступает в силу генератор переменного тока — он постоянно заряжает аккумулятор автомобиля во время движения, одновременно задействуя все электронные компоненты автомобиля. Это означает, что, хотя напряжение большинства автомобильных аккумуляторов составляет 12 вольт, генератор обычно выдает от 13 с половиной до 15 вольт электроэнергии.
КАК ГЕНЕРАТОРЫ ВЫБИРАЮТ ЭЛЕКТРИЧЕСТВО
Генератор состоит из трех основных компонентов и регулятора напряжения: статора, ротора и диода. Когда ремень генератора или клиновой ремень вращает шкив генератора, ротор внутри генератора быстро вращается. Ротор — это, по сути, магнит или группа магнитов, которые вращаются с такой скоростью внутри гнезда из медных проводов, которые называются статором.
Это вращение магнитов с невероятно высокой скоростью по медным проводам создает электричество за счет процесса электромагнетизма, проводимого через медные провода к диоду, который изменяет электричество с переменного на постоянный, который может использовать автомобильный аккумулятор.
Одним из первых признаков неисправности генератора переменного тока является снижение электрической мощности.
Следующий шаг происходит в регуляторе напряжения — встроенном компоненте современных генераторов переменного тока — который, по сути, является привратником, который перекрывает поток энергии к батарее, если напряжение поднимается выше определенного уровня, обычно 14 с половиной вольт. , что предохраняет аккумулятор от перезарядки и приготовления.
Когда автомобильный аккумулятор разряжен, ток может течь обратно в него от генератора, и цикл продолжается и продолжается.
ПРИЗНАКИ ПЛОХОГО ГЕНЕРАТОРА
Когда автомобильный генератор выходит из строя, водители замечают снижение мощности для использования электричества, что часто приводит к таким вещам, как тусклый свет фар. Но эти подсказки не продержатся долго, потому что частично заряженной батареи обычно достаточно для работы таких вещей, как фары и электрические стеклоподъемники, но она не сработает, когда вы в следующий раз попытаетесь завести автомобиль.
Также обычно имеется индикатор на приборной панели, также известный как индикатор батареи, потому что он часто имеет форму маленькой батареи, который предупреждает водителей о генераторе переменного тока, который не обеспечивает достаточного заряда для поддержания работы системы.Обеспокоенные автовладельцы также могут проверить систему зарядки или отвезти машину к механику, если у них возникнут какие-либо проблемы с электричеством.
Генератор-генератор переменного тока: Генератор-генератор переменного тока: что это такое и как он работает
Что такое генератор-генератор?Генератор-генератор — это сердце генератора. Генератор, также называемый «генератором», представляет собой часть генератора, которая вырабатывает электрическую энергию из механической энергии, подаваемой на него двигателем.Генератор переменного тока состоит из статора — неподвижного компонента и ротора — подвижного компонента. Когда оба компонента работают вместе, возникает относительное движение между магнитным и электрическим полями, которое, в свою очередь, производит электричество.
Как работает генератор-генератор?
Генератор-генератор работает по принципу электромагнитной индукции. Согласно этому принципу, когда в присутствии магнитного поля электрический проводник, такой как провод, содержащий электрические заряды, перемещается, это приводит к разнице напряжений между двумя концами электрического проводника, что вызывает движение электрических зарядов по проводу. , тем самым вырабатывая электричество.
Генератор-генератор состоит из подвижных и неподвижных компонентов, заключенных в защитный кожух. Стационарная часть генератора переменного тока, также известная как «статор», представляет собой набор проводов или электрических проводников, намотанных катушками на железном сердечнике. Ротор, также известный как якорь, представляет собой подвижную часть генератора переменного тока, которая создает вращающееся магнитное поле тремя различными способами.
- Индукция — этот механизм есть в больших генераторах.Вы также знаете их под названием «бесщеточные генераторы».
- Постоянные магниты — Небольшие генераторные установки имеют постоянные магниты, которые создают постоянное магнитное поле. Ротор преобразует это стационарное магнитное поле во вращающееся магнитное поле, что приводит к выработке переменного тока.
- Использование возбудителя — будучи небольшим источником постоянного тока (DC), возбудитель использует набор контактных колец и щеток для возбуждения ротора.
Принцип работы генератора-генератора
Электрогенераторы и генераторы переменного тока следуют правилу правой руки Флеминга.Правило правой руки Флеминга определяет направление движения проводника, магнитное поле и индуцированный ток.
