Как правильно пользоваться пистолетом на заправке?

Статьи

Как пользоваться пистолетом на заправке

Заправочный пистолет изобрели, чтобы облегчить жизнь водителей. Удивительно, сколько времени можно сэкономить, если сначала открыть лючок, вставить пистолет в отверстие бака, а затем уже идти к кассе оплачивать топливо. Но изобретатели не учли одного: многие начинающие водители попросту не понимают, как работает пистолет на заправке. Для них настолько пугающа перспектива оказаться беспомощным на АЗС или поставить себя в глупое положение, что они избегают заправок, где нужно самостоятельно пользоваться пистолетами. И только крайняя нужда заставит их притормозить у такой бензоколонки. Вы из их числа? Тогда специально для вас этот мини-гайд по устройству заправочного пистолета.

Устройство заправочного пистолета и принцип его работы

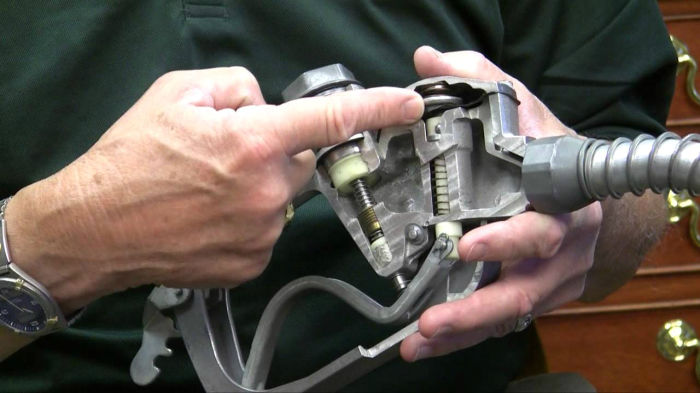

Итак, для начала давайте рассмотрим фото устройства. Несмотря на кажущуюся разницу, каждый пистолет предусматривает такие элементы конструкции:

вакуумный канал;
механический клапан;
мембрана;
пружина;
теплоизоляция.

Принцип работы устройства прост: когда вы вставляете сопло внутрь бензобака, и бензин начинает поступать в него, возникает разница давления. По этой причине воздух устремляется вверх по вакуумному каналу. В полном баке воздуха не остаётся, и клапан затворяется. Обратите внимание: такая схема работы не требует применения электронных датчиков. К тому же она гарантирует: бензин не начнёт переливаться через край ёмкости, так что и волноваться об этом не стоит.

Выбрать удобную автошколу

Автошкола 177 — это 11 филиалов в Москве, расположенных рядом с домом и предлагающих обучение в удобное для вас время.

Есть утренние и вечерние группы, доступно обучение только в выходные дни.

ЗАОЮАОЮВАОЮЗАОАвиамоторнаяАкадемическаяБирюлевоБратеевоГагаринскийДонскойИзмайловоКапотняКотловкаКузьминкиЛомоносовскийЛефортовоЛюблиноМарьиноНагатинскаяОзёрнаяОрехово-БорисовоПеровоСеверное БутовоСоколиная гораТекстильщикиТеплый СтанЧеремушкиЮжное БутовоАвиамоторнаяАкадемическаяБирюлевоБратиславскаяБульвар Дмитрия ДонскогоБунинская аллеяВолжскаяЗябликовоКантемировскаяКоньковоЛенинский проспектЛюблиноМарьиноМолодежнаяНагатинскаяОзёрнаяОреховоПрофсоюзнаяТёплый станЦарицыноШаболовскаяШипиловскаяЯсенево

Как вставить и зафиксировать пистолет на заправке: пошаговая инструкция

Выключите двигатель. Заправляться при включённом моторе нельзя.
Снимите пистолет с колонки и вставьте в открытый лючок. После этого можно отправляться на кассу, чтобы оплатить топливо.
Вернувшись к авто, нажмите на рычаг, который перекрывает доступ топлива.
На каждом заправочном устройстве есть фиксатор, избавляющий вас от необходимости вручную удерживать положение рычага. Для удобства можно воспользоваться им, поскольку всё, что следует делать дальше: немного подождать.
Когда бак будет полон, вы услышите щелчок клапана. Можно вернуть устройство на место и заводить двигатель.

Не забывайте про соблюдение техники безопасности. Не щёлкайте зажигалкой и не чиркайте спичками: отсутствие открытого пламени поблизости горючего — гарантия того, что АЗС не взлетит на воздух. Не регулируйте топливную систему, пока бак наполняется. На некоторых заправках не позволяют использовать устройства, пока вы не оплатили топливо и не уточнили, какая его марка вам необходима. Сначала нужно поговорить с кассиром, а только затем выполнять все перечисленные действия.

К сожалению, понять, как именно принято на той или иной АЗС, можно только по указателям и инструкциям на месте. Поэтому не торопитесь, заглушив двигатель, хвататься за заправочный пистолет. Старайтесь действовать неспешно, и тогда точно не ошибётесь.

Как пользоваться заправочным пистолетом: видео

Всё ещё переживаете, что допустите ошибку? Тогда специально для вас — подробная видеоинструкция.

Случайные публикации в блоге

Как проходит первый урок вождения в автошколе

Ремни безопасности: пристегиваться или нет?

Какие права нужны на мотоцикл

Как работает пистолет на заправке и как он «понимает» что бензобак полный, схема

Заправляя полный бак, мы всегда на краю сознания беспокоимся, не перехлестнёт ли топливо через горловину. Это чистая психология, на практике заправочный пистолет отключает подачу топлива, когда бензобак полон. Блог «Объясню за две минуты» рассказывает о том, как он это делает.

Сергей Апресов

Частая мнимая боязнь такого перелива бензина заключается в слабом представлении того как работает пистолет на заправке. Действительно, мало кто из нас задумывается об устройстве окружающих нас бытовых предметов, во всяком случае, если они работают исправно. Однако, иногда подобные знания помогают сэкономить и если не деньги, то нервы и время, потраченное на лишнее беспокойство, уж точно.

По крайней мере после того как вы отошли от кассы, понимание принципа работы заправочного пистолета может морально облегчить вам проведённое у колонки время на станции.

Итак, приступим.

1. Пары бензина взрывоопасны, и в заливной горловине автомобиля их концентрация максимальна. Использовать в этой среде электрический датчик было бы недальновидно. Именно поэтому всё устройство заправочного пистолета и принцип его работы, в особенности предохранителя, построены на чистой механике.

2. Нажимая на рычаг, мы толкаем вверх шток клапана (синий), открывая бензину путь к баку. Это основной принцип работы заправочного пистолета на азс по которому мы собственно и понимаем исправность или неисправность данного инструмента. Обратите внимание, что ось рычага прикреплена к штоку предохранителя (зеленый).

3. Бензин протекает через узкое кольцо. В районе сужения скорость потока увеличивается, а давление в жидкости падает — это следствие эффекта Вентури. Само устройство называется кольцом Вентури, и в нем есть отверстия, сообщающиеся с воздушной камерой (зеленый). Поток жидкости создает в воздушной камере разрежение. В этом плане принцип работы заправочного пистолета из-за эффекта Вентури схож с другими подобными устройствами. Так широкое распространение данный эффект получил в в пульверизаторах, аэрографах и карбюраторах.

4. Устройство заправочного пистолета сделано так, что у его излива есть маленькое отверстие. Данное отверстие также соединено с воздушной камерой. Кольцо Вентури откачивает из этой камеры воздух, но его запас тут же пополняется атмосферным воздухом через отверстие-сенсор, поэтому вакуум в камере не создается.

5. Как только уровень топлива в баке поднимается выше отверстия-сенсора, приток атмосферного воздуха в камеру прекращается. Образовавшийся вакуум втягивает мембрану, которая толкает вниз шток предохранителя. Так пистолет понимает что бензобак полон.

6. С характерным щелчком основание рычага отдаляется от штока запорного клапана, и поток топлива перекрывается. Со стороны это выглядит как некое автоматическое понимание пистолета о полном баке, несмотря на то, что технически всё происходит именно механическим путём. Отсюда же делается вывод что бензин при заправке можно вылить, только из-за неисправности пистолета.

Для лучшего понимания устройства и принципа работы заправочного пистолета рекомендуем посмотреть интерактивную версию схемы в блоге «Объясню за две минуты».
