Чистка дроссельной заслонки. 5 частых ошибок при очистке дроссельного узла своими руками

Задача дроссельной заслонки (далее ДЗ) состоит в регулировке количества подаваемого воздуха во впускной коллектор. Ее положение регулируется в соответствии с положением педали акселератора. Привод заслонки может быть механическим (с помощью троса) и электронным (с помощью электродвигателя). Положение ДЗ фиксируется специальным датчиком. Он передает соответствующую информацию на ЭБУ, а оно в свою очередь принимает решение о количестве подаваемого топлива и смене режима работы двигателя. Подробнее о её устройстве и функциях вы сможете прочитать в дополнительном материале на нашем сайте.

Содержание

Дроссельная заслонка

Признаки загрязнения дроссельной заслонки

Чтобы не перепутать симптомы, указывающие на чрезмерный нагар на заслонке, лучше для начала визуально её осмотреть и если на стенках узла дросселя нет видимых масляных или закоксованных отложений, то, с большей долей вероятности, чисткой дроссельной заслонки проблему вы не устраните.

Сами признаки выглядят так

:

  • проблемный запуск двигателя;
  • неровная работа двигателя;
  • плавание оборотов на холостом ходу;
  • зависание оборотов двигателя;
  • провалы оборотов до полной остановки.

Ошибки при очистке дроссельной заслонки

Много неопытных автовладельцев могут произвести неправильную чистку дроссельного узла, как минимум рискуя не получить желаемого эффекта, а как максимум — и вовсе навредить и вывести ДЗ из строя. Поэтому важно понимать когда нужно делать процедуру, как это делать и какие средства использовать.

Дроссельная заслонка покрыта нагаром

Грязная дроссельная заслонка

Почищенная дроссельная заслонка

Чистая дроссельная заслонка

Чтобы правильно почистить дроссельную заслонку НЕ СТОИТ:

  1. Чистить заслонку в любой непонятной ситуации (даже шутки есть по этому поводу).
  2. Чистить заслонку не снимая её (эффективность такой чистки незначительна, поскольку зачастую есть возможность лишь удалить нагар на самой заслонке, а внутренние стенки и воздушные каналы заслонки не очищаются).
  3. При очистке ветошью использовать чрезмерное усилие, что может привести как к повреждению самой заслонки, так и рядом находящегося ДПДЗ.
  4. Использовать щетки, а не мягкие материалы. Такая ошибка тоже довольно часто приводит к потере работоспособности ДЗ, поскольку на некоторых дроссельных узлах внутренняя стенка и заслонка покрыты молибденом для ещё более гладкого прохождения воздуха. Этот слой зачастую путают с налетом и удаляют. Как результат — заслонка начинает либо «закусывать», либо пропускать лишний воздух (повышаются обороты).
  5. Забывать провести обучение дроссельной заслонки после чистки. Заслонки с электронной педалью газа нуждаются в правильном обучении ДЗ, чтобы выставить обороты холостого хода в требуемое значение.
Чистка дроссельной заслонки на Митсубиси и Ниссан требует особого подхода. Нужно действовать внимательно и аккуратно, чтобы не удалить защитный налет, так называемый «пятачок» — уплотнительное покрытие по контуру ДЗ. А также обязательно обучить заслонку для установки новых параметров работы двигателя).

Дроссельную заслонку стоит очищать каждые 30-50 тыс. км

. Придерживаясь всех вышеизложенных рекомендаций и учитывая основные ошибки, которые делают неопытные автовладельцы, больше вопросов, как почистить дроссельную заслонку, будь-то механическая или электронная, возникнуть не должно. Для чистки необходим минимум приспособлений и затрат, всего-то: карбклинер и чистая ветошь, а также отвертка для демонтирования узла.

Алгоритм чистки

Теперь приведем пошаговый алгоритм правильной чистки дроссельной заслонки.

  1. В первую очередь необходимо добраться до самой заслонки. В разных двигателях конструкция разнообразна. Но как правило, для этого нужно снять воздуховод, который идет от заслонки до воздушного фильтра.

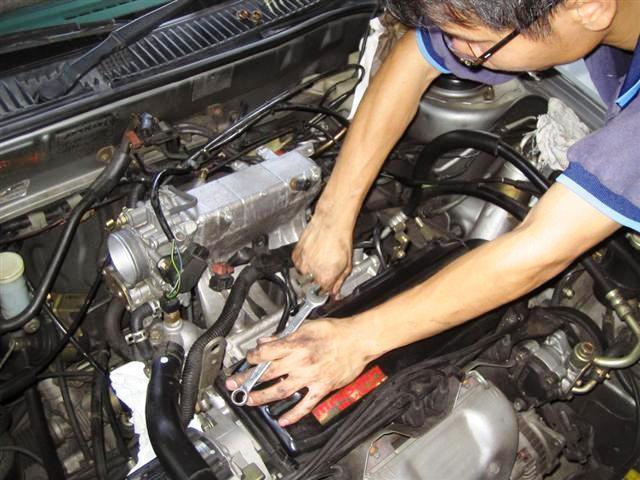

  2. Выполнить демонтаж заслонки. Для этого открутить несколько крепежных болтов (2-4 штуки), а также отсоединить необходимые разъемы (например, разъем с клапана продувки абсорбера).
  3. Для очищения необходимо пользоваться средством для чистки карбюратора. Их существует большое разнообразие, и в автомагазинах вы без труда найдете средство в соответствии с вашими предпочтениями и возможностями (о них мы поговорим далее).
  4. С помощью ветоши и упомянутого средства необходимо тщательно вытереть заслонку снаружи и внутри.
  5. Также нужно очистить защитную решетку (при ее наличии в вашем автомобиле).
  6. Сборка узла производится в обратном порядке.

Запомните, что чистить заслонку нужно тщательно, чтобы металл был максимально светлым. Это обеспечит после ее установки повышение динамических характеристик машины.

Легкий способ очистки дроссельной заслонки

Правильный способ очистки дроссельной заслонки

Чистка без снятия

Также многих автовладельцев интересует вопрос о том, как почистить дроссельную заслонку без снятия. Такие методы действительно существуют, однако сразу же нужно понимать, что качественная очистка возможна лишь при демонтаже заслонки.

Для этого вам понадобится специальное средство — очиститель впускного тракта. Можно пользоваться разными марками. Также для чистки можно использовать жидкость для чистки клапана EGR, WD-40, растворители.

Итак, порядок действий без снятия узла:

  1. Как и в предыдущем алгоритме нужно снять воздуховод, чтобы добраться до заслонки.
  2. С закрытой заслонкой нужно побрызгать на поверхность очищающей жидкостью, и удалить очищенную грязь с помощью ветоши.
  3. Открыть заслонку и убрать грязь с боковой поверхности.
  4. Постараться, чтобы чистящее средство попало во все каналы. Процедура чистки аналогична с помощью ветоши.

Повторимся еще раз, что для качественной очистки дроссельную заслонку нужно снять с автомобиля. А при установке ее обратно желательно поменять прокладку заслонки на новую. Благо, ее цена невелика.

Как заявляют производители подобных средств, пользоваться ими нужно через каждые 7...10 тысяч километров пробега. Чистить же заслонку с демонтажем нужно через каждые 30...50 тысяч километров пробега.

Также следует помнить, что в большинстве случаев после чистки дроссельной заслонки необходимо выполнять действия по ее «обучению». Эта процедура проводится либо с помощью компьютера (с подключением его к ЭБУ автомобиля), либо с помощью манипуляций с зажиганием и педалью газа. В данном случае универсальных рекомендаций дать невозможно, поскольку у каждого производителя и даже модели они могут значительно отличаться. Помните об этом!

Причины загрязнения и как с ними бороться

Существует несколько причин, почему дроссельная заслонка со временем загрязняется. Избегая их появления вы автоматически продлите сроки между ее очисткой. К упомянутым причинам относятся:

  • Использование некачественного бензина. Если в нем имеется осадок, то он обязательно попадет в дроссельный узел, где превратится в нагар. Поэтому старайтесь заливать качественный бензин, и заправляться на проверенных заправках.
  • Забитый топливный фильтр. Если вы вовремя не поменяете топливный фильтр, то существует вероятность, что куски грязи с него попадут в топливную систему, в том числе в дроссельный узел.
  • Попадание пыли и грязи в систему впуска. Это может быть вызвано разными причинами — засорением воздушного фильтра, повреждением целостности воздуховода, различными механическими воздействиями.
  • Картерные газы с масляной пылью. Именно они являются основной причиной масляных отложений на заслонке. Они могут попасть в камеру сгорания через клапанную крышку из системы вентиляции картерных газов. Ситуация усугубляется тем, что они переносят масляную пыль. Именно она сгорает и остается в виде осадка на поверхности дроссельной заслонки.
Как выглядит забитый топливный фильтр автомобиля

Забитый топливный фильтр

Меняйте вовремя воздушный и топливный фильтры, заливайте качественный бензин, и не допускайте попадания пыли в систему приточной вентиляции автомобиля. Все это избавит вас от необходимости проводить чистку дроссельной заслонки раньше регламентного срока.

Каким средством чистить дроссельную заслонку

Существует ряд специальных средств, предназначенных для очистки поверхности дроссельной заслонки. Некоторые народные умельцы используют для этого WD-40, ацетон, растворители и другие подобные составы. В принципе, их можно использовать, однако возрастает риск повредить что-нибудь внутри двигателя. На сегодняшний день в автомагазинах продается большое количество специальных средств для проведения упомянутой процедуры. Все они стоят относительно недорого. Поэтому с учетом того, что чистить дроссельную заслонку нужно не так часто, то любой автовладелец в состоянии приобрести себе подобное средство.

Наименование средстваОписаниеСредняя ценаПримечания
LIQUI MOLY DrosselKlappen-Reiniger (LM-5111)На сегодняшний день лучшее средство для очистки дроссельной заслонки. Качественно очищает грязь и масляные отложения.520 р.Аэрозоль, объем 400 мл в баллоне.
Mannol Carburetor CleanorХорошо отчищает масло и грязь с заслонки. Стоит дешевле, чем ABRO, а в баллоне баллоне больший объем.115 р.Аэрозоль, объем 400 мл в баллоне.
ABRO Carb&Choke Cleaner (CC-220)Качественный очиститель. Популярен у автовладельцев на территории нашей страны.200 р.Аэрозоль, объем 220 мл в баллоне.

Стоимость указана по состоянию цен на лето 2017 года для Москвы и области

Итоги

При появлениях описанных выше неисправностей проверьте состояние дроссельной заслонки. Ее чистка не составляет больших сложностей. Однако если вы ее почистите, то динамические характеристики машины значительно улучшаться. Поэтому не забывайте проводить регулярную чистку заслонки через каждые 30...50 тысяч километров пробега. Что касается средств очистки, то для этого пользоваться любым из перечисленных выше. Благо, стоят они недорого, поэтому доступны для любого автолюбителя.

Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Зачем нужно чистить дроссельную заслонку?

Дроссельная заслонка – это заслонка, которая напрямую связана с педалью газа автомобиля. Дроссельные заслонки и педали газа на современных автомобилей электронные.

Принцип работы дроссельной заслонки

Основные элементы дроссельной заслонки

Как происходит контроль оборотов двигателя водителем? Нажимая на газ, он открывает дроссель, увеличивая диаметр пространства, через которое происходит питание двигателя воздухом. Чем больше воздуха попадает в двигатель, тем больше ЭБУ (компьютер) двигателя подаёт топлива, соблюдая при этом необходимую пропорцию воздух/бензин. Большая масса воздушно-топливной смеси приводит к мгновенному увеличению оборотов (и мощности соответственно).

Зачем нужно чистить дроссельную заслонку?

Проверка работы после чистки

Итак, дроссельная заслонка – это своеобразный «дыхательный орган» двигателя. Вместе с воздухом из окружающей среды в неё попадает пыль, которой удалось миновать воздушный фильтр.

Также в двигателе присутствует такая система, как система рециркуляции картерных газов. В картере накапливаются газы, состоящие из масляной пыли, отработанных газов, и топлива, которое не успело сгореть в цилиндрах.

В соответствии с современными экологическими требованиями, конструкторами принято решение отправлять эти газы обратно в цилиндры, с целью их дожигания. Газы проходят через маслоотделитель, но небольшой процент масла все же остаётся в них. Путь их к цилиндрам как раз лежит через дроссельную заслонку.

Оседание пыли

Оседание пыли

Там то и происходит смешивание масляной пыли с пылью обычной. Эта чёрная, липкая масса и оседает в рабочем пространстве дросселя, через которое воздух идёт в двигатель.

Образовавшийся слой влияет на диаметр, а следовательно, и на

пропускную способность дросселя. Это влияет на работу двигателя, его реакцию на резкое нажатие педали газа. Кроме того, маслянистая смесь может попасть на КХХ, что неблаготворно влияет на ход холостых оборотов. Поэтому и нужно чистить дроссель от нежелательных образований внутри её.

Симптомы, которые могут возникать при забитом дросселе

  • При забитой дроссельной заслонке наблюдается некоторая заторможенность реакции на педаль газа. Двигатель с чистой заслонкой реагирует на нажатие акселератора гораздо живее.
  • Скопившаяся грязь в дросселе ограничивает поток воздуха, и может стать причиной неплавной работы мотора на холостых оборотах, обороты «плавают».
  • Может наблюдаться подёргивание автомобиля при малых оборотах и скоростях
  • При очень высокой степени загрязнения возможны несанкционированные остановки двигателя, т. е. автомобиль глохнет.
  • Расход топлива. ЭБУ (компьютер) двигателя, распознав слишком слабый поток воздуха, увеличивает холостые обороты, тем самым увеличивая расход топлива.

Что делать, чтобы заслонка не загрязнялась слишком быстро

Её состояние будет зависеть от частоты замены воздушного фильтра, использования качественного масла ДВС, и исправности маслоотделителя системы рециркуляции картерных газов. В целом, процедура чистки не трудоёмкая и не дорогостоящая. Поэтому, при возникновении указанных выше симптомов, да и просто, при прохождении ТО рекомендуется проверять состояние дроссельной заслонки. Ресурс у самого узла очень высокий, но следить за ним стоит, так как он выполняет достаточно важную и тонкую работу.

Быстрый способ дроссельной заслонки

Заключение

Загрязнение дроссельной заслонки – явление естественное для неё. Чистка дросселя, в зависимости от условий эксплуатации производится достаточно редко, примерно раз в 100 тыс. км пробега. Степень загрязнения легко определить на глаз, и если металл внутри покрыт чёрным жирным слоем грязи, то пора чистить.

carfrance.ru

Что такое дроссельная заслонка, и как она чистится в гаражных условиях? :: SYL.ru

Дроссельная заслонка предназначается для дозировки подачи воздуха в камеру при приготовлении смеси. В целом данная деталь не так сильно ломается, как, например, кондиционер, однако время от времени на ее стенках скапливается черная грязь.
Причиной этому является масляная пыль. Если электронный привод дроссельной заслонки и сама деталь настолько загрязнены - автомобилю грозит целый ряд проблем. Они отображаются в высоком расходе топлива, нестабильной работе двигателя и многих других факторах, которые уж никак не улучшают жизнь владельцу. Чтобы этого не происходило, дроссельная заслонка время от времени должна промываться и чиститься.

дроссельная заслонка

Инструкция

Сначала нам нужно обесточить систему. Для этого поднимаем капот и отсоединяем клеммы аккумулятора. Далее демонтируем патрубок и короб воздушного фильтра. Чтобы снять первый элемент, нам нужно применить крестовую отвертку, поскольку он крепится на хомуте. Короб держится на нескольких болтах, поэтому тут применяем рожковые гаечные ключи. Немного ослабив крепление хомута, берем плоскогубцы и аккуратно вынимаем деталь наружу. Так мы освободим место для чистки дроссельной заслонки. Когда доступ к нужной детали свободен, можно приступать к ее очистке. Сначала дроссельная заслонка очищается снаружи. Пока она закрыта, наносим на нее специальное очищающее средство и протираем поверхность тряпкой или ветошью. Когда последняя станет черной, поменяйте ее на новую. Не экономьте на тряпках, а лучше всего подготовьте несколько наборов. Иногда встречаются места, куда обычной ветошью невозможно добраться. Тогда берем в руки ватные палочки и очищаем грязь с труднодоступных мест, предварительно обработав ее специальным средством. Ни в коем случае не используйте для очистки щетку. Ее ворсинки могут сильно повредить покрытие стенок детали. Также не забывайте о том, что промывка дроссельной заслонки осуществляется сильнодействующим едким средством, опасным для кожи рук, поэтому следите за аккуратностью.

электронный привод дроссельной заслонки

Что делать после этого?

Далее очищаем инструмент внутри. Для этого нам нужно полностью открыть крышку заслонки. Чтобы это сделать, нажмите на педаль газа до упора, пока элемент не раскроется. Теперь обрабатываем заслонку аналогичным способом. Берем специальное сильнодействующее средство и несколько пар ветоши. Сначала брызгаем несколько капель на поверхность и затем очищаем все тряпкой. Также особое внимание уделите рабочей области заслонки. Здесь тоже все должно быть чистым. При необходимости опять же можно применить ватные палочки. Очищаем заслонку до тех пор, пока она не станет блестящей, или по крайней мере на ней не будут видны следы образовавшейся грязи.

промывка дроссельной заслонки

Последний этап

После этого собираем короб воздушного фильтра автомобиля на место и обратно устанавливаем патрубок. Далее подсоединяем клеммы аккумуляторной батареи к сети и проверяем работоспособность детали. На данном этапе дроссельная заслонка успешно отремонтирована.

www.syl.ru

Дроссельная заслонка в карбюраторе, инжекторе и в моновпрыске

Дроссельная заслонка

Для эффективной работы любого двигателя внутреннего сгорания необходимо обеспечить верное соотношение топлива и воздуха. Но, требования к соотношению топливовоздушной смеси бензинного двигателя во много раз выше, чем для дизельного мотора. Поэтому в бензиновых двигателях необходимо одновременно регулировать подачу воздуха и топлива, тогда как в дизельных достаточно изменения количества горючего. Дроссельная заслонка обеспечивает регулировку количества воздуха, который поступает в цилиндры.

Что такое дроссельная заслонка?

Дроссельная заслонка

Дроссельная заслонка является частью системы впуска двигателей внутреннего сгорания, которая предназначена для регулировки подачи воздуха, с дальнейшим созданием топливовоздушной смеси. Такая заслонка монтируется в промежутке между впускным коллектором и воздушным фильтром.

Дроссельная заслонка играет роль воздушного клапана. Как только она открывается, то давление, создаваемое во впускной системе становится равным атмосферному, а при ее закрытии, давление уменьшается до степени вакуума.

Существуют два типа привода заслонки: механический и электрический.

Устройство и схема дроссельной заслонки с механическим приводом

  1. патрубок подвода охлаждающей жидкости;
  2. патрубок системы вентиляции картера;
  3. патрубок отвода охлаждающей жидкости;
  4. датчик положения дроссельной заслонки;
  5. регулятор холостого хода;
  6. патрубок системы улавливания паров бензина;
  7. дроссельная заслонка.

Этот способ регулирования подачи воздуха применяется на карбюраторных автомобилях. Дроссельная заслонка и педаль газа имеют тесную связь, выполненную в виде металлического троса. Все элементы заслонки представляют собой единый блок, который включает в себя: регулятор холостого хода, датчик положения дроссельной заслонки, заслонка, закрепленная на специальном валу и корпус.

Корпус имеет отдельные патрубки для циркуляции системы охлаждения, которая подключается к системе охлаждения двигателя автомобиля. Также, встроена система вентиляции картера и улавливания паров бензина.

Регулятор холостого хода обеспечивает равномерное вращение коленчатого вала на время пуска двигателя и его прогрева, в то время как, дроссельная заслонка закрыта. В состав регулятора входит шаговый электродвигатель и специальный клапан. Они регулируют количество поступающего воздуха независимо от положения дроссельной заслонки.

Дроссельная заслонка в карбюраторе

Дозирование топлива в карбюраторе производится на основе эффекта Вентури – поток с малой плотностью, но  высокой скоростью движения увлекает за собой более плотные частицы. Во время работы двигателя на холостых оборотах, наполнение цилиндров топливовоздушной смесью минимально. Движение воздуха через щель между заслонкой и корпусом карбюратора увлекает за собой топливо из поплавковой камеры.

Топливный жиклер ограничивает количество бензина, которое выходит к дроссельной заслонке и смешивается с воздухом. Когда водитель нажимает на педаль газа, сопротивление движению воздуха сокращается, скорость возрастает, это приводит к усилению влияния эффекта Вентури. Благодаря такой конструкции карбюратор при любом положении дроссельной заслонки обеспечивает равное соотношение топливовоздушной смеси.

В моновпрыске

По конструкции моновпрыск похож на карбюратор – топливовоздушная смесь образуется в смесительной камере. В отличие от карбюратора, состав смеси регулируется электроникой. Дроссельная заслонка регулирует количество воздуха, которое поступает в цилиндры. Датчики массового расхода воздуха (ДМРВ), положения дроссельной заслонки (ДПДЗ) и положения коленчатого вала (ДПКВ) поставляют контроллеру всю необходимую информацию для расчета количества топлива. По команде контроллера форсунка с электрическим управлением впрыскивает необходимое количество топлива, которое смешиваясь с воздухом, образует топливовоздушную смесь.

В инжекторе

В инжекторе используется тот же способ управления топливом, что и в моновпрыске. Разница в том, что топливовоздушная смесь формируется во впускном коллекторе (инжекторные системы) или непосредственно в цилиндре (системы прямого впрыска). Дроссельная заслонка в инжекторных двигателях точно также регулирует количество воздуха, как в карбюраторных или моновпрысковых моторах.

Заслонка с электрическим приводом

В настоящее время, автомобили комплектуются дроссельной заслонкой со встроенным электродвигателем. Это позволяет достигнуть самого минимального расхода топлива и сделать управление автомобилем безопасным и экологичным.

Среди особенностей электрической заслонки можно отметить полное отсутствие механической связи дросселя и педали газа, так как вместо троса, теперь, стоит электронный блок управления. Кроме того, регулировка холостого хода выполняется только дроссельной заслонкой.

Электронный блок сам подбирает частоту вращения коленчатого вала без участия водителя при любых режимах работы двигателя.
