Как снять детское кресло с isofix: простые инструкции

Любой автовладелец знает, что перевозить детей можно только при наличии специальных удерживающих устройств. Один из главных параметров, от которых зависит их безопасность — надёжность фиксации. Разработанная ещё в 90-х система крепления Isofix, считается наиболее оптимальной. Помимо этого, она ещё и проста в эксплуатации. Однако если опыта использования ещё не было, то могут возникнуть вопросы по фиксации и снятию кресла при такой системе крепления. Для начала стоит разобраться в его устройстве.

Что представляет собой крепление для автокресла Isofix

Механизм, которым оборудованы современные машины, состоит из двух жёстких кронштейнов с защёлками. Расстояние между ними равно 280 мм. Располагаются фиксаторы в месте между основанием задних кресел и их спинкой. Надёжность соединения системы с кузовом машины обеспечивается стальными скобами. На большинстве новых авто фиксирующий механизм представляет собой часть кузова, которая монтируется к силовому каркасу в процессе сборки.

Крепление автокресла осуществляется автоматически, снятие — путём нажатия кнопки, находящейся у основания кронштейна. Факт установки сопровождается характерным щелчком. Помимо этого, в момент закрепления цвет в окошке индикатора меняется с красного на зелёный.

Справка. Подобным видом фиксации должны быть оборудованы все машины иностранных и отечественных марок, сошедшие с конвейера после 2011 года.

В автокреслах элементы для крепления с рассматриваемой системой могут находиться с разных сторон. Перед покупкой необходимо узнать, как оно будет располагаться в салоне.

@Autoclub174.ru

Особенности использования Isofix: как снять автокресло

Уже упоминалось, что эксплуатация подобной системы не представляет собой ничего сложного. Крепление и снятие удерживающей конструкции не занимает много времени. Для того чтобы понять, как вытащить автокресло, необходимо вспомнить процесс фиксации. Если конструкция со съёмной базой, то порядок крепления выглядит следующим образом:

• освободите механизм фиксации в авто от заглушек;
• направьте откидные лапки базы к петлям Isofix;
• надавите до щелчка;
• зафиксируйте ножку-опору;
• поставьте кресло на базу;
• после срабатывания защёлки поверните рычаг, который также служит для переноса люльки — момент фиксации подтвердит зелёный индикатор.

Снятие подобного удерживающего устройства начинается с поворота рукоятки и освобождения защёлки. После этого кроватка легко убирается. База открепляется путём нажатия кнопки на механизме Isofix авто.

@Topsto-crimea.ru

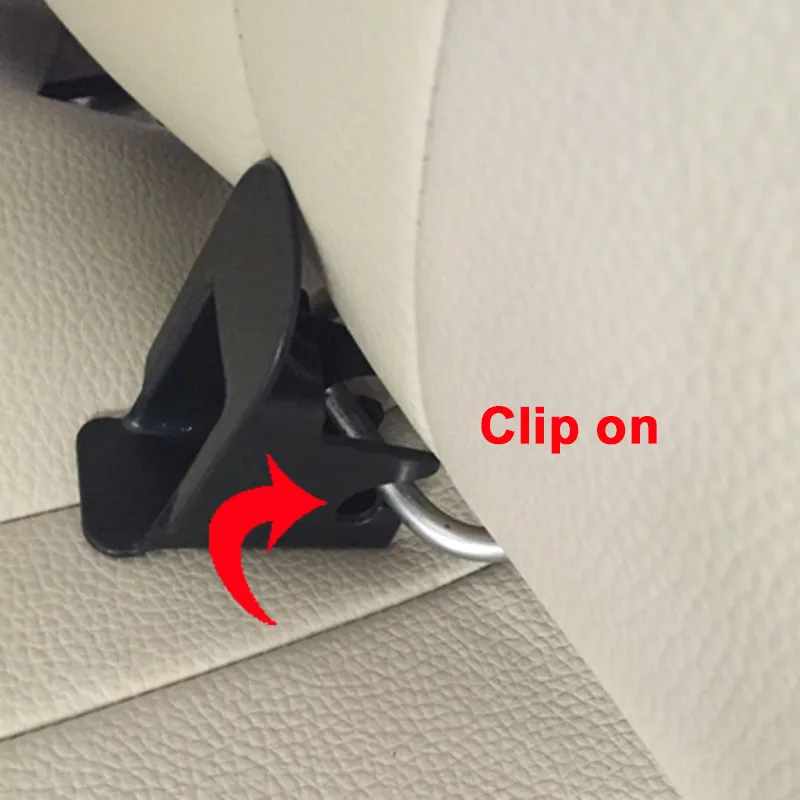

Справка. Кронштейны «Изофикс» в народе называют «крокодилами». Каждый из них имеет замок-защёлку, который препятствует самопроизвольному выскакиванию крепления. После нажатия кнопки разблокировки, направляющие легко выходят из пазов.

Кресло без базы, как правило, снабжается ремнём Top tether. Это дополнительный установочный элемент. При расположении в авто кресла с такой конструкционной деталью фиксация ремня происходит после крепления направляющих в кронштейнах.

При снятии сначала отстёгивается Top tether, а затем нажатие рычагов, освобождает замки «Изофикс». Если кресло убирается, то «крокодилы» следует закрыть специальными колпачками и сложить. Пазы, во избежание засорения, затыкаются заглушками.

Оценить статью

1. 5
2. 4
3. 3
4. 2
5. 1

1.5

Понравилась статья? Поделиться с друзьями:

Похожие статьи

Крепление Isofix — что это такое, как выглядит и аналоги

В большинстве государств мира законодательство требует, чтобы во время перевозки на автомобиле маленького ребенка он находился в специализированном кресле. Российская Федерация в этом плане – не исключение. В настоящее время существуют несколько наиболее распространенных стандартов фиксации кресла для ребенка на заднем сиденье, которыми пользуются все производители этих девайсов. Один из них – Isofix. Поговорим подробнее, что такое система крепления детского автокресла Изофикс.

Что такое Isofix

В конце 1980-х годов в законодательстве большинства стран Европы появились нормы, согласно которым для перевозки маленьких детей обязательно должны использоваться специализированные автомобильные кресла. Поскольку тогда это было в новинку, единого стандарта крепления таких устройств к транспортному средству попросту не существовало. Поэтому в 1990 году в Международной организации по стандартизации в столице Швейцарии Женеве началась разработка крепления для детского кресла, которое смогли бы использовать все производители и которое подошло бы для любого легкового автомобиля за счет того, что в нем установлены специальные направляющие именно для этого стандарта системы фиксации.

Такие крепления были созданы в течение года. Они получили название в честь организации-разработчика (по-английски она называется International Organization for Standardization, а сокращенно – ISO).

Сегодня крепления стандарта Изофикс применяются практически во всех автомашинах, выпущенных на территории Европы и Азии. Это значительно упрощает монтаж автокресла для малыша – автовладелец может быть уверен, что оно подойдет к его транспортному средству и установка не вызовет совершенно никаких проблем.

Исключением являются автомобили, произведенные на территории США. В этой стране не придерживаются ни метрической системы мер, ни некоторых международных стандартов. Поэтому Isofix присутствует далеко на всех марках американских автомобилей.

Isofix

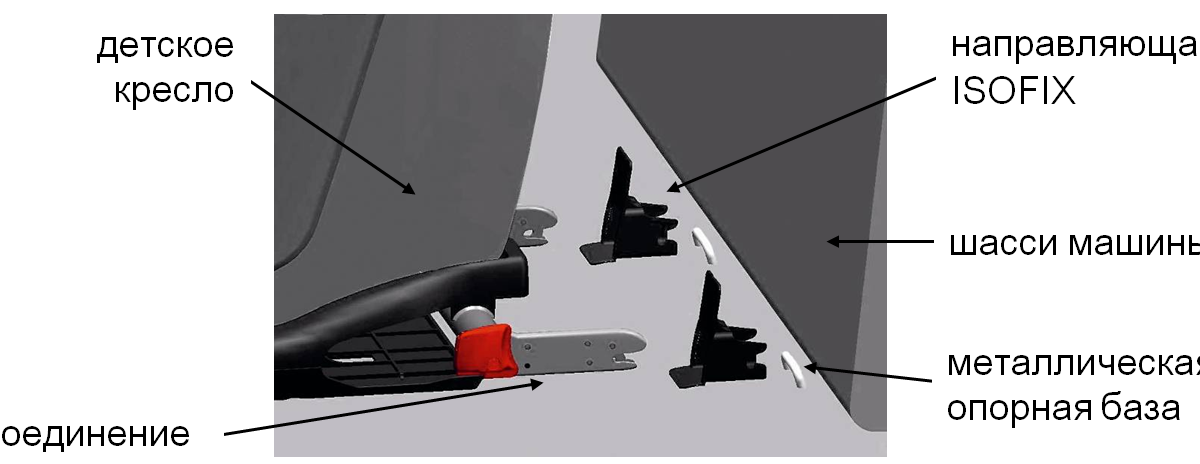

Как выглядит крепление Изофикс

Крепление представляет собой скобы из стальных прутьев, которые приварены к кузову автомобиля. Они скрыты от глаз наблюдателя задним сиденьем и располагаются под его правой частью. Снаружи скобы чаще прикрыты заглушками. Расстояние между ними на всех моделях транспортных средств составляет 27 сантиметров. Именно такая цифра была определена как наиболее подходящая Международной организацией по стандартизации. Такие скобы еще называют базой Изофикс, так как без них крепление к автомобилю детского автокресла этого стандарта попросту невозможно.

Со стороны детского сиденья крепление выглядит как узкая стальная коробка, на одном из концов которой расположена неглубокая продолговатая выемка с защелкой. Эта коробка изготовлена путем штамповки из листа нержавеющей стали толщиной до 1 – 1,5 мм.

В некоторых случаях детское кресло имеет специальную опору, которая контактирует с полом автомобиля. Однако она есть далеко не у всех моделей. Опора делает кресло более устойчивым и надежным, делает передвижение в нем малыша гораздо безопаснее, снижая риск падения за счет изменения позиции конструкции относительно пола.

Детские автокресла

Как работает крепление

Внутри стальных коробок, которые расположены в детском автокресле, имеется фиксирующий механизм. Он состоит из:

• пружины;
• отпирающей кнопки;
• защелки.

При этом защелка находится прямо в выемке. При попадании другого предмета в выемку она приподнимается, так как имеет небольшой скос. При его дальнейшем прохождении внутрь защелка закрывается и фиксирует его.

Это происходит и со стальными скобами, приваренными к кузову транспортного средства.

Установка кресел Изофикс во всех машинах выглядит одинаково. Для того, чтобы ее провести, выполняют следующие действия:

• снимают заглушки с мест, где расположены скобы;
• направляют туда фиксирующие элементы кресла;
• делают так, чтобы скобы попали в выемки;
• надавливают на устройства, пока не раздастся щелчок.

Все, после этого детским автосиденьем можно пользоваться. Нужно помнить, что защелки некоторых моделей устройств довольно жесткие, поэтому не срабатывают даже при сильном нажатии. Поэтому при монтаже конструкции нужно слегка нажать на отпирающие кнопки. После этого автокресло без проблем встанет на свое посадочное место.

Набор автомобильный

Преимущества и недостатки Isofix

У системы Isofix есть как преимущества, так и недостатки. К ее достоинствам можно отнести следующие.

• Простота монтажа. Детское кресло очень просто установить на любой автомобиль, который имеет соответствующую базу. При этом не потребуется ни каких-либо особых навыков, ни даже специализированных инструментов. Установку можно провести, что называется, «голыми руками».
• Максимальная надежность. Защелки достаточно прочно удерживают скобу. Поэтому существенное смещение или опрокидывание закрепленной конструкции практически исключено. Это означает, что передвижение малыша становится гораздо безопаснее.
• Универсальность. На большинстве моделей легковых автомобилей используется именно Изофикс. Благодаря этому любое кресло можно установить на любое транспортное средство. Это очень удобно – отпадает необходимость подбирать девайс именно под свою машину.
• Продолжительный срок службы. Автосиденья имеют жесткий каркас, который изготавливается из нержавеющей стали. Он жестко присоединен к направляющим, которые крепятся к скобам. Это гарантирует прочность, а значит, и продолжительный срок эксплуатации конструкции.
• Возможность использовать для детей разного возраста. Кресла стандарта Изофикс устанавливают по ходу движения транспортного средства, поэтому в них без проблем можно перевозить детей в возрасте меньше 1 года (при условии соблюдения требований к размеру девайса).

А это – основные недостатки системы.

• Риск травмы при лобовом столкновении. Жесткость сиденья обеспечивает его надежность. Однако это имеет и обратную сторону медали – в случае лобового столкновения оно перенимает на себя весь импульс удара. Это чревата травмами различных отделов позвоночника ребенка. Системы, которые крепятся с помощью ремней, имеют определенную степень амортизации, поэтому там такого не происходит.
• Вес. Поскольку направляющие и каркас изготавливаются из нержавеющей стали, конструкция обладает довольно большой массой. Это затрудняет ее ручную переноску.
• Стоимость. Модели с Isofix стоят в 1,5 – 2 дороже других. Это обусловлено тем, что изготовление автосиденья для детей из металла требует больших затрат.
• Невозможность обеспечить безопасность ребенка старшего возраста. Isofix не гарантирует защиту маленького пассажира, если они весит больше 18 килограммов. Поэтому оно подойдет в большей степени для детей до 6 – 7 лет. Конечно, перевозить можно и более старших ребят. Но в этом случае автокресло просто сделает езду более комфортной, но не сумеет защитить детей в случае аварии.

Еще одна довольно распространенная проблема, которая возникает при использовании Isofix, — несовпадение направляющих и скоб. Несмотря на то, что ISO установила расстояние, которое должно быль от одного крепления до другого, не все производители кресел и автомобилей придерживаются стандарта. Иногда они допускают отклонение в 0,5 – 1 сантиметр. Несмотря на то, что это очень мало, нормально смонтировать конструкцию это не позволит. Наиболее часто подобная проблема встречается при установке системы на заднее сиденье. Ситуация с передними гораздо лучше – здесь все обычно монтируется без особых проблем.

Автомагнитолы

Аналоги Isofix

Уже отмечалось, что многие автомобили, произведенные на территории США, не имеют крепежа для Isofix. Тем не менее, федеральное законодательство страны требует перевозку детей в автокресле. Крепят его по общеамериканскому стандарту, который именуется Lower Anchors and Tethers for Children (сокращенно – LATC). В переводе с английского это означает «нижние ремни и крепеж для детей».

В отличие от Isofix, LATC использует не стальные направляющие, а специальные ремни с подпружиненными карабинами. Что касается крепежа на кузове машины, тот тут он похож на европейский и представляет собой стальные скобы. Только крепятся они совсем в других местах – позади сиденья. Именно туда надо протянуть ремни для фиксации. Также возможно наличие дополнительных креплений на стенках салона, на полу позади заднего сиденья и даже на потолке.

Автокресла LATC стоят несколько дешевле Изофикс. Кроме того, они имеют некоторую амортизацию, что уменьшает риск получения ребенком травмы при лобовом столкновении. Но подобные устройства сложно найти в российских автомобильных магазинах. Еще одна трудность заключается в том, что европейские и азиатские автомобиле (а их в Российской Федерации большинство) не имеют соответствующих креплений, поэтому полноценно смонтировать на них LATC просто невозможно.

Еще существует некий промежуточный вариант между LATC и Isofix. Он называется Isofit. Конструкция использует штатные крепления Изофикс, но кроме них задействован ремень безопасности. Кресла Isofit изготавливаются таким образом, чтобы хотя бы 25 – 30% нагрузки приходилось именно на него. Благодаря этому можно устанавливать устройства подобного типа на крепления Изофикс, но снизить их жесткость и обеспечить более высокую амортизацию при лобовом столкновении.

Что такое ISOFIX? — Rates Group, Greys, Essex

<<< Вернуться назад





ISOFIX расшифровывается как «International Standard Organization Fix», и это лучший способ обеспечить правильную и надежную установку детского кресла в автомобиле.

ISOFIX использует точки крепления в сиденьях, которые крепятся к кузову автомобиля, чтобы обеспечить 100% надежность сиденья, а не удерживать его на месте с помощью ремня безопасности.

Производители автомобилей обязаны иметь ISOFIX, потому что это не только упрощает установку детского кресла в автомобиле, но и делает его более безопасным и подходит для детских сидений разного возраста.



Когда ISOFIX стал обязательным?

ISOFIX устанавливался на некоторые автомобили с ноября 2012 года, однако он будет установлен на всех новых автомобилях с ноября 2014 года. Если вы смотрите на старые автомобили, я бы посоветовал сначала проверить, есть ли у них ISOFIX, если это то, что вам нужно, поскольку многие старые автомобили могут иметь его, но это не гарантируется.

Если вы покупаете подержанный автомобиль, проверьте сиденья на наличие логотипа ISOFIX — обычно на этикетке, язычке или пластиковой крышке, скрывающей точки крепления, — чтобы убедиться, что они установлены. Единственным исключением являются двухместные спортивные автомобили, хотя такие модели, как Porsche Boxster и Mazda MX-5, теперь также оснащены креплениями ISOFIX на переднем пассажирском сиденье. Сиденья ISOFIX предназначены для небольшого возраста, от новорожденных до четырех лет.



Как работают сиденья ISOFIX?

Детские кресла ISOFIX имеют металлические скобы, которые крепятся к точкам крепления ISOFIX в автомобиле. Вы открываете челюсти, выстраиваете их в точках ISOFIX и сталкиваете их вместе, вы услышите щелчок, когда челюсти закрываются, фиксируясь в точках крепления. Это похоже на ремень безопасности для детского кресла, но намного безопаснее и проще в использовании. Снять сиденье обычно намного проще с помощью одной кнопки на креплении.



Для чего были изобретены сиденья ISOFIX?

Система сидений ISOFIX была изобретена для того, чтобы родители могли обеспечить правильную фиксацию любых детских или детских кресел, установленных в автомобиле. Многочисленные исследования показали, что старые сиденья, которые крепились с помощью ремня безопасности, обычно устанавливались неправильно: например, одно исследование, проведенное Немецким страховым институтом, показало, что 95% детских кресел ISOFIX были установлены правильно без особых инструкций. по сравнению с 30%, использующими старую систему, которую использовало большинство людей раньше. Безопасность превыше всего.



Могу ли я использовать ремни безопасности вместо того, чтобы учиться пользоваться системой ISOFIX?

Если вы знаете, что ваши сиденья с ремнями безопасности установлены правильно, то они так же безопасны. Ремень безопасности или ISOFIX, если все сделано правильно, у вас не будет никаких проблем. Однако во многих случаях многие люди не уверены на 100% в том, как правильно закрепить детское кресло с помощью ремней безопасности, и именно тогда вы можете столкнуться с проблемами.

С креплениями ISOFIX соединение между сиденьем и автомобилем становится намного более жестким, поэтому вероятность ошибки при установке детского/детского кресла в автомобиле снижается. Однако при этом наличие сиденья ISOFIX не является юридическим требованием.



Является ли ISOFIX универсальным?

Нет, это не так. Многие производители будут использовать одинаковые положения ISOFIX, однако у вас есть три типа сидений ISOFIX: универсальное, полууниверсальное, и для конкретного автомобиля .

Названия вполне соответствуют описанию.



• Универсальные сиденья должны подходить ко всем новым автомобилям, и они имеют либо верхний шкив, который крепится к спинке пассажирского сиденья, либо опорную ножку, которую можно вставить в пространство для ног, либо оба, чтобы убедиться, что сиденья надежно закреплены.
• Полууниверсальные сиденья имеют одинаковую конфигурацию, но, как следует из названия, они подходят не ко всем маркам и моделям автомобилей. Поэтому я бы проверил марку вашего автомобиля, чтобы убедиться.
• Сиденья для конкретных автомобилей… предназначены для определенных марок и моделей автомобилей. Итак, проверьте этот.



Также для вашего спокойствия почти все сиденья ISOFIX имеют зеленый и красный индикаторы, которые показывают, когда сиденье правильно установлено в автомобиле. Добавьте планку отскока и дополнительную опору для ног или ремень верхнего троса, и система ISOFIX покажется вам невероятно надежной. В качестве дополнительного бонуса дополнительные сиденья также могут быть постоянно закреплены с помощью системы ISOFIX, чтобы вы знали, что ваш ребенок не скользит по машине.



Итак, вывод таков: если вы знаете, как безопасно и надежно пристегнуть ремень безопасности на детском/детском автокресле, то это так же безопасно, однако, если вы хотите просто закрепить сиденье и знать его безопасно, то вы всегда можете проверить, какие положения ISOFIX есть в вашем автомобиле, и соответствующим образом закрепить сиденья.





Автор Изабель Дэйви

Что такое FordPass Pro?

02.10.2023 FORDPASS PRO   Теперь FordPass PRO дает вам возможность …

Подробнее >

Какой Ford мне подходит? — Издание Пума.

03-02-2023 Ford Puma — настоящий универсал; веселый, динамичный компактный внедорожник, построенный…

Подробнее >

Описание Fiesta Zetec

17-06-2021

Подробнее >

Установка точек крепления ISOFix в Ford Focus

спросил 10 лет, 3 месяца назад

Изменено 4 года, 1 месяц назад

Просмотрено 18 тысяч раз

У меня есть Ford Focus Mk2, и я хотел установить точки крепления для автокресел ISOFIX, и у меня есть необходимая деталь, но где я могу найти инструкцию по установке?

• ford
• focus
• установка
• место

Довольно типично, что эти вещи поставляются без инструкций. В руководстве по эксплуатации вашего автомобиля должна быть информация об изофиксе, но если это не так, я нашел следующую информацию в сообщении Фила на сайте www.focusowners.com, который выглядит как форум, на котором вы хотели бы ознакомиться со спецификой Ford Focus. Прочитайте полный пост там.

Ключевая информация из сообщения:

• Используйте большую плоскую отвертку, чтобы открыть петлю возле двери.
• Поднимите сиденье и попытайтесь убрать его с дороги.
• Выньте резиновые заглушки из монтажных отверстий изофикс.
• Вкрутите металлический кронштейн петлями вперед.
• Установите петлю сиденья на место и ударьте по ней, чтобы снова зафиксировать защелку.
• Верните сиденье в нормальное положение.

(мое примечание — вы легко сможете определить крепежные отверстия изофикс, когда сиденье поднято. Резиновые заглушки выдвигаются с помощью отвертки)

1

Я хотел установить кронштейны на меньшее сиденье сзади со стороны водителя (в Великобритании праворульный автомобиль).

Для моей модели Focus конца 2005 года, Mark II, я думаю, регистрация в Великобритании «XX54», на боковой петле двери не было ничего, что можно было бы приподнять с помощью отвертки (согласно многим инструкциям), вместо этого задние сиденья выдвинулись в соответствии с эти инструкции на форуме Focus Fanatics.

Резиновые/пластиковые заглушки для резьбовых отверстий под болты видны под линией спинки заднего сиденья, и их сравнительно легко снять с помощью отвертки. Затем болты крепления Isofix можно закрепить болтом Torx (T50):

Для установки ISOFIX (LATCH в США) на европейский Ford Focus Mk2 (2005-2010 гг.) мои шаги были следующими. Обратите внимание, что это для зарегистрированного в Великобритании автомобиля с одностворчатым задним сиденьем позади водителя.

Не требуется снимать ремни безопасности или любые другие болты.

Отказ от ответственности — это моя попытка сделать своими руками, я не квалифицированный механик, поэтому, пожалуйста, выполняйте работу только в том случае, если вы уверены в своих силах.

Необходимые инструменты/детали

1. Деталь Ford # 1357238 (1 точка крепления ISOFIX, 2 болта Torx T50, 2 пластиковые направляющие)
2. Отвертка с плоской головкой (для нажатия застежки, фиксирующей сиденье)
3. Торцевая головка Torx T50 (для болтов T50).

Крепление

1. Поднимите нижнюю часть двойной подушки заднего сиденья.
2. Освободите верхнюю часть двойной подушки заднего сиденья и потяните вниз, чтобы открыть шарнир
3. Освободите защелку шарнира, нажав на фиксирующую металлическую защелку (на моем автомобиле окрашена в белый цвет) отверткой с плоской головкой по направлению к задней части автомобиля. Это должно открыться и позволить снять вертикальную часть заднего сиденья. Потяните вертикальную часть с двумя сплитами в сторону от (все еще закрепленного) сиденья с одинарными сплитами.
4. Найдите и снимите две резиновые заглушки, чтобы открыть точки крепления кронштейна.
