Как понять что пришло время менять ремень ГРМ. Признаки и симптомы предельного износа ремня

Ремни приводов газораспределительных механизмов (ГРМ) любых современных автомобилей рассчитаны на не слишком большие сороки работы. В среднем он служит порядка 50 – 100 тысяч км пробега, а после требуется его замена вместе с натяжными роликами, зачастую даже с помпой и шкивами. Эксплуатационные сроки этого элемента для каждой марки машины, строго прописаны в технической документации. Однако при слепом следовании им можно пропустить явные признаки надвигающейся поломки, что приведет к необходимости дорогого ремонта двигателя. Как же вовремя понять, что нужно менять ремень ГРМ? Для этого потребуется немного разобраться в принципах его работы и узнать главные симптомы дефектов. Все фотографии ниже приведены исключительно из нашей практики. Так же рекомендуем ознакомится с рекомендациями по выбору нового ремня ГРМ.

Содержание

Назначение и принцип работы ремня ГРМ
Какие бывают привода ГРМ
Признаки износа ремня ГРМ
Большой возраст ремня ГРМ
Затруднительный запуск двигателя. Уменьшение его мощности
Сильное задымление из выхлопной системы
Тикающий звук со стороны моторного отсека
Течь из-под крышки ремня ГРМ
Трещины и потертости ремня ГРМ
Мотор не получается завести, стартер крутит вхолостую
Периодичность замены ремня ГРМ
Срочная замена ремня ГРМ
Анализ дефектов ремня ГРМ
К чему приводит обрыв ремня ГРМ
Заключение

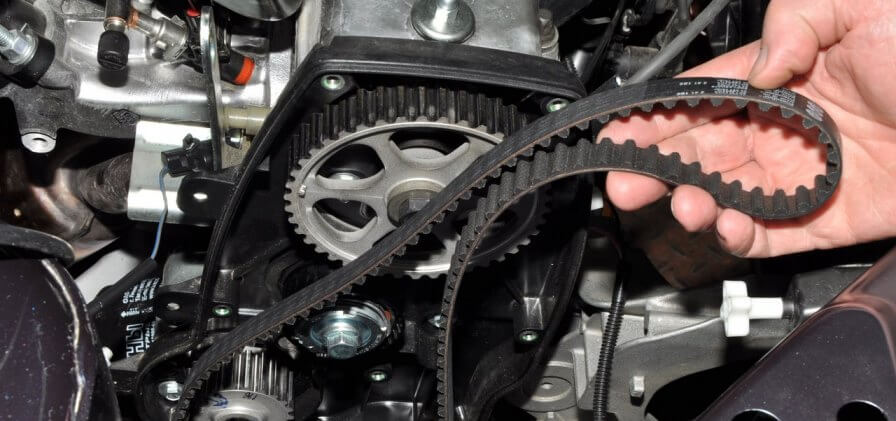

Назначение и принцип работы ремня ГРМ

Зубчатый ремень привода газораспределительного механизма— это чрезвычайно важный элемент современных автомобилей. Он отвечает за передачу крутящего момента с коленчатого вала на распределительный вал или валы, а также в зависимости от марки машины, на водяной насос. А на авто с дизельным двигателем еще на насос высокого давления.

Влияние, которое на мотор оказывает ремень ГРМ, чрезвычайно велико. Так, в случае чрезмерно растянутого привода, работа двигателя будет нестабильна: обороты на холостом ходу «прыгают», уменьшается динамика автомобиля, замедлена реакция при нажатии на педаль газа, увеличивается нагрузка на зубья ремня, и они в конечном итоге просто отлетают, как итог ремонт мотора. Перетянутый же ремень на работу двигателя не влияет, однако он может порваться в любой момент, а это чревато еще большими проблемами.

Какие бывают привода ГРМ

Ниже приведены виды приводов ГРМ, которые встречаются в автомобильном производстве:

шестерёнчатый – распространен на старых автомобилях, давно снятых с производства;
цепной – выглядит как металлическая цепь;
комбинированный;
ременной – является наиболее популярным приводом, хотя по надежности он уступает большинству других видов, однако не издает шумов и в производстве значительно дешевле аналогов.

Количество роликов на приводе зависит от марки модели авто (у некоторых 1, у других 2 или 3).

Признаки износа ремня ГРМ

Главным препятствием своевременному выявлению неисправности ремня является сложность к его доступу. В отличие от ремней навесного оборудования привод ГРМ надежно закрыт различными кожухами. Для проведения ревизии или хотя бы визуального осмотра зачастую требуется частичный разбор двигателя, а это может сделать далеко не каждый автовладелец. Однако, помимо визуального осмотра, определить возможные дефекты узла можно и по косвенным признакам. Ниже перечислены наиболее часто встречаемые.

Большой возраст ремня ГРМ

Чаще эксплуатационный срок приводов ГРМ определяется по пробегу автомобиля. Если он прошел несколько десятков тысяч километров, то обязательно нужна замена. Однако это еще не все, для этого элемента очень важным показателем является его возраст. Ремень может храниться без потери свойств до пяти лет, а после начинает растрескиваться и терять эластичность, не зависимо от того, сколько он проработал.

Автовладельцам, редко использующим свое транспортное средство, стоит серьезно отнестись к данному моменту. Этот узел изготавливается из материалов, которые подвержены быстрому старению и утрате своих свойств. По этой причине настоятельно рекомендуется заменить ремень после покупки подержанного автомобиля – ведь нет гарантии, что прежний владелец был добросовестным и соблюдал регламент замены и пользовался качественными изделиями.

Затруднительный запуск двигателя. Уменьшение его мощности

При большом износе или недостаточном натяжении ремень ГРМ может перескакивать на один или несколько зубцов. Что ведет к нарушениям работы зажигания – воспламенение топливной смеси будет происходить раньше или позже требуемого момента.

Узнать о таком дефекте можно по: «неуверенным» пускам двигателя, потере тяги и сильных вибрациях моторного отсека. В таком режиме авто может отработать довольно долго, однако это приводит не только к дискомфорту при вождении, но и к более серьезным поломкам.

Сильное задымление из выхлопной системы

В первую очередь это может указывать на оплавление или полное разрушение катализатора. Такой дефект вызван неполным сгоранием топлива в двигателе. Из-за сбитого зажигания смесь частично попадает через клапан в систему выпуска, это влечет резкое возрастание температур за пределы допустимых норм и приводит к спеканию сот.

Определить неисправность можно наблюдением за выхлопом. Если во время работы двигателя происходят хлопки, а при определенных режимах работы начинает идти черный дым – это явный признак неполного сгорания топливной смеси. Неисправности узла ГРМ относится к частым причинам возникновения таких симптомов.

Тикающий звук со стороны моторного отсека

В случае чрезмерного износа ремня ГРМ он начинает трескаться, а в итоге расслаиваться. Во время работы двигателя это характеризуется различными тикающими, шаркающими либо щелкающими звуками, которые доносятся со стороны кожуха узла. Шумы происходят с определенной периодичностью, зависящей от оборотов мотора – с их увеличением, частота появления звуков повышается.

Такой дефект не всегда связан с приводом ГРМ. Шумы могут появляться из-за подклинивающего подшипника натяжного ролика или из водяного насоса. Однако проверить ремень лишним не будет. Для точного определения потребуется снять крышку привода.

Течь из-под крышки ремня ГРМ

Масляные подтеки или течи охлаждающей жидкости являются явным признаком, указывающим на неисправности данного узла. Масло может попасть на ремень из-под изношенного сальника коленвала мотора, а ОЖ – из-за недостаточной герметичности стыков или из-под шкива водяного насоса. В любом случае это увеличивает скорость износа ремня ГРМ, к тому же появляется риск проскакивания его на шкивах. В таком случае потребуется разборка узла и замена ремня на новый. К тому же если потекла помпа это говорит о том что в скором времени ее подшибник развалится и заклинит вал, что преведет к обрыву ремня ГРМ и ко всем вытекающим отсюда последствиям.

Трещины и потертости ремня ГРМ

Если у Вас есть доступ к приводу ГРМ, тогда можно провести его осмотр. Для этого нужно поставить авто на передачу и руками плавно прокрутить коленвал, предварительно вывесив одно из колес и выкрутив свечи зажигания. В случае выявления хоть малейших признаков износа деталь необходимо заменить, даже если она еще не выработала свой ресурс.

Визуально определить на сколько сильно изношен ремень довольно сложно. Даже с виду нормальный привод может порваться при попытке перекрутить его.

Мотор не получается завести, стартер крутит вхолостую

В случае обрыва ремня выявить это не составит труда. При повороте ключа стартер работает очень бодро, даже лучше, чем обычно, но вхолостую. Смесь в цилиндрах не воспламеняется и запуска двигателя не происходит. Это явный признак отсутствия компрессии, вызванной загибом клапанов после встречи с поршнями.

В ряде случаев такой мотор уходит на свалку. Но в большинстве случаев можно обойтись простой заменой клапанов с притиркой, но все равно стоить это будет очень недешево.

Периодичность замены ремня ГРМ

Независимо от указанных сроков замены ремня в техническом паспорте, приложенном к автомобилю, в случае сильного износа или повреждения его следует заменить на новый. Например, на большинстве машин отечественного производства рабочий ресурс ГРМ составляет 120 – 160 тысяч км. Однако опытные автовладельцы понимают, что цифра завышена вдвое.

В частности, скорость износа ремня ГРМ, да и самого автомобиля зависит от нескольких факторов.

А именно:

качество дорожного покрытия;
модель машины;
производитель привода;
качество его материала.

К тому же при езде в городских условиях машина часто стоит в пробках. В это время счетчик километража не мотает, однако двигатель с остальными узлами продолжают работать и, соответственно, изнашиваться. Сюда еще стоит добавить пуск холодного мотора в зимний период. Раскрутить его сложнее, требуется больше усилие, а значит на ремень и ролики приходится больше нагрузка.

Если авто в среднем за год проходит около 15 тыс. км, то ремень следует заменять примерно раз в три года. Или 40 – 45 тысяч километров пробега. Важно помнить, что при обрыве на ремонт потребуется потратить в разы больше стоимости ремня.

Подведя итог можно говорить, что сроки службы ремня ГРМ зависят от следующих факторов:

наличия утечек масла с коленчатого и распределительного валов;

износ этих узлов;

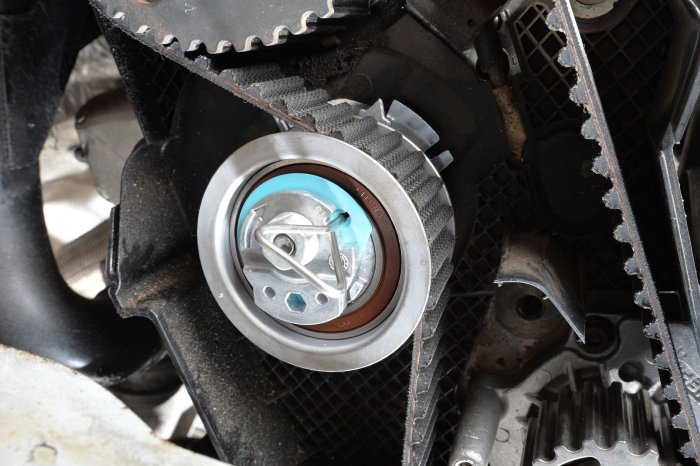

состояние роликов и правильность регулировки.

Следует понимать, что при замене ремня ГРМ рекомендуется установить и новую водяную помпу, шкив и натяжной ролик.

Срочная замена ремня ГРМ

В каком случае следует проводить срочный ремонт узла ГРМ:

Появление посторонних шумов со стороны кожуха привода. Для этого потребуется убрать ремни всего дополнительного оборудования. Если звук все равно слышен, значит необходимо снимать защитный кожух, а после проверить ремень, водяной насос и ролики.
Появление подтекания жидкостей со стороны кожуха ремня ГРМ. Как уже упоминалось в случае попадания посторонних жидкостей на ремень его прочность снижается и увеличивается возможность проскальзывания и даже обрыва.
При осмотре ремня обнаружены явные признаки износа – потертости, трещины между зубьев с внутренней стороны привода, расслоения полотна и зубцов, наличие следов резиновой пыли на кожухе и других прилегающих деталях.

При появлении хоть одного из этих дефектов, следует срочно заменить ремень, а при необходимости устранить причины возникновения такой ситуации. Если вовремя это не сделать, в случае обрыва двигатель полностью выйдет из строя.

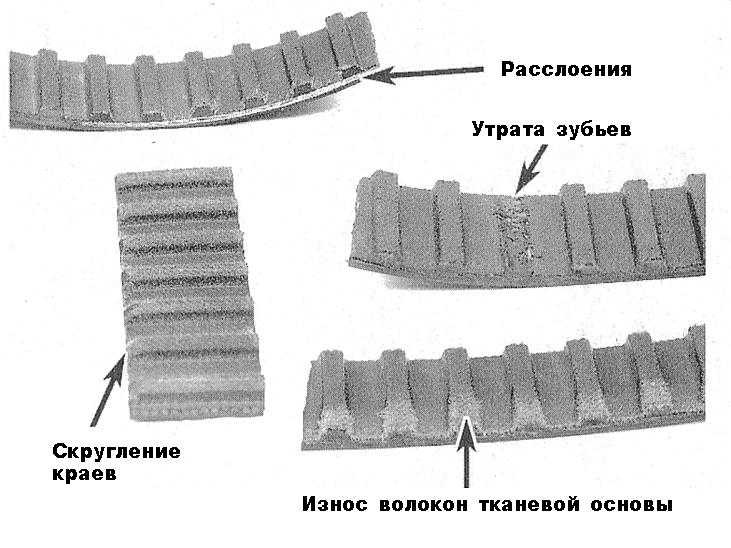

Анализ дефектов ремня ГРМ

Оценка и выявление обстоятельств, вызвавших дефекты ремня ГРМ:

наличие надрыва и разлохмаченности привода указывает на чрезмерное натяжение узла;
срезаны либо стерты один или несколько зубьев – слабая натяжка;
появление большого количества трещин – признак воздействия высокой или низкой температуры, возможно старение изделия;
ремень стерт между зубьями – неправильно отрегулирована натяжка;
наличие сильных потертостей на торце – перекос;

чрезмерный шум – с ремень перетянут либо недотянут (во избежание обрыва требуется срочная регулировка).

В случае обнаружения дефектов ремня ГРМ лучше сразу устранить причину, а при необходимости поставить новый привод. Стоит он не так дорого, но в случае обрыва на ремонт авто придется очень сильно потратиться.

К чему приводит обрыв ремня ГРМ

Ремень ГРМ выполняет очень важную функцию – обеспечение контакта коленчатого вала с распределительным. Это обеспечивает синхронную работу клапанов с поршнями. Привод вращает распредвал со скоростью в два раза меньшей, скорости вращения коленвала.

В большинстве моторов в одном блоке располагаются клапана и поршни. От столкновения их защищает только ремень ГРМ. А в случае его обрыва поршня бьют по клапанам сгибая их. Практически все случаи ведут к необходимости капитального ремонта двигателя.

На многих современных авто возможно разрушение стержня клапана (если повезет), в худшем случае потребуется замена поршней (чаще относится к дизельным двигателям).

Обрыв привода ГРМ ведет к:

серьезным поломкам ДВС;
отказу работы генератора – в этом случае аккумулятор не подзаряжается и садится полностью, в итоге перестает работать вся электроника авто;
отказу работы гидроусилителя руля – управление автомобилем усложняется.

Помимо этого, может сломать привод водяной помпы. В таком случае мотор перегревается, что тоже ведет к серьезным поломкам.

Заключение

Ремень ГРМ относится к очень важным элементам автомобиля, поэтому важно следить, за его исправностью, а при необходимости заменять на новый. Значительно проще и дешевле проводить регулярную проверку и обслуживание, чем разбирать последствия обрыва ремня.

Какой ремень ГРМ лучше выбрать

Популярные бренды ремней газораспределительного механизма

Приходит день, и каждый российский автовладелец задается вопросом «какой купить ремень ГРМ?», ведь рынок изобилует товаром зарубежного и отечественного производства.

При выборе ремня руководствуются его типом (зубчатый или клиновидный) и геометрией (шириной, длиной либо межосевым интервалом).

Ширина приводится в мм или дюймах, межосевое расстояние – в мм, а внутренняя длина ремня, главным образом, в дюймах.

Обычно выбор ремня ГРМ упирается в имя производителя.

Наиболее добротные экземпляры выпускают:

Gates,

Bosch,

Dayco,

Contitech.

Последняя марка – самая распространенная. Этот бельгийский концерн делает ремни на приводные передачи спецоборудования, ДВС и является их основным поставщиком в сборочные цеха мирового автопрома.

Немецкие Contitech и Bosch, кроме основной номенклатуры, производят приводные устройства, детали пневмоподвески, иные автокомплектующие.

Итальянская Dayco специализируется на производстве приводных ремней и роликоподшипников.

Как выбрать ремень ГРМ?

Лучше купить ремни у официального дилера. В его каталогах они идут под брендом автозавода, а не завода РТИ, но являются оригинальными.

Так, для Cadillac изделия представлены с маркой General Motors под собственным каталожным кодом, хотя фактически место их происхождения – корпорация Gates.

Цена такого ремня на 20-30% дороже цены ремня непосредственно от Gates. Однако в РФ аутентичная продукция такого рода с обозначением реального производителя не продается.

Потому-то авто перед выходом в серию комплектуется деталью с маркировкой Gates, а заменяемый ее в ходе гарантийного обслуживания аналог по каталогам идет как изделие GM.

В данной связи среди автолюбителей бытует мнение, мол, на сборку поставляют образцы самого высокого класса, а посредственное качество на экспорт не отправляют.

Зачем переплачивать?

Это обстоятельство позволяет воспользоваться более доступной версией подбора. Если машина с самого начала была снабжена, скажем, вещью от Contitech или Gates, либо наверняка известно, продукцию каких именно брендов использует ее производитель, необходимость покупки оригинала в дилерском центре отпадает.

Достаточно поменять его на такой же износостойкий аналог легальной компании-поставщика. Давно доказано опытным путем, что такие продукты служат не меньший срок, чем оригинал.

Изделия перечисленных марок считаются испытанными, хорошо справляющимися со своими технологическими функциями, успешно отрабатывающими положенное.

Можно, конечно, рискнуть и не слишком прислушиваться к мнению экспертов, сразу остановившись на подходящем (на ваш взгляд) варианте, но в дальнейшем пеняйте только на себя.

О подделывании ремней ГРМ

В свободной розничной торговле имеется немало подделок (правда, у «официалов» подделки встречаются редко, но все же каким-то чудом проникают и туда). Порой трейдеры (в особенности мелкие коммерсанты автобазара г. Липецка или дистрибьюторы-дебютанты) могут заблуждаться на сей счет и искренне уверять, что предлагают подлинник, к тому же рекламируя его.

Взять тот же Gates, с некоторых пор выпускающий усиленный ремень с увеличенным сроком службы. В аннотации к данному товару говорится: эксплуатировать его допускается в 3 раза дольше, чем изделия конкурентов. В промо-проспектах упоминается, что вместо неопрена (CR, хлоропрена), являющегося базовым веществом для создания ряда РТИ, Gates использует нитрил (HNBR и HSN).

Не дайте себя обмануть!

Как известно, под капотом довольно жарко, и в то же время нитриловая приводная передача продолжает оставаться в оптимальном состоянии и не трескается от температурного контраста (нагрев и замерзание в холодное время года).

Кроме того, эти изделия не чувствительны к воздействию ГСМ, а также технических химрастворов.

Благодаря таким суперсвойствам завод-изготовитель сулит расширенные гарантийные условия, надежно обеспечивающие прописанный срок эксплуатации (если ремень грамотно установить и отрегулировать).

Но все коварство подделки, визуально схожей с оригиналом, таится в том, что она отливается не из дорогого нитрила, а из того же неопрена, да еще подчас и некондиционного.

Тем временем клиент полагает, что обзавелся фирменным аналогом, в результате чего страдают престиж и деловая репутация подделанного бренда, появляются проблемы с имиджем.

От выбора к замене

Иногда продаются ремкомплекты «ремень с роликами», которые мы рекомендуем приобрести, ибо обойдется это дешевле, нежели каждый элемент по отдельности.

Практика показывает: ресурса роликов зачастую не хватает еще на один срок эксплуатации ремня, так что лучше менять то и другое одновременно. Ремень надлежит монтировать исключительно на холодном моторе с применением специнструмента.

Учтите, что в 70 случаях из 100 в скором обрыве виноват неумелый исполнитель операции. Согласно твердости ремня по Шору, упомянутый параметр должен соответствовать 63-67 ед., и чем он больше, тем сильнее ремень «дубеет» на холоде (а зимы в Липецке студеные).

Вообще, на комплектующих лучше не экономить, ибо приход в негодность кустарного изделия или изделия сомнительного происхождения во многих случаях оборачивается ремонтом силовой установки.

Ремни ГРМ: какие лучше выбрать?

Итак, вопрос «какой ремень ГРМ лучше?» во многом тривиален. За основу можно взять посыл, что наиболее приемлемый выход – оснащение оригинальным изделием либо надежной копией.

При последнем варианте стоит дополнительно поинтересоваться и проверить, является ли запчасть фирменной.

Характерно, что внешний вид ремня, упаковки в таких случаях может не вызывать опасений (достаточный уровень полиграфии, нанесение серийного шифра, наличие голограмм).

Как видим, однозначный алгоритм насчет определения наиболее подходящего ремня отсутствует.

Если обратиться к статистике, то по числу продаж в бывших республиках СССР рейтинг выглядит следующим образом:

Gates.

Contitech.

Dayco.

Bosch.

Если и после этого вас мучает вопрос, какой ремень ГРМ поставить, то есть смысл обратиться за консультацией на портал avtoritet48.ru, администрация которого базируется в Липецке.

Для выбора можете перейти в каталог комплектов ремней ГРМ или сразу выбрать модель

Audi
BMW
Chevrolet
Citroen
Daewoo
Ford
Honda
Hyundai
KIA
Mazda
Mitsubishi
Nissan
Все модели здесь

Как определить, что ремень ГРМ вашего автомобиля вышел из строя или порвался

Ремень ГРМ необходим для правильной работы вашего двигателя. Ваш ремень ГРМ действует как связующее звено между двумя наиболее важными частями двигателя вашего автомобиля, обеспечивая надлежащий поток воздуха в нужное время в вашем двигателе.

Из-за важности ремня ГРМ и огромной силы, с которой работает ремень ГРМ, крайне важно регулярно заменять ремень ГРМ в соответствии с рекомендациями руководства пользователя вашего автомобиля.

Даже если следовать рекомендациям производителя вашего автомобиля, важно знать, на какие признаки следует обратить внимание при выходе из строя или поломке ремня ГРМ, чтобы заменить ремень до того, как вашему автомобилю будет причинен какой-либо необратимый ущерб.
