Полноценный ответ на вопрос, вынесенный в заголовок данной статьи, несомненно, лежит в плоскости отчетливого и ясного понимания функционального назначения данного агрегата и его роли в функционирования автомобиля в целом, и силовой установки в частности. Основной целью работы прибора, называемого стартером, является раскручивание коленчатого вала силового агрегата до частоты вращения, обеспечивающей его (двигателя) устойчивый пуск. Наиболее распространенная классификация стартеров (по принципу действия) различает агрегаты инерционного типа, комбинированные и прямо действующие.

Где находится стартер



Однако первым вопросом, возникающим у автолюбителя, озадаченного неадекватным поведением силового агрегата своего автомобиля и не обремененного достаточным практическим опытом диагностики проблем, возникающих в процессе его эксплуатации, становится этот: «Где находится стартер?».

Простой и доступный ответ звучит примерно так: «В моторном отсеке под двигателем со стороны водителя».

В силу того, что стартер – агрегат не только сложный (в техническом плане), но и функционирует достаточно интенсивно, его выход из строя не относится к редко встречающимся эксплуатационным проблемам. В этом случае выхода лишь два: ремонт или замена стартера. Причем в любом случае его приходится демонтировать с автомобиля, что повергает в шок неопытного автовладельца.

Перед проведением демонтажных работ обеспечьте необходимый доступ к стартеру, выполнив следующие мероприятия:

  • Снимите защиту силового агрегата, в том числе и пластиковую.
  • Демонтируйте накладку на глушитель, расположенную в месте поворота трубы, идущей от силового агрегата, назад.
  • Демонтируйте кожух фильтра (воздушного).

В целях обеспечения максимальной практической ценности нашей информации, следующие мероприятия мы привяжем к автомобилю «ВАЗ 2105» — одной из наиболее распространенных моделей тольяттинской «классики».

Внимание! «Классические» модели ВАЗ оснащаются стартерами, устройство, принцип действия, место установки и обслуживание, которых практически идентичны, что делает работы по их демонтажу с автомобиля чрезвычайно похожими.

Замена стартера

Итак, замена стартера. Подготовьте стандартный комплект инструмента и отсоедините клемму «-» от вывода АКБ.

Внимание! На моделях, оснащенных силовыми агрегатами инжекторного типа, придется дополнительно демонтировать щиток грязезащиты.

Далее непосредственно снимаем стартер:



  • Посредством гаечного ключа на «10» отворачиваем нижний болт фиксации щитка тепловой защиты.
  • Далее берем ключ на «13» и отворачиваем гайки, фиксирующие щиток, и  демонтируем последний.
  • Этим же ключом выкручиваем болты крепления стартера и сдвигаем его вперед по отношению к силовому агрегату.

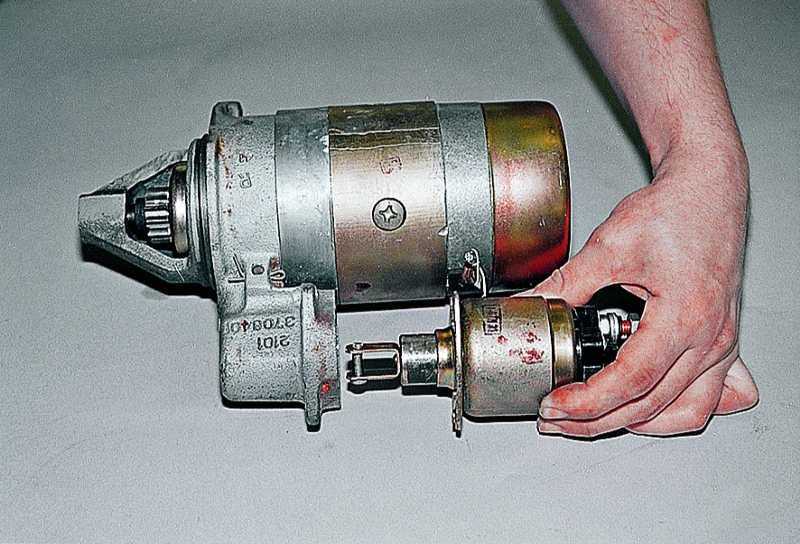

  • Размыкаем клеммную колодку с выводом тягового реле.
  • Стартер вынимается из моторного отсека и подвергается ремонту либо замене.
  • Установка нового агрегата производится в порядке, обратном приведенному выше.

Как и любой технический процесс, ремонтно-восстановительные работы по демонтажу (монтажу) стартера имеет определенные нюансы, неизвестные новичку. Например, во избежание последующих проблем в функционировании стартера проконтролируйте надежность крепления питающего провода, идущего к реле. Переменный контакт, иногда возникающий при ослаблении фиксации, способен надолго обеспечить вас поисковыми мероприятиями по выявлению источника проблемы.

Видео — Как поменять стартер на ВАЗ 2109 своими руками

В заключение приведем несколько практических советов по разборке стартера, поскольку именно эту цель преследует подавляющее большинство автолюбителей, ищущих ответ на вопрос: «Как снять стартер?»:

  • Демонтировав щетки, в обязательном порядке проверьте их техническое состояние. Наиболее уязвимым местом данного элемента конструкции стартера является изоляция свободных выводов обмотки.
  • Следующим конструктивным элементом стартера, требующим, по мнению специалистов пристального внимания, является коллектор. Его незначительный нагрев, можно устранить зачисткой пластин  при помощи мелкозернистой шлифовальной шкурки. Сильный нагрев ясно укажет вам на необходимость замены якоря.

Похожие материалы

Стартер щелкает, но не крутит

Вы поворачиваете ключ в замке зажигания, стартер щелкает, а в ответ – тишина.

Как заменить стартер на Ford Focus Titanium

Удаление стартера на Ford Focus осложняется, во-первых, тем, что к нему трудно…

Плохо крутит стартер на горячую

Как проверить стартер на аккумуляторе

Ни один из двигателей внутреннего сгорания невозможно запустить без пускового устройства…

Реле стартера ВАЗ 2110

Втягивающее реле стартера

Для чего необходимо втягивающее реле стартера? На всех автомобилях отечественного. ..

Стартер ВАЗ 2109 – схема механизма, неисправности, замена + Видео » АвтоНоватор

Для владельцев отечественных авто самостоятельный ремонт или сборка жизненно важных механизмов привычен и доступен, в этой статье попробуем повысить свой уровень мастерства и заменить стартер ВАЗ 2109 своими руками.

Схема стартера и назначение

На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Определить поломку можно и на слух, опытные автомобилисты знают об этом. Более того, на слух можно определить неисправности ещё до выхода из строя всего агрегата. Достаточно прислушаться внимательно и по характерным звукам определить неполадки стартера:
1. При включении зажигания доносится прилипающий звук, двигатель не заводится или запускается с трудом. Проблема может заключаться в нескольких моментах. Самый очевидный вариант это разряженный АКБ или отсутствие прочной фиксации клемм. Также это может быть связано с нарушением целостности проводки стартера и тягового реле
2. Звук затрудненного вращения. Подобный шум издает ротор стартера, если тяговое в исправном состоянии. Проблема возникает из-за разряда аккумулятора, окисления контактов и банального износа.
3. Пробуксовка. Звук возникает по причине износа и поломки колец на муфте.
4. Звук заедания связан с тугим перемещением ротора.
О проблемах со стартером можно судить и по другим звукам, причиной которых могут стать неисправные подшипники, ослабление креплений и т. д. Также нередко возникает ситуация, когда после запуска двигателя шестерня стартера не отходит в обратную сторону, из моторного отсека при этом доносится характерный звук. Это значит, что тяговое не работает или заедает рычаг, необходимо немедленно заглушить двигатель и устранить неисправность, т. к. эксплуатация дальнейшая приведет к быстрому износу и выходу из строя стартера.

Снятие и подключение нового стартера

Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять.

Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.

Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.

Разборка начинается с того, что вам необходимо аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь мы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе. Хотя запомнить, как разобрать редукторный стартер на ВАЗ 2109 в случае его выхода из строя, несложно. Схема будет всего-то работать наоборот – первым вытаскивается сам статор, потом якорь, и уже в последнюю очередь идет редуктор.

Будьте внимательны, разборка часто осложняется потерей регулировочной шайбы, установленной на оси якоря, да и пропажей других мелких деталей – их немного, но отсутствие даже одной ставит под вопрос дальнейшую работу механизма.
