Содержание

Крепление магнитолы 2 din и 1 din

Утверждение, что любое бортовое устройство должно быть надежно и правильно закреплено, банально. Обычно универсальная арматура входит в комплект поставки, а штатные устройства подразумевают аналогичное исполнение с заводскими элементами.

Проблем с монтажом аудиоустройства обычно не возникает из-за приспособлений, имеющихся в комплекте. Но всегда бывают исключения, универсальные крепления магнитолы смогут помочь, когда нужно установить не штатную модель на автомобиль с пробегом, и сделать это самостоятельно.

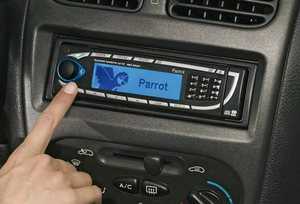

Магнитола в автомобиле

Универсальные комплекты обеспечивают простую инсталляцию своими руками, но не всегда могут обеспечить необходимую надежность и конструкционную защиту вашей магнитоле.

Краткий обзор вариантов крепления

В продаже можно встретить несколько вариантов приспособлений для 1 din и 2 din, включая модификации модульного типа, представляющие собой законченные решения. Самым современным, конечно, является роботизированный лифт, включающий в себя движущие элементы. Этот вариант нельзя считать общедоступным. В большинстве случаев используются хорошо зарекомендовавшие себя способы.

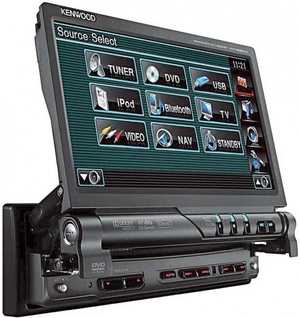

Автомагнитолы

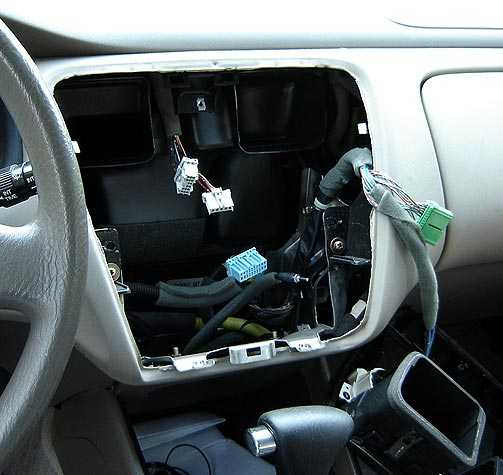

Монтаж к торпедо

В некоторых автомобилях с целью обеспечения надежности монтажа аудиосистемы и отсутствия рисков выхода из строя, в результате вибрации, монтаж проводится к торпеде, то есть к силовой арматуре автомобиля. Вся торпедо держится на трубе, к которой фиксируется с помощью специализированных уголков. Такой вариант монтажа практикуется в ряде премиальных автомобилей, например, Тойота, Мазда и другие. Продуманная силовая конструкция, в свою очередь, обеспечивает бесшумность салона.

Крепление автомагнитолы

Вариант «силового» крепления медиасистемы дополняет стандартную шахту, но установщики нередко убирают эти самые «силовые» уголки и устанавливают магнитолу только на «легкой» арматуре шахты. Данный вариант нельзя считать надежным и рассчитанным на экстремальную езду и небольшие дорожно-транспортные происшествия, в результате которых может быть повреждена аудиосистема.

Где найти необходимые запчасти? В каталогах запасных частей к вашему автомобилю, например, номера уголков для Тойота Карина следующие — 86211-20330 и 86212-20320. Примерно это выглядит так, как на фото. Аналогичным образом реализовано жесткое крепление для 2 din магнитолы.

Монтаж с помощью шахты

Монтаж магнитолы 1 и 2 дин с помощью шахты без дополнительной фиксации практикуется АвтоВАЗом. В основном принято крепить устройство к центральной консольке с помощью шахты. В свою очередь, медиасистема оказывается закреплена обычными пластиковыми защелками. Это так называемая безвинтовая арматура, применяемая также в Лачетти. При всем удобстве инсталляции, оказывается, что, по сути, устройство висит и не может выдержать даже небольшую ударную нагрузку. При этом имеет вес девайса около 1 кг.

Результат подобного монтажа понятен без дополнительных объяснений, вдобавок такая инсталляция может еще повредить (банально разломать) переднюю консоль. Большинство автомобилистов не задумываются, зачем сделаны дополнительные отверстия в корпусе автомагнитолы по бокам.

Дополнительные отверстия в автомагнитоле

Они сделаны именно для качественного монтажа 1 и 2 дин к торпедо, с помощью уголков описанных в первом варианте. Это заводские крепления, дополняющие стандартную шахту или рамку. Их можно приобрести в автомобильных магазинах. Некоторые поставщики продают их как кронштейн крепления магнитолы. Но это неправильная трактовка, кронштейн и рамка представляют собой похожие способы монтажа, при этом отличные от описанных.

Варианты «легкого» монтажа могут привести к тому, что устройство просто треснет в нескольких местах. И это произойдет именно из-за особенностей непродуманной крепежной арматуры.

Комплектная монтажная рамка

Проявляется недостаток монтажа без жесткой фиксации сначала в виде посторонних шумов. Затем лопается и консоль. Если вы хотите избежать этого, прикрепите автомагнитолу изначально правильно, как это предусмотрено производителем.

Корзина и другие варианты крепежной арматуры шахтного типа

Шахта, корзина, рамка на 1 din и двухдиновые версии представляют собой модификации шахтного монтажа. Но как уже говорилось выше, далеко не все конструкции обеспечивают необходимое жесткое положение автомагнитоле, которое ее убережет от повреждений в момент удара и езду по неровным дорогам. Производители оригинальных запчастей и реплик предлагают различные комплекты, в том числе, состоящие из нескольких дополнительных частей, собирающихся в единый крепежный модуль.

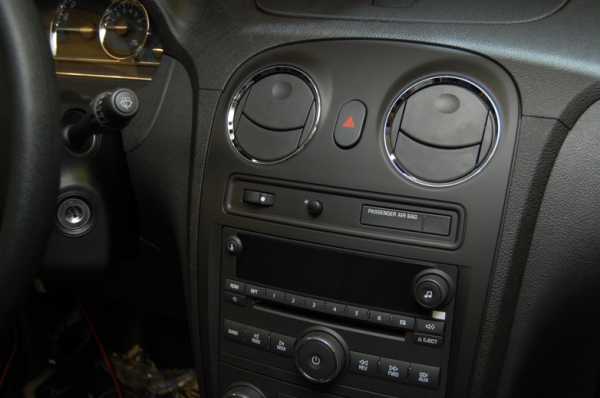

Безвинтовой монтаж

О безвинтовой инсталляции на 1 и 2 дин, реализуемой, например, Лачетти, говорилось выше. Это очень удобно при самостоятельной установке, но не обеспечивает жесткость конструкции. Универсальные решения с гарантированной надежностью используют монтаж на защелки и дополнительный крепеж уголками к силовой арматуре.

Безвинтовой монтаж

Заключение

Проблемой конечного владельца автомобиля становится то, что арматура для инсталляции устройств недостаточно продумана по своей конструкции. По этой причине лучше остановиться на рекомендованном производителем варианте монтажа. Причем это касается однодиновых и двудиновых версий. Во втором варианте (2 din) вес автомагнитолы может быть больше, качество сборки иногда хуже. Вероятность выхода из строя при вибрации выше.

Единственным способом обеспечить себе длительную работоспособность медиасистемы является использование варианта монтажа 1 и 2 din, предложенного производителем. Могут быть и исключения, например, монтаж аудиосистемы Kia Spectra на два кронштейна вряд ли можно назвать надежным. Двухдиновая автомагнитола без дополнительной фиксации не выдержит длительную скоростную езду.

Монтаж автомагнитолы Kia Spectra на два кронштейна

Некоторые умельцы устраняют недостатки монтажа или отсутствия приспособлений своими руками, но это возможно только для людей, хорошо знающих конструкцию своей машины. Крепление 2 дин магнитолы всегда должно выполняться к силовой арматуре авто. Надежность безвинтовой инсталляции той же Лачетти можно отследить в отзывах автомобилистов.

1avtozvuk.ru

Установка автомагнитолы своими руками

На сегодняшний день в базовую комплектацию авто далеко не всегда входит автомобильная магнитола. Но даже если вам повезло и вы купили автомобиль с уже установленным устройством для прослушивания музыки или просмотра фильмов, то совсем необязательно, что оно вам понравится или подойдет по качеству. Исходя из этого, можно сделать вывод, что знания о том, как установить магнитолу в машину вам не помешает. В этом деле нет ничего сложно и при желании осуществить эту процедуру может любой желающий при наличии схемы подключения, а также определенных знаний.

В этой статье мы расскажем о том, как подключить магнитолу в ваш автомобиль без чьей-либо помощи, а также дадим несколько полезных советов и рекомендаций.

Подключение магнитолы: какие виды этого устройства существуют?

Для того чтобы самостоятельно провести установку автомобильной магнитолы нужно знать значение абсолютно всех проводов и штекеров на ее выходах. Также стоит отметить, что существует два основных типов, которые различаются между собой своим форматом, а именно:

  • Одноблочная магнитола. Она является более распространенной в странах Европейского Союза и у нас;
  • Двухблочная. Такой тип автомагнитолы можно намного чаще встретить в Соединенных Штатах Америки, Японии или Кореи. Она имеет более существенные размеры, благодаря чему может обладать большим количеством различных мультимедийных функций.

Одноблочная автомагнитола

Двухблочная магнитола

Перед тем как осуществить подключение автомагнитолы необходимо сначала выбрать модель этого устройства, которая будет подходить для марки вашего авто.

Подключение магнитолы: как правильно различать штекеры?

Каждый штекер имеет маркировку, которая соответствует определенным международным стандартам. Маркировку ISO устанавливают при изготовлении автомобильных магнитол и специально предназначенной для нее проводки. В это же время каждая компания-производитель ауди оборудования для автомобилей выпускает свои собственные переходники под стандарт ISO. Именно по этой причине сегодня можно встретить множество разных видов штекеров перехода.

Распиновка разъемов автомагнитолы Тойота

Если вас интересует, как подключить автомагнитолу, то следует отметить, что необходимо использовать собственные штекеры модели вашего транспортного средства. Дело в том, что у каждой марки авто представлены свои особые виды штекеров и переходников, при помощи которых можно осуществить переход на стандарт ISO.

В том случае, если у вашего автомобиля стандартная проводка, то это несколько облегчает для вас задачу, так как вам не нужно подбирать переходники для подключения, и вы можете осуществить установку магнитолы напрямую.

Как подключить магнитолу в машине: этапы подключения

Ни для кого не секрет, что главным источником электрической энергии в любом авто является аккумулятор. Тем не менее, именно он может привести к поломке автомагнитолы или акустических колонок. Для того чтобы уберечь дорогостоящую технику от повреждения электрическим током нужно внимательно следует за тем, чтобы не допускать попадания плюса аккумулятора на минус меди проигрывателя или на любую из клемм динамиков.

При подключении очень важно соблюдать все инструкции, а именно действовать согласно схеме подключения автомагнитолы, которая обычно идет в комплекте с самим устройством. Для того чтобы подключить плюс необходимо использовать максимально короткий многожильный кабель с сечением не менее четырех миллиметров квадратных. Естественно, этот провод должен быть сделан из меди. На соединительный кабель плюса также нужно установить предохранитель на десять или двадцать ампер, обеспечив при этом хорошую изоляцию. Установить его лучше всего на расстоянии сорока пяти сантиметров от клемм аккумулятора.

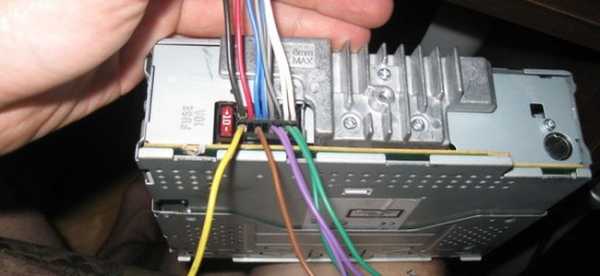

Подключение автомагнитолы

Что касается провода для минуса, то его желательно подобрать как можно короче. Чтобы впоследствии ничего не перепутать клеммы должны иметь соответствующую маркировку или быть обозначены разными цветами. Проводя кабели, старайтесь держать их как можно дальше от других приборов и деталей, которые потребляют электрическую энергию. Делать это нужно очень аккуратно и следить за тем, чтобы провода не перекручивались. Обычно сначала подключают динамики и только затем саму автомагнитолу. Очень важно держать плюсовой кабель заизолированным до тех пор, пока он не будет подключен к магнитоле.

Как установить магнитолу: подключение динамиков

Особо внимательно следует отнестись к процессу подключения колонок. При выполнении всех работ нужно обязательно пользоваться схемой подключения, которая идет в комплекте с устройством. В этой схеме, в том числе наглядно показывается, как должны быть подсоединены динамики в соответствии с фазами. Клеммы динамиков обычно имеют маркировку, которая говорит о том, что именно это за клемма для плюса или минуса.

отметить, что очень часто плюсовые клеммы значительно превышают по своим размерам минусовые, так как это является своеобразным стандартом производителя аудиосистемы. Если же никакой маркировки нет, то определить где плюс, а где минус можно при помощи батарейки. Для того чтобы это сделать необходимо присоединить обычную батарейку соответствующей стороной к клеммам динамиков. Если при этом диффузор выдвинулся в наружу, значит, вы все сделали правильно.

Подключение динамиков к автомагнитоле

Это очень важный момент, так как при неправильном подключении динамиков к фазе наблюдается существенная потеря качества звучания в аудиосистеме автомобиля. Это одна из наиболее распространенных ошибок водителей, которые проводят установку автомагнитолы своими руками. В этом случае звук есть, но его мощности явно не хватает. И уже через какое-то время из строя выходят сначала динамики, а затем и вся аудиосистема.

Но как подключить автомагнитолу дома, если под рукой не оказалось обычной батарейки. Сделать это можно и другим способом. Для этого нужно включить аудиосистему и вывести звук на одну колонку при этом уровень звука следует накрутить на максимум. После этого звук следует распределить пополам на оба динамика. Если в этот момент мощность звучания увеличилась, значит все нормально, и вы все правильно подсоединили, но если нет, то следует поменять полярность на одном из динамиков. Таким нехитрым способом можно проверять не только передние, но и задние, а также баковые колонки автомобиля. Не забывайте также использовать изоляцию при работе с электрическими проводами.

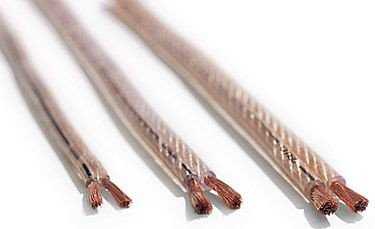

Как подключить автомагнитолу: подбор проводки

Акустические провода от автомобильной магнитолы тоже имеют свою собственную маркировку. Всего их может быть несколько пар, как правило, от двух до четырех. Кабель одного тона без черной полоски – это плюс, а точно такой же, но с черной полоской – это минус. Плюсовой провод необходимо подсоединять к широкой клемме колонки, а минусовой к узкой.

Если устанавливается два передних или боковых динамики мощностью до двадцати Ватт, то для них может быть один общий минус. Если же речь идет о более мощных акустических системах, то в таком случае каждый канал будет иметь свою полярность. Их ни в коем случае не разрешается менять местами. Также нельзя осуществлять заземление динамика при выведении его минуса на корпус автомобиля, так как это очень негативно отразится на качестве звучания.

Видео — Как Правильно Построить Систему Аудиозвучания Автомобиля?

Если вас интересует, как подсоединить магнитолу маленькой мощности, то стоит отметить, что такие акустические системы могут состоять из двух или четырех цветных кабелей и при этом может не быть ни одного парного комплекта, имеющего черные полоски. Если этот так, то минус от всех колонок нужно соединить с минусом автомагнитолы, который в свою очередь выводится на минус аккумулятора или корпус автомобиля. Важно использовать схему подключение магнитолы, так как, в противном случае может произойти короткое замыкание и возгорание транспортного средства.

Как правильно подключить магнитолу? Все просто. В комплекте с каждой системой обычно идет целый набор соединительных проводов. Тем не менее, если ваша акустическая система имеет мощность более двадцати Ватт у каждого динамика, то сечения этих кабелей может быть недостаточно и вам придется докупить дополнительные.



Также, вам, возможно, будет интересно узнать:



Категории: Статьи

jurtransavto.com.ua

Практическое руководство, как правильно подключить магнитолу к машине

Музыка в автомобиле считается одним из главных показателей комфорта при езде. Поэтому многих автолюбителей сегодня интересует вопрос — как подключить магнитолу в машине своими силами и что для этого нужно? В этой статье мы расскажем обо всех разъемах и их маркировке, а также процедуре монтажа автомагнитолы своими руками.

Содержание

[ Раскрыть]

[ Скрыть]

Разъемы и их маркировка

Итак, чтобы правильно осуществить подключение автомобильной мультимедиа системы к аккумулятору машины или замку зажигания в домашних условиях, для начала следует разобраться с разъемами. В настоящее время большая часть автомагнитол обычно комплектуется двумя стандартными выходами, отмечающимися символами ISO. Каждый из них имеет восемь контактов, оснащенных специальным ключом.

Один из них потребляет линейный ток в амперах, то есть к нему следует подсоединить силовую цепь, представляющую собой соединительный элемент коричневого цвета, маркирующийся как А. Второй предназначен для подсоединения музыкальных колонок, обычно к нему подводят проводки черного цвета, и маркируется он буквой В.

Подключение штекера магнитолы в авто

Следует отметить, что в некоторых автомобилях для того, чтобы правильно подключить питание к сети, необходимо использовать нестандартные разъемы. Но такие элементы, как правило, маркируются одинаково, поэтому здесь есть несколько вариантов. Первый — это просто обрезать старый разъем и подключить к нему провода, затем смотать их изолентой, но такой вариант менее практичный. Оптимальным решением будет покупка специального переходника, при помощи которого можно сделать правильное подключение системы напрямую к батарее или через замок зажигания. В настоящее время приобрести такое устройство можно без проблем, тем более, что отечественный рынок предлагает покупателям огромный ассортимент.

Разъем «А»

Выход А — это силовой разъем, потребляющий линейный ток в амперах, позволяющий подключение к цепи питания и антенне. Пусть этот элемент оснащен восемью контактами, по факту в нем работает только четыре. К примеру, выход А4 предназначен для организации питания памяти мультимедиа системы линейным током в амперах, в которой хранится вся информация о конфигурации девайса. При отключении выхода устройство сбросит все настройки до заводских. Также сюда подходит красный проводок, идущий к АКБ через дополнительное реле и также проводящий линейный ток, измеряющий в амперах.

Выход, который идет на антенну медиа устройства, маркируется как А5, в нему подходит провод синего цвета. Этот провод также потребляет линейный ток, максимальное значение в этом случае равно 300 мили амперам. В том случае, если показатель линейного тока в амперах будет выше указанного, вероятен выход из строя усилительных каскадов, а также мультимедиа системы в целом (автор видео — Сергей Рыбкин).

А7 — это выход с проводом желтого цвета, предназначенный для обеспечения питания мультимедиа системы 220 вольт. Через этот компонент производится включение системы в целом. К клемме замка зажигания подходит этот провод через предохранитель, а от нее уже он идет на АКБ. При включении ключа в замке зажигания вы можете включить систему и слушать музыку или смотреть видео. Следует отметить, что правильное подключение питания к замку обеспечит надежную защиту батареи от ускоренного разряда. Ведь линейный ток потребляется и в режиме ожидания, поэтому вероятность разряда батареи очень велика.

Питание может быть организовано через специальный тумблер, установленный на центральной консоли в обход зажигания. Основным недостатком такого варианта является то, что для включения мультимедиа системы водителю придется каждый раз включать и отключать тумблер. Также этот тумблер может быть установлен параллельно зажиганию, то есть автомагнитолу можно будет подключить вне зависимости от того, установлен в замке зажигания ключ или нет. Такая схема также имеет свои недостатки, в этом случае управление осуществляется также водителем, и если человек просто забудет отключить систему, то АКБ со временем разрядится.

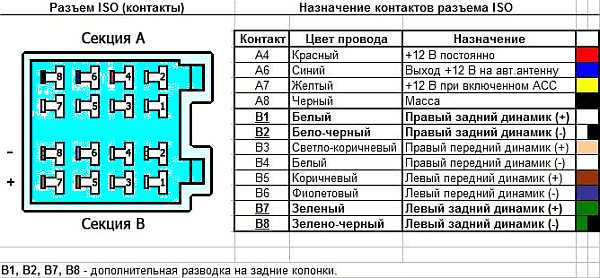

Наименование контактов разъемов и их расшифровка

Есть еще один вариант, как сделать схему. В этом случае необходимо установить обмотку реле в цепь управления противоугонной системой, при этом контактная группа монтируется в сеть питания магнитолы 220. Когда человек включает противоугонную систему, магнитола отключается автоматически. В настоящее время такой вариант подключения через выход сигнализации является одним из наиболее популярных среди наших водителей.

В разъеме А есть еще один выход — А8, он необходим для подключения мультимедиа системы к массе, здесь проходит провод черного цвета. Помните о том, что если подключить магнитолу 220 не правильно, то это может привести к некорректной работе или полному выходу из строя системы. Если вы спутаете цвета проводов, последствия могут быть плачевными. Поэтому перед тем, как подключить магнитолу 220, следует прозвонить все выходы питания.

Разъем «В»

Через выход В подключаются периферийные устройства, в частности, музыкальные колонки. Так как большая часть мультимедиа устройств рассчитана на подключение четырех динамиков, этот выход имеет восемь проводков. Сколько из них будет применяться для подключения — решать водителю. Выходы В1 и В2 сиреневого и черно-сиреневого цветов подключаются к задней правой колонке, причем В1 всегда идет на плюс, а В2 — на минус. К передней правой колонке подсоединяются выходы В3 и В4, с проводами серого и черно-серого цветов. Левые колонки подключаются по аналогичной схеме, для этого применяются выходы В5, В6, В7 и В8 (автор видео — Pavel Cherepnin).

Какие могут быть расширения?

Если вы планируете подсоединить профессиональное устройство через замок зажигания или напрямую к сети, то чтобы все сделать правильно, необходимо учитывать расширения, характерные для магнитолы 220. Благодаря данному функционалу устройство оснащается дополнительным функционалом, позволяющим сделать использование магнитолы более комфортным.

К примеру, это могут быть расширения:

  1. АNT. Это расширение будет полезно в том случае, если в машине есть выдвижная антенна. То есть при необходимости ее активировать вы можете просто дать команду устройству и антенна включится автоматически.
  2. REMOTE. Благодаря этой функции можно подсоединить к системе усилитель, соответственно, добиться лучшего звучания. Если ваше авто в принципе маленькое, то эта функция будет не особо полезной, так как в любом случае вы не сможете добиться нужного звукового фона.
  3. ILLUMINATION. С помощью этого расширения можно сделать так, чтобы яркость устройства была снижена во время езды и не отвлекала автомобилиста. Когда машина останавливается, система автоматически увеличит яркость дисплея.
  4. MUTE. Данное расширение включается только тогда, когда автолюбителю необходимо поговорить по мобильному телефону. Когда телефон звонит , система автоматически включает  это расширение и динамики отключаются.

Схема подключения аудио-системы и проводки

Питание

Питание системы через замок зажигания или АКБ проходит по двум проводкам, каждый из которых оснащается специальной вставкой. Это необходимо для защиты акустического оборудования. В том случае, если линейный ток в амперах скачет и в работе устройства возникают сбои, между разъемами А7 и А8 можно установить дополнительный конденсатор. Это нужно сделать правильно, чтобы стабилизировать питание мультимедиа системы и предотвратить возможные перебои (автор видео — Michael MNS).

Монтаж автомагнитолы

Как подключить автомагнитолу 220 своими руками через замок зажигания? Для начала вам потребуется схема подключения автомагнитолы, которая должна идти в комплекте с системой. Также вместе с устройством вы получите инструкцию по монтажу, вам необходимо ее досконально изучить. Помимо этого, для начала следует проверить, есть ли в комплекте все крепления, которые потребуются в ходе монтажа.

В целом можно без проблем подсоединить все шлейфы для системы своими руками, сколько бы их не было, если правильно соблюдать действия, отмеченные в инструкции. Монтаж устройства в панель приборов не должен вызвать проблем, но при установке учтите, что необходим избежать образования больших зазоров и щелей. Со временем в проемы будет попадать пыль, которая осядет на системе и может привести к ее выходу из строя. Кроме того, эти щели будут способствовать появлению вибрации, а это, в свою очередь, также может отразиться на работе аудио-системы в целом.

Учтите момент: если в вашем авто уже была установлена магнитола, то при демонтаже старого устройства также следует избавиться от рамки. Подключение новой системы своими руками в старую рамку является нецелесообразным, так как это может спровоцировать неполный монтаж устройства. Используются только те рамки, которые идут в комплекте, в противном случае вибраций не избежать.

С соблюдением всех нюансов, описанных в этой статье, вы сможете произвести монтаж любого мультимедийного устройства. Здесь абсолютно не важна марка автомагнитолы, достаточно только изучить схему и правильно подключить все провода. При желании все сделать своими силами изучите видео, где подробно описан этот процесс.

Большинство автолюбителей справляются с этим процессом самостоятельно, но все же иногда происходят случаи, когда неправильное подключение контактов приводит к выходу из строя медиа-системы. Чтобы избежать этого, можно попробовать воспользоваться услугами специалиста. Тем более, если объективно оценить, стоимость такой услуги сегодня не особо высокая, зато вы сможете быть уверены в том, что магнитола будет подключена правильно.

Видео «Монтаж автомобильной аудио-системы в домашних условиях»

Подробнее о процессе монтажа автомобильной магнитолы вы можете узнать из видео ниже (автор видео — Maxim Sakulevich — О другом и о разном).

 Загрузка …

avtozam.com

Как подключить магнитолу в машине



Установка или замена автомагнитолы в авто возможна самостоятельно любым автомобилистом, который не тратит деньги на все подряд. Если у Вас большие проблемы с руками, то тогда лучше обратиться в автосервис — так точно получится дешевле и в разы быстрей. Далее статья для тех, у кого «прямые руки» и фамилия не Рокфеллер. 🙂 Схема подключения различных магнитол в разнообразные авто остается одинаковой, однако имеются различные нюансы и особенности. До всеобщей стандартизации и взаимозаменяемости еще, к сожалению, далеко.
По способу установки автомобильные магнитолы или приемники бывают встраиваемые  и стационарные.

Для защиты от воровства встраиваемые магнитолы довольно часто комплектуются съемной лицевой панелью, раньше применялись направляющие салазки с замком, для быстрого снятия всего устройства.
Стационарные автомагнитолы от кражи защищают их оригинальная форма и нестандартные размеры. Подходят они в определенную марку автомобиля, что лишает их универсальности. Как правило, устанавливаются такие магнитолы производителями автомобилей еще на сборочном конвейере. Контейнеры под магнитолу в некоторых моделей авто снабжаются специальной шторкой – устройство довольно простое, но весьма эффективное от авто воров.

Современные магнитолы бывают  двух размеров по высоте —  одно блочные и двух блочные (или однодиновые и двухдиновые). Европейские производители в большинстве производят автомагнитолы стандарта 1DIN (одноблочные). И в автомобиле должна быть подходящего размера ниша. Японские, американские, а так же и корейские фирмы представляют аппаратуру вдвое большую по высоте, под соответствующую нишу для установки в автомобиле, которая носит название 2DIN. Это основное, на что надо обратить внимание при покупке автомагнитолы для Вашего автомобиля.

Далее разъемы. Различные магнитолы и автомобили могут иметь различные виды разъемов. Поэтому нужно посмотреть, какой разъем в автомобиле перед покупкой магнитолы. Если в приобретенной магнитоле разъем не совпадает с автомобильным, то тоже ничего страшного.
Вариант 1 (предпочтительный) —  существует большое количество различных переходников, главное правильно подобрать. Также выпускаются специальные переходники, позволяющие перейти с оригинальных колодок на стандарт ISO.
Вариант 2 — Расковырять разъем и подключиться напрямую. Крайний метод, но зная схему — без музыки не останетесь.

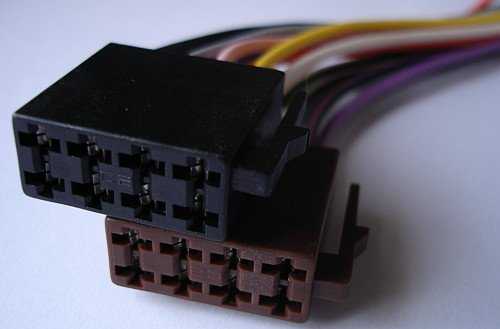

Самый распространенный разъем для подключения автомагнитолы — ISO 10487. Первым делом проверьте его наличие в Вашем автомобиле.

Если таков иметься, то необходимо просто удостовериться в правильной распиновке Вашего разъема.

По входам в магнитолу почти все производителе придерживаются стандартной цветовой маркировки проводов.

— Желтый провод (BAT) — к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А;

 Красный провод (ACC) — к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих иномарках существует уже отдельно проведенный провод в колодке. Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Либо, если возникнут затруднения, к любой клемме, где появляется +12 при включении зажигания.

— Черный провод —  это минус или масса, что то же самое. Подключается на кузов хорошим контактом. (там постоянный минус).

— Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.

— Оранжевый провод авто магнитолы (либо вариации) (ILL) — подлючается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.

— Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу Вашего автомобильного Hands.  Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.

Выходы магнитолы — это акустические провода на динамики. Они имеют по парные цвета. К каждой цветовой паре подключается определенный динамик:

Белая пара проводов — передний левый динамик;

Серая пара                 — передний правый динамик;

Зеленая пара              — задний левый динамик;

Фиолетовая пара       — задний правый динамик.

 Каждая пара проводов на динамики состоит из монотонный провода и провода с черной полосой. Черной полосой обозначается минусовой провод.
 Очень важно соблюсти правильность подключения акустических проводов, в противном случае, при несоблюдении цветовой схемы – будет не корректна регулировка баланса, при несоблюдении полярности – задние колонки будут играть в противофазе, это проявиться отсутствием баса.

Общая схема подключения автомагнитолы

Схемные, буквенные обозначения, встречающие в инструкциях по подключению магнитол различных марок

Акустическая группа:
— R = Динамик правый.
— L = Динамик левый.
— FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
— FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
— RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
— LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
— GND SP = Общий провод динамиков.

Разъём питания:
— B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

— GND или GROUND или K31 или просто указан минус  = Общий провод (Масса), минус аккумулятора.

— A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

— N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

— ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

— Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

— MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты:

-Amp = Контакт управления включением питания внешнего усилителя
-DATA IN = Вход данных
-DATA OUT = Выход данных
-Line Out = Линейный выход
-REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
-ACP+, ACP- = Линии шины (Ford)
-CAN-L = Линия шины CAN
-CAN-H = Линия шины CAN
-K-BUS = Двунаправленная последовательная шина (К-line)
-SHIELD = Подключение оплётки экранированного провода.
-AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
-SW+B = Переключение питания +B батареи.
-SEC IN = Второй вход
-DIMMER = Изменение яркости дисплея
-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
-SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
-LINE OUT, LINE IN = Линейный выход и вход, соответственно.
-D2B+, D2B- = Оптическая линия связи аудиосистемы

Если при подключении видеорегистратора или навигатора появляются помехи радиоприему, причина не в магнитоле. Способы устранения по ссылке.

Рекомендации при подключении магнитолы на машине:

  • Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле.

  • Диаметр проводки должен быть не меньше чем на разъеме магнитолы, в идеале в полтора-два раза толще. Это касается как питающей проводки, так и акустической.  Рекомендуется  применить специализированные акустические провода  сечением порядка 1.5-4 мм2 с бескислородной меди и силиконовой изоляцией. Кабель должен быть как можно менее короткий и без скруток.


    Сопротивление акустики, как правило, 4 Ом, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Это свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании – акустической проводке, а не на динамиках (акустике). В итоге, громкость воспроизведения уменьшится и, что еще хуже, уменьшится и диапазон воспроизводимых частот. Особенности распространения ВЧ заключаются в том, что сигнал идет лишь только по поверхности провода, соответственно при меньшем диаметре провода уменьшится его пропускная способность к ВЧ, и как следствие, ухудшение общего качества звучания.

  • При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Наиболее удобным вариантом считается параллельное присоединение желтого и красного проводов, тогда выключение магнитолы будет происходить только при нажатии кнопки на панели магнитолы.

Однако в данном случае могут возникнуть проблемы, связанные с тем, что усилители магнитолы питаются от красного провода, в том числе и в режиме ожидания. Поэтому увеличивается потребление тока, а значит, аккумулятор может быстрее разрядиться. Для того чтобы избежать данной ситуации, на красный провод магнитолы можно поставить отдельный выключатель, тогда питание будет самостоятельно отключаться при длительной стоянке автомобиля.
Если у Вас магнитола с внутренним аккумулятором для сохранения настроек, то используйте схему с полным отключением питания при выключении магнитолы. Тогда Ваша основная батарея на машине гарантировано не будет разряжаться во время длительной стоянки через приемник.

В конце тестируем звучание и правильность работы всех функций (баланс передние/задние, левые/правые динамики, частоты, радиоволны). Если фазировка и установка динамиков была проведена правильно, то не должно быть ни хрипов, ни помех при воспроизведении.

bazila.net

Как установить магнитолу в машину


Автомагнитола — это неотъемлемый атрибут практически для каждого водителя, ведь прослушивание любимой музыки поднимает настроение, и отвлекает от ненужных мыслей. Некоторые автомобилисты довольствуются родным заводским проигрывателем, а особо прихотливым меломанам требуется новая, современная, с дополнительным усилителем, колонками, и прочими аксессуарами. Кроме того, магнитола может выйти из строя, или морально состариться. Вот тут и возникает вопрос замены данного агрегата новым.
Следует отметить, что все водители делятся на две группы пользователей: те, что все процессы, даже самые мелкие, доверяют исключительно специалистам СТО, и те, которым не составит особого труда сделать установку парктроника своими руками или же произвести ремонт автомобильных видеорегистраторов, в том числе и укомплектовать авто новой магнитолой, сигнализацией, и другими системами.

Выбор магнитолы.

Магнитолы бывают разные, и не только по дизайну, и количеству функций, а и по размеру. Однодиновые (1DIN), или одноблочные автомобильные проигрыватели наиболее распространенные в наше время, их ставят, в основном, европейские автопроизводители. Что касается американских и японских производителей автомобилей, то они большей частью устанавливают двухдиновые (2DIN), или модели с двумя блоками. В последнее время, в связи с активным развитием рынка мультимедиа, спрос на двойные музыкальные системы для машин, возрос, ведь магнитола большого размера способна уместить в себе множество различных функций, и проемов для дисков, USB-накопителей. Обратите внимание, что в ассортименте бывают магнитолы, которые по размеру подходят только конкретной модели автомобиля. Выбирайте для себя автомагнитолу надежного производителя, не соблазняйтесь ценой на дешевые варианты, обычно, они некачественные, и недолговечные.
Итак, магнитола выбрана. Вскройте коробку, чтобы ознакомиться с комплектацией устройства. Как правило, вместе с собственно самой магнитолой прилагаются:

  • инструкция, в которой подробно изложено как, и где установить магнитолу;
  • проводка;
  • комплект акустических систем.

По желанию, можно сразу приобрести дополнительное оборудование, например, сабвуфер, эквалайзеры, усилители.

Как правильно установить магнитолу.

  1. Изучите инструкцию подключения устройства. Убедитесь, что схема установки вам четко ясна.
  2. Аккуратно снимите необходимую часть панели приборов, чтобы заполучить доступ к зоне установки проигрывателя. Открутите крепежные болты, и извлеките с ниши старую магнитолу. Крепежные элементы оставьте для фиксации новой магнитолы.
  3. Чтобы закрепить новое устройство, используется два способа — фронтальное крепления с помощью специальной рамки, либо же боковое крепление. Для установки автомагнитолы первым способом, снимите раму с корпуса устройства, и установите ее в специальную нишу в центральной консоли панели приборов. Отверните зубья металла таким образом, чтобы рамка надежно закрепилась в гнезде, подсоедините магнитолу к штекеру, и вставьте ее на место. Что касается второго способа, то для фиксирования проигрывателя, закрепите блок имеющимися болтами, отверстия под которые имеются в боковых частях устройства.
  4. Совершая самостоятельную установку магнитолы, позаботьтесь об аккуратном внешнем виде устройства в панели приборов. Как правило, в установочном комплекте присутствует декоративная рамка, которая крепится к панели, и скрывает возможные мелкие дефекты, созданные в процессе работы. В случае если в отверстие, созданное для магнитолы типа 2DIN нужно поставить магнитолу типа 1DIN, то пустующее пространство можно заполнить специальной полкой, или рамкой с заглушками.


Подключение магнитолы.

Проигрывающее устройство можно подключить либо с помощью проводов, но без разъемов, либо с помощью разъемов ISO.
Очень важным моментов во всей процедуре установки магнитолы своими силами есть вид разъемов для подключения, которым оборудован ваш автомобиль. На самом деле, вариантов три, все зависит от марки авто:

  • разъем ISO;
  • другой разъем, разработанный конструкторами автопроизводителя.
  • отсутствие разъемов и проводки.

В третьем случае, при отсутствии проводки, ее придется протягивать собственноручно, снимая обивку салона автомобиля. Проводная система автомобиля предусматривает подведение плюсовых проводов к головным устройствам, причем желтый провод находится все время под напряжением, и отвечает за память настроек, а красный — отвечает за питание механизмов, и обесточивается в момент прекращения работы двигателя, чтобы включенная магнитола не спровоцировала разрядку аккумулятора.

В случае если автомобиль оборудован системой проводов с разъемами ISO, то подключить магнитолу очень просто — нужно лишь соединить ответные части устройства и разъемов, а также вставить антенный штекер в соответствующее гнездо. Согласно стандарту ISO существует два вида штекеров: черный, отвечающий за питание магнитолы, а также ее дополнительные функции, и коричневый, который обеспечивает выход звукового сигнала на акустическую систему автомобиля.

В автомобилях с разъемами нестандартных размеров, установленными автопроизводителем, придется откусывать разъемы, и подключать каждый проводок отдельно, либо же устанавливать переходники, которые, как правило, имеются в комплекте с проигрывающим устройством. Установка переходников мало того, что повышает безопасность работы магнитолы, так еще и облегчает подключение новых устройств в будущем. Подключая проводки, следует соблюдать особую осторожность, ведь неправильное подсоединение может привести к замыканию системы.

Некоторые производители в своих автомобилях осуществляют «штатную аудиоподготовку», то есть упрощение подключения проигрывающего устройства и акустической системы. До того, как установить магнитолу в машину, покупателю автомобиля следует уточнить, каким образом произвелось это упрощение: прокладыванием проводки, или установкой акустики, тыловой или фронтальной. После удачной установки магнитолы в свой автомобиль, перед тем, как одевать крышку панели приборов, обязательно проверьте ее работоспособность.
Таким образом, установку и подключение аудиосистемы в свой автомобиль осуществить так же просто, как и произвести операцию шумоизоляция авто своими руками.

Установка магнитолы — видео инструкция

autoremka.ru

Как подключить магнитолу в машине: инструкция по монтажу

Современные хиты, классическая музыка и тяжелый рок, металл и простая знакомая всем «попса», шансон и народные песни. Это не просто перечень наиболее популярных современных музыкальных течений. Большинство из этих произведений можно услышать из окон миллионов автомобилей на запруженных улицах мегаполисов, уютных улочках провинциальных городков и далеких сельских дорогах.

Для того чтобы испытывать это удобство и получать массу наслаждения нужно совершенно немного. Просто купить и поставить в автомобиль магнитолу. Впервые приобретая машину, автолюбители удивляются, что многие марки продаются без определенных аксессуаров.

Наиболее часто отсутствует магнитола, которую нужно приобретать отдельно, на собственное усмотрение. В наше время различные производители предлагают огромный ассортимент аналогичной аудио продукции.

Отдельные модели магнитол различаются как по техническим показателям, так и в области ценовых категорий.

Как подключить магнитолу?

Чтобы выбрать магнитолу, лучше всего проконсультироваться со знающими людьми. Это могут быть консультанты в автосалоне или специализированном магазине аудиотехники.

Сегодня есть возможность получить совет и приобрести понравившийся экземпляр в интернет-магазинах. Интересное и очень полезное видео, для тех ,кто не знает, как подключить магнитолу в автомобиль.

При этом возникает проблема иного порядка. Как подключить приобретенную обновку? Конечно, можно обратиться в тот же автосалон, где вы купили машину или найти специалиста в ремонтных мастерских.

Ни для кого не секрет, что после такой серьезной инвестиции средств, как автомобиль, далеко не всегда есть лишние финансы. Поэтому в данной ситуации навыки по установке магнитолы самостоятельно будут очень даже кстати.

Для этого понадобится совершенно немного, а именно:

  • Набор специальных инструментов, которые есть практически в каждом доме.
  • Несколько часов свободного времени.
  • Тщательное изучение предлагаемых инструкций и желание им следовать.

Чтобы начинать монтаж и установку, нужно определить, присутствует ли специальная ниша для музыкального оборудования. Выбираем оборудование для прослушивания музыки. Наиболее широко рекомендуемые магнитолы предлагаются на рынке наиболее популярными компаниями. Это Pioneer; Alpine; Kenwood; JVC; Blaupunkt; Nakamichi.

Образцы этих производителей являются представителями аудиосистем достаточно дорогой ценовой категории. При этом относительная дороговизна компенсирована высокими показателями звука и эксплуатационной надежности.

Бюджетную линейку представляют Sony, Prology и Mystery. Правильно установить позволит проверка комплектности. Есть ли все разъемы для акустики, подсоединение питания и салазки для прикрепления магнитолы в автомобиле.

Пример схемы подключения магнитолы для ВАЗ 2107

Найдя все провода и клеммы согласно международной системе маркировок, остается точно, тщательно их присоединить.

Варианты подключения

Существуют два популярные у всех основные варианты монтажа магнитол от любого производителя. Учитывая тот момент, что начиная от самой дорогой категории до всех без исключения бюджетных предложений, все модели имеют принципиально аналогичное строение, особенности подключения практически аналогичные.

В идеале, когда все показатели соответствуют, стоит только внимательно прочесть инструкцию и электротехническую схему. Нужно определить соответствие проводки и громкоговорителей, расчетной мощности.

Если обнаруживаются определенные несоответствия, а это чаще всего несоответствие разъёма разводки машины и гнезда монтируемой магнитолы. Здесь необходимо прибегнуть ко второму варианту подсоединения.

Им является укомплектованный унифицированный переходник, известный под названием ISO стандарта.
Если все же этот уникальный инструмент отсутствует, эту проблему также можно решить несколькими способами:

  1. Наиболее проверенный и надежный. Купить переходник ISO стандарт в ближайшем специализированном магазине.
  2. Способ менее желательный, но популярный в среде профессионалов, автолюбителей и даже в технических центрах. Его называю прямым, то есть соединение зачищенных краев соответствующих проводов путем скрутки. Укрепление производится запаиванием или изоляцией кембриками. Проверить соединение можно прозвонкой проводов.
  3. В этом случае требуется полная замена комплекта проводов. Большинству нужен демонтаж, подключение с нулевого цикла. Длину соединений рассчитывают в индивидуальном порядке. Здесь требуется медный многожильный кабель с силиконовой изоляцией.

Монтаж

Перед началом монтажа нужно знать, что все современные магнитолы различаются на 1 DIN и 2 DIN.

Европейским производителям присущ выпуск машин с нишей для одноблочной автомагнитолы. Автомобильная промышленность в Корее, Америке и Японии предлагает модели с нишами на два блока. В данном видео, вам покажут, как подключить магнитолу Pioneer для автомобиля ВАЗ.

Магнитолы отличаются большим спектром функций мультимедиа. Собственно процедура монтажа происходит в несколько этапов. Прежде всего, следует обратить внимание на соответствие полюсных клемм аккумулятора, магнитолы, динамиков.

Провода для подключений плюса должны быть многожильными, медными, сечение от 4 мм²., здесь устанавливаются предохранители. Нужно следить, чтобы не было перекручивания, длина была идеально просчитанной.

После этого пришло время провести уточнение схемы монтажа магнитолы и максимально точно подключить динамики в соответствии фазам. Обычно производитель маркирует клеммы.

В большинстве случаев широкая — плюсовая, а узкая клемма минусовая. Разъемы А и Б, обеспечивающие питание колонок обычно не отличаются между собой. «А» на рестайлах пины 4 — 5 подключаются к блоку навигатора для вывода звуков.

Следующим этапом является подбор проводки. Акустика магнитолы маркируется особым образом. Положительный контакт провод без черной полосы. Отрицательный несет маркировку черного цвета. Рекомендуют заземлять динамики в соответствии с инструкцией.

Что лучше тосол или антифриз. На нашем сайте, вы найдёте интересную информацию и определите, какая охлаждающая жидкость для вас будет лучше.

Здесь, вы найдёте полезную информацию о зарядке автомобильного аккумулятора.

Как устроен карбюратор марки солекс 21073 1107010, можно узнать из этой статьи. Советуем ознакомиться!

Следует обращать особое внимание изоляции проводов. Предпочтительно выбирать силиконовую. Также очень важно подбирать сечение, соответствующее мощности.

Прокладка в салоне требует отличной изоляции, чтобы избежать перетирания или разрыва. Прокладка в двери должна соответствовать правилам электрической безопасности. Динамики располагаются на задней полке. Не следует закрывать их, чтобы не искажался звук.

Несколько советов

Все просто и не представляет трудностей. Однако следует учитывать, что эта система связана с электрическим током.

Малейшее замыкание или искра может привести к быстрому возгоранию. Современные автомобили выполнены из синтетических материалов. Они присутствуют как в отделке салона, так и в несущих конструкциях.

Пожар может появиться быстро, что очень опасно не только порчей транспортного средства, это угроза для жизни пассажиров машины.

Именно поэтому все же будет надежнее обратиться в профессиональный установочный сервисный центр.

Сотрудники смонтируют, установят, подключат магнитолу, усилители, сабвуфер. Благодаря профессиональному подходу, вы получаете высокое качество, гарантию на работу и демократичные цены. Это несколько важнейших факторов, решающие выбор в сторону услуг профессиональных салонов и ателье.

natapku.ru

Как правильно подключить магнитолу в машине своими руками

За большой срок эксплуатации машины автолюбитель очень многое заменяет в ней. Обычно, это различные небольшие детали, но часто приходится делать и более дорогие покупки. Наиболее дорогостоящей покупкой принято считать качественную автомобильную магнитолу. В наше время тяжело себе представить транспортное средство без хорошей аудиосистемы, которая может помочь автолюбителям при поездках на дальние дистанции, а в темное время суток не дает уснуть за рулем.

При приобретении абсолютно новой машины на производстве уже сделана установка недорогой музыкальной системы, но существуют автомобили, которые не оборудуются ею. Когда покупается бывший в употреблении автомобиль, то в нем, скорее всего, установлена старая автомагнитола, которая совершенно не удовлетворяет современным требованиям. Современная автомобильная магнитола способна воспроизводить музыку из следующих носителей информации:

  • различные оптические диски;
  • SD устройства;
  • USB устройства;
  • поддерживает подключение и синхронизацию со смартфонами в качестве плеера;
  • оснащена aux входом.

Дополнительно в наиболее дорогостоящих автомагнитолах есть небольшой LCD дисплей, при помощи которого можно смотреть художественные фильмы, телевизионные каналы, следить за ситуацией на дороге и выполнять другие полезные действия. Подобные автомагнитолы имеют высокую цену, и для их подключения необходимо обратиться к опытным специалистам.

Однако большинство людей не могут себе позволить подобные модели аудиосистем и покупают более дешевые автомагнитолы. Когда есть хоть малейшие знания в электрическом оборудовании машины, присоединении проводов и большая аккуратность при работе, то можно самостоятельно подключить недорогую автомагнитолу. А также стоит ознакомиться, как настроить автомагнитолу своими руками.

Как заменить магнитолу в машине


Чтобы установить и подключить автомагнитолу будут необходимы такие инструменты и умения:

Когда осуществляется замена устаревшей магнитолы на более новую, то особых проблем возникнуть не должно. Аудиоколонки уже находятся на своих местах, а провода проложены и подсоединены. Автолюбителю необходимо лишь проверить целостность проводки, подсоединение колонок и поменять автомагнитолу на панели машины.

Когда выполняется замена, то часто возникают небольшие трудности при подсоединении нового изделия, потому что разъемы автомагнитол бывают различные. В этом случае необходимо приобрести специализированный разъем. В данное время на рынке можно найти разные виды разъемов, поэтому автомобилисты быстро разрешат эту проблему. Довольно часто приобрести специальный адаптер можно в том месте, где была куплена сама магнитола. Бывают случаи, что разъем идет в комплекте с автомагнитолой. После подключения аудиосистему необходимо проверить и сделать первое включение.

Для установки магнитолы своими руками нужно тщательно подготовиться. Сначала стоит проложить электрическую проводку, которая обязана быть изготовлена специально для аудиосигналов из качественной меди сечением около 4 миллиметров. Динамики ставятся в необходимые места, которые предусмотрены заводскими рекомендациями. Когда подобных мест нет, то нужно сделать сквозные отверстия под колонки своими руками. Далее производится установка магнитолы в панель машины и ее подсоединение.

Как подключить магнитолу в машине

Автомагнитола подключение

Стоит рассмотреть наиболее популярные схемы подключения автомобильной магнитолы:

  • способ подключения от аккумуляторной батареи;
  • метод подключения от замка зажигания;
  • схема подключения магнитолы при применении кнопки вместо замка;
  • способ подключения через специальный блок управления автомобильной сигнализацией.

Почти в каждой автомагнитоле существует несколько плюсовых проводов, которые обозначаются желтым и красным цветом. Кабель желтого цвета всегда отвечает за наличие памяти и настройки автомагнитолы. Его нужно подключить к плюсу аккумуляторной батареи. Кабель красного цвета необходим для включения и выключения питания устройства. А также существует минусовой вывод черного цвета, который необходимо подключить к минусу аккумуляторной батареи или к корпусу автомобиля.

Как подключить магнитолу от замка зажигания автомобиля

Подобный метод рекомендуется в инструкции по эксплуатации к магнитоле, так как он наиболее приемлем, по мнению производителя. Однако в нем существует большой недостаток. Прослушивать музыку можно лишь при заведенном моторе или включенном зажигании.

Для того чтобы подсоединить автомагнитолу таким методом, нужно желтый кабель напрямую подсоединить к плюсу аккумуляторной батареи. Кабель красного цвета, который включает автомагнитолу, подсоединяют к замку зажигания, а черный кабель стоит подсоединить на массу машины. Такая схема подключения обеспечивает сохранность заряда аккумуляторной батареи в режиме ожидания устройства. Это очень важно при долгом времени стоянки транспортного средства.

Как подключить магнитолу от аккумуляторной батареи

Подобный метод наиболее популярен при подключении магнитолы. Кабель черного цвета нужно подсоединить к массе машины, а красный и желтый соединяются и подсоединяются к плюсу аккумуляторной батареи. При этом можно прослушивать музыку при отключенном замке зажигания. Однако этот метод способен привести к быстрой разрядке аккумулятора даже при отключенной магнитоле, потому что она потребляет до 1,2 ампер в час. Именно поэтому когда автолюбитель не фанат музыки или на автомобиле установлен старый аккумулятор, то стоит воздержаться от подобного метода подключения.

Как подключить автомагнитолу pioneer при применении кнопки вместо замка зажигания

Такой метод подключения автомагнитолы pioneer необходимо производить так же, как и при применении замка зажигания. Основное различие состоит в том, что кабель красного цвета подсоединяется не к замку, а к специальной кнопке, которая соединена с плюсовой клеммой аккумуляторной батареи. Преимуществом подобного метода является то, что есть возможность выключения питания автомагнитолы pioneer при простое машины, чтобы не было утечки электрического тока в аккумуляторе. Дополнительно слушать музыку можно при отключенном зажигании.

Как подключить магнитолу через специальный блок управления автомобильной сигнализацией

Довольно часто автолюбитель не помнит, выключил он музыку в транспортном средстве или нет. Решением этой проблемы является метод подключения устройства через блок управления автомобильной сигнализации. Подобный метод сокращает утечку электрического тока, потому что при включенной сигнализации автомагнитола будет отключена от питания.

Чтобы подключить автомагнитолу таким способом, необходимо иметь несколько диодов и 2 много контактных реле. Самую подробную электрическую схему стоит поискать в сети по определенной модели машины, типу сигнализации и магнитолы, потому что в различных автомобилях своя гамма цветов проводов. В каждом случае необходимо включить в электрическую цепь мощный предохранитель на 15 ампер. Часто он бывает уже предусмотрен в комплекте с автомагнитолой.

Как подключить динамики своими руками

К подобной работе необходимо относиться очень аккуратно и внимательно. При некачественном подключении будет ухудшаться звучание автомагнитолы. А также могут сломаться динамики или само устройство. Чтобы подключить мощные динамики, стоит приобрести специализированный многожильный акустический кабель. Динамики оснащены двумя клеммами, которые различаются по ширине. Широкая клемма идет к плюсу, а более узкая отвечает за массу.

Стоит делать наименьшую длину кабеля, потому что он имеет определенное сопротивление, которое способно сильно исказить звучание. Динамики необходимо подключать лишь согласно инструкции по эксплуатации, которая идет в комплекте с магнитолой. Нельзя делать дополнительные скрутки проводов. Для этой цели стоит применять специализированные разъемы для подсоединения кабеля к динамикам. Сейчас очень популярная квадроакустика. Другими словами, устанавливаются два мощных динамика сзади автомобиля и несколько небольших в дверях. Когда они правильно подключены, то есть возможность наслаждаться удивительным звучанием автомагнитолы.

Как подключить автомобильную антенну

В наше время ассортимент музыкальных произведений довольно большой и многие автолюбители не используют радио. Однако существуют люди, которые предпочитают слушать в автомобиле разные радиостанции. Когда транспортное средство не оборудовано заводской антенной, то стоит приобрести антенну активного типа, потому что установка обычной обойдется довольно дорого.

Установить антенну активного типа довольно легко. Ее необходимо прикрепить на лобовое стекло машины. А также ее нужно подсоединить к специализированному проводу на автомагнитоле, который окрашен в белый цвет и обозначается AMP или REM. Эта антенна оборудована кнопкой включения и выключения питания на активный усилитель. Он обеспечивает уверенный прием и помогает настраивать сигнал в любой местности.

instrument.guru

Отправить ответ

avatar
  Подписаться
Уведомление о
