Как замерить ампераж мультиметром: Как измерить силу тока мультиметром

При отсутствии цифровых данных на дисплее мультиметра в процессе замеров необходимо изменить предел измерений, уменьшив его на одну позицию.

Что учесть при измерении?

При работе с прибором, тестирующим показатели силы тока, нужно в обязательном порядке учитывать следующие рекомендации и не игнорировать основные правила:

• при помощи мультитестера определяются величины, только доступные для замеров на данном типе измерительного прибора;
• тестирование устройств, имеющих слишком высокие для прибора значения, спровоцирует выход из строя предохранителей или полное перегорание мультиметра;
• для замеров правильно выбирается необходимый режим, который для измерения силы переменного тока представлен сектором шкалы «А» или «АС», а постоянного – «ДС»;
• гарантированно отсутствуют повреждения измерительного прибора на максимально возможном уровне, который должен постепенно понижаться в условиях неправильной работы тестера до нормальных значений.

Выполнять работы по замерам мультиметром силы тока необходимо с соблюдением техники безопасности. Поражение электрическим током часто отмечается даже в условиях тестирования устройств с небольшими показателями мощности.

Если тестирование любой электротехники осуществляется при повышенных показателях влажности, то работы должны производиться в резиновых сапогах и технических перчатках.

Видео на тему

Как измерить силу тока: 12 шагов (с изображениями)

Об этой статье

Соавторы:

Старший электрик

Соавторы: 17

Обновлено: 29 мая 2020 г.

Просмотры: 876,127

Перед тем, как пытаться измерить силу тока, наденьте резиновые перчатки и убедитесь, что вы не работаете на металлической поверхности или рядом с ней, чтобы не ударить себя током.Для начала настройте мультиметр, который вы будете использовать, вставив черный датчик в гнездо «COM», а красный датчик в гнездо «A». Выберите на измерителе силу переменного или постоянного тока, в зависимости от проверяемой электрической системы, и убедитесь, что мультиметр настроен на диапазон проверяемой силы тока. Затем выключите питание и разомкните тестируемую цепь. После отключения питания цепи подсоедините красный щуп мультиметра к отрицательной клемме источника питания, прикоснитесь черными щупами к отрицательному проводу и включите цепь.Оставьте зонды присоединенными на 1 минуту, прежде чем проверять значение силы тока на дисплее. Чтобы узнать, как проверить мультиметр перед чтением, прокрутите вниз!

• Печать
• Отправить письмо поклонника авторам

Как измерить ток с помощью принадлежностей клещей

1. Определите, является ли измеряемый ток переменным или постоянным.
2. Выберите принадлежность клещей для мультиметра, которая предназначена для измерения этого особого тока или может измерять как переменный, так и постоянный ток.

   Примечание: Ознакомьтесь с техническими характеристиками дополнительных зажимов и определите, выдает ли зажимы уровень тока или уровень напряжения.

3. Определите ожидаемый максимальный ток цепи, проверив паспортную табличку компонента или номинальные параметры выключателя. Принадлежности для съемных зажимов доступны во множестве предустановленных диапазонов. Определите, достаточно ли велик диапазон вашего мультиметра или принадлежностей клещей для его измерения. Если нет, выберите инструмент, оборудованный для более высоких диапазонов.

   Примечание: Если измеритель включает в себя клеммы с предохранителями, убедитесь, что его предохранители исправны.

4. Настройте цифровой мультиметр следующим образом:
   • Для измерения переменного тока с помощью токовых клещей на выходе поверните шкалу в положение mà /.
   • Вставьте черный измерительный провод в разъем COM.
   • Для подключаемых зажимов, обеспечивающих выход переменного тока, подключите красный измерительный провод к разъему mà /. Эти клещи предназначены для измерения только переменного тока и, в зависимости от масштабного коэффициента клещей, выдают 1 мА на цифровой мультиметр на каждый 1 А измеренного тока (1 мА / А).
   • Выполните шаги 6-8 ниже.
   • Чтобы измерить переменный / постоянный ток с помощью зажима на выходе напряжения, поверните шкалу на мВ переменного тока для переменного тока или на мВ постоянного тока для постоянного тока.
   • Вставьте черный измерительный провод в разъем COM.
   • Для дополнительных принадлежностей с зажимами, обеспечивающими выходное напряжение, вставьте красный измерительный провод в гнездо V. Эти клещи предназначены для подачи на цифровой мультиметр 1 мВ, 10 мВ или 100 мВ на каждый 1 А измеренного тока.
   • Выполните шаги 6-8 ниже.
5. Откройте губки, нажав на спусковой крючок инструмента.
6. Поместите один проводник внутрь зажимов. Перед снятием показаний убедитесь, что губки полностью закрыты.
7. Просмотрите значение на дисплее.

   Совет: Токоизмерительные клещи измеряют ток в цепи путем измерения силы магнитного поля вокруг одиночного проводника. По возможности отделяйте испытательный провод от окружающих проводов на несколько дюймов. Цель: не дать зажиму улавливать паразитные магнитные поля. Если разделение невозможно, снимите несколько показаний в разных местах одного и того же проводника.Не измеряйте экранированные проводники, так как магнитные поля значительно уменьшаются или даже исчезают.

Анализ измерения тока

Знание потребления тока в системе, компоненте или цепи очень полезно при поиске и устранении неисправностей.

Электрические компоненты, такие как двигатели, часто имеют паспортную табличку, на которой отображается номинальная мощность цепи компонента. Текущее измерение можно сравнить с этим рейтингом, чтобы определить работоспособность компонента.

Выполните измерения тока: чтобы определить, какая нагрузка (компонент, например, двигатель) потребляет от системы. Вы также можете измерить общую нагрузку в цепи.

Двигатель, например, перегружается, если потребляет ток больше номинального, и недогружается, если потребляет меньше.

При поиске и устранении неисправностей технический специалист может выполнить базовое измерение и следить за перегрузкой, перегрузкой по току или дисбалансом тока между фазами.

Как правило, токи выше номинальных обычно указывают на проблему, которая может вызвать дополнительные проблемы.Более высокий ток вызывает более высокую температуру, что может вызвать пробой изоляции и отказ компонентов.

Большинство цифровых мультиметров могут измерять только постоянный или переменный ток до 10 А. Более высокий ток необходимо уменьшить с помощью токоизмерительных клещей, которые могут измерять ток в цепи от 0,01 А до 1000 А путем измерения силы электрического поле вокруг проводника.

Для максимальной эффективности рекомендуется измерять ток при первой установке оборудования и во время нормальной работы.Эти измерения можно использовать для сравнения базовых показателей при устранении будущей проблемы.

Ссылка: Принципы цифрового мультиметра Глена А. Мазура, American Technical Publishers.

Как измерить амперы или ватты с помощью мультиметра

Относительно легко измерить амперы, чтобы определить количество энергии, потребляемой устройством или нагрузкой, но измерение должно выполняться точно, чтобы не повредить мультиметр. Умножение напряжения в цепи на ток, протекающий в цепи, даст нам общую мощность в цепи, выраженную в ваттах.Это важно при определении потребления электроэнергии.

Найдите источник питания в цепи. Когда мощность течет в цепи, отрегулируйте шкалу мультиметра для измерения напряжения (переменного или постоянного тока). Затем прикоснитесь красным положительным щупом на мультиметре к положительной клемме источника питания, а черным отрицательным щупом на мультиметре — к отрицательной клемме на источнике питания. Если вы измеряли автомобильный аккумулятор, он должен показывать около 12 вольт постоянного тока.

Измерьте ток, протекающий в цепи.Для этого сначала отсоединяют питание или цепь, затем разрывают цепь и присоединяют черный провод от измерителя к одной стороне разорванной цепи, а красный провод — к другой стороне, позволяя току течь через метр. Поверните колесико переключателя, чтобы измерить ток (амперы, переменный или постоянный ток). Снова включите питание или снова подключите питание. Перед выполнением этого шага убедитесь, что ваш счетчик может выдерживать ожидаемую величину тока. Переносные цифровые мультиметры не способны передавать очень большой ток.Если вы ожидаете, что будет протекать достаточный ток (превышающий максимальные возможности вашего измерителя), приобретите клещи, которые будут измерять ток по электромагнитному полю вокруг силового кабеля, что позволит вам измерять очень сильный ток.

Умножьте измеренный ток на измеренное напряжение, чтобы получить номинальную мощность в ваттах. Например, если вы измерили автомобильный аккумулятор на 12 вольт и ток 5 ампер, то в цепи будет 60 ватт мощности, достаточно, чтобы зажечь 60-ваттную лампочку.

Как использовать амперметр для измерения тока | Основные концепции и испытательное оборудование

• Аккумулятор 6 В
• Лампа накаливания 6 В

Предполагается, что с этого момента будут доступны основные компоненты конструкции схемы, такие как макетная плата, клеммная колодка и перемычки, а в разделе «Детали и материалы» останутся только компоненты и материалы, уникальные для проекта.

Уроки электрических цепей , том 1, глава 1: «Основные концепции электричества»

Уроки электрических цепей , том 1, глава 8: «Схемы измерения постоянного тока»

• Как измерить ток мультиметром
• Как проверить внутренний предохранитель мультиметра
• Выбор подходящего диапазона расходомера

Ток — это мера скорости потока электронов в цепи.Он измеряется в амперах, называемых просто «ампер» (А).

Самый распространенный способ измерения тока в цепи — это разомкнуть цепь и вставить «амперметр» в цепь (в линию), чтобы все электроны, протекающие по цепи, также прошли через измеритель. .

Поскольку для измерения тока таким образом требуется, чтобы измеритель был частью цепи, это более сложный тип измерения, чем измерение напряжения или сопротивления.

Некоторые цифровые измерители, такие как устройство, показанное на рисунке, имеют отдельный разъем для вставки красного штекера измерительного провода при измерении тока.

В других измерителях, как и в большинстве недорогих аналоговых измерителей, используются те же гнезда для измерения напряжения, сопротивления и тока.

Для получения подробной информации об измерении тока обратитесь к руководству пользователя конкретной модели счетчика, которым вы владеете.

Когда амперметр включен последовательно с цепью, в идеале он не падает, когда через него проходит ток.

Другими словами, он действует очень похоже на кусок провода, с очень небольшим сопротивлением от одного измерительного щупа к другому.

Следовательно, амперметр будет действовать как короткое замыкание, если он будет размещен параллельно (через выводы) значительного источника напряжения. Если это будет сделано, произойдет скачок тока, который может повредить счетчик:

Использование предохранителя в цепи

обычно защищены от чрезмерного тока с помощью небольшого предохранителя , расположенного внутри корпуса счетчика.

Если амперметр случайно подключен к источнику значительного напряжения, возникающий в результате скачок тока «сожжет» предохранитель и сделает измеритель неспособным измерять ток до тех пор, пока предохранитель не будет заменен.

Будьте очень осторожны, чтобы избежать этого сценария! Вы можете проверить состояние предохранителя мультиметра, переключив его в режим сопротивления и измерив непрерывность через измерительные провода (и через предохранитель).

На измерителе, в котором для измерения сопротивления и тока используются одни и те же гнезда измерительных проводов, просто оставьте штекеры измерительных проводов на месте и соедините два щупа вместе.

В мультиметр, где используются разные гнезда, вот как вы вставляете штекеры тестовых проводов, чтобы проверить предохранитель:

Создайте схему с одной батареей и одной лампой, используя перемычки для подключения батареи к лампе, и убедитесь, что лампа загорается, перед последовательным подключением счетчика к ней.

Затем разомкните цепь в любой точке и подключите щупы измерителя к двум точкам разрыва для измерения тока.

Как обычно, если ваш измеритель измеряет диапазон вручную, начните с выбора самого высокого диапазона для тока, затем переместите селекторный переключатель в положение меньшего диапазона, пока на дисплее измерителя не будет получена самая сильная индикация без выхода за пределы диапазона.Если индикатор глюкометра показывает «назад» (движение влево на аналоговой стрелке или отрицательное значение на цифровом дисплее), поменяйте местами подключения измерительного щупа и попробуйте снова.

Когда амперметр показывает нормальные показания (не «в обратном направлении»), электроны входят в черный измерительный провод и выходят из красного.

Так вы определяете направление тока с помощью измерителя.

Для 6-вольтового аккумулятора и фонарика ток в цепи будет в пределах тысячных ампер, или миллиампер .

Цифровые измерители часто показывают маленькую букву «м» в правой части дисплея, чтобы указать этот метрический префикс.

Попробуйте разорвать цепь в другом месте и вместо этого вставить туда измеритель. Что вы замечаете в измеряемой величине тока? Как вы думаете, почему это так?

Восстановите схему на макетной плате следующим образом:

Подключение амперметра к схеме макетной платы: советы и хитрости

Студенты часто путаются при подключении амперметра к макетной плате.

Как можно подключить счетчик, чтобы улавливать весь ток цепи и не создавать короткого замыкания? Вот один простой метод, который гарантирует успех:

• Определите, через какой провод или клемму компонента вы хотите измерить ток.
• Вытяните этот провод или клемму из отверстия в макете. Оставьте его висеть в воздухе.
• Вставьте запасной кусок провода в отверстие, из которого вы только что вытащили другой провод или клемму. Оставьте другой конец этого провода висеть в воздухе.
• Подключите амперметр между двумя неподключенными концами провода (двумя, которые висели в воздухе). Теперь вы уверены, что измеряет ток через первоначально идентифицированный провод или клемму.

Опять же, измерьте ток через разные провода в этой цепи, следуя той же процедуре подключения, которая описана выше.

Что вы заметили в этих измерениях тока? Результаты в схеме макетной платы должны быть такими же, как результаты в схеме произвольной формы (без макета).

Результаты эксперимента

Построение той же цепи на клеммной колодке также должно дать аналогичные результаты:

Текущее значение 24,70 мА (24,70 мА), показанное на иллюстрациях, является произвольной величиной, приемлемой для небольшой лампы накаливания.

Если ток в вашей цепи имеет другое значение, это нормально, пока лампа работает при подключенном измерителе.

Если лампа не загорается, когда счетчик подключен к цепи, и счетчик регистрирует намного большее значение, возможно, у вас короткое замыкание в измерителе. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Если ваша лампа не загорается, когда счетчик подключен к цепи, и счетчик регистрирует нулевой ток, вы, вероятно, перегорели предохранитель внутри счетчика.

Проверьте состояние предохранителя измерителя, как описано ранее в этом разделе, и при необходимости замените предохранитель.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Как использовать мультиметр для измерения силы тока на нагревательном элементе

Обновлено: 17 июля 2019 г.

Введение

Это руководство непременно покажет вам, как использовать цифровой мультиметр (DMM), незаменимое устройство, которое вы можете использовать для обнаружения цепей, обнаружения различных электронных устройств других людей, а также даже для измерения силы тока нагревательного элемента.Отсюда и название «мульти» — «метр» или многочисленные измерения.

Наиболее важные точки, которые мы измеряем, — это напряжение и ток. Мультиметр также отлично подходит для некоторых базовых проверок работоспособности, а также для устранения неполадок. Ваша схема не работает? Кнопка работает? Поставьте на него метр! Мультиметр — ваша первая защита при ремонте системы. В этом руководстве мы обязательно рассмотрим измерение напряжения, тока, сопротивления, а также целостности цепи.

Каждый специалист по ремонту должен разбираться в мультиметре, который к северу от миллиарда используется для тестирования электронных компонентов, а также схем.

В этом уроке мы расскажем, как использовать мультиметр. Это руководство в основном адресовано новичкам, которые начинают заниматься электроникой, а также не имеют представления о том, как использовать мультиметр и чем он может быть полезен. Мы рассмотрим наиболее часто используемые функции инструмента, а также способы измерения силы тока, напряжения, сопротивления и точную проверку целостности цепи.

Что такое мультиметр и зачем он вам нужен?

Мультиметр — это измерительный прибор, безусловно необходимый в электронике.Он объединяет три необходимых атрибута: вольтметр, омметр, а также амперметр, а также иногда целостность цепи.

Инструмент позволяет вам понять, что происходит в ваших схемах. Если что-то в вашей цепи не работает, это поможет вам отремонтировать. Вот некоторые ситуации в проектах электронных устройств, в которых вам будет выгодно использовать мультиметр:

• переключатель активирован?
• Этот кабель передает электрическую энергию или он поврежден?
• , сколько тока проходит через этот светодиод?
• сколько энергии осталось в ваших батареях?

Что бы измерили мультиметры?

Практически все они могут измерять напряжение, ток и сопротивление.

Несколько мультиметров имеют проверку целостности , что приводит к громкому звуковому сигналу, если 2 точки электрически подключены. Это полезно, если, например, вы разрабатываете схему, а также соединяете кабели или выполняете пайку; звуковой сигнал указывает на то, что каждая мелочь подключена, а также на то, что на самом деле ничего не отсоединилось. Вы также можете использовать его, чтобы убедиться, что две вещи не связаны, чтобы предотвратить короткие замыкания.

Многие мультиметры дополнительно имеют функцию проверки диодов .Диод похож на одностороннее отключение, которое пропускает электричество только в одном направлении. Точная функция проверки диодов может отличаться от одного типа к другому. Если вы имеете дело с диодом и также не можете сказать, в каком направлении он проходит в цепи, или если вы не уверены, что диод работает правильно, функция проверки может быть довольно удобной. Если в вашем цифровом мультиметре есть функция проверки диодов, ознакомьтесь с руководством, чтобы точно узнать, как она работает.

Advanced могут быть другие функции, такие как способность измерять и определять различные другие электрические элементы, такие как транзисторы или конденсаторы.Поскольку не почти все мультиметры имеют эти атрибуты, мы не будем рассматривать их в этом руководстве. Вы можете прочитать руководство к мультиметру, если вам нужно использовать эти функции.

Что означает каждый из символов?

Когда вы рассматриваете ручку выбора, многое происходит, но если вы собираетесь делать только некоторые базовые вещи, вы даже не будете использовать половину всех настроек. Тем не менее, вот краткое изложение того, что предлагает каждый значок:

Напряжение постоянного тока (DCV): то и дело, скорее всего, будет обозначаться буквой V–.Эта установка используется для измерения постоянного напряжения (DC) в точках, таких как батареи.
Напряжение переменного тока (ACV): Иногда оно будет представлено скорее как V ~. Этот параметр используется для измерения напряжения от источников переменного тока, то есть практически всего, что подключается к розетке, в дополнение к мощности, поступающей от самой розетки.
Сопротивление (Ом): Определяет, сколько сопротивления остается в цепи.Чем меньше число, тем легче течь току, а также наоборот.
Непрерывность: Обычно обозначается волнообразным или диодным знаком. Это просто проверяет, является ли схема полной, посылая через нее очень небольшое количество тока, а также проверяет, выходит ли он на другой конец. Если нет, то в цепи есть что-то, что создает проблему — найдите это!
Сила постоянного тока (DCA): Подобно DCV, но вместо того, чтобы предоставить вам значение напряжения, он обязательно скажет вам силу тока.
Коэффициент усиления по постоянному току (hFE): Этот параметр предназначен для проверки транзисторов и их усиления по постоянному току, но в первую очередь бесполезен, учитывая, что многие эксперты по электричеству и любители будут использовать проверку целостности цепи.

Ваш мультиметр может дополнительно иметь специальную установку для проверки силы тока батареек AA, AAA, а также 9В батарей. Эта установка обычно обозначается символом батареи.

Опять же, вы, возможно, также не будете использовать пятьдесят процентов показанных настроек, поэтому не удивляйтесь, если вы только понимаете, что делают некоторые из них.

Как пользоваться мультиметром

Для начала давайте рассмотрим несколько различных компонентов мультиметра. В стандартной комплектации у вас есть само устройство, в дополнение к 2 зондам, которые представляют собой черный и красный провода с заглушками на одном конце, а также стальные наконечники на другом.

У самого инструмента сверху есть дисплей, на котором отображаются данные, и огромная ручка выбора, которую вы можете вращать, чтобы выбрать определенную настройку.Каждая настройка может также иметь различные числовые значения, которые существуют для измерения различных значений напряжения, сопротивления и силы тока. Так что, если у вас есть коллекция мультиметров до 20 в области постоянного напряжения, он обязательно будет измерять напряжения до 20 вольт.

Ваш цифровой мультиметр обязательно будет дополнительно иметь два или три порта для подключения датчиков:

• COM-порт представляет «Общий», так как черный зонд обязательно всегда будет подключаться к этому порту.
• порт VΩmA (иногда обозначаемый как mAVΩ) — это просто аббревиатура для обозначения напряжения, сопротивления и тока (в миллиамперах).Именно сюда обязательно подключится красный зонд, если вы измеряете напряжение, сопротивление, целостность цепи, а также ток менее 200 мА.
• порт 10ADC (иногда обозначаемый как 10А) используется всякий раз, когда вы измеряете ток, превышающий 200 мА. Если вы не совсем уверены в текущем розыгрыше, начните с этого порта. С другой стороны, вы, конечно, вообще не будете использовать этот порт, если вы измеряете что-либо, кроме тока.

Предупреждение: Убедитесь, что если вы измеряете что-либо с током более 200 мА, вы подключаете красный датчик к порту 10 А, а не к порту 200 мА.Или вы можете перегореть предохранитель в мультиметре. Кроме того, измерение чего-либо более 10 ампер может привести к перегоранию предохранителя или его разрушению.

Ваш измерительный инструмент может иметь совершенно разные порты для измерения ампер, в то время как различные другие порты предназначены только для измерения напряжения, сопротивления, а также целостности цепи, однако многие менее дорогие мультиметры будут иметь общие порты.

В любом случае, позвольте начать действительно использовать мультиметр. Мы будем измерять напряжение батареи AA, ток, потребляемый настенными часами, и непрерывность легкого кабеля в качестве некоторых примеров, которые помогут вам начать работу, а также познакомимся с его использованием.

Компоненты мультиметра

Они состоят из 4 важных частей:

• Дисплей: именно здесь представлены измерения
• Ручка выбора: позволяет выбрать то, что вы хотите измерить
• Порты: это то место, где вы подключаете зонды
• Щупы: мультиметр поставляется с 2 щупами. Обычно один красный, а другой черный.

Порты

• «COM» или «-» порт — это то место, где должен быть подключен черный датчик.Зонд COM традиционно черный.
• 10A используется при измерении больших токов, превышающих 200 мА.
• µAmA используется для измерения тока.
• VΩ позволяет измерять напряжение, а также сопротивление и проверять целостность цепи.

COM

COM представляют собой обычные, а также почти всегда связаны с землей или «-» цепи. Зонд COM традиционно черный, однако между красным и черным зондом нет различия, кроме цвета.

10A

10A — специальный порт, используемый для измерения больших токов (более 200 мА).

Ручка выбора

Ручка выбора позволяет заказчику настроить прибор на считывание различных точек, таких как ток в миллиамперах (мА), напряжение (В) и сопротивление (Ом).

Зонды

Два датчика подключаются прямо к 2 портам на передней панели устройства. На конце зонда есть порт типа банан, который подключается к мультиметру.С этим измерителем наверняка подойдет любой тип датчика с банановой вилкой. Это позволяет использовать различные типы датчиков.

Типы датчиков

Доступно множество различных типов датчиков. Ниже приведены некоторые из наших фаворитов:

• Зажимы типа Banana to Alligator : это отличные кабели для подключения к огромным кабелям или контактам на макетной плате. Отлично подходит для проведения долгосрочных обследований, когда вам не нужно удерживать датчики на месте, пока вы управляете схемой.
• Banana to IC Hook : крючки IC хорошо работают с меньшими ИС и ножками ИС.
• Пинцет от банана : Пинцет пригодится, если вам необходимо проверить компоненты SMD.
• Банан для измерительных зондов : Если вы когда-нибудь сломаете зонд, их будет дешево заменить!

Измерение напряжения

Для начала, позвольте измерить напряжение на батарее AA: Подключите черный щуп к COM, а красный щуп прямо к mAVΩ.Установите значение «2В» в диапазоне постоянного тока. В основном вся портативная электроника использует постоянный ток, а не переменный ток. Подключите черный щуп к заземлению батареи или «-», а также красный щуп к питанию или «+». Сожмите щупы с небольшим усилием по сравнению с положительной и отрицательной клеммами батареи AA. Если вы приобрели новую батарею, вам нужно, чтобы на экране дисплея было около 1,5 В (эта батарея совсем новая, поэтому ее напряжение немного больше 1,5 В).

Вы можете измерить напряжение постоянного или переменного тока.Буква V с прямой линией обозначает постоянное напряжение. Буква V с волнистой линией указывает на напряжение переменного тока.

Для измерения напряжения выполните следующие действия:

1. Установите режим на V с фигурной линией, если вы измеряете напряжение переменного тока, или на V с прямой линией, если вы измеряете напряжение постоянного тока.
2. Обратите внимание на то, что красный зонд прикреплен к порту с буквой V рядом с ним.
3. Присоедините красный щуп к положительной стороне вашего компонента, откуда идет ток.
4. Подключите датчик COM к другой стороне вашего компонента.
5. Считайте значение на дисплее.

Указатель: для измерения напряжения вам необходимо подключить мультиметр параллельно с компонентом, напряжение которого вы хотите измерить. При параллельном подключении мультиметра каждый щуп проходит вдоль проводов компонента, напряжение которого вы хотите измерить.

Измерение напряжения батареи

В этом примере мы, скорее всего, измерим напряжение 1.Аккумулятор 5 В. Вы понимаете, что у вас будет примерно 1,5 В. Итак, вам следует выбрать массив с ручкой выбора, которая может считывать 1,5 В. Таким образом, вам нужно выбрать 2 В в случае этого мультиметра. Если у вас есть автоматический диапазон, вам не нужно беспокоиться о разнообразии, которое вам нужно выбрать.

Начните с его включения, вставив щупы прямо в соответствующие порты, а затем установите ручку выбора на максимальное числовое значение в области DCV, которое в моей ситуации составляет 500 вольт.Если вы хотя бы не знаете, какое разнообразие напряжений вы измеряете, всегда полезно начать сначала с максимально возможной ценности, а затем отработать свой метод до тех пор, пока не получите точное значение.

В этом случае мы понимаем, что батарея AA имеет очень низкое напряжение, но мы начнем с 200 вольт просто для примера. Затем установите черный датчик на неблагоприятном конце батареи, а красный датчик — на благоприятном конце. Взгляните на анализ на дисплее.Поскольку у нас мультиметр установлен на высокое значение 200 вольт, на дисплее отображается «1,6», что означает 1,6 вольт.

Тем не менее, мне нужны более точные показания, поэтому я переставлю ручку выбора на 20 вольт. Прямо здесь вы можете видеть, что у нас есть еще более точный анализ, который колеблется в пределах от 1,60 до 1,61 вольт. Если бы вы когда-либо устанавливали ручку выбора на число, меньшее, чем напряжение важных вещей, которые вы проверяете, мультиметр просто покажет «1», указывая на то, что он перегружен.Так что, если бы я установил ручку на 200 милливольт (0,2 вольта), 1,6 вольта батареи AA было бы слишком много, чтобы мультиметр мог позаботиться о такой настройке.

Тем не менее, вы можете спросить, зачем вам для начала обязательно проверять напряжение чего-либо. Что ж, в этом случае с батареей AA мы проверяем, не осталось ли в ней заряда. При напряжении 1,6 В это полностью заряженный аккумулятор. Тем не менее, если бы это было 1,2 вольт, оно было бы почти непригодным для использования.
В гораздо более практическом сценарии вы можете провести такие измерения на автомобильном аккумуляторе, чтобы увидеть, не разрядился ли он или не испортился ли генератор (за что рассчитывается аккумулятор). Анализ между 12,4–12,7 вольт позволяет предположить, что аккумулятор остается в отличном состоянии. Все, что ниже, что свидетельствует о том, что батарея умирает. Кроме того, заведите свой автомобиль и немного разгоните его. Если напряжение не повышается примерно до 14 вольт или двух, после этого, скорее всего, возникли проблемы с генератором переменного тока.

Перегрузка

Что произойдет, если вы выберете настройку напряжения, которая слишком занижена по сравнению с напряжением, которое вы пытаетесь измерить? Ничего плохого. Счетчик просто отобразит 1. Это счетчик пытается сообщить вам, что он перегружен или находится вне диапазона. То, что вы пытаетесь просмотреть, слишком много для этой конкретной настройки. Попытайтесь перевести ручку мультиметра на следующую по величине настройку.

Ручка выбора

Почему ручка счетчика показывает 20 В, а также не 10 В? Если вы хотите измерить напряжение менее 20 В, вы прибегаете к настройке 20 В.Это, безусловно, позволит вам рассчитываться с 2,00 до 19,99. Первое число на нескольких мультиметрах может отображать только «1», поэтому варианты ограничены до 19,99, а не 99,99. Таким образом, максимальный диапазон 20 В, а не массив 99 В.

Измерение сопротивления

Вставьте красный щуп прямо в лучший порт и поверните ручку выбора в положение сопротивления. Затем подключите щупы к выводам резистора. То, как вы связываете лиды, не имеет значения, результат совпадает.

Нормальные резисторы имеют коды оттенков. Если вы не понимаете, что они подразумевают, ничего страшного! Существует множество простых в использовании онлайн-калькуляторов. Однако, если вы когда-нибудь окажетесь без доступа к Интернету, мультиметр действительно пригодится для измерения сопротивления.

Выберите случайный резистор и также установите мультиметр на настройку 20 кОм. Затем прижмите щупы к ножкам резистора с таким же усилием, как при нажатии трюка на клавиатуре.

Измеритель обязательно будет проверять одну из трех точек: 0,00, 1 или реальное значение резистора.

В этой ситуации измеритель проверяет 0,97, предполагая, что этот резистор имеет значение 970 Ом или около 1 кОм (помните, что вы находитесь в режиме 20 кОм или 20000 Ом, поэтому вам нужно переместить десятичную запятую на три разряда вправо или 970 Ом) .

Если мультиметр показывает 1 или показывает OL, значит, он перегружен. Вам потребуется попытаться установить большее значение, например настройку 200 кОм или режим 2 МОм (мегаом).В этом случае нет травм, это просто означает, что ручку регулировки необходимо отрегулировать.

В случае, если мультиметр показывает 0,00 или практически нет, после этого вам необходимо уменьшить режим до 2 кОм или 200 Ом.

Имейте в виду, что многие резисторы имеют допуск 5%. Это говорит о том, что цветовые коды могут указывать на 10 000 Ом (10 кОм), но в результате несоответствий в производственном процессе резистор 10 кОм может быть от 9,5 кОм до 10,5 кОм. Не волнуйтесь, он отлично подойдет как подтягивающий или общий резистор.

Как правило, редко можно встретить резистор менее 1 Ом. Имейте в виду, что измерение сопротивления — не лучший вариант. Температура может сильно повлиять на расчет. Точно так же измерение сопротивления устройства, когда оно буквально установлено в цепи, может быть очень сложной задачей. Граничные элементы на печатной плате могут сильно повлиять на показания.

Макет обычно напоминает обычные часы, выходящие из батареи AA. На серебряной накладке отделяется провод от батареи к часам.Мы просто помещаем наши два датчика между этим разрывом, чтобы снова завершить цепь (с красным датчиком, подключенным к источнику питания), как раз в этот момент наш мультиметр обязательно будет считывать значения ампер, которые потребляют часы, что в этом случае около 0,08 мА.

В то время как большинство мультиметров могут дополнительно измерять вращающийся ток (AC), это не лучший вариант (особенно если он работает под напряжением), поскольку переменный ток может быть опасен, если вы закончите делать ошибку. Если вам нужно проверить, исправна ли электрическая розетка, лучше воспользуйтесь бесконтактным тестером.

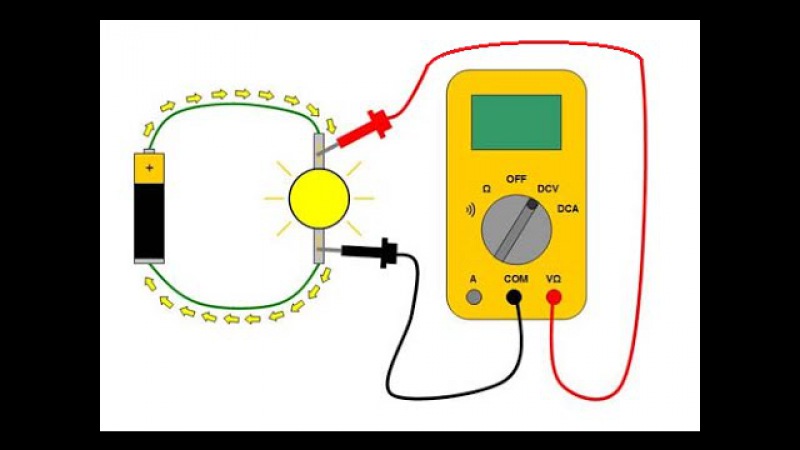

Для измерения тока необходимо иметь в виду, что последовательно соединенные части разделяют ток. Итак, вам необходимо подключить мультиметр в сборе к вашей схеме.

ПРЕДЛОЖЕНИЕ: для последовательного подключения мультиметра необходимо поместить красный щуп на провод компонента, а черный щуп — на следующий провод компонента. Мультиметр действует так, как будто это шнур в вашей цепи. Если вы разделите мультиметр, ваша схема не будет работать.

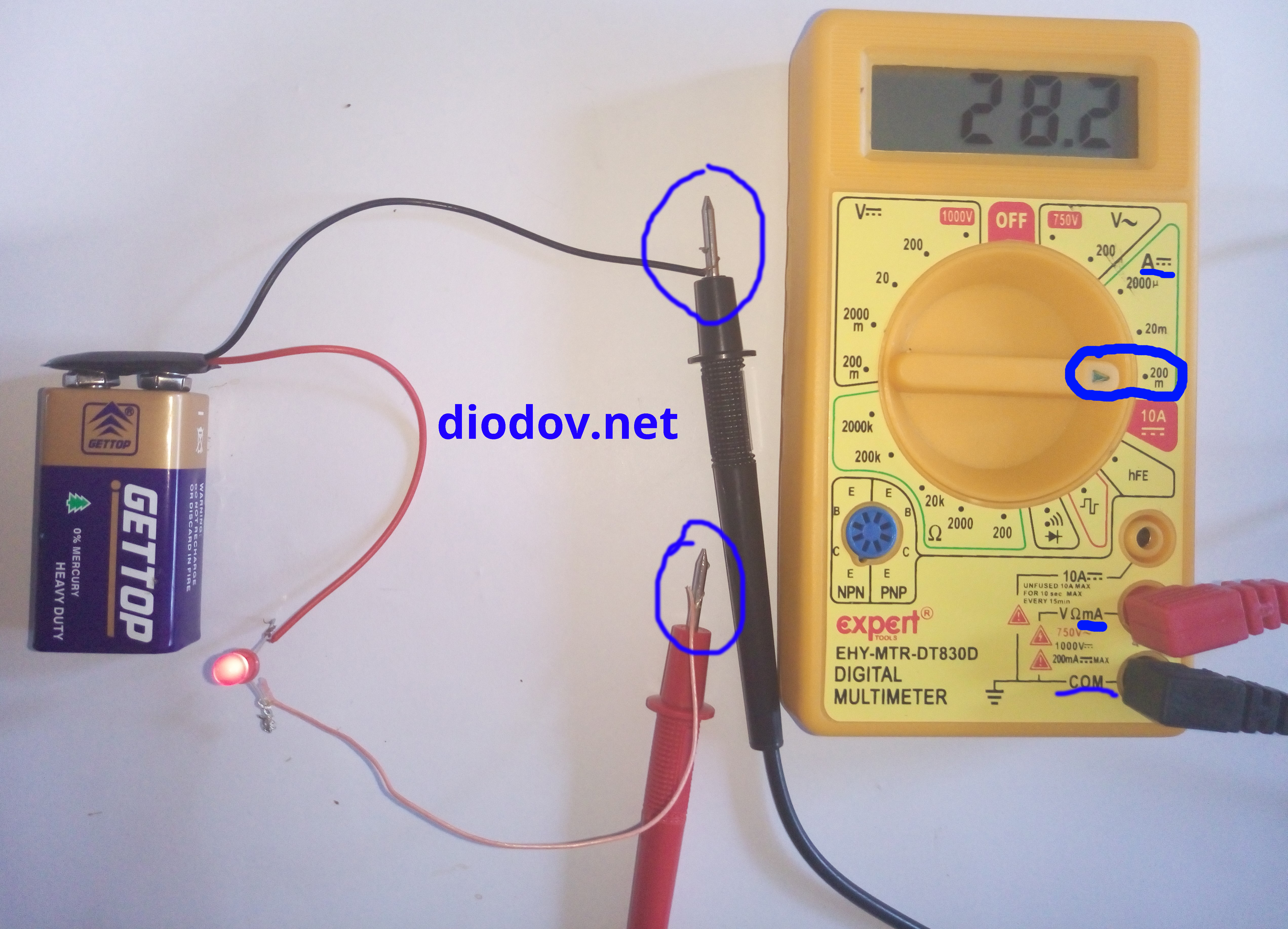

Перед измерением тока убедитесь, что вы подключили датчик потерь к правильному порту, в данном случае мкА.В приведенном ниже примере используется та же схема, что и в предыдущем примере. Мультиметр становится частью схемы.

Тест на целостность

Если между двумя факторами действительно низкое сопротивление, которое намного меньше нескольких Ом, обе точки электрически соединены, и вы будете слышать постоянный звук. Если звук не непрерывный или вы не слышите его вообще, это означает, что то, что вы тестируете, имеет неисправную ссылку или никак не прикреплено.

ПРЕДУПРЕЖДЕНИЕ: Для проверки непрерывности необходимо выключить систему. Отключите питание!

Соедините оба щупа вместе, и при их подключении вы услышите непрерывный звук. Чтобы проверить целостность шнура, вам просто нужно прикрепить каждый щуп к указателям шнура.

Continuity — прекрасный способ проверить, соприкасаются ли два контакта SMD. Если ваши глаза не видят этого, мультиметр, как правило, является отличным вторым средством тестирования.Когда система не работает, непрерывность является еще одним фактором, помогающим отремонтировать систему.

• Установите мультиметр на настройку непрерывности с помощью ручки выбора.
• Показание на дисплее быстро изменится на «1», что означает отсутствие непрерывности. Это, безусловно, было бы правильно, учитывая, что мы еще ни к чему не подключили зонды.
• Затем убедитесь, что цепь отключена и на нее не подается питание.Затем подключите один датчик к одному концу провода, а также другой датчик к другому концу — не имеет значения, какой датчик на каком конце. Если цепь замкнута, мультиметр подаст звуковой сигнал, покажет «0» или что-то другое, кроме «1». Если он по-прежнему показывает «1», значит, проблема в том, что ваша цепь неполная.
• Вы также можете оценить, что функция непрерывности обслуживает ваш мультиметр, соприкоснув оба щупа друг за другом. Это замыкает цепь, и ваш мультиметр также должен позволять вам это распознать.

Проверка целостности показывает, связаны ли две точки электрически: если что-то непрерывно, электрический ток может легко течь от одного конца к другому.

Если нет непрерывности, это означает, что в цепи есть разрыв. Это может указывать на что угодно, от перегоревшего предохранителя или отрицательного паяного соединения до неточно подключенной цепи.

Замена предохранителя

Одна из наиболее типичных ошибок нового мультиметра — это измерение тока на макетной плате, проходя от VCC к GND.Это сразу приведет к короткому замыканию на землю через мультиметр, из-за чего источник питания макетной платы отключится. По мере того, как ток проходит через мультиметр, внутренний предохранитель обязательно нагревается и после этого гаснет, поскольку вместе с ним протекает ток 200 мА. Это произойдет в разделенную 2-ю секунду, а также при отсутствии фактического звукового или физического индикатора того, что что-то не так.

Имейте в виду, что измерение тока осуществляется сбором (прервите линию VCC к макетной плате или микроконтроллеру, чтобы измерить ток).Если вы попытаетесь измерить ток с помощью перегоревшего предохранителя, вы, скорее всего, заметите, что измеритель показывает «0,00», которое система не включает, как должна, при подключении мультиметра. Это происходит из-за того, что внутренний предохранитель сломан и действует как разорванный шнур или разомкнутый.

Чтобы заменить предохранитель, найдите своего удобного модного миниатюрного шофера и начните вынимать винты. Элементы, а также дорожки на печатной плате внутри мультиметра рассчитаны на различные величины тока. Вы можете повредить мультиметр, если случайно нажмете 5А на порте 200 мА.

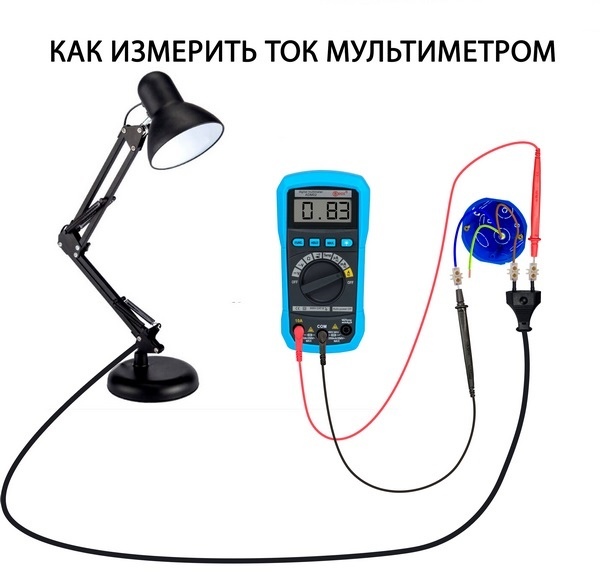

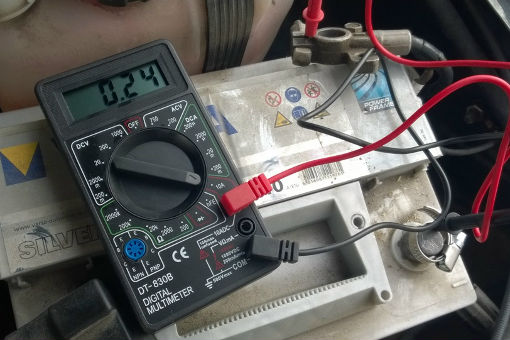

Бывают случаи, когда вам нужно измерить сильноточные устройства, такие как электродвигатель или горелка. Вы видите две области для размещения красного щупа на передней панели мультиметра? 10A слева и mAVΩ справа? Если вы попытаетесь измерить более 200 мА на порте mAVΩ, вы рискуете перегореть предохранитель. Но если вы используете порт 10A для измерения тока, вы значительно снизите риск перегорания предохранителя. Компромисс — это уровень чувствительности. Как мы обсуждали выше, используя порт 10A, а также настройку ручки, вы просто сможете читать до 0.01 А или 10 мА. Большинство систем потребляют более 10 мА, поэтому настройка 10 А и порт работают нормально. Если вы пытаетесь измерить чрезвычайно пониженную мощность (мини- или наноампер), вам может понадобиться порт 200 мА с портами 2 мА, 200 мкА или 20 мкА.

Заключительная мысль

Теперь вы готовы использовать цифровой мультиметр для измерения окружающего мира. Не стесняйтесь использовать его, чтобы ответить на многие вопросы. Цифровой мультиметр ответит на многие вопросы, касающиеся электронных устройств.

Мультиметр — важный инструмент в любой лаборатории электроники. В этом обзоре мы рассказали вам, как использовать мультиметр. Вы узнали, как измерять напряжение, ток, а также сопротивление и как проверять целостность цепи.

Обновление мультиметра 100 AMP: 5 шагов (с изображениями)

Измерить ток с помощью шунта довольно просто. Мы начинаем с известного сопротивления и измеряем разность напряжений от начала до конца этого сопротивления (известная как падение напряжения).Формула довольно проста:

напряжение = ток * сопротивление

Вы можете увидеть пример этого в моем устройстве для точечной сварки, но на этот раз мне понадобился тот, который я мог бы держать отдельно от моей сборки. Что особенного в этой сборке, так это сопротивление, которое мы будем использовать, а также то, насколько дешево и легко его найти. Обычно я использовал метрические объемы и метрические меры медных проводов, чтобы определить, что мне нужно для создания шунтов с заданным сопротивлением, но Люсьен из RCGroups указал, что если вы используете имперские цифры, 1000 футов провода 10 Ga почти точно равны 1. ом.Из этого мы получаем, что провод диаметром 12 дюймов и 1/8 от 10-го калибра составляет почти точно 0,001 Ом. Когда мы подставляем это в формулу, становится очевидным, что мы получаем

мВ = ток

Это означает, что если мы считываем наше напряжение в милливольтах, все, что мы читаем, является током, проходящим через цепь.

Если вам нужно перейти на гораздо более высокие токи, провод 1 GA даст вам примерно в 4 раза большую емкость, а на 10 дюймах вы легко получите 0,1 мВ на ампер, так что считывание почти так же легко, поскольку вы просто умножить на 10; Например, 40 мВ будет 400 ампер.

В качестве примечания, некоторым может быть интересно, почему я говорю, что вы можете измерить 100 ампер на проводке, которая имеет пределы кода 30-55 ампер (в зависимости от различных кодов). Объяснение довольно простое, все сводится к рабочему циклу и длине. Я бы, конечно, не рекомендовал строить схему на базе 10 GA на 100 ампер, но эти характеристики предназначены для непрерывного использования и на больших расстояниях. Когда дело доходит до короткого рабочего цикла для считывания (секунд в минуту) всего на 1 футе, вы, вероятно, можете пойти еще дальше.Вот почему десятки усилителей могут проноситься через электронные компоненты со стандартным 1/16 выводом; расстояние настолько короткое, что для передачи тока можно использовать алюминиевые ножки калибра 16. С другой стороны, пропускание 30+ ампер даже через несколько футов алюминиевой проводки 16 калибра было бы верным рецептом для плавления.

Как пользоваться мультиметром

Измерение тока

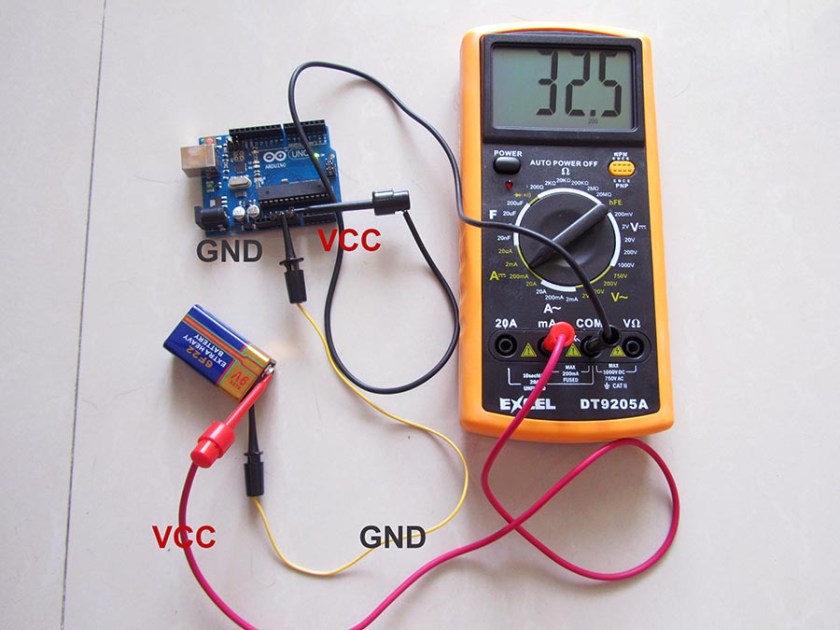

Ток считывания — одно из самых сложных и информативных показаний в мире встроенной электроники.Это сложно, потому что вам нужно последовательно измерять ток. Если напряжение измеряется путем подключения VCC и GND (параллельно), для измерения тока необходимо физически прервать прохождение тока и подключить измеритель к сети. Чтобы продемонстрировать это, мы будем использовать ту же схему, что и в секции измерения напряжения.

Первое, что нам понадобится, это лишний кусок провода. Как уже упоминалось, нам нужно физически прервать цепь, чтобы измерить ток. Другими словами, вытащите провод VCC, идущий к резистору, добавьте провод к тому месту, где этот провод был подключен, а затем проверьте от вывода питания на блоке питания до резистора.Это эффективно «обрывает» питание схемы. Затем мы вставляем мультиметр в линию, чтобы он мог измерять ток, когда он «течет» через мультиметр в макетную плату.

Для этих картинок мы обманули и использовали зажимы из крокодиловой кожи. При измерении тока часто полезно наблюдать за тем, что ваша система делает с течением времени, в течение нескольких секунд или минут. Возможно, вам захочется встать и поднести датчики к системе, но иногда легче освободить руки. Эти щупы с зажимом типа «крокодил» могут пригодиться.Обратите внимание, что почти все мультиметры имеют разъемы одинакового размера (их называют «банановыми вилками»), поэтому, если вы в затруднительном положении, вы можете использовать щупы своего друга.

Теперь, когда мультиметр подключен, мы можем установить шкалу в правильное положение и измерить ток. Измерение тока работает так же, как напряжение и сопротивление — вы должны получить правильный диапазон. Установите мультиметр на 200 мА и работайте оттуда. Потребление тока для многих макетных проектов обычно составляет менее 200 мА. Убедитесь, что красный зонд вставлен в порт с предохранителем на 200 мА.На нашем любимом мультиметре отверстие 200 мА — это тот же порт / отверстие, что и показания напряжения и сопротивления (порт обозначен как мАВΩ ). Это означает, что вы можете держать красный зонд в том же порту для измерения тока, напряжения или сопротивления. Однако, если вы подозреваете, что ваша схема будет использовать около 200 мА или более, переключите зонд на сторону 10 А. на всякий случай. Перегрузка по току может привести к сгоранию предохранителя, а не просто к отображению перегрузки. Подробнее об этом чуть позже.

Эта цепь потянула только 1.8 мА во время измерения, небольшой ток. Среднее значение было ближе к 2,1 мА.

Поймите, что мультиметр действует как кусок провода — вы замкнули цепь, и она включится. Это важно, потому что с течением времени светодиод, микроконтроллер, датчик или любое другое измеряемое устройство может изменить свое энергопотребление (например, включение светодиода может привести к увеличению на 20 мА на секунду, а затем к снижению на секунду при включении. выключенный).На дисплее мультиметра вы должны увидеть мгновенное значение тока. Все мультиметры снимают показания с течением времени, а затем выдают среднее значение , поэтому ожидайте, что показания будут колебаться. В целом, более дешевые счетчики будут в среднем более жестко и медленнее реагировать, поэтому относитесь к каждому показанию с долей скептицизма. Мысленно возьмите средний диапазон, например, от 7 до 8 мА при нормальных условиях 5 В (а не 7,48 мА).

Как и при других измерениях, при измерении тока цвет щупов не имеет значения.Что произойдет, если мы поменяем зонды? Ничего страшного не происходит! Это просто приводит к тому, что текущее показание становится отрицательным:

Ток все еще течет через систему, вы только что изменили свою точку зрения, и теперь счетчик показывает отрицательное значение.

Помните! Когда вы закончите использовать измеритель, всегда возвращайте его для считывания напряжения (верните щупы в порт напряжения, настройте измеритель на считывание диапазона постоянного напряжения, если необходимо). Обычно берут измеритель и начинают быстро измерять напряжение между двумя контактами.Если вы оставили свой счетчик в режиме «тока», вы не увидите напряжение на дисплее. Вместо этого вы увидите «0,000», указывающее на отсутствие тока между VCC и GND. В течение этой доли секунды вы подключите VCC к GND через ваш измеритель, и предохранитель 200 мА перегорит = плохо. Поэтому, прежде чем положить глюкометр на ночь, не забудьте оставить глюкометр в хорошем состоянии.

Первые несколько раз измерить ток может быть непросто. Не волнуйтесь, если вы перегорите предохранитель — мы делали это десятки раз! В следующем разделе мы покажем вам, как заменить предохранитель.
