У многих автолюбителей возникали проблемы с запуском авто, в такие моменты нужно исключить самые распространённые причины данной проблемы, одна из которых – потеря емкости АКБ, чаще всего это происходит из-за сульфатации пластин АКБ. В связи с этим возникает вопрос – как правильно продиагностировать состояние АКБ? Основные параметры АКБ, влияющие на корректную работу данного агрегата это – ее емкость и максимальное значение пускового тока.

Способы диагностики АКБ

1. Измерение напряжения (с помощью мультиметра) на выводах АКБ – напряжение на полностью заряженной АКБ составляет 12.7В, если напряжение меньше 12. 3В, то АКБ необходимо зарядить, при напряжении менее 11.7В – АКБ близка к глубокому разряду. (Данный способ никак не свидетельствует о емкости АКБ и о пусковых характеристиках)
2. Разряд стабильным током с помощью профессиональных разрядно-диагностических устройств. Этот способ самый точный для измерения емкости, но к сожалению стоимость таких устройств в несколько раз выше стоимости АКБ.
3. Диагностика с помощью тестера АКБ – данный способ так же достаточно точно и быстро определяет реальную емкость и измеряет пусковой ток. (Видео обзор на тестер АКБ ВА1000)
4. 20-ти часовой разрядный тест АКБ, достаточно точный способ измерить емкость АКБ и что самое главное доступный практически каждому. (этот способ мы детально разберем в следующем разделе)
5. Измерение плотности электролита. Нормальное среднее значение 1,27-1,28 г/куб.см (для умеренного климата при полном заряде АКБ). Для жаркого и холодного климата это значение может варьироваться плюс-минус 0,03 г/куб.
   см (для холодного выше, для жаркого ниже). Измерить можно с помощью ареометра (например, с помощью — Ареометра АР-02). Если после полного заряда плотность электролита ниже нормы, это свидетельствует о потере емкости.
6. Тест с помощью нагрузочной вилки – данный тест показывает, как ведет себя АКБ при высоких нагрузках. Это самый доступный по цене способ для измерения пусковых характеристик АКБ, так как прибор имитирует работу стартера. (этот способ мы так же разберем далее)

ВНИМАНИЕ: Каждый из описанных выше тестов необходимо проводить при полностью заряженной АКБ, после заряда должно пройти не менее 24 часов. (Это нужно для распределения заряда в АКБ, иначе тесты не будут отображать корректную информацию.)

Как провести 20-ти часовой разрядный тест.

Для теста нам понадобится:

1. Цифровой мультиметр
2. Лампочка ~40 ватт на 12 вольт (с выводами для подключения). Ток потребления лампочки должен составлять 0. 05С (где С емкость АКБ в Ач)
3. Провода для подключения лампочки к АКБ, сечением от 0.75 мм кв.

( прим. Как рассчитать силу тока которую потребляет лампочка.) I = P/U, где I – величина силы тока (А), Р– единица мощности (Вт), U – единица напряжения (В).

Этапы проведения 20-ти часового разрядного теста:

1. Подключаем лампочку к АКБ
2. Переключаем мультиметр в режим вольтметра и подключаем параллельно лампочке.
3. Отслеживаем напряжение каждый час пока напряжение не упадет до 11.5В (записываем общее количество часов (t))
4. По мере разряда каждый час снимаем ток потребления лампочки, для этого подключаем мультиметр последовательно в режиме амперметра, в конце теста складываем все значения и получаем общее потребление тока лампочкой (I общ)
5. Считаем результат:
   • I общ / t = I ср (среднее значение потребления лампочки в час)
   • I ср * t = C (где С емкость АКБ в Ач)

Тест АКБ нагрузочной вилкой

Тест нагрузочной вилкой не покажет вам точное значение максимального пускового тока, но с помощью нагрузочной вилки вы можете понять, как ведет себя АКБ при высоких нагрузках (имитируя работу стартера), удачное прохождение теста косвенно указывает на то, что с пусковые характеристики АКБ в норме.

Этапы проведения теста нагрузочной вилкой на примере НВ-02

1. Подсоедините черный зажим -“крокодил” к минусовой клемме аккумулятора.
2. Измерьте без нагрузки. Для этого открутите обе гайки около щупа и прислоните щуп к плюсовой клемме аккумулятора. Снимите показания вольтметра. (напряжение на полностью заряженной АКБ составляет 12.7В)
3. Подключите спирали: — закрутите одну гайку около щупа, ток нагрузки 100 А, используется для проверки емкости на аккумуляторах 15 — 100 А*ч; — закрутите обе гайки, ток нагрузки 200 А, используется для проверки емкости на аккумуляторах 100 — 240 А*ч.
4. Измерьте напряжение АКБ под нагрузкой. Прислоните щуп к плюсовой клемме АКБ в течение 5 секунд. Снимите показание вольтметра.
5. Если напряжение не просело ниже 10В, тест можно считать успешным, т.е. характеристики АКБ в норме.

Возврат к списку

Как проверить аккумулятор автомобиля на работоспособность

Аккумулятор нужен не только для пуска двигателя его роль весьма важна. Его отсутствие может привести к значительным неисправностям в электросистеме. Как проверить работоспособность аккумулятора при покупке, его обслуживание в этой статье.

Говоря о его важности, я нисколько не лукавлю. Нормальное напряжение на аккумуляторе автомобиля при работающем двигателе составляет 13,6–14,2 вольт. Если снять аккумулятор с работающей машины, напряжение возрастёт до 16–18 и даже до 20 вольт. На карбюраторных моделях вы отделаетесь сгоревшими лампочками или магнитолой, на инжекторных — выходом из строя датчиков или даже ЭБУ.

Для простоты АКБ можно сравнить с большим стабилизатором напряжения в сети автомашины. А также с конденсатором, сглаживающим пульсации напряжения и отдающим свой заряд при необходимости.

Индикатор заряда

Самый простой способ регулярно следить за состоянием аккумулятора и его работоспособностью поможет индикатор заряда. Он имеется на многих моделях и действительно упрощает контроль за состоянием батареи. Достаточно открыть капот и бросить взгляд на АКБ.

Проверка состояния аккумулятора с индикатором заряда

Смотря в глазок индикатора, мы видим шарик, который в зависимости от плотности и количества электролита всплывает или тонет.

Работает индикатор на автомобильном аккумуляторе следующим образом. Когда АКБ заряжен, то шарик поднимается из-за высокой плотности электролита. Когда плотность снижается при разряженной батарее, шарик тонет. Когда электролита мало мы видим его поверхность или низ индикатора.

Проверка аккумулятора при покупке

Чтобы проверить новый аккумулятор автомобиля при покупке в магазине попросите продавца провести тест нагрузочной вилкой. Обычно они делают это сами, но если не было предложено, позаботьтесь об этом сами. Можно также попросить проверить напряжение батареи мультиметром.

А также нелишним будет посмотреть дату выпуска аккумулятора. Она наносится на этикетке или на верхней крышке АКБ. Батарею, пылившуюся на складе 2–3 года, конечно, не стоит приобретать. Здесь можно запутаться, потому что у разных производителей цифры имеют разное значение и об этом в другой статье.

При покупке обратите внимание на внешний вид АКБ, если есть индикатор заряда, проверьте его показания. Проверить уровень электролита, если нет индикатора вам вряд ли разрешат, да это и не нужно. Самым важным всё-таки будет его проверка нагрузочной вилкой.

Проверка аккумулятора нагрузочной вилкой

Часто используется для проверки 12 вольтных автомобильных батарей нагрузочная вилка НВ-01. Принцип её работы схож с нагрузкой стартера на аккумулятор. Она позволяет достоверно проверить рабочий аккумулятор или нет.

Устройство нагрузочной вилки крайне просто это мощное сопротивление, вольтметр и электроды. Сопротивление, электроды и кабель должны выдерживать огромный ток, для разных моделей это 100 или 200 ампер. При проверке она сильно нагревается, поэтому тест не должен длиться более 5 секунд, а перерывы между 1 – 2 тестами должны составлять 10 минут.

Устройство нагрузочной вилки НВ-01

Тест нагрузочной вилкой

Чтобы результаты тестирования были точными и не ввели вас в заблуждение выполните следующие условия:

• АКБ должен быть заряжен.
• Тестирование проводится при температуре 20°C и выше.
• Время прошедшее от последней поездки до проверки, должно быть, не менее 7 часов.
• Аккумулятор должен быть отключён от зарядного устройства или сняты клеммы, если он в машине.

Это инструкция к нагрузочной вилке НВ-01. Если у вас новое устройство, то воспользуйтесь инструкцией к нему. При её отсутствии следуйте этой:

1. Подключите клемму минусового вывода (крокодил) к минусу аккумулятора.
2. Клеммой на корпусе с надписью «В» коснитесь плюсовой клеммы и посмотрите показания вольтметра. Соотношение напряжения и заряда АКБ даны в таблице:

   Фото 1. Напряжение аккумулятора и уровень заряда аккумулятора

3. Далее, коснитесь клеммы с надписью «Н» — нагрузка к минусу батареи и удерживая 5 секунд смотрите на показания вольтметра. Соотношение падения напряжение к заряду АКБ в таблице:

Показания под нагрузкой	>10,2 В	9,6 В	9,0 В	8,4 В	<7,8 В
Заряд	100%	75%	50%	25%	0%

Аккумулятор, на котором напряжение под нагрузкой не снизилось ниже 10,2 вольт является полностью исправным. При напряжении менее 9 В, батарея неисправна. Такая проверка просто необходима для старого аккумулятора, нужно знать о его состоянии. Иначе в мороз придётся постоянно просить у кого-нибудь «прикурить».

Гелевый аккумулятор проверяется на работоспособность аналогично обычному.

Собираясь проверить состояние аккумулятора нагрузочной вилкой, проведите его техобслуживание. Проверьте его плотность и уровень электролита, если нужно долейте до нормы, и зарядите АКБ. Лучше всего это сделать какой-нибудь автоматической зарядной станцией типа «Вымпел 30». Аккумулятор непросто зарядится, но и проводится его десульфатация.

Проверка АКБ мультиметром

Самая простая проверка может быть проведена тестером, мультиметром или авометром (так называемой цешкой). Она даст напряжение батарей в состоянии покоя (без нагрузки). По этим данным, можно сделать вывод о её состоянии. Эти данные приведены ниже на фото 1 выше.

Проверка мультиметром напряжения на аккумуляторе

Чтобы проверить аккумулятор автомобиля мультиметром нужно поставить переключатель в положение измерения постоянного напряжения до 20 вольт. Красным щупом коснуться «+» батареи, а чёрным «-«. Ничего страшного не случится, если вы перепутаете щупы просто напряжение отобразится с отрицательным знаком.

Цешкой проверить аккумулятор, а в некоторых случаях сложнее. Некоторым приборам для работы нужны батарейки. Щупы устанавливаются в соответствующие разъёмы, а переключателем выбирается предел измерения напряжения. Так как на приборе есть несколько шкал, обращаем внимание, что нужно выбрать с делениями измерения вольтажа.

Не перепутайте щупы, иначе стрелка прибора будет отклоняться не в ту сторону.

Проверить ампераж аккумулятора автомобиля мультиметром не получится. Так как тестер может измерить 10, ну максимум 20 ампер, а АКБ может выдать сотни. Попытка измерения приведёт к выходу прибора из строя. Если уж нужно проверить ампераж, то следует использовать токовые клещи.

Ещё одна важная характеристика, это напряжение на аккумуляторе автомобиля при работающем двигателе. Оно должно составлять 13,6–14,2 вольт. Измерение проводится аналогично. Более высокое напряжение приведёт к выкипанию воды, низкое — к недостаточной зарядке батареи.

Проверяем уровень электролита

Как уже было сказано выше перед тестированием необходимо провести техническое обслуживание аккумулятора. Первое, что нужно сделать, проверить уровень электролита в банках и его плотность. Дело в том, что со временем из электролита, а особенно летом в жару вода испаряется или выкипает при зарядке. Уровень электролита понижается и обнажаются пластины. Пониженный уровень и повышенная его плотность приводят к снижению характеристик аккумулятора.

Аккумулятор производившийся в СССР

На старых, советских АКБ доступ к банкам был прост, открутил крышку, и всё. На большинстве современных доступ к банкам скрыт под платиной, а у некоторых необслуживаемых, доступа вовсе нет. Такие батареи нужно менять или искать возможность провести ТО и «оживить» его.

К стати такие батареи было очень удобно проверять на замыкание. Необходимо было просто проверить напряжение каждой банки. Если напряжение отсутствовало, эту банку просто закорачивали перемычкой. Общее напряжение падало, но эксплуатация была возможна. Минус был в постоянном кипении и быстром выходе её из строя.

Обслуживаемые аккумуляторы обычно имеют пластину, закрывающую крышки банок, либо сама пластина устроена, так что закрывает отверстия банок. Достаточно поддеть её отвёрткой и снять вверх. Открутив крышки, вы увидите через отверстия уровень каждой банки. Если оценить количество электролита визуально не удаётся можно опустить, что-нибудь в отверстие. Только не допустите попадания мусора.

Крышка может быть совмещена с пробками банок АКБ

Нормальным уровнем считается, когда электролит накрывает пластины примерно на сантиметр. Если меньше, то необходимо долить дистиллированную воду. Заметьте, именно воду, а не электролит. После доливки воды необходимо АКБ нужно зарядить, а после зарядки проконтролировать его плотность ареометром. Для большей части России считается нормальной плотность электролита 1,27 г/см³ при полностью заряженном аккумуляторе.

Ареометр для проверки плотности электролита

Ниже привожу таблицу рекомендуемой плотности электролита в зависимости от климата.

Плотность электролита и климатические условия

Утечка тока АКБ

Если оставляя машину на парковке, утром или через несколько дней не удаётся завести её из-за севшего аккумулятора, то здесь есть пара причин. Одна из них это старый АКБ. Вторая, повышенное потребление электросистемой тока.

Здесь имеется в виду, сколько потребляют различные автомобильные системы при постановке машины на стоянку. Потребителями могут быть:

1. сигнализация;
2. часы;
3. кондиционер;
4. медиасистема, магнитола;
5. коррозия проводов.

Чем меньше утечка тем дольше простоит автомобиль, не опасаясь разрядки батареи с возможностью пуска двигателя. Например, ток разряда 100 мА. В сутки разряд составит 2,4 ампера. При ёмкости в 500 А/ч и исправном аккумуляторе полный разряд наступит приблизительно через 225 дней.

Если вы уверены в АКБ, а разряд всё равно происходит, то дело именно в большом потреблении. Нормой можно считать ток утечки 50–80 мА (0,05 — 0,1 А). Проверить аккумулятор на утечку тока можно мультиметром.

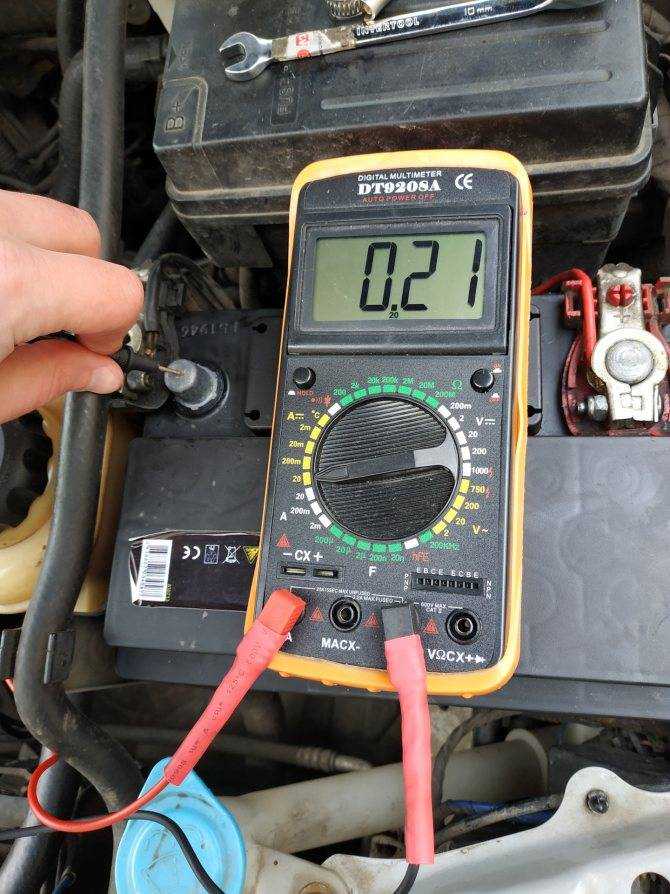

Проверяем ток утечки аккумулятора мультиметром

Включите мультиметр в режим измерения силы тока (ампер). Для проверки тока утечки снимите минусовую клемму и подсоедините к ней красный щуп мультиметра. Чёрный соедините с клеммой АКБ. Если подключите, наоборот, то ничего страшного просто показания будут со знаком минус.

Не оставляйте в режиме ожидания системы автомобиля при длительных стоянках или снимайте клемму.

Проверяем остаточную ёмкость аккумулятора

Если вы заметили некоторые ухудшение параметров, то можно проверить остаточную ёмкость аккумулятора. Такие измерения позволяет произвести прибор Lancol Micro-200. Он вычисляет оценку изношенности батареи и выводит основные показатели на экран. На фото ниже:

Тестер работоспособности аккумулятора Lancol Micro-200

1. SOH — работоспособность аккумулятора в процентах от максимальной ёмкости.
2. SOC — заряд батареи.
3. R — внутреннее сопротивление АКБ.

Можно рассчитать остаточную ёмкость и самостоятельно воспользовавшись формулами.

Внутреннее сопротивление акумулятора указанное в паспорте

Допустим, есть АКБ с током холодной прокрутки 420 ампер, ёмкостью 60 ампер/часов и внутренним сопротивлением 4,2 мОм (0,0042 Ом). Данные по сопротивлению можно взять в паспорте на АКБ.

Для начала нужно рассчитать фактическое сопротивление. Перед началом замеряем напряжение на АКБ, к примеру оно составило – 12,69 вольт. Берём лампочку с фары мощностью 50 Вт и подключаем её к батарее через амперметр. Ток составил 3,65 ампер. Напряжение при подключённой лампочке – 12,5 В.

Подставляем значения в формулу: R (факт)=(12,69(напр. без нагр.) – 12,5 (под нагрузкой))/3.65 А (ток лампочки). Получаем R (факт) = 0,052 Ом

.

Так как сопротивление также зависит от внешней температуры. При 25 градусах это 100%, а при минус 20, например, 40% от нормы. Нужно рассчитать эталонное сопротивление:   Rэт = 0,0042*100 = 0,042 Ом.

Отсюда получаем C остат = 60*0,042/0,052 = 48,46 А/ч. Теперь посчитаем в процентах: 48,46/60*100%= 80%. Остаточная ёмкость аккумулятора — 80 процентов, что ещё неплохо.

Срок службы

Обычно срок службы аккумулятора при надлежащем уходе составляет 4–5 лет. Если своевременно проводить ТО, то он будет служить верой и правдой эти годы. Но бывает и при правильном ТО он может проработать и 6 – 7 лет.

На этот срок могут влиять многие факторы:

• Качество изготовления. Как известно, дорогие бренды всё-таки работают дольше даже при меньшем уходе за ними.
• Температурные условия эксплуатации. Как низкие, так и высокие температуры негативно отражаются на срок службы АКБ. Летняя высокая температура под капотом ещё больше провоцирует сульфатацию.
• Работа генератора. Исправная работа реле напряжения продлит срок его работы.
• Условия эксплуатации. Короткие поездки пагубно влияют на батарею.
• Регулярное проведение технического обслуживания.

Аккумуляторы лучше работают на морозе, если они исправны и полностью заряжены.

Как проверить аккумулятор с помощью мультиметра

Рисунок 1: Мультиметр

Знание того, как проверить батарею с помощью мультиметра, важно для обеспечения оптимальной работы батареи и отсутствия признаков износа. Выход из строя аккумулятора может привести к кажущимся возрастающим проблемам в аппаратной части электронной системы или проблемам с запуском автомобиля. Мультиметр можно использовать для проверки напряжения и тока, вырабатываемого элементом, что помогает распознать неисправную батарею, которую можно заменить. Признаки плохой батареи и способы проверки батареи мультиметром обсуждаются ниже.

Чтобы узнать больше о мультиметрах, прочитайте наше руководство по мультиметрам. Вы также можете узнать, как проверить конденсатор с помощью мультиметра, в нашей технической статье.

Содержание

• Признаки плохого заряда батареи
• Как проверить напряжение аккумулятора с помощью мультиметра
• Как проверить силу тока аккумулятора с помощью мультиметра
• Как проверить автомобильный аккумулятор мультиметром
• Часто задаваемые вопросы

Посмотрите наш онлайн-выбор токоизмерительных клещей и мультиметров!

• Токоизмерительные клещи

• мультиметры

Признаки плохого состояния аккумулятора

Проверьте аккумулятор на наличие неисправностей при появлении любого из следующих симптомов:

• Физические проблемы, такие как утечка, нагрев, физически сломанные клеммы или вздутие
• Аккумулятор не может удерживать заряд
• Аккумулятор заряжается до 100 процентов очень быстро, но заряд разряжается слишком быстро
• Напряжение на клеммах аккумулятора слишком низкое по сравнению с номинальным напряжением, указанным на этикетке.

Как проверить напряжение аккумулятора с помощью мультиметра

1. Отключить аккумулятор от цепи.
2. Поверните ручку мультиметра и установите его на напряжение постоянного тока 15-20 В (батарея генерирует постоянный ток). Всегда устанавливайте циферблат на более высокий диапазон, чем указанное напряжение батареи. Для батареи 9 В выбор диапазона 15-20 В на циферблате мультиметра должен работать нормально.
3. Подключите штекер красного щупа к порту VΩmA мультиметра, а черный щуп к COM-порту.
4. Подсоедините провода мультиметра к клеммам аккумулятора (красный щуп к положительной клемме аккумулятора, а черный щуп к отрицательной клемме аккумулятора).
5. Снимите показания мультиметра. Если показания показывают значение выше 7 В для 9-вольтовой батареи, батарея по-прежнему пригодна для использования.
6. Если показания показывают значительно низкое значение (например, <1 В для 9V), батарея может быть неисправна или разряжена, и ее необходимо заменить. Батарея обычно считается разряженной, если показания мультиметра ниже половины уровня напряжения, указанного на батарее.

Рис. 2. Проверка аккумулятора с помощью мультиметра

Как проверить силу тока аккумулятора с помощью мультиметра

В большинстве случаев можно измерить напряжение на аккумуляторе, чтобы проверить, работает он или нет. Но если цель состоит в том, чтобы убедиться, что батарея может обеспечить достаточный ток для нагрузки, обязательно измерьте силу тока батареи в миллиампер-часах (мАч). Аккумуляторы оцениваются в ампер-часах и напряжении. Проверьте этикетку батареи, чтобы определить напряжение и ампер-часы батареи. Например, 12В 95 Ач означает, что батарея обеспечивает 12 В при 95 Амперах в течение часа.

Для измерения силы тока в аккумуляторе выполните следующие действия:

1. Отсоедините аккумулятор от цепи.
2. Поверните шкалу мультиметра и установите ее для измерения постоянного тока в соответствующем диапазоне тока (выберите 200 мА, если на этикетке батареи написано 100 мАч).
3. Подключите штекер красного щупа к порту VΩmA мультиметра, а черный щуп к COM-порту.
4. Подсоедините провода мультиметра к клеммам аккумулятора (красный щуп к положительной клемме аккумулятора, а черный щуп к отрицательной клемме аккумулятора).
5. Снимите показания мультиметра.
6. Если показания мультиметра близки к значению, указанному на этикетке аккумулятора, аккумулятор работает нормально. Например, если батарея, рассчитанная на 100 мАч, дает на мультиметре показания 98,5 мА, батарея работает нормально.

Как проверить автомобильный аккумулятор с помощью мультиметра

Одними из самых распространенных аккумуляторов для проверки являются автомобильные аккумуляторы. Как и любой обычный аккумулятор, автомобильный аккумулятор часто может выйти из строя со временем или внезапно выйти из строя. Несмотря на то, что это чаще всего происходит в экстремальных погодных условиях, всегда полезно проверить автомобильный аккумулятор и в нормальных условиях. Автомобильный аккумулятор измеряет 12,6 В или выше при полной зарядке, а при работающем двигателе это значение должно быть от 13,7 до 14,7 В.

Чтобы проверить, не разрядился ли автомобильный аккумулятор, обратите внимание на следующие симптомы:

• Звуковой сигнал не звучит так, как раньше (или звуковой сигнал приглушен)
• Яркость огней уменьшается при использовании звукового сигнала или индикаторов
• На приборной панели загорается индикатор аккумулятора
• У автомобиля много фальстартов
• Автомобиль требует много пусков от внешнего источника (временное подключение внешнего источника питания),
• Из аккумулятора вытекла кислота, что привело к коррозии окружающих участков.
• Автомобиль не заводится

Рисунок 3: Проверка автомобильного аккумулятора с помощью мультиметра

Как проверить напряжение на автомобильном аккумуляторе с помощью мультиметра

Автомобильный аккумулятор обычно располагается в моторном отсеке с одной стороны от двигателя, но также может быть размещен под колесом, в задней части автомобиля или даже в багажнике. Обратитесь к руководству пользователя в случае возникновения путаницы в отношении расположения батареи. Кроме того, получите доступ к клеммам аккумулятора, найдя металлические соединения в верхней или передней части аккумулятора. Последовательно выполните следующие действия, чтобы проверить напряжение на автомобильном аккумуляторе при выключенном автомобиле:

1. Включите фары на 2-3 минуты, чтобы снять поверхностный заряд аккумулятора.
2. Выключите свет.
3. Установите шкалу мультиметра на 15–20 В (напряжение постоянного тока).
4. Подключите штекер красного щупа к порту VΩmA мультиметра, а черный щуп к COM-порту.
5. Подсоедините провода мультиметра к клеммам аккумулятора (красный щуп к положительной клемме аккумулятора, а черный щуп к отрицательной клемме аккумулятора).
6. Снимите показания мультиметра.

Если автомобиль заглушен, показания 12,2–12,6 В показывают, что аккумулятор в хорошем состоянии и полностью заряжен, а если измеренное напряжение меньше 12,2 В, аккумулятор разряжен и, возможно, его необходимо заменить.

Когда автомобиль заводится, аккумулятор приводит в действие стартер, поэтому от аккумулятора потребляется больше энергии. Номинальное напряжение падает на мгновение, как только автомобиль заводится, но оно не должно опускаться ниже 10 В. Если измеренное напряжение ниже 10 В, аккумулятор может не иметь достаточной емкости и вскоре может выйти из строя. , следовательно, может быть перезаряжен или заменен.

Еще один способ проверить автомобильный аккумулятор — убедиться, что он успешно потребляет энергию, проверив его ток холодного торможения (CCA). Рейтинг CCA дает оценку того, насколько эффективно батарея питает двигатель при низких температурах (обычно ниже 32 ⁰ F или 0 ⁰ C).

Как проверить силу тока автомобильного аккумулятора в холодном состоянии

1. Подсоедините выводы мультиметра к клеммам автомобильного аккумулятора.
2. Установите шкалу мультиметра на 15–20 В (напряжение постоянного тока).
3. Включите зажигание автомобиля. Держите двигатель включенным на протяжении всего процесса измерения.
4. Показание может сначала упасть (скажем, до 10 В), а затем вернуться к более высокому значению около 12 В.
5. Постоянные показания после первоначального падения указывают на исправную батарею.
6. Начальное значение больше или равно 5 В и меньше 10 В свидетельствует о том, что аккумулятор медленно разряжается.
7. Если показания ниже 5В, лучше заменить батарею.

Примечание: При проверке CCA автомобильного аккумулятора всегда обращайтесь за помощью к другому человеку. Один может контролировать процесс зажигания автомобиля, а другой измерять.

Часто задаваемые вопросы

Что должно показывать полностью заряженная батарея 12 В?

При полной зарядке 12-вольтовая батарея должна показывать напряжение чуть выше 12 В (скажем, 12,6 В).

При каком напряжении необходимо заменить автомобильный аккумулятор?

В руководстве по эксплуатации автомобиля указано, где должен лежать автомобильный аккумулятор, который в большинстве случаев составляет примерно 12,6 вольта.

Как долго нужно водить машину, чтобы зарядить аккумулятор?

Рекомендуется проехать на автомобиле около 30 минут, прежде чем снова остановиться, чтобы аккумулятор продолжал заряжаться.

Как долго автомобильный аккумулятор может оставаться разряженным и при этом подзаряжаться?

При нормальных условиях работы автомобильных аккумуляторов хватает примерно на две недели без запуска автомобиля.

Посмотрите наш онлайн-выбор токоизмерительных клещей и мультиметров!

• Токоизмерительные клещи

• мультиметры

Когда батарея вашего автомобиля слишком старая?

Аккумулятор в вашем автомобиле представляет собой пластиковую коробку, наполненную металлом, химикатами и электричеством. Не вдаваясь слишком глубоко в детали, скажем, что в результате химической реакции возникает электричество, которое вытекает из клемм, чтобы включить стартер и запустить электронику, пока двигатель не сможет генерировать собственную мощность.

Поскольку это химическая реакция, на нее влияет температура окружающей среды, и она может загрязняться и становиться неэффективной из-за окружающей среды, в которой она находится. Когда генератор приводится в действие двигателем, он заряжает аккумулятор, обращая химическую реакцию вспять , но это не идеально. Со временем тепло, вибрация и цикл зарядки-разрядки в конечном итоге приводят к тому, что батарея больше не может удерживать заряд или иным образом становится плохой.

При нормальном использовании автомобильный аккумулятор должен работать более 5 лет. Но поскольку они быстро выходят из строя, как только начинают работать, вот несколько предупредительных знаков.

Предупреждающие индикаторы на приборной панели

На приборной панели появился маленький красный индикатор в форме батареи? Это не всегда означает, что виновата батарея, но это означает, что что-то в системе зарядки не в порядке. Это может означать, что аккумулятор недозаряжается или перезаряжается, и это может быть другой генератор переменного тока, регулятор напряжения или проблема с аккумулятором, или просто где-то ослаблено или нарушено соединение.

Компьютерные системы, контролирующие автомобили в 21-м веке, стали гораздо более сложными, и они также регулируют напряжение. Они загорятся сигнальной лампой разрядки аккумулятора, но также могут установить диагностический код.

Если индикатор загорается, обычно вам остается проехать всего несколько миль, пока двигатель не остановится, и даже меньше, если включены фары или дворники. Как можно скорее возвращайтесь домой или в ближайшую ремонтную мастерскую или магазин автозапчастей. Скорее всего, если вы заглушите машину, она не заведется.

Медленный запуск двигателя в горячую или холодную погоду

Одним из первых признаков того, что ваша батарея разряжается, является то, как она работает в жаркую или холодную погоду. В холодную погоду химическая реакция не дает такой большой мощности, и, кроме того, двигатель труднее провернуть, поэтому маргинальная батарея может вообще не крутить стартер. Жаркая погода также нагружает аккумулятор, и вам может быть трудно завести автомобиль после его выключения в жаркую погоду, например, во время выполнения поручений.

Если ваш автомобиль не заводится как в жару, так и в холод, первой подозрительной деталью должен быть аккумулятор, потому что аккумуляторы являются расходным материалом. Генераторы и стартеры в наши дни служат в течение срока гарантии на трансмиссию (10 лет или 100 000 миль), но аккумуляторы редко служат более пяти лет.

Медленное прокручивание после сидения

Если вы живете в месте с умеренной температурой в течение всего года, никогда не бывает достаточно холода, чтобы повлиять на мощность проворачивания. Но другой способ выхода из строя батарей — это по одной ячейке за раз, и с «плохой ячейкой» вы заметите, что машина медленно заводится после ночной стоянки или пока вы на работе.

Типичная батарея состоит из шести «ячеек» в общей кислотной ванне. Если один из шести элементов не будет удерживать электрический заряд, ваша батарея может выдать только 10 вольт вместо 12 вольт и на 17 % меньше силы тока, когда вы пытаетесь запустить ее после простоя в течение нескольких часов. В зависимости от автомобиля этого может быть достаточно, чтобы начать движение, но запуск будет заметно медленнее. Это всего лишь вопрос нескольких недель, прежде чем ситуация ухудшится, и машина вообще не заведется, поэтому планируйте приобрести аккумулятор на следующий день зарплаты.

• Предварительный просмотр бесплатного онлайн-руководства Haynes — загляните внутрь!

Отказ клеммы

Ваша батарея может быть в полном порядке внутри, но если клеммы или концы кабеля покрыты коррозией и окислением или просто плохо зажимаются, мощность батареи является спорным вопросом. Ваши клеммы должны быть затянуты, чисты и не содержать смазки, грязи или любого другого мусора, чтобы обеспечить полную силу тока от аккумулятора к стартеру.

На самом деле это не часть аккумулятора, но если у вас медленная прокрутка или отсутствие условий запуска, возможно, кабель аккумулятора имеет внутреннюю коррозию. Сопротивление от одного конца до другого должно быть очень низким, доли ома, при проверке с помощью мультиметра. Или, при проверке напряжения, оно должно быть примерно на 0,3 вольт меньше при проверке на дальнем конце кабеля по сравнению с концом батареи.

​Осмотрите коробку

Как уже упоминалось, батарея представляет собой пластиковую коробку, внутри которой находятся довольно неприятные вещи. Пластик должен пережить содержимое внутри, но он может треснуть из-за удара, воздействия сильной жары или замерзания. Осмотрите аккумулятор снаружи на наличие трещин, влажных пятен или выпуклостей с помощью фонарика.

Убедитесь, что крышки на верхней части батареи не повреждены и плотно закрыты. Современные батареи «герметичны», и их не нужно доливать дистиллированной водой, как это было 40 лет назад. Но они по-прежнему могут выделять газы, и электролит все еще может загрязняться. Чтобы полностью убить аккумулятор, не нужно много загрязнения.

Проверка мультиметром

Одним из лучших способов проверки аккумулятора и остальной части системы зарядки является использование мультиметра.
