Какая панель подходит на ваз 2114: Какая приборная панель подходит на ваз 2114

Какая панель подходит на ваз 21099

Содержание

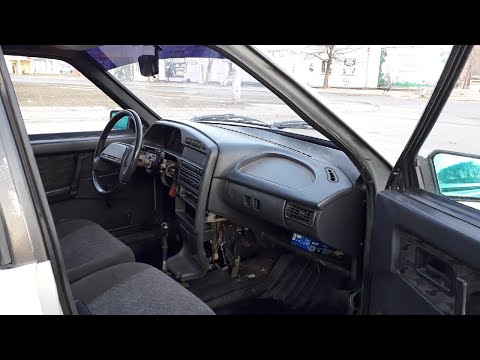

Стандартная приборная панель ВАЗ 21099

Тюнинг салона ВАЗ 21099 своими руками предусматривает демонтаж и установку европанели. Необходимо отметить, что высокая панель ВАЗ снимается дольше, чем низкая конструкция данного типа. В любом случае для такого тюнинга нужны следующие инструменты:

• набор отверток;
• гайки и шайбы;
• индикатор тока;
• провода.

Пошаговые действия по тюнингу

Прежде чем демонтировать панель ВАЗ 21099, потребуется снять рукой клеммы с блока питания. Затем снимается декоративная накладка рулевого колеса. Гайку следует отвернуть так, чтобы ее торец был заподлицо с аналогичным элементом вала рулевой колонки. Отворачивать ее сразу нельзя. Затем тюнинг панели ВАЗ 21099 предусматривает снятие рулевого колеса.

После отворота 6 винтов фиксации нижнего кожуха потребуется его снять. Демонтируется облицовка выключателя зажигания. Следующий шаг предусматривает ослабление затяжки болта, которая фиксирует основание переключателей.

Последний элемент снимается с вала, и отсоединяются 2 колодки с соответствующими проводами.

При этом потребуется промаркировать переключатели омывателя и стеклоочистителей. Отсоединяется колодка с проводами от соответствующих рычагов и указателей поворота. Подсос следует вытягивать так, чтобы возникла тяга. При этом тянется на себя ручка первого агрегата. Затем на панели выворачиваются болты фиксации накладки консоли и снимается сама накладка.

Из гнезда вытаскивается патрон прикуривателя и пепельница. Торпеда ВАЗ оснащена вентилятором отопителя, который потребуется снять. Для этого рекомендуется воспользоваться отверткой. От переключателя вентилятора отсоединяется колодка и два провода. Они подсвечивают европанель.

Тюнинговая панель приборов

Еще необходимо отсоединить ручки гидрокорректора света фар и выключателя освещения. После отворота гаек проталкивается внутрь панели соответствующий выключатель. Боковые сопла снимаются отверткой. Высокая панель предусматривает отворот болтов фиксации накладок.

Расположены последние элементы с двух сторон торпеды.

Последующий тюнинг проводится с учетом снятия гнезда для магнитолы. Существующая аудиотехника предварительно демонтируется. Затем с помощью отвертки снимаются защелки и приподнимается накладка. От прикуривателя отсоединяется колодка и провода. Аналогичный шаг проводится по отношению к подсветке и выключателю сигнализации.

Заключительный этап работ

Высокая панель ВАЗ демонтируется осторожно, так как слева находятся защелки, которые быстро ломаются. После отсоединения колодки от иных элементом демонтируется вся комбинация приборов. Заключительный шаг основан на отсоединении троса от спидометра. Если европанель оснащена дополнительным оборудованием, тогда нужно быть еще более аккуратным. Тюнинг торпеды предусматривает отсоединение колодки от следующих агрегатов:

• бортовой системы контроля;
• реле зажигания;
• оставшихся приборов панели;
• лампы подсветки.

Потребуется отвернуть винты нижней фиксации торпеды с двух сторон. С помощью отвертки вытаскивается заглушка и отворачиваются винты боковой фиксации торпеды. Европанель снимается на завершающем этапе. Установка новой конструкции данного типа осуществляется в обратном порядке. По завершении этой процедуры проверяется работа выключателей.

Зачастую тюнинг торпеды ВАЗ предусматривает демонтаж пластика и снятие панельной доски. В этом случае потребуются следующие инструменты и материалы:

• паяльник;
• европанель либо вставка;
• лампочка ультрафиолетовая;
• провода;
• лампочки;
• патроны;
• клей;
• маркер.

Первоначально потребуется снять старую европанель, удалить стекло и существующую окантовку. Аккуратно вытаскиваются вставка и стрелки. Особое внимание следует уделить новой вставке. Отверстия рекомендуется делать с некоторым запасом. Это предотвратит залипание стрелок.

Далее тюнинг основан на демонтаже штатной подсветки. При этом может сломаться пластик. Первоначально демонтируется плата. Специалисты советуют предварительно нанести на бумагу существующую схему подключения и соединений.

Штатная подсветка заменяется неоновыми лампами. Неон приклеивается к панели. Сверху фиксируется пластмассовая защита. При этом нужно проверить, надежно ли держится данная конструкция. Блок, при помощи которого управляется неоновое освещение, следует приклеить на европанель. Для этого можно воспользоваться клеем либо двусторонним скотчем.

Такой тюнинг легко выполняется своими руками. Важным моментом является установка панели и правильное подключение ее приборов к сети. Для этого автомеханики рекомендуют использовать книги по ремонту и эксплуатации ВАЗ 21099.

Ответы на вопросы читателей

Вопрос: Помогите разобраться плиз! купил зеркала заднего вида с повторителями поворотов, не знаю как правильно подключить!
Ответ: Повторители поворотников в зеркалах логично было бы подключить к боковым повторителям на крыле, или вместо них.

Вопрос: Меня интересует можно ли поставить другой краник на печку более надежный! Заранее благодарен.
Ответ: Есть керамические краники, производства Luzar, есть мнение что они понадежнее. Но тут дело в самой конструкции краника, которая сама по себе ненадежна, поэтому я бы порекомендовал убрать его вовсе.

Вопрос: Я хотел узнать какой моторчик бачка омывателя от иномарки можно поставить на ваз?
Ответ: Говорят, подходит от BMW E36, старых VW Golf. Только там тоньше патрубок, который вставляется в бачок, поэтому его нужно дополнительно обмотать изолентой.

Вопрос: Здравствуйте! хотелось бы узнать, возможно ли поставить на ваз 21093 панель приборов от ваз 2115. Заранее спасибо!
Ответ: Да, это возможно, приборная панель ВАЗ 2115 (европанель) штатно устанавливается на ВАЗ 2114, соответственно подойдет и на ВАЗ 2109.

Вопрос: Какая обшивка от иномарок подходит к ВАЗ 21099?
Ответ: Не встречал иномарочных обивок на дверях наших авто, навряд ли что-то подойдет, т. к. у ВАЗ 2109 нет прообраза среди иномарок.

Вопрос: Подскажите возможна ли установка люка на ВАЗ 2109 своими силами, если да то от каких машин и каким образом. Если можно подробным описанием.

Ответ: Вот статья вам в помощь: Люк в крыше

Вопрос: Как правильно? При установке дополнительных волговских сигналов: контакт 86 по вашей схеме идет на массу,а другие показывают на + АКБ вместе с контактом 30. Спасибо.
Ответ: Правильно так, как на схеме в статье Установка сигналов от Волги.

Вопрос: Здравствуйте, подскажите пожалуйста какой АКБ лучше поставить на девятку. Сейчас стоит TUDOR 55A 410A, смотрю MUTLU CALCIUM SILVER 60 A/ч или BOCSH S5, но они дороговаты, вообще выбираю между тремя производителями: Мутлу, Варта, Бош. Вы как опытные ребята посоветуйте. Переплачивать особо не хочется.
Ответ: Нормальные марки АКБ, которые вы назвали. Главное — чтобы оказались неподдельные.

Если бюджет ограничен — берите тот, на который хватает. У меня вообще какой-то дешевый с 2009 года стоит, раза 2 в год снимаю для подзарядки (хотя лучше раз в сезон), нормально крутит, только в мороз похуже. Если регулятор напряжения не халтурит — все должно быть нормально. А вообще от брака никто не застрахован.

Вопрос: Вот купил в сентябре прошлого года мой первый автомобиль. За зиму попытался довести ее до ума, все делал своими руками, поменял железо, перекрасил, доставил много чего по мелочи. Посоветуйте, что можно доработать в машине на начальном этапе?
Ответ: По внешнему виду могу посоветовать: Делаем черные фары, Тюнинг решетки радиатора
А так много чего можно сделать в салоне, типа разных усовершенствованных подсветок: Модернизация подсветки бардачка, Светодиодная подсветка панели приборов, Тюнинг панели приборов

Вопрос: Здравствуйте.Вы предлагаете размещение статей по тюнингу на своем сайте за вознаграждение.

Какова величина вознаграждения в цифрах «от» и «до»?
Ответ: Здравствуйте! За статью в 500 слов с поясняющими картинками — 100р. Если текста больше, и фото уникальные, авторские — по договоренности. Все договоренности — заранее. Остальные требования описаны на сайте в разделе Заработай на этом сайте.

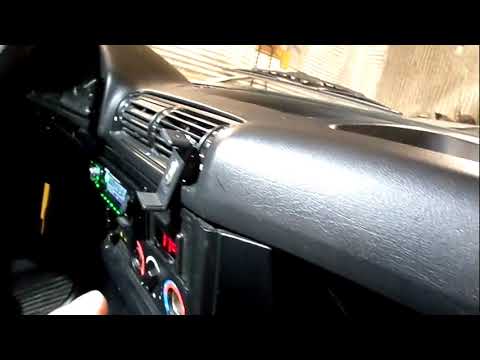

Проблем с установкой торпеды в ваз 2109 от BMW E30 возникает много, но результат получается отменный. Торпеду стоит искать на авторазборках, можно через знакомых (если таковых очень много)). Не забываем к ней бороду и панель приборов.

На полную установку торпеды на ваз 2109 от bmv e30 с нуля уйдет 2 – 4 полных дня. Крепление к кузову производим при помощи саморезов и мебельных уголков. Торпеду предварительно обрезаем вдоль лобового стекла по форме; предварительно обрезаем воздуховоды для лучшей состыковки с девяточной печкой. Прикручиваем к кузову по бокам на штатные крепления (которые на панели) саморезами, предварительно отрываем шумоизоляцию (потом обратно приклеим).

Щели, получившиеся между печкой и воздуховодами, заклеиваем скотчем (армированным). Этот скотч неплохо держит температуру при отличных клеящих способностях.

Приборы от бмв поставить не получилось (после установки пошел дым из тахомерта при включении), возникла идея поставить приборы от ваз 2106!

Проблем и мороки с переделкой получится меньше, да и шестерочные приборы подходят по сопротивлению. Единственная проблема – тахометр от ваз 2109 пришлось встраивать в корпус тахометра от ваз 2106 (инжектор vs. Карбюратор) . Кнопки обогрева заднего стекла, аварийку, эсп и остальные были встроены в пластик рядом с печкой. Проводка печки подключается на ура, разъемы совпадают.

После установки торпеды и доводки до ума в машине стало определенно комфортнее и приятнее находится, исчезли скрип, дребезги и ощущения от дороги.

Проблемы после установки торпеды:

1) Бардачок не открывается. Нужно делать новые крепления (а можно просто посадить на саморезы)

2) Есть щели по бокам. Ручки поворота зеркал приходится снимать, т.к. они упираются в боковые части панели.

Морозы зимой -30 подтвердили, что обдув не пострадал, а может даже стал лучше. Регулировки печки были убраны. Теперь регулируется открытием-закрытием воздуховодов.

Индивидуальная подсветка ног для ВАЗ 2108, 2109, 21099

Сделал подсветку ног, но не описывал сам процесс, фоток особо много нет, поэтому постараюсь всё подробно описать,

Тюнинг салона и детали интерьера ВАЗ 2113, 2114, 2115

• Салон
• ВАЗ 2113, 2114, 2115

Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)

Показывать: 24255075100

Черный жесткий потолок для ВАЗ 2109, 2114

Черная усиленная обшивка потолка для автомобилей Лада Самара и Самара 2 в кузове пятидверный хэтчбек избавит от проблемы провисшего или грязного потолка. ВНИМАНИЕ! Из-за своих габаритов данный..

2 790 ₽

Трехслойный ковролин пола Люкс для ВАЗ 2108-21099, 2113-2115

Предназначен для замены пришедшего в негодность штатного ковра на автомобилях семейства Лада Самара и Самара 2, а также для улучшения шумоизоляции в салоне.Представленный ковролин имеет 3 сло..

3 590 ₽

Черный жесткий потолок на ВАЗ 21099, 2115

Черная усиленная обшивка потолка для автомобилей Лада Самара и Самара 2 в кузове седан избавит от проблемы провисшего или грязного потолка.Внимание! Из-за своих габаритов данный товар отправл..

2 790 ₽

Обивка сидений (не чехлы) с термотиснением Скиф для ВАЗ 2108-21099, 2113-2115, 5-дверной Лада 4х4 (Нива) 2131…

Данный комплект обивки ВАЗ 2108, 2109, 21099, 2113, 2114, 2115, Нива 2131 длинная специально изготовлен для стандартных сидений Лада Самара 1/2, что позволяет беспрепятственно сменить Вашу ст..

2 890 ₽

Обивки дверей мягкий пластик на ВАЗ 2108, 2113

Данные обивки устанавливаются в штатные места без доработок. Обтянуты кожзамом.Комплект: 4 обивки, 2 ручки, 2 крючка, 2 облицовки ручек, 2 карманаМатериал:ЭкокожаЦвет:ЧерныйПрименяемость:ВАЗ ..

10 390 ₽

Комплект бесшумных замков дверей ПтиМаш с болтами на ВАЗ 2109, 21099, 2110, 2111, 2112, 2114, 2115…

Бесшумные замки усовершенствованной конструкции на предназначены для повышения комфортности при закрывании и открывании дверей. В комплект входят четыре бесшумных замка, четыре бесшумных болт..

990 ₽

Кнопка для запуска двигателя старт/стоп с иммобилайзером

Особенности: Полностью заменяет любые замки зажигания; Пуск двигателя одним нажатием; Совместима со всеми автомобилями 12V; Относительно простая установка; Дополнительная защита от уго..

2 790 ₽

USB зарядка на 2 слота вместо заглушки панели приборов для ВАЗ 2108-21099 с высокой панелью, ВАЗ 2113-2115, Ла…

Это зарядное устройство встраивается вместо заглушки панели приборов ВАЗ 2108-21099 с высокой панелью, ВАЗ 2113-2115, Нива 2121, 2131 и может быть использовано для зарядки батарей телефонов и. .

690 ₽

Обивка сидений (не чехлы) черная Искринка для ВАЗ 2108-21099, 2113-2115, Лада 4х4 (Нива) 2131…

Данный комплект обивки ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 специально изготовлен для стандартных сидений Лада Самара 1/2, что позволяет беспрепятственно сменить Вашу старую обивку на нову..

2 890 ₽

Подлокотник REX черный с боксом и выдвижным ящиком

Подлокотник передних сидений автомобиля является травмобезопасным техническим изделием, предназначенным для комфортного управления транспортным средством. Служит для снятия статической нагруз..

1 590 ₽

Комплект анатомических сидений VS Омега Самара на ВАЗ 2108, 2109, 21099, 2113, 2114, 2115…

Анатомическое кресло VS — «Омега».Важная информация для заказа!Сиденья состоят из трех основных элементов (схема представлена в галерее):А — Боковая и задняя частиВ — Центральная частьС — Бок..

28 490 ₽

Бокс в переднюю панель вместо бортового компьютера для ВАЗ 2108, 2109, 21099, 2113, 2114, 2115.

..

Этот пластиковый ящик вставляется в переднюю европанель приборов Лада Самара и Самара 2. Может быть использован для хранения небольших вещей. Бокс имеет крышку. Обратите внимание! Да..

490 ₽

USB зарядка на 2 слота для ВАЗ 2108-21099, 2113-2115, Калина, Нива 4х4 21213, 21214, 2131, Шевроле Нива…

Автомобильная зарядка на 2 USB предназначена для установки вместо заглушки кнопки панели приборов.Обеспечивает зарядку любого мобильного устройства (телефон, видео-регистратор, навигатор, сма..

690 ₽

Виброизоляция под обивки дверей для Лада и иномарок

Данная виброизоляция предназначена для оклейки по контуру обивок дверей и исключения таким образом шумов от их соприкосновения с корпусом двери. Подходит как для автомобилей производства «..

590 ₽

Тканевые обивки дверей ЛЮКС-3 для ВАЗ 2109, 21099, 2114, 2115

Карты дверей для Лада Самара и Самара 2, обитые тканью. Создают реальный уют в салоне, а по сравнению с пластиковыми обивками не царапаются. Представленные обивки имеют карман и место под дин..

5 690 ₽

Уплотнитель РКИ-ЗТ 3 метра Z-образный на двустороннем скотче

Предназначен для уплотнения зазоров между кузовными элементами автомобиля. Универсальный на двустороннем скотче. Комплектация: 1 уплотнитель (3 метра) Применяемость:универсальная..

490 ₽

Показано с 1 по 24 из 830 (всего 35 страниц)

Существует очень большое количество стереотипов о владельцах автомобилей ВАЗ 2113, 2114, 2115, один из которых – абсолютно каждый из тех, кто ездит за рулем ВАЗовского авто регулярно занимается тюнингом. Причем помимо тюнинга внешнего вида очень популярна доработка или изменение салона.

Осуществляется такой вид тюнинга как частично, так и полностью. Любой из подходов позволяет в положительную сторону «прокачать» салон и привнести в него больше элементов, отражающих характер и настроение владельца. На странице этой группы представлен весь ассортимент из раздела тюнинг салона и детали интерьера Лада Самара 2 (ВАЗ 2113, 2114, 2115).

Независимо от того, что салон, в отличие от кузова виден только владельцу и пассажирам, ему следует уделять не меньшее внимание. Наш магазин располагает широким ассортиментом любых элементов тюнинга салона от новых сидений до ручек дверей или очечников. Выбор цветовой гаммы и дизайна также впечатлит даже самого искушенного покупателя. Желаем вам приятных и легких покупок!

‘; html += ‘

‘ + json[i][‘label’] + ‘

‘; html += ‘

‘ + json[i][‘special’] + ‘

‘; if(json[i][‘special’]){ html += ‘

‘ + json[i][‘price’] + ‘

Приборная панель от ваз 2114 на ваз 2107

Купил я приборку по объявлению всего за 1000р, повезло так сказать, другие продавались примерно за 2500р. На ней два дисплея, пробег там на момент покупки был примерно 45 тысяч. Подсветка переделана была под красную. Колодки (красную и белую) купил на авторазборке уже с небольшой длиной проводов, т.к в городе не нашёл колодок, но это и к лучшему т.к не пришлось бы ставить клеммы на новые колодки.

1. Подготовка и подключение

Пересмотрев кучу инструкций, схем подключений я решил слепить свою, так как по другим схемам были неточности и в итоге что-то где-то не работало или могло не работать.

Вид приборки сзади

Контакты по номерам:

Красный штекер:

1 — проверка сигнализатора уровня тормозной жидкости

2 — лампа аварийной сигнализации, загорится при подаче + (это треугольный красный значок аварийки на приборной панели над лампой чека, можно не подключать т.к и так при включении аварийки и так будут гореть оба поворотника на приборке что понятно любому). P.S: у меня над чеком лампа неисправности наружного освещения, у всех по-разному, так что ну его нафиг лучше никуда не подключать этот контакт)))

3 — дальний свет, подключаем к зелёно-чёрному проводу

4 — указатель уровня топлива, подключить к розово-красному проводу

5 — к датчику скорости (инжектор: этот провод идет под капотом в тонкой гофре из коробки, вскрываем гофру и ищем там серый провод (у меня был серого цвета), далее цепляем к нему параллельно провод и тянем в салон к приборке. Либо у штекера мозгов можно взять провод, кому как удобнее; если машина карбюраторная, то нужно докупать датчик скорости от инжекторной семёрки.)

6 — вывод скорости на бортовой компьютер. Если есть, то сигнал скорости брать именно с этого контакта.

7 — сигнализатор уровня тормозной жидкости, подключаем к розово-синему проводу у лампы над прикуривателем. Если у вас сигнализатор этот уже установлен в бороде, то лучше его там и оставить и не заморачиваться с пайкой и диодами, а сам контакт пропускаем

8 — лампа левого поворота, подключить к сине-чёрному проводу колодки подрулевого переключателя, либо делаем проще: ищем в косе проводов нужный нам сине-черный (для левого) и параллельно цепляем туда. Штекер за приборкой находится.

9 — лампа правого поворота, подключаем к синему проводу колодки подрулевого переключателя

10 — подсветка приборов, подключаем к белому проводу

11 — масса, подключаем к чёрному проводу

12 — питание приборов, подключаем к оранжевому проводу.

13 — если под тахометром есть дисплей, то подключаем к датчику температуры окружающего воздуха (брать от ВАЗ-2114, один контакт к приборке, другой на массу, ставить можно или в салоне или в моторном отсеке, но так, чтобы тепло мотора на датчик не попадало и не дул ветер при движении. Я лично себе не стал ставить.

Белый штекер:

14 — масса, подключить к бело-чёрному проводу (у меня лично не было этого провода, я просто запитал на массу от белой колодки на чёрный провод)

15 — низковольтный вход тахометра (от мозгов), подключаем к коричнево-синему проводу

16 — высоковольтный вход тахометра (от катушки), подключаем к коричнево-синему проводу

17 — подключаем к красно-белому проводу у выключателя стоп-сигналов (над педалью тормоза датчик, к нему подсоединены два провода). Если не подключить этот провод, то после выключения зажигания стрелки приборов будут оставаться на середине, а не падать на ноль.

18 — указатель температуры охлаждающей жидкости, подключаем к зелёно-белому проводу.

19 — лампа наружного освещения, подключаем к жёлтому проводу.

20 — лампа прикрытия воздушной заслонки карбюратора, подключить к серо-оранжевому проводу (если инжектор разумеется пропускаем этот контакт)

21, 22 — в разных инструкциях почитал, пишут по разному; в одной нашёл что это провода для лампы Check Engine. У себя не стал их подключать вообще, пробовал разными способами и понял в чём дело, опишу ниже.

23 — питание приборов, подключаем к оранжево-синему проводу

24 — лампа ручного тормоза, подключаем к коричневому проводу

25 — лампа заряда аккумулятора, подключаем к коричнево-белому проводу

26 — лампа низкого давления масла, подключаем к серо-синему проводу.

В общем, что касается 21 и 22 контакта. Поглядев на инструкции выяснил что это действительно для лампы ЧЕК. Но как бы я не подключал эта лампа не загоралась у меня на приборке. Потом как говорится дошло. Машина у меня 2005 года, первые инжекторы когда выпускали в них ставили еще приборные панели от карбюратора, где вместо лампы ЧЕК лампа подсоса. А сам чек энджин выведен в бороду, по соседству с прикуривателем. Итак, если у кого такая же ситуация, я сделал так: вынимаем лампочку чека из бороды, удлиняем провода и тянем их в сторону приборки. Сзади приборки внизу по центру и есть лампа чека, я просто её туда вкрутил от бороды, удлинив провода конечно же, теперь всё работает 🙂

Для тех у кого стандартная приборка была карбюратоная, без лампы ЧЕК в приборке

В общем подключенная мною панель выглядела примерно так…Красная подсветка смотрится очень даже ничего. На дисплее под тахометром работает вольтметр, часы и температура окружающей среды (не подключал датчик этот, по умолчанию показывает -40).

Не пугайтесь, что остались не подключенные провода, у меня таких примерно три или четыре, однако всё работает…

Проверка работоспособности

Итак, приборная панель 1000р, колодки для подключения с авторазборки 200р, провод одножильный 50р и терпение.

Итак, после подключения приборки в плане электрики я стал заниматься её внешним видом для установки как говорится «по красоте».

От заводской приборной панели снимаем стекло, и переднюю пластиковую накладку. Далее на эту же накладку приставляем приборную панель или черный пластиковый козырёк от приборки ВАЗ 2110-14. Обводим контур и аккуратно вырезаем. Делал я это ножовкой по металлу и местами паяльником.

Далее ставим вырезанный контур от приборки 2110 (фото своё не сохранилось, поэтому скидываю из другого источника)

Чтобы убрать круглые отверстия по краям от старых шкал, я припаял туда пластик, так же вырезал небольшие кружочки. После этого начал шпатлевать. Покупал шпатлевку по пластику (в тюбике, с надписью Bumper Fix). После нанесения шпатли и немного поработав шкуркой выглядело все это примерно так.

После первого раза было много неровностей поэтому шпатлевал второй раз и тщательно шкурил мелкой наждачкой. Когда всё точно было ровно, я купил баллончик с грунтом и баллончик с черной матовой краской. Нанёс всё это дело. Теперь заготовка имела куда более интересный вид.

Что касается стеклянной накладки на приборку. На уже подключенной приборке спереди имеется «крутилка». Напишу сразу, длина крутилки маленькая, она просто не достаёт до стекла и после установки не получится настроить часы и так далее, поэтому пришлось сверлить отверстие в стекле.

Чтобы удлинить крутилку купил набор ручек, взяв оттуда только колпачок чёрной ручки. Приклеил его туда с помощью клея-пистолета (пистоклей). Просверлил в стекле отверстие сверлом 8 мм. Делать это нужно аккуратно иначе можно просто отколоть кусок стекла и будет не очень потом…

Приклеить стекло решил на двусторонний скотч (на вспененной основе), держит хорошо, приклеил сначала на две полоски всего и еле отодрал потом. Поэтому решил сделать всего несколько точек склейки…

Приклеенным стекло выглядело так:

Щели я решил залить клеем-пистолетом, чтобы уменьшить попадание пыли на приборку и внутрь под стекло.

Ну и в целом приборочка выглядела так, сразу же пошёл устанавливать её в свою тачку…

P.S: шпатлёвка 250р, грунт 200р, краска черная матовая 200р, набор ручек 50р, скотч двусторонний 100р.

Что есть свеженького?

29.09.2022

К всеобщему счастью, в 2020 году компания Chery приняла решение по глобальному обновлению своего модельного ряда. Эта…

Далее 25.09.2022

Маховики для грузовиков – одна из важнейших частей кривошипно-шатунного модуля, системы сцепления, а также…

Далее 15.09.2022

Тяжеловесный грузовой автомобиль Хино 700 – это зарубежный самосвал, который представлен на ряду серии Hino Motors, Ltd….

Далее 14.09.2022

Установка КОМПРЕССОРА АвтоТурбо 0,5 bar на ВАЗ 2114 Запись о том как Я устанавливал компрессор на ВАЗ 2114. К…

Далее

Тюнинговая панель приборов ваз 2114 – Прокачай АВТО

Содержание

1. Тюнинг панели приборов ВАЗ 2114
2. Комплексная модернизация панели приборов ВАЗ-2114: первые шаги
3. Тюнинг приборной панели может выполнятся в следующей последовательности:
4. Как легко обновить «приборку» ВАЗ 2114
5. Тюнинг в свое удовольствие
6. Подсветка стрелок: красиво и оригинально
7. Европанель для ВАЗ-2114
8. 419c7cu-960. jpg
9. Комментарии 43
10. Содержание
11. Конструкция панели приборов
12. Изменение подсветки и цвета стрелки спидометра
13. Установка готовых щитков приборов
14. Установка европанели на ВАЗ 2114
15. Профессиональная доработка автомобиля
16. Видео тюнинг панели приборов ВАЗ 2114

Тюнинг панели приборов ВАЗ 2114

Сегодня многих автолюбителей интересует тюнинг панели ВАЗ 2114. Это объясняется ее конструкцией, которая прекрасно подходит для этого занятия.

В целом, если вести речь о 2114-ой модели, следует отметить, что она является одной из последних, хорошо продуманных и выполненных моделей авто «семейства» ВАЗ. Для большинства тюнинг ВАЗ 2114 своими руками в целом, и усовершенствования салона в частности – это всего лишь замена чехлов на сидениях.

Однако это глубокое заблуждение, в салоне есть много объектов, которые можно красиво обновить. На протяжении всей истории марки ВАЗ 2114 считалось, что тюнинг салона – это масштабный, многоуровневый комплекс работ, который состоит из множества разнообразных действий по усовершенствованию разных элементов и, конечно, в числе прочих – панель приборов.

Комплексная модернизация панели приборов ВАЗ-2114: первые шаги

Чаще всего комплекс работ по усовершенствованию приборной панели ВАЗ 2114 является важным и необходимым, но, в то же время, интересным и серьезным занятием. Главная задача – правильно подобрать детали и красиво их оформить. Все действия, которые касаются различных обновлений, всегда лучше продумывать наперед, заблаговременно.

В последствие это позволит избежать ненужных ошибок и мешающей суеты. Правильным решением будет составление плана работ, по которому вы будете следовать и благодаря которому не сделаете ошибок, а весь процесс будет для вас сплошным удовольствием.

Тюнинг приборной панели может выполнятся в следующей последовательности:

1. Для начала необходимо разобрать автомобильное «устройство». Как снять панель приборов ВАЗ 2114 должен знать каждый автолюбитель. Здесь нет ничего сложного, все достаточно понятно, а сам процесс не требует специальных умений или знаний.
2. Потом необходимо выполнить доработку элементов и частей. Здесь всегда может быть множество нюансов. Они зависят от того, что вы хотите поменять и улучшить в своем авто. Все следует продумать весьма тщательно.
3. В конце нужно провести установку переделанной, обновленной «панельки» на место.

Как легко обновить «приборку» ВАЗ 2114

Усовершенствование приборной панели модели 2114, на самом деле, не такой сложный, как может показаться сначала, процесс. Купить такой «прибор» достаточно просто. Следует рассмотреть, какие варианты можно использовать владельцам, чтобы обновить гардероб ВАЗ 2114 (примеры на фото и видео).

1. АМС. Данная модель имеет несколько особенностей.

• для начала, стоит отметить, что заказать ее дизайн можно самостоятельно;
• данная панель комплектована интегрированным указателем масла, который отсутствует в классическом исполнении. Появление его связано с очень настойчивыми просьбами многих автолюбителей об установке этого «компонента» в штатную комплектацию.
• выглядит такая панель приборов интереснее вследствие цветных шкал с хромированными окантовками.

2. PRO-SPORT. Данная «приборка» выполнена как накладка для панели приборов на представленную модель. Обновленное оформление данного устройства придает им впечатляющий, совершенно новый вид. Есть два варианта ее исполнения: со светлой и темной подложкой. Подсветка панели ВАЗ 2114 имеет специальную регулировку яркости, однако присутствует только одни цвет – синий. Шкалы наклеиваются после монтажа вставки. Это придать этому элементу машины оригинальный вид.

3. АМС-2. Центровым прибором стал тахометр, который перенесли слева в центр. Белые шкалы создают в общем спортивный вид всей панели. Это позволяют быстрее считывать с нее необходимую информацию. Подсветка переделана, используются светодиоды, с помощью которых считывать информацию в ночное время не составляет труда. Установку рекомендуется проводить квалифицированным специалистам, поскольку при ее монтаже предусмотрена значительная «перепланировка» классической модели.

4. STREET STORM. Главной особенностью этой модели является ее цветовое оформление. В классическом расположении приборов не стали ничего менять,

упор был сделан на цветовую гамму. «Внешность» приборной панели претерпела определенные изменения, однако, при этом, стиль ее гармонично вписывается в существующий интерьер. Следует отметить еще одну особенность данной модели – это ее подсветка. Днем она светлая с красными символами. В темное время суток спокойно можно изменять не только яркость, но и цвет.

5. «Северный ветер». Эта модель отличается внешним видом. Разработчики показали, что даже при стандартном расположении приборов вся панель выглядит динамично и ярко. В ней явно просматриваются спортивные черты. Цвет подсветки зависит от оттенка шкал вставки.

Тюнинг в свое удовольствие

Главное в процессе модернизации любого автомобиля – это эффектность. Каждому владельцу хотелось бы, чтобы его машина выглядела оригинально и, в то же время, чтобы в ней было уютно. Как ни странно, но одной из любимых деталей для любителей тюнинга считается именно панель приборов. Ее можно по-разному доработать и, таким образом, выделить собственную машину из огромного количества подобных машин.

На стартовом этапе необходимо приготовить материал для работы. Замена панели ВАЗ 2114 или ее оригинальное обновление требует демонтажа стандартной панели. Необходимо будет снять только защитное стекло спидометра. Важно его не сломать. После снятия защитного стекла, нужно «деинсталлировать» стрелки указатели.

Важно быть аккуратным, поскольку стрелки весьма хрупкие. После этого вытаскиваем стандартную вкладку. Потом нужно сменить лампочки подсветки. Стандартные имели зеленый цвет, приобретенные же будут синего оттенка. Проводим замену стандартных лампочек на купленные, потом проверяем, как они работают. После этого, устанавливаем новую вкладку.

Все это будет смотреться очень эффектно. В конце устанавливаем стрелки-указатели и защитное стекло. Если таким образом доработать свою машину, то она будет выглядеть очень красиво.

Подсветка стрелок: красиво и оригинально

Рассматривая штатную «вазовскую» подсветку 2114 приходишь в определенное уныние. Сама панель светиться зеленым, подсветка отопителя – желтым, кнопки – зеленым, а индикация вообще оранжевая. Такое не сочетание оттенков многих владельцев не устраивает, и часто они задумываются о полной измене подсветки салона автомобиля.

Ездить в ночное время, и, при этом, не видеть приборов – дело опасное и неблагодарное. В этой ситуации можно сделать каждую стрелку светящейся, используя красный светодиод. Для этого необходимо разобрать щиток приборов, поставить под стрелки по красному светодиоду и надеть на него специальную термоусадку. Это поможет не рассеивать красный свет, он будет светить прямо.

Проводы от каждого необходимо вывести наружу щитка и дальше подцепить к проводам подсветки отопителя. После этого, стрелки будут светится насыщенным ярким красным светом.

Европанель для ВАЗ-2114


Для начала возникает вопрос: чем она хороша? Старая панель выполнена, мягко говоря, по-быстрому: руль перекрывает часть приборов, сама «приборка» отражается на лобовом стекле ночью, превращая, таким образом, дорогу, в компьютерный квест.

Пластик, а точнее, его качество, не выдерживает никакой критики. После прохождения несколько сотен километров, весь салон заполняет навязчивый скрип и жуткий грохот. Позже начинает открываться бардачок. Вентиляция плохая, зимой внутри машины холодно. Однако все эти проблемы решаемые. Однако стоит ли покупать авто и сразу думать о его ремонте?

Другое дело – европанель. Она выглядит современно и модно. Материал мягче и богаче. Он, конечно, менее шумный. Вентиляция тоже на уровне.

Повсюду чувствуется и отечественная сборка. Рычаги управления воздушными потоками туго двигаются, не доходят до краев прорезей. Также есть и другие мелочи: где-то зазор большой, там еще что-то отваливается, бардачок иногда сам по себе открывается. Но по количеству и частоте это совершенно несравнимо со старым вариантом.

Помимо этого, душу греют несколько ящичков для мелких вещей. Европанель – это современное и оригинальное решение многих проблем, связанных с «приборками» отечественных автомобилей.

Здравствуйте. Сделал RGB пересвет приборной панели ВАЗ 2114. Панель VDO старого образца.Приступил к работе. Разобрал приборную панель. Снял стрелки против часовой стрелки. Отделил накладку от светорассеивателя.

Синий сфетофильтр стер жидкостью для снятия лака. Жк экраны с пленкой оттер от клея с помощью обезжиривателя. Оттирать надо аккуратно, чтобы не повредить пленку. У разных панелей-разный клей. Какой-то легче, какой-то труднее оттирается.

Установил RGB контроллер сзади. Приклеил его на двухсторонний скотч.

Комментарии 43

Привет! Здорово получилось! Дернул у тебя плату, спасибо, пригодится!) какой корпус резисторов брал? И вопрос, почему у тебя резисторы в таком порядке стоят?

Уж если ставить RGB подсветку то её стоит к чему то привязывать, менять цвет от оборотов, температуры или еще чего то… а так ну хз. Как говорится каждому своё

какой-то бред получится)

А ссылкой не поделишься где заказывал пересвет?

То что так светится разными цветами

я сам все делал)

И то что так цветами переливается )

Хорошая работа!) А платы сам делал?)

а если у тебя заказать? только в бело красном исполнении, сколько будет стоить?

Зачем такие заморочки со стрелками ?

Имел ввиду стирание краски.
Они ведь всё равно красным светятся.

а если синим например? тогда что?

С синим понятно, но у вас ведь красный.
Поэтому и вопрос такой созрел.

обычно все стерают) и днем красивее смотрится)

Если все на машину поставить, датчик увидит пульт?
Мне пришлось датчик в зону видимости выводить.

Хорошая, аккуратная работа. Приборку такую еще не делал, поэтому взял на заметку платки, отдельное спасибо вам!

Поляризационную плёнку можно с любого дисплея снять, не обязательно тетрис искать

я говорю за бюджетный вариант. не у каждого такой дисплей есть!

Так и я не говорю про дорогие варианты, не факт что тетрис будет дешевле какой нибудь другой фигни с жк дисплеем

например какой «фигни», которая дешевле будет, а?

Так и я не говорю про дорогие варианты, не факт что тетрис будет дешевле какой нибудь другой фигни с жк дисплеем

например какой «фигни», которая дешевле будет, а?

Круто! 👍👍
Идея сделать РГБ конечно прикольная, в любой момент можно делать пересвет приборки «под настроение», вот только сколько будет жить сам контроллер, судя по пульту это китай, они как правило слабое звено цепи.
Соглашусь пожалуй с высказыванием short-circuit по поводу оптимальности выбора цветов в пользу белого и цветных диодов в зоне пересвета цветных символов!
Но вцелом работа конечно достойная!👏👏

Содержание

Существует довольно много способов тюнинга автомобиля. Некоторые изменения направлены на улучшение ходовых качеств, другие связаны с декоративным видоизменением автомобиля. ВАЗ – отечественный автомобиль, по мнению многих, просто создан для тюнинга. В большинстве случаев изменению подвергается панель приборов, которая является центральным элементом салона.

Именно на тюнинге панели приборов можно проявить свои дизайнерские фантазии, с этого элемента салона многие начинают работу по видоизменению автомобиля. Следует отметить, что 2114 – одна из последних наиболее продуманных моделей ВАЗ, которая привлекает к себе внимание. Если панель приборов несколько приелась, подсветка не устраивает, то можно провести тюнинг. Панель приборов ВАЗ 2114 тюнинг выполняется довольно часто. Существует огромное количество вариантов видоизменения этого элемента автомобиля: некоторые носят только декоративный характер, исполнение других полностью изменить салон. Рассмотрим все особенности проведения тюнинга панели приборов рассматриваемого автомобиля.

Эксплуатационные характеристики

Время разгона до 100 км / ч

Конструкция панели приборов

Врезка: Важно: При проведении комплексной работы по модернизации панели приборов следует учесть особенности ее конструкции. Главное – правильно провести демонтаж, подобрать необходимые детали и все собрать обратно. Все действия, которые касаются улучшения панели приборов, лучше продумывать наперед. Только при составлении четкого плана можно исключить вероятность появления ошибок, сложных моментов.

Следует учитывать, что панель приборов ВАЗ 2114 тюнинг состоит нескольких основных элементов, после демонтажа которых можно добраться до приборов для их изменения. Вышеприведенные элементы можно назвать основными. Соединение некоторых происходит при помощи винтов, гаев и болтов, других при помощи заглушек.

При проведении монтажных работ рекомендуется отметить все элементы, чтобы не возникло никакой путаницы.

Изменение подсветки и цвета стрелки спидометра

При рассмотрении того, как изменить панель приборов ВАЗ 2114 тюнинг многие рассматривают для начала визуальные модификации, среди которых отметим подсветку. Современные автомобили зарубежного автопрома имеют сложную систему подсветки, которая создает достаточно необычный эффект. Отечественный автомобиль имеет простую конструкцию и неэффективное освещение щитка приборов. Вариантов изменения довольно много, если нет фантазии, то можно использовать один из способов тюнинга, приведенных в интернете.

В данном случае работа, как и в других ситуациях, начинается с демонтажа. Для этого следует полностью снять щиток и демонтировать защитное стекло. Следует учесть, что выполнять подобную работу следует аккуратно, так как все детали довольно хрупкие. Поменять подсветку довольно просто:

1. Оригинальная лампа имеет зеленый цвет, можно установить, к примеру, красный.
2. Демонтаж лампы проводится довольно просто.

Финишным этапом работы можно назвать сбор всей конструкции обратно. Другой доработкой можно назвать изменение цвета стрелки спидометра и других индикаторов. При создании рассматриваемого автомобиля приборная панель была плохо продумана: подсветка зеленая, индикаторы желтые, кнопки также зеленые. При долгой езде в ночное время подобная подсветка сливается, и заметить стрелку спидометра становится довольно сложно.

Изменить ситуацию можно путем установки красных светодиодов, которые создадут необходимый контраст в освещении автомобиля. Для этого они крепятся под стрелкой, наверх надевается специальная термоусадка, после чего бросается проводок питания к подсветке отопителя. При использовании термоусадки свет не будет рассеиваться, а подсветить только стрелку. Подобное изменение выглядит довольно привлекательно, читаемость приборов существенно повышается.

Установка готовых щитков приборов

Панель приборов ВАЗ 2114 тюнинг может быть заменена уже на готовые варианты исполнения, которых достаточно много в продаже. Главное подобрать наиболее подходящую модель не только по дизайну, но и конструкции.

Рассмотрим несколько вариантов уже готовых приборных щитков, которые могут использоваться на рассматриваемом автомобиле:

• АМС – панель, которая поставляется под заказ. Отметим, что при заказе можно указать особенности дизайна этого приборного щитка. Эта модель имеет указатель масла, которого на оригинальной модели нет. Появление указателя масла связано с тем, что многие водители просили о об включении этого элемента в прибор щитков. Дизайн представлен сочетанием цветной шакалы и хромированной облицовки.
• PRO-SPORT – приборный щиток этой модели выполнен в виде накладки. Привлекает внимание эта модель необычным дизайном. Есть возможность приобрести вариант исполнения со светлой и темной подложкой, что можно назвать плюсом рассматриваемой модели. В конструкции есть собственная подсветка, которая может регулироваться по яркости, но цвет только один – синий. Шкала наклеивается после монтажа вставки.
• АМС-2 – достаточно необычная модель, так как центровым прибором стал тахометр. Шкала белая, выполнена в спортивном виде. Белая шкала наиболее подходят для считывания информации. Конструкция имеет собственную диодную подсветку, что определяет быстрое чтение информации в ночное время. Следует учитывать, что самостоятельно установить эту приборную панель достаточно сложно. Это связано с необходимостью переделки стандартного щитка.
• STREET STORM – главной особенностью этой модели можно назвать многообразие цветового оформления. При этом все элементы приборной доски расположены в классическом порядке, что можно назвать достоинством этой модели. Другой особенностью конструкции можно назвать подсветку: в дневное время она достаточно светлая, имеет красные символы, в ночное можно изменять уровень освещения элементов и цвет.
• «Северный ветер» – еще один спортивный вариант исполнения, который имеет сложную систему подсветки. Данный вариант исполнения пользуется большой популярностью, так как в ночное время создается довольно красивый эффект.

Практически все вышеприведенные накладки можно монтировать самостоятельно без особых проблем. Единственное, что может вызывать существенные трудности, это подключение подсветки.

Установка европанели на ВАЗ 2114

Еще один способ, при помощи которого можно изменить панель приборов ВАЗ 2114 тюнинг, является установка европанели.

Старая версия панели не продумана:

• Руль не имеет регулировок, и при этом перекрывает большую часть приборов на щитке.
• Приборная панель отражается на лобовом стекле в ночное время, что также создает довольно много трудностей.
• Качество покрытия желает лучшего. При этом всего за несколько лет внешний вид панели полностью теряется.
• Используемый пластик не выдерживает критики: скрип, стук, грохот – и все это исходит от передней панели.
• Через некоторое время многие владельцы сталкиваются с проблемой, что начинает сам по себе открываться бардачок.
• Зимой в машине очень холодно, вентиляция не позволяет настроить наиболее правильное распространение воздуха.

Все вышеприведенные проблемы встречаются в случае установки старой панели. Некоторые проблемы, к примеру, звукоизоляция и поддерживание оптимальной температуры в зимнее время, можно решить только при существенной доделке автомобиля. Однако некоторые из приведенных проблем можно решить путем установки европанели.

При изготовлении европанели используется более качественный пластик, сборка лучше. Этот момент определяет то, что после установки панель не вызывает столь много нареканий. Переделке также подверглась и вентиляция, что немаловажно. Однако не нужно рассчитывать на внушительный результат переделки:

1. Отечественная сборка будет проявляться даже в мельчайших деталях.
2. Рычаги управления, используемые для регулировки положения решетки воздушного потока довольно тугие, не доходят до края прорезки.
3. С бардачком также не решены проблемы – через некоторое время он начнет тоже открываться.
4. Если не следить за пластиком, то через некоторое время его внешний вид также ухудшиться. Для ухода за пластиком можно использовать специальные спреи.

Однако европанель существенно обходит предшествующий ей вариант исполнения. Примером можно назвать многочисленные ящички, которые расположены в панели – именно этого многим не хватало.

Профессиональная доработка автомобиля

В последнее время панель приборов ВАЗ 2114 тюнинг достаточно часто проводится в специализированных мастерских. Умелые мастера могут провести подгонку приборной панели другого автомобиля к рассматриваемому, что сделает его по-настоящему уникальным. Самостоятельно это сделать будет достаточно сложно, так как придется изменять форму, размеры самой панели, подключать проводку, изменять положение основных элементов передней панели и так далее.

Стоимость услуги довольно велика, но ценители настоящего комфорта и ВАЗа 2114 оценят труды настоящих профессионалов в рассматриваемом вопросе. Работа, как правило, проводится не только качественно, но и достаточно быстро. Поэтому автомобиль нужно будет ждать недолго.

В заключение отметим, что при самостоятельном изменении приборной панели всегда следует обращать внимание на правильность подключения всех приборов и элементов управления. Допущенные ошибки могут привести к тому, что, к примеру, спидометр будет указывать неправильную скорость. Этого нельзя допускать для обеспечения безопасности движения.

Видео тюнинг панели приборов ВАЗ 2114

Торпеда ваз 2114 — модернизация, тюнинг, замена, ремонт

Содержание

• 1 Пошаговая инструкция по разбору
• 2 Search
  • 2.1 ВАЗ 2114 панель приборов
• 3 Как разобрать панель приборов на ВАЗ 2114
• 4 Что дальше
• 5 Как снять панель приборов на ВАЗ 2114
  • 5.1 Что представляет собой торпедо ВАЗ 2114
  • 5.2 Инструменты и материалы:
  • 5.3 Как разобрать приборную панель на ВАЗ 2114
• 6 Обтяжка торпеды автомобиля
• 7 Составляющие приборной панели ВАЗ 2114
• 8 Как снять панель приборов с ВАЗ 2115
  • 8.1 Последовательность операций при снятии торпедо с ВАЗ 2115
• 9 С чего начать
• 10 Особенности конструкции приборной панели ВАЗ 2114
  • 10.1 Для чего выполняется тюнинг торпеды и приборной панели ВАЗ 2114
  • 10.2 Как снять торпедо
• 11 Особенности и устройство панели

Пошаговая инструкция по разбору

1. Первым шагом будет снятие левого экрана. Для этого нужно выкрутить 3 самореза, как показано на фото. Когда крепления будут удалены, можно будет снять левый экран торпедо.
2. Теперь можно переходить к правому экрану. Здесь автомобилиста будут ждать уже 5 саморезов.
3. Когда экран удален, можно заняться электроникой ВАЗ 2114. Чтобы обезопасить себя и электронные системы автомобиля, необходимо вытащить из аккумулятора клемму минусового провода. Далее демонтируется радиоприемник. Для этого необходимо отключить основную колодку связки проводов (это относится к тем автомобилям, где приемник присутствует). В случае отсутствия этого элемента, можно сразу достать заглушку из щитка центральной консоли.
4. Теперь автомобилист может заняться пепельницей, но для начала нужно достать связку проводов, которая идет от прикуривателя. Также требуется снятие патрона лампы, установленной для подсветки.
5. Следующий шаг – отсоединение рукоятки с рычагов контроля заслонками печки. Операция выполняется отверткой. Нужно быть максимально аккуратным, так как элементы очень хрупкие.
6. Для наглядности стоит ознакомиться с фото – лезвие плоской отвертки вводится между рычагом и рукояткой. Легким нажатием можно разобщить эти элементы, а затем снять рукоять вентилятора печки.
7. Чтобы снять щиток центральной консоли, необходимо выкрутить два самореза – на левой и на правой стороне щитка.
8. Далее происходит снятие пластиковой накладки. На самостоятельный поиск креплений может уйти много времени. На спидометрами находится 2 самореза, под комбинацией приборов тоже есть 2 крепления, которые выкручиваются крестовой отверткой.
9. Теперь нужно посмотреть на кнопку для выключения обогрева задних стекол – возле неё будет заглушка, которую тоже необходимо снять. Под ней спрятан саморез. После всех проделанных операций щиток приборной панели можно извлечь. Для этого его нужно отвести в сторону руля, как показано на фото. Перед автомобилистом будет множество штекеров и пучков с проводами – их необходимо вытащить, но перед этим рекомендуется подписать их, чтобы не запутаться в дальнейшем. Когда щиток ничего не держит, его можно полностью вытащить.
10. К полу кузова ВАЗ 2114 крепятся кронштейны приборной панели. Их необходимо убрать – для этого подойдет ключ «восьмерка». Нужно выкрутить крепления левой и правой стойки – расположены они симметрично.
11. Из гнезда торпедо следует извлечь промежуточный корпус. Когда сопла вентиляционной и отопительной системы отсоединены, можно выкручивать крепления кронштейна к центральной консоли.
12. Когда крепления сняты, кронштейн можно отвести в сторону вместе с элементами, которые прикреплены к нему: держатель и контроллер реле, системы впрыска горючего. Эти органы нужно открутить.
13. Следует удалить все элементы, чтобы полностью разгрузить кронштейн: выключатель подсветки приборов, главный цилиндр, колодка АПС, все жгуты. Это требуется в том случае, если автомобилист собирается полностью достать конструкцию из салона ВАЗ 2114.
14. Когда панель уже почти ничего не держит, можно убрать измерительные приборы. Для этого нужно поддеть консоль отверткой и надавить вперед. От спидометра будет идти трос, который необходимо аккуратно вытащить. Здесь тоже будет много связок проводов, поэтому их рекомендуется пометить.
15. Когда с электроникой покончено, можно демонтировать декоративные накладки, которые заходят на лобовое стекло – для этого нужно открутить три болт крепления.

Теперь консоль можно полностью снять, если предвидится замена. При выполнении других ремонтных работ рекомендуется ориентироваться по доступу к интересующим деталям. К примеру, для доступа к печке отопителя хватит удаления только нижней части приборной панели.

Снятие панели приборов ВАЗ 2114 — это не очень трудоемкий процесс, поскольку этот элемент является самостоятельной частью салона автомобиля. Приборная панель в авто ВАЗ выполняет 3 важные функции:

• обеспечение доступа ко всем узлам транспортного средства;
• декорирование интерьера автосалона;
• создание дополнительного комфорта.

Модели серии «Самара 2» оснащаются панелью приборов, разработанной для ВАЗ 2114. В народе такой тип панели получил наименование «Европанель». Это обусловлено совокупностью нескольких факторов, в число которых входят максимальная информативность, наличие широкого обзора и эстетической составляющей, граничащей с удобством при эксплуатации.

Search

в качестве взлетать

приборная доска (торпеда ) на ВАЗ 2114

Приборная панель современного автомобиля является независимой частью салона автомобиля. И один из самых важных компонентов, который должен отвечать двум требованиям и решать две важные задачи. Обеспечивают высочайшую функциональность и эстетическое удовлетворение в сочетании с особым удобством для панели с удобными перчатками, подстаканниками, аксессуарами и кнопками управления, а также приятным тусклым освещением.

ВАЗ 2114 панель приборов

ВАЗ 2114 панель приборов

Автомобили семейства Самара-2 оснащены современной приборной панелью ВАЗ 2114, также называемой Европанель. Дизайнеры позаботились о том, чтобы он имел хороший вид спереди, приятный внешний вид, сочетал в себе информацию и эргономику и в то же время помогал водителю справляться с обычными бытовыми потребностями. И в основном им это удалось. Прибор и сенсорный блок, установленные перед глазами водителя, за рулем, дают ему как можно больше информации:

1. В центральной части слева находятся два переключающих устройства. индикатор скорости двигателя, с помощью которого водитель определяет, с какой нагрузкой работает силовая установка в определенный момент времени, и, если необходимо, корректирует этот процесс путем переключения скоростей, в окне под стрелкой находятся цифровые часы. Случай. Спидометр или индикатор скорости автомобиля в окне под стрелкой. цифровые показания пройденного расстояния за весь период эксплуатации автомобиля и последней поездки;
2. Вверху между указательными инструментами находится указатель с зелеными стрелками, указывающими влево и вправо;
3. В нижней центральной части. красный треугольник. это «стоп-сигнал», а под ним. ПРОВЕРЬТЕ ДВИЖЕНИЕ. красная сигнализация двигателя по информации электронного бортового устройства;
4. В левой средней части приборная доска есть указатель на температура двигателя или, как это называется в литературе, датчик температуры охлаждающей жидкости, над ним находится значок, который загорается при перегреве двигателя. Под этим. значки газа, давление масла, ручной тормоз и активация аккумулятора;
5. В правой средней части есть стрелка, указывающая на наличие топлива в топливном баке, над ней. значок полностью заполненного бака, внизу. минимальный значок и значки топливного бака. ближний свет, низкий уровень тормозной жидкости и световой сигнал.

Эргономика обеспечивает удобное расположение устройств и информационных значков для визуального восприятия информации, а также клавиш, кнопок и рычагов для управления ими. В центре панели установлен стандартный бортовой компьютер, обычно гамма, мультитроник, престиж или штатный. Место для его установки было выбрано очень удачно, и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и компонентов транспортных средств.

Эта информация не только отображается на дисплее самолета, она также передается через другие контрольные или информационные лампы и знаки, расположенные на комбинации приборов и в других местах панели приборов. Кроме того, на бортовом компьютере отображается другая информация, такая как время регулярной проверки или технического обслуживания.

Удобно расположенный запирающийся ящик для перчаток, который имеет подсветку и достаточно большую нишу снизу. У центральной бороды также есть ниша для хранения чего-либо и пепельница. Успешно построены достаточные воздуховоды, которые могут эффективно выдувать стекло и предотвращать запотевание.

Когда машина работает, в разных системах всегда есть неисправности или неисправности. Вы должны войти в некоторые из них взлетать

Панель ВАЗ 2114. Даже для снятия приборной панели нужно разобраться, как снять торпеду с ВАЗ 2114 (панель приборов).

Кроме того, панель ВАЗ 2114 должна быть полностью удалена, если необходимо отремонтировать воздуховоды и печи, или владелец автомобиля хочет полностью приклеить и герметизировать стыки панелей, чтобы они не скрипели.

Как разобрать панель приборов на ВАЗ 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Устройство приборной панели ВАЗ 2114

Панель приборов и ее принадлежности:

1 — торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепится приборный блок, бортовой компьютер, рычаги управления печкой, блоки клавишей и другие накладки и защелки;

2 — накладка на панель приборов, имеет декоративную функцию, в ней также устроены выходы воздуховодов для обдува лобового стекла;

5 — корпус пепельницы;

6 и 11 — правая и левая поперечины;

7 и 10 — правый и левый экраны консоли;

8 — щиток панели приборов;

9 — центральный кронштейн.

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли. Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.

Левый экран консоли ВАЗ 2114

снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.
правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой.

Правый экран консоли ВАЗ 2114

снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.

Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку. Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.

снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.

Снятие ручек и рычаго с приборной панели ВАЗ 2114

Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.

На рычаге имеется специальный выступ, при установке ручки она отверстием сделанным под этот выступ входит в зацепление с рычагом. Для этого, при снятии ручки, необходимо плоской, тонкой отверткой поддеть и приподнять защелку на ручке освобождая ее от выступа.

Снятие ручки при помощи отвертки ВАЗ 2114

снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.

Снятие рукоятки электрического вентилятора ВАЗ 2114

саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой.

Саморезы на кронштейнах приборной панели ВАЗ 2114

в окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).

Освобождение накладки и щитка ВАЗ 2114

вытащить заглушку и открутить саморез, находящийся за ней.

Саморез под заглушкой ВАЗ 2114

• убрать два самореза снизу удерживающие накладку и снять ее.
• пометив провода подходящие к выключателям, отсоединить их.

Отсоединение проводов от кнопок ВАЗ 2114

открутить болты с кронштейна руля.

Болты на кронштейне руля ВАЗ 2114

ключом на «8» открутить саморезы нижнего крепления кронштейна.

Нижнее крепление на кронштейне ВАЗ 2114

• открутить саморез под отвертку и снять световод.
• убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.

Патроны с обратной стороны блока ВАЗ 2114

• снять декоративную вставку, убрав все внешние детали.
• гайки открутить ключом на «21».
• убрать подсветку гидрокорректора.
• верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.

Верхнее крепление с левой стороны панели ВАЗ 2114

теперь можно выполнить снятие торпеды ВАЗ 2114.

Снятие панели приборов ВАЗ 2114

установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.

https://youtube.com/watch?v=F-FEZZiQ31Y

Что дальше

После того как все приборы будут отключены от автомобиля, нужно демонтировать ручки с переключателей печки. Сделать это может быть непросто, ведь они фиксируются довольно крепко. Для монтажа ручек используются специальные защелки, которые установлены внутри. На каждой ручке имеется маленький выступ, который поможет нам их снять. Нужно лишь попасть в это отверстие жалом минусовой отвертки, после чего подцепить защелку и поднять ее вверх.

Дальнейший порядок действий имеет следующий вид:

• снимается рукоять моторчика печки. Достаточно лишь слегка потянуть ее на себя;
• торпеда скреплена с блоком приборов при помощи нескольких саморезов. Они снимаются с помощью «плюсовой» отвертки;
• далее необходимо демонтировать заглушку. Она зафиксирована при помощи единственного самореза, который нужно устранить;
• накладка удерживается двумя крепежными элементами. И снова нам на помощь приходит отвертка;
• переходим к кабелям, которые соединены с выключателями. Их необходимо аккуратно снять, предварительно отметив каждый из них;
• далее демонтируем болты кронштейна рулевого крепления;
• снимаем крепеж с нижней части кронштейна. Здесь нам поможет ключ на 8;
• убираем световод;
• следующий на очереди – блок управления системой отопления. Откручиваем крепеж и извлекаем патроны;
• перед нами находится декоративная вставка. Она также нам не нужна, поэтому временно избавляемся от нее;
• снимаем гидрокорректор;
• последний шаг – демонтаж верхнего и нижнего крепления.

На этом, собственно, все. Теперь торпеда аккуратно снимается, и вы можете произвести с ней любые необходимые действия. Сборка производится в обратном порядке. Процедура довольно сложная и хлопотная, наполненная различными мелочами, поэтому запаситесь временем и терпением. Если какие-либо моменты остались вам непонятны, вы можете просмотреть видео на нашем сайте.

Как снять панель приборов на ВАЗ 2114

Передняя панель, она же торпедо – главная часть внутреннего убранства салона автомобиля. Конструкторам и дизайнерам приходится немало потрудиться при ее разработке, ведь она должна быть функциональной, эргономичной и при этом красивой и безопасной. Самая важная часть торпедо – это панель приборов. Без нее невозможно управлять машиной, ведь там отображается вся важная информация. Кроме того, под передней панелью скрывается множество проводов, разъемов, несколько реле и корпус печки. Поэтому она сделана разборной, ведь всегда может понадобиться устранить какую-нибудь неисправность (например, заменить потекший радиатор отопителя). Разобрать ее, как правило, непросто, но вполне осуществимо. Как снять приборную панель на ВАЗ 2114 и его семействе, вы узнаете из этой статьи.

Что представляет собой торпедо ВАЗ 2114

По современным меркам передняя панель «ВАЗ-2114″ архаична. Это и неудивительно, ведь сама машина выпускалась с 1980-х гг. с несколькими рестайлингами и тотально устарела, что и привело к снятию машины с конвейера и заменой «Ладой Гранта». Аскетизм внутреннего убранства налицо: тонкий 2-х спицевый руль, ползунки (!) микроклимата, странного вида впадина (якобы для мелочевки, хотя по факту вещи будут лежать там до первой крупной неровности) над бардачком…О качестве материалов и говорить нечего.В контексте снятия торпедо единственные плюсы заключаются в том, что у машины нет ни подушек безопасности, ни мультимедийной системы, и поэтому демонтировать приборную панель будет не очень сложно.

Инструменты и материалы:

Подготовьте следующее:

• плоскую и крестовую отвертки;
• разноцветные фломастеры;
• гаечные ключи на 8 и 21;
• несколько целлофановых пакетов и скотч.

Как разобрать приборную панель на ВАЗ 2114

Сначала – несколько советов. Во-первых, перед снятием передней панели позаботьтесь о хорошем освещении рабочего места

Во-вторых, откручивая саморезы/болты/гайки, складывайте их в приготовленный пакет и приклеивайте его к демонтированной детали, иначе есть риск потерять их. 1) Возьмите крестовую отвертку и открутите 3 самореза, крепящие левый экран.2) У правого экрана саморезов больше – 5 шт.3) Снимая экраны, старайтесь двигать их осторожно, иначе можно повредить проводку, которая располагается за ними.4) Снимите «массу». Для этого нужно разъединить колодки

Если у машины есть аудиосистема, магнитолу тоже нужно отключить путем вытаскивания ее колодки. Если магнитолы нет, достаточно демонтировать провода из торпедо (они закрыты заглушкой). Также отключите прикуриватель и лампу из пепельницы, вытащив ее патрон.5) Переходим к отопителю салона. Вооружитесь плоской отверткой и, поддев ею защелку на ручке, снимите ее с выступа на рычаге управления заслонками печки. Наберитесь терпения, это непростой процесс.6) Рукоять электровентилятора печки снимается в разы проще: для этого ее нужно лишь потянуть к себе.7) Вновь возьмите крестовую отвертку и открутите саморезы, которые крепят центральную консоль к кронштейнам по бокам. Если вы не можете их отыскать, воспользуйтесь руководством по эксплуатации. 8) Перейдите к приборной панели и открутите 4 самореза, по 2 сверху и снизу. Тем самым вы освободите щиток приборов, и он будет держаться только на проводах.9) Возвращаемся к центральной консоли. Снимите заглушку и выверните саморез под ней.10) Выкрутите 2 оставшихся самореза внизу верхней части торпедо и снимите ее.11) Фломастерами пометьте провода, которые подходят к приборам, и запишите, какие к чему подключать. Затем отсоедините их.12) Выкрутите болты, находящиеся на кронштейне рулевого колеса.13) Возьмите ключ на 8 и выверните саморезы, крепящие кронштейн внизу.14) Выверните отверткой саморез, снимите световод.15) Уберите крепеж блока, управляющим отопителем

Вытащите патроны с его оборотной стороны. 16) Демонтируйте вставку, выполняющую декоративную функцию.17) Найдите гайки на 21 и открутите их.18) Снимите подсветку гидрокорректора.19) Выкрутите саморезы, крепящие переднюю панель к кузову сверху и слева.20) Снимите торпедо.21) Устанавливается панель в порядке, обратном снятию. https://www.youtube.com/watch?v=JYC8ijuYJdgКак можно заметить, процесс довольно трудоемкий, но если снять торпедо, у вас откроется замечательный доступ, например, к печке, а это чрезвычайно важно, если вам надо сменить ее потекший радиатор

Обтяжка торпеды автомобиля

Еще одним способом избавиться от некачественного пластика в салоне автомобиля можно назвать проведение обтяжки торпеды. Как правило, для этого используется кожа или качественный заменитель. Выполнить самостоятельно обтяжку достаточно сложно, пластик, который ранее был частью дизайна салона, будет служить в качестве основы.

Врезка: Важно: Рекомендуется проводить обтяжку только после создания всех необходимых ниш для установки дополнительного оборудования. В противном случае существенно повышаются затраты

При выборе материала нужно отказаться от ткани, так как передняя панель постоянно находится под прямыми лучами солнца, довольно часто подвергается большему воздействию, чем другие элементы обивки. Выбирая цвет нужно отдавать предпочтение не ярким оттенкам, которые не будут сильно бросаться в глаза. Довольно часто можно встретить примеры тюнинга, при котором используется яркая ткань: красный, синий и другие цвета. Отметим, что выглядит подобный вариант довольно привлекательно, но при длительной поездке водитель и пассажиры будут сильно уставать.

Составляющие приборной панели ВАЗ 2114

Прежде чем приступать к практической части, необходимо разобраться, что представляет собою приборная панель четырнадцатой.

ВАЗ 2114 относится к линейке автомобилей «Самара» второго поколения, которую Тольяттинский Автомобильный Завод выпускает с 2004 года. Все автомобили этого семейства комплектуются «торпедой» типа «европанель», для разработки который были привлечены зарубежные дизайнеры.

«Европанель» отличается высоким уровнем эргономичности – все её составляющие расположены в зоне свободного доступа, их использование не затрудняет водителю процесс управления автомобилем

Также немалое внимание уделено и комфорту переднего пассажира

Тюнинг приборной панели

Основным информационным элементом «торпеды» ВАЗ 2114 является приборная панель датчиков и индикаторов, которая расположена прямо за рулевым колесом.

Данная панель включает следующие элементы:

1. Стрелочные приборы – тахометр и спидометр. Посредством тахометра водитель получает информацию о режиме работы двигателя – стрелка указывает, какое количество оборотов силовой агрегат выдает в данный момент времени. На спидометр выводятся данные о текущей скорости передвижения четырнадцатой. Максимальная отметка на спидометре – 200 км;
2. Снизу стрелок тахометра и спидометра расположены электронные экраны: экран под спидометром отображает общий пробег автомобиля и данные о пробеге с последней контрольной точки, которую может выставить сам водитель. Экран под тахометром показывает время и температуру воздуха окружающей среды;
3. Между стрелочными приборами расположен датчик поворотов – при включении поворотников на приборной панели отображаются мигающие зеленым цветом стрелочки;
4. По центру приборной панели расположен индикатор «Check Engine» — который загорается, когда бортовой компьютер четырнадцатой обнаруживает какую-либо неисправность в работе двигателя. Рядом с ним – индикатор включения стоп-сигнала;
5. С левой стороны приборной панели находится датчик температуры жидкости в системе охлаждения силового агрегата, справа панели – датчик уровня топлива в бензобаке. Когда температура двигателя превышает критический показатель либо бак пуст, над датчиками загораются оранжевые лампочки;
6. Также на приборной панели расположен ряд индикаторов, указывающих следующую информацию: уровень масла. наличие незакрытых дверей. не пристёгнутые ремни безопасности, количество воды в бачке омывателя окон и износ тормозных колодок.

Торпеда ВАЗ 2114 также включает экран бортового компьютера автомобиля, который расположен в её центральной части. Посредством бортового компьютера водитель получает детальную информацию о режимах работы и возникающих неполадках в системах и коммуникациях четырнадцатой. Также на экран БК выводятся рекомендации по срокам следующего техосмотра.

Помимо информационных устройств на приборной панели расположены и функциональные элементы: рычаги включения поворотников, кнопки управления фарами и печкой, и системой обогрева окон.

Не лишена «торпеда» четырнадцатой и элементов комфорта, которые представлены прикуривателем, пепельницей, достаточно вместительным бардачком и нишей для хранения разнообразных мелочей, расположенной возле рычага переключения передач.

Как снять панель приборов с ВАЗ 2115

Поскольку приборные панели на тринадцатой, четырнадцатой и пятнадцатой моделях одинаковы, процедура демонтажа торпедо будет рассмотрена на примере ВАЗ 2115. Но прежде чем приступать к работе, следует запастись всем необходимым.

Последовательность операций при снятии торпедо с ВАЗ 2115

1. С помощью крестовой отвёртки отворачиваются саморезы, на которых держится левая боковина консоли.

   Левая боковина консоли ВАЗ 2115 снимается крестовой отвёрткой

2. После этого нижний край боковины аккуратно извлекается из кронштейна.

3. Правая боковина консоли держится на пяти саморезах, которые тоже откручиваются крестовой отвёрткой. После этого боковина аккуратно снимается.

   Правая боковина консоли ВАЗ 2115 крепится на 5 саморезах

4. Теперь снимаются ручки, установленные на рычагах печной заслонки. Это делается вручную.

   Ручки отопителя ВАЗ 2115 снимаются вручную

5. Далее снимается ручка с регулятора оборотов вентилятора. Для снятия её достаточно потянуть на себя.

   Ручку вентилятора ВАЗ 2115 достаточно потянуть на себя

6. Крестовой отвёрткой выкручиваются саморезы, удерживающие на кронштейнах приборную панель. Таких саморезов 4 (2 слева от панели, 2 справа).

   Саморезы из кронштейнов панели ВАЗ 2115 выкручиваются крестовой отвёрткой

7. Ещё 4 самореза расположены у окошка приборного блока (2 под окошком и 2 над ним). Они также выкручиваются крестовой отвёрткой.

   Саморезы из-под приборного окна ВАЗ 2115 извлекаются крестовой отвёрткой

8. Над окошком приборного блока, справа, находится небольшая заглушка. Она поддевается плоской отвёрткой и извлекается. Под ней расположен ещё один саморез, который выкручивается крестовой отвёрткой.

   Заглушка самореза на торпедо ВАЗ 2115 поддевается плоской отвёрткой и извлекается

9. После удаления всех саморезов накладка приборного блока снимается. Для этого её достаточно немного выдвинуть на себя.

10. За накладкой находятся провода, которые извлекаются из гнёзд вручную.

    Все приборные провода ВАЗ 2115 отключаются вручную

11. После отключения проводов необходимо ключом на 13 открутить 2 болта на рулевом кронштейне.

    Гайки на рулевых кронштейнах ВАЗ 2115 откручиваются рожковым ключом

12. Далее с помощью ключа на 8 откручиваются гайки на нижнем креплении кронштейна.

    Гайка на кронштейне панели ВАЗ 2115 откручивается рожковым ключом

13. После этого блок управления аккуратно извлекается из панели, открывается доступ к крепёжным гайкам на поперечинах торпедо.

14. Далее с помощью крестовой отвёртки откручивается последний внешний саморез, удерживающий торпедо на левой поперечине.

Панель приборов, она же «торпеда» – важнейшая часть интерьера автомобиля, которая во многом определяет комфорт как водителя, так и пассажира переднего сидения.

К «торпеде» предъявляются три ключевых требования:

1. Функциональность – она должна включать все необходимые рычаги управления, кнопки и индикаторы для контроля за состоянием автомобиля;
2. Эргономичность – все функциональные элементы «торпеды» должны быть размещены так, чтобы их использование было удобно для людей разного роста и комплекции;
3. Дизайн – по тому, как выполнена панель приборов, можно определить класс автомобиля. В дешевых моделях, как правило, разработчики не отдают должного внимания визуальной привлекательности и качеству используемых материалов, тогда как отличительной чертой всех дорогостоящих машин является красивая, детально продуманная «торпеда».

Что дизайнеры, работающие над приборной панелью ВАЗ 2114, постарались на славу. «Торпеда» четырнадцатой выполнена по современным европейским стандартам. Она изготовлена из качественного износоустойчивого пластика, который не теряет свой внешний вид даже спустя нескольких лет эксплуатации автомобиля, а дизайн «торпеды» вызывает положительные эмоции даже у тех, кто пересел на ВАЗ 2114 после иномарки.

Приборная панель автомобилей ВАЗ 2115 и ВАЗ 2113 во многом идентичны с «торпедой» четырнадцатой, так что все приведенные в данной статье инструкции можно использовать и для вышеуказанных моделей.

С чего начать

Перед началом работы мы рекомендуем тщательно изучить устройство приборной панели. Если вы будете понимать, что и как, тогда вам окажется значительно проще снимать торпеду. Если вы уже ознакомились со строением щитка, можно приступать к работам. Начинать следует с демонтажа экранов. Делается это следующим образом.

1. Берем плюсовую отвертку и аккуратно демонтируем три самореза, фиксирующих левый экран. Если у вас есть инструмент с коротким жалом – лучше воспользоваться им, так будет удобнее.
2. Выводим нижнюю часть накладки из крепления на кузове.
3. Аналогичным образом поступаем и с экраном с правой стороны. Единственная разница, что он фиксируется на 5 саморезов. В ходе работы следует аккуратно придерживать накладку рукой.

Теперь, когда весь крепеж устранен, можно снять экран. Но будьте осторожны, чтобы он не зацепился за провода, которые под ним находятся. Иначе вы можете просто порвать кабели.

Далее следует отключить массу от АКБ. Это делается с помощью разъединения колодок. Если в машине установлена магнитола – ее нужно отключить от проводки. Если же у вас не установлены никакие звуковые устройства, можно просто извлечь провода (они закрываются с помощью заглушки). Затем отключается прикуриватель и патрон, обеспечивающий подсветку пепельницы.

Итак, первый этап работ выполнен. Можно переходить к следующим шагам.

Особенности конструкции приборной панели ВАЗ 2114

Кроме определённого функционального назначения, приборная панель ВАЗ 2114 выполняет ещё и эстетическую функцию. Именно её больше всего видит водитель и передний пассажир, она первая бросается в глаза при посадке в салон автомобиля. При выполнении тюнинга салона невозможно обойтись без модернизации торпедо. Перед тем как это сделать, надо ознакомиться с характеристиками приборной панели, особенностями конструкции и основными составляющими, входящими в её состав.

Особенность панели ВАЗ 2114 в том, что она оснащена электронными приборами. В отличие от своего предшественника ВАЗ 2109, где подсветка панели была снаружи, здесь она освещается изнутри. Во время работы автомобиля на приборной панели отображаются 19 характеристик технического состояния авто, основные из них — пробег, скорость, обороты и температура двигателя, уровень топлива.

На приборной панели ВАЗ 2114 отображается 19 характеристик

Слева на приборной панели расположен датчик температуры. Его красная зона находится в пределах 105–130 °C. Дальше находится тахометр, спидометр и датчик уровня топлива.

Для чего выполняется тюнинг торпеды и приборной панели ВАЗ 2114

Хотя штатная приборная панель ВАЗ 2114 выглядит довольно привлекательно и сделана из качественного пластика, часто владельцы стараются её тюнинговать и сделать свой автомобиль эксклюзивным, неповторимым, чтобы он отличался от аналогичных авто. Кроме этого, правильно выполненный тюнинг позволяет более комфортно себя чувствовать в салоне.

Как снять торпедо

Чтобы проще было демонтировать торпедо ВАЗ 2114, надо ознакомиться с его конструкцией. Приборная панель включает в себя такие элементы:

1. Основа торпедо.
2. Накладки.
3. Кронштейн.
4. Заглушка.
5. Пепельница.
6. Две поперечины.
7. Правый экран торпедо.
8. Щиток, закрывающий доступ к проводке.
9. Центральный кронштейн.
10. Левый экран панели приборов.
11. Левая поперечина.

    Элементы, входящие в состав торпедо ВАЗ 2114, располагаются в определённой последовательности

Перед тем как приступить к проведению тюнинга приборной панели, её сначала надо снять. Для этого понадобятся:

• набор ключей;
• плоские и крестообразные отвёртки;
• фонарик.

Полный демонтаж торпедо выполняется в таком порядке:

1. Снимают левый экран. При помощи отвёртки откручивают 3 крепёжных винта.

   Левый экран консоли ВАЗ 2114 снимается крестовой отвёрткой

2. Демонтируют правый экран. Он крепится 5 винтами.
3. Снимают магнитофон. Для этого отключают минусовый провод от аккумулятора. Вытягивают магнитофон и отключают от него колодку с проводами.
4. Отключают провода от прикуривателя и подсветки пепельницы, после чего также снимают.

5. Снимают рычаги управления заслонками печки, делают это с помощью плоской отвёртки и рукоятки её выключателя.

   Для снятия рычагов управления заслонками печки используют отвёртку

6. Демонтируют щиток центральной консоли. Откручивают 4 самореза, расположенные в её левой и правой части, после чего снимают пластиковую накладку. Рядом с кнопкой обогрева заднего стекла есть заглушка, её вытягивают и откручивают саморез. Теперь снимается накладка и можно вынимать приборный щиток.

   Открытая торпеда — есть доступ к необходимым элементам

7. Отсоединяют стойки панели от пола. Откручивают все саморезы, а также снимают поперечину.

   Демонтаж стойки панели проводится при помощи ключа

8. Вытягивают из гнезда торпедо промежуточный корпус.
9. Отсоединяют сопла вентиляционной и отопительной системы и откручивают крепления кронштейна.
10. Снимают все элементы, в том числе колодку АПС, главный цилиндр, жгуты. Это делают, когда панель будет полностью удаляться.
11. Убирают измерительные приборы. Консоль поддевают при помощи отвёртки, откручивают тросик от спидометра, отсоединяют провода, но запоминают последовательность их подключения.
12. Демонтируют накладки, заходящие на лобовое стекло.

13. Снимают консоль.

    На последнем этапе окончательно снимают торпедо

Такой порядок выполнения работ предусмотрен только в случае полной замены торпедо. Когда надо заменить или тюнинговать отдельные элементы, достаточно обеспечить доступ к выбранным деталям.

Особенности и устройство панели

Торпеду, которая устанавливается на ВАЗ-2114, принято называть также «европанелью»

Причина этого кроется в том, что дизайнеры уделили ей особенное внимание для обеспечения просторного переднего обзора, а также привлекательного внешнего вида, стараясь комбинировать эргономичность и информативность, удовлетворяя любые нужды водителя. По отзывам автовладельцев, в основном все эти качества удалось реализовать

Панель приборов, находящаяся перед глазами водителя, дает ему всю необходимую информацию:

• В центре торпеды ВАЗ-2114 можно найти показатели двух устройств. Слева находится прибор, демонстрирующий количество оборотов мотора, помогающий водителю определить текущую нагрузку силовой установки, а также изменить ее в случае необходимости посредством изменения скоростей. Ниже стрелки в окошке можно увидеть цифровые часы и количество километров, пройденных автомобилем, а справа располагается спидометр.
• Между устройствами вверху торпеды ВАЗ-2114 находится контрольная лампа, демонстрирующая работу поворотников.
• В центре внизу находится индикатор «стоп-сигнала», снизу которого размещено окно, сигнализирующее о серьезных неисправностях двигателя.
• В центре слева можно найти специальный указатель, который постоянно показывает текущую температуру двигателя (по которому принято приблизительно определять состояние охлаждающей жидкости), а сверху от него располагается лампочка, которая начинает гореть в случае перегрева двигателя. Снизу же находятся значки, демонстрирующие давление масла, дроссельной заслонки, АКБ, а также активации ручного тормоза.
• В центре справа находится указатель, демонстрирующий остаток топлива. Сверху него находится значок, указывающий на полную заправку бака, в то время как под ним индикатор, показывающий достижение минимально допустимого остатка, а также сигналы, показывающие работу ближнего и дальнего света и недостаток тормозной жидкости.

Практичность достигается за счет максимально удобного расположения всех необходимых водителю устройств, с которых он может получать всю требуемую информацию и правильно на нее реагировать. В центре торпеды зачастую расположен компактный компьютер, используемый водителем для получения более объемных сведений о том, как работают различные системы его авто.

Европанель на ВАЗ 2110 вместо старой торпеды

Morningex панель своими накладку как 2112 приборов ваз…

панель своими накладку как 2112 приборов ваз руками тегов на. как незавод н

Что означает восклицательный знак на панели приборов ваз 2112.

У Daewoo Matiz может появиться новая система оповещения. Что означают ламп

что означают лампочки на панели приборов ваз 2114 N2.

Продаю панель приборов подходит для ВАЗ 2110/2111/2112/2113/2114/2115 Панел

Приборная панель Ваз 2112 (Европанель) Контрольные лампы на панели приборов

Управление по ремонту ваз 2110-2112, лада priora, kalina. . Разъедините ко

Коды ошибок расшифровывают все БК Гамма.А изменение пороговой У меня рабоча

Выбор авто ВАЗ 2110 или ВАЗ 2112? Автофорум Клуб. школа моей мечты на англ

Zilot 16-03-2011 16:32 Разбери посмотри, у меня масло переставало гореть, п

Снятие и установка узлов и регулировка ручного тормоза Ваз 2110, Ваз 2111,

Часть 3. 6- тахометр. . Желтая зона шкаль обозначает режим работы двигател

Автотест панели приборов на Ваз 2112. . Получается, что после включения за

Ключ Что означают лампочки на щитку приборов фиат скудо? . Горит панель пр

Какие лампочки используются для приборной панели на ваз 2112.

карта схема метро москвы. Давайте рассмотрим схему предохранителей на ВАЗ

продам самодельный мини вездеход на гусеничном ходу. Ваз 2114 как поменять

что означает горящий на панели приборов воскличательный знак?при заводе маш

купить капот тюнинг на ланос. приборная панель отключается ваз 2112.

(рис.С ладой прожить, Главная ремонт замена лампочек в панелиприборовваз

Когда лампочка загорелась, а бензонасос не сделал деньги, данное означает,

ВАЗ 2112, 16 кл. . Начала гореть лампа заряда аккумулятора при заведенном

патрон для ваз 2111. замена подсветки панель лада 2112 тюнинг салона. яр

что означают лампочки на панели приборов N1.

почему горит лампочка восклицательный знак на ваз 2112 N6.

Если есть желание можно ее вытаскивать именно на этом этапе тюнинга ВАЗ 211

Приборная панель — Панель приборов ваз на 2109 — Накладка на Тюнинг панели

Купить катушки и модули зажигания по лучшим ценам в компании СтартВОЛЬТ Мод

Что означают значки на приборной панели BMW СТО BMW Sevice и.

Приборная панель ВАЗ 2110 VAZ 2111, 2112

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Снимите рулевое колесо (смотрите соответствующий раздел) и подрулевые переключатели (смотрите соответствующий раздел).

3. Снимите верхнюю облицовку туннеля пола (смотрите соответствующий раздел).

4. Откройте вещевой ящик, отверните снизу два винта крепления и снимите его, отсоединив провода от контактов фонаря освещения вещевого ящика.

5. Снимите монтажный блок и его крышку (смотрите соответствующий раздел).

6. Снимите ручку переключателя гидрокорректора, потянув ее на себя. 2. С помощью головки отверните гайку крепления переключателя и выньте переключатель с обратной стороны панели, оставив висеть его на шлангах. 3. Утопив отверткой пластмассовую защелку, поверните верхнее боковое сопло и снимите его. Аналогичным образом снимите сопло с противоположной стороны панели приборов.

9. Отверните с каждой стороны панели по одной гайке под верхними боковыми соплами. 10. Отверните винт крепления панели снизу слева. 11. Отверните винт крепления панели, находящийся в нише монтажного блока.

12. Отверните винт крепления панели с левой и…

13. …правой стороны консоли, удерживая ключом от проворачивания. 14. Отверните винт крепления панели, находящийся в нише вещевого ящика.

15. Отверните винт крепления панели снизу справа. 16. Снимите часть уплотнителя с передней стойки. 17. Подцепите отверткой декоративную накладку в трех местах так, чтобы пистоны крепления вышли из отверстий в стойке, и снимите накладку. Аналогичным образом снимите накладку с противоположной стойки.

18. Освободите или срежьте хомут крепления пучков проводов рядом с замком зажигания и разъедините колодку с проводами замка зажигания. 19. Разъедините колодку под панелью приборов. 20. В обратной колодке выключателя зажигания протолкните клемму черно-зеленого провода и выньте ее из колодки.

21. Отверните гайку крепления кронштейна колодки контроллера к усилителю панели. 22. Отверните гайку и отсоедините три «массовых» провода от кронштейна. 2Разъедините колодки с проводами на жгуте, расположенном рядом с педалью акселератора.

24. Подцепив фиксатор отверткой, разъедините черную колодку иммобилизатора. Аналогичным образом разъедините зеленую колодку иммобилизатора. 25. Отсоедините две колодки с проводами от контактов выключателя сигнала торможения. 26. Перекусите или разъедините хомут, стягивающий пучки проводов в нише блока реле и предохранителей.

27. Разъедините колодки с проводами на жгуте, расположенном слева под панелью приборов. Снимите со шпилек панель приборов и выньте ее из салона. 28. Установите панель приборов так, чтобы направляющие пальцы вошли в отверстия на панели приборов. 29. При этом выведите ручку регулировки положения рулевой колонки в отверстие панели.

30. Выведите с помощью отвертки резьбовые шпильки в отверстия с обеих сторон панели приборов. 31. Установите воздуховод обогрева ног так, чтобы… 32. …он вошел в отверстие корпуса воздухораспределителя.

3Соедините колодки с проводами в соответствии с ранее сделанной маркировкой. Далее закрепите панель и установите все узлы в порядке, обратном снятию. Проверьте работу приборов и выключателей.

Чей салон лучше ВАЗ 2114 или 2110

Главная / Аккумулятор

Выбирая достойный автомобиль, полностью отвечающий всем современным требованиям, нужно определиться, что именно вы от него хотите. Чтобы грамотно определиться с выбором будущего автомобиля, стоит внимательно сравнить не только технические характеристики, но и выполненную отделку кузова и салона.

Характеристика 2110 и сравнение с другими моделями ВАЗ

Определяя для себя, какая модель лучше, Нексия или стоит обратить внимание на то, что их цены находятся примерно в одной категории. ВАЗ 2110 оснащен двигателем с 16 клапанами, иммобилайзером, центральным замком и тонированными стеклами. Кроме того, передние двери оснащены электростеклоподъемниками.

Нексия

может похвастаться 8-клапанным двигателем, выполненным без нейтрализатора, а штатный магнитный очень хорошего качества оснащен сразу 4-мя динамиками. Проверяя ВАЗ 2110 на отрицательные характеристики, можно заметить мелкие недостатки кузова, портящие внешний вид автомобиля. В некоторых случаях зазоры между деталями достигают такого размера, что в них помещается палец.

В отделке салона ВАЗ 2110 тоже немало недостатков. Приборная панель точно выполнена, на первый взгляд гораздо лучше, чем у Нексии, здесь все же получились существенные недочеты. Очки опускаются довольно проблематично. К положительным свойствам можно отнести легкость открывания дверей.

Сравнительный анализ 2110 и 2112

В первую очередь стоит рассмотреть одну из лучших моделей отечественного производства ВАЗ 2110 и сравнить ее с другими моделями этой фирмы. За основу можно взять ВАЗ 2112. К преимуществам ВАЗ 2112 следует отнести более низкую стоимость при схожей конфигурации салона. Кроме того, в этом автомобиле предусмотрена удобная трансформация внутрикругового пространства. Багажник сделали гораздо выше, поэтому вещей можно загрузить много.

Выбирая ВАЗ 2110 или ВАЗ 2112, необходимо учитывать, что при движении в непогоду на средних оборотах заднее стекло останется сухим и чистым, а при малейшем попадании на него воды может быть немедленно удалена влага. Конечно, при движении будут заметны весьма существенные различия в управляемости этих двух автомобилей. Стоит обратить внимание на то, что дизайн ВАЗ 2112 выполнен лучше. Рассмотрим минусы ВАЗ 2112.

Звук, с которым работает задняя подвеска, слышен сильнее, хотя при необходимости эту проблему можно устранить. Если в холодное время года открыть багажник ВАЗ 2112, в салон начнет поступать струя холодного воздуха. Кроме того, еще одним негативным свойством при открывании багажника зимой является плохая работа поддува воздуха, из-за чего можно получить значительную травму от удара пятой двери. При переходе обратно на ВАЗ 2112 обзор гораздо хуже, чем на 2110, что является существенным недостатком.

Сравнительный анализ 2110 и 2114

Лучше выполнить сравнительную характеристику ВАЗ 2114, чтобы выбрать ВАЗ 2110 или ВАЗ 2114. Известно много положительных характеристик. Качество установленных деталей позволяет без проблем пользоваться этим автомобилем. Есть большие проблемы с прилеганием деталей друг к другу, много зазоров. Ваз 2110 полностью соответствует гарантиям качества, хотя и уступает по внешнему виду другим автомобилям аналогичной ценовой категории.

При этом стоит отметить комплектацию ВАЗ 2114. Полное название модели Лада 2114 Самара 2. Автомобиль представляет собой пятидверный хэтчбек. Следует обратить внимание на то, что ВАЗ 2114 получил несколько измененный кузов девятой модели ВАЗ. Относится ко второй очереди самарских автомобилей, получивших стандартный 8-клапанный двигатель. Сегодня компания производитель предлагает на ВАЗ 2114 установку двигателя с 16 клапанами, но это потребует дополнительных средств.

В ВАЗ 2110 кузов выполнен с большей тщательностью, что выгодно выделяет себя на фоне ВАЗ 2114. Кроме того, автомобиль обладает очень значительной коррозионной стойкостью по сравнению с четырнадцатой моделью. В случае длительного содержания автомобиля в одинаковых условиях, кузов ВАЗ 2114 гораздо быстрее приходит в негодность. И в несколько раз уступает 2110 по аэродинамике, разгоняется гораздо медленнее.

По исполнению приборной панели Автомобили существенных отличий не получили. Находясь в движении, ВАЗ 2114 издает множество посторонних звуков, которые отсутствуют в 2110. Если сравнивать автомобили по степени прогрева салона в морозы, то существенных различий также не заметишь, хотя большинство людей, пользовавшихся этими двумя автомобилями убеждены, что ВАЗ 2110 и тут выигрывает ВАЗ 2114.

Амортизаторы и стойки идентичны, и существенной разницы вы не почувствуете. Единственное отличие заключается в том, что 2110 плавно входит в повороты за счет жестчайшего исполнения кузова. Сиденья 2110 выполнены более комфортабельными. Если вы планируете провести время, то лучше приобрести именно эту модель. По всем остальным характеристикам машины машины не слишком отличаются друг от друга, однако внешний вид ВАЗ 2110 намного лучше, чем у ВАЗ 2114.

Сравнительный анализ 2110 и 2115

Выбирая 2110 или 2115, стоит ориентироваться на качество каждого из рассматриваемых автомобилей. Ваз 2115 стал новаторской версией отечественного автопрома, созданной на базе собственного, не менее успешного предшественника ВАЗ 2109. Этот автомобиль создавался как переднеприводный седан, ставший одним из первых представителей самарской линейки 2.

ВАЗ 2115 оснащался двигателем, объем которого составляет 1,5 литра. Он получил в своей комплектации механическую коробку передач, позволяющую переключать автомобиль на пять разных скоростей. Автомобиль воспринимается как самая изысканная из когда-либо выпускавшихся ВАЗом моделей. Отделка салона также была выполнена на максимально высоком уровне, что позволяет считать ВАЗ 2115 совершенно новой моделью.

Все эти качества ставят ВАЗ 2115 в один ряд с ВАЗ 2110. Оба автомобиля выполнены с высочайшими качественными характеристиками, дающими возможность эксплуатировать машину длительное время без каких-либо поломок. Однако не стоит забывать, что часть устанавливаемых деталей отличается низким качеством. Из-за этого владельцы ВАЗ очень часто платят за ремонт или полную замену испорченного механизма.

Так как выбор между двумя автомобилями одной марки часто вызывает затруднения, то за помощью придется обращаться к специалистам. Тем, кто успел «попробовать» обе машины в своей жизни. Только в этом случае можно объективно и беспристрастно сравнить, что лучше ВАЗ 2110 или ВАЗ 2114. Так как на примере этих машин мы и дальше будем сравнивать модельный ряд российского производителя.

Сравнение двигателей

Любопытная ситуация сложилась вокруг моторов этих серийных автомобилей. Дело в том, что ВАЗ 2114 с первых дней комплектовался 8-клапанным двигателем. В то время как десятая модель могла иметь под капотом и 8-, и 16-клапанный агрегат. Однако в последнее время наблюдается тенденция устанавливать 16 двигателей и в модели 2114.

Правда производитель предлагает это за дополнительную плату. Поэтому сравнение ВАЗ 2110 и ВАЗ 2114 в этом вопросе не выявит победителя. Разницы между модификациями в двигателе не будет.

Сравнение жесткости кузова

Если провести опрос владельцев этих моделей на предмет их отношения к кузову, то получится следующее: ВАЗ 2110 — опережает своего конкурента по всем статьям. Прежде всего, это означает жесткость кузова и его коррозионную стойкость. Последний фактор в равных условиях определяет более длительный срок службы автомобиля.

Также автолюбители отмечают в десятой модели аэродинамические характеристики. Они на порядок выше, чем у 14-го. Это означает, что скорость автомобиля будет немного больше.

Учебный салон

Последовательное сравнение отдельных элементов салона серьезных отличий не выявило. Если в ВАЗ 2114 панель приборов может показаться более удобной, то в ВАЗ 2110 эффективнее будет работать салонный отопитель. Однако обе машины безнадежно отстают от этих компонентов от одной и той же гранты.

И далее. Владельцы 14-й модели чаще жалуются на всякие экраны. Объем автомобиля – один из ключевых недостатков. Поэтому, прикидывая, что лучше — 2110 или 2114, небольшое предпочтение можно отдать 10-й модели.

Сравнение в движении, качественная подвеска

Здесь на первый план выходят косвенные признаки, ведь конструктивные элементы машин одинаковы. Поскольку амортизаторы и стойки не различаются, учитывается уже упомянутая жесткость кузова.

Именно она может повлиять на то, что водителям за рулем 10-й модели будет легче входить в крутые повороты на большой скорости. Плюсом также будет более удобное сиденье, позволяющее комфортно ехать. Поэтому вот вопрос — ВАЗ 2110 или 2114 — даже не стоит.

Безопасность водителя

Очевидным будет преимущество 10-й модели и в вопросе безопасности. Так как силовая конструкция автомобиля намного прочнее за счет мощных труб, вмонтированных в дверь. В частности, это подтвердили лобовые краш-тесты. Также надежностью отличаются ремни безопасности. У 14-й модели при прохождении краш-теста выявилось одно неприятное свойство: от удара просто разлетается бампер, что чревато осложнениями для сидящих впереди в машине.

Внимание. Алюминиевая балка, которая стояла на своем месте раньше — и того была надежнее.

Поэтому, выбирая между ВАЗ 2114 или ВАЗ 2110, следует учитывать приоритет безопасности.

Ценовая политика

Что касается стоимости авто, то здесь десятка посмотрю предпочтительнее будет. Его приобретение обойдется автолюбителю в 250 тысяч рублей, в то время как ВАЗ 2114 обойдется примерно в 300 тысяч рублей. То есть на 20% дороже. Более привлекательный дизайн ВАЗ 2110 обусловлен наличием запчастей, которые можно найти даже на приоры или гранты. На этом обзор мы закончим, а выводы делайте сами.

это зависит от того кто из вас гонял сидит, вот хоть и решает

в том то и дело — мы оба рулем! =))))

Лучше смотря на что.
На мой взгляд зубило лучше десятки. Потому что:
1. Очень ремонтопригоден, если делать своими силами, и к тому же дешевле по количеству запчастей.
2. Имеет более прочный и прочный корпус. В результате лучше управляется. Реакция зубила на руль гораздо точнее, чем у десятки.
Заодно и десятка:
1. Динамичнее, тише и чуть экономичнее.
2. Имеет более просторный салон. Особенно это заметно на заднем ряду.
Решите — что для вас важнее.

14ки багажник больше))) Ну может не больше, но явно удобнее. + как и у всех хэтчбеков сзади есть дворник, и это облегчает жизнь

Ну кому как удобнее)))
У нас было 8-км и 10 по мне лучше когда багажник все таки отдельно когда багажник открывается весь холод в салоне.

Обзор зубила, действительно, лучше. Он вообще как аквариум — стекла по всему периметру и стойки тонкие.

Что касается качества сборки (и цвета), на мой взгляд, лет так после 2005 года они стали намного лучше.

Сравнивать по триггерной десятке седан с 114-хэтчбеком не очень корректно. Седан и хетч — все-таки разные идеологии.
Опять же, лично мне больше нравится хэтчбек: в обычном состоянии багажник небольшой, а вот зад на метр не втыкается, как у седана. А если нужно что-то перевезти для настоящей духовки (стиральную машинку, например) — я откину спинку сиденья. В седан такой груз никак не покупают. Только на крыше.

Про мощность — десятый двигатель 16V, конечно, мощнее старого доброго восьмиперчаточного 2111 (у Девы — 21083), но он более «размытый», его надо больше крутить, чтобы ехать, и кочергу больше часто замечал. Кто-то любит, кто-то нет. К тому же Мотор 2111 почти всеяден и несчастлив, а про шестнадцатый размазан такого же не скажешь.

Про «Проблемы Дофига» неиссякаемая тема для споров, так как понятие «проблема» у всех разное.
Если у Вас сгорел предохранитель, релюшка, заклинило трубку от бачка омывателя омывателя И.Т.П. Это проблема — тогда с вазом наверное не стоит. В серьезном деле ломаться нечему. Если есть один запасной датчик и заправка в зипе к дому всегда приезжаешь. В чистое поле не вставишь.

ситуация такая. Хотя вы покупаете машину.
муж хочет 2110, а мне нравится 2114 или 2115.

Многие автолюбители перед покупкой отечественного автомобиля испытывают сомнения при выборе между несколькими моделями. В этой статье рассмотрим две модели отечественного производства, чтобы понять, что лучше – ВАЗ-2114 или 2110.

Двигатели ВАЗ-2110 и 2114

Если рассматривать серийные автомобили, то на модели десятого поколения устанавливаются как стандартные 8-клапанные, так и 16-клапанные двигатели. А на ВАЗ-2114 в большинстве случаев стоят 8-клапанные моторы. В последние годы АвтоВАЗ предлагает потребителю приобрести модель ВАЗ-2114 с 16-клапанной системой, но получить это удовольствие можно только за дополнительную плату. Если рассматривать последние модификации, то разницы в ДВС у ВАЗ-2110 и 2114 не наблюдается, поэтому мощность двигателей у этих двух моделей будет примерно одинаковой.

Жесткость кузова и антикоррозийное покрытие

В этой категории положительными качествами обладает ВАЗ-2110, так как кузов у ​​него удачнее. Он жестче, чем у 2114, и гораздо более устойчив к коррозии. Этот факт могут подтвердить подопытные владельцы автомобилей, переселившихся с ВАЗ-2110 на ВАЗ-2114. При аналогичных условиях эксплуатации кузовных машин ВАЗ-2114 коррозия покрывается быстрее, чем на ВАЗ-2110.

Аэродинамика у ВАЗ-2110 несколько выше, поэтому скорость автомобиля по паспортным данным несколько больше.

Приборная панель, обогреватель и салон

По оформлению приборной панели существенной разницы почти нет. Многие привыкли к панели десятой модели, а другим больше подходит панель приборов 2114. Этот элемент интерьера нужно оценивать индивидуально. Посторонних звуков с панели приборов в ВАЗ-2114 чуть больше, чем у конкурента. Именно она считается самой милостивой. Тестирование автомобилей сильными морозами показало, что печка на ВАЗ-2110 немного лучше, но очень далеко, например, от калины и гранты.

Подвеска и комфорт при движении

Конструкция стоек и амортизаторов на этих двух моделях практически идентична, поэтому существенной разницы ощутить не удастся, но на огромных скоростях при повороте десятая модель ведет себя гораздо увереннее, чем 2114, это связано с более жесткий кузов, что оценили многие владельцы. Сиденья в ВАЗ-2110 достаточно удобные, и преодолевать дальний путь в них легче, так как спина будет гораздо меньше уставать.

Если рассматривать вопрос безопасности, то преимущество ВАЗ-2110. По результатам лобового краш-теста выяснилось, что «десятка» — это прочная силовая конструкция салона. В передних дверях вварены мощные трубы, срабатывающие как стойки, ремни безопасности и хомуты, так и на высоком уровне при лобовом ударе. ВАЗ-2114 этим похвастаться не может. При ударе новый бампер, на месте которого раньше была алюминиевая балка, полностью раскололся, что, естественно, затронет водителя и пассажира, находящихся рядом с ним.

Сравнить стоимость

Ценовая политика АвтоВАЗа по отношению к этим двум моделям не отличается. ВАЗ-2110 можно приобрести за 250 000 рублей. О положительных характеристиках 2110 давно. Качественно установленные детали позволяют получать удовольствие от эксплуатации автомобиля. ВАЗ-2110 полностью соответствует гарантии качества, хотя по внешнему виду немного уступает некоторым моделям этой линейки.

Цена пятидверного хэтчбека ВАЗ-2114 достигает 295 000 рублей. Внешний вид этого автомобиля был позаимствован у девятой модели ВАЗ, отличается от предыдущих моделей передней частью кузова с новыми фарами и капотом, бамперами, облицовкой радиатора и молдингами. В остальном существенной разницы между этими двумя моделями нет.

Конструкция стоек и амортизаторов на этих двух моделях практически идентична, поэтому существенной разницы ощутить не удастся, но на огромных скоростях при повороте десятая модель ведет себя гораздо увереннее, чем 2114, это связано с более жесткий кузов, который оценили многие владельцы. Сиденья в ВАЗ-2110 достаточно удобные, и преодолевать дальний путь в них легче, так как спина будет гораздо меньше уставать.

Если рассматривать вопрос безопасности, то преимущество ВАЗ-2110. По результатам лобового краш-теста выяснилось, что «десятка» — это прочная силовая конструкция салона. В передних дверях вварены мощные трубы, срабатывающие как стойки, ремни безопасности и хомуты, так и на высоком уровне при лобовом ударе. ВАЗ-2114 этим похвастаться не может. При ударе новый бампер, на месте которого раньше была алюминиевая балка, полностью раскололся, что, естественно, затронет водителя и пассажира, находящихся рядом с ним.

Сравнить стоимость

Ценовая политика АВТОВАЗа в отношении этих двух моделей немного отличается. ВАЗ-2110 можно приобрести за 250 000 рублей. О положительных характеристиках 2110 давно. Качественно установленные детали позволяют получать удовольствие от эксплуатации автомобиля. ВАЗ-2110 полностью соответствует гарантии качества, хотя по внешнему виду немного уступает некоторым моделям этой линейки.

Поскольку выбор между двумя автомобилями одной марки часто вызывает затруднения, то за помощью необходимо обращаться к специалистам. Тем, кто успел «попробовать» обе машины в своей жизни. Только в этом случае можно объективно и беспристрастно сравнить, что лучше ВАЗ 2110 или ВАЗ 2114. Так как на примере этих машин мы далее будем сравнивать модельный ряд российского производителя.

Сравнение двигателей

Любопытная ситуация сложилась вокруг двигателей этих серийных автомобилей. Дело в том, что ВАЗ 2114 с первых дней комплектовался 8-клапанным двигателем. В то время как десятая модель могла иметь под капотом и 8-, и 16-клапанный агрегат. Однако в последнее время наблюдается тенденция устанавливать 16 двигателей и в модели 2114.

Правда, производитель предлагает это за дополнительную плату. Поэтому сравнение ВАЗ 2110 и ВАЗ 2114 в этом вопросе не выявит победителя. Разницы между модификациями в двигателе не будет.

Сравнение жесткости кузова

Если провести опрос владельцев этих моделей на предмет их отношения к кузову, то получится следующее: ВАЗ 2110 — впереди своего конкурента по всем статьям. Прежде всего, это означает жесткость кузова и его коррозионную стойкость. Последний фактор в равных условиях определяет более длительный срок службы автомобиля.

Также автолюбители отмечают в десятой модели аэродинамические характеристики. Они на порядок выше, чем у 14-го. Это означает, что скорость автомобиля будет немного больше.

Изучение салона

Последовательное сравнение отдельных элементов салона серьезных отличий не выявило. Если в ВАЗ 2114 панель приборов может показаться более удобной, то в ВАЗ 2110 эффективнее будет работать салонный отопитель. Однако обе машины безнадежно отстают от этих компонентов от одной и той же гранты.

И далее. Владельцы 14-й модели чаще жалуются на всякие экраны. Объем автомобиля – один из ключевых недостатков. Поэтому, прикидывая, что лучше — 2110 или 2114, небольшое предпочтение можно отдать 10-й модели.

Сравнение в движении, качественная подвеска

Здесь на первый план выходят косвенные показатели, ведь конструктивные элементы машин одинаковы. Поскольку амортизаторы и стойки не различаются, учитывается уже упомянутая жесткость кузова.

Именно она может повлиять на то, что водителям за рулем 10-й модели будет легче входить в крутые повороты на большой скорости. Плюсом также будет более удобное сиденье, позволяющее комфортно ехать. Поэтому вот вопрос — ВАЗ 2110 или 2114 — даже не стоит.

Безопасность водителя

Очевидным будет преимущество 10-й модели и в вопросе безопасности. Так как силовая конструкция автомобиля намного прочнее за счет мощных труб, вмонтированных в дверь. В частности, это подтвердили лобовые краш-тесты. Также надежностью отличаются ремни безопасности. У 14-й модели при прохождении краш-теста выявилось одно неприятное свойство: от удара просто разлетается бампер, что чревато осложнениями для сидящих впереди в машине.

Внимание. Алюминиевая балка, которая стояла на своем месте раньше — и того была надежнее.

Поэтому, выбирая между ВАЗ 2114 или ВАЗ 2110, следует учитывать приоритет безопасности.

Ценовая политика

Что касается стоимости авто, то десятка посмотрю здесь будет предпочтительнее. Его приобретение обойдется автолюбителю в 250 тысяч рублей, в то время как ВАЗ 2114 обойдется примерно в 300 тысяч рублей. То есть на 20% дороже. Более привлекательный дизайн ВАЗ 2110 обусловлен наличием запчастей, которые можно найти даже на приоры или гранты. На этом обзор мы закончим, а выводы делайте сами.

Продукция российского автопрома Оценивается автомобилистами по-разному, но как-то популярен, и это ваше объяснение. Во-первых, автомобили не так дороги на вторичном рынке, а обслуживание не так дорого, ведь замена неисправного элемента — простейшая операция. Минусов у них много, однако практически все автомобили заводской линейки ВАЗ до сих пор встречаются на дорогах. Самыми популярными в свое время были Лада 2110 и 2114.

2110

А вы знаете, что вся молодежь делится на два типа — на тех, кто любит седан, и на тех, кто любит хэтчбек? Итак, первый тип был сторонником «десятки». В свое время она стала настоящим прорывом в отечественном автопроме – и внутренности, и внешний вид были необычны для завода, выпускавшего «Жигули». Несмотря на то, что модель разрабатывалась в далеких 80-х, первый экземпляр серийного производства сошел с конвейера лишь в 19 году. 96, а до 2000 года эти «десятки» были карбюраторными.

Шло время, а восьмиблочный бензиновый двигатель остался почти таким же — карбюратор заменили на инжектор. Вот что интересно: с одной болезнью я бы не справился, потому что машина была очень жесткой, машина включалась резким движением руки. Часто встречаются автомобили «без трансмиссии», а значит, коробки передач Кутиса сильно битые.

В 2001 году, можно сказать, произошла маленькая революция — с конвейера сошел ВАЗ 2110 с шестнадцатым перчаточным двигателем! До конца производства в 2009 г., «десятки» оснащались двигателями до рабочего объема 1,5 л. либо 1,6 л. . В 2007 году АвтоВАЗ прекратил серийный выпуск автомобилей этой модели, а все детали поставлялись на завод Богдан в Луцке и Черкассах на Украине, где производилась сборка до 2014 года. Модификация «Консул» — лимузин. «Премьер» — это удлиненная версия «десятки».

2114

Лада 2114 «Самара» является рестайлинговой версией ВАЗ 2109. Визуально изменился кузов, а самарская линейка узнала о том, что облицовка радиатора, молдинги и бампера в цвет кузова. Машине добавили новый щиток приборов, регулируемый руль от «десятки», новую «печку» в салоне и передние стекла. «Четырнадцатый» был представлен публике в 2001 г., а серийное производство началось только в 2003 г.

До 2005 года автомобиль выпускался с двигателями рабочим объемом 1,5 л. . и соответствовали новому для российского рынка стандарту ЕВРО2, а с 2005 по 2007 год выпускались с мотором 1,6л, а в этот же временной сегмент поставили восьмиклапанный двигатель от Лада Калина (ВАЗ-11183). В 2008 и 2011 годах завод добился настоящих прорывов в производстве, однажды со временем изменив блоки управления — из-за этого экология автомобиля повышается, а расход топлива несколько снижается. В 2011 даже появилась возможность заменить тросик от педали акселератора на электронное управление, из-за чего сразу возникли проблемы с первыми партиями.

В 2009 году Лада-2114 прибавила лошадиных сил – теперь это значение составляло 89. Произошло это за счет установки 16-клапанного двигателя рабочим объемом 1,6 литра. Вслед за этим изменились динамика, подвеска, коробка передач, сцепление и работа тормозной системы. А в 2010 году представили «Монстра» от 98 л.с.

Общие элементы 2110 и 2114

Обе машины переднеприводные, и обе переделаны из «Самара» первого поколения. Расход топлива у всех моделей, представленных на вторичном рынке, в городе составит примерно 9.0240 10,7 л на 100 км (если машина приличная). Салон и обивка практически идентичны, но скрип в салоне и огрехи сборки абсолютно разные. Мощность двигателя примерно одинакова по сравнению с временными отрезками, в которых вносились изменения.

Сравнение и различия

Если в один прекрасный момент Ладу-2114 оснастили электронным управлением акселератором, то в ВАЗ-2110 педаль газа всегда крепилась к тросу. У «четырнадцатого» был кузов «хэтчбек», а у 2110 — «Седан». И выбор между ними — на любителя. Стоимость запчастей очень низкая, и в подавляющем большинстве случаев автолюбители не обращаются к обслуживание и ремонт самостоятельно.

Выбирая между этими двумя моделями, важно знать об особенностях каждого обозначенного «поколения» — например, те экземпляры ВАЗ-2110, которые собирались на заводе «Богдан», плохо оцениваются владельцами из-за низкое качество сборки. Выбирая эти автомобили на вторичном рынке, важно помнить, что седан 2110 и хэтчбек 2114 были одинаково любимы молодежью и для многих стали первыми автомобилями, поэтому могут находиться в весьма плачевном состоянии.

На самом деле обе машины родом прямиком из 80-х: «десятка» была разработана в 80-х, а 2114 вся ходовая досталась от 2109, так что чего-то экстраординарного ждать не стоит. Кондиционер в салоне ставили только владельцы, а летом в пробках автомобили перегреваются — система охлаждения начинает работать по-настоящему только при температуре 115 градусов по Цельсию. Эта проблема исправляется с помощью бортового компьютера «Кастома» или вывода кнопки вентилятора на панель управления для ручного охлаждения мотора.

Вывод: Что лучше взять?

Автомобили имеют схожие недостатки, но больше «камней» летит в сторону ВАЗ-2110 — в основном из-за некачественной сборки Так что главный параметр по которому можно выбирать между этими автомобилями это кузов. Как говорится, «на вкус и цвет товарища нет», но все же лучше рассмотреть ВАЗ-2114, ведь версии последних лет сборки будут свежими для своего состояния.

Установка противотуманных фар ваз 2114. Установка и подключение противотуманных фар

Решили установить противотуманные фары на Лада Самара 2 (ВАЗ 2113, 2114, 2115)? Во-первых, вы планируете это сделать, потому что на вашем автомобиле не установлены ПТФ. А, во-вторых, мы уверены, что Вы решили это сделать по одной из следующих двух причин:

1. Вы предпочитаете практичное использование своего автомобиля, и Вам не хватает противотуманных фар для их использования по прямому назначению или в качестве ДХО ( дневные ходовые огни).
2. Вы хотите изменить внешний вид своего автомобиля, и вам нужны противотуманные фары, чтобы ваш автомобиль выглядел лучше в темноте.

И причины, и желания имеют место быть, поэтому остается только выбрать магазин, где совершить покупку, и те ПТФ на ВАЗ 2113, 2114, 2115, которые подходят именно вам.

Если вы читаете эту статью, значит вы уже сделали правильный выбор магазина. И это не пустые слова, ведь интернет-магазин предлагает невероятный выбор противотуманных фар на ВАЗ 2113, 2114, 2115.

Выбираем противотуманные фары на ВАЗ 2113, 2114, 2115

Как выбрать ПТФ на Лада Самара 2? Для начала определитесь с целью установки ПТФ. Ищете неприхотливый вариант без сложных процессов установки? Тогда ваш выбор — оригинальные ПТФ на Лада 2113, 2114, 2115. Хотите сэкономить? Выбирайте неоригинальные комплекты от проверенных производителей.

Хотите выделиться из толпы или использовать ПТФ в качестве ДХО? На ваш выбор диодные противотуманные фары обычной или более элегантной формы «бумеранг». Или, может быть, вам понравится «Орлиный глаз». Кстати, это очень популярная позиция. А тут еще ПТФ с линзами в хромированных или черных корпусах!

И, кстати, не забудьте про проводку для установки ПТФ на вашу LADA Samara 2, а так же на рамку для ПТФ, которую мы можем покрасить специально для вас в цвет кузова вашего любимого автомобиля.

LADA Samara 2 — семейство переднеприводных автомобилей производства АВТОВАЗ. Семейство появилось как рестайлинг автомобилей Лада Самара первого поколения (ВАЗ 2108, 2109, 21099). Сейчас автомобили этого семейства уже сняты с производства.

Противотуманные фары предназначены для обеспечения оптимального освещения дороги при движении в условиях тумана. Поэтому многие автовладельцы, чтобы обезопасить себя во время движения в непогоду, используют ПТФ. Из этого материала вы узнаете, как установить противотуманные фары на автомобиль ВАЗ 2114 и как правильно подключить оптику.

[Скрыть]

Способы установки

Поставить противотуманные фары на ВАЗ 2114 можно тремя способами:

1. Купить специальный тюнинговый бампер, в котором уже установлены ПТФ. Как правило, изготовлением таких бамперов занимаются специализированные тюнинг-ателье, где их тоже можно подключить. Эта процедура стоит недешево.
2. Крепление на бампер «четверки» от 15-й модели ВАЗ с наличием мест для установки вазовских фар. Вам останется только купить комплект ламп и установить их самостоятельно.
3. Приобрести противотуманные фары для ВАЗ 2114 с так называемыми стеклами — облицовочными элементами под фары, и установить их. Этот метод будет рассмотрен более подробно.

В комплект противотуманок входят лампы, реле включения, необходимые провода и кнопка подключения. Также в комплект должен входить съемник соединения. При покупке новых ПТФ необходимо учитывать их форму, иначе могут возникнуть сложности в плане крепления оптики. Как показывают отзывы, лучший вариант для «четверки» — купить оптику производителя «Киржач» (автор видео — канал CAR LIFE GENDOLH BELIY).

Установка фар

Как подключить противотуманные фары? Процедура установки и подключения подробно описана ниже. Сразу оговоримся – при необходимости в туманки можно установить ксеноновые лампы. Ксенон в ПТФ будет гореть гораздо ярче, если сравнивать с традиционными лампами накаливания, но и стоимость его будет на порядок выше. Так как бампер на ВАЗ 2114 не имеет соответствующих мест для крепления противотуманной оптики, автовладельцу придется изготавливать их самостоятельно.

Все работы по установке оптики производятся на демонтированный бампер. Если вы не знаете, как снять этот элемент кузова, то вам нужно просто открутить фиксирующие его крепления. Сам бампер нуждается в очистке, его желательно установить на уровне нижнего воздухозаборника, под оптикой головного освещения. Установку фонарей следует производить в специально отведенные места на бампере – так называемые стаканы.

Эти стекла необходимо разметить в соответствии с размерами самой оптики, после чего в бампере сделать соответствующие отверстия. Вырезание отверстий осуществляется с помощью электролобзика, а острые края на них желательно обработать наждачной бумагой или напильником. ПТФ должны максимально плотно входить в отверстие, поэтому их необходимо надежно зафиксировать хомутами. Когда установка оптики завершена, бампер можно ставить обратно на автомобиль.

Подключение ПТФ и клавиши управления

Как подключить устройство и кнопку включения? Как мы уже сообщали, в комплекте должна быть схема, с которой вы без проблем разберетесь. В первую очередь необходимо установить проводку в блок предохранителей, расположенный в моторном отсеке. Открутите винты крепления блока и найдите колодки Ш7 и Ш8.

К этим блокам необходимо подключить проводку и реле, которое идет в комплекте, схема следующая:

1. Кабель от разъема 87 — это масса, которая подключается к кузову.
2. Выход 85 должен вести прямо к Ш7.
3. Контакты 30 (к 8) и 86 (к 1) подключаются к разъему Ш8.

Недалеко от блока необходимо выбрать место, где будет монтироваться реле. Схема подключения ПТФ не отличается особой сложностью – для их включения необходимо использовать специальную кнопку, которая монтируется в салоне. На центральной консоли есть специальное место для крепления этой кнопки. Под панелью находится специальный блок, который необходимо соединить с ключом, после чего панель монтируется обратно.

Для проверки работоспособности оптики необходимо включить габариты, после чего активируются противотуманки. При выключении ПТФ также должен автоматически отключаться. Если лампочки не загораются после подключения, это может быть связано либо с неправильным подключением, либо с неработающим реле, либо с неисправными лампами.

Оснащение автомобиля играет огромную роль в безопасности передвижения вне зависимости от погодных условий. Густой туман – одно из самых неприятных проявлений погоды, которое может спровоцировать не только остановку автомобиля, но и аварию из-за плохой видимости трассы. Установка противотуманных фар позволяет путешествовать в любых климатических условиях. Подключить «противотуманки» на ВАЗ можно в автомастерской, но гораздо дешевле установить их самостоятельно.

Для чего нужны «противотуманки»?

Основной задачей ПТФ является освещение пространства перед автомобилем. Правильно отрегулированные «противотуманки» способны осветить участок дороги длиной 10-15 метров. Этого расстояния вполне достаточно для безопасного передвижения на автомобиле в условиях плохой видимости. Включение и выключение таких осветительных приборов должно полностью контролироваться водителем.

Противотуманные фары регулируются при установке. Процедура не занимает много времени, но требует внимательности и аккуратности. Установить задние и передние ПТФ можно самостоятельно.

Как можно установить ПТФ на ВАЗ 2113, 2114, 2115

Установка противотуманных фар на автомобиль может производиться разными способами. Конкретный вариант выбирает владелец автомобиля, исходя из собственных возможностей, предпочтений и пожеланий. Есть три основных способа установки ПТФ:

1. Покупка бампера с предустановленными противотуманками. Такие детали представлены в большом разнообразии в тюнинг-ателье, где их можно приобрести и сразу же установить. За настройку и подключение отвечают сервисные специалисты. Недостаток этого метода в том, что стоимость работ слишком высока.
2. Покупка бампера с отверстиями под фары. Приобретается модель бампера с отверстиями под противотуманки и комплект фар. В этом случае устанавливаются только ПТФ и устанавливается бампер.
3. Приобретение комплекта «противотуманок» и элементов облицовки. Самый популярный и простой способ – установка выполняется легко и быстро, не требует больших затрат как в финансовом, так и в трудовом плане.

Схема установки противотуманных фар

Противотуманные фары подключаются по определенным правилам. В первую очередь они касаются размещения ПТФ на автомобиле. Места для фар строго определены.

Схема расположения дневных ходовых огней

Производители современных моделей автомобилей заранее отмечают места установки ПТФ на бамперах. Как правило, такие элементы освещения чаще всего имеются в люксовом оснащении автомобиля. Если сами фары отсутствуют, то места их установки закрываются специальными заглушками.

Как поставить ПТФ: необходимые материалы и инструменты

Установка противотуманных фар, независимо от выбранного способа установки, требует определенных деталей и инструментов, без которых она невозможна.

Для чего нужны кнопка и реле?

Специальная кнопка и реле должны быть обязательно — «противотуманки» очень мощное оборудование для электропроводки автомобиля. Отсутствие таких деталей может спровоцировать сильноточные нагрузки на клеммы и замок зажигания, что приведет к перегоранию контактов, повреждению и перегреву изоляционной защиты и короткому замыканию с выходом из строя питающей сети.

Для того чтобы установить противотуманные фары на ВАЗ, необходимо заранее собрать определенные детали или приобрести готовый комплект. Стоимость такого набора редко превышает тысячу рублей.

В комплект ПТФ входят:

• провода с колодками и клеммами для конкретной модели ВАЗ. Стандартно их три: один подключает фары, второй идет к реле от переключателя и третий идет от реле к блоку предохранителей;
• Реле противотуманных фар;
• кнопка питания;
• зажимы и стяжки, фиксирующие провода;
• противотуманные фары.

Какие ПТФ предпочесть? Сами фары водитель выбирает на свой вкус, но главное при выборе не ошибиться с мощностью, чтобы не перегружать генератор и проводку автомобиля. Фары с ксеноном лучше не приобретать: у генератора есть определенный запас мощности, но в то же время он не рассчитан на слишком высокие нагрузки. Обычных лампочек будет достаточно.

Как подключить «противотуманки» своими руками

Перед непосредственной установкой фар определяется их расположение. В случае с автомобилем ВАЗ 2115 в бампере уже есть стандартные отверстия для установки дополнительных осветительных приборов. Аналогичные можно врезать в бампера ВАЗ 2113 и ВАЗ 2114.

Совсем не обязательно портить внешний вид бампера — противотуманные фары легко устанавливаются на специальные кронштейны. Многие комплекты ПТФ содержат специальные декоративные заглушки, которые добавляют привлекательности и аккуратности установленным фарам и облегчают процесс их установки.

Алгоритм установки и подключения

1. Установка кнопки включения в авто. В случае с ВАЗ-2114 место для ключа находится слева от водителя на передней панели. Однако ее размещение может быть произвольным – главное, чтобы водителю было удобно управлять автомобилем. Часто вместо заглушек на панели управления устанавливаются кнопки включения ПТФ.
2. Решетка с динамиком снята со штатной передней панели. За ним два разъема — один для включения фар, второй для индикации работы осветительных приборов и подсветки самой кнопки.
3. Кнопка размещена в удобном месте, к ней подключены микросхемы. Решетку динамика можно вернуть на место.
4. Под капотом должен быть монтажный блок, объединяющий предохранители и реле. Там же будет монтироваться реле ПТФ, поэтому блок необходимо снять: для этого откручиваются фиксирующие его гайки и он приподнимается.
5. На нижней панели монтажного блока расположены две площадки — 7 и 8. Каждая из площадок подписывается при изготовлении на заводе, поэтому на данном этапе ошибиться нельзя.
6. В комплекте ПТФ есть жгут проводов с четырьмя контактами. Указанные провода протянуты к блоку предохранителей от реле противотуманных фар.
7. Реле установлено в моторном отсеке автомобиля.
8. Провода, идущие от реле ПТФ, подключаются к 7-му и 8-му разъемам монтажного блока: в 7-й разъем на 8-й вывод, 30-й вывод подключается от реле, 87-й вывод подключается к разъему 1, 85-я клемма идет к разъему 17 на 7-й колодке, 86-я клемма подключается к массе… От 8-й колодки 2 и 3 клемма направлены на левую и правую противотуманки соответственно.

Противотуманные фары, или просто ПТФ, являются важным элементом системы освещения автомобиля. Увы, далеко не все производители оснащают свои автомобили этими устройствами. АвтоВАЗ со своей моделью 2114 не исключение. ПТФ для четырнадцатого доступны только за доплату и в самой дорогой комплектации.

Не все видят смысл в покупке самой полной версии только для того, чтобы получить ПТФ. Отличным решением будет установка противотуманок своими руками.

Способы установки

Существует несколько вариантов оснащения автомобиля системой противотуманных фар. Выбор зависит от ваших личных предпочтений и возможностей.

Путь	Особенности:
Покупка бампера со встроенными ПТФ	Такие бампера покупаются в тюнинг-ателье, где вам все подключат и подключат. Недостатком этого варианта является высокая стоимость
Покупка бампера от ВАЗ 2115 и самостоятельная установка	Для этого придется купить бампер от старшей модели, в котором есть отверстия для противотуманок. Осталось найти подходящий комплект ПТФ и установить их
Закупка ПТФ и элементов облицовки — стекол	Сегодня этот способ пользуется наибольшим спросом, так как позволяет выполнить монтаж за небольшие деньги своими руками.

В стандартный комплект ПТФ входит несколько элементов:

• Фары головного света;
• Лампочки;
• Реле включения;
• Комплект проводов;
• Схема подключения;
• Кнопка включения/выключения ПТФ.

При выборе комплекта обратите внимание на то, чтобы фары соответствовали форме стекол, то есть элементов облицовки.

Сегодня владельцам ВАЗ 2114, желающим установить противотуманные фары, рекомендуется выбирать прямоугольные комплекты от компании «Киржач». Применяется при заводской установке ПТФ на дорогие версии модели.

Ксенон в ПТФ

Многие автовладельцы задумываются об установке ксеноновых ламп в свои противотуманные фары. Это хорошо? Не совсем.

Дело в том, что при установке ксенона в ПТФ нарушается фокусировка. Принцип работы ксенона несколько иной по сравнению с обычными лампами типа Киржач.

Штатные ПТФ рассчитаны на определенные типы ламп, поэтому с ксеноном не справляются. В результате в рефлекторе наблюдается избыточное отражение, лучи преломляются, свет размывается. Куда это ведет? Ослепление встречных водителей.

Опция ксенона не является практичным и хорошим решением. Поэтому рекомендуем вам от него отказаться.

Еще один вариант — комбинация ксенона и желтых противотуманных фар. Вам понадобятся ксеноновые лампочки h2, которые монтируются в крышку бутылки и только потом вставляются в фару. Так световой пучок получает более плавные границы, не слепит встречный транспорт, лучше освещает дороги в непогоду. Только после установки этого комбинированного освещения убедитесь, что ваши фары не очень слепят встречные автомобили.

Если встречные автомобили настойчиво продолжают светить вам дальним светом, попробуйте отрегулировать дальний свет. Если это не помогает, от ксенона лучше отказаться.

Установка

Процесс установки ПТФ можно разделить на три основных этапа:

• Установка фар;
• Сетевое соединение;
• Проверка работоспособности.

Итак, сейчас мы поговорим о каждом из этапов в отдельности.

Установка фар

Рассмотрим вариант установки ПТФ на штатный бампер. Поэтому отверстий под новую оптику нет. Их придется делать своими руками.

Для работы необходим определенный набор инструментов и материалов:

• Напильник;
• Дрель и сверла;
• Электролобзик;
• Рулетка;
• Маркер.

Теперь непосредственно о работе.

1. Первым шагом является снятие бампера. Работа выполняется только в том случае, если он отсоединен от сиденья.
2. Удалите всю грязь с бампера.
3. Выполнение разметки для установки будущей противотуманной оптики.
4. Лучше всего установить фары немного в сторону нижнего воздухозаборника. Старайтесь размещать ПТФ строго под основной оптикой вашего автомобиля.
5. Для декоративных стекол, имеющих внешнюю и внутреннюю половинки, промаркируйте их. Внешняя половина является декоративной, а внутренняя половина используется для крепления внешней части и фар.
6. Внешняя часть очков имеет выступ с внутренней стороны. При таком выступе элемент должен войти в отверстие, проделанное в бампере.
7. Для определения оптимальных размеров измерьте посадочную проушину. Это позволит вам сделать соответствующую маркировку на вашем бампере.
8. С помощью электролобзика вырезаются необходимые по размеру и расположению отверстия.
9. Подпилите точки разреза.
10. Внешняя часть очков должна в итоге плотно войти в отверстие.
11. Противотуманные фары монтируются в полученные отверстия. Для этого в комплекте есть специальные крепежные болты.
12. Прикрепите декоративные стекла поверх фар. После этого бампер можно заменить.

Подключение

Вместе с ПТФ необходимо приложить схему подключения устройства. Это несложно, поэтому разобраться во всех нюансах соединения компонентов между собой сможет даже новичок.

Вам потребуется врезать проводку от противотуманных фар в монтажный блок, который находится в моторном отсеке справа от лобового стекла. Для этого достаточно выкрутить болты из блока, приподнять его и найти колодки с маркировкой Ш7 и Ш8.

Эти колодки используются для подключения противотуманных фар, хотя эти осветительные приборы не устанавливаются на заводе в стандартной комплектации. Эти колодки соединяют проводку от фар и от реле противотуманных фар, которое предусмотрено в купленном комплекте ПТФ.

Ваша задача — правильно подключиться. Выполняются они по следующей схеме:

• Отходящий провод от контакта 87 заземлен, поэтому его необходимо подключить к кузову автомобиля;
• Выход №85 идет на блок с обозначением Ш7 и подключается к разъему №17;
• Выводы под номерами 30 и 86 идут на блок Ш8. При этом пин 30 подключается к разъему 8, а 86 вывод к разъему №1;
• Установив фары, протяните плюсовой провод через подкапотное пространство, так как они соединены с блоком Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
• Теперь соедините блок с монтажным блоком и установите блок на место;
• Выберите участок возле блока, где будет установлено реле противотуманных фар.

Кнопка

Теперь осталось только подключить систему управления вашими ПТФ. В комплекте с противотуманками предусмотрена соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем сиденье.

Это предусмотрел производитель, то есть АвтоВАЗ. Поэтому под панелью вы найдете блок управления. Панель снимается, находится соответствующий блок и к нему подключается кнопка. Все, управление готово.

Проверить

Последним шагом является проверка работоспособности ваших PTF.

Для проверки работоспособности световых приборов включите габариты на своем ВАЗ 2114, а затем нажмите кнопку включения противотуманных фар. При выключенных габаритах, даже если нажать кнопку противотуманок, они все равно должны гаснуть.

Значение ПТФ трудно переоценить. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Кроме того, противотуманные фары предназначены для улучшения видимости вашего автомобиля для встречного и позади транспортного средства. Поэтому настоятельно рекомендуем устанавливать ПТФ не только спереди, но и сзади.

Выясним, какие ПТФ лучше подходят на ВАЗ 2114

Хорошее освещение дороги очень важно для безаварийной езды. Противотуманные фары обеспечивают лучшую видимость в плохих погодных условиях. Уже сегодня ночью их используют для лучшего обзора как дополнение к дальнему свету. Так что в какой-то момент возникает вопрос, какие ПТФ лучше на ВАЗ 2114?

1-я серия ВАЗ 2114 не имел противотуманок. На последних модификациях, разумеется, автомобили, на которых в комплекте идут ПТФ, а на других для установки предусмотрены заглушки бампера.

Есть водители, которых устраивает стандартный вазовский вариант ПТФ. Увы, большинство из них ищут и объединяются для того, чтобы выбрать наиболее подходящую модель для собственного автомобиля.

Типы противотуманных фар

Противотуманные фары бывают 4,5 видов:

Стандартные фары изготавливаются под конкретную модель автомобиля с такими же креплениями и кузовом, по образу и подобию оригинала.

Универсальные фары имеют крепления, позволяющие устанавливать их на любой автомобиль в местах заглушек на бампере, за решеткой радиатора или подвесить фары на бампер.

В зависимости от типа ламп фары делятся на:

Галогенные лампы дешевле других вариантов. Однако они часто перегорают и их нужно часто менять.

Ксеноновые фары лучше галогеновых ПТФ освещают дорогу и служат дольше. Но резкий свет ослепляет встречных водителей , а за чрезмерную яркость фонарей вы получите штраф.

Светодиодные фары более экономичны и даже не дают такой нагрузки на аккумулятор, как предыдущие два типа фар. Они долговечны и отлично освещают дорогу. При неправильной установке вентиляции, другими словами, вентиляционные светодиодные фары перегреваются и приходят в негодность.

ПТФ выпускаются в пластиковом, алюминиевом и магниевом корпусах. Варианты из дюралюминия и магния считаются более прочными и надежными.

Противотуманные фары оснащены пластиковыми или стеклянными рассеивателями света. Пластиковые рассеиватели со временем мутнеют и хуже пропускают свет, что влияет на обзорность на дороге и безопасность вождения. Если выбраны фары со стеклянными линзами, убедитесь, что дизайн предназначен именно для них, их можно менять.

Если Противотуманные фары не используются, для наилучшей сохранности, разумеется, закрыть их пластмассовыми заглушками.

Критерии выбора

Чтобы определить какие противотуманные фары поставить на ваз 2114, нужно знать правильные аспекты выбора.

Поставь противотуманки на тринашку! Люкс бампер и как подключить ПТФ. Будни тазовода № 39

Бампер Блок предохранителей Противотуманные фары .

Фары противотуманные КИРЖАЧ х2 ВАЗ 2115 распаковка установка на автомобиль и проверка

Фары. 900 рублей пара светильников Маяк h2 100% Супер свет. 200 рублей за пару Монтажные работы. бесценный.

1. Прочный корпус. Для ситуации на российских дорогах корпус фары должен быть изготовлен из материала, стойкого к повреждениям и перепадам температур. Лучше, чтобы в конструкцию входили заглушки.
2. Надежный крепеж и наличие проводов, реле и крепежа в комплекте.
3. Широкое световое пятно, равномерное распределение света и низкие потери на рассеяние и преломление.
4. Регулировка и регулировка светового пятна по вертикали и горизонтали.
5. Без ослепления встречные водители .
6. Легкая замена перегоревшей лампы. В покупке посмотрите, где аннотации по замене лампы. Чем проще и быстрее ее можно будет поменять, тем меньше времени придется потратить, если лампа вдруг перегорит. Идеально, если после замены лампы следующая регулировка не требуется.
7. Прибыльность. При выборе фар старайтесь не подвергать чрезмерной нагрузке проводку и генератор. Лампы мощностью до 55 Вт почти всегда будет достаточно.
8. Толстые прочные линзы.
9. Отличные аэродинамические характеристики.
10. Соответствие конструкции машины.

Модельный ряд

Определившись с аспектами, выбираем противотуманные фары на ВАЗ 2114, что лучше и лучше .

Из имеющихся ПТФ на ВАЗ 2114 в большинстве случаев устанавливаются следующие модели:

На 2114 ставят как штатные фары от последних модификаций Самары, так и фары от Нивы, Шевроле Нивы, Лады Приоры и других моделей .

Фары Автосвет (Киржач) считаются хорошими по качеству и цене, увы, при совершении покупки их необходимо осматривать, чтобы фары не оказались подделкой.

Если вы устанавливаете фары Bosch, то их необходимо дополнительно загерметизировать в районе болтов под стеклом, иначе под фары может попасть вода.

Лучшими характеристиками считаются фары Hella, но они, увы, дорогие.

Китайские фары дешевле всех аналогов. В основном они используются в качестве замены ближнего света для индикации ходовых огней в светлое время суток.

Соединение ПТФ

Сложностей в креплении фар к кузову нет. Они устанавливаются в стандартные отверстия, из которых вынимаются фары предыдущего комплекта или заглушки. Если отверстия не предусмотрены, конечно же вырежьте их ножом или просверлите в пластиковом бампере. Еще проще прикрепить фары к зазору рядом с номером, так как его еще называют радиатором.

Чтобы не сверлить дырки в бампере есть опция поставить 9Бампер 0241 от ваз 2115 с готовыми отверстиями под ПТФ.

Противотуманные фары необходимо врезать только после габаритных огней. Если вам сложно найти реле переключения световых сигналов и подключения фар, лучше обратиться к автоэлектрику.

Регулировка ПТФ

Штатная регулировка не предусмотрена даже на автомобилях с ПТФ. Если после нескольких лет эксплуатации автомобиля, оснащенного ПТФ, или вы самостоятельно установили фары, требуется регулировка фар, так как направление светового пятна не будет соответствовать правилам.

Если изменить углы наклона в самой фаре нереально, используйте прокладки, прокладки и другие приспособления. Для проведения работ требуется специальный щит. Если есть желание, есть вариант нарисовать на гараже такую ​​же сетку, как на щите, и настроить ближний, дальний свет и ПТФ самостоятельно.

Как правильно обклеить машину шумоизоляцией ваз 2114. Подготовка перед процессом. Необходимые инструменты и материалы

Датский материал будет относиться к теме шумоизоляции, так как находится посередине багажника и дверей на автомобиле ВАЗ 2114. Также шумоизоляция положительно влияет на комфорт вождения и пассажиров автомобиля.

Звукоизоляционная кабина или корпус могут быть отремонтированы окремо или звукоизолированы. Прослушайте результат на вкладке видео. Из-за возможности наличия акустических мостиков вблизи важнейших колебаний невозможно изолировать ударный шум без нарушения акустической интегральной звукоизоляции. В этих случаях наиболее эффективна и экономична досягаемость от судов верхней камеры, установка десолидаризады или килим посадочного подлога. Нельзя, иначе шумно ходить в богатом разнообразии судов, нужно виконать важные роботы, осколки стен, перегородки, стелы, подложки, трубы, вбудован шафи, двери и окна могут быть утеплены.

Багажник

В российских автомобилях шум от глушителя и дороги передается через багажное отделение в салон. Также не получится звукоизолировать багажник ВАЗ 2114. Особенность конструкции этой модели заключается в том, что багажный отсек расположен прямо посередине салона.

Рекомендуется використововать ТВщину с изоляцией 80 мм, чтобы глиняный материал заливался на всех частотах, как низких, так и высоких. Видимый на рынке звукопоглощающий материал, изофлок способствует подавлению шума, преобразовывая шумовую энергию в тепловую.

При использовании гипсокартона мы получаем важный эффект акустической развязки за счет соединения гибкого элемента с толстой и широкой панелью с тонкой панелью. С помощью вязкого листа, втиснутого между двумя гипсовыми панелями, можно улучшить низкочастотную оклейку и устранить вибрации панелей.

Весь процесс можно разделить на несколько этапов:

• Приклеивание обивки и крышки багажника;
• Обработка металлических деталей;
• Нанесение на биопласт;
• Складной.

Теперь посмотрим на кожу этапа отчета:

1. Распознать элементы обшивки багажника, убрать спилы, броды, жир с внутренних поверхностей.
2. Обовъязково обработать поверхность специальными антикоррозийными составами и уайт-спиритом.
3. Приклейте кожу на мелкие элементы звукоизоляционных материалов. Слишком обильно взбивать не рекомендуется, не рекомендуется дробить дизайн.
4. В местах обшивки всего багажника, включая держатель запасного колеса и крышку, они покрыты звукоизоляционными материалами. Фаховцы угождают смешивать Accent chi Bitoplast. Эль в районе заповедника, скорость со Спленом.
5. Теперь перейдем к металлическим частям корпуса. Его необходимо зачистить, после чего он оклеивается шумопоглощающими материалами. Для ВАЗ 2114 хорошо идти на Золотое, чтобы сохранить несколько следов вина, но качественно справляться со своими задачами. Старайтесь не допускать появления лампочки между звукоизоляционным материалом и кузовом.
6. Далее следуйте за Битопластом. Вин играет роль материала, визжащего от шума. Вся поверхность багажника обработана, а запаска прикрыта. Там, как вы помните, Сплен побеждает.
7. После этого можно оббить шарик Сплена по всему периметру, приложив его к животному для звукоизоляции. Таким образом, Splenium выполняет роль теплоизоляционного покрытия. Майте на грани, много шумов поставил не варто, просто осколки на кожу обратно не поставишь.
8. Я завершаю процесс складывания всех конструкций. Работать не просто, только работайте с помощником по эксплуатации, аккуратно работайте с крепежными элементами.

Идеальное решение для изоляции внешних шумов в прибрежных зонах. Рекомендуемое решение для изоляции внешних шумов вблизи наружных стен с интенсивным присутствием внешних шумов или близости к музыке. К стенке шва прикрепляют дополнительную акустическую мембрану.

Необходимый инструмент для установки звукоизоляции

Рекомендуемое решение для изоляции торговых помещений, баров и дискотек, требующих максимальной производительности. Рекомендуется використовывать телевизор от 80 мм изоляции, из материала, который покрывает, заливая все частоты бортового звука джерела, как низкие частоты, так и высокие частоты.

двери

Шумоизоляция дверей без посредников влияет на уровень комфорта в среднем автомобиле ВАЗ 2114.

• Часто просыпаетесь от шума в машине;
• Устраните скрипы и стуки, характерные для ВАЗ 2114, за счет особенностей обшивки и обшивки внутренних деталей;
• Увеличить яркость звука аудиосистемы. Шумоизоляция дверей ВАЗ 2114 особенно актуальна, так как в дверях есть динамики.

Прощение плодов плодоношения, в котором не повинны матери твердые, эль упругие бугры по гребням, как акустический элемент, который распадается, предохраняя тонких товарищей перед мягкими и малой твердостью. Идеальное решение для изоляции окружающего шума. Шумоподавление антенны до 17 дБ.

Рекомендуемое решение для изоляции интенсивных циркуляционных шумов или близости к публике. К стеле прилагается дополнительный звуковой лист. Размещение вторсырья из вторсырья может осуществлять специализированная компания, осколки должны быть уникальными акустическими мостами, а также необходимо изменение промышленных решений для компенсации твердости и эластичности разных материалов.

Как и вападку с багажником, обшивка дверей включает в себя несколько шагов:

1. Разборная. За косяком снимается обшивка двери. Только работайте аккуратно, записывайте обовязково или же уважительно помните последовательность разборки. Это перша и наибольшая часть ума для успешного изобретательского склада.
2. Очистка поверхностей. Сняв заводские шумы и прочие элементы, зачищаем и обезжириваем металл. С уважением к фарби, не шутите со своими инструментами. Низ дверей не нужно покрывать складами, которые обезжиривают.
3. Применение первого шара звукоизоляции. Для оклейки стен, которые называются, викарный вибродампферный материал. Элементы рисуются за контуром окон и приклеиваются. Робот складной для отделки, осколки нужно открывать через небольшие отверстия, чтобы ухитриться склеить поверхности. Следите за шумом в перчатках, чтобы не поранить руки о металлические детали. Как приклеить не большой кусок, а маленькие, внахлест их.
4. Борьба со стуками и скрипами. Дріт, тяга, прочие детали, по возможности, замотайте Мадлен в помощь. Это позволяет звуку тряски автомобиля исчезнуть. Отдайте должное делу соприкосновения деталей с корпусом. Здесь допускается комок материала. Мы не возьмем суккуба, чтобы проложить один и тот же материал по всему контуру дверей, разгладить обшивку.
5. Виброизоляция отверстий. Технологически открываем следующую ступень и комплектуем вибропласт шматочками. Коричневый заход, который дает отличный результат защиты от вибраций и их следов для комфортной езды.
6. Верхний металл двери со стороны обшивки отделан Акцентом. Це звукоизоляционный материал. Как ничто другое, поторопитесь с Битопластом. Только общество такого материала не виновато в том, что стало больше 10 миллиметров.
7. Отделка ножен. Чтобы кожа не резонировала и не вибрировала, нанесите на поверхность виброгасящий материал. Всю поверхность не стоит обклеивать бинтом, настолько плотно закрываются осколки дверей. Наиголовнее — это мість элементов обшивки и широких равнополочных элементов.
8. Складной. Перед этим как можно быстрее сложите по изложенной вами инструкции, приступайте к правильному хранению тех других элементов, расставленных у двери.

Наличие любого одного їх угрожает результату всего. К этому звукоизоляция отчасти помогает изменить передачу шума в помещении, но до оптимального результата доводит только звукоизоляция, при которой также видны ударные шумы. Это изоляция по принципу закона масс, ниже больше места материала, больше изоляции. В ремонте вместе с перегородками из гипсокартона устанавливаются свинцовые плиты, сильно тонкие, а также более узкие.

Эффект развязки значительно помогает уменьшить передачу шума. Вин не может и не виноват в том, что его закрывают пенопластом, осколки выкладывают по принципу акустической развязки, жорстко зъеднуючи все элементы и закрывают на час. Большинство клиентов обращают внимание на помещения под ремонт.

Технология аналогична шумоизоляции дверей на ВАЗ 2114, что особенно актуально для тех, кто устанавливает громкоговорители в двери. Не то, чтобы громкая музыка для вас особенно громкая, и динамики в дверь не поставишь, можно простить процесс звукоизоляции в целом. Если не хотите звук, то точно не будете, так что придется звонить по наличию отличной аудиосистемы.

Как и все, что пускает извне квартиры, є стена, ве, ымовирно, вы пробовали один раз взять дискомфорт, крича с максимальной музыкой или вправо, що начинать с неба, то же самое, если вы думали о мечтах. К счастью, ситуация не обходится без утечек.

По словам Хорнбаха, одного из основных продавцов бытовых материалов, что садоводство на местном рынке, звукоизоляция становится все более популярной среди румунов, а также побеждает в жилом сегменте. Три клиента, вроде використа, такое решение для мокрой кабины, большинство из них в своих спальнях.

Лучшая звукоизоляция комплексная. Поэтому все же рекомендуется защитить свой ВАЗ 2114 от внутренних и внешних шумов. Начинайте с малого, шаг за шагом, капот, капот, подкрылья и другие элементы. Зробовши це, вы сможете добиться изумительного комфорта и тишины в салоне вашего автомобиля.

Необходимые инструменты и материалы

Хотя, на первый взгляд, звукоизоляция, может быть, и є решения, мы можем признать ее только для открытых пространств, де шумовых шумов, в остальной же румынский период все чаще хочется создать тихая зона в своих кабинках, таким образом, от этапа проектирования до эффективного звукового покрытия стен. материалы.

Нельзя говорить о жилых помещениях с достаточным уровнем шумоизоляции и быту. Винятка будет в деревянных домах, яки у нас не очень популярны. Гарним вариант було в звести двухсторонних зданий с шаровым поитрия между ними. Очевидно, однако, что смрад не будет «экономически эффективным» на сегодняшнем повседневном рынке, но ценовой фактор справляется с наплывом виришалей на поверхность жизни.

Шумоизоляция дверей автомобилей ВАЗ 2114, 2113 и 2115 играет далеко не последнюю роль в обеспечении комфорта вождения. Вон позволяет стихать так:

• значительно снизить уровень шума, проникающего в салон с улицы;
• высасывает стуки и скрипы, которые вибрируют с внутренними деталями и деталями обивки дверей;
• улучшить качество звучания музыки в салоне, особенно динамика звучания в дверях.

Шумоизоляция дверей ваз 2114 , 2113 и 2015 в целом можно задавить своими руками. Материалы, которые выигрывают, экономически выгодны и дешевы, их можно купить практически в любом автомагазине.

Как решить проблему шума? Решение, маленькое среднее население, но высоко ценимое фаховцами за акустику — вот пробка. Пробка — единственный 100% натуральный звукоизоляционный материал, — даже Дорин Ротару. Том не видит ядовитых речей; Кроме того, вин теплоизолирован и может банально обслуживаться, а также может быть «переключен». Еще одним немаловажным преимуществом являются те, которые в гармонии с другими приемами вина «куют» меньше места в помещении.

Что требуется для звукоизоляции дверей

Для квартир, например, можно бить мяч диаметром от 10 до 50 мм. Сколько пробок, например, в спальне площадью 13 квадратных футов? В некоторых случаях указываю на те, что заказчики меньше шарахаются от помилования звукоизоляцией, чем «проблемные» стены — решение мало эффективное, осколки шума продолжают распространяться по соседним стенам.

Сбор дверей. Снятие кожицы и дальнейшее отделение можно проводить очень осторожно. Важно запомнить (точнее записать) последовательность операций, количество закручиваемых болтов и шурупов до их отверстий. Для наглядности можно разложить детали на большой поверхности в порядке черноты сортировки. Механизм закрывания дверей и склопидёмника знать нельзя — не заставляй роботов вонять, а ставь обратно, чтобы это делалось плавно.

Очистка внутренних поверхностей дверей. Надо брать заводскую шумоизоляцию и другие покрытия, так как они могут быть повреждены (антикорозийное покрытие тонкое), с чем важно не подорвать фарбу. Поверхность металла необходимо тщательно очистить и обезжирить – для чего рекомендуется обратиться в магазин Уайт-спирит, самый низ дверей обезжиривать не нужно.

Наклейка для первого шара из шумоизоляционного материала. Внутренняя поверхность накладки (стенки дверей, что называется) оклеена виброизоляционным материалом (рекомендуется стеклохолст Голд СТП, самоклеящийся, или его аналог) — шматы прикрепляется примерно за формой контуров, на которые будет клеиться смрад. Работа, понятное дело, не из легких — надо через технологические отверстия втыкать «шумку», что не удобно, особенно в дальних углах. Чтобы не повредить руки, работайте в рукавицах, голыми руками прижимайте материал к поверхности — валиком (де дистає), плоскими инструментами, деревянными брусками и т. д. Там, где нельзя приклеивать целые куски, можно клеить окрем стежки внахлест один в один, надо покрывать большую поверхность. При поклейке Вибропласта важно не закрывать дренажные и вентиляционные отверстия, чтобы на средних дверях не скапливался конденсат. Так же за динамиком поверх Вибропласта наклеить коло, виризан Битопластом, звук будет окрашен, осколки динамика не резонируют с дверью.

Усунення стука и скрипа деталей внутренней «начинки» дверей. Разные дротики, стержни и стержни, гниющие посередине тела двери, обмотайте мадленом, чтобы вонь не стучала при тряске, особенно место прикреплено к мышцам, потому что вонь прилипает к телу — здесь можно намотать два мяча. Также сделайте слой мадлен за контуром дверей в месте крепления наличников.

Виброизоляция технологических отверстий. Заводские двери уплотнены тем же Вибропластом (открывание мелкими кусочками с припуском материала по контуру для склейки).

Затем металлическую поверхность дверей со стороны обшивки рекомендуется оклеить звукоизоляцией Акцент или при желании использовать Битопласт шторки 10 мм. Нужно попытаться покрыть поверхность поверхности, увидев названия дротиков (типа є) и заблокировав звук динамика. Перед этим этапом необходимо проверить исправность механизмов замка и гардероба, растянуть застежки, при необходимости нанести масло.

Шумоизоляция облицовки. Для уменьшения вибраций и резонанса со звуком обшивки рекомендуется наклеить на нее кусочки виброгасителя (Бажано Вибропласт Голд) — необовъязково по всей поверхности, чтобы не перетягивать дверь — достаточно в местах прилипания частей кожи и на широких ровных участках.

Складные двери. Сдвиньте раздвижные двери, доработав правильную черновую операцию. При установке кожуха замените шпильки новыми или закрепите их на винтах, где это возможно.

Шумоизоляция дверей 2114, 2115 и 2113 (задние двери и двери без динамиков аудиосистемы). Технология рекомендуется для звукоизоляции дверей, в которых установлены вытяжные динамики. Для дверей без динамиков или с динамиками низкого давления процедуру можно существенно упростить – достаточно наклеить шарик вибропласта на наполнитель и обивку двери, а также обмотать его армированным стержнем и стержнями посередине корпуса двери.

При монтаже звукоизоляции не рекомендуется использовать важные материалы — зловоние будет увеличивать нагрузку на петли и замки, что может привести к деформации и проблемам с закрыванием дверей. Для улучшения звукоизоляционного эффекта также рекомендуется улучшить двери – модернизировать двери или заменить их аналогами самого высокого качества.

В завершение необходимо отметить, что шумоизоляция дверей ВАЗ 2115, 2114 и 2113 даст накладной эффект только при комплексном подходе, так что это важнейший способ дополнить другие части кузова салон: капот, капот, капот, багажник и т. д. смысла нет.

Как платить за БЕНЗИН В ДВА РАЗА МЕНЬШЕ

• Цены на бензин растут с каждым днём, а аппетит от машины вряд ли увеличится.
• Ради скорейшего витрати, но можно и без машины в наш час обойтись!

Эль — самый простой способ ускорить витратипал! Не верю? Автомеханик с 15-летним стажем, не проверял, доки не пробовал. А теперь за бензин на реке заплатим 35 000 рублей! Отчет о

арок

Установка сигнализации на ВАЗ 2114 и на ВАЗ 2115

Чтобы установить любую сигнализацию своими руками, следует подробно изучить ее инструкцию.

В нашем примере мы рассмотрим установку сигнализации модели Starline A91.

Сигнализации этой фирмы отлично подходят для установки на автомобили ВАЗ-2114 и ВАЗ-2115

Перед установкой сигнализации на автомобиль ВАЗ — 2115.2114 необходимо иметь хорошее представление о устройство автомобиля, а также решить, что подключить к сигнализации.

Для начала необходимо подробно изучить схему подключения центрального замка на автомобиле ВАЗ — 2115.2114. Найти его не проблема с помощью поиска в Интернете.

Модуль управления центральным замком расположен слева под приборной панелью. Заглянув туда, вы найдете шесть проводов, выходящих из корпуса модуля. Для установки сигнализации отсоедините синий и коричневый шнуры. В итоге получаем соединение, соответствующее следующей схеме:

Перед подключением сигнализации следует убедиться, что на двери водителя установлен не тумблер, а штатный исполнительный механизм с пятью выходами. В противном случае потребуется установка актуатора, что достаточно проблематично.

На автомобилях ВАЗ-2115.2114 за разблокировку обычно отвечает белый провод, который подключается к седьмой клемме. Если нет соединений на клеммах 7 и 5, то к коричневому шнуру подключается восьмая клемма. Именно этот шнур и отвечает за разблокировку в данном случае.

Клеммы номер пять и шесть отвечают за запирание замка. Такое расположение контактов характерно практически для всех блоков «девятой» серии.

Почему-то ни в одной инструкции к сигнализациям не указано, что для установки требуется покупка дополнительных элементов.

Нам обязательно потребуются:

• Два — три диода марки 1N4001 на ампер
• Один диод 1N5401 на 3 Ампера
• Два диода на 4 или 5 ампер на случай отсутствия отдельных выходов на поворотники.

При установке сигнализации Старлайн задача значительно упрощается, так как дополнительных деталей требуется гораздо меньше.

Внимательно изучив инструкцию по установке сигнализации, можно найти следующую схему подключения:

На этой схеме под обозначением Х2 находится шестиконтактный разъем. Он должен быть подключен в соответствии с приведенной выше схемой. Если требуется установка дополнительного привода, то лучше использовать схему, приведенную в инструкции.

Теперь займемся подключением датчиков дверей. Для этого в разъеме есть специальный провод с обозначением Х3.

Перерезание проводов

Рядом с водительской дверью прямо по полу проходят два жгута проводов. У одного из них идет тросик от ручника и два провода к поворотникам. Второй жгут содержит кабель дверного переключателя. С них нужно начать подключение. Для этого снимается обшивка порога вместе с боковой панелью. Крепятся они саморезами, которые следует выкрутить. Сделав это, вы можете увидеть жгут проводов, показанный на фото:

Этот жгут идет к приборной панели. Нас интересует кабель дверных выключателей. Если в разрыв провода вставить диод 1N5401, то ток должен идти в сторону концевых выключателей. А второй диод 1N4001 подключен как показано на рисунке.

На следующем рисунке показан второй жгут:

При этом из синих тросов делаются изгибы, а шнуры протягиваются к месту, где будет установлена ​​сигнализация. И провод ручника обрезан, а в разрез впаян диод 1N4001 катодом в сторону переключателя.

Подключение автозапуска

В моделях ВАЗ-2114 используется замок зажигания, имеющий три вывода — 15 (синий провод), 30 (сиреневый) и 50 (красный). Клемма 30 подключена к аккумулятору. При повороте ключа синий провод 15 замыкается на эту клемму. Третья клемма отвечает за стартер.

Как написано в инструкции вполне можно запитать сигнализацию от контакта 30, от которого сделан вывод. А кабель от разъема Х1, желтый, подключается к 15-му разъему.

После всех проделанных действий осталось подключить тахометр. В этом случае рамочная антенна и считыватель совмещены. Разъем X3 имеет отходящий провод серо-черного цвета. Подключается к тахометру как показано на схеме приборной панели ВАЗ:

Это позволит сигнализации контролировать обороты. И в самом конце подключаем «массу» от основного блока. Это черный шнур от разъема Х3.

Настройка

Настроены только функции автозапуска. Чтобы активировать режим программирования:

• Отключить защиту
• Ключ зажигания установлен в положение 0.
• Затем следует шесть раз нажать клавишу Valet на основном блоке.
• Включить зажигание
• После шести гудков требуемая функция выбирается той же клавишей, а нужное значение выбирается клавишей на брелоке.

Для проверки правильности соединений выполните следующие действия:

• Отсоедините на время желтый провод от блока А91 к клемме 15.
• Двигатель запускается ключом зажигания

При этом должен мигать индикатор тревоги.

Инструкция по ремонту и эксплуатации ВАЗ 2114. Краткое руководство пользователя

Автомобили ВАЗ-2115 — модернизация автомобиля ВАЗ-21099. Модель отличается от предшественника новой передней частью кузова с оригинальными фарами, измененной формой капота и передних крыльев, новыми фарами со вставкой между ними, окрашенными в цвет кузова бамперами, спойлером багажника с дополнительным стоп-сигналом. , молдинги дверей, накладки на пороги, новая крышка багажника… По цене автомобиль занимает промежуточное положение между предыдущим семейством «Самара» и новым семейством «ЛАДА 110». В перспективе другие модели семейства САМАРА 2108 и 2109пройдет модернизация, итогом которой станут 2113 и 2114 соответственно. Достоинства и достоинства автомобилей LADA SAMARA-115 — комфортный салон, более удобная и совершенная приборная панель, вместительный и удобный, за счет увеличения крышки багажник, высокие динамические качества, хорошая управляемость и устойчивость на разных типах дорог. Новая конструкция отопителя обеспечивает эффективный обогрев салона.

Модификации: Изначально производились модификации с двигателем 1,5л с карбюратором. В модельном ряду ОАО «АВТОВАЗ» представлена ​​модификация ВАЗ-2115 с двигателем с распределенным впрыском топлива.

Комплектация: Предусмотрены следующие варианты автомобилей — «стандарт» (ВАЗ-21150-20), «норма» (ВАЗ-21150-21) и «люкс» (ВАЗ-21150-22).

Переднеприводный седан — первый представитель обновленного семейства автомобилей «Самара». Машина оснащена 1,5-литровым бензиновым двигателем и 5-ступенчатой ​​механической коробкой передач.

Благодаря измененной форме кузова улучшена аэродинамика автомобиля. В конструкции использованы новые передние штампованные детали, модифицированные пластиковые бампера, дополнительные накладки боковых дверей, накладки на пороги, крышка багажника с разъемом на уровне пола. Предусмотрены новые фары, оригинальный дизайн задней светотехники. Новая панель более обтекаемой и эргономичной формы, подсветка кнопочных переключателей и контрольных ламп, блок индикации управления бортовой системой, на котором размещена информация о закрытии дверных замков, непристегнутых ремнях безопасности, ограничителе износа тормозных колодок, ключе зажигания слева, уровне масла, охлаждающей и омывающей жидкости .

У этой машины есть и другое название — «Самара-2». Хотя это относится не к этой модели, а ко всему семейству, которое, как и предыдущее, состоит из трех базовых машин. А по европейским меркам (трехзначный индекс) эта машина называется 115-й.

Несмотря на обилие названий, суть автомобиля та же – это «переделанный» седан 21099. От предшественника он отличается оригинальным оформлением передней части кузова с новыми фарами, большой крышкой багажника, открывающейся открывающийся на сам бампер и большие задние фонари. Задний номер, как и на «десятке», расположен на бампере.

Ряд конструктивных решений позаимствован у «десятого» семейства — регулируемая рулевая колонка, верхние точки крепления передних ремней безопасности, комбинация приборов.

Модернизированы приборная панель и обивка дверей, но есть комплектация со старым, «99-м» салоном.

Начал сходить с главного конвейера своим ходом в апреле 2000 года. До этого собирал в Опытно-промышленном производстве.

Компьютер сегодня является повседневным устройством, с которым сталкивается большое количество людей как дома, так и в большом количестве. транспортное средство . Если говорить конкретнее о водителях автомобилей, компьютер, или как его чаще называют, бортовой компьютер стал незаменимым для каждого из них, ведь только с его помощью можно взять под контроль работу большинство единиц.

Видео о работе нестандартного БК на ВАЗ-2114:

Если говорить об автомобилях российского производства, то первенцем в семье АвтоВАЗ был ВАЗ-2114, на котором установлен бортовой прямо с завода был смонтирован компьютер, который имел возможность оповещать водителя обо всех событиях, происходящих как снаружи, так и внутри автомобиля. Ниже в этой статье мы подробно разберем, для чего нужен бортовой компьютер, а также разберем краткую инструкцию к нему.

Штатное место в панели приборов для бортового компьютера… На фото есть штекер.

Бортовой компьютер первой версии, устанавливаемый на ВАЗ-2114, хоть и имел мало функций, тем не менее легко следил за основными параметрами автомобиля:

• Контроль уровня топлива , и его подсчет количества пройденных километров – эта функция позволяет водителю заранее принять решение о заправке.
• Контроль температуры охлаждающей жидкости — данная функция исключает перегрев двигателя за счет своевременного информирования водителя.
• Диагностика отдельных узлов автомобиля — позволяет с максимальной точностью, а главное мобильностью обнаруживать и устранять возникшие проблемы.

Подробнее о функциях бортового компьютера

Бортовые компьютеры на ВАЗ-2114 способны отображать на своем рабочем экране следующую информацию:

• Мгновенные показатели работы двигателя, оборотов двигателя, температуры, реального и среднего расхода топлива потребление.
• Информация о пробеге автомобиля, времени в пути.
• Возможность точного считывания возникших ошибок в системе, что позволит сразу определить, стоит ли обращаться в автосервис с неисправностью или можно все исправить самостоятельно.

Современные бортовые компьютеры, по типу Multitronics — C340 и его аналоги также способны:

• Контролировать и заранее информировать водителя о следующем техосмотре, страховании автомобиля, тем самым выполняя функцию органайзера.
• Для самостоятельного изменения параметров включения вентилятора измените уведомления о достаточной температуре для прогрева мотора.
• Возможно подключение парктроника.

Обратите внимание, что для активации других расширенных функций, находящихся в вашем букмекере, может потребоваться его прошивка.

Принцип работы БК на ВАЗ-2114

Не штатный бортовой компьютер

Принцип работы бортового компьютера на первый взгляд покажется примитивным, однако на самом деле это технически сложное устройство, которое одновременно принимает, обрабатывает и при необходимости оповещает о наличии неисправностей. Функция оповещения происходит путем отображения на экране специальной иконки и подачи определенного звукового сигнала.

Краткое руководство пользователя

(в формате Word).

Все бортовые компьютеры, поставляемые на ВАЗ-2114, имеют свое руководство пользователя, и если его нет в бумажном варианте, то в Интернете его можно найти без труда, достаточно лишь знать марку и модель Устройство. Несмотря на то, что существует множество вариантов и моделей, их основной функционал в основном одинаков.

Показания бортового компьютера.

• Если вы только собираетесь приобрести БК, то вам следует знать, подходит ли та или иная модель к ЭБУ вашего автомобиля. Как правило, вся информация уже есть у продавца, и сложностей в этом возникнуть не должно.
• Лучше, в первую очередь, при ознакомлении с бортовым компьютером уделить время символам аварийных команд и визуальным пиктограммам, появляющимся на дисплее.
• Обратите внимание на расположение кнопок, и правила работы с ними, чтобы быстро реагировать на изменение параметров в движении (на некоторых моделях БК клавиши могут блокироваться при определенной скорости автомобиля — прим.).

Коды ошибок ВАЗ-2114

Так как ЭБУ на всех ВАЗ-2114 одинаковые или, по крайней мере, похожие, записывать, а тем более запоминать их нет смысла, так как некоторые модели умеют не только отображать его на экране, но и озвучить все проблемы в машине. ..

Самый лучший вариант идентификации и выяснения неисправностей, будет распечатка кодов ошибок на ВАЗ-2114. Взять их можно на официальных сайтах производителей БК для ВАЗ-2114, а ниже мы представим вам самые распространенные ошибки, встречающиеся на «четырнадцатых»:

Коды	Описание
0102, 0103	Неверный уровень сигнала индикатора контроля массового расхода воздуха.
0112, 0113	Неверный сигнал индикатора температуры впускного воздуха — требуется замена элемента.
0115 — 0118	Неверный сигнал датчика температуры охлаждающей жидкости — требуется замена датчика.
0122, 0123	Помехи или неверный сигнал указателя положения дроссельной заслонки — желательно заменить элемент.
0300	Бортовой компьютер (БК) выявил случайные или множественные пропуски зажигания — в этом случае автомобиль может не сразу завестись.
0201 — 0204	Обнаружен обрыв в цепи управления форсункой.
0325	Бортовым компьютером обнаружен обрыв в цепи детонационного устройства.
0327, 0328	Нарушение в работе датчика детонации — устройство подлежит замене.
0480	Вентилятор охлаждения вышел из строя — необходимо заменить элемент.
0505 — 0507	Имеются неисправности в работе регулятора холостого хода, влияющие на число оборотов (меньше или больше). При появлении этого кода необходимо заменить регуляторы.
0615 — 0617	При диагностике обнаружен обрыв или короткое замыкание в цепи реле стартера.
230	Этот код ошибки означает поломку реле бензонасоса — устройство необходимо заменить как можно быстрее.
1602	Один из самых распространенных кодов при диагностике неисправности БК. Означает сбой питания бортовой сети на электронном блоке управления.

Что делать, если букмекер перестал работать

Бывает, что букмекер перестает работать или не передается информация, которую он должен передавать и анализировать. В первую очередь нужно обратить внимание на целостность электрической цепи. А именно предохранитель F3, отвечающий за его работоспособность, то следует проверить целостность проводов, которые идут на диагностическую колодку и питают ее. О том, как правильно подключить бортовой компьютер к системе ВАЗ-2114, вы можете узнать в этой статье.

Нет смысла описывать сам процесс ремонта бортового компьютера, т. к. такие устройства не часто ломаются и не поддаются ремонту, поэтому имеют внутри себя технически сложные механизмы, требующие профессиональных инструментов и навыков.

ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 (Lada) общие сведения

Автомобили ВАЗ-2115 типа седан с четырехдверным кузовом, ВАЗ-2114 типа хэтчбек с пятидверным кузовом и ВАЗ-2113 с трехдверный кузов создан на базе ВАЗ-21099, автомобилей ВАЗ-2109 и ВАЗ-2108 соответственно, поэтому многие их узлы и агрегаты унифицированы. В 2004 году, после окончательного прекращения производства в Тольятти моделей семейства «Восьмой», модернизированные автомобили получили общее наименование LADA SAMARA.

Автомобили семейства LADA SAMARA комплектуются бензиновым двигателем моделей ВАЗ-11183 рабочим объемом 1,6 литра и ВАЗ-2111 рабочим объемом 1,5 литра, расположенным в моторном отсеке поперечно. Двигатели оснащены системой многоточечного впрыска топлива и каталитическим нейтрализатором отработавших газов. Двигатели моделей ВАЗ-11183 и ВАЗ-2111 практически одинаковы по конструкции. Моторы соответствуют нормам токсичности Евро-2 с возможностью соответствия нормам будущего.
Пятиступенчатая коробка передач, передний привод позволяют упростить трансмиссию и повысить экономичность, улучшить управляемость и устойчивость автомобиля на высоких скоростях и скользкой дороге… Однако в автомобиле с загруженным багажником на крыше или прицепом , меняется распределение массы по осям и, соответственно, ухудшается управляемость. В таких случаях надо быть предельно осторожным, не совершать резких маневров на дороге при обгонах и поворотах.
Передняя часть кузова автомобилей семейства LADA SAMARA отличается от своего предшественника новыми оригинальными фарами, измененной формой капота и передних крыльев, передним и задним бамперами окрашенными в цвет кузова, а по бокам установлены молдинги и накладки на пороги, защищающие элементы кузова от коррозии и повреждений. Измененная форма крышки багажника и задней панели кузова на автомобиле ВАЗ-2115 позволяет уменьшить погрузочную высоту багажного отделения.
Передние сиденья анатомической формы оснащены подголовниками и механизмом продольного перемещения для удобной посадки пассажиров на заднем сиденье. На автомобилях ЛАДА заднее сиденье САМАРА можно сложить, тогда объем багажника увеличится с 330 до 940 литров, что позволит перевозить крупногабаритный багаж. Спойлеры, установленные на внешней панели двери багажника автомобилей ВАЗ-2114 и ВАЗ-2113, а также на крышке багажника ВАЗ-2115, имеют улучшенный внешний вид и аэродинамику кузова. Регулируемая рулевая колонка, верхние точки крепления ремня безопасности и комбинация приборов позаимствованы у десятого семейства ВАЗ. Автомобили семейства LADA SAMARA оснащены энергопоглощающей приборной панелью под названием «Европанель». Дополнительный стоп-сигнал, встроенный в спойлер, повышает безопасность вождения.
Центральная блокировка дверных замков упрощает использование запирающих механизмов замков. В конструкции замков задних дверей предусмотрен механизм, исключающий возможность открывания дверей изнутри (детский замок), что повышает безопасность перевозки детей на заднем сиденье. На автомобилях в зависимости от комплектации иммобилайзер, возможна установка бортового компьютера, электростеклоподъемников, электроподогрева передних сидений и электропривода наружных зеркал заднего вида.

Проверка работоспособности стартера
Если есть сомнения в работоспособности стартера, необходимо проверить его на стенде. Соединительные провода к источнику тока, амперметру и контактному болту тягового реле стартера должны иметь сечение не менее 16 мм². Температура стартера при проверках должна быть (25±5)°С, а щетки должны быть хорошо притерты к коллектору. При замыкании выключателя при напряжении питания 12 В трижды включить стартер с разными режимами торможения. Например, с тормозными моментами 3, 6 и 12 Н·м (0,3; 0,6 и 1,2 кгс·м). Продолжительность каждого пуска стартера должна быть не более 5 секунд, а интервалы между пусками должны быть не менее 5 секунд. Если стартер не вращает зубчатый венец стенда или его работа сопровождается посторонним шумом, то разберите стартер и проверьте его детали.
Полное испытание на торможение
Затормозить зубчатый венец стенда, включить стартер и измерить ток, напряжение и тормозной момент, которые должны быть соответственно не более 700 А, не более 5 В и не менее 13,72 Нм (1,4 кгсм). Продолжительность работы стартера должна быть не более 5 с. Если тормозной момент ниже, а ток выше указанных значений, то причиной этого может быть межвитковое замыкание в обмотке якоря или замыкание обмотки на массу. Если тормозной момент и потребляемый ток ниже указанных значений, то причиной может быть окисление и загрязнение коллектора, сильный износ щеток, зависание щеток в щеткодержателях, ослабление щеточных выводов, окисление или подгорание тягового реле. контактные болты. При полном торможении приводной вал стартера не должен проворачиваться; если это произошло, неисправна муфта свободного хода. Для устранения неисправности разберите стартер и замените или отремонтируйте поврежденные детали.

Тест холостого хода
Отсоедините зубчатое кольцо стенда от шестерни стартера. Включить стартер и измерить потребляемый им ток и частоту вращения вала привода стартера, которые должны быть соответственно не более 80 А и 3000 мин-1 при напряжении на клеммах пускателя 11,5–12 В. Если ток сила и скорость приводного вала отличаются от указанных значений, то причины могут быть теми же, что и в предыдущем тесте. Проверка тягового реле Установите прокладку 11,5 мм между стопорным кольцом и шестерней и включите реле. Напряжение переключения реле при остановке шестерни в прокладке должно быть не более 8 В при температуре окружающей среды (20±5)°С. Если напряжение выше, то это свидетельствует о неисправности реле или привода.

Каждому автовладельцу важно, чтобы он был в исправном состоянии и работал без нареканий. По этой причине многие люди предпочитают знать, что можно сделать самостоятельно в случае неисправности, чтобы как можно быстрее ее устранить. В данной инструкции описано устройство автомобилей ВАЗ-2113, -2114, -2115, которые оснащены двигателем 1.5i.

В начале книги дана общая информация и описание моделей. Затем рассматривается оборудование, элементы и устройства управления. После этого автовладельцы смогут ознакомиться с тем, как выполнять техническое обслуживание, а также прилагается материал по технике безопасности.

Большая часть руководства посвящена ремонту отдельных деталей. Все очень подробно описано, есть цветные фотографии с комментариями, чтобы была понятна последовательность действий. Это делает руководство незаменимым при ремонте автомобиля. Здесь также есть советы по настройке. Приложения содержат дополнительную информацию и схемы, которые могут быть полезны при ремонте.

На нашем сайте Вы можете бесплатно и без регистрации скачать книгу «ВАЗ-2113, -2114, -2115 с двигателем 1.5i. Эксплуатация, обслуживание, ремонт, тюнинг: Иллюстрированное руководство» в форматах fb2, rtf, epub, pdf , txt, читать книгу онлайн или покупать книгу в интернет-магазине.

Раздел будет интересен всем, кто ищет современное руководство по ремонту ВАЗ 2115, 2114 или 2113. Здесь любой водитель найдет подробные инструкции по диагностике, замене или ремонту неисправной детали. Материалы представлены в виде фотоотчетов и видеороликов , что делает их наглядным пособием, намного лучшим, чем печатный аналог от производителя. Они позволят даже начинающим владельцам в кратчайшие сроки освоить любую ремонтную процедуру.

Даже если на данный момент ремонт ВАЗ 2113 своими руками не требуется, следует знать ряд процедур, которые чаще всего интересуют автовладельцев. Ознакомление с инструкцией по каждому из них быстро устранит поломку и восстановит работоспособность детали машины. Как и в случае с другими представителями семейства Самара 2, водителю потребуется информация о замене ламп в оптике, ремонте газораспределительного механизма, диагностике системы охлаждения и т.д.

Для тех, кому предстоит ремонт ВАЗ 2114 со своими своими руками, знание того, как он осуществляется, будет не лишним. Для профилактики или в тяжелых условиях может понадобиться операция. Не менее полезным будет руководство по ремонту ВАЗ 2114, в котором подробно описаны ВАЗ 2114 в фарах и салоне автомобиля.

Для владельцев пятнадцатой модели станет актуальной инструкция, как проводится ВАЗ 2115. Эта деталь часто ломается и не подлежит ремонту, что делает эти знания обязательными для тех, кто интересуется ремонтом ВАЗ 2115 своими руками.

Если вас интересует конкретная проблема, то на страницах портала вы всегда можете оставить свой вопрос более опытным автомобилистам и профессиональным механикам. Вскоре после его публикации последует полноценный ответ, который поможет справиться с проблемой в эксплуатации автомобиля.

ВАЗ 2113 — история модели

Модель выпускалась с 2004 по 2013 год. Трехдверный «хэтчбек» стал модифицированной версией «восьмерки» и получил с 2007 года инжекторный двигатель объемом 1,5 л мощностью 77 л.с. , автомобиль был оснащен новым двигателем большого объема (1,6 литра), соответствующим стандарту ЕВРО-3.

ВАЗ 2114 — история модели

Как и ВАЗ 2113, модель была рестайлингом предыдущего поколения ВАЗ 2109. Она получила множество комплектующих, что повысило комфорт автомобиля. ВАЗ 2114 выпускался с 2001 по 2013 год. За это время он претерпел несколько изменений , большая часть которых коснулась двигателя.

ВАЗ 2114 — 5-дверный хэтчбек. Отличительной особенностью модели стала обновленная передняя часть кузова, затронувшая фары, капот, решетку радиатора и т.д. Внутри салона также есть новшества – «европанель», новый дизайн отопителя, регулируемый руль. Под капотом ВАЗ 2114 располагались следующие двигатели:

• 8-клапанный двигатель 1,5 ВАЗ 2111;
• 8-клапанный двигатель 1,6 ВАЗ 21114;
• 8-клапанный двигатель 1,6 ВАЗ 11183;
• 16-клапанный двигатель 1,6 ВАЗ 21124;
• 16-клапанный двигатель 1,6 ВАЗ 21126.

ВАЗ 2115 — история модели

ВАЗ 2115 стала первой моделью Самара 2 серии. Его выпуск начался еще в 1997 году и продолжался до 2012 года. Сначала автомобиль имел только модели с карбюраторными двигателями, а затем их заменили инжекторными. В 2008 году модель подверглась рестайлингу.

Лада 2114 размеры. Все автомобили ВАЗ

Главная / Пенальти

Автомобили ВАЗ, 2113, 2114 и 2115 – модели, пользующиеся популярностью у отечественных водителей. Это связано с их невысокой стоимостью, ремонтопригодностью, относительной надежностью и неприхотливостью. А от объема багажника ВАЗ 2114 зависит практичность эксплуатации машины.

Благодаря объему багажника ВАЗ 2113 у водителей есть возможность перевозить габаритный груз. Его мощность составляет 330 литров. Технические характеристики багажного отделения Обеспечивают возможность перевозки предметов, имеющих нестандартные габариты.

Багажник модели 2113 трансформируется: водитель может снять полку, сложить задние сиденья. После этого его мощность составляет 632 л. Хэтчбек позволяет перевозить малогабаритные, длинномерные грузы.

К недостаткам можно отнести отсутствие штатной подсветки (при тюнинге авто монтируется самостоятельно), высокий погрузочный борт, что усложняет помещение груза внутрь.

ВАЗ 2114.

ВАЗ 2114 — надежный пятидверный автомобиль. Вместимость со сложенными сиденьями составляет 330 литров, а с разложенными – равна 632 литрам. Погрузочная высота борта имеет неудобный уровень (аналогичный тому, что используется на тринадцатой модели), что значительно усложняет процесс погрузки.

Размеры багажника выглядят так: длина — 830 миллиметров со сложенными сиденьями и почти 1660 миллиметров — с разложенными, ширина — 935 миллиметров, глубина — 830 миллиметров, высота — 780 миллиметров. Данные размеры приблизительны и актуальны для моделей 2113 и 2114.

Возможности трансформации

позволяют загружать объекты, длина, а также размеры которых отличаются от стандартных размеров. При установке дополнительных багажных конструкций на крышу можно перевозить некоторое количество крупногабаритного груза.

Объем, выраженный в литрах, идентичен объему, указанному в кубических дециметрах.

ВАЗ 2115.

Объем багажника ВАЗ 2115 427 литров со сложенными сиденьями, если их разложить, то вместимость увеличивается до 700 литров. Размеры багажного отделения увеличены, благодаря чему на пятнадцатой модели можно перевозить даже большие грузы.

К преимуществам

можно отнести простоту демонтажа, установки полки, а также удобную высоту для загрузки. Он находится почти на уровне автомобильного бампера.

Часто водители улучшают шумоизоляцию и штатное багажное отделение. Смонтировали электропривод открывания крышки, установили подсветку, сконструировали ящики для хранения мелких предметов (однако из-за их установки багажник значительно теряет в объеме).

Особенности багажника

К особенностям багажных отделений различных модификаций моделей 2113, 2114, 2115 можно отнести приемлемый уровень вместимости и возможность трансформации салона для увеличения полезного объема.

ВАЗ 2115 отличает удобная погрузочная высота, более увеличенный багажник Лада 5515. В остальном конструкция груза идентична другим моделям.

Автомобиль оборудован штатной полкой, она установлена ​​вертикально и разделяет багажное отделение и салон. При необходимости (например, при перевозке крупногабаритного груза, требующего складывания задних сидений) эту полку и вертикальную шторку можно демонтировать.

На Ладах 2113, 2114, 2115 под «полом» багажника предусмотрена ниша для хранения запаски и инструмента, необходимого для быстрого устранения мелких неисправностей, которые могут возникнуть в пути.

ВАЗ 2115 отличает удобная погрузочная высота, более увеличенный багажник Лады 2115. В остальном его конструкция идентична другим моделям.

Модели ВАЗ 2113, 2114, 2115, являющиеся модификацией «восьмерки», «девятки» и «девяносто девятой» соответственно, стали более эргономичными, удобными в эксплуатации, практичными. Автомобили получили вместительные багажные отделения, что увеличило объем перевозимого груза. Наличие ряда недостатков не пугает водителей: некоторые неудобства можно исправить самостоятельно.

Автомобили семейства ВАЗ 2113, 2114, 2115 популярны не только в России, но и в странах СНГ. Это связано с большим распространением этих автомобилей, их неприхотливостью, относительной надежностью, ремонтопригодностью и стоимостью. Машины имеют приемлемую вместимость загрузочной ниши, что делает их удобными в использовании для решения бытовых бытовых задач или ведения малого бизнеса.

ВАЗ 2114, выпущенный опытной партией количеством пятьдесят экземпляров в 2001 году, был поставлен на конвейер и стал доступен рядовому автолюбителю в 2003 году. Создан на базе старого ВАЗ 2109, по сравнению с ним, четырнадцатая модель получила кардинальное обновление.

Дизайн стал более современным и приятным, стали красить бампер кузова, появились молдинги и накладки на пороги. Внутренняя отделка регулируемой рулевой колонки, евро панель приборов, руль от ВАЗ 2110 и новая система обогрева.

Но самое главное в двигателях. Начиная с ВАЗ 2114 в историю вошел карбюраторный впуск, он окончательно заменил инжектор с распределенным впрыском топлива. Это позволило добиться большей экономичности и одновременно улучшить динамические характеристики.

Также в автомобиле есть множество дополнительных опций, недоступных ранее. Такие как: тонированные стекла, электрические стеклоподъемники с электроприводом, подогрев сидений, противотуманки, литые диски И центральный замок.

Ваз 2114 выпускался в двух комплектациях:

1. Люкс.
2. Стандарт.

В люксовой версии с завода были предустановлены противотуманные фары, колпаки колес, подголовники для задних пассажиров, измененная обивка дверей и отделка дверей. Главным плюсом высшей комплектации был маршрутный компьютер, который мог фиксировать расход топлива, среднюю скорость, время в пути и другие интересные параметры.

В 2007 году модель ВАЗ 2114 получила рестайлинг, новый двигатель и индекс 21144. При этом комплектация автомобиля стала соответствовать экологическому классу Евро-3. Появилась пластиковая декоративная крышка, алюминиевый ресивер заменили на пластиковый, а катализатор перенесли ближе к двигателю. Кроме того, небольшие изменения произошли внутри автомобиля.

Обновлена ​​торпеда, утерян верхний бардачок, в панель приборов интегрирован бортовой компьютер, показывающий напряжение в бортовой сети, температуру на улице, время и тому подобное.

Характеристики ВАЗ 2114.

С завода на автомобиль ВАЗ 2114 заявлены следующие эксплуатационные характеристики:

• количество мест: 5;
• рекомендуемое топливо: АИ-95;
• максимальная скорость: 165 километров в час;
9Расход топлива 0286: 8,9 л на 100 км по городу;
• время разгона до 100 километров в час: 13 секунд;
• объем бензобака: 43 л;
• расположение ДВС: спереди, поперечно;
• масса: 970 кг;
• топливная система: распределенный впрыск;
• объем багажника: 427 л;
• Привод: Передний.

Длина автомобиля – это расстояние между передним и задним бампером. Часто автовладельцы устанавливают на свои авторынки, что в свою очередь делает машину длиннее. Ширина автомобиля – это расстояние между боковыми зеркалами. А высота автомобиля будет равна самой высокой части вашего автомобиля. Будь то его крыша, антенна или спойлер. Габаритные размеры автомобиля ВАЗ 2114 представлены на рисунке 1. Рисунок 1- Габаритные размеры ВАЗ 2114. Автомобили отличаются друг от друга по многим параметрам. Эти параметры называются техническими характеристиками. Их указывают автопроизводители для всех марок и моделей выпускаемых машин. Сравнение технических характеристик Самый простой способ сравнить различные автомобили между собой. В этом разделе представлены технические характеристики автомобилей: как новых, так и давно присутствующих на рынке. Выбрав марку и модель автомобиля вы сможете ознакомиться с его подробными характеристиками. Характеристики включают: — Корпус — Двигатель — Трансмиссия — Подвеска — Тормозная система — Рулевое управление — Операционные индикаторы В последнее время для большинства граждан личный автомобиль стал не только средством передвижения, но и определенным атрибутом, формирующим образ личности. Именно по этой причине большинство производителей включились в гонку за «лучший» дизайн автомобиля. В рекламе авто акцент делается на инновационный, спортивный, стильный, дамский, брутальный или просто современный дизайн, а доминировавшие ранее технические характеристики уходят на второй план. Технические характеристики ВАЗ 2114 представлены в таблице 2 Таблица 2 – Технические характеристики ВАЗ 2114. Модификации автомобиля Двигатель Расположение двигателя Передний продольный Объем двигателя Количество цилиндров/клапанов на цилиндр Поршневой ход Диаметр цилиндра Сжатие Система снабжения Распределенный впрыск с электронным управлением Мощность (л. с./об.мин.) Крутящий момент (Нм/об.мин) Тип топлива Трансмиссия Колесная формула / ведущие колеса 4×2 / передний Трансмиссия механический Количество передач 5 вперед, 1 назад Рулевое управление Усилитель Тормозная система Передние тормоза Диск Задние тормоза Барабан Подвеска Тип передней подвески Амортизационный стенд Тип задней подвески Дамский рычаг Тип кузова/количество дверей Хэтчбек / 5. Количество мест Колесная база Удар передних колес, мм

Технические характеристики ВАЗ 2114
Тип кузова	Хэтчбек
Количество дверей	5
Места	5
Объем багажника, дм 3	330/600
Габаритные размеры, мм:
длина	4122
ширина	1650
высота	1402
Масса своя, кг	970
425
Колесная база, мм	2460
Король передних колес	1400
Шаг задних колес	1370
Ведущие колеса	Передние
Дорожный просвет для субпо	170
Зазор для чистящего средства	160
Двигатель ВАЗ 2114.	2111
Рабочий объем, см3	1499
Количество клапанов	8
Макс. Мощность, кВт (при об/мин)	57,2 (5400)
Макс. Мощность, л.с.	77,8
Макс. Фреза., Нм (при об/мин)	115,7 (3000)
система снабжения	кемпер. инъекция
Иммобилайзер	+
Адсорбер, нейтрализатор	—
КП
Количество редукторов	5
Шлюзы КП:
И.	3 636
II.	1,95
III	1 357
IV	0,941
В.	0,784
реверс	3,53
Номер передачи главной передачи	3,7
Максимальная скорость, км/ч	158
Разгон до 100 км/ч, с	13,2
Расход топлива, л/100 км:
Расход топлива при 90 км/ч	5,7
Расход топлива при 120 км/ч	7,8
Расход топлива в городском цикле	8,9
Емкость топливного бака, л.	43
Передние тормоза	Диск
Тормоз задний	Барабан
Тормозной путь, загруженный при скорости 80 км/ч	38
Привод стояночного тормоза	Трос
Привод сцепления	Трос
Передняя подвеска	МакФерсон
Задняя подвеска	лонгитон. Рыч.
Рулевое управление	Рейка
Радиус вращения наименьший	5,2
Максимальный подъем без ускорения	34
Ваз 2114 шины	165/70R13 175/70R13
Рулевое колесо	2110
Приборная панель	2114
Комбинация устройств	2115
Коврики	ворсованные
Электрический обогреватель заднего стекла	+
Электрические стеклоподъемники перед. дв.	+
Электрическая блокировка дверных замков	+
Вентилятор системы охлаждения	Электрический
Боковая система управления	+
Борткомпьютер	—
Бамперы	оригинал
Фаруциус	—
Зажим индивидуального освещения	+
Противотуманные фары	+
Наружные зеркала	левое и правое
Античехлы на зеркала	—
Зеркала с электроприводом *	—
Подогрев передних сидений	+**
Обивка сидений	твид с карм.
Защита сидений от подъема. Волокно	+
Потолок обивки	цельный
Дверцы с мягкой обивкой	в сборе
Обивка багажника	+
Солнцезащитный козырек с зеркалом	—
Подголовники задних сидений	+
Пластиковый коврик для багажника	—
Пер. Ремни хвастаются. С сигнализацией	—
Молдинги дверей	+
Заслонка порогов	+
Колесные колпачки	+
Спойлер Ranger с накладкой	+
Тонированное стекло	—
Окраска «Металлик»	+
Уровень шума в салоне ВАЗ 2114
при скорости 100 км/ч, дБ/а	74
Нормы токсичности	Р 83.

Благодаря своим техническим характеристикам и внешнему виду автомобиль ВАЗ 2114 приобрел большую популярность среди людей разного возраста. Взрослые оценили большой багажник, возможность складывания сидений и небольшой расход топлива. А молодые покупали его за хорошую динамику и более современный дизайн, как внешний, так и внутренний.

Габариты ВАЗ 2114 соответствуют международному классу В.

В сухих цифрах они выглядят так:

1. Длина машины: 4100 мм.
2. Высота машины: 1415 мм.
3. Ширина машины: 1620 мм.
4. Основание: 2460 мм.
5. Дорожный просвет: 165 мм.
6. Шаг сзади: 1370 мм.

Модели с индексом 211440-24, 2007 года выпуска, и 211440-26, появившиеся на конвейерах в 2010 году, имели несколько измененные габариты 2114:

1. Длина машины: 4122 мм.
2. Высота машины: 1402 мм.
3. Ширина станка: 1650 мм.

Отличия получились за счет рестайлинга бамперов, зеркал заднего вида, а также небольших доработок в подвеске автомобиля.

Некоторые хотят увеличить клиренс ВАЗ 2114, тогда машина получит большую проходимость и будет легче преодолевать городские препятствия. А вот увеличение дорожного костюма отрицательно скажется на расположении центра масс машины, в поворотах она станет катковее и в целом потеряет в управляемости. Каждый выбирает то, что ему важнее.

ВАЗ 2114 — российский хэтчбек, пришедший на смену снятым с производства девяткам. Изменения коснулись не только внешних частей кузова (новые фары, капот, бампер, молдинги, решетка радиатора), но и салона.

Спортивный стиль ВАЗ 2114

Современный внешний вид Автомобилю ВАЗ 2114 придают молдинги по всем бокам, спойлер со стоп-сигналом и накладки на пороги. Внешние изменения ВАЗ 2114 оправдывают себя, обвешивая машину отличными аэродинамическими качествами, а также устойчивой на дороге даже на высоких скоростях. Бамперы, молдинги и другие навесные детали выдержаны в одной цветовой гамме с кузовом, либо выполнены в черном цвете, что придает модели ВАЗ 2114 схожесть с иномарками и создает для покупателей возможность выбора оформления экстерьера автомобиля.

За свой внешний вид машина полюбилась людям, занимающимся тюнингом. А полюбил он за то, что при небольших затратах ВАЗ 2114 можно сделать из общего автомобильного потока индивидуальную.

Технические данные ВАЗ 2114

Как видно из таблицы с техническими характеристиками ВАЗ 2114 разница с моделями своего класса только в размерах кузова. Восьмиклапанный двигатель объемом 1,6 л устанавливается на многие модели АвтоВАЗа, поэтому каких-то особенных характеристик ждать не стоит. Привод — передний, коробка — как у всех, так сказать стандартная. Отличия хэтчбека от седанов заключаются в объеме богобоя, который увеличивается при сложенных спинках заднего сиденья. Сравнивать показатели ВАЗ 2114 с классикой смысла нет – аэродинамика за счет мельчайших линий кузова придает автомобилю легкость в управлении. Ну а в остальном ВАЗ 2114 – обычная российская машина, покоряющая сердца автомобилистов за счет внешнего вида.

Двигатель	1,6 л, 8 кл. (Евро-3)
Длина, мм.	4122
Ширина, мм.	1650
Высота, мм.	1402
Основание, мм.	2460
Отбойник передних колес, мм	1400
Шаг задних колес, мм	1370
Объем багажного отделения, дм 3	330
Масса в валюте, кг	985
Полная масса вагона, кг	1410
Допустимая полная масса буксируемого прицепа с тормозами, кг	750
Допустимая полная масса закрытого прицепа без тормозов, кг	300
Колесная формула / ведущие колеса	4×2 / передний
Макет автомобиля	передний привод, расположение двигателя спереди, поперечное
Тип кузова/количество дверей	хэтчбек / 4.
тип двигателя	бензин, четырехтактный
Система снабжения	Распределенный впрыск с электронным управлением
Количество и расположение цилиндров	4, рядный
Рабочий двигатель, см 3	1596
Максимальная мощность, кВт/об. Мин.	59,5/5200
Максимальный крутящий момент, Нм при об/мин	120/2700
Топливо	Бензин неэтилированный АИ-92 (МИН)
Расход топлива по циклу езды, л/100 км	7,6
Максимальная скорость, км/ч	160
Трансмиссия	С ручным управлением
Количество передач	5 вперед, 1 назад
Перевести номер главной пары	3,7 или 3,9
Рулевое управление	травмобезопасный реечный без усилителя
Шины	175/70R13-80 (Т, Н) 165/70R13-79 (С, Т)
Емкость топливного бака	43 литра

Хэтчбек ВАЗ 2114 заменил на рынке СНГ «девятку», так полюбившуюся потребителям. Модернизация, разумеется, прошла на высшем уровне – машина получила и бампера новые, и молдинги, и капот новой формы и геометрии, и новые фары, и решетку радиатора, и салон салона.

Спойлер со стоп-сигналами, Накладки на пороги, Молдинги по бокам придали дизайну автомобиля столь необходимую ей спортивность. Кроме того, за счет внешних элементов ВАЗ 2114 значительно улучшились аэродинамические характеристики, и, как следствие, управляемость на трассе, когда автомобиль едет на большой скорости.

Как и в некоторых странах зарубежного производства, часть серии ВАЗ 2114 была выдержана в западном стиле – все навесные детали были выбраны черного цвета. Другая часть серии, в свою очередь, поддержала любителей более спокойных решений, покрасив все элементы в единый цвет. Однако форма и особенности экстерьера этого автомобиля просто удобны для создания действительно эксклюзивных экземпляров путем тюнинга, благодаря чему ВАЗ 2114 стал фактически первым отечественным автомобилем, который приписывают любителям внешней индивидуализации транспортного средства.

Характеристики двигателя

Для двигателей ВАЗ 2114 объемом 1,6 литра используется технология непосредственного впрыска топлива, или, иначе говоря, впрыск. Для этой модели никаких новых модификаций не разрабатывалось. силовой агрегат, поэт подобные двигатели можно найти и на других моделях ВАЗ.

Автомобиль с трансмиссией

Как и в других моделях ВАЗ, в ВАЗ 2114 используется механическая коробка передач Shift. Ручное управление до сих пор является своеобразным «фирменным знаком» Волжского автозавода и других предприятий, на которых осуществляется сборка автомобиля, разработанного вазой. Механические трансмиссии более надежны, долговечны и просто удобны.

Тормозная система и усилитель рулевого управления

Размер шин

Размеры

Габаритные размеры ВАЗ 2114 принципиально не отличаются от других автомобилей серии, и во многом — из-за того, что корень этого лежит в периоде разработки «агрегатов».
