Схема подключения камеры заднего вида к автомагнитоле

Содержание

  1. Парктроник или камера заднего вида
  2. На что смотреть при выборе
  3. Что сделать перед установкой
  4. Подключение камеры
  5. Методы установки
  6. Монтаж
  7. Электронная составляющая
  8. Вывод изображения
  9. Возможные неисправности

Камера заднего вида повышает безопасность во время движения и позволяет неопытным водителям еще больше контролировать обстановку на дороге или во время парковки. Для подключения этого устройства требуются минимальные навыки, поэтому с такой задачей справится даже новичок.

Парктроник или камера заднего вида

Парктроники появились раньше камер заднего вида, в большинстве новых автомобилей они уже предустановлены. Эти устройства имеют от 4 до 8 датчиков, которые обеспечивают безопасность транспортного средства. С его помощью через звуковой сигнал или дисплей происходит оповещение, что машина приближается к препятствию. По мере этого усиливается сигнал или загораются лампочки.

Они исправно работают независимо от погоды и загрязнения датчика, считаются универсальными, поскольку подходят не только для парковки, но и совершения маневров. Главный недостаток — потребность в создании отверстий на бампере для их установки. Также они не сигнализируют об открытом люке, яме, арматуре или камне.

Камера заднего вида дает дополнительный обзор, обычно она подключается к автомагнитоле. Она передает картинку на монитор, который стоит на передней панели. Камеру заднего вида легко установить на автомобиль, при этом она отображает картинку с реальным пространством и водитель сам решает, когда нужно тормозить. Эта техника передает больше информации, поэтому она становятся более выгодна, чем парктроник.

Интересно! В каждой камере заднего вида есть опция разметки, она помогает адекватно оценить свободное место, чтобы понять, сможет ли там припарковаться автомобиль.

На что смотреть при выборе

Перед подключением камеры заднего хода потребуется выбрать ее в магазине. При этом учитывают сразу несколько параметров:

  • Способ крепления. Рамка под номером считается самым простым вариантом, но в этом случае знак должен располагаться на крыше багажника, а не бампере. Также возможен вариант с плафоном, а вот от врезных изделий лучше отказаться.
  • Вид сенсора. Обычно используется CMOS-сенсор, но он плохо работает в темноте. Для него устанавливают светодиодную подсветку или подключают элементы автомобиля. Также есть сенсоры типа CDD,  они лишены недостатков, но стоят в несколько раз дороже.
  • Разметка. В 80% устройств эта функция встроена в устройство, но лучше уточнить это перед покупкой. Она работает только в том случае, если устройство стоит на той высоте, которую рекомендовал производитель.

  • Защита от воды. Если корпус камеры заднего вида не устойчив к влаге, реагентам или загрязнениям, то устройство не проработает больше 2 лет.
  • Качество картинки. Чтобы устройство использовалось в полной мере, оно должно передавать качественную картинку.

Что сделать перед установкой

Перед тем как подключить камеру заднего вида к магнитоле, необходимо определить расположение основных элементов и подготовить для этого инструменты.

Сначала определяют место, где расположится устройство. Обычно его ставят под номерной знак, но перед этим оценивается частота загрязнений и то, насколько устойчива камера заднего вида к воздействию извне.

Совет! При выборе места оценивается эстетика и то, какой ракурс откроется после установки камеры. От этого зависит то, насколько приближенной к реальности получится картинка.

Перед установкой камеры заднего вида подготавливают набор отверток, изоленту, дрель, саму камеру и кабель. В некоторых случаях шнуры не входят в комплект, поэтому их приходится покупать отдельно. Набор инструментов зависит еще и от того, какая камера заднего хода подключается к автомобилю: если используются беспроводные передатчики, то дополнительный кабель не потребуется.

Подключение камеры

Методы установки

Перед распиновкой камеры заднего вида выбирают место, где ничего не будет мешать обзору. Ниша под задним бампером считается лучшим решением. Устройство фиксируют над номером. Камеру располагают так, чтобы устройство оказалось не слишком сильно утоплено, иначе часть картинки займет бампер машины.

Еще один вариант, как установить камеру заднего вида — поставить ее внутрь салона на заднее стекло. В таком случае часть картинки займет багажник, но при этом устройство останется защищенным от грязи и мародеров. Также качество картинки станет хуже из-за стекла, которое становится преградой.

Монтаж

Камера заднего вида питается от автомобиля, поэтому ее подключают к аккумулятору на 12 V. Перед этим необходимо изучить распиновку камеры заднего вида, но здесь не нужны специальные знания. Его устанавливают таким образом, чтобы на монитор выходила картинка.

Схема подключения камеры заднего вида к магнитоле представлена ниже. Устройство фиксируют плюсом к магнитоле. Чтобы найти разъем и разобраться с распиновкой камеры заднего вида, потребуется найти проводку, которая подсвечивает номерной знак.

Если устройство не имеет встроенной функции, то его подключают к задним фонарям, которые находятся в области торпеды. Везде используют только плюсовой провод и дополнительно устанавливают крепление, если того требует конструкция.

Электронная составляющая

Для подключения камеры заднего вида к магнитоле придется использовать реле и вывести подсветку к фонарю заднего хода. Если у человека уже есть опыт работы с такой проводкой, то он справится с этой задачей. В этом случае стоит придерживаться всего нескольких правил:

  • провода ставят так, чтобы они не перетирались со временем;
  • для обмотки и дополнительной фиксации используют изоленту;
  • после монтажа элементы не должны свободно болтаться;
  • если дома есть стяжки, то лучше использовать их для дополнительной фиксации;
  • для установки проводов лучше использовать уже существующие отверстия, а не делать новые;
  • в некоторых автомобилях придется дополнительно брать герметик, поскольку обычной фиксации станет недостаточно;
  • всю проводку прокладывают вдоль порогов либо уже под потолком за обшивкой.

Интересно! Изображение может выводиться на любое устройство с экраном, а не только автомагнитолу.

Вывод изображения

Чтобы завершить подключение камеры заднего вида к магнитоле, необходимо вывести картинку на экран устройства. Для этого его подключают к фонарю заднего хода, проверяют, есть ли питание и провод, по которому идет основной сигнал. Далее устройство включают и в настройках ищут пункт для включения камеры заднего вида. Затем на мониторе появляется картинка.

Возможные неисправности

Даже если человек предварительно разобрался с тем, как установить камеру заднего вида, у него могут возникнуть трудности, связанные с этим процессом:

  • Не происходит автоматического подключения. Это происходит при наличии перегоревшей лампочки в электронике или устройстве, которое работает с перебоями.
  • Показывает все в зеркальном отражении. Требуется проверить корректность настроек или повторно установить устройство.
  • Запотевает камера. Такое бывает при проникновении влаги или грязи в объектив.
  • Картинка рябит. Такое бывает при сильной выбрации двигателя, поэтому требуется более плотная установка всех деталей.

При появлении проблем во время этого процесса стоит перепроверить все комплектующие или корректность их установки. Если не получается самостоятельно устранить неисправность, то необходимо обратиться в сервисный центр.





Как вам статья?

Установка камеры заднего вида своими руками, схема подключения

Камера – разве не отличный способ упростить себе парковку в стесненных местах? Установка камеры заднего вида своими руками не займет у вас много времени. Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы.

Варианты установки

Существует несколько способов доукомплектации автомобиля камерой заднего вида (обзор популярных моделей):

  • отдельная камера, которая подключается к штатной мультимедийной системе либо самостоятельно установленному экрану;

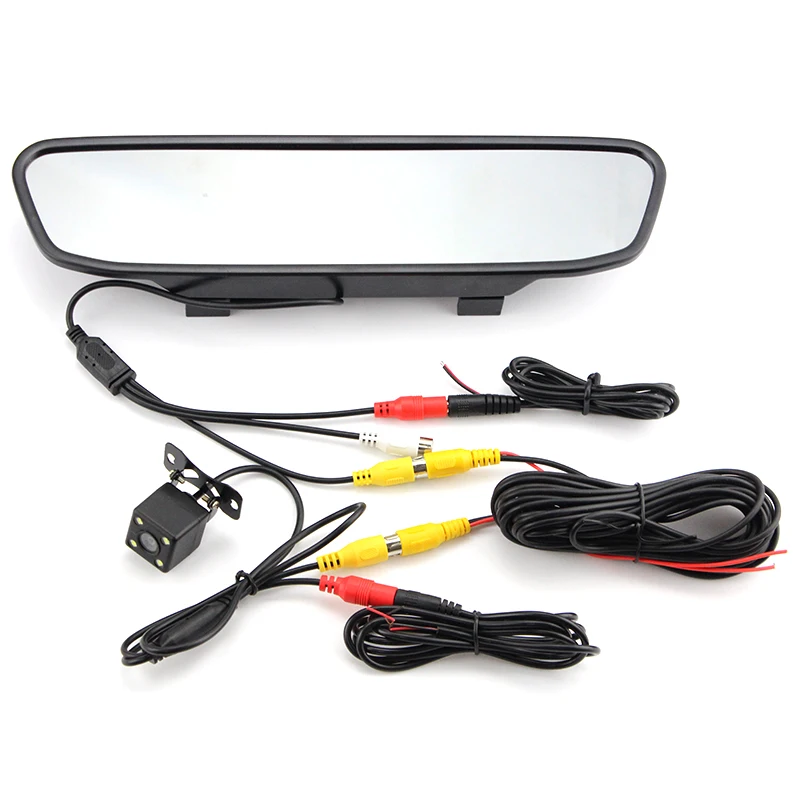

  • комплект камеры с зеркалом заднего вида, на которое при движении назад будет выводиться изображение. Это может быть как отдельно зеркало, так и накладная панель, которая будет крепиться поверх штатного отражателя.

Монтаж

Вам предстоит решить, куда именно будет вмонтирована камера. Способы установки:

  • в плафон штатного освещения номерного знака. Многие производители изготавливают переходные стекла, которые позволяют установить камеру и сохранить подсветку номера. Если на вашей модели авто в определенных комплектациях штатно устанавливается помощник для парковки, то вам всего лишь необходимо приобрести такую крышку фонаря. При этом подобрать устройство можно даже среди универсальных аксессуаров;
  • в ручку открытия багажника, которая часто выполнена единым корпусом с пластиковым молдингом над номерным знаком. Камеру в прямоугольном корпусе можно без труда закрепить обычными саморезами;
  • прикрепить к рамке номерного знака;
  • вмонтировать в бампер. На некоторых авто для установки даже не нужно снимать бампер. Для такого монтажа подойдут камеры, выполненные в овальном корпусе. Вам всего лишь необходимо проделать отверстие в бампере. Для пущей надежности с внутренней стороны корпус необходимо посадить на кузовной герметик либо герметизировать клеевым пистолетом. Провода в салон авто можно проложить через вентиляционные отверстия, расположенные в багажном отделении.

Дополнительное оборудование

Одной из главных проблем является забрасывание объектива грязью и наледью. Даже немногие штатные системы оборудуются такой полезной функцией, как омывание камеры. Если вы устанавливаете аксессуар в крышку багажника автомобиля, в котором есть омыватель заднего стекла, то реализовать очистку очень просто. Вам всего лишь необходим тройник, который будет вживлен в штатную магистраль омывателя перед форсункой заднего стекла. В качестве распылителя можно взять компактную форсунку с любого подходящего авто. Поскольку стекло объектива маленькое, нет смысла использовать веерную форсунку.

Электронная составляющая

Внимательно отнеситесь к прокладыванию проводов. Места соединений должны быть качественно заизолированы. Чтобы провода не болтались и не перетирались, обмотайте их тряпчатой изолентой, по возможности закрепите стяжками к штатным жгутам проводов либо зафиксируйте, используя технические отверстия кузовных элементов. В салоне провода можно протягивать как внизу вдоль порогов, так и за обшивкой потолка.

Установка камеры заднего вида своими руками не вызовет трудностей даже у начинающего автолюбителя, но вот к подключению нужно подойти куда более основательно. Рассматривать камеры заднего вида, которые идут в комплекте вместе со специальным зеркалом, не имеет смысла. Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству.

Для нормального функционирования системы используется:

  • двухжильный провод для питания камеры;
  • двухжильный провод видеосвязи. Для передачи видео на монитор используются провода с RCA разъемами (известные всем «тюльпаны»). Жилы не экранированные, поэтому при необходимости могут быть удлинены либо разрезаны для протягивания в труднодоступных местах. В некоторых вариантах для корректной работы системы из разъема RCA будет выходить дополнительный провод возбуждения.

Провод возбуждения активирует экран магнитолы «плюсовым» током, заставляя систему автоматически переходить в режим трансляции изображения с камеры. Провод возбуждения обязателен не для всех мультимедийных систем, в некоторых устройствах автоматический переход на камеру заднего вида осуществляется по каналу видеосвязи. Если подобная функция магнитолой не предусмотрена либо устройство подключено некорректно, то сменять изображение на экране придется вручную нажатием специальной кнопки.

Способы подключения

Связать камеру заднего вида и монитор в салоне можно беспроводным способом. Для этого потребуется специальный модуль. Питание модуля подключается к лампе заднего хода, а уже с модуля идет к камере. Второй беспроводной модуль подключается к питанию монитора. Недостаток такого способа в помехах, часто препятствующих нормальной передаче изображения. Также такой способ не подходит для магнитол, которым необходим провод возбуждения.

Более подробно рассмотрим классический вариант подключения. Суть приведенной схемы в том, чтобы подключить питание камеры к фонарю заднего хода, напряжение на выводах которого появляется только после включения реверсной передачи. Разъем («тюльпан») подключается к штатному выходу на магнитоле либо экране, предназначенном для видеосвязи. Провод возбуждения необходимо соединить с выходом магнитолы, обычно маркирующимся как «Reverse». Узнать, обязателен для вашей мультимедийной системы провод возбуждения, можно из технической документации к магнитоле. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной.

Система контроля неисправности лампа

Что делать, если вы установили камеру заднего вида на свой автомобиль, а она работает, только когда автомобиль заглушен? Во многих современных автомобилях, обычно имеющих немецкие корни, установлена система контроля исправности лампа. ШИМ-контроллер посылает по проводам питания осветительных приборов прямоугольные положительные импульсы, которые помогают обнаружить перегорание фонарей кормовой части автомобиля. Поскольку лампы имеют инерционность, пульсации тока не влияют на их работу. Но вот камера заднего хода при таких помехах будет работать некорректно.

Для предотвращения такого эффекта камеру к фонарю заднего хода необходимо подключить через реле с питанием от прикуривателя (там ток уже будет постоянным). При этом «+» от ламп ЗХ на обмотку реле необходимо подать только после выпрямления диодом и сглаживания пульсаций конденсатором. «Минус» для питания камеры необходимо взять как можно дальше после «массы» фонарей ЗХ.

Как подключить камеру заднего вида к телевизору дома

Главная » Статьи » Как подключить камеру заднего вида к телевизору дома


Как Подключить Камеру Заднего Вида К Телевизору

» Что Мы Выбираем? Наше Авто

Установка камеры должна обеспечить хороший обзор, разметка стоянки должна просматриваться для удобства парковки.

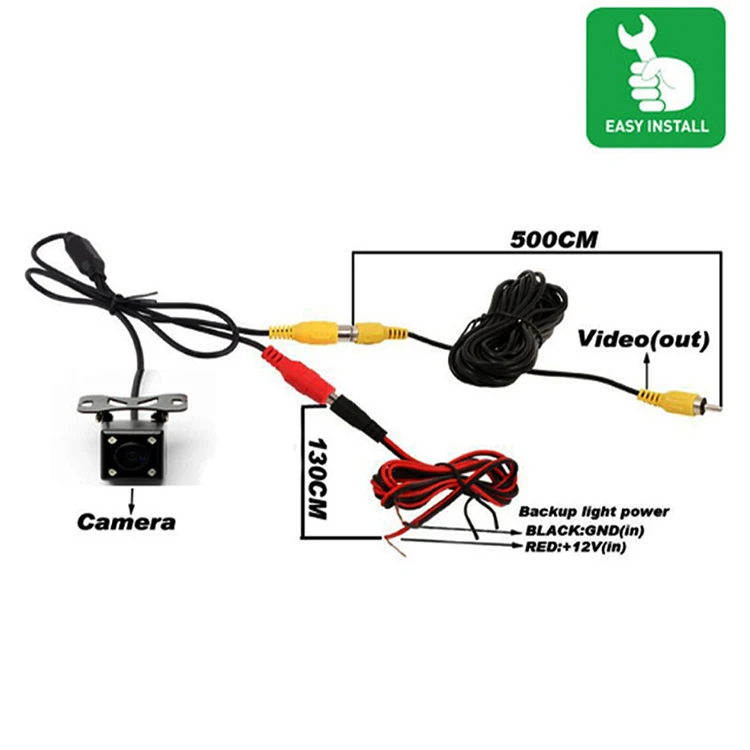

В жгуте проводов камеры заднего вида обычно присутствует только три провода. Черный и красный провод служат для передачи питания, а по желтому поступает изображение. Провода питания подключаются к проводке фонаря задней скорости. Таким образом, камера будет подключаться в работу только при включении соответствующей передачи.

​Проводя подключение камеры необходимо проявлять особую внимательность. В случае ошибки из строя может выйти как сама камера, так и магнитола. Защита от ошибочного подключения присутствует, но далеко не на всех моделях. В целях предотвращения повреждений камеры ее положительный провод рекомендуется оснастить предохранителем, номинал которого не превышает 0,5 А.

Схема подключения камеры заднего вида

Один конец желтого провода подключается к камере, а другой конец — к специальному выходу на магнитоле. Разыскать нужный выход поможет справочная документация и маркировки на самом устройстве. Если специальный выход для камеры не предусмотрен, то подключить провод можно к разъему VIDEO IN.

Skoda Fabia 1.2 HTP › Бортжурнал › Как правильно подключить камеру заднего вида? (часть 2)

Виталий Владимирович, 38 лет

Ранее я спрашивал у людей которые дружат с автоэлектрикой — как подключить камеру заднего вида. Теперь хотелось бы получить дельные советы по конкретной модели камеры, кторую заказал и уже получил CYCLON RC-SP CCD. Взял именно эту камеру, т.к. надеялся, что удастся легко совместить с ранее установленным мультимедийным головным устройством этой же фирмы Volkswagen UNIVERSAL CAN 7 Cyclon. Но получив камеру и осмотрев её, понял, что без помощи не обойтись.

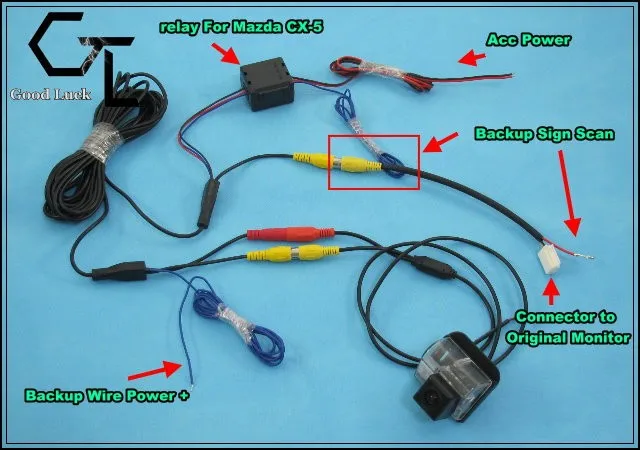

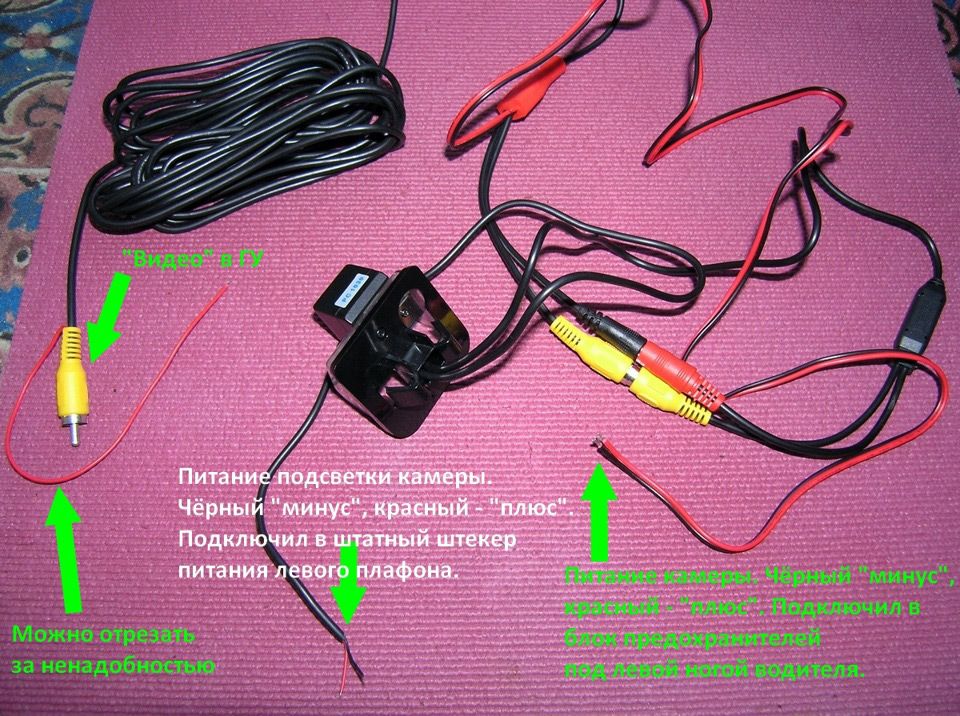

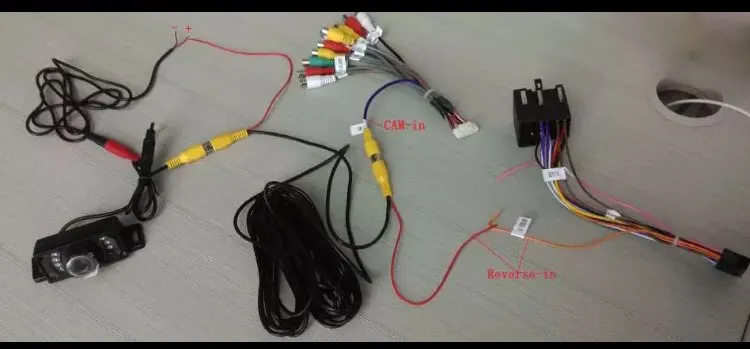

Общий вид камеры с проводами подключения

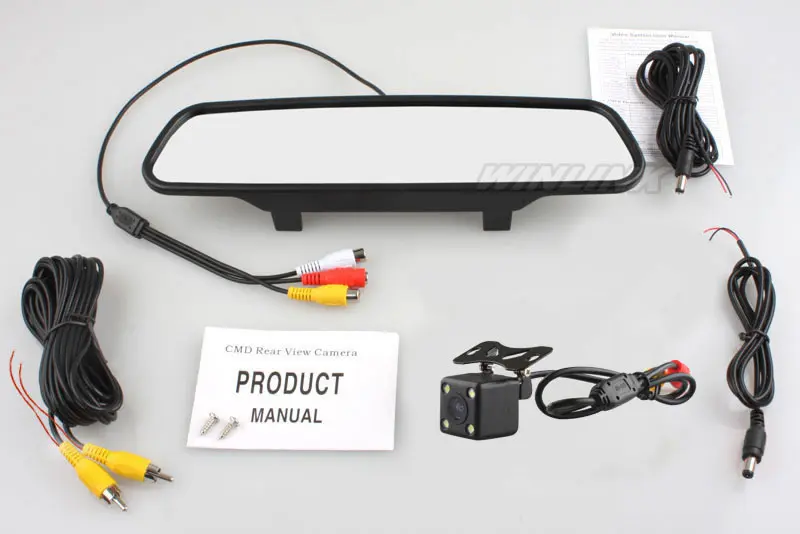

Комплект поставки КЗВ

Вариант 1 к + фонаря заднего входа (но для этого прийдется тянуть еще один провод параллельно видеокабелю через весь салон) Вариант 2 — к проводу REVERSE магнитолы (читал другие темы по подключению). Но дело в том, что на схеме, которая наклеена на моей магнитоле такой провод обозначен (REVERSE (GREEN AND WHITE)), а на самом деле его нет, т.к. магнитола штатная и подключается через штатный разъем, имеются только незадействованные провода PARKING (буро-красный) и черный GND.

Схема к ШГУ

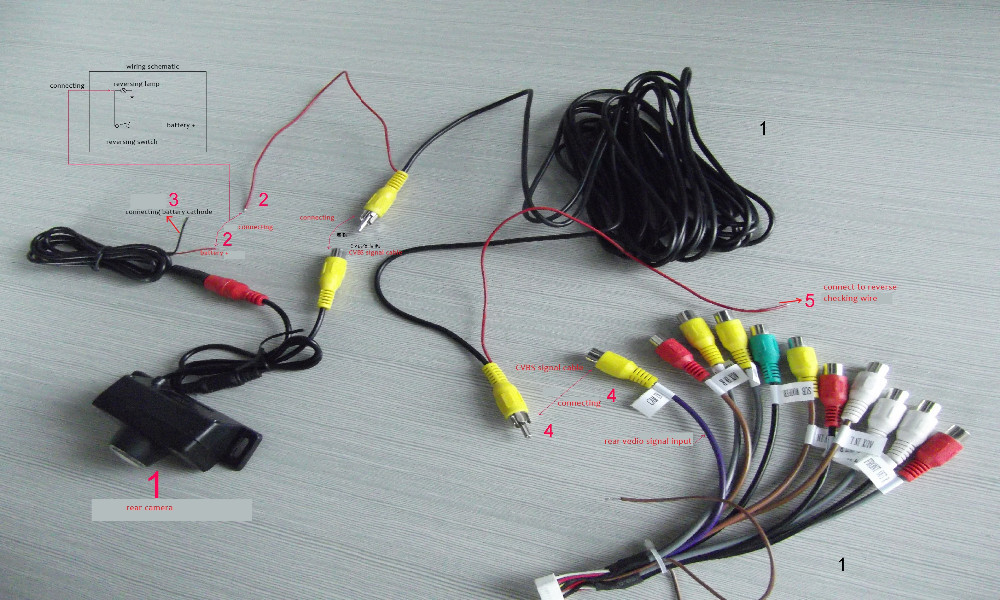

Провод PARKING и тюльпан видеовхода ШГУ

Еще на кабеле камеры заднего вида имеются два тоненьких ответвляющихся зелененьких проводка, но они скорее всего для возможности переключения видеостандартов PAL/NTSC, производитель на сайте писал что переключение происходит с помощью размыкания/замыкания белого провода (видимо белые закончились на заводе а зеленых валом). Только не указали какому из соединений этих проводов (замкнуты/разомкнуты) соответствует PAL, а какому NTSC.

Зеленые проводки (скорее всего для переключения видеостандарта)

Еще не понятно — зачем на проводе питания КЗВ находится штеккер (гнездо) 5,5мм, никакие переходники и провода к нему не шли, поэтому видимо прийдется отрезать его для подключения этого провода к питанию фонаря заднего хода.

И последний вопрос — для самых терпеливых, которые дочитали до конца. Можно ли проверить камеру в домашних условиях, подключив к видеовходу телевизора и подав питание +12В от бытовых источников питания? И опять же — подавать ли + 12В на красный провод, ответвляющийся от тюльпана видевыхода камеры?

Заранее благодарен за внимание, даже если не ответите на вопросы 🙂

Как подключить камеру заднего вида .
Подключить камеру заднего вида к телевизору. монитору или к магнитоле.

Подключить камеру заднего вида к телевизору. монитору. или к магнитоле.

Модели камер заднего обзора бывают разные их можно установить где угодно но подключаются примерно одинаково.

1.Красный +

2.Чёрный —

3.Жёлтый видео

Схема такова допустим вы хотите подключить к магнитоле. берёте камеру ,+ плюсовой провод от акумулятора ,либо от магнитолы в зависимости как вы хотите сделать данную систему на пример видеонаблюдение в машине тогда запитывать либо на постоянку или при включении зажигания.

Провод и разъём Жёлтый видео к центральному контакту, Чёрный — к массе разъёма и акумулятора (допустем либо массе авто) Красный + а его напрямую и к камере анологичным способом подключаются и другие модели камер.

Далее чтобы у вас автоматически включался монитор (если данная модель есть данная функция) тянете проводок от лампы заднего хода (либо находите его в касе авто) и подключаете специальному проводу на магнитоле если что-то не понятно пишите на нашем форуме видеонаблюдения.

  • Обсудить на форуме. Наш Форум видеонаблюдения forum.kamera24.ru Как подключается кабель к камерам заднего вида ?

    В большинстве камер имеются просто выводные провода, к которым можно подсоединить

    коаксиальный кабель для передачи Видео и провод питания.

    Можно также обжать провод и подключать через разъемы. Некоторые камеры поставляются с разъемами BNC (стандартный тюльпан ):

    Такой разъем, например, можно сразу подключить к видео-входу обычной магнитоле.

    Питания для камеры заднего вида!

    Питания для камер необходим выпрямленным стабилизированным напряжением 12 В, током не более 0,7 А. Рекомендуемые эксплуатационные режимы: интервал температур от +10.С до +40.С, относительная влажность воздуха до 80%, БП-1А (БПМ-1А) имеет электронную защиту от короткого замыкания на выходе. подробнее

    Коаксиальный кабель используется для передачи сигнала от камеры к системе видеонаблюдения или к телевизору. Это обычный кабель, такой же, какой используется для подключения антенны к телевизору

    PHANTOM CA-2303 — универсальная видеокамера заднего вида, предназначенная для облегчения парковки и движения задним ходом. Камера заднего вида позволяет значительно упростить парковку в темное время суток, при плохих погодных условиях, а также ограниченном пространстве для маневра. Также данная камера будет особенно полезна во время движения в большом потоке машин или пробке . Камера заднего вида PHANTOM CA-2303 позволит избежать аварийных ситуаций, появления царапин и повреждений своего и чужого автомобиля.

    PHANTOM CA-2303 отличается миниатюрными размерами, которые не превышают габариты обычного датчика парктроника. Диаметр камеры составляет всего 18,5 мм, благодаря чему она практически незаметна. Камера позволяет получать четкое цветное изображение и имеет большой угол обзора, который составляет 170 градусов.

    Камера позволяет видеть препятствия при плохой освещенности, когда водителю сложно рассмотреть объекты, находящиеся позади автомобиля. Световая чувствительность камеры PHANTOM CA-2303 составляет не меньше, чем 0,1 LUX.

    Камера влагозащищена и имеет парковочные линии, которые позволяют наиболее быстро и легко припарковаться, ориентируясь по ним.

  • Добавить в каталог свою веб камеру.
  • Подобрать камеру видеонаблюдения в каталоге систем безопасности.
  • Как заказать рекламу в интернете и разместить её на сайте или сети iternet
  • Подключим и настроим камеру к телевизору через интернет internet

    Схемы подключения камеры заднего вида к монитору, ГУ (Головному устройству, к телевизору для проверки работоспособности.

    Схемы подключения камеры заднего вида:

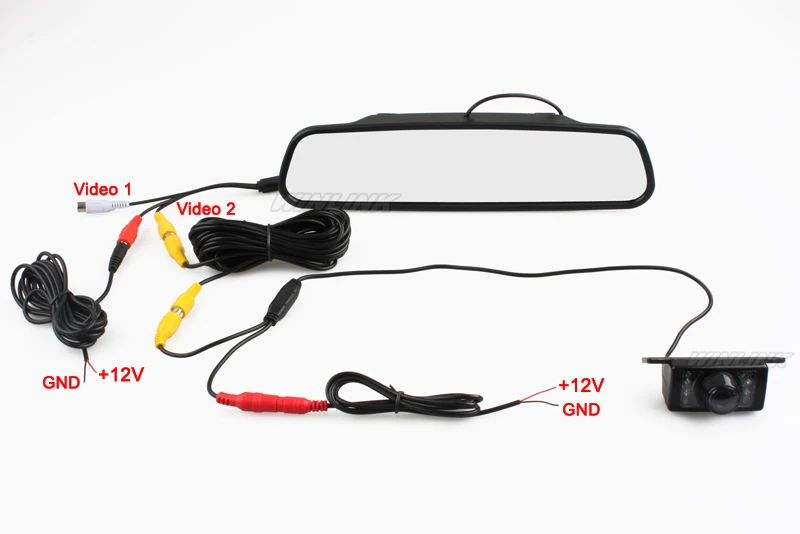

    Схема подключения камеры заднего вида к монитору 4.5 на автомобиле:

    При включении задней передачи монитор включится автоматически.

    Если подключить к дополнительному входу AVI видеорегистратор, DVD, фронтальную камеру и тд.

    Монитор будет отображать видео с входа AVI 1, но переключится на AVI 2 камеру заднего вида при включении задней передачи. Тоесть при включении лампы заднего хода.

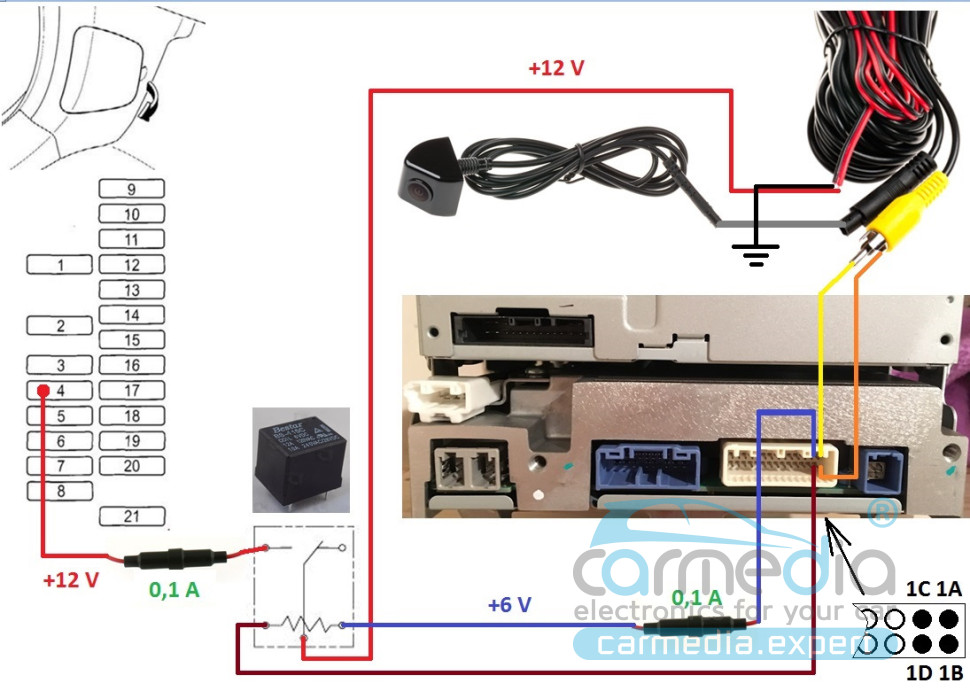

    Схема подключения камеры заднего вида к головному устройству (ГУ) на автомобиле:

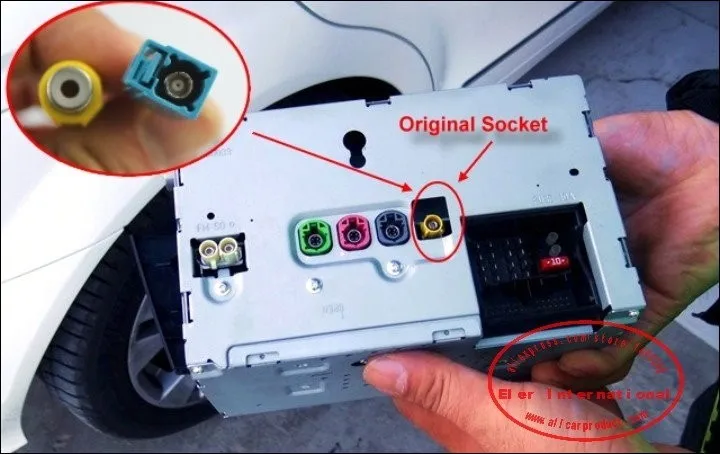

    На головном устройстве находим штекер CAMERA или Rear Camera и подключаем желтый колокольчик. Красный подключаем к проводу Reverse. Дальше по схеме.

    Схема подключения камеры заднего вида к домашнему телевизору для проверки:

    Здесь все просто, главное чтобы хватило мощности для включения камеры. Попробовал зарядное устройство, не потянуло. Использовал дедовский метод. Сложил восемь больших батареек (благо были) последовательно и все заработало.

    Примечание. Не все телевизоры отображают цветную картинку. Зависит от системы. Мониторы и ГУ мультисистемные.

    Камеры в нашем магазине проходят предпродажную проверку!

    Подключение камеры заднего вида

    18 Сентября

    Что нужно для подключения

    Для того чтобы осуществить подключение камеры заднего вида необходимо устройство, на котором будет отображаться картинка с нее. Это может быть телевизор, отдельный монитор, монитор магнитолы или ГУ или другое устройство, поддерживающее такую возможность.

    Распиновка проводов и разъемов

    Камера заднего вида имеет три провода. «Плюсовой» имеет красную оплетку, «минусовой» провод питания  — черный цвет. Третий провод имеет желтый цвет. Но нему осуществляется передача видеосигнала с камеры на монитор.

    1. При установке камеры красный и черный провода подключаются  к фонарю заднего хода (красный — к сигнальному проводу, черный – к «земле»). При подключении камеры к фонарю заднего хода она будет работать исключительно при включении задней скорости (что нам, собственно, и нужно). Необходимость подключения таким способом обусловлена еще и тем, что многие модели камер рассчитаны на кратковременное использование. Если они будут включены постоянно, это приведет к выходу из строя.

    Схема подключения камеры заднего вида

    2. При подключении не стоит забывать и о защите камеры и магнитолы от КЗ. Это обеспечивается путем «врезания» в «плюсовой» провод предохранителя. Для этой цели рекомендуется использовать предохранитель номиналом 0,5 А.

    3. Один конец желтого провода подключается к видеовыходу камеры, другой – к видеовходу монитора (магнитолы или другого устройства). Найти нужный разъем можно при помощи инструкции к магнитоле. Если в вашем устройстве для воспроизведения нет специального разъема для камеры заднего вида, можно использовать вывод, обозначенный надписью VIDEO IN.

    4. Многие современные модели камер передачу видеосигнала осуществляют при помощи беспроводной связи. В комплект такого устройства должен входить передатчик и приемник сигнала.

    5. В этом случае передатчик устанавливается на специальный выход камеры. А приемник – на специализированный разъем (или все тот же VIDEO IN)   магнитолы или монитора. Проверить правильность работы можно путем включения заднего хода. В этом случае изображение с камеры автоматически появится на экране.

    6. После того, как подключение выполнено, необходимо выполнить качественную изоляцию мест соединения. Для этого можно использовать изоленту, накладывая ее внахлест.

    Затем необходимо протестировать камеру во всех режимах работы.

    Источники: http://drive-avtos.ru/avto-stati/podklyuchenie-kamery-zadnego-vida.html, http://www.drive2.ru/l/3703640/, http://www.kamera24.ru/instrukt/camera_zadnii_vid.shtml, http://onlyneeds.ucoz.com/forum/2-10-1, http://www.avtosvet96.ru/articles/raznoe/podkljuchenie-kamery-zadnego-vida-/

    Комментариев пока нет!
  • autopaor.ru

    Распиновка проводов камеры заднего вида авто

    Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

    Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

    Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

    Распиновка камеры заднего вида на 3 провода

    Распиновка камеры заднего вида на 4 провода

    Распиновка камеры заднего вида на 5 проводов

    Распиновка камеры заднего вида на 6 проводов

    Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

    1. Красный провод «+» на фонарь заднего хода.
    2. Желтый провод «+» на тюльпан видео сигнала.
    3. Остальные провода «-» на тюльпан видео сигнала.

    Распиновка проводов камеры с подсветкой

    Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

    Подключение двух камер авто к монитору

    Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.

    Установка парковочной задней камеры

    Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

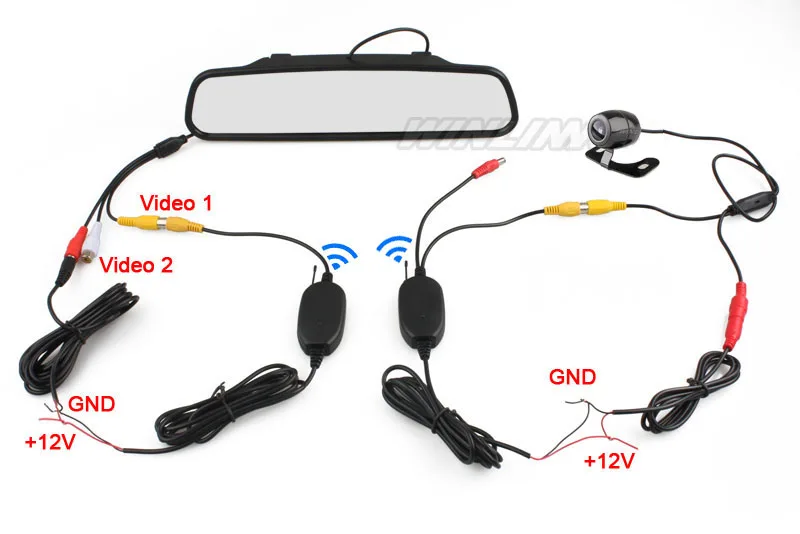

    Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

    Полезное:  Распиновка штекера и гнезда на 3.5 мм под наушники с микрофоном

    Способы монтажа камеры заднего вида:

    • в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
    • камера в рамке номера — дырку для шнура не видна, так как она за рамкой;
    • врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
    • на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
    • накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
    • на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

    Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

    Замена камеры заднего вида — инструкция

    Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

    1. Снимаем камеру.

    2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

    3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

    4. Припаиваем провода отрезанного штатного жгута к новой камере:

    • Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
    • Оплётку от штатного к оплётке от разрезанного новой камеры
    • Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
    • Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

    5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

    Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

    Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

    Видео инструкция

    4- 4,50 Загрузка…

    НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

    2shemi.ru

    Подключение камеры заднего вида, пошаговая иструкция

    Ставить или нет, камеру заднего хода, решает каждый водитель сам. В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

    Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

    Как выбрать камеру

    Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

    На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

    • В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
    • Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
    • Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
    • Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
    • Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

    Как и где должна устанавливаться

    Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

    В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

    Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

    Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

    Порядок и схема подключения камеры заднего вида

    А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

    А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

    1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
    2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
    3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
    4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.
    Подключение камеры заднего хода к магнитоле Pioneer

    Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи. Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход. Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

    Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

    Зачастую камеру заднего хода устанавливают после приобретения новой магнитолы, на этот случай у нас есть статья «как подключить магнитолу» в ней вы узнаете про переходники, переходные рамки и многое другое.

    Видео как подключить камеру заднего хода

    caraudioinfo. ru

    Схема подключения штатной камеры заднего вида. Подключение и монтаж камеры заднего вида.

    Если вы решили установить камеру заднего вида, то учтите, что модели выпускаются разные и одна инструкция, как установить камеру заднего вида не подходит ко всем вариантам. Во-первых, установка производится в разные места. Во-вторых, соединение может быть осуществлено, как и для непрерывной работы камеры, так и для ее включения только при запуске двигателя.

    Схема подключения все же практически одинакова у всех моделей, уточнения требует лишь, куда установить камеру заднего вида. Ясно и то, что этот аппарат в условиях современного транспортного движения становится просто незаменимым на дорогах и значительно упрощает водителям жизнь.

    Схема подключения камеры заднего вида

    • В вопросе, касающегося того, как поставить камеру заднего вида не ошибешься, если знать, что к чему подключается. У нас есть 3 провода — чёрный («минус»), красный («плюс»), жёлтый («видео»). Наша задача подсоединить желтый разъём к входу монитора или телевизора. Чёрный соответственно подключаем к массе аккумулятора, напрямую к камере подсоединяется красный провод.
    • Если вы хотите, чтобы монитор автоматически включался, когда машина едет назад, подключите специальный провод к лампам заднего хода. Такой провод предусмотрен в тех моделях, которые имеют подобную функцию. Внимательно отнеситесь к проводам, не перепутайте, так как это чревато испорченной аппаратурой если в вашей модели не имеется соответствующая защита, когда гаджет просто не работает.
    • У многих моделей камер есть провода-«выходы». Вам просто необходимо подключить коаксиальный видеокабель. Шнур питания так же имеется.
    • Существует такой способ подключения, когда вам необходимо обжимать провода и подключить через соответствующие разъёмы. Некоторые изготовители позаботились о тех покупателей, которые не знают, как подключить камеру заднего вида и поэтому упростили задачу, реализовав стандартный RCA-разъём известный всем как «тюльпан». Его просто необходимо подключить к видеовходу на магнитоле.
    Питание камеры

    Питание камеры осуществляется при помощи электрического тока со стабилизированным выпрямленным напряжением 12 В и силой не более 0,7Ам. У некоторых моделей предусмотрена защита от короткого замыкания на выходах. Помните, что по инструкции к эксплуатации данный прибор прослужит долго, если соблюдать температурный режим от +10°С до +40°С и влажность воздуха не превышает 80%.

    Видеосигнал от камеры к телевизору, портативному DVD-проигрывателю и т. п. проходит через обычный коаксиальный кабель. Эти кабелем пользуются в повседневной жизни для того, чтобы подключить обычную телеаппаратуру.

    Назначение и работа камер заднего вида

    Функцией этой аппаратуры является упрощение парковки автомобиля или движения задним ходом. Незаменимой камера является в условиях ограниченной видимости или при небольшом пространстве для осуществления манёвров. Так же оправдала себя камера в пробках и при плотном движении как средство, дополнительно предупреждающее столкновения из-за неверно выбранной дистанции транспортным средством, идущим сзади.

    Камера очень миниатюрная, диаметром в районе 2 сантиметров с углом обзора, составляющем почти 180°. Камеры транслируют достаточно чёткое цветное изображение. При чувствительности не менее 0,1 люкса, реально рассмотреть предметы и в темноте. Камеры производят во влагозащитном исполнении.

    Купив камеру, не забудьте проверить ее на наличие деффектов прямо в магазине. Все эти неопровержимые достоинства камер дальнего вида делают их весьма популярными среди водителей, особенно в городах, с интенсивным дорожным движением.

    Парковка в городе — непростое дело. Очень сложно занять свободное место на стоянке, не зацепив ненароком чужую машину. Положение осложняется тем, что конструкторы автомобилей в последнее время чрезвычайно много внимания уделяют дизайну, нередко принося в жертву такую «мелочь», как обзорность. Чтобы не ощущать себя за рулём легкового автомобиля механиком-водителем танка, приходится принимать меры. Одно из облегчающих маневрирование решений — парковочная камера заднего вида. О том, как подключить её к магнитоле, расскажем ниже.

    Какими бывают парковочные камеры

    Как правило, затруднения водителей вызывает езда задним ходом, ведь у любого автомобиля за багажником непременно есть «мёртвая зона», где, как ни крути головой, ничего не увидишь.

    Шофёру, благодаря высокому длинному капоту и низкому бамперу, порой ничего не видно и прямо перед носом, что очень неприятно, когда надо припарковаться впритык или передним свесом над бордюром.

    В обоих случаях выручит парковочная камера. Есть ли различия между устройствами заднего и переднего вида?

    Кстати, слово «шофёр» французского происхождения. Так сначала называли паровозных кочегаров, а затем и водителей автомобилей. Почему? Дело в том, что первые машины использовали паровой двигатель, который время от времени приходилось «подкармливать» порцией дров или угля на глазах «всего честного народа». Как же ещё называть того, кто шурует кочергой в топке?

    Различия между камерами заднего и переднего вида

    И те и другие обладают почти одинаковыми свойствами и характеристиками. Однако установленная сзади камера должна «уметь» подавать картинку на монитор в перевёрнутом зеркальном формате. Так удобнее водителю, сидящему спиной в направлении движения.

    Если камера смотрит вперёд, эта способность лишняя. В остальном оба устройства идентичны. Более того, для некоторых камер зеркальное отображение — одна из опций настройки. Такие устройства можно устанавливать как сзади, так и впереди.

    Особенности и характеристики автомобильных парковочных камер

    При выборе парковочной камеры учитывают следующие особенности:

    • конструкция (оформление) камеры,
    • стандарт видеосигнала,
    • формат отображения (зеркальный или обычный),
    • способ подключения к монитору,
    • угол обзора,
    • светочувствительность,
    • инфракрасная подсветка,
    • динамическая разметка.
    Конструктивное оформление и стандарт видеосигнала

    Конструкция определяет возможные зоны размещения устройств. Оформление штатной камеры предусматривает её установку либо взамен какого-то элемента, например, фонаря подсветки регистрационного номера, либо на место, рекомендуемое заводом-изготовителем. Для монтажа такой камеры нет нужды сверлить дополнительные отверстия, но в продаже не всегда можно найти изделие для определённой модели автомобиля.

    Оформление штатной камеры предусматривает её установку взамен какого-то элемента, например, вместо фонаря подсветки номерного знака

    Под врезную камеру заднего вида сверлят отверстие в бампере или другой детали. Камера фиксируется в нём защёлкой или стопорной гайкой.

    Для установки врезной камеры заднего вида в бампере необходимо просверлить отверстие

    Универсальную камеру можно установить на любую доступную поверхность благодаря наличию специального крепления. Её положение фиксируется двусторонним скотчем или шурупами.

    Универсальную камеру можно установить на любую поверхность

    Разновидность универсальной — камера, встроенная в рамку регистрационного номера.

    Встроенная в рамку номера камера — одна из разновидностей универсального оформления

    Автомобильные камеры поддерживают один или несколько распространённых стандартов телевизионного сигнала: PAL, NTSC, SECAM. По качеству картинки все они практически идентичны. Но монитор не сможет отобразить сигнал, если не поддерживает стандарт камеры.

    Таблица: преимущества и недостатки парковочных камер заднего вида
    Способы подключения к монитору

    Чтобы передать изображение с обычной проводной камеры на монитор, в салоне автомобиля необходимо проложить видеокабель. Это надёжный способ подключения, но, прокладывая кабель, придётся потрудиться.

    Беспроводные камеры передают изображение с помощью радиосигнала, что существенно облегчает монтаж.

    Передатчик сигнала беспроводной камеры называют трансмиттером, приёмник — ресивером

    Нередко они представляют собой обычные проводные устройства, но дополненные внешними блоками приёмника и передатчика. Эти блоки — их называют трансмиттером и ресивером — продают и отдельно от камеры.

    Видеосигнал обычно передаётся в диапазоне FM или Wi-Fi. В последнем случае возможны два варианта: использование частоты диапазона для передачи аналогового сигнала или полная поддержка цифровой сети. Когда работающий трансмиттер виден в списке доступных беспроводных сетей смартфона, телефон можно использовать в качестве монитора для парковочной камеры, равно как и любое мобильное устройство: планшет или магнитолу Андроид.

    Светочувствительность и инфракрасная подсветка

    Светочувствительность характеризует минимальную освещённость, при которой камера способна выполнять возложенные на неё функции. Значение параметра в зависимости от типа матрицы 0,01–1 люкс.

    Практическая ценность его невысока. Камера, как правило, не работает в полной темноте, так как вместе с включением передачи загорается фонарь заднего хода, обеспечивая большую освещённость, чем необходимо самой «тупой» камере. «Приятный бонус» — инфракрасная подсветка, которая понадобится при неисправности фонаря.

    Угол обзора и динамическая разметка

    Чем шире угол обзора, тем большее пространство захватывает камера, тем информативнее изображение на мониторе. Но одновременно увеличиваются искажения. На практике оптимальные значения 120–170 о. Камеры с обзором менее 110 о встречаются не так уж часто.

    Существенно облегчает оценку расстояния до препятствия динамическая разметка. Она представляет собой продольные и поперечные линии, которые камера накладывает на изображение.

    Динамическая разметка на экране монитора существенно облегчает оценку расстояния до препятствия

    Национальное управление по дорожной безопасности США (NHTSA) объявило, что с 1 мая 2018 года все новые автомобили со снаряжённой массой до 4,5 т, продаваемые в Штатах, должны в обязательном порядке оснащаться камерами заднего вида.

    Леонид Попов

    www.drive.ru

    Видео: обзор камер заднего вида

    Подключение парковочной камеры

    Способ подключения зависит как от самой камеры, так и от устройства, к которому её нужно подключить.

    Монитор для парковочной камеры

    В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

    • магнитолу,
    • автомобильный телевизор,
    • видеорегистратор,
    • навигатор,
    • отдельный монитор,
    • зеркало заднего вида со встроенным монитором,
    • планшет, смартфон и другие мобильные гаджеты.
    Видео: монитор для камеры заднего вида

    Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

    Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

    У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

    Видео: подключение проводной камеры к планшету или смартфону

    Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

    Место установки монитора

    Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.

    Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:

    Схемы подключения камеры заднего вида

    На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

    Проводное подключение

    Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

    На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.

    Парковочная камера подключается исключительно по видеовходу к устройствам, не поддерживающим внешнее управление

    Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.

    К сигнальному входу подключают провод, на котором одновременно с включением камеры появляется напряжение 12 В

    На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.

    По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

    Беспроводное подключение

    В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.

    Беспроводные трансмиттеры и ресиверы позволяют обойтись без прокладки видеокабеля

    В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

    Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

    Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.

    Для принудительного включения на камеру подают питание через тумблер или кнопку

    Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

    Подключение камеры с модулем Wi-Fi

    Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.

    Для отображения картинки с камеры Wi-Fi можно использовать любое мобильное устройство

    Подключение двух парковочных камер

    Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:

    Как установить проводную камеру и подключить к магнитоле автомобиля

    Для оборудования автомобиля проводной парковочной камерой заднего вида понадобятся следующие материалы и инструменты:

    • набор ключей,
    • отвёртки,
    • съёмник панелей,
    • изоляционная лента,
    • пластиковые хомуты для крепления проводов,
    • провода и разъёмы,
    • дрель со сверлом,
    Последовательность работ

    Камера заднего вида — одна из электронных систем предупреждения наличия невидимого препятствия сзади автомобиля. Установка камеры может производиться в простейшем случае на корму автомобиля, в рамку номерного знака или в специальное штатное место, предусмотренное заводом-производителем.

    Камеру заднего вида можно установить в рамку номерного знака

    В качестве монитора для камеры заднего вида может быть использовано:

    • с монитором, которое сочетает выполнение сразу нескольких функций: собственно зеркального отражения, экрана заднего вида и беспроводной гарнитуры;
    • монитор на торпеду. Главное его преимущество кроется в том, что его можно поставить на любое удобное для глаз место, а также использовать как постоянный рабочий экран заднего вида;
    • навигатор, который сочетает в себе функции навигатора и монитора. Для передачи видеосигнала необходим переходник с RCA на mini-jack или беспроводный модуль. Одним из его недостатков, если его так можно назвать, является период срабатывания — около 2 сек тогда, как для простого автомобильного монитора требуется порядка полсекунды;
    • планшет;
    • штатная магнитола.

    Видеоролик о камере заднего вида

    По своей модификации могут быть универсальными, которые подходят всем маркам автомобилей и штатными, ориентированными на определенную модель автокара. При выборе камеры необходимо в первую очередь обращать внимание на ее размеры и разрешение видеопотока. Чем оно выше, тем лучшего качества картинка будет отображаться на экране монитора.

    Независимо от своей разновидности, принцип подключения видеокамеры примерно, поэтому сделать это можно самостоятельно.

    Как подключить камеру заднего вида к зеркалу с монитором

    Вывод видеоинформации на — наиболее оптимальный и удобный вариант. Это позволит совместить зеркальное изображение с картинкой парковочной камеры. Следует обратить внимание на то, что специалисты рекомендуют устанавливать камеру заднего вида в правый флакон подсветки номера, поскольку при парковке к правому бордюру водитель будет располагать лучшим обзором.

    Первым делом необходимо снять обивку багажного отделения, правую заднюю стойку и разобрать дверцу багажника. После проделанного вставляем видеокамеру в крышку плафона, которая имеется в комплекте с камерой. На следующем этапе необходимо проложить проводку (тюльпан).

    Зачастую провода может не хватить, поэтому целесообразно будет запастись им заранее.

    Через заглушку в ручке багажника протягиваем провода, после чего можно обратно прикрутить ее на место. Она больше не понадобиться.

    Провод следует прокладывать через штатную проводку пятой двери. При помощи проволоки протаскиваем в салон два провода: «+» и «видеосигнал». Провод «+» прокладываем до заглушки проводки правого заднего фонаря, «видеосигнал» вытягиваем поближе к зеркалу заднего вида. Снимаем штатное зеркало и подключаем его обновленный вариант с монитором. При этом красный плюсовый провод от монитора и зеленый, управляющий (отвечает за включение камеры) скручиваем с бело-зеленым проводом на фишке правого фонаря. Саму проводку маскируем на потолке или проводим по порогам автомобиля.

    Подключаем камеру заднего вида к штатной магнитоле и планшету

    Наиболее распространенным вариантом является к автомагнитоле «пионер». Как уже выяснилось выше, камера заднего хода имеет три провода: плюсовый для подключения питания, отрицательный и отвечающий за видео изображение. Положительный и отрицательный провода необходимо подключить к фонарю заднего хода. Таким образом, камера будет срабатывать только при включении задней передачи скорости. Практически все модели видеокамер рассчитаны на непродолжительное время действия, постоянный режим работы выводит их из строя.

    Часто камеру заднего вида подключают к магнитоле

    Выполняя , следует быть предельно внимательным, поскольку неправильное подключение станет причиной поломки. Некоторые модели камеры оснащены предохранителем. Поэтому при монтаже разумно будет обезопасить прибор от короткого замыкания, используя предохранитель номиналом 0,5 А.

    Провод, отвечающий за подачу видеосигнала, подключаем одним разъемом к камере, а другим к выходу автопроигрывателя. В случае, если магнитола не имеет специального разъема, следует подключить кабель к выводу «video in». В завершение подключения необходимо тщательно изолировать места соединения кабелей и проверить работу системы во всех режимах.

    Для того, чтобы подключить видеокамеру к планшету, необходимо установить на нем специальную программу «RFK WIFI». При включении задней передачи необходимо запустить приложение, и камера будет отображать картинку, находящуюся позади автомобиля. Видеоустройство крепится в штатное, заранее предусмотренное место. Можно также ее закрепить над номерным знаком при помощи саморезов.

    Установка видеокамеры к навигатору и видеорегистратору

    Приобретение беспроводной камеры заднего вида даст возможность подключить ее к навигатору «prestigio» через мини-usb и упростить процесс парковки. Монтаж данного девайса отличается простотой, поскольку исключает прокладывание проводки. Вся информация поступает к навигатору по беспроводному каналу.

    Устанавливают камеру методом соединения с беспроводным передатчиком, который подключают при помощи двух кабелей. Один (черного цвета) прокладывается на корпус транспортного средства, а другой (красный) к питанию заднего фонаря. В корпус навигатора вставляется приемник от камеры, из которого провода выходят к USB разъему и AV-входу. Подключить камеру заднего вида к навигатору также можно посредством Bluetooth.

    Преимущества очевидны. Во-первых — это экономия финансовых средств, поскольку нет необходимости дополнительно покупать монитор. Во-вторых, — эргономичность, которая проявляется в отсутствии загроможденности пространства. И, в-третьих — простота и легкость в эксплуатации.

    Для подключения камеры к видеорестистратору необходимо иметь в наличии кабель 12В, массу к фонарю заднего хода и видеовыход тюльпан. Подключение осуществляется также, как к зеркалу с монитором.

    Подключив видеокамеру к навигатору, Вы экономите деньги и пространство авто

    Для того, чтобы установка камеры заднего вида не стала сложной задачей, рассмотрим основные моменты по ее подключению на реальном примере, в качестве которого выступят автомобили Ford Focus 2 и Toyota Corolla.

    Чтобы установить видеокамеру на Форд Фокус 2, необходимо выполнить нехитрые действия. Первоочередно, следует снять пластик с крышки багажника, для чего отвинчиваем шурупы с обеих ее ручек. После убираем пластиковую облицовку. Снимаем фонарь заднего хода, который размещен на бампере, путем отжатия фиксатора с обратной стороны. Необходимые для подключения провода крепятся с правой стороны под ковром и уходят в резинку.

    Необходимо соединить кабель питания камеры с кабелями заднего фонаря. Важно тщательно проверить полярность перед подключением. Для уточнения соединяем «плюсовый» оранжево-зеленый и «минусовый» черного цвета кабеля. Протягиваем кабеля от задней к передней стойке автомобиля. Питание монитора также подключаем к заднему фонарю, поскольку он ничего не потребляет, если отсутствует сигнал. Это немаловажный аспект. Постоянная работа камеры заднего хода попросту выведет ее из строя. Важно хорошо припаять дома и клеммы к питанию подсветки номера на видеокамере. В завершение соединяем питание и сигнал камеры, прикручиваем камеру на место и собираем разобранный пластик автомобиля.

    Видеокамера в навигаторе — это простота эксплуатации

    Установка камеры заднего вида на Тойоту Короллу происходит по такому же принципу. Вытаскиваем плафон освещения номерного знака и снимаем четыре клепки на шумозащите багажного отделения, таким образом, ее демонтируя. Устанавливаем камеру в гнездо подсветки и подключаем к фонарю заднего хода питание камеры.

    Красный провод является положительным, а черный отрицательным. Затем следует подключить видеокабель к камере заднего вида и магнитоле, навигатору или монитору. При правильном подключении устройства появляется видеокартинка, подсветка номерного знака при этом сохраняется.

    Автомобиль для российских водителей не так давно стал из роскоши средством передвижения. Однако технический прогресс продолжает радовать все новыми и новыми достижениями. Одним из таких приятных и полезных достижений стала видеокамера заднего вида, установленная в автомобиле, позволяющая без проблем парковаться задним ходом и улучшающая обзор позади автомобиля. И даже если штатно камера в вашем автомобиле не предусмотрена, ее несложно подключить.

    Моделей видеокамер заднего вида великое множество. В специализированном магазине вы можете приобрести камеру вкупе с установочным комплектом и инструкцией. Ориентироваться при выборе можно на фирму-производителя, цену, отзывы о камере, рекомендации продавца, способ подключения – проводной и беспроводной и т.д. В качестве камеры заднего обзора может использоваться только соответствующая модель, она же не может быть фронтальной, не перепутайте при покупке. Для установки и подключения камеры вам потребуется автомагнитола с хорошим монитором и возможностью подключения видеокамеры. Проводные модели камер имеют три провода: черный – он практически всегда означает «минус», красный — «плюс», желтый – для подключения и передачи самого видеосигнала. Расположите камеру в удобном месте на задней части автомобиля, желательно по центру. Например, можно установить камеру под или над номером. В некоторых моделях автомобилей специально предусмотрено углубление под установку камеры, даже если она не входит в штатную комплектацию авто. Не устанавливайте камеру за стеклом автомобиля, это бессмысленно, т.к. изображение будет бликовать, не будет видно нижней границы, зато из-за большого угла обзора появится много лишних деталей.

    Провода на плюс и минус подключаются к соответствующим проводам фонаря заднего хода. Отсюда вытекает, что камера обзора будет работать и передавать видеосигнал только при включении задней передачи. Большинство камер рассчитаны только на кратковременную работу, если подключить их к постоянному источнику питания, это автоматически многократно сократит срок их службы. Не перепутайте провода при подключении, так как это может вывести из работы камеру или магнитолу, либо оба прибора одновременно. При включении заднего хода камера автоматически включится и передаст видеоизображение на монитор, так что никаких дополнительных манипуляций производить не нужно. Также автоматически камера выключится при смене хода.

    Желтый провод, передающий видеосигнал, одним разъемом подключаете к камере, а другим — к соответствующему входу на магнитоле. Определить нужный разъем поможет инструкция к магнитоле, если таковая есть в наличии, либо ориентируйтесь на надпись: video in. Провод от камеры через весь автомобиль желательно протягивать под обшивкой таким образом, чтобы не повредить его при дальнейшей эксплуатации автомобиля, например, по полу вдоль борта автомобиля.

    В случае если вы приобрели камеру заднего обзора с беспроводной передачей сигнала, подключите камеру аналогичным образом к питанию от заднего фонаря. Передатчик видеосигнала подсоедините к камере, а приемник — к магнитоле, используя тот же разъем video in. После сбора всей системы заизолируйте тщательно провода питания, проверьте, что вы ничего не перепутали в системе подключения, и проверьте работоспособность приборов.

    Видеокамеры заднего обзора передают изображение в зеркальном виде, так легче воспринимать картинку – именно так вы привыкли видеть ее в зеркале заднего вида. Даже если поначалу вам будет непривычно, очень скоро вы оцените по достоинству это изобретение.

    phocs.ru


    Смотрите также

    • Как правильно установить телевизор на стену по высоте
    • Как настроить телевизор телефункен на цифровые каналы
    • Forkplayer для lg смарт тв как установить на телевизор
    • Как подключить к компьютеру телевизор через тюльпаны
    • Как подключить приставку ростелеком к старому телевизору
    • Как подключить кабельное цифровое телевидение к телевизору
    • Как подключить приставку ростелеком к телевизору через wifi
    • Как подключить телевизор к цифровому телевидению без приставки
    • Как отключить монитор на ноутбуке при подключении к телевизору
    • Как вскрыть пульт от телевизора
    • Как узнать разрешение телевизора

    Как правильно подключить питание камеры заднего вида в автомобиле

    Как мы и обещали в предыдущей статье о типах подключения камер заднего вида (с помощью видеоинтерфейса/адаптера, специально разработанного кабеля или напрямую), предлагаем вам советы, а иногда и даже требования, по подключению питания камеры в автомобиле, а также небольшую, но весьма подробную видеоинструкцию. Условно разделим статью на несколько частей:

    • Правильное подключение камеры заднего хода
    • Особенности подключения камеры через видеоинтерфейс
    • Типичные ошибки при подключении камеры заднего вида
    • Что делать, если установленная камера не работает или работает нестабильно?

    Подключение питания камеры заднего вида в автомобиле.

    Подключение питания камеры заднего вида – важный и намного более трудоемкий процесс, чем может показаться на первый взгляд. Неправильная запитка может привести к поломке самого устройства, повреждению проводки авто, некорректной работе камеры или же плохому или нестабильному качеству картинки.

    Прежде всего, «+» и «-» всех подключенных устройств должны браться из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.

    Во-вторых изучите логику работы установленного оборудования. В итоге подключенная камера не должна выбиваться из общей картины. Что же это значит на практике:

    Если по логике работы уже установленного оборудования, вся электроника включается в момент подачи питания на головное устройство / монитор, то и камера должна быть подключена соответствующим образом. Во многих автомобилях штатная камера заднего хода (даже если ее нет) рассчитана на то, что она включается одновременно с включением зажигания машины. Такой подход обеспечивает уже прогретую матрицу и отличное качество изображения, особенно в темное время суток, а также, в некоторых авто, проводит активацию видеовхода для камеры.

    • Если вы хотите подключить камеру подобным образом, вам необходимо изучить минимальный порог питания камеры и использовать конвертор напряжения. Это маленький блочок, который с входящих 7-30 В, на выходе выдает необходимый для камеры вольтаж. Его необходимо подобрать в зависимости от элемента питания самой камеры. Например, в нашем ассортименте для этой цели есть преобразователи напряжения на 5, 6 и 7,5 В соответственно.
    • Если же камера заднего вида (обратите внимание, не изображение с камеры, а именно камера) активируется при включении задней передачи, можете подключить питание к плафонам фар заднего хода. Если там есть «чистый» плюс и минус, смело подключайтесь. Если же сигнал пульсирующий (ШИМ-пульсация), то для выравнивания сигнала необходимо использовать фильтр, например, конденсатор.

    О том, как правильно подключить питание камеры, рассказал наш инженер, которого вы все знаете. Настоятельно рекомендуем к просмотру.


    Особенности подключения камеры заднего вида через видеоинтерфейс

    • Активация камеры. При подключении камеры заднего вида через видеоинтерфейс активация, в зависимости от автомобиля, происходит по CAN-шине либо при помощи подачи +12 В с плафонов фар заднего хода. Поэтому при подключении видеоинтерфейса необходимо зайти в инженерное меню (Factory menu) и настроить способ активации (CAN bus или Rear wire).
    • Определение монитора. При подключении видеоинтерфейса необходимо правильно определить диагональ / разрешение / тип (в некоторых случаях) / производителя монитора (в некоторых случаях) и соответственным образом выставить положение DIP-переключателей.
    • Определение штатной/нештатной камеры. При подключении видеоинтерфейса необходимо правильно выставить положение DIP-переключателя, который отвечает за определение того, с какой камеры должна выводится картинка. То есть, если вы подключаете нештатную камеру заднего вида, видеоинтерфейс должен идентифицировать эту камеру и активировать изображение при включении задней передачи. Если же в автомобиле уже установлена штатная камера, а видеоинтерфейс вы используете для подключения навигации или видеоустройств, то выставьте DIP-переключатель в соответствующую позицию. В этом вам поможет инструкция для видеоинтерфейса.
    • Определение системы цветности. Перед покупкой камеры узнайте, какой стандарт видеосигнала поддерживает ваш автомобиль (PAL или NTSC). Стандарт камеры и автомобиля должен совпадать. Многие считают, что видеоинтерфейс каким-то образом подгоняет сигнал под нужный стандарт. Однако это заблуждение. Видеоинтерфейс пропускает сигнал как есть. Если вы всё-таки купили камеру с другим стандартом сигнала, используйте конвертер.

    Типичные ошибки при подключении камеры заднего вида

    • Питание взято из разных мест. В большинстве случаев «+» берется с плафона заднего хода, а «-» с корпуса. Сильно-сильно просим вас так не делать, даже настаиваем. В подобных случаях возникает такое явление, как разница потенциалов, и в разных точках вольтаж может отличаться и постоянно меняться. Это явление влияет на работу электроники подключенных устройств и приводит к дестабилизации работы и плохому или нестабильному качеству картинки. ВСЕГДА берите плюс и минус с одного и того же места!!! Например, от монитора или головного устройства.
    • Питание подключено к пульсирующему сигналу от плафонов заднего хода. Во многих автомобилях, особенно немецких, сигнал на фарах заднего хода пульсирующий. Это сделано специально для диагностики работоспособности лампочки в фарах. Так вот, если у вас именно такой сигнал, вам необходимо его выровнять и поставить фильтр, который, в свою очередь, необходимо отделить от системы светодиодом. Если вы поставите конденсатор для сглаживания сигнала, однако не отделите его от штатной системы, то на лампу заднего хода пойдет уже сглаженный сигнал, и бортовой компьютер (блок, который обрабатывает эту лампу) будет получать неправильные данные. (см. видео).
    • Подключение камеры по принципу постоянной работы без использования преобразователя напряжения. Тогда очень большая вероятность того, что ваша камера попросту перегорит. И кстати, это случается неоднократно.
    • Несоответствие стандарта видеосигнала камеры и мультимедийной системы автомобиля.

    Что же делать, если установленная камера не работает или работает нестабильно?

    • Во-первых, никогда не проводите установку камеры, предварительно ее не проверив. Это сохранит вам и вашим клиентам много времени и нервов. Мы тестируем устройства, которые продаем, однако камера может быть повреждена, например, при доставке или при других обстоятельствах. Поэтому сначала проведите подключение «на весу». Если всё работает, смело проводите установку.
    • Проверьте кабель подключения. Кабель из комплекта поставки обычно от 3 до 5 метров длиной. Соответственно, при прокладывании он может загнуться или переломаться. Это довольно частое явление.
    • Проверьте правильность подключения питания
      • Взят ли плюс и минус из одного и того же места
      • Работает ли подключенная камера заднего вида по той же логике, что и вся установленная электроника
      • Используется ли конвертер напряжения
      • Какой сигнал подается на камеру, пульсирующий или постоянный (более подробно смотрите выше в статье и в нашем видео)
    • Если «барахлит» переключение на изображение с камеры заднего вида при включении задней передачи, то есть то переключается, то нет, значит вы подключили питание к пульсирующему сигналу плафонов заднего хода. Выровняйте его. И не забудьте отделить конденсатор от системы диодом. (см. информацию выше и видео).
    • Если при подключении камеры через видеоинтерфейс изображение не выводится или оно плохого качества, проверьте настройки активации камеры в Factory menu, а также правильность позиций DIP-переключателей.
    • Если изображение искажено или вместо изображения черно-белая картинка, или вообще никакая картинка не выводится, скорее всего стандарты видеосигнала камеры заднего вида и мультимедийной системы автомобиля не совпадают. Купите камеру, которая поддерживает систему цветности вашего авто, или используйте конвертер.

    Теперь вы знаете всё о правильном подключении камеры заднего вида. Придерживайтесь этих правил, и вы получите очень полезного и стабильного помощника. Если же ваша камера после подключения работает нестабильно или выдает плохую картинку, вы знаете, что спросить у вашего установщика.

    Настоятельно рекомендуем обращаться только к проверенным мастерским и установщикам, которые знают толк в электронике. Иначе можете потерять и время, и деньги, и нервы. Если вы не уверены в мастере, дайте ему почитать эту статью и видео. Так шансы на успешную установку значительно увеличатся. ☺

    Yulia Bodriyenko

    Копирование материалов с сайта gsmserver.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

    Как подключить камера заднего вида для авто. Ставим камеру заднего вида с откидным монитором и омывателем

    Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

    Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

    Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

    Распиновка камеры заднего вида на 3 провода

    Распиновка камеры заднего вида на 4 провода

    Распиновка камеры заднего вида на 5 проводов

    Распиновка камеры заднего вида на 6 проводов

    Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

    1. Красный провод «+» на фонарь заднего хода.
    2. Желтый провод «+» на тюльпан видео сигнала.
    3. Остальные провода «-» на тюльпан видео сигнала.

    Распиновка проводов камеры с подсветкой

    Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

    Подключение двух камер авто к монитору

    Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.

    Установка парковочной задней камеры

    Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

    Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

    Способы монтажа камеры заднего вида:

    • в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
    • камера в рамке номера — дырку для шнура не видна, так как она за рамкой;
    • врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
    • на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
    • накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
    • на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

    Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

    Замена камеры заднего вида — инструкция

    Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

    1. Снимаем камеру.

    2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

    3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

    4. Припаиваем провода отрезанного штатного жгута к новой камере:

    • Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
    • Оплётку от штатного к оплётке от разрезанного новой камеры
    • Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
    • Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

    5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

    Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

    Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

    Видео инструкция

    Если вы решили установить камеру заднего вида, то учтите, что модели выпускаются разные и одна инструкция, как установить камеру заднего вида не подходит ко всем вариантам. Во-первых, установка производится в разные места. Во-вторых, соединение может быть осуществлено, как и для непрерывной работы камеры, так и для ее включения только при запуске двигателя.

    Схема подключения все же практически одинакова у всех моделей, уточнения требует лишь, куда установить камеру заднего вида. Ясно и то, что этот аппарат в условиях современного транспортного движения становится просто незаменимым на дорогах и значительно упрощает водителям жизнь.

    Схема подключения камеры заднего вида

    • В вопросе, касающегося того, как поставить камеру заднего вида не ошибешься, если знать, что к чему подключается. У нас есть 3 провода — чёрный («минус»), красный («плюс»), жёлтый («видео»). Наша задача подсоединить желтый разъём к входу монитора или телевизора. Чёрный соответственно подключаем к массе аккумулятора, напрямую к камере подсоединяется красный провод.
    • Если вы хотите, чтобы монитор автоматически включался, когда машина едет назад, подключите специальный провод к лампам заднего хода. Такой провод предусмотрен в тех моделях, которые имеют подобную функцию. Внимательно отнеситесь к проводам, не перепутайте, так как это чревато испорченной аппаратурой если в вашей модели не имеется соответствующая защита, когда гаджет просто не работает.
    • У многих моделей камер есть провода-«выходы». Вам просто необходимо подключить коаксиальный видеокабель. Шнур питания так же имеется.
    • Существует такой способ подключения, когда вам необходимо обжимать провода и подключить через соответствующие разъёмы. Некоторые изготовители позаботились о тех покупателей, которые не знают, как подключить камеру заднего вида и поэтому упростили задачу, реализовав стандартный RCA-разъём известный всем как «тюльпан». Его просто необходимо подключить к видеовходу на магнитоле.

    Питание камеры

    Питание камеры осуществляется при помощи электрического тока со стабилизированным выпрямленным напряжением 12 В и силой не более 0,7Ам. У некоторых моделей предусмотрена защита от короткого замыкания на выходах. Помните, что по инструкции к эксплуатации данный прибор прослужит долго, если соблюдать температурный режим от +10°С до +40°С и влажность воздуха не превышает 80%.

    Видеосигнал от камеры к телевизору, портативному DVD-проигрывателю и т. п. проходит через обычный коаксиальный кабель. Эти кабелем пользуются в повседневной жизни для того, чтобы подключить обычную телеаппаратуру.

    Назначение и работа камер заднего вида

    Функцией этой аппаратуры является упрощение парковки автомобиля или движения задним ходом. Незаменимой камера является в условиях ограниченной видимости или при небольшом пространстве для осуществления манёвров. Так же оправдала себя камера в пробках и при плотном движении как средство, дополнительно предупреждающее столкновения из-за неверно выбранной дистанции транспортным средством, идущим сзади.

    Камера очень миниатюрная, диаметром в районе 2 сантиметров с углом обзора, составляющем почти 180°. Камеры транслируют достаточно чёткое цветное изображение. При чувствительности не менее 0,1 люкса, реально рассмотреть предметы и в темноте. Камеры производят во влагозащитном исполнении.

    Купив камеру, не забудьте проверить ее на наличие деффектов прямо в магазине. Все эти неопровержимые достоинства камер дальнего вида делают их весьма популярными среди водителей, особенно в городах, с интенсивным дорожным движением.

    Парковка в городе — непростое дело. Очень сложно занять свободное место на стоянке, не зацепив ненароком чужую машину. Положение осложняется тем, что конструкторы автомобилей в последнее время чрезвычайно много внимания уделяют дизайну, нередко принося в жертву такую «мелочь», как обзорность. Чтобы не ощущать себя за рулём легкового автомобиля механиком-водителем танка, приходится принимать меры. Одно из облегчающих маневрирование решений — парковочная камера заднего вида. О том, как подключить её к магнитоле, расскажем ниже.

    Какими бывают парковочные камеры

    Как правило, затруднения водителей вызывает езда задним ходом, ведь у любого автомобиля за багажником непременно есть «мёртвая зона», где, как ни крути головой, ничего не увидишь.

    Шофёру, благодаря высокому длинному капоту и низкому бамперу, порой ничего не видно и прямо перед носом, что очень неприятно, когда надо припарковаться впритык или передним свесом над бордюром.

    В обоих случаях выручит парковочная камера. Есть ли различия между устройствами заднего и переднего вида?

    Кстати, слово «шофёр» французского происхождения. Так сначала называли паровозных кочегаров, а затем и водителей автомобилей. Почему? Дело в том, что первые машины использовали паровой двигатель, который время от времени приходилось «подкармливать» порцией дров или угля на глазах «всего честного народа». Как же ещё называть того, кто шурует кочергой в топке?

    Различия между камерами заднего и переднего вида

    И те и другие обладают почти одинаковыми свойствами и характеристиками. Однако установленная сзади камера должна «уметь» подавать картинку на монитор в перевёрнутом зеркальном формате. Так удобнее водителю, сидящему спиной в направлении движения.

    Если камера смотрит вперёд, эта способность лишняя. В остальном оба устройства идентичны. Более того, для некоторых камер зеркальное отображение — одна из опций настройки. Такие устройства можно устанавливать как сзади, так и впереди.

    Особенности и характеристики автомобильных парковочных камер

    При выборе парковочной камеры учитывают следующие особенности:

    • конструкция (оформление) камеры,
    • стандарт видеосигнала,
    • формат отображения (зеркальный или обычный),
    • способ подключения к монитору,
    • угол обзора,
    • светочувствительность,
    • инфракрасная подсветка,
    • динамическая разметка.
    Конструктивное оформление и стандарт видеосигнала

    Конструкция определяет возможные зоны размещения устройств. Оформление штатной камеры предусматривает её установку либо взамен какого-то элемента, например, фонаря подсветки регистрационного номера, либо на место, рекомендуемое заводом-изготовителем. Для монтажа такой камеры нет нужды сверлить дополнительные отверстия, но в продаже не всегда можно найти изделие для определённой модели автомобиля.

    Оформление штатной камеры предусматривает её установку взамен какого-то элемента, например, вместо фонаря подсветки номерного знака

    Под врезную камеру заднего вида сверлят отверстие в бампере или другой детали. Камера фиксируется в нём защёлкой или стопорной гайкой.


    Для установки врезной камеры заднего вида в бампере необходимо просверлить отверстие

    Универсальную камеру можно установить на любую доступную поверхность благодаря наличию специального крепления. Её положение фиксируется двусторонним скотчем или шурупами.


    Универсальную камеру можно установить на любую поверхность

    Разновидность универсальной — камера, встроенная в рамку регистрационного номера.


    Встроенная в рамку номера камера — одна из разновидностей универсального оформления

    Автомобильные камеры поддерживают один или несколько распространённых стандартов телевизионного сигнала: PAL, NTSC, SECAM. По качеству картинки все они практически идентичны. Но монитор не сможет отобразить сигнал, если не поддерживает стандарт камеры.

    Таблица: преимущества и недостатки парковочных камер заднего вида
    Способы подключения к монитору

    Чтобы передать изображение с обычной проводной камеры на монитор, в салоне автомобиля необходимо проложить видеокабель. Это надёжный способ подключения, но, прокладывая кабель, придётся потрудиться.

    Беспроводные камеры передают изображение с помощью радиосигнала, что существенно облегчает монтаж.


    Передатчик сигнала беспроводной камеры называют трансмиттером, приёмник — ресивером

    Нередко они представляют собой обычные проводные устройства, но дополненные внешними блоками приёмника и передатчика. Эти блоки — их называют трансмиттером и ресивером — продают и отдельно от камеры.

    Видеосигнал обычно передаётся в диапазоне FM или Wi-Fi. В последнем случае возможны два варианта: использование частоты диапазона для передачи аналогового сигнала или полная поддержка цифровой сети. Когда работающий трансмиттер виден в списке доступных беспроводных сетей смартфона, телефон можно использовать в качестве монитора для парковочной камеры, равно как и любое мобильное устройство : планшет или магнитолу Андроид.

    Светочувствительность и инфракрасная подсветка

    Светочувствительность характеризует минимальную освещённость, при которой камера способна выполнять возложенные на неё функции. Значение параметра в зависимости от типа матрицы 0,01–1 люкс.

    Практическая ценность его невысока. Камера, как правило, не работает в полной темноте, так как вместе с включением передачи загорается фонарь заднего хода, обеспечивая большую освещённость, чем необходимо самой «тупой» камере. «Приятный бонус» — инфракрасная подсветка, которая понадобится при неисправности фонаря.

    Угол обзора и динамическая разметка

    Чем шире угол обзора, тем большее пространство захватывает камера, тем информативнее изображение на мониторе. Но одновременно увеличиваются искажения. На практике оптимальные значения 120–170 о. Камеры с обзором менее 110 о встречаются не так уж часто.

    Существенно облегчает оценку расстояния до препятствия динамическая разметка. Она представляет собой продольные и поперечные линии, которые камера накладывает на изображение.


    Динамическая разметка на экране монитора существенно облегчает оценку расстояния до препятствия

    Национальное управление по дорожной безопасности США (NHTSA) объявило, что с 1 мая 2018 года все новые автомобили со снаряжённой массой до 4,5 т, продаваемые в Штатах, должны в обязательном порядке оснащаться камерами заднего вида.

    Леонид Попов

    www.drive.ru

    Видео: обзор камер заднего вида

    Подключение парковочной камеры

    Способ подключения зависит как от самой камеры, так и от устройства, к которому её нужно подключить.

    Монитор для парковочной камеры

    В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

    • магнитолу,
    • автомобильный телевизор,
    • видеорегистратор,
    • навигатор,
    • отдельный монитор,
    • зеркало заднего вида со встроенным монитором,
    • планшет, смартфон и другие мобильные гаджеты.
    Видео: монитор для камеры заднего вида

    Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

    Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

    У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

    Видео: подключение проводной камеры к планшету или смартфону

    Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

    Место установки монитора

    Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.

    Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:

    Схемы подключения камеры заднего вида

    На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

    Проводное подключение

    Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

    На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.


    Парковочная камера подключается исключительно по видеовходу к устройствам, не поддерживающим внешнее управление

    Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.


    К сигнальному входу подключают провод, на котором одновременно с включением камеры появляется напряжение 12 В

    На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.

    По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

    Беспроводное подключение

    В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.


    Беспроводные трансмиттеры и ресиверы позволяют обойтись без прокладки видеокабеля

    В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

    Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

    Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.


    Для принудительного включения на камеру подают питание через тумблер или кнопку

    Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

    Подключение камеры с модулем Wi-Fi

    Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.


    Для отображения картинки с камеры Wi-Fi можно использовать любое мобильное устройство

    Подключение двух парковочных камер

    Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:

    Как установить проводную камеру и подключить к магнитоле автомобиля

    Для оборудования автомобиля проводной парковочной камерой заднего вида понадобятся следующие материалы и инструменты:

    • набор ключей,
    • отвёртки,
    • съёмник панелей,
    • изоляционная лента,
    • пластиковые хомуты для крепления проводов,
    • провода и разъёмы,
    • дрель со сверлом,

    Последовательность работ


    Камера заднего вида — одна из электронных систем предупреждения наличия невидимого препятствия сзади автомобиля. Установка камеры может производиться в простейшем случае на корму автомобиля, в рамку номерного знака или в специальное штатное место, предусмотренное заводом-производителем.

    Камеру заднего вида можно установить в рамку номерного знака

    В качестве монитора для камеры заднего вида может быть использовано:

    • с монитором, которое сочетает выполнение сразу нескольких функций: собственно зеркального отражения, экрана заднего вида и беспроводной гарнитуры;
    • монитор на торпеду. Главное его преимущество кроется в том, что его можно поставить на любое удобное для глаз место, а также использовать как постоянный рабочий экран заднего вида;
    • навигатор, который сочетает в себе функции навигатора и монитора. Для передачи видеосигнала необходим переходник с RCA на mini-jack или беспроводный модуль. Одним из его недостатков, если его так можно назвать, является период срабатывания — около 2 сек тогда, как для простого автомобильного монитора требуется порядка полсекунды;
    • планшет;
    • штатная магнитола.

    Видеоролик о камере заднего вида

    По своей модификации могут быть универсальными, которые подходят всем маркам автомобилей и штатными, ориентированными на определенную модель автокара. При выборе камеры необходимо в первую очередь обращать внимание на ее размеры и разрешение видеопотока. Чем оно выше, тем лучшего качества картинка будет отображаться на экране монитора.

    Независимо от своей разновидности, принцип подключения видеокамеры примерно, поэтому сделать это можно самостоятельно.

    Как подключить камеру заднего вида к зеркалу с монитором

    Вывод видеоинформации на — наиболее оптимальный и удобный вариант. Это позволит совместить зеркальное изображение с картинкой парковочной камеры. Следует обратить внимание на то, что специалисты рекомендуют устанавливать камеру заднего вида в правый флакон подсветки номера, поскольку при парковке к правому бордюру водитель будет располагать лучшим обзором.

    Первым делом необходимо снять обивку багажного отделения, правую заднюю стойку и разобрать дверцу багажника. После проделанного вставляем видеокамеру в крышку плафона, которая имеется в комплекте с камерой. На следующем этапе необходимо проложить проводку (тюльпан).

    Зачастую провода может не хватить, поэтому целесообразно будет запастись им заранее.

    Через заглушку в ручке багажника протягиваем провода, после чего можно обратно прикрутить ее на место. Она больше не понадобиться.

    Провод следует прокладывать через штатную проводку пятой двери. При помощи проволоки протаскиваем в салон два провода: «+» и «видеосигнал». Провод «+» прокладываем до заглушки проводки правого заднего фонаря, «видеосигнал» вытягиваем поближе к зеркалу заднего вида. Снимаем штатное зеркало и подключаем его обновленный вариант с монитором. При этом красный плюсовый провод от монитора и зеленый, управляющий (отвечает за включение камеры) скручиваем с бело-зеленым проводом на фишке правого фонаря. Саму проводку маскируем на потолке или проводим по порогам автомобиля.

    Подключаем камеру заднего вида к штатной магнитоле и планшету

    Наиболее распространенным вариантом является к автомагнитоле «пионер». Как уже выяснилось выше, камера заднего хода имеет три провода: плюсовый для подключения питания, отрицательный и отвечающий за видео изображение. Положительный и отрицательный провода необходимо подключить к фонарю заднего хода. Таким образом, камера будет срабатывать только при включении задней передачи скорости. Практически все модели видеокамер рассчитаны на непродолжительное время действия, постоянный режим работы выводит их из строя.


    Часто камеру заднего вида подключают к магнитоле

    Выполняя, следует быть предельно внимательным, поскольку неправильное подключение станет причиной поломки. Некоторые модели камеры оснащены предохранителем. Поэтому при монтаже разумно будет обезопасить прибор от короткого замыкания, используя предохранитель номиналом 0,5 А.

    Провод, отвечающий за подачу видеосигнала, подключаем одним разъемом к камере, а другим к выходу автопроигрывателя. В случае, если магнитола не имеет специального разъема, следует подключить кабель к выводу «video in». В завершение подключения необходимо тщательно изолировать места соединения кабелей и проверить работу системы во всех режимах.

    Для того, чтобы подключить видеокамеру к планшету, необходимо установить на нем специальную программу «RFK WIFI». При включении задней передачи необходимо запустить приложение, и камера будет отображать картинку, находящуюся позади автомобиля. Видеоустройство крепится в штатное, заранее предусмотренное место. Можно также ее закрепить над номерным знаком при помощи саморезов.

    Установка видеокамеры к навигатору и видеорегистратору

    Приобретение беспроводной камеры заднего вида даст возможность подключить ее к навигатору «prestigio» через мини-usb и упростить процесс парковки. Монтаж данного девайса отличается простотой, поскольку исключает прокладывание проводки. Вся информация поступает к навигатору по беспроводному каналу.

    Устанавливают камеру методом соединения с беспроводным передатчиком, который подключают при помощи двух кабелей. Один (черного цвета) прокладывается на корпус транспортного средства, а другой (красный) к питанию заднего фонаря. В корпус навигатора вставляется приемник от камеры, из которого провода выходят к USB разъему и AV-входу. Подключить камеру заднего вида к навигатору также можно посредством Bluetooth.

    Преимущества очевидны. Во-первых — это экономия финансовых средств, поскольку нет необходимости дополнительно покупать монитор. Во-вторых, — эргономичность, которая проявляется в отсутствии загроможденности пространства. И, в-третьих — простота и легкость в эксплуатации.

    Для подключения камеры к видеорестистратору необходимо иметь в наличии кабель 12В, массу к фонарю заднего хода и видеовыход тюльпан. Подключение осуществляется также, как к зеркалу с монитором.


    Подключив видеокамеру к навигатору, Вы экономите деньги и пространство авто

    Для того, чтобы установка камеры заднего вида не стала сложной задачей, рассмотрим основные моменты по ее подключению на реальном примере, в качестве которого выступят автомобили Ford Focus 2 и Toyota Corolla.

    Чтобы установить видеокамеру на Форд Фокус 2, необходимо выполнить нехитрые действия. Первоочередно, следует снять пластик с крышки багажника, для чего отвинчиваем шурупы с обеих ее ручек. После убираем пластиковую облицовку. Снимаем фонарь заднего хода, который размещен на бампере, путем отжатия фиксатора с обратной стороны. Необходимые для подключения провода крепятся с правой стороны под ковром и уходят в резинку.

    Необходимо соединить кабель питания камеры с кабелями заднего фонаря. Важно тщательно проверить полярность перед подключением. Для уточнения соединяем «плюсовый» оранжево-зеленый и «минусовый» черного цвета кабеля. Протягиваем кабеля от задней к передней стойке автомобиля. Питание монитора также подключаем к заднему фонарю, поскольку он ничего не потребляет, если отсутствует сигнал. Это немаловажный аспект. Постоянная работа камеры заднего хода попросту выведет ее из строя. Важно хорошо припаять дома и клеммы к питанию подсветки номера на видеокамере. В завершение соединяем питание и сигнал камеры, прикручиваем камеру на место и собираем разобранный пластик автомобиля.


    Видеокамера в навигаторе — это простота эксплуатации

    Установка камеры заднего вида на Тойоту Короллу происходит по такому же принципу. Вытаскиваем плафон освещения номерного знака и снимаем четыре клепки на шумозащите багажного отделения, таким образом, ее демонтируя. Устанавливаем камеру в гнездо подсветки и подключаем к фонарю заднего хода питание камеры.

    Красный провод является положительным, а черный отрицательным. Затем следует подключить видеокабель к камере заднего вида и магнитоле, навигатору или монитору. При устройства появляется видеокартинка, подсветка номерного знака при этом сохраняется.

    Автомобиль для российских водителей не так давно стал из роскоши средством передвижения. Однако технический прогресс продолжает радовать все новыми и новыми достижениями. Одним из таких приятных и полезных достижений стала видеокамера заднего вида, установленная в автомобиле, позволяющая без проблем парковаться задним ходом и улучшающая обзор позади автомобиля. И даже если штатно камера в вашем автомобиле не предусмотрена, ее несложно подключить.

    Моделей видеокамер заднего вида великое множество. В специализированном магазине вы можете приобрести камеру вкупе с установочным комплектом и инструкцией. Ориентироваться при выборе можно на фирму-производителя, цену, отзывы о камере, рекомендации продавца, способ подключения – проводной и беспроводной и т.д. В качестве камеры заднего обзора может использоваться только соответствующая модель, она же не может быть фронтальной, не перепутайте при покупке. Для установки и подключения камеры вам потребуется автомагнитола с хорошим монитором и возможностью подключения видеокамеры. Проводные модели камер имеют три провода: черный – он практически всегда означает «минус», красный — «плюс», желтый – для подключения и передачи самого видеосигнала. Расположите камеру в удобном месте на задней части автомобиля, желательно по центру. Например, можно установить камеру под или над номером. В некоторых моделях автомобилей специально предусмотрено углубление под установку камеры, даже если она не входит в штатную комплектацию авто. Не устанавливайте камеру за стеклом автомобиля, это бессмысленно, т.к. изображение будет бликовать, не будет видно нижней границы, зато из-за большого угла обзора появится много лишних деталей.


    Провода на плюс и минус подключаются к соответствующим проводам фонаря заднего хода. Отсюда вытекает, что камера обзора будет работать и передавать видеосигнал только при включении задней передачи. Большинство камер рассчитаны только на кратковременную работу, если подключить их к постоянному источнику питания, это автоматически многократно сократит срок их службы. Не перепутайте провода при подключении, так как это может вывести из работы камеру или магнитолу, либо оба прибора одновременно. При включении заднего хода камера автоматически включится и передаст видеоизображение на монитор, так что никаких дополнительных манипуляций производить не нужно. Также автоматически камера выключится при смене хода.


    Желтый провод, передающий видеосигнал, одним разъемом подключаете к камере, а другим — к соответствующему входу на магнитоле. Определить нужный разъем поможет инструкция к магнитоле, если таковая есть в наличии, либо ориентируйтесь на надпись: video in. Провод от камеры через весь автомобиль желательно протягивать под обшивкой таким образом, чтобы не повредить его при дальнейшей эксплуатации автомобиля, например, по полу вдоль борта автомобиля.


    В случае если вы приобрели камеру заднего обзора с беспроводной передачей сигнала, подключите камеру аналогичным образом к питанию от заднего фонаря. Передатчик видеосигнала подсоедините к камере, а приемник — к магнитоле, используя тот же разъем video in. После сбора всей системы заизолируйте тщательно провода питания, проверьте, что вы ничего не перепутали в системе подключения, и проверьте работоспособность приборов.


    Видеокамеры заднего обзора передают изображение в зеркальном виде, так легче воспринимать картинку – именно так вы привыкли видеть ее в зеркале заднего вида. Даже если поначалу вам будет непривычно, очень скоро вы оцените по достоинству это изобретение.

    Парковка в городе — непростое дело. Очень сложно занять свободное место на стоянке, не зацепив ненароком чужую машину. Положение осложняется тем, что конструкторы автомобилей в последнее время чрезвычайно много внимания уделяют дизайну, нередко принося в жертву такую «мелочь», как обзорность. Чтобы не ощущать себя за рулём легкового автомобиля механиком-водителем танка, приходится принимать меры. Одно из облегчающих маневрирование решений — парковочная камера заднего вида. О том, как подключить её к магнитоле, расскажем ниже.

    Какими бывают парковочные камеры

    Как правило, затруднения водителей вызывает езда задним ходом, ведь у любого автомобиля за багажником непременно есть «мёртвая зона», где, как ни крути головой, ничего не увидишь.

    Шофёру, благодаря высокому длинному капоту и низкому бамперу, порой ничего не видно и прямо перед носом, что очень неприятно, когда надо припарковаться впритык или передним свесом над бордюром.

    В обоих случаях выручит парковочная камера. Есть ли различия между устройствами заднего и переднего вида?

    Кстати, слово «шофёр» французского происхождения. Так сначала называли паровозных кочегаров, а затем и водителей автомобилей. Почему? Дело в том, что первые машины использовали паровой двигатель, который время от времени приходилось «подкармливать» порцией дров или угля на глазах «всего честного народа». Как же ещё называть того, кто шурует кочергой в топке?

    Различия между камерами заднего и переднего вида

    И те и другие обладают почти одинаковыми свойствами и характеристиками. Однако установленная сзади камера должна «уметь» подавать картинку на монитор в перевёрнутом зеркальном формате. Так удобнее водителю, сидящему спиной в направлении движения.

    Если камера смотрит вперёд, эта способность лишняя. В остальном оба устройства идентичны. Более того, для некоторых камер зеркальное отображение — одна из опций настройки. Такие устройства можно устанавливать как сзади, так и впереди.

    Особенности и характеристики автомобильных парковочных камер

    При выборе парковочной камеры учитывают следующие особенности:

    • конструкция (оформление) камеры,
    • стандарт видеосигнала,
    • формат отображения (зеркальный или обычный),
    • способ подключения к монитору,
    • угол обзора,
    • светочувствительность,
    • инфракрасная подсветка,
    • динамическая разметка.
    Конструктивное оформление и стандарт видеосигнала

    Конструкция определяет возможные зоны размещения устройств. Оформление штатной камеры предусматривает её установку либо взамен какого-то элемента, например, фонаря подсветки регистрационного номера, либо на место, рекомендуемое заводом-изготовителем. Для монтажа такой камеры нет нужды сверлить дополнительные отверстия, но в продаже не всегда можно найти изделие для определённой модели автомобиля.

    Под врезную камеру заднего вида сверлят отверстие в бампере или другой детали. Камера фиксируется в нём защёлкой или стопорной гайкой.

    Универсальную камеру можно установить на любую доступную поверхность благодаря наличию специального крепления. Её положение фиксируется двусторонним скотчем или шурупами.

    Разновидность универсальной — камера, встроенная в рамку регистрационного номера.

    Автомобильные камеры поддерживают один или несколько распространённых стандартов телевизионного сигнала: PAL, NTSC, SECAM. По качеству картинки все они практически идентичны. Но монитор не сможет отобразить сигнал, если не поддерживает стандарт камеры.

    Таблица: преимущества и недостатки парковочных камер заднего вида
    Способы подключения к монитору

    Чтобы передать изображение с обычной проводной камеры на монитор, в салоне автомобиля необходимо проложить видеокабель. Это надёжный способ подключения, но, прокладывая кабель, придётся потрудиться.

    Беспроводные камеры передают изображение с помощью радиосигнала, что существенно облегчает монтаж.

    Нередко они представляют собой обычные проводные устройства, но дополненные внешними блоками приёмника и передатчика. Эти блоки — их называют трансмиттером и ресивером — продают и отдельно от камеры.

    Видеосигнал обычно передаётся в диапазоне FM или Wi-Fi. В последнем случае возможны два варианта: использование частоты диапазона для передачи аналогового сигнала или полная поддержка цифровой сети. Когда работающий трансмиттер виден в списке доступных беспроводных сетей смартфона, телефон можно использовать в качестве монитора для парковочной камеры, равно как и любое мобильное устройство: планшет или магнитолу Андроид.

    Светочувствительность и инфракрасная подсветка

    Светочувствительность характеризует минимальную освещённость, при которой камера способна выполнять возложенные на неё функции. Значение параметра в зависимости от типа матрицы 0,01–1 люкс.

    Практическая ценность его невысока. Камера, как правило, не работает в полной темноте, так как вместе с включением передачи загорается фонарь заднего хода, обеспечивая большую освещённость, чем необходимо самой «тупой» камере. «Приятный бонус» — инфракрасная подсветка, которая понадобится при неисправности фонаря.

    Угол обзора и динамическая разметка

    Чем шире угол обзора, тем большее пространство захватывает камера, тем информативнее изображение на мониторе. Но одновременно увеличиваются искажения. На практике оптимальные значения 120–170 о. Камеры с обзором менее 110 о встречаются не так уж часто.

    Существенно облегчает оценку расстояния до препятствия динамическая разметка. Она представляет собой продольные и поперечные линии, которые камера накладывает на изображение.

    Национальное управление по дорожной безопасности США (NHTSA) объявило, что с 1 мая 2018 года все новые автомобили со снаряжённой массой до 4,5 т, продаваемые в Штатах, должны в обязательном порядке оснащаться камерами заднего вида.

    Леонид Попов

    www.drive.ru

    Видео: обзор камер заднего вида

    Подключение парковочной камеры

    Способ подключения зависит как от самой камеры, так и от устройства, к которому её нужно подключить.

    Монитор для парковочной камеры

    В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

    • магнитолу,
    • автомобильный телевизор,
    • видеорегистратор,
    • навигатор,
    • отдельный монитор,
    • зеркало заднего вида со встроенным монитором,
    • планшет, смартфон и другие мобильные гаджеты.
    Видео: монитор для камеры заднего вида

    Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

    Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

    У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

    Видео: подключение проводной камеры к планшету или смартфону

    Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

    Место установки монитора

    Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.

    Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:


    Схемы подключения камеры заднего вида

    На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

    Проводное подключение

    Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

    На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.

    Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.

    На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.

    По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

    Беспроводное подключение

    В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.

    В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

    Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

    Принудительное включение камеры

    Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.

    Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

    Подключение камеры с модулем Wi-Fi

    Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.

    Подключение двух парковочных камер

    Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:


    Как установить проводную камеру и подключить к магнитоле автомобиля

    Для оборудования автомобиля проводной парковочной камерой заднего вида понадобятся следующие материалы и инструменты:

    • набор ключей,
    • отвёртки,
    • съёмник панелей,
    • изоляционная лента,
    • пластиковые хомуты для крепления проводов,
    • провода и разъёмы,
    • дрель со сверлом,

    Последовательность работ

    1. Отключите минусовую клемму (корпус) от аккумуляторной батареи.
    2. Определите место установки камеры по критериям максимального обзора пространства за автомобилем и скрытности устройства от посторонних глаз.
    3. Продумайте, каким образом проложить к выбранному месту монтажа камеры провод от фонаря заднего хода и видеокабель к магнитоле. Места соединения проводов по-возможности выбирайте в разъёмах, избегая сростков. Трассу прокладки определите вблизи остальных жгутов бортовой проводки, ориентируясь на минимальные трудозатраты по демонтажу и восстановлению обшивки салона и багажника.
    4. Пробросьте видеокабель и провода вдоль намеченной трассы, не закрепляя и не укладывая под обшивку.
    5. Освободите доступ к разъёмам магнитолы и заднего фонаря.
    6. Соберите электрическую схему подключения камеры к магнитоле.
    7. Подключите аккумулятор, проверьте работоспособность схемы по наличию картинки от камеры на мониторе. Устраните мешающие нормальной работе недостатки. Отключите минусовую клемму аккумулятора.
    8. При необходимости просверлите отверстие и установите камеру.
    9. Ослабьте крепления или полностью снимите мешающие прокладке проводов элементы обшивки.
    10. Уложите провода под обшивку.
    11. Восстановите соединения схемы, нарушенные во время прокладки проводов.
    12. Проверьте работоспособность камеры по картинке на мониторе, не закрепляя провода и обшивку.
    13. При отсутствии недостатков отключите аккумуляторную батарею от корпуса, закрепите провода и восстановите обшивку.

    Проверка и настройка парковочной камеры

    1. Включите питание и заднюю передачу. На экране монитора должно появиться зеркальное изображение объектов позади автомобиля и линии динамической разметки.
    2. При отсутствии картинки проверьте надёжность контактов и состояние проводов. Особое внимание обратите на качество обжимки штырей разъёмов и других соединений.
    3. Проверьте включение и выключение картинки в зависимости от положения рычага переключения передач.
    4. При отсутствии зеркального отображения или разметки изучите инструкцию изготовителя и включите опции.
    5. Оцените картинку. При необходимости откорректируйте положение камеры, направьте её таким образом, чтобы на мониторе отображался весь участок, необходимый для безопасного маневрирования.
    6. Запомните или попросите помощника отметить на местности положение линий динамической разметки.
    7. Измерьте и запишите реальное расстояние от автомобиля до отметок разметки, что в дальнейшем пригодится во время эксплуатации автомобиля.

    Видео: установка камеры заднего вида

    Камера заднего вида — полезное дополнение штатного оборудования автомобиля. Маленькое устройство помогает избежать больших неприятностей. Установить камеру своими руками несложно, а выгоды очевидны.

    Вы купили камеру, теперь возникает вопрос, как самостоятельно ее правильно подключить?

    Рассмотрим подключение на примере универсальной камеры , разницы нет в подключении универсальной камеры или камеры заднего вида для установки в штатное место (обычно это подсветка государственного регистрационного номера).

    Штатные камеры заднего вида, могут иметь в своей конструкции собственную подсветку государственного регистрационного номера, и оснащаются дополнительно парой проводов (красный плюс (+) и черный(-) минус). Данные провода должны подключаться к проводам питания штатной подсветки государственного номера, обычно это провода подсветки, вместо которого устанавливается камера заднего вида

    Рассмотрим комплектацию купленной камеры заднего вида.

    На фото 1 видно, что камера заднего вида имеет один кабель для подключения питания, другой для подключения кабеля для передачи видео сигнала с камеры заднего вида на экран (модели, навигатора и т.д).

    В зависимости от производителя камер заднего вида, камеры могут комплектоваться двумя видами необходимых проводов для подключения

    На фото 2 представлен комплект проводов, кабель питания камеры заднего вида и кабель для передачи видеосигнала от камеры на экран (модели, навигатора и т.д), также видим, что видеокабель не имеет управляющего провода.


    На фото 3 представлен комплект проводов, кабель питания камеры заднего вида и кабель для передачи видеосигнала от камеры на экран (модели, навигатора и т.д), в данном случае кабель для передачи видео сигнала имеет управляющий провод.

    1 октября 2012 Вы купили камеру, теперь возникает вопрос, как самостоятельно ее правильно подключить? Рассмотрим подключение на примере универсальной камеры, разницы нет в подключении…

    Рассмотрим в данной статье подробно, как выбрать необходимое оборудование, подключить его без профессиональных навыков, а также какие способы установки доступны на сегодняшний день.

    Выбор камеры заднего вида

    Современные производители предлагают большой выбор самых разнообразных камер заднего наблюдения для автомобилей. Большая часть из них — это устройства из Китая, которые, однако, по своему качеству иногда не уступают флагманам.

    Для того чтобы сделать правильный выбор и подобрать оптимальную камеру для автомобиля, необходимо обратить внимание на следующие параметры:

    • цена — стоимость для любого покупателя является одним из основных критериев. В случае с данными гаджетами цена на продукт может отличаться в несколько раз, в зависимости от производителя. Если вы выбираете камеру только для того, чтобы изредка ей пользоваться, то не стоит рассматривать предложения с высоким разрешениям за большие деньги. Выберите среднюю ценовую категорию;
    • разрешение — основной параметр, от которого во многом зависит качество картинки на мониторе. Чем выше данный показатель, тем лучше будет работать устройство, однако, как мы уже упоминали выше, далеко не всем нужна суперкачественная картинка;
    • чувствительность к освещению — очень важный параметр для городских жителей северных регионов, а также в городах, где есть проблема с освещением дорог. При низкой чувствительности, после наступления темноты, камера практически перестает выполнять основные функции даже при высоком разрешении;
    • угол обзора — каждый владелец автомобиля сам выбирает, насколько градусов необходимо, чтобы поворачивалась камера. Как правило, производители предлагают варианты от 120 градусов до 180. Если вы не уверены, какой именно вам нужен, то можно остановиться на среднем варианте;
    • наличие монитора — если в вашем автомобиле нет встроенного монитора, то камеры лучше выбирать в комплекте с монитором для вывода изображения.

    Способы установки камеры заднего вида

    Немаловажным фактором также является способ установки камеры заднего вида для автомобиля. В целом, можно выделить два основных варианта установки:

    • камера и отдельная система для вывода картинки — это может быть подключение ко встроенной мультимедийной системе или же самостоятельное подключение к отдельно установленному экрану. Отлично подойдет для тех, кто уже имеет монитор, а также не хочет менять общий дизайн автомобиля и подвергать замене зеркало заднего вида;
    • камера с зеркалом — такой вариант предусматривает вывод изображения с устройства непосредственно на зеркало заднего вида. Происходит это следующим образом: выбирается либо специальное зеркало с небольшим встроенным экраном или применяется специальная накладка на заводское зеркало. Подойдет для профессиональных водителей, которые легко смогут обходиться подобной заменой.

    Помимо способа установки также есть необходимость выбрать место, куда именно будет устанавливаться камера.

    Возможно, вас также заинтересует статья нашего специалиста, в которой рассказывается о том, без прикуривателя.

    Не знаете, ? Тогда обязательно прочитайте очень интересную и познавательную статью нашего автора.

    Во многом место зависит от модели автомобиля, а также от того, куда легче будет установить гаджет. Одни из самых распространенных вариантов:

    • плафон для освещения госномеров автомобиля. Некоторые производители предлагают все необходимые детали для закрепления камеры заднего вида в данном месте. Преимуществом является то, что благодаря подсветке улучшается качество изображения;
    • в ручку багажника. Подойдет для машин, у которых ручки выполнены единым корпусом с молдингом. Закрепить камеру можно будет с помощью обычных саморезов;
    • закрепить на номерной знак — также распространенный вариант, который подойдет всем моделям машин.

    Выбрать вариант установки камеры заднего вида можно, как самостоятельно, так и при помощи специалистов, которые учтут особенности автомобиля, а также высоту подвески и характеристики дорог в регионе.

    Необходимые инструменты и материалы

    Просто купить камеру не всегда бывает достаточно. Подключение камеры заднего вида своими руками подразумевает необходимость дополнительных инструментов и некоторых материалов.

    В первую очередь, многие владельцы автомобилей забывают про то, что перед установкой машину и особенно место крепления необходимо тщательно очистить. Можно воспользоваться услугами профессионально мойки или самостоятельно убрать пыль и грязь. Если пропустить данный шаг, то крепление может плохо зафиксироваться.

    Также, в зависимости от вида крепления и способа установки, необходимо уточнить, какие дополнительные детали вам понадобятся. Это могут быть:

    • саморезы;
    • кабели;
    • переходники;
    • шнуры;
    • блоки питания и т. д.

    Уточнять необходимо конкретно для выбранной модели камеры заднего вида. Некоторые производители предоставляют в комплекте все детали для самостоятельного монтажа.

    Этапы монтажа камеры заднего вида

    Рассмотрим подробную инструкцию, как установить камеру заднего вида в случае выбора места над задним бампером машины, с подсоединением ко встроенному монитору Pioneer.

    Подготовка места для установки камеры

    Выбранное место для подключения камеры имеет несколько преимуществ. В первую очередь — широкий угол обзора и отсутствие мешающих деталей. Однако есть и минус. Камера остается «на улице» и доступна посторонним людям. Поэтому этот вариант подойдет для владельцев автомобилей с гаражами, или же если блок над госномерами более утоплен, тем самым создается место, чтобы спрятать камеру. Предварительно необходимо закрепить кронштейн камеры, просверлив 4 отверстия для крепления и 1 — для провода питания.

    Подключение питания

    Наиболее ответственный этап — подключение к общей сети электричества автомобиля. Если у вас нет опыта подобных работ, то лучше обратиться к специалисту, дабы не испортить устройство. Если же понимание общее как и что работает есть, то необходимо следовать данным этапам.

    У любой камеры есть два провода: для питания и для передачи видеосигнала. Так как большая часть камер имеет короткие провода, то их необходимо удлинить таким образом, чтобы они доставали до монитора. Удлинители часто входят в комплект.

    Питание чаще всего подключается к задним фонарям. Таким образом одновременно со включением заднего хода будет включаться и камера.

    Проводка кабелей в салоне автомобиля

    Все провода необходимо провести по багажнику и салону, спрятав их, во избежание обрывов. Сделать это можно двумя способами: либо закрепить все под обшивку, либо зафиксировать провода специальными фиксаторами.

    Преимущество первого варианта — провода не будут видны, однако данный метод требует более детального и масштабного разбора автомобиля, что хотят далеко не все.

    Второй способ легче и быстрее, но полноценной гарантии отсутствия обрывов нет.

    Как подключить камеру заднего вида в авто к планшету

    Главная » Разное » Как подключить камеру заднего вида в авто к планшету

    Как подключить камеру заднего вида к планшету на Android: можно ли, видеовходом, авто, установка

    Подключить камеру заднего вида к планшету на Андроиде можно несколькими способами. В зависимости от характеристик гаджетов можно применять проводное и беспроводное соединение.

    Зачем это нужно

    Можно использовать старый, но работоспособный планшет повторно.

    С его помощью можно во время стоянки выходить в интернет, просматривать видео или прослушивать музыку, если подключить гаджет к USB-модему и автомагнитоле.

    Если планшет оснащен модулем сотовой связи, то можно совершать голосовые звонки. Еще одна роль планшета в машине — это использование в качестве навигатора. Таким образом, можно не только соединить видеокамеру и Android-планшет — это устройство принесет пользу водителю.

    Выбор девайсов

    Перед приобретением необходимо убедиться в том, что устройства подходят друг другу. Чтобы подключить к планшетному компьютеру аналоговую проводную камеру, он должен поддерживать режим USB On-The-Go. На гаджете должны быть установлены кодеки видео и звука, используемые камерой, чтобы фирменное приложение могло функционировать правильно.

    Какую камеру выбрать

    Для использования вместе с планшетом в качестве монитора на автомобиле подойдет проводная или беспроводная камера, оснащенная Wi-Fi. Она может подключаться к разным моделям гаджетов, используя встроенную точку доступа. На имеющийся компьютер нужно будет установить специальное приложение из магазина Google Play Store или с прилагающегося носителя.

    Преимущества беспроводной камеры для планшета на Android заключаются в высоком качестве изображения и отсутствии необходимости прокладывать кабели или подключать дополнительные устройства. Камеры с Wi-Fi, возможно, подключаются к планшетному компьютеру, не поддерживающему OTG USB. У таких устройств есть несколько недостатков:

    • запаздывание сигнала, вызванное особенностями подключения;
    • подверженность негативному воздействию других беспроводных устройств;
    • высокая цена.

    Проводная видеокамера отличается почти нулевой задержкой между изображениями действительным и на экране гаджета, а также неподверженностью внешним помехам. Но также есть и недостатки — это необходимость прокладки проводов по салону. А для подключения существующей аналоговой камеры заднего вида потребуется устройство видеозахвата с USB, которое должно быть совместимо с планшетом.

    Последний обязательно должен иметь интерфейс USB On-The-Go. В этом случае невозможно будет подключить кабель для зарядки вычислительного устройства от прикуривателя без специального двунаправленного переходника или хаба для OTG с входом для зарядки планшета. На нем также нужно установить специальное приложение для видеозаписи через OTG.

    Какой планшет подойдет

    Для установки в машине и использования вместе с видеокамерой подойдет бывший в употреблении планшет с 7-дюймовым экраном. Для обеспечения надлежащей производительности объем оперативной памяти девайса должен быть не менее 1 Гб. При наличии операционной системы Android 4.1 и более новой необходимые приложения можно установить из Google Play Store.

    На более старых девайсах ПО для камеры или тюнера с видеовходом можно установить, подключив к компьютеру гаджет и загрузив на последний файл APK. Установка приложения таким способом осуществляется, если нужной программы нет в Play Store.

    Установка

    Семидюймовый планшет, работающий с задней камерой, можно установить в один из солнцезащитных козырьков в салоне авто. Компьютер большего размера можно поместить на специальную подставку, которая крепится к приборной панели. Если гаджет предполагает беспроводную зарядку, то следует выбрать держатель с соответствующим зарядным устройством.

    Монтаж камеры

    Проще всего устанавливается камера, вмонтированная в рамку для номерного знака. После его демонтажа следует обработать крепеж и посадочные места проникающей смазкой для защиты от коррозии. Затем ставится аксессуар, а поверх него — номерной знак автомобиля. Если применяется оборудование с беспроводным соединением, то передатчик надо закрепить подальше от динамиков задней акустики и проводки, чтобы повысить надежность передачи сигнала на компьютер. Питание к аксессуару подводится от фонарей заднего хода.

    Как установить планшет в салоне

    Для установки семидюймового планшета на солнцезащитном козырьке следует оборудовать там специальный держатель, который может прикручиваться шурупами. Кабель зарядного устройства можно проложить под накладкой дверной стойки и приборной панелью автомобиля.

    Если видеокамера подключается проводом, то необходимо применять удлинитель USB длиной не более 3 м. Это обстоятельство стоит учитывать при установке устройств. Специальный держатель следует как можно надежнее закрепить на лобовом стекле или передней панели, чтобы устройство не упало и не повредилось во время вождения.

    Как соединить устройства

    Для подключения камеры к планшету в машине вначале потребуется вставить тюльпан устройства в соответствующее гнездо платы видеозахвата или ТВ-тюнера. Затем в планшет вставляется переходник USB-OTG, а к его гнезду подключается вилка видеоустройства. После этого запускается приложение для управления камерой, на которую надо подать питание от бортовой сети автомобиля. Изображение появится на экране вычислительного устройства. Если используется камера с Wi-Fi, то гаджет должен обнаружить созданную устройством точку доступа и подключиться к ней.

    Как подключить камеру заднего вида своими руками к магнитоле, планшету и навигатору

    Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

    В бюджетных автомобилях штатная камера заднего вида редко предусмотрена для базовых комплектаций. Чаще всего автопроизводители предлагают ее как дорогую дополнительную опцию. Многие российские автолюбители покупают отдельную камеру заднего вида и устанавливают ее самостоятельно. Для этого не нужно кардинально модернизировать электропроводку автомобиля. Подключение камеры заднего вида своими руками требует элементарных навыков электромонтажа, опыта разборки нескольких элементов салона и кузова. Установка камеры улучшит условия безопасной парковки, наблюдения за дорогой в сложных трафиках дорожного движения

    Выбор камеры заднего вида

    Миниатюрные камеры заднего вида не нужно путать с оптическими датчиками.

    Установка камеры становится первой операцией монтажа, вне зависимости от выбора проецирующего устройства. При выборе камеры нужно учитывать несколько важных моментов:

    1. Угол обзора. Нормальным считается угол обзора в 110 – 120 градусов. Водители, выбирающие камеры с большим углом обзора (до 180 градусов), могут лучше оценивать дорожную обстановку, но должны учитывать панорамный эффект, искажающий реальные размеры изображения.
    2. Разрешение и чувствительность. Стандартное разрешение 628 х 582 пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла. При выборе цветового сенсора (CCD или CMOS) нужно учитывать, что CCD передает более качественное изображение, балансирует цвета, но гораздо дороже. Сенсоры CMOS хуже работают при слабом освещении, при дневном свете обеспечивают приемлемое качество цвета.
    3. Наличие инфракрасной подсветки. Дополнительная подсветка при достаточном количестве света обеспечивает лучшее качество цветного изображения. При малом освещении инфракрасный источник позволяет рассмотреть дорогу сзади в черно-белом виде на расстояние до пяти метров.
    4. Формат видеоизображения. Выбирая из трех форматов, которыми может быть оборудована камера (SECAM, NTSC, PAL) нужно учесть, на монитор какого типа будет выводиться видеоизображение. Несовпадение форматов сделает покупку и установку камеры бессмысленной.
    5. Способ передачи сигнала. Разделение камер на проводные и беспроводные влияет на стоимость и возможность подключения. Проводные видеокамеры универсальны, их можно подключить ко всем типам мониторов. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.
    6. Комплектацию кабелями. Предпочтительно, чтобы камера была укомплектована трехжильным видеокабелем с дополнительным проводом возбуждения, провод питания может быть двухжильным. Имеет значение и длина кабелей. Стандартной длины (2-3 метра для видеокабеля, метр – для силового провода) может не хватить для подключения камеры в вашей модели авто.
    7. Материал корпуса. Опытные автолюбители выбирают камеры в металлическом корпусе, считая его более прочным и долговечным, чем пластмассовый.
    8. Вариативность места установки. Существуют камеры, вмонтированные в рамку автомобильного номера, устройства в отдельном корпусе. Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя.

    Остальные стандарты видеокамер (наличие парковочных линий, вольтаж питания, защита от грязи) у большинства моделей совпадают.

    Многие автолюбители считают наиболее удобными камеры заднего вида, укомплектованные монитором, вмонтированным в зеркало заднего вида.

    Отрицать удобство такого устройство трудно. Монитор включается при начале реверсного движения, позволяет видеть дорожную обстановку в хорошем разрешении. Основным недостатком таких гаджетов становится высокая цена, недоступная многим категориям автолюбителей.

    Менее удобна камера заднего вида, укомплектованная складным миниатюрным дисплеем, который можно разместить на приборной панели

    Главным недостатком таких устройств становится загромождение обзора, особенно, если в машине уже установлен видеорегистратор, навигатор, отдельный детектор радаров. Автолюбители считают более практичным использовать дисплей одного из существующих устройств. Купив камеру заднего вида любого типа (с монитором или без), ее нужно установить в задней части машины.

    Практические операции по установке видеокамеры

    Мы не рассматриваем установку камеры за задним стеклом автомобиля. При такой установке камера бликует, не позволяет видеть ближние препятствия сзади. Не стоит опасаться вандализма, камера с вырванными проводами не представляет интереса для покупателей, но лучше замаскировать ее в заднем бампере или под крышкой багажника.

    Если камера вмонтирована в рамку номерного знака, у вас нет других вариантов установки. При выборе места большинство опытных механиков считает более удобным установку камеры над номерным знаком, под углом к поверхности дороги.

    В любом случае, для установки камеры потребуется:

    • установить видеокамеру в намеченное место;
    • подключить питание камеры;
    • вывести видеокабель в переднюю часть салона машины;
    • подключить видеокабель к монитору для передачи изображения.

    Действия по монтажу видеокамеры зависят от вашей модели автомобиля (седан, хэтчбек, кроссовер) и места установки. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Может понадобиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных кронштейнов для крепления видеокамеры (металлических пластин).

    Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю. Для этого может потребоваться разборка порога багажника, левой части обшивки. Разъединив колодку заднего фонаря, нужно мультиметром (при включенном заднем свете) найти контакт подачи электропитания.

    У большинства моделей видеокамер три выходящих провода маркируются цветами. Для плюсового провода питания применяется красный цвет, для минусового – черный. Желтой маркировкой обозначен видеокабель. Красный провод подключается в контакт фонаря, черный замыкается на кузов машины. Не лишним будет снабдить плюсовой провод дополнительным предохранителем (0,5 – 1А) в цепи.

    Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола. Для крепления кабеля можно использовать специальный скотч или пластиковые зажимы. Все операции монтажа заканчиваются установкой снятых элементов кузова и салона на штатные места. Окончательно закреплять винты и клипсы обшивки нужно только после тестирования работы камеры, убедившись в нормальной работе.

    Для начинающих автолюбителей наибольшую сложность представляет подключение видеокабеля к доступному монитору. Большинство владельцев бюджетных версий машин считают наиболее удобным способом подключение камеры к дисплею автомагнитолы.

    Подключение камеры к магнитоле (дисплею автомагнитолы)

    Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 – 4 дюймов. Мониторы меньших размеров не дадут нужного качества изображения. Свободный разъем видеокабеля подключается к специальному выходу головного устройства (для поиска обратитесь к инструкции магнитолы). Если такой выход не предусмотрен, возможно подключение к выходу с маркировкой VIDEO IN. При несовпадении гнезд и штекеров, понадобится покупка адаптера.

    Подробно посмотреть, как подключить камеру заднего вида к магнитоле, можно на видео:

    После подключения камеры к жидкокристаллическому дисплею качественной автомагнитолы, выдается «картинка» приличного качества.

    На изображении хорошо виден «зеркальный» эффект при работе видеокамеры, к которому легко привыкнуть после нескольких дней использования парктроника.

    Чтобы привыкнуть к масштабам, можно выйти и рассмотреть реальное расстояние между автомобилями, оценить промежуток, остающийся до препятствия.

    Подключение видеокамеры к навигатору и навигационным устройствам

    Подключение задней камеры без собственного монитора к навигатору логично. Не загромождая «торпедо» или центральную консоль лишним экраном, вы используете уже привычное установленное устройство. Вопросы, как подключить камеру заднего вида к навигатору, не возникают при покупке устройства, для которого такая возможность запланирована.

    На упаковке таких навигаторов обозначена возможность подключения видеокамеры, в инструкции прописаны необходимые действия пользователя при подключении. В комплект навигатора могут входить адаптеры под разъемы популярных моделей видеокамер.

    Если камера заднего вида уже установлена, автолюбителю остается только воткнуть штекер от видеокамеры в нужный разъем.

    При отсутствии штатного подключения видеокамеры нужно приобрести дополнительные кабеля, штекеры, специальный переходник. Принципиальная схема подачи питания от заднего фонаря, прокладки электропроводки к проецирующему устройству не изменяется.

    Переходник от RCA на вход в навигатор (его в быту часто называют «тюльпаном») нужен только при отсутствии входа AVI. Для навигаторов, оборудованных таким входом, часто подходит штатный разъем видеокабеля.

    Подключение камеры заднего вида к планшету  и мобильным электронным гаджетам

    Из всех видов электронных носимых устройств (ноутбуков, смартфонов) планшет наиболее удобен для подключения задней видеокамеры. Для работы подходит размер экрана монитора, качество разрешения. Плоский корпус планшета позволяет выбрать несколько вариантов удобной установки.

    Зачастую у владельцев машин с примитивной магнитолой, без навигатора, не остается другого выхода, как подключить камеру заднего вида к планшету. Для подключения проводной видеокамеры потребуется покупка ТВ-тюнера (по виду похож на флешку) со штекером для видеовхода.

    В Интернете легко найти конструкции самодельных штативов под планшеты, которые позволяют легко устанавливать и снимать мобильное устройство на «торпедо» или центральной консоли. Для небольших планшетов можно устроить специальное гнездо на обратной стороне солнцезащитного козырька.

    Для планшетов с операционной системой «Android» нужно, чтобы модель видеокамеры была адаптирована к «операционке», планшет должен быть оборудован USB портом. В некоторых случаях потребуется установка дополнительного программного обеспечения.

    Заключение

    Правильно установленная и подключенная камера заднего вида обеспечит более качественный обзор по сравнению с видом из боковых зеркал и салонного зеркала, уберет «мертвые» зоны, покажет пни, парковочные столбики, ямы в асфальте.

    Установка парковочной или обзорной камеры заднего вида, не требуя больших усилий, улучшает безопасность парковки и движения задним ходом. Если у вас нет навыков самостоятельной работы с автомобилем, подключения электронных устройств, для установки камеры нужно обратиться к опытным специалистам.

    🎥Подключение камеры заднего хода к планшету — Mitsubishi Lancer, 1.6 л., 2008 года на DRIVE2

    Приветствую Всех на страничках бортового журнала Черной Мамбы!Совсем недавно я наконец-то установил CarPC на базе планшета Asus Google Nexus 7 2013, ну и как обещал буду выкладывать доработки CarPC и все что с ним связано. Одной из главной задач была подключение КЗХ к планшету, так как из-за сильной тонировки ночью приходится опускать боковые стекла, чтобы что то увидеть в зеркала!

    Эта статья может пригодится всем кто захочет подцепить под свой планшет в котором нет видеовхода КЗХ!

    Для минимальных доработок кузова было решено покупать КЗХ встроенную в рамку номерного знака.

    Выбор пал на КЗХ Falcon RC200-SCCD

    Технические характеристики:Матрица — SCCDРазрешение — 720х576 пикселейРазметка — ЕстьУгол обзора — 170 градусов

    Минимальная освещенность — 0,05 люкс

    Выбирал именно с матрицей SCCD, так как на сегодняшний день это сравнительно новый тип матрицы с самой высокой светочувствительностью, если обратите на показатель минимальной освещенности, то производитель заявляет 0,05 люкс, это практически полная темнота!Также отличное разрешение 720х560 пикселей, что не может не радовать, ну и угол обзора по горизонтали 170 градусов, должна охватывать всю плоскость за бампером. По камере все описал, теперь как я ее подключил к планшету.

    Чуть ранее я уже выкладывал инфу об устройстве которое будет преобразовывать видеосигнал и передавать его через USB вход на планшет.

    Этим устройством является видео граббер Easy Cap или Easier Cap разницы нет, самая главная разница во всех грабберах это чип на котором он собран.Понять на каком чипе граббер внешне не возможно, определить можно только вскрыв корпус и посмотреть плату.

    Я купил на чипе STK1160, так как он по многим отзывам является самым оптимальным для работы с Android устройствами, в сети много различных бесплатных ядер и программ для работы с Easy Cap’ом, но не одно из решений предложенных ломанным или бесплатным путем не является настолько стабильным, как платная программа Easy Cap Viewer, которую я купил в Play Market’е всего за 2,7$.

    В чем плюс программы, она работает практически со всеми грабберами на любых чипах, в ней есть достаточно настроек для настройки работы камеры под Ваши требования, единственный минус — это то что программа на английском языке, но я за 10 мин не владея английским в совершенстве с меню разобрался.

    Ну и теперь один нюанс к которому я пришел подключая КЗХ к планшету.

    Так как у меня все (пока это только флэшка и изи кап) подключено к планшету через хаб, то периодически камера отлетала от планшета и Easycap Viewer зависал, было решено Easy Cap подключить через обычный USB удлинитель, в котором в разрыв провода, который идет на питание, было впаяно реле, таким образом Easy Cap постоянно выключен и только при включении задней передачи напряжение подается на реле, которое в свою очередь соединяет разрыв провода питания в USB удлинителе и подает питание на Easy Cap. Заднюю скорость выключили, питание пропало и Easy Cap отключился от хаба, а значит и от планшета.

    В такой связке все работает стабильно!

    Питание камеры и реле Easy Cap’а подключено к жгуту проводов идущих к задним фонарям в багажнике.Установку рамки описывать не буду и так все понятно!Ну и по традиции радуемся полученному результату.Извиняюсь за грязный авто (в морозную погоду Мамбу не мою)!Ну и как снимает камера и какое изображение на планшете

    Днем

    Ночь при свете наружного освещенияВ полной темноте фото забыл сделатьЕще нужно поковыряться с настройками программы, отрегулировать камеру и разобраться с небольшими помехами, они сильно не заметны, но что то видимо дает наводку на видеокабель.

    Вывод:

    За свои деньги (32$) камера довольно не плохая, светочувствительность действительно лучше чем у более дешевых камер, но для лучшего результата в темное время суток лучше заменить обычные лампы в задних фонарях на LED лампы поярче, а в идеале на ксенон)))

    Всем мира, ровных троп и полных торб!Black Mamba loves you…

    Page 2

    Приветствую Всех на страничках бортового журнала Черной Мамбы!Совсем недавно я наконец-то установил CarPC на базе планшета Asus Google Nexus 7 2013, ну и как обещал буду выкладывать доработки CarPC и все что с ним связано.Одной из главной задач была подключение КЗХ к планшету, так как из-за сильной тонировки ночью приходится опускать боковые стекла, чтобы что то увидеть в зеркала!

    Эта статья может пригодится всем кто захочет подцепить под свой планшет в котором нет видеовхода КЗХ!

    Для минимальных доработок кузова было решено покупать КЗХ встроенную в рамку номерного знака.

    Выбор пал на КЗХ Falcon RC200-SCCD

    Технические характеристики:Матрица — SCCDРазрешение — 720х576 пикселейРазметка — ЕстьУгол обзора — 170 градусов

    Минимальная освещенность — 0,05 люкс

    Выбирал именно с матрицей SCCD, так как на сегодняшний день это сравнительно новый тип матрицы с самой высокой светочувствительностью, если обратите на показатель минимальной освещенности, то производитель заявляет 0,05 люкс, это практически полная темнота!Также отличное разрешение 720х560 пикселей, что не может не радовать, ну и угол обзора по горизонтали 170 градусов, должна охватывать всю плоскость за бампером.По камере все описал, теперь как я ее подключил к планшету.

    Чуть ранее я уже выкладывал инфу об устройстве которое будет преобразовывать видеосигнал и передавать его через USB вход на планшет.

    Этим устройством является видео граббер Easy Cap или Easier Cap разницы нет, самая главная разница во всех грабберах это чип на котором он собран. Понять на каком чипе граббер внешне не возможно, определить можно только вскрыв корпус и посмотреть плату.

    Я купил на чипе STK1160, так как он по многим отзывам является самым оптимальным для работы с Android устройствами, в сети много различных бесплатных ядер и программ для работы с Easy Cap’ом, но не одно из решений предложенных ломанным или бесплатным путем не является настолько стабильным, как платная программа Easy Cap Viewer, которую я купил в Play Market’е всего за 2,7$.

    В чем плюс программы, она работает практически со всеми грабберами на любых чипах, в ней есть достаточно настроек для настройки работы камеры под Ваши требования, единственный минус — это то что программа на английском языке, но я за 10 мин не владея английским в совершенстве с меню разобрался.

    Ну и теперь один нюанс к которому я пришел подключая КЗХ к планшету.

    Так как у меня все (пока это только флэшка и изи кап) подключено к планшету через хаб, то периодически камера отлетала от планшета и Easycap Viewer зависал, было решено Easy Cap подключить через обычный USB удлинитель, в котором в разрыв провода, который идет на питание, было впаяно реле, таким образом Easy Cap постоянно выключен и только при включении задней передачи напряжение подается на реле, которое в свою очередь соединяет разрыв провода питания в USB удлинителе и подает питание на Easy Cap. Заднюю скорость выключили, питание пропало и Easy Cap отключился от хаба, а значит и от планшета.

    В такой связке все работает стабильно!

    Питание камеры и реле Easy Cap’а подключено к жгуту проводов идущих к задним фонарям в багажнике.Установку рамки описывать не буду и так все понятно!Ну и по традиции радуемся полученному результату.Извиняюсь за грязный авто (в морозную погоду Мамбу не мою)!Ну и как снимает камера и какое изображение на планшете

    Днем

    Ночь при свете наружного освещенияВ полной темноте фото забыл сделатьЕще нужно поковыряться с настройками программы, отрегулировать камеру и разобраться с небольшими помехами, они сильно не заметны, но что то видимо дает наводку на видеокабель.

    Вывод:

    За свои деньги (32$) камера довольно не плохая, светочувствительность действительно лучше чем у более дешевых камер, но для лучшего результата в темное время суток лучше заменить обычные лампы в задних фонарях на LED лампы поярче, а в идеале на ксенон)))

    Всем мира, ровных троп и полных торб!Black Mamba loves you…

    Как подключить к планшету камеру

    Большинство современных планшетов оснащаются фотокамерой, обычно это фронтальный модуль, предназначенный для общения через скайп. Его минусом является низкое разрешение, а также невозможность использовать девайс, как фотоаппарат. Кроме того, встроенный модуль может сломаться, и порой возможности его отремонтировать нет. В таком случае можно рассмотреть подключение камеры к планшету, при этом можно воспользоваться веб, видео, IP или камерой заднего вида. Основная сложность, связанная с мобильными устройствами, заключается в том, что они не оснащаются видеовыходом, а значит, подключить видеокамеру к планшету можно только беспроводным путем или через USB разъемы. Как это сделать — будет описано ниже.

    Подключаем видеокамеру

    Среди пользователей есть мнение, что к планшету Android можно подключить любую камеру. Это не совсем верно. Если речь идет о видеокамере, то в большинстве ситуаций пользователь сможет лишь добиться того, что устройство будет восприниматься, как внешний накопитель. Пользоваться видеокамерой с планшета можно, но при условии, что первое устройство рассчитано на такой вид пользования.

    Подсоединить камеру следует через microUSB разъем с использованием переходника OTG. Для того, чтобы ей можно было управлять с девайса и при этом пользоваться по назначению, понадобится соответствующее ПО. Его можно скачать на сайте производителя или найти на диске из комплектации, очевидно, что программу предварительно придется скинуть на флешку или карту памяти и лишь после этого установить на мобильном устройстве.

    Совет! Если покупка устройства для съемки подразумевает вариант с подключением к планшетному компьютеру, то при выборе необходимо уточнить поддержку такой функции. В противном случае покупатель сможет лишь сбросить данные из памяти устройства.

    Однако не стоит расстраиваться, если на руках уже есть аппарат для видеозахвата, но без соответствующего софта. Вариант, который может помочь подключить камеру к планшету – приложение Camera Fi. После его установки пользователю необходимо подключить между собой устройства и убедиться, что аксессуар определился, как накопитель. Теперь, не выключая фотоаппарат, следует перезагрузить планшет и зайти в приложение. Через него можно пользоваться подключенной техникой непосредственно с планшета.

    Еще одна полезная программа, которая может выполнить подключение камеры к планшету (или любого другого USB девайса) – StickMount. После установки приложения и сопряжения устройств, программа автоматически обнаружит вид техники или аксессуар, подключенный к ней, и предложит начать работу с ним.

    Важно! Приложение имеет платную и бесплатную версию, а также требует наличие root прав на аппарате.

    Подключение вебки

    Случилось так, что встроенный видеомодуль планшета вышел из строя, а у пользователя возникла необходимость поговорить с кем-то в скайпе. В таком случае на помощь придет веб-камера. В данном случае проблем с ее подключением меньше, так как изначально в ней нет собственной памяти, а значит, мобильный гаджет не будет воспринимать ее, как съемный накопитель. Подключение веб-камеры к планшету обеспечивается через microUSB разъем с использованием упомянутого выше переходника OTG. Когда аппарат определит новое устройство, потребуется установка драйвера. Его можно скачать на сайте производителя. В редких случаях аппарат сразу обнаружит подключенное устройство в родном приложении и даст возможность переключаться на нее.

    Не стоит забывать, что много видов современной техники работают через беспроводные сети. Если у пользователя есть IP камера, то сложностей вообще никаких не возникнет. В таком случае подключить веб-камеру к планшету проще всего. Достаточно лишь скачать из Плей Маркета любое приложение для IP устройств или фирменный софт, если таковой предусмотрен. Удобство заключается в том, что не требуется проводное соединение, а значит, можно удаленно наблюдать за объектами.

    Камера заднего вида

    Автолюбители знают, что порой нелегко припарковаться задом автомобиля, или выезжать таким образом из гаража. Обычно на помощь приходит встроенный парктроник, но стоит он дорого, и далеко не каждый автомобиль имеет его в стандартной комплектации. Но при этом если под рукой есть планшетный компьютер, который пользователь всегда носит с собой, вполне логичным решением ситуации может стать его использование в качестве экрана, остается лишь докупить необходимые устройства.

    Для того чтобы подключить к планшету камеру заднего вида, потребуется не только сам аксессуар, OTG кабель и мобильный гаджет, но и плата видеозахвата. Самый популярный вариант – Easycap. Ее можно купить в российских или китайских интернет-магазинах. Преимуществом является поддержка работы с устройствами на Андроид. Сама по себе эта плата с одной стороны имеет USB разъем, а с другой «тюльпаны», которые необходимы для подключения к ней камеры. Если планшет не оснащен встроенным USB разъемом, то на помощь снова придет OTG кабель.

    Важно! Стоит помнить, что для полноценной работы Android устройство должно поддерживать этот функционал. Проблем не возникнет с любым современным девайсом, а вот в более старых моделях могут возникнуть сложности. Чтобы убедиться в совместимости, следует через переходник подключить любой USB аксессуар, например, мышь, если она начнет работать, то аппарат имеет полноценную поддержку OTG, если нет, то придется покупать более современный гаджет.

    Подключение камеры заднего вида к планшету осуществляется путем соединения всех элементов. После этого остается лишь скачать приложение FPViewer. Приложение не требует каких-то настроек, достаточно его скачать и запустить. На экране начнется трансляция видео.

    На заметку! Подробнее о выборе и подключении видеокамер для авто можно узнать из этой статьи.

    Лучшие планшеты 2019 года

    Планшет Samsung Galaxy Tab A 10.5 SM-T595 32Gb на Яндекс Маркете

    Планшет Apple iPad (2018) 32Gb Wi-Fi + Cellular на Яндекс Маркете

    Планшет Huawei MediaPad M5 Lite 10 32Gb LTE на Яндекс Маркете

    Планшет Apple iPad Pro 10.5 512Gb Wi-Fi на Яндекс Маркете

    Планшет Microsoft Surface Pro 5 i5 4Gb 128Gb на Яндекс Маркете


    Смотрите также

    • Хан из форсажа актер
    • Как менять летнюю резину на зимнюю
    • Замена масла в акпп ниссан микра
    • Замена птс нет места для нового владельца
    • Капот это что
    • Правила уступить дорогу пешеходу
    • Машины со спецсигналами пдд
    • Виды поршневых колец
    • Проверить класс водителя по базе рса
    • Лишение водительских прав за долги по алиментам
    • Замена манометра на компрессоре автомобильном



    ​Как настроить и использовать камеру заднего вида для вождения

    Примечание перед публикацией: непрерывный поток видео, показывающий заднюю часть вашего автомобиля, может серьезно отвлекать от вождения, и важно убедиться, что любой Настройка резервной камеры используется только безопасным образом. Имейте в виду, что то, что находится впереди вашего автомобиля, вероятно, важнее, чем то, что находится сзади. Вы также должны обязательно соблюдать любые местные и федеральные законы, которые могут быть у вас в отношении движущихся экранов спереди. Убедитесь, что вы соблюдаете местное законодательство в отношении экранов, видимых водителю.

    Использование камеры заднего вида для резервного копирования вашего автомобиля полезно, но многие люди задаются вопросом, есть ли способ держать камеру включенной все время, независимо от того, едете ли вы задним ходом или нет. Короткий ответ: да, это вполне возможно, хотя для этого, вероятно, потребуется некоторая самостоятельная работа, так как вам, вероятно, потребуется подключить камеру к цепи ходовых огней.

    Теперь вы можете избежать некоторых безумных вещей, которые мы видели в Интернете, если у вас будет правильная система.




    Итак, как вы это сделаете? Не волнуйтесь, мы вас прикроем.

    1. Инструменты для сборки
    2. Получение правильной камеры
    3. Понимание вашего автомобиля
    4. Снимите внутреннюю панель багажника
    5. Снимите номерной знак
    6. Проходные и соединительные провода
    7. Установка монитора
    8. Проверка

    Теперь есть несколько надежных способов взлома вашей внутренней навигационной системы:

    Иногда это может сработать. А также некоторые методы, которые могут принести вам премию Дарвина.

    Но мы предлагаем вам приобрести правильные инструменты.

    Для этого вам понадобятся две вещи. В большинстве случаев вам нужна система, независимая от какой-либо OEM-конфигурации. Несмотря на то, что есть способы взломать заводские навигационные системы, мы не рекомендуем это делать и предлагаем вместо этого положиться на правильную систему .

    Во-первых, вам понадобится камера заднего вида, питание которой не зависит от фонарей заднего хода. Чрезвычайно распространенной конфигурацией проводки является использование фонаря заднего хода. Вы не можете использовать камеру заднего вида во время движения, если она работает только тогда, когда вы едете задним ходом.

    Во-вторых, вам понадобится система, которая также питается независимо от фонарей заднего хода. Опять же, иногда встречается в пространстве DIY даже в передней части салона, и этот монитор, скорее всего, должен быть послепродажным.

    Теперь мы рассмотрим основные моменты, но для лучшего понимания того, как настроить камеру заднего вида, прочитайте наше руководство по установке камеры заднего вида.



    Шаг 1. Сборка инструментов

    Для начала вам потребуются правильные инструменты для работы. Если вы планируете установить постоянно работающую резервную камеру в своем автомобиле, скорее всего, у вас есть какие-то инструменты. Но вот несколько вещей, которые вам, вероятно, понадобятся:

    • Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
    • Набор звездочек
    • Набор гаечных ключей или разводной ключ
    • Защитные очки
    • Фонарики
    • Стандартный инструмент для зачистки/обжима проводов
    • Набор головок Torx
    • Универсальный нож
    • Набор головок или гаечных ключей
    • Несколько люверсов для установки камеры



    Шаг 2. Подбор камеры

    Стоимость установки резервной камеры часто полностью зависит от вас! Стоимость самих устройств может варьироваться от:

    • <100 долл. США за базовую резервную камеру. Всегда есть более дешевые варианты, но они, как правило, имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
    • 100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру для смартфона с поддержкой Wi-Fi. Это стандартные резервные камеры рабочей лошадки, которые выполнят свою работу.
    • В зависимости от того, что вам нужно, у нас также есть большой выбор высококачественных универсальных камер заднего вида



    Шаг 3. Знакомство с автомобилем

    Во многих случаях, если в вашем автомобиле уже установлена ​​камера заднего вида, маловероятно, что вашу камеру можно будет переназначить для обеспечения непрерывного видеопотока. Мы не собираемся полностью исключать эту возможность, но OEM-системы часто трудно модифицировать, чтобы превзойти их существующие функциональные возможности, поэтому мы оставляем этот компонент на ваше усмотрение.

    Проводка вашего автомобиля для непрерывной трансляции видео на монитор на самом деле не сильно отличается от установки камеры заднего вида, но есть несколько отличий и вещей, на которые следует обратить внимание. Рекомендуется ознакомиться со схемой электропроводки для вашего конкретного автомобиля. Часто резервные камеры поставляются с одной, которая помогает вам, но только если вы приобрели ее для своей конкретной марки и модели. У нас они есть, так что это может стать отличным шагом, который облегчит вашу жизнь.

    Еще одна вещь, которую следует иметь в виду, прежде чем начать, заключается в том, что непрерывно работающая видеокамера будет потреблять больше энергии, чем традиционная резервная камера, и, поскольку вы будете подключать ее к своим ходовым огням, это может разрядить аккумулятор вашего автомобиля больше, чем ожидалось. . Разговор с механиком перед тем, как начать работу, может быть полезным шагом, чтобы убедиться, что электрическая система вашего автомобиля соответствует поставленной задаче.

    Ниже приведена наиболее вероятная конфигурация, которую вам нужно будет использовать:



    Время делать своими руками!

    Для целей этого примера мы предполагаем, что вы приобрели комплект зеркал заднего вида или зеркало, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

    Далее вы должны спросить: достаточно ли длины прилагаемых кабелей для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. Со слишком маленьким проводом вам может не повезти прямо посреди проекта.

    Сделайте грубый замер от места, где вы собираетесь разместить камеру, до багажника/номерного знака. Это будет примерно соответствовать тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных футов на всякий случай. Все это говорит о том, что выбранный вами комплект действительно подходит для вашего автомобиля, грузовика или внедорожника. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

    Прежде чем приступить к работе, вам следует прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

    Ваша камера, скорее всего, будет установлена ​​прямо над номерным знаком или над ним. Мы начнем оттуда. Вот что нужно сделать:



    Шаг 4. Снимите внутреннюю панель багажника

    Скорее всего, это твердый пластик или резина, и вы сможете использовать инструмент, например плоскую отвертку, чтобы поддеть ее. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить — если вы ломаете пластик, вы становитесь слишком агрессивным в процессе установки.



    Шаг 5. Снимите номерной знак

    Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.

    Вставьте одну из ранее купленных резиновых прокладок. Теперь вы готовы приступить к работе и подключению проводов.



    Шаг 6. Прокладка и подключение проводов

    Здесь мы начинаем выяснять, как питать нашу только что установленную камеру. Пойдем!

    Протяните камеру и кабель питания через отверстие в салоне автомобиля.

    Найдите проводку ходовых огней для вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к постоянному источнику питания, который питает ходовые огни вашего автомобиля. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный. Как мы уже говорили ранее, перед установкой также рекомендуется дважды проверить, может ли электрическая система вашего автомобиля справиться с новым энергопотреблением.

    Зачистите положительный и отрицательный провода на кабеле ходовых огней (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и подключите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.

    Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.



    Шаг 7. Установка монитора

    Следующим шагом является установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке резервной камеры может быть очень полезным.

    Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)

    Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенный провод вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.



    Шаг. 8 Тестирование

    Если все прошло хорошо, вы сможете включить монитор для камеры заднего вида и просмотреть поток видео с подробным описанием задней части вашего автомобиля. Поздравляем, вы, по сути, создали резервную камеру, которую можно использовать во время вождения. Как использовать камеру заднего вида во время вождения? Что ж, мы предлагаем использовать его только в том случае, если вы входите в среду, где этот вид сзади будет необходим, и выключать камеру, когда она не используется, чтобы снизить общий износ батареи в течение более длительного периода. времени. Вообще говоря, такие системы лучше всего подходят для частной собственности и ферм, где ценность безопасности непрерывного кормления перевешивает опасность потенциального отвлечения внимания.

    Если у вас возникнут какие-либо проблемы, вы можете обратиться к некоторым из наших основных руководств по поддержке, таких как:



    • Устранение неполадок с резервной камерой, которая не работает
    • Устранение неполадок с размытой камерой заднего вида
    • Устранение неполадок с запотевшей камерой заднего вида





    Если у вас возникли проблемы, еще раз проверьте руководство и помните, что большинство проблем в таких условиях возникает из-за плохих сращиваний проводов, а не из-за плохого соединения неиспользуемых силовых кабелей.

    Теперь, если вы хотите начать это путешествие, просмотрите наш ассортимент камер, чтобы выбрать то, что лучше всего подойдет для вашего автомобиля, и свяжитесь с нами, если у вас возникнут вопросы.

    Поделиться:

    Похожие сообщения

    Руководство для начинающих по установке резервной камеры

    Хотите сделать свою первую установку резервной камеры? Вы попали в нужное место.

    Это руководство проведет вас через этапы покупки, планирования и подготовки вашего автомобиля и, наконец, самой установки.


    Обратите внимание: эта статья представляет собой общий обзор и введение  в процесс установки камеры заднего вида. Хотя мы прилагаем конкретные пошаговые инструкции к нашим продуктам, обязательно следуйте инструкциям для вашей конкретной модели резервной камеры .

    Процесс прост, если вы немного сговорчивы, прочитайте это руководство и подготовьтесь. Если вы чувствуете себя некомфортно в этом процессе, большинство людей все же могут сэкономить деньги, купив комплект и поручить его установку кому-то более склонному к механике, вместо того, чтобы нести его в дилерский центр.

    Содержание:

    1. Одноминутное объяснение того, как работает установка резервной камеры
    2. Стоимость установки резервной камеры
    3. План успешной установки камеры заднего вида
    4. Примеры электрических схем
    5. Соберите инструменты и оборудование для установки камеры
    6. Образцы установок
    7. Время тестирования



    1) Одноминутное объяснение того, как работает установка резервной камеры

    Каждая установка камеры заднего вида выполняется примерно одинаково:

    1) Сначала  решите, какой тип камеры заднего вида вы хотите . Существует множество типов камер заднего вида, которые вы можете выбрать, в зависимости от ваших вариантов монтажа камеры заднего вида и системного питания камеры заднего вида . Вы можете выбирать между моделями с Wi-Fi или моделями с проводным подключением (более надежными), которые подключаются к вспомогательному экрану. (Мы рассмотрим 90 173 плюсов и минусов проводных и беспроводных систем.

    У нас также есть широкий выбор высококачественных запасных камер OEM, которые обеспечат те же возможности, что и ваша текущая камера. Кроме того, вы можете выбирать из множества более привлекательных видеорегистраторов и встроенного оборудования для обеспечения безопасности . Варианты с более широким набором функций, конечно, обойдутся вам дороже, но могут сэкономить вам тысячи при страховании.  Что еще более важно  они помогут обезопасить вас и вашу семью .

    2) Затем закажите предпочитаемую камеру заднего вида, прочтите инструкции и подготовьте рабочее место. Для OEM, таких как замена резервной камеры, вы должны быть уверены, что у вас есть правильная модель.

    1. Вообще говоря, независимо от того, какую систему камер вы выберете, вам нужно будет сделать следующее:
      1. В зависимости от выбранного вами формата для просмотра видео вам потребуется:
        1. Установить выбранный монитор на приборную панель или предпочтительное место в вашей кабине.
        2. Удалите текущее зеркало заднего вида и установите новое выбранное вами устройство.
        3. Снимите панели, необходимые для доступа к головному устройству вашего автомобиля, чтобы вы могли правильно подключить камеру или установить модуль интерфейса Wi-Fi.
      2. Затем вам нужно проложить кабели питания, триггерного провода или видеопотока (в зависимости от вашей конфигурации и монитора) к задней части автомобиля.
      3. После этого вы должны смонтировать и установить резервную камеру в выбранном вами месте.
      4. Отсюда вам нужно выбрать идеальный способ питания вашей камеры: либо подключиться к источнику питания заднего фонаря (наиболее распространенный, но обеспечивает наименьшую устойчивость к атмосферным воздействиям), либо подключиться к источнику питания в кабине.

    3) Оттуда вы сможете протестировать и убедиться, что все работает, как задумано. В большинстве случаев вам нужно убедиться, что система полностью установлена  , прежде чем  проверить вашу установку.



    2) Стоимость установки резервной камеры

    Если ваша камера устарела, вы, вероятно, задаетесь вопросом: сколько стоит установка резервной камеры? Сколько будет стоить замена камеры заднего вида?

    Хорошей новостью является то, что при такой установке любой умелый человек, скорее всего, уже имеет под рукой большую часть необходимых инструментов, а в наших наборах есть полезные дополнения, такие как стяжки и инструменты для снятия деталей.

    Стоимость установки камеры заднего вида часто полностью зависит от Вас! Стоимость самих юнитов может варьироваться от:

    • <100 долларов США за базовую камеру заднего вида .  Всегда есть более дешевые варианты, но они обычно имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
    • 100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру смартфона с поддержкой Wi-Fi.  Это стандартные рабочие камеры заднего вида, которые справятся со своей задачей.
    • В зависимости от ваших желаемых наворотов у нас также есть большой выбор высокого качества:
      • камеры Форда ОЭМ подходящие резервные
      • OEM-камеры GM подходят для резервного копирования
      • Toyota OEM подходят для резервных камер
      • Камеры заднего вида Dodge & Chrysler RAM OEM Fit
      • Универсальные камеры заднего вида
      • Камеры заднего вида
      • Сельскохозяйственные камеры

    Что касается времени, вам следует выделить от 1 до 4 часов на установку резервной камеры. Ваш опыт и сложность выбранной вами системы действительно определяют, сколько времени это займет. Очевидно, вы не хотите торопиться.

    Давайте начнем, чтобы вы могли увидеть, как спланировать установку.



    3) План успешной установки камеры заднего вида

    Послушайте, это будет не так просто, как сделать резервную копию фотопленки. Вам нужно будет подумать о том, как вы будете прокладывать эти кабели через свой автомобиль, и запачкать руки.

    Но хороший план поможет вам в этом.

    Во-первых, вам нужно решить, куда вы собираетесь смотреть, чтобы увидеть эту резервную камеру.

    Установка дисплея на приборную панель или радиоконсоль — это совершенно другая проблема, одну из которых мы рассмотрим в следующем руководстве.

    Для целей этого примера мы предполагаем, что вы приобрели комплект зеркал заднего вида или зеркало, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

    Далее вы должны спросить: Достаточно ли длины прилагаемых кабелей для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. Со слишком маленьким проводом вам может не повезти прямо посреди проекта. Сделайте грубый замер от того места, где вы собираетесь разместить камеру, до области багажника/номерного знака. Это будет примерно соответствовать тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных футов на всякий случай. Все это говорит о том, что выбранный вами комплект действительно подходит для вашего автомобиля, грузовика или внедорожника. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

    Прежде чем начать, вам нужно прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

    Итак, вы должны быть готовы начать установку. Далее мы перейдем к тому, как установить камеру заднего вида.



    4) Примеры электрических схем

    Ниже приведен пример того, как большинство  камер заднего вида выглядят при использовании мониторов:

    Ниже приведен пример того, как Большинство Резервные камеры выглядят при использовании мониторов зеркальных зеркалов. с использованием OEM-компонентов.







    5) Сбор инструментов и оборудования для установки камеры Резиновая втулка подходящего размера (резиновый цилиндр, который защитит кабели от повреждения острым металлическим краем отверстия, которое вы собираетесь просверлить) и стяжки могут обеспечить безопасность.

    Ваша резервная камера, скорее всего, будет поставляться с необходимыми кабелями (обычно RCA-кабели для камеры и монитора с разъемами для видео, кабели питания, провода заземления и, возможно, триггерный провод). Если нет, вам, вероятно, придется их купить, и большинство из них можно найти в хозяйственном или аудио/видео магазине. Наконец, полезно иметь под рукой обжимной инструмент или инструмент для зачистки проводов.

    Комплект автомобиля и камеры Ever будет немного отличаться, но в целом вы должны быть защищены, если у вас есть следующие инструменты под рукой:

    • Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
    • Набор звездочек
    • Набор ключей
    • Защитные очки
    • Фонарики
    • Стандартный инструмент для зачистки/обжима проводов
    • Набор головок Torx
    • Нож для бритвы
    • Набор головок или гаечных ключей
    • Инструмент для снятия обшивки или небольшой пластиковый шпатель
    • Паяльник и припой (дополнительно)
    • Термоусадочная трубка (дополнительно)

    Наконец, если в ваш комплект не входит монитор, вам необходимо приобрести монитор, но это поможет определить следующий шаг, прежде чем делать это.



    6) Примеры установки

    Мы приведем здесь общее пошаговое руководство по установке, но вы также можете ознакомиться с некоторыми из наших конкретных руководств по установке ниже.

    У нас есть полные руководства по установке для наших продуктов ниже:









    Пример установки камеры заднего вида с монитором

    Ваша камера заднего вида, скорее всего, будет установлена ​​прямо над номерным знаком или на нем. Мы начнем оттуда. Вот что нужно сделать:

    1. Снимите внутреннюю панель багажника. Скорее всего, это твердый пластик или резина, и вы сможете использовать инструмент, например, отвертку с плоской головкой, чтобы поддеть его. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить, если вы ломаете пластик, вы становитесь слишком агрессивным во время установки.
    2. Снимите номерной знак.
    3. Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить через него необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.
    4. Вставьте ранее купленную резиновую втулку. Теперь вы готовы приступить к работе и подключению проводов.

    Прокладка и подключение проводов

    Здесь мы начинаем выяснять, как подключить камеру заднего вида. Пойдем!

    1. Пропустите камеру и кабель питания через отверстие в салон автомобиля.
    2. Найдите провода фонарей заднего хода для вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к фонарю заднего хода. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный.
    3. Зачистите положительный и отрицательный провода фонарей заднего хода (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и подключите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.
    4. Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.

    Установка монитора

    1. Следующий шаг — установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке камеры заднего вида может быть очень полезным.
    2. Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)
    3. Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенный провод вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.

    Установка камеры

    1. Волнуйтесь, потому что мы на финишной прямой. Все, что вам нужно сделать сейчас, это установить саму камеру на заднюю часть вашего номерного знака или багажника, подключить соответствующие провода (RCA и питание), и вы должны быть готовы к работе!





    7) Время тестирования

    Время пробного прогона. Прежде чем собирать все обратно в автомобиле, запустите несколько различных конфигураций условий вождения, чтобы убедиться, что камера работает правильно. Поставьте машину задним ходом для проверки и убедитесь, что камера включается, когда это необходимо, а также проверьте тормоза, чтобы убедиться, что вы не подключили камеру к неправильному кабелю (вы же не хотите, чтобы она включалась). каждый раз, когда вы прокачиваете тормоза).

    Если у вас возникнут какие-либо проблемы, вы можете обратиться к некоторым из наших основных руководств по поддержке, таких как:



    • Устранение неполадок с резервной камерой, которая не работает
    • Устранение неполадок с размытой камерой заднего вида
    • Устранение неполадок с запотевшей камерой заднего вида





    Если у вас возникли проблемы, еще раз проверьте руководство и помните, что большинство проблем в таких условиях возникает из-за плохих сращиваний проводов, а не из-за плохого соединения неиспользуемых силовых кабелей.

    Начните с этого и продолжайте устранять неполадки, пока у вас не будет работающей резервной камеры!

    Правильное выполнение работы!

    Camera Source — поставщик №1 резервных камер и решений для камер. Если после прочтения этого руководства вы захотите установить собственную камеру, просмотрите наши продукты,  или свяжитесь с нами для получения дополнительной информации.

    Поделиться:

    Похожие сообщения

    Как установить камеру заднего вида на автомобиль

    За последние годы автомобильные технологии значительно продвинулись вперед, что делает вождение более удобным. Даже при автономном вождении современные автомобили оснащены множеством удобств, таких как камеры заднего вида.

    Но что, если в вашем автомобиле его нет или новый автомобиль не предусмотрен в бюджете? К счастью, установить камеру заднего вида на свой автомобиль намного проще, чем вы думаете, и это можно сделать менее чем за несколько сотен долларов.

    Это делается путем прикрепления небольшой камеры к внешней стороне вашего автомобиля, что позволяет вам видеть, что находится позади вас. Вот как вы можете это сделать.

    Выбор оборудования

    Из-за большого количества онлайн-устройств и большой разницы в цене найти подходящее устройство может быть непросто. Камеры заднего вида чаще всего устанавливаются с помощью прилагаемого кронштейна или с помощью вашего номерного знака. Отснятый материал обычно отображается на головном устройстве вторичного рынка или с добавлением экрана в другом месте. В последнем случае комплекты будут включать в себя отдельный монитор или экран зеркала заднего вида, чтобы закрыть заводское зеркало.

    Несмотря на множество вариантов на рынке, процесс установки остается примерно таким же, и вот как это можно сделать.

    Инструменты, которые вам понадобятся

    Как и для большинства установок, вам необходимо собрать необходимые детали и инструменты. Большинство из этих инструментов, вероятно, уже есть в вашем доме, но вот то, что вам нужно для работы, и при этом быть в безопасности.

    • Защитное снаряжение: очки и перчатки
    • Инструмент для зачистки проводов
    • Кусачки
    • Multimeter
    • Electrical Tape
    • Trim Removal Tool
    • Philips or Flathead Screwdriver
    • Soldering Iron
    • Drill with assorted bits
    • Posi-tap or other electrical connectors
    • Cable Ties
    • Socket Set
    • Rearview Camera System

    Эти инструменты применимы к большинству автомобилей, но не ко всем. Европейские автомобили используют биты безопасности для предотвращения несанкционированного доступа извне, поэтому для доступа вам могут понадобиться биты Torx или Hex.

    Правильная подготовка предотвращает плохую работу

    Перед началом работ на автомобиле отсоедините кабель заземления от аккумулятора и убедитесь, что автомобиль обесточен. Невыполнение этого требования может привести к перебоям в электроснабжении или серьезным травмам.

    Не забудьте надеть надлежащее защитное снаряжение, так как последнее, что вы хотите, это повредить новое снаряжение, которое вы только что купили, или себя.

    Установка оборудования

    Вам необходимо получить доступ к месту установки оборудования. Во многих случаях это будет просто, так как это может быть приборная панель или зеркало заднего вида. Единственный случай, когда вы не будете устанавливать новое оборудование, — это если у вас уже есть головное устройство вторичного рынка, которое поддерживает эту функцию. Затем вам нужно будет получить доступ к задней части головного устройства.

    В этом случае мы будем использовать систему крепления заднего вида. Используя прилагаемые эластичные ремни, прикрепите новое зеркало заднего вида к существующему в автомобиле. Убедитесь, что перед зеркалом нет препятствий и оно поддерживает полную функциональность.

    Далее необходимо установить камеру на транспортное средство. Самый простой способ — использовать кронштейн номерного знака, так как это просто два винта. Однако из эстетических соображений хочется максимально сохранить заводской вид, поэтому монтируйте его за ручку багажника. Это можно сделать с помощью двустороннего скотча или просверлив отверстие в багажнике.

    При использовании двустороннего скотча необходимо убедиться, что обе сопрягаемые поверхности чистые, так как любой мусор может привести к падению камеры во время движения. Сопрягаемые поверхности можно чистить любой тряпкой и изопропиловым спиртом.

    Наконец, вам нужно просверлить ствол, чтобы проложить внутри провод камеры. Этот шаг будет одинаковым для любого типа крепления камеры, если вы хотите сохранить чистый вид. Этот шаг может быть сложным, но вам просто нужно убедиться, что ничего не будет повреждено в процессе. Пока на пути нет проводов, можно приступать к сверлению. Пропустите провод через отверстие, которое вы только что просверлили, и любую потенциальную отделку, чтобы получить доступ к проводу внутри автомобиля. Хотя этот шаг может варьироваться, концепция остается неизменной.

    Завершение проводки

    Вам необходимо найти панель предохранителей или переключаемый разъем питания, чтобы обеспечить питание камеры заднего вида. В некоторых автомобилях для этого есть специальные посты, что делает его очень удобным, но все автомобили имеют блоки предохранителей. Этот шаг важен, так как вы, вероятно, захотите завести машину на следующее утро. Если все сделано неправильно, система камеры заднего вида будет непрерывно разряжать аккумулятор в течение ночи.

    Предохранители, такие как дворники или магнитола, получают питание только при включении ключа, что делает их отличными источниками энергии. Хороший способ проверить это — использовать мультиметр и проверить, на какие клеммы предохранителей подается питание, когда ключ включен.

    После того, как вы проверите, какой предохранитель переключил питание, вам нужно взять отвод предохранителя и вставить его в один из контактов терминала, как показано на рисунке. Как и ранее, заправьте провода в необходимую отделку, чтобы сохранить чистый вид.

    Для работы камеры заднего вида камера должна знать, когда автомобиль движется задним ходом и нуждается в видеосигнале. Это делается путем прокладки прилагаемого провода от передней части автомобиля к концу. Этот шаг относительно прост.

    Далее необходимо подать сигнал на камеру заднего вида. Это можно сделать, нажав на фонари заднего хода. Вы просто разбираете свой задний фонарь и находите провода, идущие к заднему фонарю. Возьмите друга и попросите его нажать на педаль тормоза. Это подаст питание на стоп-сигнал, что упростит определение того, к какому проводу подключиться.

    С помощью мультиметра проверьте, на какой провод подается напряжение 12 вольт. Вам нужно добавить новый сигнальный провод к тому, что уже установлено на автомобиле. Самый простой способ — использовать Posi-tap или какой-либо другой электрический разъем, чтобы вставить новый провод в существующий. В этом случае используйте поворотный соединитель, чтобы упростить процесс. Альтернативный метод — зачистить провод вручную и впаять новый.

    После выполнения этого шага система камеры заднего вида должна быть полностью работоспособна. Проверьте свою работу, снова подключив кабель заземления к клемме аккумулятора, чтобы подать питание. Затем включите машину задним ходом и проверьте, работает ли камера. Если вы видите что-то позади своего автомобиля, значит, вы готовы собрать автомобиль и снова привести его в порядок.

    В случае, если это не работает, перепроверьте свою работу и убедитесь, что все провода подключены к правильным местам. Гораздо проще устранить проблему до того, как кабели будут спрятаны за накладками. Убедитесь, что добавленный кабель ничему не мешает.

    Последние штрихи

    Убедившись, что новая система работает, вы можете собрать машину, чтобы она снова выглядела оригинально. Поскольку вы сняли некоторые детали отделки, пришло время их переустановить.

    Как правило, они встают на место без каких-либо проблем, хотя могут возникнуть проблемы, поскольку под ними проходит еще один провод. Спрячьте новые провода позади существующих проводов, проходящих внутри, и используйте стяжки, чтобы зафиксировать их на месте. После того, как отделка переустановлена, вы готовы к вождению!

    Как правильно подключить камеру заднего вида. Видеомануал

    В предыдущей статье мы рассказали о типах подключения камер заднего вида: с помощью системы RFCC, видеоинтерфейса, адаптера, специального кабеля и прямого подключения. На этот раз мы предлагаем вам несколько советов по подключению питания камеры в автомобиле. Также мы предоставляем короткую, но очень подробную видеоинструкцию.

    • Правильное подключение камеры заднего вида
    • Особенности подключения камеры через видеоинтерфейс
    • Распространенные ошибки при подключении камеры заднего вида
    • Что делать, если установленная камера не работает или работает нестабильно?

    Как подключить питание камеры заднего вида в автомобиле

    Подключение питания камеры заднего вида важный и, как может показаться, гораздо более трудоемкий процесс. Неправильное питание может привести к повреждению самого устройства или проводки автомобиля, некорректной работе камеры или ухудшению качества картинки.

    Прежде всего, «+» и «-» всех подключенных устройств должны быть взяты из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.

    Затем ознакомьтесь с логикой работы установленного оборудования. В конце концов, камера должна соответствовать общей картине. Что это означает в практическом плане? Если по логике работы уже установленного оборудования вся электроника включается в момент подачи питания на головное устройство/монитор, то и камеру следует подключить соответствующим образом. Во многих автомобилях штатная камера заднего вида (даже если она не установлена) предназначена для включения одновременно с включением зажигания. Такой подход обеспечивает подогрев матрицы и отличное изображение, особенно в ночное время. Также в некоторых автомобилях он активирует видеовход для камеры заднего вида.

    • Если вы хотите подключить камеру заднего вида вышеописанным способом, вам необходимо узнать порог минимального напряжения камеры и использовать преобразователь питания. Это маленькая коробочка, которая преобразует 7-30 В на входе в необходимое напряжение на выходе. Вы должны выбрать его в соответствии с элементом питания камеры заднего вида. Например, мы предлагаем силовые преобразователи на 5, 6 и 7,5 В.
    • Если камера заднего вида (обратите внимание, не изображение с камеры, а сама камера заднего вида) срабатывает при переключении на заднюю передачу, то ее можно подключить к лампам фонарей заднего хода. Если есть «четкие» плюс и минус, не медлите и подключайте туда питание. Если есть пульсирующий сигнал (ШИМ-мерцание), вам нужен фильтр для выравнивания сигнала. Например, для этой цели можно использовать конденсатор.

    Также возможно подключение камеры заднего/переднего вида с помощью системы RFCC (Rear Front view Camera Control), разработанной инженерами GermesLab.

    Чтобы узнать больше об этой системе, прочитайте эту статью.

    Наш инженер, которого вы уже знаете, объяснил, как подключить питание камеры и других видеоустройств. Настоятельно рекомендуем просмотреть данное видеоруководство. И не забудьте поставить лайк под видео и подписаться на наш YouTube канал, если вы еще этого не сделали.


    Особенности подключения камеры заднего вида через видеоинтерфейс

    • Активация камеры . При подключении камеры заднего вида по видеоинтерфейсу она активируется по шине CAN или с помощью +12 В от ламп фонарей заднего хода. Это зависит от автомобиля. Поэтому при подключении видеоинтерфейса необходимо войти в Заводское меню и настроить способ активации (CAN-шина или Задний провод).
    • Идентификация монитора . При подключении видеоинтерфейса следует правильно определить размер/разрешение/тип (в некоторых случаях)/производителя монитора (в некоторых случаях) и установить DIP-переключатели в соответствующее положение.
    • Идентификация OEM/вторичной камеры . При подключении видеоинтерфейса необходимо установить правильное положение DIP-переключателя, отвечающего за идентификацию камеры, с которой должно выводиться изображение:
      • при подключении неоригинальной камеры заднего вида видеоинтерфейс должен идентифицировать эту камеру и активировать отображение изображения при включении задней передачи;
      • , если уже установлена ​​штатная камера заднего вида, и вы используете видеоинтерфейс для подключения неоригинальной навигации или видеоисточников, установите DIP-переключатель в соответствующее положение. Руководство по видеоинтерфейсу поможет вам определить правильное положение.
    • Идентификация видеосистемы . Перед покупкой камеры заднего вида узнайте, какая видеосистема поддерживается вашим автомобилем (PAL или NTSC). Стандарты видеосигнала, поддерживаемые камерой и автомобилем, должны совпадать. Многие клиенты считают, что видеоинтерфейс каким-то образом преобразует сигнал в необходимую видеосистему. Однако это неправда. Видеоинтерфейс передает сигнал как есть. Если вы уже купили камеру с другой видеосистемой, используйте конвертер.

    Распространенные ошибки при подключении камеры заднего вида

    • Питание берется из разных точек . Очень часто установщик берет «+» с фонарей заднего хода, а «-» с ходовой части. Мы просим вас и даже настаиваем на том, чтобы этого не делать. В этом случае появится разность потенциалов и напряжение на разных точках может отличаться и постоянно изменяться. Это явление влияет на работу подключенных электронных устройств и вызывает дестабилизацию работы и плохое или нестабильное качество отображаемого изображения. ВСЕГДА берите плюс и минус из одного места!!! Например, можно взять с монитора или головного устройства .
    • Питание подключается к пульсирующему сигналу от ламп фонарей заднего хода. Во многих автомобилях, особенно в немецких, постоянно пульсируют сигнальные лампы фонарей заднего хода. Так машина проверяет, работают ли лампочки. Поэтому, если в вашем автомобиле есть такой тип сигнала, вам необходимо его выровнять и поставить фильтр, который, в свою очередь, должен быть отделен от системы светодиодом. Если поставить конденсатор на ровный сигнал, но не отделять его от штатной системы, то уже выровненный сигнал будет передаваться на лампочки фонарей заднего хода и бортовой компьютер (модуль, отвечающий за эту лампочку) получит неверные данные. (смотреть видео).
    • Подключение камеры на постоянной основе без преобразователя питания. В таком случае, скорее всего, ваша автомобильная камера будет повреждена. На самом деле это происходит очень часто.
    • Различные видеосистемы , поддерживаемые камерой и автомобильной мультимедийной системой.

    Подробнее о распространенных ошибках при подключении камеры читайте в нашей статье.


    Что делать, если установленная камера не работает или работает неправильно?

    • Прежде всего, никогда не устанавливайте камеру, не проверив ее работоспособность. Это сэкономит много времени вам и вашим клиентам. Мы тестируем продаваемые устройства, однако камера могла быть повреждена, скажем, при транспортировке или при других обстоятельствах. Поэтому сначала подключите камеру без ее установки. Затем, если все работает правильно, установите его.
    • Проверьте соединительный кабель. Входящий в комплект кабель обычно имеет длину от 3 до 5 метров. Поэтому при его прокладке кабель может перегибаться или ломаться. Бывает довольно часто.
    • Проверьте правильность подключения питания
      • Плюс и минус взяты из одного и того же места?
      • Подключенная камера работает по тем же принципам, что и все установленные электронные устройства?
      • Используется ли силовой преобразователь?
      • Какой сигнал подается на камеру, постоянный или пульсирующий (подробнее читайте в первой части этой статьи)
    • Если переключение на изображение с камеры заднего вида работает некорректно при переключении на заднюю передачу (т. е. иногда переключается, иногда нет) значит вы подключили камеру к пульсирующему сигналу ламп фонарей заднего хода. Вам нужно выровнять сигнал. И не забудьте отделить конденсатор от системы с помощью светодиода (см. информацию выше и видео).
    • Если камера заднего вида подключена через видеоинтерфейс и изображение не отображается или имеет низкое качество, проверьте настройки активации в заводском меню, а также правильное положение DIP-переключателей.
    • Если изображение искажено или черно-белое, или вообще изображение на экране не отображается, видимо не совпадают видеосистемы, поддерживаемые камерой заднего вида и мультимедийной системой автомобиля. Приобретите камеру, которая поддерживает видеосистему вашего автомобиля, или используйте конвертер.

    Теперь вы знаете все о том, как подключить камеру заднего вида в свой автомобиль. Соблюдайте эти правила и у вас получится очень полезный и надежный помощник. В случае, если ваша установленная камера работает некорректно или отображается плохое изображение, вы знаете, о чем спросить своего установщика.

    Мы настоятельно рекомендуем вам устанавливать камеру только в надежных мастерских и у монтажников, которые являются экспертами в области электроники. В противном случае вы можете потерять свое время и деньги. Если вы не совсем уверены в своих установщиках, дайте им прочитать эту статью. Таким образом, шансы на успешную установку гораздо выше.

    Выбрать камеру заднего вида

    Если у Вас остались вопросы по подключению камеры заднего вида, купленной в интернет-магазине Car Solutions, напишите в нашу техподдержку. Наши технические специалисты сделают все возможное, чтобы помочь вам.



    Car Solutions Team

    Все права защищены. Этот материал с веб-сайта car-solutions.com нельзя публиковать, переписывать или распространять полностью или частично без указания авторства и предоставления обратных ссылок.

    Как установить камеру заднего вида

    Наш веб-сайт использует файлы cookie для улучшения вашего опыта. Чтобы узнать больше, в том числе о том, как изменить настройки, ознакомьтесь с нашей Политикой конфиденциальности

    . Нужна помощь?

    Функциональность Javascript вашего браузера отключена. Пожалуйста, включите его, чтобы вы могли испытать все возможности этого сайта.

    Автомобильные технологии

    Подключение камеры заднего вида может быть очень простым процессом, это прекрасное руководство, которое поможет вам справиться с этим за полдня

    Обзор

    Никому не нравится в этом признаваться, но сдавать назад на длинных дорогах и через узкие пропасти или прибивать идеальную параллельную парковку может быть довольно сложно — и независимо от того, сколько вы практикуете, всегда будут слепые зоны, которые могут сделать движение задним ходом более сложным. опаснее, чем нужно.

    Один из лучших способов убедиться, что вы всегда в безопасности, чтобы начать резервное копирование и никогда не отклоняетесь от курса, — установить камеру заднего вида. Однако, прежде чем мы начнем, давайте ответим на несколько наиболее распространенных вопросов, которые люди задают о камерах заднего вида.

    Ищете видеорегистраторы? Узнайте больше о видеорегистраторах Нажмите здесь.

    Хотите узнать больше о камерах заднего вида? Ознакомьтесь с этим руководством Нажмите здесь.

    Можно ли установить камеру заднего вида на мой автомобиль?

    Хотя они обычно входят в стандартную комплектацию современных автомобилей, их также можно установить практически на любой автомобиль любого возраста за несколько простых шагов. Тип автомобиля, которым вы управляете, не так важен, как наличие существующих дисплеев, которые могут облегчить работу камеры заднего вида. Например, многие видеорегистраторы и головные устройства поддерживают функцию камеры заднего вида, поэтому обязательно проверьте наличие совместимого оборудования, которое у вас уже может быть, прежде чем выбрать камеру заднего вида.

    Если у вас нет существующего экрана для использования или вы предпочитаете не устанавливать камеру на постоянной основе, есть также несколько различных типов камер заднего вида с дополнительными вариантами временного крепления экрана. Популярным выбором является отображение камеры на экране, который располагается над зеркалом заднего вида.

    Насколько просто установить камеру заднего вида?

    Установка любой камеры заднего вида, как правило, выполняется быстро и довольно просто, при условии, что вы можете снять небольшую внутреннюю отделку, запустить, зачистить и подключить несколько проводов. Подключение камеры к существующему головному устройству или другому дисплею может быть немного более сложным, хотя, если вы можете следовать инструкциям, прилагаемым к вашему комплекту, то все, что вам действительно нужно, это немного дополнительного терпения. Обычно вам не нужно сверлить отверстия в автомобиле, поскольку вы можете прокладывать провода через существующие каналы, и в зависимости от того, решите ли вы сращивать и припаивать провода или устанавливать заглушки, вы также можете сделать камеру заднего вида съемной.

    Куда поставить камеру заднего вида?

    Первое и наиболее очевидное место для начала при выборе места установки камеры заднего вида — это задняя часть вашего автомобиля. Но это еще не все. Постарайтесь установить камеру заднего вида таким образом, чтобы она ничем не закрывалась и не мешала ей, когда вы открываете багажник автомобиля. Если вы перевозите велосипеды или другой багаж на багажнике или часто буксируете прицеп, возможно, имеет смысл установить камеру заднего вида выше, но помните, что в зависимости от того, где вы установите камеру заднего вида, изображение, которое она отображает, может отличаться. .

    Сколько стоит камера заднего вида?

    В настоящее время камеру заднего вида можно приобрести по цене от менее 100 до нескольких сотен долларов (в зависимости от нескольких различных спецификаций) — и с помощью пошагового руководства ниже вы не будете раскошеливаться. либо установка.

    Как установить камеру заднего вида?

    В этой статье мы будем использовать камеру с экраном, установленным на зеркало заднего вида, хотя (как мы уже упоминали) существует также множество других типов камер заднего вида, подходящих для различных дисплеев, мест размещения и способов крепления. обязательно обратитесь к инструкциям, прилагаемым к вашим конкретным устройствам.

    шагов

    Установка экрана

    Начните установку, закрепив монитор зеркала над зеркалом заднего вида и протянув кабель до обшивки потолка. Для монитора требуется питание зажигания на 12 вольт, которое можно найти возле зеркала или на приборной панели и определить с помощью контрольной лампы или мультиметра.

    В этой конкретной камере желтый штекер предназначен для видеопотока с камеры, а белый штекер открывает возможность установки второй камеры, если это необходимо. Как мы отмечали ранее, у разных камер будет разная проводка, поэтому обязательно внимательно изучите прилагаемую информацию о проводке для вашего конкретного устройства.

    Безопасный источник питания

    Если рядом с зеркалом нет источника питания, проложите кабель вдоль обшивки потолка и вниз по передней стойке вместе с проводом видеосигнала. 6-метровый сигнальный провод должен идти до задней части автомобиля, поэтому найдите простой (но защищенный) путь под ковром и накладками на панель, пока не дойдете до багажника, задней двери или задних дверей. Убедитесь, что вы не пережимаете проводку и не прокладываете ее таким образом, чтобы со временем она могла растянуться или повредиться.

    Установка камеры

    Теперь установите камеру по своему усмотрению; рекомендуемое место — мертвая точка и над номерным знаком. Будьте вдвойне уверены, что ничто не мешает обзору камеры сзади, и избегайте установки камеры слишком низко или в местах, где ее можно ударить или сдвинуть при доступе к задней части автомобиля.

    Протяните провод камеры внутрь автомобиля либо просверлив новое отверстие; или используя существующее отверстие для освещения номерного знака, если это возможно. Два прилагаемых винта и двусторонний скотч будут удерживать камеру на месте.

    Камера требует обратного питания 12 В, чтобы включить камеру и монитор при выборе обратного хода. К этому источнику питания легко подключиться, просто найдите фонарь заднего хода в узле заднего фонаря и используйте контрольную лампу или мультиметр, чтобы определить, какой провод положительный. Подключите красный провод от камеры к этому, а черный провод к земле.

    Тестирование и юстировка камеры

    После подключения всех разъемов и подключения питания; пришло время протестировать и настроить вашу камеру. Убедитесь, что стояночный тормоз включен, и включите зажигание. Переключите передачу на задний ход, и если все подключено правильно; изображение появится в вашем зеркале.

    Затем попросите друга настроить камеру, пока вы сидите на водительском сиденье; зрение должно просто подобрать бампер или буксировочный шар в нижней части экрана. Ваша новая установка камеры заднего вида дополнит ваши навыки парковки и значительно повысит безопасность вашего автомобиля.

    Связанные статьи

    Как установить видеорегистратор

    Установка головного устройства

    Как установить радио УВЧ

    Как правильно подключить камеру заднего вида.

    Видеоруководство

    Как мы и обещали в предыдущей статье о типах подключения камеры заднего вида (с помощью видеоинтерфейса/переходника, специально разработанного кабеля или напрямую), мы предлагаем вам несколько советов, а иногда даже требования по подключению питания камеры в автомобиль. Также мы предоставляем короткую, но очень подробную видеоинструкцию. В статье будут рассмотрены следующие вопросы:

    • Правильное подключение камеры заднего вида
    • Особенности подключения камеры через видеоинтерфейс
    • Распространенные ошибки при подключении камеры заднего вида
    • Что делать, если установленная камера не работает или работает нестабильно?

    Как подключить питание камеры заднего вида в автомобиле

    Подключение питания камеры заднего вида важный и, как может показаться, гораздо более трудоемкий процесс. Неправильное питание может привести к повреждению самого устройства или проводки автомобиля, некорректной работе камеры или ухудшению качества картинки.

    Прежде всего, «+» и «-» всех подключенных устройств должны быть взяты из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.

    Затем ознакомьтесь с логикой работы установленного оборудования. В конце концов, камера должна соответствовать общей картине. Что это означает в практическом плане? Если по логике работы уже установленного оборудования вся электроника включается в момент подачи питания на головное устройство/монитор, то и камеру следует подключить соответствующим образом. Во многих автомобилях штатная камера заднего вида (даже если она не установлена) предназначена для включения одновременно с включением зажигания. Такой подход обеспечивает подогрев матрицы и отличное изображение, особенно в ночное время. Также в некоторых автомобилях он активирует видеовход для камеры заднего вида.

    • Если вы хотите подключить камеру заднего вида вышеописанным способом, вам необходимо узнать порог минимального напряжения камеры и использовать преобразователь питания. Это маленькая коробочка, которая преобразует 7-30 В на входе в необходимое напряжение на выходе. Вы должны выбрать его в соответствии с элементом питания камеры заднего вида. Например, мы предлагаем силовые преобразователи на 5, 6 и 7,5 В.
    • Если камера заднего вида (обратите внимание, не изображение с камеры, а сама камера заднего вида) срабатывает при переключении на заднюю передачу, то ее можно подключить к лампам фонарей заднего хода. Если есть «четкие» плюс и минус, не медлите и подключайте туда питание. Если есть пульсирующий сигнал (ШИМ-мерцание), вам нужен фильтр для выравнивания сигнала. Например, для этой цели можно использовать конденсатор.

    Наш инженер, которого вы уже знаете, объяснил, как подключить питание камеры и других видеоустройств. Настоятельно рекомендуем просмотреть данное видеоруководство.


    Особенности подключения камеры заднего вида через видеоинтерфейс

    • Активация камеры . При подключении камеры заднего вида по видеоинтерфейсу она активируется по шине CAN или с помощью +12 В от ламп фонарей заднего хода. Это зависит от автомобиля. Поэтому при подключении видеоинтерфейса необходимо войти в Заводское меню и настроить способ активации (CAN-шина или Задний провод).
    • Идентификация монитора . При подключении видеоинтерфейса следует правильно определить размер/разрешение/тип (в некоторых случаях)/производителя монитора (в некоторых случаях) и установить DIP-переключатели в соответствующее положение.
    • Идентификация OEM/вторичной камеры . При подключении видеоинтерфейса необходимо установить в правильное положение DIP-переключатель, отвечающий за идентификацию камеры, с которой должно выводиться изображение. т.е. если вы подключаете неоригинальную камеру заднего вида, видеоинтерфейс должен идентифицировать эту камеру и активировать отображение изображения при включении задней передачи. Если штатная камера заднего вида уже установлена, и вы используете видеоинтерфейс для подключения неоригинальной навигации или видеоисточников, установите DIP-переключатель в соответствующее положение. Руководство по видеоинтерфейсу поможет вам определить правильное положение.
    • Идентификация видеосистемы . Перед покупкой камеры заднего вида узнайте, какая видеосистема поддерживается вашим автомобилем (PAL или NTSC). Стандарты видеосигнала, поддерживаемые камерой и автомобилем, должны совпадать. Многие клиенты считают, что видеоинтерфейс каким-то образом преобразует сигнал в необходимую видеосистему. Однако это неправда. Видеоинтерфейс передает сигнал как есть. Если вы уже купили камеру с другой видеосистемой, используйте конвертер.

    Распространенные ошибки при подключении камеры заднего вида

    • Питание берется из разных точек . Очень часто установщик берет «+» с фонарей заднего хода, а «-» с ходовой части. Мы просим вас и даже настаиваем на том, чтобы этого не делать. В этом случае появится разность потенциалов и напряжение на разных точках может отличаться и постоянно изменяться. Это явление влияет на работу подключенных электронных устройств и вызывает дестабилизацию работы и плохое или нестабильное качество отображаемого изображения. ВСЕГДА берите плюс и минус из одного и того же места!!! Например, можно взять с монитора или головного устройства.
    • Питание подключается к пульсирующему сигналу от ламп фонарей заднего хода. Во многих автомобилях, особенно в немецких, постоянно пульсируют сигнальные лампы фонарей заднего хода. Так машина проверяет, работают ли лампочки. Поэтому, если в вашем автомобиле есть такой тип сигнала, вам необходимо его выровнять и поставить фильтр, который, в свою очередь, должен быть отделен от системы светодиодом. Если поставить конденсатор на ровный сигнал, но не отделять его от штатной системы, то уже выровненный сигнал будет передаваться на лампочки фонарей заднего хода и бортовой компьютер (модуль, отвечающий за эту лампочку) получит неверные данные. (смотреть видео).
    • Подключение камеры на постоянной основе без преобразователя питания. В таком случае, скорее всего, ваша автомобильная камера будет повреждена. На самом деле это происходит очень часто.
    • Различные видеосистемы , поддерживаемые камерой и автомобильной мультимедийной системой.

    Что делать, если установленная камера не работает или работает неправильно?

    • Прежде всего, никогда не устанавливайте камеру, не проверив ее работоспособность. Это сэкономит много времени вам и вашим клиентам. Мы тестируем продаваемые устройства, однако камера могла быть повреждена, скажем, при транспортировке или при других обстоятельствах. Поэтому сначала подключите камеру без ее установки. Затем, если все работает правильно, установите его.
    • Проверьте соединительный кабель. Входящий в комплект кабель обычно имеет длину от 3 до 5 метров. Поэтому при его прокладке кабель может перегибаться или ломаться. Бывает довольно часто.
    • Проверьте правильность подключения питания
      • Плюс и минус взяты из одного и того же места?
      • Подключенная камера работает по тем же принципам, что и все установленные электронные устройства?
      • Используется ли силовой преобразователь?
      • Какой сигнал подается на камеру, постоянный или пульсирующий (подробнее читайте в первой части этой статьи)
    • Если неправильно работает переключение на изображение камеры заднего вида при переключении на заднюю передачу (т. е. иногда переключается, иногда нет) значит вы подключили камеру к пульсирующему сигналу ламп фонарей заднего хода. Вам нужно выровнять сигнал. И не забудьте отделить конденсатор от системы с помощью светодиода (см. информацию выше и видео).
    • Если камера заднего вида подключена через видеоинтерфейс и изображение не отображается или имеет низкое качество, проверьте настройки активации в заводском меню, а также правильное положение DIP-переключателей.
    • Если изображение искажено или черно-белое, или вообще изображение на экране не отображается, видимо не совпадают видеосистемы, поддерживаемые камерой заднего вида и мультимедийной системой автомобиля. Приобретите камеру, которая поддерживает видеосистему вашего автомобиля, или используйте конвертер.

    Теперь вы знаете все о том, как подключить камеру заднего вида в свой автомобиль. Соблюдайте эти правила и у вас получится очень полезный и надежный помощник. В случае, если ваша установленная камера работает некорректно или отображается плохое изображение, вы знаете, о чем спросить своего установщика.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
