Карбюратор К-131, проверка уровня топлива, ускорительного насоса

Карбюратор К-131 устанавливался на двигатели УМЗ-414, которыми комплектовались автомобили УАЗ-469 и могли комплектоваться автомобили на базе УАЗ-31512 и УАЗ-3741. В дальнейшем, на двигателях УМЗ-417, карбюратор К-131 был заменен на карбюраторы серии К-151.

Карбюратор К-131 двигателя УМЗ-414.

Вертикальный, сбалансированный, с падающим потоком, однокамерный, двухдиффузорный. Главная дозирующая система карбюратора с пневматическим торможением топлива и эмульсированием в колодце, с центральным подводом эмульсирующего воздуха. Кроме того, карбюратор К-131 двигателя УМЗ-414 имел автономную систему холостого хода и полуавтоматическую систему пуска и прогрева.

Обслуживание карбюратора К-131.

Обслуживание карбюратора К-131 заключается в периодической проверке надежности его крепления, проверке и регулировке уровня топлива в поппавкой камере, регулировке малой частоты вращения коленчатого вала двигателя в режиме холостого хода, проверке работы ускорительного насоса и экономайзера, чистке, продувке и промывке деталей карбюратора от смолистых отложений, проверке пропускной способности жиклеров.

Проверка уровня топлива в поплавкой камере карбюратора К-131.

Производится при неработающем двигателе, на автомобиле установленном на горизонтальной площадке. При подкачке топлива с помощью ручного привода насоса уровень топлива в поплавкой камере карбюратора должен установиться в пределах, отмеченных метками приливами на стенках смотрового окна поплавковой камеры. При отклонении уровня от указанных пределов необходимо произвести регулировку, для надо снять крышку поплавковой камеры.

Регулировка уровня топлива производится подгибанием язычка регулировки уровня. Одновременно подгибанием ограничителя хода поплавка устанавливается ход иглы клапана подачи топлива в 1.2 — 1.5 мм. После регулировки, уровень топлива снова проверяется и при необходимости повторно регулируется.

Учитывая, что в процессе эксплуатации, в следствии износа поплавкового механизма уровень топлива постепенно повышается, надо устанавливать его при регулировке по нижнему пределу. В этом случае уровень топлива более длительное время будет находиться в допустимых пределах. При регулировке уровня топлива в поплавковой камере карбюратора К-131 язычок поплавка подгибается не нажатием на поплавок, а с помощью отвертки или плоскогубцев.

Регулировка малой частоты вращения коленчатого вала двигателя в режиме холостого хода.

Производится на прогретом двигателе при исправной системе зажигания в следующем порядке :

1. Предварительно установите винтом эксплуатационной регулировки холостого хода частоту вращения коленчатого вала на холостом ходу в 550 — 600 оборотов в минуту.

2. Установите винт регулировки состава смеси холостого хода в положение обеспечивающее наибольшую частоту вращения коленчатого вала двигателя при данном положении дроссельной заслонки. Кроме того, этим винтом регулируют содержание СО в отработавших газах.

З. Окончательно установите винтом эксплуатационной регулировки холостого хода малую частоту вращения на холостом ходу в 550 — 650 оборотов в минуту.

4. Отрегулируйте привод клапана разбалансировки поплавковой камеры, при полностью отпущенной дроссельной заслонке клапан должен быть открытым.

Проверка ускорительного насоса карбюратора К-131.

Работа ускорительного насоса проверяется в том случае, если при резком нажатии на педаль дроссельной заслонки в работе двигателя наблюдаются провалы, и он медленно увеличивает частоту вращения. Для проверки надо резко открыть дроссельную заслонку, при этом из распылителя ускорительного насоса должно течь топливо.

На специальном стенде можно проверить подачу ускорительного насоса, которая должна быть не менее 8 см3 за 10 рабочих ходов поршня. В процессе эксплуатации карбюратора в следствии износа поршня и стенок колодца ускорительного насоса, подача его может оказаться недостаточной. Чтобы увеличить подачу, надо переставить ограничительную шайбу на штоке ускорительного насоса в нижнюю проточку.

При эксплуатации автомобиля УАЗ в условиях высоких температур окружающего воздуха, подача ускорительного насоса уменьшается, для чего ограничительная шайба переставляется в верхнюю проточку штока.

Проверка экономайзера карбюратора К-131.

Если двигатель не развивает максимальной мощности при полностью открытой дроссельной заслонке, надо проверить полное включение экономайзера. Для этого проверяется зазор между планкой и гайкой штока привода экономайзера при полностью открытой дроссельной заслонке, он должен быть в пределах 3+-0.2 мм. При необходимости зазор регулируется при помощи гайки, после чего она крепится ее обжатием по малому диаметру.

Проверка пропускной способности жиклеров карбюратора К-131.

Пропускная способность жиклеров определяется на специальном стенде путем проливания через них под давлением столба воды высотой 1000+-2 мм и температурой 20+-1 градус. Пропускная способность жиклеров должна быть следующая, мл/мин :

— главный топливный жиклер : 350+-4.5
— топливный жиклер холостого хода : 55+-1.5
— главный воздушный жиклер : 175+-4
— воздушный жиклер холостого хода : 290+-7

При выворачивании и заворачивании жиклеров надо остерегаться повреждения резьбы в отверстиях, и учитывать, что главный топливный жиклер и топливный жиклер холостого хода внешне схожи между собой, но имеют разную резьбу.

Промывка деталей карбюратора К-131.

Карбюратор промывается бензином с последующей продувкой сжатым воздухом. Нельзя пользоваться металлической проволокой для прочистки жиклеров и калиброванных отверстий, так как это приведет к нарушению их размеров и пропускной способности.

Обслуживание карбюратора К-131

Карбюратор К–131 (рис. 1) – вертикальный, сбалансированный, с падающим потоком, однокамерный, двухдиффузорный



Рис. 1. Схема карбюратора К–131

Главная дозирующая система – с пневматическим торможением топлива и эмульсированием в колодце, с центральным подводом эмульсирования воздуха.

Кроме того, карбюратор имеет автономную систему холостого хода и полуавтоматическую систему пуска и прогрева.

Обслуживание карбюратора заключается в периодической проверке надежности крепления карбюратора и отдельных его элементов, проверке и регулировке уровня топлива в поплавковой камере, регулировке малой частоты вращения коленчатого вала двигателя в режиме холостого хода, проверке работы ускорительного насоса и экономайзера, чистке, продувке и промывке деталей карбюратора от смолистых отложений, проверке пропускной способности жиклеров.

Рис. 2. Смотровое окно поплавковой камеры карбюратора: а – метки уровня топлива

Проверку уровня топлива производите при неработающем двигателе автомобиля, установленного на горизонтальной площадке.

При подкачке топлива с помощью ручного привода насоса уровень топлива в поплавковой камере карбюратора должен установиться в пределах, отмеченных метками (приливами) «а» (рис. 2) на стенках смотрового окна.

При отклонении уровня от указанных пределов произведите регулировку, для чего снимите крышку поплавковой камеры.

Рис. 3. Поплавок карбюратора и его регулировка

Регулировку уровня производите подгибанием язычка 3 (рис. 3).

Одновременно подгибанием ограничителя 2 установите ход иглы 5 клапана подачи топлива 1,2–1,5 мм.

После регулировки вновь проверьте уровень топлива и при необходимости произведите регулировку повторно.

Учитывая, что в процессе эксплуатации вследствие износа поплавкового механизма уровень топлива постепенно повышается, устанавливайте его при регулировке по нижнему пределу.

В этом случае уровень топлива более длительное время будет находиться в допустимых пределах.

При регулировке уровня топлива в поплавковой камере карбюратора не подгибайте язычок поплавка нажатием на поплавок, а подгибайте с помощью отвертки или плоскогубцев.

Регулировку малой частоты вращения коленчатого вала в режиме холостого хода производите на прогретом двигателе при исправной системе зажигания.

Регулировку производите в следующем порядке:

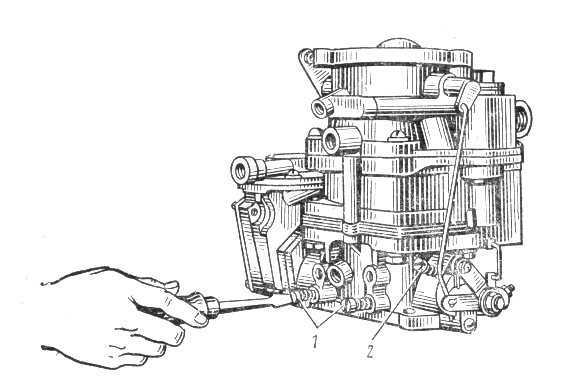

Рис. 4. Регулировочные винты каpбюpатоpа: 1 – винт pегулиpовочный состава смеси холостого хода; 2 – винт эксплуатационной регулировки холостого хода; 3 – штуцер вентиляции каpтеpа двигателя; 4 – пломба
  • 1. Предварительно установите винтом 2 (рис. 4) частоту вращения коленчатого вала на холостом ходу 550–600 мин -1 .
  • 2. Установите винт 1 в положение, обеспечивающее наибольшую частоту вращения коленчатого вала двигателя при данном положении дроссельной заслонки.

Винтом 1, кроме того, регулируют содержание СО в отработавших газах.

  • 3. Окончательно установите винтом 2 малую частоту вращения на холостом ходу (550–650 мин -1).
Рис. 5. Клапан pазбалансиpовки каpбюpатоpа: 1 – клапан pазбалансиpовки; 2 – pегулиpовочный винт клапана; 3 – штуцер отвода паpов топлива
  • 4. Отрегулируйте привод клапана 1 (рис. 5) разбалансировки поплавковой камеры винтом 3.

При полностью отпущенной дроссельной заслонке клапан должен быть открытым.

Рис. 6. Перестановка ограничительной шайбы на штоке ускорительного насоса: 1 – проточка верхняя; 2 – ограничительная шайба; 3 – проточка нижняя

Работу ускорительного насоса проверяйте в том случае, если при резком нажатии на педаль дроссельной заслонки в работе двигателя наблюдаются провалы, и двигатель медленно увеличивает частоту вращения.

Для проверки резко откройте дроссельную заслонку, при этом из распылителя ускорительного насоса должно течь топливо.

На специальном стенде можно проверить подачу ускорительного насоса, которая должна быть не менее 8 см 3 за 10 рабочих ходов поршня.

В процессе эксплуатации карбюратора вследствие износа поршня и стенок колодца ускорительного насоса подача его может оказаться недостаточной.

Чтобы увеличить подачу, переставьте ограничительную шайбу 2 (рис. 6) на штоке ускорительного насоса в нижнюю проточку 3.

При эксплуатации автомобиля в высокотемпературных условиях уменьшите подачу ускорительного насоса, переставив ограничительную шайбу в верхнюю проточку 1 штока.

Рис. 7. Проверка полного включения экономайзера

Если двигатель не развивает максимальной мощности при полностью открытой дроссельной заслонке, проверьте полное включение экономайзера.

Для этого проверьте зазор между планкой и гайкой штока привода экономайзера при полностью открытой дроссельной заслонке, который должен быть (3±0,2) мм (рис. 7).

При необходимости отрегулируйте этот зазор при помощи гайки, после чего закрепите гайку обжатием ее по малому диаметру.

Пропускная способность жиклеров определяется на специальном стенде путем проливания через них воды под давлением (напором) столба воды высотой 1000±2 мм и температуре (20±1) °С.

Пропускная способность жиклеров, мл/мин:

  • — главный топливный жиклер 350±4,5
  • — топливный жиклер холостого хода 55±1,5
  • — главный воздушный жиклер 175±4
  • — воздушный жиклер холостого хода 290±7

При вывертывании и завертывании жиклеров остерегайтесь повреждения резьбы в отверстиях.

Имейте в виду, что главный топливный жиклер и топливный жиклер холостого хода внешне схожи между собой, но имеют разную резьбу.

Промывку деталей карбюратора производите бензолом или неэтилированным бензином, затем продуйте их сжатым воздухом.

Не пользуйтесь металлической проволокой для прочистки жиклеров и калиброванных отверстий, так как это приведет к нарушению их размеров и пропускной способности.

В случае выхода из строя в пути электронного блока 13 (см. рис. 1) или микровыключателя 12 соедините одним из шлангов штуцеры «а» и «б» карбюратора между собой, минуя электромагнитный клапан.
