ΠšΠ°Ρ€Π΄Π°Π½Π½Π°Ρ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° с ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠΌ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй


Π‘ΠΈΠ½Ρ…Ρ€ΠΎΠ½Π½Ρ‹Π΅ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ


ο»Ώ

ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ с ΡˆΠ°Ρ€Π½ΠΈΡ€Π°ΠΌΠΈ
Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй

ΠŸΠ΅Ρ€Π΅Π΄Π½ΠΈΠ΅ Π²Π΅Π΄ΡƒΡ‰ΠΈΠ΅ колСса ΠΏΠΎΠ»Π½ΠΎΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½Ρ‹Ρ… ΠΈ ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½Ρ‹Ρ… Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ ΠΈ управляСмыми, Ρ‚. Π΅. Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΏΠΎΠ²ΠΎΡ€Π°Ρ‡ΠΈΠ²Π°Ρ‚ΡŒΡΡ, Ρ‡Ρ‚ΠΎ Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ примСнСния ΠΌΠ΅ΠΆΠ΄Ρƒ колСсом ΠΈ ΠΏΠΎΠ»ΡƒΠΎΡΡŒΡŽ ΡˆΠ°Ρ€Π½ΠΈΡ€Π½ΠΎΠ³ΠΎ соСдинСния.
ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй ΠΏΠ΅Ρ€Π΅Π΄Π°ΡŽΡ‚ Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΠ΅ цикличСски ΠΈ ΠΏΡ€ΠΈΠ΅ΠΌΠ»Π΅ΠΌΠΎ Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ лишь ΠΏΡ€ΠΈ Π½Π΅Π±ΠΎΠ»ΡŒΡˆΠΈΡ… значСниях ΡƒΠ³Π»ΠΎΠ² ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ, поэтому Π½Π΅ ΠΌΠΎΠ³ΡƒΡ‚ ΡƒΠ΄ΠΎΠ²Π»Π΅Ρ‚Π²ΠΎΡ€ΡΡ‚ΡŒ трСбованиям равномСрности ΠΏΠ΅Ρ€Π΅Π΄Π°Π²Π°Π΅ΠΌΠΎΠ³ΠΎ Π²Ρ€Π°Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ двиТСния. Π’ ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π΅ Π²Π΅Π΄ΡƒΡ‰ΠΈΡ… управляСмых колСс крутящий ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΏΠ΅Ρ€Π΅Π΄Π°Π²Π°Ρ‚ΡŒΡΡ с Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎΠΉ ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒΡŽ ΠΊ колСсам, ΠΏΠΎΠ²ΠΎΡ€Π°Ρ‡ΠΈΠ²Π°ΡŽΡ‰ΠΈΠΌΡΡ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠΉ оси автомобиля Π½Π° ΡƒΠ³ΠΎΠ» 40…45˚.
Π’Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠ΅ Ρ‚Π°ΠΊΠΈΡ… условий ΠΌΠΎΠ³ΡƒΡ‚ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ с ΡˆΠ°Ρ€Π½ΠΈΡ€Π°ΠΌΠΈ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй (Π¨Π Π£Π‘). Иногда ΠΈΡ… Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ синхронными ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΌΠΈ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π°ΠΌΠΈ.

Π’ ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½ΠΎΠΌ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π΄Π²Π° Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΡ… ΡˆΠ°Ρ€Π½ΠΈΡ€Π° Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй, кинСматичСски связанныС с ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡, ΠΈ Π΄Π²Π° Π²Π½Π΅ΡˆΠ½ΠΈΡ… ΡˆΠ°Ρ€Π½ΠΈΡ€Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ крСпятся ΠΊ колСсам. Π’ ΠΎΠ±ΠΈΡ…ΠΎΠ΄Π΅ Ρ‚Π°ΠΊΠΈΠ΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ Β«Π³Ρ€Π°Π½Π°Ρ‚Π°ΠΌΠΈΒ».

Π”ΠΎ сСрСдины ΠΏΡ€ΠΎΡˆΠ»ΠΎΠ³ΠΎ Π²Π΅ΠΊΠ° Π² конструкциях Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ часто Π²ΡΡ‚Ρ€Π΅Ρ‡Π°Π»ΠΈΡΡŒ спарСнныС ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй. Вакая конструкция ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠ»Π° Π½Π°Π·Π²Π°Π½ΠΈΠ΅ сдвоСнного ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π°. Π‘Π΄Π²ΠΎΠ΅Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ отличался Π³Ρ€ΠΎΠΌΠΎΠ·ΠΊΠΎΡΡ‚ΡŒΡŽ ΠΈ усилСнным износом ΠΈΠ³ΠΎΠ»ΡŒΡ‡Π°Ρ‚Ρ‹Ρ… подшипников, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΠΏΡ€ΠΈ прямолинСйном Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠΈ автомобиля ΠΈΠ³Π»Ρ‹ подшипников Π½Π΅ ΠΏΡ€ΠΎΠ²ΠΎΡ€Π°Ρ‡ΠΈΠ²Π°Π»ΠΈΡΡŒ ΠΈ Π»ΠΈΠ½ΠΈΠΈ ΠΈΡ… ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π° с ΠΎΠ±ΠΎΠΉΠΌΠΎΠΉ ΠΈ крСстовиной ΠΏΠΎΠ΄Π²Π΅Ρ€Π³Π°Π»ΠΈΡΡŒ Π²ΠΎΠ·Π΄Π΅ΠΉΡΡ‚Π²ΠΈΡŽ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Ρ… напряТСний, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΠ»ΠΎ ΠΊ износу ΠΈ Π΄Π°ΠΆΠ΅ ΡΠΏΠ»ΡŽΡ‰ΠΈΠ²Π°Π½ΠΈΡŽ ΠΈΠ³Π».
Π’ настоящСС врСмя Ρ‚Π°ΠΊΠΈΠ΅ подшипники Π² конструкциях Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ Π²ΡΡ‚Ρ€Π΅Ρ‡Π°ΡŽΡ‚ΡΡ Ρ€Π΅Π΄ΠΊΠΎ.

РавСнство ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй Π²Π΅Π΄ΡƒΡ‰Π΅Π³ΠΎ ΠΈ Π²Π΅Π΄ΠΎΠΌΠΎΠ³ΠΎ Π²Π°Π»ΠΎΠ² Π±ΡƒΠ΄Π΅Ρ‚ соблюдСно Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² Ρ‚ΠΎΠΌ случаС, Ссли Ρ‚ΠΎΡ‡ΠΊΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π° Π² ΡˆΠ°Ρ€Π½ΠΈΡ€Π΅, Ρ‡Π΅Ρ€Π΅Π· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΠ΅Ρ€Π΅ΡΠ΅ΠΊΠ°ΡŽΡ‚ΡΡ ΠΎΠΊΡ€ΡƒΠΆΠ½Ρ‹Π΅ силы, Π±ΡƒΠ΄ΡƒΡ‚ Π½Π°Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒΡΡ Π² биссСкторной плоскости, дСлящСй ΡƒΠ³ΠΎΠ» ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ ΠΏΠΎΠΏΠΎΠ»Π°ΠΌ. ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΠΈ всСх ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Ρ… ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй основаны Π½Π° этом ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ΅.

***

Π¨Π°Ρ€ΠΈΠΊΠΎΠ²Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй

НаибольшСС ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠ»ΠΈ ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ²Ρ‹Π΅ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй. Π‘Ρ€Π΅Π΄ΠΈ Π½ΠΈΡ… Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ часто Π² конструкциях отСчСствСнных Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ ΠΌΠΎΠΆΠ½ΠΎ Π²ΡΡ‚Ρ€Π΅Ρ‚ΠΈΡ‚ΡŒ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ с Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΠΊΠ°Π½Π°Π²ΠΊΠ°ΠΌΠΈ Ρ‚ΠΈΠΏΠ° «ВСйс».
Π­Ρ‚Ρƒ ΠΊΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡŽ Π² 1923 Π³ΠΎΠ΄Ρƒ Π·Π°ΠΏΠ°Ρ‚Π΅Π½Ρ‚ΠΎΠ²Π°Π» Π½Π΅ΠΌΠ΅Ρ†ΠΊΠΈΠΉ ΠΈΠ·ΠΎΠ±Ρ€Π΅Ρ‚Π°Ρ‚Π΅Π»ΡŒ ΠšΠ°Ρ€Π» ВСйс. Π¨Π°Ρ€Π½ΠΈΡ€Ρ‹ ВСйса ΡˆΠΈΡ€ΠΎΠΊΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π² Ρ€Π°Π·Π±ΠΎΡ€Π½ΠΎΠΌ ΠΈ Π½Π΅Ρ€Π°Π·Π±ΠΎΡ€Π½ΠΎΠΌ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Π°Ρ… Π½Π° отСчСствСнных автомобилях ΠΌΠ°Ρ€ΠΎΠΊ «УАЗ», «ГАЗ», Β«Π—ΠΈΠ›Β», Β«ΠœΠΠ—Β» ΠΈ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π΄Ρ€ΡƒΠ³ΠΈΡ…. Π¨Π°Ρ€Π½ΠΈΡ€Π½Ρ‹Π΅ сочлСнСния Ρ‚ΠΈΠΏΠ° «ВСйс» Ρ‚Π΅Ρ…Π½ΠΎΠ»ΠΎΠ³ΠΈΡ‡Π½Ρ‹ ΠΈ Π΄Π΅ΡˆΠ΅Π²Ρ‹ Π² производствС, ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ ΠΏΠΎΠ»ΡƒΡ‡Π°Ρ‚ΡŒ ΡƒΠ³ΠΎΠ» ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ Π΄ΠΎ 32Β°, ΠΎΠ΄Π½Π°ΠΊΠΎ срок ΠΈΡ… слуТбы ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½ 30…40 тыс. ΠΊΠΌ ΠΏΡ€ΠΎΠ±Π΅Π³Π° ΠΈΠ·-Π·Π° высоких ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Ρ… напряТСний, Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‰ΠΈΡ… ΠΏΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‚Π΅.

Π Π°Π·Π±ΠΎΡ€Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ (рис. 1) устроСн ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ. Π’Π°Π»Ρ‹ 1 Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ Π·Π°ΠΎΠ΄Π½ΠΎ с ΠΊΡƒΠ»Π°ΠΊΠ°ΠΌΠΈ 2 ΠΈ 5, Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π²Ρ‹Ρ€Π΅Π·Π°Π½Ρ‹ Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅ ΠΊΠ°Π½Π°Π²ΠΊΠΈ 3. Π’ собранном Π²ΠΈΠ΄Π΅ ΠΊΡƒΠ»Π°ΠΊΠΈ Ρ€Π°ΡΠΏΠΎΠ»Π°Π³Π°ΡŽΡ‚ΡΡ Π² пСрпСндикулярных плоскостях, Π° ΠΌΠ΅ΠΆΠ΄Ρƒ Π½ΠΈΠΌΠΈ Π² ΠΊΠ°Π½Π°Π²ΠΊΠΈ 3 ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅ ΡˆΠ°Ρ€ΠΈΠΊΠ° 7.
Для цСнтрирования ΠΊΡƒΠ»Π°ΠΊΠΎΠ² Π² отвСрстиС, Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π½ΠΎΠ΅ Π² ΠΎΠ΄Π½ΠΎΠΌ ΠΈΠ· Π½ΠΈΡ…, устанавливаСтся ΡˆΡ‚ΠΈΡ„Ρ‚ 6 с Ρ†Π΅Π½Ρ‚Ρ€ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠΌ ΡˆΠ°Ρ€ΠΈΠΊΠΎΠΌ 4. ΠžΡ‚ осСвого пСрСмСщСния ΡˆΡ‚ΠΈΡ„Ρ‚ фиксируСтся Π΄Ρ€ΡƒΠ³ΠΈΠΌ ΡˆΡ‚ΠΈΡ„Ρ‚ΠΎΠΌ 6, располоТСнным Ρ€Π°Π΄ΠΈΠ°Π»ΡŒΠ½ΠΎ.
Π‘Ρ€Π΅Π΄Π½ΠΈΠ΅ Π»ΠΈΠ½ΠΈΠΈ ΠΊΠ°Π½Π°Π²ΠΎΠΊ 3 Π½Π°Ρ€Π΅Π·Π°Π½Ρ‹ Ρ‚Π°ΠΊ, Ρ‡Ρ‚ΠΎ ΡˆΠ°Ρ€ΠΈΠΊΠΈ 7, ΠΏΠ΅Ρ€Π΅Π΄Π°ΡŽΡ‰ΠΈΠ΅ усилия, Ρ€Π°ΡΠΏΠΎΠ»Π°Π³Π°ΡŽΡ‚ΡΡ Π² биссСкторной (Π±ΠΈΡΡΠ΅ΠΊΡ‚ΠΎΡ€ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ) плоскости ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ. Π’ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π΅ усилия ΡƒΡ‡Π°ΡΡ‚Π²ΡƒΡŽΡ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π΄Π²Π° ΡˆΠ°Ρ€ΠΈΠΊΠ°, Ρ‡Ρ‚ΠΎ создаСт высокиС ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Π΅ напряТСния ΠΈ сокращаСт срок слуТбы ΡˆΠ°Ρ€Π½ΠΈΡ€Π°. Π”Π²Π° Π΄Ρ€ΡƒΠ³ΠΈΡ… ΡˆΠ°Ρ€ΠΈΠΊΠ° ΠΏΠ΅Ρ€Π΅Π΄Π°ΡŽΡ‚ крутящий ΠΌΠΎΠΌΠ΅Π½Ρ‚ ΠΏΡ€ΠΈ Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠΈ автомобиля Π·Π°Π΄Π½ΠΈΠΌ Ρ…ΠΎΠ΄ΠΎΠΌ.

Π’ Π΄Ρ€ΡƒΠ³ΠΈΡ… конструкциях ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Π΅ напряТСния ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°ΡŽΡ‚ΡΡ ΠΏΡƒΡ‚Π΅ΠΌ увСличСния числа ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ², ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ ΡƒΡ‡Π°ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… Π² Ρ€Π°Π±ΠΎΡ‚Π΅, Ρ‡Ρ‚ΠΎ Π½Π΅ΠΈΠ·Π±Π΅ΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ ΡƒΡΠ»ΠΎΠΆΠ½Π΅Π½ΠΈΡŽ ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ².

Π”Π΅Ρ‚Π°Π»ΠΈ ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ²ΠΎΠ³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π° Β«Π Ρ†Π΅ΠΏΠΏΠ°Β» (рис. 1, Π±) Ρ€Π°ΡΠΏΠΎΠ»Π°Π³Π°ΡŽΡ‚ΡΡ Π² Ρ‡Π°ΡˆΠΊΠ΅ 8, которая Π²ΠΎ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅ΠΉ части ΠΈΠΌΠ΅Π΅Ρ‚ ΡˆΠ΅ΡΡ‚ΡŒ сфСричСских ΠΊΠ°Π½Π°Π²ΠΎΠΊ для установки ΡˆΠ΅ΡΡ‚ΠΈ ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ² 7. Π’Π°ΠΊΠΈΠ΅ ΠΆΠ΅ ΠΊΠ°Π½Π°Π²ΠΊΠΈ ΠΈΠΌΠ΅Π΅Ρ‚ ΠΈ сфСричСский ΠΊΡƒΠ»Π°ΠΊ 10, Π² ΡˆΠ»ΠΈΡ†Π΅Π²ΠΎΠ΅ отвСрстиС ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Π²Ρ…ΠΎΠ΄ΠΈΡ‚ Π²Π΅Π΄ΡƒΡ‰ΠΈΠΉ Π²Π°Π» ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ. Π¨Π°Ρ€ΠΈΠΊΠΈ Π² ΠΎΠ΄Π½ΠΎΠΉ биссСкторной плоскости ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ устройством, состоящим ΠΈΠ· сСпаратора 9, Π½Π°ΠΏΡ€Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ Ρ‡Π°ΡˆΠΊΠΈ 11 ΠΈ Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ€Ρ‹Ρ‡Π°ΠΆΠΊΠ° 12.
Π Ρ‹Ρ‡Π°ΠΆΠΎΠΊ ΠΈΠΌΠ΅Π΅Ρ‚ Ρ‚Ρ€ΠΈ сфСричСскиС повСрхности: ΠΊΠΎΠ½Ρ†Π΅Π²Ρ‹Π΅ входят Π² Π³Π½Π΅Π·Π΄Π° Π²Π΅Π΄ΡƒΡ‰Π΅Π³ΠΎ ΠΈ Π²Π΅Π΄ΠΎΠΌΠΎΠ³ΠΎ Π²Π°Π»ΠΎΠ², Π° срСдняя – Π² отвСрстиС Π½Π°ΠΏΡ€Π°Π²Π»ΡΡŽΡ‰Π΅ΠΉ Ρ‡Π°ΡˆΠΊΠΈ 11. Π Ρ‹Ρ‡Π°ΠΆΠΎΠΊ ΠΊ Π²Π΅Π΄ΡƒΡ‰Π΅ΠΌΡƒ Π²Π°Π»Ρƒ приТимаСтся ΠΏΡ€ΡƒΠΆΠΈΠ½ΠΎΠΉ 13. Π”Π»ΠΈΠ½Ρ‹ ΠΏΠ»Π΅Ρ‡ Ρ€Ρ‹Ρ‡Π°ΠΆΠΊΠ° Ρ‚Π°ΠΊΠΎΠ²Ρ‹, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π΅ ΠΌΠΎΠΌΠ΅Π½Ρ‚Π° ΠΏΠΎΠ΄ ΡƒΠ³Π»ΠΎΠΌ ΠΎΠ½ ΠΏΠΎΠ²ΠΎΡ€Π°Ρ‡ΠΈΠ²Π°Π΅Ρ‚ Π½Π°ΠΏΡ€Π°Π²Π»ΡΡŽΡ‰ΡƒΡŽ Ρ‡Π°ΡˆΠΊΡƒ 11

ΠΈ сСпаратор 9 Ρ‚Π°ΠΊ, Ρ‡Ρ‚ΠΎ всС ΡˆΠ΅ΡΡ‚ΡŒ ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ² 7 ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π² биссСкторной плоскости ΠΈ всС ΠΎΠ½ΠΈ Π²ΠΎΡΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°ΡŽΡ‚ ΠΈ ΠΏΠ΅Ρ€Π΅Π΄Π°ΡŽΡ‚ усилия. Π­Ρ‚ΠΎ позволяСт ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ Π³Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΡˆΠ°Ρ€Π½ΠΈΡ€Π° ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΡ‚ΡŒ срок Π΅Π³ΠΎ слуТбы.

Π¨Π°Ρ€Π½ΠΈΡ€ Ρ‚ΠΈΠΏΠ° Β«Π Ρ†Π΅ΠΏΠΏΠ°Β» тСхнологичСски слоТСн, ΠΎΠ΄Π½Π°ΠΊΠΎ ΠΎΠ½ ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Π΅Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Π° с Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΠΊΠ°Π½Π°Π²ΠΊΠ°ΠΌΠΈ, ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ ΡƒΠ³Π»Π°Ρ… ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ Π΄ΠΎ 40Β°. ΠŸΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ усилиС Π² этом ΡˆΠ°Ρ€Π½ΠΈΡ€Π΅ пСрСдаСтся всСми ΡˆΠ΅ΡΡ‚ΡŒΡŽ ΡˆΠ°Ρ€ΠΈΠΊΠ°ΠΌΠΈ, ΠΎΠ½ обСспСчиваСт ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Ρƒ большого крутящСго ΠΌΠΎΠΌΠ΅Π½Ρ‚Π° ΠΏΡ€ΠΈ ΠΌΠ°Π»Ρ‹Ρ… Ρ€Π°Π·ΠΌΠ΅Ρ€Π°Ρ…. Π”ΠΎΠ»Π³ΠΎΠ²Π΅Ρ‡Π½ΠΎΡΡ‚ΡŒ ΡˆΠ°Ρ€Π½ΠΈΡ€Π° Β«Π Ρ†Π΅ΠΏΠΏΠ°Β» достигаСт 100–200 тыс. ΠΊΠΌ.

Π•Ρ‰Π΅ ΠΎΠ΄ΠΈΠ½ ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ²Ρ‹ΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Ρ‚ΠΈΠΏΠ° Β«Π‘ΠΈΡ€Ρ„ΠΈΠ»ΡŒΠ΄Β» прСдставлСн Π½Π° рисункС 1, Π². Он состоит ΠΈΠ· Ρ‡Π°ΡˆΠΊΠΈ 8, сфСричСского ΠΊΡƒΠ»Π°ΠΊΠ° 10 ΠΈ ΡˆΠ΅ΡΡ‚ΠΈ ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ² 7, Ρ€Π°Π·ΠΌΠ΅Ρ‰Π΅Π½Π½Ρ‹Ρ… Π² сСпараторС 9. БфСричСский ΠΊΡƒΠ»Π°ΠΊ 10 надСваСтся Π½Π° ΡˆΠ»ΠΈΡ†ΠΎΠ²Π°Π½Π½ΡƒΡŽ Ρ‡Π°ΡΡ‚ΡŒ Π²Π΅Π΄ΡƒΡ‰Π΅Π³ΠΎ Π²Π°Π»Π° 16 ΠΈ стопорится ΠΊΠΎΠ»ΡŒΡ†ΠΎΠΌ 14. ΠžΡ‚ попадания грязи Π²ΠΎ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΡŽΡŽ ΠΏΠΎΠ»ΠΎΡΡ‚ΡŒ ΡˆΠ°Ρ€Π½ΠΈΡ€ Π·Π°Ρ‰ΠΈΡ‰Π΅Π½ Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹ΠΌ Ρ€Π΅Π·ΠΈΠ½ΠΎΠ²Ρ‹ΠΌ Ρ‡Π΅Ρ…Π»ΠΎΠΌ

15.
ВсС сфСричСскиС повСрхности Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€Π° Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ ΠΏΠΎ Ρ€Π°Π·Π½Ρ‹ΠΌ радиусам, Π° ΠΊΠ°Π½Π°Π²ΠΊΠΈ ΠΈΠΌΠ΅ΡŽΡ‚ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΡƒΡŽ Π³Π»ΡƒΠ±ΠΈΠ½Ρƒ. Благодаря этому ΠΏΡ€ΠΈ Π½Π°ΠΊΠ»ΠΎΠ½Π΅ ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΈΠ· Π²Π°Π»ΠΎΠ² ΡˆΠ°Ρ€ΠΈΠΊΠΈ Π²Ρ‹Ρ‚Π°Π»ΠΊΠΈΠ²Π°ΡŽΡ‚ΡΡ ΠΈΠ· срСднСго полоТСния ΠΈ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π² биссСкторной плоскости, Ρ‡Ρ‚ΠΎ обСспСчиваСт синхронноС Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΠ΅ Π²Π°Π»ΠΎΠ².

Π¨Π°Ρ€Π½ΠΈΡ€Ρ‹ Ρ‚ΠΈΠΏΠ° Β«Π‘ΠΈΡ€Ρ„ΠΈΠ»ΡŒΠ΄Β» ΠΈΠΌΠ΅ΡŽΡ‚ высокий ΠšΠŸΠ”, Π΄ΠΎΠ»Π³ΠΎΠ²Π΅Ρ‡Π½Ρ‹, ΠΈ ΠΌΠΎΠ³ΡƒΡ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ ΡƒΠ³Π»Π°Ρ… Π΄ΠΎ 45˚. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ ΠΎΠ½ΠΈ ΡˆΠΈΡ€ΠΎΠΊΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π² ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π΅ управляСмых колСс ΠΌΠ½ΠΎΠ³ΠΈΡ… ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½Ρ‹Ρ… Π»Π΅Π³ΠΊΠΎΠ²Ρ‹Ρ… Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ Π² качСствС Π½Π°Ρ€ΡƒΠΆΠ½ΠΎΠ³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π°, ΠΈΠ»ΠΈ, ΠΊΠ°ΠΊ Π΅Π³ΠΎ Π΅Ρ‰Π΅ Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ — Π½Π°Ρ€ΡƒΠΆΠ½ΠΎΠΉ Β«Π³Ρ€Π°Π½Π°Ρ‚Ρ‹Β».
Основной ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ ΠΏΡ€Π΅ΠΆΠ΄Π΅Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ ΡˆΠ°Ρ€Π½ΠΈΡ€Π° являСтся ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠ΅ эластичного Π·Π°Ρ‰ΠΈΡ‚Π½ΠΎΠ³ΠΎ Ρ‡Π΅Ρ…Π»Π°. По этой ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π΅ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΠΈ высокой проходимости часто ΠΈΠΌΠ΅ΡŽΡ‚ ΡƒΠΏΠ»ΠΎΡ‚Π½Π΅Π½ΠΈΠ΅ Π² Π²ΠΈΠ΄Π΅ ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΊΠΎΠ»ΠΏΠ°ΠΊΠ°. Однако это ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΡŽ Π³Π°Π±Π°Ρ€ΠΈΡ‚ΠΎΠ² ΡˆΠ°Ρ€Π½ΠΈΡ€Π° ΠΈ ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ ΡƒΠ³ΠΎΠ» ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ Π΄ΠΎ 40Β°.

ΠŸΡ€ΠΈ использовании ΡˆΠ°Ρ€Π½ΠΈΡ€Π° Ρ‚ΠΈΠΏΠ° Β«Π‘ΠΈΡ€Ρ„ΠΈΠ»ΡŒΠ΄Β» Π½Π° Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅ΠΌ ΠΊΠΎΠ½Ρ†Π΅ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒ ΡˆΠ°Ρ€Π½ΠΈΡ€ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй, способный ΠΊΠΎΠΌΠΏΠ΅Π½ΡΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π΄Π»ΠΈΠ½Ρ‹ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π²Π°Π»Π° ΠΏΡ€ΠΈ Π΄Π΅Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ ΡƒΠΏΡ€ΡƒΠ³ΠΎΠ³ΠΎ элСмСнта подвСски.

Π’Π°ΠΊΠΈΠ΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ совмСщаСт Π² сСбС ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΡˆΠ΅ΡΡ‚ΠΈΡˆΠ°Ρ€ΠΈΠΊΠΎΠ²Ρ‹ΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Ρ‚ΠΈΠΏΠ° Β«Π“ΠšΠΒ» (GKN).
ОсСвоС ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π΅Π½ΠΈΠ΅ Π² ΡˆΠ°Ρ€Π½ΠΈΡ€Π°Ρ… Ρ‚ΠΈΠΏΠ° GKN обСспСчиваСтся ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π΅Π½ΠΈΠ΅ΠΌ ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ² ΠΏΠΎ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Ρ‹ΠΌ ΠΊΠ°Π½Π°Π²ΠΊΠ°ΠΌ корпуса, ΠΏΡ€ΠΈ этом, трСбуСмая Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° пСрСмСщСния опрСдСляСт Π΄Π»ΠΈΠ½Ρƒ Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ повСрхности, Ρ‡Ρ‚ΠΎ влияСт Π½Π° Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΡˆΠ°Ρ€Π½ΠΈΡ€Π°. ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ допустимый ΡƒΠ³ΠΎΠ» Π½Π°ΠΊΠ»ΠΎΠ½Π° Π²Π°Π»Π° Π² Π΄Π°Π½Π½ΠΎΠΉ конструкции ограничиваСтся 20Β°.
ΠŸΡ€ΠΈ осСвых пСрСмСщСниях ΡˆΠ°Ρ€ΠΈΠΊΠΈ Π½Π΅ ΠΏΠ΅Ρ€Π΅ΠΊΠ°Ρ‚Ρ‹Π²Π°ΡŽΡ‚ΡΡ, Π° ΡΠΊΠΎΠ»ΡŒΠ·ΡΡ‚ Π² ΠΊΠ°Π½Π°Π²ΠΊΠ°Ρ…, Ρ‡Ρ‚ΠΎ сниТаСт ΠšΠŸΠ” ΡˆΠ°Ρ€Π½ΠΈΡ€Π°.

Π’ конструкциях соврСмСнных Π»Π΅Π³ΠΊΠΎΠ²Ρ‹Ρ… Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ ΠΈΠ½ΠΎΠ³Π΄Π° Π²ΡΡ‚Ρ€Π΅Ρ‡Π°ΡŽΡ‚ΡΡ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ Ρ‚ΠΈΠΏΠ° Β«Π›Π΅Π±Ρ€ΠΎΒ» (Loebro), ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅, ΠΊΠ°ΠΊ ΠΈ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ GKN ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π½Π° Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅ΠΌ ΠΊΠΎΠ½Ρ†Π΅ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ способны ΠΊΠΎΠΌΠΏΠ΅Π½ΡΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π΄Π»ΠΈΠ½Ρ‹ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π²Π°Π»Π°.

Π¨Π°Ρ€Π½ΠΈΡ€Ρ‹ Β«Π›Π΅Π±Ρ€ΠΎΒ» ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ ΠΎΡ‚ ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² GKN Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ ΠΊΠ°Π½Π°Π²ΠΊΠΈ Π² Ρ‡Π°ΡˆΠΊΠ΅ ΠΈ ΠΊΡƒΠ»Π°ΠΊΠ΅ Π½Π°Ρ€Π΅Π·Π°Π½Ρ‹ ΠΏΠΎΠ΄ ΡƒΠ³Π»ΠΎΠΌ 15-16Β° ΠΊ ΠΎΠ±Ρ€Π°Π·ΡƒΡŽΡ‰Π΅ΠΉ Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€Π°, Π° гСомСтрия сСпаратора ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Π°Ρ — Π±Π΅Π· конусов ΠΈ с ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ Π½Π°Ρ€ΡƒΠΆΠ½ΠΎΠΉ ΠΈ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅ΠΉ сторонами.
Π’Π°ΠΊΠΎΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ ΠΈΠΌΠ΅Π΅Ρ‚ мСньшиС Π³Π°Π±Π°Ρ€ΠΈΡ‚Ρ‹, Ρ‡Π΅ΠΌ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ ΡˆΠ΅ΡΡ‚ΠΈΡˆΠ°Ρ€ΠΈΠΊΠΎΠ²Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹, ΠΊΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, сСпаратор Π΅Π³ΠΎ ΠΌΠ΅Π½Π΅Π΅ Π½Π°Π³Ρ€ΡƒΠΆΠ΅Π½, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Π½Π΅ выполняСт Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ пСрСмСщСния ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ² Π² ΠΊΡƒΠ»Π°ΠΊΠ°Ρ….

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½ΠΎΠ΅ устройство этих ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ²Ρ‹Ρ… ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² прСдставлСно Π½Π° рисункС 2.


ΠŸΡ€ΠΈΠ²ΠΎΠ΄ ΠΏΠ΅Ρ€Π΅Π΄Π½ΠΈΡ… колСс автомобиля ВАЗ-2110

ΠŸΡ€ΠΈΠ²ΠΎΠ΄ ΠΏΠ΅Ρ€Π΅Π΄Π½ΠΈΡ… колСс автомобиля ВАЗ-2110 (рис. 3) состоит ΠΈΠ· Π²Π°Π»Π° 3 ΠΈ Π΄Π²ΡƒΡ… ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Ρ… ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² 1 ΠΈ 4 Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй. Π’Π°Π» 3 ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° ΠΏΡ€Π°Π²ΠΎΠ³ΠΎ колСса Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ ΠΈΠ· Ρ‚Ρ€ΡƒΠ±Ρ‹, Π° Π»Π΅Π²ΠΎΠ³ΠΎ колСса – ΠΈΠ· ΠΏΡ€ΡƒΡ‚ΠΊΠ°. ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, Π²Π°Π»Ρ‹ ΠΈΠΌΠ΅ΡŽΡ‚ Ρ€Π°Π·Π½ΡƒΡŽ Π΄Π»ΠΈΠ½Ρƒ. На Π²Π°Π» надСваСтся Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹ΠΉ Ρ‡Π΅Ρ…ΠΎΠ» 6, Π° Π·Π°Ρ‚Π΅ΠΌ ΡˆΠ°Ρ€Π½ΠΈΡ€ Π² собранном Π²ΠΈΠ΄Π΅ со смазочным ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠΌ фиксируСтся ΠΎΡ‚ осСвого пСрСмСщСния стопорным ΠΊΠΎΠ»ΡŒΡ†ΠΎΠΌ 5. Π—Π°Ρ‰ΠΈΡ‚Π½Ρ‹Π΅ Ρ‡Π΅Ρ…Π»Ρ‹ крСпятся Ρ…ΠΎΠΌΡƒΡ‚Π°ΠΌΠΈ

2.

Π’Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ (внутрСнняя Β«Π³Ρ€Π°Π½Π°Ρ‚Π°) 1, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ вязан с Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠΌ, являСтся ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹ΠΌ, Ρ‚. Π΅. ΠΊΡ€ΠΎΠΌΠ΅ обСспСчСния Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎΠ³ΠΎ вращСния Π²Π°Π»ΠΎΠ² ΠΏΠΎΠ΄ ΠΈΠ·ΠΌΠ΅Π½ΡΡŽΡ‰ΠΈΠΌΡΡ ΡƒΠ³Π»ΠΎΠΌ ΠΎΠ½ позволяСт ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΠ²Π°Ρ‚ΡŒ ΠΎΠ±Ρ‰ΡƒΡŽ Π΄Π»ΠΈΠ½Ρƒ ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π°, Ρ‡Ρ‚ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ для пСрСмСщСния ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΉ подвСски ΠΈ силового Π°Π³Ρ€Π΅Π³Π°Ρ‚Π°. ΠŸΡ€ΠΎΠΈΡΡ…ΠΎΠ΄ΠΈΡ‚ это ΠΏΠΎΡ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎ внутрСнняя ΠΏΠΎΠ²Π΅Ρ€Ρ…Π½ΠΎΡΡ‚ΡŒ корпуса ΡˆΠ°Ρ€Π½ΠΈΡ€Π° 1 ΠΈΠΌΠ΅Π΅Ρ‚ Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ Ρ„ΠΎΡ€ΠΌΡƒ, ΠΈ ΠΊΠ°Π½Π°Π²ΠΊΠΈ Π² Π½Π΅ΠΉ Π½Π°Ρ€Π΅Π·Π°Π½Ρ‹ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎ, это позволяСт Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΠΌ дСталям ΡˆΠ°Ρ€Π½ΠΈΡ€Π° ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π°Ρ‚ΡŒΡΡ ΠΏΠΎ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Ρ‹ΠΌ ΠΊΠ°Π½Π°Π²ΠΊΠ°ΠΌ Π² осСвом Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ.

***

ο»Ώ

ΠšΡƒΠ»Π°Ρ‡ΠΊΠΎΠ²Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй

На автомобилях срСднСй ΠΈ большой Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΠ΄ΡŠΠ΅ΠΌΠ½ΠΎΡΡ‚ΠΈ ΠΌΠ°Ρ€ΠΎΠΊ Β«ΠšΠ°ΠΌΠΠ—Β», Β«Π£Ρ€Π°Π»Β», Β«ΠšΡ€ΠΠ—Β» ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ Π² ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π½ΠΈΡ… колСс Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ ΠΏΠΎΠ΄ большим крутящим ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠΌ. Π¨Π°Ρ€ΠΈΠΊΠΎΠ²Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ Π½Π΅ ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠ΅Ρ€Π΅Π΄Π°Π²Π°Ρ‚ΡŒ Π±ΠΎΠ»ΡŒΡˆΠΈΡ… крутящих ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠ² ΠΈΠ·-Π·Π° возникновСния Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Ρ… напряТСний ΠΈ ограничСния ΠΏΠΎ ΡƒΠ΄Π΅Π»ΡŒΠ½ΠΎΠΌΡƒ давлСнию ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ² Π½Π° ΠΊΠ°Π½Π°Π²ΠΊΠΈ. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Π² Π½ΠΈΡ… ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ ΠΊΡƒΠ»Π°Ρ‡ΠΊΠΎΠ²Ρ‹Π΅ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ (

рис. 1, Π³). АналогичныС ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ ΠΈΠ½ΠΎΠ³Π΄Π° ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ Π½Π° ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½Ρ‹Π΅ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΠΈ ΠΌΠ°Ρ€ΠΊΠΈ «УАЗ».

ΠšΡƒΠ»Π°Ρ‡ΠΊΠΎΠ²Ρ‹ΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй (рис. 1, Π³) состоит ΠΈΠ· Π΄Π²ΡƒΡ… Π²ΠΈΠ»ΠΎΠΊ 18 ΠΈ 20, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ вставлСны Π² ΠΊΡƒΠ»Π°ΠΊΠΈ 2 ΠΈ 5 с ΠΏΠ°Π·Π°ΠΌΠΈ; Π² эти ΠΏΠ°Π·Ρ‹ Π²Ρ…ΠΎΠ΄ΠΈΡ‚ диск 19. ΠŸΡ€ΠΈ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π΅ крутящСго ΠΌΠΎΠΌΠ΅Π½Ρ‚Π° ΠΈ вращСния ΠΎΡ‚ Π²Π΅Π΄ΡƒΡ‰Π΅Π³ΠΎ Π²Π°Π»Π° 17 Π½Π° Π²Π΅Π΄ΠΎΠΌΡ‹ΠΉ Π²Π°Π» ΠΏΡ€ΠΈ ΠΏΠΎΠ²Π΅Ρ€Π½ΡƒΡ‚ΠΎΠΌ колСсС ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΈΠ· ΠΊΡƒΠ»Π°ΠΊΠΎΠ² 2 ΠΈ 5 поворачиваСтся ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ оси ΠΏΠ°Π·Π° Π²ΠΈΠ»ΠΊΠΈ Π² Π³ΠΎΡ€ΠΈΠ·ΠΎΠ½Ρ‚Π°Π»ΡŒΠ½ΠΎΠΉ плоскости ΠΈ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ диска 19 Π² Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½ΠΎΠΉ плоскости.
Оси ΠΏΠ°Π·ΠΎΠ² Π²ΠΈΠ»ΠΎΠΊ Π»Π΅ΠΆΠ°Ρ‚ Π² ΠΎΠ΄Π½ΠΎΠΉ плоскости, которая ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ Ρ‡Π΅Ρ€Π΅Π· ΡΡ€Π΅Π΄Π½ΡŽΡŽ ΠΏΠ»ΠΎΡΠΊΠΎΡΡ‚ΡŒ диска. Π­Ρ‚ΠΈ оси располоТСны Π½Π° Ρ€Π°Π²Π½Ρ‹Ρ… расстояниях ΠΎΡ‚ Ρ‚ΠΎΡ‡ΠΊΠΈ пСрСсСчСния осСй Π²Π°Π»ΠΎΠ² ΠΈ всСгда пСрпСндикулярны осям Π²Π°Π»ΠΎΠ², поэтому Ρ‚ΠΎΡ‡ΠΊΠ° ΠΈΡ… пСрСсСчСния всСгда располагаСтся Π² биссСкторной плоскости.

Π’Π°ΠΊΠΎΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½ΠΎΠ³ΠΎ внимания ΠΊ ΡΠΌΠ°Π·Ρ‹Π²Π°Π½ΠΈΡŽ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ для Π΅Π³ΠΎ Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€Π½ΠΎ Ρ‚Ρ€Π΅Π½ΠΈΠ΅ скольТСния, Π²Ρ‹Π·Ρ‹Π²Π°ΡŽΡ‰Π΅Π΅ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π½Π°Π³Ρ€Π΅Π² ΠΈ изнашиваниС трущихся повСрхностСй. Π’Ρ€Π΅Π½ΠΈΠ΅ скольТСния ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠΌΠΈ повСрхностями ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ Ρ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎ ΠΊΡƒΠ»Π°Ρ‡ΠΊΠΎΠ²Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ ΠΈΠΌΠ΅Π΅Ρ‚ самый Π½ΠΈΠ·ΠΊΠΈΠΉ ΠšΠŸΠ” ΠΈΠ· всСх ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй. Однако ΠΎΠ½ способСн ΠΏΠ΅Ρ€Π΅Π΄Π°Π²Π°Ρ‚ΡŒ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ крутящий ΠΌΠΎΠΌΠ΅Π½Ρ‚.

Π•Ρ‰Π΅ ΠΎΠ΄ΠΈΠ½ Ρ‚ΠΈΠΏ ΠΊΡƒΠ»Π°Ρ‡ΠΊΠΎΠ²ΠΎΠ³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π° Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй — ΡˆΠ°Ρ€Π½ΠΈΡ€ Β«Π’Ρ€Π°ΠΊΡ‚Π°Β» (Π½Π° рисункС), состоящий ΠΈΠ· Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅Ρ… ΡˆΡ‚Π°ΠΌΠΏΠΎΠ²Π°Π½Π½Ρ‹Ρ… Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ: Π΄Π²ΡƒΡ… Π²Ρ‚ΡƒΠ»ΠΎΠΊ ΠΈ Π΄Π²ΡƒΡ… фасонных ΠΊΡƒΠ»Π°ΠΊΠΎΠ², трущиСся повСрхности ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΏΠΎΠ΄Π²Π΅Ρ€Π³Π°ΡŽΡ‚ΡΡ ΡˆΠ»ΠΈΡ„ΠΎΠ²Π°Π½ΠΈΡŽ.
Если Ρ€Π°Π·Π΄Π΅Π»ΠΈΡ‚ΡŒ ΠΏΠΎ оси симмСтрии ΠΊΡƒΠ»Π°Ρ‡ΠΊΠΎΠ²Ρ‹ΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€, Ρ‚ΠΎ каТдая Ρ‡Π°ΡΡ‚ΡŒ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡ‚ΡŒ собой ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй с фиксированными осями качания. Π’ Ρ‚Π°ΠΊΠΎΠΉ конструкции Ρ‚ΠΎΠΆΠ΅ Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‚ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ силы трСния скольТСния, ΡΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ ΠšΠŸΠ” ΡˆΠ°Ρ€Π½ΠΈΡ€Π°.

***

Π’Ρ€Π΅Ρ…ΡˆΠΈΠΏΠΎΠ²Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй

Π’ Ρ‚Ρ€Π΅Ρ…ΡˆΠΈΠΏΠΎΠ²ΠΎΠΌ ΡˆΠ°Ρ€Π½ΠΈΡ€Π΅ (Π½Π° рисункС) крутящий ΠΌΠΎΠΌΠ΅Π½Ρ‚ ΠΎΡ‚ Π²Π΅Π΄ΡƒΡ‰Π΅Π³ΠΎ Π²Π°Π»Π° ΠΏΠ΅Ρ€Π΅Π΄Π°ΡŽΡ‚ Ρ‚Ρ€ΠΈ сфСричСских Ρ€ΠΎΠ»ΠΈΠΊΠ°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ установлСны Π½Π° Ρ€Π°Π΄ΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… ΡˆΠΈΠΏΠ°Ρ…, ТСстко связанных с корпусом ΡˆΠ°Ρ€Π½ΠΈΡ€Π° Π²Π΅Π΄ΠΎΠΌΠΎΠ³ΠΎ Π²Π°Π»Π°. Π¨ΠΈΠΏΡ‹ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π΄Ρ€ΡƒΠ³ Π΄Ρ€ΡƒΠ³Π° Ρ€Π°ΡΠΏΠΎΠ»Π°Π³Π°ΡŽΡ‚ΡΡ ΠΏΠΎΠ΄ ΡƒΠ³Π»ΠΎΠΌ 120˚. БфСричСскиС Ρ€ΠΎΠ»ΠΈΠΊΠΈ Ρ‡Π°Ρ‰Π΅ всСго ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π½Π° ΡˆΠΈΠΏΡ‹ посрСдством ΠΈΠ³ΠΎΠ»ΡŒΡ‡Π°Ρ‚Ρ‹Ρ… подшипников.

Π’Π΅Π΄ΡƒΡ‰ΠΈΠΉ Π²Π°Π» ΠΈΠΌΠ΅Π΅Ρ‚ Ρ‚Ρ€Π΅Ρ…Π²Π°Π»ΡŒΡ†Π΅Π²ΡƒΡŽ Π²ΠΈΠ»ΠΊΡƒ, Π² цилиндричСскиС ΠΏΠ°Π·Ρ‹ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ входят Ρ€ΠΎΠ»ΠΈΠΊΠΈ. ΠŸΡ€ΠΈ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π΅ крутящСго ΠΌΠΎΠΌΠ΅Π½Ρ‚Π° ΠΌΠ΅ΠΆΠ΄Ρƒ нСсоосными Π²Π°Π»Π°ΠΌΠΈ Ρ€ΠΎΠ»ΠΈΠΊΠΈ ΠΏΠ΅Ρ€Π΅ΠΊΠ°Ρ‚Ρ‹Π²Π°ΡŽΡ‚ΡΡ со скольТСниСм вдоль ΠΏΠ°Π·ΠΎΠ² ΠΈ ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ ΡΠΊΠΎΠ»ΡŒΠ·ΡΡ‚ Π² Ρ€Π°Π΄ΠΈΠ°Π»ΡŒΠ½ΠΎΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ шипов. ΠŸΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΠ³ΠΎΠ» ΠΌΠ΅ΠΆΠ΄Ρƒ осями Π²Π°Π»ΠΎΠ² Π΄ΠΎ 40˚.

ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΡŒΡŽ Ρ‚Ρ€Π΅Ρ…ΡˆΠΈΠΏΠΎΠ²ΠΎΠ³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π° являСтся Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ Π² ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ ΠΎΡ‚ ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ²Ρ‹Ρ… ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° ΠΌΠΎΠΌΠ΅Π½Ρ‚Π° ΠΎΡ‚ Π²Π΅Π΄ΡƒΡ‰ΠΈΡ… элСмСнтов Π½Π° Π²Π΅Π΄ΠΎΠΌΡ‹Π΅ происходит Π½Π΅ Π² биссСкторной плоскости, Π° Π² плоскости, проходящСй Ρ‡Π΅Ρ€Π΅Π· оси шипов. РавСнство частот вращСния Π²Π΅Π΄ΡƒΡ‰Π΅Π³ΠΎ ΠΈ Π²Π΅Π΄ΠΎΠΌΠΎΠ³ΠΎ Π²Π°Π»ΠΎΠ² обСспСчиваСтся ΠΏΡ€ΠΈ любом взаиморасполоТСнии ΠΈΡ… осСй.

***

ΠœΠΎΡΡ‚Ρ‹ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ

ο»Ώ

k-a-t.ru

ΠšΠ°Ρ€Π΄Π°Π½Π½Π°Ρ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° с ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠΌ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй

ΠšΠ°Ρ€Π΄Π°Π½Π½Π°Ρ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° с ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠΌ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй нашла ΡˆΠΈΡ€ΠΎΠΊΠΎΠ΅ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π² ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½Ρ‹Ρ… автомобилях для соСдинСния Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»Π° ΠΈ ступицы Π²Π΅Π΄ΡƒΡ‰Π΅Π³ΠΎ колСса.

ΠšΠ°Ρ€Π΄Π°Π½Π½Π°Ρ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° Π΄Π°Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π΄Π²Π° ΡˆΠ°Ρ€Π½ΠΈΡ€Π° Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй, соСдинСнных ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½Ρ‹ΠΌ Π²Π°Π»ΠΎΠΌ. Π‘Π»ΠΈΠΆΠ°ΠΉΡˆΠΈΠΉ ΠΊ ΠΊΠΎΡ€ΠΎΠ±ΠΊΠ΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ (Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»Ρƒ) ΡˆΠ°Ρ€Π½ΠΈΡ€ носит Π½Π°Π·Π²Π°Π½ΠΈΠ΅ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π³ΠΎ, ΠΏΡ€ΠΎΡ‚ΠΈΠ²ΠΎΠΏΠΎΠ»ΠΎΠΆΠ½Ρ‹ΠΉ Π΅ΠΌΡƒ – внСшний ΡˆΠ°Ρ€Π½ΠΈΡ€.

Π‘ Ρ†Π΅Π»ΡŒΡŽ сниТСния уровня ΡˆΡƒΠΌΠ° карданная ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° с ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠΌ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй Ρ‚Π°ΠΊΠΆΠ΅ примСняСтся Π² трансмиссиях Π°Π²Ρ‚ΠΎΠΌΠΎΠ±Π»Π΅ΠΉ с Π·Π°Π΄Π½ΠΈΠΌ ΠΈ ΠΏΠΎΠ»Π½Ρ‹ΠΌ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΎΠΌ. Π’ Π΄Π°Π½Π½ΠΎΠΌ случаС ΡˆΠ°Ρ€Π½ΠΈΡ€ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй уступаСт Π±ΠΎΠ»Π΅Π΅ ΡΠΎΠ΅Ρ€ΡˆΠ΅Π½Π½ΠΎΠΉ конструкции Π¨Π Π£Π‘.

ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй обСспСчиваСт ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Ρƒ крутящСго ΠΌΠΎΠΌΠ΅Π½Ρ‚Π° ΠΎΡ‚ Π²Π΅Π΄ΡƒΡ‰Π΅Π³ΠΎ ΠΊ Π²Π΅Π΄ΠΎΠΌΠΎΠΌΡƒ Π²Π°Π»Ρƒ с постоянной ΡƒΠ³Π»ΠΎΠ²ΠΎΠΉ ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ, нСзависимо ΠΎΡ‚ ΡƒΠ³Π»Π° Π½Π°ΠΊΠ»ΠΎΠ½Π° Π²Π°Π»ΠΎΠ². Π‘Π°ΠΌΡ‹ΠΌ распространСнным Π² конструкции трансмиссии ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½ΠΎΠ³ΠΎ автомобиля являСтся ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ²Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй.

Π¨Π°Ρ€Π½ΠΈΡ€ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй (сокращСнноС Π½Π°Π·Π²Π°Π½ΠΈΠ΅ – ШРУБ, ΠΎΠ±ΠΈΡ…ΠΎΠ΄Π½ΠΎΠ΅ Π½Π°Π·Π²Π°Π½ΠΈΠ΅ – граната) ΠΈΠΌΠ΅Π΅Ρ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅Π΅Β ΡƒΡΡ‚Ρ€ΠΎΠΉΡΡ‚Π²ΠΎ:

Π‘Ρ…Π΅ΠΌΠ° ΡˆΠ°Ρ€Π½ΠΈΡ€Π° Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй

ΠšΠΎΡ€ΠΏΡƒΡΒ ΠΈΠΌΠ΅Π΅Ρ‚ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΡŽΡŽ ΡΡ„Π΅Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ Ρ„ΠΎΡ€ΠΌΡƒ. Π’Π½ΡƒΡ‚Ρ€ΠΈ корпуса располагаСтся обойма. Π’ корпусС ΠΈ ΠΎΠ±ΠΎΠΉΠΌΠ΅ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ ΠΊΠ°Π½Π°Π²ΠΊΠΈ, ΠΏΠΎ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ Π΄Π²ΠΈΠΆΡƒΡ‚ΡΡΒ ΡˆΠ°Ρ€ΠΈΠΊΠΈ. Вакая конструкция обСспСчиваСт Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΡƒΡŽ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Ρƒ крутящСго ΠΌΠΎΠΌΠ΅Π½Ρ‚Π° ΠΎΡ‚ Π²Π΅Π΄ΠΎΠΌΠΎΠ³ΠΎ Π²Π°Π»Π° ΠΊ Π²Π΅Π΄ΡƒΡ‰Π΅ΠΌΡƒ ΠΏΠΎΠ΄ ΠΈΠ·ΠΌΠ΅Π½ΡΡŽΡ‰ΠΈΠΌΡΡ ΡƒΠ³Π»ΠΎΠΌ.Β Π‘Π΅ΠΏΠ°Ρ€Π°Ρ‚ΠΎΡ€Β ΡƒΠ΄Π΅Ρ€ΠΆΠΈΠ²Π°Π΅Ρ‚ ΡˆΠ°Ρ€ΠΈΠΊΠΈ Π² ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΌ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΈ. Для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΡˆΠ°Ρ€Π½ΠΈΡ€Π° ΠΎΡ‚ Π½Π΅Π³Π°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ² внСшнСй срСды (кислорода, Π²ΠΎΠ΄Ρ‹, грязи) Π½Π° Π¨Π Π£Π‘ устанавливаСтся грязСзащитный чСхол – Β«ΠΏΡ‹Π»ΡŒΠ½ΠΈΠΊΒ».

ΠŸΡ€ΠΈ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠΈ Π² ΡˆΠ°Ρ€Π½ΠΈΡ€ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй закладываСтся смазка, приготовлСнная Π½Π° основС Π΄ΠΈΡΡƒΠ»ΡŒΡ„ΠΈΠ΄Π° ΠΌΠΎΠ»ΠΈΠ±Π΄Π΅Π½Π°.

ΠšΠ°Ρ€Π΄Π°Π½Π½Π°Ρ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° с ΠΏΠΎΠ»ΡƒΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΌ ΡƒΠΏΡ€ΡƒΠ³ΠΈΠΌ ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠΌ

ΠŸΠΎΠ»ΡƒΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡƒΠΏΡ€ΡƒΠ³ΠΈΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ обСспСчиваСт ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Ρƒ крутящСго ΠΌΠΎΠΌΠ΅Π½Ρ‚Π° ΠΌΠ΅ΠΆΠ΄Ρƒ двумя Π²Π°Π»Π°ΠΌΠΈ, располоТСнными ΠΏΠΎΠ΄ нСбольшим ΡƒΠ³Π»ΠΎΠΌ, Π·Π° счСт Π΄Π΅Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ ΡƒΠΏΡ€ΡƒΠ³ΠΎΠ³ΠΎ Π·Π²Π΅Π½Π°.

Π‘Ρ…Π΅ΠΌΠ° ΠΏΠΎΠ»ΡƒΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ ΡƒΠΏΡ€ΡƒΠ³ΠΎΠ³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π°

Π₯Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€Π½Ρ‹ΠΌ ΠΏΡ€ΠΈΠΌΠ΅Ρ€ΠΎΠΌ Π΄Π°Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° ΡˆΠ°Ρ€Π½ΠΈΡ€Π½ΠΎΠ³ΠΎ соСдинСния являСтсяупругая ΠΌΡƒΡ„Ρ‚Π° Π“ΡƒΠΈΠ±ΠΎΒ (Guibo). ΠœΡƒΡ„Ρ‚Π° прСдставляСт собой ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ сТатый ΡˆΠ΅ΡΡ‚ΠΈΠ³Ρ€Π°Π½Π½Ρ‹ΠΉ ΡƒΠΏΡ€ΡƒΠ³ΠΈΠΉ элСмСнт, с Π΄Π²ΡƒΡ… сторон ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ крСпятся Ρ„Π»Π°Π½Ρ†Ρ‹ Π²Π΅Π΄ΡƒΡ‰Π΅Π³ΠΎ ΠΈ Π²Π΅Π΄ΠΎΠΌΠΎΠ³ΠΎ Π²Π°Π»ΠΎΠ².

53)Главная ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π°.

Главная ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° слуТит для увСличСния крутящСго ΠΌΠΎΠΌΠ΅Π½Ρ‚Π° ΠΈ измСнСния Π΅Π³ΠΎ направлСния ΠΏΠΎΠ΄ прямым ΡƒΠ³Π»ΠΎΠΌ ΠΊ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠΉ оси автомобиля. Π‘ этой Ρ†Π΅Π»ΡŒΡŽ Π³Π»Π°Π²Π½ΡƒΡŽ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Ρƒ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‚ ΠΈΠ· коничСских ΡˆΠ΅ΡΡ‚Π΅Ρ€Π΅Π½. Π’ зависимости ΠΎΡ‚ числа ΡˆΠ΅ΡΡ‚Π΅Ρ€Π΅Π½ Π³Π»Π°Π²Π½Ρ‹Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ Ρ€Π°Π·Π΄Π΅Π»ΡΡŽΡ‚ Π½Π° ΠΎΠ΄ΠΈΠ½Π°Ρ€Π½Ρ‹Π΅ коничСскиС, состоящиС ΠΈΠ· ΠΎΠ΄Π½ΠΎΠΉ ΠΏΠ°Ρ€Ρ‹ ΡˆΠ΅ΡΡ‚Π΅Ρ€Π΅Π½, ΠΈ Π΄Π²ΠΎΠΉΠ½Ρ‹Π΅, состоящиС ΠΈΠ· ΠΏΠ°Ρ€Ρ‹ коничСских ΠΈ ΠΏΠ°Ρ€Ρ‹ цилиндричСских ΡˆΠ΅ΡΡ‚Π΅Ρ€Π΅Π½. ΠžΠ΄ΠΈΠ½Π°Ρ€Π½Ρ‹Π΅ коничСскиС, Π² свою ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ, ΠΏΠΎΠ΄Ρ€Π°Π·Π΄Π΅Π»ΡΡŽΡ‚ Π½Π° простыС ΠΈ Π³ΠΈΠΏΠΎΠΈΠ΄Π½Ρ‹Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ.

Π’ΠΈΠΏΡ‹ Π³Π»Π°Π²Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ: 1 — вСдущая коничСская ΡˆΠ΅ΡΡ‚Π΅Ρ€Π½Ρ, 2 – вСдомая коничСская ΡˆΠ΅ΡΡ‚Π΅Ρ€Π½Ρ, 3 — вСдущая цилиндричСская ΡˆΠ΅ΡΡ‚Π΅Ρ€Π½Ρ, 4 — вСдомая цилиндричСская ΡˆΠ΅ΡΡ‚Π΅Ρ€Π½Ρ.

ΠžΠ΄ΠΈΠ½Π°Ρ€Π½Ρ‹Π΅ коничСскиС простыС ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ (рис. Π°) ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ прСимущСствСнно Π½Π° Π»Π΅Π³ΠΊΠΎΠ²Ρ‹Ρ… автомобилях ΠΈ Π³Ρ€ΡƒΠ·ΠΎΠ²Ρ‹Ρ… автомобилях ΠΌΠ°Π»ΠΎΠΉ ΠΈ срСднСй Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΠ΄ΡŠΠ΅ΠΌΠ½ΠΎΡΡ‚ΠΈ. Π’ этих ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π°Ρ… вСдущая коничСская ΡˆΠ΅ΡΡ‚Π΅Ρ€Π½Ρ 1 соСдинСна с ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π΅ΠΉ, Π° вСдомая 2 с ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΎΠΉ Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»Π° ΠΈ Ρ‡Π΅Ρ€Π΅Π· ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌ Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»Π° с полуосями. Для Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π° Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ ΠΎΠ΄ΠΈΠ½Π°Ρ€Π½Ρ‹Π΅ коничСскиС ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ ΠΈΠΌΠ΅ΡŽΡ‚ Π·ΡƒΠ±Ρ‡Π°Ρ‚Ρ‹Π΅ колСса с Π³ΠΈΠΏΠΎΠΈΠ΄Π½Ρ‹ΠΌ Π·Π°Ρ†Π΅ΠΏΠ»Π΅Π½ΠΈΠ΅ΠΌ (рис. 6). Π“ΠΈΠΏΠΎΠΈΠ΄Π½Ρ‹Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с простыми ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‚ рядом прСимущСств: ΠΎΠ½ΠΈ ΠΈΠΌΠ΅ΡŽΡ‚ ось Π²Π΅Π΄ΡƒΡ‰Π΅Π³ΠΎ колСса, Ρ€Π°ΡΠΏΠΎΠ»ΠΎΠΆΠ΅Π½Π½ΡƒΡŽ Π½ΠΈΠΆΠ΅ оси Π²Π΅Π΄ΠΎΠΌΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ позволяСт ΠΎΠΏΡƒΡΡ‚ΠΈΡ‚ΡŒ Π½ΠΈΠΆΠ΅ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΡƒΡŽ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Ρƒ, ΠΏΠΎΠ½ΠΈΠ·ΠΈΡ‚ΡŒ ΠΏΠΎΠ» ΠΊΡƒΠ·ΠΎΠ²Π° Π»Π΅Π³ΠΊΠΎΠ²ΠΎΠ³ΠΎ автомобиля. ВслСдствиС этого сниТаСтся Ρ†Π΅Π½Ρ‚Ρ€ тяТСсти ΠΈ ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ΡΡ ΡƒΡΡ‚ΠΎΠΉΡ‡ΠΈΠ²ΠΎΡΡ‚ΡŒ автомобиля. ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, гипоидная ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° ΠΈΠΌΠ΅Π΅Ρ‚ ΡƒΡ‚ΠΎΠ»Ρ‰Π΅Π½Π½ΡƒΡŽ Ρ„ΠΎΡ€ΠΌΡƒ основания Π·ΡƒΠ±ΡŒΠ΅Π² ΡˆΠ΅ΡΡ‚Π΅Ρ€Π΅Π½, Ρ‡Ρ‚ΠΎ сущСствСнно ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ ΠΈΡ… Π½Π°Π³Ρ€ΡƒΠ·ΠΎΡ‡Π½ΡƒΡŽ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ ΠΈ ΠΈΠ·Π½ΠΎΡΠΎΡΡ‚ΠΎΠΉΠΊΠΎΡΡ‚ΡŒ. Но это ΠΎΠ±ΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΡΡ‚Π²ΠΎ обусловливаСт ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ для смазки ΡˆΠ΅ΡΡ‚Π΅Ρ€Π΅Π½ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ масла (Π³ΠΈΠΏΠΎΠΈΠ΄Π½ΠΎΠ³ΠΎ), рассчитанного для Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π² условиях ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ Π±ΠΎΠ»ΡŒΡˆΠΈΡ… усилий, Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‰ΠΈΡ… Π² ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π΅ ΠΌΠ΅ΠΆΠ΄Ρƒ Π·ΡƒΠ±ΡŒΡΠΌΠΈ ΡˆΠ΅ΡΡ‚Π΅Ρ€Π΅Π½.

Π”Π²ΠΎΠΉΠ½Ρ‹Π΅ Π³Π»Π°Π²Π½Ρ‹Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ (рис. Π²) ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ Π½Π° автомобилях большой Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΠ΄ΡŠΠ΅ΠΌΠ½ΠΎΡΡ‚ΠΈ для увСличСния ΠΎΠ±Ρ‰Π΅Π³ΠΎ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‚ΠΎΡ‡Π½ΠΎΠ³ΠΎ числа трансмиссии ΠΈ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΡ ΠΏΠ΅Ρ€Π΅Π΄Π°Π²Π°Π΅ΠΌΠΎΠ³ΠΎ крутящСго ΠΌΠΎΠΌΠ΅Π½Ρ‚Π°. Π’ этом случаС ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‚ΠΎΡ‡Π½ΠΎΠ΅ число Π³Π»Π°Π²Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ подсчитываСтся ΠΊΠ°ΠΊ ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‚ΠΎΡ‡Π½Ρ‹Ρ… чисСл коничСской (1, 2) ΠΈ цилиндричСской (3, 4) ΠΏΠ°Ρ€.

54)Π’ΠΈΠΏΡ‹ Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠ²

ΠŸΡ€ΠΈ Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠΈ автомобиля Π² ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π°Ρ… ΠΈ ΠΏΠΎ нСровностям Π΄ΠΎΡ€ΠΎΠ³ΠΈ колёса Π²Π΅Π΄ΡƒΡ‰Π΅ΠΉ оси проходят ΠΏΡƒΡ‚ΡŒ Ρ€Π°Π·Π½ΠΎΠΉ Π΄Π»ΠΈΠ½Ρ‹. Π§Ρ‚ΠΎΠ±Ρ‹ ΡˆΠΈΠ½Ρ‹ Π½Π΅ ΠΏΡ€ΠΎΡΠΊΠ°Π»ΡŒΠ·Ρ‹Π²Π°Π»ΠΈ ΠΏΠΎ повСрхности Π΄ΠΎΡ€ΠΎΠ³ΠΈ, колёса Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π²Ρ€Π°Ρ‰Π°Ρ‚ΡŒΡΡ с Ρ€Π°Π·Π½Ρ‹ΠΌΠΈ скоростями.Β Π”ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»Β β€” ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌ, ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‰ΠΈΠΉ колёсам Π²Π΅Π΄ΡƒΡ‰Π΅ΠΉ оси Π²Ρ€Π°Ρ‰Π°Ρ‚ΡŒΡΡ с Ρ€Π°Π·Π½Ρ‹ΠΌΠΈ скоростями ΠΈ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹ΠΌ (ΠΈΠ»ΠΈ Ρ€Π°Π·Π½Ρ‹ΠΌ), подводящимся ΠΊ Π½ΠΈΠΌ, крутящим ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠΌ. Π’ трансмиссии Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ с ΠΎΠ΄Π½ΠΎΠΉ Π²Π΅Π΄ΡƒΡ‰Π΅ΠΉ осью Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π» устанавливаСтся ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π°ΠΌΠΈ колёс (мСТколёсный Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»). Π’ ΠΏΠΎΠ»Π½ΠΎΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½Ρ‹Ρ… автомобилях ΠΎΠ½ ΠΌΠΎΠΆΠ΅Ρ‚ Π½Π°Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒΡΡ ΠΈ ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π΅Π΄ΡƒΡ‰ΠΈΠΌΠΈ осями (мСТосСвой Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»). Π‘ΠΈΠ»Π° тяги Π½Π° колСсС зависит ΠΎΡ‚ радиуса колСса ΠΈ ΠΏΠΎΠ΄Π²ΠΎΠ΄ΠΈΠΌΠΎΠ³ΠΎ ΠΊ Π½Π΅ΠΌΡƒ крутящСго ΠΌΠΎΠΌΠ΅Π½Ρ‚Π°. ΠŸΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½ΠΈΠ΅ силы тяги Π½Π° динамичСский радиус колСса Π΄Π°Ρ‘Ρ‚ Ρ‚ΠΎΡ‚ крутящий ΠΌΠΎΠΌΠ΅Π½Ρ‚, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π» Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‚ΡŒ Π½Π° колёса. Когда сцСплСниС с Π΄ΠΎΡ€ΠΎΠ³ΠΎΠΉ слабоС ΠΈΠ»ΠΈ ΠΎΠ΄Π½ΠΎ колСсо Π²Ρ‹Π²Π΅ΡˆΠ΅Π½ΠΎ (Ρ€Π°Π·Π³Ρ€ΡƒΠΆΠ΅Π½ΠΎ), крутящий ΠΌΠΎΠΌΠ΅Π½Ρ‚ ΠΈ сила тяги Π½Π° колСсС ΠΎΡ‡Π΅Π½ΡŒ ΠΌΠ°Π»Ρ‹ ΠΈΠ»ΠΈ ΠΎΡ‚ΡΡƒΡ‚ΡΡ‚Π²ΡƒΡŽΡ‚, Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒ Π½Π΅ смоТСт ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΠΆΠΈΡ‚ΡŒ Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅. Π­Ρ‚ΠΎ ΠΎΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΡŒ Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»Π° с коничСскими ΡˆΠ΅ΡΡ‚Π΅Ρ€Π½ΡΠΌΠΈ, ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠ²ΡˆΠ΅Π³ΠΎ ΡˆΠΈΡ€ΠΎΠΊΠΎΠ΅ распространСниС Π½Π° Π»Π΅Π³ΠΊΠΎΠ²Ρ‹Ρ… отСчСствСнных автомобилях. Π­Ρ‚ΠΎΡ‚ Π²ΠΈΠ΄ Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»Π° Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ симмСтричным, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΎΠ½ ΠΏΠΎΡ€ΠΎΠ²Π½Ρƒ распрСдСляСт крутящий ΠΌΠΎΠΌΠ΅Π½Ρ‚ ΠΌΠ΅ΠΆΠ΄Ρƒ колёсами. Π­Ρ‚ΠΎ происходит ΠΏΠΎΡ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎ сатСллит Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΊΠ°ΠΊ Ρ€Π°Π²Π½ΠΎΠΏΠ»Π΅Ρ‡ΠΈΠΉ Ρ€Ρ‹Ρ‡Π°Π³ ΠΈ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‘Ρ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ€Π°Π²Π½Ρ‹Π΅ усилия ΠΊ ΡˆΠ΅ΡΡ‚Π΅Ρ€Π½ΡΠΌ полуоси, Π° соотвСтствСнно ΠΈ ΠΊ Π²Π΅Π΄ΡƒΡ‰ΠΈΠΌ колёсам. Если ΠΎΠ΄Π½ΠΎ ΠΈΠ· колёс ΠΈΠΌΠ΅Π΅Ρ‚ ΠΌΠ°Π»ΠΎΠ΅ сцСплСниС с Π΄ΠΎΡ€ΠΎΠΆΠ½Ρ‹ΠΌ ΠΏΠΎΠΊΡ€Ρ‹Ρ‚ΠΈΠ΅ΠΌ, Ρ‚ΠΎ эффСктивный крутящий ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π½Π° Π½Ρ‘ΠΌ нСбольшой, соотвСтствСнно симмСтричный Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π» ΠΏΠΎΠ΄Π²Π΅Π΄Ρ‘Ρ‚ Ρ‚Π°ΠΊΠΎΠ΅ ΠΆΠ΅ усилиС ΠΊ Π΄Ρ€ΡƒΠ³ΠΎΠΌΡƒ колСсу. Π’ΠΎ Π΅ΡΡ‚ΡŒ, Ссли ΠΎΠ΄Π½ΠΎ колСсо буксуСт, сила тяги Π½Π° Π²Ρ‚ΠΎΡ€ΠΎΠΌ Ρ€Π°Π²Π½Π° Π½ΡƒΠ»ΡŽ, Ρ‡Ρ‚ΠΎ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ сказываСтся Π½Π° проходимости. Для Π΅Ρ‘ ΡƒΠ»ΡƒΡ‡ΡˆΠ΅Π½ΠΈΡ Π½Π° автомобилях ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ ΠΏΠΎΠ»Π½ΡƒΡŽ ΠΈΠ»ΠΈ Ρ‡Π°ΡΡ‚ΠΈΡ‡Π½ΡƒΡŽ Π±Π»ΠΎΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠ², ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ ΠΎΡ†Π΅Π½ΠΈΠ²Π°ΡŽΡ‚ коэффициСнтом Π±Π»ΠΎΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ. ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ Π±Π»ΠΎΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ (Кб) β€” ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ крутящСго ΠΌΠΎΠΌΠ΅Π½Ρ‚Π° Π½Π° ΠΎΡ‚ΡΡ‚Π°ΡŽΡ‰Π΅ΠΌ колСсС ΠΊ ΠΌΠΎΠΌΠ΅Π½Ρ‚Ρƒ Π½Π° Π·Π°Π±Π΅Π³Π°ΡŽΡ‰Π΅ΠΌ колСсС. Π•Π³ΠΎ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° для симмСтричного Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»Π° всСгда Ρ€Π°Π²Π½Π° 1, для Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠ² ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½ΠΎΠ³ΠΎ трСния ΠΎΡ‚ 1 Π΄ΠΎ 5. Π§Π΅ΠΌ большС Кб, Ρ‚Π΅ΠΌ Π»ΡƒΡ‡ΡˆΠ΅ ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ автомобиля. Π’ΠΎ Π΅ΡΡ‚ΡŒ, ΠΏΡ€ΠΈ Кб = 3 ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π½Π° ΠΎΡ‚ΡΡ‚Π°ΡŽΡ‰Π΅ΠΌ колСсС Π±ΡƒΠ΄Π΅Ρ‚ Π² Ρ‚Ρ€ΠΈ Ρ€Π°Π·Π° большС, Ρ‡Π΅ΠΌ Π½Π° Π±ΡƒΠΊΡΡƒΡŽΡ‰Π΅ΠΌ, Π° ΠΏΡ€ΠΈ Кб = 5 β€” Π² ΠΏΡΡ‚ΡŒ Ρ€Π°Π·. Но ΠΌΠΎΠΌΠ΅Π½Ρ‚ Π½Π° колСсС Π² эту сСкунду Π±ΡƒΠ΄Π΅Ρ‚ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹ΠΌ ΠΎΡ‚ 20 Π΄ΠΎ 70%, Π² зависимости ΠΎΡ‚ возмоТности Π±Π»ΠΎΠΊΠΈΡ€ΡƒΡŽΡ‰Π΅Π³ΠΎ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ°.

55)ΠŸΠΎΠ»ΡƒΠΎΡΠΈ ΠŸΠΎΠ»ΡƒΠΎΡΠΈ ΠΏΠ΅Ρ€Π΅Π΄Π°ΡŽΡ‚ крутящий ΠΌΠΎΠΌΠ΅Π½Ρ‚ ΠΎΡ‚ полуосСвого Π·ΡƒΠ±Ρ‡Π°Ρ‚ΠΎΠ³ΠΎ колСса Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»Π° Π½Π° ступицу Π²Π΅Π΄ΡƒΡ‰Π΅Π³ΠΎ колСса. К полуоси ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½Ρ‹ ΠΈΠ·Π³ΠΈΠ±Π°ΡŽΡ‰ΠΈΠ΅ ΠΌΠΎΠΌΠ΅Π½Ρ‚Ρ‹ ΠΎΡ‚ Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½ΠΎΠΉ Ρ€Π΅Π°ΠΊΡ†ΠΈΠΈ Π½Π° дСйствиС силы тяТСсти, приходящСйся Π½Π° колСсо, ΠΎΡ‚ ΠΊΠ°ΡΠ°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ Ρ€Π΅Π°ΠΊΡ†ΠΈΠΈ, обусловлСнной тяговой ΠΈ Ρ‚ΠΎΡ€ΠΌΠΎΠ·Π½ΠΎΠΉ силами, ΠΈ ΠΎΡ‚ Π±ΠΎΠΊΠΎΠ²ΠΎΠΉ силы, Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‰Π΅ΠΉ ΠΏΡ€ΠΈ заносС, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΠΎΠ΄ дСйствиСм Π±ΠΎΠΊΠΎΠ²ΠΎΠ³ΠΎ Π²Π΅Ρ‚Ρ€Π°. ΠŸΠΎΠ»ΡƒΠΎΡΠΈ, Π² зависимости ΠΎΡ‚ конструкции внСшнСй ΠΎΠΏΠΎΡ€Ρ‹, ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡŽΡ‰Π΅ΠΉ ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒ ΠΈΡ… нагруТСнности ΠΈΠ·Π³ΠΈΠ±Π°ΡŽΡ‰ΠΈΠΌΠΈ ΠΌΠΎΠΌΠ΅Π½Ρ‚Π°ΠΌΠΈ, Π±Ρ‹Π²Π°ΡŽΡ‚ Π΄Π²ΡƒΡ… Ρ‚ΠΈΠΏΠΎΠ² β€” ΠΏΠΎΠ»ΡƒΡ€Π°Π·Π³Ρ€ΡƒΠΆΠ΅Π½Π½Ρ‹Π΅ ΠΈ Ρ€Π°Π·Π³Ρ€ΡƒΠΆΠ΅Π½Π½Ρ‹Π΅. По конструкции полуоси ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ Π½Π° ΠΎΠ΄Π½ΠΎΠΌ ΠΊΠΎΠ½Ρ†Π΅ Ρ„Π»Π°Π½Π΅Ρ† для крСплСния Π±ΠΎΠ»Ρ‚Π°ΠΌΠΈ ΠΊ ступицС колСса, Π° Π½Π° Π΄Ρ€ΡƒΠ³ΠΎΠΌ ΡˆΠ»ΠΈΡ†Π΅Π²ΡƒΡŽ Ρ‡Π°ΡΡ‚ΡŒ, Π²Ρ…ΠΎΠ΄ΡΡ‰ΡƒΡŽ Π² Π·Π°Ρ†Π΅ΠΏΠ»Π΅Π½ΠΈΠ΅ с полуосСвым Π·ΡƒΠ±Ρ‡Π°Ρ‚Ρ‹ΠΌ колСсом Π΄ΠΈΡ„Ρ„Π΅Ρ€Π΅Π½Ρ†ΠΈΠ°Π»Π°. Другая конструкция прСдусматриваСт ΡˆΠ»ΠΈΡ†Π΅Π²ΡƒΡŽ Ρ‡Π°ΡΡ‚ΡŒ Π½Π° ΠΎΠ±ΠΎΠΈΡ… ΠΊΠΎΠ½Ρ†Π°Ρ… полуоси. На Π³Ρ€ΡƒΠ·ΠΎΠ²Ρ‹Ρ… автомобилях ΠΌΠ°Π»ΠΎΠΉ Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΠ΄ΡŠΠ΅ΠΌΠ½ΠΎΡΡ‚ΠΈ ΠΈ Π½Π° Π»Π΅Π³ΠΊΠΎΠ²Ρ‹Ρ… автомобилях ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΏΠΎΠ»ΡƒΡ€Π°Π·Π³Ρ€ΡƒΠΆΠ΅Π½Π½Ρ‹Π΅ полуоси, Ρƒ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… подшипник установлСн ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ»ΡƒΠΎΡΡŒΡŽ ΠΈ ΠΊΠΎΠΆΡƒΡ…ΠΎΠΌ Π½Π° ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΌ расстоянии ΠΎΡ‚ срСднСй плоскости колСса. Благодаря этому ΡΠΎΠ·Π΄Π°ΡŽΡ‚ΡΡ ΠΈΠ·Π³ΠΈΠ±Π°ΡŽΡ‰ΠΈΠ΅ ΠΌΠΎΠΌΠ΅Π½Ρ‚Ρ‹ Π½Π° ΠΏΠ»Π΅Ρ‡Π΅ (ΠΏΠ»ΠΎΡΠΊΠΎΡΡ‚ΡŒ Π½Π°Ρ€ΡƒΠΆΠ½ΠΎΠΉ части диска ΠΈ подшипника), Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠ΅ Π½Π° ΠΏΠΎΠ»ΡƒΠΎΡΡŒ Π² Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½ΠΎΠΉ ΠΈ Π³ΠΎΡ€ΠΈΠ·ΠΎΠ½Ρ‚Π°Π»ΡŒΠ½ΠΎΠΉ плоскостях, Π² Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½ΠΎΠΉ плоскости ΠΈ (боковая рСакция) Π½Π° ΠΏΠ»Π΅Ρ‡Π΅, Ρ€Π°Π²Π½ΠΎΠΌ радиусу колСса. На автобусах ΠΈ Π³Ρ€ΡƒΠ·ΠΎΠ²Ρ‹Ρ… автомобилях срСднСй ΠΈ большой Π³Ρ€ΡƒΠ·ΠΎΠΏΠΎΠ΄ΡŠΠ΅ΠΌΠ½ΠΎΡΡ‚ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ Ρ€Π°Π·Π³Ρ€ΡƒΠΆΠ΅Π½Π½Ρ‹Π΅ полуоси. Π’ этом случаС всС ΠΈΠ·Π³ΠΈΠ±Π°ΡŽΡ‰ΠΈΠ΅ ΠΌΠΎΠΌΠ΅Π½Ρ‚Ρ‹ Π²ΠΎΡΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°ΡŽΡ‚ΡΡ подшипниками, установлСнными ΠΌΠ΅ΠΆΠ΄Ρƒ ступицСй колСса ΠΈ ΠΊΠΎΠΆΡƒΡ…ΠΎΠΌ полуоси, Π° ΠΏΠΎΠ»ΡƒΠΎΡΡŒ ΠΏΠ΅Ρ€Π΅Π΄Π°Π΅Ρ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ крутящий ΠΌΠΎΠΌΠ΅Π½Ρ‚. ΠŸΠΎΠ»ΡƒΠΎΡΠΈ Π² процСссС эксплуатации Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ ΠΈΡΠΏΡ‹Ρ‚Ρ‹Π²Π°ΡŽΡ‚ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ, особСнно ΠΏΡ€ΠΈ Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠΈ ΠΏΠΎ Π³Ρ€ΡƒΠ½Ρ‚Ρƒ ΠΈ ΠΏΠΎ шоссС с Ρ‚Π²Π΅Ρ€Π΄Ρ‹ΠΌ ΠΏΠΎΠΊΡ€Ρ‹Ρ‚ΠΈΠ΅ΠΌ Π² ΠΏΠ»ΠΎΡ…ΠΎΠΌ состоянии. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ ΠΊ полуосям ΠΏΡ€Π΅Π΄ΡŠΡΠ²Π»ΡΡŽΡ‚ особыС трСбования. Π‘Π½ΠΈΠΆΠ΅Π½ΠΈΠ΅ напряТСний достигаСтся ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠ΅ΠΌ радиусов ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄Π° ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ»ΡƒΠΎΡΡŒΡŽ ΠΈ Ρ„Π»Π°Π½Ρ†Π΅ΠΌ. Π”ΠΎΠ»Π³ΠΎΠ²Π΅Ρ‡Π½ΠΎΡΡ‚ΡŒ подшипников колСс обСспСчиваСтся Π½Π°Π΄Π΅ΠΆΠ½ΠΎΠΉ Π·Π°Ρ‰ΠΈΡ‚ΠΎΠΉ ΠΎΡ‚ попадания Π² Π½ΠΈΡ… грязи.

56)Π¨Π Π£Π‘Β (сокр. ΠΎΡ‚Β ΡˆΠ°Ρ€Π½ΠΈΡ€ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй), ΠΊΠ°ΠΊ ΠΈ Ρ…ΠΎΡ€ΠΎΡˆΠΎ всСм извСстный ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€, ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ для ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ вращСния ΠΏΠΎΠ΄ ΡƒΠ³Π»ΠΎΠΌ. Π¨Π Π£Π‘Ρ‹ ΠΏΡ€ΠΈΡΡƒΡ‚ΡΡ‚Π²ΡƒΡŽΡ‚ Π² конструкции Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ с управляСмыми Π²Π΅Π΄ΡƒΡ‰ΠΈΠΌΠΈ колСсами, Π° срСди Π°Π²Ρ‚ΠΎΠ»ΡŽΠ±ΠΈΡ‚Π΅Π»Π΅ΠΉ ΠΈΡ… Π΅Ρ‰Π΅ ΠΎΡ‡Π΅Π½ΡŒ часто Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ ”гранатами”. Π¨Π Π£Π‘ ΠΏΠ΅Ρ€Π΅Π΄Π°Π΅Ρ‚ Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎΠ΅ Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΠ΅ ΠΈ этим отличаСтся ΠΎΡ‚ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎΠ³ΠΎ «ΠΊΠ°Ρ€Π΄Π°Π½Π°», ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΈΠΌΠ΅Π΅Ρ‚ ΠΎΠ΄Π½ΠΎ нСприятноС свойство: Ссли ΠΊ Π²Ρ…ΠΎΠ΄Π½ΠΎΠΌΡƒ Π²Π°Π»Ρƒ подвСсти Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎΠ΅ Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΠ΅, Ρ‚ΠΎ Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ ΠΎΠ½ΠΎ станСт прСрывистым, ΠΏΡƒΠ»ΡŒΡΠΈΡ€ΡƒΡŽΡ‰ΠΈΠΌ. Π’Π½Π΅ΡˆΠ½Π΅ всС ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй выглядят ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²ΠΎ, Π½ΠΎΠ²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π΅ устройство ШРУБов для Ρ€Π°Π·Π½Ρ‹Ρ… машин отличаСтся. ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ Π²Π°Π» ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° ΠΏΠ΅Ρ€Π΅Π΄Π½ΠΈΡ… колСс ΠΈΠΌΠ΅Π΅Ρ‚ Π΄Π²Π° ΡˆΠ°Ρ€Π½ΠΈΡ€Π°. Они ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°ΡŽΡ‚ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Ρƒ вращСния ΠΏΠΎΠ΄ ΡƒΠ³Π»ΠΎΠΌ ΠΈ, ΠΊΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, ΠΊΠΎΠΌΠΏΠ΅Π½ΡΠΈΡ€ΡƒΡŽΡ‚ ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π΄Π»ΠΈΠ½Ρ‹ Π²Π°Π»Π° ΠΏΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‚Π΅ подвСски, поэтому ΠΎΠ΄ΠΈΠ½ ΠΈΠ· ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΈΠΌΠ΅Ρ‚ΡŒ Π΅Ρ‰Π΅ ΠΈ осСвоС ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π΅Π½ΠΈΠ΅ (ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, это Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΠΉ Π¨Π Π£Π‘). НаруТныС Π¨Π Π£Π‘Ρ‹ всСх отСчСствСнных ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½Ρ‹Ρ… Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹: Π½Π° Π²Π°Π»Ρƒ установлСна ΠΎΠ±ΠΎΠΉΠΌΠ° с ΡˆΠ΅ΡΡ‚ΡŒΡŽ ΠΊΠ°Π½Π°Π²ΠΊΠ°ΠΌΠΈ, Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π½Ρ‹ΠΌΠΈ ΠΏΠΎ радиусу. Π’ корпусС Ρ‚Π°ΠΊΠΆΠ΅ имССтся ΡˆΠ΅ΡΡ‚ΡŒ Ρ€Π°Π΄ΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… ΠΊΠ°Π½Π°Π²ΠΎΠΊ, Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΏΠΎΠΌΠ΅Ρ‰Π΅Π½Ρ‹ ΡˆΠ°Ρ€ΠΈΠΊΠΈ, ΠΏΠ΅Ρ€Π΅Π΄Π°ΡŽΡ‰ΠΈΠ΅ крутящий ΠΌΠΎΠΌΠ΅Π½Ρ‚ ΠΎΡ‚ Π²Π°Π»Π° ΠΊ корпусу ΠΈ Π΄Π°Π»Π΅Π΅ ΠΊ ступицС колСса. Вакая конструкция допускаСт Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΈΠ·Π³ΠΈΠ±, поэтому Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΠ΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ сдСланы Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ ΠΈΠ½Π°Ρ‡Π΅ ΠΈ рассчитаны Π½Π° осСвоС ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π΅Π½ΠΈΠ΅. Для Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π»ΡƒΡ‡ΡˆΠ΅ ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π¨Π Π£Π‘Π°, взглянитС Π½Π° рисунок.

studfiles.net

Π¨Π°Ρ€Π½ΠΈΡ€Ρ‹ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй β€” ЭнциклопСдия ΠΆΡƒΡ€Π½Π°Π»Π° «Π—Π° Ρ€ΡƒΠ»Π΅ΠΌ»

Π‘Ρ…Π΅ΠΌΠ° Π¨Π Π£Π‘Π°:
Ο‰1, Ο‰2 β€” ΡƒΠ³Π»ΠΎΠ²Ρ‹Π΅ скорости Π²Π°Π»ΠΎΠ² 1 ΠΈ 2 соотвСтствСнно;
Ξ±, Ξ² β€” ΡƒΠ³ΠΎΠ» ΡˆΠ°Ρ€Π½ΠΈΡ€Π°;
О β€” Ρ‚ΠΎΡ‡ΠΊΠ° ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π° Ρ€Ρ‹Ρ‡Π°Π³ΠΎΠ² Π²Π°Π»ΠΎΠ² 1 ΠΈ 2;
r1, r2 β€” радиусы вращСния Ρ€Ρ‹Ρ‡Π°Π³ΠΎΠ² Π²Π°Π»Π° 1 ΠΈ Π²Π°Π»Π° 2 соотвСтствСнно;
OO’ β€” биссСктриса ΡƒΠ³Π»Π° Ο•

ΠŸΠ΅Ρ€Π΅Π΄Π½ΠΈΠ΅ Π²Π΅Π΄ΡƒΡ‰ΠΈΠ΅ колСса ΠΏΠΎΠ»Π½ΠΎΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½Ρ‹Ρ… ΠΈ ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½Ρ‹Ρ… Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ ΡΠ²Π»ΡΡŽΡ‚ΡΡ Ρ‚Π°ΠΊΠΆΠ΅ ΠΈ управляСмыми, Ρ‚. Π΅. Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΏΠΎΠ²ΠΎΡ€Π°Ρ‡ΠΈΠ²Π°Ρ‚ΡŒΡΡ, Ρ‡Ρ‚ΠΎ Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ использования ΠΌΠ΅ΠΆΠ΄Ρƒ колСсом ΠΈ ΠΏΠΎΠ»ΡƒΠΎΡΡŒΡŽ ΡˆΠ°Ρ€Π½ΠΈΡ€Π½ΠΎΠ³ΠΎ соСдинСния. ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй ΠΏΠ΅Ρ€Π΅Π΄Π°ΡŽΡ‚ Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΠ΅ цикличСски ΠΈ Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ ΠΏΡ€ΠΈ Π½Π΅Π±ΠΎΠ»ΡŒΡˆΠΈΡ… значСниях ΡƒΠ³Π»ΠΎΠ² ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ, Ρ‡Ρ‚ΠΎ Π΄Π΅Π»Π°Π΅Ρ‚ Π² этом случаС ΠΈΡ… ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΠ°Ρ‚ΠΈΡ‡Π½Ρ‹ΠΌ. Π’ этих условиях нашли ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ синхронныС ΡˆΠ°Ρ€ΠΎΠ²Ρ‹Π΅ сочлСнСния, Π½Π°Π·Ρ‹Π²Π°Π΅ΠΌΡ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Π°ΠΌΠΈ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй (Π¨Π Π£Π‘).
Π’ ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½ΠΎΠΌ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π΄Π²Π° Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΡ… Ρ‚Π°ΠΊΠΈΡ… ΡˆΠ°Ρ€Π½ΠΈΡ€Π° (связаны с ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡) ΠΈ Π΄Π²Π° Π²Π½Π΅ΡˆΠ½ΠΈΡ… (крСпятся ΠΊ колСсам). Устройство этих ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Ρ‚Π°ΠΊ: Π² ΠΊΠ°ΠΆΠ΄ΠΎΠΌ ΡˆΠ°Ρ€Π½ΠΈΡ€Π΅ ΠΈΠΌΠ΅ΡŽΡ‚ΡΡ Π΄Π²Π΅ Π³Π»Π°Π²Π½Ρ‹Π΅ Π΄Π΅Ρ‚Π°Π»ΠΈ β€” корпус ΠΈ ΠΎΠ±ΠΎΠΉΠΌΠ°, ΠΎΠ΄Π½Π° Π² Π΄Ρ€ΡƒΠ³ΠΎΠΉ. Π’ этих дСталях Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ ΠΊΠ°Π½Π°Π²ΠΊΠΈ с ΡˆΠ°Ρ€ΠΈΠΊΠ°ΠΌΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅, ΠΏΠΎ сути Π΄Π΅Π»Π°, ТСстко ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ ΠΎΠ±Π΅ сфСричСскиС Π΄Π΅Ρ‚Π°Π»ΠΈ, Ρ‡Π΅Ρ€Π΅Π· Π½ΠΈΡ… ΠΈ пСрСдаСтся Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΠ΅ ΠΎΡ‚ двигатСля ΠΊ колСсу. Π’ Ρ‚ΠΎ ΠΆΠ΅ врСмя, двигаясь Π² ΠΊΠ°Π½Π°Π²ΠΊΠ°Ρ…, ΡˆΠ°Ρ€ΠΈΠΊΠΈ ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ ΠΎΠ΄Π½ΠΎΠΉ сфСричСской Π΄Π΅Ρ‚Π°Π»ΠΈ ΠΏΠΎΠ²ΠΎΡ€Π°Ρ‡ΠΈΠ²Π°Ρ‚ΡŒΡΡ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π΄Ρ€ΡƒΠ³ΠΎΠΉ ΠΈ ΠΏΡ€ΠΈ этом ΠΎΡΡƒΡ‰Π΅ΡΡ‚Π²Π»ΡΡ‚ΡŒ ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚ колСса. ΠŸΡ€ΠΈ всСм ΠΌΠ½ΠΎΠ³ΠΎΠΎΠ±Ρ€Π°Π·ΠΈΠΈ конструктивных Ρ€Π΅ΡˆΠ΅Π½ΠΈΠΉ, Π² ΡˆΠ°Ρ€Π½ΠΈΡ€Π°Ρ… Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй Π΄ΠΎΠ»ΠΆΠ΅Π½ Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒΡΡ Π΅Π΄ΠΈΠ½Ρ‹ΠΉ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ: Ρ‚ΠΎΡ‡ΠΊΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°, Ρ‡Π΅Ρ€Π΅Π· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π°ΡŽΡ‚ΡΡ ΠΎΠΊΡ€ΡƒΠΆΠ½Ρ‹Π΅ силы, Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π½Π°Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒΡΡ Π² плоскости, проходящСй Ρ‡Π΅Ρ€Π΅Π· биссСктрису ΡƒΠ³Π»Π° ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ (Π² биссСкторной плоскости).

CΠ΄Π²ΠΎΠ΅Π½Π½Ρ‹ΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€

Π­Ρ‚ΠΎ условиС ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌΠΈ способами. ΠŸΡ€ΠΎΡΡ‚Π΅ΠΉΡˆΠ΅Π΅ Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅ β€” ΠΎΠ±ΡŠΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ Π΄Π²Π° ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹Ρ… ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Ρ… ΡˆΠ°Ρ€Π½ΠΈΡ€Π° Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй Ρ‚Π°ΠΊ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ вСдомая Π²ΠΈΠ»ΠΊΠ° ΠΎΠ΄Π½ΠΎΠ³ΠΎ слуТила Π²Π΅Π΄ΡƒΡ‰Π΅ΠΉ Π²ΠΈΠ»ΠΊΠΎΠΉ Π΄Ρ€ΡƒΠ³ΠΎΠ³ΠΎ. Вакая конструкция ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠ»Π° Π½Π°Π·Π²Π°Π½ΠΈΠ΅ сдвоСнного ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π°.
ΠŸΠ΅Ρ€Π²Ρ‹Π΅ конструкции сдвоСнных ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² Π² 20-Ρ… Π³Π³. ΠΏΡ€ΠΎΡˆΠ»ΠΎΠ³ΠΎ Π²Π΅ΠΊΠ° Π±Ρ‹Π»ΠΈ довольно Π³Ρ€ΠΎΠΌΠΎΠ·Π΄ΠΊΠΈ, Π½Π΅ оставляли Π² ступицС ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅Π³ΠΎ колСса мСста для Ρ‚ΠΎΡ€ΠΌΠΎΠ·Π½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΡ€ΠΈΡ…ΠΎΠ΄ΠΈΠ»ΠΎΡΡŒ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π°Ρ‚ΡŒ ΠΊ ΠΊΠ°Ρ€Ρ‚Π΅Ρ€Ρƒ Π³Π»Π°Π²Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ. Однако со Π²Ρ€Π΅ΠΌΠ΅Π½Π΅ΠΌ сдвоСнныС ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½ΡΡ‚Π²ΠΎΠ²Π°Π»ΠΈΡΡŒ, ΡΡ‚Π°Π½ΠΎΠ²ΠΈΠ»ΠΈΡΡŒ Π±ΠΎΠ»Π΅Π΅ ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹ΠΌΠΈ ΠΈ ΠΏΡ€ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π»ΠΈΡΡŒ Π½Π° Π»Π΅Π³ΠΊΠΎΠ²Ρ‹Ρ… автомобилях Π΄ΠΎ 60-Ρ… Π³Π³. Для сдвоСнных ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² Π½Π° ΠΈΠ³ΠΎΠ»ΡŒΡ‡Π°Ρ‚Ρ‹Ρ… ΠΏΠΎΠ΄ΡˆΠΈΠΏΠ½ΠΈΠΊΠ°Ρ… Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€Π΅Π½ усилСнный износ этих подшипников ΠΈ шипов крСстовины, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ благодаря прСимущСствСнно прямолинСйному двиТСнию автомобиля ΠΈΠ³Π»Ρ‹ подшипников Π½Π΅ ΠΏΠ΅Ρ€Π΅ΠΊΠ°Ρ‚Ρ‹Π²Π°ΡŽΡ‚ΡΡ, вслСдствиС Ρ‡Π΅Π³ΠΎ повСрхности Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ, с ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌΠΈ ΠΎΠ½ΠΈ ΡΠΎΠΏΡ€ΠΈΠΊΠ°ΡΠ°ΡŽΡ‚ΡΡ, ΠΏΠΎΠ΄Π²Π΅Ρ€ΠΆΠ΅Π½Ρ‹ Π±Ρ€ΠΈΠ½Π΅Π»Π»ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΡŽ, Π° сами ΠΈΠ³Π»Ρ‹ ΠΈΠ½ΠΎΠ³Π΄Π° ΡΠΏΠ»ΡŽΡ‰ΠΈΠ²Π°ΡŽΡ‚ΡΡ.

ΠšΡƒΠ»Π°Ρ‡ΠΊΠΎΠ²Ρ‹Π΅ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹

ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Β«Π’Ρ€Π°ΠΊΡ‚Π°Β»

ΠšΡƒΠ»Π°Ρ‡ΠΊΠΎΠ²Ρ‹Π΅ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹:
Π° β€” ΡˆΠ°Ρ€Π½ΠΈΡ€ Β«Π’Ρ€Π°ΠΊΡ‚Π°Β»,
Π± β€” дисковый

Π’ 1925 Π³. Π½Π° ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½Ρ‹Ρ… автомобилях появляСтся ΡˆΠ°Ρ€Π½ΠΈΡ€ Β«Π’Ρ€Π°ΠΊΡ‚Π°Β» (позиция «Π°» Π½Π° рисункС), состоящий ΠΈΠ· Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅Ρ… ΡˆΡ‚Π°ΠΌΠΏΠΎΠ²Π°Π½Π½Ρ‹Ρ… Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ: Π΄Π²ΡƒΡ… Π²Ρ‚ΡƒΠ»ΠΎΠΊ ΠΈ Π΄Π²ΡƒΡ… фасонных ΠΊΡƒΠ»Π°ΠΊΠΎΠ², трущиСся повСрхности ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΏΠΎΠ΄Π²Π΅Ρ€Π³Π°ΡŽΡ‚ΡΡ ΡˆΠ»ΠΈΡ„ΠΎΠ²Π°Π½ΠΈΡŽ. Если Ρ€Π°Π·Π΄Π΅Π»ΠΈΡ‚ΡŒ ΠΏΠΎ оси симмСтрии ΠΊΡƒΠ»Π°Ρ‡ΠΊΠΎΠ²Ρ‹ΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€, Ρ‚ΠΎ каТдая Ρ‡Π°ΡΡ‚ΡŒ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡ‚ΡŒ собой ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй с фиксированными осями качания (Ρ‚Π°ΠΊ ΠΆΠ΅, ΠΊΠ°ΠΊ Ρƒ сдвоСнного ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π°). Π’ нашСй странС Π±Ρ‹Π» Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚Π°Π½ ΠΊΡƒΠ»Π°Ρ‡ΠΊΠΎΠ²ΠΎ-дисковый ΡˆΠ°Ρ€Π½ΠΈΡ€, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ примСняСтся Π½Π° ΠΏΠΎΠ»Π½ΠΎΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½Ρ‹Ρ… Π³Ρ€ΡƒΠ·ΠΎΠ²ΠΈΠΊΠ°Ρ… ΠšΡ€ΠΠ—, Π£Ρ€Π°Π», ΠšΠ°ΠΌΠΠ—.
Π¨Π°Ρ€Π½ΠΈΡ€ (позиция «Π±» Π½Π° рисункС) состоит ΠΈΠ· пяти простых ΠΏΠΎ ΠΊΠΎΠ½Ρ„ΠΈΠ³ΡƒΡ€Π°Ρ†ΠΈΠΈ Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ: Π΄Π²ΡƒΡ… Π²ΠΈΠ»ΠΎΠΊ, Π΄Π²ΡƒΡ… ΠΊΡƒΠ»Π°ΠΊΠΎΠ² ΠΈ диска.
ΠšΡƒΠ»Π°Ρ‡ΠΊΠΎΠ²Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ благодаря Π½Π°Π»ΠΈΡ‡ΠΈΡŽ Ρ€Π°Π·Π²ΠΈΡ‚Ρ‹Ρ… повСрхностСй Π²Π·Π°ΠΈΠΌΠΎΠ΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ способны ΠΏΠ΅Ρ€Π΅Π΄Π°Π²Π°Ρ‚ΡŒ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΠΎ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π΅ крутящий ΠΌΠΎΠΌΠ΅Π½Ρ‚ ΠΏΡ€ΠΈ обСспСчСнии ΡƒΠ³Π»Π° ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ Π΄ΠΎ 45Β°. Но Ρ‚Ρ€Π΅Π½ΠΈΠ΅ скольТСния ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠΌΠΈ повСрхностями ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ Ρ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎ этот ΡˆΠ°Ρ€Π½ΠΈΡ€ ΠΈΠΌΠ΅Π΅Ρ‚ самый Π½ΠΈΠ·ΠΊΠΈΠΉ ΠšΠŸΠ” ΠΈΠ· всСх ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй. БлСдствиСм этого являСтся Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π½Π°Π³Ρ€Π΅Π² ΠΈ Π·Π°Π΄ΠΈΡ€Ρ‹ Π½Π° дСталях ΡˆΠ°Ρ€Π½ΠΈΡ€Π°.

ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ «ВСйс»

Π¨Π°Ρ€Π½ΠΈΡ€ с Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΠΊΠ°Π½Π°Π²ΠΊΠ°ΠΌΠΈ Ρ‚ΠΈΠΏΠ° «ВСйс»:
1, 5 β€” Π²Π°Π»Ρ‹;
2, 4 β€” ΠΊΡƒΠ»Π°ΠΊΠΈ;
3 β€” ΡˆΠ°Ρ€ΠΈΠΊΠΈ;
6 β€” Ρ†Π΅Π½Ρ‚Ρ€ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠΉ ΡˆΠ°Ρ€ΠΈΠΊ;
7, 8 β€” Ρ„ΠΈΠΊΡΠΈΡ€ΡƒΡŽΡ‰ΠΈΠ΅ ΡˆΡ‚ΠΈΡ„Ρ‚Ρ‹

НСдостатки сдвоСнных ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² ΠΈ ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² ΠΊΡƒΠ»Π°Ρ‡ΠΊΠΎΠ²ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° Π±Ρ‹Π»ΠΈ Ρ‚ΠΎΠ»Ρ‡ΠΊΠΎΠΌ ΠΊ поиску Π½ΠΎΠ²Ρ‹Ρ… Ρ€Π΅ΡˆΠ΅Π½ΠΈΠΉ, ΠΈ Π² 1923 Π³. Π½Π΅ΠΌΠ΅Ρ†ΠΊΠΈΠΉ ΠΈΠ·ΠΎΠ±Ρ€Π΅Ρ‚Π°Ρ‚Π΅Π»ΡŒ ΠšΠ°Ρ€Π» ВСйс Π·Π°ΠΏΠ°Ρ‚Π΅Π½Ρ‚ΠΎΠ²Π°Π» ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ²Ρ‹ΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ с Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΠΊΠ°Π½Π°Π²ΠΊΠ°ΠΌΠΈ (Ρ‚ΠΈΠΏΠ° «ВСйс»).
ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΡŒΡŽ этого ΡˆΠ°Ρ€Π½ΠΈΡ€Π° являСтся Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠΈ автомобиля Π²ΠΏΠ΅Ρ€Π΅Π΄ Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅ пСрСдаСтся ΠΎΠ΄Π½ΠΎΠΉ ΠΏΠ°Ρ€ΠΎΠΉ ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ², Π° Π·Π°Π΄Π½ΠΈΠΌ Ρ…ΠΎΠ΄ΠΎΠΌ β€” Π΄Ρ€ΡƒΠ³ΠΎΠΉ ΠΏΠ°Ρ€ΠΎΠΉ. ΠŸΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° усилий Ρ‚ΠΎΠ»ΡŒΠΊΠΎ двумя ΡˆΠ°Ρ€ΠΈΠΊΠ°ΠΌΠΈ ΠΏΡ€ΠΈ Ρ‚ΠΎΡ‡Π΅Ρ‡Π½ΠΎΠΌ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π΅ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ большим ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹ΠΌ напряТСниям. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ ΠΎΠ½ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ устанавливаСтся Π½Π° Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΠΈ с Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ Π½Π° ось, Π½Π΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅ΠΉ 30 кН. Π’ Π³ΠΎΠ΄Ρ‹ Π’Ρ‚ΠΎΡ€ΠΎΠΉ ΠΌΠΈΡ€ΠΎΠ²ΠΎΠΉ Π²ΠΎΠΉΠ½Ρ‹ ΠΏΠΎΠ΄ΠΎΠ±Π½Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ производства Ρ„ΠΈΡ€ΠΌΡ‹ «БСндикс» ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Π»ΠΈΡΡŒ Π½Π° Ρ‚Π°ΠΊΠΈΠ΅ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΠΈ, ΠΊΠ°ΠΊ Виллис, Π‘Ρ‚ΡƒΠ΄Π΅Π±Π΅ΠΊΠ΅Ρ€, Π”ΠΎΠ΄ΠΆ. Π’ отСчСствСнной ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠ΅ ΠΎΠ½ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π½Π° автомобилях УАЗ, ГАЗ-66.
БочлСнСния Ρ‚ΠΈΠΏΠ° «ВСйс» Ρ‚Π΅Ρ…Π½ΠΎΠ»ΠΎΠ³ΠΈΡ‡Π½Ρ‹ ΠΈ Π΄Π΅ΡˆΠ΅Π²Ρ‹ Π² производствС, ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ ΠΏΠΎΠ»ΡƒΡ‡Π°Ρ‚ΡŒ ΡƒΠ³ΠΎΠ» ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ Π΄ΠΎ 32Β°. Но срок слуТбы ΠΈΠ·-Π·Π° высоких ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Ρ… напряТСний ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π½Π΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ 30 тыс. ΠΊΠΌ.

ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Β«Π Ρ†Π΅ΠΏΠΏΠ°Β»

ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Β«Π Ρ†Π΅ΠΏΠΏΠ°Β»:
1 — биссСкторная ΠΏΠ»ΠΎΡΠΊΠΎΡΡ‚ΡŒ
2 — Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ Ρ€Ρ‹Ρ‡Π°ΠΆΠΎΠΊ

Π’ 1927 Π³. появился ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ²Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ с Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ Ρ€Ρ‹Ρ‡Π°ΠΆΠΊΠΎΠΌ (ΡˆΠ°Ρ€Π½ΠΈΡ€ «Π Ρ†Π΅ΠΏΠΏΠ°»). Π¨Π°Ρ€Π½ΠΈΡ€ тСхнологичСски слоТСн, Π½ΠΎ ΠΎΠ½ Π±ΠΎΠ»Π΅Π΅ ΠΊΠΎΠΌΠΏΠ°ΠΊΡ‚Π΅Π½, Π½Π΅ΠΆΠ΅Π»ΠΈ ΡˆΠ°Ρ€Π½ΠΈΡ€ с Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΠΊΠ°Π½Π°Π²ΠΊΠ°ΠΌΠΈ, ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ ΡƒΠ³Π»Π°Ρ… ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ Π΄ΠΎ 40Β°. Π’Π°ΠΊ ΠΊΠ°ΠΊ усилиС Π² этом ΡˆΠ°Ρ€Π½ΠΈΡ€Π΅ пСрСдаСтся всСми ΡˆΠ΅ΡΡ‚ΡŒΡŽ ΡˆΠ°Ρ€ΠΈΠΊΠ°ΠΌΠΈ, ΠΎΠ½ обСспСчиваСт ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Ρƒ большого крутящСго ΠΌΠΎΠΌΠ΅Π½Ρ‚Π° ΠΏΡ€ΠΈ ΠΌΠ°Π»Ρ‹Ρ… Ρ€Π°Π·ΠΌΠ΅Ρ€Π°Ρ…. Π”ΠΎΠ»Π³ΠΎΠ²Π΅Ρ‡Π½ΠΎΡΡ‚ΡŒ Π΅Π³ΠΎ достигаСт 100–200 тыс. ΠΊΠΌ.

ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Β«Π‘ΠΈΡ€Ρ„ΠΈΠ»ΡŒΠ΄Β»

Π¨Π΅ΡΡ‚ΠΈΡˆΠ°Ρ€ΠΈΠΊΠΎΠ²Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ с Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΠΊΠ°Π½Π°Π²ΠΊΠ°ΠΌΠΈ

Π”Π°Π»ΡŒΠ½Π΅ΠΉΡˆΠ΅ΠΉ ΡΠ²ΠΎΠ»ΡŽΡ†ΠΈΠ΅ΠΉ этого ΠΏΠΎΠ΄Ρ…ΠΎΠ΄Π° являСтся ΡˆΠ΅ΡΡ‚ΠΈΡˆΠ°Ρ€ΠΈΠΊΠΎΠ²Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Ρ‚ΠΈΠΏΠ° Β«Π‘ΠΈΡ€Ρ„ΠΈΠ»ΡŒΠ΄Β» с Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΠΊΠ°Π½Π°Π²ΠΊΠ°ΠΌΠΈ. Π’Π°ΠΊΠΎΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ ΠΌΠΎΠΆΠ΅Ρ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ ΡƒΠ³Π»Π΅ ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ Π΄ΠΎ 45Β°. Π¨Π°Ρ€Π½ΠΈΡ€Ρ‹ этого Ρ‚ΠΈΠΏΠ° ΠΈΠΌΠ΅ΡŽΡ‚ Π²Ρ‹ΡΠΎΠΊΡƒΡŽ Π΄ΠΎΠ»Π³ΠΎΠ²Π΅Ρ‡Π½ΠΎΡΡ‚ΡŒ. Основной ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ ΠΏΡ€Π΅ΠΆΠ΄Π΅Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ€Π°Π·Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ ΡˆΠ°Ρ€Π½ΠΈΡ€Π° являСтся ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠ΅ эластичного Π·Π°Ρ‰ΠΈΡ‚Π½ΠΎΠ³ΠΎ Ρ‡Π΅Ρ…Π»Π°. По этой ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π΅ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΠΈ высокой проходимости часто ΠΈΠΌΠ΅ΡŽΡ‚ ΡƒΠΏΠ»ΠΎΡ‚Π½Π΅Π½ΠΈΠ΅ Π² Π²ΠΈΠ΄Π΅ ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΊΠΎΠ»ΠΏΠ°ΠΊΠ°. Однако это ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΡŽ Π³Π°Π±Π°Ρ€ΠΈΡ‚ΠΎΠ² ΡˆΠ°Ρ€Π½ΠΈΡ€Π° ΠΈ ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ ΡƒΠ³ΠΎΠ» ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ Π΄ΠΎ 40Β°. Π”Π°Π½Π½Ρ‹ΠΉ Ρ‚ΠΈΠΏ ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² ΡˆΠΈΡ€ΠΎΠΊΠΎ примСняСтся Π² ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π½ΠΈΡ… управляСмых ΠΈ Π²Π΅Π΄ΡƒΡ‰ΠΈΡ… колСс соврСмСнных Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ. Он устанавливаСтся Π½Π° Π½Π°Ρ€ΡƒΠΆΠ½ΠΎΠΌ ΠΊΠΎΠ½Ρ†Π΅ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π²Π°Π»Π°; ΠΏΡ€ΠΈ этом Π½Π° Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅ΠΌ ΠΊΠΎΠ½Ρ†Π΅ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒ ΡˆΠ°Ρ€Π½ΠΈΡ€ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй, способный ΠΊΠΎΠΌΠΏΠ΅Π½ΡΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π΄Π»ΠΈΠ½Ρ‹ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π²Π°Π»Π° ΠΏΡ€ΠΈ Π΄Π΅Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ ΡƒΠΏΡ€ΡƒΠ³ΠΎΠ³ΠΎ элСмСнта подвСски. Π’Π°ΠΊΠΈΠ΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ совмСщаСт Π² сСбС ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΡˆΠ΅ΡΡ‚ΠΈΡˆΠ°Ρ€ΠΈΠΊΠΎΠ²Ρ‹ΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ (Ρ‚ΠΈΠΏ GKN).

ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Ρ‚ΠΈΠΏ GKN

Π£Π½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΡˆΠ΅ΡΡ‚ΠΈΡˆΠ°Ρ€ΠΈΠΊΠΎΠ²Ρ‹ΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ GKN:
1 β€” стопорноС ΠΊΠΎΠ»ΡŒΡ†ΠΎ корпуса Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π°;
2 β€” Π·Π°Ρ‰ΠΈΡ‚Π½ΠΎΠ΅ ΠΊΠΎΠ»ΡŒΡ†ΠΎ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π°;
3 β€” корпус Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π°;
4 β€” ΡƒΠΏΠΎΡ€ Π²Π°Π»Π°;
5 β€” стопорноС ΠΊΠΎΠ»ΡŒΡ†ΠΎ;
6 β€” ΠΎΠ±ΠΎΠΉΠΌΠ°;
7 β€” ΡˆΠ°Ρ€ΠΈΠΊ;
8 β€” ΡƒΠΏΠΎΡ€Π½ΠΎΠ΅ ΠΊΠΎΠ»ΡŒΡ†ΠΎ;
9 β€” сСпаратор;
10 β€” Π½Π°Ρ€ΡƒΠΆΠ½Ρ‹ΠΉ Ρ…ΠΎΠΌΡƒΡ‚;
11 β€” фиксатор Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π°;
12 β€” Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹ΠΉ Ρ‡Π΅Ρ…ΠΎΠ»;
13 β€” Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΠΉ Ρ…ΠΎΠΌΡƒΡ‚;
14 β€” Π²Π°Π» ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° колСса;
15 β€” Π·Π°Ρ‰ΠΈΡ‚Π½ΠΎΠ΅ ΠΊΠΎΠ»ΡŒΡ†ΠΎ Π½Π°Ρ€ΡƒΠΆΠ½ΠΎΠ³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π°;
16 β€” корпус Π½Π°Ρ€ΡƒΠΆΠ½ΠΎΠ³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π°

ОсСвоС ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π΅Π½ΠΈΠ΅ обСспСчиваСтся ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π΅Π½ΠΈΠ΅ΠΌ ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ² ΠΏΠΎ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Ρ‹ΠΌ ΠΊΠ°Π½Π°Π²ΠΊΠ°ΠΌ корпуса, ΠΏΡ€ΠΈ этом, трСбуСмая Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° пСрСмСщСния опрСдСляСт Π΄Π»ΠΈΠ½Ρƒ Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ повСрхности, Ρ‡Ρ‚ΠΎ влияСт Π½Π° Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΡˆΠ°Ρ€Π½ΠΈΡ€Π°. ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ допустимый ΡƒΠ³ΠΎΠ» Π½Π°ΠΊΠ»ΠΎΠ½Π° Π²Π°Π»Π° Π² Π΄Π°Π½Π½ΠΎΠΉ конструкции ограничиваСтся 20Β°. ΠŸΡ€ΠΈ осСвых пСрСмСщСниях ΡˆΠ°Ρ€ΠΈΠΊΠΈ Π½Π΅ ΠΏΠ΅Ρ€Π΅ΠΊΠ°Ρ‚Ρ‹Π²Π°ΡŽΡ‚ΡΡ, Π° ΡΠΊΠΎΠ»ΡŒΠ·ΡΡ‚, Ρ‡Ρ‚ΠΎ сниТаСт ΠšΠŸΠ” ΡˆΠ°Ρ€Π½ΠΈΡ€Π°.

ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Loebro

ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Loebro:
1- Канавки с ΡƒΠ³Π»ΠΎΠΌ ΠΏΡ€ΠΎΡ‚ΠΎΡ‡ΠΊΠΈ 15-16Β°

Π¨Π°Ρ€Π½ΠΈΡ€ Loebro отличаСтся ΠΎΡ‚ GKN Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ ΠΊΠ°Π½Π°Π²ΠΊΠΈ Π² Ρ‡Π°ΡˆΠΊΠ΅ ΠΈ ΠΊΡƒΠ»Π°ΠΊΠ΅ Π½Π°Ρ€Π΅Π·Π°Π½Ρ‹ ΠΏΠΎΠ΄ ΡƒΠ³Π»ΠΎΠΌ 15-16Β° ΠΊ ΠΎΠ±Ρ€Π°Π·ΡƒΡŽΡ‰Π΅ΠΉ Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€Π°, Π° гСомСтрия сСпаратора ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Π°Ρ – Π±Π΅Π· конусов ΠΈ с ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ Π½Π°Ρ€ΡƒΠΆΠ½ΠΎΠΉ ΠΈ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅ΠΉ сторонами. Он ΠΌΠ΅Π½ΡŒΡˆΠΈΡ… Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠ², Ρ‡Π΅ΠΌ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ ΡˆΠ΅ΡΡ‚ΠΈΡˆΠ°Ρ€ΠΈΠΊΠΎΠ²Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹, ΠΊΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, сСпаратор Π΅Π³ΠΎ ΠΌΠ΅Π½Π΅Π΅ Π½Π°Π³Ρ€ΡƒΠΆΠ΅Π½, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Π½Π΅ выполняСт Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ смСщСния ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ² ΠΊΡƒΠ»Π°ΠΊΠΎΠ².

wiki.zr.ru

ΠšΠ°Ρ€Π΄Π°Π½Π½Π°Ρ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° β€” ЭнциклопСдия ΠΆΡƒΡ€Π½Π°Π»Π° «Π—Π° Ρ€ΡƒΠ»Π΅ΠΌ»

ΠšΠ°Ρ€Π΄Π°Π½Π½Π°Ρ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π°:
1 β€” эластичная ΠΌΡƒΡ„Ρ‚Π°;
2 β€” Π±ΠΎΠ»Ρ‚ крСплСния эластичной ΠΌΡƒΡ„Ρ‚Ρ‹ ΠΊ Ρ„Π»Π°Π½Ρ†Ρƒ;
3 β€” крСстовина;
4 β€” сальник;
5 β€” стопорноС ΠΊΠΎΠ»ΡŒΡ†ΠΎ;
6 β€” подшипник крСстовины;
7 β€” Π³Π°ΠΉΠΊΠ°;
8 β€” Ρ„Π»Π°Π½Π΅Ρ† эластичной ΠΌΡƒΡ„Ρ‚Ρ‹;
9 β€” сальник;
10 β€” ΠΎΠ±ΠΎΠΉΠΌΠ° сальника;
11 β€” ΠΊΡ€ΠΎΠ½ΡˆΡ‚Π΅ΠΉΠ½ бСзопасности;
12 β€” Π±ΠΎΠ»Ρ‚ крСплСния ΠΊΡ€ΠΎΠ½ΡˆΡ‚Π΅ΠΉΠ½Π° ΠΊ ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΠΎΠΉ ΠΎΠΏΠΎΡ€Π΅;
13 β€” ΠΏΠ΅Ρ€Π΅Π΄Π½ΠΈΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ Π²Π°Π»;
14 β€” ΠΊΡ€ΠΎΠ½ΡˆΡ‚Π΅ΠΉΠ½ ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΠΎΠΉ ΠΎΠΏΠΎΡ€Ρ‹;
15 β€” промСТуточная ΠΎΠΏΠΎΡ€Π°;
16 β€” Π²ΠΈΠ»ΠΊΠ° ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅Π³ΠΎ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π²Π°Π»Π°;
17 β€” Π·Π°Π΄Π½ΠΈΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ Π²Π°Π»;
18 β€” Π²ΠΈΠ»ΠΊΠ° Π·Π°Π΄Π½Π΅Π³ΠΎ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π²Π°Π»Π°;
19 β€” Ρ„Π»Π°Π½Π΅Ρ† Π²Π΅Π΄ΡƒΡ‰Π΅ΠΉ ΡˆΠ΅ΡΡ‚Π΅Ρ€Π½ΠΈ Π³Π»Π°Π²Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ;
20 β€” Π³Π°ΠΉΠΊΠ°;
21 β€” Π±ΠΎΠ»Ρ‚ крСплСния Π²ΠΈΠ»ΠΊΠΈ

Π’ трансмиссиях Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ для ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠ² ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ, оси ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π½Π΅ Π»Π΅ΠΆΠ°Ρ‚ Π½Π° ΠΎΠ΄Π½ΠΎΠΉ прямой ΠΈ ΠΈΠ·ΠΌΠ΅Π½ΡΡŽΡ‚ своС ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ Π² пространствС. Π’ ΠΎΠ±Ρ‰Π΅ΠΌ случаС, карданная ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° состоит ΠΈΠ· ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Ρ… Π²Π°Π»ΠΎΠ², ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Ρ… ΡˆΠ°Ρ€Π½ΠΈ Ρ€ΠΎΠ², ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½Ρ‹Ρ… ΠΎΠΏΠΎΡ€ ΠΈ ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… устройств.
По ΠΊΠΎΠΌΠΏΠΎΠ½ΠΎΠ²ΠΊΠ΅ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ ΠΊΠ»Π°ΡΡΠΈΡ„ΠΈΡ†ΠΈΡ€ΡƒΡŽΡ‚ΡΡ Π½Π° Π·Π°ΠΊΡ€Ρ‹Ρ‚Ρ‹Π΅ ΠΈ ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚Ρ‹Π΅.
Закрытая карданная ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° размСщаСтся Π²Π½ΡƒΡ‚Ρ€ΠΈ Ρ‚Ρ€ΡƒΠ±Ρ‹. Π’Ρ€ΡƒΠ±Π° ΠΌΠΎΠΆΠ΅Ρ‚ Π²ΠΎΡΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°Ρ‚ΡŒ силы ΠΈ Ρ€Π΅Π°ΠΊΡ†ΠΈΠΈ, Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‰ΠΈΠ΅ Π½Π° Π²Π΅Π΄ΡƒΡ‰Π΅ΠΌ мосту, ΠΈ ΡΠ»ΡƒΠΆΠΈΡ‚ΡŒ Π½Π°ΠΏΡ€Π°Π²Π»ΡΡŽΡ‰ΠΈΠΌ элСмСнтом подвСски. Π’ Ρ‚Π°ΠΊΠΎΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π΅ примСняСтся Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΎΠ΄ΠΈΠ½ ΡˆΠ°Ρ€Π½ΠΈΡ€, Π° Π½Π΅Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎΡΡ‚ΡŒ вращСния ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π²Π°Π»Π° компСнсируСтся Π΅Π³ΠΎ ΡƒΠΏΡ€ΡƒΠ³ΠΎΡΡ‚ΡŒΡŽ. Π˜Π·Π²Π΅ΡΡ‚Π½Ρ‹ конструкции, Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Ρ€ΠΎΠ»ΡŒ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π²Π°Π»Π° выполняСт торсион (ΡƒΠΏΡ€ΡƒΠ³ΠΈΠΉ Π²Π°Π» нСбольшого Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π°), ΠΏΡ€ΠΈ этом ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ ΠΎΡ‚ΡΡƒΡ‚ΡΡ‚Π²ΡƒΡŽΡ‚.

ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡ ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΠΎΠΉ ΠΎΠΏΠΎΡ€Ρ‹:
1 β€” Π²ΠΈΠ»ΠΊΠ°;
2 β€” упругая ΠΏΠΎΠ΄ΡƒΡˆΠΊΠ°;
3 β€” подшипник ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΠΎΠΉ ΠΎΠΏΠΎΡ€Ρ‹

ΠžΡ‚ΠΊΡ€Ρ‹Ρ‚Π°Ρ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° Π½Π΅ ΠΈΠΌΠ΅Π΅Ρ‚ Ρ‚Ρ€ΡƒΠ±Ρ‹, ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ воспринимаСтся рСссорами ΠΈΠ»ΠΈ Ρ€Π΅Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΌΠΈ тягами. ΠšΠ°Ρ€Π΄Π°Π½Π½Π°Ρ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° Π΄ΠΎΠ»ΠΆΠ½Π° ΠΈΠΌΠ΅Ρ‚ΡŒ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ Π΄Π²ΡƒΡ… ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² ΠΈ ΠΊΠΎΠΌΠΏΠ΅Π½ΡΠΈΡ€ΡƒΡŽΡ‰Π΅Π΅ Π·Π²Π΅Π½ΠΎ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ расстояниС ΠΌΠ΅ΠΆΠ΄Ρƒ соСдинСнными Π°Π³Ρ€Π΅Π³Π°Ρ‚Π°ΠΌΠΈ Π² процСссС двиТСния измСняСтся. На Π΄Π»ΠΈΠ½Π½ΠΎΠ±Π°Π·Π½Ρ‹Ρ… автомобилях ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΡƒΡŽ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Ρƒ, ΡΠΎΡΡ‚ΠΎΡΡ‰ΡƒΡŽ ΠΈΠ· Π΄Π²ΡƒΡ… Π²Π°Π»ΠΎΠ². Π­Ρ‚ΠΈΠΌ ΠΈΡΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ совпадСния критичСской ΡƒΠ³Π»ΠΎΠ²ΠΎΠΉ скорости Π²Π°Π»Π° с эксплуатационной. УмСньшСниС Π΄Π»ΠΈΠ½Ρ‹ Π²Π°Π»Π° ΠΏΠΎΠ²Ρ‹ΡˆΠ°Π΅Ρ‚ Π΅Π³ΠΎ ΠΊΡ€ΠΈΡ‚ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ частоту вращСния, которая Π΄ΠΎΠ»ΠΆΠ½Π° ΠΊΠ°ΠΊ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌ Π² 1,5 Ρ€Π°Π·Π° ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ максимально Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΡƒΡŽ ΠΏΡ€ΠΈ эксплуатации. ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ с двумя Π²Π°Π»Π°ΠΌΠΈ Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ примСнСния ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΠΎΠΉ ΠΎΠΏΠΎΡ€Ρ‹ ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΈΠ· Π²Π°Π»ΠΎΠ², подшипник ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ для компСнсации Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΠ³ΠΎ осСвого пСрСмСщСния силового Π°Π³Ρ€Π΅Π³Π°Ρ‚Π° Π½Π° Ρ€Π°ΠΌΠ΅ ΠΈΠ»ΠΈ ΠΊΡƒΠ·ΠΎΠ²Π΅ установлСн Π² эластичном ΠΊΠΎΠ»ΡŒΡ†Π΅.

ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ ΠΏΡ€ΠΈ всСм ΠΌΠ½ΠΎΠ³ΠΎΠΎΠ±Ρ€Π°Π·ΠΈΠΈ конструкций ΠΈ ΠΏΠΎ кинСматичСским характСристикам ΠΈ допустимым ΡƒΠ³Π»Π°ΠΌ ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ классифицированы Ρ‚Π°ΠΊ, ΠΊΠ°ΠΊ это ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π² Ρ‚Π°Π±Π»ΠΈΡ†Π΅.
ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй Π±Ρ‹Π» ΠΈΠ·ΠΎΠ±Ρ€Π΅Ρ‚Π΅Π½ Π² XVI Π². ΠΈΡ‚Π°Π»ΡŒΡΠ½ΡΠΊΠΈΠΌ ΠΌΠ°Ρ‚Π΅ΠΌΠ°Ρ‚ΠΈΠΊΠΎΠΌ Π”ΠΆΠΈΡ€ΠΎΠ»Π°ΠΌΠΎ ΠšΠ°Ρ€Π΄Π°Π½ΠΎ ΠΈ ΠΏΠ΅Ρ€Π²ΠΎΠ½Π°Ρ‡Π°Π»ΡŒΠ½ΠΎ нашСл ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ для подвСшивания Ρ„ΠΎΠ½Π°Ρ€Π΅ΠΉ Π² экипаТах. ПозТС английский ΡƒΡ‡Π΅Π½Ρ‹ΠΉ Π ΠΎΠ±Π΅Ρ€Ρ‚ Π“ΡƒΠΊ Π΄Π°Π» матСматичСскоС описаниС ΠΊΠΈΠ½Π΅ΠΌΠ°Ρ‚ΠΈΠΊΠΈ Π΄Π°Π½Π½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ°.

Π”Π΅Ρ‚Π°Π»ΠΈ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ (Π°) ΠΈ Π³Ρ€Π°Ρ„ΠΈΠΊ зависимости ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй (Π±):
1 β€” ΡˆΠ»ΠΈΡ†Π΅Π²Π°Ρ Π²ΠΈΠ»ΠΊΠ°;
2 β€” П-образная пластина;
3 β€” стопорная шайба;
4 β€” крСстовина;
5 β€” Π²ΠΈΠ»ΠΊΠ° Π·Π°Π΄Π½Π΅Π³ΠΎ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π²Π°Π»Π°;
6 β€” Π·Π°Π΄Π½ΠΈΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ Π²Π°Π»;
7 β€” Ρ„Π»Π°Π½Π΅Ρ† Π²Π΅Π΄ΡƒΡ‰Π΅ΠΉ ΡˆΠ΅ΡΡ‚Π΅Ρ€Π½ΠΈ Π³Π»Π°Π²Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ;
8 β€” Π·Π°Π΄Π½ΠΈΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€;
9 β€” ΠΈΠ³ΠΎΠ»ΡŒΡ‡Π°Ρ‚Ρ‹ΠΉ подшипник;
10 β€” стопорноС ΠΊΠΎΠ»ΡŒΡ†ΠΎ;
11 β€” Π±ΠΎΠ»Ρ‚; 12 β€” ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ ΠΊΠΎΠ»ΡŒΡ†ΠΎ;
Ξ± β€” ΡƒΠ³ΠΎΠ» ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π° Π²Π΅Π΄ΡƒΡ‰Π΅Π³ΠΎ Π²Π°Π»Π°;
Ξ² β€” ΡƒΠ³ΠΎΠ» ΠΏΠΎΠ²ΠΎΡ€ΠΎΡ‚Π° Π²Π΅Π΄ΠΎΠΌΠΎΠ³ΠΎ Π²Π°Π»Π°;
Ξ³ β€” ΡƒΠ³ΠΎΠ» ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ

Анализ схСмы ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π° ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ постоянной ΡƒΠ³Π»ΠΎΠ²ΠΎΠΉ скорости Π²Π΅Π΄ΡƒΡ‰Π΅Π³ΠΎ Π²Π°Π»Π° Π²Π΅Π΄ΠΎΠΌΡ‹ΠΉ вращаСтся цикличСски: Π·Π° ΠΎΠ΄ΠΈΠ½ ΠΎΠ±ΠΎΡ€ΠΎΡ‚ Π΄Π²Π°ΠΆΠ΄Ρ‹ отстаСт ΠΈ Π΄Π²Π°ΠΆΠ΄Ρ‹ обгоняСт Π²Π΅Π΄ΡƒΡ‰ΠΈΠΉ Π²Π°Π». ΠŸΡ€ΠΈ этом с ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠ΅ΠΌ ΡƒΠ³Π»Π° Ξ³ ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ Π½Π΅Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎΡΡ‚ΡŒ вращСния интСнсивно возрастаСт. Для Ρ‚ΠΎΠ³ΠΎ Ρ‡Ρ‚ΠΎΠ±Ρ‹ карданная ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° с ΡˆΠ°Ρ€Π½ΠΈΡ€Π°ΠΌΠΈ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй ΠΏΠ΅Ρ€Π΅Π΄Π°Π²Π°Π»Π° синхронноС Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ соСдинСнных Π°Π³Ρ€Π΅Π³Π°Ρ‚ΠΎΠ², ΠΎΠ½Π° Π΄ΠΎΠ»ΠΆΠ½Π° ΡΠΎΡΡ‚ΠΎΡΡ‚ΡŒ ΠΈΠ· Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ², Π²Π·Π°ΠΈΠΌΠ½ΠΎΠ΅ располоТСниС ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π±ΡƒΠ΄Π΅Ρ‚ ΠΊΠΎΠΌΠΏΠ΅Π½ΡΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π½Π΅Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΡƒΡŽ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Ρƒ вращСния ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π°. По этой ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π΅ минимальноС количСство ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ Ρ€Π°Π²Π½ΠΎ 2. ΠŸΡ€ΠΈ этом Π² ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π΅ с двумя ΡˆΠ°Ρ€Π½ΠΈΡ€Π°ΠΌΠΈ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ соблюдСниС ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… ΠΊΠΎΠΌΠΏΠΎΠ½ΠΎΠ²ΠΎΡ‡Π½Ρ‹Ρ… Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠΉ:
β€” Π²Π΅Π΄ΡƒΡ‰ΠΈΠ΅ Π²ΠΈΠ»ΠΊΠΈ располоТСны ΠΏΠΎΠ΄ ΡƒΠ³Π»ΠΎΠΌ 90 Β° ΠΎΠ΄Π½Π° ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π΄Ρ€ΡƒΠ³ΠΎΠΉ;
β€” ΡƒΠ³Π»Ρ‹ ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ Π² ΠΎΠ±ΠΎΠΈΡ… ΡˆΠ°Ρ€Π½ΠΈΡ€Π°Ρ… Ξ³1 ΠΈ Ξ³2 Ρ€Π°Π²Π½Ρ‹ ΠΌΠ΅ΠΆΠ΄Ρƒ собой;
β€” всС Π²Π°Π»Ρ‹ Π»Π΅ΠΆΠ°Ρ‚ Π² ΠΎΠ΄Π½ΠΎΠΉ плоскости.

ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй

Для ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Ρ… ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΡ… число ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй Π±ΠΎΠ»Π΅Π΅ Ρ‚Ρ€Π΅Ρ…, ΡΠΈΠ½Ρ…Ρ€ΠΎΠ½Π½ΠΎΡΡ‚ΡŒ вращСния Π²Π°Π»ΠΎΠ² соСдинСнных Π°Π³Ρ€Π΅Π³Π°Ρ‚ΠΎΠ² достигаСтся ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΌ ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ΠΌ ΡƒΠ³Π»ΠΎΠ² ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ всСх ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ², ΠΏΡ€ΠΈ этом ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ зависит ΠΎΡ‚ числа ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ². ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй состоит ΠΈΠ· Π΄Π²ΡƒΡ… Π²ΠΈΠ»ΠΎΠΊ, Π² цилиндричСскиС отвСрстия ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… вставлСны ΠΊΠΎΠ½Ρ†Ρ‹ крСстовины. Π’ΠΈΠ»ΠΊΠΈ ТСстко Π·Π°ΠΊΡ€Π΅ΠΏΠ»Π΅Π½Ρ‹ Π½Π° Π²Π°Π»Π°Ρ…. ΠŸΡ€ΠΈ Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΠΈ Π²Π°Π»ΠΎΠ² ΠΊΠΎΠ½Ρ†Ρ‹ крСстовины ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π°ΡŽΡ‚ΡΡ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ плоскости, пСрпСндикулярной ΠΊ оси Π²Π°Π»Π°.
ΠšΡ€Π΅ΡΡ‚ΠΎΠ²ΠΈΠ½Π° ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π° Π΄ΠΎΠ»ΠΆΠ½Π° строго Ρ†Π΅Π½Ρ‚Ρ€ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒΡΡ для ΠΈΡΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ дисбаланса ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π²Π°Π»Π° ΠΏΡ€ΠΈ Π΅Π³ΠΎ Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΠΈ. Π¦Π΅Π½Ρ‚Ρ€ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅ достигаСтся Ρ‚ΠΎΡ‡Π½ΠΎΠΉ фиксациСй ΠΎΠ±ΠΎΠΉΠΌ подшипников ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ стопорных ΠΊΠΎΠ»Π΅Ρ† ΠΈΠ»ΠΈ ΠΊΡ€Ρ‹ΡˆΠ΅ΠΊ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΡ€ΠΈΠΊΡ€Π΅ΠΏΠ»ΡΡŽΡ‚ΡΡ ΠΊ Π²ΠΈΠ»ΠΊΠ°ΠΌ ΡˆΠ°Ρ€Π½ΠΈΡ€Π°. ΠœΠΈΠ½ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΠ³ΠΎΠ» ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ 2Β°, ΠΈΠ½Π°Ρ‡Π΅ Ρ†Π°ΠΏΡ„Ρ‹ крСстовин Π΄Π΅Ρ„ΠΎΡ€ΠΌΠΈΡ€ΡƒΡŽΡ‚ΡΡ ΠΈΠ³Π»Π°ΠΌΠΈ ΠΈ ΡˆΠ°Ρ€Π½ΠΈΡ€ быстро Ρ€Π°Π·Ρ€ΡƒΡˆΠ°Π΅Ρ‚ΡΡ (явлСниС бринСллирования).
Π Π°Π·Π²ΠΈΡ‚ΠΈΠ΅ конструкций ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Ρ… ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй шло ΠΏΠΎ ΠΏΡƒΡ‚ΠΈ сниТСния ΠΏΠΎΡ‚Π΅Ρ€ΡŒ, связанных с вращСниями ΠΊΠΎΠ½Ρ†ΠΎΠ² крСстовины Π² отвСрстиях Π²ΠΈΠ»ΠΎΠΊ. Π’ конструкциях ΠΏΠ΅Ρ€Π²Ρ‹Ρ… ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² ΠΊΠΎΠ½Ρ†Ρ‹ крСстовины ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Π»ΠΈΡΡŒ Π½Π° ΠΏΠΎΠ΄ΡˆΠΈΠΏΠ½ΠΈΠΊΠ°Ρ… скольТСния. Π‘ ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ Ρ‚ΠΎΠ³ΠΎ Ρ‡Ρ‚ΠΎ Π² трансмиссии многоосных Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ число ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ Π΄Π²Π° дСсятка, ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π² Π½ΠΈΡ… подшипников скольТСния ΠΌΠΎΠΆΠ΅Ρ‚ сущСствСнно ΡΠ½ΠΈΠΆΠ°Ρ‚ΡŒ ΠΎΠ±Ρ‰ΠΈΠΉ ΠšΠŸΠ” трансмиссии. Π’ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Ρ… ΡˆΠ°Ρ€Π½ΠΈΡ€Π°Ρ… соврСмСнных Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΈΠ³ΠΎΠ»ΡŒΡ‡Π°Ρ‚Ρ‹Π΅ подшипники качСния.
Π’ ΠΏΡ€Π΅ΠΆΠ½ΠΈΡ… конструкциях ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΠ»Π°ΡΡŒ смазка, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ Π±Ρ‹Π»ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ пСриодичСски ΠΎΠ±Π½ΠΎΠ²Π»ΡΡ‚ΡŒ Ρ‡Π΅Ρ€Π΅Π· ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΡƒΡŽ маслСнку. ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ соврСмСнных Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π·Π°ΠΏΡ€Π°Π²Π»ΡΡŽΡ‚ΡΡ высококачСствСнной пластичной смазкой, ΠΏΡ€ΠΈ сборкС ΠΈ Π² эксплуатации Π΅Π΅ Π½Π΅ Π·Π°ΠΌΠ΅Π½ΡΡŽΡ‚.

ΠšΠ°Ρ€Π΄Π°Π½Π½Π°Ρ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° — ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎ

wiki.zr.ru

ΠšΠ°Ρ€Π΄Π°Π½Π½Π°Ρ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° с ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠΌ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй.


ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ с ΡˆΠ°Ρ€Π½ΠΈΡ€Π°ΠΌΠΈ
Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй


ο»Ώ

ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ с ΡˆΠ°Ρ€Π½ΠΈΡ€Π°ΠΌΠΈ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ для ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° Π°Π³Ρ€Π΅Π³Π°Ρ‚ΠΎΠ² трансмиссии ΠΈ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ оборудования автомобиля (Π»Π΅Π±Π΅Π΄ΠΊΠΈ ΠΈΠ»ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… Π°Π³Ρ€Π΅Π³Π°Ρ‚ΠΎΠ²). Π’Π°ΠΊΠΈΠ΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ Ρ‡Π°Ρ‰Π΅ Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΌΠΈ Π²Π°Π»Π°ΠΌΠΈ ΠΈΠ»ΠΈ просто — ΠΊΠ°Ρ€Π΄Π°Π½Π°ΠΌΠΈ. Π¨Π°Ρ€Π½ΠΈΡ€Ρ‹, ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‰ΠΈΠ΅ΡΡ Π² ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Ρ… ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π°Ρ… Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй, Π±Ρ‹Π²Π°ΡŽΡ‚ ТСсткиС ΠΈ ΡƒΠΏΡ€ΡƒΠ³ΠΈΠ΅ (рис. 1).

НаибольшСС ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΈΠΌΠ΅Π΅Ρ‚ ТСсткий ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ (рис. 1, Π°), ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ состоит ΠΈΠ· Π΄Π²ΡƒΡ… Π²ΠΈΠ»ΠΎΠΊ 1 ΠΈ 7, крСстовины 6 ΠΈ подшипников 4.

НСдостатком Ρ‚Π°ΠΊΠΎΠ³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π° являСтся Π½Π΅Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎΡΡ‚ΡŒ вращСния Π²Π΅Π΄ΠΎΠΌΠΎΠΉ Π²ΠΈΠ»ΠΊΠΈ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π²Π΅Π΄ΡƒΡ‰Π΅ΠΉ, которая проявляСтся Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ вСдомая Π²ΠΈΠ»ΠΊΠ° Π·Π° ΠΎΠ΄ΠΈΠ½ ΠΎΠ±ΠΎΡ€ΠΎΡ‚ Π΄Π²Π°ΠΆΠ΄Ρ‹ замСдляСт ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ вращСния ΠΈ Π΄Π²Π°ΠΆΠ΄Ρ‹ Π΅Π΅ ускоряСт. ИмСнно ΠΏΠΎ этой ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π΅ Ρ‚Π°ΠΊΠΈΠ΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ ΠΈ Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ ΡˆΠ°Ρ€Π½ΠΈΡ€Π°ΠΌΠΈ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй. ΠΠ΅Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎΡΡ‚ΡŒ вращСния проявляСтся Ρ‚Π΅ΠΌ сильнСС, Ρ‡Π΅ΠΌ Π½Π° больший ΡƒΠ³ΠΎΠ» ΠΎΡ‚ΠΊΠ»ΠΎΠ½Π΅Π½Ρ‹ Π²Π΅Π΄ΠΎΠΌΡ‹ΠΉ ΠΈ Π²Π΅Π΄ΡƒΡ‰ΠΈΠΉ Π²Π°Π»Ρ‹.
Π­Ρ‚ΠΎΡ‚ нСдостаток ТСстких ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² ΠΏΡ€ΠΈ высоких частотах вращСния Π²Π°Π»ΠΎΠ² Π²Ρ‹Π·Ρ‹Π²Π°Π΅Ρ‚ динамичСскиС Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π½Π° ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΡ‹ трансмиссии ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ привСсти ΠΊ ΠΏΠΎΠ»ΠΎΠΌΠΊΠ°ΠΌ Π°Π³Ρ€Π΅Π³Π°Ρ‚ΠΎΠ² ΠΈ ΠΈΡ… элСмСнтов.
Для устранСния этоо нСдостатка ТСстких ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Ρ… ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ², ΠΎΠ½ΠΈ Π² ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Ρ… ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π°Ρ… ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ ΠΏΠΎΠΏΠ°Ρ€Π½ΠΎ Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π½Π΅Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎΡΡ‚ΡŒ вращСния ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π° ΠΊΠΎΠΌΠΏΠ΅Π½ΡΠΈΡ€ΠΎΠ²Π°Π»Π°ΡΡŒ Π½Π΅Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎΡΡ‚ΡŒΡŽ вращСния Π΄Ρ€ΡƒΠ³ΠΎΠ³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π°.

Π’Π΅ΠΌ Π½Π΅ ΠΌΠ΅Π½Π΅Π΅, ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ с ΡˆΠ°Ρ€Π½ΠΈΡ€Π°ΠΌΠΈ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ лишь Π² трансмиссиях с ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ нСвысокой частотой вращСния ΠΈ нСбольшими ΡƒΠ³Π»Π°ΠΌΠΈ отклонСния Π²Π°Π»ΠΎΠ², Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π² Π·Π°Π΄Π½Π΅ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½Ρ‹Ρ… Π»Π΅Π³ΠΊΠΎΠ²Ρ‹Ρ… автомобилях, Π² Π³Ρ€ΡƒΠ·ΠΎΠ²Ρ‹Ρ… автомобилях ΠΈ автобусах, Π² ΠΏΠΎΠ»Π½ΠΎΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½Ρ‹Ρ… автомобилях.

Π Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎΠ΅ Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΠ΅ Π²Π°Π»Π° ΠΏΡ€ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠΈ Π΄Π²ΠΎΠΉΠ½ΠΎΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ (с двумя ΡˆΠ°Ρ€Π½ΠΈΡ€Π°ΠΌΠΈ) ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ достигнуто ΠΏΡ€ΠΈ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠΈ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… условий:

  • ΡƒΠ³Π»Ρ‹ Π½Π°ΠΊΠ»ΠΎΠ½Π° Π²Π°Π»ΠΎΠ² Π² ΠΎΠ±ΠΎΠΈΡ… ΡˆΠ°Ρ€Π½ΠΈΡ€Π°Ρ… Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Ρ‚ΡŒ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹;
  • Π²ΠΈΠ»ΠΊΠΈ, располоТСнныС Π½Π° ΠΏΡ€ΠΎΡ‚ΠΈΠ²ΠΎΠΏΠΎΠ»ΠΎΠΆΠ½Ρ‹Ρ… ΠΊΠΎΠ½Ρ†Π°Ρ… Π²Π°Π»Π° Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π»Π΅ΠΆΠ°Ρ‚ΡŒ Π² ΠΎΠ΄Π½ΠΎΠΉ плоскости.

Π­Ρ‚ΠΈ трСбования слСдуСт ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ сборкС ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ послС Π΄Π΅ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ°, Ρ€Π°Π·Π±ΠΎΡ€ΠΊΠΈ ΠΈ Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π°.

ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Ρ… ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ с ΡˆΠ°Ρ€Π½ΠΈΡ€Π°ΠΌΠΈ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй Π½Π° Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… ΠΌΠ°Ρ€ΠΊΠ°Ρ… Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ практичСски ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Π°, ΠΎΡ‚Π»ΠΈΡ‡Π°ΡΡΡŒ лишь Ρ€Π°Π·ΠΌΠ΅Ρ€Π°ΠΌΠΈ.

На рисункС 2 ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Ρ‹ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ Π³Ρ€ΡƒΠ·ΠΎΠ²Ρ‹Ρ… Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ΠΉ ΠΌΠ°Ρ€ΠΎΠΊ Β«Π—ΠΈΠ›Β», «ГАЗ» ΠΈ Π»Π΅Π³ΠΊΠΎΠ²ΠΎΠ³ΠΎ автомобиля ΠΌΠ°Ρ€ΠΊΠΈ «ВАЗ». Устройство ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ рассмотрим Π½Π° ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π΅ автомобиля ΠΌΠ°Ρ€ΠΊΠΈ Β«Π—ΠΈΠ›Β».

ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ Π²Π°Π» автомобиля Β«Π—ΠΈΠ›Β» (рис. 2, Π°) Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ ΠΈΠ· ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ Ρ‚Ρ€ΡƒΠ±Ρ‹ (Π²Π°Π» 8), ΠΊ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ с ΠΎΠ΄Π½ΠΎΠΉ стороны ΠΏΡ€ΠΈΠ²Π°Ρ€Π΅Π½Π° Π²ΠΈΠ»ΠΊΠ° 9 ΡˆΠ°Ρ€Π½ΠΈΡ€Π°, Π° с Π΄Ρ€ΡƒΠ³ΠΎΠΉ – ΡˆΠ»ΠΈΡ†Π΅Π²Π°Ρ Π²Ρ‚ΡƒΠ»ΠΊΠ°. ШлицСвая Π²Ρ‚ΡƒΠ»ΠΊΠ° своими Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΠΌΠΈ ΡˆΠ»ΠΈΡ†Π°ΠΌΠΈ соСдиняСтся со ΡΠΊΠΎΠ»ΡŒΠ·ΡΡ‰Π΅ΠΉ Π²ΠΈΠ»ΠΊΠΎΠΉ 14 ΡˆΠ°Ρ€Π½ΠΈΡ€Π°. Π¨Π»ΠΈΡ†Π΅Π²ΠΎΠ΅ соСдинСниС Π²Ρ‚ΡƒΠ»ΠΊΠΈ ΡΠΊΠΎΠ»ΡŒΠ·ΡΡ‰Π΅ΠΉ Π²ΠΈΠ»ΠΊΠΈ Π³Π΅Ρ€ΠΌΠ΅Ρ‚ΠΈΠ·ΠΈΡ€ΠΎΠ²Π°Π½ΠΎ. Π‘ΠΌΠ°Π·ΠΎΡ‡Π½Ρ‹ΠΉ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π» Π²ΠΎ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅ΠΉ Π²Ρ‚ΡƒΠ»ΠΊΠ΅ удСрТиваСтся ΠΎΡ‚ вытСкания Π·Π°Π³Π»ΡƒΡˆΠΊΠΎΠΉ, Π·Π°Π²Π°Π»ΡŒΡ†ΠΎΠ²Π°Π½Π½ΠΎΠΉ Π²Π½ΡƒΡ‚Ρ€ΠΈ Π²Ρ‚ΡƒΠ»ΠΊΠΈ. НаруТноС ΡƒΠΏΠ»ΠΎΡ‚Π½Π΅Π½ΠΈΠ΅ состоит ΠΈΠ· Ρ€Π΅Π·ΠΈΠ½ΠΎΠ²ΠΎΠ³ΠΎ ΠΈ Π²ΠΎΠΉΠ»ΠΎΡ‡Π½ΠΎΠ³ΠΎ ΠΊΠΎΠ»Π΅Ρ† с Ρ€Π°Π·Ρ€Π΅Π·Π½Ρ‹ΠΌΠΈ шайбами. Оба ΠΊΠΎΠ»ΡŒΡ†Π° ΠΏΠΎΠ΄ΠΆΠΈΠΌΠ°ΡŽΡ‚ΡΡ Π½Π°ΠΊΠΈΠ΄Π½ΠΎΠΉ Π³Π°ΠΉΠΊΠΎΠΉ, Π½Π°Π²Π΅Ρ€Π½ΡƒΡ‚ΠΎΠΉ Π½Π° ΠΊΠΎΠ½Π΅Ρ† ΡˆΠ»ΠΈΡ†Π΅Π²ΠΎΠΉ Π²Ρ‚ΡƒΠ»ΠΊΠΈ.

ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ состоит ΠΈΠ· Π²ΠΈΠ»ΠΊΠΈ с Ρ„Π»Π°Π½Ρ†Π΅ΠΌ 1 ΠΈ Π²Ρ‚ΡƒΠ»ΠΎΠΊ 9, 14, находящихся Π½Π° Π²Π°Π»Ρƒ, крСстовины 5, ΠΈΠ³ΠΎΠ»ΡŒΡ‡Π°Ρ‚Ρ‹Ρ… подшипников с ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΠΌΠ°Π½ΠΆΠ΅Ρ‚Π°ΠΌΠΈ 11 ΠΈ ΠΊΡ€Ρ‹ΡˆΠ΅ΠΊ подшипников 2.

ΠšΡ€Π΅ΡΡ‚ΠΎΠ²ΠΈΠ½Π° своими шипами устанавливаСтся Π² ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½Π°Ρ… Π²ΠΈΠ»ΠΎΠΊ Π½Π° ΠΈΠ³ΠΎΠ»ΡŒΡ‡Π°Ρ‚Ρ‹Ρ… ΠΏΠΎΠ΄ΡˆΠΈΠΏΠ½ΠΈΠΊΠ°Ρ…. Π˜Π³Π»Ρ‹ подшипников собраны Π² корпусах 4 Π±Π΅Π· Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΡ… ΠΎΠ±ΠΎΠΉΠΌ. Π‘ΠΌΠ°Π·ΠΎΡ‡Π½Ρ‹ΠΉ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π» Π² подшипники закладываСтся Π½Π° Π·Π°Π²ΠΎΠ΄Π΅-ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚Π΅Π»Π΅ ΠΏΡ€ΠΈ сборкС ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ², ΠΈ Π² процСссС эксплуатации Ρ‡Π°Ρ‰Π΅ всСго Π½Π΅ добавляСтся.
Π—Π°ΠΌΠ΅Π½Π° смазки Π² ΠΏΠΎΠ΄ΡˆΠΈΠΏΠ½ΠΈΠΊΠ°Ρ… ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ производится ΠΏΡ€ΠΈ ΠΏΠΎΠ»Π½ΠΎΠΉ Ρ€Π°Π·Π±ΠΎΡ€ΠΊΠ΅ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ Π²ΠΎ врСмя Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π°. Однако Π½Π° Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Ρ… ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π°Ρ… прСдусмотрСны прСсс-маслСнки для пСриодичСской смазки подшипников ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ².
ВнутрСнняя ΠΏΠΎΠ»ΠΎΡΡ‚ΡŒ подшипников гСрмСтизируСтся ΠΊΠΎΠΌΠ±ΠΈΠ½ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΌ устройством, состоящим ΠΈΠ· Ρ€Π΅Π·ΠΈΠ½ΠΎΠ²ΠΎΠΉ самоподТимной ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΌΠ°Π½ΠΆΠ΅Ρ‚Ρ‹ 11 ΠΈ Π΄Π²ΡƒΡ…ΠΊΡ€ΠΎΠΌΠΎΡ‡Π½ΠΎΠΉ Ρ‚ΠΎΡ€Ρ†Π΅Π²ΠΎΠΉ ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΌΠ°Π½ΠΆΠ΅Ρ‚Ρ‹.

ο»Ώ

РСзиновая самоподТимная ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ ΠΌΠ°Π½ΠΆΠ΅Ρ‚Π° смонтирована Π² стаканС подшипника, Π° торцСвая ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ ΠΌΠ°Π½ΠΆΠ΅Ρ‚Π° напрСссована Π½Π° ΡˆΠΈΠΏΡ‹ крСстовины. Π˜Π³ΠΎΠ»ΡŒΡ‡Π°Ρ‚Ρ‹Π΅ подшипники ΡƒΠ΄Π΅Ρ€ΠΆΠΈΠ²Π°ΡŽΡ‚ΡΡ ΠΎΡ‚ выпадСния ΠΈΠ· отвСрстий Π²ΠΈΠ»ΠΎΠΊ ΠΊΡ€Ρ‹ΡˆΠΊΠ°ΠΌΠΈ 2, ΠΏΡ€ΠΈΠΊΡ€Π΅ΠΏΠ»Π΅Π½Π½Ρ‹ΠΌΠΈ Π±ΠΎΠ»Ρ‚Π°ΠΌΠΈ ΠΊ ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½Π°ΠΌ этих Π²ΠΈΠ»ΠΎΠΊ.
Π’ ΠΊΡ€Ρ‹ΡˆΠΊΠ΅ ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ подшипника Π²Ρ‹Π΄Π°Π²Π»Π΅Π½ выступ, Π° Π½Π° Ρ‚ΠΎΡ€Ρ†Π΅ стакана подшипника Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ ΠΏΠ°Π·. ΠŸΡ€ΠΈ сборкС подшипников ΠΏΠ°Π· ΠΈ выступ ΡΠΎΠ²ΠΌΠ΅Ρ‰Π°ΡŽΡ‚ΡΡ, благодаря Ρ‡Π΅ΠΌΡƒ подшипники Π½Π΅ ΠΏΡ€ΠΎΠ²ΠΎΡ€Π°Ρ‡ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π² ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½Π°Ρ… Π²ΠΈΠ»ΠΎΠΊ ΠΈ Π½Π΅ ΠΈΠ·Π½Π°ΡˆΠΈΠ²Π°ΡŽΡ‚ ΠΈΡ… ΠΏΠΎΠ²Π΅Ρ€Ρ…Π½ΠΎΡΡ‚ΡŒ. ΠšΡ€Ρ‹ΡˆΠΊΠΈ ΠΏΡ€ΠΈΠΊΡ€ΡƒΡ‡ΠΈΠ²Π°ΡŽΡ‚ΡΡ ΠΊ ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½Π°ΠΌ Π±ΠΎΠ»Ρ‚Π°ΠΌΠΈ ΠΈ стопорятся пластиной 3.

ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ Π²Π°Π»Ρ‹ Π² сборС с ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΌΠΈ ΡˆΠ°Ρ€Π½ΠΈΡ€Π°ΠΌΠΈ Π½Π° Π·Π°Π²ΠΎΠ΄Π΅ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚Π΅Π»Π΅ ΠΏΠΎΠ΄Π²Π΅Ρ€Π³Π°ΡŽΡ‚ΡΡ динамичСской балансировкС. Балансировка достигаСтся ΠΏΡ€ΠΈΠ²Π°Ρ€ΠΊΠΎΠΉ Π±Π°Π»Π°Π½ΡΠΈΡ€ΡƒΡŽΡ‰ΠΈΡ… пластин 12 Π½Π° ΠΎΠ±ΠΎΠΈΡ… ΠΊΠΎΠ½Ρ†Π°Ρ… Ρ‚Ρ€ΡƒΠ±Ρ‹ ΠΈΠ»ΠΈ установкой ΠΈΡ… ΠΏΠΎΠ΄ ΠΊΡ€Ρ‹ΡˆΠΊΠΈ подшипников.

ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΡŒΡŽ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ ГАЗ-66-11 (рис. 2, Π±) являСтся ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹Ρ… мСталличСских ΠΊΠΎΠ»ΠΏΠ°ΠΊΠΎΠ² 16 ΠΈ 17 Π½Π° ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΌ ΡˆΠ°Ρ€Π½ΠΈΡ€Π΅, располоТСнном Π²ΠΎΠ·Π»Π΅ Ρ€Π°Π·Π΄Π°Ρ‚ΠΎΡ‡Π½ΠΎΠΉ ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΈ. Π’ крСстовинах ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Ρ… ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² сохранСна прСсс-маслСнка, Ρ‡Π΅Ρ€Π΅Π· ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ производится смазываниС подшипников Π² процСссС эксплуатации.
Для ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉ сборки ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ послС Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π° с Ρ†Π΅Π»ΡŒΡŽ обСспСчСния Π΅Π΅ Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎΠ³ΠΎ вращСния ΠΈ прСдотвращСния Π½Π°Ρ€ΡƒΡˆΠ΅Π½ΠΈΡ заводской балансировки, Π½Π° Π²Π°Π»Ρƒ 8 ΠΈ Π² ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½ΠΎΠΉ Π²ΠΈΠ»ΠΊΠ΅ 14 наносят риски ΠΈΠ»ΠΈ стрСлки.

На Π»Π΅Π³ΠΊΠΎΠ²ΠΎΠΌ Π·Π°Π΄Π½Π΅ΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½ΠΎΠΌ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ ВАЗ-2107 карданная ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° состоит ΠΈΠ· Π΄Π²ΡƒΡ… Π²Π°Π»ΠΎΠ². ΠŸΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½Ρ‹ΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ Π²Π°Π» (рис. 2, Π²) ΠΏΠ΅Ρ€Π΅Π΄Π½ΠΈΠΌ ΠΊΠΎΠ½Ρ†ΠΎΠΌ соСдиняСтся с Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹ΠΌ Π²Π°Π»ΠΎΠΌ ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΈ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ Ρ‡Π΅Ρ€Π΅Π· ΡƒΠΏΡ€ΡƒΠ³ΠΈΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ (ΠΌΡƒΡ„Ρ‚Ρƒ Π“ΡƒΠΈΠ±ΠΎ) 19. Она Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π° ΠΈΠ· ΡˆΠ΅ΡΡ‚ΠΈ Ρ€Π΅Π·ΠΈΠ½ΠΎΠ²Ρ‹Ρ… элСмСнтов, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΡ€ΠΈΠ²ΡƒΠ»ΠΊΠ°Π½ΠΈΠ·ΠΈΡ€ΠΎΠ²Π°Π½Ρ‹ ΠΊ мСталличСским Π²ΠΊΠ»Π°Π΄Ρ‹ΡˆΠ°ΠΌ. Π’ΠΎ Π²ΠΊΠ»Π°Π΄Ρ‹ΡˆΠ°Ρ… ΠΈΠΌΠ΅ΡŽΡ‚ΡΡ отвСрстия, Ρ‡Π΅Ρ€Π΅Π· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ проходят Π±ΠΎΠ»Ρ‚Ρ‹ 23 крСплСния ΠΌΡƒΡ„Ρ‚Ρ‹ ΠΊ Ρ„Π»Π°Π½Ρ†Π°ΠΌ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠ³ΠΎ Π²Π°Π»Π° ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΈ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ ΠΈ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π²Π°Π»Π°. Π—Π°Π΄Π½ΠΈΠΌ ΠΊΠΎΠ½Ρ†ΠΎΠΌ ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½Ρ‹ΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ Π²Π°Π» упираСтся Π² ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΡƒΡŽ ΠΎΠΏΠΎΡ€Ρƒ. Для поглощСния Π²ΠΈΠ±Ρ€Π°Ρ†ΠΈΠΈ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ подшипник 21 ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΠΎΠΉ ΠΎΠΏΠΎΡ€Ρ‹ располоТСн Π² ΡƒΠΏΡ€ΡƒΠ³ΠΎΠΉ Ρ€Π΅Π·ΠΈΠ½ΠΎΠ²ΠΎΠΉ ΠΏΠΎΠ΄ΡƒΡˆΠΊΠ΅ 20, которая ΠΏΡ€ΠΈΠ²ΡƒΠ»ΠΊΠ°Π½ΠΈΠ·ΠΈΡ€ΠΎΠ²Π°Π½Π° ΠΊ ΠΊΡ€ΠΎΠ½ΡˆΡ‚Π΅ΠΉΠ½Ρƒ крСплСния.

ΠΠ½Π°Π»ΠΎΠ³ΠΈΡ‡Π½ΡƒΡŽ ΠΏΠΎ устройству ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΡƒΡŽ ΠΎΠΏΠΎΡ€Ρƒ с ΡƒΠΏΡ€ΡƒΠ³ΠΈΠΌ элСмСнтом ΠΈΠΌΠ΅Π΅Ρ‚ карданная ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° Π½Π΅ΠΏΠΎΠ»Π½ΠΎΠΏΡ€ΠΈΠ²ΠΎΠ΄Π½ΠΎΠ³ΠΎ автомобиля ΠΌΠ°Ρ€ΠΊΠΈ Β«Π—ΠΈΠ›Β» (рис. 2, Π°). На Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… автомобилях ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½Ρ‹Π΅ ΠΎΠΏΠΎΡ€Ρ‹ с ТСстко установлСнными Π² корпусС подшипниками (рис. 3, Π±). Π’ этом случаС сам корпус ΠΎΠΏΠΎΡ€Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΊΠ°Ρ‡Π°Ρ‚ΡŒΡΡ Π½Π° Ρ†Π°ΠΏΡ„Π°Ρ….

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ нСисправности ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Ρ… ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ с ΡˆΠ°Ρ€Π½ΠΈΡ€Π°ΠΌΠΈ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй:

  • износ ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄ ΠΈΠ· строя ΠΈΠ³ΠΎΠ»ΡŒΡ‡Π°Ρ‚Ρ‹Ρ… подшипников ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ²;
  • износ посадочных мСст ΠΏΠΎΠ΄ ΠΈΠ³ΠΎΠ»ΡŒΡ‡Π°Ρ‚Ρ‹Π΅ подшипники Π² ΠΏΡ€ΠΎΡƒΡˆΠΈΠ½Π°Ρ… Π²ΠΈΠ»ΠΎΠΊ;
  • износ крСстовин ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ²;
  • износ ΡˆΠ»ΠΈΡ†Π΅Π²ΠΎΠ³ΠΎ соСдинСния;
  • Π²Ρ‹Ρ…ΠΎΠ΄ ΠΈΠ· строя ΠΎΠΏΠΎΡ€Ρ‹ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π²Π°Π»Π°;
  • ΠΈΠ·Π³ΠΈΠ± ΠΈΠ»ΠΈ дСформация Ρ‚Ρ€ΡƒΠ±Ρ‹ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π²Π°Π»Π°.

ΠŸΡ€ΠΈΡ‡ΠΈΠ½Π°ΠΌΠΈ нСисправностСй Ρ‡Π°Ρ‰Π΅ всСго являСтся Π½Π΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Π°Ρ сборка ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² послС Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π°, отсутствиС смазки Π² ΡˆΠ»ΠΈΡ†Π΅Π²ΠΎΠΉ части ΠΈ ΠΏΠΎΠ΄ΡˆΠΈΠΏΠ½ΠΈΠΊΠ°Ρ…, Π½Π΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Π°Ρ эксплуатация (Ρ€Π΅Π·ΠΊΠΎΠ΅ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹Π΅ тяговыС усилия Π² трансмиссии, нСбрСТная Π΅Π·Π΄Π°, приводящая ΠΊ ΡƒΠ΄Π°Ρ€Π°ΠΌ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ, приводящая ΠΊ ΠΈΠ·Π³ΠΈΠ±Ρƒ ΠΈ Ρ‚. Π΄.).

НСисправности ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ, связанныС с Π΄Π΅Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠ΅ΠΉ Π²Π°Π»Π°, износом подшипников ΠΈ ΡˆΠ»ΠΈΡ†Π΅Π²ΠΎΠ³ΠΎ соСдинСния ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ Π²Ρ‹Π±Π΅Π³ΠΎΠΌ автомобиля Π½Π° большой скорости ΠΏΠΎ ΠΏΡ€ΠΎΡΠ²Π»ΡΡŽΡ‰Π΅ΠΉΡΡ Π²ΠΈΠ±Ρ€Π°Ρ†ΠΈΠΈ.
Π’ трансмиссии автомобиля Π΄Π²Π° Π°Π³Ρ€Π΅Π³Π°Ρ‚Π° Ρ‡Π°Ρ‰Π΅ всСго становятся источником ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½ΠΎΠΉ Π²ΠΈΠ±Ρ€Π°Ρ†ΠΈΠΈ — сцСплСниС (с ΠΌΠ°Ρ…ΠΎΠ²ΠΈΠΊΠΎΠΌ) ΠΈΠ»ΠΈ карданная ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π°. ΠŸΡ€ΠΈ этом вибрация ΠΈΠ·-Π·Π° дисбаланса сцСплСния ΠΈΠ»ΠΈ ΠΌΠ°Ρ…ΠΎΠ²ΠΈΠΊΠ° проявляСтся сразу послС Π·Π°Π²ΠΎΠ΄ΠΊΠΈ двигатСля, Π΄Π°ΠΆΠ΅ Ссли Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒ Π½Π΅ΠΏΠΎΠ΄Π²ΠΈΠΆΠ΅Π½. Π”Π΅Ρ„ΠΎΡ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ ΠΈΠ»ΠΈ нСисправный ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ Π²Π°Π» Π΄Π°Π΅Ρ‚ ΠΎ сСбС Π·Π½Π°Ρ‚ΡŒ лишь Π²ΠΎ врСмя двиТСния автомобиля.

ΠšΠ°Ρ‡Π΅ΡΡ‚Π²Π΅Π½Π½ΠΎ ΠΎΡ‚Ρ€Π΅ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠΎΠ³Π½ΡƒΡ‚Ρ‹ΠΉ ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ Π²Π°Π» Π² условиях ΠΌΠ°Π»ΠΎΠ³ΠΎ ΠΈΠ»ΠΈ срСднСго прСдприятия автосСрвиса слоТно, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Π±Π΅Π· ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ оборудования балансировку Π²Ρ‹ΠΏΠΎΠ»Π½ΠΈΡ‚ΡŒ Π½Π΅ прСдставляСтся Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹ΠΌ. Π”Π΅Ρ„ΠΎΡ€ΠΌΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ Π²Π°Π» ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ являСтся источником сильной Π²ΠΈΠ±Ρ€Π°Ρ†ΠΈΠΈ (особСнно, ΠΏΡ€ΠΈ большой частотС вращСния), Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ ΠΏΡ€Π΅ΠΆΠ΄Π΅Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠΌΡƒ Π²Ρ‹Ρ…ΠΎΠ΄Ρƒ ΠΈΠ· строя ΡƒΠ·Π»ΠΎΠ² ΠΈ Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ, Π° Ρ‚Π°ΠΊΠΆΠ΅ дискомфорту ΠΏΡ€ΠΈ Π΅Π·Π΄Π΅, поэтому Π³Π½ΡƒΡ‚Ρ‹ΠΉ ΠΊΠ°Ρ€Π΄Π°Π½ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π·Π°ΠΌΠ΅Π½ΡΡŽΡ‚ исправным.

***

ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ с ΡˆΠ°Ρ€Π½ΠΈΡ€Π°ΠΌΠΈ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй — Π¨Π Π£Π‘Ρ‹

ο»Ώ

k-a-t.ru

ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй

R. Π§Π΅Ρ‚Ρ‹Ρ€Π΅ ΡˆΠ°Ρ€ΠΈΠΊΠ° 6 Ρ€Π°ΡΠΏΠΎΠ»Π°Π³Π°ΡŽΡ‚ΡΡ Π½Π° пСрСсСчСнии симмСтрично располоТСнных ΠΊΠ°Π½Π°Π²ΠΎΠΊ 5 Π² биссСкторной плоскости, Ρ‡Ρ‚ΠΎ обСспСчиваСт ΡΠΈΠ½Ρ…Ρ€ΠΎΠ½Π½ΠΎΡΡ‚ΡŒ вращСния Π²Π°Π»ΠΎΠ² 1 ΠΈ 4. Π¨Π°Ρ€ΠΈΠΊ 7 Ρ†Π΅Π½Ρ‚Ρ€ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠΉ.

НаиболСС Ρ‚ΠΎΡ‡Π½ΠΎ ΡˆΠ°Ρ€ΠΈΠΊΠΈ 6 ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ ΠΏΡ€ΠΈ пСрСсСчСнии ΠΊΠ°Π½Π°Π²ΠΎΠΊ 5 ΠΏΠΎΠ΄ ΡƒΠ³Π»ΠΎΠΌ 90ΠΎ. Однако ΠΏΡ€ΠΈ этом скольТСниС ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ² ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΠ»ΠΎ Π±Ρ‹ ΠΊ быстрому изнашиванию ΠΊΠ°ΠΊ ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ² 6, Ρ‚Π°ΠΊ ΠΈ ΠΊΠ°Π½Π°Π²ΠΎΠΊ 5 ΠΈ сниТСнию ΠšΠŸΠ” ΡˆΠ°Ρ€Π½ΠΈΡ€Π°. ΠŸΠ΅Ρ€Π΅ΡΠ΅Ρ‡Π΅Π½ΠΈΠ΅ ΠΊΠ°Π½Π°Π²ΠΎΠΊ ΠΏΠΎΠ΄ ΠΌΠ°Π»Ρ‹ΠΌ ΡƒΠ³Π»ΠΎΠΌ Π½Π΅ обСспСчиваСт точности установки ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ² Π² биссСкторной плоскости

ΠΈΠΌΠΎΠΆΠ΅Ρ‚ привСсти ΠΊ заклиниванию ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ².

Π’ΡΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΡ… конструкциях ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² ΠΊΠ°Π½Π°Π²ΠΊΠΈ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‚ΡΡ Ρ‚Π°ΠΊ, Ρ‡Ρ‚ΠΎ Ρ†Π΅Π½Ρ‚Ρ€ окруТности радиуса R, ΠΎΠ±Ρ€Π°Π·ΡƒΡŽΡ‰Π΅ΠΉ ось ΠΊΠ°Π½Π°Π²ΠΎΠΊ, Π½Π°Ρ…ΠΎ-

дится Π½Π° расстоянии a=(0,45…0,55)R ΠΎΡ‚ Ρ†Π΅Π½Ρ‚Ρ€Π° ΡˆΠ°Ρ€Π½ΠΈΡ€Π°. Π¨Π°Ρ€Π½ΠΈΡ€ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ ΠΏΡ€ΠΈ ΡƒΠ³Π»Π°Ρ… ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ Π΄ΠΎ 32ΠΎ.

Π’ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ Π±ΠΎΠ»ΡŒΡˆΠΈΡ… крутящих ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠ² Ρ‡Π΅Ρ€Π΅Π· ΡˆΠ°Ρ€Π½ΠΈΡ€ ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½Π° Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° усилия осущСствляСтся Ρ‚ΠΎΠ»ΡŒΠΊΠΎ двумя ΡˆΠ°Ρ€ΠΈΠΊΠ°ΠΌΠΈ ΠΏΡ€ΠΈ Π±ΠΎΠ»ΡŒΡˆΠΈΡ… ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Ρ… напряТСниях. НСобходимо ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ износу Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ ΠΏΠΎΠ΄Π²Π΅Ρ€ΠΆΠ΅Π½Ρ‹ срСдниС части ΠΊΠ°Π½Π°Π²ΠΎΠΊ, Ρ‡Ρ‚ΠΎ соотвСтствуСт прямолинСйному двиТСнию Ρ‚Ρ€Π°ΠΊΡ‚ΠΎΡ€Π°. ΠŸΡ€ΠΈ этом Π½Π΅Π½Π°Π³Ρ€ΡƒΠΆΠ΅Π½Π½Ρ‹Π΅ ΠΊΠ°Π½Π°Π²ΠΊΠΈ ΠΈΠ·Π½Π°ΡˆΠΈΠ²Π°ΡŽΡ‚ΡΡ Π±ΠΎΠ»Π΅Π΅ интСнсивно, Ρ‡Π΅ΠΌ Π½Π°Π³Ρ€ΡƒΠΆΠ΅Π½Π½Ρ‹Π΅. Π­Ρ‚ΠΎ ΠΎΠ±ΡŠΡΡΠ½ΡΠ΅Ρ‚ΡΡ Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ большая Ρ‡Π°ΡΡ‚ΡŒ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ Ρ€Π°Π±ΠΎΡ‚Ρ‹ Ρ‚Ρ€Π°ΠΊΡ‚ΠΎΡ€Π° происходит с Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹ΠΌ ΠΏΠ΅Ρ€Π΅Π΄Π½ΠΈΠΌ мостом, ΠΊΠΎΠ³Π΄Π° ΡˆΠ°Ρ€Π½ΠΈΡ€ нагруТаСтся Π² ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΌ Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ нСбольшим, Π½ΠΎ Π΄Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΌ ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠΌ сопротивлСния Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΡŽ части трансмиссии.

ΠžΡΠ½ΠΎΠ²Π½Ρ‹ΠΌΠΈ элСмСнтами ш Π΅ с Ρ‚ ΠΈ ш Π° Ρ€ ΠΈ ΠΊ ΠΎ Π² ΠΎ Π³ ΠΎ ΠΊ Π° Ρ€ Π΄ Π° Π½- Π½ ΠΎ Π³ ΠΎ ш Π° Ρ€ Π½ ΠΈ Ρ€ Π° с Π΄ Π΅ Π» ΠΈ Ρ‚ Π΅ Π» ь Π½ Ρ‹ ΠΌ Ρ€ Ρ‹ Ρ‡ Π° ΠΆ ΠΊ ΠΎ ΠΌ (рис. 9.14,Π°) ΡΠ²Π»ΡΡŽΡ‚ΡΡ сфСричСский ΠΊΡƒΠ»Π°ΠΊ 7, Π·Π°ΠΊΡ€Π΅ΠΏΠ»Π΅Π½Π½Ρ‹ΠΉ Π½Π° ΡˆΠ»ΠΈΡ†Π°Ρ… Π²Π°Π»Π° 8, ΠΈ сфСричСская Ρ‡Π°ΡˆΠΊΠ° 5 Π²Π°Π»Π° 1. На ΠΊΡƒΠ»Π°ΠΊΠ΅ ΠΈ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅ΠΉ сторонС Ρ‡Π°ΡˆΠΊΠΈ Π²Ρ‹Ρ„Ρ€Π΅Π·Π΅Ρ€ΠΎΠ²Π°Π½ΠΎ ΠΏΠΎ ΡˆΠ΅ΡΡ‚ΡŒ ΠΌΠ΅Ρ€ΠΈΠ΄ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Ρ… ΠΊΠ°Π½Π°Π²ΠΎΠΊ ΠΏΠΎΠ»ΡƒΠΊΡ€ΡƒΠ³Π»ΠΎΠ³ΠΎ сСчСния для размСщСния ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ² 6. Канавки Π½Π° ΠΊΡƒΠ»Π°ΠΊΠ΅ 7 ΠΈ Π² Ρ‡Π°ΡˆΠΊΠ΅ 5 Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Ρ‹ ΠΈΠ· ΠΎΠ΄Π½ΠΎΠ³ΠΎ Ρ†Π΅Π½Ρ‚Ρ€Π°.

ΠŸΡ€ΠΈ Π½Π°ΠΊΠ»ΠΎΠ½Π΅ Π²Π°Π»ΠΎΠ² 1 ΠΈ 8 Π½Π° ΡƒΠ³ΠΎΠ» Ξ³ сСпаратор 4, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ Ρ€Π°Π·ΠΌΠ΅Ρ‰Π΅Π½Ρ‹ ΡˆΠ°Ρ€ΠΈΠΊΠΈ 6, с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ€Ρ‹Ρ‡Π°ΠΆΠΊΠ° 3 ΠΏΡ€ΠΈΠ½ΡƒΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ устанавливаСт ΠΈΡ… Π² биссСкторной плоскости ΠΏΠΎΠ΄ ΡƒΠ³Π»ΠΎΠΌ Ξ³/ 2 ( см. рис. 9.14,Π±), Ρ‡Ρ‚ΠΎ ΠΈ обСспСчиваСт ΡΠΈΠ½Ρ…Ρ€ΠΎΠ½Π½ΠΎΡΡ‚ΡŒ вращСния Π²Π°Π»ΠΎΠ². ΠŸΡ€ΡƒΠΆΠΈΠ½Π° 2 слуТит для подТатия Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ€Ρ‹Ρ‡Π°ΠΆΠΊΠ° 3 ΠΊ Π³Π½Π΅Π·Π΄Ρƒ Π² Ρ‚ΠΎΡ€Ρ†Π΅ Π²Π°Π»Π° 8 ΠΏΡ€ΠΈ ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠΈ полоТСния Ρ€Ρ‹Ρ‡Π°ΠΆΠΊΠ° Π² Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ Π½Π°ΠΊΠ»ΠΎΠ½Π° Π²Π°Π»ΠΎΠ².

ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ с Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ Ρ€Ρ‹Ρ‡Π°ΠΆΠΊΠΎΠΌ допускаСт ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΡƒΠ³ΠΎΠ» ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Π°Π»Π°ΠΌΠΈ Ξ³ = 37ΠΎ. Π’Π°ΠΊ ΠΊΠ°ΠΊ усилиС Π² ΡˆΠ°Ρ€Π½ΠΈΡ€Π΅ пСрСдаСтся всСгда ΡˆΠ΅ΡΡ‚ΡŒΡŽ ΡˆΠ°Ρ€ΠΈΠΊΠ°ΠΌΠΈ, Ρ‚ΠΎ ΠΎΠ½ обСспСчиваСт ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Ρƒ большого крутящСго ΠΌΠΎΠΌΠ΅Π½Ρ‚Π° ΠΏΡ€ΠΈ ΠΌΠ°Π»Ρ‹Ρ… Π³Π°Π±Π°Ρ€ΠΈΡ‚Π°Ρ…. Π¨Π°Ρ€Π½ΠΈΡ€ ΠΎΠ±Π»Π°Π΄Π°Π΅Ρ‚ Π²Ρ‹-

studfiles.net

Π¨Π°Ρ€Π½ΠΈΡ€Ρ‹ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй

ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π² ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Ρ… ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π°Ρ… для ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ крутящСго ΠΌΠΎΠΌΠ΅Π½Ρ‚Π° ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΈ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ (Ρ€Π°Π·Π΄Π°Ρ‚ΠΎΡ‡Π½ΠΎΠΉ ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΈ) Π½Π° Π³Π»Π°Π²Π½ΡƒΡŽ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Ρƒ Π²Π΅Π΄ΡƒΡ‰Π΅Π³ΠΎ моста ΠΏΠΎΠ΄ постоянно ΠΈΠ·ΠΌΠ΅Π½ΡΡŽΡ‰ΠΈΠΌΡΡ ΡƒΠ³Π»ΠΎΠΌ.
ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ ΡˆΠ°Ρ€Π½ΠΈΡ€ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй отличаСтся Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎΠΌ Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΠΈ Π²Π΅Π΄ΡƒΡ‰Π΅Π³ΠΎ Π²Π°Π»Π° ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ Π²Π΅Π΄ΠΎΠΌΠΎΠ³ΠΎ Π²Π°Π»Π° постоянно измСняСтся. Π—Π° ΠΎΠ΄ΠΈΠ½ ΠΎΠ±ΠΎΡ€ΠΎΡ‚ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π²Π°Π»Π° вСдомая Π²ΠΈΠ»ΠΊΠ° ΠΏΡ€ΠΈ Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΠΈ Π΄Π²Π°ΠΆΠ΄Ρ‹ обгоняСт Π²Π΅Π΄ΡƒΡ‰ΡƒΡŽ ΠΈ Π΄Π²Π°ΠΆΠ΄Ρ‹ отстаСт ΠΎΡ‚ Π½Π΅Π΅. ВслСдствиС нСравномСрности Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‚ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π½Π° Π΄Π΅Ρ‚Π°Π»ΠΈ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠΎΠ² Π²Π΅Π΄ΡƒΡ‰Π΅Π³ΠΎ моста, увСличивая ΠΈΠ½Ρ‚Π΅Π½ΡΠΈΠ²Π½ΠΎΡΡ‚ΡŒ изнашивания. Π§Ρ‚ΠΎΠ±Ρ‹ ΡƒΡΡ‚Ρ€Π°Π½ΠΈΡ‚ΡŒ Π½Π΅Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎΡΡ‚ΡŒ вращСния Π²Π΅Π΄ΠΎΠΌΠΎΠΉ части, ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ нСсколько ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹Ρ… ΡˆΠ°Ρ€Π½ΠΈΡ€ΠΎΠ² (Π² Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ Π—Π˜Π› ΠΈΡ… Ρ‚Ρ€ΠΈ). Для компСнсаций осСвых ΡƒΠ΄Π»ΠΈΠ½Π΅Π½Π½Ρ‹ΠΉ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΡˆΠ»ΠΈΡ†Π΅Π²ΠΎΠ΅ соСдинСниС ΠΎΠ΄Π½ΠΎΠΉ ΠΈΠ· Π²ΠΈΠ»ΠΎΠΊ ΠΊΠ°Ρ€Π΄Π°Π½Π½ΠΎΠ³ΠΎ ΡˆΠ°Ρ€Π½ΠΈΡ€Π° с Π²Π°Π»ΠΎΠΌ. ΠŸΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½Π°Ρ ΠΎΠΏΠΎΡ€Π° сниТаСт Π²ΠΈΠ±Ρ€Π°Ρ†ΠΈΡŽ ΠΈ ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‰Π°Π΅Ρ‚ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΠΎΠ²Π΅Π½ΠΈΠ΅ Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ Π² ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΠΎΠΌ Π²Π°Π»Ρƒ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‚ ΠΈΠ·-Π·Π° нСточности ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° ΠΎΠΏΠΎΡ€Ρ‹ ΠΈ Π΄Π΅Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ Ρ€Π°ΠΌΡ‹.

Β

Β

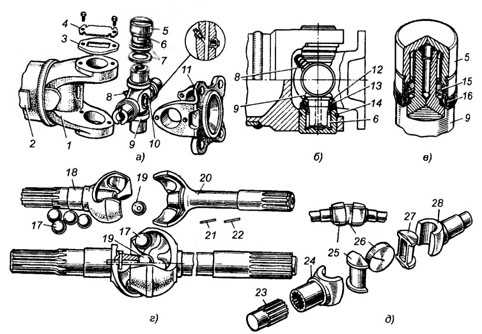

ΠšΠ°Ρ€Π΄Π°Π½Π½Ρ‹Π΅ ΡˆΠ°Ρ€Π½ΠΈΡ€Ρ‹ Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй:

Π°β€”Π² β€” Π½Π΅Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй; Π³ ΠΈ Π΄ β€” Ρ€Π°Π²Π½Ρ‹Ρ… ΡƒΠ³Π»ΠΎΠ²Ρ‹Ρ… скоростСй; 1, 2, 24 ΠΈ 28β€” Π²ΠΈΠ»ΠΊΠΈ; 2β€” ΠΊΠ°Ρ€Π΄Π°Π½Π½Ρ‹ΠΉ Π²Π°Π»; 3β€” ΠΊΡ€Ρ‹ΡˆΠΊΠ°; 4β€” стопорная пластина; 5β€” стакан подшипника; 6β€” ΠΈΠ³ΠΎΠ»ΠΊΠΈ; 7β€” Π²ΠΎΠΉΠ»ΠΎΡ‡Π½Ρ‹Π΅ уплотнСния; 8β€” маслСнка; 9β€” крСстовина; 10 β€” ΠΏΡ€Π΅Π΄ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΊΠ»Π°ΠΏΠ°Π½; 12 β€” ΠΎΡ‚Ρ€Π°ΠΆΠ°Ρ‚Π΅Π»ΡŒ; 13 β€” самоподТимная ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ ΠΌΠ°Π½ΠΆΠ΅Ρ‚Π°; 14 β€” стопорноС ΠΊΠΎΠ»ΡŒΡ†ΠΎ; 15 ΠΈ 16 β€” Ρ€Π°Π΄ΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ ΠΈ Ρ‚ΠΎΡ€Ρ†Π΅Π²Ρ‹Π΅ ΡƒΠΏΠ»ΠΎΡ‚Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΌΠ°Π½ΠΆΠ΅Ρ‚Ρ‹; 17β€” Π²Π΅Π΄ΡƒΡ‰ΠΈΠ΅ ΡˆΠ°Ρ€ΠΈΠΊΠΈ; 18β€” Π½Π°Ρ€ΡƒΠΆΠ½Ρ‹ΠΉ ΠΊΡƒΠ»Π°ΠΊ; 19β€” Ρ†Π΅Π½Ρ‚Ρ€Π°Π»ΡŒΠ½Ρ‹ΠΉ ΡˆΠ°Ρ€ΠΈΠΊ; 20β€” Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΠΉ ΠΊΡƒΠ»Π°ΠΊ; 21 β€” ΡˆΡ‚ΠΈΡ„Ρ‚; 22β€” шпилька; 23β€” ΠΏΠΎΠ»ΡƒΠΎΡΡŒ; 25 ΠΈ 27β€” полуцилиндричСскиС ΠΊΡƒΠ»Π°ΠΊΠΈ; 26 β€” Ρ†Π΅Π½Ρ‚Ρ€Π°Π»ΡŒΠ½Ρ‹ΠΉ диск.

www.autoezda.com

Π”ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ ΠΊΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΉ

Π’Π°Ρˆ адрСс email Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½. ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ поля ΠΏΠΎΠΌΠ΅Ρ‡Π΅Π½Ρ‹ *
